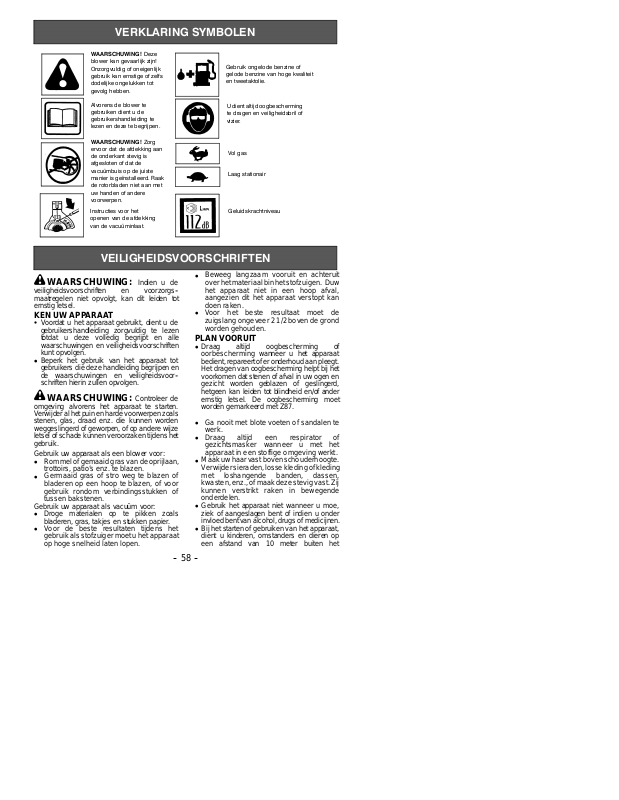

VERKLARING SYMBOLEN

WAARSCHUWING!

blower kan gevaarlijk zijn!
Onzorgvuldig of oneigenlijk
gebruik kan ernstige of zelfs
dodelijke ongelukken tot
gevolg hebben.

Alvorens de blower te
gebruiken dient u de
gebruikershandleiding te
lezen en deze te begrijpen.

WAARSCHUWING!

ervoor dat de afdekkin g aan
de onderkant stevig is
afgesloten of dat de
vacuümbuis op de juiste
manier is geïnstalleerd. Raak
de rotorbladen niet aan met
uw handen of andere
voorwerpen.

Instructies voor het
openen van de afdekking
van de vacuüminlaat.

Deze

Zorg

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING:

veiligheidsvoorsc hriften en voor z orgs-­maatregelen niet opvolgt, kan dit leiden tot
ernstig letsel.

KEN UW APP AR AAT

Voordat u het apparaat gebruikt, dient u de

S

gebruikershandleiding zorgvuldig te lezen
totdat u deze volledig begrijpt en alle
waar sc huwin gen en veiligheidsvoorschrift e n
kunt opvolgen.
Beperk het gebruik van het apparaat tot

D

gebruikers die deze handleiding begrijpen en
de waarsch uwing en en veilighe idsvoor-­schrift en hierinzullen opvolgen.

WAARSCHUWING:

omgeving alvorens het apparaat te starten.
Verwijderal het puinen hardevoorwerpenzoals
stenen, glas, draad enz. die kunnen worden
weggeslingerd of geworpen, of op andere wijze
letsel of schade kunnenveroorzakentijdenshet
gebruik.

Gebruik uw apparaat als een blower voor:

Rommel ofgemaaid grasvan deoprijlaan,

D

trottoirs, patio’s enz. te blazen.
Germaaid gras of stro weg te blazen of

D

bladeren op een hoop te blazen, of voor
gebruik rondom verbindingsstukken of
tussen bakstenen.

Gebruik uw apparaat als vacuüm voor:

Drog e materialen op te pikken zoals

D

bladeren, gras, takjes en stukken papier.
Voor de beste resultaten tijdens het

D

gebruik alsstofzuigermoet u het apparaat
op hoge snelheid laten lopen.

Indien u de

Controleer de

Gebruik ongelode benzine of
gelode benzine va n hoge kwaliteit
en tweetaktolie.

U dient altijd oogbescherming
te dragen en veiligheid sbril of
vizier.

Vol gas

Laag stationair

Geluidskrach tniveau

Beweeg langzaam vooruit en achteruit

D

overhet materiaalbin hetstofzuigen. Duw
het apparaat niet in een hoop afval,
aangezien dit het apparaat verstopt kan
doen raken.
Voor het beste resultaat moet de

D

zuigslang ongeveer 2 1/2 boven de grond
worden gehouden.

PLAN VOORUIT

Draag altijd oogbescherming of

D

oorbescherming wanneer u het apparaat
bedient,repareert of er onderhoudaan pleegt.
Het dragen van oogbescherming helpt bij het
voorkomen dat stenen of afval in uw ogen en
gezicht worden geblazen of geslingerd,
hetgeen kan leiden tot blindheid en/of ander
ernstig letsel. De oogbescherming moet
worden gemarkeerd met Z87.

Ga nooit met blote voeten of sandalen te

D

werk.
Draag altijd een respirator of

D

gezichtsmasker wanneer u met het
apparaat in een stoffige omgeving werkt.

Maakuw haarvast bovenschouderhoogte.

D

Verwijdersieraden, losse kledingof kleding
met loshangende banden, dassen,
kwasten,enz., ofmaak dezestevigvast.Zij
kunnen verstrikt raken in bewegende
onderdelen.
Gebruik het apparaat niet wanneer u moe,

D

ziek of aangeslagen bent of indien u onder
invloed bent van alcohol, drugs of medicijnen.
Bij het starten of gebruikenvan het apparaat,

D

dient u kinderen, omstanders en dieren op
een afstand van 10 meter buiten het

-- 58 --

werkgebied te houden. Richt het mondstuk
van de blower niet op mensen of dieren.

De gebruiker van het
apparaat dient ervoor te
zorgen dat niemand
binnen een straal van 10
meter komt terwijl het
apparaat in werking is.
Wanneer er meerdere
gebruikers binnen
hetzelfde gebied werken,
dient een veiligheids-­afstand van minstens 10
meter te worden
aangehouden.

WAARSCHUWING!

De blower kan objecten
met grote snelheid weg-­slingeren.

--U kunt wordenverblind,
of gewond raken.

--U dient altijd oog-­bescherming te dragen.

BEHANDELBRANDSTOF
VOORZICHTIG

Elimineer alle bronnen van vonken of

D

vlammen (met inbegrip van roken, open vuur
of werk dat vonken kan veroorzaken) in de
ruimten waar brandstof wordt gemengd,
bijgevuld of opgeslagen.
U dient brandstof buiten te mengen en bij te

D

vullen; slabrandstof opin een koele, drogeen
goed geventileerde ruimte en gebruik een
goedgekeurde, gemerkte container voor alle
doeleinden met betrekking tot brandstof.
U mag nietroken terwijl u met brandstofbezig

D

bent of terwijl u het apparaat gebruikt.
Wees er zeker van dat het apparaat op de

D

juiste manier gemonteerd is en in goede staat
van werkin gverkeert .
Vul de brandstoftank niet bij terwijl de motor

D

loopt of heet.
Vermijd morsen van brandstof of olie.

D

Verwijder gemorste brandstof alvorens de
motor te starten.
Ga minstens 3 meter weg staan van de

D

ruimten waar brandstof wordt bijgevuld en
opgeslagen alvorens de motor te starten.
Bewaar benzine altijd in een container die

D

goedgekeurd is voor ontvlambare
vloeistoff en.

GEBRUIKUW APPARAAT VEILIG

WAARSCHUWING:

motor alvorens u de afsluitklep voor de
vacuüminlaat opent. Om ernstig letsel te
vermijden dient de motor te worden gestopt
enmogen de rotorbladenniet langer draaien.

T elkensvoordat u hetapparaat gebruikt, dient

D

u het te contro leren op slijtage, losse,
ontbrekende of beschadigde onderdelen.
Gebruik het apparaatniet voordat het volledig
bed r ijfsklaar is.
Houd de buitenoppervlakken vrij van olie en

D

brandstof.

Objecten

Stop de

Start of draai de motor nooit binnen een

D

afgesloten ruimte of gebouw. Het inademen
van uitlaatgassenkan dodelijk zijn.
Om een schok door statische elektriciteit te

D

vermijden, dient u bij het gebruik van het
apparaat geen rubberen handschoenen of
andere isolerende handschoenen te dragen.
Plaats het apparaat alleen op een schoon,

D

hard oppervlak terwijl de motor loopt. Puin
zoals gravel, zand, stof, gras, enz. kan
worden opgezogen door de luchtinlaat en
naar buiten worden geworpen door de
afvoeropening, waardoor het apparaat of
eigendommen worden beschadigd of ernstig
letsel kan worden veroorzaakt bij omstanders
of de gebruiker.
Vermijdgevaarlijke omgeving en.Gebruikhet

D

apparaat niet in ongeventileerde ruimten of
waar concentraties van explosieve dampen
of koolmonoxide zich kunnen bevinden.
Reik niet met het apparaat uit of gebruik het

D

niet op onstabiele oppervlakken zoals
ladd ers, bomen, steilehellingen, dake n, enz.
Zorg altijd voor een plaats waar ustevig staat
en uw evenwicht niet verliest.
Plaats nooit objecten binnenin de

D

blower- -buizen en richt het opwaaiende puin
altijd weg van mensen, dieren, ramen en
solide objecten zoals bomen, auto’s, muren,
enz. De kracht van lucht kan ervoor zorgen
dat stenen, stof of takken kunnen worden
weggegooid of --geslingerd hetgeen letsel
kan veroorzaken bij mensen of dieren, ramen
kan breken, of andere schade kan
veroorzaken.

Start het apparaat nooit zonder dat de

D

juiste apparatuur erop is aangesloten.
Indien u het apparaat als een blower
gebruikt, dientu altijd de blower--buizente
installeren. Indien u het apparaat als een
stofzuiger gebruikt, dient u altijd de
vacuümbuizen en de vacuümzak te
installeren. Zorgervoordat devacuümzak
volledig is dichtgeritst.
Controleer regelmatig de opening van de

D

luchtinlaat, de blower--buizen,
vacuümbuizen en elleboogbuis, altijd met
een uitgeschakelde motor en
losgekoppelde bougie. Houd de lucht-- en
afvoeropeningen vrij van puin, hetgeen
zich op kan hopen en een juiste
luchtstroom van verhinderen.
Plaats nooit een object in de opening van

D

de luchtinlaat, aangezien dit de juiste
luchtstroom verhindert en schade aanhet
apparaat kan veroorzaken.
Gebruik het apparaat nooit voor het

D

verspreiden van chemicaliën, kunstmest
of andere stoffen die giftige bestanddelen
kunnen bevatten.
Om het verspreiden van vuur te

D

voorkomen, dient u het apparaat niet te
gebruikenin debuurt vanverbrandingvan
bladeren oftakken, barbecue--plaatsenof
asbakken, enz.
Gebruik hetapparaatalleenvoor werk dat

D

in deze handleiding staat uitgelegd.

-- 59 --

ONDERHOUDUW APPARAAT
GOED

Laat al het onderhoud, anders dan de

D

aanbevolen procedures beschreven in de
gebruikershandleiding, uitvoeren door een
erkende servicedealer.
Koppel de bougie los alvorens u onderhoud

D

pleegt, behalve bij het afstellen van de
carburator.
Gebruik alleen de reserve--onderdelen die

D

doorPartner wordenaanbevolen, het gebruik
van andere onderdelen kan uw garantie
ongeldig maken en schade veroorzaken aan
uw apparaat.
Leeg de brandstoftank alvorens het apparaat

D

weg te zetten. Maak de overgebleven
brandstof in de carburatoropdoor de motorte
startenendezetelatendraaientotdathij
stopt .
Gebruik geen andere accessoires of

D

hulpstukken dan die welke door de fabrikant
worden aanbevolen voor gebruik met uw
apparaat.
Bewaar het apparaat of brandstof niet in een

D

afgesloten ruimte waar brandstofdampen in
contact kunnen komen met vonken of open
vuur van boilers, elektrische motoren of
schakelaars, ovens, enz.

WAT IS WAT?

10

Bewaar het apparaat op een droge plaats,

D

buiten het bereik van kinderen.

EXTRA AANDACHT:

trilling door langdurig gebruik van door
benzine aangedrevenhandgereedschapkan
schade veroorzaken aan bloedvaten of
zenuwen in vingers, handen en gewrichten
vanmensendie gevoeligzijn voorontregeling
van de bloedsomloop of abnormale
zwellingen. Langduriggebruik inkoud weeris
in verband gebracht met schade aan
bloedvaten bij mensen zonder
gezondheidsproblemen. Indien er
symptomen optreden zoals gevoelloosheid,
pijn, krachtverlies, verandering in kleur of
samenstellingvan de huid, of verlies van het
gevoel in vingers, handen of gewrichten,
dient u op te houden met het gebruik van dit
gereedschapen een arts te raadplegen. Een
anti-vibratiesysteem garandeertnietdatdeze
problemen niet zullen voorkomen.
Gebruikers die krachtig gereedschap
onophoudelijk en regelmatig gebruiken
dienen hun gezondheid en de toestand van
het stuk gereedschapzorgvuldig in de gaten
te houden.

Blootstelling aan

12

11

2

3

1

9

7

8

WAT IS WAT?

1. Gashendel 8. Blower--buis

2. Ontstekingsknop 9. Elleboogbuis

3. Chokehendel 10. Vacuümzak

4. Brandstofdop 11. Onderste deel vacuümbuis

5. Startkoord 12. Bovenste deel vacuümbuis

6. Achterste handgreep 13. Gebruikershandleiding

7. Bougie

-- 60 --

4

5

6

13

ASSEMBLEREN

DOOSINHOUD

Controleer of de doos de volgende
onderdelen bevat.

Blower

S

Blower- -buis

S

Bovenste deel vacuümbuis

S

Onderste deel vacuümbuis

S

Elleboogbuis

S

Vacuüm za k

S

OPMERKING:

brandstoffilter in de lege brandstoftank
rammelt.

ASSEMBLEREN

WAARSCHUWING:

motor en wees er zeker van dat de
rotorbladenniet langer draaienalvorensu de
afsluiting van de vacuüminlaat opent of een
poging doet de vacuümbuizen of
blower--buizen aan te brengen of te
verwijderen. De roterende bladen kunnen
ernstig letsel veroorzaken.Koppel de bougie
los alvorens u onderhoud pleegt.

WAARSCHUWING:

apparaat geassembleerd heeft gekregen,
dient u alle stappen te herhalen om er zeker
van te zijn dat uw apparaat op de juiste wijze
isgeassembleerdendat alle sluitingen stevig
dicht zitten.

Voor het assembleren is schroevedraaier

D

nodig.

DE BLOWER--BUISASSEMBLEREN

1. Brengde ribbel op de blower--buisop één
lijn met de groef in de blower--uitlaat, en
schuif de buis op zijn plaats.

OPMERKING:

zitten om de buis van de blower in de uitlaat
ervan te kunnen steken. Dient u de knop
tegende klok in tedraaienom deknop looser
te maken.

2. Zetde buis vast door de knop met deklok
mee stevig vast de draaien.

3. Omdebuisteverwijderen,dientu deknop
tegen de klok in te draaien om de buis
losserte maken,endebuis teverwijderen.

VACUÜMZAKASSEMBLEREN

1. Open de ritssluiting op de vacuümzak en
breng de elleboogbuis aan.

2. Druk het smalle uiteinde van de
elleboogbuis door de kleine opening in de
zak.

Het is normaal dat het

De knop moet los genoeg

Blower

--uitlaat

Groef

Stop de

Indien u het

Blower-­buis

Ribbel

Elleboogbuis

Ritssluiting

OPMERKING:

de kleine opening goed aansluit op het
afgeronde deel van de elleboogbuis, en dat
de ribbel op de elleboogbuis zich aan de
onderkant bevindt.

3. Sluit de ritssluiting op de zak. Zorg ervoor
dat de ritssluiting volledig is gesloten.

4. Verwijder de blower--buis van de motor.

5. Plaats de elleboogbuis in de
blower--uitlaat. Zorg ervoor dat de ribbel
van de elleboogbuis op één lijn ligt metde
groef van de blower--uitlaat.

6. Zetdeelleboogbuis vast doordeknop met
de klok mee stevig vast de draaien.

VACUÜMBUISASSEMBLEREN

1. Breng op de aangegeven manier het
onderstedeel opéénlijn met hetbovenste
deel. Duw het onderste deel van de
vacuümbuis in de bovenste deel.

2. Steek het uiteinde van een
schroevendraaier in het vergrendel-­gedeelte van de vacuüminlaat.

Vergrendelgedeelte

3. Draai het handvat van de
schroevendraaier voorzichtig in de
richting van de achterkant van het
apparaat om de vergrendeling vrij te
zetten, terwijl u de vacuüminlaatkap met
uw andere hand omhoogtrekt.

Zorgervoor datde randvan

Ribbel

Groef

Bovenste deel
vacuümbuis

Onderste deel
vacuümbuis

Vacuüminlaatkap

-- 61 --

Kleine
opening

Ribbel

Blower-­uitlaat

Afdekking
vacuüminlaat

4. Houd de vacuüminlaatkap open totdat de
bovenste vacuümslang geïnstalleerd is.

Vacuüminlaat

Sluitpennen

Vacuüminlaatkap

Vacuüminlat-­vergrendeling

5. Plaats de haken van de bovenste
vacuümslang op de sluitpennen van het
apparaat.

6. Draai de buis totdat hij stevig aan het
blower--apparaat vastzit door middel van
de vacuüminlatvergrendeling.

DRAAIEN

Vacuüminlat-­vergrendeling

Haken

Sluit-­pennen

HOE HET APPARAAT WORDT
OMGEZET VAN GEBRUIK ALS
VACUÜM NAAR BLOWER

1. V erwijder de vacuümbuisen door het
uiteinde van een schroevendraaier in het
vergrendelgedeelte van de vacuüminlaat
te steken.

2. Draai het handvat van de
schroevendraaier voorzichtig in de
richting van de achterkant van het
apparaat om de vergrendeling vrij te
zetten, terwijl u de bovenste deel
vacuümbuis met uw andere hand
omhoogtrekt.

3. Verwijder de vacuümzak.

4. Sluit de vacuüminlaatkap en zorg ervoor
dat hij vergrendeld en gesloten is.

5. Zetde buis van de blower er weer op (zie
DE BLOWER--BUIS ASSEMBLEREN).

AFSTELLEN VAN SCHOUDER-­DRAAGRIEM
(gebruik van de vacuüm)

1. Het apparaat zodanig worden
vastgehouden zodat de geluiddemper
weg van uw lichaam en kleding wijst.

2. Plaat de schouderdraagriem voor de
vacuümzak over uw rechter schouder.

3. Pakmetuw linker armhetachteriendevan
de vacuümzak vast.

4. Stel de schouderdraagriem dusdanig af,
datdenaad vandeschouderdraagriemen
vacuümzak precies tussen uw duim en
wijsvnger ligt.

5. Vergewis u ervan dat de scouderdraagriem
zo is afgesteld datluchtonbelemmerduit het
elleboogbuiskanstromen. Alsereenknikn
de zak zit, werkt het apparaat niet goed.

BEDIENINGSPOSITIE

Bescherming

Blower

OorbeschermingOorbescherming

Oog

Vacuüm

BEDIENING

TIPS VOOR HET GEBRUIK

Tijdens het vacuümen of wegblazen van

D

afval moet het apparaat zodanig worden
vastgehouden zodat de geluiddemper
weg van uw lichaam en kleding wijst (zie
de BEDIENINGSPOSITIE).
Om het met geluidsniveau(s) in verband

D

staande risico van gehoorverlies te
verlagen, moet oorbescherming worden
gedragen.
Om het met aanraking van draaiende

D

onderdelenin verband staande risico van
verwonding te verlagen, moet de motor
worden gestopt voordat hulpstukken
worden bevestigd of verwijderd. Niet

-- 62 --

gebruiken zonder de beschermkap(pen)
te hebben geïnstalleerd.
Gebruik krachtapparaten uitsluitend op

D

normaletijden-- niet vroeg inde morgenof
laatinde avond,als uanderenzoukunnen
storen. Kom de tijden na die in de
plaatselijke voorschriften vermeld staan.
Normaal wordt vanaf 9.00 u. ’s morgens
tot 5.00 u. ’s avonds aanbevolen, van
maandag t/m zaterdag.
Om het geluidsniveau te beperken moet

D

het aantal tegelijk gebruikte apparaten
worden beperkt.
Om hetgeluidsniveaute verlagen moeten

D

krachtblowers op de laagst mogelijke
regelklepsnelheid worden gezet om het
werk te doen.
Gebruikeenhark enbezemom afvallos te

D

werken alvorens te blazen.
In een stoffige omgeving moeten de

D

oppervlakken enigszins nat worden
gemaakt of een vernevelingshulpstuk
worden gebruikt als er water voorhandenis.
Bespaar water doorin plaats van slangen

D

krachtblowers te gebruiken voor veel
toepassingen in de tuin, inclusief in
gebieden zoals goten, schermen, patio’s,
grills, veranda’s en perkjes.
Kijk uit voor kinderen,dieren, open ramen

D

of net gewassen auto’s. Blaas vuil op
veilige manier weg.
Gebruikhet volledige verlengstukvoorhet

D

mondstuk van de blower, zodat de
luchtstroomdichtbij degrond kanwerken.
SCHOONMAKENnagebruikvanblowers

D

en andere apparaten! Gooi afval in de
vuilnisbak.

VOORDAT U DE MOTORSTART

WAARSCHUWING:

begint, dient u de informatie met betrekking
tot brandstofin de veiligheidsvoorschriften te
lezen. Indien u de veiligheidsvoorschriften
niet begrijpt, dient u uw apparaat niet te
voorzienvan brandstof.Neemcontact opmet
een erkende servicedealer.

Alvorens u

MOTOR VAN BRANDSTOF
VOORZIEN

WAARSCHUWING:

brandstofdop langzaam bij het opvullen met
brandstof.
Dezemotor werktgegarandeerdopongelode
benzine. Voor gebruik dient de benzine te
worden gemengd met motorolie van goe d e
kwaliteit voor luchtgekoelde tweetaktmotoren.
Door ons wordt de olie van Partner
aanbevolen, gemengd op een verhouding 40:1
(2,5%). Een verhouding van 40:1 wordt
verkregen door 5 liter ongelode benzine te
mengen met 0,125 liter olie. Wanneer u
brandstof mengt, dient u de instructies op de
container op te volgen. Voordat u de brandstof
van uw apparaat bijvult, dient u altijd de
veiligheidsvoorsc hriften te lezen en op te
volgen.

Verwijder de

BELANGRIJK

Ervaring leert dat met alcohol gemengde
brandstoffen (gasohol genaamd of met
behulp van ethanol of methanol) kunnen
tijdens de opslag vocht aantrekken,hetgeen
tijdens opslag leidt tot de scheiding van het
brandstofmengsel en de vorming van zuren.
Zuurhoudend gas kan tijdens de opslag het
brandstofsysteem van een motor
beschadigen.
Om motorproblemente vermijden, dientu het
brandstofsysteem leeg te maken voordat u
het apparaat voor 30 dagen of meer opslaat.
Laat de brandstoftank leeglopen, start de
motor en laat deze lopen totdat de
brandstofleidingenen decarburatorleegzijn.
Gebruik in het volgende seizoen nieuwe
brandstof.
Gebruiknooitreinigingsproductenvoormotor
ofcarburatorin debrandstoftank,anderskan
er permanente schade ontstaan.
Een brandstofstabilisator is een acceptabel
alternatief voor het minimaliseren van
gomafzetting in de brandstof tijdens de
opslag.

OPMERKING:

vullen moet het apparaat op zijn kant worden
gelegd (zie onderstaande afbeelding).

UW MOTOR STOPPEN

Om de motor te stoppen beweegt u de

D

gashendel naar de stand STOP.

Om met brandsto f op te

UW MOTOR STARTEN
VOORDAT U DE MOTORSTART

!

WAARSCHUWING:

zekervan zijndatde buizenstevig vastzitten,
alvorens het apparaat te gebruiken.

Voorziede motorvan brandstof. Ga op een

D

afstand van tenminste 3 meter van de
brandstofplaats staan.
Houd het apparaat op de aangegeven

D

manier in de startpositie. Zorg ervoor dat
hetuiteindevan deblowerniet is gericht op
mensen, dieren, ramen en solide objecten.

-- 63 --

UMOETer

STARTPOSITIE

Blower

Vacuüm

WAARSCHUWING:

apparaat op de aangegeven manier vast
wanneer u de motor start. Plaats het apparaat
alleen op een schone, harde ondergrond
wanneer u de motor start of terwijl de motor
loopt. Puin zoals gravel, zand, stof, gras, enz.
kan worden opgezogen door de luchtinlaat en
naar buiten worden geworpen door de
afvoeropening, waardoor het apparaat of
eigendommen worden beschadigd of ernstig
letsel kan wordenveroorzaaktbijomstandersof
de gebruiker.

Houd het

EEN WARME OF KOUDE MOTOR
ZONDER BRANDSTOF STARTEN

1. Zet de gashendel in de stand .

2. Zet de chokehendel in de stand FULL
CHOKE.

3. Druk langzaam 8 maal op de
ontstekingsknop.

Gashendel

Ontstekingsknop

Chokehendel

4. Trek stevig aan het startkoord totdat de
motorbijnagaatlopen, maarniet meerdan
5 maal trekken (beneden 0_C, 8 maal).

OPMERKING:

lopen voor de 5
onmiddellijk naar de volgende stap te gaan.

5. Zet de chokehendel in de stand HALF
CHOKE.

6. Trek stevig aan het startkoord totdat de
motor gaat lopen, maar niet meer dan 5
maal trekken (beneden0_C, 10 maal).

7. Laat de motor gedurende 5 seconden
lopen, zet de chokehendel vervolgens in
de stand RUN.

8. Laathet apparaatgedurende minimaal 30
secondenlopen inde standRUNalvorens

u de gashendel in de stand

Indiendemotorna5maal trekken(in destand
HALF CHOKE) nog niet is gestart, dient u de
procedure“Koude start”te herhalen. Indien
de motor nogsteeds niet start,dient u verder
te gaan naar“Een verzopen motor starten”.

9. Om de motor te stoppen beweegt u de
gashendel naar de stand STOP.

Indien de motor bijna gaat

e

maal trekken, dient u

zet.

EEN WARME MOTOR MET
BRANDSTOF STARTEN

1. Zet de gashendel in de stand .

2. Trek stevig aan het startkoord totdat de
motor gaat lopen, maar niet meer dan 5
maal trekken.

OPMERKING:

gestart, trekt u nogmaals 5 maal aan het
startkoord. Indien de motor nog steeds niet
gaat lopen, is deze waarschijnlijk verzopen.

3. Om de motor te stoppen beweegt u de
gashendel naar de stand STOP.

Indien de motor niet is

EEN VERZOPEN MOTOR STARTEN

Eenverzopenmotorkanworden gestartdoor
de choke op de RUN--stand. Zet de

gashendel in de stand
hetstartkoordtotdat demotor gaatlopen. Zet

de gashendel in de stand
Hetkan nodigzijn verscheidenekeren aande

starthendel te trekken; dit hangt ervan af hoe
erg de motor verzopenis.

Als het apparaat nog steeds niet start,
raadpleegt u de PROBLEEM-­OPLOSSINGSTABELofcontactop tenemen
met een erkende servicedealer.

. Trek stevig aan

.

ONDERHOUD

WAARSCHUWING:

brandstofdop langzaam bij het opvullen met
brandstof.

CONTROLEEROP LOSSE
SLUITINGENEN ONDERDELEN

Bougiehouder

S

Luchtfilter

S

Schroeven behuizing

S

CONTROLEEROP BESCHADIGDE
OF VERSLETEN ONDERDELEN

Voorvervanging van beschadigde/versleten
onderdelen, dient u naar een erkende
servicedealer te gaan.

Verwijder de

Gash endel. Verzeker dat de

S

regelklephendel goed werkt door de
regelklep op de STOP--stand te zetten.
Wees erzeker van dat demotor stopt;start
de motor daarna opnieuw en ga door.
Brandstoftank. U dient het apparaat niet

S

verder te gebruiken indien de
brandstoftank beschadigd is of lekt.
Vacuümzak–Udient het apparaatniet verder

S

te gebruiken indien de vacuümzak is
gescheurd of beschadigd.

-- 64 --

APPARAAT REINIGEN& LABELS

Inspecteer het gehele apparaat na elk

S

gebruik op losse of beschadigde
onderdelen. Reinig het apparaat en de
labels met een vochtige doek en een mild
reinigingsmiddel.
Wrijf het apparaataf meteen schonedroge

S

doek.

LUCHTFILTER REINIGEN

Deksel
luchtfilter

Luchtfilter

Het luchtfilter reinigen:

Door eenvuil luchtfilter wordende prestaties
van de motor minder en nemen het
brandstofgebruik en de uitstoot van
schadelijke gassen toe.Reinig het altijd na 5
gebruiksuren.

1. Reinig het deksel en het gebied
daaromheen om te voorkomen dat vuil in
decarburatorkamerterechtkomt wanneer
het deksel wordt verwijderd.

2. V erwijder de onderdelen op de
aangegeven manier.

OPMERKING:

in benzine of een ander ontvlambaar
oplosmiddel. Indien u dit doet kan er
brandgevaar ontstaan of een uitstoot van
schadelijke dampen wordengeproduceerd.

3. Was het filter met water en zeep.

4. Geef het filter de gelegenheid om te
drogen.

5. Giet een paar druppels olie op het filter;
druk het filter samen om de olie te
distribueren.

6. Onderdelen vervangen.

DE BOUGIE VERVANGEN

Vervangdebougie elk jaar,om teverzekeren
dat de motor gemakkelijker start en
beterdraait. Stel de elektrodenafstand in op
0,06 cm (0,025 inch). De ontstekingstijd is
vastgesteld, en kan niet worden bijgesteld.

1. Draai de afdekkap van de bougie en trek
hem eraf.

2. Haal debougie uit de cilinder en gooi hem
weg.

3. Vervangen met de Champion
RCJ--6Y--bougie en vastdraaien met een 19
mm inbussleutel.

4. Zet de afdekkap op de bougie terug.

Umag hetfilter niet reinigen

Schroeven

BRANDSTOFFILTER VERVANGEN

Om het brandstoffilter te vervangen, dient u
eerst de brandstof uit het apparaat te
verwijderen door het droog te laten lopen,
verwijder vervolgens de brandstofdop/houder
uit de tank. Trek de filter uit de tank en verwijder
het uit de brandstofleiding. Plaats het nieuwe
brandstoffilter op de brandstofleiding, en
installeer de onderdelen opnieuw.

Brandstofleiding

Brandstoffilter

CONTROLEER DE BEVESTIGINGS-­SCHROEVEN VAN DE GELUID-­DEMPER

Eenmaal per jaar moet worden verzekerd dat
de bevestig ingssch roeven van de
gelu iddemper stevig en op de juiste manier
vastzitten, om beschadiging te voorkomen.

Afschermkap

Schroeven

1. Maak de 2 schroeven los en haal ze van
de afschermkap van de geluiddemper af.

2. Verwijder de afschermkap van de
geluiddemper.

3. Draai de 2 bevestigingsschroevenvande
geluiddemper vast (100 inch/lbs).

4. Monteer de afschermkap en 2 schroeven
van de geluiddemper opnieuw.

Bevestigingsschroeven

INSPECTEER DE GELUIDDEMPER
EN HET VONKAFLEIDERSCHERM

Door gebruik van het apparaat hopen zich
koolstofafzettingen op de geluiddemper en
het vonkafleider-- scherm op, die moeten
worden verwijderd om te voorkomen dat er
brandgevaar ontstaat of dat dit de prestatie
van de motor nadelig beïnvloedt.

UITZICHTDE GELLUIDDEMPER

Uitlaatomleider

Schroeven

-- 65 --

Vervang het vonkafleiderscherm elke 25
gebruiksuren, of als er beschadiging of
breuken in het scherm worden
waargenomen.

OPMERKING:

vonkafleidingsscherm schoon te maken.

1. Maak de 2 schroeven los en haal ze van
de afschermkap van de geluiddemper af.
Verwijder de afschermkap van de
geluiddemper.

2. Maak beide schroeven van de
uitlaatomleider los en verwijder ze.

3. Verwijder de uitlaatomleider en het
vonkafleiderscherm.

4. Installeer het nieuwe vonkafleiderscherm.

5. Installeer de uitlaatomleider en beide
schroeven opnieuw. Draai de schroeven
stevig vast.

Probeer niet het

OPSLAAN

WAARSCHUWING:

apparaat aan het einde van het seizoen of
wanneer het voor 30 dagenof meerzalworden
gebruikt klaar voor opslag.

Geef demotor de gelegenheidaf te koelen en

S

maak het apparaat stevig vast alvorens u het
opslaat of vervoert.
Bewaar het apparaat en de brandstof in een

S

goedgeventileerde ruimte waar de
brandstofdampen niet in contact kunnen
komen met vonken of open vuur van boilers,
elektrische motoren of schakelaar, ovens,
enz.
Bewaar hetapparaat met alle afscherming op

S

zijn plaats. Plaats het apparaatzodat het niet
per ong eluk perso onlijk letsel kan
veroorzaken.
Bewaar het apparaat en de brandstof buiten

S

het bereik van kinderen.

BUITENOPPERVLAKKEN

Indien uw apparaat gedurende enige tijd zal

S

worden opgeslagen, dient u het eerst grondig
te reinigen. Bewaar het in een droge
omgeving.
Breng een klein beetje olie aan op metalen

S

buitenoppervlakken.

Maak het

6. Monteer de afschermkap en 2 schroeven
van de geluiddemper opnieuw.

OPMERKING:

geluiddemper barsten vertoont of gebroken
of beschadigd is, raden wij u aan om de
geluiddemper te vervangen.

CARBURATOR AFSTELLEN

Er is geen schroef voor het afstellen van het
stationair lopen op uw blower. Degashendel
wordt gebruikt om de motorsnelheid mee te
controleren. De gashendel kan op een van
vier standen worden gezet: STOP,

STATIONAIRof
één tussenstand. Als uw motor niet goed
loopt of als u meer hulp nodig hebt, neemt u
contact op met een erkende servicedealer.

INTERNE MOTOR

Verwijder de bougie en giet 1 theelepel

S

tweetaktolie voor (luchtgekoelde)
tweetaktmotoren in de bougie--opening. Trek
langzaam 8tot 10maal aan hetstartkoordom
de olie te verdelen.
Vervang de bougie door een nieuwe van het

S

aanbevolen type en warmtebereik.
Reinighet luchtf ilter

S

Controleer het gehele apparaat op losse

S

schroeven, moeren en bouten. Vervang alle
beschadigde, gebroken of versleten
onderdelen.
Start elk seizoen met alleen verse brandstof

S

die de juiste verhouding van benzine en olie
heeft.

OVERIG

Bewaar geen benzine gedurende meerdere

S

seizoenen.
Vervang uw benzinecontainer indien deze

S

begint te roesten.

Als enig deel van de

,VOLGAS of ,en

-- 66 --

PROBLEMENOPLOSSEN--TABEL

WAARSCHUWING:

het afstellen van de carburator.

Koppel de bougie los alvorens u onderhoudpleegt, behalve bij

PROBLEEM REDEN OPLOSSING

De motor start
niet.

Motor loopt
stationair niet
goed.

Motoracceler­eert niet, heeft
geen kracht, of
slaat ar onder
belasting.

Motor rookt
erg.

Motor
wordt
heet.

1.Motor verzopen.

2.Brandstoftankleeg.

3.Bougievonkt niet.

4.Brandstofbereikt de
carburator niet.

5.Lage compressie.

1.Brandstofbereikt de
carburator niet.

2.Carburetormoetworden
bijgesteld.

3.Krukaspakkingen versleten.

4.Lage compressie.

1.Vuil luchtfilter.

2.Brandstofbereikt de
carburator niet.

3.Vuile bougie.

4.Vuile vonkafleiderscherm.

5.Carburetormoetworden
bijgesteld.

6.Opgehoopte koolstof.

7.Lage compressie.

1.Chokehendelgedeeltelijk open.

2.Brandstofmengsel onjuist.

3.Vuile luchtfilter.

4.Carburetormoetworden
bijgesteld.

1.Brandstofmengsel onjuist.

2.Verkeerde bougie.

3.Carburetormoetworden
bijgesteld.

4.Carbonbuild up.

1.Zie de “Start Instructies.”

2.Tank opvullen met juiste
brandstofmengsel.

3.Nieuwe bougie inzetten.

4.Controleer op vuile brandstof filter;
vervangen. Controleer op geknikte
of gespleten brandstof leiding;
repareren of vervangen.

5.Contact opnemen met erkende
service dealer .

1.Controleer op vuile brandst of filter;
vervangen. Controleer op geknikte
of gespleten brandstof leiding;
repareren of vervangen.

2.Contact opnemen met erkende
servicedealer.

3.Contact opnemen met erkende
servicedealer.

4.Contact opnemen met erkende
servicedealer.

1.Luchtfilter schoonmaken of
vervangen.

2.Controleer op vuile brandstof filter;
vervangen. Controleer op geknikte
of gespleten brandstof leiding;
repareren of vervangen.

3.Bougie schoonmaken of vervangen;
afstand opnieuw instellen.

4.Vonkafleiderscherm vervangen.

5.Contact opnemen met erkende
servicedealer .

6.Contact opnemen met erkende
servicedealer .

7.Contact opnemen met erkende
servicedealer .

1.Chokehendel bijstellen.

2.Brandstoftank leegmaken en
opnieuw vullen met juiste brandstof
mengsel.

3.Luchtfilter schoonmaken of
vervangen

4.Contact opnemen met erkende
servicedealer .

1.Brandstoftank leegmaken en
opnieuw vullen met juiste brandstof
mengsel.

2.Vervangen met de juiste bougie.

3.Contact opnemen met erkende
servicedealer .

4.Contact opnemen met erkende
servicedealer .

-- 67 --

VERKLARING VAN CONFORMITEIT

met betrekking tot 2000/14/EC

EC--verklaring van conformiteitg met betrekkingtot 2000/14/EC

De ondergetekende, Electrolux Home Products, Inc., Texarkana, TX, 75501, U.S.A..,
Telefoon: [phone], verklaart hierbij als haarexclusieve verantwoordelijkheiddat
het model BV25 blower van Partner werd beoordeeld volgens Addendum V van de
RICHTLJIN, en vanaf serienummers 2003--099N00001 en verdergend voldoet aan de
voorwaardenvan de RICHTLIJN. De nominaleluchtstromingis 0,142 m
geluidssterkte is 107 dB en de gegarandeerde geluidssterkte is 112 dB.

Texarkana 09--04--03

Michael S Bounds, Directeur
Veiligheid & Normen

3

/s. De gemeten

VERKLARING VAN CONFORMITEIT

met betrekking tot 98/37/EC

EC--verklaringvanconformiteit(Richtlijn98/37/EC,AnnexII, A) (Alleen vantoepassing

in Europa)
De ondergetekende, ElectroluxHome Products,Inc., Texarkana, TX, 75501, V .S.,Tel:

[phone], verklaren onder geheel eigen verantwoording dat de model BV25
blower van Partner uit de serienummer 2003--099N00001 en verder, de voorzieningen
in de RICHTLIJNEN: 98/37/EC (machinerie) en 89/336/EEC (elektromagnetische
compatibiliteit) volgt, met inbegrip van de amendmenten en overeenstemmingis met de
volgende normen: EN 292--2 en CISPR 12.

SMP, het Swedish Machinery Testing Institute, Fyrisborgsgatan 3 S--754 50 Uppsala,
Zweden, het vrijwillige goedkeuring van het type uitgevoerd. Het certificaat heeft het
nummer:SEC/97/475.

Texarkana 09--04--03

Michael S Bounds, Directeur
Veiligheid & Normen

-- 68 --

TECHNISCHE SPECIFICATIES

MODEL: BV25

MOTOR

Motorverplaatsing 25 cm
Maximum Motorvermogen, Volgens ISO 8893 0,71 kW
Rotatiesnelheden
Vrijloopsnelheid +/-- 400 3700 rpm
Maximum aanbevolen output--snelheid as 8400 rpm
Motorsnelheid bij maximum aanbevolen output--snelheid as 8400 rpm

MASSA

BLOWER 4,8 kg
STOFZUIGER 5,5 kg

VOLUME

Brandstoftank 360 cm

GELUIDSDRUKNIVEAU

Volgens prEN 31806
BLOWER
Vrijloop: 80,9 dB(A)
Vol vermogen: 95,2 dB(A)
STOFZUIGER
Vrijloop: 89,6 dB(A)
Vol vermogen: 100,0 dB(A)

GELUIDSNIVEAU

VolgensISO/CD 10884
BLOWER: 106 dB(A)
STOFZUIGER: 107 dB(A)

TRILLINGEN

Volgens ISO 7916
BLOWER
Vrijloop: Bovenkant 12,1 m/s
Vol vermogen: Bovenkant 16,0 m/s
STOFZUIGER
Vrijloop: Bovenkant 10,9 m/s
Vol vermogen: Bovenkant 16,6 m/s

PRODUCTIEJAAR: 2004
ADRES FABRIKANT: Electrolux Home Products, Inc.

250 Bobby Jones Expressway
Augusta, GA 30907

3

3

2
2

2
2

-- 69 --

Electrolux Home Products, Inc.

250 Bobby Jones Expressway

Augusta, GA 30907

UNITED STATES

Visit our website at www.electrolux.com/partner

Our policy of continuous improvement means that the specification of products may be al­tered from time to time without prior notice. Electrolux Home Products, Inc. manufacture
products for a number of well--known brands under various registered patents, designs and
trademarks in several countries.

CopyrightE2004 Electrolux Home Products, Inc.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen,
cleaning and outdoor use. More than 55 million Electrolux Group products (such as refriger­ators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) aresold
each year to a value of approx. USD 14 billion in more than 150 countries around the world.

-- 70 --
