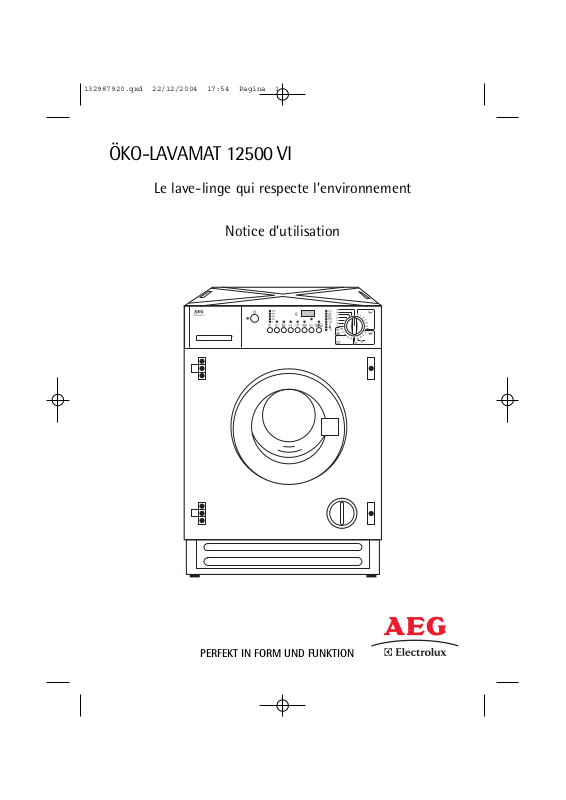

ÖKO-LAVAMAT 12500 VI

Le lave-linge qui respecte l’environnement

Notice d’utilisation

PERFEKT IN FORM UND FUNKTION

132987920.qxd 22/12/2004 17:54 Pagina 1

Chère cliente, cher client,

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la
notice d'utilisation l'accompagne.
Le nouvel utilisateur pourra alors être informé du fonctionnement de
celui-ci et des avertissements s'y rapportant.

Instructions de sécurité

1. Description d’opérations étape par étape

2. ....

3. ....

Conseils et recommandations

Informations liées à la protection de l’environnement

Imprimé sur du papier respectant l’environnement,

il ne suffit pas de penser écologique, il faut agir en conséquence...

2

132987920.qxd 22/12/2004 17:54 Pagina 2

SOMMAIRE

Notice d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Avertissements importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Protection de l’environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Description de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Distributeur à produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Utilisation de votre lave-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14

Guide de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-18

Les produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-19

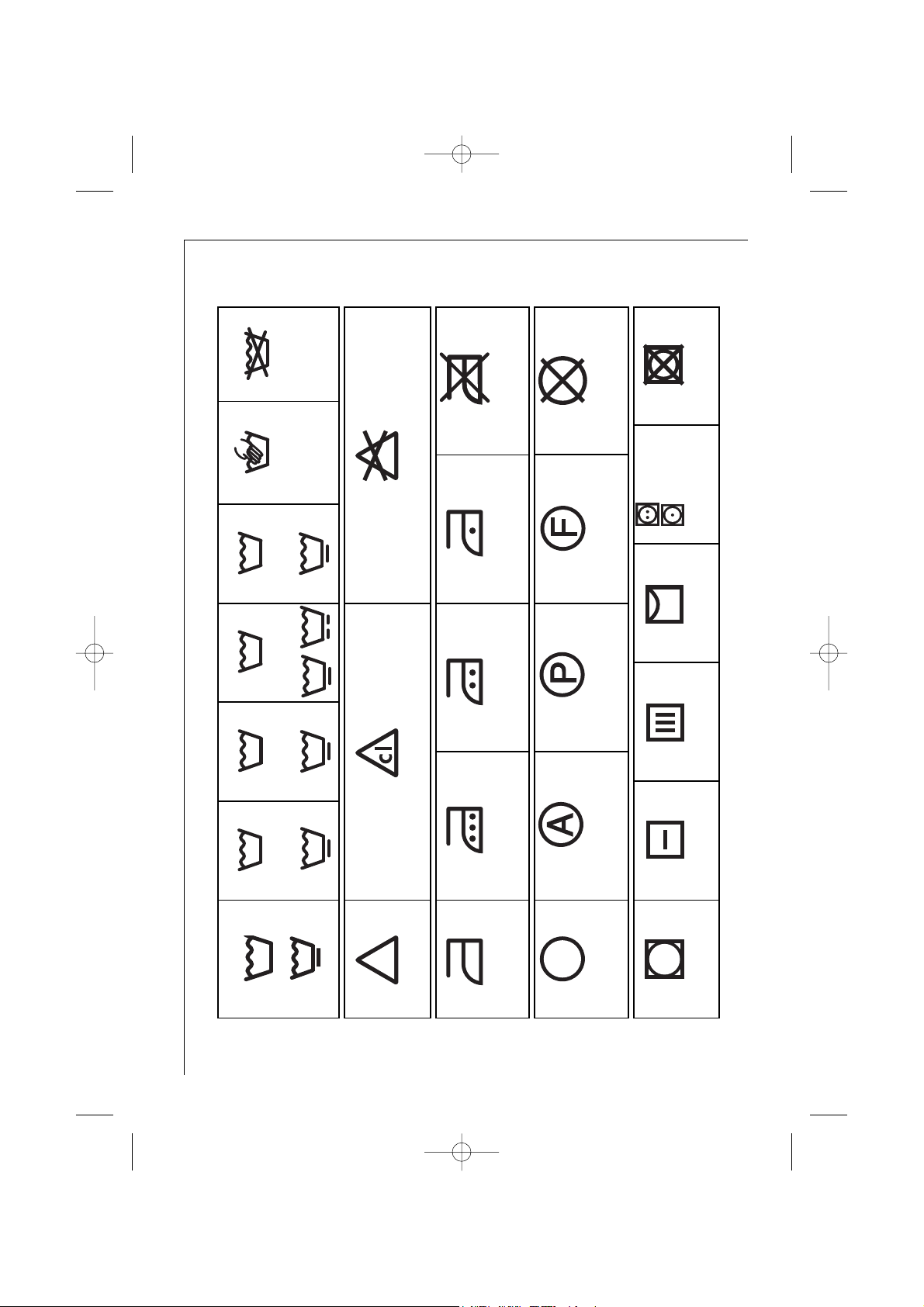

Symboles internationaux pour l’entretien des textiles . . . . . . . . . . . . . . . 20

Comment faire un lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-24

Tableaux des programmes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-26

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-30

En cas d’anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . 30-33

Instructions d’installation et de
raccordement

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Indications de sécurité pour l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Dimensions de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Installation de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Débridage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Mise à niveau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Raccordement de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Vidange. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-42

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

3

132987920.qxd 22/12/2004 17:54 Pagina 3

NOTICE D’UTILISATION

Avertissements importants

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Avant la première mise en service

• Respectez les “Instructions d'installation et de raccordement” men­tionnées plus loin.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce
que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.

• A la réception de l'appareil, déballez-le ou faites-le déballer immé­diatement. Vérifiez son aspect général. Faites les éventuelles réserves
par écrit sur le bon de livr

aison dont vous garderez un exemplaire.

• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez
pas à des fins commerciales ou industrielles ou pour d'autres buts que
celui pour lequel il a été conçu.

• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de
cet appareil. Cela représenterait un danger pour vous.

• Débranchez toujours la prise de courant et fermez le robinet d'arrivée
d'eau après utilisation de l'appareil.

• Ne lavez en machine que les articles pouvant supporter ce traitement.
Suivez les indications se trouvant sur l'étiquette dont chaque article
est muni.

• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés
ou déchirés.

• Veillez à retirer avant chaque lavage les pièces de monnaie, épingles
de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts impor­tants si elles sont laissées dans le linge.

• Ne mettez pas dans la machine les articles détachés à l'essence, à l'al­cool, au trichloréthylène, etc. Si vous utilisez de tels détachants,
attendez que le produit se soit évaporé avant de placer les articles
dans le tambour.

4

132987920.qxd 22/12/2004 17:54 Pagina 4

• Rassemblez les petits articles tels que chaussettes, ceintures, etc. dans
un petit sac de toile ou une taie. Cela dans le but d'éviter que ces
pièces se glissent entre le tambour et la cuve.

• Laissez le hublot ouvert lorsque l'appareil n'est pas utilisé afin d'aérer
la cuve et d'éviter la formation de moisissure et d'odeurs.

• Débranchez toujours la machine avant de procéder à son nettoyage
et son entretien.

• Utilisez exclusivement les produits lessiviels conçus pour le lave-linge.
Respectez les instructions données par le fabricant de ces produits.

• Si la machine est installée dans un endroit exposé au gel, effectuez la
vidange totale de l’appareil suivant les indications données au para­graphe “Précautions contre le gel”.

• Les éléments constituant l'emballage (les films en plastique, les mor­ceaux de polystyrène par exemple) peuvent présenter un danger pour
les enfants. Gardez les éléments d'emballage hors de la portée des
enfants.

• Assurez-vous que vos animaux domestiques ne puissent pas pénétrer
dans le tambour de la machine.

• N'utilisez jamais la machine si le câble d'alimentation, le bandeau de
commande ou le socle sont endommagés et de manière telle que l'in­térieur de l'appareil est accessible.

5

Notice d’utilisation

132987920.qxd 22/12/2004 17:54 Pagina 5

Protection de l'environnement

Tous les matériaux portant le symbole sont recyclables. Déposez-les dans une
déchetterie prévue à cet effet (renseignez-vous auprès des services de votre
commune) pour qu'ils puissent être récupérés et recyclés.
Les matières plastiques sont identifiées comme suit:

>PE< pour polyéthylène, par exemple pour la housse d'emballage et les
sachets contenant la documentation.

>PS< pour polystyrène expansé, par exemple pour Ies pièces de rembourra­ge essentiellement exemptes de HCFC.

Les cartons sont fabriqués à partir de papier recyclé et doivent être remis à
la collecte des vieux papiers.

Afin de réaliser des économies d'eau et d'énergie et donc de contribuer à la pro­tection de l’environnement, nous vous conseillons de respecter les instructions
suivantes:

- Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges par­tielles (en veillant toutefois à ne pas surcharger le tambour).

- N'utilisez les programmes avec prélavage que pour du linge très sale.

- Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la charge et au degré
de salissure du linge.

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usa­ge ce qui pourrait représenter un danger: coupez le câble d'alimentation au ras
de l'appareil et neutralisez le dispositif de fermeture du hublot.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS
D'ANOMALlE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une
intervention est nécessaire, le service après-vente du vendeur de votre appareil
est le premier habilité à intervenir. A défaut (déménagement, fermeture du
magasin où vous avez effectué l’achat …), consultez l’Assistance Consomma­teurs.

En cas d'intervention sur votre appareil, exigez du service
après-vente les pièces de rechange certifiées Constructeur.

6

Notice d’utilisation

132987920.qxd 22/12/2004 17:54 Pagina 6

Description de l’appareil

Vue de face

Distributeur à produits

Lessive en poudre pour pro­grammes avec prélavage ou

détachant en poudre pour
programme TACHES

Lessive en poudre ou liquide
pour le lavage principal

Additifs liquides: assouplis­sant, amidon...

Eau de Javel

7

Notice d’utilisation

Distributeur à produits

Bandeau de commande

Hublot

Filtre

Pieds réglables

Carte
programmes

132987920.qxd 22/12/2004 17:54 Pagina 7

Bandeau de commande

A = Voyant de mise sous tension
B = Touche MARCHE/ARRET
C = Touches additionnelles

D = Touche départ différé
E = Ecran d’affichage
F = Touche DEPART/PAUSE
G = Affichage du déroulement du programme
H = Sélecteur de programmes

Sélecteur de programmes

Le programmateur détermine le mode
de lavage (par exemple niveau d’eau,
mouvement du tambour, nombre de
rinçages) en fonction de la nature et du
degré de salissure du linge, ainsi que la
température de l’eau de lavage.

Ce sélecteur de programmes peut
être tourné soit vers la droite, soit
vers la gauche.

8

Notice d’utilisation

132987920.qxd 22/12/2004 17:54 Pagina 8

BLANC/COULEURS

Lavage principal pour linge à bouillir/linge de couleur de froid
à 95°C.

ECONOMIQUE

Programme économisant l’énergie à environ 67°C pour le linge légère­ment ou normalement sale, durée de lavage prolongée (non compatible
avec COURT ).

SYNTHETIQUES

Lavage principal pour textiles d’entretien facile de froid à 60°C.

REPASSAGE FACILE

Lavage à 40°C : brassage délicat et essorage doux pour éviter le frois­sage du linge, facilitant ainsi le repassage.

DELICATS

Lavage principal pour linge délicat, 30°C ou 40°C.

LAINE

Lavage principal (froid jusqu’à 40°C) pour laine et linge portant le
label “ laver à la main”.

A = TREMPAGE

Trempage à 30°C pour du linge très sale (pas pour la laine).

B = RINCAGES

Rinçage séparé, par exemple pour le rinçage de textiles lavés à la main;
3 étapes de rinçage et essorage long.

C = ASSOUPLISSANT

Traitement séparé au produit assouplissant. Un rinçage a lieu, le produit
liquide est entraîné depuis le compartiment , essorage long.

D = VIDANGE

Vidange de l’eau après un arrêt cuve pleine (sans essorage ultérieur).

F = ESSORAGE

Essorage séparé de linge blanc/couleur lavé à la main.

G = PROGRAMME RAPIDE

Programme rapide pour coton, synthétique et délicat à 30°C.

H = ANNULATION

Permet la réinitialisation du lave-linge en cas d’erreur.

9

Notice d’utilisation

132987920.qxd 22/12/2004 17:54 Pagina 9

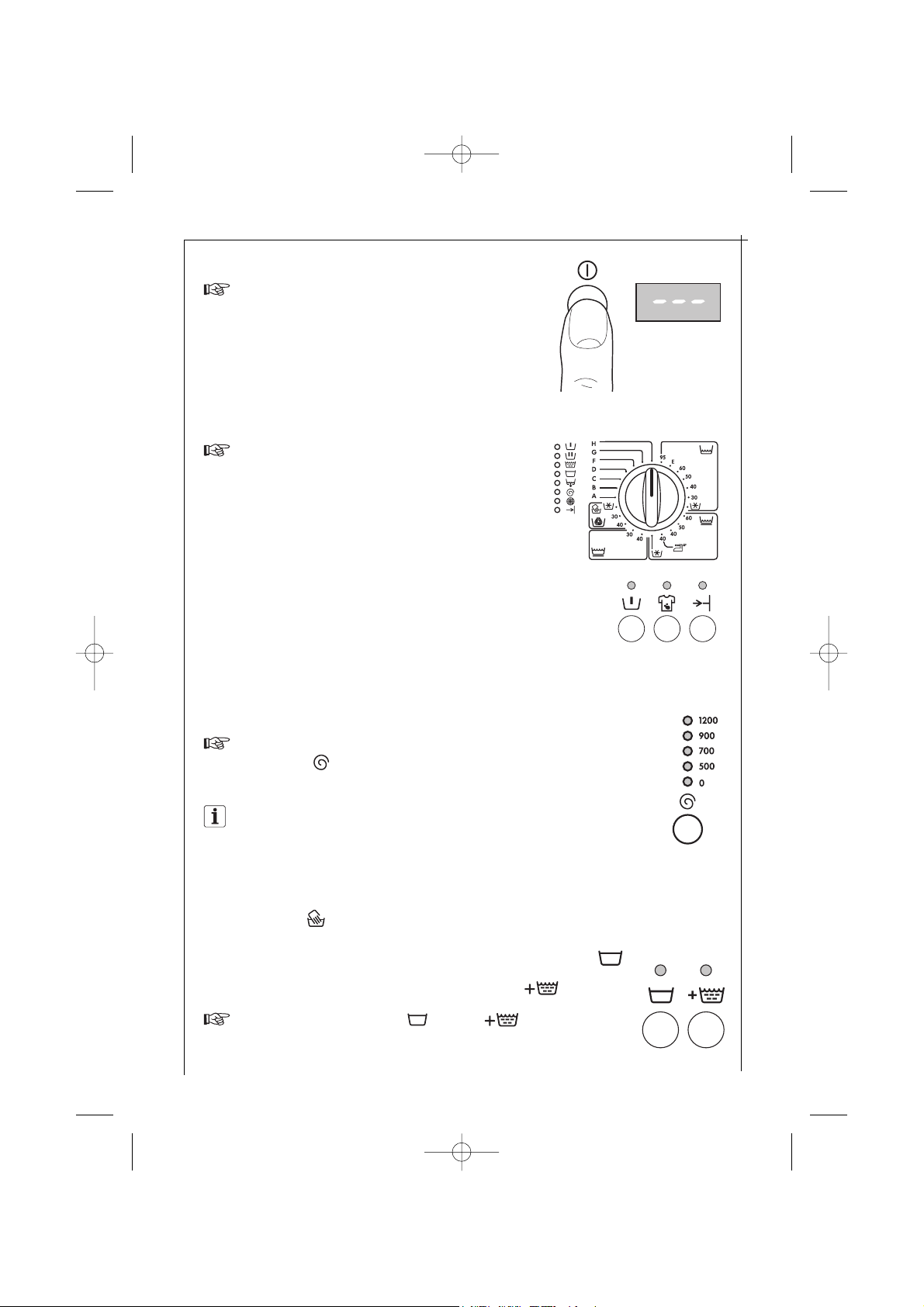

Touche MARCHE/ARRET

Appuyez sur cette touche pour mettre l’appareil sous tension. Pour le
mettre hors tension, faites ressortir cette touche.

Voyant de mise sous tension

Il est relié à la touche MARCHE/ARRET: il s’allume quand vous appuyez sur
la touche et s’éteint quand vous appuyez de nouveau.

Touche DEPART/PAUSE

Cette touche a trois fonctions:
a) Marche
Après avoir sélectionné le programme voulu, appuyez sur cette touche pour

mettre la machine en marche. Le voyant correspondant arrête de clignoter
et devient fixe. Si l'option "DEPART/DIFFERE" a été choisie, le compte à
rebours commence.

b) Pause
Pour interrompre un programme en cours, appuyez sur la touche

DEPART/PAUSE: le voyant correspondant clignote.
Pour faire repartir le programme là où il a été interrompu, appuyez de

nouveau sur la touche DEPART/PAUSE.
c) Vidange de l'eau/Essorage
Après un programme s’arrêtant cuve pleine (option ARRET CUVE PLEI-

NE ), appuyez sur la touche DEPART/PAUSE pour vidanger l'eau et
essorer. Appuyez aussi sur la même touche pour vidanger l’eau, sans
essorer, après le programme “A” (Trempage).

Touche DEPART DIFFERE

Le départ différé vous permet de retarder le départ d’un programme
jusqu’à 24 heures (pour profiter éventuellement d’un tarif de nuit avan­tageux).

Il faut appuyer sur cette touche après avoir sélectionné le pro­gramme voulu et avant d'appuyer sur la touche DEPART/PAUSE.

Le nombre d’heures au bout desquelles vous souhaitez que le program­me commence apparaît sur l’écran d’affichage pendant 3 secondes
environ. La durée du programme s'affiche ensuite.

Le décompte (en heures) commence après avoir appuyé sur la touche
DEPART/PAUSE.

Pour modifier ou annuler le départ différé, appuyez sur la touche
DEPART/PAUSE, appuyez ensuite sur la touche DEPART DIFFERE jusqu’à ce
que le nombre d’heures au bout desquelles vous souhaitez que le program-

10

Notice d’utilisation

132987920.qxd 22/12/2004 17:55 Pagina 10

me commence ou le symbole 0h, si vous voulez annuler le départ différé,
apparaisse sur l’écran.

Appuyez de nouveau sur la touche DEPART/PAUSE.
En annulant le départ différé, l'écran affiche la durée du programme de

lavage préalablement sélectionné.

Touches additionnelles

Selon le programme, différentes fonctions peuvent être combinées.
Le choix des options doit s'effectuer après avoir sélectionné le programme
souhaité et avant d'appuyer sur la touche DEPART/PAUSE.
Lorsqu’on appuie sur ces touches, les voyants correspondants s’allument. En
appuyant à nouveau, les voyants s’éteignent.
Si lors de la sélection du programme de lavage vous choisissez une option non
compatibile avec ce programme, le code “Err” apparaît sur l’écran d’afficha­ge et les voyants des touches clignotent pendant 2 secondes.

ESSORAGE

Appuyez sur cette touche pour réduire la vitesse maximum de l'essorage final
proposée par la machine ou pour choisir l'option “0” SUPPRESSION ESSORA­GE, le voyant correspondant s’allume. Pour le coton, la vitesse maximum est
de 1200 tr/min, de 900 tr/min pour les synthétiques et la laine, de 700 tr/min
pour le linge délicat.

SUPPRESSION ESSORAGE “0”

En choisissant cette fonction, l’essorage est supprimé.
Cette fonction n’est pas compatible avec les programmes “coton”.
A sélectionner pour du linge tendant à se froisser.

PRELAVAGE

Prélavage à 30°C avant le lavage qui s’enchaîne automatiquement. Cette
fonction n’est pas compatible avec le programme LAINE et la touche
TACHES.

TACHES

Pour le traitement, avec un sel détachant, du linge très sale ou taché
(lavage principal prolongé de 10 minutes avec entraînement du produit
optimisé pendant le lavage).
Cette fonction n’est pas compatible avec le programme LAINE, les
touches COURT et PRELAVAGE et avec de températures de lavage infé­rieures à 40°C.

11

Notice d’utilisation

132987920.qxd 22/12/2004 17:55 Pagina 11

12

Notice d’utilisation

COURT

On obtient une réduction du temps de lavage en appuyant sur cette
touche.
A utiliser pour du linge peu sale.
Cette fonction n’est pas compatible avec le programme LAINE, ECONO­MIQUE et la touche TACHES.

ARRET CUVE PLEINE

En choisissant cette fonction l’eau du dernier rinçage n’est pas évacuée à la fin du
programme sélectionné pour éviter le froissage du linge s’il n’est pas sorti immé­diatement du tambour dès l’arrêt de l’appareil.
A la fin du programme, le voyant de phase reste allumé, le voyant de la
touche DEPART/PAUSE clignote, le hublot est bloqué, l'eau doit être vidangée.

Pour ce faire, il est possible:

• d'appuyer sur la touche DEPART/PAUSE : la machine effectuera la vidange de
l'eau et l'essorage correspondant au type de programme sélectionné

• de choisir une vitesse d’essorage à l’aide de la touche correspondante et
d’appuyer sur DEPART/PAUSE

• de choisir le programme “D” VIDANGE pour vidanger l'eau sans essorer.

Attention! N’oubliez pas de tourner le sélecteur de programmes avant sur
ANNULATION “H”, puis sur VIDANGE “D”.

Si l'eau n'est pas vidangée, la machine vidange automatiquement après
18 heures.

RINCAGE SUPPLEMENTAIRE

La machine a été conçue pour consommer peu d’eau. Pour les personnes
particulièrement sensibles, il peut être toutefois nécessaire de rincer le linge
avec une quantité d’eau supérieure (rinçage supplémentaire).

Le rinçage supplémentaire ne peut être effectué que pour les pro­grammes coton, synthétique et linge délicat.

Ecran d’affichage

L'écran fournit les informations suivantes:

• Annulation du programme, affichée par trois tirets clignotants,
lorsque la sélecteur de programmes est tourné sur la position “H”
(annulation).

• Durée du programme choisi (en minutes), calculée automatiquement
en fonction de la charge maximum prévue pour chaque type de linge.

132987920.qxd 22/12/2004 17:55 Pagina 12

• Un zéro clignotant une fois le programme terminé.

• Départ différé (24 heures maximum) programmé en utilisant la
touche correspondante.

Le décompte s'actualise toutes les heures.

• Sélection erronée des options. Si lors de la sélection du programme de
lavage vous choisissez une option non compatible avec ce programme, le
code Err apparaît sur l’écran d’affichage pendant 2 secondes.

• Code d'alarme signalant des anomalies de fonctionnement (voir
informations plus détaillées page 30).

Affichage du déroulement du programme

Le déroulement du programme affiche les
séquences du programme sélectionné avant le
départ du programme. Pendant le déroulement
du programme, la phase du programme concer­née s’affiche.

FILTRE

Si ce voyant est allumé en fin de programme, ceci signifie que le filtre
de vidange est bouché et doit être nettoyé.

FIN DE CYCLE

Signale la fin du cycle de lavage. Le linge peut être retiré du lave-linge.
Si ce voyant clignote, ceci signifie qu’il y a une anomalie dans le fonc-

tionnement de l’appareil. En même temps clignote un des voyants affi­chant le déroulement du programme et un code d’alarme apparaît sur
l’ecran :

E10 + = difficulté de remplissage
E20 + = difficulté de vidange
E40 + = hublot ouvert
Reportez-vous à la page 30 pour des informations plus détaillées.

Notice d’utilisation

13

132987920.qxd 22/12/2004 17:55 Pagina 13

Prélavage

Lavage
Rinçage
Arrêt cuve pleine
Vidange

Essorage
Filtre
Fin

Annulation d'un programme

Pour annuler un programme en cours, tournez le sélecteur de pro­grammes sur la position “H”.

Attention! Après un programme s’arrêtant cuve pleine d’eau (fonction
arrêt cuve pleine ), sélectionnez d'abord “H”, puis “D” VIDANGE.

Modifier un programme en cours

Pour modifier le programme, tournez le sélecteur sur “H” et choisissez
ensuite le nouveau programme.

L'eau du lavage n'est pas vidangée et le programme poursuit son cours
après avoir appuyé de nouveau sur DEPART/PAUSE.

Ouverture du hublot en cours de programme

Si l'on doit ouvrir le hublot, il faut tout d'abord mettre la machine en PAU­SE en appuyant sur DEPART/PAUSE.

Le hublot peut être ouvert à condition que:

• La machine ne se trouve pas en phase de chauffage de l'eau;

• Le niveau de l'eau ne soit pas trop haut;

• Le tambour ne soit pas en mouvement.
S’il n’est pas possible de l’ouvrir mais que cela est absolument nécessaire,

il faut mettre le lave-linge hors tension avec la touche MARCHE/ARRET.
Au bout de 3 minutes le hublot pourra être ouvert.

Attention au niveau et à la température de l’eau dans le lave-linge!

Le programme repartira de la phase à laquelle il a été interrompu quand
vous appuierez de nouveau sur MARCHE/ARRET après la fermeture du
hublot.

14

Notice d’utilisation

132987920.qxd 22/12/2004 17:55 Pagina 14

Guide de lavage

Tri du linge par catégorie

Pour obtenir les meilleurs résultats de lavage, nous vous conseillons de
trier le linge par catégorie:

• d'un côté le linge résistant pouvant supporter un lavage et un esso­rage énergiques

• de l'autre, le linge délicat qu'il convient de traiter avec précaution.

Pour les charges mixtes, charges composées d'articles en fibres de dif­férente nature, choisissez un programme convenant à la fibre la plus
fragile.

Températures et symboles

Les étiquettes d'entretien vous aident à choisir le programme de lavage
approprié. Il est conseillé de trier le linge en fonction des étiquettes
d'entretien.
Les indications de température spécifiées sur les étiquettes d'entretien
sont des valeurs maximum.

Linge à bouillir

Les textiles en coton et en lin portant ce symbole d'entretien ne sont pas
délicats. lls résistent aux températures et contraintes mécaniques élevées.
Le programme BLANC est approprié pour ce type de linge.

Linge de couleur

Les textiles en coton et en lin portant ce symbole d'entretien ne sont
pas délicats. lls résistent aux contraintes mécaniques. Le programme
COULEURS est approprié pour ce type de linge.

Linge facile à entretenir

Les textiles tels que le coton apprêté, les tissus mélangés à base de
coton et les tissus synthétiques portant ce symbole exigent un traite­ment mécanique plus doux. Le programme SYNTHETIQUE est approprié
pour ce type de linge.

Linge délicat

Les textiles tels que les textiles en couches, les microfibres, les synthé­tiques, les voilages portant ce symbole d'entretien nécessitent un trai­tement particulièrement doux. Le programme DELICAT est approprié
pour ce type de linge.

40

60

40

40

60

95

15

Notice d’utilisation

132987920.qxd 22/12/2004 17:55 Pagina 15

16

Laine et linge particulièrement fragile

Les textiles tels que la laine, les mélanges de laine ou la soie portant cette
étiquette sont particulièrement sensibles aux contraintes mécaniques. Le
programme LAINE est approprié pour ce type de textiles.

Le cycle laine de ce lave-linge a été approuvé par la Woolmark pour le
lavage des articles Woolmark lavables machine, sous réserve que ces
articles soient lavés conformément aux instructions mentionées sur l’éti­quette de l’article et celles indiquées par le fabricant de ce lave-linge.
M9605.

Les textiles portant l'étiquette (lavage à la main) peuvent être lavés
dans le programme LAINE.
Les textiles portant l’étiquette ne peuvent pas être lavés dans le lave­linge!

Lavage du linge couleur

Lorsqu'il est lavé pour la première fois, le linge de couleur peut
perdre de sa couleur et déteindre sur d'autres vêtements.
Pour s'assurer qu'un article en couleur ne déteint pas, nous vous
conseillons d'effectuer le simple test suivant:

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles
sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur,
ceci afin d'éviter des cernes.

Herbe. Savonnez soigneusement, traitez à l'eau de javel diluée. Pour les
lainages, I'alcool à 90°C peut donner de bons résultats.

Crayon à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé
d'alcool à 90°. Prenez soin de ne pas laisser la tache s’étaler.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les
conseils du fabricant.

40

30

Notice d’utilisation

132987920.qxd 22/12/2004 17:55 Pagina 16

Prenez une partie

non visible du linge

Pressez-la ensuite

dans une étoffe

blanche

Si le linge ne déteint

pas, vous pouvez

le laver en machine

Humectez-la

d'eau chaude

Si le linge déteint
lavez-le à la main

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les
couleurs peuvent le supporter, faites tremper dans de l'eau additionnée
d'eau de javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et
laissez agir 10 à 15 min.

Chewing-gum. Diluez-le avec du dissolvant pour vernis à ongles puis
enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du
textile supporte le dissolvant.

Cambouis-goudron. Etalez un peu de beurre frais sur la tache, laissez
agir puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Posez la face tachée du tissu sur un papier absorbant,
puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles
en prenant soin de changer fréquemment le papier se trouvant sous la
tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immé­diatement avec le solvant indiqué sur le pot de peinture (eau, térében­thine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le
plus possible, puis repassez en intercalant une feuille de papier de soie
entre le fer chaud et le tissu taché.

Vérification du linge

Videz les poches.
Fermez les fermetures à glissière et à pression.
Enlevez les crochets des voilages ou mettez les voilages dans une housse.
Retirez les boutons mal cousus, les épingles et les agrafes.
Pour les protéger, mettez les voilages dans une taie d'oreiller par exemple.
Cousez ou enlevez les boutons qui ne tiennent qu'à un fil.

Charges de linge maximales selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la
capacité maximale de la machine. Cette capacité varie suivant la natu­re des textiles.
Diminuez la quantité en cas de linge très sale ou de tissu éponge.

17

Notice d’utilisation

132987920.qxd 22/12/2004 17:55 Pagina 17

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même
pouvoir de rétention d'eau.
C’est pourquoi, d'une manière générale, le tambour peut être rempli:

- en totalité mais sans pression excessive pour le linge en coton, lin, métis,

- à moitié de son volume pour les cotons traités et les fibres synthé-tiques,

- au tiers environ de son volume pour les articles très fragiles tels que les
voilages et les lainages.

Pour une charge de linge mixte, remplissez le tambour en fonction des
fibres les plus fragiles.

Nous vous donnons, à titre indicatif, les poids moyens des articles les plus
communs.

peignoir de bain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1200 g

serviette de toilette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 g

grand drap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1300 g

drap 1 personne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .800 g

taie d'oreiller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 g

chemise de nuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 g

pyjama homme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500 g

pyjama enfant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 g

chemise homme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 g

chemisier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150 g

torchon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 g

blouse de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 à 600 g

Les produits

Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité maxi­male de lessive à utiliser selon la charge de linge.
Conformez-vous aux doses et aux instructions préconisées sur les
emballages.

18

Notice d’utilisation

132987920.qxd 22/12/2004 17:55 Pagina 18

Dosage

La quantité de lessive à utiliser est
fonction de la charge de linge à laver,
de la dureté de l'eau et du degré de
salissure du linge.
Si l'eau est douce, diminuez légère­ment les doses. Si l'eau est calcaire
ou si le linge est très sale ou taché,
augmentez un peu les doses.
Vous obtiendrez le degré de dureté
de votre eau en contactant la compagnie de distribution d'eau de votre
région ou tout autre service compétent.

N.B.: N'utilisez que des produits lessiviels faiblement moussants, vendus dans le
commerce, spécialement conçus pour l'utilisation dans les machines à laver.
Utilisez des produits neutres pour le lavage de la laine.

Si vous utilisez des lessives liquides, placez la boule doseuse directement
dans le tambour et choisissez un programme sans prélavage. Il est égale­ment possible de mettre directement la lessive liquide dans le bac pour le
lavage ( ), à condition de ne pas faire de prélavage et de mettre tout de
suite la machine en marche.

Les lessives liquides sont indiquées pour des températures peu élevées, à
savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre
pour les températures supérieures, de 60°C à 90°C.

Assouplissant

Le bac dans le tiroir à produits vous permet d'ajouter automatiquement
à l'eau du dernier rinçage un produit assouplissant sous forme liquide. Res­pectez le dosage indiqué sur le flacon, en fonction de la caractéristique de
l'assouplissant utilisé, normal ou concentré.

Veillez à ne pas dépasser la quantité d'assouplissant maximale prescrite
pour le tiroir à produits.

Javellisation

L’emploi d’eau de Javel est possible pour tous les programmes de lavage.
Assurez-vous toutefois que le textile supporte ce traitement. L’eau de Javel est
entraînée automatiquement lors du premier rinçage. Il vous suffit, avant de mettre
le lave-linge en marche, de verser, dans le compartiment correspondant selon l’ac­tion désirée, de 1/4 à 1 verre d’eau de Javel à 12°chl.
L’eau de Javel à 12°chl est obtenue en versant un berlingot à 48°chl dans un
flacon d’un litre et en complétant avec de l’eau.
Ne dépassez pas les doses maximales.

19

Notice d’utilisation

Plage de dureté

Dureté de l’eau en

degrés français °T.H.

I - douce

0-15

II - moyenne

16-25

III - dure

26-37

IV - très dure

plus de 37

132987920.qxd 22/12/2004 17:55 Pagina 19

20

Notice d’utilisation

LAVAGE DELICAT

Temp. maxi

95°C

Temp. maxi

60°C

Temp. maxi

40°C

Temp. maxi

30°C

Lavage à la

main

Lavage

interdit

JAVELLISATION Chlorage dilué à froid Chlorage interdit

REPASSAGE Fort 200°C maxi Moyen 150°C maxi Doux 110°C maxi

Ne pas repasser

NETTOYAGE

A SEC

Tous solvants

Perchloréthylène ou

essences minérales

(essence F, White Spirit)

Uniquement essences

minérales

(Pour linge et tissus blancs)

Ne pas nettoyer à sec

SECHAGE Linge étendu Linge suspendu

Sur cintre

Séchage en

tambour

Haute

temp.

Temp.

modérée

Ne pas sécher en

tambour

LAVAGE NORMAL

95

60

60

95

40

40

40

30

30

Symboles internationaux pour l’entretien des textiles

132987920.qxd 22/12/2004 17:55 Pagina 20

Notice d’utilisation

Comment faire un lavage

Avant d’effectuer un premier lavage dans votre lave-linge, nous vous recomman­dons d’effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du
tambour, de la cuve et du tiroir à produits.

1. Versez une dose de lessive dans le distributeur “lavage”.

2. Mettez l’appareil sous tension en enfonçant la touche “Marche/Arrêt”.

3. Affichez un programme à 60°C.

4. Enfoncez la touche “Départ/Pause”.

Charge maximale de linge sec

Linge blanc / Couleur moyennement sale . . . . . . . . . . . . . . . . . . .4,5 kg

Synthétique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 kg

Délicat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 kg

Voilage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 kg

Laine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 kg

Chargement du linge

Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le tambour après les avoir

dépliées. Alternez les grandes et les petites pièces. Fermez le hublot.

Dosage de la lessive
et de l’additif

Ouvrez le distributeur
vers vous jusqu’à la
butée.

Versez la dose de lessi­ve nécessaire dans le
bac .

Si vous souhaitez effectuer un programme avec prélavage ou avec traite­ment des taches ou bien le trempage, versez la lessive ou le sel détachant
dans le bac .

Attention ! Ne mettez pas de produit de lavage dans le bac du prélavage
pour le cycle TACHES, mais le produit spécial (sel détachant) vendu dans le
commerce.

Versez l’assouplissant dans le bac et l’eau de Javel dans le bac sans
dépasser le repère MAX.

Refermez le distributeur.

21

132987920.qxd 22/12/2004 17:55 Pagina 21

Cl

C

l

Notice d’utilisation

Mise sous tension de l’appareil

Appuyez sur la touche “Marche/Arrêt”: si le
sélecteur de programmes se trouve sur la posi­tion “H” l’écran affichera trois tirets cligno­tants. Si le sélecteur se trouve sur un program­me la durée de ce programme sera affichée sur
l’écran.

Sélection du programme de lavage souhaité

Tournez le sélecteur de programmes sur
la position souhaitée. Les voyants cor­respondant aux phases composant le
programme s'allument.

La durée du programme en minutes
s’affiche sur l’écran.

Sélection des fonctions voulues

en fonction du degré de salissure du linge.
Le voyant correspondant s’allume.

Sélection de la vitesse d’essorage ou de l’option
SUPPRESSION ESSORAGE “0”

Si vous le souhaitez, réduisez la vitesse d’essorage à l’aide de
la touche ; le voyant correspondant s’allume.

Si l’option “0” est sélectionnée, l’essorage est supprimé.
Si l’on ne réduit pas la vitesse d’essorage, la machine effec-

tuera l’essorage final aux vitesses suivantes:

- coton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200 tours/mn

- synthétiques . . . . . . . . . . . . . . . . . . . . . . . . . 900 tours/mn

- linge délicat. . . . . . . . . . . . . . . . . . . . . . . . . . 700 tours/mn

- laine (lavage à la main). . . . . . . . . . . . . 900 tours/mn

Sélection de l’option ARRET CUVE PLEINE
et/ou RINCAGE SUPPLEMENTAIRE

Appuyez sur la touche et/ou , le(s) voyant(s)
correspondant(s) s’allume(nt).

22

132987920.qxd 22/12/2004 17:55 Pagina 22

Notice d’utilisation

Sélection de l’option DEPART DIFFERE

Si l’on souhaite différer le départ d’un programme, il suf­fit d’appuyer sur la touche DEPART DIFFERE, avant d’ap-
puyer sur la touche DEPART/PAUSE, jusqu’à ce que le
nombre d’heures au bout desquelles vous souhaitez que
le programme commence apparaisse sur l’écran. Il sera
affiché pendant 3 secondes environ, après quoi s’affichera
la durée du programme préalablement sélectionné.
En appuyant sur la touche DEPART/PAUSE, l’écran affichera de nouveau le
départ différé sélectionné et la machine commencera donc le décompte.

Départ du programme

1. Contrôlez que le robinet d’eau est ouvert.

2. Appuyez sur DEPART/PAUSE pour que le program­me démarre. Le voyant correspondant arrête de cli­gnoter et seul le voyant de la phase en cours reste
allumé.

Si le départ différé a été sélectionné, le décompte en heures commence et
s’affiche à l’écran. Pendant ce laps de temps, il est possible d’introduire du lin­ge supplémentaire dans le tambour et de modifier ou annuler le départ dif­féré.

• Ajouter du linge: appuyez sur DEPART/PAUSE, le hublot peut être ouvert.
Introduisez le linge, fermez le hublot et appuyez de nouveau sur
DEPART/PAUSE.

• Modifier ou annuler le départ différé: appuyez sur DEPART/ PAUSE,
appuyez sur DEPART DIFFERE jusqu’à ce que le nombre d’heures au bout
desquelles vous souhaitez que le programme démarre ou bien 0h (si on sou-
haite l’annuler) apparaisse sur l’écran. Appuyez de nouveau sur
DEPART/PAUSE.

Affichage du déroulement du programme

Le déroulement du programme affiche les séquences du programme de
lavage sélectionné avant le départ du pro­gramme. Pendant le déroulement du pro­gramme de lavage, la phase du programme
concerné s’affiche.

23

132987920.qxd 22/12/2004 17:55 Pagina 23

Prélavage

Lavage
Rinçage
Arrêt cuve pleine
Vidange

Essorage
Filtre
Fin

Ecran d’affichage

Le temps restant diminue de minute en minute et est
affiché sur l’écran.

Fin du programme

La machine s’arrête automatiquement. Un zéro clignotant s’affiche sur
l’écran. Le voyant FIN DE CYCLE s’allume.

Si l’option ARRET CUVE PLEINE a été choisie, le voyant de phase
correspondant reste allumé et le voyant de la touche DEPART/PAUSE
clignote pour signaler que l’eau doit être vidangée; l’écran visualise un
zéro fixe.

Pour compléter le cycle, choisissez l’une de ces possibilités:

• vidange et essorage

- appuyez sur DEPART/PAUSE. Le lave-linge effectue la vidange puis
l’essorage à la vitesse maximum prévue pour le programme que vous
venez d’exécuter;

- choisissez une vitesse d’essorage au moyen de la touche correspon-
dante et appuyez sur DEPART/PAUSE;

• vidange seule: tournez le sélecteur de programmes sur “H” et après
sur le programme “D” VIDANGE.

Lorsque le programme est terminé, un zéro clignotant apparaît sur
l’écran.

Tournez le sélecteur de programme sur ANNULATION “H”.
Appuyez de nouveau sur la touche MARCHE/ARRET pour mettre

l’appareil hors tension; le voyant correspondant s’éteint.
Sortez le linge.
Contrôlez que le tambour est vide en le faisant tourner avec la main pour évi-

ter d’endommager du linge lors du prochain lavage (si c’est un vêtement de
couleur, il pourrait déteindre sur des tissus blancs par exemple).

Fermez le robinet de l’eau.
Laissez le hublot ouvert pour éviter la formation de moisissure et de

mauvaises odeurs.

Notice d’utilisation

24

132987920.qxd 22/12/2004 17:55 Pagina 24

150

Tableau des programmes

Lavage

Le programme de référence pour les données figurant sur l’étiquette d’énergie,
d’après la norme CEE 92/75 est le programme “Couleurs” à 60°C avec une char­ge de 4,5 kg.

* Ces informations sont données à titre indicatif et peuvent varier en fonc­tion de la quantité et du type de linge à laver, de la température d’arrivée
de l’eau et de la température ambiante. Elles se réfèrent à la température
la plus élevée prévue pour chaque programme.

Notice d’utilisation

25

Programme

Blanc

Temp.

95°-60°

Type de tissu

Coton et lin, par
exemple, vêtements
de travail normale­ment sales, draps,
linge de maison,
lingerie, serviettes.

Fonctions

possibles

TACHES
COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

Charge

maxi

kg

4,5

Blanc

ECO

60°

Coton et lin, par
exemple draps et linge
de maison peu ou nor­malement sales.

TACHES
PRELAVAGE

RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

4,5

Coton

Couleurs

60°-50°
40°-30°

FROID

Linge de couleur
en coton ou en lin,
chemises, lingerie,
linge en éponge.

4,5

Synthétique

60°-50°

40°

FROID

Tissus synthétiques,
lingerie, vêtements
de couleur, che­mises sans repassa­ge, chemisiers.

2

Délicat

40°-30°

Tissus délicats,
rideaux par
exemple.

TACHES
COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLAINE
ESSORAGE

2

Laine

40°-30

FROID

Vêtements en laine
et vêtements délicats
portant l’étiquette
"lavage à la main"

.

ARRET CUVE PLEINE
ESSORAGE

1

Energie

kWh

1,7 43

148

1,15 40 137

0,85

0,75

0,5

0,4

Eau

litres

40

57

55

50

Durée

mn

130

87

64

55

Consommation*

TACHES
COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

TACHES
COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

132987920.qxd 22/12/2004 17:55 Pagina 25

Tableau des programmes

Programmes spéciaux

* Ces informations sont données à titre indicatif et peuvent varier en fonc­tion de la quantité et du type de linge à laver, de la température ambian­te et de la température d’arrivée de l’eau.

Notice d’utilisation

26

Programme

Type de

tissu

Déroulement du

programme

Options

possibles

Charge

maxi

kg

Rinçages

B

Avec ce pro­gramme, il est
possible de
rincer du linge
lavé à la main.

3 rinçages avec additif
liquide.
Essorage long.

RINCAGE
SUPPLE­MENTAIRE
ARRET CUVE
PLEINE
ESSORAGE

4,5

Assouplis-

sant

C

Linge lavé à la
main qui doit
être amidonné
ou rincé avec de
l’assouplissant

1 rinçage avec additif
liquide
Essorage long.

ARRET CUVE
PLEINE

ESSORAGE

4,5

Vidange

D

Vidange de
l’eau du dernier
rinçage dans les
programmes
avec option
Arrêt cuve plei­ne .

Vidange de l’eau.

/

Essorage

F

Essorage sépa­ré pour coton
et lin.

Essorage long.

ESSORAGE

4,5

Program-

me rapide

G

Linge peu sale
(sauf la laine)

Lavage à 30°C
2 rinçages
Essorage court à 700
tr/min

ARRET
CUVE PLEINE

ESSORAGE

2

Energie

kWh

0,12

/

/

0,03

0,25

Eau

litres

15

/

/

40

Durée

mn

30 56

23

3

10

30

Annulation

H

Annulation du programme
en cours.

Consommation*

Trempage

A

Linge très sale
(sauf la laine)

Trempage à 30°C, arrêt cuve
pleine. Pour vidanger,
appuyez sur DEPART/PAUSE.
Si l’eau n’est pas vidangée,
la machine vidange auto­matiquement après 18
heures.

4,5

0,25 19 20

132987920.qxd 22/12/2004 17:55 Pagina 26

Nettoyage et entretien

Ne procédez au nettoyage qu’après avoir débranché l’appareil.

Détartrage de l’appareil

Il n’est généralement pas nécessaire de détartrer l’appareil si le produit lessi­viel est bien dosé.
Si le détartrage s’impose, utilisez un produit spécifique qui ne soit pas corro­sif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer
dans le commerce.
Respectez le dosage et la fréquence des détartrages indiqués sur l’emballage.

Après chaque cycle de lavage

Nous vous recommandons de laisser le hublot ouvert après chaque utilisation
afin d’aérer la cuve et d’éviter la formation de moisissure et d’odeurs.

La carrosserie

Nettoyez la carrosserie de la machine en utilisant de l’eau tiède et un
détergent doux. Rincez et séchez soigneusement.

Important: n’utilisez jamais d’alcool, de solvants ou de produits simi­laires, ni de produits abrasifs ou d’éponge avec grattoir.

Le bandeau

Nettoyez le bandeau de commande à l’eau tiède à l’aide d’une éponge
humide.

Le distributeur à produits

Les lessives et les additifs forment des dépôts avec le temps.
Nettoyez le distribu-

teur à produits de
temps à autres en le
passant sous le robinet
d’eau. Pour sortir
complètement le dis­tributeur de la machi­ne, appuyez sur la
touche au fond à
gauche.

Pour pouvoir nettoyer plus facilement le distributeur, il est possible d’enle­ver la partie haute des bacs à additifs.

Avec le temps, la lessive peut former des dépôts dans le logement du distri-

Notice d’utilisation

27

132987920.qxd 22/12/2004 17:55 Pagina 27

Cl

Notice d’utilisation

buteur: nettoyez-le avec une vieille brosse à
dents.

Remettez le distributeur à sa place.

Hublot

Contrôlez périodiquement qu’il n’y ait pas
de corps étrangers tels que petites agrafes,
boutons, cure-dents dans le joint du
hublot.

Le filtre de vidange

Le rôle du filtre de vidange est de recueillir les fils et les peluches. Contrô­lez régulièrement
que le filtre est
propre.

Placez un récipient
sous le filtre et dévis­sez-le dans le sens
inverse des aiguilles
d’une montre.

Sortez-le de son
logement.

Nettoyez soigneusement le filtre sous l’eau du
robinet.
Replacez le filtre dans son logement en le vis­sant à fond.

Attention: Ne retirez jamais le filtre de
vidange lorsque l’appareil est en marche. Attendez toujours que le pro­gramme de lavage sélectionné soit terminé et que la vidange soit effec­tuée.
Lorsque vous remettez en place le filtre de vidange, assurez-vous qu’il
soit correctement revissé afin d’éviter d’éventuelles fuites ou que les
enfants puissent le retirer.

Le filtre du tuyau d’arrivée d’eau

28

132987920.qxd 22/12/2004 17:55 Pagina 28

Notice d’utilisation

Si vous remarquez que l’appareil prend plus de temps à se remplir, contrôlez
que ce filtre ne soit pas obstrué.

Fermez le robinet d’arrivée d’eau.
Dévissez l’embout du tuyau du robinet.
Nettoyez le filtre à l’intérieur du tuyau avec une petite brosse.
Revissez bien l’embout du tuyau.

Vidange d’urgence de l’eau

Si la machine ne vidange pas (pompe bloquée, filtre bouché ou conduit de
vidange obstrué), procédez comme indiqué ci-dessous pour évacuer l’eau de
la machine:

Débranchez l’appareil.
Fermez le robinet d’arrivée d’eau.
Si nécessaire, attendez que l’eau se refroidisse.
Placez un récipient sur le sol, introduisez à l’intérieur l’extrémité du tuyau

de vidange et laissez évacuer toute l’eau de la machine.
Remédiez à la panne et remettez la machine en place.
Si l’eau ne sort pas parce que le tuyau de vidange est bouché ou s’il n’est pas

possible d’avoir accès au tuyau de vidange, procédez comme suit:
Placez sous le filtre un récipient à bords droits d’une capacité adéquate.
Dévissez légèrement le filtre (dans le sens inverse des aiguilles d’une montre)

et laissez l’eau s’écouler graduellement.
A la fin de l’opération, contrôlez le filtre et remettez-le à sa place.

Précautions contre le gel

Si votre appareil est exposé à une température inférieure à 0°C, prenez les
précautions suivantes:

• Fermez le robinet d‘eau et dévissez le tuyau d’arrivée du robinet.

• Placez l’extrémité du tuyau de vidange et du tuyau d’arrivée dans une
cuvette posée sur le sol.

• Sélectionnez le programme de vidange “D” et faites-le fonctionner jusqu’à
la fin.

• Tournez le sélecteur de programmes sur ANNULATION “H”.

• Débranchez l’appareil.

29

132987920.qxd 22/12/2004 17:55 Pagina 29

Notice d’utilisation

• Revissez le tuyau d’arrivée d’eau et remettez à sa place le tuyau de vidan­ge.

De cette façon, l’eau restée dans les tuyaux sera évacuée, évitant ainsi la for­mation de gel et donc l’endommagement de l’appareil.

Pour faire fonctionner de nouveau votre appareil, assurez-vous qu’il est ins­tallé dans un local où la température est supérieure à 0°C.

Que faire si …

Si vous entendez pendant l’essorage un bruit différent par
rapport à l’appareil que vous aviez précédemment et res­semblant à un sifflement, cela est dû à un nouveau type de
moteur.

Si vous ne voyez pas d’eau dans le tambour, cela
est dû au fait que les machines fabriquées selon
des technologies modernes fonctionnent en utili­sant moins d’eau.

En cas d’anomalies de fonctionnement

La fabrication de votre appareil a fait l’objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement, consultez
les paragraphes ci-après avant d’appeler le service après- vente.
Pendant le fonctionnement de l’appareil, on peut voir apparaître les codes
alarme suivants dans l’écran d’affichage. En même temps le voyant FIN
et un des voyants suivants commencent à clignoter:

E10 + : difficulté de remplissage
E20 + : difficulté de vidange
E40 + : hublot ouvert

Après avoir éliminé les causes éventuelles de l’anomalie, appuyez sur la
touche DEPART/PAUSE pour faire redémarrer le programme interrompu. Si
le code alarme réapparaît ou si l’anomalie n’a pas pu être éliminée, consul­tez le service après-vente de votre magasin vendeur.

30

132987920.qxd 22/12/2004 17:55 Pagina 30

Notice d’utilisation

31

Symptôme

La machine ne vidange
pas et/ou n’essore pas

Cause possible

Le tuyau de vidange est Contrôlez le parcours du
encastré ou plié (E20). tuyau et éliminez le goulot

d’étranglement.

Le filtre ou le tuyau de Nettoyez le filtre ou
vidange sont bouchés (E20). contrôlez le tuyau.

L’option ARRET CUVE PLEINE Evacuez l’eau en appuyant
a été choisie. de nouveau sur la touche

DEPART ou en sélection­nant

le programme de

vidange.

La charge de linge n’est Répartissez manuellement
pas bien répartie à le linge dans le tambour.
l’intérieur du tambour.

Solution

La machine ne se remplit
pas

Le robinet est fermé (E10). Ouvrez le robinet.
Le tuyau d’arrivée est plié Contrôlez le tuyau sur

ou encastré (E10). toute sa longueur et éliminez

le goulot d’étranglement.

Le filtre du tuyau d’arrivée Nettoyez le filtre.
est bouché (E10).

Le hublot n’est pas Fermez le hublot.
fermé (E40).

La machine se remplit mais
vidange aussitôt

L’extrémité du tuyau de Placez le tuyau à la hauteur
vidange se trouve en position

prévue (voir le chapitre sur
trop basse par rapport à l’installation).
la machine.

La machine ne
fonctionne pas

Le fusible de Remplacez le fusible.
l’installation a grillé.

Le hublot n’est pas Fermez le hublot;
bien fermé (E40). il faut entendre le déclic

de la fermeture.
La fiche n’est pas branchée. Branchez la fiche.
Vous n’avez pas appuyé sur Appuyez sur la touche.

la touche DEPART/PAUSE.
L’option DEPART DIFFERE a Contrôlez sur l’écran le

été sélectionnée. départ différé.

132987920.qxd 22/12/2004 17:55 Pagina 31

Notice d’utilisation

32

Symptôme

Le hublot ne s’ouvre pas.

Cause possible

Le programme est encore Attendez la fin du
en cours et le tambour programme pour pouvoir
tourne. ouvrir le hublot.

Le niveau de l’eau dans S’il est nécessaire d’ouvrir
la machine dépasse la le hublot, il faut vidanger
partie inférieure du hublot. l’eau auparavant.

La machine est en train Attendez que la phase de
de chauffer l’eau chauffage arrive à sa fin.

Solution

La machine vibre ou
fait du bruit.

Tous les dispositifs de Vérifiez que la machine
protection pour le ait été débridée
transport n’ont pas conformément aux
été enlevés. instructions données dans le

chapitre sur l’installation.

Les vérins n’ont pas Mettez la machine d’aplomb.
été réglés.

Il y a peu de linge dans Le fonctionnement de
le tambour. la machine n’est pas

compromis.

Il y a de l’eau autour de
l’appareil.

Il y a trop de lessive. Dosez la lessive selon les

conseils donnés par le
fabricant.

Une lessive non adaptée Utilisez une lessive spéciale
faisant trop de mousse machine.
a été utilisée.

Il y a des fuites au niveau Contrôlez que le tuyau est
d’un des embouts du tuyau bien vissé aux deux
d’arrivée de l’eau. extrémités.

Le filtre de vidange n’a pas Vissez à fond le filtre.
été bien serré après
le nettoyage.

132987920.qxd 22/12/2004 17:55 Pagina 32

Notice d’utilisation

33

L’essorage commence
en retard ou n’est
pas effectué.

Symptôme Cause possible Solution

La “sécurité anti-balourd”
prévenant les vibrations
excessives pendant l’essora­ge et assurant la stabilité
s’est enclenchée.

Au début de la phase
d’essorage, si le linge n’est
pas uniformément réparti à
l’intérieur du tambour, la
machine le détecte et tente
de répartir le linge de façon
homogène, en faisant faire
quelques rotations au tam­bour.
Ce n’est que lorsque le
linge est réparti uniformé­ment que la phase d’essora­ge est effectuée, éventuelle­ment à une vitesse réduite,
si le linge n’est pas encore
bien réparti.
Après 6 minutes environ, si
le linge est encore enroulé
en boule, la machine n’ef­fectue pas l’essorage. Par
conséquent, si du linge reste
mouillé en fin de cycle, nous
conseillons de le répartir
manuellement à l’intérieur
du tambour et de sélection­ner le programme d’essora­ge.

132987920.qxd 22/12/2004 17:55 Pagina 33

Notice d’utilisation

Les résultats du lavage ne sont pas satisfai­sants

Si le linge perd de sa blancheur et si l’on trouve des traces de calcaire
dans le tambour

• La dose de lessive était insuffisante.

• La lessive adéquate n’a pas été utilisée.

• Les taches particulières n’ont pas été traitées avant le lavage.

• Le programme/température n’a pas été correctement sélectionné(e).

Si des taches grises persistent sur le linge

• Le linge ayant des traces de crèmes, de gras, d’huile a été lavé avec une
quantité insuffisante de lessive.

• Le lavage a été effectué à une température trop basse.

• L’assouplissant – surtout celui concentré – est entré directement en contact
avec le linge. Lavez immédiatement ces taches et versez l’assouplissant avec
beaucoup d’attention.

Il y a encore de la mousse même après le dernier rinçage

• Les lessives modernes peuvent laisser des résidus même pendant le dernier
rinçage. Le linge a été toutefois complètement rincé.

Si des traces blanches persistent sur le linge

• Il s’agit d’éléments insolubles entrant dans la composition des lessives
modernes. Ce n’est donc pas la conséquence d’un rinçage insuffisant.
Remuer ou brosser le linge. Il conviendra à l’avenir de retourner sur l’envers
les vêtements avant de les laver. Contrôlez votre lessive et utilisez éven­tuellement une lessive liquide.

34

132987920.qxd 22/12/2004 17:55 Pagina 34

Instructions d’installation et de raccordement

INSTRUCTIONS D’INSTALLATION ET DE
RACCORDEMENT

Indications de sécurité pour l’installateur

• Cet appareil est lourd. Faites attention lors de son déplacement.

• L’appareil doit être débridé avant utilisation. L’élimination incomplète des
dispositifs de protection pour le transport pourrait occasionner des dom­mages à l’appareil ou aux meubles voisins. L’appareil doit être débranché
lors de l’opération de débridage.

• Si l’installation électrique de votre habitation nécessite une modification
pour le branchement de votre appareil, faites appel à un électricien qua­lifié.

• Avant de procéder au branchement de votre appareil lisez attentivement
les instructions figurant au chapitre “Raccordement électrique”.

• Ne confiez les travaux hydrauliques nécessaires à l’installation de l’appa­reil qu’à un plombier qualifié.

• Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas sur
le câble d’alimentation.

• Si l’appareil est installé sur un sol recouvert de moquette, réglez les pieds
de façon à ce que l’air puisse circuler librement autour de l’appareil.

• La machine doit être installée conformément aux normes en vigueur.

35

132987920.qxd 22/12/2004 17:55 Pagina 35

Dimensions de l’appareil

Vue de face et latérale

Vue de dos

36

Instructions d’installation et de raccordement

Tuyau d’arrivée d’eau

Câble d’alimentation

Tuyau de vidange

36

132987920.qxd 22/12/2004 17:55 Pagina 36

Installation de l’appareil

Débridage

Avant la première mise en marche, vous devez
impérativement retirer de votre appareil les diposi­tifs de protection mis en place pour le transport.
Suivez les instructions données ci-dessous. Conser­vez ces dispositifs de sécurité: ils devront être
remontés en cas de futur transport de l'appareil
(déménagement par exemple).

Dévissez et ôtez la vis arrière droite avec une clé.
Appuyez l'apparell sur la partie arrière et mettez entre le sol et le lave-linge
une des cales en polystyrène.
Veillez à ne pas écraser les tuyaux.

Retirez la base en polystyrène et ôtez le panneau inférieur en dévissant la vis
centrale.

Sortez avec soin le
sachet droit en nylon.

Sortez de la même
façon le sachet gauche
et central.

Remontez le panneau
inférieur en le vissant à
l’aide des 4 vis livrées
avec les charnières et
de la vis enlevée précé­demment.

Remettez l'appareil
debout et dévissez les
deux autres vis à l'ar­rière.

Enlevez les trois goujons en plastique.
Bouchez les trous

res­tés libres à l'aide des 3
caches en plastique
qui sont livrés avec la
notice d'utilisation.

37

Instructions d’installation et de raccordement

37

132987920.qxd 22/12/2004 17:55 Pagina 37

P025

Instructions d’installation et de raccordement

Emplacement

L'installation de votre appareil nécessite:

• Une alimentation électrique
(voir raccordement électrique)

• Une arrivée d'eau avec branchement 20x27

• Une évacuation d'eau

• Un local aéré

Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisi­ne.
Le robinet, I'installation pour la vidange et la prise de courant doivent se
trouver à proximité des tuyaux de la machine et du câble d'alimentation.
La machine ne doit pas être installée dans un local sujet au gel.

Mise à niveau

Mettez l'appareil à niveau en vissant ou en dévis­sant Ies vérins.
Une mise à niveau précise évite les vibrations, les
bruits et les déplacements.

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation
sur le nez fileté du robinet d'arrivée d'eau
(20x27). Vissez correctement pour éviter
toute fuite. N’employez jamais pour le rac­cordement un tuyau déjà utilisé précédem­ment.

Dispositif de blocage de l’eau

Le tuyau d'alimentation est équipé d'un dis­positif de protection contre le dégât des eaux.
Si le tuyau intérieur devait se détériorer à cause d'une usure naturelle,
ce dispositif bloquera l'arrivée d'eau à l'appareil.
Le défaut est signalé par l'apparition d'un secteur rouge dans la petite
fenêtre «A». Dans ce cas fermez le robinet de l'eau et appelez le service
après-vente.

38

132987920.qxd 22/12/2004 17:55 Pagina 38

Si nécessaire, rectifiez la position du raccord du
tuyau d'alimentation en dévissant la bague de
serrage placée à l'arrière de l'appareil. Veillez
ensuite à visser correctement la bague de ser­rage pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries
neuves ou qui n'ont pas servi depuis long­temps, il est préférable de faire couler une cer­taine quantité d'eau avant de mettre en place
le tuyau d’alimentation. De cette façon, on évitera que du sable ou de la
rouille bouche le filtre placé à I'intérieur du tuyau.

Vidange d’eau

La crosse du tuyau de vidange peut être placée
de deux manières différentes:

• Sur le bord d’un lavabo à l’aide du coude

en plastique livré avec l’appareil:

Dans ce cas, il est nécessaire de veiller à ce que
l'extrémité ne puisse pas tomber au sol lorsque
la machine effectue la vidange. Vous pouvez,
par exemple, Ia fixer avec une petite ficelle au
robinet ou l'accrocher au mur.

•Dans un conduit de vidange (ou dans une
dérivation de la vidange d'un lavabo) dont la
distance au sol doit être comprise entre 60 et
90 cm. Il est indispensable de prévoir une
entrée d'air à l'extrémité du tuyau de vidange
pour éviter tout siphonnage éventuel. En
outre, le tuyau de vidange ne devra former
aucun coude. Il devra être placé au niveau du
sol, la crosse devra se trouver à la hauteur indi­quée précédemment.

Important:
En aucun cas, le tuyau de vidange ne doit être rallongé.

L'inobservation de ces règles pourrait entraîner un fonctionnement
anormal de votre appareil.

Instructions d’installation et de raccordement

39

132987920.qxd 22/12/2004 17:55 Pagina 39

MAXI 90 cm

MINI 60 cm

Instructions d’installation et de raccordement

Raccordement électrique

Les informations relatives à la tension de secteur, la
nature du courant et les fusibles à utiliser se trouvent
sur la plaque signalétique de l'appareil.

Si l'appareil est relié directement à l'installation élec­trique (raccordement fixe), interposez un interrup­teur bipolaire ayant une distance d'ouverture des
contacts d'au moins 3 mm.

Cet appareil ne peut être alimenté qu’en 230 V monophasé.
Vérifiez que le compteur de l’abonné et les fusibles peuvent supporter l’intensité

absorbée par la machine, compte-tenu des autres appareils électriques branchés.
Calibre des fusibles de ligne (un par phase):

10 A en 230 V monophasé.

Important
L’installation doit être réalisée conformément aux règles de l’art, aux
prescriptions de la norme NF. C. 15100 et aux prescriptions de l’E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la
terre, qui doit être obligatoirement raccordée conformément à la norme
N.F.C. 15100 et aux prescriptions de l’E.D.F. et facilement accessible.

L'appareil ne doit pas être raccordé à l'aide d’une rallonge ou d'une prise mul­tiple.

Le remplacement du cordon électrique ne doit être réalisé que par le Ser­vice Après-Vente.

Vérifiez que la prise de terre est conforme aux normes en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'in­cidents provoqués par une mise à la terre inexistante ou défectueuse.

40

132987920.qxd 22/12/2004 17:55 Pagina 40

P0042

...

.

.

..

.

d

o

M

o

N

.

d

ro

P

Mod. ..........

Prod. No. ...........

.

..

..

..

...

...

. .

.

.

...

.

.

..

.

o

N

.

r

e

S

Ser. No. .........

Encastrement

Cet appareil est prévu pour être installé sous un plan
de travail.

Les dimensions de la niche doivent correspondre à
celles indiquées dans la fig. A.

Application de la porte

Afin d’harmoniser votre appareil avec les meubles
adjacents, vous pouvez installer une porte sur votre
lave-linge.

L’appareil est livré pour l’application d’une porte
s’ouvrant de droite à gauche.

Dans ce cas il suffit de visser à la hautuer prévue les
charnières (1) et le contre-aimant (6) livrés avec la
machine. (fig. B).

a) Dimensions de la porte

Les dimensions de la porte doivent être les suivantes:
largeur 595-598 mm
épaisseur 16-22 mm
La hauteur (C-fig. C) dépend de la hauteur des socles des meubles adjacents.

b) Charnières

Pour pouvoir fixer les charnières il faut pratiquer
deux trous (ø 35 mm, profondeur 14 mm) à la partie
intérieure de la porte. La distance entre les deux trous
doit être de 416 mm.

La distance (B), calculée à partir de la partie supé­rieure de la porte jusqu’au centre du trou dépend des
meubles adjacents.

Les dimensions prévues sont indiquées dans la figure
C.

Fixez les charnières à la porte à l’aide de vis à bois ø 5 mm max. (2-fig. B).

41

132987920.qxd 22/12/2004 17:55 Pagina 41

600

600

596

515

5

,

176

416

818

8

A

B

165

6

1

2

1

3

3

8

2

570 min.

120

541

160

90

490

7

820 min

195

4

5

35 mm Ø 14 prof.

16-22

B

C

416

22+1,5

C

595-598

c) Montage de la porte

Fixez maintenant les charnières à l’appareil en utilisant des vis M 5 x 8 (3-fig. B).
Les charnières peuvent être ajustées pour compenser les différentes épaisseurs de la

porte.
Pour obtenir un alignement parfait de la porte dévissez la vis (3- fig. B), réglez la por-

te et ensuite serrez de nouveau la vis (3- fig. B).

d) Contre-aimant (6)

La machine est équipée d’une fermeture de porte magnétique. Afin que ce dispo­sitif puisse fonctionner correctement, il faut appli­quer le contre aimant (6-disque en acier) à l’intérieur
de la porte.

La position est déterminée par l’aimant (4) se trou­vant sur la machine (fig. D).

Changement du sens d’ouverture

Pour changer le sens d’ouverture de gauche à droite,
procédez comme suit:

Changez de place les plaquettes (5 et 7) et l’aimant
(4-fig. E).

Fixez ensuite sur la porte le contre-aimant (6) et les
charnières (1) comme indiqué précédemment.

Encastrement

42

132987920.qxd 22/12/2004 17:55 Pagina 42

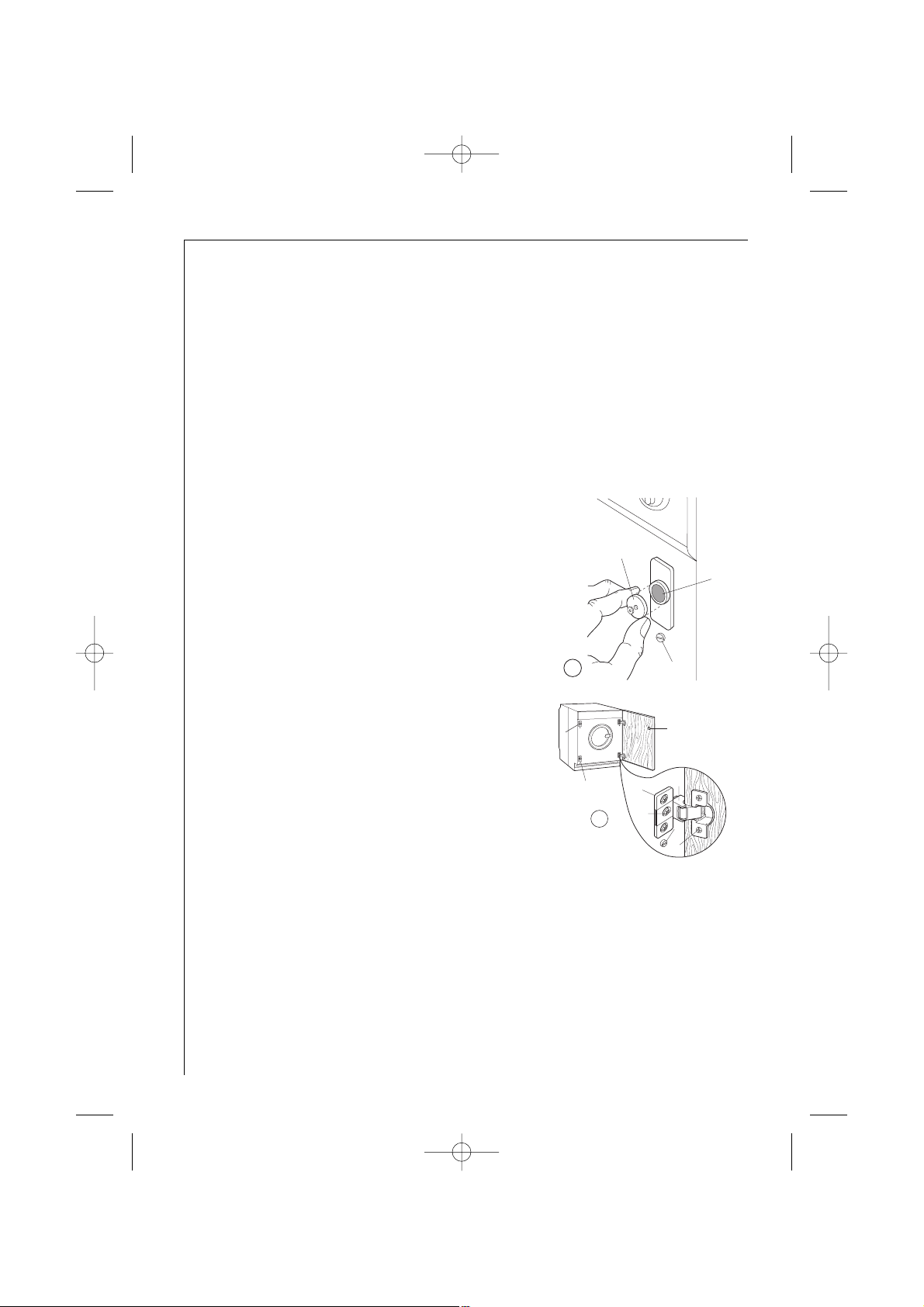

D

4

5

E

6

4

8

6

1

7

3

8

2

Instructions d’installation et de raccordement

Caractéristiques techniques

Dimensions Hauteur 820 mm

Largeur 600 mm
Profondeur 545 mm

Profondeur hublot ouvert 910 mm
Tension / fréquence 230 V/50 Hz
Puissance totale 2200 W
Puissance de chauffage 1950 W
Calibre du fusible 10 A

Pression de l'eau minimum 0,05 MPa

maximum 0,80 MPa

Vitesse d'essorage coton de 500 à 1200 tr/min

synth./laine de 500 à 900 tr/min
délicats de 500 à 700 tr/min

Consommation électrique (lavage coton 60°C) pour une charge de 4,5 kg: 0,85 kWh

Cet appareil est conforme à la directive CEE 89-336 relative à la limita­tion des perturbations radioélectriques et à la diretive CEE 73-23 relative
à la sécurité électrique.

43

132987920.qxd 22/12/2004 17:55 Pagina 43

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de
l’acte d’achat de votre appareil, de vous communiquer par écrit les condi­tions de garantie et sa mise en œuvre appliquées sur celui- ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à
toutes vos questions concernant l’achat de votre appareil et les garanties
qui y sont attachées. N’hésitez pas à le contacter.

SERVICE

Au chapitre “En cas d’anomalie de fonctionnement”sont rassemblées les
sources d’anomalie les plus fréquentes, auxquelles vous pouvez remédier
vous-même. Si malgré toutes les vérifications une intervention s’avère
nécessaire, le vendeur de votre appareil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous
avez effectué l’achat…),veuillez consulter l’Assistance Consommateurs qui
vous communiquera alors l’adresse d’un service après vente.

En cas d'intervention sur votre appareil, exigez du
Service Après-Vente les Pièces de Rechange certifiées
Constructeur.

Signalez au service après vente le numéro de produit et de série que
vous trouverez sur la plaque signalétique située sur votre appareil.

44

132987920.qxd 22/12/2004 17:55 Pagina 44

Mod. L12500VI Type P6497639
Prod.No. 914510120 00
230V~50Hz 2200 W 10 A
Charge nominale 4.5 kg Ser.No.

Fabriqué en Italie

IPX4

d

132987920.qxd 22/12/2004 17:55 Pagina 45

d

132987920.qxd 22/12/2004 17:55 Pagina 46

BP 50142 – 60307 SENLIS CEDEX

Tél. : [phone] (0,15 € TTC/mn)

Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € 552 042 285 RCS SENLIS

AEG/ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assu-

re en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de
cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail
de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en
fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usa­ge. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils.
C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps
essentiels pour tenir l’engagement de la marque dans le plus grand respect du Consom­mateur.

A bientôt!

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs carac-

téristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).

47

Pour toute question technique :
Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

132987920.qxd 22/12/2004 17:55 Pagina 47

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http: //www.aeg.hausgeraete.de

© Copyright by AEG Sous réserve de modifications

132987920-01-0105

From the Electrolux Group. The world’s No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de
produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont
vendus chaque année pour un montant d'environ 14 milliards d'euros dans plus de 150 pays à travers le monde.

132987920.qxd 22/12/2004 17:55 Pagina 48
