ELCO VECTRON G1.40, VECTRON G1.55, VECTRON G1.85 Datasheet

VECTRON G1.40
VECTRON G1.55
VECTRON G1.85

Технические характеристики

Datos técnicos

Τεχνικά δεδομένα
Parametry techniczne
Teknik veriler

ru, es, gr ............................ 4200 1017 5600

pl, tr.................................... 4200 1017 5700

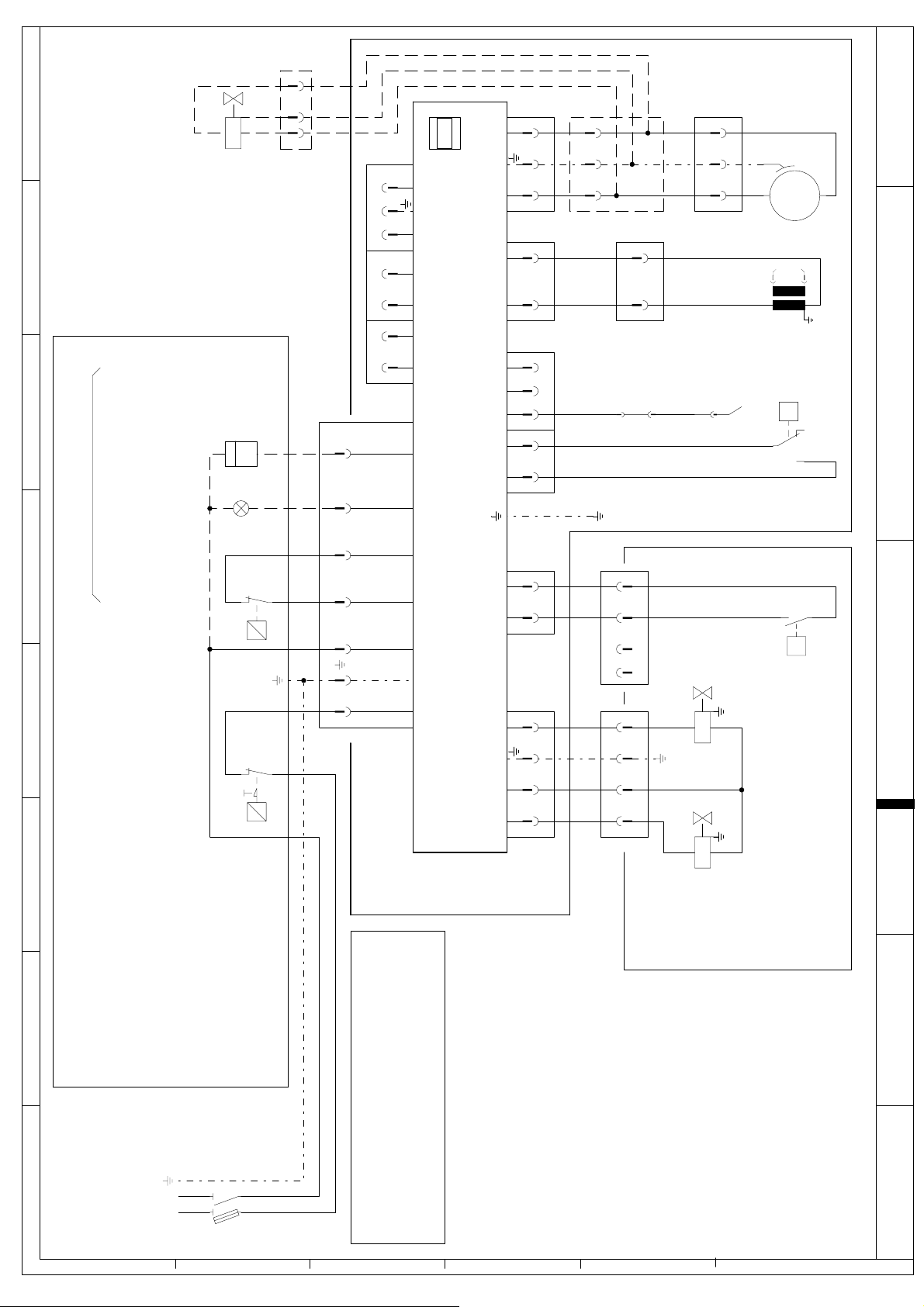

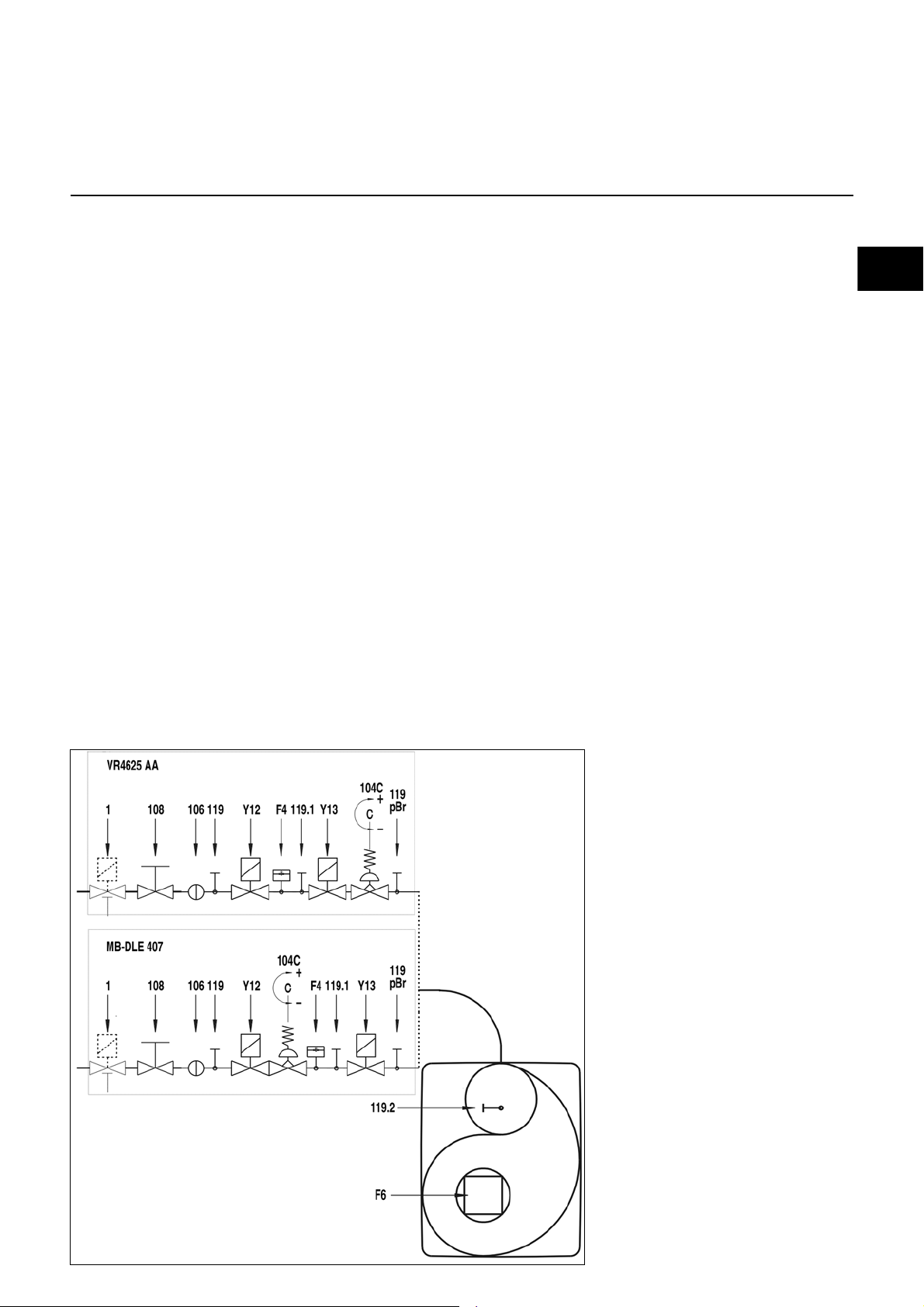

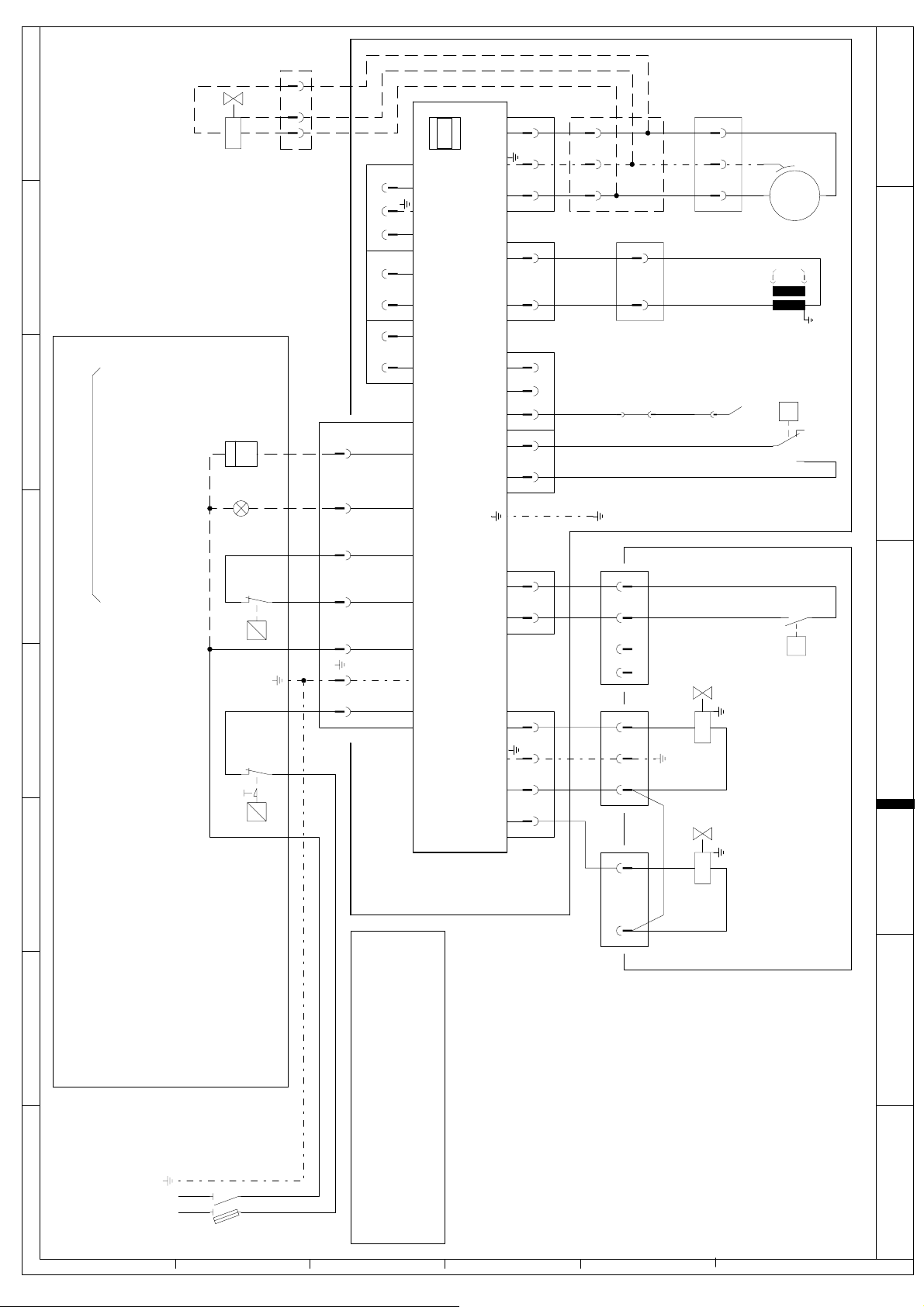

Электрические и гидравлические схемы

Esquemas eléctrico e hidráulico

Ηλεκτρικά και υδραυλικά σχεδιαγράμματα
Schemat elektryczny i hydrauliczny
Elektrik ve hidrolik şemalar

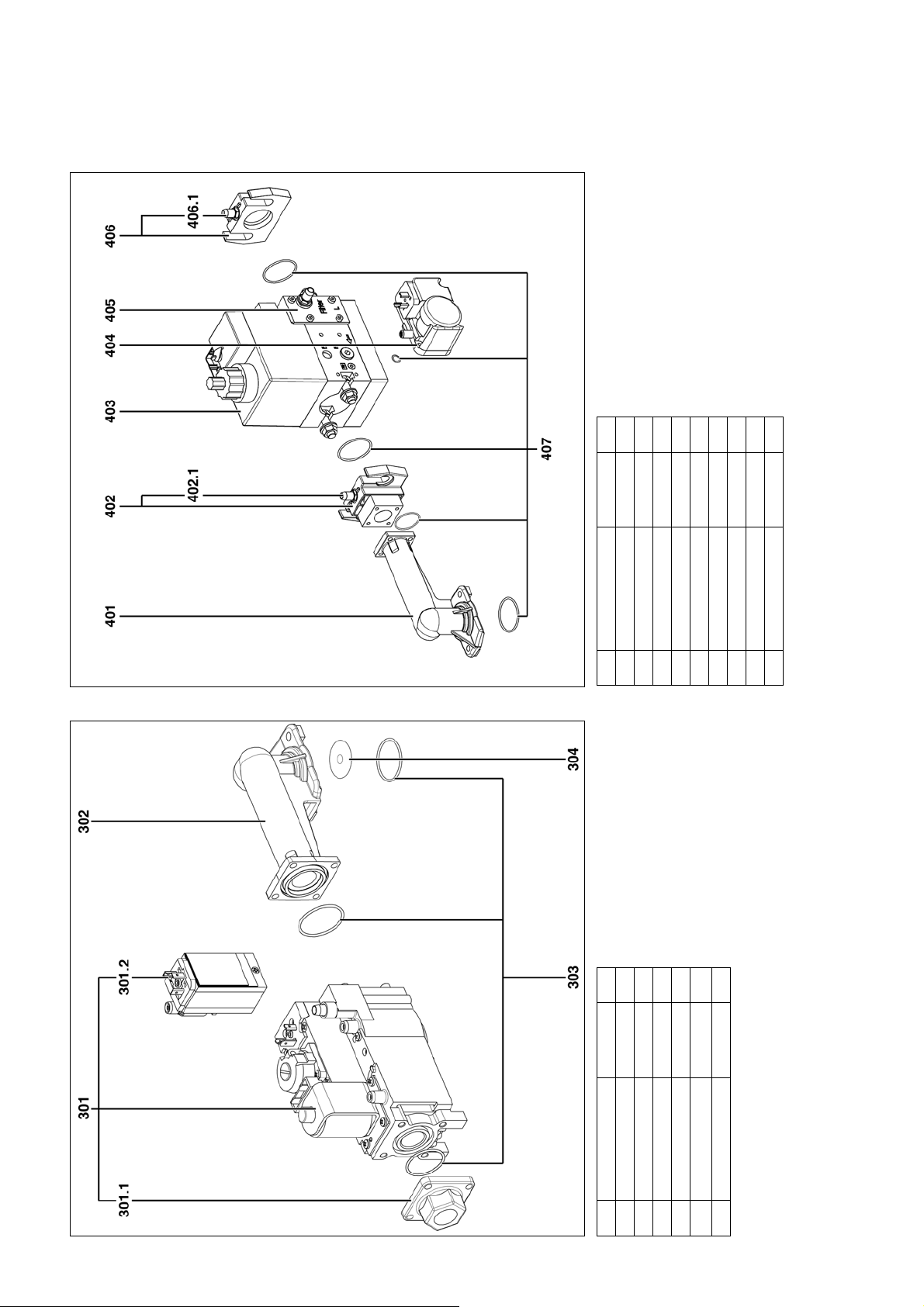

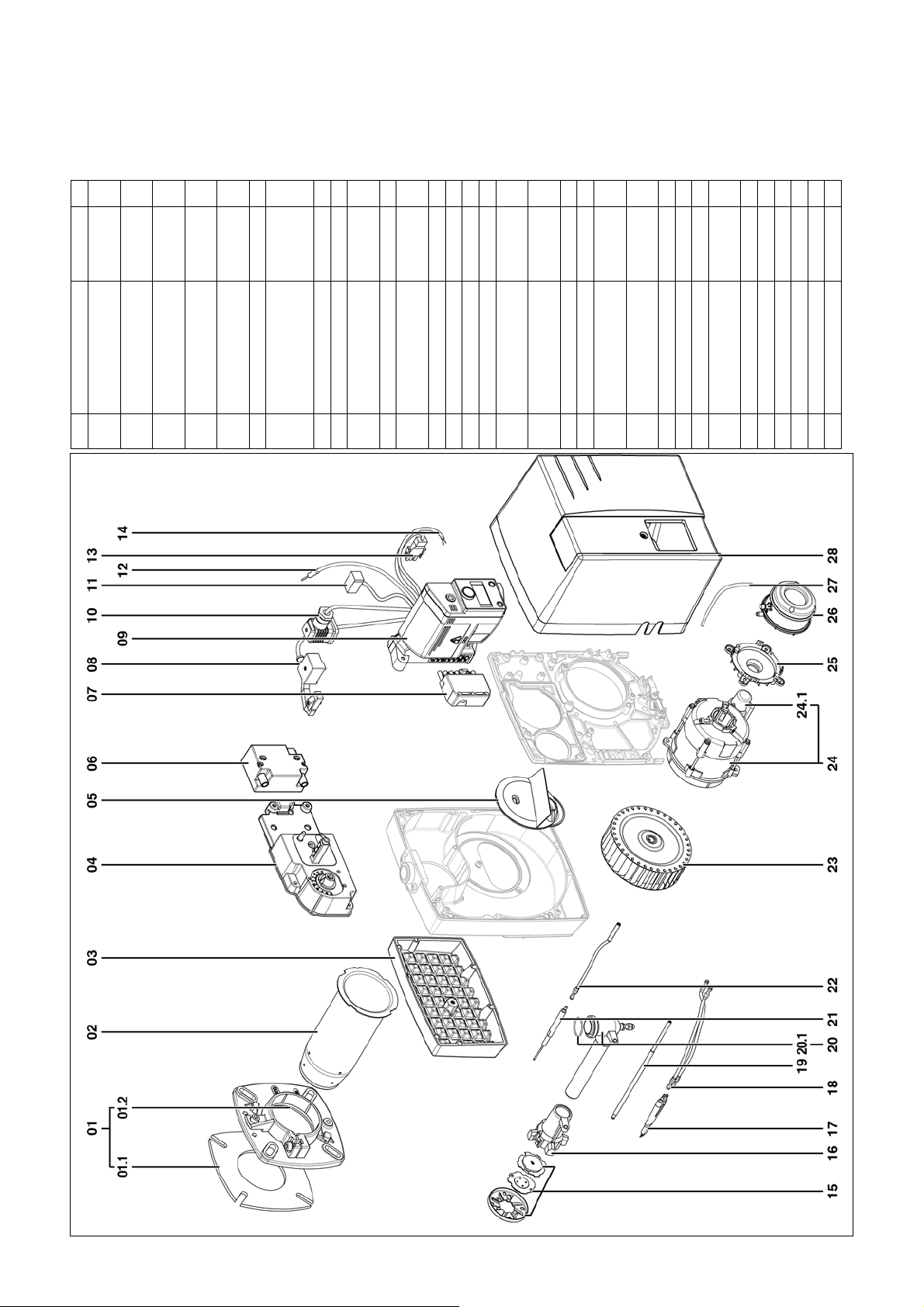

Запчасти

Piezas de recambio

Ανταλλακτικά

Części zamienne
Yedek parçalar

03/2009 - Art. Nr. 4200 1017 5500A

Rp 3/4”

3

1312 BT 5252

3

3

MB-DLE407 S22

195W

35-55 45-85

14,5-40

VG1.40 VG1.55 VG1.85

Brülör gücü

Yanabilir

min./maks. kW

= 10,35 kWh / m

u

(G20) H

Doğal Gaz (G20)

= 8,83 kWh / m

u

(G25) H

Doğal Gaz (G25)

= 25,89 kWh /m

u

(G31) H

Propan Gazı (G31)

3

85W

74

60°C

1-10 mbar

120W

-1

Hava dozaj tamburu

Baş kısmında deflektör

(ayar aralığı)

EN 676'ya göre emisyon sınıfı

doğal gaz:

NOx < 80mg/kWh,

propan:

NOx< 140mg/kWh,

standart deneme şartlarında

Hava ayarı I

Hava ayarı II

Hava basınç şalteri

Emilen elektrik gücü

(çalışıyor)

Motor 2840min.

-1

Alev kontrolü

İyonlaşma sondası

ISO9614 (LwA) göre ölçülen

akustik seviye

Maksimum ortam sıcaklığı

Moc palnika

Ισχύς του καυστήρα

Potencia del quemador

min./maks. kW

ελάχ./μέγ. kW

mín./máx. kW

Paliwo

Καύσιμο

Combustible

Gaz ziemny (G20)

Gaz ziemny (G25)

Propan (G31)

Poziom emisji

zgodnie z EN 676

gaz ziemny:

NOx < 80mg/kWh,

propan:

NOx< 140mg/kWh

w znormalizowanych warunkach

testowych

Αέριο προπάνιο (G31)

Φυσικό αέριο (G25)

Φυσικό αέριο (G20)

Αριθμός έγκρισης ΕΚ Numer zezwolenia CE CE onay numarası 1312 BT 5225

Κατηγορία εκπομπών

σύμφωνα με το EN 676

σε φυσικά αέρια:

NOx < 80mg/kWh,

σε προπάνιο:

NOx< 140mg/kWh

υπό τυποποιημένες συνθήκες

δοκιμών

Cylinder dawkowania

powietrza I

Regulacja przepływu

Τύμπανο

δοσομέτρησης αέρα

Ρύθμιση του αέρα I

powietrza

Ρύθμιση του αέρα II

powietrza II

Regulacja przepływu

Διασκορπιστήρας

στην κεφαλή

Deflektor w głowicy

(zakres regulacji)

Czujnik ciśnienia powietrza

Pobór mocy elektrycznej

(w czasie działania)

Klasa ochrony Koruma endisi IP 21

Silnik 2840min.

-1

Sonda jonizacyjna

Poziom hałasu

zmierzony zgodnie z ISO9614

(LwA)

Maksymalna temperatura

Kontrola płomienia

otoczenia

Αισθητήρας ιονισμού

Πιεσοστάτης αέρα

(περιοχή ρύθμισης)

Απορροφούμενη ηλεκτρική

ισχύς

(σε λειτουργία)

-1

προστασίας

Μοτέρ 2840min.

Επιτήρηση φλόγας

Ηχητική στάθμη

μετρημένη σύμφωνα με το

ISO9614 (LwA)

περιβάλλοντος

Μέγιστη θερμοκρασία

SVGW Αριθμός SVGW Numer SVGW SVGW numarası 05-028-4

Tambor

de dosificación de aire

Deflector

Gas natural (G20)

Gas natural (G25)

Gas propano (G31)

Número de homologación CE

Número

Tipo de emisión

según la EN 676

para gases naturales:

NOx<80 mg/kWh,

para propano:

NOx< 140 mg/kWh

en condiciones de ensayo

normalizadas

Ajuste del aire I

en el cabezal

Manostato de aire

Ajuste del aire II

(intervalo de ajuste)

Relación de regulación Σχέση ρύθμισης Stosunek regulacji Regülasyon oranı 1 : 1

Potencia eléctrica absorbida

(en funcionamiento)

Motor 2840 min.

Sonda de ionización

Nivel acústico

Vigilancia de llama

Cajetín de seguridad Ηλεκτρονικό Moduł zabezpieczający Güvenlik kutusu TCG1xx

medido según la ISO9614 (LwA)

Temperatura ambiente

máxima

2840 об/мин

Мощность горелки

мин./макс., кВт

Природный газ (G20)

Природный газ (G25)

Пропан (G31)

Топливо

Номер одобрения CE

Номер SVGW

Камера подачи

воздуха

Дефлектор

в головке

Класс выделения

загрязняющих веществ по

стандарту EN 676

на природном газе:

NOx <80 мг/кВт.ч, на пропане:

Газовая рампа Rampa de gas Γραμμή αερίου Rampa gazowa Gaz rampası VR4625

Подсоединение газа Conexión de gas Σύνδεση αερίου Podłączenie gazu Gaz bağlantısı Rp 1/2”

Давление газа на входе Presión de entrada del gas Πίεση εισόδου αερίου Ciśnienie na wejściu gazu Gaz giriş basıncı (G20), (G25): 20-50 mbar; (G31): 30-50 mbar

Настройка подачи воздуха I

NOx < 140 мг/кВт.ч

при стандартных условиях

испытаний

Настройка подачи воздуха II

(диапазон регулировки)

Реле давления воздуха

Коэффициент

регулирования

Напряжение Tensión Τάση Napięcie Gerilim 230V - 50Hz

Потребляемая

электрическая мощность:

(при работе)

Приблизительная масса, кг Peso aproximado kg Βάρος κατά προσέγγιση kg Masa przybliżona w kg Kg olarak yaklaşık ağırlık 12

Электродвигатель

Класс электрозащиты Índice de protección Βαθμός ηλεκτρικής

Ионизационный зонд

Устройство розжига Encendedor Αναφλεκτήρας Aparat zapłonowy Ateşleyici EBI-M; 2 x 7,5 kV

по стандарту ISO9614 (LwA)

Уровень шума, измеряемый

Макс. температура

окружающего воздуха

Контроль пламени

Блок управления и

безопасности

03/2009 - Art. Nr. 4200 1017 5500A2

1

VG1.85

10

daPa mbar

1

N

ηK

Q

-------- -=
F

Q

= Isıtma gücü (kW)

= Kazan nominal gücü (kW)

F

ölçülen değerlere uymaktadır.

1 CH: OPAir göre güç eğrisi

kW

0

0,2

0,4

0,6

0,8

85

OPAir

Isıtma gücü hesaplaması:

Çalışma alanı

Çalışma alanı, onay sırasında

(

1 CH: Krzywa mocy zgodnie z

Zakres działania

Zakres działania odpowiada

wartościom zmierzonym podczas

homologacji.

45

40 50 60 70 80 90 100

0

2

4

6

8

kW

0

0,2

0,4

0,6

0,8

σύμφωνα με OPAir

N

Q

Q

hK = Kazan randımanı (%)

Çalışma alanı konusundaki uyarı

basınca göre brülör gücünü

gösterir. Standart tünelde EN676

Çalışma alanı, yuvasında mevcut

N

ηK

Q

-------- -=
F

Q

= Wydajność cieplna (kW)

= Moc znamionowa kotła (kW)

F

N

Uwaga dotycząca zakresu

działania

hK = Sprawność cieplna kotła (%)

Wyliczenie wydajności cieplnej:

Q

Q

N

ηK

Q

-------- -=
F

Q

Brülör seçeneği için kazan

normuna göre ölçülen maksimum

değerlere uymaktadır.

randımanının katsayısı dikkate

alınmalıdır.

Açıklamalar:

V = VECTRON

G = Doğal Gaz / Propan Gazı

Zakres działania określa moc

palnika w stosunku do ciśnienia

panującego w palenisku.

Odpowiada on maksymalnym

wartościom zmierzonym zgodnie z

normą EN676, w

znormalizowanym tunelu.

Przy wyborze palnika należy

uwzględnić współczynnik

1 = Boyut

40 = kW olarak güç kodu

sprawności cieplnej kotła.

Wyjaśnienia:

V = VECTRON

G = Gaz ziemny / Propan

1 = Wielkość

40 = Kod mocy w kW

προπάνιο

VG1.55

10

daPa mbar

VG1.40

daPa mbar

1

10

= Θερμαντική ισχύς (kW)

= Ονομαστική ισχύς

του λέβητα (kW)

F

52

1 CH: Καμπύλη ισχύος

Τομέας λειτουργίας

Ο τομέας λειτουργίας αντιστοιχεί

στις τιμές που μετρήθηκαν κατά την

έγκριση.

Υπολογισμός της θερμαντικής

ισχύος:

N

Q

Q

hK = Απόδοση του λέβητα (%)

Παρατήρηση σχετικά με τον

τομέα λειτουργίας

συνάρτηση με την πίεση που

επικρατεί στο θάλαμο καύσης.

Ο τομέας λειτουργίας αντιστοιχεί

στην ισχύ του καυστήρα σε

θάλαμο καύσης.

Αντιστοιχεί στις μέγ. τιμές που

μετρήθηκαν σύμφωνα με το

Για την επιλογή του καυστήρα,

πρότυπο EN676, σε τυποποιημένο

Εξηγήσεις:

V = VECTRON

πρέπει να λαμβάνεται υπόψη ο

βαθμός απόδοσης του λέβητα.

G = Φυσικό αέριο / Αέριο

1 = Μέγεθος

40 = Κωδικός ισχύος σε kW

(

N

ηK

Q

-------- -=

25 35 45 55

0

2

4

6

8

OPAir

kW

0

0,2

0,4

0,6

0,8

40

14,5

5 15253545

0

2

4

6

8

( CH: Curva de potencia según

( CH: График мощности по

OPAir

Ámbito de funcionamiento

El ámbito de funcionamiento

Рабочий диапазон

Рабочий диапазон соответствует

corresponde a los valores medidos

значениям, измеренным при

en el momento de la

сертификации.

F

Q

= Potencia calorífica (kW)

homologación.

Cálculo de la potencia calorífica:

Q

Расчет тепловой мощности:

F

Q

N

ηK

-------- -=
F

Q

= Тепловая мощность, кВт

= Номинальная мощность

F

N

Q

Q

= Potencia nominal

N

Q

котла, кВт

de la caldera (kW)

ηK = Rendimiento de la caldera (%)

ηK= КПД котла (%)

Observación acerca del ámbito

de funcionamiento

El ámbito de funcionamiento

representa la potencia del

quemador en función de la presión

existente en el hogar. Corresponde

a los valores máx. medidos, según

la norma EN676, en un túnel

normalizado.

Para seleccionar el quemador es

necesario tener en cuenta el

coeficiente de rendimiento de la

caldera.

Explicaciones:

V = VECTRON

G = Gas natural/Gas propano

1 = Magnitud

40 = Código de potencia en kW

1 = Размер

Примечание по рабочему

диапазону

Рабочий диапазон отражает

изменение мощности горелки в

зависимости от давления в

значениям, измеренным в

соответствии со стандартом

топочной камере сгорания. Он

соответствует максимальным

необходимо учитывать КПД

котла.

EN676 в стандартном канале.

При выборе горелки

Пояснения:

V = VECTRON

G = Природный газ / пропан

40 = Код мощности, кВт

03/2009 - Art. Nr. 4200 1017 5500A 3

a (mm) b (mm) c d

VG1.40/55 85-104 150-170 M8 45°

VG1.85 95-104 150-170 M8 45°

не

μέγ./

/máx/

maks.

более

не

min.

/mín/

ελάχ./

менее

не

μέγ./

/máx/

maks.

более

не

min.

/mín/

ελάχ./

менее

не

μέγ./

/máx/

maks.

более

не

min.

/mín/

ελάχ.

менее

ABE G H JØK L M

263 147 464 297 337 70 110 Rp1/2 80 21 61 48

VG1.40/55

(VR6425)

282 140 484 300 355 70 138 Rp3/4 90 15 83 52

VG1.85

(MB-DLE407)

03/2009 - Art. Nr. 4200 1017 5500A4

VECTRON G 1.40
VECTRON G 1.55
VECTRON G 1.85

Инструкция по эксплутации

Предназначено для квалифицированных
специалистов по установке

Газовые горелки ..................................2-17

Instrucciones de montaje

Para el instalador especialista

Quemadores de gas ............................ 18-33

Βιβλίο Χρήσης

Για τον ειδικευμένο τεχνικό εγκατάστασης

Καυστήρες αερίου ............................... 34-49

ru

es

gr

pl, tr...................................... 4200 1017 5700

............................................. 4200 1017 5500

03/2009 - Art. Nr. 4200 1017 5600A

Краткий обзор

Содержание

Краткий обзор Содержание................................................................ 2

Важные указания ....................................................... 2

Описание горелки ...................................................... 3

Назначение Газовая рампа VR4625 / MB-DLE407 ....................... 4

Блок управления и безопасности ............................. 5

Схема назначения контактов .................................... 6

Основание для подключения ................................... 6

Рабочий режим, режим безопасности...................... 7

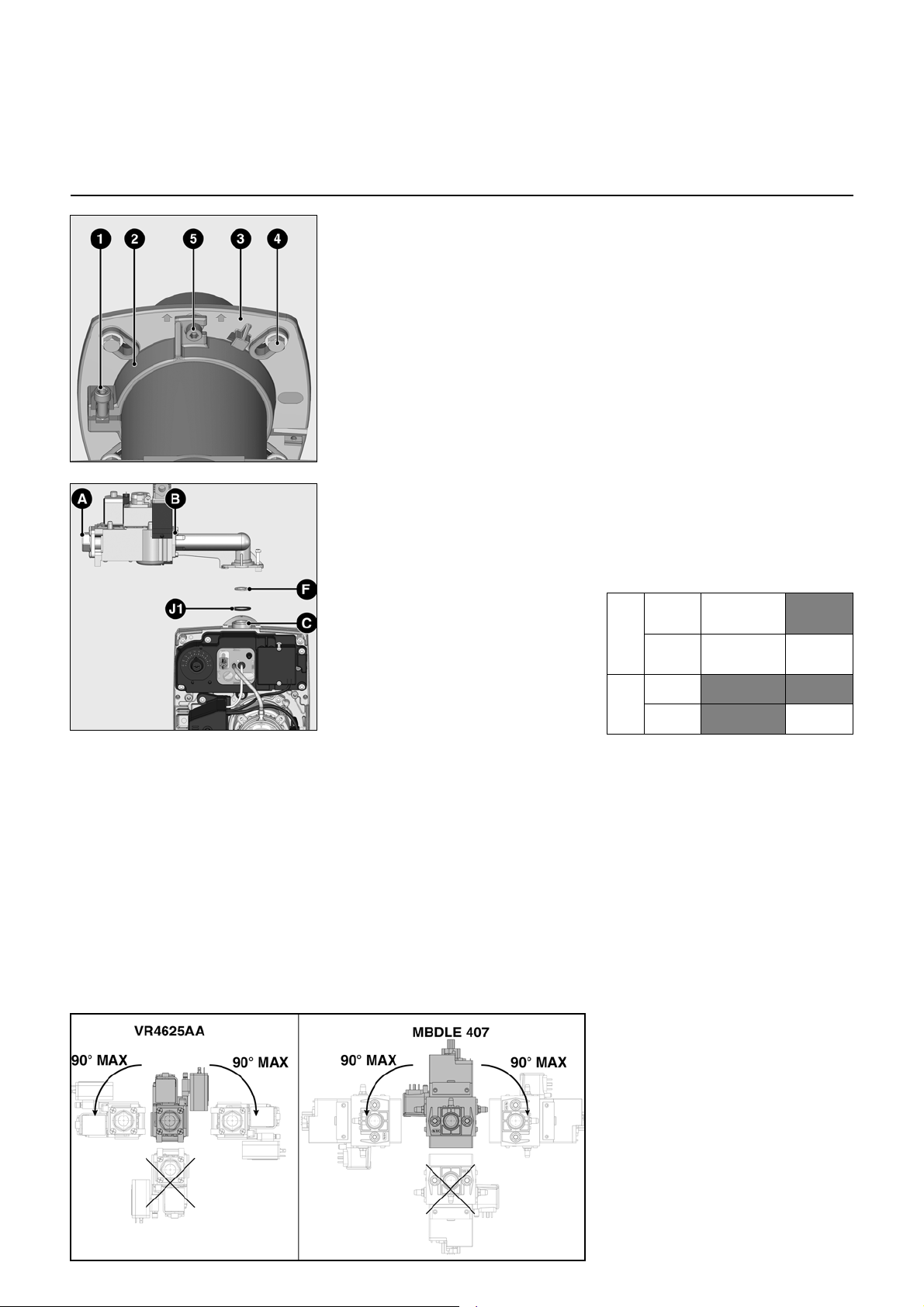

Установка Установка горелки...................................................... 8

Установочное положение горелки............................ 8

Подключение газа, расположение........................... 8

Работа на пропане ..................................................... 9

Электрическое подключение ................................... 9

Пуск в эксплуатацию Проверки, выполняемые перед пуском в

эксплуатацию ........................................................... 10

Измерение силы тока ионизации............................ 10

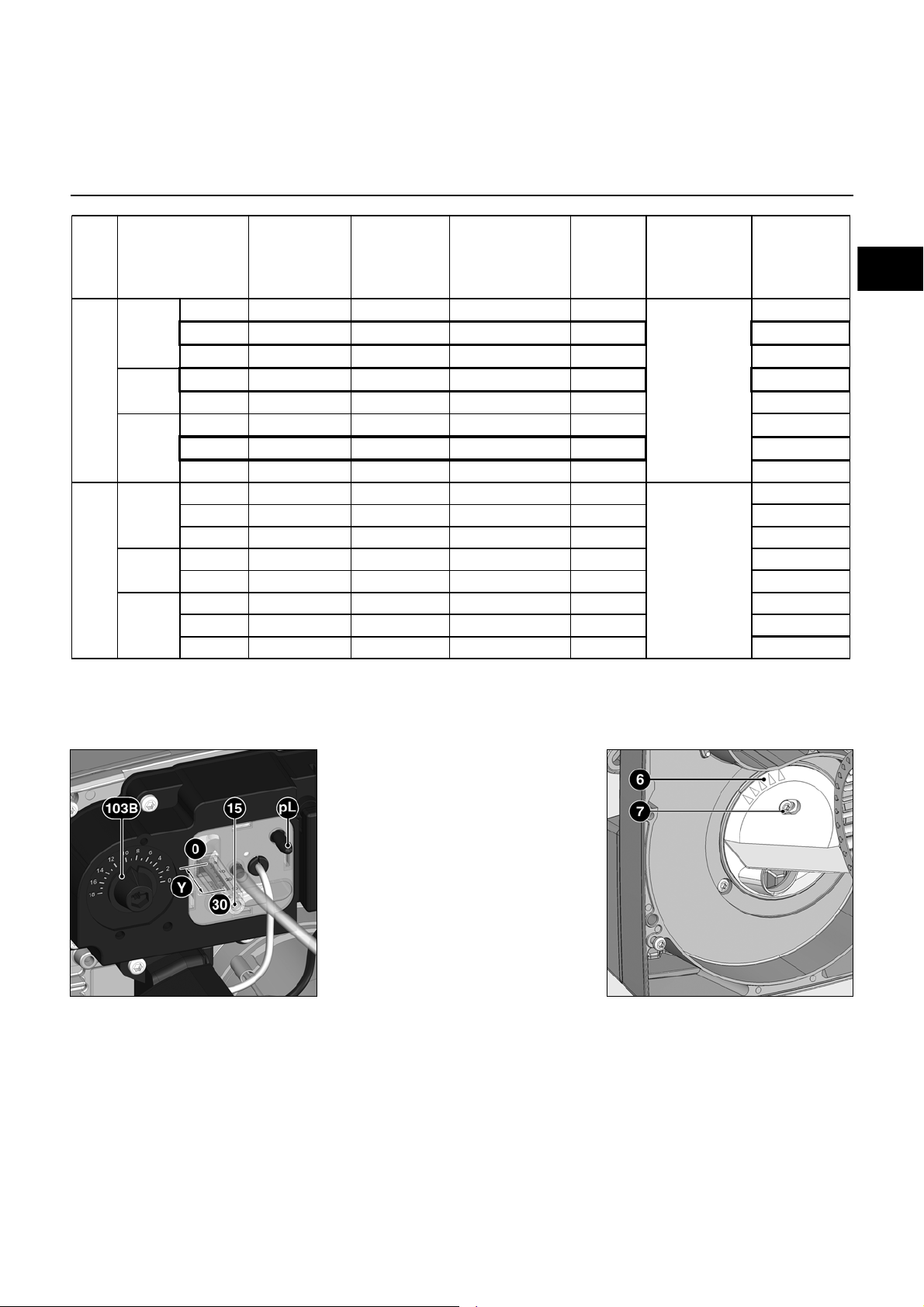

Регулировочные значения, настройка подачи

воздуха...................................................................... 11

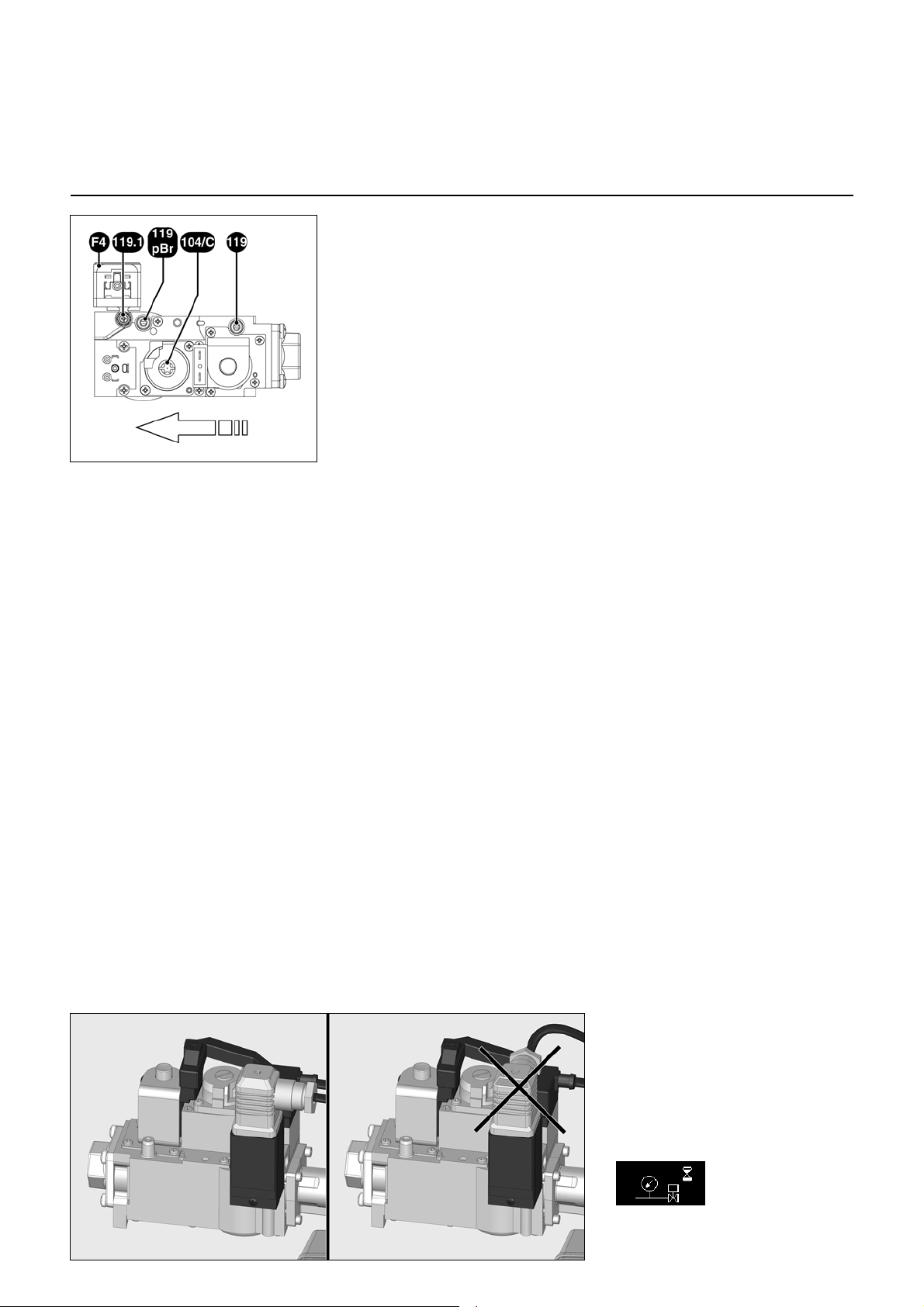

Настройка компактной газовой рампы VR4625 ..... 12

Настройка компактной газовой рампы

MB-DLE407 ............................................................... 13

Настройка реле давления воздуха......................... 14

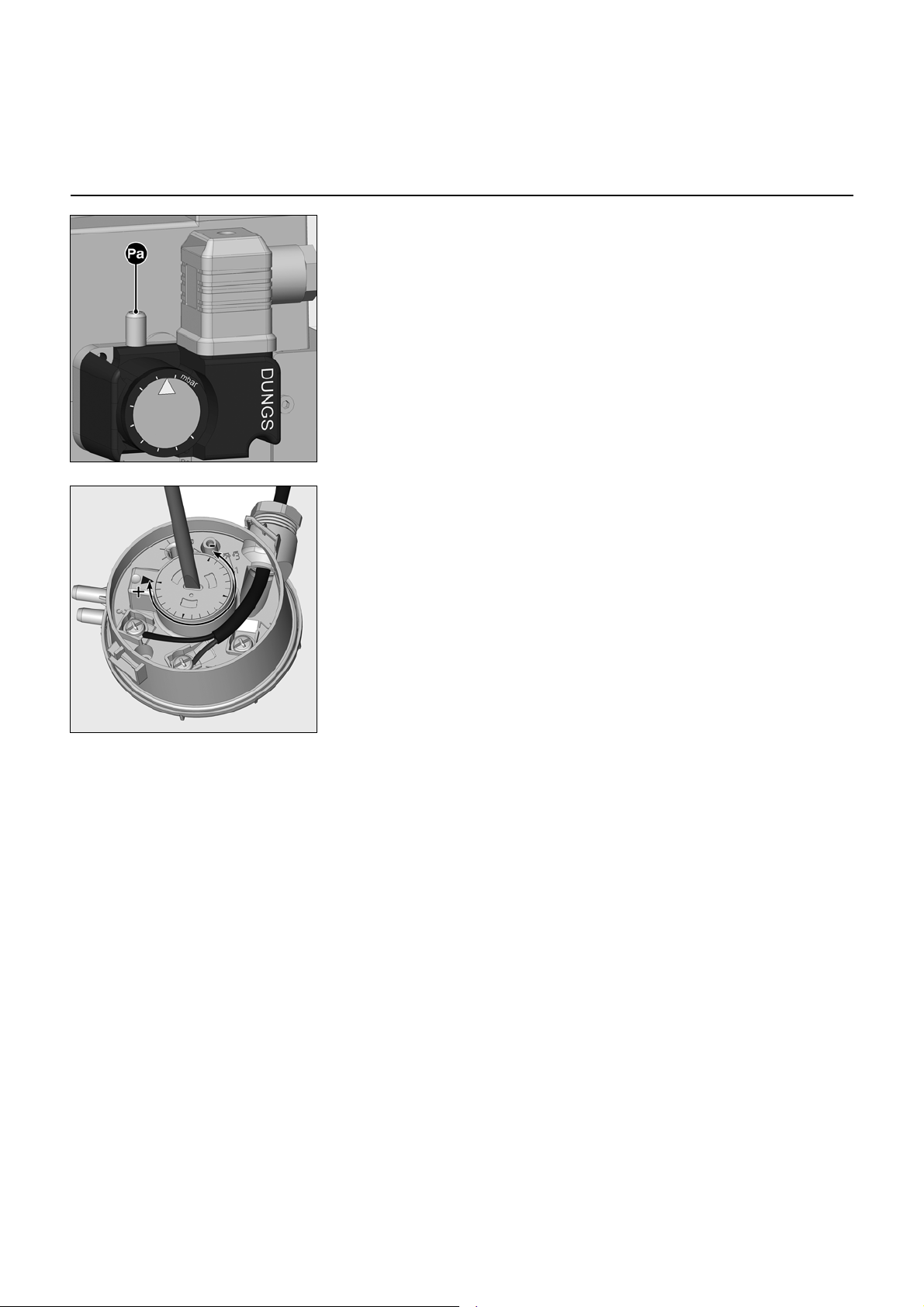

Настройка реле давления газа ............................... 14

Контроль работы ...................................................... 14

Техническое

обслуживание Работы по техническому обслуживанию ............... 15

Устранение неисправностей ................................... 16

Указатель периодичности технического

обслуживания .......................................................... 17

Основные указания

Горелки VECTRON G1.40/55/85
разработаны для сжигания природного газа
и пропана с низким выделением
загрязняющих веществ.
По своей конструкции и функционированию
горелки соответствуют стандарту EN 676.
Они пригодны для оборудования всех
теплогенераторов, соответствующих
стандарту EN 303, или нагнетательных
генераторов теплого воздуха,
соответствующих стандартам DIN 4794 или
DIN 30697, в их мощностном диапазоне. Для
использования данной горелки в других
целях необходимо
компании ELCO.
Монтаж, пуск в эксплуатацию и техническое
обслуживание должны производиться
только квалифицированными техническими
специалистами с соблюдением всех
действующих директив и предписаний.

Описание горелки

Горелки VECTRON G1.40/55/85 являются
моноблочными одноступенчатыми
приборами, работающими в полностью
автоматическом режиме.
Специальная конструкция головки горелки
обеспечивает сгорание с низким
выделением окислов азота и с высоким КПД.
Сертификация
стандартом EN676 подтверждает самые
низкие значения выделения загрязняющих
веществ и удовлетворяет государственным
нормативным актам в области охраны
окружающей среды:

AT: KFA 1995, FAV 1997
CH: LRV 2005
DE: 1.BImSChV

В зависимости от геометрических
параметров топочной камеры, нагрузки
котла и системы сгорания (трехконтурный
котел, котел с замкнутой топочной камерой)
значения выделения загрязняющих веществ
могут быть различными.
гарантированных значений следует
соблюдать надлежащие условия по
измерительным приборам, по полям допуска
и по влажности.

Комплект поставки

В упаковке горелки находятся следующие
элементы:

получить согласие

по классу 3 в соответствии со

Для получения

1 газовый присоединительный фланец
1 компактная газовая рампа с газовым

фильтром

1 фланец горелки с теплоизолирующей

прокладкой

1 пакетик с крепежными деталями
1 пакет с технической документацией

Для обеспечения полной безопасности
эксплуатации, защиты окружающей среды и
экономии энергии необходимо соблюдать
следующие стандарты:

EN 676

Вентиляторные газовые горелки ( с наддувом)

EN 226

Подключение топливных и вентиляторных
газовых горелок к теплогенератору

EN 60335-2

Безопасность бытовых и аналогичных
электрических приборов

Газовые трубопроводы

При установке газовых трубопроводов и
газовых рамп следует выполнять общие
предписания и директивы, а также
следующие государственные нормативные
акты:

CH: - Инструктивный документ G1 SSIGE

- Формуляр EKAS №1942, директива
по сжиженному газу, часть 2

- Инструкции кантональных инстанций
(например, директивы
клапану)

DE: - DVGW-TVR/TRGI

Место установки

Запрещено эксплуатировать горелку в
помещениях с повышенной влажностью
воздуха (например, прачечные), с высоким
содержанием пыли или агрессивных паров
(например, лаки для волос,
тетрахлорэтилен, тетрахлорметан).
Если в системе подачи воздуха не
предусмотрен узел присоединения с гибкой
оболочкой, должно быть предусмотрено
отверстие для свежего воздуха с проходным
сечением:
DE: до 50 кВт: 150 см

на каждый дополнительный
кВт : + 2,0 см

CH:

QF [кВт] x 6= ...см2; но не менее 200 см2.

Местное законодательство может
содержать дополнительные требования.

2

2

03/2009 - Art. Nr. 4200 1017 5600A2

Страница

по аварийному

Декларация о соответствии

наддувных газовых горелок

Компания-производитель,
регистрационный номер № AQF030

û

18, rue des B

chillons Ville-la-Grand

F-74106 ANNEMASSE Cedex со всей

ответственностью заявляет, что
следующая продукция:

VECTRON G1.40
VECTRON G1.55
VECTRON G1.85

соответствует требованиям:
EN 50165
EN 60335
EN 60555-2
EN 60555-3
EN 55014
EN 676

Указ короля Бельгии от 08/01/2004 г.

В соответствии с требованиями
директив:
89 / 396 /CEE Директива "Газовые

приборы"

89 / 336 /CEE Директива

"Электромагнитная
совместимость"

2006 / 95 /CE Директива

по низкому

напряжению
92 / 42 / CEE Директива "КПД"
данные изделия имеют маркировку

CE.

Аннемасс, 1-ое октября 2008 г.
Г-н СПОНЗА

Мы снимаем с себя всякую
ответственность за повреждения,
полученные в результате:

- ненадлежащего использования

- неправильной установки, включая

установку деталей других
производителей, и/или ремонта
оборудования, осуществленных самим
покупателем или сторонними лицами.

Доставка оборудования и рекомендации
по эксплуатации

Установщик топливной системы обязан
передать заказчику вместе с установкой
инструкции по ее эксплуатации и
техническому обслуживанию. Эти
инструкции надлежит разместить на видном
месте в котельной. Кроме того, в месте
расположения установки должен быть
указан номер телефона и адрес ближайшего
центра технического обслуживания.

Рекомендации владельцу

Не менее одного раза в год оборудование
должно проверяться квалифицированным
специалистом. В зависимости от типа
установки могут быть необходимы более
короткие
обслуживания! Для обеспечения
максимальной безопасности и регулярных
проверок мы настоятельно рекомендуем
Вам заключить договор на проведение
технического обслуживания.

интервалы технического

Краткий обзор

Описание горелки

А1 Блок управления и безопасности
A4 Дисплей
B10 Мост ионизации
F6 Реле давления воздуха
GP Заглушка для пропана
M1 Электродвигатель
pL Отбор давления воздуха
T1 Устройство розжига
3 Соединительный фланец газовой

рампы

5 Винт крепления панели
7 Крепежное устройство (для

технического обслуживания)
8 Корпус
9 Электрическое подключение

(скрыто)
14 Кнопка возврата в рабочее

положение

15 Винт регулировки головки горелки
16 Кожух
17 Соединительный фланец горелки
18

Наконечник горелки
103B Регулировка подачи воздуха
113 Короб воздухозабора

ru

03/2009 - Art. Nr. 4200 1017 5600A 3

Назначение

Газовая рампа VR4625 / MB-DLE 407

VR4625

MB-DLE 407

Компактная газовая рампа VR64625
со встроенным регулятором
давления газа обеспечивает работу
одноступенчатых наддувочных
газовых горелок.
Компактная газовая рампа имеет
сертификат одобрения CE 0063

AP3090

Технические характеристики

Давление на входе 15-60 мбар
Температура
окружающей среды от 0 до +60 °C
Электрическое
напряжение 230 В / 50 Гц
Потребляемая мощность 19 Вт
Степень электрозащиты IP40
Газовое подключение Rp 1/2"

Компактная газовая рампа MB-DLE

407

со встроенным регулятором
давления газа обеспечивает работу
одноступенчатых наддувочных
газовых горелок.
Компактная газовая рампа имеет
сертификат одобрения

CE 0085 AP3156.

Технические характеристики

Давление на входе 13 - 360 мбар
Температура
окружающей среды от -15 до +60 °C
Электрическое
напряжение 230 В / 50 Гц
Потребляемая мощность 46 Вт
Степень электрозащиты IP54
Газовое подключение Rp 3/4"

Работа

При подаче напряжения на
электромагнитные обмотки
открываются клапан
Седла клапанов защищены от
загрязнений тонкой сеткой,
установленной перед ними.
Встроенный регулятор давления
обеспечивает регулирование нужного
давления на выходе.

Необходимые регулировочные
значения для:

- реле давления газа

- регулятор давления газа

- пусковое давление газа

(MB-DLE407)

могут быть установлены с помощью
винта. Значения давления на входе и
на выходе могут быть измерены в
точках отбора давления.

Y12

и клапан

Y13

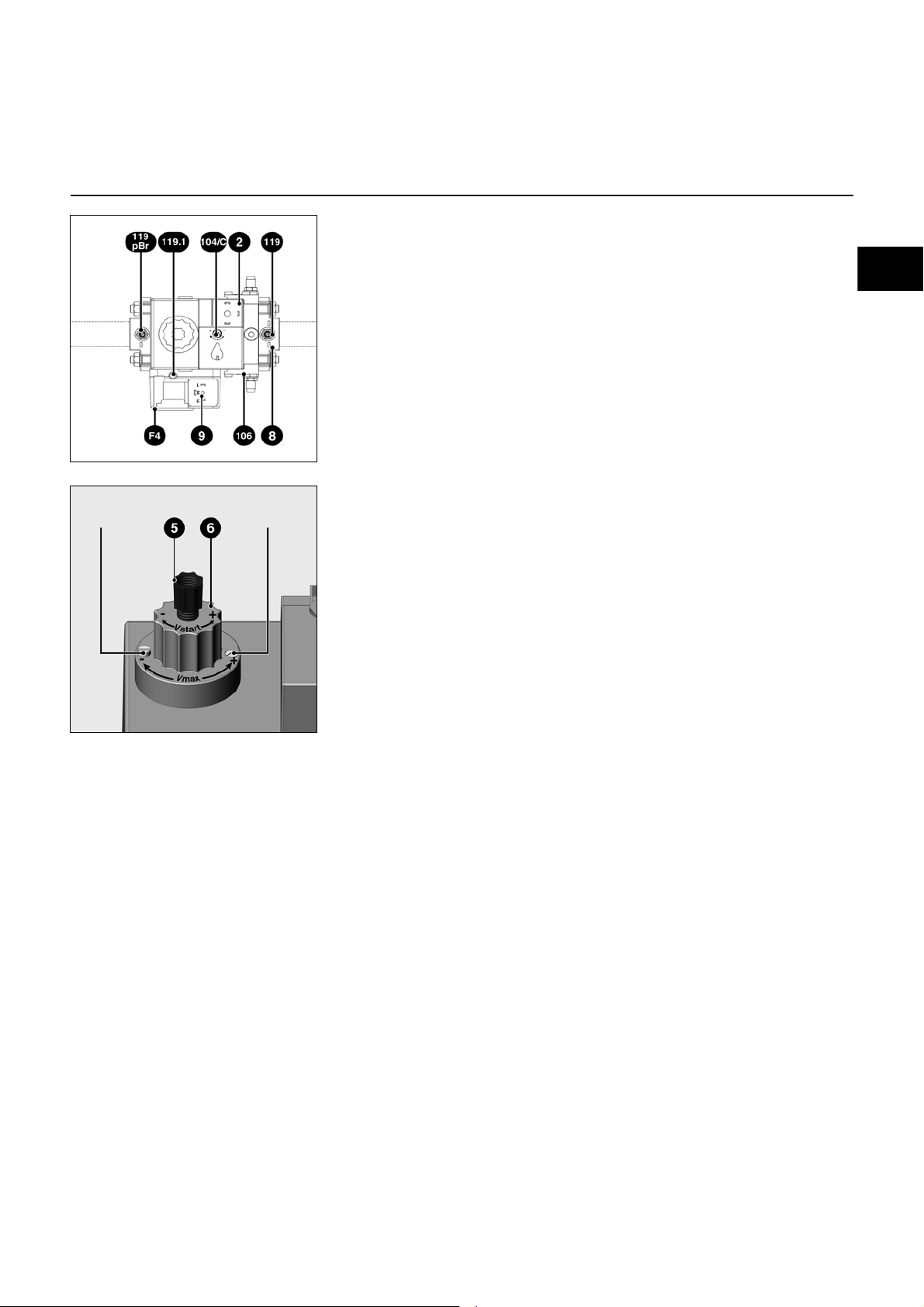

F4 Реле давления

.

Y12 Предохранительный клапан
Y13 Главный клапан
2 Электроподключение

8 Входной фланец
9 Электроподключение реле

104/C Винт регулировки регулятора

106 Газовый фильтр
119 Отбор давление газа на входе

119.1 Отбор давления газа в

119pBr Отбор давления газа на

(регулировочный винт под

крышкой)

клапанов

давления

давления

промежуточной камере

выходе

03/2009 - Art. Nr. 4200 1017 5600A4

Назначение



Блок управления и безопасности TCG 1xx

Нажатие на
кнопку R в
течение ...

... 1 секунды ... разблокировку

... 2 секунд ... блокировку блока

... 9 секунд ... удаление

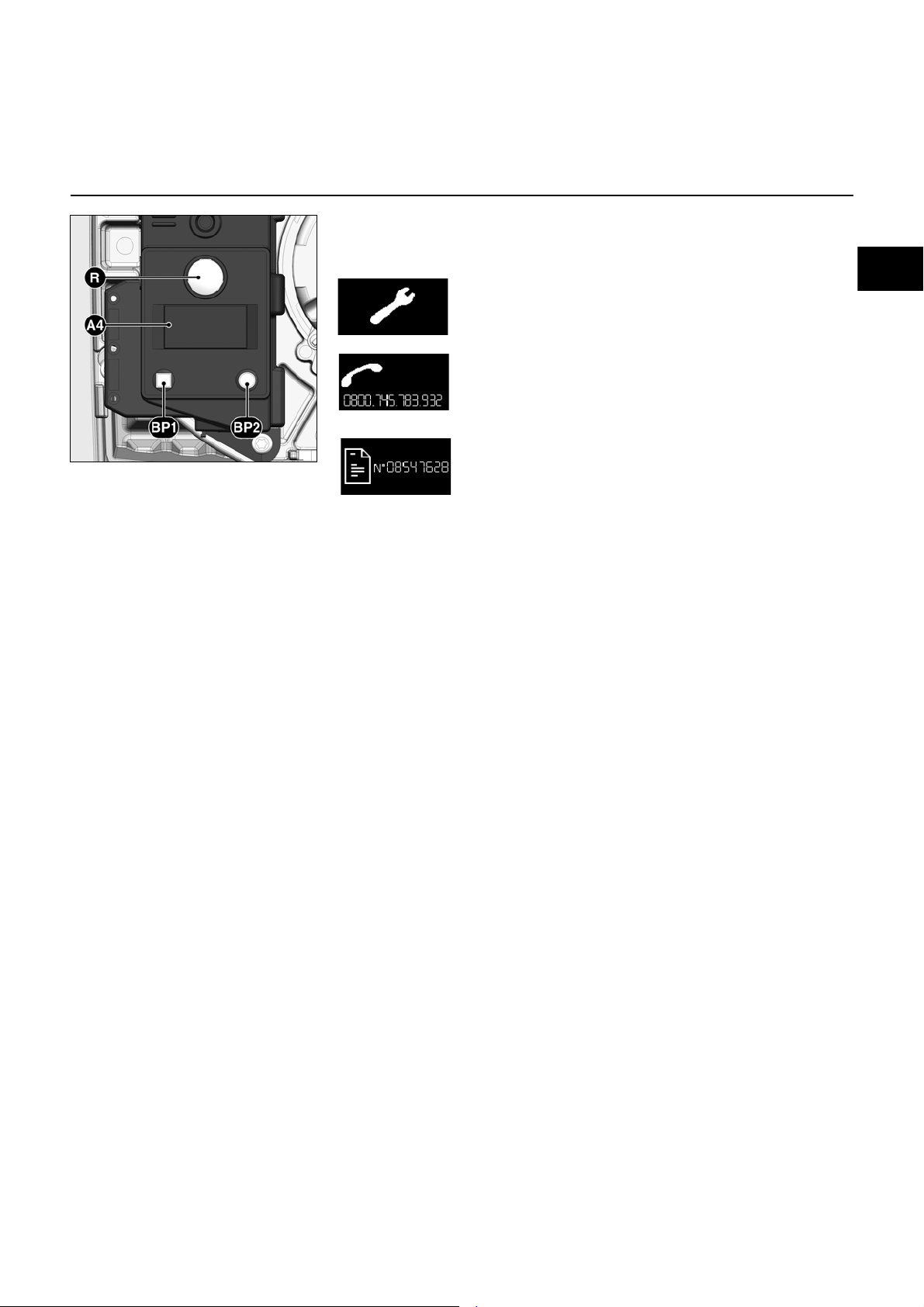

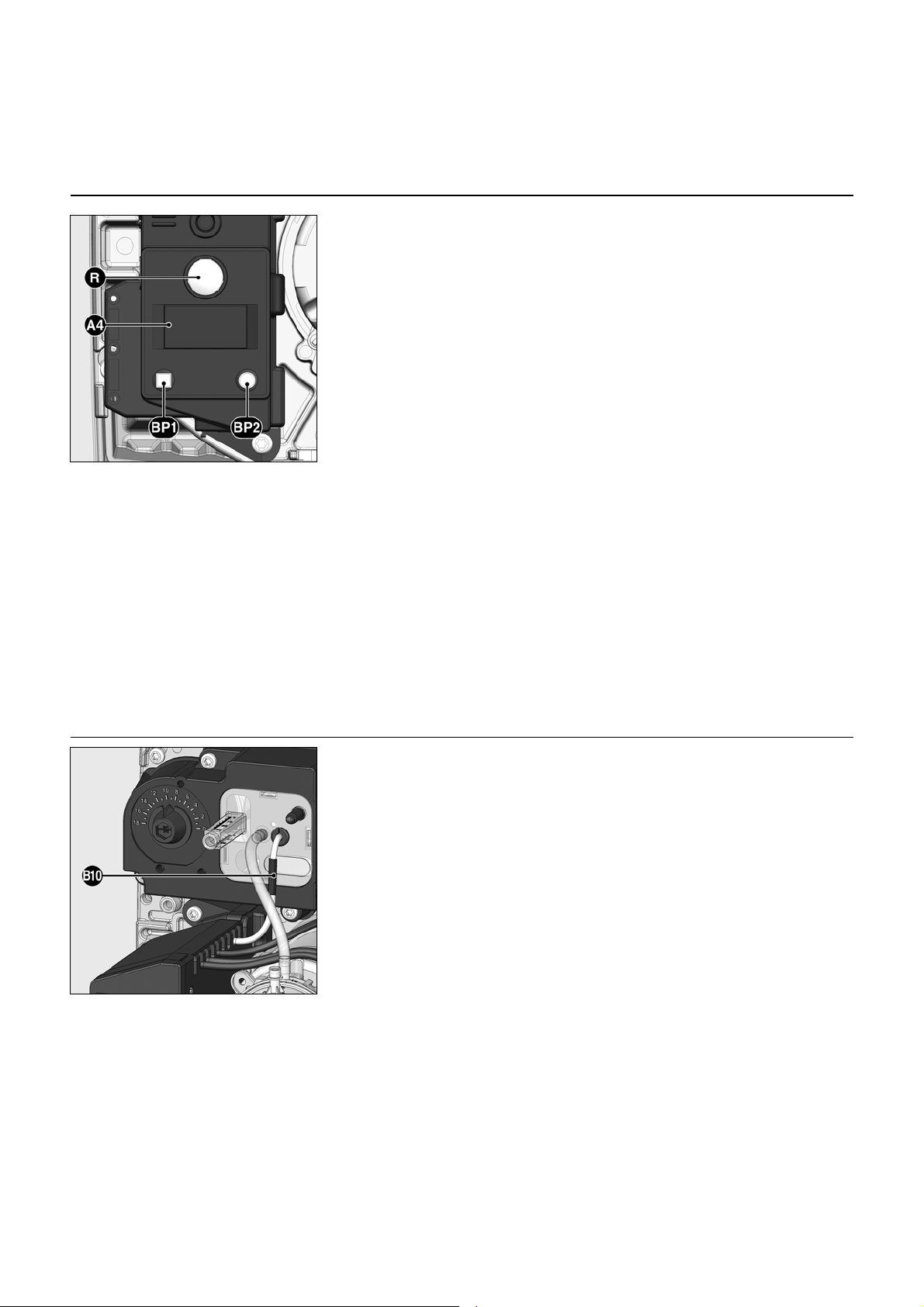

A4 Дисплей
BP1 Кнопка 1

Опрос: код неисправности

BP2 Кнопка 2

Опрос: значение

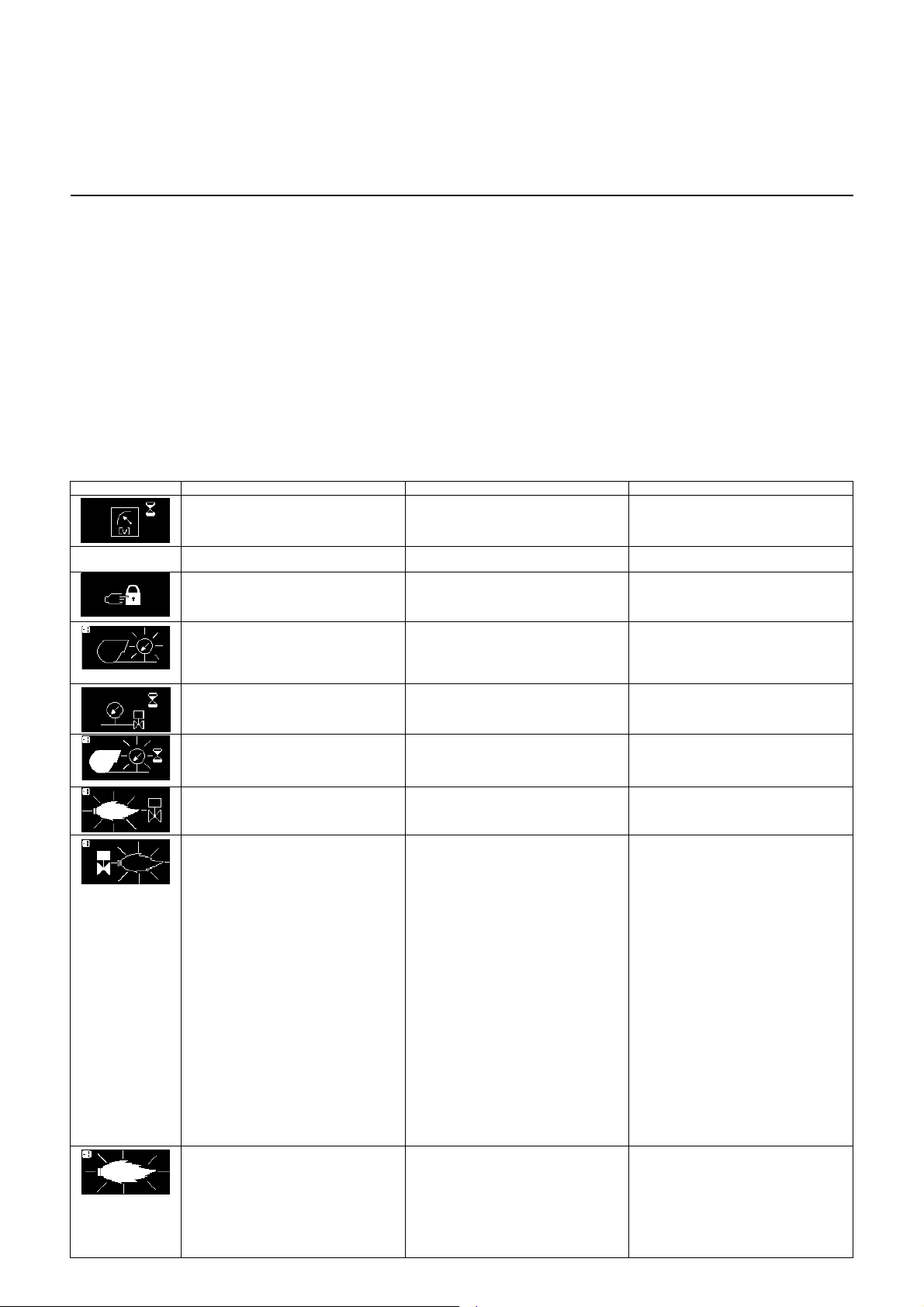

Символ Описание

Ожидание запроса на нагрев котла

Проверка герметичности

(путем проверки давления газа в

промежуточной камере)

Ожидание включения реле давления воздуха

при пуске

Питание электродвигателя

... вызывает...

блока управления.

управления.

статистических
данных из блока.

Газовый блок управления и безопасности
TCG 1xx управляет и отслеживает работу
наддувочной горелки. Благодаря тому, что
ход программ управляется с помощью
микропроцессора, обеспечивается
стабильная работа на длительном
промежутке времени, независимо от
изменения напряжения электросети и
окружающей температуры.
Блок защищен от падения электрического
напряжения. Эта система обеспечивает
защиту установки даже в случаях
значительного падения
напряжение сети падает ниже
минимального значения, блок управления
выключается и подает аварийный сигнал.
Как только напряжение достигает
рабочего значения, блок управления
включается автоматически.
Блокировка и разблокировка
Блок может быть заблокирован (переход в
аварийный режим) с помощью кнопки
перезагрузки R и разблокирован (сброс
неисправности) при условии, что блок
находится под напряжением

Перед тем как осуществить монтаж
или демонтаж блока, отключите
устройство от электропитания.
Открывать блок или производить
ремонтные работы запрещено!

напряжения. Если

.

ru

Подача напряжения на устройство розжига

Пламя присутствует

Фазы рабочего цикла:

1: отсутствие напряжения
2: Подача напряжения, отсутствие

запроса на нагрев

3: Запрос на нагрев, проверка исходного

состояния реле давления воздуха

4: Подача напряжения на

электродвигатель, проверка давления

воздуха

5: Первая фаза проверки герметичности
6: 1ый этап теста (нет давления в полости

между клапанами)
7: Вторая фаза проверки герметичности
8: 2-ой этап теста (полость между

клапанами заполнена)
9: Предварительная вентиляция

9': Предварительный розжиг, включение

системы отслеживания паразитного
пламени

10:Формирование пламени, время

безопасности

11:Время последующего розжига
12:Работа
13:Остановка горелки
14:Горелка готова к работе

03/2009 - Art. Nr. 4200 1017 5600A 5

Назначение

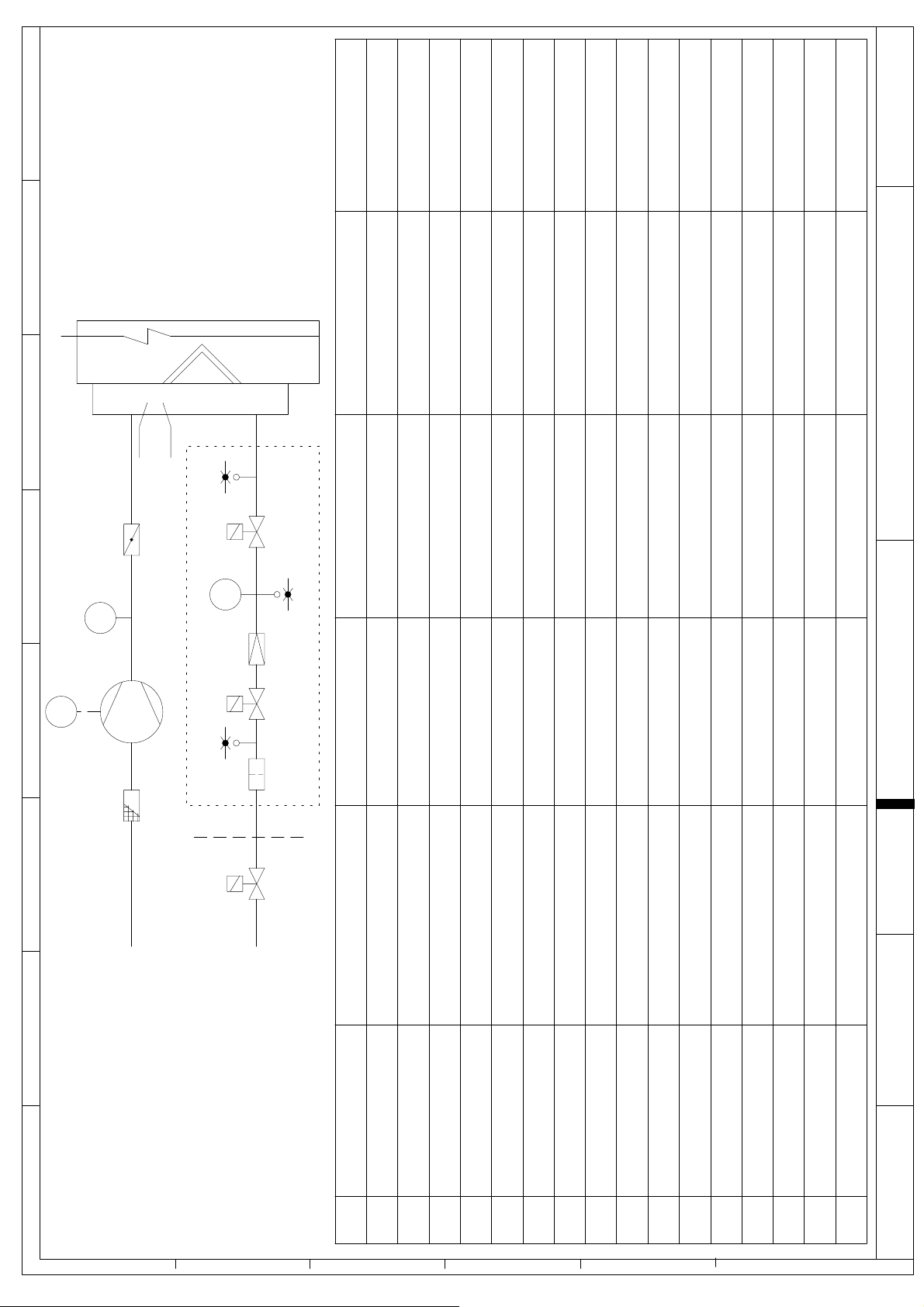

Схема назначения контактов
Основание для подключения

№

разъема

Вывод

№

разъема

Вывод

Контроль пламени

Розжиг

Дистанционная
разблокировка

Двигатель
горелки

Реле давления
газа

Индикация
неисправности

Реле давления
воздуха

Электропитание L1

Электроклапан

Земля

Земля

Вывод Назначение Разъем N° Вывод Назначение Разъем N°

1 Сигнал контроля пламени
2 Нейтраль 15 Нейтраль
3 Фаза 16 Фаза электродвигателя горелки
4 Сигнал дистанционной разблокировки
5 Фаза 18 Нейтраль
6 Фаза
7 Сигнал реле давления газа 20 Фаза индикации неисправности
8 Сигнал реле давления воздуха

9 Фаза 22 Нейтраль
10 Фаза
11 Земля 24 Фаза главного газового клапана
12 Нейтраль 25 Земля
13 Земля

11

20

8
10
24

14 Фаза устройства розжига

17 Земля

19 Нейтраль

21 Фаза предохранительного клапана

23 Земля

5
4

21

1

03/2009 - Art. Nr. 4200 1017 5600A6
