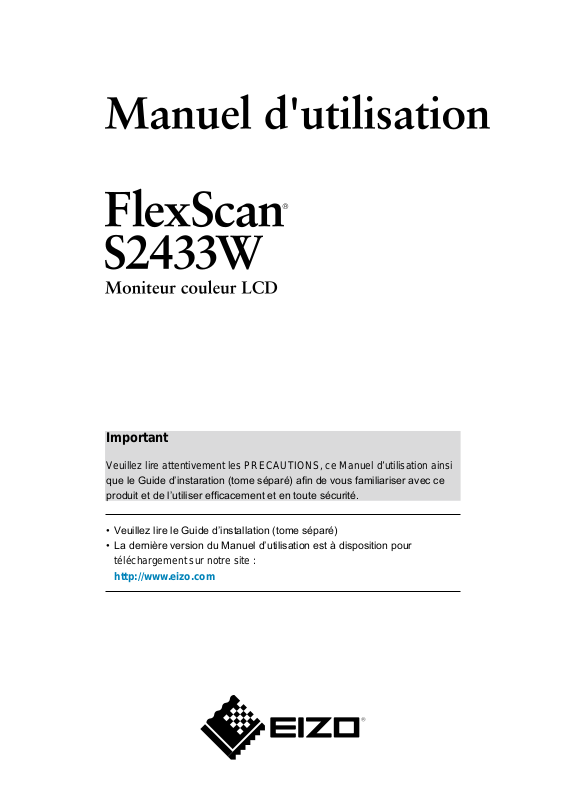

EIZO S2433WE-BK User Manual [fr]

Page 1

Important

Veuillez lire attentivement les PRECAUTIONS, ce Manuel d’utilisation ainsi

que le Guide d’instaration (tome séparé) an de vous familiariser avec ce produit et de l’utiliser efcacement et en toute sécurité.

• Veuillez lire le Guide d’installation (tome séparé)

• La dernière version du Manuel d’utilisation est à disposition pour

téléchargement sur notre site :

http://www.eizo.com

Page 2

[Emplacements des étiquettes de sécurité]

Ex. pied réglable en hauteur

EIZO NANAO CORPORATION est partenaire du programme ENERGY STAR®, et assure sous sa responsabilité la conformité de ce produit aux recommandations d’économie d’énergie ENERGY STAR.

Ce produit est conforme à la norme TCO sur la sécurité, l'ergonomie, l'environnement des matériels de bureau, entre autres. Pour obtenir un résumé de la norme TCO, reportez-vous à notre site Web.

http://www.eizo.com

Les caractéristiques techniques varient en fonction des régions de commercialisation.

Vériez que les caractéristiques techniques sont rédigées dans la langue de la région d’achat de l’appareil.

Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire ou transmise sous quelque forme et par quelque moyen que ce soit électronique, mécanique ou autre, sans l’autorisation écrite préalable de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n’est tenu à aucun engagement de condentialité sauf en cas d’accord préalable

passé avant la réception de ces informations par EIZO NANAO CORPORATION. Malgré tous les efforts déployés pour garantir la mise à jour des informations contenues dans ce manuel, veuillez noter que les caractéristiques

techniques du moniteur EIZO sont sujettes à modication sans préavis.

ENERGY STAR est une marque déposée aux Etats-Unis. Apple et Macintosh sont des marques déposées de Apple Inc. VGA est une marque déposée de International Business Machines Corporation. Les icônes DisplayPort et VESA sont des marques déposées ou des marques commerciales de Video Electronics Standards Association aux Etats-Unis et dans d'autres pays. Windows et Windows Vista sont des marques déposées enregistrées de Microsoft Corporation aux États-Unis et dans d´autres pays. i·Sound est une marque de EIZO NANAO CORPORATION.

EIZO, le logo EIZO, FlexScan et ScreenManager sont des marques déposées de EIZO NANAO CORPORATION au Japon et dans

d’autres pays.

Page 3

Avertissement concernant le moniteur

Ce produit convient à la création de documents, la visualisation de contenu multimédia ainsi qu’à d’autres utilisations générales.

Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d’utilisation dans une région différente de celle prévue à l’origine.

Ce produit peut ne pas être couvert par la garantie pour des usages autres que ceux décrits dans le présent manuel.

Les spécications décrites dans le présent manuel ne sont applicables que pour les cordons d’alimentation et les câbles d’interface spéciés par nos soins.

Utilisez avec ce produit les produits optionnels fabriqués ou spéciés par nos soins.

Dans la mesure où 30 minutes sont nécessaires à la stabilisation des performances des composants électriques, vous devez réglez le moniteur au moins 30 minutes après l’avoir mis en marche.

Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est recommandé d’utiliser un réglage de luminosité aussi bas que possible.

Lorsque l’image de l’écran change après que la même image est restée afchée pendant une période prolongée, une image rémanente risque de s’afcher. Utilisez l’économiseur d’écran ou la fonction de mise en veille pour éviter d’afcher la même image pendant une période prolongée.

Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie. (Référez-vous à « Nettoyage » sur la page suivante.)

Le panneau LCD est fabriqué à l’aide d’une technologie de haute précision. Toutefois, il est possible que des pixels manquants ou des pixels allumés apparaissent sur l’écran LCD. Il ne s’agit pas d’un dysfonctionnement. Pourcentage de pixels effectifs : 99,9994 % ou supérieur.

La durée de vie du rétro-éclairage du panneau LCD est limitée. Si l’écran s’assombrit ou se met à scintiller, prenez contact avec votre revendeur.

N’appuyez pas violemment sur le panneau ou sur les bords, vous risqueriez d’endommager l’afchage en laissant

du moirage, etc. Une pression continue sur le panneau LCD peut le détériorer ou l’endommager. (Si des marques

de pression restent sur le panneau LCD, afchez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi

résolu.)

Ne frottez pas l’écran et évitez d’appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque le moniteur est froid et déplacé dans une autre pièce ou lorsque la température de la pièce augmente rapidement, de la condensation peut se former à l’intérieur et à l’extérieur du moniteur. Dans ce cas, ne mettez pas le moniteur sous tension et attendez la disparition de la condensation. Sinon, le moniteur pourrait être endommagé.

Page 4

Nettoyage

Attention

• N’utilisez jamais de solvants ou produits chimiques, tels que du diluant, de la benzine, de la cire, de l’alcool et de la

poudre abrasive, qui pourraient endommager la carrosserie ou le panneau LCD.

REMARQUE

• L’outil ScreenCleaner en option est recommandé pour nettoyer la surface du panneau LCD.

[Panneau LCD]

• Nettoyez le panneau LCD à l’aide d’un chiffon doux tel qu’un chiffon en coton ou une pochette nettoyante pour les

lunettes.

• Enlevez les taches résistantes en frottant doucement à l’aide d’un chiffon légèrement humide, puis nettoyez de nouveau le panneau LCD à l’aide d’un chiffon sec pour une meilleure nition.

[Carrosserie]

Nettoyez la carrosserie à l’aide d’un chiffon doux imbibé d’un peu de détergent doux.

Pour un confort d’utilisation du moniteur

• Un écran trop sombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du moniteur en fonction des

conditions ambiantes.

• Regarder le moniteur trop longtemps entraîne une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

Page 5

TABLE DES MATIERES

Avertissement concernant le moniteur ................... 3

TABLE DES MATIERES ......................................... 5

Chapitre 1 Caractéristiques et présentation ......7

1-1 Caractéristiques ............................................... 7

1-2 Commandes et fonctions ................................ 8

1-3 Résolutions/Fréquences compatibles ........... 9

1-4 Fonctions et fonctionnement de base ......... 10

Chapitre 2 Congurations et réglages .............13

2-1 Disque utilitaire .............................................. 13

● Contenu du disque et présentation du logiciel ... 13

● Pour utiliser ScreenManager Pro for LCD ........ 13

2-2 Réglage d’écran ............................................. 14

Entrée numérique ................................................ 14

Entrée analogique ............................................... 14

2-3 Réglage de la couleur .................................... 17

● Sélection du mode d’afchage

(mode FineContrast) ........................................ 17

● Réglages avancés ............................................ 18

● Options de réglage pour chaque mode ............ 18

● Réglage de la luminosité [Luminosité] .............. 18

● Réglage du contraste [Contraste] ..................... 18

● Réglage de la température de couleur

[Température] ................................................... 19

● Réglage de la valeur gamma [Gamma] ............ 19

● Réglage de la saturation des couleurs

[Saturation] ....................................................... 19

● Réglage de la nuance [Nuance] ....................... 20

● Réglage de la valeur de gain [Gain] ................. 20

2-10 Afchage du niveau d’économie

d’énergie à l’aide de la fonction EcoView

Index ............................................................... 22

2-11 Sélection de la taille d’écran ......................... 23

● Pour modier la taille de l’écran [Taille] ............ 23

● Pour régler la luminosité des bandes noires

[Intensité Bords] ............................................... 23

2-12 Conguration de l’afchage du menu de

réglage ............................................................ 24

● Pour mettre à jour les réglages du menu

[Taille/Position du Menu/Veille Menu/Translucide] .. 24

2-13 Réglage de l’orientation ................................ 25

● Pour régler l’orientation du menu de réglage

[Orientation] ...................................................... 25

2-14 Touches de verrouillage ................................ 25

2-15 Afchage des informations relatives au

moniteur [Informations] ................................ 25

2-16 Activation/désactivation des communications

DDC/CI ............................................................ 26

2-17 Activation/désactivation du voyant Tension

[Voyant Tension] ............................................ 26

2-18 Réglage de la langue [Langue] ..................... 26

2-19 Réglage de l’afchage du logo EIZO en

MARCHE/ARRET ............................................ 26

2-20 Restauration des réglages par défaut

[Restaurer] ...................................................... 27

● Restauration des valeurs de réglage de la

couleur .............................................................. 27

● Restauration de tous les paramètres par défaut

(réglages d’usine) ............................................. 27

2-4 Réglage du volume [Volume] ........................ 20

2-5 Modication de la source sonore lors de

l’entrée du signal DisplayPort [Source] ....... 20

2-6 Désactivation de la sortie audio en mode

d’économie d’énergie [Veille] ....................... 21

2-7 Activation/désactivation de la fonction de

réglage automatique de la luminosité

[Auto EcoView] .............................................. 21

2-8 Activation/Désactivation du mode

d’économie d’énergie [Veille] ....................... 21

2-9 Mise hors tension automatique du moniteur

[Mise en veille] ............................................... 22

Chapitre 3 Branchement des câbles ................28

3-1 Raccordement de plus de deux ordinateurs

au moniteur .................................................... 28

● Commutation du signal d’entrée ....................... 28

● Pour régler la sélection du signal d’entrée

[Signal Entrée] .................................................. 29

3-2 Réglage du niveau d’entrée DVI

[Niv. entrée DVI] ............................................. 29

3-3 Raccordement de périphériques USB ......... 30

Chapitre 4 Dépannage .......................................31

TABLE DES MATIERES

Page 6

TABLE DES MATIERES

Chapitre 5 Référence .........................................34

5-1 Fixation d’un bras .......................................... 34

5-2 Rétraction du pied EZ-UP ............................. 35

5-3 Spécications ................................................ 36

5-4 Glossaire ........................................................ 43

5-5 Synchronisation prédénie .......................... 45

FCC Declaration of Conformity .......................... 46

Hinweise zur Auswahl des richtigen

Schwenkarms für Ihren Monitor ........................47

Hinweis zur Ergonomie .......................................47

TABLE DES MATIERES

Page 7

Chapitre 1 Caractéristiques et présentation

Nous vous remercions d’avoir fait l’acquisition d’un moniteur couleur LCD EIZO.

1-1 Caractéristiques

• Ecran LCD grand écran 24” compatible WUXGA (1 920×1 200)

• Haut-parleurs intégrés et prise pour casque

1-2 « Commandes et fonctions » (page 8)

• Fonction économie d’énergie

Réduire la consommation d’énergie*1 permet de diminuer les émissions de CO2. Différentes fonctions visant à réduire la consommation d’énergie équipent cet appareil.

–

Consommation d’énergie si le commutateur principal est désactivé : 0 W

Equipé d’un commutateur d’alimentation principal. Si vous désactivez le commutateur d’alimentation principal alors que le moniteur n’est pas utilisé, l’alimentation du moniteur est coupée.

–

Fonction Auto EcoView

Le capteur situé sur la face avant du moniteur détecte la luminosité ambiante pour régler automatiquement la luminosité de l’écran à un niveau confortable. Une luminosité trop excessive est néfaste à l’environnement et risque de causer des troubles oculaires. En diminuant la luminosité, vous réduisez votre consommation d’énergie et évitez des troubles oculaires.

2-7 « Activation/désactivation de la fonction de réglage automatique de la luminosité [Auto EcoView] » (page 21)

–

Fonction EcoView Index

Le voyant vert indique la consommation d’énergie selon la luminosité du moniteur. Vous pouvez réduire votre consommation d’énergie en prenant en compte cette indication.

2-10 « Afchage du niveau d’économie d’énergie à l’aide de la fonction EcoView Index » (page 22)

• Fonction FineContrast

2-3 « Sélection du mode d’afchage (mode FineContrast) » (page 17)

• Applicable au DisplayPort (applicable à 8 bits)

Le signal audio et le signal d’image peuvent être tous les deux transmis à l’aide d’un simple câble DisplayPort (en option).

• Compatible avec le câble long DVI

3-2 « Réglage du niveau d’entrée DVI [Niv. entrée DVI] » (page 29)

• L’afchage Portrait/Paysage est disponible

• Le logiciel « ScreenManager Pro for LCD » permettant de régler l'écran à l'aide de la souris et du clavier est inclus

2-1 « Disque utilitaire » (page 13)

• HDCP (High-bandwidth Digital Content Interface)

Valeurs de référence :

Consommation d’énergie maximale : 90 W (luminance maximale avec réglages par défaut) Consommation d’énergie normale : 40 W (luminance 120 cd/m2 avec réglages par défaut)

Lors de la transmission d’un signal audio à l’aide du câble DisplayPort, la carte vidéo doit être compatible avec la

sortie audio.

EMARQUE

• Ce moniteur peut être positionné pour le mode Portrait ou Paysage. Cette fonction permet de régler l’orientation du menu de

réglage lors de l’utilisation de l’écran du moniteur à la verticale. (Reportez-vous au paragraphe « Pour régler l’orientation du menu

de réglage [Orientation] » à la page 25.)

• Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte vidéo est requise. Si vous utilisez le moniteur en position « Portrait », il peut ętre nécessaire de modier le réglage selon la carte vidéo utilisée par votre ordinateur. Consultez le

manuel de la carte vidéo pour plus d’informations.

•

Le pied de cet appareil peut être remplacé par un bras ou tout autre support. (Voir la section « 5-1 Fixation d’un bras » à la page 34.)

(page 36)

Chapitre 1 Caractéristiques et présentation

Page 8

1-2 Commandes et fonctions

Ex. pied réglable en hauteur

Menu Ajustage

ScreenManager ®)

1 2 3 4 5 6 7 98

Capteur

Touche Auto EcoView

Touche EcoView Index

Touche de sélection du

signal d’entrée Touche Mode

Touche de validation

Touches de commande (Gauche, Bas, Haut, Droite)

Touche d’alimentation

Voyant d’alimentation

Haut-parleur

Commutateur d’alimentation

principal Connecteur d’alimentation

Mini-prise stéréo

Connecteurs de signal d’entrée

Port USB (amont)

Port USB (aval)

Pied

Enveloppe de câbles

18 19 Prise pour casque Permet de raccorder un casque.

Fente pour le verrouillage de

sécurité

Orices de montage pour haut-

parleurs (i•Sound L3) en option

* ScreenManager ® est un alias choisi par EIZO pour le menu Ajustage. Voir la page 10 pour les instructions d’utilisation.

Détecte la luminosité ambiante. Fonction Auto EcoView (page 21). Permet d’activer ou de désactiver la fonction Auto EcoView (page 21). Permet d’afcher la fonction EcoView index (page 22). Permet de commuter les signaux d’entrée de l’afchage lors de la connexion

de plus de 2 ordinateurs au moniteur. (page 28). Permet de changer le mode d’afchage (page 17). Pour afcher le menu Ajustage, pour sélectionner un élément de l’écran de

menu et sauvegarder les valeurs ajustées (page 12).

• Pour sélectionner un élément d’ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l’aide du menu Ajustage (page 12).

• Touche (page 10).

•

Touche

Pour mettre sous/hors tension. Pour indiquer l’état de fonctionnement du moniteur.

Bleu : En fonctionnement Orange : Economie d’énergie Eteint : Hors tension

Permet de diffuser une source audio.

Permet de mettre le moniteur sous/hors tension.

Permet de raccorder le connecteur d’alimentation. Permet de raccorder le câble à mini-prise stéréo. Gauche : connecteur DisplayPort / Centre : connecteur DVI-I /Droite :

connecteur D-Sub mini à 15 broches Permet de raccorder un câble USB lors de l’utilisation du logiciel nécessitant

une connexion USB ou lors de l’utilisation de la fonction de concentrateur USB. (page 30)

Permet de raccorder un périphérique USB. Permet d’ajuster la hauteur et l’angle de l’écran du moniteur.

Protège les câbles du moniteur.

Compatible avec le système de sécurité MicroSaver de Kensington.

Permettent de xer les haut-parleurs en option (i•Sound L3). (Selon le type de pied, il est possible qu’il ne soit pas possible de raccorder le haut-parleur en option.)

ou : Permet d’afficher le menu de réglage du volume

111912 1413 1510

: Permet d’afficher l’écran de menu du luminosité (

page 10

Chapitre 1 Caractéristiques et présentation

Page 9

1-3 Résolutions/Fréquences compatibles

Le moniteur est compatible avec les résolutions suivantes.

D’entrée analogique (D-Sub)

Résolution Fréquence Mode Horloge de point ~202,5 MHz

640 × 480 ~75 Hz VGA, VESA 720 × 400 70 Hz VGA TEXT

800 × 600 ~75 Hz VESA 1024 × 768 ~75 Hz VESA 1152 × 864 75 Hz VESA 1280 × 960 60 Hz VESA 1280 × 1024 ~75 Hz VESA 1600 × 1200 ~75 Hz VESA

1680 × 1050 60 Hz VESA CVT

1 *2

1920 × 1200 60 Hz VESA CVT, VESA CVT RB

D’entrée numérique (DVI-D)

Résolution Fréquence Mode Horloge de point ~162 MHz

640 × 480 60 Hz VGA

720 × 400 70 Hz VGA TEXT

800 × 600 60 Hz VESA 1024 × 768 60 Hz VESA 1280 × 960 60 Hz VESA 1280 × 1024 60 Hz VESA 1600 × 1200 60 Hz VESA

1680 × 1050 60 Hz VESA CVT

1680 × 1050 60 Hz VESA CVT RB

1 *2

1920 × 1200 60 Hz VESA CVT RB

√ √ √ √ √ √ √ √ √ √

D’entrée numérique (DisplayPort)

Résolution Fréquence Mode Horloge de point ~162 MHz

640 × 480 60 Hz VGA, CEA

720 × 400 70 Hz VGA TEXT

720 × 400 (4:3) 60 Hz CEA

720 × 400 (16:9) 60 Hz CEA

800 × 600 60 Hz VESA 1024 × 768 60 Hz VESA 1280 × 720 60 Hz CEA 1280 × 960 60 Hz VESA 1280 × 1024 60 Hz VESA 1600 × 1200 60 Hz VESA

1680 × 1050 60 Hz VESA CVT

1680 × 1050 60 Hz VESA CVT RB

1 *2

1920 × 1200 60 Hz VESA CVT RB

*1 Lors de l’affichage du signal d’entrée format large, une carte vidéo conforme à la norme VESA CVT est requise.

Résolution recommandée ( Réglez votre appareil sur cette résolution)

√ √ √ √ √ √ √ √ √ √ √ √ √

Chapitre 1 Caractéristiques et présentation

Page 10

1-4 Fonctions et fonctionnement de base

Pour régler l’écran et les couleurs

Menu principal (Voir page 12 pour le fonctionnement)

Entrée analogique uniquement

[Avec une entrée de signal analogique]

[Avec une entrée de signal numérique]

• Le menu de réglage et le nom du mode FineContrast ne peuvent pas être afchés en même temps.

Mode FineContrast

Réglage de la couleur

Page 17

Réglage simple [Mode FineContrast]

Cette fonction facilite la sélection du mode désiré parmi les six disponibles, suivant l’utilisation du moniteur.

1 Réglage d’écran

Page 14

(Réglage automatique)

●

Pour régler le scintillement et la position

[Ecran] ……………………………… voir page 14

●

Pour régler automatiquement la palette de

couleurs [Niveau] …………………… voir page 16

2 Réglage d’écran

Page 15

(Réglage avancé)

[Avec une entrée de signal numérique][Avec une entrée de signal analogique]

●

Pour supprimer les barres verticales

[Horloge*] …………………………… voir page 15

●

Pour supprimer le scintillement ou le flou

[Phase*] ……………………………… voir page 15

●

Pour règler la position de l’écran

[Position*] …………………………… voir page 16

●

Pour modifier les caractères/lignes flous

[Lissage] ……………………………voir page 16

●

Pour filtrer l’apparition d’un bruit à l’écran

[Filtre du Signal*] ……………………voir page 32

●

Réglage de la luminosité [Luminosité]

Appuyez sur

●

Réglage du volume [Volume]

Appuyez sur

●

Activation/désactivation de la fonction de réglage

automatique de la luminosité [Auto EcoView]

Appuyez sur pour effectuer le réglage.

●

Afchage du niveau d’économie d’énergie à

l’aide de la fonction EcoView Index

Appuyez sur

mode d’économie d’énergie.

Chapitre 1 Caractéristiques et présentation

pour afcher le niveau du

pour régler la luminosité.

ou pour régler le volume.

Les options repérées par * peuvent être réglées

avec l’entrée analogique.

Réglage de la couleur

Page 18

Réglage avancé

●

« Luminosité », « Contraste », « Température »,

« Gamma », « Saturation », « Nuance » et « Gain » sont les réglages qui peuvent être définis pour chaque mode (Custom/EyeCare/sRGB/Text/Picture/Movie).

Les fonctions qui peuvent être définies varient en

fonction du mode FineContrast.

Restauration des réglages par défaut

●

Restauration des valeurs de réglage de la

couleur [Restaurer] …………………voir page 27

Page 11

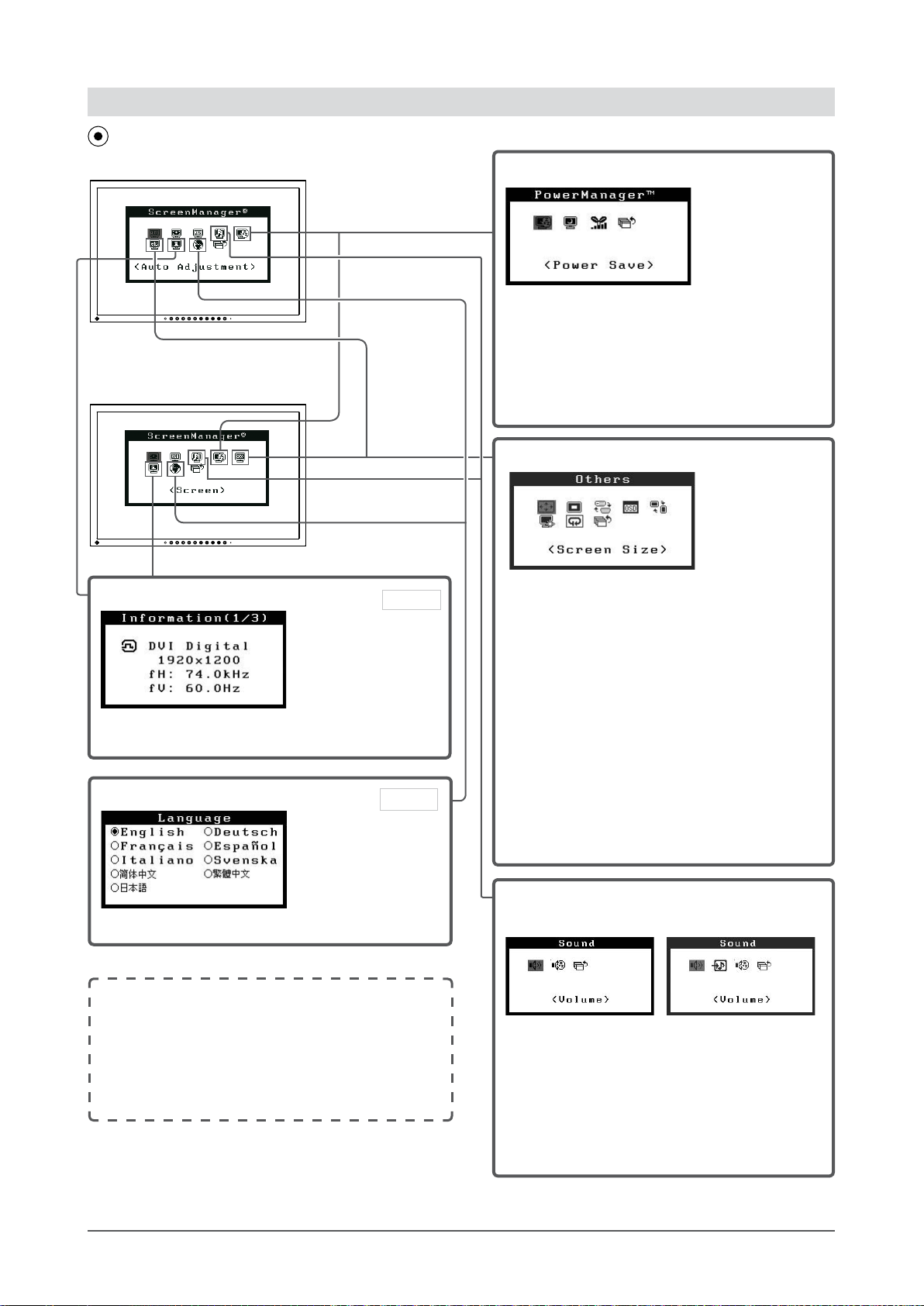

Pour effectuer un réglage/ajustage utile

Menu de réglage (Voir page 12 pour le fonctionnemen)

[Avec une entrée de signal analogique]

[At digital signal input]

Informations

●

Affichage des informations relatives au moniteur

[Informations]

Langue

Page 25

Page 26

Réglages d’économie d’énergie

●

Activation/Désactivation du mode d’économie

d’énergie [Veille] ………………… voir page 21

●

Mise hors tension automatique du moniteur

[Mise en veille] …………………… voir page 22

●

Affichage du niveau d’économie d’énergie à

l’aide de la fonction EcoView Index [EcoView Index] ………………… voir page 22

Autres réglages

●

Pour modifier la taille de l’écran

[Taille] ………………………………voir page 23

●

Pour régler la luminosité des bandes noires

[Intensité Bords] ……………………voir page 23

●

Pour régler la sélection du signal d’entrée

[Signal Entrée] ………………………voir page 29

●

Pour mettre à jour les réglages du menu

[Taille/Position du Menu/Veille Menu/

Translucide] ………………………… voir page 24

●

Pour régler l’orientation du menu de réglage

[Orientation] ………………………… voir page 25

●

Activation/désactivation du voyant Tension

[Voyant Tension] ……………………voir page 26

●

Restauration de tous les paramètres par défaut

(réglages d’usine) [Restaurer] …… voir page 27

●

Réglage de la langue [Langue]

●

Touches de verrouillage ……………voir page 25

●

Activation/désactivation des communications

DDC/CI [DDC/CI] …………………… voir page 26

●

Réglage de l’affichage du logo EIZO en

MARCHE/ARRET …………………voir page 26

●

Réglage du niveau d’entrée DVI

[Niv. entrée DVI] ……………………voir page 29

Réglages du son

[A l’entrée du signal DisplayPort][A l’entrée du signal D-Sub/DVI-D]

●

Réglage du volume [Volume] ………voir page 20

●

Modification de la source sonore lors de l’entrée

du signal DisplayPort [Source

●

Désactivation de la sortie audio en mode

d’économie d’énergie [Veille] ……… voir page 21

L’options repérée par * peut être réglée avec

l’entrée DisplayPort.

Chapitre 1 Caractéristiques et présentation

]……voir page 20

Page 12

Fonctionnement de base du menu de réglage

[Afchage du menu de réglage et sélection de la fonction]

(1) Appuyez sur (2) Sélectionnez une fonction à l’aide des touches / / / , puis appuyez sur . Le sous-menu s’afche. (3) Sélectionnez une fonction à l’aide des touches / / / , puis appuyez sur . Le menu de conguration/

réglages s’afche.

(4) Réglez l’option sélectionnée à l’aide des touches / / / , puis appuyez sur . Le réglage est enregistré.

[Sortie du menu de réglage]

(1) Choisissez <Retour> dans le sous-menu, puis appuyez sur . Le menu principal s’afche. (2) Choisissez <Sortie> dans le menu principal, puis appuyez sur . Le menu de réglage se ferme.

REMARQUE

• Vous pouvez également quitter le menu de réglage en appuyant deux fois rapidement sur .

• Vous pouvez également sélectionner <Sortie> et <Retour> en appuyant deux fois sur

. Le menu principal s’afche.

dans le menu principal ou le sous-menu.

Chapitre 1 Caractéristiques et présentation

Page 13

Chapitre 2 Congurations et réglages

2-1 Disque utilitaire

Un CD-ROM « EIZO LCD Utility Disk » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l’ensemble des logiciels.

●

Contenu du disque et présentation du logiciel

Le disque inclut des logiciels de réglage ainsi que le Manuel d’utilisation. Lisez le fichier « Readme.txt » sur le disque

pour connaître les procédures de démarrage des logiciels ou d’accès aux fichiers.

Elément Présentation OS

Fichier « Readme.txt » Fichiers de motifs de réglage

d’écran

ScreenManager Pro for LCD

Pour le réglage manuel de l’image

d’entrée du signal analogique. Logiciel permettant de régler l'écran

à l'aide de la souris et du clavier. Raccordez le moniteur à l’ordinateur à l’aide du câble USB fourni avant installation.

Windows XP/Vista

* Logiciel WindowMovie Checker

EIZO ScreenSlicer Logiciel permettant de diviser l’écran

Manuel d’utilisation du moniteur (chier PDF)

●

Pour utiliser ScreenManager Pro for LCD

WindowMovie est une fonction du logiciel ScreenManager Pro for LCD. Pour plus d’informations, consultez le

manuel d’utilisation de ScreenManager

Pro for LCD sur le disque.

Windows XP/Vista

en de multiples fenêtres de manière efcace.

Pour savoir comment installer et utiliser ScreenManager Pro for LCD, consultez le manuel d’utilisation du logiciel disponible sur le disque.

Pour régler le moniteur à l’aide de ScreenManager Pro for LCD, raccordez un ordinateur au moniteur à l’aide du câble

USB fourni. Pour plus d’informations, reportez-vous au « Chapitre 3 3-3 Raccordement de périphériques USB » (page 30).

Chapitre 2 Congurations et réglages

Page 14

2-2 Réglage d’écran

Entrée numérique

Lorsque des signaux numériques sont entrés, les images s’afchent correctement en fonction des données prédénies du moniteur. Cependant, si les caractères et/ou les lignes sont ous, reportez-vous à l’étape 6 « Pour modier les caractères/lignes ous [Lissage] ». Pour les réglages avancés,

reportez-vous à la section « 2-3 Réglage de la couleur » (page 17) et aux pages suivantes.

Entrée analogique

Le réglage de l’écran du moniteur permet de supprimer le scintillement de l’écran ou de régler correctement la position et la taille de l’écran en fonction de l’ordinateur à utiliser.

La fonction de réglage automatique peut être utilisée dans les cas suivants :

Lorsqu’un signal est entré dans le moniteur pour la première fois

•

Lors du réglage de la résolution ou de la fréquence horizontale/

verticalenonafchéeauparavant

Attention

• Attendez au moins 30 minutes après

la mise sous tension du moniteur avant de commencer les réglages.

• La fonction de réglage automatique

ne prend pas en charge les images

d’une résolution inférieure à 800 ×

600 (SVGA).

Si l’écran ne s’afche pas correctement même après le réglage automatique, réglez-le en suivant les procédures décrites ci-après an d’utiliser le moniteur

dans des conditions confortables.

[Procédure de réglage]

Effectuez le réglage Auto.

● Pour régler le scintillement, la position et la taille de l’écran

automatiquement [Ecran]

(1) Choisissez <Ecran> dans le menu <Ajustement Auto>, puis

appuyez sur

Le menu <Ajustement Auto> s’afche.

(2) Choisissez <Exécuter> à l’aide des touches

appuyez sur .

La fonction de réglage automatique corrige le scintillement, la

position et la taille de l’écran.

Sil’écrannes’afchetoujourspascorrectementmêmeaprèsavoir

effectué le réglage comme indiqué à l’étape 1 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes.Sil’écrans’afchecorrectement,passezàl’étape5 « Pour régler automatiquement la palette de couleurs [Niveau] ».

ou , puis

Attention

• Cette fonction peut être utilisée lorsqu’une image s’afche en plein écran sur l’ordinateur Windows ou

Macintosh. Elle ne fonctionne pas correctement lorsqu’une image ne

s’afche que sur une partie de l’écran

(fenêtre de commande, par exemple) ou lorsqu’un fond d’écran noir (papier peint, etc.) est utilisé.

• Cette fonction ne peut être

correctement utilisée avec certaines cartes vidéo.

• Le message « Auto activé » apparaît

sur l’écran pendant le réglage automatique.

Préparez le motif d’afchage pour régler l’afchage analogique.

Chargez le « EIZO LCD Utility Disk » sur l’ordinateur, puis ouvrez les

chiers de motifs de réglage d’écran.

Chapitre 2 Congurations et réglages

REMARQUE

• Pour connaître la procédure d’ouverture et le contenu des chiers

de motif de réglage d’écran, consultez

le chier « Readme.txt ».

Page 15

Recommencez le réglage de Auto à l’aide du motif de réglage

de l’écran analogique qui est afché.

● Pour régler le scintillement, la position et la taille de l’écran

automatiquement [Ecran]

(1) Afchez le Motif 1 des chiers de motifs de réglage d’écran en

plein écran sur le moniteur.

(2) Choisissez <Ecran> dans le menu <Ajustement Auto>, puis

appuyez sur .

Le menu <Ajustement Auto> s’afche.

(3) Choisissez <Exécuter> à l’aide des touches

appuyez sur .

La fonction de réglage automatique corrige le scintillement, la

position et la taille de l’écran.

Sil’écrannes’afchetoujourspascorrectementmêmeaprèsavoir

effectué le réglage comme indiqué à l’étape 3 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes.Sil’écrans’afchecorrectement,passezàl’étape5 « Pour régler automatiquement la palette de couleurs [Niveau] ».

ou , puis

Effectuez les réglages avancés suivants à partir du menu

<Ecran> du menu Ajustage.

Pour régler l’horloge, la phase et la position, procédez dans cet ordre.

● Pour supprimer les barres verticales [Horloge]

Choisissez <Horloge> dans le menu <Ecran>, puis appuyez sur .

(1)

Le menu <Horloge> s’afche.

(2) Réglez l’horloge à l’aide des touches ou , puis appuyez sur

Le réglage est terminé.

● Pour supprimer le scintillement ou le ou [Phase]

Niveau de réglage : 0 à 63

(1) Choisissez <Phase> dans le menu <Ecran>, puis appuyez sur

Le menu <Phase> s’afche.

(2) Réglez la phase à l’aide des touches

Le réglage est terminé.

ou , puis appuyez sur

REMARQUE

• Appuyez lentement sur la touche

de commande de manière à ne pas manquer le point de réglage.

• Lorsqu’un ou, un scintillement ou des barres s’afchent à l’écran après réglage, activez la fonction [Phase]

pour supprimer le scintillement ou le

ou.

Attention

• Le scintillement ou le ou risque de

ne pas être supprimé selon l’ordinateur ou la carte vidéo que vous utilisez.

REMARQUE

• Lorsque les barres verticales s’afchent à l’écran après le réglage,

revenez à l’étape « Pour supprimer

les barres verticales [Horloge] ». (Horloge → Phase → Position)

Chapitre 2 Congurations et réglages

Page 16

● Pour régler la position de l’écran [Position]

Choisissez <Position> dans le menu <Ecran>, puis appuyez sur .

(1)

Le menu <Position> s’afche.

(2) Positionnez correctement l’image dans la zone d’afchage du

moniteur à l’aide des touches / / / , puis appuyez sur la touche

Le réglage est terminé.

Réglez la palette de couleurs.

● Pour régler automatiquement la palette de couleurs [Niveau]

Vous pouvez afcher chaque palette de couleurs (0 à 255) en réglant le

niveau de sortie du signal.

(1) Afchez le Motif 2 des chiers de motifs de réglage d’écran en

plein écran sur le moniteur.

REMARQUE

•

Etant donné que le nombre de pixels et les positions des pixels

sont xes sur le moniteur LCD,

une seule position est possible

pour afcher correctement les

images. Le réglage de la position est effectué pour déplacer une image vers la position correcte.

(2) Choisissez <Niveau> dans le menu <Ajustement Auto>, puis

appuyez sur

(3) Choisissez <Exécuter> à l’aide des touches ou , puis

appuyez sur .

La plage de sortie est réglée automatiquement.

(4) Fermez le motif 2.

Modier les caractères/lignes ous.

● Pour modier les caractères/lignes ous [Lissage]

Lorsqu’une image est afchée avec une résolution autre que celle recommandée, les caractères ou les lignes de l’image afchée peuvent être ous.

Niveau de réglage : 1 à 5 (1)

Choisissez <Ecran> dans le menu de réglage, puis appuyez sur .

(2)

Choisissez <Lissage> dans le menu <Ecran>, puis appuyez sur .

Le menu <Lissage> s’afche.

(3) Réglez l’apparence des caractères/lignes à l’aide des touches

ou , puis appuyez sur .

Le réglage est terminé.

Attention

• Selon la résolution de l’afchage, le

réglage de la fonction de lissage n’est pas nécessaire. (L’icône de lissage est alors indisponible.)

Chapitre 2 Congurations et réglages

Page 17

2-3 Réglage de la couleur

●

Sélection du mode d’afchage (mode FineContrast)

Le mode FineContrast permet de sélectionner facilement le meilleur mode d’afchage selon l’application du moniteur.

Mode FineContrast

Mode Fonction

Custom (Personnaliser)

EyeCare

sRGB

Text (Texte) Picture (Image) Adapté à l’afchage de photos ou d’images.

Movie (Cinema) Adapté à la lecture d’images animées.

Permet de modier toutes les valeurs de réglage.

Permet de régler la luminosité sur un niveau plus bas qu’ avec les autres modes.

Adapté à la comparaison des couleurs des périphériques compatibles sRGB.

Adapté à l’afchage de textes sur traitement de texte ou feuille de calcul.

Afche le mode courant.

(1) Appuyez sur .

Le nom du mode FineContrast s’afche en bas à gauche de l’écran.

(2) Chaque fois que vous appuyez sur , les cinq modes délent l’un après

l’autre.

Custom sRGB Text Picture MovieEyeCare

REMARQUE

• Le menu de réglage et le nom du mode FineContrast ne peuvent pas être afchés en même temps.

• « ScreenManager Pro for

LCD » permet de sélectionner automatiquement le mode

FineContrast selon l’application

utilisée. (Consultez le « Chapter 3 Auto FineContrast » dans le manuel d’utilisation de « ScreenManager Pro for LCD ».)

Chapitre 2 Congurations et réglages

Page 18

●

Réglages avancés

Un réglage et une sauvegarde indépendants du réglage de la couleur peuvent

être réalisés pour chaque mode FineContrast.

●

Options de réglage pour chaque mode

Selon le mode FineContrast sélectionné, la fonction réglable diffère.

: Réglage disponible − : Réglage indisponible

√

Mode FineContrast

Icône Fonction

Luminosité

Contraste Température Gamma Saturation Nuance Gain Restaurer

●

Réglage de la luminosité [Luminosité]

Custom

(Personnaliser)

EyeCare sRGB

√ √ √ √ √ √

√

√ √

√ √ √ √ √ √

−

Text

(Texte)

−


(Image)

√ √ √

√

√ √ √

− −

Movie

(Cinema)

− − − −

Vous pouvez régler la luminosité de l’écran en modiant la luminosité du

rétroéclairage (Source de lumière émanant de l’arrière du panneau LCD).

Plage de réglage : de 0 à 100 %

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Luminosité> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Luminosité> apparaît.

(3) Réglez la luminosité à l’aide des touches ou , puis appuyez sur la

touche

Le réglage est terminé.

●

Réglage du contraste [Contraste]

Vous pouvez régler la luminance de l’écran en variant le niveau du signal vidéo.

Plage de réglage : de 0 à 100 %

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Contraste> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Contraste> apparaît.

(3) Réglez le contraste à l’aide des touches ou , puis appuyez sur la

touche

Le réglage est terminé.

Attention

• Attendez au moins 30 minutes après la

mise sous tension du moniteur avant de commencer le réglage de la couleur.

• Réglez le niveau en premier lorsque

vous réglez la couleur pour les signaux d’entrée analogiques.

(Reportez-vous à la section « Pour

régler automatiquement la palette de

couleurs [Niveau] » à la page 16).

• La même image peut s’afcher

dans différentes couleurs sur plusieurs moniteurs en raison des caractéristiques propres aux moniteurs. Effectuez un réglage visuel de couleur précis lorsque vous comparez les couleurs sur plusieurs moniteurs.

REMARQUE

• Les valeurs en pourcentage ou Kelvin

sont indiquées à titre de référence.

• L’utilisation du logiciel « ScreenManager Pro for LCD » permet de régler la couleur à l’aide de la souris ou du clavier de votre ordinateur. L’état réglé peut être enregistré comme réglage couleur et restauré ultérieurement. (Voir le « Chapter 4 Color Adjustment » du manuel d’utilisation de « ScreenManager Pro for LCD ».)

REMARQUE

• Vous pouvez également régler la

luminosité en appuyant sur la touche

ou sans afcher le menu de

réglage.

• Lorsque FineContrast est réglé sur le mode [EyeCare] et que la luminosité

est réduite à sa valeur minimale, tout ajustement supplémentaire sera automatiquement transféré au Contraste. Lors du transfert à l’ajustement du Contraste, la couleur de la valeur changera dans le menu Ajustage.

REMARQUE

• Avec un contraste de 50 %, toute la palette de couleurs est afchée.

• Lors du réglage du moniteur, il est

recommandé d’effectuer le réglage de la luminosité, qui peut conserver les caractéristiques de la palette de couleurs, avant de régler le contraste. Effectuez le réglage du contraste dans les cas suivants : – Si vous trouvez que l’image est

sombre même si la luminosité est réglée sur 100 %. (Réglez le contraste

an qu’il soit supérieur à 50 %.)

– Si vous trouvez que la luminosité de

l’image est élevée même si elle est réglée sur 0 %. (Réglez le contraste

an qu’il soit inférieur à 50 %.)

Chapitre 2 Congurations et réglages

Page 19

●

Réglage de la température de couleur [Température]

Vous pouvez régler la température de couleur. La température de couleur sert normalement à exprimer la nuance de « Blanc » et/ou « Noir » par une valeur

numérique. La valeur est exprimée en degrés Kelvin (K). De même que pour la température de la amme, l’image afchée sur le moniteur est rougeâtre si la température de couleur est basse et elle est bleuâtre si cette température est élevée. Les valeurs de gain prédénies sont réglées pour

chaque valeur de réglage de la température de couleur.

5 000 K L’image de couleur blanche s’afche dans un ton rougeâtre.

6 500 K L’image de couleur blanche s’afche dans un blanc chaud,

9 300 K

La valeur 5 000 K ou 6 000 K est généralement utilisée dans l’industrie graphique.

comparable à du papier blanc. La température est adaptée à l’afchage de photos ou d’images vidéo.

L’image de couleur blanche s’afche dans un ton blanc légèrement bleuté.

Plage de réglage : Arrêt, 4 000 K-10 000 K (spéciée par chaque unité de

500 K, y compris 9 300 K)

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’afche pas, selon le mode FineContrast sélectionné. (Voir

la section « Options de réglage pour chaque mode » à la page 18.)

•

La fonction [Gain] permet d’effectuer

des réglages plus avancés (voir la section « Réglage de la valeur de gain » à la page 20).

• Si vous réglez sur [Arrêt], l’image est afchée dans la couleur préréglée

sur le moniteur (Gain : 100 % pour chaque RGB).

• Lors du changement de la valeur

de gain, la plage de réglage de la température de couleur passe à « Arrêt ».

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Température> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Température> apparaît.

(3) Réglez la température de couleur à l’aide des touches ou , puis

appuyez sur la touche

Le réglage est terminé.

●

Réglage de la valeur gamma [Gamma]

Vous pouvez régler la valeur gamma. La luminance du moniteur varie selon le signal d’entrée. Toutefois, le taux de variation n’est pas proportionnel au signal d’entrée. La « Correction Gamma » permet de maintenir l’équilibre entre le signal d’entrée et la luminance du moniteur.

Plage de réglage : 1,8, 2,0, 2,2

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Gamma> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Gamma> apparaît.

(3) Réglez la valeur gamma à l’aide des touches ou , puis appuyez sur la

touche

Le réglage est terminé.

●

Réglage de la saturation des couleurs [Saturation]

Cette fonction permet de régler la saturation des couleurs sur le moniteur.

Plage de réglage : de -128 à 127

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Saturation> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Saturation> apparaît.

(3) Réglez la saturation des couleurs à l’aide des touches ou , puis

appuyez sur la touche

Le réglage est terminé.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’afche pas, selon le mode FineContrast sélectionné. (Voir

la section « Options de réglage pour chaque mode » à la page 18.)

Attention

• Cette fonction ne permet pas d’afcher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’afche pas, selon le mode FineContrast sélectionné. (Voir

la section « Options de réglage pour chaque mode » à la page 18.)

• En réglant la valeur au minimum

(-128), l’image de l’écran devient monochrome.

Chapitre 2 Congurations et réglages

Page 20

●

Réglage de la nuance [Nuance]

Cette fonction permet de régler la nuance. Si vous réglez une valeur de nuance

trop élevée, l’image devient verdâtre. Si la valeur est basse, l’image devient

violacée.

Plage de réglage : de -32 à 32

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Nuance> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Nuance> apparaît.

(3) Réglez la nuance à l’aide des touches ou , puis appuyez sur la touche

Le réglage est terminé.

Attention

• Cette fonction ne permet pas d’afcher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’afche pas, selon le mode FineContrast sélectionné. (Voir

la section « Options de réglage pour chaque mode » à la page 18.)

●

Réglage de la valeur de gain [Gain]

Chaque valeur de luminance rouge/vert/bleu composant la couleur est appelée

« Gain ». Le réglage du gain peut modier le ton de couleur du « Blanc »

(lorsque le signal d’entrée maximal pour chaque couleur est obtenu).

Plage de réglage : de 0 à 100 %

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Gain> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Gain> apparaît.

(3) Réglez la valeur correspondante de Rouge, Vert et Bleu à l’aide des touches

ou , puis appuyez sur la touche .

Le réglage est terminé.

2-4 Réglage du volume [Volume]

Cette fonction vous permet d’augmenter ou de diminuer le volume.

Niveau de réglage : 0 à 20 (1) Choisissez <Son> dans le menu de réglage, puis appuyez sur (2) Choisissez <Volume> dans le menu <Son>, puis appuyez sur .

Le menu de réglage du volume s’afche.

(3) Réglez le volume à l’aide des touches

ou , puis appuyez sur la touche

Le réglage est terminé.

Attention

• Cette fonction ne permet pas

d’afcher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’afche pas, selon le mode FineContrast sélectionné. (Voir

la section « Options de réglage pour chaque mode » à la page 18.)

• La valeur de gain peut changer selon

la valeur de la température de couleur.

• Lors du changement de la valeur

de gain, la plage de réglage de la température de couleur passe à « Arrêt ».

REMARQUE

• Vous pouvez également régler le

volume en appuyant sur les touches

ou sans avoir besoin

d’afcher le menu de réglage.

• Le volume du DisplayPort et de

la mini-prise stéréo peut être réglé séparément.

2-5 Modication de la source sonore

lors de l’entrée du signal DisplayPort [Source]

Cette fonction vous permet de modier la source sonore lors de l’entrée du

signal DisplayPort. Vous pouvez sélectionner le DisplayPort ou la mini-prise stéréo. (1) Choisissez <Son> dans le menu de réglage, puis appuyez sur (2) Choisissez <Source> dans le menu <Son>, puis appuyez sur .

Le menu de réglage <Source> s’afche.

(3) Sélectionnez « DisplayPort » ou « Miniprise stéréo » à l’aide des touches

ou , puis appuyez sur la touche .

La conguration est terminée.

Chapitre 2 Congurations et réglages

REMARQUE

• Cette fonction peut être activée avec l’

entrée DisplayPort.

Page 21

2-6 Désactivation de la sortie audio en

mode d’économie d’énergie [Veille]

Ce moniteur vous permet de désactiver la sortie audio des haut-parleurs/du casque en mode économie d’énergie. (1) Choisissez <Son> dans le menu de réglage, puis appuyez sur (2) Choisissez <Veille> dans le menu <Son>, puis appuyez sur .

Le menu de réglage <Veille> s’afche.

(3) Sélectionnez « Marche » ou « Arrêt » à l’aide des touches

appuyez sur la touche

La conguration est terminée.

ou , puis

REMARQUE

• Aucun son n'est émis alors que le

moniteur est en mode d'économie d'énergie, si le signal d'entrée et la source sonore sont ceux du DisplayPort.

2-7 Activation/désactivation de la fonction

de réglage automatique de la luminosité [Auto EcoView]

Le capteur situé sur la face avant du moniteur utilise la fonction Auto EcoView

et détecte la luminosité ambiante pour régler automatiquement la luminosité de l’écran à un niveau confortable.

(1) Appuyez sur

Le menu de réglage <Auto EcoView> s’afche.

(2) Vous pouvez alterner entre les réglages Marche/Arrêt en appuyant sur la

touche

2-8 Activation/Désactivation du mode

d’économie d’énergie [Veille]

Cette fonction vous permet de régler le moniteur en mode d’économie d’énergie selon l’état de l’ordinateur.

Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur .

(1)

(2) Choisissez <Veille> dans le menu <PowerManager>, puis appuyez sur .

Le menu de réglage <Veille> s’afche.

(3) Sélectionnez « Marche » ou « Arrêt » à l’aide des touches ou , puis

appuyez sur la touche .

La conguration est terminée.

REMARQUE

• Lorsque vous utilisez la fonction Auto EcoView, veillez à ne pas bloquer le

capteur situé au bas du moniteur.

■

Entrée analogique

Ce moniteur est conforme à la norme VESA DPMS.

[Système d’économie d’énergie]

Ordinateur Moniteur

En fonctionnement En fonctionnement Bleu Economie

d’énergie

■

Entrée numérique

STAND-BY SUSPENDED

OFF

Economie d’énergie Orange

• DVI-D

Ce moniteur est conforme à la norme DVI DMPM.

• DisplayPort

Ce moniteur est conforme à la norme DisplayPort V1.1a.

Voyant

Tension

Attention

• L’alimentation du moniteur est

coupée lorsque vous débranchez le cordon d’alimentation ou lorsque vous désactivez le commutateur d’alimentation principal.

• Les périphériques raccordés au port

USB (amont et aval) continuent de fonctionner en mode d’économie d’ énergie ou si la touche d'alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d’ énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode d’économie d’ énergie.

• La consommation d’énergie varie

même lorsque la mini-prise stéréo est raccordée.

Chapitre 2 Congurations et réglages

Page 22

[Système d’économie d’énergie]

Le moniteur passe en mode économie d’énergie en cinq secondes, selon le réglage de votre ordinateur.

Ordinateur Moniteur Voyant Tension

En fonctionnement En fonctionnement Bleu Economie d’énergie Economie d’énergie Orange

2-9 Mise hors tension automatique du

moniteur [Mise en veille]

Cette fonction permet de régler la mise hors tension automatique du moniteur

après un délai déni en mode d’économie d’énergie.

Plage de réglage : Desactiver, Activer (0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1-5h)

(1)

Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Mise en veille> dans le menu <PowerManager>, puis appuyez

sur

Le menu de réglage <Mise en veille> s’afche.

(3) Sélectionnez « Activer » ou « Desactiver » à l’aide des touches ou .

Si vous sélectionnez « Activer », réglez un délai de mise en veille du moniteur à l’aide de

(4) Appuyez sur .

La conguration est terminée.

2-10 Afchage du niveau d’économie

d’énergie à l’aide de la fonction EcoView Index

Cette fonction permet d’afcher le niveau d’économie d’énergie à l’aide du

voyant vert. Plus les barres du voyant s’allument vers la droite, plus l’économie d’énergie réalisée est importante.

(1) Appuyez sur

Le menu EcoView Index s’afche.

REMARQUE

• EcoView Index s’afche lorsque vous

réglez la luminosité ou lorsque vous

passez en mode FineContrast mode,

etc.

Vous pouvez activer/désactiver

l’afchage de la fonction EcoView Index dans le menu <EcoView Index> à partir du menu <PowerManager>.

(Uniquement lorsque l’orientation du menu Ajustage est réglée sur « Paysage »)

Chapitre 2 Congurations et réglages

Page 23

2-11 Sélection de la taille d’écran

●

Pour modier la taille de l’écran [Taille]

Les images dont la résolution est différente de la résolution recommandée

s’afchent automatiquement en plein écran. Vous pouvez modier la taille de l’écran à l’aide de la fonction <Taille> du menu <Autres Fonctions>.

Menu Fonction

Afche une image sur la totalité de l’écran.

Plein Ecran

(réglage par défaut)

Elargi

Normal Afche les images selon la résolution spéciée.

Exemple : Taille de l’image 1 280 × 1 024

Plein Ecran

(Réglage par défaut)

Dans certains cas, les images peuvent être déformées, car la fréquence du balayage vertical est différente de la fréquence du balayage horizontal.

Afche une image sur la totalité de l’écran. Dans certains cas, une bande noire verticale ou horizontale apparaît an de compenser la différence entre la fréquence de balayage vertical et horizontal.

Elargi Normal

(1 920×1 200) (1 500×1 200) (1 280×1 024)

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Taille> dans le menu <Autres Fonctions>, puis appuyez sur .

La fenêtre de réglage de la taille d’écran s’afche.

(3) Sélectionnez « Plein Ecran », « Elargi » ou « Normal » à l’aide des touches

ou , puis appuyez sur .

Le réglage de la taille d’écran est terminé.

●

Pour régler la luminosité des bandes noires [Intensité Bords]

Un bord (une zone noire sans image) apparaît autour de l’image en mode

« Normal » ou « Elargi ».

Bord

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Intensité Bords> dans le menu <Autres Fonctions>, puis

appuyez sur .

Le menu <Intensité Bords> s’afche.

(3) Réglez l’intensité des bords à l’aide des touches ou , puis appuyez

sur .

Le réglage d’intensité des bords est terminé.

Chapitre 2 Congurations et réglages

Page 24

2-12 Conguration de l’afchage du menu

de réglage

●

Pour mettre à jour les réglages du menu [Taille/Position du Menu/Veille Menu/Translucide]

Taille

Modiez la taille du menu de réglage selon la procédure suivante.

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(1)

(2) Choisissez <Congurer OSD> dans le menu <Autres Fonctions>, puis

appuyez sur .

(3) Choisissez <Taille> dans le menu <Congurer OSD>, puis appuyez sur .

Le menu <Taille> s’afche.

(4)

Sélectionnez « Normal » ou « Elargi » à l’aide de sur

La conguration est terminée.

Position du Menu

Réglez la position du menu selon la procédure suivante.

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(1)

(2) Choisissez <Congurer OSD> dans le menu <Autres Fonctions>, puis

appuyez sur

(3) Choisissez <Position du Menu> dans le menu <Congurer OSD>, puis

appuyez sur

Le menu <Position du Menu> s’afche.

(4) Sélectionnez une position à l’aide des touches / / / , puis

appuyez sur .

La conguration est terminée.

, puis appuyez

Veille Menu

Réglez le temps d’afchage du menu selon la procédure suivante.

Niveau de réglage : désactiver, activer (15, 30, 45, 60 s) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(1)

(2) Choisissez <Congurer OSD> dans le menu <Autres Fonctions>, puis

appuyez sur .

(3)

Choisissez <Veille Menu> dans le menu <Congurer OSD>, puis appuyez sur .

Le menu <Veille Menu> s’afche.

(4) Sélectionnez « Activer » ou « Desactiver » à l’aide de ou .

Si vous sélectionnez « Activer », choisissez un délai d’afchage du menu à l’aide de

ou .

(5) Appuyez sur .

La conguration est terminée.

Translucide

Réglez la transparence de l’afchage du menu selon la procédure suivante.

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(1)

(2) Choisissez <Congurer OSD> dans le menu <Autres Fonctions>, puis

appuyez sur .

(3) Choisissez <Translucide> dans le menu <Congurer OSD>, puis appuyez

sur .

Le menu <Translucide> s’afche.

(4)

Réglez la transparence de l’afchage du menu à l’aide des touches ou , puis appuyez sur .

La conguration est terminée.

REMARQUE

• Le temps d’afchage du mode FineContrast et de la fonction EcoView Index reste inchangé.

Chapitre 2 Congurations et réglages

Page 25

2-13 Réglage de l’orientation

●

Pour régler l’orientation du menu de réglage [Orientation]

Cette fonction permet de régler l’orientation du menu de réglage lors de l’utilisation de l’écran du moniteur à la verticale.

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Orientation> dans le menu Autres Fonctions, puis appuyez sur

Le menu <Orientation> s’afche.

(3) Sélectionnez « Paysage » ou « Portrait » à l’aide de ou , puis

appuyez sur

La conguration est terminée.

(4) Faites pivoter l’écran du moniteur de 90° vers la droite si vous sélectionnez

« Portrait ».

2-14 Touches de verrouillage

Cette fonction permet de verrouiller an d’éviter toute modication accidentelle de l’état réglé ou déni.

(1) Appuyez sur (2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le

moniteur sous tension.

Vous pouvez alterner entre la fonction de verrouillage et de déverrouillage en effectuant l’opération à l’étape 2.

pour mettre le moniteur hors tension.

REMARQUE

• Pour utiliser le moniteur en position

« Portrait », la prise en charge de la carte vidéo est requise. Si vous utilisez le moniteur en position «

Portrait », il peut ętre nécessaire de modier le réglage selon la carte

vidéo utilisée par votre ordinateur. Consultez le manuel de la carte vidéo pour plus d’informations.

2-15 Afchage des informations relatives au

moniteur [Informations]

Cette fonction permet d’afcher l’état du signal d’entrée, la résolution actuelle

et le nom du modèle.

Informations 1/3 : état du signal d’entrée (D-SUB/DVI Numérique/

DisplayPort), résolution et fréquence (H/V)

Informations 2/3 : activer/désactiver la communication DDC/CI Informations 3/3 : nom du modèle, numéro de série et durée d’utilisation

(1) Choisissez <Informations> dans le menu de réglage, puis appuyez sur .

Le menu <Informations> s’afche.

(2) Appuyez ensuite sur pour vérier les réglages, etc.

REMARQUE

• Le temps d’utilisation n’est pas

toujours égal à « 0 » lorsque vous achetez le moniteur en raison du contrôle en usine.

Chapitre 2 Congurations et réglages

Page 26

2-16 Activation/désactivation des

communications DDC/CI

Cette fonction permet d’activer ou de désactiver les communications DDC/CI. (1) Appuyez sur pour mettre le moniteur hors tension.

(2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le

moniteur sous tension.

Vous pouvez alterner entre la fonction d’activation et de désactivation en effectuant l’opération à l’étape 2.

2-17 Activation/désactivation du voyant

Tension [Voyant Tension]

Cette fonction permet d’activer ou désactiver le Voyant Tension (bleu) lorsque le moniteur fonctionne. (1)

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Voyant Tension> dans le menu <Autres Fonctions>, puis

appuyez sur .

Le menu <Voyant Tension> s’afche.

(3)

Sélectionnez « Activer » ou « Desactiver » à l’aide de

La conguration est terminée.

, puis appuyez sur

REMARQUE

• Vous pouvez vérier le réglage DDC/

CI dans le menu <Informations>.

2-18 Réglage de la langue [Langue]

Cette fonction permet de sélectionner la langue du menu de réglage ou des

messages afchés.

Langues pouvant être sélectionnées

Anglais/Allemand/Français/Espagnol/Italien/Suédois/Chinois simplié/

Chinois traditionnel/Japonais (1) Choisissez <Langue> dans le menu de réglage, puis appuyez sur .

Le menu <Langue> s’afche.

(2) Sélectionnez une langue à l’aide des touches / / / , puis

appuyez sur .

La conguration est terminée.

2-19 Réglage de l’afchage du logo EIZO en

MARCHE/ARRET

Le logo EIZO apparaît à l’écran lors de la mise sous tension du moniteur. Cette fonction permet d’activer ou de désactiver l’afchage du logo EIZO.

(1) Appuyez sur pour mettre le moniteur hors tension. (2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le

moniteur sous tension.

Vous pouvez modier l’afchage du logo EIZO en effectuant l’opération décrite à l’étape 2.

Chapitre 2 Congurations et réglages

Page 27

2-20 Restauration des réglages par défaut

[Restaurer]

Il existe deux types de restauration : la restauration du réglage de la couleur au réglage par défaut et la restauration de tous les réglages aux réglages par défaut.

●

Restauration des valeurs de réglage de la couleur

Seules les valeurs de réglage du mode FineContrast actuel sont rétablies aux

paramètres par défaut (réglages d’usine). (1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur . (2) Choisissez <Restaurer> dans le menu <Couleur>, puis appuyez sur .

Le menu <Restaurer> s’afche.

(3) Sélectionnez <Restaurer> à l’aide des touches ou , puis appuyez sur

Les valeurs de réglage de la couleur sont rétablies aux paramètres par défaut.

●

Restauration de tous les paramètres par défaut (réglages

d’usine)

Restaurez tous les paramètres par défaut (réglages d’usine).

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Restaurer> dans le menu <Autres Fonctions>, puis appuyez sur

Le menu <Restaurer> s’afche.

(3) Sélectionnez <Restaurer> à l’aide des touches ou , puis appuyez sur

Toutes les valeurs de réglages sont rétablies aux paramètres par défaut.

Attention

• Après restauration, l’opération ne

peut pas être annulée.

REMARQUE

• Pour les réglages par défaut

principaux, reportez-vous à la section « Principaux réglages par défaut (réglages en usine) » à la page 38.

Chapitre 2 Congurations et réglages

Page 28

Chapitre 3 Branchement des câbles

3-1 Raccordement de plus de deux

ordinateurs au moniteur

Plus de deux ordinateurs peuvent être branchés au moniteur via le connecteur DVI-D, le connecteur D-Sub mini à 15 broches et le connecteur DisplayPort situés à l’arrière du moniteur.

Exemples de branchement

Connecteur

DisplayPort

Connecteur

DVI-D

Connecteur D-Sub mini à 15 broches

Analogique

Numérique

Vers ordinateur 1

Câble de signal (MD-C87 fourni)

Vers ordinateur 2

Câble de signal (FD-C39 fourni)

Vers ordinateur 3

Connecteur D-Sub mini à 15 broches

Connecteur

DVI-D

Connecteur

DisplayPort

Numérique

●

Commutation du signal d’entrée

Câble de signal

(PP-200 en option)

Le signal d’entrée change chaque fois que vous appuyez sur .

Lorsque le signal est commuté, le nom du port d’entrée actif s’afche dans le

coin supérieur droit de l’écran.

Chapitre 3 Branchement des câbles

Page 29

●

Pour régler la sélection du signal d’entrée [Signal Entrée]

Le moniteur reconnaît le connecteur permettant l’entrée des signaux de l’ordinateur. Lorsqu'un ordinateurs est mis hors tension ou passe en mode

économie d’énergie, le moniteur afche automatiquement un autre signal.

Réglage de la priorité Fonction

Auto Lorsqu'un ordinateurs est mis hors tension ou passe

Manuel Le moniteur détecte uniquement les signaux

en mode économie d’énergie, le moniteur afche automatiquement un autre signal.

de l’ordinateur qui sont en train de s’afcher automatiquement. Sélectionnez un signal d’entrée actif à l’aide de

[Réglage de signal d’entrée]

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

(2) Choisissez <Signal Entrée> dans le menu <Autres Fonctions>, puis appuyez

sur .

Le menu <Signal Entrée> s’afche.

(3) Sélectionnez « Auto » ou « Manuel » à l’aide des touches ou , puis

appuyez sur

La conguration est terminée.

REMARQUE

• Lorsque <Signal Entrée> est réglé sur

« Auto », la fonction d’économie d’ énergie du moniteur n’est effective que si tous les ordinateurs sont en mode économie d’énergie.

3-2 Réglage du niveau d’entrée DVI

[Niv. entrée DVI]

Cette fonction vous permet de régler le niveau d’entrée du signal DVI lorsque

vous utilisez un câble long DVI.

Niveau de réglage : Auto, Manuel (1 à 8)

(1) Appuyez sur pour mettre le moniteur hors tension. (2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le

moniteur sous tension.

Le menu de réglage <Niv. entrée DVI> s’afche.

(3) Sélectionnez « Auto » ou « Manuel » à l’aide de ou .

Réglez le niveau d’entrée à l’aide de si vous sélectionnez « Manuel ».

(4) Appuyez sur .

Le réglage est terminé.

an d’obtenir un afchage correct

Attention

• Sélectionnez « Manuel » uniquement

si un bruit est émis lors de l'utilisation

d'un long câble DVI.

Chapitre 3 Branchement des câbles

Page 30

3-3 Raccordement de périphériques USB

Ce moniteur est équipé d’un concentrateur compatible USB. Raccordé à un ordinateur compatible USB ou à un autre concentrateur USB, il se comporte comme un concentrateur USB en permettant la connexion à des périphériques USB.

● Environnement système requis

(1) Un ordinateur équipé d’un port USB ou un autre concentrateur

USB raccordé à un ordinateur compatible USB.

(2) Windows 2000/XP/Vista ou Mac OS 9.2.2 et Mac OS X 10.2 ou

version ultérieure

(3) Câble USB EIZO (MD-C93)

● Procédure de connexion (Conguration de la fonction USB)

(1) Raccordez d’abord le moniteur à un ordinateur à l’aide du câble de

signal, puis mettez l’ordinateur sous tension.

(2) Raccordez le câble USB fourni entre le port USB (descendant) d’

un ordinateur compatible USB (ou d’un concentrateur USB) et le port USB (montant) du moniteur.

(3) Permet de raccorder le périphérique USB au port aval USB du

moniteur.

Attention

• Ce moniteur peut ne pas fonctionner

correctement selon l’ordinateur, le système d’exploitation et les périphériques utilisés. Pour toute information sur la compatibilité USB de vos périphériques, contactez leurs fabricants.

• Les périphériques raccordés au port

• Si le commutateur d'alimentation

principal est réglé sur Off, le périphérique raccordé au port USB ne fonctionne pas.

Aval

Amont

La fonction de concentrateur USB est automatiquement congurée

au moment de la connexion du câble USB.

Chapitre 3 Branchement des câbles

Page 31

Chapitre 4 Dépannage

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec votre revendeur local.

• Problèmes de non-afchage d’images → Voir n° 1 à n° 2.

• Problèmes d’images (entrée numérique) → Voir n° 3 à n° 8.

• Problèmes d’images (entrée analogique) → Voir n° 3 à n° 12.

• Autres problèmes → Voir n° 13 à n° 16.

• Problèmes de connexion USB → Voir n° 17.

Problèmes Cause et solution

1. Aucune image

• Le voyant Tension ne s’allume pas.

• Le voyant Tension s’allume en bleu. • Augmentez chaque valeur de réglage dans [Luminosité],

• Le voyant Tension s’allume en orange. • Changez le signal d’entrée en appuyant sur .

• Le voyant Tension clignote en orange • Le périphérique qui utilise la connexion DisplayPort a

2. Le message ci-dessous s’afche.

• Ce message s’afche si aucun signal n’est entré.

Exemple :

• Vériez que le cordon d’alimentation est correctement raccordé. Si le problème subsiste, mettez le moniteur hors tension, puis remettez-le sous tension après quelques minutes et essayez de nouveau.

•

Activez le commutateur d’alimentation principal.

• Appuyez sur .

[Contraste] et [Gain]. (voir page 18, 20)

•

Réglez le niveau d’entrée DVI à l’aide de l’option [Niv. entrée DVI] si vous utilisez le câble long DVI. (voir page 29)

• Appuyez sur une touche du clavier ou utilisez la souris.

• Vériez si l’ordinateur est sous tension.

rencontré un problème. Résolvez le problème, éteignez le moniteur, puis allumez-le de nouveau. Pour plus d’ informations, reportez-vous au guide du périphérique raccordé au DisplayPort.

Ce message s’afche lorsque le signal n’est pas correctement entré, même si le moniteur fonctionne correctement.

• Le message illustré à gauche risque de s’afcher, étant

donné que certains ordinateurs n’émettent pas de signal

dès leur mise sous tension.

• Vériez si l’ordinateur est sous tension.

• Vériez que le câble de signal est correctement branché.

• Changez le signal d’entrée en appuyant sur

•

Réglez le niveau d’entrée DVI à l’aide de l’option [Niv. entrée DVI] si vous utilisez le câble long DVI. (voir page 29)

• Le message indique que le signal d’entrée est en dehors de la bande de fréquence spéciée. (Cette fréquence de signal s’afche en rouge.)

Exemple :

3. L’écran est trop lumineux ou trop sombre. • Réglez-le à l’aide de [Luminosité] ou [Contraste]. (Le

• Vériez si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence verticale du moniteur. (voir page 9)

• Redémarrez l’ordinateur.

• Sélectionnez un mode d’afchage approprié à l’aide de l’utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d’informations. fD : Fréquence de point

(Afché uniquement à l’entrée des signaux numériques) fH : Fréquence horizontale fV : Fréquence verticale

rétroéclairage du moniteur LCD a une durée de vie limitée. Si l’écran s’assombrit ou scintille, prenez contact avec votre revendeur.) (voir page 18)

Chapitre 4 Dépannage

Page 32

Problèmes Cause et solution

4. Les caractères sont ous. • Vériez si le réglage du signal de votre ordinateur

correspond aux paramètres de résolution et de fréquence verticale du moniteur. (voir page 9)

• Réglez la netteté [Lissage]. (voir page 16)

5. Des images rémanentes s’afchent. • Utilisez un économiseur d’écran ou la fonction de veille en cas d’afchage prolongé d’une image.

•

Les images rémanentes sont spéciques aux moniteurs LCD. Evitez d’afcher la même image pendant trop longtemps.

6. Des points verts/rouges/blancs ou des points

défectueux restent afchés sur l’écran.

7. Un moirage ou des marques de pression restent

sur l’écran.

8. Des parasites apparaissent sur l’écran. • Une fois les signaux d’entrée analogique entrés,

9. La position d’afchage est incorrecte.

• C’est une caractéristique du panneau LCD et non un défaut.

• Afchez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.

modiez le réglage de l’option <Filtre du Signal> du menu <Ecran> sur « Marche ».

• Lorsque les signaux du système HDCP sont entrés, il est possible que les images normales ne s’afchent pas immédiatement à l’écran.

•

Réglez le niveau d’entrée DVI à l’aide de l’option [Niv. entrée DVI] si vous utilisez le câble long DVI. (voir page 29)

•

Positionnez correctement l’image à l’intérieur de la zone d’ afchage à l’aide de la fonction [Position]. (voir page 16)

• Si le problème persiste, utilisez l’utilitaire de la carte vidéo, s’il est disponible, pour modier la position d’afchage.

10. Des barres verticales s’afchent à l’écran ou une

partie de l’image scintille.

11. Tout l’écran scintille ou est ou.

12. La partie supérieure de l’écran est déformée comme illustré ci-dessous.

13. L’icône <Lissage> de la fonction <Ecran> du menu de réglage ne peut pas être sélectionnée.

• Effectuez un réglage à l’aide de [Horloge]. (voir page 15)

•

Réglez l’écran à l’aide de la fonction [Phase]. (voir page 15)

• Ce problème survient lorsque le signal de synchronisation composite (X-OR) et le signal de synchronisation verticale séparé sont entrés simultanément. Sélectionnez soit le signal composite, soit le signal séparé.

• Selon la résolution de l’afchage, le réglage de la fonction de lissage n’est pas nécessaire. (L’icône de lissage est alors indisponible.)

• La fonction <Lissage> est désactivée lorsque la résolution de l’écran est dénie sur.

• 1 920 × 1 200

• Sélectionnez [Elargi] dans le menu <Taille> à une

résolution de 1 600 × 1 200.

• Sélectionnez [Normal] dans le menu <Taille>.

14. Le menu de réglage ne s’afche pas. • Vériez si la fonction de verrouillage est activée. (voir page 25)

15. La fonction de réglage automatique ne fonctionne

pas correctement.

Chapitre 4 Dépannage

• Cette fonction est inopérante lorsqu’un signal numérique est entré.

• Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo.

Page 33

Problèmes Cause et solution

16. Pas de son. • Vériez que le câble à mini-prise est correctement

branché.

• Vériez si le volume est réglé sur 0.

• Vériez les réglages de l’ordinateur et du logiciel audio.

• Lors de l’entrée du signal DisplayPort, vériez le réglage [Source] (voir page 20)

17. Le moniteur raccordé avec le câble USB n’est pas détecté. / Les appareils USB raccordés au moniteur ne fonctionnent pas.

• Vériez que le câble USB est correctement branché. (voir page 30)

• Branchez le câble sur un autre port USB. Si votre ordinateur ou les périphériques fonctionnent correctement après avoir changé de port, contactez votre revendeur le plus proche. (Consultez le mode d’ emploi de l’ordinateur pour plus d’informations.)

• Redémarrez l’ordinateur.

• Si les périphériques fonctionnent correctement lorsque

l’ordinateur et les périphériques sont raccordés

directement, contactez votre revendeur le plus proche.

• Assurez-vous que l’ordinateur et le système d’exploitation sont compatibles USB. (Pour toute information sur la compatibilité USB de vos périphériques, consultez leur fabricant respectif.)

• Vériez le réglage du BIOS pour la connexion USB si votre ordinateur fonctionne sous Windows. (Consultez le mode d’emploi de l’ordinateur pour plus d’informations.)

Chapitre 4 Dépannage

Page 34

Chapitre 5 Référence

5-1 Fixation d’un bras

Le pied peut être retiré et remplacé par un bras (ou un autre support) à xer au

moniteur. Utilisez un bras ou un pied EIZO en option.

Posez le moniteur LCD sur un tissu propre étalé sur une

surface stable avec la surface du panneau tournée vers le bas.

Déposez le pied. (Préparez un tournevis.)

Dévissez les quatre vis xant l’appareil et le pied à l’aide du tournevis.

Fixez le moniteur au bras ou au pied.

Fixez le moniteur au bras ou au support à l’aide des vis spéciées dans le

manuel d’utilisation du bras ou du support.

5-1Zusammenklappen des EZ-UP-Standfußes

Attention

• Fixez le bras ou le support

conformément aux instructions des manuels d’utilisation.

• Avant d’utiliser un bras ou un support d’une autre marque, vériez les points

suivants et choisissez un bras ou un support conforme à la norme VESA. – Espacement entre les trous de vis :

100 mm × 100 mm

– Epaisseur de la plaque : 2,6 mm

– Sufsamment solide pour supporter

le poids du moniteur (à l’exception du support) et les accessoires tels

que les câbles.

Utilisez les vis décrites ci-dessous.

– Pied EZ-UP

Moniteur sans support:

Vis fournies avec ce moniteur

(M4 × 12 mm)

– FlexStand

Pied réglable en hauteur:

Vis utilisées pour xer le pied sur le

moniteur

• Si vous utilisez un bras ou un support, xez-le selon les angles d’inclinaison

du moniteur suivants.

– jusqu’à 45° vers le haut et 45°

vers le bas (afchage horizontal et vertical, rotation de 90° vers la

droite)

• Raccordez les câbles après avoir xé

le bras.

Chapitre 5 Référence

Page 35

5-2 Rétraction du pied EZ-UP

Suivez la procédure ci-dessous pour rétracter le pied lorsque vous rangez le moniteur équipé d'un pied EZ-UP dans son emballage.

Retirez l’enveloppe de câbles.

Abaissez l’écran du moniteur jusqu’à ce que la charnière

du pied touche la base du pied, puis xez le mécanisme de

verrouillage métallique.

Réglez l’angle du moniteur de sorte que l’écran ne touche pas la base du pied.

Mécanisme de verrouillage métallique

Charnière

Abaissez l’écran vers l’arrière en conservant le bouton de

sécurité en position relevée.

Une fois l’écran incliné au maximum (25 º) vers l’arrière, le bouton de

sécurité peut être difcile à relever. Dans ce cas, relevez légèrement

le moniteur vers la verticale pour accéder au bouton de sécurité et le soulever.

Bouton de sécurité

Base de pied

Chapitre 5 Référence

Page 36

5-3 Spécications

Panneau LCD Ecran LCD couleur TFT 24,1 pouces (610 mm), anti-reet

Pas de masque 0,270 mm

Fréquence de balayage horizontal Analogique : 31 à 94 kHz

Fréquence de balayage vertical Analogique : 55 à 76 Hz (non entrelacé)

Résolution 1 920 points × 1 200 lignes Fréquence de point maximale Analogique : 202,5 MHz

Couleur afchable maximale Environ 16,77 millions de couleurs (1 064,33 millions de couleurs/10 bits

Zone d’afchage (H × V) 518,4 mm × 324,0 mm

Alimentation 100 à 120 VCA ±10 %, 50/60 Hz 0,95 A

Consommation électrique

Afchage à l’écran

allumé Mode économie

d’énergie

Angle de visualisation : Horizontal 178°, Vertical 178° (CR :10 ou plus)

Numérique (DVI-D/DisplayPort): 31 à 76 kHz

(1 920 × 1 200 : 55 à 61 Hz) Numérique (DVI-D/DisplayPort): 59 à 61 Hz (non entrelacé) (VGA TEXT : 69 à 71 Hz)

Numérique (DVI-D/DisplayPort): 162 MHz

LUT)

200 à 240 VCA ±10 %, 50/60 Hz 0,45 A

95 W ou moins (avec charge USB, Haut-parleur en marche) 90 W ou moins (sans charge USB, Haut-parleur arrêté)

1,5 W ou moins (pour une entrée de signal unique D-Sub, sans charge USB, lorsque la mini-prise stéréo n’est pas raccordée, [Signal Entrée] : « Manuel »)

Touche d’alimentation éteinte

Commutateur d’alimentation éteint

Connecteur de signal d’entrée D-Sub mini à 15 broches

Signal d’entrée analogique (Sync) Séparé, TTL, positive/négative

Signal d’entrée analogique (Vidéo) Analogique, positif (0,7 Vc-c/75 Ω)

Système de transmission de signal

numérique (DVI-D) Mémoire de signaux vidéo Signal analogique : 45 (prédéni : 22)

Sortie audio Sortie du haut-parleur : 0,5 W + 0,5 W (8 Ω, THD : 10 % ou moins)

Entrée de ligne Impédance d’entrée : 48 kΩ (typ.)

1 W ou moins (sans charge USB, lorsque la mini-prise stéréo n’est pas raccordée)

0 W

Connecteur DVI-D (Compatible HDCP)

DisplayPort (Norme V1.1a, compatible HDCP et 8 bits) Format applicable (Signal audio)

- 2 canaux PCM linéaire (32 kHz/44,1 kHz/48 kHz/88,2 kHz/96 kHz)

Composite, TTL, positive/négative

TMDS (Liaison simple)

Signal numérique (DVI-D): 10 Signal numérique (DisplayPort): 10

Sortie du casque : 2 mW + 2 mW

Niveau d’entrée : 1,0 V eff. (maxi.)

Plug & Play Analogique/Numérique (DVI-D): VESA DDC 2B / Structure EDID 1.3

Chapitre 5 Référence

Numérique (DisplayPort): VESA DisplayPort / EDID structure 1.4

Page 37

Dimensions

(largeur) × (hauteur) ×

(profondeur)

Unité principale

(pied réglable en

hauteur inclus) Unité principale

(pied EZ-UP inclus)

566 mm (22,3 pouces) × 456 à 538 mm (18,0 à 21,2 pouces) × 208,5 mm (8,2 pouces)

566 mm (22,3 pouces) × 380,4 à 533,5 mm (15,0 à 21,0 pouces) × 279,9 à 307,6 mm (11,0 à 12,1 pouces)

Unité principale (FlexStand inclus)

Unité principale (sans pied)

Poids Unité principale

Plage de déplacement

(pied réglable en

hauteur inclus) Unité principale

(pied EZ-UP inclus) Unité principale

(FlexStand inclus) Unité principale

(sans pied)

Pied réglable en

hauteur

Pied EZ-UP

FlexStand

566 mm (22,3 pouces) × 381,5 à 538,5 mm (15,0 à 21,2 pouces) × 242 à 256 mm (9,5 à 10,1 pouces)

566 mm (22,3 pouces) × 367 mm (14,4 pouces) × 85 mm (3,35 pouces)

environ 10,2 kg (22,5 lbs.)

environ 12,0 kg (26,5 lbs.)

environ 10,2 kg (22,5 lbs.)

environ 7,2 kg (15,9 lbs.)

Inclinaison : 40° vers le haut, 0° vers le bas Pivot : 35° vers la droite, 35° vers la gauche Hauteur réglable : 82 mm (3,2 pouces) Rotation : 90° (vers la droite)

Inclinaison : 25° vers le haut, 0° vers le bas Pivot : 172° vers la droite, 172° vers la gauche Hauteur réglable : 153,1 mm (6,0 pouces) Rotation : 90° (vers la droite)

Inclinaison : 30° vers le haut, 0° vers le bas Pivot : 172° vers la droite, 172° vers la gauche Hauteur réglable : 225 mm (8,9 pouces) (Inclinaison 0° : 157 mm

(6,2 pouces))

Rotation : 90° (vers la droite)

Conditions

ambiantes

USB Norme USB Specication Revision 2.0

Température Température de fonctionnement : 5 °C à 35 °C (41 °F à 95 °F)

Température d’entreposage : -20 °C à 60 °C (-4 °F à 140°F)

Humidité Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation)

Humidité d’entreposage : 10 % à 80 % R.H (pas de condensation)

Pression Fonctionnement : 700 à 1 060 hPa

Stockage : 200 à 1 060 hPa

Port Port amont × 1, Port aval × 2 Alimentation Aval : 500 mA max./1 port

Chapitre 5 Référence

Page 38

Principaux réglages par défaut (réglages en usine)

Auto EcoView Marche Lissage 3 Mode FineContrast Custom (Personnaliser) PowerManager Marche Signal Entrée M anuel Taille Plein Ecran Mise en veille Desactiver Congurer OSD Taille Normal

Veille Menu 45 sec

Langue English

Chapitre 5 Référence

Page 39

Dimensions externes Pied réglable en hauteur

22.8(0.9)

21.2)

～

577.1(22.7)

538 (18

～

456

532(20.9) 168(6.6)

35°

SWIVEL

240.5(9.5) 325(12.8)

566(22.3)

520.4(20.5)

PIVOT

unité : mm (pouces)

(3.35)

56.3

35°

90°

(2.22)

22.8(0.9)

367(14.4)

326(12.8)

20.5(0.81) 20.5(0.81)

504(19.8)

182.4(7.2) 89(3.5)

8(0.31)

287.5(11.3)

40°

20(0.79)

208.5(8.2)

(3.23)

272.5(10.7)

14.6(0.57)

100(3.9) 233(9.2)233(9.2)

133.5(5.3)

100(3.9)

133.5(5.3)

Pied EZ-UP

633(24.9)

67(2.64)

532(20.9)

129.3(5.1)

172°

SWIVEL

566(22.3)

520.4(20.5)

Ø272(10.7)

90°

PIVOT

172°

56.3(2.22)

22.8(0.9)22.8(0.9)

20.5(0.81)

326(12.8)

367(14.4)

20.5(0.81)

85(3.35)

533.5(21) 552(21.7)

166.5(6.6)

13.4(0.53)

64.3(2.53)

25°

279.9(11)

380.4(15)

153.1(6)

350(13.8)

196.9(7.8)

27.7(1.09)

unité : mm (pouces)

100(3.9)233(9.2) 233(9.2)

133.5(5.3)100(3.9)133.5(5.3)

307.6(12.1)

Chapitre 5 Référence

Page 40

FlexStand

22.8 (0.9)

638 (25.1)

532 (20.9) 95 (3.74)

(3.35)

56.3

172°

(2.83)

SWIVEL

566 (22.3)

520.4 (20.5)

φ220

(8.7)

172°

90°

PIVOT

(2.22)

22.8 (0.9)

20.5 (0.81)

326 (12.8)

538.5 (21.2)

20.5 (0.81)

30°

TILT

171.5 (6.8)

14.5 (0.57)

36 (1.42)

235.5 (9.3)

256 (10.1)

411.1 (16.2)

355 (13.0)

9.5 (0.37)

381.5 (15.0)

8.5 (0.33)

332.5 (13.1)

198 (7.8)

242 (9.5)

unité : mm (pouces)

100 (3.9)233 (9.2) 233 (9.2)

100 (3.9)133.5 (5.3) 133.5 (5.3)

Chapitre 5 Référence

Page 41

Affectation des broches du connecteur

• Connecteur DVI-D

Broche

n°

1 T.M.D.S. Data 2- 9 T.M.D.S. Data1- 17 T.M.D.S. Data0- 2 T.M.D.S. Data 2+ 10 T.M.D.S. Data1+ 18 T.M.D.S. Data0+ 3 T.M.D.S. Data2/4 Shield 11 T.M.D.S. Data1/3 Shield 19 T.M.D.S. Data0/5 Shield 4 NC* 12 NC* 20 NC* 5 NC* 13 NC* 21 NC* 6 DDC Clock (SCL) 14 +5V Power 22 T.M.D.S. Clock shield 7 DDC Data (SDA) 15 Ground (return for +5V,

8 NC* 16 Hot Plug Detect 24 T.M.D.S. Clock-

Signal

Broche

n°

Signal

Hsync, and Vsync)

Broche

n°

23 T.M.D.S. Clock+

(NC* : pas de connexion)

Signal

• Connecteur D-Sub mini à 15 broches

Broche

n°

1 Red video 6 Red video ground 11 NC* 2 Green video 7 Green video ground 12 Data (SDA) 3 Blue video 8 Blue video ground 13 H. Sync 4 NC* 9 NC* 14 V. Sync 5 Ground 10 Ground 15 Clock (SCL)

Signal

Broche

n°

Signal

Broche

n°

Signal

(NC* : pas de connexion)

• Connecteur DisplayPort

Broche

n°

1 2 3 4 5 6 7

ML Lane3-

Ground

ML Lane3+ ML Lane2-

Ground

ML Lane2+ ML Lane1-

135791113151719

2468101214161820

Signal

Broche

n°

9 10 11 12 13 14

Ground

ML Lane1+ ML Lane0-

Ground

ML Lane0+

CONFIG1 CONFIG2

Signal

Broche

n°

15 16 17 18 19 20

Signal

AUX CH+

Ground

AUX CHHot Plug Detect

Return

DP PWR

Chapitre 5 Référence

Page 42

• Port USB

Amont

Aval



N° de contact Signal Remarques

1 2 3 4

Connecteur série AConnecteur série B

VCC Alimentation du câble

– Data Données séries + Data Données séries Ground Terre du câble

Liste Accessoires

Kit de nettoyage ScreenCleaner de EIZO Haut-parleur i•Sound L3 Câble de signal PP200

* Selon le type de pied, il est possible qu’il ne soit pas possible de raccorder le haut-parleur en option.

Pour obtenir les toutes dernières informations relatives aux accessoires, consultez notre site Web.

http://www.eizo.com

Chapitre 5 Référence

Page 43

5-4 Glossaire

Horloge

Le moniteur à entrée analogique doit reproduire une horloge de la même fréquence que la fréquence de point du

système vidéo utilisé, lorsque le signal d’entrée analogique est converti en un signal numérique pour afcher l’image.

Cette opération est appelée réglage d’horloge. Si l’impulsion d’horloge n’est pas correctement réglée, des barres verticales apparaissent sur l’écran.

DDC/CI (Display Data Channel/Command Interface)

Norme VESA standardisant l’échange interactif des informations de réglage, etc. entre un ordinateur et le moniteur.

DisplayPort

VESA inclut une norme d’interface numérique pour le périphérique d’afchage numérique. DisplayPort peut

transférer un signal vidéo jusqu’à 16 bits pour chaque canal RGB ainsi qu’un signal audio. (Ce moniteur prend uniquement en charge des signaux vidéo de 8 bits.)

DVI (Digital Visual Interface, Interface visuelle numérique)

DVI est une norme d’interface numérique. L’interface DVI permet la transmission directe des données numériques du PC sans perte. Ceci inclut le système de transmission TMDS et les connecteurs DVI. Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à l’entrée de signaux numériques. L’autre est le connecteur DVI-I qui accepte des signaux numériques et analogiques.

DVI DMPM (DVI Digital Monitor Power Management)

DVI DMPM est une fonction d’économie d’énergie adaptée à l’interface numérique. L’état « moniteur allumé » (mode de fonctionnement normal) et « actif éteint » (mode économie d’énergie) sont indispensables pour le mode d’alimentation DVI DMPM du moniteur.

Gain

Cette fonction est utilisée pour régler chaque paramètre de couleur pour le rouge, le vert et le bleu. Un moniteur LCD

peut afcher des couleurs en faisant passer la lumière par le ltre coloré du panneau. Le rouge, le vert et le bleu sont les trois couleurs primaires. Toutes les couleurs afchées à l’écran sont une combinaison de ces trois couleurs. Le ton peut être modié en réglant l’intensité de lumière (volume) traversant le ltre de chaque couleur.

Gamma

Généralement, la luminosité du moniteur varie de façon non linéaire selon le niveau du signal d’entrée ; c’est ce qu’on

appelle la « caractéristique Gamma ». Une valeur gamma faible génère une image peu contrastée alors qu’une valeur gamma élevée augmente le contraste de l’image.

HDCP (High-bandwidth Digital Contents Protection)

Système de codage des signaux numériques développé pour protéger contre la copie les contenus numériques, tels

que la vidéo, la musique, etc. La technologie HDCP permet de sécuriser la transmission des contenus numériques en

codant côté sortie le contenu envoyé via un terminal DVI et en le décodant ensuite côté entrée. Aucun contenu numérique ne peut être reproduit si les équipements côtés sortie et entrée ne sont pas compatibles

HDCP.

Phase

La phase correspond à un délai d’échantillonnage pour convertir le signal analogique d’entrée en un signal numérique. Le réglage de phase permet de régler le délai. Il est recommandé d’effectuer le réglage de phase une fois que l’horloge est correctement réglée.

Chapitre 5 Référence

Page 44

Réglage du niveau

Le réglage du niveau permet de contrôler les niveaux de sortie des signaux an d’afcher toute la palette de couleurs.

Il est recommandé d’effectuer le réglage du niveau avant d’effectuer le réglage de la couleur.

Résolution

Le panneau LCD est constitué d’un grand nombre de pixels de la taille spéciée qui s’allument pour former l’image afchée à l’écran. Ce moniteur est constitué de 1 920 pixels horizontaux et de 1 200 pixels verticaux. A une résolution de 1 920 × 1 200, tous les pixels sont allumés en plein écran (1:1).

sRGB (Norme RGB)

Norme internationale pour la reproduction des couleurs et de l’espace couleur sur les périphériques (tels que les moniteurs, les imprimantes, les appareils photos numériques et les scanners). La norme sRGB permet aux internautes d’assurer une synchronisation précise des couleurs en tant que moyen de synchronisation des couleurs simple pour l’utilisation de l’Internet.

Température

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés

Kelvin. L’écran devient rougeâtre à basse température et bleuâtre à température élevée, comme la température de la amme. 5 000 K : blanc légèrement rougeâtre 6 500 K : blanc chaud, comparable à du papier blanc 9 300 K : blanc légèrement bleuté

TMDS (Transition Minimized Differential Signaling)

Méthode de transmission de signal pour l’interface numérique.

VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling)

L’association VESA dénit la normalisation des signaux d’ordinateurs (carte vidéo) pour l’économie d’énergie des moniteurs d’ordinateurs. DPMS dénit l’état du signal entre l’ordinateur et le moniteur.

Chapitre 5 Référence

Page 45

5-5 Synchronisation prédénie

Le tableau suivant indique la synchronisation vidéo prédénie en usine (pour

les signaux analogiques uniquement).

Mode

VGA 640×480@60 Hz 25,2 MHz

VGA TEXT

720×400@70 Hz

VESA 640×480@73 Hz 31,5 MHz

VESA 640×480@75 Hz 31,5 MHz

VESA 800×600@56 Hz 36,0 MHz

VESA 800×600@60 Hz 40,0 MHz

VESA 800×600@72 Hz 50,0 MHz

VESA 800×600@75 Hz 49,5 MHz

VESA 1 024×768@60 Hz 65,0 MHz

VESA 1 024×768@70 Hz 75,0 MHz

VESA 1 024×768@75 Hz 78,8 MHz

VESA 1 152×864@75 Hz 108,0 MHz

VESA 1 280×960@60 Hz 108,0 MHz

VESA

1 280×1 024@60 Hz

VESA

1 280×1 024@75 Hz

VESA 1 600×1 200@60Hz

VESA 1 600×1 200@65Hz

VESA 1 600×1 200@70Hz

VESA 1 600×1 200@75Hz

VESA CVT

1 680×1 050@60 Hz

VESA CVT

1 920×1 200@60Hz

Fréquence

de point

28,3 MHz

108,0 MHz

135,0 MHz

162,0 MHz

175,0 MHz

189,0 MHz

202,5 MHz

146,3 MHz

193,3 MHz

Horizontale

Verticale 59,94 Négative

Horizontale

Verticale 70,09 Positive

Horizontale

Verticale 72,81 Négative

Horizontale

Verticale 75,00 Négative

Horizontale

Verticale 56,25 Positive

Horizontale

Verticale 60,32 Positive

Horizontale

Verticale 72,19 Positive

Horizontale

Verticale 75,00 Positive

Horizontale

Verticale 60,00 Négative

Horizontale

Verticale 70,07 Négative

Horizontale

Verticale 75,03 Positive

Horizontale

Verticale 75,00 Positive

Horizontale

Verticale 60,00 Positive

Horizontale

Verticale 60,02 Positive

Horizontale

Verticale 75,03 Positive

Horizontale

Verticale 60,00 Positive

Horizontale

Verticale 65,00 Positive

Horizontale

Verticale 70,00 Positive

Horizontale

Verticale 75,00 Positive

Horizontale

Verticale 59,95 Positive

Horizontale

Verticale 59,89 Positive

Fréquence

Horizontale: kHz Verticale: Hz

31,47 Négative

37,86 Négative

37,50 Négative

35,16 Positive

37,88 Positive

48,08 Positive

46,88 Positive

48,36 Négative

56,48 Négative

60,02 Positive

67,50 Positive

60,00 Positive

63,98 Positive

79,98 Positive

75,00 Positive

81,25 Positive

87,50 Positive

93,75 Positive

65,29 Négative

74,56 Négative

Polarité

Attention

• La position de l’écran peut être

décalée, selon l’ordinateur raccordé, ce qui peut nécessiter un réglage de l’écran à l’aide du menu de réglage.

• Si un signal différent de ceux

énumérés dans le tableau est entré, réglez l’écran à l’aide du menu de réglage. Toutefois, l’afchage à l’écran peut toujours être incorrect même après réglage.

• Lorsque des signaux entrelacés sont utilisés, l’écran ne peut pas s’afcher

correctement même après avoir réglé l’écran à l’aide du menu de réglage.

VESA CVT RB

1 920×1 200@60Hz

154,0 MHz

Horizontale

Verticale 59,95 Négative

74,04 Positive

Chapitre 5 Référence

Page 46

For U.S.A. , Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630 Phone: (562) 431-5011

declare that the product Trade name: EIZO

Model: FlexScan S2433W

isinconformitywithPart15oftheFCCRules.Operationofthisproductissubjecttothefollowingtwo

conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a

residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna. * Increase the separation between the equipment and receiver. * Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. * Consult the dealer or an experienced radio/TV technician for help.

Changes or modications not expressly approved by the party responsible for compliance could void the user’s

authority to operate the equipment.

Note

Use the attached specied cable below or EIZO signal cable with this monitor so as to keep interference within the

limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (enclosed)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

Page 47

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige

Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:

a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät

und des spezizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der

zugehörenden Bedienungsanleitung angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher

als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der

Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.

d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach

hinten ≥ 5°).

e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale

Kraftaufwand dafür muß weniger als 100 N betragen. f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde. g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt). h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position

kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 × 1200, Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte

Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken. Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw. Kopfhörerausgang und damit auch den Schalldruckpegel.

„Maschinenlärminformations-Verordnung 3. GPSGV:

Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

[Begrenzung des maximalen Schalldruckpegels am Ohr]

Bildschirmgeräte: Größte Ausgangsspannung 150 mV

Page 48

关于电子信息产品污染控制标识

本标识根据「电子信息产品污染控制管理办法」，适用于在中华人民共和国销售的电子信息产品。标识中央的数字为环保使用期限的年数。只要您遵守该产品相关的安全及使用注意事项，在自制造日起算的年限内，不会产生对环境污染或人体及财产的影响。上述标识粘贴在机器背面。

•

有毒有害物质或元素的名称及含量

有毒有害物质或元素

部件名称

印刷电路板 × ○ ○ ○ ○ ○

铅

（Pb）

汞

（Hg）

镉

（Cd）

六价铬

（Cr（VI））

多溴联苯

（PBB）

多溴二苯醚

（PBDE）

机箱 ○ ○ ○ ○ ○ ○ 液晶显示器 × × ○ ○ ○ ○ 其他 × ○ ○ ○ ○ ○

○ ：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的限量要求以下。

表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 规定的限量要求。( 企业可

× ：

在此处 , 根据实际情況对上表中打“×”的技术原因进行进一步说明 )

Page 49
