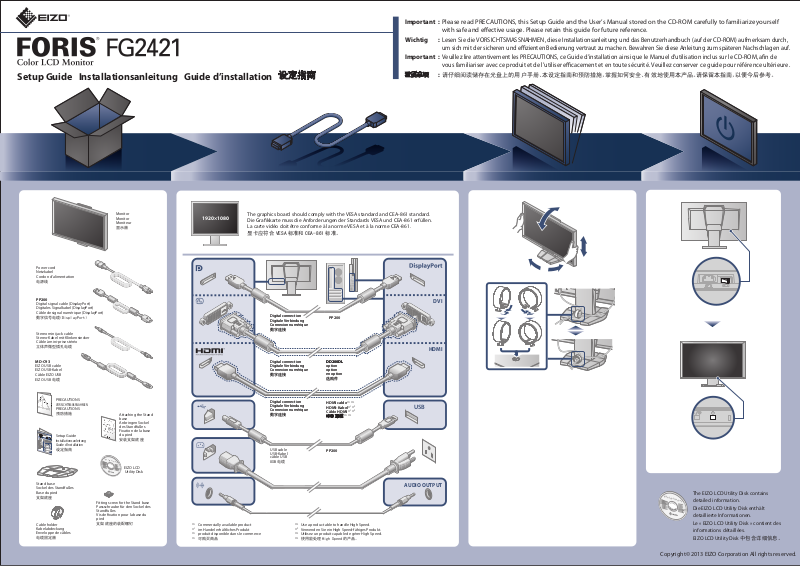

Eizo FORIS FG2421 Setup Manual

Setup Guide Installationsanleitung Guide d’installation

设定指南

Important : Please read PRECAUTIONS, this Setup Guide and the User’s Manual stored on the CD-ROM carefully to familiarize yourself

with safe and eective usage. Please retain this guide for future reference.

Wichtig :

Lesen Sie die VORSICHTSMASSNAHMEN, diese Installationsanleitung und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch,
um sich mit der sicheren und ezienten Bedienung vertraut zu machen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Important :

Veuillez lire attentivement les PRECAUTIONS, ce Guide d’installation ainsi que le Manuel d’utilisation inclus sur le CD-ROM, an de
vous familiariser avec ce produit et de l’utiliser ecacement et en toute sécurité. Veuillez conserver ce guide pour référence ultérieure.

重要事项 : 请仔细阅读储存在光盘上的用户手册、本设定指南和预防措施，掌握如何安全、有效地使用本产品。请保留本指南，以便今后参考。

Power cord
Netzkabel
Cordon d’alimentation

电源线

PP200

Digital signal cable (DisplayPort)
Digitales Signalkabel (DisplayPort)
Câble de signal numérique (DisplayPort)

数字信号电缆（DisplayPort）

Stereo mini jack cable
Stereo-Kabel mit Klinkenstecker
Câble à mini-prise stéréo

立体声微型插孔电缆

MD-C93

EIZO USB cable
EIZO USB-Kabel
Câble EIZO USB

EIZO USB 电缆

PRECAUTIONS
VORSICHTSMASSNAHMEN
PRECAUTIONS

预防措施

Setup Guide
Installationsanleitung
Guide d’installation

设定指南

EIZO LCD Utility Disk

Monitor
Monitor
Moniteur

显示器

Attaching the Stand
base

Anbringen Sockel
des Standfußes

Fixation de la base
du pied

安装支架底座

EIZO LCD
Utility Disk

1920×1080

The graphics board should comply with the VESA standard and CEA-861 standard.
Die Grakkarte muss die Anforderungen der Standards VESA und CEA-861 erfüllen.
La carte vidéo doit être conforme à la norme VESA et à la norme CEA-861.

显卡应符合 VESA 标准和 CEA-861 标准。

Digital connection

Digital connection
Digitale Verbindung

Digitale Verbindung
Connexion numérique

Connexion numérique

数字连接

数字连接

Digital connection

Digital connection
Digitale Verbindung

Digitale Verbindung
Connexion numérique

Connexion numérique

数字连接

数字连接

Digital connection

Digital connection
Digitale Verbindung

Digitale Verbindung
Connexion numérique

Connexion numérique

数字连接

数字连接

USB cable
USB-Kabel
câble USB

USB 电缆

PP200

DD200DL

DD200DL

option

option
option

option
en option

en option

选购件

选购件

HDMI cable
HDMI-Kabel *1 *

Câble HDMI *1 *

HDMI 电缆 *1 *

PP200

*1 *2

2

2

2

USB

DVI

HDMI

Stand base
Sockel des Standfußes
Base du pied

支架底座

Cable holder
Kabelabdeckung
Enveloppe de câbles

电缆固定器

Fitting screw for the Stand base
Passschraube für den Sockel des

Standfußes
Vis de xation pour la base du

pied

支架底座的装配螺钉

*1 Commercially available product

1

*

im Handel erhältliches Produkt

1

*

produit disponible dans le commerce

*1 可购买商品

2

*

Use a product able to handle High Speed.

2

*

Verwenden Sie ein High Speed-fähiges Produkt.

2

*

Utilisez un produit capable de gérer High Speed.

*2 使用能处理 High Speed 的产品。

AUDIO OUTPUT

EIZO LCD Utility Disk

The EIZO LCD Utility Disk contains
detailed information.

Die EIZO LCD Utility Disk enthält
detaillierte Informationen.

Le « EIZO LCD Utility Disk » contient des
informations détaillées.

EIZO LCD Utility Disk 中包含详细信息。

Copyright© 2013 EIZO Corporation All rights reserved.

No-Picture Problem

Problems

No

Power
indicator
does not
light.

Power
indicator is
lighting blue.

Power
indicator is
lighting
orange.

Possible cause and remedy Possible cause and remedy

• Check whether the power cord is connected

• Turn the main power switch on.

• Turn off the main power, and then turn it on

• Increase “Brightness”, “Contrast” and/or “Gain” in

• Check whether the signal cable is connected

• Check whether the external device is turned on.

• Move the mouse or press any key on the

• Switch the input signal.

• If an external device is plugged into the HDMI

If no picture is displayed on the monitor even after the following remedial action is taken, contact your local EIZO representative.

Problems

properly.

again a few minutes later.

• The message shows that the input signal is out

of the specied range.

• Check whether the PC is congured to meet the

the Setting menu.

properly.

The
message
appears.

Example:

resolution and vertical scan frequency
requirements of the monitor.

• Reboot the PC.

• Select an appropriate setting using the graphics

board’s utility. Refer to the manual of the
graphics board for details.

keyboard.

port, change the authentication method. Power
o once and turning it back on while holding
down .

Problème de non-affichage d’images

Problèmes

Le voyant de
tension ne
s’allume pas.

Cause et solution Cause et solution

• Vériez que le cordon d’alimentation est
correctement branché.

• Activez le commutateur d’alimentation principal.

• Coupez l’alimentation du moniteur, puis

Si aucune image ne s’affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre représentant local EIZO

rétablissez-la quelques minutes plus tard.

Aucune

Le voyant de
tension
s’allume en
bleu.

• Augmentez les valeurs de « Luminosité »,
« Contraste », et/ou « Gain » dans le menu

réglage.

• Vériez que le câble de signal est correctement
branché.

• Vériez que le dispositif externe est sous tension.

Le voyant de
tension
s’allume en
orange.

• Déplacez la souris ou appuyez sur une touche du
clavier.

• Changez le signal d’entré.

• Si un appareil externe est branché sur le port

HDMI, changez la méthode d'authentication.
Eteignez l'appareilune fois puis rallumez-le en
maintenant la touche  enfoncée.

Problèmes

Le
message
s’ache.

Exemple :

• Le message indique que le signal d’entrée est en
dehors de la plage spéciée.

• Vériez que l’ordinateur est conguré de façon à

correspondre aux besoins du moniteur en
matière de résolution et de fréquence de
balayage vertical.

• Redémarrez l’ordinateur.

• Sélectionnez un réglage approprié à l’aide de

l’utilitaire de la carte vidéo. Consultez le manuel
de la carte vidéo pour plus d’informations.

Problem: Kein Bild

Probleme

Die
Netzkontroll­LED leuchtet
nicht.

Die Netzkon­troll-

Kein

LED leuchtet
blau.

Die
Netzkontroll­LED leuchtet
orange.

Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter.

Mögliche Ursache und Lösung Probleme

Mögliche Ursache und Lösung

• Prüfen Sie, ob das Netzkabel ordnungsgemäß

angeschlossen ist.

• Schalten Sie den Hauptnetz-Schalter ein.

• Schalten Sie das Hauptnetz aus und einige

Minuten später wieder ein.

• Diese Meldung zeigt an, dass sich das

Eingangssignal außerhalb des angegebenen

Erhöhen Sie im Einstellungsmenü die Werte für

•
„Helligkeit“, „Kontrast“, und/oder „Gain-Einstellung“.

• Prüfen Sie, ob das Signalkabel ordnungsgemäß

angeschlossen ist.

• Prüfen Sie, ob das externe Gerät eingeschaltet ist.

• Bewegen Sie die Maus oder drücken Sie eine

Taste auf der Tastatur.

Die
Meldung
wird
an­gezeigt.

Beispiel:

Bereichs bendet.

• Prüfen Sie, ob der PC so konguriert ist, dass er

die Anforderungen für die Auösung und
vertikale Abtastfrequenz des Monitors erfüllt.

• Starten Sie den PC neu.

• Wählen Sie mithilfe des zur Grakkarte gehören-

den Dienstprogramms eine geeignete Einstel­lung. Weitere Informationen hierzu entnehmen
Sie dem Handbuch der Grakkarte.

• Wechseln Sie das Eingangssignal.

• Wenn ein externes Gerät in den HDMI-Port

eingesteckt wird, ändern Sie das Authenizier­ungsverfahren. Schalten Sie die Stromversor­gung einmal aus und dann wieder ein, während
Sie  gedrückt halten.

11 2 2

无图片的问题

问题 问题

电源指示
灯不亮。

电源指示

呈蓝色。

不显示
图像

灯

若已使用建议的修正方法后仍然无画面显示，请与您当地 EIZO 的代表联系。

可能的原因和解决方法 可能的原因和解决方法

• 检查电源线连接是否正确。

• 接通主电源开关。

• 切断主电源，几分钟后再通电。

在设定菜单中增大“亮度”、“对比”或“增益”。

出现
信息。

• 检查信号线连接是否正确。

• 检查外部设备是否通电。

电源指示
灯

呈橙色。

• 操作鼠标或键盘。

• 切换输入信号。

• 如果 HDMI 端口中已插入外部设备，请更改身份

验证方法。 关闭一次电源然后开启电源并按
下 。

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörigeSchwen­karm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei derAuswahl des
Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:
a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom

Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des
Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht

höher als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe

der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.

d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach

hinten ≥ 5°).

e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale

Kraftaufwand dafür muß weniger als 100 N betragen.
f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.
g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).
h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten

Position kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 × 1080,
Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen
Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit,
Augenbelastung bei zu geringem Zeichenkontrast.)

Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken.
Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw.
Kopfhörerausgang und damit auch den Schalldruckpegel.

„Maschinenlärminformations-Verordnung 3. GPSGV:
Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

[Begrenzung des maximalen Schalldruckpegels am Ohr]
Bildschirmgeräte: Größte Ausgangsspannung 150 mV

例如 :

• 该信息表示输入信号不在指定范围之内。

• 检查 PC 配置是否符合显示器的分辨率和垂直扫

描频率要求。

• 重新启动 PC。

• 用显卡工具选择合适的设定。参照显卡手册了解

详情。

1st Edition-August, 2013

00N0L826A1

(U.M-SUGFG2421-4)
