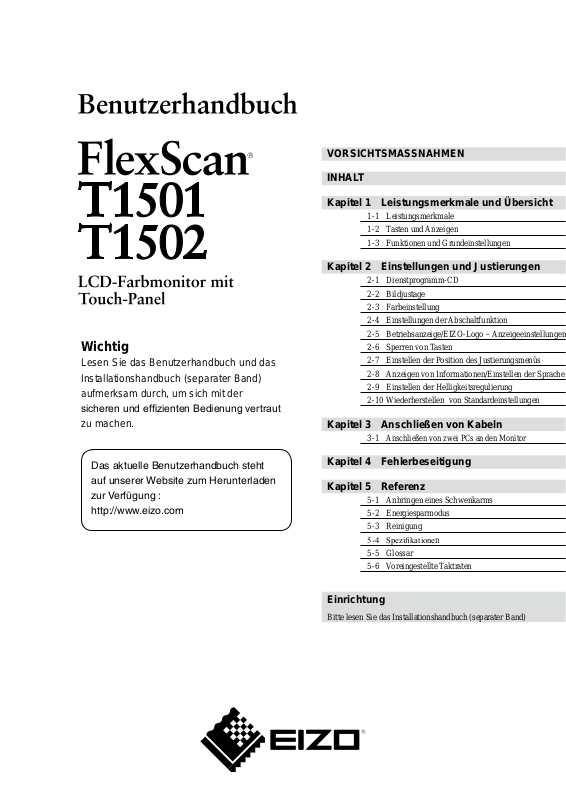

Eizo FLEXSCAN T1502, FLEXSCAN T1501 User Manual [de]

Wichtig

Lesen Sie das Benutzerhandbuch und das
Installationshandbuch (separater Band)
aufmerksam durch, um sich mit der

sicheren und efzienten Bedienung vertraut

zu machen

.

Das aktuelle Benutzerhandbuch steht
auf unserer Website zum Herunterladen
zur Verfügung :
http://www.eizo.com

VORSICHTSMASSNAHMEN
INHALT
Kapitel 1 Leistungsmerkmale und Übersich

t

1-1 Leistungsmerkmale
1-2 Tasten und Anzeige

n

1-3 Funktionen und Grundeinstellungen

Kapitel 2 Einstellungen und Justierungen

2-1 Dienstprogramm-CD
2-2 Bildjustage
2-3 Farbeinstellung
2-4 Einstellungen der Abschaltfunktio

n

2-5 Betriebsanzeige/EIZO-Logo – Anzeigeeinstellunge

n

2-6 Sperren von Taste

n

2-7 Einstellen der Position des Justierungsmenü

s

2-8 Anzeigen von Informationen/Einstellen der Sprach

e

2-9 Einstellen der Helligkeitsregulierun

g

2-10 Wiederherstellen von Standardeinstellunge

n

Kapitel 3 Anschließen von Kabeln

3-1

Anschließen von zwei PCs an den Monitor

Kapitel 4 Fehlerbeseitigung
Kapitel 5 Referen

z

5-1 Anbringen eines Schwenkarms
5-2 Energiesparmodus
5-3 Reinigung
5-4 Spezikationen
5-5 Glossar
5-6 Voreingestellte Taktrate

n

Einrichtung

Bitte lesen Sie das Installationshandbuch (separater Band)

SICHERHEITSSYMBOLE

In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben
Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch.

VORSICHT

Die Nichtbefolgung von unter VORSICHT angegebenen
Anweisungen kann schwere Verletzungen oder sogar
lebensbedrohende Situationen zur Folge haben.

ACHTUNG

Die Nichbeachtung unter ACHTUNG angegebener
Informationen kann mittelschwere Verletzungen und/
oder Schäden oder Veränderungen des Produkts zur
Folge haben.

Weist auf eine unerlaubte Vorgehensweise hin.

Weist auf eine zwingend zu befolgende Vorgehensweise hin.

Copyright© 2007-2009 EIZO NANAO CORPORATION. Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO CORPORATION in
irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise - reproduziert, in
einem Suchsystem gespeichert oder übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise

verpichtet,zurVerfügunggestelltesMaterialoderInformationenvertraulichzubehandeln,esseidenn,eswurdenmit

EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl
größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten

Standentsprechen,istzubeachten,dassdieSpezikationenderMonitorevonEIZOohnevorherigeAnkündigung

geändert werden können.

Apple und Macintosh sind eingetragene Marken von Apple Inc.
VGA ist ein eingetragenes Warenzeichen der International Business Machines Corporation.
Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.
DPMS ist ein Warenzeichen und VESA ist ein eingetragenes Warenzeichen von Video Electronics Standards Association.
FlexScan, EIZO und ScreenManager sind eingetragene Marken der EIZO NANAO CORPORATION in Japan und anderen Ländern.
PowerManager ist ein Warenzeichen der EIZO NANAO CORPORATION.

DieProduktspezikationenvariierenmöglicherweiseindeneinzelnenAbsatzgebieten.
ÜberprüfenSie,obdieSpezikationenimHandbuchinderSprachedesAbsatzgebietesgeschriebensind.

1

VORSICHTSMASSNAHMEN

VORSICHTSMASSNAHMEN

Wichtig

• Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde,
angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich.

• Lesen Sie diesen Abschnitt und die Warnhinweise am Monitor sorgfältig durch, um Personensicherheit und richtige
Wartung zu gewährleisten.

[Anbringung der Vorsichtshinweise]

VORSICHT

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Geräusche
produziert, ziehen Sie sofort alle Netzkabel ab, und wenden Sie sich an Ihren Fachhändler.

Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag
oder eine Beschädigung des Geräts verursachen.

Öffnen Sie nicht das Gehäuse, und nehmen Sie keine Änderungen am Gerät
vor.

Dadurch werden möglicherweise Feuer, elektrischer Schlag oder Verbrennungen verursacht.

Überlassen Sie die Wartung qualiziertem Servicepersonal.

Führen Sie Wartungsarbeiten an diesem Produkt nicht selbst durch, da das Öffnen oder Entfernen
von Abdeckungen möglicherweise Feuer, einen Stromschlag oder Schäden am Gerät verursacht.

Halten Sie Flüssigkeiten und kleine Gegenstände vom Gerät fern.

Flüssigkeiten oder kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in
das Gehäuse gelangen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung
des Geräts verursachen.
Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist sofort
das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in diesem Fall von einem

qualiziertenServicetechnikerüberprüfen,bevorSiewiederdamitarbeiten.

2

VORSICHTSMASSNAHMEN

VORSICHT

Stellen Sie das Gerät auf eine feste, stabile Fläche.

Ein an einer ungeeigneten Stelle aufgestelltes Gerät kann herunterfallen und dabei
Verletzungen oder Geräteschäden verursachen.
Fällt das Gerät herunter, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an
Ihren Fachhändler. Arbeiten Sie nicht mit einem beschädigten Gerät, da Brand- und
Stromschlaggefahr besteht.

Verwenden Sie das Gerät an einem geeigneten Platz.

Andernfalls könnte das Gerät beschädigt werden, und es besteht Brand- und
Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien.

• Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto usw.).

• Installieren Sie es nicht in staubiger oder feuchter Umgebung.

• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.

• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines
Luftbefeuchters.

Zur Vermeidung von Erstickungsgefahr bewahren Sie die Kunststoffverpacku
ngstüten außer Reichweite von Säuglingen und Kleinkindern auf.

Verwenden Sie zum Anschließen an die landesspezische Standard-

Netzspannung das beiliegende Netzkabel.

Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht überschritten wird.
Andernfalls besteht Brand- und Stromschlaggefahr.

Zum Abziehen des Netzkabels fassen Sie den Stecker fest an, und ziehen Sie
ihn ab.

Ziehen am Kabel kann Schäden verursachen, die zu Brand- und Stromschlaggefahr führen.

Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen
werden.

Andernfalls besteht Brand- und Stromschlaggefahr.

Arbeiten Sie mit der richtigen Spannung.

• DasGerätistausschließlichfürdenBetriebmiteinerbestimmtenSpannungkonguriert.

Bei Anschluss an eine andere als die in dieser Bedienungsanleitung angegebene Spannung
besteht die Gefahr von Bränden, Stromschlag oder Geräteschäden.

• Überlasten Sie den Stromkreis nicht, da dies Feuer oder einen Stromschlag verursachen
kann.

Gehen Sie mit dem Netzkabel sorgfältig um.

• Stellen Sie das Gerät oder andere schwere Gegenstände nicht auf das Kabel.

• Ziehen Sie nicht am Kabel, und knicken Sie es nicht.

Verwenden Sie kein beschädigtes Netzkabel. Die Verwendung eines beschädigten Kabels
kann Feuer oder einen Stromschlag verursachen.

Berühren Sie bei Gewitter niemals den Stecker oder das Netzkabel.

Andernfalls erleiden Sie möglicherweise einen Stromschlag.

3

VORSICHTSMASSNAHMEN

VORSICHT

Wenn Sie einen Schwenkarm anbringen, befolgen Sie die Anweisungen in
der Bedienungsanleitung des Schwenkarms, und installieren Sie das Gerät
sorgfältig.

Andernfalls kann es herunterfallen und dabei Verletzungen oder Schäden am Gerät
verursachen. Sollte das Gerät heruntergefallen sein, wenden Sie sich an Ihren Fachhändler.
Arbeiten Sie nicht mit einem beschädigten Gerät. Die Verwendung eines beschädigten Geräts
kann Feuer oder einen Stromschlag verursachen.
Wenn Sie den Kippträger wieder anbringen, verwenden Sie die gleichen Schrauben, und
ziehen Sie sie sorgfältig fest.

Berühren Sie ein beschädigtes LCD-Display nicht mit bloßen Händen.

Der austretende Flüssigkristall ist giftig und sollte nicht in Augen oder Mund gelangen.
Sollte Haut oder ein Körperteil mit dem Display in Berührung gekommen sein, waschen Sie
die Stelle gründlich ab.
Treten körperliche Symptome auf, wenden Sie sich an einen Arzt.

Lampen enthalten Quecksilber. Entsorgen Sie sie gemäß regionalen oder
bundesweiten Verordnungen.

4

VORSICHTSMASSNAHMEN

ACHTUNG

Tragen Sie das Gerät vorsichtig.

Ziehen Sie das Netzkabel und andere Kabel ab, wenn Sie das Gerät tragen. Das Tragen des
Geräts mit angeschlossenen Kabeln ist gefährlich. Sie können sich dabei verletzen.

Fassen Sie das Gerät fest mit beiden Händen an der
Unterseite, und achten Sie beim Anheben darauf, dass das

Display nach vorne zeigt.

Wird das Gerät fallen gelassen, besteht Verletzungsgefahr, und das
Gerät kann beschädigt werden.

Blockieren Sie die Lüftungsschlitze am Gehäuse nicht.

• Legen Sie keine Objekte auf die Lüftungsschlitze.

• Installieren Sie das Gerät nicht in einem engen Raum.

• Setzen Sie das Gerät nur in der korrekten Ausrichtung ein.

Das Blockieren der Lüftungsschlitze führt dazu, dass die Luft nicht mehr zirkuliert und somit
Feuer, ein Stromschlag oder eine Beschädigung des Geräts verursacht werden kann.

Berühren Sie den Stecker nicht mit nassen Händen.

Dies führt zu einem Stromschlag.

Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an.

Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen können.

Reinigen Sie den Bereich um den Stecker in regelmäßigen Abständen.

Staub, Wasser oder Öl auf dem Stecker erhöht die Brandgefahr.

Ziehen Sie das Netzkabel ab, bevor Sie das Gerät reinigen.

Wenn Sie das Gerät bei angeschlossenem Netzkabel reinigen, können Sie einen Stromschlag
erleiden.

Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie das Netzkabel
aus Sicherheitsgründen sowie zur Energieeinsparung nach Ausschalten des
Geräts aus der Steckdose.

5

VORSICHTSMASSNAHMEN

Hinweise für diesen Monitor

Um zu vermeiden, dass sich die Leuchtdichte durch lange Nutzungszeiten verändert, und um eine gleich bleibende
Leuchtdichte zu gewährleisten, wird eine niedrige Helligkeitseinstellung empfohlen.

Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen oder leuchten
möglicherweise Pixel. Dabei handelt es sich nicht um eine Fehlfunktion.
Anteil der effektiven Pixel: mindestens 99,9994%.

Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder

ackert,wendenSiesichanIhrenFachhändler.

Berühren Sie das Display nicht mit scharfen Gegenständen (Bleistifte u. ä.), da es dadurch verkratzt und beschädigt
werden könnte. Reinigen Sie das Display keinesfalls mit Taschentüchern, da es dadurch verkratzt werden könnte.

Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an,

bildetsichmöglicherweiseKondensationsüssigkeitimInnernundaußerhalbdesMonitors.WartenSieindiesemFall
mitdemEinschaltendesMonitors,bisdieKondensationsüssigkeitverdunstetist.AndernfallskönnenSchädenam

Monitor entstehen.

Wird dasselbe Bild über einen langen Zeitraum hinweg angezeigt und dann geändert, treten möglicherweise Nachbilder
auf. Verwenden Sie daher zur Vermeidung dieses Problems einen Bildschirmschoner oder die Abschaltfunktion.

So arbeiten Sie optimal mit dem Monitor

Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der Bildschirmanzeige den
Umgebungsbedingungen entsprechend ein.

Die Augen ermüden durch langes Arbeiten am Monitor. Machen Sie jede Stunde 10 min. Pause.

6

INHALT

INHALT

VORSICHTSMASSNAHMEN .................................1

Hinweise für diesen Monitor ..................................... 5

So arbeiten Sie optimal mit dem Monitor ................ 5

Kapitel 1 Leistungsmerkmale und Übersicht .. 7

1-1 Leistungsmerkmale ......................................... 7

1-2 Tasten und Anzeigen .......................................

7

1-3 Funktionen und Grundeinstellungen .............

8

Kapitel 2 Einstellungen und Justierungen ....10

2-1 Dienstprogramm-CD ...................................... 10

● Übersicht zum CD-Inhalt und zur Software ...... 10

2-2 Bildjustage ......................................................

11

Digitaleingang ...........................................................11

Analogeingang ..........................................................11

2-3 Farbeinstellung ..............................................

14

Einfache Einstellung [FineContrast-Modus] ......... 14

● FineContrast-Modus ......................................... 14

● So wählen Sie den FineContrast-Modus .......... 14

Erweiterte Einstellungen [Justierungsmenü] ....... 15

●

So wählen Sie einen geeigneten Modus für Bilder

15

● So stellen Sie die Farbe ein bzw. so justieren Sie

sie. .................................................................... 15

2-4 Einstellungen der Abschaltfunktion ............

16

● Zum Einstellen der Abschaltfunktion des Monitors

[Abschaltfunktion] ............................................. 16

2-5 Betriebsanzeige/EIZO-Logo –

Anzeigeeinstellungen .................................... 17

● So deaktivieren Sie die Betriebsanzeige bei der

Anzeige eines Bildschirms [Netzkontroll-LED] . 17

● So zeigen Sie das EIZO-Logo an [Anzeigefunktion

des EIZO-Logos] .............................................. 17

2-6 Sperren von Tasten .......................................

17

● So sperren Sie den Betrieb [Justiersperre] ...... 17

2-7 Einstellen der Position des

Justierungsmenüs ......................................... 18

● So passen Sie die Menüposition an

[Menü-Position] ................................................18

2-8 Anzeigen von Informationen/Einstellen der

Sprache ........................................................... 18

● So überprüfen Sie Einstellungen,

Nutzungsdauer, etc. [Informationen] ................ 18

● So stellen Sie eine anzuzeigende

Sprache ein [Sprache] ...................................... 18

2-9 Einstellen der Helligkeitsregulierung ..........

18

● So legen Sie die automatische

Helligkeitseinstellung fest [BrightRegulator]. .... 18

2-10 Wiederherstellen von

Standardeinstellungen .................................. 19

● So setzen Sie die Farbeinstellungen zurück

[Zurücksetzen] .................................................. 19

● So setzen Sie alle Einstellungen zurück

[Zurücksetzen] ................................................. 19

Kapitel 3 Anschließen von Kabeln .................20

3-1

Anschließen von zwei PCs an den Monitor ..... 20

● So stellen Sie die Auswahl des

Eingangssignals ein [Eingangssignal] .............. 20

Kapitel 4 Fehlerbeseitigung ............................ 21

Kapitel 5 Referenz ............................................

24

5-1 Anbringen eines Schwenkarms ................... 24

5-2 Energiesparmodus ........................................

25

5-3 Reinigung .......................................................

25

5-4 Spezikationen ..............................................

26

5-5 Glossar ...........................................................

29

5-6 Voreingestellte Taktraten ..............................

30

7

Kapitel 1 Leistungsmerkmale und Übersicht

Kapitel 1 Leistungsmerkmale und Übersicht

Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden
haben.

1-1 Leistungsmerkmale

• Kompatibel mit zwei Eingangstypen (DVI-D- und 15-poliger Mini-D-Sub­Anschluss)

• Kompatibel mit DVI-Digitaleingang (TMDS)

• Horizontale Abtastfrequenz: Analog: 24,8 - 60 kHz

Digital: 31 - 49 kHz

• Vertikale Abtastfrequenz: Analog: 55 - 75 Hz

Digital: 59 - 61 Hz (VGA-Text: 69 - 71 Hz)

• Auösung:1.024Punkte×768Zeilen

• Stereolautsprecher

• Funktion zum Glätten (weich - scharf)

• Integrierte BrightRegulator-Funktion

• FineContrast-Modus zur Auswahl des besten Modus für die
Bildschirmanzeige

• Touch-Panel im Lieferumfang enthalten

• Der Touch-Panel-Pointer „TP1“ ist optional erhältlich (siehe)

1-2 Tasten und Anzeigen

1. Sensor (BrightRegulator)

2. Steuertaste für Lautstärke

3. Eingangswahltaste

4. Taste zur Modusauswahl

5. Steuertasten (Links, Rechts)

6. Eingabetaste

7. Netzschalter

8. Betriebsanzeige

Anzeigenstatus Betriebsstatus

Blau Bildschirmanzeige
Orange Energiesparmodus
Aus Hauptstromversorgung getrennt

* ScreenManager ® ist der Name des Justierungsmenüs von EIZO.

HINWEIS

• Während der Anzeige des
Bildschirms kann die blau leuchtende
Betriebsanzeige deaktiviert werden
(siehe „So deaktivieren Sie die
Betriebsanzeige bei der Anzeige eines
Bildschirms [Netzkontroll-LED]“ auf
Seite 1

7).

• Details zum Betriebsanzeigenstatus

„Abschaltfunktion“ndenSieunter

„Zum Einstellen der Abschaltfunktion
des Monitors [Abschaltfunktion]“ auf
Seite 16

.

HINWEIS

• Der Fuß des Geräts kann durch einen
Schwenkarm oder einen anderen Fuß
ersetzt werden. (Siehe „5-1 Anbringen
eines Schwenkarms“ auf Seite

24.)

Justierungsmenü (*ScreenManager ® )

Tasten

8

Kapitel 1 Leistungsmerkmale und Übersicht

1-3 Funktionen und Grundeinstellungen

So stellen Sie den Bildschirm und die Farbe ein

• Das Justierungsmenü und der Modus „FineContrast“
können nicht gleichzeitig angezeigt werden.

Farbeinstellung

(Einfache Einstellung) [FineContrast-Modus]

Mit dieser Funktion wählen Sie auf einfache Weise
aus drei Modi den gewünschten Modus entsprechend
der Monitoranwendung aus.

FineContrast-Modus

Seite 14

1

Bildjustage

(automatische Einstellung)

●

Vermeiden von Flackern und Einstellen der

Position [Bildparameter] ………… siehe Seite 11

●

So stellen Sie die Farbabstufung automatisch ein

[Bereich] ………………………… siehe Seite 13

2

Bildjustage

(erweiterte Einstellungen)

[Justierungsmenü]

[Bei analogem Signaleingang]

[Bei digitalem Signaleingang]

●

So vermeiden Sie vertikale Balken

[Clock*] …………………………… siehe Seite 12

●

So vermeiden Sie Flackern oder Unschärfe

[Phase*] …………………………… siehe Seite 12

●

So korrigieren Sie die Bildposition

[Hor. Position*] …………………… siehe Seite 12
[Ver. Position*] …………………… siehe Seite 12

●

So ändern Sie unscharfe Zeichen/Linien

[Glätten] …………………………… siehe Seite 13

*

Mit * markierte Elemente können über den

analogen Eingang angepasst werden.

Seite 11

Hauptmenü (siehe Seite 9)

Seite 11

Farbeinstellung (Erweiterte Einstellungen)

●

Für jeden Modus (Custom/sRGB/Text) können

„Helligkeit“, „Kontrast“, „Temperatur“, „Gamma“ und
„Gain-Einstellung“ eingestellt werden.
Die einstellbaren Funktionen sind vom
Anzeigemodus abhängig.

Wiederherstellen von Standardeinstellungen

●

So setzen Sie die Farbeinstellungen zurück

[Zurücksetzen] …………………… siehe Seite 19

(nur bei analogem Signaleingang)

Helligkeitseinstellung

Drücken Sie zum Einstellen der Helligkeit oder

.

Lautstärkeeinstellung

1

Drücken Sie .

2

Drücken Sie zum Einstellen der

Lautstärke oder .

Seite 15

9

Kapitel 1 Leistungsmerkmale und Übersicht

So nehmen Sie nützliche Einstellungen/Justierungen vor

Grundeinstellungen des Justierungsmenüs

[Anzeigen des Justierungsmenüs und Auswählen von Funktionen]

(1) Drücken Sie

. Das Hauptmenü wird angezeigt.
(2) Wählen Sie mit oder eine Funktion aus, und drücken Sie anschließend . Das Untermenü wird angezeigt.
(3) Wählen Sie mit oder eine Funktion aus, und drücken Sie anschließend . Das Menü „Einstellungen/

Justierung“ wird angezeigt.

(4) Passen Sie das gewählte Element mit oder an, und drücken Sie anschließend . Damit wird die Einstellung

gespeichert.

[Beenden des Justierungsmenüs]

(1) Wählen Sie im Untermenü <Zurück> aus, und drücken Sie anschließend

.

(2) Wählen Sie im Hauptmenü <Beenden> aus, und drücken Sie anschließend .

HINWEIS

• Durch zweimaliges schnelles Drücken von können Sie das Justierungsmenü ebenfalls beenden.

Sprache

●

So stellen Sie eine anzuzeigende Sprache ein

[Sprache]

Informationen

●

So überprüfen Sie Einstellungen, Nutzungsdauer,

etc. [Informationen]

Einstellen der Auswahl des Eingangssignals

●

So stellen Sie die Auswahl des Eingangssignals

ein [Eingangssignal] …………… siehe Seite 20

Einstellung der Einschaltzeit

●

Zum Einstellen der Abschaltfunktion des Monitors

[Abschaltfunktion]………………… siehe Seite 16

Einstellen der Position des Justierungsmenüs

●

So passen Sie die Menüposition an

[Menü-Position] ………………… siehe Seite 18

Einstellung für die Helligkeitsregulierung

●

So legen Sie die automatische

Helligkeitseinstellung fest
[BrightRegulator] ………………… siehe Seite 18

Einstellung der Betriebsanzeige

●

So deaktivieren Sie die Betriebsanzeige bei der
Anzeige eines Bildschirms
[Netzkontroll-LED]

………………… siehe Seite 17

Wiederherstellen von Standardeinstellungen

●

So setzen Sie alle Einstellungen zurück

[Zurücksetzen] …………………… siehe Seite 19

Seite 18

Seite 18

EIZO-Logo – Anzeigeeinstellungen

●

So zeigen Sie das EIZO-Logo an

[Anzeigefunktion des EIZO-Logos]

..................................................

siehe Seite 17

Sperren von Tasten

●

So sperren Sie den Betrieb [Justiersperre]

...................................................

siehe Seite 17

Anschließen von Kabeln

● Anschließen von zwei PCs an den Monitor

..................................................

siehe Seite 20

Justierungsmenü (weitere Informationen zur Bedienung finden Sie unten)

10

Kapitel 2 Einstellungen und Justierungen

2-1 Dienstprogramm-CD

Eine „EIZO LCD-Dienstprogramm-CD“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt
den CD-Inhalt sowie eine Übersicht zur Anwendungssoftware.

●

Übersicht zum CD-Inhalt und zur Software

Die CD enthält einen Treiber des Sensorfelds, ein Softwareprogramm für die Justierung sowie das Benutzerhandbuch.

Informationen zu Startprozeduren für die Software oder zu Dateizugriffsprozeduren finden Sie in der Infodatei „
Readme.txt“ auf der CD.

Element Übersicht Für Windows Für Macintosh

Eine „Readme.txt“-Datei

√

−

Bildjustage-Programm Zur einfachen Justierung des Bildschirms

anhand Justierungsmustern und

-prozeduren auf dem Bildschirm.

√

−

Treiber für Sensorfeld Treiber für Sensorfeld

√

−

Bedienungsanleitung zu diesem Monitor (PDF-Datei)

Benutzerhandbuch für Treiber des Sensorfelds (PDF-Datei)

Kapitel 2 Einstellungen und Justierungen

11

Kapitel 2 Einstellungen und Justierungen

2-2 Bildjustage

Digitaleingang

Wenn Sie einen digitalen Eingang verwenden, werden Bilder durch die
voreingestellten Werte des Monitors automatisch korrekt angezeigt.

Analogeingang

Mit Justagemaßnahmen für den Monitor soll ein Flackern des Bildschirms
unterdrückt und die Bildposition und -größe sollen gemäß dem zu
verwendenden PC korrigiert werden.
Justieren Sie bei erstmaliger Installation des Monitors oder bei einer
Aktualisierung der Einstellungen des verwendeten PCs den Bildschirm, um den
Monitor optimal zu verwenden.

Die automatische Einstellung funktioniert in den folgenden Fälle:

• Wenn zum ersten Mal ein Signal in den Monitor eingegeben wird

• Wenn in den Monitor zum ersten Mal nach der Änderung der

Auösungs- oder Aktualisierungsrate für Eingabesignale ein

Signal eingegeben wird

[Vorgehensweise]

Automatische Einstellung

1

Automatisches Einstellen des Bildschirms [Bildparameter]

(1) Wählen Sie im Menü für die <Autom. Abgleich> <Bildparameter>

aus, und drücken Sie anschließend

.

(2) Wählen Sie „Ausführen“ mit der Taste

oder , und drücken Sie

.

(3) Flackern, Bildposition und Bildgröße werden mithilfe der

automatischen Einstellung korrigiert.

Kann das Bild mit der automatischen Einstellung nicht
wunschgemäß justiert werden, befolgen Sie zur Justierung die
nachstehenden Anweisungen. Wird das Bild korrekt angezeigt,
fahren Sie mit Schritt 4 „Bereich“ fort.

Erweiterte Einstellungen

2

Führen Sie das Bildjustage-Programm aus.

Laden Sie das EIZO LCD-Dienstprogramm-CD auf dem PC, und starten
Sie das Bildjustage-Programm.
Führen Sie nach dem Programmstart die in Schritt 3 beschriebene Justage
aus, und folgen Sie dabei den Anweisungen des Programms.

Hinweis

• Warten Sie nach dem Einschalten des
Monitors mindestens 30 Minuten, ehe
Sie mit der Justierung beginnen.

Hinweis

•

Diese Funktion wird korrekt
ausgeführt, wenn das Bild vollständig
im Anzeigebereich angezeigt
wird. Die Einstellung funktioniert
möglicherweise nicht korrekt, wenn
das Bild nur auf einem Teilbereich des
Bildschirms angezeigt wird, z. B. wenn
Sie ein DOS-Befehlsfenster verwenden
oder falls Sie Schwarz als Desktop­Hintergrundfarbe gewählt haben.

• Die Funktion wird mit bestimmten

Grakkartenmöglicherweisenicht

korrekt ausgeführt.

• „Automatik aktiv“ wird während der
automatischen Einstellung auf dem
Bildschirm angezeigt.

HINWEIS

• Verwenden Sie das „Bildjustage­Programm“ auf der mitgelieferten
CD-ROM mit EIZO LCD­Dienstprogramm.

HINWEIS

• Ist für Ihren PC kein Bildjustage­Programm verfügbar, zeigen
Sie auf dem Bildschirm ein
Schachbrettmuster an (siehe unten),
und führen Sie folgende Schritte aus.

12

Kapitel 2 Einstellungen und Justierungen

HINWEIS

• Drücken Sie die Steuertaste in
langsamen Abständen, um den
Justierungspunkt nicht zu verpassen.

• Treten nach der Justierung Unschärfe,
Flackern oder Balken auf dem
Bildschirm auf, wechseln Sie zu
[Phase], um Flackern und Unschärfen
zu vermeiden.

Hinweis

• Möglicherweise kann Flackern oder
Unschärfe bei bestimmten PCs oder

Grakkartennichtverhindertwerden.

3

Führen Sie für folgende Vorgänge erweiterte Justierungen mit

dem Menü <Bildparameter> im Justierungsmenü durch.

● So vermeiden Sie vertikale Balken [Clock]

(1) Wählen Sie im Menü <Bildparameter> die Option <Clock>, und

drücken Sie

.

Das Menü <Clock> wird angezeigt.

(2) Passen Sie die Uhr mit oder an, und drücken Sie

anschließend .

Damit wird die Einstellung ausgeführt.

● So vermeiden Sie Flackern oder Unschärfe [Phase]

(1) Wählen Sie im Menü <Bildparameter> die Option <Phase>, und

drücken Sie

.

Das Menü <Phase> wird angezeigt.

(2) Passen Sie die Phase mit oder an, und drücken Sie

anschließend .

Damit wird die Einstellung ausgeführt.

● So korrigieren Sie die Bildposition

[Hor. Position], [Ver. Position]

Da die Pixelanzahl und -positionen auf dem LCD-Monitor feststehen,
steht nur eine Position zum korrekten Anzeigen von Bildern zur
Verfügung. Die Justierung der Bildposition dient zum Verschieben des
Bildes an die korrekte Position.

(1) Wählen Sie im Menü <Bildparameter> die Option <Hor.Position>

und/oder <Ver.Position>, und drücken Sie

.

Das Menü <Hor.Position> oder <Ver.Position> wird angezeigt.

(2) Passen Sie die Position mit oder an, um das Bild

ordnungsgemäß auf dem Displaybereich des Monitors anzuzeigen.

HINWEIS

• Erscheinen nach dem Anpassen
vertikale Balken, navigieren Sie
zurück zu „So vermeiden Sie vertikale

Balken[Clock].“(Clock→Phase→

Bildposition)

13

Kapitel 2 Einstellungen und Justierungen

4

Stellen Sie den Signalausgangsbereich ein.

● So stellen Sie die Farbabstufung automatisch ein [Bereich]

Jede Farbabstufung (0 - 255) wird durch das Justieren der
Signalausgangsimpedanz angezeigt.

(1) Wählen Sie im Menü für die <Autom. Abgleich> <Bereich> aus,

und drücken Sie anschließend

.

(2) Wählen Sie „Ausführen“ mit der Taste

oder , und drücken

Sie

.

(3) Die Farbabstufungen werden mithilfe der automatischen

Einstellung korrekt angepasst.

Der Ausgangsbereich wird automatisch eingestellt.

Bei Verwendung des „Bildjustage-Programms“ wird das Programm beendet.

5

Ändern Sie die Einstellungen zum Glätten.

● So ändern Sie unscharfe Zeichen/Linien [Glätten]

WirdeinBildmitniedrigerAuösungangezeigt,sinddieZeichen

oder Linien dieses Bildes möglicherweise unscharf.

(1) Wählen Sie im Menü <Bildparameter> die Option <Glätten>, und

drücken Sie

.

Das Menü <Glätten> wird angezeigt.

(2) Wählen Sie mit

oder eine geeignete Stufe zwischen 1 und

5 (1 = weich und 5 = scharf), und drücken Sie

.

Damit ist das Glätten abgeschlossen.

14

Kapitel 2 Einstellungen und Justierungen

2-3 Farbeinstellung

Einfache Einstellung [FineContrast-Modus]

Mit dieser Funktion können Sie z. B. den optimalen Anzeigemodus für die
Bildschirmhelligkeit wählen.

●

FineContrast-Modus

Wählen Sie aus drei Modi einen geeigneten Anzeigemodus.

Modus Zweck

Custom
(benutzerdeniert)

Zum wunschgemäßen Einstellen der Farben.

sRGB

Einstellung für Farbabgleich mit Peripheriegeräten, die
sRGB unterstützen.

Text

Einstellung für Textverarbeitungen und
Tabellenkalkulationen.

Name des FineContrast-Modus

Beispiel) Cutsom („Benutzerdefiniert“)

Zeigt den aktuellen Modus an.

●

So wählen Sie den FineContrast-Modus

(1) Drücken Sie .

Der FineContrast-Modus wechselt jedes Mal beim Drücken von .

(2) Wählen Sie den gewünschten Modus, und drücken Sie .

Die Einrichtung ist abgeschlossen.

HINWEIS

• Das Justierungsmenü und der
Modus „FineContrast“ können nicht
gleichzeitig angezeigt werden.

15

Kapitel 2 Einstellungen und Justierungen

Erweiterte Einstellungen [Justierungsmenü]

Unabhängiges Einstellen und Speichern von Farbeinstellungen ist bei jedem
FineContrast-Modus möglich.

●

So wählen Sie einen geeigneten Modus für Bilder

√

:VerfügbareEinstellungen/Justierung−:Justierungnichtmöglich

Symbol Funktion

FineContrast-Modus

Custom sRGB Text

Helligkeit

√ √ √

Kontrast

√

−

√

Temperatur

√

−

√

Gamma

√

−

√

Gain-Einstellung

√

− −

Zurücksetzen

√ √ √

Menü Beschreibung Bereich

Helligkeit

Zum Einstellen der
wunschgemäßen
Bildschirmhelligkeit

0 bis 100%

HINWEIS

•

Sie können die Helligkeit auch durch Drücken von

bzw.

anpassen, während das Justierungsmenü nicht angezeigt wird.

• Drücken Sie nach dem Einstellen nochmals .

Kontrast So passen Sie den Kontrast

des Bildes an

0 bis 100%

Temperatur Zum Wählen einer

Farbtemperatur

4000 K bis 10000 K, in 500-K-Schritten

(einschließlich 9300 K).

HINWEIS

• Wird der Wert auf „Aus“ festgelegt, wird das Display in der
natürlichen Farbe wiedergegeben.

• Die Kelvin (K)-Werte dienen lediglich als Referenz.

Gamma So stellen Sie einen

Gammawert ein

1,8, 2,0, 2,2

Gain-

Einstellung

Zum Einstellen eines
wunschgemäßen Farbtons
mithilfe der Farben Rot,
Grün und Blau

0 bis 100%

Stellen Sie zum Erzeugen eines
wunschgemäßen Farbtons jeweils die
Helligkeit von Rot, Grün und Blau ein.
Zeigen Sie ein Bild mit weißem oder
grauem Hintergrund für die Einstellung an.

HINWEIS

• Die Prozentwerte dienen nur als Referenzwerte.

• Bei Verwendung der Einstellung <Gain-Einstellung> ist die
Einstellung <Temperatur> auf „Aus“ eingestellt.

Zurücksetzen

Zum Zurücksetzen der Farbeinstellungen des gewählten
FineContrast-Modus auf die Standardeinstellungen.

●

So stellen Sie die Farbe ein bzw. so justieren Sie sie.

(1) Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie .
(2)

Wählen Sie im Menü <Farbe> eine beliebige Funktion, und drücken Sie .

Das Menü der gewählten Funktion wird angezeigt.

(3)

Passen Sie das gewählte Element mit oder an, und drücken Sie anschließend.

Damit wird die Einstellung ausgeführt.

HINWEIS

• Das Justierungsmenü und der
Modus „FineContrast“ können nicht
gleichzeitig angezeigt werden.

• Einstellbare Funktionen sind je
nach Typ des FineContrast-Modus
unterschiedlich.

Hinweis

• Verwenden Sie vor dem Einstellen
von Farben für einen analogen
Signaleingang die Funktion [Bereich].

WeitereInformationenndenSie

auf Seite 1

3 unter „So stellen Sie die

Farbabstufung automatisch ein“.

• Warten Sie nach dem Einschalten des
Monitors mindestens 30 Minuten, ehe
Sie mit der Farbeinstellung beginnen.

• Wählen Sie im Menü <Farbe>
die Option „Zurücksetzen“,
um die Standardeinstellungen
(Werkseinstellungen) für den Farbton
des ausgewählten Farbmodus
wiederherzustellen.

• Dasselbe Bild wird aufgrund der
jeweiligen Monitorcharakteristika
auf unterschiedlichen Monitoren
möglicherweise in verschiedenen
Farben angezeigt. Führen Sie zum
Einstellen von Farben auf mehreren
Monitoren eine visuelle feine
Farbeinstellung durch.

16

Kapitel 2 Einstellungen und Justierungen

Hinweis

• Die Abschaltfunktion funktioniert
auch im Energiesparmodus, die
Vorwarnzeit ist allerdings deaktiviert.
Der Monitor wird ohne Vorwarnung
abgeschaltet.

2-4 Einstellungen der Abschaltfunktion

●

Zum Einstellen der Abschaltfunktion des Monitors
[Abschaltfunktion]

Mit dieser Funktion wird der Monitor nach Ablauf einer festgelegten Zeit
automatisch abgeschaltet. Die Funktion dient zur Reduzierung von Nachbildern,
wenn der Bildschirm über einen langen Zeitraum eingeschaltet bleibt aber nicht
verwendet wird. Verwenden Sie diese Funktion, wenn den ganzen Tag ein Bild
angezeigt wird.

[Abschaltsystem]

Timer Monitor Betriebsanzeige

Einschaltzeit (1 bis 23

Stunden)

In Betrieb Blau

Letzte 15 Min. der

„Einschaltzeit“

Vorwarnung* Blau blinkend

„Einschaltzeit“
abgelaufen

Ausgeschaltet Aus

* Wird während der letzten 15 Min. der Einschaltzeit gedrückt, bleibt der Monitor für

weitere 90 Minuten aktiv. Die Betriebszeit kann jederzeit beliebig verlängert werden.

[Vorgehensweise]

(1) Wählen Sie im Justierungsmenü <Andere Funktion> aus, und drücken Sie

.

(2) Wählen Sie im Menü <Andere Funktion> die Option <Abschaltfunktion>,

und drücken Sie .

Das Menü <Abschaltfunktion> wird angezeigt.

(3) Wählen Sie „Ein“ mit oder aus, und drücken Sie .
(4) Stellen Sie für den Monitor mit der Taste oder eine Einschaltzeit

(1 bis 23 Stunden) ein, und drücken Sie .

Die Einstellung der Abschaltfunktion ist abgeschlossen.

[Vorgehensweise der Wiederaufnahme]

• Drücken Sie

.

17

Kapitel 2 Einstellungen und Justierungen

2-5 Betriebsanzeige/EIZO-Logo –

Anzeigeeinstellungen

●

So deaktivieren Sie die Betriebsanzeige bei der Anzeige
eines Bildschirms [Netzkontroll-LED]

Diese Funktion ermöglicht das Deaktivieren der Betriebsanzeige (blau),
während ein Bildschirm angezeigt wird.

(1) Wählen Sie im Justierungsmenü <Andere Funktion>, und drücken Sie

.

(2) Wählen Sie im Menü <Andere Funktion> die Option <Netzkontroll-LED>,

und drücken Sie .

Das Menü <Netzkontroll-LED> wird angezeigt.

(3) Wählen Sie „Aus“ mit der Taste oder , und drücken Sie .

Die Einstellung der Betriebsanzeige ist abgeschlossen.

●

So zeigen Sie das EIZO-Logo an [Anzeigefunktion des
EIZO-Logos]

Bei Aktivierung dieser Funktion wird das EIZO-Logo in der Mitte des
Bildschirms angezeigt.
Mit dieser Funktion kann das Logo entweder angezeigt oder ausgeblendet
werden.

(1) Drücken Sie

, um das Gerät auszuschalten.

(2) Drücken Sie zum Einschalten erneut , und halten Sie dabei gedrückt.

Aktiviert/Deaktiviert die Anzeige des EIZO-Logos.

2-6 Sperren von Tasten

●

So sperren Sie den Betrieb [Justiersperre]

Mit dieser Funktion werden die Tasten zum Beibehalten des justierten oder
eingestellten Status gesperrt.

Tasten, die gesperrt
werden können

•

(Eingabetaste) für Einstellungen/Justierung

Justierungsmenü

Tasten, die nicht
gesperrt werden
können

•

/ (Steuertasten)

•

(Steuertaste für Lautstärke)

•

(Taste zur Auswahl des Signaleingangs)

•

(Taste zur Modusauswahl)

•

(Netzschalter)

(1) Drücken Sie , um das Gerät auszuschalten.
(2) Drücken Sie

erneut, und halten Sie dabei gedrückt.

Das Bild wird mit der Justiersperre angezeigt.

[Zum Entsperren]

(1) Drücken Sie

, um das Gerät auszuschalten.

(2) Drücken Sie

erneut, und halten Sie dabei gedrückt.

Das Bild wird mit der deaktivierten Justiersperre angezeigt.

HINWEIS

• Die Betriebsanzeige leuchtet nach
dem Einschalten standardmäßig aufs.

HINWEIS

• Das Logo wird standardmäßig
angezeigt.

18

Kapitel 2 Einstellungen und Justierungen

2-7 Einstellen der Position des

Justierungsmenüs

●

So passen Sie die Menüposition an [Menü-Position]

Stellen Sie die Menü-Position wie folgt ein:
(1) Wählen Sie im Justierungsmenü <Andere Funktion>, und drücken Sie

.

(2) Wählen Sie <Menü-Position> im Menü <Andere Funktion>, und drücken

Sie anschließend .

Das Menü <Menü-Position> wird angezeigt.

(3) Wählen Sie mit oder eine Menü-Position aus, und drücken Sie

anschließend .

Die Menü-Position wurde eingestellt.

2-8 Anzeigen von Informationen/Einstellen

der Sprache

●

So überprüfen Sie Einstellungen, Nutzungsdauer, etc.

[Informationen]

Mit dieser Funktion überprüfen Sie Einstellungen, die Modellbezeichnung,
Seriennummer und Nutzungsdauer des Monitors.

(1) Wählen Sie im Justierungsmenü <Informationen>, und drücken Sie .

Das Menü <Informationen> wird angezeigt.

(2) Drücken Sie anschließend , um die Einstellungen zu überprüfen.

●

So stellen Sie eine anzuzeigende Sprache ein [Sprache]

Wählen Sie eine Sprache für das Justierungsmenü.

Mögliche Sprachen

Englisch/Deutsch/Französisch/Spanisch/Italienisch/Schwedisch/Chinesisch
(Vereinfacht)/Chinesisch (Traditionell)/Japanisch

(1) Wählen Sie im Justierungsmenü <Sprache>, und drücken Sie

.

Das Menü <Sprache> wird angezeigt.

(2) Wählen Sie mit oder eine Sprache, und drücken Sie .

Die Sprache wurde eingestellt.

2-9 Einstellen der Helligkeitsregulierung

●

So legen Sie die automatische Helligkeitseinstellung fest
[BrightRegulator].

Der Sensor auf der Vorderseite des Monitors erkennt die Umgebungshelligkeit,
damit die Bildschirmhelligkeit automatisch und bequem angepasst werden
kann.

(1) Wählen Sie im Justierungsmenü <Andere Funktion>, und drücken Sie

.

(2) Wählen Sie im Menü <Andere Funktion> die Option <BrightRegulator>,

und drücken Sie .

Das Fenster zur Einstellung von BrightRegulator erscheint.

(3) Wählen Sie mit oder „Ein“ oder „Aus“, und drücken Sie

anschließend .

Die Einstellung von BrightRegulator ist abgeschlossen.

HINWEIS

• Die Nutzungsdauer liegt beim
Kauf des Monitors aufgrund von
werkseitigen Inspektionen nicht
immer bei „0“.

HINWEIS

• Fünf Positionen (zentral/oben rechts/
unten rechts/oben links/unten links)
stehen zur Auswahl.

19

Kapitel 2 Einstellungen und Justierungen

2-10 Wiederherstellen von

Standardeinstellungen

●

So setzen Sie die Farbeinstellungen zurück [Zurücksetzen]

Der Farbton des derzeit festgelegten Farbmodus wird auf die
Standardeinstellungen (Werkseinstellungen) zurückgesetzt.

(1) Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie

.

(2) Wählen Sie im Menü <Farbe> die Option <Zurücksetzen>, und drücken Sie

.

Das Menü <Zurücksetzen> wird angezeigt.

(3) Wählen Sie <Zurücksetzen> mit der Taste oder , und drücken Sie

.

Die Standardeinstellungen wurden wiederhergestellt.

●

So setzen Sie alle Einstellungen zurück [Zurücksetzen]

Stellen Sie die werkseitigen Standardeinstellungen für alle Einstellungen/
Justierungen wieder her.

(1) Wählen Sie im Justierungsmenü <Andere Funktion>, und drücken Sie

.

(2) Wählen Sie im Menü <Andere Funktion> die Option <Zurücksetzen>, und

drücken Sie .

Das Menü <Zurücksetzen> wird angezeigt.

(3) Wählen Sie <Zurücksetzen> mit der Taste oder , und drücken Sie

.

Die Standardeinstellungen wurden wiederhergestellt.

HINWEIS

• Weitere Informationen zu den

Standardeinstellungennden

Sie unter „Standardeinstellungen
(Werkeinstellungen)“ auf Seite

27.

20

Kapitel 3 Anschließen von Kabeln

3-1

Anschließen von zwei PCs an den Monitor

Zwei PCs lassen sich über den 15-poligen DVI-D- und Mini-D-Sub-Anschluss
auf der Rückseite des Monitors an den Monitor anschließen.

Beispiele

Kapitel 3 Anschließen von Kabeln

Wählen des Eingangssignals

Taste zur Auswahl des Eingangssignals

Wechseln Sie mit der Taste das Eingangssignal. Das Eingangssignal
wechselt bei jedem Drücken der Taste . Wird das Eingangssignal gewechselt,
erscheint für 3 Sekunden der aktive Signaltyp (Analog oder Digital) oben rechts
im Bildschirm.

●

So stellen Sie die Auswahl des Eingangssignals ein
[Eingangssignal]

Einstellung Funktion

Automatik Wird der auf dem Monitor angezeigte PC ausgeschaltet

oder der Energiesparmodus für den PC aktiviert, zeigt
der Monitor automatisch den Eingang eines anderen PCs

an.

Manuell Der Monitor erkennt die Eingänge des PCs nicht

automatisch. Wählen Sie mit der Taste ein
Eingangssignal.

[Vorgehensweise]

(1) Wählen Sie im Justierungsmenü <Andere Funktion>, und drücken Sie

.

(2) Wählen Sie im Menü <Andere Funktion> die Option <Eingangssignal>,

und drücken Sie .

Das Menü <Eingangssignal> wird angezeigt.

(3) Wählen Sie „Automatik“ oder „Manuell“ mit der Taste oder , und

drücken Sie

.

Die Eingangsprioritätseinstellung wurde ausgeführt.

DVI-D-Anschluss

15-poliger Mini­D-Sub-Anschluss

Zu PC 1

Zu PC 2

DVI-D-Anschluss

Signalkabel (Digital)
FD-C39 (mitgeliefert)

15-poliger Mini-

D-Sub-Anschluss

Signalkabel
MD-C87 (mitgeliefert)

Hinweis

• Der Monitor mit Sensorfeld sollte nur
an einen PC angeschlossen werden.
Wenn Sie ihn an zwei PCs anschließen
möchten, schließen Sie den Monitor
mit Sensorfeld mithilfe eines USB­Kabels (MD-C93) oder RC-232C­Kabels (FD-C38-K) an nur einem PC
an (Seite mit Sensorbedienung).

21

Kapitel 4 Fehlerbeseitigung

Kapitel 4 Fehlerbeseitigung

Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe.

•Problem:KeinBild→SieheNr.1-Nr.2.

•Bildprobleme→SieheNr.3-Nr.11.

•SonstigeProbleme→SieheNr.12-Nr.13.

•ProblememitdemSensorfeld→SieheNr.14-Nr.17.

Probleme Mögl. Ursache und Lösung

1. Kein Bild

• Anzeigenstatus: Aus.

• Prüfen Sie, ob das Netzkabel richtig eingesteckt ist.

• Drücken Sie

.

• Anzeigenstatus leuchtet blau. • Erhöhen Sie alle RGB-Justierungswerte unter
<Gain-Einstellung>. (siehe

Seite 15)

• Anzeigenstatus leuchtet orange. • Wechseln Sie mit der Taste

das Eingangssignal.

• Bewegen Sie die Maus oder drücken Sie eine Taste.

• Schalten Sie den Computer ein.

2. Die Meldung unten wird angezeigt.

Diese Meldung wird angezeigt, wenn das Eingangssignal
nicht korrekt übertragen wird, der Monitor jedoch
ordnungsgemäß funktioniert.

•

Diese Meldung erscheint, wenn kein Signal übertragen wird. • Die links stehende Meldung wird angezeigt, wenn PCs

das Signal nicht gleich nach dem Einschalten übertragen.

• Prüfen Sie, ob der Computer eingeschaltet ist.

• Prüfen Sie, ob das Signalkabel richtig eingesteckt ist.

• Wechseln Sie mit der Taste

das Eingangssignal.

•

Die nachstehende Meldung zeigt an, dass sich das
Eingangssignal außerhalb des angegebenen Frequenzbereichs
bendet. (Diese Signalfrequenz wird rot angezeigt.)

Beispiel:

• Wählen Sie mithilfe des zur Grakkarte gehörenden

Dienstprogramms einen geeigneten Anzeigemodus.
Weitere Informationen hierzu entnehmen Sie dem
Handbuch der Grakkarte.

3. Anzeigeposition ist falsch. • Stellen Sie die Bildposition ein, um das Bild korrekt im

Anzeigebereich anzuzeigen. Verwenden Sie dazu die
Optionen <Hor.Position> und <Ver.Position>.

• Bleibt das Problem bestehen, verwenden Sie zum

Ändern der Anzeigeposition das zur Grakkarte
gehörende Dienstprogramm (falls vorhanden).

4. Vertikale Balken erscheinen auf dem Bildschirm

oder ein Teil des Bilds ackert.

• Führen Sie die Einstellung mit <Clock> aus.

5. Das gesamte Bild ackert oder ist unscharf. • Führen Sie die Einstellung mit <Phase> aus.

6. Zeichen sind unscharf. • Führen Sie die Einstellung mit <Glätten> aus.

7. Der Bildschirm ist zu hell oder zu dunkel
eingestellt.

•

Stellen Sie die Helligkeit über <Helligkeit> ein. (Die
Hintergrundbeleuchtung des LCD-Monitors hat eine
begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird
oder ackert, wenden Sie sich an Ihren Fachhändler.)

22

Kapitel 4 Fehlerbeseitigung

Probleme Mögl. Ursache und Lösung

8. Nachbilder treten auf. • Verwenden Sie für eine lang andauernde Bildanzeige

einen Bildschirmschoner oder eine Abschaltfunktion.

• Nachbilder treten vor allem bei LCD-Monitoren auf.
Vermeiden Sie langes Anzeigen desselben Bildes.

9. Grüne, rote, blaue, weiße oder fehlerhafte Punkte

bleiben auf dem Bildschirm.

• Dies liegt an der Charakteristik des LCD-Displays und ist

kein Fehler.

10. Die Anzeige wird längs angezeigt. • Überprüfen Sie, ob die Kabel ordnungsgemäß an

den Monitor und den Computer angeschlossen sind.
(Folgen Sie zum Anschließen der Kabel an den Monitor
den Anweisungen unter „Anschließen von Kabeln“ im
Handbuch zur Einrichtung (Seite 3).)

11. Das Hauptmenü des Justierungsmenüs wird nicht
angezeigt.

• Überprüfen Sie, ob die Funktion zur Justiersperre
aktiviert ist.

• Prüfen Sie, ob das Menü „FineContrast“ ausgeführt wird.
(Siehe „Einfache Einstellung [FineContrast-Modus]“ auf

Seite 14.)

12. Die automatische Einstellung funktioniert nicht
ordnungsgemäß.

• Diese Funktion wird nicht ausgeführt, wenn ein digitales
Signal übertragen wird.

• Diese Funktion wird korrekt ausgeführt, wenn das Bild
vollständig im Anzeigebereich angezeigt wird.
Die Einstellung funktioniert möglicherweise nicht korrekt,
wenn das Bild nur auf einem Teilbereich des Bildschirms
angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster
verwenden oder falls Sie Schwarz als Desktop­Hintergrundfarbe gewählt haben.
Die Funktion wird mit bestimmten Grakkarten
möglicherweise nicht korrekt ausgeführt.

13. Kein Audioausgang •

Überprüfen Sie, ob die Lautstärke auf „0“ eingestellt ist.

• Prüfen Sie die Einstellungen des PCs und die
Audiowiedergabesoftware.

23

Kapitel 4 Fehlerbeseitigung

Probleme mit dem Sensorfeld

Probleme Mögl. Ursache und Lösung

14. Die Cursorposition ist nicht korrekt. / Der Cursor
springt.

• Schalten Sie den Monitor aus und wieder ein. Schafft
dies keine Abhilfe, führen Sie die Kalibrierung am

Monitor aus.

• Berühren Sie den Monitor nur mit einem Finger.

15. Berührungsmodus bleibt bis zum Abschalten des
Monitors aktiv.

•

Bei T1502 bleibt die Sensorbedienung aktiviert, bis PC
und Monitor ausgeschaltet werden.

16. Sensorbedienung deaktiviert. • Im Fenster "UPDD Konsole" im Menü "Kalibrieren" muss

"Speichern auf EEPROM" aktiviert sein. Ist die Option
bereits aktiviert, deaktivieren Sie sie vor der Kalibrierung.

• Möglicherweise hat ein anderer angemeldeter Benutzer
die Einstellung geändert. Kongurieren Sie den Treiber

des Sensorfelds erneut.

17. Auf der Oberäche des Sensorfelds tritt

möglicherweise eine Fehldarstellung auf.

•

Aufgrund der Aufbaustruktur des Sensorfelds tritt auf
der Oberäche des Sensorfelds beim Betrieb bei hoher
Umgebungstemperatur/Luftfeuchtigkeit möglicherweise
eine Fehldarstellung auf.

Dies ist kein Fehler.

18. Das Kalibrierungsergebnis wird nicht ausgegeben. •

Klicken Sie im Fenster "UPDD Konsole" im Menü
"Hardware" auf "Touch bedient gesamten Desktop",
legen Sie im Fenster "Desktopbereich" die Option
"gesamten" fest, und führen Sie die Kalibrierung aus.

19. Event Selector funktioniert nicht. • Wenn im Fenster "UPDD Konsole" im Menü "Klick

Modus" die Option "Ziehen und Klicken" aktiviert ist,
funktioniert Event Selector nicht.

• Durch Klicken auf das Maussymbol im
Benachrichtigungsbereich wird der Rechtsklick verfügbar.

20. Kein Ton bei Berührung des Touch-Panels. • Je nach Hardware-Konguration wird möglicherweise

am externen Line-Ausgang kein akustisches
Berührungssignal ausgegeben.

24

Kapitel 5 Referenz

5-1 Anbringen eines Schwenkarms

Statt des Standfußes kann ein Schwenkarm oder ein anderer Standfuß am
Monitor angebracht werden.

[Anbringen]

1

Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf

einer stabilen Unterlage ausgebreitet ist. Das Display muss

dabei nach unten zeigen.

2

Entfernen Sie den Standfuß. (Sie benötigen dafür einen

Schraubenzieher.)

Lösen Sie mit dem Schraubenzieher die vier Schrauben, die das Gerät und
den Standfuß verbinden.

3

Bringen Sie den Monitor an den Schwenkarm oder Standfuß an.

Befestigen Sie den Monitor mithilfe der im Benutzerhandbuch des Arms
oder Fußes angegebenen Schrauben am Schwenkarm oder Standfuß.

• Abstand zwischen den Löchern für die Schrauben beim Anbringen eines

Schwenkarms oder Standfußes:

Bei 75 mm × 75 mm

• Abstand zwischen den Löchern für die Schrauben beim Anbringen eines

Schwenkarms oder Standfußes:

Bei 100 mm × 100 mm

Kapitel 5 Referenz

Hinweis

• Wenn Sie einen Schwenkarm
anbringen, befolgen Sie die
Anweisungen im jeweiligen
Benutzerhandbuch.

•

Wenn Sie den Schwenkarm oder
Standfuß eines anderen Herstellers
benutzen wollen, achten Sie darauf,
dass Arm oder Fuß dem VESA­Standard entspricht und die folgenden

Spezikationenerfüllt:Verwenden

Sie die im Lieferumfang des Monitors

enthaltenenSchrauben(M4×12mm).

– Lochabstand für die Schrauben:

75mm×75mmoder
100mm×100mm

– Stärke der Platte: 2,6 mm
– Ausreichende Stabilität, um das

Gewicht des Monitors (außer dem
Standfuß) und Zubehör wie Kabel
zu tragen

• Bringen Sie den Schwenkarm oder
Standfuß so an, dass der Monitor
in den folgenden Winkeln geneigt
werden kann:
– 45 Grad nach oben, 0 Grad nach

unten (horizontales Display)

• Schließen Sie die Kabel nach dem
Anbringen des Arms an.

25

Kapitel 5 Referenz

Hinweis

• Verwenden Sie keine Lösungsmittel
oder Chemikalien wie
Verdünnungsmittel, Benzol, Wachs,
Alkohol oder Poliermittel. Dadurch
könnte das Gehäuse oder das Display
beschädigt werden.

• Achten Sie darauf, dass keine
Flüssigkeit in die Öffnung zwischen
Display und Bildschirmrahmen
gelangt.

HINWEIS

• „ScreenCleaner“ wird zur Reinigung

derDisplayoberächeempfohlen.

5-2 Energiesparmodus

Analogeingang

Dieser Monitor entspricht dem VESA DPMS-Standard.

[Energiespareinstellungen]

PC Monitor

Betriebsanzeige

In Betrieb In Betrieb Blau

Energiesparmodus

STAND-BY
SUSPEND
AUS

Energiesparmodus Orange

[Vorgehensweise]

• Betätigen Sie zum Aktivieren der normalen Bildschirmdarstellung die Maus
oder eine Taste.

Digitaleingang

Dieser Monitor entspricht dem DVI DMPM-Standard.

[Energiespareinstellungen]

Der Monitor wechselt abhängig von den Computereinstellungen nach fünf
Sekunden in den Energiesparmodus.

PC Monitor Betriebsanzeige

In Betrieb In Betrieb Blau

Energiesparmodus

Energiesparmodus Orange

[Vorgehensweise]

• Betätigen Sie zum Aktivieren der normalen Bildschirmdarstellung die Maus
oder eine Taste.

5-3 Reinigung

Reinigen Sie den Monitor regelmäßig, um ihn sauber zu halten und die
Lebensdauer des Geräts zu verlängern.

Gehäuse

Reinigen Sie das Gehäuse mit einem weichen in mildes Reinigungsmittel
eingetauchten Tuch.

Display

• Säubern Sie das Display mit einem weichen Tuch aus Baumwolle oder einem
Brillenputztuch.

• Hartnäckige Flecken lassen sich mit einem mit Wasser befeuchteten Tuch
entfernen. Wischen Sie anschließend für ein besseres Resultat mit einem
trockenen Tuch nach.

Hinweis

• Wenn Sie das Netzkabel abziehen,
wird die Stromzufuhr zum Monitor
vollständig unterbrochen.

• Aktivieren Sie nicht die Standby-

FunktionfürdenPC.Bendetsich

der PC im Standby-Modus wird der
Monitor durch die Sensorbedienung
nicht wieder aktiviert.

• Wird der Monitor durch die
Sensorbedienung nicht wieder
aktiviert, bedienen Sie die Maus oder
die Tastatur.

26

Kapitel 5 Referenz

5-4 Spezikationen

LCD-Display 15 Zoll (38 cm), TFT-Farbdisplay mit Antireexionsbeschichtung

Betrachtungswinkel: horizontal 150°, Vertikal 135° (CR: 10 oder mehr)

Punktabstand 0,297 mm

Horizontale Abtastfrequenz Analog: 24,8 – 60 kHz

digital: 31 – 49 kHz

Vertikale Abtastfrequenz Analog: 55 – 75 Hz (Non-interlace)

Digital: 59 – 61 Hz (VGA-Text: 69 – 71 Hz) (Non-interlace)

Auösung 1.024 Punkte × 768 Zeilen

Punktfrequenz (max.) Analog: 80 MHz

Digital: 65 MHz

Anzeigefarben (max.) 16,19 Millionen Farben
Sichtbare Bildgröße (H × V) 304,1 mm × 228,1 mm

Touch-Panel Betriebssystem Microsoft Windows 2000 Service Pack4

Microsoft Windows XP Service Pack2
(nicht kompatibel mit Mac OS)

Kommunikationsprotokoll

RS-232C seriell (T1501)/USB-seriell (T1502)

Erfassungsmethode Analoge resistive Technologie

Stromversorgung 100 - 120 VAC ± 10 % 50/60 Hz, 0,5 A

200 - 240 VAC ± 10 % 50/60 Hz, 0,3 A

Leistungsaufnahme Maximal (normalerweise): 21 W (Lautsprecher nicht in Betrieb) / 25 W

(Lautsprecher in Betrieb)

Energiesparmodus: Max. 1 W (bei einzelnem Signaleingang ohne
angeschlossenes USB-Gerät oder Audioeingangsanschluss)
Netzschalter ausgeschaltet: Max. 1 W

Signaleingänge DVI-D-Anschluss, 15-poliger Mini-D-Sub-Anschluss

Analoges Eingangssignal (Sync) H/V Getrennt, TTL, Positiv/Negativ

Analoges Eingangssignal (Video) 0,7 Vp - p/75 Ω Positiv

Digitales Signalübertragungssystem TMDS (Einzel-Link)

Signalspeicher (Video) Analoges Signal: 18 (werkseitig voreingestellt: 13)

Audioausgang Lautsprecherausgang: 0,5 W + 0,5 W (8 Ω, THD: oder weniger als 10 %)

Kopfhörerausgang: 2 mW + 2 mW

Line In Eingangsimpedanz 47 kΩ (Typ.)

Eingabestufe: 1,0 Vrms (Max.)

Plug & Play VESA DDC 2B/EDID structure 1,3
Abmessungen (Hauptgerät) 346 mm × 379,5 mm × 175 mm (B × H × T)

(13,6” × 14,9” × 6,9” Zoll (B × H × T))

Abmessungen (ohne Standfuß) 346 mm × 280 mm × 69 mm (B × H × T) (13,6” × 11,0” × 2,7” Zoll (B × H × T))

Gewicht (Hauptgerät) 6,1 kg (13,4 lbs.)

Gewicht (ohne Standfuß) 4,1 kg (9,0 lbs)

Umgebungsbedingungen

Temperatur Betriebstemperatur: 0 °C - 35 °C

Lagertemperatur: –20 °C - 60 °C

Luftfeuchte Relative Luftfeuchte: 30 % - 80 % (ohne Kondensierung)

27

Kapitel 5 Referenz

Standardeinstellungen (Werkeinstellungen)

BrightRegulator Aus
Glätten 3
FineContrast-Modus Custom
Eingangssignal Automatik

Abschaltfunktion Aus
Sprache English

Äußere Abmessungen

35

°

35

°

SWIVEL

346(13.6)

305.4(12)

280(11)

229.3(9)

99.5(3.56)

379.5(14.9)

69(2.72)

38.5

(1.52)

TILT 30

°

100(3.9) 123(4.8)123(4.8)

90(3.54)100(3.9)90(3.54)

119(4.7)65.5(2.58)

419.5(16.5)

81(3.19)

200(7.9) 175(6.9)

43.5

(1.71)

217(8.5)

313(12.3)

Einheit : mm (Zoll)

28

Kapitel 5 Referenz

Pin-Belegung

• DVI-D-Anschluss

1

234

5

6

7

8

9

10

11

12

13

14 15

16

19

20

21

17

18 22 23

24

Pin-Nr.

Signal

Pin-Nr.

Signal

Pin-Nr.

Signal

1 TMDS Data 2- 9 TMDS Data1- 17 TMDS Data 0-
2 TMDS Data 2+ 10 TMDS Data1+ 18 TMDS Data 0+
3 TMDS Data 2/4 Shield 11 TMDS Data 1/3 Shield 19 TMDS Data 0/5 Shield
4 KV* 12 KV* 20 KV*
5 KV* 13 KV* 21 KV*
6 DDC Clock (SCL) 14 +5V Power 22 TMDS Clock shield
7 DDC Data (SDA) 15 Erdung (für +5V, horizontale

Sync. und vertikale Sync.)

23 TMDS Clock+

8 KV* 16 Hot Plug Detect 24 TMDS Clock-

(KV*: Keine Verbindung)

• 15-poliger Mini-D-Sub-Anschluss

5

1

3

4

2

8

7

6

9

10

12

1314

15

11

Pin-Nr.

Signal

Pin-Nr.

Signal

Pin-Nr.

Signal

1 Rot 6 rote Erdung 11 KV*
2 Grün 7 grüne Erdung 12 Data (SDA)
3 Blau 8 blaue Erdung 13 Horiz. Sync.
4 KV* 9 KV* 14 Vertik. Sync.
5 Erdung 10 Erdung 15 Takt (SCL)

(KV*: Keine Verbindung)

• RS-232C Anschluss (Mini-DIN-Anschluss, 6-polig) (T1501)

1

2

3

4

5

6

Pin No. Signal

1 TXD
2 CTS
3 RTS
4 GND
5 RXD
6 GND

• USB-Anschluss (T1502)

Kontaktnummer Signal Anmerkungen

1 VCC Kabelstrom
2 – Daten Serielle Daten
3 + Daten Serielle Daten
4 Erdung Kabelerdung

Upstream

Optionenliste

Reinigungsset EIZO ScreenCleaner
Stift für Sensorfeld TP1

29

Kapitel 5 Referenz

5-5 Glossar

Auösung

Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch

AueuchtendenBildschirminhaltdarstellen.DerMonitorsetztsichaus1.024horizontalenund768vertikalenPixeln
zusammen.BeieinerAuösungvon1.024×768PixelwerdenallePixelimVollbildmodusangezeigt(1:1).

Bereich

Die Bereichseinstellungen steuern den Ausgangssignalbereich, sodass der gesamte Farbverlauf angezeigt werden
kann. Die Bereichseinstellungen sollten vor den Farbeinstellungen vorgenommen werden.

DVI (Digital Visual Interface)

Bei DVI handelt es sich um einen digitalen Schnittstellenstandard. DVI ermöglicht die direkte und verlustfreie Übertragung digitaler PC-Daten.
Verwendet werden hierbei das TMDS-Signalübertragungsverfahren sowie DVI-Anschlüsse. Man unterscheidet zwei Arten von DVI­Anschlüssen: DVI-D-Anschlüsse (ausschließlich für digitale Signale) und DVI-I-Anschlüsse (sowohl für digitale als auch für analoge Signale).

DVI DMPM (DVI Digital Monitor Power Management)

DVI DMPM ist ein Energiesparsystem für eine digitale Schnittstelle. Der Status „Monitor EIN (Betriebsmodus)“ und
„Aktiv Aus (Energiesparmodus)“ sind Voraussetzung für die Verwendung von DVI DMPM als Energiesparfunktion.

Gain-Einstellung

Justiert die Farbparameter für Rot, Grün und Blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den

FarblterdesLCD-Displaysdurchdringt.Rot,GrünundBlausinddiedreiPrimärfarben.AlleFarbendesMonitors

werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Ändern der Intensität, mit der das Licht

dieeinzelnenFarblterdurchdringt,verändertwerden.

Gamma

Die Lichtintensitätswerte eines Monitors reagieren nicht-linear auf eine Änderung des Eingangssignalpegels. Dieses
Phänomen wird allgemein als „Gamma-Charakteristik“ bezeichnet. Ein geringer Gamma-Wert liefert Bilder mit
geringem Kontrast, wohingegen ein hoher Gamma-Wert für kontrastreiche Bilder sorgt.

Phase

„Phase“ beschreibt die Abtastfrequenz für die Umwandlung von analogen in digitale Signale. Durch Justieren dieses Parameters

wirdderTaktangepasst.Esempehltsich,Phaseneinstellungenerstdannvorzunehmen,wennderTaktkorrektangepasstwurde.

sRGB (Standard RGB)

Internationaler Standard für den „Farbraum Rot, Grün und Blau“ bei Peripheriegeräten, wie z. B. Monitore, Drucker, Digitalkameras
oder Scanner. Mit sRGB haben Internet-Nutzer die Möglichkeit, auf einfache Weise eine präzise Farbabstimmung vorzunehmen.

Clock (Takt)

Bei der Umwandlung eines analogen Eingangssignals in ein digitales Signal zur Bildwiedergabe muss ein über den
Analogeingang betriebener Monitor einen Takt mit einem Signal verwenden, dessen Frequenz auf die Punktfrequenz der
verwendetenGrakkarteabgestimmtist.
Das nennt man Taktanpassung. Ist der Taktpuls nicht korrekt eingestellt, sind vertikale Balken auf dem Monitor zu sehen.

Temperatur

Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons (üblicherweise
angegeben in Grad Kelvin). Bei niedrigen Temperaturen bekommt das Bild einen Rotstich, während sich bei hohen
Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt.
5000K: leicht rötlicher Weißton
6500K: warmer Weißton („Papierweiß“)
9300K: leicht bläulicher Weißton

TMDS (Transition Minimized Differential Signaling)

Signalübertragungsmethode für die digitale Schnittstelle.

VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling)

BeiVESAhandeltessichumeinenSignalstandardfürPCs(Grakkarte),derdieNutzungderEnergiesparfunktion

von Monitoren ermöglicht. DPMS bezeichnet den Signalstatus zwischen PC und Monitor.

30

Kapitel 5 Referenz

5-6 Voreingestellte Taktraten

Die folgende Tabelle enthält die werkseitig voreingestellten Videotaktraten (nur
bei analogem Signal):

Modus

Punktfrequenz

Frequenz

Polarität

Horizontal: kHz
Vertikal: Hz

VGA 640×480@60 Hz 25,2 MHz

Horizontal 31,47 Negativ

Vertikal 59,94 Negativ

VGA TEXT 720×400@70
Hz

28,3 MHz

Horizontal 31,47 Negativ

Vertikal 70,09 Positiv

PC-9801 640×400@56 Hz

21,1 MHz

Horizontal 24,83 Negativ

Vertikal 56,42 Negativ

PC-9821 640×400@70 Hz

25,2 MHz

Horizontal 31,48 Negativ

Vertikal 70,10 Negativ

VESA 640×480@72 Hz 31,5 MHz

Horizontal 37,86 Negativ

Vertikal 72,81 Negativ

VESA 640×480@75 Hz 31,5 MHz

Horizontal 37,50 Negativ

Vertikal 75,00 Negativ

VESA 800×600@56 Hz 36,0 MHz

Horizontal 35,16 Positiv

Vertikal 56,25 Positiv

VESA 800×600@60 Hz 40,0 MHz

Horizontal 37,88 Positiv

Vertikal 60,32 Positiv

VESA 800×600@72 Hz 50,0 MHz

Horizontal 48,08 Positiv

Vertikal 72,19 Positiv

VESA 800×600@75 Hz 49,5 MHz

Horizontal 46,88 Positiv

Vertikal 75,00 Positiv

VESA 1.024×768@60 Hz

65,0 MHz

Horizontal 48,36 Negativ

Vertikal 60,00 Negativ

VESA 1.024×768@70 Hz

75,0 MHz

Horizontal 56,48 Negativ

Vertikal 70,07 Negativ

VESA 1.024×768@75 Hz

78,8 MHz

Horizontal 60,02 Positiv

Vertikal 75,03 Positiv

Hinweis

• Je nach angeschlossenem PC kann
die Anzeigeposition variieren,
sodass Justierungen mithilfe des
Justierungsmenüs erforderlich sein
können.

• Wird ein Eingangssignal verwendet,
das in der Tabelle nicht aufgeführt
ist, passen Sie den Bildschirm
mithilfe des Justierungsmenüs an.
In manchen Fällen kann es jedoch
vorkommen, dass das Bild auch nach
den vorgenommen Justierungen nicht
korrekt angezeigt wird.

• Bei Verwendung von Interlace­Signalen kann das Bild auch nach
den vorgenommenen Justierungen
im Justierungsmenü nicht korrekt
dargestellt werden.

31

For U.S.A. , Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630
Phone: [phone]

declare that the product Trade name: EIZO

Model: FlexScan T1501/T1502

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
* Consult the dealer or an experienced radio/TV technician for help.

Changesormodicationsnotexpresslyapprovedbythepartyresponsibleforcompliancecouldvoidtheuser’s

authority to operate the equipment.

Note

UsetheattachedspeciedcablebeloworEIZOsignalcablewiththismonitorsoastokeepinterferencewithinthe

limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (enclosed)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

32

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige
Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der
Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:
a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät

und des spezizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der

zugehörenden Bedienungsanleitung angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher

als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der

Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.

d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach

hinten≥5°).

e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale

Kraftaufwand dafür muß weniger als 100 N betragen.
f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.
g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).
h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position

kippsicher sein.

„Maschinenlärminformations-Verordnung 3. GPSGV:
Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

Nicht für Bildschirm - Arbeitsplätze geeignet
