Eizo FLEXSCAN SX2462W, FLEXSCAN SX2262W User Manual [de]

Wichtig

Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und das Installationsanleitung (separater Band) aufmerksam durch, um sich mit

der sicheren und efzienten Bedienung vertraut zu machen.

Lesen Sie das Installationsanleitung (separater Band) Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung:

http://www.eizo.com

•

[Anbringung der Hinweise]

Z. B. SX2462W

Dieses Produkt hat den TCO-Standard erreicht, der sich auf Sicherheit, Ergonomie, Umweltfreundlichkeit

usw. von Büroausrüstung bezieht. Auf unserer Website nden Sie einen Überblick über den TCOStandard.

http://www.eizo.com

Die Produktspezikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind.

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO

CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf

andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise verpichtet, zur Verfügung gestelltes Material oder

Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.

Apple und Macintosh sind eingetragene Marken der Apple Inc. VGA ist eine eingetragene Marke der International Business Machines Corporation. Windows und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. Die für dieses Produkt verwendete Schriftart „Round Gothic Bold“ wurde von Ricoh designt. Das DisplayPort-Symbol und VESA sind Marken und eingetragene Marken von Video Electronics Standards Association. PowerManager und UniColor Pro sind Marken der EIZO NANAO CORPORATION.

EIZO, das EIZO-Logo, FlexScan, i•Sound und ScreenManager sind eingetragene Marken der EIZO NANAO

CORPORATION in Japan und anderen Ländern.

Hinweise für diesen Monitor

Neben dem Erstellen von Dokumenten, Betrachten von Multimedia-Inhalten und andere allgemeine Verwendungszwecke eignet sich dieses Produkt auch für andere Anwendungen, wie zum Beispiel die Erstellung von

Graken oder die Verarbeitung von digitalen Fotos, bei denen eine präzise Farbwiedergabe eine große Bedeutung

spielt.

Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde,

angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich.

Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen

Anwendungen.

Die in diesem Handbuch enthaltenen technischen Daten gelten nur, wenn die von uns empfohlenen Netzkabel und

Signalkabel verwendet werden.

Verwenden Sie mit diesem Produkt nur Zubehör, das von uns hergestellt oder empfohlen wird.

Da es ungefähr 30 Minuten dauert, bis sich die elektrischen Bauteile stabilisiert haben, sollten Sie mit dem Einstellen des Monitors mindestens 30 Minuten nach dem Einschalten warten.

Um zu vermeiden, dass sich die Leuchtdichte durch lange Nutzungszeiten verändert, und eine gleichbleibende Leuchtdichte zu gewährleisten, wird eine niedrigere Helligkeitseinstellung empfohlen.

Wird dasselbe Bild über einen langen Zeitraum hinweg angezeigt und dann geändert, treten möglicherweise

Nachbilder auf. Verwenden Sie den Bildschirmschoner oder die Abschaltfunktion, um zu vermeiden, dass dasselbe

Bild über längere Zeit hinweg angezeigt wird.

Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen. (Beachten Sie den Abschnitt „Reinigung“ auf der nächsten Seite.)

Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen oder leuchten möglicherweise Pixel. Dabei handelt es sich nicht um eine Fehlfunktion. Anteil der effektiven Pixel: mindestens 99,9994%.

Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder ackert, wenden Sie sich an Ihren Fachhändler.

Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z. B. störende Muster usw. des Displays führt. Durch wiederholtes Ausüben von Druck auf das LCD-Display verschlechtert sich die Bildschirmanzeige oder es entstehen Schäden am LCD-Display. (Wenn Abdrücke auf dem LCD-Display zurückbleiben, lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.)

Berühren Sie das Display nicht mit scharfen Gegenständen (Bleistifte u. ä.), da es dadurch verkratzt und beschädigt werden könnte. Reinigen Sie das Display keinesfalls mit Taschentüchern, da es dadurch verkratzt werden könnte.

Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsüssigkeit im Innern und außerhalb des Monitors. Warten Sie in diesem Fall mit dem Einschalten des Monitors, bis die Kondensationsüssigkeit verdunstet ist. Andernfalls können Schäden am

Monitor entstehen.

Reinigung

Warnung

Verwenden Sie keine Lösungsmittel oder Chemikalien wie Verdünnungsmittel, Benzol, Wachs, Alkohol oder Poliermittel. Dadurch könnte das Gehäuse oder das LCD-Display beschädigt werden.

•

HINWEIS

„ScreenCleaner“ wird zur Reinigung der LCD-Displayoberäche empfohlen.•

●

LCD-Display

Säubern Sie das LCD-Display mit einem weichen Tuch aus Baumwolle oder einem Brillenputztuch. Hartnäckige Flecken lassen sich mit einem mit Wasser befeuchteten Tuch entfernen. Wischen Sie anschließend für ein besseres Resultat mit einem trockenen Tuch nach.

●

Gehäuse

Reinigen Sie das Gehäuse mit einem weichen in mildes Reinigungsmittel eingetauchten Tuch.

So arbeiten Sie optimal mit dem Monitor

Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der

Bildschirmanzeige den Umgebungsbedingungen entsprechend ein.

Die Augen ermüden durch langes Arbeiten am Monitor. Machen Sie jede Stunde 10 min. Pause.

•

INHALT

Abdeckung .............................................................1

Hinweise für diesen Monitor .................................... 3

INHALT .............................................................5

Kapitel 1 Einführung .........................................

1-1. Leistungsmerkmale ........................................ 6

1-2. Bedienelemente und Funktionen ..................

1-3. Dienstprogramm-CD .......................................

●

Übersicht zum CD-Inhalt und zur Software ....... 8

●

So verwenden Sie ScreenManager Pro for LCD/

EIZO ScreenSlicer ............................................. 8

1-4. Grundlegende Bedienung und Funktionen

.. 9

Grundeinstellungen des Justierungsmenüs ..... 9

Anzeigen der Tastenführung ..............................10

Funktionen ............................................................11

Kapitel 2 Bildschirmjustierung ......................12

2-1. EinstellungderBildschirm-Auösung ........12

KompatibleAuösungen/

Bildwiederholfrequenzen ....................................12

Auösungeinstellen ...........................................

●

Windows 7 .........................................................13

●

Windows Vista ..................................................13

●

Windows XP ......................................................13

●

Mac OS X ..........................................................13

2-2. Richtige Bildschirmanzeige ..........................

Digitaleingang ......................................................14

Analogeingang .....................................................14

2-3. Farbeinstellung ..............................................

●

So wählen Sie den Anzeigemodus (FineContrast) ...18

●

So führen Sie erweiterte Justierungen durch ...19

●

Einstellungsoptionen in den einzelnen Modi .....19

●

So stellen Sie die Helligkeit ein [Helligkeit] ...... 20

●

So stellen Sie den Kontrast ein [Kontrast] ....... 20

●

So stellen Sie die Farbtemperatur ein

[Temperatur] ..................................................... 20

●

So stellen Sie den Gain-Wert ein [Gamma] ......21

●

So stellen Sie den Farbton ein [Farbton] ..........21

●

So stellen Sie die Farbsättigung ein [Sättigung] ...21

●

Kontrastverstärker aktivieren/deaktivieren

[Kontrastverstärker] .......................................... 22

●

So verbessern Sie die Konturen des Bilds

[Umrissverstärkung] ......................................... 22

●

So stellen Sie den Gain-Wert ein

[Gain-Einstellung] ............................................. 22

●

So stellen Sie sechs Farben [6 Farben] ein: .... 23

2-4. NiedrigereAuösungeinstellen ..................

●

So ändern Sie die Bildgröße [Bildgröße] ..........24

Kapitel 3 Einstellung des Monitors ...............25

3-1. Aktivieren/Deaktivieren der Modusauswahl

[Modus-Einstellg.] ......................................... 25

3-2. Sperren von Tasten [Bediensperre] ............

3-3. Einstellen der EIZO-Logo-Anzeige [Logo] ...

3-4. Einstellen der Ausrichtung [Ausrichtung] ...26

●

So stellen Sie die Ausrichtung des

Justierungsmenüs ein ...................................... 26

3-5. Einstellen der Sprache [Sprache] ...............

3-6. Einstellen der Anzeigeposition des

Justierungsmenüs [Menü-Position] ........... 27

3-7. DDC-/CI-Kommunikation aktivieren/

deaktivieren ................................................... 27

3-8. Automatische Schärfeeinstellung aktivieren/

deaktivieren [Autom. Schärfe] ..................... 28

3-9. Wiederherstellen der Standardeinstellung

●

So setzen Sie die Farbeinstellung zurück

[Farbe zurücksetzen] ....................................... 28

●

So setzen Sie alle Einstellungen auf die

Standardeinstellungen zurück [Alle zurücksetzen] ....28

Kapitel 4 Energiesparfunktion .......................29

4-1.

Einstellen der Energiesparfunktion

[Energie sparen] ............................................. 29

4-2. Einstellung der Anzeigelampe

[Netzkontroll-LED] ........................................ 29

4-3. Festlegen der automatischen

Helligkeitseinstellung des Monitors

[Auto EcoView] .............................................. 30

4-4. Festlegen der automatischen

Ausschaltfunktion [Eco-Timer] ................... 30

Kapitel 5 Fehlerbeseitigung ...........................31

Kapitel 6 Referenz ...........................................

6-1. Anbringen eines Schwenkarms .................. 34

6-2. Anschließen von mehr als zwei PCs an den

Monitor ........................................................... 35

●

So schalten Sie das Eingangssignal um .......... 35

●

So stellen Sie die Auswahl des Eingangssignals

ein [Signaleingang]........................................... 36

6-3. Einsatzbereiche für Den USB

(Universal Serial Bus) ....................................37

●

Erforderliche Systemumgebung .......................37

●

Verbindung (Einrichten der USB-Funktion) ......37

6-4. Anzeigen der Monitorinformationen ...........

●

Anzeigen der Monitorinformationen durch

Drücken von ................................................ 38

●

Anzeigen der Signalinformationen

[Signalinformation] ........................................... 38

●

Anzeigen der Monitorinformationen

[Monitorinformation] ......................................... 38

6-5

. Spezikationen .............................................. 39

6-6. Glossar ...........................................................

6-7. Voreingestellte Taktraten ..............................

TCO’03 ...........................................................48

FCC Declaration of Conformity .........................49

Hinweise zur Auswahl des richtigen Schwenkarms für

Ihren Monitor ............................................................... 50

Hinweis zur Ergonomie ............................................... 50

Kapitel 1 Einführung

Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben.

1-1. Leistungsmerkmale

22 “ Breitbildformat LCD (SX2262W) / 24 “ Breitbildformat LCD (SX2462W) Auösung 1920 Punkte × 1200 Zeilen Gilt für DisplayPort (gültig für 8-Bit- oder 10-Bit-Version, nicht für Audiosignale) 3 Signal-Eingänge (DVI-I × 2, DisplayPort × 1) FineContrast-Funktion zum Auswählen eines optimalen Anzeigemodus

„2-3. So wählen Sie den Anzeigemodus (FineContrast)“ (seite 18)

Die Software „ScreenManager Pro for LCD“ zur Justage des Bildschirms mit Maus und Tastatur ist

enthalten

„1-3. Dienstprogramm-CD“ (seite 8)

Farbfehlsichtigkeitssimulations-Software „UniColor Pro“ wird unterstützt

(Diese Software steht hier zum Herunterladen bereit: http://www.eizo.com)

Energiesparfunktion

Durch Geringhalten des Energieverbrauchs* wird der Kohlendioxidausstoß verringert. Dieses Produkt verfügt über eine Energiesparfunktion.

Energieverbrauch bei ausgeschaltetem Netzschalter: 0 W

Ausgestattet mit Netzschalter.

Durch Ausschalten des Netzschalters wird die Stromversorgung des Monitors vollständig unterbrochen, wenn

der Monitor nicht verwendet wird.

Auto EcoView-Funktion

Der Sensor auf der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem angepasst werden kann.

Übermäßig hohe Helligkeit kann zu Schäden an der natürlichen Umgebung sowie an Ihren Augen führen. Durch Geringhalten der Helligkeit wird der Energieverbrauch verringert und das Risiko von Schäden an den

Augen reduziert.

„4-3. Festlegen der automatischen Helligkeitseinstellung des Monitors [Auto EcoView] “ (seite 30)

EcoView Index-Funktion

Diese Anzeige zeigt die Energiesparquote, die Reduzierung des Stromverbrauchs und CO2-Reduzierung als Ergebnis der Helligkeit des Monitors. Sie können den Energieverbrauch verringern, indem Sie das Energiesparverhältnis stets beachten. „6-4. Anzeigen der Monitorinformationen“ (seite 38)

HDCP (High-bandwidth Digital Content Interface) Die Anzeigen Hochformat/Querformat sind verfügbar (um 90 Grad im Uhrzeigersinn drehen)

* Referenzwerte:

SX2262W

Maximaler Energieverbrauch: 80 W (maximale Leuchtdichte bei Standardeinstellungen) Standardmäßiger Energieverbrauch: 45 W (100VAC, Leuchtdichte 120 cd/m2 bei Standardeinstellungen) Standardmäßiger Energieverbrauch: 45 W (200VAC, Leuchtdichte 120 cd/m2 bei Standardeinstellungen)

SX2462W

Maximaler Energieverbrauch: 85 W (maximale Leuchtdichte bei Standardeinstellungen) Standardmäßiger Energieverbrauch: 48 W (100VAC, Leuchtdichte 120 cd/m2 bei Standardeinstellungen) Standardmäßiger Energieverbrauch: 47 W (200VAC, Leuchtdichte 120 cd/m2 bei Standardeinstellungen)

HINWEIS

Dieser Monitor unterstützt die Anzeige im Hoch- und Querformat. Mithilfe dieser Funktion kann die Ausrichtung des Justierungsmenüs geändert werden, wenn der Monitor mit vertikaler Anzeige verwendet wird. (Weitere Informationen nden Sie unter „So stellen Sie die Ausrichtung des Justierungsmenüs ein [Ausrichtung]“ auf seite 26.) Zur Verwendung des Monitors in „Hochformat“-Position ist eine Grakkarte, die Hochformat-Anzeige unterstützt, erforderlich. Bei Verwendung des Monitors in "Hochformat"-Stellung, müssen die Einstellungen Ihrer Grakkarte dementsprechend geändert werden. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grakkarte.

•

Kapitel 1 Einführung

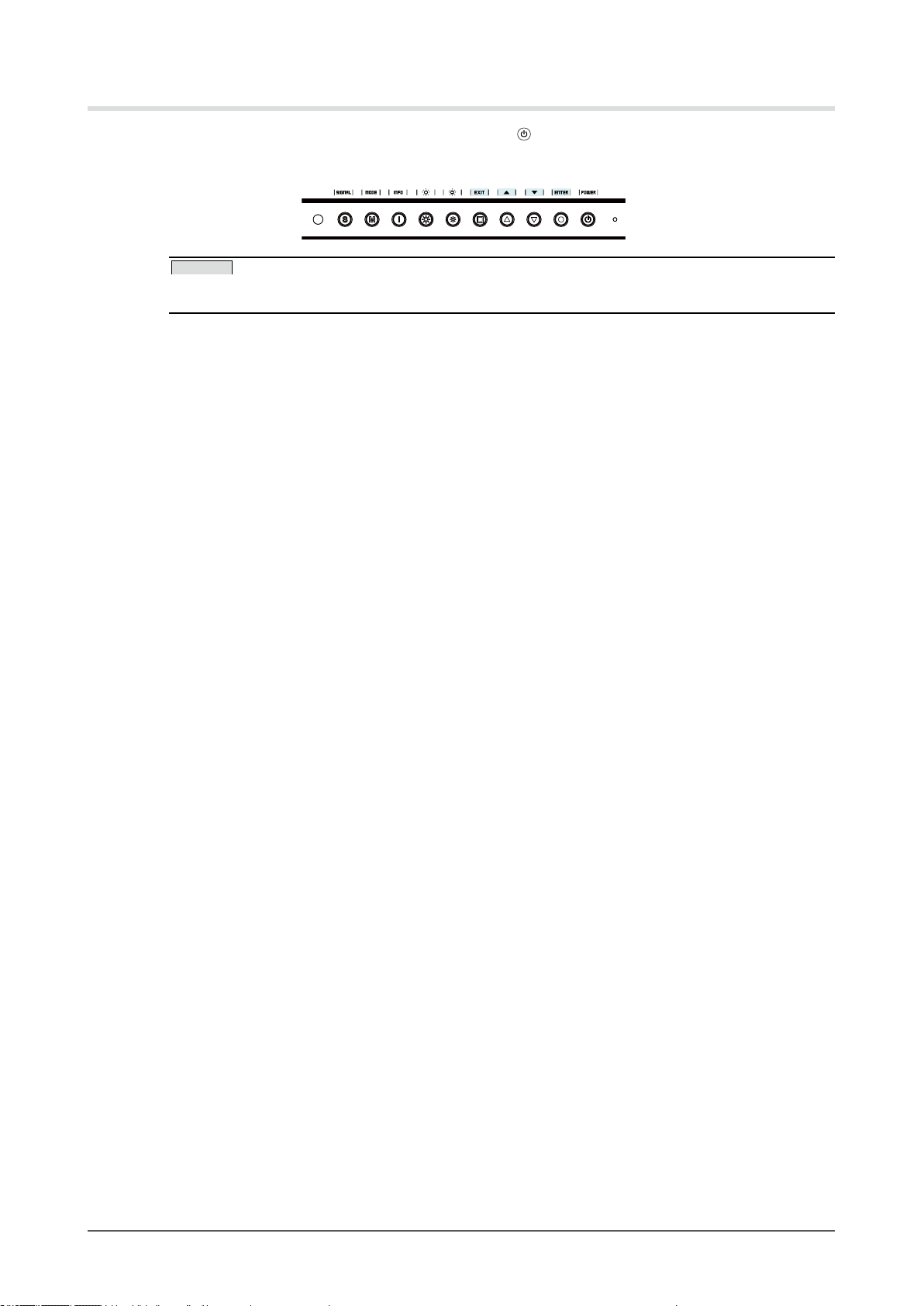

1-2. Bedienelemente und Funktionen

Z. B. SX2462W

1211

13 15

1 2 3 4 5 6 7 8 9 10

Justierungsmenü

1 Sensor Erkennt die Umgebungshelligkeit. Funktion zur Auto EcoView. (seite 30) 2

Taste

Schaltet zwischen den Signalen zweier angeschlossener Computer um. (seite 35)

Taste

Ermöglicht das Wechseln des FineContrast-Modus. (seite 18)

Taste

Zeigt Informationen zum Monitor oder zu Eingabesignalen an. (seite 38)

Taste

Passt die Helligkeit an. (seite 20)

Taste

Verwirft die Justage/Einstellung oder beendet das Justagemenü. (seite 9)

Taste

Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenüs.

Taste

Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte. (seite 9)

Taste

Zum Ein- und Ausschalten.

10 Betriebsanzeige Zeigt den Betriebsstatus des Monitors an.

Blau : In Betrieb

Orange : Energiesparmodus

Aus : Hauptstromversorgung getrennt

11 Netzschalter Dient zum Ein- und Ausschalten (Ein oder Aus).

Netzstecker Slouží k připojení napájecího kabelu.

13 Konektory vstupního signálu DisplayPort-Anschluss × 1 14 Konektory vstupního signálu DVI-I-Anschluss × 2 (Links : SIGNAL1/Rechts : SIGNAL2) 15 USB-Anschluss (hinten) Schließen Sie das USB-Kabel an, um die mitgelieferte Software verwenden

zu können. Informationen zur Verwendung der Software entnehmen Sie der Benutzerhandbuch auf der CD-ROM. (seite 37)

16 USB-Anschluss (seitlich) Stellt eine Verbindung zu einem USB-Peripheriegerät her. 17 Fuß Zum Einstellen der Höhe und Neigung des Bildschirms. 18 Öffnung für

Diebstahlsicherung

Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.

19 Kabelabdeckung Verdeckt die Anschlusskabel. 20 Befestigungslöcherfür

optionale Lautsprecher (i•Sound L3)

Zum Befestigen der optionalen Lautsprecher (i•Sound L3).

Kapitel 1 Einführung

1-3. Dienstprogramm-CD

„EIZO LCD Utility Disk“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt

den CD-Inhalt sowie eine Übersicht der Softwareprogramme.

●

Übersicht zum CD-Inhalt und zur Software

Die CD beinhaltet eine Benutzerhandbuch zur Justierung und eine Bedienungsanleitung. Nähere Informationen zur Inbetriebnahme der Software oder zum Zugriff auf Dateien nden Sie in der Textdatei „Readme.txt“ auf dem Datenträger.

Element Übersicht OS

Datei „Readme.txt“

Dateien für Justierungsmuster

Zur manuellen Justierung des Bildes bei

analogem Signaleingang.

ScreenManager Pro for LCD Eine Software zur Bildschirmkonguration mit

Maus und Tastatur. Schließen Sie den Monitor vor der Installation mithilfe des mitgelieferten USB-Kabels an den PC an.

Windows XP/Vista

* WindowMovie-Checker-

Software

WindowMovie ist eine Funktion von ScreenManager Pro for LCD. Weitere

Informationen entnehmen Sie bitte dem

Benutzerhandbuch von ScreenManager Pro for LCD auf der CD-ROM.

EIZO ScreenSlicer Eine Software, die einen Bildschirm teilt und

mehrere Fenster efzient darauf anordnet.

Windows XP/Vista/7

Benutzerhandbuch (PDF-Datei)

●

So verwenden Sie ScreenManager Pro for LCD/EIZO ScreenSlicer

Informationen zur Installation und Verwendung von ScreenManager Pro for LCD/EIZO ScreenSlicer nden Sie in der entsprechenden Bedienungsanleitung auf der CD-ROM.

Schließen Sie zum Einstellen des Monitors mit ScreenManager Pro for LCD einen PC mit dem mitgelieferten USB-Kabel am Monitor an. Weitere Informationen nden Sie im „Kapitel 6 6-3. Einsatzbereiche für Den USB (Universal Serial Bus)“ (seite 37).

Kapitel 1 Einführung

1-4. Grundlegende Bedienung und Funktionen

Grundeinstellungen des Justierungsmenüs

1 Anzeigen des Justierungsmenüs

Drücken Sie .

Das Justierungsmenü wird angezeigt.

Aktueller Modus

Menütitel

Einstellungen

Menü

Element

2 Anpassen/Einstellen

Wählen Sie mit ein Menü zum Anpassen/Einstellen aus, und drücken Sie .

Wählen Sie mit ein Element zum Anpassen/Einstellen aus, und drücken Sie .

Passen Sie das ausgewählte Element mit an/stellen Sie es ein, und drücken Sie .

3 Beenden

Drücken Sie einige Male .

Das Justierungsmenü wird beendet.

Kapitel 1 Einführung

Anzeigen der Tastenführung

Drücken Sie die Tasten an der Vorderseite (außer Taste ). Die Tasteninformationen werden über der Taste angezeigt. (Wird der Monitor im „Hochformat“ verwendet, werden die Tasteninformationen neben der Taste angezeigt.)

HINWEIS

Die Tasteninformation bleibt auch bei eingeblendeten Justierungsmenü oder -modus angezeigt. Die Tasteninformationen werden je nach ausgewähltem Menü oder Status unterschiedlich angezeigt.

•

Kapitel 1 Einführung

Funktionen

Die nachstehende Tabelle zeigt sämtliche Justierungsmenü für die Justage und Einstellung des Monitors.

Hauptmenü



Element



Anpassen/Einstellen

Farbe

Helligkeit

„2-3. Farbeinstellung“ (seite 18)

Kontrast Temperatur Gamma

Erweiterte

Einst.

Farbton

Sättigung Kontrastverstärker Umrissverstärkung

Gain-Einstellung

6 Farben

Farbe zurücksetzen

„3-9. Wiederherstellen der

Standardeinstellung“ (seite 28)

Bildparameter

Bildgröße

„2-4. Niedrigere Auösung einstellen“

(seite 24)

Analogjustierung

Autom.Abgleich

„2-2. Richtige Bildschirmanzeige“

(seite 14)

Bereich Clock Phase

Hor.Position Ver.Position

PowerManager

Energie sparen

„4-1. Einstellen der Energiesparfunktion“

(seite 29)

Auto EcoView

„4-3. Festlegen der automatischen

Helligkeitseinstellung des Monitors“ (seite 30)

Netzkontroll-LED

„4-2. Einstellung der Anzeigelampe“ (seite 29)

Eco-Timer

„

4-4. Festlegen der automatischen

Ausschaltfunktion” (

seite 30

)

Menü Einstellung

Sprache

„3-5. Einstellen der Sprache“ (seite 27)

Ausrichtung

„3-4. Einstellen der Ausrichtung“ (seite 26)

Menü-Position

„3-6. Einstellen der Anzeigeposition des

Justierungsmenüs“ (seite 27)

Werkzeuge

Signaleingang

„6-2. Anschließen von mehr als zwei PCs an

den Monitor“ (seite 35)

Autom. Schärfe

„3-8. Automatische Schärfeeinstellung

aktivieren/deaktivieren“ (seite 28)

Modus-Einstellg.

„3-1. Aktivieren/Deaktivieren der

Modusauswahl“ (seite 25)

Signalinformation

„6-4. Anzeigen der Monitorinformationen“

(seite 38)

Monitorinformation

Alle zurücksetzen

„3-9. Wiederherstellen der

Standardeinstellung“ (seite 28)

* Die Funktion zum Anpassen/Einstellen im Menü <Farbe> hängt vom ausgewählten Farbmodus ab (

seite 19). Die

obige Tabelle zeigt die Untermenüs für den Modus „User1-3“. (Siehe „2-3. Farbeinstellung“ (seite 18)).

Kapitel 2 Bildschirmjustierung

2-1. EinstellungderBildschirm-Auösung

KompatibleAuösungen/Bildwiederholfrequenzen

Der Monitor unterstützt die nachfolgend aufgeführten Auösungen.

Analoges Eingang

Auösung Geeignetes Signal Frequenz Punkt-Clock

640 × 480 VGA 60 Hz

170 MHz

(Max.)

720 × 400 VGA TEXT 70 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz 1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT 60 Hz

1920 × 1200* VESA CVT RB 60 Hz

Digitales Eingang (DVI-I/DisplayPort)

Auösung Geeignetes Signal Frequenz Punkt-Clock

640 × 480 VGA 60 Hz

164.5 MHz (Max.)

720 × 400 VGA TEXT 70 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 960 VESA

60 Hz

1280 × 1024 VESA

60 Hz

1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1200* VESA CVT RB 60 Hz

Eine Grakkarte ist erforderlich, die die Anforderungen des Standards VESA erfüllt. * Empfohlene Auösung (Diese Auösung festlegen)

Kapitel 2 Bildschirmjustierung

Auösungeinstellen

Führen Sie die folgenden Schritte aus, wenn die Bildschirmauösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Bildschimauösung ändern möchten.

●

Windows 7

Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

Klicken Sie im angezeigten Menü auf „Bildschirmauösung“.

Wählen Sie im Dialog „Bildschirmauösung“ den Monitor aus.

Klicken Sie unter „Auösung“ auf die gewünschte Auösung.

Klicken Sie auf [OK].

Wenn ein Bestätigungsdialog erscheint, klicken Sie auf [Änderungen beibehalten].

●

Windows Vista

Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

Klicken Sie im angezeigten Menü auf „Anpassen“.

Klicken Sie im Dialogfenster „Anzeigeeinstellungen“ auf „Anzeige“.

Klicken Sie im Dialogfenster „Anzeigeeinstellungen“ auf die Registerkarte „Monitor“ und wählen Sie im Feld „Auösung“ die gewünschte Bildschirmauösung.

Klicken Sie auf [OK].

Wenn ein Bestätigungsdialog erscheint, klicken Sie darin auf [Ja].

●

Windows XP

Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

Wählen Sie im angezeigten Menü die Option „Eigenschaften“.

Klicken Sie im Dialogfenster „Eigenschaften von Anzeige“ auf die Registerkarte „Einstellungen“ und wählen Sie dort unter „Anzeige“ die gewünschte „Bildschirmauösung“.

Klicken Sie auf [OK], um das Dialogfenster zu schliesen.

●

Mac OS X

Wählen Sie im Apple-Menü die Option „Systemeinstellungen“.

Klicken Sie im Dialogfenster „Systemeinstellungen“ unter „Hardware“ auf „Monitore“.

Wählen Sie im angezeigten Dialogfenster die Registerkarte „Monitore“ und anschließend im Feld „Auösungen“ die gewünschte Bildschirmauösung.

Die Bildschirmauösung wird sofort auf den gewünschten Wert geändert. Wenn Sie mit dieser Auösung zufrieden sind, schließen Sie das Fenster.

Kapitel 2 Bildschirmjustierung

2-2. Richtige Bildschirmanzeige

Digitaleingang

Wenn Sie einen digitalen Eingang verwenden, werden Bilder durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt.

Weitere Informationen zum Durchführen der erweiterten Justage nden Sie unter „2-3. Farbeinstellung“ (seite 18) und auf den folgenden Seiten.

Analogeingang

Warnung

Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Justierung beginnen. (Vor Beginn der Justagemaßnahme sollten Sie mindestens 30 Minuten warten, damit der Monitor die korrekte Betriebstemperatur erreicht.)

•

Mit Justagemaßnahmen für den Monitor soll ein Flackern des Bildschirms unterdrückt und die Bildposition und -größe sollen gemäß dem verwendeten PC angepasst werden.

Die Selbstjustierungsfunktion wirkt, wenn alle folgenden Bedingungen erfüllt sind.

Wenn ein Signal erstmalig in den Monitor eingeht oder wenn die Auösung oder vertikale/ horizontale Frequenz nicht angezeigt wird, bevor sie festgelegt wird. Wenn Signale mit einer vertikalen Auösung von mehr als 480 eingehen.

•

Falls der Bildschirm selbst nach Ausführen der Selbstjustierung nicht ordnungsgemäß angezeigt wird, führen Sie die Bildschirmjustage gemäß den Prozeduren auf folgenden Seiten aus, um den Monitor optimal verwenden zu können.

[Vorgehensweise]

1 Führen Sie die Justage mit der Automatik-Funktion durch.

●

 SovermeidenSieFlackernundstellenBildpositionund-größeautomatischein

[Autom.Abgleich]

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <Bildparameter>, und drücken Sie . Wählen Sie im Menü <Bildparameter> die Option <Analogjustierung>, und drücken Sie . Wählen Sie <Autom.Abgleich> aus, und drücken Sie .

Mit der Funktion „autom.abgleich“ (die Meldung „In Bearbeitung“ wird angezeigt) wird das Flackern behoben. Außerdem werden Bildschirmposition und Bildschirmgröße ordnungsgemäß eingestellt.

Wenn der automatische Abgleich abgeschlossen ist, wird eine Meldung angezeigt. Wählen Sie „OK“, um die neuen Einstellungen zu bestätigen, oder „Abbruch“, um die vorherigen Einstellungen wiederherzustellen, und

drücken Sie .

Warnung

Diese Funktion wird korrekt ausgeführt, wenn das Bild größtmöglich auf einem Macintosh- oder Windows-PCBildschirm angezeigt wird. Die Einstellung funktioniert möglicherweise nicht ordnungsgemäß, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder Schwarz als Desktop-Hintergrundfarbe gewählt haben. Die Funktion wird mit bestimmten Grakkarten möglicherweise nicht korrekt ausgeführt.

•

Falls die Anzeige auch nach der Einstellung unter Schritt 1 oben nicht korrekt ist, nehmen Sie die Justierungen gemäß den Anweisungen auf den nächsten Seiten vor. Wenn der Bildschirm korrekt angezeigt

wird, lesen Sie weiter bei Schritt 5, „So stellen Sie die Farbabstufung automatisch ein [Bereich]“.

Kapitel 2 Bildschirmjustierung

2 Bereiten Sie die das Anzeigemuster für die Justage der analogen Anzeige vor.

Legen Sie die „EIZO LCD Utility Disk“ in den PC ein, und öffnen Sie dann „Dateien für Justierungsmuster“.

HINWEIS

Nähere Informationen zu „Dateien für Justierungsmuster“ nden Sie in der Datei „Readme.txt“.

•

3 Führen Sie die Automatik-Einstellung mit angezeigtem analogen

Justierungsmuster erneut aus.

●

 SovermeidenSieFlackernundstellenBildpositionund-größeautomatischein

[Autom.Abgleich]

Vorgehensweise

Zeigen Sie das Anzeigemuster 1 der „Dateien für Justierungsmuster“ im Vollbildmodus an.

Wählen Sie im Justierungsmenü die Option <Bildparameter>, und drücken Sie . Wählen Sie im Menü <Bildparameter> die Option <Analogjustierung>, und drücken Sie .

Um mit weiteren Justierungen fortzufahren, wählen Sie im Menü <Bildparameter> unter <Analogjustierung>

einen Eintrag aus.

Wählen Sie <Autom.Abgleich> aus, und drücken Sie .

drücken Sie .

Falls die Anzeige auch nach der Einstellung unter Schritt 3 oben nicht korrekt ist, nehmen Sie die Justierungen gemäß den Anweisungen auf den nächsten Seiten vor. Wenn der Bildschirm korrekt angezeigt wird, lesen Sie weiter bei Schritt 5, „So stellen Sie die Farbabstufung automatisch ein [Bereich]“.

Kapitel 2 Bildschirmjustierung

4 Führen Sie für folgende Objekte erweiterte Justierungen mit dem Menü

<Bildparameter> unter <Analogjustierung> durch.

Passen Sie Clock, Phase und Bildposition in der hier vorliegenden Reihenfolge an.

●

So vermeiden Sie vertikale Balken [Clock]

Vorgehensweise

Wählen Sie im Menü <Analogjustierung> die Option <Clock>, und drücken Sie . Stellen Sie die Uhr mit oder ein.

Drücken Sie langsam, um den Justierungspunkt nicht zu verpassen.

Drücken Sie , um die Justierung zu beenden.

Treten nach der Justierung Unschärfe, Flackern oder Balken auf dem Bildschirm auf, führen Sie die Schritte unter „So vermeiden Sie Flackern oder Unschärfe [Phase]“ aus.

●

So vermeiden Sie Flackern oder Unschärfe [Phase]

Vorgehensweise

Wählen Sie im Menü <Analogjustierung> die Option <Phase>, und drücken Sie . Stellen Sie die Phase mit oder ein. Drücken Sie , um die Justierung zu beenden.

Warnung

Möglicherweise kann Flackern oder Unschärfe bei bestimmten PCs oder Grakkarten nicht verhindert werden.•

●

So korrigieren Sie die Bildschirmposition [Hor.Position] [Ver.Position]

HINWEIS

Da die Pixelanzahl und -positionen auf dem LCD-Monitor feststehen, steht nur eine Position zum korrekten Anzeigen von Bildern zur Verfügung. Die Justierung der Bildschirmposition dient zum Verschieben des Bilds an

die korrekte Position.

•

Vorgehensweise

Wählen Sie im Menü <Analogjustierung> <Hor.Position> oder <Ver.Position>, und drücken Sie . Stellen Sie die Position mit oder ein. Drücken Sie , um die Justierung zu beenden.

Erscheinen nach der Justierung vertikale Balken auf dem Bildschirm, führen Sie die Schritte unter

„So vermeiden Sie vertikale Balken [Clock]“ erneut aus. (Clock → Phase → Bildposition)

Kapitel 2 Bildschirmjustierung

5 Passen Sie die Farbabstufung an.

●

So stellen Sie die Farbabstufung automatisch ein [Bereich]

Jede Farbabstufung (0 - 255) wird durch das Justieren der Signalausgangsimpedanz angezeigt.

Vorgehensweise

Zeigen Sie Muster 2 im Vollbildmodus mit den „Dateien für Justierungsmuster“ auf dem Monitor an.

Wählen Sie im Menü <Analogjustierung> die Option <Bereich> aus, und drücken Sie anschließend .

Die Farbabstufung wird automatisch eingestellt. Wenn der automatische Abgleich abgeschlossen ist, wird eine Meldung angezeigt. Wählen Sie „OK“, um die

neuen Einstellungen zu bestätigen, oder „Abbruch“, um die vorherigen Einstellungen wiederherzustellen, und

drücken Sie .

Schließen Sie das Anzeigemuster 2.

Kapitel 2 Bildschirmjustierung

2-3. Farbeinstellung

●

So wählen Sie den Anzeigemodus (FineContrast)

Mit dem FineContrast wählen Sie den geeigneten Modus für die Monitoranwendung aus.

FineContrast-Modus

Modus Zweck

1-User1 Benutzerdenierte Farbeinstellungen möglich. 2-User2

3-User3

4-Text Einstellung für Textverarbeitungen und Tabellenkalkulationen. 5-Picture Einstellung für Fotos und Bilder. 6-Movie Einstellung für animierte Bilder.

7-sRGB Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB unterstützen.

Das Modusmenü wird

angezeigt.

Vorgehensweise

Drücken Sie .

Das Modusmenü erscheint unten links auf dem Bildschirm.

Die Modi in der Liste werden nacheinander durch Drücken von markiert.

Sie können den aktuellen Modus mit oder wechseln, wenn das Modusmenü angezeigt wird.

→1-User1←→2-User2←→3-User3←→4-Text←→5-Picture←→6-Movie←→7-sRGB←

HINWEIS

Das Justierungsmenü und das Modusmenü können nicht gleichzeitig angezeigt werden. Sie können die Auswahl eines bestimmten Modus deaktivieren. Weitere Informationen nden Sie unter „3-1. Aktivieren/Deaktivieren der Modusauswahl“ (seite 25). Mit „ScreenManager Pro for LCD“ können Sie den FineContrast-Modus automatisch entsprechend der verwendeten Anwendung auswählen. (Siehe auch „Chapter 3 Auto FineContrast“ im Benutzerhandbuch zu „ScreenManager Pro for LCD“.)

•

Kapitel 2 Bildschirmjustierung

●

So führen Sie erweiterte Justierungen durch

Mit dem Menü <Farbe> im Justierungsmenü können Sie die Farbeinstellungen unabhängig für jeden

Modus festlegen und speichern.

Warnung

Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Farbeinstellung beginnen. (Vor Beginn der Justagemaßnahme sollten Sie mindestens 30 Minuten warten, damit der Monitor die korrekte Betriebstemperatur erreicht.) Führen Sie die Anpassung von Bereich durch, wenn Sie die Farbe für analoge Eingangssignale anpassen. (Weitere Informationen nden Sie unter „So stellen Sie die Farbabstufung automatisch“ auf seite 17).

Dasselbe Bild wird aufgrund der jeweiligen Monitorcharakteristika auf unterschiedlichen Monitoren

möglicherweise in verschiedenen Farben angezeigt. Führen Sie zum Einstellen von Farben auf mehreren Monitoren eine visuelle feine Farbeinstellung durch.

•

HINWEIS

Die in „%“ oder „K“ angegebenen Werte sind nur zur Referenz bestimmt. Mit „ScreenManager Pro for LCD“ können Sie die Farbeinstellung mit der Maus und Tastatur Ihres PCs vornehmen. Der eingestellte Wert kann als Farbdaten registriert und zu einem späteren Zeitpunkt wiederhergestellt werden. (Siehe auch „Chapter 4 Color Adjustment“ im Benutzerhandbuch zu „ScreenManager Pro for LCD“.)

•

●

Einstellungsoptionen in den einzelnen Modi

Die justierbare Funktion variiert je nach Modus. (Sie können keine Funktion auswählen, die nicht zur Justierung oder Einstellung verfügbar ist.) Die für den jeweiligen Modus vorgenommenen Justierungen oder Einstellungen werden für alle

Eingangssignale übernommen.

Informationen zur Justierungsmethode der jeweiligen Funktion nden Sie auf den folgenden Seiten. √: Justierung möglich ―: Justierung nicht möglich

Symbol Funktion

FineContrast-Modus

1-User1

2-User2

3-User3

4-Text 5-Picture 6-Movie 7-sRGB

Helligkeit √ √ √ √ √ Kontrast √ √ √ √ ― Temperatur √ √ √ √ ― Gamma √ √ ― ― ― Farbton √ √ √ √ ―

Sättigung √ √ √ √ ―

Kontrastverstärker √ ― √ √ ―

Umrissverstärkung √ √ √ √ √

Gain-Einstellung √ ― ― ― ―

6 Farben √ ― ― ― ―

Farbe zurücksetzen √ √ √ √ √

Kapitel 2 Bildschirmjustierung

●

So stellen Sie die Helligkeit ein [Helligkeit]

Die Bildschirmhelligkeit wird durch Verändern der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) eingestellt. Justierungsbereich: 0 bis 100%

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Helligkeit>, und drücken Sie . Stellen Sie die Helligkeit mit oder ein. Drücken Sie , um die Justierung zu beenden.

HINWEIS

Sie können auch die Helligkeit mit und einstellen. Wenn Ihnen das Bild selbst dann hell erscheint, wenn die Helligkeit auf 0% eingestellt ist, passen Sie den Kontrast an.

•

●

So stellen Sie den Kontrast ein [Kontrast]

Die Leuchtdichte des Bildschirms wird durch Variieren des Videosignals eingestellt.

Justierungsbereich: 0 bis 100%

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Kontrast>, und drücken Sie . Passen Sie den Kontrast mit oder . Drücken Sie , um die Justierung zu beenden.

HINWEIS

Bei einem Kontrast von 100% werden alle Farbabstufungen angezeigt. Bei der Einstellung des Monitors wird empfohlen, zunächst die Helligkeit einzustellen, um die Farbabstufung beizubehalten. Danach stellen Sie den Kontrast ein. Ändern Sie die Kontrasteinstellungen in den folgenden Fällen.

- Wenn Ihnen das Bild hell erscheint, selbst wenn die Helligkeit auf 0% eingestellt ist. (Stellen Sie den Kontrast auf weniger als 100% ein).

•

●

So stellen Sie die Farbtemperatur ein [Temperatur]

Die Farbtemperatur kann eingestellt werden. Die Farbtemperatur wird normalerweise verwendet, um den Farbton von „Weiß“ und/oder „Schwarz“ durch einen numerischen Wert auszudrücken. Dieser Wert wird in Grad „K“ (Kelvin) angegeben. Wie bei einer Flamme erhält das Bild auf dem Monitor bei niedrigen Temperaturen einen Rotstich, während sich bei höheren Temperaturen ein Blaustich bemerken lässt. Die Gain-Werte werden für jeden Farbtemperaturwert festgelegt. Justierungsbereich: Nativ, 4000K-10000K (angegeben in 500K-Schritten, einschließlich 9300K)

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Temperatur>, und drücken Sie . Passen Sie die Farbtemperatur mit oder . Drücken Sie , um die Justierung zu beenden.

HINWEIS

Mit der [Gain-Einstellung] können Sie erweiterte Einstellungen vornehmen (Siehe „So stellen Sie den Gain-Wert ein“ auf seite 22). Wenn dieser Wert auf [Nativ] eingestellt ist, wird das Bild in den voreingestellten Bildschirmfarben angezeigt (Gain: 100% für jeden RGB). Beim Ändern des Gain-Wertes wird der Einstellungsbereich für die Farbtemperatur in „Benutzer“ geändert.

•

Kapitel 2 Bildschirmjustierung

●

So stellen Sie den Gain-Wert ein [Gamma]

Der Gamma-Wert kann eingestellt werden. Die Leuchtdichte des Monitors variiert je nach

Eingangssignal. Die Abweichungsrate verhält sich jedoch nicht proportional zum Eingangssignal. Der Ausgleich zwischen Eingangssignal und der Leuchtdichte des Monitors wird als „Gamma-Korrektur“

bezeichnet.

Justierungsbereich: 1,8-2,6

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Gamma>, und drücken Sie .

Passen Sie den Gamma-Wert mit oder . Drücken Sie , um die Justierung zu beenden.

●

So stellen Sie den Farbton ein [Farbton]

Mithilfe dieser Funktion können Sie den Farbton einstellen. Justierungsbereich: -100 bis 100

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Erweiterte Einst.>, und drücken Sie . Wählen Sie <Farbton> aus, und drücken Sie . Passen Sie den Farbton mit oder . Drücken Sie , um die Justierung zu beenden.

Warnung

Mit dieser Funktion wird nicht jede Farbabstufung angezeigt.•

●

So stellen Sie die Farbsättigung ein [Sättigung]

Mit dieser Funktion lässt sich die Sättigung der Farben auf dem Monitor einstellen. Justierungsbereich: -100 bis 100

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Erweiterte Einst.>, und drücken Sie . Wählen Sie <Sättigung> aus, und drücken Sie . Passen Sie die Farbsättigung mit oder . Drücken Sie , um die Justierung zu beenden.

Warnung

Mit dieser Funktion wird nicht jede Farbabstufung angezeigt.•

HINWEIS

Bei Wahl des Mindestwerts (-100) erhalten Sie ein Schwarzweißbild.•

Kapitel 2 Bildschirmjustierung

●

Kontrastverstärker aktivieren/deaktivieren [Kontrastverstärker]

Mit dieser Funktion werden die Helligkeit und der Eingangspegel der Hintergrundbeleuchtung verwaltet, damit diese mit dem angezeigten Bild übereinstimmen. Außerdem wird dadurch der Kontrast der Bilder

verbessert, weil die Gammawerte korrigiert werden.

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Erweiterte Einst.>, und drücken Sie . Wählen Sie <Kontrastverstärker> aus, und drücken Sie . Wählen Sie „Ein“ oder „Aus“ mit oder . Drücken Sie , um die Justierung zu beenden.

●

So verbessern Sie die Konturen des Bilds [Umrissverstärkung]

Mithilfe der Funktion „Umriss“ werden die Konturen der Bilder hervorgehoben, indem der Farbunterschied zwischen den Pixeln des Bildes betont wird. Dadurch werden die Beschaffenheit des Materials und die Darstellung der Bilder verbessert. Im Gegensatz dazu dient diese Funktion auch zur gleichmäßigen Wiedergabe von Bildern durch Abgleichen der Konturen.

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Erweiterte Einst.>, und drücken Sie . Wählen Sie im Menü <Umrissverstärkung>, und drücken Sie . Wählen Sie den Anzeigestatus je nach Wunsch im Bereich von -3 bis 3 (weich bis scharf) mit oder

aus.

Drücken Sie , um die Justierung zu beenden.

●

So stellen Sie den Gain-Wert ein [Gain-Einstellung]

Die Leuchtdichte des Rot-/Grün-/Blau-Anteils in der Farbe wird als „Gain-Einstellung“ -Wert bezeichnet. Durch die Gain-Einstellung wird der Farbton von „Weiß“ verändert. Justierungsbereich: 0 bis 100%

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Erweiterte Einst.>, und drücken Sie . Wählen Sie <Gain-Einstellung> aus, und drücken Sie . Wählen Sie die zu justierende Farbe <Rot>, <Grün> oder <Blau> aus, und drücken Sie .

Stellen Sie den Gain-Wert mit oder ein. Drücken Sie , um die Justierung zu beenden.

HINWEIS

Der Gain-Wert ändert sich möglicherweise abhängig vom Wert der Farbtemperatur. Beim Ändern des Gain-Wertes wird der Einstellungsbereich für die Farbtemperatur in „Benutzer“ geändert. Mit dieser Funktion wird nicht jede Farbabstufung angezeigt.

•

Kapitel 2 Bildschirmjustierung

●

So stellen Sie sechs Farben [6 Farben] ein:

Der Farbton und die Sättigung können für alle sechs Farben eingestellt werden: Magenta, Rot, Gelb,

Grün, Cyan und Blau.

Justierungsbereich: -100 bis 100

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Erweiterte Einst.>, und drücken Sie . Wählen Sie <6 Farben> aus, und drücken Sie . Wählen Sie die zu justierende Farbe <Magenta>, <Rot>, <Yellow>, <Grün>, <Cyan> oder <Blau> aus,

und drücken Sie .

Wählen Sie <Farbton> oder <Sättigung> aus, und drücken Sie . Stellen Sie 6 Farben mit oder ein.

Drücken Sie , um die Justierung zu beenden.

Kapitel 2 Bildschirmjustierung

2-4. NiedrigereAuösungeinstellen

●

 SoändernSiedieBildgröße[Bildgröße]

Ein Bild mit anderer als der empfohlenen Auösung wird automatisch im Vollbild angezeigt. Die Bildgröße kann über das Menü <Bildparameter> mithilfe der Option <Bildgröße> geändert werden.

Menü Funktion

Vollbild (Standardeinstellung)

Zeigt ein Bild im Vollbild an. Bilder sind manchmal verzerrt, da die vertikale Rate nicht der horizontalen Rate entspricht.

Vergrößert Zeigt ein Bild im Vollbild an. In manchen Fällen erscheint zur Abgleichung der

vertikalen und horizontalen Rate ein leerer horizontaler oder vertikaler Rand.

Normal Zeigt Bilder in der gewünschten Auösung an.

Beispiel: Bildgröße 1.280 × 1.024

Vollbild

(Standardeinstellung)

Vergrößert

Normal

(1920 × 1200) (1500 × 1200) (1280 × 1024)

Vorgehensweise

Wählen Sie im Justierungsmenü <Bildparameter>, und drücken Sie . Wählen Sie im Menü <Bildparameter> die Option <Bildgröße>, und drücken Sie . Wählen Sie mit der Taste oder „Vollbild“, „Vergrößert“ oder „Normal“.

Drücken Sie , um die Justierung zu beenden.

Kapitel 3 Einstellung des Monitors

3-1. Aktivieren/Deaktivieren der Modusauswahl

[Modus-Einstellg.]

Ermöglicht nur die Auswahl der angegebenen Modi. Verwenden Sie diese Funktion, wenn kein Anzeigemodus verfügbar ist oder der Anzeigemodus

beibehalten werden soll.

Vorgehensweise

Wählen Sie im Justierungsmenü <Werkzeuge>, und drücken Sie . Wählen Sie im Menü <Werkzeuge> die Option <Modus-Einstellg.>, und drücken Sie . Wählen Sie mit oder den Modus aus, dessen Einstellungen geändert werden sollen, und

drücken Sie . Wählen Sie mit oder die Option „Ein“ oder „Aus“. Drücken Sie , um die Justierung zu beenden.

Warnung

Sie können nicht alle Modi deaktivieren. Setzen Sie mindestens einen Modus auf „Ein“.•

3-2. Sperren von Tasten [Bediensperre]

Mit dieser Funktion können Sie die Einstellungen sperren, um Änderungen an den aktuellen

Einstellungen zu verhindern.

Vorgehensweise

Drücken Sie , um den Monitor auszuschalten. Halten Sie gedrückt und drücken Sie mindestens 2 Sekunden lang , um den Monitor einzuschalten.

Das Menü „Optionale Einstellungen“ wird angezeigt.

Wählen Sie im Menü <Optionale Einstellungen> die Option <Bediensperre>, und drücken Sie . Wählen Sie mit oder die Option „Aus“, „Menü“ oder „Alle“ aus, und drücken Sie .

Einstellungen Tasten,diegesperrtwerdenkönnen

Aus (Anfangseinstellungen)

Keine (Alle Tasten sind aktiviert)

Menü

Taste

Alle

Alle Taste außer

Wählen Sie mit oder die Option „Fertig stellen“ aus. Drücken Sie zum Beenden .

Das Menü „Optionale Einstellungen“ wird geschlossen.

Kapitel 3 Einstellung des Monitors

3-3. Einstellen der EIZO-Logo-Anzeige [Logo]

Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm angezeigt. Mit dieser Funktion können Sie die Anzeige des EIZO-Logos aktivieren oder deaktivieren.

Vorgehensweise

Drücken Sie , um den Monitor auszuschalten. Halten Sie gedrückt und drücken Sie mindestens 2 Sekunden lang , um den Monitor einzuschalten.

Das Menü „Optionale Einstellungen“ wird angezeigt.

Wählen Sie im Menü <Optionale Einstellungen> die Option <Logo>, und drücken Sie . Wählen Sie mit oder die Option „Ein“ oder „Aus“ aus, und drücken Sie . Wählen Sie mit oder die Option „Fertig stellen“ aus.

Drücken Sie , um die optionalen Einstellungen zu beenden.

Das Menü „Optionale Einstellungen“ wird geschlossen.

3-4. Einstellen der Ausrichtung [Ausrichtung]

●

So stellen Sie die Ausrichtung des Justierungsmenüs ein

Mithilfe dieser Funktion kann die Ausrichtung des Justierungsmenüs geändert werden, wenn der Monitor mit vertikaler Anzeige verwendet wird. (Standardeinstellung: Querformat)

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <Menü Einstellung>, und drücken Sie . Wählen Sie im Menü <Menü Einstellung> die Option <Ausrichtung>, und drücken Sie . Wählen Sie „Querformat“ oder „Hochformat“ mit oder . Drücken Sie , um die Justierung zu beenden. Drehen Sie den Monitor bei der Auswahl von „Hochformat“ um 90° im Uhrzeigersinn.

Warnung

Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind.

•

HINWEIS

Zur Verwendung des Monitors in „Hochformat“-Position ist eine Grakkarte, die Hochformat-Anzeige unterstützt,

erforderlich.

Bei Verwendung des Monitors in "Hochformat"-Stellung, müssen die Einstellungen Ihrer

Grakkarte dementsprechend geändert werden.

Weitere Informationen hierzu entnehmen Sie dem Handbuch der

Grakkarte.

•

Kapitel 3 Einstellung des Monitors

3-5. Einstellen der Sprache [Sprache]

Diese Funktion ermöglicht die Einstellung einer Sprache für das Justierungsmenü oder die Anzeige von

Meldungen.

MöglicheSprachens

English/Deutsch/Französisch/Spanisch/Italienisch/Schwedisch/Japanisch/Vereinfachtes Chinesisch/ Traditionelles Chinesisch

Vorgehensweise

Wählen Sie im Justierungsmenü <Menü Einstellung>, und drücken Sie . Wählen Sie im Menü <Menü Einstellung> die Option <Sprache>, und drücken Sie .

Stellen Sie mit oder eine Sprache ein. Drücken Sie , um die Justierung zu beenden.

3-6. Einstellen der Anzeigeposition des

Justierungsmenüs [Menü-Position]

Stellen Sie die Menü-Position wie folgt ein:

Vorgehensweise

Wählen Sie im Justierungsmenü <Menü Einstellung>, und drücken Sie . Wählen Sie im Menü <Menü Einstellung> die Option <Menü-Position>, und drücken Sie . Wählen Sie eine Position mit oder . Drücken Sie , um die Justierung zu beenden.

3-7. DDC-/CI-Kommunikation aktivieren/deaktivieren

Mit dieser Funktion können Sie die DDC/CI-Kommunikation aktivieren bzw. deaktivieren. (seite 45)

Vorgehensweise

Drücken Sie , um den Monitor auszuschalten. Halten Sie gedrückt und drücken Sie mindestens 2 Sekunden lang , um den Monitor einzuschalten.

Das Menü „Optionale Einstellungen“ wird angezeigt.

Wählen Sie im Menü <Optionale Einstellungen> die Option <DDC/CI>, und drücken Sie . Wählen Sie mit oder die Option „Ein“ oder „Aus“ aus, und drücken Sie . Wählen Sie mit oder die Option „Fertig stellen“ aus.

Das Menü „Optionale Einstellungen“ wird geschlossen.

HINWEIS

Sie können die Einstellung DDC/CI im Menü <Monitorinformation> prüfen.•

Kapitel 3 Einstellung des Monitors

3-8. Automatische Schärfeeinstellung aktivieren/

deaktivieren [Autom. Schärfe]

Durch Aktivieren der automatischen Schärfeeinstellung werden die Umrisse dem angezeigten Bild entsprechend angepasst. Dadurch werden die Darstellung und Texturen verbessert.

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <Werkzeuge>, und drücken Sie . Wählen Sie im Menü <Werkzeuge> die Option <Autom. Schärfe>, und drücken Sie . Wählen Sie „Ein“ oder „Aus“ mit oder . Drücken Sie , um die Justierung zu beenden.

HINWEIS

Das Ausmaß der Justierung hängt vom festgelegten Wert für [Umrissverstärkung] ab.•

3-9. Wiederherstellen der Standardeinstellung

Für das Zurücksetzen stehen zwei Optionen zur Auswahl. Sie können entweder nur die Farbeinstellung

oder alle Einstellungen auf den jeweiligen Standardwert zurücksetzen.

Warnung

Nach dem Wiederherstellen kann der Vorgang nicht rückgängig gemacht werden.•

HINWEIS

Informationen zu Standardeinstellungen nden Sie unter „Standardeinstellungen (Werkeinstellungen)“ auf seite 41.

•

●

So setzen Sie die Farbeinstellung zurück [Farbe zurücksetzen]

Es werden nur die Werte im aktuellen Modus auf die Standardeinstellungen (Werkseinstellungen)

zurückgesetzt.

Vorgehensweise

Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . Wählen Sie im Menü <Farbe> die Option <Farbe zurücksetzen>, und drücken Sie . Wählen Sie „Ausführen“ mit der Taste oder . Drücken Sie , um die Justierung zu beenden.

Die Werte für die Farbeinstellung werden auf die Standardeinstellung zurückgesetzt.

●

So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück

[Alle zurücksetzen]

Es werden alle Einstellungen auf die Standardwerte (Werkeinstellungen) zurückgesetzt.

Vorgehensweise

Wählen Sie im Justierungsmenü <Werkzeuge>, und drücken Sie . Wählen Sie im Menü <Werkzeuge> die Option <Alle zurücksetzen>, und drücken Sie . Wählen Sie „Ausführen“ mit der Taste oder .

Drücken Sie , um die Justierung zu beenden.

Alle Einstellungen werden auf den Standardwert zurückgesetzt.

Kapitel 4 Energiesparfunktion

4-1.

Einstellen der Energiesparfunktion [Energie sparen]

Diese Funktion ermöglicht das Wechseln in den Energiesparmodus je nach PC-Status.

Wechselt der Monitor in den Energiesparmodus, wird kein Bild auf dem Bildschirm angezeigt.

Warnung

Durch Ausschalten des Netzschalters oder vollständiges Ziehen des Netzkabels wird die Stromversorgung des

Monitor unterbrochen.

Mit dem USB-Anschluss verbundene Geräte (vorgeschaltet und nachgeschaltet) können auch betrieben werden, wenn sich der Monitor im Energiesparmodus bendet oder ausgeschaltet ist. Deshalb variiert der Stromverbrauch des Monitors je nach angeschlossenem Gerät auch im Energiesparmodus.

•

Der Energiesparmodus entspricht folgenden Standards für die entsprechenden Signaleingänge.

Signaleingänge Standard

Analoges Signal VESA DPMS Digitales

Signal

DVI DVI DMPM DisplayPort DisplayPort-Standard V1.1a

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <PowerManager>, und drücken Sie . Wählen Sie im Menü <PowerManager> die Option <Energie sparen>, und drücken Sie . Wählen Sie mit oder die Option „Ein“ oder „Aus“. Drücken Sie , um die Justierung zu beenden.

Energiespareinstellungen

Der Monitor wechselt je nach PC-Einstellungen in den Energiesparmodus.

PC Monitor

Netzkontroll-

LED

In Betrieb In Betrieb Blau Energiesparmodus STAND-BY

SUSPEND AUS

Energiesparmodus Orange

4-2. Einstellung der Anzeigelampe [Netzkontroll-LED]

Die Helligkeit der Betriebsanzeige (blau) bei Bildanzeige kann eingestellt werden (die Standardeinstellung ist Aueuchten beim Einschalten, mit einer Helligkeitseinstellung von 4).

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <PowerManager>, und drücken Sie . Wählen Sie im Menü <PowerManager> die Option <Netzkontroll-LED>, und drücken Sie . Wählen Sie je nach Wunsch mit oder für die Anzeigehelligkeit „Aus“ oder eine Einstellung im Bereich von 1 bis 7 aus.

Drücken Sie , um die Justierung zu beenden.

Kapitel 4 Energiesparfunktion

4-3. Festlegen der automatischen Helligkeitseinstellung

des Monitors [Auto EcoView]

Der Sensor an der Unterseite des Monitors erkennt die Umgebungshelligkeit, damit die

Bildschirmhelligkeit automatisch und bequem mit der Auto EcoView-Funktion angepasst werden kann.

Warnung

Achten Sie darauf, dass der Sensor unten am Bildschirm bei Verwendung der Auto EcoView-Funktion nicht

verdeckt wird.

•

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <PowerManager>, und drücken Sie . Wählen Sie im Menü <PowerManager> die Option <Auto EcoView>, und drücken Sie . Wählen Sie mit oder die Option „Ein“ oder „Aus“. Drücken Sie , um die Justierung zu beenden.

4-4. Festlegen der automatischen Ausschaltfunktion

[Eco-Timer]

Diese Funktion ermöglicht das Wechseln der Einstellung, um den Monitor nach einer bestimmten Zeit im

Energiesparmodus automatisch auszuschalten.

Justierungsbereich: Aus, Ein (0, 1, 2, 3, 4, 5, 10, 15, 20, 25, 30, 45 min, 1-5h)

Vorgehensweise

Wählen Sie im Justierungsmenü die Option <PowerManager>, und drücken Sie . Wählen Sie im Menü <PowerManager> die Option <Eco-Timer>, und drücken Sie . Wählen Sie „Aus“ oder mit oder die Zeit zum Ausschalten des Monitors.

Drücken Sie , um die Justierung zu beenden.

Kapitel 5 Fehlerbeseitigung

Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe.

Problem: Kein Bild → Siehe Nr.1 - Nr.2. Bildprobleme (digitaler Eingang) → Siehe Nr.3 - Nr.8. Bildprobleme (analoger Eingang) → Siehe Nr.3 - Nr.12. Sonstige Probleme → Siehe Nr.13 - Nr.16.

Probleme MöglicheUrsacheundLösung

1. Kein Bild

Netzkontroll-LED: Aus.•

Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Schalten Sie das Gerät aus und einige Minuten später wieder ein. Schalten Sie den Netzschalter ein.

Drücken Sie .

•

Netzkontroll-LED leuchtet blau.• Setzen Sie alle anzupassenden Werte unter

[Helligkeit], [Kontrast] und [Gain-Einstellung] auf einen höheren Wert. (seite 20, 22)

•

Netzkontroll-LED leuchtet orange.•

Wechseln Sie durch Drücken der Taste das

Eingangssignal. Bewegen Sie die Maus, oder drücken Sie eine Taste. Prüfen Sie, ob der PC eingeschaltet ist.

•

2. Die Meldung unten wird angezeigt.

Diese Meldung wird angezeigt, wenn das Eingangssignal

nicht korrekt übertragen wird, der Monitor jedoch ordnungsgemäß funktioniert.

Diese Meldung wird angezeigt, wenn kein Signal übertragen wird. Beispiel:

• Die links stehende Meldung wird angezeigt, wenn PCs das Signal nicht gleich nach dem Einschalten

übertragen. Prüfen Sie, ob der PC eingeschaltet ist. Prüfen Sie, ob das Signalkabel richtig eingesteckt ist.

Wechseln Sie durch Drücken der Taste das

Eingangssignal.

•

Diese Meldung zeigt an, dass sich das Eingangssignal

außerhalb des angegebenen Frequenzbereichs bendet. (Diese Signalfrequenz wird rot angezeigt.)

Beispiel:

• Prüfen Sie, ob die Signaleinstellung Ihres PCs

mit den Einstellungen für Auösung und vertikale Bildwiederholfrequenz des Monitors übereinstimmt. (seite 12) Starten Sie den PC neu. Wählen Sie mithilfe des zur Grakkarte gehörenden Dienstprogramms einen geeigneten Anzeigemodus.

Weitere Informationen hierzu entnehmen Sie dem

Handbuch der Grakkarte. fD : Punktfrequenz

(Wird nur bei digitalem Eingangssignal angezeigt)

fH : Horizontale Frequenz fV : Vertikale Frequenz

•

3. Der Bildschirm ist zu hell oder zu dunkel eingestellt.

Ändern Sie die Einstellungen mit den Optionen

[Helligkeit] oder [Kontrast]. (Die Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder ackert, wenden Sie sich an Ihren Fachhändler.) Aktivieren Sie die Auto EcoView-Funktion. Der

Monitor erkennt die Umgebungshelligkeit und passt

die Bildschirmhelligkeit automatisch an.

•

Kapitel 5 Fehlerbeseitigung

Probleme MöglicheUrsacheundLösung

4. Zeichen sind unscharf.

Prüfen Sie, ob die Signaleinstellung Ihres PCs

mit den Einstellungen für Auösung und vertikale Bildwiederholfrequenz des Monitors übereinstimmt.

(seite 12) Ändern Sie die Einstellung mit der Option

<Umrissverstärkung>. (seite 22)

•

5. Nachbilder treten auf.

Nachbilder treten vor allem bei LCD-Monitoren auf. Vermeiden Sie langes Anzeigen desselben Bilds.

Verwenden Sie den Bildschirmschoner oder die

Abschaltfunktion, um zu vermeiden, dass dasselbe Bild über längere Zeit hinweg angezeigt wird.

•

6. Grüne, rote, blaue, weiße oder fehlerhafte Punkte bleiben auf dem Bildschirm.

Dies liegt an der Charakteristik des LCD-Displays und

ist kein Fehler.

•

7. StörendeMusteroderAbdrückebleibenaufdem

Bildschirm.

Lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.

•

8. StörungenentstehenamBildschirm.

Beim Empfang von Signalen des HDCP-Systems werden die normalen Bilder möglicherweise nicht sofort angezeigt.

•

9. Anzeigeposition ist falsch.

Passen Sie die Bildposition mit <Hor.Position> oder <Ver.Position> an. (seite 16) Bleibt das Problem bestehen, verwenden Sie zum Ändern der Anzeigeposition das zur Grakkarte gehörende Dienstprogramm (falls vorhanden).

•

10. Vertikale Balken erscheinen auf dem Bildschirm,

odereinTeildesBildesackert.

Ändern Sie die Einstellung mit der Option [Clock].

(seite 16)

•

11. DasgesamteBildackertoderistunscharf.

Ändern Sie die Einstellung mit der Option [Phase] an.

(seite 16)

•

12. Der obere Bereich des Bildschirms ist wie unten angegeben verzerrt.

Dies wird verursacht, wenn das zusammengesetzte Synchronisationssignal (X-OR) und das separate vertikale Synchronisationssignal gleichzeitig eingehen. Wählen sie entweder das zusammengesetzte oder das separate Signal aus.

•

13. Das Justierungsmenü wird nicht angezeigt.

Prüfen Sie, ob die Bediensperre eingeschaltet ist.

(seite 25)

•

14. Das Modusmenü wird nicht angezeigt.

Prüfen Sie, ob die Bediensperre eingeschaltet ist.

(seite 25)

•

15. Die automatische Einstellung funktioniert nicht ordnungsgemäß.

Diese Funktion wird nicht ausgeführt, wenn ein

digitales Signal übertragen wird.

Diese Funktion ist zur Verwendung auf MacintoshPCs und AT-kompatiblen PCs gedacht, auf

denen Windows ausgeführt wird. Sie funktioniert in folgenden Fällen möglicherweise nicht ordnungsgemäß. Die Einstellung funktioniert möglicherweise nicht ordnungsgemäß, wenn das Bild

nur auf einem Teilbereich des Bildschirms angezeigt

wird (z. B. wenn Sie ein Eingabeaufforderungsfenster verwenden) oder eine schwarze Hintergrundfarbe (z. B. Desktop-Hintergrund) gewählt haben. Die Funktion wird mit bestimmten Grakkarten möglicherweise nicht korrekt ausgeführt.

•

Kapitel 5 Fehlerbeseitigung

Probleme MöglicheUrsacheundLösung

16. Der an das USB-Kabel angeschlossene Monitor wird nicht erkannt. / An den Monitor angeschlossene USB-Geräte funktionieren nicht ordnungsgemäß.

Prüfen Sie, ob das USB-Kabel richtig eingesteckt ist.

(seite 37)

Verwenden Sie einen anderen USB-Anschluss. Wenden Sie sich an Ihren Fachhändler vor Ort, wenn der PC oder die Peripheriegeräte bei Verwendung eines anderen USB-Anschlusses ordnungsgemäß funktionieren. (Weitere Details nden Sie im Handbuch zum PC.) Starten Sie den PC neu. Wenn die Peripheriegeräte bei direktem Anschluss an den PC ordnungsgemäß funktionieren, wenden Sie sich an den Händler vor Ort. Überprüfen Sie, ob der PC und das Betriebssystem USB-kompatibel sind. (Erkundigen Sie sich bei den entsprechenden Herstellern, ob die Geräte USBkompatibel sind.) Überprüfen Sie bei der Verwendung von Windows die BIOS-Einstellung des PCs für USB. (Weitere Details nden Sie im Handbuch zum PC.)

•

Kapitel 6 Referenz

6-1. Anbringen eines Schwenkarms

Statt des Standfußes kann ein Schwenkarm oder ein anderer Standfuß am Monitor angebracht werden. Verwenden Sie einen EIZO-Schwenkarm oder -Standfuß.

Warnung

Wenn Sie einen Schwenkarm anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch.

Wenn Sie den Schwenkarm oder Standfuß eines anderen Herstellers verwenden möchten, achten Sie darauf, dass Schwenkarm oder Standfuß dem VESA-Standard entspricht und die folgenden Spezikationen erfüllt.

- Lochabstand für die Schrauben: 100 mm × 100 mm

- Stärke der Platte: 2,6 mm

- Ausreichende Stabilität, um das Gewicht des Monitors (außer dem Standfuß) und Zubehör wie Kabel zu tragen.

Verwenden Sie die Schrauben wie unten beschrieben.

- SX2262W

Der Fuß wird mit den Schrauben am Monitor befestigt

- SX2462W

Die im Lieferumfang des Monitors enthaltenen Schrauben (M4 × 12mm)

Bringen Sie den Schwenkarm oder Standfuß so an, dass der Monitor in den folgenden Winkeln geneigt werden

kann.

- 45 Grad nach oben, 45 Grad nach unten (horizontales Display, vertikales Display um 90 Grad im Uhrzeigersinn gedreht)

Schließen Sie die Kabel nach dem Anbringen eines Arms oder Ständers an. Ändern Sie die Höhe des Standfußes nicht, wenn Sie ihn vom Monitor entfernt haben. Wird die Höhe geändert, wenn der Monitor nicht am Fuß befestigt ist, können Personenschäden oder Schäden am Standfuß auftreten. Da der Monitor und der Arm oder Fuß sehr schwer sind, besteht bei Herunterfallen die Gefahr von Verletzungen oder Geräteschaden. Wenn Sie den SX2262W entfernen möchten, drehen Sie das Bedienfeld auf dem Monitor etwas nach links und rechts, um die vier Schrauben unter dem Fuß besser erreichen zu können. Entfernen Sie anschließend die vier

Schrauben.

•

[Befestigung]

1 Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf einer stabilen

Unterlage ausgebreitet ist. Das Display muss dabei nach unten zeigen.

2 Entfernen Sie den Standfuß.

Sie benötigen dafür einen Schraubenzieher. Lösen Sie mit dem Schraubenzieher die vier Schrauben, die das Gerät und den Standfuß verbinden.

3 Bringen Sie den Monitor am Schwenkarm oder Standfuß an.

Befestigen Sie den Monitor mithilfe der im Benutzerhandbuch des Arms oder Fußes angegebenen Schrauben am Schwenkarm oder Standfuß.

Kapitel 6 Referenz

6-2. Anschließen von mehr als zwei PCs an den Monitor

Mehr als zwei PCs können über den DVI-I- und den DisplayPort-Anschluss auf der Rückseite an den

Monitor angeschlossen werden.

Beispiele für den Anschluss

15-poliger MiniD-Sub-Anschluss

DVI Anschluss

Signalkabel

(FD-C39 mitgeliefert)

Signalkabel

(FD-C16 mitgeliefert)

Zu PC 1

Zu PC 2

Zu PC 3

Signalkabel

(PP200 option)

DVI-I-Anschluss

DisplayPort-Anschluss

DisplayPortAnschluss

Analog

Digital

●

So schalten Sie das Eingangssignal um

Das Eingangssignal wechselt bei jedem Drücken der Taste . Wenn das Signal umgeschaltet wurde, wird der Name des aktiven Eingangsanschlusses in der oberen rechten Bildschirmecke angezeigt.

Kapitel 6 Referenz

●

So stellen Sie die Auswahl des Eingangssignals ein [Signaleingang]

Der Monitor erkennt den Anschluss, über den PC-Signale empfangen werden. Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert, zeigt der Monitor automatisch den Eingang des anderen Signals an.

Einstellung Funktion

Automatik Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert,

zeigt der Monitor automatisch den Eingang des anderen Signals an.

Manuell Der Monitor erkennt nur PC-Signale automatisch, die zurzeit angezeigt

werden. Wählen Sie mit der Taste ein aktives Eingangssignal.

Vorgehensweise

Wählen Sie im Justierungsmenü <Werkzeuge>, und drücken Sie . Wählen Sie im Menü <Werkzeuge> die Option <Signaleingang>, und drücken Sie .

Das Menü <Signaleingang> wird angezeigt.

Wählen Sie „Automatik“ oder „Manuell“ mit der Taste oder . Drücken Sie , um die Justierung zu beenden.

Warnung

Wenn für <Signaleingang> die Option „Automatik“ ausgewählt ist, funktioniert die Energiesparfunktion des Monitors nur, wenn sich alle PCs im Energiesparmodus benden.

•

Kapitel 6 Referenz

6-3. Einsatzbereiche für Den USB (Universal Serial Bus)

Dieser Monitor verfügt über einen USB-kompatiblen Hub. Wird der Monitor an einen USB-kompatiblen PC oder an einen anderen USB-Hub angeschlossen, fungiert er wie ein USB-Hub, der die Verbindung mit USB-kompatiblen Peripheriegeräten ermöglicht.

●

Erforderliche Systemumgebung

Ein PC mit USB-Anschluss oder ein anderer an einen USB-kompatiblen PC angeschlossener USB-

Hub Windows 2000/XP/Vista/7 oder Mac OS 9.2.2 und OS X 10.2 oder höher EIZO USB-Kabel (MD-C93)

Warnung

Dieser Monitor funktioniert je nach zu verwendendem PC, Betriebssystem oder Peripheriegerät möglicherweise nicht. Erkundigen Sie sich beim Hersteller des jeweiligen Peripheriegeräts über die USB-Kompatibilität des Geräts. Mit dem USB-Anschluss verbundene Geräte (vorgeschaltet und nachgeschaltet) können auch betrieben werden, wenn sich der Monitor im Energiesparmodus bendet oder ausgeschaltet ist. Deshalb variiert der Stromverbrauch des Monitors je nach angeschlossenem Gerät auch im Energiesparmodus. Bei ausgeschaltetem Netzschalter kann das am USB-Anschluss angeschlossene Gerät nicht betrieben werden.

•

●

Verbindung (Einrichten der USB-Funktion)

Schließen Sie den Monitor mit dem Signalkabel zunächst an einen PC an, und starten Sie den PC. Verbinden Sie mithilfe des mitgelieferten USB-Kabels den nachgeschalteten USB-Anschluss eines USB-kompatiblen PCs oder eines anderen USB-Hub mit dem vorgeschalteten USB-Anschluss des

Monitors.

Die USB-Hub-Funktion wird nach dem Anschließen des USB-Kabels automatisch eingestellt.

Schließen Sie das USB-kompatible Peripheriegerät an den USB-Anschluss (nachgeschaltet) des

Monitors an.

Nachgeschaltet

Vorgeschaltet

Kapitel 6 Referenz

6-4. Anzeigen der Monitorinformationen

●

Anzeigen der Monitorinformationen durch Drücken von

Diese Anzeige zeigt die Energiesparquote, die Reduzierung des Stromverbrauchs und CO2-Reduzierung als Ergebnis der Helligkeit des Monitors. (Beispiel)

HINWEIS

Reduzierung des Stromverbrauchs: Reduzierung des Stromverbrauchs für die Hintergrundbeleuchtung als Ergebnis des angepassten Helligkeitswerts CO2-Reduzierung: wird aus dem Wert für die „Stromeinsparung“ berechnet. Dabei handelt es sich um eine Schätzung der Summe der CO2-Emissionen bei einstündiger Verwendung des Monitors. * Der Wert basiert auf der Berechnung des Standardwerts (0,000555 t CO

/kWh), der von einem Ministerium

festgelegt wurde (2006, Ministry of Economy, Trade and Industry, Ministry of Environment, Civil Code Article

3) und variiert möglicherweise je nach Land und Jahr.

•

●

Anzeigen der Signalinformationen [Signalinformation]

Mit dieser Funktion werden die Informationen zu den aktuellen Eingangssignalen angezeigt.

Wählen Sie im Justierungsmenü die Option <Werkzeuge>, und drücken Sie . Wählen Sie im Menü <Werkzeuge> die Option <Signalinformation>, und drücken Sie .

Der Bildschirm „Signalinformation“ wird angezeigt.

(Beispiel)

●

Anzeigen der Monitorinformationen [Monitorinformation]

Mit dieser Funktion werden die Informationen zum Monitor angezeigt.

Wählen Sie im Justierungsmenü die Option <Werkzeuge>, und drücken Sie . Wählen Sie im Menü <Werkzeuge> die Option <Monitorinformation>, und drücken Sie .

Der Bildschirm „Monitorinformation“ wird angezeigt.

(Beispiel)

Warnung

Die Nutzungsdauer liegt beim Kauf des Monitors aufgrund von werkseitigen Inspektionen nicht immer bei „0“.•

Kapitel 6 Referenz

6-5. Spezikationen

SX2262W

LCD-Display Größe 22,0 Zoll (560 mm) TFT-Farbdisplay

Oberächenbehandlung Antireexionsbeschichtung Oberächenhärte 3 H

Betrachtungswinkel Betrachtungswinkel: Horizontal 178°, Vertikal 178° (CR: mindestens 10) Punktabstand 0,247 mm Reaktionszeit etwa 12 ms

Horizontale

Abtastfrequenz

Analog 31-76 kHz Digital 31-76 kHz

Vertikale

Abtastfrequenz

Analog 49-86 Hz (Non-interlace) Digital 59-61 Hz (Non-interlace) (VGA TEXT: 69-71 Hz)

Auösung 1920 Punkte × 1200 Zeilen Punktfrequenz

(max.)

Analog 170 MHz Digital 164,5 MHz

Anzeigefarben (max.) etwa. 1073,74 millionen farben (DisplayPort 10bit) Sichtbare Bildgröße (H × V) 473,76 mm × 296.1 mm Stromversorgung 100-120 VAC ±10 %, 50/60Hz 0,9A

200-240 VAC ±10 %, 50/60Hz 0,45A

Stromverbrauch Bildschirmanzeige Ein 90 W oder weniger (mit USB-Ladefunktion)

80 W oder weniger (ohne USB-Ladefunktion)

Energiesparmodus Höchstens 0,9 W ( für einfachen DVI-I (Analog)-Signaleingang, ohne

USB-Ladefunktion, [Signaleingang]: „Manuell“)

Netzschalter ausgeschaltet 0,7 W oder weniger (ohne USB-Ladefunktion) Netzschalter ausgeschaltet 0 W

Signaleingänge DVI-I-Anschluss (für HDCP) × 2

DisplayPort (Standard V1.1a, für HDCP)

Analoges Eingangssignal (Sync) Getrennt, TTL, Positiv/Negativ

Zusammengesetzt, TTL, Positiv/Negativ

Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p/75 Ω) Digitales (DVI) Signalübertragungssystem TMDS (Einzel-Link) Analoges Eingangssignal

Videosignalspeicher (Max.)

45 (werkseitig voreingestellt: 9)

Plug & Play Analog/Digital (DVI-I): VESA DDC 2B/EDID structure 1.3

Digital (DisplayPort): VESA DisplayPort/EDID structure 1.4

Abmessungen Hauptgerät 511 mm (20,1 Zoll) × 347,5-521,5 mm (13,7 – 20,5 Zoll) × 240,5 mm

(9,5 Zoll)

Hauptgerät (ohne Standfuß) 511 mm (20,1 Zoll) × 333 mm (13,1 Zoll) × 85 mm (3,35 Zoll)

Gewicht Hauptgerät etwa. 9,6 kg (21,2 lbs.)

Hauptgerät (ohne Standfuß) etwa. 6,6 kg (14,6 lbs.)

Justierungsbereich

Kippen 30° nach oben, 0° nach unten Schwenken 172° nach rechts, 172° nach links

Höhenverstellung 225 mm (8,9 Zoll) (174 mm/6,9 Zoll bei Neigung von 0°) Rotation 90° (im Uhrzeigersinn)

Kapitel 6 Referenz

Umgebungsbedingungen

Temperatur Betriebstemperatur: 0 °C - 35 °C (32 °F - 95 °F)

Lagertemperatur: -20 °C - 60 °C (-4 °F - 140 °F)

Luftfeuchte Luftfeuchtigkeit bei Betrieb: 20 % - 80 % relative Luftfeuchte

(ohne Kondensierung)

Luftfeuchtigkeit bei Aufbewahrung: 10 % - 80 % relative Luftfeuchte

(ohne Kondensierung)

Druck In Betrieb: 700 bis 1.060 hPa

Lagerung: 200 bis 1.060 hPa

USB Standard USB Specication Revision 2.0

Anschluss Vorgeschalteter Anschluss × 1, Nachgeschalteter Anschluss × 2

Übertragungsge

schwindigkeit

480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig)

Versorgungsstrom Vorgeschaltet: Max. 500 mA/1 Anschluss

SX2462W

LCD-Display Größe 24,1 Zoll (610 mm) TFT-Farbdisplay

Oberächenbehandlung sbeschichtung Oberächenhärte 3 H

Betrachtungswinkel Betrachtungswinkel: Horizontal 178°, Vertikal 178° (CR: mindestens 10) Punktabstand

0,270 mm

Reaktionszeit etwa 13 ms

Horizontale

Abtastfrequenz

Analog 31-76 kHz Digital 31-76 kHz

Vertikale

Abtastfrequenz

Analog 49-86 Hz (Non-interlace) Digital 59-61 Hz (Non-interlace) (VGA TEXT: 69-71 Hz)

Auösung 1920 Punkte × 1200 Zeilen Punktfrequenz

(max.)

Analog 170 MHz Digital 164,5 MHz

Anzeigefarben (max.) etwa. 1073,74 millionen farben (DisplayPort 10bit) Sichtbare Bildgröße (H × V) 518,4 mm × 324,0 mm Stromversorgung 100-120 VAC ±10 %, 50/60Hz 1,0A

200-240 VAC ±10 %, 50/60Hz 0,5A

Stromverbrauch Bildschirmanzeige Ein 95 W oder weniger (mit USB-Ladefunktion)

85 W oder weniger (ohne USB-Ladefunktion)

Energiesparmodus Höchstens 0,9 W ( für einfachen DVI-I (Analog)-Signaleingang, ohne

USB-Ladefunktion, [Signaleingang]: „Manuell“)

Netzschalter ausgeschaltet 0,7 W oder weniger (ohne USB-Ladefunktion) Netzschalter ausgeschaltet 0 W

Signaleingänge DVI-I-Anschluss (für HDCP) × 2

DisplayPort (Standard V1.1a, für HDCP)

Analoges Eingangssignal (Sync) Getrennt, TTL, Positiv/Negativ

Zusammengesetzt, TTL, Positiv/Negativ

Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p/75 Ω) Digitales (DVI) Signalübertragungssystem TMDS (Einzel-Link) Analoges Eingangssignal

Videosignalspeicher (Max.)

45 (werkseitig voreingestellt: 9)

Plug & Play Analog/Digital (DVI-I): VESA DDC 2B/EDID structure 1.3

Digital (DisplayPort): VESA DisplayPort/EDID structure 1.4

Kapitel 6 Referenz

Abmessungen Hauptgerät 566 mm (22,3 Zoll) × 456-538 mm (18,0 – 21,2 Zoll) × 230 mm

(9,1 Zoll)

Hauptgerät (ohne Standfuß) 566 mm (22,3 Zoll) × 367 mm (14,4 Zoll) × 85 mm (3,4 Zoll)

Gewicht Hauptgerät etwa. 10,7 kg (23,6 lbs.)

Hauptgerät (ohne Standfuß) etwa. 7,1 kg (15,7 lbs.)

Justierungsbereich

Kippen Kippen: 40° nach oben, 0° nach unten Schwenken 35° nach rechts, 35° nach links

Höhenverstellung 82 mm (3,23 Zoll)

Rotation 90° (im Uhrzeigersinn)

Umgebungsbedingungen

Temperatur Betriebstemperatur: 0 °C - 35 °C (32 °F - 95 °F)

Lagertemperatur: -20 °C - 60 °C (-4 °F - 140 °F)

Luftfeuchte Luftfeuchtigkeit bei Betrieb: 20 % - 80 % relative Luftfeuchte

(ohne Kondensierung)

Luftfeuchtigkeit bei Aufbewahrung: 10 % - 80 % relative Luftfeuchte

(ohne Kondensierung)

Druck In Betrieb: 700 bis 1.060 hPa

Lagerung: 200 bis 1.060 hPa

USB Standard USB Specication Revision 2.0

Anschluss Vorgeschalteter Anschluss × 1, Nachgeschalteter Anschluss × 2

Übertragungsge

schwindigkeit

480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig)

Versorgungsstrom Vorgeschaltet: Max. 500 mA/1 Anschluss

Standardeinstellungen (Werkeinstellungen)

FineContrast User1 Energie sparen Ein Signaleingang Manuell Bildgröße Vollbild Auto EcoView Ein

Umrissverstärkung 0

Menü-Position Mitte Eco-Timer Aus Sprache English

Kapitel 6 Referenz

Außenabmessungen

SX2262W

PIVOT

SWIVEL

355 (13.00)

36.2 (1.43)

172°

53.8 (2.12)

85 (3.35)

333 (13.01)

298.1 (11.07)

17.45 (0.69)

511 (20.01)

521.5 (20.05)

17.45 (0.69)

φ220

(7.9)

90°

475.8 (18.07)

188.5 (7.04)

235.5 (9.03) 256 (10.01)

9.5 (0.37)

411.1 (16.02)

30°

324.1 (12.08)

181 (7.01)

240.5 (9.05)

347.5 (13.07)

235 (9.03)

100 (3.09)

205.5 (8.01) 205.5 (8.01)

116.5 (4.06)

610.5 (24.00)

99.5 (3.92)

564.2 (22.02)

249 (9.08)

285 (11.02)

481.5 (18.00)

14.5 (0.57)

Einheit: mm (Zoll)

SX2462W

90°

PIVOT

527(20.7)

190(7.5)

35°

315.8(12.4)

230(9.1)

399.5(15.7)

35°

30.4(1.2)

15.5(0.61)

40°

199.6(7.9)

281.4(11.1)

456

～

538 (18

～

21.2)

56.3

(2.22)

(3.35)

566(22.3)

520.4(20.5)

326(12.8)

367(14.4)

22.8(0.9)

20.5(0.81)

577.1(22.7)

287.5(11.3)

182.4(7.2)

8(0.31)

89(3.5)

272.5(10.7)

(3.23)

100(3.9)133.5(5.3)

100(3.9) 233(9.2)233(9.2)

133.5(5.3)

SWIVEL

～

71.5 (0.47

～

2.81)

Einheit: mm (Zoll)

Kapitel 6 Referenz

Pin-Belegung

DVI-I-Anschluss

14 15

18 22 23

Pin-Nr.

Signal

Pin-Nr.

Signal

Pin-Nr.

Signal

1 T.M.D.S. Data 2- 11 T.M.D.S. Data1/3 Shield 21 NC* 2 T.M.D.S. Data 2+ 12 NC* 22 T.M.D.S. Clock shield 3 T.M.D.S. Data2/4 Shield 13 NC* 23 T.M.D.S. Clock+ 4 NC* 14 +5V Power 24 T.M.D.S. Clock-

5 NC* 15 Ground (return for +5V,

Hsync, and Vsync)

C1 Analog Red

6 DDC Clock (SCL) 16 Hot Plug Detect C2 Analog Green 7 DDC Data (SDA) 17 T.M.D.S. Data0- C3 Analog Blue 8 Analog Vertical Sync 18 T.M.D.S. Data0+ C4 Analog Horizontal Sync 9 T.M.D.S. Data1- 19 T.M.D.S. Data0/5 Shield C5 Analog Ground (analog

R,G,&B return)

10 T.M.D.S. Data1+ 20 NC*

(NC*: Keine Verbindung)

DisplayPort-Anschluss

135791113151719

2468101214161820

Pin-Nr.

Signal

Pin-Nr.

Signal

Pin-Nr.

Signal

1 ML Lane3- 8 Ground 15 AUX CH+ 2 Ground 9 ML Lane1+ 16 Ground 3 ML Lane3+ 10 ML Lane0- 17 AUX CH4 ML Lane2- 11 Ground 18 Hot Plug Detect 5 Ground 12 ML Lane0+ 19 Return 6 ML Lane2+ 13 CONFIG1 20 DP PWR 7 ML Lane1- 14 CONFIG2

USB-Anschluss

Vorgeschaltet

Anschluss Serie AAnschluss Serie B

Nachgeschaltet

Kontaktnummer Signal Anmerkungen

1 VCC Kabelstrom 2 - Data Serielle Daten 3 + Data Serielle Daten 4 Ground Kabelerdung

•

Kapitel 6 Referenz

Liste ZUBEHÖR

Reinigungssatz EIZO „ScreenCleaner“ Signalkabel PP200 Lautsprecher i•Sound L3

Die aktuellsten Informationen zum Zubehör nden Sie auf unserer Website.

http://www.eizo.com

Kapitel 6 Referenz

6-6. Glossar

Auösung

Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch Aueuchten den Bildschirminhalt darstellen. Der Monitor setzt sich aus 1.920 horizontalen und

1.200 vertikalen Pixeln zusammen. Bei einer Auösung von 1.920 × 1.200 Pixeln werden alle Pixel im Vollbildmodus angezeigt (1:1).

Bereichseinstellungen

Die Bereichseinstellungen steuern den Ausgangssignalbereich, sodass der gesamte Farbverlauf angezeigt werden kann. Die Bereichseinstellungen sollten vor den Farbeinstellungen vorgenommen werden.

Clock (Takt)

Bei der Umwandlung eines analogen Eingangssignals in ein digitales Signal zur Bildwiedergabe muss ein

über den Analogeingang betriebener Monitor einen Takt mit einem Signal verwenden, dessen Frequenz auf die Punktfrequenz der verwendeten Grakkarte abgestimmt ist. Das nennt man Taktanpassung. Ist der Taktpuls nicht korrekt eingestellt, sind vertikale Balken auf dem Monitor zu sehen.

DDC/CI (Display Data Channel/Command Interface)

Bei VESA handelt es sich um einen Standard für die interaktive Kommunikation der

Einstellungsinformationen usw. zwischen einem PC und dem Monitor.

DisplayPort

VESA stellt einen Standard für digitale Schnittstellen für das digitale Anzeigegerät bereit. DisplayPort kann das Videosignal mit bis zu 16 Bit für jeden RGB-Channel und auch das Audiosignal übertragen. (Dieser Monitor unterstützt nur das 8-Bit-Videosignal.)

DVI (Digital Visual Interface)

Bei DVI handelt es sich um einen digitalen Schnittstellenstandard. DVI ermöglicht die direkte und verlustfreie Übertragung digitaler PC-Daten. Verwendet werden hierbei das TMDS-

Signalübertragungsverfahren sowie DVI-Anschlüsse. Man unterscheidet zwei Arten von DVI-

Anschlüssen: Der DVI-D-Anschluss eignet sich nur für den digitalen Signaleingang. Der DVI-I-

Anschluss eignet sich sowohl für den digitalen als auch für analogen Signaleingang.

DVI DMPM (DVI Digital Monitor Power Management)

DVI DMPM ist ein Energiesparsystem für eine digitale Schnittstelle. Der Status „Monitor EIN (Betriebsmodus)“ und „Aktiv Aus (Energiesparmodus)“ sind Voraussetzung für die Verwendung von

DVI DMPM als Energiesparfunktion.

Kapitel 6 Referenz

Gain-Einstellung

Justiert die Farbparameter für Rot, Grün und Blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farblter des LCD-Displays durchdringt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Ändern der Intensität, mit der das Licht die einzelnen Farblter durchdringt, verändert werden.

Gamma

Die Lichtintensitätswerte eines Monitors reagieren nicht-linear auf eine Änderung des Eingangssignalpegels. Dieses Phänomen wird allgemein als „Gamma-Charakteristik“ bezeichnet. Ein geringer Gamma-Wert liefert Bilder mit geringem Kontrast, wohingegen ein hoher Gamma-Wert für

kontrastreiche Bilder sorgt.

HDCP (High-bandwidth Digital Contents Protection)

Digitales Signalverschlüsselungssystem als Kopierschutz für digitale Inhalte, wie z. B. für Video, Musik

usw. Die sichere Übertragung digitaler Inhalte wird sichergestellt, indem die Inhalte auf der Sendeseite verschlüsselt, über einen DVI-Ausgang gesendet und auf der Empfangsseite wieder entschlüsselt werden.

Digitale Inhalte können nicht reproduziert werden, wenn sowohl Sende- als auch Empfangsgerät nicht mit einem HDCP-System kompatibel sind.

Phase

„Phase“ beschreibt die Abtastfrequenz für die Umwandlung von analogen in digitale Signale. Durch Justieren dieses Parameters wird der Takt angepasst. Es empehlt sich, Phaseneinstellungen erst dann vorzunehmen, wenn der Takt korrekt angepasst wurde.

sRGB (Standard RGB)

Internationaler Standard für den „Farbraum Rot, Grün und Blau“ bei Peripheriegeräten, wie z. B. Monitore, Drucker, Digitalkameras oder Scanner. Mit sRGB haben Internet-Nutzer die Möglichkeit, auf einfache Weise eine präzise Farbabstimmung vorzunehmen.

Temperatur

Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons (üblicherweise angegeben in Grad Kelvin). Bei niedrigen Temperaturen bekommt das Bild einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. 5000K: Leicht rötliches Weiß 6500K: Warmer Weißton (Papierweiß) 9300K: Leicht bläuliches Weiß

TMDS (Transition Minimized Differential Signaling)

Signalübertragungsmethode für die digitale Schnittstelle.

VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling)

Bei VESA handelt es sich um einen Signalstandard für PCs (Grakkarte), der die Nutzung der Energiesparfunktion von Monitoren ermöglicht. DPMS bezeichnet den Signalstatus zwischen PC und

Monitor.

Kapitel 6 Referenz

6-7. Voreingestellte Taktraten

Die folgende Tabelle enthält die werkseitig voreingestellten Videotaktraten (nur bei analogem Signal).

Warnung

Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des Justierungsmenüs erforderlich sein können. Wird ein Eingangssignal verwendet, das in der Tabelle nicht aufgeführt ist, passen Sie den Bildschirm mithilfe des Justierungsmenüs an. In manchen Fällen kann es jedoch vorkommen, dass das Bild auch nach den vorgenommen Justierungen nicht korrekt angezeigt wird. Bei Verwendung von Interlace-Signalen kann das Bild auch nach den vorgenommenen Justierungen im Justierungsmenü nicht korrekt dargestellt werden.

•

Auösung Gültiges Signal

Frequenz Polarität

Punktfrequenz:

MHz

Horizontal:

kHz

Vertikal:

Horizontal Vertikal

640 × 480 VGA 25.18 31.47 59.94 Negativ Negativ 720 × 400 VGA TEXT 28.32 31.47 70.09 Negativ Positiv

800 × 600 VESA 40.00 37.88 60.32 Positiv Positiv 1024 × 768 VESA 65.00 48.36 60.00 Negativ Negativ 1280 × 960 VESA 108.00 60.00 60.00 Positiv Positiv

1280 × 1024 VESA 108.00 63.98 60.02 Positiv Positiv 1600 × 1200 VESA 161.99 75.00 60.00 Positiv Positiv 1680 × 1050 VESA CVT 146.25 65.29 59.95 Negativ Positiv 1920 × 1200 VESA CVT RB 154.00 74.04 59.95 Positiv Negativ

Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This

means that your display is designed, manufactured and tested according to

some of the strictest quality and environmental requirements in the world.

This makes for a high performance product, designed with the user in focus

that also minimizes the Impact on our natural environment.

Some of the features of the TCO’03 Display requirements:

Ergonomics

●

Good visual ergonomics and image quality in order to improve the working environment for the user

and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution,

reectance, colour rendition and image stability.

Energy

●

Energy-saving mode after a certain time - benecial both for the user and environment

●

Electrical safety

Emissions

●

Electromagnetic elds

●

Noise emissions

Ecology

●

The products must be prepared for recycling and the manufacturer must have a certied environmental

management system such as EMAS or ISO 14000

●

Restrictions on

●

chlorinated and brominated ame retardants and polymers

●

heavy metals such as cadmium, mercury and lead.

The requirements includes in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in inuencing the development of IT equipment in a more user-friendly direction. Our labeling system with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

GiltnurfürSX2262W.

For U.S.A. , Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party

EIZO NANAO TECHNOLOGIES INC. 5710 Warland Drive, Cypress, CA 90630 Phone: (562) 431-5011

declare that the product

Trade name: EIZO

Model: FlexScan SX2262W / SX2462W

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna.

* Increase the separation between the equipment and receiver. * Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. * Consult the dealer or an experienced radio/TV technician for help.

Changes or modications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Note

Use the attached specied cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (Enclosed)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige

Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der

Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät

und des spezizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher

als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der

Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.

d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach

hinten ≥ 5°).

e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale

Kraftaufwand dafür muß weniger als 100 N betragen. f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde. g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt). h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position

kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 × 1200, Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

„Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

关于电子信息产品污染控制标识

本标识根据「电子信息产品污染控制管理办法」，适用于在中华人民共和国销售的电子信息产品。标识中央的数字为环保使用期限的年数。只要您遵守该产品相关的安全及使用注意事项，在自制造日起算的年限内，不会产生对环境污染或人体及财产的影响。上述标识粘贴在机器背面。

•

有毒有害物质或元素的名称及含量

部件名称有毒有害物质或元素

铅

（Pb）

汞

（Hg）

镉

（Cd）

六价铬

（Cr（VI））

多溴联苯

（PBB）

多溴二苯醚

（PBDE）印刷电路板 × ○ ○ ○ ○ ○ 机箱 ○ ○ ○ ○ ○ ○ 液晶显示器 × × ○ ○ ○ ○ 其他 × ○ ○ ○ ○ ○

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 规定的限量要求。

( 企业可在此处 , 根据实际情況对上表中打“×”的技术原因进行进一步说明 )

Eizo FLEXSCAN SX2462W, FLEXSCAN SX2262W User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Hinweise für diesen Monitor

INHALT

Kapitel 1 Einführung

1-1. Leistungsmerkmale

1-2. Bedienelemente und Funktionen

1-3. Dienstprogramm-CD

1-4. Grundlegende Bedienung und Funktionen

Grundeinstellungen des Justierungsmenüs

Anzeigen der Tastenführung

Funktionen

Kapitel 2 Bildschirmjustierung

2-2. Richtige Bildschirmanzeige

Digitaleingang

Analogeingang

2-3. Farbeinstellung

Kapitel 3 Einstellung des Monitors

3-2. Sperren von Tasten [Bediensperre]

3-3. Einstellen der EIZO-Logo-Anzeige [Logo]

3-4. Einstellen der Ausrichtung [Ausrichtung]

3-5. Einstellen der Sprache [Sprache]

3-7. DDC-/CI-Kommunikation aktivieren/deaktivieren

3-9. Wiederherstellen der Standardeinstellung

Kapitel 4 Energiesparfunktion

Einstellen der Energiesparfunktion [Energie sparen]

4-2. Einstellung der Anzeigelampe [Netzkontroll-LED]

Kapitel 5 Fehlerbeseitigung

Kapitel 6 Referenz

6-1. Anbringen eines Schwenkarms

6-2. Anschließen von mehr als zwei PCs an den Monitor

6-3. Einsatzbereiche für Den USB (Universal Serial Bus)

6-4. Anzeigen der Monitorinformationen

6-6. Glossar

6-7. Voreingestellte Taktraten

FCC Declaration of Conformity

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor
