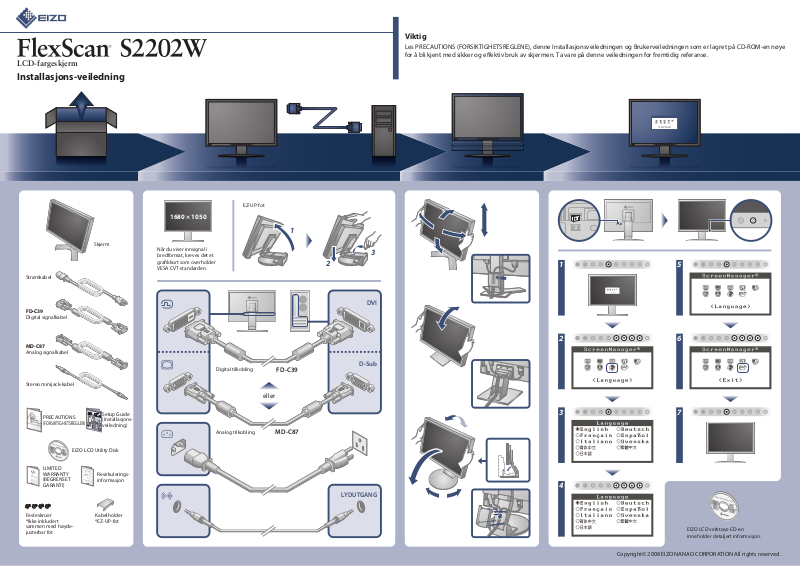

Eizo FLEXSCAN S2202W Installation Manual [no]

Viktig

Les PRECAUTIONS (FORSIKTIGHETSREGLENE), denne Installasjonsveiledningen og Brukerveiledningen som er lagret på CD-ROM-en nøye for å bli kjent med sikker og e ektiv bruk av skjermen. Ta vare på denne veiledningen for fremtidig referanse.

LCD-fargeskjerm

Installasjons-veiledning

		EZ-UP-fot
	1680 × 1050
		1
	Skjerm
	Når du viser innsignal i	3
	bredformat, kreves det et
		2
	gra kkort som overholder
	VESA CVT-standarden.

Strømkabel

DVI

FD-C39

Digital signalkabel

MD-C87

Analog signalkabel

Digital tilkobling	FD-C39	D-Sub

Stereo minijack-kabel
		eller
PRECAUTIONS	Setup Guide
	(Installasjons-
(FORSIKTIGHETSREGLER)
	veiledning)
		MD-C87
	Analog tilkobling

EIZO LCD Utility Disk

LIMITED	Resirkulerings-
WARRANTY
(BEGRENSET	informasjon
GARANTI)
	LYDUTGANG
Festeskruer	Kabelholder
*Ikke inkludert	*EZ-UP-fot
sammen med høyde-
justerbar fot

1

5

2

6

3

7

4

EIZO LCD verktøys-CD-en inneholder detaljert informasjon.

Copyright© 2008 EIZO NANAO CORPORATION All rights reserved.

Ikke noe bilde

Hvis det ikke vises noe bilde på skjermen selv etter at følgende tiltak er utført, må du kontakte leverandøren.

	Problemer		Mulig årsak og løsning
			• Sjekk om strømkabelen er riktig tilkoblet. Hvis problemet
			fortsetter, slår du av skjermen og slår den deretter på igjen etter
		Strømindikatoren lyser ikke.	noen minutter.
			• Slå på hovedstrømbryteren.
			• Trykk på .
	Ikke noe bilde		• Still inn hver justerbar verdi for [Brightness (Lysstyrke)], [Contrast
			(Kontrast)] eller RGB [Gain (Forsterkning)] til et høyere nivå.
		Strømindikatoren lyser blått.
			• Når du bruker den lange DVI-kabelen, juster DVI-inngangsnivået
			ved hjelp av [DVI Input Level (DVI-inngangsnivå)].
			• Bytt innsignal med .
		Strømindikatoren lyser oransje.	• Bruk musen eller tastaturet.
			• Kontroller om PC-en er slått på.
		Denne meldingen vises når det ikke er
		noe innsignal.

• Meldingen til venstre kan vises fordi noen PC-er ikke sender ut signalet like at de er slått på.

		• Kontroller om PC-en er slått på.
	Ved analogt innsignal	• Kontroller om signalkabelen er ordentlig tilkoblet.
		• Bytt innsignal med .

• Når du bruker den lange DVI-kabelen, juster DVI-inngangsnivået

ved hjelp av [DVI Input Level (DVI-inngangsnivå)].

Meldningen under vises.

Denne meldingen vises når innsignalet er feil, selv om skjermen fungerer.

	Ved digitalt innsignal
	Meldingen viser at innsignalet er
	utenfor det angitte frekvensområdet.	• Sjekk om signalinnstillingen for PCen stemmer overens med
	(Slik signalfrekvens vises i rødt.)
		oppløsningen og innstillingene for vertikal frekvens for skjermen.
	Eksempel:	• Start PCen på nytt.
		• Velg en passende visningsmodus ved hjelp av skjermkortets
		hjelpeprogram. Du nner mer informasjon i veiledningen for
		gra kkortet.
		fD: Pikselklokke (vises bare ved digitalt innsignal)
		fH : Horisontal frekvens
		fV : Vertikal frekvens

Auto EcoView	Tips
Sensoren foran på skjermen måler lysnivået i rommet og justerer lysnivået på skjermen
automatisk til et komfortabelt nivå med Auto EcoView-funksjonen.
1	2
	*Kun høydejusterbart fot og EZ-UP-fot.

EZ-UP-fot

3

4

2 1

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörigeSchwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei derAuswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:

a)Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezi zierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.

b)Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist.

c)Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.

d)Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥ 5°).

e)Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale Kraftaufwand dafür muß weniger als 100 N betragen.

f)Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.

g)Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).

h)Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1680 × 1050 Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken. Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörerbzw. Kopfhörerausgang und damit auch den Schalldruckpegel.

„Maschinenlärminformations-Verordnung 3. GPSGV:

Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

[Begrenzung des maximalen Schalldruckpegels am Ohr] Bildschirmgeräte: Größte Ausgangsspannung 150 mV

1st Edition-August, 2008

03V22466A1 (U.M-SUS2202W)
