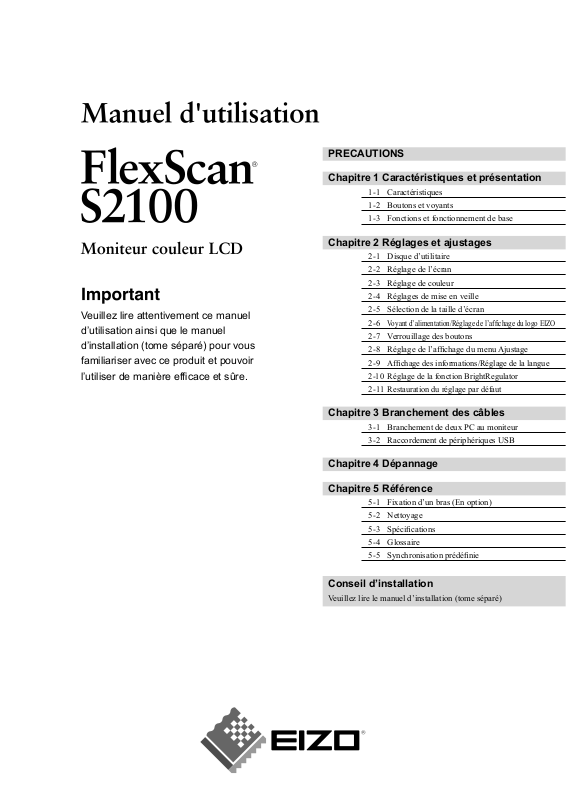

Eizo FLEXSCAN S2100 User Manual

Veuillez lire attentivement ce manuel
d’utilisation ainsi que le manuel
d’installation (tome séparé) pour vous
familiariser avec ce produit et pouvoir
l’utiliser de manière effi cace et sûre.

PRECAUTIONS

Chapitre 1 Caractéristiques et présentation

1-1 Caractéristiques

1-2 Boutons et voyants

1-3 Fonctions et fonctionnement de base

Chapitre 2 Réglages et ajustages

2-1 Disque d’utilitaire

2-2 Réglage de l’écran

2-3 Réglage de couleur

2-4 Réglages de mise en veille

2-5

Sélection de la taille d’écran

2-6

Voyant d’alimentation/Réglage de l’affi chage du logo EIZO

2-7 Verrouillage des boutons

2-8 Réglage de l’affi chage du menu Ajustage

Affi chage des informations/Réglage de la langue

2-9

2-10 Réglage de la fonction BrightRegulator

2-11

Restauration du réglage par défaut

Chapitre 3 Branchement des câbles

3-1 Branchement de deux PC au moniteur

3-2 Raccordement de périphériques USB

Chapitre 4 Dépannage

Chapitre 5 Référence

5-1 Fixation d’un bras (En option)

5-2 Nettoyage

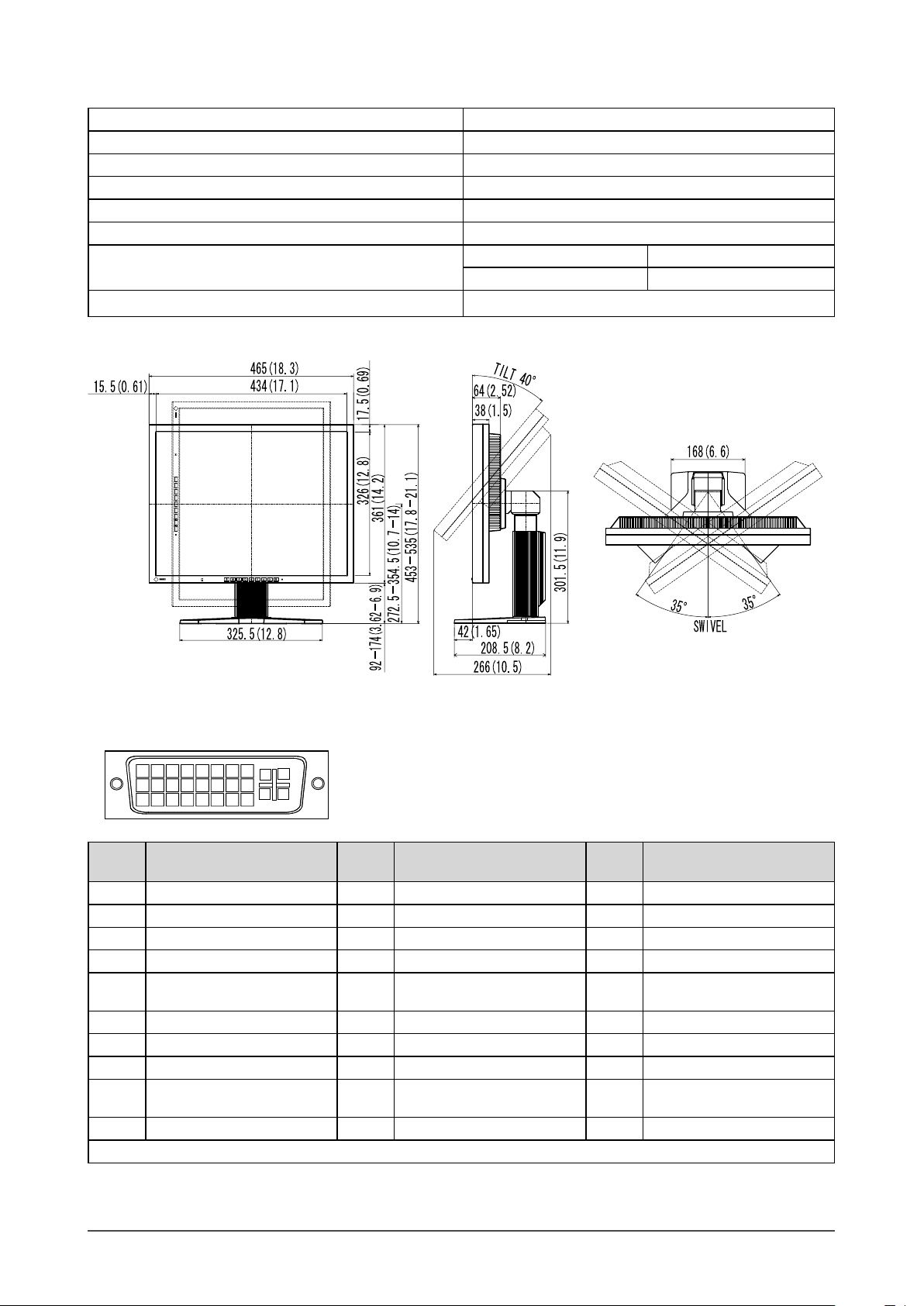

5-3 Spécifi cations

5-4 Glossaire

5-5 Synchronisation prédéfi nie

Conseil d’installation

Veuillez lire le manuel d’installation (tome séparé)

SYMBOLES DE SECURITE

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations
critiques. Veuillez les lire attentivement.

AVERTISSEMENT

Le non respect des consignes données dans un message
AVERTISSEMENT peut entraîner des blessures
sérieuses ou même la mort.

Indique une action interdite.

Signale la nécessité d’une mise à la terre de sécurité.

ATTENTION

Le non respect des consignes données dans un message
ATTENTION peut entraîner des blessures et/ou des
dommages au matériel ou au produit.

Copyright© 2005 EIZO NANAO CORPORATION. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous

quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans l’autorisation préalable et

écrite de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n’est tenu à aucun engagement de confi dentialité vis-à-vis des informations ou

documents soumis sauf accord préalable de sa part avant réception de ces informations. Tout a été fait pour que ce

manuel fournisse des informations à jour, mais les spécifi cations des moniteurs EIZO peuvent être modifi ées sans

préavis.

ENERGY STAR est une marque déposée aux Etats-Unis.
Apple et Macintosh sont des marques déposées de Apple Computer, Inc.
VGA est une marque déposée de International Business Machines Corporation.
DPMS est une marque et VESA est une marque déposée de Video ElectronicsStandards Association.
Windows est une marque déposée de Microsoft Corporation.
PowerManager est une marque de EIZO NANAO CORPORATION.
FlexScan, EIZO et ScreenManager sont des marques déposées de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION est partenaire du programme ENERGY STAR®, et assure sous sa

responsabilité la conformité de ce produit aux recommandations d’économie d’énergie ENERGY

STAR.

Les spécifi cations du produit varient en fonction des régions de commercialisation.

Vérifi ez que le manuel est bien écrit dans la langue de la région d’achat de l’appareil.

PRECAUTIONS

IMPORTANT

• Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du

produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d’utilisation dans une région

différente de celle prévue à l’origine.

• Pour votre sécurité comme pour la bonne utilisation de l’appareil, veuillez lire attentivement cette section ainsi que

les indications de sécurité portées sur le moniteur.

[Emplacements des étiquettes de sécurité]

AVERTISSEMENT

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez
immédiatement tous les cordons secteur et prenez contact avec votre
revendeur.

Il peut être dangereux d’utiliser un moniteur au fonctionnement défectueux.

Ne démontez pas la carrosserie et ne modifi ez pas le moniteur.

Le démontage de la carrosserie ou la modifi cation du moniteur peut causer un choc électrique

ou une brûlure.

Confi ez toute intervention à un technicien qualifi é.

Ne tentez pas de dépanner vous-même cet appareil, l’ouverture ou la dépose des capots vous

expose à un risque d’incendie, de choc électrique ou de dégâts à l’appareil.

Eloignez les petits objets ou les liquides de l’appareil.

L’introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la

carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l’appareil.

Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l’intérieur de

l’appareil, débranchez immédiatement le cordon secteur. Faites contrôler l’appareil par un

technicien qualifi é avant de l’utiliser à nouveau.

PRECAUTIONS

1

AVERTISSEMENT

Placez le moniteur sur une surface stable et robuste.

Il y a risque de chute de l’appareil sur une surface inappropriée, qui pourrait entraîner des

blessures ou endommager l’appareil.

En cas de chute, débranchez immédiatement le cordon secteur et faites contrôler l’appareil

par un technicien qualifi é avant de l’utiliser à nouveau. Toute utilisation de l’appareil après

une chute peut entraîner un incendie ou un choc électrique.

Choisissez bien l’emplacement du moniteur.

Il y a des risques de dégâts à l’appareil, d’incendie ou de choc électrique.

• Ne pas utiliser à l’extérieur.

• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.)

• Ne pas installer l’appareil dans un environnement poussiéreux ou humide.

• Ne pas installer l’appareil à un endroit exposé directement à la vapeur d’eau.

• Ne pas placer l’appareil près des appareils de chauffage ou d’humidifi cation.

Gardez les sacs plastique d’emballage hors de portée des enfants pour éviter
tout risque d’étouffement.

Utilisez le cordon secteur fourni pour le branchement sur la prise secteur
standard dans votre pays.

Vérifi ez la tension d’épreuve du cordon secteur.

Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Pour débrancher le cordon secteur, tirez fermement sur la fi che exclusivement.

Ne tirez jamais sur le câble, cela pourrait endommager le cordon et entraîner un incendie ou

un choc électrique.

L’appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Utilisez la tension correcte.

• L’appareil a été conçu pour une utilisation avec une tension de secteur particulière.

L’utilisation sur une tension différente de celle spécifi ée dans ce manuel pourrait causer un

choc électrique, un incendie ou d’autres dégâts.

• Ne surchargez pas les circuits d’alimentation électrique, cela pourrait entraîner un incendie

ou un choc électrique.

PRECAUTIONS

2

AVERTISSEMENT

Manipulez correctement le cordon secteur.

• Ne faites pas passer le cordon sous le moniteur ou un autre objet lourd.

• Ne tirez pas sur le cordon et ne le fi xez pas.

Cessez d’utiliser tout cordon secteur endommagé. L’utilisation d’un cordon défectueux peut

entraîner un incendie ou un choc électrique.

Ne touchez pas au cordon secteur ni à la fi che si des étincelles apparaissent.

Vous risqueriez un choc électrique.

Pour fi xer un bras support, consultez la documentation du bras pour fi xer
correctement le moniteur et serrez les vis.

Un mauvais montage pourrait se traduire par une séparation de l’appareil qui pourrait

l’endommager ou causer une blessure. En cas de chute de l’appareil, demandez conseil à

votre revendeur avant de l’utiliser à nouveau. Toute utilisation de l’appareil après une chute

peut entraîner un incendie ou un choc électrique.

Pour refi xer le socle inclinable, utilisez les mêmes vis et serrez-les correctement.

Ne touchez pas un panneau LCD endommagé à mains nues.

Les cristaux liquides qui peuvent s’écouler du panneau sont toxiques par contact avec les

yeux ou la bouche.

En cas de contact de la peau ou du corps avec le panneau, lavez immédiatement à grande eau.

En cas de symptôme anormal ou de malaise, veuillez consulter votre médecin.

Observez les règlements locaux concernant l’élimination écologique de ce
produit.

Le rétro-éclairage fl uorescent du panneau LCD contient du mercure.

PRECAUTIONS

3

ATTENTION

Procédez avec précaution pour transporter l’appareil.

Débranchez les câbles et cordon secteur avant de déplacer l’appareil. Il est dangereux de

déplacer l’appareil avec son cordon branché. Vous risquez de vous blesser.

Pour manipuler l’appareil, saisissez-le fermement à deux mains par le bas et
vérifi ez que le panneau LCD est dirigé vers l’extérieur avant de le soulever.

Une chute de l’appareil pourrait l’endommager ou causer des blessures.

N’obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d’objets sur les fentes de ventilation.

• N’installez pas le moniteur dans un espace confi né.

• N’utilisez pas le moniteur couché sur le côté ni à l’envers.

Toutes ces utilisations risquent d’obstruer les fentes de ventilation, d’empêcher une

circulation d’air normale ou d’entraîner un incendie ou d’autres dégâts.

Ne touchez jamais aux fi ches électriques avec les mains humides.

Tout contact avec la fi che électrique les mains humides peut être dangereux et peut causer un

choc électrique.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l’appareil en cas de problème.

Nettoyez régulièrement les alentours de la prise.

L’accumulation de poussière, d’eau ou d’huile sur la fi che peut entraîner un incendie.

Débranchez le moniteur avant de le nettoyer.

Le nettoyage du moniteur sous tension peut causer un choc électrique.

Si l’appareil ne doit plus être utilisé pendant un certain temps, débranchez
le câble secteur de la prise murale par sécurité et pour éviter toute
consommation électrique.

PRECAUTIONS

4

Panneau LCD

Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est

recommandé d’utiliser un réglage de luminosité aussi bas que possible.

Le panneau peut comporter des pixels défectueux. Ces pixels se présentent sous forme de points plus sombres ou plus

lumineux sur l’écran. C’est une caractéristique du panneau LCD, et non un défaut du produit.

La durée de vie du rétro-éclairage du panneau LCD est limitée. Si l’écran s’assombrit ou se met à scintiller, prenez

contact avec votre revendeur.

N’appuyez pas violemment sur le panneau ou sur ses bords, vous risquez d’endommager l’écran. Des traces peuvent

persister sur l’écran si l’image est sombre ou noire. Des pressions répétées sur l’écran peuvent le détériorer ou

endommager le panneau LCD. L’affi chage d’un écran blanc peut faciliter la disparition des traces.

Ne frottez pas l’écran et évitez d’appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un

crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque le moniteur est froid et déplacé dans une autre pièce ou lorsque la température de la pièce augmente

rapidement, de la condensation peut se former à l’intérieur et à l’extérieur du moniteur. Dans ce cas, ne mettez pas le

moniteur sous tension et attendez la disparition de la condensation. Sinon, le moniteur pourrait être endommagé.

Pour un confort d’utilisation du moniteur

Un écran trop sombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du moniteur en fonction des

conditions ambiantes.

Regarder le moniteur trop longtemps entraîne une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

PRECAUTIONS

5

TABLE DES MATIERES

PRECAUTIONS ...................................................... 1

Panneau LCD ............................................................. 5

Pour un confort d’utilisation du moniteur ............... 5

Chapitre 1 Caractéristiques et présentation ...... 7

1-1 Caractéristiques ............................................... 7

1-2 Boutons et voyants ......................................... 7

1-3 Fonctions et fonctionnement de base ........... 8

Chapitre 2 Réglages et ajustages ..................... 10

2-1 Disque d’utilitaire ........................................... 10

● Contenu du disque et présentation du

logiciel ............................................................. 10

● Pour utiliser ScreenManager Pro for LCD ........ 10

2-2 Réglage de l’écran ..........................................11

Entrée numérique .................................................11

Entrée analogique ................................................11

2-3 Réglage de couleur ........................................ 14

Réglage simple [Mode FineContrast] ................ 14

● Mode FineContrast ........................................... 14

● Pour sélectionner le mode FineContrast .......... 14

Ajustages avancés [Menu ajustage] .................. 15

●

Pour sélectionner un mode approprié pour les

images .............................................................. 15

● Pour régler/ajuster la couleur ........................... 16

2-7 Verrouillage des boutons .............................. 18

● Pour bloquer le fonctionnement

[Verrouillage ajustage] ...................................... 18

Réglage de l’affi chage du menu Ajustage .... 19

2-8

● Pour mettre à jour les réglages du menu

[Taille/Position du Menu/Veille Menu/

Translucide/Orientation] ................................... 19

2-9 Affi chage des informations/Réglage de la

langue ............................................................. 20

● Pour vérifi er les réglages, le temps d’utilisation,

etc. ................................................................... 20

● Pour sélectionner une langue à affi cher

[Langue] ........................................................... 20

2-10 Réglage de la fonction BrightRegulator ...... 20

● Pour activer ou désactiver la régulation de la

luminosité [BrightRegulator] ............................. 20

2-11 Restauration du réglage par défaut ............. 20

● Pour restaurer le réglage de couleur

[Restaurer] ........................................................ 20

● Pour réinitialiser tous les réglages

[Restaurer] ........................................................ 20

Chapitre 3 Branchement des câbles ............... 21

3-1 Branchement de deux PC au moniteur ........ 21

● Pour régler la commutation automatique des

signaux d’entrée [Signal d’entrée] .................... 22

3-2 Raccordement de périphériques USB ......... 22

2-4 Réglages de mise en veille ........................... 16

● Pour régler le délai de mise en veille du

moniteur [Mise en veille] ................................... 16

2-5 Sélection de la taille d’écran ......................... 17

● Pour modifi er la taille de l’écran [Taille] ............ 17

● Pour régler la luminosité des bandes noires

[Intensité Bords] ............................................... 17

2-6 Voyant d’alimentation/Réglage de l’affi chage

du logo EIZO .................................................. 18

● Pour désactiver le voyant d’alimentation lors

de l’affi chage d’un écran [Voyant Tension] ....... 18

● Pour affi cher le logo EIZO [Fonction Affi chage du

logo EIZO] ........................................................ 18

TABLE DES MATIERES

6

Chapitre 4 Dépannage ....................................... 23

Chapitre 5 Référence ......................................... 25

5-1 Fixation d’un bras (En option) ...................... 25

5-2 Nettoyage ....................................................... 26

5-3 Spécifi cations ................................................ 27

5-4 Glossaire ........................................................ 29

5-5 Synchronisation prédéfi nie .......................... 31

Chapitre 1 Caractéristiques et présentation

Merci beaucoup pour votre choix d’un moniteur couleur EIZO.

1-1 Caractéristiques

• Conforme à la norme de double entrée (Connecteurs DVI-I et D-sub mini à
15 broches)

• Conforme à la norme d’entrée numérique DVI (TMDS)

• Fréquence de balayage horizontal : Analogique : 24 à 80 kHz, Numérique :
31 à 76 kHz

• Fréquence de balayage vertical : Analogique : 49 à 76 Hz
(1 600 × 1 200 : 49 à 61 Hz)
Numérique : 59 à 61 Hz (Texte VGA : 69 à 71 Hz)
Résolution : 1 600 points × 1 200 lignes

• Compatible avec le mode de synchronisation d’images (59 à 61 Hz)

• Fonction de lissage (uniforme à net) pour la défi nition des images agrandies

• Fonction BrightRegulator incorporée pour la régulation de la luminosité

• Mode FineContrast pour la sélection du mode le mieux adapté à l’affi chage à
l’écran

• Utilitaire « ScreenManager Pro for LCD » (pour Windows) inclus pour le
contrôle du moniteur à partir d’un ordinateur équipé d’une souris et d’un
clavier (reportez-vous au disque d’utilitaire EIZO LCD).

• Pied réglable en hauteur

• Ecran extra plat

• Affi chage disponible en mode Portrait/Paysage

1-2 Boutons et voyants

REMARQUE

• Ce moniteur peut être positionné pour
le mode Portrait ou Paysage. (Il peut
pivoter selon un angle de 90 degrés.)

• Le pied de cet appareil peut être
remplacé par un bras ou tout autre
support. (Reportez-vous à la section
« 5-1 Fixation d’un bras (En option) »
à la page 25.)

• Pour pivoter l’orientation de
90 degrés, choisissez <Autres
Fonctions>, puis <Orientation>, dans
le menu de réglage, et sélectionnez
« Portrait ».

Boutons

1. Menu Ajustage (*ScreenManager ®)

2. Capteur (BrightRegulator)

3. Touche de sélection du signal d’entrée

4. Touche Mode

5. Touche de réglage automatique

6. Touche de validation

7. Touches de commande (Gauche, Bas, Haut, Droite)

8. Touche d’alimentation

9. Voyant d’alimentation

Etat du voyant Etat du fonctionnement

Bleu L’écran s’affi che

Jaune Economie d’énergie

Eteint Hors tension

* ScreenManager ® est un alias choisi par EIZO pour le menu Ajustage.

REMARQUE

• Il est possible de désactiver le voyant
d’alimentation bleu lors de l’affi chage
d’un écran (voir « Pour désactiver le
voyant d’alimentation lors de
l’affi chage d’un écran » à la page 18).

• Pour connaître l’état du voyant
d’alimentation avec le réglage « Mise
en veille », reportez-vous à la section
« Pour régler le délai de mise en veille
du moniteur » à la page 16.

Chapitre 1 Caractéristiques et présentation

7

1-3 Fonctions et fonctionnement de base

Pour régler l’écran et les couleurs

Entrée analogique uniquement

• Le menu de réglage et le nom du mode FineContrast ne
peuvent pas être affi chés en même temps.

Mode FineContrast

Ajustage des couleurs

Page 14

Ajustage simple [Mode FineContrast]

Cette fonction facilite la sélection d’un mode personnalisé
parmi cinq modes en fonction de l’application du moniteur.

Réglage d’écran

1

Page 11

(Automatique)

Appuyez sur

.
Alors que le message est affi ché, appuyez de

nouveau sur

Menu de réglage (voir page 9 pour le fonctionnement)

Ajustage de l’écran

2

.

Page 11

(Réglage avancé)
[Menu de réglage]

●

[Horloge] pour supprimer les barres verticales

……………………………………… voir page 12

●

[Phase] pour supprimer le scintillement horizontal

et le flou/la distorsion ……………… voir page 12

●

[Position] pour corriger la position de l’écran

……………………………………… voir page 12

●

[Niveau] pour ajuster automatiquement la palette

de couleurs …………………………voir page 13

●

[Lissage*] pour ajuster les textes/lignes flou(e)s

……………………………………… voir page 13

Ajustage de la luminosité

Appuyez sur ou pour ajuster la luminosité.

Chapitre 1 Caractéristiques et présentation

8

Page 15

*

La fonction suivie d’un astérisque * est

également disponible pour l’entrée numérique.

Réglage de couleur

Page 15

Ajustage avancé [Menu Ajustage]

●

« Luminosité », « Température », « Gamma »,

« Saturation » « Nuance » et « Gain » sont les
réglages qui peuvent être définis pour chaque
mode (Custom/sRGB/Text/Picture/Movie).

Les fonctions qui peuvent être définies varient en

fonction du mode d’affichage.

Restauration des réglages par défaut

●

Restaurer l’ajustage des couleurs [Restaurer]

……………………………………… voir page 20

Pour effectuer un réglage/ajustage utile

Menu de réglage (voir instructions ci-dessous pour le fonctionnement)

Régler la mise en veille du moniteur

●

[Mise en veille] pour régler le délai de mise en

veille du moniteur …………………… voir page 16

Modification de la taille d’écran

●

[Taille] pour modifier la taille d’écran

……………………………………… voir page 17

●

[Intensité Bords] pour modifier la luminosité des

bandes noires ……………………… voir page 17

Réglage du voyant d’alimentation

●

[Voyant Tension] pour désactiver le voyant lors de

l’affichage de l’écran ……………… voir page 18

Paramétrage du menu de réglage

●

[Taille/Position du Menu/Veille Menu/Translucide/

Orientation] pour paramétrer le menu de réglage
……………………………………… voir page 19

Restaurer les réglages par défaut (réglages usine)

●

[Restaurer] pour restaurer tous les réglages

……………………………………… voir page 20

Brancher deux PC

●

[Signal d’entrée] pour régler la commutation

automatique des signaux ………… voir page 21

Information/Langue

●

[Information] pour vérifier les réglages, le temps

d’utilisation, etc.

●

[Langue] pour sélectionner la langue du menu

de réglage.

Verrouillage de l’ajustage

●

[Verrouillage ajustage] pour verrouiller le

moniteur

Réglage de l’affi chage du logo

Page 20

Page 18

Page 18

EIZO

●

[Fonction Affichage du logo EIZO] pour afficher

ou non le logo EIZO

Branchement des câbles

●

3-1 Branchement de deux PC au moniteur

●

3-2 Raccordement de périphériques USB

Page 21

Fonctionnement de base du menu Ajustage

[Affi chage du menu Ajustage et sélection de la fonction]

(1) Appuyez sur . Le menu principal s’affi che.

(2) Sélectionnez une fonction à l’aide des boutons

(3) Sélectionnez une fonction à l’aide des boutons

réglage s’affi che.

(4) Ajustez l’élément sélectionné à l’aide des boutons / / / , puis appuyez sur . Le réglage est

sauvegardé.

[Sortie du menu Ajustage]

(1) Sélectionnez <Retour> dans le sous-menu, puis appuyez sur .

(2) Sélectionnez <Sortie> dans le menu principal, puis appuyez sur

REMARQUE

• Le menu Ajustage peut être également quitté en appuyant rapidement deux fois sur .

• <Sortie> ou <Retour> peuvent également être sélectionnés en appuyant deux fois sur la touche dans le menu principal ou le

sous-menu.

/ / / , puis appuyez sur . Le sous-menu s’affi che.

/ / / , puis appuyez sur . Le menu d’ajustage/

.

Chapitre 1 Caractéristiques et présentation

9

Chapitre 2 Réglages et ajustages

2-1 Disque d’utilitaire

Un CD-ROM « EIZO LCD Utility Disk » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque

et l’ensemble des logiciels d’application.

●

Contenu du disque et présentation du logiciel

Le disque inclut un fichier d’informations sur le moniteur, des logiciels d’application pour l’ajustage et le Manuel

d’utilisation. Consultez le fichier « readme.txt » ou « Readme » du disque pour connaître les procédures de démarrage
des logiciels ou d’accès aux fichiers.

Elément Présentation Pour Windows Pour Macintosh

Fichier « readme.txt » ou « Readme »

Fichier d’informations sur le moniteur
(Fichier INF)

Profi ls des couleurs (Profi ls ICC) Profi ls des couleurs

Programme de réglage d’écran Facilite les réglages de l’écran du

Logiciel ScreenManager Pro for LCD
(pour Windows)

Logiciel WindowMovie Checker WindowMovie est une fonction du

Manuel d’utilisation de ce moniteur (Fichier PDF)

Permet de défi nir la meilleure
résolution et fréquence de
rafraîchissement du moniteur.

moniteur en fonction des modèles et
procédures de réglage à l’écran.

Utilitaire qui permet de contrôler les
réglages du moniteur à partir d’un
ordinateur équipé d’une souris et d’un
clavier.
(Un ordinateur doit être raccordé au
moniteur à l’aide du câble USB fourni.)
Reportez-vous à la description ci-après.

logiciel ScreenManager Pro for LCD.
Pour plus d’informations, consultez
le manuel d’utilisation du logiciel
ScreenManager Pro for LCD
disponible sur le disque.

○○

○−

○○

○○

○−

●

Pour utiliser ScreenManager Pro for LCD

Pour savoir comment installer et utiliser ScreenManager Pro for LCD, consultez le manuel d’utilisation du logiciel disponible sur le disque.

Pour régler le moniteur à l’aide de ScreenManager Pro for LCD, raccordez un ordinateur au moniteur à l’aide du câble USB fourni.

[Raccordement]

(1) Raccordez le port USB (descendant) d’un ordinateur compatible USB (ou d’un concentrateur USB) au port USB

(montant) du moniteur à l’aide du câble USB fourni.

Montant

(2) La fonction USB est automatiquement confi gurée au moment de la connexion du câble USB.

Chapitre 2 Réglages et ajustages

10

2-2 Réglage de l’écran

Entrée numérique

A l’entrée des signaux numériques, les images s’affi chent correctement en

fonction des données prédéfi nies du moniteur.

Entrée analogique

Le réglage de l’écran du moniteur est utilisé pour supprimer le scintillement de

l’écran ou régler correctement la position et la taille de l’écran en fonction du

PC à utiliser.

Pour un confort d’utilisation du moniteur, réglez l’écran lorsque le moniteur est

installé pour la première fois ou lorsque les réglages du PC utilisé sont mis à

jour.

[Procédure de réglage]

• Automatique

Appuyez sur .

1

Un message « Appuyez à nouveau pour confi rmer. (Réglages perdus) »

s’affi che pendant cinq secondes.

Alors que le message est affi ché, appuyez de nouveau sur .

2

La fonction Ajustage automatique est activée (affi chant un message d’état

de fonctionnement) pour régler automatiquement l’horloge, la phase, la

position de l’écran et la résolution.

Si aucun réglage satisfaisant n’est obtenu à l’aide du bouton
effectuez le réglage suivant selon la procédure ci-dessous. Lorsque
l’écran s’affi che correctement, passez à l’étape 5 « Niveau ».

,

Attention

• Attendez au moins 20 minutes après
la mise sous tension du moniteur
avant de commencer les réglages.

(Ce délai est nécessaire à la

stabilisation du fonctionnement des
composants électroniques internes.)

REMARQUE

• L’ajustage automatique peut être

activé à l’aide du bouton
aucun réglage satisfaisant ne peut
être obtenu à l’aide de ce bouton,
effectuez les réglages avancés à l’aide
du menu Ajustage.

• Utilisez le « Programme de réglage
d’écran » fourni sur le disque
d’utilitaire EIZO LCD.

Attention

• Cette fonction peut être correctement
utilisée lorsqu’une image s’affi che en
plein écran Windows ou Macintosh.

Elle ne fonctionne pas correctement

lorsqu’une image ne s’affi che que
sur une partie de l’écran (fenêtre de
commande DOS, par exemple) ou
lorsqu’un fond d’écran noir (papier
peint, etc.) est utilisé.

• Cette fonction ne peut être
correctement utilisée avec certaines
cartes vidéo.

. Si

• Réglage avancé

Lancez le programme de réglage d’écran.

3

Chargez le Disque utilitaire LCD EIZO sur l’ordinateur et démarrez le

programme de réglage d’écran compatible avec votre ordinateur.

Après démarrage du programme, procédez au réglage de l’étape 4

conformément aux instructions.

REMARQUE

• Pour connaître la procédure de
lancement du programme de réglage
d’écran, consultez le fi chier « readme.
txt » ou « Readme ». Si vous utilisez
un ordinateur Windows, vous pouvez
lancer directement le programme à
partir du menu Démarrer.

• Si votre ordinateur ne dispose
d’aucun programme de réglage,
affi chez un motif de damier à l’écran
(voir ci-dessous), puis passez aux
étapes suivantes.

Chapitre 2 Réglages et ajustages

11

Effectuez les réglages avancés suivants à partir du menu

4

<Ecran> du menu Ajustage.

● Pour supprimer les barres verticales [Horloge]

Sélectionnez <Horloge> dans le menu <Ecran>, puis appuyez sur .

(1)

Le menu <Horloge> s’affi che.

(2) Ajustez l’horloge à l’aide de ou , puis appuyez sur .

L’ajustage est terminé.

REMARQUE

• Appuyez lentement sur le bouton
de commande de manière à ne pas
manquer le point d’ajustage.

• Lorsqu’un fl ou, un scintillement ou
des barres s’affi chent à l’écran après
l’ajustage, activez la fonction [Phase]
pour supprimer le scintillement ou le
fl ou.

● Pour supprimer le scintillement ou le fl ou [Phase]

Sélectionnez <Phase> dans le menu <Ecran>, puis appuyez sur .

(1)

Le menu <Phase> s’affi che.

(2) Ajustez la phase à l’aide de ou , puis appuyez sur .

L’ajustage est terminé.

● Pour corriger la position de l’écran [Position]

Etant donné que le nombre de pixels et les positions des pixels sont

fi xes sur le moniteur LCD, une seule position est possible pour

affi cher correctement les images. Le réglage de la position est effectué

pour déplacer une image vers la position correcte.

(1)

Sélectionnez <Position> dans le menu <Ecran>, puis appuyez sur .

Le menu <Position> s’affi che.

(2) Positionnez correctement l’image dans la zone d’affi chage du

moniteur à l’aide des touches

/ / / .

Attention

• Le scintillement ou le fl ou risque de
ne pas être supprimé selon le PC ou la
carte vidéo que vous utilisez.

REMARQUE

• Lorsque les barres verticales
s’affi chent à l’écran après le réglage,
revenez à l’étape « Pour supprimer
les barres verticales [Horloge] ».
(Horloge → Phase → Position)

Chapitre 2 Réglages et ajustages

12

Ajustez la plage de sortie du signal.

5

● Pour ajuster automatiquement la palette de couleurs

[Niveau]

Chaque palette de couleurs (0 à 255) peut s’affi cher en ajustant le

niveau de sortie du signal.

Sélectionnez <Niveau> dans le menu <Ecran>, puis appuyez sur .

(1)

Le message « Your setting will be lost it you press AUTO button »
s’affi che.

(2) Une fois le message affi ché, appuyez sur .

La plage de sortie est ajustée automatiquement pour affi cher les images
avec une palette de couleurs maximale.

Tous les réglages effectués à l’aide du programme de réglage d’écran sont

terminés.

Modifi ez le réglage du lissage.

6

● Pour modifi er les caractères/lignes fl ou(e)s [Lissage]

Lorsqu’une image à faible résolution est affi chée, les caractères ou les

lignes de l’image affi chée risquent de devenir fl ous.

(1)

Sélectionnez <Ecran> dans le menu Ajustage, puis appuyez sur .

(2)

Sélectionnez <Lissage> dans le menu <Ecran>, puis appuyez sur .

Le menu <Lissage> s’affi che.

(3) Sélectionnez un niveau approprié entre 1 et 5 (où 1 = uniforme et

5 = net) à l’aide du bouton

Le menu <Lissage> s’affi che.

ou , puis appuyez sur .

Attention

• La fonction [Lissage] est désactivée
lorsque la résolution de l’écran est
défi nie sur 1 600 × 1 200 ou 800 ×

600.

• Le fl ou n’est pas totalement supprimé,
car l’écran est affi ché en mode
agrandi.

Chapitre 2 Réglages et ajustages

13

2-3 Réglage de couleur

Réglage simple [Mode FineContrast]

Cette fonction vous permet de sélectionner le meilleur mode d’affi chage en

matière de luminosité de moniteur, etc.

●

Mode FineContrast

Un mode d’affi chage approprié peut être sélectionné parmi cinq modes.

Mode Fonction

Custom
(Personnaliser)

sRGB

Text (Texte)

Picture (Image) Adapté à l’affi chage de photos ou d’images.

Movie (Cinema) Adapté à la lecture d’images animées.

Pour ajuster les réglages selon vos préférences.

Adapté à la comparaison des couleurs des périphériques
compatibles sRGB.

Adapté à l’affi chage de textes sur traitement de texte ou
feuille de calcul.

Nom du mode FineContrast

Exemple : Custom

Affiche le mode courant.

●

Pour sélectionner le mode FineContrast

(1) Appuyez sur .

Le menu FineContrast apparaît dans la partie inférieure gauche de l’écran.

(2)

Un des cinq modes s’affi che l’un après l’autre à chaque pression du bouton

(3) Appuyez sur pour quitter.

REMARQUE

• Le menu de réglage et le nom du
mode FineContrast ne peuvent pas
être affi chés en même temps.

• Ce menu se termine automatiquement

.

2 secondes après avoir appuyé sur le

bouton

.

Chapitre 2 Réglages et ajustages

14

Ajustages avancés [Menu ajustage]

Un réglage et une sauvegarde indépendants du réglage de couleur peuvent être

réalisés pour chaque mode FineContrast.

●

Pour sélectionner un mode approprié pour les images

: Ajustage/Réglage possible − : Réglage en usine

✓

Icône Fonction Mode FineContrast

Custom sRGB Text Picture Movie

Luminosité

Température

Gamma

Saturation

Nuance

Gain

Reinitialer

Menu Description Niveau

Luminosité

Température

Gamma

Saturation

Nuance

Pour régler la luminosité
du plein écran selon vos
préférences

REMARQUE

• Vous pouvez également ajuster la luminosité en appuyant sur
la touche

Pour sélectionner une
température de couleur

REMARQUE

• Les valeurs en Kelvin (K) ne sont indiquées que pour
référence.

• Le réglage se désactive automatiquement si une valeur
inférieure à 4 000 K ou supérieure à 10 000 K est défi nie.

Pour défi nir une valeur
gamma

REMARQUE

• Une entrée de signal numérique est recommandée pour le
réglage de la valeur gamma.

Pour régler la saturation
des couleurs

Attention

• Cette fonction ne permet pas d’affi cher chaque palette de
couleurs.

Pour modifi er la couleur de
peau, etc.

Attention

• Cette fonction ne permet pas d’affi cher chaque palette de
couleurs.

✓✓ ✓ ✓ ✓

✓

✓

✓

✓

✓

✓

ou . Appuyez sur après l’ajustage.

−

−

−

−

✓✓✓

✓

−−

✓✓✓

✓✓✓

−−−−

−

0 à 100%

4 000 K à 10 000 K en unités de
500 K (y compris 9 300 K).

1,8/2,0/2,2

–128 à 127
Un réglage au minimum (–128)
affi che l’image sur un écran
monochrome.

–32 à 32

✓✓✓

Attention

• Activez [Niveau] avant de commencer
à régler les couleurs pour les signaux
d’entrée analogique.

Reportez-vous à la section « Pour

ajuster automatiquement la palette de
couleurs » à la page 13.

• Le mode FineContrast ne peut pas
être modifi é au cours du réglage de
couleur. Activez au préalable le mode

FineContrast à l’aide du bouton

• Attendez au moins 20 minutes après
la mise sous tension du moniteur
avant de commencer le réglage de
couleur.

(Les composants électroniques

internes fonctionnent de manière
stable après environ 20 minutes.)

• Sélectionnez [Restaurer] dans le menu
Couleur pour inverser le paramètre
par défaut (réglage en usine) du ton
du mode FineContrast sélectionné.

• La même image peut s’affi cher
dans différentes couleurs sur
plusieurs moniteurs en raison
des caractéristiques propres aux
moniteurs. Effectuez un réglage visuel
de couleur fi n lorsque vous comparez
les couleurs sur plusieurs moniteurs.

REMARQUE

• Le menu de réglage et le nom du
mode FineContrast ne peuvent pas
être affi chés en même temps.

• Les fonctions réglables varient
en fonction du type de mode
FineContrast.

.

Chapitre 2 Réglages et ajustages

15

Menu Description Niveau

Gain

Restaurer

●

Pour régler/ajuster la couleur

Pour régler respectivement
les couleurs rouge, vert et
bleu sur le ton de couleur
souhaité

REMARQUE

• Les valeurs en pourcentage ne sont indiquées que pour
référence.

• Le réglage de <Température> désactive ce réglage. Le
réglage de <Gain> réinitialise le réglage par défaut.

Pour restaurer les réglages
de couleur du mode
FineContrast sélectionné
aux réglages par défaut.

0 à 100%
Ajustez la luminosité respective du
rouge/vert/bleu pour obtenir le ton
de couleur souhaité. Affi chez une
image sur fond blanc ou gris pour
régler le niveau.

Sélectionnez [Restaurer].

(1) Sélectionnez <Couleur> dans le menu Ajustage, puis appuyez sur .
(2) Sélectionnez la fonction souhaitée dans le menu <Couleur>, puis appuyez

sur

La fonction sélectionnée s’affi che.

.

(3) Ajustez l’élément sélectionné à l’aide des boutons / / / , puis

appuyez sur

L’ajustage est terminé.

.

2-4 Réglages de mise en veille

●

Pour régler le délai de mise en veille du moniteur [Mise en
veille]

Cette fonction permet la mise en veille automatique du moniteur après un délai
défi ni. Cette fonction permet de réduire les images rémanentes qui apparaissent
sur l’écran du moniteur lorsque ce dernier reste allumé trop longtemps sans être
utilisé. Utilisez cette fonction lorsqu’une image reste affi chée toute la journée.

[Système de mise en veille]

Minuterie Moniteur Voyant d’alimentation

Temps d’activité
(1H - 23H)

15 dernières minutes du
« Temps d’activité »

Après le « Temps
d’activité »

*1 Lorsque le bouton est enfoncé au cours de la période d’avertissement préalable, le moniteur

continue à fonctionner pendant 90 minutes supplémentaires. Un prolongement du temps de
fonctionnement peut être défini sans limite.

[Procédure]

(1)

Sélectionnez <Autres fonctions> dans le menu Ajustage, puis appuyez sur .

(2) Sélectionnez <Mise en veille> dans le menu <Autres fonctions>, puis

appuyez sur

Le menu <Mise en veille> s’affi che.

(3) Sélectionnez « Activer » à l’aide du bouton ou .
(4) Réglez le temps d’activité d’un moniteur (1 à 23 heures) à l’aide du bouton

ou , puis appuyez sur .

Le réglage de Mise en veille est terminé.

En fonctionnement Bleu

Avertissement
préalable*

Hors tension Eteint

1

.

Clignotant bleu

Attention

• La mise en veille fonctionne même en
mode d’économie d’énergie, mais
l’avertissement préalable est
désactivé. Le moniteur est mis hors
tension sans avertissement préalable.

[Procédure de restauration]

Appuyez sur .

Chapitre 2 Réglages et ajustages

16

2-5 Sélection de la taille d’écran

●

Pour modifi er la taille de l’écran [Taille]

Cette fonction vous permet de modifi er la taille de l’écran lors de l’affi chage

d’une image à faible résolution.

Menu Fonction

Plein Ecran
(réglage par défaut)

Elargi

Normal Affi che les images selon la résolution spécifi ée.

Exemple : Taille de l’image 1 280 × 1 024

Plein Ecran

(Réglage par défaut)

Affi che une image sur la totalité de l’écran. Dans
certains cas, les images peuvent être déformées,
car la fréquence du balayage vertical est différente
de la fréquence du balayage horizontal.

Affi che une image sur la totalité de l’écran.
Dans certains cas, une bande noire verticale ou
horizontale apparaît afi n de compenser la différence
entre la fréquence de balayage vertical et horizontal.

Elargi Normal

(1600×1200)

(1280×1024)(1500×1200)

[Procédure]

(1)

Sélectionnez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(2)

Sélectionnez <Taille> dans le menu <Autres Fonctions>, puis appuyez sur .

La fenêtre de réglage de la taille d’écran s’affi che.

(3) Sélectionnez « Plein Ecran », « Elargi » ou « Normal » à l’aide de ou

, puis appuyez sur .

Le réglage de la taille d’écran est terminé.

●

Pour régler la luminosité des bandes noires [Intensité
Bords]

Un bord (une zone noire sans image) apparaît autour de l’image en mode

« Normal » ou « Elargi ».

Bord

(1)

Sélectionnez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(2) Sélectionnez <Intensité Bords> dans le menu <Autres Fonctions>, puis

appuyez sur

Le menu <Intensité Bords> s’affi che.

(3) Réglez l’intensité des bords à l’aide de ou , puis appuyez sur .

Le réglage de l’intensité des bords est terminé.

.

Chapitre 2 Réglages et ajustages

17

2-6 Voyant d’alimentation/Réglage de

l’affi chage du logo EIZO

●

Pour désactiver le voyant d’alimentation lors de l’affi chage
d’un écran [Voyant Tension]

Cette fonction permet de désactiver le voyant d’alimentation (bleu) lorsqu’un

écran est affi ché.

(1)

Sélectionnez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(2) Sélectionnez <Voyant Tension> dans le menu <Autres Fonctions>, puis

appuyez sur

Le menu <Voyant Tension> s’affi che.

(3) Sélectionnez « Désactiver » à l’aide de ou , puis appuyez sur .

Le réglage du voyant d’alimentation est terminé.

●

Pour affi cher le logo EIZO [Fonction Affi chage du logo
EIZO]

Lorsque l’appareil est mis sous tension, le logo EIZO s’affi che au centre de l’écran.

Il est possible de sélectionner l’affi chage ou non du logo à l’aide de cette fonction.

[Procédure]

(1) Appuyez sur

(2) Appuyez de nouveau sur

Le logo EIZO ne s’affi che pas à l’écran.

.

pour mettre l’appareil hors tension.

tout en maintenant le bouton enfoncé.

REMARQUE

• Le logo s’affi che avec le réglage par
défaut.

[Restauration]

(1) Appuyez sur pour mettre l’appareil hors tension.

(2) Appuyez de nouveau sur

Le logo s’affi che à nouveau.

tout en maintenant le bouton enfoncé.

2-7 Verrouillage des boutons

●

Pour bloquer le fonctionnement [Verrouillage ajustage]

Cette fonction verrouille les boutons pour maintenir l’état réglé ou défi ni

précédemment.

Boutons qui peuvent
être verrouillés

Boutons qui ne
peuvent pas être
verrouillés

[Procédure]

(1) Appuyez sur

(2) Appuyez de nouveau sur

L’écran s’affi che avec le verrouillage de l’ajustage.

•

(Touche de validation) Ajustages/Réglages à

l’aide du menu Ajustage

(Touche de réglage automatique)

•

(Touche d’alimentation)

•

(Touche de sélection du signal d’entrée)

•

(Touche Mode) Sélection du nom de mode

•
FineContrast

•

/ (Touches de commande) Réglage de la

luminosité

pour mettre l’appareil hors tension.

tout en maintenant le bouton enfoncé.

[Déverrouillage]

(1) Appuyez sur pour mettre l’appareil hors tension.

(2) Appuyez de nouveau sur

L’écran s’affi che avec le verrouillage de l’ajustage débloqué.

Chapitre 2 Réglages et ajustages

18

tout en maintenant le bouton enfoncé.

2-8

●

Réglage de l’affi chage du menu Ajustage

Pour mettre à jour les réglages du menu [Taille/Position du
Menu/Veille Menu/Translucide/Orientation]

Taille

Modifi ez la taille du menu de réglage selon la procédure suivante.

(1)

Sélectionnez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(2)

Sélectionnez <Confi gurer OSD> dans le menu <Autres Fonctions>, puis appuyez sur .

(3)

Sélectionnez <Taille> dans le menu <Confi gurer OSD>, puis appuyez sur .

Le menu <Taille> s’affi che.

(4) Sélectionnez « Elargi » à l’aide de ou , puis appuyez sur .

Le réglage de la taille du menu est terminé.

Position du menu

Ajustez la position du menu selon la procédure suivante.

(1)

Sélectionnez <Autres fonctions> dans le menu Ajustage, puis appuyez sur .

(2)

Sélectionnez <Confi gurer OSD> dans le menu <Autres fonctions>, puis appuyez sur .

(3)

Sélectionnez <Position du menu> dans le menu <Confi gurer OSD>, puis appuyez sur .

Le menu <Position du menu> s’affi che.

(4) Sélectionnez une position de menu à l’aide des boutons / / / ,

puis appuyez sur

Le réglage de la position de menu est terminé.

.

Veille menu

Réglez le temps d’affi chage du menu selon la procédure suivante.

(1)

Sélectionnez <Autres fonctions> dans le menu Ajustage, puis appuyez sur .

(2)

Sélectionnez <Confi gurer OSD> dans le menu <Autres fonctions>, puis appuyez sur .

(3)

Sélectionnez <Veille menu> dans le menu <Confi gurer OSD>, puis appuyez sur .

Le menu <Veille menu> s’affi che.

(4) Sélectionnez « Activer » à l’aide du bouton ou .
(5) Sélectionnez un délai de mise en veille (15/30/45/60 secondes) à l’aide de

ou , puis appuyez sur .

Le réglage de Veille menu est terminé.

Translucide

Défi nissez un affi chage de menu transparent à l’aide de la procédure suivante.

(1)

Sélectionnez <Autres fonctions> dans le menu Ajustage, puis appuyez sur .

(2) Sélectionnez <Confi gurer OSD> dans le menu <Autres fonctions>, puis

appuyez sur

(3)

Sélectionnez <Translucide> dans le menu <Confi gurer OSD>, puis appuyez sur .

Le menu <Translucide> s’affi che.

(4) Ajustez la transparence de l’affi chage de menu à l’aide de ou , puis

appuyez sur

Le réglage de transparence est terminé.

.

.

REMARQUE

• Le temps d’affi chage du nom du
mode FineContrast reste inchangé.

Orientation

L’orientation du menu de réglage peut pivoter de 90 degrés.

(1)

Sélectionnez <Autres Fonctions> dans le menu de réglage, puis appuyez sur .

(2)

Sélectionnez <Orientation> dans le menu <Autres Fonctions>, puis appuyez sur .

Le menu <Orientation> s’affi che.

(3)

Sélectionnez « Paysage » ou « Portrait » à l’aide de ou , puis appuyez sur .

Le réglage de l’orientation est terminé.

Chapitre 2 Réglages et ajustages

19

2-9 Affi chage des informations/Réglage de

la langue

●

Pour vérifi er les réglages, le temps d’utilisation, etc.

[Information]

Cette fonction vous permet de vérifi er les réglages, le nom du modèle, le

numéro de série et le temps d’utilisation du moniteur.

(1)

Sélectionnez <Informations> dans le menu Ajustage, puis appuyez sur .

Le menu <Informations> s’affi che.

(2) Appuyez ensuite sur pour vérifi er les réglages, etc.

●

Pour sélectionner une langue à affi cher [Langue]

Sélectionnez la langue du menu Ajustage.

Langues pouvant être sélectionnées

Anglais/Allemand/Français/Espagnol/Italien/Suédois/Japonais

(1) Sélectionnez <Langue> dans le menu Ajustage, puis appuyez sur .

Le menu <Langue> s’affi che.

(2)

Sélectionnez une langue à l’aide des boutons / / / , puis appuyez sur .

Le réglage de la langue est terminé.

REMARQUE

• Le temps d’utilisation n’est pas
toujours égal à « 0 » lorsque vous
achetez le moniteur en raison du
contrôle en usine.

2-10 Réglage de la fonction BrightRegulator

●

Pour activer ou désactiver la régulation de la luminosité
[BrightRegulator]

(1) Sélectionnez <Autres Fonctions> dans le menu de réglage, puis appuyez

sur

(2) Sélectionnez <BrightRegulator> dans le menu <Autres Fonctions>, puis

appuyez sur .

La fenêtre de réglage BrightRegulator s’affi che.

(3) Sélectionnez « Activer » ou « Désactiver » à l’aide de ou , puis

appuyez sur

Le réglage de la régulation de la luminosité est terminé.

.

.

2-11 Restauration du réglage par défaut

●

Pour restaurer le réglage de couleur [Restaurer]

Restaurer les réglages par défaut (réglages en usine) pour le réglage de couleur.

(1) Sélectionnez <Couleur> dans le menu Ajustage, puis appuyez sur

(2) Sélectionnez <Restaurer> dans le menu <Couleur>, puis appuyez sur

Le menu <Restaurer> s’affi che.

(3) Sélectionnez <Restaurer> à l’aide de ou , puis appuyez sur .

L’opération de restauration est terminée.

.

.

REMARQUE

• Pour les réglages par défaut, reportez­vous à la section « Principaux
réglages par défaut (réglages en
usine) » de la page 28.

●

Pour réinitialiser tous les réglages [Restaurer]

Réinitialiser tous les ajustages/réglages aux réglages usine par défaut.

(1)

Sélectionnez <Autres fonctions> dans le menu Ajustage, puis appuyez sur .

(2)

Sélectionnez <Restaurer> dans le menu <Autres fonctions>, puis appuyez sur .

Le menu <Restaurer> s’affi che.

(3) Sélectionnez <Restaurer> à l’aide de ou , puis appuyez sur .

L’opération de restauration est terminée.

Chapitre 2 Réglages et ajustages

20

Chapitre 3 Branchement des câbles

3-1 Branchement de deux PC au moniteur

Deux PC peuvent être branchés au moniteur via le connecteur DVI-I et le

connecteur D-Sub mini à 15 broches situés à l’arrière du moniteur.

Exemples de branchement

Connecteur D-sub

Connecteur DVI-I

(SIGNAL1)

mini à 15 broches
(SIGNAL2)

Attention

• Lors de l’utilisation d’un câble de
signal en option (FD-C16), veillez à
brancher le connecteur D-sub mini
15 broches sur l’ordinateur, et le
connecteur DVI-I sur le moniteur. Un
mauvais branchement peut empêcher
l’affi chage de l’image à l’écran.

Numérique

Example 1

DVI Câble de signal

Analogique

Example 2

D-sub mini
15 broches

PC 1 PC 2

(FD-C39 fourni)

Câble de signal
(FD-C16 en option)

Câble de signal
(MD-C87 fourni)

Câble de signal
(MD-C87 fourni)

D-sub mini 15-pin

D-sub mini 15-pin

Analogique

Analogique

Sélection du signal d’entrée

Touche de sélection du signal d’entrée

Commutez le signal d’entrée en appuyant sur . Le signal d’entrée commute

à chaque pression sur

. Lorsque le signal est commuté, le type de signal
actif (analogique ou numérique) s’affi che pendant deux secondes dans le coin

supérieur droit de l’écran.

Chapitre 2 Réglages et ajustages

21

●

Pour régler la commutation automatique des signaux
d’entrée [Signal d’entrée]

Le moniteur reconnaît le connecteur permettant l’entrée des signaux du PC.

Si le PC est mis hors tension ou passe en mode d’économie d’énergie, le

moniteur affi che automatiquement les signaux d’un autre PC.

Réglage de la priorité Fonction

Auto Si le PC est mis hors tension ou passe

Manuel Le moniteur ne détecte pas

[Réglage de signal d’entrée]

Sélectionnez <Autres fonctions> dans le menu Ajustage, puis appuyez sur .

(1)
(2) Sélectionnez <Signal Entrée> dans le menu <Autres fonctions>, puis

appuyez sur

Le menu <Signal Entrée> s’affi che.

(3)

Sélectionnez « Auto » ou « Manuel » à l’aide de ou , puis appuyez sur .

Le réglage de priorité d’entrée est terminé.

.

en mode d’économie d’énergie, le
moniteur affi che automatiquement les
signaux d’un autre PC.

automatiquement les signaux du PC.
Sélectionnez un signal d’entrée actif à
l’aide de

.

3-2 Raccordement de périphériques USB

Ce moniteur est équipé d’un concentrateur compatible USB. Raccordé à un

ordinateur compatible USB ou à un autre concentrateur USB, il se comporte comme

un concentrateur USB en permettant la connexion à des périphériques USB.

● Environnement système requis

(1) Un ordinateur équipé d’un port USB ou un autre concentrateur

USB raccordé à un ordinateur compatible USB

(2) Windows 98/Me/2000/XP ou Mac OS 8.5.1, ou toute version

ultérieure

(3) Câble USB EIZO fourni (MD-C93)

● Procédure de connexion (Confi guration de la fonction USB)

(1) Raccordez d’abord le moniteur à un ordinateur à l’aide du câble de

signal, puis mettez l’ordinateur sous tension.

(2) Raccordez le câble USB fourni entre le port USB (descendant)

d’un ordinateur compatible USB (ou d’un concentrateur USB) et

le port USB (montant) du moniteur.

(3) Lorsque la confi guration de la fonction USB est terminée, le

moniteur se comporte comme un concentrateur USB en permettant

la connexion de divers périphériques USB via ses ports USB

descendants.

Attention

• Ce moniteur peut ne pas fonctionner
correctement selon l’ordinateur,
le système d’exploitation et les
périphériques utilisés.
Pour toute information sur
la compatibilité USB de vos
périphériques, contactez leurs
fabricants.

• Si le commutateur d’alimentation
principal n’est pas activé, les
périphériques descendants raccordés
ne fonctionnent pas.

• Les périphériques raccordés aux ports
USB (montant et descendant) sont
opérationnels même si le moniteur
passe en mode de veille. (Par
conséquent, la consommation
d’énergie du moniteur varie selon les
périphériques connectés, même si
celui-ci est en mode de veille.)

La fonction USB est automatiquement confi gurée au moment de la

connexion du câble USB.

Chapitre 2 Réglages et ajustages

22

Chapitre 4 Dépannage

Si un problème subsiste après application des corrections proposées, veuillez prendre contact avec votre revendeur local.

• Pas d’image → Voir N° 1 – N° 2.

• Problèmes d’image → Voir N° 3 – N° 11.

• Autres problèmes → Voir N° 12 – N° 18.

Problèmes Cause et solution

1. Aucune image

• Le voyant d’alimentation ne s’allume pas.

• Le voyant d’alimentation s’allume en bleu.

• Le voyant d’alimentation s’allume en jaune.

2. Le message ci-dessous s’affi che.

• Ce message s’affi che si aucun signal n’est entré.
(Ce message reste affi ché environ 40 secondes).

• Le message ci-dessous indique que le signal d’entrée
est en dehors de la bande de fréquences spécifi ée.
(Cette fréquence de signal s’affi che en rouge.)

Exemple :

• Vérifi ez que le cordon d’alimentation est correctement
branché. Si le problème subsiste, mettez le moniteur
hors tension pendant quelques minutes, puis remettez-le
sous tension.

• Vérifi ez le réglage de luminosité.

• Mettez le PC sous tension.

• Changez le signal d’entrée en appuyant sur

• Utilisez la souris ou le clavier.

Ce message s’affi che lorsque le signal n’est pas
correctement entré même si le moniteur fonctionne
correctement.

• Le message illustré à gauche risque de s’affi cher, étant
donné que certains PC n’émettent pas de signal dès leur
mise sous tension.

• Vérifi ez si le PC est sous tension.

• Vérifi ez que le câble de signal est correctement branché.

• Changez le signal d’entrée en appuyant sur

• Sélectionnez un mode d’affi chage approprié à l’aide du
logiciel d’utilitaire de la carte vidéo. Consultez le manuel
de la carte vidéo pour de plus amples détails.

.

.

3. La position d’affi chage est incorrecte.

4. Des barres verticales s’affi chent à l’écran ou une
partie de l’image scintille.

5. Tout l’écran scintille ou est fl ou.

6. Les caractères sont fl ous. • Ajustez à l’aide de la fonction <Lissage>.

7. La partie supérieure de l’écran est déformée
comme illustré ci-dessous.

• Positionnez correctement l’image à l’intérieur de la zone
d’affi chage à l’aide de l’option <Position>.

• Si le problème subsiste, utilisez l’utilitaire de la carte
vidéo s’il est disponible pour modifi er la position
d’affi chage.

• Ajustez à l’aide de la fonction <Horloge> dans le menu
<Ecran> du menu Ajustage.

• Ajustez à l’aide de la fonction <Phase>.

• Ce problème survient lorsque le signal de
synchronisation composite (X-OR) et le signal
de synchronisation verticale séparé sont entrés
simultanément. Sélectionnez soit le signal composite,
soit le signal séparé.

Chapitre 4 Dépannage

23

Problèmes Cause et solution

8. L’écran est trop clair ou trop sombre. • Ajustez la <Luminosité>. (Le rétro-éclairage du moniteur

LCD a une durée de vie limitée. Si l’écran s’assombrit ou
scintille, prenez contact avec votre revendeur.)

9. Des images rémanentes s’affi chent. • Utilisez un économiseur d’écran ou la fonction de mise
en veille en cas d’affi chage prolongé d’une image.

• Les images rémanentes sont spécifi ques aux moniteurs
LCD. Evitez d’affi cher la même image pendant trop
longtemps.

10. Des points verts/rouges/blancs ou des points
défectueux restent affi chés sur l’écran.

11. Des franges d’interférences ou empreintes restent
sur l’écran.

12. Des parasites apparaissent à l’écran. • Sélectionnez 1 à 4 dans l’option <Filtre du Signal> du

13. L’icône [Lissage] de la fonction [Ecran] du menu
de réglage ne peut pas être sélectionnée.

14. Le menu Principal du menu Ajustage ne s’ouvre
pas.

15. Le

16. La fréquence ne change pas après l’installation du

17. Impossible de confi gurer la fonction USB. • Vérifi ez que le câble USB est correctement branché.

18. L’ordinateur et/ou les périphériques USB raccordés

bouton ne fonctionne pas. • Le bouton ne peut être activé lorsque le signal

disque d’utilitaire sur Windows 98/Me/2000/XP.

au moniteur ne fonctionnent pas.

• C’est une caractéristique du panneau LCD et non un
défaut.

• Affi chez un écran blanc sur le moniteur. Le problème
peut être ainsi résolu.

menu <Ecran> pour changer de mode.

• Le <Lissage> est désactivé à une résolution de 1 600 ×
1 200 ou 800 × 600

• Il est impossible de sélectionner la fonction <Lissage>
lorsque la résolution été doublée à l’aide du menu
<Taille>. (Exemple : 640 × 480 agrandi à 1 280 × 960)

• Vérifi ez la fonction Verrouillage Ajustage.

numérique est entré.

• Vérifi ez que les boutons sont verrouillés.

• Cette fonction peut être correctement utilisée lorsqu’une
image s’affi che en plein écran sur le PC Windows ou
Macintosh.

Elle ne fonctionne pas correctement lorsqu’une image

ne s’affi che que sur une partie de l’écran (fenêtre de
commande DOS, par exemple) ou lorsqu’un fond d’écran
noir (papier-peint, etc.) est utilisé.

Cette fonction ne peut être correctement utilisée avec

certaines cartes vidéo.

• Modifi ez la fréquence du signal d’entrée à l’aide de
l’utilitaire de la carte vidéo.

• Assurez-vous que l’ordinateur et le système d’exploitation
sont compatibles USB. (Pour toute information sur la
compatibilité USB de vos périphériques, consultez leur
fabricant respectif.)

• Lors de l’utilisation de Windows 98/Me/2000/XP, vérifi ez
les réglages USB du BIOS de l’ordinateurs. Consultez le
manuel de l’ordinateur pour plus d’informations.)

Vérifi ez que le câble USB est correctement branché.

• Branchez le câble sur un autre port USB. Si l’ordinateur
fonctionne après ces modifi cations de branchement,
contactez votre revendeur. (Consultez le manuel de
l’ordinateur pour plus d’informations.)

• Essayez la méthode de dépannage ci-dessous :

• Redémarrez l’ordinateur.

Raccordez l’ordinateur directement aux périphériques.
Si les périphériques fonctionnent normalement lorsqu’ils
ne sont pas raccordés au moniteur (concentrateur USB),
contactez votre revendeur.

Chapitre 4 Dépannage

24

Chapitre 5 Référence

5-1 Fixation d’un bras (En option)

Le support peut être retiré et remplacé par un bras (ou un autre support) à fi xer

au moniteur. Utilisez un bras ou un support EIZO en option.

[Fixation]

Maintenez le couvre-joint du support par le haut et le bas, et

1

faites-le glisser sur le côté pour le retirer.

Attention

• Avant d’utiliser un bras ou un support
d’une autre marque, vérifi ez ce qui
suit.

• Espacement des trous des vis de

fi xation du bras : 100 mm × 100
mm (Conforme à la norme VESA )

• Suffi samment solide pour supporter

le poids du moniteur (à l’exception
du support) et les accessoires tels
que les câbles

• Branchez les câbles après la fi xation
du bras.

Posez le moniteur LCD sur un tissu propre étalé sur une

2

surface stable avec la surface du panneau tournée vers le bas.

Déposez le support. (Préparez un tournevis.)

3

Dévissez les deux vis (M4 × 10 mm) fi xant l’appareil et le support à l’aide

du tournevis.

Fixez le moniteur au bras ou au support.

4

Fixez le support au moniteur à l’aide de quatre vis (M4 × 12 mm) et d’un

tournevis.

Vis de fixation : M4 × 12 mm × 4 pièces

Chapitre 5 Référence

25

5-2 Nettoyage

Nettoyez régulièrement le moniteur pour le garder propre et prolonger sa durée

de vie.

Carrosserie

Nettoyez la carrosserie à l’aide d’un chiffon doux imbibé d’un peu de détergent

doux.

Panneau LCD

• Nettoyez le panneau LCD à l’aide d’un chiffon doux tel qu’un chiffon en
coton ou une pochette nettoyante pour les lunettes.

• Enlevez les taches résistantes en frottant doucement à l’aide d’un chiffon
légèrement humide, puis nettoyez de nouveau le panneau LCD à l’aide d’un
chiffon sec pour une meilleure fi nition.

Attention

• N’utilisez jamais de solvants ou
produits chimiques, tels que du
diluant, de la benzine, de la cire, de
l’alcool et de la poudre abrasive, qui
pourraient endommager la carrosserie
ou le panneau LCD.

REMARQUE

• L’outil ScreenCleaner en option est
recommandé pour nettoyer la surface
du panneau.

Chapitre 5 Référence

26

5-3 Spécifi cations

Panneau LCD 540 mm (21,3 pouces), panneau LCD couleur TFT avec revêtement anti-refl et durci

Pas de masque 0,270 mm

Fréquence de balayage
horizontal

Fréquence de balayage vertical Analogique : 49 à 76 Hz (Automatique)

Résolution 1 600 points × 1 200 lignes

Fréquence de point maximale Analogique : 162 MHz

Couleurs affi chées maximales 16,77 millions de couleurs

Zone d’affi chage (H × V) 432 mm × 324 mm

Alimentation 100 à 120 VCA ± 10 %, 50/60 Hz, 0,7 A

Consommation électrique Max. : 70 W (périphérique USB connecté)

Connecteurs de signal d’entrée Connecteur DVI-I, connecteur D-sub mini à 15 broches

Angle de visualisation : Vertical 178°, Horizontal 178° (CR : 10 ou plus)

Analogique : 24 à 80 kHz (Automatique)
Numérique : 31 à 76 kHz

(1 600 × 1 200 : 49 à 61 Hz)
Numérique : 59 à 61 Hz
(TEXTE VGA : 69 à 71 Hz)

Numérique : 162 MHz

200 à 240 VCA ± 10 %, 50 Hz, 0,4 A

Mode économie d’énergie : 2 W ou moins (pour une entrée de signal unique sans
périphérique USB)
Commutateur d’alimentation désactivé : 1 W ou moins

Signal d’entrée analogique
(Sync)

Signal d’entrée analogique
(Vidéo)

Système de transmission de
signal numérique

Mémoire de signaux vidéo Signal analogique : 45 (prédéfi nis : 22)

Plug & Play VESA DDC 2B

Dimensions (Unité principale) 465 mm (L) × 453 à 535 mm (H) × 208,5 mm (P) (18,3” (L) × 17,8” à 21,1” (H) × 8,2” (P))

Dimensions (sans support) 465 mm (L) × 361 mm (H) × 64 mm (P) (18,3” (L) × 14,2” (H) × 2,52” (P))

Poids (Unité principale) 9,7 kg (21,4 lbs)

Poids (sans support) 6,7 kg (14,8 lbs)

Conditions ambiantes Température de fonctionnement : 0 °C à 35 °C

Standard Conforme Rev. 2.0

Port Port (montant) × 1, port (descendant) × 2

USB

Vitesse de
transmission

a) Séparé, TTL, positif/négatif

b) Composite, TTL, positif/négatif

Analogique, positif (0,7 Vp-p/75 Ω)

TMDS (Liaison simple)

Signal numérique : 10 (prédéfi nis : 0)

Température d’entreposage : –20 °C à 60 °C
Humidité relative : 30 % à 80 % (pas de condensation)

480 Mbit/s (Vitesse élevée)
12 Mbit/s (Vitesse normale)
1,5 Mbit/s (Vitesse faible)

Courant d’alimentation Descendant : Max. 500 mA/1 port

Chapitre 5 Référence

27

Principaux réglages par défaut (réglages en usine)

BrightRegulator Activer

Lissage 3

Mode FineContrast Custom

Taille Plein Ecran

Signal Entrée Auto

Mise en veille Désactiver

Réglage Taille Normal

Mise en veille 45 secondes

Langue Anglais

Dimensions hors-tout

en mm (pouces)

Affectation des broches de connecteur

• Connecteur DVI-I

234

1

10

9

11

12

19

18 22 23

20

17

N° de

broche

1 TMDS Data 2- 11 TMDS Data1/3 Shield 21 NC*

2 TMDS Data 2+ 12 NC* 22 TMDS Clock shield

3 TMDS Data2/4 Shield 13 NC* 23 TMDS Clock+

4 NC* 14 +5V Power 24 TMDS Clock-

5 NC* 15 Ground (return for +5V,

6 DDC Clock (SCL) 16 Hot Plug Detect C2 Analog Green

7 DDC Data (SDA) 17 TMDS Data0- C3 Analog Blue

8 Analog Vertical Sync 18 TMDS Data0+ C4 Analog Horizontal Sync

9 TMDS Data1- 19 TMDS Data0/5 Shield C5 Analog Ground (analog

10 TMDS Data1+ 20 NC*

(NC* : No Connection)

5

13
21

7

6

14 15

Signal

8

C2

C1

16

C3

C4

24

C5

N° de

broche

Signal

N° de

broche

Signal

C1 Analog Red

Hsync and Vsync)

R,G,&B return)

Chapitre 5 Référence

28

• Connecteur D-sub mini à 15 broches

3

1

2

4

5

10

8

9

7

15

6

11

1314

12

N° de

broche

Signal

N° de

broche

Signal

N° de

broche

Signal

1 Red 6 Red ground 11 (Short-circuited to pin 10)

2 Green 7 Green ground 12 Data (SDA)

3 Blue 8 Blue ground 13 H. Sync

4 Ground 9 NC 14 V. Sync

5 NC 10 Ground 15 Clock (SCL)

• Port USB

Montant Descendant

N° de contact Signal Remarques

1 VCC Alimentation du câble

2 – Data Données séries

3 + Data Données séries

4 Ground Terre du câble

Liste d’options

Kit de nettoyage EIZO ScreenCleaner

5-4 Glossaire

DVI (Digital Visual Interface)

DVI est une norme d’interface numérique. L’interface DVI permet la transmission directe des données numériques du
PC sans perte.
Ceci inclut le système de transmission TMDS et les connecteurs DVI. Il existe deux types de connecteurs DVI.
Le premier est le connecteur DVI-D réservé à l’entrée de signaux numériques. L’autre est le connecteur DVI-I qui
accepte des signaux numériques et analogiques.

Gain

Cette fonction est utilisée pour ajuster chaque paramètre de couleur pour le rouge, le vert et le bleu. Un moniteur
LCD peut affi cher des couleurs en faisant passer la lumière par le fi ltre coloré du panneau. Le rouge, le vert et le bleu
sont les trois couleurs primaires. Toutes les couleurs affi chées à l’écran sont une combinaison de ces trois couleurs.
Le ton peut être modifi é en ajustant l’intensité de lumière (volume) traversant le fi ltre de chaque couleur.

Gamma

Généralement, la luminosité du moniteur varie de manière non linéaire par rapport au niveau du signal d’entrée, qui
est appelée « Caractéristique Gamma ». Une faible valeur gamma affi che une image à faible contraste, alors qu’une
valeur gamma élevée affi che une image à plus haut contraste.

Horloge

Le moniteur à entrée analogique doit reproduire une horloge de la même fréquence que la fréquence de point du
système vidéo utilisé, lorsque le signal d’entrée analogique est converti en un signal numérique pour affi cher l’image.
Cette opération est appelée réglage d’horloge. Si l’impulsion d’horloge n’est pas correctement réglée, des barres
verticales apparaissent sur l’écran.

Chapitre 5 Référence

29

Niveau

Le niveau modifi e les niveaux du signal de sortie pour permettre l’affi chage de la totalité de la palette de couleurs. Il

est recommandé d’appliquer ce niveau avant le réglage de couleur.

Phase

La phase correspond à un délai d’échantillonnage pour convertir le signal analogique d’entrée en un signal

numérique. Le réglage de phase permet de régler le délai. Il est recommandé d’effectuer le réglage de phase une fois

que l’horloge est correctement réglée.

Résolution

Le panneau LCD est constitué d’un grand nombre de pixels de la taille spécifi ée qui s’allument pour former l’image

affi chée à l’écran. Le moniteur EIZO S2100 est constitué de 1 600 pixels horizontaux et 1 200 pixels verticaux. A une

résolution de 1 600 × 1 200, tous les pixels sont affi chés en plein écran (1:1).

sRGB (Standard RGB)

Norme internationale pour « la reproduction des couleurs et de l’espace couleur » sur les périphériques (tels que les

moniteurs, les imprimantes, les appareils photos numériques et les scanners). La norme sRGB permet aux internautes

d’assurer une synchronisation précise des couleurs en tant que moyen de synchronisation des couleurs simple pour

l’utilisation de l’Internet.

Température

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés

Kelvin. L’écran devient rougeâtre à basse température et bleuâtre à température élevée, comme la température de la

fl amme.

5000K : Blanc légèrement rosé

6500K : Blanc chaud, comparable à du papier blanc

9300K : Blanc légèrement bleuté

TMDS (Transition Minimized Differential Signaling)

Méthode de transmission de signal pour l’interface numérique.

Chapitre 5 Référence

30

5-5 Synchronisation prédéfi nie

Le tableau suivant indique la synchronisation vidéo prédéfi nie en usine.

Mode

VGA 640×480@60Hz 25,2 MHz

VGA 720×400@70Hz 28,3 MHz

Macintosh 640×
480@67Hz

Macintosh 832×
624@75Hz

Macintosh 1152×
870@75Hz

Macintosh 1280×
960@75Hz

PC-9801 640×400@56Hz 21,0MHz

PC-9821 640×400@70Hz 25,2 MHz

VESA 640×480@72Hz 31,5 MHz

VESA 640×480@75Hz 31,5 MHz

VESA 800×600@56Hz 36,0 MHz

VESA 800×600@60Hz 40,0 MHz

VESA 800×600@72Hz 50,0 MHz

VESA 800×600@75Hz 49,5 MHz

VESA 1024×768@60Hz 65,0 MHz

VESA 1024×768@70Hz 75,0 MHz

VESA 1024×768@75Hz 78,8 MHz

VESA 1152×864@75Hz 108,0 MHz

VESA 1280×960@60Hz 108,0 MHz

VESA 1280×1024@60Hz 108,0 MHz

VESA 1280×1024@75Hz 135,0 MHz

VESA 1600×1200@60Hz 162,0 MHz

Fréquence

de point

30,2 MHz

57,3 MHz

100,0 MHz

126,2 MHz

Horizontale

Verticale 59,94 Négative

Horizontale

Verticale 70,09 Positive

Horizontale

Verticale 66,67 Négative

Horizontale

Verticale 74,55 Négative

Horizontale

Verticale 75,06 Négative

Horizontale

Verticale 74,76 Positive

Horizontale

Verticale 56,42 Négative

Horizontale

Verticale 70,15 Négative

Horizontale

Verticale 72,81 Négative

Horizontale

Verticale 75 Négative

Horizontale

Verticale 56,25 Positive

Horizontale

Verticale 60,32 Positive

Horizontale

Verticale 72,19 Positive

Horizontale

Verticale 75 Positive

Horizontale

Verticale 60 Négative

Horizontale

Verticale 70,07 Négative

Horizontale

Verticale 75,03 Positive

Horizontale

Verticale 75 Positive

Horizontale

Verticale 60 Positive

Horizontale

Verticale 60,02 Positive

Horizontale

Verticale 75,03 Positive

Horizontale

Verticale 60 Positive

Fréquence

Horizontale: kHz
Verticale: Hz

31,47 Négative

31,47 Négative

35 Négative

49,73 Négative

68,68 Négative

74,76 Positive

24,83 Négative

31,5 Négative

37,86 Négative

37,5 Négative

35,16 Positive

37,88 Positive

48,08 Positive

46,88 Positive

48,36 Négative

56,48 Négative

60,02 Positive

67,5 Positive

60 Positive

63,98 Positive

79,98 Positive

75 Positive

Polarité

Attention

• La position de l’écran est décalée en
fonction du PC branché, ce qui peut
nécessiter un réglage de l’écran à
l’aide du menu Ajustage.

• Si un signal différent de ceux
énumérés dans le tableau est entré,
ajustez l’écran à l’aide du menu
Ajustage. Cependant, l’affi chage à
l’écran peut toujours être incorrect
même après l’ajustage.

• Lorsque des signaux entrelacés sont
utilisés, l’écran ne peut pas s’affi cher
correctement même après un réglage
de l’écran à l’aide du menu Ajustage.

Chapitre 5 Référence

31

Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This
means that your display is designed, manufactured and tested according to
some of the strictest quality and environmental requirements in the world.
This makes for a high performance product, designed with the user in focus
that also minimizes the Impact on our natural environment.

Some of the features of the TCO’03 Display requirements:

Ergonomics

● Good visual ergonomics and image quality in order to improve the working environment for the user

and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution,

refl ectance, colour rendition and image stability.

Energy

● Energy-saving mode after a certain time - benefi cial both for the user and environment

● Electrical safety

Emissions

● Electromagnetic fi elds

● Noise emissions

Ecology

● The products must be prepared for recycling and the manufacturer must have a certifi ed environmental

management system such as EMAS or ISO 14000

● Restrictions on

● chlorinated and brominated fl ame retardants and polymers

● heavy metals such as cadmium, mercury and lead.

The requirements includes in this label have been developed by TCO Development in co-operation with scientists,

experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in

infl uencing the development of IT equipment in a more user-friendly direction. Our labeling system with displays

in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

Chapitre 5 Référence

32

For U.S.A. , Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630

Phone: [phone]

declare that the product Trade name: EIZO

Model: FlexScan S2100

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15

of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a

residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna.

* Increase the separation between the equipment and receiver.

* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

* Consult the dealer or an experienced radio/TV technician for help.

Changes or modifi cations not expressly approved by the party responsible for compliance could void the user’s

authority to operate the equipment.

Note

Use the attached specifi ed cable below or EIZO signal cable with this monitor so as to keep interference within the

limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (D-SUB mini 15 pin - D-SUB mini 15 pin, the enclesed signal cable)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

33

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige
Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der
Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:
a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät

und des spezifi zierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der
zugehörenden Bedienungsanleitung angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher

als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der
