EIZO FlexScan EV2450, FlexScan EV2455 User guide [ml]

Download

Návod k obsluze

Barevný LCD monitor

Důležité

Přečtěte si tento Návod k obsluze pozorně, abyste si osvojili bezpečné a efektivní používání tohoto přístroje.

Umístění varovných nápisů

Tento výrobek byl speciálně nastaven pro použití v regionu, do kterého byl původně dodán. Při použití mimo určenou oblast nemusí přístroj pracovat tak, jak je uvedeno v technických údajích.

Žádná část tohoto návodu nesmí být reprodukována, ukládána v rešeršním systému či přenášena, v jakékoliv formě nebo jakýmkoliv způsobem (elektronicky, mechanicky či jinak) bez předchozího písemného souhlasu společnosti EIZO Corporation. Společnost EIZO Corporation není povinna uchovávat jakékoliv jí zaslané důvěrné materiály nebo informace, ledaže by byla učiněna opatření shodující se s potvrzením o příjmu uvedených informací společností EIZO Corporation. Přestože se maximálně snažíme, aby údaje v tomto návodu byly aktuální, vyhrazujeme si právo na případné změny technických údajů monitorů EIZO.

- 2 -

Poznámky k tomuto monitoru

Tento výrobek je určen pro běžné použití jako např. vytváření dokumentů nebo sledování multimediálního obsahu.

Tento výrobek byl speciálně nastaven pro použití v regionu, do kterého byl původně dodán. Při používání mimo tento region se nemusí výrobek chovat podle uvedených údajů.

Na tento výrobek není poskytována záruka v případě použití jiným způsobem, než je popsáno v tomto návodu.

Údaje uvedené v tomto návodu jsou platné jen v případě použití:

· Napájecích kabelů, které jsou součástí balení

· Námi určeného typu signálních kabelů

S tímto výrobkem používejte příslušenství vyrobené nebo doporučené společností EIZO.

Podle našich měření zabere stabilizace výkonu elektronických součástek okolo 30 minut. Po zapnutí monitoru proto vyčkejte alespoň 30 minut, než začnete provádět úpravy nastavení monitoru.

Jas monitoru by měl být nastaven na nižší hodnoty, aby se předešlo velkým změnám zářivosti způsobeným dlouhodobým použitím.

Pokud je dlouhou dobu zobrazen jeden obraz a pak se obraz změní, může se objevit zbytkový (přetrvávající) obraz. Doporučujeme vám používat spořič obrazovky nebo časovač vypnutí, je-li zobrazen stejný obraz po dlouhou dobu.

Pokud je monitor v neustálém provozu po dlouhou dobu, mohou se na obrazovce objevit tmavé šmouhy nebo vypálený obraz. Pro maximalizaci životnosti monitoru jej doporučujeme pravidelně vypínat.

Pravidelným čištěním bude váš monitor vypadat stále jako nový a prodloužíte tím jeho životnost (viz „Čištění“ (strana 4)).

LCD panel je vyroben vysoce přesnou technologií. Pokud se přesto objeví černé nebo stále svítící pixely, nejedná se o poruchu. Pravděpodobnost výskytu bezvadných pixelů: 99,9994% nebo vyšší.

Podsvícení LCD panelu má konečnou dobu životnosti. Pokud obrazovka ztmavne nebo začne blikat, kontaktuje místního zástupce společnosti EIZO.

- 3 -

Poznámky k tomuto monitoru

Netlačte na panel nebo na jeho okraje příliš velkou silou, mohlo by dojít k poškození obrazovky nebo ke vzniku vad obrazu. Pokud by byla obrazovka dlouhodobě vystavena tlaku, mohl by se LCD panel znehodnotit nebo poškodit. (Pokud jsou stopy po působení tlaku stále vidět, zobrazte na monitoru bílou nebo černou barvu. Vady obrazu by pak měly zmizet.)

Chraňte obrazovku před poškrábáním ostrými předměty. Tyto předměty by mohly poškodit povrch panelu. Nepokoušejte se čistit povrch pomocí papírových kapesníků, neboť by mohly poškrábat panel.

Přenesete-li studený monitor do teplé místnosti nebo stoupne-li rychle teplota v místnosti, může dojít ke sražení vody uvnitř i vně monitoru. V takovém případě monitor nezapínejte. Vyčkejte, dokud se sražená voda nevypaří. V opačném případě by mohlo dojít k poškození monitoru.

Čištění

Upozornění

• Chemické látky jako alkohol nebo různé dezinfekční prostředky mohou způsobit změnu lesku, matování a vyblednutí krytu monitoru či obrazovky. Také mohou vést ke zhoršení

kvality obrazu.

• Nikdy nepoužívejte ředidla, benzín, alkohol, abrasivní prostředky nebo jiné agresivní čisticí prostředky. Při jejich použití by mohlo dojít k poškození LCD panelu a krytu přístroje.

Poznámka

• Pro čištění povrchu panelu je doporučeno používat prostředek ScreenCleaner (volitelné příslušenství).

V případě potřeby je možné skvrny na LCD panelu a krytu zařízení odstranit navlhčeným hadříkem.

Pohodlné používání monitoru

• Příliš tmavá nebo jasná obrazovka může mít vliv na vaše oči. Vždy upravte jas monitoru podle okolních podmínek.

• Při dlouhodobém sledování monitoru se mohou vaše oči unavit. Každou hodinu si vždy na 10 minut odpočiňte.

- 4 -

OBSAH

Poznámky k tomuto monitoru .....................................................................3

Čištění ....................................................................................................................4

Pohodlné používání monitoru .............................................................................4

OBSAH ...........................................................................................................5

Kapitola 1 Úvod ..........................................................................................7

1-1. Vlastnosti ...................................................................................................7

1-2. Popis funkcí a ovládacích prvků ..............................................................9

Vpředu .........................................................................................................9

●

Zezadu.......................................................................................................10

●

1-3. Podporovaná rozlišení ............................................................................11

EV2450 ...................................................................................................... 11

●

EV2455 ......................................................................................................12

●

1-4. Nastavení rozlišení ..................................................................................13

Windows 8.1 / Windows 8 / Windows 7 .....................................................13

●

Windows Vista ...........................................................................................13

●

Mac OS X ..................................................................................................13

●

Kapitola 2 Základní nastavení ................................................................. 14

2-1. Použití ovládacích tlačítek ......................................................................14

2-2. Přepínání vstupních signálů...................................................................15

2-3. Přepínání obrazových režimů (barevných režimů)...............................16

Obrazové režimy .......................................................................................16

●

2-4. Úspora energie ........................................................................................17

2-5. Nastavení jasu .........................................................................................20

2-6. Nastavení hlasitosti .................................................................................21

Kapitola 3 Pokročilá nastavení ...............................................................22

3-1. Základní ovládání menu s nastavením ..................................................22

3-2. Přehled funkcí v menu s nastavením ....................................................23

Nastavení barev ........................................................................................23

●

Nastavení signálu ......................................................................................26

●

Nastavení předvoleb..................................................................................31

●

Jazyk .........................................................................................................33

●

Informace...................................................................................................33

●

Kapitola 4 Nastavení pro správce ........................................................... 34

4-1. Základní ovládání menu „Administrator Settings“ ..............................34

4-2. Funkce v menu „Administrator Settings“ .............................................35

Kapitola 5 Řešení problémů .................................................................... 37

5-1. Žádný obraz .............................................................................................37

5-2. Problémy se zobrazením (digitální i analogový signál) .......................39

5-3. Problémy se zobrazením (pouze analogový signál) ............................40

5-4. Ostatní problémy .....................................................................................41

Kapitola 6 Reference ................................................................................ 42

6-1. Připevnění volitelného držáku................................................................42

6-2. Montáž základny stojanu ........................................................................43

6-3. Připevnění/uvolnění držáku kabelu .......................................................47

6-4. Připojení k více počítačům .....................................................................49

6-5. Používání USB (Universal Serial Bus) ...................................................50

Systémové požadavky...............................................................................50

●

Postup zapojení (nastavení USB funkce) ..................................................50

●

6-6. Technické údaje .......................................................................................51

Vnější rozměry...........................................................................................55

●

Hlavní výchozí nastavení...........................................................................57

●

Příslušenství ..............................................................................................57

●

6-7. Přednastavené režimy.............................................................................58

Kapitola 7 Slovníček ................................................................................60

Příloha .........................................................................................................63

Ochranné známky ...............................................................................................63

Licence / Copyright ............................................................................................64

- 5 -

ENERGY STAR ....................................................................................................64

TCO ......................................................................................................................64

FCC prohlášení o shodě ....................................................................................65

OMEZENÁ ZÁRUKA ............................................................................................67

Informace k recyklaci .........................................................................................68

OBSAH

- 6 -

Kapitola 1 Úvod

Děkujeme vám, že jste se rozhodli pro tento LCD monitor EIZO.

1-1. Vlastnosti

• Širokoúhlý LCD panel s úhlopříčkou 23,8″ (EV2450)

• Širokoúhlý LCD panel s úhlopříčkou 24,1″ (EV2455)

• Podpora rozlišení 1920 × 1080 (EV2450)

• Podpora rozlišení 1920 × 1200 (EV2455)

• IPS panel s horizontálním a vertikálním pozorovacím úhlem 89º

• Podpora čtyř vstupních rozhraní pro digitální signál (DisplayPort (HDCP) × 1, HDMI TypeA (HDCP) × 1, DVI-D (HDCP) × 1 a D-Sub mini 15-pin × 1)

- DisplayPort (podpora 8bitového připojení)

Rozhraní DisplayPort přijímá obrazový i audio signál prostřednictvím jediného kabelu DisplayPort.

*1 Při přenosu zvukového signálu kabelem DisplayPort musí graﬁ cká karta podporovat zvukový výstup.

Viz

„6-6. Technické údaje“ (strana 51).

- HDMI

Podpora připojení signálů z PC prostřednictvím vstupu HDMI. Rozhraní HDMI přijímá obrazový i audio signál prostřednictvím jediného kabelu HDMI.

• Funkce Color Mode umožňující zvolit optimální zobrazovací režim pro aktuální obraz.

Režim Paper mode reprodukuje efekt potištěného papíru na monitoru. Režim Paper mode snižuje množství vyzářené modré barvy pomocí změny tónu barvy a ovládání jasu. Viz

„2-3. Přepínání obrazových režimů (barevných režimů)“ (strana 16).

• Funkce úspory energie

Omezením spotřeby elektrické energie*2 se snižují emise oxidu uhličitého. Tento výrobek obsahuje různé funkce pro úsporu energie.

- Spotřeba 0 W pokud je monitor vypnut hlavním vypínačem

Přístroj je vybaven hlavním síťovým vypínačem. V případě, že monitor není používán, je možné hlavním vypínačem vypnout přívod napájení.

- Auto EcoView

Snímač okolního světla na přední straně monitoru detekuje jas okolního prostředí a automaticky upravuje jas obrazovky na příjemnou úroveň. Nepřiměřeně vysoký jas může zvýšit spotřebu elektrické energie a způsobit nechtěný dopad na životní prostředí. Může vést také k únavě očí. Rozsah automatické úpravy jasu lze nastavit dle osobních preferencí. Viz

„Auto EcoView“ (strana 18).

- EcoView Optimizer 2

Monitor automaticky přizpůsobí jas obrazovky podle úrovně bílé vstupního signálu. Tato funkce pomáhá snížit spotřebu při zachování jasu určeného vstupním signálem. Viz

„EcoView Optimizer 2“ (strana 18).

- EcoView Sense

Kapitola 1

Úvod

- 7 -

Kapitola 1

Senzor na přední straně monitoru detekuje pohyb osoby. Pokud uživatel odejde od monitoru, přejde monitor automaticky do úsporného režimu, nebude na něm zobrazen žádný obraz a sníží se tak spotřeba energie. Citlivost a dobu přechodu do úsporného režimu lze nastavit podle použití monitoru a pohyblivosti uživatele. Viz

„EcoView Sense“ (strana 19).

*2 Referenční hodnoty:

EV2450 Maximální příkon: 47 W (připojené USB zařízení, zapnutý reproduktor), standardní příkon: 12 W (jas 120 cd/m výchozí nastavení) EV2455 Maximální příkon: 49 W (připojené USB zařízení, zapnutý reproduktor), standardní příkon: 13 W (jas 120 cd/m výchozí nastavení)

, žádné připojené USB zařízení, vypnutý reproduktor,

• Funkce USB rozbočovače s podporou USB 3.0

Umožňuje dosáhnout vysokorychlostních (až 5 Gbps) datových přenosů velkých objemů dat mezi jednotlivými USB zařízeními v krátkém čase. Viz

„6-5. Používání USB (Universal Serial Bus)“ (strana 50).

• Vysoká úroveň ﬂ exibility při instalaci

- Stojan s širokými možnostmi nastavení polohy. Monitor lze nastavit do pozice, ve které je práce s ním pohodlná a méně unavující.

Sklápění: 35˚ nahoru/5˚ dolů, otáčení: 344˚, svislé otáčení: 90˚ nalevo/90˚ napravo, nastavitelná výška: 114,7 mm (sklápění: 35˚) / 140 mm (EV2450), 131 mm (EV2455) (sklápění: 0˚)

- Tenký okraj umožňuje prakticky nepřerušovaný obraz při zapojení více monitorů vedle sebe. Připevněním monitoru na rameno získáte možnost otočení monitoru o 180° (svislé překlopení).

Příklad instalace

• Při používání monitoru na výšku lze změnit orientace obrazovkového menu (viz „Menu

Rotation“ (strana 31)

Úvod

• Podpora zobrazení obsahu chráněného HDCP (High-bandwidth Digital Protection) *3.

*3 Podpora HDCP verze 1.x

• Kompatibilita s programem „ScreenManager Pro“, softwarem pro úpravu obrazu pomocí myši a klávesnice

Tento software je možné stáhnout z webových stránek (http://www.eizo.com).

• Podpora softwaru „EIZO Monitor Conﬁ gurator“, který umožňuje vytvářet konﬁ gurační soubory monitoru

Tento software umožňuje při zapojení více monitorů použít jediný konﬁ gurační soubor pro všechny zapojené monitory současně. Odpadá tak nutnost konﬁ gurace jednotlivých monitorů zvlášť a instalace celé sestavy tak zabere o poznání méně času. Další informace naleznete na našich stránkách (

http://www.eizo.com).

- 8 -

1-2. Popis funkcí a ovládacích prvků

Vpředu

●

Kapitola 1

Úvod

Menu s nastavením

1. Senzor EcoView Sense Detekuje pohyb uživatele před monitorem (funkce EcoView Sense (strana 19)).

2. Senzor okolního světla Slouží k rozpoznání úrovně okolního světla (funkce Auto EcoView (

3. Ovládací tlačítka Slouží k zobrazení nabídek. Funkce tlačítek odpovídají příslušné nabídce na monitoru.

4. Vypínač napájení Zapnutí/vypnutí napájení.

5. Indikátor napájení Indikuje provozní stav monitoru.

Bílý: Obrazovka je zapnutá Oranžový: Úsporný režim VYP.: Hlavní vypínač / napájení vypnuto

*1 Více informací o použití viz (

„3-1. Základní ovládání menu s nastavením“ (strana 22)).

strana 18)).

- 9 -

Zezadu

76 8

●

Kapitola 1

Úvod

11 12 13

6. Hlavní síťový vypínač Zapnutí/vypnutí síťového napájení.

7. Napájecí konektor Pro připojení napájecího kabelu.

8. Vstupní konektory Následující konektory se nacházejí na zadní straně monitoru v pořadí zleva doprava.

Konektor D-Sub mini 15-pin Konektor DisplayPort HDMI konektor Konektor DVI

9. Rukojeť Tato rukojeť slouží k přenášení monitoru

10. Výstupní USB port Připojení USB periférií.

11. Vstupní USB port Pro připojení USB kabelu pro použití s programy, které vyžadují USB spojení, nebo při použití jako USB rozbočovač.

12. Konektor pro sluchátka Umožňuje připojení sluchátek.

13. Stereo mini jack Pro připojení stereo mini jack kabelu.

14. Otvor pro bezpečností zámek Podporuje bezpečnostní systém Kensington MicroSaver.

15. Reproduktory Zajišťují zvukový výstup.

16. Stojan

17. Držák kabelu

*2 Po odmontování stojanu lze připevnit jiný držák / stojan dle vaší volby (viz *3 Instrukce k připojení držáku kabelu naleznete v kapitole

Slouží k nastavení výšky a úhlu (sklopení a otáčení) monitoru. Drží kabely monitoru pohromadě.

„6-1. Připevnění volitelného držáku“ (strana 42)).

„6-3. Připevnění/uvolnění držáku kabelu“ (strana 47).

- 10 -

1-3. Podporovaná rozlišení

Tento monitor podporuje následující rozlišení.

EV2450

●

Kapitola 1

Úvod

Rozlišení

640 × 480 VGA/CEA-861 640 × 480 CEA-861 60 Hz Progresivní √√- √ 640 × 480 VESA 72,81 Hz / 75 Hz Progresivní - - - √ 720 × 400 VGA TEXT 70,09 Hz Progresivní √√√√

720 × 480 (4:3) CEA-861 59,94 Hz / 60 Hz Progresivní √√--

720 × 480 (16:9) CEA-861 59,94 Hz / 60 Hz Progresivní √√--

720 (1440) × 480 (4:3) CEA-861 59,94 Hz / 60 Hz Prokládaný - √ --

720 (1440) × 480 (16:9) CEA-861 59,94 Hz / 60 Hz Prokládaný - √ --

720 × 576 (4:3) CEA-861 50 Hz Progresivní - √ --

720 × 576 (16:9) CEA-861 50 Hz Progresivní - √ --

720 (1440) × 576 (4:3) CEA-861 50 Hz Prokládaný - √ --

720 (1440) × 576 (16:9) CEA-861 50 Hz Prokládaný - √ --

800 × 600 VESA 56,25 Hz / 72,19 Hz / 75 Hz Progresivní - - - √

800 × 600 VESA 60,32 Hz Progresivní √√√√ 1024 × 768 VESA 60 Hz Progresivní √√√√ 1024 × 768 VESA 70,07 Hz / 75,03 Hz Progresivní - - - √ 1280 × 720 CEA-861 50 Hz Progresivní - √ -1280 × 720 CEA-861 59,94 Hz Progresivní √√-1280 × 720 CEA-861 60 Hz Progresivní √√√√ 1280 × 800 VESA CVT 59,81 Hz Progresivní √√√√

1280 × 1024 VESA 60,02 Hz Progresivní √√√√ 1280 × 1024 VESA 75,03 Hz Progresivní - - - √

1600 × 900 VESA RB 60 Hz Progresivní √√√√

1680 × 1050 VESA CVT 59,95 Hz Progresivní √√√√ 1680 × 1050 VESA CVT RB 59,88 Hz Progresivní √√√√

1920 × 1080 1920 × 1080 1920 × 1080 1920 × 1080

*1 Doporučené rozlišení

Podporované

signály

CEA-861 50 Hz / 59,94 Hz / 60 Hz Prokládaný - √ -CEA-861 50 Hz Progresivní - √ -CEA-861 59,94 Hz Progresivní √√-CEA-861 60 Hz Progresivní √√√√

Vertikální frekvence Typ obrazu DisplayPort HDMI DVI D-Sub

59,94 Hz

Progresivní √√√√

- 11 -

EV2455

●

Kapitola 1

Úvod

Rozlišení

640 × 480 VGA/CEA-861

640 × 480 CEA-861 60 Hz

640 × 480 VESA 72,81 Hz / 75 Hz Progresivní - - - √

720 × 400 VGA TEXT 70,09 Hz Progresivní √√√√

720 × 480 (4:3) CEA-861 59,94 Hz / 60 Hz Progresivní √√--

720 × 480 (16:9) CEA-861 59,94 Hz / 60 Hz Progresivní √√--

720 (1440) × 480 (4:3) CEA-861 59,94 Hz / 60 Hz Prokládaný - √ --

720 (1440) × 480 (16:9) CEA-861 59,94 Hz / 60 Hz Prokládaný - √ --

720 × 576 (4:3) CEA-861 50 Hz Progresivní - √ --

720 × 576 (16:9) CEA-861 50 Hz Progresivní - √ --

720 (1440) × 576 (4:3) CEA-861 50 Hz Prokládaný - √ --

720 (1440) × 576 (16:9) CEA-861 50 Hz Prokládaný - √ --

800 × 600 VESA 56,25 Hz / 72,19 Hz / 75 Hz Progresivní - - - √

1280 × 1024 VESA 60,02 Hz Progresivní √√√√ 1280 × 1024 VESA 75,03 Hz Progresivní - - - √

1600 × 900 VESA RB 60 Hz Progresivní √√√√

1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT 59,95 Hz Progresivní √√√√ 1680 × 1050 VESA CVT RB 59,88 Hz Progresivní √√√√ 1920 × 1080 CEA-861 50 Hz / 59,94 Hz / 60 Hz Prokládaný - √ -1920 × 1080 CEA-861 50 Hz Progresivní - √ -1920 × 1080 CEA-861 59,94 Hz Progresivní √√-1920 × 1080 CEA-861 60 Hz Progresivní √√√√

1920 × 1200 1920 × 1200

*1 Doporučené rozlišení

Podporované

signály

VESA CVT 59,89 Hz

VESA CVT RB 59,95 Hz Progresivní √√√√

Vertikální frekvence Typ obrazu DisplayPort HDMI DVI D-Sub

59,94 Hz

Progresivní √√√√ Progresivní √√- √

Progresivní √√√√

Progresivní - - - √

- 12 -

1-4. Nastavení rozlišení

Pokud vám bude po připojení monitoru k PC připadat, že je rozlišení nevhodné, nebo pokud budete chtít rozlišení změnit, následujte instrukce níže.

Windows 8.1 / Windows 8 / Windows 7

●

1. Chcete-li zobrazit pracovní plochu ve Windows 8.1 / Windows 8, klepněte na dlaždici „Desktop“ (Plocha) na obrazovce Start.

2. Klepněte pravým tlačítkem myši na volném místě plochy.

3. Z nabídky vyberte „Screen resolution“ (Rozlišení obrazovky).

4. V dialogovém okně „Screen Resolution“ (Rozlišení obrazovky) zvolte monitor.

5. Kliknutím na „Resolution“ (Rozlišení) zvolte požadované rozlišení.

6. Klikněte na tlačítko „OK“.

7. V potvrzujícím dialogu klepněte na „Keep changes“ (Uložit změny).

Windows Vista

●

1. Klepněte pravým tlačítkem myši na volném místě plochy.

2. Z nabídky vyberte „Personalize“ (Přizpůsobit).

3. V okně „Personalization“ (Přizpůsobení) klepněte na „Display Settings“ (Nastavení zobrazení).

4. V dialogu „Display Settings“ vyberte záložku „Monitor“ a v políčku „Resolution“ zvolte požadované rozlišení.

5. Klikněte na tlačítko „OK“.

6. V potvrzujícím dialogu klikněte na „Yes“ (Ano).

Kapitola 1

Úvod

Mac OS X

●

1. Vyberte „System Preferences“ (Systémová nastavení) z nabídky Apple.

2. Po zobrazení dialogu „System Preferences“ (Systémová nastavení) klepněte na „Displays“ (Zobrazení) a „Hardware“.

3. V dialogu vyberte záložku „Display“ a zvolte požadované rozlišení v políčku „Resolutions“.

4. Vaše volba se projeví okamžitě. Pokud jste s nastavením spokojeni, uzavřete okno.

- 13 -

Kapitola 2

Základní nastavení

Kapitola 2 Základní nastavení

Tento monitor umožňuje uživateli změnit nastavení jasu tak, aby vyhovoval osobním preferencím uživatele či použití monitoru, a zároveň došlo ke snížení spotřeby elektrické energie a dopadu na životní prostředí.

Následující kapitola popisuje základní funkce a parametry, které lze nastavit prostřednictvím tlačítek na přední straně monitoru. Pokročilá nastavení a konﬁ gurační procedury se provádějí pomocí menu s nastavením, viz „Kapitola 3 Pokročilá nastavení“ (strana 22).

2-1. Použití ovládacích tlačítek

Zobrazení tlačítkové nabídky

1. Klepněte na jakékoliv tlačítko (s výjimkou ).

Na obrazovce se objeví tlačítková nabídka.

Nastavování/úpravy

1. Pro provedení požadovaného nastavení/úprav klepněte na příslušné tlačítko.

Objeví se menu s požadovaným nastavením. (Může dojít rovněž ke zobrazení submenu. V takovém případě vyberte požadovanou položku nastavení pomocí tlačítek

2. Prostřednictvím daných tlačítek proveďte požadovaná nastavení/úpravy a klepnutím na změny použijete.

Opuštění

1. Klepnutím na tlačítka nebo opustíte aktuální nabídku.

2. Pokud není zobrazena žádná nabídka, dojde po několika vteřinách bez dotyku některého z tlačítek ke skrytí tlačítkové nabídky.

a poté stiskněte .)

- 14 -

2-2. Přepínání vstupních signálů

V případě, že je k monitoru připojeno více vstupních zdrojů, lze mezi signály zobrazenými na obrazovce přepínat.

Kapitola 2

Základní nastavení

- 15 -

Kapitola 2

Základní nastavení

2-3. Přepínání obrazových režimů (barevných režimů)

Součástí tohoto monitoru je několik barevných režimů pro různé druhy zobrazovaného obsahu. Přepněte režim na základě použití monitoru a zobrazeného obsahu. Nastavení monitoru bude následně přizpůsobeno obsahu, který bude zobrazen adekvátním způsobem.

Obrazové režimy

●

Barevný režim Použití

User1 User2 sRGB Paper Movie DICOM

Tyto režimy slouží k uživatelskému nastavení obrazového režimu.

Tento režim je vhodný pro věrnou reprodukci barev z připojeného zařízení s podporou sRGB, např. z digitálních fotoaparátů. Režim Paper reprodukuje barevné tóny a kontrast, který připomíná skutečný, potištěný papír. Vhodné pro věrné zobrazení knih a dokumentů. Tento režim jasně zobrazuje pohybující se obraz s přesvědčivým trojrozměrným charakterem. Je vhodný pro přehrávání video obsahu. Určen pro zobrazování v režimu DICOM.

Poznámka

• Software „ScreenManager Pro“ umožňuje automaticky zvolit barevný režim na základě použité aplikace. (Program „ScreenManager Pro“ je software pro úpravu obrazu pomocí

myši a klávesnice. Tento software je možné stáhnout z webových stránek (

http://www.eizo.com).)

- 16 -

Kapitola 2

Základní nastavení

2-4. Úspora energie

Tento monitor je vybaven funkcemi EcoView, které uživateli umožňují šetřit elektrickou energii. Pomocí této funkce zamezíte nepotřebné spotřebě elektrické energie a snížíte tak své měsíční výdaje. Omezením spotřeby elektrické energie se rovněž snižují emise oxidu uhličitého.

Úroveň úspory energie

Poznámka

• Úroveň úspory energie (ukazatele Power Reduction, CO2 Reduction a Eco Performance Level) lze zkontrolovat v nabídce „EcoView Settings“. Čím více dílků se rozsvítí na ukazateli Eco Performance Level, tím vyšší je úroveň úspory energie.

- Power Reduction: omezení spotřeby elektrické energie podsvícení displeje v závislosti na aktuálně nastaveném jasu.

-CO

reduction: vypočítáno z hodnoty „Power Reduction“. Jedná se o odhadované množství emisí CO2, které se uspoří při používání monitoru 1 hodinu.

Numerická hodnota byla vypočtena na základě koeﬁ cientu (0,000555 t CO2/kWh) dle příslušné vyhlášky japonského ministerstva (2006, Ministry of Economy, Trade and Industry,

Ministry of Environment, civil code article 3) a může se v jednotlivých zemích a letech lišit.

- 17 -

Funkce Nastavitelná škála Popis Poznámka

Auto EcoView On

Off

Pokročilá nastavení

EcoView Optimizer 2 On

Maximum Minimum

Reset - Slouží k obnovení pokročilých nastavení na výchozí

Brightness 0 až 100 Slouží k nastavení rozsahu automatické úpravy

Ambient Light Bright

Standard Dark

Off

Snímač okolního světla na přední straně monitoru detekuje jas okolního prostředí a automaticky upravuje jas obrazovky na příjemnou úroveň prostřednictvím funkce Auto EcoView. Spotřebu elektrické energie podsvícení displeje lze snížit pomocí nastavení jasu na vhodnou úroveň. Tato funkce může rovněž zmírnit podráždění a únavu očí způsobenou příliš vysokým nebo příliš nízkým jasem monitoru.

Rozsah automatické úpravy je možné nastavit pomocí nabídky „Advanced Settings“ tak, aby vyhovoval osobním preferencím a použití monitoru.

jasu. Pokud dopředu nastavíte maximální a minimální hodnoty rozsahu automatické úpravy, bude úprava jasu prováděna pouze v rámci uvedených hodnot.

Je doporučeno použití výchozího nastavení. (Výchozí nastavení: „Bright“ odpovídá maximální hodnotě, „Dark“ minimální hodnotě)

hodnoty. Monitor automaticky přizpůsobí jas obrazovky podle

úrovně bílé vstupního signálu. Tato funkce pomáhá snížit spotřebu při zachování jasu určeného vstupním signálem.

Kapitola 2

• Dbejte na to, abyste během používání funkce Auto EcoView neblokovali světelný senzor vpředu ve spodní části monitoru.

• I v případě, že je funkce Auto EcoView nastavena na „On“, lze pomocí tlačítka

na přední části monitoru nebo barevného nastavení upravit nastavení jasu („Brightness“) dle osobních preferencí. Způsob, jakým funkce Auto EcoView provádí změnu jasu, se rovněž odlišuje na základě aktuálně nastavené hodnoty jasu.

• Při zvoleném barevném režimu „DICOM“ se funkce Auto EcoView přepne na „Off“ (vypnuto).

• Maximální a minimální hodnota se nemůže shodovat.

• Více informací o nastavení „Ambient Light“ naleznete na našich webových stránkách (

http://www.eizo.com).

• Tato funkce se přepne do režimu „Off“ v následujících případech:

-Při zvoleném barevném režimu „Movie“ nebo

„DICOM“

• Po nastavení této funkce na „On“ může dojít ke změně vzhledu světlých barev. V případě, že vám to nevyhovuje, nastavte tuto funkci na „Off“.

Základní nastavení

- 18 -

Funkce Nastavitelná škála Popis Poznámka

EcoView Sense On

Off

Pokročilá nastavení

Time 5, 30 sekund

1, 3, 5, 10, 15, 30, 45, 60 min.

Sensitivity Level 5

Level 4 Level 3 Level 2 Level 1

Reset - Slouží k obnovení pokročilých nastavení na výchozí

Po nastavení této funkce na „On“ detekuje senzor na přední straně monitoru pohyb osoby. Pokud uživatel odejde od monitoru, přejde monitor automaticky do úsporného režimu, nebude na něm zobrazen žádný obraz a sníží se tak spotřeba energie. Pokud se uživatel opět vrátí k monitoru, přejde monitor zpět z úsporného režimu a objeví se na něm obraz.

Citlivost a dobu přechodu do úsporného režimu lze nastavit pomocí pokročilých nastavení „Advanced Settings“ podle použití monitoru a pohyblivosti uživatele.

Určuje dobu, za kterou se od odchodu osoby od monitoru zobrazí hláška „No Presence detected“. Monitor se přepne do úsporného režimu za přibližně 20 vteřin od zobrazení hlášky.

Pokud je nastavení citlivosti vysoké (max. „Level 5“), jsou zaznamenány i ty nejpatrnější pohyby. Přechod do úsporného režimu je tak spíše výjimečný. Na druhou stranu, pokud je nastavení nízké (min. „Level 1“), jsou rozpoznány pouze výrazné pohyby a monitor se tak do úsporného režimu přepíná často.

hodnoty.

Kapitola 2

• Během přechodu do úsporného režimu se na monitoru zobrazí příslušná zpráva.

• Pokud je v menu s nastavením funkce „Power Save“ nastavena na „Off“, není nastavení funkce EcoView Sense k dispozici.

• Když senzor na přední straně monitoru zachytí tepelný pohyb, je aktivována funkce EcoView Sense. Kvůli tomu by citlivost měla být nastavena v závislosti na standardním oblečení uživatele a standardní pokojové teplotě. Pokud monitor přechází do úsporného režimu, nebo naopak z n upravit nastavení citlivosti.

• Citlivost je vhodné zvýšit v případě vysokých okolních teplot, které vedou ke snížení citlivosti detekce senzoru. U nízkých okolních teplot, při kterých roste citlivost detekce senzoru, je naopak vhodné nastavení citlivosti snížit.

ěj, jindy, než si přejete, zkuste

Základní nastavení

- 19 -

Kapitola 2

2-5. Nastavení jasu

Jas obrazovky lze nastavit tak, aby vyhovoval použití monitoru a osobním preferencím uživatele. Jas obrazovky se nastavuje díky změně intenzity podsvícení (světelného zdroje za LCD panelem).

Nastavitelná škála

0 až 100

Poznámka

• Pokud je funkce Auto EcoView nastavena na „On“, je nastavitelná škála omezena následujícím způsobem. (Více informací o funkci Auto EcoView viz „Auto EcoView“

(strana 18)

- Hodnota nastavení jasu nesmí přesahovat nastavené hodnoty maximálních, resp. minimálních hodnot jasu uvedených v pokročilém nastavení funkce Auto EcoView.

- Nastavení jasu nemusí být k dispozici, pokud je okolní prostředí příliš světlé nebo tmavé.

Základní nastavení

- 20 -

2-6. Nastavení hlasitosti

Hlasitost reproduktorů a sluchátek je možné nastavovat samostatně.

Nastavitelná škála

0 až 30

Kapitola 2

Základní nastavení

- 21 -

Kapitola 3 Pokročilá nastavení

Tato kapitola popisuje pokročilá nastavení monitoru a postupy, které je možné provádět pomocí menu s nastavením. Nastavení základních funkcí popisuje kapitola „Kapitola 2 Základní nastavení“ (strana 14).

3-1. Základní ovládání menu s nastavením

Kapitola 3

Pokročilá nastavení

Zobrazení menu

1. Klepněte na jakékoliv tlačítko (s výjimkou ).

Zobrazí se tlačítková nabídka.

2. Zvolte .

Objeví se menu s nastavením.

Nastavování/úpravy

1. Pomocí zvolte menu, které chcete nastavovat a pak

stiskněte .

Objeví se submenu.

2. Pomocí zvolte položku, jejíž nastavení chcete změnit a pak stiskněte .

Objeví se menu s požadovaným nastavením.

3. Prostřednictvím tlačítek nebo proveďte požadovaná nastavení/úpravy a klepnutím na změny

použijete.

Objeví se submenu. Klepnutím na tlačítko

aktuální operace a obnovení stavu příslušného nastavení na původní hodnotu.

Opuštění

1. Zvolte .

Objeví se menu s nastavením.

2. Zvolte .

Obrazovkové menu se zavře.

v průběhu nastavování dojde ke zrušení

- 22 -

3-2. Přehled funkcí v menu s nastavením

Nastavení barev

●

Nastavení barevného režimu lze změnit na základě osobních preferencí.

Upozornění

• Podle našich měření zabere stabilizace výkonu elektronických součástek okolo 30 minut. Po zapnutí monitoru proto vyčkejte alespoň 30 minut, než začnete provádět

úpravy nastavení monitoru.

• Stejný obraz může na více monitorech vypadat mírně odlišně kvůli charakteristickým vlastnostem každého monitoru. Jemné nastavení barev proveďte pomocí vizuálního porovnání obou monitorů.

Poznámka

• Díky programu „ScreenManager Pro“ můžete provádět nastavení barev s použitím myši a klávesnice připojeného počítače. Nastavení lze také souhrnně uložit do datového souboru. Software „ScreenManager Pro“ je možné stáhnout z webových stránek (

Barevný režim

(Funkce, které je možné nastavit, se liší

Funkce

Color Mode √√√√ √User1

Brightness √√√√ - 0 až 100 Jas obrazovky se nastavuje díky změně

v závislosti na použitém barevném režimu.)

√: Nastavitelné -: Nelze nastavit

User1 User2

sRGB Paper Movie DICOM

Nastavitelná

škála

User2 sRGB Paper Movie DICOM

http://www.eizo.com).

Popis Poznámka

Na základě použití monitoru zvolte požadovaný režim. Nastavení barevného režimu lze změnit na základě osobních preferencí. Zvolte režim, jehož nastavení chcete změnit, a použijte příslušnou funkci.

intenzity podsvícení (světelného zdroje za LCD panelem).

Kapitola 3

• Více informací o nastavení

jednotlivých režimů naleznete v kapitole

obrazových režimů (barevných režimů)“ (strana 16)

• Pokud máte pocit, že je obraz

příliš tmavý, i když je jas nastaven na 100, proveďte nastavení kontrastu.

Pokročilá nastavení

„2-3. Přepínání

- 23 -

Barevný režim

(Funkce, které je možné nastavit, se liší

Funkce

Contrast √ --√ - 0 až 100 Jas obrazu se upravuje změnou úrovně

Temperature √ - √√ -Off

Gamma √ --- -1,8

v závislosti na použitém barevném režimu.)

√: Nastavitelné -: Nelze nastavit

User1 User2

sRGB Paper Movie DICOM

Nastavitelná

škála

4000 K až 10000 K (v krocích po 500 K, umožňuje 9300 K)

2,0 2,2

Popis Poznámka

videosignálu.

Nastavení teploty barev. Teplota barev se obvykle používá pro vyjádření odstínu „bílé“ a/nebo „černé“ pomocí numerické hodnoty. Hodnota se udává ve stupních „K“ (Kelvina). Obrazovka bude mít při nízkých hodnotách teploty červený odstín. V případě vysokých hodnot teploty barev bude odstín modrý, podobně jako u různých teplot ohně. Pro každou zvolenou teplotu barev se nastaví přednastavená hodnota zisku (Gain).

Nastavení hodnoty gama. Zatímco jas monitoru se mění v závislosti na vstupním signálu, míra změny není proporcionální vůči vstupnímu signálu. Zajištění rovnoměrné závislosti jasu monitoru na vstupním signálu se označuje jako „gama korekce“.

Kapitola 3

• Při kontrastu úrovně 50 jsou

zobrazeny všechny barevné stupně.

• Při nastavování monitoru je vhodné před nastavením kontrastu nejprve nastavit jas, aby nedošlo ke ztrátě některých stupňů jasu.

• Nastavení kontrastu proveďte v následujících případech.

- Pokud vám připadá obraz příliš tmavý, i když je jas nastaven na 100% (Nastavte kontrast na hodnotu vyšší než 50%)

• Hodnoty uvedené v „K“ slouží pouze pro orientaci.

• „Gain“ umožňuje provést pokročilejší nastavení.

• Pokud nastavíte „Off“, bude obraz zobrazen s přirozeným podáním barev daného monitoru (Gain: 100 pro každý kanál RGB).

• Pokud změníte zisk, p se teplota barev na „Off“.

• Pokud je zvolen barevný režim „Paper“, je jako hodnota gama rovněž uvedeno „Paper“.

Pokročilá nastavení

řepne

- 24 -

Barevný režim

(Funkce, které je možné nastavit, se liší

Funkce

Pokročilá nastavení

Reset √√√√ - - Obnoví všechna barevní nastavení pro aktuálně

Overdrive √ - - - - Enhanced

Hue √ --√ - -50 až 50 Nastavení odstínu. • Použitím této funkce může

Saturation √ --√ - -50 až 50 Nastavení sytosti barev. • Použitím této funkce může

Gain √ - - - - 0 až 100 Jas jednotlivých barevných složek červená/

v závislosti na použitém barevném režimu.)

√: Nastavitelné -: Nelze nastavit

User1 User2

sRGB Paper Movie DICOM

Nastavitelná

škála

Standard Off

Popis Poznámka

Tato funkce umožňuje nastavit úroveň funkce Overdrive podle aktuálního použití monitoru. Při zobrazení rychle se měnícího obrazu může nastavení „Enhanced“ snížit opožďování obrazu.

zelená/modrá je označován jako zisk „Gain“. Odstín „bílé“ lze upravit nastavením zisku.

zvolený barevný režim na jejich původní hodnoty.

Kapitola 3

dojít ke ztrátě některých barevných odstínů.

• Při minimální hodnotě (-50) bude obraz monochromatický.

• Použitím této funkce může dojít ke ztrátě některých barevných odstínů.

• Hodnota zisku se mění v závislosti na teplotě barev.

• Pokud změníte zisk, přepne se teplota barev na „Off“.

Pokročilá nastavení

- 25 -

Nastavení signálu

●

Nastavení metody zobrazování vstupu signálu z PC do monitoru.

Vstupní signál

(Rozsah nastavení jednotlivých funkcí se liší v závislosti na vstupním signálu.)

Funkce

Picture Expansion √√- √√Full Screen

√: Nastavitelné -: Nenastavitelné

HDMI

DisplayPort

--√ - - Auto

signál

Video-

signál

DVI

D-Sub

Nastavitelná

škála

Aspect Ratio Dot by Dot

Full Screen Aspect Ratio Dot by Dot

Popis Poznámka

Velikost obrazu na displeji lze změnit.

• „Auto“

Monitor automaticky změní velikost obrazu podle poměru stran a informaci o rozlišení z PC.

• „Full Screen“ Obraz je roztažen na celou obrazovku. Vzhledem k odlišným poměrům stran může v některých případech docházet ke zkreslení obrazu.

• „Aspect Ratio“ Obraz je zvětšen na celou obrazovku bez změny poměru stran. Vzhledem k zachování poměrů stran může docházet k vytváření prázdných vodorovných či svislých pruhů.

• „Dot by Dot“ Rozlišení a velikost obrazu je dána vstupním signálem.

Kapitola 3

• Příklady nastavení

- Full Screen

- Aspect Ratio

- Dot by Dot (vstupní signál)

Pokročilá nastavení

- 26 -

• Pokud je u modelu EV2455 rozlišení obrazu nastaveno na 1920 × 1080, je k dispozici pouze možnost „Full Screen“.

Vstupní signál

(Rozsah nastavení jednotlivých funkcí se liší v závislosti na vstupním signálu.)

Funkce

Sharpness √√√√√1 až 5 Při zobrazení nízkých rozlišení v režimech „Full

Input Color Format √ - - - - Auto

Range Extension √ - √ - - Auto

√: Nastavitelné -: Nenastavitelné

HDMI

DisplayPort

- √ - - - YUV 4:2:2

--√ - - Auto

- √ ---On

signál

Video-

signál

DVI

D-Sub

Nastavitelná

škála

YUV RGB

YUV 4:4:4 RGB

YUV 4:2:2 YUV 4:4:4 RGB

On Off

Off

Popis Poznámka

Screen“ nebo „Aspect Ratio“ může dojít k rozmazání zobrazeného textu nebo čar. Tato funkce slouží k potlačení tohoto nežádoucího efektu.

Umožňuje nastavení barevného prostoru vstupního signálu. Pokud máte pocit, že barvy nejsou zobrazeny správně, zkuste toto nastavení změnit.

V závislosti na parametrech připojeného PC mohou být úrovně černé a bílé ve výstupním signálu do monitoru omezeny. Pokud monitor zobrazuje omezený signál, bude černá barva nevýrazná a bílá málo jasná, což povede ke snížení kontrastu. Výstupní rozsah takového signálu lze rozšířit tak, aby odpovídal kontrastnímu poměru monitoru.

• „Auto“ Monitor automaticky identiﬁ kuje rozsah jasu vstupního signálu a provede správné zobrazení obrazu.

• „On“ Monitor provede rozšíření rozsahu výstupního signálu od 0 do 255 a zobrazí obraz.

• „Off“ Rozsah výstupního signálu není zvětšen.

Kapitola 3

• V některých rozlišeních nelze

funkci vyhlazování použít. („Sharpness“ není v těchto případech k dispozici.)

• Toto nastavení je vyžadováno

v případě, že je k monitoru připojeno zařízení DVI (portem HDMI) za použití redukce DVIHDMI.

• Pokud je k monitoru připojen

zdroj signálu DVI portem DVI, je toto nastavení pevně dáno na „RGB“.

• Příklady nastavení

-Off

-On

• Při vstupu signálu DVI je nastavení pevně dáno na „Off“.

Pokročilá nastavení

- 27 -

Funkce

Analog Adjustment

Auto Screen Adjust

Auto Range Adjust

Vstupní signál

(Rozsah nastavení jednotlivých funkcí se liší v závislosti na vstupním signálu.)

√: Nastavitelné -: Nenastavitelné

HDMI

DisplayPort

----√ - Blikání obrazu, jeho pozice a velikost je možné

----√ - Každý barevný tón (0 až 255) může být zobrazen díky

signál

Video-

signál

DVI

D-Sub

Nastavitelná

škála

Popis Poznámka

automaticky upravit. Po výběru funkce „Auto Screen Adjust“ dojde ke zobrazení zprávy. Klepnutím na „Yes“ funkci zapnete.

automatickému nastavení úrovně výstupního signálu. Po výběru funkce „Auto Range Adjust“ dojde ke zobrazení zprávy. Klepnutím na „Yes“ funkci zapnete.

Kapitola 3

• Funkce automatického nastavení obrazu pracuje správně, je-li obraz zobrazen přes celou plochu obrazovky. Tato funkce nebude správně fungovat v následujících případech:

- Je-li obraz zobrazen pouze

v části obrazovky (například okno s příkazovým řádkem)

-Při použití černého pozadí

(tapeta plochy atd.)

Tato funkce také nemusí pracovat správně s některými graﬁ ckými kartami.

• Pokud je vstupní signál do monitoru přiveden poprvé nebo pokud dojde k nastavení rozlišení či vertikální/ horizontální frekvence, která dříve nebyla použita, dojde k aktivaci funkce automatického nastavení obrazu automaticky (pouze u signálů s rozlišením 800×600 (SVGA) a vyšším).

Pokročilá nastavení

- 28 -

Vstupní signál

(Rozsah nastavení jednotlivých funkcí se liší v závislosti na vstupním signálu.)

Funkce

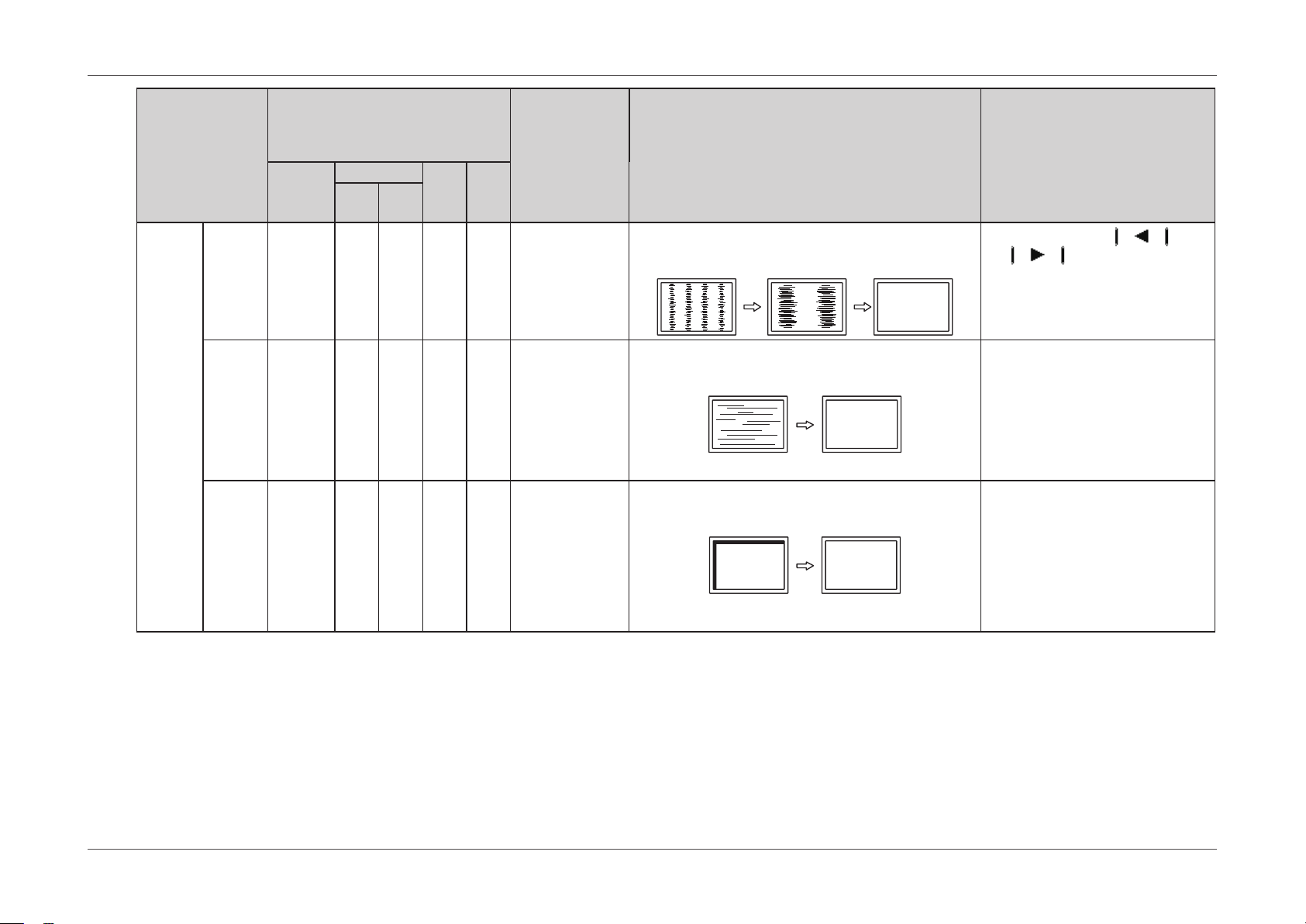

Clock - - - - √ - Blikání vertikálních pruhů na celé obrazovce nebo její

√: Nastavitelné -: Nenastavitelné

HDMI

DisplayPort

signál

Video-

signál

DVI

D-Sub

Nastavitelná

škála

Popis Poznámka

části lze snížit.

Kapitola 3

• Pomocí tlačítek (

nastavení, které pokrývá všechny body rozsahu úprav.

Pokročilá nastavení

) lze provést jemné

Phase - - - - √ - Blikání a rozmazání obrazu na celé obrazovce lze

snížit.

Hor. Position Ver. Position

----√ - Pozici obrazu (horizontální a vertikální) na obrazovce

lze upravit.

• U některých typů počítačů nebo graﬁ ckých karet nelze zcela odstranit blikání či rozmazání.

• Po dokončení proveďte opětovné nastavení funkce „Clock“ v případě zobrazení vertikálních pruhů.

• Vzhledem k tomu, že je počet pixelů a jejich poloha na LCD monitoru pevně daná, existuje pouze jediné správné nastavení polohy obrazu. Funkce nastavení polohy umožňuje pohybovat s obrazem do správné polohy.

- 29 -

Vstupní signál

(Rozsah nastavení jednotlivých funkcí se liší v závislosti na vstupním signálu.)

Funkce

Sound Source √ - - - - Stereo Mini Jack

√: Nastavitelné -: Nenastavitelné

HDMI

DisplayPort

--√ - - Stereo Mini Jack

signál

Video-

signál

DVI

D-Sub

Nastavitelná

škála

DisplayPort

HDMI

Popis Poznámka

Zdroj zvuku lze při připojení prostřednictvím konektorů DisplayPort nebo HDMI změnit.

Kapitola 3

• V případě přijímání signálu DVI, HDMI (PC signál) nebo D-Sub je nastavení pevně dáno na „Stereo Mini Jack“.

Pokročilá nastavení

- 30 -

Nastavení předvoleb

●

Nastavení monitoru lze upravit tak, aby vyhovovalo použití monitoru a osobním preferencím uživatele.

Kapitola 3

Pokročilá nastavení

Funkce

Menu Rotation 0°

Menu Position Center

Nastavitelná

90˚ 270˚

Upper Right Lower Right Lower Left Upper Left

škála

Popis Poznámka

Při používání monitoru na výšku lze změnit orientace obrazovkového menu.

Pozici menu s nastavením na obrazovce je možné změnit. -

• Zkontrolujte, zda jsou kabely správně připojeny.

• Obrazovku otáčejte vždy až po vytažení do nejvyšší polohy na stojanu a nastavení sklonu vzhůru.

• Při použití monitoru na výšku je nutná graﬁ cká karta s podporou tohoto zobrazení. Při umístění monitoru do polohy „Portrait“ je nutné změnit nastavení graﬁ cké karty. Blíže viz návod od graﬁ cké karty.

• Obrazovkové menu nelze otočit o 180°. Pokud si přejete monitor otočit o 180°, proveďte požadovaná nastavení monitoru před otočením.

- 31 -

Kapitola 3

Pokročilá nastavení

Funkce

Power Save On

Eco Timer Off

Power Indicator On

Border Intensity - Při zobrazování obrazu s nízkým rozlišením v režimu „Dot by

Nastavitelná

škála

Off

0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1, 2, 3, 4, 5 h

Off

Popis Poznámka

Monitor lze nastavit tak, aby přešel do úsporného režimu v závislosti na stavu připojeného PC. Monitor přejde do úsporného režimu asi 15 sekund poté, co přestal být detekován vstupní signál. Když monitor vstoupí do úsporného režimu, nebude zobrazen žádný obraz.

• Opuštění úsporného režimu

- Pokud monitor detekuje vstupní signál, automaticky přejde

z úsporného režimu zpátky do normálního režimu.

Monitor lze nastavit tak, aby došlo k jeho automatickému vypnutí po určené době, po kterou bude v úsporném režimu. Zvolte časový interval, po kterém dojde k vypnutí napájení monitoru.

Světlo indikátoru napájení (bílé) lze během používání monitoru vypnout.

Dot“ nebo „Aspect Ratio“ (viz se kolem obrazu nachází rámeček (tmavá oblast, na které není zobrazen obraz). Jas tohoto rámečku lze nastavit.

„Picture Expansion“ (strana 26))

• Během přechodu do úsporného režimu se na monitoru zobrazí příslušná zpráva 5 vteřin v předstihu.

• Vypnutím hlavního vypínače nebo odpojením napájecího kabelu zcela odpojíte napájení monitoru.

• I v případě, že je monitor v úsporném režimu, budou zařízení připojená přes rozhraní USB fungovat. Z tohoto důvodu se může spotřeba monitoru měnit i v úsporném režimu v závislosti na připojených USB zařízeních.

• Příkon monitoru se liší i při připojeném kabelu do vstupu stereo mini jack.

Okraj

Monitor Reset - Slouží k obnovení všech nastavení na jejich původní hodnoty

s výjimkou následujících.

• Nastavení v menu „Administrator Settings“

- 32 -

• Více informací o výchozím nastavení viz

výchozí nastavení“ (strana 57)

„Hlavní

Kapitola 3

Jazyk

●

Jazyk zobrazovaných menu a zpráv lze změnit.

Nastavitelná škála

English, Deutsch, Français, Español, Italiano, Svenska, Japanese, Simpliﬁ ed Chinese, Traditional Chinese

Upozornění

• Jazyk menu „Administrator Settings“ není možné změnit.

Informace

●

V tomto menu je možné zkontrolovat různé informace o monitoru (název produktu, sériové číslo, dobu používání, rozlišení a vstupní signál).

Příklad:

Pokročilá nastavení

- 33 -

Kapitola 4 Nastavení pro správce

Tato kapitola popisuje konﬁ guraci položek v menu „Administrator Settings“. Toto menu slouží pro správce. Konﬁ gurace těchto položek není vyžadována pro běžné použití monitoru.

4-1. Základní ovládání menu „Administrator Settings“

Kapitola 4

Nastavení pro správce

Zobrazení menu

1. Klepnutím na vypněte monitor.

2. Klepněte na tlačítko, které se nachází zcela vlevo, a podržte tlačítko více než 2 vteřiny. Monitor se zapne.

Objeví se menu „Administrator Settings“.

Nastavení

1. Pomocí zvolte položku, jejíž nastavení chcete změnit a pak stiskněte .

Objeví se menu s požadovaným nastavením.

2. Proveďte nastavení pomocí a klepněte na .

Objeví se menu „Administrator Settings“.

Použití nastavení a opuštění

1. Klepněte na „Apply“ a následně na .

Dojde k použití provedeného nastavení a opuštění menu „Administrator Settings“.

Upozornění

• Jazyk menu „Administrator Settings“ (angličtina) není možné změnit.

- 34 -

4-2. Funkce v menu „Administrator Settings“

Kapitola 4

Nastavení pro správce

Funkce

Auto Input Detection On

Off

DP HPD Control On

Off

HDMI HPD Control On

Off

Nastavitelná

škála

Popis Poznámka

Monitor rozpoznává konektor, prostřednictvím kterého je připojen vstup PC signálu, a adekvátně zobrazí obraz. Po vypnutí PC nebo jeho přechodu do úsporného režimu dojde k automatickému přepnutí na jakýkoliv další dostupný signál.

Pokud je tato funkce nastavena na „Off“, zobrazuje se na obrazovce signál ze zvoleného konektoru nezávisle na tom, zda vstup signálu probíhá nebo ne. V tomto případě slouží k výběru

zdroje vstupního signálu tlačítko monitoru.

Pokud je PC připojeno přes konektor DisplayPort, může dojít po zapnutí/vypnutí ke změně polohy oken a ikon na obrazovce. V takovém případě nastavte tuto funkci na „On“.

Pokud je PC připojeno přes konektor HDMI, nemusí dojít v závislosti na zařízení ke zobrazení obrazovky. V takovém případě nastavte tuto funkci na „On“.

na přední straně

• Pokud je tato funkce nastavena na „On“, přejde

monitor do úsporného režimu pouze poté, co všechna připojená PC přejdou do úsporného režimu nebo jsou vypnuta.

- 35 -

Kapitola 4

Nastavení pro správce

Funkce

USB Power Save On

Off

On-Screen Logo On

Off

Key Lock On

Off

Compatibility Mode On

Off

Nastavitelná

škála

Popis Poznámka

Tento monitor umožňuje přerušit komunikaci USB s PC v případě, že monitor přejde do úsporného režimu nebo se vypne. Vypnutí komunikace USB vede ke snížení spotřeby elektrické energie po přechodu monitoru do úsporného režimu nebo jeho vypnutí.

Pokud je funkce nastavena na „Off“, lze připojení USB ponechat aktivní i po přechodu monitoru do úsporného režimu nebo jeho vypnutí.

Po zapnutí monitoru se na obrazovce objeví logo EIZO.

Pokud je tato funkce nastavena na „Off“, logo EIZO se nezobrazí. Pokud si přejete zabránit změnám nastavení, je možné tlačítka na

přední straně monitoru uzamknout.

V závislosti na PC sestavě a graﬁ cké kartě nemusí být rozpoznán vstupní signál a monitor nepřejde z úsporného režimu. V takovém případě nastavte tuto funkci na „On“.

• Pokud je funkce nastavena na „On“, ujistěte se, že před vypnutím monitoru dokončíte veškerou komunikaci mezi připojenými USB zařízeními a PC. Pokud jsou připojena úložná zařízení, jako např. USB ﬂ ash disky, vypnutí monitoru před dokončením přenosu může vést ke ztrátě dat nebo poškození úložných zařízení.

• Pokud je funkce nastavena na „On“, nelze monitor v úsporném režimu nebo po vypnutí ovládat prostřednictvím softwaru, jako např. „ScreenManager Pro“.

• Pokud je funkce nastavena na „Off“, bude spotřeba elektrické energie v úsporném režimu a po vypnutí monitoru vyšší.

• Následující operace lze provádět i při zamknutých tla

čítkách:

- Zapnutí a vypnutí monitoru pomocí hlavního

vypínače

- 36 -

Kapitola 5

Kapitola 5 Řešení problémů

Pokud problém přetrvává i po použití uvedených řešení, obraťte se na zástupce společnosti EIZO.

5-1. Žádný obraz

Problém Možná příčina a řešení

1. Žádný obraz

• Indikátor napájení se nerozsvítí.

• Indikátor napájení svítí bíle. • Zvyšte „Brightness“, „Contrast“ nebo „Gain“ v obrazovkovém menu (viz

• Indikátor napájení svítí oranžově.• Přepněte vstupní signál.

• Indikátor napájení bliká oranžově. • V zařízení připojeném prostřednictvím konektoru DisplayPort došlo k problému. Odstraňte problém, vypněte monitor

• Zkontrolujte, je-li napájecí kabel správně připojen.

• Zapněte hlavní vypínač.

• Klepněte na

• Vypněte hlavní vypínač a po několika minutách jej opět zapněte.

• Pohněte myší nebo stiskněte libovolnou klávesu na klávesnici.

• Zkontrolujte, je-li počítač zapnutý.

• V závislosti na PC sestavě a graﬁ cké kartě nemusí být rozpoznán vstupní signál a monitor nepřejde z úsporného režimu. Pokud nedojde ke zobrazení obrazu po pohybu myší nebo stisknutí klávesy na klávesnici, proveďte následující opatření. Může vést k vyřešení problému.

1. Klepnutím na

2. Klepněte na tlačítko, které se nachází zcela vlevo, a podržte tlačítko

Objeví se menu „Administrator Settings“.

3. Zvolte „Compatibility Mode“.

4. Zvolte „On“.

5. Klepněte na „Apply“ a následně na

6. Restartujte počítač.

• Pokud je počítač připojen prostřednictvím HDMI, zkuste změnit nastavení „HDMI HPD Control“ v menu „Administrator Settings“ na „On“ (viz

• Je-li zapnuta funkce EcoView Sense, mohl monitor přejít do úsporného režimu. Přijďte blíže k monitoru. Pokud není zobrazen žádný obraz, pohněte myší nebo stiskněte libovolnou klávesu na klávesnici.

a opět jej zapněte. Blíže viz návod od výstupního zařízení.

„Nastavení barev“ (strana 23)).

vypněte monitor.

více než 2 vteřiny.

„HDMI HPD Control“ (strana 35)).

Řešení problémů

- 37 -

Kapitola 5

Problém Možná příčina a řešení

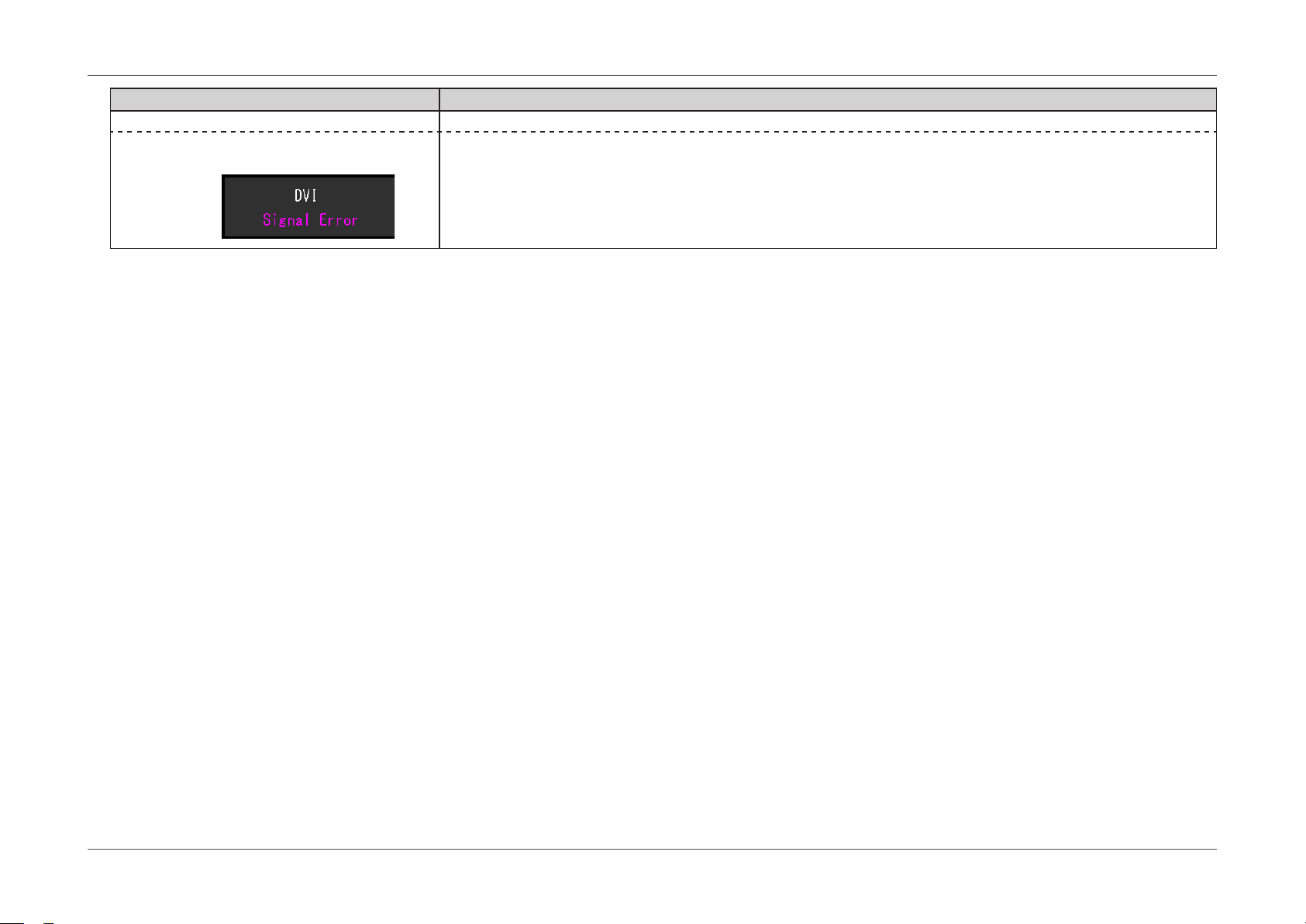

2. Zobrazila se následující zpráva. Tyto zprávy se zobrazí, pokud není v pořádku vstupní signál – i tehdy, pokud monitor funguje správně.

• Tato zpráva znamená, že je vstupní signál

mimo povolený frekvenční rozsah.

Příklad:

• Zkontrolujte, zda nastavení počítače splňuje požadavky monitoru na rozlišení a vertikální frekvenci

„1-3. Podporovaná rozlišení“ (strana 11)).

(viz

• Restartujte počítač.

• K vhodnému nastavení použijte ovládací panel graﬁ cké karty. Blíže viz návod od graﬁ cké karty.

Řešení problémů

- 38 -

Kapitola 5

Řešení problémů

5-2. Problémy se zobrazením (digitální i analogový signál)

Problém Možná příčina a řešení

1. Obrazovka je příliš světlá nebo příliš tmavá. • Proveďte nastavení jasu („Brightness“) nebo kontrastu („Contrast“) v obrazovkovém menu (více informací viz „Nastavení

barev“ (strana 23)

blikat, kontaktuje místního zástupce společnosti EIZO.)

• Je-li obraz příliš světlý, zkuste změnit nastavení funkce Auto EcoView na „On“. Monitor detekuje množství okolního světla a podle toho automaticky upravuje jas obrazovky (viz

2. Nastavení jasu „Brightness“ nelze změnit Pokud je funkce Auto EcoView nastavena na „On“, nastavení „Brightness“ nemusí být k dispozici na základě pokročilých

nastavení funkce Auto EcoView.

• Nelze zvýšit/snížit hodnotu nastavení (tlačítka „

“ nebo „ “ jsou zašedlá)

- Menu s nastavením „Brightness“ po stisknutí

tlačítka

- Menu s nastavením „Brightness“ v rámci nastavení barev

• Rozsah úpravy jasu funkce Auto EcoView lze nastavit tak, aby obrazovka nebyla příliš jasná nebo příliš tmavá. Pokud je tento rozsah omezen, není možné nastavit hodnoty přesahující dané omezení. V případě, že potřebujete nastavit hodnotu mimo daný rozsah, zkuste změnit následující nastavení.

-Změňte maximální a minimální hodnoty nastavení „Brightness“ v pokročilých nastaveních funkce Auto EcoView.

- Nastavte funkci Auto EcoView na „Off“.

Více informací o funkci Auto EcoView viz

). (Podsvícení LCD monitoru má omezenou dobu životnosti. Pokud obrazovka ztmavne nebo začne

„Auto EcoView“ (strana 18)).

„Auto EcoView“ (strana 18).

• Nelze zvýšit/snížit hodnotu nastavení (tlačítka „

“ a „ “ jsou zašedlá)

- Menu s nastavením „Brightness“ po stisknutí

tlačítka

- Menu s nastavením „Brightness“ v rámci nastavení barev

3. Text je rozmazaný • Zkontrolujte, zda nastavení počítače splňuje požadavky monitoru na rozlišení a vertikální frekvenci

4. Objevil se zbytkový obraz • Zbytkový obraz je speciﬁ ckým problémem LCD displejů. Snažte se vyvarovat zobrazování stejného obrazu po velmi

• Nastavení jasu nemusí být k dispozici, pokud je okolní prostředí příliš světlé nebo tmavé. V takovém případě zkuste změnit následující nastavení.

-Změňte maximální a minimální hodnoty nastavení „Ambient Light“ v pokročilých nastaveních funkce Auto EcoView.

- Nastavte funkci Auto EcoView na „Off“.

Více informací o funkci Auto EcoView viz

„1-3. Podporovaná rozlišení“ (strana 11)).

(viz

• Při zobrazení obrazu s jiným než doporučeným rozlišením může docházet k rozmazání zobrazeného textu nebo čar. V takovém případě zkuste změnit položku „Sharpness“ v menu s nastavením (viz

dlouhou dobu.

• Doporučujeme vám používat spořič obrazovky nebo časovač vypnutí, je-li zobrazen stejný obraz po dlouhou dobu.

„Auto EcoView“ (strana 18).

„Sharpness“ (strana 27)).

- 39 -

Problém Možná příčina a řešení

5. Na obrazovce zůstávají zelené/červené/ modré/bílé body nebo vadné pixely.

6. Na obrazovce zůstávají rušivé obrazce nebo stopy po působení tlaku.

7. Na obrazovce se objevuje šum. • Nastavte v obrazovkovém menu volbu „Overdrive“ na „Off“ (viz

• To je způsobeno charakterem LCD panelů a nejedná se o poruchu.

• Zobrazte na monitoru dlouhodobě bílou nebo černou plochu. Vady obrazu by pak měly zmizet.

• U HDCP signálů může chvíli trvat, než se zobrazí normální obraz.

„Overdrive“ (strana 25)).

Kapitola 5

Řešení problémů

8. (Při použití vstupního signálu DisplayPort) Pozice oken a ikon na obrazovce byla po vypnutí/zapnutí změněna.

• Změňte nastavení položky „DP HPD Control“ v menu „Administrator Settings“ na „On“ (viz

(strana 35)

„DP HPD Control“

5-3. Problémy se zobrazením (pouze analogový signál)

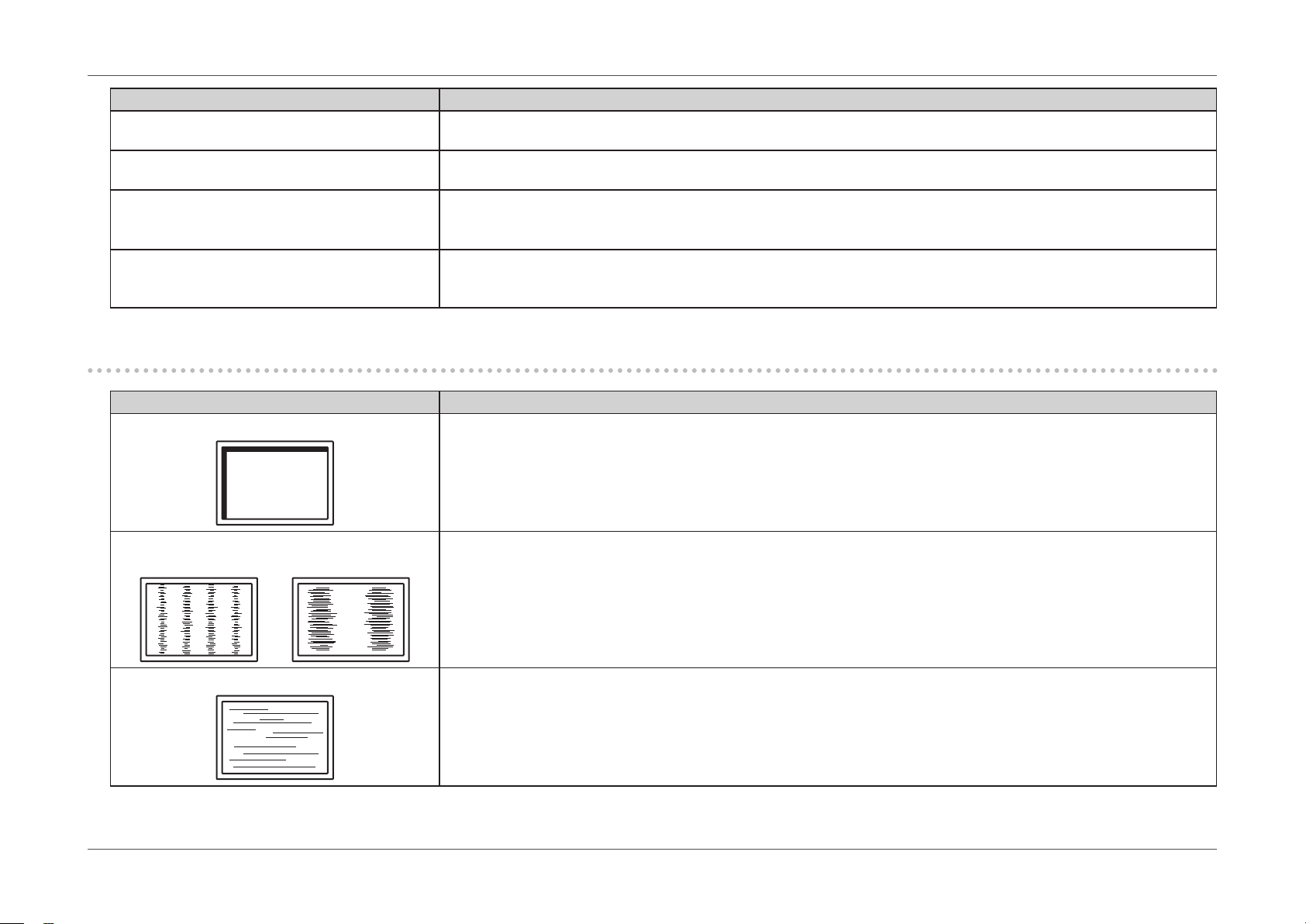

Problém Možná příčina a řešení

1. Nesprávná poloha obrazu. • Pomocí funkce „Position“ upravte polohu obrazu (viz „Hor. Position“ (strana 29), „Ver. Position“ (strana 29)).

• Pokud problém přetrvává, použijte pomocný software od graﬁ cké karty pro správné nastavení pozice obrazu (je-li

k dispozici).

2. Objevily se svislé pruhy nebo část obrazu bliká.

3. Celý obraz bliká nebo je rozmazaný.

• Použijte volbu „Clock“ v obrazovkovém menu (viz „Clock“ (strana 29)).

• Použijte volbu „Phase“ v obrazovkovém menu (viz „Phase“ (strana 29)).

- 40 -

5-4. Ostatní problémy

Problém Možná příčina a řešení

1. Menu s nastavením se nezobrazuje. • Zkontrolujte, zda není zapnut zámek tlačítek (viz „Key Lock“ (strana 36)).

2. Žádný zvuk. • Zkontrolujte, je-li mini jack kabel správně připojen.

• Zkontrolujte, zda není hlasitost nastavena na 0.

• Zkontrolujte, zda je správně nastaveno aktuální PC a software pro přehrávání zvuku.

• Zkontrolujte nastavení „Source“, pokud používáte vstup DisplayPort nebo HDMI (viz

3. (Při použití funkce EcoView Sense) Po oddálení od monitoru nedochází k vypnutí obrazovky nebo po přiblížení k monitoru nedochází k zapnutí obrazovky.

4. USB zařízení připojená k monitoru nefungují.

• Zkontrolujte okolí v blízkosti monitoru. Senzor detekující přítomnost nemusí správně pracovat za následujících

podmínek.

- Monitor se nachází na místě, kde fouká vítr.

- V blízkosti monitoru je nějaký zdroj tepla.

-Před senzorem se nachází nějaká překážka.

• Zkontrolujte případné znečištění senzoru. Otřete senzor pomocí měkké utěrky.

• Dbejte na to, abyste byli přímo před monitorem. Když senzor na přední straně monitoru zachytí tepelný pohyb, je

aktivována funkce EcoView Sense.

• Při vysokých okolních teplotách nemusí dojít k přechodu monitoru zpět z úsporného režimu. Pokud nedojde ke zobrazení obrazu ani po pohybu myší nebo stisku klávesy, vypněte a zapněte monitor pomocí hlavního vypínače. Zvyšte hodnotu citlivost detekce (viz

• Zkontrolujte, je-li USB kabel správně připojen (viz

• Vyzkoušejte jiný USB port. Pokud počítač nebo periferní zařízení pracují po změně USB portu správně, kontaktujte místního zástupce společnosti EIZO. (Více informací, viz příručka k počítači.)

• Restartujte počítač.

• Pokud periferní zařízení pracuje správně, je-li spojeno přímo s PC, kontaktujte místního zástupce společnosti EIZO.

• Zkontrolujte, zda váš počítač a operační systém podporují rozhraní USB. (Informace o podpoře USB získáte od výrobce počítače/systému.)

• Pro uživatele Windows: Zkontrolujte nastavení USB portů v BIOSu počítače. (Více informací, viz příručka k počítači.)

„EcoView Sense“ (strana 19)).

„6-5. Používání USB (Universal Serial Bus)“ (strana 50)).

Kapitola 5

„Sound Source“ (strana 30)).

Řešení problémů

- 41 -

Kapitola 6 Reference

6-1. Připevnění volitelného držáku

Po odmontování stojanu lze připevnit jiný volitelný držák / stojan dle vaší volby. Příslušné volitelné držáky nebo stojany naleznete na našem webu.

http://www.eizo.com

Upozornění

• Při montáži ramene/držáku postupujte podle instrukcí v návodu od jejich výrobce.

• Pokud použijete přídavné rameno/držák jiného výrobce, měl by splňovat následující podmínky podle standardu VESA. Pomocí šroubů zajistěte stojan k monitoru.

- Rozteč otvorů držáku: 100 mm × 100 mm

- Tloušťka desky: 2,6 mm

- Dostatečná maximální nosnost pro udržení monitoru (bez stojanu) a připojených součástí (kabelů atd.).

• Při montáži ramene/držáku jsou možnosti otáčení a pohybu (úhlu naklonění) následující:

Kapitola 6

Reference

Orientace

Rozsah pohybu (úhel naklonění)

Nahoru: 45˚ Dolů: 45˚

*1 Při instalaci monitoru v této orientaci pravidelně čistěte oblast kolem napájecího konektoru. Prach, voda nebo olej v této oblasti mohou být příčinou

požáru.

• Kabely připojte až po upevnění držáku/ramene.

• S odmontovaným stojanem nehýbejte nahoru a dolů. Mohlo by dojít k poranění nebo k poškození tohoto zařízení.

• Monitor a rameno/držák jsou těžké. Při jejich upuštění může dojít k jejich poškození nebo k poranění.

- 42 -

Postup při montáži

Položte LCD monitor na měkkou utěrku rozprostřenou na stabilním

a rovném podkladu. Strana s displejem musí mířit dolů.

Odmontujte stojan.

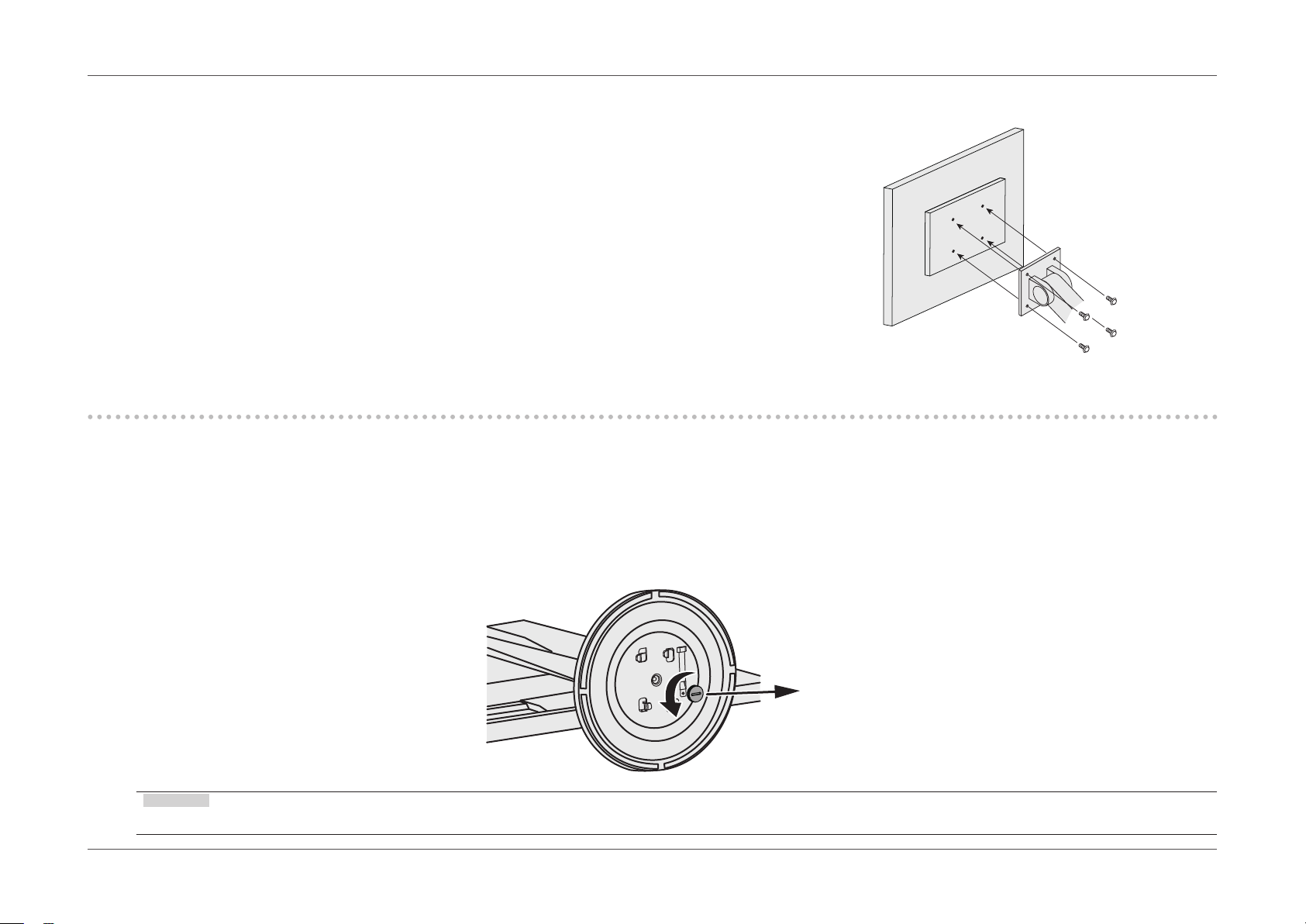

Připravte si šroubovák. Pomocí šroubováku uvolněte šrouby (čtyři), které připevňují monitor ke stojanu.

Uchyťte přídavné rameno/držák k monitoru.

Upevněte přídavné rameno/držák k monitoru pomocí šroubů, doporučených v návodu od ramene/držáku.

6-2. Montáž základny stojanu

Postup při demontáži

Základnu stojanu připevněnou při montáži lze oddělat následujícím způsobem.

Kapitola 6

Reference

Položte LCD monitor na měkkou utěrku rozprostřenou na stabilním podkladu. Strana s displejem musí mířit dolů.

Povolte šrouby základny stojanu a sejměte ji.

Poznámka

• Šroub lze odšroubovat rukou. Pokud je utažen příliš těsně, použijte minci nebo plochý šroubovák.

- 43 -

Otočte základnu stojanu proti směru hodinových ručiček a sejměte ji.

Poznámka

• Jakmile budete opět používat základnu stojanu, znovu ji připevněte šroubem.

Postup při montáži

Odmontovanou základnu stojanu lze opět upevnit k monitoru pomocí následujícího postupu.

Kapitola 6

Reference

Zkontrolujte, zda je šroub pevně uchycen na spodní části základny stojanu.

Umístěte základnu stojanu na stabilní povrch.

- 44 -

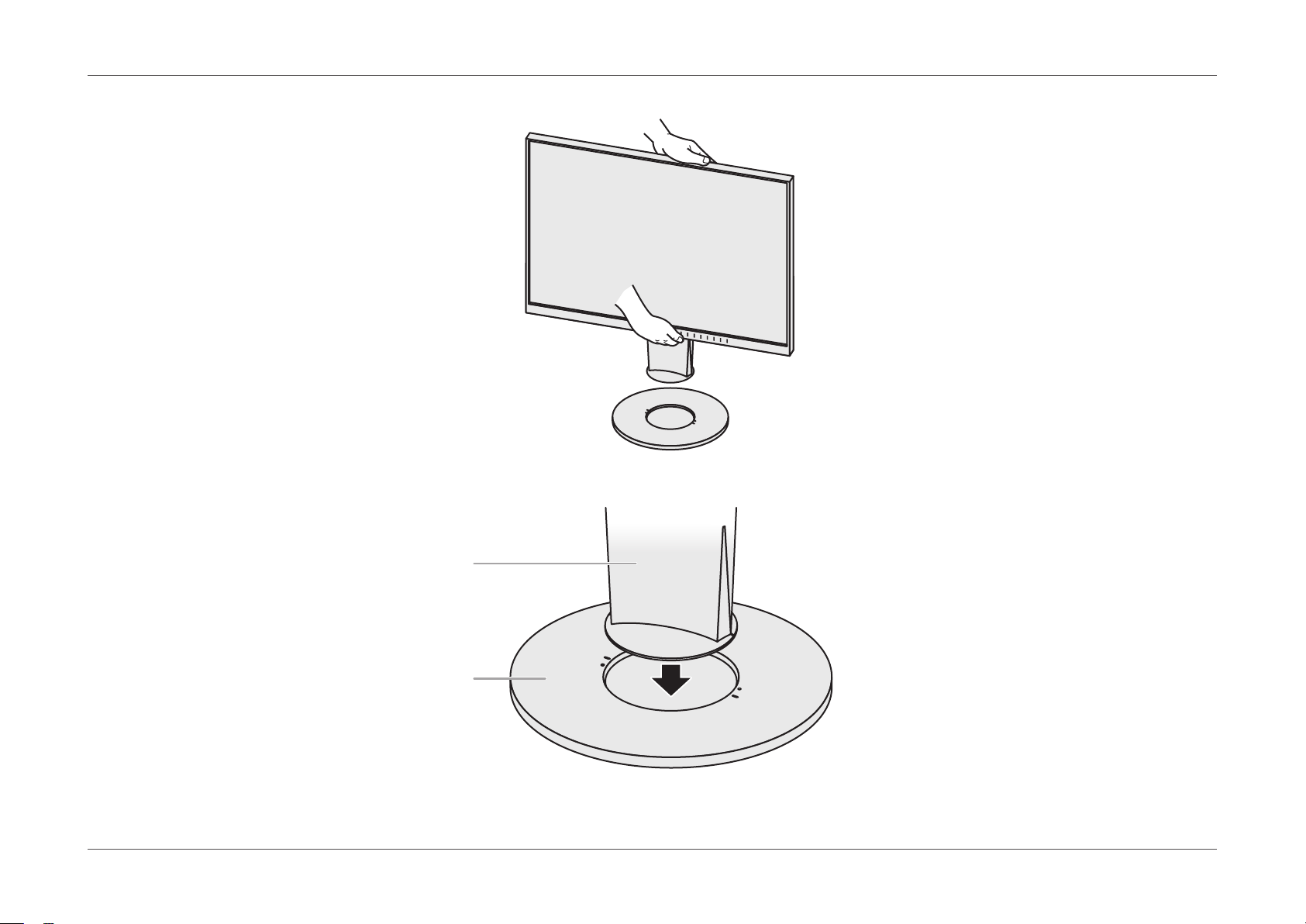

Vložte do základny stojanu podpěru.

Kapitola 6

Reference

Svorka stojanu

Základna stojanu

- 45 -

Otočte podpěrou stojanu po směru hodinových ručiček než uslyšíte kliknutí.

Klik!

Kapitola 6

Reference

- 46 -

6-3. Připevnění/uvolnění držáku kabelu

Součástí balení je držák kabelů. Držák kabelů využijete při organizaci kabelů připojených k monitoru.

Postup při montáži

Prostrčte kabely držákem.

Zavřete záklopku držáku kabelu.

Kapitola 6

Reference

Připevněte uzavřený držák kabelu ke stojanu.

- 47 -

Poznámka

• Držák kabelu jde do stojanu vsunout vodorovně či svisle. Otočení držáku upravte podle způsobu připojení kabelů.

Postup při demontáži

Zavřete záklopku držáku kabelu.

Vyjměte uzavřený držák kabelu ze stojanu.

Kapitola 6

Reference

- 48 -

6-4. Připojení k více počítačům

Monitor lze připojit k více počítačům, mezi kterými lze přepínat a vybrat ten, jehož výstup si přejte na monitoru zobrazit.

Kapitola 6

Reference

Příklady zapojení

Konektor

D-Sub

Analogový vstupní signál (D-Sub)

Signálový kabel MD-C87 (volitelný)

Konektor

DisplayPort

Digitální (DisplayPort)

Signálový kabel PP200 (součástí balení)

Digitální (HDMI)

HDMI kabel (komerčně dostupný)

HDMI

konektor

Digitální (DVI)

Signálový kabel FD-C39 (volitelný)

Konektor

DVI-D

Poznámka

• Vstupní signál se změní po každém klepnutí na tlačítko na přední

straně monitoru. Po přepnutí signálu se v pravém horním rohu obrazovky objeví na několik sekund typ vstupního portu.

• Monitor automaticky rozpoznává konektor, prostřednictvím kterého je připojen vstup PC signálu, a adekvátně zobrazí obraz. Podrobnosti viz

Input Detection“ (strana 35)

„Auto

Konektor D-Sub

mini 15-pin

K počítači 1 K počítači 2 K počítači 3 K počítači 4

Konektor

DisplayPort

Konektor DVIHDMI konektor

- 49 -

Kapitola 6

Reference

6-5. Používání USB (Universal Serial Bus)

Tento přístroj je vybaven vestavěným USB rozbočovačem. Funguje jako USB rozbočovač v případě, že je připojen k PC s podporou připojení více USB zařízení.

Poznámka

• Tento přístroj podporuje USB 3.0. Po připojení k perifernímu zařízení s podporou USB 3.0 je možná vysokorychlostní datová komunikace (nicméně pouze tehdy, pokud je USB kabel určen k propojení PC a periferního zařízení kompatibilní s USB 3.0).

Systémové požadavky

●

• Počítač vybavený portem USB

• Windows 8.1 / Windows 8 / Windows 7 / Windows Vista, Mac OS X 10.2 a novější, Mac OS 9.2.2

• EIZO kabel USB (UU200SS (USB 3.0))

Upozornění

• Tento monitor nemusí pracovat správně se všemi PC, OS nebo periferními zařízeními. S dotazy na kompatibilitu periférií s USB se obraťte na jejich výrobce.

• Při vypnutí hlavního vypínače nebudou zařízení připojená do USB portů pracovat.

Postup zapojení (nastavení USB funkce)

●

1. Nejprve připojte monitor k počítači pomocí signálového kabelu, potom zapněte počítač.

2. Propojte USB kabelem výstupní USB port počítače a vstupní USB port 1 monitoru.

Po zapojení USB kabelu se automaticky nastaví funkce USB rozbočovače.

3. Připojte USB zařízení do USB portu (výstupního) na monitoru.

- 50 -

Výstupní USB

port

Vstupní USB

port

6-6. Technické údaje

EV2450

LCD panel Typ IPS (antireﬂ exní)

Podsvícení LED (Indikátor) Velikost 60 cm (23,8 palců) (úhlopříčka 60,4 cm) Počet obrazových bodů 1920 × 1080 pixelů Zobrazovací plocha (H × V) 527,04 mm × 296,46 mm Rozteč bodů 0,2745 mm Zobrazitelné barvy 8bitové barvy: 16,77 miliónu barev

Pozorovací úhel (horizontální/ vertikální, typicky)

Doba odezvy (typicky) Šedá-šedá: 14 ms (nastavení Overdrive: Off)

Videosignály Vstupní rozhraní DisplayPort (HDCP) × 1, HDMI TypeA (HDCP)

Bodová frekvence (hor./ver.) 31 kHz až 68 kHz (DisplayPort, DVI), 15 kHz až 68 kHz (HDMI) / 59 Hz až 61 Hz (DisplayPort, DVI), 49 Hz až 61 Hz

Analogová bodová frekvence (hor./ver.)

Synchronizační signál Separátní Bodová frekvence (max.) 148,5 MHz

USB Počet portů Vstupní port ×1, výstupní port ×2

Standard USB verze 3.0 Přenosová rychlost 5 Gbps (perfektní), 480 Mbps (vysoká),12 Mbps (plná), 1,5 Mbps (nízká) Dodávaný proud Výstup: Max. 900 mA na 1 port

Audio Vstupní formát audia DisplayPort: 2kanálový lineární PCM (32 kHz/44,1 kHz/48 kHz/88,2 kHz/96 kHz)

Reproduktory 1 W + 1 W Sluchátka 2 mW + 2 mW (32 Ω) Vstupní rozhraní Linkový: Stereo mini jack × 1

Výstupní rozhraní Sluchátka: Stereo mini jack × 1

*1 HDMI CEC (nebo vzájemné ovládání) není podporováno.

178˚ / 178˚

5 ms (nastavení Overdrive: Enhanced)

× 1, DVI-D (HDCP) × 1 a D-Sub mini 15-pin × 1

(HDMI) (VGA TEXT: 69 Hz až 71 Hz) 31 kHz až 81 kHz / 55 Hz až 76 Hz

HDMI: 2kan. lineární PCM (32 kHz / 44,1 kHz / 48 kHz)

DisplayPort × 1, HDMI TypeA × 1 (sdílený s video signálem)

Kapitola 6

Reference

- 51 -

Napájení Vstup 100–120 VAC ±10 % 50/60 Hz, 0,80 A

200–240 VAC ±10 % 50/60 Hz, 0,50 A

Maximální příkon 47 W a méně Úsporný režim 0,3 W a méně (bez připojeného zařízení USB, výchozí nastavení) Režim Standby 0,3 W a méně (bez připojeného zařízení USB, výchozí nastavení)

Mechanické vlastnosti Rozměry Min. výška:

Max. výška:

Rozměry (bez stojanu) 537,6 mm × 317,6 mm × 47,9 mm (Š × V × H)

Čistá hmotnost cca 6,2 kg Čistá hmotnost (bez stojanu) cca 3,8 kg

Výšková nastavitelnost 114,7 mm (sklápění: 35˚) / 140 mm (sklápění: 0˚) Sklápění Nahoru 35˚, dolů 5˚

Otáčení 344° Vertikální otáčení Doleva 90°, doprava 90°

Provozní prostředí Teplota 5 °C až 35 °C

Vlhkost 20 % až 80 % R.H. (nekondenzující) Tlak vzduchu 540 až 1060 hPa

Prostředí při přepravě/skladování

Temperature -20 °C až 60 °C Vlhkost 10% až 90% R.H. (nekondenzující) Tlak vzduchu 200 až 1060 hPa

537,6 mm × 335,1 mm × 278,3 mm (Š × V × H) (sklápění: 35˚) 537,6 mm × 473,5 mm × 233 mm (Š × V × H) (sklápění: 0˚)

Kapitola 6

Reference

- 52 -

EV2455

LCD panel Typ IPS (antireﬂ exní)

Podsvícení LED (Indikátor) Velikost 61 cm (24,1 palců) (úhlopříčka 61,1 cm) Počet obrazových bodů 1920 × 1200 pixelů Zobrazovací plocha (H × V) 518,4 mm × 324,0 mm Rozteč bodů 0,27 mm Zobrazitelné barvy 8bitové barvy: 16,77 miliónu barev Pozorovací úhel (horizontální/

vertikální, typicky) Doba odezvy (typicky) Šedá-šedá: 14 ms (nastavení Overdrive: Off)

Videosignály Vstupní rozhraní DisplayPort (HDCP) × 1, HDMI TypeA (HDCP)

Bodová frekvence (hor./ver.) 31 kHz až 76kHz (DisplayPort, DVI), 15 kHz až 76kHz (HDMI) / 59 Hz až 61 Hz (DisplayPort, DVI), 49 Hz až

Analogová bodová frekvence (hor./ver.)

Synchronizační signál Separátní Bodová frekvence (max.) 162 MHz

USB Počet portů Vstupní port ×1, výstupní port ×2

Standard USB verze 3.0 Přenosová rychlost 5 Gbps (perfektní), 480 Mbps (vysoká),12 Mbps (plná), 1,5 Mbps (nízká) Dodávaný proud Výstup: Max. 900 mA na 1 port

Audio Vstupní formát audia DisplayPort: 2kanálový lineární PCM (32 kHz/44,1 kHz/48 kHz/88,2 kHz/96 kHz)

Reproduktory 1 W + 1 W Sluchátka 2 mW + 2 mW (32 Ω) Vstupní rozhraní Linkový: Stereo mini jack × 1

Výstupní rozhraní Sluchátka: Stereo mini jack × 1

*1 HDMI CEC (nebo vzájemné ovládání) není podporováno.

178˚ / 178˚

5 ms (nastavení Overdrive: Enhanced)

× 1, DVI-D (HDCP) × 1 a D-Sub mini 15-pin × 1

61 Hz (HDMI) (VGA TEXT: 69 Hz až 71 Hz) 31 kHz až 81 kHz / 55 Hz až 76 Hz

HDMI: 2kan. lineární PCM (32 kHz / 44,1 kHz / 48 kHz)

DisplayPort × 1, HDMI TypeA × 1 (sdílený s video signálem)

Kapitola 6

Reference

- 53 -

Napájení Vstup 100–120 VAC ±10 % 50/60 Hz, 0,85 A

200–240 VAC ±10 % 50/60 Hz, 0,55 A

Maximální příkon 49 W a méně Úsporný režim 0,3 W a méně (bez připojeného zařízení USB, výchozí nastavení) Režim Standby 0,3 W a méně (bez připojeného zařízení USB, výchozí nastavení)

Mechanické vlastnosti Rozměry Min. výška:

Max. výška:

Rozměry (bez stojanu) 530,8 mm × 347,2 mm × 47,9 mm (Š × V × H)

Čistá hmotnost cca 6,5 kg Čistá hmotnost (bez stojanu) cca 4,1 kg

Výšková nastavitelnost 114,7 mm (sklápění: 35˚) / 131 mm (sklápění: 0˚) Sklápění Nahoru 35˚, dolů 5˚ Otáčení 344° Vertikální otáčení Doleva 90°, doprava 90°

Provozní prostředí Teplota 5 °C až 35 °C

Vlhkost 20 % až 80 % R.H. (nekondenzující) Tlak vzduchu 540 až 1060 hPa

Prostředí při přepravě/skladování

Temperature -20 °C až 60 °C Vlhkost 10% až 90% R.H. (nekondenzující) Tlak vzduchu 200 až 1060 hPa

530,8 mm × 347,0 mm × 286,4 mm (Š × V × H) (sklápění: 35˚) 530,8 mm × 488,2 mm × 233,0 mm (Š × V × H) (sklápění: 0˚)

Kapitola 6

Reference

- 54 -

Vnější rozměry

●

EV2450

TILT

Kapitola 6

35°

5°

Reference

Jednotky: mm

5.3

SWIVEL 344°

537.6

527(ACTIVE AREA)

90°

PIVOT

5.3

47.9

5.3

15.9

317.6

473.5

588.8

179.4

155.9

64.7

140

45.3

278.3

233

335.1

17.2

368

100

(VESA)

114.1 103.5

218.8 218.8

100

(VESA)

- 55 -

EV2455

TILT

Kapitola 6

35°

Reference

SWIVEL 344°

530.8

518.4(ACTIVE AREA)

90°

PIVOT

47.9

1.31.3

1.3

332.4

573.4

488.2

2.2

14.8

5°

169.1

54.4

131

141

45.3

286.4

17.2

368

347

100 118.2129

(VESA)

215.4 215.4

100

(VESA)

- 56 -

233

Hlavní výchozí nastavení

●

Auto EcoView On EcoView Optimizer 2 On EcoView Sense Off Color Mode User1 Picture Expansion DisplayPort input Aspect Ratio

HDMI (PC signal) input Aspect Ratio HDMI (video signal) input Auto DVI-D input Aspect Ratio D-Sub input Aspect Ratio

Input Color Format DisplayPort input Auto

HDMI (PC signal) input RGB HDMI (video signal) input Auto

Menu Position Center Power Save On Eco Timer Off (Vypnuto)

Language English Power Indicator On Auto Input Detection On DP HPD Control Off HDMI HPD Control Off USB Power Save On On-Screen Logo On Key Lock Off Compatibility Mode Off

Kapitola 6

Reference

Příslušenství

●

Signálový kabel • MD-C87 (D-Sub-D-Sub)

• FD-C39 (DVI-DVI)

Čisticí sada EIZO „ScreenCleaner“ Aktuální informace o příslušenství naleznete na našich webových stránkách. http://www.eizo.com

- 57 -

6-7. Přednastavené režimy

V následující tabulce jsou uvedeny přednastavené režimy pro analogový signál:

Upozornění

• U některých počítačů může být poloha obrazu vychýlená a bude nutné upravit nastavení pomocí obrazovkového menu.

• Pokud je na vstupu jiný signál než ve výše uvedené tabulce, upravte obraz pomocí obrazovkového menu. I po nastavení však nemusí být zobrazení správné.

• Při použití prokládaných signálů nelze obraz zobrazit správně ani po nastavení pomocí obrazovkového menu.

EV2450

Kapitola 6

Reference

Rozlišení Podporované signály

640 × 480 VGA/CEA-861 25.18 31.47 59.94 640 × 480 CEA-861 25.20 31.50 60.00 640 × 480 VESA 31.50 37.86 72.81 640 × 480 VESA 31.50 37.50 75.00 720 × 400 VGA TEXT 28.32 31.47 70.09 800 × 600 VESA 36.00 35.16 56.25 800 × 600 VESA 40.00 37.88 60.32 800 × 600 VESA 50.00 48.08 72.19

800 × 600 VESA 49.50 46.88 75.00 1024 × 768 VESA 65.00 48.36 60.00 1024 × 768 VESA 75.00 56.48 70.07 1024 × 768 VESA 78.75 60.02 75.03 1280 × 720 CEA-861 74.25 45.00 60.00 1280 × 800 VESA CVT 83.50 49.70 59.81

1280 × 1024 VESA 108.00 63.98 60.02 1280 × 1024 VESA 135.00 79.98 75.03

1600 × 900 VESA RB 108.00 60.00 60.00

1680 × 1050 VESA CVT 146.25 65.29 59.95 1680 × 1050 VESA CVT RB 119.00 64.67 59.88 1920 × 1080 CEA-861 148.50 67.50 60.00

Bodová frekvence: MHz Horizontální: kHz Vertikální: Hz

Frekvence

- 58 -

EV2455

Kapitola 6

Reference

Rozlišení Podporované signály

640 × 480 VGA/CEA-861 25.18 31.47 59.94

640 × 480 CEA-861 25.20 31.50 60.00

640 × 480 VESA 31.50 37.86 72.81

640 × 480 VESA 31.50 37.50 75.00

720 × 400 VGA TEXT 28.32 31.47 70.09

800 × 600 VESA 36.00 35.16 56.25

800 × 600 VESA 40.00 37.88 60.32

800 × 600 VESA 50.00 48.08 72.19

1280 × 1024 VESA 108.00 63.98 60.02 1280 × 1024 VESA 135.00 79.98 75.03

1600 × 900 VESA RB 108.00 60.00 60.00

1600 × 1200 VESA 162.00 75.00 60.00 1680 × 1050 VESA CVT 146.25 65.29 59.95 1680 × 1050 VESA CVT RB 119.00 64.67 59.88 1920 × 1080 CEA-861 148.50 67.50 60.00 1920 × 1200 VESA CVT 193.25 74.56 59.89 1920 × 1200 VESA CVT RB 154.00 74.04 59.95

Bodová frekvence: MHz Horizontální: kHz Vertikální: Hz

Frekvence

- 59 -

Kapitola 7 Slovníček

Clock (hodinové pulzy)

Při zobrazení analogového vstupního signálu musí být analogový signál převeden na digitální pomocí speciálních obvodů LCD displeje. Aby byl převod správný, musí LCD monitor generovat stejný počet hodinových pulsů jako je bodová frekvence graﬁ cké karty. Toto se nazývá nastavení hodinových pulzů. Pokud nejsou hodinové pulsy správně nastaveny, může se na obrazovce objevit zkreslení v podobě svislých pruhů.

DICOM (Digital Imaging and Communication in Medicine)

Standard DICOM byl vyvinut americkou univerzitou American College of Radiology a americkou asociací National Electrical Manufacturer's Associtation of the USA. Zařízení kompatibilní se standardem DICOM jsou schopna přenášet obraz a informace ve zdravotnickém prostředí. Speciﬁ kace standardu DICOM, část 14, popisuje parametry digitálního medicínského obrazu ve stupních šedé.

DisplayPort

Jde o rozhraní pro obrazové signály podle standardu VESA. Mělo nahradit konvenční digitální (DVI) a analogová rozhraní. Je schopno přenášet signály o vysokém rozlišení a zvukové signály současně, což DVI neumožňuje. Součástí standardu jsou konektory o standardní a malé velikosti.

Kapitola 7

Slovníček

DVI (Digital Visual Interface)

Rozhraní pro digitální ploché monitory. DVI je schopno přenášet z počítače přímo digitální data bez ztráty kvality. Využívá se přenosová metoda TMDS a DVI konektory. Existují dva typy DVI konektorů. Prvním je DVI-D konektor, který se používá pouze pro digitální signály. Druhým typem je konektor DVI-I, který je schopen přenášet jak digitální, tak analogové signály.

Gain

Nastavení intenzity každé ze tří základních barevných složek – červené (red), zelené (green) a modré (blue). Barva na LCD monitoru vzniká díky barevnému ﬁ ltru LCD panelu. Červená, zelená a modrá jsou základní barvy. Všechny barvy obrazu monitoru pak vznikají kombinací těchto 3 barev. Barevný tón lze změnit díky nastavení množství světla procházejícího skrz jednotlivé barevné ﬁ ltry.

- 60 -

Kapitola 7

Gamma

Hodnoty intenzity světla monitoru se mění nelineárně vůči úrovni vstupního signálu – tento vztah zachycuje „gama křivka“. Nízké hodnoty gama zobrazí na monitoru bělavé obrázky a vysoké hodnoty gama vysoce kontrastní obrázky.

HDCP (High-bandwidth Digital Content Protection)

Systém kódování digitálního signálu, vyvinutý pro ochranu digitálního obsahu, jako je video, hudba apod. Digitální signál je kódován a bezpečně přenášen z výstupního DVI nebo HDMI konektoru a následně dekódován na vstupní straně. Digitální obsah nelze přehrát, pokud obě strany nepodporují systém HDCP.

HDMI (High-Deﬁ nition Multimedia Interface)

HDMI je standard pro digitální propojení, vyvinutý pro spotřební elektroniku a AV zařízení. Tento standard vychází z DVI standardu, který je jedním z nejčastěji používaných způsobů propojení počítače a monitoru. Nekomprimovaný obraz, zvuk a řídicí signály mohou být přenášeny pomocí jediného kabelu.

Overdrive

Tato technologie zlepšuje dobu odezvy díky řízenému přebuzení tekutých krystalů, používá se běžně u LCD televizorů a dalších zařízeních. Výsledkem je vysoce čistý trojrozměrný obraz s nízkým zpožděním, neboť je snížena doba odezvy u středních barevných tónů, které se často vyskytují u pohyblivého obrazu.

Slovníček

Phase (fáze)

Nastavením fáze se mění časování vzorkovacího signálu při převodu analogového signálu na digitální. Nastavení fáze slouží k nastavení časování. Nastavení fáze provádějte až potom, co jste nastavením hodinových pulsů (Clock) získali čistý obraz.

Range Adjustment (nastavení rozsahu)

Nastavením rozsahu se řídí úroveň výstupního signálu, aby bylo možné zobrazit všechny barevné stupně. Nastavení rozsahu je doporučeno provádět před úpravami barev.

- 61 -

Kapitola 7

Rozlišení

LCD panel je tvořen konečným počtem obrazových bodů (tzv. pixelů), které po osvětlení vytvoří celkový obraz. Tento monitor je tvořen 1920 horizontálních pixelů a 1080 vertikálních pixelů (EV2450), resp. 1920 horizontálních pixelů a 1200 vertikálních pixelů (EV2455). Při rozlišení 1920 × 1080 (EV2450), resp. 1920 × 1200 (EV2455) je tedy obraz zobrazen přes celou obrazovku a při využití všech pixelů (1:1).

sRGB (Standard RGB)

Mezinárodní standard pro reprodukci barev a barevný prostor pro periferní zařízení (např. monitory, tiskárny, digitální fotoaparáty, skenery). Tato forma jednoduchého sladění barev pro internet umožňuje zobrazení barevných tónů, které se blíží těm u zdrojového a cílového zařízení.

Temperature

Teplota barev je metodou pro měření tónu bílé barvy, obvykle se udává v Kelvinech (K). Při vyšších teplotách jsou bílé tóny zabarveny do modra, zatímco při nižších teplotách do červena. 5000 K: Mírně načervenalá bílá 6500 K: Bílá, blízká dennímu světlu 9300 K: Mírně namodralá bílá

TMDS (Transition Minimized Differential Signaling)

Slovníček

Metoda pro přenos digitálního obrazového signálu.

- 62 -

Příloha

Ochranné známky

HDMI, High-Deﬁ nition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing, LLC v USA a dalších zemích.

Symbol shody DisplayPort a logo VESA jsou registrované ochranné známky společnosti Video Electronics Standards Association.

Acrobat, Adobe, Adobe AIR a Photoshop jsou registrované ochranné známky společnosti Adobe Systems v USA a dalších zemích.

AMD Athlon a AMD Opteron jsou ochranné známky společnosti Advanced Micro Devices, Inc.

Apple, ColorSync, eMac, iBook, iMac, iPad, Mac, MacBook, Macintosh, Mac OS, PowerBook, a QuickTime jsou registrované obchodní známky společnosti Apple Inc.

ColorMunki, Eye-One, a X-Rite jsou registrované obchodní známky společnosti X-Rite Incorporated ve Spojených státech a/nebo dalších zemích.

ColorVision a ColorVision Spyder2 jsou registrované ochranné známky společnosti DataColor Holding AG ve Spojených státech. Spyder3 a Spyder4 jsou registrované ochranné známky společnosti DataColor Holding AG.

ENERGY STAR je registrovaná ochranná známka společnosti United States Environmental Protection Agency v USA a dalších zemích.

Příloha

GRACoL a IDEAlliance jsou registrované ochranné známky společnosti International Digital Enterprise Alliance.

NEC je registrovaná ochranná známka společnosti NEC Corporation. PC-9801 a PC-9821 jsou ochranné známky společnosti NEC Corporation.

NextWindow je ochranná známka společnosti NextWindow Ltd.

Intel, Intel Core, Pentium a Thunderbolt jsou ochranné známky společnosti Intel Corporation v USA a dalších zemích.

PowerPC je registrovaná ochranná známka společnosti International Business Machines Corporation.

PlayStation je registrovaná ochranná známka společnosti Sony Computer Entertainment Inc. PSP a PS3 jsou ochranné známky společnosti Sony Computer Entertainment Inc.

RealPlayer je registrovaná ochranná známka společnosti RealNetworks, Inc.

TouchWare je ochranná známka společnosti 3M Touch Systems, Inc.

Windows, Windows Media, Windows Vista, SQL Sever, Xbox 360 a Internet Explorer jsou registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích.

- 63 -

YouTube je registrovaná ochranná známka společnosti Google Inc.

Firefox je registrovaná ochranná známka společnosti Mozilla Foundation.

Kensigton a MicroSaver jsou registrované ochranné známky společnosti ACCO Brands Corporation.

Logo SuperSpeed USB Trident je registrovaná ochranná známka společnosti USB Implementers Forum, Inc.

Linux je registrovaná ochranná známka Linuse Torvaldse.

Red Hat je registrovanou ochrannou známkou společnosti Red Hat, Inc.

EIZO, logo EIZO, ColorEdge, DuraVision, FlexScan, FORIS, RadiForce, RadiCS, RadiNET, Raptor a ScreenManager jsou registrované ochranné známky společnosti EIZO Corporation v Japonsku a dalších zemích.

ColorNavigator, EIZO EasyPIX, EcoView NET, EIZO Monitor Conﬁ gurator, EIZO ScreenSlicer, G-Ignition, i • Sound, Re/Vue, Screen Administrator a UniColor jsou ochranné známky společnosti EIZO Corporation.

Všechny ostatní názvy společností a výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.

Licence / Copyright

Ke zobrazení znaků na tomto výrobku bylo použito oválné, tučné, bitmapové písmo navržené společností Ricoh.

Příloha

ENERGY STAR

Jako partner skupiny ENERGY STAR, společnost EIZO Corporation rozhodla, že tento výrobek splňuje směrnice ENERGY STAR pro úsporu energie.

TCO

Tento výrobek splňuje standard TCO pro kancelářská zařízení týkající se bezpečnosti, ergonomie (v režimu EcoView Optimizer 2: Off, Temperature: Off), životního prostředí apod. Více informací o TCO naleznete na našich webových stránkách.

http://www.eizo.com

- 64 -

FCC prohlášení o shodě

Pouze pro USA , Kanadu atd. (napájení 100–120 Vac)

FCC prohlášení o shodě

Odpovědná strana EIZO Inc.

5710 Warland Drive, Cypress, CA 90630 Telefon: (562) 431-5011

prohlašuje, že tento výrobek Značka: EIZO

Model: FlexScan EV2450 / EV2455

je ve shodě s částí 15 pravidel FCC. Provoz tohoto výrobku podléhá následujícím dvěma podmínkám: (1) toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení se musí vyrovnat s jakýmkoliv rušením, včetně toho, které může způsobit nežádoucí provoz.

Toto zařízení bylo testováno a vyhovuje limitům pro digitální zařízení třídy B podle části 15 pravidel komise FCC. Tyto podmínky jsou stanoveny tak, aby poskytovaly rozumnou ochranu před škodlivým rušením v obytné zástavbě. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiových komunikací. Nicméně není zaručeno, že k rušení nedojde při určité konkrétní instalaci. Pokud toto zařízení způsobuje rušení příjmu rozhlasu nebo televize, což lze ověřit zapnutím a vypnutím zařízení, doporučujeme uživateli, aby se pokusil napravit rušení pomocí jednoho nebo více z následujících opatření.

Příloha

* Změňte směr nebo polohu přijímací antény. * Zvyšte odstup mezi přijímačem a zařízením. * Připojte zař * Obraťte se na prodejce nebo zkušeného technika pro příjem rozhlasu či televize.

Změny nebo modiﬁ kace, které nejsou výslovně schváleny stranou odpovědnou za shodu, mohou vést ke ztrátě oprávnění uživatele k provozování zařízení.

ízení do zásuvky na jiném okruhu, než ke kterému je připojen přijímač.

- 65 -

Poznámka

S monitorem používejte přiložený kabel uvedený níže nebo EIZO signálový kabel tak, aby rušení zůstalo v mezích třídy B pro digitální zařízení.

- Napájecí kabel

- Stíněný signálový kabel (přibalen)

Poznámka pro Kanadu

Tento digitální přístroj třídy B je ve shodě s kanadskou normou ICES-003.

Příloha

- 66 -

Příloha

OMEZENÁ ZÁRUKA

EIZO Corporation (dále jen „ (dále jen „ společnost EIZO a Distributoři musí podle vlastního uvážení buď opravit nebo vyměnit Produkt bez poplatku v případě, že se Kupující dozví v rámci záruční doby (viz níže), že Produkt nefunguje správně nebo se poškodí během normálního používání Produktu v souladu s popisem v návodu k použití přiloženém k tomuto Produktu (dále jen „

Platnost Záruky je omezena na (i) pět (5) let od zakoupení Produktu, resp. na (ii) 30 000 hodin provozu Produktu (dále jen „ odpovědnost a nemají žádné povinnosti týkající se Produktu ve vztahu ke Kupujícímu nebo třetím stranám, než jak je stanoveno v rámci této Záruky.

EIZO a Distributoři přestanou držet nebo skladovat všechny části Produktu po uplynutí sedmi (7) let od ukončení výroby těchto dílů. Při opravách monitoru bude EIZO a Distributoři používat obnovu částí, která je v souladu s našimi QC standardy.

Záruka je platná pouze v zemích nebo oblastech, kde se nacházejí Distributoři. Záruka neomezuje žádná zákonná práva Kupujícího. Bez ohledu na jakákoli jiná ustanovení této Záruky nemají EIZO a Distributoři žádné závazky vyplývající z této Záruky, a to ani v jednom z níže uvedených případů:

(a) Jakákoliv vada Produktu způsobená poškozením při přeprav

(b) Jakákoli nekompatibilita Produktu kvůli případným technickým inovacím a / nebo omezením; (c) Jakékoliv opotřebení senzoru; (d) Jakékoli zhoršení parametrů zobrazení způsobené opotřebením opotřebitelných dílů, jako je LCD panel a / nebo podsvícení atd. (např. změny jasu, změny rovnoměrnosti jasu,

(e) Jakákoliv vada Produktu způsobena externím zařízením; (f) Jakákoliv vada Produktu, u něhož bylo změněno nebo odstraněno původní sériové číslo; (g) Jakékoliv běžné opotřebení Produktu, zejména opotřebení spotřebního materiálu, doplňků a / nebo příslušenství (např. tlačítka, otočné díly, kabely, uživatelská příručka atd.) a (h) Jakékoliv deformace, odbarvení, a / nebo pokřivení povrchu výrobku včetně povrchu LCD panelu.

Pro provedení opravy v rámci Záruky musí Kupující doručit Produkt na vlastní náklady místnímu Distributorovi. Výrobek přitom musí být v původním obalu nebo v jiném vhodném obalu, který poskytuje stejnou úroveň ochrany. Riziko poškození a / nebo ztráty při přepravě na sebe bere Kupující. Při žádosti o služby v rámci Záruky musí Kupující doložit doklad o koupi výrobku a datum tohoto nákupu.

Záruční doba na vyměněný a / nebo opravený výrobek v rámci této Záruky končí na konci původní Záruční doby. EIZO NEBO DISTRIBUTOŘI NEJSOU ZODPOVĚDNÍ ZA ŽÁDNÉ POŠKOZENÍ NEBO ZTRÁTY, ÚDAJE NEBO JINÉ INFORMACE ULOŽENÉ V JAKÉMKOLIV MÉDIU NEBO

JAKÉKOLI ČÁSTI VÝROBKU VRÁCENÉHO SPOLEČNOSTI EIZO NEBO DISTRIBUTORŮM KVŮLI OPRAVĚ. EIZO A DISTRIBUTOŘI NEZARUČUJÍ ŽÁDNÉ DALŠÍ ZÁRUKY, VÝSLOVNÉ ANI IMPLIKOVANÉ, S OHLEDEM NA VÝROBEK A JEHO KVALITU, VÝKON, PRODEJNOST NEBO

VHODNOST PRO KONKRÉTNÍ ÚČEL. V ŽÁDNÉM PŘÍPADĚ NENESE SPOLEČNOST EIZO NEBO DISTRIBUTOŘI ODPOVĚDNOST ZA JAKÉKOLI NEPŘÍMÉ, ZVLÁŠTNÍ, NÁSLEDNÉ NEBO JINÉ ŠKODY, AŤ JSOU JAKÉKOLI (VČETNĚ, BEZ OMEZENÍ NA ŠKODY ZE ZTRÁTY NA ZISKU, PŘERUŠENÍ PODNIKÁNÍ, ZTRÁTY OBCHODNÍCH INFORMACÍ NEBO JINÉ PENĚŽNÍ ZTRÁTY) ZPŮSOBENÉ POUŽITÍM NEBO NEMOŽNOSTÍ POUŽÍVAT TENTO PRODUKT NEBO V JAKÉKOLI SOUVISLOSTI S VÝROBKEM,

Ť SE ZAKLÁDAJÍ NA SMLOUVĚ, OBČANSKÉM PRÁVU, NEDBALOSTI, PŘÍSNÉ ODPOVĚDNOSTI NEBO JINAK, I KDYŽ BYLA SPOLEČNOST EIZO NEBO DISTRIBUTOŘI UPOZORNĚNI NA MOŽNOST TAKOVÝCH ŠKOD. TOTO VYLOUČENÍ ZAHRNUJE TAKÉ VŠECHNY ODPOVĚDNOSTI, KTERÉ MOHOU VZNIKNOUT Z POHLEDÁVEK TŘETÍCH STRAN VŮČI KUPUJÍCÍMU. PODSTATOU TOHOTO USTANOVENÍ JE OMEZIT POTENCIÁLNÍ ODPOVĚDNOSTI SPOLEČNOSTI EIZO A DISTRIBUTORŮ, KTERÉ VYPLÝVAJÍ Z TÉTO OMEZENÉ ZÁRUKY A / NEBO PRODEJE.

Záruka

“), aby původní kupující (dále jen „

údržbou a / nebo nesprávnou opravou provedenou třetí stranou jinou než je společnost EIZO a Distributoři;

změny barev, změny barevné jednotnosti, vady pixelů, včetně vypálených pixelů atd.);

EIZO

“) a distributoři autorizovaní společností EIZO (dále jen „

Kupující

“), který zakoupil Produkt uvedený v tomto dokumentu (dále jen „

ě, úpravou, pozměňováním, zneužitím, nesprávným použitím, nehodou, nesprávnou instalací, katastrofou, chybnou

Distributoři

“) zaručují, dále s výhradou a v souladu s podmínkami této omezené záruky

Produkt

Záruční doba

“) od společnosti EIZO nebo Distributorů, že

Návod k obsluze

“). EIZO a Distributoři nenesou žádnou

“).

- 67 -

Příloha

Informace k recyklaci

Informace o recyklaci

Při likvidaci produktu musí být produkt vyzvednut a recyklován podle zákonů příslušné země, aby nedocházelo k zatěžování životního prostředí. Zbavujete-li se produktu, kontaktujte distributora nebo pobočku ve své zemi. Kontaktní adresy jsou uvedeny na následující webové stránce společnosti EIZO. http://www.eizo.com

- 68 -

2nd Edition-August, 2014

03V25129B1

(U.M-EV2450)

EIZO FlexScan EV2450, FlexScan EV2455 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
