EIZO FlexScan EV2316W, FlexScan EV2336W, FlexScan EV2416W, FlexScan EV2436W User manual [de]

Wichtig

Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und die Installationsanleitung (separater Band) aufmerksam durch, um

sich mit der sicheren und efzienten Bedienung vertraut zu machen.

• Grundlegende Informationen, angefangen mit dem Verbinden des

Monitors mit einem Computer bis hin zur Inbetriebnahme, nden Sie in der Installationsanleitung.

• Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung:

www.eizoglobal.com

Stelle der Warnungshinweise

EV2316W / EV2336W

WARNING

AVERTISSEMENT

WARNUNG

EV 2 416 W / E V2436 W

WARNING

AVERTISSEMENT

WARNUNG

Die Produktspezikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind.

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO Corporation in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden. EIZO Corporation ist in keiner Weise verpichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO Corporation beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.

Hinweise für diesen Monitor

Dieses Produkt ist für allgemeine Zwecke, wie die Erstellung von Dokumenten oder das Anzeigen von MultimediaInhalten geeignet.

Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich.

Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen.

Die in diesem Handbuch enthaltenen technischen Daten gelten nur, wenn folgendes Zubehör benutzt wird:

· Dem Produkt beiliegende Netzkabel

· Von uns angegebene Signalkabel

Verwenden Sie mit diesem Produkt nur Zubehör, das von uns hergestellt oder empfohlen wird.

Es dauert etwa 30 Minuten, bis sich das Betriebsverhalten der elektrischen Bauteile stabilisiert hat. Bitte warten Sie nach dem Einschalten 30 Minuten oder mehr mit dem Einstellen des Monitors.

Je heller Monitore eingestellt sind desto eher läßt die Helligkeit der Hintergrundbeleuchtung langfristig nach. Stellen Sie eine möglichst geringe Helligkeit ein um den Monitor für lange Zeit mit nahezu gleichbleibender Anzeige zu nutzen.

Wird dasselbe Bild über einen langen Zeitraum hinweg angezeigt und dann geändert, treten möglicherweise Nachbilder auf. Verwenden Sie den Bildschirmschoner oder die Abschaltfunktion, um zu vermeiden, dass dasselbe Bild über längere Zeit hinweg angezeigt wird.

Wenn der Monitor über einen längeren Zeitraum kontinuierlich betrieben wird, können dunkle Flecken auftreten, oder es kann zum Einbrennen kommen. Wir empfehlen, den Monitor regelmäßig auszuschalten, um die Lebensdauer des Monitors zu verlängern.

Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen (Beachten Sie den Abschnitt „Reinigung“ (Seite 4)).

Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen oder leuchten möglicherweise Pixel. Dabei handelt es sich jedoch nicht um eine Fehlfunktion. Anteil der effektiven Bildpunkte: mindestens 99,9994%.

Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder ackert, wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter.

Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z. B. störende Muster usw. des Displays führt. Durch wiederholtes Ausüben von Druck auf das Display verschlechtert sich die Bildschirmanzeige oder es entstehen Schäden am Display. (Wenn Abdrücke auf dem Display zurückbleiben, lassen Sie den Bildschirm des Monitors mit einem vollständig weißen oder schwarzen Musterbild laufen. Diese Erscheinung sollte anschließend nicht mehr auftreten.)

Berühren Sie das Display nicht mit scharfen Gegenständen, da es dadurch verkratzt und beschädigt werden könnte. Reinigen Sie das Display keinesfalls mit Taschentüchern, da es dadurch verkratzt werden könnte.

Hinweise für diesen Monitor

Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsüssigkeit an den Innen- und Außenseiten des Monitors. Stellen Sie in diesem Fall den Monitor nicht an. Warten Sie stattdessen bis die Kondensationsüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.

Reinigung

Achtung

• Chemikalien wie Alkohol und antiseptische Lösungen können bei Gehäuse oder Display zu Veränderungen im Glanz, Trübungen, Verblassen und einer Beeinträchtigung der Bildqualität führen.

• Verwenden Sie kein Verdünnungsmittel, Benzol, Wachs oder Poliermittel. Dadurch könnte das Gehäuse oder das Display beschädigt werden.

Hinweis

• Der optionale „ScreenCleaner“ wird zur Reinigung des Gehäuses und der Displayoberäche empfohlen.

Bei Bedarf lassen sich Flecken auf dem Gehäuse und der Displayoberäche entfernen, indem Sie einen Teil eines Tuchs mit Wasser befeuchten.

So arbeiten Sie optimal mit dem Monitor

• Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der Bildschirmanzeige den Umgebungsbedingungen entsprechend ein.

• Die Augen ermüden durch langes Arbeiten am Monitor. Legen Sie jede Stunde 10 min. Pause ein.

Hinweise für diesen Monitor

INHALT

Hinweise für diesen Monitor ................................ 3

Reinigung .................................................................. 4

So arbeiten Sie optimal mit dem Monitor .............. 4

INHA LT ................................................................... 5

Kapitel 1 Einführung ......................................... 7

1-1. Leistungsmerkmale ...................................... 7

1-2. Bedienelemente und Funktionen ................ 9

Vorderseite ...................................................... 9

●

Rückseite ........................................................10

●

1-3. EIZO LCD Utility Disk...................................11

CD-Inhalt und Softwareübersicht ..................11

●

So verwenden Sie „ScreenManager Pro

●

for LCD (DDC/CI) / EIZO ScreenSlicer“ .........11

1-4. Grundlegende Bedienung und

Funktionen ....................................................11

Grundlegende Bedienung des

●

Einstellungsmenüs .........................................11

Funktionen......................................................13

●

Kapitel 2 Bildschirmjustierung...................... 14

2-1. Kompatible Auösungen ............................14

EV2316W .......................................................14

●

EV2336W .......................................................15

●

EV2416W ........................................................16

●

EV2436W .......................................................17

●

2-2. Einstellung der Auösung ..........................18

Windows 8 / Windows 7 .................................18

●

Windows Vista ................................................18

●

Windows XP ...................................................18

●

Mac OS X .......................................................18

●

2-3. Justierung der Farbe ...................................19

So wählen Sie den Anzeigemodus

●

(FineContrast-Modus) ....................................19

So führen Sie erweiterte Justierungen durch

●

Justierbare Einstellungen in den

●

einzelnen Modi .............................................. 20

So stellen Sie die Helligkeit ein ......................21

●

So justieren Sie den Kontrast ........................21

●

So justieren Sie die Farbtemperatur ............. 22

●

So justieren Sie den Gamma-Wert ............... 22

●

So justieren Sie die Farbsättigung ................ 23

●

So justieren Sie den Farbton......................... 23

●

So justieren Sie die Overdrive-Intensität

●

(nur EV2336W / EV2436W) ...........................24

So justieren Sie den Gain-Wert .....................24

●

2-4. Bildjustage ................................................... 25

Digitaler Signaleingang ................................. 25

●

Analoger Signaleingang ................................ 25

●

... 20

2-5. Ändern der Bildgröße ................................. 29

Ändern der Bildgröße .................................... 29

●

So stellen Sie die Helligkeit des nicht

●

angezeigten Bereichs ein .............................. 29

Kapitel 3 Einstellung des Monitors ............... 30

3-1. Justieren der Lautstärke ............................ 30

3-2. Wählen der Tonquelle bei DisplayPort-

Signaleingang ............................................. 30

3-3. Kompensation eingeschränkter

Betrachtungswinkel

(nur EV2316W / EV2416W) ...........................31

3-4. Aktivieren / Deaktivieren der DDC/CI-

Kommunikation ...........................................31

3-5. Sperre der Bedienung ................................ 32

3-6. Einstellen der Ausrichtung ........................ 32

3-7. Anzeigen und Ausblenden des EIZO-

Logos ............................................................ 32

3-8. Änderung der Anzeigeposition des

Einstellungsmenü. ...................................... 33

3-9. Einstellen der Sprache ............................... 33

3-10. Zurücksetzen des Monitors auf die

Standardeinstellungen ............................... 33

So setzen Sie die Farbeinstellungen zurück ...

●

So setzen Sie „EcoView Sense Einst.“

●

Zurück ........................................................... 34

So setzen Sie alle Einstellungen auf die

●

Standardeinstellungen zurück ...................... 34

Kapitel 4 Energiesparfunktionen ..................35

4-1. Einstellen der Energiesparfunktion ......... 35

Monitor .......................................................... 35

●

Audioausgang ............................................... 36

●

4-2. Einstellung der Stromanzeige ................... 36

4-3. Automatische Helligkeitsjustierung Ein /

Aus ............................................................... 36

Auto EcoView ................................................ 36

●

EcoView Optimizer 2 ......................................37

●

4-4. Einstellen des Energiesparmodus, wenn

eine Person sich vom Monitor entfernt .....37

4-5. Überprüfen der Energiesparstufe ............. 39

4-6. Automatisches Abschalten Ein / Aus ...... 39

Kapitel 5 Fehlerbeseitigung ........................... 40

5-1. Kein Bild ....................................................... 40

5-2. Bildverarbeitungsprobleme

(für digital und analog) ............................... 42

5-3. Bildverarbeitungsprobleme

(nur für digital) ............................................. 43

INHALT

5-4. Bildverarbeitungsprobleme

(nur für analog) ............................................ 43

5-5. Andere Probleme ........................................ 44

Kapitel 6 Referenz ........................................... 46

6-1.

Anbringen des optionalen Schwenkarms ...

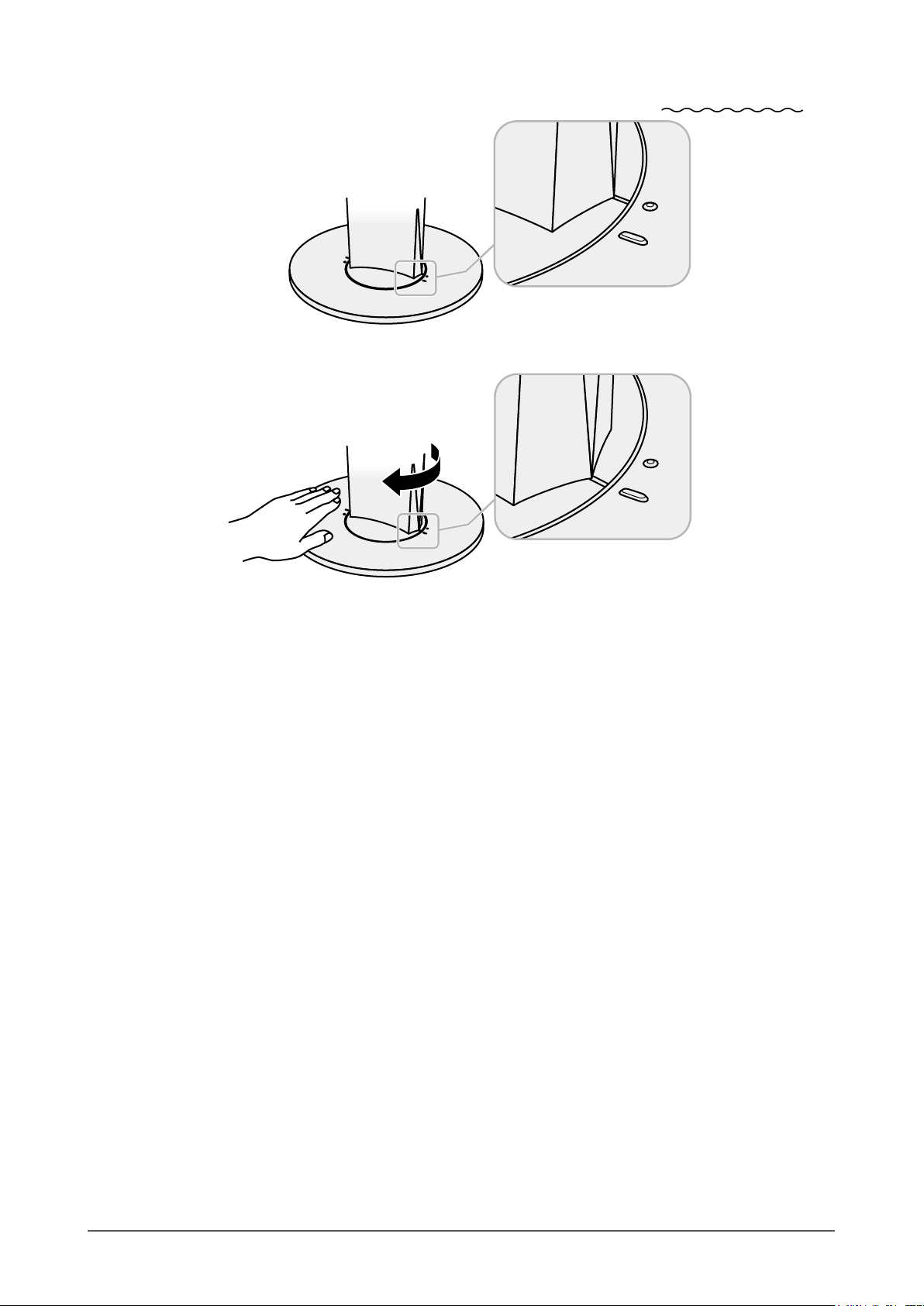

6-2. Abnehmen/Anbringen des Sockels des

Standfußes ...................................................47

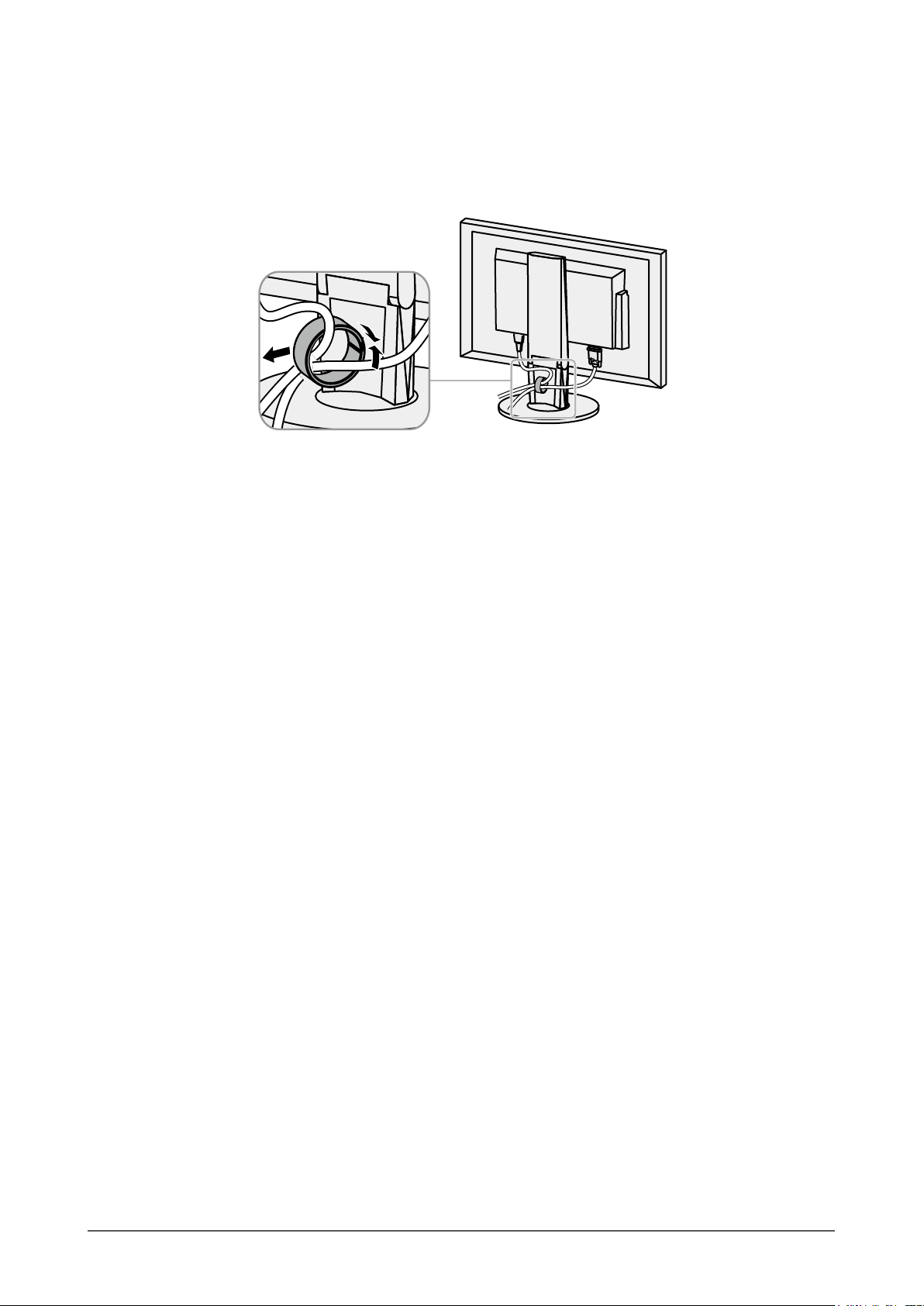

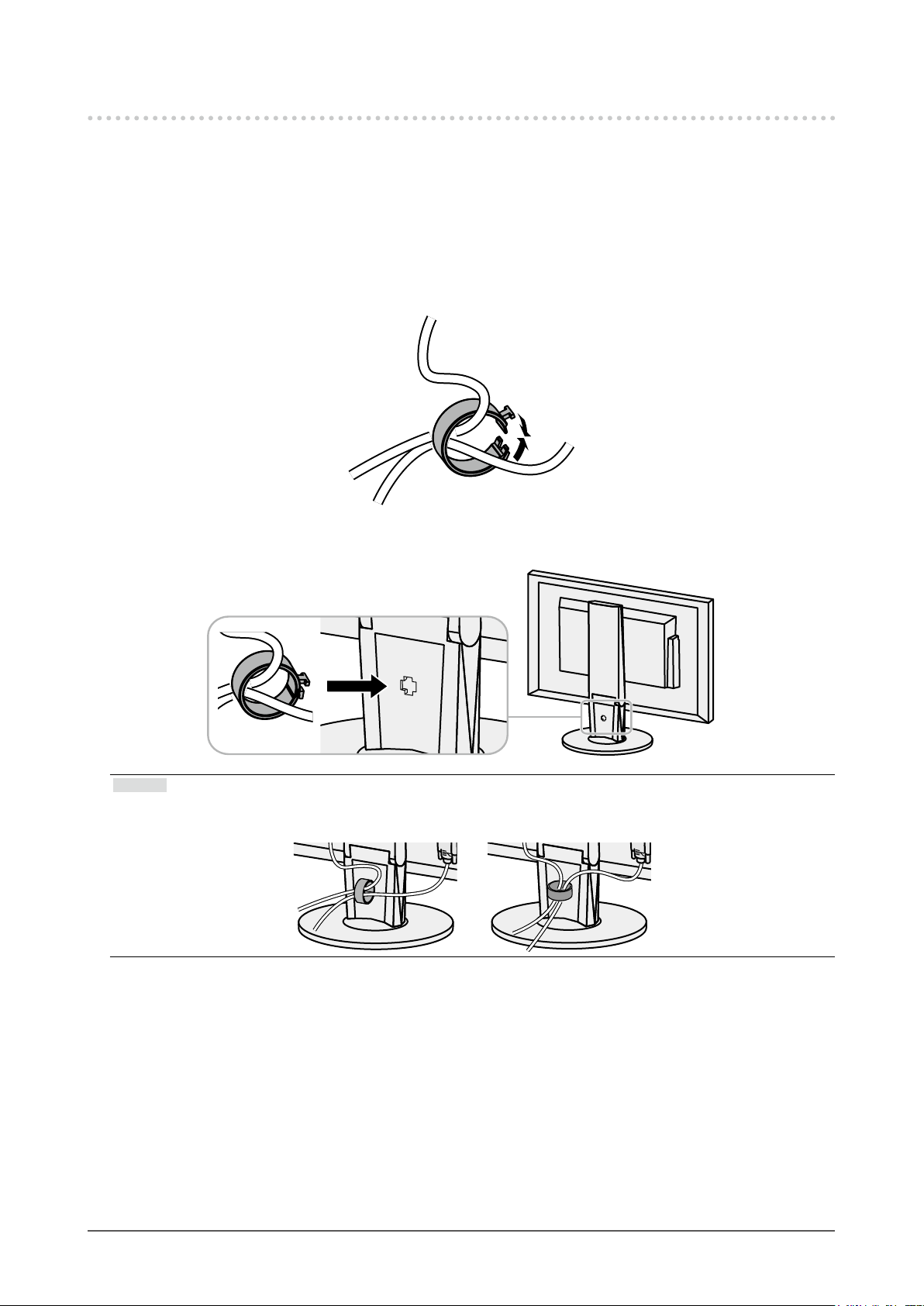

6-3. Anbringen/Abnehmen der

Kabelabdeckung ......................................... 50

6-4. Anschließen mehrerer PCs ........................ 52

So wechseln Sie zwischen

●

Eingangssignalen ...........................................52

So stellen Sie die Auswahl des

●

Eingangssignals ein ...................................... 53

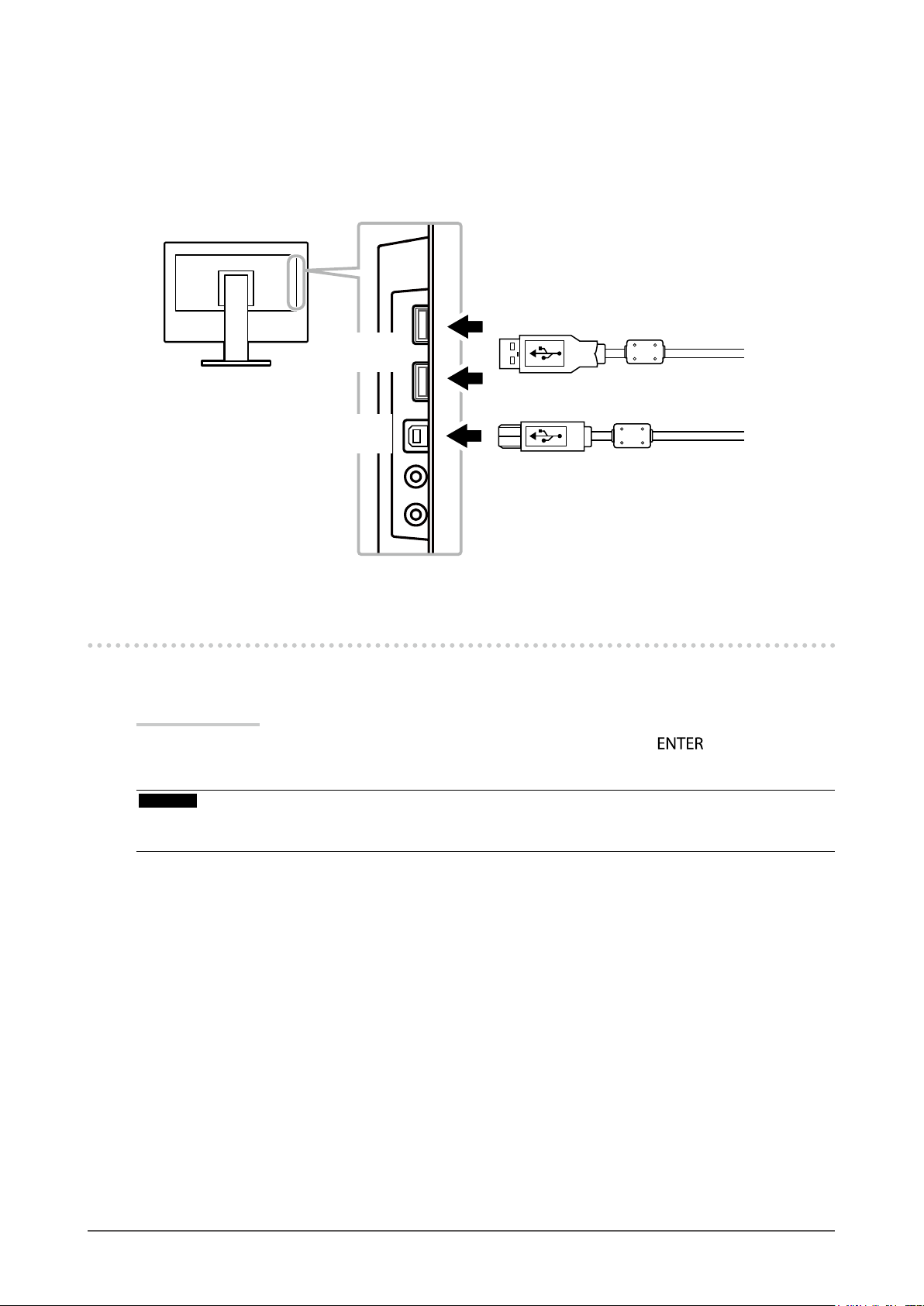

6-5. Verwenden von USB

(Universal Serial Bus) ................................. 53

Erforderliche Systemumgebung ................... 53

●

Verbindung (Einrichten der USB-Funktion) ...

●

6-6. Anzeige von Monitorinformationen .......... 54

6-7. Technische Daten ....................................... 55

EV2316W ...................................................... 55

●

EV2336W ...................................................... 56

●

EV2416W ....................................................... 58

●

EV2436W ...................................................... 59

●

Hauptstandardeinstellungen ......................... 60

●

Außenabmessungen ......................................61

●

Zubehör ......................................................... 62

●

6-8. Voreingestellte Taktraten ........................... 63

EV2316W ...................................................... 63

●

EV2336W ...................................................... 63

●

EV2416W ....................................................... 64

●

EV2436W ...................................................... 64

●

6-9. Glossar ......................................................... 65

Anhang ................................................................. 68

Marke ....................................................................... 68

Lizenz ....................................................................... 68

ENERGY STAR

(EV2316W / EV2336W / EV2416W) ........................ 68

TCO Certied (EV2316W) ...................................... 69

TCO Certied (EV2336W / EV2436W) ....................70

TCO Certied (EV2416W) .......................................70

FCC Declaration of Conformity ............................ 72

BEGRENZTE GARANTIE ....................................... 73

Informationen zum Thema Recycling ...................74

INHALT

Kapitel 1 Einführung

Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben.

1-1. Leistungsmerkmale

• 23,0“-Breitbildformat LCD (EV2316W / EV2336W)

• 24,1“-Breitbildformat LCD (EV2416W / EV2436W)

• Unterstützt eine Auösung von 1920 × 1080 (EV2316W / EV2336W)

• Unterstützt eine Auösung von 1920 × 1200 (EV2416W / EV2436W)

• IPS-Display mit 89˚ horizontalen und vertikalen Betrachtungswinkeln (nur EV2336W / EV2436W)

• Gilt für DisplayPort (gilt für 8 Bit)

Der DisplayPort-Eingang empfängt sowohl Bildsignale als auch Audiosignale über das DisplayPort-Kabel. *1 Bei der Übertragung eines Audiosignals mit einem DisplayPort-Kabel muss die Grakkarte mit der Audioausgabe

kompatibel sein (siehe „6-7. Technische Daten“ (Seite 55)).

• Die FineContrast-Funktion ermöglicht dem Benutzer, den bestmöglichsten Anzeigemodus für das dargestellte Bild auszuwählen.

- Der Paper-Modus gibt einen bedruckten Papiereffekt auf dem Monitor wieder. Im Papier-Modus wird der Anteil des blauen Lichtes welches der Bildschirm ausstrahlt durch die Änderung des Farbtones und der Steuerung der Helligkeit reduziert.

Siehe „So wählen Sie den Anzeigemodus (FineContrast-Modus)“ (Seite 19).

• Die Software „ScreenManager Pro for LCD (DDC/CI)“ zur Bildschirmkonguration mithilfe der Maus und der Tastatur ist im Lieferumfang enthalten.

Siehe „1-3. EIZO LCD Utility Disk“ (Seite 11).

- EyeCare Filter

Die Textur des Papiers wird durch die Anzeige eines durchscheinenden Bildes im Vordergrund des Desktops reproduziert. Durch die Verwendung dieser Funktion mit dem Paper-Modus sieht der Bildschirm mehr wie Papier aus. Siehe „So wählen Sie den Anzeigemodus (FineContrast-Modus)“ (Seite 19).

• Unterstützt die Energiesparsoftware „EIZO EcoView NET“

Weitere Informationen siehe unsere Website (www.eizoglobal.com).

• Energiesparfunktion

Durch Geringhalten des Energieverbrauchs*2 wird der Kohlendioxidausstoß verringert. Dieses Produkt ist mit einer Energiesparfunktion ausgestattet.

- 0 W Stromverbrauch bei ausgeschaltetem Haupt-Netzschalter

Ausgestattet mit Hauptnetz-Schalter. Wenn der Monitor nicht verwendet wird, kann die Stromzufuhr mit dem Haupt-Netzschalter ausgeschaltet werden.

- Auto EcoView

Der Umgebungslichtsensor an der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Helligkeit der Bildparameter automatisch und bequem angepasst werden kann. Übermäßig hohe Helligkeit kann zu erhöhtem Stromverbrauch und unerwünschten Auswirkungen auf die Umwelt führen. Sie kann auch zu Ermüdung Ihrer Augen führen. Verwenden Sie die Funktion Auto EcoView, um die Helligkeit zu verringern. Siehe „Auto EcoView“ (Seite 36).

- EcoView Optimizer 2

Der Monitor passt die Bildschirmhelligkeit automatisch je nach dem Weißwert des Eingangssignals an. Mithilfe dieser Funktion kann der Stromverbrauch reduziert werden, während die vom Eingangssignal angegebene Helligkeit bewahrt wird. Siehe „EcoView Optimizer 2“ (Seite 37).

- EcoView Sense

Der Sensor an der Vorderseite des Monitors erkennt die Bewegungen von Personen. Wenn sich eine Person vom Monitor weg bewegt, wechselt der Monitor automatisch in den Energiesparmodus und zeigt keine Bilder mehr an. Mithilfe dieser Funktion wird somit der Stromverbrauch reduziert. Die Empndlichkeit und die Zeit bis zum Aktivieren des Energiesparmodus können entsprechend der Verwendungsumgebung des Monitors und der Bewegung des Benutzers eingestellt werden. Siehe „4-4. Einstellen des Energiesparmodus, wenn eine Person sich vom Monitor entfernt“ (Seite 37).

Kapitel 1 Einführung

*2 Referenzwerte:

EV 2 316 W

Maximaler Stromverbrauch: 37 W (Maximale Helligkeit, wenn ein USB-Gerät angeschlossen ist, der Lautsprecher arbeitet, bei Standardeinstellungen) Standardmäßiger Stromverbrauch: 10 W (Helligkeit 120 cd/m

, wenn kein USB-Gerät angeschlossen ist, der

Lautsprecher nicht arbeitet, bei Standardeinstellungen)

EV2 336W

Maximaler Stromverbrauch: 40 W (Maximale Helligkeit, wenn ein USB-Gerät angeschlossen ist, der Lautsprecher arbeitet, bei Standardeinstellungen) Standardmäßiger Stromverbrauch: 14 W (100VAC, Helligkeit 120 cd/m

, wenn kein USB-Gerät angeschlossen ist, der Lautsprecher nicht arbeitet, bei Standardeinstellungen) Standardmäßiger Stromverbrauch: 15 W (200VAC, Helligkeit 120 cd/m

, wenn kein USB-Gerät angeschlossen ist,

der Lautsprecher nicht arbeitet, bei Standardeinstellungen)

EV 2 416 W

, wenn kein USB-Gerät angeschlossen ist, der

Lautsprecher nicht arbeitet, bei Standardeinstellungen)

EV2 436W

Maximaler Stromverbrauch: 60 W (Maximale Helligkeit, wenn ein USB-Gerät angeschlossen ist, der Lautsprecher arbeitet, bei Standardeinstellungen) Standardmäßiger Stromverbrauch: 19 W (Helligkeit 120 cd/m

, wenn kein USB-Gerät angeschlossen ist, der

Lautsprecher nicht arbeitet, bei Standardeinstellungen)

• Up View (nur EV2316W / EV2416W)

EcoView Sense Der Betrachtungswinkel wird so angepasst, dass der Bildschirm bei der Betrachtung wie eine Frontansicht aussieht.

Siehe „3-3. Kompensation eingeschränkter Betrachtungswinkel (nur EV2316W / EV2416W)“ (Seite 31).

• Unterstützt Hoch- und Querformat

• Zeigt HDCP (High-bandwidth Digital Protection) -geschütze Inhalte.

Hinweis

• Dieser Monitor unterstützt die Hochformatanzeige. Mithilfe dieser Funktion kann die Ausrichtung des Einstellungsmenüs geändert werden, wenn die Monitorbildparameter in vertikaler Anzeigeposition verwendet werden (siehe „3-6. Einstellen der Ausrichtung“ (Seite 32)).

• Zur Verwendung des Monitors im Hochformat ist eine geeignete Grakkarte erforderlich. Die Einstellungen Ihrer Grakkarte müssen dem Format entsprechend geändert werden. Für weitere Informationen hierzu siehe das Benutzerhandbuch der Grakkarte.

Kapitel 1 Einführung

1-2. Bedienelemente und Funktionen

Vorderseite

●

Einstellungsmenü

6 7 8 9521 3 4

1. EcoView SenseSensor

2. Umgebungslichtsensor

Taste

9. Stromanzeige

*1 Siehe „1-4. Grundlegende Bedienung und Funktionen“ (Seite 11) für die Verwendung. *2 In diesem Benutzerhandbuch kann die

Taste Schaltet zwischen den Eingangssignalen für die Anzeige um (Seite 52).

Taste Ändert den FineContrast-Modus (Seite 19).

Taste

, Taste

Taste Zum Ein- und Ausschalten.

Erkennt die Bewegung einer Person vor dem Monitor (EcoView Sense-Funktion (Seite 37)).

Erkennt die Umgebungshelligkeit (Auto EcoView-Funktion (Seite 36)). Zeigt das Einstellungsmenü der Energiesparfunktion an (Auto EcoView (Seite 36), EcoView

Optimizer 2 (Seite 37)) und EcoView Sense (Seite 37).

Zeigt das Einstellungsmenü an, legt ein Element im Menübildschirm fest und speichert geänderte Werte (Seite 11).

• Dienen der Menüsteuerung sowie der Justage oder Auswahl von Funktionen.

•

Zeigt den Betriebsstatus des Monitors an.

Blau: In Betrieb Orange: Energiesparmodus AUS: Hauptnetz / Netzschalter aus

Taste: Zeigt das Lautstärkejustierungsmenü an (Seite 30).

Taste: Zeigt den Bildschirm für die Helligkeit Justierungsmenü (Seite 21).

Taste im Folgenden einfach als , und die Taste als angezeigt werden.

Kapitel 1 Einführung

Rückseite

●

17 18

10 11 12

10. Hauptnetz-Schalter Schaltet die Stromzufuhr ein (

11. Netzanschluss Dient zum Anschluss des Netzkabels.

12. Signaleingang

13. Öffnung für

Diebstahlsicherung

14. Lautsprecher Dient zur Ausgabe der Audioquelle.

15. Griff

16. Standfuß

17. USB-Anschluss

(unten)

18. USB-Anschluss (oben)

19. Kopfhörerbuchse Dient zum Anschluss der Kopfhörer.

20. Stereo Mini-Jack Dient zum Anschluss des Stereo Mini-Jack-Kabels (Im Handel erhältliches Produkt).

21. Kabelabdeckung Verdeckt die Anschlusskabel.

*3 Siehe „6-3. Anbringen/Abnehmen der Kabelabdeckung“ (Seite 50) zum Anbringen der Kabelabdeckung. *4 Ein optionaler Schwenkarm (oder ein optionaler Standfuß) kann durch Entfernen des Standfußes angebracht warden (siehe

„6-1. Anbringen des optionalen Schwenkarms“ (Seite 46)).

Links: DisplayPort-anschluss / Mitte: DVI-D-anschluss / Rechts: 15-poliger Mini-DSubanschluss

Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.

Griff für den Transport

Achtung

• Greifen und halten Sie den Monitor gut an der Unterseite, während Sie den Griff greifen, und transportieren Sie den Monitor vorsichtig, damit er nicht herunterfällt.

Dient zum Justieren der Höhe und des Winkels (Kippen und Drehen) des Monitors.

Verbindet ein USB-Peripheriegerät.

Dient zum Anschließen des USB-Kabels zur Verwendung der USB-Hub-Funktion (Seite

53).

) oder aus ( ).

Kapitel 1 Einführung

1-3. EIZO LCD Utility Disk

Eine „EIZO LCD Utility Disk“ (CD-ROM) wird ist im Lieferumfang des Produkts enthalten. Die nachstehende Tabelle zeigt den CD-Inhalt und eine Übersicht der Softwareprogramme.

CD-Inhalt und Softwareübersicht

●

Die CD-ROM enthält Softwareprogramme für die Justierung sowie das Benutzerhandbuch. Siehe die Datei Readme.txt auf der CD für Vorgehensweisen zur Inbetriebnahme der Software oder zum Zugriff auf Dateien.

Element Übersicht Windows Macintosh

Musterdateien für die Bildjustierung

ScreenManager Pro for LCD (DDC/CI)

EIZO ScreenSlicer Software, die einen Bildschirm teilt und

Bedienungsanleitung zu diesem Monitor (PDF-Datei) √ √ Readme.txt-Datei √ √

So verwenden Sie „ScreenManager Pro for LCD (DDC/CI) / EIZO

●

ScreenSlicer“

Für die Installation und die Verwendung von „ScreenManager Pro for LCD (DDC/CI) / EIZO ScreenSlicer“ siehe die entsprechende Bedienungsanleitung auf der CD.

Zur manuellen Justierung des Bildes bei analogem Signaleingang.

Software zur Justierung der Bildparameter mit Maus und Tastatur.

mehrere Fenster efzient darauf anordnet.

√ √

√ -

1-4. Grundlegende Bedienung und Funktionen

Grundlegende Bedienung des Einstellungsmenüs

●

Anzeigen des Einstellungsmenüs

1. Drücken Sie . Das Einstellungsmenü wird eingeblendet.

Kapitel 1 Einführung

Justierung / Einstellung

1. Wählen Sie mit , ein Menü zum Justieren / Einstellen, und drücken Sie anschließend . Das Untermenü wird eingeblendet.

2. Wählen Sie mit , ein Element zum Justieren / Einstellen, und drücken Sie anschließend . Das Menü „Einstellungen / Justierung“ wird angezeigt.

3. Justieren / stellen Sie das ausgewählte Element mit , ein, und drücken Sie anschließend .

Beenden

1. Wählen Sie im Untermenü „Zurück“, und drücken Sie . Das Einstellungsmenü wird angezeigt.

2. Wählen Sie im Hauptmenü „Beenden“, und drücken Sie

Hinweis

• Durch zweimaliges schnelles Drücken von können Sie das Einstellungsmenü ebenfalls beenden.

. Das Einstellungsmenü wird beendet.

Kapitel 1 Einführung

Funktionen

●

Die nachstehende Tabelle zeigt das Einstellungsmenü und die Einstellmöglichkeiten der einzelnen Menüs an.

Hauptmenü Einstellung Referenz

Farbe

Bildparameter Bildgröße „Ändern der Bildgröße“ (Seite 29)

Ton Quelle „3-2. Wählen der Tonquelle bei DisplayPort-

PowerManager Energie sparen „4-1. Einstellen der Energiesparfunktion“ (Seite

Monitoreinst. Up View

Informationen „6-6. Anzeige von Monitorinformationen“ (Seite

*1 Die im Menü „Farbe“ verfügbaren Justierungen / Einstellungen hängen vom ausgewählten Farbmodus ab (siehe

„Justierbare Einstellungen in den einzelnen Modi“ (Seite 20)).

*2 nur EV2336W / EV2436W *3 Diese Funktionen können mit Analog-Eingang justiert werden. *4 nur EV2316W / EV2416W

Helligkeit „2-3. Justierung der Farbe“ (Seite 19) Kontrast Temperatur Gamma Erweiterte Einst. Sättigung

Farbton Overdrive Gain-Einstellung

Farbe zurücksetzen „So setzen Sie die Farbeinstellungen zurück“

Glätten „2-4. Bildjustage“ (Seite 25) Analogjustierung

Energie sparen „Audioausgang“ (Seite 36)

Eco-Timer „4-6. Automatisches Abschalten Ein / Aus“

Eingangssignal „So stellen Sie die Auswahl des

Stromanzeige „4-2. Einstellung der Stromanzeige“ (Seite 36) Sprache „3-9. Einstellen der Sprache“ (Seite 33) DDC/CI „3-4. Aktivieren / Deaktivieren der DDC/CI-

Randintensität „So stellen Sie die Helligkeit des nicht

Menü Einstellung Ausrichtung „3-6. Einstellen der Ausrichtung“ (Seite 32)

Zurücksetzen „So setzen Sie alle Einstellungen auf die

Autom. Bildeinst. Auto. Bereichseinst. Clock Phase Hor. Position Ver. Position

Logo „3-7. Anzeigen und Ausblenden des EIZO-

Menü-Position „3-8. Änderung der Anzeigeposition des

(Seite 33)

Signaleingang“ (Seite 30)

35)

(Seite 39) „3-3. Kompensation eingeschränkter Betrachtungswinkel (nur EV2316W / EV2416W)“ (Seite 31)

Eingangssignals ein“ (Seite 53)

Kommunikation“ (Seite 31)

angezeigten Bereichs ein“ (Seite 29)

Logos“ (Seite 32)

Einstellungsmenü.“ (Seite 33)

Standardeinstellungen zurück“ (Seite 34)

54)

Kapitel 1 Einführung

Kapitel 2 Bildschirmjustierung

2-1. Kompatible Auösungen

Der Monitor unterstützt die folgenden Auösungen.

EV2316W

●

Analoges Eingang (D-Sub)

Auösung Geeignete Signale

640 × 480 VGA 60 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz

1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1080

Digitales Eingang (DVI-D)

Auösung Geeignete Signale

640 × 480 VGA 60 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz

1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1080

Vertikale

Abtastfrequenz

CEA-861 60 Hz

Vertikale

Abtastfrequenz

CEA-861 60 Hz

Punktfrequenz

148.5 MHz (M a x.)

Punktfrequenz

148.5 MHz (M a x.)

Digitales Eingang (DisplayPort)

Auösung Geeignete Signale

640 × 480 VGA, CEA-861 60 Hz

720 × 480 (4:3) CEA-861 60 Hz

720 × 480 (16:9) CEA-861 60 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz

1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1080

*1 Empfohlene Auösung

CEA-861 60 Hz

Vertikale

Abtastfrequenz

Punktfrequenz

148.5 MHz (M a x.)

Kapitel 2 Bildschirmjustierung

EV2336W

●

Analoges Eingang (D-Sub)

Auösung Geeignete Signale

640 × 480 VGA, VESA ~75 Hz 720 × 400 VGA TEXT 70 Hz

800 × 600 VESA ~75 Hz 1024 × 768 VESA ~75 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA ~75 Hz

1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1080

Digitales Eingang (DVI-D)

Auösung Geeignete Signale

640 × 480 VGA 60 Hz

720 × 400 VGA TEXT 70 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz

1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1080

Vertikale

Abtastfrequenz

CEA-861 60 Hz

Vertikale

Abtastfrequenz

CEA-861 60 Hz

Punktfrequenz

148.5 MHz (M a x.)

Punktfrequenz

148.5 MHz (M a x.)

Digitales Eingang (DisplayPort)

Auösung Geeignete Signale

640 × 480 VGA, CEA-861 60 Hz 720 × 400 VGA TEXT 70 Hz

720 × 480 (4:3) CEA-861 60 Hz

720 × 480 (16:9) CEA-861 60 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz

1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1080

*1 Empfohlene Auösung

CEA-861 60 Hz

Vertikale

Abtastfrequenz

Punktfrequenz

148.5 MHz (M a x.)

Kapitel 2 Bildschirmjustierung

EV2416W

●

Analoges Eingang (D-Sub)

Auösung Geeignete Signale

640 × 480 VGA 60 Hz 800 × 600 VESA 60 Hz

1024 × 768 VESA 60 Hz

1280 × 720

1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz 1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1200

VESA CVT, VESA CVT RB 60 Hz

Digitales Eingang (DVI-D)

Auösung Geeignete Signale

640 × 480 VGA 60 Hz 800 × 600 VESA 60 Hz

1024 × 768 VESA 60 Hz

1280 × 720

1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz 1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1200

Vertikale

Abtastfrequenz

CEA-861 60 Hz

Vertikale

Abtastfrequenz

CEA-861 60 Hz

VESA CVT RB 60 Hz

Punktfrequenz

193.3 MHz (M a x.)

Punktfrequenz

162 MHz

(M a x.)

Digitales Eingang (DisplayPort)

Auösung Geeignete Signale

640 × 480 VGA, CEA-861 60 Hz

720 × 480 (4:3) CEA-861 60 Hz

720 × 480 (16:9) CEA-861 60 Hz

800 × 600 VESA 60 Hz

1024 × 768 VESA 60 Hz

1280 × 720

1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz 1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1200

*1 Für diese Auösung ist die Einstellung „Bildgröße“ auf „Vollbild“ gestellt (siehe „2-5. Ändern der

Bildgröße“ (Seite 29)).

*2 Empfohlene Auösung

CEA-861 60 Hz

VESA CVT RB 60 Hz

Vertikale

Abtastfrequenz

Punktfrequenz

162 MHz

(M a x.)

Kapitel 2 Bildschirmjustierung

EV2436W

●

Analoges Eingang (D-Sub)

Auösung Geeignete Signale

640 × 480 VGA, VESA ~75 Hz 720 × 400 VGA TEXT 70 Hz

800 × 600 VESA ~75 Hz 1024 × 768 VESA ~75 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA ~75 Hz 1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1200

VESA CVT, VESA CVT RB 60 Hz

Digitales Eingang (DVI-D)

Auösung Geeignete Signale

640 × 480 VGA 60 Hz 720 × 400 VGA TEXT 70 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz 1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1200

Vertikale

Abtastfrequenz

Vertikale

Abtastfrequenz

VESA CVT RB 60 Hz

Punktfrequenz

193.3 MHz (M a x.)

Punktfrequenz

162 MHz

(M a x.)

Digitales Eingang (DisplayPort)

Auösung Geeignete Signale

640 × 480 VGA, CEA-861 60 Hz 720 × 400 VGA TEXT 70 Hz

720 × 480 (4:3) CEA-861 60 Hz

720 × 480 (16:9) CEA-861 60 Hz

800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz 1600 × 1200 VESA 60 Hz 1680 × 1050 VESA CVT, VESA CVT RB 60 Hz

1920 × 1200

*1 Empfohlene Auösung

VESA CVT RB 60 Hz

Vertikale

Abtastfrequenz

Punktfrequenz

162 MHz

(M a x.)

Kapitel 2 Bildschirmjustierung

2-2. Einstellung der Auösung

Führen Sie die folgenden Schritte aus, wenn die Auösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Auösung ändern möchten.

Windows 8 / Windows 7

●

1. Für Windows 8, klicken Sie auf die „Desktop“-Kachel auf der Startseite, um den Desktop aufzurufen.

2. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

3. Klicken Sie im angezeigten Menü auf „Bildschirmauösung“.

4. Wählen Sie im Dialogfeld „Bildschirmauösung“ den Monitor aus.

5. Klicken Sie auf „Auösung“, um die gewünschte Auösung auszuwählen.

6. Klicken Sie auf die Taste „OK“.

7. Wenn ein Bestätigungsdialogfeld eingeblendet wird, klicken Sie auf „Änderungen beibehalten“.

Windows Vista

●

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

2. Klicken Sie im angezeigten Menü auf „Anpassen“.

3. Klicken Sie im Dialogfenster „Anpassung“ auf „Anzeigeeinstellungen“.

4. Wählen Sie im Dialogfeld „Anzeigeeinstellungen“ die Registerkarte „Monitor“ und dann die gewünschte Auösung im Feld „Auösung“ aus.

5. Klicken Sie auf die Taste „OK“.

6. Wenn ein Bestätigungsdialogfeld eingeblendet wird, klicken Sie auf „Ja“.

Windows XP

●

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

2. Wählen Sie im angezeigten Menü die Option „Eigenschaften“.

3. Wenn das Dialogfeld „Anzeigeeigenschaften“ eingeblendet wird, klicken Sie auf die Registerkarte „Einstellungen“, und wählen Sie dort unter „Anzeige“ die gewünschte „Bildschirmauösung“.

4. Klicken Sie auf die Taste „OK“, um das Dialogfeld zu schließen.

Mac OS X

●

1. Wählen Sie im Apple-Menü die Option „Systemeinstellungen“.

2. Wenn das Dialogfeld „Systemeinstellungen“ angezeigt wird, klicken Sie unter „Hardware“ auf „Monitore“.

3. Wählen Sie im angezeigten Dialogfeld die Registerkarte „Monitor“ und anschließend im Feld „Auösungen“ die gewünschte Auösung.

4. Ihre Wahl wird sofort wiedergegeben. Wenn Sie mit der ausgewählten Auösung zufrieden sind, schließen Sie das Fenster.

Kapitel 2 Bildschirmjustierung

2-3. Justierung der Farbe

So wählen Sie den Anzeigemodus (FineContrast-Modus)

●

Diese Funktion ermöglicht die einfache Auswahl eines gewünschten Modus entsprechend der Monitoranwendung.

Anzeigemodi

Modus Zweck

User1 Wählen Sie dies, um einen gewünschten Satz an Parametereinstellungen zu denieren. User2 sRGB Geeignet für den Farbabgleich mit Peripheriegeräten, die sRGB unterstützen. Paper Produziert einen Effekt wie bedrucktes Papier. Geeignet für die Anzeige von Bildern von

Medien wie Büchern oder Dokumenten.

Movie Einstellung für animierte Bilder.

Das Modusmenü

wird angezeigt.

Vorgehensweise

1. Drücken Sie

Das Modusmenü erscheint in der linken unteren Ecke des Bildschirms.

2. Der Modus wird bei jedem Drücken von in der Liste hervorgehoben.

Sie können den Modus während der Anzeige des Modusmenüs mit

Hinweis

• Das Einstellungs-Menü und das Modus-Menü können nicht gleichzeitig angezeigt werden.

• Mit „ScreenManager Pro for LCD (DDC/CI)“ können Sie den FineContrast-Modus automatisch, entsprechend

der verwendeten Anwendung, auswählen (siehe „Kapitel 3 Auto FineContrast“ in der Bedienungsanleitung von „ScreenManager Pro for LCD (DDC/CI)“).

oder umschalten.

→User1←→User2←→sRGB←→Paper←→Movie←

Kapitel 2 Bildschirmjustierung

So führen Sie erweiterte Justierungen durch

●

Mit dem Menü „Farbe“ im Einstellungsmenü können Sie die unabhängigen Farbeinstellungen für jeden Modus kongurieren und speichern.

Achtung

• Es dauert etwa 30 Minuten, bis sich das Betriebsverhalten der elektrischen Bauteile stabilisiert hat. Bitte warten Sie nach dem Einschalten 30 Minuten oder mehr mit dem Einstellen des Monitors.

• Führen Sie die Bereichsjustierung als erstes durch, wenn Sie die Farbe für die analogen Signale justieren (siehe „So

stellen Sie die Farbabstufung automatisch ein“ (Seite 28)).

• Das gleiche Bild kann u.U. in verschiedenen Farben auf mehreren Monitoren aufgrund ihrer monitorspezischen Eigenschaften gesehen werden. Machen Sie die Feinfarbeinstellung visuell, wenn Sie die Farben mit mehreren Monitoren abgleichen.

Hinweis

• Mithilfe des „ScreenManager Pro for LCD (DDC/CI)“ können Sie die Farbeinstellung mithilfe der Maus und der Tastatur Ihres PCs durchführen. (Siehe für den „ScreenManager Pro for LCD (DDC/CI)“ in der Bedienungsanleitung „Kapitel 4 Farbeinstellung“.)

Justierbare Einstellungen in den einzelnen Modi

●

Die justierbaren Einstellungen hängen vom Modus ab. (Im Modus nicht verfügbare Einstellungen können nicht ausgewählt werden.) √: Justierbar -: Nicht justierbar

Funktion

Helligkeit √ √ √ √ √ Kontrast √ √ - - √ Temperatur √ √ - √ √ Gamma √ √ - - - Erweiterte Einst. Sättigung √ √ - - √

Farbton √ √ - - √ Overdrive Gain-Einstellung √ √ - - -

Farbe zurücksetzen √ √ √ √ √

*1 nur EV2336W / EV2436W

User1 User2 sRGB Paper Movie

√ √ - - -

FineContrast-Modus

Kapitel 2 Bildschirmjustierung

So stellen Sie die Helligkeit ein

●

Die Bildschirmhelligkeit wird durch Verändern der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) justiert.

Justierungsbereich

0 bis 100

Vorgehensweise

1. Drücken Sie

2. Verwenden Sie zur Justierung

3. Drücken Sie

Hinweis

• Wenn Sie das Gefühl haben, dass das Bild zu dunkel ist, selbst wenn die Helligkeit auf 100 eingestellt ist, justieren Sie den Kontrast.

• Alternativ können Sie im Justierungsmenü unter „Farbe“ die Option „Helligkeit“ für die Justierung verwenden.

• Zum automatischen und bequemen Anpassen der Helligkeit der Bildparameter siehe „4-3. Automatische

Helligkeitsjustierung Ein / Aus“ (Seite 36).

So justieren Sie den Kontrast

●

Die Helligkeit des Bildschirms wird durch Variieren des Videosignalwerts justiert.

Justierungsbereich

0 bis 100

oder .

, um den Vorgang zu beenden.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Kontrast“, und drücken Sie

Das Menü „Kontrast“ wird eingeblendet.

3. Verwenden Sie zur Justierung oder .

4. Drücken Sie

Hinweis

• Bei einem Kontrast von 50 wird jede Farbabstufung angezeigt.

• Bei der Justierung des Monitors wird empfohlen, die Helligkeitsjustierung, die die Zeichenabstufung nicht verlieren

darf, vor der Kontrastjustierung durchzuführen.

• Führen Sie die Kontrastjustierung in den folgenden Fällen durch.

- Wenn Sie das Gefühl haben, dass das Bild zu dunkel ist, obwohl die Helligkeit auf 100 eingestellt ist (stellen Sie den

Kontrast auf mehr als 50 ein.)

, um den Vorgang zu beenden.

Kapitel 2 Bildschirmjustierung

So justieren Sie die Farbtemperatur

●

Die Farbtemperatur kann justiert werden. Die Farbtemperatur wird normalerweise verwendet, um den Farbton von „Weiß“ und / oder „Schwarz“ durch einen numerischen Wert auszudrücken. Dieser Wert wird in Grad „K“ (Kelvin) angegeben. Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. Ein voreingestellter Gain-Wert wird für jeden Farbtemperatur-Einstellungswert festgelegt.

Justierungsbereich

Aus, 4.000 K-10.000 K (angegeben in 500 K-Schritten, einschließlich 9.300 K)

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Temperatur“, und drücken Sie

Das Menü „Temperatur“ wird eingeblendet.

3. Verwenden Sie zur Justierung oder .

4. Drücken Sie

Hinweis

• Der in „K“ angezeigte Wert ist nur ein Referenzwert.

• Mit „Gain-Einstellung“ können Sie weitere erweiterte Justierungen durchführen (siehe „So justieren Sie den Gain-

Wert“ (Seite 24)).

• Wenn Sie die Option auf „Aus“ stellen, wird das Bild in der voreingestellten Farbe auf dem Monitor angezeigt (Gain: 100 für jedes RGB).

• Wenn die Gain-Einstellung geändert wird, wird die Farbtemperatur in „Aus“ geändert.

, um den Vorgang zu beenden.

So justieren Sie den Gamma-Wert

●

Der Gamma-Wert kann justiert werden. Die Helligkeit des Monitors variiert je nach Eingangssignal. Die Abweichungsrate verhält sich jedoch nicht proportional zum Eingangssignal. Die Bewahrung des Ausgleichs zwischen Eingangssignal und der Helligkeit des Monitors wird als „Gamma-Korrektur“ bezeichnet.

Justierungsbereich

1,8, 2,0, 2,2

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Gamma“, und drücken Sie

Das Menü „Gamma“ wird eingeblendet.

3. Verwenden Sie zur Justierung oder .

4. Drücken Sie

Hinweis

• Wenn „Paper“ im FineContrast-Modus gewählt ist, wird ein Gamma-Wert für Papier angezeigt. Die Einstellung „Paper“ ist eine spezielle Einstellung, um die Bildschirmanzeige bedrucktem Papier anzunähern.

, um den Vorgang zu beenden.

Kapitel 2 Bildschirmjustierung

So justieren Sie die Farbsättigung

●

Mit dieser Funktion können Sie die Farbsättigung justieren.

Justierungsbereich

-50 bis 50

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie

3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Sättigung“, und drücken Sie

Das Menü „Sättigung“ wird eingeblendet.

4. Verwenden Sie zur Justierung oder .

5. Drücken Sie

Achtung

• Mit dieser Funktion sind u.U. einige Farbabstufungen für die Anzeige nicht verfügbar.

Hinweis

• Der Mindestwert (-50) ändert den Bildschirm in monochrom.

So justieren Sie den Farbton

●

Mit dieser Funktion können Sie den Farbton justieren.

, um den Vorgang zu beenden.

Justierungsbereich

-50 bis 50

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie

3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Farbton“, und drücken Sie

Das Menü „Farbton“ wird eingeblendet.

4. Verwenden Sie zur Justierung oder .

5. Drücken Sie

Achtung

• Mit dieser Funktion sind u.U. einige Farbabstufungen für die Anzeige nicht verfügbar.

, um den Vorgang zu beenden.

Kapitel 2 Bildschirmjustierung

So justieren Sie die Overdrive-Intensität (nur EV2336W / EV2436W)

●

Die Overdrive-Intensität kann je nach Verwendung des Monitors mit dieser Funktion eingestellt werden. Sie können Bildverzögerungen mit der Einstellung „Verbessert“ verringern, wenn Sie animierte Bilder anzeigen.

Justierungsbereich

Verbessert, Standard, Aus

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie

3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Overdrive“, und drücken Sie

Das Menü „Overdrive“ wird eingeblendet.

4. Verwenden Sie zur Justierung oder .

5. Drücken Sie

Achtung

• Die Funktion Overdrive ist in den folgenden Fällen deaktiviert:

- Die vertikale Abtastfrequenz der Eingangssignale beträgt mehr als 60 Hz

- Wählen Sie unter „Bildgröße“ die Option „Normal“ (es sei denn, die Auösung beträgt 1920 × 1080 (EV2336W) oder

1920 × 1200 (EV2436W)).

So justieren Sie den Gain-Wert

●

Die Helligkeit des Rot- / Grün- / Blau-Anteils in der Farbe wird als „Gain“ bezeichnet. Sie können den Farbton von „Weiß“ durch die Justierung des Gain-Werts ändern.

, um den Vorgang zu beenden.

Justierungsbereich

0 bis 100

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie

3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Gain-Einstellung“, und drücken Sie

Das Menü „Gain-Einstellung“wird eingeblendet.

4. Justieren Sie den Gain-Wert mit oder für jeden Rot-, Grün- und Blauton.

5. Drücken Sie

Achtung

• Mit dieser Funktion sind u.U. einige Farbabstufungen für die Anzeige nicht verfügbar.

Hinweis

• Der Gain-Wert ändert sich mit der Farbtemperatur.

• Wenn die Gain-Einstellung geändert wird, wird die Farbtemperatur in „Aus“ geändert.

, um den Vorgang zu beenden.

Kapitel 2 Bildschirmjustierung

2-4. Bildjustage

Digitaler Signaleingang

●

Wenn digitale Signale eingespeist werden, werden die Bilder durch die voreingestellten Daten des Monitors korrekt angezeigt. Werden allerdings Zeichen und / oder Zeilen unscharf angezeigt, fahren Sie fort mit „So

ändern Sie unscharfe Zeichen / Linien“ (Seite 28).

Wenn Sie die erweiterte Justierung durchführen, siehe „2-3. Justierung der Farbe“ (Seite 19) und die nachfolgenden Seiten.

Analoger Signaleingang

●

Achtung

• Es dauert etwa 30 Minuten, bis sich das Betriebsverhalten der elektrischen Bauteile stabilisiert hat. Bitte warten Sie nach dem Einschalten 30 Minuten oder mehr mit dem Einstellen des Monitors.

• Die Funktion „Automatischer Abgleich“ (automatische Bildjustierung) funktioniert nicht bei Bildern mit einer Auösung von weniger als 800 × 600 (SVGA).

• Die Selbstjustierungs-Funktion (oder automatische Bildschirm-Justierung) funktioniert ordnungsgemäß, wenn ein Bild vollständig über den Windows- oder Macintosh-Anzeigebereich angezeigt wird. Sie arbeitet nicht korrekt in den nachstehenden Fällen:

- Wenn ein Bild nur auf einem Teil des Bildschirms gezeigt wird (Eingabeaufforderung, zum Beispiel)

- Wenn ein schwarzes Hintergrund (Wallpaper usw.) benutzt wird Diese Funktionen können auch mit einige Grakkarten nicht ordnungsgemäß laufen.

Die Bildjustierung des Monitors wird zur Unterdrückung des Bildschirmackerns oder zur Justierung der Bildposition und -größe entsprechend des eingesetzten PCs verwendet.

Hinweis

• Die Funktion „Automatischer Abgleich“ funktioniert nur, wenn alle folgenden Bedingungen erfüllt sind:

- Wenn ein Signal erstmalig in den Monitor eingeht oder wenn eine zuvor noch nicht verwendete Auösung oder

vertikale / horizontale Abtastfrequenz verwendet wird

Falls der Bildschirm selbst nach Ausführen der Funktion Automatischer Abgleich nicht ordnungsgemäß angezeigt wird, justieren Sie den Bildschirm gemäß den Vorgehensweisen auf den folgenden Seiten, um den Monitor wunschgemäß verwenden zu können.

Einstellungsverfahren

Bereiten Sie sich darauf vor, die analogen Bildjustierungsmuster zu

verwenden.

Legen Sie die „EIZO LCD Dienstprogramm-CD“ in Ihren PC ein, und öffnen Sie dann die „Musterdateien für die Bildjustierung“.

Hinweis

• Ausführliche Informationen und Anleitungen zum Öffnen der „Musterdateien für die Bildjustierung“ nden Sie in der Readme.txt-Datei.

Kapitel 2 Bildschirmjustierung

Führen Sie den automatischen Abgleich mit dem angezeigtem analogen

Justierungsmuster erneut aus.

So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein

●

Vorgehensweise

1. Zeigen Sie Muster 1 als Vollbild mithilfe der „Musterdateien für die Bildjustierung“ auf dem Monitor an.

2. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie .

3. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie

4. Wählen Sie im Menü „Analogjustierung“ die Option „Autom. Bildeinst.“, und drücken Sie

5. Wählen Sie mit

Flackern, Bildposition, und Bildgröße werden mithilfe der Auto-Justierungsfunktion korrigiert.

Wenn der Bildschirm nicht ordnungsgemäß angezeigt wird, und zwar selbst nach der Durchführung des automatischen Abgleichs, führen Sie die Justierungen entsprechend der folgenden Vorgehensweise durch. Wenn der Bildschirm ordnungsgemäß angezeigt wird, fahren Sie fort mit „4. Justierung der

Farbabstufungen.“ (Seite 28).

oder die Option „Ja“, und drücken Sie .

Wählen Sie im Einstellungsmenü die Option „Bildparameter“, um erweiterte

Justierungen durchzuführen.

Passen Sie Clock, Phase und Bildposition in dieser Reihenfolge an.

So vermeiden Sie vertikale Balken

●

Vorgehensweise

1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie

2. Wählen Sie im Menü „Analogjustierung“ die Option „Clock“, und drücken Sie

Das Menü „Clock“ wird eingeblendet.

3. Stellen Sie den Takt mit oder ein, um die vertikalen Balken zu entfernen.

Drücken Sie langsam

4. Drücken Sie , um den Vorgang zu beenden.

Wenn Unschärfen, Flackern oder Balken nach der Justierung auf dem Bildschirm auftreten, fahren Sie mit „So vermeiden Sie Flackern oder Unschäfe“ fort, um Flackern oder Unschärfen zu entfernen.

oder , um nicht den Justierungspunkt zu verpassen.

Kapitel 2 Bildschirmjustierung

So vermeiden Sie Flackern oder Unschärfe

●

Vorgehensweise

1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie

2. Wählen Sie im Menü „Analogjustierung“ die Option „Phase“, und drücken Sie

Das Menü „Phase“ wird eingeblendet.

3. Justieren Sie die Phase mit oder , um das Flackern oder die Unschärfen zu verringern.

4. Drücken Sie

Wenn vertikale Balken nach der Justierung auf dem Bildschirm auftreten, kehren Sie zu „So vermeiden Sie vertikale Balken“ zurück.

(Clock → Phase → Bildposition)

Achtung

• Flackern oder Unschärfen können eventuell abhängig von Ihrem PC oder Ihrer Grakkarte nicht entfernt werden.

So korrigieren Sie die Bildschirmposition

●

, um den Vorgang zu beenden.

Hinweis

• Da die Anzahl der Pixel und die Pixelpositionen auf dem LCD-Monitor festgelegt sind, wird nur eine Bildposition zur ordnungsgemäßen Bildanzeige zur Verfügung gestellt. Die Bildpositionsjustierung dient zur Verschiebung eines Bildes zur ordnungsgemäßen Bildposition hin.

Vorgehensweise

1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie

2. Wählen Sie im Menü „Analogjustierung“ „Hor. Position“ oder „Ver. Position“, und drücken Sie

Das Menü „Hor. Position“ oder „Ver. Position“ wird angezeigt.

3. Justieren Sie die Bildposition mit oder .

4. Drücken Sie

5. Schließen Sie Muster 1.

, um den Vorgang zu beenden.

Kapitel 2 Bildschirmjustierung

Justierung der Farbabstufungen.

So stellen Sie die Farbabstufung automatisch ein

●

Jede Farbabstufung (0 bis 255) kann durch die Justierung des Signalausgangspegels angezeigt werden.

Vorgehensweise

1. Zeigen Sie Muster 2 als Vollbild mithilfe von „Musterdateien für die Bildjustierung“ auf dem Monitor an.

2. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie .

3. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie

4. Wählen Sie im Menü „Analogjustierung“ die Option „Auto. Bereichseinst.“, und drücken Sie

5. Wählen Sie mit

Der Ausgangsbereich wird automatisch eingestellt.

6. Schließen Sie Muster 2.

Bearbeiten Sie unscharfe Zeichen oder Linien.

oder die Option „Ja“, und drücken Sie .

So ändern Sie unscharfe Zeichen / Linien

●

Wenn ein Bild nicht mit der empfohlenen Auösung angezeigt wird, sind Zeichen oder Linien des angezeigten Bilds evtl. unscharf.

Achtung

• Die Glättungseinstellung ist abhängig von der Bildschirmauösung eventuell nicht erforderlich. (Sie können das Symbol für das Glätten nicht auswählen.)

Justierungsbereich

1 bis 5

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie

2. Wählen Sie im Menü „Bildparameter“ die Option „Glätten“, und drücken Sie

Das Menü „Glätten“ wird eingeblendet.

3. Verwenden Sie zur Justierung oder .

4. Drücken Sie

, um den Vorgang zu beenden.

Kapitel 2 Bildschirmjustierung

2-5. Ändern der Bildgröße

Ändern der Bildgröße

●

Ein Bild mit einer anderen Auösung als der empfohlenen wird automatisch als Vollbild angezeigt. Sie können die Bildgröße über die Option „Bildgröße“ ändern.

Einstellung Funktion

Vollbild Zeigt ein Bild als Vollbild an. Bilder sind manchmal verzerrt, da die vertikale Rate nicht der

horizontalen Rate entspricht.

Vergrößert Zeigt ein Bild als Vollbild an. In manchen Fällen erscheint zur Angleichung der vertikalen

und horizontalen Rate ein leerer horizontaler oder vertikaler Rand.

Normal

*1 nur EV2336W / EV2436W

Beispiel: Bildgröße 1024 × 768

Zeigt Bilder in der gewünschten Auösung an.

Vollbild Vergrößert Normal

EV2316W : (1920 × 1080) (1440 × 1080) (-) EV2336W : (1920 × 1080) (1440 × 1080) (1024 × 768) EV 2416 W : (1920 × 1200) (1600 × 1200) (-) EV2436W : (1920 × 1200) (1600 × 1200) (1024 × 768)

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie

2. Wählen Sie im Menü „Bildparameter“ die Option „Bildgröße“, und drücken Sie

Das Menü „Bildgröße“ wird eingeblendet.

3. Wählen Sie „Vollbild“, „Vergrößert“ oder „Normal“ mit oder .

4. Drücken Sie

Achtung

• Wenn Sie „Normal“ wählen, stehen u.U. einige Farbabstufungen für die Anzeige nicht zur Verfügung.

• Wenn ein Bild mit einer Auösung von 1280 × 720 auf dem EV2416W angezeigt wird, ist die Bildgröße „Vollbild“.

So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein

●

Um das Bild erscheint im Modus „Normal“ oder „Vergrößert“ ein Rand (schwarzer Bereich ohne Bild).

, um den Vorgang zu beenden.

Rand

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Randintensität“, und drücken Sie

Das Menü „Randintensität„ wird angezeigt.

3. Verwenden Sie zur Justierung oder .

4. Drücken Sie

, um den Vorgang zu beenden.

Kapitel 2 Bildschirmjustierung

Kapitel 3 Einstellung des Monitors

3-1. Justieren der Lautstärke

Mit dieser Funktion können Sie die Lautstärke justieren.

Justierungsbereich

0 bis 30

Vorgehensweise

1. Drücken Sie

2. Verwenden Sie zur Justierung

3. Drücken Sie

Hinweis

• Die Lautstärke der Lautsprecher und des Kopfhörers lassen sich separat einstellen.

3-2. Wählen der Tonquelle bei DisplayPort-

Signaleingang

oder .

, um den Vorgang zu beenden.

Mit dieser Funktion können Sie während des DisplayPort-Signaleingangs die Tonquelle wechseln. Sie können den Stereo-Kabel oder das DisplayPort mit Klinkenstecker auswählen.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Ton“, und drücken Sie

2. Wählen Sie im Menü „Ton“ die Option „Quelle“, und drücken Sie

Das Menü „Quelle“ wird eingeblendet.

3. Wählen Sie mit oder „Stereo Mini-Jack“ oder „DisplayPort“ aus.

4. Drücken Sie

Hinweis

• Diese Funktion ist während der Verwendung des DisplayPort-Signals verfügbar.

, um den Vorgang zu beenden.

Kapitel 3 Einstellung des Monitors

3-3. Kompensation eingeschränkter

Betrachtungswinkel (nur EV2316W / EV2416W)

Wenn der Bildschirm von unten betrachtet werden soll, kann der Betrachtungswinkel so kompensiert werden, dass der Bildschirm wirkt, als würde er direkt von vorne betrachtet.

Aus

-20˚

-40˚

Justierungsbereich

-40˚, -20˚, Aus

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Up View“, und drücken Sie

Das Menü „Up View“ wird eingeblendet.

3. Wählen Sie „-40˚“, „-20˚“ oder „Aus“ mit oder .

4. Drücken Sie

, um den Vorgang zu beenden.

Achtung

• Die Einstellung ist in den folgenden Fällen „Aus“:

- Die Option „Ausrichtung“ des Einstellungsmenü ist auf „Hochformat“ eingestellt.

- „sRGB“ ist im FineContrast-Modus ausgewählt.

• Je nach Betrachtungswinkel kann der Bildschirm durch das Umschalten weniger gut sichtbar sein.

3-4. Aktivieren / Deaktivieren der DDC/CI-

Kommunikation

Mit dieser Funktion können Sie die DDC/CI-Kommunikation aktivieren bzw. deaktivieren (siehe „6-9. Glossar“

(Seite 65)).

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „DDC/CI“, und drücken Sie

Das Menü „DDC/CI“ wird eingeblendet.

3. Wählen Sie mit oder die Option „Ein“ oder „Aus“.

4. Drücken Sie

Hinweis

• Der DisplayPort-Eingang unterstützt die DDC/CI-Kommunikation nicht.

, um den Vorgang zu beenden.

Kapitel 3 Einstellung des Monitors

3-5. Sperre der Bedienung

Mit dieser Funktion lässt sich eine Sperre aktivieren, um eine Änderung der Einstellungen zu verhindern.

Vorgehensweise

1. Drücken Sie

2. Halten Sie

Die Einstellung zum Sperren / Entsperren wird durch Ausführen der Aktion in Schritt 2 gewechselt.

Hinweis

• Die folgenden Funktionen sind auch bei aktivierter Tastensperre verfügbar:

- Ein- oder Ausschalten des Monitors mit der Power-Taste

, um den Monitor auszuschalten.

gedrückt, während Sie drücken, um den Monitor einzuschalten.

3-6. Einstellen der Ausrichtung

Mithilfe dieser Funktion kann die Ausrichtung des Einstellungsmenüs geändert werden, wenn die Monitorbildparameter in vertikaler Anzeigeposition verwendet werden.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Menü Einstellung“, und drücken Sie

3. Wählen Sie im Menü „Menü Einstellung“ die Option „Ausrichtung“, und drücken Sie

Das Menü „Ausrichtung“ wird eingeblendet.

4. Wählen Sie „Querformat“ oder „Hochformat“ mit oder .

5. Drücken Sie

6. Drehen Sie die Monitorbildparameter bei der Auswahl von „Hochformat“ um 90˚ im Uhrzeigersinn.

, um den Vorgang zu beenden.

Achtung

• Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind.

• Drehen Sie den Monitor, nachdem Sie ihn am Standfuß ganz nach oben gezogen und den Bildschirm nach oben gekippt

haben.

Hinweis

• Zur Verwendung des Monitors in der Bildposition „Hochformat“ ist eine Grakkarte, die Hochformatanzeige unterstützt, erforderlich. Bei Verwendung des Monitors in der Bildposition „Hochformat“ müssen die Einstellungen Ihrer Grakkarte dementsprechend geändert werden. Für weitere Informationen hierzu siehe das Benutzerhandbuch der Grakkarte.

3-7. Anzeigen und Ausblenden des EIZO-Logos

Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm eingeblendet. Sie können wählen, ob Sie das EIZO-Logo anzeigen oder ausblenden möchten.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Menü Einstellung“, und drücken Sie

3. Wählen Sie im Menü „Menü Einstellung“ die Option „Logo“, und drücken Sie

Das Menü „Logo“ wird eingeblendet.

4. Wählen Sie mit oder die Option „Ein“ oder „Aus“.

5. Drücken Sie

, um den Vorgang zu beenden.

Kapitel 3 Einstellung des Monitors

3-8. Änderung der Anzeigeposition des

Einstellungsmenü.

Sie können die Anzeigeposition des Einstellungsmenüs ändern.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Menü Einstellung“, und drücken Sie

3. Wählen Sie im Menü „Menü Einstellung“ die Option „Menü-Position“, und drücken Sie

Das Menü „Menü-Position“ wird eingeblendet.

4. Wählen Sie die Position mit oder .

5. Drücken Sie

, um den Vorgang zu beenden.

3-9. Einstellen der Sprache

Diese Funktion ermöglicht Ihnen, eine Sprache für das Einstellungsmenü oder Meldungen auszuwählen.

Mögliche Sprachen

Englisch, Deutsch, Französisch, Spanisch, Italienisch, Schwedisch, Japanisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Sprache“, und drücken Sie

Das Menü „Sprache“ wird eingeblendet.

3. Wählen Sie mit oder eine Sprache aus.

4. Drücken Sie

, um den Vorgang zu beenden.

3-10. Zurücksetzen des Monitors auf die

Standardeinstellungen

Die Einstellwerte werden auf die Standardeinstellungen zurückgesetzt.

Achtung

• Sie können das Verfahren nach dem Zurücksetzen nicht rückgängig machen.

Hinweis

• Bezüglich der Standardeinstellung siehe „Hauptstandardeinstellungen“ (Seite 60).

So setzen Sie die Farbeinstellungen zurück

●

Diese Funktion setzt nur die Farbeinstellungen für den aktuell ausgewählten Modus auf die Standardeinstellungen zurück.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie

2. Wählen Sie im Menü „Farbe“ die Option „Farbe zurücksetzen“, und drücken Sie

3. Wählen Sie mit

4. Drücken Sie

Die Werte für die Farbeinstellungen werden auf die Standardeinstellungen zurückgesetzt.

oder die Option „Ja“.

Kapitel 3 Einstellung des Monitors

So setzen Sie „EcoView Sense Einst.“ Zurück

●

Diese Funktion setzt alle Justierungen für „EcoView Sense Einst.“ auf die Standardeinstellungen zurück.

Vorgehensweise

1. Drücken Sie

2. Wählen Sie im Menü „EcoView-Menü“ die Option „EcoView Sense Einst.“, und drücken Sie

3. Wählen Sie im Menü „EcoView Sense Einst.“ die Option „Zurücksetzen“, und drücken Sie

4. Wählen Sie mit

5. Drücken Sie

Die Werte für die „EcoView Sense Einst.“ werden auf die Standardeinstellungen zurückgesetzt.

Hinweis

• „EcoView Sense Einst.“ können nur geändert und zurückgesetzt werden, wenn „EcoView Sense“ auf „Ein“ gestellt ist (siehe „4-4. Einstellen des Energiesparmodus, wenn eine Person sich vom Monitor entfernt“ (Seite 37)).

So setzen Sie alle Einstellungen auf die Standardeinstellungen

●

oder die Option „Ja“.

zurück

Diese Funktion setzt alle Justierungen auf die Standardeinstellungen zurück.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Zurücksetzen“, und drücken Sie

3. Wählen Sie mit

4. Drücken Sie

Alle Justierungen werden auf die Standardeinstellungen zurückgesetzt.

oder die Option „Ja“.

Kapitel 3 Einstellung des Monitors

Kapitel 4 Energiesparfunktionen

4-1. Einstellen der Energiesparfunktion

Monitor

●

Diese Funktion ermöglicht das Wechseln des Monitors in den Energiesparmodus je nach PC-Status. Wenn der Monitor in den Energiesparmodus gewechselt hat, werden keine Bilder auf dem Bildschirm angezeigt.

Achtung

• Durch Ausschalten des Hauptnetz-Schalters oder durch Abtrennen des Netzkabels wird die Stromversorgung des Monitors vollständig unterbrochen.

• Auch wenn sich der Monitor im Energiesparmodus bendet, können die mit dem USB-Eingang verbundenen Geräte betrieben werden. Aus diesem Grund variiert der Stromverbrauch des Monitors auch im Energiesparmodus je nachdem, welche Geräte verbunden sind.

• Der Stromverbrauch variiert selbst dann, wenn das Stereo Mini-Jack-Kabel angeschlossen ist.

Hinweis

• Nachdem 15 Sekunden kein Signaleingang mehr erkannt wurde, wechselt der Monitor in den Energiesparmodus.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „PowerManager“, und drücken Sie

2. Wählen Sie im Menü „PowerManager“ die Option „Energie sparen“, und drücken Sie

Das Menü „Energie sparen“ wird eingeblendet.

3. Wählen Sie mit oder die Option „Ein“ oder „Aus“.

4. Drücken Sie

, um den Vorgang zu beenden.

Energiesparsystem

Analoger Signaleingang

Dieser Monitor entspricht dem VESA DPM-Standard.

PC Monitor Stromanzeige

Ein In Betrieb Blau Energiesparmodus STAND -BY

SUSPEND AUS

Strom Aus Energiesparmodus Orange

Energiesparmodus Orange

Digitaler Signaleingang

• DVI

Dieser Monitor entspricht dem DVI-DMPM-Standard.

• DisplayPort

Dieser Monitor entspricht dem DisplayPort-Standard V1.1a.

PC Monitor Stromanzeige

Ein In Betrieb Blau Energiesparmodus Energiesparmodus Orange Strom Aus Energiesparmodus Orange

Beenden des Energiesparmodus

Wenn der Monitor einen Eingang empfängt, beendet er automatisch den Energiesparmodus und kehrt zum normalen Anzeigemodus zurück.

Kapitel 4 Energiesparfunktionen

Audioausgang

●

An diesem Monitor können Sie die Audioausgabe von den Lautsprechern / Kopfhörern im Energiesparmodus ausschalten.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Ton“, und drücken Sie

2. Wählen Sie im Menü „Ton“ die Option „Energie sparen“, und drücken Sie

Das Menü „Energie sparen“ wird eingeblendet.

3. Wählen Sie mit oder die Option „Ton Ein“ oder „Ton Aus“.

4. Drücken Sie

, um den Vorgang zu beenden.

4-2. Einstellung der Stromanzeige

Mit dieser Funktion können Sie die Stromanzeige (blau) bei eingeschaltetem Monitor ein- bzw. ausschalten.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Stromanzeige“, und drücken Sie

Das Menü „Stromanzeige“ wird eingeblendet.

3. Wählen Sie mit oder die Option „Ein“ oder „Aus“.

4. Drücken Sie

, um den Vorgang zu beenden.

4-3. Automatische Helligkeitsjustierung Ein / Aus

Auto EcoView

●

Der Umgebungslichtsensor an der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem mit der Auto EcoView-Funktion justiert werden kann.

Achtung

• Achten Sie darauf, den Umgebungslichtsensor an der unteren Seite des Monitors nicht zu verdecken, wenn Sie die Auto EcoView-Funktion verwenden.

Vorgehensweise

1. Drücken Sie

2. Wählen Sie im Menü „EcoView-Menü“ die Option „Auto EcoView“, und drücken Sie

Das Menü „Auto EcoView“ wird eingeblendet.

3. Wählen Sie „Hoch“, „Standard“ oder „Aus“ mit oder .

4. Drücken Sie

Hinweis

• Wenn „Helligkeit“ im Einstellungsmenü verändert wird, wird auch der automatische Justierungsbereich für Auto EcoView geändert.

• Setzen Sie die Einstellung auf „Hoch“, wenn Sie mit der Einstellung „Standard“ nicht zufrieden sind.

, um den Vorgang zu beenden.

Kapitel 4 Energiesparfunktionen

EcoView Optimizer 2

●

Mit der Funktion EcoView Optimizer 2 wird die Bildschirmhelligkeit automatisch gemäß dem Weißwert des Eingangssignals angepasst. Mithilfe dieser Funktion kann der Stromverbrauch reduziert werden, während die vom Eingangssignal angegebene Helligkeit bewahrt wird.

Vorgehensweise

1. Drücken Sie

2. Wählen Sie im Menü „EcoView-Menü“ die Option „EcoView Optimizer 2“, und drücken Sie

Das Menü „EcoView Optimizer 2“ wird eingeblendet.

3. Wählen Sie mit oder die Option „Ein“ oder „Aus“.

4. Drücken Sie

Hinweis

• Wenn „Movie“ im FineContrast-Modus ausgewählt wird, ist die Einstellung „Aus“.

• Wenn die Funktion EcoView Optimizer 2 auf „Ein“ gestellt ist, kann sich die Darstellung blasser Farben ändern. Wenn

Sie dies stört, stellen Sie diese Funktion auf „Aus“.

, um den Vorgang zu beenden.

4-4. Einstellen des Energiesparmodus, wenn eine

Person sich vom Monitor entfernt

Der Sensor an der Vorderseite des Monitors erkennt bei Verwendung der EcoView Sense-Funktion die Bewegung einer Person. Wenn sich eine Person vom Monitor weg bewegt, wechselt dieser automatisch in den Energiesparmodus und zeigt keine Bilder mehr an, um den Stromverbrauch zu reduzieren. Wenn wieder eine Person in die Nähe des Monitors kommt, schaltet der Monitor aus dem Energiesparmodus zurück und zeigt Bilder an. Die Empndlichkeit und die Zeit bis zum Aktivieren des Energiesparmodus können entsprechend der Verwendungsumgebung des Monitors und der Bewegung des Benutzers eingestellt werden.

Hinweis

• Wenn der Monitor in den Energiesparmodus wechselt, wird eine entsprechende Meldung eingeblendet.

Ablauf

1. Drücken Sie

2. Wählen Sie im Menü „EcoView-Menü“ die Option „EcoView Sense“, und drücken Sie .

Das Menü „EcoView Sense“ wird eingeblendet.

3. Wählen Sie mit oder die Option „Ein“ oder „Aus“.

4. Drücken Sie

, um den Vorgang zu beenden.

Kapitel 4 Energiesparfunktionen

5. Wenn „Ein“ gewählt ist, wählen Sie „EcoView Sense Einst.“ zum Einstellen der Details.

Element Einstellungsbereich Beschreibung

Zeit 5, 30 sec

1, 3, 5, 10, 15, 30, 45, 60 min

Empndlichkeit Stufe 5

Stufe 4 Stufe 3 Stufe 2 Stufe 1

Zurücksetzen - Diese Funktion setzt alle Justierungen auf die

Legt die Zeit fest, die verstreicht, bis die Meldung „Keine Anwesenheit erkannt“ erscheint, nachdem eine Person den Monitor verlassen hat. Nach Ablauf von 20 Sekunden nach dem Anzeigen der Meldung wechselt der Monitor in den Energiesparmodus.

Wenn die Einstellstufe hoch ist (maximal „Stufe 5“) werden auch geringe Bewegungen einer Person erkannt, wodurch der Monitor nur selten in den Energiesparmodus schaltet. Wenn dagegen die Einstellstufe niedrig ist (minimal „Stufe 1“), werden nur große Bewegungen einer Person erkannt, wodurch

der Monitor häug in den Energiesparmodus schaltet. EcoView

Sense wird aktiviert, wenn der Sensor an der Vorderseite des Monitors die Bewegung einer Wärmequelle erkennt.

Deshalb sollte die Empndlichkeit entsprechend der typischen

Kleidung des Benutzers oder der typischen Raumtemperatur eingestellt werden. Wenn der Monitor unerwartet in den Energiesparmodus schaltet oder diesen verlässt, probieren Sie eine andere Einstellstufe.

Standardeinstellungen zurück.

Hinweis

• Wenn der Monitor in der Richtung „Hochformat“ verwendet wird, ist die Erkennungsempndlichkeit niedriger als in Richtung „Querformat“. Versuchen Sie, die Empndlichkeitseinstellung beim Umschalten auf Energiesparmodus höher einzustellen.

• Um den Monitor bequem zu verwenden, steigern Sie die Empndlichkeit für hohe Temperaturen, die die Erkennungsempndlichkeit verringert, und verringern Sie die Empndlichkeit für niedrige Temperaturen, die die Erkennungsempndlichkeit steigert.

Kapitel 4 Energiesparfunktionen

4-5. Überprüfen der Energiesparstufe

Das EcoView-Menü erlaubt es Ihnen, die Stromeinsparung, die CO2-Reduzierung und die Öko-Leistungsstufe zu überprüfen. Je mehr Anzeigelampen, welche die Öko-Leistungsstufe repräsentieren, desto höher ist die erreichte Energiesparstufe.

Beispiel: EV2436W

Vorgehensweise

1. Drücken Sie

Das Menü „EcoView-Menü“ wird eingeblendet.

Hinweis

• Reduzierung des Stromverbrauchs: Reduzierung des Stromverbrauchs für die Hintergrundbeleuchtung als Ergebnis des angepassten Helligkeitswerts. CO

-Reduzierung: wird aus dem Wert für die „Stromeinsparung“ berechnet. Dabei handelt es sich um eine Schätzung der

Summe der CO

Der numerische Wert ist das Ergebnis einer Berechnung einer Standardeinstellung (0,000555 t CO2/kWh), der in

einer japanischen Ministerialverordnung festgelegt wurde (2006, Ministerium für Wirtschaft, Handel und Industrie, Umweltministerium, Bürgerliches Gesetzbuch Artikel 3) und variiert möglicherweise je nach Land und Jahr.

-Emissionen bei einstündiger Verwendung des Monitors.

4-6. Automatisches Abschalten Ein / Aus

Diese Funktion ermöglicht das Wechseln der Einstellung, um den Monitor nach einer bestimmten Zeit im Energiesparmodus automatisch auszuschalten.

Justierungsbereich

Aus, 0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1, 2, 3, 4, 5 h

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „PowerManager“, und drücken Sie

2. Wählen Sie unter „PowerManager“ die Option „Eco-Timer“, und drücken Sie

3. Wählen Sie „Aus“ oder mit

4. Drücken Sie

, um den Vorgang zu beenden.

oder die Zeit zum Ausschalten des Monitors.

Kapitel 4 Energiesparfunktionen

Kapitel 5 Fehlerbeseitigung

Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen lokalen EIZOHandelsvertreter in Ihrer Nähe.

5-1. Kein Bild

Problem Mögliche Ursache und Lösung

1. Kein Bild

• Die Stromanzeige leuchtet nicht.

• Die Stromanzeige leuchtet blau. • Erhöhen Sie im Einstellungsmenü die Werte für

• Die Stromanzeige leuchtet orange.

• Prüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist.

• Schalten Sie den Hauptnetz-Schalter ein.

• Drücken Sie

• Schalten Sie das Hauptnetz aus und einige Minuten später wieder ein.

„Helligkeit“, „Kontrast“ und / oder „Gain-Einstellung“ (siehe

„So führen Sie erweiterte Justierungen durch“ (Seite 20)).

• Wechseln Sie das Eingangssignal mit

• Bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur.

• Prüfen Sie, ob der Computer eingeschaltet ist.

• Bei aktivierter EcoView Sense-Funktion hat der Monitor möglicherweise bereits in den Energiesparmodus gewechselt. Kommen Sie nahe an den Monitor heran. Wenn die Bildschirmansicht nicht angezeigt wird, bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur.

• Je nach dem PC und der Grakkarte kann das Eingangssignal möglicherweise nicht erkannt werden, und der Monitor schaltet nicht aus dem Energiesparmodus zurück. Wenn das Bildschirmbild auch nicht angezeigt wird, nachdem die Maus bewegt wurde oder eine Taste auf der Tastatur gedrückt wurde, schalten Sie den Monitor mit seinem Netzschalter ein und aus. Wenn das Bildschirmbild angezeigt wird, führen Sie folgende Schritte aus. Das Problem wird möglicherweise behoben.

Kapitel 5 Fehlerbeseitigung

1. Drücken Sie

2. Halten Sie um den Monitor einzuschalten.

„x“ wird im Menütitel der „Informationen“ im Einstellungsmenü angezeigt (siehe „6-6. Anzeige von

Monitorinformationen“ (Seite 54)).

3. Starten Sie den PC neu.

Zum Zurückkehren zu der vorherigen Einstellung führen Sie die Schritte 1 bis 3 erneut aus.

, um den Monitor auszuschalten.

gedrückt, während Sie drücken,

Problem Mögliche Ursache und Lösung

• Die Stromanzeige blinkt orange. • Es besteht eventuell ein Problem bei der DisplayPortVerbindung. Beheben Sie das Problem, schalten Sie den Monitor aus und dann wieder ein. Schlagen Sie im Benutzerhandbuch des Ausgabegerätes für weitere Details nach.

2. Die nachstehende Meldung wird

eingeblendet.

• Diese Meldung zeigt an, dass sich das

Eingangssignal außerhalb des angegebenen

Frequenzbereichs bendet.

Beispiel:

Diese Meldung wird eingeblendet, wenn das Signal nicht korrekt eingespeist wird, selbst wenn der Monitor ordnungsgemäß funktioniert.

• Prüfen Sie, ob der PC so konguriert ist, dass er

die Anforderungen für die Auösung und vertikale

Abtastfrequenz des Monitors erfüllt (siehe „2-1.

Kompatible Auösungen“ (Seite 14)).

• Starten Sie den PC neu.

• Wählen Sie mithilfe des zur Grakkarte gehörenden

Dienstprogramms eine geeignete Einstellung. Für weitere Informationen hierzu siehe das Benutzerhandbuch der

Grakkarte.

Kapitel 5 Fehlerbeseitigung

5-2. Bildverarbeitungsprobleme (für digital und analog)

Problem Mögliche Ursache und Lösung

1. Der Bildschirm ist zu hell oder zu dunkel

eingestellt.

2. Die Zeichen sind unscharf. • Prüfen Sie, ob der PC so konguriert ist, dass er

3. Nachbilder treten auf. • Nachbilder treten vor allem bei LCD-Monitoren auf.

4. Grüne / rote / blaue / weiße oder fehlerhafte Punkte bleiben auf dem Bildschirm.

5. Störende Muster oder Abdrücke bleiben auf dem Bildschirm.

6. Störungen entstehen am Bildschirm. • Stellen Sie im Einstellungsmenü die Option „Overdrive“

• Verwenden Sie im Einstellungsmenü die Option „Helligkeit“ oder „Kontrast“, um diese zu justieren. (Die Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird

oder ackert, wenden Sie sich an Ihren lokalen EIZO-

Handelsvertreter.)

• Wenn der Bildschirm zu hell ist, schalten Sie die Auto EcoView. Der Monitor erkennt die Umgebungshelligkeit, um die Bildschirmhelligkeit automatisch zu justieren.

die Anforderungen für die Auösung und vertikale

Abtastfrequenz des Monitors erfüllt (siehe „2-1. Kompatible

Auösungen“ (Seite 14)).

• Wenn ein Bild nicht mit der empfohlenen Auösung angezeigt wird, sind Zeichen oder Linien des angezeigten Bilds evtl. unscharf. Verwenden Sie im Einstellungsmenü die Option „Glätten“ und „Bildgröße“, um die Anzeige zu justieren (siehe „So ändern Sie unscharfe Zeichen /

Linien“ (Seite 28) und „Ändern der Bildgröße“ (Seite 29)).

Vermeiden Sie ein langes Anzeigen desselben Bildes.

• Verwenden Sie den Bildschirmschoner oder die Energiesparfunktion, um zu vermeiden, dass dasselbe Bild über längere Zeit hinweg angezeigt wird.

• Dies liegt an der Charakteristik des LCD-Displays und ist kein Fehler.

• Lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.

auf „Aus“ (siehe „So justieren Sie die Overdrive-Intensität

(nur EV2336W / EV2436W)“ (Seite 24)).

• Beim Empfang von HDCP-Signalen werden die normalen Bilder möglicherweise nicht sofort angezeigt.

Kapitel 5 Fehlerbeseitigung

5-3. Bildverarbeitungsprobleme (nur für digital)

Problem Mögliche Ursache und Lösung

1. Die Monitorkonguration wird in der

Mehrfach-Monitor-Konguration zu Einzelmonitor geändert (wenn DisplayPort angeschlossen ist).

• Wenn zwei Monitore über DisplayPort an einem PC angeschlossen sind, und die Stromversorgung eines der Monitore mit dem Netzschalter ausgeschaltet wird, ändert sich die Bildschirmeinstellung möglicherweise in

die Einzelmonitor-Konguration. Aktivieren Sie in diesem

Fall die Funktion „DP HotPlug“ mithilfe der folgenden Schritte. Durch die Aktivierung dieser Funktion kann der Stromverbrauch steigen.

1. Drücken Sie

2. Halten Sie den Monitor einzuschalten.

Diese Funktion wird mit der entsprechenden Aktion aktiviert / deaktiviert. Der gegenwärtige Einstellungsstatus kann durch die Farbe erkannt werden, die benutzt wird, um den Eingangs-Port oder Signalfehler anzuzeigen.

Einstellung

Ein (Standardeinstellung)

Aus

, um den Monitor auszuschalten.

gedrückt, während Sie drücken, um

Eingangs-

Anschluss

Signalfehler

5-4. Bildverarbeitungsprobleme (nur für analog)

Problem Mögliche Ursache und Lösung

1. Die Anzeigeposition ist falsch.

2. Vertikale Balken erscheinen auf dem

Bildschirm, oder ein Teil des Bildes

ackert.

• Verwenden Sie im Einstellungsmenü die Option „Bildposition“, um die Bildposition zu korrigieren (siehe

„So korrigieren Sie die Bildschirmposition“ (Seite 27)).

• Bleibt das Problem bestehen, verwenden Sie das zur

Grakkarte gehörende Dienstprogramm (falls vorhanden),

um die Anzeigeposition zu ändern.

• Verwenden Sie im Einstellungssmenü die Option „Clock“, um den Monitor zu justieren (siehe „So vermeiden Sie

vertikale Balken“ (Seite 26)).

3. Der gesamte Bildschirm ackert oder ist unscharf.

• Verwenden Sie im Einstellungssmenü die Option „Phase“, um den Monitor zu justieren (siehe „So vermeiden Sie

Flackern oder Unschärfe“ (Seite 27)).

Kapitel 5 Fehlerbeseitigung

5-5. Andere Probleme

Problem Mögliche Ursache und Lösung

1. Das Einstellungsmenü wird nicht einge-

blendet.

2. „Glätten“ im Einstellungsmenü„Bildparameter“ kann nicht ausgewählt werden.

3. Die Auto-Justierungsfunktion funktioniert nicht.

4. Kein Audioausgang. • Prüfen Sie, ob das Stereo Mini-Jack-Kabel

5. (Bei Verwendung von EcoView Sense)

Die Bilder werden auch dann angezeigt,

wenn Sie sich vom Monitor weg bewegen./

Die Bilder erscheinen nicht wieder, wenn

Sie in die Nähe kommen.

• Prüfen Sie, ob die Bediensperrfunktion aktiv ist (siehe „3-

5. Sperre der Bedienung“ (Seite 32)).

• „Glätten“ kann nicht ausgewählt werden, wenn der

Bildschirm mit folgenden Auösungen oder Einstellungen

angezeigt wird.

- Die Auösung beträgt 1920 × 1080 (EV2316W /

EV2336W)

- Die Auösung beträgt 1920 × 1200 (EV2416W /

EV2436W)

- Bildgröße steht auf „Normal“ (nur EV2336W / EV2436W)

• Diese Funktion funktioniert während des digitalen Signaleingangs nicht.

• Diese Funktion ist zur Verwendung auf Macintosh-PCs und AT-kompatiblen PCs gedacht, auf denen Windows ausgeführt wird. Sie funktioniert nicht ordnungsgemäß, wenn ein Bild nur auf einem Teilbereich des Bildschirms angezeigt wird (z. B. ein Eingabeaufforderungsfenster) oder wenn eine schwarze Hintergrundfarbe (DesktopHintergrund usw.) benutzt wird.

• Diese Funktion funktioniert mit einigen Grakkarten nicht ordnungsgemäß.

ordnungsgemäß angeschlossen ist.

• Prüfen Sie, ob die Lautstärke auf „0“ eingestellt ist.

• Prüfen Sie die Einstellung des PCs und die Audiowiedergabesoftware.

• Prüfen Sie während des Signaleingangs von DisplayPort die Einstellung „Quelle“ (siehe „3-2. Wählen der Tonquelle

bei DisplayPort-Signaleingang“ (Seite 30)).

• Prüfen Sie die Umgebung des Monitors. Der Anwesenheitssensor funktioniert in den folgenden Umgebungen möglicherweise nicht ordnungsgemäß.

- Der Monitor bendet sich an einem Platz mit

Windeinwirkung.

- In der Nähe des Monitors bendet sich ein

wärmeerzeugendes Gerät.

- Vor dem Monitor bendet sich ein Hindernis.

• Prüfen Sie den Sensor auf etwaige Verschmutzungen. Reinigen Sie den Sensor mit einem weichen Tuch.

• Sie müssen sich vor dem Monitor benden. Die Funktion EcoView Sense wird aktiviert, wenn der Sensor an der Vorderseite des Monitors die Bewegung einer Wärmequelle erkennt.

• Bei hohen Temperaturen verlässt der Monitor den Energiesparmodus möglicherweise nicht. Wenn das Bildschirmbild auch nicht angezeigt wird, nachdem die Maus bewegt wurde oder eine Taste auf der Tastatur gedrückt wurde, schalten Sie den Monitor mit seinem Netzschalter ein und aus. Wenn das Bildschirmbild angezeigt wird, stellen Sie den Wert der

Erkennungsempndlichkeit höher (siehe „4-4. Einstellen

des Energiesparmodus, wenn eine Person sich vom Monitor entfernt“ (Seite 37)).

Kapitel 5 Fehlerbeseitigung

Problem Mögliche Ursache und Lösung

6. An den Monitor angeschlossene

USB-Geräte funktionieren nicht ordnungsgemäß.

• Prüfen Sie, ob das USB-Kabel richtig verbunden ist (siehe

„6-5. Verwenden von USB (Universal Serial Bus)“ (Seite

53)).

• Verwenden Sie einen anderen USB-Anschluss. Wenden Sie sich an Ihren lokalen EIZO-Handelsvertreter vor Ort, wenn der PC oder die Peripheriegeräte bei Verwendung eines anderen USB-Anschlusses ordnungsgemäß

funktionieren. (Weitere Details nden Sie im Handbuch

zum PC.)

• Starten Sie den PC neu.

• Wenn die Peripheriegeräte bei direktem Anschluss an den PC ordnungsgemäß funktionieren, wenden Sie sich an Ihren lokalen EIZO-Handelsvertreter vor Ort.

• Überprüfen Sie, ob der PC und das Betriebssystem USB-kompatibel sind. (Erkundigen Sie sich bei den entsprechenden Herstellern, ob die Geräte USBkompatibel sind.)

• Überprüfen Sie bei der Verwendung von Windows die BIOS-Einstellung des PCs für USB. (Weitere Details

nden Sie im Handbuch zum PC.)

Kapitel 5 Fehlerbeseitigung

Kapitel 6 Referenz

6-1. Anbringen des optionalen Schwenkarms

Durch Abnehmen des Standfußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. Hinweise zu einem passenden optionalen Schwenkarm (oder optionalen Standfuß) nden Sie auf unserer Website. www.eizoglobal.com

Achtung

• Wenn Sie einen Schwenkarm oder einen Standfuß anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch.

• Wenn Sie den Schwenkarm oder Standfuß eines anderen Herstellers verwenden, achten Sie im Voraus darauf, dass er dem

VESA-Standard entspricht. Verwenden Sie die Schrauben, die das Gerät und den Standfuß sichern.

- Lochabstand für die Schrauben: 100 mm × 100 mm

- Stärke der Platte: 2,6 mm

- Ausreichende Stabilität, um das Gewicht des Monitors (außer dem Standfuß) und Zubehör wie Kabel zu tragen.

• Wenn Sie einen Schwenkarm oder Standfuß verwenden, bringen Sie ihn so an, dass der Monitor in den folgenden Winkeln geneigt werden kann.

- Nach oben 45˚, nach unten 45˚ (horizontales Display, vertikales Display um 90 Grad im Uhrzeigersinn gedreht)

• Schließen Sie die Kabel nach dem Befestigen eines Schwenkarms oder Standfußes an.

• Bewegen Sie den entfernten Standfuß nicht nach oben oder unten. Dies kann zu Verletzungen oder Schäden am Gerät führen.

• Der Monitor und der Schwenkarm oder Standfuß sind schwer. Wenn sie herunterfallen, kann dies zu Verletzungen oder

Schäden am Gerät führen.

• Wenn Sie den Monitor auf Hochformatanzeige einstellen möchten, drehen Sie die Bildparameter um 90˚ im Uhrzeigersinn.

Vorgehensweise

Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf einer stabilen

Unterlage ausgebreitet ist, und zwar mit der Displayoberäche nach unten.

Entfernen Sie den Standfuß.

Sie benötigen dafür einen Schraubendreher. Lösen Sie mit dem Schraubendreher die (vier) Schrauben, die das Gerät und den Standfuß verbinden.

Bringen Sie den Schwenkarm oder Standfuß am Monitor an.

Befestigen Sie den Monitor mithilfe der im Benutzerhandbuch des Schwenkarms oder Standfußes angegebenen Schrauben am Schwenkarm oder Standfuß.

Kapitel 6 Referenz

6-2. Abnehmen/Anbringen des Sockels des Standfußes

Abnehmverfahren

Der Sockel des Standfußes, der beim Setup angebracht wurde, kann durch die folgenden Arbeitsschritte abgenommen werden.

Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf einer stabilen

Unterlage ausgebreitet ist. Das Display muss dabei nach unten zeigen.

Drehen Sie die Befestigungsschraube am Sockel des Standfußes, um sie

abzunehmen.

Hinweis

• Die Befestigungsschraube kann mit der Hand herausgedreht werden. Ist die Schraube zu fest angezogen, verwenden Sie eine Münze oder einen Schlitzschraubendreher.

Drehen Sie den Sockel des Standfußes gegen den Uhrzeigersinn, um ihn

abzunehmen.

Hinweis

• Befestigen Sie die Befestigungsschraube am Sockel des Standfußes für die nächste Verwendung des Standfußes.

Kapitel 6 Referenz

Anbringverfahren

Der Sockel des Standfußes kann - nachdem er entfernt worden ist - durch die folgenden Arbeitsschritte wieder an den Monitor angebracht werden.

Prüfen Sie, dass die Befestigungsschraube fest an der Unterseite des Sockels

des Standfußes befestigt ist.

Setzen Sie den Sockel des Standfußes auf eine stabile Oberäche.

Führen Sie die Klammer des Standfußes in den Sockel des Standfußes ein.

Klammer des Standfußes

Sockel des Standfußes

Kapitel 6 Referenz

Drehen Sie die Klammer des Standfußes im Uhrzeigersinn, bis sie einrastet.

Klick!

Kapitel 6 Referenz

6-3. Anbringen/Abnehmen der Kabelabdeckung

Eine Kabelabdeckung ist im Lieferumfang des Produkts enthalten. Verwenden Sie den Halter, um die am Monitor angeschlossenen Kabel zu organisieren.

Anbringverfahren

Führen Sie die Kabel durch die Kabelabdeckung.

Schließen Sie den Kabelhalter.

Befestigen Sie den geschlossenen Kabelhalter am Standfuß.

Hinweis

• Der Kabelhalter kann entweder lotrecht oder parallel zum Standfuß eingesetzt werden. Ändern Sie die Richtung der Kabelabdeckung entsprechend den Bedingungen der Kabel.

Kapitel 6 Referenz

Abnehmverfahren

Schließen Sie den Kabelhalter.

Entfernen Sie den geschlossenen Kabelhalter vom Standfuß.

Kapitel 6 Referenz

6-4. Anschließen mehrerer PCs

Das Produkt hat mehrere Anschlüsse zu Pcs und ermöglicht Ihnen das Umschalten der jeweiligen Anschlüsse für die Anzeige.

Beispiele für den Anschluss

DisplayPort-

Anschluss

(DisplayPort)

Signalkabel (PP200 mitgeliefert)

DVI-D-Anschluss

Digital (DVI)Digital

Signalkabel (FD-C39 mitgeliefert)

D-Sub-Anschluss

Analog (D - Sub)

Signalkabel (MD-C87-Option)

So wechseln Sie zwischen Eingangssignalen

●

Das Eingangssignal wechselt bei jedem Drücken von . Wenn das Signal umgeschaltet wird, wird der Name des aktiven Eingangsanschlusses in der rechten oberen Bildschirmecke angezeigt.

Kapitel 6 Referenz

DisplayPortAnschluss

Zu PC 1 Zu PC 2

DVI-Anschluss

15-poliger MiniD-Sub-Anschluss

Zu PC 3

So stellen Sie die Auswahl des Eingangssignals ein

●

Einstellung Funktion

Automatik Der Monitor erkennt den Anschluss, über den PC-Signale empfangen werden.

Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert, zeigt der Monitor automatisch den Eingang des anderen Signals an.

Manuell Unabhängig davon ob ein Signal verfügbar ist, nutzt der Monitor den gewählten Anschluss.

Wechseln Sie den Anschluss, bzw. das Singal mit der Bedientaste

Vorgehensweise

1. Wählen Sie im Justierungsmenü die Option „Monitoreinst.“, und drücken Sie

2. Wählen Sie im Menü „Monitoreinst.“ die Option „Eingangssignal“, und drücken Sie

3. Wählen Sie mit

4. Drücken Sie

Hinweis

• Wenn Sie „Automatik“ gewählt haben, schaltet der Monitor erst dann auf den Energiesparmodus, nachdem alle angeschlossenen PCs im Energiesparmodus sind oder ausgeschaltet wurden.

oder die Option „Automatik“ oder „Manuell“.

, um den Vorgang zu beenden.

6-5. Verwenden von USB (Universal Serial Bus)

Dieser Monitor verfügt über einen USB-Hub. Er funktioniert bei Anschluss an einen USB-kompatiblen PC wie ein USB-Hub, der die Verbindung mit externen USB-Geräten ermöglicht.

Erforderliche Systemumgebung

●

• Ein PC mit USB-Anschluss

• Windows 2000 / XP / Vista / 7 / 8 oder Mac OS 9.2.2 und Mac OS X 10.2 oder höher

• USB-Kabel (im Handel erhältliches Produkt)

Achtung

• Dieser Monitor funktioniert je nach PC, Betriebssystem oder Peripheriegerät ggf. nicht. Wenden Sie sich bei Fragen zur USB-Kompatibilität an den entsprechenden Hersteller.

• Auch wenn sich der Monitor im Energiesparmodus bendet, können die mit dem USB-Eingang verbundenen Geräte betrieben werden. Deshalb variiert der Stromverbrauch des Monitors je nach angeschlossenem Gerät auch im Energiesparmodus.

• Ein am USB-Eingang des Monitors angeschlossenes Gerät funktioniert nicht, wenn der Netzschalter des Monitors ausgeschaltet ist.

Kapitel 6 Referenz

Verbindung (Einrichten der USB-Funktion)

●

1. Schließen Sie den Monitor mit dem Signalkabel zunächst an einen PC an, und starten Sie den PC.

2. Verbinden Sie mithilfe des USB-Kabels den USB-Eingang des PCs und den USB-Ausgang des Monitors.

Die USB-Hub-Funktion wird nach dem Anschließen des USB-Kabels automatisch eingestellt.

3. Schließen Sie die externen USB-Geräte an den USB-Eingang des Monitors an.

USB-

Eingang

USB-

Ausgang

6-6. Anzeige von Monitorinformationen

Mit dieser Funktion können Sie den Modellbezeichnung, die Seriennummer, die Nutzungsdauer, die Auösung sowie das Eingangssignal anzeigen.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Informationen“, und drücken Sie

Das Menü „Informationen“ wird eingeblendet.

Achtung

• Wenn Sie den Monitor zum ersten Mal einschalten, beträgt die Nutzungsdauer aufgrund von Werkskontrollen möglicherweise mehr als 0.

Kapitel 6 Referenz

6-7. Technische Daten

EV2316W

●

LCD-Display Größe 23,0 Zoll (580 mm)

Bauart TFT-Farb-LCD, LED-Hintergrundbeleuchtung

Oberächenbehandlung

Betrachtungswinkel Horizontal 170˚, Vertikal 160˚ (CR≥10) Punktabstand 0,2655 mm Reaktionszeit Schwarz-weiß-schwarz: Ca. 5 ms

Horizontale Abtastfrequenz

Vertikale Abtastfrequenz

Auösung 1920 Punkte × 1080 Zeilen Max.

Punktfrequenz

Max. Anzeigefarbe Ca. 16,77 Millionen Farben Anzeigebereich (H × V) 509,7 mm (20,1 Zoll) × 286,7 mm (11,3 Zoll) Stromversorgung 100 - 120 VAC ±10 %, 50 / 60 Hz 0,75 A

Stromverbrauch Bildschirmanzeige Ein 37 W oder weniger

Signaleingang 15-poliger Mini-D-Sub

Analoges Eingangssignal (Sync) Getrennt, TTL, Positiv / Negativ Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p / 75 Ω) Digitales Signal (DVI)

Übertragungssystem Audioausgang Lautsprecherausgang: 1,0 W + 1,0 W (8 Ω, THD+N: 10 % oder weniger)

Line In Eingangsimpedanz: 44 kΩ (Typ.)

Plug & Play Analog / Digital (DVI-D): VESA DDC 2B / EDID structure 1,3

Abmessungen (Breite) × (Höhe) × (Tiefe)

Gewicht Hauptgerät Ca. 5,9 kg (13,0 lbs.)

Analog 31 - 68 kHz Digital DVI 31 - 68 kHz

DisplayPort 31 - 68 kHz Analog 55 - 61 Hz (Non-interlace) Digital DVI 59 - 61 Hz (Non-interlace)

DisplayPort 59 - 61 Hz (Non-interlace)

Analog 148,5 MHz Digital DVI 148,5 MHz

DisplayPort 148,5 MHz

Energiesparmodus 0,3 W oder weniger („EcoView Sense“: „Aus“, und „Ton“ - „Energie

Strom Aus 0,3 W oder weniger Hauptnetz Aus 0 W

Hauptgerät 540 mm (21,3 Zoll) × 338,5 - 478,5 mm (13,3 Zoll - 18,8 Zoll) × 233 mm

Hauptgerät (ohne Standfuß)

Antireexionsbeschichtung

200 - 240 VAC ±10 %, 50 / 60 Hz 0,45 A

sparen“: „Ton Aus“)

DVI-D-Anschluss (für HDCP) DisplayPort (Standard V1,1a, für HDCP)

Geeignetes Format (Audiosignal)

- 2ch Linear PCM (32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz)

TMDS (Single Link)

Kopfhörerausgang: 2 mW + 2 mW (32 Ω, THD+N: 3 % oder weniger)

Eingangsstufe: 2,0 Vrms (Max.)

Digital (DisplayPort): VESA DisplayPort / EDID structure 1,4

(9,2 Zoll) 540 mm (21,3 Zoll) × 317,5 mm (12,5 Zoll) × 56 mm (2,2 Zoll)

Ca. 3,5 kg (7,7 lbs.)

Kapitel 6 Referenz

Beweglicher Bereich Neigung: 35˚ nach oben, 5˚ nach unten

Drehen: 344˚ Höhenverstellung: 140 mm (5,5 Zoll) Rotation: 90˚ (im Uhrzeigersinn)

Umgebungsbedingungen

USB Standard USB Specication Revision 2,0

EV2336W

●

LCD-Display Größe 23,0 Zoll (580 mm)

Horizontale Abtastfrequenz

Vertikale Abtastfrequenz

Auösung 1920 Punkte × 1080 Zeilen Max.

Punktfrequenz

Max. Anzeigefarbe Ca. 16,77 Millionen Farben Anzeigebereich (H × V) 509,1 mm (20 Zoll) × 286,4 mm (11,3 Zoll) Stromversorgung 100 - 120 VAC ±10 %, 50 / 60 Hz 0,8 A

Stromverbrauch Bildschirmanzeige Ein 40 W oder weniger

Signaleingang 15-poliger Mini-D-Sub

Analoges Eingangssignal (Sync) Getrennt, TTL, Positiv / Negativ Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p / 75 Ω)

Temperatur Betrieb: 5˚C bis 35˚C (41˚F bis 95˚F)

Transport/Lagerung: -20˚C bis 60˚C (-4˚F bis 140˚F)

Luftfeuchte Betrieb: 20 % bis 80 % relative Luftfeuchte (ohne

Kondensierung)

Transport/Lagerung: 10 % bis 90 % relative Luftfeuchte (ohne

Kondensierung)

Luftdruck Betrieb: 700 bis 1.060 hPa

Transport/Lagerung: 200 bis 1.060 hPa

Anschluss Vorgeschalteter Anschluss × 1, Nachgeschalteter Anschluss × 2 Übertragungsgeschwindigkeit Versorgungsstrom Nachgeschaltet: Max. 500 mA/1 Anschluss

Bauart TFT-Farb-LCD, LED-Hintergrundbeleuchtung

Oberächenbehandlung

Betrachtungswinkel Horizontal 178˚, Vertikal 178˚ (CR≥10) Punktabstand 0,2652 mm Reaktionszeit Schwarz-weiß-schwarz: Ca. 16 ms

Analog 31 - 81 kHz Digital DVI 31 - 68 kHz

DisplayPort 31 - 68 kHz Analog 55 - 76 Hz (Non-interlace) Digital DVI 59 - 61 Hz (Non-interlace) (VGA TEXT: 69 - 71 Hz)

DisplayPort 59 - 61 Hz (Non-interlace) (VGA TEXT: 69 - 71 Hz)

Analog 148,5 MHz Digital DVI 148,5 MHz

DisplayPort 148,5 MHz

Energiesparmodus 0,3 W oder weniger (ohne USB-Anschlüsse, „EcoView Sense“: „Aus“,

Strom Aus 0,3 W oder weniger Hauptnetz Aus 0 W

480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig)

Antireexionsbeschichtung

Grau-zu-grau: Ca. 6 ms (Overdrive-Einstellung: Verbessert)

200 - 240 VAC ±10 %, 50 / 60 Hz 0,5 A

und „Ton“ - „Energie sparen“: „Ton Aus“)

DVI-D-Anschluss (für HDCP) DisplayPort (Standard V1.1a, für HDCP)

Geeignetes Format (Audiosignal)

- 2ch Linear PCM (32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz)

Kapitel 6 Referenz

Digitales Signal (DVI) Übertragungssystem

Audioausgang Lautsprecherausgang: 1,0 W + 1,0 W (8 Ω, THD+N: 10 % oder weniger)

Line In Eingangsimpedanz: 44 kΩ (Typ.)

Plug & Play Analog / Digital (DVI-D): VESA DDC 2B / EDID structure 1,3

Abmessungen (Breite) × (Höhe) × (Tiefe)

Gewicht Hauptgerät Ca. 6,1 kg (13,4 lbs.)

Beweglicher Bereich Neigung: 35˚ nach oben, 5˚ nach unten

Umgebungsbedingungen

USB Standard USB Specication Revision 2,0

Hauptgerät

Hauptgerät (ohne Standfuß)

Temperatur Betrieb: 5˚C bis 35˚C (41˚F bis 95˚F)

Luftfeuchte Betrieb: 20 % bis 80 % relative Luftfeuchte (ohne

Luftdruck Betrieb: 700 bis 1.060 hPa

Anschluss Vorgeschalteter Anschluss × 1, Nachgeschalteter Anschluss × 2 Übertragungsgeschwindigkeit Versorgungsstrom Nachgeschaltet: Max. 500 mA/1 Anschluss

TMDS (Single Link)

Kopfhörerausgang: 2 mW + 2 mW (32 Ω, THD+N: 3 % oder weniger)

Eingangsstufe: 2,0 Vrms (Max.)

Digital (DisplayPort): VESA DisplayPort / EDID structure 1,4 540 mm (21,3 Zoll) × 338,5 - 478,5 mm (13,3 Zoll - 18,8 Zoll) × 233 mm

(9,2 Zoll) 540 mm (21,3 Zoll) × 317,5 mm (12,5 Zoll) × 56 mm (2,2 Zoll)

Ca. 3,7 kg (8,2 lbs.)

Drehen: 344˚

Höhenverstellung: 140 mm (5,5 Zoll) Rotation: 90˚ (im Uhrzeigersinn)

Transport/Lagerung:

480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig)

-20˚C bis 60˚C (-4˚F bis 140˚F)

Kondensierung) 10 % bis 90 % relative Luftfeuchte (ohne

Kondensierung)

200 bis 1.060 hPa

Kapitel 6 Referenz

EV2416W

●

LCD-Display Größe 24,1 Zoll (610 mm)

Bauart TFT-Farb-LCD, LED-Hintergrundbeleuchtung

Oberächenbehandlung

Betrachtungswinkel Horizontal 170˚, Vertikal 160˚ (CR≥10) Punktabstand 0,270 mm Reaktionszeit Schwarz-weiß-schwarz: Ca. 5 ms

Horizontale Abtastfrequenz

Vertikale Abtastfrequenz

Auösung 1920 Punkte × 1200 Zeilen Max.

Punktfrequenz

Max. Anzeigefarbe Ca. 16,77 Millionen Farben Anzeigebereich (H × V) 518,4 mm × 324,0 mm (20,4 Zoll × 12,8 Zoll) Stromversorgung 100 - 120 VAC ±10 %, 50 / 60 Hz 0,8 A

Stromverbrauch Bildschirmanzeige Ein 40 W oder weniger

Signaleingang 15-poliger Mini-D-Sub

Analoges Eingangssignal (Sync) Getrennt, TTL, Positiv / Negativ Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p / 75 Ω) Digitales Signal (DVI)

Übertragungssystem Audioausgang Lautsprecherausgang: 1,0 W + 1,0 W (8 Ω, THD+N: 10 % oder weniger)

Line In Eingangsimpedanz: 44 kΩ (Typ.)

Plug & Play Analog / Digital (DVI-D): VESA DDC 2B / EDID structure 1,3

Abmessungen (Breite) × (Höhe) × (Tiefe)

Gewicht Hauptgerät Ca. 6,1 kg (13,4 lbs.)

Analog 31 - 76 kHz Digital DVI 31 - 76 kHz

DisplayPort 31 - 76 kHz Analog 55 - 61 Hz (Non-interlace) Digital DVI 59 - 61 Hz (Non-interlace)

DisplayPort 59 - 61 Hz (Non-interlace)

Analog 193,3 MHz Digital DVI 162 MHz

DisplayPort 162 MHz

Energiesparmodus 0,3 W oder weniger (ohne USB-Anschlüsse, „EcoView Sense“: „Aus“,

Strom Aus 0,3 W oder weniger Hauptnetz Aus 0 W

Hauptgerät 552,5 mm (21,8 Zoll) × 368 - 499 mm (14,5 - 19,6 Zoll) × 233 mm (9,2

Hauptgerät (ohne Standfuß)

Antireexionsbeschichtung

200 - 240 VAC ±10 %, 50 / 60 Hz 0,5 A

und „Ton“ - „Energie sparen“: „Ton Aus“)

DVI-D-Anschluss (für HDCP) DisplayPort (Standard V1,1a, für HDCP)

Geeignetes Format (Audiosignal)

- 2ch Linear PCM (32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz)

TMDS (Single Link)

Kopfhörerausgang: 2 mW + 2 mW (32 Ω, THD+N: 3 % oder weniger)

Eingangsstufe: 2,0 Vrms (Max.)

Digital (DisplayPort): VESA DisplayPort / EDID structure 1,4

Zoll) 552,5 mm (21,8 Zoll) × 358 mm (14,1 Zoll) × 57 mm (2,24 Zoll)

Ca. 3,7 kg (8,2 lbs.)

Kapitel 6 Referenz

Beweglicher Bereich Neigung: 35˚ nach oben, 5˚ nach unten

Drehen: 344˚ Höhenverstellung: 140 mm (5,5 Zoll) (131 mm (5,2 Zoll) bei Neigung

um 0˚)

Rotation: 90˚ (im Uhrzeigersinn)

Umgebungsbedingungen

USB Standard USB Specication Revision 2,0

EV2436W

●

LCD-Display Größe 24,1 Zoll (610 mm)

Horizontale Abtastfrequenz

Vertikale Abtastfrequenz

Auösung 1920 Punkte × 1200 Zeilen Max.

Punktfrequenz

Max. Anzeigefarbe Ca. 16,77 Millionen Farben Anzeigebereich (H × V) 518,4 mm × 324,0 mm (20,4 Zoll × 12,8 Zoll) Stromversorgung 100 - 120 VAC ±10 %, 50 / 60 Hz 1,0 A

Stromverbrauch Bildschirmanzeige Ein 60 W oder weniger

Signaleingang 15-poliger Mini-D-Sub

Analoges Eingangssignal (Sync) Getrennt, TTL, Positiv / Negativ

Temperatur Betrieb: 5˚C bis 35˚C (41˚F bis 95˚F)

Transport/Lagerung: -20˚C bis 60˚C (-4˚F bis 140˚F)

Luftfeuchte Betrieb: 20 % bis 80 % relative Luftfeuchte (ohne

Kondensierung)

Transport/Lagerung: 10 % bis 90 % relative Luftfeuchte (ohne

Kondensierung)

Luftdruck Betrieb: 700 bis 1.060 hPa

Transport/Lagerung: 200 bis 1.060 hPa

Anschluss Vorgeschalteter Anschluss × 1, Nachgeschalteter Anschluss × 2 Übertragungsgeschwindigkeit Versorgungsstrom Nachgeschaltet: Max. 500 mA/1 Anschluss

Bauart TFT-Farb-LCD, LED-Hintergrundbeleuchtung

Oberächenbehandlung

Betrachtungswinkel Horizontal 178˚, Vertikal 178˚ (CR≥10) Punktabstand 0,270 mm Reaktionszeit Schwarz-weiß-schwarz: Ca. 14 ms

Analog 31 - 81 kHz Digital DVI 31 - 76 kHz

DisplayPort 31 - 76 kHz Analog 55 - 76 Hz (Non-interlace) (WUXGA: - 61 Hz) Digital DVI 59 - 61 Hz (Non-interlace) (VGA TEXT: 69 - 71 Hz)

DisplayPort 59 - 61 Hz (Non-interlace) (VGA TEXT: 69 - 71 Hz)

Analog 193,3 MHz Digital DVI 162 MHz

DisplayPort 162 MHz

Energiesparmodus 0,3 W oder weniger (ohne USB-Anschlüsse, „EcoView Sense“: „Aus“,

Strom Aus 0,3 W oder weniger Hauptnetz Aus 0 W

480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig)

Antireexionsbeschichtung

Grau-zu-grau: Ca. 6 ms (Overdrive-Einstellung: Verbessert)

200 - 240 VAC ±10 %, 50 / 60 Hz 0,6 A

und „Ton“ - „Energie sparen“: „Ton Aus“)

DVI-D-Anschluss (für HDCP) DisplayPort (Standard V1.1a, für HDCP)

Geeignetes Format (Audiosignal)

- 2ch Linear PCM (32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz)

Kapitel 6 Referenz

Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p / 75 Ω) Digitales Signal (DVI)

Übertragungssystem Audioausgang Lautsprecherausgang: 1,0 W + 1,0 W (8 Ω, THD+N: 10 % oder weniger)

Line In Eingangsimpedanz: 44 kΩ (Typ.)

Plug & Play Analog / Digital (DVI-D): VESA DDC 2B / EDID structure 1,3

Abmessungen (Breite) × (Höhe) × (Tiefe)

Gewicht Hauptgerät Ca. 6,4 kg (14,1 lbs.)

Beweglicher Bereich Neigung: 35˚ nach oben, 5˚ nach unten

Umgebungsbedingungen

USB Standard USB Specication Revision 2,0

Hauptgerät 552,5 mm (21,8 Zoll) × 368 - 499 mm (14,5 - 19,6 Zoll) × 233 mm (9,2

Hauptgerät (ohne Standfuß)

Temperatur Betrieb: 5˚C bis 35˚C (41˚F bis 95˚F)

Luftfeuchte Betrieb: 20 % bis 80 % relative Luftfeuchte (ohne

Luftdruck Betrieb: 700 bis 1.060 hPa

Anschluss Vorgeschalteter Anschluss × 1, Nachgeschalteter Anschluss × 2 Übertragungsgeschwindigkeit Versorgungsstrom Nachgeschaltet: Max. 500 mA/1 Anschluss

TMDS (Single Link)

Kopfhörerausgang: 2 mW + 2 mW (32 Ω, THD+N: 3 % oder weniger)

Eingangsstufe: 2,0 Vrms (Max.)

Digital (DisplayPort): VESA DisplayPort / EDID structure 1,4

Zoll) 552,5 mm (21,8 Zoll) × 358 mm (14,1 Zoll) × 57 mm (2,24 Zoll)

Ca. 4,1 kg (9 lbs.)

Drehen: 344˚ Höhenverstellung: 140 mm (5,5 Zoll) (131 mm (5,2 Zoll) bei Neigung

um 0˚)

Rotation: 90˚ (im Uhrzeigersinn)

Transport/Lagerung:

480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig)

-20˚C bis 60˚C (-4˚F bis 140˚F)

Kondensierung) 10 % bis 90 % relative Luftfeuchte (ohne

Kondensierung)

200 bis 1.060 hPa

Hauptstandardeinstellungen

●

Auto EcoView Standard EcoView Optimizer 2 Ein EcoView Sense Aus FineContrast-Modus User1 Bildgröße Vollbild Glätten 3 Energie sparen Ein Eco-Timer Aus Sprache English Menü-Position Mitte Eingangssignal Manuell

Kapitel 6 Referenz

Außenabmessungen

14.1

100

129

●

EV2316W / EV2336W

349 315

344°

SWIVEL

Einheit: mm

24.5

540

511.8

90°

PIVOT

EV2416W / EV2436W

349 315

344°

SWIVEL

14.1

14.3

288.8

14.4

28.5

317.5161 590

320

140

233

368

TILT

187

35°

5°

154

275

140

220 220

100

Einheit: mm

108.7

100

108.8

552.5

520.5

PIVOT

90°

32616

141 358

596

320

131

233

368

TILT

169

35°

5°

134

275

289

140

226.25

100

Kapitel 6 Referenz

226.25

Zubehör

●

Signalkabel MD-C87 Reinigungssatz EIZO „ScreenCleaner“

Die aktuellsten Informationen zum Zubehör nden Sie auf unserer Website.

www.eizoglobal.com

Kapitel 6 Referenz

6-8. Voreingestellte Taktraten

Die folgende Tabelle enthält die werkseitig voreingestellten analogen Signaltaktraten.

Achtung

• Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des Einstellungsmenüs erforderlich sein können.

• Wird ein Eingangssignal verwendet, das in der Tabelle nicht aufgeführt ist, passen Sie den Bildschirm mithilfe des Einstellungsmenüs an. In manchen Fällen kann es jedoch vorkommen, dass das Bild auch nach den vorgenommen Justierungen nicht korrekt angezeigt wird.

• Bei Verwendung von Interlace- Signalen kann das Bild auch nach den vorgenommenen Justierungen im Einstellungsmenü nicht korrekt dargestellt werden.

EV2316W

●

Auösung

640 × 480 VGA 25 ,18 31,47 59,94 Negativ Negativ

800 × 600 VESA 40,00 37,8 8 60,32 Positiv Positiv 1024 × 768 VESA 65,00 48,36 60,00 Negativ Negativ 1280 × 720 CEA-861 74,25 45,00 60,00 Positiv Positiv

1280 × 960 VESA 108,00 60,00 60,00 Positiv Positiv 1280 × 1024 VESA 108,00 63,98 60,02 Positiv Positiv 1680 × 1050 VESA CVT 146,25 65,29 59,95 Negativ Positiv 1680 × 1050 VESA CVT RB 119,00 64,67 59,88 Positiv Negativ 1920 × 1080 CEA-861 148,50 67, 50 60,00 Positiv Positiv

EV2336W

●

Auösung

640 × 480 VGA 25 ,18 31,47 59,94 Negativ Negativ 640 × 480 VESA 31,50 37,8 6 72,81 Negativ Negativ 640 × 480 VESA 31,50 37,5 0 75,00 Negativ Negativ

720 × 400 VGA TEXT 28,32 31,47 70,09 Negativ Positiv 800 × 600 VESA 36,00 35,16 56,25 Positiv Positiv 800 × 600 VESA 40,00 37,8 8 60,32 Positiv Positiv 800 × 600 VESA 50,00 48,08 7 2 ,19 Positiv Positiv 800 × 600 VESA 49,50 46,88 75,00 Positiv Positiv

1024 × 768 VESA 65,00 48,36 60,00 Negativ Negativ 1024 × 768 VESA 75,00 56,48 70,07 Negativ Negativ 1024 × 768 VESA 78,75 60,02 75,03 Positiv Positiv 1280 × 720 CEA-861 74,25 45,00 60,00 Positiv Positiv

1280 × 960 VESA 108,00 60,00 60,00 Positiv Positiv 1280 × 1024 VESA 108,00 63,98 60,02 Positiv Positiv 1280 × 1024 VESA 135,00 79,98 75,03 Positiv Positiv 1680 × 1050 VESA CVT 146,25 65,29 59,95 Negativ Positiv 1680 × 1050 VESA CVT RB 119,00 64,67 59,88 Positiv Negativ 1920 × 1080 CEA-861 148,50 67, 50 60,00 Positiv Positiv

Geeignete

Signale

Geeignete

Signale

Punktfrequenz:

MHz

Punktfrequenz:

MHz

Frequenz Polarität

Horizontal:

kHz

Frequenz Polarität

Horizontal:

kHz

Vertikal: Hz Horizontal Vertikal

Kapitel 6 Referenz

EV2416W

●

Auösung

640 × 480 VGA 25 ,18 31,47 59,94 Negativ Negativ

800 × 600 VESA 40,00 37,8 8 60,32 Positiv Positiv 1024 × 768 VESA 65,00 48,36 60,00 Negativ Negativ 1280 × 720 CEA-861 74,25 45,00 60,00 Positiv Positiv 1280 × 960 VESA 108,00 60,00 60,00 Positiv Positiv

1280 × 1024 VESA 108,00 63,98 60,02 Positiv Positiv 1600 × 1200 VESA 162,00 75,00 60,00 Positiv Positiv 1680 × 1050 VESA CVT 146,25 65,29 59,95 Negativ Positiv 1680 × 1050 VESA CVT RB 119,00 64,67 59,88 Positiv Negativ 1920 × 1200 VESA CVT 193,25 74,56 59,89 Negativ Positiv 1920 × 1200 VESA CVT RB 154,00 74,04 59,95 Positiv Negativ

EV2436W

●

Auösung

640 × 480 VGA 25 ,18 31,47 59,94 Negativ Negativ 640 × 480 VESA 31,50 37,8 6 72,81 Negativ Negativ 640 × 480 VESA 31,50 37,5 0 75,00 Negativ Negativ

1280 × 960 VESA 108,00 60,00 60,00 Positiv Positiv 1280 × 1024 VESA 108,00 63,98 60,02 Positiv Positiv 1280 × 1024 VESA 135,00 79,98 75,03 Positiv Positiv 1600 × 1200 VESA 162,00 75,00 60,00 Positiv Positiv 1680 × 1050 VESA CVT 146,25 65,29 59,95 Negativ Positiv 1680 × 1050 VESA CVT RB 119,00 64,67 59,88 Positiv Negativ 1920 × 1200 VESA CVT 193,25 74,56 59,89 Negativ Positiv 1920 × 1200 VESA CVT RB 154,00 74,04 59,95 Positiv Negativ

Geeignete

Signale

Geeignete

Signale

Punktfrequenz:

MHz

Punktfrequenz:

MHz

Frequenz Polarität

Horizontal:

kHz

Frequenz Polarität

Horizontal:

kHz

Vertikal: Hz Horizontal Vertikal

Kapitel 6 Referenz

6-9. Glossar

Auösung

Das LCD-Display besteht aus einer großen Anzahl von Pixeln bestimmter Größe, die beleuchtet sind, um Bilder darzustellen. Dieser Monitor setzt sich aus 1920 horizontalen und 1080 vertikalen Pixeln (EV2316W / EV2336W), oder 1920 horizontalen und 1200 vertikalen Pixeln (EV2416W / EV2436W) zusammen. Bei einer Auösung von 1920 × 1080 Pixel (EV2316W / EV2336W) oder 1920 × 1200 Pixel (EV2416W / EV2436W), werden alle Pixel als ein Vollbild beleuchtet (1:1).

Bereichsjustierung

Die Bereichsjustierung steuert die Signalausgangspegel, sodass die gesamte Farbabstufung angezeigt werden kann. Es wird empfohlen, die Bereichsjustierung vor der Farbeinstellung vorzunehmen.

Clock

Der analoge Signaleingangsmonitor muss einen Takt derselben Frequenz wie die Punktfrequenz des verwendeten Graksystems wiedergeben, wenn das analoge Signal in ein digitales Signal zur Bildanzeige umgewandelt wird. Das nennt man Taktanpassung. Ist der Taktpuls nicht korrekt eingestellt, sind einige vertikale Balken auf dem Bildschirm zu sehen.

DDC/CI (Display Data Channel / Command Interface)

VESA liefert den Standard für die interaktive Kommunikation der Einstellungsinformationen usw. zwischen einem PC und dem Monitor.

DisplayPort

Dies ist der Schnittstellenstandard für Bildsignale, die VESA-konform standardisiert sind. Er wurde mit dem Ziel entwickelt, die herkömmlichen DVI- und analogen Schnittstellen zu ersetzen und kann hochauösende Signale sowie Tonsignale übertragen, die nicht von DVI unterstützt werden. Die Anschlüsse mit Standardgröße und kleiner Größe wurden standardisiert.

DVI (Digital Visual Interface)

Bei DVI handelt es sich um einen digitalen Schnittstellenstandard. DVI ermöglicht die direkte und verlustfreie Übertragung digitaler PC-Daten. Verwendet werden hierbei das TMDS-Signalübertragungsverfahren sowie DVI-Anschlüsse. Es gibt zwei Arten von DVI-Anschlüssen: Der eine ist ein DVI-D-Anschluss für den digitalen Signaleingang. Der andere ist ein DVI-I-Anschluss sowohl für den digitalen als auch für analoge Signaleingänge.

DVI DMPM (DVI Digital Monitor Power Management)

DVI DMPM ist eine Energiesparfunktion für digitale Schnittstellen. Der Status „Monitor EIN (Betriebsmodus)“ und „Aktiv Aus (Energiesparmodus)“ sind Voraussetzung für die Verwendung von DVI DMPM als Strommodus des Monitors.

Kapitel 6 Referenz

Gain

Justiert jeden Farbparameter für rot, grün und blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farblter des Displays durchdringt. Rot, grün und blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Justierung der Intensität, mit der das Licht die einzelnen Farblter durchdringt, verändert werden.

Gamma

Die Monitorhelligkeit variiert nicht linear mit dem Eingangssignalpegel. Dieses Phänomen wird allgemein als „Gamma-Charakteristik“ bezeichnet. Ein geringer Gamma-Wert liefert ein kontrastarmes Bild, wohingegen ein hoher Gamma-Wert ein kontrastreiches Bild liefert.

HDCP (High-bandwidth Digital Content Protection)

Ein digitales Signalverschlüsselungssystem wurde entwickelt, um die digitalen Inhalte, wie z. B. Video, Musik usw. mit Kopierschutz zu versehen. Dadurch werden die digitalen Inhalte sicher übertragen, indem die digitalen Inhalte auf der Ausgangsseite verschlüsselt, über einen DVI- oder HDMI-Anschluss gesendet und auf der Eingangsseite wieder entschlüsselt werden. Digitale Inhalte können nicht reproduziert werden, wenn beide Geräte auf der Ausgangs- als auch auf der Eingangsseite nicht mit einem HDCP-System kompatibel sind.

Overdrive

Mit dieser Technologie wird die Reaktionsgeschwindigkeit durch Erhöhen des Spannungsabfalls bei der Bewegung der Flüssigkristallpixel verbessert. Sie wird außerdem allgemein für LCD-Fernsehgeräte und andere Geräte verwendet. Sie bietet eine klare dreidimensionale Anzeige mit geringem Nachbild durch die Verbesserung der Reaktionsgeschwindigkeit des Zwischenabstufungsbereichs, der häug in Bewegtbildern erscheint.

Phase

„Phase“ beschreibt das Abtast-Timing für die Umwandlung des analogen in ein digitales Signal. Durch die Phasenjustierung wird das Timing justiert. Es empehlt sich, die Phasenjustierung erst dann vorzunehmen, wenn der Takt (Clock) korrekt justiert wurde.

sRGB (Standard RGB)

Internationaler Standard für die Farbreproduktion und den Farbraum bei Peripheriegeräten (wie Monitoren, Druckern, Digitalkameras, Scannern). Als eine Form der einfachen Farbübereinstimmung für das Internet können Farben mit Farbtönen angezeigt werden, die denen der Übertragungs- und Empfangsgeräte sehr nahe kommen.

Kapitel 6 Referenz

Temperatur

Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons, üblicherweise angegeben in Kelvin. Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt.

5.000 K: Leicht rötliches Weiß

6.500 K: Weiß, das als Kunstlichtfarbe bezeichnet wird

9.300 K: Leicht bläuliches Weiß

TMDS (Transition Minimized Differential Signaling)

Signalübertragungsmethode für die digitale Schnittstelle.

VESA DPM (Video Electronics Standards Association - Display Power

Management)

VESA-Spezikationen erzielen eine erhöhte Energieefzienz für Computermonitore. Dazu gehört die Standardisierung von Signalen, die vom Computer (den Grakkarten) gesendet werden. DPM bezeichnet den Status der zwischen Computer und Monitor übertragenen Signale.

Kapitel 6 Referenz

Anhang

Marke

Die Bezeichnungen HDMI und HDMI High-Denition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

Das DisplayPort Compliance Logo und VESA sind eingetragene Marken der Video Electronics Standards Association.

Das SuperSpeed USB Trident-Logo ist eine eingetragene Marke von USB Implementers Forum, Inc.

Die USB Power Delivery Trident-Logos sind eingetragene Marken von USB Implementers Forum, Inc.

DICOM ist die eingetragene Marke von National Electric Manufacturers Association für dessen StandardPublikationen im Bereich digitaler Kommunikation medizinischer Informationen.

Kensington und Microsaver sind eingetragene Marken der ACCO Brands Corporation. Thunderbolt ist eine Marke der Intel Corporation in den USA und/oder anderen Ländern. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation in den USA und anderen Ländern. Adobe ist eine eingetragene Marke von Adobe Systems Incorporated in den USA und anderen Ländern. Apple, macOS, Mac OS, OS X, Macintosh und ColorSync sind eingetragene Marken der Apple Inc. EIZO, das EIZO Logo, ColorEdge, CuratOR, DuraVision, FlexScan, FORIS, RadiCS, RadiForce, RadiNET,

Raptor und ScreenManager sind eingetragene Marken der EIZO Corporation in Japan und anderen Ländern. ColorEdge Tablet Controller, ColorNavigator, EcoView NET, EIZO EasyPIX, EIZO Monitor Congurator, EIZO

ScreenSlicer, G-Ignition, i•Sound, Quick Color Match, RadiLight, Re/Vue, SafeGuard, Screen Administrator, Screen InStyle, ScreenCleaner und UniColor Pro sind Marken der EIZO Corporation.

Alle anderen Firmennamen, Produktnamen und Logos sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen.

Lizenz

Die für den auf diesem Produkt angezeigten Text verwendete Bitmap-Schriftart „Round Gothic Bold“ wurde von Ricoh entworfen.

ENERGY STAR (EV2316W / EV2336W / EV2416W)

Als Partner von ENERGY STAR erfüllt EIZO Corporation für dieses Produkt die Richtlinien für Energieefzienz von ENERGY STAR.

Anhang

TCO Certied (EV2316W)

Dieses Produkt trägt die Kennzeichnung TCO Certied (EcoView Optimizer 2: Aus). TCO Certied ist die führende unabhängige Nachhaltigkeitszertizierung für IT-Produkte.

A third-party cercaon according to ISO 14024

Toward sust ainable IT pro ducts

Say hello to a more sustainable product

IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violaons are common in the factories. Harmful substances are used both in products and their manufacture. Products can oen have a short lifespan because of poor ergonomics, low quality and when they are not able to be repaired or upgraded.

This product is a beer choice.

prehensive sustainability cercaon for IT products. Thank you for making a responsible product choice, that help drive progress towards a more sustainable future!

Criteria in TCO Cered have a life-cycle perspecve and balance environmental and social responsibility. Conformity is veried by independent and approved veriers that specialize in IT products, social responsibility or other sustainability issues. Verification is done both before and after the cercate is issued, covering the enre validity period. The process also includes ensuring that correcve acons are implemented in all cases of factory non-conformies. And last but not least, to make sure that the cercaon and independent vericaon is accurate, both TCO Cered and the veriers are reviewed regularly.

It meets all the criteria in TCO Cered, the world’s most com-

Want to know more?

Read information about TCO Certified, full criteria documents, news and updates at tcocertified.

com. On the website you’ll also nd our Product Finder, which presents a complete, searchable lis-

ng of cered products.

Anhang

TCO Certied (EV2336W / EV2436W)

Dieses Produkt erfüllt den TCO-Standard, der sich auf Sicherheit, Ergonomie (EcoView Optimizer 2: Aus, Temperatur: Aus), Umweltfreundlichkeit usw. von Büroausrüstung bezieht. Einzelheiten nden Sie auf den folgenden Seiten.

TCO Certied (EV2416W)

Dieses Produkt erfüllt den TCO-Standard, der sich auf Sicherheit, Ergonomie (EcoView Optimizer 2: Aus), Umweltfreundlichkeit usw. von Büroausrüstung bezieht. Einzelheiten nden Sie auf den folgenden Seiten.

Anhang

Congratulations!

This product is TCO Certi ed – for Sustainable IT

TCO Certi ed is an international third party sustainability certi cation for IT products. TCO Certi ed ensures that the manufacture, use and recycling of IT products re ect environmental, social and economic responsibility. Every TCO Certi ed product model is veri ed by an accredited independent test laboratory.

This product has been veri ed to meet all the criteria in TCO Certi ed, including:

Corporate Social Responsibility

Socially responsible production – working conditions and labor law in manufacturing country

Energy Ef ciency

Energy ef ciency of product and power supply. Energy Star compliant, where applicable

Environmental Management System

Manufacturer must be certi ed according to either ISO 14001 or EMAS

Minimization of Hazardous Substances

Limits on cadmium, mercury, lead & hexavalent chromium including requirements for mercury-free

products, halogenated substances and hazardous  ame retardants

Design for Recycling

Coding of plastics for easy recycling. Limit on the number of different plastics used.

Product Lifetime, Product Take Back

Minimum one-year product warranty. Minimum three-year availability of spare parts. Product takeback

Packaging

Limits on hazardous substances in product packaging. Packaging prepared for recycling

Ergonomic, User-centered design

Visual ergonomics in products with a display. Adjustability for user comfort (displays, headsets) Acoustic performance – protection against sound spikes (headsets) and fan noise (projectors, computers) Ergonomically designed keyboard (notebooks)

Electrical Safety, minimal electro-magnetic Emissions Third Party Testing

All certi ed product models have been tested in an independent, accredited laboratory.

A detailed criteria set is available for download at www.tcodevelopment.com, where you can also  nd a

searchable database of all TCO Certi ed IT products.

TCO Development, the organization behind TCO Certi ed, has been an international driver in the  eld of Sustainable IT for 20 years. Criteria in TCO Certi ed are developed in collaboration with scientists, experts, users and manufacturers. Organizations around the world rely on TCO Certi ed as a tool to help them reach their sustainable IT goals. We are owned by TCO, a non-pro t organization representing of ce workers. TCO Development is headquartered in Stockholm, Sweden, with regional presence in

North America and Asia

For more information, please visit

www.tcodevelopment.com

Anhang

FCC Declaration of Conformity

For U.S.A. , Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party

declare that the product

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the following

two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna. * Increase the separation between the equipment and receiver. * Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. * Consult the dealer or an experienced radio/TV technician for help.

EIZO Inc. 5710 Warland Drive, Cypress, CA 90630 Phone: (562) 431-5011

Trade name: EIZO Model: FlexScan EV2316W/EV2336W/EV2416W/EV2436W

Changes or modi cations not expressly approved by the party responsible for compliance could void the

user’s authority to operate the equipment.

Note

Use the attached speci ed cable below or EIZO signal cable with this monitor so as to keep interference

within the limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (enclosed)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

Anhang

BEGRENZTE GARANTIE

EIZO Corporation (im Weiteren als „EIZO“ bezeichnet) und die Vertragsimporteure von EIZO (im Weiteren als „

“ bezeichnet), der das in

diesem Dokument vorgegebene Produkt (im Weiteren als „

“ bezeichnet) von EIZO oder einem Vertrieb erworben

hat, gemäß den Bedingungen dieser beschränkten Garantie (im Weiteren als „

“ bezeichnet), dass EIZO und der Vertrieb nach eigenem Ermessen das Produkt entweder kostenlos reparieren oder austauschen, falls der Erstkäufer innerhalb der Garantiefrist (weiter unten festgelegt) eine Fehlfunktion bzw. Beschädigung des Produkts feststellt, die während des normalen Gebrauchs des Produkts gemäß den Anweisungen des zum Lieferumfang des Produkts gehörenden Benutzerhandbuchs (im Weiteren als „

Die Dauer der Garantieleistung beträgt (i) fünf (5) Jahre ab dem Erstverkaufsdatum des Produkts oder (ii) 30.000 Betriebsstunden des Produkts (im Weiteren als „

“ bezeichnet). EIZO und die Vertriebe übernehmen über

den Rahmen dieser Garantie hinaus hinsichtlich des Produkts keinerlei Haftung oder Verp ichtung dem Erstkäufer oder

Dritten gegenüber. Nach Ablauf von sieben (7) Jahren nach Ende der Produktion solcher Teile werden EIZO und Vertriebshändler keine

Teile (mit Ausnahme von Konstruktionsteilen) mehr vorhalten und lagern. EIZO und seine Vertriebspartner verp ichten

sich, bei einer etwaigen Reparatur des Monitors ausschließlich Produkte gemäß den EIZO-Qualitätssicherungsstandards zu verwenden. Wenn das Gerät aufgrund seines Zustands oder eines Fehlbestands bei einem entsprechenden Teil nicht repariert werden kann, können EIZO und Vertriebshändler statt der Reparatur des Geräts den Austausch gegen ein Produkt mit gleichwertiger Leistung anbieten.

Diese Garantie gilt nur in Ländern oder Gebieten, in denen sich Vertriebe befinden. Die gesetzlichen Gewährleistungsrechte des Erstkäufers gegenüber dem Verkäufer werden durch diese Garantie nicht berührt.

EIZO und die Vertriebe besitzen im Rahmen dieser Garantie keinerlei Verp ichtung in den folgenden Fällen:

(a) Produktdefekte, die auf Frachtschäden, Modifikation, Nachgestaltung, Missbrauch, Fehlbedienung, Unfälle,

unsachgemäße Installation, Naturkatastrophen, fehlerhafte Wartung und/oder unsachgemäße Reparatur durch eine

(b) Eine Inkompatibilität des Produkts aufgrund von technischen Neuerungen und/oder neuen Bestimmungen, die

(d) Jegliche Verschlechterung der Bildschirmleistung, die durch Verschleißteile wie das LCD-Panel und/oder die

Hintergrundbeleuchtung usw. hervorgerufen werden (z.B. Veränderungen von Helligkeit oder Helligkeitsverteilung,

(g) Normale Abnutzung des Produkts, insbesondere von Verbrauchsteilen, Zubehörteilen und/oder Beilagen (z.B.

Bei Inanspruchnahme der Garantieleistung ist der Erstkäufer verpflichtet, das Produkt auf eigene Kosten und in der Originalverpackung bzw. einer anderen geeigneten Verpackung, die einen gleichwertigen Schutz gegen Transportschäden bietet, an den örtlichen Vertrieb zu übersenden, wobei der Erstkäufer das Transportrisiko gegenüber Schäden und/oder Verlust trägt. Zum Zeitpunkt der Inanspruchnahme der Garantieleistung muss der Erstkäufer einen Verkaufsbeleg vorweisen, auf dem das Kaufdatum angegeben ist.

Die Garantiefrist für ein im Rahmen dieser Garantie ausgetauschtes und/oder repariertes Produkt erlischt nach Ablauf der ursprünglichen Garantiefrist.

EIZO ODER DIE EIZO-VERTRAGSIMPORTEURE HAFTEN NICHT FÜR ZERSTÖRTE DATENBESTÄNDE ODER DIE KOSTEN DER WIEDERBESCHAFFUNG DIESER DATENBESTÄNDE AUF JEGLICHEN DATENTRÄGERN ODER TEILEN DES PRODUKTS, DIE IM RAHMEN DER GARANTIE BEI EIZO ODER DEN EIZO-VERTRAGSIMPORTEUREN ZUR REPARATUR EINGEREICHT WURDEN.

EIZO UND DIE EIZO-VERTRAGSIMPORTEURE GEBEN WEDER EXPLIZITE NOCH IMPLIZITE GARANTIEN IN BEZUG AUF DIESES PRODUKT UND SEINE QUALITÄT, LEISTUNG, VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. AUF KEINEN FALL SIND EIZO ODER DIE EIZO-VERTRAGSIMPORTEURE VERANTWORTLICH FÜR JEGLICHE ZUFÄLLIGE, INDIREKTE, SPEZIELLE, FOLGE- ODER ANDERE SCHÄDEN JEGLICHER ART (EINSCHLIESSLICH OHNE JEDE BEGRENZUNG SCHÄDEN BEZÜGLICH PROFITVERLUST, GESCHÄFTSUNTERBRECHUNG, VERLUST VON GESCHÄFTSINFORMATION ODER JEGLICHE ANDEREN FINANZIELLEN EINBUSSEN), DIE DURCH DIE VERWENDUNG DES PRODUKTES ODER DIE UNFÄHIGKEIT ZUR VERWENDUNG DES PRODUKTES ODER IN JEGLICHER BEZIEHUNG MIT DEM PRODUKT, SEI ES BASIEREND AUF VERTRAG, SCHADENSERSATZ, NACHLAESSIGKEIT, STRIKTE HAFTPFLICHT ODER ANDEREN FORDERUNGEN ENTSTEHEN, AUCH WENN EIZO UND DIE EIZO-VERTRAGSIMPORTEURE IM VORAUS ÜBER DIE MÖGLICHKEIT SOLCHER SCHÄDEN INFORMIERT WURDEN. DIESER AUSSCHLUSS ENTHÄLT AUCH JEDE HAFTPFLICHT, DIE AUS FORDERUNGEN DRITTER GEGEN DEN ERSTKÄUFER ENTSTEHEN KANN. ZWECK DIESER KLAUSEL IST ES, DIE HAFTUNG VON EIZO UND DEN VERTRIEBEN GEGENÜBER FORDERUNGEN ZU BEGRENZEN, DIE AUS DIESER BESCHRÄNKTEN GARANTIE UND/ODER DEM VERKAUF ENTSTEHEN KÖNNEN.

Vertrieb(e)“ bezeichnet) garantieren dem ursprünglichen Käufer (im Weiteren als „Erstkäufer

Produkt

Garantie

andere Partei als EIZO und die Vertriebe zurückzuführen sind.

nach dem Kauf in Kraft treten.

Benutzerhandbuch“ bezeichnet) aufgetreten ist.

Garantiefrist

Veränderungen von Farbe oder Farbverteilung, Pixeldefekte einschließlich von durchgebrannten Pixeln usw.). (e) Produktdefekte, die durch externe Geräte verursacht werden. (f) Jeglicher Defekt eines Produkts, dessen ursprüngliche Seriennummer geändert oder entfernt wurde.

Tasten, drehbare Teile, Kabel, Benutzerhandbuch usw.); sowie

(h) Verformungen, Verfärbungen und/oder Verziehungen am Produktäußeren, einschließlich der Ober äche des LCD-

Panels.

Anhang

Informationen zum Thema Recycling

Recycling Information

This product, when disposed of, is supposed to be collected and recycled according to your country’s legislation to

reduce environmental burden. When you dispose of this product, please contact a distributor or an afliate in your

countr y. The contact addressees are listed on the EIZO website below.

www.eizoglobal.com

For recycling information for customers in Switzerland, please refer to the following website.

www.swico.ch

Informationen zum Thema Recycling

Dieses Produkt muss gemäß den Vorschriften Ihres Landes zur Entlastung der Umwelt recyclet werden. Wenden Sie sich bei der Entsorgung dieses Produkts an einen Verteiler oder eine Tochtergesellschaft in Ihrem Land. Die Adressen zur Kontaktaufnahme sind auf der unten angegebenen Website von EIZO aufgeführt.

www.eizoglobal.com

Kunden in der Schweiz entnehmen Informationen zum Recycling der folgenden Website:

www.swico.ch

Informations sur le recyclage

Ce produit doit être jeté aux points de collecte prévus à cet effet et recyclé conformément à la législation de votre pays,

an de réduire l’impact sur l’environnement. Lorsque vous jetez ce produit, veuillez contacter un distributeur ou une société afliée de votre pays.

Les adresses des distributeurs sont répertoriées sur le site Web EIZO ci-dessous.

www.eizoglobal.com

Pour les clients en Suisse, veuillez consulter le site Web suivant an d’obtenir des informations sur le recyclage.

www.swico.ch

Información sobre reciclaje

Este producto debe desecharse y reciclarse según la legislación del país para reducir el impacto medioambiental.

Cuando desee deshacerse de este producto, póngase en contacto con un distribuidor o una lial de su país.

Encontrará las direcciones de contacto en el sitio web de EIZO que se indica a continuación.

www.eizoglobal.com

Informazioni sul riciclaggio

Per lo smaltimento e il riciclaggio del presente prodotto, attenersi alle normative vigenti nel proprio paese per ridurre

l’impatto ambientale. Per lo smaltimento, rivolgersi ad un distributore o un afliato presenti nel proprio paese.

Gli indirizzi sono elencati nel sito Web EIZO riportato di seguito.

www.eizoglobal.com

Per informazioni sul riciclaggio per i clienti in Svizzera, consultare il sito Web riportato di seguito.

www.swico.ch

Återvinningsinformation

När denna produkt kasseras ska den hanteras och återvinnas enligt landets föreskrifter för att reducera miljöpåverkan. När du kasserar produkten ska du kontakta en distributör eller representant i ditt land. Kontaktadresserna listas på EIZO-webbplatsen nedan.

www.eizoglobal.com

Anhang

Πληροφορίες ανακύκλωσης

Το προϊόν αυτό, όταν απορρίπτεται, πρέπει να συλλέγεται και να ανακυκλώνεται σύμφωνα με τη νομοθεσία της χώρας σας έτσι ώστε να μην επιβαρύνει το περιβάλλον. Για να απορρίψετε το προϊόν, επικοινωνήστε με έναν αντιπρόσωπο ή μια θυγατρική εταιρεία στη χώρα σας. Οι διευθύνσεις επικοινωνίας αναγράφονται στην τοποθεσία web της EIZO παρακάτω.

www.eizoglobal.com

Сведения по утилизации

По истечении срока службы данного продукта его следует принести на сборный пункт и утилизировать в соответствии с действующими предписаниями в вашей стране, чтобы уменьшить вредное воздействие на окружающую среду. Прежде чем выбросить данный продукт, обратитесь к дистрибьютору или в местное представительство компании в вашей стране. Контактные адреса можно найти на веб-узле EIZO.

www.eizoglobal.com

Informatie over recycling

Wanneer u dit product wilt weggooien, moet het uit milieu-overwegingen worden verzameld en gerecycled volgens de betreffende wetgeving van uw land. Wanneer u dit product wilt weggooien, moet u contact opnemen met een distributeur of een partner in uw land. De contactadressen worden vermeld op de volgende EIZO-website.

www.eizoglobal.com

Informação sobre reciclagem

Este produto, quando o deitar fora, deve ser recolhido e reciclado de acordo com a legislação do seu país para reduzir

a poluição. Quando deitar fora este produto, contacte um distribuidor ou uma lial no seu país.

Os endereços de contacto estão listados no website do EIZO, abaixo.

www.eizoglobal.com

Oplysninger om genbrug

Dette produkt forventes ved bortskaffelse at blive indsamlet og genbrugt i overensstemmelse med lovgivningen i dit land for at reducere belastningen af miljøet. Når du bortskaffer denne produkt, skal du kontakte en distributør eller et tilknyttet selskab i dit land. Adresserne på kontaktpersonerne er angivet på EIZO’s websted nedenfor.

www.eizoglobal.com

Kierrätystä koskevia tietoja

Tuote tulee hävittää kierrättämällä maan lainsäädännön mukaisesti ympäristön kuormittumisen vähentämiseksi. Kun hävität tuotteen, ota yhteyttä jälleenmyyjään tai tytäryhtiöön maassasi. Yhteystiedot löytyvät EIZOn Internet-sivustolta.

www.eizoglobal.com

Wykorzystanie surowców wtórnych

Ten produkt po zużyciu powinien być zbierany i przetwarzany zgodnie z krajowymi przepisami dotyczącymi ochrony środowiska. Wyrzucając ten produkt, należy skontaktować się z lokalnym dystrybutorem lub partnerem. Adresy kontaktowe można znaleźć we wskazanej poniżej witrynie internetowej rmy EIZO.

www.eizoglobal.com

Anhang

Informace o recyklaci

Při likvidaci produktu musí být produkt vyzvednut a recyklován podle zákonů příslušné země, aby nedocházelo k zatěžování životního prostředí. Zbavujete-li se produktu, kontaktujte distributora nebo pobočku ve své zemi. Kontaktní adresy jsou uvedeny na následující webové stránce společnosti EIZO.

www.eizoglobal.com

Ringlussevõtu alane teave

Keskkonnakoormuse vähendamiseks tuleks kasutatud tooted kokku koguda ja võtta ringlusse vastavalt teie riigi

seadustele. Kui kõrvaldate käesoleva toote, võtke palun ühendust turustaja või liaaliga oma riigis.

Kontaktisikud on toodud EIZO veebilehel järgmisel aadressil:

www.eizoglobal.com

Újrahasznosítási információ

Jelen terméket, amikor eldobjuk, az illető ország törvényei alapján kell összegyűjteni és újrahasznosítani, hogy

csökkentsük a környezet terhelését. Amikor ezt a terméket eldobja, kérjük lépjen kapcsolatba egy országon belüli forgalmazóval vagy társvállalkozással. A kapcsolat címei az EIZO alábbi weboldalán találhatók felsorolva:

www.eizoglobal.com

Podatki o recikliranju

Ob koncu uporabe odslužen izdelek izročite na zbirno mesto za recikliranje v skladu z okoljevarstveno zakonodajo vaše države. Prosimo, da se pri odstranjevanju izdelka obrnete na lokalnega distributerja ali podružnico.

Kontaktni naslovi so objavljeni na spodaj navedenih spletnih straneh EIZO:

www.eizoglobal.com

Informácie o recyklácii

Pri likvidácii musí byť tento výrobok recyklovaný v súlade s legislatívou vašej krajiny, aby sa znížilo zaťaženie životného prostredia. Keď sa chcete zbaviť tohto výrobku, kontaktujte prosím distribútora alebo pobočku vo vašej krajine. Zoznam kontaktných adries je uvedený na nasledovnej webovej stránke rmy EIZO:

www.eizoglobal.com

Pārstrādes informācija

Utilizējot šo produktu, tā savākšana un pārstrāde veicama atbilstoši jūsu valsts likumdošanas prasībām attiecībā uz slodzes uz vidi samazināšanu. Lai veiktu šī produkta utilizāciju, sazinieties ar izplatītāju vai pārstāvniecību jūsu valstī. Kontaktadreses ir norādītas zemāk minētajā EIZO tīmekļa vietnē.

www.eizoglobal.com

Informacija apie grąžinamąjį perdirbimą

Šalinant (išmetant) šiuos gaminius juos reikia surinkti ir perdirbti grąžinamuoju būdu pagal jūsų šalies teisės aktus, siekiant sumažinti aplinkos teršimą. Kai reikia išmesti šį gaminį, kreipkitės į jūsų šalyje veikiančią gaminių pardavimo atstovybę arba jos lialą. Kontaktiniai adresatai nurodyti EIZO interneto svetainėje.

www.eizoglobal.com

Информация относно рециклиране

При изхвърлянето на този продукт се предлага събирането и рециклирането му съобразно законите на вашата страна за да се намали замърсяването на околната среда. Когато искате да се освободите от този продукт, моля свържете се с търговския му представител или със съответните органи отговарящи за това във вашата страна. Данните за връзка с нас са описани на следния Интернет сайт на EIZO:

www.eizoglobal.com

Anhang

Informaţie referitoare la reciclare

Acest produs, când debarasat, trebuie colectat şi reciclat conform legislaţiei ţării rspective ca să reducem sarcina mediului. Când se debarasează de acest produs, vă rugăm să contactaţi un distribuitor sau un aliat al ţării respective. Adresele de contact le găsiţi pe pagina de web al EIZO:

www.eizoglobal.com

Geri Dönüşüm Bilgisi

Bu ürünün, atılacağı zaman, ülkenizin çevre kirliliğinin azaltılması konusundaki mevzuatına göre toplanması ve yeniden değerlendirilmesi gerekmektedir. Ürünü atacağınız zaman lütfen ülkenizdeki bir distribütör veya ilgili kuruluşla temasa

geçiniz.

İrtibat adresleri aşağıdaki EIZO web sitesinde verilmiştir.

www.eizoglobal.com

Anhang

03V24733G1

UM-EV2416W-Z

7th Edition-February, 2019

EIZO FlexScan EV2316W, FlexScan EV2336W, FlexScan EV2416W, FlexScan EV2436W User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Hinweise für diesen Monitor

Reinigung

So arbeiten Sie optimal mit dem Monitor

INHALT

1-1. Leistungsmerkmale

Kapitel 1 Einführung

1-2. Bedienelemente und Funktionen

Vorderseite

Rückseite

1-3. EIZO LCD Utility Disk

CD-Inhalt und Softwareübersicht

1-4. Grundlegende Bedienung und Funktionen

Grundlegende Bedienung des Einstellungsmenüs

Funktionen

EV2316W

Kapitel 2 Bildschirmjustierung

EV2336W

EV2416W

EV2436W

Windows 8 / Windows 7

Windows Vista

Windows XP

Mac OS X

2-3. Justierung der Farbe

So wählen Sie den Anzeigemodus (FineContrast-Modus)

So führen Sie erweiterte Justierungen durch

Justierbare Einstellungen in den einzelnen Modi

So stellen Sie die Helligkeit ein

So justieren Sie den Kontrast

So justieren Sie die Farbtemperatur

So justieren Sie den Gamma-Wert

So justieren Sie die Farbsättigung

So justieren Sie den Farbton

So justieren Sie die Overdrive-Intensität (nur EV2336W / EV2436W)

So justieren Sie den Gain-Wert

2-4. Bildjustage

Digitaler Signaleingang

Analoger Signaleingang

2-5. Ändern der Bildgröße

Ändern der Bildgröße

So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein

3-1. Justieren der Lautstärke

Kapitel 3 Einstellung des Monitors

3-5. Sperre der Bedienung

3-6. Einstellen der Ausrichtung

3-7. Anzeigen und Ausblenden des EIZO-Logos

3-9. Einstellen der Sprache

So setzen Sie die Farbeinstellungen zurück

So setzen Sie „EcoView Sense Einst.“ Zurück

4-1. Einstellen der Energiesparfunktion

Monitor

Kapitel 4 Energiesparfunktionen

Audioausgang

4-2. Einstellung der Stromanzeige

4-3. Automatische Helligkeitsjustierung Ein / Aus

Auto EcoView

EcoView Optimizer 2

4-5. Überprüfen der Energiesparstufe

4-6. Automatisches Abschalten Ein / Aus

5-1. Kein Bild

Kapitel 5 Fehlerbeseitigung

5-2. Bildverarbeitungsprobleme (für digital und analog)

5-3. Bildverarbeitungsprobleme (nur für digital)

5-4. Bildverarbeitungsprobleme (nur für analog)

5-5. Andere Probleme

6-1. Anbringen des optionalen Schwenkarms

Kapitel 6 Referenz

6-2. Abnehmen/Anbringen des Sockels des Standfußes

6-3. Anbringen/Abnehmen der Kabelabdeckung

6-4. Anschließen mehrerer PCs

So wechseln Sie zwischen Eingangssignalen

So stellen Sie die Auswahl des Eingangssignals ein

6-5. Verwenden von USB (Universal Serial Bus)

Erforderliche Systemumgebung

Verbindung (Einrichten der USB-Funktion)

6-6. Anzeige von Monitorinformationen
