Einhell TH-CD 12 Li User guide
D Originalbetriebsanleitung
Akku-Bohrschrauber
F Mode d’emploi d’origine
Perceuse sans fi l
I Istruzioni per l’uso originali
Trapano avvitatore a batteria
NL Originele handleiding
Accuboorschroefmachine
E Manual de instrucciones original
Taladro atornillador con batería
P Manual de instruções original
Berbequim-aparafusador sem fi o
TH-CD 12 Li
2
Art.-Nr.: 45.136.50 I.-Nr.: 11012
Anl_TH_CD_12_Li_SPK2.indb 1Anl_TH_CD_12_Li_SPK2.indb 1 16.05.2022 14:50:2116.05.2022 14:50:21
1
2 1
9
6 7
2
4
5
3
8
3
5
8
5
- 2 -
7 a
Anl_TH_CD_12_Li_SPK2.indb 2Anl_TH_CD_12_Li_SPK2.indb 2 16.05.2022 14:50:2216.05.2022 14:50:22
4 5
1
9
4
3
6
2b
- 3 -
Anl_TH_CD_12_Li_SPK2.indb 3Anl_TH_CD_12_Li_SPK2.indb 3 16.05.2022 14:50:2516.05.2022 14:50:25
D

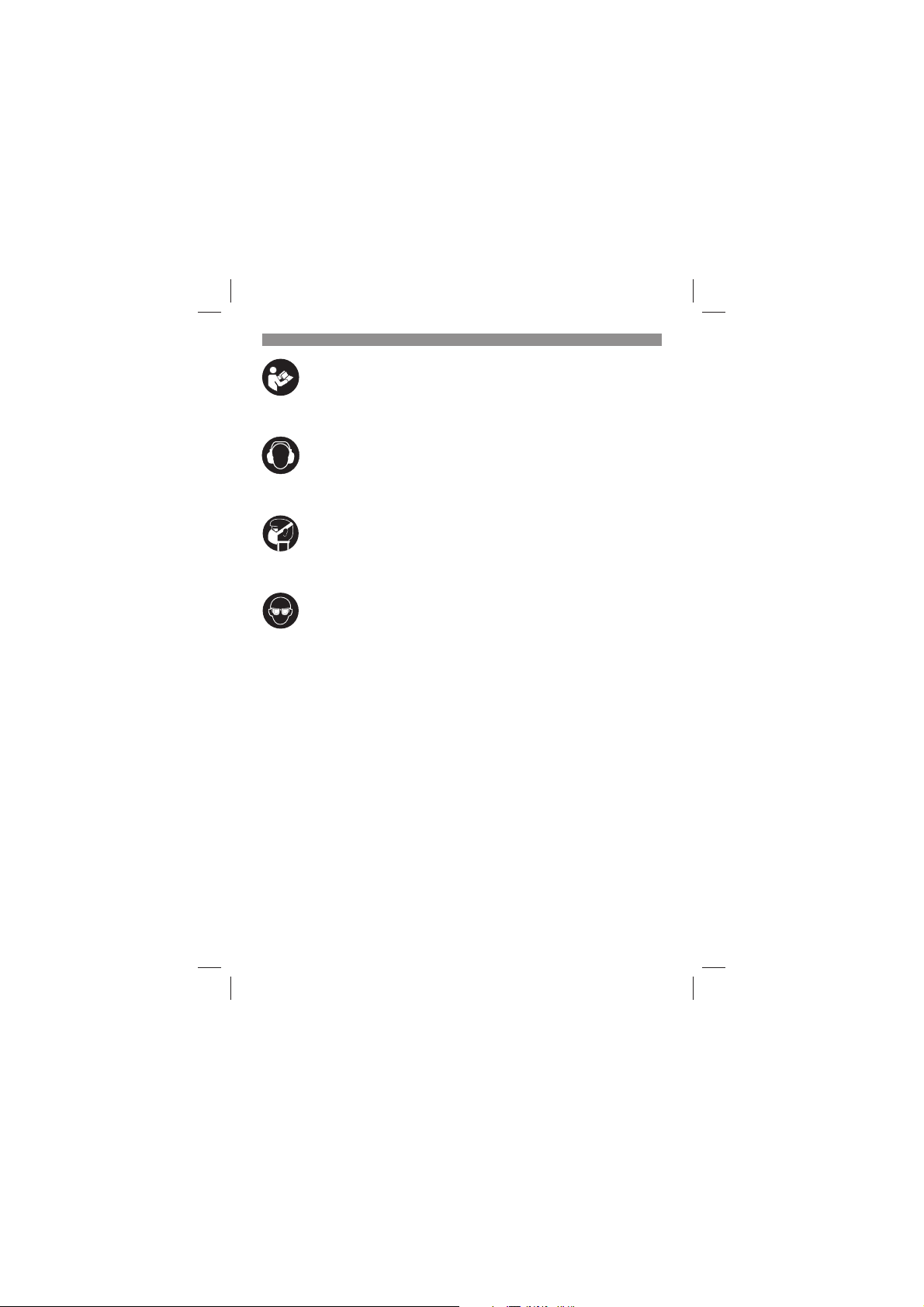

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
- 4 -
Anl_TH_CD_12_Li_SPK2.indb 4Anl_TH_CD_12_Li_SPK2.indb 4 16.05.2022 14:50:2816.05.2022 14:50:28
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Drehmomenteinstellung (Stellring)
2. Schnellspannbohrfutter
3. Drehrichtungsschalter
4. Ein-/ Ausschalter
5. Akku
6. Ladegerät
7. Ladeadapter
8. Rasttaste
9. Magnet-Schraubenhalter
D
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Akku-Bohrschrauber
•
Akku
•
Ladegerät
•
Ladeadapter
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Akku-Bohrschrauber ist geeignet zum Eindrehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff .
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, hand-
- 5 -
Anl_TH_CD_12_Li_SPK2.indb 5Anl_TH_CD_12_Li_SPK2.indb 5 16.05.2022 14:50:2816.05.2022 14:50:28
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor: .................12 V d.c.
Leerlauf-Drehzahl:...............................0-400 min
Drehmomentstufen: .....................................19+1
Rechts- Links-Lauf: ............................................ja
Spannweite Bohrfutter: .....................max. 10 mm
Ladespannung Akku: ...........................13,5 V d.c.
Ladestrom Akku: ......................................... 0,5 A
Netzspannung Ladegerät: ..100-240 V~ 50-60 Hz
Ladezeit: ..........................................max. 3-5 Std.
Akkutyp: ...................................................... Li-Ion
Gewicht: .........................................................1 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
Bohren in Metall
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Schrauben ohne Schlag
Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
........................... 67,4 dB(A)
pA
............................................ 5 dB
pA
..................... 78,4 dB(A)
WA
........................................... 5 dB
WA
2
≤ 2,5 m/s
h
2
2
2
D
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte können auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
-1
welche Art von Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Begrenzen Sie die Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
- 6 -
Anl_TH_CD_12_Li_SPK2.indb 6Anl_TH_CD_12_Li_SPK2.indb 6 16.05.2022 14:50:2816.05.2022 14:50:28
5. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku-Pack nur mit dem mitgelieferten Ladegerät.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gasund Wasserleitung überprüfen.
6. Bedienung
6.1 Laden des Akkus (Abb. 2-3)
1. Akku (5) aus dem Handgriff heraus ziehen
(Bild 2), dabei die Rasttasten (8) auf der rechten und linken Seite des Akkus (5) drücken.
2. Vergleichen Sie, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie das Ladegerät (6) in die Steckdose und
verbinden Sie das Ladekabel (a) mit dem
Ladeadapter (7). Die grüne LED am Ladeadapter (7) beginnt zu leuchten.
3. Stecken Sie den Akku (5) in den Ladeadapter. Die grüne und die rote LED signalisieren,
dass der Akku geladen wird.
4. Wenn der Ladevorgang nach ca. 3-5 Stunden
beendet ist, erlischt die rot leuchtende LED
wieder.
Während des Ladevorgangs kann sich der Akku
(5) erwärmen, dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
D
Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

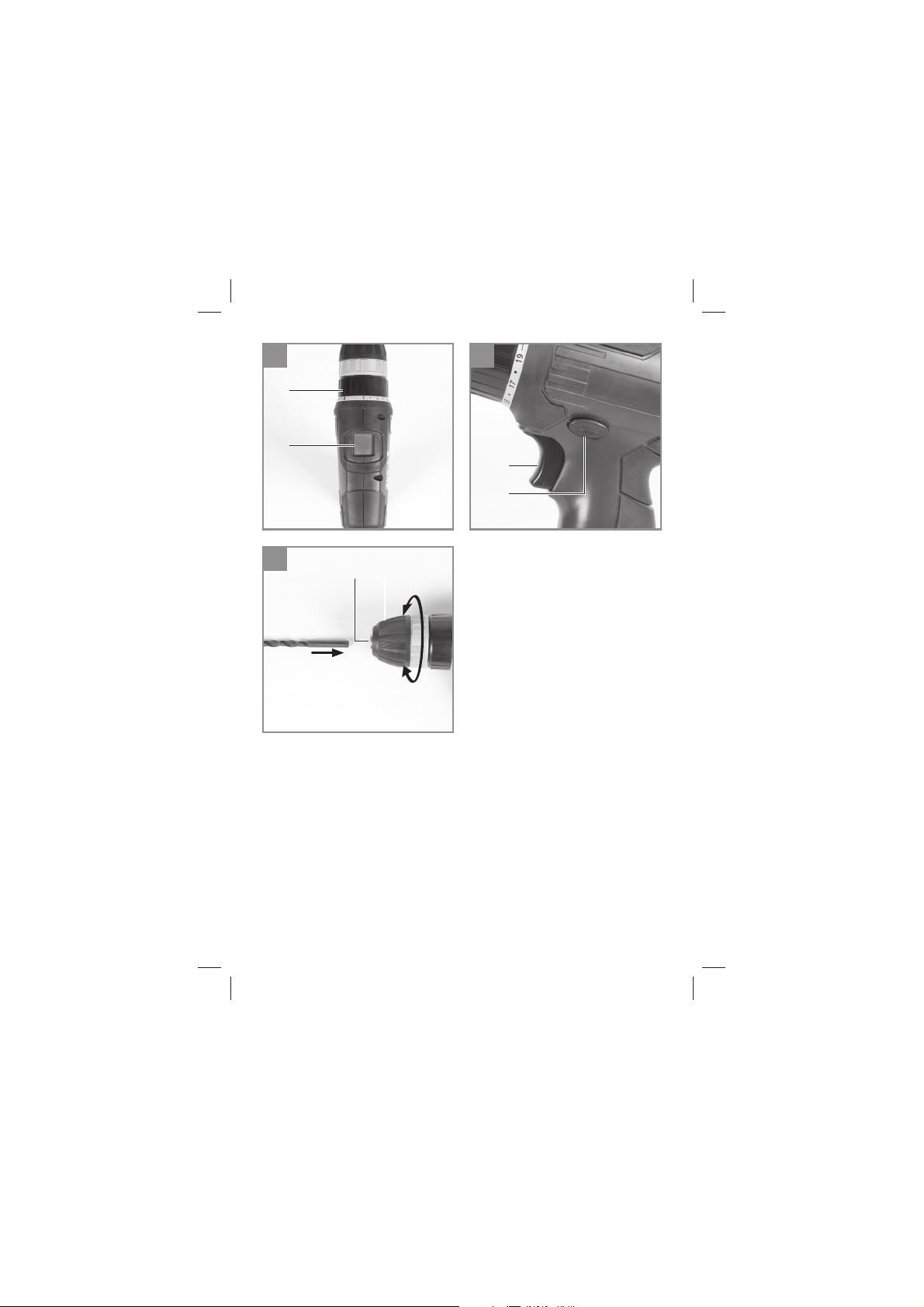

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:
von der Art und Härte des zu bearbeitenden
•
Materials.
von der Art und der Länge der verwendeten
•
Schrauben.
von den Anforderungen, die an die Schraub-
•
verbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.
6.3 Bohren (Abb. 4/Pos. 1)
Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Betrieb. Beim Bohren ist das maximale Drehmoment
verfügbar.
6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem
Ein-/Ausschalter können Sie die Drehrichtung
des Akku-Schraubers einstellen und den AkkuSchrauber gegen ungewolltes Einschalten
sichern. Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, darf die Drehrichtung nur im
Stillstand umgeschaltet werden. Befi ndet sich der
Schiebeschalter in der Mittelstellung, ist der Ein-/
Ausschalter blockiert.
- 7 -
Anl_TH_CD_12_Li_SPK2.indb 7Anl_TH_CD_12_Li_SPK2.indb 7 16.05.2022 14:50:2816.05.2022 14:50:28
6.5 Ein-/Ausschalter (Abb. 5/Pos. 4)
Mit dem Ein-/Ausschalter können Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Akkuschraubers.
6.6 Werkzeugwechsel (Bild 6)
Warnung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.
Der Akkuschrauber ist mit einem Schnell-
•
spannbohrfutter (2) mit automatischer Spindelarretierung ausgestattet.
Drehen Sie das Bohrfutter (2) auf.
•
Die Bohrfutteröffnung (b) muss groß genug
•
sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.
•
Schieben Sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (b) hinein.
Drehen Sie das Bohrfutter (2) fest zu, und
•
prüfen Sie anschließend den festen Sitz des
Werkzeuges.
6.7 Schrauben
Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf,
dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.
6.8 Magnet-Schraubenhalter (Bild 4/Pos. 9)
Am Magnet-Schraubenhalter können Schrauben
abgelegt werden, welche Sie während der Arbeit
dann griff bereit haben.
D
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Entfernen Sie vor allen Reinigungsarbeiten den
Akku.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
- 8 -
Anl_TH_CD_12_Li_SPK2.indb 8Anl_TH_CD_12_Li_SPK2.indb 8 16.05.2022 14:50:2816.05.2022 14:50:28
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Recycling-Alternative zur Rücksendeauff orde-
rung:
Der Eigentümer des Elektrogerätes ist alternativ
anstelle Rücksendung zur Mitwirkung bei der
sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann
hierfür auch einer Rücknahmestelle überlassen
werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze
durchführt. Nicht betroff en sind den Altgeräten
beigefügte Zubehörteile und Hilfsmittel ohne
Elektrobestandteile.
Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät
entnommen werden.
Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese
Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung
des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die
0049 9951 95920-66 an.
- 9 -
Anl_TH_CD_12_Li_SPK2.indb 9Anl_TH_CD_12_Li_SPK2.indb 9 16.05.2022 14:50:2916.05.2022 14:50:29
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
Kategorie Beispiel
- 10 -
Anl_TH_CD_12_Li_SPK2.indb 10Anl_TH_CD_12_Li_SPK2.indb 10 16.05.2022 14:50:2916.05.2022 14:50:29
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 11 -
Anl_TH_CD_12_Li_SPK2.indb 11Anl_TH_CD_12_Li_SPK2.indb 11 16.05.2022 14:50:2916.05.2022 14:50:29
D
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben d as Ziel, alles daf ür zu tun, damit Si e mit Einhell all Ih re Projekte mög lich machen könn en. Aus diesem
Grund is t Service be i uns gelebter Ans pruch: mit über 2 0 Jahren Erfah rung und mehr als 120 komp etenten und
persön lichen Anspre chpartner n hat es sich der Einh ell Servic e auf die Fahnen ges chrieben, Sie b ei allen Fragen
zu Ihrem Pro dukt zu unters tützen. Daz u gehört ein ber atendes Techniker team, bis zu 10 Jahre E rsatztei lverfügbarkeit , 24 Stunden Vers andservi ce, eine leistu ngsfähige Rep aratur-Orga nisation und ei n fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele u nserer verf ügbaren Ser vices jetz t noch
schnell er und einfacher f ür Sie erreichb ar – rund um die Uhr, sieb en Tage die Woche.
ERSATZTEILE
PREISINFORMATIONEN
GARANTIEVERLÄNGERUNGEN
Einhell Service
Eschenstraße 6
944 05 Landau an der Is ar
ZUBEHÖR
VERFÜGBARKEITEN
REPARATURSERVICE
Telefon: 09951 - 959 200 0
Telefax: 0 9951 - 959 1700
E-Mail: Service-DE@Einhell.com
Wir freue n uns auf Ihren Bes uch unter
PRODUKTINFORMATIONEN
TRACK & T RACE
SERVICE-STELLEN
VOR ORT
Einhell-Service.com
>>>
- 12 -
Anl_TH_CD_12_Li_SPK2.indb 12Anl_TH_CD_12_Li_SPK2.indb 12 16.05.2022 14:50:2916.05.2022 14:50:29
F
Danger ! Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence ! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
- 13 -
Anl_TH_CD_12_Li_SPK2.indb 13Anl_TH_CD_12_Li_SPK2.indb 13 16.05.2022 14:50:4216.05.2022 14:50:42
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.
Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Réglage du couple (bague d‘arrêt)
2. Mandrin à serrage rapide
3. Interrupteur du sens de rotation
4. Interrupteur marche/arrêt
5. Accumulateur
6. Chargeur
7. Adaptateur de charge
8. Touche à crans
9. Porte-vis à aimant
F
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Perceuse sans fil
•
Accumulateur
•
Chargeur
•
Adaptateur de charge
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
La perceuse sans fi l convient au vissage et dévis-
sage de vis, ainsi qu‘au perçage dans le bois, le
métal et le plastique.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
- 14 -
Anl_TH_CD_12_Li_SPK2.indb 14Anl_TH_CD_12_Li_SPK2.indb 14 16.05.2022 14:50:4216.05.2022 14:50:42
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Alimentation en tension du moteur : ........12 V d.c.
Vitesse de rotation à vide : ............... 0-400 tr/min
Niveaux de couple : ..................................... 19+1
Marche droite-gauche ......................................oui
Envergure du mandrin de perceuse .10 mm max.
Tension de charge accumulateur : .......13,5 V d.c.
Courant de charge accumulateur : ..............0,5 A
Tension réseau du chargeur : ...............................
............................................100-240 V~ 50-60 Hz
Durée de charge : ......................3-5 heures max.
Type d‘accu : .............................................. Li-Ion
Poids : ........................................................... 1 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841.
Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.
Perçage dans le métal
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
Visser sans choc
Valeur d’émission de vibration ah ≤ 2,5 m/s
Insécurité K = 1,5 m/s
............................................3 dB
pA
............................................ 3 dB
WA
2
2
.... 67,4 dB(A)
pA
.. 78,4 dB(A)
WA
≤ 2,5 m/s
h
2
2
F
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation provisoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil électrique, en particulier du type de traitement de la
pièce à usiner.
Prudence !
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
- 15 -
Anl_TH_CD_12_Li_SPK2.indb 15Anl_TH_CD_12_Li_SPK2.indb 15 16.05.2022 14:50:4216.05.2022 14:50:42
5. Avant la mise en service
Avant la mise en service de votre visseuse sans
fi l, lisez obligatoirement ces indications :
1. Chargez l‘accumulateur uniquement avec le
chargeur livré.
2. N‘utilisez que des forets aff utés et des em-
bouts de vissage en parfait état et adaptés.
3. Lorsque vous percez ou vissez dans des
murs intérieurs ou extérieurs, vérifi ez si ceux-
ci ne contiennent pas de conduites cachées
de courant, de gaz et d‘eau.
6. Commande
6.1 Charge de l’accumulateur (fi g. 2-3)
1. Sortir l‘accumulateur (5) de la poignée
(fi gure 2) en appuyant sur les touches cran-
tées (8) sur les côtés droit et gauche de
l’accumulateur (5).
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Enfi chez le char-
geur (6) dans la prise de courant et raccorder
le câble de charge (a) à l‘adaptateur de charge (7). Le voyant LED vert de l‘adaptateur de
charge (7) s‘allume.
3. Insérer l‘accumulateur (5) dans l‘adaptateur
de charge. Les voyants LED rouge et vert signalent que l‘accumulateur est en train d‘être
chargé.
4. Lorsque le processus de charge est terminé,
au bout d‘env. 3 à 5 heures, le voyant LED
rouge s‘éteint à nouveau.
Un léger réchauff ement de l‘accumulateur (5)
peut avoir lieu pendant le processus de chargement. Ce phénomène est tout à fait normal.
S‘il est impossible de charger l‘accumulateur,
veuillez contrôler
si la tension réseau est présente au niveau de
•
la prise de courant.
si un contact correct est présent au niveau
•
des contacts de charge du chargeur.
Si le chargement de l‘accumulateur reste impossible, nous vous prions de bien vouloir renvoyer,
le chargeur
•
et le bloc accumulateur
•
à notre service après-vente.
F
Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.
Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !
Dans l‘intérêt d‘une longue durée de fonctionnement du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !
6.2 Réglage du couple (fi g. 4/pos. 1)
La visseuse sans fi l est équipée d‘un réglage de
couple mécanique.
Le couple pour une taille de vis particulière se
règle à la bague d‘arrêt (1). Le couple dépend de
plusieurs facteurs ;
du type et de la dureté du matériau à travail-
•
ler.
du type et de la longueur de la vis utilisée.
•
de ce qu‘on attend des raccords vissés.
•
Lorsque l‘accouplement débraye en faisant un
bruit de crécelle, c‘est que le couple est atteint.
Attention ! Réglez la bague d‘arrêt pour le
couple uniquement lorsque l‘appareil est à
l‘arrêt.
6.3 Perçage (fi g. 4/pos. 1)
Pour percer, réglez la bague d‘arrêt pour le
couple sur le dernier cran « perceuse ». Au cran
perceuse, l‘accouplement à glissement est désactivé. Lors du perçage, le couple maximum est
disponible.
6.4 Interrupteur du sens de rotation
(fi g. 5/pos. 3)
On peut régler le sens de rotation de la visseuse
sans fi l à l‘aide de l‘interrupteur à coulisse situé
au-dessus de l‘interrupteur marche/arrêt et bloquer la visseuse contre toute nouvelle remise
en marche involontaire. Vous pouvez choisir
entre marche à gauche et marche à droite. Afi n
d‘éviter d‘endommager l‘engrenage, le sens de
rotation doit être uniquement commuté à l‘arrêt. Si
l‘interrupteur à coulisse se trouve en position mé-
- 16 -
Anl_TH_CD_12_Li_SPK2.indb 16Anl_TH_CD_12_Li_SPK2.indb 16 16.05.2022 14:50:4216.05.2022 14:50:42
diane, l‘interrupteur marche/arrêt est bloqué.
6.5 Interrupteur marche/arrêt (fi g. 5/pos. 4)
Avec l‘interrupteur marche/arrêt, vous pouvez
commander la vitesse de rotation en continu. Plus
vous appuyez sur l‘interrupteur, plus la vitesse de
rotation de la visseuse sans fi l est élevée.
6.6 Changement d‘outil (fi gure 6)
Avertissement ! Pour tous les travaux (par ex.
changement d‘outil ; maintenance ; etc.) sur la
visseuse sans fi l, positionnez l‘interrupteur de
sens de rotation (3) sur la position médiane.
La perceuse sans fil est équipée d‘un man-
•
drin à serrage rapide (2) avec un blocage de
broche automatique.
Dévissez le mandrin de perceuse (2).
•
L‘ouverture du mandrin (a) doit être assez
•
grande pour recevoir l‘outil (foret ou embout
de vissage).
Choisissez l‘outil approprié. Poussez l‘outil le
•
plus loin possible dans l‘ouverture du mandrin
(a).
Serrez le mandrin (2) en le tournant ferme-
•
ment dans le sens des aiguilles d‘une montre
et vérifiez ensuite que l‘outil est bien fixé.
6.7 Vis
Utilisez de préférence des vis avec un centrage
autonome (par ex. vis cruciforme) qui garantissent un travail en toute sécurité. Veillez à ce que
l‘embout utilisé et la vis correspondent du point
de vue de la forme et de la taille. Procédez au
réglage du couple en fonction de la taille de la vis,
comme décrit dans le mode d‘emploi.
6.8 Porte-vis à aimant (fi gure 4/pos. 9)
Sur le porte-vis à aimant, on peut déposer des vis
qui seront ainsi à disposition pendant le travail.
F
7. Nettoyage, maintenance et commande de pièces de rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
7.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com
- 17 -
Anl_TH_CD_12_Li_SPK2.indb 17Anl_TH_CD_12_Li_SPK2.indb 17 16.05.2022 14:50:4216.05.2022 14:50:42
Loading...
