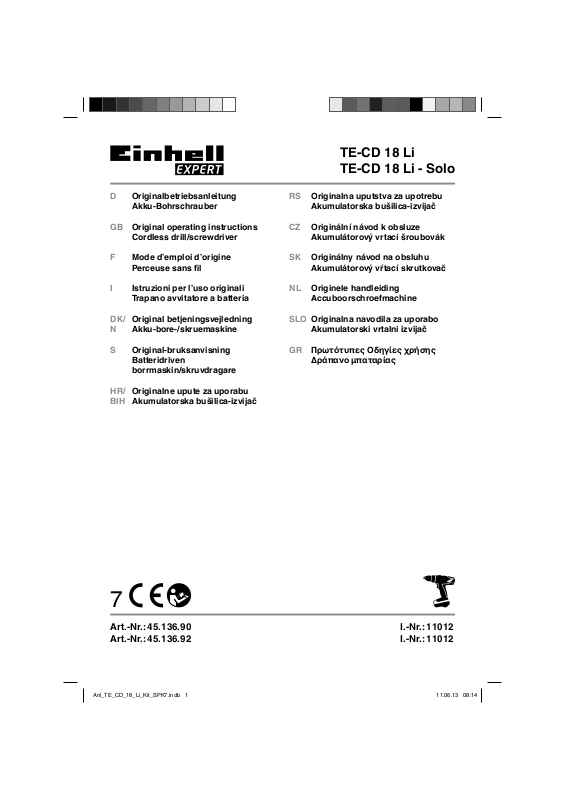

TE-CD 18 Li - Solo
TE-CD 18 Li - Solo
D Originalbetriebsanleitung
Akku-Bohrschrauber
GB Original operating instructions
Cordless drill/screwdriver
F Mode d’emploi d’origine
Perceuse sans fi l
I Istruzioni per l’uso originali
Trapano avvitatore a batteria
DK/ Original betjeningsvejledning
N Akku-bore-/skruemaskine
S Original-bruksanvisning
Batteridriven
borrmaskin/skruvdragare
HR/ Originalne upute za uporabu
BIH Akumulatorska bušilica-izvijač
RS Originalna uputstva za upotrebu
Akumulatorska bušilica-izvijač
CZ Originální návod k obsluze
Akumulátorový vrtací šroubovák
SK Originálny návod na obsluhu
Akumulátorový vŕtací skrutkovač
NL Originele handleiding
Accuboorschroefmachine
SLO Originalna navodila za uporabo
Akumulatorski vrtalni izvijač
GR Πρωτότυπες Οδηγίες χρήσης
Δράπανο μπαταρίας
7
Art.-Nr.: 45.136.90 I.-Nr.: 11012
Art.-Nr.: 45.136.92 I.-Nr.: 11012
1
9
6 5
1 7
4
2 10
8 12
11
3
2
1.
8
5
2.
3
6
5
- 2 -
4 5
1
4
3
6
8
7
11a
11b
7
2
1
a
9
10
a
2
- 3 -
- 4 -D- 5 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät
D
Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-
sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden.
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
- 6 -
D
Achtung!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Drehmomenteinstellung
2. Akku-Kapazitätsanzeige
3. Drehrichtungsschalter
4. Ein-/ Ausschalter
5. Akku
6. Ladegerät
7. Umschalter 1. Gang – 2. Gang
8. Rasttaste
9. Schnellspannbohrfutter
10. LED-Licht
11. LED-Anzeige Links-/Rechtslauf
12. Abnehmbarer Halteclip
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Akku-Bohrschrauber
•
Ladegerät (Bei Art.-Nr.: 45.136.92 nicht im
•
Lieferumfang)
Akku (Bei Art.-Nr.: 45.136.92 nicht im
•
Lieferumfang)
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Akku-Bohrschrauber ist geeignet zum Eindrehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff .
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
- 7 -
D
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor: .................18 V d.c.
Leerlauf-Drehzahl:............... 0-320 / 0-1350 min-1
Drehmomentstufen: .....................................23+1
Rechts- Links-Lauf: ............................................ja
Spannweite Bohrfutter: .....................max. 10 mm
Ausgangsspannung Ladegerät: .........10-21 V d.c.
Ausgangsstrom Ladegerät: ............................3 A
Netzspannung Ladegerät: ... 200-260V~ 50-60Hz
Akku-Typ: .................................................... Li-Ion
Anzahl der Akkuzellen: ....................................... 5
Akkukapazität: ...........................................1,5 Ah
Gewicht: ......................................................1,5 kg
Max. Schraubendurchmesser: .................... 6 mm
Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohren in Metall
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
........................... 68,9 dB(A)
pA
............................................ 3 dB
pA
WA
..................... 79,9 dB(A)
WA
........................................... 3 dB
2
≤ 2,5 m/s
h
2
Schrauben ohne Schlag
Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s
2
2
Warnung!
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
- 8 -
D
Begrenzen Sie die Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
5. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät. Ein leerer Akku ist nach
ca. 0,5-1 Stunde aufgeladen.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gasund Wasserleitung überprüfen.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Abb. 2-3)
1. Akku-Pack (5) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (6) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des LI-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Schraubers nachlässt.
6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.
Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:
von der Art und Härte des zu bearbeitenden
•
Materials.
von der Art und der Länge der verwendeten
•
Schrauben.
von den Anforderungen, die an die Schraub-
•
verbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
6.3 Bohren (Abb. 4/Pos. 1)
Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Betrieb. Beim Bohren ist das maximale Drehmoment
verfügbar.
6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem Ein/AusSchalter können Sie die Drehrichtung des AkkuSchraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie können zwischen Links- und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
darf die Drehrichtung nur im Stillstand umgeschaltet werden. Befi ndet sich der Schiebeschal-
ter in der Mittelstellung, ist der Ein/Aus-Schalter
blockiert.
6.5 Ein-/Aus-Schalter (Abb. 5/Pos. 4)
Mit dem Ein-/Aus-Schalter können Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Akkuschraubers.
- 9 -
D
6.6 Umschaltung Gang 1 - Gang 2
(Abb. 6/Pos. 7)
Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.
6.7 LED-Anzeige Links-/Rechtslauf
(Bild6/Pos.11)
Die LED- Anzeige Links-/Rechtslauf (11) zeigt an,
in welcher Stellung sich der Drehrichtungsschalter (3) befi ndet.
Grüne LED (11a) leuchtet: Rechtslauf
Rote LED (11b) leuchtet: Linkslauf
6.8 Akku-Kapazitätsanzeige (Abb. 7/Pos. 2)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (2) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und geladen werden!
6.10 Werkzeugwechsel (Bild 8)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.
Der Akkuschrauber ist mit einem Schnell-
•
spanbohrfutter (9) mit automatischer Spindelarretierung ausgestattet.
Drehen Sie das Bohrfutter (9) auf. Die Bohr-
•
futteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.
•
Schieben Sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (9) fest zu, und
•
prüfen Sie anschließend den festen Sitz des
Werkzeuges.
6.11 Schrauben
Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.
6.12 Abnehmbarer Halteclip (Bild 1 / Pos.12)
Mit montiertem Halteclip (12) kann das Gerät z.B.
an einen Gürtel angehangen werden. Der abnehmbare Halteclip kann an die linke oder rechte
Seite des Gerätes geschraubt werden. Ein Montieren ist aber nicht zwingend notwendig.
6.9 LED-Licht (Abb. 7/Pos. 10)
Das LED-Licht (10) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (10) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.
- 10 -
D
7. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
- 11 -
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit.
(Ladedauer 1,5 Ah Akku: 30 min)
(Ladedauer 3,0 Ah Akku: 60 min)
Danach wird auf eine Schonladung umgeschaltet bis zur
vollständigen Ladung.
(Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min)
(Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min)
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr als 1h. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 25° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Bedeutung und Maßnahme
- 12 -
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 13 -
D
Garantiebestimmungen
Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Geräteaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.
Kategorie Beispiel Garantieleistung
Mängel an Material oder Konstruktion
Verschleißteile* Bohrfutter 6 Monate
Verbrauchsmaterial/
Verbrauchsteile*
Fehlteile 5 Arbeitstage
* nicht zwingend im Lieferumfang enthalten!
Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der
zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb
von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf
angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.
Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue
Fehlerbeschreibung anzugeben.
Bit-Einsätze/Bohrer Garantie nur bei Sofortdefekt
24 Monate
(24h nach Kauf / Kaufbelegdatum)
Beantworten Sie hierfür folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 14 -
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch
über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie
kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt
daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.
Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-
achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der
Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungsund Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine
oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen)
sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere
für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch
erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.
3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf!
Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von
unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Telefon: +49 [0] 180 5 011 843 · Telefax +49 [0] 180 5 835 830
Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)
E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info
- 15 -
Garantie JA NEIN Kaufbeleg-Nr. / Datum:
1
3
Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l
4
Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
4
Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l
Sehr geehrte Kundin, sehr geehrter Kunde,
bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten
und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriff en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.
D
PLZ: Ort:
3
Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:
Straße / Nr.:
2
Name:
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)
1
Service Hotline: 01805 011 843 · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr
2
Ihre Anschrift eintragen
- 16 -
Mobil:
Telefon:
Retouren-Nr. iSC:
GB
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Storage
10. Charger indicator
- 17 -
GB
Caution - Read the operating instructions to reduce the risk of inquiry
Wear ear-muff s. The impact of noise can cause damage to hearing.
Wear a breathing mask. Dust which is injurious to health can be generated when working on wood
and other materials. Never use the device to work on any materials containing asbestos!
Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted by the device can cause loss of sight.
Change the gear only when the drill is at a standstill. If you fail to observe this point, the gearing may be
damaged.
Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage (charged at least 40%).
- 18 -
GB
Important!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Caution!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Torque selector
2. Battery capacity indicator
3. Changeover switch
4. ON/OFF switch
5. Battery pack
6. Battery charger
7. Selector switch for 1st/2nd gear
8. Pushlock button
9. Quick-change drill chuck
10. LED lamp
11. LED display for counter-clockwise/clockwise
12. Removable holding clip
2.2 Items supplied
Please check that the article is complete as specifi ed in the scope of delivery. If parts are missing,
please contact our service center or the nearest
branch of the DIY store where you made your
purchase at the latest within 5 work days after
purchasing the article and upon presentation of
a valid bill of purchase. Also, refer to the warranty
table in the warranty provisions at the end of the
operating instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Cordless drill/screwdriver
•
Battery charger (Not supplied with Art. No.
•
45.136.92)
Battery (Not supplied with Art. No. 45.136.92)
•
Original operating instructions
•
Safety instructions
•
3. Proper use
The cordless drill/screwdriver is designed for tightening and undoing screws, as well as for drilling
in wood, metal and plastic.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
- 19 -
GB
4. Technical data
Voltage supply ........................................18 V d.c.
Idling speed: ............................0-320/0-1350 rpm
Torque settings: ........................................... 23+1
Forward and reverse rotation ..........................yes
Chuck clamping width ....................... max. 10 mm
Battery charger output voltage: ........ 10-21 V d. c.
Battery charger output current: ....................... 3 A
Mains voltage for charger ...200-260 V ~ 50-60 Hz
Battery type: .......................................Lithium-ion
Number of battery cells: .................................... 5
Battery capacitance: .................................1.5 Ah
Weight.........................................................1.5 kg
Max. screw diameter: .................................. 6 mm
The maximum screw diameter indicates the maximum diameter of the screw that can be screwed
into wood. The screw diameter can vary depending on the type of wood.
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
sound pressure level ..................... 68,9 dB(A)
L
pA
K
uncertainty .............................................3 dB
pA
L
sound power level ....................... 79,9 dB(A)
WA
K
uncertainty .............................................3 dB
WA
Wear ear-muff s.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions) determined in accordance with EN 60745.
Drilling in metal
Vibration emission value a
K uncertainty = 1.5 m/s
2
≤ 2.5 m/s
h
2
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and
maintained.
Limit the operating time.
All stages of the operating cycle must be considered (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).
Screwing without hammer action
Vibration emission value ah ≤ 2.5 m/s
K uncertainty = 1.5 m/s
2
2
Warning!
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment is used and may exceed the specifi ed value
in exceptional circumstances.
- 20 -
GB
5. Before starting the equipment
Be sure to read the following information before
you use your cordless screwdriver for the fi rst
time:
1. Charge the battery pack with the charger
supplied. An empty battery pack requires a
charging period of approximately 0.5-1 hour.
2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in
faultless condition.
3. Always check for concealed electric cables
and gas and water pipes when drilling and
screwing in walls.
6. Operation
6.1 Charging the LI battery pack (Fig. 2-3)
1. Remove the battery pack (5) from the handle,
pressing the pushlock buttons (8) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(6) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Push the battery pack onto the battery charger.
In section 10 “Charger indicator” you will fi nd a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to become charged, please check
whether there is voltage at the socket-outlet
•
whether there is proper contact at the char-
•
ging contacts on the charger.
If the battery still fails to become charged, please
return
the charger
•
the battery pack
•
to our Customer Service Department.
To ensure that the LI battery pack provides
long service you should take care to recharge
it promptly. You must recharge the battery pack
when you notice that the power of the cordless
screwdriver drops.
6.2 Torque setting (Fig. 4 / Item 1)
Important! The tool must be at a standstill
when you set the torque with the setting ring.
The cordless screwdriver is fi tted with a mechani-
cal torque selector.
The torque for a specifi c size of screw is selected
with the set-collar (1). The correct torque depends
on several factors:
on the type and hardness of material in ques-
•
tion
on the type and length screws used
•
on the requirements needing to be met by the
•
screwed joint.
The clutch disengages with a grating sound to
indicate when the set torque is reached.
6.3 Drilling (Fig. 4 / Item 1)
For drilling purposes, move the set-collar to the
last step „Drill“. In this setting the slip clutch is inactive. The maximum torque is available in drilling
mode.
6.4 Forward/Reverse switch (Fig. 5 / Item 3)
With the slide switch above the On/Off switch you
can select the direction of rotation of the batterypowered drill/screwdriver and secure it against
being switched on accidentally. You can choose
between clockwise and anticlockwise rotation. To
avoid causing damage to the gearing it is advisable to change the direction of rotation only when
the tool is at a standstill. The On/Off switch is blo-
cked when the slide switch is in centre position.
6.5 On/Off switch (Fig. 5 / Item 4)
Infi nitely variable speed control is possible with
the On/Off switch. The further you press the
switch, the higher the speed of the battery-powered drill/screwdriver.
6.6 Changing over from 1st gear to 2nd gear
(Fig. 6 / Item 7)
You can work at a higher or lower speed depending on the position of the selector switch. To avoid damaging the gear unit you should only change
over gears when the tool has stopped.
- 21 -
GB
6.7 LED display for clockwise/counter-clockwise operation (Figure 6/Item 11)
The LED display for counter-clockwise/clockwise
(11) indicates the position of the changeover
switch (3).
Green LED (11a) is lit: clockwise
Red LED (11b) is lit: counter-clockwise
6.8 Battery capacity indicator (Fig. 7 – Item 2)
Press the battery capacity indicator switch (a).
The battery capacity indicator (2) shows the charge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED blinks:
The battery is empty, recharge the battery.
All LEDs blink:
The battery pack has undergone exhaustive discharge and is defective. Do not use or charge a
defective battery pack.
6.9 LED lamp (Fig. 7 / Item 10)
The LED lamp (10) can be used in poor lighting
conditions to illuminate the area where you want
to drill or screw. The LED lamp (10) will be lit
automatically as soon as you press the ON/OFF
switch (4).
6.10 Changing the tool (Fig. 8)
Important. Set the changeover switch (3) to its
centre position whenever you carry out any work
(for example changing the tool, maintenance
work, etc.) on the cordless screwdriver.
The cordless screwdriver is fitted with a
•
quick-action chuck (9) with an automatic
spindle stop.
Open the chuck (9). The chuck opening (a)
•
must be large enough to hold the tool (drill bit
or screwdriver bit).
Select the suitable tool. Push the tool as far
•
as possible into the chuck opening (a).
Tighten the chuck (9) and then check that the
•
tool is secure.
6.11 Screwdriving
We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed for
reliable working. Be sure to use a bit that matches
the screw in shape and size. Set the torque, as
described elsewhere in these operating instructions, to suit the size of screw.
6.12 Removable holding clip (Fig. 1 / Item 12)
When the holding clip (12) is fi tted, the equipment
can be hung e.g. on a belt. The removable holding
clip can be screw-fi tted to either the left or right-
hand side of the equipment. Fitting is possible but
not necessary.
7. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting any cleaning work.
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.isc-gmbh.info
- 22 -
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric
tool in its original packaging.
GB
- 23 -
10. Charger indicator
GB
Indicator status
Red LED Green LED
Off Flashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On Off Charging
The charger is charging the battery pack in quick charge mode.
Off On The battery is 85% charged and ready for use.
(Charging time for 1.5 Ah battery: 30 min)
(Charging time for 3.0 Ah battery: 60 min)
The unit then changes over to gentle charging mode until the battery is
fully charged.
(Total charging time for 1.5 Ah battery: approx. 40 min)
(Total charging time for 3.0 Ah battery: approx. 75 min)
Action:
Take the battery pack out of the charger. Disconnect the charger from
the mains supply.
Flashing Off Adapted charging
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes
more than 1 hour. The reasons can be:
- The battery pack has not been used for a very long time or an already
fl at battery was further discharged (exhaustive discharge).
- The battery pack temperature is outside the ideal range (between 25°
C and 45° C).
Action:
Wait for the charging to be completed; you can still continue to charge
the battery pack.
Flashing Flashing Fault
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20°
C) for one day .
Explanations and actions
- 24 -
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 25 -
GB
Warranty provisions
iSC GmbH or the DIY store where you made you purchase guarantees the repair of defects or replacement of the equipment in accordance with the overview below. Statutory guarantee claims are unaff ec-
ted.
Category Example Warranty
Defect with regard to material or
construction
Wear parts* Drill chuck 6 months
Consumables* Bit inserts/drill bits Warranty only in case of an im-
Missing parts 5 work days
* Not necessarily included in the scope of delivery!
For consumables, wear parts and missing parts iSC GmbH guarantees the correction of defects or a
new delivery only if the defect is reported within 24 hours (consumables), 5 work days (missing parts) or
6 months (wear parts) after purchase and the purchase date is verifi ed with the bill.
In case of defects concerning the material or construction, we kindly request you to submit the equipment together with the fully completed warranty card supplied with the equipment. It is important that
you enter an exact description of the defect.
To do so, answer the following questions:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
24 months
mediate defect (24 hours after
purchase / date on the bill)
- 26 -
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to off er
our assistance under the service number printed below. Please note the following terms under which
guarantee claims can be made:
1. These guarantee terms cover additional guarantee rights and do not aff ect your statutory warranty
rights. We do not charge you for this guarantee.
2. Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the rectifi cation of these defects or replacement of the device. Please note that our devices
have not been designed for use in commercial, trade or industrial applications. Consequently, the
guarantee is invalidated if the equipment is used in commercial, trade or industrial applications or
for other equivalent activities. The following are also excluded from our guarantee: compensation for
transport damage, damage caused by failure to comply with the installation/assembly instructions
or damage caused by unprofessional installation, failure to comply with the operating instructions
(e.g. connection to the wrong mains voltage or current type), misuse or inappropriate use (such as
overloading of the device or use of non-approved tools or accessories), failure to comply with the
maintenance and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or
dust), eff ects of force or external infl uences (e.g. damage caused by the device being dropped) and
normal wear resulting from proper operation of the device. This applies in particular to rechargeable
batteries for which we nevertheless issue a guarantee period of 12 months. The guarantee is rendered null and void if any attempt is made to tamper with the device.
3. The guarantee is valid for a period of 2 years starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The
original guarantee period remains applicable to the device even if repairs are carried out or parts are
replaced. In such cases, the work performed or parts fi tted will not result in an extension of the gua-
rantee period, and no new guarantee will become active for the work performed or parts fi tted. This
also applies when an on-site service is used.
4. In order to assert your guarantee claim, please send your defective device postage-free to the
address shown below. Please enclose either the original or a copy of your sales receipt or another dated proof of purchase. Please keep your sales receipt in a safe place, as it is your proof of
purchase. It would help us if you could describe the nature of the problem in as much detail as possible. If the defect is covered by our guarantee then your device will either be repaired immediately
and returned to you, or we will send you a new device.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts/consumables and missing parts as
set forth in the warranty conditions in these operating instructions.
- 27 -
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Stockage
10. Affi chage chargeur
- 28 -
F
Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures
Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière
nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !
Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et
la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Afi n d‘éviter d‘endommager l‘engrenage, le changement de vitesse doit se faire uniquement à l‘arrêt
Charger l’accumulateur uniquement dans des salles sèches avec une température environnante de
+10°C à - +40°C. Stockez uniquement les accumulateurs chargés (charge mini. 40%).
- 29 -
F
Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Avertissement !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Réglage du couple de serrage
2. Affi chage de la capacité de l’accumulateur
3. Interrupteur de sens de rotation
4. Interrupteurs marche/arrêt
5. Accumulateur
6. Chargeur
7. Commutateur 1e vitesse – 2e vitesse
8. Touche à cran
9. Mandrin à serrage rapide
10. Lampe DEL
11. Affi chage DEL marche à gauche/droite
12. Clip de fi xation amovible
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, il faut vous adresser dans un
délai de 5 jours ouvrables maximum après votre
achat à notre service après-vente ou au magasin
de bricolage compétent le plus proche muni
d‘une preuve d‘achat valable. Veuillez consulter
pour cela le tableau des garanties dans les conditions de garantie à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Attention !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Perceuse-visseuse sans fil
•
Chargeur (Non compris dans la livraison du
•
numéro d‘article 45.136.92)
Piles (Non compris dans la livraison du nu-
•
méro d‘article 45.136.92)
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
La vis-perceuse à accumulateur convient à visser
et à dévisser des vis tout comme au perçage
dans le bois, le métal et les matières plastiques.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
- 30 -
F
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Alimentation en courant, moteur .............18 V d.c.
Vitesse de rotation
de marche à vide : .............. 0-320 / 0-1350 tr/min
Niveau de couple de rotation : ..................... 23+1
Rotation vers la droite et vers la gauche ......... oui
Capacité du serrage du mandrin ........max 10 mm
Tension de sortie du chargeur : ........ 10-21 V d. c.
Courant de sortie du chargeur : ...................... 3 A
Tension secteur,chargeur ..200 V-260 V~50-60 Hz
Type d’accumulateur : .................................Li-ion
Nombre de piles de l’accumulateur : ................. 5
Capacité de l’accumulateur : .....................1,5 Ah
Poids ...........................................................1,5 kg
Diamètre max. de vis : ................................. 6 mm
Le diamètre max. de vis décrit le diamètre maximum de la vis pouvant être vissée dans le bois.
En fonction du type de bois, le diamètre de la vis
peut varier.
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Percer le métal
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
2
.... 68,9 dB(A)
pA
.. 79,9 dB(A)
WA
≤ 2,5 m/s
h
2
Visser sans percussion
Valeur d’émission de vibration ah ≤ 2,5 m/s
Insécurité K = 1,5 m/s
2
2
Avertissement !
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Limitez votre temps de travail.
Toutes les parts du cycle de fonctionnement doivent être alors prises en considération (par exemple les temps pendant lesquels l’outil électrique
est hors circuit et ceux pendant lesquels il est en
circuit, mais sans charge en cours).
- 31 -
F
5. Avant la mise en service
Avant la mise en service de votre tournevis électrique sans fi l, lisez ces remarques :
1. Chargez l’accumulateur avec le chargeur livré. Un accumulateur vide est chargé au terme
d’environ 0,5-1 heure.
2. Utilisez uniquement des forets pointus tout
comme des embouts de tournevis irréprochables et adéquats.
3. Lors du perçage et du vissage dans des parois et murs, controlez s’il y a des conduites
de courant, de gaz ou d’eau cachées.
6. Commande
6.1 Chargement du bloc accumulateur LI
(fi g. 2-3)
1. Tirez le bloc accumulateur (5) hors de sa
poignée, en appuyant sur les touches à cran
(8) vers le bas.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (6) dans la prise de
courant. Le voyant LED vert commence à clignoter.
3. Insérez l’accumulateur sur le chargeur.
Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.
Si la charge du paquet accumulateur n’est pas
possible, vérifi ez
que la prise de courant est sous tension
•
que les contacts du chargeur sont fiables.
•
S’il n’est toujours pas possible de charger le paquet accumulateur, nous vous prions d’envoyer
le chargeur
•
et le paquet accumulateur
•
à notre station de service après-vente.
Il faut recharger à temps le bloc accumulateur
LI afi n de lui assurer une longue durabilité. Ceci
est de toute manière nécessaire, lorsque vous
constatez que la puissance du tournevis sans fi l
diminue.
6.2 Réglage du couple de rotation
(fi g. 4/pos. 1)
Attention ! Ne réglez la bague de réglage
pour le couple de serrage qu’à l’arrêt de la
machine.
Le tournevis sans fi l est doté d’un réglage méca-
nique du couple de rotation.
Le couple de rotation pour une taille défi nie de
vis est réglable par la molette de réglage (1). Le
couple de rotation dépend de plusieurs facteurs:
de la sorte et dureté du matériau à traiter
•
de la sorte et longueur des vis utilisées
•
des exigences auxquelles doivent répondre
•
les unions vissées
Si le couple de rotation est atteint, un grincement
indique que le désaccouplement est eff ectué.
6.3 Perçage (fi g. 4/pos. 1)
Pour pouvoir percer, mettez la molette de réglage
pour le couple de rotation sur le dernier gradin
“perceuse“, sur le gradin “percer“ l’accouplement
patinant est hors service. Lors du perçage le
couple de rotation maximal est disponible.
6.4 Commutateur de sens de rotation
(fi g. 5/pos. 3)
L’interrupteur à coulisse au-dessus de
l’interrupteur Marche/Arrêt vous permet de choisir
le sens de rotation de la perceuse-visseuse à accumulateur et d’éviter un démarrage intempestif.
Vous pouvez sélectionner la rotation vers la gauche ou vers la droite. Pour prévenir un endommagement de l’engrenage, ne commutez le sens de
rotation qu’à l’arrêt. Dans le cas où l’interrupteur
à coulisse se trouve dans la position centrale,
l’interrupteur Marche/Arrêt est bloqué.
6.5 Interrupteur Marche/Arrêt (fi g. 5/pos. 4)
L’interrupteur Marche/Arrêt permet le réglage en
continu de la vitesse. Le plus fort vous appuyez
sur l’interrupteur.
6.6 Commutation de vitesse 1 à vitesse 2
(fi g. 6/pos. 7)
Selon la position du commutateur, vous pouvez
travailler à une vitesse élevée ou réduite. Pour
éviter une détérioration de l’engrenage, il est
conseillé de commuter la vitesse uniquement
pendant l’arrêt de l’appareil.
- 32 -
F
6.7 Affi chage DEL, marche à gauche/à droite
(fi gure 6/pos. 11)
L’ a ffi chage DEL Marche à gauche/à droite (11) in-
dique la position à laquelle l’interrupteur de sens
de rotation (3) se trouve.
La DEL verte (11a) s’allume : Rotation à droite
La LED rouge (11b) s’allume : Rotation à gauche
6.8 Affi chage de la capacité de la batterie
(fi g. 7/pos. 2)
Appuyez sur l’interrupteur pour affi cher la capa-
cité de l’accumulateur (a). L’affi chage de la capa-
cité de l’accumulateur (2) vous indique l’état de
charge de l’accumulateur au moyen de 3 DEL.
Toutes les 3 DEL sont allumées :
L’accumulateur est entièrement chargé.
2 ou 1 voyant LED est (sont) allumé(s)
L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.
1 voyant LED clignote :
L‘accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
L‘accumulateur a subi une décharge profonde et
est défectueux. Un accumulateur défectueux ne
doit plus être utilisé et rechargé !
6.9 Voyant DEL (fi gure 7/pos. 10)
La lampe DEL (10) permet d’éclairer la zone
de vissage et de perçage en cas de conditions
de luminosité défavorables. La lampe DEL (10)
s’allume automatiquement, dès que vous appuyez sur l’interrupteur marche/arrêt (4).
6.10 Changement d’outils (fi gure 8)
Attention ! Pour tous travaux (p. ex. changement
d’outils ; maintenance ; etc.) sur le tournevis sans
fi l, placez l’interrupteur de sens de rotation (3) en
position médiane.
Le tournevis sans fil est équipé d’un mandrin
•
à serrage rapide (9) avec blocage de broche
automatique.
Dévissez le mandrin (9). L’ouverture du man-
•
drin (a) doit être suffisamment grande pour
pouvoir loger l’embout (foret ou encore bit de
vissage).
Sélectionnez l’outil adéquat. Poussez
•
l’embout le plus loin possible dans l’ouverture
du mandrin (a).
Refermez à fond le mandrin (9) et vérifiez en-
•
suite si l’embout tient bien.
6.11 Vissage:
Utilisez de préférence des vis à centrage
automatique (p.ex. Torx, à tête cruciforme) ce qui
assure le travail en toute sécurité. Veillez à ce
que la forme et la taille du bit et de la vis utilisés
soient conformes. Eff ectuez le réglage du couple
de rotation comme décrit dans l’instruction - en
fonction de la taille des vis.
6.12 Clip de fi xation amovible
(fi gure 1 / pos. 12)
Avec le clip de fi xation installé (12), l‘appareil
peut être, par exemple, accroché à une ceinture.
Le clip de fi xation amovible peut être vissé sur le
côté gauche ou sur le côté droit de l‘appareil. Il
n‘est cependant pas obligatoirement nécessaire
de l‘installer.
7. Nettoyage, maintenance et
commande de pièces de
rechange
Retirez la fi che de contact avant tous travaux de
nettoyage.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
- 33 -
7.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
F
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
- 34 -
10. Affi chage chargeur
F
État de l’affi chage
LED rouge LED vert
Arrêt Clignote État prêt à l’emploi
Le chargeur est raccordé au réseau et est prêt à l’emploi,
l’accumulateur n’est pas dans le chargeur.
Marche Arrêt Chargement
Le chargeur charge l’accumulateur en mode de charge rapide.
Arrêt Arrêt L‘accumulateur est chargé à 85 % et prêt à l‘emploi.
(Durée de charge 1,5 Ah accumulateur : 30 min)
(Durée de charge 3,0 Ah accumulateur : 60 min)
Ensuite, on commute sur un processus de charge lent jusqu‘au
chargement complet.
(Durée de charge totale 1,5 Ah accumulateur : env. 40 min)
(Durée de charge totale 3,0 Ah accumulateur : env. 75 min)
Mesures :
Retirez l’accumulateur du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt Charge d’adaptation
Le chargeur est en mode de charge lente.
Dans ce cas, l’accumulateur se charge plus lentement pour des raisons de sécurité et nécessite plus d’une heure. Cela peut avoir les
causes suivantes :
- l’accumulateur n’a pas été chargé depuis longtemps ou la charge
d‘un accumulateur usagé a été poursuivie (décharge profonde)
- la température de l’accumulateur n’est pas dans la zone idéale comprise entre 25 °C et 45 °C.
Mesures :
attendez jusqu’à ce que le processus de charge soit terminé,
l’accumulateur peut quand même encore être chargé.
Clignote Clignote Erreur
Le processus de charge n’est plus possible. L’accumulateur est défectueux.
Mesures :
il ne faut plus charger un accumulateur défectueux.
Retirez l’accumulateur du chargeur.
Marche Marche Perturbation thermique
L’accumulateur est trop chaud (par ex. exposition directe au so
eil) ou trop froid (en dessous de 0 °C)
Mesures :
retirez l’accumulateur et conservez-le un jour à température ambiante
(env. 20 °C).
Signifi cation et mesures
- 35 -
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
- 36 -
F
Conditions de garantie
La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le
remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant inchangés.
Catégorie Exemple Prestation de garantie
Défauts de matériel ou de construction
Pièces d‘usure* mandrin de perceuse 6 mois
Matériel de consommation/
pièces de consommation*
Pièces manquantes 5 jours ouvrables
*Pas obligatoirement compris dans la livraison !
En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la société iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison
complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consommation), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation
d‘une preuve d‘achat datée.
En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en
compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remplie. Il est important ce faisant de bien décrire l‘erreur.
embouts bit/forets Garantie uniquement en cas
24 mois
de défaut immédiat (24h après
l‘achat/sur présentation d‘une
preuve d‘achat datée)
Répondez pour cela aux questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
- 37 -
F
Bon de garantie
Chère Cliente, Cher Client,
Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir
prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous
restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas.
Pour faire valoir une demande de garantie, ce qui suit est valable :
1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement
de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con-
struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat
de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises
professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports,
les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une
installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement
à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non
conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non
homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps
étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi
de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que
l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs
pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis-
paraît dès lors que des interventions ont lieu sur l’appareil.
3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes
de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de
garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil
n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer
un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce
de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été
consulté.
4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve
! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est
compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou
encore un nouveau.
Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement
des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions
de cette garantie conformément aux conditions de garantie de ce mode d‘emploi.
- 38 -
I
Indice
1. Avvertenze sulla sicurezza
2. Descrizione dell’apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Smaltimento e riciclaggio
9. Conservazione
10. Indicatori del caricabatterie
- 39 -
I
Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve-
re nociva alla salute. Non lavorate materiale contenente amianto!
Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Per evitare danni al meccanismo, il cambio di marcia deve essere azionato solo ad utensile fermo.
Conservazione delle batterie solo in luoghi asciutti con una temperatura ambiente di +10°C - +40°C.
Conservate le batterie solo se sono cariche (almeno al 40%).
- 40 -
I
Attenzione!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Avvertimento!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1)
1. Impostazione del momento torcente
2. Indicatore di carica della batteria
3. Commutatore del senso di rotazione
4. Interruttore ON/OFF
5. Batteria
6. Carica batteria
7. Commutatore 1° marcia/2° marcia
8. Tasto di arresto
9. Mandrino per punte da trapano a serraggio
rapido
10. Luce LED
11. Spia rotazione sinistrorsa/destrorsa
12. Clip di fi ssaggio rimovibile
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio
Assistenza presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto o al centro fai-da-te competente
più vicino. Al riguardo fate attenzione alla Tabella
Garanzia nelle disposizioni di garanzia alla fi ne
delle istruzioni.
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Attenzione!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
Trapano avvitatore a batteria
•
Caricabatterie (Non incluso nella fornitura
•
dell’art.-Nr.: 45.136.92)
Batteria (Non incluso nella fornitura dell’art.-
•
Nr.: 45.136.92)
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
•
3. Utilizzo proprio
Il trapano avvitatore a batteria è adatto sia per
avvitare e svitare viti che per perforare legno, metallo e plastica.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
- 41 -
I
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Tensione alimentazione motore ..............18 V d.c.
Numero di giri a vuoto: .........0-320 / 0-1350 min
Livelli del momento torcente: ....................... 23+1
Rotazione sinistra/destra ...................................si
Apertura bocca mandrino portapunta max. 10 mm
Tensione in uscita del caricabatterie: 10-21 V d. c.
Corrente in uscita del caricabatterie: ..............3 A
Tensione di rete
per caricaaccumulatori.......200-260 V ~ 50-60 Hz
Tipo di batteria: .......................................... Li-Ion
Numero delle celle della batteria: ...................... 5
Capacità della batteria: .............................1,5 Ah
Peso ............................................................1,5 kg
Diametro massimo vite: ............................... 6 mm
Il diametro massimo della vite indica il diametro
massimo della vite che può essere avvitata nel
legno. Il diametro della vite può variare a seconda
del tipo di legno.
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.
Livello di pressione acustica L
Incertezza K
..............................................3 dB
pA
Livello di potenza acustica L
Incertezza K
..............................................3 dB
WA
Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma
EN 60745.
Trapano su metallo
Valore emissione vibrazioni a
Incertezza K = 1,5 m/s
2
Avvitare senza colpi
Valore emissione vibrazioni ah ≤ 2,5 m/s
Incertezza K = 1,5 m/s
2
........ 68,9 dB (A)
pA
.......... 79,9 dB (A)
WA
≤ 2,5 m/s
h
2
2
Avvertimento!
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
-1
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to.
Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
•
all’apparecchio.
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
•
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipolvere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
Limitate il tempo di lavoro.
Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l’elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).
- 42 -
I
5. Prima della messa in esercizio
Prima di mettere in esercizio il vostro avvitatore
a batteria leggete assolutamente le seguenti avvertenze.
1. Ricaricate la batteria con il caricabatterie in
dotazione. Una batteria scarica si ricarica in
ca. 0,5-1 ora.
2. Utilizzate solo punte affi late e inserti per cac-
ciavite adatti ed in perfetto stato.
3. In caso di perforazione e avvitamento su muri
e pareti, verifi cate che non siano presenti
condutture nascoste di corrente, gas e acqua.
6. Uso
6.1 Ricarica della batteria LI (Fig. 2-3)
1. Estraete la batteria (5) dall’impugnatura premendo verso il basso il tasto di arresto (8).
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di alimentazione del caricabatterie (6) nella presa
di corrente. Il LED verde inizia a lampeggiare.
3. Spingete la batteria sul caricabatterie.
Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.
Se non fosse possibile caricare il pacchetto di
accumulatori, verifi cate che
la presa di corrente disponga della tensione
•
di rete richiesta
i contatti del caricaaccumulatori abbiano un
•
contatto elettrico perfetto.
Se malgrado tutto non fosse ancor possibile caricare gli accumulatori, Vi preghiamo di fare pervenire al nostro Servizio clientela quanto segue
caricaaccumulatori
•
pacchetto di accumulatori.
•
Per una lunga durata della batteria si deve provvedere a una puntuale ricarica della batteria LI.
Ciò è comunque necessario quando ci si accorge
della diminuzione delle prestazioni dell’avvitatore
a batteria.
6.2 Impostazione del momento torcente
(Fig. 4/Pos. 1)
Attenzione! Impostare l’anello di regolazione per il
momento torcente solo con l’utensile fermo.
L’avvitatore a batteria è dotato di un’impostazione
meccanica del momento torcente.
Il momento di rotazione relativo ad una determinata misura di vite, scelto sull’anello di regolazione (1). Il momento di rotazione dipende da più
fattori:
da tipo e durezza del materiale da sottoporre
•
a lavorazione
da tipo e lunghezza delle viti da utilizzare
•
dai requisiti richiesti al collegamento a vite da
•
effettuare.
Il raggiungimento del momento di rotazione è
segnalato mediante disinnesto cricchettante
dell’innesto stesso.
6.3 Trapanatura (Fig. 4/Pos. 1)
Per eseguire una trapanatura portate l’anello di
regolazione momento di rotazione sull’ultima
posizione “Bohren”, trapanatura,. In tale posizione
l’innesto slittante è disattivato.
6.4 Commutadirezione di rotazione
(Fig. 5/Pos. 3)
Azionando il selettore scorrevole sopra
all’interruttore acceso/spento potete regolare il
senso di rotazione dell’Avvitatore ad accumulatore, proteggendo allo stesso tempo l’Avvitatore ad
accumulatore contro un avviamento involontario.
Per evitare di danneggiare la trasmissione, il
senso di rotazione dovrebbe essere regolato con
attrezzo fermo. Se il selettore scorrevole si trovasse in posizione centrale, in tal caso l’interruttore
acceso/spento è bloccato.
6.5 Interruttore acceso/spento (Fig. 5/Pos. 4)
Con l’interruttore acceso/spento si può progressivamente comandare il numero dei giri. Più che si
preme l’interruttore e più aumenterà il numero di
giri dell’Avvitatore ad accumulatore.
6.6 Commutazione foratura - foratura battente (Fig. 6/Pos. 7)
Per eseguire una foratura portate la ghiera anteriore sul simbolo „trapano“. Per eseguire una foratura a percussione portate la ghiera anteriore sul
simbolo „martello“ e la ghiera per la regolazione
della coppia di serraggio sul simbolo „trapano“.
- 43 -
I
6.7 Spia rotazione sinistrorsa/destrorsa
(Fig. 6/Pos. 11)
La spia rotazione sinistrorsa/destrorsa (11) mostra in quale posizione si trova il commutatore del
senso di rotazione (3).
Spia verde (11a) illuminata: rotazione destrorsa
Spia rossa (11b) illuminata: rotazione sinistrorsa
6.8 Indicazione di carica della batteria
(Fig. 7/Pos. 2)
Premete l’interruttore per l’indicazione di carica
della batteria (a). L’indicazione di carica della
batteria (2) segnala lo stato di carica per mezzo
di 3 spie.
Le 3 spie sono illuminate
La batteria è completamente carica.
1 spia o 2 spie sono illuminate
La batteria dispone di una suffi ciente carica re-
sidua.
1 spia lampeggia
La batteria è scaricata, ricaricatela.
Tutte le spie lampeggiano
La batteria si è scaricata completamente ed è difettosa. Una batteria difettosa non deve più venire
usata e ricaricata!
6.9 Luce LED (Fig. 7/Pos. 10)
La luce LED (10) permette di illuminare il punto
da avvitare o da perforare in caso di condizioni di
luce sfavorevoli. La luce LED (10) si illumina automaticamente non appena premete l’interruttore
ON/OFF (4).
6.10 Cambio dell’utensile (Fig. 8)
Attenzione! Prima di ogni operazione (per es.
cambio dell’utensile, manutenzione ecc.) portate il commutatore del senso di rotazione (3)
sull’avvitatore a batteria in posizione centrale.
L’avvitatore a batteria è dotato di un mandrino
•
(9) a serraggio rapido con bloccaggio automatico.
Allentate il mandrino (9). L’apertura del man-
•
drino (a) deve essere abbastanza grande
da accogliere l’utensile (punta per trapano o
inserto per giraviti).
Scegliete l’utensile appropriato. Inseritelo il
•
più possibile nell’apertura (a) del mandrino.
Avvitate bene il mandrino (9) e verificate quin-
•
di che l’utensile sia ben serrato.
6.11 Avvitamento
Usate preferibilmente viti autocentranti (ad es.
con intaglio a croce), che garantiscono un lavoro
sicuro. Fate attenzione che le punte a cacciavite
utilizzate corrispondano a forma e dimensioni
delle rispettive viti. Eff ettuate la regolazione del
momento di rotazione come descritto nelle istruzioni, corrispondentemente alle dimensioni della
vite da usare.
6.12 Clip di fi ssaggio rimovibile
(Fig. 1 / Pos. 12)
Con la clip di fi ssaggio (12) montata l‘apparecchio
si può agganciare per es. ad una cintura. La clip
di fi ssaggio può venire avvitata sul lato sinistro o
destro dell‘apparecchio. Il montaggio non è comunque obbligatorio.
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.
7.1 Pulizia
Tenete il più possibile i dispositivi di protezio-
•
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito
•
dopo averlo usato.
Pulite l’apparecchio regolarmente con un
•
panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
7.2 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
- 44 -
7.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
•
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
9. Conservazione
I
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
- 45 -
10. Indicatori del caricabatterie
I
Stato indicatori
LED rosso LED verde
Spento Lampeggia Pronto all‘esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è
nel caricabatterie.
Acceso Spento Ricarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce.
Spento Acceso La batteria è ricaricata all‘85% e pronta per l‘uso.
(Durata di ricarica per batteria da 1,5 Ah: 30 min.)
(Durata di ricarica per batteria da 3,0 Ah: 60 min.)
Dopo tale intervallo l‘apparecchio passa alla ricarica lenta fi no a co
pletare il processo.
(Durata di ricarica totale, batteria da 1,5 Ah: ca. 40 min.)
(Durata di ricarica totale, batteria da 3,0 Ah: ca. 75 min.)
Intervento
Togliete la batteria dal caricabatterie. Staccate il caricaba
terie dalla rete.
Lampeggia Spento Regolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi
di sicurezza e richiede più di 1 h. Ciò può essere dovuto ai seguenti
motivi:
- la batteria non è stata ricaricata per molto tempo oppure è stata co
tinuata la scarica di una batteria esaurita (scarica profonda)
- la temperatura della batteria non si trova nel range ideale tra i 25°C
e 45°C.
Intervento
Attendete la fi ne della ricarica, si può comunque continuare a ricar
care la batteria.
Lampeggia Lampeggia Errore
La ricarica non è più possibile. La batteria è difettosa.
Intervento
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
Signifi cato e interventi
- 46 -
I
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
- 47 -
I
Disposizioni di garanzia
La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la
sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di
garanzia previsti dalla legge.
Categoria Esempio Prestazione di garanzia
Difetti di materiale o fabbricazione
Parti soggette ad usura * Mandrino 6 mesi
Materiale di consumo/
parti di consumo *
Parti mancanti 5 giorni lavorativi
* non necessariamente compreso tra gli elementi forniti!
Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ovvero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva
solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti)
o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il
documento di acquisto.
In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare
l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im-
portante che riportiate una precisa descrizione del difetto.
Inserti/punte per trapano Garanzia solo in caso di difetto
24 mesi
immediato (24h dopo acquisto/
data documento di acquisto)
A tal fi ne rispondete alle seguenti domande.
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
- 48 -
I
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente
al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto
segue:
1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non
tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono
per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o
di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio.
Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi-
anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato
in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia
sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati
dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla
mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo
di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o
utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e
di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre
o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e
dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia-
mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi
sull’apparecchio.
3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-
no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere
accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo
periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di
garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati
non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul
posto.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto
all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che
riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla-
mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione
di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza.
Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia secondo le Disposizioni di garanzia di queste istruzioni per l‘uso.
- 49 -
DK/N
Indholdsfortegnelse
1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Rengøring, vedligeholdelse og reservedelsbestilling
8. Bortskaff else og genanvendelse
9. Opbevaring
10. Visninger på opladeren
- 50 -
DK/N
Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade
Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv.
Der må ikke arbejdes i asbestholdigt materiale!
Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud
fra maskinen, kan forårsage synstab.
For at undgå at drevet beskadiges, må gearskift kun foretages, når maskinen står stille.
Akkumulatorbatterierne skal opbevares i et tørt rum med en omgivende temperatur på +10° C - +40° C.
Opbevaring skal ske i opladet tilstand (mindst 40% opladet).
- 51 -
DK/N
Vigtigt!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Advarsel!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1)
1. Indstilling af drejningsmoment
2. Batteri-kapacitetsindikator
3. Rotations-inverter
4. Tænd/Sluk-knap
5. Akkumulatorbatteri
6. Ladeapparat
7. Omskifter 1. gear – 2. gear
8. Anslagsknap
9. Selvspændende borepatron
10. LED-lys
11. LED-visning venstre-/højregang
12. Aftagelig holdeclips
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller nærmeste kompetente byggemarked
med forevisning af gyldig købskvittering. Vær
her opmærksom på garantioversigten, der er
indeholdt i garantibestemmelserne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Vigtigt!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Akku-bore/skruemaskine
•
Ladeadapter (Ved vare-nr.: 45.136.92 - følger
•
ikke med)
Batteri (Ved vare-nr.: 45.136.92 - følger ikke
•
med)
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
Akku-bore/skruemaskinen er beregnet til i- og
udskruning og af skruer samt til boring i træ, metal og kunststof.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
- 52 -
DK/N
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Spændingsforsyning motor .....................18 V d.c.
Omdrejningstal, ubelastet: ...0-320 / 0-1350 min
Drejningsmomenttrin: .................................. 23+1
Højre-venstre-løb ...............................................ja
Spændvidde borepatron ................... max 10 mm
Udgangsspænding ladeadapter: ......10-21 V d. c.
Udgangsstrøm ladeadapter: ..........................3 A
Netspænding oplader ........200-260 V ~ 50-60 Hz
Akku-type: ...................................................Li-ion
Antal battericeller: ............................................. 5
Batterikapacitet: ........................................ 1,5 Ah
Vægt ...........................................................1,5 kg
Maks. skruediameter: .................................. 6 mm
Den maks. skruediameter er et udtryk for den
maksimale diameter for skruen, som kan skrues
ind i træ. Skruens diameter kan variere alt efter
træsort.
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 60745.
Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 60745.
Boring i metal
Svingningsemissionstal a
Usikkerhed K = 1,5 m/s
.............................. 68,9 dB(A)
pA
............................................. 3 dB
pA
............................ 79,9 dB(A)
WA
............................................3 dB
WA
≤ 2,5 m/s
h
2
2
Advarsel!
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også an-
-1
vendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
Tilbageværende risici
Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.
Begræns arbejdstiden.
Der skal her tages højde for alle driftscyklens
dele (eksempelvis tidsrum, hvor el-værktøjet er
slukket, og tidsrum, hvor værktøjet er tændt, men
kører uden belastning).
Skruer uden slag
Svingningsemissionstal ah ≤ 2,5 m/s
Usikkerhed K = 1,5 m/s*
2
- 53 -
DK/N
5. Inden ibrugtagning
Nedenstående anvisninger skal læses, inden du
tager akku-skruemaskinen i brug:
1. Lad akkumulatorbatteriet op med den medfølgende ladeadapter. Det tager ca. 0,5-1 time
at oplade et tomt batteri.
2. Brug kun skarpe bor samt intakte og egnede
skruebits.
3. Ved boring og skruning i vægge og mure skal
disse først undersøges for skjulte strøm-, gasog vandledninger.
6. Betjening
6.1 Opladning af LI-akku-pack (fi g. 2-3)
1. Træk akku-pack’en (5) ud af håndtaget, mens
du trykker anslagsknappen (8) ned.
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenværende netspænding. Sæt stikket til opladeren
(6) i stikkontakten. Den grønne LED begynder
at blinke.
3. Indsæt akkumulatorbatteriet i ladeadapteren.
Under punkt 10 (‘Visninger på ladeadapteren’)
fi ndes en oversigt, der forklarer betydningen af
LED-visningerne på ladeadapteren.
Hvis det ikke skulle være muligt at oplade batteridelen, så kontrollér
om der er netspænding på stikdåsen
•
om kontakten på opladerens ladekontakter er
•
fejlfri.
Såfremt det stadig ikke er muligt at oplade batteridelen, bedes De sende
opladeren
•
og batteridelen
•
til vores kundeservice.
Sørg for at genoplade LI-akku-pack’en i god tid
for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, hvis du konstaterer,
at akku-skruemaskinens ydelse er nedsat.
6.2 Indstilling af drejningsmoment
(fi g. 4/pos. 1)
Vigtigt! Justerring til drejningsmoment må
kun indstilles ved stilstand.
Akku-skruemaskinen er udstyret med en mekanisk indstilling af drejningsmoment.
Drejemomentet for en bestemt skruestørrelse
indstilles på stilleringen (1). Drejemomentet er
afhængig af fl ere forskellige faktorer:
hvilken type materiale, der skal bearbejdes,
•
og dets hårdhed
hvilken type skruer, der anvendes, og deres
•
længde
hvilke krav, der stille til skrueforbindelsen.
•
Når drejemomentet er nået, signaliseres dette af
den lyd der fremkommer, når koblingen går ud af
indgreb.
6.3 Boring (fi g. 4/pos. 1)
Til boring skal De indstille stilleringen til drejemomentet på sidste trin „Bor“. I trinnet boring er
glidekoblingen ude af funktion. Under boringen
har De det maksimale drejemoment til rådighed.
6.4 Kontakt til omstilling af omdrejningsretningen (fi g. 5/pos. 3)
De kan indstille omdrejningsretningen for akkuskruemaskinen med skydekontakten via tænd/
sluk-afbryderen og samtidig sikre akku-skruemaskinen mod utilsigtet at blive tændt. De kan
vælge mellem venstre- og højreløb. For at undgå
beskadigelser af gearet, bør omdrejningsretningen kun stilles om, når maskinen står stille. Når
skydekontakten er i midterstilling, så er tænd/
sluk-afbryderen blokeret.
6.5 Tænd/sluk-afbryder (fi g. 5/pos. 4)
De kan styre omdrejningstallet trinløst med tænd/
sluk-afbryderen. Jo længere de trykker kontakten,
desto højere er omdrejningstallet på akku-skruemaskinen.
6.6 Omkobling 1. gear - 2. gear (fi g. 6/pos. 7)
Alt efter omkoblerens position kan De arbejde
med et højere eller lavere omdrejningstal. For at
undgå at gearet beskadiges, bør gearet kun omkobles under standsning.
6.7 LED-visning venstre-/højregang
(fi g. 6/pos. 11)
LED-visning for venstre-/højregang (11) angiver,
hvilken position rotationsinverteren (3) befi nder
sig i.
Grøn LED (11a) lyser: Højregang
Rød LED (11b) lyser: Venstregang
- 54 -
DK/N
6.8 Batteri-kapacitetsindikator (fi g. 7/pos. 2)
Tryk på kontakt for batteri-kapacitetsindikator (a).
Batteri-kapacitetsindikatoren (2) indikerer batteriets ladetilstand ved hjælp af 3 LED`er.
Alle 3 LED’er lyser:
Batteriet er fuldt opladet.
2 eller 1 LED(’er) lyser
Batteriet råder over tilstrækkelig restkapacitet.
1 LED blinker:
Batteriet er afl adet; oplad batteriet.
Alle LED’er blinker:
Batteriet er blevet dybafl adet og har defekt. Et
defekt batteri må ikke længere benyttes eller
oplades!
6.9 LED-lys (fi g. 7/pos. 10)
Med LED-lyset (10) kan skrue- og borestedet
lyses op i tilfælde af dårlige lysforhold. LED-lyset
(10) lyser automatisk, når du trykker på tænd/
sluk-knappen (4).
6.10 Værktøjsskift (fi g. 8)
Vigtigt! Rotations-inverteren (3) på akku-
skruemaskinen skal sættes i midterstilling, inden
arbejder på selve maskinen påbegyndes (f.eks.
værktøjsskift; vedligeholdelse; osv.).
Akku-skruemaskinen er udstyret med en
•
selvspændende borepatron (9) med automatisk spindellås.
Skru borepatronen (9) på. Borepatronens åb-
•
ning (a) skal være stor nok til at kunne holde
værktøjet (bor eller skruebit).
Vælg et egnet værktøj. Sæt værktøjet så langt
•
op i borepatronens åbning (a) som muligt.
Drej borepatronen (9) i, så den sidder helt
•
fast, og kontroller, at værktøjet sidder fast.
6.11 Skruning
Anvend helst skruer med selvcentrering (f.eks.
torx, krydskærv), hvorved arbejdet bliver mere
sikkert. Sørg for at bit og skrue passer sammen
i form og størrelse. Udfør drejemomentindstillingen, som beskrevet i vejledningen, så den passer
til skruens størrelse.
6.12 Aftagelig holdeclips (fi g. 1 / pos. 12)
Holdeclipsen (12) kan bruges til f.eks. at hægte
maskinen på et bælte. Den aftagelige holdeclips
kan skrues på maskinens venstre eller højre side.
Det er dog ikke tvingende nødvendigt at gøre
brug af clipsen.
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.
7.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
7.2 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
7.3 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
•
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info
8. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
- 55 -
9. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
DK/N
- 56 -
DK/N
10. Visninger på opladeren
Visning
Rød lysdi-
ode
Slukket Blinker Standby-modus
Tændt Slukket Opladning
Slukket Tændt Akkumulatorbatteriet er 85% opladet og klar til brug.
Blinker Slukket Tilpasningsopladning
Blinker Blinker Fejl
Tændt Tændt Temperaturfejl
Grøn lysdiode
Ladeadapteren er sluttet til strømforsyningsnettet og er klar til drift,
batteriet er ikke sat i
Ladeadapteren lader batteriet op i hurtigladningsmodus.
(Opladningstid 1,5 Ah-batteri: 30 min.)
(Opladningstid 3,0 Ah-batteri: 60 min.)
Herefter skiftes om til en skåneladning, indtil fuldstændig opladning er
sket.
(Opladningstid i alt 1,5 Ah-batteri: ca. 40 min)
(Opladningstid i alt 3,0 Ah-batteri: ca. 75 min)
Påkrævet handling:
Tag batteriet ud af opladeren. Kobl ladeadapteren fra strømforsyning
nettet.
Opladeren befi nder sig i modus for skånsom opladning. Her oplades
batteriet af sikkerhedsgrunde langsommere og skal bruge mere end
1 t. Det kan have følgende årsager:
- Batteriet er ikke blevet opladet i meget lang tid, eller der er sket yderligere afl adning af et fl adt batteri (dybafl adning)
- Batteriets temperatur ligger ikke inden for det ideelle område mellem
25° C og 45° C.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, batteriet kan stadigvæk oplades.
Opladning er ikke længere mulig. Batteriet er defekt.
Påkrævet handling:
Et defekt batteri må ikke længere oplades.
Tag batteriet ud af opladeren.
Batteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0°
C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Betydning og påkrævet handling
- 57 -
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2002/96/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
- 58 -
DK/N
Garantibestemmelser
iSC GmbH eller kompetent byggemarked garanterer afhjælpning af mangler eller vareombytning i henhold til nedenstående oversigt, idet lovfastsatte garantikrav ikke berøres heraf.
Kategori Eksempel Garanti
Mangler i materiale eller konstruktion
Sliddele* Borepatron 6 måneder
Forbrugsmateriale/
forbrugsdele*
Manglende dele 5 hverdage
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Med hensyn til sliddele, forbrugsmateriale og manglende dele garanterer Fa. iSC GmbH resp. kompetent byggemarked afhjælpning af mangler eller omlevering under forudsætning af, at manglen er blevet
anmeldt inden for 24 t (forbrugsmateriale), 5 hverdage (manglende dele) eller 6 måneder (sliddele) efter
købet, og at købsdatoen dokumenteres ved fremvisning af købskvittering.
Ved mangler i materiale eller konstruktion, som er omfattet af garantien, bedes varen indsendt sammen
med vedlagte produktkort i udfyldt stand. Det er vigtigt, at der anføres en nøjagtig fejlbeskrivelse.
Derfor bedes følgende spørgsmål besvares:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
Bit-indsatse/bor Garanti kun ved omgående
24 måneder
defekt (24 t efter køb / dato på
købskvittering)
- 59 -
DK/N
Garantibevis
Kære kunde!
Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise
fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer.
For indfrielse af garantikrav gælder følgende:
1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser
fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser
for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller
som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert
netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug
af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller
eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig
slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien
mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.
3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to
uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden,
heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages
på stedet.
4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din
reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret,
eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens begrænsninger i henhold til garantibestemmelserne i nærværende betjeningsvejledning.
- 60 -
S
Innehållsförteckning
1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Rengöring, Underhåll och reservdelsbeställning
8. Skrotning och återvinning
9. Förvaring
10. Lampor på laddaren
- 61 -
S
Varning - Läs igenom bruksanvisningen för att sänka risken för skador
Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovådligt
damm uppstår. Asbesthaltiga material får inte bearbetas!
Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att
splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
För att undvika att maskinens växel förstörs, får du endast växla medan maskinen står stilla.
Laddningsbara batterier får endast förvaras i torra utrymmen med en omgivningstemperatur mellan
+10°C och +40°C. Se till att batterierna har laddats innan de läggs undan för förvaring
(laddade till minst 40 %).
- 62 -
Obs!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Varning!
Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1)
1. Vridmomentsinställning
2. Kapacitetsindikering för batteriet
3. Omkopplare för rotationsriktning
4. Strömbrytare
5. Batteri
6. Laddare
7. Omkopplare 1:a växeln – 2:a växeln
8. Spärrknapp
9. Snabbchuck
10. LED-ljus
11. LED-indikering vänster-/högergång
12. Avtagbar fästklämma
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
byggmarknaden där du köpte produkten inom
fem dagar efter att du köpte artikeln. Tänk på att
du måste visa upp ett giltigt kvitto. Beakta även
garantitabellen i garantibestämmelserna i slutet
av bruksanvisningen.
S
Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhanden).
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
Varning!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Batteridriven borrmaskin/skruvdragare
•
Laddare (Ingår inte i leveransomfattningen vid
•
art.-nr. 45.136.92)
Batteri (Ingår inte i leveransomfattningen vid
•
art.-nr. 45.136.92)
Original-bruksanvisning
•
Säkerhetsanvisningar
•
3. Ändamålsenlig användning
Den batteridrivna borrmaskinen/skruvdragaren
är avsedd för att skruva in och lossa skruvar samt
för att borra i trä, metall och plast.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
- 63 -
S
4. Tekniska data
Spänningsförsörjning motor ....................18 V d.c.
Tomgångs-varvtal ...............0-320 / 0-1 350 min
Vridmomentssteg: ....................................... 23+1
Höger-/vänstergång ...........................................ja
Spännvidd chuck ..............................max. 10 mm
Utgångsspänning laddare ................. 10-21 V DC
Utgångsström laddare ................................... 3 A
Nätspänning laddare..........200-260 V ~ 50-60 Hz
Batterityp .................................................... Li-Ion
Antal battericeller .............................................. 5
Batterikapacitet ......................................... 1,5 Ah
Vikt ..............................................................1,5 kg
Max. skruvdiameter: .................................... 6 mm
Maximal skruvdiameter beskriver den maximala
diameter på en skruv som kan skruvas in i trä. Beroende på virkestyp kan denna diameter variera.
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 60745.
Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 60745.
.............................. 68,9 dB(A)
pA
..............................................3 dB
pA
............................... 79,9 dB(A)
WA
..............................................3 dB
WA
Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
-1
användas för en första bedömning av inverkan
från elverktyget.
Begränsa uppkomsten av buller och vibration
till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
•
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och underhålls enligt föreskrift.
Begränsa din arbetstid.
Ta hänsyn till alla moment under användningens
gång (t ex tider när elverktyget har slagits ifrån,
och sådana tider när det visserligen har slagits
på, men kör utan belastning).
Borrning i metall
Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s
2
≤ 2,5 m/s
h
Skruvdragning utan slag
Vibrationsemissionsvärde ah ≤ 2,5 m/s
Osäkerhet K = 1,5 m/s
2
2
2
Varning!
Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.
5. Före användning
Läs tvunget igenom dessa anvisningar innan du
använder den batteridrivna skruvdragaren:
1. Ladda batteriet med den medföljande laddaren. Ett tomt batteri är uppladdat efter
ca 0,5-1 timme.
2. Använd endast skarpa borr samt intakta och
lämpliga bits.
3. Innan du borrar eller skruvar i väggar och murar måste du kontrollera om dessa innehåller
ström-, gas- eller vattenledningar.
- 64 -
S
6. Använda
6.1 Ladda upp Li-batteriet (bild 2-3)
1. Dra ut batteriet (5) ur handtaget och tryck
samtidigt ned spärrknappen (8).
2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens (6)
stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.
3. Skjut fast batteriet på laddaren.
Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdioderna på laddaren.
Om det inte skulle vara möjligt att ladda upp batteripacken så kontrollera
om det finns nätspänning i vägguttaget
•
om det finns en felfri kontakt på laddarens
•
laddningskontakt.
Om det fortfarande inte skulle vara möjligt att ladda upp batteripacken så ber vi Dig att sända
laddaren
•
och batteripacken
•
till vår kundtjänst.
För att batteriets livslängd ska bli så lång som
möjligt måste du alltid ladda upp Li-batteriet i
god tid. Detta är alltid nödvändigt om du märker
att den batteridrivna skruvdragarens prestanda
börjar försvagas.
6.2 Ställa in vridmomentet (bild 4/pos. 1)
Obs! Ställringen för vridmomentet får endast
ställas in vid stillestånd.
Den batteridrivna skruvdragaren är utrustad med
en mekanisk vridmomentsinställning.
6.3 Borrning (bild 4/pos. 1)
För borrning ställs inställningen för vridmomentet
in på det sista steget ”Borr”. Vid borrning är glidkopplingen ur drift. Vid borrning går det att använda det maximala vridmomentet.
6.4 Varvriktningsomkopplare (bild 5/pos. 3)
Med skjutkontakten ovanför till-/frånbrytaren
går det att ställa in rotationsriktningen för den
sladdlösa skruvdragaren och säkra skruvdragaren mot obehörig inkoppling. Det går att välja mellan höger- och vänstergång. För att undvika skador på utväxlingen får rotationsriktningen endast
ändras då maskinen står stilla. Om skjutkontakten
befi nner sig i mittenpositionen är till-/frånbrytaren
blockerad.
6.5 Till-/frånbrytare (bild 5/pos. 4)
Med till-/frånbrytaren går det att styra varvtalet
steglöst. Ju längre Du trycker in brytaren desto
högre är varvtalet för skruvdragaren.
6.6 Omkoppling 1:a växeln - 2:a växeln
(bild 6/pos. 7)
Med omkopplarens läge kan välja om du vill jobba
med högre eller lägre varvtal. För att undvika att
växeln skadas får du endast koppla om växeln
medan skruvdragaren står stilla.
6.7 LED-indikering vänster-/högergång
(bild 6/pos. 11)
LED-indikeringen för vänster-/högergång (11)
visar läget för omkopplaren för rotationsriktningen
(3).
Grön lysdiod (11a) tänd: högergång
Röd lysdiod (11b) tänd: vänstergång
Vridmomentet för en bestämd skruvstorlek ställs
in på inställningsringen. Vridmoment är beroende
av fl era faktorer:
art och hårdhet hos det material som skall
•
bearbetas
de använda skruvarnas art och längd
•
kraven som ställs på skruvförbindningen.
•
Då vridmomentet nåtts signaleras detta genom
ljudet som uppstår då kopplingen kopplas ur.
- 65 -
S
6.8 Kapacitetsindikering för batteriet
(bild 7/pos. 2)
Tryck på knappen (a) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (2) visar batteriets laddningsnivå med 3 lysdioder.
Alla tre lysdioder är tända:
Batteriet är fulladdat.
2 eller 1 lysdioder är tända
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar:
Batteriet har djupurladdats och är defekt. Du får
inte längre använda eller ladda ett defekt batteri.
6.9 LED-ljus (bild 7/pos. 10)
Du kan använda LED-ljuset (10) för att få bättre
belysning där du ska skruva eller borra. LEDljuset (10) slås på automatiskt när du trycker in
strömbrytaren (4).
6.10 Byta verktyg (bild 8)
Obs! Inför alla arbeten (t ex byte av verktyg, underhåll) på den batteridrivna skruvdragaren måste du ställa omkopplaren för rotationsriktningen
(3) i mittläge.
Den batteridrivna skruvdragaren är utrustad
•
med en snabbchuck (9) med automatisk
spindelspärr.
Vrid chucken (9) så att den öppnas. Öppnin-
•
gen (a) i chucken måste vara tillräckligt stor
för verktyget (borr resp. bits).
Välj ett passande verktyg. Skjut in verktyget i
•
chuckens öppning (a) så långt som möjligt.
Vrid åt chucken (9) hårt och kontrollera däref-
•
ter att verktyget sitter fast.
6.11 Skruvning:
Använd helst skruvar med självcentrering (t ex
torx, stjärnskruv) vilket garanterar ett säkert arbete. Se till att biten som används och borrskruven
överensstämmer vad gäller form och storlek. Genomför vridmomentsinställningen enligt beskrivningen i bruksanvisningen så att den överensstämmer med skruvstorleken.
6.12 Avtagbar fästklämma (bild 1 / pos. 12)
Om fästklämman (12) är monterad kan maskinen
hängas fast, t ex på en rem. Den avtagbara fästklämman kan skruvas fast på vänster eller höger
sida av maskinen. Fästklämman behöver inte
tvunget monteras.
7. Rengöring, Underhåll och
reservdelsbeställning
Dra alltid ut stickkontakten inför alla rengöringsarbeten.
7.1 Rengöra maskinen
Håll skyddsanordningarna, ventilationsöpp-
•
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen
•
efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med
•
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elektriska slag.
7.2 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
7.3 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
•
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
- 66 -
8. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
9. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpackningen.
S
- 67 -
S
10. Lampor på laddaren
Indikeringsstatus
Röd lysdiod Grön
lysdiod
Från Blinkar Driftberedd
Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning
Laddaren snabbladdar batteriet.
Från Till Batteriet har laddats till 85 % och är klar för användning.
(Laddningstid 1,5 Ah-batteri: 30 min )
(Laddningstid 3,0 Ah-batteri: 60 min )
Därefter kopplar laddaren om till skonladdning tills batteriet har laddats
helt.
(Total laddningstid 1,5 Ah-batteri: ca 40 min)
(Total laddningstid 3,0 Ah-batteri: ca 75 min)
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från Anpassningsladdning
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer
än 1 timme. Detta kan ha följande orsaker:
- Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats
ur (djupurladdning).
- Batteriets temperatur befi nner sig inte inom idealintervallet 25°C till
45°C.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas.
Blinkar Blinkar Störning
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Du får inte längre ladda det defekta batteriet.
Ta ut batteriet ur laddaren.
Till Till Temperaturstörning
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C).
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Betydelse och åtgärder
- 68 -
S
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
- 69 -
S
Garantibestämmelser
Firman iSC GmbH resp. byggmarknaden där du köpte produkten garanterar att åtgärda brister eller byta
ut produkten enligt nedanstående översikt, varvid lagstadgade garantianspråk inte påverkas.
Kategori Exempel Garanti
Brister i material eller konstruktion
Slitagedelar* Chuck 6 månader
Förbrukningsmaterial/
förbrukningsdelar*
Delar som saknas 5 arbetsdagar
* ingår inte tvunget i leveransomfattningen!
När det gäller slitagedelar, förbrukningsmaterial och delar som saknas garanterar fi rman iSC GmbH
resp. byggmarknaden där du köpte produkten endast att bristerna åtgärdas resp. reservdelar skickas ut
om bristerna reklameras inom 24 timmar (förbrukningsmaterial), 5 arbetsdagar (delar som saknas) resp.
6 månader (slitagedelar) efter köp och köpdatum kan påvisas med kvitto.
Vid brister i material eller konstruktion vill vi be dig att skicka in produkten tillsammans med ett komplett
ifyllt produktkort. Det är viktigt att du ger en detaljerad beskrivning av felet.
Besvara följande frågor:
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
•
Beskriv den felaktiga funktionen.
Bits/borr Garanti endast vid omedelbar
24 månader
defekt (24 tim efter köp / köpdatum)
- 70 -
S
Garantibevis
Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas
inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel
och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om
produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller
vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador
som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, åsidosatt
bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar
som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador
om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för
batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte
möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när
produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar
gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt
frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant
som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller
ny apparat av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt garantibestämmelserna som ingår i denna bruksanvisning.
- 71 -
HR/BIH
Sadržaj
1. Sigurnosne napomene
2. Opis uređaja i sadržaj isporuke
3. Namjenska uporaba
4. Tehnički podaci
5. Prije puštanja u pogon
6. Rukovanje
7. Čišćenje, održavanje i naručivanje rezervnih dijelova
8. Zbrinjavanje u otpad i recikliranje
9. Skladištenje
10. Prikaz na punjaču
- 72 -
HR/BIH
Upozorenje - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja
Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.
Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stvaranja
prašine štetne po zdravlje. Azbestni materijali ne smiju se obrađivati!
Nosite zaštitne naočale. Iskre koje nastaju za vrijeme rada, iverje, piljevina i prašina koji izlaze iz
uređaja mogu izazvati gubitak vida.
Da biste izbjegli oštećenje pogona, promjenu brzine vrtnje treba obavljati samo kad uređaj ne radi.
Baterije čuvajte samo u suhim prostorijama s temperaturom okoline od +10 °C - +40 °C. Spremite ih
samo u napunjenom stanju (napunjene min. 40 %)
- 73 -
HR/BIH
Pozor!
Prilikom uporabe uređaja morate se pridržavati
sigurnosnih propisa kako biste spriječili nastanak
ozljeda i šteta. Zato pažljivo pročitajte ove upute
za uporabu/sigurnosne napomene. Dobro ih
sačuvajte tako da vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo
jamstvo za štete nastale zbog nepridržavanja ovih
uputa za uporabu i sigurnosnih napomena.
1. Sigurnosne napomene
Odgovarajuće sigurnosne napomene pronaći
ćete u priloženoj bilježnici.
Upozorenje!
Pročitajte sve sigurnosne napomene i upute.
Propusti kod pridržavanja sigurnosnih napomena
i uputa mogu uzrokovati električni udar, požar i/ili
teške povrede. Sačuvajte sve sigurnosne na-
pomene i upute za ubuduće.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1)
1. Podešavanje okretnog momenta
2. Pokazivač kapaciteta baterije
3. Sklopka za smjer vrtnje
4. Sklopka za uključivanje/isključivanje
5. Baterija
6. Uređaj za punjenje
7. Preklopnik 1. brzina vrtnje – 2. brzina vrtnje
8. Razdjelna tipka
9. Zaglavnik za brzo pritezanje svrdla
10. LED svjetlo
11. LED prikaz za lijevi/desni smjer vrtnje
12. Odvojiva kvačica
2.2 Sadržaj isporuke
Molimo vas da pomoću opisanog sadržaja
isporuke provjerite cjelovitost artikla. Ako su neki
dijelovi neispravni, nakon kupnje artikla obratite
se našem servisnom centru ili najbližoj nadležnoj
trgovini najkasnije u roku od 5 radnih dana uz
predočenje važeće potvrde o kupnji. Molimo vas
da u vezi s tim obratite pozornost na tablicu o
jamstvu u jamstvenim odredbama na kraju uputa.
Otvorite pakovinu i pažljivo izvadite uređaj.
•
Uklonite ambalažu kao i dijelove za sigurnost
•
pakiranja / za sigurnost tijekom transporta
(ako postoje).
Provjerite je li sadržaj isporuke cjelovit.
•
Prekontrolirajte postoje li na uređaju i dijelovi-
•
ma pribora transportna oštećenja.
Po mogućnosti sačuvajte pakovinu do isteka
•
jamstvenog roka.
Pozor!
Uređaj i materijal pakovine nisu igračke za
djecu! Djeca se ne smiju igrati plastičnim
vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!
Akumulatorska bušilica
•
Punjač (Kod art. br.: 45.136.92 nema ga u
•
isporuci)
Baterija (Kod art. br.: 45.136.92 nema ga u
•
isporuci)
Originalne upute za uporabu
•
Sigurnosne napomene
•
3. Namjenska uporaba
Akumulatorska bušilica prikladna je za uvrtanje
i odvrtanje vijaka kao i za bušenje drva, metala i
plastike.
Uređaj se smije koristiti samo namjenski. Svaka
drugačija uporaba nije namjenska. Za štete ili
ozljede svih vrsta nastale zbog nenamjenskog
korištenja odgovoran je korisnik/rukovatelj a nikako proizvođač.
Molimo da obratite pozornost na to da naši
uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili industrijske svrhe. Ne preuzimamo
jamstvo ako se uređaj koristi u komercijalne i industrijske svrhe kao i u sličnim djelatnostima.
- 74 -
HR/BIH
4. Tehnički podaci
Napajanje ...............................................18 V d.c.
Broj okretaja u praznom hodu: 0-320/0-1350 min
Stupnjevi okretnog momenta: ...................... 23+1
Promjena smjera vrtnje .................................... da
Debljine nastavaka ............................ max. 10 mm
Izlazni napon uređaja za punjenje: ...10-21 V d. c.
Izlazna struja uređaja za punjenje: ................. 3 A
Mreĺno napajanje punjača ..200-260 V ~ 50-60 Hz
Tip akumulatora: .........................................Li ioni
Broj akumulatorskih ćelija: ................................ 5
Kapacitet akumulatora: ............................. 1,5 Ah
Težina .........................................................1,5 kg
Maks. promjer vijka: .................................... 6 mm
Maks. promjer vijka označava maksimalni promjer
vijka koji se može uvrtati u drvo. Promjer vijka
može varirati ovisno o vrsti drveta.
Buka i vibracije
Vrijednosti buke i vibracija određene su prema
normi EN 60745.
Razina zvučnog tlaka L
Nesigurnost K
............................................ 3 dB
pA
Intenzitet buke L
Nesigurnost K
WA
................... 68,9 dB (A)
pA
............................. 79,9 dB (A)
WA
........................................... 3 dB
Navedena vrijednost emisije vibracija može se
koristiti u svrhu usporedbe elektroalata jedne tvrtke s elektroalatom neke druge tvrtke.
-1
Navedena vrijednost emisije vibracija može se
također koristiti za početnu procjenu ugrožavanja
zdravlja.
Ograničite stvaranje buke i vibracija na minimum!
Koristite samo besprijekorne uređaje.
•
Redovito čistite i održavajte uređaj.
•
Svoj način rada prilagodite uređaju.
•
Nemojte preopterećivati uređaj.
•
Po potrebi predajte uređaj na kontrolu.
•
Isključite uređaj kad ga ne koristite.
•
Nosite zaštitne rukavice.
•
Ostali rizici
Čak i kad se ovi elektroalati koriste propisno, uvijek postoje neki drugi rizici. Sljedeće
opasnosti mogu nastati vezi s izvedbom i
konstrukcijom elektroalata:
1. Oštećenja pluća ako se ne nosi prikladna
maska za zaštitu od prašine.
2. Oštećenja sluha ako se ne nosi prikladna
zaštita za sluh.
3. Zdravstveni problemi koji nastaju kao posljedica vibracija na šaku-ruku u slučaju da se
uređaj koristi tijekom dužeg vremena ili se
nepropisno koristi i održava.
Nosite zaštitu za sluh.
Buka može utjecati na gubitak sluha.
Ukupne vrijednosti vibracija (vektorski zbroj triju
pravaca) određene su prema normi EN 60745.
Bušenje u metalu
Vrijednost emisije vibracija a
Nesigurnost K = 1,5 m/s
2
≤ 2,5 m/s
h
Uvrtanje vijaka bez udarca
Vrijednost emisije vibracija ah ≤ 2,5 m/s
Nesigurnost K = 1,5 m/s
2
2
2
Upozorenje!
Navedena vrijednost emisije vibracija izmjerena
je prema normiranom postupku ispitivanja i može
se, ovisno o načinu korištenja elektroalata, promijeniti a u izuzetnim slučajevima može biti i veća
od navedene vrijednosti.
Ograničite vrijeme rada.
Pritom treba uzeti u obzir sve faktore radnog ciklusa (primjerice vrijeme tijekom kojeg je elektroalat
isključen i vrijeme tijekom kojeg je uključen ali radi
bez opterećenja).
5. Prije puštanja u pogon
Prije korištenja baterijskog izvijača obavezno
pročitajte ove napomene:
1. Akumulator punite pomoću isporučenog
uređaja za punjenje. Prazni akumulator napunjen je nakon otprilike 0,5-1 sata.
2. Koristite samo oštra svrdla, te besprijekorne i
prikladne vrhove izvijača.
3. Kod bušenja i vijčanja u zidovima, provjerite
ima li skrivenih strujnih, plinskih vodova ili vodovodnih cijevi.
- 75 -
HR/BIH
6. Rukovanje
6.1 Punjenje LI baterija (sl. 2-3)
1. Izvadite bateriju (5) iz ručke; pritom pritisnite
razdjelnu tipku (8) prema dolje.
2. Provjerite odgovara li napon strujne mreže
naveden na tipskoj pločici postojećem
mrežnom naponu. Utaknite mrežni utikač
uređaja za punjenje (6) u utičnicu. Zelena
LED dioda počne treperiti.
3. Stavite akumulator u uređaj za punjenje.
Pod točkom 10 (prikaz punjača) pronaći ćete tablicu sa značenjem LED prikaza na punjaču.
Ako se baterije ne napune, molimo provjerite:
da li postoji napajanje u zidnoj utičnici,
•
da li je ostvaren dobar spoj na priključcima
•
punjača.
Ako se i dalje baterije potpuno ne napune, molimo da našem servisu vratite
punjač i
•
baterije
•
Da bi baterije imale dugi vijek trajanja, trebate uvijek imati na umu pravovremeno ponovno punjenje
LI baterije. To je u svakom slučaju potrebno onda
kad utvrdite da je oslabio učin baterijskog izvijača.
6.2 Podešavanje okretnog momenta
(sl. 4/poz. 1)
Pažnja! Prsten za podešavanje okretnog momenta podešavajte samo dok uređaj ne radi.
Baterijski izvijač ima mehaničko podešavanje okretnog momenta.
Moment za odreūenu veličinu vijka odreūuje se
pomośu prstena. Ispravan moment zavisi od nekoliko čimbenika:
vrste i tvrdośe materijala,
•
vrste i veličine vijka,
•
zahtjeva koji se postavlja na vijčani spoj.
•
Spojka se odspaja uz karakterističan zvuk tako da
znate kad je postignut podeĻeni moment.
6.4 Preklopka za odabir smjera vrtnje
(sl. 5/poz. 3)
Klizna preklopka iznad preklopke za uključenje
i isključenje omoguśava odabir smjera vrtnje
i zakočenje kako se bušilica ne bi slučajno
uključila. Moguś je odabir izmeūu lijevog i desnog
smjera vrtnje. Da biste izbjegli oštećenje pogona, promjenu smjera vrtnje treba obavljati samo
kad uređaj ne radi. Ako se klizna sklopka nalazi
u srednjem položaju, sklopka za uključivanje/
isključivanje je blokirana.
6.5 Preklopka za uključenje i isključenje
(sl. 5/poz. 4)
Pomośu preklopke za uključenje i isključenje,
moguśa je kontinuirana regulacija brzine vrtnje.
(c)to jače pritisnete preklopku, to śe biti veśa brzina ručne bušilice.
6.6 Promjena brzine vrtnje 1 - 2 (sl. 6/poz. 7)
Ovisno o položaju preklopnika, možete raditi s
većim ili manjim brojem okretaja. Da biste izbjegli
oštećenje pogona, promjenu brzine vrtnje treba
obavljati samo kad uređaj ne radi.
6.7 LED prikaz za lijevi/desni smjer vrtnje
(slika 6/poz. 11)
LED prikaz za lijevi/ desni smjer vrtnje (11) prikazuje u kojem se položaju nalazi sklopka za smjer
vrtnje (3).
Svijetli zelena LED dioda (11a): desni smjer vrtnje
Svijetli crvena LED dioda (11b): lijevi smjer vrtnje
6.8 Prikaz kapaciteta baterije (sl. 7/poz. 2)
Pritisnite prekidač za prikaz kapaciteta baterije
(a). Prikaz (2) signalizira Vam stanje napunjenosti
baterije pomoću 3 LED dioda.
Svijetle sve 3 LED diode:
Akumulator je potpuno napunjen.
Svijetle 2 ili 1 LE-dioda:
Akumulator je dovoljno napunjen.
6.3 Bušenje (sl. 4/poz. 1)
Pri bušenju, pomaknite prsten za podešenje u
krajnji položaj. Kod ovog podešenja nema odspajanja spojke i koristi se najveśi moment.
Trepti 1 LE-dioda:
Akumulator je prazan; napunite ga.
Trepte svi LED-ovi:
Baterija je potpuno ispražnjena i neispravna. Neispravna baterija ne smije se više koristiti ni puniti!
- 76 -
HR/BIH
6.9 LED svjetlo (slika 7/poz. 10)
LED svjetlo (10) omogućava osvjetljenje mjesta
na koje se uvrću vijci odn. mjesta bušenja kod
nepovoljnih uvjeta rasvjete. LED svjetlo (10)
svijetli automatski čim se pritisne sklopka za
uključivanje/isključivanje (4).
6.10 Zamjena alata (slika 8)
Pozor! Kod svih radova (npr. zamjena alata,
održavanje itd.) na baterijskom izvijaču sklopku
za smjer vrtnje stavite u srednji položaj (3).
Baterijski izvijač ima zaglavnik za brzo prite-
•
zanje svrdla (9) s automatskom aretacijom
vretena.
Navrnite zaglavnik za svrdlo (9). Otvor zag-
•
lavnika (a) mora biti dovoljno velik kako bi
mogao prihvatiti alat (svrdlo odn. nastavak za
izvijač).
Odaberite prikladan alat. Gurnite alat što dub-
•
lje u otvor zaglavnika (a).
Okretom pričvrstite zaglavnik (9) i na kraju
•
provjerite je li alat dobro pričvršćen.
6.11 Uvijanje vijaka
Preporučamo uporabu vijaka sa upuĻtenom
glavom (npr. Torx, vijci s kriĺnom glavom), koji
omoguśavaju pouzdani rad. Obavezno koristite
nastavak koji odgovara obliku i veličini vijka. Podesite moment, kako je to veś prije bilo opisano.
6.12 Odvojiva kvačica (slika 1/poz. 12)
S montiranom kvačicom (12) uređaj se može npr.
zakvačiti za remen. Odvojiva kvačica može se
pričvrstiti vijkom na lijevu ili desnu stranu uređaja.
Montiranje međutim, nije nužno potrebno.
7. Čišćenje, održavanje i naručivanje
rezervnih dijelova
Prije svih radova čišćenja izvucite mrežni utikač.
7.1 Čišćenje
Zaštitne naprave, prolaze za zrak i kućište
•
motora treba uvijek očistiti od prašine i
nečistoća. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
tlakom.
Preporučujemo da očistite uređaj odmah na-
•
kon svake uporabe.
Redovito čistite uređaj mokrom krpom i s
•
malo kalijevog sapuna. Ne koristite otapala
ili sredstva za čišćenje; ona bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Prodiranje vode u električni uređaj povećava rizik
od električnog udara.
7.2 Održavanje
U unutrašnjosti uređaja nema dijelova koje bi trebalo održavati.
7.3 Naručivanje rezervnih dijelova:
Kod naručivanja rezervnih dijelova trebali biste
navesti sljedeće podatke:
Tip uređaja
•
Kataloški broj uređaja
•
Identifikacijski broj uređaja
•
Broj potrebnog rezervnog dijela
•
Aktualne cijene nalaze se na web stranici
www.isc-gmbh.info
8. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakiran kako bi se tijekom transporta
spriječila oštećenja. Ova ambalaža je sirovina
i može se ponovno upotrijebiti ili predati na
reciklažu. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plastike. Elektrouređaji se ne smiju bacati u obično
kućno smeće. Uređaj bi, u svrhu stručnog
zbrinjavanja, trebalo predati odgovarajućem
sakupljalištu takvog otpada. Ako ne znate gdje se
takvo sakupljalište nalazi, raspitajte se u svojoj
općinskoj upravi.
- 77 -
9. Skladištenje
Uređaj i njegov pribor spremite na tamno i suho
mjesto zaštićeno od smrzavanja, kojem djeca nemaju pristup. Optimalna temperatura skladištenja
je između 5 i 30 ˚C. Elektroalat čuvajte u originalnoj pakovini.
HR/BIH
- 78 -
HR/BIH
10. Prikaz na punjaču
Status prikaza
Crvena LED
dioda
Isključeno Treperi Spreman za rad
Uključeno Isključeno Punjenje
Isključeno Uključeno Akumulator je napunjen 85 % i spreman za uporabu.
Treperi Isključeno Prilagođeno punjenje
Treperi Treperi Greška
Uključeno Uključeno Temperaturne smetnje
Zelena LED
dioda
Punjač je priključen na strujnu mrežu i spreman za rad ali akumulator
nije u punjaču.
Punjač puni akumulator u režimu brzog punjenja.
(trajanje punjenja akumulatora 1,5 Ah: 30 min)
(trajanje punjenja akumulatora 3,0 Ah: 60 min)
Zatim se prebacuje na zaštitno punjenje tako dugo dok se ne napuni
cijelosti.
(Ukupno trajanje punjenja akumulatora 1,5 Ah: oko 40 min)
(Ukupno trajanje punjenja akumulatora 3,0 Ah: oko 75 min)
Postupak:
Izvadite akumulator iz punjača. Isključite punjač iz strujne mreže.
Punjač se nalazi u modusu zaštitnog punjenja.
Pritom se akumulator iz sigurnosnih razloga puni sporije, što traje duže
od 1 sata. Uzroci mogu biti sljedeći:
- Akumulator se nije punio vrlo dugo vrijeme ili je nastavljeno
pražnjenje već praznog akumulatora (potpuno pražnjenje).
- Temperatura akumulatora ne nalazi se u idealnom području između
25 °C i 45 °C.
Postupak:
Pričekajte da se završi postupak punjenja, akumulator se unatoč tomu
može dalje puniti.
Postupak punjenja više nije moguć. Akumulator je neispravan.
Postupak:
Neispravan akumulator ne smije se više puniti.
Izvadite akumulator iz punjača.
Akumulator je previše vruć (npr. izravno sunčevo zračenje) ili prehladan (ispod 0 °C).
Postupak:
Izvadite akumulator i čuvajte ga 1 dan na sobnoj temperaturi (oko 20
°C).
Značenje i postupci
- 79 -
HR/BIH
Samo za zemlje članice EU
Elektroalate nemojte bacati u kućno smeće!
Prema europskoj odredbi 2002/96/EG o starim električnim i elektroničkim uređajima i njenim prijenosom
u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na
mjestu za reciklažu.
Alternativa s recikliranjem nasuprot zahtjevu za povrat:
Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja
vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu
za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.
Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih
elemenata.
Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno
je samo uz izričito dopuštenje tvrtke iSC GmbH.
Zadržavamo pravo na tehničke izmjene
- 80 -
HR/BIH
Jamstvene odredbe
Firma iSC GmbH odnosno nadležna trgovina jamči uklanjanje nedostataka odnosno zamjenu u jamstvenom roku u skladu s niže navedenim pregledom, pri čemu se ne dira pravo na zakonske zahtjeve za
reklamacijom.
Kategorija Primjer Jamstvo
Nedostatak na materijalu ili
konstrukciji
Potrošni dijelovi* Zaglavnik za svrdlo 6 mjeseci
Potrošni materijal/ potrošni
dijelovi*
Neispravni dijelovi 5 radnih dana
* nije obavezno u sadržaju isporuke!
Obzirom na potrošne dijelove, potrošni materijal i neispravne dijelove tvrtka iSC GmbH jamči uklanjanje
nedostatka odnosno dodatnu isporuku samo ako se nedostatak predoči u roku od 24 sata (potrošni
materijal), 5 radnih dana (neispravni dijelovi) ili 6 mjeseci (potrošni dijelovi) nakon kupnje i dokaže datumom kupnje na računu.
Kod nedostataka na materijalu ili konstrukciji molimo vas da nam u slučaju jamstva pošaljete uređaj
zajedno s priloženim i potpuno ispunjenim jamstvenim listom (karticom). Pritom je važno da se greška
točno opiše.
Nastavci/svrdla Jamstvo samo u slučaju
24 mjeseca
trenutačnog kvara (24 sata nakon kupnje / datum na računu)
Za to odgovorite na sljedeća pitanja:
Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?
•
Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?
•
Opišite taj kvar.
- 81 -
HR/BIH
Jamstveni list
Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Žao nam je ako bi ipak došlo do toga da uređaj ne
funkcionira besprijekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne
službe navedenu ispod ovog jamstva. Također smo Vam na raspolaganju na dolje navedenom telefonskom broju servisne službe. Za traženje jamstvenog zahtjeva vrijedi sljedeće:
1. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge. Ovo jamstvo ne zadire u Vaše zakonsko
pravo zahtjeva za ostvarenje jamstvenih usluga. Realizacija jamstvenih usluga je besplatna.
2. Jamstvena usluga obuhvaća isključivo nedostatke nastale zbog greške na materijalu ili tijekom
proizvodnje i ograničen je na uklanjanje tih nedostataka odnosno zamjenu uređaja. Molimo da
obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe niti u obrtu
i industriji. Prema tome, ugovor o jamstvu ne može se ostvariti ako se uređaj koristi u obrtničkim ili
industrijskim pogonima kao i u sličnim djelatnostima. Nadalje su iz jamstva isključene usluge zamjene proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputa za montažu ili zbog
nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni
napon ili vrstu struje), zbog zloporaba ili nestručnih primjena (kao npr. preopterećenje uređaja ili
korištenje nedopuštenih alata ili pribora), u slučaju nepridržavanja uputa za održavanje i sigurnosnih
odredbi, zbog prodiranja stranih tijela u uređaj (npr. pijeska, kamenja ili prašine), nasilne primjene ili
vanjskih utjecaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog trošenja tijekom korištenja.
To naročito vrijedi za baterije za koje ipak dajemo jamstvo od 12 mjeseci. Zahtjev za jamstvo prestaje biti valjan ako su na uređaju već izvršeni neki zahvati.
3. Jamstveni rok iznosi 2 godine a započinje s datumom kupnje uređaja. Jamstveni zahtjevi ostvaruju
se prije isteka jamstvenog roka unutar dvije godine nakon što ste uočili kvar. Ostvarenje jamstvenog
zahtjeva nakon isteka jamstvenog roka je isključeno. Popravkom ili zamjenom uređaja ne produljuje
se jamstveni rok niti se tom uslugom ostvarujenovi jamstveni rok za uređaj ili ostale ugrađene rezervne dijelove. To također vrijedi i kod korištenja servisa na licu mjesta.
4. Da biste ostvarili svoj jamstveni zahtjev, molimo Vas da nam pošaljete neispravan uređaj bez
ćanja poštarine na dolje navedenu adresu. Priložite originalni računa za kupnju uređaja ili neki
pla
drugi dokaz o kupnji s datumom. Molimo Vas da zbog tog razloga dobro sačuvate račun kao dokaz!
Što točnije opišite razlog reklamacije. Ako naša jamstvena usluga obuhvaća kvar nastao na Vašem
uređaju, odmah ćemo Vam vratiti popravljeni ili novi uređaj.
Razumljivo je da ćemo za naknadu troškova ukloniti i kvarove koje jamstvena usluga ne obuhvaća. U
tom slučaju pošaljite uređaj na adresu našeg servisa.
Za habajuće/potrošne dijelove i neispravne dijelove upozoravamo na ograničenje ovog jamstva u skladu
s jamstvenim uvjetima u ovim uputama za uporabu.
- 82 -
RS
Sadržaj
1. Sigurnosna uputstva
2. Opis uređaja i sadržaj isporuke
3. Namensko korišćenje
4. Tehnički podaci
5. Pre puštanja u pogon
6. Rukovanje
7. Čišćenje, održavanje i porudžbina rezervnih delova
8. Zbrinjavanje u otpad i recikliranje
9. Skladištenje
10. Prikaz na uređaju za punjenje
- 83 -
RS
Upozorenje - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda
Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.
Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje prašina
opasna po zdravlje. Azbestni materijali ne smeju se obrađivati!
Nosite zaštitne naočari. Tokom rada dolazi do iskrenja ili iz uređaja izlazi iver, strugotina i prašina koji
mogu uticati na gubitak vida.
Da biste sprečili oštećenja pogona, smer obrtanja sme da se prebacuje samo kada je uređaj u stanju
mirovanja.
Baterije čuvajte samo u suvim prostorijama s temperaturom okoline od +10 °C - +40 °C. Spremite ih
samo u napunjenom stanju (napunjene min. 40 %).
- 84 -
RS
Pažnja!
Kod korišćenja uređaja morate se pridržavati
bezbednosnih propisa kako biste sprečili povrede
i štete. Zbog toga pažljivo pročitajte ova uputstva
za upotrebu/bezbednosne napomene. Dobro ih
sačuvajte tako da Vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj
trebali predati drugim licima, molimo Vas da im
prosledite i ova uputstva za upotrebu. Ne preuzimamo garanciju za štete koje bi nastale zbog
nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.
1. Sigurnosna uputstva
Odgovarajuća sigurnosna uputstva pronaći ćete u
priloženoj knjižici.
Upozorenje!
Pročitajte sve bezbednosne napomene i
uputstva. Propusti kod pridržavanja bezbednos-
nih napomena i uputstava mogu da prouzroče
el.udar, požar i/ili teške povrede. Sačuvajte
sve bezbednosne napomene i uputstva za
buduće korišćenje.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1)
1. Podešavanje obrtajnog momenta
2. Prikaz kapaciteta baterije
3. Prekidač za smer obrtanja
4. Prekidač za uključivanje/isključivanje
5. Baterija
6. Uređaj za punjenje
7. Preklopnik 1. brzina vrtnje – 2. brzina vrtnje
8. Rasterski taster
9. Stega za brzo pritezanje burgije
10. LED svetlo
11. LED prikaz za levi/desni smer vrtnje
12. Odvojiva okačka
2.2 Sadržaj isporuke
Molimo vas da pomoću opisanog sadržaja isporuke proverite potpunost artikla. Ako neki delovi nedostaju, nakon kupovine artikla obratite se našem
servisnom centru ili najbližoj nadležnoj prodavnici
najkasnije u roku od 5 radnih dana uz predočenje
važeće potvrde o kupovini. Molimo vas da sa time
u obratite pažnju na tabelu o garanciji na kraju
uputstava.
Otvorite pakovanje i pažljivo izvadite uređaj.
•
Uklonite materijal za pakovanje kao i delove
•
za bezbednost pakovanja / bezbednost tokom transporta (ako postoje).
Proverite da li je sadržaj isporuke potpun.
•
Prekontrolišite da li na uređaju i delovima pri-
•
bora ima transprotnih oštećenja.
Po mogućnosti sačuvajte pakovanje do isteka
•
garantnog roka.
Pažnja!
Uređaj i materijal za pakovanje nisu dečje
igračke! Deca ne smeju da se igraju
plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako
se uguše!
Akumulatorska bušilica
•
Uređaj za punjenje (Kod art. br.: 45.136.92 ne
•
dobija se isporukom)
Baterija (Kod art. br.: 45.136.92 ne dobija se
•
isporukom)
Originalna uputstva za upotrebu
•
Bezbednosne napomene
•
3. Namensko korišćenje
Baterijski odvijač podesan je za uvrtanje i
otpuštanje zavrtanja kao i za bušenje u drvu,
metalu i plastici.
Uređaj sme da se koristi samo za namenu za
koju je predviđen. Svaka drugačija upotreba nije
namenska. Za štete ili povrede svih vrsta koje iz
toga proizađu, odgovoran je korisnik/rukovaoc, a
nikako proizvođač.
Molimo da obratite pažnju na to da naši uređaji
nisu podesni za korišćenje u komercijalne, zanatske ili industrijske svrhe. Ne preuzimamo
garanciju ako se uređaj koristi u komercijalne i
industrijske svrhe kao i sličnim delatnostima.
- 85 -
RS
4. Tehnički podaci
Snabdevanje motora naponom: .............18 V d.c.
Broj obrtaja u praznom hodu: 0-320/0-1350 min
Stepeni obrtajnog momenta: ....................... 23+1
Desni-levi smer obrtanja: ................................ da
Otvor čeljusti za pritezanje burgije: . maks. 10 mm
Izlazni napon uređaja za punjenje: ...10-21 V d. c.
Izlazna struja uređaja za punjenje: ................. 3 A
Napon mreže za uređaj
za punjenje: .........................200-260 V~ 50-60 Hz
Tip akumulatora: .................................... Li jonski
Broj akumulatorskih ćelija: ................................ 5
Kapacitet akumulatora: ............................. 1,5 Ah
Težina: ........................................................1,5 kg
Maks. prečnik zavrtnja: ................................ 6 mm
Maks. prečnik zavrtnja označava maksimalni
prečnik zavrtnja koji može da se uvrće u drvo.
Prečnik zavrtnja može varirati zavisno od vrste
drveta.
Buka i vibracije
Vrednosti buke i vibracija utvrđene su u skladu s
normom EN 60745.
Nivo zvučnog pritiska L
Nesigurnost K
............................................ 3 dB
pA
Intenzitet buke L
Nesigurnost K
WA
Nosite zaštitu za sluh.
Buka može da utiče na gubitak sluha.
Ukupne vrednosti vibracija (vektorska suma triju
pravaca) utvrđene su u skladu s normom EN
60745.
Bušenje u metalu
Vrednost emisije vibracija a
Nesigurnost K = 1,5 m/s
Uvrtanje zavrtanja bez udarca
Vrednost emisije vibracija ah ≤ 2,5 m/s
Nesigurnost K = 1,5 m/s
.................... 68,9 dB(A)
pA
.............................. 79,9 dB(A)
WA
........................................... 3 dB
h
2
2
≤ 2,5 m/s
2
2
Upozorenje!
Navedena vrednost emisije vibracija izmerena je
prema normiranom postupku kontrole i može da
se, zavisno od načina korišćenja električnih alata,
-1
promeni, a u iznimnim slučajevima može biti i
veća od navedene vrednosti.
Pomenuta vrednost emisije vibracija može se
koristiti u svrhu uspoređivanja električnog alata
jedne fi rme s električnim alatom neke druge fi rme.
Navedena vrednost emisije vibracija može takođe
da se koristi za početnu procenu ugrožavanja
zdravlja.
Ograničite stvaranje buke i vibracija na minimum!
Koristite samo besprekorne uređaje.
•
Redovno održavajte i čistite uređaj.
•
Prilagodite svoj način rada uređaju.
•
Ne preopterećujte uređaj.
•
Prema potrebi pošaljite uređaj na kontrolu.
•
Ako uređaj ne upotrebljavate, onda ga
•
isključite.
Nosite zaštitne rukavice.
•
Ostali rizici
Čak i kada se ovi električni alati koriste
propisno, uvek postoje i neki drugi rizici.
Sledeće opasnosti mogu nastati u vezi s izvedbom i konstrukcijom električnog alata:
1. Oštećenja pluća, ako se ne nosi
odgovarajuća maska za zaštitu od prašine.
2. Oštećenja sluha, ako se ne nosi
odgovarajuća zaštita za sluh.
3. Zdravstvene poteškoće koje nastanu kao
posledica vibracija na šaku-ruku, ako se
uređaj koristi tokom dužeg vremena ili se nepropisno koristi i održava.
Ograničite vreme rada.
Pri tom treba uzeti u obzir sve faktore radnog
ciklusa (na primer vreme tokom kojeg je električni
alat isključen i vreme tokom kojeg je uključen, ali
radi bez opterećenja).
- 86 -
RS
5. Pre puštanja u pogon
Pre puštanja baterijskog odvijača u rad obavezno
pročitajte ove napomene:
1. Punite baterije samo priloženim punjačem.
Prazan akumulator napuniće se za
cirka 0,5-1 sat.
2. Smeju da se koriste samo oštre burgije kao i
besprekorni i podesni nastavci odvijača.
3. Kod bušenja i uvrtanja zavrtanja u zidove
proverite da li u njima postoje sakriveni strujni
i plinski vodovi ili vodovodne cevi.
6. Rukovanje
6.1 Punjenje LI baterija (sl. 2-3)
1. Izvadite bateriju (5) iz drške, pritom pritisnite
rasterski taster (8).
2. Uporedite da li napon mreže naveden na
tablici s oznakom tipa odgovara postojećem
naponu strujne mreže. Utaknite mrežni utikač
uređaja za punjenje (6) u utičnicu. Zeleni LED
počeće da treperi.
3. Stavite akumulator u uređaj za punjenje.
Pod tačkom 10 (prikaz punjača) pronaći ćete tabelu sa značenjem LED prikaza na punjaču.
Ako punjenje baterije nije moguće, molimo Vas da
proverite
da li na utičnici postoji napon
•
da li postoji besprekoran kontakt na uređaju
•
za punjenje
Ako punjenje baterije još uvek nije moguće, molimo Vas da
uređaj za punjenje
•
i bateriju
•
pošaljete našoj servisnoj službi.
Da bi baterije imale dugi vek trajanja, trebate uvek
da imate na umu pravodobno ponovo punjenje
LI baterije. To je u svakom slučaju potrebno onda
kada utvrdite da je oslabio učinak baterijskog
odvijača.
Obrtajni moment podešava se za na prstenu (1)
za određenu veličinu zavrtanja.
Obrtajni moment zavisi od više faktora:
od vrste i tvrdoće materijala koji se obrađuje
•
vrste i dužine korišćenih zavrtanja
•
zahteva koji se postavljaju za spojeve sa
•
zavrtnjima.
Postizanje obrtajnog momenta signalizuje se
brzim izbacivanjem spojke.
6.3 Podešavanje obrtajnog momenta
(sl. 4/poz. 1)
Da biste bušili, podesite prsten za podešavanje
obrtajnog momenta na poslednji stepen „Burgija“.
Na stepenu Bušenje klizna spojka nalazi se van
funkcije. Kod bušenja se rapolaže maksimalnim
obrtajnim momentom.
6.4 Prekidač za smer vrtnje (sl. 5/poz. 3)
Pomoću kliznog prekidača možete preko
prekidača za uključivanje/isključivanje da podesite smer obrtanja baterijskog odvijača i da ga
osigurate od neželjenog uključivanja. Možete
da izaberete levi ili desni smer vrtnje. Da biste
sprečili oštećenje prenosnika, smer vrtnje sme
da se prebacuje samo kada je uređaj u stanju
mirovanja.
Kada se klizni prekidač nalazi u srednjem
položaju, prekidač za uključivanje/isključivanje je
blokiran.
6.5 Prekidač za uključivanje/isključivanje
(sl. 5/poz. 4)
Pomoću prekidača za uključivanje/isključivanje
možete da kontinuirano upravljate brojem obrtaja. Što više pritišćete prekidač, to veći biće broj
obrtaja baterijskog odvijača.
6.6 Promena brzine vrtnje 1 - 2 (sl. 6/poz. 7)
Zavisno od položaja preklopnika, možete da
radite s većim ili manjim brojem obrtaja. Da biste
sprečili oštećenje prenosnika, promena brzine
vrtnje sme da se vrši samo kada uređaj nije u
pogonu.
6.2 Podešavanje obrtajnog momenta
(sl. 4/poz. 1)
Pažnja! Prsten za podešavanje obrtajnog momenta podešavajte samo kad uređaj ne radi.
Baterijski odvijač ima mehaničko podešavanje
obrtajnog momenta.
- 87 -
RS
6.7 LED prikaz za levi/desni smer vrtnje
(slika 6/poz. 11)
LED prikaz za levi/desni smer vrtnje (11) prikazuje u kom položaju se nalazi prekidač za smer
vrtnje (3).
Svetli zelena LED dioda (11a): desni smer vrtnje
Svetli crvena LED dioda (11b): levi smer vrtnje
6.8 Prikaz kapaciteta baterije (sl. 7/poz. 2)
Pritisnite prekidač za prikaz kapaciteta baterije
(a). Prikaz (2) Vam signalizuje stanje napunjenosti
baterije pomoću 3 LED dioda.
Svetle sve 3 LED diode:
Akumulator je potpun napunjen.
Svetle 2 LED-e ili 1 LE-dioda:
Akumulator je dovoljno napunjen.
Treperi 1 LE-dioda:
Akumulator je prazan, napunite ga.
Žmirkaju svi LED-ovi:
Akumulator je do kraja ispražnjen i neispravan.
Neispravan akumulator više ne sme da se ni koristi niti puni!
6.9 LED svetlo (slika 7/poz. 10)
LED svetlo (10) omogućuje osvetljenje mesta na
koje se uvrću zavrtnji odn. mesta bušenja kod nepovoljnih uslova rasvete. LED svetlo (10) svetli automatski čim se pritisne prekidač za uključivanje/
isključivanje (4).
6.10 Zamena alata (slika 8)
Pažnja! Kod svih radova (npr. zamena alata,
održavanje itd.) na baterijskom odvijaču prekidač
za smer vrtnje stavite u srednji položaj (3).
Baterijski odvijač ima stegu za brzo pritezanje
•
burgije (9) s automatskom blokadom vretena.
Navrnite stegu za burgiju (9). Otvor stege
•
(a) mora a bude dovoljno velik kako bi mogao prihvati alat (burgiju odn. nastavak za
odvijač).
Izaberite prikladan alat. Gurnite alat što dublje
•
u otvor stege (a).
Okretom pričvrstite stegu (9) i na kraju prove-
•
rite da li je alat dobro pričvršćen.
6.11 Uvrtanje zavrtanja
Najbolje je da upotrebite zavrtnje sa samocentriranjem (npr. zvezdasti, unakrsni urez), koji osigurava bezbedan rad. Pripazite na to da korišćeni
nastavak i zavrtanj budu jednakog oblika i
veličine. Podešavanje obrtajnog momenta vršite
u skladu s veličinom zavrtnja, kao što je opisano
u uputstvima.
6.12 Odvojiva okačka (slika 1/poz. 12)
Sa montiranom okačkom (12) uređaj može da
se npr. okači za kaiš. Odvojiva okačka može da
se pričvrsti zavrtnjem na levu ili desnu stranu
uređaja. Montiranje međutim, nije nužno potrebno.
7. Čišćenje, održavanje i porudžbina
rezervnih delova
Pre svih radova čišćenja izvucite mrežni utikač.
7.1 Čišćenje
Zaštitne naprave, ventilacione otvore i kućište
•
motora uvek što bolje očistite od prašine i
prljavštine. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
pritiskom.
Preporučamo da uređaj očistite odmah nakon
•
svakog korišćenja.
Uređaj redovno čistite vlažnom krpom i s
•
malo mekog sapuna. Nemojte koristiti otapala
i sredstva za čišćenje; oni bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Prodiranje vode u elektrouređaj povećava rizik od
električnog udara.
7.2 Održavanje
U unutrašnjosti uređaja nema delova koje bi trebalo održavati.
7.3 Porudžbina rezervnih delova:
Kod porudžbine rezervnih delova trebali biste da
navedete sledeće podatke:
Tip uređaja
•
Kataloški broj uređaja
•
Identifikacioni broj uređaja
•
Broj potrebnog rezervnog dela
•
Aktuelne cene nalaze se na web strani
www.isc-gmbh.info
- 88 -
8. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakovan kako bi se tokom transporta
sprečila oštećenja. Ova ambalaža je sirovina i
može ponovno da se upotrebi ili preda na recikliranje. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plastike.
Neispravni uređaji ne smeju da se bacaju u kućni
otpad. Uređaj bi u svrhu stručnog zbrinjavanja
u otpad, trebalo da se preda odgovarajućem
sabiralištu takvog otpada. Ako ne znate gde se
takvo sabiralište nalazi, raspitajte se u svojoj
opštinskoj upravi.
9. Skladištenje
Uređaj i njegov pribor spremite na tamno i suvo
mesto zaštićeno od smrzavanja, kojem deca nemaju pristup. Optimalna temperatura za čuvanje
je između 5 i 30 ˚C. Električni alat čuvajte u originalnom pakovanju.
RS
- 89 -
10. Prikaz na uređaju za punjenje
RS
Status prikaza
Crveni LED Zeleni LED
Isključen Trepti Spremnost za rad
Uređaj za punjenje je priključen na mrežu i spreman za rad, akumulator nije u punjaču.
Uključen Isključen Punjenje
Uređaj za punjenje puni akumulator u režimu brzog punjenja.
Isključen Uključen Akumulator je napunjen 85 % i spreman za korišćenje.
(trajanje punjenja 1,5 Ah akumulatora: 30 min)
(trajanje punjenja 3,0 Ah akumulatora: 60 min)
Zatim se prebacuje na zaštitno punjenje tako dugo dok se potpuno ne
napuni.
(trajanje punjenja ukupno 1,5 Ah akumulatora: cirka 40 min)
(trajanje punjenja ukupno 3,0 Ah akumulatora: cirka 75 min)
Postupak:
Izvadite akumulator iz uređaja za punjenje. Isključite uređaj za punjenje
iz strujne mreže.
Trepti Isključen Prilagođeno punjenje
Uređaj za punjenje se nalazi u režimu očuvanja napunjenosti.
Pri tom se akumulator iz bezbednosnih razloga puni sporije i za to treba više od 1h. Uzroci tomu mogu da budu sledeći:
- Akumulator nije bio punjen jako dugo vremena ili je nastavljeno
pražnjenje ispražnjenog akumulatora (ispražnjen do kraja).
- Temperatura akumulatora nije u idealnom području između 25 °C i
45 °C.
Postupak:
Sačekajte da se okonča postupak punjenja; akumulator može uprkos
tomu nastaviti da se puni.
Trepti Trepti Greška
Postupak punjenja više nije moguć. Akumulator je neispravan.
Postupak:
Neispravan akumulator više ne sme da se puni.
Izvadite akumulator iz uređaja za punjenje.
Uključen Uključen Temperaturne smetnje
Akumulator je prevruć (npr. direktna izloženost suncu) ili prehladan
(ispod 0 °C).
Postupak:
Izvadite akumulator i čuvajte ga 1 dan na sobnoj temperaturi (cirka 20
°C).
Značenje i postupak
- 90 -
RS
Samo za zemlje EU
Ne bacajte elektro-alate u kućno smeće!
Shodno evropskoj smernici 2002/96/EG o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren
način u stanici za recikliranje.
Alternativa recikliranju prema zahtevima za povrat uredjaja:
Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva
učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici
za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i
otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost fi rme iSC GmbH.
Zadržavamo pravo na tehničke promen
- 91 -
RS
Garantne odredbe
Firma iSC GmbH odnosno nadležna prodavnica garantuje uklanjanje nedostataka odnosno zamenu u
garantnom roku, u skladu sa niže pomenutim pregledom, pri čemu se ne zadire u pravo na zakonske
zahteve za reklamaciju.
Kategorija Primer Garancija
Nedostatak na materijalu ili
konstrukciji
Brzoabajući delovi* Stega burgije 6 meseci
Potrošni materijal/ potrošni
delovi*
Neispravni delovi 5 radnih dana
* Nije obavezno da se nalazi u sadržaju isporuke!
S obzirom na brzoabajuće delove, potrošni materijal i neispravne delove fi rma iSC GmbH garantuje
uklanjanje nedostatka odnosno dodatnu isporuku samo ako se nedostatak predoči u roku od 24 sata
(potrošni materijal), 5 radnih dana (neispravni delovi) ili 6 meseci (brzoabajući delovi) nakon kupovine i
dokaže datumom kupovine na računu.
Kod nedostataka na materijalu ili konstrukciji molimo vas da nam u slučaju reklamacije pošaljete uređaj
zajedno s priloženim i potpuno ispunjenim garantnim listom (karticom). Pri tom je važno da se greška
tačno opiše.
Nastavci/burgije Garancija samo u slučaju tre-
24 meseca
nutnog kvara (24 časova nakon
kupovine / datum na računu)
Za to odgovorite na sledeća pitanja:
Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?
•
Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?
•
Opišite taj kvar.
- 92 -
RS
Garancijski list
Poštovani kupče,
naši proizvodi podvrgavaju se strogoj kontroli kvalitete. Žao nam je ako bi se ipak desilo da uređaj ne
funkcioniše besprekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne
službe navedenu ispod ove garancije. Takođe smo Vam na raspolaganju na dole navedenom telefonskom broju servisne službe. Kod zahteva za realizovanje garancije vredi sledeće:
1. Ovi garantni uslovi regulišu dodatne garancije. Ova garancija ne dotiče Vaše zakonsko pravo zahteva za ostvarenje garancije. Realizacija garancije je besplatna.
2. Garancija obuhvata isključivo nedostatke koji nastanu zbog pogreške na materijalu ili tokom proizvodnje i ograničen je na odstranjivanje tih nedostataka odnosno zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe, niti u obrtu i
industriji. Prema tome ugovor o garanciji ne može da se ostvari, ako se uređaj koristi u obrtničkim ili
fabričkim pogonima, kao i u sličnim delatnostima. Nadalje su iz garancije isključene usluge zamene
proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputstava za montažu ili zbog
nestručne instalacije, nepridržavanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan
mrežni napon ili vrstu struje), zbog zloupotreba ili nestručnih primena (kao npr. preopterećenje
uređaja ili korišćenje nedozvoljenih alata ili pribora), u slučaju nepridržavanja uputstava za
održavanje i bezbednosnih odredaba, zbog prodiranja stranih tela u uređaj (npr. peska, kamenja ili
prašine), nasilne primene ili spoljnih uticaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog
habanja tokom korišćenja. To naročito vredi za baterije za koje ipak dajemo garanciju od 12 meseci.
Zahtev za garanciju prestaje važiti ako su na uređaju već izvršeni neki zahvati.
3. Garantni rok iznosi 2 godine a počinje sa datumom kupnje uređaja. Garantni zahtjevi ostvaruju se
pre isteka garantnog roka unutar dve godine nakon što ste uočili kvar. Realizacija garantnog zahteva
nakon isteka garantnog roka je isključeno. Popravkom ili zamenom uređaja ne produžava se garantni rok niti se tom uslugom realizuje novi jamstveni rok za uređaj ili ostale ugrađ
To također važi i kod korišćenja servisa na licu mesta.
4. Da biste ostvarili svoj garantni zahtev, molimo Vas da nam pošaljete neispravan uređaj bez plaćanja
poštarine na dole navedenu adresu. Priložite original računa za kupnju uređaja ili neki drugi dokaz o
kupnji s datumom. Molimo Vas da iz tog razloga dobro sačuvate račun kao dokaz! Što tačnije opišite
razlog reklamacije. Ako naša garancija obuhvata kvar koji je nastao na Vašem uređaju, odmah ćemo
Vam vratiti popravljen ili novi uređaj.
ene rezervne delove.
Podrazumeva se da ćemo za nadoknadu troškova ukloniti i one kvarove koje garancija ne obuhvata. U
tom slučaju pošaljite uređaj na adresu našeg servisa.
Za brzoabajuće/potrošne delove i neispravne delove upozoravamo na ograničenje ove garancije u skladu sa garantnim uslovima u ovim uputstvima za upotrebu.
- 93 -
Obsah
1. Bezpečnostní pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Čištění, údržba a objednání náhradních dílů
8. Likvidace a recyklace
9. Skladování
10. Indikace nabíječky
CZ
- 94 -
CZ
Varování - Ke snížení rizika zranění si přečíst návod k obsluze
Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví
škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z
přístroje mohou způsobit ztrátu viditelnosti.
Aby se zabránilo poškození převodovky, smí být přepínání směru otáčení prováděno pouze ve
vypnutém stavu.
Skladování akumulátorů pouze v suchých místnostech s teplotou okolí od +10°C do +40°C.
Akumulátory skladovat pouze v nabitém stavu (min. 40% nabité).
- 95 -
CZ
Pozor!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Varování!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1)
1. Nastavení točivého momentu
2. Indikace kapacity akumulátoru
3. Přepínač směru otáčení
4. Za-/vypínač
5. Akumulátor
6. Nabíječka
7. Přepínač 1. rychl. stupeň – 2. rychl. stupeň
8. Západkové tlačítko
9. Rychloupínací sklíčidlo
10. LED světlo
11. LED indikace levý/pravý chod
12. Odebíratelná přídržná spona
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo na nejbližší příslušné stavební centrum. Dbejte prosím na tabulku o záruce
v záručních podmínkách na konci návodu.
Otevřete balení a přístroj opatrně vyjměte z
•
balení.
Odstraňte obalový materiál a ochrany balení /
•
dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
•
ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí
•
záruční doby.
Pozor!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
Akumulátorový vrtací šroubovák
•
Nabíječka (v případě art. č. 45.136.92 není v
•
rozsahu dodávky)
Baterie (v případě art. č. 45.136.92 není v roz-
•
sahu dodávky)
Originální návod k obsluze
•
Bezpečnostní pokyny
•
3. Použití podle účelu určení
Akumulátorový vrtací šroubovák je vhodný na
za- a vyšroubovávání šroubů a na vrtání do dřeva,
kovu a plastu.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
- 96 -
CZ
4. Technická data
Zásobování motoru napětím ...................18 V d.c.
Otáčky chodu naprázdno: ..... 0-320/0-1350 min
Stupně točivého momentu: .........................23+1
Pravý/levý chod .............................................. ano
Rozsah upínání sklíčidla ...................max. 10 mm
Výstupní napětí nabíječky: ...............10-21 V d. c.
Výstupní proud nabíječky: .............................. 3 A
Síťové napětí nabíječky ......200-260 V ~ 50-60 Hz
Typ akumulátoru: ........................................ Li-Ion
Počet akumulátorových článků: ......................... 5
Kapacita akumulátoru: ..............................1,5 Ah
Hmotnost ....................................................1,5 kg
Max. průměr šroubů: ................................... 6 mm
Max. průměr šroubů popisuje maximální průměr
šroubu, který může být zašroubován do dřeva.
Průměr šroubu se může odlišovat podle druhu
dřeva.
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L
Nejistota K
................................................. 3 dB
pA
Hladina akustického výkonu L
Nejistota K
................................................3 dB
WA
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.
Vrtání do kovů
Emisní hodnota vibrací a
Nejistota K = 1,5 m/s
Šroubování bez příklepu
Emisní hodnota vibrací ah ≤ 2,5 m/s
Nejistota K = 1,5 m/s
............. 68,9 dB(A)
pA
WA
≤ 2,5 m/s
h
2
2
......... 79,9 dB(A)
2
2
Varování!
Uvedená emisní hodnota vibrací byla změřena
podle normované zkušební metody a může se
měnit v závislosti na druhu a způsobu použití
-1
elektrického přístroje, a ve výjimečných případech
se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita
ke srovnání jednoho elektrického přístroje s jinými
přístroji.
Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
Používejte pouze přístroje v bezvadném sta-
•
vu.
Pravidelně provádějte údržbu a čištění
•
přístroje.
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
•
vat.
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
•
Zbývající rizika
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
Omezte pracovní dobu.
Přitom je třeba zohlednit všechny části pracovního cyklu (například doby, ve kterých je
elektrický přístroj vypnut, a takové, ve kterých je
přístroj zapnut, ale běží bez zatížení).
- 97 -
CZ
5. Před uvedením do provozu
P řed uvedením akumulátorového šroubováku do
provozu si bezpodmínečně přečtěte tyto pokyny:
1. Akumulátor nabíjejte dodanou nabíječkou.
Prázdný akumulátor je nabit po
cca 0,5-1 hodině.
2. Používejte pouze ostré vrtáky a také bezvadné a vhodné bity.
3. Při vrtání a šroubování ve stěnách a zdech
tyto zkontrolovat, zda se v nich nenalézají
skrytá vedení elektrického proudu, plynu a
vody.
6. Obsluha
6.1 Nabíjení LI akumulátorového článku
(obr. 2-3)
1. Akumulátorový článek (5) vytáhnout z rukoje-
ti, přitom stlačit postranní západkové tlačítko
(8).
2. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (6) do zásuvky. Zelená LED začne
blikat.
3. Zastrčte akumulátor do nabíječky.
V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.
Pokud by nabití akumulátorového článku nebylo
možné, překontrolujte prosím
zda je v zásuvce k dispozici síťové napětí
•
zda je k dispozici bezvadný kontakt na
•
nabíjecích kontaktech nabíječky.
Pokud by nabití akumulátorového článku nebylo i
nadále možné, prosíme Vás
nabíječku
•
a akumulátorový článek
•
zaslat do našeho zákaznického servisu.
V zájmu dlouhé životnosti akumulátoru, byste se
měli starat o včasné nabití akumulátoru. Toto je
v každém případě třeba tehdy, když zjistíte, že
výkon akumulátorového šroubováku klesá.
6.2 Nastavení točivého momentu
(obr. 4/pol. 1)
Pozor! Stavěcí kroužek pro točivý moment
nastavovat pouze u zastaveného stroje.
Akumulátorový šroubovák je vybaven mechanickým nastavováním točivého momentu.
To čivý moment pro určitou velikost šroubu se
nastavuje na nastavovacím kroužku. Točivý moment je závislý na několika faktorech:
na druhu a tvrdosti opracovávaného materiálu
•
na druhu a délce použitých šroubů
•
na nárocích, které jsou kladeny na šroubové
•
spojení.
Dosažení točivého momentu je signalizováno chrastivým vypnutím spojky.
6.3 Vrtání (obr. 4/pol. 1)
K vrtání nastavte nastavovací kroužek pro točivý
moment na poslední stupeň „vrtání“. Ve stupni vrtání je kluzná třecí spojka mimo provoz. Při vrtání
je k dispozici maximální točivý moment.
6.4 Vypínač směru otáčení (obr. 5/pol. 3)
Posuvným vypínačem nad za-/vypínačem
můžete nastavit směr otáčení akumulátorového
šroubováku a akumulátorový šroubovák zajistit
proti nechtěnému zapnutí. Můžete volit mezi
levým/pravým chodem. Aby bylo zabráněno
poškození převodu, je třeba směr otáčení
přepínat pouze ve vypnutém stavu. Pokud se posuvný vypínač nachází ve středové poloze, je za-/
vypínač blokován.
6.5 Za-/vypínač (obr. 5/pol. 4)
Za-/vypínačem můžete počet otáček plynule regulovat. Čím dále vypínač zmáčknete, tím vyšší je
počet otáček akumulátorového šroubováku.
6.6 Přepínání převodový stupeň 1 převodový stupeň 2 (obr. 6/pol. 7)
Podle polohy přepínače můžete pracovat buď s
vyšším nebo s nižším počtem otáček. Aby se zabránilo poškození převodu, měly by být převodové
stupně přepínány pouze ve vypnutém stavu.
- 98 -
CZ
6.7 LED indikace levý/pravý chod
(obr. 6/pol. 11)
LED indikace levý/pravý chod (11) ukazuje, v jaké
poloze se nachází přepínač směru otáčení (3).
Zelená LED (11a) svítí: pravý chod
Červená LED (11b) svítí: levý chod
6.8 Indikace kapacity akumulátoru
(obr. 7/pol. 2)
Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (2) signalizuje
stav nabití pomocí 3 LED.
Všechny 3 LED svítí:
Akumulátor je kompletně nabitý.
2 nebo 1 LED svítí
Akumulátor disponuje dostatečným zbytkovým
nabitím.
1 LED bliká:
Akumulátor je prázdný, akumulátor znovu nabijte.
Všechny LED blikají:
Akumulátor byl hluboce vybit a je defektní. Defektní akumulátor se již nesmí používat a nabíjet!
6.9 LED světlo (obr. 7/pol. 10)
LED světlo (10) umožňuje osvětlení místa šroubování, resp. vrtání při nepříznivých
světelných poměrech. LED světlo (10) svítí auto-
maticky, jakmile je stisknut za-/vypínač (4).
6.10 Výměna nástroje (obr. 8)
Pozor! Při všech pracích (např. výměna nást-
roje; údržba; atd.) nastavte na akumulátorovém
šroubováku přepínač směru otáčení (3) do
středové polohy.
Akumulátorový šroubovák je vybaven
•
rychloupínacím sklíčidlem (9) s automatickou
aretací vřetena.
Otevřete sklíčidlo (9). Otvor sklíčidla (a) musí
•
být dostatečně veliký, aby bylo možné nástroj
(vrták, resp. bit) upnout.
Zvolte vhodný nástroj. Zastrčte nástroj do ot-
•
voru sklíčidla (a) tak dalece, jak je to možné.
Sklíčidlo pevně utáhněte (9) a poté zkontroluj-
•
te pevné usazení nástroje.
6.11 Šroubování:
Používejte nejlépe samostředicí šrouby (např.
torx, křížová drážka), které zajišťují bezpečnou
práci. Dbejte na to, aby použitý hrot (bit) a šroub
souhlasily tvarem a velikostí. Proveďte nastavení
točivého momentu, jak je uvedeno v návodu, odpovídajíc velikosti šroubu.
6.12 Odebíratelná přídržná spona
(obr. 1 / pol. 12)
Pomocí namontované přídržné spony (12) může
být přístroj zavěšen např. na pásek. Odebíratelná
přídržná spona může být přišroubována na levou
nebo pravou stranu přístroje. Montáž ale není
bezpodmínečně nutná.
7. Čištění, údržba a objednání
náhradních dílů
Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.
7.1 Čištění
Udržujte bezpečnostní zařízení, větrací otvory
•
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití
•
přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem
•
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
7.2 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
7.3 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
•
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
- 99 -
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
9. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
CZ
- 100 -
Loading...
