Einhell TE-CD 18/50 Li-i BL User guide (2+4Ah)

D Originalbetriebsanleitung

Akku-Schlagbohrschrauber

GB Original operating instructions

Cordless Hammer Drill/Screwdriver

F Instructions d’origine

Perceuse visseuse à percussion
sans fi l

I Istruzioni per l’uso originali

Trapano avvitatore a percussione
a batteria

E Manual de instrucciones original

Taladro atornillador a percusión
con batería

P Manual de instruções original

Aparafusadora de impacto sem fi o

TE-CD 18/50 Li-i BL

7

Art.-Nr.: 45.142.17 I.-Nr.: 21011

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 1Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 1 09.09.2021 10:03:2309.09.2021 10:03:23

1

1 7

11

9

6

2

1.

4

2

8

10

5

3

6

3

8

5

2.

- 2 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 2Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 2 09.09.2021 10:03:2409.09.2021 10:03:24

5

4 5

1

11

2

7

1

6

10

2

8

1

a

23 4

3
4

7

a

9

5678

- 3 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 3Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 3 09.09.2021 10:03:2609.09.2021 10:03:26

- 4 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 4Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 4 09.09.2021 10:03:2709.09.2021 10:03:27

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

10. Anzeige Ladegerät

D

- 5 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 5Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 5 09.09.2021 10:03:2709.09.2021 10:03:27

D

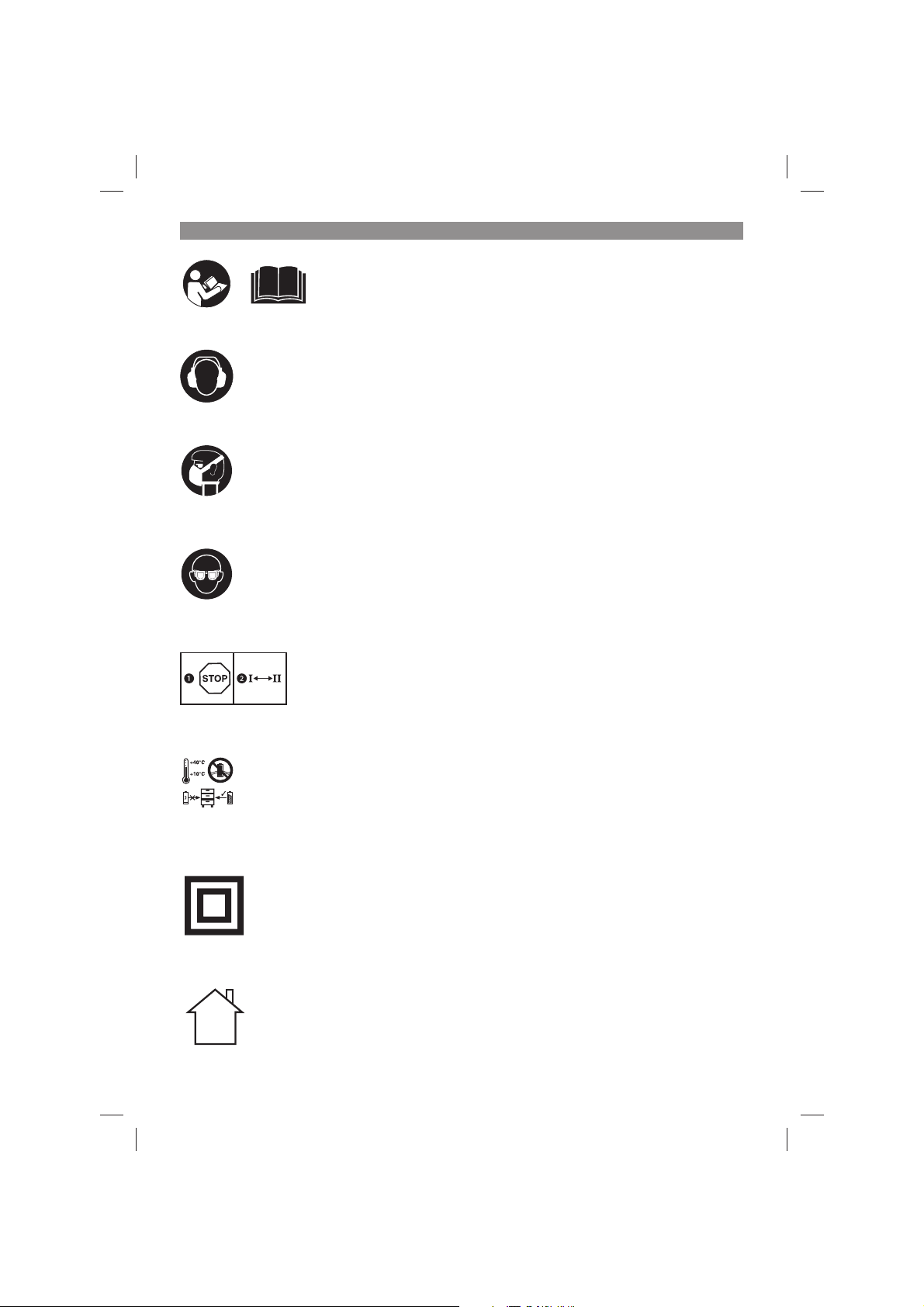

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden.

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

Schutzklasse II

Nur für den Gebrauch in trockenen Räumen.

- 6 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 6Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 6 09.09.2021 10:03:2709.09.2021 10:03:27

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

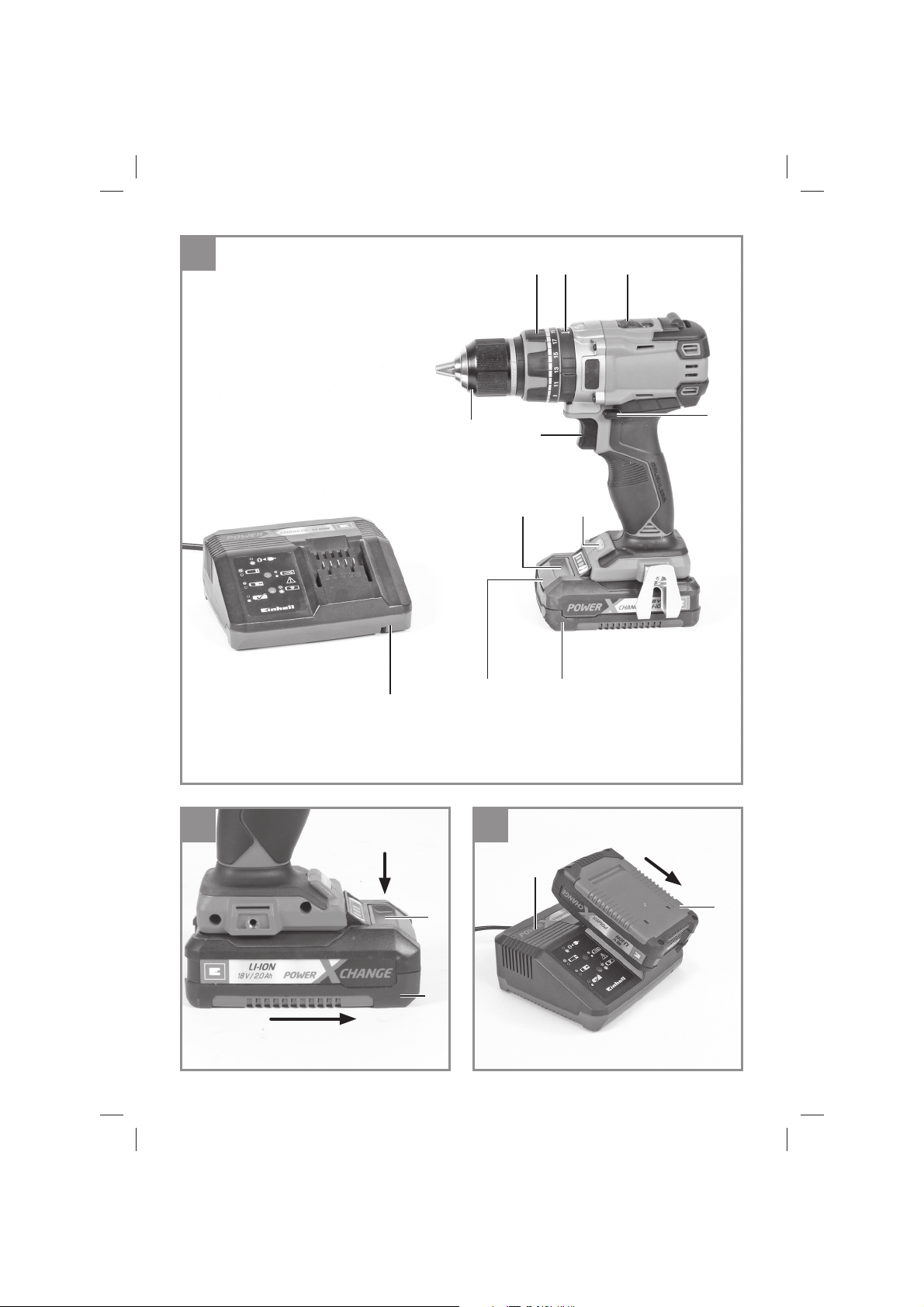

2.1 Gerätebeschreibung (Bild 1)

1. Drehmomenteinstellung

2. Akku-Kapazitätsanzeige

3. Drehrichtungsschalter

4. Ein-/Ausschalter

5. Akku

6. Ladegerät

7. Umschalter 1. Gang – 2. Gang

8. Rasttaste

9. Schnellspannbohrfutter

10. LED-Licht

11. Schrauben/Bohren/Schlagbohren-

Umschalter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Schlagbohrschrauber

•

Ladegerät

•

Akku

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Akku-Schlagbohrschrauber ist zum Eindre­hen und Lösen von Schrauben, zum Bohren in
Holz, Metall und Kunststoff und zum Schlagboh-
ren in Gestein unter Verwendung des entspre­chenden Einsatzwerkzeuges geeignet.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,

- 7 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 7Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 7 09.09.2021 10:03:2809.09.2021 10:03:28

D

handwerklichen oder industriellen Einsatz
konstruiert wurden. Wir übernehmen keine
Gewährleistung, wenn das Gerät in Gewerbe-,
Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:.................0-500 / 0-1800 min

Drehmomentstufen: .................................20+1+1

Rechts-/Links-Lauf: ............................................ja

Spannweite Bohrfutter: .....................max. 13 mm

Ausgangsspannung Ladegerät: ..............20 V d.c.

Ausgangsstrom Ladegerät: ............................ 3 A

Netzspannung Ladegerät: ... 200-250V~ 50-60Hz

Akku-Typ: .................................................... Li-Ion

Anzahl der Akkuzellen: ................................. 5/10

Akkukapazität: ................................2,0 Ah/4,0 Ah

Gewicht: ......................................................1,2 kg

Max. Schraubendurchmesser: .................... 6 mm

Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Bohren in Metall

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Schlagbohren in Beton

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

.......................... 91,5 dB(A)

pA

............................................ 5 dB

pA

WA

.................. 102,5 dB(A)

WA

........................................... 5 dB

2

2

= 4,67 m/s

h,D

= 12,76 m/s

h,ID

2

2

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

-1

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber

- 8 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 8Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 8 09.09.2021 10:03:2809.09.2021 10:03:28

D

ohne Belastung läuft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät.

2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und
Mauern, diese auf verborgene Strom-, Gas­und Wasserleitung überprüfen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (5) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (6) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

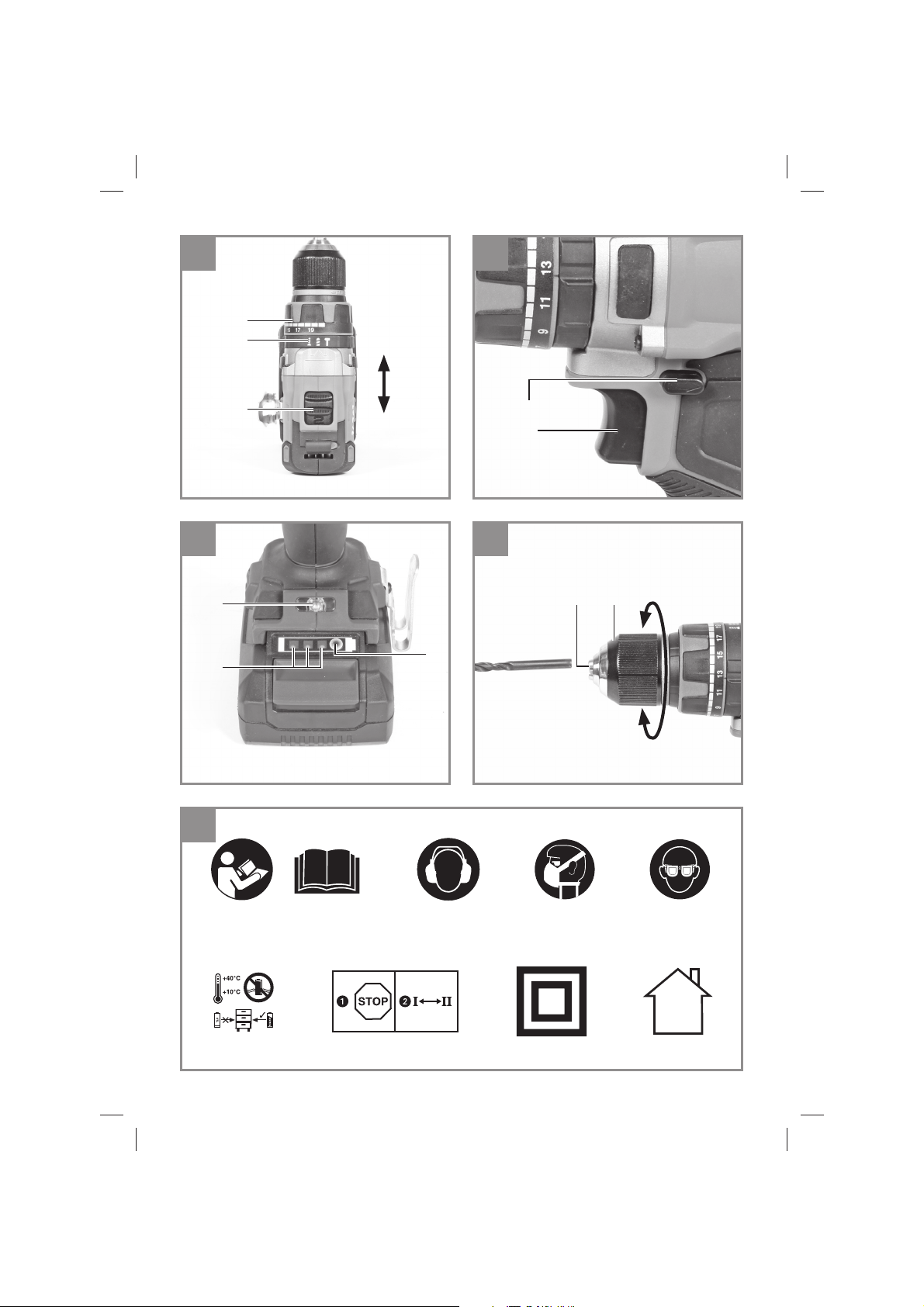

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.

Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (1) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

6.3 Schrauben/Bohren/Schlagbohren­Umschalter (Abb. 4/Pos. 11)

Zum Schrauben stellen Sie den Umschalter

•

(11) auf die Stufe „Schraube“. Das
Drehmoment wird über die Drehmoment­Einstellung (1) eingestellt (Siehe Punkt 6.2).
Zum Bohren stellen Sie den Umschalter (11)

•

auf die Stufe „Bohrer“. Die Rutschkupplung
ist ausgeschaltet und das maximale
Drehmoment ist, unabhängig von der
Drehmomenteinstellung (1) verfügbar.
Zum Schlagbohren stellen Sie den

•

Umschalter (11) auf die Stufe „Hammer“. Die
Rutschkupplung ist ausgeschaltet und das
maximale Drehmoment ist, unabhängig von
der Drehmomenteinstellung (1) verfügbar.

Hinweis! Drehmoment-Einstellung (1) und
Schrauben/Bohren/Schlagbohren-Umschal­ter (11) nur bei Stillstand umschalten!

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um

- 9 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 9Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 9 09.09.2021 10:03:2809.09.2021 10:03:28

D

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein-/Aus­schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links- und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
darf die Drehrichtung nur im Stillstand umge­schaltet werden. Befi ndet sich der Schiebeschal-
ter in der Mittelstellung, ist der Ein-/Ausschalter
blockiert.

6.5 Ein-/Ausschalter (Abb. 5/Pos. 4)

Mit dem Ein-/Ausschalter können Sie die Dreh­zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Ak­kuschraubers.

6.6 Umschaltung Gang 1 - Gang 2
(Abb. 4/Pos. 7)

Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermei­den, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.

6.x Akku-Kapazitätsanzeige (Abb. 6/Pos. 2)

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (a). Die Akku-Kapazitätsanzeige (2)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 LED’s.

drücken.

6.9 Werkzeugwechsel (Abb 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.) am Ak­kuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.

Der Akkuschrauber ist mit einem Schnell-

•

spanbohrfutter (9) mit automatischer Spindel­arretierung ausgestattet.
Drehen Sie das Bohrfutter (9) auf. Die Bohr-

•

futteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.

•

Schieben Sie das Werkzeug soweit wie mög­lich in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (9) fest zu, und

•

prüfen Sie anschließend den festen Sitz des
Werkzeuges.

6.10 Schrauben

Verwenden Sie am besten Schrauben mit
Selbstzentrierung (z. B. Torx, Kreuzschiltz),
welches ein sicheres Arbeiten gewährleistet.
Achten Sie darauf, dass der verwendete
Bit und die Schraube in Form und
Größe übereinstimmen. Nehmen Sie die
Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.

Alle 3 LED’s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6.8 LED-Licht (Abb. 6/Pos. 10)

Das LED-Licht (10) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (10) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 10Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 10 09.09.2021 10:03:2809.09.2021 10:03:28

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen

- 10 -

kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

8. Entsorgung und

Wiederverwertung

D

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

- 11 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 11Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 11 09.09.2021 10:03:2809.09.2021 10:03:28

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 12 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 12Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 12 09.09.2021 10:03:2909.09.2021 10:03:29

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.

- 13 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 13Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 13 09.09.2021 10:03:2909.09.2021 10:03:29

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 14Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 14 09.09.2021 10:03:2909.09.2021 10:03:29

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos­sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 15Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 15 09.09.2021 10:03:2909.09.2021 10:03:29

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter A nspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Er satzteilver füg­barkeit, 24 Stunden Ver sandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetz t noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 16 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 16Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 16 09.09.2021 10:03:2909.09.2021 10:03:29

GB

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Cleaning, maintenance and ordering of spare parts

8. Disposal and recycling

9. Storage

10. Charger indicator

- 17 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 17Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 17 09.09.2021 10:03:4209.09.2021 10:03:42

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

12

Change the gear only when the drill is at a standstill. If you fail to observe this point, the gearing may be
damaged.

Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage (charged at least 40%).

Safety class II

For use in dry rooms only.

- 18 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 18Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 18 09.09.2021 10:03:4209.09.2021 10:03:42

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Torque selector

2. Battery capacity indicator

3. Changeover switch

4. ON/OFF switch

5. Battery pack

6. Battery charger

7. Selector switch for 1st/2nd gear

8. Pushlock button

9. Quick-change drill chuck

10. LED lamp

11. Selector switch for driving/drilling/impact dril­ling

instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless drill/screwdriver

•

Charger

•

Battery

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The cordless impact drill/driver is designed for
tightening and undoing screws, for drilling in
wood, metal and plastic, and for impact drilling in
stone, in each case when using the appropriate
bits.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating

- 19 -

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 19Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 19 09.09.2021 10:03:4209.09.2021 10:03:42

GB

4. Technical data

Voltage supply ....................................... 18 V d.c.

Idling speed: ..........................0-500 / 0-1800 rpm

Torque settings: ....................................... 20+1+1

Forward and reverse rotation ..........................yes

Chuck clamping width ....................... max. 13 mm

Battery charger output voltage: .............20 V d. c.

Battery charger output current: .................... 1.5 A

Mains voltage for charger: ..200-250 V~ 50-60 Hz

Battery type: .......................................Lithium-ion

Number of battery cells: ............................... 5/10

Battery capacitance: ......................2.0 Ah/4.0 Ah

Weight.........................................................1.2 kg

Max. screw diameter: .................................. 6 mm

The maximum screw diameter indicates the ma­ximum diameter of the screw that can be screwed
into wood. The screw diameter can vary depen­ding on the type of wood.

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ..................... 91.5 dB(A)

pA

K

uncertainty .............................................5 dB

pA

L

sound power level .......................102.5 dB(A)

WA

uncertainty .............................................5 dB

K

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Drilling in metal

Vibration emission value a
K uncertainty = 1.5 m/s

2

= 4.67 m/s

h

2

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

Limit the operating time.

All stages of the operating cycle must be conside­red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).

Hammer drilling in concrete

Vibration emission value a
Uncertainty K = 1.5 m/s

h, ID

2

= 12.76 m/s

2

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 20Anl_TE_CD_18_50_Li_i_BL_EX_UK_SPK7.indb 20 09.09.2021 10:03:4309.09.2021 10:03:43

5. Before starting the equipment

Be sure to read the following information before
you use your cordless screwdriver for the fi rst
time:

1. Charge the battery pack with the charger
supplied.

2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in

- 20 -
