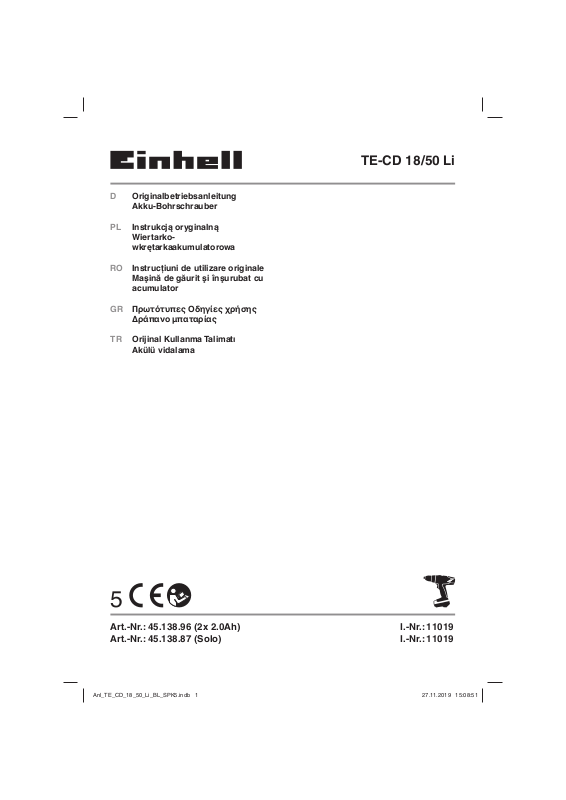

Einhell TE-CD 18/50 Li User guide

D Originalbetriebsanleitung

Akku-Bohrschrauber

PL Instrukcją oryginalną

Wiertarko­wkrętarkaakumulatorowa

RO Instrucţiuni de utilizare originale

Maşină de găurit şi înşurubat cu
acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Δράπανο μπαταρίας

TR Orijinal Kullanma Talimatı

Akülü vidalama

TE-CD 18/50 Li

5

Art.-Nr.: 45.138.96 (2x 2.0Ah) I.-Nr.: 11019
Art.-Nr.: 45.138.87 (Solo) I.-Nr.: 11019

Anl_TE_CD_18_50_Li_BL_SPK5.indb 1Anl_TE_CD_18_50_Li_BL_SPK5.indb 1 27.11.2019 15:08:5127.11.2019 15:08:51

1

1 45

2

3

6

2 3

c

1.

b

a

2.

- 2 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 2Anl_TE_CD_18_50_Li_BL_SPK5.indb 2 27.11.2019 15:08:5227.11.2019 15:08:52

a

4 5

1

2

3

4

1

6

6

d

e

7

a

9

2

- 3 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 3Anl_TE_CD_18_50_Li_BL_SPK5.indb 3 27.11.2019 15:08:5327.11.2019 15:08:53

- 4 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 4Anl_TE_CD_18_50_Li_BL_SPK5.indb 4 27.11.2019 15:08:5527.11.2019 15:08:55

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

10. Anzeige Ladegerät

D

- 5 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 5Anl_TE_CD_18_50_Li_BL_SPK5.indb 5 27.11.2019 15:08:5527.11.2019 15:08:55

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden.

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

Schutzklasse II

Nur für den Gebrauch in trockenen Räumen.

- 6 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 6Anl_TE_CD_18_50_Li_BL_SPK5.indb 6 27.11.2019 15:08:5627.11.2019 15:08:56

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Bohrschrauber

•

Ladegerät (bei 45.138.87 nicht im

•

Lieferumfang enthalten)
Akku (bei 45.138.87 nicht im Lieferumfang

•

enthalten)
Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Abb. 1)

1. Drehmomenteinstellung

2. Drehrichtungsschalter

3. Ein-/ Ausschalter

4. Umschalter 1. Gang – 2. Gang

5. Schnellspannbohrfutter

6. LED-Licht

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Anl_TE_CD_18_50_Li_BL_SPK5.indb 7Anl_TE_CD_18_50_Li_BL_SPK5.indb 7 27.11.2019 15:08:5627.11.2019 15:08:56

Der Akku-Bohrschrauber ist geeignet zum Ein­drehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff .

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

- 7 -

D

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:.................0-500 / 0-1800 min

Drehmomentstufen: .....................................19+1

Rechts-/Links-Lauf: ............................................ja

Spannweite Bohrfutter: .....................max. 13 mm

Ausgangsspannung Ladegerät: ..............20 V d.c.

Ausgangsstrom Ladegerät: ............................3 A

Netzspannung Ladegerät: ... 200-250V~ 50-60Hz

Akku-Typ: .................................................... Li-Ion

Anzahl der Akkuzellen: ....................................... 5

Akkukapazität: ...........................................2,0 Ah

Gewicht: ....................................................1,13 kg

Max. Schraubendurchmesser ..................... 6 mm

Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Bohren in Metall

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

........................... 80,7 dB(A)

pA

............................................ 5 dB

pA

WA

.................... 91,7 dB(A)

WA

........................................... 5 dB

2

= 4,67 m/s

h,D

2

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei-

-1

chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

- 8 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 8Anl_TE_CD_18_50_Li_BL_SPK5.indb 8 27.11.2019 15:08:5627.11.2019 15:08:56

D

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät.

2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas­und Wasserleitung überprüfen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (a) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (b) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (c) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie die iSC GmbH, Eschenstraße 6, 94405
Landau/Isar (Deutschland) www.isc-gmbh.
info.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.

Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (1) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

6.3 Bohren (Abb. 4/Pos. 1)

Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Be­trieb. Beim Bohren ist das maximale Drehmoment
verfügbar.

6.4 Drehrichtungsschalter (Abb. 5/Pos. 2)

Mit dem Schiebeschalter über dem Ein/Aus­Schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links- und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
darf die Drehrichtung nur im Stillstand umge­schaltet werden. Befi ndet sich der Schiebeschal-
ter in der Mittelstellung, ist der Ein/Aus-Schalter
blockiert.

6.5 Ein-/Aus-Schalter (Abb. 5/Pos. 3)

Mit dem Ein-/Aus-Schalter können Sie die Dreh­zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Ak­kuschraubers.

6.6 Umschaltung Gang 1 - Gang 2
(Abb. 4/Pos. 4)

Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermei­den, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.

- 9 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 9Anl_TE_CD_18_50_Li_BL_SPK5.indb 9 27.11.2019 15:08:5627.11.2019 15:08:56

D

6.7 Akku-Kapazitätsanzeige (Abb. 6/Pos. e)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (d). Die Akku-Kapazitätsan­zeige (e) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge­laden werden!

6.8 LED-Licht (Abb. 6/Pos. 6)

Das LED-Licht (6) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (6) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (3)
drücken.

6.9 Werkzeugwechsel (Abb. 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.) am Ak­kuschrauber den Drehrichtungsschalter (2) in
Mittelstellung.

Der Akkuschrauber ist mit einem Schnell-

•

spanbohrfutter (5) mit automatischer Spindel­arretierung ausgestattet.
Drehen Sie das Bohrfutter (5) auf. Die Bohr-

•

futteröffnung (f) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.

•

Schieben Sie das Werkzeug soweit wie mög­lich in die Bohrfutteröffnung (f) hinein.
Drehen Sie das Bohrfutter (5) fest zu, und

•

prüfen Sie anschließend den festen Sitz des
Werkzeuges.

6.10 Schrauben

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie da­rauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

- 10 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 10Anl_TE_CD_18_50_Li_BL_SPK5.indb 10 27.11.2019 15:08:5627.11.2019 15:08:56

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

D

- 11 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 11Anl_TE_CD_18_50_Li_BL_SPK5.indb 11 27.11.2019 15:08:5727.11.2019 15:08:57

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 12 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 12Anl_TE_CD_18_50_Li_BL_SPK5.indb 12 27.11.2019 15:08:5727.11.2019 15:08:57

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil­funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.

- 13 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 13Anl_TE_CD_18_50_Li_BL_SPK5.indb 13 27.11.2019 15:08:5727.11.2019 15:08:57

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 14Anl_TE_CD_18_50_Li_BL_SPK5.indb 14 27.11.2019 15:08:5727.11.2019 15:08:57

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 15Anl_TE_CD_18_50_Li_BL_SPK5.indb 15 27.11.2019 15:08:5827.11.2019 15:08:58

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 16 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 16Anl_TE_CD_18_50_Li_BL_SPK5.indb 16 27.11.2019 15:08:5827.11.2019 15:08:58

PL

Spis treści

1. Wskazówki bezpieczeństwa

2. Opis urządzenia i zakres dostawy

3. Użycie zgodne z przeznaczeniem

4. Dane techniczne

5. Przed uruchomieniem

6. Obsługa

7. Czyszczenie, konserwacja i zamawianie części zamiennych

8. Utylizacja i recykling

9. Przechowywanie

10. Wskazania diod na ładowarce

- 17 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 17Anl_TE_CD_18_50_Li_BL_SPK5.indb 17 27.11.2019 15:08:5827.11.2019 15:08:58

PL

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić

do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.

12

Aby uniknąć uszkodzeń mechanizmu biegi wolno przełączać tylko jeśli urządzenie jest
wyłączone

Akumulatory należy przechowywać w suchym pomieszczeniu o temperaturze między +10°C a +40°C.
Przechowywać wyłącznie naładowane akumulatory (przynajmniej 40%).

Klasa ochrony II

Wyłącznie do użytku w suchych pomieszczeniach.

- 18 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 18Anl_TE_CD_18_50_Li_BL_SPK5.indb 18 27.11.2019 15:08:5827.11.2019 15:08:58

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska­zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!

Ostrzeżenie!
Zapoznać się z treścią wszystkich ws­kazówek bezpieczeństwa, instrukcji, ry­sunków i danych technicznych danego
elektronarzędzia. Nieprzestrzeganie niżej wymi-

enionych instrukcji może spowodować porażenie
prądem, niebezpieczeństwo pożaru lub ciężkie
obrażenia.

Prosimy zachować na przyszłość wszystkie
wskazówki bezpieczeństwa i instrukcje.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Regulacja momentu obrotowego (pierścień
nastawczy)

2. Przełącznik kierunku obrotów

3. Włącznik/wyłącznik

4. Przełącznik 1 bieg – 2 bieg

5. Szybkomocujący uchwyt wiertarski

6. Dioda LED

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku­pu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć

•

urządzenie.
Zdjąć opakowanie oraz zabezpieczenia do

•

transportu (jeśli jest).
Sprawdzić, czy dostawa jest kompletna.

•

Sprawdzić, czy urządzenie i wyposażenie

•

dodatkowe nie zostały uszkodzone w trans­porcie.
W razie możliwości zachować opakowanie,

•

aż do upływu czasu gwarancji.

Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor­zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!

Wiertarko-wkrętarka akumulatorowa

•

Ładowarka (nie wchodzi w skład art. nr:

•

45.138.87)
Akumulator (nie wchodzi w skład art. nr:

•

45.138.87)
Instrukcją oryginalną

•

Wskazówki bezpieczeństwa

•

3. Użycie zgodne z przeznaczeniem

Wiertarko-wkrętarka akumulatorowa przeznaczo­na jest do wkręcania i wykręcania śrub w drewnie
oraz do wiercenia w drewnie, metalu i tworzywie
sztucznym.

Urządzenie używać tylko zgodnie z jego przezna­czeniem. Każde użycie, odbiegające od opisan­ego w niniejszej instrukcji jest niezgodne z przez­naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe­go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.

- 19 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 19Anl_TE_CD_18_50_Li_BL_SPK5.indb 19 27.11.2019 15:08:5927.11.2019 15:08:59

PL

4. Dane techniczne

Napięcie zasilania silnika: ......................18 V d.c.

Prędkość obrotowa biegu jałowego: .....................

............................................... 0-500/0-1800 min

Poziomy momentu obrotowego: .................. 19+1

Obroty lewo/prawo: .........................................tak

Zakres uchwytu wiertarskiego: ....... maks. 13 mm

Napięcie ładowania akumulatora: ..........20 V d.c.

Prąd ładowania akumulatora: .......................... 3 A

Napięcie znamionowe ładowarki: ........................

............................................200-250 V~ 50-60 Hz

Typ akumulatora: ........................................ Li-Ion

Liczba ogniw akumulatora:................................. 5

Pojemność akumulatora: ............................2,0 Ah

Waga:........................................................1,13 kg

Maks. średnica śruby: ................................. 6 mm

War tość maksymalnej średnicy śruby określa
maksymalną średnicę śruby, która może zostać
wkręcona w drewno. W zależności od gatunku
drewna może być konieczna inna średnica śruby.

Niebezpieczeństwo!
Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z
normą EN 62841.

Poziom ciśnienia akustycznego L
Odchylenie K

............................................. 5 dB

pA

Poziom mocy akustycznej L
Odchylenie K

............................................5 dB

WA

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę
słuchu.

War tości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 62841.

..... 80,7 dB(A)

pA

............. 91,7 dB(A)

WA

Ostrzeżenie:

Faktyczne wartości emisji drgań i hałasu pod­czas pracy z urządzeniem mogą odbiegać od
podanych wartości i zależą ona od sposobu
użytkowania elektronarzędzia, w szczególności

-1

od właściwości przedmiotu, który poddawany jest
obróbce.

Ograniczać powstawanie hałasu i wibracji do
minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

•

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

•

urządzenia.
Nie przeciążać urządzenia.

•

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

•

używane.
Nosić rękawice ochronne.

•

Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo­sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa­nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso­wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.

Ograniczyć czas pracy.

Należy uwzględnić wszystkie etapy cyklu pracy, w
tym również np. czas, w którym elektronarzędzie
pozostaje wyłączone oraz czas, w którym pracuje
ono bez obciążenia.

Wiercenie w metalu

War tość emisji drgań a
Odchylenie K = 1,5 m/s

Podane wartości emisji drgań i emisji hałasu
zostały zmierzone według znormalizowanych
procedur i mogą służyć jako podstawa do porów­nywania urządzeń elektrycznych.

Podane wartości emisji drgań i emisji hałasu
mogą również być wykorzystywane do wstępnej

= 4,67 m/s2

h

2

5. Przed uruchomieniem

Przed użyciem wkrętarki akumulatorowej należy
zapoznać się z poniższymi wskazówkami:

1. Naładować akumulator przy użyciu
wchodzącej w skład dostawy ładowarki.

2. Używać tylko naostrzonych wierteł oraz bitów
odpowiedniego rodzaju i w nienagannym sta­nie technicznym.

oceny obciążeń.

- 20 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 20Anl_TE_CD_18_50_Li_BL_SPK5.indb 20 27.11.2019 15:08:5927.11.2019 15:08:59

PL

3. Przed wierceniem i wkręcaniem śrub w
ścianę lub mur należy sprawdzić, czy nie ma
w nich przewodów elektrycznych, gazowych i
wodociągowych.

6. Obsługa

6.1 Ładowanie akumulatora (rys. 2-3)

1. Przyciskając w dół przycisk blokady
(a) wyciągnąć akumulator (b) z rączki
urządzenia.

2. Porównać, czy napięcie na tabliczce znamio-
nowej ładowarki jest zgodne z napięciem sie­ciowym. Włożyć wtyczkę zasilania ładowarki
(c) do gniazdka. Zielona dioda LED zaczyna
migać.

3. Włożyć akumulator do ładowarki.

W tabeli w punkcie 10 (Wskazania diod na
ładowarce) objaśniono znaczenie wskazań diod
na ładowarce.

Jeśli ładowanie akumulatora nie jest możliwe,
proszę sprawdzić:

czy jest napięcie w gniazdku.

•

czy styk na kontaktach ładowarki jest

•

prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest
możliwe, prosimy przesłać na adres naszego ser­wisu obsługi klientów

ładowarkę

•

oraz akumulator.

•

Odpowiednie i regularne ładowanie akumulatora
zapewnia jego długą żywotność. Ładowanie jest
konieczne, jeśli stwierdzi się, że moc wkrętarki
akumulatorowej się zmniejsza.

6.2 Regulacja momentu obrotowego
(rys. 4/poz. 1)

Uwaga! Przed rozpoczęciem regulacji momentu

obrotowego przy pomocy pierścienia nastawcze­go wyłączyć urządzenie.
Wkrętarka akumulatorowa wyposażona jest w
mechaniczną regulację momentu obrotowego.

Moment obrotowy dla danej wielkości śruby re­guluje się za pomocą pierścienia nastawczego
(1). Moment obrotowy zależy od następujących
czynników:

rodzaj i twardość obrabianego materiału.

•

rodzaj i długość stosowanych śrub.

•

wymagania w stosunku do danego

•

połączenia śrubowego.
Osiągnięcie momentu obrotowego sygnalizo­wane jest przez odłączenie się sprzęgła (odgłos
grzechotania).

6.3 Wiercenie (rys. 4/poz. 1)

Aby wykonywać wiercenia, ustawić pierścień
nastawczy momentu obrotowego na ostatnie
ustawienie „wiercenie“. W ustawieniu „wierce­nie“ sprzęgło poślizgowe nie pracuje. W czasie
wiercenia urządzenie dysponuje maksymalnym
momentem obrotowym.

6.4 Przełącznik kierunku obrotów

(rys. 5/poz. 2)

Za pomocą przełącznika suwakowego nad
włącznikiem/wyłącznikiem można ustawić
kierunek obrotów wkrętarki akumulatorowej
oraz zabezpieczyć ją przed niezamierzonym
włączeniem. Można wybrać pomiędzy kierun­kiem obrotów w lewo i w prawo. Aby uniknąć
uszkodzeń mechanizmu kierunek obrotów
wolno przestawiać tylko jeśli urządzenie jest
wyłączone. Włącznik/ wyłącznik blokuje się, kiedy
przełącznik suwakowy znajduje się po środku.

6.5 Włącznik/wyłącznik (rys. 5/poz. 3)

Przy pomocy włącznika /wyłącznika można bez­stopniowo regulować liczbę obrotów. Im silniej
naciskany jest włącznik tym większa jest liczba
obrotów wiertarki akumulatorowej.

6.6 Przełączanie 1 bieg - 2 bieg

(rys. 4/poz. 4)

W zależności od położenia przełącznika można
pracować z większą lub mniejszą liczbą obrotów.
Aby uniknąć uszkodzeń mechanizmu biegi wolno
przełączać tylko jeśli urządzenie jest wyłączone.

6.7 Wskaźnik poziomu naładowania

akumulatora (rys. 6/poz. e)

Przycisnąć przełącznik wskaźnika poziomu
naładowania akumulatora (d). Wskaźnik (e)
sygnalizuje stan naładowania akumulatora za
pomocą 3 kolorowych diod LED.

Wszystkie 3 diody LED się świecą:

Akumulator jest całkowicie naładowany.

Świecą się 1 lub 2 diody LED

Wystarczający do pracy poziom naładowania
akumulatora.

- 21 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 21Anl_TE_CD_18_50_Li_BL_SPK5.indb 21 27.11.2019 15:08:5927.11.2019 15:08:59

PL

1 dioda LED miga:

Akumulator jest rozładowany, należy naładować
akumulator.

Wszystkie diody LED migają:

Akumulator jest uszkodzony lub głęboko
rozładowany. Zabrania się używania lub
ładowania uszkodzonych akumulatorów!

6.8 Dioda LED (rys. 6/poz. 6)

Dioda LED (6) umożliwia oświetlenie miejsca
wkręcania bądź wiercenia przy złym oświetleniu.
Oświetlenie diodą LED (6) uruchamia się automa­tycznie po wciśnięciu włącznika/wyłącznika (3).

6.9 Wymiana narzędzi (rys. 7)
Uwaga! Przy wykonywaniu prac na wkrętarce

akumulatorowej (np. wymiana narzędzi, konser­wacja itp.) przełącznik kierunku obrotów (2) powi­nien być ustawiony z pozycji środkowej.

Wkrętarka akumulatorowa wyposażona jest

•

w szybkomocujący uchwyt wiertarski (5) z
automatyczną blokadą wrzeciona.
Odkręcić uchwyt wiertarski (5).

•

Otwór uchwytu wiertarskiego (f) musi być na

•

tyle duży, aby można było w nim umieścić
narzędzie (wiertło lub bit).
Wybrać odpowiednie narzędzie. Wsunąć

•

narzędzie jak najgłębiej w otwór uchwytu
wiertarskiego (f).
Zakręcić mocno uchwyt wiertarski (5).

•

Następnie sprawdzić, czy narzędzie jest
prawidłowo zamocowane.

6.10 Wkręcanie

Zaleca się stosowanie śrub samocentrujących
(np. torx, krzyżowych), które zapewniają
bezpieczną pracę. Proszę pamiętać o tym, aby
używać bitów i śrub dopasowanych do siebie
co do kształtu i wielkości. Wyregulować mo-
ment obrotowy odpowiednio do rozmiaru śrub i
stosując się do wskazówek zawartych w instrukcji
obsługi.

7. Czyszczenie, konserwacja i

zamawianie części zamiennych

Niebezpieczeństwo!

Przed wszystkimi pracami związanymi z czysz­czeniem urządzenie należy wyjąć z niego aku­mulator.

7.1 Czyszczenie

Urządzenia zabezpieczające, szczeliny

•

powietrza i obudowa silnika powinny być w

miarę możliwości zawsze wolne od pyłu i

zanieczyszczeń. Urządzenie wycierać czystą

ściereczką lub przedmuchać sprężonym po-

wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia

•

bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną

•

ściereczką z niewielką ilością szarego mydła.

Nie używać żadnych środków czyszczących

ani rozpuszczalników; mogą one uszkodzić

części urządzenia wykonane z tworzywa

sztucznego. Należy uważać, aby do wnętrza

urządzenia nie dostała się woda. Wniknięcie

wody do urządzenia podwyższa ryzyko

porażenia prądem.

7.2 Konserwacja

We wnętrzu urządzenia nie ma części
wymagających konserwacji.

7.3 Zamawianie części zamiennych i

osprzętu:

Zamawiając części zamienne należy podać
następujące informacje:

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzenia

•

Numer wymaganej części zamiennej

•

Aktualne ceny i informacje można znaleźć na
stronie internetowej: www.isc-gmbh.info

Wskazówka! Dla osiągnięcia
doskonałych rezultatów po­lecamy stosować doskonałej
jakości wyposażenie produ­kowane przez fi rmę

! www.kwb.eu

[e-mail]

- 22 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 22Anl_TE_CD_18_50_Li_BL_SPK5.indb 22 27.11.2019 15:08:5927.11.2019 15:08:59

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans­portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.

9. Przechowywanie

Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal­nym opakowaniu.

PL

- 23 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 23Anl_TE_CD_18_50_Li_BL_SPK5.indb 23 27.11.2019 15:08:5927.11.2019 15:08:59

PL

10. Wskazania diod na ładowarce

Stan diod

Czerwona

dioda LED

nie świeci
się

świeci się nie świeci

nie świeci
się

miga nie świeci

miga miga Błąd

świeci sięświeci się Nieprawidłowa temperatura

Zielona di-

oda LED

Znaczenie i postępowanie

miga Stan gotowości

Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości.
Brak akumulatora w ładowarce.

Ładowanie

się

Tr w a ładowanie akumulatora w przyspieszonym trybie. Informacje
odnośnie czasu ładowania znajdują na ładowarce.
Wskazówka! W zależności od aktualnego poziomu naładowania akumula-
tora faktyczny czas ładowania może odbiegać od podanego.

świeci się Akumulator jest naładowany i jest gotowy do użytku.

Następnie ładowarka przełącza się automatycznie na proces ładowania
ochronnego, który trwa aż do całkowitego naładowania akumulatora.
Aby akumulator się cał

kowicie naładował należy pozostawić go na ok. 15

minut dłużej na ładowarce.

Postępowanie:

Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania.

Ładowanie adaptacyjne

się

Ładowarka pracuje w trybie ładowania ochronnego.

Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy
i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn:

- Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu.

- Temperatura akumulatora wykracza poza zalecany zakres.

Postępowanie:

Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż
zakończy się proces ładowania.

Nie jest możliwe na

ładowania akumulatora. Akumulator jest uszkodzony.

Postępowanie:

Zabrania się ładowania uszkodzonych akumulatorów.
Wyjąć akumulator z ładowarki.

Temperatura akumulatora jest za wysoka (np. pod wpływem
bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C)

Postępowanie:

Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera-
turze pokojowej (ok. 20° C).

- 24 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 24Anl_TE_CD_18_50_Li_BL_SPK5.indb 24 27.11.2019 15:08:5927.11.2019 15:08:59

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych
oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do
punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:
Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu
zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa­dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie
mają części elektrycznych.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na­wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH.

Zmiany techniczne zastrzeżone

- 25 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 25Anl_TE_CD_18_50_Li_BL_SPK5.indb 25 27.11.2019 15:09:0027.11.2019 15:09:00

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji.
Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do
Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-
ennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas
eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały
eksploatacyjne.

Kategoria Przykład

Części zużywające się* Uchwyt wiertarski, Akumulator
Materiał eksploatacyjny/części eksploatacyjne* Wymienne końcówki wkrętaków/wiertła
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej
www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

•

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed

•

usterką)?
Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?

•

Prosimy o podanie opisu.

- 26 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 26Anl_TE_CD_18_50_Li_BL_SPK5.indb 26 27.11.2019 15:09:0027.11.2019 15:09:00

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!
Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk­cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do
naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do
Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń
gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają
tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej.
Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent
urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami
prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu
rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen­ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia
powyższych wad bądź wymiany urządzenia, według decyzji producenta.
Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane
do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal­nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach
rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym
obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji,
nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe­go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i
bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek
upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji
urządzenia.

- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np.
przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze­gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w
urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły
przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku
urządzenia).

- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub
innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne
winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie
okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa
bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu
nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne.
Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na
następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument
zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli­czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich
przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo
niezwłocznie naprawione lub nowe urządzenie.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b

ądź po jej upływie za zw-

rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy
uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk­cji obsługi.

- 27 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 27Anl_TE_CD_18_50_Li_BL_SPK5.indb 27 27.11.2019 15:09:0027.11.2019 15:09:00

RO

Cuprins

1. Indicaţii de siguranţă

2. Descrierea aparatului şi cuprinsul livrării

3. Utilizarea conform scopului

4. Date tehnice

5. Înainte de punerea în funcţiune

6. Operare

7. Schimbarea cablului de racord la reţea

8. Curăţirea, întreţinerea şi comanda pieselor de schimb

9. Eliminarea şi reciclarea

10. Lagăr

- 28 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 28Anl_TE_CD_18_50_Li_BL_SPK5.indb 28 27.11.2019 15:09:0027.11.2019 15:09:00

RO

Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident

Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale

se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!

Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite
din aparat şi praful rezultat pot provoca pierderea vederii.

Pentru a evita deteriorarea angrenajului, comutarea vitezei se va realiza numai atunci când aparatul este
în repaus.

Depozitarea acumulatorilor se face numai în încăperi uscate cu temperatura mediului de +10°C - +40°C.
Depozitaţi acumulatorii numai în stare încărcată (încărcaţi cel puţin 40%).

Clasa de protecţie II

Se va utiliza numai în încăperi uscate.

- 29 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 29Anl_TE_CD_18_50_Li_BL_SPK5.indb 29 27.11.2019 15:09:0027.11.2019 15:09:00

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces­te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi­le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne­respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!

Avertisment!
Citiţi toate indicaţiile de siguranţă,
instrucţiunile şi ţineţi cont de imaginile şi da­tele tehnice care însoţesc acest aparat elec­tric. Nerespectarea următoarelor instrucţiuni pot

duce la electrocutare, incendiu şi/sau răniri grave.

Păstraţi toate instrucţiunile şi indicaţiile de
siguranţă pentru viitor.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1)

1. Reglorul cuplului de torsiune

2. Comutator sens de rotaţie

3. Întrerupător pornire/oprire

4. Comutator viteza 1 – viteza 2

5. Mandrină rapidă

6. Lumină LED

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar­ticolului la centrul nostru de service sau la maga­zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă.
Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există).
Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport.
P ăstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!

Maşină de găurit şi înşurubat cu acumulator

•

Aparat de încărcat (nu este cuprins în livrare

•

la 45.138.87)
Acumulator (nu este cuprins în livrare la

•

45.138.87)
Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

3. Utilizarea conform scopului

Maşina de găurit şi înşurubat cu acumulator se
pretează la introducerea şi scoaterea şuruburilor,
precum şi la găurire în lemn, metal şi material
plastic.

Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci­dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili­zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu­lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.

- 30 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 30Anl_TE_CD_18_50_Li_BL_SPK5.indb 30 27.11.2019 15:09:0027.11.2019 15:09:00

RO

4. Date tehnice

Sursă de alimentare a motorului: ............18 V d.c.

Tu r a ţie mers în gol.................0-500 / 0-1800 min

Treptele momentului de torsiune: ............... 19+1

Sens de rotaţie stânga/dreapta: ...................... da

Deschidere mandrină: ...................... max. 13 mm

Tensiune de ieşire aparat de încărcat: ....20 V d.c.

Curent de ieşire aparat de încărcat: ...............3 A

Tensiune de alimentare aparat de încărcat: .........

............................................ 200-250V~ 50-60Hz

Tip acumulator: .......................................... Li-Ion

Numărul celulelor acumulatorului: .................... 5

Capacitatea acumulatorului: ...................... 2,0 Ah

Greutate: ................................................. 1,13 kg

Diametrul maxim al şuruburilor .................. 6 mm

Diametrul maxim al şuruburilor descrie diametrul
maxim al şuruburilor care pot fi înşurubate în
lemn. Diametrul şurubului poate varia în funcţie
de felul lemnului.

Pericol!
Zgomote şi vibraţii

Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 62841.

Nivelul presiunii sonore L
Nesiguranţă K

............................................5 dB

pA

Nivelul capacităţii sonore L
Nesiguranţă K

........................................... 5 dB

WA

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.

Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform
EN 62841.

Găurire în metal

Valoarea de emisie a vibraţiilor a
Nesiguranţa K = 1,5 m/s

................ 80,7 dB (A)

pA

............ 91,7 dB (A)

WA

= 4,67 m/s

h

2

2

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate pot fi utilizate pentru şi la o estimare
provizorie a solicitării aparatului.

-1

Avertisment:

Emisiile de vibraţie şi emisiile sonore pot devia de
la valorile menţionate în timpul utilizării efective a
aparatului electric, în funcţie de modul de utilizare
al aparatului electric şi în special de tipul piesei
de prelucrat.

Limitaţi zgomotul şi vibraţiile la un nivel mi­nim.

Utilizaţi numai aparate în stare ireproşabilă.

•

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

•

ficat.
Decuplaţi aparatul, atunci când acesta nu

•

este utilizat.
Purtaţi mănuşi!

•

Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con­structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.

2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde­lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.

Limitaţi timpul de lucru.

Ţineţi cont de toate etapele ciclului de exploatare
(de exemplu, timpii în care aparatul electric este
decuplat şi timpii în care, aparatul este pornit, dar
funcţionează fără sarcină).

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate au fost măsurate conform unui pro­ces de verifi care normat şi pot fi utilizate pentru
comparaţia cu alte aparate electrice ale altor
producători.

- 31 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 31Anl_TE_CD_18_50_Li_BL_SPK5.indb 31 27.11.2019 15:09:0127.11.2019 15:09:01

RO

5. Înainte de punerea în funcţiune

Citiţi cu atenţie aceste indicaţii înainte de punerea
în funcţiune a maşinii de înşurubat cu acumulator:

1. Încărcaţi acumulatorul cu ajutorul aparatului
de încărcat livrat.

2. Utilizaţi numai burghie ascuţite şi bituri adec-
vate, în stare ireproşabilă.

3. La găurire şi înşurubare în pereţi şi ziduri,
verifi caţi dacă nu există cabluri electrice sau
conducte de gaz şi apă ascunse.

6. Utilizarea

6.1 Încărcarea pachetului de acumulatori LI
(Fig. 2-3)

1. Scoateţi pachetul de acumulatori (a) din mâ-
ner, apăsând tasta de blocare (b) în jos.

2. Comparaţi dacă tensiunea de reţea indicată
pe plăcuţa indicatoare corespunde cu tensi­unea existentă în reţea. Introduceţi ştecherul
de reţea al aparatului de încărcat (c) în priză.
LED-ul verde începe să lumineze intermitent.

3. Împingeţi acumulatorul pe încărcător.

La punctul 10 (Afi şajul aparatului de încărcat)
găsiţi un tabel cu semnifi caţiile afi şajului LED-
urilor pe aparatul de încărcat.

Dacă nu este posibilă încărcarea pachetului de
acumulatori vă rugăm să verifi caţi

dacă există tensiune la priză.

•

dacă există un contact perfect la contactele

•

de încărcare ale aparatului de încărcat.

Dacă totuşi nu este posibilă încărcarea pachetului
de acumulatori, vă rugăm să trimiteţi

aparatul de încărcat

•

şi pachetul de acumulatori

•

la service-ul nostru pentru clienţi.

6.2 Setarea cuplului de torsiune
(Fig. 4/Poz. 1)

Atenţie! Setarea inelului de reglare pentru
cuplul de torsiune se face numai în stare de
repaus.

Maşina de înşurubat cu acumulator este echipată
cu o setare mecanică a cuplului de torsiune.

Setarea cuplului de torsiune pentru şuruburi de o
anumită mărime se face prin inelul de reglare (1).
Cuplul de torsiune depinde de mai mulţi factori:

felul şi duritatea materialului de prelucrat

•

felul şi lungimea şuruburilor utilizate

•

solicitările la care îmbinarea cu şurub este

•

expusă.

Atingerea cuplului de torsiune este semnalizat
prin decuplarea cu clichet a cuplajului.

6.3 Găurire (Fig. 4/Poz. 1)

Pentru găurire comutaţi inelul de reglare al cu­plului de torsiune pe ultima treaptă „Găurire“. În
treapta găurire cuplajul de siguranţă cu fricţiune
nu este activ. La găurire este disponibil cuplul de
torsiune maxim.

6.4 Comutator pentru sensul de rotaţie
(Fig. 5/Poz. 2)

Cu ajutorul comutatorului cu acţionare prin îm­pingere de deasupra întrerupătorului pornire/
oprire puteţi regla direcţia de rotaţie a maşinii
de înşurubat şi să o asiguraţi împotriva pornirii
nedorite. Puteţi selecta între rotaţie spre stânga şi
spre dreapta. Pentru a evita deteriorarea angrena­jului, comutarea direcţiei de rotaţie se va realiza
numai atunci când aparatul este în repaus. Dacă
comutatorul cu acţionare prin împingere se afl ă
în poziţia mediană, întrerupătorul pornire/oprire
este blocat.

6.5 Întrerupător pornire/oprire (Fig. 5/Poz. 3)

Cu întrerupătorul pornire/oprire puteţi regla
turaţia fără trepte. Cu cât mai departe împingeţi
întrerupătorul, cu atât mai ridicată este turaţia
maşinii de înşurubat cu acumulator.

6.6 Comutare viteza 1 - viteza 2 (Fig. 4/Poz. 4)

În funcţie de poziţia comutatorului puteţi lucra cu
o turaţie mai mare sau mai mică. Pentru a evita
deteriorarea angrenajului, comutarea vitezei se va
realiza numai atunci când aparatul este în repaus.

6.7 Afi şarea capacităţii acumulatorului
(Fig. 6/Poz. e)

Apăsaţi comutatorul pentru afi şarea capacităţii
acumulatorului (d). Afi şajul capacităţii acumula-
torului (e) vă semnalizează nivelul de încărcare al
acumulatorului în baza a 3 LED-uri.

Toate 3 LED-urile luminează:

Acumulatorul este complet încărcat.

- 32 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 32Anl_TE_CD_18_50_Li_BL_SPK5.indb 32 27.11.2019 15:09:0127.11.2019 15:09:01

RO

Se aprind 2 LED-uri sau numai unul

Acumulatorul mai are rezerve sufi ciente.

1 LED clipeşte:

Acumulatorul este descărcat, încărcaţi acumula­torul.

Toate LED-urile clipesc:

Acumulatorul a fost descărcat profund şi este
defect. Încărcarea şi utilizarea unui acumulator
defect este interzisă!

6.8 Lumina LED (Fig. 6/Poz. 6)

Lumina LED (6) permite iluminarea locului de
înşurubat resp. de găurit în condiţii de luminozi­tate redusă. Lumina LED (6) se aprinde automat
de îndată ce acţionaţi întrerupătorul pornire/oprire
(3).

6.9 Schimbarea sculei (Fig. 7)
Atenţie! La toate lucrările efectuate la maşina de

înşurubat cu acumulator (de ex. schimbarea scu­lei, întreţinere etc.) poziţionaţi comutatorul pentru
sensul de rotaţie (2) pe poziţia mediană.

Maşina de înşurubat cu acumulator este

•

echipată cu un dispozitiv de prindere rapidă a
burghiului (5) cu blocare automată a axului.
Rotiţi mandrina (5) în afară. Deschiderea

•

mandrinei (f) trebuie să fie suficient de mare
pentru a putea prinde scula (burghiu sau bit).
Selectaţi scula adecvată. Împingeţi scula la

•

maxim în deschiderea mandrinei (f).
Rotiţi mandrina (5) pentru a o închide şi

•

verificaţi apoi poziţia fixă a sculei.

6.10 Şuruburi

Şuruburile cele mai adecvate sunt cele cu auto­centrare (de ex. stelate sau cruce) care asigură
un mod de lucru sigur. Fiţi atenţi ca bitul utilizat
şi şurubul să corespundă ca formă şi mărime.
Executaţi reglarea cuplului de torsiune în funcţie
de mărimea şuruburilor, aşa cum este descris în
instrucţiunile de utilizare.

7. Curăţirea, întreţinerea şi comanda
pieselor de schimb

Pericol!

Înaintea tuturor lucrărilor de curăţire scoateţi
ştecherul din priză.

7.1 Curăţarea

Păstraţi cât mai curat posibil dispozitivele

•

de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
Recomandăm curăţarea aparatului imediat

•

după fiecare utilizare.
Curăţaţi aparatul cu regularitate cu o cârpă

•

umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu­lui. Fiţi atenţi să nu intre apă în interiorul apa­ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.

7.2 Întreţinere

În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.

7.3 Comanda pieselor de schimb şi
accesoriilor:

La comanda pieselor de schimb trebuiesc
menţionate următoarele date:

Tipul aparatului

•

Numărul de articol al aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

•

schimb necesare

Informaţii şi preţuri actuale găsiţi la adresa
www.isc-gmbh.info

Tip! Pentru un rezultat bun
de lucru recomandăm acce­sorii de înaltă calitate de la

! www.kwb.eu

[e-mail]

8. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con­struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri­zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.

- 33 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 33Anl_TE_CD_18_50_Li_BL_SPK5.indb 33 27.11.2019 15:09:0127.11.2019 15:09:01

9. Lagăr

Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac­cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.

RO

- 34 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 34Anl_TE_CD_18_50_Li_BL_SPK5.indb 34 27.11.2019 15:09:0127.11.2019 15:09:01

RO

10. Afi şajul aparatului de încărcat

Starea afi şajului

LED-ul

roşu

LED-ul

verde

stins intermitent Stare de funcţionare

Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu­mulatorul nu este în aparatul de încărcat

aprins stins Încărcare

Aparatul de încărcat încarcă acumulatorul în regim de încărcare rapidă.
Timpii de încărcare corespunzători îi găsiţi direct pe aparatul de încărcat.
Indicaţie! În funcţie de nivelul de încărcare al acumulatorului timpii de
încărcare efectivi pot fi diferiţi de timpii de încărcare menţionaţi.

stins aprins Acumulatorul este încărcat şi poate fi pus în folosinţă.

După aceea se comută într-o încărcare de protecţie pân
completă.
Pentru aceasta lăsaţi acumulatorul cu cca. 15 minute mai mult pe aparatul
de încărcat.

Măsură de remediere:

Îndepărtaţi acumulatorul din aparatul de încărcat. Deconectaţi aparatul de
încărcat de la reţea.

intermitent stins Încărcare adaptată

Aparatul de încărcat se găseşte în regimul de încărcare de protecţie.
În acest regim, din motive de siguranţă, acumulatorul este încărcat mai în­cet şi necesită mai mult timp. Acest lucru poate avea următoarele cauze:

- Acumulatorul nu a mai fost încărcat timp foarte îndelungat.

- Temperatura acumulatorului nu se găseşte în intervalul ideal.

Măsură de remediere:

Aşteptaţi până când procesul de încărcare este încheiat, apoi acumula­torul poate fi încărcat în continuare.

intermitent intermitent Defecţiune

Nu mai este posibilă încărcarea acumulatorului. Acumulatorul este defect.

Măsur

ă de remediere:

Încărcarea unui acumulator defect este interzisă.
Îndepărtaţi acumulatorul din aparatul de încărcat.

aprins aprins Deteriorare datorată temperaturii

Acumulatorul este prea fi erbinte (de ex. la radiaţie solară directă) sau prea
rece (sub 0° C)

Măsură de remediere:

Îndepărtaţi acumulatorul din aparatul de încărcat şi păstraţi-l o zi la tempe­ratura încăperii (cca. 20° C).

Semnifi caţia şi măsura de remediere

ă la încărcarea

- 35 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 35Anl_TE_CD_18_50_Li_BL_SPK5.indb 35 27.11.2019 15:09:0127.11.2019 15:09:01

RO

Numai pentru ţări ale UE

Nu aruncaţi aparatele electrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea
în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu
de reciclare ecologic.

Alternativă de reciclare la apelul de trimitere înapoi:
Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a
acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens
unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare
şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente
electrice.

Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar
şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH.

Ne rezervăm dreptul pentru modifi cări de ordin tehnic

- 36 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 36Anl_TE_CD_18_50_Li_BL_SPK5.indb 36 27.11.2019 15:09:0127.11.2019 15:09:01

RO

Informaţii de service

În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate­riale de consum.

Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da­torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.

Categorie exemplu

Piese de uzură* Mandrină, Acumulator
Material de consum/ Piese de consum* Bituri/Burghie
Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh.
info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele
întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

•

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

•

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?

•

Descrieţi această defecţiune.

- 37 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 37Anl_TE_CD_18_50_Li_BL_SPK5.indb 37 27.11.2019 15:09:0127.11.2019 15:09:01

RO

Certifi cat de garanţie

Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad­resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:

1. Aceste instrucţiuni de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care
nu doresc să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesio­nale independente. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimen­tare, pe care producătorul jos numit le promite cumpărătorilor să
suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această
garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.

2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de
dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se
limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili­zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con­tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.

3. Excluse de la garanţie sunt următoarele:

- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.

- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).

- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.

4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se
vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica­rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.
info. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs.
nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de identifi care sunt excluse de
la prestaţia de garanţie datorită posibilităţilor insufi ciente de alocare. Dacă defectul aparatului este
cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat
nou.

i la cumpărarea unui aparat nou,

Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup­rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:

La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere
restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.

- 38 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 38Anl_TE_CD_18_50_Li_BL_SPK5.indb 38 27.11.2019 15:09:0227.11.2019 15:09:02

GR

Περιεχόμενα

1. Υποδείξεις ασφαλείας

2. Περιγραφή της συσκευής και συμπαραδιδόμενα

3. Σωστή χρήση

4. Τεχνικά χαρακτηριστικά

5. Πριν τη θέση σε λειτουργία

6. Χειρισμός

7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών

8. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

9. Φύλαξη

10. Ένδειξη φορτιστή

- 39 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 39Anl_TE_CD_18_50_Li_BL_SPK5.indb 39 27.11.2019 15:09:0227.11.2019 15:09:02

GR

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης

Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την

απώλεια της ακοής.

Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!

Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.

12

Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων, η αλλαγή ταχυτήτων να γίνεται μόνο στην
ακινητοποίηση.

Οι συσσωρευτές να φυλάσσονται μόνο σε στεγνούς χώρους και σε θερμοκρασία περιβάλλοντος
+10°C - +40°C. Να αποθηκεύετε τις μπαταρίες μόνο σε φορτισμένη κατάσταση (τουλ. 40%

φορτισμένη)

Κλάση προστασίας ΙΙ

Μόνο για χρήση σε στεγνούς χώρους

- 40 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 40Anl_TE_CD_18_50_Li_BL_SPK5.indb 40 27.11.2019 15:09:0227.11.2019 15:09:02

GR

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης/Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης/Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!

Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά

την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.

Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.

2. Περιγραφή της συσκευής και

συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1)

1. Ρύθμιση ροπής στρέψης

2. Διακόπτης αλλαγής κατεύθυνσης

3. Διακόπτης ενεργοποίησης/απενεργοποίησης

4. Μεταγωγέας 1η ταχύτητα - 2η ταχύτητα

5. Υποδοχή ταχείας σύσφιξης

6. Φως LED

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους

εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή.
Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της
συσκευασίας/μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά.
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Προσοχή!

H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
κατάποσης και ασφυξίας!

Δραπανοκατσάβιδο μπαταρίας

•

Φορτιστής (στο προϊόν με αρ.: 45.138.87

•

δεν συμπαραδίδεται)
Μπαταρία (στο προϊόν με αρ.: 45.138.87

•

δεν συμπαραδίδεται)
Πρωτότυπες Οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

•

3. Σωστή χρήση

Το δραπανοκατσάβιδο μπαταρίας είναι
κατάλληλο για βίδωμα και ξεβίδωμα βιδών και
για εργασίες τρυπανιού σε ξύλο, μέταλλο και
πλαστικό.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Γι α βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.

- 41 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 41Anl_TE_CD_18_50_Li_BL_SPK5.indb 41 27.11.2019 15:09:0227.11.2019 15:09:02

GR

4. Τεχνικά χαρακτηριστικά

Τροφοδοσία τάσης κινητήρα: ................18 V d.c.

Αριθμός στροφών ραλεντί: .. 0-500/0-1800 min

Βαθμίδες ροπής στρέψης: ............ 19+1 βαθμίδα

Δεξιόστροφη-αριστερόστροφη λειτουργία: .. ναι

Εύρος της υποδοχής τρυπανιού: ..... max. 13 mm

Τάση εξόδου φορτιστή: .........................20 V d.c.

Ρεύμα εξόδου φορτιστή: ...............................3 Α

Τάση δικτύου φορτιστή: .....200-250V~ 50-60Hz

T ύπος συσσωρευτή: ......................λιθίου-ιόντος

Αριθμός κυττάρων συσσωρευτή: ..................... 5

Χωρητικότητα συσσωρευτή: ....................2,0 Ah

Βάρος: .....................................................1,13 kg

Μέγ. Διάμετρος βίδας: ............................... 6 mm

Η μέγιστη διάμετρος βίδας περιγράφει την
μέγιστη διάμετρο της βίδας που μπορεί να
βιδωθεί σε ξύλο.
μπορεί να διαφέρει η διάμετρος της βίδας.

Κίνδυνος!
Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 62841.

Στάθμη ηχητικής πίεσης LpA .............. 80,7 dB(A)

Αβεβαιότητα K
Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 62841.

Τρυπάνι σε μέταλλο

Εκπομπή δονήσεων a
Αβεβαιότητα K = 1,5 m/s

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μετρήθηκαν βάσει τυποποιημένης μεθόδου
δοκιμής και μπορούν να χρησιμοποιηθούν για
τη σύγκριση μίας ηλεκτρικής συσκευής με μία
άλλη.

Ανάλογα με το είδος του ξύλου

..........................................5 dB

pA

.......................................... 5 dB

WA

.............. 91,7 dB(A)

WA

= 4,67 m/s

h

2

2

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μπορούν να χρησιμοποιηθούν για προσωρινή
εκτίμηση της σχετικής επιβάρυνσης.

-1

Προειδοποίηση:

Η

τιμή μετάδοσης της δόνησης μπορεί να
διαφέρει κατά την πραγματική χρήση της
ηλεκτρικής συσκευής από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο χρήσης της,
ιδιαίτερα από το είδος του αντικειμένου που θα
κατεργασθείτε.

Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη

•

συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη

•

συσκευή.
Αφήστε τη συσκευή νδεχομένως να

•

ελεγχθεί από ειδικό τεχνίτη.
Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε.
Να φοράτε γάντια.

•

Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν

χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί

κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από

δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.

- 42 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 42Anl_TE_CD_18_50_Li_BL_SPK5.indb 42 27.11.2019 15:09:0227.11.2019 15:09:02

GR

Περιορίστε το χρόνο εργασίας

Εδώ πρέπει να λάβετε υπόψη σας όλα
τα τμήματα του κύκλου λειτουργίας (για
παράδειγμα χρόνους κατά τους οποίους είναι
σβησμένο το ηλεκτρικό εργαλείο και χρόνους
κατά τους οποίους είναι αναμμένο αλλά χωρίς
φορτίο).

5. Πριν τη θέση σε λειτουργία

Πριν τη θέση σε λειτουργία του κατσαβιδιού
μπαταρίας σας να διαβάσετε οπωσδήποτε αυτές
τις υποδείξεις:

1. Φορτίστε το συσσωρευτή με το
συμπαραδιδόμενο φορτιστή.

2. Να χρησιμοποιείτε μόνο τροχισμένα
τρυπάνια και κατάλληλες κατσαβιδόλαμες.

3. Όταν βιδώνετε σε εσωτερικούς και
εξωτερικούς τοίχους να ελέγχετε για
ενδεχόμενους μη εμφανείς αγωγούς
ρεύματος, αερίου και νερού.

6. Χειρισμός

6.1 Φόρτιση της μονάδας συσσωρευτή LI
(εικ. 2-3)

1. Βγάλτε τη μονάδα συσσωρευτή (a) από
τη χειρολαβή και πιέστε το πλήκτρο
κουμπώματος (b) προς τα κάτω.

2. Συγκρίνετε εάν η τάση που αναφέρεται στην
ετικέτα αντιστοιχεί με την τάση του δικτύου.
Βάλτε το βύσμα του φορτιστή (c) στην πρίζα.
Το πράσινο LED αρχίζει να αναβοσβήνει.

3. Σπρώξτε το συσσωρευτή πάνω στο
φορτιστή.

Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε
πίνακα με τις εξηγήσεις της ένδειξης του LED
στο φορτιστή.

Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να ελέγξετε

εάν υπάρχει τάση στην πρίζα.

•

εάν υπάρχει άψογη επαφή στις επαφές

•

φόρτισης του φορτιστή (8).

Προς εξασφάλιση μακράς διαρκεάις ζωής
του συσσωρευτή να ροντίσετε για έγκαιρη
επαναφόρτιση της μονάδας του συσσωρευτή
LI. Αυτό είναι οπωσδήποτε απαραίτητο εάν
διαπιστώσετε πως μειώνεται η α΄πόδοση του
κατσαβιδιού μπαταρίας.

6.2 Ρύθμιση ροπής στρέψης (εικ. 4/αρ. 1)
Προσοχή! Η ρύθμιση της ροπής στρέψης να

γίνεται μόνο σε ακινητοποιημένη συσκευή.
Το κατσαβίδι είναι εξοπλσιμένο με αυτόματο
σύστημα ρύθμισης της ροπής στρέψης.

Η ροπή στρέψης για ορισμένο μέγεθος βιδών
ρυθμίζεται στον δακτύλιο (1). Η ροπή στρέψης
εξαρτάται από περισσότερους παράγοντες:

από το είδος και τη σκληρότητα του

•

κατεργαζόμενου υλικού.
από το είδος και το μήκος των

•

χρησιμοποιούμενων βιδών.
από τις απαιτήσεις για τους βιδωτούς

•

συνδέσμους.

Η σωστή ροπής στρέψης προκύπτει από την
εξαγωγή της ζεύξης με χαρακτηριστικό θόρυβο.

6.3 Λειτουργία δράπανου (Εικ. 4/αρ. 1)

Για τη λειτουργία του τρυπανιού περιστρέψτε
το δακτύλιο ρύθμισης „τρυπάνι“. Στης βαθμίδα
λειτουργίας δράπανου ο συμπλέκτης ολίσθησης
είναι εκτός λειτουργίας. Κατά τη λειτουργία
δράπανου έχετε στη διάθεσή σας όλη το ροπή
στρέψης.

6.4 Διακόπτης αλλαγής κατεύθυνσης
(εικ. 5/αρ. 2)

Με το συρτό διακόπτη πάνω από το διακόπτη
ενεργοποίησης/απενεργοποίησης μπορείτε να
ρυθμίσετε την κατεύθυνση του κατσαβιδιού
μπαταρίας και να το ασφαλίσετε κατά αθέλητης
εκκίνησης. Μπορείτε να επιλέξετε μεταξύ
δεξιόστροφης και αριστερόστροφης κίνησης.
Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων,
η αλλαγή κατεύθυνσης να γίνεται μόνο στην
ακινητοποίηση. Εάν ο συρτός διακόπτης
βρίσκεται στη μέση, έχει μπλοκαριστεί ο
διακόπτης ενεργοποίησης/απενεργοποίησης.

Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να αποστείλετε

τον φορτιστή

•

και την μονάδα του συσσωρευτή

•

στο τμήμα μας εξυπηρέτησης πελατών.

- 43 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 43Anl_TE_CD_18_50_Li_BL_SPK5.indb 43 27.11.2019 15:09:0227.11.2019 15:09:02

GR

6.5 Αφήστε ελεύθερο τον διακόπτη
ενεργοποίησης/απενεργοποίησης
(εικ. 5/αρ. 3)

Με τον διακόπτη ενεργοποίησης/
απενεργοποίησης μπορείτε να ελέγξετε
αδιαβάθμητα τον αριθμό στροφών. Όσο
περισσότερο πιέζετε τον διακόπτη, τόσο
αυξάνεται ο αριθμός στροφών του κατσαβιδιού
μπαταρίας.

6.6 Αλλαγή από 1η σε 2η ταχύτητα
(εικ. 4/αρ. 4)

Ανάλογα με τη θέση του μεταγωγέα μπορείτε να
εργασθείτε με μεγαλύτερο ή μικρότερο αριθμό
στροφών. Προς αποφυγή βλάβης του κιβωτίου
ταχυτήτων, η αλλαγή ταχυτήτων να γίνεται
μόνο στην ακινητοποίηση.

6.7 Ένδειξη δυναμικότητας μπαταρίας
(εικ. 6/αρ. e)

Πιέστε το πλήκτρο για την ένδειξη
δυναμικότητας του συσσωρευτή (d). Η ένδειξη
δυναμικότητας του συσσωρευτή (e) σας δείχνει
την κατάσταση φόρτισης του συσσωρευτή βάσει
των 3 LED.

Είναι αναμμένα και τα 3 LED:

Ο συσσωρευτής έχει φορτιστεί πλήρως.

Ανάβουν/ει 2 ή 1 LED:

Η μπαταρία είναι ακόμη αρκετά φορτισμένη.

Αναβοσβήνει ένα LED:

Ο συσσωρευτής είναι άδειος, φορτίστε τον.

Αναβοσβήνουν όλα τα LED:

Η μπαταρία εκφορτιστεί βαθιά και είναι
ελαττωματική. Μία ελαττωματική μπαταρία δεν
είναι δυνατόν να επαναφορτιστεί!

6.8 Φως LED (εικ. 6/αρ. 6)

Το φως LED (6) κάνει δυνατό το φωτισμό το
σημείου βιδώματος ή τρυπήματος σε περίπτωση
δυσμενών συνθηκών φωτισμού. Το φως LED
(6) ανάβει αυτόματα, μόλις πιέσετε το διακόπτη
ενεργοποίησης/απενεργοποίησης (3).

6.9 Αλλαγή εργαλείων (εικ. 7)

Προσοχή! Σε όλες τις εργασίες (π.χ. αλλαγή

εργαλείων, συντήρηση κλπ.) που εκτελείτε στο
κατσαβίδι με μπαταρία να βάζετε το διακόπτη
αλλαγής κατεύθυνσης (2) στη μεσαία θέση.

Ο διακόπτης είναι εξοπλισμένος με

•

υποδοχή ταχείας σύσφιξης (5) με ασφάλιση
ατράκτου.

Ανοίξτε την υποδοχή (5). Το άνοιγμα της

•

υποδοχής (f) πρέπει να είναι αρκετά μεγάλο
για να υποδεχθεί το εργαλείο (τρυπάνι ή
μπιτ κατσαβιδιού).

Επιλέξτε το κατάλληλο εργαλείο. Σπρώξτε

•

το εργαλείο όσο πιο βαθιά γίνεται στο
άνοιγμα της υποδοχής (f).

Στρίψτε την υποδοχή (5) για να κλείσει

•

καλά και ελέγξτε την καλή στερέωση του
εργαλείου.

6.10 Βίδες

Να χρησιμοποιείτε καλύτερα βίδες με
αυτοκεντράρισμα (π. χ. τορξ, στραυρόβιδες) που
προσφέρουν ασφαλή εργασία. Να προσέχετε να
συμφωνεί το χρησιμοποιούμενο bit και η βίδα ως
προς το σχήμα και το μέγεθος. Να εκτελείτε τη
ρύθμιση της ροπής στρέψης όπως περιγράφεται
στις οδηγίες χρήσης ανάλογα με το μέγεθος της
βίδας.

7. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες καθαρισμού να
αφαιρείτε τη μπαταρία.

7.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση.
Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

7.2 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.

- 44 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 44Anl_TE_CD_18_50_Li_BL_SPK5.indb 44 27.11.2019 15:09:0227.11.2019 15:09:02

7.3 Παραγγελία ανταλλακτικών και
αξεσουάρ:

Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info

Συμβουλή! Για ένα καλό
αποτέλεσμα της εργασίας
σας σάς συνιστούμε
αξεσουάρ ανώτερης
ποιότητας της !

www.kwb.eu
[e-mail]

8. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.

GR

9. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.

- 45 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 45Anl_TE_CD_18_50_Li_BL_SPK5.indb 45 27.11.2019 15:09:0327.11.2019 15:09:03

10. Ένδειξη φορτιστή

GR

Κατάσταση ένδειξης

Κόκκινο LED Πράσινο LED

απενεργοποίηση

Αναβοσβήνει Ετοιμότητα για λειτουργία

(OFF)

Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος

Σημασία και μέτρα

για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.

Ενεργοποιημένος απενεργοποίηση

(OFF)

Φόρτιση

Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας
φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή.
Υπόδειξη! Ανάλογα με την υπάρχουσα
πραγματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από
αυτήν που αναγράφεται στο φορτιστή.

απενεργοποίηση

(OFF)

Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για χρήση.

Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την
πλήρη φόρτιση.
Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον
φορτιστή.

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία από τον φορτιστή
παροχή ρεύματος προς τον φορτιστή.

Αναβοσβήνει απενεργοποίηση

(OFF)

Φόρτιση προσαρμογής

Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική
φόρτιση.
Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και
χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται
στα εξής:

- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η
θερμοκρασία της μπαταρίας δεν κυμαίνεται
επίπεδα.

- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά
επίπεδα.

Τι πρέπει να κάνετε:

Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης,
παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της
μπαταρίας.

Αναβοσβήνει Αναβοσβήνει Σφάλμα

Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι
ελαττωματική.

Τι πρέπει να κάνετε:

Μία ελαττωματική μπαταρία
επαναφορτιστεί.
Αφαιρέστε τη μπαταρία από τον φορτιστή.

Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:

Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή
ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε
θερμοκρασία δωματίου (περ. 20° C).

φόρτιση η

. Διακόψτε την

στα ιδανικά

δεν είναι δυνατόν να

- 46 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 46Anl_TE_CD_18_50_Li_BL_SPK5.indb 46 27.11.2019 15:09:0327.11.2019 15:09:03

GR

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕU για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.

M ε επιφύλαξη τεχνικών τροποποιήσεων

- 47 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 47Anl_TE_CD_18_50_Li_BL_SPK5.indb 47 27.11.2019 15:09:0327.11.2019 15:09:03

GR

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Υποδοχή τρυπανιού, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Μύτες bit για εργαλεία, Τρυπάνια
Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

φθροά ή ότι

- 48 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 48Anl_TE_CD_18_50_Li_BL_SPK5.indb 48 27.11.2019 15:09:0327.11.2019 15:09:03

GR

Εγγύηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν

ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε

όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.

- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).

- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που

αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.

σέρβις που αναφέρεται στην κάρτα εγγύησης.

υπόσχεται ο

Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα

ελαττώματα αυτά

δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.

Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.

- 49 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 49Anl_TE_CD_18_50_Li_BL_SPK5.indb 49 27.11.2019 15:09:0327.11.2019 15:09:03

İçindekiler

1. Güvenlik uyarıları

2. Alet açıklaması ve sevkiyatın içeriği

3. Kullanım amacına uygun kullanım

4. Teknik özellkler

5. Çalıştırmadan önce

6. Kullanma

7. Elektrik kablosunun değiştirilmesi

8. Temizleme, Bakım ve Yedek Parça Siparişi

9. Bertaraf etme ve geri kazanım

10. Depolama

TR

- 50 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 50Anl_TE_CD_18_50_Li_BL_SPK5.indb 50 27.11.2019 15:09:0327.11.2019 15:09:03

TR

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Dikkat! Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir.

Dikkat! Toz maskesi takın. Ahşap ve diğer malzemeler üzerinde çalışıldığında sağlığa zarar veren

tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır!

Dikkat! İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş
ve tozlar gözlere zarar verebilir.

Dişli kutusunun hasar görmesini önlemek için hız değiştirme şalteri sadece makine durduğunda
kullanılacaktır.

Aküler sadece kuru ve ortam sıcaklığı +10°C - +40°C olan yerlerde depolanacaktır.
Aküleri sadece şarj edilmiş durumda depolayın (en az %40 şarj edilmiş olarak).

Koruma sınıfı II

Sadece kuru mekanlarda kullanım içindir.

- 51 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 51Anl_TE_CD_18_50_Li_BL_SPK5.indb 51 27.11.2019 15:09:0327.11.2019 15:09:03

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için alet­lerin kullanımında bazı iş güvenliği önlemleri­nin alınması gereklidir. Bu nedenle Kullanma
Talimatını / Güvenlik Uyarılarını dikkatlice okuyun.
İçerdiği bilgilere her zaman ulaşabilmek için kul­lanma talimatını iyi bir yerde saklayın. Aleti kullan­mak için başka kişilere verdiğinizde bu Kullanma
Talimatını / Güvenlik Uyarılarını da birlikte verin.
Firmamız, kullanma talimatına riayet etmemekten
kaynaklanan iş kazaları ve hasarlardan herhangi
bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur!

İkaz!
Bu elektrikli aletin açıklanan bütün güvenlik
uyarıları, talimatlar, görseller ve teknik özelli­klerini okuyun. Aşağıdaki talimatlara riayet edil-

memesi durumunda elektrik çarpması, yangın ve/
veya ağır yaralanmalar meydana gelebilir.

Güvenlik uyarıları ve talimatları gelecekte kul­lanmak için saklayın.

2. Alet açıklaması ve sevkiyatın

içeriği

2.1 Alet açıklaması (Şekil 1)

1. Tork ayarlaması

2. Dönme yönü şalteri

3. Açık/Kapalı şalteri

4. 1. Hız – 2. Hız değiştirme şalteri

5. Hızlı mandren

6. LED ışığı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup
olmadığını sevkiyatın içeriği listesi ile kontrol edin.
Herhangi bir parçanın eksik olması durumunda
ürünü satın aldıktan sonra en geç 5 iş günü içinde
geçerli fi ş veya faturayı ibraz ederek servis merke-
zine veya aleti satın aldığınız mağazaya başvurun.
Bu konuda kullanma talimatının sonunda bulunan
servis bilgilerindeki garanti hizmetleri tablosunu
dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın

•

içinden çıkarın.
Ambalaj malzemelerini ve ambalaj ve trans-

•

port emniyetlerini sökün (bulunması halinde).
Ambalaj içindeki parçaların eksik olup

•

olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport

•

esnasında hasar görüp görmediğini kontrol
edin.
Garanti süresi doluncaya kadar mümkün

•

olduğunda ambalaj malzemelerini saklayın.

Tehlike!
Alet ve ambalaj malzemeleri oyuncak
değildir! Çocukların plastik poşet, folyo
ve küçük parçalar ile oynaması yasaktır!
Çocukların küçük parçaları yutma ve poşetler
nedeniyle boğulma tehlikesi vardır!

Akülü vidalama

•

Şarj cihazı (45.138.87 nolu üründe teslimat

•

kapsamına dahil değildir)
Akü (45.138.87 nolu üründe teslimat

•

kapsamına dahil değildir)
Orijinal kullanma talimatı

•

Güvenlik uyarıları

•

3. Kullanım amacına uygun kullanım

Akülü vidalama makinesi civataları takma ve sök­me işlemi ile ahşap, metal ve plastik malzemeler
içine delik delmede kullanılır.

Makine yalnızca kullanım amacına göre
kullanılacaktır. Kullanım amacının dışındaki
tüm kullanımlar makinenin kullanılması için
uygun değildir. Bu tür kullanım amacı dışındaki
kullanımlardan kaynaklanan hasar ve yaralan­malarda, yalnızca kullanıcı/işletici sorumlu olup
üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Ale­tin ticari, zanaatkarlar veya endüstriyel veya ben­zer kullanımlarda kullanılmasından kaynaklanan
hasarlar garanti kapsamına dahil değildir.

4. Teknik özellkler

Motor gerilim beslemesi: ........................18 V d.c.

Rölanti deviri ....................0-500 / 0-1800 dev/dak

Tork kademeleri: ......................................... 19+1

Sağa/sola dönme: .........................................evet

Mandren çapı: ................................ maks. 13 mm

Şarj cihazı çıkış gerilimi: .........................20 V d.c.

Şarj cihazı çıkış akımı: ....................................3 A

- 52 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 52Anl_TE_CD_18_50_Li_BL_SPK5.indb 52 27.11.2019 15:09:0427.11.2019 15:09:04

TR

Şarj cihazı şebeke gerilimi: . 200-250V~ 50-60Hz

Akü tipi: ...................................................... Li-Ion

Akü hücre sayısı: .............................................. 5

Akü kapasitesi: ..........................................2,0 Ah

Ağırlık: ..................................................... 1,13 kg

Maks. vida çapı .......................................... 6 mm

Maks. vida çapı ahşap malzeme içine vidalanacak
azami vida çapını açıklar. Ahşap türüne bağlı ola­rak vidanın çapı değişiklik gösterebilir.

Tehlike!
Ses ve titreşim

Ses ve titreşim değerleri EN 62841 normuna göre
ölçülmüştür.

Ses basınç seviyesi L
Sapma K

...................................................5 dB

pA

Ses güç seviyesi L
Sapma K

....................................................5 dB

WA

......................80,7 dB(A)

pA

.......................... 91,7 dB(A)

WA

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vektör
toplamı) EN 62841 normuna göre ölçülmüştür.

Metal içine delik delme

Titreşim emisyon değeri ah = 4,67 m/s
Sapma K = 1,5 m/s

2

2

Açıklanan titreşim toplam değerleri ve gürültü
emisyon değerleri standart test metoduna göre
ölçülmüş olup bu değerler, diğer elektrikli aletler
ile kıyaslanmasında kullanılabilir.

Açıklanan titreşim toplam değerleri ve gürültü
emisyon değerleri etrafa verilecek rahatsızlığın
ve etkinin geçici olarak tahmin edilmesinde de
kullanılabilir.

İkaz:

Titreşim ve gürültü emisyon değerleri elektri­kli aletin gerçek kullanımında, elektrikli aletin
kullanım türüne ve özellikle hangi malzemenin
işlenmesine bağlı olarak belirtilen değerlerden
farklı olabilir.

Makineden kaynaklanan gürültü ve titreşim
oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler

•

kullanın.
Aletlerin düzenli olarak bakımını yapın ve te-

•

mizleyin.
Çalışma tarzınızı alete göre ayarlayın.

•

Aletlerinize aşırı yüklenmeyin.

•

Gerektiğinde arızalı aletin kontrol edilmesini

•

sağlayın.
Aleti kullanmadığınızda kapatın.

•

İş eldiveni takın.

•

Dikkat!
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun
şekilde kullansanız dahi yine de bazı riskler
mevcut kalır. Bu elektrikli aletin yapı türü ve
modeli itibari ile aşağıda açıklanan tehlikeler
meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer
hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme
hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya
talimatlara göre kullanılmadığında veya
bakımı düzgün şekilde yapılmadığında el-kol
titreşiminden kaynaklanan sağlık hasarlarının
oluşması.

Çalışma sürenizi sınırlayın!

İşletim periyotları ile ilgili tüm kademeler dikkate
alınacaktır (örneğin elektrikli aletin kapalı kaldığı,
açık olduğu fakat yük altında olmaksızın çalıştığı
gibi).

5. Çalıştırmadan önce

Akülü vidalama aletini çalıştırmadan önce mutlaka
aşağıdaki bilgileri okuyunuz:

1. Aküyü sevk edilmiş olan şarj cihazı ile şarj
edin.

2. Sadece keskin ve mükemmel durumdaki mat­kap ucu ve uygun tornavida uçlarını kullanın.

3. Duvara delik delerken ve vidalama yapar­ken, duvar içindeki gizli elektrik, gaz ve su
borularını kontrol edin.

- 53 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 53Anl_TE_CD_18_50_Li_BL_SPK5.indb 53 27.11.2019 15:09:0427.11.2019 15:09:04

TR

6. Kullanma

6.1 LI aküsünün şarj edilmesi (Şekil 2-3)

1. Aküyü (a) saptan çıkarın, bunun için sabitle­me tırnağını (b) aşağıya doğru bastırın.

2. Şarj cihazının tip levhası üzerinde belirtilen
gerilim değerinin, mevcut elektrik şebekesi
gerilim değeri ile aynı olup olmadığını kontrol
edin. Şarj cihazının (6) fi şini prize takın. Yeşil
LED lambası yanıp sönmeye başlar.

3. Aküyü şarj cihazına takın.

Madde 10‘da (Şarj cihazı göstergesi) bölümünde
bulunan tabloda şarj cihazındaki LED gösterge­lerinin anlamı açıklanmışt

Akünün şarj edilmesi mümkün değilse aşağıdaki
noktaları kontrol edin

Prizde elektrik olup olmadığı.

•

Şarj cihazındaki kontakların aküye tam temas

•

edip etmediği.

Akünün şarj edilmesi bu kontrollerden sonra da
mümkün değilse,

Şarj cihazı

•

ve aküyü

•

lütfen müşteri hizmetleri bölümümüze gönderin.

6.2 Tork ayarı (Şekil 4/Poz. 1)

Dikkat! Tork ayar halkasını sadece alet dururken
ayarlayın.
Akülü vidalama makinesi mekanik tork ayarlama
düzeni ile donatılmıştır.

Tork ayarı belirli bir civata boyutu için ayar
halkasında (1) ayarlanır. Tork ayarı aşağıdaki fak-
törlere bağlıdır:

İşlenecek malzemenin türü ve sertliği.

•

Kullanılan civataların türü ve uzunluğu.

•

Civata bağlantılarında aranan özellikler.

•

Ayarlanmış olan tork değerine erişilme,
kavramanın kayması ile belirtilir.

6.3 Delme (Şekil 4/Poz. 1)

Delme işlemi yapmak istediğinizde tork ayar
halkasını en son kademe olan „matkap ucu“
ayarına ayarlayın. Bu ayar kademesinde
kavramanın kayması devre dışıdır. Delme
işleminde azami tork gücünden yararlanılabilir.

ır.

6.4 Dönme yönü şalteri (Şekil 5/Poz. 2)

Açık/Kapalı şalterinin üzerindeki itmeli şalter ile,
akülü vidalama makinesinin dönme yönünü ayar­layabilir ve akülü vidalama makinesini istenmeden
çalıştırmaya karşı emniyet altına alabilirsiniz. Sol
ve sağ dönme yönünü ayarlamak mümkündür.
Dişli kutusuna zarar verilmesini önlemek için dön­me yönü ayarı, yalnızca alet dururken yapılacaktır.
İtmeli şalter orta pozisyonda olduğunda Açık/
Kapalı şalteri bloke olmuştur.

6.5 Açık/Kapalı şalteri (Şekil 5/Poz. 3)

Açık/Kapalı şalteri ile devir ayarını kademesiz
olarak ayarlayabilirsiniz. Şaltere ne kadar fazla
basarsınız devir ayarı o kadar yükselir.

6.6 Hız 1 - Hız 2 değiştirme şalteri
(Şekil 4/Poz. 4)

Şalterin ayar pozisyonuna bağlı olarak yüksek
veya alçak devir ile çalışabilirsiniz. Dişlilerin hasar
görmesini önlemek için hız değiştirme işlemi sa­dece alet dururken yapılacaktır

6.7 Akü şarj kapasitesi göstergesi
(Şekil 6/Poz. e)

Akü şarj kapasitesi göstergesi butonuna (d) basın.
Akü şarj kapasitesi göstergesi (e) akünün şarj du­rumunu 3 LED lambası ile gösterir.

3 adet LED lambanın hepsi yanıyor:
Akü tam şarjlıdır.

2 veya 1 adet LED lambası yanıyor:
Akünün şarj kapasitesi yeterli.

1 adet LED lambası yanıp sönüyor:
Akü şarjı boşalmıştır, aküyü şarj edin.

Bütün LED lambaları yanıp sönüyor:
Akü şarjı derin derecede boşalmış ve arızalıdır.
Arızalı bir akünün kullanılması ve şarj edilmesi
yasaktır!

6.8 LED ışığı (Şekil 6/Poz. 6)

LED ışığı (6), vidalanacak veya delinecek
ortamın yeterli derecede aydınlık olmadığında
aydınlatılmasını mümkün kılar. Açık/Kapalı
şalterine (3) bastığınızda LED ışığı (6) otomatik
olarak yanar.

- 54 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 54Anl_TE_CD_18_50_Li_BL_SPK5.indb 54 27.11.2019 15:09:0427.11.2019 15:09:04

TR

6.9 Takım değiştirme (Şekil 7)

Dikkat! Akülü vidalama makinesi üzerinde
yapacağınız tüm çalışmalarda (örneğin takım
değiştirme; Bakım; vs.) dönme yönü şalterini (2)
orta pozisyona ayarlayınız.

Akülü vidalama otomatik mil sabitlemeli hızlı

•

mandren (5) ile donatılmıştır.
Mandreni (5) açın. Mandren deliği (f) içine

•

takılacak takımın (matkap ucu veya vidala­ma ucu) gireceği kadar yeterli büyüklükte
olmalıdır.
Uygun takımı seçin. Takımı mümkün olduğu

•

kadar mandren deliğinin (f) içine sokun.
Mandreni (5) sıkın ve sonra takımının sıkı

•

şekilde yerinde bağlı olup olmadığını kontrol
edin.

6.10 Civata sıkma

Emniyetli çalışmayı sağlayan kendinden merkez­lemeli (örneğin Torx, yıldız vs.) civataları kullanın.
Kullanılan vidalama ucunun, civata formu ve
büyüklüğüne uygun olmasına dikkat edin. Tork
ayarını kullanma talimatında açıklandığı gibi civata
büyüklüğüne uygun olarak ayarlayın.

7. Temizleme, Bakım ve Yedek Parça
Siparişi

Tehlike!

Temizlik çalışmalarından önce elektrik kablosunu
prizden çıkarın.

7.1 Temizleme

Koruma tertibatı, havalandırma delikleri ve

•

motor gövdesini mümkün olduğunca toz ve
kirden temiz tutun. Aleti temiz bir bez ile silin
veya düşük basınçlı hava ile üfleyerek temiz­leyin.
Aleti kullandıktan hemen sonra temizlemenizi

•

tavsiye ederiz.
Aleti düzenli olarak nemli bir bezle ve sıvı

•

sabunla temizleyin. Temizleme deterjanı veya
solvent malzemesi kullanmayınız, bu malze­meler aletin plastik parçalarına zarar verebilir.
Cihazın içine su girmemesine dikkat edin.
Elektrikli aletin içine su girmesi elektrik çarp­ma riskini yükseltir.

7.3 Yedek parça ve aksesuar siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme­lidir:

Cihaz tipi

•

Cihazın parça numarası

•

Cihazın kod numarası

•

İstenilen yedek parçanın yedek parça

•

numarası
Güncel bilgiler ve fi yatlar internette
www.isc-gmbh.info sayfasında açıklanmıştır

Tüyo! İyi bir çalışma sonucu
elde etmek için yüksek kalite­li marka aksesuarları
kullanmanızı tavsiye
ederiz ! www.kwb.eu
[e-mail]

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba­laj içinde sevk edilir. Bu ambalaj hammaddedir
ve böylece geri kazanılabilir veya geri kazanım
sistemine iade edilebilir. Alet ve aksesuarları
örneğin metal ve plastik gibi çeşitli malzemeler­den meydana gelir. Arızalı parçaları evsel atıkların
atıldığı çöpe atmayın. Alet, yönetmeliklere uygun
şekilde bertaraf edilmesi için özel atık toplama
merkezlerine teslim edilmelidir. Bu atık toplama
merkezlerinin nerede olduğunu yerel yönetimler­den öğrenebilirsiniz.

9. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve
dona karşı korunmuş ve çocukların erişemeyeceği
bir yerde saklayın. Optimal depolama sıcaklığı
5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal
ambalajı içinde saklayın.

7.2 Bakım

Cihaz içinde bakımı yapılması gereken başka bir
parça yoktur.

- 55 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 55Anl_TE_CD_18_50_Li_BL_SPK5.indb 55 27.11.2019 15:09:0427.11.2019 15:09:04

TR

10. Şarj cihazı göstergeleri

Gösterge durumu

Kırmızı

LED

Kapalı Yan ıp

Ye şil LED

sönüyor

İşletmeye hazır olma

Şarj cihazı elektrik şebekesine bağlı ve işletmeye hazırdır, akü şarj
cihazına takılı değildir

Açık Kapalı Şarj etme

Şarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. İlgili şarj süreleri direkt
olarak şarj cihazı üzerinde belirtilmiştir.
Uyarı! Kalan akü şarj kapasitesine bağlı olarak gerçek şarj süreleri belirti­len şarj sürelerinden biraz farklı olabilir.

Kapalı Açık Akü şarj edilmiş ve işletmeye hazırdır.

Sonrasında tam şarj kapasitesine şarj oluncaya kadar korumalı şarj işlemi
moduna ayarlanır.
Bunun için aküyü şarj cihazında, yaklaşık 15 dakika daha şarj cihazında
bağlı tutun.

Önlem:

Aküyü şarj cihazından çıkarın. Şarj cihazının fi şini prizden çıkarın.

Ya n ıp
sönüyor

Kapalı Adaptasyon şarjı

Şarj cihazı korumalı şarj işlemi modundadır.
Bu işletme modunda akü iş güvenliği sebeplerinden dolayı yavaşca şarj
edilir ve şarj işlemi daha uzun sürer. Bunun sebebi şunlar olabilir:

- Akü uzun bir süreden beri şarj edilmedi.

- Akü sıcaklığı, ideal sıcaklık aralığındadır.

Önlem:

Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edilmeye
devam edilebilir.

Ya n ıp
sönüyor

Ya n ıp
sönüyor

Hata

Şarj işlemi artık mümkün değil. Akü arızalı.

Önlem:

Arızalı bir akünün şarj edilmesi yasaktır.
Aküyü şarj cihazından çıkarın.

AçıkAçık Sıcaklık arızası

Akü çok sıcakt
soğuktur (0° C altında)

Önlem:

Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20° C) saklayın.

Anlamı ve alınacak önlemler

ır (örneğin direkt güneş ışınlarına maruz kalmış) veya çok

- 56 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 56Anl_TE_CD_18_50_Li_BL_SPK5.indb 56 27.11.2019 15:09:0427.11.2019 15:09:04

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal
normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye
zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi :
Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle­re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz,
ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim
alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak­sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde
çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir.

Teknik değişiklikler olabilir

- 57 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 57Anl_TE_CD_18_50_Li_BL_SPK5.indb 57 27.11.2019 15:09:0427.11.2019 15:09:04

TR

Servis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin
irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu
partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz
kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek

Aşınma parçaları* Mandren, Akü
Sarf malzemesi/Sarf parçaları* Vidalama/matkap uçları
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil-
dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan
soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

•

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi

•

semptomları)?
Sizce aletin arızalı ana işlevi nedir (ana semptom)?

•

Bu işlevi açıklayınız.

- 58 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 58Anl_TE_CD_18_50_Li_BL_SPK5.indb 58 27.11.2019 15:09:0427.11.2019 15:09:04

TR

Garanti belgesi

Sayın Müşterimiz,
ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam
doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk
olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya
başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak
olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici fi rmanın yasal ga-
ranti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız
bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler
ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli
olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin
yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari
ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve
endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti
Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan
hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke
gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay­naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar
veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter­siz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı
yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde­nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan
kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde
garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti
süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya
değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için
yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin.
Kasa fi şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fi şi veya tip
etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniy­le garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda
onarılmış veya yeni bir alet adresinize gönderilecektir.

Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniy-
etle onarırız. Bunun için aleti lütfen Servis adresimize gönderin.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti
koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

- 59 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 59Anl_TE_CD_18_50_Li_BL_SPK5.indb 59 27.11.2019 15:09:0427.11.2019 15:09:04

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akku-Bohrschrauber TE-CD 18/50 Li BL (2x2,0Ah) / Ladegerät Power-X-Charger (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC

X

2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426

Notifi ed Body:

(EU)2016/425

X

2011/65/EU_(EU)2015/863

X

2006/42/EC

Annex IV

Notifi ed Body:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

EN 55014-2; EN 61000-3-2; EN 61000-3-3, EN 60335-1; EN 60335-2-29; EN 62233;

Standard references: EN 62841-1; EN 62841-2-1; EN 55014-1;

Landau/Isar, den 07.10.2019

First CE: 19 Archive-File/Record: NAPR020599
Art.-No.: 45.138.96 I.-No.: 11019 Documents registrar: Christoph Egginger
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 60 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 60Anl_TE_CD_18_50_Li_BL_SPK5.indb 60 27.11.2019 15:09:0527.11.2019 15:09:05

Yang/Product-ManagementAndreas Weichselgartner/General-Manager

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akku-Bohrschrauber TE-CD 18/50 Li BL (Solo) (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC

X

2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426

Notifi ed Body:

(EU)2016/425

X

2011/65/EU_(EU)2015/863

X

2006/42/EC

Annex IV

Notifi ed Body:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

EN 62841-1; EN 62841-2-1; EN 55014-1; EN 55014-2

Standard references:

Landau/Isar, den 07.10.2019

First CE: 19 Archive-File/Record: NAPR020603
Art.-No.: 45.138.87 I.-No.: 11019 Documents registrar: Christoph Egginger
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 61 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 61Anl_TE_CD_18_50_Li_BL_SPK5.indb 61 27.11.2019 15:09:0527.11.2019 15:09:05

Yang/Product-ManagementAndreas Weichselgartner/General-Manager

- 62 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 62Anl_TE_CD_18_50_Li_BL_SPK5.indb 62 27.11.2019 15:09:0527.11.2019 15:09:05

- 63 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 63Anl_TE_CD_18_50_Li_BL_SPK5.indb 63 27.11.2019 15:09:0527.11.2019 15:09:05

- 64 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 64Anl_TE_CD_18_50_Li_BL_SPK5.indb 64 27.11.2019 15:09:0527.11.2019 15:09:05

- 65 -

Anl_TE_CD_18_50_Li_BL_SPK5.indb 65Anl_TE_CD_18_50_Li_BL_SPK5.indb 65 27.11.2019 15:09:0527.11.2019 15:09:05

EH 11/2019 (01)

Anl_TE_CD_18_50_Li_BL_SPK5.indb 66Anl_TE_CD_18_50_Li_BL_SPK5.indb 66 27.11.2019 15:09:0527.11.2019 15:09:05
