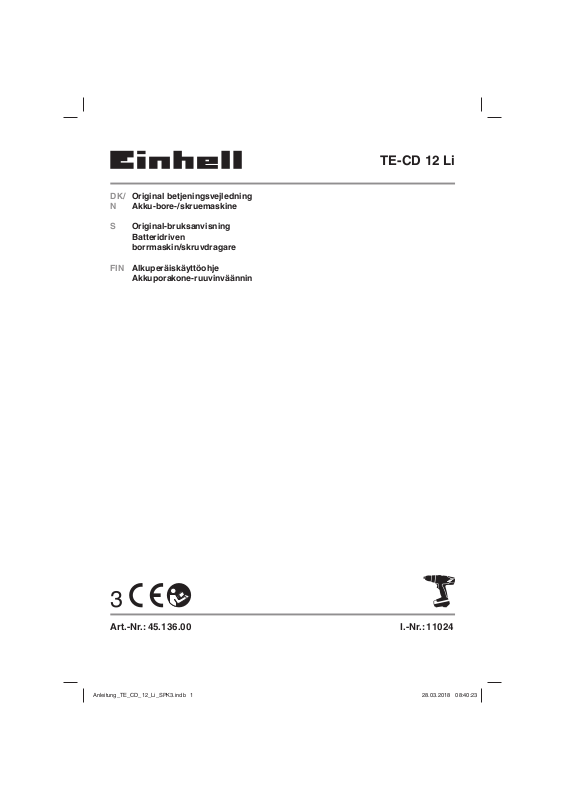

Einhell TE-CD 12 Li User guide

DK/ Original betjeningsvejledning
N Akku-bore-/skruemaskine

S Original-bruksanvisning

Batteridriven

borrmaskin/skruvdragare

FIN Alkuperäiskäyttöohje

Akkuporakone-ruuvinväännin

TE-CD 12 Li

3

Art.-Nr.: 45.136.00 I.-Nr.: 11024

Anleitung_TE_CD_12_Li_SPK3.indb 1Anleitung_TE_CD_12_Li_SPK3.indb 1 28.03.2018 08:40:2328.03.2018 08:40:23

1

7

9

3

1 6

2

4

5

8

2

5 4

Anleitung_TE_CD_12_Li_SPK3.indb 2Anleitung_TE_CD_12_Li_SPK3.indb 2 28.03.2018 08:40:3228.03.2018 08:40:32

3

4

8

- 2 -

4 5

1

2

6

1

9

2
3

6

a

7

- 3 -

Anleitung_TE_CD_12_Li_SPK3.indb 3Anleitung_TE_CD_12_Li_SPK3.indb 3 28.03.2018 08:40:3728.03.2018 08:40:37

DK/N

Indholdsfortegnelse

1. Sikkerhedsanvisninger

2. Produktbeskrivelse og leveringsomfang

3. Formålsbestemt anvendelse

4. Tekniske data

5. Inden ibrugtagning

6. Betjening

7. Rengøring, vedligeholdelse og reservedelsbestilling

8. Bortskaff else og genanvendelse

9. Opbevaring

10. Visninger på opladeren

- 4 -

Anleitung_TE_CD_12_Li_SPK3.indb 4Anleitung_TE_CD_12_Li_SPK3.indb 4 28.03.2018 08:40:4428.03.2018 08:40:44

DK/N

Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-

skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

B Forsigtig! rug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.

For at undgå at drevet beskadiges, må gearskift kun foretages, når maskinen står stille.

- 5 -

Anleitung_TE_CD_12_Li_SPK3.indb 5Anleitung_TE_CD_12_Li_SPK3.indb 5 28.03.2018 08:40:4428.03.2018 08:40:44

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Fare!
Læs alle sikkerhedsanvisninger og øvrige an­visninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1)

1. Indstilling af drejningsmoment

2. Rotations-inverter

3. Tænd/Sluk-knap

4. Akkumulatorbatteri

5. Anslagsknap

6. Omskifter 1. gear – 2. gear

7. Selvspændende borepatron

8. Ladeapparat

9. LED-lys

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Akku-bore-/skruemaskine

•

Oplader

•

Akkumulatorbatteri

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Akku-bore/skruemaskinen er beregnet til i- og
udskruning og af skruer samt til boring i træ, me­tal og kunststof.

Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth­vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores service­center eller nærmeste kompetente byggemarked
med forevisning af gyldig købskvittering. Vær
her opmærksom på garantioversigten, der er
indeholdt i garantibestemmelserne bagest i vej­ledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

- 6 -

Anleitung_TE_CD_12_Li_SPK3.indb 6Anleitung_TE_CD_12_Li_SPK3.indb 6 28.03.2018 08:40:4528.03.2018 08:40:45

DK/N

4. Tekniske data

Spændingsforsyning motor .....................12 V d.c.

Omdrejningstal, ubelastet: ... 0-350/0-1300 min-1

Drejningsmomenttrin: .................................. 17+1

Højre-venstre-løb ...............................................ja

Spændvidde borepatron ........................ 1-10 mm

Ladespænding akku ...............................12 V d.c.

Ladestrøm akku .....................................1500 mA

Netspænding oplader ....................230 V ~ 50 Hz

Vægt ...........................................................0.8 kg

Maks. skruediameter: ................................. 6 mm

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 60745.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 60745.

Boring i metal

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

Skruer uden slag

Svingningsemissionstal ah ≤ 2,5 m/s
Usikkerhed K = 1,5 m/s*

Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan

- afhængig af den måde, el-værktøjet anvendes

på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.

................................. 66 dB(A)

pA

.............................................3 dB

pA

...............................77 dB(A)

WA

............................................3 dB

WA

≤ 2,5 m/s

h

2

2

2

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Nedenstående anvisninger skal læses, inden du
tager akku-skruemaskinen i brug:

1. Lad akkumulatorbatteriet op med den medføl­gende oplader. Det tager ca. 1 time at oplade
et tomt batteri.

2. Brug kun skarpe bor samt intakte og egnede
skruebits.

3. Ved boring og skruning i vægge og mure skal
disse først undersøges for skjulte strøm-, gas­og vandledninger.

Det angivne svingningsemissionstal kan anven­des til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også an­vendes til en indledende skønsmæssig vurdering
af den negative påvirkning.

- 7 -

Anleitung_TE_CD_12_Li_SPK3.indb 7Anleitung_TE_CD_12_Li_SPK3.indb 7 28.03.2018 08:40:4528.03.2018 08:40:45

DK/N

6. Betjening

6.1 Opladning af LI-akku-pack (fi g. 2-3)

Batteriet er sikret mod dybafl adning. En integreret
beskyttelseskreds kobler automatisk maskinen
fra, når batteriet er afl adt. Bitholderen drejer så
ikke mere rundt.
Advarsel! Tryk ikke på tænd/sluk-knappen, når
beskyttelseskredsen har koblet maskinen fra.
Batteriet kan tage skade.

1. Træk akku-pack’en (4) ud af håndtaget, mens
du trykker på anslagsknapperne (5) i venstre
og højre side.

2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til netspændingen
på stedet. Sæt stikket til opladeren (8) i stik­kontakten. Den grønne LED begynder at blin­ke.

3. Sæt batteriet (4) i opladeren (8).

4. Under punkt 10 (‚Visninger på opladeren‘)
fi ndes en oversigt, der forklarer betydningen
af LED-visningerne på opladeren.

Hvis det ikke skulle være muligt at oplade batteri­delen, så kontrollér

om der er netspænding på stikdåsen

•

om forbindelsen til ladekontakterne på opla-

•

deren (8) er i orden.

Såfremt det stadig ikke er muligt at oplade batte­ridelen, bedes De sende

ladeapparatet og ladeadapter

•

og batteridelen

•

til vores kundeservice.

Sørg for at genoplade LI-akku-pack’en i god tid
for at sikre en lang levetid. Genopladning skal un­der alle omstændigheder ske, hvis du konstaterer,
at akku-skruemaskinens ydelse er nedsat.

6.2 Indstilling af drejningsmoment
(fi g. 4/pos. 1)

Akku-skruemaskinen er udstyret med en meka­nisk indstilling af drejningsmoment.

Drejemomentet for en bestemt skruestørrelse
indstilles på stilleringen (1). Drejemomentet er
afhængig af fl ere forskellige faktorer:

hvilken type materiale, der skal bearbejdes,

•

og dets hårdhed
hvilken type skruer, der anvendes, og deres

•

længde
hvilke krav, der stille til skrueforbindelsen.

•

Når drejemomentet er nået, signaliseres dette af
den lyd der fremkommer, når koblingen går ud af
indgreb.
Vigtigt! Justerring til drejningsmoment må kun
indstilles ved stilstand.

6.3 Boring (fi g. 4/pos. 1)

Til boring skal De indstille stilleringen til dreje­momentet på sidste trin „Bor“. I trinnet boring er
glidekoblingen ude af funktion. Under boringen
har De det maksimale drejemoment til rådighed.

6.4 Kontakt til omstilling af omdrejningsret­ningen (fi g. 5/pos. 2)

De kan indstille omdrejningsretningen for akku­skruemaskinen med skydekontakten via tænd/
sluk-afbryderen og samtidig sikre akku-skrue­maskinen mod utilsigtet at blive tændt. De kan
vælge mellem venstre- og højreløb. For at undgå
beskadigelser af gearet, bør omdrejningsretnin­gen kun stilles om, når maskinen står stille. Når
skydekontakten er i midterstilling, så er tænd/
sluk-afbryderen blokeret.

6.5 Tænd/sluk-afbryder (fi g. 5/pos. 3)

De kan styre omdrejningstallet trinløst med tænd/
sluk-afbryderen. Jo længere de trykker kontakten,
desto højere er omdrejningstallet på akku-skrue­maskinen.

6.6 LED-lys (fi g. 5/pos. 9)

Med LED-lyset (9) kan skrue- eller borestedet
lyses op i tilfælde af ugunstige lysforhold. LED­lyset (9) lyser automatisk, når du trykker på tænd/
sluk-knappen (3).

6.7 Værktøjsskift (fi g. 6)

Fare! Rotations-inverteren (2) på akku-skruemas-

kinen skal sættes i midterstilling, inden arbejder
på selve maskinen påbegyndes (f.eks. værktøjss­kift; vedligeholdelse; osv.).

Akku-skruemaskinen er udstyret med en

•

selvspændende borepatron (7) med automa­tisk spindellås.
Skru borepatronen (7) på. Borepatronens åb-

•

ning (a) skal være stor nok til at kunne holde
værktøjet (bor eller skruebit).
Vælg et egnet værktøj. Sæt værktøjet så langt

•

op i borepatronens åbning (a) som muligt.
Drej borepatronen (7) i, så den sidder helt

•

fast, og kontroller, at værktøjet sidder fast.

- 8 -

Anleitung_TE_CD_12_Li_SPK3.indb 8Anleitung_TE_CD_12_Li_SPK3.indb 8 28.03.2018 08:40:4528.03.2018 08:40:45

DK/N

6.8 Skruning

Anvend helst skruer med selvcentrering (f.eks.
torx, krydskærv), hvorved arbejdet bliver mere
sikkert. Sørg for at bit og skrue passer sammen
i form og størrelse. Udfør drejemomentindstillin­gen, som beskrevet i vejledningen, så den passer
til skruens størrelse.

6.9 Omskift gear 1 - gear 2 (fi g. 4/pos. 6)

Du kan arbejde med et højere eller lavere om­drejningstal, alt efter omskifterens stilling. For at
undgå at drevet beskadiges, må gearskift kun
foretages, når maskinen står stille.

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oply­ses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info

- 9 -

Anleitung_TE_CD_12_Li_SPK3.indb 9Anleitung_TE_CD_12_Li_SPK3.indb 9 28.03.2018 08:40:4528.03.2018 08:40:45

10. Visninger på opladeren

DK/N

Visning

Rød LED Grøn LED

Betydning og påkrævet handling

Slukket Blinker Standby-modus

Opladeren er sluttet til strømforsyningsnettet og er klar til drift, batteriet
er ikke i opladeren.

Tændt Slukket Opladning

Opladeren lader batteriet op i hurtigladningsmodus.

Slukket Tændt Batteriet er fuldt opladet (opladning afsluttet)

Påkrævet handling:

Tag batteriet ud af opladeren. Kobl opladeren fra strømforsyningsnet­tet.

Blinker Slukket Tilpasningsopladning

Opladeren befi nder sig i modus for skånsom opladning. Her oplades
batteriet af sikkerhedsgrunde langsommere og skal bruge mere end 1
t. Det kan have følgende årsager:

- Batteriet er ikke blevet opladet i meget lang tid, eller der er sket
yderligere afl adning af et fl adt batteri (dybafl adning)

- Batteriets temperatur ligger ikke inden for det ideelle område mel­lem 10° C og 45° C.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, batteriet kan stadigvæk oplades.

Blinker Blinker Fejl

Opladning er ikke længere mulig. Batteriet er defekt.

Påkrævet handling:

Et defekt batteri må ikke længere oplades. Tag batteriet ud af oplade­ren.

Tændt Tændt Temperaturfejl

Batteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

- 10 -

Anleitung_TE_CD_12_Li_SPK3.indb 10Anleitung_TE_CD_12_Li_SPK3.indb 10 28.03.2018 08:40:4528.03.2018 08:40:45

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EU om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

- 11 -

Anleitung_TE_CD_12_Li_SPK3.indb 11Anleitung_TE_CD_12_Li_SPK3.indb 11 28.03.2018 08:40:4528.03.2018 08:40:45

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Borepatron, Akku
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig­tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 12 -

Anleitung_TE_CD_12_Li_SPK3.indb 12Anleitung_TE_CD_12_Li_SPK3.indb 12 28.03.2018 08:40:4528.03.2018 08:40:45

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in­den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa­rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 13 -

Anleitung_TE_CD_12_Li_SPK3.indb 13Anleitung_TE_CD_12_Li_SPK3.indb 13 28.03.2018 08:40:4528.03.2018 08:40:45

S

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

4. Tekniska data

5. Före användning

6. Använda

7. Rengöring, Underhåll och reservdelsbeställning

8. Skrotning och återvinning

9. Förvaring

10. Lampor på laddaren

- 14 -

Anleitung_TE_CD_12_Li_SPK3.indb 14Anleitung_TE_CD_12_Li_SPK3.indb 14 28.03.2018 08:40:4528.03.2018 08:40:45

S

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

För att undvika att maskinens växel förstörs, får du endast växla medan maskinen står stilla.

- 15 -

Anleitung_TE_CD_12_Li_SPK3.indb 15Anleitung_TE_CD_12_Li_SPK3.indb 15 28.03.2018 08:40:4628.03.2018 08:40:46

S

Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!

Läs alla säkerhetsanvisningar och instrukti­oner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan föror­saka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner
för framtiden.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Vridmomentsinställning

2. Omkopplare för rotationsriktning

3. Strömbrytare

4. Batteri

5. Spärrknapp

6. Omkopplare 1:a växeln – 2:a växeln

7. Snabbchuck

8. Laddare

9. LED-ljus

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
byggmarknaden där du köpte produkten inom
fem dagar efter att du köpte artikeln. Tänk på att
du måste visa upp ett giltigt kvitto. Beakta även
garantitabellen i garantibestämmelserna i slutet
av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan-

den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Batteridriven borrmaskin/skruvdragare

•

Laddare

•

Batteri

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Den batteridrivna borrmaskinen/skruvdragaren
är avsedd för att skruva in och lossa skruvar samt
för att borra i trä, metall och plast.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

- 16 -

Anleitung_TE_CD_12_Li_SPK3.indb 16Anleitung_TE_CD_12_Li_SPK3.indb 16 28.03.2018 08:40:4628.03.2018 08:40:46

S

4. Tekniska data

Spänningsförsörjning motor ....................12 V d.c.

Tomgångs-varvtal ................. 0-350/0-1300 min

Vridmomentssteg: ....................................... 17+1

Höger-/vänstergång ...........................................ja

Spännvidd chuck ...................................1-10 mm

Laddningsspänning batteri .....................12 V d.c.

Laddningström batteri ............................ 1500 mA

Nätspänning laddare......................230 V ~ 50 Hz

Vikt ..............................................................0,8 kg

Max. skruvdiameter: ................................... 6 mm

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 60745.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 60745.

Borrning i metall

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

Skruvdragning utan slag

Vibrationsemissionsvärde ah ≤ 2,5 m/s
Osäkerhet K = 1,5 m/s

................................. 66 dB(A)

pA

..............................................3 dB

pA

.................................. 77 dB(A)

WA

..............................................3 dB

WA

2

2

≤ 2,5 m/s

h

2

2

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

-1

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

5. Före användning

Läs tvunget igenom dessa anvisningar innan du
använder den batteridrivna skruvdragaren:

1. Ladda batteriet med den medföljande ladda­ren. Ett tomt batteri är uppladdat efter ca 1
timme.

2. Använd endast skarpa borr samt intakta och
lämpliga bits.

3. Innan du borrar eller skruvar i väggar och mu­rar måste du kontrollera om dessa innehåller
ström-, gas- eller vattenledningar.

Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverk­tyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan använ­das om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.

- 17 -

Anleitung_TE_CD_12_Li_SPK3.indb 17Anleitung_TE_CD_12_Li_SPK3.indb 17 28.03.2018 08:40:4628.03.2018 08:40:46

S

6. Använda

6.1 Ladda upp Li-batteriet (bild 2-3)

Batteriet är skyddat mot djupurladdning. En
integrerad skyddskrets slår ifrån skruvdragaren
automatiskt om batteriet har laddats ur. Bitsfästet
rotetar då inte längre.
Varning! Fortsätt inte att trycka in strömbrytaren
efter att skyddskretsen har slagit ifrån skruvdra­garen. Detta kan leda till skador på batteriet.

1. Tryck in spärrknapparna (5) på vänster och
höger sida och dra sedan ut batteriet (4) ur
handtaget.

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (8)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Sätt batteriet (4) på laddaren (8).

4. Under punkt 10 (Lampor på laddaren) fi nns
en tabell som förklarar betydelsen av de olika
lysdioderna på laddaren.

Om det inte skulle vara möjligt att ladda upp bat­teripacken så kontrollera

om det finns nätspänning i vägguttaget

•

att det finns fullgod kontakt vid laddningskon-

•

takterna i laddaren (8).

Om det fortfarande inte skulle vara möjligt att lad­da upp batteripacken så ber vi Dig att sända

laddaren och laddningsadaptern

•

och batteripacken

•

till vår kundtjänst.

För att batteriets livslängd ska bli så lång som
möjligt måste du alltid ladda upp Li-batteriet i
god tid. Detta är alltid nödvändigt om du märker
att den batteridrivna skruvdragarens prestanda
börjar försvagas.

6.2 Ställa in vridmomentet (bild 4/pos. 1)

Den batteridrivna skruvdragaren är utrustad med
en mekanisk vridmomentsinställning.

Vridmomentet för en bestämd skruvstorlek ställs
in på inställningsringen. Vridmoment är beroende
av fl era faktorer:

art och hårdhet hos det material som skall

•

bearbetas
de använda skruvarnas art och längd

•

kraven som ställs på skruvförbindningen.

•

Då vridmomentet nåtts signaleras detta genom
ljudet som uppstår då kopplingen kopplas ur.
Obs! Ställringen för vridmomentet får endast stäl­las in vid stillestånd.

6.3 Borrning (bild 4/pos. 1)

För borrning ställs inställningen för vridmomentet
in på det sista steget ”Borr”. Vid borrning är glid­kopplingen ur drift. Vid borrning går det att använ­da det maximala vridmomentet.

6.4 Varvriktningsomkopplare (bild 5/pos. 2)

Med skjutkontakten ovanför till-/frånbrytaren
går det att ställa in rotationsriktningen för den
sladdlösa skruvdragaren och säkra skruvdraga­ren mot obehörig inkoppling. Det går att välja mel­lan höger- och vänstergång. För att undvika ska­dor på utväxlingen får rotationsriktningen endast
ändras då maskinen står stilla. Om skjutkontakten
befi nner sig i mittenpositionen är till-/frånbrytaren
blockerad.

6.5 Till-/frånbrytare (bild 5/pos. 3)

Med till-/frånbrytaren går det att styra varvtalet
steglöst. Ju längre Du trycker in brytaren desto
högre är varvtalet för skruvdragaren.

6.6 LED-ljus (bild 5/pos. 9)

Du kan använda LED-ljuset (9) för att få bättre be­lysning där du ska skruva eller borra. LED-ljuset
(9) slås på automatiskt när du trycker in strömb­rytaren (3).

6.7 Byta verktyg (bild 6)

Fara! Inför alla arbeten (t ex byte av verktyg, un­derhåll) på den batteridrivna skruvdragaren mås­te du ställa omkopplaren för rotationsriktningen
(2) i mittläge.

Den batteridrivna skruvdragaren är utrustad

•

med en snabbchuck (7) med automatisk
spindelspärr.
Vrid chucken (7) så att den öppnas. Öppnin-

•

gen (a) i chucken måste vara tillräckligt stor
för verktyget (borr resp. bits).
Välj ett passande verktyg. Skjut in verktyget i

•

chuckens öppning (a) så långt som möjligt.
Vrid åt chucken (7) hårt och kontrollera däref-

•

ter att verktyget sitter fast.

- 18 -

Anleitung_TE_CD_12_Li_SPK3.indb 18Anleitung_TE_CD_12_Li_SPK3.indb 18 28.03.2018 08:40:4628.03.2018 08:40:46

6.8 Skruvning:

Använd helst skruvar med självcentrering (t ex
torx, stjärnskruv) vilket garanterar ett säkert arbe­te. Se till att biten som används och borrskruven
överensstämmer vad gäller form och storlek. Ge­nomför vridmomentsinställningen enligt beskriv­ningen i bruksanvisningen så att den överens­stämmer med skruvstorleken.

6.9 Omkoppling 1:a växeln - 2:a växeln
(bild 4/ pos. 6)

Beroende på omkopplarens läge kan du använ­da maskinen med högre eller lägre varvtal. För
att undvika att maskinens växel förstörs, får du
endast växla medan maskinen står stilla.

S

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

7. Rengöring, Underhåll och

reservdelsbeställning

Fara!
Dra alltid ut stickkontakten inför alla rengörings­arbeten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 19 -

Anleitung_TE_CD_12_Li_SPK3.indb 19Anleitung_TE_CD_12_Li_SPK3.indb 19 28.03.2018 08:40:4628.03.2018 08:40:46

10. Lampor på laddaren

S

Indikeringsstatus

Röd LED Grön LED

Betydelse och åtgärder

Från Blinkar Driftberedd

Laddaren är ansluten till elnätet och driftberedd, inget batteri laddaren.

Till Från Laddning

Laddaren snabbladdar batteriet.

Från Till Batteriet är fulladdat (har laddats klart).

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Blinkar Från Anpassningsladdning

Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhets­skäl laddas batteriet upp långsammare och behöver mer än 1 timme.
Detta kan ha följande orsaker:

- Batteriet har inte laddats på lång tid eller en urladdning av ett tomt
batteri har fortsatt (djupurladdning).

- Batteriets temperatur befi nner sig inte inom idealintervallet mellan
10°C och 45°C.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas.

Blinkar Blinkar Störning

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Du får inte längre ladda det defekta batteriet. Ta ut batteriet ur ladda­ren.

Till Till Temperaturstörning

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C).

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20° ).

- 20 -

Anleitung_TE_CD_12_Li_SPK3.indb 20Anleitung_TE_CD_12_Li_SPK3.indb 20 28.03.2018 08:40:4628.03.2018 08:40:46

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

- 21 -

Anleitung_TE_CD_12_Li_SPK3.indb 21Anleitung_TE_CD_12_Li_SPK3.indb 21 28.03.2018 08:40:4628.03.2018 08:40:46

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdelar* Bits/borr
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 22 -

Anleitung_TE_CD_12_Li_SPK3.indb 22Anleitung_TE_CD_12_Li_SPK3.indb 22 28.03.2018 08:40:4628.03.2018 08:40:46

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av­sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till­verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti­den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc­gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 23 -

Anleitung_TE_CD_12_Li_SPK3.indb 23Anleitung_TE_CD_12_Li_SPK3.indb 23 28.03.2018 08:40:4628.03.2018 08:40:46

Sisällysluettelo

1. Turvallisuusmääräykset

2. Laitteen kuvaus ja toimituksen sisältö

3. Määräysten mukainen käyttö

4. Tekniset tiedot

5. Ennen käyttöönottoa

6. Käyttö

7. Puhdistus, huolto ja varaosatilaus

8. Käytöstäpoisto ja uusiokäyttö

9. Säilytys

10. Latauslaitteen näyttö

FIN

- 24 -

Anleitung_TE_CD_12_Li_SPK3.indb 24Anleitung_TE_CD_12_Li_SPK3.indb 24 28.03.2018 08:40:4628.03.2018 08:40:46

FIN

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-

veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!

Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt
saattavat aiheuttaa näkökyvyn menetyksen.

Vaihteiston vahingoittumisen välttämiseksi saa vaihteen muuttaa vain laitteen ollessa pysähdyksissä

- 25 -

Anleitung_TE_CD_12_Li_SPK3.indb 25Anleitung_TE_CD_12_Li_SPK3.indb 25 28.03.2018 08:40:4628.03.2018 08:40:46

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Vaara!
Lue kaikki turvallisuusmääräykset ja ohjeet.

Jos turvallisuusmääräyksiä tai muita ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki

turvallisuusmääräykset ja ohjeet myöhempää
tarvetta varten.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuva 1)

1. Vääntömomentin säätö

2. Kiertosuuntakytkin

3. Päälle-/pois-katkaisin

4. Akku

5. Lukituspainike

6. Vaihtokytkin 1. vaihde – 2. vaihde

7. Pikakiinnitysistukka

8. Latauslaite

9. Valodiodilamppu

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Akkuporakone-ruuvinväännin

•

Latauslaite

•

Akku

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Akkukäyttöinen ruuvinväännin on tarkoitettu ru­uvien kiristämiseen ja irroittamiseen sekä puun,
metallin ja muovin poraamiseen.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen
avulla, että valmiste on täysimääräinen. Jos osia
puuttuu, ota viimeistään 5. arkipäivänä oston
jälkeen yhteyttä asiakaspalveluumme tai lähim­pään toimivaltaiseen rakennustarvikeliikkeeseen
ja esitä vastaava ostotosite. Huomioi tässä myös
tämän ohjekirjan lopussa olevat takuumääräykset
ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

- 26 -

Anleitung_TE_CD_12_Li_SPK3.indb 26Anleitung_TE_CD_12_Li_SPK3.indb 26 28.03.2018 08:40:4628.03.2018 08:40:46

FIN

4. Tekniset tiedot

Moottorin virranotto .................................12 V d.c.

Joutokäyntikierrosluku: ......... 0-350/0-1300 min

Vääntömomenttiportaat: .............................. 17+1

Oikea/vasen-suuntaus .................................. kyllä

Poranistukan läpimitta ............................ 1-10 mm

Akun latausjännite ..................................12 V d.c.

Akun latausvirta .....................................1500 mA

Latauslaitteen verkkojännite ..........230 V ~ 50 Hz

Paino ..........................................................0,8 kg

Suurin ruuvin läpimitta: ............................... 6 mm

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN
60745 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 60745 mukai­sesti.

Kahva

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

Tukikahva

Tärinänpäästöarvo ah ≤ 2,5 m/s
Epävarmuus K = 1,5 m/s

............................. 66 dB(A)

pA

............................................3 dB

pA

............................... 77 dB(A)

WA

........................................... 3 dB

WA

≤ 2,5 m/s

h

2

2

2

2

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

-1

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Lue nämä ohjeet ehdottomasti ennen akkuruuvin­vääntimesi käyttöönottoa:

1. Lataa akku mukana toimitetulla latauslaitte­ella. Tyhjä akku on ladattu täyteen n. yhden
tunnin kuluttua.

2. Käytä ainoastaan teräviä poranteriä sekä
moitteettomia, sopivia ruuvipaloja.

3. Kun poraat reikiä tai kiinnität ruuveja seiniin
ja muureihin, tarkasta ensin, ettei niissä ole
kätkettyjä sähkövirta-, kaasu- tai vesijohtoja.

Ilmoitettu tärinän päästöarvo on mitattu normite­tun koestusmenetelmän avulla ja se saattaa
muuttua, riippuen sähkötyökalun käyttötavasta
ja olosuhteista, ja poikkeustapauksissa ylittää
annetun arvon.

Annettua tärinänpäästöarvoa voidaan käyttää
vertailutarkoituksiin verrattaessa yhtä sähkötyöka­lua toiseen samantyyppiseen työkaluun.

Ilomoitettua tärinänpäästöarvoa voidaan myös
käyttää hyväksi laadittaessa päästöjen vaikutuk­sen alustavaa arviointia.

6. Käyttö

6.1 LI-akkusarjan lataaminen (kuvat 2-3)

Akku on suojattu latauksen täydelliseltä tyhje­nemiseltä. Integroitu suojakatkaisin sammuttaa
laitteen automaattisesti, kun akku on tyhjentynyt.
Palaistukka ei tässä tapauksessa pyöri enää.
Varoitus! Älä paina päälle-/pois-katkaisinta enää
sen jälkeen kun suojakytkentä on sammuttanut
laitteen. Se saattaisi vahingoittaa akkua.

1. Vedä akkusarja (4) ulos kahvasta painamalla
samanaikaisesti vasemman- ja oikeanpuolisia
lukituspainikkeita (5).

- 27 -

Anleitung_TE_CD_12_Li_SPK3.indb 27Anleitung_TE_CD_12_Li_SPK3.indb 27 28.03.2018 08:40:4628.03.2018 08:40:46

FIN

2. Tarkasta, että tyyppikilvessä annettu verkko­jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen verkkopistoke
(8) pistorasiaan. Vihreä valodiodi alkaa vilk­kua.

3. Työnnä akku (4) latauslaitteeseen (8).

4. Kohdasta 10 (latauslaitteen näyttö) löydät
taulukon, josta selviävät latauslaitteen valodi­odinäytön merkitykset.

Jos akun lataaminen ei onnistu, tarkistakaa,

onko pistorasiassa jännitettä

•

ovatko liittymät latauslaitteen latauskontaktei-

•

hin (8) moitteettomat.

Jos akun lataaminen ei vieläkään onnistu, pyy­dämme Teitä lähettämään

latauslaite ja lataussovitin

•

akun

•

asiakaspalveluumme.

Jotta LI-akkusarjan elinikä olisi mahdollisimman
pitkä, tulee se aina ladata riittävän ajoissa. Lataa­minen on joka tapauksessa tarpeen, kun huomaat
akkuruuvinvääntimen tehon heikkenevän.

6.2 Vääntömomentin säätö (kuva 4/nro 1)

Akkuruuvinväännin on varustettu mekaanisella
vääntömomentin säädöllä.

Tietyn ruuvinkoon vääntömomentti säädetään
säätörenkaasta. Vääntömomentti on riippuvainen
useammista tekijöistä:

työstettävän materiaalin laadusta ja kovu-

•

udesta,
käytettyjen ruuvien lajista ja pituudesta,

•

ruuviliitokselle asetetuista vatimuksista.

•

Vääntömomentin saavuttamisesta ilmoittaa kytki­men rasahtava irroitus.
Huomio! Säädä vääntömomentin säätörengasta
vain kun kone ei käy.

6.3 Poraaminen (kuva 4/nro 1)

Porausta varten on säätörengas asennettava vii­meiseen asteeseen „Poraaminen“. Porausasen­nossa on luistokytkin toimentamaton. Poratessa
käytössä on suurin vääntömomentti.

6.4 Pyörimissuunnan vaihtokytkin
(kuva 5/nro 2)

Päällä-/pois-kytkimen yläpuolella olevalla työnt­ökytkimellä voidaan vaihtaa akkuruu vinvääntimen
pyörimissuuntaa sekä varmistaa akkuruuvin­väännin tahatonta käynnis tämistä vastaan. Voitte

valita vasemman- ja oikeansuuntaisen pyörimisen
välillä. Pyörimissuuntaa tulee muuttaa vain ruuvi­vääntimen seistessä, ettei vaihteisto vahin goitu.
Kun työntökytkin on keskiasennossa, on päälle-/
pois-kytkin lukittu.

6.5 Päälle-/pois-kytkin (kuva 5/nro 3)

Päälle-/pois-kytkimellä voitte säätää kierosluvun
portaattomasti. Mitä pidemmälle kytkintä paineta­an, sen suurempi on ruuvinvääntimen kierrosluku.

6.6 Valodiodilamppu (kuva 5/kohta 9)

Valodiodilampun (9) avulla voit valaista ruuvaus­tai porauskohdan, kun valaistusolosuhteet ovat
epäedulliset. Valodiodilamppu (9) syttyy auto­maattisesti heti kun painat päälle-/pois-katkaisinta
(3).

6.7 Työkalun vaihto (kuva 6)
Vaara! Aseta kaikkien toimien (esim. työkalun-

vaihdon, huollon jne.) ajaksi akkuruuvaimen kier­tosuuntakytkin (2) keskiasentoon.

Akkuruuvinväännin on varustettu pikaistukalla

•

(7), josa on automaattinen karan lukitus.
Kierrä poranistukka (7) auki. Istukan aukon

•

(a) tulee olla kyllin iso, jotta työkalu (poranterä
tai ruuvauskärki) mahtuu siihen.
Valitse tarkoitukseen sopiva työkalu. Työnnä

•

työkalu mahdollisimman syvälle poranistukan
aukkoon (a).
Kierrä poranistukka (7) tiukkaan kiinni, ja tar-

•

kasta sitten, että työkalu on tukevasti paikalla­an.

6.8 Ruuvinvääntö:

Käyttäkää vain itsekeskittyviä ruuveja (esim.
ristiuraruuveja), jolloin työskentely on turvallis­empaa. Huolehtikaa siitä, että käytetty talttapala
sopii ruuvin kokoon ja muotoon. Säätäkää vääntö­momentti ruuvin koon mukaan, kuten liitteessä
selitetään.

6.9 Vaihtokytkentä 1. vaihde – 2. vaihde
(kuva 4/ nro 6)

Vaihtokytkimen asennosta riippuen voit työs­kennellä käyttäen korkeampaa tai alhaisempaa
kierroslukua. Vaihteiston vahingoittumisen välttä­miseksi saa vaihteen vaihtaa vain laitteen ollessa
pysähdyksissä.

- 28 -

Anleitung_TE_CD_12_Li_SPK3.indb 28Anleitung_TE_CD_12_Li_SPK3.indb 28 28.03.2018 08:40:4728.03.2018 08:40:47

FIN

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.

7.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

7.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

7.3 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.isc-gmbh.info

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

- 29 -

Anleitung_TE_CD_12_Li_SPK3.indb 29Anleitung_TE_CD_12_Li_SPK3.indb 29 28.03.2018 08:40:4728.03.2018 08:40:47

FIN

10. Latauslaitteen näyttö

Näytön tila

Punainen
valodiodi

Vihreä

valodiodi

Pois Vilkkuu Käyttövalmiustila

Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslait­teessa ei ole akkua.

Palaa Pois Lataaminen

Latauslaite lataa akun pikalatauksella.

Pois Palaa Akku on ladattu täyteen (lataaminen on päättynyt)

Toimenpide:

Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.

Vilkkuu Pois Hidastettu lataaminen

Latauslaite on siirtynyt hellävaraiseen lataustilaan. Tällöin akkua
ladataan turvallisuussyistä hitaammin ja sen lataaminen kestää pitem­pään kuin 1 tunnin. Mahdollisia syitä ovat:

- Akkua ei ole ladattu hyvin pitkään aikaan tai tyhjentyneen akun tyh­jentäminen on jatkunut (tyhjentyminen pohjaan asti)

- Akun lämpötila ei ole ihannealueella 10°C ja 45°C välillä.

Toimenpide:

Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimat­ta ladata edelleen.

Vilkkuu Vilkkuu Häiriö

Lataaminen ei ole mahdollista. Akussa on vika.

Toimenpide:

Viallista akkua ei saa enää ladata. Ota akku pois latauslaitteesta.

Palaa Palaa Lämpötilahäiriö

Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kyl­mä (alle 0°C).

Toimenpide:

Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n.
20°C).

Merkitys ja toimenpiteet

- 30 -

Anleitung_TE_CD_12_Li_SPK3.indb 30Anleitung_TE_CD_12_Li_SPK3.indb 30 28.03.2018 08:40:4728.03.2018 08:40:47

FIN

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EG loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek­si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä­välliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu­välineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis­taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 31 -

Anleitung_TE_CD_12_Li_SPK3.indb 31Anleitung_TE_CD_12_Li_SPK3.indb 31 28.03.2018 08:40:4728.03.2018 08:40:47

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Poranistukka, Akku
Käyttömateriaali / käyttöosat* Palat/poranterät
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.
isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin
kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 32 -

Anleitung_TE_CD_12_Li_SPK3.indb 32Anleitung_TE_CD_12_Li_SPK3.indb 32 28.03.2018 08:40:4728.03.2018 08:40:47

FIN

Takuutodistus

Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas­palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus­vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu­della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi­työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat­tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi­antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy­töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en­nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu­delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden
laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe­tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen
puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy­mättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

- 33 -

Anleitung_TE_CD_12_Li_SPK3.indb 33Anleitung_TE_CD_12_Li_SPK3.indb 33 28.03.2018 08:40:4728.03.2018 08:40:47

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akku-Bohrschrauber TE-CD 12 Li/Ladegerät 12 Li Mod. A72-1H (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC

X

2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
EU/2016/426

Notifi ed Body:

EU/2016/425

X

2011/65/EU

X

2006/42/EC

Annex IV

Notifi ed Body:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2012/46/EU

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

зазначену нижче відповідність виробу

Standard references: EN 60745-1; EN 60745-2-1; EN 60745-2-2; EN 55014-1; EN 55014-2;

EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-29; EN 62233

Landau/Isar, den 19.03.2018

First CE: 12 Archive-File/Record: NAPR003441
Art.-No.: 45.136.00 I.-No.: 11024 Documents registrar: Riedel Georg
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 34 -

Anleitung_TE_CD_12_Li_SPK3.indb 34Anleitung_TE_CD_12_Li_SPK3.indb 34 28.03.2018 08:40:4728.03.2018 08:40:47

Yang/Product-ManagementWeichselgartner/General-Manager

- 35 -

Anleitung_TE_CD_12_Li_SPK3.indb 35Anleitung_TE_CD_12_Li_SPK3.indb 35 28.03.2018 08:40:4728.03.2018 08:40:47

- 36 -

Anleitung_TE_CD_12_Li_SPK3.indb 36Anleitung_TE_CD_12_Li_SPK3.indb 36 28.03.2018 08:40:4728.03.2018 08:40:47

- 37 -

Anleitung_TE_CD_12_Li_SPK3.indb 37Anleitung_TE_CD_12_Li_SPK3.indb 37 28.03.2018 08:40:4728.03.2018 08:40:47

EH 03/2018 (01)

Anleitung_TE_CD_12_Li_SPK3.indb 38Anleitung_TE_CD_12_Li_SPK3.indb 38 28.03.2018 08:40:4728.03.2018 08:40:47
