Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

10. Anzeige Ladegerät

D

- 4 -

Anleitung_TE_CD_12_Li_SPK9.indb 4Anleitung_TE_CD_12_Li_SPK9.indb 4 29.03.2018 06:44:5729.03.2018 06:44:57

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden.

- 5 -

Anleitung_TE_CD_12_Li_SPK9.indb 5Anleitung_TE_CD_12_Li_SPK9.indb 5 29.03.2018 06:44:5729.03.2018 06:44:57

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

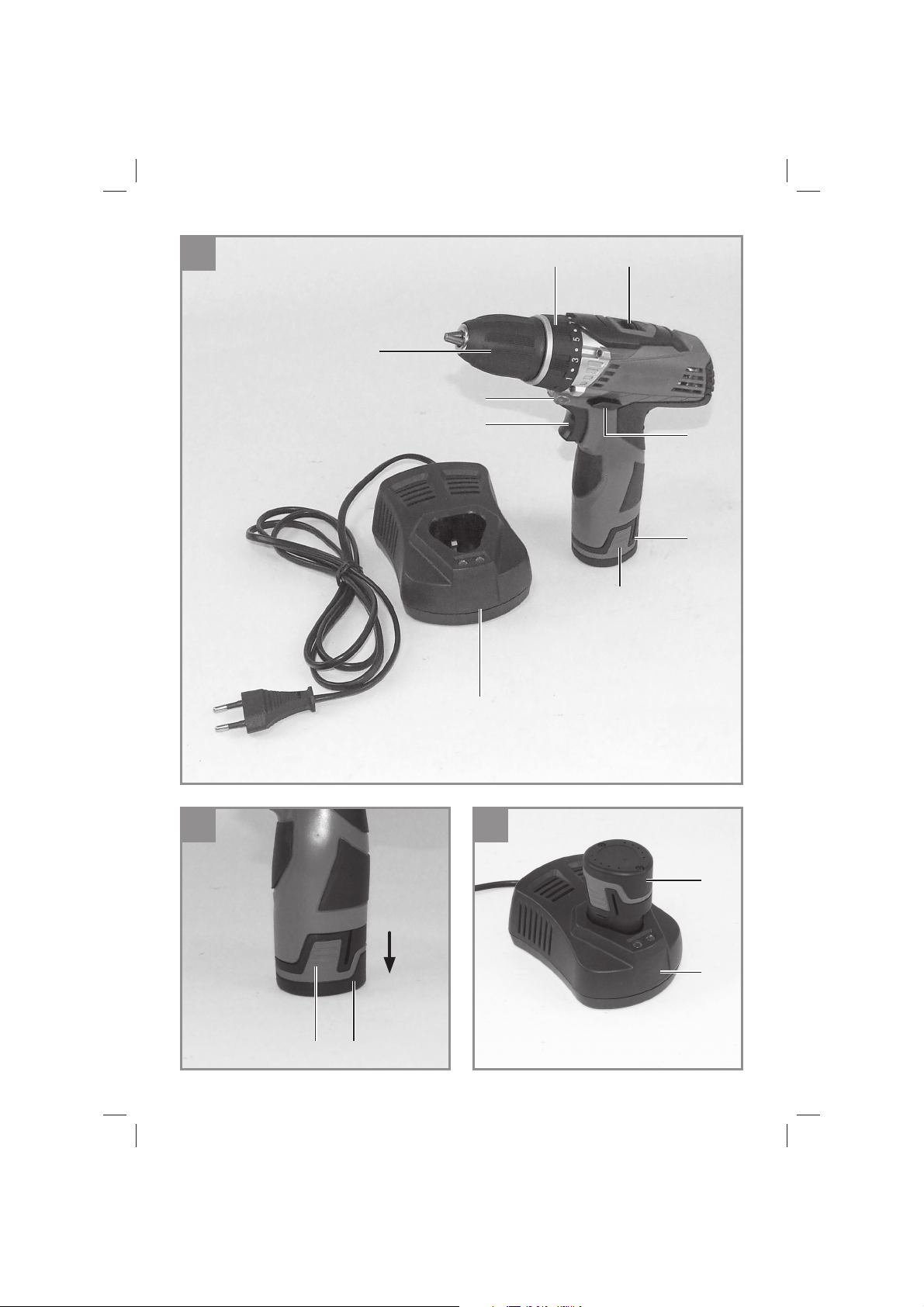

2.1 Gerätebeschreibung (Bild 1)

1. Drehmomenteinstellring

2. Drehrichtungsschalter

3. Ein-/ Ausschalter

4. Akku

5. Rasttaste

6. Umschalter 1. Gang - 2. Gang

7. Schnellspannbohrfutter

8. Ladegerät

9. LED-Licht

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege­nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan­tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Bohrschrauber

•

Ladegerät

•

Akku

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Akku-Bohrschrauber ist geeignet zum Ein­drehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff .

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder

- 6 -

Anleitung_TE_CD_12_Li_SPK9.indb 6Anleitung_TE_CD_12_Li_SPK9.indb 6 29.03.2018 06:44:5729.03.2018 06:44:57

D

Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: .................12 V d.c.

Leerlauf-Drehnzahl:................ 0-350/0-1300 min

Drehmomentstufen: ............................17+1 stufi g

Rechts- Links-Lauf: ............................................ja

Spannweite Bohrfutter: ..........................1-10 mm

Ladespannung Akku: ..............................12 V d.c.

Ladestrom Akku: ...................................1500 mA

Netzspannung Ladegerät: ................230V~ 50Hz

Gewicht: ......................................................0,8 kg

Max. Schraubendurchmesser: .................... 6 mm

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

.............................. 66 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 77 dB(A)

WA

........................................... 3 dB

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

-1

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Bohren in Metall

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

≤ 2,5 m/s

h

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s

2

2

2

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten

Ladegerät. Ein leerer Akku ist nach ca. einer
Stunde aufgeladen.

2. Nur scharfe Bohrer sowie einwandfreie und

geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und

Mauern diese auf verborgene Strom-, Gas­und Wasserleitung überprüfen.

angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

- 7 -

Anleitung_TE_CD_12_Li_SPK9.indb 7Anleitung_TE_CD_12_Li_SPK9.indb 7 29.03.2018 06:44:5729.03.2018 06:44:57

D

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Die Bit-Aufnahme dreht sich in diesem Fall nicht
mehr.
Warnung! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.

1. Akku-Pack (4) aus dem Handgriff heraus zie-
hen, dabei die Rasttasten (5) auf der linken
und rechten Seite drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (8) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Stecken Sie den Akku (4) auf das Ladegerät
(8).

4. Unter Punkt 10 (Anzeige Ladegerät) fi nden
Sie eine Tabelle mit den Bedeutungen der
LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes (8) vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des LI-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Schraubers nachlässt.

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)

Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (1) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
Achtung! Stellring für das Drehmoment nur bei
Stillstand einstellen.

6.3 Bohren (Abb. 4/Pos. 1)

Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Be­trieb. Beim Bohren ist das maximale Drehmoment
verfügbar.

6.4 Drehrichtungsschalter (Abb. 5/Pos. 2)

Mit dem Schiebeschalter über dem Ein-/Aus­schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links- und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
darf die Drehrichtung nur im Stillstand umge­schaltet werden. Befi ndet sich der Schiebeschal-
ter in der Mittelstellung, ist der Ein/Aus-Schalter
blockiert.

6.5 Ein-/Ausschalter (Abb. 5/Pos. 3)

Mit dem Ein-/Ausschalter können Sie die Dreh­zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Ak­kuschraubers.

6.6 LED-Licht (Abb. 5/Pos. 9)

Das LED-Licht (9) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (9) leuchtet
automatisch, sobald Sie den Ein-/ Ausschalter (3)
drücken.

- 8 -

Anleitung_TE_CD_12_Li_SPK9.indb 8Anleitung_TE_CD_12_Li_SPK9.indb 8 29.03.2018 06:44:5829.03.2018 06:44:58

D

6.7 Werkzeugwechsel (Abb. 6)

Gefahr! Stellen Sie bei allen Arbeiten (z.B. Werk-

zeugwechsel; Wartung; usw.) am Akkuschrauber
den Drehrichtungsschalter (2) in Mittelstellung.

Der Akkuschrauber ist mit einem Schnell-

•

spannbohrfutter (7) mit automatischer Spin­delarretierung ausgestattet.
Drehen Sie das Bohrfutter (7) auf. Die Bohr-

•

futteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.

•

Schieben Sie das Werkzeug soweit wie mög­lich in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (7) fest zu, und

•

prüfen Sie anschließend den festen Sitz des
Werkzeuges.

6.8 Schrauben

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie da­rauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.

6.9 Umschaltung Gang 1 - Gang 2 (Abb. 4/
Pos. 6)

Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermei­den, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.

7. Reinigung, Wartung und

Ersatzteilbestellung

wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver-

Anleitung_TE_CD_12_Li_SPK9.indb 9Anleitung_TE_CD_12_Li_SPK9.indb 9 29.03.2018 06:44:5829.03.2018 06:44:58

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

- 9 -

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.

Aus An Der Akku ist voll geladen (Ladevorgang abgeschlossen)

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei
wird der Akku aus Sicherheitsgründen langsamer geladen und benö­tigt mehr als 1h. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 10 -

Anleitung_TE_CD_12_Li_SPK9.indb 10Anleitung_TE_CD_12_Li_SPK9.indb 10 29.03.2018 06:44:5829.03.2018 06:44:58

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19//EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil­funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.

- 11 -

Anleitung_TE_CD_12_Li_SPK9.indb 11Anleitung_TE_CD_12_Li_SPK9.indb 11 29.03.2018 06:44:5829.03.2018 06:44:58

D

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

Anleitung_TE_CD_12_Li_SPK9.indb 12Anleitung_TE_CD_12_Li_SPK9.indb 12 29.03.2018 06:44:5829.03.2018 06:44:58

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anleitung_TE_CD_12_Li_SPK9.indb 13Anleitung_TE_CD_12_Li_SPK9.indb 13 29.03.2018 06:44:5829.03.2018 06:44:58

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anleitung_TE_CD_12_Li_SPK9.indb 14Anleitung_TE_CD_12_Li_SPK9.indb 14 29.03.2018 06:44:5929.03.2018 06:44:59

GB

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Cleaning, maintenance and ordering of spare parts

8. Disposal and recycling

9. Storage

10. Charger indicator

- 15 -

Anleitung_TE_CD_12_Li_SPK9.indb 15Anleitung_TE_CD_12_Li_SPK9.indb 15 29.03.2018 06:44:5929.03.2018 06:44:59

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

Change the gear only when the drill is at a standstill. If you fail to observe this point, the gearing may be
damaged.

- 16 -

Anleitung_TE_CD_12_Li_SPK9.indb 16Anleitung_TE_CD_12_Li_SPK9.indb 16 29.03.2018 06:44:5929.03.2018 06:44:59

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Torque selector

2. Changeover switch

3. ON/OFF switch

4. Battery pack

5. Pushlock button

6. Selector switch for 1st gear to 2nd gear

7. Quick-change drill chuck

8. Battery charger

9. LED light

2.2 Items supplied

Please check that the article is complete as spe­cifi ed in the scope of delivery. If parts are missing,
please contact our service center or the nearest
branch of the DIY store where you made your
purchase at the latest within 5 work days after
purchasing the article and upon presentation of
a valid bill of purchase. Also, refer to the warranty
table in the warranty provisions at the end of the
operating instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if

available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless drill/screwdrivers

•

Battery charger

•

Battery pack

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The cordless drill/screwdriver is designed for tigh­tening and undoing screws, as well as for drilling
in wood, metal and plastic.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

4. Technical data

Voltage supply ........................................12 V d.c.

Idling speed: ............................0-350/0-1300 rpm

Torque settings: ........................................... 17+1

Forward and reverse rotation ..........................yes

Chuck clamping width ............................ 1-10 mm

Battery charging voltage .........................12 V d.c.

Battery charging current.........................1500 mA

Mains voltage for charger ............... 230 V ~ 50 Hz

Weight.........................................................0.8 kg

Max. screw diameter: ................................. 6 mm

- 17 -

Anleitung_TE_CD_12_Li_SPK9.indb 17Anleitung_TE_CD_12_Li_SPK9.indb 17 29.03.2018 06:44:5929.03.2018 06:44:59

GB

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 60745.

L

sound pressure level ........................ 66 dB(A)

pA

K

uncertainty .............................................3 dB

pA

sound power level .......................... 77 dB(A)

L

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 60745.

Drilling in metal

Vibration emission value a
K uncertainty = 1.5 m/s

h

2

≤ 2.5 m/s

Screwing without hammer action

Vibration emission value a
K uncertainty = 1.5 m/s

h

2

≤ 2.5 m/s

2

2

The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip­ment is used and may exceed the specifi ed value
in exceptional circumstances.

The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

5. Before starting the equipment

Be sure to read the following information before
you use your cordless screwdriver for the fi rst
time:

1. Charge the battery pack with the charger
supplied. An empty battery pack requires a
charging period of approximately one hour.

2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in
faultless condition.

3. Always check for concealed electric cables
and gas and water pipes when drilling and
screwing in walls.

6. Operation

The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.

6.1 Charging the LI battery pack (Fig. 2-3)

The battery is protected from exhaustive dischar­ge. An integrated protective circuit automatically

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

switches off the equipment when the battery is
fl at. In this case the bit chuck will cease to turn.
Warning! Do not press the ON/OFF switch any
more if the protective circuit has actuated. This
may damage the battery.

1. Remove the battery pack (4) from the handle,
pressing the pushlock buttons (5) on the left
and right sides to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(8) into the mains socket outlet. The green
LED will then begin to fl ash.

3. Insert the battery pack (4) into the battery
charger (8).

- 18 -

Anleitung_TE_CD_12_Li_SPK9.indb 18Anleitung_TE_CD_12_Li_SPK9.indb 18 29.03.2018 06:45:0029.03.2018 06:45:00

GB

4. In section 10 „Charger indicator“ you will fi nd
a table with an explanation of the LED indica­tor on the charger.

If the battery pack fails to become charged, ple­ase check

whether there is voltage at the socket-outlet

•

whether there is proper contact with the char-

•

ging contacts in the battery charger (8).

If the battery still fails to become charged, please
return

the charger and charging adapter

•

the battery pack

•

to our Customer Service Department.

To ensure that the LI battery pack provides
long service you should take care to recharge
it promptly. You must recharge the battery pack
when you notice that the power of the cordless
screwdriver drops.

6.2 Torque setting (Fig. 4 / Item 1)

The cordless screwdriver is fi tted with a mechani-
cal torque selector.

The torque for a specifi c size of screw is selected
with the set-collar (1). The correct torque depends
on several factors:

on the type and hardness of material in ques-

•

tion
on the type and length screws used

•

on the requirements needing to be met by the

•

screwed joint.

The clutch disengages with a grating sound to
indicate when the set torque is reached.
Important! The tool must be at a standstill when
you set the torque with the setting ring.

6.3 Drilling (Fig. 4 / Item 1)

For drilling purposes, move the set-collar to the
last step „Drill“. In this setting the slip clutch is in­active. The maximum torque is available in drilling
mode.

6.4 Forward/Reverse switch (Fig. 5 / Item 2)

With the slide switch above the On/Off switch you
can select the direction of rotation of the battery­powered drill/screwdriver and secure it against
being switched on accidentally. You can choose
between clockwise and anticlockwise rotation. To
avoid causing damage to the gearing it is advisa­ble to change the direction of rotation only when
the tool is at a standstill. The On/Off switch is blo-
cked when the slide switch is in centre position.

6.5 On/Off switch (Fig. 5 / Item 3)

Infi nitely variable speed control is possible with
the On/Off switch. The further you press the
switch, the higher the speed of the battery-powe­red drill/screwdriver.

6.6 LED lamp (Fig. 5/Item 9)

The LED lamp (9) can be used in poor lighting
conditions to illuminate the area where you want
to drill or screw. The LED lamp (9) will be lit au­tomatically as soon as you press the ON/OFF
switch (3).

6.7 Changing the tool (Fig. 6)
Danger! Set the changeover switch (2) to its cen-

tre position whenever you carry out any work (for
example changing the tool, maintenance work,
etc.) on the cordless screwdriver.

The cordless screwdriver is fitted with a

•

quick-action chuck (7) with an automatic
spindle stop.
Open the chuck (7). The chuck opening (a)

•

must be large enough to hold the tool (drill bit
or screwdriver bit).
Select the suitable tool. Push the tool as far

•

as possible into the chuck opening (a).
Tighten the chuck (7) and then check that the

•

tool is secure.

6.8 Screwdriving

We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed for
reliable working. Be sure to use a bit that matches
the screw in shape and size. Set the torque, as
described elsewhere in these operating instruc­tions, to suit the size of screw.

- 19 -

Anleitung_TE_CD_12_Li_SPK9.indb 19Anleitung_TE_CD_12_Li_SPK9.indb 19 29.03.2018 06:45:0029.03.2018 06:45:00

GB

6.9 Selecting 1st gear to 2nd gear
(Fig. 4/Item 6)

By adjusting the selector switch, you can work
with a faster or slower turning speed. Change
the gear only when the drill is at a standstill. If
you fail to observe this point, the gearing may be
damaged.

7. Cleaning, maintenance and

ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage tempe­rature is between 5 and 30 °C. Store the electric
tool in its original packaging.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.3 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.isc-gmbh.info

- 20 -

Anleitung_TE_CD_12_Li_SPK9.indb 20Anleitung_TE_CD_12_Li_SPK9.indb 20 29.03.2018 06:45:0029.03.2018 06:45:00

10. Charger indicator

GB

Indicator status

Red LED Green LED

Explanations and actions

O ff Flashing Ready for use

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

On Off Charging

The charger is charging the battery pack in quick charge mode.

O ff On The battery pack is fully charged (charging completed)

Action:

Take the battery pack out of the charger. Disconnect the charger from
the mains supply.

Flashing Off Adapted charging

The charger is in gentle charging mode. For safety reasons the char­ging is performed less quickly and takes more than 1 hour. The rea­sons can be:

- The battery pack has not been used for a very long time or an alrea­dy fl at battery was further discharged (exhaustive discharge)

- The battery pack temperature is outside the ideal range (between
10° C and 45° C).

Action:

Wait for the charging to be completed; you can still continue to charge
the battery pack.

Flashing Flashing Fault

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack. Take the battery pack out of the
charger.

On On Temperature fault

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature
(approx. 20° C) for one day.

- 21 -

Anleitung_TE_CD_12_Li_SPK9.indb 21Anleitung_TE_CD_12_Li_SPK9.indb 21 29.03.2018 06:45:0029.03.2018 06:45:00

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EG concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa­ge is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.

- 22 -

Anleitung_TE_CD_12_Li_SPK9.indb 22Anleitung_TE_CD_12_Li_SPK9.indb 22 29.03.2018 06:45:0029.03.2018 06:45:00

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Drill chuck, Battery
Consumables* Bit inserts/drill bits
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 23 -

Anleitung_TE_CD_12_Li_SPK9.indb 23Anleitung_TE_CD_12_Li_SPK9.indb 23 29.03.2018 06:45:0029.03.2018 06:45:00

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 24 -

Anleitung_TE_CD_12_Li_SPK9.indb 24Anleitung_TE_CD_12_Li_SPK9.indb 24 29.03.2018 06:45:0129.03.2018 06:45:01

F

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

6. Commande

7. Nettoyage, maintenance et commande de pièces de rechange

8. Mise au rebut et recyclage

9. Stockage

10. Affi chage chargeur

- 25 -

Anleitung_TE_CD_12_Li_SPK9.indb 25Anleitung_TE_CD_12_Li_SPK9.indb 25 29.03.2018 06:45:0129.03.2018 06:45:01

F

Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence ! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

A fi n d’éviter d’endommager l’engrenage, le changement de vitesse doit se faire uniquement à l’arrêt.

- 26 -

Anleitung_TE_CD_12_Li_SPK9.indb 26Anleitung_TE_CD_12_Li_SPK9.indb 26 29.03.2018 06:45:0129.03.2018 06:45:01

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Réglage du couple de serrage

2. Interrupteur de sens de rotation

3. Interrupteurs marche/arrêt

4. Accumulateur

5. Touche à cran

6. Commutateur 1ère vitesse – 2e vitesse

7. Mandrin à serrage rapide

8. Chargeur

9. Lampe LED

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, il faut vous adresser dans un
délai de 5 jours ouvrables maximum après votre
achat à notre service après-vente ou au magasin
de bricolage compétent le plus proche muni
d‘une preuve d‘achat valable. Veuillez consulter
pour cela le tableau des garanties dans les condi­tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Perceuse sans fil

•

Chargeur

•

Accumulateur

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La vis-perceuse à accumulateur convient à visser
et à dévisser des vis tout comme au perçage
dans le bois, le métal et les matières plastiques.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute

- 27 -

Anleitung_TE_CD_12_Li_SPK9.indb 27Anleitung_TE_CD_12_Li_SPK9.indb 27 29.03.2018 06:45:0129.03.2018 06:45:01

F

responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en courant, moteur .............12 V d.c.

Vitesse de rotation

de marche à vide : ................ 0-350/0-1300 tr/min

Niveau de couple de rotation : ..................... 17+1

Rotation vers la droite et vers la gauche ......... oui

Capacité du serrage du mandrin ............ 1-10 mm

Tension de charge, accumulateur ...........12 V d.c.

Courant de charge, accumulateur ..........1500 mA

Tension secteur, chargeur .............. 230 V ~ 50 Hz

Poids ...........................................................0,8 kg

Diamètre max. de vis : ................................ 6 mm

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 60745.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.

....... 66 dB(A)

pA

..... 77 dB(A)

WA

La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.

La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Percer le métal

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

≤ 2,5 m/s

h

2

Avant la mise en service de votre tournevis élec­trique sans fi l, lisez ces remarques :

1. Chargez l‘accumulateur avec le chargeur liv-

ré. Un accumulateur vide est chargé au terme

Visser sans percussion

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

≤ 2,5 m/s

h

2

d’environ une heure.

2. Utilisez uniquement des forets pointus tout

comme des embouts de tournevis irréprocha-

bles et adéquats.
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil

3. Lors du perçage et du vissage dans des pa­rois et murs, contrőlez s’il y a des conduites
de courant, de gaz ou d’eau cachées.

électrique ; elle peut dans certains cas exception­nels être supérieure à la valeur indiquée.

- 28 -

Anleitung_TE_CD_12_Li_SPK9.indb 28Anleitung_TE_CD_12_Li_SPK9.indb 28 29.03.2018 06:45:0129.03.2018 06:45:01

F

6. Commande

6.1 Chargement du bloc accumulateur LI
(fi g. 2-3)

L’accumulateur est protégé contre la déchar­ge profonde. Un circuit protecteur intégré met
l’appareil automatiquement hors circuit, lorsque
l’accumulateur est déchargé. Dans ce cas, le
porte-embout ne tourne plus.
Avertissement ! N’actionnez plus l’interrupteur
Marche / Arrêt, lorsque le circuit protecteur a mis
l’appareil hors circuit. Ceci peut endommager
l’accumulateur.

1. Sortez le bloc accumulateur (4) de la poignée
en poussant les touches à cran (5) à gauche
et à droite.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (8) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Mettez l’accumulateur (4) dans le chargeur
(8).

4. Au point 10 (affi chage chargeur), vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.

Si la charge du paquet accumulateur n’est pas
possible, vérifi ez

que la prise de courant est sous tension

•

si un contact correct est présent au niveau

•

des contacts de charge du chargeur (8).

S’il n’est toujours pas possible de charger le pa­quet accumulateur, nous vous prions d’envoyer

le chargeur et l’adaptateur de charge

•

et le paquet accumulateur

•

à notre station de service après-vente.

Il faut recharger à temps le bloc accumulateur
LI afi n de lui assurer une longue durabilité. Ceci
est de toute manière nécessaire, lorsque vous
constatez que la puissance du tournevis sans fi l
diminue.

6.2 Réglage du couple de rotation
(fi g. 4/pos. 1)

Le tournevis sans fi l est doté d’un réglage méca-
nique du couple de rotation.

Le couple de rotation pour une taille défi nie de
vis est réglable par la molette de réglage (1). Le
couple de rotation dépend de plusieurs facteurs:

de la sorte et dureté du matériau à traiter

•

de la sorte et longueur des vis utilisées

•

des exigences auxquelles doivent répondre

•

les unions vissées

Si le couple de rotation est atteint, un grincement
indique que le désaccouplement est eff ectué.
Attention ! Ne réglez la bague de réglage pour le
couple de serrage qu’à l’arrêt de la machine.

6.3 Perçage (fi g. 4/pos. 1)

Pour pouvoir percer, mettez la molette de réglage
pour le couple de rotation sur le dernier gradin
“perceuse“, sur le gradin “percer“ l’accouplement
patinant est hors service. Lors du perçage le
couple de rotation maximal est disponible.

6.4 Commutateur de sens de rotation
(fi g. 5/pos. 2)

L’interrupteur à coulisse au-dessus de
l’interrupteur Marche/Arrêt vous permet de choisir
le sens de rotation de la perceuse-visseuse à ac­cumulateur et d’éviter un démarrage intempestif.
Vous pouvez sélectionner la rotation vers la gau­che ou vers la droite. Pour prévenir un endomma­gement de l’engrenage, ne commutez le sens de
rotation qu’à l’arrêt. Dans le cas où l’interrupteur
à coulisse se trouve dans la position centrale,
l’interrupteur Marche/Arrêt est bloqué.

6.5 Interrupteur Marche/Arrêt (fi g. 5/pos. 3)

L’interrupteur Marche/Arrêt permet le réglage en
continu de la vitesse. Le plus fort vous appuyez
sur l’interrupteur.

6.6 Lampe LED (fi g. 5/pos. 9)

La lampe LED (9) permet d’éclairer la zone de
vissage et de perçage en cas de conditions de
luminosités défavorables. La lampe LED (9)
s’allume automatiquement, dès que vous ap­puyez sur l’interrupteur marche/arrêt (3).

- 29 -

Anleitung_TE_CD_12_Li_SPK9.indb 29Anleitung_TE_CD_12_Li_SPK9.indb 29 29.03.2018 06:45:0129.03.2018 06:45:01

F

6.7 Changement d’outils (fi gure 6)
Danger ! Pour tous travaux (p. ex. changement

d’outils ; maintenance ; etc.) sur le tournevis sans
fi l, placez l’interrupteur de sens de rotation (2) en
position médiane.

Le tournevis sans fil est équipé d’un mandrin

•

à serrage rapide (7) avec blocage de broche
automatique.
Dévissez le mandrin (7). L’ouverture du man-

•

drin (a) doit être suffisamment grande pour
pouvoir loger l’embout (foret ou encore bit de
vissage).
Sélectionnez l’outil adéquat. Poussez

•

l’embout le plus loin possible dans l’ouverture
du mandrin (a).
Refermez à fond le mandrin (7) et vérifiez en-

•

suite si l’embout tient bien.

6.8 Vissage:

Utilisez de préférence des vis à centrage
automatique (p.ex. Torx, à tête cruciforme) ce qui
assure le travail en toute sécurité. Veillez à ce
que la forme et la taille du bit et de la vis utilisés
soient conformes. Eff ectuez le réglage du couple
de rotation comme décrit dans l’instruction - en
fonction de la taille des vis.

6.9 Commutation vitesse 1 - vitesse 2
(fi g. 4/pos. 6)

En fonction de la position du commutateur,
vous pouvez travailler à une vitesse de rota­tion plus élevée ou plus basse. Afi n d’évider
d’endommager l’engrenage, les vitesses doivent
être uniquement commutées à l’arrêt.

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info

- 30 -

Anleitung_TE_CD_12_Li_SPK9.indb 30Anleitung_TE_CD_12_Li_SPK9.indb 30 29.03.2018 06:45:0129.03.2018 06:45:01
