D Originalbetriebsanleitung
Akku-Bläser
PL Instrukcją oryginalną
Dmuchawa akumulatorowa
RUS Оригинальное руководство по
эксплуатации
Аккумуляторная воздуходувка
RO Instrucţiuni de utilizare originale
Sufl antă cu acumulator
GR Πρωτότυπες Οδηγίες χρήσης
Φυσητήρας μπαταρίας
TR Orijinal Kullanma Talimatı
Akülü yaprak üfl eme
TE-CB 18/180 Li Solo
5
Art.-Nr.: 34.080.01 I.-Nr.: 11017
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 1Anl_TE_CB_18_180_Li_Solo_SPK5.indb 1 12.12.2017 16:55:2012.12.2017 16:55:20
1
4
3
1
5a 5b
5
2 3
13
2
5
5a
5b
- 2 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 2Anl_TE_CB_18_180_Li_Solo_SPK5.indb 2 12.12.2017 16:55:2512.12.2017 16:55:25
54
E
B
1.
A
D
2.
C
D
- 3 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 3Anl_TE_CB_18_180_Li_Solo_SPK5.indb 3 12.12.2017 16:55:3312.12.2017 16:55:33
- 4 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 4Anl_TE_CB_18_180_Li_Solo_SPK5.indb 4 12.12.2017 16:55:3912.12.2017 16:55:39
D

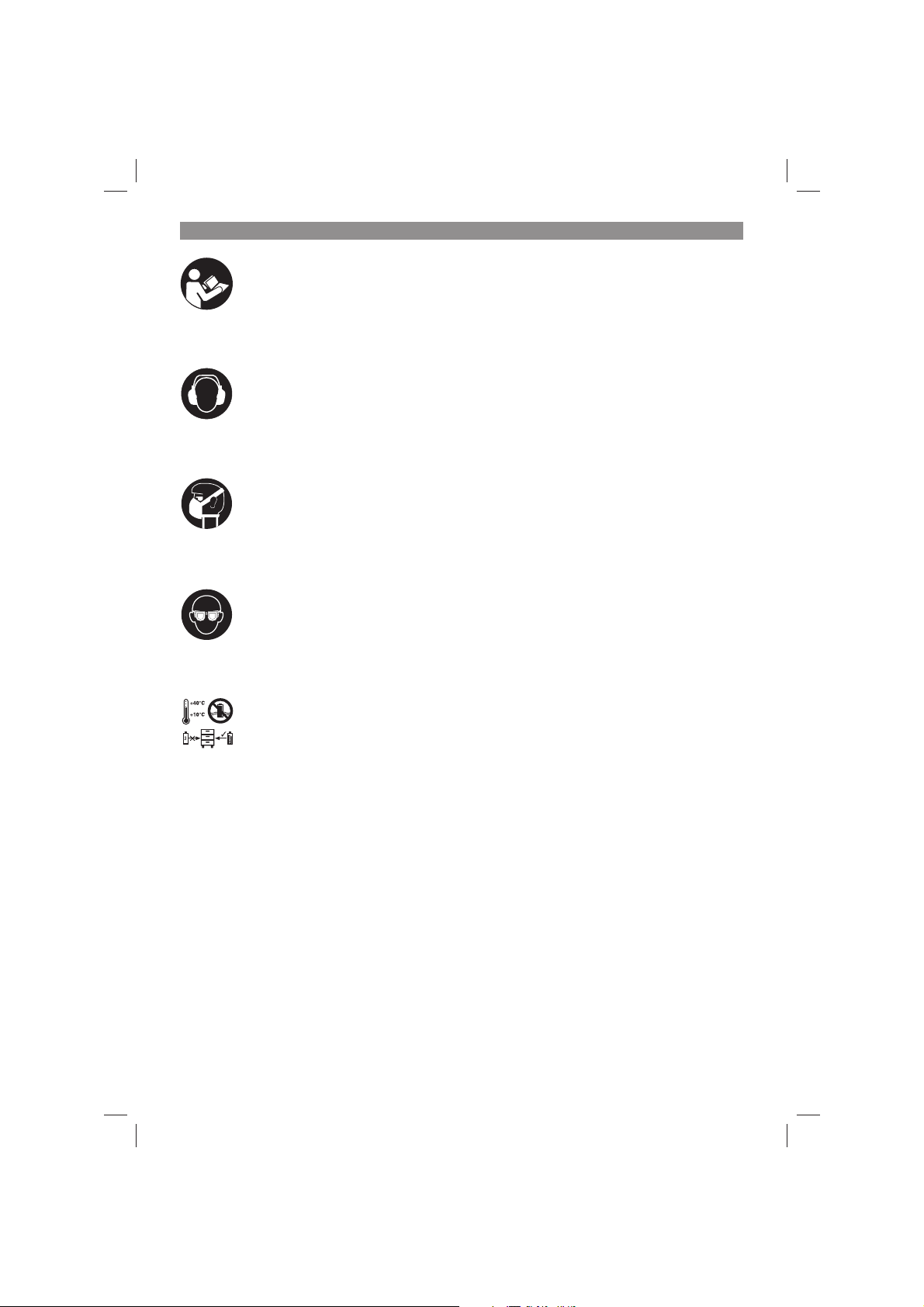

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
- 5 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 5Anl_TE_CB_18_180_Li_Solo_SPK5.indb 5 12.12.2017 16:55:3912.12.2017 16:55:39
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

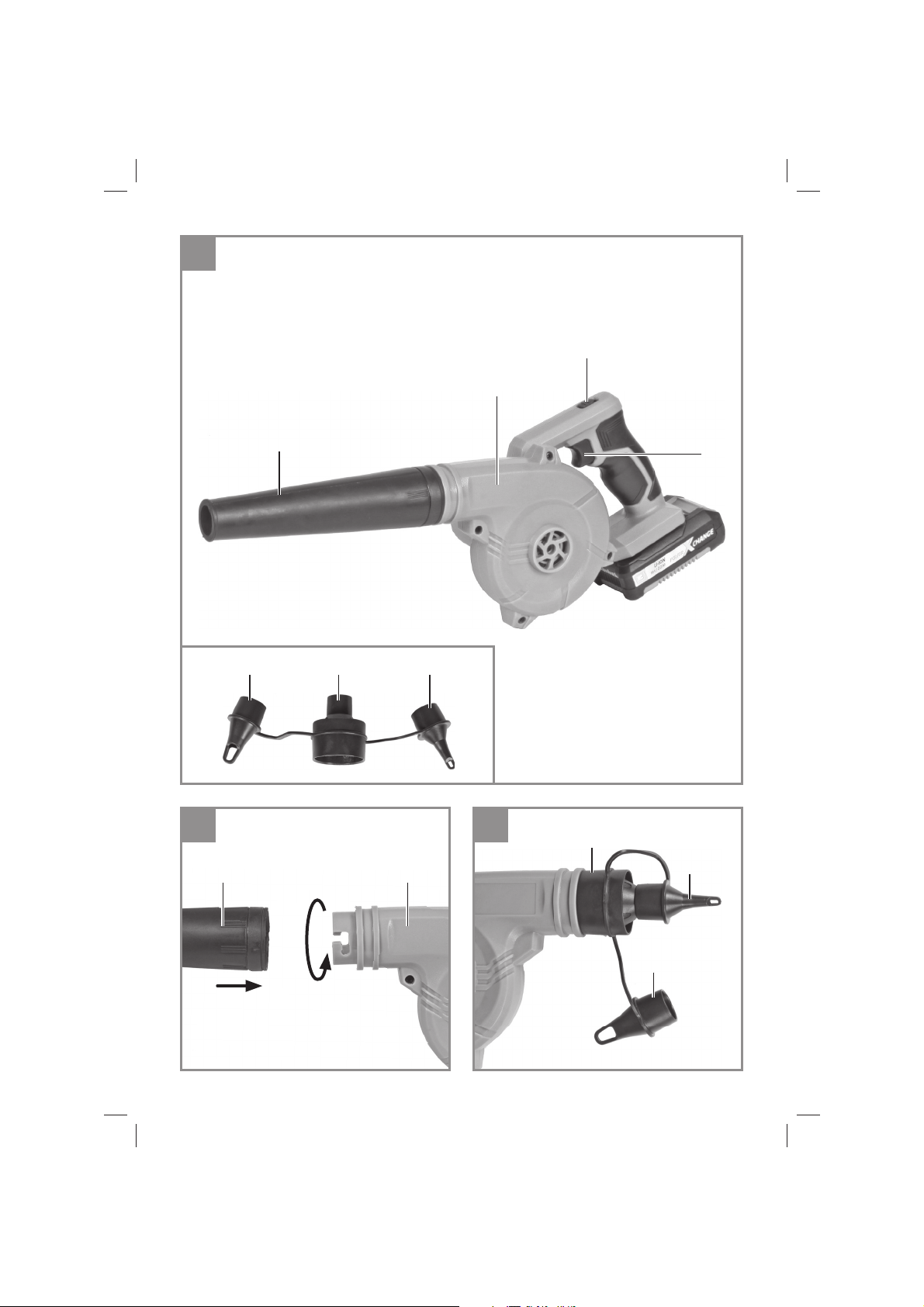

2.1 Gerätebeschreibung (Bild 1)
1. Blasrohr
2. Ein- / Ausschalter
3. Motoreinheit
4. Umschalter 1. Gang – 2. Gang
5. Aufsteckdüsen
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Akku-Bläser
•
Blasrohr
•
Aufsteckdüsen
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Akku-Bläser ist für die Verwendung in der
Werkstatt gedacht, um Staub und Schmutzpartikel an schwer zugänglichen Stellen zu entfernen
oder zu häufen.
Mit den mitgelieferten Aufsteckdüsen (5) können
zudem Gegenstände wie Luftmatratzen o.ä. aufgepumpt werden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 6 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 6Anl_TE_CB_18_180_Li_Solo_SPK5.indb 6 12.12.2017 16:55:3912.12.2017 16:55:39
D
4. Technische Daten
Spannungsversorgung Motor..................18 V d.c.
Leerlaufdrehzahl I n
Leerlaufdrehzahl II n0 ........................15.500 min
Luftgeschwindigkeit I .............................130 km/h
Luftgeschwindigkeit II.............................180 km/h
Gewicht .......................................................1,0 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
Schwingungsgesamtwerte ermittelt entsprechend
EN 60745.
Schwingungsemmissionswert a
Unsicherheit K = 2,3 m/s²
.........................11.500 min
0
...................................78 dB
pA
............................................ 3 dB
pA
WA
............................. 91 dB
WA
........................................... 3 dB
= 4,6 m/s²
h
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
-1
-1
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Montage Blasrohr (Bild 2)
Motoreinheit (3) und Blasrohr (1) zusammenstecken (Bild 2).
Um das Blasrohr zu fi xieren, muss dieses im
Uhrzeigersinn gedreht werden, bis es einrastet
(Bild 2).
5.2 Montage Aufsteckdüsen (Bild 3)
Die Aufsteckdüsen (5) sind analog zum Blasrohr
(1) zu montieren.
Entfernen Sie hierfür vorher das Blasrohr (1) von
der Motoreinheit (3) und montieren dann die Aufsteckdüsen (5).
Je nach Ventiltyp müssen Sie eine andere Aufsteckdüse (5a oder 5b) verwenden.
- 7 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 7Anl_TE_CB_18_180_Li_Solo_SPK5.indb 7 12.12.2017 16:55:3912.12.2017 16:55:39
D
5.3 Laden des LI-Akku-Packs (Bild 4-5)
1. Akku-Pack (D) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (A) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (E) in
die Steckdose. Die grüne LED beginnt zu
blinken.
3. Schieben Sie den Akku (D) auf das Ladegerät (E).
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
5.4 Akku-Kapazitätsanzeige (Abb. 4/Pos. C)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (B). Die Akku-Kapazitätsanzeige (C) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und geladen werden!
6. Bedienung
6.1 Ein-/ Ausschalter (Bild 1/Pos. 2)
Einschalten:
Zum Einschalten Ein-/Ausschalter (2) drücken
und gedrückt halten.
Ausschalten:
Ein-/Ausschalter (2) loslassen.
6.2 Drehzahlregelung (Bild 1)
Das Gerät ist zwei Drehzahlstufen ausgestattet.
Schieben Sie dazu den Umschalter (4) in die gewünschte Position (1 oder 2).
Hinweis:
Der Umschalter (4) darf nur im Stillstand geschaltet werden.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
- 8 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 8Anl_TE_CB_18_180_Li_Solo_SPK5.indb 8 12.12.2017 16:55:3912.12.2017 16:55:39
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoff e. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!
9. Lagerung
D
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
- 9 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 9Anl_TE_CB_18_180_Li_Solo_SPK5.indb 9 12.12.2017 16:55:3912.12.2017 16:55:39
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr als 1h. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 25° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 10 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 10Anl_TE_CB_18_180_Li_Solo_SPK5.indb 10 12.12.2017 16:55:3912.12.2017 16:55:39
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 11 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 11Anl_TE_CB_18_180_Li_Solo_SPK5.indb 11 12.12.2017 16:55:3912.12.2017 16:55:39
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Akku
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 12 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 12Anl_TE_CB_18_180_Li_Solo_SPK5.indb 12 12.12.2017 16:55:3912.12.2017 16:55:39
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 13Anl_TE_CB_18_180_Li_Solo_SPK5.indb 13 12.12.2017 16:55:4012.12.2017 16:55:40
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 14 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 14Anl_TE_CB_18_180_Li_Solo_SPK5.indb 14 12.12.2017 16:55:4012.12.2017 16:55:40
PL
Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi
Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.
Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić
do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.
Akumulatory należy przechowywać w suchym pomieszczeniu o temperaturze między +10°C a +40°C.
Przechowywać wyłącznie naładowane akumulatory (poziom naładowania co najmniej 40%).
- 15 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 15Anl_TE_CB_18_180_Li_Solo_SPK5.indb 15 12.12.2017 16:55:4412.12.2017 16:55:44
PL
Niebezpieczeństwo!
Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.
1. Wskazówki bezpieczeństwa
Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!
Niebezpieczeństwo!
Przeczytać wszystkie wskazówki
bezpieczeństwa i instrukcję. Nieprzestrzeganie
instrukcji i wskazówek bezpieczeństwa może
wywołać porażenia prądem, niebezpieczeństwo
pożaru lub ciężkie zranienia. Proszę zachować
na przyszłość wskazówki bezpieczeństwa i
instrukcję.
2. Opis urządzenia i zakres dostawy
2.1 Opis urządzenia (rys. 1)
1. Dysza
2. Włącznik/wyłącznik
3. Jednostka napędowa
4. Przełącznik 1 bieg – 2 bieg
5. Nasadki
2.2 Zakres dostawy
Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zakupu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.
Otworzyć opakowanie i ostrożnie wyciągnąć
•
urządzenie.
Zdjąć opakowanie oraz zabezpieczenia do
•
transportu (jeśli jest).
Sprawdzić, czy dostawa jest kompletna.
•
Sprawdzić, czy urządzenie i wyposażenie
•
dodatkowe nie zostały uszkodzone w transporcie.
W razie możliwości zachować opakowanie,
•
aż do upływu czasu gwarancji.
Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!
Dmuchawa akumulatorowa
•
Dysza
•
Nasadki
•
Oryginalna instrukcja obsługi
•
Wskazówki bezpieczeństwa
•
3. Użycie zgodne z przeznaczeniem
Dmuchawa akumulatorowa przeznaczona jest
do użytku w warsztacie, aby usuwać pył lub
cząstki brudu z trudno dostępnych miejsc lub
zdmuchiwać pył lub cząstki brudu w wybrane
miejsce.
Dostarczone wraz z urządzeniem nasadki
(5) pozwalają oprócz tego na wykorzystanie
urządzenia do nadmuchiwania przedmiotów takich jak materace plażowe itp.
Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.
Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.
- 16 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 16Anl_TE_CB_18_180_Li_Solo_SPK5.indb 16 12.12.2017 16:55:4512.12.2017 16:55:45
PL
4. Dane techniczne
Napięcie zasilania silnika: ......................18 V d.c.
Prędkość obrotowa biegu jałowego I n₀ ...............
.....................................................11.500 obr./min
Prędkość obrotowa biegu jałowego II n₀ .............
.....................................................15.500 obr./min
Prędkość powietrza I ............................ 130 km/h
Prędkość powietrza II .............................180 km/h
Waga ......................................................... 1,0 kg
Niebezpieczeństwo!
Hałas i wibracje
Hałas i wibracje zostały zmierzone zgodnie z
normą EN 60745.
Poziom ciśnienia akustycznego L
Odchylenie K
Poziom mocy akustycznej L
Odchylenie K
Nosić nauszniki ochronne.
Oddziaływanie hałasu może spowodować utratę
słuchu.
War tości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 60745.
War tość emisji drgań a
Odchylenie K = 2,3 m/s²
Podana wartość emisji drgań została zmierzona
według znormalizowanych procedur i może się
zmieniać w zależności od sposobu używania
elektronarzędzia, w wyjątkowych przypadkach
może wykraczać ponad podaną wartość.
Podana wartość emisji drgań może zostać zastosowana analogicznie do innego elektronarzędzia.
Podana wartość emisji drgań być może używana
do wstępnego oszacowania negatywnego
oddziaływania.
Ograniczać powstawanie hałasu i wibracji do
minimum!
U żywać wyłącznie urządzeń bez uszkodzeń.
•
Regularnie czyścić urządzenie.
•
Dopasować własny sposób pracy do
•
urządzenia.
Nie przeciążać urządzenia.
•
W razie potrzeby kontrolować urządzenie.
•
Nie włączać urządzenia, jeśli nie będzie
•
............................................. 3 dB
pA
............................................3 dB
WA
= 4,6 m/s²
h
............ 78 dB
pA
.................... 91 dB
WA
używane.
Nosić rękawice ochronne.
•
Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i sposobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:
1. Uszkodzenia płuc, w przypadku nie stosowania odpowiedniej maski przeciwpyłowej.
2. Uszkodzenia słuchu, w przypadku nie stosowania odpowiednich nauszników ochronnych.
3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.
5. Przed uruchomieniem
Ostrzeżenie!
Przed wykonywaniem ustawień na urządzeniu
należy zawsze najpierw wyjąć akumulator z
urządzenia.
5.1 Montaż dyszy (rys. 2)
Nasadzić dyszę (1) na jednostkę napędową (3)
(rys. 2).
Aby zamocować dyszę należy przekręcić ją w
kierunku zgodnym z ruchem wskazówek zegara
aż się zablokuje (rys. 2).
5.2 Montaż nasadek (rys. 3)
Aby zamontować nasadki (5) należy postępować
tak samo jak przy montażu dyszy (1).
W tym celu najpierw zdjąć dyszę (1) z jednostki
napędowej (3) i następnie zamontować nasadkę
(5).
W zależności od rodzaju zaworu należy użyć odpowiedniej nasadki (5a lub 5b).
5.3 Ładowanie akumulatora litowego
(rys. 4-5)
1. Przyciskając w dół przycisk blokady
(A) wyciągnąć akumulator (D) z rączki
urządzenia.
2. Sprawdzić, czy napięcie na tabliczce znamio-
nowej ładowarki jest zgodne z napięciem sieciowym. Włożyć wtyczkę zasilania ładowarki
(E) do gniazdka. Zielona dioda LED zaczyna
migać.
- 17 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 17Anl_TE_CB_18_180_Li_Solo_SPK5.indb 17 12.12.2017 16:55:4512.12.2017 16:55:45
PL
3. Nasunąć akumulator (D) na ładowarkę (E).
W tabeli w punkcie 10 (Wskazania diod na
ładowarce) objaśniono znaczenie wskazań diod
na ładowarce.
Jeśli ładowanie akumulatora nie jest możliwe,
proszę sprawdzić:
czy jest napięcie w gniazdku.
•
czy styk z kontaktem ładowarki jest
•
prawidłowy.
Jeśli ładowanie akumulatora nadal nie jest
możliwe, prosimy przesłać na adres naszego serwisu obsługi klientów
ładowarkę i adapter ładowania
•
oraz akumulator.
•
5.4 Wskaźnik poziomu naładowania akumulatora (rys. 4 / poz. C)
Przycisnąć przełącznik wskaźnika poziomu
naładowania akumulatora (B). Wskaźnik (C)
sygnalizuje stan naładowania akumulatora za
pomocą 3 diod LED.
Wszystkie 3 diody LED się świecą:
Akumulator jest całkowicie naładowany.
Świecą się 1 lub 2 diody LED
Wystarczający do pracy poziom naładowania
akumulatora.
1 dioda LED miga:
Akumulator jest rozładowany, należy naładować
akumulator.
Wszystkie diody LED migają:
Akumulator jest uszkodzony lub głęboko
rozładowany. Zabrania się używania lub
ładowania uszkodzonych akumulatorów!
6.2 Regulacja liczby obrotów (rys. 1)
Urządzenie może pracować na wybranym z
dwóch poziomów liczby obrotów. W tym celu
przesunąć przełącznik (4) w żądane położenie (1
lub 2).
Wskazówka:
Przełącznik (4) wolno przełączać tylko gdy
urządzenie jest wyłączone.
7. Czyszczenie, konserwacja i
zamawianie części zamiennych
Niebezpieczeństwo!
Przed wszystkimi pracami związanymi z czyszczeniem urządzenie należy wyjąć z niego akumulator.
7.1 Czyszczenie
Urządzenia zabezpieczające, szczeliny
•
powietrza i obudowa silnika powinny być w
miarę możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
Zaleca się czyszczenie urządzenia
•
bezpośrednio po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną
•
ściereczką z niewielką ilością szarego mydła.
Nie używać żadnych środków czyszczących
ani rozpuszczalników; mogą one uszkodzić
części urządzenia wykonane z tworzywa
sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Wniknięcie
wody do urządzenia podwyższa ryzyko
porażenia prądem.
7.2 Konserwacja
We wnętrzu urządzenia nie ma części
wymagających konserwacji.
6. Obsługa
6.1 Włącznik/wyłącznik (rys. 1/poz. 2)
Uruchomienie:
Aby włączyć urządzenie wcisnąć i trzymać w tej
pozycji włącznik/wyłącznik (2).
Wyłączanie:
Zwolnić włącznik/wyłącznik (2).
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 18Anl_TE_CB_18_180_Li_Solo_SPK5.indb 18 12.12.2017 16:55:4512.12.2017 16:55:45
7.3 Zamawianie części wymiennych:
Podczas zamawiania części zamiennych należy
podać następujące dane:
Typ urządzenia
•
Numer artykułu urządzenia
•
Numer identyfikacyjny urządzenia
•
Numer części zamiennej
•
Aktualne ceny artykułów i informacje znajdują się
na stronie: www.isc-gmbh.info
- 18 -
8. Utylizacja i recykling
Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.
9 Przechowywanie
Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginalnym opakowaniu.
PL
- 19 -
Anl_TE_CB_18_180_Li_Solo_SPK5.indb 19Anl_TE_CB_18_180_Li_Solo_SPK5.indb 19 12.12.2017 16:55:4512.12.2017 16:55:45
Loading...
