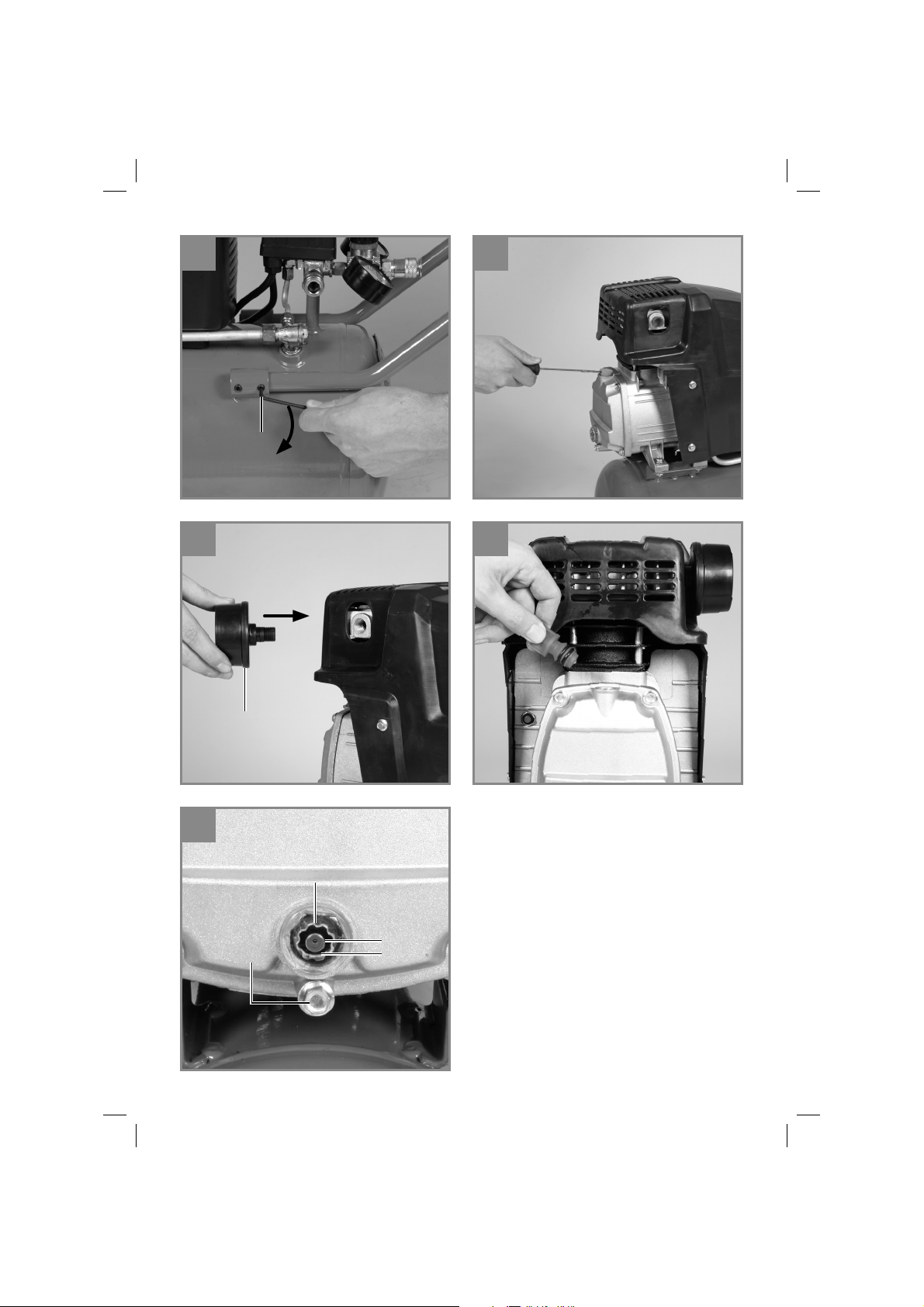

19

8 9

20

10 11

1

12

17

Max
Min15

- 4 -

Anl_TE_AC_270_50_10_SPK2.indb 4Anl_TE_AC_270_50_10_SPK2.indb 4 21.07.15 09:4621.07.15 09:46

D

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Warnung vor elektrischer Spannung!

Warnung vor heißen Teilen!

Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen

Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austauschen!

Verbot! Gerät nicht mit off enen Türen oder off enem Gehäuse betreiben.

- 5 -

Anl_TE_AC_270_50_10_SPK2.indb 5Anl_TE_AC_270_50_10_SPK2.indb 5 21.07.15 09:4621.07.15 09:46

D

 Achtung!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

 Warnung

Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Per­sonen (einschließlich Kinder) mit eingeschränk­ten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zustän­dige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu­stellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und
Lieferumfang

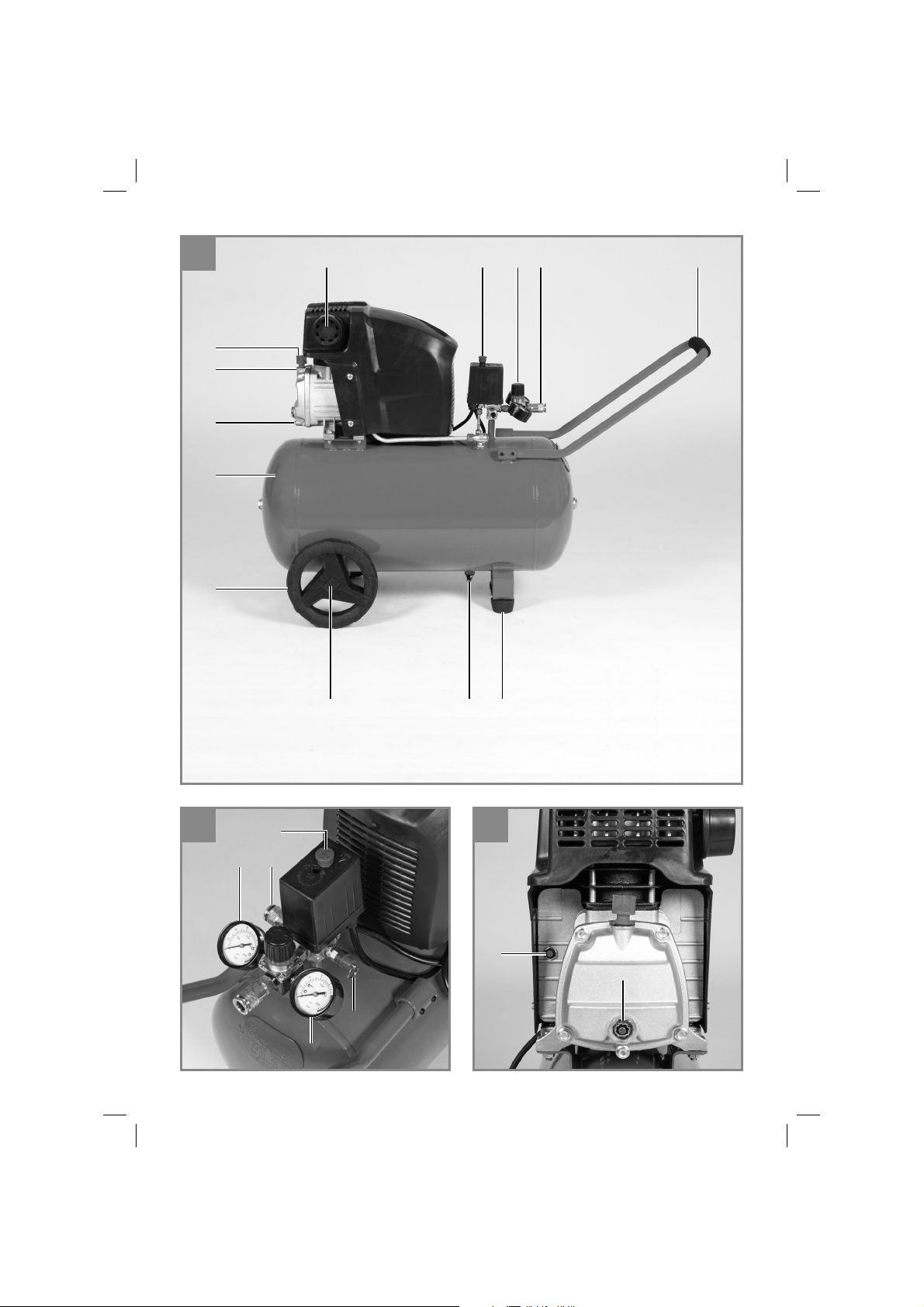

2.1 Gerätebeschreibung (Bild 1-4)

1. Ansaug-Luftfi lter

2. Druckbehälter

3. Rad

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgele-

sen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriff

10. Sicherheitsventil

11. Ablass-Schraube für Kondenswasser

12. Manometer (Kesseldruck kann abgelesen
werden)

13. Schnellkupplung (ungeregelte Druckluft)

14. Öl-Verschlussstopfen

15. Öl-Ablassschraube

16. Überlastschalter

17. Schauglas

18. Radkappe

19. Schraube (Innensechskant) für Griff montage

20. Schlüssel (Sechskant)

21. Schraube

22. Unterlegscheibe

23. Mutter

24. Achsschraube

25. Federring

26. Mutter

27. Öl-Einfüllöff nung

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege­nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan­tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Ansaug-Luftfilter

•

Rad (2x)

•

Standfuß

•

Transportgriff

•

Öl-Verschlusstopfen

•

- 6 -

Anl_TE_AC_270_50_10_SPK2.indb 6Anl_TE_AC_270_50_10_SPK2.indb 6 21.07.15 09:4621.07.15 09:46

Radkappe (2x)

•

Schraube (Innensechskant) für Griffmontage

•

(4x)
Schlüssel (Sechskant)

•

Schraube (2x)

•

Unterlegscheibe (8x)

•

Mutter, für Standfuß-Montage (2x)

•

Achsschraube (2x)

•

Federring (2x)

•

Mutter, für Achsmontage (2x)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Kompressor dient zum Erzeugen von Druck­luft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

D

4. Technische Daten

Netzanschluss: .............................. 230 V ~ 50 Hz

Motorleistung: .......................................... 1800 W

Kompressor-Drehzahl min

Betriebsdruck bar: ....................................max. 10

Druckbehältervolumen (in Liter): ...................... 50

Theo. Ansaugleistung l/min.: .......................... 270

Abgabeleistung (Druckluft)

bei 7 bar: .........................................100 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: ..........................................127 Liter/min

Schalleistungspegel LWA in dB: ......................... 94

Unsicherheit K
Schalldruckpegel L
Unsicherheit K

Schutzart: ......................................................IP20

Gerätegewicht in kg: .............................. ca. 36 kg

Ölmenge: ......................................... ca. 0,23 Liter

Geräusch

Die Geräuschemissionswerte wurden entspre­chend EN ISO 2151 ermittelt.

...................................... 1,98 dB

WA

....................................... 1,98 dB

pA

-1

: ......................... 2850

in dB: .............................. 72

pA

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transport­unternehmen melden, mit dem der Kompres­sor angeliefert wurde.
Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen.
Lange Luftleitungen und lange Zuleitungen

•

(Verlängerungskabel) sind zu vermeiden.
Auf trockene und staubfreie Ansaugluft ach-

•

ten.
Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen.
Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum
dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entflammbare Gase
befinden.
Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Ein-

- 7 -

Anl_TE_AC_270_50_10_SPK2.indb 7Anl_TE_AC_270_50_10_SPK2.indb 7 21.07.15 09:4621.07.15 09:46

D

satz nicht zulässig.
Vor Inbetriebnahme muss der Ölstand in der

•

Kompressorpumpe kontrolliert werden.
Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund
Verwenden Sie flexible Schläuche um eine

•

Übertragung von unzulässigen Lasten auf
das Rohrleitungssystem an der Verbindung
der Kompressoranlage zum Rohrleitungssys­tem zu vermeiden.
Es ist notwenig Abscheider, Fänger und

•

Abflussmöglichkeiten zu verwenden, die zur
Bearbeitung der vom Kompressor produ­zierten Flüssigkeiten vor Inbetriebsetzen der
Kompressoranlage erforderlich sind.
Zuführschläuche bei Drücken über 7 bar soll-

•

ten mit einem Sicherheitskabel (z. B. einem
Drahtseil) ausgestattet werden.

6. Montage und Inbetriebnahme

 Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

6.1. Montage der Räder (3)

Die beiliegenden Räder müssen entsprechend
Bild 5 montiert werden.

6.2 Montage der Standfüße (4)

Die beiliegenden Standfüße (4) müssen entspre­chend Bild 6 montiert werden.

6.3 Montage des Transportgriff es (9)

Den Transportgriff (9) wie in Bild 7 bis 8 gezeigt
am Kompressor verschrauben.

6.4. Austausch des Öl-Verschlussstopfens

(14)

Entfernen Sie mit einem Schraubenzieher den
Transportdeckel der Öleinfüllöff nung und setzen
Sie den beiliegenden Öl-Verschlussstopfen (14)
in die Öleinfüllöff nung ein (Abb. 9/11).

6.5 Montage des Luftfi lters (1)

Entfernen Sie mit einem Schraubenzieher den
Transportdeckel am Luftfi lteranschluß. Schrauben
Sie den beiliegenden Luftfi lter ein (Abb. 10).

6.6. Netzanschluß

Der Motor ist mit einem Überlastschalter

•

ausgestattet (Bild 3/Pos. 16). Bei Überlastung
des Kompressors schaltet der Überlastschal­ter automatisch ab, um den Kompressor vor
Überhitzung zu schützen. Sollte der Überlast­schalter ausgelöst haben, schalten Sie den
Kompressor am Ein-/Ausschalter (8) ab und
warten Sie ab bis der Kompressor abgekühlt
ist. Drücken Sie nun den Überlastschalter
(16) ein und Schalten Sie den Kompressor
wieder an.
Lange Zuleitungen, sowie Verlängerungen,

•

Kabeltrommeln usw. verursachen Span­nungsabfall und können den Motoranlauf
verhindern.
Bei niedrigen Temperaturen unter +5°C ist

•

der Motoranlauf durch Schwergängigkeit ge­fährdet.

6.7 Aus-/ Einschalter (8)

Durch Herausziehen des Knopfes (8) wird der
Kompressor eingeschaltet.
Zum Ausschalten des Kompressors muss der
Knopf (8) gedrückt werden. (Bild 2)

6.8 Druckeinstellung: (Abb. 1,2)

Mit dem Druckregler (7) kann der Druck am

•

Manometer (6) eingestellt werden.
Der eingestellte Druck kann an der Schnell-

•

kupplung (5) entnommen werden.

6.9 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 8 bar
Ausschaltdruck ca. 10 bar

7. Austausch der
Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

- 8 -

Anl_TE_AC_270_50_10_SPK2.indb 8Anl_TE_AC_270_50_10_SPK2.indb 8 21.07.15 09:4621.07.15 09:46

D

8. Reinigung, Wartung und
Ersatzteilbestellung

 Achtung!
Ziehen Sie vor allen Reinigungs- und War­tungsarbeiten den Netzstecker.

 Achtung!

Warten Sie bis der Verdichter vollständig ab­gekühlt ist! Verbrennungsgefahr!

 Achtung!

Vor allen Reinigungs- und Wartungsarbeiten
ist der Kessel drucklos zu machen.

 Achtung!

Schalten Sie nach der Benutzung das Gerät
immer aus und ziehen Sie den Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.
Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser, Lö­sungsmitteln o. Ä. gereinigt werden.

8.2 Kondenswasser (Abb. 1)

Achtung! Für dauerhafte Haltbarkeit des Druckbe­hälters (2) ist nach jedem Betrieb das Kondens­wasser durch Öff nen der Ablassschraube(11)
abzulassen.
Kontrollieren Sie den Druckbehälter vor jedem
Betrieb auf Rost und Beschädigungen. Der Kom­pressor darf nicht mit einem beschädigten oder
rostigen Druckbehälter betrieben werden. Stellen
Sie Beschädigungen fest, so wenden sie sich bit­te an die Kundendienstwerkstatt.

 Achtung!

Das Kondenswasser aus dem Druckbehälter
enthält Ölrückstände. Entsorgen Sie das
Kondenswasser umweltgerecht bei einer ent­sprechenden Sammelstelle.

8.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzulässi­gen Druck des Druckbehälters eingestellt. Es ist
nicht zulässig, das Sicherheitsventil zu verstellen
oder dessen Plombe zu entfernen. Damit das
Sicherheitsventil im Bedarfsfall richtig funktioniert,
sollte dies von Zeit zu Zeit betätigt werden. Zie­hen Sie so stark am Ring, bis die Druckluft hörbar
abbläst. Anschließend lassen Sie den Ring wie­der los.

8.4 Ölstand regelmäßig kontrollieren

Kompressor auf eine ebene, gerade Fläche stel­len. Der Ölstand muss sich zwischen MAX und
MIN des Schauglases (Abb. 12) befi nden.
Ölwechsel: Empfohlenes Öl: SAE 5W/40 oder
gleichwertiges.
Die Erstfüllung soll nach 100 Betriebsstunden
gewechselt werden. Danach ist alle 500 Betriebs­stunden das Öl abzulassen und neues nachzu­füllen.

Anl_TE_AC_270_50_10_SPK2.indb 9Anl_TE_AC_270_50_10_SPK2.indb 9 21.07.15 09:4621.07.15 09:46

8.5 Ölwechsel

Schalten Sie den Motor ab und ziehen Sie den
Netzstecker aus der Steckdose. Nachdem Sie
den eventuell vorhandenen Luftdruck abgelassen
haben, können Sie die Öl-Ablassschraube (15)
an der Verdichterpumpe herausschrauben. Damit
das Öl nicht unkontrolliert herausläuft, halten Sie
eine kleine Blechrinne darunter und fangen Sie
das Öl in einem Behälter auf. Falls das Öl nicht
vollständig herausläuft, empfehlen wir den Kom­pressor ein wenig zu neigen.

- 9 -

D

Das Altöl entsorgen Sie bei einer entspre­chenden Annahmestelle für Altöl.

Ist das Öl herausgelaufen, setzen Sie die Öl-Ab­lassschraube (15) wieder ein. Füllen Sie das neue
Öl in die Öleinfüllöff nung (27) ein, bis der Ölstand
das Soll erreicht hat. Anschließend setzen Sie
den Öl-Verschlussstopfen (14) wieder ein.

8.6 Reinigen des Ansaugfi lters (1)

Der Ansaugfi lter verhindert das Einsaugen von
Staub und Schmutz. Es ist notwendig, diesen
Filter mindestens alle 300 Betriebsstunden zu rei­nigen. Ein verstopfter Ansaugfi lter vermindert die
Leistung des Kompressors erheblich. Öff nen Sie
die Schraube am Luftfi lter, so dass die Gehäu-
sehälften des Luftfi lters geöff net werden können.
Blasen Sie alle Teile des Filters mit Druckluft bei
niedrigem Druck (ca. 3 bar) aus und montieren
Sie dann den Filter in umgekehrter Reihenfolge.
Achten Sie bei der Reinigung auf ausreichenden
Schutz gegen Staub (z.B. geeigneter Mund­schutz).

8.7 Lagerung

 Achtung!

Ziehen Sie den Netzstecker, entlüften Sie das
Gerät und alle angeschlossenen Druckluftwerk­zeuge. Stellen Sie den Kompressor so ab, dass
dieser nicht von Unbefugten in Betrieb genom­men werden kann.

 Achtung!

Den Kompressor nur in trockener und für
Unbefugte unzugänglicher Umgebung auf­bewahren. Nicht kippen, nur stehend aufbe­wahren!

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

8.8 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

- 10 -

Anl_TE_AC_270_50_10_SPK2.indb 10Anl_TE_AC_270_50_10_SPK2.indb 10 21.07.15 09:4621.07.15 09:46

D

10. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft
nicht

Kompressor läuft,
jedoch kein Druck

Kompressor läuft,
Druck wird am Ma­nometer angezeigt,
jedoch Werkzeuge
laufen nicht.

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

4. Motor überhitzt

1. Rückschlagventil undicht

2. Dichtungen kaputt.

3. Ablass-Schraube für Kondens­wasser (11) undicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler
eingestellt.

1. Kabel, Netzstecker, Sicherung und
Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungs-kabel

mit ausreichendem Aderquerschnitt
verwenden.

3. Nicht unter +5° C Außentemperatur
betreiben.

4. Motor abkühlen lassen ggf. Ursa­che der Überhitzung beseitigen.

1. Rückschlagventil austauschen.

2. Dichtungen überprüfen, kaputte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.

3. Schraube per Hand nachziehen.
Dichtung auf der Schraube über­prüfen, ggf. ersetzen.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus­ tauschen.

2. Schnellkupplung überprüfen,

ggf. ersetzen.

3. Druckregler weiter aufdrehen.

- 11 -

Anl_TE_AC_270_50_10_SPK2.indb 11Anl_TE_AC_270_50_10_SPK2.indb 11 21.07.15 09:4621.07.15 09:46

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 12 -

Anl_TE_AC_270_50_10_SPK2.indb 12Anl_TE_AC_270_50_10_SPK2.indb 12 21.07.15 09:4621.07.15 09:46

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Luftfi lter
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 13 -

Anl_TE_AC_270_50_10_SPK2.indb 13Anl_TE_AC_270_50_10_SPK2.indb 13 21.07.15 09:4621.07.15 09:46

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz­lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge­währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für
Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_TE_AC_270_50_10_SPK2.indb 14Anl_TE_AC_270_50_10_SPK2.indb 14 21.07.15 09:4621.07.15 09:46

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [email protected] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TE_AC_270_50_10_SPK2.indb 15Anl_TE_AC_270_50_10_SPK2.indb 15 21.07.15 09:4621.07.15 09:46

F

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures

Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Attention à la tension électrique !

Attention aux pièces brûlantes !

Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable.

Attention ! Avant la première mise en service, vérifi ez le niveau d‘huile et remplacez le bouchon d‘huile

!

Interdit ! N‘exploitez pas l‘appareil alors que les portes ou le carter sont ouverts.

- 16 -

Anl_TE_AC_270_50_10_SPK2.indb 16Anl_TE_AC_270_50_10_SPK2.indb 16 21.07.15 09:4621.07.15 09:46

F

 Attention !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

 Avertissement !

Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capa­cités physiques, sensorielles ou intellectuelles ou
leur manque d’expérience et/ou de connaissan­ces ne peuvent pas l’utiliser de manière sûre, à
moins d’être surveillées et de recevoir les instruc­tions relatives à l’utilisation de l’appareil par une
personne responsable de leur sécurité.
Surveillez les enfants pour vous assurer qu’ils ne
jouent pas avec l’appareil.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1-4)

1. Filtre à air d‘aspiration

2. Récipient sous pression

3. Roue

4. Pied d‘appui

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Manostat régulateur

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Bouchon fi leté de vidange pour eau de con-

densation

12. Manomètre (pression du réservoir lisible)

13. Accouplement rapide (air comprimé non ré-

glé)

14. Bouchon d‘huile

15. Bouchon fi leté de vidange d‘huile

16. Interrupteur de surcharge

17. Verre-regard

18. Enjoliveur

19. Vis (à six pans creux) pour montage de la

poignée

20. Clé (à six pans)

21. Vis

22. Rondelle

23. Écrou

24. Vis de l‘axe

25. Rondelle élastique

26. Écrou

27. Ouverture de remplissage d‘huile

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, il faut vous adresser dans un
délai de 5 jours ouvrables maximum après votre
achat à notre service après-vente ou au magasin
de bricolage compétent le plus proche muni
d‘une preuve d‘achat valable. Veuillez consulter
pour cela le tableau des garanties dans les condi­tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.

- 17 -

Anl_TE_AC_270_50_10_SPK2.indb 17Anl_TE_AC_270_50_10_SPK2.indb 17 21.07.15 09:4621.07.15 09:46

Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Attention !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Filtre à air d‘aspiration

•

Roue (2x)

•

Pied d‘appui

•

Poignée de transport

•

Bouchon d‘huile

•

Enjoliveur (2x)

•

Vis (à six pans creux) pour montage de la

•

poignée (4x)
Clé (à six pans)

•

Vis (2x)

•

Rondelle (8x)

•

Écrou, pour montage du pied d‘appui (2x)

•

Vis de l‘axe (2x)

•

Rondelle élastique (2x)

•

Écrou, pour montage de l‘axe (2x)

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

Le compresseur sert à produire de l’air comprimé
pour les outils fonctionnant à l’air comprimé.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

F

4. Données techniques

Raccordement réseau : ................ 230 V ~ 50 Hz

Puissance du moteur : ............................ 1800 W

Vitesse de rotation du compresseur tr/min : 2850

Pression de service en bars : ..................max. 10

Volume du récipient sous pression (en litres) : 50

Puissance d‘aspiration théorique l/min : ....... 270

Puissance de sortie (air comprimé)

à 7 bars : ........................................ 100 litres/min

Puissance de sortie (air comprimé)

à 4 bars : ........................................ 127 litres/min

Niveau de puissance acoustique L
Imprécision K
Niveau de pression acoustique L
Imprécision K

Type de protection : ..................................... IP20

Poids de l‘appareil en kg : .................... env. 36 kg

Quantité d‘huile : ...........................env. 0,23 litres

Bruit

Les valeurs de niveau de bruit ont été détermi­nées conformément à EN ISO 2151.

.......................................1,98 dB

WA

.......................................1,98 dB

pA

en dB : . 94

WA

en dB : ..... 72

pA

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Vérifiez que l’appareil n’a pas été endom-

•

magé pendant le transport. En cas d’avarie,
informez immédiatement l’entreprise de
transport qui a livré le compresseur.
Il est recommandable d’installer le compres-

•

seur à proximité du consommateur.
Evitez les tuyaux à air et les câbles

•

d’alimentation (câbles de rallonge) longs.
Veillez à ce que l’air aspiré soit sec et sans

•

poussière.
N’installez pas le compresseur dans un local

•

humide ou détrempé.
Le compresseur doit être utilisé uniquement

•

dans des endroits adéquats (bonne ventila­tion, température ambiante +5°C - +40° C).
Il ne doit y avoir dans la salle aucune pous­sière, aucun acide, aucune vapeur, aucun
gaz explosif ou inflammable.
Le compresseur doit être employé dans des

•

endroits secs. Il ne peut être utilisé dans des

- 18 -

Anl_TE_AC_270_50_10_SPK2.indb 18Anl_TE_AC_270_50_10_SPK2.indb 18 21.07.15 09:4621.07.15 09:46

F

zones où l’on travaille avec des éclaboussu­res d’eau.
Avant la mise en service, contrôlez le niveau

•

d’huile dans la pompe du compresseur.
Exploitez l‘appareil uniquement sur un sup-

•

port solide, et plat.
Utilisez des tuyaux flexibles afin d‘éviter une

•

transmission de charges inadmissibles sur le
système de conduites situé au niveau du rac­cordement de l‘installation de compression
vers le système de conduites.
Il est nécessaire d‘utiliser des purgeurs, des

•

pièges et des possibilités d‘écoulement pour
traiter les liquides produits par le compres­seur avant la mise en marche de l‘installation
de compression.
Les tuyaux d‘amenée devraient être équipés

•

d‘un câble de sécurité (par ex. un câble en
acier) en cas de pressions supérieures à 7
bars.

6. Montage et mise en service

 Attention !
Montez absolument l’appareil complètement
avant de le mettre en service !

6.1. Montage des roues (3)

Les roues ci-jointes doivent être montées confor­mément à la fi gure 5.

6.2 Montage des pieds d’appui (4)

Les pieds d’appui (4) joints doivent être montés
conformément à la fi gure 6.

6.3 Montage de la poignée de transport (9)

Vissez la poignée de transport (9) comme indiqué
dans les fi gures 7 à 8 sur le compresseur.

6.4. Remplacement du capuchon obturateur

de l’huile (14)

Supprimez avec un tournevis le bouchon de
transport de l’orifi ce de remplissage d’huile et int-
roduisez le capuchon obturateur d’huile (14) joint
dans l’orifi ce de remplissage d’huile (fi g. 9/11)

6.6. Branchement au réseau

Le moteur est doté d’un interrupteur de

•

surcharge (figure 3/pos. 16). En cas de
surcharge du compresseur, l’interrupteur
de surcharge se déconnecte automatique­ment afin de protéger le compresseur de
la surchauffe. Si l’interrupteur de surcharge
s’est déclenché, mettez le compresseur hors
circuit par l’interrupteur marche/arrêt (8) et
laissez refroidir le compresseur. Appuyez à
présent sur l’interrupteur de surcharge (16) et
remettez le compresseur en marche.
Les longs câbles d’alimentation tout comme

•

les rallonges, tambours de câble etc. ent­raînent des chutes de tension et peuvent
empêcher le démarrage du moteur.
Lorsque la température descend en dessous

•

de +5° C, le moteur marche durement et peut
ne pas démarrer.

6.7 Interrupteur marche/arrêt (8)

Le compresseur est mis en circuit en tirant le
bouton (8).
Pour mettre le compresseur hors circuit, il faut
appuyer sur le bouton (8). (fi gure 2)

6.8 Réglage de pression : (fi gure 1,2)

Le régulateur de pression (7) permet de rég-

•

ler la pression sur le manomètre (6).
La pression réglée peut être prise au niveau

•

du raccord rapide (5).

6.9 Réglage de l’interrupteur manométrique

L’interrupteur manométrique est ajusté à l’usine.
Pression de mise en circuit: 8 bar
Pression de mise hors circuit 10 bar

7. Remplacement de la ligne de
raccordement réseau

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

6.5 Montage du fi ltre à air (1)

Retirez à l‘aide d‘un tournevis le couvercle de
transport du raccordement du fi ltre à air. Vissez le
fi ltre à air ci-joint (fi g. 10).

- 19 -

Anl_TE_AC_270_50_10_SPK2.indb 19Anl_TE_AC_270_50_10_SPK2.indb 19 21.07.15 09:4621.07.15 09:46

F

8. Nettoyage, maintenance et
commande de pièces de
rechange

 Attention !
Retirez la prise du réseau avant chaque tra­vail de réglage et de maintenance.

 Attention !

Attendez jusqu’à ce que le compresseur ait
refroidi ! Risque de brûlure !

 Attention !

Avant tous travaux de nettoyage et de main­tenance, mettre la chaudière hors circuit.

 Attention !

Éteignez toujours l‘appareil après utilisation
et débranchez la fi che de contact.

8.1 Nettoyage

Maintenez les dispositifs de protection aussi

•

propres (sans poussière) que possible. Frot­tez l’appareil avec un chiffon propre ou souf­flez dessus avec de l’air comprimé à basse
pression.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergent
; ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil.
Détachez le tuyau et les outils de pulvérisati-

•

on du compresseur avant de commencer le
nettoyage. Le compresseur ne doit pas être
lavé à l’eau, avec des solvants ou autres pro­duits du même genre.

8.2 Eau condensée (fi gure 1)

Attention ! Pour une durée de conservation durab­le du récipient sous pression (2), il faut vider l’eau
de condensation en ouvrant le bouchon fi leté de
décharge (11) après chaque service. Contrôlez le
réservoir de pression avant chaque service pour
déceler la rouille et les détériorations. Il ne faut
pas exploiter le compresseur avec un réservoir
de pression rouillé ou endommagé. Si vous con­statez des dommages, veuillez vous adresser au
service après-vente.

 Attention!

L’eau condensée issue du récipient de
pression comprend des résidus d’huile. Eli­minez l’eau condensée dans le respect de

l’environnement en l’apportant dans un poste
collecteur correspondant.

8.3 Soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression
maximale admise du récipient sous pression. Il
est interdit de dérégler la soupape de sécurié ou
supprimer ses plombs. Pour que la vanne de sé­curité fonctionne correctement en cas de besoin,
il faut l’actionner de temps en temps. Tirez sur la
bague jusqu’à ce que vous entendiez l’air compri­mé s’échapper. Ensuite, relâchez la bague.

8.4 Contrôler régulièrement le niveau d’huile

Mettez le compresseur sur une surface plane et
droite. Le niveau d’huile doit se trouver entre MAX
et MIN de la jauge de verre-regard (fi g. 12).
Vidange d’huile : Huile recommandée : SAE
5W/40 ou équivalente.
Le premier remplissage doit être remplacé au
bout de 100 heures de service. Ensuite, vidanger
l’huile toutes les 500 heures de service pour en
remplir une nouvelle.

8.5 Vidange d’huile

Mettez le moteur hors circuit et déconnectez
la fi che de contact de la prise. Après avoir fait
baisser la pression de l’air, vous pouvez dévis­ser le bouchon fi leté de vidange d’huile (15) sur
la pompe du compresseur. Afi n que l’huile ne
s’échappe pas de façon incontrôlée, maintenez
une petite goulotte en tôle dessous et récupérez
l’huile dans un réservoir. Si l’huile ne s’écoule pas
complètement, nous recommandons de pencher
légèrement le compresseur.

Pour éliminer l’huile, apportez-le dans un
point de collecte d’huile usée correspondant.

Si de l’huile s’est échappée, remettez le bouchon
fi leté de vidange d’huile (15) en place. Remplis­sez d’huile neuve par l’orifi ce de remplissage
d’huile (27). Le niveau d’huile doit atteindre la
consigne dans le verre-regard. Ensuite, remettez
le capuchon obturateur (14).

8.6 Nettoyage du fi ltre d‘aspiration (1)

Le fi ltre d‘aspiration empêche d‘aspirer de la
poussière et des impuretés. Il faut nettoyer ce fi lt-
re au moins toutes les 300 heures de service. Un
fi ltre d‘aspiration bouché réduit énormément la
puissance du compresseur. Dévissez la vis située
sur le fi ltre à air, afi n que les deux moitiés du boî-
tier du fi ltre à air puissent s‘ouvrir. Souffl ez toutes
les pièces du fi ltre avec de l‘air comprimé à faible
pression (env. 3 bars) et montez ensuite le fi ltre

- 20 -

Anl_TE_AC_270_50_10_SPK2.indb 20Anl_TE_AC_270_50_10_SPK2.indb 20 21.07.15 09:4621.07.15 09:46

à air dans le sens inverse des étapes. Veillez lors
du nettoyage à vous protéger suffi samment de la
poussière (par ex. masque à poussière adéquat).

8.7 Entreposage

 Attention !

Tirez la fi che de contact, ventilez l’appareil et tous
les outils à air comprimé raccordés. Rangez le
compresseur de manière qu’aucune personne
non autorisée ne puisse le mettre en service.

 Attention !

Le compresseur doit être conservé dans un
endroit sec et dont l’accès est interdit aux
personnes non autorisées. Ne le renversez
pas, conservez-le uniquement debout !

8.8 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

F

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

- 21 -

Anl_TE_AC_270_50_10_SPK2.indb 21Anl_TE_AC_270_50_10_SPK2.indb 21 21.07.15 09:4621.07.15 09:46

F

10. Origine possible des pannes

Problème Origine Solution

Le compresseur ne
marche pas.

Le compresseur
fonctionne, cepen­dant aucune pressi­on n’est présente.

Le compresseur
fonctionne, la pres­sion est affi chée sur
le manomètre, mais
les outils ne foncti­onnent pas.

1. Tension secteur pas présente.

2. Tension secteur trop basse.

3. Température extérieure trop faible.

4. Moteur surchauff é.

1. Soupape anti-retour non étanche

2. Joints cassés.

3. Bouchon fi leté de vidange pour
l‘eau condensée (11) perméable.

1. Raccords de fl exibles perméables.

2. Raccord rapide non étanche.

3. Pas assez de pression réglée sur le
régulateur de pression.

1. Contrôler le câble, la fi che de con-
tact, le fusible et la prise de cou­rant.

2. Evitez des rallonges de câble trop
longues. Utilisez des rallonges
de câble avec suffi samment de
diamètre de brin.

3. Ne pas s‘en servir à une tempéra­ture inférieure à +5°C.

4. Laisser refroidir le moteur, le cas
échéant, éliminer l‘origine de la
surchauff e.

1. Remplacer la soupape anti-retour.

2. Contrôler les joints, faire remplacer
les joints cassés dans un atelier.

3. Resserrer la vis manuellement.
Contrôler le joint sur la vis, le rem­placer le cas échéant.

1. Contrôler le tuyau d‘air comprimé et
les outils, le cas échéant, le rempla­cer.

2. Contrôler le raccord rapide, le cas
échéant, le remplacer

3. Ouvrir encore le régulateur de pres­sion.

- 22 -

Anl_TE_AC_270_50_10_SPK2.indb 22Anl_TE_AC_270_50_10_SPK2.indb 22 21.07.15 09:4621.07.15 09:46

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modifi cations techniques

- 23 -

Anl_TE_AC_270_50_10_SPK2.indb 23Anl_TE_AC_270_50_10_SPK2.indb 23 21.07.15 09:4621.07.15 09:46

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, fi ltre à air
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

- 24 -

Anl_TE_AC_270_50_10_SPK2.indb 24Anl_TE_AC_270_50_10_SPK2.indb 24 21.07.15 09:4621.07.15 09:46

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabri­cant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation
de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de
garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivan­te : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai
un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 25 -

Anl_TE_AC_270_50_10_SPK2.indb 25Anl_TE_AC_270_50_10_SPK2.indb 25 21.07.15 09:4621.07.15 09:46

Osservate le istruzioni per l‘uso!

Portare cuffi e antirumore!

Fate attenzione alla tensione elettrica

Fate attenzione alle parti molto calde

I

Avvertimento! In caso di caduta di pressione al di sotto del livello di inserimento l‘unità si avvia auto­maticamente senza avvertimento!

Attenzione! Prima della prima messa in esercizio controllate il livello dell‘olio e sostituite il relativo tap­po di chiusura!

Divieto! Non usate l‘apparecchio se i portelli o l‘involucro sono aperti.

- 26 -

Anl_TE_AC_270_50_10_SPK2.indb 26Anl_TE_AC_270_50_10_SPK2.indb 26 21.07.15 09:4621.07.15 09:46

I

 Attenzione!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

 Avvertimento!

Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau­sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.

Questo apparecchio non è destinato ad essere
usato da persone (bambini compresi) con ca­pacità fi siche, sensoriali o mentali limitate o che
manchino di esperienza e/o conoscenze, a meno
che non vengano sorvegliati da una persona res­ponsabile per la loro sicurezza o abbiano ricevuto
da essa istruzioni su come usare l’apparecchio. I
bambini devono essere sorvegliati per assicurarsi
che non giochino con l’apparecchio.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-4)

1. Filtro dell‘aria di aspirazione

2. Serbatoio a pressione

3. Ruota (asse montato)

4. Base di appoggio

5. Attacco rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura di trasporto

10. Valvola di sicurezza

11. Vite di scarico dell‘acqua di condensa

12. Manometro

(indica la pressione del serbatoio)

13. Attacco rapido (aria compressa non regolata)

14. Tappo di chiusura dell‘olio

15. Vite di scarico dell‘olio

16. Interruttore di sovraccarico

17. Vetro spia

18. Coprimozzo

19. Vite (a esagono cavo) per montaggio impug­natura

20. Chiave a brugola

21. Vite

22. Rosetta

23. Dado

24. Vite dell‘asse

25. Rosetta elastica

26. Dado

27. Apertura di riempimento dell‘olio

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Attenzione!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Filtro dell‘aria di aspirazione (2x)

•

Ruota (2x)

•

Base di appoggio

•

Impugnatura di trasporto

•

Tappo di chiusura dell‘olio

•

Coprimozzo (2x)

•

Vite (a esagono cavo) per montaggio

•

impugnatura (2x)
Chiave a brugola

•

- 27 -

Anl_TE_AC_270_50_10_SPK2.indb 27Anl_TE_AC_270_50_10_SPK2.indb 27 21.07.15 09:4621.07.15 09:46

I

Vite (2x)

•

Rosetta (8x)

•

Dado, per montaggio base di appoggio (2x)

•

Vite dell‘asse (2x)

•

Rosetta elastica (2x)

•

Dado, per montaggio asse (2x)

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il compressore serve per produrre aria compres­sa per utensili azionati con aria compressa.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete: .................. 230 V ~ 50 Hz

Potenza del motore: ................................. 1800 W

Numero di giri (motore) min
Numero di giri (pompa) min

Pressione di esercizio bar: .......................max. 10

Volume del serbatoio a pressione (in litri): ....... 50

Potenza di aspirazione teorica l/min. .............. 270

Potenza erogata (aria compressa)

a 7 bar: . ............................................ 100 litri/min

Potenza erogata (aria compressa)

a 4 bar: ............................................... 127 litri/min

Livello di potenza acustica L
Incertezza K
Livello di pressione acustica L
Incertezza K

Tipo di protezione: ........................................IP20

Peso dell‘apparecchio in kg:.................. ca. 36 kg

Quantità di olio: .................................. ca. 0,23 litri

..........................................1,98 dB

WA

.......................................... 1,98 dB

pA

-1

: ....................... 2850

-1

: ....................... 2850

in dB: ...............94

WA

in dB: ............. 72

pA

Rumore
I valori di emissione dei rumori sono stati rilevati
secondo la norma EN ISO 2151.

5. Avvertenze sul collocamento

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Verificate che l’apparecchio non presenti

•

danni di trasporto. Comunicare tempestiva­mente gli eventuali danni rilevati all’impresa
trasporti, che ha provveduto alla consegna
del compressore.
Il collocamento del compressore dovrebbe

•

avvenire vicino al consumatore.
Sono da evitare lunghe condutture dell’aria

•

e lunghe condutture di raccordo (cavi di pro­lunga).
Verificate che l’aria assorbita sia asciutta e

•

senza polvere.
Non collocare il compressore in una stanza

•

umida o bagnata.
Il compressore deve venire usato soltanto

•

in luoghi adatti (ben aerati, temperatura am­biente +5°C - +40°C). Il luogo deve essere
privo di polvere, acidi, vapori, gas esplosivi o
infiammabili.
Utilizzate tubi flessibili per evitare di trasferire

•

carichi eccessivi sul sistema di tubazioni
attraverso il collegamento dell‘impianto del
compressore a tale sistema.
Si devono usare separatori, captatori e dispo-

•

sitivi di scarico che sono necessari per trat­tare i liquidi prodotti dal compressore prima
della messa in esercizio dell‘apparecchio del
compressore.
I tubi flessibili di alimentazione dovrebbero

•

essere dotati di un cavo di sicurezza (ad es.
un cavo di acciaio) in caso di pressioni supe­riori ai 7 bar.

- 28 -

Anl_TE_AC_270_50_10_SPK2.indb 28Anl_TE_AC_270_50_10_SPK2.indb 28 21.07.15 09:4621.07.15 09:46

I

6. Montaggio e messa in esercizio



Attenzione!

Prima della messa in esercizio montate assoluta­mente l’apparecchio in modo completo!

6.1 Montaggio delle ruote (Fig. 3)

Le ruote accluse devono venire montate secondo
la fi gura 5.

6.2 Montaggio delle gambe (4)

Le gambe (4) accluse devono venire montate
secondo la Fig. 6.

6.3 Montaggio della maniglia di trasporto (9)

Avvitate la maniglia di trasporto (9) al compresso­re come mostrato nelle Fig. da 7 a 8.

6.4. Sostituzione del tappo di chiusura
dell’olio (14)

Con un cacciavite togliete il coperchio
dell’apertura di riempimento dell’olio e mettete
il tappo di chiusura dell’olio (14) in tale apertura
(Fig. 9).

6.5 Montaggio dei fi ltri dell’aria (1)

Togliete i tappi di trasporto con un cacciavi­te o un utensile simile e avvitate saldamente
all’apparecchio i fi ltri dell’aria (1). (Fig. 10)

6.6. Presa di rete

Il motore è dotato di un interruttore di sovvra-

•

carico (Fig. 3/Pos. 16). In caso di sovvracarico
del compressore l’interruttore di sovvracarico
lo disinserisce automaticamente per proteg­gere il compressore dal surriscaldamento. Se
dovesse essere intervenuto l’interruttore di
sovvracarico, spegnete il compressore con
l’interruttore ON/OFF (8) e attendete fino a
quando il compressore si sia raffreddato. Pre­mete quindi l’interruttore di sovvracarico (16)
e riaccendete il compressore.
I cavi lunghi di alimentazione nonché prolung-

•

he, avvolgicavi, ecc. causano un calo di tensi­one e possono impedire l’avvio del motore.
In caso di basse temperature inferiori a +5°C

•

l’avvio del motore può essere più difficile.

6.7 Interruttore ON/OFF (8)

Il compressore viene inserito tirando il pulsante
rosso (8).
Per disinserire il compressore si deve premere il
pulsante rosso (8). (Fig. 2)

6.8 Impostazione della pressione (Fig. 1,2)

Con il regolatore della pressione (7) si può

•

impostare la pressione sul manometro (6).
La pressione impostata può essere prelevata

•

sull’accoppiamento rapido (5).

6.9 Regolazione del pulsante

Il pulsante è stato regolato nello stabilimento.
Pressione d’accensione 8 bar
Pressione di spegnimento 10 bar

7. Sostituzione del cavo di

alimentazione

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

8. Pulizia e manutenzione

 Attenzione!

Prima di qualsiasi lavoro di pulizia e di ma­nutenzione staccate la spina dalla presa di
corrente.

 Attenzione!

Attendete fi no a quando il compressore si
sia completamente raff reddato! Pericolo di
ustioni!

 Attenzione!

Prima di ogni lavoro di pulizia e manutenzio­ne si deve eliminare la pressione del serba­toio!

 Attenzione!

Dopo l‘uso spegnete l’apparecchio e stacca­te la spina dalla presa di corrente.

8.1 Pulizia

Tenete i dispositivi di protezione il più pos-

•

sibile liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.

- 29 -

Anl_TE_AC_270_50_10_SPK2.indb 29Anl_TE_AC_270_50_10_SPK2.indb 29 21.07.15 09:4621.07.15 09:46

I

Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non
usate detergenti o solventi perché questi
ultimi potrebbero danneggiare le parti in
plastica dell’apparecchio. Fate attenzione che
non possa penetrare dell’acqua all’interno
dell’apparecchio.
Il tubo e gli strumenti di spruzzo devono es-

•

sere separati dal compressore prima della
pulizia. Il compressore non deve venire pulito
con acqua, solventi ecc.

8.2 Acqua di condensa (Fig. 1)

Attenzione! Per una prolungata durata del recipi­ente a pressione (2), dopo ogni utilizzo, è neces­sario scaricare l’acqua di condensa aprendo la
vite di scarico (11).
Prima di ogni utilizzo controllate che il recipiente
a pressione non presenti danni e ruggine. Il com­pressore non deve venire usato con un recipiente
a pressione danneggiato o arrugginito. Se notate
dei danni, rivolgetevi all’offi cina del servizio assis-
tenza clienti.

 Attenzione! L’acqua di condensa del reci-

piente a pressione contiene tracce di olio.
Smaltite l’acqua di condensa in modo rispet­toso dell’ambiente in un apposito centro di
raccolta.

8.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima
pressione consentita per il recipiente a pressione.
Non è consentito modifi care la regolazione della
valvola di sicurezza o togliere il sigillo di piombo.
La valvola di sicurezza deve essere attivata di
quando in quando in modo che funzioni corret­tamente in caso di necessità. Tirate brevemente
l’anello fi no a quando si sente l’aria compressa
che fuoriesce. Poi mollate di nuovo l’anello.

8.4 Controllare regolarmente il livello dell‘olio

Appoggiate il compressore su una superfi cie pia-
na e dritta. Il livello dell‘olio deve trovarsi tra MAX
e MIN dell‘apposito tappo di chiusura (Fig. 11).
Cambio dell‘olio: olio consigliato SAE 5W/40 o
equivalente.
La prima carica di olio deve essere sostituita
dopo 100 ore di esercizio. In seguito si deve sca­ricare l‘olio ogni 500 ore di esercizio e riempire di
olio nuovo.

8.5 Cambio dell’olio

Spegnete il motore e staccate la spina dalla pre­sa di corrente. Dopo di aver scaricata l’eventuale
pressione dell’aria presente, potete svitare il tap­po a vite di scarico dell’olio (15) della pompa del
compressore. Per evitare che l’olio fuoriesca in
modo incontrollato tenete sotto una piccola cana­letta di lamiera e raccogliete l’olio in un recipiente.
Se l’olio non fuoriesce completamente consiglia­mo di inclinare leggermente il compressore.

Smaltite l’olio usato negli appositi centri di
raccolta.

Una volta scaricato l’olio rimettete il tappo di
scarico a vite (15). Versate l’olio nuovo attraver­so l’apposita apertura (27) fi no a raggiungere il
livello designato. Poi rimettete il tappo di chiusura
dell’olio (14).

8.6 Pulizia del fi ltro di aspirazione (1)

Il fi ltro di aspirazione impedisce che vengano
aspirati polvere e sporco. Questo fi ltro deve es-
sere pulito almeno ogni 300 ore di esercizio. Un
fi ltro di aspirazione ostruito riduce notevolmente
il rendimento del compressore. Aprite la vite del
fi ltro dell‘aria in modo che le metà dell‘involucro
del fi ltro dell‘aria possano venire aperte. Pulite
tutte le parti del fi ltro dirigendo su di esse un getto
di aria compressa a bassa pressione (ca. 3 bar)
e poi montate il fi ltro seguendo l‘ordine inverso.
Durante la pulizia controllate di essere protetti a
suffi cienza dalla polvere (ad es. con mascherina
adatta).

8.7 Conservazione

 Attenzione!

Staccate la spina dalla presa di corrente, sfi atate
l’apparecchio e tutti gli utensili ad aria compressa
ad esso collegato. Tenete il compressore in modo
tale che non possa essere messo in funzione da
persone non autorizzate.

 Attenzione!

Tenere il compressore solo in un ambiente
asciutto e non accessibile per persone non
autorizzate. Non ribaltarlo, conservarlo solo
diritto!

- 30 -

Anl_TE_AC_270_50_10_SPK2.indb 30Anl_TE_AC_270_50_10_SPK2.indb 30 21.07.15 09:4621.07.15 09:46

8.8 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato.
L’apparecchio e i suoi accessori sono fatti di ma­teriali diversi, per es. metallo e plastica. Conseg­nate i pezzi difettosi allo smaltimento di rifi uti spe-
ciali. Per informazioni rivolgetevi ad un negozio
specializzato o all’amministrazione comunale!

I

- 31 -

Anl_TE_AC_270_50_10_SPK2.indb 31Anl_TE_AC_270_50_10_SPK2.indb 31 21.07.15 09:4621.07.15 09:46

I

10. Possibili cause di anomalie

Problema Causa Soluzione

Il compressore non
funziona

Il compressore
funziona, ma non
produce aria com­pressa

Il manometro indica
pressione, ma gli
utensili non funzi­onano

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

3. Temperatura esterna troppo
bassa

4. Motore surriscaldato

1. Valvola antiritorno perde

2. Guarnizioni rovinata.

3. Tappo a vite di scarico

dell’acqua di condensa (11)

perde

1. Perdite nei collegamenti del
tubo.

2. Perdite all’accoppiamento rapido.

3. Impostata pressione troppo
bassa sul regolatore di

pressione

1. Controllare cavo, spina di rete,
fusibile e presa di corrente

2. Evitate cavi di prolunga troppo
lunghi. Usate cavi di prolunga
con una sezione suffi ciente del
conduttore

3. Non farlo funzionare ad una
temperatura esterna inferiore a
+5°C

4. Fate raff reddare il motore ed
eventualmente eliminate la
causa del surriscaldamento

1. Sostituite la valvola antiritorno.

2. Controllate le guarnizioni, fare
sostituire le guarnizioni difettose
da un’offi cina specializzata.

3. Serrate a mano il tappo a vite.
Controllate la guarnizione della
valvola, eventualmente

sostituitela

1. Controllate il tubo dell’aria

compressa, eventualmente

sostituitelo

2. Controllate ed eventualmente
sostituite l’accoppiamento rapido

3. Aprite maggiormente il
regolatore di pressione.

- 32 -

Anl_TE_AC_270_50_10_SPK2.indb 32Anl_TE_AC_270_50_10_SPK2.indb 32 21.07.15 09:4621.07.15 09:46

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.

Con riserva di apportare modifi che tecniche

- 33 -

Anl_TE_AC_270_50_10_SPK2.indb 33Anl_TE_AC_270_50_10_SPK2.indb 33 21.07.15 09:4621.07.15 09:46

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, fi ltro dell‘aria
Materiale di consumo/parti di consumo *
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu­enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 34 -

Anl_TE_AC_270_50_10_SPK2.indb 34Anl_TE_AC_270_50_10_SPK2.indb 34 21.07.15 09:4621.07.15 09:46

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore
su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente
garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di
garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter­net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia,
ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 35 -

Anl_TE_AC_270_50_10_SPK2.indb 35Anl_TE_AC_270_50_10_SPK2.indb 35 21.07.15 09:4621.07.15 09:46

NL

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Waarschuwing voor elektrische spanning

Waarschuwing voor warme onderdelen

Waarschuwing! De unit wordt op afstand bestuurd en mag zonder waarschuwing starten

LET OP! Voor de eerste ingebruikneming oliepeil controleren en oliesluitdop vervangen!

Verbod! Apparaat niet laten werken met open deuren of open behuizing.

- 36 -

Anl_TE_AC_270_50_10_SPK2.indb 36Anl_TE_AC_270_50_10_SPK2.indb 36 21.07.15 09:4621.07.15 09:46

NL

 Let op!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

 Waarschuwing!

Lees alle veiligheidsinstructies en aanwijzin­gen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Dit gereedschap is niet bedoeld om door perso­nen (inclusief kinderen) met een beperkt fysiek,
sensorisch en geestelijk vermogen of door perso­nen, die niet de nodige ervaring en/of kennis heb­ben, te worden gebruikt, tenzij dit onder toezicht
van een persoon gebeurt die verantwoordelijk is
voor hun veiligheid of die hen aanwijst, hoe het
gereedschap moet worden gebruikt. Op kinderen
moet toezicht worden gehouden om te voorko­men dat ze met het gereedschap spelen.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(fi g. 1-4)

1. Aanzuigluchtfi lter

2. Drukvat

3. Wiel

4. Standvoet

5. Snelkoppeling (geregelde perslucht)

6. Manometer (ingestelde druk kan worden af-

gelezen)

7. Drukregelaar

8. AAN/UIT-schakelaar

9. Transportgreep

10. Veiligheidsklep

11. Afl aatplug voor condenswater

12. Manometer (keteldruk kan worden afgelezen)

13. Snelkoppeling (ongeregelde perslucht)

14. Olieafsluitdop

15. Olieafl aatplug

16. Overbelastingsschakelaar

17. Kijkglas

18. Wielkap

19. Schroef (binnenzeskant) voor handvatmonta-

ge

20. Sleutel (zeskant)

21. Schroef

22. Sluitring

23. Moer

24. Asschroef

25. Veerring

26. Moer

27. Olievulopening

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controle­ren aan de hand van de beschreven leveringsom­vang. Indien er onderdelen ontbreken gelieve
zich binnen de 5 werkdagen na aankoop van
het artikel te wenden tot ons servicecenter mits
vertoon van een geldig bewijs van aankoop of tot
de dichtstbijzijnde desbetreff ende bouwmarkt..
Gelieve daarvoor de garantietabel in de garantie­bepalingen aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.

- 37 -

Anl_TE_AC_270_50_10_SPK2.indb 37Anl_TE_AC_270_50_10_SPK2.indb 37 21.07.15 09:4621.07.15 09:46

Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Let op!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Aanzuigluchtfilter

•

Wiel (2x)

•

Standvoet

•

Transportgreep

•

Oliesluitdop

•

Wielkap (2x)

•

Schroef (binnenzeskant) voor handvatmon-

•

tage (4x)
Sleutel (zeskant)

•

Schroef (2 x)

•

Moerplaatje (8x)

•

Moer, voor montage van de standvoet (2x)

•

Asschroef (2x)

•

Veerring (2x)

•

Moer, voor montage van de as (2x)

•

Originele handleiding

•

Veiligheidsvoorschriften

•

3. Reglementair gebruik

De compressor dient voor de persluchtopwekking
voor pneumatisch gereedschap.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

NL

4. Technische gegevens

Aansluiting op het net: .................. 230 V ~ 50 Hz

Motorvermogen: ..................................... 1800 W

Compressortoerental t/min.: ....................... 2850

Werkdruk bar: .......................................... max. 10

Drukvatvolume (in liter): ................................. 50

Theoretisch aanzuigvermogen l/min.: .......... 270

Afgegeven debiet (perslucht)

bij 7 bar: ...........................................100 liter/min

Afgegeven debiet (perslucht)

bij 4 bar: ...........................................127 liter/min

Geluidsvermogen L
Onzekerheid K
Geluidsdrukniveau L
Onzekerheid K

Bescherming type: ...................................... IP20

Gewicht van het toestel in kg: ............... ca. 36 kg

Hoeveelheid olie: .............................. ca. 0,23 liter

Geluid

De geluidsemissiewaarden zijn bepaald conform
EN ISO 2151.

in dB: ........................... 94

WA

..................................... 1,98 dB

WA

in dB: .......................... 72

pA

...................................... 1,98 dB

pA

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Controleer het toestel op transportschade.

•

Eventuële schade onmiddellijk aangeven aan
de vervoeronderneming waarmee de com­pressor werd geleverd.
De compressor dient nabij de verbruikers te

•

worden geïnstalleerd.
Vermijd lange luchtkabels en toevoerleidin-

•

gen (verlengingen).
Let op droge en stofvrije aanzuiglucht.

•

De compressor niet in een vochtige of natte

•

ruimte installeren.
De compressor mag slechts in gepaste

•

ruimten (goed geventileerd, omgevingstem­peratuur +5°C - +40°C) worden gebruikt. In
de ruimte mogen geen stof, zuren, dampen,
explosieve of ontvlambare gassen zijn.
De compressor is geschikt voor gebruik in

•

droge ruimten. Hij mag niet worden gebruikt
in zones waarin met spatwater wordt gewerkt.
Vóór inbedrijfstelling dient het oliepeil in de

•

- 38 -

Anl_TE_AC_270_50_10_SPK2.indb 38Anl_TE_AC_270_50_10_SPK2.indb 38 21.07.15 09:4621.07.15 09:46

NL

compressorpomp te worden gecontroleerd.
Gebruik het toestel alleen op een vaste en

•

effen ondergrond.
Gebruik flexibele slangen om een overbren-

•

ging van ontoelaatbare lasten op het buislei­dingsysteem aan de verbinding van de com­pressorinstallatie naar het buisleidingsysteem
te vermijden.
Het is noodzakelijk om vóór het inbedrijfstel-

•

len van de compressorinstallatie afscheiders,
opvanginrichtingen en afvoermogelijkheden
te voorzien, die vereist zijn voor de bewerking
van de door de compressor geproduceerde
vloeistoffen.
Toevoerslangen moeten bij drukken hoger

•

dan 7 bar met een veiligheidskabel (bijv. een
draadkabel) worden uitgerust.

6. Montage en ingebruikneming

 Let op!

Voor ingebruikneming het apparaat zeker volledig
monteren!

6.1 Montage van de wielen (3)

De bijgaande wielen dienen te worden gemon­teerdzoal getoond in fi g. 5.

6.2 Montage van de standvoeten (4)

De bijgaande standvoeten (4) dienen te worden
gemonteerd zoals getoond in fi g. 6.

6.3 Montage van de transportgreep (9)

De transportgreep (9) op de compressor vast­schroeven zoals getoond in fi g. 7 tot 8.

6.6. Netaansluiting

De motor heeft een overbelastingsschakelaar

•

(fig. 3, pos. 16). Bij overbelasting van de com­pressor schakelt deze schakelaar de com­pressor automatisch uit om de compressor
te beschermen tegen oververhitting. Als de
overbelastingsschakelaar reageert, schakelt
u de compressor met de AAN/UIT-schakelaar
(8) uit; wacht dan eventjes tot de compressor
is afgekoeld. Druk dan de overbelastings­schakelaar (16) in en schakel de compressor
terug in.
Lange toevoerleidingen alsook verlengka-

•

bels, kabeltrommels enz. leiden tot span­ningsverlies en kunnen het starten van de
motor beletten.
Bij temperaturen onder +5°C start de motor

•

eventueel moeilijk ten gevolge van stroefheid.

6.7 AAN/UIT-schakelaar (8)

U schakelt de compressor in door de knop (8) uit
te trekken.
Om de compressor uit te schakelen moet u de
knop (8) indrukken. (fi g. 2)

6.8 Drukafstelling: (fi g. 1,2)

Met de drukregelaar (7) kan de druk op de

•

manometer (6) worden afgesteld.
De afgestelde druk kan op de snelkoppeling

•

(5) worden ontnomen.

6.9 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afge­steld.
Inschakeldruk 8 bar
Uitschakeldruk 10 bar

6.4. Vervangen van de olieafsluitstop (14)

Verwijder het transportdeksel uit het olievulgat
m.b.v. een schroevendraaier en plaats de bijgaan­de oliesluitdop (14) in het olievulgat (fi g. 9/11).

6.5 Montage van de luchtfi lter (1)

Verwijder met een schroevendraaier het trans­portdeksel aan de luchtfi lteraansluiting. Schroef
de meegeleverde luchtfi lter erin (fi g. 10).

Anl_TE_AC_270_50_10_SPK2.indb 39Anl_TE_AC_270_50_10_SPK2.indb 39 21.07.15 09:4621.07.15 09:46

7. Vervanging van de
netaansluitleiding

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

- 39 -

NL

8. Reiniging, onderhoud en
bestellen van wisselstukken

 Let op!
Trek vóór alle schoonmaak- en onderhouds­werkzaamheid de netstekker uit het stopcon­tact.

 Let op!

Wacht tot de compressor helemaal is afgeko­eld! Gevaar om brandwonden op te lopen!

 Let op!

Vóór alle schoonmaak- en onderhoudswerk­zaamheden dient de ketel drukloos te worden
gemaakt.

 Let op!

Zet het apparaat na gebruik altijd uit en trek
de netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen zo veel mo-

•

gelijk vrij van stof en vuil. Wrijf het apparaat
met een schone doek af of blaas het met per­slucht bij lage druk schoon.
Het is aan te bevelen het apparaat direct na

•

elk gebruik schoon te maken.
Maak het apparaat regelmatig met een

•

vochtige doek en wat zachte zeep schoon.
Gebruik geen reinigings- of oplosmiddelen;
die zouden de kunststofcomponenten van het
apparaat kunnen aantasten. Zorg ervoor dat
geen water binnen in het apparaat terecht­komt.
Slang en spuitgereedschap moeten vóór de

•

schoonmaakbeurt van de compressor wor­den gescheiden. De compressor mag niet
met water, oplosmiddelen of iets dergelijks
schoon worden gemaakt.

8.2 Condenswater (fi g. 1)

Let op! Voor een duurzame bestendigheid van
het drukvat (2) dient het condensatiewater na elk
gebruik te worden afgelaten door de aftapschroef
(11) open te draaien.
Controleer het drukvat voor elk gebruik op roest
en beschadigingen. De compressor mag niet met
een defect of roestig drukvat in werking worden
gesteld. Indien u beschadigingen vaststelt, gelie­ve zich tot de klantenserviceplaats te wenden.

 Let op! Het condenswater uit het drukvat

bevat olieresten. Ontdoet u zich van het con­denswater op een milieuvriendelijke manier
en deponeer het op een overeenkomstige
inzamelplaats.

8.3 Veiligheidsklep (10)

De veiligheidsklep is afgesteld op de maximaal
toegestane druk van het drukvat. Het is niet to­elaatbaar de veiligheidsklep te verstellen of de
verzegeling ervan te verwijderen. Om te verze­keren dat de veiligheidsklep, indien nodig, naar
behoren werkt, dient u de klep van tijd tot tijd in
werking te stellen. Trek fl ink aan de ring tot per-
slucht hoorbaar wordt afgeblazen. Laat daarna de
ring weer los.

8.4 Oliepeil regelmatig controleren

Plaats de compressor op een eff en horizontaal
oppervlak. Het oliepeil moet zich tussen MAX en
MIN van de kijkglas (fi g. 12) bevinden.
Verversen van de olie: aanbevolen soort olie: SAE
5W/40 of een gelijkwaardige soort.
De olie van de eerste vulling moet na 100 bedri­jfsuren worden ververst. Vervolgens dient de olie
om de 500 bedrijfsuren te worden afgelaten en
door nieuwe olie te worden ververst.

8.5 Olie verversen

Schakel de motor uit en verwijder de netstekker
uit het stopcontact. Nadat u de eventueel voor­handen zijnde luchtdruk hebt afgelaten kan u
de olieaftapplug (15) op de compressiepomp
uitdraaien. Om te voorkomen dat olie ongecontro­leerd uitloopt plaats u best een kleine blikken goot
eronder en verzamelt u de olie in een bak. Indien
al de olie niet helemaal uitloopt is het aan te beve­len de compressor lichtjes schuin te zetten.

De afgewerkte olie biedt u aan op een overe­enkomstige inzamelplaats voor afgewerkte
olie.

Is al de olie uitgelopen draait u de olieafl aatplug
(15) er terug in. Giet verse olie het olievulgat (27)
in tot de olie het vereiste peil heeft bereikt. Daarna
zet u de oliesluitdop (14) er terug in.

8.6 Schoonmaken van de aanzuigfi lter (1)

De aanzuigfi lter voorkomt het binnenzuigen van
stof en vuil. Deze fi lter dient minstens om de 300
bedrijfsuren schoon te worden gemaakt. Een
verstopt geraakte aanzuigfi lter vermindert aanzi-
enlijk het vermogen van de compressor. Open de
schroef aan de luchtfi lter, zodat de helften van het
huis van de luchtfi lter geopend kunnen worden.
Blaas alle delen van de fi lter bij lage druk (ca. 3
bar) uit met perslucht en monteer de fi lter dan in
omgekeerde volgorde. Zorg bij de reiniging voor
voldoende bescherming tegen stof (bijv. geschikt
mondmasker).

- 40 -

Anl_TE_AC_270_50_10_SPK2.indb 40Anl_TE_AC_270_50_10_SPK2.indb 40 21.07.15 09:4621.07.15 09:46

8.7 Opbergen

 Let op!

Trek de netstekker uit het stopcontact, ontlucht
het apparaat en alle aangesloten pneumatische
gereedschappen. Berg de compressor op zodat
hij niet door onbevoegden in werking kan worden
gesteld.

 Let op!

De compressor alleen in een droge en voor
onbevoegden ontoegankelijke omgeving
opbergen. Niet kantelen, alleen recht staand
opbergen!

8.8 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

NL

- 41 -

Anl_TE_AC_270_50_10_SPK2.indb 41Anl_TE_AC_270_50_10_SPK2.indb 41 21.07.15 09:4621.07.15 09:46

NL

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing

De compressor
draait niet.

Compressor draait,
maar bouwt geen
druk op.

Compressor draait,
druk wordt op de
manometer aan­geduid, maar de
gereedschappen
draaien niet.

1. Netspanning ontbreekt.

2. Netspanning te laag.

3. Buitentemperatuur te laag.

4. Motor oververhit.

1. Terugslagklep lek.

2. Dichtingen defect.

3. Afl aatplug voor condenswater (11)
ondicht

1. Slangverbindingen ondicht.

2. Snelkoppeling ondicht.

3. Druk op de drukregelaar te laag
afgesteld.

1. Kabel, netstekker, zekering en stop­contact controleren.

2. Te lange verlengkabel vermijden.
Verlengkabel met een voldoende
aderdoorsnede gebruiken.

3. Niet onder +5° buitentemperatuur
gebruiken.

4. Motor laten afkoelen, indien nodig,
de oorzaak van de oververhitting
verhelpen.

1. Terugslagklep door een vakwerk­plaats laten vervangen.

2. Dichtingen controleren, defecte
dichtingen door een vakwerkplaats
laten vervangen.

3. Plug met de hand aanhalen.
Dichting op de plug controleren,
indien nodig, vervangen.

1. Persluchtslang en gereedschappen
controleren, indien nodig vervan­gen.

2. Snelkoppeling controleren, indien
nodig vervangen.

3. Drukregelaar verder opendraaien.

- 42 -

Anl_TE_AC_270_50_10_SPK2.indb 42Anl_TE_AC_270_50_10_SPK2.indb 42 21.07.15 09:4621.07.15 09:46

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 43 -

Anl_TE_AC_270_50_10_SPK2.indb 43Anl_TE_AC_270_50_10_SPK2.indb 43 21.07.15 09:4621.07.15 09:46

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* V-snaar, luchtfi lter
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 44 -

Anl_TE_AC_270_50_10_SPK2.indb 44Anl_TE_AC_270_50_10_SPK2.indb 44 21.07.15 09:4621.07.15 09:46

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde
fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wette­lijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.
isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u
per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 45 -

Anl_TE_AC_270_50_10_SPK2.indb 45Anl_TE_AC_270_50_10_SPK2.indb 45 21.07.15 09:4621.07.15 09:46

E

Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

¡Atención! Tensión eléctrica

¡Atención! Piezas calientes

Aviso: La unidad está teledirigida y se puede poner en marcha sin necesidad de aviso

¡Atención! ¡Antes de la primera puesta en marcha comprobar el nivel de aceite y cambiar el tapón de

cierre del aceite!

¡Prohibición! No operar el aparato con las puertas abiertas ni la carcasa abierta.

- 46 -

Anl_TE_AC_270_50_10_SPK2.indb 46Anl_TE_AC_270_50_10_SPK2.indb 46 21.07.15 09:4621.07.15 09:46

E

 ¡Atención!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

 ¡Aviso!

Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descar­gas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicacio­nes para posibles consultas posteriores.

Este aparato no ha sido concebido para ser utiliz­ado por personas (incluyendo niños) cuyas capa­cidades estén limitadas física, sensorial o psíqui­camente, o que no dispongan de la experiencia
y/o los conocimientos necesarios. Las personas
aptas deberán recibir formación o instrucciones
necesarias sobre el funcionamiento del aparato
por parte de una persona responsable para su
seguridad.
Vigilar a los niños para asegurarse de que no jue­guen con el aparato.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1-4)

1. Filtro de aire de aspiración

2. Recipiente de presión

3. Rueda

4. Pata de apoyo

5. Acoplamiento rápido (aire comprimido regu-

lado)

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Tornillo de purga para agua de condensación

12. Manómetro (para leer la presión de la calde-

ra)

13. Acoplamiento rápido (aire comprimido no

regulado)

14. Tapón del aceite

15. Tornillo purgador de aceite

16. Interruptor de sobrecarga

17. Mirilla

18. Cubrerruedas

19. Tornillo (de hexágono interior) para el monta-

je de la empuñadura

20. Llave (hexagonal)

21. Tornillo

22. Arandela

23. Tuerca

24. Tornillo de eje

25. Arandela de muelle

26. Tuerca

27. Orifi cio de llenado de aceite

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

- 47 -

Anl_TE_AC_270_50_10_SPK2.indb 47Anl_TE_AC_270_50_10_SPK2.indb 47 21.07.15 09:4621.07.15 09:46

E

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Atención!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Filtro de aire de aspiración

•

Ruedas (2 uds.)

•

Pata de apoyo

•

Empuñadura para transporte

•

Tapón de aceite

•

Cubrerruedas (2 uds.)

•

Tornillo (de hexágono interior) para el monta-

•

je de la empuñadura (4 uds.)
Llave (hexagonal)

•

Tornillos (2 uds.)

•

Arandelas (8 uds.)

•

Tuercas, para el montaje de la pata de apoyo

•

(2 uds.)
Tornillos de eje (2 uds.)

•

Arandelas de muelle (2 uds.)

•

Tuercas, para el montaje del eje (2 uds.)

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El compresor sirve para generar aire comprimido
para herramientas que lo necesitan para su fun­cionamiento.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Tensión de red: .............................. 230 V ~ 50 Hz

Potencia del motor: ................................. 1800 W

Velocidad del compresor r.p.m.: ................. 2850

Presión de servicio bar: ...........................máx. 10

Volumen del recipiente de presión (en litros): . 50

Potencia de aspiración teórica l/min.: ........... 270

Potencia generada (aire comprimido)

a 7 bar: ..................................................100 l/min

Potencia generada (aire comprimido)

a 4 bar: ..................................................127 l/min

Nivel de potencia acústica L
Imprecisión K
Nivel de presión acústica L
Imprecisión K

Tipo de protección: ......................................IP20

Peso del aparato en kg: ................... aprox. 36 kg

Cantidad de aceite: ..................... aprox. 0,23 litro

Ruido

Los valores de emisión de ruidos se han deter­minado conforme a EN ISO 2151.

....................................... 1,98 dB

WA

........................................1,98 dB

pA

en dB: ............ 94

WA

en dB: ............... 72

pA

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.

Compruebe que el aparato no haya sufrido

•

daños durante el transporte. De ser así, los
daños detectados deberán comunicarse de
inmediato al transportista que ha entregado
en compresor.
El compresor deberá colocarse cerca del

•

lugar de consumo.
Es preciso evitar el uso de conductos de aire

•

largos o prolongaciones del cable de conexi­ón.
El aire aspirado por el compresor deberá ser

•

seco y libre de polvo.
No instale el compresor en un recinto húme-

•

do o mojado.
El compresor solo podrá ser operado en

•

recintos apropiados (con ventilación óptima,
temperatura ambiente +5°C - +40°C). El
recinto deberá estar libre de polvo, ácidos,
vapores, así como gases inflamables o explo­sivos.
El compresor es apto para su uso en recintos

•

secos. No se permite su uso en áreas de tra-

- 48 -

Anl_TE_AC_270_50_10_SPK2.indb 48Anl_TE_AC_270_50_10_SPK2.indb 48 21.07.15 09:4621.07.15 09:46

E

bajo donde se produzcan salpicaduras.
Antes de la puesta en marcha es preciso

•

comprobar el nivel de aceite en la bomba del
compresor.
Operar el aparato únicamente sobre una

•

base firme y plana.
Emplear mangueras flexibles para evitar que

•

se transmitan cargas inadmisibles al sistema
de conductos en la conexión de la instalación
de compresión al sistema de conductos.
Es necesario emplear un separador, colector

•

y posibilidades de desagüe según se requie­re para procesar los líquidos que genera el
compresor antes de la puesta en marcha de
la instalación de compresión.
Las mangueras de alimentación deben estar

•

equipadas con un cable de seguridad (p.
ej. un cable metálico) cuando las presiones
sean superiores a los 7 bar.

6. Montaje y puesta en servicio

 ¡Atención!
¡Montar completamente el aparato antes de
ponerlo en servicio!

6.1 Montaje de las ruedas (3)

Montar las ruedas adjuntas siguiendo las indica­ciones de la fi g. 5.

6.2 Montaje de las patas de apoyo (4)

Montar las patas de apoyo (4) adjuntas siguiendo
las indicaciones de la fi g. 6.

6.6. Conexión a la red

El motor está dotado de un interruptor de

•

sobrecarga (fig. 3/pos. 16). Si se sobrecarga
el compresor el interruptor de sobrecarga se
conecta automáticamente para proteger al
compresor de un sobrecalentamiento. Si salta
el interruptor de sobrecarga, desconectar el
compresor en el interruptor ON/OFF (8) y es­perar hasta que se enfríe. Pulsar el interruptor
de sobrecarga (16) y volver a conectar el
compresor.
El cableado de gran longitud como, p. ej,. las

•

alargaderas, los tambores de arrollamiento
de cable, etc. causan cortes de corriente y
pueden dificultar la marcha de la máquina.
Las bajas temperaturas, inferiores a 5°C,

•

pueden dificultar la marcha del motor.

6.7 Interruptor ON/OFF (8)

El compresor se conecta tirando del botón (8).
Para desconectar el compresor simplemente pre­sionar el botón (8). (Fig. 2)

6.8 Ajuste de presión: (fi g. 1,2)

La presión se puede regular en el manómetro

•

(6) con el regulador de presión (7).
La presión regulada se puede obtener del

•

acoplamiento rápido (5).

6.9 Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en
fábrica.
Presión de conexión: ca. 8 barios
Presión de desconexión: ca. 10 barios

6.3 Montaje de la empuñadura para
transporte (9)

Atornillar la empuñadura para el transporte (9) al
compresor según se muestra en las fi g. 7 a 8.

6.4 Cambiar el tapón de cierre del aceite (14)

Retirar con ayuda de un destornillador la tapa
de transporte del orifi cio de llenado de aceite e
introducir el tapón adjunto (14) en dicho orifi cio
(fi g. 9/11).

6.5 Montaje del fi ltro de aire (1)

Con ayuda de un destornillador, retirar la tapa
de transporte en la conexión del fi ltro de aire.
Atornillar el fi ltro de aire incluido en el volumen de
entrega (fi g. 10).

Anl_TE_AC_270_50_10_SPK2.indb 49Anl_TE_AC_270_50_10_SPK2.indb 49 21.07.15 09:4621.07.15 09:46

7. Cambio del cable de conexión a
la red eléctrica

Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.

- 49 -

E

8. Mantenimiento, limpieza y pedido
de piezas de repuesto



¡Atención!
Desenchufar el cable cuando se realicen tra­bajos de mantenimiento o de limpieza.

 ¡Atención!

¡Esperar hasta que el compresor esté total­mente frío! ¡Peligro de sufrir quemaduras!

 ¡Atención!

Eliminar la presión de la caldera antes de
efectuar los trabajos de mantenimiento y
limpieza.

 ¡Atención!

Apagar siempre el aparato cuando se deje de
usar y desenchufarlo de la corriente.

8.1 Limpieza

Evitar al máximo posible que la suciedad y el

•

polvo se acumulen en los dispositivos de se­guridad. Frotar el aparato con un paño limpio
o limpiarlo con aire comprimido manteniendo
la presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato de forma periódica con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes;
ya que podrían deteriorar las piezas de plá­stico del aparato. Es preciso evitar que entre
agua en el interior del aparato.
Antes de realizar la limpieza separar del

•

compresor la manguera y las herramientas
de pulverizado. No limpiar el compresor con
agua, disolventes o similares.

8.2 Agua de condensación (fi g. 1)

¡Atención! Para conseguir una prolongada vida
útil del recipiente de presión (2), después de
cada funcionamiento debe evacuarse el agua de
condensación abriendo el tornillo purgador (11).
Antes de cada funcionamiento, comprobar que el
recipiente de presión no esté dañado ni oxidado.
El compresor no debe utilizarse con un recipiente
de presión dañado u oxidado. Si detecta algún
daño, deberá ponerse en contacto con el taller
del servicio técnico.

 ¡Atención!

El agua de condensación del recipiente de
presión contiene residuos de aceite. Eliminar
el agua de condensación de forma ecológica
en la entidad recolectora pertinente.

8.3 Válvula de seguridad (10)

La válvula de seguridad está regulada a la presi­ón mayor admitida del recipiente de presión. No
está permitido reajustar la válvula de seguridad
o retirar su precinto. Para que la válvula de se­guridad funcione correctamente cuando resulte
necesaria, activarla de vez en cuando. Apretar el
anillo hasta que se pueda escuchar que sale la
presión de aire. A continuación, volver a soltar el
anillo.

8.4 Controlar regularmente el nivel de aceite

Colocar el compresor en una superfi cie plana. El
nivel de aceite se debe encontrar entre MAX y
MIN de la mirilla (fi g. 12).
Cambio de aceite: Aceite recomendado: SAE
5W/40 o similar.
El primer cambio se debe hacer después de 100
horas de funcionamiento. Después, cambiarlo
cada 500 horas de funcionamiento.

8.5 Cambiar el aceite

Apagar el motor y desenchufar el aparato. Una
vez se haya eliminado el aire comprimido existen­te, quitar el tornillo purgador de aceite (15) de la
bomba del compresor. Para que el aceite no cai­ga de forma descontrolada, colocar una pequeña
acanaladura de chapa bajo el tornillo y recoger el
aceite en un recipiente. En caso de que no salga
todo el aceite, se recomienda inclinar un poco el
compresor.

Eliminar el aceite convenientemente lleván­dolo a un punto de recogida de aceite usado.

Una vez sacado todo el aceite, volver a poner
el tornillo de purga de aceite (15). Introducir el
aceite nuevo en el orifi cio (27) hasta que el nivel
de aceite alcance el nivel teórico. A continuación,
volver a poner el tapón de cierre de aceite (14).

8.6 Limpieza del fi ltro de aspiración (1)

El fi ltro de aspiración impide aspirar polvo y
suciedad. Es necesario limpiar dicho fi ltro como
mín. cada 300 horas de servicio. Un fi ltro de as-
piración atascado reduce considerablemente la
potencia del compresor. Abrir el tornillo en el fi ltro
de aire de manera que las mitades de la carcasa
del fi ltro se puedan abrir. Aplicar aire comprimido
a todas las piezas del fi ltro a baja presión (aprox.
3 bar) y montar a continuación el fi ltro siguiendo
el orden contrario. Durante la limpieza es preciso
asegurar que se lleva la protección necesaria
contra el polvo (p. ej. mascarilla adecuada).

- 50 -

Anl_TE_AC_270_50_10_SPK2.indb 50Anl_TE_AC_270_50_10_SPK2.indb 50 21.07.15 09:4621.07.15 09:46

8.7 Almacenamiento

 ¡Atención!

Desenchufar el aparato y purgar de aire el apa­rato y todas las herramientas de aire comprimido
conectadas. Colocar el compresor de manera
que no se pueda conectar de forma inesperada.

 ¡Atención!

Guardar el compresor sólo en un entorno
seco y al que no se pueda acceder sin autori­zación. ¡No inclinarlo, guardarlo sólo de pie!

8.8 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

E

- 51 -

Anl_TE_AC_270_50_10_SPK2.indb 51Anl_TE_AC_270_50_10_SPK2.indb 51 21.07.15 09:4621.07.15 09:46

E

10. Posibles causas de fallo

Problema Causa Solución

El compresor no
funciona.

El compresor está
en marcha pero no
hay presión.

El compresor está
en marcha, el
manómetro indica
la presión pero las
herramientas no
funcionan.

1. No dispone de tensión de red.

2. Tensión de red demasiado baja.

3. Temperatura exterior demasiado
baja.

4. El motor se ha sobrecalentado.

1. La válvula de retención presenta
fugas

2. Las juntas están rotas.

3. El tornillo de purga del agua de
condensación (11) presenta fugas.

1. Las conexiones de manguera pre­sentan fugas.

2. El acoplamiento rápido presenta
fugas.

3. Insufi ciente presión ajustada en el
regulador de presión.

1. Comprobar el cable, el enchufe, el
fusible y la toma de corriente.

2. Evitar alargaderas excesivamente
largas. Utilizar alargaderas con sec­ción de cable sufi ciente.

3. No poner en funcionamiento cu­ando la temperatura exterior sea
inferior a +5°C.

4. Dejar enfriar el motor y, en caso
necesario, solucionar la causa del
sobrecalentamiento.

1. Cambiar la válvula de retención en
un taller especializado.

2. Comprobar las juntas, cambiar las
juntas en mal estado en un taller
especializado.

3. Apretar el tornillo a mano. Compro­bar la junta en el tornillo, en caso
necesario cambiarla.

1. Comprobar la manguera de aire
comprimido y las herramientas, en
caso necesario cambiarlas.

2. Comprobar el acoplamiento rápido
y, de ser necesario, cambiarlo.

3. Seguir abriendo el regulador de
presión.

- 52 -

Anl_TE_AC_270_50_10_SPK2.indb 52Anl_TE_AC_270_50_10_SPK2.indb 52 21.07.15 09:4621.07.15 09:46

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2002/96/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 53 -

Anl_TE_AC_270_50_10_SPK2.indb 53Anl_TE_AC_270_50_10_SPK2.indb 53 21.07.15 09:4621.07.15 09:46

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Correa trapezoidal, fi ltro de aire
Material de consumo/Piezas de consumo*
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 54 -

Anl_TE_AC_270_50_10_SPK2.indb 54Anl_TE_AC_270_50_10_SPK2.indb 54 21.07.15 09:4621.07.15 09:46

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo
mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores
de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se
ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 55 -

Anl_TE_AC_270_50_10_SPK2.indb 55Anl_TE_AC_270_50_10_SPK2.indb 55 21.07.15 09:4621.07.15 09:46

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Kompressor TE-AC 270/50/10 (Einhell)

87/404/EC_2009/105/EC

X

2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC

X

2004/108/EC
2004/22/EC
1999/5/EC

X

97/23/EC
90/396/EC_2009/142/EC
89/686/EC_96/58/EC

X

2011/65/EC

X

2006/42/EC

Annex IV

Notifi ed Body:
Notifi ed Body No.:
Reg. No.:

X

2000/14/EC_2005/88/EC

Annex V

X

Annex VI

Noise: measured LWA = 92 dB (A); guaranteed LWA = 94 dB (A)
P = 1,8 KW; L/Ø = cm
Notifi ed Body: TÜV Süd 0036

2004/26/EC

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 1012-1; EN 60204-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 08.07.2013

First CE: 13 Archive-File/Record: NAPR006554
Art.-No.: 40.104.40 I.-No.: 11013 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 56 -

Anl_TE_AC_270_50_10_SPK2.indb 56Anl_TE_AC_270_50_10_SPK2.indb 56 21.07.15 09:4621.07.15 09:46

Schunk/Product-ManagementWeichselgartner/General-Manager

- 57 -

Anl_TE_AC_270_50_10_SPK2.indb 57Anl_TE_AC_270_50_10_SPK2.indb 57 21.07.15 09:4621.07.15 09:46

- 58 -

Anl_TE_AC_270_50_10_SPK2.indb 58Anl_TE_AC_270_50_10_SPK2.indb 58 21.07.15 09:4621.07.15 09:46

- 59 -

Anl_TE_AC_270_50_10_SPK2.indb 59Anl_TE_AC_270_50_10_SPK2.indb 59 21.07.15 09:4621.07.15 09:46

EH 07/2015 (02)

Anl_TE_AC_270_50_10_SPK2.indb 60Anl_TE_AC_270_50_10_SPK2.indb 60 21.07.15 09:4621.07.15 09:46
