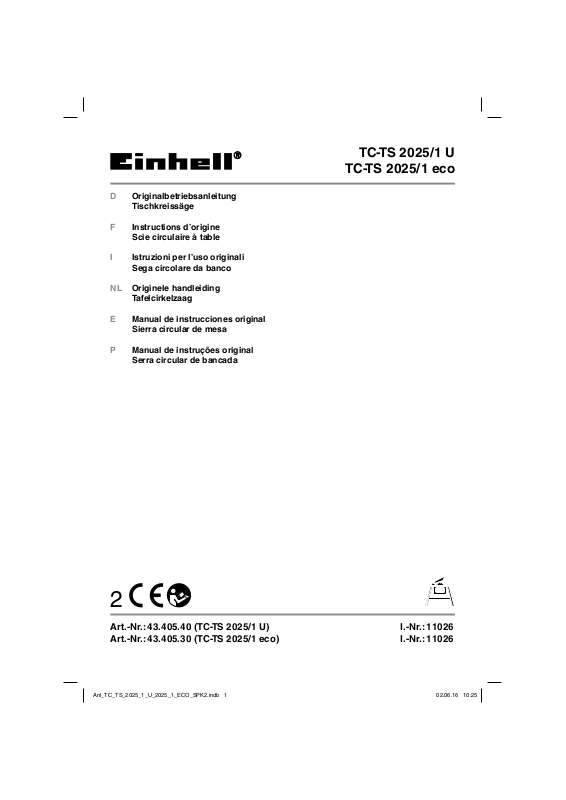

D Originalbetriebsanleitung
Tischkreissäge
F Instructions d’origine
Scie circulaire à table
I Istruzioni per l’uso originali
Sega circolare da banco
NL Originele handleiding
Tafelcirkelzaag
E Manual de instrucciones original
Sierra circular de mesa
P Manual de instruções original
Serra circular de bancada
TC-TS 2025/1 U
TC-TS 2025/1 eco
2
Art.-Nr.: 43.405.40 (TC-TS 2025/1 U) I.-Nr.: 11026
Art.-Nr.: 43.405.30 (TC-TS 2025/1 eco) I.-Nr.: 11026
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 1Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 1 02.06.16 10:2502.06.16 10:25
Page 2
1a
4
2
71
1b
23
34
3
11
2
12
9
8
10
13
13
7
12
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 2Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 2 02.06.16 10:2502.06.16 10:25
- 2 -
14
20
36
Page 3
1c
33
32
31 30330
31
1d 2
a
b
29
37 35
38
6
4
16
c
3 4
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 3Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 3 02.06.16 10:2502.06.16 10:25
2
15
5
- 3 -
36
36
29
Page 4
5 6
36 13
36 13 13 13
30
31
7 8
18
9 10
32
33 32
17
1
6
5
19
4
- 4 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 4Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 4 02.06.16 10:2502.06.16 10:25
Page 5
11 12
12 26 26 25
27
13 14
23 24
22 28
23
24
23
45°
7
12
15 16
21
20
14
21
89
- 5 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 5Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 5 02.06.16 10:2502.06.16 10:25
Page 6
17
18
19 20
21
- 6 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 6Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 6 02.06.16 10:2502.06.16 10:25
Page 7
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Montage
7. Bedienung
8. Betrieb
9. Austausch der Netzanschlussleitung
10. Reinigung, Wartung und Ersatzteilbestellung
11. Entsorgung und Wiederverwertung
12. Lagerung
D
- 7 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 7Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 7 02.06.16 10:2502.06.16 10:25
Page 8
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.
- 8 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 8Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 8 02.06.16 10:2502.06.16 10:25
Page 9
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1-3, 7-8, 11-14)
1 Sägetisch
2 Sägeblattschutz
3 Schiebestock
4 Sägeblatt
5 Spaltkeil
6 Tischeinlage
7 Parallelanschlag, komplett
8 Handrad
9 Einstell- und Feststellgriff
10 Untergestell
11 Ein-/ Ausschalter
12 Exzenterhebel
13 Gummifuß
14 Queranschlag
15 Schraube
16 Absaugadapter
17 Senkkopfschraube
18 Loch (Spaltkeil)
19 Befestigungsschraube
20 Schraube
21 Nut
22 Skala
23 Anschlagschiene
24 Halter
25 Schlitz
26 Schraube
27 Schlitz
28 Führungsschiene
29 Standbein (A)
30 Querstrebe (B)
31 Längsstrebe (C)
32 Stützen*
33 Tischverbreiterung*
34 Werkzeughaken
35 Absaugschlauch
36 Zusatz-Standbein
37 Ringschlüssel 10/13 mm
38 Ringschlüssel 10/21 mm
* nur Modell TC-TS 2025/1 U mit Tischverbreiterung
a Sechskantschraube
b Mutter
c Rundkopfschraube
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
- 9 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 9Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 9 02.06.16 10:2502.06.16 10:25
Page 10
D
Sägeblattschutz
•
Schiebestock
•
Parallelanschlag
•
Gummifuß (4x)
•
Queranschlag
•
Anschlagschiene
•
Standbein (4x)
•
Längsstrebe (2x)
•
Querstrebe (2x)
•
Stütze (4x) *
•
Tischverbreiterung (2x)*
•
Montagematerial
•
Ringschlüssel 10/13 mm
•
Ringschlüssel 10/21 mm
•
Saugschlauch
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
* ) nur Modell TC-TS 2025/1 U – mit Tischverbreiterung!
Bei Modell TC-TS 2025/1 U und Modell TC-TS
2025/1 eco überzähliges Befestigungsmaterial
(Schrauben etc.) fertigungsbedingt möglich.
3. Bestimmungsgemäße
Verwendung
Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Wichtiger Hinweis zum Stromanschluss
Das Gerät unterfällt der Norm EN 61000-3-11,
d.h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem
erfolgt, vorgesehen, weil es dort bei ungünstigen
Netzverhältnissen Störungen verursachen kann.
(Spannungsschwankungen).
In Industriegebieten oder anderen Bereichen,
in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem
erfolgt, kann das Gerät verwendet werden.
Allgemeine Sicherheitsmaßnahmen
Der Benutzer ist verantwortlich, das Gerät gemäß
den Angaben des Herstellers fachgerecht zu
installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt
es in der Verantwortung des Benutzers.
Gewährleistung
Die Gewährleistungszeit beträgt 12 Monate bei
gewerblicher Nutzung, 24 Monate für Verbraucher
und beginnt mit dem Zeitpunkt des Kaufs des
Gerätes.
Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und
Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus
sind die geltenden Unfallverhütungsvorschriften
genauestens einzuhalten. Sonstige allgemeine
Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden.
Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:
Berührung des Sägeblattes im nicht abge-
•
deckten Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnitt-
•
verletzung)
Rückschlag von Werkstücken und Werkstück-
•
teilen.
Sägeblattbrüche.
•
Herausschleudern von fehlerhaften Hartme-
•
tallteilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nö-
•
tigen Gehörschutzes.
Gesundheitsschädliche Emissionen von
•
Holzstäuben bei Verwendung in geschlossenen Räumen.
- 10 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 10Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 10 02.06.16 10:2502.06.16 10:25
Page 11
D
4. Technische Daten
4.1 TC-TS 2025/1 U
Wechselstrommotor ..................220-240V ~ 50Hz
Leistung P ...........S1 1800 W · S6 25% 2000 Watt
Leerlaufdrehzahl n
Hartmetallsägeblatt .......... Ø 250 x Ø 30 x 2,8 mm
Anzahl der Zähne............................................. 24
Tischgröße .................................... 640 x 487 mm
Tischverbreiterung Li/Re ................ 640 x 200 mm
Schnitthöhe max. .............................. 85 mm / 90°
.......................................................... 65 mm / 45°
Höhenverstellung .................stufenlos 0 - 85 mm
Sägeblatt schwenkbar .............stufenlos 0° - 45°
Absauganschluss ..................................Ø 36 mm
Gewicht .................................................. ca. 21 kg
Schutzklasse: ................................................ II/
Dicke des Spaltkeils: ................................ 2,0 mm
4.2 TC-TS 2025/1 eco
Wechselstrommotor ..................220-240V ~ 50Hz
Leistung P ...........S1 1800 W · S6 25% 2000 Watt
Leerlaufdrehzahl n0 .............................5000 min
Hartmetallsägeblatt .......... Ø 250 x Ø 30 x 2,8 mm
Anzahl der Zähne............................................. 24
Tischgröße .................................... 640 x 487 mm
Schnitthöhe max. .............................. 85 mm / 90°
.......................................................... 65 mm / 45°
Höhenverstellung .................stufenlos 0 - 85 mm
Sägeblatt schwenkbar .............stufenlos 0° - 45°
Absauganschluss ..................................Ø 36 mm
Gewicht .................................................. ca. 20 kg
Schutzklasse: ................................................ II/
Dicke des Spaltkeils: ................................ 2,0 mm
Betriebsart S6 25%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor
nicht unzulässig zu erwärmen darf der Motor 25%
der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend
75% der Spieldauer ohne Last weiterlaufen.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.
.............................5000 min
0
쓑
쓑
Betrieb
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
-1
.............................. 91 dB(A)
pA
............................................ 3 dB
pA
WA
...................... 104 dB(A)
WA
........................................... 3 dB
Die angegebenen Werte sind Emissionswerte
und müssen damit nicht zugleich auch sichere
Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet
werden, ob zusätzliche Vorsichtsmaßnahmen
notwendig sind oder nicht. Faktoren, welche den
derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinfl ussen können, beinhalten
die Dauer der Einwirkungen, die Eigenart des
Arbeitsraumes, andere Geräuschquellen usw.,
z.B. die Anzahl der Maschinen und anderen
benachbarten Vorgängen. Die zuverlässigen
Arbeitsplatzwerte können ebenso von Land zu
Land variieren. Diese Information soll jedoch den
Anwender befähigen, eine bessere Abschätzung
von Gefährdung und Risiko vorzunehmen.
-1
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
- 11 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 11Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 11 02.06.16 10:2502.06.16 10:25
Page 12
D
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Tischkreissäge auspacken und auf eventuelle
•
Transportbeschädigungen überprüfen
Die Maschine muß standsicher aufgestellt
•
werden, d.h. auf einer Werkbank, oder festem
Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckun-
•
gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
Das Sägeblatt muß frei laufen können.
•
Bei bereits bearbeitetem Holz auf Fremd-
•
körper wie z.B. Nägel oder Schrauben usw
achten.
Bevor Sie den Ein- / Ausschalter betätigen,
•
vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
6. Montage
Gefahr! Vor allen Wartungs- Umrüst- und
Montagearbeiten an der Kreissäge ist der
Netzstecker zu ziehen.
6.1 Montage des Untergestells
(Abb. 4-5)
Tischkreissäge umdrehen und auf den Boden
•
legen.
Die vier Standbeine (29) mit den Sechs-
•
kantschrauben (a) locker an der Säge anschrauben.
Jetzt die Längsstreben (31) und die Querstre-
•
ben (30) mittels der Rundkopfschrauben (c)
und Muttern (b) locker an den Standbeinen
verschrauben. Achtung: Die längeren Streben
müssen seitlich verwendet werden.
Anschließend sämtliche Schrauben und Mut-
•
tern des Untergestells festschrauben.
Verschrauben Sie die zusätzlichen Standbei-
•
ne (36) so an den hinteren Standbeinen (29),
dass sie zur Rückseite der Maschine zeigen
(Bild 5).
Stecken Sie die Gummifüße (13) auf die
•
Standbeine (29).
6.2 Montage Tischverbreiterung (Abb. 6)
Tischverbreiterungen (33) am Sägetisch (1)
•
mittels der Schrauben (a) und Muttern (b)
locker befestigen.
Stützen (32) am Gehäuse der Tischkreissäge
•
und an den Tischverbreiterungen (33) locker
anschrauben (Abb. 6).
Tischverbreiterungen (33) eben mit dem Sä-
•
getisch ausrichten.
Anschließend sämtliche Schrauben fest-
•
ziehen.
6.3 Sägeblattschutz montieren / demontieren
(Abb. 3,7)
Sägeblattschutz (2) auf den Spaltkeil (5) auf-
•
setzen, so daß die Schraube durch das Loch
(18) des Spaltkeils paßt.
Schraube (15) nicht zu fest anziehen; der Sä-
•
geblattschutz muss frei beweglich bleiben.
Die Demontage erfolgt in umgekehrter
•
Reihenfolge.
Warnung! Vor Sägebeginn muß der Sägeblattschutz (2) auf das Sägegut abgesenkt
werden.
6.4 Tischeinlage austauschen (Abb. 8)
Bei Verschleiß oder Beschädigung ist die
•
Tischeinlage zu tauschen, ansonsten besteht
erhöhte Verletzungsgefahr.
Sägeblattschutz (2) abnehmen
•
Die Senkkopfschraube (17) entfernen.
•
Die verschlissene Tischeinlage (6) heraus-
•
nehmen.
Die Montage der neuen Tischeinlage erfolgt
•
in umgekehrter Reihenfolge
6.5 Spaltkeil einstellen (Abb. 9/10)
Gefahr! Netzstecker ziehen
•
Sägeblatt (4) auf max. Schnittiefe einstellen,
•
in die 0° Stellung bringen und arretieren.
Sägeblattschutz demontieren (siehe 6.3.)
•
Tischeinlage (6) herausnehmen (siehe 6.4)
•
Die Befestigungsschraube (19) lockern.
•
Spaltkeil (5) nach oben schieben, bis der Ab-
•
stand zwischen Sägetisch (1) und Oberkante
Spaltkeil (5) ca. 10 cm beträgt.
Der Abstand zwischen Sägeblatt (4) und
•
Spaltkeil (5) soll 3-5 mm sein.
Die Schraube (19) wieder festziehen und
•
Tischeinlage (6) montieren (Abb. 8).
- 12 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 12Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 12 02.06.16 10:2502.06.16 10:25
Page 13
D
6.6 Montage/Wechsel des Sägeblatt (Abb. 7)
Achtung! Netzstecker ziehen.
•
Die Tischeinlage durch lösen der Senkkopf-
•
schraube entfernen (siehe 6.4)
Mutter lösen, indem man einen Schlüssel
•
(SW 21) an der Mutter ansetzt und mit einem
weiteren Gabelschlüssel (SW 10) an der Motorwelle, um gegenzuhalten, ansetzt.
Achtung! Mutter in Rotationsrichtung des Sä-
•
geblattes drehen.
Äußeren Flansch abnehmen und altes Säge-
•
blatt schräg nach unten vom inneren Flansch
abziehen.
Sägeblattflansche vor der Montage des neu-
•
en Sägeblattes sorgfältig reinigen
Das neue Sägeblatt in umgekehrter Reihen-
•
folge wieder einsetzen und festziehen
Achtung! Laufrichtung beachten, die Schnitt-
•
schräge der Zähne muß in Laufrichtung, d.h.
nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz)
Spaltkeil (5) sowie Sägeblattschutz (2) wieder
•
montieren und einstellen (siehe 6.3., 6.5.)
Bevor Sie mit der Säge wieder arbeiten, ist
•
die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
7. Bedienung
7.1. Ein/Aus-Schalter (Abb. 1)
Durch Drücken der grünen Taste „I“ kann die-
•
Säge eingeschaltet werden. Vor Beginn des
Sägens abwarten, bis das Sägeblatt seine
maximale Drehzahl erreicht hat.
Um die Säge wieder auszuschalten, muß die
•
rote Taste „0“ gedrückt werden.
7.2. Schnitttiefe (Abb 1)
Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittiefe eingestellt
werden.
Entgegen dem Uhrzeigersinn:
größere Schnittiefe
Im Uhrzeigersinn:
kleinere Schnittiefe
7.3. Parallelanschlag
7.3.1. Anschlaghöhe (Abb. 11-14)
Der mitgelieferte Parallelanschlag (7) besitzt
•
zwei verschieden hohe Führungsflächen.
Je nach Dicke der zu schneidenden Materia-
•
lien muß die Anschlagschiene (23) nach Abb.
12, für dickes Material und nach Abb. 13 für
dünnes Material verwendet werden.
Zum Umstellen der Anschlagschiene (23) auf
•
die niedere Führungsfläche, müssen die beiden Rändelschrauben (26) gelockert werden,
um die Anschlagschiene (23) vom Halter (24)
zu lösen.
Die beiden Rändelschrauben (26) durch den
•
einen Schlitz (27) in der Anschlagschiene
(23) herausnehmen und in den anderen
Schlitz (25) wieder einsetzen.
Anschlagschiene (23) wieder auf den Halter
•
(24) montieren.
Die Umstellung auf die hohe Führungsfläche
•
muß analog durchgeführt werden.
7.3.2. Schnittbreite (Abb. 14)
Beim Längsschneiden von Holzteilen muß
•
der Parallelanschlag (7) verwendet werden.
Der Parallelanschlag (7) kann auf beiden Sei-
•
ten des Sägetisches (1) montiert werden.
Der Parallelanschlag (7) muß in die Füh-
•
rungsschiene (28) des Sägetisches (1) eingesetzt werden.
Mittels der Skala (22) auf der Führungsschie-
•
ne (28) kann der Parallelanschlag (7) auf das
gewünschte Maß eingestellt werden.
Durch Drücken des Exzenterhebels (12) kann
•
der Parallelanschlag in der gewünschten Position festgeklemmt werden.
7.3.3. Anschlaglänge einstellen (Abb. 11, 14)
Um das Klemmen des Schnittgutes zu ver-
•
meiden, ist die Anschlagschiene (23) in
Längsrichtung verschiebbar.
Faustregel: Das hintere Ende des Anschlages
•
stößt an eine gedachte Linie, die etwa bei der
Sägeblattmitte beginnt und unter 45° nach
hinten verläuft.
Benötigte Schnittbreite einstellen
•
- Rändelschrauben (26) lockern und
Anschlagschiene (23) so weit vorschieben,
bis die gedachte 45° Linie berührt wird.
- Rändelschrauben (26) wieder festziehen.
- 13 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 13Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 13 02.06.16 10:2502.06.16 10:25
Page 14
D
7.4. Queranschlag (Abb. 15)
Queranschlag (14) in die Nut (21) des Säge-
•
tisches schieben.
Schraube (20) lockern.
•
Queranschlag (14) drehen, bis der Pfeil auf
•
das gewünschte Winkelmaß zeigt.
Schraube (20) wieder festziehen.
•
Achtung!
Anschlagschiene (23) nicht zu weit in Rich-
•
tung Sägeblatt schieben.
Der Abstand zwischen Anschlagschiene (23)
•
und Sägeblatt (4) sollte ca. 2 cm betragen.
7.5. Winkeleinstellung (Abb. 14)
Lösen Sie den Feststellgriff (9).
•
Verstellen Sie den Sägeblattwinkel, indem
•
Sie das Handrad (8) zur Maschine hin drücken und gleichzeitig drehen.
Arretieren Sie den Feststellgriff.
•
8. Betrieb
Warnung!
Nach jeder neuen Einstellung empfehlen wir
•
einen Probeschnitt, um die eingestellten
Maße zu überprüfen.
Nach den Einschalten der Säge abwarten, bis
•
das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.
Achtung beim Einschneiden!
•
Betreiben Sie das Gerät nur mit Absaugung.
•
Überprüfen und reinigen Sie regelmäßig die
•
Absaugkanäle.
Die Kappe am Sägeblattschutz kann abge-
•
nommen werden, so dass am Sägeblattschutz ein Absauschlauch angeschlossen
werden kann.
8.1.1 Ausführen von Längsschnitten
(Abb. 17)
Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.
Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die fl ache
Seite auf dem Sägetisch (1) aufl iegt.
Der Sägeblattschutz (2) muß immer auf das
Werkstück abgesenkt werden.
Die Arbeitsstellung beim Längsschnitt darf nie in
einer Linie mit dem Schnittverlauf sein.
Parallelanschlag (7) entsprechend der
•
Werkstückhöhe und der gewünschten Breite
einstellen. (siehe 7.3.)
Säge einschalten
•
Hände mit geschlossenen Fingern flach auf
•
das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (4)
schieben.
Seitliche Führung mit der linken oder rechten
•
Hand (je nach Position des Parallelanschlages) nur bis zu Schutzhaubenvorderkante.
Werkstück immer bis zum Ende des Spalt-
•
keils (5) durchschieben.
Der Schnittabfall bleibt auf dem Sägetisch (1)
•
liegen, bis sich das Sägeblatt (4) wieder in
Ruhestellung befindet.
Lange Werkstücke gegen Abkippen am Ende
•
des Schneidevorgangs sichern! (z.B. Abrollständer etc.)
8.1.2. Schneiden schmaler Werkstücke
(Abb. 18)
Längsschnitte von Werkstücken mit einer Breite
von weniger als 120 mm müssen unbedingt unter
Zuhilfenahme eines Schiebestockes (3) durchgeführt werden.Schiebestock ist im Lieferumfang
enthalten.Verschlissenen bzw. beschädigten
Schiebestock umgehend austauschen.
8.1.3. Schneiden sehr schmaler Werkstücke
(Abb. 19)
Für Längsschnitte von sehr schmalen
•
Werkstücken mit einer Breite von 30 mm und
weniger ist unbedingt ein Schiebeholz zu verwenden.
Dabei ist die niedrige Führungsfläche des
•
Parallelanschlages zu bevorzugen.
Schiebeholz nicht im Lieferumfang enthalten!
•
(Erhältlich im einschlägigen Fachhandel)
Verschlissenes Schiebeholz rechtzeitig ersetzen.
8.1.4. Ausführen von Schrägschnitten
(Abb. 16/20)
Schrägschnitte werden grundsätzlich unter der
Verwendung des Parallelschlages (7) durchgeführt.
Sägeblatt (4) auf das gewünschte Winkelmaß
•
einstellen. (siehe 7.5.)
Parallelanschlag (7) je nach Werkstückbreite
•
und -höhe einstellen (siehe 7.3.1)
Schnitt entsprechend der Werkstückbreite
•
durchführen (siehe 8.1.1. und 8.1.2 und
8.1.3.)
- 14 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 14Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 14 02.06.16 10:2502.06.16 10:25
Page 15
D
8.1.5. Ausführung von Querschnitten
(Abb. 21)
Queranschlag (14) in eine der beiden Nuten
•
(21) des Sägetisches schieben und auf das
gewünschte Winkelmaß einstellen. (siehe
7.4.) Sollte das Sägeblatt (4) zusätzlich
schräg gestellt werden, dann ist die Nut (21)
zu verwenden, welche Ihre Hand und den
Queranschlag nicht mit dem Sägeblattschutz
in Kontakt kommen läßt.
Werkstück fest gegen den Queranschlag (14)
•
drücken.
Säge einschalten.
•
Queranschlag (14) und Werkstück in Rich-
•
tung des Sägeblattes schieben, um den
Schnitt auszuführen.
Warnung!
•
Halten Sie immer das geführte Werkstück
fest, nie das freie Werkstück, welches abgeschnitten wird.
Queranschlag (14) immer so weit vorschie-
•
ben, bis das Werkstück vollständig durchgeschnitten ist.
Säge wieder ausschalten.
•
Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.
9. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
10. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
Vor jeglicher Einstellung, Instandhaltung oder
Instandsetzung Netzstecker ziehen.
10.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
10.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
10.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
- 15 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 15Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 15 02.06.16 10:2502.06.16 10:25
Page 16
10.4 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeitsergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
10.5 Transport
Transportieren Sie die Maschine nur durch Anheben am Sägetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen
niemals zur Handhabung oder Transport.
11. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
D
12. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 16 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 16Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 16 02.06.16 10:2502.06.16 10:25
Page 17
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedin-
•
gungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht
zulässig ist.
Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen
•
führen.
Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die
•
a) eine maximale zulässige Netzimpedanz Zmax = 0,34 Ω (Ohm) nicht überschreiten, oder
b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-
•
unternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der bei-
den genannten Anforderungen a) oder b) erfüllt.
- 17 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 17Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 17 02.06.16 10:2502.06.16 10:25
Page 18
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Keilriemen, Tischeinlage,
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
Schiebestock
- 18 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 18Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 18 02.06.16 10:2502.06.16 10:25
Page 19
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 19 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 19Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 19 02.06.16 10:2502.06.16 10:25
Page 20
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 20 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 20Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 20 02.06.16 10:2502.06.16 10:25
Page 21
GB
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Assembly
7. Using the saw
8. Operation
9. Replacing the power cable
10. Cleaning, maintenance and ordering of spare parts
11. Disposal and recycling
12. Storage
- 21 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 21Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 21 02.06.16 10:2502.06.16 10:25
Page 22
GB
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Risk of injury! Do not reach into the running saw blade.
- 22 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 22Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 22 02.06.16 10:2502.06.16 10:25
Page 23
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1-3, 7-8, 11-14)
1. Sawing table
2 Saw blade guard
3 Push stick
4 Saw blade
5 Splitter
6 Table insert
7 Parallel stop
8 Hand wheel
9 Adjusting and locking grip
10 Base frame
11 On/Off switch
12 Eccentric lever
13 Rubber foot
14 Cross stop
15 Screw
16 Extractor adapter
17 Countersunk head screw
18 Hole (splitter)
19 Fastening screw
20 Screw
21 Groove
22 Scale
23 Stop rail
24 Holder
25 Slot
26 Screw
27 Slot
28 Guide rail
29 Leg (A)
30 Cross strut (B)
31 Longitudinal strut (C)
32 Support*
33 Table width extension*
34 Tool hook
35 Extractor hose
36 Additional leg
37 Ring wrench 10/13 mm
38 Ring wrench 10/21 mm
* Only model TC-TS 2025/1 U with table width
extension
a Hex screw
b Nut
c Round-head screw
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Saw blade guard
•
Push stick
•
Parallel stop
•
Rubber foot (4x)
•
Cross stop
•
Stop rail
•
- 23 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 23Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 23 02.06.16 10:2502.06.16 10:25
Page 24
GB
Leg (4x)
•
Longitudinal strut (2x)
•
Cross strut (2x)
•
Support (4x) *
•
Table width extension (2x)*
•
Assembly material
•
Ring wrench 10/13 mm
•
Ring wrench 10/21 mm
•
Suction hose
•
Original operating instructions
•
Safety information
•
* ) Only model TC-TS 2025/1 U with table width
extension
For production reasons, excess fastening materials (screws, etc.) may be supplied with models
TC-TS 2025/1 U and TC-TS 2025/1 eco.
3. Proper use
The bench-type circular saw is designed for the
slitting and cross-cutting (only with the cross
stop) of all types of timber commensurate with the
machine‘s size. The equipment is not to be used
for cutting any type of round wood.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
The equipment is to be operated only with suitable saw blades (saw blades made of HM or CV)
It is prohibited to use any type of HSS saw blade
and cutting-off wheel.
general rules of health and safety at work.
The manufacturer will not be liable for any changes made to the equipment nor for any damage
resulting from such changes. Even when the
equipment is used as prescribed it is still impossible to eliminate certain residual risk factors.
The following hazards may arise in connection
with the machine‘s construction and design:
Contact with the saw blade in the uncovered
•
saw zone.
Reaching into the running saw blade (cut
•
injuries).
Kick-back of workpieces and parts of work-
•
pieces.
Saw blade fracturing.
•
Catapulting of faulty carbide tips from the saw
•
blade.
Damage to hearing if essential ear-muffs are
•
not used.
Harmful emissions of wood dust when used
•
in closed rooms.
4. Technical data
4.1 TC-TS 2025/1 U
AC motor .............................. 220-240V ~ 50Hz
Power P ...................S1 1800 W S6 25% 2000 W
Idle speed n
Cutting-off wheel ............. Ø 250 x Ø 30 x 2.8 mm
Number of teeth ..............................................24
Table size ......................................640 x 487 mm
Table width extension, left/right .....640 x 200 mm
Cutting height max. .......................... 85 mm / 90°
.......................................................... 65 mm / 45°
Height adjustment ..................... infi nite 0 -85 mm
Tilting saw blade .......................... infi nite 0° - 45°
Extractor socket .................................... Ø 36 mm
Weight.............................................approx. 21 kg
Protection class: ........................................... II/
Thickness of the splitter .......................... 2.0 mm
.......................................5000 min
0
-1
쓑
To use the equipment properly you must also
observe the safety information, the assembly
instructions and the operating instructions to be
found in this manual.
All persons who use and service the equipment
have to be acquainted with these operating
instructions and must be informed about the
equipment‘s potential hazards. It is also imperative to observe the accident prevention regulations
in force in your area. The same applies for the
- 24 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 24Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 24 02.06.16 10:2502.06.16 10:25
Page 25
GB
4.2 TC-TS 2025/1 eco
AC motor .............................. 220-240V ~ 50Hz
Power P ...................S1 1800 W S6 25% 2000 W
Idle speed n
Cutting-off wheel ............. Ø 250 x Ø 30 x 2.8 mm
Number of teeth ..............................................24
Table size ......................................640 x 487 mm
Cutting height max. .......................... 85 mm / 90°
.......................................................... 65 mm / 45°
Height adjustment ..................... infi nite 0 -85 mm
Tilting saw blade .......................... infi nite 0° - 45°
Extractor socket .................................... Ø 36 mm
Weight.............................................approx. 20 kg
Protection class: ........................................... II/
Thickness of the splitter .......................... 2.0 mm
Operating mode S6 25%: Continuous operation
with idling (cycle time 10 minutes). To ensure that
the motor does not become excessively hot, it
may only be operated for 25% of the cycle at the
specifi ed rating and must then be allowed to idle
for 75% of the cycle.
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 61029.
Operation
L
sound pressure level ........................ 91 dB(A)
pA
K
uncertainty .............................................3 dB
pA
L
sound power level ........................ 104 dB(A)
WA
uncertainty .............................................3 dB
K
WA
The quoted values are emission values and not
necessarily reliable workplace values. Although
there is a correlation between emission and immission levels it is impossible to draw any certain
conclusions as to the need for additional precautions. Factors with a potential infl uence on the ac-
tual immission level at the workplace include the
duration of impact, the type of room, and other
sources of noise etc., e.g. the number of machines and other neighboring operations. Reliable
workplace values may also vary from country to
country. With this information the user should at
least be able to make a better assessment of the
dangers and risks involved.
.......................................5000 min
0
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
-1
쓑
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
Unpack the bench-type circular saw and
•
check it for damage which may have occurred
in transit.
The machine has to be set up where it can
•
stand firmly, e.g. on a work bench, or it must
be bolted to a strong base.
All covers and safety devices have to be pro-
•
perly fitted before the machine is switched on.
It must be possible for the saw blade to run
•
freely.
When working with wood that has been pro-
•
cessed before, watch out for foreign bodies
such as nails or screws etc.
Before you actuate the On/Off switch, make
•
sure that the saw blade is correctly fitted and
that the machine’s moving parts run smoothly.
Wear ear-muff s.
The impact of noise can cause damage to hearing.
- 25 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 25Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 25 02.06.16 10:2502.06.16 10:25
Page 26
GB
6. Assembly
Danger! Pull out the power plug before carrying out any maintenance, resetting or assembly work on the cutting-off machine!
6.1 Assembling the base frame
(Fig. 4-5)
Turn the saw upside down and place it on the
•
floor.
Use the hex screws (a) to fasten the four legs
•
(29) loosely to the saw.
Now use the round-head screws (c) and the
•
nuts (b) to fasten the longitudinal struts (31)
and the cross-struts (30) loosely to the legs.
Important: The longer struts have to be used
on the sides.
Finally, tighten all screws and nuts on the
•
base frame.
Screw the additional legs (36) to the rear legs
•
(29) so that they point towards the rear of the
machine (Fig. 5).
Plug the rubber feet (13) onto the legs (29).
•
6.2 Assembling the table width extension
(Fig. 6)
Use the screws (a) and nuts (b) to fasten the
•
table width extensions (33) loosely to the saw
table (1).
Screw the supports (32) loosely onto the saw
•
housing and onto the table width extensions
(33) (Fig. 6).
Align the table width extensions (33) level
•
with the saw table.
Finally, tighten all screws.
•
6.3 Fitting / removing the saw blade guard
(Fig. 3,7)
Mount the saw blade guard (2) on the splitter
•
(5) so that the screw fits through the hole (18)
in the splitter.
Do not tighten the screw (15) too far – the bla-
•
de guard must be able to move freely.
To remove the saw blade guard, proceed in
•
reverse order.
Warning!
The guard hood (2) must always be lowered
over the workpiece before you begin to cut.
6.4 Changing the table insert (Figure 8)
To prevent increased likelihood of injury the
•
table insert should be changed whenever it is
worn or damaged.
Remove the saw blade guard (2).
•
Remove the 1 countersunk head screws (17).
•
Take out the worn table insert (6).
•
To fit the replacement table insert, proceed in
•
reverse order.
6.5 Setting the splitter (Fig. 9,10)
Danger! Pull out the power plug.
•
Set the blade (4) to max. cutting depth, move
•
to 0° position and lock in place.
Remove the saw blade guard (see 6.2).
•
Take out the table insert (6) (see 6.4).
•
Slacken the fixing screw (19).
•
Push up the splitter (5) until the gap between
•
the saw table (1) and the upper edge of the
splitter (5) equals approx. 10 cm.
The distance between the blade (4) and the
•
splitter (5) should be 3-5 mm.
Retighten the screw (19) and mount the table
•
insert (6) (Fig. 8).
6.6 Fitting/replacing the blade (Fig. 7)
Important! Pull out the power plug first.
•
Remove the table insert by undoing the two
•
countersunk head screws (see 6.4).
Undo the nut with a size 21 wrench on the
•
nut itself and a second fork wrench (size 10)
on the motor shaft to apply counter-pressure.
Important! Turn the nut in the direction of
•
rotation of the saw blade.
Take off the outer flange and pull the old saw
•
blade off the inner flange by dropping the blade at an angle.
Clean the blade flange thoroughly before fit-
•
ting the new blade.
Mount and fasten the new saw blade in rever-
•
se order.
Important! Note the running direction. The
•
cutting angle of the teeth must point in running direction, i.e. forwards (see the arrow on
the blade guard).
Refit and set the splitter (5) and the saw gu-
•
ard (2) (see 6.3., 6.5.)
Check to make sure that all safety devices
•
are properly mounted and in good working
condition before you begin working with the
saw again.
- 26 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 26Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 26 02.06.16 10:2502.06.16 10:25
Page 27
GB
7. Using the saw
7.1. ON/OFF switch (Fig. 1)
To turn the saw on, press the green button
•
“I”. Wait for the blade to reach its maximum
speed of rotation before commencing with the
cut.
To turn the machine off again, press the red
•
button “0”.
7.2. Cutting depth (Fig. 1)
Turn the hand crank (8) to set the blade (4) to the
required cutting depth.
Turn anti-clockwise:
larger cutting depth
Turn clockwise:
smaller cutting depth
7.3. Parallel stop
7.3.1. Stop height (Fig. 11-14)
The parallel stop (7) supplied with the bench-
•
type circular saw has two different guide
faces.
For thick material you must use the stop rail
•
(23) as shown in Fig. 12, for thin material you
must use the stop rail as shown in Fig.13.
To change over the stop rail (23) to the lo-
•
wer guide face you have to slacken the two
knurled screws (26) in order to disconnect the
stop rail (23) from the holder (24).
Remove the two knurled screws (26) through
•
the one slot (27) in the stop rail (23) and insert in the other slot (25).
Remount the stop rail (23) on the holder (24).
•
The procedure for changing over to the high
•
guide face is similar.
7.3.2. Cutting width (Fig. 14)
The parallel stop (7) has to be used when
•
making longitudinal cuts in wooden workpieces.
The parallel stop (7) can be mounted on eit-
•
her side of the saw table (1).
The parallel stop (7) has to be mounted in the
•
guide rail (28) of the saw table (1).
The parallel stop (7) can be set to the requi-
•
red dimension with the help of the scale (22)
on the guide rail (1).
You can clamp the parallel stop in the requi-
•
red position by pressing the eccentric lever
(12).
7.3.3. Setting the stop length (Fig. 11-14)
The stop rail (23) can be moved in longitudi-
•
nal direction in order to prevent the workpiece
from becoming jammed.
Rule of thumb: The rear end of the stop co-
•
mes up against an imaginary line that begins
roughly at the center of the blade and runs at
an angle of 45° to the rear.
Set the required cutting width
•
- Slacken the knurled screws (26) and push
the stop rail (23) forward until it touches the
imaginary 45° line.
- Retighten the knurled screws (26).
7.4. Cross stop (Figure 15)
Slide the cross stop (14) into the groove (21)
•
of the table.
Slacken the knurled screw (20).
•
Turn the cross stop (14) until the arrow points
•
to the angle required.
Retighten the knurled screw (20).
•
Important!
Do not push the stop rail (23) too far toward
•
the blade.
The distance between the stop rail (23) and
•
the blade (4) should be approx. 2 cm.
7.5. Setting the angle (Fig. 16)
Undo the locking grip (9).
•
Adjust the angle of the saw blade by pressing
•
the hand wheel (8) towards the machine and
turning it at the same time.
Lock the locking grip.
•
8. Operation
Warning!
After every new adjustment we recommend
•
you to make a trial cut in order to check the
new settings.
After switching on the saw, wait for the blade
•
to reach its maximum speed of rotation before
commencing with the cut.
Take extra care when starting the cut!
•
Never use the equipment without the suction
•
function.
Regularly check and clean the suction chan-
•
nels.
The cap on the blade guard can be removed
•
in order to be able to connect a suction hose
to the blade guard.
- 27 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 27Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 27 02.06.16 10:2502.06.16 10:25
Page 28
GB
8.1.1 Making longitudinal cuts (Figure 17)
Longitudinal cutting (also known as slitting) is
when you use the saw to cut along the grain of the
wood. Press one edge of the workpiece against
the parallel stop (7) while the fl at side lies on the
saw table (1). The guard hood (2) must always be
lowered over the workpiece.
When you make a longitudinal cut, never adopt
a working position that is in line with the cutting
direction.
Set the parallel stop (7) in accordance with
•
the workpiece height and the desired width.
(See 7.3.)
Switch on the saw.
•
Place your hands (with fingers closed) flat on
•
the workpiece and push the workpiece along
the parallel stop (7) and into the blade (4).
Guide at the side with your left or right hand
•
(depending on the position of the parallel
stop) only as far as the front edge of the guard hood.
Always push the workpiece through to the
•
end of the splitter (5).
The offcut piece remains on the saw table
•
(1) until the blade (4) is back in its position of
rest.
Secure long workpieces against falling off
•
at the end of the cut (e.g. with a roller stand
etc.).
8.1.2. Cutting narrow workpieces (Fig. 18)
Be sure to use a push stick (3) when making
longitudinal cuts in workpieces smaller than 120
mm in width. A push block is supplied with the
saw! Replace a worn or damaged push stick immediately.
8.1.3.Cutting extremely narrow workpieces
(Fig. 19)
Be sure to use a push block when making
•
longitudinal cuts in very narrow workpieces
with a width of 30 mm and less.
The low guide face of the parallel stop is best
•
used in this case.
There is no push block supplied with the
•
saw! (Available from your specialist dealer).
Replace the push block without delay when it
becomes worn.
8.1.4. Making bevel cuts (Fig. 16/20)
Bevel cuts must always be used using the parallel
stop (7).
Set the blade (4) to the desired angle. (See
•
7.5.)
Set the parallel stop (7) in accordance with
•
the workpiece width and height (see 7.3.1)
Carry out the cut in accordance with the work-
•
piece width (see 8.1.1., 8.1.2 and 8.1.3.)
8.1.5. Making cross cuts (Fig. 21)
Slide the cross stop (21) into one of the
•
grooves (21) in the table and adjust to the
required angle. (See 7.4.) If you also want to
tilt the blade (4), use the groove (21) which
prevents your hand and the cross stop from
making contact with the blade guard.
Press the workpiece firmly against the cross
•
stop (14).
Switch on the saw.
•
Push the cross stop (14) and the workpiece
•
toward the blade in order to make the cut.
Warning!
•
Always hold the guided part of the workpiece.
Never hold the part which is to be cut off.
Push the cross stop (14) forward until the
•
workpiece is cut all the way through.
Switch off the saw again. Do not remove the
•
offcut until the blade has stopped rotating.
9. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
- 28 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 28Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 28 02.06.16 10:2502.06.16 10:25
Page 29
GB
10. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before starting any cleaning work.
10.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
10.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
11. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
12. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original packaging.
10.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
10.4 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
•
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality accessories from !
www.kwb.eu
[email protected]
- 29 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 29Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 29 02.06.16 10:2502.06.16 10:25
Page 30
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
The product meets the requirements of EN 61000-3-11 and is subject to special connection condi-
•
tions. This means that use of the product at any freely selectable connection point is not allowed.
Given unfavorable conditions in the power supply the product can cause the voltage to fluctuate
•
temporarily.
The product is intended solely for use at connection points that
•
a) do not exceed a maximum permitted supply impedance 0.34 Ω, or
b) have a continuous current-carrying capacity of the mains of at least 100 A per phase.
As the user, you are required to ensure, in consultation with your electric power company if neces-
•
sary, that the connection point at which you wish to operate the product meets one of the two requirements, a) or b), named above.
- 30 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 30Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 30 02.06.16 10:2502.06.16 10:25
Page 31
GB
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* V-belt, carbon brushes, table insert, push stick
Consumables* Saw blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 31 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 31Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 31 02.06.16 10:2502.06.16 10:25
Page 32
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 32 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 32Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 32 02.06.16 10:2502.06.16 10:25
Page 33
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Montage
7. Commande
8. Service
9. Remplacement de la ligne de raccordement réseau
10. Nettoyage, maintenance et commande de pièces de rechange
11. Mise au rebut et recyclage
12. Stockage
- 33 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 33Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 33 02.06.16 10:2502.06.16 10:25
Page 34
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence! Risque de blessure ! Ne mettez pas vos doigts dans la lame en rotation.
- 34 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 34Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 34 02.06.16 10:2502.06.16 10:25
Page 35
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil
(fi gure 1-3, 7-8, 11-14)
1. Table de sciage
2 Protection de lame de scie
3 Poussoir
4 Lame de scie
5 Coin à refendre
6 Insertion de table
7 Butée parallèle
8 Volant à main
9 Poignée de réglage et de blocage
10 Support
11 Interrupteur marche/arrêt
12 Levier excentrique
13 Pied en caoutchouc
14 Butée transversale
15 Vis
16 Adaptateur d‘aspiration
17 Boulon à tête fraisée
18 Trou (coin à refendre)
19 Vis de fi xation
20 Vis
21 Rainure
22 Graduation
23 Rail de butée
24 Support
25 Fente
26 Vis
27 Fente
28 Rail de guidage
29 Pied d‘appui (A)
30 Barre transversale (B)
31 Barre longitudinale (C)
32 Montants*
33 Rallonge de la table*
34 Crochet pour outils
35 Tuyau fl exible d‘aspiration
36 Pied d‘appui supplémentaire
37 Clé polygonale 10/13 mm
38 Clé polygonale 10/21 mm
* uniquement les modèles TC-TS 2025/1 U avec
rallonge de table
a Vis allen
b Écrou
c Vis à tête ronde
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Capot de protection de lame de scie
•
- 35 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 35Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 35 02.06.16 10:2502.06.16 10:25
Page 36
F
Poussoir
•
Butée parallèle
•
Pied en caoutchouc (4x)
•
Butée transversale
•
Rail de butée
•
Pied d‘appui (4x)
•
Barre longitudinale (2x)
•
Barre transversale (2x)
•
Montant (4x)*
•
Rallonge de table (2x)*
•
Matériel de montage
•
Clé polygonale 10/13 mm
•
Clé polygonale 10/21 mm
•
Tuyau d‘aspiration
•
Mode d‘emploi d‘origine
•
Consignes de sécurité
•
* ) uniquement les modèles TC-TS 2025/1 U avec
rallonge de table !
Possibilité de matériel de fi xation en surnombre
(vis etc.) pour les modèles TC-TS 2025/1 U et TCTS 2025/1 eco pour des raisons de fabrication.
3. Utilisation conforme à
l’aff ectation
La scie circulaire à table sert à scier en longueur
et transversalement (uniquement avec butée
transversale) des bois de tous genres en fonction
de la taille de la machine. Les bois ronds de tous
genres ne doivent pas être découpés.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
çonneuses de tous types.
Le respect des consignes de sécurité, des instructions de montage et des consignes de service
dans le mode d‘emploi sont aussi partie intégrante de l‘utilisation conforme à l‘aff ectation.
Les personnes commandant la machine et en
eff ectuant la maintenance doivent le connaître et
avoir été instruites sur les diff érents risques pos-
sibles. En outre, il faut strictement respecter les
règlements de prévoyance contre les accidents. Il
faut respecter toutes les autres règles des domaines de la médecine du travail et de la technique
de sécurité.
Toute modifi cation de la machine entraîne
l‘annulation de la responsabilité du fabricant,
aussi pour les dommages en découlant. Malgré
l‘emploi conforme à l‘aff ectation, certains facteurs
de risque résiduels ne peuvent être complètement supprimés.
En raison de la construction et de la conception
de la machine, les risques suivants peuvent apparaître :
Contact avec la lame de scie dans la zone de
•
la scie n‘étant pas recouverte.
Toucher la lame de scie en fonctionnement
•
(blessure coupante).
Retour de pièces à usiner et de parties de
•
celles-ci.
Ruptures de lame de scie.
•
Expulsion de pièces de métal dures défectu-
•
euses de la lame de scie.
Lésions de l‘ouïe si vous n‘employez pas la
•
protection auditive nécessaire.
Émissions nocives de poussière de bois
•
en cas d‘emploi de la scie dans des pièces
fermées.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
Seules des lames appropriées (lames en métal
dur ou chrome vanadium) à la machine peuvent
être utilisées. Il est interdit d‘utiliser des lames
d‘acier à coupe très rapide et des meules tron-
- 36 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 36Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 36 02.06.16 10:2502.06.16 10:25
Page 37
F
4. Données techniques
4.1 TC-TS 2025/1 U
Moteur à courant alternatif ......220-240 V ~ 50 Hz
Puissance P .............S1 1800 W S6 25% 2000 W
Vitesse de rotation à vide n
Lame de scie en
métal dur ...........................Ø 250 x Ø30 x 2,8 mm
Nombre de dents ............................................. 24
Dimensions de la table ................... 640 x 487 mm
Elargissement de la table ga/dr ..... 640 x 200 mm
Hauteur de coupe max. ..................... 85 mm / 90°
.......................................................... 65 mm / 45°
Réglage de la hauteur ................ continu 0-85 mm
Table orientable ........................... continu 0° - 45°
Raccord d’aspiration ..............................Ø 36 mm
Poids .....................................................env. 21 kg
Catégorie de protection : ................................ II/
Épaisseur du coin à refendre : .................. 2,0 mm
4.2 TC-TS 2025/1 eco
Moteur à courant alternatif ......220-240 V ~ 50 Hz
Puissance P .............S1 1800 W S6 25% 2000 W
Vitesse de rotation à vide n
Lame de scie en
métal dur ...........................Ø 250 x Ø30 x 2,8 mm
Nombre de dents ............................................. 24
Dimensions de la table ................... 640 x 487 mm
Hauteur de coupe max. ..................... 85 mm / 90°
.......................................................... 65 mm / 45°
Réglage de la hauteur ................ continu 0-85 mm
Table orientable ........................... continu 0° - 45°
Raccord d’aspiration ..............................Ø 36 mm
Poids .....................................................env. 20 kg
Catégorie de protection : ................................ II/
Épaisseur du coin à refendre : .................. 2,0 mm
Mode S6 25% : marche continue avec service
discontinu (temps de marche 10 mn) Afi n de ne
pas faire chauff er le moteur de façon inadmis-
sible, il faut le faire fonctionner pendant 25% du
temps de marche à la puissance nominale et ensuite 75% du temps de marche sans charge.
...............5000 tr/min.
0
...............5000 tr/min.
0
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 61029.
Fonctionnement
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
....... 91 dB(A)
pA
WA
“ Les valeurs indiquées sont des valeurs
d’émission. Elles ne resprésentent pas forcément aussi des valeurs sûres du lieu de travail.
Quoiqu’il existe une correlation entre les niveaux
d’émission et d’immission, on ne peut pas en déduire fi ablement que des mesures de précaution
supplémentaires doivent ou ne doivent pas être
prises. Les facteurs qui peuvent avoir une infl u-
쓑
ence sur le niveau actuel d’immission sur le lieu
de travail, sont entre autres la durée de bruit, les
conditions spéciales du local de travail, d’autres
sources sonores etc., comme p.ex. le nombre
des machines sur place ainsi que les opérations
avoisinantes. Les valeurs fi ables sur le lieu de tra-
vail peuvent aussi varier selon le pays. Toutefois,
grâce à cette information l’utilisateur est en mesure d’évaluer plus sûrement les risques éventuels.”
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
쓑
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
Entretenez et nettoyez l’appareil régulière-
•
l’utilisez pas.
... 104 dB(A)
- 37 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 37Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 37 02.06.16 10:2502.06.16 10:25
Page 38
F
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
Déballez la scie circulaire à table et contrôlez
•
si elle n’a pas été endommagée par le transport.
Avant la mise en service, contrôler que tous
•
les capots et dispositifs de sécurité sont
correctement montés.
La lame de scie doit pouvoir marcher libre-
•
ment.
En cas de bois déjà travaillé, faire attention à
•
des corps étrangers, comme p.ex. clous ou
vis etc.
Avant d’actionner l’interrupteur Marche/Arrêt,
•
s’assurer que la lame de scie est corectement montée et que les pièces mobiles sont
souples.
6. Montage
Danger ! Avant tous travaux de maintenance,
de transformation et de montage sur la scie
circulaire, retirez la fi che secteur.
6.1 Montage du support (fi g. 4-5)
Retournez la scie circulaire à table et posez-
•
la sur le sol.
Vissez les quatre pieds d‘appui (29) à l‘aide
•
des vis allen (a) et sans serrer sur la scie.
À présent, vissez les barres longitudinales
•
(31) et les barres transversales (30) sur les
pieds d‘appuis à l‘aide des vis à tête ronde
(c) et des écrous (b) sans serrer. Attention :
les barres les plus longues doivent être fixées
latéralement.
Ensuite, serrez à fond toutes les vis et tous
•
les écrous du châssis.
Vissez les pieds d’appui (36) supplémen-
•
taires sur les pieds d’appui (29) arrière de
sorte qu’ils soient tournés vers la face arrière
de la machine (fig. 5).
Enfichez les pieds en caoutchouc (13) sur les
•
pieds d‘appui (29).
6.2 Montage de l’élargissement de la table
(fi g. 6)
Fixez sans serrer les élargissements de table
•
(33) sur la table de sciage (1) à l‘aide des vis
(a) et des écrous (b).
Vissez les supports (32) sur le boîtier de la
•
scie circulaire à table et sur les élargissements de la table (33) sans serrer (Fig. 6).
Alignez horizontalement les élargissements
•
de table (33) avec la table de menuisier.
Ensuite, vissez à fond toutes les vis.
•
6.3 Montage / démontage du capot de protection de lame (fi g. 3, 7)
Posez le capot de protection (2) sur le coin à
•
refendre (5) afin que la vis passe à travers le
trou (18) du coin à refendre.
Ne vissez pas la vis (15) à fond ; le capot de
•
protection de la lame doit pouvoir bouger
librement.
Le démontage doit être effectué dans l’ordre
•
inverse.
Avertissement !
Le capot de protection de lame (2) doit être
baissé sur l’objet à scier avant de commencer le sciage.
6.4 Remplacement de l’insertion de table
(fi g. 8)
En cas d’usure ou d’endommagement, il faut
•
changer l’insertion de table, sinon le risque
de blessure est augmenté.
Retirer le capot de protection de la lame de
•
scie (2).
Retirer les 6 vis à têtes fraisées (17).
•
Retirer l’insertion de table usée (6) par le
•
haut.
Le montage d’une nouvelle insertion de table
•
s’effectue dans l’ordre inverse.
- 38 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 38Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 38 02.06.16 10:2502.06.16 10:25
Page 39
F
6.5. Réglez le coin à refendre (fi g. 9,10)
Danger !Tirez la fiche de contact
•
Réglez la lame (4) sur la profondeur de coupe
•
max., amenez-la en position 0° puis arrêtezla.
Démontez le capot de protection de lame (cf.
•
6.2.)
Faites sortir l’insertion de table (6) (cf. 6.4)
•
Desserrez la vis de fixation (19).
•
Pousser le coin à refendre (5) vers la haut
•
jusqu’à ce que la distance entre la table de
sciage (1) et le bord supérieur du coin à refendre (5) soit d’env. 10 cm.
La distance entre la lame de scie (4) et le
•
coin à refendre (5) doit être de 3 à 5 mm.
Resserrer à fond les deux vis à six pans creux
•
(19) et monter l’insertion de table (Fig. 8).
6.6 Montage/remplacement de la lame de
scie (fi g. 7)
Attention ! Retirez la fiche de contact.
•
Retirez l’insertion de table en desserant les
•
deux boulons à tête conique (cf. 6.4)
Desserrez l’écrou en plaçant une clé (SW 21)
•
sur l’écrou et une autre clé à fourche (SW 10)
sur l’arbre du moteur pour contrecarrer.
Attention ! Tournez l’écrou dans le sens de
•
rotation de la lame de scie.
Retirez la bride extérieure et retirez l’ancienne
•
lame de scie de biais vers le bas de la bride
intérieure.
Avant le montage de la nouvelle lame de scie,
•
les brides de lame de scie doivent être consciencieusement nettoyées
Placez la nouvelle lame de scie en procédant
•
dans l’ordre inverse et serrez à fond
Attention ! Respectez le sens de la course,
•
le biais de coupe des dents doit pointer dans
le sens du mouvement, c.à.d. vers l’avant (cf.
flèche sur le capot de protection de lame)
Montez à nouveau le coin à refendre (5) tout
•
comme le capot de protection (2) (cf 6.3.,
6.5.)
Avant de travailler à nouveau avec la scie, il
•
faut contrôler le bon fonctionnement des dispositifs de protection.
7. Commande
7.1. Interrupteur Marche/Arrêt (fi g. 1)
En appuyant sur la touche .I., la scie peut
•
être mise en circuit. Avant le début du sciage,
patientez jusqu’à ce que la lame ait atteint sa
vitesse de rotation maximale.
Pour mettre la scie à nouveau hors circuit, il
•
faut appuyer sur la touche .0.
7.2 Profondeur de coupe (fi g. 1)
En tournant la manivelle à main (8), la lame de
scie (4) peut être réglée sur la profondeur de coupe souhaitée.
contre le sens des aiguilles d’une montre :
profondeur de coupe plus importante
dans le sens des aiguilles d’une montre :
profondeur de coupe moindre
7.3 Butée parallèle
7.3.1. Hauteur de butée (fi g. 11-14)
La butée parallèle fournie avec la livraison (7)
•
est équipée de deux surfaces de guidage de
hauteurs différentes.
En fonction de l’épaisseur du matériau à
•
couper, le rail de butée (23) doit être employé
pour matériau épais comme indiqué dans la
figure 12 et pour matériau mince comme indiqué dans la figure 13.
Pour commuter le rail de butée (23) sur la sur-
•
face de guidage inférieure, les deux vis moletées (26) doivent être desserrées pour défaire
le rail de butée (23) de son support (24).
Retirer les deux vis moletées (26) par la fente
•
(27) dans le rail de butée (23) et les remettre
dans la deuxième fente (25).
Monter le rail de butée (23) à nouveau sur le
•
support (24).
Pour passer à la surface de guidage supéri-
•
eure, procéder le manière analogue.
7.3.2. Largeur de coupe (fi g. 14)
Il faut utiliser la butée parallèle (7) pour dé-
•
couper des pièces de bois dans le sens de la
longueur.
La butée parallèle (7) peut être montée sur
•
les deux côtés de la table de sciage (1).
La butée parallèle (7) doit être montée sur le
•
barre de guidage (28) de la table de sciage
(1).
- 39 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 39Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 39 02.06.16 10:2502.06.16 10:25
Page 40
A l’aide de l’échelle (22) sur la barre de
•
guidage (1), la butée parallèle (7) peut être
réglée sur la cote souhaitée.
En appuyant sur le levier excentrique (12), la
•
butée parallèle peut être fixée dans la position souhaitée.
7.3.3. Régler la longueur de butée (fi g. 11,14)
Pour éviter que la pièce à scier ne se bloque,
•
le rail de butée (23) peut être poussé dans le
sens longitudinal.
Règle de base : l’extrémité arrière de la butée
•
se trouve contre une ligne imaginaire qui
commence environ au centre de la lame de
scie et se prolonge de 45° vers l’arrière.
Régler la largeur de coupe nécessaire
•
- Desserrer les vis moletées (26) et pousser
le rail de butée (23) vers l’avant jusqu’à ce
que la ligne imaginaire de 45° soit touchée.
- Resserrer à fond les vis moletées (26).
7.4 Butée transversale (fi g. 15)
Retirer la butée transversale (14) de son
•
support et la pousser dans la fente (21) de la
table de sciage (1).
Desserrer la vis moletée (20).
•
Tourner la butée transversale (14) jusqu’à ce
•
que la flèche (33) indique la cote d’angle désirée.
Resserrer à fond la vis moletée (27).
•
Attention !
Ne pas pousser trop loin le rail de butée (23)
•
en direction de la lame de scie.
La distance entre le rail de butée (23) et la
•
lame de scie (4) doit s’élever à env. 2 cm.
7.5. Réglage de l‘angle (fi g. 16)
Dévissez la poignée de fixation (9).
•
Ajustez l‘angle de la lame, en poussant le
•
volant (8) vers la machine et en le tournant en
même temps.
Bloquez la poignée de fixation.
•
F
8. Service
Avertissement !
Après chaque nouveau réglage, nous con-
•
seillons de faire un essai de coupe pour contrôler la cote réglée.
Après la mise en circuit de la scie, attendre
•
que la lame de scie ait atteint sa vitesse de
rotation maximale avant de commencer le
sciage.
Attention au début de la coupe !
•
N’exploitez l’appareil qu’avec l’aspiration.
•
Contrôlez et nettoyez régulièrement les ca-
•
naux d’aspiration.
Le capot de protection de la lame de scie
•
peut être retiré afin de brancher un tuyau
d‘aspiration sur la protection de la lame de
scie.
8.1.1. Réalisation de coupes longitudinales
(fi g. 17)
Ces coupes scient une pièce à usiner dans le
sens de sa longueur.
Un bord de la pièce à usiner est pressé contre la
butée parallèle (7) alors que le côté plat est posé
sur la table de sciage (1).
Le capot de protection de la lame de scie (2) doit
toujours être rabaissé sur la pièce à usiner.
La position de travail pour une coupe longitudinale ne doit jamais être sur une ligne avec la ligne
de coupe.
Régler la butée parallèle (7) en fonction de la
•
hauteur de la pièce à usiner et de la largeur
désirée (cf. 7.3).
Mettre la scie en circuit
•
Mettre les mains, doigts serrés, à plat sur la
•
pièce à usiner et pousser la pièce à usiner le
long de la butée parallèle (7) contre la lame
de scie (4).
Guidage latéral avec la main gauche unique-
•
ment jusqu’à l’arrête de devant du capot de
protection.
Pousser la pièce à usiner toujours jusqu’à la
•
fin du coin à refendre (5).
Le rebut de la coupe reste sur la table de
•
sciage (1) jusqu’à ce que la lame de scie (4)
soit à nouveau en position de repos.
Il faut empêcher les pièces à usiner de
•
longueur importante de basculer à la fin de la
coupe en prenant les mesures appropriées.
(par ex. un support déroulant etc.)
- 40 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 40Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 40 02.06.16 10:2502.06.16 10:25
Page 41
F
8.1.2. Couper des pièces minces (fi g. 18)
Les coupes longitudinales de pièces à usiner
ayant une largeur inférieure à 120 mm doivent absolument être eff ectuées à l’aide d’un poussoir.
Le poussoir fait partie de la livraison. Remplacer
immédiatement tout poussoir usé ou abîmé.
8.1.3. Couper des pièces très minces (Fig. 19)
Pour les coupes longitudinales de pièces à
•
usiner très minces d’une largeur de 30 mm et
moins, utiliser absolument un bois-poussoir.
La surface de guidage basse de la butée par-
•
allèle doit alors être préférée.
Le bois-poussoir ne fait pas partie de la liv-
•
raison ! (disponible dans tous les magasins
spécialisés courants). Remplacer à temps les
bois-poussoirs usés.
8.1.4. Coupes en biais (fi g. 16/20)
Les coupes en biais sont principalement exécutées en utilisant la butée parallèle (7).
Régler la lame de scie (4) sur la cote d’angle
•
désirée. (cf. 7.5.)
Régler la butée parallèle (7) en fonction de la
•
largeur et de la hauteur de la pièce à usiner
(cf. 7.3.1).
Exécuter la coupe en fonction de la largeur
•
de la pièce à usiner (cf. 8.1.1. et 8.1.2. et
8.1.3)
8.1.5. Coupes transversales (fi g. 21)
Pousser la butée transversale (14) dans l’une
•
des deux entailles (a) de la table de sciage
(1) et la régler sur la cote désirée. (cf. 7.4.).
Si la lame de scie (4) doit en plus être réglée
en biais, il faut alors utiliser l’entaille qui
empêche que votre main et la butée transversale ne touchent le capot de protection de la
lame de scie.
Presser fermement la pièce à usiner contre la
•
butée transversale (14).
Mettre la scie en circuit.
•
Pousser la butée transversale (14) et la pièce
•
à usiner en direction de la lame de scie pour
réaliser la coupe.
Avertissement !
•
Fixez toujours bien la pièce à usiner guidée,
ne tenez jamais la pièce à usiner sans fixation
lorsqu’elle doit être découpée.
Pousser toujours la butée transversale (14)
•
vers l’avant jusqu’à ce que la pièce à usiner
soit complètement découpée.
Remettre la scie hors circuit.
•
Ne retirer les copeaux de sciage qu’à partir
du moment où la lame de scie est complète-
ment arrêtée.
9. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
10. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
10.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
10.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
- 41 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 41Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 41 02.06.16 10:2502.06.16 10:25
Page 42
10.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
10.4 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
•
Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info
Astuce ! Pour un bon résultat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[email protected]
11. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
F
12. Stockage
Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.
- 42 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 42Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 42 02.06.16 10:2502.06.16 10:25
Page 43
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de rac-
•
cordement spéciales. Autrement dit, il est interdit de l‘utiliser sur un point de raccordement au choix.
L‘appareil peut entraîner des variations de tension provisoires lorsque le réseau n‘est pas favorable.
•
Le produit est exclusivement prévu pour l‘utilisation aux points de raccordement
•
a) qui ne dépassent pas une impédance de réseau maximale autorisée de 0,34 Ω
b) qui ont une intensité admissible du courant permanent d‘au moins 100 A par phase.
En tant qu‘utilisateur, vous devez vous assurer, si nécessaire en consultant votre entreprise
•
d‘électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, répond à l‘une des deux exigences a) ou b).
- 43 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 43Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 43 02.06.16 10:2502.06.16 10:25
Page 44
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
Catégorie Exemple
Pièces d‘usure* courroie trapézoïdale, brosses à charbon, inserti-
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
on de table, poussoir
lame
- 44 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 44Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 44 02.06.16 10:2502.06.16 10:25
Page 45
F
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.
- 45 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 45Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 45 02.06.16 10:2502.06.16 10:25
Page 46
I
Indice
1. Avvertenze sulla sicurezza
2. Descrizione dell’apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Montaggio
7. Uso
8. Esercizio
9. Sostituzione del cavo di alimentazione
10. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
11. Smaltimento e riciclaggio
12. Conservazione
- 46 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 46Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 46 02.06.16 10:2502.06.16 10:25
Page 47
I
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Attenzione! Pericolo di lesioni! Non mettete le mani sulla lama in movimento.
- 47 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 47Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 47 02.06.16 10:2502.06.16 10:25
Page 48
I
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio
(Fig. 1-3, 7-8, 11-14)
1. Piano di lavoro della sega
2 Coprilama
3 Spintore
4 Lama
5 Cuneo
6 Insert
7 Battuta parallela
8 Volantino
9 Manopola di regolazione e di arresto
10 Basamento
11 Interruttore ON/OFF
12 Leva dell‘eccentrico
13 Appoggio di gomma
14 Battuta trasversale
15 Vite
16 Adattatore di aspirazione
17 Vite a testa svasata
18 Foro (cuneo)
19 Vite di fi ssaggio
20 Vite
21 Scanalatura
22 Scala
23 Barra di battuta
24 Supporto
25 Fessura
26 Vite
27 Fessura
28 Guida
29 Gamba (A)
30 Barra trasversale (B)
31 Barra longitudinale (C)
32 Supporti*
33 Ampliamento del piano di lavoro*
34 Gancio utensili
35 Tubo di aspirazione
36 Gamba addizionale
37 Chiave ad anello 10/13 mm
38 Chiave ad anello 10/21 mm
* solo per il modello TC-TS 2025/1 U con ampliamento del piano di lavoro
a Vite a testa esagonale
b Dado
c Vite a testa tonda
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
- 48 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 48Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 48 02.06.16 10:2502.06.16 10:25
Page 49
I
Coprilama
•
Spintore
•
Guida parallela
•
Appoggio di gomma (4x)
•
Battuta trasversale
•
Barra di battuta
•
Gamba (4x)
•
Barra longitudinale (2x)
•
Barra trasversale (2x)
•
Supporto (4x)*
•
Ampliamento del piano di lavoro (2x)*
•
Materiale di montaggio
•
Chiave ad anello 10/13 mm
•
Chiave ad anello 10/21 mm
•
Tubo flessibile di aspirazione
•
Istruzioni per l‘uso originali
•
Avvertenze di sicurezza
•
*) solo per il modello TC-TS 2025/1 U – con ampliamento del piano di lavoro!
Nel caso del modello TC-TS 2025/1 U e del modello TC-TS 2025/1 eco possibile materiale di
fi ssaggio in sovrannumero (viti ecc.) per motivi di
produzione.
3. Utilizzo proprio
La sega circolare da banco serve a tagliare longitudinalmente e trasversalmente (solo con battuta
trasversale) legname di qualsiasi tipo in conformità alle dimensioni dell‘utensile. Non si deve tagliare legname di forma cilindrica di nessun tipo.
vertenze per l‘uso contenute nelle presenti istruzioni rientra nell‘uso corretto.
Le persone che usano l‘apparecchio e che si
occupano della manutenzione devono conoscere l‘apparecchio e gli eventuali pericoli. Inoltre
si devono rispettare scrupolosamente le norme
antinfortunistiche vigenti. Devono essere altresì
rispettate ulteriori regole generali di medicina del
lavoro e di sicurezza.
Le modifi che all‘apparecchio escludono com-
pletamente ogni responsabilità del costruttore e
ogni danno che ne derivi. Anche se l’apparecchio
viene usato in modo corretto non si possono
escludere completamente determinati fattori di
rischio residuo.
In considerazione del funzionamento e della struttura dell‘apparecchio si potrebbero presentare i
seguenti punti
Contatto con la lama nella zona non coperta.
•
Impigliamento nella lama in movimento (lesi-
•
oni da taglio).
Contraccolpo di pezzi da lavorare e loro fram-
•
menti.
Rotture della lama.
•
Pezzi della lama difettosi in metallo duro sca-
•
gliati all‘intorno.
Danni all‘udito se non si indossano le cuffie
•
antirumore necessarie.
Emissioni nocive di polveri di legno in caso di
•
impiego in locali chiusi.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
Devono venire usate soltanto lame adatte
all‘apparecchio (lame in metallo duro o cromovanadio). È vietato l‘uso di lame in acciaio HSS e
dischi di ogni tipo.
Anche il rispetto delle avvertenze di sicurezza
nonché delle istruzioni di montaggio e delle av-
- 49 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 49Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 49 02.06.16 10:2502.06.16 10:25
Page 50
I
4. Caratteristiche tecniche
4.1 TC-TS 2025/1 U
Motore a corrente alternata .....220-240 V ~ 50Hz
Potenza P ................S1 1800 W S6 25% 2000 W
Numero di giri in folle n
Lama riportata in
metallo duro .................... Ø 250 x Ø 30 x 2,8 mm
Numero dei denti ............................................. 24
Dimensioni del piano di lavoro ......640 x 487 mm
Ampliamento del tavolo sx/dx .......640 x 200 mm
Altezza max. taglio ........................... 85 mm / 90°
.......................................................... 65 mm / 45°
Regolazione altezza .......... in continuo 0 - 85 mm
Lama regolabile .................... in continuo 0° - 45°
Attacco di aspirazione ........................... Ø 36 mm
Peso ....................................................... ca. 21 kg
Grado di protezione: .................................... II /
Spessore del cuneo: ............................... 2,0 mm
4.2 TC-TS 2025/1 eco
Motore a corrente alternata .....220-240 V ~ 50Hz
Potenza P ................S1 1800 W S6 25% 2000 W
Numero di giri in folle n
Lama riportata in
metallo duro .................... Ø 250 x Ø 30 x 2,8 mm
Numero dei denti ............................................. 24
Dimensioni del piano di lavoro ......640 x 487 mm
Altezza max. taglio ........................... 85 mm / 90°
.......................................................... 65 mm / 45°
Regolazione altezza .......... in continuo 0 - 85 mm
Lama regolabile .................... in continuo 0° - 45°
Attacco di aspirazione ........................... Ø 36 mm
Peso ....................................................... ca. 20 kg
Grado di protezione: .................................... II /
Spessore del cuneo: ............................... 2,0 mm
Modalità operativa S6 25%: funzionamento continuato con sollecitazione intermittente (durata
di ciclo 10 min). Per non surriscaldare il motore
eccessivamente esso può essere fatto funzionare
con la potenza nominale indicata per il 25% della
durata del ciclo e poi deve continuare a funzionare senza carico per il 75% della durata del ciclo.
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 61029.
......................5000 min
0
......................5000 min
0
쓑
쓑
Esercizio
Livello di pressione acustica L
Incertezza K
..............................................3 dB
pA
Livello di potenza acustica L
-1
Incertezza K
.............................................. 3 dB
WA
........... 91 dB (A)
pA
........... 104 dB (A)
WA
I valori indicati sono valori di emissione e non
devono rappresentare allo stesso tempo anche
valori sicuri del posto di lavoro. Nonostante esista
una correlazione tra livelli di emissione e di immissione, da essi non si può stabilire esattamente
se siano necessarie ulteriori precauzioni. Tra i
fattori che possono infl uenzare il livello di immissi-
oni presente sul posto di lavoro ci sono la durata
dell’esposizione, il tipo di ambiente di lavoro, altre
fonti di rumori, ecc., per es. il numero dei macchinari e delle lavorazioni vicine. I valori sicuri del
posto di lavoro possono inoltre variare da paese a
paese. Questa informazione ha tuttavia lo scopo
di consentire
Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
-1
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to.
Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
•
all’apparecchio.
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipolvere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
- 50 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 50Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 50 02.06.16 10:2502.06.16 10:25
Page 51
I
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.
Togliete la sega circolare da banco
•
dall’imballo e verificate che non presenti danni dovuti al trasporto.
L’apparecchio deve venire installato in po-
•
sizione stabile, cioè avvitato su un banco di
lavoro o un basamento solido.
Prima della messa in esercizio devono essere
•
regolarmente montate tutte le coperture ed i
dispositivi di sicurezza.
La lama deve potersi muovere liberamente.
•
In caso di legno già lavorato, controllate che
•
non presenti corpi estranei come per es. chiodi o viti, ecc.
Prima di azionare l’interruttore di ON/OFF
•
accertatevi che la lama sia montata correttamente e che le parti mobili possano muoversi
liberamente.
6. Montaggio
Pericolo! Staccate sempre la spina dalla
presa di corrente prima di eseguire qualsiasi
operazione di manutenzione, di riallestimento o di montaggio della sega circolare.
6.1 Montaggio del basamento (Fig. 4-5)
Capovolgete la sega circolare da banco e
•
posatela sul pavimento.
Avvitate non troppo strettamente le quattro
•
gambe (29) alla sega con le viti a testa esagonale (a).
Adesso avvitate alle gambe, non troppo
•
saldamente, le barre longitudinali (31) e le
barre trasversali (30) con le viti a testa tonda
(c) e i dadi (b). Attenzione: le barre più lunghe
devono essere usate lateralmente.
Infine serrate bene tutte le viti e i dadi del ba-
•
samento.
Avvitate le gambe addizionali (36) a quelle
•
posteriori (29) in modo che siano rivolte verso
il retro dell’apparecchio (Fig. 5).
Inserite gli appoggi di gomma (13) alle estre-
•
mità delle gambe (29).
6.2 Montaggio dell’ampliamento del tavolo
(Fig. 6)
Fissate non troppo saldamente gli amplia-
•
menti del piano (33) al piano di lavoro della
sega (1) mediante le viti (a) e i dadi (a).
Avvitate non troppo saldamente i suppor-
•
ti (32) all’involucro della sega circolare e
all’ampliamento del tavolo (33) (Fig. 6).
Allineate orizzontalmente gli ampliamenti (33)
•
e il tavolo della sega.
Infine serrate tutte le viti.
•
6.3 Montare / smontare il coprilama (Fig. 3, 7)
Mettete il coprilama (2) sul cuneo (5) in modo
•
tale che la vite passi attraverso il foro (18) del
cuneo.
Non serrate troppo la vite (15) perché il copri-
•
lama deve rimanere mobile.
Lo smontaggio avviene nell’ordine inverso.
•
Avvertenza!
Prima di iniziare a lavorare, il coprilama (2)
deve essere abbassato sul pezzo da segare.
6.4 Sostituzione insert (Fig. 8)
In caso di usura o danneggiamento si deve
•
cambiare l’insert, altrimenti sussiste un maggiore pericolo di lesioni.
Togliete il coprilama (2).
•
Rimuovete le 1 viti a testa svasata (17).
•
Estrarre l’insert consumato (6).
•
Il montaggio del nuovo insert avviene
•
nell’ordine inverso.
6.5. Impostazione del cuneo (Fig. 9,10)
Pericolo! Staccate la spina dalla presa di
•
corrente
Impostate la lama (4) sulla max. profondità di
•
taglio, portarla in posizione 0° e bloccarla.
Smontate il coprilama (vedi 6.2)
•
Togliete l’insert (6) (vedi 6.3).
•
Allentate la vite di fissaggio (19).
•
Spingete verso l’alto il cuneo (5) fino a quan-
•
do la distanza fra il piano di lavoro (1) ed il
bordo superiore del cuneo (5) sia di ca. 10
cm.
La distanza fra la lama (4) ed il cuneo (5)
•
deve essere di 3-5 mm.
Serrate di nuovo la vite (19) e montate l’insert
•
(6) (Fig. 8).
- 51 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 51Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 51 02.06.16 10:2502.06.16 10:25
Page 52
I
6.6 Montaggio/sostituzione della lama (Fig. 7)
Attenzione! Staccate la spina dalla presa di
•
corrente.
Togliete l’insert allentando le due viti a testa
•
svasata (vedi 6.4).
Allentate il dado inserendo una chiave (n.
•
21) nel dado e fissando l’altra estremità
con un’altra chiave fissa (n. 10) all’estremità
dell’albero motore.
Attenzione! Ruotate il dado nel senso di rota-
•
zione della lama.
Togliete la flangia esterna e la lama vecchia
•
dalla flangia interna sfilandola obliquamente
verso il basso.
Prima del montaggio della nuova lama pulite
•
accuratamente le relative flange.
Rimontate la nuova lama nell’ordine inverso e
•
serratela.
Attenzione! Osservate il senso di rotazione,
•
l’obliquità di taglio dei denti deve essere rivolta nel senso di rotazione, cioè in avanti (vedi
freccia sul coprilama).
Rimontate il cuneo (5) e il coprilama (2) e re-
•
golateli (vedi 6.3, 6.5).
Prima di continuare a lavorare con la sega si
•
deve verificare che i dispositivi di protezione
funzionino.
7. Uso
7.1. Interruttore ON/OFF (Fig. 1)
La sega può venire inserita premendo il
•
pulsante verde .I.. Prima di iniziare a segare,
aspettate che la lama abbia raggiunto il massimo numero di giri.
Per disinserire la sega si deve premere il pul-
•
sante rosso .0..
7.2. Profondità di taglio (Fig. 1)
Girando la manovella (8) si può regolare la lama
(4) sulla profondità di taglio desiderata.
In senso antiorario:
profondità di taglio maggiore
In senso orario:
profondità di taglio minore
7.3. Guida parallela
7.3.1. Altezza di battuta (Fig. 11-14)
La guida parallela (7) in dotazione possiede
•
due superfici di guida di diversa altezza.
A seconda dello spessore dei materiale da
•
tagliare si deve usare la barra di guida (23)
come in Fig. 12, per materiale spesso, e
come in Fig. 13, per materiale sottile.
Per adattare la barra di guida (23) alla super-
•
ficie di guida più bassa, si devono allentare le
due viti zigrinate (26) per staccare la barra di
guida (23) dal supporto (24).
Estrarre le due viti zigrinate (26) attraverso
•
una fessura (27) nella barra di guida (23) e
inserirle nell’altra fessura (25).
Rimontate la barra di guida (23) sul supporto
•
(24).
Il passaggio alla superficie di guida superiore
•
deve avvenire in modo analogo.
7.3.2. Larghezza di taglio (Fig. 14)
Nell’eseguire tagli longitudinali si deve usare
•
la guida parallela (7).
La guida parallela (7) può essere montata su
•
entrambi i lati del piano di lavoro (1).
La guida parallela (7) deve essere applicata
•
alla barra di guida (28) del piano di lavoro (1).
Mediante la scala (22) sulla barra di guida (1)
•
si può impostare la guida parallela (7) con la
misura desiderata.
Premendo la leva dell’eccentrico (12) si può
•
bloccare la guida parallela nella posizione
voluta.
7.3.3. Impostazione lunghezza di guida
(Fig. 11,14)
Per evitare che il materiale da tagliare si in-
•
castri, la barra di guida (23) si può spostare
longitudinalmente.
Regola generale: l’estremità posteriore della
•
battuta tocca una linea ideale che inizia circa
al centro della lama e continua all’indietro sotto i 45°.
Regolate la larghezza di taglio desiderata
•
- Allentate le viti zigrinate (26) e spostate in
avanti la barra di guida (23) fino a toccare la
linea ideale di 45°.
- Serrate di nuovo le viti zigrinate (26).
- 52 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 52Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 52 02.06.16 10:2502.06.16 10:25
Page 53
I
7.4. Guida trasversale (Fig. 15)
Spingete la guida trasversale (14) nella sca-
•
nalatura (21) del piano di lavoro.
Allentate la vite zigrinata (20).
•
Girate la guida trasversale (14) fino a quando
•
la freccia indichi l’inclinazione desiderata.
Serrate di nuovo la vite zigrinata (20).
•
Attenzione!
Non spingete troppo la barra di guida (23)
•
verso la lama.
La distanza tra la barra di guida (23) e la lama
•
(4) deve essere di ca. 2 cm.
7.5. Regolazione dell‘angolo (Fig. 16)
Allentate la manopola di arresto (9).
•
Regolate l‘inclinazione della lama, premendo
•
il volantino (8) verso la macchina e ruotando
contemporaneamente.
Bloccate la manopola di arresto.
•
8. Esercizio
Avvertenza!
Dopo ogni nuova regolazione si consiglia un
•
taglio di prova per verificare le misure impostate.
Dopo l’inserimento della sega, attendete che
•
la lama raggiunga il massimo numero di giri
prima di eseguire il taglio.
Attenzione quando si incide!
•
Utilizzate l’apparecchio solo con aspirazione.
•
Controllate e pulite regolarmente i canali di
•
aspirazione.
Il tappo sul coprilama può venire tolto in
•
modo da collegare un tubo di aspirazione al
coprilama.
8.1.1. Esecuzione di tagli longitudinali
(Fig. 17)
In questo caso si tratta di segare un pezzo nel
senso della lunghezza.
Uno spigolo del pezzo da segare viene premuto
contro la guida parallela (7), mentre il lato piatto è
appoggiato sul piano di lavoro (1).
Il coprilama (2) deve essere sempre abbassato
sul pezzo da tagliare.
La posizione di lavoro in caso di taglio longitudinale non deve essere mai sulla stessa linea del
taglio.
Impostate la guida parallela (7) in base
•
all’altezza del pezzo da lavorare e alla larghezza desiderata. (vedi 7.3)
Inserite la sega.
•
Appoggiate le mani con le dita chiuse piane
•
sul pezzo da lavorare e spingetelo lungo la
guida parallela (7) nella lama (4).
Con la mano destra o sinistra (a seconda del-
•
la posizione della guida parallela), spingete
la guida laterale solo fino al bordo anteriore
della calotta protettiva.
Spingete il pezzo da lavorare sempre fino alla
•
fine del cuneo (5).
Lo scarto di taglio rimane sul piano di lavoro
•
(1) fino a quando la lama (4) non si trova nuovamente a riposo.
Fissate i pezzi da lavorare lunghi affinché non
•
si ribaltino una volta tagliati! (per es. supporto
ecc.)
8.1.2. Segare pezzi sottili (Fig. 18)
I tagli longitudinali dei pezzi da lavorare con una
larghezza inferiore ai 120 mm devono essere assolutamente eseguiti con l’ausilio di uno spintore
(3). Lo spintore è compreso nella fornitura.
Sostituite subito uno spintore consumato o danneggiato.
8.1.3. Segare pezzi molto sottili (Fig. 19)
Per tagli longitudinali di pezzi da lavorare mol-
•
to sottili con una larghezza di 30 mm o meno
si deve assolutamente usare uno spintore.
In tal caso si deve preferire la superficie di
•
guida in basso della guida parallela.
Lo spintore non è compreso tra gli elementi
•
forniti! (Reperibile presso i rivenditori specializzati) Sostituite tempestivamente uno spintore consumato.
8.1.4. Esecuzione di tagli trasversali
(Fig. 16/20)
I tagli trasversali vengono eseguiti fondamentalmente utilizzando la guida parallela (7).
Regolate la lama (4) sull’inclinazione deside-
•
rata. (vedi 7.5)
Impostate la guida parallela (7) in base alla
•
larghezza e all’altezza del pezzo da lavorare
(vedi 7.3.1).
Eseguite il taglio in modo corrispondente alla
•
larghezza del pezzo da lavorare (vedi 8.1.1,
8.1.2 e 8.1.3).
- 53 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 53Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 53 02.06.16 10:2502.06.16 10:25
Page 54
I
8.1.5. Esecuzione di sezioni (Fig. 21)
Spingete la guida trasversale (14) in una delle
•
due scanalature (21) del piano di lavoro e
impostate l’inclinazione desiderata. (vedi 7.4)
Se anche la lama (4) dovesse essere posta
obliqua, allora si deve usare la scanalatura
(21) che non permette alla vostra mano e alla
guida trasversale di entrare in contatto con il
coprilama.
Spingete saldamente il pezzo da lavorare
•
contro la guida trasversale (14).
Inserite la sega.
•
Per eseguire il taglio spingete la guida tras-
•
versale (14) e il pezzo da lavorare in direzione
della lama.
Avvertenza!
•
tenete sempre il pezzo da lavorare spinto con
la guida, mai il pezzo libero che viene tagliato.
Spingete la guida trasversale (14) sempre
•
fino a quando il pezzo da lavorare sia completamente tagliato.
Disinserite di nuovo la sega. Eliminate lo
•
scarto di taglio solo quando la lama è ferma.
9. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
10. Pulizia, manutenzione e
ordinazione dei pezzi di
ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.
10.1 Pulizia
Tenete il più possibile i dispositivi di protezio-
•
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito
•
dopo averlo usato.
Pulite l’apparecchio regolarmente con un
•
panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
10.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricista.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.
10.3 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
10.4 Ordinazione di pezzi di ricambio e
accessori
In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:
Tipo di apparecchio
•
Numero di articolo dell‘apparecchio
•
Numero di identificazione dell‘apparecchio
•
Numero del pezzo di ricambio richiesto
•
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
Consiglio! Per un buon risultato di lavoro consigliamo
gli accessori di qualità di
! www.kwb.eu
- 54 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 54Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 54 02.06.16 10:2502.06.16 10:25
Page 55
11. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
12. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
I
- 55 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 55Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 55 02.06.16 10:2502.06.16 10:25
Page 56
I
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di col-
•
legamento. Ciò significa che non ne è consentito l‘uso con collegamento prese scelte a piacimento.
In caso di condizioni di rete sfavorevoli l‘apparecchio può causare delle variazioni temporanee di
•
tensione.
Il prodotto è concepito solo per l‘utilizzo collegato a prese che
•
a) non superino una massima impedenza di rete Z sys = 0,34 Ω, oppure
b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura
•
dell‘energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi
uno dei due requisiti citati a) oppure b).
- 56 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 56Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 56 02.06.16 10:2502.06.16 10:25
Page 57
I
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Cinghia trapezoidale, spazzole di carbone, insert,
Materiale di consumo/parti di consumo * Lama
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
spintore
- 57 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 57Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 57 02.06.16 10:2502.06.16 10:25
Page 58
I
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
- 58 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 58Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 58 02.06.16 10:2502.06.16 10:25
Page 59
NL
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
- 59 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 59Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 59 02.06.16 10:2502.06.16 10:25
Page 60
NL
Inhoudsopgave
1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vóór inbedrijfstelling
6. Montage
7. Bediening
8. Bedrijf
9. Vervanging van de netaansluitleiding
10. Reiniging, onderhoud en bestellen van wisselstukken
11. Verwijdering en recyclage
12. Opbergen
- 60 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 60Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 60 02.06.16 10:2502.06.16 10:25
Page 61
NL
Gevaar! - Handleiding lezen om het letselrisico te verminderen
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-
an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
Voorzichtig! Lichamelijk gevaar! Niet in het draaiende zaagblad grijpen.
- 61 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 61Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 61 02.06.16 10:2502.06.16 10:25
Page 62
NL
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de veiligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Gevaar!
Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-
ties en aanwijzingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1-3, 7-8, 11-14)
1. Zaagtafel
2 Zaagbladafdekking
3 Schuifstok
4 Zaagblad
5 Spouwmes
6 Tafelinzetstuk
7 Parallelaanslag
8 Handwiel
9 Afstel- en vastzetgreep
10 Onderstel
11 AAN/UIT-schakelaar
12 Excenterhefboom
13 Rubbervoet
14 Dwarsaanslag
15 Schroef
16 Afzuigadapter
17 Verzonken schroef
18 Gat (spouwmes)
19 Bevestigingsschroef
20 Schroef
21 Gleuf
22 Schaal
23 Aanslagrail
24 Houder
25 Gleuf
26 Schroef
27 Gleuf
28 Geleiderail
29 Standbeen (A)
30 Dwarsstuk (B)
31 Langsstuk (C)
32 Steunen*
33 Tafelverbreding*
34 Gereedschapshaak
35 Afzuigslang
36 Extra standbeen
37 Ringsleutel 10/13 mm
38 Ringsleutel 10/21 mm
* alleen model TC-TS 2025/1 U met tafelverbre-
ding
a Zeskantschroef
b Moer
c Rondkopschroef
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in
acht te nemen.
Open de verpakking en neem het toestel
•
voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede
•
verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet
•
is.
Controleer het toestel en de accessoires op
•
transportschade.
Bewaar de verpakking indien mogelijk tot het
•
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
- 62 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 62Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 62 02.06.16 10:2502.06.16 10:25
Page 63
NL
Zaagbladbescherming
•
Schuifstok
•
Parallelaanslag
•
Rubber voet (4x)
•
Dwarsaanslag
•
Aanslagrail
•
Standbeen (4x)
•
Langsstuk (2x)
•
Dwarsstuk (2x)
•
Steunen (4x)*
•
Tafelverbreding (2x)*
•
Montagemateriaal
•
Ringsleutel 10/13 mm
•
Ringsleutel 10/21 mm
•
Zuigslang
•
Originele handleiding
•
Veiligheidsinstructies
•
* alleen model TC-TS 2025/1 U – met tafelverbreding!
Bij model TC-TS 2025/1 U en model TC-TS
2025/1 eco overtollig bevestigingsmateriaal
(schroeven enz.) afhankelijk van de productie
mogelijk.
3. Reglementair gebruik
De tafelcirkelzaag dient om alle soorten hout in
de lengte en breedte (enkel met dwarsaanslag)
overeenkomstig de grootte van de machine te
snijden. Rond hout van welke soort dan ook mag
niet worden gesneden.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften
van deze gebruiksaanwijzing hoort eveneens tot
het doelmatig gebruik.
Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de
hoogte zijn van mogelijke gevaren. Bovendien
moeten de geldende voorschriften ter voorkoming
van ongevallen strikt worden opgevolgd. Andere
algemene regels qua arbeidsgeneeskunde en
veiligheid dienen in acht te worden genomen.
Veranderingen aan de machine sluiten een
aansprakelijkheid van de fabrikant en daaruit
voortvloeiende schade helemaal uit. Ondanks
een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd.
Ten gevolge van de constructie en opbouw van
de machine kunnen zich de volgende punten
voordoen:
Raken van het zaagblad in het niet afgedekte
•
zaaggebied.
Grijpen in het draaiend zaagblad (snijwon-
•
den).
Terugstoot van werkstukken en werkstukde-
•
len.
Zaagbladbreuken.
•
Wegslingeren van beschadigde hardmetaal-
•
delen van het zaagblad.
Gehoorschade bij niet-gebruik van de nodige
•
gehoorbeschermer.
Bij gebruik in gesloten vertrekken vrijkomen
•
van houtstof die schadelijk is voor de gezondheid.
Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
Alleen de voor de machine gepaste zaagbladen
(HM of CV zaagbladen) mogen worden gebruikt.
Het gebruik van HSS zaagbladen en doorslijpschijven van welke soort dan ook is verboden.
- 63 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 63Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 63 02.06.16 10:2502.06.16 10:25
Page 64
NL
4. Technische gegevens
4.1 TC-TS 2025/1 U
Wisselstroommotor ................ 220-240 V ~ 50 Hz
Vermogen P ..............S1 1800 W S6 25%2000 W
Nullasttoerental n
Hardmetaalzaagblad ....... Ø 250 x Ø 30 x 2,8 mm
Aantal tanden .................................................. 24
Tafelafmetingen .............................640 x 487 mm
Tafelverbreding links/rechts ........... 640 x 200 mm
Snijhoogte max. ................................ 85 mm / 90°
.......................................................... 65 mm / 45°
Hoogteverstelling ..........traploos van 0 tot 85 mm
Zaagblad zwenkbaar ........traploos van 0° tot 45°
Afzuigaansluiting ...................................Ø 36 mm
Gewicht .................................................. ca. 21 kg
Beschermklasse: ......................................... II/
Dikte van de spleetbout: .......................... 2,0 mm
4.2 TC-TS 2025/1 eco
Wisselstroommotor ................ 220-240 V ~ 50 Hz
Vermogen P ..............S1 1800 W S6 25%2000 W
Nullasttoerental n0 ...............................5000 min
Hardmetaalzaagblad ....... Ø 250 x Ø 30 x 2,8 mm
Aantal tanden .................................................. 24
Tafelafmetingen .............................640 x 487 mm
Snijhoogte max. ................................ 85 mm / 90°
.......................................................... 65 mm / 45°
Hoogteverstelling ..........traploos van 0 tot 85 mm
Zaagblad zwenkbaar ........traploos van 0° tot 45°
Afzuigaansluiting ...................................Ø 36 mm
Gewicht .................................................. ca. 20 kg
Beschermklasse: ......................................... II/
Dikte van de spleetbout: .......................... 2,0 mm
Bedrijfsmodus S6 25%: Doorlopend bedrijf met
discontinue belasting (cyclusduur 10 min). Om de
motor niet ontoelaatbaar te verwarmen mag de
motor 25% van de cyclusduur met het opgegeven
nominale vermogen werken en moet hij vervolgens 75% van de cyclusduur zonder last verder
draaien.
...............................5000 min
0
쓑
쓑
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 61029.
Bedrijf
-1
Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K
.......................... 91 dB (A)
pA
........................................... 3 dB
pA
......................... 104 dB (A)
WA
.......................................... 3 dB
WA
De waarden vermeld in de tabel zijn emissiewaarden en komen niet meteen noodzakelijk overeen
met de geluidswaarden gemeten op de werkvloer. Hoewel er een correlatie bestaat tussen
emissie- en immissieniveaus kan er niet zeker
uit worden opgemaakt of al dan niet bijkomende
voorzorgsmaatregelen vereist zijn. Medebepalende factoren die het momenteel op de werkplaats
voorhanden zijnde immissieniveau kunnen beïnvloeden zijn o.a. de duur van de geluidsinwerking,
de karakteristieke gesteldheid van de werkruimte,
andere geluidsbronnen etc. b.v. het aantal machines en andere in de buurt plaats hebbende
-1
processen. De betrouwbare werkplaatswaarden
kunnen evenwel van land tot land variëren. Deze
informatie zal echter de gebruiker in staat stellen,
gevaar en risico beter te kunnen beoordelen.
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
•
aan.
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
•
bruikt.
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.
- 64 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 64Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 64 02.06.16 10:2502.06.16 10:25
Page 65
NL
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.
Waarschuwing!
Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders
afstelt.
Tafelcirkelzaag uitpakken en controleren op
•
eventueel voorhanden zijnde transportschade
De machine moet worden opgesteld zodat ze
•
veilig staat, d.w.z. ze moet op een werkbank
of een vast onderstel worden vastgeschroefd.
Vóór inbedrijfstelling moeten alle afdekkingen
•
en veiligheidsinrichtingen naar behoren zijn
gemonteerd.
Het zaagblad moet vrij kunnen draaien.
•
Bij reeds bewerkt hout op vreemde voorwer-
•
pen letten zoals b.v. nagels of schroeven etc.
Voordat u de aan-/uitschakelaar indrukt dient
•
u zich ervan te vergewissen dat het zaagblad
correct is gemonteerd en bewegelijke onderdelen gemakkelijk bewegen.
6. Montage
Gevaar! Trek vóór alle onderhouds-, afstel- en
montagewerkzaamheden telkens de netstekker uit het stopcontact.
6.1 Montage van het onderstel (Afb. 4-5)
De tafelcirkelzaag omdraaien en op de grond
•
leggen.
De vier standbenen (29) met de zes-
•
kantschroeven (a) los aan de zaag schroeven.
Nu de langsstukken (31) en dwarsstukken
•
(30) met de rondkopschroeven (c) en moeren
(b) los vastschroeven aan de standbenen.
Opgelet: De langere verstijvingen moeten
zijdelings worden gebruikt.
Daarna alle schroeven en moeren van het
•
onderstel vastschroeven.
Schroef de extra standbenen (36) zodanig
•
op de achterste standbenen (29) vast dat ze
naar de achterzijde van de machine wijzen
(fig. 5).
Steek de rubbervoeten (13) de standbenen
•
(29) op.
6.2 Montage tafelverbreding (fi g. 6)
Tafelverbredingen (33) aan de zaagtafel (1)
•
met de schroeven (a) en moeren (b) los bevestigen.
Steunen (32) op het huis van de tafelcir-
•
kelzaag en op de tafelverbredingen (33) losjes aanschroeven (fig. 6).
Tafelverbredingen (33) gelijk liggend met de
•
zaagtafel uitrichten.
Daarna alle schroeven goed aanhalen.
•
6.3 Zaagbladafdekking monteren / demonteren (fi g. 3, 7).
Zaagbladafdekking (2) op de spleetspie (5)
•
plaatsen zodat de schroef het gat (18) van de
spleetspie (5) in past.
Schroef (15) niet te hard aandraaien; de
•
zaagbladafdekking moet vrij bewegelijk blijven.
De demontage gebeurt in omgekeerde
•
volgorde.
Waarschuwing!
De zaagbladafdekking (2) op het te zagen
goed laten zakken voordat u begint te zagen.
6.4 Tafelinzetstuk vervangen (fi g. 8)
Bij slijtage of schade moet het tafelinzetstuk
•
worden vervangen, anders bestaat er verhoogd gevaar een verwonding op te lopen.
Zaagbladafdekking (2) afnemen.
•
De 1 verzonken schroeven (17) verwijderen.
•
Het versleten tafelinzetstuk (6) uitnemen.
•
De montage van het nieuwe tafelinzetstuk
•
gebeurt in omgekeerde volgorde
6.5. Spleetspie instellen (fi g. 9,10)
Gevaar! Netstekker trekken
•
Zaagblad (4) op max. snijdiepte afstellen,
•
naar de 0° stand brengen en arrêteren.
Zaagbladafdekking demonteren (zie 6.2).
•
Tafelinzetstuk (6) uitnemen (zie 6.4).
•
De bevestigingsschroeven (19) losdraaien.
•
Spleetspie (5) omhoogschuiven tot de af-
•
stand tussen zaagtafel (1) en bovenkant
spleetspie (5) ca. 10 cm bedraagt.
De afstand tussen zaagblad (4) en spleetspie
•
(5) moet 3 tot 5 mm zijn.
De schroef (19) opnieuw aanhalen en tafelin-
•
zetstuk (6) monteren (fig. 8).
- 65 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 65Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 65 02.06.16 10:2502.06.16 10:25
Page 66
NL
6.6 Monteren / verwisselen van zaagblad
(fi g. 7)
Let op! Netstekker trekken.
•
Het tafelinzetstuk verwijderen door de twee
•
verzonken schroeven los te draaien (zie 6.4).
Moer losdraaien. Daarvoor een sleutel (SW
•
21) aan de moer zetten en een andere platte
open sleutel (SW 10) aan de motoras zetten
om tegen te houden.
Let op! Moer in draairichting van het zaagblad
•
draaien.
Buitenste flens afnemen en het oude zaag-
•
blad schuin naar beneden van de binnenste
flens aftrekken.
Zaagbladflenzen zorgvuldig schoonmaken
•
alvorens het nieuwe zaagblad te monteren
Het nieuwe zaagblad in omgekeerde volgor-
•
de weer monteren en aanhalen
Let op ! Draairichting in acht nemen, de snij-
•
schuinte moet in draairichting, d.w.z. naar voren wijzen (zie pijl op de zaagbladafdekking)
Spleetspie (5) alsook de zaagbladafdekking
•
(2) opnieuw monteren en afstellen (zie 6.3,
6.5)
Controleer of de veiligheidsinrichtingen naar
•
behoren werken voordat u met de zaag verder werkt.
7. Bediening
7.1. AAN / UIT schakelaar (fi g. 1)
De zaag kan worden aangezet door de groe-
•
ne toets .1. in te drukken. Wacht met het zagen tot het zaagblad zijn maximumtoerental
heeft bereikt.
De zaag wordt terug afgezet door de rode
•
toets .0. in te drukken.
7.2. Snijdiepte (fi g. 1)
Het zaagblad (4) kan op de gewenste snijdiepte
worden afgesteld door de handkruk (8) te draaien.
Tegen de richting van de wijzers van de klok
in :
grotere snijdiepte
Met de wijzers van de klok mee:
kleinere snijdiepte
7.3. Parallelaanslag
7.3.1. Aanslaghoogte (fi g. 11-14)
De bijgeleverde parallelaanslag (7) heeft twee
•
geleidevlakken, die van hoogte verschillen.
Naargelang de dikte van de te snijden materi-
•
alen moet de aanslagrail (23) volgens fig. 12,
voor dik materiaal en volgens fig. 13 voor dun
materiaal worden gebruikt.
Om de aanslagrail (23) op het lager gelei-
•
devlak af te stellen, moeten de beide kartelschroeven (26) worden losgedraaid teneinde
de aanslagrail (23) los te nemen van de
houder (24).
De beide kartelschroeven (26) via de ene
•
spleet (27) in de aanslagrail (23) uitnemen en
terug de andere spleet (25) in zetten.
Aanslagrail (23) opnieuw op de houder (24)
•
monteren.
Het afstellen op het hoog geleidevlak dient
•
analoog te worden uitgevoerd.
7.3.2. Snijbreedte (fi g. 14)
Tijdens het in de lengte snijden van houten
•
stukken moet de parallelaanslag (7) worden
gebruikt.
De parallelaanslag (7) kan aan weerskanten
•
van de zaagtafel (1) worden gemonteerd.
De parallelaanslag (7) moet de geleiderail
•
(28) van de zaagtafel (1) in worden gezet.
Met behulp van de schaal (22) op de gelei-
•
derail (1) kan de parallelaanslag (7) op de
gewenste maat worden afgesteld.
Door drukken van de excenterhefboom (12)
•
kan de parallelaanslag in de gewenste positie
worden vastgeklemd.
7.3.3. Aanslaglengte instellen (fi g. 11,14)
Om te voorkommen dat het te snijden goed
•
vastklemt kan de aanslagrail (23) in lengterichting worden verschoven.
Vuistregel : Het achterste uiteinde van de
•
aanslag sluit aan bij een imaginaire lijn die
ongeveer bij het centrum van het zaagblad
begint en met 45° naar achteren verloopt.
Nodige snijbreedte afstellen
•
- Kartelschroeven (26) losdraaien en aanslagrail (23) naar voren schuiven tot de imaginaire
45° lijn wordt geraakt.
- Kartelschroeven (26) weer aanhalen.
- 66 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 66Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 66 02.06.16 10:2502.06.16 10:25
Page 67
NL
7.4. Dwarsaanslag (fi g. 15)
Dwarsaanslag (14) de gleuf (21) van de zaag-
•
tafel in schuiven.
Kartelschroef (20) losdraaien.
•
Dwarsaanslag (14) draaien tot de pijl naar de
•
gewenste hoekmaat wijst.
Kartelschroef (20) weer aanhalen.
•
Let op!
Aanslagrail (23) niet te ver naar het zaagblad
•
toe schuiven.
De afstand tussen aanslagrail (23) en zaag-
•
blad (4) moet ca. 2 cm bedragen.
7.5. Hoekinstelling (fi g. 16)
Maak de vastzetgreep (9) los.
•
Verstel de hoek van het zaagblad door het
•
handwiel (8) naar de machine toe te drukken
en gelijktijdig te draaien.
Arrêteer de vastzetgreep.
•
8. Bedrijf
Waarschuwing!
Na elke nieuwe afstelling is het aan te raden
•
een proefsnede uit te voeren om de afgestelde afmetingen te controleren.
Na het aanzetten van de zaag wachten tot het
•
zaagblad zijn maximumtoerental heeft bereikt
voordat u de snede uitvoert.
Let op bij het insnijden !
•
Gebruik het toestel alleen met afzuiging. Con-
•
troleer en reinig regelmatig de afzuigkanalen.
De kap op de zaagbladafdekking kan wegge-
•
nomen worden zodat op de zaagbladafdekking een afzuigslang kan worden aangesloten.
8.1. Uitvoeren van langssneden (fi g. 17)
Hierbij wordt een werkstuk in lengterichting
doorgesneden. Eén kant van het werkstuk wordt
tegen de parallelaanslag (7) geduwd terwijl de
vlakke zijde op de zaagtafel (1) ligt. De zaagbladafdekking (2) moet altijd op het werkstuk worden
neergelaten. De werkstand tijdens het snijden in
lengterichting mag nooit in één lijn met de verloop
van de snede zijn.
Parallelaanslag (7) afstellen naargelang van
•
de hoogte van het werkstuk en de gewenste
breedte. (zie 7.3)
Zaag aanzetten
•
Handen met gesloten vingers plat op het
•
werkstuk leggen en het werkstuk langs de pa-
rallelaanslag (7) het zaagblad (4) in schuiven.
Zijdelings geleiding met de linker of rechter
•
hand (naargelang de positie van de parallelaanslag) enkel tot de voorkant van de beschermkap leiden.
Het werkstuk altijd doorschuiven tot aan het
•
einde van de spleetspie (5).
De snijafval blijft op de zaagtafel (1) liggen
•
tot het zaagblad (4) opnieuw tot stilstand is
gekomen.
Lange werkstukken aan het einde van het
•
snijden beveiligen tegen neerkantelen! (b.v.
afrolstandaard etc.)
8.1.2. Snijden van smalle werkstukken
(fi g. 18)
Langssneden van werkstukken met een
•
breedte van minder dan 120 mm moeten absoluut met gebruikmaking van een schuifstok
(3) worden uitgevoerd. Schuifstok is niet bij
de levering begrepen.
Versleten of beschadigde schuifstok onverwi-
•
jld vervangen.
8.1.3.Snijden van zeer smalle werkstukken
(fi g. 19)
Voor langssneden van zeer smalle werkstuk-
•
ken met een breedte van 30 mm en minder
moet absoluut een schuifstok worden gebruikt.
Daarbij gebruikt u best het laag geleidevlak
•
van de parallelaanslag.
Schuifhout niet bij de levering begrepen !
•
(Verkrijgbaar in de gespecialiseerde handel)
Versleten schuifhout tijdig vervangen.
8.1.4.Uitvoeren van schuine sneden
(fi g. 16/20)
Schuine sneden worden principieel met gebruikmaking van de parallelaanslag (7) uitgevoerd.
Zaagblad (4) op de gewenste hoekmaat af-
•
stellen. (zie 7.5)
Parallelaanslag (7) afstellen naargelang van
•
de breedte en de hoogte van het werkstuk
(zie 7.3.1).
Snede conform de werkstukbreedte uitvoeren
•
(zie 8.1.1 en 8.1.2. en 8.1.3)
8.1.5. Uitvoeren van dwarssneden (fi g. 21)
Dwarsaanslag (14) in één van de beide
•
groeven (21) van de zaagtafel schuiven en op
de gewenste hoekmaat afstellen. (zie 7.4) Indien het zaagblad (4) bovendien schuin wordt
gesteld, moet de groef (21) worden gebruikt
die uw hand en de dwarsaanslag niet met de
- 67 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 67Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 67 02.06.16 10:2502.06.16 10:25
Page 68
NL
zaagbladafdekking in contact laat komen.
Indien nodig aanslagrail (25) gebruiken.
•
Werkstuk hard tegen de dwarsaanlag (14)
•
duwen.
Zaag aanzetten.
•
Dwarsaanslag (14) en werkstuk naar het
•
zaagblad toe schuiven teneinde de snede uit
te voeren.
Waarschuwing!
•
Hou altijd het geleide werkstuk vast, nooit het
vrije werkstuk dat afgesneden wordt.
Dwarsaanslag (14) altijd blijven vooruitschu-
•
iven tot het werkstuk helemaal is doorgesneden.
Zaag weer uitzetten. Zaagafval pas verwijde-
•
ren als het zaagblad stilstaat.
9. Vervanging van de
netaansluitleiding
Gevaar!
Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.
10. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.
10.1 Reiniging
Hou de veiligheidsinrichtingen, de ventila-
•
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk
•
gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-
•
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
10.2 Koolborstels
Bij bovenmatige vonkvorming laat u de koolborstels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.
10.3 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
10.4 Bestelling van onderdelen en toebehoren:
Gelieve bij de bestelling van onderdelen de volgende gegevens te vermelden:
Type van het apparaat
•
Artikelnummer van het apparaat
•
Ident.-nummer van het apparaat
•
Onderdeelnummer van het benodigde on-
•
derdeel
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
Tip! Voor een goed werkresultaat bevelen wij hoogwaardig toeehoren van
aan! www.kwb.eu
11. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
12. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele verpakking.
- 68 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 68Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 68 02.06.16 10:2502.06.16 10:25
Page 69
NL
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aans-
•
luitvoorwaarden. Dat wil zeggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten niet
toegestaan is.
Het toestel kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.
•
Het product is uitsluitend voorzien om op aansluitpunten te werken die
•
a) een maximaal toegestane netimpedantie Z sys = 0,34 Ω niet overschrijden of
b) die een permanente stroombelastbaarheid van het net van minstens 100 A per fase hebben.
U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorziening-
•
maatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, één van de beide genoemde eisen a) of b) vervult.
- 69 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 69Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 69 02.06.16 10:2502.06.16 10:25
Page 70
NL
Ser vice-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* V-snaar, koolborstels, tafelinzetstuk, schuifstok
Verbruiksmateriaal/verbruiksstukken* Zaagblad
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
•
Beschrijf deze foutieve werkwijze.
- 70 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 70Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 70 02.06.16 10:2502.06.16 10:25
Page 71
E
Índice de contenidos
1. Instrucciones de seguridad
2. Descripción del aparato y volumen de entrega
3. Uso adecuado
4. Características técnicas
5. Antes de la puesta en marcha
6. Montaje
7. Manejo
8. Servicio
9. Cambio del cable de conexión a la red eléctrica
10. Mantenimiento, limpieza y pedido de piezas de repuesto
11. Eliminación y reciclaje
12. Almacenamiento
- 71 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 71Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 71 02.06.16 10:2502.06.16 10:25
Page 72
E
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la
salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
Cuidado! ¡Peligro de sufrir daños! No entrar en contacto con la hoja de la sierra en funcionamiento.
- 72 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 72Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 72 02.06.16 10:2502.06.16 10:25
Page 73
E
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.
Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-
rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas
las instrucciones de seguridad e indicaciones para posibles consultas posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato
(fi g. 1-3, 7-8, 11-14)
1. Mesa para sierra
2 Protección para la hoja de la sierra
3 Pieza de empuje
4 Hoja de la sierra
5 Cuña abridora
6 Revestimiento de mesa
7 Tope (para el movimiento) en paralelo
8 Manivela
9 Empuñadura de ajuste y sujeción
10 Soporte inferior
11 Interruptor ON/OFF
12 Palanca del excéntrico
13 Taco de goma
14 Tope transversal
15 Tornillo
16 Adaptador de aspiración
17 Tornillo de cabeza avellanada
18 Orifi cio (cuña abridora)
19 Tornillo de sujeción
20 Tornillo
21 Ranura
22 Escala graduada
23 Guía de corte
24 Soporte
25 Ranura
26 Tornillo
27 Ranura
28 Riel guía
29 Pata (A)
30 Barra transversal (B)
31 Barra longitudinal (C)
32 Apoyos*
33 Ensanche de mesa*
34 Ganchos de herramienta
35 Manguera de aspiración
36 Pata adicional
37 Llave de anillo 10/13 mm
38 Llave de anillo 10/21 mm
* solo modelo TC-TS 2025/1 U con ensanche de
mesa
a Tornillo hexagonal
b Tuerca
c Tornillo de cabeza redondeada
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
Abrir el embalaje y extraer cuidadosamente
•
el aparato.
Retirar el material de embalaje, así como los
•
dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté
•
completo.
Comprobar que el aparato y los accesorios
•
no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta
•
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asfi xia!
Protección para la hoja de la sierra
•
- 73 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 73Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 73 02.06.16 10:2502.06.16 10:25
Page 74
E
Pieza de empuje
•
Tope en paralelo
•
Pie de goma (4 uds.)
•
Tope transversal
•
Guía de corte
•
Pata (4 uds.)
•
Barra longitudinal (2 uds.)
•
Barra transversal (2 uds.)
•
Soporte (4 uds) *
•
Ensanche de mesa (2 uds.)*
•
Material de montaje
•
Llave de anillo 10/13 mm
•
Llave de anillo 10/21 mm
•
tubo flexible de aspiración
•
Manual de instrucciones original
•
Instrucciones de seguridad
•
* ) solo modelo TC-TS 2025/1 U con ensanche
de mesa.
En los modelos TC-TS 2025/1 U y
TC-TS 2025/1 eco puede que por motivos de la
fabricación venga más material de fi jación (tornil-
los, etc.).
3. Uso adecuado
La sierra circular de mesa sirve para practicar
cortes transversales y longitudinales (solo con
tope transversal) en cualquier tipo de madera,
dependiendo del tamaño de la máquina. No está
permitido cortar ningún tipo de madera en tronco.
Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.
Otra de las condiciones para un uso adecuado es
la observancia de las instrucciones de seguridad,
así como de las instrucciones de montaje y de
servicio contenidas en el manual de instrucciones.
Las personas encargadas de operar y mantener
la máquina deben estar familiarizadas con la
misma y haber recibido información sobre todos
los posibles peligros. Además, es imprescindible
respetar en todo momento las prescripciones
vigentes en materia de prevención de accidentes.
Es preciso observar también cualquier otro reglamento general en el ámbito de la medicina laboral
y técnicas de seguridad.
El fabricante no se hace responsable de los cambios que el operario haya realizado en la máquina
ni de los daños que se puedan derivar por este
motivo. Existen determinados factores de riesgo
que no se pueden descartar por completo, incluso haciendo un uso adecuado de la máquina.
El tipo de diseño y atributos de la máquina pueden conllevar los riesgos siguientes:
Contacto con la hoja de la sierra en la zona
•
en que se halla al descubierto.
Entrada en contacto con la hoja de la sierra
•
en funcionamiento (riesgo de heridas por
corte).
Rebote de las piezas con las que se está tra-
•
bajando o de algunas de sus partes.
Rotura de la hoja de la sierra.
•
Proyección de partículas del revestimiento de
•
metal duro defectuoso procedente de la hoja
de la sierra.
Lesiones del aparato auditivo por no utilizar la
•
protección necesaria.
Se producen emisiones de polvo de madera
•
perjudiciales para la salud si se usa la sierra
en recintos cerrados.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades
similares.
Sólo está permitido utilizar hojas de sierra adecuadas (hojas de sierra HM o CV) para este tipo de
máquina. Se prohíbe el uso de cualquier tipo de
muela de tronzar y de hojas de sierra HSS.
- 74 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 74Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 74 02.06.16 10:2502.06.16 10:25
Page 75
E
4. Características técnicas
4.1 TC-TS 2025/1 U
Motor de corriente alterna .......220-240 V ~ 50Hz
Potencia P ...............S1 1800 W S6 25% 2000 W
Velocidad en vacío n
Hoja de sierra de
metal duro ......................... ø 250 x ø 30 x 2,8 mm
Número de dientes .......................................... 24
Tamaño de la mesa ....................... 640 x 487 mm
Ensanche de mesa izda./dcha. .....640 x 200 mm
Altura máx. de corte ......................... 85 mm / 90°
.......................................................... 65 mm / 45°
Ajuste de altura ..................... continuo 0 - 85 mm
Hoja de la sierra orientable .......continua 0° - 45°
Empalme para la aspiración ...................ø 36 mm
Peso .................................................. aprox. 21 kg
Clase de protección: .................................... II/
Grosor de la cuña abridora: ..................... 2,0 mm
4.2 TC-TS 2025/1 eco
Motor de corriente alterna .......220-240 V ~ 50Hz
Potencia P ...............S1 1800 W S6 25% 2000 W
Velocidad en vacío n
Hoja de sierra de
metal duro ......................... ø 250 x ø 30 x 2,8 mm
Número de dientes .......................................... 24
Tamaño de la mesa ....................... 640 x 487 mm
Altura máx. de corte ......................... 85 mm / 90°
.......................................................... 65 mm / 45°
Ajuste de altura ..................... continuo 0 - 85 mm
Hoja de la sierra orientable .......continua 0° - 45°
Empalme para la aspiración ...................ø 36 mm
Peso .................................................. aprox. 21 kg
Clase de protección: .................................... II/
Grosor de la cuña abridora: ..................... 2,0 mm
.........................5000 r.p.m.
0
.........................5000 r.p.m.
0
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 61029.
Funcionamiento
Nivel de presión acústica L
Imprecisión K
............................................3 dB
pA
Nivel de potencia acústica L
Imprecisión K
............................................3 dB
WA
................. 91 dB(A)
pA
............ 104 dB(A)
WA
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
¡Reducir la emisión de ruido y las vibraciones al mínimo!
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
•
쓑
arlo con regularidad.
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
•
el aparato.
Apagar el aparato cuando no se esté utilizan-
•
do.
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producirse los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
쓑
ce una protección para los oídos adecuada.
Régimen de funcionamiento S6 25%: Funcionamiento en servicio permanente con carga intermitente (Ciclo de trabajo 10 min). Para no calentar
el motor de modo no permitido, este puede funcionar durante el 25 % del ciclo de trabajo con la
potencia nominal indicada y seguidamente debe
continuar funcionando el 75% restante del ciclo
de trabajo sin carga.
- 75 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 75Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 75 02.06.16 10:2502.06.16 10:25
Page 76
E
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.
Aviso!
Desenchufar el aparato antes de realizar
ajustes.
Desembale la sierra circular de mesa y
•
compruebe si existen daños eventuales
ocasionados durante el transporte.
Ponga la máquina en una posición estable,
•
es decir, fíjela con tornillos a un banco de trabajo o a un bastidor fijo.
Antes de la puesta en marcha, se deben
•
instalar debidamente todas las cubiertas y
dispositivos de seguridad.
La hoja de la sierra debe funcionar con ligere-
•
za.
En caso de madera ya trabajada, asegúrese
•
de que la misma no presente cuerpos extraños como, por ejemplo, clavos y tornillos.
Antes de presionar el interruptor ON / OFF,
•
asegúrese de que la hoja de la sierra esté
bien montada y de que las piezas móviles se
muevan con suavidad.
6. Montaje
Peligro! Desenchufe la máquina antes de
proceder a la realización de cualquier tarea
de mantenimiento, reequipamiento y de montaje en la sierra.
6.1 Montaje del bastidor (fi g.4-5)
Dar la vuelta a la sierra circular de mesa y
•
colocarla en el suelo.
Atornillar ligeramente las cuatro patas (29)
•
con los tornillos hexagonales (a) a la sierra.
Seguidamente, atornillar ligeramente las
•
barras longitudinales (31) y las transversales
(30) a las patas con ayuda de los tornillos
de cabeza redondeada (c) y las tuercas (b).
Atención: las barras más largas se deben utilizar lateralmente.
Seguidamente, apretar todos los tornillos y
•
tuercas del soporte inferior.
Atornillar las patas adicionales (36) a las
•
posteriores (29) de forma que miren a la parte posterior de la máquina (fig. 5).
Encajar los tacos de goma (13) en las patas
•
(29).
6.2 Montaje del ensanche de mesa (fi g. 6)
Fijar ligeramente los ensanches de la mesa
•
(33) en la mesa para sierra (1) mediante los
tornillos (a) y las tuercas (b).
Atornillar ligeramente los apoyos (32) a la
•
carcasa de la sierra circular de mesa y a los
ensanches (33) (fig. 6).
Alinear los ensanches (33) con la mesa para
•
sierra.
A continuación, apretar todos los tornillos.
•
6.3 Montaje / desmontaje de la protección de
la hoja de sierra (fi g. 3, 7)
Coloque la protección de la hoja de la sierra
•
(2) sobre la cuña abridora (5), de manera que
el tornillo encaje en el orificio (18) de la cuña
abridora.
No apriete demasiado el tornillo (15); La
•
protección de la hoja de sierra debe poder
moverse sin problemas.
El desmontaje del adaptador se lleva a cabo
•
realizando la misma secuencia pero en sentido contrario.
6.4 Cambio del revestimiento de mesa (fi g. 8)
Es preciso cambiar el revestimiento de la
•
mesa siempre que presente desgaste o esté
dañado ya que, de lo contrario, existe el riesgo de sufrir lesiones graves.
Retire la protección de la hoja de sierra (2).
•
Extraiga los 1 tornillos de cabeza avellanada
•
(17).
Extraiga el revestimiento de mesa (6) gasta-
•
do.
El montaje del nuevo revestimiento de mesa
•
se lleva a cabo realizando la misma secuencia de pasos pero en sentido contrario.
Aviso!
Antes de comenzar a serrar, la protección de
la hoja de la sierra (2) debe descender hasta
el material a serrar.
6.5. Ajustar cuña abridora (fi g. 9-10)
Peligro! Retire el enchufe
•
Ajuste la hoja de la sierra (4) a la máx.
•
profundidad de corte, colóquela en la posición de 0° y bloquéela.
Proceda a desmontar la protección de la hoja
•
de la sierra (véase 6.2.).
Extraiga el revestimiento de mesa (6) (véase
•
6.4)
Afloje el tornillo de sujeción (19).
•
Tire de la cuña abridora (5) hacia arriba hasta
•
alcanzar una distancia de aprox. 10 cm entre
- 76 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 76Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 76 02.06.16 10:2502.06.16 10:25
Page 77
E
la mesa para sierra (1) y la cuña abridora (5).
La distancia entre la hoja de la sierra (4) y la
•
cuña abridora (5) debe oscilar entre los 3 y
los 5 mm.
Vuelva a apretar el tornillo (19) y monte el
•
revestimiento de mesa (6) (fig. 8).
6.6 Montaje / cambio de la hoja de la sierra
(fi g. 7)
¡Atención! Retire el enchufe.
•
Retire el revestimiento de mesa aflojando los
•
dos tornillos de cabeza avellanada (véase
6.4).
Afloje la tuerca (24), fijando una llave (SW 21)
•
a la tuerca y aplicando otra llave fija (SW 10)
al árbol del motor para contrarrestar.
¡Atención! Gire la tuerca en el sentido de
•
rotación de la hoja de la sierra.
Retire la brida exterior y extraiga de la brida
•
interior la antigua hoja de la sierra desplazándola en diagonal hacia abajo.
Limpie a fondo la nueva hoja de la sierra an-
•
tes de proceder al montaje de las bridas.
Vuelva a ajustar y apretar la nueva hoja de
•
sierra con la misma secuencia de pasos pero
en sentido inverso.
¡Atención! Tenga en cuenta el sentido de
•
avance, la oblicuidad de corte de los dientes
debe orientarse en el sentido de avance, es
decir, hacia adelante (véase flecha sobre la
protección de la hoja de la sierra).
Proceda nuevamente al montaje y ajuste de
•
la cuña abridora (5) así como de la protección
de la hoja de la sierra (2) (véase 6.3., 6.5.).
Antes de volver a trabajar con la sierra,
•
compruebe la capacidad de funcionamiento
de los dispositivos de protección.
7. Manejo
7.1. Interruptor ON / OFF (fi g. 1)
La sierra se conecta presionando la tecla
•
verde “I”. Antes de empezar a serrar, espere
hasta que la hoja de la sierra haya alcanzado
su máxima velocidad.
Para volver a desconectarla, deberá presio-
•
nar la tecla roja “0”.
7.2. Profundidad de corte (fi g. 1)
Girando la manivela (8), se puede ajustar la hoja
de la sierra (4) a la profundidad de corte deseada.
En sentido contrario a las agujas del reloj:
mayor profundidad de corte
En sentido horario:
menor profundidad de corte
7.3. Tope en paralelo
7.3.1. Altura de tope (fi g. 11-14)
El tope en paralelo (7) suministrado dispone
•
de dos superficies guía elevadas.
Según el espesor de los materiales a cortar,
•
utilice la guía de corte (23) según la fig. 12,
para material grueso, y según fig. 13, para
material fino.
Para pasar la guía de corte (23) a la super-
•
ficie guía inferior, se han de aflojar los dos
tornillos moleteados (26) para soltar la guía
de corte (23) del soporte (24).
Extraiga los dos tornillos moleteados (26) a
•
través de una de las ranuras (27) en la guía
de corte (23) y vuelva a colocarlos en la otra
ranura (25).
Proceda nuevamente al montaje de la guía
•
de corte (23) sobre el soporte (24).
El cambio a la superficie guía elevada se ha
•
de realizar de manera análoga.
7.3.2. Anchura de corte (fi g. 14)
Cuando realice cortes longitudinales en tro-
•
zos de madera, se habrá de utilizar el tope en
paralelo (7).
Se puede proceder al montaje del tope en
•
paralelo (7) a ambos lados de la mesa para
sierra (1).
El tope en paralelo (7) debe utilizar el riel guía
•
(28) de la mesa para sierra (1).
Por medio de la escala graduada (22) sobre
•
el riel guía (1), se puede ajustar el tope en
paralelo (7) a la medida deseada.
Presionando la palanca del excéntrico (12) se
•
puede inmovilizar el tope en paralelo en la
posición deseada.
- 77 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 77Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 77 02.06.16 10:2502.06.16 10:25
Page 78
E
7.3.3. Ajuste de la longitud de tope
(fi g. 11,14)
Para evitar que se atasque el material a
•
cortar, las guías de corte (23) se pueden desplazar en sentido longitudinal.
Ajuste de la empuñadura: el extremo posteri-
•
or del tope queda obstaculizado en una línea
determinada que comienza aprox. en la mitad
de la hoja de la sierra y que se desplaza hacia atrás por debajo de los 45°.
Ajuste del ancho de corte necesario
•
- Afloje los tornillos moleteados (26) y desplace la guía de corte (23) hasta alcanzar la
línea establecida de 45°.
- Vuelva a apretar los tornillos moleteados
(26).
7.4. Tope para el movimiento en transversal
(fi g. 15)
Coloque el tope transversal (14) en la ranura
•
(21) de la mesa para sierra.
Afloje el tornillo moleteado (20).
•
Gire el tope transversal (14) hasta que la
•
flecha indique la medida angular deseada.
Vuelva a apretar el tornillo moleteado (20).
•
¡Atención!
No desplace demasiado la guía de corte (23)
•
en dirección a la hoja de la sierra.
La distancia entre la guía de corte (23) y la
•
hoja de la sierra (4) debería alcanzar 2 cm
aprox.
7.5. Ajuste del ángulo (fi g. 16)
Soltar la empuñadura de sujeción (9).
•
Ajustar el ángulo de la hoja de sierra presi-
•
onando la manivela (8) hacia la máquina y
girándola a la vez.
Bloquear la empuñadura de sujeción.
•
8. Servicio
Aviso!
Le recomendamos que realice un corte de
•
prueba después de cada reajuste para
comprobar las medidas ajustadas.
Una vez conectada la sierra, espere hasta
•
que la hoja de la sierra haya alcanzado su velocidad máxima, antes de practicar el corte.
¡Preste atención al iniciar los cortes!
•
Operar el aparato solo conectado a una
•
aspiradora. Comprobar y limpiar periódicamente los canales de aspiración.
La tapa en la protección de la hoja de la sier-
•
ra se puede quitar para poder conectar a dicha protección una manguera de aspiración.
8.1.1 Ejecución de cortes longitudinales
(fi g. 17)
Aquí nos referiremos al corte de piezas a lo largo
del eje longitudinal. Se presiona un borde de la
pieza con la que se esté trabajando contra el tope
en paralelo (7), mientras que el lado liso se encontrará situado sobre la mesa para sierra (1).
Es preciso bajar la protección de la hoja (2) sobre la pieza a trabajar cada vez que se utilice la
sierra.
La posición de trabajo durante los cortes longitudinales no ha de llevarse bajo ningún pretexto en
línea con el avance de corte.
Ajuste el tope en paralelo (7) según la altura
•
de la pieza y el ancho deseado. (véase fig.
7.3.)
Conecte la sierra.
•
Coloque las manos con los dedos apretados
•
sobre la pieza e introduzca ésta en el tope en
paralelo (7) a lo largo de la hoja de la sierra
(4).
Desplazamiento lateral con la mano izquierda
•
o derecha (dependiendo de la posición del
tope en paralelo) únicamente hasta el borde
delantero de la cubierta de protección.
El material a cortar debe siempre pasar hasta
•
el final de la cuña abridora (5).
Los recortes permanecen en la mesa (1) has-
•
ta que la hoja de la sierra (4) haya vuelto a la
posición de reposo.
Asegure las piezas largas que desee cortar
•
para evitar que se caigan al finalizar el proceso de corte. (p. ej., soporte largo, etc.)
- 78 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 78Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 78 02.06.16 10:2502.06.16 10:25
Page 79
E
8.1.2. Corte de piezas delgadas (fi g. 18)
Los cortes longitudinales de piezas con un
ancho inferior a 120 mm deben realizarse imprescindiblemente con la ayuda de una pieza de
empuje. Pieza de empuje incluida en el volumen
de entrega. Cambie de inmediato las piezas de
empuje gastadas o deterioradas.
8.1.3. Corte de piezas muy fi nas (fi g. 19)
Es imprescindible utilizar una pieza de em-
•
puje para practicar cortes longitudinales en
piezas muy delgadas con un ancho igual o
inferior a 30 mm.
Es preferible utilizar entonces la superficie
•
guía inferior del tope en paralelo.
¡La madera de empuje no se incluye en el
•
volumen de entrega! (disponible en tiendas
especializadas). Sustituya oportunamente la
madera de empuje gastada.
8.1.4. Ejecución de cortes de sierra
(fi g. 16/20)
Para practicar cortes oblicuos se utilizará siempre
el tope en paralelo (7).
Ajuste la hoja de la sierra (4) a la medida
•
angular deseada. (véase fig. 8.5.)
Ajuste el tope en paralelo (7) según el an-
•
cho y la altura de la pieza de trabajo (véase
7.3.1).
Practique el corte en función del ancho de la
•
pieza de trabajo (véase 8.1.1., 8.1.2. y 8.1.3.)
8.1.5. Ejecución de cortes transversales
(fi g. 21)
Introduzca el tope transversal (14) en una de
•
las dos ranuras (21) de la mesa para sierra
(21) y ajústelo a la medida angular deseada.
(véase 7.4.) En caso de tener que realizar un
ajuste oblicuo de la hoja de la sierra (4) de
forma adicional, será preciso utilizar la ranura
(21) que evite que tanto su mano como el
tope transversal entre en contacto con la protección de la hoja de la sierra.
Presione con firmeza la pieza de trabajo cont-
•
ra el tope transversal (14).
Conecte la sierra.
•
Desplace el tope transversal (14) y la pieza
•
de trabajo en la dirección de la hoja de la sierra para practicar el corte.
Aviso!
•
Sujete firmemente la pieza de trabajo indicada en todo momento, nunca deje suelta
aquella pieza que se vaya a cortar.
Desplace siempre hacia adelante el tope
•
transversal (14) hasta que la pieza haya sido
cortada por completo.
Vuelva a desconectar la sierra. Retire los
•
recortes únicamente cuando la hoja de la
sierra se haya parado por completo.
9. Cambio del cable de conexión a
la red eléctrica
Peligro!
Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.
10. Mantenimiento, limpieza y
pedido de piezas de repuesto
Peligro!
Desenchufar siempre antes de realizar algún trabajo de limpieza.
10.1 Limpieza
Reducir al máximo posible la suciedad y
•
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada
•
uso.
Limpiar el aparato con regularidad con un
•
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.
10.2 Escobillas de carbón
En caso de formación excesiva de chispas,
ponerse en contacto con un electricista especializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.
- 79 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 79Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 79 02.06.16 10:2502.06.16 10:25
Page 80
10.3 Mantenimiento
No hay que realizar el mantenimiento a más
piezas en el interior del aparato.
10.4 Pedido de piezas de repuesto y accesorios:
A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:
Tipo de aparato
•
Número de artículo del aparato
•
Número de identificación del aparato
•
Número de la pieza de repuesto requerida
•
Los precios y la información actual se hallan en
www.isc-gmbh.info
¡Consejo! ¡Para obtener un
buen resultado recomendamos accesorios de alta calidad de ! www.kwb.eu
[email protected]
11. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
E
12. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
- 80 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 80Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 80 02.06.16 10:2502.06.16 10:25
Page 81
E
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.
Nos reservamos el derecho a realizar modifi caciones técnicas
El producto cumple los requisitos de la norma EN 61000-3-11 y debe someterse a condiciones es-
•
peciales de conexión. Es decir, los puntos de conexión no se pueden escoger libremente.
Se pueden producir oscilaciones de tensión en el aparato en caso de que la alimentación de red
•
sea desfavorable.
El producto ha sido concebido para ser usado exclusivamente en puntos de conexión que
•
a) no sobrepasen una impedancia de red máxima admisible 0,34 Ω, o
b) posean una capacidad de corriente continua de la red de mínimo 100 A por fase.
El usuario deberá consultar a su empresa de suministro de energía para cerciorarse de que el
•
punto de conexión en el que se desee hacer funcionar el producto cumpla uno de los requisitos
mencionados, a) o b).
- 81 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 81Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 81 02.06.16 10:2502.06.16 10:25
Page 82
E
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Correa trapezoidal, escobillas de carbón, revesti-
Material de consumo/Piezas de consumo* Hoja de la sierra
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
•
Describa ese fallo en el funcionamiento.
miento de mesa, pieza de empuje
- 82 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 82Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 82 02.06.16 10:2502.06.16 10:25
Page 83
E
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
- 83 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 83Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 83 02.06.16 10:2502.06.16 10:25
Page 84
P
Índice
1. Instruções de segurança
2. Descrição do aparelho e material a fornecer
3. Utilização adequada
4. Dados técnicos
5. Antes da colocação em funcionamento
6. Montagem
7. Operação
8. Funcionamento
9. Substituição do cabo de ligação à rede
10. Limpeza, manutenção e encomenda de peças sobressalentes
11. Eliminação e reciclagem
12. Armazenagem
- 84 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 84Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 84 02.06.16 10:2502.06.16 10:25
Page 85
P
Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções
Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.
Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros
materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser
trabalhados!
Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.
Cuidado! Perigo de ferimento! Não aproxime as mãos do disco de serra em movimento.
- 85 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 85Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 85 02.06.16 10:2502.06.16 10:25
Page 86
P
Perigo!
Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de instruções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.
1. Instruções de segurança
As instruções de segurança correspondentes
encontram-se na brochura fornecida.
Perigo!
Leia todas as instruções de segurança e
indicações. O incumprimento das instruções de
segurança e indicações pode provocar choques
eléctricos, incêndios e/ou ferimentos graves.
Guarde todas as instruções de segurança e
indicações para mais tarde consultar.
2. Descrição do aparelho e material
a fornecer
2.1 Descrição do aparelho
(fi gura 1-3, 7-8, 11-14)
1 Bancada da serra
2 Protecção do disco de serra
3 Pau para empurrar
4 Disco de serra
5 Cunha abridora
6 Elemento de inserção da bancada
7 Guia paralela
8 Volante
9 Punho de ajuste e de retenção
10 Substrutura
11 Interruptor para ligar/desligar
12 Alavanca excêntrica
13 Pé de borracha
14 Guia transversal
15 Parafuso
16 Adaptador de aspiração
17 Parafuso de cabeça escareada
18 Furo (cunha abridora)
19 Parafuso de fi xação
20 Parafuso
21 Ranhura
22 Escala
23 Barra de encosto
24 Suporte
25 Fenda
26 Parafuso
27 Fenda
28 Barra-guia
29 Perna (A)
30 Travessa transversal (B)
31 Travessa longitudinal (C)
32 Apoios*
33 Alargamento da bancada*
34 Gancho da ferramenta
35 Tubo fl exível de aspiração
36 Perna suplementar
37 Chave de luneta de 10/13 mm
38 Chave de luneta de 10/21 mm
* apenas modelo TC-TS 2025/1 U com alargamento da bancada
a Parafuso de cabeça sextavada
b Porca
c Parafuso de cabeça redonda
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m
do manual.
Abra a embalagem e retire cuidadosamente o
•
aparelho.
Remova o material da embalagem, assim
•
como os dispositivos de segurança da embalagem e de transporte (caso existam).
Verifique se o material a fornecer está com-
•
pleto
Verifique se o aparelho e as peças acessóri-
•
as apresentam danos de transporte.
Se possível, guarde a embalagem até ao ter-
•
mo do período de garantia.
Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!
Protecção do disco de serra
•
- 86 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 86Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 86 02.06.16 10:2502.06.16 10:25
Page 87
P
Pau para empurrar
•
Guia paralela
•
Pé de borracha (4x)
•
Guia transversal
•
Barra de encosto
•
Perna (4x)
•
Travessa longitudinal (2x)
•
Travessa transversal (2x)
•
Apoio (4x)*
•
Alargamento da bancada (2x)*
•
Material de montagem
•
Chave de luneta de 10/13 mm
•
Chave de luneta de 10/21 mm
•
Mangueira de aspiração
•
Manual de instruções original
•
Instruções de segurança
•
* ) apenas modelo TC-TS 2025/1 U – com alargamento da bancada!
Nos modelos TC-TS 2025/1 U e
TC-TS 2025/1 eco, por motivos de fabrico, poderá
haver material de fi xação (parafusos, etc.) em
excesso.
3. Utilização adequada
A serra circular de bancada foi concebida para
efectuar cortes longitudinais e transversais
(apenas com guia transversal) em todos os tipos
de madeira, em função do tamanho da máquina.
Não é permitido cortar madeiras redondas com
esta serra.
A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.
De uma utilização adequada faz também parte
o respeito pelas instruções de segurança, assim
como pelas instruções de montagem e pelas
indicações de funcionamento no manual de instruções.
As pessoas responsáveis pela operação e manutenção da máquina têm de estar familiarizadas
com a mesma e ter conhecimento dos possíveis
perigos. Além disso, devem ser escrupulosamente respeitadas as normas para a prevenção
de acidentes actualmente em vigor. Deverão ser
respeitadas igualmente todas as demais regras
gerais no domínio da medicina e segurança no
trabalho.
O fabricante não se responsabiliza por alterações
arbitrárias efectuadas na máquina, nem pelos danos daí resultantes. Mesmo que a máquina seja
utilizada da forma prevista, não são de excluir por
completo factores de risco residual.
Devido à construção e à estrutura da máquina
podem ocorrer as seguintes situações:
Contacto do disco de serra na zona destapa-
•
da da serra.
Aproximação das mãos do disco de serra em
•
movimento (ferimento por corte)
Rechaço de peças ou partes de peças.
•
Quebras do disco de serra.
•
Projecção de fragmentos de metal duro defei-
•
tuosos do disco de serra.
Lesões auditivas devido à não utilização da
•
protecção auditiva necessária.
Emissões de pó da madeira prejudiciais à
•
saúde no caso de utilização em espaços
fechados.
Chamamos a atenção para o facto de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.
Só podem ser utilizados discos de serra (em
metal duro ou CV) adequados para a máquina. É
proibido usar quaisquer discos de serra HSS ou
discos de corte.
- 87 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 87Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 87 02.06.16 10:2502.06.16 10:25
Page 88
P
4. Dados técnicos
4.1 TC-TS 2025/1 U
Motor de corrente alternada .....220-240V ~ 50Hz
Potência P ............S1 1800 W S6 25% 2000 Watt
Rotações em vazio n
Disco de serra com pastilhas
de metal duro .................. Ø 250 x Ø 30 x 2,8 mm
Número de dentes .......................................... 24
Tamanho da bancada ................... 640 x 487 mm
Alargamento da bancada esq./dir. 640 x 200 mm
Altura de corte máx. ......................... 85 mm / 90°
.......................................................... 65 mm / 45°
Regulação em altura ............. contínua 0 - 85 mm
Disco de serra ajustável ........ continuam. 0° - 45°
Bocal de ligação para extracção
de poeiras .............................................Ø 36 mm
Peso .................................................. aprox. 21 kg
Classe de protecção: ................................... II/
Espessura da cunha abridora: ................ 2,0 mm
4.2 TC-TS 2025/1 eco
Motor de corrente alternada .....220-240V ~ 50Hz
Potência P ............S1 1800 W S6 25% 2000 Watt
Rotações em vazio n
Disco de serra com pastilhas
de metal duro .................. Ø 250 x Ø 30 x 2,8 mm
Número de dentes .......................................... 24
Tamanho da bancada ................... 640 x 487 mm
Altura de corte máx. ......................... 85 mm / 90°
.......................................................... 65 mm / 45°
Regulação em altura ............. contínua 0 - 85 mm
Disco de serra ajustável ........ continuam. 0° - 45°
Bocal de ligação para extracção
de poeiras .............................................Ø 36 mm
Peso .................................................. aprox. 20 kg
Classe de protecção: ................................... II/
Espessura da cunha abridora: ................ 2,0 mm
........................5000 r.p.m.
0
........................5000 r.p.m.
0
Perigo!
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 61029.
Funcionamento
Nível de pressão acústica L
Incerteza K
................................................3 dB
pA
Nível de potência acústica L
Incerteza K
...............................................3 dB
WA
................ 91 dB(A)
pA
............104 dB(A)
WA
Use uma protecção auditiva.
O ruído pode provocar danos auditivos.
Reduza a produção de ruído e de vibração
para o mínimo!
Utilize apenas aparelhos em bom estado.
•
Limpe e faça a manutenção do aparelho re-
•
gularmente.
쓑
Não sobrecarregue o aparelho.
•
Se necessário, submeta o aparelho a uma
•
Adapte o seu modo de trabalho ao aparelho.
•
verificação.
Desligue o aparelho, quando este não estiver
•
a ser utilizado.
Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:
1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.
쓑
Modo de funcionamento S6 25%: funcionamento
contínuo com corte em caso de sobrecarga (duração da operação 10 min.). Para não sobreaquecer, o motor só deverá funcionar com a potência
nominal indicada durante 25% da operação e
continuar em seguida sem carga durante os restantes 75%.
- 88 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 88Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 88 02.06.16 10:2502.06.16 10:25
Page 89
5. Antes da colocação em
funcionamento
Antes de ligar a máquina, certifi que-se de que
os dados constantes da placa de características
correspondem aos dados de rede.
Aviso!
Retire sempre a fi cha de alimentação da cor-
rente eléctrica antes de efectuar ajustes no
aparelho.
Desembale a serra circular de bancada e ve-
•
rifique se apresenta danos de transporte.
A máquina tem de ser instalada de um modo
•
seguro, ou seja, numa bancada de trabalho
ou então bem fixa à substrutura.
Antes da colocação em funcionamento, todas
•
as coberturas e dispositivos de segurança
têm de estar montados de forma adequada.
O disco da serra deverá poder funcionar sem
•
qualquer impedimento.
No caso de madeiras já trabalhadas, veri-
•
fique se existem corpos estranhos, como p.
ex. pregos ou parafusos, etc.
Antes de carregar no interruptor para ligar/
•
desligar certifique-se de que o disco de serra
está bem montado e de que as peças móveis
trabalham com suavidade.
6. Montagem
Perigo! Deve retirar a fi cha de alimentação
de rede antes de efectuar trabalhos de manutenção, reajustamento ou montagem na serra
circular.
6.1 Montagem da substrutura (fi g. 4-5)
Vire a serra circular de bancada e coloque-a
•
no chão.
Aparafuse as quatro pernas (29) à serra com
•
os parafusos de cabeça sextavada (a), sem
apertar totalmente.
De seguida, aparafuse as travessas longitu-
•
dinais (31) e as travessas transversais (30)
às pernas através dos parafusos de cabeça
redonda (c) e das porcas (b), sem apertar
totalmente. Atenção: As travessas mais compridas devem ser fixadas lateralmente.
Seguidamente, aperte bem todos os parafu-
•
sos e porcas da substrutura.
P
Aparafuse as pernas adicionais (36) às per-
•
nas traseiras (29), de forma a que apontem
para a parte posterior da máquina (figura 5).
Insira os pés de borracha (13) na perna (29).
•
6.2 Montagem do alargamento da bancada
(fi g. 6)
Fixe os alargamentos da bancada (33) à ban-
•
cada da serra (1) por meio dos parafusos (a)
e das porcas (b) sem apertar totalmente.
Aparafuse os apoios (32) na carcaça da serra
•
circular de bancada e nos alargamentos da
bancada (33), sem apertar totalmente (fig. 6).
Alinhe os alargamentos da bancada (33) com
•
a bancada da serra.
Seguidamente aperte bem todos os parafu-
•
sos.
6.3 Montagem/desmontagem da protecção
do disco de serra (fi g. 3, 7)
Coloque a protecção do disco de serra (2)
•
sobre a cunha abridora (5), de modo a que
o parafuso encaixe no orifício (18) da cunha
abridora.
Não aperte totalmente o parafuso (15); a
•
protecção do disco de serra deve manter-se
móvel.
A desmontagem é realizada na sequência
•
inversa.
Aviso!
Antes de iniciar o corte tem de baixar a protecção do disco de serra (2) sobre a peça a
serrar.
6.4 Substituição do elemento de inserção da
bancada (fi g. 8)
Substitua o elemento de inserção da ban-
•
cada no caso de desgaste ou danificação,
caso contrário existe um elevado perigo de
ferimento.
Retire a protecção do disco de serra (2)
•
Remova o parafuso de cabeça escareada
•
(17).
Retire o elemento de inserção da bancada
•
(6) gasto.
A montagem do novo elemento de inserção
•
da bancada é realizada na sequência inversa
- 89 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 89Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 89 02.06.16 10:2502.06.16 10:25
Page 90
P
6.5. Ajustar a cunha abridora (fi g.9,10)
Perigo! Retire a ficha da tomada
•
Ajuste o disco de serra (4) para a profundida-
•
de de corte máxima, colocando-o e fixando-o
na posição 0°.
Desmonte a protecção do disco de serra (ver
•
6.2.)
Retire o elemento de inserção da bancada
•
(6) (ver 6.4.)
Solte o parafuso de fixação (19).
•
Desloque a cunha abridora (5) para cima até
•
que a distância entre a bancada da serra (1)
e o rebordo superior da cunha abridora (5)
seja de aprox. 10 cm.
A distância entre o disco de serra (4) e a cun-
•
ha abridora (5) deve ser de 3-5 mm.
Aperte novamente o parafuso (19) e monte o
•
elemento de inserção da bancada (6) (fig. 8).
6.6 Montagem/substituição do disco de serra
(fi g. 7)
Atenção! Retire a ficha da tomada.
•
Retire o elemento de inserção da bancada
•
soltando os dois parafusos de cabeça escareada (ver 6.4)
Solte a porca, colocando uma chave (tam.
•
21) na porca e aplicando uma outra chave de
bocas (tam. 10) no eixo do motor para contraapoiar.
Atenção! Rode a porca no sentido de rotação
•
do disco de serra.
Retire o flange exterior e remova, do flange
•
interior, o disco de serra antigo, puxando-o
para baixo na diagonal.
Antes de colocar o novo flange do disco de
•
serra, limpe cuidadosamente o respectivo
flange.
Para colocar e apertar o novo disco de serra,
•
proceda pela ordem inversa.
Atenção! Verifique o sentido de rotação; o
•
biselado de corte dos dentes tem de estar
direccionado para a frente (ver a seta sobre a
protecção do disco de serra)
Monte e ajuste novamente a cunha abridora
•
(5) e a protecção do disco de serra (2) (ver
6.3., 6.5.)
Antes de voltar a trabalhar com a serra, veri-
•
fique a operacionalidade dos dispositivos de
protecção.
7. Operação
7.1. Interruptor para ligar/desligar (fi g. 1)
Para ligar a serra, pressione a tecla “I” verde.
•
Antes de começar a serrar, aguarde até o
disco de serra alcançar as rotações máximas.
Para desligar novamente a serra, pressione a
•
tecla vermelha “0”.
7.2. Profundidade de corte (fi g. 1)
nAjuste o disco de serra (4) para a profundidade
de corte pretendida girando a manivela (8).
Para a esquerda:
maior profundidade de corte
Para a direita:
menor profundidade de corte
7.3. Guia paralela
7.3.1. Altura da barra de encosto (fi g. 11-14)
A guia paralela incluída no fornecimento (7)
•
dispõe de duas superfícies de guia com alturas diferentes.
Dependendo da espessura dos materiais a
•
cortar, a barra de encosto (23) tem de ser
usada para materiais grossos segundo a fig.
12 e para materiais finos segundo a fig. 13.
Para mudar a barra de encosto (23) para
•
a superfície de guia mais baixa, tem de se
soltar os dois parafusos serrilhados (26) para
soltar a barra de encosto (23) do suporte
(24).
Retire os dois parafusos serrilhados (26) atra-
•
vés da ranhura (27) na barra de encosto (23)
e volte a montá-los na outra ranhura (25).
Volte a montar a barra de encosto (23) no
•
suporte (24).
A mudança para a superfície de guia mais
•
alta tem de ser feita da mesma forma.
- 90 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 90Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 90 02.06.16 10:2502.06.16 10:25
Page 91
P
7.3.2. Largura de corte (fi g. 14)
Para efectuar cortes longitudinais tem que
•
usar a guia paralela (7).
A guia paralela (7) pode ser montada nos
•
dois lados da bancada da serra (1).
A guia paralela (7) tem de ser colocada na
•
barra-guia (28) da bancada da serra (1).
A guia paralela (7) pode ser ajustada para a
•
medida desejada através da escala (22) na
barra-guia (1).
Ao pressionar a alavanca excêntrica (12)
•
pode prender a guia paralela na posição desejada.
7.3.3. Ajustar o comprimento da barra de encosto (fi g. 11,14)
Para evitar que a peça a cortar fique presa é
•
possível deslocar a barra de encosto (23) no
sentido longitudinal.
Regra empírica: a extremidade traseira do en-
•
costo toca numa linha imaginária, que começa sensivelmente a meio do disco de serra e
se prolonga para trás num ângulo inferior a
45°.
Ajuste a largura de corte necessária
•
- Desaperte os parafusos serrilhados (26) e
empurre a barra de encosto (23) até tocar na
linha imaginária de 45°
- Volte a apertar os parafusos serrilhados
(26).
7.4. Guia transversal (fi g. 15)
Empurre a guia transversal (14) para dentro
•
da ranhura (21) da mesa de serra.
Desaperte o parafuso serrilhado (20).
•
Rode a guia transversal (14) até que a seta
•
aponte para a medida angular desejada.
Volte a apertar o parafuso serrilhado (20).
•
Atenção!
Não desloque demasiado a barra de encosto
•
(23) em direcção ao disco de serra.
A distância entre a barra de encosto (23) e o
•
disco de serra (4) deverá ser de aprox. 2 cm.
7.5. Ajuste do ângulo (fi g. 16)
Solte o punho de retenção (9).
•
Ajuste o ângulo da lâmina de serra, pressio-
•
nando o volante (8) em direcção à máquina e
rodando simultaneamente.
Bloqueie o punho de retenção.
•
8. Funcionamento
Aviso!
Depois de cada ajuste aconselhamos que
•
faça um corte de ensaio para verificar as medidas ajustadas.
Depois de ligar a serra, espere até o disco de
•
serra atingir a velocidade de rotação máxima
antes de efectuar o corte.
Proceda com cuidado ao efectuar os cortes!
•
Utilize o aparelho apenas com aspiração.
•
Verifique e limpe regularmente os canais de
aspiração.
A tampa na protecção do disco de serra pode
•
ser retirada, de modo a permitir ligar aí um
tubo flexível de aspiração.
8.1.1. Efectuar cortes longitudinais (fi g. 17)
Signifi ca que a peça é cortada no sentido longi-
tudinal.
Um canto da peça a trabalhar é premido contra a
guia paralela (7), enquanto que o lado liso assenta sobre a mesa da serra (1).
A protecção do disco de serra (2) tem sempre de
ser aproximada à peça a trabalhar.
A posição de trabalho durante o corte longitudinal
nunca pode coincidir com a orientação do corte.
Ajuste a guia paralela (7) de acordo com a
•
altura da peça a trabalhar e a largura pretendida. (ver 7.3.)
Ligue a serra.
•
Coloque as mãos com os dedos juntos com-
•
pletamente assentes sobre a peça a trabalhar e empurre-a ao longo da guia paralela (7)
em direcção ao disco de serra (4).
Desloque a guia lateral, com a mão esquerda
•
ou direita (dependendo da posição da guia
paralela), somente até ao rebordo dianteiro
da cobertura de protecção.
Empurre a peça sempre até ao final da cunha
•
abridora (5).
As aparas de corte permanecem sobre a
•
bancada da serra (1), até o disco de serra (4)
estar novamente na posição de descanso.
Ao cortar materiais longos apoie a extremida-
•
de para evitar que esta caia! (p. ex. cavalete,
etc.)
- 91 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 91Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 91 02.06.16 10:2502.06.16 10:25
Page 92
P
8.1.2. Cortar peças estreitas (fi g. 18)
Os cortes longitudinais em peças a trabalhar com
uma largura inferior a 120 mm têm de ser efectuados impreterivelmente com a ajuda de um pau
para empurrar (3).
O pau para empurrar está incluído no material a
fornecer.
Se o pau para empurrar estiver gasto ou danifi ca-
do, substitua-o de imediato.
8.1.3. Cortar peças muito estreitas (fi g. 19)
No caso dos cortes longitudinais em peças
•
a trabalhar muito estreitas, com uma largura
igual ou inferior a 30 mm, é necessário usar
sempre um empurrador.
Neste caso, é necessário ter em atenção a
•
reduzida superfície de guia da guia paralela.
O empurrador não está incluído no material
•
a fornecer! (Encontra-se à venda nas lojas
especializadas). Substitua com antecedência
os empurradores gastos.
8.1.4. Efectuar cortes oblíquos (fi g. 16/20)
Por norma, os cortes oblíquos são efectuados
com a ajuda da guia paralela (7).
Ajuste o disco de serra (4) para a medida an-
•
gular pretendida. (ver 7.5.)
Ajuste a guia paralela (7) de acordo com a
•
altura e a largura da peça a trabalhar (ver
7.3.1).
Efectue o corte de acordo com a largura da
•
peça a trabalhar (ver 8.1.1. e 8.1.2 e 8.1.3.)
8.1.5. Efectuar cortes transversais (fi g. 21)
Empurre a guia transversal (14) numa das
•
duas ranhuras (21) da bancada da serra e
ajuste a medida angular desejada. (ver 7.4.)
Se o disco de serra (4) for colocado adicionalmente inclinado, utilize então a ranhura
(21), que faz com que as suas mãos e a guia
transversal não entrem em contacto com a
protecção do disco de serra.
Pressione firmemente a peça a trabalhar con-
•
tra a guia transversal (14).
Ligue a serra.
•
Para efectuar o corte, empurre a guia trans-
•
versal (14) e a peça a trabalhar em direcção
ao disco de serra.
Aviso!
•
Segure sempre na peça a trabalhar guiada e
não na peça que resulta do corte.
Empurre sempre a guia transversal (14) até a
•
peça a trabalhar estar totalmente cortada.
Volte a desligar a serra.
•
Remova os desperdícios apenas quando o
•
disco de serra estiver imobilizado.
9. Substituição do cabo de ligação à
rede
Perigo!
Para evitar perigos, sempre que o cabo de ligação à rede deste aparelho for danifi cado, é
necessário que seja substituído pelo fabricante
ou pelo seu serviço de assistência técnica ou por
uma pessoa com qualifi cação.
10. Limpeza, manutenção
e encomenda de peças
sobressalentes
Perigo!
Retire a fi cha da corrente antes de qualquer tra-
balho de limpeza.
10.1 Limpeza
Mantenha os dispositivos de segurança,
•
ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar comprimido a baixa pres são.
Aconselhamos a limpar o aparelho directa-
•
mente após cada utilização.
Limpe regularmente o aparelho com um pano
•
húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho eléctrico aumenta o risco de choque
eléctrico.
10.2 Escovas de carvão
No caso de formação excessiva de faíscas,
mande verifi car as escovas de carvão por um
electricista.
Perigo! As escovas de carvão só podem ser
substituídas por um electricista.
10.3 Manutenção
No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.
- 92 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 92Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 92 02.06.16 10:2502.06.16 10:25
Page 93
10.4 Encomenda de peças sobressalentes e
acessórios:
Para encomendar peças sobressalentes, deve
indicar os seguintes dados:
modelo do aparelho
•
número de referência do aparelho
•
número de identificação do aparelho
•
número de peça sobressalente necessária
•
Pode consultar os preços e informações actuais
em www.isc-gmbh.info
Dica! Para bons resultados,
recomendamos acessórios
de alta qualidade da
! www.kwb.eu
11. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.
P
12. Armazenagem
Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.
- 93 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 93Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 93 02.06.16 10:2502.06.16 10:25
Page 94
P
Só para países da UE
Não deite as ferramentas eléctricas para o lixo doméstico!
Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser
recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da iSC GmbH.
Reservado o direito a alterações técnicas
O produto cumpre os requisitos da EN 61000-3-11 e está sujeito a condições especiais de ligação.
•
Isso significa que os pontos de ligação não podem ser escolhidos livremente.
Podem ocorrer variações de tensão no aparelho caso exista uma alimentação de rede desfavorá-
•
vel.
O produto pode ser usado exclusivamente em pontos de ligação,
•
a) que não excedam a impedância da rede admissível Z=0,34 Ω, ou
b) que apresentem uma intensidade máxima admissível da corrente permanente na rede de, pelo
menos, 100 A por cada fase.
Enquanto utilizador, deverá certificar-se de que o ponto de ligação, ao qual pretende conectar o
•
produto, cumpre um dos requisitos mencionados em a) ou b). Em caso de dúvidas, contacte a respectiva empresa de abastecimento de energia.
- 94 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 94Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 94 02.06.16 10:2502.06.16 10:25
Page 95
P
Informações do serviço de assistência técnica
Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.
Categoria Exemplo
Peças de desgaste* Correia trapezoidal, escovas de carvão, elemen-
Consumíveis/peças consumíveis* Disco de serra
Peças em falta
* não incluído obrigatoriamente no material a fornecer!
Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In-
ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo
sempre às seguintes questões:
O aparelho já funcionou alguma vez ou possui o defeito desde o início?
•
Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
•
Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
•
Descreva este erro de funcionamento.
to de inserção da bancada, pau para empurrar
- 95 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 95Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 95 02.06.16 10:2602.06.16 10:26
Page 96
P
Certifi cado de garantia
Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:
1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial
quer de outra actividade independente. As presentes condições de garantia regem as prestações
de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos
legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus
direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.
3. Excluídos pela nossa garantia estão:
- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.
- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).
- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.
4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.
5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição
o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido
à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, serlhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.
- 96 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 96Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 96 02.06.16 10:2602.06.16 10:26
Page 97
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
Tischkreissäge TC-TS 2025/1 U (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X
2011/65/EU
X
2006/42/EC
X
Annex IV
Notifi ed Body: TÜV Süd Product Service GmbH
Ridlerstraße 65, D-80339 München, Germany
Notifi ed Body No.: 0123
Reg. No.: M6A 16 05 24192 01636
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2004/26/EC
Emission No.:
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Standard references: EN 61029-1; EN 61029-2-1;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11
Landau/Isar, den 12.05.2016
First CE: 16 Archive-File/Record: NAPR012863
Art.-No.: 43.405.40 I.-No.: 11026 Documents registrar: Roider
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
- 97 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 97Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 97 02.06.16 10:2602.06.16 10:26
Schunk/Product-ManagementWeichselgartner/General-Manager
Page 98
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
Tischkreissäge TC-TS 2025/1 eco (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X
2011/65/EU
X
2006/42/EC
X
Annex IV
Notifi ed Body: TÜV Süd Product Service GmbH
Ridlerstraße 65, D-80339 München, Germany
Notifi ed Body No.: 0123
Reg. No.: M6A 16 05 24192 01636
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2004/26/EC
Emission No.:
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Standard references: EN 61029-1; EN 61029-2-1;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11
Landau/Isar, den 12.05.2016
First CE: 16 Archive-File/Record: NAPR012866
Art.-No.: 43.405.30 I.-No.: 11026 Documents registrar: Roider
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
- 98 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 98Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 98 02.06.16 10:2602.06.16 10:26
Schunk/Product-ManagementWeichselgartner/General-Manager
Page 99
- 99 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 99Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 99 02.06.16 10:2602.06.16 10:26
Page 100
- 100 -
Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 100Anl_TC_TS_2025_1_U_2025_1_ECO_SPK2.indb 100 02.06.16 10:2602.06.16 10:26
Loading...
