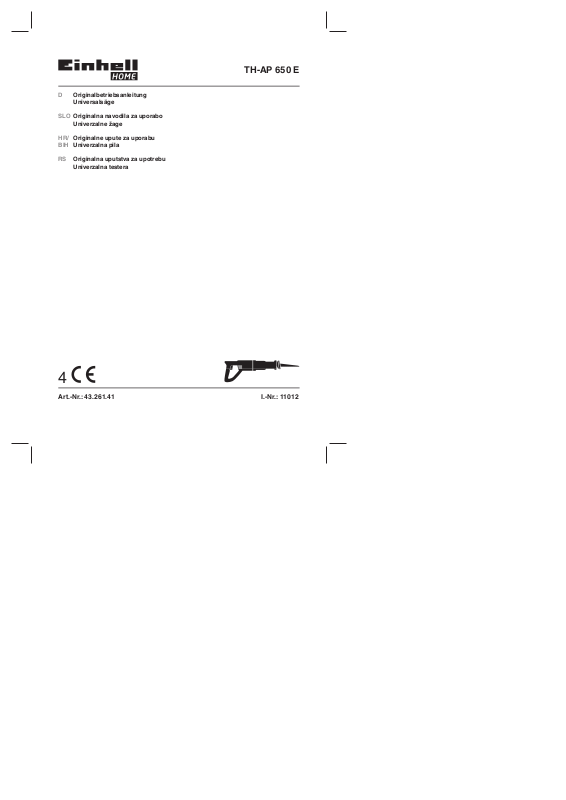

Einhell TC-AP 650 E User guide
D Originalbetriebsanleitung
Universalsäge
SLO Originalna navodila za uporabo
Univerzalne žage
HR/ Originalne upute za uporabu
BIH Univerzalna pila
RS Originalna uputstva za upotrebu
Univerzalna testera
TH-AP 650 E
4
Art.-Nr.: 43.261.41 I.-Nr.: 11012
1
6
1
3 5
2
7
3
5
b
6
a
8
2
4
7
- 2 -
4
- 3 -
D
Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-
sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
- 4 -
Achtung!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang (Bild 1+2)
2.1 Gerätebeschreibung
1 Ein/Ausschalter
2 Arretierungsknopf
3 Holzsägeblatt
4 Metallsägeblatt
5 Sägeschuh
6 Sägeblattaufnahme
7 Feststellknopf für Sägeschuh
8 Stellrad für Hubzahlvorwahl
2.2 Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
D
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Universalsäge
•
1x Sägeblatt für Holz
•
1x Sägeblatt für Metall
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Universalsäge ist zum Sägen von Holz,
Eisen, Buntmetallen und Kunststoff en unter
Verwendung des entsprechenden Sägeblatts
bestimmt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung:.........................230-240 V~ 50 Hz
Leistungsaufnahme: ...................................650 W
Hubzahl: ........................................500-3000 min
Hubhöhe: ..................................................20 mm
Schnitttiefe Holz: ..................................... 150 mm
Schnitttiefe Eisen: ..................................... 10 mm
maximale Sägeblattbreite: ....................... 1,4 mm
Schutzklasse: ................................................II /
Gewicht: ......................................................2,8 kg
- 5 -
-1
쓑
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden
entspre-chend EN 60745 ermittelt.
Schalldruckpegel LpA ........................... 86,8 dB(A)
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewir-ken.
Schwingungsgesamtwerte ermittelt entsprechend
EN 60745.
Schneiden von Holzplatten
(vorderer Handgriff )
Schwingungsemmissionswert ah = 16,083 m/s²
Unsicherheit K = 1,5 m/s²
Schneiden von Holzplatten
(hinterer Handgriff )
Schwingungsemmissionswert ah = 13,588 m/s²
Unsicherheit K = 1,5 m/s²
Schneiden von Holzbalken
(vorderer Handgriff )
Schwingungsemmissionswert ah = 16,345 m/s²
Unsicherheit K = 1,5 m/s²
Schneiden von Holzbalken
(hinterer Handgriff )
Schwingungsemmissionswert ah = 13,813 m/s²
Unsicherheit K = 1,5 m/s²
Zusätzliche Informationen für
Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
............................................ 3 dB
pA
..................... 97,8 dB(A)
WA
........................................... 3 dB
WA
D
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.
5.1 Sägeblattwechsel (Bild 2)
Vor allen Arbeiten an der Maschine und beim
Sägeblattwechsel die Universalsäge ausschalten
und den Netzstecker aus der Steckdose ziehen.
- 6 -
Drehen Sie den Ring (a) an der Sägeblattaufnahme (6), wie in Bild 2 gezeigt, bis sich das Sägeblatt (b) in den Schlitz der Sägeblattaufnahme
(6) schieben läßt. Lassen Sie nun den Ring (a)
wieder los, der Ring (a) müsste wieder in die Ausgangsposition zurückgehen. Ist dies nicht der Fall,
so versuchen Sie von Hand den Ring (a) in die
Ausgangsposition zu drehen.
Kontrollieren Sie nun, durch Ziehen am Sägeblatt,
ob dieses fest in der Aufnahme hält.
5.2 Verstellen des Sägeschuh (Bild 3)
Achtung!
Ziehen Sie den Netzstecker.
Zum Verstellen des Sägeschuhs drücken Sie den
Feststellknopf für Sägeschuh (7) auf der rechten
Seite (von unten gesehen) um den Sägeschuh (5)
zu entriegeln. Stellen Sie den gewünschten Abstand ein und drücken Sie den Feststellknopf für
Sägeschuh (7) auf der linken Seite (von unten gesehen) um den Sägeschuh wieder zu verriegeln.
Überprüfen Sie den festen Sitz des Sägeschuhs!
6. Bedienung
6.1 Ein-/ Ausschalter (Bild 1/Pos. 1)
Einschalten:
Ein/Ausschalter drücken
Ausschalten:
Ein/Ausschalter loslassen
6.2 Feststellknopf (Bild 1/Pos. 2)
Mit dem Feststellknopf (2) kann der Ein-/ Ausschalter (1) im Betrieb arretiert werden. Zum Ausschalten Ein-/ Ausschalter (1) kurz eindrücken.
6.3 Elektronische Hubzahlregelung
Über das Stellrad (8) kann die benötigte Hubzahl
des Sägeblattes eingestellt werden.
Die allgemeinen Regeln für die Schnittgeschwindigkeit bei spanabhebenden Arbeiten sind auch
hier gültig.
D
6.4 Verwendung als Stichsäge (Bild 4)
Setzen Sie die Universalsäge, wie in Bild 4 gezeigt auf das zu schneidende Material. Schalten
Sie die Universalsäge ein und schieben Sie die
Universal-säge gegen das zu schneidende Material. Die Schnittgeschwindigkeit ist dem Material
anzupassen.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
- 7 -
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoff e. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
D
- 8 -
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
