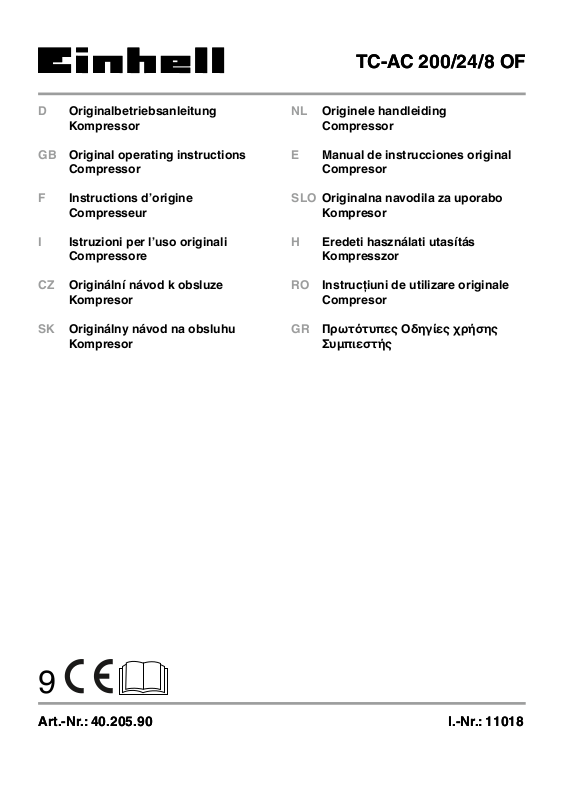

Einhell TC-AC 200-24-8 OF operation manual

Download

TC-AC 200/24/8 OF

D Originalbetriebsanleitung

Kompressor

GB Original operating instructions

Compressor

F Instructions d’origine

Compresseur

I Istruzioni per l’uso originali

Compressore

CZ Originální návod k obsluze

Kompresor

SK Originálny návod na obsluhu

Kompresor

NL Originele handleiding

Compressor

E Manual de instrucciones original

Compresor

SLO Originalna navodila za uporabo

Kompresor

H Eredeti használati utasítás

Kompresszor

RO Instrucţiuni de utilizare originale

Compresor

GR Πρωτότυπες Οδηγίες χρήσης

Συμπιεστής

Art.-Nr.: 40.205.90 I.-Nr.: 11018

5 7

- 2 -

4 5

A 4

- 3 -

- 4 -D- 5 -

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Warnung vor elektrischer Spannung!

Warnung vor heißen Teilen!

Warnung! Die Einheit läuft ohne Warnung bei einem Druckabfall unter Einschaltdruck automatisch an!

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

9. Transportgriﬀ

10. Sicherheitsventil

11. Ablass-Schraube für Kondenswasser

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung

1. Gehäuseabdeckung

2. Druckbehälter

3. Rad

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgele-

sen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

- 6 -

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: .......................220-240 V ~ 50 Hz

Motorleistung kW: ........................................... 1,2

Kompressor-Drehzahl min

Betriebsdruck bar: .............................................. 8

Druckbehältervolumen (in Liter): ...................... 24

Theo. Ansaugleistung l/min.: .......................... 180

Abgabeleistung (Druckluft)

bei 7 bar: ...........................................45 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: ............................................70 Liter/min

Schalleistungspegel L Unsicherheit K Schalldruckpegel L Unsicherheit K

Schutzart: ......................................................IP20

Gerätegewicht in kg: .......................... ca. 15,5 kg

...................................... 0,28 dB

....................................... 0,28 dB

-1

: ......................... 3450

in dB: ......................... 97

in dB: .............................. 76

Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund Verwenden Sie flexible Schläuche um eine

•

Übertragung von unzulässigen Lasten auf das Rohrleitungssystem an der Verbindung der Kompressoranlage zum Rohrleitungssystem zu vermeiden. Es ist notwenig Abscheider, Fänger und

•

Abflussmöglichkeiten zu verwenden, die zur Bearbeitung der vom Kompressor produzierten Flüssigkeiten vor Inbetriebsetzen der Kompressoranlage erforderlich sind. Zuführschläuche bei Drücken über 7 bar soll-

•

ten mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestattet werden.

6. Montage und Inbetriebnahme

Geräusch

Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

5. Vor Inbetriebnahme

Warnung!

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen. Lange Luftleitungen und lange Zuleitungen

•

(Verlängerungskabel) sind zu vermeiden. Auf trockene und staubfreie Ansaugluft ach-

•

ten. Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen.

Hinweis! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1. Montage der Räder (3)

Die beiliegenden Räder müssen entsprechend Bild 3 montiert werden.

6.2 Montage des Standfußes (4)

Der beiliegende Gummipuﬀ er muss entspre- chend Bild 4 montiert werden.

6.3 Netzanschluß

Lange Zuleitungen, sowie Verlängerungen,

•

Kabeltrommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist

•

der Motoranlauf durch Schwergängigkeit gefährdet.

- 7 -

6.4 Ein-/Aus-Schalter (8)

Stellen Sie den Ein-/Aus-Schalter (8) zum Einschalten auf die Position 1. Zum Ausschalten Ein-/Aus-Schalter (8) in Position 0 bringen.

6.5 Druckeinstellung: (Abb. 1)

Mit dem Druckregler (7) kann der Druck am

•

Manometer (6) eingestellt werden. Der eingestellte Druck kann an der Schnell-

•

kupplung (5) entnommen werden.

6.6 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 bar Ausschaltdruck ca. 8 bar

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

Warnung! Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Warnung! Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

Warnung! Schalten Sie nach der Benutzung das Gerät immer aus und ziehen Sie den Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

8.2 Kondenswasser (Abb. 1) Hinweis! Für dauerhafte Haltbarkeit des

Druckbehälters (2) ist nach jedem Betrieb das Kondenswasser durch Öﬀ nen der Ablass- Schraube (11) abzulassen. Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sich bitte an die Kundendienstwerkstatt.

8.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst. Anschließend lassen Sie den Ring wieder los.

8.4 Lagerung Warnung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Warnung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

- 8 -

8.5 Transport

Verwenden Sie zum Transport den Handgriff

•

und fahren Sie damit den Kompressor. Transportieren Sie das Gerät nur am

•

Transportgriff. Schützen Sie das Gerät gegen unerwartete

•

Schläge bzw. Vibrationen.

8.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

- 9 -

10. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft nicht

Kompressor läuft, jedoch kein Druck

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

4. Motor überhitzt

1. Rückschlagventil undicht

2. Dichtungen kaputt.

3. Ablass-Schraube für Kondenswasser (11) undicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler eingestellt.

1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungskabel mit

ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur betreiben.

4. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

1. Rückschlagventil austauschen.

2. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus tauschen.

2. Schnellkupplung überprüfen,

ggf. ersetzen.

3. Druckregler weiter aufdrehen.

- 10 -

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 11 -

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Luftﬁ lter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muﬀ s. The impact of noise can cause damage to hearing.

Beware of electrical voltage!

Beware of hot parts!

Warning! The unit will start up automatically without warning if the pressure drops below cut-in pressu-

re!

- 15 -

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Danger! Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

2. Layout and items supplied

2.1 Layout

1. Housing cover

2. Pressure vessel

3. Wheel

4. Supporting foot

5. Quick-lock coupling (regulated compressed air)

6. Pressure gauge (for reading the preset tank pressure)

7. Pressure regulator

8. ON/OFF switch

9. Transportation handle

10. Safety valve

11. Drainage screw for condensation water

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

Original operating instructions

•

Safety information

•

3. Proper use

The compressor is designed for generating compressed air for tools operated by compressed air.

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

- 16 -

4. Technical data

Mains connection: .................. 220-240 V ~ 50 Hz

Motor rating kW: ............................................ 1.2

Compressor speed min-1: .......................... 3450

Operating pressure bar: ................................... 8

Pressure vessel capacity (in liters): ................ 24

Theoretical suction rate l/min.: ..................... 180

Output (compressed air) at 7 bar: ....45 liters/min

Output (compressed air) at 4 bar: ....70 liters/min

Sound power level LWA in dB: ........................ 97

Uncertainty KWA ..................................... 0.28 dB

Sound pressure level LpA in dB: .................... 76

Uncertainty KpA ...................................... 0.28 dB

Protection type: ........................................... IP20

Weight of the unit in kg: .............. approx. 15.5 kg

Noise

The noise emission values were measured in accordance with EN ISO 3744.

5. Before starting the equipment

Warning!

Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data.

Examine the machine for signs of transit da-

•

mage. Report any damage immediately to the company which delivered the compressor. The compressor should be set up near the

•

working consumer. Avoid long air lines and long supply lines (ex-

•

tensions). Make sure the intake air is dry and dust-free.

•

Do not set up the compressor in damp or wet

•

rooms. The compressor may only be used in suitable

•

rooms (with good ventilation and an ambient temperature from +5°C to +40°C). There must be no dust, acids, vapors, explosive gases or inflammable gases in the room. The compressor is designed to be used in dry

•

rooms. It is prohibited to use the compressor in areas where work is conducted with sprayed water. The equipment must be set up where it can

•

stand securely. Use flexible hoses in order to prevent trans-

•

mitting unacceptable loads to the pipeline

system at the connection between the compressor system and the pipeline system. It is essential to use separators, traps and

•

drains which process the liquids produced by the compressor before the compressor system is put into operation. Supply hoses at pressures above 7 bar

•

should be equipped with a safety cable (e.g. a wire rope).

6. Assembly and starting

Notice! You must fully assemble the appliance before using it for the ﬁ rst time.

6.1 Fitting the wheels (3)

Fit the supplied wheels as shown in Fig. 3.

6.2 Fitting the supporting foot (4)

Fit the supplied rubber stopper as shown in Fig. 4.

6.3 Voltage

Long supply cables, extensions, cable reels

•

etc. cause a drop in voltage and can impede motor start-up. At low temperatures below +5°C, sluggish-

•

ness may make starting difficult or impossible.

6.4 On/Oﬀ switch (8)

To switch on the equipment, set the On/Oﬀ switch (8) to position 1. To switch oﬀ the equipment, move the On/Oﬀ switch (8) to position 0.

6.5 Adjusting the pressure: (Fig. 1)

You can adjust the pressure on the pressure

•

gauge (6) using the pressure regulator (7). The set pressure can be taken from the quick-

•

lock coupling (5).

6.6 Setting the pressure switch

The pressure switch is set at the factory. Switch-on pressure 6 bar Switch-oﬀ pressure 8 bar

- 17 -

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its after-sales service or similarly trained personnel to avoid danger.

8. Cleaning, maintenance and

ordering of spare parts

Danger! Pull the power plug before doing any cleaning and maintenance work on the appliance.

Warning! Wait until the compressor has completely cooled down. Risk of burns!

Warning! Always depressurize the tank before carrying out any cleaning and maintenance work.

Warning! After use, always switch oﬀ the equipment immediately and pull out the power plug.

8.1 Cleaning

Keep the safety devices free of dirt and dust

•

as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure. We recommend that you clean the appliance

•

immediately after you use it. Clean the appliance regularly with a damp

•

cloth and some soft soap. Do not use cleaning agents or solvents; these may be aggressive to the plastic parts in the appliance. Ensure that no water can get into the interior of the appliance. You must disconnect the hose and any

•

spraying tools from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

compressor with a damaged or rusty pressure vessel. If you discover any damage, please contact the customer service workshop.

8.3 Safety valve (10)

The safety valve has been set for the highest permitted pressure of the pressure vessel. It is prohibited to adjust the safety valve or remove its seal. Actuate the safety valve from time to time to ensure that it works when required. Pull the ring with suﬃ cient force until you can hear the compressed air being released. Then release the ring again.

8.4 Storage Warning!

Pull the mains plug out of the socket and ventilate the appliance and all connected pneumatic tools. Switch oﬀ the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

Warning! Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

8.5 Transport

Use the handle for transporting the compres-

•

sor and use it to move the compressor about. Transport the equipment only by carrying it by

•

the transport handle. Protect the equipment against unexpected

•

knocks and vibrations.

8.6 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.isc-gmbh.info

8.2 Condensed water (Fig. 1)

Important! To ensure a long service life of the

pressure vessel (2), drain oﬀ the condensed water by opening the drain screw (11) each time after using. Check the pressure vessel for signs of rust and damage each time before using. Do not use the

- 18 -

9. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

- 19 -

10. Possible causes of failure

Problem Cause Solution

The compressor does not start.

The compressor starts but there is no pressure.

The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.

1. No supply voltage.

2. Insuﬃ cient supply voltage.

3. Outside temperature is too low.

4. Motor is overheated.

1. The non-return valve leaks.

2. The seals are damaged.

3. The drain plug for condensation water (11) leaks.

1. The hose connections have a leak.

2. A quick-lock coupling has a leak.

3. Insuﬃ cient pressure set on the pressure regulator.

1. Check the supply voltage, the power plug and the socket-outlet.

2. Make sure that the extension cable is not too long. Use an extension cable with large enough wires.

3. Never operate with an outside temperature of below +5° C.

4. Allow the motor to cool down. If necessary, remedy the cause of the overheating.

1. Have a service center replace the non-return valve.

2. Check the seals and have any damaged seals replaced by a service center.

3. Tighten the screw by hand. Check the seal on the screw and replace if necessary.

1. Check the compressed air hose and tools and replace if necessary.

2. Check the quick-lock coupling and replace if necessary.

3. Increase the set pressure with the pressure regulator.

- 20 -

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request: As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment. The old equipment can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 21 -

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, air ﬁ lter Consumables* Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple- ase ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product neither for their commercial activities nor for any other self-employed activities. These warranty terms regulate additional warranty services, which the manufacturer mentioned below promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of said defects on the product or the replacement of the product, whichever we prefer. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 23 -

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Attention à la tension électrique !

Attention aux pièces brûlantes !

Avertissement ! L‘unité démarre automatiquement sans avertissement sous la pression

d‘enclenchement en cas de chute de pression !

- 24 -

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil

1. Recouvrement du boîtier

2. Réservoir à air comprimé

3. Roue

4. Pied

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (pression réglée lisible)

7. Manostat régulateur

8. Interrupteur Marche/Arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Bouchon ﬁ leté de vidange pour eau conden- sée

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à

l’aﬀ ectation

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé.

La machine doit exclusivement être employée conformément à son aﬀ ectation. Chaque uti- lisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute

- 25 -

responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Branchement réseau : ............ 220-240 V ~ 50 Hz

Puissance du moteur kW : ............................ 1,2

Vitesse de rotation du compresseur tr/min : 3450

Pression de service en bars : ........................... 8

Volume du récipient sous pression (en litres) : 24

Puissance d‘aspiration théorique l/min : ....... 180

Puissance de sortie (air comprimé) à 7 bars : .....

.......................................................... 45 litres/min

Puissance de sortie (air comprimé) à 4 bars : .....

.......................................................... 70 litres/min

Niveau de puissance acoustique LWA en dB : 97

Imprécision KWA ....................................0,28 dB

Niveau de pression acoustique LpA en dB : ... 76

Imprécision KpA ...................................... 0,28 dB

Type de protection : ..................................... IP20

Poids de l‘appareil en kg : ................. env. 15,5 kg

Bruit

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

5. Avant la mise en service

Avertissement !

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Vérifiez que l’appareil n’a pas été endom-

•

magé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur. Il est recommandable d’installer le compres-

•

seur à proximité du consommateur. Evitez les tuyaux à air et les câbles

•

d’alimentation (câbles de rallonge) longs. Veillez à ce que l’air aspiré soit sec et sans

•

poussière. N’installez pas le compresseur dans un local

•

humide ou détrempé. Le compresseur doit être utilisé uniquement

•

dans des endroits adéquats (bonne ventila-

tion, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable. Le compresseur doit être employé dans des

•

endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussures d’eau.

•

Exploitez l‘appareil uniquement sur un sup-

•

port solide, et plat. Utilisez des tuyaux flexibles afin d‘éviter une

•

transmission de charges inadmissibles sur le système de conduites situé au niveau du raccordement de l‘installation de compression vers le système de conduites. Il est nécessaire d‘utiliser des purgeurs, des

•

pièges et des possibilités d‘écoulement pour traiter les liquides produits par le compresseur avant la mise en marche de l‘installation de compression. Les tuyaux d‘amenée devraient être équipés

•

d‘un câble de sécurité (par ex. un câble en acier) en cas de pressions supérieures à 7 bars.

6. Montage et mise en service

Remarque ! Montez absolument l’appareil complètement avant de le mettre en service !

6.1. Montage des roues (3)

Les roues ci-jointes doivent être montées conformément à la ﬁ gure 3.

6.2. Montage du pied d’appui (4)

L’amortisseur en caoutchouc ci-joint doit être monté conformément à la ﬁ gure 4.

6.3 Branchement au réseau

Les longs câbles d‘alimentation tout com-

•

me les rallonges, tambours de câble, etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous

•

de +5 °C, le moteur marche durement et peut ne pas démarrer.

6.4 Interrupteur marche/arrêt (8)

Mettez l‘interrupteur marche/arrêt (8) en position 1 pour la mise en circuit. Pour la mise hors circuit, mettre l‘interrupteur mar-

- 26 -

che/arrêt (8) en position 0.

6.5 Réglage de pression : (ﬁ gure 1)

Le régulateur de pression (7) permet de rég-

•

ler la pression sur le manomètre (6). La pression réglée peut être prise au niveau

•

du raccord rapide (5).

6.6 Réglage de l’interrupteur manométrique

L’interrupteur manométrique est ajusté à l’usine. Pression de mise en circuit: 6 bar Pression de mise hors circuit 8 bar

7. Remplacement de la ligne de raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger ! Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

Avertissement ! Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure !

Avertissement ! Avant tous travaux de nettoyage et de maintenance, mettre la chaudière hors circuit.

Avertissement ! Éteignez toujours l‘appareil après utilisation et débranchez la ﬁ che de contact.

8.1 Nettoyage

Maintenez les dispositifs de protection aussi

•

propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. Détachez le tuyau et les outils de pulvérisati-

•

on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres produits du même genre.

8.2 Eau de condensation (ﬁ g. 1) Remarque ! Aﬁ n de maintenir le récipient sous

pression (2) durablement en bon état, il convient de vidanger l‘eau de condensation après chaque utilisation en ouvrant le bouchon ﬁ leté de vidange (11). Contrôlez le récipient sous pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec un récipient sous pression rouillé ou endommagé. Si vous constatez des endommagements, adressez-vous au service après-vente.

8.3 Soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurié ou supprimer ses plombs. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut l’actionner de temps en temps. Tirez sur la bague jusqu’à ce que vous entendiez l’air comprimé s’échapper. Ensuite, relâchez la bague.

8.4 Entreposage Avertissement !

Tirez la ﬁ che de contact, ventilez l’appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service.

Avertissement ! Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

8.5 Transport

Pour le transport, utilisez la poignée et dé-

•

placez le compresseur avec. Transportez l‘appareil uniquement par la

•

poignée de transport. Protégez l‘appareil contre les chocs ou les

•

vibrations inattendus.

- 27 -

8.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

- 28 -

10. Origine possible des pannes

Problème Origine Solution

Le compresseur ne marche pas.

Le compresseur fonctionne, cependant aucune pression n’est présente.

Le compresseur fonctionne, la pression est aﬃ chée sur le manomètre, mais les outils ne fonctionnent pas.

1. Tension secteur pas présente.

2. Tension secteur trop basse.

3. Température extérieure trop faible.

4. Moteur surchauﬀ é.

1. Soupape anti-retour non étanche

2. Joints cassés.

3. Bouchon ﬁ leté de vidange pour l‘eau condensée (11) perméable.

1. Raccords de ﬂ exibles perméables.

2. Raccord rapide non étanche.

3. Pas assez de pression réglée sur le régulateur de pression.

1. Contrôler le câble, la ﬁ che de con- tact, le fusible et la prise de courant.

2. Evitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suﬃ samment de diamètre de brin.

3. Ne pas s‘en servir à une température inférieure à +5°C.

4. Laisser refroidir le moteur, le cas échéant, éliminer l‘origine de la surchauﬀ e.

1. Remplacer la soupape anti-retour.

2. Contrôler les joints, faire remplacer les joints cassés dans un atelier.

3. Resserrer la vis manuellement. Contrôler le joint sur la vis, le remplacer le cas échéant.

1. Contrôler le tuyau d‘air comprimé et les outils, le cas échéant, le remplacer.

2. Contrôler le raccord rapide, le cas échéant, le remplacer

3. Ouvrir encore le régulateur de pression.

- 29 -

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

- 30 -

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, ﬁ ltre à air Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

- 31 -

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 32 -

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuﬃ e antirumore. L’e ﬀ etto del rumore può causare la perdita dell’udito.

Fate attenzione alla tensione elettrica

Fate attenzione alle parti molto calde

Avvertimento! In caso di caduta di pressione al di sotto del livello di inserimento l‘unità si avvia auto-

maticamente senza avvertimento!

- 33 -

Pericolo!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità ﬁ siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio

1. Copertura della scocca

2. Serbatoio a pressione

3. Ruota

4. Base di appoggio

5. Accoppiamento rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. egolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura di trasporto

10. Valvola di sicurezza

11. Tappo a vite di scarico dell’acqua di conden-

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

- 34 -

4. Caratteristiche tecniche

Collegamento alla rete: ..........220-240 V ~ 50 Hz

Potenza del motore kW: ................................ 1,2

Numero di giri del compressore min-1: ....... 3450

Pressione di esercizio bar: ............................... 8

Volume del serbatoio a pressione (in litri): ...... 24

Potenza di aspirazione teorica l/min.: ........... 180

Potenza erogata (aria compressa) a 7 bar: .........

............................................................. 45 litri/min

Potenza erogata (aria compressa) a 4 bar: .........

............................................................. 70 litri/min

Livello di potenza acustica LWA n dB: ............ 97

Incertezza KWA ...................................... 0,28 dB

Livello di pressione acustica LpA in dB: ......... 76

Incertezza KpA ........................................0,28 dB

Tipo di protezione: ...................................... IP20

Peso dell‘apparecchio in kg: .............. ca. 15,5 kg

Si devono usare separatori, captatori e dispo-

•

sitivi di scarico che sono necessari per trattare i liquidi prodotti dal compressore prima della messa in esercizio dell‘apparecchio del compressore. I tubi flessibili di alimentazione dovrebbero

•

essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.

6. Montaggio e messa in esercizio

Avviso! Prima della messa in esercizio montate assolutamente l’apparecchio in modo completo!

6.1 Montaggio delle ruote (Fig. 3)

Le ruote accluse devono venire montate secondo la ﬁ gura 3.

Rumore I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 3744.

5. Prima della messa in esercizio

Avvertenza!

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identiﬁ ca- zione corrispondano a quelli di rete.

Verificate che l’apparecchio non presenti

•

danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati all’impresa trasporti, che ha provveduto alla consegna del compressore. Il collocamento del compressore dovrebbe

•

avvenire vicino al consumatore. Sono da evitare lunghe condutture dell’aria

•

e lunghe condutture di raccordo (cavi di prolunga). Verificate che l’aria assorbita sia asciutta e

•

senza polvere. Il compressore deve venire usato soltanto

•

in luoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o infiammabili. Utilizzate tubi flessibili per evitare di trasferire

•

carichi eccessivi sul sistema di tubazioni attraverso il collegamento dell‘impianto del compressore a tale sistema.

6.2 Montaggio della base di appoggio (4)

Gli spessori di gomma allegati devono venire montati secondo la Fig. 4.

6.3 Allacciamento alla rete

Cavi lunghi di alimentazione, nonché prolung-

•

he, avvolgicavi ecc. causano un calo di tensione e possono impedire l‘avvio del motore. In caso di temperature inferiori a +5°C l‘avvio

•

del motore può essere più difficile.

6.4 Interruttore ON/OFF (8)

Per accendere spostate l’interruttore ON/OFF (8) in posizione 1. Per spegnere portate l’interruttore ON/OFF (8) in posizione 0.

6.5 Impostazione della pressione (Fig. 1)

Con il regolatore della pressione (7) si può

•

impostare la pressione sul manometro (6). La pressione impostata può essere prelevata

•

sull’accoppiamento rapido (5).

6.6 Regolazione del pulsante

Il pulsante è stato regolato nello stabilimento. Pressione d’accensione 6 bar Pressione di spegnimento 8 bar

- 35 -

7. Sostituzione del cavo di

alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualiﬁ cata al ﬁ ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo! Prima di qualsiasi lavoro di pulizia e di manutenzione staccate la spina dalla presa di corrente.

Avvertenza! Attendete ﬁ no a quando il compressore si sia completamente raﬀ reddato! Pericolo di ustioni!

Avvertenza! Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

Avvertenza! Dopo l‘uso spegnete l’apparecchio e staccate la spina dalla presa di corrente.

8.1 Pulizia

Tenete i dispositivi di protezione il più pos-

•

sibile liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa. Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato. Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua all’interno dell’apparecchio. Il tubo e gli strumenti di spruzzo devono es-

•

sere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi ecc.

8.2 Acqua di condensa (Fig. 1) Avvertenza! Per una durata prolungata del ser-

batoio a pressione (2), dopo ogni utilizzo è necessario scaricare l‘acqua di condensa aprendo la vite di scarico (11). Prima dell‘utilizzo controllate sempre che il serbatoio a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all‘oﬃ cina del ser- vizio assistenza clienti.

8.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modiﬁ care la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Tirate brevemente l’anello ﬁ no a quando si sente l’aria compressa che fuoriesce. Poi mollate di nuovo l’anello.

8.4 Conservazione Avvertenza!

Staccate la spina dalla presa di corrente, sﬁ atate l’apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate.

Avvertenza! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8.5 Trasporto

Per trasportare il compressore utilizzate la

•

maniglia di trasporto. Trasportate l’apparecchio solo prendendolo

•

per la maniglia di trasporto. Proteggete l’apparecchio da vibrazioni ovvero

•

colpi inaspettati.

8.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

- 36 -

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riﬁ uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

- 37 -

10. Possibili cause di anomalie

Problema Causa Soluzione

Il compressore non funziona

Il compressore funziona, ma non produce aria compressa

Il manometro indica pressione, ma gli utensili non funzionano

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

3. Temperatura esterna troppo bassa

4. Motore surriscaldato

1. Valvola antiritorno perde

2. Guarnizioni rovinata.

3. Tappo a vite di scarico

dell’acqua di condensa (11)

perde

1. Perdite nei collegamenti del tubo.

2. Perdite all’accoppiamento rapido.

3. Impostata pressione troppo bassa sul regolatore di

pressione

1. Controllare cavo, spina di rete, fusibile e presa di corrente

2. Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione suﬃ ciente del conduttore

3. Non farlo funzionare ad una temperatura esterna inferiore a +5°C

4. Fate raﬀ reddare il motore ed eventualmente eliminate la causa del surriscaldamento

1. Sostituite la valvola antiritorno.

2. Controllate le guarnizioni, fare sostituire le guarnizioni difettose da un’oﬃ cina specializzata.

3. Serrate a mano il tappo a vite. Controllate la guarnizione della valvola, eventualmente

sostituitela

1. Controllate il tubo dell’aria

compressa, eventualmente

sostituitelo

2. Controllate ed eventualmente sostituite l’accoppiamento rapido

3. Aprite maggiormente il regolatore di pressione.

- 38 -

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

- 39 -

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, ﬁ ltro dell‘aria Materiale di consumo/parti di consumo * Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 40 -

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 41 -

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování před elektrickým napětím

Varování před horkými díly

Varování! Jednotka se rozeběhne automaticky a bez varování při poklesu tlaku pod hodnotu

zapínacího tlaku!

- 42 -

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj není určen k tomu, aby ho obsluhovaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-4)

1. Kryt tělesa přístroje

2. Tlaková nádrž

3. Kolečko

4. Noha

5. Rychlospojka (regulovaný stlačený vzduch)

6. Manometr (nastavený tlak může být odečten)

7. Regulátor tlaku

8. Za-/vypínač

9. Přepravní rukojeť

10. Pojistný ventil

11. Vypouštěcí šroub kondenzátu

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

- 43 -

4. Technická data

Síťová přípojka: ...................... 220-240 V ~ 50 Hz

Výkon motoru kW: ......................................... 1,2

Počet otáček kompresoru min

Provozní tlak v barech: ..................................... 8

Objem tlakové nádrže (v litrech): .................... 24

Teor. sací výkon l/min: .................................. 180

Odevzdaný výkon (stlačený vzduch) při 7 barech:

............................................................45 litrů/min

Odevzdaný výkon (stlačený vzduch) při 4 barech:

............................................................70 litrů/min

Hladina akustického výkonu LWA in dB: ........ 97

Nejistota KWA ......................................... 0,28 dB

Hladina akustického tlaku LpA v dB: .............. 76

Nejistota KpA .......................................... 0,28 dB

Třída ochrany: ............................................ IP 20

Hmotnost přístroje v kg: .................... cca 15,5 kg

Hluk

Hodnoty emise hluku změřeny podle normy EN ISO 3744.

-1

: ................. 3 450

5. Před uvedením do provozu

Varování! Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

P řekontrolujte přístroj, zda nebyl při transpor-

•

tu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal. K umístění kompresoru by mělo dojít v blíz-

•

kosti spotřebiče. Je třeba se vyvarovat dlouhých vzducho-

•

vých vedení a dlouhých přívodních vedení (prodloužení). Je třeba dbát na suchý a bezprašný nasá-

•

vaný vzduch. Kompresor neumíst’ovat ve vlhké nebo mokré

•

místnosti. Kompresor smí být používán pouze ve vhod-

•

ných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny. Kompresor je vhodný pro používání v

•

suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno. P řístroj provozujte pouze na pevném, rovném

•

podkladu. Používejte pružné hadice, abyste zabránili

•

přenosu nepřípustné zátěže na potrubní systém na místě spojení kompresorové stanice k potrubnímu systému. Je nutné používat odlučovače, lapáky a

•

odtokové prostředky, které jsou potřebné ke zpracování kompresorem vytvářených tekutin před uvedením kompresorové stanice do provozu. Přívodní hadice by měly být v případě tlaku

•

nad 7 barů vybaveny bezpečnostním kabelem (např. drátěným lanem).

6. Montáž a uvedení do provozu

Upozornění! Před uvedením do provozu musí být přístroj nezbytně kompletně smontován!

6.1 Montáž kol (3)

Přiložená kola musí být namontována podle obr.

6.2 Montáž opěrné nohy (4)

Přiložený pryžový element musí být namontován podle obr. 4.

6.3 Připojení na síť

Dlouhá přívodní vedení, jakož i prodloužení,

•

kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. P ři nízkých teplotách pod +5 °C je naběhnutí

•

motoru ohroženo těžkým chodem.

6.4 Za-/vypínač (8)

Pro zapnutí nastavte za-/vypínač (8) do polohy 1. Pro vypnutí nastavte za-vypínač (8) do polohy 0.

6.5 Nastavení tlaku: (obr. 1)

Regulátorem tlaku (7) může být nastaven tlak

•

na manometru (6). Nastavený tlak lze zjistit na rychlospojce (5).

•

6.6 Nastavení hlídače tlaku

Hlídač tlaku je nastaven ze závodu. Spínací tlak cca 6 barů Vypínací tlak cca 8 barů

- 44 -

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí! Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky.

Varování! Počkejte, až se kompresor kompletně och- ladí! Nebezpečí popálení!

Varování! Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.

Varování! Po použití přístroj vždy vypněte a vytáhněte síťovou zástrčku.

8.1 Čištění

Ochranná zařízení udržujte prostá prachu a

•

nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem. Doporučujeme čištění přístroje po každém

•

použití. Čistěte přístroj pravidelně vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Hadice a stříkací nástroje musí být před

•

čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

poškození, obraťte se prosím na zákaznický servis.

8.3 Pojistný ventil (10)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu. Aby bezpečnostní ventil váhněte tak silně za kroužek, až je stlačený vzduch slyšitelně vypouštěn. Poté kroužek zase pusťte.

8.4 Skladování Varování!

Vytáhněte síťovou zástrčku ze zásuvky, přístroj a všechny připojené nástroje na stlačený vzduch odvzdušněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu.

Varování! Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklopit, skladovat vstoje!

8.5 Přeprava

Pro přepravu používejte rukojeť a kompresor

•

přemisťujte s její pomocí. P řístroj přepravujte pouze za přepravní

•

rukojeť. Chraňte přístroj před neočekávanými nárazy,

•

resp. vibracemi.

8.6 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

8.2 Kondenzovaná voda (obr. 1)

Upozornění! Pro trvalou životnost tlakové nádrže (2) je třeba po každém použití vypustit kondenzovanou vodu otevřením vypouštěcího šroubu (11). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte

- 45 -

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

- 46 -

10. Možné příčiny výpadku

Problém Příčina Řešení

Kompresor neběží. 1. Není k dispozici síťové napětí.

2. Moc nízké síťové napětí.

3. Moc nízká vnější teplota.

4. Přehřátý motor.

Kompresor běží, ovšem není k dispozici tlak.

Kompresor běží, na manometru je ukazován tlak, ovšem nástroje neběží.

1. Netěsný zpětný ventil.

2. Zničená těsnění.

3. Netěsný vypouštěcí šroub na kondenzovanou vodu (11).

1. Netěsné hadicové spojení.

2. Netěsná rychlospojka.

3. Na regulátoru tlaku je nastaven moc nízký tlak.

1. Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.

2. Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.

3. Neprovozovat při vnější teplotě nižší než +5 °C.

4. Motor nechat ochladit, event. odstranit příčinu přehřátí.

1. Vyměnit zpětný ventil.

2. Těsnění překontrolovat, zničená

snění nechat vyměnit v odborném

tě servisu.

3. Šroub dotáhnout ručně. Překontrolovat těsnění šroubu, event. vyměnit.

1. Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit.

2. Překontrolovat rychlospojku, event. vyměnit.

3. Regulátor tlaku více otevřít.

- 47 -

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

- 48 -

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, vzduchový ﬁ ltr Spotřební materiál/spotřební díly* Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 49 -

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíc být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www. isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 50 -

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Výstraha pred elektrickým napätím

Výstraha pred horúcimi dielmi

Opozorilo! Enota se brez opozorila pri upadu tlaka pod vklopnim tlakom zažene!

- 51 -

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Tento prístroj nie je určený na to, aby ho mohli používať osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, také používanie je možné len v tom prípade, ak budú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak boli zaškolené o používaní prístroja. Deti by mali byť pod dozorom, aby bolo možné zabezpečiť, že sa nebudú s prístrojom hrať.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja

1. Kryt telesa prístroja

2. Tlaková nádrž

3. Koleso

4. Podstavec

5. Rýchlospojka (regulovaný stlačený vzduch)

6. Manometer (nastavený tlak sa dá odčítať)

7. Regulátor tlaku

8. Vypínač zap/vyp

9. Transportná rukoväť

10. Bezpečnostný ventil

11. Vypúšťacia skrutka na kondenzovanú vodu

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Správne použitie prístroja

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

- 52 -

4. Technické údaje

Sieťové pripojenie: ................. 220-240 V ~ 50 Hz

Výkon motora kW: ......................................... 1,2

Otáčky kompresora min-1: ......................... 3450

Prevádzkový tlak v baroch: ............................... 8

Objem tlakovej nádrže (v litroch): ................... 24

Teor. nasávací výkon l/min.: .......................... 180

Výstupný výkon (stlačený vzduch) pri 7 baroch: ..

.......................................................... 45 litrov/min

Výstupný výkon (stlačený vzduch) pri 4 baroch: ..

.......................................................... 70 litrov/min

Hladina akustického výkonu LWA v dB: ......... 97

Faktor neistoty KWA ................................0,28 dB

Hladina akustického tlaku LpA v dB: .............. 76

Faktor neistoty KpA ................................. 0,28 dB

Druh ochrany: .............................................. IP20

Hmotnosť prístroja v kg: ................... cca 15,5 kg

Hluk

Emisné hodnoty hluku boli merané podľa EN ISO

3744.

5. Pred uvedením do prevádzky

Výstraha!

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

zakázané. Prevádzkujte prístroj len na pevnom, rovnom

•

podklade. Používajte flexibilné hadice, aby sa zabránilo

•

prenosu neprípustnej záťaže na systém potrubných rozvodov na spojení kompresorového zariadenia k systému potrubných rozvodov. Je nevyhnutné, aby sa použili odlučovače,

•

zachytávače a odtokové prostriedky, ktoré sú potrebné pre spracovanie kompresorom vytváraných tekutín pred uvedením kompresorového zariadenia do prevádzky. V prípade tlaku vyššieho ako 7 barov by

•

mali byť privádzacie hadice vybavené bezpečnostným káblom (napr. drôteným lanom).

6. Montáž a uvedenie do prevádzky

Upozornenie! Pred uvedením do prevádzky prístroj bezpodmienečne kompletne zmontovať!

6.1 Montáž kolies (3)

Priložené kolesá sa musia namontovať podľa obrázku 3.

6.2 Montáž podstavca (4)

Priložený gumený nárazník sa musí namontovať podľa obrázku 4.

Skontrolujte prípadné poškodenie transpor-

•

tom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor. Postavenie kompresora by sa malo

•

uskutočniť v blízkosti spotrebiča. Dlhé vzduchové vedenie a dlhé prívod-

•

né vedenia (predlžovacie vedenia) sa neodporúčajú. Dbať na suchý a bezprašný nasávaný vz-

•

duch. Neumiestňujte kompresor vo vlhkej alebo mo-

•

krej miestnosti. Kompresor smie byť používaný len vo vhod-

•

ných miestnostiach (dobre vetraných, s teplotou okolia +5 °C - +40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne alebo zápalné plyny. Kompresor je vhodný pre použitie v suchých

•

miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja

6.3 Sieťové pripojenie

Dlhé prívodné vedenia, ako aj predlžovacie

•

káble, káblové bubny atď. spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora. Pri nízkych teplotách pod +5 °C je nábeh mo-

•

tora ohrozený ťažkým chodom.

6.4 Vypínač zap/vyp (8)

Pre zapnutie prístroja nastavte vypínač zap/vyp (8) do polohy 1. Pre vypnutie prístroja prepnite vypínač zap/vyp (8) do polohy 0.

6.5 Nastavenie tlaku: (obr. 1)

Pomocou tlakového regulátora (7) sa môže

•

nastaviť tlak na manometri (6). Nastavený tlak sa môže odoberať cez

•

rýchlospojku (5).

- 53 -

6.6 Nastavenie tlakového vypínača (9)

Tlakový vypínač je nastavený výrobcom. Zapínací tlak cca 6 bar Vypínací tlak cca 8 bar

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo! Pred všetkými čistiacimi ate kábel zo siete.

Výstraha! Počkajte, kým je kompresor úplne vychlad- nutý! Nebezpečenstvo popálenia!

Výstraha! Pred všetkými čistiacimi a údržbovými prácami zbaviť kotol tlaku!

Výstraha! Po použití prístroj vždy vypnite a vytiahnite elektrickú zástrčku zo siete.

8.2 Kondenzovaná voda (obr. 1) Upozornenie! Pre dlhodobú trvanlivosť tlakovej

nádoby (2) sa musí po každej prevádzke vypustiť kondenzovaná voda otvorením vypúšťacej skrutky (11). Skontrolujte tlakovú nádobu pred každým použitím, či nie je skorodovaná alebo poškodená. Kompresor sa nesmie prevádzkovať s poškodenou alebo skorodovanou tlakovou nádobou. V prípade, že sa zistia poškodenia, obráťte sa prosím na zákaznícky servis.

8.3 Bezpečnostný ventil (10)

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak v Nie je prípustné meniť nastavenie bezpečnostného ventilu alebo odstraňovať z neho plombu. Z dôvodu správnej funkcie bezpečnostného ventilu v prípade potreby, by sa mal tento ventil občas aktivovať. Potiahnite za krúžok tak silno, aby ste zreteľne počuli unikanie tlakového vzduchu. Nakoniec znovu krúžok pustite.

8.4 Skladovanie Výstraha!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zapojené pneumatické prístroje. Kompresor odstavte tak, aby nemohol byť uvedený do prevádzky nepovolanou osobou.

Výstraha! Kompresor skladovať len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápať, ale skladovať v postavenom stave!

8.1 Čistenie

Udržujte ochranné zariadenia vždy v m vzdu-

•

chom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky alebo riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Hadica a striekacie nástroje sa musia pred

•

čistením odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúšťadlami a pod.

8.5 Transport

Používajte pri transporte transportnú rukoväť

•

a pomocou nej presúvajte kompresor. Prístroj prenášajte len za transportnú rukoväť.

•

Chráňte prístroj pred neočakávanými otrasmi

•

alebo vibráciami.

8.6 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

- 54 -

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

- 55 -

10. Možné príčiny poruchy

Problém Príčina Riešenie

Kompresor nebeží. 1. Nie je k dispozícii sieťové napätie.

2. Príliš nízke sieťové napätie.

3. Vonkajšia teplota príliš nízka.

4. Prehriaty motor.

Kompresor beží, avšak bez tlaku.

1. Spätný ventil je netesný.

2. Tesnenia sú poškodené.

3. Vypúšťacia skrutka na kondenzo- vanú vodu (11) netesná.

1. Skontrolovať kábel, sieťovú zástrčku, poistku a zásuvku.

2. Nepoužívať príliš dlhé predlžovacie káble. Použiť predlžovací kábel s dostatočným prierezom žily.

3. Neprevádzkovať pri vonkajšej teplote nižšej ako +5°.

4. Motor nechať vychladnúť prípadne odstrániť príčinu prehriatia.

1. Vymeniť spätný ventil.

2. Skontrolovať tesnenia, opotrebované tesnenia nechať vymeniť v odbornom servise.

3. Rukou dotiahnuť skrutku. Skontrolovať tesnenie na skrutke, prípadne vymeniť.

Kompresor beží, tlak sa zobrazuje na manometri, ale nástroje nebežia.

1. Netesné hadicové spoje.

2. Netesná rýchlospojka.

3. Nastavený príliš nízky tlak na regulátore tlaku.

1. Skontrolovať pneumatickú hadicu a nástroje, v prípade potreby vymeniť.

2. Skontrolovať rýchlospojku, v prípade potreby vymeniť.

3. Regulátor tlaku ďalej povoliť.

- 56 -

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

- 57 -

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Klinový remeň, vzduchový ﬁ lter Spotrebný materiál / spotrebné diely* Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.iscgmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 58 -

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 59 -

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Waarschuwing voor elektrische spanning

Waarschuwing voor warme onderdelen

Waarschuwing! De eenheid loopt zonder waarschuwing bij een drukval onder inschakeldruk automa-

tisch aan!

- 60 -

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Dit gereedschap is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het gereedschap spelen.

10. Veiligheidsklep

11. Aﬂ aatplug voor condenswater

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is. Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Originele handleiding

•

Veiligheidsvoorschriften

•

3. Reglementair gebruik

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap

1. Afdekking behuizing

2. Drukvat

3. Wiel

4. Standvoet

5. Snelkoppeling (geregelde perslucht)

6. Manometer (ingestelde druk kan worden afgelezen)

7. Drukregelaar

9. Drukschakelaar

8. AAN/UIT-schakelaar

9. Transportgreep

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrij-

- 61 -

ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

4. Technische gegevens

Netaansluiting: ....................... 220-240 V ~ 50 Hz

Motorvermogen kW: ...................................... 1,2

Compressortoerental min-1: ....................... 3450

Bedrijfsdruk bar: ............................................... 8

Inhoud van het drukvat (in liter): ..................... 24

Theoretische aanzuigcapaciteit l/min.: ......... 180

Afgegeven debiet (perslucht) bij 7 bar: 45 liter/min Afgegeven debiet (perslucht) bij 4 bar: 70 liter/min

Geluidsdrukniveau LWA in dB: ....................... 97

Onzekerheid KWA ................................... 0,28 dB

Geluidsdrukniveau LpA in dB: ........................ 76

Onzekerheid KpA .................................... 0,28 dB

Beschermklasse: ........................................ IP20

Gewicht van het apparaat in kg: ........ ca. 15,5 kg

Geluid

De geluidsemissiewaarden zijn bepaald conform EN ISO 3744.

5. Vóór inbedrijfstelling

Waarschuwing!

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Controleer het toestel op transportschade.

•

Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd. De compressor dient nabij de verbruikers te

•

worden geïnstalleerd. Vermijd lange luchtkabels en toevoerleidin-

•

gen (verlengingen). Let op droge en stofvrije aanzuiglucht.

•

De compressor niet in een vochtige of natte

•

ruimte installeren. De compressor mag slechts in gepaste

•

ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn. De compressor is geschikt voor gebruik in

•

droge ruimten. Hij mag niet worden gebruikt

in zones waarin met spatwater wordt gewerkt. Gebruik het toestel alleen op een vaste en

•

effen ondergrond. Gebruik flexibele slangen om een overbren-

•

ging van ontoelaatbare lasten op het buisleidingsysteem aan de verbinding van de compressorinstallatie naar het buisleidingsysteem te vermijden. Het is noodzakelijk om vóór het inbedrijfstel-

•

len van de compressorinstallatie afscheiders, opvanginrichtingen en afvoermogelijkheden te voorzien, die vereist zijn voor de bewerking van de door de compressor geproduceerde vloeistoffen. Toevoerslangen moeten bij drukken hoger

•

dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust.

6. Montage en ingebruikneming

Aanwijzing! Voor ingebruikneming het apparaat zeker volledig monteren!

6.1 Montage van de wielen (3)

De bijgaande wielen dienen te worden gemonteerdzoal getoond in ﬁ g. 3.

6.2 Montage van de standvoet (4)

De bijgaande rubberbuﬀ er dient te worden ge- monteerd zoal getoond in ﬁ g. 4.

6.3 Netaansluiting

Lange leidingen en verlengkabels, kabel-

•

trommels enz. leiden tot spanningsverlies en kunnen het starten van de motor verhinderen. Bij lage temperaturen onder +5°C start de

•

motor eventueel moeilijk als gevolg van stroefheid.

6.4 Aan/Uit-schakelaar (8)

Breng de Aan/Uit-schakelaar (8) in stand 1 om het apparaat aan te zetten. Om het apparaat uit te schakelen brengt u de Aan/Uit-schakelaar (8) in stand 0.

6.5 Drukafstelling: (ﬁ g. 1)

Met de drukregelaar (7) kan de druk op de

•

manometer (6) worden afgesteld. De afgestelde druk kan op de snelkoppeling

•

(5) worden ontnomen.

- 62 -

6.6 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afgesteld. Inschakeldruk 6 bar Uitschakeldruk 8 bar

7. Vervanging van de

netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwaliﬁ ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar! Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact.

Waarschuwing! Wacht tot de compressor helemaal is afgekoeld! Gevaar om brandwonden op te lopen!

Waarschuwing! Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

Waarschuwing! Zet het apparaat na gebruik altijd uit en trek de netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen zo veel mo-

•

gelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon. Het is aan te bevelen het apparaat direct na

•

elk gebruik schoon te maken. Maak het apparaat regelmatig met een

•

vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt. Slang en spuitgereedschap moeten vóór de

•

schoonmaakbeurt van de compressor worden gescheiden. De compressor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

8.2 Condenswater (afb. 1) Aanwijzing! Voor een duurzame bestendigheid

van het drukvat (2) moet het condenswater na elk gebruik worden afgelaten door de aftapplug (11) open te draaien. Controleer het drukvat vóór elk gebruik op roest en beschadigingen. De compressor mag niet met een beschadigd of roestig drukvat worden ingezet. Indien u beschadigingen vaststelt, gelieve u dan tot een werkplaats van de klantendienst te wenden.

8.3 Veiligheidsklep (10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van het drukvat. Het is niet toelaatbaar de veiligheidsklep te verstellen of de verzegeling ervan te verwijderen. Om te verzekeren dat de veiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijd tot tijd in werking te stellen. Trek ﬂ ink aan de ring tot per- slucht hoorbaar wordt afgeblazen. Laat daarna de ring weer los.

8.4 Opbergen Waarschuwing!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld.

Waarschuwing! De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

8.5 Transport

Gebruik voor het transport de handgreep en

•

verrijd daarmee de compressor. Transporteer het apparaat alleen aan de

•

transportgreep. Bescherm het apparaat tegen onverwachte

•

schokken resp. trillingen.

- 63 -

8.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

- 64 -

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing

De compressor draait niet.

Compressor draait, maar bouwt geen druk op.

Compressor draait, druk wordt op de manometer aangeduid, maar de gereedschappen draaien niet.

1. Netspanning ontbreekt.

2. Netspanning te laag.

3. Buitentemperatuur te laag.

4. Motor oververhit.

1. Terugslagklep lek.

2. Dichtingen defect.

3. Aﬂ aatplug voor condenswater (11) ondicht

1. Slangverbindingen ondicht.

2. Snelkoppeling ondicht.

3. Druk op de drukregelaar te laag afgesteld.

1. Kabel, netstekker, zekering en stopcontact controleren.

2. Te lange verlengkabel vermijden. Verlengkabel met een voldoende aderdoorsnede gebruiken.

3. Niet onder +5° buitentemperatuur gebruiken.

4. Motor laten afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.

1. Terugslagklep door een vakwerkplaats laten vervangen.

2. Dichtingen controleren, defecte dichtingen door een vakwerkplaats laten vervangen.

3. Plug met de hand aanhalen. Dichting op de plug controleren, indien nodig, vervangen.

1. Persluchtslang en gereedschappen controleren, indien nodig vervangen.

2. Snelkoppeling controleren, indien nodig vervangen.

3. Drukregelaar verder opendraaien.

- 65 -

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 66 -

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* V-snaar, luchtﬁ lter Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 67 -

Garantiebewijs

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

- 68 -

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

¡Atención! Tensión eléctrica

¡Atención! Piezas calientes

Aviso: Si se produce una caída de presión por debajo de la presión de conexión, la unidad se enciende

automáticamente sin avisar.

- 69 -

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Este aparato no ha sido concebido para ser utilizado por personas (incluyendo niños) cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deberán recibir formación o instrucciones necesarias sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurarse de que no jueguen con el aparato.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato

1. Cubierta de la carcasa

2. Recipiente de presión

3. Rueda

4. Pata de apoyo

5. Acoplamiento rápido (aire comprimido regulado)

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Tornillo de purga para agua de condensación

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al ﬁ nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo. Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El compresor sirve para generar aire comprimido para herramientas que lo necesitan para su funcionamiento.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria-

- 70 -

les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Tensión de red: .......................220-240 V ~ 50 Hz

Potencia del motor kW: ................................. 1,2

Velocidad del compresor r.p.m.: ................. 3450

Presión de servicio bar: .................................... 8

Volumen del recipiente de presión (en litros): . 24

Potencia de aspiración teórica l/min.: ........... 180

Potencia generada (aire comprimido) a 7 bar: ....

.................................................................45 l/min

Potencia generada (aire comprimido) a 4 bar: ....

.................................................................70 l/min

Nivel de potencia acústica LWA en dB: .......... 97

Imprecisión KWA ....................................0,28 dB

Nivel de presión acústica LpA en dB: ............. 76

Imprecisión KpA ...................................... 0,28 dB

Tipo de protección: ..................................... IP20

Peso del aparato en kg: ................ aprox. 15,5 kg

Ruido

Los valores de emisión de ruidos se han determinado conforme a EN ISO 3744.

temperatura ambiente +5°C - +40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inflamables o explosivos. El compresor es apto para su uso en recintos

•

secos. No se permite su uso en áreas de trabajo donde se produzcan salpicaduras. Operar el aparato únicamente sobre una

•

base firme y plana. Emplear mangueras flexibles para evitar que

•

se transmitan cargas inadmisibles al sistema de conductos en la conexión de la instalación de compresión al sistema de conductos. Es necesario emplear un separador, colector

•

y posibilidades de desagüe según se requiere para procesar los líquidos que genera el compresor antes de la puesta en marcha de la instalación de compresión. Las mangueras de alimentación deben estar

•

equipadas con un cable de seguridad (p. ej. un cable metálico) cuando las presiones sean superiores a los 7 bar.

6. Montaje y puesta en servicio

Advertencia! ¡Montar completamente el aparato antes de ponerlo en servicio!

5. Antes de la puesta en marcha

Aviso!

Antes de conectar la máquina, asegurarse de que los datos de la placa de identiﬁ cación coinci- dan con los datos de la red eléctrica.

Compruebe que el aparato no haya sufrido

•

daños durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor. El compresor deberá colocarse cerca del

•

lugar de consumo. Es preciso evitar el uso de conductos de aire

•

largos o prolongaciones del cable de conexión. El aire aspirado por el compresor deberá ser

•

seco y libre de polvo. No instale el compresor en un recinto húme-

•

do o mojado. El compresor solo podrá ser operado en

•

recintos apropiados (con ventilación óptima,

6.1 Montaje de las ruedas (3)

Montar las ruedas adjuntas siguiendo las indicaciones de la ﬁ g. 3.

6.2 Montaje de la pata de apoyo (4)

Montar el tope de goma adjunto siguiendo las indicaciones de la ﬁ g. 4.

6.3 Conexión a la red

El cableado de gran longitud, como p. ej. las

•

alargaderas, los tambores de arrollamiento de cable, etc. causan cortes de corriente y pueden dificultar la marcha de la máquina. Las bajas temperaturas, inferiores a +5°C,

•

pueden dificultar la marcha del motor.

6.4 Interruptor ON/OFF (8)

Para conectar el aparato, poner el interruptor ON/ OFF (8) en la posición 1. Para desconectarlo, poner el interruptor ON/FF (8) en la posición 0.

- 71 -

6.5 Ajuste de presión: (ﬁ g. 1)

La presión se puede regular en el manómetro

•

(6) con el regulador de presión (7). La presión regulada se puede obtener del

•

acoplamiento rápido (5).

6.6 Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en fábrica. Presión de conexión: ca. 6 barios Presión de desconexión: ca. 8 barios

7. Cambio del cable de conexión a

la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualiﬁ cada para ello, evitando así cualquier peligro.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro! Desenchufar el cable cuando se realicen trabajos de mantenimiento o de limpieza.

utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato. Antes de realizar la limpieza separar del

•

compresor la manguera y las herramientas de pulverizado. No limpiar el compresor con agua, disolventes o similares.

8.2 Agua de condensación (ﬁ g. 1) ¡Advertencia! Para conseguir una prolongada

vida útil del recipiente de presión (2), después de cada funcionamiento debe evacuarse el agua de condensación abriendo el tornillo purgador (11). Antes de cada funcionamiento, comprobar que el recipiente de presión no esté dañado ni oxidado. El compresor no debe utilizarse con un recipiente de presión dañado u oxidado. Si detecta algún daño, deberá ponerse en contacto con el taller del servicio técnico.

8.3 Válvula de seguridad (10)

La válvula de seguridad está regulada a la presión mayor admitida del recipiente de presión. No está permitido reajustar la válvula de seguridad o retirar su precinto. Para que la válvula de seguridad funcione correctamente cuando resulte necesaria, activarla de vez en cuando. Apretar el anillo hasta que se pueda escuchar que sale la presión de aire. A continuación, volver a soltar el anillo.

Aviso! ¡Esperar hasta que el compresor esté totalmente frío! ¡Peligro de sufrir quemaduras!

Aviso! Eliminar la presión de la caldera antes de efectuar los trabajos de mantenimiento y limpieza.

Aviso! Apagar siempre el aparato cuando se deje de usar y desenchufarlo de la corriente.

8.1 Limpieza

Evitar al máximo posible que la suciedad y el

•

polvo se acumulen en los dispositivos de seguridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido manteniendo la presión baja. Se recomienda limpiar el aparato tras cada

•

uso. Limpiar el aparato de forma periódica con un

•

paño húmedo y un poco de jabón blando. No

8.4 Almacenamiento Aviso!

Desenchufar el aparato y purgar de aire el aparato y todas las herramientas de aire comprimido conectadas. Colocar el compresor de manera que no se pueda conectar de forma inesperada.

Aviso! Guardar el compresor sólo en un entorno seco y al que no se pueda acceder sin autorización. ¡No inclinarlo, guardarlo sólo de pie!

8.5 Transporte

Para transportar el compresor, desplazarlo

•

sujetándolo por la empuñadura. Transportarlo solo por la empuñadura de

•

transporte. Proteger el aparato contra golpes o vibracio-

•

nes inesperadas.

- 72 -

8.6 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

- 73 -

10. Posibles causas de fallo

Problema Causa Solución

El compresor no funciona.

El compresor está en marcha pero no hay presión.

El compresor está en marcha, el manómetro indica la presión pero las herramientas no funcionan.

1. No dispone de tensión de red.

2. Tensión de red demasiado baja.

3. Temperatura exterior demasiado baja.

4. El motor se ha sobrecalentado.

1. La válvula de retención presenta fugas

2. Las juntas están rotas.

3. El tornillo de purga del agua de condensación (11) presenta fugas.

1. Las conexiones de manguera presentan fugas.

2. El acoplamiento rápido presenta fugas.

3. Insuﬁ ciente presión ajustada en el regulador de presión.

1. Comprobar el cable, el enchufe, el fusible y la toma de corriente.

2. Evitar alargaderas excesivamente largas. Utilizar alargaderas con sección de cable suﬁ ciente.

3. No poner en funcionamiento cuando la temperatura exterior sea inferior a +5°C.

4. Dejar enfriar el motor y, en caso necesario, solucionar la causa del sobrecalentamiento.

1. Cambiar la válvula de retención en un taller especializado.

2. Comprobar las juntas, cambiar las juntas en mal estado en un taller especializado.

3. Apretar el tornillo a mano. Comprobar la junta en el tornillo, en caso necesario cambiarla.

1. Comprobar la manguera de aire comprimido y las herramientas, en caso necesario cambiarlas.

2. Comprobar el acoplamiento rápido y, de ser necesario, cambiarlo.

3. Seguir abriendo el regulador de presión.

- 74 -

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

- 75 -

Información de servicio

En todos los países mencionados en el certiﬁ cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certiﬁ cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Correa trapezoidal, ﬁ ltro de aire Material de consumo/Piezas de consumo* Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deﬁ ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 76 -

Certiﬁ cado de garantía

Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o inﬂ uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de ﬁ nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identiﬁ cación puesto que resulta difícil clasiﬁ carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.

- 77 -

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Opozorilo pred električno napetostjo

Opozorilo pred vročimi deli

Opozorilo! Enota se brez opozorila pri upadu tlaka pod vklopnim tlakom zažene!

- 78 -

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

Nevarnost! Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno otroci) z omejenimi ﬁ zičnimi, senzoričnimi ali duševnimi sposobnostmi ali zaradi pomanjkanja izkušenj in/ali pomanjkanja znanja razen, če so pod nadzorom za njihovo varnost pristojne osebe ali, če so prejele od takšne osebe navodila kako uporabljati napravo. Otroci morajo biti pod nadzorom, da bo zagotovljeno, da se ne bodo igrali z napravo.

2. Opis naprave na obseg dobave

2.1 Opis napravev

1. Pokrov ohišja

2. Tlačna posoda

3. Kolo

4. Podnožje

5. Hitra sklopka (regulirani komprimirani zrak)

6. Manometer (nastavljeni tlak je možno odčitati)

7. Tlačni regulator

8. Stikalo za vklop/izklop

9. Transportni ročaj

10. Varnostni ventil

11. Vijak za izpust kondenzne vode

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstajajo). Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Predpisana namenska uporaba

Kompresor služi za proizvajanje komprimiranega zraka za orodje, ki je gnano s komprimiranim zrakom.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

- 79 -

4. Tehnični podatki

Omrežni priključek: .................220-240 V ~ 50 Hz

Moč motorja kW: ........................................... 1,2

Št. vrtljajev kompresorja min-1: .................. 3450

Obratovalni tlak v barih: .................................... 8

Prostornina tlačne posode (v litrih): ................ 24

Teor. sesalna količina l/min: .......................... 180

Izhodna moč (stisnjen zrak) pri 7 barih: ...............

.......................................................... 45 litrov/min

Izhodna moč (stisnjen zrak) pri 4 barih: ...............

.......................................................... 70 litrov/min

Raven zvočnega hrupa LWA v dB: ................. 97

Negotovost KWA .....................................0,28 dB

Raven zvočnega tlaka LpA v dB: .................... 76

Negotovost KpA ......................................0,28 dB

Vrsta zaščite: ............................................... IP20

Teža naprave v kg: ......................... pribl. 15,5 kg

Hrup

Emisijske vrednosti hrupa so bile ugotovljene v skladu z EN ISO 3744.

SLO

Za preprečitev prenosa nedovoljenih obreme-

•

nitev na sistem cevnih napeljav uporabite gibke cevi na povezavi kompresorske naprave do sistema cevnih napeljav. Uporabljati morate ločilnik, lovilnik in možnost

•

odtoka za tekočin, ki nastanejo v kompresorju, preden se kompresorska naprava zažene. Dovajalne cevi pri tlaku nad 7 barov morajo

•

biti opremljene z varnostnim kablom (npr. jekleno vrvjo).

6. Montaža in prvi zagon

Opomba! Pred prvim zagonom je nujno potrebno, da napravo montirate v celoti!

6.1 Montaža koles (3)

Priložena kolesa je potrebno montirati tako, kot je to prikazano na sliki 3.

6.2 Montaža nosilne noge (4)

Priložene gumijaste blažilnike je potrebno montirati tako, kot je to prikazano na sliki 4.

5. Pred uporabo

Opozorilo!

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Preglejte kompresor zaradi eventuelnih

•

poškodb med transportom. Eventuelne poškodbe takoj sporočite transportnemu podjetju, ki je izvršilo izdobavo kompresorja. Kompresor namestite v bližini porabnika.

•

Ne uporabljajte dolgih zračnih cevi in dolgih

•

dovajalnih cevi (cevni podaljški). Pazite, da bo sesani zrak suh in brez vseb-

•

nosti prahu. Kompresorja ne nameščajte v vlažnem ali

•

mokrem prostoru. Kompresor se sme uporabljati samo v pri-

•

mernem prostoru (v dobro prezračenem prostoru, pri temperaturi okolice +5°C - +40 °C) . V prostoru ne sme biti prahu, kislin, pare, eksplozivnih ali vnetljivih plinov. Kompresor je primeren za uporabo v suhih

•

prostorih. Uporaba kompresorja ni dopustna v območju, kjer se dela s pršečo vodo. Napravo uporabljajte samo na trdi, ravni pod-

•

lagi.

6.3 Omrežni priključek

Dolgi dovodi in podaljški, kabelski bobni

•

itd. povzročajo padec napetosti in lahko preprečijo zagon motorja. Pri nizkih temperaturah pod +5 °C bo zagon

•

motorja otežen, ker se bo motor le stežka vrtel.

6.4 Stikalo za vklop/izklop (8)

Za vklop nastavite stikalo za vklop/izklop (8) na položaj 1. Za izklop nastavite stikalo za vklop/izklop (8) na položaj 0.

6.5 Nastavitev tlaka: (slika 1)

Z regulatorjem tlaka (7) lahko na manometru

•

(6) nastavite tlak. Nastavljeni tlak lahko razberete na hitri sklop-

•

ki (5).

6.6 Nastavitev tlačnega stikala

Tlačno stikalo je tovarniško nastavljeno. Vklopni tlak pribl. 6 bar Izklopni tlak pribl. 8 bar

- 80 -

SLO

7. Zamenjava električnega

priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in

naročanje nadomestnih delov

Nevarnost! Pred vsemi čistilnimi in vzdrževalnimi deli potegnite električni omrežni vtikač iz električne omrežne vtičnice.

Opozorilo! Počakajte, da se kompresor popolnoma ohla- di! Nevarnost, da se opečete!

Opozorilo! Pred vsakim čiščenjem in vzdrževanjem je potrebno izpustiti tlak v kotlu.

Opozorilo! Po uporabi napravo vedno izklopite in izvlecite omrežni vtič.

8.1 Čiščenje

Zaščitne naprave vzdržujte v karseda čistem

•

stanju. Napravo obrišite z čisto krpo ali pa prah in umazanijo z naprave izpihajte s komprimiranim zrakom pri nizkem tlaku. Mi priporočamo, da napravo očistite po vsaki

•

uporabi. Napravo v rednih časovnih intervalih očistite

•

z vlažno krpo in nekaj mazavega mila. Ne uporabljajte čistilnih sredstev ali razredčila; ta lahko pričnejo nažirati dele, ki so iz umetne mase. Pazite na to, da v notranjost narave ne bo mogla priti voda. Pred čiščenjem je potrebno odklopiti cev in

•

orodje za grizganje od kompresorja. Kompresorja ne smete čistiti z vodo, razredčili, ipd.

ni zarjavel ali poškodovan. Kompresorja ni dovoljeno uporabljati s poškodovanim ali zarjavelim tlačnim zbiralnikom. Če najdete poškodbe, se obrnite na službo za stranke.

8.3 Varnostni ventil (10)

Varnostni ventil je nastavljen na najvišji tlak, ki je dovoljen v tlačni posodi. Prepovedano je spreminjati nastavitve na varnostnem ventilu ali pa z njega odstraniti plombo. Da bo varnostni ventil po potrebi deloval pravilno, ga ne potrebno od časa do časa sprožiti. Potegnite obroček tako močno, da boste slišali izpust komprimiranega zraka. Nato obroček spet spustite.

8.4 Skladiščenje Opozorilo!

Električni omrežni vtikač potegnite iz električne omrežne vtičnice, odzračite napravo in vso priključeno orodje na komprimirani zrak. Kompresor postavite na takšno mesto, da ga ne bodo mogle zagnati nepooblaščene osebe.

Opozorilo! Kompresor hranite na suhem in za nepooblaščene osebe nedostopnem mestu. Ne nagibajte ga, hranite ga v stoječem stanju!

8.5 Transport

Za transport uporabljajte ročaj, za katerega

•

peljete kompresor. Napravo transportirajte samo s transportnim

•

ročajem Napravo zaščitite pred nepričakovanimi udar-

•

ci ali tresljaji.

8.6 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

8.2 Kondenzna voda (Slika 1)

Napotek! Za dolgoročno trajnost tlačnega zbiral-

nika (2) morate po vsakem delu odpreti izpustni vijak (11) in izpustiti kondenzat. Tlačni zbiralnik pred vsako uporabo preglejte, da

- 81 -

9. Odstranjevanje in ponovna

uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

SLO

- 82 -

SLO

10. Možni vzroki okvare

Težava Vzrok Rešitev

Kompresor ne deluje.

Kompresor deluje, vendar ni pritiska.

Kompresor deluje, tlak je prikazan na manometru, vendar orodje ne deluje.

1. Ni električnega napajanja.

2. Prenizka električna napetost.

3. Prenizka zunanja temperatura.

4. Motor je pregret.

1. Protipovratni ventil ne tesni.

2. Tesnila so poškodovana.

3. Izpustni vijak za kondenzat (11) ne tesni.

1. Cevni priključki ne tesnijo.

2. Hitra sklopka ne tesni.

3. Na tlačnem regulatorju je nastavljen prenizek tlak.

1. Preverite kabel, električni vtič, varovalko in vtičnico.

2. Ne uporabljajte predolgih podaljševalnih kablov. Uporabite podaljševalni kabel z zadostnim presekom žil.

3. Ne uporabljajte pri zunanji temperaturi pod +5 °C.

4. Počakajte, da se motor ohladi in odstranite vzrok pregretja.

1. Zamenjajte protipovratni ventil.

2. Preverite tesnila. Poškodovana tesnila naj vam zamenjajo v servisni delavnici.

3. Z roko zategnite vijak. Preverite in po potrebi zamenjajte tesnilo na vijaku.

1. Preverite in po potrebi zamenjajte gibko cev za stisnjen zrak in orodje.

2. Preverite in po potrebi zamenjajte hitro sklopko.

3. Tlačni regulator bolj odprite.

- 83 -

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

- 84 -

SLO

Ser visne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer

Obrabni deli* Klinasti jermek, zračni ﬁ lter Obrabni material/ obrabni deli* Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 85 -

SLO

Garancijska listina

Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. ﬁ zičnim osebam, ki tega izdelka ne bodo uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

- 86 -

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Figyelmeztetés a villamos feszültség elöl

Figyelmeztetés a forró részek elöl.

Figyelmeztetés! A bekapcsolási nyomás alá történő nyomásesés esetében ﬁ gyelmeztetés nél- kül autmatikusan beindul az egység!

- 87 -

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a ﬁ gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély! Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és

utasításokat a jövőre nézve.

Ez a készülék nem lett olyan személyek (gyerekeket is beleértve) általi használatra meghatározva, akik csak egy korlátozott testi, érzéki vagy szellemi képeséggel rendelkeznek vagy nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve, ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasításokat kaptak tőle, hogy hogyan kell a készüléket használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.

2. A készülék leírása és a szállítás

terjedelme

2.1 A készülék leírása

1. Gépházburkolat

2. Nyomótartály

3. Kerék

4. Állóláb

5. Gyorskuplung (szabályozott préslég)

6. Manométer (le lehet olvasni a beállított nyomást)

7. Nyomásszabályozó

8. Be-/ki- kapcsoló

9. Szállítófogantyú

10. Biztonsági szelep

11. Leengedő-csavar a kondenzvízhez

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez ﬁ gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Eredeti használati utasítás

•

Biztonsági utasítások

•

3. Rendeltetésszerűi használat

A kompresszor, a préslég által meghajtott szerszámokhoz a préslég létrehozására szolgál.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

- 88 -

4. Technikai adatok

Hálózati csatlakozás: .............220-240 V ~ 50 Hz

Motorteljesítmény kW: ................................... 1,2

Kompresszor-fordulatszám perc-1: ............ 3450

Üzemnyomás bar: ............................................ 8

Nyomótartály ürtartalom (literben): ................. 24

Teo. Beszívási teljesítmény l/perc: ................ 180

Teljesítményleadás (sűrített levegő) 7 bar-nál: ....

...........................................................45 liter/perc

Teljesítményleadás (sűrített levegő) 4 bar-nál: ....

...........................................................70 liter/perc

Hangteljesítményszint LWA dB-ben: .............. 97

Bizonytalanság KWA ...............................0,28 dB

Hangnyomásszint LpA dB-ben: ...................... 76

Bizonytalanság KpA ................................0,28 dB

Védelmi rendszer: ....................................... IP20

A készülék súlya kg-ban: .................. cca. 15,5 kg

Zaj és vibrálás

A zaj és a vibrálási értékek az EN ISO 3744 szerint lettek mérve.

5. Beüzemeltetés előtt

Figyelmeztetés!

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Vizsgálja felül a készüléket nem e sérült

•

meg a szállításnál. Az esetleges sérüléseket jelentse azonnal annál a szállítási vállalatnál, amelyik a kompresszort szállította. Telepítse a kompresszort lehetőleg a fogyas-

•

ztó közelébe. Kerülje el a hosszú légvezetőt és hosszú be-

•

vezetést (hosszabbítókat). Ügyeljen arra, hogy a beszívott levegő száraz

•

és pormentes legyen. Ne telepítse a kompresszort egy nedves vagy

•

vízes helyiségben. A kompresszort csak megfelelô termekben

•

(jól szellôztetet, a környzetehômérséklet +5°C - +40°C) szabad üzemeltetni. A terem-

•

ben nem szabad pornak, savnak, párának, robbanékony vagy lobbanékony gáznak lennie. Flexibilis tömlőket használni azért, hogy

•

elkerülje a kompresszorszerelvényeknek a csővezetőszisztémákhoz levő csatlako-

zásánál, a nem engedélyezett terhek átvitelét a csővezetőszisztémákra. Szükséges olyan szeparátor, felfogó és lefo-

•

lyó lehetőségeknek a használata, amelyek a kompresszor szerelvénynek az üzembe vétele előtt szükségesek, a kompresszor által termelt folyadékok feldolgozására. Az bevezető tömlőknek 7 bar felett egy biz-

•

tonsági kábellel (mint például egy drótkötéllel) kell felszerelve lenniük.

6. Kezelés

Utalás! Az üzembevétel előtt okvetlenül komplett össze kell szerelni a készüléket!

6.1 A kerekek felszerelése (3)

A mellékelt kerekeket a 3-es képnek megfelelően kell felszerelni.

6.2 Az állóláb felszerelés (4)

A mellékelt gumipuﬀ ert az 4-ös képnek megfelelően kell felszerelni.

6.3 Hálózati csatlakozás

Hosszú betáplálási vezetékek, valamint hoss-

•

zabbítók, kábeldobok stb. feszültségesést okoznak és megakadályozhatják a motorindítást. Alacsony hőmérsékleteknél +5°C alatt nehéz

•

járatúság által veszélyeztetve van a motorindítás.

6.4 Be-/ki- kapcsoló (8)

A bekapcsoláshoz a be-/ki-kapcsolót (8) az 1-es pozícióra tenni. A kikapcsoláshoz a be-/ki-kapcsolót (8) a 0 pozícióba tenni.

6.5 Nyomásbeállítás: (1-as kép)

A nyomásszabályozóval (7) lehet a manomé-

•

teren (6) beállítani a nyomást. A beállított nyomást a gyorskuplungon (5)

•

lehet levenni.

6.6 A nyomáskapcsoló beállítása

A nyomáskapcsoló gyárilag be van állítva. Bekapcsolási nyomás cca. 6 bar Kikpacsolási nyomás 8 bar

- 89 -

7. A hálózati csatlakozásvezeték

kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés

Veszély! Tisztítás és karbanartási munkálatok előtt kihúzni a hálózati csatlakozót.

Figyelmeztetés! Várja meg amig a tömörítő teljesen le nem hült! Megégetés veszélye!

Figyelmeztetés! A kazánt minden tisztítási és karbantartási munkálat előtt nyomás nélkülire tenni.

Figyelmeztetés! Kapcsolja ki használat után a készüléket és huzza ki a hálózati csatlakozót.

8.1 Tisztítás

Tartsa a védőberendezéseket annyira por

•

és szennyeződés mentesen amennyire csak lehet. Dörzsölje a készüléket egy tiszta posztóval le vagy pedig fújja, alacsony nyomás melett présléggel le. Ajánljuk, hogy a készüléket direkt minden

•

használat után megtisztítsa. Tisztítsa meg rendszeresen a készüléket

•

egy nedves posztóval és valamennyí kenőszappannal. Ne használjon tisztító vagy oldószereket, mivel ezek meg tudják támadni a készülék műanyag részeit. Ügyeljen arra, hogy ne juthason víz a készülék belsejébe. Tisztítás előtt le kell vállasztani a tömlőt és a

•

permetezőszerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.

Minden üzem előtt a nyomótartályt rozsdára és sérülésekre leellenőrizni. Nem szabad a kompresszort sérült vagy rozsdás nyomótartállyal üzemeltetni. Ha sérüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakműhelyhez.

8.3 Biztonsági szelep (10)

A biztonsági szelep a nyomótartály legnagyobb engedélyezett nyomására van beállítva. Nem engedélyezett a biztonsági szelep elállítása vagy ólomzárjának az eltávolítása. Annak érdekében, hogy a biztonsági szelep szükség esetén rendesen működjön, időröl időre üzemeltetni kellene. Huzzon olyan erősen a gyűrűn, amig a préslég hallhatóan le nem ereszt. Azután engedje ismét el a gyűrűt.

8.4 Tárolás Figyelmeztetés!

Húzza ki a hálózati csatlakozót, szellőztesse ki a készüléket és minden csatlakoztatott préslégszerszámot. Állítsa a kompresszort úgy le, hogy jogosulatlanok ne tudják üzembe venni.

Figyelmeztetés! A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, csak állva tárolni!

8.5 Szállítás

Szállításhoz használja a fogantyút és vezesse

•

azzal a kompresszort. A készüléket csak a szállítási fogantyúnál fog-

•

va szállítani. Védje a készüléket váratlan ütések ill. vibráci-

•

ók elől.

8.6 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

8.2 Kondenzvíz (1-es ábra) Utasítás! A nyomótartály (2) maradandó tartós-

ságához minden üzem után a leeresztő-csavar (11) megnyitása által le kell engedni a kondenzvízet.

- 90 -

9. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

- 91 -

10. Lehetséges kiesési okok

Probléma Ok Megoldás

Nem fut a kompresszor

A kompresszor fut, de nincs nyomás

A kompresszor fut, a manométeren nyomás van kijelezve, de a szerszámok nem futnak.

1. Hiányzik a hálózati feszültség

2. Túl alacsony a hálózati feszültség

3. Túl alacsony a kinti hőmérséklet

4. Túlhevül a motor

1. Szivargós a visszacsapó szelep

2. Tönkre vannak a tömítők

3. Szivárgós a kondenzvíz (11) leeresztőcsavarja..

1. Szivárgósak a tömlőcstalakozók

2. Szivárgós a gyorskuplung

3. Túl kevés nyomás van a nyomásszabályozón beállítva.

1. Leellenőrizni a kábelt, hálózati csatlakozót, biztosítékot és a dugaszoló aljzatot.

2. Elkerülni a túl hosszú

hosszabbítókábelt. Elegendő

érátmérűjű hosszabbítókábelt használni.

3. Nem üzemeltetni +5°C fok alatti kinti hőmérséklet alatt

4. Engedni a motort lehülni, adott esetben eltávolítani a túlhevülés okát.

1. Kicserélni a visszacsapó

szelepet

2. Leellenőrizni a tömítőket, egy szakműhelyben kicseréltetni a tönkrement tömítőket.

3. Utánnahúzni kézzel a csavart. Leellenőrizni a tömítőt a

csavaron, adott esetben kicserélni.

1. Leellenőrizni a préslégtömlőt és a szerszámokat, adott esetben kicserélni.

2. Leellenőrizni a gyorskuplungot, adott esetben kicserélni.

3. Tovább kinyitni a nyomásszabályozót.

- 92 -

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

- 93 -

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Ékszíj, légszűrő Fogyóeszköz/ fogyórészek* Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 94 -

Garanciaokmány

Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás ﬁ gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás ﬁ gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok ﬁ gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

őség miatt ki vannak zárva a garnciateljesít-

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 95 -

Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident

Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenţie la tensiunea electrică

Atenţie la părţile ﬁ erbinţi

Avertisment! Unitatea porneşte în mod automat, fără avertisment, în cazul în care presiunea scade

sub nivelul presiunii de pornire!

- 96 -

Pericol!

La utilizarea aparatelor trebuie respectate câteva măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile de utilizare/indicaţiile de siguranţă. Păstraţi aceste materiale în bune condiţii, pentru ca aceste informaţii să ﬁ e disponibile în orice moment. Dacă predaţi aparatul altor persoane, înmânaţile şi aceste instrucţiuni de utilizare /indicaţii de siguranţă. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din nerespectarea acestor instrucţiuni de utilizare şi a indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi în broşura anexată!

Pericol! Citiţi indicaţiile de siguranţă şi îndrumările.

Nerespectarea indicaţiilor de siguranţă şi a îndrumărilor poate avea ca urmare electrocutare, incendiu şi/sau răniri grave. Păstraţi

pentru viitor toate indicaţiile de siguranţă şi îndrumările.

Acest aparat nu este destinat a ﬁ utilizat de perso- ane (inclusiv copii) cu capacităţi ﬁ zice, senzoriale sau mentale limitate sau care nu au experienţă şi/sau cunoştinţe, cu excepţia cazului în care sunt supravegheate de o persoană responsabilă pentru siguranţa lor sau atunci când primesc de la această persoană instrucţiuni despre modul în care se utilizează aparatul. Copiii trebuie să ﬁ e supravegheaţi pentru a asigura c joacă la aparat.

ă aceştia nu se

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului

1. Carcasă

2. Recipient sub presiune

3. Roată

4. Picior suport

5. Cuplaj rapid (presiune a aerului reglată)

6. Manometru (presiunea setată poate ﬁ citită)

7. Regulator de presiune

8. Comutator pornit/oprit

9. Mâner de transport

10. Ventil de siguranţă

11. Şurub de scurgere a apei de condens

2.2 Cuprinsul livrării

Vă rugăm să veriﬁ caţi integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresaţi în interval de maxim 5 zile lucrătoare de la cumpărarea articolului la centrul nostru de service sau la magazinul la care aţi achiziţionat aparatul, prezentaţi în acest caz un bon de cumpărare valabil. Vă rugăm să ţineţi cont de tabelul de garanţie cuprins în informaţiile de service din capătul instrucţiunilor de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă. Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există). Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport. P ăstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol! Aparatul şi ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii şi piese mici! Există pericolul de înghiţire şi sufocare!

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

3. Utilizarea conform scopului

Compresorul serveşte la producerea aerului com- primat pentru echipamente acţionate cu aer sub presiune.

Aparatul poate ﬁ utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depăşeşte acest domeniu este considerată neconformă. Pentru eventualele daune sau accidente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/ operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri meşteşugăreşti sau industriale. Nu ne asumăm nicio răspundere pentru eventualele probleme survenite ca urmare a utilizării aparatului în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi în alte activităţi similare.

- 97 -

4. Date tehnice

Tensiune de alimentare: ........ 220 - 240 V~ 50 Hz

Putere motor kW: .......................................... 1,2

Tu r a ţie compresor min-1: ............................ 3450

Presiune de lucru în bari: .................................. 8

Volum recipient de presiune (în litri): .............. 24

Capacitate de sucţiune teoretică l/min.: ....... 180

Putere de ieşire (aer comprimat) la 7 bari: ...........

............................................................. 45 litri/min

Putere de ieşire (aer comprimat) la 4 bari: ...........

............................................................. 70 litri/min

Nivelul capacităţii sonore LWA în dB: ............. 97

Nesiguranţa KWA ...................................0,28 dB

Nivelul presiunii sonore LpAîn dB: .................. 76

Nesiguranţa KpA ..................................... 0,28 dB

Tip de protecţie: .......................................... IP20

Greutate aparat în kg: ....................... cca. 15,5 kg

Zgomote

Valorile nivelelor de zgomot şi de vibraţie au fost calculate conform EN 3744.

5. Înainte de punerea în funcţiune

Avertisment!

Înainte de racordarea la reţeaua electrică asiguraţi-vă că datele de pe plăcuţa de identiﬁ - care a maşinii corespund cu cele ale reţelei.

funcţiune instalaţia de comprimare. La presiuni mai ridicate de 7 bari furtunurile

•

de alimentare trebuie prevăzute cu un cablu de siguranţă (de ex. cablu din oţel).

6. Operare

Indicaţie!

Înainte de punerea în funcţiune aparatul se va monta neapărat complet!

6.1 Montarea roţilor (3)

Roţile trebuiesc montate conform ﬁ gurii 3.

6.2 Montarea piciorului (4) Amortizorul de cauciuc trebuie montat conform ﬁ gurii 4

6.3 Racordul la reţeaua electrică

Cablurile lungi precum şi cele prelungitoare,

•

tamburii de cablu etc., duc la scăderea tensiunii şi pot împiedica pornirea motorului. La temperaturi scăzute sub +5°C pornirea

•

motorului este periclitată de mersul greoi.

6.4 Întrerupător pornire/oprire (8)

Pentru pornire comutaţi întrerupătorul pornire/ oprire (8) pe poziţia 1. Pentru oprire comutaţi întrerupătorul pornire/oprire (8) pe poziţia 0.

Verificaţi aparatul de eventualele deteriorări

•

pe timpul transportului. Deteriorările respective se vor transmite imediat firmei transportoare care a livrat compresorul. Compresorul se va amplasa în apropierea

•

consumatorului. Se va evita folosirea conductelor de aer şi a

•

cablurilor de alimentare (cabluri prelungitoare) lungi. Aerul aspirat trebuie să fie uscat şi lipsit de

•

praf. Compresorul nu se va amplasa în încăperi

•

umede sau ude. Utilizaţi furtunuri flexibile pentru a împiedica o

•

transmitere de sarcini nepermise pe sistemul de conducte la îmbinarea instalaţiei de comprimare cu sistemul de conducte. Este necesară utilizarea de separatoare, dis-

•

pozitive de prindere şi posibilităţi de scurgere, care sunt necesare la prelucrarea lichidelor produse de compresor înainte de punerea în

6.5 Reglarea presiunii (ﬁ gura 1):

Cu ajutorul regulatorului de presiune (7) poa-

•

te fi reglată presiunea la manometru (6). Presiunea reglată poate fi luată la cuplajul

•

rapid (5).

6.6 Reglarea comutatorului de presiune

Comutatorul de presiune este reglat din fabrică. Presiunea de pornire ca. 6 bari Presiunea de oprire 8 bari

7. Schimbarea cablului de racord la reţea

Pericol!

În cazul deteriorării cablului de racord la reţea a acestui aparat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienţi sau de opersoană cu caliﬁ care similară.

- 98 -

8. Curăţirea, întreţinerea şi comanda pieselor de schimb

Pericol! Înaintea tuturor lucrărilor de curăţire şi întreţinere se va scoate ştecherul din priză.

Avertisment! Aşteptaţi până când compresorul s-a răcit complet! Pericol de ardere!

Avertisment! Înaintea tuturor lucrărilor de curăţire şi întreţinere cazanul se va scoate de sub presiune.

Avertisment! Deconectaţi întotdeauna aparatul după utilizare şi scoateţi ştecherul din priză.

8.1 Curăţirea

Păstraţi dispozitivele de protecţie cât mai

•

curat posibile. Ştergeţi aparatul cu o cârpă curată sau suflaţi praful de pe el cu aer sub presiune la o presiune mică. Recomandăm curăţirea aparatului imediat

•

după utilizare. Curăţaţi aparatul cu regularitate cu o cârpă

•

umedă şi puţin săpun. Nu folosiţi detergenţi sau solvenţi; aceştia pot ataca părţile din material plastic. Fiţi atenţi să nu intre apă în interiorul aparatului. Înainte de curăţire, furtunul şi uneltele de stropit se vor demonta de pe compresor. Compresorul nu se va curăţa cu apă, solvenţi sau ceva asemănător.

corect, acesta trebuie acţionat din când în când. Trageţi puternic de inel până când aerul comprimat iese cu zgomot. Apoi eliberaţi din nou ventilul.

8.4 Depozitarea Avertisment!

Scoateţi ştecherul din priză, depresuraţi aparatul şi toate uneltele cu aer sub presiune racordate.

Depozitaţi compresorul în aşa fel încât acesta să nu poată ﬁ pornit de persoane neautorizate.

Avertisment! Compresorul se va depozita numai în locuri uscate şi inaccesibile persoanelor neautorizate. Nu se va înclina, se va amplasa numai în picioare!

8.5 Transportul

Utilizaţi mânerul pentru transport şi deplasaţi

•

în acest fel compresorul. Transportaţi aparatul numai prin intermediul

•

mânerului de transport. Feriţi aparatul de lovituri neaşteptate respec-

•

tiv de vibraţii.

8.6 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comunicate următoarele informaţii;

Tipul aparatului

•

Numărul articolului aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

•

schimb necesare Informaţii şi preţuri actuale găsiţi la adresa www.isc-gmbh.info

8.2 Apa de condens (Fig. 1) Indicaţie! Pentru o viaţă de lungă durată a reci-

pientului de presiune (2) trebuie evacuată apa de condens după ﬁ ecare utilizare prin deschiderea şurubului de evacuare (11). Înainte de ﬁ ecare utilizare veriﬁ caţi recipientul de presiune dacă nu prezintă rugină şi deteriorări. Este interzisă utilizarea compresorului cu un recipient de presiune deteriorat sau ruginit. În cazul în care constataţi deterioră adresaţi unui atelier service pentru clienţi.

8.3 Ventil de siguranţă (10)

Ventilul de siguranţă este reglat pe presiunea maximă admisă a recipientului de presiune. Nu este permisă modiﬁ carea ventilului de siguranţă şi îndepărtarea plombei. Pentru ca ventilul de siguranţă în caz de necesitate să funcţioneza

ri, vă rugăm să vă

9. Eliminarea şi reciclarea

Aparatul se aﬂ ă într-un ambalaj pentru a împiedi- ca pagubele de transport. Acest ambalaj este o materie primă şi este astfel refolosibil sau poate ﬁ readus în circuitul de revaloriﬁ care a materiilor prime. Aparatul şi piesele sale auxiliare sunt construite din diferite materiale, cum ar ﬁ de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menajer. Pentru salubrizarea corespunzătoare, aparatul se va preda la un centru de colectare. Dacă nu aveţi cunoştinţă unde se aﬂ ă un centru de colectare, informaţi-vă în acest sens la administraţia comunală.

- 99 -

10. Deranjamentele posibile

Problema Soluţia Cauza

Compresorul nu merge

Compresorul merge însă nu are presiune

Compresorul merge, presiunea este indicată la manometru însă mentele ataşate nu funcţionează.

echipa-

1. Nu există tensiune de reţea

2. Tensiunea de reţea prea mică

3. Temperatura exterioară prea mică

4. Motorul supraâncălzit

1. Ventilul de refulare nee tanş

2. Garnituri deterioarte.

3. Şurubul de scurgere a apei de condens (11) neetanş.

1. Legăturile prin furtun nee- tanşe.

2. Cuplajul rapid neetanş.

3. Presiunea reglată la regula- torul de presiune prea mică.

1. Se veriﬁ că cablul, ştecherul, siguranţa şi priza.

2. Se evită cablurile prelungi- toare prea lungi. Se folosesc cabluri prelungitoare cu dia metrul ﬁ brelor suﬁ cient de mare.

3. Nu se va folosi la temperatu ri exterioare mai mici de +5 °C.

4. Se lasă motorul să se răce- ască, eventual se înde- părtează cauza supraâncăl zirii.

1. Se înlocuieşte ventilul de refulare.

2. Se controlează garniturile, garniturile deteriorate se vor înlocui într-un atelier de spe cialitate.

3. Şurubul se strânge cu mâna. Se controlează garnitura de pe şurub, eventual se înlo- cuieşte.

1. Se controlează furtunul de aer comprimat şi uneltele ataşate, eventual se înlocu- iesc.

2. Se controlează cuplajul rapid, eventual de înlocuieşte.

3. Se deschide din nou regulatorul de presiune.

- 100 -

Einhell TC-AC 200-24-8 OF operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
