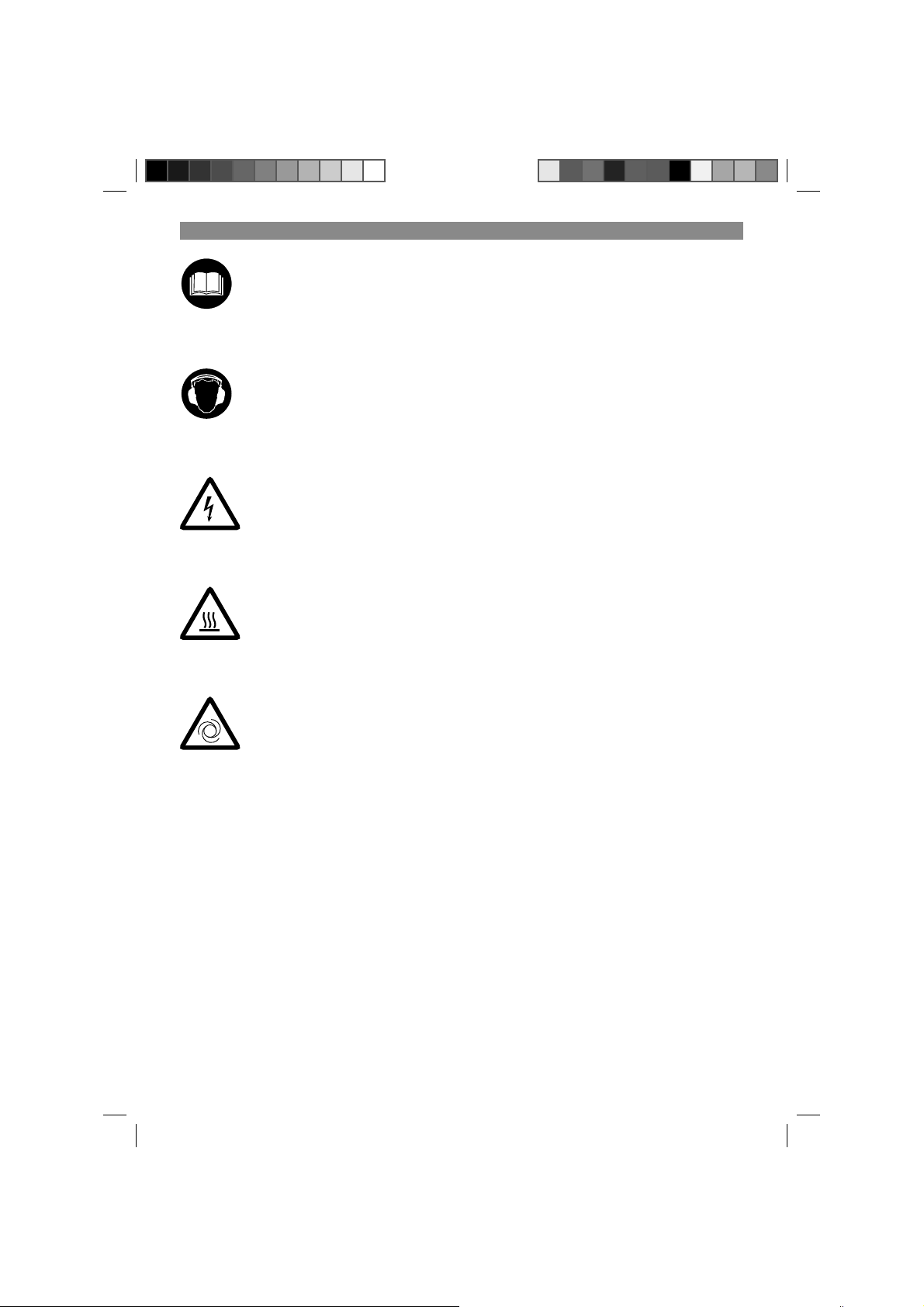

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Warnung vor elektrischer Spannung!

Warnung vor heißen Teilen!

Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen

- 3 -

Anl_TH_AC_190_Kit_SPK1.indb 3Anl_TH_AC_190_Kit_SPK1.indb 3 02.10.13 14:3202.10.13 14:32

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

 Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

 Achtung! Beim Gebrauch dieses Kom-

pressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Halten Sie Ihren Arbeitsbereich in Ord-

•

nung Unordnung im Arbeitsbereich ergibt Unfallgefahr.

Berücksichtigen Sie Umgebungseinflüs-

•

Setzen Sie den Kompressor nicht dem Regen aus. Benutzen Sie den Kompressor nicht

in feuchter oder nasser Umgebung. Gefahr durch Stromschlag! Sorgen Sie für gute Beleuchtung. Benutzen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Explosionsgefahr!

Schützen Sie sich vor elektrischem

•

Schlag

Vermeiden Sie Körperberührung mit geerdten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken. Halten Sie Kinder fern!

•

Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern. Bewahren Sie Ihren Kompressor sicher

•

auf Der unbenutzte Kompressor muss in einem trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.

Überlasten Sie Ihren Kompressor nicht

•

Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

Tragen Sie geeignete Arbeitskleidung

•

Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Verletzungsgefahr!

Zweckentfremden Sie nicht das Kabel

•

Ziehen Sie den Kompressor nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Kabel/Stecker können beschädigt werden.

Pflegen Sie Ihren Kompressor mit Sorg-

•

falt

Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.

Ziehen Sie den Netzstecker

•

Bei Nichtgebrauch, vor der Wartung.

Vermeiden Sie unbeabsichtigten Anlauf

•

Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

Verlängerungskabel im Freien

•

Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

- 4 -

Anl_TH_AC_190_Kit_SPK1.indb 4Anl_TH_AC_190_Kit_SPK1.indb 4 02.10.13 14:3202.10.13 14:32

Seien Sie stets aufmerksam

•

Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind. Kontrollieren Sie Ihren Kompressor auf

•

Beschädigungen

Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitungangegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt. Achtung!

•

Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten. Reparaturen nur vom Elektrofachmann

•

Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen. Geräusch

•

Bei Verwendung des Kompressors Gehörschutz tragen. Austausch der Anschlussleitung

•

Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge!

Befüllung von Reifen

•

Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Manometer, z.B. an einer Tankstelle.

Straßenfahrbare Kompressoren im Bau-

•

stellenbetrieb

Achten Sie darauf, dass alle Schläuche und Armaturen für den höchst zulässigen Arbeits-

druck des Kompressors geeignet sind. Aufstellort

•

Stellen Sie den Kompressor nur auf einer ebenen Fläche auf.

Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

Verdichterpumpe und Leitungen erreichen

•

im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen. Die vom Kompressor angesaugte Luft ist frei

•

von Beimengungen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen können. Halten Sie beim Lösen der Schlauchkupplung

•

das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch. Bei Arbeiten mit der Ausblaspistole Schutz-

•

brille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden. Mit der Ausblaspistole keine Personen anbla-

•

sen oder Kleidung am Körper reinigen. Verletzungsgefahr!

Sicherheitshinweise beim Farbspritzen

Keine Lacke oder Lösungsmittel mit einem

•

Flammpunkt von weniger als 55° C verarbeiten. Explosionsgefahr! Lacke und Lösungsmittel nicht erwärmen.

•

Explosionsgefahr! Werden gesundheitsschädliche Flüssigkeiten

•

verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen. Die auf den Umverpackungen der verarbeite-

•

ten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu tragen. Während des Spritzvorgangs sowie im

•

Arbeitsraum darf nicht geraucht werden. Explosionsgefahr! Auch Farbdämpfe sind leicht brennbar. Feuerstellen, offenes Licht oder funkenschla-

•

gende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden. Speisen und Getränke nicht im Arbeitsraum

•

aufbewahren oder verzehren. Farbdämpfe sind gesundheitsschädlich.

- 5 -

Anl_TH_AC_190_Kit_SPK1.indb 5Anl_TH_AC_190_Kit_SPK1.indb 5 02.10.13 14:3202.10.13 14:32

Der Arbeitsraum muss größer als 30 m3 sein

•

und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten. Verarbeiten Sie in Verbindung mit dem PVC-

•

Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid. Diese Medien zerstören den Druckschlauch.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

1. Gehäuse

2. Zubehörfach

3. Druckluftschlauch mit Schnellkupplung

4. Ein-/Ausschalter

5. Transportgriﬀ

6. Reifenfüllmesser

a-c Adapterset. d Ausblasadapter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er-

stickungsgefahr!

Kompressor

•

Reifenfüllmesser

•

Adapterset (a,b,c)

•

Adapter/ Ausblasdüse (d)

•

Originalbetriebsanleitung

•

3. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: .......................220-240 V ~ 50 Hz

Motorleistung: .............................. 1,1 kW S3 15%

Leerlaufdrehzahl n

Leerlaufdrehzahl n0 (Motor)................15000 min

Betriebsdruck bar: ......................................max. 8

Theo. Ansaugleistung l/min.: .......................... 190

Abgabeleistung (Druckluft)

bei 7 bar: ...........................................55 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: ............................................83 Liter/min

Schalleistungspegel L Unsicherheit K Schalldruckpegel L Unsicherheit K

Schutzart: ......................................................IP20

Gerätegewicht in kg: ............................. ca. 6,5 kg

Schutzklasse ................................................. II/

(Pumpe) ...............3450 min

in dB: ......................... 97

........................................ 1,5 dB

in dB: .............................. 75

......................................... 1,5 dB

-1

쓑

- 6 -

Anl_TH_AC_190_Kit_SPK1.indb 6Anl_TH_AC_190_Kit_SPK1.indb 6 02.10.13 14:3202.10.13 14:32

Geräusch

Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

Betriebsart S3 - 15% - 10min: S3 = Aussetzbetrieb ohne Einﬂ uss des Anlaufvorganges. Dies bedeutet, dass während eines Zeitraums von 10 min die max. Betriebszeit 15% (1,5 Min) beträgt.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen. Lange Luftleitungen und lange Zuleitungen

•

(Verlängerungskabel) sind zu vermeiden. Auf trockene und staubfreie Ansaugluft ach-

•

ten. Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen. Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden. Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund Legen Sie den Kompressor während des Be-

•

triebes auf die Gummifüße an der Kompressor-Rückwand. Achtung! Beim Ausschalten des Kompres-

•

sors entweicht überschüssige Luft am Sicherheitsventil. Dies ist baubedingt und kein Fehler.

6. Montage und Inbetriebnahme

 Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1. Netzanschluß

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung lt. Maschinenleistungsschild übereinstimmt. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

6.2 Aus-/ Einschalter (4)

Stellen Sie den Ein-/Ausschalter (4) zum Einschalten auf die Position 1. Zum Ausschalten Ein-/Ausschalter (4) in Position 0 bringen.

6.3 Druckluftschlauch mit Schnellkupplung

(3)

Anschließen:

Schieben Sie den Nippel Ihres Druckluftwerkzeuges in die Schnellkupplung, Hülse springt automatisch nach vorn.

Trennen:

Ziehen Sie die Hülse zurück und entfernen Sie das Werkzeug. Achtung! Beim Lösen der

Schnellkupplung ist das Kupplungsstück festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.

6.4 Reifenfüllmesser mit Adaptern

(Abb. 2/Pos. 6)

Arbeitsdruck in bar: 0-8

Einsatzbereich:

Der Reifenfüllmesser ermöglicht ein einfaches und genaues Befüllen von Reifen. Das Manometer dient zur Kontrolle des Reifendrucks. Mit dem integrierten Ablassventil (e) ist es möglich einen zu hohen Reifendruck zu senken.

Überprüfen Sie nach dem Befüllen den eingestellten Reifendruck mit einem geeichten Messgerät, z.B. an einer Tankstelle.

- 7 -

Anl_TH_AC_190_Kit_SPK1.indb 7Anl_TH_AC_190_Kit_SPK1.indb 7 02.10.13 14:3202.10.13 14:32

Der Reifenfüllmesser ist mit einem Ventiladapter für Autoreifenventile ausgestattet. Mit Hilfe der beiliegenden Adapter (a-c), können auch andere Ventiltypen befüllt werden.

Verwendung als Ausblaspistole (Abb. 3)

Um den Reifenfüllmesser als Ausblaspistole zu verwenden muss zuerst der Schlauch mit dem Ventiladapter für Autoreifen abgeschraubt werden. Nun kann der Ausblasadapter (d) am Reifenfüllmesser verschraubt werden.

Einsatzbereich:

Zum Reinigen/Ausblasen von Hohlräumen oder schwer zugänglichen Stellen, sowie zum Reinigen von verschmutzten Arbeitsgeräten. Der stufenlos bedienbare Abzugshebel ermöglicht eine exakte Dosierung der Druckluft.

7. Reinigung, Wartung und Ersatzteilbestellung

 Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

 Achtung!

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

 Achtung!

Schalten Sie nach der Benutzung das Gerät immer aus und ziehen Sie den Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lö-

sungsmitteln o. Ä. gereinigt werden.

7.2 Lagerung

 Achtung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

 Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

- 8 -

Anl_TH_AC_190_Kit_SPK1.indb 8Anl_TH_AC_190_Kit_SPK1.indb 8 02.10.13 14:3202.10.13 14:32

9. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft nicht

Kompressor läuft, jedoch kein Druck

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

4. Motor überhitzt

1. Rückschlagventil undicht

2. Dichtungen kaputt.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungs-kabel

mit ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur betreiben.

4. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

1. Rückschlagventil austauschen.

2. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus tauschen.

2. Schnellkupplung überprüfen,

ggf. ersetzen.

- 9 -

Anl_TH_AC_190_Kit_SPK1.indb 9Anl_TH_AC_190_Kit_SPK1.indb 9 02.10.13 14:3202.10.13 14:32

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_TH_AC_190_Kit_SPK1.indb 10Anl_TH_AC_190_Kit_SPK1.indb 10 02.10.13 14:3202.10.13 14:32

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Luftﬁ lter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Anl_TH_AC_190_Kit_SPK1.indb 11Anl_TH_AC_190_Kit_SPK1.indb 11 02.10.13 14:3202.10.13 14:32

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan- de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

Anl_TH_AC_190_Kit_SPK1.indb 12Anl_TH_AC_190_Kit_SPK1.indb 12 02.10.13 14:3202.10.13 14:32

09951 / 95 920 + Durchwahl:

Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30 Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35 Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40 Gartentechnik - Elektro -15 Fragen zur Rechnung -50 Gartentechnik - Akku -20 Reparaturanfragen -60 Gewächshaus / Metallgerätehaus -25

Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min)

E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_TH_AC_190_Kit_SPK1.indb 13Anl_TH_AC_190_Kit_SPK1.indb 13 02.10.13 14:3202.10.13 14:32

Caution - Read the operating instructions to reduce the risk of inquiry

Wear ear-muﬀ s. The impact of noise can cause damage to hearing.

Beware of electrical voltage!

Beware of hot parts!

Warning! The equipment is remote-controlled and may start-up without warning.

- 14 -

Anl_TH_AC_190_Kit_SPK1.indb 14Anl_TH_AC_190_Kit_SPK1.indb 14 02.10.13 14:3202.10.13 14:32

 Important!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations



Caution!

Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

 Important! The following basic safety

actions must be taken when using this compressor in order to protect the user from electric shocks and the risk of injury and ﬁ re. Read and follow these instructions before using the equipment.

Keep your work area tidy

•

Untidy work areas can result in accidents. Check the ambient conditions

•

Do not expose the compressor to rain. Never use the compressor in damp or wet locations. There is a risk of electric shock! Provide good lighting. Do not use the compressor near flammable liquids or gases. There is a risk of explosion!

Protect yourself against electric shocks

•

Avoid bodily contact with earthed parts, e.g. pipes, radiators, cookers and refrigerators.

Keep children away!

•

Do not allow other persons to touch the com-

pressor or cable, keep them away from your work area. Keep your compressor in a safe place

•

When unused, the compressor must be stored in a dry, locked room out of children’s reach. Do not overload your compressor

•

It will run better and safer within its quoted capacity range.

Wear suitable work clothes

•

Never wear loose fitting clothes or jewellery. They may get caught in moving parts. Rubber gloves and non-slip shoes are recommended when working outdoors. Wear a hair net if you have long hair. Risk of injury!

Do not use the cable for purposes other

•

than that for which it is designed

Do not carry the compressor by its cable and do not use the cable to pull the plug out of the socket. Protect the cable from heat, oil and sharp edges. The cable/plug could become damaged. Take care of your compressor

•

Keep your compressor clean in order to work well and safely. Follow the maintenance instructions. Check the power plug and cable on a regular basis and have them replaced by an authorized specialist if they are damaged. Check the extension cable regularly and replace it if damaged.

Pull out the power plug

•

When not in use and before carrying out any maintenance work. Avoid unintentional starting

•

Make sure that the switch is turned off when connecting to the power supply.

When using an extension cable outdoors

•

Check that it is approved for outdoor duty and is marked accordingly.

Be alert at all times

•

Watch what you are doing. Use common sense when working. Never use the compressor when you are distracted. Check your compressor for damage

•

Before using the compressor again, carefully check the safety devices and any slightly damaged parts to ensure that they are in good working order. Check that the moving parts are working correctly, that they do not jam, and that no parts are damaged. Make sure that all parts are fitted correctly to ensure that the equipment remains safe to use. Unless otherwise stated in the operating instructions, damaged guards and parts have to be

- 15 -

Anl_TH_AC_190_Kit_SPK1.indb 15Anl_TH_AC_190_Kit_SPK1.indb 15 02.10.13 14:3202.10.13 14:32

repaired or replaced by a customer service workshop. Damaged switches have to be replaced by a customer service workshop. Never use an electric power tool with a switch that cannot be turned on and off.

Important!

•

For your own safety you must only use the accessories and additional units listed in the operating instructions or recommended or specified by the manufacturer. The use of mounted tools or accessories other than those recommended in the operating instructions or catalog may place your personal safety at risk.

Leave all repairs to a qualified electrician

•

Repairs must be left strictly to qualified electricians or the user might suffer an accident.

Noise

•

Wear ear muffs when you use the compressor. Replacing the power cable

•

To prevent hazards, leave the replacement of damaged power cables strictly to the manufacturer or a qualified electrician. There is a risk of electric shock!

Inflating tires

•

Directly after inflating tires, check the pressure with a suitable pressure gauge, for example at your filling station.

Roadworthy compressors for building

•

site operations

Make sure that all lines and fittings are suitable for the maximum permissible operating pressure of the compressor.

Place of installation

•

Set up the compressor on an even surface.

Safety instructions for working with compressed air and blasting guns

The compressor pump and lines can become

•

very hot during operation. Touching these parts will burn you. The air which is sucked in by the compressor

•

must be kept free of impurities that could cause fires or explosions in the compressor pump. When releasing the hose coupling, hold the

•

hose coupling piece with your hand. This way, you can protect yourself against injury from the rebounding hose. Wear safety goggles when working with the

•

blow-out pistol. Foreign bodies or blown off parts can easily cause injuries. Do not blow at people with the blow-out pistol

•

and do not clean clothes while being worn.

Risk of injury!

Safety information for paint spraying

Do not process any paints or solvents with a

•

flash point below 55° C. There is a risk of explosion! Do not heat up paints or solvents. There is a

•

risk of explosion! If hazardous liquids are processed, wear pro-

•

tective filter units (face guards). Also, adhere to the safety information provided by the manufacturers of such liquids. The details and designations of the Ordi-

•

nance on Hazardous Substances, which are displayed on the outer packaging of the processed material, must be observed. Additional protective measures are to be undertaken if necessary, particularly the wearing of suitable clothing and masks. Do not smoke during the spraying process

•

and/or in the work area. There is a risk of explosion! Paint vapors are easily combustible. Never set up or operate the equipment in the

•

vicinity of a fire place, open lights or sparking machines. Do not store or eat food and drink in the work

•

area. Paint vapors are harmful to your health. The work area must exceed 30 m3 and suffici-

•

ent ventilation must be ensured during spraying and drying. Do not spray against the wind. Always adhere to the regulations of the local police authority when spraying combustible or hazardous materials. Do not process media such as white spirit,

•

butyl alcohol and methylene chloride with the PVC pressure hose. These media will destroy the pressure hose.

2. Layout and items supplied

2.1 Layout (Fig. 1-3)

1. Housing

2. Accessory compartment

3. Compressed air hose with quick-lock coupling

4. On/Oﬀ switch

5. Transport handle

6. Tire inﬂ ation meter

a-c Adapter set. d Blow-out adapter

- 16 -

Anl_TH_AC_190_Kit_SPK1.indb 16Anl_TH_AC_190_Kit_SPK1.indb 16 02.10.13 14:3202.10.13 14:32

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

Important! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

Compressor

•

Tire inflation meter

•

Adapter set (a,b,c)

•

Adapter/ blow-out nozzle (d)

•

Original operating instructions

•

4. Technical data

Mains connection: ................... 220-240 V ~ 50 Hz

Motor rating: ................................ 1.1 kW S3 15%

Idle speed n

Idle speed n0 (motor): .........................15000 min

Operating pressure bar: ............................. max. 8

Theoretical suction rate l/min.: ...................... 190

Output (compressed air)

at 7 bar: . ........................................... 55 liters/min

Output (compressed air)

at 4 bar: ............................................. 83 liters/min

Sound power level L K

uncertainty ..........................................1.5 dB

Sound pressure level L

uncertainty ..........................................1.5 dB

Protection type: ............................................. IP20

Weight of the unit in kg: ................. approx. 6.5 kg

Protection class:............................................. II/

Noise

The noise emission values were measured in accordance with EN ISO 3744.

Operating mode S3 - 15% - 10min: S3 = Intermittent mode without inﬂ uencing the starting pro- cess. This means that during a period of 10 min the max. operating time is 15% (1.5 min).

(pump): ..........................3450 min

in dB: ............................ 97

in dB: ........................ 75

-1

쓑

5. Before starting the equipment

3. Proper use

The compressor is designed to generate compressed air for compressed air driven tools.

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

Anl_TH_AC_190_Kit_SPK1.indb 17Anl_TH_AC_190_Kit_SPK1.indb 17 02.10.13 14:3202.10.13 14:32

Before you connect the equipment to the power supply make sure that the data on the rating plate are identical to the supply voltage.

Check the equipment for damage which may

•

have occurred in transit. Report any damage immediately to the transport company which was used to deliver the compressor. Install the compressor in the vicinity of the

•

point of consumption. Avoid long air lines and supply lines (extensi-

•

on cables). Make sure that the intake air is dry and dust-

•

free. Do not install the compressor in a damp or

•

wet room. The compressor may only be used in suitable

•

rooms (with good ventilation and an ambient temperature from +5 °C to 40 °C). There must be no dust, acids, vapors, explosive gases or

- 17 -

inflammable gases in the room. The compressor is designed to be used in dry

•

rooms. It is prohibited to use the compressor in areas where work is conducted with sprayed water. Operate the equipment only on a firm, level

•

surface. During operation place the compressor on the

•

rubber feet on the compressor rear wheel. Important! When you switch off the com-

•

pressor, excess air will escape at the safety valve. This is not a fault, but arises in connection with the equipment‘s construction.

6. Assembly and starting

 Important!

You must fully assemble the appliance before using it for the ﬁ rst time.

6.1. Power supply

Before you use the machine, make sure that the mains voltage complies with the speciﬁ cations on the rating plate. Long supply cables, extensions, cable reels etc. cause a drop in voltage and can impede motor start-up. At low temperatures below +5°C, sluggishness may make starting diﬃ cult or impossible.

6.2 On/Oﬀ switch (4)

To switch on the equipment set the On/Oﬀ switch (4) to position 1. Move the On/Oﬀ switch (4) to position 0 to switch oﬀ the equipment.

6.4 Tire pressure gauge with adapters (Fig. 2/ Item 6)

Working pressure in bar: 0-8

Range of applications:

The tire pressure gauge allows you to inﬂ ate tires easily and exactly. Use the pressure gauge to check the tire pressure. If the tire pressure is too high, you can reduce the pressure with the integrated relief valve (e).

After ﬁ lling with air, please check the set tire pressure with a calibrated gauge, for example at a petrol station. The tire pressure gauge comes with a valve adapter for car tire valves. Other valve types can be ﬁ lled using the supplied adapters (a - c).

Using the equipment as a blow-out pistol (Fig. 3)

To use the tire pressure gauge as a blow-out pistol you must ﬁ rst unscrew and remove the hose with the valve adapter for care tires. Now the blow-out adapter (d) can be screwed to the tire pressure gauge.

Range of applications:

For cleaning and blowing out hollow spaces or hard-to-reach areas, as well as for cleaning soiled equipment. The inﬁ nitely variable trigger lever al- lows an exact dosing of compressed air.

6.3 Compressed air hose with quick-lock coupling (3)

Connecting:

Insert the nipple of the air tool into the quick-lock coupling, the sleeve will spring forward automatically.

Disconnecting: Pull back the sleeve and remove the tool. Important! When releasing the quick-lock coupling, be sure to hold the coupling piece to protect yourself against injury from the rebounding hose.

- 18 -

Anl_TH_AC_190_Kit_SPK1.indb 18Anl_TH_AC_190_Kit_SPK1.indb 18 02.10.13 14:3202.10.13 14:32

7. Cleaning, maintenance and

ordering of spare parts

 Important!

Pull the power plug before doing any cleaning and maintenance work on the appliance.

 Important!

Wait until the compressor has completely cooled down. Risk of burns!

 Important!

After use, always switch oﬀ the equipment immediately and pull out the power plug.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure. We recommend that you clean the device

•

immediately each time you have finished using it. Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The ingress of water into an electric tool increases the risk of an electric shock. You must disconnect the hose and any

•

spraying tools from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

7.3 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.isc-gmbh.info

8. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

7.2 Storage

 Important!

Pull the mains plug out of the socket and ventilate the appliance and all connected pneumatic tools. Switch oﬀ the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

 Important!

Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

- 19 -

Anl_TH_AC_190_Kit_SPK1.indb 19Anl_TH_AC_190_Kit_SPK1.indb 19 02.10.13 14:3202.10.13 14:32

9. Possible causes of failure

Problem Cause Solution

The compressor does not start.

The compressor starts but there is no pressure.

The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.

1. No supply voltage.

2. Insuﬃ cient supply voltage.

3. Outside temperature is too low.

4. Motor is overheated.

1. The non-return valve leaks.

2. The seals are damaged.

1. The hose connections have a leak.

2. A quick-lock coupling has a leak.

1. Check the supply voltage, the power plug and the socket-outlet.

2. Make sure that the extension cable is not too long. Use an extension cable with large enough wires.

3. Never operate with an outside temperature of below +5° C.

4. Allow the motor to cool down. If necessary, remedy the cause of the overheating.

1. Have a service center replace the non-return valve.

2. Check the seals and have any damaged seals replaced by a service center.

1. Check the compressed air hose and tools and replace if necessary.

2. Check the quick-lock coupling and replace if necessary.

- 20 -

Anl_TH_AC_190_Kit_SPK1.indb 20Anl_TH_AC_190_Kit_SPK1.indb 20 02.10.13 14:3202.10.13 14:32

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request: As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment. The old equipment can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 21 -

Anl_TH_AC_190_Kit_SPK1.indb 21Anl_TH_AC_190_Kit_SPK1.indb 21 02.10.13 14:3202.10.13 14:32

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, air ﬁ lter Consumables* Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple- ase ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

Anl_TH_AC_190_Kit_SPK1.indb 22Anl_TH_AC_190_Kit_SPK1.indb 22 02.10.13 14:3202.10.13 14:32

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee conditions regulate additional guarantee services. Your statutory guarantee claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. Our guarantee only covers defects suﬀ ered by the device which have been veriﬁ ably caused by a material or manufacturing fault and is limited to the rectiﬁ cation of such defects or the replacement of the device at our discretion. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts ﬁ tted. This also applies if an on-site service is used.

5. Please report the defective device on the following internet address to register your guarantee claim: www.isc-gmbh.info. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement device.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 23 -

Anl_TH_AC_190_Kit_SPK1.indb 23Anl_TH_AC_190_Kit_SPK1.indb 23 02.10.13 14:3202.10.13 14:32

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures

Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Attention à la tension électrique !

Attention aux pièces brûlantes !

Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable.

- 24 -

Anl_TH_AC_190_Kit_SPK1.indb 24Anl_TH_AC_190_Kit_SPK1.indb 24 02.10.13 14:3202.10.13 14:32

 Attention !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

 Avertissement !

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

 Attention ! Lors de l’usage de ce com-

presseur, il faut respecter les mesures de sécurité fondamentales suivantes à des ﬁ ns de protection contre les électrocutions, les blessures et les incendies. Lisez et suivez ces indications avant d’utilisez l’appareil.

Gardez votre poste de travail en bon ord-

•

Le désordre dans le poste de travail entraîne un risque d’accident.

Prenez compte des influences de

•

l’environnement

N’exposez pas le compresseur à la pluie. N’utilisez pas le compresseur dans un en-

vironnement humide ou mouillé. Danger d’électrocution ! Veillez à un bon éclairage. N’utilisez pas le compresseur à proximité de fluides ou de gaz combustibles. Danger d’explosion !

Protégez-vous contre les électrocutions

•

Evitez tout contact avec les pièces mises à la terre, par exemple les tuyaux, radiateurs, cuisinières, réfrigérateurs. Tenez les enfants à l‘écart !

•

Ne laissez pas d’autres personnes toucher le compresseur ou le câble, éloignez-les de votre poste de travail.

Conservez votre compresseur dans un

•

endroit sûr

Le compresseur non utilisé doit absolument être conservé dans un endroit fermé sec et hors d’accès pour les enfants.

Ne surchargez pas votre compresseur

•

Vous travaillerez mieux et plus sûrement en respectant la plage de performance indiquée. Portez une tenue de travail appropriée

•

Ne portez aucun vêtement ou bijou lâche. Vous pouvez être attrapé(e) par des pièces mobiles. Lors de travaux en plein air, il est recommandé de porter des gants en caoutchouc et des chaussures antidérapantes. Portez un filet à cheveux pour les cheveux longs. Risque de blessure!

N’utilisez pas le câble de façon inapprop-

•

riée Ne tirez pas le compresseur par le câble, ne l’utilisez pas pour tirer la fiche de la prise. Protégez le câble de la chaleur, contre tout contact avec de l’huile et des arêtes acérées. Les fiches et les câbles peuvent être endommagés.

Entretenez votre compresseur avec soin

•

Maintenez votre compresseur propre pour pouvoir bien travailler en sécurité. Suivez les consignes de maintenance. Contrôlez régulièrement le connecteur et le câble et faites-les remplacer, en cas d’endommagement, par un spécialiste reconnu. Contrôlez régulièrement la rallonge et remplacez-la si elle est abîmée.

Tirez la fiche de contact

•

En cas de non utilisation, avant la maintenance.

Evitez la mise en marche involontaire

•

Assurez-vous que l’interrupteur est éteint lorsque vous le reliez au réseau électrique.

Rallonge en plein air

•

Utilisez en plein air seulement des rallonges admises pour cela et dûment caractérisées.

Soyez toujours attentif

•

- 25 -

Anl_TH_AC_190_Kit_SPK1.indb 25Anl_TH_AC_190_Kit_SPK1.indb 25 02.10.13 14:3202.10.13 14:32

Observez votre travail. Procédez raisonnablement. N’utilisez pas le compresseur si vous n‘êtes pas bien concentré.

Contrôlez la présence d’éventuels dom-

•

mages sur votre compresseur

Contrôlez soigneusement le bon fonctionnement conforme à l’affectation des dispositifs de protection ou des pièces légèrement abîmées avant de continuer à utiliser le compresseur. Contrôlez si la fonction des pièces mobiles est correcte, si elles ne sont pas grippées ou si certaines pièces sont abîmées. Toutes les pièces doivent être correctement montées pour garantir la sécurité de l’appareil. Les dispositifs de protection et les pièces abîmées doivent être réparées dans les règles de l’art par un atelier de service clientèle ou être échangées si rien d’autre n’est indiqué dans le mode d’emploi. Les commutateurs abîmés doivent être remplacés dans un atelier de service après vente. N’utilisez aucun outil dont l’interrupteur ne peut pas être mis en ou hors circuit.

Attention !

•

Pour votre propre sécurité, utilisez uniquement des accessoires et appareils auxiliaires indiqués dans le mode d’emploi ou recommandés ou indiqués par le producteur. L’usage de tout autre outil ou accessoire que ceux recommandés dans le mode d’emploi ou dans le catalogue peut signifier pour vous un risque de blessure corporelle.

Réparations seulement par un(e) spécia-

•

liste électricien(ne) Les réparations doivent uniquement être effectuées par des spécialistes électricien(ne) s, des accidents pouvant sinon être entraînés pour l’exploitant.

Bruit

•

Portez une protection de l’ouïe lors de l’utilisation du compresseur.

Remplacement de la conduite de raccor-

•

dement

Lorsque la ligne de raccordement est endommagée, le producteur ou un(e) spécialiste en électricité doit la remplacer afin d’éviter tout danger. Danger par électrocution !

Gonflage de pneus

•

Contrôlez la pression de gonflage directement après le remplissage en utilisant un manomètre adéquat, p. ex. dans une station service.

Compresseurs pouvant aller sur route en

•

conditions de chantier

Veiller à ce que tous les tuyaux et toutes les

robinetteries conviennent à la pression de service la plus élevée admise pour le compresseur. Lieu d’implantation

•

Mettez uniquement le compresseur sur une surface plane.

Consignes de sécurité relatives au travail avec de l’air comprimé et des pistolets à air

La pompe du compresseur et les câbles

•

atteignent des températures élevées en fonctionnement. Tout contact provoque des brûlures. L’air aspiré par le compresseur doit être main-

•

tenu exempt d’impuretés, elles pourraient entraîner des explosions ou des incendies dans la pompe du compresseur. Maintenez la pièce de connexion du flexible

•

de la main pendant que vous détachez le raccord. Vous éviterez de la sorte des blessures par le tuyau qui rebondit. Portez des lunettes de protection lorsque

•

vous travaillez avec le pistolet à air. Des corps étrangers et des pièces emportées par le souffle peuvent provoquer facilement des blessures. Ne dirigez pas le jet sur des personnes et ne

•

nettoyez pas des vêtements au corps avec le pistolet à air. Risque de blessure !

Consignes de sécurité lors de la peinture au pistolet

N’utilisez pas de vernis ni de détergeant aya-

•

nt un point d’inflammation inférieur à 55° C. Danger d’explosion ! Ne chauffez pas la laque et le détergeant.

•

Danger d’explosion ! Lorsque vous utilisez des liquides nuisibles

•

pour la santé, il est nécessaire de porter des appareils filtrants (masques) à des fins de protection. Respectez également les indications des producteurs de telles substances en ce qui concerne les mesures de sécurité. Respecter les indications sur les emballages

•

des matériaux traités et les marquages de l’ordonnance relative aux substances dangereuses. Le cas échéant, prendre des mesures de protection supplémentaires, porter particulièrement des vêtements adéquats et masques. Il ne faut pas fumer pendant la pulvérisation

•

tout comme dans l’espace de travail. Danger d’explosion ! Les vapeurs de peinture sont aussi facilement inflammables.

- 26 -

Anl_TH_AC_190_Kit_SPK1.indb 26Anl_TH_AC_190_Kit_SPK1.indb 26 02.10.13 14:3202.10.13 14:32

Aucun foyer, ni flamme nue, ni aucune machi-

•

ne produisant des étincelles ne doivent être présentes ni utilisées. Ne consommez pas et ne conservez pas

•

d’aliments et de boissons dans l’espace de travail. Les vapeurs de couleurs sont nocives à la santé. L’espace de travail doit avoir plus de 30 m3

•

et il faut garantir un renouvellement d’air suffisant lors de la pulvérisation et du séchage. Ne pulvérisez pas contre le vent. Respectez toujours les règlements de la police locale lorsque vous pulvérisez des produits combustibles ou dangereux. N’utilisez pas de fluides comme de l’essence

•

minérale, du butylalcool et du chlorure de méthylène en association avec le tuyau de refoulement en C.P.V. Ces fluides détruisent le tuyau de refoulement.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (ﬁ gure 1-3)

1. Carter

2. Compartiment accessoires

3. Tuyau d‘air comprimé avec accouplement rapide

4. Interrupteur marche/arrêt

5. Poignée de transport

6. Pistolet de gonﬂ age à manomètre

a-c Set d‘adaptateur d Adaptateur de souﬄ age

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Compresseur

•

Pistolet de gonflage à manomètre

•

Set d‘adaptateur (a,b,c)

•

Adaptateur / Buse de soufflage (d)

•

Mode d‘emploi d‘origine

•

3. Utilisation conforme à l’aﬀ ectation

Le compresseur sert à produire de l‘air comprimé pour les outils fonctionnant avec de l‘air comprimé.

La machine doit exclusivement être employée conformément à son aﬀ ectation. Chaque uti- lisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

- 27 -

Anl_TH_AC_190_Kit_SPK1.indb 27Anl_TH_AC_190_Kit_SPK1.indb 27 02.10.13 14:3202.10.13 14:32

4. Données techniques

Branchement réseau : ............. 220-240 V ~ 50 Hz

Puissance du moteur : ................1,1 kW S3 15 %

Vitesse de rotation à vide n Vitesse de rotation

à vide n

Pression de service en bars : ..................... max. 8

Puissance d‘aspiration théorique l/min : ........ 190

Puissance de sortie (air comprimé)

à 7 bars : ........................................... 55 litres/min

Puissance de sortie (air comprimé)

à 4 bars : ........................................... 83 litres/min

Niveau de puissance acoustique L Imprécision K Niveau de pression acoustique L Imprécision K

Type de protection : ....................................... IP20

Poids de l‘appareil en kg : ....................env. 6,5 kg

Catégorie de protection ................................. II/

Bruit

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

Mode de service S3 – 15 % - 10 min : S3 = service discontinu sans inﬂ uence du procédé de dé- marrage. Ceci signiﬁ e que pendant une période de 10 min, la durée de fonctionnement maxi. est de 15 % (1,5 min).

(moteur) : ............................ 15000 tr/mn

.........................................1,5 dB

(pompe) : 3450 tr/mn

A en dB : ..97

en dB : ...... 75

쓑

5. Avant la mise en service

Assurez-vous avant de brancher la machine, que les données se trouvant sur la plaque signalétique correspondent bien aux données du réseau.

Contrôlez si l‘appareil n‘a pas subi de dom-

•

mages de transport. Signalez immédiatement tout dommage au transporteur par lequel le compresseur a été livré. Le compresseur doit être mis en place à pro-

•

ximité du consommateur. Il faut éviter les conduites d‘air longues et les

•

conduites d‘alimentation longues (câble de rallonge). Veillez à ce que l‘air aspiré soit sec et sans

•

poussière. N‘installez pas le compresseur dans un end-

•

roit humide ou mouillé. Le compresseur doit être utilisé uniquement

•

dans des endroits adéquats (bonne ventilation, température ambiante +5 °C jusqu‘à 40 °C). La pièce doit être exempte de poussières, d‘acides, de vapeurs, de gaz explosifs ou inflammables. Le compresseur doit être employé dans des

•

endroits secs. Il ne peut être utilisé dans des zones où l‘on travaille avec des éclaboussures d‘eau. Exploitez l‘appareil uniquement sur un sup-

•

port solide, et plat Pendant l‘utilisation, placez le compresseur

•

sur les pieds en caoutchouc situés sur la paroi arrière du compresseur. Attention ! Lors de la mise hors circuit du

•

compresseur, l‘air en surplus s‘échappe par la soupape de sécurité. Cela est dû au mode de construction de l‘appareil et n‘est pas un défaut

6. Montage et mise en service

 Attention !

Avant la mise en service, montez l‘appareil impérativement dans son ensemble !

6.1. Branchement au réseau

Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs câbles d‘alimentation tout comme les rallonges, tambours de câble etc. qui entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de +5 °C, le moteur marche durement et peut ne pas démarrer.

6.2 Interrupteur marche/arrêt (4)

Mettez l‘interrupteur marche/arrêt (4) en position 1 pour la mise en circuit. Pour la mise hors circuit, mettre l‘interrupteur marche/arrêt (4) en position 0.

- 28 -

Anl_TH_AC_190_Kit_SPK1.indb 28Anl_TH_AC_190_Kit_SPK1.indb 28 02.10.13 14:3202.10.13 14:32

6.3 Tuyau d‘air comprimé avec accouplement rapide (3)

Raccorder :

Poussez l‘embout de votre outil à air comprimé dans l‘accouplement rapide, la douille saute automatiquement vers l‘avant.

Séparer : Tirez la douille en arrière et retirez l‘outil. Attention ! Lorsque vous défaites l‘accouplement rapide, tenez bien la pièce d‘accouplement, aﬁ n d‘éviter des blessures en raison du tuyau qui rebondit.

6.4 Pistolet de gonﬂ age à manomètre avec adaptateurs (ﬁ g. 2/pos. 6)

Pression de service en bars : 0-8

Domaine d’application :

Le pistolet de gonﬂ age à manomètre permet de remplir les pneus avec précision et en toute simplicité. Le manomètre sert au contrôle de la pression de gonﬂ age. La soupape d‘évacuation intégrée (e) permet de diminuer la pression de gonﬂ age lorsqu‘elle est trop importante.

Contrôlez la pression de gonﬂ age réglée direc- tement après le remplissage en utilisant un manomètre calibré, par ex. dans une station-service. Le pistolet de gonﬂ age à manomètre est équipé d‘un adaptateur de valve pour valves de pneus. L‘adaptateur joint (a – c) permet aussi de remplir d‘autres types de valves.

Utilisation comme pistolet de souﬄ age (ﬁ g. 3)

Pour utiliser le pistolet de gonﬂ age à manomètre comme pistolet de souﬄ age, commencez par dévisser le tuyau avec l‘adaptateur de valve pour pneus. L‘adaptateur de souﬄ age (d) peut maintenant être vissé sur le pistolet de gonﬂ age à manomètre.

Domaine d’application :

Pour nettoyer / souﬄ er des creux ou les endroits diﬃ cilement accessibles et pour nettoyer les appareils encrassés. Le levier de détente à commande continue permet de doser avec précision l‘air comprimé.

7. Nettoyage, maintenance et commande de pièces de rechange

 Attention !

Retirez la prise du réseau pour chaque travail de réglage et de maintenance.

 Attention !

Attendez que le compresseur se soit complètement refroidit ! Risque de brûlure !

 Attention !

Éteignez toujours l‘appareil après utilisation et débranchez la ﬁ che de contact.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique. Détachez le tuyau et les outils de pulvérisati-

•

on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l‘eau, avec des solvants ou autres produits du même genre.

7.2 Stockage

 Attention !

Tirez la ﬁ che de contact, ventilez l‘appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu‘aucune personne non autorisée ne puisse le mettre en service.

 Attention !

Stockez le compresseur uniquement au sec et inaccessible aux personnes non autorisées. Ne le renversez pas, stockez-le uniquement en position debout !

- 29 -

Anl_TH_AC_190_Kit_SPK1.indb 29Anl_TH_AC_190_Kit_SPK1.indb 29 02.10.13 14:3202.10.13 14:32

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

- 30 -

Anl_TH_AC_190_Kit_SPK1.indb 30Anl_TH_AC_190_Kit_SPK1.indb 30 02.10.13 14:3202.10.13 14:32

9. Origine possible des pannes

Problème Origine Solution

Le compresseur ne marche pas.

Le compresseur fonctionne, cependant aucune pression n’est présente.

Le compresseur fonctionne, la pression est aﬃ chée sur le manomètre, mais les outils ne fonctionnent pas.

1. Tension secteur pas présente.

2. Tension secteur trop basse.

3. Température extérieure trop faible.

4. Moteur surchauﬀ é.

1. Soupape anti-retour non étanche

2. Joints cassés.

1. Raccords de ﬂ exibles perméables.

2. Raccord rapide non étanche.

1. Contrôler le câble, la ﬁ che de con- tact, le fusible et la prise de courant.

2. Evitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suﬃ samment de diamètre de brin.

3. Ne pas s‘en servir à une température inférieure à +5°C.

4. Laisser refroidir le moteur, le cas échéant, éliminer l‘origine de la surchauﬀ e.

1. Remplacer la soupape anti-retour.

2. Contrôler les joints, faire remplacer les joints cassés dans un atelier.

1. Contrôler le tuyau d‘air comprimé et les outils, le cas échéant, le remplacer.

2. Contrôler le raccord rapide, le cas échéant, le remplacer

- 31 -

Anl_TH_AC_190_Kit_SPK1.indb 31Anl_TH_AC_190_Kit_SPK1.indb 31 02.10.13 14:3202.10.13 14:32

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

- 32 -

Anl_TH_AC_190_Kit_SPK1.indb 32Anl_TH_AC_190_Kit_SPK1.indb 32 02.10.13 14:3202.10.13 14:32

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, ﬁ ltre à air Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

- 33 -

Anl_TH_AC_190_Kit_SPK1.indb 33Anl_TH_AC_190_Kit_SPK1.indb 33 02.10.13 14:3202.10.13 14:32

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie gèrent des prestations de garantie supplémentaires. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie concerne uniquement les défauts de l‘appareil dont il est prouvé qu‘ils résultent d‘un défaut de matériau ou de fabrication et se limite en fonction de notre décision soit à l‘élimination de tels défauts sur l‘appareil, soit au remplacement de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 34 -

Anl_TH_AC_190_Kit_SPK1.indb 34Anl_TH_AC_190_Kit_SPK1.indb 34 02.10.13 14:3202.10.13 14:32

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Portate cuﬃ e antirumore. L’eﬀ etto del rumore può causare la perdita dell’udito.

Fate attenzione alla tensione elettrica

Fate attenzione alle parti molto calde

Avvertimento! L’unità è telecomandata e può mettersi in moto senza avvertimento.

- 35 -

Anl_TH_AC_190_Kit_SPK1.indb 35Anl_TH_AC_190_Kit_SPK1.indb 35 02.10.13 14:3202.10.13 14:32

 Attenzione!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

 Avvertimento!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità ﬁ siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

 Attenzione! Nell’usare questo compres-

sore si devono osservare le seguenti misure fondamentali di sicurezza per proteggersi da scosse elettriche e dal pericolo di lesioni e di ustioni. Leggete ed osservate queste avvertenze prima di usare l’apparecchio.

Tenete in ordine la vostra zona di lavoro

•

Il disordine nella zona di lavoro può essere la causa di infortuni. Tenete conto degli influssi ambientali

•

Non esponete il compressore alla pioggia. Non usate il compressore in ambiente umido o bagnato. Pericolo a causa di scosse elettriche! Accertatevi che ci sia una buona illuminazione. Non usate il compressore nelle vicinanze di liquidi o gas infiammabili. Pericolo di esplosione!

Proteggetevi dalle scosse elettriche

•

Evitate di toccare con parti del corpo elementi collegati a massa, per esempio tubi, caloriferi, fornelli o frigoriferi.

Tenete lontani i bambini!

•

Impedite alle altre persone di toccare il compressore o il cavo, tenetele lontane dalla vostra zona di lavoro. Tenete il compressore in luogo sicuro

•

Il compressore che non viene utilizzato deve essere tenuto in un ambiente asciutto e chiuso, al di fuori della portata dei bambini.

Non sottoponete il compressore a sov-

•

raccarico.

Si lavora in modo migliore e più sicuro nel range di prestazioni indicato.

Portate indumenti di lavoro adatti

•

Non portate indumenti ampi o gioielli, perchè potrebbero impigliarsi nelle parti mobili. Eseguendo lavori all’aperto si consiglia di portare guanti di gomma e scarpe che non scivolano. Se avete i capelli lunghi, raccoglieteli in una retina. Pericolo di lesioni!

Non usate il cavo per scopi diversi da

•

quelli a cui è destinato

Non usate il cavo per tirare il compressore e non utilizzatelo per staccare la spina dalla presa di corrente. Tenete il cavo a riparo da calore, olio e spigoli vivi. Il cavo/la spina potrebbero venire danneggiati.

Tenete il compressore con cura

•

Tenete il compressore pulito per lavorare bene ed in modo sicuro. Seguite le regole di manutenzione. Controllate regolarmente la spina ed il cavo e fateli sostituire da un tecnico autorizzato se sono danneggiati. Controllate regolarmente il cavo di prolunga e sostituitelo se è danneggiato. Staccate la spina dalla presa

•

In caso di mancato utilizzo e prima della manutenzione.

Evitate che l’utensile venga avviato inav-

•

vertitamente

Accertatevi che l’interruttore sia disinserito quando l’apparecchio viene collegato alla rete elettrica.

Cavo di prolunga all’aperto

•

Usate all’aperto solo cavi di prolunga omologati per questo e contrassegnati in modo corrispondente. Siate sempre attenti

•

Osservate il vostro lavoro. Lavorate in modo ragionato. Non usate il compressore se non siete concentrati.

- 36 -

Anl_TH_AC_190_Kit_SPK1.indb 36Anl_TH_AC_190_Kit_SPK1.indb 36 02.10.13 14:3202.10.13 14:32

Verificate che il compressore non presen-

•

ti danni

Prima di continuare a usare il compressore verificate con cura che i dispositivi di sicurezza oppure le parti leggermente danneggiate funzionino perfettamente e secondo il loro scopo. Verificate che il funzionamento delle parti mobili sia in ordine, che non siano bloccate o danneggiate. Tutte le parti devono essere montate in modo corretto per garantire la sicurezza dell’apparecchio. I dispositivi di protezione e le parti danneggiate devono venire riparati a regola d’arte o sostituiti da un’officina del servizio assistenza clienti, a meno che non sia indicato altrimenti nelle istruzioni per l’uso. Gli interruttori danneggiati devono essere sostituiti da un’officina del servizio assistenza clienti. Non usate gli utensili se non è possibile accenderli e spegnerli tramite l’interruttore. Attenzione!

•

Per la vostra sicurezza usate solo accessori ed apparecchi complementari riportati nelle istruzioni per l’uso oppure consigliati o indicati dal produttore. L’uso di utensili o di accessori diversi da quelli consigliati nelle istruzioni per l’uso o nel catalogo può comportare il rischio di lesioni alla vostra persona. Riparazioni solo da parte di un elettricista

•

Le riparazioni devono venire eseguite solo da un elettricista, altrimenti ne possono derivare infortuni per l’utilizzatore.

Rumore

•

Quando utilizzate il compressore indossate cuffie antirumore.

Sostituzione del cavo di alimentazione

•

Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore stesso o da un elettricista specializzato così da evitare incidenti. Pericolo a causa di scosse elettriche! Gonfiare i pneumatici

•

Controllate la pressione dei pneumatici subito dopo averli gonfiati tramite un apposito manometro, ad es. a una stazione di benzina.

Motocompressori da cantiere

•

Controllate che tutti i tubi e i raccordi siano adatti alla massima pressione di esercizio consentita del compressore.

Luogo di installazione

•

Installate il compressore solamente su una superficie piana.

Avvertenze di sicurezza per lavori da eseguire con aria compressa e pistole di soﬃ aggio

La pompa del compressore e le tubazioni

•

raggiungono delle temperature elevate durante l’esercizio. Il contatto causa ustioni. L’aria aspirata dal compressore deve essere

•

priva di altre sostanze che possano causare incendi o esplosioni nella pompa del compressore. Nell’allentare l’attacco del tubo tenete fermo

•

con la mano il componente di attacco. In questo modo evitate il verificarsi di lesioni dovute a movimenti bruschi del tubo. Portate occhiali protettivi nel lavorare con la

•

pistola di soffiaggio. I corpi estranei e le parti spostate dal getto d’aria possono facilmente causare lesioni. Non dirigete il getto d’aria della pistola di sof-

•

fiaggio verso persone e non usatelo per pulire indumenti mentre sono indossati. Pericolo di lesioni!

Avvertenze di sicurezza per quando si spruzza colore

Non utilizzate vernici o solventi con un punto

•

di infiammabilità inferiore a 55° C. Pericolo di esplosione! Non riscaldate vernici o solventi. Pericolo di

•

esplosione! Se vengono impiegati liquidi nocivi alla salute

•

sono necessari dei dispositivi protettivi di filtrazione (maschere). Tenete presente anche le indicazioni circa le misure protettive fornite dal produttore di tali sostanze. Si devono osservare le indicazioni ed i codici

•

dell’Ordinamento sulle sostanze pericolose applicati sulle confezioni dei materiali lavorati. Eventualmente si devono prendere ulteriori misure di protezione, in particolare l’uso di indumenti e maschere adatti. Non si deve fumare durante l’operazione di

•

spruzzatura e nel locale di lavoro. Pericolo di esplosione! Anche i vapori di colore sono facilmente infiammabili. Non ci devono essere e non devono essere

•

usati focolari, fiamme vive o macchine che producano scintille. Non tenete o consumate cibi e bevande nel

•

locale di lavoro. I vapori di colore sono nocivi alla salute. Il locale di lavoro deve avere una cubatura

•

maggiore di 30 m³ e deve essere garantito un ricambio di aria sufficiente per la spruzzatura e l’essiccamento. Non dirigete il getto controvento. Nello spruzzare sostanze infiammabili

- 37 -

Anl_TH_AC_190_Kit_SPK1.indb 37Anl_TH_AC_190_Kit_SPK1.indb 37 02.10.13 14:3202.10.13 14:32

ovvero pericolose rispettate fondamentalmente le disposizioni delle autorità di polizia locali. Non usate fluidi quali benzina solvente, alcol

•

butilico o cloruro di metilene in combinazione con tubi di mandata in PVC. Questi fluidi provocano danni irreparabili al tubo di mandata.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-3)

1. Carcassa

2. Cassetto accessori

3. Tubo ﬂ essibile per aria compressa con attac- co rapido

4. Interruttore ON/OFF

5. Impugnatura di trasporto

6. Manometro per pneumatici

a-c Set di adattatori. d Adattatore di soﬃ aggio

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Adattatore / Ugello di soffiaggio (d)

•

Istruzioni per l‘uso originali

•

3. Utilizzo proprio

Il compressore serve per produrre aria compressa per apparecchi azionati con aria compressa.

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete: ............220-240 V~ 50 Hz

Potenza del motore: ....................1,1 kW S3 15%

Numero di giri in folle n

Numero di giri in folle n0 (motore) .......15000 min

Pressione di esercizio bar: .........................max. 8

Potenza di aspirazione teorica l/min.: ............ 190

Potenza erogata (aria compressa)

a 7 bar: ................................................. 55 litri/min

Potenza erogata (aria compressa)

a 4 bar: ................................................. 83 litri/min

Livello di potenza acustica L Incertezza K Livello di pressione acustica L Incertezza K

Tipo di protezione: ........................................IP20

Peso dell‘apparecchio in kg: ................. ca. 6,5 kg

Grado di protezione ....................................... II/

Rumore

I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 3744.

...........................................1,5 dB

............................................ 1,5 dB

(pompa) ........3450 min

in dB: ............... 97

in dB: ............. 75

쓑

-1

Compressore

•

Manometro per pneumatici

•

Set di adattatori (a,b,c)

•

- 38 -

Anl_TH_AC_190_Kit_SPK1.indb 38Anl_TH_AC_190_Kit_SPK1.indb 38 02.10.13 14:3202.10.13 14:32

Modalità operativa S3 - 15% - 10min: S3 = Esercizio intermittente senza inﬂ usso sul processo di avviamento. Ciò signiﬁ ca che per un periodo di 10min il tempo max. di esercizio è del 15% (1,5 min.).

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente, assicuratevi che i dati sulla targhetta di identiﬁ ca- zione corrispondano a quelli di rete.

Verificate che l‘apparecchio non presenti dan-

•

ni dovuti al trasporto. Comunicate subito alla ditta di trasporti eventuali danni del compressore al momento della consegna. L‘installazione del compressore dovrebbe

•

avvenire nelle vicinanze dell‘utenza. Si devono evitare lunghe tubazioni dell‘aria e

•

lunghi cavi di alimentazione (cavi di prolunga). Accertatevi che l‘aria aspirata sia asciutta e

•

priva di polvere. Non installate il compressore in un ambiente

•

umido o bagnato. Il compressore deve venire usato soltanto in

•

luoghi adatti (ben aerati, temperatura ambiente da +5°C a 40°C). Nel locale non ci devono essere polveri, acidi, vapori, gas esplosivi o infiammabili. Il compressore è adatto per l‘uso in luoghi

•

asciutti. Non è consentito l‘uso in zone in cui si lavora con spruzzi d‘acqua. Utilizzate l‘apparecchio solo su una superficie

•

piana e solida. Durante l‘esercizio posate il compressore

•

sugli appoggi di gomma della relativa parete posteriore. Attenzione! Quando si disinserisce il com-

•

pressore, fuoriesce l‘aria in eccesso della valvola di sicurezza. Non si tratta di un‘anomalia, ma di una caratteristica della struttura.

6. Montaggio e messa in esercizio

 Attenzione!

Prima della messa in esercizio montate assolutamente l‘apparecchio in modo completo!

6.1. Collegamento alla rete

Prima della messa in esercizio fate attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta di identiﬁ cazione dell‘apparecchio. Cavi lunghi di alimentazione nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l‘avvio del motore. In caso di temperature inferiori a +5°C l‘avvio del motore può essere più diﬃ cile.

6.2 Interruttore ON/OFF (4)

Per accendere spostate l’interruttore ON/OFF (4) in posizione 1. Per spegnere portate l’interruttore ON/OFF (4) in posizione 0.

6.3 Tubo ﬂ essibile per aria compressa con attacco rapido (3)

Collegamento

Inserite il nipplo del vostro apparecchio ad aria compressa nell‘attacco rapido. La bussola scatta automaticamente in avanti.

Separazione

Tirate indietro la bussola e togliete anche l’apparecchio. Attenzione! Nell’allentare

l‘attacco rapido si deve tenere fermo il componente di attacco per evitare il veriﬁ carsi di lesioni dovute a movimenti bruschi del tubo.

6.4 Manometro per pneumatici con adattatori (Fig. 2/Pos. 6)

Pressione di esercizio in bar: 0-8

Settore d’impiego:

Il manometro per pneumatici permette di gonﬁ are i pneumatici in modo semplice e preciso. Il manometro serve a controllare la pressione dei pneumatici. Grazie alla valvola di scarico integrata (e) è possibile anche diminuire una pressione dei pneumatici troppo elevata.

Una volta gonﬁ ati i pneumatici, controllate la pres- sione regolata con un manometro tarato, per es. presso una stazione di benzina.

- 39 -

Anl_TH_AC_190_Kit_SPK1.indb 39Anl_TH_AC_190_Kit_SPK1.indb 39 02.10.13 14:3202.10.13 14:32

Il manometro per pneumatici è dotato di un adattatore per valvole di pneumatici. Con l’aiuto degli adattatori acclusi (a-c) è possibile gonﬁ are anche pneumatici con altri tipi di valvole.

Uso come pistola di soﬃ aggio (Fig. 3)

Per usare il manometro per pneumatici come pistola di soﬃ aggio prima di tutto deve essere svita- to il tubo con adattatore valvole per pneumatici. Adesso l’adattatore di soﬃ aggio (d) può essere avvitato al manometro per pneumatici.

Settore d’impiego:

Per la pulizia mediante getto d‘aria di cavità o zone diﬃ cilmente accessibili, così come per la pulizia di attrezzi da lavoro sporchi. La leva regolabile in continuo consente un dosaggio esatto dell‘aria compressa.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

 Attenzione!

Prima di qualsiasi lavoro di pulizia e di manutenzione staccate la spina dalla presa di corrente.

 Attenzione!

Attendete ﬁ no a quando il compressore si sia completamente raﬀ reddato! Pericolo di ustioni!

 Attenzione!

Dopo l‘uso spegnete l’apparecchio e staccate la spina dalla presa di corrente.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa. Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato. Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Il tubo e gli strumenti di spruzzo devono es-

•

sere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi o simili.

7.2 Conservazione

 Attenzione!

Staccate la spina dalla presa di corrente, sﬁ atate l‘apparecchio e tutti gli utensili ad aria compressa ad esso collegati. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate.

 Attenzione!

Tenete il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltatelo, conservatelo solo diritto!

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riﬁ uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

- 40 -

Anl_TH_AC_190_Kit_SPK1.indb 40Anl_TH_AC_190_Kit_SPK1.indb 40 02.10.13 14:3202.10.13 14:32

9. Possibili cause di anomalie

Problema Causa Soluzione

Il compressore non funziona

Il compressore funziona, ma non produce aria compressa

Il manometro indica pressione, ma gli utensili non funzionano

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

3. Temperatura esterna troppo bassa

4. Motore surriscaldato

1. Valvola antiritorno perde

2. Guarnizioni rovinata

1. Perdite nei collegamenti del tubo

2. Perdite all’accoppiamento rapido

1. Controllare cavo, spina di rete, fusibile e presa di corrente

2. Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione suﬃ ciente del conduttore

3. Non farlo funzionare ad una temperatura esterna inferiore a +5°C

4. Fate raﬀ reddare il motore ed even- tualmente eliminate la causa del surriscaldamento

1. Sostituite la valvola antiritorno

2. Controllate le guarnizioni, fare sostituire le guarnizioni difettose da un’oﬃ cina specializzata

1. Controllate il tubo dell’aria compressa, eventualmente sostituitelo

2. Controllate ed eventualmente sostituite l’accoppiamento rapido

- 41 -

Anl_TH_AC_190_Kit_SPK1.indb 41Anl_TH_AC_190_Kit_SPK1.indb 41 02.10.13 14:3202.10.13 14:32

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2002/96/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

- 42 -

Anl_TH_AC_190_Kit_SPK1.indb 42Anl_TH_AC_190_Kit_SPK1.indb 42 02.10.13 14:3202.10.13 14:32

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, ﬁ ltro dell‘aria Materiale di consumo/parti di consumo * Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 43 -

Anl_TH_AC_190_Kit_SPK1.indb 43Anl_TH_AC_190_Kit_SPK1.indb 43 02.10.13 14:3202.10.13 14:32

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti dell‘apparecchio provatamente riconducibili a errori del materiale o di produzione ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti o alla sostituzione dell‘apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 44 -

Anl_TH_AC_190_Kit_SPK1.indb 44Anl_TH_AC_190_Kit_SPK1.indb 44 02.10.13 14:3202.10.13 14:32

DK/N

Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade

Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Advarsel mod elektrisk spænding

Advarsel mod varme dele

Advarsel! Enheden er fjernstyret og kan gå i gang uden varsel

- 45 -

Anl_TH_AC_190_Kit_SPK1.indb 45Anl_TH_AC_190_Kit_SPK1.indb 45 02.10.13 14:3202.10.13 14:32

 Vigtigt!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

 Advarsel!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

Maskinen må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til maskinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke leger med maskinen.

 Vigtigt! Ved brug af kompressoren skal

følgende grundlæggende sikkerhedsforanstaltninger iagttages som beskyttelse mod elektrisk stød og for at imødegå fare for kvæstelser og brand. Nedenstående anvisninger skal læses, inden maskinen tages i brug.

Hold orden på arbejdsstedet

•

Uorden på arbejdsstedet øger faren for ulykker. Tag højde for indvirkninger fra omgi-

•

velserne Udsæt ikke kompressoren for regn. Brug ikke kompressoren i fugtige eller våde omgivelser. Fare for elektrisk stød! Sørg for god belysning. Anvend ikke kompressoren i nærheden af brændbare væsker eller gasser. Eksplosionsfare!

DK/N

- 46 -

Beskyt dig mod elektrisk stød

•

Undgå kropsberøring med jordforbundne dele, for eksempel rør, varmeapparat, komfur, køleskab.

Hold børn på god afstand!

•

Lad ikke andre personer berøre kompressor eller ledning, hold andre borte fra arbejdsområdet. Opbevar kompressoren sikkert

•

Den ubenyttede kompressor skal opbevares i et tørt, aflåst rum, uden for børns rækkevidde.

Overbelast ikke kompressoren

•

Du arbejder bedre og mere sikkert inden for det angivne effektområde.

Bær egnet arbejdstøj

•

Bær ikke smykker eller fyldigt, løsthængende tøj. Dette vil kunne blive trukket ind af bevægelige dele. Ved arbejde i det fri anbefales det at bruge gummihandsker og skridsikkert fodtøj. Brug hårnet, hvis du har langt hår. Fare for kvæstelse!

Brug ikke kablet til utilsigtede formål

•

Træk ikke kompressoren i kablet, og hiv ikke i kablet, når du trækker stikket ud af stikdåsen. Beskyt ledningen mod varme, olie og skarpe kanter. Ledning/Stik kan blive beskadiget. Plej kompressoren omhyggeligt

•

Hold kompressoren ren, så du kan arbejde sikkert og effektivt. Følg vedligeholdelsesforskrifterne. Kontroller stik og ledning med jævne mellemrum; i tilfælde af beskadigelse skal udbedring ske ved autoriseret el-fagmand. Kontroller med jævne mellemrum forlængerledninger; en beskadiget forlængerledning skal omgående skiftes ud. Træk netstikket ud

•

Når maskinen ikke er i brug, før vedligeholdelse.

Undgå utilsigtet igangsætning

•

Forvis dig om, at der er slukket på afbryderen, når tilslutningen til strømforsyningsnettet oprettes. Udendørs forlængerledninger

•

Forlængerledninger til udendørs brug skal være særligt godkendt til formålet - se mærkningen.

Vær hele tiden opmærksom

•

Hold øje med dit arbejde. Brug din sunde fornuft. Arbejd ikke med kompressoren, hvis du er ukoncentreret.

Undersøg kompressoren for skader

•

Kontroller omhyggeligt, at beskyttelsesanordninger eller let beskadigede dele fungerer fejlfrit, som de skal, inden du tager maskinen i brug igen. Kontroller, at bevægelige dele fun-

Anl_TH_AC_190_Kit_SPK1.indb 46Anl_TH_AC_190_Kit_SPK1.indb 46 02.10.13 14:3202.10.13 14:32

DK/N

gerer, som de skal, er intakte og ikke sidder i klemme. Samtlige dele skal være monteret korrekt, så maskinen kan arbejde sikkert. Beskadigede beskyttelsesanordninger og dele skal udbedres eller udskiftes af kundeserviceværksted, med mindre andet er nævnt i betjeningsvejledningen. Beskadigede kontakter skal skiftes ud på kundeserviceværksted. Brug ikke værktøj, hvor tænd/sluk-knappen ikke virker.

Vigtigt!

•

Anvend for din egen sikkerheds skyld kun tilbehør og hjælpeapparater, som nævnes i betjeningsvejledningen eller anbefales af producenten. Brug af værktøj og tilbehør, som ikke anbefales i betjeningsvejledningen eller kataloget, kan indebære fare for personskade. Reparation forbeholdt el-fagmand

•

Reparationer skal udføres af elektriker for at undgå faren for ulykker.

Støj

•

Brug høreværn under arbejde med kompressoren. Udskiftning af stikledning

•

Hvis stikledningen beskadiges, skal den skiftes ud af producenten eller en el-fagmand for at undgå fare for skader og ulykker. Fare for elektrisk stød! Fyldning af dæk

•

Tjek dæktrykket umiddelbart efter påfyldningen med en egnet trykmåler, f.eks. på en tankstation.

Trafikale kompressorer i bygge- og an-

•

lægsdrift

Sørg for, at alle slanger og armaturer er egnet til kompressorens maksimalt tilladte arbejdstryk. Opstillingssted

•

Kompressoren skal opstilles på en plan flade.

Sikkerhedsanvisninger ved arbejde med trykluft og blæsepistoler

Kompressorpumpe og ledninger bliver meget

•

varme under driften. Berøring fører til forbrændinger. Den luft, der indsuges af kompressoren, skal

•

være ublandet; blandet luft kan føre til brand eller eksplosion i kompressorpumpen. Hold fast i slangens koblingsdel, når du løs-

•

ner slangekoblingen. På den måde undgår du at komme til skade på den tilbagesmældende slange. Bær beskyttelsesbriller, når du arbejder med

•

blæsepistolen. Fremmedlegemer og dele, der blæses væk, kan nemt forårsage kvæstelser. Blæsepistolen må ikke rettes mod andre

•

personer eller benyttes til rensning af tøj, der sidder på kroppen. Fare for kvæstelse!

Sikkerhedsanvisninger ved sprøjtemaling

Lakker og opløsningsmidler med et flamme-

•

punkt på under 55° C må ikke bearbejdes. Eksplosionsfare! Lakker og opløsningsmidler må ikke varmes

•

op. Eksplosionsfare! Ved bearbejdning af sundhedsfarlig væske

•

skal filterudstyr benyttes som beskyttelse (ansigtsmasker). Bemærk også anvisninger om iværksættelse af beskyttelsesforanstaltninger fra producenterne af sådanne stoffer. Angivelser og mærkninger vedrørende farlige

•

stoffer, som står anført på yderemballagen af de bearbejdede materialer, skal iagttages. Yderligere beskyttelsesforanstaltninger kan være påkrævede, navnlig i form af beklædning og masker. Der må ikke ryges i arbejdsrummet, eller

•

mens der sprøjtes. Eksplosionsfare! Også dampe fra sprøjtemaling er letantændelige. Ildsteder, åben ild eller gnistdannende maski-

•

ner må ikke forefindes eller være i drift. Mad og drikke må ikke opbevares eller indta-

•

ges i arbejdsrummet. Sprøjtemaledampe er sundhedsskadelige. Arbejdsrummet skal være større end 30 m3,

•

og der skal sikres tilstrækkelig ventilation under sprøjtning og tørring. Sprøjt ikke mod vinden. Det gælder helt grundlæggende, at sprøjtning af brændbart eller farligt sprøjtemateriale skal ske i overensstemmelse med gældende politivedtægter. PVC-trykslangen må ikke benyttes til me-

•

dierne mineralsk terpentin, butylalkohol eller methylenchlorid. Disse medier vil ødelægge trykslangen.

- 47 -

Anl_TH_AC_190_Kit_SPK1.indb 47Anl_TH_AC_190_Kit_SPK1.indb 47 02.10.13 14:3202.10.13 14:32

DK/N

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1-3)

1. Kabinet

2. Tilbehørsmagasin

3. Trykluftslange med lynkobling

4. Tænd/sluk-knap

5. Transportgreb

6. Lufttryksmåler

a-c Adaptersæt d Udblæsningsadapter

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen. Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefindes). Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader. Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Vigtigt! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Kompressor

•

Lufttryksmåler

•

Adaptersæt (a,b,c)

•

Adapter/ udblæsningsdyse (d)

•

Original betjeningsvejledning

•

3. Formålsbestemt anvendelse

Kompressoren bruges til at producere trykluft til trykluftdrevne værktøjer.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Nettilslutning: ..........................220-240 V ~ 50 Hz

Motorydelse: ...............................1,1 kW S3 15%

Omdrejningstal i tomgang n Omdrejningstal i tomgang n0 (motor) .15000 min

Driftstryk bar: ........................................... maks. 8

Theo. Indsugningseﬀ ekt l/min.: ...................... 190

Afgiven eﬀ ekt (trykluft) ved 7 bar: . ......55 liter/min

Afgiven eﬀ ekt (trykluft) ved 4 bar: ........83 liter/min

Lydeﬀ ektniveau L Usikkerhed K Lydtryksniveau L Usikkerhed K

Beskyttelsesgrad: .........................................IP20

Maskinvægt i kg: .................................. ca. 6,5 kg

Kapslingsklasse ............................................. II/

Støj

Støjemissionstallene er beregnet iht. EN ISO

3744.

Driftsmodus S3 - 15% - 10 min: S3 = periodisk drift uden indﬂ ydelse fra startprocessen. Det be- tyder, at den maks. driftstid inden for et tidsrum på 10 min. udgør 15% (1,5 min.).

A i dB: ................................. 97

.........................................1,5 dB

i dB: .................................... 75

........................................... 1,5 dB

(pumpe) .3450 min

쓑

-1

- 48 -

Anl_TH_AC_190_Kit_SPK1.indb 48Anl_TH_AC_190_Kit_SPK1.indb 48 02.10.13 14:3202.10.13 14:32

DK/N

5. Inden ibrugtagning

Inden maskinen sluttes til strømforsyningsnettet, skal du kontrollere, at angivelserne på mærkepladen svarer til strømforsyningsnettets data.

Undersøg maskinen for transportskader. I

•

tilfælde af skader skal speditionsfirmaet, som har leveret kompressoren, omgående have besked. Kompressoren skal installeres i nærheden af

•

forbrugsenheden. Lange luftledninger og lange tilledninger (for-

•

længerledning) skal undgås. Indsugningsluften skal være tør og fri for støv.

•

Kompressoren må ikke opstilles i fugtige eller

•

våde rum. Kompressoren må kun være i drift i egnede

•

rum (godt ventilerede, omgivelsestemperatur +5°C til 40°C). Der må ikke være støv, syrer, dampe, eksplosive eller antændelige gasser i rummet. Kompressoren er egnet til brug i tørre rum.

•

Kompressoren må ikke benyttes på steder, hvor der arbejdes med stænkvand. Maskinen må kun køre på et fast, plant un-

•

derlag Læg kompressoren ned på gummifødderne

•

bag på kompressoren under driften. Vigtigt! Når kompressoren slukkes, siver

•

overskydende luft ud ved sikkerhedsventilen. Dette er ingen fejl.

6. Montage og ibrugtagning

 Vigtigt!

Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

6.1. Nettilslutning

Kontroller, inden du tænder, at netspændingen svarer til driftsspændingen, således som angivet på kompressorens mærkeplade. Lange tilledninger samt forlængere, kabeltromler osv., forårsager spændingsfald og kan hindre motorstarten. Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

6.2 Tænd/Sluk-knap (4)

Sæt tænd/sluk-knappen (4) i position 1 for at tænde. Sæt tænd/sluk-knappen (4) i position 0 for at slukke.

6.3 Trykluftslange med lynkobling (3)

Tilslutning:

Pres niplen på trykluftsværktøjet ind i lynkoblingen, tyllen springer automatisk frem.

Afkobling: Træk tyllen tilbage, og fjern værktøjet. Vigtigt! Hold fast i koblingsdelen, når du løsner lynkoblingen, så slangen ikke smælder tilbage.

6.4 Lufttrykmåler med adaptere (ﬁ g. 2/pos. 6)

Arbejdstryk i bar: 0-8

Anvendelsesområde:

Ved hjælp af lufttrykmåleren kan dækkene fyldes med luft nemt og præcist. Manometeret benyttes til kontrol af dæktrykket. Med den integrerede tømmeventil (e) kan dæktrykket mindskes, hvis det er for højt.

Efter ifyldning skal det indstillede dæktryk kontrolleres med et kalibreret måleapparat, f.eks. på en tankstation.

Lufttrykmåleren er udstyret med en ventiladapter til bildæk. Ved brug af de medfølgende adaptere (a–c) kan påfyldning også ske gennem andre typer ventiler.

Anvendelse som blæsepistol (ﬁ g. 3)

For at kunne benytte lufttrykmåleren som blæsepistol skal slangen sammen med ventiladapter til bildæk skrues af først. Nu kan blæseadapteren (d) skrues på lufttrykmåleren.

Anvendelsesområde:

Til rengøring/udblæsning af hulrum og svært tilgængelige steder samt til rengøring af snavsede arbejdsredskaber. Aftrækkeren, som kan betjenes trinløst, muliggør nøjagtig dosering af trykluften.

- 49 -

Anl_TH_AC_190_Kit_SPK1.indb 49Anl_TH_AC_190_Kit_SPK1.indb 49 02.10.13 14:3202.10.13 14:32

DK/N

7. Rengøring, vedligeholdelse og

reservedelsbestilling

 Vigtigt!

Træk stikket ud af stikkontakten, inden rengørings- og vedligeholdelsesarbejde påbegyndes.

 Vigtigt!

Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

 Vigtigt!

Sluk altid for maskinen og træk netstikket ud efter brug.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk. Vi anbefaler, at maskinen rengøres hver gang

•

efter brug. Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød. Slange og sprøjteværktøj skal tages ud af

•

kompressoren inden renholdelse. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger ﬁ nder du på internetadressen www.isc-gmbh.info

8. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaﬀ ald. For at sikre en fagmæs- sig korrekt bortskaﬀ else skal produktet indleveres på et aﬀ aldsdepot. Hvis du ikke har kendskab til lokalt aﬀ aldsdepot, så kontakt din kommune.

7.2 Opbevaring

 Vigtigt!

Træk stikket ud af stikkontakten, aﬂ uft kompres- soren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende.

 Vigtigt!

Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Må ikke tippes om; skal opbevares stående!

- 50 -

Anl_TH_AC_190_Kit_SPK1.indb 50Anl_TH_AC_190_Kit_SPK1.indb 50 02.10.13 14:3202.10.13 14:32

DK/N

9. Mulige årsager til driftsudfald

Problem Årsag Løsning

Kompressor kører ikke

Kompressor kører, men ingen tryk

Kompressor kører, tryk vises på manometeret, men værktøj kører ikke

1. Ingen netspænding

2. Netspænding for lav

3. Udetemperatur for lav

4. Motor overophedet

1. Tilbageslagsventil utæt

2. Tætninger ødelagt

1. Slangeforbindelser utætte

2. Lynkobling utæt

1. Kontroller ledning, netstik, sikring og stikdåse

2. Undgå for lange forlængerledninger Brug forlængerledning med tilstrækkeligt stort ledertværsnit

3. Ingen drift i udetemperatur under +5°

4. Lad motoren køle af, afhjælp om nødvendigt årsag til overophedning

1. Skift tilbageslagsventilen ud

2. Kontroller tætninger, ødelagte tætninger skiftes ud på værksted

1. Kontroller trykluftsslange og værktøj, skiftes evt. ud

2. Kontroller lynkobling, skiftes evt. ud

- 51 -

Anl_TH_AC_190_Kit_SPK1.indb 51Anl_TH_AC_190_Kit_SPK1.indb 51 02.10.13 14:3202.10.13 14:32

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2002/96/EF om aﬀ ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

- 52 -

Anl_TH_AC_190_Kit_SPK1.indb 52Anl_TH_AC_190_Kit_SPK1.indb 52 02.10.13 14:3202.10.13 14:32

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kilerem, luftﬁ lter Forbrugsmateriale/ forbrugsdele* Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 53 -

Anl_TH_AC_190_Kit_SPK1.indb 53Anl_TH_AC_190_Kit_SPK1.indb 53 02.10.13 14:3202.10.13 14:32

DK/N

Garantibevis

Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

- 54 -

Anl_TH_AC_190_Kit_SPK1.indb 54Anl_TH_AC_190_Kit_SPK1.indb 54 02.10.13 14:3202.10.13 14:32

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Varning för elektrisk spänning

Varning för heta delar

Varning! Enheten är fjärrstyrd och kan starta upp utan förvarning.

- 55 -

Anl_TH_AC_190_Kit_SPK1.indb 55Anl_TH_AC_190_Kit_SPK1.indb 55 02.10.13 14:3202.10.13 14:32

 Obs!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar



Varning! Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner för framtiden.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

 Obs! Vid användning av kompressorn

måste följande grundläggande säkerhetsåtgärder beaktas för att skydda användaren mot elektriska stötar, personskador och brandfara. Läs igenom och beakta anvisningarna innan du använder kompressorn.

Håll alltid arbetsplatsen i ordning

•

Dålig ordning på arbetsplatsen leder ofta till olyckor. Tänk på påverkan från omgivningen

•

Utsätt inte kompressorn för regn. Använd inte kompressorn i fuktig eller våt omgivning. Risk för strömslag! Se till att belysningen är tillräcklig. Använd inte kompressorn i närheten av brännbara vätskor eller gaser. Explosionsfara!

Skydda dig mot elektriska stötar

•

Undvik att röra vid jordade delar, t ex rör, radiatorer, spisar eller kylskåp.

Se till att inga barn finns i närheten!

•

Låt inga andra personer röra vid kompressorn eller kabeln och se till att dessa vistas utanför ditt arbetsområde.

Förvara din kompressor på ett säkert

•

ställe

Kompressorer som inte används måste förvaras i ett torrt och låst utrymme utom räckhåll för barn.

Överbelasta inte din kompressor.

•

Kompressorn fungerar bäst inom det angivna effektområdet.

Bär lämpliga arbetskläder

•

Bär aldrig löst sittande kläder eller smycken. Det finns risk för att dessa fastnar i roterande delar. Om du ska arbeta utomhus rekommenderar vi att du använder gummihandskar och halkfria skor. Bär hårnät om du har långt hår. Risk för skador!

Använd endast kabeln till avsett ändamål

•

Dra inte kompressorn i kabeln och använd den inte till att dra ut stickkontakten ur vägguttaget. Skydda kabeln mot värme, olja och vassa kanter. Risk för att kabeln/stickkontakten skadas. Vårda din kompressor noggrant

•

Håll din kompressor ren för att kunna arbeta bättre och säkrare. Beakta underhållsanvisningarna. Kontrollera stickkontakten och kabeln i regelbundna intervaller. Vid skador får endast en behörig tekniker utföra reparation. Kontrollera förlängningskabeln i regelbundna intervaller och byt ut den om den är skadad.

Dra ut stickkontakten

•

Om kompressorn inte används eller inför underhåll.

Undvik att starta upp oavsiktligt

•

Övertyga dig om att strömbrytaren har slagits ifrån innan du ansluter kompressorn till elnätet.

Förlängningskablar utomhus

•

Vid utomhusbruk ska endast härför godkänd och märkt förlängningskabel användas.

Var alltid uppmärksam

•

Var medveten om ditt arbete. Var medveten om vilka arbetsuppgifter du vill utföra. Använd inte kompressorn om du är okoncenterad.

Kontrollera om kompressorn är skadad

•

Innan du fortsätter att använda kompressorn, kontrollera noggrant att skyddsanordningar eller lätt skadade delar fungerar rätt och uppfyller ändamålsenlig funktion. Kontrollera att de rörliga delarna fungerar eller om de kläms fast eller om vissa delar är skadade. Samtliga delar måste vara rätt monterade för att kunna

- 56 -

Anl_TH_AC_190_Kit_SPK1.indb 56Anl_TH_AC_190_Kit_SPK1.indb 56 02.10.13 14:3202.10.13 14:32

uppfylla alla krav som ställs på kompressorn. Om skyddsanordningar eller andra delar är skadade, måste kompressorn lämnas in till en kundtjänstverkstad som antingen byter ut eller reparerar dessa delar, såvida inget annat anges i bruksanvisningen. Skadade strömbrytare måste bytas ut av en kundtjänstverkstad. Använd inga verktyg vars strömbrytare inte kan slås till eller ifrån.

Obs!

•

För din egen säkerhet ska du endast använda tillbehör och tillsatsutrustning som anges i bruksanvisningen eller som har rekommenderats eller angetts av tillverkaren. Om annan tillsatsutrustning eller tillbehör används än de som anges i bruksanvisningen eller katalogen finns det risk för att du skadas.

Reparation får endast utföras av behörig

•

elinstallatör

Reparationer får endast genomföras av behörig elinstallatör eftersom användaren i annat fall kan komma att utsättas för fara. Buller

•

Bär hörselskydd när kompressorn används.

Byta ut nätkabeln

•

Om nätkabeln har skadats måste den bytas ut av tillverkaren eller av dennes kundtjänst för att undvika faror. Risk för strömslag! Fylla på däck

•

Kontrollera däcktrycket med en kalibrerad manometer omedelbart efter att de fyllts på, t ex vid en bensinstation.

Kompressorer för transport på väg, av-

•

sedda för byggarbetsplatser

Se till att samtliga slangar och armaturer är avsedda för det maximalt tillåtna arbetstrycket i kompressorn.

Uppställningsplats

•

Ställ kompressorn endast på en plan yta.

Säkerhetsanvisningar för arbete med tryckluft och renblåsningspistoler

Kompressorpumpen och ledningarna upp-

•

når höga temperaturer under drift. Risk för brännskador om de rörs vid. Luften som sugs in av kompressorn ska hål-

•

las fri från föroreningar som kan leda till brand eller explosion i kompressorpumpen. Håll fast i kopplingsstycket med handen när

•

slangkopplingen lossas. Därmed kan man undvika personskador som kan uppstå om slangen slår tillbaka. Bär skyddsglasögon när utblåsningspistolen

•

används. Främmande föremål och delar som blåsts bort kan lätt leda till personskador.

Använd inte utblåsningspistolen till att blåsa

•

mot personer eller rengöra plagg som bärs. Risk för skador!

Säkerhetsanvisningar för färgsprutning

Bearbeta inga lacker eller lösningsmedel vars

•

flampunkt underskrider 55°C. Explosionsfara! Lack och lösningsmedel får inte värmas upp.

•

Explosionsfara! Om hälsofarliga vätskor bearbetas måste fil-

•

terutrustning (ansiktsmask) användas. Beakta även information om lämpliga skyddsåtgärder som har utgetts av producenterna av sådana ämnen. Beakta uppgifterna och märkningarna för

•

farliga ämnen som finns på förpackningarna till bearbetade material. Tilltag lämpliga skyddsåtgärder vid behov, särskilt med tanke på lämpliga kläder och ansiktsmasker. Det är inte tillåtet att röka medan sprutningen

•

pågår eller i arbetsrummet. Explosionsfara! Även färgångor är lättantändliga. Eldkällor, öppen låga eller maskiner som

•

avger gnistor får inte vara förhanden eller tas i drift. Förvara inte och förtär inte livsmedel eller

•

drycker i arbetsrummet. Färgångor är hälsofarliga. Arbetsrummet måste vara större än 30 m3.

•

Ett tillräckligt luftutbyte vid sprutning och torkning måste garanteras. Spruta inte i motvind. Beakta alltid bestämmelserna från den lokala polismyndigheten när brännbara eller farliga sprutmaterial sprutas. Använd inga medier som t ex lacknafta, bu-

•

tylalkohol eller metylenklorid i en PVC-tryckslang. Dessa medier förstör tryckslangen.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Kåpa

2. Tillbehörsfack

3. Tryckluftsslang med snabbkoppling

4. Strömbrytare

5. Transporthandtag

6. Däckpåfyllare med manometer

a-c Adapterset. d Utblåsningsadapter

- 57 -

Anl_TH_AC_190_Kit_SPK1.indb 57Anl_TH_AC_190_Kit_SPK1.indb 57 02.10.13 14:3202.10.13 14:32

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen. Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhanden). Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten. Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Varning! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Kompressor

•

Däckpåfyllare med manometer

•

Adapterset (a,b,c)

•

Adapter/utblåsningsmunstycke (d)

•

Original-bruksanvisning

•

4. Tekniska data

Nätanslutning ..........................220-240 V ~ 50 Hz

Motoreﬀ ekt ................................. 1,1 kW S3 15 %

Tomgångsvarvtal n

Tomgångsvarvtal n0 (motor) ..............15 000 min

Drifttryck bar ..............................................max. 8

Teor. insugningsprestanda l/min. ................... 190

Matningsmängd (tryckluft)

vid 7 bar . ............................................55 liter/min

Matningsmängd (tryckluft)

vid 4 bar .............................................. 83 liter/min

Ljudeﬀ ektnivå L Osäkerhet K Ljudtrycksnivå L Osäkerhet K

Kapslingsklass .............................................. IP20

Kompressorns vikt i kg .......................... ca 6,5 kg

Skyddsklass ................................................... II/

Buller

Bullervärden har bestämts enligt EN ISO 3744.

Driftslag S3 - 15% - 10 min: S3 = Intermittent drift utan att uppstart påverkas. Detta betyder att drifttiden uppgår till max. 15 % (1,5 min) under en tidsperiod på 10 minuter.

(pump) ...............3 450 min

A i dB .................................... 97

...........................................1,5 dB

i dB ..................................... 75

...........................................1,5 dB

쓑

-1

5. Före användning

3. Ändamålsenlig användning

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Anl_TH_AC_190_Kit_SPK1.indb 58Anl_TH_AC_190_Kit_SPK1.indb 58 02.10.13 14:3202.10.13 14:32

Innan du ansluter kompressorn måste du övertyga dig om att informationen på märkskylten stämmer överens med nätets data.

Kontrollera om kompressorn har skadats i

•

transporten. Rapportera ev. skador genast till speditionen som levererade kompressorn. Kompressorn bör ställas upp i närheten av

•

förbrukaren. Undvik långa luftledningar och långa tillednin-

•

gar (förlängningskablar). Se till att till-luften är ren och dammfri.

•

Använd inte kompressorn i ett fuktigt eller vått

•

utrymme. Kompressorn får endast användas i lämpliga

•

utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C till 40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser. Kompressorn är lämplig för användning i

•

torra utrymmen. Det är inte tillåtet att använda

- 58 -

kompressorn inom områden där sprutvatten används. Använd endast kompressorn på fast och jä-

•

mnt underlag. Lägg kompressorn på gummifötterna på bak-

•

sidan när den ska tas i drift. Obs! När kompressorn slås ifrån avgår över-

•

flödig luft vid säkerhetsventilen. Detta är konstruktionsbetingat och helt normalt.

6. Montera och använda kompressorn

 Obs!

Se till att kompressorn har monterats komplett innan du tar den i drift!

6.1. Nätanslutning

Innan du använder kompressorn, kontrollera att nätspänningen stämmer överens med uppgifterna som anges på märkskylten. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C ﬁ nns det risk för att motorn inte kan starta upp pga. trög gång.

6.2 Strömbrytare (4)

Ställ strömbrytaren (4) i läge 1 för att slå på kompressorn. Ställ strömbrytaren (4) i läge 0 för att slå ifrån kompressorn.

6.4 Däckpåfyllare med adaptrar (bild 2/pos. 6)

Arbetstryck i bar: 0-8

Användningsområde:

Däckpåfyllaren används till enkel och exakt påfyllning av däck. Däcktrycket visas på manometern. Om däcktrycket har blivit för högt kan det sänkas med den integrerade avluftningsventilen (e).

Kontrollera det inställda trycket i däcket efter påfyllningen med en kalibrerad mätare, t ex på en bensinstation. Däckpåfyllaren är försedd med en ventiladapter för bildäcksventiler. Använd bifogade adaptrar (a–c) för att ansluta till andra ventiltyper.

Använda kompressorn som utblåsningspistol (bild 3)

För att kunna använda däckpåfyllaren som utblåsningspistol måste först slangen inkl. ventiladaptern för bildäck skruvas av. Därefter kan du skruva fast utblåsningsadaptern (d) på däckpåfyllaren.

Användningsområde:

För rengöring/urblåsning av håligheter eller svåråtkomliga ställen samt för rengöring av nedsmutsade arbetsutrustningar. Tryckluften kan doseras exakt med den steglöst inställbara avtryckaren.

6.3 Tryckluftsslang med snabbkoppling (3)

Ansluta:

Skjut in tryckluftsverktygets nippel i snabbkopplingen. Hylsan glider fram automatiskt.

Koppla loss: Dra tillbaka hylsan och ta bort verktyget. Obs! Håll fast i slangens kopplingsstycke när du lossar på snabbkopplingen. Det ﬁ nns annars risk för att du skadar dig om slangen slår tillbaka.

- 59 -

Anl_TH_AC_190_Kit_SPK1.indb 59Anl_TH_AC_190_Kit_SPK1.indb 59 02.10.13 14:3202.10.13 14:32

7. Rengöring, Underhåll och reservdelsbeställning

 Varning!

Dra alltid ut stickkontakten inför rengöringsoch underhållsarbeten.

 Varning!

Vänta tills kompressorn har svalnat helt! Risk för brännskador!

 Varning!

Slå alltid ifrån kompressorn efter användningen och dra ut stickkontakten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag. Slangen och sprutverktygen måste kopplas

•

loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information ﬁ nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe ﬁ nns.

7.2 Förvaring

 Obs!

Dra ut stickkontakten, avlufta kompressorn och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

 Obs!

Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

- 60 -

Anl_TH_AC_190_Kit_SPK1.indb 60Anl_TH_AC_190_Kit_SPK1.indb 60 02.10.13 14:3202.10.13 14:32

9. Möjliga orsaker till att kompressorn inte fungerar

Problem Orsak Lösning

Kompressorn kör inte.

Kompressorn kör, men genererar inget tryck.

Kompressorn kör, tryck visas på manometern, men verktygen kör inte.

1. Nätspänning saknas.

2. För låg nätspänning.

3. För låg utomhustemperatur.

4. Överhettad motor.

1. Backventil otät.

2. Tätningar defekta.

1. Otäta slangkopplingar.

2. Snabbkoppling otät.

1. Kontrollera kabel, stickkontakt, säkring och stickuttag.

2. Undvik alltför långa förlängningskablar. Använd endast förlängningskablar med tillräckligt stor ledararea.

3. Använd inte maskinen under +5°C utomhustemperatur.

4. Låt motorn svalna och åtgärda ev. orsaken till överhettningen.

1. Låt en auktoriserad verkstad byta ut backventilen.

2. Kontrollera tätningarna, låt en auktoriserad verkstad byta ut defekta tätningar.

1. Kontrollera tryckluftsslangen och verktygen, byt ut vid behov.

2. Kontrollera snabbkopplingen, byt ut vid behov.

- 61 -

Anl_TH_AC_190_Kit_SPK1.indb 61Anl_TH_AC_190_Kit_SPK1.indb 61 02.10.13 14:3202.10.13 14:32

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

- 62 -

Anl_TH_AC_190_Kit_SPK1.indb 62Anl_TH_AC_190_Kit_SPK1.indb 62 02.10.13 14:3202.10.13 14:32

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kilrem, luftﬁ lter Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 63 -

Anl_TH_AC_190_Kit_SPK1.indb 63Anl_TH_AC_190_Kit_SPK1.indb 63 02.10.13 14:3202.10.13 14:32

Garantibevis

Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister i produkten som bevisligen kan härledas till material- eller tillverkningsfel. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.iscgmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

- 64 -

Anl_TH_AC_190_Kit_SPK1.indb 64Anl_TH_AC_190_Kit_SPK1.indb 64 02.10.13 14:3202.10.13 14:32

HR/BIH

Upozorenje - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja

Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.

Upozorenje na električni napon

Upozorenje na vruće dijelove

Upozorenje! Jedinicom se upravlja daljinski i smije se pokrenuti bez upozorenja.

- 65 -

Anl_TH_AC_190_Kit_SPK1.indb 65Anl_TH_AC_190_Kit_SPK1.indb 65 02.10.13 14:3202.10.13 14:32

HR/BIH

 Pozor!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

Upozorenje!



Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

Ovaj uređaj ne smiju koristiti osobe (uključujući djecu) s ograničenim ﬁ zičkim, osjetilnim ili psihičkim osobinama ili one bez iskustva i/ili znanja, već bi trebale biti pod nadzorom osobe nadležne za njihovu sigurnost ili od nje primiti upute za korištenje uređaja. Djeca trebaju biti pod nadzorom, kako bismo se uvjerili da se ne igraju uređajem.

 Pozor! Prilikom korištenja kompresora

treba se pridržavati sljedećih osnovnih sigurnosnih mjera za zaštitu od električnog udara, ozljeda i požara. Prije nego što počnete ko- ristiti uređaj, pročitajte i pridržavajte se ovih napomena.

Svoje radno područje držite urednim

•

Nered u radnom području uzrokuje opasnost od nezgode.

Obratite pozornost na utjecaje okoline

•

Ne izlažite kompresor kiši. Ne koristite kompresor u vlažnoj ili mokroj okolini. Opasnost od strujnog udara! Pobrinite se za dobru rasvjetu. Ne koristite kompresor u blizini zapaljivih tekućina ili plinova. Opasnost od eksplozije!

Zaštitite se od električnog udara

•

Izbjegavajte dodir tijela s uzemljenim dijelovima, npr. cijevima, grijaćim tijelima, štednjacima, hladnjacima. Djecu držite podalje!

•

Ne dopustite drugim osobama da dodiruju

kompresor ili kabel, držite ih podalje od Vašeg radnog područja.

Kompresor čuvajte na sigurnom mjestu

•

Kompresor koji se ne koristi treba odložiti na suho, zaključano mjesto izvan dohvata djece. Ne preopterećujte kompresor

•

Radit ćete bolje i sigurnije u navedenom području snage.

Nosite prikladnu radnu odjeću

•

Ne nosite široku odjeću niti nakit. Mogli bi Vas zahvatiti pokretni dijelovi. Prilikom radova na otvorenom preporučujemo da nosite gumene rukavice i obuću u kojoj se ne skliže. Nosite mrežicu za dugu kosu. Opasnost od ozljeđivanja! Ne koristite kabel u svrhe za koje nije na-

•

mijenjen

Ne povlačite kompresor za kabel i ne koristite kabel da biste izvukli utikač iz utičnice. Mrežni kabel zaštitite od vrućine, ulja i oštrih bridova. Kabel/utikač mogli bi se oštetiti. Pažljivo njegujte svoj kompresor

•

Da biste kompresorom mogli dobro i sigurno raditi, uvijek ga očistite. Pridržavajte se propisa o održavanju. Redovito kontrolirajte utikač i kabel i u slučaju da se oštete, dajte ovlaštenom električaru da ih zamijeni. Redovito kontrolirajte produžni kabel i zamijenite ga ako je oštećen.

Izvucite mrežni utikač

•

u slučaju njegovog nekorištenja i prije postupka održavanja. Spriječite pokretanje uređaja bez nadzora

•

Provjerite je li sklopka isključena prilikom uključivanja uređaja u strujnu mrežu.

Produžni kabel na otvorenom

•

Na otvorenom koristite samo za to dopuštene i na odgovarajući način označene produžne kabele.

Uvijek budite na oprezu

•

Promatrajte što radite. Razumno započnite s radom. Ne koristite kompresor ako niste koncentrirani. Provjerite ima li na kompresoru oštećenja

•

Prije daljnje uporabe alata mora se dobro provjeriti funkcioniraju li zaštitne naprave ili neznatno oštećeni dijelovi besprijekorno i namjenski. Provjerite funkcioniraju li pokretni dijelovi propisno i ne zapinju li odnosno jesu li oštećeni. Sve dijelove morate ispravno montirati kako bi se zajamčio siguran rad uređaja. Oštećene zaštitne naprave i dijelove mora stručno popraviti ili zamijeniti ovlašteni servis, osim ako u uputama za uporabu nije drukčije navedeno. Oštećenu sklopku neka zamijeni

- 66 -

Anl_TH_AC_190_Kit_SPK1.indb 66Anl_TH_AC_190_Kit_SPK1.indb 66 02.10.13 14:3202.10.13 14:32

HR/BIH

servisna služba. Ne koristite alate kod kojih se sklopka ne može uključiti i isključiti.

Pozor!

•

Za Vašu vlastitu sigurnost koristite samo pribor i dodatne uređaje koji su navedeni u uputama za uporabu ili ih je preporučio i naveo proizvođač alata. Korištenje drugačijeg alata ili pribora od onog koji se preporuča u uputama za uporabu ili katalogu može za Vas predstavljati opasnost od ozljeđivanja. Popravak obavlja samo kvalificirani

•

električar

Popravke smije obavljati samo kvalificirani električar, u suprotnom može doći do nesreća po korisnika.

Buka

•

Prilikom korištenja kompresora nosite zaštitu za sluh.

Zamjena priključnog kabela

•

Ako je priključni kabel oštećen, mora ga zamijeniti proizvođač ili njegova servisna električarska služba kako bi se izbjegle opasnosti. Opasnost od strujnog udara! Pumpanje guma

•

Neposredno nakon pumpanja guma prikladnim manometrom, npr. na benzinskoj crpki, provjerite tlak u gumama.

Pokretni građevinski kompresori

•

Pazite na to da su crijeva i armature prikladni za najviše radne tlakove kompresora. Mjesto postavljanja

•

Postavite kompresor samo na ravnu površinu.

Sigurnosne napomene za rad s komprimiranim zrakom i pištoljima za ispuhavanje

Pumpa kompresora i kabeli postižu tijekom

•

rada visoke temperature. Dodirivanje tih dijelova može uzrokovati opekotine. Zrak koji usisava kompresor ne smije

•

sadržavati primjese koje u pumpi kompresora mogu dovesti do požara ili eksplozija. Kod odvajanja spojke spojni dio crijeva

•

čvrsto držite rukom. Na taj način izbjeći ćete ozljeđivanja zbog povratnog trzaja crijeva. Kod radova s pištoljem za ispuhivanje nosite

•

zaštitne naočale. Strana tijela i dijelovi koje ispuše pištolj lako mogu uzrokovati ozljede. Pištolj za ispuhavanje ne usmjeravajte u

•

osobe niti odjeću na tijelu. Opasnost od ozljeđivanja!

Sigurnosne napomene u vezi prskanja boje

Ne obrađujte lakove ili otopine s plamištem

•

nižim od 55° C. Opasnost od eksplozije! Ne zagrijavajte lakove i otapala. Opasnost od

•

eksplozije! Ako obrađujete tekućine opasne po zdravlje,

•

za zaštitu su Vam potrebni su uređaji s filtrom (maske za lice). Također obratite pozornost na podatke proizvođača takvih materijala u vezi mjera zaštite. Treba se pridržavati podataka navedenih na

•

vanjskoj ambalaži materijala koji se obrađuju kao i oznaka propisa o opasnim materijalima. Po potrebi treba provesti mjere zaštite i naročito nositi prikladnu odjeću i maske. Ne smije se pušiti tijekom postupka prskanja

•

kao ni u radnoj prostoriji. Opasnost od eksplozije! Pare boje također su lako zapaljive. U blizini se ne smiju nalaziti ni koristiti otvore-

•

ni plamen, svjetlo ili strojevi koji stvaraju iskre. Ne čuvajte i ne konzumirajte hranu i pića u

•

radnoj prostoriji. Pare boje štetne su za zdravlje. Radna prostorija mora biti veća od 30 m3

•

i mora imati dostatnu ventilaciju prilikom prskanja i sušenja. Ne prskajte prema vjetru. U načelu se prilikom raspršivanja zapaljivih odnosno opasnih materijala treba pridržavati odredbi lokalnih organa policije. Prilikom korištenja PVC tlačnih cijevi ne

•

obrađujte medije kao što je probni benzin, butilalkohol i metilenklorid. Takvi mediji uništavaju tlačno crijevo.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1-3)

1. Kućište

2. Pretinac za pribor

3. Crijevo za komprimirani zrak s brzom spojkom

4. Sklopka za uključivanje/isključivanje

5. Ručka za transport

6. Mjerač napunjenosti guma a-c Komplet adaptera d Adapter za ispuhavanje

- 67 -

Anl_TH_AC_190_Kit_SPK1.indb 67Anl_TH_AC_190_Kit_SPK1.indb 67 02.10.13 14:3202.10.13 14:32

HR/BIH

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke provjerite cjelovitost artikla. Ako su neki dijelovi neispravni, nakon kupnje artikla obratite se našem servisnom centru ili prodajnom mjestu najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupnji. Molimo vas da u vezi s tim obratite pozornost na tablicu o jamstvu u informacijama o servisu na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta (ako postoje). Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja. Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

Pozor! Uređaj i materijal pakovine nisu igračke za djecu! Djeca se ne smiju igrati plastičnim vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!

Kompresor

•

Mjerač napunjenosti guma

•

Komplet adaptera (a,b,c)

•

Adapter/ ispušna sapnica (d)

•

Originalne upute za uporabu

•

3. Namjenska uporaba

4. Tehnički podaci

Mrežni priključak: .................... 220-240 V ~ 50 Hz

Snaga motora: ............................1,1 kW S3 15 %

Broj okretaja u praznom hodu

(pumpa) ..........................................3450 min

Broj okretaja u praznom hodu

n0 (motor) ...........................................15000 min

Radni tlak u barima: ................................. maks. 8

Teor. usisna snaga l/min: ................................ 190

Izlazna snaga (komprimirani zrak)

pri 7 bara: . ........................................55 litara/min

Izlazna snaga (komprimirani zrak)

pri 4 bara: .......................................... 83 litara/min

Intenzitet buke L Nesigurnost K Razina zvučnog tlaka L Nesigurnost K

Vrsta zaštite: ................................................. IP20

Težina uređaja u kg: ............................oko 6,5 kg

Klasa zaštite .................................................II /

Buka

Vrijednosti emisije buke određene su prema standardu EN ISO 3744.

Vrsta pogona S3 – 15 % - 10 min: S3 = isprekidani pogon bez utjecaja vremena zaleta To znači da tijekom 10 min maks. vrijeme pogona iznosi 15 % (1,5 min).

u dB: ................................... 97

........................................ 1,5 dB

......................................... 1,5 dB

u dB: ........................ 75

-1

쓑

Kompresor služi za stvaranje komprimiranog zraka za pneumatske alata.

Uređaj se smije koristiti samo namjenski. Svaka drugačija uporaba nije namjenska. Za štete ili ozljede svih vrsta nastale zbog nenamjenskog korištenja odgovoran je korisnik/rukovatelj a nikako proizvođač.

Molimo da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili industrijske svrhe. Ne preuzimamo jamstvo ako se uređaj koristi u komercijalne i industrijske svrhe kao i u sličnim djelatnostima.

Anl_TH_AC_190_Kit_SPK1.indb 68Anl_TH_AC_190_Kit_SPK1.indb 68 02.10.13 14:3202.10.13 14:32

5. Prije puštanja u pogon

Prije priključivanja provjerite odgovaraju li podaci na tipskoj pločici podacima o mreži.

Provjerite ima li na uređaju transportnih

•

oštećenja. Eventualne štete odmah dojavite transportnom poduzeću koje je dopremilo kompresor. Postavljanje kompresora trebalo bi se obaviti

•

u blizini potrošača. Duge vodove za zrak i el. energiju (produžni

•

kabeli) treba izbjegavati. Treba koristiti suhi usisni zrak bez prašine.

•

Kompresor ne postavljajte u vlažnim ili mo-

•

krim prostorijama. Kompresor se smije koristiti samo u priklad-

•

nim prostorijama (dobro prozračenima, s temperaturom okoline +5 °C do 40 °C). U prostoriji se ne smije nalaziti prašina, kiseline,

- 68 -

HR/BIH

pare, eksplozivni ili zapaljivi plinovi. Kompresor je prikladan za korištenje u suhim

•

prostorijama. U područjima u kojima se radi s prskajućom vodom uporaba kompresora nije dopuštena. Uređaj koristite samo na čvrstoj i ravnoj po-

•

dlozi: Tijekom rada postavite kompresor na gumene

•

nožice na stražnjoj stijenki kompresora. Pozor! Kod isključivanja kompresora ostatak

•

zraka izlazi kroz sigurnosni ventil. To je uvjetovano konstrukcijom i nije greška.

6. Montaža i puštanje u rad

 Pozor!

Prije puštanja u rad obavezno montirajte kompletan uređaj!

6.1. Mrežni priključak

Prije puštanja u pogon provjerite odgovara li napon strujne mreže radnom naponu navedenom na pločici stroja. Dugački dovodni kao i produžni kabeli, koluti za kabele itd. mogu uzrokovati pad napona i spriječiti pokretanje motora. Kod temperatura nižih od +5 °C zbog teške pokretljivosti ugroženo je pokretanje motora.

6.2 Sklopka za uključivanje/isključivanje (4)

Da biste uključili uređaj, stavite sklopku za uključivanje/isključivanje (4) u položaj 1. Da biste ga isključili, sklopku (4) stavite u položaj

6.4 Mjerač napunjenosti guma s adapterima (sl. 2 / poz. 6)

Radni tlak u barima: 0-8

Područje korištenja:

Mjerač napunjenosti guma omogućava jednostavno i točno punjenje guma. Manometar služi za kontrolu tlaka u gumi. Putem integriranog ispušnog ventila (e) može se smanjiti preveliki tlak u gumi.

Nakon punjenja provjerite tlak u gumi pomoću baždarenog mjernog uređaja npr. na benzinskoj crpki. Mjerač napunjenosti guma ima adapter za ventile na automobilskim gumama. Pomoću priloženih adaptera (a – c), može se puniti i putem drugih tipova ventila.

Korištenje kao pištolja za ispuhavanje (sl. 3)

Da biste mjerač napunjenosti guma upotrijebili kao pištolj za ispuhavanje, prvo morate odvrnuti ventilski adapter na crijevu automobilske gume. Sad možete navrnuti adapter za ispuhavanje (d) na mjerač napunjenosti guma.

Područje korištenja:

Za čišćenje/ispuhavanje šupljina ili teško pristupačnih mjesta kao i za čišćenje zaprljanih radnih uređaja. Mogućnost kontinuiranog rukovanja otponcem omogućava točno doziranje komprimiranog zraka.

6.3 Crijevo za komprimirani zrak s brzom spojkom (3)

Priključivanje:

Gurnite nazuvicu pneumatskog alata u brzu spojku, čahura će automatski skočiti prema naprijed.

Rastavljanje: Povucite čahuru natrag i uklonite alat. Pozor! Kod odvajanja brze spojke spojni dio čvrsto držite rukom kako biste izbjegli ozljeđivanja zbog povratnog trzaja crijeva.

- 69 -

Anl_TH_AC_190_Kit_SPK1.indb 69Anl_TH_AC_190_Kit_SPK1.indb 69 02.10.13 14:3202.10.13 14:32

HR/BIH

7. Čišćenje, održavanje i naručivanje

rezervnih dijelova

 Pozor!

Prije svih radova čišćenja i održavanja izvucite mrežni utikač.

 Pozor!

Pričekajte da se kompresor potpuno ohladi! Opasnost od opekotina!

 Pozor!

Nakon uporabe isključite uređaj i izvucite utikač iz strujne mreže.

7.1 Čišćenje

Zaštitne naprave, prolaze za zrak i kućište

•

motora treba uvijek očistiti od prašine i nečistoća. Istrljajte uređaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim tlakom. Preporučujemo da očistite uređaj odmah na-

•

kon svake uporabe. Redovito čistite uređaj mokrom krpom i s

•

malo kalijevog sapuna. Ne koristite otapala ili sredstva za čišćenje; ona bi mogli oštetiti plastične dijelove uređaja. Pripazite na to da u unutrašnjost uređaja ne dospije voda. Prodiranje vode u električni uređaj povećava rizik od električnog udara. Prije čišćenja kompresora morate odvojiti

•

crijevo i alate za prskanje. Kompresor se ne smije čistiti vodom, otapalima i sličnim.

7.3 Naručivanje rezervnih dijelova:

Kod naručivanja rezervnih dijelova trebali biste navesti sljedeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacijski broj uređaja

•

Broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na web stranici www.isc-gmbh.info

8. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta spriječila oštećenja. Ova ambalaža je sirovina i može se ponovno upotrijebiti ili predati na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Elektrouređaji se ne smiju bacati u obično kućno smeće. Uređaj bi, u svrhu stručnog zbrinjavanja, trebalo predati odgovarajućem sakupljalištu takvog otpada. Ako ne znate gdje se takvo sakupljalište nalazi, raspitajte se u svojoj općinskoj upravi.

7.2 Skladištenje

 Pozor!

Izvucite mrežni utikač, odzračite uređaj i sve priključene pneumatske alate. Odložite i spremite kompresor tako da ga ne mogu koristiti neovlaštene osobe.

 Pozor!

Kompresor čuvajte samo u suhoj okolini, na mjestu nedostupnom neovlaštenim osobama. Ne prevrćite ga, spremite ga samo u uspravnom položaju!

- 70 -

Anl_TH_AC_190_Kit_SPK1.indb 70Anl_TH_AC_190_Kit_SPK1.indb 70 02.10.13 14:3202.10.13 14:32

HR/BIH

9. Mogući uzroci kvarova

Problem Uzrok Rješenje

Kompresor ne radi. 1. Nema napona.

2. Premali mrežni napon.

3. Preniska vanjska temperatura

4. Motor pregrijan

Kompresor radi ali nema tlaka.

Kompresor radi, na

1. Povratni ventil propušta.

2. Neispravne brtve.

1. Propuštanje na spojevima crijeva. manometru je prikazan tlak, ali alati

2. Propuštanje na brzoj spojci. ipak ne rade.

1. Provjerite kabel, mrežni utikač, osigurač i utičnicu.

2. Izbjegavajte predugačke produžne kabele. Koristite produžne kabele s dostatnim presjekom žice.

3. Ne koristite na vanjskim temperaturama nižim od +5 °C.

4. Ostavite motor da se ohladi, po potrebi uklonite uzrok pregrijavanja.

1. Zamijenite povratni ventil.

2. Provjeriti brtve, neispravne brtve treba zamijeniti kvaliﬁ cirana osoba.

1. Provjeriti tlačno crijevo i alate, po potrebi ih treba zamijeniti.

2. Provjeriti i po potrebi zamijeniti brzu spojku.

- 71 -

Anl_TH_AC_190_Kit_SPK1.indb 71Anl_TH_AC_190_Kit_SPK1.indb 71 02.10.13 14:3202.10.13 14:32

HR/BIH

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2002/96/EG o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat: Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju. Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih elemenata.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno je samo uz izričito dopuštenje tvrtke iSC GmbH.

Zadržavamo pravo na tehničke izmjene

- 72 -

Anl_TH_AC_190_Kit_SPK1.indb 72Anl_TH_AC_190_Kit_SPK1.indb 72 02.10.13 14:3202.10.13 14:32

HR/BIH

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Klinasti remen, ﬁ ltar za zrak Potrošni materijal/ potrošni dijelovi* Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 73 -

Anl_TH_AC_190_Kit_SPK1.indb 73Anl_TH_AC_190_Kit_SPK1.indb 73 02.10.13 14:3202.10.13 14:32

HR/BIH

Jamstveni list

Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao, jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamstvenom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa. Za zahtijevanje jamstva vrijedi slijedeće:

1. Ovi jamstveni uvjeti reguliraju dodatna jamstva. Ovo jamstvo ne utječe na Vaše zakonske jamstvene zahtjeve. Naša jamstvena usluga za Vas je besplatna.

2. Usluga jamstva obuhvaća isključivo nedostatke na uređaju koji su dokazano posljedica greške u materijalu ili proizvodne greške i ograničena je na uklanjanje takvih nedostataka ili zamjenu uređaja, po našem izboru. Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u razdoblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naše jamstvo isključuje:

- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja nenormalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.

- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u uređaj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih djelovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ostalo trošenje.

4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva nakon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređ jem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.

5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Ako naša jamstvena usluga obuhvaća kvar na uređaju, odmah ćemo Vam vratiti popravljeni ili novi uređaj.

aja neće rezultirati produljen-

Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.

Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s informacijama o servisu u ovim uputama za uporabu.

- 74 -

Anl_TH_AC_190_Kit_SPK1.indb 74Anl_TH_AC_190_Kit_SPK1.indb 74 02.10.13 14:3202.10.13 14:32

Upozorenje - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda

Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.

Upozorenje na električni napon

Upozorenje na vruće delove

Upozorenje! Jedinicom se upravlja daljinski i sme da se pokrene bez upozorenja.

- 75 -

Anl_TH_AC_190_Kit_SPK1.indb 75Anl_TH_AC_190_Kit_SPK1.indb 75 02.10.13 14:3202.10.13 14:32

 Pažnja!

Kod korišćenja uređaja morate se pridržavati bezbednosnih propisa kako biste sprečili povrede i štete. Zbog toga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim licima, molimo Vas da im prosledite i ova uputstva za upotrebu. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Sigurnosna uputstva



Upozorenje! Pročitajte sve bezbednosne napomene i uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za buduće korišćenje.

Ovaj uređaj ne smeju da koriste lica (uključujući decu) s ograničenim ﬁ zičkim, osetilnim ili psihičkim osobinama ili ona bez iskustva i/ili znanja, nego bi trebale da budu pod nadzorom lica nadležnog za njihovu bezbednost ili od njega dobiti uputstva za korišćenje uređaja. Deca trebaju da budu pod nadzorom, kako bismo se uverili da se ne igraju uređajem.

 Pažnja! Prilikom korišćenja kompreso-

ra treba da se pridržava sledećih osnovnih bezbednosnih mera za zaštitu od električnog udara, povreda i požara. Pre no što počnete koristiti uređaj pročitajte i pridržavajte se ovih napomena.

Radno područje držite urednim.

•

Nered na radnom mestu može da uzrokuje nesreću.

Obratite pažnju na uticaje okoline.

•

Ne izlažite kompresor kiši. Ne koristite kompresor u vlažnoj ili mokroj okolini. Pobrinite se za dobro osvetljenje. Nemojte da koristite kompresor u blizini zapaljivih tečnosti ili gasova.

Zaštitite se od električnog udara.

•

Izbegavajte dodirivanje tela s uzemljenim delovima, npr. cevima, grejaćim telima, štednjacima ili frižiderima.

Decu držite podalje od uređaja!

•

Ne dozvolite da druga lica dodiruju kompresor ili kabl, držite ih podalje od svog radnog područja. Kompresor čuvajte na bezbednom mestu.

•

Kompresor koji se ne koristi treba da se odloži na suvo, zaključano mesto van dohvata dece. Ne preopterećujte kompresor.

•

U navedenom području snage radićete bolje i bezbednije. Nosite odgovarajuću radnu odeću.

•

Ne nosite široku odeću ili nakit. Mogli bi da Vas zahvate gibljivi delovi. Tokom radova na otvorenom preporučamo gumene rukavice i obuću u kojoj se ne skliže. Nosite mrežicu za dugu kosu.

Ne koristite kabl u svrhe za koje nije na-

•

menjen. Ne vucite kompresor za kabl i ne koristite ga za izvlačenje utikača iz utičnice. Zaštitite kabl od vrućine, ulja i oštrih ivica. Pažljivo negujte Vaš kompresor.

•

Da bi se moglo dobro i bezbedno raditi, kompresor mora da bude čist. Pridržavajte se propisa o održavanju. Redovno kontrolišite utikač i kabl i u slučaju da se ošteti, dajte ovlašćenom električaru da ga zameni. Redovno kontrolišite produžni kabl i zamenite ga ako je oštećen.

Izvucite mrežni utikač.

•

Kod nekorišćenja uređaja, pre održavanja.

Izbegavajte pokretanje uređaja bez nad-

•

zora. Proverite da li je prekidač isključen kod uključivanja uređaja u strujnu mrežu. Produžni kabl na otvorenom

•

Na otvorenom koristite samo za to dozvoljen i na odgovarajući način označen produžni kabl.

Uvek budite pažljivi.

•

Pazite šta radite. Razumno započnite s radom. Ne koristite kompresor, ako niste koncentrisani. Proverite postoje li na kompresoru even-

•

tuelna oštećenja. Pre daljnje upotrebe kompresora mora se pažljivo proveriti funkcionišu li zaštitne naprave ili neznatno oštećeni delovi besprekorno i namenski. Proverite funkcionišu li propisno pokretni delovi i ne zapinju li odnosno jesu li oštećeni. Sve delove morate tačno da montirate, kako bi se zagarantovao bezbedan rad uređaja. Oštećene zaštitne naprave i delove mora stručno da popravi ili zameni ovlašćeni

- 76 -

Anl_TH_AC_190_Kit_SPK1.indb 76Anl_TH_AC_190_Kit_SPK1.indb 76 02.10.13 14:3202.10.13 14:32

servis, sem ako u uputstvima za upotrebu nije drukčije navedeno. Oštećen prekidač neka zameni servisna služba. Ne koristite alate kod kojih prekidač ne može da se uključi i isključi.

Pažnja!

•

Za Vašu sopstvenu bezbednost koristite samo pribor i dodatne uređaje koji su navedeni u uputstvima za upotrebu ili ih je preporučio i naveo proizvođač alata. Korišćenje drugačijeg alata ili pribora od onog koji se preporuča u uputstvima za upotrebu ili katalogu može za Vas da predstavlja opasnost od ozleđivanja. Popravke sme da izvodi samo električar.

•

Popravke sme da obavlja samo električar tako da koristi originalne rezervne delove; u protivnom može doći do nesreće po korisnika.

Buka

•

Kod rada s kompresorom nosite zaštitu za sluh. Zamena priključnog kabla

•

Ako je priključni kabl oštećen, mora da ga zameni proizvođač ili električar kako bi se izbegle opasnosti.

Bezbednosne napomene za rad s komprimovanim vazduhom i pištoljima za izduvavanje

Kompresor i vodovi za vreme rada postižu

•

visoke temperature. Dodirivanjem možete da se opečete. Gasovi i pare koje kompresor usisava ne

•

smeju da sadržavaju primese koje bi u kompresoru mogle da prouzroče požar ili eksploziju. Prilikom odvajanja spojke spojni deo creva

•

čvrsto držite rukom, kako biste izbegli ozlede zbog povratnog trzaja creva. Kod rada s pištoljem za izduvavanje nosite

•

zaštitne naočari. Zbog stranih tela i delova koji izletaju izduvavanjem mogu lako da nastanu povrede. Pištoljem za izduvavanje ne duvajte u lica ili

•

odeću na telu.

Bezbednosne napomene kod prskanja farbe

Ne radite s lakovima ili rastvorima koja imaju

•

tačku paljenja ispod 55° C. Ne zagrevajte lakove i rastvore.

•

Ako radite s tečnostima opasnim po zdravlje,

•

zaštitite se napravama s filterom (gasmaske). Ta k o đe obratite pažnju na podatke o merama zaštite koje je naveo proizvođač takvih tvari. Obratite pažnju na podatke i oznake odredbe

•

o opasnim tvarima navedene na omotima materijala s kojima ćete raditi. Po potrebi se

pobrinite za dodatne mere zaštite, tako da nosite odgovarajuću odeću i maske. Za vreme prskanja kao i u radnoj prostoriji

•

ne sme da se puši. Isparenja farbe su takođe lako zapaljiva. Mesta sa vatrom, otvorenim svetlom ili

•

mašine koje stvaraju iskre ne smeju da budu u blizini odnosno da se koriste. Uradnoj prostoriji ne smete da držite hranu i

•

piće i da ih konzumirate. Isparenja farbe su štetna. Radna prostorija mora biti veća od 30 m3 i

•

mora biti zagarantovano dovoljno strujanje vazduha kod prskanja i sušenja. Ne prskajte protiv vetra. U principu kod prskanja zapaljivih ili opasnih prskajućih materijala obratite pažnju na odredbe lokalne milicijske ustanove. Nemojte da radite s medijumima kao što su

•

testbenzin, butil-alkohol i metilen-hlorid u spoju sa PVC-crevom pod pritiskom (umanjen vek trajanja).

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1-3)

1. Kućište

2. Pretinac za pribor

3. Crevo za komprimovani vazduh s brzom spojkom

4. Prekidač za uključivanje/isključivanje

5. Ručka za transport

6. Merač napumpanosti guma

a-c Set adaptera d Adapter za izduvavanje

2.2 Sadržaj isporuke

Molimo Vas da pomoću opisanog sadržaja isporuke proverite potpunost artikala. U slučaju neispravnih delova, nakon kupovine artikla obratite se našem servisnom centru, ili prodajnom mestu na kom ste kupili proizvod u roku od 5 radnih dana, s time da predočite i važeću potvrdu o kupovini. Molimo vas da u vezi sa tim obratite pažnju na tabelu o garanciji u informacijama o servisu na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost tokom transporta (ako postoje). Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja.

- 77 -

Anl_TH_AC_190_Kit_SPK1.indb 77Anl_TH_AC_190_Kit_SPK1.indb 77 02.10.13 14:3202.10.13 14:32

Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Pažnja! Uređaj i materijal za pakovanje nisu dečje igračke! Deca ne smeju da se igraju plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako se uguše!

Kompresor

•

Merač napumpanosti guma

•

Set adaptera (a,b,c)

•

Adapter/ sapnica za izduvavanje (d)

•

Originalna uputstva za upotrebu

•

3. Namensko korišćenje

Kompresor služi za stvaranje komprimovanog vazduha za pneumatske alate.

Uređaj sme da se koristi samo za namenu za koju je predviđen. Svaka drugačija upotreba nije namenska. Za štete ili povrede svih vrsta koje iz toga proizađu, odgovoran je korisnik/rukovaoc, a nikako proizvođač.

Molimo da obratite pažnju na to da naši uređaji nisu podesni za korišćenje u komercijalne, zanatske ili industrijske svrhe. Ne preuzimamo garanciju ako se uređaj koristi u komercijalne i industrijske svrhe kao i sličnim delatnostima.

4. Tehnički podaci

Mrežni priključak: .................... 220-240 V ~ 50 Hz

Snaga motora: ............................1,1 kW S3 15 %

Broj obrtaja u praznom hodu

(pumpa) ..........................................3450 min

Broj obrtaja u praznom hodu

n0 (motor) ...........................................15000 min

Radni pritisak u barima: ...........................maks. 8

Teoret. usisna snaga l/min: ............................. 190

Izlazna snaga (komprimovani vazduh)

na 7 bara: . ........................................55 litara/min

Izlazna snaga (komprimovani vazduh)

na 4 bara: ..........................................83 litara/min

Intenzitet zvuka L Nesigurnost K Nivo zvučnog pritiska L Nesigurnost K

Vrsta zaštite: ................................................. IP20

Težina uređaja u kg: .......................... cirka 6,5 kg

Klasa zaštite ................................................. II /

Buka

Vrednosti emisije buke utvrđene su prema standardu EN ISO 3744.

Vrsta pogona S3 – 15 % - 10 min: S3 = prekidni rad bez uticaja postupka pokretanja. To znači da za vreme od 10 min. maksimalno vreme pogona iznosi 15 % (1,5 min.).

u dB .................................. 97

........................................ 1,5 dB

......................................... 1,5 dB

u dB: ........................ 75

-1

쓑

5. Pre puštanja u pogon

Pre priključivanja proverite da li podaci na tablici s oznakom tipa odgovaraju podacima o mreži.

Proverite uređaj na transportna oštećenja.

•

Eventualne štete odmah dojavite transportnom preduzeću koje je dopremilo kompresor. Postavljanje kompresora trebalo bi se obaviti

•

u blizini potrošača. Duge vodove za vazduh i el. energiju

•

(produžni kablovi) treba izbegavati. Treba koristiti suv usisni vazduh bez prašine.

•

Kompresor ne postavljajte u vlažnim ili mo-

•

krim prostorijama. Kompresor sme da se koristi samo u

•

odgovarajućim prostorijama (dobro provetrenim, sa temp. okoline +5 °C do 40 °C). U prostoriji se ne sme nalaziti prašina, kiseline, pare, eksplozivni ili zapaljivi gasovi.

- 78 -

Anl_TH_AC_190_Kit_SPK1.indb 78Anl_TH_AC_190_Kit_SPK1.indb 78 02.10.13 14:3202.10.13 14:32

Kompresor je podesan za korišćenje u suvim

•

prostorijama. U područjima u kojima se radi s prskajućom vodom upotreba kompresora nije dozvoljena. Uređaj koristite samo na čvrstoj i ravnoj po-

•

dlozi. Za vreme rada postavite kompresor na gume-

•

ne nožice na zadnjem zidu kompresora. Pažnja! Kod isključivanja kompresora ostatak

•

vazduha izlazi kroz sigurnosni ventil. To je uslovljeno konstrukcijom i ne predstavlja grešku.

6. Montaža i puštanje u pogon

 Pažnja!

Pre puštanja u rad obavezno montirajte kompletan uređaj!

6.1. Mrežni priključak

Pre puštanja u pogon proverite da li napon strujne mreže odgovara radnom naponu navedenom na pločici mašine. Dugački dovodni kao i produžni kablovi, doboši za kablove itd. mogu da prouzroče pad napona i spreče pokretanje motora. Kod temperatura nižih od +5 °C zbog teške pokretljivosti ugroženo je pokretanje motora.

6.2 Prekidač za uključivanje/isključivanje (4)

Da biste uključili uređaj stavite prekidač za uključivanje/isključivanje (4) u položaj 1. U cilju isključivanja stavite prekidač za uključivanje/isključivanje (4) u položaj 0.

6.4 Merač napunjenosti guma s adapterima (sl. 2/poz. 6)

Radni pritisak u barima: 0-8

Područje korišćenja:

Merač pritiska omogućuje jednostavno i tačno punjenje guma vazduhom. Manometar služi za kontrolu pritiska vazduha u gumi. Pomoću ugrađenog izduvnog ventila (e) može da se ispusti previsok pritisak u gumi.

Nakon pumpanja proverite pomoću baždarenog mernog uređaja podešen pritisak u gumi, npr. na benzinskoj pumpi. Merač napunjenosti guma ima adapter za ventile na automobilskim gumama. Pomoću priloženih adaptera (a – c), može se puniti i putem drugih tipova ventila.

Korišćenje pištolja za izduvavanje (sl. 3)

Da biste upotrebili merač napunjenosti guma, prvo morate odvrnuti ventilski adapter na crevu automobilske gume. Sada možete da navrnete adapter za izduvavanje (d) na meraču napunjenosti guma.

Područje korišćenja:

Za čišćenje / izduvavanje šupljina ili teško pristupačnih mesta kao i za čišćenje zaprljanih radnih uređaja. Kontinualno manipulisanje otponcem omogućuje tačno doziranje komprimovanog vazduha.

6.3 Crevo za komprimovani vazduh s brzom spojkom (3)

Priključivanje:

Gurnite nazuvicu creva pneumatskog alata u brzu spojnicu, čaura će automatski da skoči prema napred.

Rastavljanje: Povucite čauru nazad i uklonite alat. Pažnja! Kod razdvajanja brze spojke spojni deo čvrsto držite rukom kako biste izbegli povrede zbog povratnog trzaja creva.

- 79 -

Anl_TH_AC_190_Kit_SPK1.indb 79Anl_TH_AC_190_Kit_SPK1.indb 79 02.10.13 14:3202.10.13 14:32

7. Čišćenje, održavanje i porudžbina

rezervnih delova

 Pažnja!

Pre svih radova čišćenja i održavanja izvucite mrežni utikač.

 Pažnja!

Sačekajte da se kompresor potpuno ohladi! Opasnost od opekotina!

 Pažnja!

Nakon korišćenja isključite uređaj i izvucite mrežni utikač.

7.1 Čišćenje

Zaštitne naprave, ventilacione otvore i kućište

•

motora uvek što bolje očistite od prašine i prljavštine. Istrljajte uređaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim pritiskom. Preporučamo da uređaj očistite odmah nakon

•

svakog korišćenja. Uređaj redovno čistite vlažnom krpom i s

•

malo mekog sapuna. Nemojte koristiti otapala i sredstva za čišćenje; oni bi mogli oštetiti plastične dijelove uređaja. Pripazite na to da u unutrašnjost uređaja ne dospije voda. Prodiranje vode u elektrouređaj povećava rizik od električnog udara. Pre čišćenja kompresora morate odvojiti

•

crevo i alate za prskanje. Kompresor se ne sme čistiti vodom, rastvorima i sličnim.

7.3 Porudžbina rezervnih delova:

Kod porudžbine rezervnih delova trebali biste da navedete sledeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacioni broj uređaja

•

Broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na web strani www.isc-gmbh.info

8. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakovan kako bi se tokom transporta sprečila oštećenja. Ova ambalaža je sirovina i može ponovno da se upotrebi ili preda na recikliranje. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Neispravni uređaji ne smeju da se bacaju u kućni otpad. Uređaj bi u svrhu stručnog zbrinjavanja u otpad, trebalo da se preda odgovarajućem sabiralištu takvog otpada. Ako ne znate gde se takvo sabiralište nalazi, raspitajte se u svojoj opštinskoj upravi.

7.2 Čuvanje

 Pažnja!

Izvucite mrežni utikač, ispustite vazduh iz uređaja i svih priključenih pneumatskih alata. Odložite i spremite kompresor tako da ga ne mogu koristiti neovlašćena lica.

 Pažnja!

Kompresor čuvajte samo u suvoj okolini, na mestu koje je nedostupno neovlašćenim licima. Ne prevrćite ga, spremite ga samo u vertikalnom položaju!

- 80 -

Anl_TH_AC_190_Kit_SPK1.indb 80Anl_TH_AC_190_Kit_SPK1.indb 80 02.10.13 14:3202.10.13 14:32

9. Mogući uzroci kvarova

Problem Uzrok Rešenje

Kompresor ne radi 1. Nema mrežnog napona

2. Mrežni napon je prenizak

3. Preniska spoljašnja temperatura

4. Motor pregrejan

Kompresor radi, ali se ne uspostavlja

1. Povratni ventil ne zaptiva

2. Istrošene zaptivke.

pritisak.

Kompresor radi, pri-

1. Spojna creva ne zaptivaju. tisak je pokazan na manometru, ali alati ne rade.

2. Brza spojka ne zaptiva.

1. Proverite kabl, utikač, osigurač i utičnicu

2. Izbegavajte predugačak produžni kabl. Koristite produžni kabl s dovoljnim presekom žica.

3. Ne koristiti na spoljašnjim temperaturama nižim od +5° C.

4. Pustite da se motor ohladi, odstranite uzrok pregrejavanja.

1. Zamenite povratni ventil

2. Proverite zaptivke, neispravne zaptivke mora da zameni stručna radionica

1. Proverite crevo komprimovanog vazduha i alate, eventualno ga zamenite.

2. Proverite brzu spojku, po potrebi je zamenite.

- 81 -

Anl_TH_AC_190_Kit_SPK1.indb 81Anl_TH_AC_190_Kit_SPK1.indb 81 02.10.13 14:3202.10.13 14:32

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2002/96/EG o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme iSC GmbH.

Zadržavamo pravo na tehničke promen

- 82 -

Anl_TH_AC_190_Kit_SPK1.indb 82Anl_TH_AC_190_Kit_SPK1.indb 82 02.10.13 14:3202.10.13 14:32

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Klinasti kaiš, vazdušni ﬁ lter Potrošni materijal/ potrošni delovi* Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 83 -

Anl_TH_AC_190_Kit_SPK1.indb 83Anl_TH_AC_190_Kit_SPK1.indb 83 02.10.13 14:3202.10.13 14:32

Garantni list

Poštovani kupče, naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu. Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi sledeće:

1. Ovi garantni uslovi regulišu dodatne garantne usluge. Ova garancija se ne odnosi na Vaše zakonske garantne zahteve. Naša garantna usluga za Vas je besplatna.

2. Usluga garancije obuhvata isključivo nedostatke na uređaju koji su dokazano posledica greške na materijalu ili proizvodne greške i ograničena je na uklanjanje takvih nedostataka ili zamenu uređaja po našem izboru. Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naša garancija ne obuhvata:

- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog izlaganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.

- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj (kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili delovima uređaja čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo trošenje.

4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahteva na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne delove stupiti na snagu novi garantni rok. To tako

5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Ako naša garancija obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.

đe važi kod korišćenja usluga na licu mesta.

Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg servisa.

Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s garantnim uslovima u ovim uputstvima za upotrebu.

- 84 -

Anl_TH_AC_190_Kit_SPK1.indb 84Anl_TH_AC_190_Kit_SPK1.indb 84 02.10.13 14:3202.10.13 14:32

Varování - Ke snížení rizika zranění si přečíst návod k obsluze

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování před elektrickým napětím

Varování před horkými díly

Varování! Jednotka je řízena dálkově a může se spustit bez varování

- 85 -

Anl_TH_AC_190_Kit_SPK1.indb 85Anl_TH_AC_190_Kit_SPK1.indb 85 02.10.13 14:3202.10.13 14:32

 Pozor!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny



Varování! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj není určen k tomu, aby ho obsluhovaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

 Pozor! Při použití tohoto kompresoru je

třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat.

Udržujte Vaše pracoviště v pořádku

•

Nepořádek na pracovišti představuje nebezpečí úrazu.

Zohledněte vlivy prostředí

•

Nevystavujte kompresor dešti. Nepoužívejte kompresor ve vlhkém nebo mokrém prostředí. Nebezpečí úderu elektrickým proudem! Postarejte se o dobré osvětlení. Nepoužívejte kompresor v blízkosti hořlavých kapalin nebo plynů. Nebezpečí výbuchu!

Chraňte se před úderem elektrickým

•

proudem

Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami. Nepouštějte do blízkosti děti!

•

Nenechte jiné osoby dotýkat se kompresoru nebo kabelu, nepouštějte je na své pracoviště. Kompresor bezpečně uložte

•

Nepoužívaný kompresor musí být uložen na suchém, uzamčeném místě a mimo dosah dětí.

Nepřetěžujte Váš kompresor.

•

Lépe a bezpečněji se pracuje v uvedeném rozsahu výkonu. Noste vhodné pracovní oblečení

•

Nenoste široké oblečení nebo šperky. Mohly by být zachyceny pohyblivými částmi. Při práci ve volném prostranství jsou vhodné gumové rukavice a pevná neklouzavá obuv. V případě dlouhých vlasů noste vlasovou síťku. Nebezpečí zranění! Nepoužívejte kabel na účely, pro které

•

není určen

Nenoste kompresor za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami. Kabel/zástrčky mohou být poškozeny. Pečlivě ošetřujte Váš kompresor

•

Udržujte Váš kompresor čistý, abyste moh- li dobře a bezpečně pracovat. Dodržujte předpisy pro údržbu. Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit autorizovaným odborníkem. Pravidelně kontrolujte prodlužovací kabely a poškozené nahraďte.

Vytáhněte zástrčku ze zásuvky

•

Při delším nepoužívání a před údržbou.

Vyhýbejte se nechtěnému náběhu

•

Při připojování na síť se přesvědčte, že je vypínač vypnut. Prodlužovací kabel ve volném prostranst-

•

ví

Ve volném prostranství používejte pouze pro to schválené a příslušně označené prodlužovací kabely.

Buďte stále pozorní

•

Pozorujte svoji práci. Pracujte rozumně. Nepoužívejte kompresor, když jste nekoncentrovaní. Kontrolujte Váš kompresor, zda není

•

poškozen

Před dalším použitím kompresoru musí být pečlivě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí. Překontrolujte, zda je

- 86 -

Anl_TH_AC_190_Kit_SPK1.indb 86Anl_TH_AC_190_Kit_SPK1.indb 86 02.10.13 14:3202.10.13 14:32

v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny díly musí být správně namontovány, aby byla zajištěna bezpečnost přístroje. Poškozená ochranná zařízení a díly musí být odborně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k obsluze uvedeno jinak. Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu. Nepoužívejte přístroje, u kterých nelze za- a vypnout vypínač.

Pozor!

•

Z důvodů vlastní bezpečnosti používejte pouze příslušenství nebo přídavné přístroje, které jsou uvedeny v návodu k obsluze nebo byly výrobcem doporučeny nebo uvedeny. Používání jiných přídavných přístrojů nebo příslušenství, které nejsou doporučeny v návodu k obsluze nebo katalogu, může pro Vás osobně znamenat nebezpečí zranění. Opravy pouze odborným elektrikářem

•

Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele.

Hluk

•

Při používání kompresoru nosit ochranu sluchu.

Výměna napájecího vedení

•

Pokud je poškozeno napájecí vedení, musí být nahrazeno výrobcem nebo odborným elektrikářem, aby se zabránilo ohrožením. Nebezpečí úderů elektrickým proudem!

Huštění pneumatik

•

Kontrolujte tlak v pneumatikách bezprostředně po naplnění vhodným manometrem, např. na čerpací stanici.

Pojízdné kompresory ve staveništním

•

provozu

Dbejte na to, aby byly všechny hadice a armatury vhodné pro nejvyšší přípustný pracovní tlak kompresoru.

Místo instalace

•

Postavte kompresor pouze na rovnou plochu.

Bezpečnostní pokyny pro práci se stlačeným vzduchem a vyfukovacími pistolemi

Čerpadlo kompresoru a vedení dosahují při

•

provozu vysokých teplot. Kontakt s nimi vede k popálení. Vzduch nasávaný kompresorem je třeba

•

udržovat bez příměsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu. Při uvolňování hadicové spojky držte spojo-

•

vací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrštěním hadice. Při pracích s vyfukovací pistolí nosit ochranné

•

brýle. Cizími tělesy a odfouklými částmi mohou být lehce způsobena zranění. Vyfukovací hadicí nefoukat na žádné osoby

•

nebo nečistit oblečení na těle. Nebezpečí zranění!

Bezpečnostní pokyny při stříkání barvy

Nezpracovávat žádné laky nebo rozpouštědla

•

s bodem vzplanutí nižším než 55° C. Nebezpečí výbuchu! Laky a rozpouštědla nezahřívat. Nebezpečí

•

výbuchu! Pokud jsou zpracovávány zdraví škodlivé

•

kapaliny, jsou k ochraně potřeba filtrační přístroje (obličejové masky). Dodržujte také údaje k ochranným opatřením výrobců těchto látek. Je třeba dodržovat údaje a značení nařízení

•

o nebezpečných látkách uvedené na obalech zpracovávaných materiálů. V případě potřeby je třeba učinit dodatečná ochranná opatření, především nosit vhodný oděv a ochranné masky. Během stříkání a také v pracovní místnosti se

•

nesmí kouřit. Nebezpečí výbuchu! Také výpary barev jsou lehce zápalné. Topeniště, otevřené světlo nebo jiskřící stroje

•

se nesmí vyskytovat resp. být provozovány. Jídlo a nápoje neskladovat nebo nekonzumo-

•

vat v pracovní místnosti. Výpary barev jsou zdraví škodlivé. Pracovní místnost musí být větší než 30 m3

•

a musí být zaručena dostatečná výměna vzduchu při stříkání a zasychání. Nestříkat proti větru. Při stříkání zápalných resp. nebezpečných tekutých materiálů zásadně dodržovat nařízení místních policejních úřadů. Nezpracovávejte ve spojení s tlakovou hadicí

•

z PVC žádná média jako je lakový benzín, butanol a dichlormetan. Tato média mohou zničit tlakovou hadici.

•

- 87 -

Anl_TH_AC_190_Kit_SPK1.indb 87Anl_TH_AC_190_Kit_SPK1.indb 87 02.10.13 14:3202.10.13 14:32

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-3)

1. Kryt

2. Přihrádka na příslušenství

3. Hadice stlačeného vzduchu s rychlospojkou

4. Za-/vypínač

5. Přepravní rukojeť

6. Hustilka pneumatik s manometrem a-c Sada adaptérů d Vyfukovací adaptér

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Pozor! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Kompresor

•

Hustilka pneumatik s manometrem

•

Sada adaptérů (a,b,c)

•

Adaptér / vyfukovací tryska (d)

•

Originální návod k obsluze

•

3. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Síťová přípojka: ...................... 220–240 V ~ 50 Hz

Výkon motoru: .............................1,1 kW S3 15%

Volnoběžné otáčky n

Volnoběžné otáčky n0 (motor) ...........15000 min

Provozní tlak v barech: ...............................max. 8

Teor. sací výkon l/min.: .................................. 190

Odevzdaný výkon (stlačený vzduch)

při 7 barech: ....................................... 55 litrů/min

Odevzdaný výkon (stlačený vzduch)

při 4 barech: ........................................83 litrů/min

Hladina akustického výkonu LWA v dB: ............. 97

Nejistota K Hladina akustického tlaku L Nejistota K

Druh ochrany: .............................................. IP 20

Hmotnost přístroje v kg: ....................... cca 6,5 kg

Třída ochrany ................................................. II/

.............................................. 1,5 dB

(čerpadlo) .........3450 min

.............................................1,5 dB

v dB: .................. 75

쓑

-1

Hluk

Hodnoty emise hluku změřeny podle normy EN ISO 3744.

Druh provozu S3 - 15% - 10 min: S3 = přerušovaný chod bez vlivu rozběhu. Toto znamená, že v rozmezí 10 minut činí max. doba provozu 15% (1,5 min).

- 88 -

Anl_TH_AC_190_Kit_SPK1.indb 88Anl_TH_AC_190_Kit_SPK1.indb 88 02.10.13 14:3202.10.13 14:32

5. Před uvedením do provozu

Před připojením se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Zkontrolujte přístroj, zda nebyl při přepravě

•

poškozen. Eventuální poškození ihned nahlásit přepravní firmě, která kompresor dodala. Instalace kompresoru by měla být provedena

•

v blízkosti spotřebiče. Vyhněte se dlouhým vzduchovým a

•

přívodním vedením (prodlužovací kabel). Dbát na suchý a bezprašný nasávaný vzduch.

•

Kompresor neumisťovat ve vlhké nebo mokré

•

místnosti. Kompresor smí být provozován pouze ve

•

vhodných místnostech (dobře větrané, teplota okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyseliny, výpary, výbušné nebo zápalné plyny. Kompresor je vhodný k použití v suchých

•

místnostech. V oblastech, ve kterých se pracuje se stříkající vodou, není použití přípustné. Přístroj provozujte pouze na pevném, rovném

•

podkladu. Během provozu položte kompresor na gumo-

•

vé botky na zadní straně kompresoru. Pozor! Při vypnutí kompresoru se přebytečný

•

vzduch uvolní na pojistném ventilu. To není chyba, ale vyplývá to z konstrukce přístroje.

6. Montáž a uvedení do provozu

 Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontovat!

6.1. Připojení na síť

Před uvedením do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím uvedeným ve výkonovém listu přístroje. Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

6.2 Za-/vypínač (4)

Na zapnutí nastavte za-/vypínač (4) do polohy 1. Na vypnutí nastavte za-/vypínač (4) do polohy 0.

6.3 Hadice stlačeného vzduchu s rychlospojkou (3)

Připojení:

Na nipl Vašeho pneumatického nářadí nasuňte rychlospojku, pouzdro automaticky skočí dopředu.

Odpojení: Stáhněte pouzdro zpět a odstraňte nářadí. Pozor! Při uvolňování rychlospojky držet spojovací díl hadice pevně rukou, aby se zabránilo zraněním způsobeným vymrště

6.4 Hustilka pneumatik s adaptéry (obr. 2/pol. 6)

Pracovní tlak v barech: 0-8

Oblast použití:

Hustilka pneumatik s manometrem umožňuje jednoduché a přesné huštění pneumatik. Manometr slouží ke kontrole tlaku v pneumatikách. Pomocí integrovaného vypouštěcího ventilu (e) je možné snížit příliš vysoký tlak v pneumatikách.

Po nahuštění zkontrolujte nastavený tlak v pneumatikách pomocí kalibrovaného měřicího přístroje, např. na čerpací stanici.

Hustilka pneumatik s manometrem je vybavena ventilovým adaptérem pro ventily automobilových pneumatik. Pomocí přiložených adaptérů (a - c) mohou být naplněny také jiné typy ventilů.

Použití jako vyfukovací pistole (obr. 3)

Aby se mohla hustilka pneumatik s manometrem použít jako vyfukovací pistole, musí se nejdříve odšroubovat hadice s ventilovým adaptérem pro pneumatiky. Pak může být vyfukovací adaptér (d) našroubován na hustilku pneumatik s manometrem.

Oblast použití:

Na čištění/vyfukování dutin nebo těžko přístupných míst, jakož také na čištění znečištěného pracovního nářadí. Plynule regulovatelná spouštěcí páčka umožňuje přesné dávkování stlačeného vzduchu.

ním hadice.

- 89 -

Anl_TH_AC_190_Kit_SPK1.indb 89Anl_TH_AC_190_Kit_SPK1.indb 89 02.10.13 14:3202.10.13 14:32

7. Čištění, údržba a objednání náhradních dílů

 Pozor!

Před všemi čisticími a údržbovými pracemi vytáhněte síťovou zástrčku.

 Pozor!

Počkejte, až se kompresor úplně ochladí! Nebezpečí popálení!

 Pozor!

Po použití přístroj vždy vypněte a vytáhněte síťovou zástrčku.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití

•

přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem. Hadice a stříkací nástroje musí být před

•

čištěním z kompresoru odstraněny. Kompresor nesmí být čištěn pomocí vody, rozpouštědel, apod.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

7.2 Uložení

 Pozor!

Vytáhněte síťovou zástrčku, odvzdušněte přístroj a všechny připojené pneumatické nástroje. Kompresor odstavte tak, aby nemohl být uveden do provozu nepovolenými osobami.

 Pozor!

Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřístupném okolí. Nenaklánět, skladovat pouze ve svislé poloze!

- 90 -

Anl_TH_AC_190_Kit_SPK1.indb 90Anl_TH_AC_190_Kit_SPK1.indb 90 02.10.13 14:3202.10.13 14:32

9. Možné příčiny výpadku

Problém Příčina Řešení

Kompresor neběží. 1. Není k dispozici síťové napětí.

2. Moc nízké síťové napětí.

3. Moc nízká vnější teplota.

4. Přehřátý motor.

Kompresor běží, ovšem není k dispo-

1. Netěsný zpětný ventil.

2. Zničená těsnění.

zici tlak.

Kompresor běží, na

1. Netěsné hadicové spojení. manometru je ukazován tlak, ovšem

2. Netěsná rychlospojka. nástroje neběží.

1. Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.

2. Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.

3. Neprovozovat při vnější teplotě nižší než +5 °C.

4. Motor nechat ochladit, event. odstranit příčinu přehřátí.

1. Vyměnit zpětný ventil.

2. Těsnění překontrolovat, zničená těsnění nechat vyměnit v odborném servisu.

1. Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit.

2. Překontrolovat rychlospojku, event. vyměnit.

- 91 -

Anl_TH_AC_190_Kit_SPK1.indb 91Anl_TH_AC_190_Kit_SPK1.indb 91 02.10.13 14:3202.10.13 14:32

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

- 92 -

Anl_TH_AC_190_Kit_SPK1.indb 92Anl_TH_AC_190_Kit_SPK1.indb 92 02.10.13 14:3202.10.13 14:32

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, vzduchový ﬁ ltr Spotřební materiál/spotřební díly* Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 93 -

Anl_TH_AC_190_Kit_SPK1.indb 93Anl_TH_AC_190_Kit_SPK1.indb 93 02.10.13 14:3202.10.13 14:32

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokyn nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc- gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

ů, vystavením přístroje

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 94 -

Anl_TH_AC_190_Kit_SPK1.indb 94Anl_TH_AC_190_Kit_SPK1.indb 94 02.10.13 14:3202.10.13 14:32

Výstraha - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Výstraha pred elektrickým napätím

Výstraha pred horúcimi dielmi

Výstraha! Jednotka je riadená diaľkovo a môže sa rozbehnúť bez predchádzajúceho varovania

- 95 -

Anl_TH_AC_190_Kit_SPK1.indb 95Anl_TH_AC_190_Kit_SPK1.indb 95 02.10.13 14:3202.10.13 14:32

 Pozor!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

 Výstraha!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Tento prístroj nie je určený na to, aby ho mohli používať osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, také používanie je možné len v tom prípade, ak budú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak boli zaškolené o používaní prístroja. Deti by mali byť pod dozorom, aby bolo možné zabezpečiť, že sa nebudú s prístrojom hrať.

 Pozor! Pri použití tohto kompresora je

potrebné kvôli ochrane pred elektrickým úrazom, nebezpečenstvom zranenia a nebezpečenstvom vzniku požiaru, dodržiavať nasledovné základné bezpečnostné opatrenia. Pred používaním tohto prístroja si prečítajte a dodržiavajte tieto pokyny.

Udržujte vaše pracovisko vždy v čistom

•

stave Neporiadok na pracovisku spôsobuje nebezpečenstvo úrazu.

Zohľadnite vplyvy okolitého prostredia

•

Nevystavujte kompresor dažďu. Nepoužívajte kompresor vo vlhkom alebo mokrom

prostredí. Nebezpečenstvo elektrického úderu! Postarajte sa o dobré osvetlenie. Nepoužívajte kompresor v blízkosti horľavých tekutín alebo plynov. Nebezpečenstvo výbuchu! Chráňte sa pred elektrickým úderom

•

Zabráňte telesnému dotyku s uzemnenými predmetmi, ako napríklad potrubnými rúrami, radiátormi, pecami, chladničkami.

Zabráňte prístupu deťom!

•

Nedovoľte iným osobám dotýkať sa kompresora alebo káblu počas práce, zabráňte im vstupu do vašej pracovnej oblasti.

Uschovajte váš kompresor na bezpečnom

•

mieste

Nepoužívaný kompresor musí byť uskladnený v suchej, uzatvorenej miestnosti a mimo dosahu detí.

Nepreťažujte váš kompresor

•

Práca je dôkladnejšia a bezpečnejšia v rozmedzí uvedeného výkonu prístroja. Noste vhodný pracovný odev

•

Nenoste široký odev alebo šperky. Môžu byť totiž zachytené pohyblivými súčiastkami prístroja. Pri prácach vonku sa odporúčajú gumené rukavice a protišmyková pevná obuv. Ak máte dlhé vlasy, používajte sieťku na vlasy. Nebezpečenstvo poranenia! Nepoužívajte kábel na iné účely

•

Neťahajte kompresor za elektrický kábel a nepoužívajte kábel tak, aby ste ním vytiahli zástrčku zo zásuvky. Chráňte elektrický kábel pred teplom, olejom a ostrými hranami. Kábel/zástrčka sa môžu poškodiť.

Dôkladne ošetrujte váš kompresor

•

Udržujte váš kompresor vždy čistý, aby ste mohli pracovať dôkladne a bezpečne. Dodržiavajte predpisy pre údržbu. Pravidelne kontrolujte zástrčku a kábel, a pri eventuálnom poškodení ich nechajte vymeniť autorizovaným odborníkom. Pravidelne kontrolujte predlžovací kábel a nahraďte káble, ktoré sú poškodené. Vytiahnite elektrický kábel zo siete

•

Pokiaľ prístroj nepoužívate a pred údržbou.

Zabráňte samovoľnému rozbehnutiu

•

prístroja Presvedčite sa o tom, že je spínač pri prípojke na elektrickú sieť vypnutý. Predlžovací kábel vo vonkajšom prostredí

•

Pri práci vonku používajte len také predlžovacie káble, ktoré sú na to určené a sú aj príslušne označené. Buďte vždy pozorný

•

Pozorujte vždy Vašu prácu. Postupujte vždy

- 96 -

Anl_TH_AC_190_Kit_SPK1.indb 96Anl_TH_AC_190_Kit_SPK1.indb 96 02.10.13 14:3202.10.13 14:32

rozumne. Nepoužívajte kompresor vtedy, keď sa na prácu nemôžete koncentrovať.

Skontrolujte váš kompresor, či nie je

•

poškodený

Pred ďalším používaním kompresora starostlivo skontrolujte, či sú ochranné zariadenia alebo ľahko poškodené súčiastky stále v náležitom funkčnom stave podľa predpisov. Skontrolujte, či je funkcia všetkých pohyblivých dielov prístroja v poriadku, t.j. či nedochádza k ich blokovaniu alebo nie sú poškodené. Všetky diely musia byť správne namontované, aby sa zabezpečila bezpečnosť prístroja. Poškodené ochranné zariadenia a súčiastky musia byť odborne opravené alebo vymenené v zákazníckom servise, pokiaľ nie je v návode na obsluhu uvedené inak. Poškodené spínače musia byť nahradené v zákazníckom servise. V žiadnom prípade nepoužívajte prístroje, ak na nich nie je možné vypnúť a zapnúť ich vypínač.

Pozor!

•

Používajte kvôli vašej vlastnej bezpečnosti vždy len príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporúčané resp. uvádzané výrobcom prístroja. Použitie obrábacích nástrojov alebo príslušenstva, ktoré nie sú uvedené v návode na obsluhu alebo v katalógu, môže pre vás osobne znamenať vznik eventuálneho nebezpečenstva zranenia Opravy iba odborným elektrikárom

•

Opravy smie vykonávať len odborný elektrikár, v opačnom prípade môže dôjsť k úrazom obsluhujúcich osôb.

Hluk

•

Pri používaní kompresora používať ochranu sluchu.

Výmena prípojného vedenia

•

V prípade poškodenia prípojného vedenia sa musí vymeniť výrobcom alebo odborným elektrikárom, aby sa zabránilo rizikám. Nebezpečenstvo elektrického úderu! Plnenie pneumatík

•

Skontrolujte tlak pneumatík bezprostredne po naplnení pomocou vhodného tlakomeru, napr. na čerpacej stanici.

Pojazdné kompresory v prevádzke na

•

stavbách

Dbajte nato, aby boli všetky hadice a armatúry vhodné pre najvyšší prípustný pracovný tlak kompresoru.

Miesto postavenia

•

Postavte kompresor len na rovnú plochu.

Bezpečnostné pokyny pre prácu so stlačeným vzduchom a vyfukovacími pištoľami

Hustiaca pumpa a vedenia dosahujú počas

•

prevádzky vysoké teploty. Kontakt môže viesť k popáleniam. Vzduch nasávaný kompresorom nesmie

•

obsahovať prímesi, ktoré by mohli v hustiacej pumpe viesť k vzniku požiarov alebo explózií. Pri uvoľňovaní hadicovej spojky pevne držte

•

rukou spojkový diel hadice. Takto zabránite prípadnému zraneniu spätným úderom hadice. Pri práci s vyfukovacou pištoľou používať

•

ochranné okuliare. Cudzími telesami a odfúknutými časťami je ľahko možné spôsobiť prípadné zranenia. Vyfukovacou pištoľou nesmerovať prúd

•

vzduchu na osoby alebo na odev na tele. Nebezpečenstvo poranenia!

Bezpečnostné pokyny pri striekaní farby

Nespracovávajte nikdy laky alebo riedid-

•

lá s bodom vzplanutia nižším ako 55° C. Nebezpečenstvo výbuchu! Laky a riedidlá neohrievať. Nebezpečenstvo

•

výbuchu! Ak sa spracovávajú zdraviu škodlivé tekutiny,

•

sú potrebné za účelom ochrany filtračné prístroje (masky na tvár). Prosím dbajte na údaje výrobcu týchto použitých látok o potrebných ochranných opatreniach. Je potrebné dbať na údaje a označenia podľa

•

smerníc o nebezpečných látkach uvedené na obaloch spracovávaných materiálov. V prípade, že to je potrebné, sa musia urobiť dodatočné opatrenia, predovšetkým používať vhodný odev a ochranné masky. Počas procesu striekania a ani v pracovnej

•

miestnosti sa nesmie fajčiť. Nebezpečenstvo výbuchu! Taktiež výpary farieb sú ľahko horľavé. Ohniská, otvorené svetlo alebo iskriace

•

prístroje sa tu nesmú vyskytovať resp. byť prevádzkované. Jedlá a nápoje neskladovať ani

•

nekonzumovať v pracovnej miestnosti. Výpary farieb sú zdraviu škodlivé. Pracovný priestor musí byť väčší ako 30 m3

•

a musí byť zabezpečená dostatočná výmena vzduchu pri striekaní a sušení. Nestriekať proti vetru. Zásadne dodržiavať pri striekaní horľavých resp. nebezpečných tekutých materiálov dodržiavať predpisy miestneho policajného zboru.

- 97 -

Anl_TH_AC_190_Kit_SPK1.indb 97Anl_TH_AC_190_Kit_SPK1.indb 97 02.10.13 14:3202.10.13 14:32

V spojení s tlakovou hadicou z PVC nespra-

•

covávajte žiadne médiá ako sú napr. testovací benzín, butylalkohol a metylénchlorid. Tieto média môžu zničiť tlakovú hadicu.

•

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-3)

1. Kryt

2. Priehradka na príslušenstvo

3. Pneumatická hadica s rýchlospojkou

4. Vypínač zap/vyp

5. Transportná rukoväť

6. Plniaci tlakomer pneumatík

a-c Adaptérová súprava. d Vyfukovací adaptér

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Pozor! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Kompresor

•

Plniaci tlakomer pneumatík

•

Adaptérová súprava (a,b,c)

•

Adaptér / vyfukovacia dýza (d)

•

Originálny návod na obsluhu

•

3. Správne použitie prístroja

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové pripojenie: ..................220-240 V ~ 50 Hz

Výkon motora: ............................1,1 kW S3 15 %

Otáčky pri voľnobehu n

Otáčky pri voľnobehu n0 (motor) ........15000 min

Prevádzkový tlak v baroch: .........................max. 8

Teor. nasávací výkon l/min.: ........................... 190

Výstupný výkon (stlačený vzduch)

pri 7 baroch: ..................................... 55 litrov/min

Výstupný výkon (stlačený vzduch)

pri 4 baroch: ...................................... 83 litrov/min

Hladina akustického výkonu L Faktor neistoty K Hladina akustického tlaku L Faktor neistoty K

Druh ochrany: ...............................................IP20

Hmotnosť prístroja v kg: ...................... cca 6,5 kg

Trieda ochrany ............................................... II/

Hluk

Emisné hodnoty hluku boli merané podľa EN ISO

3744.

Prevádzkový režim S3 – 15 % - 10 min: S3 = prerušovaná prevádzka bez vplyvu procesu štartovania. To znamená, že v rámci časového úseku 10 minút je max. prevádzková doba 15 % (1,5 minúty).

(pumpa) .......3450 min

v dB: .............. 97

.................................... 1,5 dB

..................................... 1,5 dB

v dB: .................. 75

-1

쓑

- 98 -

Anl_TH_AC_190_Kit_SPK1.indb 98Anl_TH_AC_190_Kit_SPK1.indb 98 02.10.13 14:3202.10.13 14:32

5. Pred uvedením do prevádzky

Presvedčite sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Skontrolujte prípadné poškodenie transpor-

•

tom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor. Postavenie kompresora by sa malo

•

uskutočniť v blízkosti spotrebiča. Dlhé vzduchové vedenia a dlhé prívodné ve-

•

denia (predlžovacie káble) sa neodporúčajú. Dbať na suchý a bezprašný nasávaný vz-

•

duch. Neumiestňujte kompresor vo vlhkej alebo

•

mokrej miestnosti. Kompresor smie byť používaný len vo vhod-

•

ných miestnostiach (dobre vetraných, s teplotou okolia +5 °C až 40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne ani zápalné plyny. Kompresor je vhodný pre použitie v suchých

•

miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané. Prevádzkujte prístroj len na pevnom, rovnom

•

podklade. Počas prevádzky položte kompresor na gu-

•

mené pätky na zadnej strane kompresoru. Pozor! Pri vypnutí kompresora unikne

•

prebytočný vzduch cez bezpečnostný ventil. To je podmienené stavbou prístroja a nejedná sa o poruchu.

6. Montáž a uvedenie do prevádzky

 Pozor!

Pred uvedením do prevádzky prístroj bezpodmienečne kompletne zmontovať!

6.1. Sieťové pripojenie

Pred uvedením do prevádzky dbajte na to, či prítomné sieťové napätie zodpovedá prevádzkovému napätiu podľa typového štítku na prístroji. Dlhé prípojné vedenia, ako aj predlžovacie káble, káblové bubny atď. spôsobujú pokles napätia a môžu spôsobiť problémy pri rozbehu motora. Pri nízkych teplotách pod +5 °C je nábeh motora ohrozený ťažkým chodom.

6.2 Vypínač zap/vyp (4)

Pri zapnutí nastavte vypínač zap/vyp (4) do polohy 1. Pri vypnutí prepnite vypínač zap/vyp (4) do polohy 0.

6.3 Pneumatická hadica s rýchlospojkou(3)

Zapojenie:

Nasuňte koncovku pneumatického nástroja na rýchlospojku, objímka automaticky vyskočí dopredu.

Odpojenie:

Stiahnite objímku dozadu a odoberte nástroj.

Pozor! Pri uvoľňovaní rýchlospojky sa musí držať spojkový diel pevne rukou, aby sa zabránilo prípadnému zraneniu spätným úderom hadice.

6.4 Plniaci tlakomer pneumatík s adaptérmi (obr. 2/pol. 6)

Pracovný tlak v baroch: 0-8

Oblasť použitia:

Plniaci tlakomer pneumatík umožňuje jednoduché a presné plnenie pneumatík. Manometer slúži na kontrolu tlaku pneumatík. S integrovaným vypúšťacím ventilom (e) je možné znížiť príliš vysoký tlak pneumatík.

Skontrolujte po naplnení nastavený tlak pneumatík pomocou kalibrovaného meracieho prístroja, napr. na čerpacej stanici. Plniaci tlakomer pneumatík je vybavený ventilovým adaptérom na automobilové pneumatiky. Pomocou priložených adaptérov (a-c) je možné plniť aj iné typy ventilov.

Použitie ako vyfukovacia pištoľ (obr. 3)

Aby bolo možné použiť plniaci tlakomer pneumatík ako vyfukovaciu pištoľ, musí sa najskôr odskrutkovať hadica s ventilovým adaptérom na automobilové pneumatiky. Teraz je možné naskrutkovať vyfukovací adaptér (d) na plniaci tlakomer.

Oblasť použitia:

Na čistenie / vyfukovanie dutých priestorov alebo ťažko dostupných miest, ako aj na čistenie zašpinených pracovných prístrojov. Plynulo nastaviteľná spúšťacia páčka umožňuje presné dávkovanie stlačeného vzduchu.

- 99 -

Anl_TH_AC_190_Kit_SPK1.indb 99Anl_TH_AC_190_Kit_SPK1.indb 99 02.10.13 14:3202.10.13 14:32

7. Čistenie, údržba a objednanie náhradných dielov

 Pozor!

Pred všetkými čistiacimi a údržbovými prácami vytiahnite kábel zo siete.

 Pozor!

Počkajte, kým je kompresor úplne vychlad- nutý! Nebezpečenstvo popálenia!

 Pozor!

Po použití prístroj vždy vypnite a vytiahnite elektrickú zástrčku zo siete.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom. Hadica a striekacie nástroje sa musia pred

•

čistením odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúšťadlami a pod.

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

7.2 Skladovanie

 Pozor!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zapojené pneumatické prístroje. Kompresor odstavte tak, aby nemohol byť uvedený do prevádzky nepovolanou osobou.

 Pozor!

Kompresor skladovať len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápať, ale skladovať v postavenom stave!

- 100 -

Anl_TH_AC_190_Kit_SPK1.indb 100Anl_TH_AC_190_Kit_SPK1.indb 100 02.10.13 14:3202.10.13 14:32

Einhell TC-AC 190/8 OF Set User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
