TC-AC 190/6/8 OF Set

D Originalbetriebsanleitung

Kompressor

GB Original operating instructions

Compressor

F Instructions d’origine

Compresseur

I Istruzioni per l’uso originali

Compressore

DK/ Original betjeningsvejledning N Kompressor

S Original-bruksanvisning

Kompressor

CZ Originální návod k obsluze

Kompresor

SK Originálny návod na obsluhu

Kompresor

NL Originele handleiding

Compressor

E Manual de instrucciones original

Compresor

FIN Alkuperäiskäyttöohje

Kompressori

SLO Originalna navodila za uporabo

Kompresor

H Eredeti használati utasítás

Kompresszor

GR Πρωτότυπες Οδηγίες χρήσης

Συμπιεστής

Art.-Nr.: 40.206.50 I.-Nr.: 11018

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 1Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 1 10.07.2019 10:08:1110.07.2019 10:08:11

8 6

4 4

- 2 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 2Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 2 10.07.2019 10:08:1210.07.2019 10:08:12

4 5

6 7

- 3 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 3Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 3 10.07.2019 10:08:1310.07.2019 10:08:13

8 9

III

10 11

III

- 4 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 4Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 4 10.07.2019 10:08:1510.07.2019 10:08:15

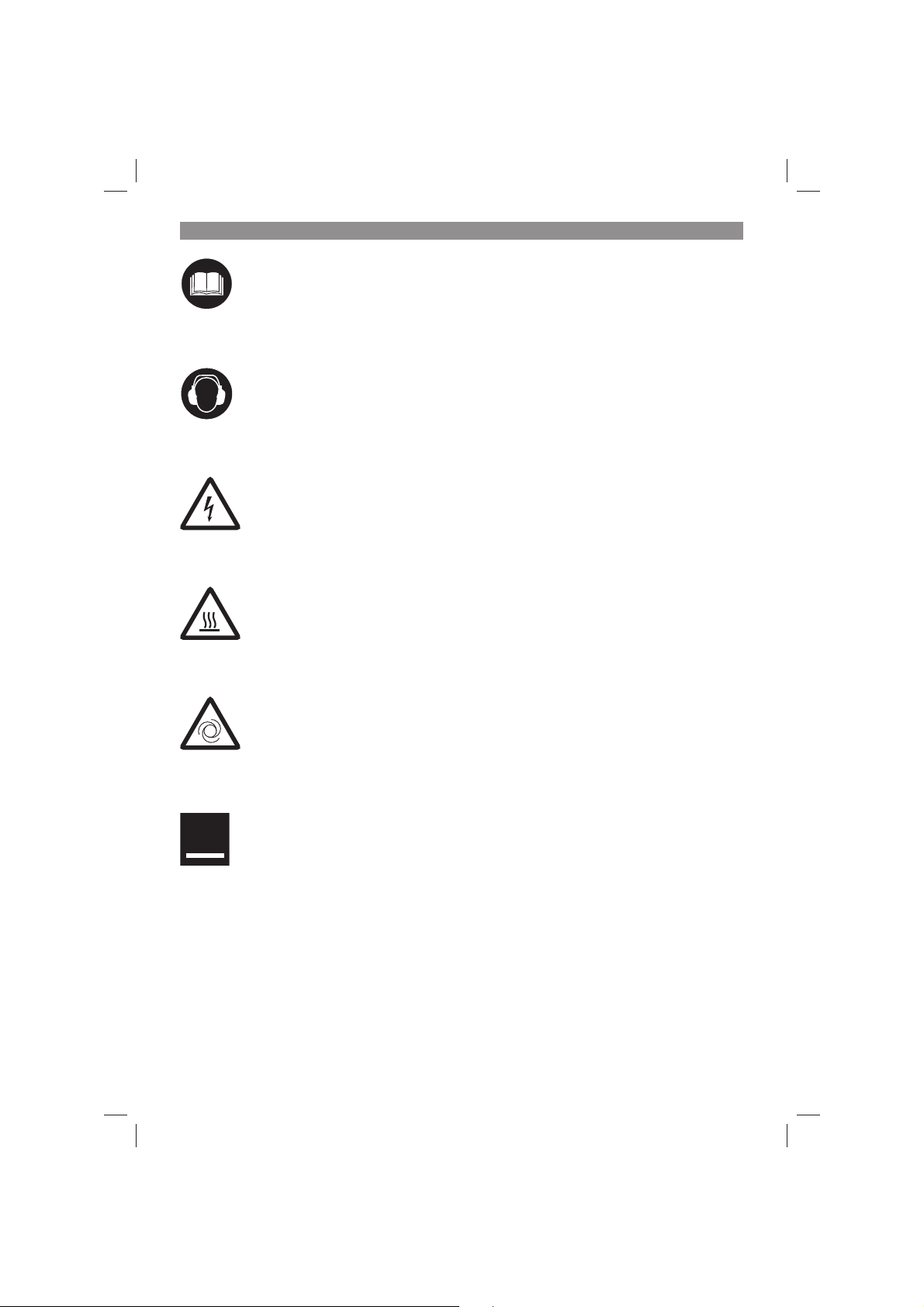

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Warnung vor elektrischer Spannung!

Warnung vor heißen Teilen!

Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen

PS: 8 bar T

: -10°C

min

: +100°C

max

V: 6 L

PS: max. Betriebsdruck T

: max. Betriebstemperatur

max

: min. Betriebstemperatur

min

V: Fassungsvermögen des Behälters

- 5 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 5Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 5 10.07.2019 10:08:1610.07.2019 10:08:16

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

1. Gehäuseabdeckung

2. Druckbehälter

3. Haken für Kabelaufwicklung

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer

(eingestellter Druck kann abgelesen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriﬀ

10. Sicherheitsventil

11. Ablass-Schraube für Kondenswasser

12. Aufbewahrungsfach 8-teiliges Adapterset

13. 8-teiliges Adapterset

14. Reifenfüllmesser

15. Ausblasadapter

16. Druckluftschlauch

17. Aufbewahrungshaken Reifenfüllmesser

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Reifenfüllmesser

•

Ausblasadapter

•

8-teiliges Adapterset

•

Druckluftschlauch

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

- 6 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 6Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 6 10.07.2019 10:08:1610.07.2019 10:08:16

3. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: .......................220-240 V ~ 50 Hz

Motorleistung kW: ........................................... 1,2

Kompressor-Drehzahl min

Betriebsdruck bar: .............................................. 8

Druckbehältervolumen (in Liter): ........................ 6

Theo. Ansaugleistung l/min.: .......................... 190

Abgabeleistung (Druckluft)

bei 7 bar: ...........................................55 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: ............................................77 Liter/min

Schalleistungspegel LWA in dB: ......................... 97

Unsicherheit K Schalldruckpegel L Unsicherheit K

Schutzart: ......................................................IP20

Gerätegewicht in kg: ..................................ca. 8,8

Gefahr! Geräusch

Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

...................................... 0,65 dB

....................................... 0,65 dB

-1

: ......................... 3800

in dB: .............................. 77

5. Vor Inbetriebnahme

Warnung!

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen. Lange Luftleitungen und lange Zuleitungen

•

(Verlängerungskabel) sind zu vermeiden. Auf trockene und staubfreie Ansaugluft ach-

•

ten. Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen. Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden. Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund Verwenden Sie flexible Schläuche um eine

•

Übertragung von unzulässigen Lasten auf das Rohrleitungssystem an der Verbindung der Kompressoranlage zum Rohrleitungssystem zu vermeiden. Es ist notwenig Abscheider, Fänger und

•

Abflussmöglichkeiten zu verwenden, die zur Bearbeitung der vom Kompressor produzierten Flüssigkeiten vor Inbetriebsetzen der Kompressoranlage erforderlich sind. Zuführschläuche bei Drücken über 7 bar soll-

•

ten mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestattet werden.

- 7 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 7Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 7 10.07.2019 10:08:1710.07.2019 10:08:17

6. Montage und Inbetriebnahme

Hinweis! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1 Netzanschluß

Lange Zuleitungen, sowie Verlängerungen,

•

Kabeltrommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist

•

der Motoranlauf durch Schwergängigkeit gefährdet.

6.2 Ein-/Aus-Schalter (Abb. 1)

Stellen Sie den Ein-/Aus-Schalter (8) zum Einschalten auf die Position 1. Zum Ausschalten Ein-/Aus-Schalter (8) in Position 0 bringen.

6.3 Druckeinstellung: (Abb. 1)

Mit dem Druckregler (7) kann der Druck am

•

Manometer (6) eingestellt werden. Der eingestellte Druck kann an der Schnell-

•

kupplung (5) entnommen werden.

6.4 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 bar Ausschaltdruck ca. 8 bar

7. Bedienung

7.1 Reifenfüllmesser mit Adaptern (Abb. 3)

Arbeitsdruck in bar: 0 – 8 Einsatzbereich:

Der Reifenfüllmesser (14) ermöglicht ein einfaches und genaues Befüllen von Autoreifen. Das Manometer dient zur Kontrolle des Reifendrucks. Mit dem integrierten Ablassventil (e) ist es möglich einen zu hohen Reifendruck zu senken. Der Reifenfüllmesser ist mit einem Ventiladapter für Autoreifenventile ausgestattet.

Warnung! Beachten Sie die Angaben des Reifenherstellers und Fahrzeugherstellers zum empfohlenen Reifendruck. Warnung! Dieses Gerät ist nicht geeicht! Überprüfen Sie für einen geeichten Messwert nach dem Befüllen den Reifendruck mit einem geeigneten Messgerät, zum Beispiel an einer Tankstelle.

Verwendung als Ausblaspistole

Um den Reifenfüllmesser als Ausblaspistole zu verwenden muss zuerst der Schlauch mit dem Ventiladapter für Autoreifen abgeschraubt werden. Nun kann der Ausblasadapter (15) am Reifenfüllmesser verschraubt werden.

Einsatzbereich:

Zum Reinigen/Ausblasen von Hohlräumen oder schwer zugänglichen Stellen, sowie zum Reinigen von verschmutzten Arbeitsgeräten. Der stufenlos bedienbare Abzugshebel ermöglicht eine exakte Dosierung der Druckluft.

7.2 Anleitung für das Adapterset

Aus der folgenden Übersicht entnehmen Sie die richtige Benutzung der Adapter für die verschiedenen Ventile (Zum Anschluss der Adapter am Kompressor siehe Abb. 11).

Ballnadel (Abb. 4)

•

Einsatzbereich: Zum Aufpumpen von Bällen. Die Ballnadel kann zum Aufpumpen von un-

terschiedlichen Bällen verwendet werden. TIPP: Um Beschädigungen des Ventils zu vermeiden, sollten Sie die Ballnadel vor dem Einführen etwas anfeuchten.

Ventil-Adapter (Abb. 5)

•

Einsatzbereich: Passt für Blitz-Ventile von

Fahrradreifen.

Der Blitz-Ventil-Adapter ermöglicht ein einfa-

ches Befüllen von Fahrradreifen. Adapter I (Abb. 6/Pos. I)

•

Einsatzbereich: Für alle Ventile mit einem Innen-Ø ab 8mm. Sie können den Adapter zum Beispiel für Luftmatratzen, Pools oder auch für Boote verwenden. TIPP: Führen Sie den Adapter I in das Ventil ein, wie in Bild 6, Skizze d gezeigt. Wichtig! Die Ventilkappe muss durch entsprechendes Zusammendrücken etwas aufgeklappt werden.

Adapter II (Abb. 7/Pos. II)

•

Einsatzbereich: Für Schraubventile. Sie können ihn für alle handelsüblichen Badeboote, Kajaks oder andere große Artikel, wie zum Beispiel Pools, die mit einem Schraubventil ausgestattet sind, verwenden.

Entlüftungs-Adapter (Abb. 8/Pos. III)

•

Einsatzbereich: Für Entlüftungsventile Ein Entlüftungsventil ﬁ nden Sie zusam- men mit anderen Ventilen (Standardventil, Schraubventil,…) auf vielen großvolumigen Artikeln, wie zum Beispiel einem Flockbett.

- 8 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 8Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 8 10.07.2019 10:08:1710.07.2019 10:08:17

Konischer Universaladapter (Abb. 9-10)

•

Einsatzbereich: Der Universaladapter kann

zum Befüllen für Luftmatratzen und ähnlichem verwendet werden.

8. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

9. Reinigung, Wartung und Ersatzteilbestellung

Gefahr! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

Warnung! Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Warnung! Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

Gefahr! Schalten Sie nach der Benutzung das Gerät immer aus und ziehen Sie den Netzstecker.

9.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

9.2 Kondenswasser (Abb. 1) Hinweis! Für dauerhafte Haltbarkeit des

Druckbehälters (2) ist nach jedem Betrieb das Kondenswasser durch Öﬀ nen der Ablass-Schrau- be(11) abzulassen. Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sich bitte an die Kundendienstwerkstatt.

9.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst. Anschließend lassen Sie den Ring wieder los.

9.4 Lagerung Warnung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Warnung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

9.5 Transport

Transportieren Sie das Gerät nur am Trans-

•

portgriff. Schützen Sie das Gerät gegen unerwartete

•

Schläge bzw. Vibrationen.

- 9 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 9Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 9 10.07.2019 10:08:1710.07.2019 10:08:17

9.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

10. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orde- rung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 10Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 10 10.07.2019 10:08:1710.07.2019 10:08:17

11. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft nicht

Kompressor läuft, jedoch kein Druck

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

4. Motor überhitzt

1. Rückschlagventil undicht

2. Dichtungen defekt

3. Ablass-Schraube für Kondenswasser undicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler eingestellt.

1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungs-kabel

mit ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur betreiben.

4. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

1. Rückschlagventil bei einer Fachwerkstatt ersetzen lassen.

2. Dichtungen überprüfen, defekte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus tauschen.

2. Schnellkupplung überprüfen,

ggf. ersetzen.

3. Druckregler weiter aufdrehen.

- 11 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 11Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 11 10.07.2019 10:08:1710.07.2019 10:08:17

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Luftﬁ lter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 12Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 12 10.07.2019 10:08:1810.07.2019 10:08:18

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 13Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 13 10.07.2019 10:08:1810.07.2019 10:08:18

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 14Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 14 10.07.2019 10:08:1810.07.2019 10:08:18

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muﬀ s. The impact of noise can cause damage to hearing.

Beware of electrical voltage!

Beware of hot parts!

Warning! The unit will start up automatically without warning if the pressure drops below cut-in pressu-

re!

PS: 8 bar T

: -10°C

min

: +100°C

max

V: 6 L

PS: Max. operating pressure T

: Max. operating temperature

max

: Min. operating temperature

min

V: Tank capacity

- 15 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 15Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 15 10.07.2019 10:08:1910.07.2019 10:08:19

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Danger! Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

2. Layout and items supplied

15. Blow-out adapter

16. Compressed air hose

17. Storage hook for tire pressure gauge

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

Tire pressure gauge

•

Blow-out adapter

•

8-piece adapter set

•

Compressed air hose

•

Original operating instructions

•

Safety information

•

2.1 Layout (Fig. 1-3)

1. Housing cover

2. Pressure tank

3. Hook for cable store

4. Foot

5. Quick-lock coupling (regulated compressed air)

6. Pressure gauge (for reading the set pressure)

7. Pressure regulator

8. ON/OFF switch

9. Transport handle

10. Safety valve

11. Drainage screw for condensation water

12. Storage compartment for 8-piece adapter set

13. 8-piece adapter set

14. Tire pressure gauge

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 16Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 16 10.07.2019 10:08:1910.07.2019 10:08:19

3. Proper use

The compressor is designed for generating compressed air for tools operated by compressed air.

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the

- 16 -

machine is used in commercial, trade or industrial businesses or for equivalent purposes.

4. Technical data

Mains connection: ..................220-240 V ~ 50 Hz

Motor rating kW: ............................................ 1.2

Compressor speed min

Operating pressure bar: ................................... 8

Pressure vessel capacity (in liters): .................. 6

Theoretical suction rate l/min.: ..................... 190

Output (compressed air) at 7 bar: ....55 liters/min

Output (compressed air) at 4 bar: ....77 liters/min

Sound power level Uncertainty K Sound pressure level L Uncertainty K

Protection type: ........................................... IP20

Weight of the unit in kg: ......................approx. 8.8

Danger! Noise

The noise emission values were measured in accordance with EN ISO 3744.

-1

: ........................... 3800

in dB: ........................... 97

LWA

....................................... 0.65 dB

in dB: ...................... 77

........................................ 0.65 dB

5. Before starting the equipment

Warning!

Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data.

Examine the machine for signs of transit da-

•

mage. Report any damage immediately to the company which delivered the compressor. The compressor should be set up near the

•

working consumer. Avoid long air lines and long supply lines (ex-

•

tensions). Make sure the intake air is dry and dust-free.

•

Do not set up the compressor in damp or wet

•

rooms. The compressor may only be used in suitable

•

rooms (with good ventilation and an ambient temperature from +5°C to +40°C). There must be no dust, acids, vapors, explosive gases or inflammable gases in the room. The compressor is designed to be used in dry

•

rooms. It is prohibited to use the compressor in areas where work is conducted with spray-

ed water. The equipment must be set up where it can

•

stand securely. Use flexible hoses in order to prevent trans-

•

mitting unacceptable loads to the pipeline system at the connection between the compressor system and the pipeline system. It is essential to use separators, traps and

•

drains which process the liquids produced by the compressor before the compressor system is put into operation. Supply hoses at pressures above 7 bar

•

should be equipped with a safety cable (e.g. a wire rope).

6. Assembly and starting

Important! You must fully assemble the equipment before using it for the ﬁ rst time.

6.1 Mains connection

Long supply cables, extensions, cable reels

•

etc. cause a drop in voltage and can impede motor start-up. At low temperatures below +5°C, sluggish-

•

ness may make starting difficult or impossible.

6.2 ON/OFF switch (Fig. 1)

To switch on the equipment, set the On/Oﬀ switch (8) to position 1. To switch oﬀ the equipment, move the On/Oﬀ switch (8) to position 0 .

6.3 Setting the pressure (Fig. 1)

You can adjust the pressure on the pressure

•

gauge (6) using the pressure regulator (7). The set pressure can be drawn from the

•

quick-lock coupling (5).

6.4 Setting the pressure switch

The pressure switch is set at the factory. Cut-in pressure approx. 6 bar Cut-out pressure approx. 8 bar

- 17 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 17Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 17 10.07.2019 10:08:1910.07.2019 10:08:19

7. Operation

7.1 Tire pressure gauge with adapters (Fig. 3)

Working pressure in bar: 0 – 8 Range of applications:

The tire pressure gauge (14) allows you to inﬂ ate car tires easily and exactly. Use the pressure gauge to check the tire pressure. If the tire pressure is too high, you can reduce the pressure with the integrated relief valve (e). The tire pressure gauge comes with a valve adapter for car tire valves.

Warning! Observe the information supplied by the tire manufacturer and the vehicle manufacturer relating to the recommended tire pressure. Warning! This equipment is not calibrated! For a calibrated measurement value, check the actual tire pressure using a calibrated meter after you have inﬂ ated the tires yourself, e.g. at a petrol station.

Use as a blow-out pistol

To use the tire pressure gauge as a blow-out pistol you must ﬁ rst unscrew and remove the hose with the valve adapter for care tires. Now the blow-out adapter (15) can be screwed to the tire pressure gauge.

Range of applications:

For cleaning and blowing out hollow spaces or hard-to-reach areas, as well as for cleaning soiled equipment. The inﬁ nitely variable trigger lever al- lows an exact dosing of compressed air.

Adapter I (Fig. 6/Item I)

•

Area of application: For all valves with an internal diameter of 8 mm or more. You can use this adapter to inflate airbeds, pools and even boats. TIP: Insert the adapter I into the valve as shown in Figure 6, drawing d. Important! The valve cap must be opened a little by being pressed together slightly.

Adapter II (Fig. 7/Item II)

•

Area of application: For screw valves. This adapter can be used for all conventional boats, kayaks and other large items such as pools, which are fitted with a screw valve.

Vent adapter (Fig. 8/Item III)

•

Area of application: For deflation valves you can find a deflation valve combined with other valves (standard valve, screw valve, etc.) on many large articles such as an inflatable mattress.

Conical universal adapter (Fig. 9-10)

•

Area of application: The universal adapter can be used for inflating airbeds and other similar items.

8. Replacing the power cable

Danger!

If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its after-sales service or similarly trained personnel to avoid danger.

7.2 Instructions for the adapter set

For information on the correct use of the adapters for the various valves, please refer to the following overview (see Fig. 11 which shows how to connect the adapter to the compressor).

Ball needle (Fig. 4)

•

Area of application: For inflating balls. The ball needle can be used to inflate a variety of different balls. TIP: To avoid damaging the valve, moisten the needle slightly before inserting it. Valve adapter (Fig. 5)

•

Area of application: For Dunlop cycle tire valves. This Dunlop valve adapter is designed for inflating cycle tires.

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 18Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 18 10.07.2019 10:08:2010.07.2019 10:08:20

9. Cleaning, maintenance and ordering of spare parts

Danger!

Pull the power plug before doing any cleaning and maintenance work on the appliance.

Warning! Wait until the compressor has completely cooled down. Risk of burns!

Warning! Always depressurize the tank before carrying out any cleaning and maintenance work.

Danger! After use, always switch oﬀ the equipment immediately and pull out the power plug.

- 18 -

9.1 Cleaning

Keep the safety devices free of dirt and dust

•

as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure. We recommend that you clean the appliance

•

immediately after you use it. Clean the appliance regularly with a damp

•

cloth and some soft soap. Do not use cleaning agents or solvents; these may be aggressive to the plastic parts in the appliance. Ensure that no water can get into the interior of the appliance. You must disconnect the hose and any

•

spraying tools from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

9.2 Condensed water (Fig. 1) Important! To ensure a long service life of the

pressure vessel (2), drain oﬀ the condensed water by opening the drain screw (11) each time after using. Check the pressure vessel for signs of rust and damage each time before using. Do not use the compressor with a damaged or rusty pressure vessel. If you discover any damage, please contact the customer service workshop.

9.3 Safety valve (10)

The safety valve has been set for the highest permitted pressure of the pressure vessel. It is prohibited to adjust the safety valve or remove its seal. Actuate the safety valve from time to time to ensure that it works when required. Pull the ring with suﬃ cient force until you can hear the compressed air being released. Then release the ring again.

9.5 Transport

Transport the equipment only by carrying it by

•

the transport handle. Protect the equipment against unexpected

•

knocks and vibrations.

9.6 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.isc-gmbh.info

10. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

9.4 Storage Warning!

Pull the mains plug out of the socket and ventilate the appliance and all connected pneumatic tools. Switch oﬀ the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

Warning! Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

- 19 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 19Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 19 10.07.2019 10:08:2010.07.2019 10:08:20

11. Possible causes of failure

Problem Cause Solution

The compressor does not start.

The compressor starts but there is no pressure.

The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.

1. No supply voltage.

2. Insuﬃ cient supply voltage.

3. Outside temperature is too low.

4. Motor is overheated.

1. The non-return valve leaks.

2. The seals are damaged.

3. The drain plug for condensation water leaks.

1. The hose connections have a leak.

2. A quick-lock coupling has a leak.

3. Insuﬃ cient pressure set on the pressure regulator.

1. Check the supply voltage, the power plug and the socket-outlet.

2. Make sure that the extension cable is not too long. Use an extension cable with large enough wires.

3. Never operate with an outside temperature of below +5° C.

4. Allow the motor to cool down. If necessary, remedy the cause of the overheating.

1. Have a service center replace the non-return valve.

2. Check the seals and have any damaged seals replaced by a service center.

3. Tighten the screw by hand. Check the seal on the screw and replace if necessary.

1. Check the compressed air hose and tools and replace if necessary.

2. Check the quick-lock coupling and replace if necessary.

3. Increase the set pressure with the pressure regulator.

- 20 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 20Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 20 10.07.2019 10:08:2010.07.2019 10:08:20

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request: As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment. The old equipment can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 21 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 21Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 21 10.07.2019 10:08:2010.07.2019 10:08:20

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, air ﬁ lter Consumables* Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple- ase ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 22Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 22 10.07.2019 10:08:2010.07.2019 10:08:20

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product neither for their commercial activities nor for any other self-employed activities. These warranty terms regulate additional warranty services, which the manufacturer mentioned below promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of said defects on the product or the replacement of the product, whichever we prefer. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 23 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 23Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 23 10.07.2019 10:08:2110.07.2019 10:08:21

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Attention à la tension électrique !

Attention aux pièces brûlantes !

Avertissement ! L‘unité démarre automatiquement sans avertissement sous la pression

d‘enclenchement en cas de chute de pression !

PS: 8 bar T

: -10°C

min

: +100°C

max

V: 6 L

PS : Pression de service max. T

: Température de service max.

max

: Température de service min.

min

V : Contenance du réservoir

- 24 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 24Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 24 10.07.2019 10:08:2110.07.2019 10:08:21

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (ﬁ gures 1-3)

1. Recouvrement du boîtier

2. Récipient sous pression

3. Crochet pour enrouleur de câble

4. Pied d’appui

5. Raccord rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Régulateur de pression

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Bouchon ﬁ leté de vidange pour eau de con- densation

12. Compartiment de stockage du kit adaptateur 8 pièces

13. Kit adaptateur 8 pièces

14. Pistolet de gonﬂ age à manomètre

15. Adaptateur de souﬄ age

16. Tuyau d’air comprimé

17. Crochet de stockage pistolet de gonﬂ age à manomètre

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Pistolet de gonflage à manomètre

•

Adaptateur de soufflage

•

Kit adaptateur 8 pièces

•

Tuyau d’air comprimé

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

- 25 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 25Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 25 10.07.2019 10:08:2110.07.2019 10:08:21

3. Utilisation conforme à l’aﬀ ectation

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé.

La machine doit exclusivement être employée conformément à son aﬀ ectation. Chaque uti- lisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Branchement réseau : ............220-240 V ~ 50 Hz

Puissance du moteur kW : ............................ 1,2

Vitesse de rotation du compresseur tr/min : 3800

Pression de service en bars : ........................... 8

Volume du récipient sous pression (en litres) : . 6

Puissance d’aspiration théorique l/min : ....... 190

Puissance de sortie (air comprimé)

à 7 bars : .......................................... 55 litres/min

Puissance de sortie (air comprimé)

à 4 bars : .......................................... 77 litres/min

Niveau de puissance acoustique L Imprécision K Niveau de pression acoustique L Imprécision K

Type de protection : ..................................... IP20

Poids de l’appareil en kg : ........................ env. 8,8

Danger ! Bruit

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

.......................................0,65 dB

en dB : . 97

en dB : ..... 77

5. Avant la mise en service

Avertissement !

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Vérifiez que l’appareil n’a pas été endom-

•

magé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur. Il est recommandable d’installer le compres-

•

seur à proximité du consommateur. Evitez les tuyaux à air et les câbles

•

d’alimentation (câbles de rallonge) longs. Veillez à ce que l’air aspiré soit sec et sans

•

poussière. N’installez pas le compresseur dans un local

•

humide ou détrempé. Le compresseur doit être utilisé uniquement

•

dans des endroits adéquats (bonne ventilation, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable. Le compresseur doit être employé dans des

•

endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussures d’eau. Exploitez l‘appareil uniquement sur un sup-

•

port solide, et plat. Utilisez des tuyaux flexibles afin d‘éviter une

•

transmission de charges inadmissibles sur le système de conduites situé au niveau du raccordement de l‘installation de compression vers le système de conduites. Il est nécessaire d‘utiliser des purgeurs, des

•

pièges et des possibilités d‘écoulement pour traiter les liquides produits par le compresseur avant la mise en marche de l‘installation de compression. Les tuyaux d‘amenée devraient être équipés

•

d‘un câble de sécurité (par ex. un câble en acier) en cas de pressions supérieures à 7 bars.

- 26 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 26Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 26 10.07.2019 10:08:2110.07.2019 10:08:21

6. Montage et mise en service

Remarque ! Avant la mise en service, montez l’appareil impérativement dans son ensemble !

6.1 Raccordement réseau

Les longs câbles d’alimentation tout com-

•

me les rallonges, tambours de câble, etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous

•

de +5 °C, le moteur marche durement et peut ne pas démarrer.

6.2 Interrupteur marche/arrêt (ﬁ g. 1)

Mettez l’interrupteur marche/arrêt (8) en position 1 pour la mise en circuit. Pour la mise hors circuit, mettez l’interrupteur marche/arrêt (8) en position 0.

6.3 Réglage de pression : (ﬁ g. 1)

Le régulateur de pression (7) permet de rég-

•

ler la pression sur le manomètre (6). La pression réglée peut être prise au niveau

•

du raccord rapide (5).

6.4 Réglage du manocontact

Le manocontact est réglé à l’usine. Pression d’enclenchement env. 6 bars Pression de mise hors circuit env. 8 bars

7. Commande

7.1 Pistolet de gonﬂ age à manomètre avec

adaptateurs (ﬁ g. 3) Pression de service en bars : 0 – 8 Domaine d’application :

Le pistolet de gonﬂ age à manomètre (14) permet de remplir les pneus avec précision et en toute simplicité. Le manomètre sert au contrôle de la pression de gonﬂ age. La soupape d’évacuation intégrée (e) permet de diminuer la pression de gonﬂ age lorsqu’elle est trop importante. Le pis- tolet de gonﬂ age à manomètre est équipé d’un adaptateur de valve pour valves de pneus.

Avertissement ! Veuillez respecter les indications du fabricant de pneus et du constructeur du véhicule relatives à la pression de gonﬂ age recommandée.

Avertissement ! Cet appareil n’est pas calibré ! Contrôlez pour une valeur de mesure calibrée après le remplissage la pression de gonﬂ age en utilisant un manomètre adapté, par exemple dans une station-service.

Utilisation comme pistolet de souﬄ age

Pour utiliser le pistolet de gonﬂ age à manomètre comme pistolet de souﬄ age, commencez par dévisser le tuyau avec l’adaptateur de valve pour pneus. L’adaptateur de souﬄ age (15) peut être à présent vissé sur le pistolet de gonﬂ age à ma- nomètre.

Domaine d’application :

Pour nettoyer/nettoyer par souﬄ age des creux ou les endroits diﬃ cilement accessibles et pour nettoyer les appareils encrassés. Le levier de détente à commande continue permet de doser avec précision l’air comprimé.

7.2 Mode d’emploi du kit adaptateur

Veuillez consulter les instructions d’utilisation correcte de l’adaptateur pour les diﬀ érentes valves dans le récapitulatif suivant (pour raccorder l’adaptateur au compresseur, cf. ﬁ g. 11).

Embout pour ballons (fig. 4)

•

Domaine d’application : Pour le gonflage de ballons. L’embout pour ballons peut être utilisé pour le gonflage de différents ballons. CONSEIL : Pour éviter un endommagement de la valve, il convient d’humidifier légèrement l’embout pour ballons avant de l’insérer. Adaptateur de valve (fig. 5)

•

Domaine d’application : Adapté pour les valves Dunlop de pneus de vélos. L’adaptateur de valves Dunlop permet un gonflage aisé de pneus de vélos. Adaptateur I (fig. 6/pos. I)

•

Domaine d’application : Pour toutes les valves avec un diamètre intérieur à partir de 8 mm. Vous pouvez utiliser l’adaptateur par exemple pour les matelas pneumatiques, les piscines ou également les bateaux. CONSEIL : Insérez l’adaptateur I dans la valve comme indiqué sur la figure 6, schéma d. Important ! Il faut presser le capuchon de la valve pour l’ouvrir légèrement.

Adaptateur II (fig. 7/pos. II)

•

Domaine d’application : Pour valves à filetage. Vous pouvez l’utiliser pour tous les bateaux, kayaks classiques ou autres gros objets comme par exemple les piscines qui sont

- 27 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 27Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 27 10.07.2019 10:08:2210.07.2019 10:08:22

équipées d’une valve à filetage.

Adaptateur d’échappement (fig. 8/pos. III)

•

Domaine d’application : Pour les valves

d’échappement. On trouve les valves

d’échappement tout comme d’autres valves

(valve standard, valve à filetage, ...) sur beau-

coup d’articles de grande dimension, comme

par exemple les matelas gonflables.

Adaptateur universel conique (fig. 9-10)

•

Domaine d’application : L’adaptateur univer-

sel peut être utilisé pour les matelas gonflab-

les et objets similaires.

8. Remplacement de la ligne de

raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

9. Nettoyage, maintenance et

commande de pièces de rechange

Danger ! Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

Avertissement ! Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure !

Avertissement ! Avant tous travaux de nettoyage et de maintenance, mettre la chaudière hors circuit.

Danger ! Éteignez toujours l‘appareil après utilisation et débranchez la ﬁ che de contact.

9.1 Nettoyage

Maintenez les dispositifs de protection aussi

•

propres (sans poussière) que possible. Frot-

tez l’appareil avec un chiffon propre ou souf-

flez dessus avec de l’air comprimé à basse

pression.

Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. Détachez le tuyau et les outils de pulvérisati-

•

on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres produits du même genre.

9.2 Eau de condensation (ﬁ g. 1) Remarque ! Aﬁ n de maintenir le récipient sous

pression (2) durablement en bon état, il convient de vidanger l’eau de condensation après chaque utilisation en ouvrant le bouchon ﬁ leté de vidange (11). Contrôlez le récipient sous pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec un récipient sous pression rouillé ou endommagé. Si vous constatez des endommagements, adressez-vous au service après-vente.

9.3 Soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurié ou supprimer ses plombs. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut l’actionner de temps en temps. Tirez sur la bague jusqu’à ce que vous entendiez l’air comprimé s’échapper. Ensuite, relâchez la bague.

9.4 Entreposage Avertissement !

Tirez la ﬁ che de contact, ventilez l’appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service.

Avertissement ! Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

9.5 Transport

Transportez l’appareil uniquement par la

•

poignée de transport. Protégez l’appareil contre les chocs ou les

•

vibrations inattendus.

- 28 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 28Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 28 10.07.2019 10:08:2210.07.2019 10:08:22

9.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

- 29 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 29Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 29 10.07.2019 10:08:2210.07.2019 10:08:22

11. Origine possible des pannes

Problème Origine Solution

Le compresseur ne marche pas.

Le compresseur fonctionne, cependant aucune pression n’est présente.

Le compresseur fonctionne, la pression est aﬃ chée sur le manomètre, mais les outils ne fonctionnent pas.

1. Tension secteur pas présente.

2. Tension secteur trop basse.

3. Température extérieure trop faible.

4. Moteur surchauﬀ é.

1. Soupape anti-retour non étanche

2. Joints cassés.

3. Bouchon ﬁ leté de vidange pour l‘eau condensée perméable.

1. Raccords de ﬂ exibles perméables.

2. Raccord rapide non étanche.

3. Pas assez de pression réglée sur le régulateur de pression.

1. Contrôler le câble, la ﬁ che de con- tact, le fusible et la prise de courant.

2. Evitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suﬃ samment de diamètre de brin.

3. Ne pas s‘en servir à une température inférieure à +5°C.

4. Laisser refroidir le moteur, le cas échéant, éliminer l‘origine de la surchauﬀ e.

1. Remplacer la soupape anti-retour.

2. Contrôler les joints, faire remplacer les joints cassés dans un atelier.

3. Resserrer la vis manuellement. Contrôler le joint sur la vis, le remplacer le cas échéant.

1. Contrôler le tuyau d‘air comprimé et les outils, le cas échéant, le remplacer.

2. Contrôler le raccord rapide, le cas échéant, le remplacer

3. Ouvrir encore le régulateur de pression.

- 30 -

Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 30Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 30 10.07.2019 10:08:2210.07.2019 10:08:22

+ 104 hidden pages
