EINHELL LEF 200M Operating Instructions Manual



Bedienungsanleitung
Luftentfeuchter



Operating Instructions
Dehumidifier



Mode d’emploi
Déshydrateur d’air



Manual de instruções
Desumidificadorr



Manual de instrucciones
Deshumidificador



Bruksanvisning
Luftavfuktare



Käyttöohje
Ilmankuivain



Istruzioni per l’uso
Deumidificatore



Instrukcja obsługi
Osuszacz powietrza



Návod k obsluze
Odvlhčovač vzduchu



Návod na obsluhu
vysušovača vzduchu



Art.-Nr.: 23.691.00 I.-Nr.: 01026

LEF 200M

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 1

®

2

D

Technische Daten:

Stromanschluß 230V ~ 50 Hz
Feuchtigkeitsentzug 10 Liter pro Tag

(bei Raumtemperatur von 30°C und Luftfeuchte von 80%)
Leistungsaufnahme 250 Watt (30°C - 80% Luftfeuchte)
Temperaturbereich 5 - 35°C
Kühlmittel R 134a / 100 g
Wasserbehälter 2,5 l
Nettogewicht 14,5 kg
Maße 27 x 33 x 50 cm (Breite x Tiefe x Höhe)

Gerätebeschreibung

1 Bedienfeld
2 Filter
3 Luftgitter
4 Kondenswasserbehälter
5 Wasserstandsanzeige
6 Lenkrollen

Bedienfeld

1 Feuchtigkeitsregler
2 Schalter für Lüftergeschwin-

digkeit
3 LED “Power”
4 LED “Kondeswasserbehälter

voll”

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 2

3

Lesen Sie die Anleitung sorgfältig
durch und bewahren Sie diese für
spätere Zwecke gut auf.

Eigenschaften

Feuchtigkeitsentzug

10 l pro Tag (bei Raumtemperatur 30 °C - 80 %
Luftfeuchte)

Automatische Abschaltung, wenn der Wasserbe­hälter voll ist.
Wenn der Wasserbehälter voll ist, leuchtet der
Wasserstandsanzeiger rot auf und das Gerät
schaltet sich automatisch ab.

Aktivkohlefilter

Um die Vermehrung von Bakterien zu reduzieren
und Staubpartikel zu absorbieren.

Funktionsprinzip

Der Luftentfeuchter überwacht die relative Luft­feuchtigkeit der zugeführten Luft. Die Luftfeuchtigkeit
kondensiert an den Kühlelementen und wird in den
Wasserbehälter geleitet. Die trockene Luft wird am
Verflüssiger etwas erwärmt an den Raum zurück ge­geben.

Einsatzmöglichkeiten

Zu viel Luftfeuchtigkeit ist nicht gut für Sie und Ihr
Heim. Mit dem LEF 200 M können Sie im Kellerge­schoß, Lagerräume, Einbauschränke, Speise­kammern, Küchen, Büchereien, Galerien, Tresor­räume, Computerräume, Archive, Wohnzimmer und

Schlafzimmer ein angenehmes und gesundes Raum­klima schaffen.

Hinweis:

70% Luftfeuchte ist die Obergrenze für den
Menschen, um sich noch wohl zu fühlen. Wenn es
dem Menschen zu warm ist, ist der Wassergehalt zu
hoch, in anderen Worten die Luftfeuchte ist zu hoch.
Luftfeuchte hat eine bestimmte Relation zur Temper­atur. Generell gilt: 60-70% für den Sommer und 50­70% für den Winter.

Vor Inbetriebnahme

 Die Raumtemperatur muss im Bereich von 5 -

35 °C liegen. Außerhalb diesen Bereichs funktio­niert der Luftentfeuchter nicht.

 Raum-Erwärmung

Der Luftentfeuchter erzeugt Wärme, so dass die
Raumtemperatur leicht steigen kann.

Wichtige Sicherheitshinweise:

 Das Entfeuchtungsgerät muss immer in

senkrechter Position sein.

 Nach Transport oder Neigung (Schrägstellen)

das Gerät mindestens 1 Stunde nicht an die
Steckdose anschließen.

 Das Gerät muss nach allen Seiten ca. 15 cm

Luftabstand haben, um genügend Luft ansaugen
zu können.

 Halten Sie alle Fremdkörper von der Lufteintritts-

und Austrittsöffnung fern.

 Stellen Sie das Gerät entfernt von Heizgeräten

oder Wärme erzeugenden Geräten auf.

 Gießen oder sprühen Sie niemals Wasser über

das Gerät.

 Verwenden Sie niemals den Netzstecker, um

das Gerät ein- oder auszuschalten.

 Benützen Sie immer den Schalter am Bedien-

feld.

 Bevor Sie das Gerät verschieben, schalten Sie

es am Aus/Ein-Schalter ab, ziehen dann den
Netzstecker und leeren den Wasserbehälter.

 Reinigen Sie den Luftfilter, bevor er stark

verschmutzt ist. Das Gerät arbeitet am besten,
wenn der Filter sauber ist.

 Verwenden Sie keine Sprühmittel oder andere

brennbare Reinigungsmittel am Gerät.

 Bei Störungen am Gerät schalten Sie es ab,

ziehen den Netzstecker und verständigen Ihren
Kundendienst.

 Wenn das Netzkabel beschädigt wurde, muss es

von einem Fachmann ausgetauscht werden, um
Gefahren zu vermeiden.

D

Verflüssiger

Verdampfer

Kompressor

Kondenswasser­behälter

Feuchte
Luft

Trockene
Luft

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 3

4

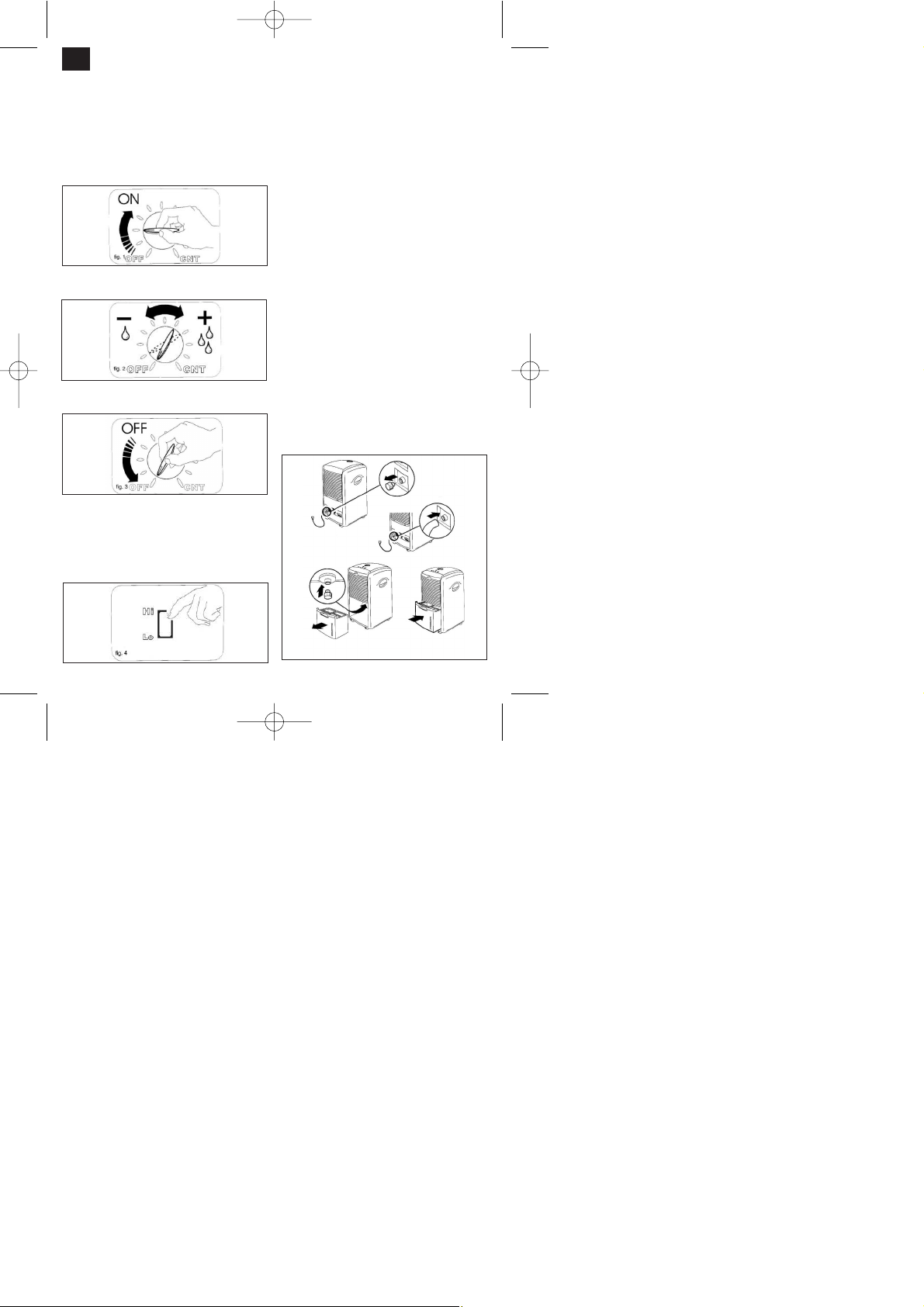

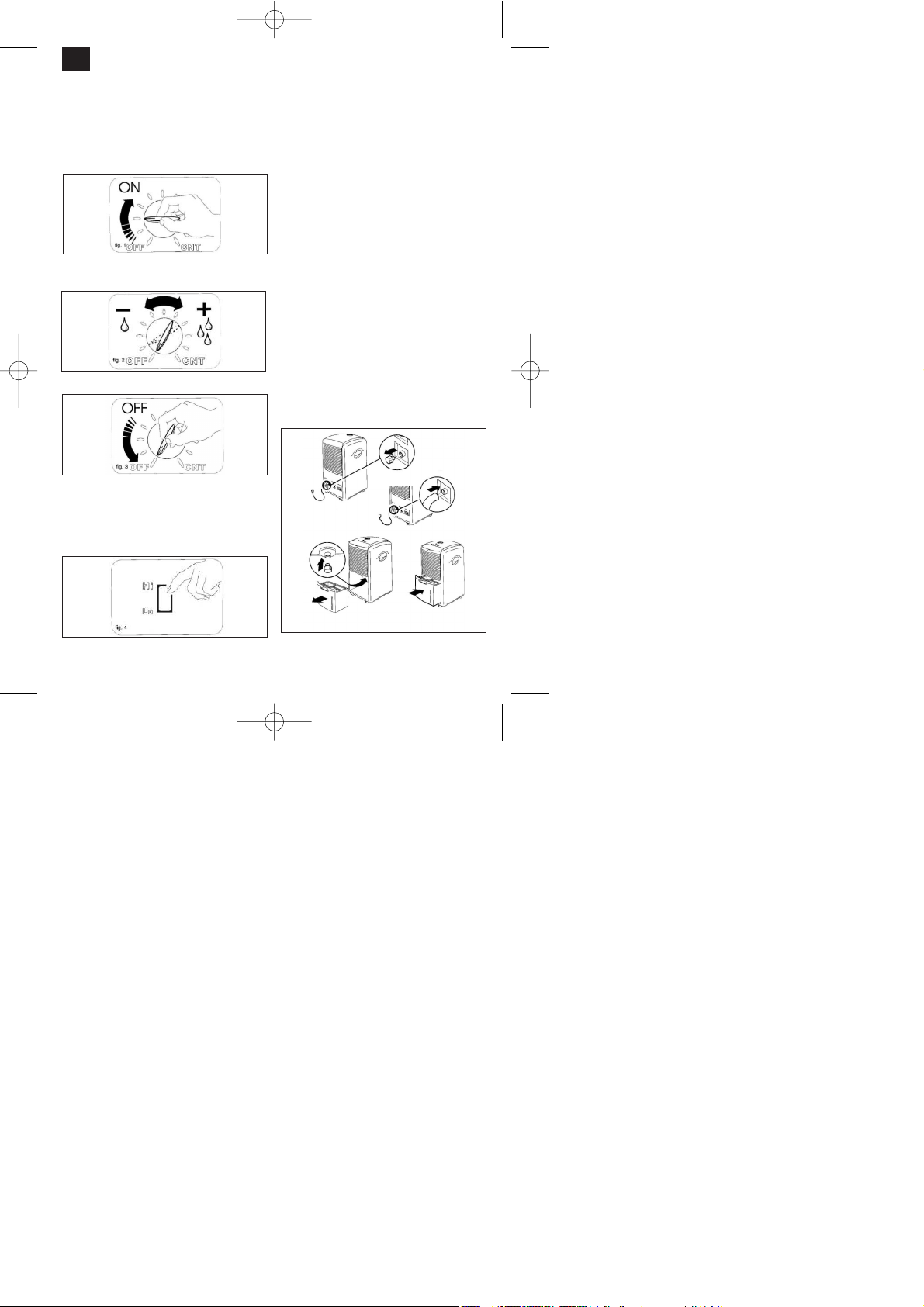

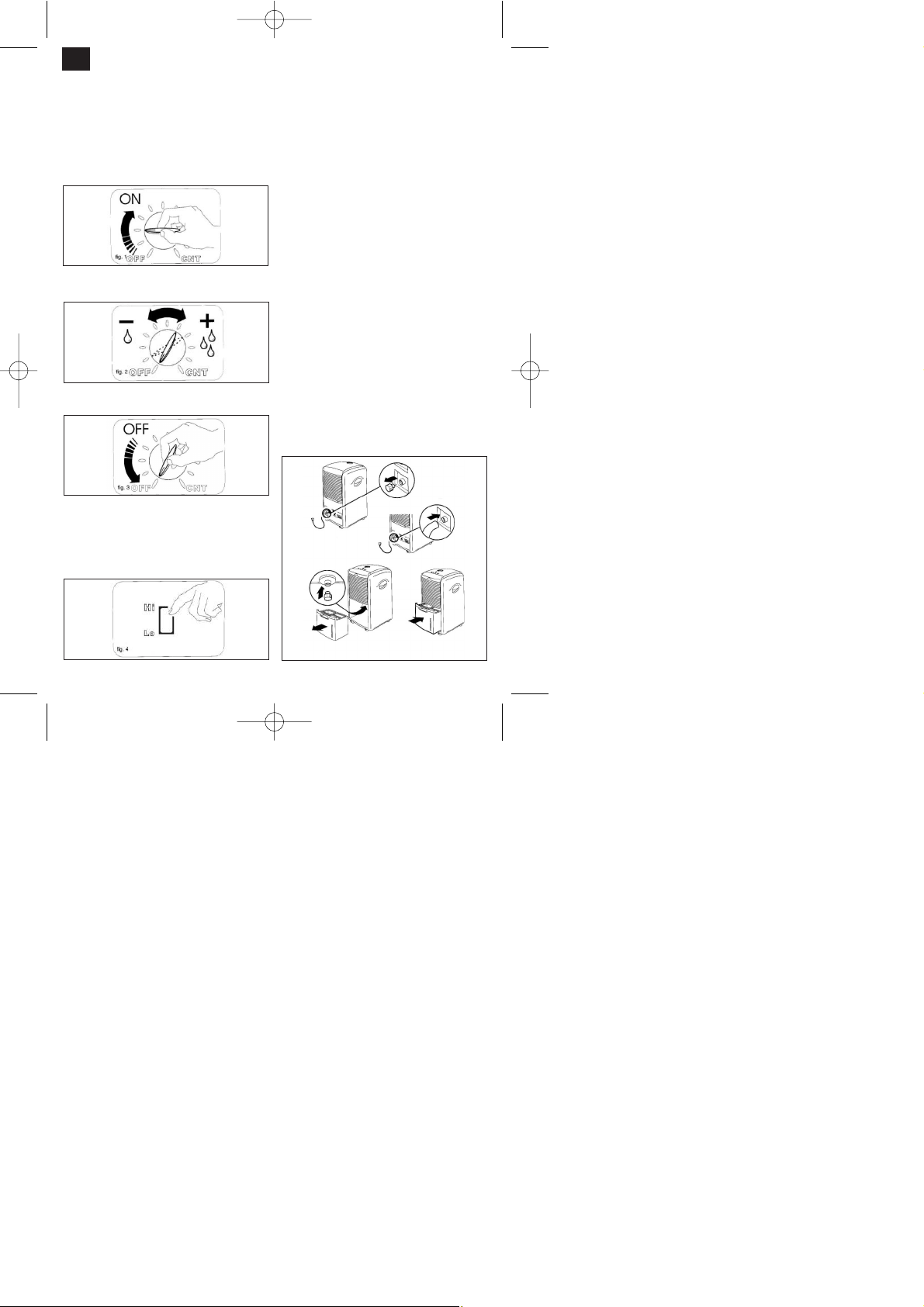

Inbetriebnahme

Vergewissern sie sich, dass die angegebene Netz­spannung auf dem Datenschild mit der tatsächlich
vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker in die Netz-Steckdose 230 V ~
50 Hz. Die LED “Power” leuchtet.

 Wird der Drehschalter auf “CNT” gestellt wird der

Luft ständig Luftfeuchte entzogen.

 Durch Drehen des Schalters im Uhrzeigersinn

wird eine höhere Luftentfeuchtung eingestellt.

 Um das Gerät auszuschalten, drehen Sie den

Schalter auf “OFF”.

Lüftergeschwindigkeit

Das Gerät hat zwei Lüftergeschwindigkeiten.
Drücken Sie den Taster, um die höhere Geschwin­digkeit (Hi) zu erreichen. Für ruhigen Lauf, vor allem
bei Nacht, stellen Sie mit dem Taster auf niedrige
Geschwindigkeit “Lo” um.

Entleerung des Wasserbehälters

Ist der Kondenswasserbehälter voll, schaltet das
Gerät selbständig ab und die LED “Kondenswasser­behälter voll” leuchtet.

Leeren Sie den Behälter wie folgt:
Ziehen Sie am Griff den Behälter etwas nach oben
und vorsichtig heraus.
Nach Entleerung den Behälter wieder richtig auf
seinen Platz einsetzen.

Hinweis:

Ist der Behälter nicht korrekt eingesetzt, leuchtet die
LED “Kondenswasserbehälter voll” weiter.

Wahlweise:

Für Dauerbetrieb oder längere Betriebszeit beachten
Sie folgendes:

1. Entfernen Sie den Wasserstopper (A) auf der
Gehäuserückseite. Verbinden Sie das Wasser­loch mit einem passenden Wasserschlauch von
6 mm.

2. Ziehen Sie den Wassertank heraus, stecken den
Wasserstopper (von der Rückseite entnommen)
in das Loch (B), wo sonst der Tank ange­schlossen ist.

3. Bitte vergewissern Sie sich, dass das
Kondenswasser immer ablaufen kann und der
Schlauch gut befestigt ist.

4. Den Wasserbehälter wieder einsetzen.

5. Achtung: Bei sehr kaltem Wetter sollten Maß­nahmen ergriffen werden, um ein Gefrieren des
Wassers im Wasserablaufschlauch zu ver­hindern.

D

A

B

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 4

5

D

Wartung und Pflege

Vor allen Wartungs- und Pflegearbeiten unbe­dingt Netzstecker ziehen!

 Verwenden Sie nur ein weiches Tuch zum

Reinigen des Gehäuses.

 Verwenden Sie keine aggressiven Chemikalien,

Waschmittel, chemisch behandelte Reinigungs­tücher oder Lösungsmittel. Diese könnten mög­licherweise das Gehäuse beschädigen.

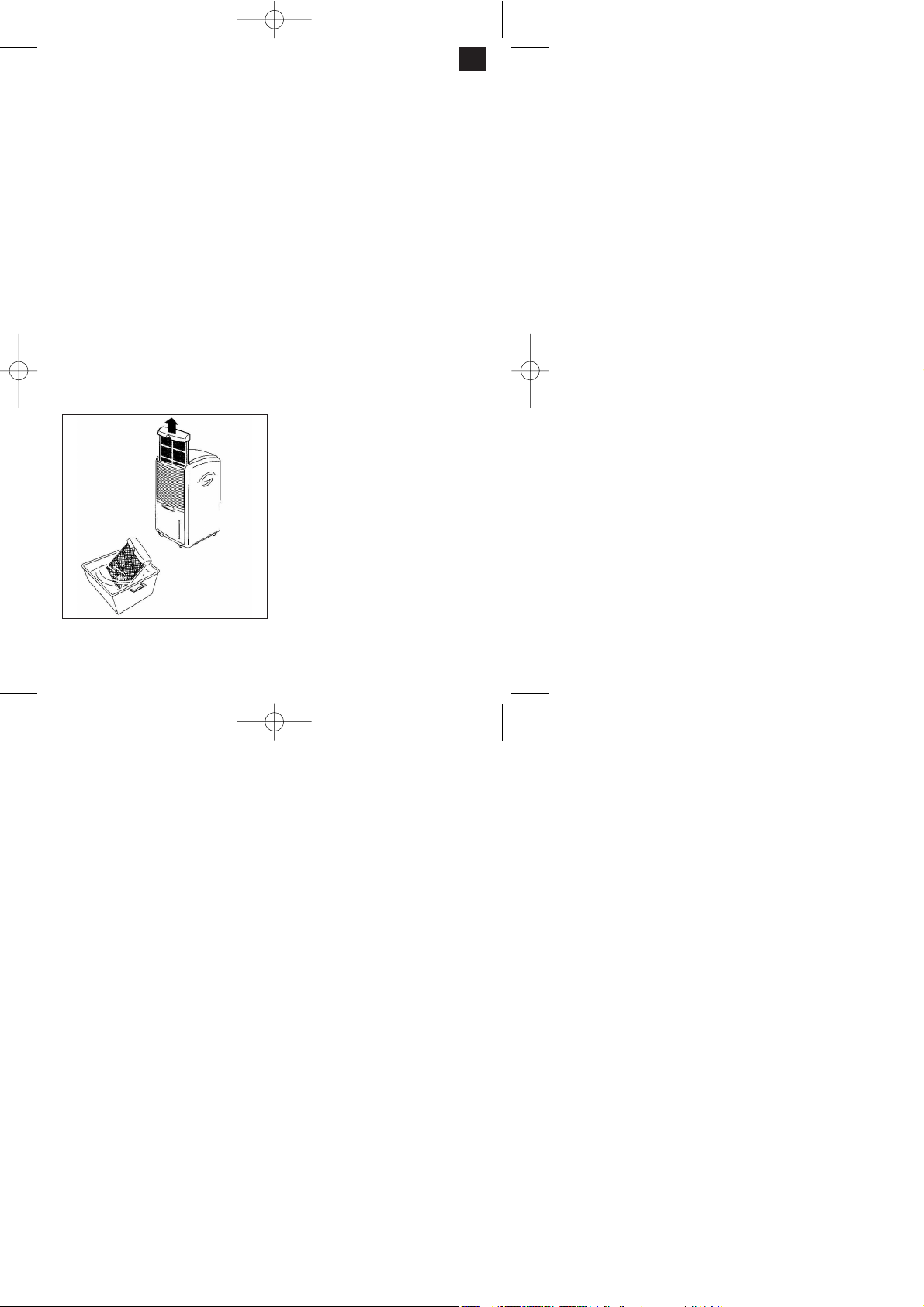

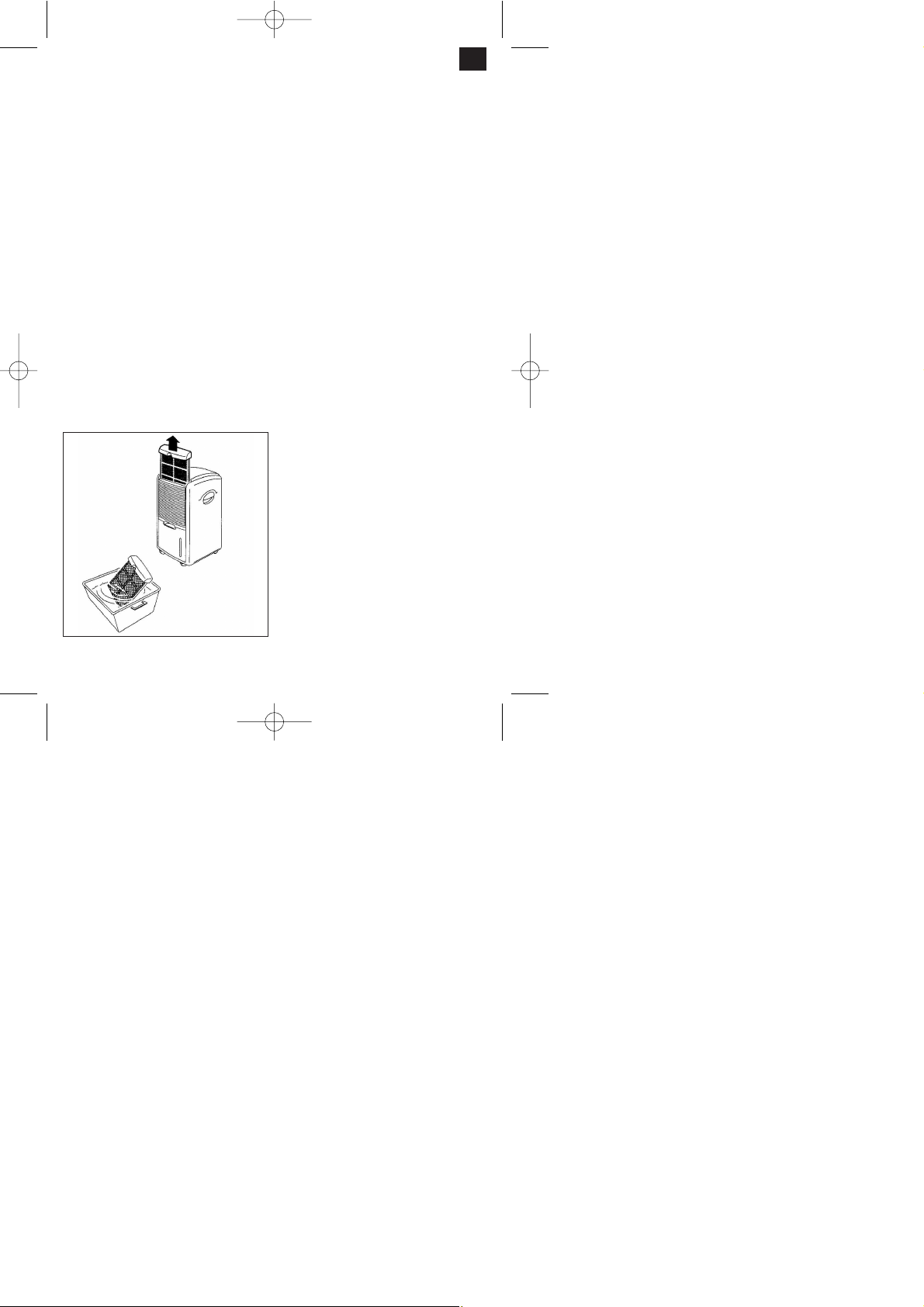

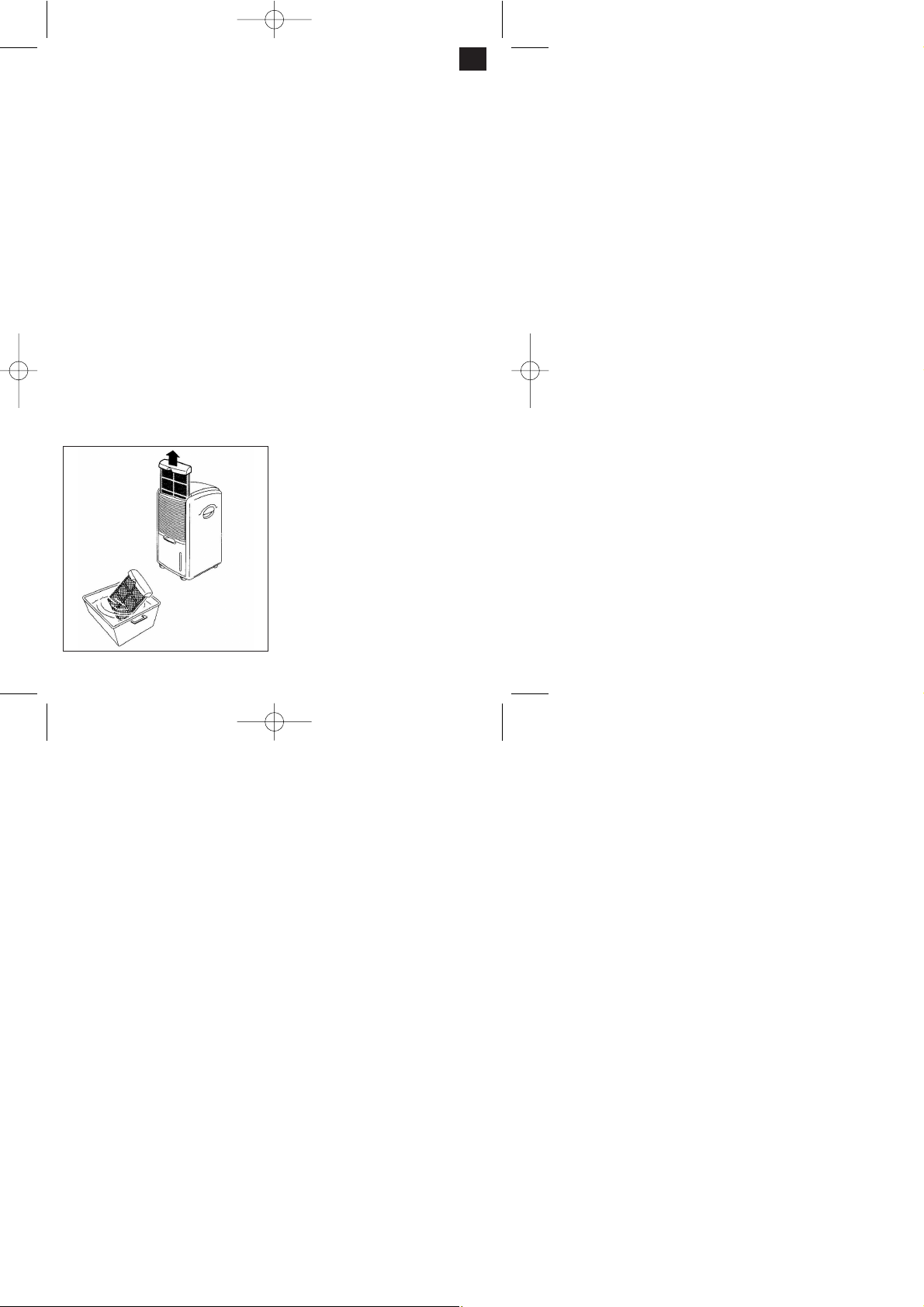

Reinigung der Luftfilter

Der Luftentfeuchter ist mit 2 Filter ausgestattet:

1. Staubfilter

2. Aktivkohlefilter (bindet Partikel in der Luft und
verhindert das Entstehen von Bakterien)

a) Staubfilter

Entnehmen Sie den Filterhalter und entfernen
Sie den Aktivkohlefilter. Verwenden Sie einen
Staubsauger oder klopfen Sie den Filter leicht
aus. Ist der Filter sehr verschmutzt, waschen sie
ihn mit warmen Wasser vorsichtig aus. An­schließend gut trocknen lassen. Setzen Sie den
Filter nicht der Sonne aus. Niemals einen
feuchten Filter ins gerät geben.

b) Aktivkohlefilter

Der Aktivkohlefilter befindet sich hinter dem
Staubfilter und ist nicht waschbar. Seine Lebens­dauer ist abhängig von den Betriebsbeding­ungen. Der Filter sollte regelmäßig geprüft und
falls nötig ersetzt werden.

Aufbewahrung

Wenn Sie den Luftentfeuchter längere Zeit nicht
benützen, sollten Sie folgendes beachten:

 Stellen Sie das Gerät ab, ziehen den

Netzstecker und rollen die Netzleitung auf.

 Entleeren Sie den Wasserbehälter und trocknen

ihn sorgfältig.

 Reinigen Sie das Lüftungsgitter und den Staub-

filter, decken Sie das Gerät zu und lagern es an
einem trockenen, staubfreien Ort.

Tipps bei Funktionsstörungen

 Das Gerät startet nicht:

- Prüfen Sie, ob der Netzstecker ganz
eingesteckt ist.

- Gibt es vielleicht einen Stromausfall?

- Leuchtet die rote Lampe des
Wasserstandsanzeigers auf? Falls
ja, ist der Tank voll und muß zuerst
entleert werden oder der Behälter ist
nicht richtig eingesetzt.

- Liegt die Zimmertemperatur unter

5° C?

 Das Gerät scheint keine Leistung zu bringen:

- Ist der Filter schmutzig?

- Ist die Luftzufuhr oder Abluft blockiert?

- Ist die Luftfeuchtigkeit im Raum schon sehr
niedrig?

 Das Gerät scheint nur sehr weinig Leistung

zu bringen:

- Sind zu viele Türen und Fenster offen?

- Produziert im Raum etwas zu viel Luft­feuchtigkeit?

 Der Ventilator scheint nicht zu laufen:

- Blockiert der Filter, weil er stark verschmutzt
ist?

 Das Gerät ist sehr laut:

- Steht das Gerät nicht fest oder schräg, so
dass es vibriert?

- Ist der Boden uneben?

Achtung! Versuchen Sie niemals das Gerät
selbst zu reparieren. Wenden Sie sich an Ihren
Kundendienst.

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 5

GB

6

Technical data:

Power supply 230V ~ 50 Hz
Moisture extraction capacity 10 liters per day

(at a room temperature of 30°C and 80% humidity)
Power consumption 250 W
Temperature range 5 -35°C
Coolant R 134a/100 g
Water tank 2,5 l
net weight 14,5 kg
Dimensions 27 x 33 x 50 cm (width x depth x height)

Appliance overview

1 Control panel
2 Filter
3 Air grill
4 Condensed water tray
5 Water level display
6 Castors

Control panel

1 Hygrostat
2 Switch for fan speed
3 LED for “Power”
4 LED for “Condensed water tray full”

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 6

GB

7

Read these instructions carefully and
keep them in a safe place.

Features

Moisture extraction

10 l per day (at a room temperature of 30 °C and
80% humidity).

Automatic cut-out when the water tank is full.
When the water tank is full the water level indicator
shines with a red light and the unit switches off
automatically.

Active carbon filter

To curb the proliferation of bacteria and to absorb
dust particles.

Operating principle

The dehumidifier controls the relative humidity of the
inlet air. The humid air condenses on the cooler
elements and is transferred to the water tank. The
dry air is heated a little on the condenser and
returned to the room.

Possible uses

Too high a level of humidity is not good for either
yourself or your home. With the LEF 200 M you can
create an agreeable and healthy climate in
basements, storage rooms, fitted cupboards,
pantries, kitchens, libraries, galleries, strong-rooms,
computer rooms, archives, living-rooms and

bedrooms.

Note:

70% humidity is the upper limit with which humans
feel comfortable. If it feels too warm then the water
content is too high, i.e. the humidity is too high.
Humidity has a certain relationship to temperature.
As a general rule the following applies: 60-70% for
summer and 50-70% for winter.

Before using

 The room temperature should lie in the range

from 5 to 35°C. The dehumidifier will not work
effectively outside this range.

 Room heating

Initially the dehumidifier creates heat,
causing the room temperature to rise by a
possible 1-2 °C.

 Important safety information:

The dehumidifier should always be used in
vertical position.

 After transporting or tilting (angled positions) the

device, do not plug into the power socket for at
least 1 hour.

 There should be an air gap of approx. 15 cm on

all sides of the unit so that it can draw in enough
air.

 Keep the unit away from heaters or heat-

generating equipment.

 Never pour or spray water over the unit.
 Never use the power plug to switch the unit on or

off.

 Always use the switch on the control panel.
 Before you move the unit, switch it off with the

On/Off button, pull out the power plug and empty
the water tank.

 Clean the air filter before it becomes heavily

soiled. The unit works best with a clean filter.

 Never use insect spray or any other combustible

cleaning agents on the unit.

 If the unit develops a fault, switch it off, pull out

the power plug and notify your service partner.

 If the power cable suffers any damage,

it must be replaced by a specialist in order to rule
out all risks.

Using for the first time

Check that the voltage from the mains power supply
is the same as the voltage indicated on the rating
plate. Connect the plug to the 230 V ~ 50 Hz power
socket. The “Power” LED lights up.

Condensor

Evaporator

Compressor

Condensed
water tank

Humid
air

Dry air

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 7

 If the rotary switch is set to “CNT” the device will

dehumidify the air on a continuous basis.

 Turning the switch in a clockwise direction sets

the device to a higher level of dehumidification.

 To switch the device off, turn the switch to “OFF”.

Fan speed

The unit has two speed settings. Press the button to
change over to high speed. For quiet operation,
particularly at night, set the switch to low speed.

Emptying the water tank

The device switches off automatically whenever the
condensed water tank is full, and the “Condensed
water tank full” LED lights up.

Empty the tank as follows: Raise the tank slightly by
its handle and carefully pull it out.

After emptying the tank, return it to its proper place.

Note:

If the tank is not inserted correctly the “Condensed
water tank full” LED will continue to shine.

Options:

For continuous or lengthy operation, please note the
following:

1. Remove the water stopper at the rear of the
housing. Connect the water hole to a suitable 6
mm water pipe.

2. Pull out the water tank and insert the water
stopper (taken from the rear of the housing) in
the hole where the tank is otherwise connected.

3. Please make sure that the condensed water can
flow away and that the water pipe is securely
fastened.

4. Re-insert the water tank.

5. Important: In very cold weather you should take
precautions to ensure that the water does not
freeze.

Care and maintenance

Always pull the power plug before starting any
work of care or maintenance!

 Use only a soft cloth to clean the housing.
 Never use aggressive chemicals, detergents,

GB

8

A

B

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 8

chemically treated cleaning cloths or solvents as
they may damage the housing.

Cleaning the air filter

The air filter comes with 2 filters:

1. Dust filter

2. Activated carbon filter (binds particles in the air
and prevents the development of bacteria)

a) Dust filter
Take out the filter holder and remove the activated
carbon filter. Clean the filter with a vacuum cleaner
or knock gently to remove dirt. If the filter is heavily
soiled, wash carefully with warm water. Then allow to
dry thoroughly. Never place the filter in the sun.
Never insert a damp filter in the device.

b) Activated carbon filter
The activated carbon filter is situated behind the dust
filter and cannot be washed. Its service life depends
on the conditions under which it is used. The filter
should be checked at regular intervals and replaced
whenever necessary.

Storage

If you do not intend to use the dehumidifier for a long
period, do the following:

 Switch off the unit, pull out the power plug and

reel up the power cable.

 Empty the water tank and carefully dry it.
 Clean the ventilation grille, place a cover over

the unit and store it where there is little sunlight.

Troubleshooting

 The unit fails to start:

- Check whether the power plug is correctly
inserted.

- Check whether there is any electricity.

- Is there a power failure?

- Is the red lamp on the water level indictor
shining? If it is, either the tank is full and must
first be emptied or the tank is not correctly
inserted.

 The unit seems to be having no effect:

- Is the filter dirty or contaminated?

- Is the air inlet or outlet blocked?

- Is the humidity in the room already very low?

 The unit seems to be having very little effect:

- Are too many doors and windows open?

- Is there anything in the room which is creating
a great deal of humidity?

 The fan does not appear to be running:

- Is the filter blocking the system

because it is

severely soiled?

 The unit is very loud:

- Is the unit standing insecurely or at any angle,
resulting in vibrations?

- Is the floor uneven?

Important! Never attempt to repair the device
yourself. Always seek the assistance of your
customer services dealer.

GB

9

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 9

F

10

Caractéristiques techniques:

Tension du secteur 230 V ~ 50 Hz
Déshydratation 10 litres par jour (pour une température ambiante

de 30°C et une humidité de l’air de 80 %)
Consommation de courant 250 Watt
Plage de température 5 à 35°C
Réfrigérant R 134a / 100 g
Réservoir d’eau 2,5 l
Poids net 14,5 kg
Dimensions 27 x 33 x 50 cm (Largeur x profondeur x hauteur)

Vue d’ensemble de l’appareil

1 champ de commande
2 filtre
3 grille à air
4 réservoir d’eau de condensation
5 affichage du niveau de l’eau
6 roues directrices

Tableau de commande

1 régulation de l’humidité
2 interrupteur de vitesse du ventilateur
3 voyant “ puissance “
4 voyant “ réservoir d’eau de condensation

plein “

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 10

Lisez attentivement ce mode d’emploi
et conservez-le bien pour une
utilisation ultérieure.

Caractéristiques

Déshydratation

10 l par jour (pour une température ambiante de
30°C et 80 % d’humidité de l’air).

L’appareil s’arrête automatiquement lorsque le
réservoir d’eau est plein.
Lorsque le réservoir d’eau est rempli, le témoin du
niveau d’eau s’allume en rouge et l’appareil s’arrête
automatiquement.

Remarque :

Le déshumidificateur surveille l’humidité relative de
l’air de l’air alimenté. L’humidité de l’air se condense
au niveau des éléments de refroidissement et est
guidée dans un réservoir d’eau. L’air sec est
réchauffé quelque peu par le liquéfacteur est
retourné dans la salle.

Possibilités d’application

I

l n’est bon ni pour vous ni pour votre maison que
l’air ambiant contienne trop d’humidité. Grâce au
LEF 200 M vous pouvez assurer un climat ambiant
sain et agréable dans la cave, les locaux de
stockage, les placards, les gardes-manger, les
cuisines, les bibliothèques, les galeries, les salles à
coffres-forts, les salles d’ordinateurs, les archives,
les salons et les chambres à coucher.
70% d’humidité de l’air est la limite supérieure à
laquelle les personnes peuvent encore se sentir
bien. Lorsque l’on a trop chaud, c’est que la teneur

en eau est trop élevée, autrement dit, l’humidité de
l’air est trop élevée. L’humidité de l’air a une certaine
relation par rapport à la température. Il vaut en
général : 60-70% pour l’été et 50-70% pour l’hiver.

Avant la mise en service

 La température ambiante devrait être entre 5 et

35°C. En dehors de cette plage, le déshydrateur
d’air ne peut pas fonctionner efficacement.

 Echauffement ambiant: au début, le

déshydrateur d’air produit de la chaleur, ce
qui veut dire que la température ambiante
peut augmenter de 1 à 2°C.

 Consignes de sécurité importantes: le

déshydrateur d’air devrait toujours se trouver
en position verticale.

 Attendez au moins une heure avant de raccorder

l’appareil au secteur après le transport ou s’il
était en pente (biais).

 Veillez à ce que l’appareil ait une distance d’air

d’env. 15 cm par rapport à tous les objets
entourant pour lui permettre une aspiration d’air
suffisante.

 Maintenez l’ouverture d’entrée et de sortie d’air

libre de corps étrangers.

 Placez l’appareil à distance suffisante par

rapport aux appareils de chauffage ou aux
appareils produisant de la chaleur.

 Ne versez ni n’arrosez jamais de l’eau sur

l’appareil.

 N’utilisez jamais la fiche pour mettre l’appareil en

marche ou pour l’arrêter.

 Utilisez toujours l’interrupteur sur le panneau de

commande.

 Avant de déplacer l’appareil, arrêtez l’appareil à

l’aide de touche MARCHE/ARRET, ensuite
débranchez l’appareil et videz le réservoir d’eau.

 Nettoyez le filtre à air à temps pour éviter de

forts encrassements. L’appareil est le plus
performant avec un filtre propre.

 N’utilisez pas d’insecticides ni d’autres

détergents inflammables sur l’appareil.

 En cas de panne, mettez l’appareil hors service,

débranchez-le et adressez-vous au service
compétent.

 Si le câble électrique a été endommagé, il faut le

faire remplacer par un spécialiste pour éviter des
risques.

Mise en marche

Assurez-vous que la tension du réseau indiquée sur
la plaque de données corresponde bien à la tension
du réseau présente. Enfichez la fiche secteur dans la
prise secteur 230 V ~ 50 Hz. La DEL “puissance”

F

11

Liquéfacteur

Evaporateur

Compresseur

Réservoir d’eau
de condensation

Air
humide

Air sec

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 11

s’allume.

 Si l’on met l’interrupteur rotatif sur “CNT”,

l’humidité de l’air est constamment extraite de
l’air.

 En tournant l’interrupteur dans le sens des

aiguilles d’une montre, on règle une
déshumidification de l’air plus importante.

 Pour mettre l’appareil hors circuit, tournez

l’interrupteur sur “OFF”.

Vitesse du ventilateur

L’appareil dispose de deux vitesses. Appuyez sur la
touche pour activer la vitesse la plus élevée. Vous
pouvez régler une marche silencieuse, surtout
pendant la nuit, si vous commutez sur une vitesse
basse à l’aide de la touche.

Vider le réservoir d’eau

Si le réservoir d’eau de condensation est plein,
l’appareil se met automatiquement hors circuit et la
DEL “réservoir d’eau de condensation plein”
s’allume.

Lorsque le réservoir d’eau est plein, l’appareil
s’arrête automatiquement et le témoin du niveau
d’eau s’allume en rouge. Vidangez le réservoir
comme suit: prenez le réservoir par la poignée et
tirez-le quelque peu vers le haut pour le retirer
précautionneusement. Après l’avoir vidangé,
remettez le réservoir correctement en place.

Remarque :

Si le récipient n’est pas correctement placé dans
l’appareil, la DEL “réservoir d’eau de condensation
plein” s’allume.

Alternative:

Pour un service continu ou un temps de service
prolongé, veuillez respecter ce qui suit:

1. Enlevez le bouchon au dos de l’appareil.
Raccordez un tuyau d’eau adapté de 6 mm au
trou d’eau.

2. Retirez le réservoir d’eau, introduisez le bouchon
(qui a été retiré au dos) dans le trou par lequel le
réservoir est normalement raccordé.

3. Veuillez vous assurer que l’eau de condensation
puisse toujours s’écouler et que le tuyau est bien
fixé.

4. Remettez le réservoir d’eau en place.

5. Attention: s’il fait particulièrement froid, des
mesures appropriées s’imposent pour empêcher
que l’eau ne gèle.

F

12

A

B

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 12

Maintenance et entretien

Déconnectez absolument la fiche de contact
avant tous travaux de maintenance et
d’entretien !

 Utilisez uniquement un chiffon doux pour

nettoyer le boîtier.

 N’employez pas de produits chimiques, de

détergents, de chiffons de nettoyage traités
chimiquement ou de solvants agressifs. Ceux-ci
pourraient détériorer le boîtier.

Nettoyage du filtre à air

Le déshumidificateur est équipé de 2 filtres :

1. le filtre à poussière

2. le filtre à charbon actif (lie les particules dans l’air
et évite que des bactéries n’apparaissent)

a) Filtre à poussière
Retirez le support de filtre et enlevez le filtre à
charbon actif. Utilisez un aspirateur ou tapotez
légèrement sur le filtre. Si le filtre est très encrassé,
rincez-le précautionneusement à l’eau chaude.
Ensuite, faites-le bien sécher. N’exposez pas le filtre
au soleil. N’introduisez jamais un filtre humide dans
l’appareil.

b) Filtre à charbon actif
Le filtre à charbon actif se trouve derrière le filtre à
poussière et n’est pas lavable. Sa durabilité dépend
des conditions de service. Ce filtre doit faire
régulièrement l’objet d’un contrôle et être remplacé
en cas de besoin.

Stockage

Lorsque vous n’utilisez pas le déshydrateur d’air
pour un temps prolongé, il faudrait respecter ce qui
suit:

 Arrêtez l’appareil, retirez la fiche de la prise de

courant et enroulez le câble de secteur.

 Vidangez le réservoir d’eau et séchez-le

soigneusement.

 Nettoyez la grille d’aération, couvrez l’appareil et

stockez-le dans un endroit pas trop ensoleillé.

Conseils en cas de défaillance

 L’appareil ne démarre pas:

- Assurez-vous que l’appareil soit bien branché.

- Y-a-t-il du courant?

- Y-a-t-il éventuellement une panne de courant?

- La lampe rouge du témoin de niveau d’eau,
s’allume-t-elle? Dans l’affirmatif, le réservoir,
est-il plein et doit-il d’abord être vidangé? Le
réservoir, est-il correctement mis en place?

 Il semble que l’appareil n’ait plus de

puissance:

- Le filtre est-il sali ou contaminé?

- L’amenée ou la sortie d’air est-elle bloquée?

- L’humidité ambiante est-elle déjà très basse?

 Il semble que l’appareil ne fonctionne qu’à

une puissance basse:

- Est-il possible que trop de portes et de fenêtres
soient ouvertes?

- Y-a-t-il quelque chose dans la salle qui produit
beaucoup d’humidité?

 Il semble que le ventilateur ne marche pas:

- Le filtre bloque-t-il parce qu’il est très sali?

 L’appareil est très bruyant:

- L’apareil est-il instable ou incliné ce qui le fait
vibrer?

- Le sol est-il inégal?

F

13

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 13

14

Dados técnicos:

Ligação eléctrica 230V ~ 50 Hz
Desumidificação 10 litros por dia

(a uma temperatura ambiente de 30°C e uma humidade do ar de 80%)
Potência absorvida 250 Watt (30°C - 80% de humidade do ar)
Gama de temperaturas 5 tot 35° C
Líquido de arrefecimento R 134a / 100 g
Reservatório de água 2,5 l
Peso líquido 14,5 kg
Dimensões 27 x 33 x 50 cm (breedte x diepte x hoogte)

Descrição do aparelho

1 Painel de comando
2 Filtro
3 Grelha de ar
4 Reservatório de água condensada
5 Indicador do nível de água
6 Roletes de guia

Painel de comando

1 Regulador de humidade
2 interruptor para a velocidade do

ventilador
3 LED “Power”
4 LED “Reservatório de água

condensada cheio”

P

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 14

P

15

Leia atentamente o manual e guarde-o
em local seguro para utilização futura.

Propriedades

Desumidificação

10 l por dia (com temperatura ambiente de 30 °C ­80 % de humidade do ar)

O aparelho desliga-se automaticamente com o
reservatório de água cheio.
Quando o reservatório de água estiver cheio, o
indicador do nível de água acende com luz vermelha
e o aparelho desliga-se automaticamente.

Filtro de carvão activo

Para reduzir a proliferação de bactérias e absorver
as partículas de pó.

Princípio de funcionamento

O desumidificador monitoriza a humidade relativa do
ar admitido. A humidade do ar condensa nos
elementos de arrefecimento e é conduzida ao
reservatório de água. Junto do condensador, o ar
seco é reconduzido à sala depois de ligeiramente
aquecido.

Possibilidades de aplicação

O excesso de humidade no ar não é bom para si
nem para o seu lar. O LEF 200 M permite criar uma
ambiente agradável e salutar na cave, em espaços
de armazenamento, armários embutidos,
despensas, cozinhas, livrarias, galerias, cofres­fortes, salas de informática, arquivos, salas de estar
e quartos de dormir.

Nota:

O bem-estar das pessoas não é comportável com
uma humidade do ar superior a 70%. A sensação de
calor excessivo resulta do excesso do teor de água,
ou seja, a humidade do ar é demasiado elevada.
Existe uma relação específica entre a humidade do
ar e a temperatura. Por norma, aplica-se o seguinte:
60-70% para o verão e 50-70% para o Inverno.

Antes da colocação em funcionamento

 A temperatura ambiente tem estar entre os 5 e

35 °C. O desumidificador não funciona fora
desta margem.

 Aquecimento da sala

O desumidificador produz calor, o que pode
fazer com que a temperatura ambiente aumente.

Instruções de segurança importantes:

 O aparelho desumidificador deve manter-se

sempre na vertical.

 Depois de transportado ou inclinado, o aparelho

não deverá ser ligado à tomada, pelo menos,
durante 1 hora.

 Para poder admitir ar suficiente, todos os seus

lados devem estar a uma distância mínima de
aprox. 15 cm das paredes.

 Mantenha afastados todos os corpos estranhos

da entrada e saída de ar.

 Mantenha o aparelho afastado de aquecedores

ou outros dispositivos que produzam calor.

 Nunca verta nem pulverize água sobre o

aparelho.

 Nunca utilize a ficha de corrente para ligar ou

desligar o aparelho.

 Use sempre o interruptor do painel de comando.
 Antes de deslocar o aparelho, desligue-o com o

interruptor para ligar/desligar, puxe a ficha de
corrente e esvazie o reservatório de água.

 Limpe o filtro de ar antes de ficar demasiado

sujo. O aparelho alcança o seu melhor nível de
rendimento, se o filtro estiver limpo.

 Não aplique produtos de pulverização ou outros

produto de limpeza inflamáveis no aparelho.

 Se este avariar, desligue-o, puxe a ficha de

corrente e contacte o serviço de assistência
técnica.

 Se o cabo eléctrico for danificado, terá que ser

substituído por um técnico, para assegurar um
funcionamento seguro.

Colocação em funcionamento

Certifique-se de que a tensão de rede da instalação
doméstica corresponde à que é indicada na placa de

Condensador

Evaporador

Compressor

Reservatório de
água
condensada

Ar
húmido

Ar seco

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 15

características. Encaixe a ficha de corrente na
tomada de rede de 230 V ~ 50 Hz. O LED “Power”
acende-se.

 Se o selector rotativo for regulado para “CNT”, o

aparelho entra em modo de desumidificação
contínua.

 O grau de desumidificação pode ser aumentado,

rodando o selector para a direita.

 Para desligar o aparelho, basta girar o selector

para a “OFF”.

Velocidade do ventilador

O ventilador do aparelho pode funcionar com duas
velocidades diferentes.
Prima o botão, para obter a velocidade superior (Hi).
Para o desumidificador funcionar silenciosamente,
sobretudo durante a noite, mude com o botão para a
velocidade inferior “Lo”.

Esvaziamento do reservatório de água

Quando o reservatório de água condensada estiver
cheio, o aparelho desliga automaticamente,
acendendo-se o LED “Reservatório de água
condensada cheio”.

Esvazie o reservatório da seguinte forma:
Puxe o reservatório ligeiramente para cima, com a
pega, e retire-o com cuidado.
Volte a colocar o reservatório correctamente no seu
lugar depois de esvaziado.

Nota:

Se o reservatório ficar posicionado incorrectamente,
o LED “Reservatório de água condensada cheio”
permanece aceso.

Modo de selecção:

Respeite os seguintes pontos, em caso de operação
contínua ou funcionamento prolongado:

1. Retire o dispositivo de corte de água (A) do lado
posterior da carcaça. Ligue uma mangueira de
água de 6 m adequada ao furo de água.

2. Remova o depósito de água e coloque o
dispositivo de corte de água (retirado do lado
posterior) no orifício (B), onde costuma estar
acoplado o depósito.

3. Certifique-se de que a água condensada pode
escoar de forma desimpedida e que a mangueira
está presa correctamente.

4. Voltar a inserir o reservatório de água.

5. Atenção: se o tempo estiver muito frio,
devem ser tomadas medidas para evitar o
congelamento na mangueira de escoamento da
água.

P

16

A

B

Anleitung LEF 200 M 20.02.2006 7:18 Uhr Seite 16
