Einhell GE-PS 18/15 Li BL User guide

GE-PS 18/15 Li BL

D Originalbetriebsanleitung

Akku-Astkettensäge

GB Original operating instructions

Cordless branch chainsaw

F Instructions d’origine

Élagueuse sans fi l

I Istruzioni per l’uso originali

Motosega da potatura a batteria

DK/ Original betjeningsvejledning
N Motosierra de poda de ramas ina-

lámbrica

S Original-bruksanvisning

Batteridriven grenmotorsåg

CZ Originální návod k obsluze

Akumulátorová řetězová pila na
větve

SK Originálny návod na obsluhu

Akumulátorová reťazová píla na
konáre

NL Originele handleiding

Accu-snoeikettingzaag

E Manual de instrucciones original

Motosierra de poda de ramas ina­lámbrica

FIN Alkuperäiskäyttöohje

Akku-oksaketjusaha

SLO Originalna navodila za uporabo

Akumulatorska verižna žaga za
veje

H Eredeti használati utasítás

Akkus-ágvágó láncfűrész

RO Instrucţiuni de utilizare originale

Ferăstrău cu lanţ pentru tăiat cren-
gi cu acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Αλυσοπρίονο κλαδιών, με
μπαταρία

P Manual de instruções original

Eletrosserra podadora sem fi o

HR/ Originalne upute za uporabu
BIH Baterijska pila za rezanje grana

RS Originalna uputstva za upotrebu

Akumulatorska lančana testera za
grane

PL Instrukcją oryginalną

Akumulatorowa piła łańcuchowa
do gałęzi

TR Orijinal Kullanma Talimatı

Akülü zincirli dal budama testeresi

EE Originaalkasutusjuhend

Akuga oksasaag

BG Оригинално упътване за

употреба
Акумулаторен верижен трион за
рязане на клони

13

Art.-Nr.: 46.000.40 I.-Nr.: 21012

1

1

3 4 13 12

56

9

28

2

134

11

15214

- 2 -

3

1514 7

4 5

8

16

12

11

13

9

6a 6b

A

15 14

- 3 -

15 14

B

6c 7

B

8a 8b

16

16

9

8

10

9

8

98c

2-3 mm

- 4 -

10 11

D

13 12

12

11

13

12

C

D

1514

A

B

- 5 -

16 17

B

A

18 19

A

B

- 6 -

2120

Li

22

123

56478 910

-Ion

- 7 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

Erklärung der Symbole auf dem Gerät

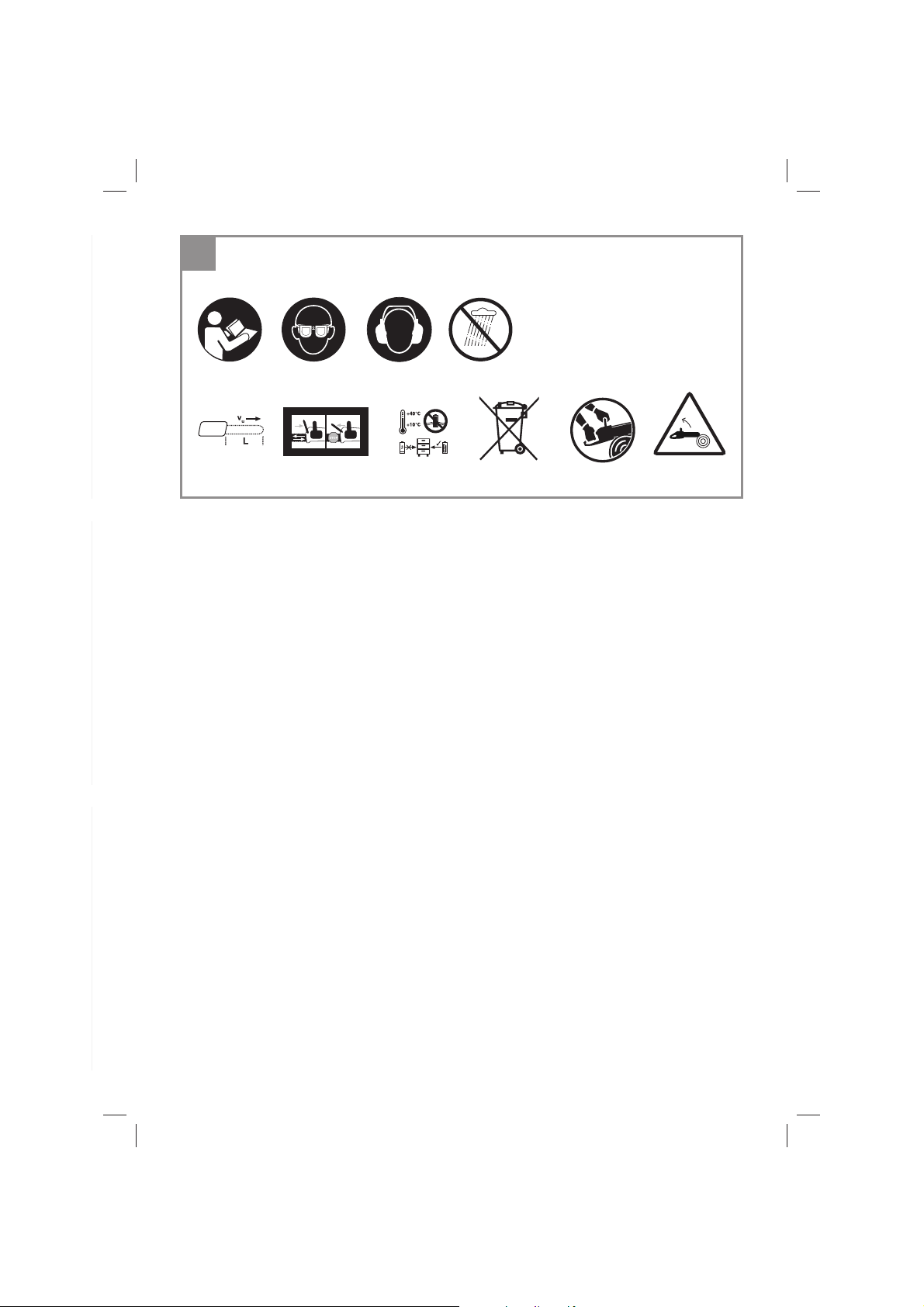

(Bild 22):

1. Gebrauchsanweisung lesen

2. Augenschutz tragen

3. Gehörschutz tragen

4. Das Gerät nicht dem Regen aussetzen

5. Maximale Schnittlänge / Kettengeschwindig­keit

6. Kettenbremse vor Inbetriebnahme entriegeln!

7. Lagerung der Akkus nur in trockenen Räu­men mit einer Umgebungstemperatur von
+10°C - +40°C.
Akkus nur in geladenem Zustand lagern
(mind. 40% geladen).

8. Die Akkus müssen vor der Entsorgung aus
dem Gerät entnommen werden. Hinweis zur
Entsorgung von Akkus: Akkus dürfen nicht in
den Hausmüll gegeben werden.

9. Akku-Kettensäge immer mit beiden Händen
festhalten.

10. Rückschlag kann zu tödlichen
Schnittverletzungen führen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

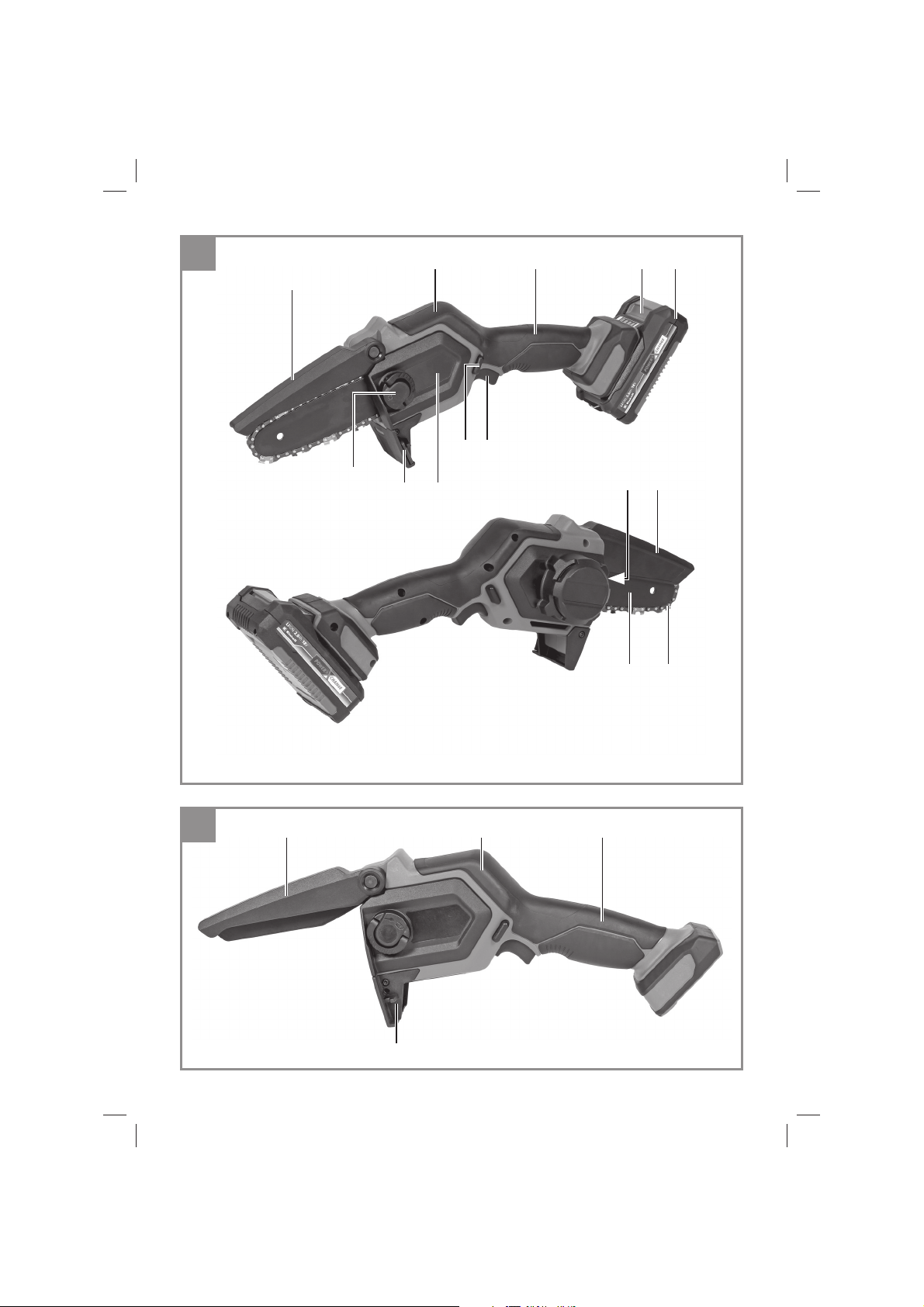

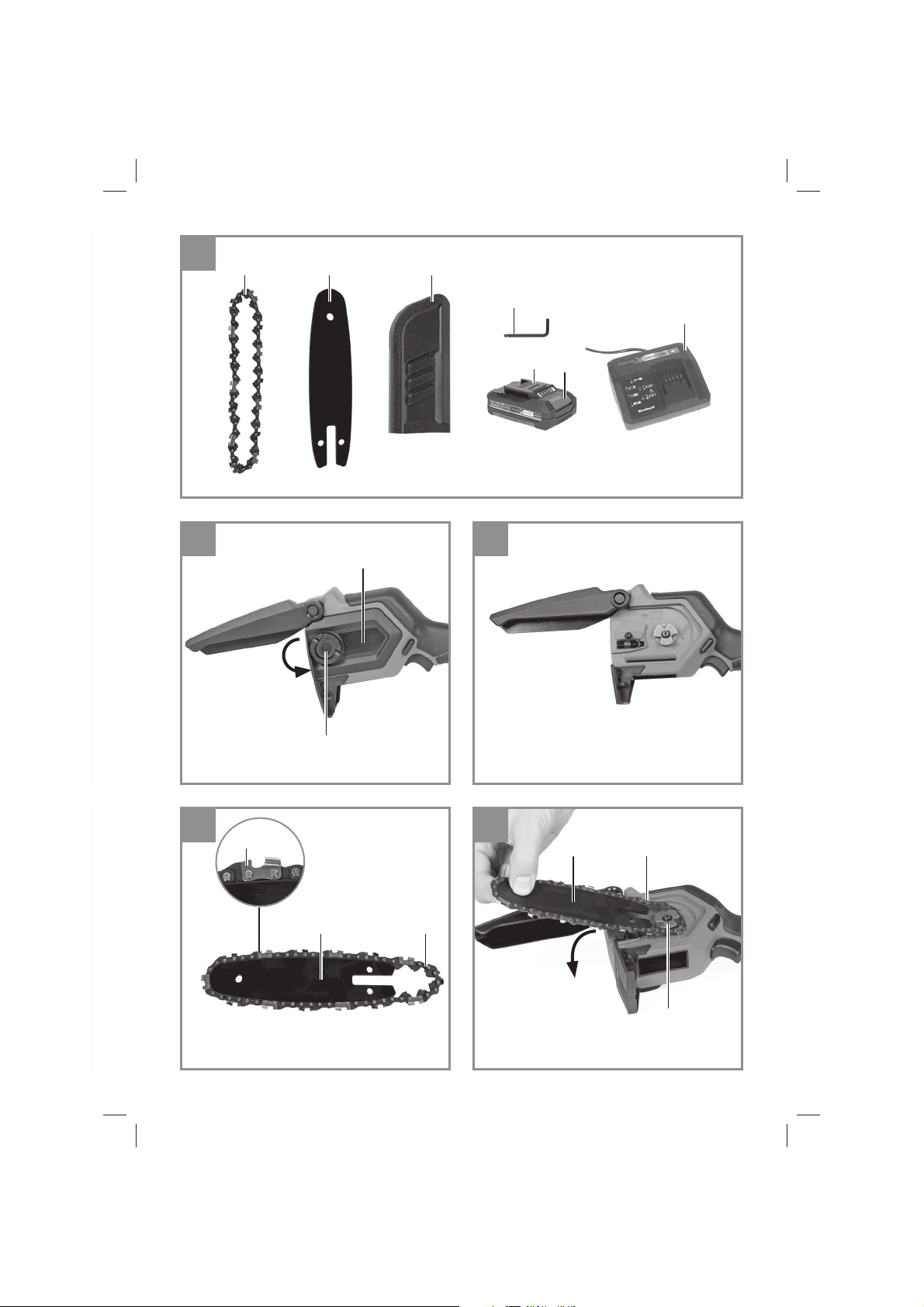

2.1 Gerätebeschreibung (Bild 1-3)

1. Kettenabdeckung klappbar

2. Vorderer Handschutz

3. Vorderer Handgriff

4. Hinterer Handgriff

5. Einschaltsperre

6. Ein-/ Ausschalter

7. Schwertschutz

8. Kettenradabdeckung

9. Befestigungsschraube für Kettenradabde-

ckung

10. Kettenspannschraube

11. Ladegerät (Bei Art.-Nr.: 4600040 nicht im

Lieferumfang)

12. Akku (Bei Art.-Nr.: 4600040 nicht im

Lieferumfang)

13. Rasttaste

14. Sägekette

15. Schwert

16. Innensechskantschlüssel

17. Dosierhilfe für Kettenöl (nicht abgebildet)

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

- 8 -

D

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Akku-Astkettensäge ist zum Sägen von
Stämmen, Ästen, Holzbalken, Brettern, usw. vor­gesehen und kann für Quer- und Längsschnitte
verwendet werden. Sie ist nicht geeignet zum
Sägen von anderen Materialien als Holz. Die
Astkettensäge ist nicht um Fällen von Bäumen
bestimmt.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: ................18 V d.c.

Leerlaufdrehzahl n

Schwertlänge: ........................................ 158 mm

Schnittlänge max.: .................................. 125 mm

Schnittgeschwindigkeit

bei Nenndrehzahl: .................................... 4,8 m/s

Gewicht: ............................................... ca. 1,1 kg

Typ Kette: .........Hangzhou Jingfeng Tools: 28 DL

Typ Schwert: . Hangzhou Jingfeng Tools: 153 mm

: .............................3300 min

0

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden
entsprechend EN 62841-1 und EN 62841-4-1
ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Schallleistungspegel garantiert L

........................... 76,2 dB(A)

pA

......................................... 2,4 dB

pA

WA

..................... 87,2 dB(A)

WA

........................................ 2,4 dB

........ 90 dB(A)

WA

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841-1
und EN 62841-4-1 .

Handgriff unter Last

Schwingungsemissionswert vorderer Handgriff
a

= 2,205 m/s

h

Schwingungsemissionswert hinterer Handgriff
ah = 2,205 m/s
Unsicherheit K = 1,5 m/s

2

2

2

Der angegebene Schwingungsgesamtwert und
der angegebene Geräuschemissionswert sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsgesamtwert und
der angegebene Geräuschemissionswert können
auch zu einer vorläufi gen Einschätzung der Be-
lastung verwendet werden.

Ein Warnhinweis:

Die Schwingungs- und Geräuschemissionen kön-

-1

nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

- 9 -

D

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

5. Vor Inbetriebnahme

Warnung!

Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

Gefahr! Stecken Sie den Akku erst ein, wenn die
Akku-Kettensäge vollständig montiert ist und die
Kettenspannung eingestellt ist. Tragen Sie immer
Schutzhandschuhe, wenn Sie Arbeiten an der
Akku-Kettensäge vornehmen, um Verletzungen
zu vermeiden.

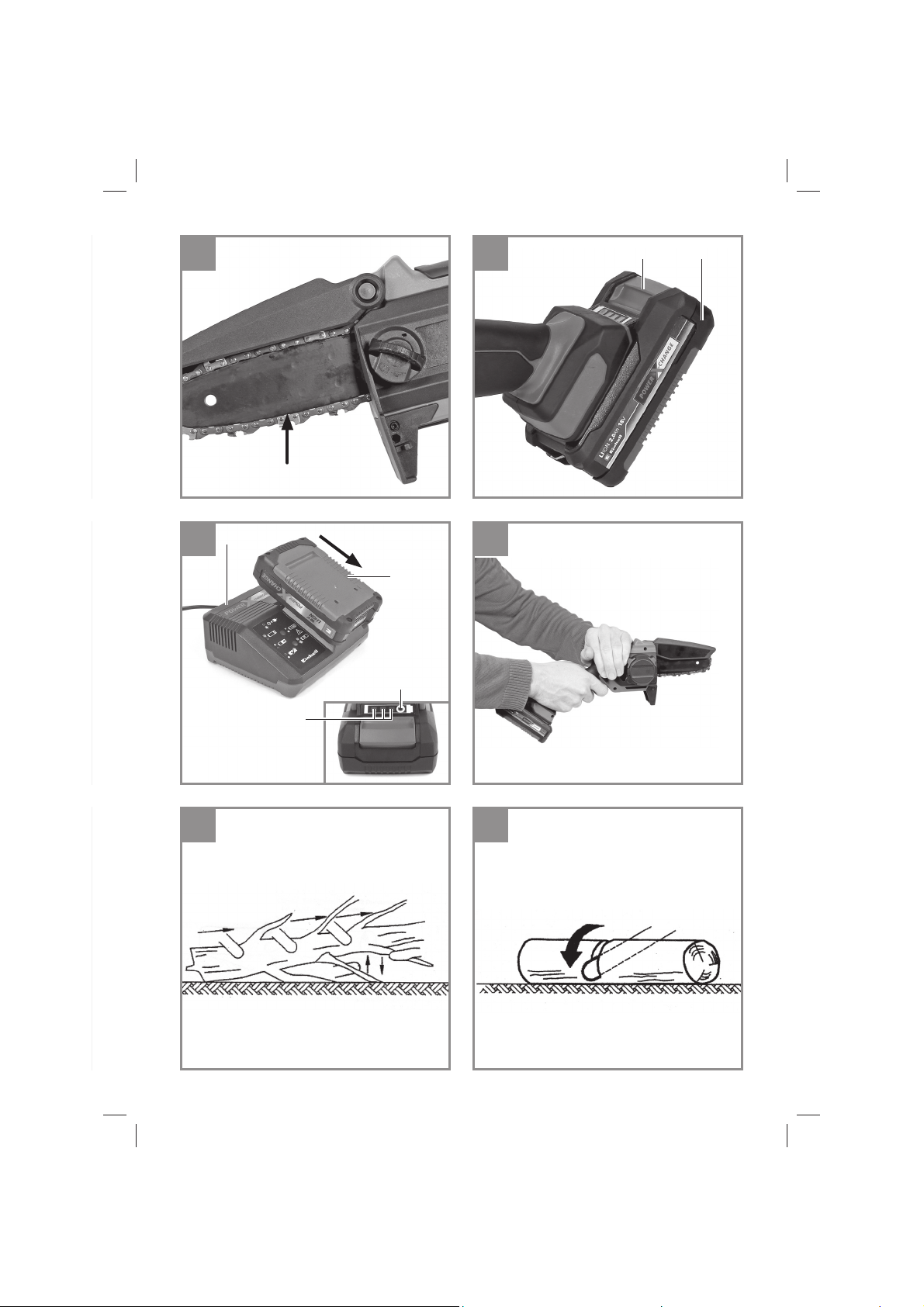

5.1 Montage von Schwert und Sägekette

Packen Sie alle Teile sorgfältig aus überprü-

•

fen Sie diese auf Vollständigkeit (Abb. 2-3).
Befestigungsschraube für Kettenradabde-

•

ckung (9) lösen (Abb. 4).
Kettenradabdeckung (8) abnehmen (Abb. 5).

•

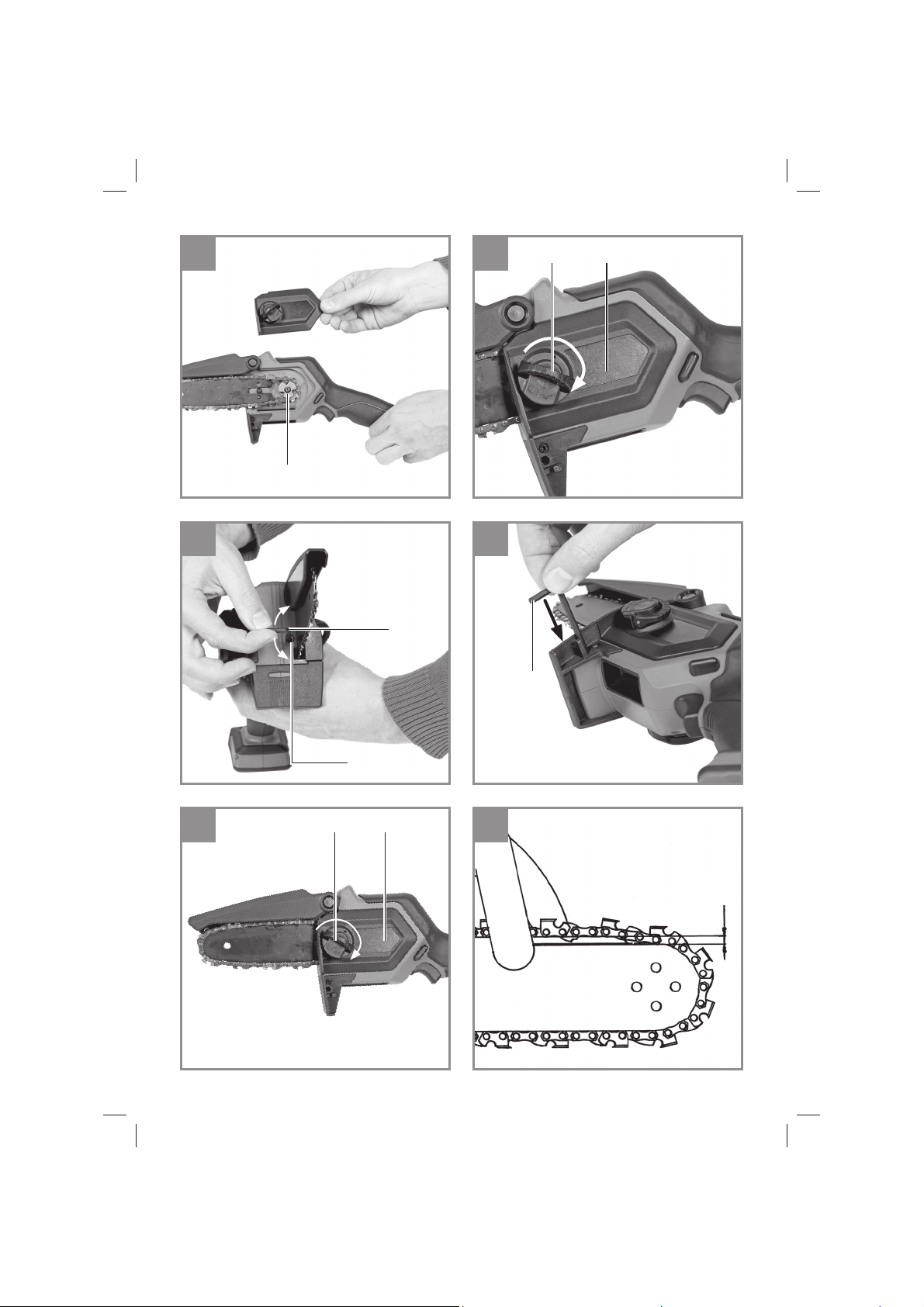

Sägekette (14) wie abgebildet in die umlau-

•

fende Nut des Schwertes (15) legen (Abb. 6a/
Pos. A).
Schwert und Kette wie abgebildet in die Auf-

•

nahme der Akku-Kettensäge einlegen. Dabei
die Kette um das Ritzel (Abb. 6b und 6c/ Pos.
B) führen.
Kettenradabdeckung anbringen und mit Be-

•

festigungsschraube (9) befestigen (Abb. 7).
Achtung! Befestigungsschraube erst nach
dem Einstellen der Kettenspannung (Siehe
Punkt 5.2) endgültig festschrauben.

5.2 Spannen der Sägekette

Warnung! Vor Überprüfung und Einstellarbeiten

immer den Akku ausstecken. Tragen Sie stets
Schutzhandschuhe, wenn Sie Arbeiten an der
Akku-Kettensäge vornehmen, um Verletzungen
zu vermeiden.

Befestigungsschraube für Kettenradabde-

•

ckung (9) einige Umdrehungen lösen (Abb. 4).
Kettenspannschraube (Abb. 8aa/Pos. 10)

•

einstellen. Rechtsdrehen erhöht die Ketten­spannung, Linksdrehen verringert die Ketten­spannung. Die Sägekette ist richtig gespannt,
wenn sie in der Mitte des Schwertes um ca.
2-3 mm angehoben werden kann (Abb. 9).
Den Innensechskantschlüssel (16) wie in

•

Abb. 8b gezeigt einstecken.

Befestigungsschraube für Kettenradabde-

•

ckung (9) festschrauben (Abb. 7).
Gefahr! Alle Kettenglieder müssen ordnungs­gemäß in der Führungsnut des Schwertes
liegen.

Hinweise zum Spannen der Kette:

Die Sägekette muss richtig gespannt sein, um
einen sicheren Betrieb zu gewährleisten. Sie
erkennen die optimale Spannung, wenn die Sä­gekette in der Mitte des Schwertes um 2-3 mm
abgehoben werden kann.
Da sich die Sägekette durch das Sägen erhitzt
und dadurch ihre Länge verändert, überprüfen
Sie bitte alle 10min die Kettenspannung und re­gulieren Sie diese bei Bedarf. Das gilt besonders
für neue Sägeketten. Entspannen Sie nach abge­schlossener Arbeit die Sägekette, weil sich diese
beim Abkühlen verkürzt. Damit verhindern Sie,
dass die Kette Schaden nimmt.

5.3 Sägekettenschmierung

Geben Sie zu Arbeitsbeginn 5 Tropfen Kettenöl
auf die Gleitfl äche zwischen Kette und Schiene
(Abb. 10/Pos. D). Wiederholen Sie das Schmieren
der Kette – abhängig von Anzahl und Größe der
Schnitte - nach ungefähr 5 Minuten, so dass die
Kette nicht trocken läuft.
Warnung! Vor Überprüfung und Einstellarbeiten
immer den Akku ausstecken. Tragen Sie stets
Schutzhandschuhe, wenn Sie Arbeiten an der
Akku-Kettensäge vornehmen, um Verletzungen
zu vermeiden.

Hinweis! Betreiben Sie die Kette niemals ohne
Sägekettenöl! Die Benutzung der Akku-Kettensä­ge ohne Sägekettenöl führt zur Beschädigung der
Kettensäge!

Hinweis! Temperaturverhältnisse beachten:
Unterschiedliche Umgebungstemperaturen
erfordern Schmiermittel mit einer höchst unter­schiedlichen Viskosität. Bei niedrigen Tempera­turen benötigen Sie dünnfl üssige Öle (niedrige
Viskosität), um einen ausreichenden Schmierfi lm
zu erzeugen. Wenn Sie nun dasselbe Öl im Som­mer verwenden, würde dieses alleine durch die
höheren Temperaturen weiter verfl üssigt. Dadurch
kann der Schmierfi lm abreißen, die Kette würde
überhitzt werden und kann Schaden nehmen. Da­rüber hinaus verbrennt das Schmieröl und führt
zu einer unnötigen Schadstoff belastung.

- 10 -

D

5.4 Laden des Li-Akku-Packs (Abb. 11-12)

Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Warnung! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.

1. Akku-Pack aus dem Handgriff heraus ziehen,

dabei die Rasttaste (13) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (11)
in die Steckdose. Die grüne LED beginnt zu
blinken.

3. Schieben Sie den Akku (12) auf das Ladege-

rät.

Unter Punkt 12 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

5.5 Akku-Kapazitätsanzeige (Abb. 12)

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (C). Die Akku-Kapazitätsanzeige (D)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 LED’s.

Alle 3 LED‘s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6. Betrieb

6.1 Ein-/ Auschalten
Einschalten

Kettensäge mit beiden Händen an den Grif-

•

fen wie in Abb. 13 dargestellt festhalten (Dau­men unter den Handgriff).
Einschaltsperre (Abb. 1/Pos. 5) drücken und

•

halten.
Kettensäge mit Ein-/ Ausschalter (Abb. 1/Pos.

•

6) einschalten. Die Einschaltsperre kann jetzt
wieder losgelassen werden.

Ausschalten

Ein-/ Ausschalter (Abb. 1/Pos. 6) loslassen.

Die eingebaute Bremse bringt die umlaufende
Sägekette innerhalb kürzester Zeit zum Stehen.
Stecken Sie den Akku aus, wenn Sie die Arbeit
unterbrechen.

Warnung! Wenn Sie die betriebsbereite Säge
nur am hinteren Griff mit den Schaltelementen
tragen, kann es passieren, dass Sie versehentlich
gleichzeitig die Einschaltsperre und den Ein-/
Ausschalter betätigen, und die Akku-Kettensäge
anläuft.

- 11 -

D

6.2 Schutzvorrichtungen

Motorbremse

Der Motor bremst die Sägekette ab, sobald der
Ein- / Ausschalter (Abb.1/Pos.6) losgelassen oder
die Stromzufuhr unterbrochen wurde. Dadurch
wird die Gefahr einer Verletzung durch eine nach­laufende Kette deutlich gesenkt.

Gefahr! Benutzen Sie die Säge nicht, wenn die
Schutzeinrichtungen nicht einwandfrei funktio­nieren.
Versuchen Sie nicht, sicherheitsrelevante Schutz­einrichtungen selbst zu reparieren, sondern
wenden Sie sich an unseren Service oder eine
ähnlich qualifi zierte Werkstatt.

7. Arbeiten mit der Kettensäge

7.1 Vorbereitung

Überprüfen Sie vor jedem Einsatz folgende Punk­te, um sicher arbeiten zu können:

Zustand der Kettensäge

Untersuchen Sie die Akku-Kettensäge vor Beginn
der Arbeiten auf Beschädigungen am Gehäuse,
an der Sägekette und am Schwert. Nehmen Sie
niemals ein off ensichtlich beschädigtes Gerät in
Betrieb.

Sägekette

Spannung der Sägekette, Zustand der Schnei­den. Je schärfer die Sägekette ist, umso leichter
und kontrollierbarer lässt sich die Akku-Kettensä­ge bedienen. Das Gleiche gilt für die Kettenspan­nung.
Überprüfen Sie auch während der Arbeit alle 10
Minuten die Kettenspannung, um Ihre Sicherheit
zu erhöhen! Besonders neue Sägeketten neigen
zu erhöhter Ausdehnung.

Schutzkleidung

Tragen Sie unbedingt die entsprechende, eng an­liegende Schutzkleidung wie Schnittschutzhose,
Handschuhe und Sicherheitsschuhe.

Gehörschutz und Schutzbrille.

Tragen Sie bei Fäll- und Waldarbeiten unbedingt
einen Schutzhelm mit integriertem Gehör- und
Gesichtsschutz. Dieser bietet Schutz vor herab­fallenden Ästen und zurückschlagenden Zweigen.

7.2 Erläuterung der richtigen Vorgehens­weise bei grundlegenden Arbeiten

Entasten

Hierunter versteht man das Abtrennen der Äste
vom gefällten Baum. Beim Entasten größere nach
unten gerichtete Äste, die den Baum stützen,
vorerst stehen lassen bis der Stamm zersägt

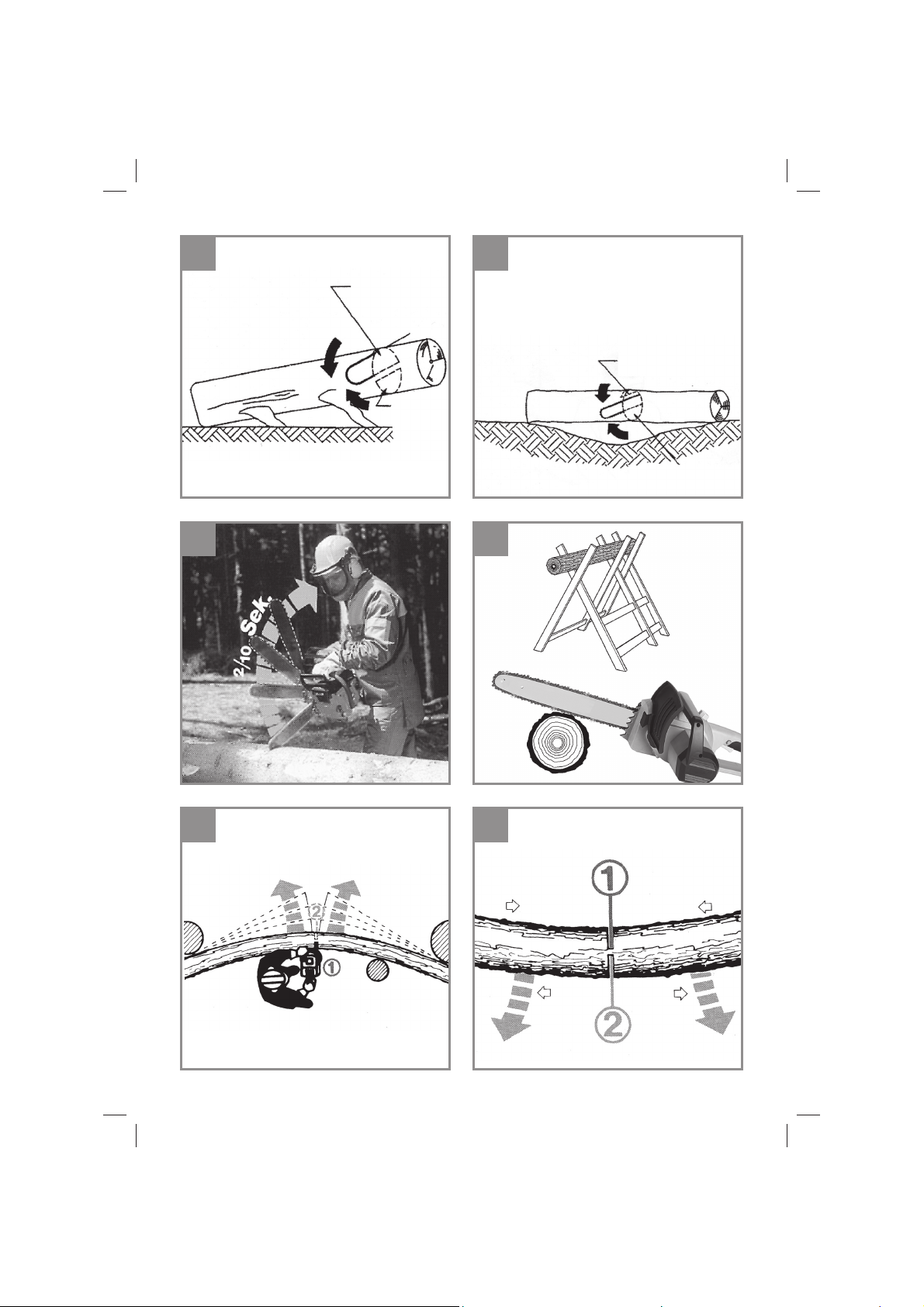

ist. Kleinere Äste gemäß der Abbildung 14
(A=Schnittrichtung beim Entasten, B=Vom Boden
fernhalten! Unterstützende Äste stehen lassen,
bis der Stamm zersägt wird) von unten nach
oben mit einem Schnitt trennen. Äste die unter
Spannung stehen, sollten von unten nach oben
gesägt werden, um ein Einklemmen der Säge zu
vermeiden.

Baumstamm ablängen

Hierunter versteht man das Teilen des gefällten
Baumes in Abschnitte. Achten Sie auf Ihren si­cheren Stand und die gleichmäßige Verteilung Ih­res Körpergewichts auf beide Füße. Falls möglich
sollte der Stamm durch Äste, Balken oder Keile
unterlegt und gestützt sein. Folgen Sie den einfa­chen Anweisungen für leichtes Sägen.
Wenn die gesamte Länge des Baumstammes
gleichmäßig aufl iegt, wie in Abbildung 15 gezeigt,
wird von oben her gesägt. Achten Sie dabei dar­auf nicht in den Boden zu schneiden.

Wenn der Baumstamm an einem Ende aufl iegt,
wie in Abbildung 16 gezeigt, zuerst 1/3 des
Stammdurchmessers von der Unterseite her sä­gen (A) um Splittern zu vermeiden. Den zweiten
Schnitt von oben (2/3 Durchmesser) auf Höhe
des ersten Schnitts durchführen (B) (um Einklem­men zu vermeiden).
Wenn der Baumstamm an beiden Enden aufl iegt,
wie in Abbildung 17 gezeigt, zuerst 1/3 Stamm­durchmessers von der Oberseite her sägen um
Splittern zu vermeiden (A). Den zweiten Schnitt
von unten (2/3 Durchmesser) auf Höhe des ers­ten Schnitts (B) (um Einklemmen zu vermeiden)
durchführen.

7.3 Rückschlag

Unter dem Rückschlag versteht man das plötz­liche Hoch- und Zurückschlagen der laufenden
Kettensäge. Die Ursachen sind meist das Berüh­ren des Werkstücks mit der Schwertspitze oder
das Verklemmen der Sägekette.
Bei einem Rückschlag treten unvermittelt große
Kräfte auf. Daher reagiert die Akku-Kettensäge
meist unkontrolliert. Die Folge sind oft schwerste
Verletzung beim Arbeiter oder Personen im Um-

- 12 -

D

feld.
Besonders bei seitlichen Schnitten, Schräg- und
Längsschnitten ist die Gefahr eines Rückschlags
besonders groß, weil der Krallenanschlag nicht
eingesetzt werden kann. Vermeiden Sie daher
nach Möglichkeit solche Schnitte und arbeiten
Sie besonders vorsichtig, wenn sie sich nicht ver­meiden lassen!
Die Gefahr eines Rückschlages ist am größten,
wenn Sie die Säge im Bereich der Schwertspitze
ansetzen, weil dort die Hebelwirkung am stärks­ten ist (Abb. 18). Setzen Sie die Säge daher im­mer möglichst fl ach an (Abb. 19).

Warnung!

Achten Sie immer auf die richtige Ketten-

•

spannung!
Benutzen Sie nur einwandfreie Kettensägen!

•

Arbeiten Sie nur mit einer vorschriftsmäßig

•

geschärften Sägekette!
Sägen Sie nie über Schulterhöhe!

•

Sägen Sie nie mit der Oberkante oder Spitze

•

des Schwertes!
Halten Sie die Akku-Kettensäge immer fest

•

mit beiden Händen!

Sägen von Holz unter Spannung

Das Sägen von Holz, das unter Spannung steht,
erfordert besondere Vorsicht! Unter Spannung
stehendes Holz, das durch Sägen von der Span­nung befreit wird, reagiert bisweilen völlig unkon­trolliert. Das kann zu schwersten bis zu tödlichen
Verletzung führen (Abb. 20-21).
Solche Arbeiten dürfen nur von ausgebildeten
Fachleuten ausgeführt werden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Vor jeder Reinigung Akku ziehen.

•

Tauchen Sie das Gerät zur Reinigung keines-

•

falls in Wasser oder andere Flüssigkeiten.

milden Spülmittel.

8.2 Wartung
Sägekette und Schwert auswechseln

Das Schwert muss erneuert werden, wenn

die Führungsnut des Schwerts abgenutzt ist.

•

Schärfen der Sägekette

Ein eff ektives Arbeiten mit der Akku-Kettensäge
ist nur möglich, wenn die Sägekette in gutem Zu­stand und scharf ist. Dadurch verringert sich auch
die Gefahr eines Rückschlages.
Die Sägekette kann bei jedem Fachhändler nach­geschliff en werden. Versuchen Sie nicht, die Sä-
gekette selbst zu schärfen, wenn Sie nicht über
ein geeignetes Werkzeug und die notwendige
Erfahrung verfügen.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

9. Hinweise zu Umweltschutz /

Entsorgung

Führen Sie das Gerät einer ordnungsgemäßen
Entsorgung zu, wenn es einmal ausgedient hat.
Entsorgen Sie das Gerät nicht über den Haus­müll, sondern geben Sie es im Interesse des
Umweltschutzes an einer Sammelstelle für Elekt­rogeräte ab. Ihre zuständige Kommune informiert
Sie gerne über Adressen und Öff nungszeiten.
Geben Sie auch Verpackungsmaterialien und
abgenutzte Zubehörteile an den vorgesehenen
Sammelstellen ab.

8.1 Reinigung

Reinigen Sie regelmäßig den Spannmecha-

•

nismus, indem Sie ihn mit Druckluft ausbla­sen oder mit einer Bürste säubern. Verwen­den Sie keine Werkzeuge zum Reinigen.
Halten Sie die Griffe ölfrei, damit Sie immer

•

sicheren Halt haben.
Reinigen Sie das Gerät bei Bedarf mit einem

•

feuchten Tuch und gegebenenfalls mit einem

- 13 -

D

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an ei­nem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lager­temperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Gerät in der Originalverpackung auf.

11. Fehlersuche

Gefahr!

Vor der Fehlersuche ausschalten und Akku ziehen.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn
Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti­gen können, wenden Sie sich an Ihre Service-Werkstatt.

Ursache Fehler Abhilfe

Kettensäge funktio­niert nicht

Kettensäge arbeitet
intermittierend

Sägekette trocken - Kein Öl aufgetragen - Öl auftragen
Kettenbremse funk-

tioniert nicht
Kette/Führungs-

schiene heiß
Kettensäge rupft,

vibriert oder sägt
nicht richtig

- Keine Stromversorgung - Akku überprüfen

- interner Wackelkontakt

- Ein-/Ausschalter defekt

- Problem mit Schaltmechanismus
im vorderen Handschutz

- Kein Öl aufgetragen

- Kette stumpf

- Kettenspannung zu locker

- Kette stumpf

- Kette verschlissen

- Sägezähne zeigen in die falsche
Richtung

- Fachwerkstatt aufsuchen

- Fachwerkstatt aufsuchen

- Fachwerkstatt aufsuchen

- Öl auftragrn

- Kette nachschleifen oder ersetzen

- Kettenspannung einstelllen

- Kette nachschleifen oder ersetzen

- Kette ersetzen

- Sägekette neu montieren mit Zäh­nen in korrekter Richtung

- 14 -

12. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 15 -

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzunehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem
Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten.

- 16 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Schwert, Akku
Verbrauchsmaterial/ Verbrauchsteile* Sägekette
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 17 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 18 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 19 -

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols on the machine
(Fig. 22):

1. Read the operating instructions.

2. Wear safety goggles.

3. Wear ear protectors.

4. Never expose the device to rain.

5. Maximum cutting length / chain speed

6. Unlock chain brake before putting into opera­tion!

7. Store the battery only in dry rooms with an
ambient temperature of +10°C to +40°C.
Place only charged batteries in storage (char­ged at least 40%).

8. The batteries must be removed from the
tool before it is disposed of. How to dispose
of batteries: Batteries are not allowed in
household waste.

9. Always hold the cordless chainsaw fi rmly with
both hands.

10. Kick-back may result in fatal injuries from
cuts.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1-3)

1. Folding chain cover

2. Front hand guard

3. Front handle

4. Rear handle

5. Safety lock-off

6. On/Off switch

7. Cutter rail guard

8. Chain wheel cover

9. Fixing screw for the chain wheel cover

10. Chain tensioning screw

11. Charger (in the case of Art. No.: 4600040 it is
not included in delivery)

12. Battery (in the case of Art. No.: 4600040 it is
not included in delivery)

13. Pushlock button

14. Saw chain

15. Cutter rail

16. Hex key

17. Dosing aid for chain oil (not illustrated)

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Original operating instructions

•

Safety instructions

•

- 20 -

GB

3. Proper use

This cordless branch chainsaw is designed for

Handle under load

Vibration emission value front handle

= 2.205 m/s

a

h

2

for sawing trunks, branches, wooden beams and
boards etc., and for performing cross cuts and
longitudinal cuts. It is not suitable for cutting any
materials other than wood. This branch chainsaw

Vibration emission value rear handle
ah = 2.205 m/s
K uncertainty = 1.5 m/s

2

2

is not designed for tree-felling purposes.

The stated vibration emission levels and stated

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-

noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

ries of any kind caused as a result of this.

The stated vibration emission levels and stated

Please note that our equipment has not been de­signed for use in commercial, trade or industrial

noise emission values can also be used to make
an initial assessment of exposure.

applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,

4. Technical data

Motor power supply: ............................... 18 V DC

Idle speed n

Cutter rail length ...................................... 158 mm

Max. cutting length: ................................ 125 mm

Cutting speed at rated rpm: ......................4.8 m/s

Weight ........................................... approx. 1.1 kg

Chain type ........ Hangzhou Jingfeng Tools: 28 DL

Cutter rail type: Hangzhou Jingfeng Tools: 153 mm

: .............................. Level 3300 rpm

0

especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Danger!
Sound and vibration

Sound and vibration values were measured in ac­cordance with EN 62841-1 and EN 62841-4-1.

sound pressure level ..................... 76.2 dB(A)

L

pA

uncertainty ..........................................2.4 dB

K

pA

L

sound power level ........................ 87.2 dB(A)

WA

K

uncertainty ..........................................2.4 dB

WA

sound power level guaranteed .........90 dB(A)

L

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) were determined in accordance with EN
62841-1 and EN 62841-4-1.

5. Before starting the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

Danger! Do not fi t the battery until the chainsaw
has been fully assembled and the chain tension
has been set. Always wear protective gloves
when working on the chainsaw to protect yourself
against injury.

5.1 Fitting the cutter rail and saw chain

Carefully unpack all parts and check that they

•

are complete (Fig. 2-3).
Undo the fastening screw of the chain wheel

•

cover (9) (Fig. 4).
Take off the chain wheel cover (8) (Fig. 5).

•

- 21 -

GB

Lay the chain (14) as shown in the groove

•

which runs around the cutter rail (15) (Fig. 6a/
Item A).
Insert the cutter rail and chain as shown into

•

the mounting of the cordless chainsaw. As
you do so, guide the chain around the chain
wheel (Fig. 6b and 6c/ Item B).
Attach the chain wheel cover and secure it

•

with the fastening screw (9) (Fig. 7). Impor-
tant! Do not fully tighten the fastening screw
until after you have adjusted the chain tension
(see section 5.2).

5.2 Tensioning the saw chain
Warning! Always disconnect the mains plug

before performing any checks or adjustments. Al­ways wear protective gloves when working on the
chainsaw to protect yourself against injury.

Undo the fastening screw of the chain wheel

•

cover (9) a few turns (Fig. 4).
Adjust the chain tension with the chain ten-

•

sioning screw (Fig. 8a/ Item 10). Turning the
screw clockwise increases the tension, tur­ning it counter-clockwise decreases the chain
tension. The saw chain is correctly tensioned
if it can be lifted around 2-3 mm in the middle
of the cutter rail (Fig. 9).
Insert the hex key (16) as shown in Fig. 8b.

•

Tighten the fastening screw of the chain

•

wheel cover (9) (Fig. 7).
Danger! All of the chain links must lie proper­ly in the guide groove of the cutter rail.

Notes on tensioning the chain:

The saw chain must be properly tensioned to
ensure safe operation. You can tell that the chain
tension is perfect if the saw chain can be lifted
by around 2-3 mm in the middle of the cutter rail.
As the saw chain heats up during cutting and
thus changes in length, please check the chain
tension every 10 minutes and adjust it again as
required. This applies in particular to new saw
chains. When you have fi nished working slacken
the chain again, as the chain will shorten when it
cools down. This will prevent the chain from being
damaged.

5.3 Saw chain lubrication

When you begin your work, apply 5 drops of chain
oil to the sliding face between the chain and the
rail (Fig. 10/Item D). Repeat the lubrication of the
chain after approximately 5 minutes (depending
on the number and size of the cuts) so that the
chain does not run dry.
Warning! Always pull out the battery before per-

forming any checks or adjustments. Always wear
protective gloves when working on the chainsaw
to protect yourself against injury.

Important! Never operate the chain if it is not
lubricated with saw chain oil. Use of the cordless
chainsaw without saw chain oil will result in dama­ge to the chainsaw!

Notice! Be aware of the temperature conditions:
diff erent lubricants with completely diff erent
viscosities are required at diff erent ambient tem-
peratures. At lower temperatures you will need
low viscosity oils in order to achieve a suffi cient
lubricating fi lm. However, if the same low viscosity
oil is used during the summer it will become even
thinner due to the ambient temperatures alone,
and as a result the lubricating fi lm could break
down, causing the chain to overheat and become
damaged. In addition, the chain oil would burn
and produce unnecessary pollutants.

5.4 Charging the Li battery pack (Fig. 11-12)

The battery is protected from exhaustive dischar­ge. An integrated protective circuit automatically
switches off the equipment when the battery is
fl at.
Warning! Do not actuate the On/Off switch any
more if the protective circuit has tripped. This may
damage the battery.

1. Remove the battery pack from the handle,
pressing the pushlock button (13) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(11) into the socket outlet. The green LED will
then begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section 12 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to charge, check for the
following:

voltage at the power socket

•

whether there is good contact at the charging

•

contacts of the charging unit

If the battery pack still fails to charge, send

the charger and charging adapter

•

and the battery pack

•

to our customer service center.

- 22 -

GB

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

5.5 Battery capacity indicator (Fig. 12)

Press the button for the battery capacity indicator
(C). The battery capacity indicator (D9 shows the
charge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

6. Operation

6.1 Switching on/off
Switching on

Hold the chainsaw by the handles with both

•

hands as shown in Fig. 13 (thumbs under the
handles).
Press and hold the safety lock-off (Fig. 1/Item

•

5).
Switch on the chainsaw at the ON/OFF switch

•

(Fig. 1/Item 6). You can then release the safe­ty lock-off.

Switching off

Release the ON/OFF switch (Fig. 1/Item 6).

The integrated brake will bring the running chain­saw to a standstill within a very short space of
time. Always disconnect the mains plug when you
stop working, even if it is only for a short time.

Warning! If the saw is plugged in and you carry
it by the rear handle (which is where the switches
are located), then there is a risk that you could
accidentally press the safety lock-off and the ON/
OFF switch at the same time, and the chainsaw
could inadvertently start up.

6.2 Safety devices

Motor brake

The motor brakes the saw chain as soon as the
ON/OFF switch (Fig. 1/Item 6) is released or the
power supply is interrupted. This signifi cantly
reduces the risk of injury that would otherwise be
present if the chain continued to run after being
switched off or disconnected.

Danger! Never use the saw if the safety equip­ment is not working properly. Never try to repair
safety related protection systems yourself – al­ways have any work done by our service depart­ment or by a similarly qualifi ed workshop.

7. Working with the chainsaw

7.1 Preparations

To ensure that you can work safely, check the fol­lowing points before every use:

Condition of the chain saw

Inspect the chainsaw before the start of work for
damage to the housing, the power cable, the saw
chain and the cutter rail. Never use a chainsaw
which is obviously damaged.

Saw chain

Tension of the saw chain, condition of the cutting
elements. The sharper the chainsaw, the easier
and more controllable it is to operate the chain­saw. The same also applies to the chain tension.
Again, while working also check the chain tension
every 10 minutes in order to increase your safety.
New saw chains in particular often tend to expand
more.

- 23 -

GB

Safety clothing

Always wear appropriate tight-fi tting safety
clothing like special trousers which protect
against cuts, protective gloves and safety shoes.

Hearing protection and protective goggles.

When felling trees or performing forest work, al­ways wear a protective helmet with integral face
and hearing protection. This will off er protection
against falling branches and any branches if they
spring back.

7.2 Description of the correct procedures for
basic use of the chainsaw

Removing branches

Here we are talking about removing branches
from the felled tree. When removing branches,
leave any downward facing branches which are
supporting the tree until the trunk of the tree has
been cut up. Smaller branches should be re­moved as shown in Fig. 14 (A= cutting direction
when removing branches, B= keep away from the
ground! Supporting branches should be left until
the trunk is cut up) in a single cut from the bottom
to the top. Any branches which are under tension
should be cut from the bottom to the top to pre­vent the saw from becoming trapped.

Cutting the tree trunk into lengths

Here we are looking at the process of cutting the
felled tree into sections. Make sure you have a
sure footing and distribute your body weight even­ly onto both feet. If possible the trunk should be
underlaid and supported with branches, beams
or wedges. For easy cutting follow the simple ins­tructions below.
If the full length of the tree trunk is evenly suppor­ted as shown in Fig. 15 then proceed by cutting
from the top down. Take care not to cut into the
ground in the process.

If the weight of the tree trunk is resting on one end
as shown in Fig. 16, fi rst cut through 1/3 of the
trunk diameter from the underside (A) in order to
prevent it from splintering. Make the second cut
from the top (2/3 of the diameter) to the height of
the fi rst cut (B) (this prevents the chainsaw from
being trapped).

If the weight of the tree trunk is resting on both
ends as shown in Fig. 17, fi rst cut through 1/3 of
the trunk diameter from the top (A) in order to pre­vent it from splintering. Make the second cut from
underneath (2/3 of the diameter) to the height of
the fi rst cut (B) (this prevents the chainsaw from

being trapped).

When working with the saw on a slope, always
position yourself at a higher point on the slope
above the tree as shown in Fig. 15. In order to re­tain full control at the moment when the cut goes
through, reduce pressure towards the end of the
cut without releasing your fi rm grip on the hand-
les of the chainsaw. Take care to ensure that the
chainsaw does not touch the ground.
After completing the cut, wait for the chain saw to
come to a standstill before removing the chain­saw. Always switch off the motor of the chainsaw
before moving from tree to tree.

7.3 Kickback

The term “kickback” describes what happens
when the running chainsaw suddenly kicks up­ward and backward. Usually, this is caused by
contact between the tip of the cutter rail and the
workpiece or the saw chain becoming trapped.
In the event of kickback, large forces occur sud­denly and violently. As a result, the chainsaw
usually reacts uncontrollably. This can often result
in very serious injuries to the worker or persons
in the vicinity. The risk of kickback is particularly
great when performing cross cuts, angled cuts
and longitudinal cuts, as it is not possible to use
the claw stop on these cuts. You should therefore
avoid these cuts as far as possible and take parti­cular care when they are unavoidable.
If you place the tip of the saw rail in cutting posi­tion, the leverage eff ect and therefore the risk of
kickback will be at its greatest (Fig. 18). It is safest
therefore to always position the saw as fl at as
possible (Fig. 19).

Warning!

Make sure that the chain tension is always

•

correctly adjusted.
Only use a chainsaw if it is in perfect working

•

order.
Only work with a saw chain that has been

•

properly sharpened in accordance with the
instructions.
Never operate the saw above shoulder height.

•

Never cut with the upper edge or the tip of the

•

sword.
Always hold the chainsaw firmly with both

•

hands.

Cutting wood which is under tension

Special care is required when cutting wood which
is under tension. Wood which is under tension
from which it is released by cutting may in some

- 24 -

GB

cases react completely unpredictably and uncont­rollably. In the worst case this could result in extre­mely severe or even fatal injuries (Fig. 20-21).
This type of work must only be performed by per­sons who have been specially trained.

8. Cleaning, maintenance and

ordering of spare parts

Danger!

Remove the battery each time before

•

cleaning.
Never immerse the unit in water or other li-

•

quids in order to clean it.

8.1 Cleaning

Regularly clean the clamping mechanism by

•

blowing it out with compressed air or cleaning
it with a brush. Do not use tools for cleaning.
Keep the handles free of grease so that you

•

can maintain a firm grip.
Clean the device as required with a damp

•

cloth and, if necessary, mild washing up li­quid.

8.2 Maintenance

Replacing the saw chain and cutter rail

The cutter rail needs to be replaced if

the guide groove of the cutter rail is worn;

•

Sharpening the saw chain

Eff ective working with the chainsaw is only pos-
sible if the saw chain is in good condition and
sharp. This also reduces the risk of kickback.
The saw chain can be re-sharpened by any dea­ler. Do not attempt to sharpen the saw chain your­self unless you have the necessary special tools
and experience.

8.3 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

9. Notes on environmental
protection / disposal

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

10. Storage

Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage tempe­rature is between 5 and 30 °C. Store the electric
tool in its original pac

- 25 -

GB

11. Troubleshooting

Danger!

Before troubleshooting, switch off the equipment and pull out the battery.

The table below contains a list of fault symptoms and explains what you can do to remedy the problem if
your tool fails to work properly. If the problem still persists after working through the list then please con­tact your nearest service workshop.

Cause Fault Remedy

The chainsaw does
not work at all

The chainsaw works
intermittently

The saw chain is
dry

The chain brake
does not work

The chain/guide rail
is hot

The chainsaw
judders, vibrates
or does not saw
properly

- No power supply - Check the rechargeable battery

- Loose connection (internal)

- On/Off switch defective

- No oil has been applied - Apply some oil

- There is a problem with the switch
mechanism in the front hand guard

- No oil has been applied

- The chain is blunt

- The chain is too slack

- The chain is blunt

- The chain is worn

- The saw teeth are pointing in the
wrong direction

- Consult a specialist workshop

- Consult a specialist workshop

- Consult a specialist workshop

- Apply some oil

- Re-sharpen or replace the chain

- Adjust the chain tension

- Re-sharpen or replace the chain

- Replace the chain

- Refi t the chain with the teeth facing
in the correct direction

- 26 -

12. Charger indicator

GB

Indicator status

Red LED Green LED

Off Flashing Ready for use

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

On Off Charging

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

Off On The battery is charged and ready for use. (READY TO GO)

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

Flashing Off Adapted charging

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Flashing Flashing Fault

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

On On Temperature fault

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

Explanations and actions

- 27 -

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is dispo­sed of.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa­ge is damaged: Check and if necessary repackage.
For further information contact: 0049 9951 95920-66. Outside Germany charges will apply instead for a
regular call to a landline number in Germany.

- 28 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Cutter bar, Battery
Consumables* Saw chain
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 29 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 30 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles sur l’appareil
(fi gure 22) :

1. Lire le notice d’utilisation

2. Porter une protection des yeux

3. Porter une protection de l’ouïe

4. L’appareil ne doit pas être exposé à la pluie

5. Longueur de coupe maximale / Vitesse de la
chaîne

6. Déverrouiller le frein de chaîne avant la mise
en service !

7. Stockage des accumulateurs uniquement
dans des pièces sèches à une température
ambiante de +10 °C à +40 °C.

Ne stocker les accumulateurs que lorsqu‘ils

sont chargés (charge min. 40%).

8. Les accumulateurs doivent être retirés de
l‘appareil avant la mise au rebut. Remarque
relative à la mise au rebut des accumulateurs
: Les accumulateurs ne doivent pas être jetés
dans les ordures ménagères.

9. Tenez toujours la tronçonneuse sans fi l des
deux mains.

10. Le recul peut entraîner des blessures par
coupure mortelles.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.
Avertissement !

Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1-3)

1. Recouvrement de chaîne rabattable

2. Protège-main avant

3. Poignée avant

4. Poignée arrière

5. Verrouillage de démarrage

6. Interrupteur marche/arrêt

7. Protection de lame

8. Recouvrement de la roue de la chaîne

9. Vis de fi xation pour recouvrement de la roue

de la chaîne

10. Vis de serrage de chaîne

11. Chargeur (pour réf. 4600040 non compris

dans la livraison)

12. Accumulateur (pour réf. 4600040 non com-

pris dans la livraison)

13. Touche à crans

14. Chaîne de tronçonneuse

15. Lame

16. Clé à six pans

17. Doseur pour huile de chaîne (non représenté)

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

•

Consignes de sécurité

•

- 31 -

F

3. Utilisation conforme à
l’aff ectation

L’élagueuse sans fi l est prévue pour le sciage de
troncs, branches, poutres de bois, planches, etc.
et peut être utilisée pour les coupes transversales
et longitudinales. Elle ne convient pas au sciage
d’autres matériaux que le bois. L’élagueuse n’est
pas destinée à l’abattage d’arbres.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en tension du moteur : .......18 V d.c.

Vitesse de rotation à vide n

Longueur de la lame .............................. 158 mm

Longueur de coupe max. : ...................... 125 mm

Vitesse de coupe à vitesse de rotation nominale :
4,8 m/s

Poids ...................................................env. 1,1 kg

Type de chaîne Hangzhou Jingfeng Tools: 28 DL
Type de lame . Hangzhou Jingfeng Tools: 153 mm

Bruit et vibration

Les valeurs de bruits et de vibrations ont été dé­terminées conformément aux normes
EN 62841-1 et EN 62841-4-1.

: .............3300 tr/min

0

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Valeur totale de vibration (somme vectorielle
trois directions) déterminée conformément à EN
62841-1 et EN 62841-4-1.

Poignée sous charge

Valeur d‘émission de vibration poignée avant

= 2,205 m/s

a

h

Valeur d‘émission de vibration poignée arrière
ah = 2,205 m/s
Insécurité K = 1,5 m/s

2

2

2

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Niveau de pression acoustique L
Imprécision K

.........................................2,4 dB

pA

Niveau de puissance acoustique L
Imprécision K
Niveau acoustique garantit L

......................................... 2,4 dB

WA

............... 90 dB(A)

WA

.... 76,2 dB(A)

pA

.. 87,2 dB(A)

WA

- 32 -

F

5. Avant la mise en service

Avertissement !

Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.

Danger ! Insérez l‘accumulateur seulement une
fois que la tronçonneuse est entièrement montée
et la tension de la chaîne réglée. Portez toujours
des gants de protection lorsque vous procédez à
des travaux sur la tronçonneuse afi n d‘éviter des
blessures.

5.1 Montage de la lame et de la chaîne de

scie

Déballez soigneusement toutes les pièces et

•

vérifiez qu’il ne manque rien (fig. 2-3)
Dévissez les vis de fixation du couvercle de la

•

roue d’entraînement (fig. 4).
Enlevez le couvercle de la roue

•

d’entraînement (fig. 5)
Comme indiqué, placez la chaîne dans la rai-

•

nure circulaire de la lame (fig. 6a/pos. A)
Comme indiqué, insérez la lame et la chaîne

•

dans l’ouverture de la scie à chaîne. Puis
positionnez la chaîne autour du pignon de
conduite (fig. 6b/6c/pos. B).
Fixez le couvercle de la roue d’entraînement

•

et fixez-le solidement avec les vis de fixation
(fig. 7). Attention ! Vissez les vis de fixation
uniquement après avoir installé la tension de
chaîne (cf. point 5.2).

Indications sur la tension de la chaîne :

La scie à chaîne doit être vraiment tendue pour
garantir un travail en toute sécurité. La tension
est optimale lorsque la chaîne de scie peut être
soulevée de 2-3 mm au centre de la lame. Com­me la chaîne de scie chauff e au fur et à mesure
que vous sciez, sa longueur se modifi e. Veuillez
vérifi er la tension de chaîne toutes les 10 minu-
tes et eff ectuer les réglages en fonction de vos
besoins. Ceci concerne tout particulièrement les
nouvelles scies à chaîne. Détendez la chaîne de
scie une fois le travail eff ectué car celle-ci rac-
courcit lors du refroidissement. Vous évitez ainsi
d’endommager la chaîne.

5.3 Graissage de la chaîne de scie

Au début du travail, mettez 5 gouttes d’huile de
chaîne sur la surface de glissement entre la chaî­ne et le rail (fi g. 10 / pos. D). Répétez le graissage
de la chaîne – en fonction du nombre et de la tail­le des coupes - après environ 5 minutes de sorte
que la chaîne ne fonctionne pas à sec.
Avertissement ! Retirez toujours l‘accumulateur
avant toute vérifi cation ou travaux de réglage.
Portez toujours des gants de protection lorsque
vous procédez à des travaux sur la tronçonneuse
afi n d‘éviter des blessures.

Remarque ! N’utilisez jamais la chaîne sans
huile pour chaîne de tronçonneuse ! Utiliser la
tronçonneuse sans fi l sans huile pour chaîne de
tronçonneuse entraîne son endommagement !

5.2 Armez la scie à chaîne

Avertissement ! Avant d’eff ectuer des travaux

de vérifi cation ou de réglage, toujours débran-
chez la prise. Pour travailler sur la chaîne à scie,
portez toujours des gants de protection pour évi­ter les blessures.

Donnez quelques tours aux vis de fixation du

•

recouvrement de la roue à chaîne (fig. 4)
Réglez la tension de chaîne a l’aide des vis

•

de fixation (fig. 8a/ pos. 10). Tournez vers la
droite pour augmenter la tension de chaîne,
tournez vers la gauche pour la diminuer. La
chaîne de scie est vraiment tendue si, au
centre de la lame, elle peut être soulevée
d’environ 2-3 mm (fig. 9).
Enfichez la clé à six pans (16) comme indi-

•

qué sur la fig. 8b.
Vissez les vis de fixation du recouvrement de

•

la roue à chaîne (fig. 7).
Danger ! Tous les maillons doivent se trouver
correctement dans la rainure de guidage de
la lame.

Remarque ! Faire attention aux températures :
Les diff érentes températures ambiantes néces-
sitent un lubrifi ant avec une haute diversité de
viscosité. Lorsque les températures sont basses,
vous utiliserez des huiles très fl uides (viscosité
faible) pour obtenir une couche lubrifi ante suf-
fi sante. Si vous utilisez la même huile en été,
celle-ci se liquéfi era encore plus avec les hautes
températures. Ce qui entraînera la destruction de
la couche lubrifi ante et la chaîne peut surchauff er,
ce qui peut entraîner des dommages. De plus,
l’huile de graissage brûle et engendre donc un
degré de pollution inutile.

5.4 Chargement du bloc accumulateur Li
(fi g. 11 à 12)

L‘accumulateur est protégé contre la déchar­ge profonde. Un circuit protecteur intégré met
l‘appareil automatiquement hors circuit, lorsque
l‘accumulateur est déchargé.
Avertissement ! N‘actionnez plus l‘interrupteur
marche/arrêt, lorsque le circuit protecteur a mis

- 33 -

F

l‘appareil hors circuit. Cela peut endommager
l‘accumulateur.

1. Tirez le bloc accumulateur (13) hors de sa
poignée, en appuyant sur les touches à cran
vers le bas.

2. Comparez si la tension réseau indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (11) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Insérez l‘accumulateur sur le chargeur.

Au point 12 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.

S‘il est impossible de charger l’accumulateur,
contrôlez

si de la tension est présente à la prise de

•

courant.
si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement de l‘accumulateur reste toujours
impossible, nous vous prions de bien vouloir
rapporter,

le chargeur et l‘adaptateur de charge

•

et le bloc accumulateur

•

à notre service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

5.5 Indicateur de charge de l’accumulateur
(fi g. 12)

Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (C). L’indicateur de
charge de l’accumulateur (D) vous indique l’état
de charge de l’accumulateur à l’aide de trois vo­yants LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s) :

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6. Commande

6.1 Mettre en marche / hors circuit

Mise en marche

Tenez la scie à chaîne avec les deux mains

•

sur les poignées, comme en fig. 13 tenez soli­dement (pouces sous la poignée).
Appuyez sur le verrouillage de démarrage

•

(fig. 1/pos.5) et maintenez-le enfoncé.
Mettez la scie à chaîne en marche avec le

•

bouton marche/arrêt (fig. 1/pos.6). Le verrouil­lage de démarrage peut alors être relâché.

Mise hors circuit

Relâcher le bouton marche/arrêt (fi g. 1/pos.6).

Le frein préinstallé stoppe la chaîne de scie pen­dant un temps très bref. Si vous interrompez le
travail, débranchez toujours la prise de courant.

Avertissement ! Si la scie est branchée et que
vous la portez avec la poignée arrière, il peut
arriver que vous activiez par erreur le verrouillage
de démarrage et le bouton marche/arrêt simulta­nément, ce qui entraîne la mise en marche de la
scie à chaîne.

- 34 -

F

6.2 Dispositif de protection du frein de mo­teur

Le moteur freine la chaîne de scie dès que le
bouton marche/arrêt (fi g. 1/pos.6) est relâché
ou que l’alimentation électrique est interrompue.
Ceci réduit considérablement le risque d’être
blessé par une chaîne toujours en marche.

Danger ! N’utilisez pas la scie si les dispositifs de
protection ne sont pas en parfait état de fonction­nement. N’essayez pas de réparer vous-même
les dispositifs de protection relatifs à la sécurité.
Adressez-vous à notre service ou à un atelier
équivalent qualifi é.

7. Travailler avec la scie à chaîne

7.1 Préparation

Avant toute utilisation, vérifi ez les points suivants
afi n de travailler en toute sécurité :

Etat de la scie à chaîne

Avant de commencer à travailler, contrôlez la scie
à chaîne et vérifi ez que le boîtier, le câble réseau,
la chaîne de scie et la lame ne sont pas endom­magés. Ne mettez jamais en marche un appareil
de toute évidence endommagé.

Chaîne de scie

Tension de la chaîne de scie. Etat de la coupe.
Plus la chaîne de scie est aiguisée, plus la scie à
chaîne est facile à manier. Ceci vaut aussi pour
la tension de chaîne. Pendant le travail, vérifi ez
aussi toutes les 10 minutes la tension de chaîne,
il en va de votre sécurité ! Les nouvelles scies à
chaîne ont tout particulièrement un penchant à se
détendre.

Vêtements de protection

Portez impérativement les vêtements de protec­tion comme des pantalons de protection, des
gants et des chaussures de sécurité.

Protège oreilles et lunettes de protection.

Pour les travaux d’abattage ou en forêt, portez
impérativement un casque de protection avec
protège oreilles intégré et écran facial. Celui-ci
off re une protection contre les branches qui tom-
bent ou sont projetées.

7.2 Explication de la procédure à suivre pour
les travaux de base

Ebrancher

Ce qui signifi e ôter les branches de l’arbre abattu.
Lorsque vous ébranchez, ne touchez pas aux
grosses branches dirigées vers le bas qui sou­tiennent l’arbre jusque à ce que vous ayez scié
le tronc. Branches plus petites selon la fi g. 14
(A=sens de la coupe lors de l’ébranchage, B=les
enlever du sol !)
Ne touchez pas aux branches de soutien tant que
vous n’avez pas scié le tronc (séparez de bas
en haut en coupant). Les branches sous tension
doivent être sciées de bas en haut, pour éviter de
bloquer la scie.

Scier le tronc en longueur

Ce qui signifi e séparer l’arbre tombé en tronçons.
Veillez à être en sécurité et répartissez le poids
de votre corps sur vos deux pieds. Le tronc doit
si possible être soutenu par des branches, des
solives ou des cales. Suivez les instructions pour
scier facilement.
Quand toute la longueur du tronc est à terre, com­me indiqué en fi g. 15, sciez à partir du haut. Ce
faisant, veillez à ne pas couper dans le sol.
Si comme indiqué en fi g. 16, le tronc repose sur
une extrémité, sciez d’abord 1/3 du diamètre du
tronc par en dessous (A) pour éviter les éclats.
Eff ectuez la deuxième coupe par en haut (2/3 du
diamètre) à la hauteur de la première coupe (B)
(pour éviter les blocages).

Lorsque le tronc repose sur les deux extrémités,
comme dans la fi g. 17, sciez d’abord 1/3 du
diamètre du tronc à partir du haut pour éviter les
éclats (A). Eff ectuez la deuxième coupe par en
bas (2/3 du diamètre) à la hauteur de la première
coupe (B) (pour éviter tout blocage).
Dans le cas de travaux de coupe en pente, res­tez toujours en hauteur par rapport au tronc de
l’arbre, comme indiqué en fi g. 15. Pour toujours
conserver un contrôle total lorsque vous sciez,
réduisez la pression quand arrive la fi n de la cou-
pe sans lâcher prise sur les poignées de la scie à
chaîne. Ce faisant, veillez à ce que la chaîne de
scie n’entre pas en contact avec le sol.
Après avoir fi ni la coupe, attendez l’arrêt de la
chaîne de scie avant d’éloigner la scie à chaîne.
Eteignez toujours le moteur de la scie à chaîne
avant de passer d’un arbre à l’autre.

- 35 -

F

7.3 Eff et de recul

Par ce mot, on entend les mouvements brusques
vers le haut ou de recul qui surviennent lorsque
la scie à chaîne est en marche. Ceci arrive le plus
souvent lorsque la pointe de la lame entre en
contact avec l’objet sur lequel vous travaillez ou
lorsque la chaîne de scie coince.
Lorsqu’il y a un eff et de recul, de très grandes
forces entrent soudain en action. La scie à chaîne
réagit alors de manière incontrôlée. Ceci entraîne
la plupart du temps des blessures assez graves
pour la personne qui utilise l’appareil ou les per­sonnes autour. Les coupes latérales, diagonales
ou de profi l sont tout particulièrement sujettes aux
eff ets de recul car la butée à crampons ne peut
être utilisée. C’est pourquoi nous vous recom­mandons d’éviter de telles coupes. Travaillez vrai­ment avec beaucoup de prudence lorsque vous
ne pouvez pas les éviter !
Le risque de recul est le plus élevé lorsque vous
placez la tronçonneuse au niveau de la pointe de
la lame car c’est là que l’eff et levier est le plus fort
(fi g. 18). C’est pourquoi, placez toujours la tron-
çonneuse le plus à plat possible (fi g. 19).

Danger !

Veillez à toujours utiliser la bonne tension de

•

chaîne !
Utilisez uniquement des scies à chaîne en

•

parfait état de fonctionnement !
Travaillez uniquement avec une chaîne de

•

scie parfaitement aiguisée et conforme !
Sciez uniquement a partir de la hauteur des

•

épaules et pas en dessous !
Ne sciez jamais avec le bord supérieur ou la

•

pointe de la lame !
Tenez toujours la chaîne de scie solidement,

•

à deux mains !

Scier du bois sous tension

Scier du bois sous tension exige des précautions
particulières ! Le bois sous tension libéré de la
tension en étant scié réagit de manière totale­ment incontrôlée. Cela peut entraîner des blessu­res très graves ou mortelles (fi g. 20-21).
Ce genre de travail doit être eff ectué uniquement
par des hommes de métier expérimentés.

8. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Avant chaque nettoyage, ôtez l‘accumulateur.

•

Ne plongez jamais l’appareil dans l’eau ou

•

autre liquide pour le nettoyer.

8.1 Nettoyage

Nettoyez régulièrement le mécanisme de ten-

•

sion en soufflant avec de l’air comprimé ou en
nettoyant avec une brosse. N’utilisez aucun
outil pour nettoyer.
Ne laissez aucune huile sur les poignées,

•

pour que vous ayez toujours une bonne prise.
En fonction des besoins, nettoyez l’appareil

•

avec un chiffon humide ou avec un produit de
nettoyage doux.

8.2 Maintenance

Changer la chaîne et la lame
La lame doit être renouvelée lorsque

la rainure de guidage est usée.

•

Aiguiser la chaîne de scie

Réaliser un travail effi cace avec la scie à chaîne
est possible uniquement avec une chaîne de scie
en parfait état et aiguisée. Ceci réduit aussi consi­dérablement le danger d’un eff et de recul.
La chaîne de scie peut être aiguisée chez chaque
marchand spécialisé. N’essayez pas d’aiguiser
vous-même la chaîne de scie si vous ne possé­dez pas l’outil approprié ou l’expérience néces­saire.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

9. Consignes relatives à la

protection de l’environnement /
élimination

Une fois que l’appareil ne sert plus, disposez-en
de manière conforme aux lois en vigueur. Ôtez

- 36 -

le câble secteur pour éviter les abus. Ne jetez
pas l’appareil dans une poubelle ménagère.
Pour respecter la protection de l’environnement,
donnez-le à un point de ramassage d’appareils
électriques. Votre municipalité vous donnera
volontiers les adresses compétentes et les
heures d’ouverture. Donnez aussi les matériaux
d’emballage et les accessoires usés

10. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

F

- 37 -

F

11. Détection d’anomalies

Danger !

Avant la recherche des erreurs, éteignez l‘appareil et retirez l‘accumulateur.

Le tableau suivant indique les symptômes d’anomalies et décrit ce que vous pouvez faire quand votre
appareil ne fonctionne plus parfaitement. Si ceci ne vous aide pas à localiser et à éliminer le problème,
adressez-vous à notre service-atelier.

Cause Erreur Solution

La tronçonneuse ne
fonctionne pas

La tronçonneuse
fonctionne par inter­mittence

La chaîne de tron­çonneuse est sèche

Le frein de chaîne
ne fonctionne pas

Chaîne/rail de gui­dage chaud

La tronçonneuse
arrache, vibre ou ne
scie pas vraiment

- Pas d’alimentation électrique - Contrôlez l’accumulateur

- Faux contact intérieur

- Interrupteur marche/arrêt défectu­eux

- Absence d’huile - Appliquez de l’huile

- Problème avec le mécanisme de
commutation dans le protège-main
avant

- Absence d’huile

- Chaîne émoussée

- La chaîne est trop détendue

- Chaîne émoussée

- Chaîne usée

- Les dents de scie sont dans le
mauvais sens

- Consultez un atelier spécialisé

- Consultez un atelier spécialisé

- Consultez un atelier spécialisé

- Appliquez de l’huile

- Aiguisez la chaîne ou remplacez-la

- Réglez la tension de la chaîne

- Aiguisez la chaîne ou remplacez-la

- Remplacez la chaîne

- Remontez la chaîne de tron­çonneuse avec les dents de scie
dans le bon sens

- 38 -

F

12. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 39 -

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 40 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* lame, accumulateur
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

chaîne de tronçonneuse

- 41 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 42 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli sull’apparecchio
(Fig. 22):

1. Leggete le istruzioni per l’uso.

2. Indossate occhiali protettivi

3. Portate cuffi e antirumore

4. Non esponete l’apparecchio alla pioggia

5. Lunghezza massima di taglio / velocità mas­sima della catena

6. Sbloccate il freno della catena prima della
messa in esercizio!

7. Conservazione delle batterie soltanto in luo­ghi asciutti con una temperatura ambiente di
+10°C - +40°C.

Conservate le batterie solo se sono cariche

(almeno al 40%).

8. Le batterie devono essere rimosse
dall‘apparecchio prima dello smaltimento.
Avvertenza sullo smaltimento delle batterie: le
batterie non devono essere smaltite nei rifi uti
domestici.

9. Tenere sempre l‘elettrosega a batteria con
entrambe le mani.

10. Un contraccolpo può causare lesioni da taglio
mortali.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-3)

1. Copertura ribaltabile della catena

2. Salvamano anteriore

3. Impugnatura anteriore

4. Impugnatura posteriore

5. Blocco dell‘avviamento

6. Interruttore ON/OFF

7. Protezione della barra

8. Copertura del rocchetto per catena

9. Vite di fi ssaggio per copertura del rocchetto

per catena

10. Vite tendicatena

11. Caricabatterie (per art. n.: 4600040 non com-

presa tra gli elementi forniti)

12. Batteria (per art. n.: 4600040 non compresa

tra gli elementi forniti)

13. Tasto di arresto

14. Catena della sega

15. Barra

16. Chiave a brugola

17. Dosatore dell‘olio per catena (non raffi gurato)

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

- 43 -

I

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La motosega da potatura a batteria è concepita
per segare tronchi, rami, travi di legno, tavole
ecc. e può essere impiegata per tagli trasversali
e longitudinali. Non è adatta per tagliare materiali
diversi dal legno. La motosega da potatura non è
concepita per abbattere alberi.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...18 V DC
Numero di giri al minimo n

Lunghezza della barra ............................ 158 mm

Lunghezza max. di taglio: ....................... 125 mm

Velocità di taglio con numero di giri nominale:

..................................................................4,8 m/s

Peso .................................................... ca. 1,1 kg

Tipo di catena .. Hangzhou Jingfeng Tools: 28 DL
Tipo di barra ..Hangzhou Jingfeng Tools: 153 mm

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rile­vati secondo le norme EN 62841-1 ed
EN 62841-4-1.

: ...... Livello 3300 min

0

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo le norme
EN 62841-1; EN 62841-4-1.

Impugnatura sotto carico

Valore emissione vibrazioni impugnatura
anteriore a
Valore emissione vibrazioni impugnatura

= 2,205 m/s

h

posteriore ah = 2,205 m/s
Incertezza K = 1,5 m/s

2

2

2

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

-1

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Livello di pressione acustica L
Incertezza K

...........................................2,4 dB

pA

Livello di potenza acustica L
Incertezza K

...........................................2,4 dB

WA

Livello di potenza acustica
garantito L

........................................... 90 dB(A)

WA

........ 76,2 dB (A)

pA

.......... 87,2 dB (A)

WA

- 44 -

I

5. Prima della messa in esercizio

Avvertimento!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio.

Pericolo! Inserite la batteria solo quando la mo­tosega è completamente montata e quando è
stata regolata la tensione della catena. Per evitare
lesioni portate sempre guanti protettivi quando
eseguite lavori sulla motosega.

5.1 Montaggio del braccio e della catena

Togliete tutti i pezzi dall’imballo e controllate

•

che ci siano tutti (Fig. 2-3)
Allentate la vite di fissaggio per la copertura

•

della catena (Fig. 4)
Togliete la copertura della catena (Fig. 5)

•

Mettete la catena come raffigurato nella sca-

•

nalatura perimetrale del braccio (Fig. 6a/Pos.
A)
Inserite il braccio e la catena come raffigurato

•

nella sede della motosega. Nel far questo
posizionate la catena intorno al pignone (Fig.
6b/6c/Pos. B).
Montate la copertura del rocchetto della cate-

•

na e fissatela con la vite di fissaggio (Fig. 7).
Attenzione! Serrate definitivamente la vite di
fissaggio solo dopo aver regolato la tensione
della catena (vedi Punto 5.2).

Avvertenze per la tensione della catena:

La catena della sega deve essere tesa corretta­mente per garantire un esercizio sicuro. Potete
vedere che la catena della sega è tesa corretta­mente se al centro del braccio può essere solle­vata di ca. 2-3 mm. Dato che la catena della sega
si riscalda durante l’uso e quindi cambia la sua
lunghezza, controllate la tensione ogni 10 min e
regolatela se necessario. Ciò vale in particolare
per catene nuove. Una volta terminato il lavoro
allentate la catena della sega perché raff reddan-
dosi si accorcia. In tal modo evitate che la catena
subisca danni.

5.3 Lubrifi cazione della catena della sega

Prima di iniziare i lavori applicate 5 gocce di olio
per catena sulla superfi cie di scorrimento tra la
catena e la guida (Fig. 10/Pos. D). Dopo circa 5
minuti – in base al numero e alle dimensioni dei
tagli - lubrifi cate nuovamente la catena per evitare
che funzioni a secco.
Avvertenza! Prima di ogni lavoro di controllo e
di regolazione staccate sempre la batteria. Per
evitare lesioni portate sempre guanti protettivi
quando eseguite lavori sulla motosega.

Avvertenza! Non usate mai la catena senza
l‘apposito olio per catena motosega! L‘uso della
motosega a batteria senza l‘olio per la catena
comporta dei danni alla motosega!

5.2 Tendere la catena della sega
Avvertenza! Prima di ogni lavoro di controllo e di

regolazione staccate sempre la spina dalla presa
di corrente. Per evitare lesioni portate sempre
guanti protettivi quando eseguite lavori sulla mo­tosega.

Allentate di alcuni giri la vite di fissaggio per

•

la copertura della catena (Fig. 4)
Regolate la tensione della catena usando la

•

vite tendicatena (Fig. 8a/ Pos. 10). Ruotando
verso destra si aumenta la tensione della ca­tena, verso sinistra si diminuisce. La catena
della sega è tesa correttamente se al centro
del braccio può essere sollevata di ca. 2-3
mm (Fig. 9).
Inserite la chiave a brugola (16) come indica-

•

to nella Fig. 8b.
Serrate la vite di fissaggio per la copertura

•

della catena (Fig. 7).
Pericolo! Tutti gli elementi della catena de­vono trovarsi nella scanalatura di guida del
braccio.

Avviso! Tenete presente la temperatura del mo­mento: temperature ambiente diverse richiedono
lubrifi canti con una viscosità molto diff erente. In
caso di basse temperature avete bisogno di oli
fl uidi (bassa viscosità) per creare una pellicola
di lubrifi cante suffi ciente. Se usate lo stesso olio
anche in estate, questo diventerebbe ancora più
fl uido a causa delle temperature più elevate. In tal
modo si possono creare dei vuoti nella pellicola
di lubrifi cante, la catena potrebbe surriscaldarsi e
subire dei danni. Inoltre l’olio lubrifi cante si brucia
sviluppando inutilmente sostante nocive.

5.4 Ricarica della batteria LI (Fig. 11-12)

La batteria è protetta dalla scarica profonda. Un
circuito di protezione integrato fa spegnere auto­maticamente l’apparecchio quando la batteria è
scarica.
Avvertimento! Non azionate più l’interruttore
ON/OFF se è intervenuto il circuito di protezione
dell’apparecchio. Ciò può danneggiare la batteria.

1. Estraete la batteria dall’impugnatura premen-

do verso il basso il tasto di arresto (13).

2. Controllate che la tensione di rete indicata

- 45 -

I

sulla targhetta corrisponda alla tensione
di rete a disposizione. Inserite la spina di
alimentazione del caricabatterie (11) nella
presa di corrente. Il LED verde inizia a lam­peggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 12 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie sul caricabatte-
rie.

Se non fosse possibile ricaricare la batteria, ve­rifi cate

che sulla presa di corrente sia presente la

•

tensione di rete
che ci sia un perfetto contatto dei contatti di

•

ricarica del caricabatterie.

Se continuasse a non essere possibile ricaricare
la batteria, inviate

il caricabatterie e l‘adattatore di ricarica,

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

5.5 ndicazione di carica della batteria
(Fig. 12)

Premete l’interruttore per l’indicazione di carica
della batteria (C). L‘indicazione di carica della
batteria (D) segnala lo stato di carica per mezzo
di 3 spie LED.

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 LED o 2 LED sono illuminati:

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

6. Esercizio

6.1 Accensione/spegnimento
Accensione

Tenete la Motosega a batteria con ambedue

•

le mani sulle impugnature con indicato nella
Fig. 13 (pollice sotto l’impugnatura).
Premete la sicura (Fig. 1/Pos. 5) e tenetela

•

premuta.
Accendete la motosega con l’interruttore ON/

•

OFF (Fig. 1/Pos. 6). Ora potete mollare la si­cura.

Spegnimento

Mollate l’interruttore ON/OFF (Fig. 1/Pos. 6)

Il freno incorporato ferma la catena della sega in
brevissimo tempo. Staccate sempre la spina dalla
presa di corrente se interrompete il lavoro.

Avvertenza! Se tenete la sega collega­ta all’alimentazione di corrente solo per
l’impugnatura posteriore con gli elementi di co­mando, può succedere che azioniate contempo­raneamente la sicura e l’interruttore di ON/OFF e
che la motosega si avvii.

6.2 Dispositivo di protezione
Freno motore

Il motore frena la catena non appena l’interruttore
di ON/OFF (Fig. 1/Pos. 6) viene mollato o viene
interrotta l’alimentazione di corrente. In tal modo
viene ridotto notevolmente il pericolo rappresen­tato dalla catena che continua a girare.

Pericolo! Non usate la sega se i dispositivi di
protezione non funzionano perfettamente. Non
cercate di riparare voi i dispositivi di protezione,
ma rivolgetevi al nostro servizio assistenza o ad
un’offi cina ugualmente qualifi cata.

- 46 -

I

7. Lavorare con la motosega

7.1 Preparazione

Prima di ogni impiego della motosega controllate i
seguenti punti al fi ne di poter lavorare sicuri.

Condizioni della catena

Esaminate la catena prima di iniziare qualsiasi
lavoro assicurandovi che non ci siamo danni
all’involucro, al cavo di alimentazione, alla catena
e al braccio. Non mettete in esercizio un apparec­chio chiaramente danneggiato.

Catena della sega

Tensione della catena, condizioni delle lame. Più
la catena è affi lata, tanto più facilmente e in modo
più controllato si può usare la motosega. Lo stes­so vale per la tensione della catena. Controllate
la tensione della catena ogni dieci minuti anche
mentre state lavorando al fi ne di aumentare la
vostra sicurezza. Soprattutto le nuove catene ten­dono ad allentarsi.

Indumenti protettivi

Indossate assolutamente gli indumenti protettivi
adatti e aderenti come pantaloni antitaglio, guanti
e scarpe di sicurezza.

Cuffi e antirumore e occhiali protettivi.

Per lavori forestali e di abbattimento portate asso­lutamente un casco con integrate cuffi e antirumo-
re e visiera. Esso protegge da rami che cadono e
ramoscelli che rimbalzano.

7.2 Spiegazioni per un corretto procedere in
lavori basilari

Tagliare i rami

Con tale operazione si intende il taglio dei rami
dell’albero abbattuto. Non togliete subito i rami
più grandi diretti verso il basso, che supportano
l’albero; aspettate fi no a che non venga segato
il tronco. Segare partendo dal basso verso l’alto
i rami più piccoli come mostrato nella Fig. 14
(A=direzione di taglio nell’operazione, B=tenere
lontano da terra! Lasciar stare i rami che sosten­gono il tronco fi no a che quest’ultimo non venga
segato). I rami che sono sotto tensione dovrebbe­ro essere segati dal basso verso l’alto in modo da
evitare che la sega si incastri.

Depezzatura del tronco

Con depezzatura si intende il taglio in pezzi
dell’albero abbattuto. Accertatevi di essere in po­sizione sicura che il peso del corpo sia distribuito

in modo uguale su entrambi i piedi. Se possibile
si dovrebbe supportare il tronco con rami, travi
o cunei. Seguite le semplici istruzioni per poter
segare facilmente.
Quando il tronco giace sul terreno uniformemente
su tutta la lunghezza, come mostrato nella Fig.
15, allora viene segato dall’alto. Nel far questo
fate attenzione a non eseguire tagli nel terreno.

Se il tronco posa sul terreno solo su un’estremità,
come mostrato nella Fig. 16, segate dal basso
prima 1/3 del diametro del tronco (A) per evitare
schegge. Eseguite poi il secondo taglio dall’alto
(2/3 del diametro) all’altezza del primo taglio (B)
(per evitare che la sega si incastri).

Se il tronco posa sul terreno su entrambe le
estremità, come mostrato nella Fig. 17, segate
dall’altro prima 1/3 del diametro del tronco per
evitare schegge (A). Eseguite poi il secondo tag­lio dal basso (2/3 del diametro) all’altezza del pri­mo taglio (B) (per evitare che la sega si incastri).

In caso di lavori di taglio su pendio, mettetevi
sempre al di sopra del tronco, come mostrato
nella Fig. 15. Per mantenere il controllo totale al
momento del completamento del taglio, riducete
verso la fi ne del taglio la pressione senza allen-
tare la presa salda sulle impugnature della sega.
Badate che la sega non tocchi il terreno.
Una volta completato il taglio, aspettate che la
catena si fermi prima di sfi lare la sega. Spegnete
sempre il motore della sega prima di passare ad
un altro albero.

7.3 Contraccolpo

Con contraccolpo si intende il rinculo improvviso
della sega in movimento. Le cause sono per lo più
il contatto del pezzo da lavorare con la punta del
braccio o l’incastrarsi della catena.
Nel caso di un contraccolpo si sviluppano im­mediatamente grandi forze. Per questo la moto­sega reagisce per lo più in modo incontrollato.
Le conseguenze sono spesso gravi lesioni per
l’utilizzatore o le persone nelle vicinanze. In par­ticolare in caso di tagli laterali, trasversali e longi­tudinali il pericolo di un contraccolpo è particolar­mente grande perché non può essere impiegata
la battuta della lama. Per tale motivo evitate, se
possibile, di eseguire questi tagli; se invece non
si possono proprio evitare, lavorate sempre con
attenzione!
Il più grande pericolo di un contraccolpo si ha
quando impiegate la sega nell‘area della punta
della barra perché lì l‘eff etto leva è più forte (Fig.

- 47 -

I

18). Iniziate quindi il taglio tenendo la sega semp-

re il più possibile in posizione orizzontale (Fig.

19).

Avvertenza!

Badate sempre che la catena sia tesa corret-

•

tamente!
Utilizzate solo motoseghe in ottime condizio-

•

ni!
Lavorate solo con una catena ben affilata!

•

Non segate mai al di sopra dell’altezza delle

•

spalle!
Non segate mai con lo spigolo superiore o la

•

punta del braccio!
Tenete sempre ben ferma la motosega con

•

entrambe le mani!

Taglio di legno sotto tensione

Segare legno che è sotto tensione richiede
un’attenzione particolare! Il legno sotto tensione
che viene liberato segandolo da tale tensione
reagisce qualche volta in modo completamente
incontrollato. Ciò può procurare lesioni molto gra­vi e persino mortali (Fig. 20-21).
Tali lavori devono essere eseguiti solo da persone
professionalmente specializzate.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di ogni lavoro di pulizia staccate la bat-

•

teria.
Per la pulizia non immergete assolutamente

•

l’apparecchio in acqua o altri liquidi.

8.1 Pulizia

Pulite regolarmente il meccanismo di tensio-

•

ne con aria compressa o con una spazzola.
Per la pulizia non impiegate utensili.
Tenete le impugnature libere da tracce di olio

•

affinché abbiate sempre una presa sicura.
Se necessario pulite l’apparecchio con un

•

pano umido e eventualmente con un deter­gente neutro.

8.2 Manutenzione
Cambio della catena e del braccio

Il braccio deve essere cambiato quando

la scanalatura di guida è consumata.

•

Affi latura della catena della sega

Un lavoro effi ciente con la motosega è possibile
solo se la catena è in buone condizioni ed è affi -
lata. In tal modo si riduce anche il pericolo di un
contraccolpo.
La catena può venire affi lata presso qualsiasi
rivenditore specializzato. Non tentate di affi lare
la catena da soli se non disponete degli utensili
adatti e dell’esperienza necessaria.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

9. Avvertenze in merito alla

protezione dell’ambiente/
smaltimento

Quando l’apparecchio non è più in grado di fun­zionare, smaltitelo seguendo le norme relative.
Staccate il cavo di alimentazione per evitarne
un uso improprio. Non gettate l’apparecchio
nell’immondizia domestica, bensì consegnatelo
ad un punto di raccolta per apparecchi elettrici
contribuendo così alla protezione dell’ambiente.
L’amministrazione comunale competente vi for­nirà gli indirizzi e l’orario di apertura. Consegnate
ai centri di raccolta previsti anche i materiali di
imballo e gli accessori usati.

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 48 -

I

11. Ricerca degli errori

Pericolo!

Prima di ricercare gli errori spegnete l‘apparecchio e staccate la batteria.

La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vostro
apparecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il proble­ma, rivolgetevi alla vostra offi cina del servizio assistenza.

Causa Errore Rimedio

La motosega non
funziona

La motosega funzi­ona in modo inter­mittente

Catena della sega
asciutta

Il freno della catena
non funziona

- Manca l'alimentazione di corrente - Controllate la batteria

- Contatto interno difettoso

- Interruttore ON/OFF difettoso

- Non è stato applicato olio - Applicare olio

- Problema nel meccanismo di com­mutazione del salvamano anteriore

- Rivolgetevi a un'offi cina specializ-
zata

- Rivolgetevi a un'offi cina specializ-
zata

- Rivolgetevi a un'offi cina specializ-
zata

Catena/guida per
catena molto calda

La motosega lavora
a scossoni, vibra o
non taglia corretta­mente

- Non è stato applicato olio

- Catena non più affi lata

- Tensione della catena insuffi ciente

- Catena non più affi lata

- Catena consumata

- I denti della catena sono rivolti nella
direzione sbagliata

- Applicare olio

- Affi late o sostituite la catena

- Regolate la tensione della catena

- Affi late o sostituite la catena

- Sostituite la catena

- Montate di nuovo la catena della
sega in direzione corretta

- 49 -

12. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica
eff ettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Signifi cato e interventi

- 50 -

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Ein­hell Germany AG.

Con riserva di apportare modifi che tecniche

- 51 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Braccio, Batteria
Materiale di consumo/parti di consumo * Catena della sega
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 52 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 53 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af symbolerne på saven (fi g. 22):

1. Læs brugsanvisningen

2. Bær beskyttelsesbriller

3. Bær høreværn

4. Udsæt ikke saven for regn

5. Maks. snitdybde

6. Kædebremse oplåses før ibrugtagning!

7. Akkumulatorbatterierne skal opbevares i et
tørt rum med en omgivende temperatur på
+10°C - +40°C. Opbevaring skal ske i opladet
tilstand (mindst 40%).

8. Akkumulatorbatterierne skal tages ud af pro­duktet før bortskaff elsen. Bortskaff else af ak-
kumulatorbatterier: Akkumulatorbatterier må
ikke smides ud sammen med det almindelige
husholdningsaff ald.

9. Hold altid fast i akku-kædesaven med begge
hænder.

10. Returslag kan føre til snitsår, evt. med døden
til følge.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-3)

1. Kædeskærm klapbar

2. Håndbeskyttelse foran

3. Håndtag foran

4. Håndtag bagtil

5. Indkoblingsspærre

6. Tænd/sluk-knap

7. Sværdbeskyttelse

8. Kædehjulsskærm

9. Fastgørelsesskrue til kædehjulsskærm

10. Kædestrammeskrue

11. Ladeaggregat (ved art.nr.: 4600040 følger

ikke med leveringen)

12. Akkumulatorbatteri (ved art.nr.: 4600040 føl-

ger ikke med leveringen)

13. Anslagsknap

14. Savkæde

15. Sværd

16. Unbrakonøgle

17. Doseringshjælp til kædeolie (uden illustration)

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores service­center eller nærmeste kompetente byggemarked
med forevisning af gyldig købskvittering. Vær
her opmærksom på garantioversigten, der er
indeholdt i garantibestemmelserne bagest i vej­ledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

- 54 -

DK/N

3. Formålsbestemt anvendelse

Akku-grenkædesaven er beregnet til at save i
stammer, grene, træbjælker, brædder osv. og kan
bruges til tvær- og længdegående snit. Den er
ikke egnet til at save i andre materialer end træ.
Astkædesaven er ikke beregnet til at fælde træer.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spændingsforsyning motor: ...................18 V d.c.

Omdrejningstal, ubelastet n

Sværdlængde ........................................ 158 mm

Skærelængde maks.: ............................. 125 mm

Skærehastighed ved nominelt omdrejningstal:

..................................................................4,8 m/s

Vægt ................................................... ca. 1,1 kg

Type kæde ...... Hangzhou Jingfeng Tools: 28 DL

Type sværd ...Hangzhou Jingfeng Tools: 153 mm

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841-1; EN 62841-4-1.

: ....... Trin 3300 min

0

Håndgreb under belastning

Svingningsemissionstal forreste håndgreb

= 2,205 m/s

a

h

Svingningsemissionstal bageste håndgreb
ah = 2,205 m/s
Usikkerhed K = 1,5 m/s

2

2

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

-1

Vedligehold og rengør maskinen med jævne

•

Brug kun intakte og ubeskadigede maskiner.

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

5. Inden ibrugtagning

Advarsel!

Træk altid akkumulatorbatteriet ud, inden du fore­tager indstillinger på maskinen.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Garanteret lydeff ektniveau L

.............................. 76,2 dB(A)

pA

..........................................2,4 dB

pA

............................87,2 dB(A)

WA

.........................................2,4 dB

WA

............... 90 dB(A)

WA

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre ret­ninger) beregnet i henhold til EN 62841-1; EN
62841-4-1.

Fare! Sæt først akkumulatorbatteriet i, når kæde­saven er helt monteret, og kædespændingen er
indstillet. Bær altid sikkerhedshandsker, når du
arbejder med saven.

5.1 Montering af sværd og savkæde

Pak alle dele omhyggeligt ud, og kontrollér at

•

disse er komplette (fig. 2-3)
Løsn fastgøringsskruen til kædehjulsskær-

•

men (fig. 4)
Tag kædehjulsskærmen af (fig. 5)

•

Læg kæden ind i sværdets not som vist på

•

billedet (fig. 6a/pos. A)

- 55 -

DK/N

Læg sværd og kæde ind i kædesavens

•

opfangning som vist på billedet. Før kæden
rundt om tanddrevet (fig. 6b/6c/pos. B).
Sæt kædehjulsskærmen på og fastgør med

•

fastgøringsskrue (fig. 7). Vigtigt! Spænd først
fastgøringsskruen ordentligt til, når kæde­stramningen er justeret (se pkt. 5.2).

5.2 Spænding af savkæde
Advarsel! Husk altid at trække akkumulatorbatte-

riet ud inden eftersyn og indstillingsarbejde. Bær
altid sikkerhedshandsker, når du arbejder med
kædesaven.

Løsn fastgøringsskruen til kædehjulsskær-

•

men nogle omgange (fig. 4)
Juster kædestramningen med kædestram-

•

meren (fig. 8a/pos. 10). Kæden strammes
mod højre, kæden slækkes mod venstre. Sav­kæden er strammet rigtigt, hvis den kan løftes
ca. 2-3 mm midt på sværdet (fig. 9).
Sæt unbrakoskruen (16) i som vist på fig. 8b.

•

Spænd fastgøringsskruen til kædehjulsskær-

•

men.
Vigtigt! Alle kædeled skal liggekorrekt i svær­dets styrenot.

Anvisninger om stramning af kæden:

Savkæden skal være korrekt spændt for at ga­rantere en sikker drift. Du kan se, at kæden et
strammet optimalt, når den kan løftes ca. 2-3
mm midt på sværdet. Da savkæden bliver varm
under savningen og dermed ændrer længde, skal
du kontrollere kædestramningen hvert 10. minut
og om nødvendigt regulere stramningen. Dette
gælder især for nye savkæder. Slæk savkæden,
når arbejdet er afsluttet, idet kæden bliver kortere,
når den afkøles. På den måde kan du forhindre, at
kæden beskadiges.

5.3 Smøring af savkæde

Kom 5 dråber kædeolie på glidefl aden mellem
kæde og skinne, før arbejdet startes (fi g. 10/pos.
D). Gentag smøringen af kæden – afhængigt af
antal og størrelse af snittene - efter ca. 5 minutter,
så kæden ikke kører tør.
Advarsel! Husk altid at trække akkumulatorbatte­riet ud inden eftersyn og indstillingsarbejde. Bær
altid sikkerhedshandsker, når du arbejder med
kædesaven.

Bemærk! Brug aldrig kæden uden kædeolie!
Kædesaven beskadiges, hvis akku-kædesaven
bruges uden savkædeolie!

Vigtigt! Vær opmærksom på temperaturforhold:
Forskellige omgivelsestemperaturer kræver smø­remidler med yderst forskellig viskositet. Ved lave
temperaturer kræves tyndtfl ydende olie (lav visko-
sitet) for at danne en fi lm med tilstrækkelig smø-
reevne. Hvis du nu bruger den samme olie om
sommeren, bliver den endnu mere tyndtfl ydende
alene på grund af de højere temperaturer. Så kan
smørefi lmen slides af, kæden overhedes og kan
tage skade. Desuden forbrænder smøreolien og
fører til unødvendig forureningsbelastning.

5.4 Opladning af LI-akku-pack (fi g. 11-12)

Akkumulatorbatteriet er sikret mod dybafl adning.
En integreret beskyttelseskreds sørger for au­tomatisk frakobling, når akkumulatorbatteriet er
afl adt.
Advarsel! Tryk ikke på tænd/sluk-knappen, når
beskyttelseskredsen har forårsaget frakobling.
Akkumulatorbatteriet kan tage skade.

1. Træk akku-pack’en ud af håndtaget, mens du

trykker anslagsknappen (13) ned.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden­værende netspænding. Sæt stikket til lade­aggregatet (11) i stikkontakten. Den grønne
LED-lysdiode begynder at blinke.

3. Indsæt akkumulatorbatteriet i ladeaggregatet.

Under punkt 12 (‚Visninger på ladeaggregatet‘)
fi ndes en oversigt over LED-lysdiodernes betyd­ning.
Hvis det ikke er muligt at oplade akku-pack‘en,
skal du kontrollere,

om der er netspænding i stikkontakten.

•

om forbindelsen til ladekontakterne på lade-

•

aggregatet er i orden.

Hvis det stadigvæk ikke er muligt at oplade akku­pack‘en, bedes du indsende

ladeaggregat og ladeadapter

•

samt akku-pack‘en

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

- 56 -

DK/N

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

5.5 Akkumulatorbatteri-kapacitetsindikator
(fi g. 12)

Tryk på kontakten til akkumulatorbatteri-kapaci­tetsindikator (C). Akkumulatorbatteri-kapacitet­sindikatoren (D) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

Vigtigt! Hvis du kun bærer den tilsluttede sav i
det bageste greb med koblingselementerne kan
der ske det, at du utilsigtet kommer til at trykke på
spærreknappen og dødmandsknappen samtidigt,
hvorved kæden kører rundt.

6.2 Beskyttelsesanordning

Motorbremse

Motoren bremser savkæden, så snart dødmands­grebet (fi g. 1/pos. 6) slippes, eller strømtilførslen
afbrydes. På denne måde mindskes faren for at
blive kvæstet af en efterløbende kæde væsentligt.

Kædebremse

Kædebremsen er en beskyttelsesmekanisme,
der udløses af parerbøjlen (fi g. 1/pos. 2). Hvis
kædesaven slynges tilbage på grund af et kast,
aktiveres kædebremsen og stopper kædesaven
på mindre end 0,1 sekund. Kontrollér kædebrem­sens funktion regelmæssigt. Klap parerbøjlen (fi g.
1/pos. 2) fremad og tilkobl kædesaven kortvarigt.
Savkæden må ikke køre rundt. Træk parerbøjlen
tilbage (fi g. 1/pos. 2), til den går i lås for at løsne
kædebremsen.

Vigtigt! Brug ikke saven, hvis beskyttelsesanord­ningen ikke fungerer fejlfrit. Forsøg ikke selv at
reparere sikkerhedsrelevante beskyttelsesanord­ninger men henvend dig til vores service eller et
lignende kvalifi ceret værksted.

7. At arbejde med kædesaven

6. Drift

6.1 Til-/frakobling

Tilkobling

Hold kædesaven fast med begge hænder på

•

grebene som vist i fig. 13 (tommelfingre under
håndgreb).
Tryk på spærreknappen (fig. 1/pos. 5) og hold

•

den inde.
Tilkobl kædesaven med dødmandsgrebet.

•

Spærreknappen kan nu slippes igen.

Frakobling

Slip dødmandsknappen (fi g. 1/pos. 6).

Den indbyggede bremse stopper savkæden
øjeblikkeligt. Træk altid netstikket ud, hvis du af­bryder arbejdet.

7.1 Forberedelse

For at arbejde sikkert skal du kontrollere følgende
punkter før brug:

Kædesavens tilstand

Undersøg kædesaven med henblik på beska­digelser på hus, netledning, savkæde og sværd
før arbejdet. Brug aldrig en kædesav der er åben­lyst beskadiget.

Savkæde

Stramning af savkæden, skærenes tilstand. Jo
skarpere savkæden er, desto lettere er det at bet­jene kædesaven kontrolleret. Det samme gælder
kædestramningen. Kontrollér også kædestram­ningen hvert 10. minut under arbejdet for at øge
sikkerheden. Særligt nye savkæder er tilbøjelige
til at strække sig.

- 57 -

DK/N

Beskyttelsesbeklædning

Bær altid tætsiddende beskyttelsesbeklædning
som sikkerhedsbukser, handsker og sikkerheds­sko.

Høreværn og beskyttelsesbriller

Bær altid beskyttelseshjelm med integreret høre­og ansigtsværn ved træfældning og skovarbejde.
Beskyttelseshjelmen beskytter mod nedfaldende
grene og svirpende kviste.

7.2 Instruktion om korrekt fremgangsmåde
ved grundlæggende arbejde

Afgrening

Ved afgrening skilles grenene fra det fældede
træ. Ved afgrening skal man i første omgang lade
de grene sidde, som træet hviler på, til stammen
er savet op. Mindre grene som vist på fi g. 14 (A=
snitretning ved afgrening, B= holdes væk fra
bunden!
Lad støttegrene være, til stammen er savet op)
sav igennem nedefra og op med et snit. Grene,
der ligger i spænd, skal saves nedefra og op for at
undgå at saven kommer i klemme.

Opsavning at træstammen

Ved opsavning saver man det fældede træ over i
passende stykker. Sørg for at stå sikkert og at din
kropsvægt er jævnt fordelt på begge fødder. Hvis
det er muligt, skal stammen understøttes af grene
eller kiler, der lægges under. Følge de enkle an­visninger. Så er det let at save.
Hvis træstammen har kontakt med bunden i hele
sin længde som vist på fi g. 15, saves der ovenfra
og ned. Pas på at kæden ikke går ned i skovbun­den.

det faste greb om kædesavens håndtag for at
bevare fuld kontrol i det øjeblik stammen saves
igennem. Vær opmærksom på at kæden ikke går
ned i skovbunden.
Vent til savkæden står helt stille, før du fjerner
kædesaven fra snittet. Sluk altid for kædesavens
motor, før du går hen til et andet træ.

7.3 Kast

Ved kast slår kædesaven pludseligt op og tilbage,
mens kæden løber. Årsagen er for det meste, at
sværdspidsen berører emnet, eller savkæden
kommer i klemme.
Ved kast påvirkes saven pludseligt af store kræf­ter. Derfor reagerer kædesaven for det meste
ukontrolleret. Følgen er ofte, at arbejderen eller
personer i nærheden kvæstes meget alvorligt.
Særligt ved sidesnit, skå- eller længdesnit er fa­ren for kast særligt stor, fordi barkstødet ikke kan
bruges. Undgå derfor disse snit, og arbejd yderst
forsigtigt, hvis de ikke kan undgås!
Fare for tilbageslag er størst, hvis saven sættes
på emnet omkring sværdspidsen, da løftestangs­eff ekten her er størst (fi g. 18). Sæt derfor altid
saven på så fl adt som muligt (fi g. 19).

Vigtigt!

Vær altid opmærksom på den korrekte kæde-

•

stramning!
Anvend altid kædesave, der er upåklagelige!

•

Arbejd altid kun med en savkæde, der er sle-

•

bet efter forskrifterne!
Sav aldrig over skulderhøjde!

•

Sav aldrig med den øverste del eller spidsen

•

af sværdet!
Hold altid kædesaven fast med begge hæn-

•

der!

Hvis træstammen hviler på den ene ende som
vist på fi g. 16, skal du først save 1/3 af stammens
diameter igennem fra undersiden (A) for at undgå
splinter. Det andet snit saves ovenfra (2/3 diame­ter) i samme højde som det første snit (B) (for at
undgå klemning).

Hvis træstammen hviler på begge ender som vist
på fi g. 17, skal du først save 1/3 af stammens dia-
meter igennem fra oversiden for at undgå splinter
(A). Det andet snit saves nedefra (2/3 diameter) i
samme højde som det første snit (B) (for at undgå
klemning).

Ved savning på skråninger skal du som vist på
fi g. 15 altid stå længere oppe på skråningen end
træstammen. Let trykket på saven uden at løsne

Savning af træ, der er i spænd

Savning af træ, der er i spænd, kræver særlig for­sigtighed! Træ, der ligger i spænd, og som mister
sit spænd, når det saves over, reagerer til tider
helt ukontrolleret. Det kan medføre de alvorligste
og endda dødelige kvæstelser (fi g. 20-21).
Sådanne arbejder må kun udføres af fagfolk.

- 58 -

DK/N

8. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk altid akkumulatorbatteriet ud inden ren-

•

holdelse.
Opbevar kædesaven på et sikkert og tørt sted

•

og utilgængeligt for børn.

8.1 Rengøring

Rengør strammemekanismen regelmæssigt

•

med trykluft eller med en børste. Brug ikke
værktøj til rengøring.
Sørg for at håndtagene er frie for olie for at

•

sikre et fast greb.
Rengør saven med en fugtig klud, når der er

•

behov for det og om nødvendigt med et mildt
rengøringsmiddel.

8.2 Vedligeholdelse

Udskiftning af savkæde og sværd

Sværdet skal udskiftes, hvis

sværdets styrenot er slidt.

•

Slibning af savkæden

Det er kun muligt at arbejde eff ektivt med kædes-
aven, hvis savkæden er i god stand og skarp. Hvis
den er det, er der også mindre fare for kast.
Savkæden kan slibes op igen ved alle forhandle­re. Prøv ikke selv at slibe savkæden, hvis du ikke
har egnet værktøj og den nødvendige erfaring.

9. Anvisninger om miljøbeskyttelse/
bortskaff else

Bortskaf saven miljømæssigt korrekt, når den er
udtjent. Skær netledningen over for at forebygge
misbrug. Bortskaf ikke saven med det almindelige
husholdningsaff ald, men afl ever den på gen-
brugspladsens opsamlingssted for elektrisk ud­styr. Din kommune oplyser dig gerne om adresser
og åbningstider. Afl ever også emballage og brugt
tilbehør på de tilsvarende opsamlingssteder.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

8.3 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

- 59 -

DK/N

11. Fejlsøgning

Fare!

Sluk apparatet og tag akkumulatorbatteriet ud før fejlsøgning.

Følgende tabel viser fejlsymptomer og beskriver, hvordan fejlen afhjælpes, hvis din maskine ikke arbej­der ordentligt. Hvis du alligevel ikke kan lokalisere og afhjælpe problemet, bedes du henvende dig til dit
serviceværksted.

Årsag Fejl Afhjælpning

Kædesav virker ikke - Ingen strømforsyning - Kontroller akkumulatorbatteri
Kædesav arbejder

diskontinuerligt
Savkæde tør - Påfør ingen olie - Påfør olie
Kædebremse fun-

gerer ikke
Kæde/ledeskinne

meget varm.
Kædesav hakker,

vibrerer eller saver
ikke ordentligt.

- Intern løs forbindelse

- Tænd/Sluk-knap defekt

- Problem med kontaktmekanisme i
forreste håndbeskyttelse

- Påfør ingen olie

- Kæde stump

- Kædespænding for løs

- Kæde stump

- Kæde slidt

- Savtænder vender i den forkerte
retning

- Opsøg autoriseret værksted

- Opsøg autoriseret værksted

- Opsøg autoriseret værksted

- Påfør olie

- Efterslib kæde, eller isæt ny

- Indstil kædespænding

- Efterslib kæden, eller isæt ny

- Udskift kæden

- Genmonter savkæden med tæn­derne i den rigtige retning

- 60 -

DK/N

12. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 61 -

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 62 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Sværd, Akku
Forbrugsmateriale/ forbrugsdele* Savkæde
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 63 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 64 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna på maskinen
(bild 22):

1. Läs igenom bruksanvisningen

2. Använd ögonskydd

3. Använd hörselskydd

4. Utsätt inte maskinen för regn

5. Maximal såglängd / kedjehastighet

6. Regla upp kedjebromsen innan maskinen
används!

7. Laddningsbara batterier får endast förvaras i
torra utrymmen med en omgivningstempera­tur mellan +10°C och +40°C.

Se till att batterierna har laddats (minst 40 %)

innan de läggs undan för förvaring.

8. De laddbara batterierna måste tas ut ur mas­kinen inför avfallshanteringen. Information
om avfallshantering av laddbara batterier:
Laddbara batterier får inte kastas i hushållss­oporna.

9. Håll alltid fast den batteridrivna kedjesågen
ordentligt med båda händerna.

10. Rekyler kan leda till dödliga skärskador.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Kedjeskydd, fällbart

2. Främre handskydd

3. Främre handtag

4. Bakre handtag

5. Brytarspärr

6. Strömbrytare

7. Svärdskydd

8. Kedjehjulsskydd

9. Fästskruv för kedjehjulsskydd

10. Kedjespännskruv

11. Laddare (medföljer ej vid art.-nr. 4600040)

12. Batteri (medföljer ej vid art.-nr. 4600040)

13. Spärrknapp

14. Sågkedja

15. Svärd

16. Insexnyckel

17. Doseringshjälp för kedjeolja (visas ej)

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Original-bruksanvisning

•

Säkerhetsanvisningar

•

- 65 -

S

3. Ändamålsenlig användning

Den batteridrivna grenmotorsågen är avsedd för
sågning av stammar, grenar, träbalkar, brädor osv.
och kan användas till både kap- och längssåg­ning. Sågen är inte avsedd för sågning av andra
material än virke. Grenmotorsågen är inte avsedd
för att fälla träd.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

4. Tekniska data

Spänningsförsörjning motor ................... 18 V DC

Tomgångsvarvtal n

Svärdlängd ............................................. 158 mm

Snittlängd max. ...................................... 125 mm

Såghastighet vid nominellt varvtal ............4,8 m/s

Vikt ...................................................... ca. 1,1 kg

Kedjetyp ........... Hangzhou Jingfeng Tools: 28 DL

Svärdtyp ........ Hangzhou Jingfeng Tools: 153 mm

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841-1; EN 62841-4-1.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K
Ljudeff ektnivå L

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

.....................Nivå 3300 min

0

.............................. 76,2 dB(A)

pA

...........................................2,4 dB

pA

............................... 87,2 dB(A)

WA

...........................................2,4 dB

WA

garanterad ................90 dB(A)

WA

Totala vibrationsvärden (vektorsumma i tre
riktningar) har bestämts enligt EN 62841-1; EN
62841-4-1.

Handtag vid belastning

Vibrationsemissionsvärde vid främre handtaget

= 2,205 m/s

a

h

Vibrationsemissionsvärde vid bakre handtaget
ah = 2,205 m/s
Osäkerhet K = 1,5 m/s

2

2

2

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

-1

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Använd endast intakta maskiner.

•

5. Före användning

Varning!

Dra alltid ut batteriet innan du utför inställningar
på maskinen.
Fara! Sätt inte in batteriet förrän kedjesågen har
monterats komplett och kedjespänningen har
ställts in. För att undvika skador måste du alltid
bära skyddshandskar när du utför arbeten på
kedjesågen.

5.1 Montera svärdet och sågkedjan

Packa noggrant upp alla delar ur förpacknin-

•

gen och kontrollera att allt är komplett (bild
2-3).
Lossa på fästskruven till kedjehjulsskyddet

•

(bild 4).

- 66 -

S

Ta av kedjehjulsskyddet (bild 5).

•

Lägg in kedjan i svärdets spår enligt beskriv-

•

ningen i bilden (bild 6a/pos. A).
Lägg in svärdet och kedjan i fästet i kedjeså-

•

gen enligt beskrivningen. Lägg kedjan runt
om det drivande kugghjulet (bild 6b/6c/pos.
B).
Sätt fast kedjehjulsskyddet och fäst med fäst-

•

skruven (bild 7). Obs! Dra inte åt fästskruven
slutgiltigt förrän kedjespänningen har ställts in
(se punkt 5.2).

5.2 Spänna sågkedjan
Varning! Dra alltid ut batteriet innan du kontroller-

ar eller ställer in maskinen. För att undvika skador
ska du alltid bära skyddshandskar när du utför
arbeten på kedjesågen.

Lossa på fästskruven till kedjehjulsskyddet

•

med ett par varv (bild 4).
Ställ in kedjespänningen med kedje-

•

spännskruven (bild 8a/pos. 10). Vrid åt höger
för att höja kedjespänningen, vrid åt vänster
för att sänka kedjespänningen. Sågkedjan
är korrekt spänd när den kan lyftas med ca
2-3 mm i mitten av svärdet (bild 9).
Sätt in insexnyckeln (16) enligt beskrivningen

•

i bild 8b.
Skruva fast fästskruven till kedjehjulsskyddet

•

(bild 7).
Fara! Alla kedjelänkar måste ligga i svärdets
styrspår på avsett vis.

Instruktioner för att spänna kedjan

Sågkedjan måste ha spänts korrekt för att sågen
ska kunna användas säkert. Kedjespänningen
stämmer om kedjan kan lyftas med 2-3 mm i
mitten av svärdet. Eftersom sågkedjan värms
upp under sågning, vilket innebär att den blir
längre, måste du kontrollera kedjespänningen var
10:e minut och justera in spänningen vid behov.
Detta gäller särskilt för nya sågkedjor. Spänn av
sågkedjan efter att du har sågat färdigt eftersom
kedjan blir kortare när den svalnar. På så sätt kan
du förhindra att kedjan skadas.

5.3 Smörja sågkedjan

Tillsätt 5 droppar kedjeolja på glidytan mellan
kedja och skena i början av arbetet (bild 10/pos.
D). Upprepa smörjningen av kedjan – beroende
på antal och storleken på sågsnitten – efter unge­fär 5 minuter så att kedjan inte kör torrt.
Varning! Dra alltid ut batteriet innan du kontroller­ar eller ställer in maskinen. För att undvika skador
ska du alltid bära skyddshandskar när du utför
arbeten på kedjesågen.

Märk! Använd aldrig kedjan utan sågkedjeolja!
Om den batteridrivna motorsågen körs utan såg­kedjeolja kommer motorsågen att skadas!

Märk! Beakta temperaturförhållandena: Olika
omgivningstemperaturer kräver smörjmedel med
mycket olika viskositet. Vid låga temperaturer
behövs tunnfl ytande oljor (låg viskositet) för att
skapa en tillräcklig smörjfi lm. Om du använder
samma slags olja under sommaren, kommer den­na att bli ännu mer fl ytande på grund av de högre
temperaturerna. Därigenom fi nns det risk för att
smörjfi lmen inte länger täcker alla avsedda ytor.
Kedjan kan överhettas och skadas. Dessutom för­bränner smörjoljan vilket leder till onödiga utsläpp
till luften.

5.4 Ladda Li-batteriet (bild 11-12)

Batteriet är skyddat mot djupurladdning. En integ­rerad skyddskrets slår ifrån maskinen automatiskt
om batteriet har laddats ur.
Varning! Tryck inte in strömbrytaren efter att
skyddskretsen har slagit ifrån maskinen. Detta
kan leda till skador på batteriet.

1. Dra ut batteriet ur handtaget samtidigt som

du trycker ned spärrknappen (13).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (11)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Skjut fast det laddbara batteriet på laddaren.

Under punkt 12 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio­derna på laddaren.

Om batteripaketet inte kan laddas måste du kon­trollera

att nätspänning finns i vägguttaget.

•

att det finns fullgod kontakt vid laddningskon-

•

takterna i laddaren.

Om batteripaketet fortfarande inte kan laddas
måste du lämna in

laddaren och laddningsadaptern

•

samt batteripaketet

•

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se

- 67 -

S

till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

5.5 Kapacitetsindikering för batteriet (bild 12)

Tryck på knappen (C) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (D) visar batte­riets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

Varning! Om sågen är ansluten och du bär den
endast i det bakre handtaget som är försett med
brytarna, fi nns det risk för att du av misstag try-
cker in brytarspärren och strömbrytaren samtidigt
och kedjesågen startar.

6.2 Skyddsanordningen motorbroms

Motorbroms

Motorn bromsar genast sågkedjan när strömbry­taren (bild 1/pos. 6) har släppts eller om ström­försörjningen har brutits. Därigenom kan risken
för personskador pga. en efterroterande kedja
sänkas markant.

Fara! Sågen får endast användas om skyddsa­nordningarna är intakta. Försök inte att reparera
säkerhetsrelevanta skyddsanordningar på egen
hand, utan kontakta vår service eller en liknande
kvalifi cerad verkstad.

7. Arbeta med kedjesågen

7.1 Förberedelser

Kontrollera nedanstående punkter varje gång
innan du använder maskinen så att du kan arbeta
säkert:

Kedjesågens skick

Granska kedjesågen innan du börjar arbeta. Kont­rollera om kåpan, nätkabeln, sågkedjan eller svär­det har skadats. Använd aldrig en maskin som har
uppenbara skador.

6. Använda

6.1 Slå på / ifrån maskinen
Slå på maskinen

Håll fast kedjesågen med båda händerna på

•

handtagen enligt beskrivningen i bild 13 (tum­men under handtaget).
Tryck in brytarspärren (bild 1/pos. 5) och håll

•

den sedan intryckt.
Slå på maskinen med strömbrytaren. Nu kan

•

du släppa brytarspärren (bild 1/pos. 6).

Slå ifrån maskinen

Släpp strömbrytaren (bild 1/pos. 6).

Den inbyggda bromsen ser till att den roterande
sågkedjan stannar inom mycket kort tid. Dra alltid
ut stickkontakten om du avbryter ditt jobb.

Sågkedja

Sågkedjans spänning, skärens skick. Ju vassare
sågkedjan är, desto lättare kan kedjesågen han­teras, samtidigt som den kan kontrolleras bättre.
Detsamma gäller för kedjespänningen. Kontrolle­ra även kedjespänningen var 10:e minut medan
du använder maskinen. Detta förbättrar din ar­betssäkerhet! Särskilt nya sågkedjor tenderar att
tänjas i större mån.

Kedjebroms

Kontrollera kedjebromsens funktion enligt
beskrivningarna i kapitel “Skyddsanordningar”
och lossa den därefter.

Skyddskläder

Bär tvunget passande, tätt åtsittande skyddsklä­der som t ex byxor med sågskydd, handskar och
skyddsskor.

- 68 -

S

Hörselskydd och skyddsglasögon

Vid fällning och arbeten i skogen måste du alltid
bära skyddshjälm med integrerat hörsel- och
ansiktsskydd. Detta skyddar dig mot grenar som
faller ned och som slår tillbaka.

7.2 Förklaring av lämpliga metoder vid
grundläggande arbeten

Avkvistning

Detta innebär att man sågar av grenar från trädet
som har fällts. Vänta med att såga av större gre­nar som stöttar upp den liggande trädstammen
tills stammen har kapats. Såga av mindre grenar
underifrån och upp med ett snitt enligt bild 14
(A= sågriktning vid avkvistning, B= håll tillräckligt
avstånd till marken, låt grenar som stöttar upp
stammen vara kvar). Grenar som står under spän­ning ska sågas underifrån och upp för att förhind­ra att sågen kläms fast.

Kapa trädstammen

Detta innebär att det fällda trädet kapas till mindre
delar. Se till att du står stabilt och att din kropps­vikt är jämnt fördelad på båda fötter. Om möjligt
ska stammen stöttas upp med grenar, balkar eller
kilar. Följ de enkla instruktionerna för att underlät­ta sågningen.
Om trädstammen ligger emot marken med sin
kompletta längd, se bild 15, måste du såga ova­nifrån. Var försiktig så att du inte sågar i marken.

Om endast trädstammens ena ände ligger emot
marken, se bild 16, måste du först såga 1/3 av
stammens diameter från undersidan (A) för att
undvika att stammen splittras. Gör det andra snit­tet ovanifrån (2/3 av diametern) på samma höjd
som det första snittet (B) (därmed kan du undvika
att sågkedjan kläms fast).

Om trädstammens båda ändar ligger emot mar­ken, se bild 17, måste du först såga 1/3 av stam­mens diameter från ovansidan för att undvika att
stammen splittras (A). Gör det andra snittet un­derifrån (2/3 av diametern) på samma höjd som
det första snittet (B) (därmed kan du undvika att
sågkedjan kläms fast).

Efter att du har sågat färdigt, vänta tills sågkedjan
har stannat helt innan du drar undan kedjesågen.
Slå alltid ifrån kedjesågens motor innan du går till
nästa träd.

7.3 Rekyl

En rekyl innebär att den löpande kedjesågen
plötsligt slår uppåt och bakåt. Orsaken är ofta att
svärdets spets har kommit åt virket eller att såg­kedjan har klämts fast.
Vid en rekyl uppstår plötsligt stora krafter utan
förvarning. Detta innebär att kedjesågen ofta
reagerar okontrollerat. Följden kan bli allvarliga
personskador på användaren eller personer i
omgivningen. Vid sidoriktad sågning, sned- eller
längssågning är risken för rekyler särskilt stor
eftersom tagganslaget inte kan sättas in. Undvik
därför i största möjliga mån sådana sågningar
och var särskilt försiktig om sådana arbetsuppgif­ter ändå inte kan undvikas!
Risken för rekyler är särskilt stor om du sätter
svärdspetsen mot virket eftersom detta ger den
största hävstångseff ekten (bild 18). Av denna an-
ledning måste du alltid se till att sågen läggs emot
så plant som möjligt (bild 19).

Varning!

Se alltid till att kedjespänningen stämmer!

•

Använd endast intakta kedjesågar!

•

Använd endast sågkedjor som har slipats på

•

föreskrivet sätt!
Såga aldrig på höjder ovanför dina axlar!

•

Såga aldrig med svärdets ovankant eller

•

spets!
Håll alltid fast kedjesågen med båda händer-

•

na!

Såga virke som står under spänning

Var särskilt försiktig när du sågar virke som står
under mekanisk spänning! Virke som står under
spänning och som frigörs från denna spänning
när det sågas igenom kan under vissa omstän­digheter reagera helt okontrollerat. Detta kan leda
till allvarliga personskador eller dödsolyckor (bild
20-21).
Endast utbildat yrkesfolk får utföra sådana arbe­ten.

Vid sågning på sluttningar måste du alltid stå
ovanför trädstammen enligt beskrivningen i bild

15. För att behålla kontrollen när du sågar igenom

stammen måste du reducera trycket mot slutet
av sågningen, men ändå fortfarande hålla fast i
kedjesågens handtag. Se till att sågkedjan inte rör
vid marken.

- 69 -

S

8. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut batteriet inför rengöring.

•

Doppa aldrig ned maskinen i vatten eller and-

•

ra vätskor för rengöring.

8.1 Rengöra maskinen

Rengör spännmekanismen regelbundet. Blås

•

av med tryckluft eller rengör med en borste.
Använd inga verktyg till rengöringen.
Se till att handtagen hålls fria från olja så att

•

du alltid kan hålla fast maskinen säkert.
Rengör maskinen vid behov med en fuktig

•

tygduk och ev. med milt diskmedel.

8.2 Underhåll

Byta ut sågkedjan och svärdet

Svärdet måste bytas ut

om styrspåret i svärdet har slitits ned

•

Slipa sågkedjan

Kedjesågen kan endast användas eff ektivt om
sågkedjan är vass och befi nner sig i fullgott skick.
Därigenom sänks även risken för rekyler.
Vänd dig till en återförsäljare som kan slipa

egen hand, såvida du inte har lämpliga verktyg
och tillräcklig erfarenhet av sådana arbeten.

9. Instruktioner för miljöskydd /
avfallshantering

När maskinen ska skrotas måste den avfallshan­teras enligt gällande föreskrifter. Kapa nätkabeln
för att utesluta att maskinen används av andra
personer. Kasta inte maskinen i hushållssoporna
utan lämna in den till ett insamlingsställe för els­krot. Tänk på att skydda miljön! Hör efter med din
kommun som kan informera dig om adresser och
öppettider. Lämna även in förpackningsmaterial
och skrotade tillbehörsdelar till behöriga insam­lingsställen.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

- 70 -

S

11. Felsökning

Fara!

Slå ifrån maskinen och dra ut batteriet innan du börjar söka efter fel.

I tabellen nedan visas en del störningssymptom samt beskrivningar för att åtgärda dessa störningar om
maskinen inte fungerar på rätt sätt. Kontakta din serviceverkstad om du inte kan lokalisera och åtgärda
problemet.

Orsak Störning Åtgärder

Motorsågen funge­rar inte

Korta avbrott
uppstår medan mo­torsågen kör

Sågkedjan är torr - Ingen olja har applicerats - Applicera olja
Kedjebromsen fun-

gerar inte
Kedjan/svärdet blir

hett
Motorsågen rycker,

vibrerar eller sågar
dåligt

- Ingen strömförsörjning - Kontrollera batteriet

- Intern glappkontakt

- Strömbrytaren är defekt

- Problem med kopplingsmekanis­men i det främre handskyddet

- Ingen olja har applicerats

- Kedjan är trubbig

- Kedjespänningen är för låg.

- Kedjan är trubbig

- Kedjan är sliten.

- Sågtänderna pekar på fel håll.

- Kontakta en specialverkstad

- Kontakta en specialverkstad

- Kontakta en specialverkstad

- Applicera olja

- Slipa eller byt ut kedjan

- Ställ in kedjespänningen.

- Slipa eller byt ut kedjan

- Byt ut kedjan.

- Montera sågkedjan med tänderna
på rätt håll.

- 71 -

S

12. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 72 -

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 73 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Svärd, Batteri
Förbrukningsmaterial/förbrukningsdelar* Sågkedja
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 74 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 75 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení symbolů na přístroji (obr. 22):

1. Přečíst návod k obsluze

2. Nosit ochranu zraku

3. Nosit ochranu sluchu

4. Přístroj nevystavovat dešti

5. maximální délka řezu / rychlost řetězu

6. Před uvedením do provozu uvolněte brzdu
řetězu!

7. Akumulátory skladujte jen v suchých pros­torách s teplotou v rozsahu od +10 °C do
+40 °C.
Akumulátory skladujte pouze v nabitém stavu
(min. 40% nabití).

8. Před likvidací přístroje je t
mulátory. Pokyny pro likvidaci akumulátorů:
Akumulátory se nesmějí vyhazovat do do­movního odpadu.

9. Akumulátorovou řetězovou pilu vždy pevně
držte oběma rukama.

10. Zpětný ráz může vést k smrtelným řezným
poraněním.

řeba vyjmout aku-

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-3)

1. Kryt řetězu, sklopný

2. Přední ochrana rukou

3. Přední rukojeť

4. Zadní rukojeť

5. Blokování zapnutí

6. Za-/vypínač

7. Ochrana lišty

8. Kryt řetězky

9. Upevňovací šroub krytu řetězky

10. Napínací šroub řetězu

11. Nabíječka (u č. výr.: 4600040 není součástí
dodávky)

12. Akumulátor (u č. výr.: 4600040 není součástí
dodávky)

13. Západkové tlačítko

14. Řetěz

15. Lišta

16. Šestihranný klíč

17. Dávkovací pomůcka pro řetězový olej (není
vyobrazena)

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Originální návod k obsluze

•

Bezpečnostní pokyny

•

- 76 -

CZ

3. Použití podle účelu určení

Akumulátorová řetězová pila na větve je určena
k řezání kmenů, větví, dřevěných trámů, prken
atd. a může se používat pro příčné i podélné řezy.
Není vhodná na řezání jiných materiálů než dřevo.
Řetězová pila na větve není určena ke kácení
stromů.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných

č

innostech.

4. Technická data

Elektrické napájení motoru: .................... 18 V DC

Otáčky naprázdno n

Délka lišty ............................................... 158 mm

Délka řezu max.: .................................... 125 mm

Řezná rychlost při jmenovitém počtu otáček:

..................................................................4,8 m/s

Hmotnost ............................................ cca 1,1 kg

Typ řetězu ....... Hangzhou Jingfeng Tools: 28 DL

Typ lišty .........Hangzhou Jingfeng Tools: 153 mm

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841-1;
EN 62841-4-1.

Hladina akustického tlaku L
Nejistota K

pA

Hladina akustického výkonu L
Nejistota K

WA

Hladina akustického výkonu
zaručená L

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

: .............. stupeň 3300 min

0

............. 76,2 dB(A)

pA

.............................................. 2,4 dB

......... 87,2 dB(A)

WA

.............................................2,4 dB

.......................................... 90 dB(A)

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841-1; EN
62841-4-1.

Rukojeť při zátěži

Emisní hodnota vibrací na přední rukojeti

= 2,205 m/s

a

h

Emisní hodnota vibrací na zadní rukojeti
ah = 2,205 m/s
Nejistota K = 1,5 m/s

2

2

2

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

-1

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

Nebezpečí! Akumulátor zasuňte teprve tehdy, až
bude řetězová pila kompletně smontována a až
bude nastaveno napětí řetězu. Pokud provádíte
práce na pile, noste vždy ochranné rukavice, aby­ste zabránili zraněním.

- 77 -

CZ

5.1 Montáž lišty a řetězu

Všechny díly opatrně vybalte a zkontrolujte

•

jejich úplnost (obr. 2-3).
Povolit upevňovací šroub krytu řetězky (obr.

•

4).
Sejmout kryt řetězky (obr. 5).

•

Řetěz vložit podle obrázku do otáčející se

•

drážky lišty (obr. 6a/pol. A).
Lištu a řetěz vložit podle obrázku do upínání

•

řetězu. Přitom vést řetěz kolem pastorku (obr.
6b/6c/pol. B).
Namontovat kryt řetězky a pomocí

•

upevňovacího šroubu ho upevnit (obr. 7).
Pozor! Upevňovací šroub finálně utáhnout te-
prve po nastavení napětí řetězu (viz bod 5.2).

5.2 Napínání řetězu
Varování! Před kontrolními a nastavovacími pra-

cemi vždy vyjměte akumulátor. Pokud provádíte
práce na pile, noste vždy ochranné rukavice, aby­ste zabránili zraněním.

Upevňovací šroub krytu řetězky o několik

•

otočení povolit (obr. 4).
Napětí řetězu nastavit pomocí napínacího

•

šroubu řetězu (obr. 8a/pol. 10). Otáčením
doprava se napětí řetězu zvyšuje, otáčením
doleva snižuje. Řetěz je správně napnut,
pokud se nechá ve středu lišty o cca 2-3 mm
nadzvednout (obr. 9).
Nasaďte šestihranný klíč (16) tak, jak je

•

znázorněno na obr. 8b.
Utáhnout upevňovací šroub krytu řetězky

•

(obr. 7).

Nebezpečí! Všechny články řetězu musí
řádně ležet ve vodicí drážce lišty.

Pokyny k napínání řetězu:

Řetěz musí být řádně napnut, aby byl zajištěn
bezpečný provoz. Optimální napětí rozeznáte, po­kud se řetěz nechá ve středu lišty o cca 2-3 mm
nadzvednout. Protože se řetěz při řezání zahřívá a
mění tím svoji délku, kontrolujte každých 10 minut
napětí řetězu a v případě potřeby ho přizpůsobte.
Toto platí obzvlášť pro nové řetězy. Po ukončení
práce řetěz povolte, protože se po vychladnutí
zkrátí. Tím zabráníte škodám na řetězu.

5.3 Mazání řet

Na začátku práce přidejte na kluznou plochu mezi
řetězem a lištou 5 kapek řetězového oleje (obr.

10 / pol. D). Opakujte mazání řetězu – v závislosti
na počtu a velikosti řezů – asi po 5 minutách, tak,
aby řetěz neběžel nasucho.
Varování! Před kontrolními a nastavovacími pra-
cemi vždy vyjměte akumulátor. Pokud provádíte

ězu

práce na pile, noste vždy ochranné rukavice, aby­ste zabránili zraněním.

Upozornění! Nikdy pilu nepoužívejte bez oleje
na mazání řetězu! Použití akumulátorové řetězové
pily bez oleje pro řetězové pily vede k jejímu
poškození!

Upozornění! Dbát na teplotní podmínky: rozdílné
teploty okolí vyžadují maziva s velmi rozdílnou
viskozitou. Při nízkých teplotách potřebujete na
vytvoření dostatečného olejového fi lmu řídké
oleje (nízká viskozita). Pokud ten samý olej
používáte v létě, je tento olej z důvodu vyšších
teplot ještě řidší. Tím se může olejový fi lm porušit,
řetěz se př
toho se mazací olej spálí a vede ke zbytečnému
zatěžování škodlivinami.

5.4 Nabíjení LI akumulátorového článku

Akumulátor je chráněn proti hlubokému vybití. In­tegrované ochranné vypínání přístroj automaticky
vypne, pokud je akumulátor vybitý.
Varování! Nezapínejte za-/vypínač, pokud
ochranné vypínání vypnulo přístroj. To může vést
ke škodám na akumulátoru.

1. Akumulátorový článek vytáhněte z rukojeti,

2. Porovnejte, zda souhlasí síťové napětí uve-

3. Zastrčte akumulátor do nabíječky.

V bodě 12 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.
Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte

•

•

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

•

•

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

- 78 -

ehřeje a může být poškozen. Kromě

(obr. 11-12)

při tom stlačte postranní západkové tlačítko
(13) směrem dolů.

dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (11) do zásuvky. Zelená LED začne
blikat.

zda je v zásuvce síťové napětí,
zda je bezvadný kontakt na nabíjecích kon­taktech nabíječky.

nabíječku a nabíjecí adaptér
a akumulátorový článek

CZ

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý­kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku­mulátoru!

5.5 Indikace kapacity akumulátoru (obr. 12)

Stiskněte spínač indikace kapacity akumulátoru
(C). Indikace kapacity akumulátoru (D) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí:

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku­mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

6. Provoz

6.1 Za-/vypnutí
Zapnutí

Pilu držet oběma rukama za rukojeti jako na

•

obr. 13 (palec pod rukojetí).
Stisknout blokování zapnutí (obr. 1/pol. 5) a

•

držet ho stisknuté.
Pomocí za-/vypínače pilu zapnout (obr. 1/pol.

•

6). Blokování zapnutí nyní může být uvolněno.

Vypnutí

Za-/vypínač (obr. 1/pol. 6) pustit.

Varování! Pokud byste pilu připojenou na síť
nosili pouze za zadní rukojeť se spínacími prvky,
mohlo by se stát, že byste nechtěně zmáčkli
současně blokování zapnutí a za-/vypínač a pila
by se rozběhla.

6.2 Ochranné zařízení motorová brzda

Motorová řetězu

Motor řetěz zabrzdí, jakmile je puštěn za-/vypínač
(obr. 1/pol. 6) nebo je přerušeno zásobování prou­dem. Tím je zřetelně sníženo nebezpečí zranění
dobíhajícím řetězem.

Nebezpečí! Nepoužívejte pilu pokud ochranná
zařízení bezvadně nefungují. Nesnažte se sami
opravit bezpečnostn
zařízení, ale obraťte se na náš servis nebo
podobně kvalifi kovanou dílnu.

ě relevantní ochranná

7. Práce s pilou

7.1 Příprava

Před každým použitím zkontrolujte následující
body, abyste mohli bezpečně pracovat:

Stav pily

Před začátkem práce pilu prohlédněte, zda nevy­kazuje škody na tělese, síťovém kabelu, řetězu
a liště. Nikdy nespouštějte viditelně poškozený
přístroj.

Řetěz

Napětí řetězu, stav ostří. Čím ostřejší řetěz je, tím
lehčeji a kontrolovaněji je možné pilu obsluhovat.
To samé platí o napětí řetězu. I během práce
každých 10 minut kontrolujte napětí řetězu, abys­te zvýšili své bezpečí! Obzvlášť nové řetězy mají
sklony ke zvýšenému roztahování.

Ochranný oděv

Bezpodmínečně noste řádný úzký odě
dělené ochranné kalhoty, rukavice a ochrannou
obuv.

Ochrana sluchu a ochranné brýle.

Při kácení a práci v lese noste bezpodmínečně
ochrannou přilbu s integrovanou ochranou sluchu
a obličejovým štítem. Toto poskytuje ochranu před
padajícími a vymrštěnými větvemi.

v, jako

Zamontovaná brzda obíhající řetěz během velmi
krátké doby zastaví. Vždy, když práci přerušíte,
vytáhněte síťovou zástrčku.

- 79 -

CZ

7.2 Vysvětlení správného postupu při základ-
ních pracích

Odvětvování

Pod odvětvováním se rozumí odstraňování větví
z pokáceného stromu. Při odvětvování ponechat
větší, směrem dolů směřující větve, které strom
podpírají, až do rozřezání kmene. Menší větve po­dle obrázku 14 (A = směr řezání pří odvětvování,
B = nedávat do blízkosti země!
Podpůrné větve ponechat do té doby, než je
kmen rozřezán) oddělit jedním řezem zdola nah­oru. Větve, které jsou pod mechanickým napětím,
by měly být odříznuty zdola nahoru, aby se zabrá-
nilo sevření pily.

Přiřezávání kmene na délku

Pod přiřezáváním se rozumí postupné
rozřezávání pokáceného stromu. Dbejte na
bezpečný postoj a rovnoměrné rozdělení Vaší
tělesné hmotnosti na obě nohy. Pokud je to
možné, mě
větvemi, trámy nebo klíny. Dodržujte jednoduché
pokyny pro lehké řezání.
Když je kmen po celé délce rovnoměrně
podepřen, jako na obr. 15, řezat seshora. Dbejte
přitom na to, abyste neřezali do země.

Pokud je kmen podepřen na jednom konci, jako
na obr. 16, rozříznout nejdříve 1/3 průměru kmene
zespoda (A), aby se zabránilo tříštění. Druhý řez
provést seshora (2/3 průměru) ve výši prvního
řezu (B) (aby se zabránilo svírání).

Pokud je kmen podepřen na obou koncích, jako
na obr. 17, rozříznout nejdříve 1/3 průměru kmene
seshora (A), aby se zabránilo tříštění. Druhý řez
provést zezdola (2/3 průměru) ve výši prvního
řezu (B) (aby se zabránilo svírání).

l by být kmen podložen a podepřen

7.3 Zpětný vrh

Pod zpětným vrhem se rozumí náhlé vymrštění
běžící pily směrem nahoru a dozadu. Příčiny jsou
většinou dotknutí se řezaného předmětu špičkou
lišty nebo uváznutí řetězu.
Při zpětném vrhu náhle působí velké síly. Proto
pila většinou reaguje nekontrolovaně. Následkem
jsou většinou velice těžká zranění pracovníků
nebo osob stojících v blízkém okolí. Obzvlášť
při bočních, šikmých a podélných řezech je
nebezpečí zpětného vrhu velmi vysoké, protože
nemůže být použit ozubený doraz. Pokud možno
se takovýmto řezům vyhýbejte a pokud není
možno se jim vyhnout, pracujte s obzvláštní opa­trností!
Nebezpečí zpětného vrhu je největší, když pilu
nasadíte v oblasti špičky lišty, protože je tam

tší pákový efekt (obr. 18). Nasazujte proto

nejvě
pilu vždy co možná nejvíce naplocho (obr. 19).

Varování!

Dbejte vždy na správné napětí řetězu!

•

Používejte pouze bezvadné řetězové pily!

•

Pracujte pouze s předpisově naostřeným

•

řetězem!
Neřežte nikdy nad výškou ramen!

•

Nikdy neřežte s horní hranou nebo špičkou

•

lišty!
Držte pilu vždy pevně oběma rukama!

•

Řezání dřeva pod mechanickým napětím

Řezání dřeva, které je pod mechanickým
napětím, vyžaduje obzvláštní pozornost!
Dřevo pod mechanickým napětím, které je
řezáním napětí zbaveno, reaguje občas zcela
nekontrolovaně. Toto může vést k velmi těžkým až
smrtelným zraněním (obr. 20-21). Takovéto práce
smí provádět pouze vyškolený odborný personál.

Při řezání ve svahu stát vždy nad kmenem, jako
na obr. 15. Aby byla v okamžiku proříznutí zacho­vána úplná kontrola, snížit ke konci řezu tlak na
pilu bez toho, aby bylo povoleno pevné držení ru­kojetí pily. Dbát na to, aby se řetěz nedotkl země.
Po provedení řezu vyčkat, až se pila zastaví, než
je řetěz z řezu vytažen. Motor pily vždy vypnout
dříve, než půjdete od stromu ke stromu.

- 80 -

CZ

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před každým čištěním akumulátor vyjměte.

•

P ři čištění v žádném případě neponořte

•

přístroj do vody nebo jiných kapalin.

8.1 Čištění

Pravidelně čistěte napínací mechanismus tak,

•

že ho profouknete stlačeným vzduchem nebo
vyčistíte kartáčem. Nepoužívejte na čištění
žádné nástroje.
Udržujte rukojeti prosté oleje, abyste pilu vždy

•

mohli dobře držet.
V případě potřeby přístroj vyčistěte vlhkým

•

hadrem a jemným čisticím prostředkem.

8.2 Údržba

Výměna řetězu a lišty

Lišta musí být vyměněna když,

je opotřebována vodicí drážka lišty.

•

Ostření řetězu

Efektivní práce s řetězovou pilou je možná pouze
tehdy, když je řetěz v dobrém stavu a je ostrý. Tím
se také sníží nebezpečí zpětného vrhu.
Řetěz pily může být naostřen v každé specia­lizované prodejně. Nesnažte se naostřit řetěz
sami, pokud k tomu nemáte vhodné nářadí a
zkušenosti.

8.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

9. Pokyny k ochraně životního
prostředí/likvidaci

Pokud přístroj jednou doslouží, odevzdejte ho k
řádné likvidaci. Oddělte síťový kabel, aby nedošlo

ke zneužití. Nedávejte přístroj do domovního
odpadu, ale v zájmu ochrany životního prostředí
ho odneste do sběrny elektrických přístrojů.
Váš příslušný městský úřad Vám rád poskytne
informace o adresách a otvírací době. V těchto
sběrnách odevzdejte také obalový materiál a
opotřebované příslušenství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a
30 ˚C. Uložte elektrický přístroj v originálním ba­lení.

- 81 -

CZ

11. Vyhledávání poruch

Nebezpečí!

Před vyhledáváním poruch přístroj vypněte a vyjměte z něj akumulátor.

Následující tabulka ukazuje symptomy poruch a popisuje, jak můžete odstranit chyby, pokud Vaše pila
nebude správně pracovat. Pokud se Vám nepodaří ani s její pomocí problém lokalizovat, obraťte se na
Váš servis.

Příčina Chyba Odstranění

Řetězová pila ne­funguje.

Řetězová pila pra­cuje přerušovaně.

Suchý řetěz - Není nanesen olej. - Naneste olej.
Brzda řetězu nefun-

guje.
Řetěz/vodicí lišta

horký/á.
Pila škube, vib-

ruje nebo neřeže
správně.

- Žádné elektrické napájení - Zkontrolujte akumulátor.

- Uvolněný interní kontakt

- Defektní za-/vypínač

- Problém se spínacím mechanis­mem v přední ochraně rukou

- Není nanesen olej.

- Tupý řetěz.

- Příliš volné napnutí řetězu.

- Tupý řetěz.

- Opotřebovaný řetěz.

- Zuby pily ukazují nesprávným
směrem.

- Vyhledejte odbornou dílnu.

- Vyhledejte odbornou dílnu.

- Vyhledejte odbornou dílnu.

- Naneste olej.

- Řetěz naostřete nebo vyměňte.

- Nastavte napnutí řet

- Řetěz naostřete nebo vyměňte.

- Řetěz vyměňte.

- Řetěz znovu namontujte se zuby ve
správném směru.

ězu.

- 82 -

CZ

12. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukon
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

čeno, akumulátor může být i přesto dále

- 83 -

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 84 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Lišta, Akumulátor
Spotřební materiál/spotřební díly* Řetěz
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 85 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednozna
ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

čného přiřazení. Pokud je defekt přístroje zahrnut v naší záru-

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 86 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie symbolov na prístroji (obr. 22):

1. Prečítajte si návod na použitie.

2. Noste ochranu očí.

3. Noste ochranu sluchu.

4. Prístroj nevystavujte dažďu.

5. Maximálna dĺžka rezu / rýchlosť reťaze

6. Pred uvedením do prevádzky odblokovať brz­du reťaze!

7. Skladovanie akumulátora len v suchých
miestnostiach s teplotou okolia v rozsahu
+10 °C - +40 °C.

Skladovať akumulátory len v nabitom stave

(min. 40% nabité).

8. Akumulátory sa pred likvidáciou musia vybrať
z prístroja. Pokyny k likvidácii akumulátorov:
Akumulátory sa nesmú vyhadzovať do domo­vého odpadu.

9. Akumulátorovú reťazovú pílu držte vždy pev-
ne obidvomi rukami.

10. Spätný náraz môže spôsobiť smrteľné rezné
zranenia.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Výstraha!

Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Opis prístroja (obr. 1 – 3)

1. Kryt reťazového kolesa, sklopný

2. Predná ochrana rúk

3. Predná rukoväť

4. Zadná rukoväť

5. Blokovanie zapnutia

6. Vypínač zap/vyp

7. Ochrana lišty

8. Kryt reťazového kolesa

9. Upevňovacia skrutka pre kryt reťazového ko-
lesa

10. Skrutka na napínanie reťaze

11. Nabíjačka (v prípade výr. č.: 4600040 nie je
súčasťou dodávky)

12. Akumulátor (v prípade výr. č.: 4600040 nie je
súčasťou dodávky)

13. Aretačné tlačidlo

14. Pílová reťaz

15. Pílová lišta

16. Kľúč s vnútorným šesťhranom

17. Pomôcka na dávkovanie reťazového oleja
(nie je zobrazená)

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

- 87 -

SK

3. Správne použitie prístroja

Akumulátorová reťazová píla na konáre je určená
na pílenie polien, konárov, drevených hranolov,
dosiek atď. a môže sa používať na priečne a
pozdĺžne rezy. Nie je vhodná na pílenie iných ma­teriálov než drevo. Reťazová píla na konáre nie je
určená na stínanie stromov.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Napájanie motora: ..................................18 V d.c.

Otáčky pri voľnobehu n

Dĺžka lišty ............................................... 158 mm

Max. dĺžka rezu: ..................................... 125 mm

Rýchlosť pílenia pri menovitých otáčkach: 4,8 m/s

Hmotnosť ........................................... cca 1,1 kg

Typ reťaze ....... Hangzhou Jingfeng Tools: 28 DL

Typ lišty .........Hangzhou Jingfeng Tools: 153 mm

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841-1; EN 62841-4-1.

Hladina akustického tlaku L
Nepresnosť K

pA

Hladina akustického výkonu L
Nepresnosť K

WA

Hladina akustického výkonu
garantovaná L

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

: .........Stupeň 3300 min

0

............ 76,2 dB (A)

pA

.........................................2,4 dB

........ 87,2 dB (A)

WA

........................................2,4 dB

.................................... 90 dB(A)

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841-1; EN
62841-4-1.

Rukoväť pod záťažou

Emisná hodnota vibrácie prednej rukoväte

= 2,205 m/s

a

h

Emisná hodnota vibrácie zadnej rukoväte
ah = 2,205 m/s
Faktor neistoty K = 1,5 m/s

2

2

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

-1

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

5. Pred uvedením do prevádzky

Výstraha!

Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenie na prístroji.

Nebezpečenstvo! Akumulátor zapojte až vte­dy, keď je reťazová píla úplne zmontovaná a je
nastavené napnutie reťaze. Vždy noste ochranné
rukavice, keď vykonávate práce na reťazovej píle,
aby ste predišli zraneniam.

- 88 -

SK

5.1 Montáž lišty a pílovej reťaze

Opatrne vybaľte všetky diely a skontrolujte, či

•

je obsah kompletný (obr. 2-3).
Povoľte upevňovaciu skrutku pre kryt

•

reťazového kolesa (obr. 4).
Odoberte kryt reťazového kolesa (obr. 5).

•

Reťaz založte podľa znázornenia do rotujúcej

•

drážky lišty (obr. 6a/pol. A).
Lištu a reťaz založte podľa znázornenia do

•

upnutia reťazovej píly. Pritom reťaz veďte oko­lo pastorku (obr. 6b/6c/pol. B).
Založte kryt reťazového kolesa a upevnite

•

ho pomocou upevňovacej skrutky (obr. 7).
Pozor! Upevňovaciu skrutku zaskrutkujte
napevno až po nastavení napnutia reťaze
(pozri bod. 5.2).

5.2 Napínanie pílovej reťaze
Výstraha! Pred kontrolou a nastavovacími prá-

cami vždy odpojte akumulátor. Noste ochranné
rukavice vždy, keď vykonávate práce na reťazovej
píle, aby ste predišli zraneniam.

Povoľte upevňovaciu skrutku pre kryt

•

reťazového kolesa o niekoľko otáčok (obr. 4).
Napnutie reťaze nastavte pomocou skrut-

•

ky na napínanie reťaze (obr. 8a/pol. 10).
Otáčanie doprava zvyšuje napnutie reťaze,
otáčanie doľava znižuje napnutie reťaze. Pílo­vá reťaz je správne napnutá vtedy, keď sa dá
v strede lišty nadvihnúť o cca 2 - 3 mm (obr.

9).
Zasuňte kľúč na skrutky s vnútorným

•

šesťhranom (16), ako je zobrazené na obr. 8b.
Upevňovaciu skrutku pre kryt reťazového ko-

•

lesa pevne dotiahnite (obr. 7).
Nebezpečenstvo! Všetky reťazové články
musia byť správne založené vo vodiacej
drážke lišty.

Upozornenia k napínaniu reťaze:

Pílová reťaz musí byť správne napnutá, aby sa
zaručila bezpečná prevádzka. Optimálne napnu­tie spoznáte tak, že sa pílová reťaz dá v strede
lišty nadvihnúť o 2 - 3 mm. Keďže sa pílová reťaz
pílením zohrieva a tým predlžuje svoju dĺžku, kon­trolujte prosím napnutie reťaze každých 10 minút
a nastavte ho podľa potreby. To platí obzvlášť pre
nové pílové reťaze. Po ukončení práce uvoľnite
napnutie pílovej reťaze, pretože sa reťaz pri och­ladzovaní skracuje. Týmto zabránite, aby sa reťaz
poškodila.

5.3 Mazanie pílovej reťaze

Na začiatku práce naneste 5 kvapiek reťazového
oleja na klznú plochu medzi reťaz a lištu (obr. 10/
poz. D). Zopakujte mazanie reťaze – v závislosti
od počtu a veľkosti rezov – asi po 5 minútach, aby
reťaz nebežala nasucho.
Výstraha! Pred kontrolou a nastavovacími prá­cami vždy odpojte akumulátor. Noste ochranné
rukavice vždy, keď vykonávate práce na reťazovej
píle, aby ste predišli zraneniam.

Upozornenie! Nikdy neprevádzkujte reťaz bez
oleja na pílové reťaze! Používanie akumulátorovej
reťazovej píly bez oleja na pílové reťaze vedie k
poškodeniu reťazovej píly!

Upozornenie! Zohľadnite teplotné podmienky:
Rozličné teploty prostredia vyžadujú mazacie
prostriedky s vyššou rozdielnou viskozitou. Pri
nízkych teplotách potrebujete riedke oleje (nízka
viskozita), aby ste dosiahli dostatočný mazací
fi lm. Ak ale ten istý olej použijete v lete, vysoký­mi teplotami ešte viac skvapalnie. Týmto môže
mazací fi lm odpadnúť, reťaz sa prehreje a môžu
vzniknúť škody. Okrem toho sa mazací olej
spaľuje a vedie to k nepotrebnému znečisteniu
škodlivými látkami.

5.4 Nabitie LI akumulátora (obr. 11-12)

Akumulátor je chránený proti úplnému vybitiu. In­tegrované ochranné spínanie automaticky vypne
prístroj, keď je akumulátor vybitý.
Výstraha! Nestláčajte viac vypínač zap/vyp v prí-
pade, keď ochranné spínanie vyplo prístroj. Môže
to spôsobiť poškodenia na akumulátore.

1. Akumulátor vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (13) smerom nadol.

2. Skontrolujte, či elektrické napätie uvedené
na typovom štítku zodpovedá prítomnému
elektrickému napätiu siete. Zapojte sieťovú
zástrčku nabíjačky (11) do zásuvky. Zelená
kontrolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 12 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.

Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

- 89 -

SK

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku a nabíjací adaptér

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

5.5 Zobrazenie kapacity akumulátora
(obr. 12)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (C). Zobrazenie kapacity akumulátora
(D) signalizuje stav nabitia akumulátora pomocou
3 kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6. Prevádzka

6.1 Zapnutie/vypnutie
Zapnutie

Reťazovú pílu uchopte pevne obidvoma ru-

•

kami na rukovätiach, ako je to znázornené na
obrázku 13 (palec pod rukoväťou).
Stlačte a držte blokovanie zapnutia (obr. 1/

•

pol. 5).
Reťazovú pílu zapnite pomocou vypínača

•

zap/vyp (obr. 1/pol. 6). Blokovanie zapnutia
môžete teraz opäť pustiť.

Vypnutie

Pustite vypínač zap/vyp (obr. 1/pol. 6).

Vstavaná brzda zabrzdí rotujúcu pílovú reťaz
vo veľmi krátkom čase. Vždy vytiahnite sieťovú
zástrčku, keď prerušíte prácu.

Výstraha! Keby ste pripojenú pílu nosili iba za
zadnú rukoväť so spínacími prvkami, mohlo by sa
stať, že by ste náhodne súčasne stlačili blokova­nie zapnutia a vypínač zap/vyp a reťazová píla by
sa spustila.

6.2 Ochranné zariadenia
Brzda motora

Motor zabrzdí pílovú reťaz, hneď ako sa pustí
vypínač zap/vyp (obr. 1/pol. 6) alebo sa preruší
prívod elektrického prúdu. Tým sa výrazne znižuje
nebezpečenstvo zranenia dobiehajúcou reťazou.

Brzda reťaze
Nebezpečenstvo! Nepoužívajte pílu v tom prí-

pade, ak ochranné zariadenia nefungujú v bez­chybnom stave. Nepokúšajte sa sami opravovať
bezpečnostné ochranné zariadenia, ale obráťte
sa na náš servis alebo na podobne kvalifi kovanú
odbornú dielňu.

7. Práca s reťazovou pílou

7.1 Prípravy

Pred každým použitím skontrolujte nasledovné
body, aby ste mohli pracovať bezpečnejšie:

Stav reťazovej píly

Pred začatím práce skontroluje reťazovú pílu, či
sa nenachádzajú poškodenia na kryte, sieťovom
kábli, pílovej reťazi alebo lište. Nikdy nespúšťajte
do prevádzky zjavne poškodený prístroj.

- 90 -

SK

Pílová reťaz

Napnutie pílovej reťaze, stav ostrie. Čím je pílová
reťaz ostrejšia, tým ľahšie a kontrolovanejšie sa
dá reťazová píla obsluhovať. To isté platí pre nap­nutie reťaze. Kontrolujte aj počas práce každých
10 minút napnutie reťaze, aby ste zvýšili Vašu
bezpečnosť! Najmä nové pílové reťaze majú
sklon k zvýšenému rozpínaniu.

Ochranné oblečenie

Noste bezpodmienečne príslušný, tesne prilie­hajúci ochranný odev ako ochranné nohavice,
rukavice a bezpečnostnú obuv.

Ochrana sluchu a ochranné okuliare.

Pri píliacich a lesných prácach noste
bezpodmienečne ochrannú prilbu so vstavanou
ochranou sluchu a ochranou tváre. Ponúka ochra­nu pred odpadajúcimi konármi a spätne udierajú­cimi konárikmi.

7.2 Vysvetlenie správneho postupu pri
základných prácach

Odvetvovanie

Pod odvetvovaním sa rozumie odstraňovanie
konárov z odpíleného stromu. Pri odvetvovaní
nechajte zatiaľ väčšie konáre smerujúce nadol,
ktoré podopierajú strom, kým sa nerozpíli kmeň.
Menšie konáre odstraňujte podľa obrázku 14
(A= smer rezu pri odvetvovaní, B= držať smerom
preč od podkladu! Podporné konáre nechajte
stáť, kým sa neprepíli kmeň) zdola nahor jedným
rezom. Konáre, ktoré sú pod napätím, by sa mali
píliť zospodu smerom nahor, aby sa zabránilo
zovretiu píly.

Porezanie kmeňa stromu

Týmto sa rozumie podelenie odpíleného stromu
do menších kusov. Dbajte na Vašu bezpečnú
pozíciu a rovnomerné rozloženie Vašej telesnej
váhy na obidve nohy. Ak je to možné, kmeň by sa
mal podložiť a podoprieť konármi, hranolmi alebo
klinmi. Dodržiavajte jednoduché pokyny pre ľahké
pílenie.
Keď je celková d
rovnomerne na podklade, ako je to znázornené
na obrázku 15, píli sa zhora. Dbajte pritom na to,
aby ste nerezali do zeme.

Keď je kmeň stromu podložený na jednom kon-
ci, ako je to znázornené na obrázku 16, najskôr
napíľte 1/3 priemeru kmeňa stromu zo spodnej
strany (A), aby ste zabránili rozštiepeniu. Druhý
rez zhora (2/3 priemeru) urobte vo výške prvého
rezu (B) (aby ste zabránili zaseknutiu píly).

ĺžka kmeňa stromu rozložená

Keď je kmeň stromu podložený na obidvoch kon-
coch, ako je to znázornené na obrázku 17, najs­kôr napíľte 1/3 priemeru kmeňa stromu z hornej
strany, aby ste zabránili rozštiepeniu (A). Druhý
rez (2/3 priemeru) urobte zospodu vo výške prvé­ho rezu (B) (aby ste zabránili zaseknutiu píly).

Pri píliacich prácach na svahu stojte vždy nad
kmeňom stromu, ako je to znázornené na obráz­ku 15. Aby ste si v momente prepílenia udržali
plnú kontrolu, ku koncu rezu znížte pritláčací tlak
bez toho, aby ste pustili pevné uchopenie na
rukovätiach reťazovej píly. Dbajte na to, aby sa
reťazová píla nedotkla podkladu. Po ukončení
rezu počkajte na zastavenie reťazovej píly, než
pílovú reťaz odoberiete z daného miesta. Motor
reťazovej píly vypnite vždy predtým, než bude
prechádzať od stromu k stromu.

7.3 Spätný úder

Pod spätným úderom sa rozumie náhle
vyskočenie a spätný náraz bežiacej reťazovej píly.
Príčiny sú väčšinou dotknutie obrobku so špičkou
lišty alebo zaseknutie pílovej reťaze.
Pri spätnom údere sa bezprostredne uvoľnia
veľké sily. Tým reťazová píla reaguje väčšinou
nekontrolovane. Následkom sú často ťažké por­anenia pracovníka alebo osôb v okolí. Obzvlášť
pri bočných rezoch, priečnych a pozdĺžnych
rezoch je nebezpečenstvo spätého úderu znač
vysoké, pretože sa nedá použiť pazúrový doraz.
Vyhýbajte sa preto podľa možností takýmto re­zom a pracujte obzvlášť opatrne, ak sa im nedá
vyhnúť.
Nebezpečenstvo spätného úderu je najväčšie,
keď použijete pílu v oblasti špičky lišty, pretože
tam je najsilnejší účinok páky (obr. 18). Prikladajte
preto pílu vždy čo najviac naplocho (obr. 19).

Výstraha!

Dbajte vždy na správne napnutie reťaze!

•

Používajte iba bezchybné reťazové píly!

•

Pracujte iba so správne naostrenou pílovou

•

reťazou!
Nepíľte nad výškou ramien!

•

Nikdy nepíľte hornou hranou alebo špičkou

•

lišty!
Reťazovú pílu držte vždy pevne oboma ruka-

•

mi!

Pílenie dreva pod napätím

Pílenie dreva, ktoré je pod napätím, vyžaduje
zvláštnu opatrnosť! Drevo pod napätím, ktoré sa
pílením zbavuje napätia, reaguje niekedy úpl­ne nekontrolovane. To môže viesť k ťažkým až

- 91 -

ne

SK

smrteľným zraneniam (obr. 20 - 21).
Takéto práce smú byť vykonávané len
vyškoleným odborným personálom.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred každým čistením vytiahnite akumulátor.

•

V žiadnom prípade neponárajte prístroj za

•

účelom čistenia do vody ani do žiadnych te­kutín.

8.1 Čistenie

Pravidelne čistite napínací mechanizmus,

•

pričom ho vyfúknite stlačeným vzduchom
alebo vyčistite kefou. K čisteniu nepoužívajte
žiadne nástroje.
Udržujte rukoväte v čistom stave bez oleja,

•

aby ste vždy zabezpečili bezpečné držanie.
Čistite prístroj podľa potreby pomocou vlhkej

•

utierky a prípadne miernym prostriedkom na
umývanie riadu.

8.2 Údržba

Výmena pílovej reťaze a lišty

Lišta sa musí vymeniť za novú, keď

je opotrebovaná vodiaca drážka lišty.

•

Ostrenie pílovej reťaze

Účinná práca s reťazovou pílou je možná len
vtedy, keď je pílová reťaz v dobrom stave a ostrá.
Týmto sa tiež znižuje nebezpečenstvo spätného
úderu.
Pílová reťaz sa dá nabrúsiť u každého odborné­ho predajcu. Nepokúšajte sa pílovú reťaz brúsiť
sami, ak nemáte vhodné nástroje a potrebné
skúsenosti.

8.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

9. Pokyny na ochranu životného
prostredia/k likvidácii

Odovzdajte prístroj na správnu likvidáciu, keď
už stratil svoju použiteľnosť. Odpojte sieťový
kábel, aby ste zabránili nesprávnemu použitiu.
Neodstraňujte prístroj v bežnom domovom
odpade, ale odovzdajte ho v záujme ochrany
životného prostredia na zberné miesto pre
elektrospotrebiče. Vaša príslušná obec vás poin­formuje o adresách a otváracích dobách.
Odovzdajte aj obalové materiály a použité
príslušenstvo na príslušné zberné miesta.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 92 -

SK

11. Hľadanie porúch

Nebezpečenstvo!

Pred hľadaním poruchy vypnúť prístroj a vytiahnuť akumulátor.

Nasledovná tabuľka zobrazuje príznaky chýb a popisuje, ako môžete nájsť nápravu, keď Váš stroj
nepracuje správne. Ak nedokážete pomocou nej lokalizovať a odstrániť problém, obráťte sa na Vašu
servisnú odbornú dielňu.

Príčina Chyba Náprava

Reťazová píla ne-
funguje

Reťazová píla pra-
cuje prerušovane

Suchá pílová reťaz - Nenanesený olej - Naniesť olej
Brzda reťaze ne-

funguje
Reťaz/vodiaca lišta

horúca
Reťazová píla trhá,

vibruje alebo nepíli
správne

- Chýba prívod elektrického prúdu - Skontrolovať akumulátor

- Interný uvoľnený kontakt

- Chybný vypínač zap/vyp

- Problém so spínacím mechaniz­mom na prednej ochrane rúk

- Nenanesený olej

- Reťaz je tupá

- Napnutie reťaze je príliš voľné

- Reťaz je tupá

- Reťaz je opotrebovaná

- Zuby píly ukazujú do nesprávneho
smeru

- Vyhľadať odborný servis

- Vyhľadať odborný servis

- Vyhľadať odborný servis

- Naniesť olej

- Reťaz nabrúsiť alebo vymeniť

- Nastaviť napnutie reťaze

- Reťaz nabrúsiť alebo vymeniť

- Reťaz vymeniť

- Pílovú reťaz nanovo namontovať so
zubami do správneho smeru

- 93 -

SK

12. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 94 -

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 95 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Lišta, Akumulátor
Spotrebný materiál / spotrebné diely* Pílová reťaz
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 96 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 97 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de symbolen op het ge­reedschap (fi g. 22):

1. Handleiding lezen

2. Oogbeschermer dragen

3. Gehoorbeschermer dragen

4. Stel het gereedschap niet bloot aan de regen.

5. Maximale snijlengte / Kettingsnelheid

6. Kettingrem vóór inbedrijfstelling ontgrende­len!

7. Opslag van de accu’s alleen in droge ruimtes
met een omgevingstemperatuur van +10 °C
tot +40 °C.

De accu’s alleen in geladen toestand opber-

gen (min. 40% geladen).

8. De accu’s moeten vóór de verwerking uit het
apparaat worden genomen. Aanwijzing voor
de verwerking van accu’s: accu’s mogen niet
bij het huisvuil worden gedaan.

9. Accu kettingzaag altijd met beide handen
vasthouden.

10. Terugslag kan dodelijke snijwonden tot ge­volg hebben.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Waarschuwing!

Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(fi g. 1-3)

1. Kettingafdekking klapbaar

2. Voorste handbescherming

3. Voorste handgreep

4. Achterste handgreep

5. Inschakelblokkering

6. Aan/Uit-schakelaar

7. Zwaardbescherming

8. Afdekking van het kettingwiel

9. Bevestigingsschroef voor kettingwielafdek-

king

10. Kettingspanschroef

11. Lader (bij art.-nr.: 4600040 niet meegeleverd)

12. Accu (bij art.-nr.: 4600040 niet meegeleverd)

13. Grendelknop

14. Zaagketting

15. Zwaard

16. Binnenzeskantsleutel

17. Doseerhulp voor kettingolie (niet afgebeeld)

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

- 98 -

NL

Originele handleiding

•

Veiligheidsinstructies

•

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale trilwaarden (vectorsom van drie richtingen)

3. Reglementair gebruik

De accu-snoeikettingzaag is ontworpen voor het
zagen van stammen, takken, houten balken, plan­ken, enz. en kan worden gebruikt voor dwars- en
lengtesnedes. Hij is niet geschikt voor het zagen
van andere materialen dan hout. De snoeiketting­zaag is niet bedoeld voor het vellen van bomen.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

vastgesteld overeenkomstig EN 62841-1 en EN
62841-4-1.

Handgreep onder last

Trillingsemissiewaarde voorste handgreep

= 2,205 m/s

a

h

Trillingsemissiewaarde achterste handgreep
ah = 2,205 m/s
Onzekerheid K = 1,5 m/s

2

2

2

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier

4. Technische gegevens

Spanning motor: ..................................... 18 V DC

Nullasttoerental n

Zwaardlengte ......................................... 158 mm

Snijlengte max.: ..................................... 125 mm

Snijsnelheid bij nominaal toerental: ..........4,8 m/s

Gewicht ................................................ ca. 1,1 kg

Type ketting ..... Hangzhou Jingfeng Tools: 28 DL

Type zwaard ..Hangzhou Jingfeng Tools: 153 mm

Gevaar!

: .......................trap 3300 min

0

waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot

-1

een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Geluid en vibratie

De geluids- en trilwaarden werden vastgesteld

5. Vóór inbedrijfstelling

overeenkomstig EN 62841-1 en EN 62841-4-1.

Waarschuwing!

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K
Geluidsvermogen gegarandeerd L

....................... 76,2 dB (A)

pA

........................................2,4 dB

pA

........................ 87,2 dB (A)

WA

....................................... 2,4 dB

WA

..... 90 dB(A)

WA

Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.

Gevaar! Steek de accu pas erin als de ketting­zaag volledig gemonteerd en de kettingspanning
ingesteld is. Draag om verwondingen te vermijden
altijd werkhandschoenen als u werkzaamheden
an de kettingzaag verricht.

- 99 -

NL

5.1 Montage van zwaard en zaagketting

Pak alle onderdelen zorgvuldig uit en contro-

•

leer deze op volledigheid (fig. 2-3).
Bevestigingsschroef voor kettingwielafdek-

•

king losdraaien (fig. 4).
Kettingwielafdekking wegnemen (fig. 5).

•

Ketting, zoals in de figuur voorgesteld, de om-

•

lopende groef van het zwaard in leggen (fig.
6a, pos. A).
Zwaard en ketting, zoals in de figuur getoond,

•

de opname van de kettingzaag in leggen.
Daarbij de ketting rond het rondsel (fig. 6b/6c,
pos. B) leiden.
Kettingwielafdekking aanbrengen en bevesti-

•

gen d.m.v. de bevestigingsschroef (fig. 7). Let
op! Bevestigingsschroef pas na het afstellen
van de kettingspanning (zie punt 5.2) defini­tief vastschroeven.

5.2 Spannen van de zaagketting
Waarschuwing! Voor controles en afstel-

werkzaamheden altijd de netstekker uit het
stopcontact verwijderen. Draag altijd veiligheids­handschoenen als u werkzaamheden op de ket­tingzaag verricht om letsel te voorkomen.

Bevestigingsschroef voor kettingwielafdek-

•

king met enkele slagen losdraaien (fig. 4).
Kettingspanning afstellen m.b.v. de kettings-

•

panschroef (fig. 8a, pos. 10). Door draaien
met de wijzers van de klok mee (naar rechts)
verhoogt u de kettingspanning, door draaien
tegen de richting van de wijzers van de klok
in (naar links) verlaagt u de kettingspanning.
De zaagketting is correct gespannen als ze in
het midden van het zwaard ca. 2 tot 3 mm kan
worden opgeheven (fig. 9).
Steek de binnenzeskantsleutel (16) in zoals

•

te zien in afb. 8b.
Bevestigingsschroef voor kettingwielafdek-

•

king vastdraaien (fig. 7).
Gevaar! Alle kettingschakels moeten naar
behoren in de geleidegroef van het zwaard
liggen.

Aanwijzing omtrent het spannen van de ket­ting:

De zaagketting dient omwille van de bedrijfsze­kerheid en veiligheid altijd correct te zijn gespan­nen. De zaagketting is optimaal gespannen als ze
in het midden van het zwaard ca. 2 tot 3 mm kan
worden opgeheven. Aangezien de zaagketting
bij het zagen warm wordt en bijgevolg van lengte
verandert, dient u de kettingspanning om de 10
minuten te controleren en, indien nodig, bij te
regelen. Dit geldt vooral voor nieuwe zaagkettin-

gen. Ontspan de zaagketting aan het einde van
het werk omdat de ketting bij het afkoelen korter
wordt. Daardoor voorkomt u dat schade aan de
ketting wordt berokkend.

5.3 Smering van de zaagketting

Breng aan het begin van de werkzaamheden 5
druppels kettingolie aan op het glijvlak tussen de
ketting en de geleider (afb. 10/pos. D). Herhaal
het smeren van de ketting - afhankelijk van het
aantal en de grootte van de sneden - na ongeveer
5 minuten, zodat de ketting niet droogloopt.
Waarschuwing! Vóór controles en instelwerk­zaamheden altijd de accu uittrekken. Draag om
verwondingen te vermijden altijd werkhandscho­enen als u werkzaamheden aan de kettingzaag
verricht.

Aanwijzing! Zet de ketting nooit in zonder zaag­kettingolie! Het gebruik van de accu-kettingzaag
zonder zaagkettingolie beschadigt de ketting­zaag!

Aanwijzing! Hou rekening met de temperatu­uromstandigheden: verschillende omgevings­temperaturen eisen smeermiddelen van zeer ver­schillende viscositeit. Bij lage temperaturen hebt
u dunvloeibare oliën (lage viscositeit) nodig om
een voldoende smeerfi lm te doen ontstaan. Als
u dezelfde olie in de zomer gebruikt, zou de olie
alleen door de hogere temperaturen nog meer
vloeibaar worden gemaakt. Een onderbreking van
de smeerfi lm zou het gevolg kunnen zijn, de ket-
ting zou kunnen worden oververhit en zou kunnen
worden beschadigd. Bovendien zou de smeerolie
verbranden, waardoor het milieu onnodig met
schadelijke stoff en zou worden belast.

5.4 Laden van de LI-accupack (fi g. 11-12)

De accu is beschermd tegen diepe ontlading. Het
apparaat wordt door een geïntegreerde veilig­heidsschakeling automatisch uitgeschakeld, als
de accu is ontladen.
Waarschuwing! Bedien de Aan/Uit-schakelaar
niet meer als de veiligheidsschakeling het ap­paraat heeft uitgeschakeld. Dit kan schade aan
de accu tot gevolg hebben.

1. Accupack uit de handgreep trekken, terwijl u

de grendelknop (13) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de
lader (11) in het stopcontact. De groene LED
begint te knipperen.

3. Schuif de accu op de lader.

- 100 -
