GE-HM 18/38 Li

Einhell GE-HM 18/38 Li User guide (Solo) [de, hu]

Download
Page 1

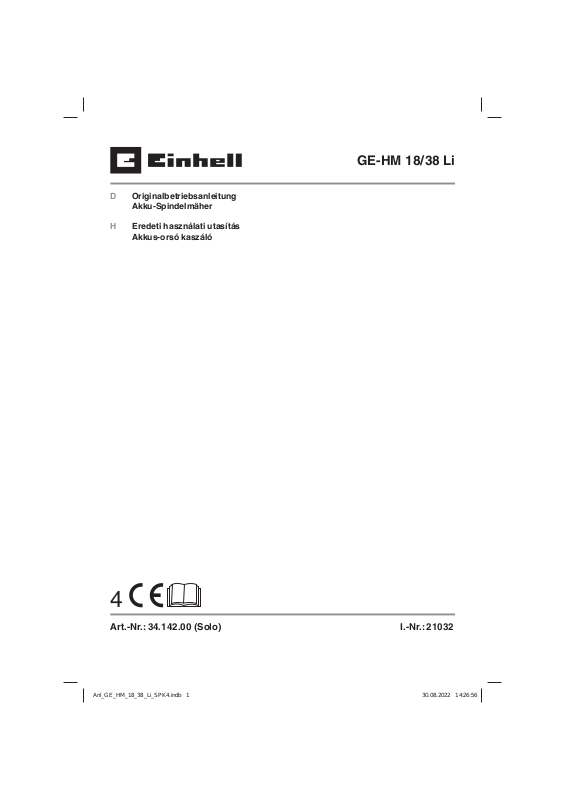

D Originalbetriebsanleitung
Akku-Spindelmäher
GE-HM 18/38 Li
H Er
edeti használati utasítás
Akkus-orsó kaszáló
4
Art.-Nr.: 34.142.00 (Solo) I.-Nr.: 21032
Page 2
1
1a
2
1
8
13
7
12
11
2
16
8
13
15
9
6
5
10
6
7
4
3
1a
2 12
5a
- 2 -
5
9
Page 3
3 4
6
8
9
5
7
7b
7a
6
8
7
8
6
9
5a
2
A
8
6
5b
16
7a
5c
- 3 -
Page 4
65d
7
9
A
E
F
H
8
4
C
10
D
- 4 -
Page 5
11
B
12
A
15
C
13 14
15
15
12 3
14
M
67
L M
89
45
- 5 -
Page 6
D
Gefahr!
Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
Dieses Gerät darf nicht von Kindern benutzt wer­den. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern durchgeführt werden. Das Gerät darf nicht von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzurei­chendem Wissen oder Erfahrung benutzt werden, außer sie werden von einer für sie verantwortli­chen Person beaufsichtigt oder angeleitet.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!
Gefahr! Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für die Zukunft auf.
Erklärung der verwendeten Symbole (siehe Bild 15)
1 „Warnung - Zur Verringerung des Verlet-
zungsrisikos Bedienungsanleitung lesen“ 2 Abstand halten! 3 Vorsicht! - Scharfe Schneidmesser 4 Achtung vor rotierenden Messern. Hände und
Füße nicht in Öff nungen halten, wenn die Ma-
schine läuft. 5 Sicherheitsstecker ziehen vor Instandhal-
tungsarbeiten. 6 Gerät vor Regen und Feuchtigkeit schützen 7 Garantierter Schallleistungspegel
2. Gerätebeschreibung und Lieferumfang
2.1 Gerätebeschreibung (Bild 1/2)
1 Schaltbügel 1a Einschaltsperre 2 Schubbügeloberteil 3 Schnitthöhenverstellung 4 Auswurfklappe 5 Grasfangkorb mit Halteriemen 5a Bügelgestell 6 Schubbügelverlängerung (2 St.) 7 Schubbügelunterteil 8 Schraube M6x40 (4 St.) 9 Flügelmutter M6 (4 St.) 10 Rad 11 Motor 18V d.c. 12 Akkudeckel 13 Kabelhalter (3 St.) 14 Mähspindel 15 Sicherheitsstecker 16 Befestigungsschraube (2 St.)
2.2 Lieferumfang und Auspacken (Bild 2)
Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An­leitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist. Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!
- 6 -
Page 7
D
Lieferumfang
Rasenmähergehäuse mit Schubbügeloberteil
•
und Sicherheitsstecker Grasfangkorb mit Halteriemen
•
Bügelgestell
•
Schubbügelverlängerung (2 St.)
•
Schubbügelunterteil
•
Schraube M6x40 (4 St.)
•
Flügelmutter M6 (4 St.)
•
Befestigungsschraube (2 St.)
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße Verwendung
Der Rasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet.
Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pfl ege von Gras oder Rasenfl ächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.
Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht eingesetzt werden zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepfl anz- ungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht verwendet werden als Motorhacke und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel.
Aus Sicherheitsgründen darf der Rasenmäher nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art, es sei denn, diese sind vom Herstel­ler ausdrücklich zugelassen.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannung ...............................................18 V d.c.
Drehzahl Mähspindel: ...........................890 min
Schutzart: ......................................................IPX1
Schutzklasse: .................................................... III
Gewicht: ....................................................10,8 kg
Schnittbreite: .............................................. 38 cm
Fangsackvolumen: ....................................45 Liter
Schalldruckpegel L Unsicherheit K Gemessener
Schallleistungspegel L Unsicherheit K Garantierter Schallleistungspegel L
Vibration am Holm: ...............................≤ 2,5 m/s
Unsicherheit K:.........................................1,5 m/s
Schnitthöhenverstellung: .........14-38 mm; 4-stufi g
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und darf nur mit den Li-Ion Akkus der Power-X-Change Serie verwendet werden!
Die Li-Ion Akkus der Power-X-Change Serie dür­fen nur mit dem Power-X-Charger geladen werden.
Die Geräusch- und Vibrationswerte wurden ent­sprechend den Normen EN ISO 3744:1995, ISO 11094: 1991 und EN ISO 20643:2008 ermit­telt.
Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen. Schalten Sie das Gerät aus, wenn es nicht
•
............................. 72 dB(A)
pA
................................... 2,5 dB(A)
pA
: ................. 85,68 dB(A)
WA
: ...............................1,93 dB(A)
WA
: .. 89 dB(A)
WA
-1
2
2
- 7 -
Page 8
D
benutzt wird. Tragen Sie Handschuhe.
•
Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
5. Vor Inbetriebnahme
Der Rasenmäher ist bei Auslieferung teilmontiert. Der Schubbügel und der Fangkorb müssen vor dem Gebrauch des Rasenmähers montiert wer­den. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich beim Zusam­menbau an den Bildern.
Hinweis! Notwendige Montageteile (Schrauben, Kabelführungen usw.) oder Funktionsteile (z.B. Stecker, Schlüssel usw.) können sich in den Formteilen der Verpackung oder am Gerät befi n- den.
5.1 Montage der Schubbügel
Abb. 3: Verschrauben Sie das Schubbügelunterteil (7) mit den Enden der Schubbügelverlängerungen (6) an denen nur ein Vierkantloch vorhanden ist. Verwenden Sie hierzu zwei Schrauben M6 x 40 mm (8) und zwei Flügelmuttern M6 (9).
Abb. 4: Verschrauben Sie das Schubbügeloberteil (2) mit den Enden der Schubbügelverlängerungen (6) an denen zwei Vierkantlöcher vorhanden sind. Verwenden Sie hierzu zwei Schrauben M6 x 40 mm (8) und zwei Flügelmuttern M6 (9). Die Benutzung der Löcher (A) verlängert den Schubbügel um ca. 5 cm.
Abb. 5/5a: Schieben Sie das Schubbügelunterteil (7) an beiden Seiten vollständig in die Schubbü­gelhalterung (7a) ein (Abb. 5a).
bügelhalterung befi nden. Kippen Sie das Gerät vorsichtig nach vorne. Schrauben Sie auf beiden Seiten die Befesti­gungsschrauben (16) in die Schraubenaufnah­men der Schubbügelhalterung. Dabei wird die Befestigungsschraube (16) in die „V“-förmige Kerbe (Abb. 5/Pos. 7b) geschraubt. Bei richtiger Verschraubung hält das Schubbügelunterteil fest in der Schubbügelhalterung. Die Abbildungen 5c und 5d zeigen das fertig montierte Schubbügel­unterteil. Anschließend befestigen Sie mit den Kabelhal­tern (Abb.2 / Pos.13) die Verbindungsleitung am Schubbügel (Abb.1 / Pos.13).
5.2 Montage des Fangkorbes (Abb. 6 – 7)
1. Schieben Sie das Bügelgestell in das Rohr des Grasfangkorbes.
2. Stülpen Sie die seitlichen Befestigungsla­schen des Grasfangkorbes über das Bügel­gestell.
3. Stülpen Sie die untere Befestigungslasche des Grasfangkorbes über das Bügelgestell.
5.3 Fangkorb einhängen (Abb. 8)
Gefahr! Zum Einhängen des Fangkobes muss
der Motor abgeschaltet werden und die Mähspin­del darf sich nicht drehen.
Hängen Sie den Grasfangkorb links und rechts von der Laufrolle (Pos. C) ein. Zusätzlich wird der Grasfangkorb mit dem Haltegurt am Schubbügel befestigt (s. Abb. 1). Stellen Sie den Haltegurt nach Ihren Bedürfnissen ein. Durch das Verstellen der Auswurfklappe (Pos. 4) können Sie das Auswurfverhalten in den Gras­fangkorb mehrstufi g einstellen.
5.4 Verstellung der Schnitthöhe
Warnung!
Das Verstellen der Schnitthöhe darf nur bei still­gesetztem Motor und abgezogenem Sicherheits­stecker vorgenommen werden.
Abb. 9: Die Schnitthöhe kann 4-stufi g im Bereich 14 – 38 mm verstellt werden. Ziehen Sie dazu auf beiden Seiten den Federbolzen (D) nach außen und lassen Sie ihn im gewünschten Loch (E) einrasten. Die eingestellte Schnitthöhe ist auf der Skala (F) abzulesen.
Abb. 5b/5c: Wichtig! Das Schubbügelunterteil muss sich während des kompletten nachfolgen­den Montagevorgangs vollständig in der Schub-
- 8 -
Page 9
D
Hinweise:
Die Laufrollen (H) müssen parallel zum
•
Rasenmäher ausgerichtet sein (gleiche Höhe der Federbolzen (D)). Die Schnitthöhe so einstellen, dass das Ge-
•
genmesser (Abb.14 / Pos.L) bei vorhandenen Unebenheiten den Boden nicht berührt.
Bevor Sie zu Mähen beginnen, prüfen Sie, ob das Schneidewerkzeug nicht stumpf und Ihre Befes­tigungmittel nicht beschädigt sind. Ersetzen Sie stumpfe und /oder beschädigte Schneidewerk­zeuge, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Sicherheits­stecker ziehen.
Laden des Akkus (Abb. 10)
1. Akku-Pack aus dem Gerät nehmen. Dazu die Rasttaste (Abb. 11/Pos. C) drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts in die Steckdose. Die grüne LED beginnt zu blinken.
3. Stecken Sie den Akku auf das Ladegerät.
4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal.
Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!
Akku-Kapazitätsanzeige (Bild 11)
Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (A). Die Akku-Kapazitätsanzeige (B) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED`s.
Alle 3 LED’s leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.
Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,
ob an der Steckdose die Netzspannung vor-
•
handen ist ob ein einwandfreier Kontakt an den Lade-
•
kontakten vorhanden ist.
Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde.
Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!
Montage des Akkus (Abb. 12-13) Hinweis: Aus Sicherheitsgründen ist der Akkude-
ckel selbstschließend.
Öffnen Sie den Akkudeckel und entfernen Sie
•
den Sicherheitsstecker (15). Stecken Sie den Akku und anschließend den
•
Sicherheitsstecker wieder in die Aufnahme. Schließen Sie den Akkudeckel.
•
6. Bedienung
Der Rasenmäher kann mit Akku oder ohne Akku im Handbetrieb benutzt werden.
Vorsicht!
Der Rasenmäher ist mit einer Sicherheitsschal­tung ausgerüstet um unbefugten Gebrauch zu verhindern. Unmittelbar vor Inbetriebnahme des Rasenmähers den Sicherheitsstecker (Bild 13) einsetzen und bei jeder Unterbrechung oder
- 9 -
Page 10
D
Beendigung der Arbeit den Sicherheitsstecker wieder entfernen.
Vorsicht!
Um ein ungewolltes Einschalten zu verhindern, ist der Rasenmäher mit einer Einschaltsperre (Bild 1/ Pos. 1a) ausgestattet, die gedrückt werden muss, bevor der Schaltbügel (1) aktiviert werden kann. Wird der Schaltbügel losgelassen wird der Rasenmäher ausgeschaltet. Führen Sie diesen Vorgang einige Male durch, damit Sie sicher sind, dass ihr Gerät korrekt funktioniert. Bevor Sie Reparatur oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich das Messer nicht dreht und der Sicherheits­stecker gezogen ist.
Warnung! Öff nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Umlaufendes Messer kann zu Verletzungen führen.
Befestigen Sie die Auswurfklappe bzw. den Gras­fangkorb immer sorgfältig. Beim Entfernen vorher den Motor ausschalten.
Der durch die Führungsholme gegebene Sicher­heitsabstand zwischen Mähspindel und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrich­tungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Hosen.
Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Rasenmäher aus Sicherheitsgründen nicht gemäht werden.
Üben Sie besondere Vorsicht beim Rückwärts­bewegen und beim Ziehen des Rasenmähers. Stolpergefahr!
Mähen eine Rasenhöhe von 3 - 4 cm und bei Zierrasen 1,5 – 2,5 cm. Durch den Einsatz eines Spindelmähers kann das Schnittbild speziell beim Zierrasen verbessert werden. Mähen Sie Ihren Rasen 1 – 2 Mal pro Woche. Gebrauchsrasen empfehlen wir bei einer Rasenhöhe von 6 – 7 cm, Zierrasen bei einer Höhe von 3 - 4 cm zu mähen. Unabhängig von der empfohlenen Schnitthöhe sollte der Rasen bei jedem Mähen nur um ein Drittel der aktuellen Höhe gekürzt werden. Vor Einsetzen des ersten Frostes sollte der Rasen auf seine empfohlene Höhe gebracht werden. Mähen Sie den Rasen immer in möglichst trockenem Zu­stand um ein sauberes Schnittbild zu bekommen. Der Rasen sollte nie höher als 10 cm sein, um vom Mäher sauber geschnitten werden zu kön­nen. Der Mäher ist beim Zurückziehen mit einem Freilauf ausgestattet.
Die Akku-Laufzeit, und damit die mit einer Akkula­dung mögliche Flächenleistung in Quadratmeter, ist großteils von den vorhandenen Raseneigen­schaften (z.B. Dichte, Feuchte, Länge, Schnitthö­he…) und der Mähgeschwindigkeit (Schritttempo) abhängig. Zur individuellen Anpassung der Flä­chenleistung wird empfohlen, den Rasen öfter, mit größerer Schnitthöhe und in angemessenem Tempo zu mähen. Das häufi ge Ein- und Aus- schalten des Gerätes während des Mähvorgangs verringert die Flächenleistung ebenfalls. Sollte die Akku-Laufzeit (Flächenleistung) trotz obiger Maß­nahmen nicht zufriedenstellend sein, so können Akkus mit einer größeren Kapazität (Ah) Abhilfe schaff en.
Die Unterseite des Mähergehäuses sauber hal­ten und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Gra­sauswurf.
Hinweise zum richtigen Mähen
Beim Mähen wird eine überlappende Arbeitswei­se empfohlen. Nur mit scharfen, einwandfreien Messern schnei­den, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den
An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsäch­lichen Rasenlänge. Führen Sie mehrere Durch­gänge aus, so dass maximal 4cm Rasen auf
einmal abgetragen werden. Rasenmäher in möglichst geraden Bahnen füh­ren. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Strei­fen stehen bleiben.
Bevor irgendwelche Kontrollen des Messers
durchgeführt werden, Motor abstellen. Denken
Sie daran, dass sich das Messer nach dem
Ausschalten des Motors noch einige Sekunden Um eine gut gepfl egte Rasenfl äche zu erhalten, empfehlen wir bei Gebrauchsrasen nach dem
weiterdreht. Versuchen Sie nie, das Messer zu
stoppen. Prüfen Sie regelmäßig, ob das Messer
- 10 -
Page 11
D
richtig befestigt, in gutem Zustand und gut ge­schliff en ist. Im entgegengesetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befi ndliche Messer auf einen Gegenstand schlägt, den Ra­senmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschlie­ßend den Zustand des Messers und des Messer­halters. Falls diese beschädigt sind müssen sie ausgewechselt werden.
Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfs­mitteln, z.B. Bürste oder Handbesen.
Fangkorb nur bei abgeschaltetem Motor, gezo­genen Sicherheitsstecker und stillstehendem Schneidwerkzeug einhängen.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch. Verwenden Sie keine Reini­gungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Gerätein­nere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
7.2 Wartung
Der Rasenmäher darf nicht mit fließendem
•
Wasser, insbesondere unter Hochdruck, gereinigt werden. Sorgen Sie dafür, dass alle Befestigungselemente (Schrauben, Muttern usw.) stets fest angezogen sind so dass Sie mit dem Mäher sicher arbeiten können. Überprüfen Sie die Grasfangeinrichtung häu-
•
figer auf Verschleißerscheinungen. Ersetzen Sie verschlissene oder beschädigte
•
Teile. Lagern Sie Ihren Rasenmäher in einem tro-
•
ckenen Raum. Für eine lange Lebensdauer sollten alle
•
Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden. Die regelmäßige Pflege des Rasenmähers
•
sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Mähen Ihres Rasens bei. Säubern Sie den Rasenmäher möglichst mit Bürsten oder Lappen. Verwenden Sie keine Lösungsmittel oder Wasser, um den Schmutz zu beseitigen. Die am stärksten dem Verschleiß
•
ausgesetzten Bauteile sind die Messer der Mähspindel. Prüfen Sie regelmäßig den Messerzustand der Mähspindel sowie die Befestigung der Mähspindel. Sollten die Messer der Mähspindel, bei guter
•
Pflege erst nach Jahren, stumpf sein und muss die Mähspindel gewechselt werden, wenden Sie sich bitte an unseren Kunden­dienst. Im Geräteinneren befinden sich keine weite-
•
ren zu wartenden Teile.
7.3 Gegenmesser einstellen (Abb. 14)
Warnung! Schutzhandschuhe tragen.
Hinweis:
Das Gegenmesser (L) ist ab Werk voreingestellt.
Nach längerem Gebrauch kann ein Nachjustieren
erforderlich sein. Justieren Sie nur nach wenn:
das Schnittbild grob und ungleichmäßig wirkt,
•
Grashalme nicht geschnitten werden (Ab­stand Gegenmesser zu Mähspindel zu groß) sich das Gerät schwer oder gar nicht schie-
•
ben lässt die Mähspindel laute Geräusche macht oder
•
sich nicht dreht weil sie am Gegenmesser schleift oder sich verhakt
Einstellen:
Drehen der Innensechskantschraube (M) im
•
Uhrzeigersinn = Abstand Gegenmesser – Mähspindel verringert sich Drehen der Innensechskantschraube (M)
•
gegen den Uhrzeigersinn = Abstand Gegen­messer – Mähspindel vergrößert sich
1. Drehen Sie die beiden Innensechs­kantschrauben (M) gegen den Uhrzeigersinn auf.
2. Drehen Sie ein Rad nach vorne, wodurch sich
- 11 -
Page 12
D
die Mähspindel dreht. Drehen Sie gleichzeitig eine der beiden Innensechskantschrauben (M) soweit zu, dass die Mähspindel das Ge­genmesser kaum hörbar berührt.
3. Drehen Sie die Innensechskantschraube (M) wieder so weit zurück, dass sich die Mäh­spindel gerade noch frei dreht.
4. Wiederholen Sie Punkt 2. und 3. mit der zweiten Innensechskantschraube (M).
Wichtig!
Stellen Sie die Innensechskantschraube (M) an beiden Seiten des Gerätes gleichmäßig ein, sodass die Mähspindel (14) gerade noch frei dreht. Das Gegenmesser (L) ist richtig eingestellt, wenn ein Stück Papier zwischen den Messern der Mähspindel (14) und dem Gegenmesser auf gan­zer Länge geschnitten wird, während man mit der Hand ein Rad mühelos nach vorne dreht.
Zum Saisonende führen Sie eine allgemeine Kontrolle des Rasenmähers durch und entfernen alle angesammelten Rückstände. Vor jedem Saisonstart den Zustand des Messers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle. Verwenden Sie nur Original Ersatzteile.
7.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com
Transport
Schalten Sie das Gerät aus und ziehen Sie
•
den Sicherheitsstecker bevor Sie dieses transportieren. Bringen Sie, falls vorhanden, Transport-
•
schutzvorrichtungen an. Schützen Sie das Gerät gegen Schäden und
•
starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten. Sichern Sie das Gerät gegen Verrutschen
•
und Kippen.
9. Entsorgung und Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.
8. Lagerung und Transport
Ziehen Sie den/die Akku(s) ab.
Lagerung
Lagern Sie das Gerät und dessen Zubehör an ei­nem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager­temperatur liegt zwischen 5 ˚C und 30 ˚C. Bewah­ren Sie das Gerät in der Originalverpackung auf.
- 12 -
Page 13
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)
Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 13 -
Page 14
D
11. Fehlersuchplan
Fehler Mögliche Ursache Beseitigung
Motor läuft nicht an a) Anschlüsse am Motor gelöst
b) Gerät steht im hohen Gras
c) Mähergehäuse verstopft
d) Sicherheitsschalter nicht einge-
steckt
e) Akku nicht korrekt eingesteckt
Motorleistung läßt nach
a) Zu hohes oder zu feuchtes Gras b) Mähergehäuse verstopft c) Messer stark abgenutzt d) Akkukapazität lässt nach
Unsauberer Schnitt a) Messer abgenutzt
b) Falsche Schnitthöhe c) Abstand Gegenmesser-Mähspindel
zu groß
Mähspindel dreht sich nicht
Schubbügel hält nicht in der Schub­bügelhalterung
a) Gegenmesser-Mähspindel berüh-
ren sich
a) Befestigungsschauben nicht in V-förmiger Kerbe des Schubbügelunterteils geschraubt
a) durch Kundendienstwerkstatt b) Auf niedrigem Gras oder bereits
gemähten Flächen starten; Eventuell Schnitthöhe ändern c) Gehäuse reinigen, damit das
Messer frei läuft d) Sicherheitsschalter einstecken
(siehe 6.) e) Akku entfernen und neu einstecken
(siehe 5.) a) Schnitthöhe korrigieren
b) Gehäuse reinigen c) Mähspindel auswechseln d) Akkukapazität prüfen und gegeg-
benfalls Akku laden (siehe 5.) a) Messer nachschleifen oder Mäh-
spindel wechseln b) Schnitthöhe korrigieren c) Abstand korrigieren (s. 7.3)
a) Abstand korrigieren (s. 7.3)
a) Befestigungsschauben entfernen und Montage (Punkt 5.1/ Abb. 5 ­ 5d) wiederholen
- 14 -
Page 15
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent­nommen werden.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
- 15 -
Page 16
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku Verbrauchsmaterial/ Verbrauchsteile* Mähspindel Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 16 -
Page 17
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos­sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 17 -
Page 18
D
Sehr geehrte Kundin, sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produk t zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatz teilverfüg­barkeit, 24 Stunden Versandser vice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
ERSATZTEILE
PREIS­INFORMATIONEN
GARANTIEVER­LÄNGERUNGEN
Einhell Service
Eschenstraße 6 944 05 Landau an der Isar
ZUBEHÖR
VERFÜGBARKEITEN
REPARATUR­SERVICE
Telefon: 09951 - 959 2000 Telefax: 09951 - 959 1700 E-Mail: [email protected]
Wir freuen uns auf Ihren Besuch unter
PRODUKT­INFORMATIONEN
TRACK & TR ACE
SERVICE-STELLEN VOR ORT
Einhell-Service.com
>>>
- 18 -
Page 19
H
Veszély!
A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
Ezt a készüléket nem szabad gyerekeknek has­ználniuk. Gyerekeket felül kellene ügyelni azért, hogy ne játszanak a készülékkel. Tisztítást és karbantartást nem szabad gyerekek által elvé­geztetni. A készüléket nem szabad olyan szemé­lyeknek használni akik csökkentett fi zikai, érzéki vagy szellemi képeséggel rendelkeznek vagy olyan személyeknek akik nem rendelkeznek elég tudással vagy tapasztalattal, kivéve ha egy felelős személy felügyeli vagy irányítja őket.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt fü­zetecskében találhatóak!
Veszély! Olvason minden biztonsági utalást és utasí­tást el. A biztonsági utalások és utasítások
betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet­nek. Őrizze meg a biztonsági utalásokat és
utasításokat a jövőre nézve.
A használt szimbólumok magyarázata (lásd a 15-es képet)
1 „Figyelmeztetés – Sérülések veszélyének a
lecsökkentéséhez olvassa el a haszná-lati utasítást”
2 Távolságot tartani! 3 Vigyázat! – Éles vágókések 4 Vigyázat a forgó kések elöl. A gép futásánál
ne tartsa a kezeit és a lábait a nyillá-sokba.
5 A gondozási munkák előtt kihúzmi a biztonsá-
gi csatlakozót.
6 Óvni a készüléket eső és nedvesség elöl 7 Garantált hangteljesítményszint
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (1/2-es kép)
1 Kapcsolófül 1a Bekapcsolás elleni zár 2 Tolókar felülső rész 3 Vágásmagasság elállítás 4 Kidobó csapóajtó 5 Fűfelfogó kosár tartószíjjal 5a Bar keret 6 Tolókar hosszabbítás (2 darab) 7 Tolófül alulsó rész 8 Csavar M6x40 (4 darab) 9 Szárnyas anya M6 (4 darab) 10 Kerék 11 Motor 18V d.c. 12 Akkufedél 13 Kábeltartó (3 darab) 14 Fűnyíró orsó 15 Biztonsági csatlakozó 16 Rögzítőcsavar (2 darab)
2.2 A szállítás terjedelme és kicsomagolása
(2-es kép)
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
Nyissa ki a csomagolást és vegye ki óvatosan
•
a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint
•
a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-
•
me. Ellenőrizze le a készüléket és a tartozékrés-
•
zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-
•
lást a garanciaidő lejáratának a végéig.
Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek­kel játszaniuk! Fennáll a lenyelés és a meg­fulladás veszélye!
- 19 -
Page 20
H
A szállítás terjedelme
Fűnyírógépház tolófül felső résszel és biz-
•
tonsági csatlakozóval Fűfelfogó kosár tartószíjjal
•
Bar keret
•
Tolófül hosszabbítás (2 darab)
•
Tolófül alulsó rész
•
Csavar M6x40 (4 darab)
•
Szárnyas anya M6 (4 darab)
•
Rögzítőcsavar (2 darab)
•
Eredeti üzemeltetési útmutató
•
Biztonsági utasítások
•
3. Rendeltetésszerűi használat
A fűnyírógép, házi- és hobbykerti privát használa­tra alkalmas.
Olyan kerti fűnyírógépeket tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg az 50 órát és elsősorban a fű- és pázsitfelületek ápolására van­nak használva, nem pedig a nyilvános parkosított területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban.
Figyelem! A kezelö testi veszélyeztetése miatt nem szabad a fűnyírógépet bokrok, sövények és bozótok trimmelésére, valamint a tetői be­ültetéseken vagy a balkoni virágládákban levő kúszónövények és fűvek vágására és aprítására valamint a járdák tisztítására (leszívás) úgymint rotációs szárzúzóként az ágak és a sövényda­rabok eldarabolásánál. Továbbá nem szabad a fűnyírógépet motorkapaként használni és nem szabad használni a talajemelkedés elegyengeté­séhez, mint például vakondtúrás.
Biztonsági okokból nem szabad a fűnyírógépet más munkaszerszámok és bármilyen fajta egyé­bb szerszámkészletek meghajtó aggregátuma ként használni, kivéve ha ezek a gyártó által kife­jezetten engedélyezve vannak.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz­nálva.
4. Technikai adatok
Feszültség ..............................................18 V d.c.
Fordulatszám kaszáló orsó: ..................890 perc
Védelmi rendszer: ........................................IPX1
Védelmi osztály: ............................................... III
Súly: ........................................................ 10,8 kg
Vágásszélesség: ....................................... 38 cm
Felfogó zsák űrtartalom: ............................45 liter
Hangnyomásszint L Bizonytalanság K Mért hangteljesítményszint L Bizonytalanság Garantált hangtelyesítményszint L
Vibráció a nyélen: ................................ ≤ 2,5 m/s
Bizonytalanság K: ...................................1,5 m/s
Vágásmagasság
elállítás: ......................... 14-38 mm; 4-fokozatban
Figyelem!
A készülék akkuk és töltőkészülék nélkül lesz les­zállítva és csak a Power-X-Change szeria Li-Ion akkujaival szabad használni!
A Power-X-Change szeriának a Li-Ion akkujait csak a Power-X-Charger-el szabad tölte-ni.
A zaj és a vibrálási értékek az EN ISO 3744:1995, ISO 11094:1991 és az EN ISO 20643:2008 nor­máknak megfelelően lettek mérve.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
Csak kifogástalan készülékeket használni.
•
A készüléket rendszeresen karbantartani és
•
megtisztítani. Illessze a munkamódját a készülékhez.
•
Ne terhelje túl a készüléket.
•
Hagyja adott esetben leellenőrizni a készü-
•
léket. Kapcsolja ki a készüléket, ha nem használja.
•
Hordjon kesztyűket.
•
Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro­mos szerszámot, mégis maradnak fennma-
............................ 72 dB(A)
pA
.............................. 2,5 dB(A)
pA
: ........................... 1,93 dB(A)
KWA
: ....... 85,68 dB(A)
WA
: ... 89 dB(A)
WA
-1
2
2
- 20 -
Page 21
H
radó rizikók. Ennek az elektromos szerszám­nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet­nek fel:
1. Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.
5. Üzembevétel előtt
A fűnyírógép leszállításkor részben össze van szerelve. A tolófülnek és a felfogó kosár-nak már a fűnyírógép használata előtt fel kell szerelve lennie. Kövesse lépésről lépésre a használati utasítást és tájékozódjon az összeszerelésnél a képeken.
Utasítás! A szükséges összeszerelési részek (csavarok, kábelvezetők stb.) vagy a mű-ködési részek (mint például dugaszok, csavarok stb.) azok a csomagolás formarészei-ben vagy a kés­züléken magán lehetnek.
5.1 A tolófül felszerelése
3-as ábra: Csavarja össze a tolófül alulsó részét (7) a tolófül meghosszabbításoknak (6) azokkal a végeivel amelyeken csak egy négyélű lyuk van. Használjon ehhez két M6 x 40 mm-es csavart (8) és két M6-os szárnyas anyát (9).
4-es ábra: Csavarja össze a tolófül felülső részét (2) a tolófül meghosszabbításoknak (6) azokkal a végeivel amelyeken két négyélű lyuk van. Használjon ehhez két M6 x 40 mm-es csavart (8) és két M6-os szárnyas anyát (9). A lyukak használata (A) cca. 5 cm-el meghosszabbítja a tolófület.
Ábra 5/5a: Tolja mind a két oldalon teljesen be a tolófül tartóba (7a) a tolófül alulsó részt (7) (ábra 5a).
Ábra 5b/5c: Fontos! A következő felszerelési fo­lyamat komplett ideje alatt a tolófül alulsó résznek a tolófül tartóban kell lennie. Döntse óvatosan előre a készüléket. Csavarja mind a két oldalon a rögzítőcsavarokat (16) a tolófül tartó csavarbefogójába. Ennél be lesz csa­varva a rögzítőcsavar (16) a „V“-alakú rovatkába (5-ös ábra/poz. 7b). Helyes összecsavarozásnál a tolófül alulsó része feszesen fogja a tolófül tar-
tóban. Az 5c és az 5d ábrák mutatják a készen felszerelt tolófül alulsó részt. Azután a kábeltartókkal (2-es ábra / poz. 13) odaerősíteni a csatlakozási vezetékeket a tolófül­re (1-es ábra / poz. 13).
5.2 A felfogó kosár felszerelése (ábrák 6-tól - 7-ig)
1. Tolja be a fülkeretet a fűfelfogó kosár csövé­be.
2. Húzza a fűfelfogó kosár oldali rögzítőhevedereit a tolókar keretre rá.
3. Húzza a fűfelfogó kosár aluli rögzítőhevederét a tolókar keretre rá.
5.3 Beakasztani a felfogó kosarat (8-as ábra)
Veszély! A felfogó kosár beakasztásához le kell kapcsolni a motort és a kaszáló orsónak nem szabad forognia.
Akassza be a futógorgőtöl balrol és jobbrol (poz. C) a fűfelfogó kosarat. Kiegészítően még fel lesz a tartó hevederrel a tolókarra erősítve a fűfelfogó kosár (lásd az 1-es ábrát). A tartó hevedert szük­séglet szerint állítani be. A kidobó csapóajtó (poz. 4) elállítása által tudja több fokozatban beállítani a fűfelfogó ko-sárba való kidobó viselkedést.
5.4 A vágási magasság elállítása
Figyelmeztetés!
A vágási magasságot csak leállított motor és kihúzott biztonsági csatlakozó mellett sza-bad elvégezni.
9-es ábra: A vágásmagasságot 4 fokozatban lehet egy 14-től – 38 mm-ig levő terjede-lemben elállítani. Ehhez mind a két oldalon kifelé húzni a rugócsapszeget (D) és hagyni a kívánt lyukba (E) bereteszelni. A beállított vágási magasságot a skálán (F) lehet leol-vasni.
Utasítások:
A futógörgőknek (H) párhuzamosan kell a
•
kézi fűnyírógéphez kiigazitva lenniük (ugyan­az a rugócsapszeg (D) magasság). A vágási magasságot úgy beállítani, hogy
•
fenálló egyenetlenségek esetében nem érinti meg az ellenkés (14-es ábra / poz. L) a talajt.
Mielőtt elkezdené nyírni a fűvet, ellenőrizze le, hogy nem-e tompa a vágószerszám és hogy a rögzítő eszközök nem e sérültek. Cserélje ki a tompa és / vagy sérült vágószer-számokat, azért hogy ne hozzon kiegyensúlyozatlanságot létre. Ennél a vizsgálatnál le-állítani a motort és kihúzni
- 21 -
Page 22
H
a biztonsági csatlakozót.
Az akku feltöltése (10-es ábra)
1. Kivenni az akku-csomagot a készülékböl. Ah­hoz nyomni a reteszelő tasztert (11-es ábra/ poz. C).
2. Hasonlítsa össze, hogy a típustáblán me­gadott hálózati feszültség, megegyezik e a fennálló hálózati feszültséggel. Dugja a töltőkészülék hálózati csatlakozóját a du­gaszoló aljzatba. A zöld LED elkezd pislogni.
3. Dugja az akkut a töltőkészülékbe.
4. „A töltőkészülék kijelzése” alatti pontban egy táblázat található a töltőkészüléken levő LED jelzések jelentéseivel.
A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális.
Ha az akku-csomag töltése nem lenne lehetsé­ges, akkor kérjük vizsgálja meg,
hogy van e a dugaszoló aljzatban hálózati
•
feszültség hogy a töltőkontaktusokon egy kifogástalan
•
kontaktus áll e fenn.
Ha az akku-csomag töltése még mindig nem len­ne lehetséges, akkor kérjük,
a töltőkészüléket
•
és az akku-csomagot
•
a vevőszolgálatunkhoz beküldeni.
Egy szakszerű elküldéséhez kérjük kontaktál­ja a vevőszolgálatunkat vagy az eladó helyet, ahol vásárolta a készüléket.
Az akkuk ill. akkus készülékek elküldésénél vagy megsemmisítésénél vegye fi gyelembe, hogy rövidzárlat és tűz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva!
Az akku-csomag hosszú élettartamának az ér­dekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku­csomag defektusához vezet!
Akku-kapacitás jelző (11-es kép)
Nyomja meg az akku-kapacitás jelző (A) kapcso­lóját. A 3 LED által szignalizálja önnek az akku­kapacitás jelző (B) az akku töltésállapotát.
Mind a 3 LED világít:
Az akku teljesen fel van töltve.
2 vagy 1 LED világít:
Az akku elegendő fennmaradt töltéssel rendel­kezik.
1 LED pislog:
Üres az akku, töltse fel az akkut.
Minden LED villog:
Alul van lépve az akku hőmérséklete. Távolítsa el az akkut a készülékről és hagyja az akkut egy napig szobahőmérsékletnél lehülni. Ha újra fellép a hiba, akkor mélyre le lett merítve az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem szabad többet tölteni.
Az akku felszerelése (ábrák 12-től - 13-ig)
Utasítás: Biztonsági okokból önállóan zár az akku fedele.
Nyissa ki az akku fedelet és távolítsa el a biz-
•
tonsági csatlakozót (15). Dugja be az akkut és azután a biztonsági cs-
•
atlakozót a befogóba. Csukja be az akku fedelet.
•
6. Kezelés
A fűnyíró gépet akkuval vagy akku nélkül lehet kéziüzemben használni.
Vigyázat!
A fűnyírógép egy biztonsági kapcsolóval van felszerelve, azért hogy megakadályoza a jogosul­atlan használatot. Közvetlenül a fűnyírógépnek az üzembevétele előtt betenni a biztonsági csat­lakozót (13-as ábra) és minden megszakításnál vagy a munka befejezé-sénél ismét eltávolítani a biztonsági csatlakozót.
Vigyázat!
Hogy elkerülje az akaratlan bekapcsolást, a fűnyírógép egy bekapcsolás elleni zárral van fels­zerelve (1-es kép/ poz. 1a), amelyet le kell nyom­ni, mielőtt a kapcsolófület (1) aktiválni lehetne. Ha elengedi a kapcsolókart, akkor kikapcsolódik a fűnyírógép. Végez-ze el egy párszor ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helye-sen működik. Mielőtt javításokat vagy karbantartási munkálatokat végezne el a
- 22 -
Page 23
H
készülé-ken, meg kell bizonyosodnia arról, hogy a kés nem forog és hogy ki van húzva a bizton-sági csatlakozó.
Figyelmeztetés! Ha kiüríti a felfogó beren­dezést és még fut a gép, akkor ne nyissa ki sohasem a kidobó csapóajtót. A forgó kés sérülésekhez vezethet.
A kidobó csapóajtót és a fűfelfogó kosarat mindig gondosan felerősíteni. Eltávolításnál előtte kikap­csolni a motort.
Állandóan be kell tartani a kaszáló orsó és a kezelő között a vezetőnyél által megadott biz- tonsági távolságot. Különös óvatosság ajánlatos a cserjéknéli valamint lejtőknéli fűvágásnál és a menetirány változtatásnál. Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú láb­belit és hosszú nadrágot.
A lejtőhöz mindig keresztbe vágni a fűvet. 15 fokú dőlésen felüli lejtőknél biztonsági okokból nem szabad a fűnyírógéppel vágni a fűvet.
Legyen különösen óvatos a hátrafelé való mozgásnál és a fűnyírógép húzásánál. Meg­botlás veszélye!
Utasítások a helyes fűnyráshoz
A fűnyírásnál egy átfedő munkamódszer ajánla­tos. Csak éles, kifogástalan késekkel vágni, azért hogy ne rojtosodjon ki a fűszár és ne sár-guljon meg a pázsit. Egy tiszta vágáskép elérése érdekébe a fűnyírógépet lehetőleg egyenes pályákon ve­zetni. Ennél ezeknek a pályáknak mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok állva.
Ahhoz, hogy egy jó ápolt pázsitfelületet érjen el, az igénybe vett pázsitnál nyírás utánra egy 3 - 4 cm-es fűmagasságot ajánlunk és a díszpázsitnál egy 1,5 - 2,5 cm-est. Az orsó kaszáló használata által speciálisan a díszpázsitnál meg lehet javítani a vágás képét. A füvet hetente 1 - 2 alkalom­mal nyírni. Az igénybe vett pázsitot 6 - 7 cm-es fűmagasság-nál, a díszpázsitot 3 - 4 cm-es ma­gasságnál ajánljuk nyírni. Az ajánlott vágási ma­gas-ságtól függetlenül, a pázsitot minden nyírás­nál csak az aktuális magasság egy harma-dával kellene lerövidíteni. Az első fagy kezdete előtt a pázsitott az ajánlott magasságra kellene hozni. A pázsitot mindig lehetőleg száraz állapotban nyírni,
azért hogy egy tiszta képet kapjon. A pázsitnak sohasem sem kellene 10 cm-nél magasabbnak lennie, azért hogy a fűnyíró tisztán tudja nyírni. A fűnyíró visszahúzásnál egy üresmenettel van felsze-relve. Az akku futási ideje, és azáltal az egy akkutölté­ssel lehetséges felületteljesítmény négy-zetmé­terben, az nagyrészben a fennálló pázsittulaj­donságoktól (mint például sűrűség, nedvesség,
hosszúság, vágási magasság ....) és a nyírási
sebességtől (lépéstempó) függ. Az individuális felület teljesítményhez való hozzáillesztéshez ajánlatos a füvet többször, magasabb vágási ma­gassággal és egy megfelelő sebességgel nyírni. A ké-szüléknek a nyírási folyamat ideje alatti sűrű be- és kikapcsolása úgyszintén lecsökkenti a felü­leti teljesítményét. Ha az akku-futási ideje (felületi teljesítmén
y) a fenti intézkedések ellenére sem lenne kielégítő, akkor egy magasabb kapacitású (Ah) akukkal segíthet ezen.
Tartsa a fűnyírógépház alsó oldalát mindig tisztán és távolítsa okvetlenül el a fűlerako-dásokat. Ler­akódások megnehezítik az indítási folyamatot, be­folyásolják a vágási minő-séget és a fűkidobást.
Lejtőknél a vágási pályát a lejtőhöz keresztbe kell fektetni. A fűnyírógép lecsúszását a felfelé levő ferdeállítással lehet megakadályozni. A meglevő fűhosszúság szerint válasz-tani ki a vágási ma­gasságot. Végezzen több átmenetet el, úgyhogy egyszerre maximáli-san 4 cm fűvet vágjon le.
Mielőtt bármilyen ellenőrzést végezne el a ké­sen, leállítani a motort. Gondoljon arra, hogy a kés a motor kikapcsolása után még egy pár másodpercig utánforog. Ne próbálja meg soha­sem megállítani a kést. Ellenőrizze rendszeresen le, hogy a kés helyesen van e felerősítve, hogy jó állapotban van és jól meg van köszörülve. Ellenkező esetben, megköszörülni vagy kicse­rélni. Ha a mozgásban levő kés rácsapódik egy tárgyra, akkor kapcsolja ki a fűnyírógépet és várja meg amig a kés teljesen le nem állt. Ellenőrizze az-után le a kés és a késtartó állapotát. Ha ezek meg lennének sérülve akkor ki kell őket cserélni.
Ne távolítsa el kézzel vagy lábbal a fűnyírógépházban és a dolgozószerszámon levő vá-gási javmaradékokat, hanem használjon megfelelő segédeszközöket, mint például kefé­ket vagy kézi seprűket.
A felfogó kosarat csak kikapcsolt motornál, kihú­zott biztonsági csatlakozónál és nyugal-mi álla-
- 23 -
Page 24
H
potban levő vágószerszámoknál akasztani be.
7. Tisztítás, karbantartás és pótalkatrészmegrendelés
Veszély!
Minden tisztítási munka előtt kihúzni az akkut.
7.1 Tisztítás
Tartsa a védőberendezéseket, szellőztető
•
réseket és a gépházat annyira por- és piszok­mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. Ajánljuk, hogy minden használat után azonnal
•
kitisztítsa a készüléket. A készüléket rendszeresen egy nedves
•
posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül­jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.
7.2 Karbantartás
A fűnyírógépet nem szabad folyó vízzel,
•
különössen nem magas nyomás alatt le-vővel tisztítani. Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva úgy, hogy biz­tosan tudjon dolgozni a fűnyírógéppel. Ellenőrizze sűrűbben le a
•
fűfelfogóberendezést elkopás jeleire. Elkopott vagy károsult részeket kicserélni.
•
Tárolja a fűnyírógépet egy száraz teremben.
•
Egy hosszú élettartam érdekébe minden
•
csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna pedig megolajozni. A fűnyírógép rendszeres ápolása nem csak
•
egy hosszú tartósságot és teljesít-ményké­pességet biztosít, hanem a pázsitjának a gon­dos és egyszerű fűnyírásához is hozzájárul. Ha lehetséges, akkor a fűnyírógépet egy kefével vagy egy ronggyal tisztítani meg. Ne használjon oldószereket vagy vízet a piszok eltávolítására. A kopásnak legjobban kitett alkatrészek
•
a fűnyíró orsójának a kései. Ellenőrizze rendszeresen le a fűnyíró orsója késeinek az állapotát valamint a fűnyíró orsójának a felerősítését.
Ha a fűnyíró orsójának a kései tompák len-
•
nének, ami jó ápolásnál csak évek után ese­dékes, és ki kell cserélni a fűnyíró orsóját, ak­kor kérjük forduljona a vevőszolgá-latunkhoz. A készülék belsejében nem található további
•
karbantartandó rész.
7.3 Az ellenkés beállítása (14-es ábra) Figyelmeztetés! Védőkesztyűket hordani.
Utasítás:
Az ellenkés (L) gyárilag már be van előlegesen állítva. Hosszabb használat után szük-séges lehet egy utánjusztírozás. Csak akkor igazítsa utánna, ha:
a vágási kép durva és nem hat egyenletesen,
•
ha nem vágja a fűszálakat (túl nagy az el­lenkés távolsága a fűnyíró orsóhoz) a készüléket nehezen vagy ha egyáltalán
•
nem lehet tolni a fűnyíró orsó hangos zörejeket csinál vagy
•
ha nem forog mert az ellenkésen súrló-dik vagy beakad
Beállítani:
Csavarja a belső hatlapú csavart (M) az óra-
•
mutató forgási irányába = ellenkés - fű-nyíró orsó távolság csökken. Csavarja a belső hatlapú csavart (M) az óra-
•
mutató járásával ellenkező irányba = ellenkés
- fűnyíró orsó távolság növekszik.
1. Nyissa meg mind a két belső hatlapú csavart (M) az óramutató járásával ellenkező irányba.
2. Csavarjon egy kereket előre, ami által forog a fűnyíró orsó. Csavarja egyidejűleg a két belső hatlapú csavar (M) egyikét annyira be, hogy a fűnyíró orsó az ellenkést al-lig hallhatóan megérintse.
3. Csavarja a belső hatlapú csavart (M) ismét annyira vissza, hogy a fűnyíró orsó még ép­pen hogy csak szabadon forog.
4. Ismételje meg a 2. és a 3. pontot a második belső hatlapú kulccsal (M).
Fontos!
A belső hatlapú csavart (M) a készülék mindkét oldalán egyenletesen beállítani, úgy-hogy a fűnyíró orsó (14) éppen hogy szabadon forogjon. Az ellenkés (L) akkor van he-lyesen beállítva, ha addig amig kézzel egy kereket könnyen előre csavar, a fűnyíró orsó (14) kései és az ellenkés az egész távon vágják a köztük levő papírt.
- 24 -
Page 25
H
A szezon végén végezzen el a fűnyírógépen egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a kés állapo-tát. Javítások esetén forduljon a vevőszolgáltatási helyünkhöz. Csak originális pótalkat-részeket használni
7.4 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adato­kat kellene megadni:
A készülék típusát
•
A készülék cikk-számát
•
A készülék ident- számát
•
A szükséges pótalkatrész pótalkatrész
•
számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak.
8. Tárolás és szállítás
Húzza le az akkut/akkukat.
Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gye-rekek számá­ra nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 °C és 30 °C között van. A készüléket az eredeti csomagolásban őrizni meg.
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készü­lék egy csomagolásban található. Ez a csoma­golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé­kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz­ségi önkormányzatnál.
Szállítás
Mielőtt szállítaná a készüléket kapcsolja azt ki
•
és húzza ki a biztonsági csatlakozót. Ha léteznek, akkor szerelje fel a szállítási
•
védőberendezéseket. Védje a készüléket károk és erős rezgések
•
elöl, amelyek különösen a gépjárművek-ben történő szállításnál lépnek fel. Biztosítsa a készüléket elcsúszás és eldőlés
•
ellen.
- 25 -
Page 26
10. A töltőkészülék kijelzése
H
Kijelzési státusz
Piros LED Zöld LED
Jelentés és teendők
Ki Pislog Üzemkészenlét
Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben
Be Ki Töltés
A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltőkészüléken találhatóak. Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a va­lódi töltési idők a megadott töltési időktöl.
Ki Be Az akku fel van töltve és használatra kész. (READY TO GO)
Azután a teljes feltöltésig kímélő töltésre kapcsol át. Hagyja ehhez az akkut körülbelül 15 percel tovább a töltőkészüléken.
Teendő:
Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról.
Pislog Ki Alkalmazkodó töltés
A töltőkészülék a kíméletes töltési módban van. Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van szükség. Ennek a következőek lehetnek az okai:
- Az akku nagyon hosszú ideig nem lett töltve.
- Az akkuhőmérséklet nincs az ideális téren belül.
Teendő:
Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére tovább lehet tölteni.
Pislog Pislog Hiba
Nem lehetséges tovább a töltési folyamat. Defektes az akku.
Teendő:
Egy defektes akkut nem szabad többet tölteni. Távolítsa el az akkut a töltőkészülékből.
Be Be Hőmérsékletzavar
Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt)
Teendő:
Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C).
- 26 -
Page 27
H
11. Hibakeresési terv
Hiba Lehetséges okok elhárításuk
Nem indul a motor a) Kioldva a motoron levő csatlako-
Alábbhagy a motor­teljesítmény
Nem tiszta a vágás a) Elkopva a kés
Nem forog a fűnyíró orsó
Nem tart a tolófül a tolófül tartóban
zások
b) Magas fűben áll a készülék
c) El van dugulva a fűnyírógépház
d) Nincs bedugva a biztonsági kap-
csoló
e) Nincs helyesen bedugva az akku
a) túl magas vagy túl nyirkos a fű b) Eldugulva a fűnyírógépház c) Túl erőssen el vannak kopva a
kések
d) Alábbhagy az akkukapacitás
b) Rossz a vágásmagasság c) túl nagy az ellenkés-fűnyíró orsó
távolság
a) ellenkés - fűnyíró orsó meg-érintik
egymást
a) nincsenek belecsavarva a
rögzítőcsavarok a tolófül alulsó rés­zének a V-alakú rovátkájába
a) Leellenőriztetni a vevőszolgálati
műhely által
b) Alacsony fűben vagy a már lenyírt
felüleleten indítani; esetleg megvál­toztatni a vágási magsságot
c) Megtisztítani a gépházat, azért
hogy a kés szabadon fusson
d) Bedugni a biztonsági kapcsolót
(lásd az 6.-ot)
e) Eltávolítani az akkut és újból bedu-
gni (lásd az 5.-ot)
a) Korrigálni a vágásmagasságot b) Megtisztítani a gépházat c) kicserélni a fűnyíró orsót
d) Leellenőrizni az akkukapacitást és
adott esetben feltölteni az akkut (lásd az 5.-ot)
a) Kicserélni a kést vagy utánkös-
zörülni b) Korrigálni a vágásmagasságot c) korrigálni a távolságot (lásd a 7.3-
at) a) korrigálni a távolságot (lásd a 7.3-
at) a) eltávolítani a rögzítőcsavarokat és
megismételni az összeszerelést
(pont 5.1/ ábra 5 - 5d)
- 27 -
Page 28
H
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter­nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto­zékait és segítőeszközeit
Kérjük vegye fi gyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a vi- lágító szerek (mint például villanykörte).
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
- 28 -
Page 29
H
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc­solatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés­zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Kategória Példa
Gyorsan kopó részek* Szénkefék, Akku Fogyóeszköz/ fogyórészek* Fűnyíró orsó Hiányzó részek
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
•
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
•
Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
•
Írja le ezt a hibás működést.
- 29 -
Page 30
H
Garanciaokmány
Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo­non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter­mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan­ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí­tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.
3. A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé­nyes.
5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki v ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza­kap egy megjavított vagy egy új készüléket.
annak zárva a garnci-
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan­cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
- 30 -
Page 31
D Konformitätserklärung: Wir erklären Konformität gemäß EU-
Richtlinie und Normen für Artikel
GB Declaration of conformity: We declare conformity in accordance
with the EU directive and standards for article
F Déclaration de conformité : Nous déclarons la conformité confor-
mément aux directives et normes UE pour l‘article
I Dichiarazione di conformità: dichiariamo la conformità secondo la
direttiva UE e le norme per l‘articolo
DK Overensstemmelseserklæring: Vi attesterer overensstemmelse iht.
EU-direktiv samt standarder for artikel
S Försäkran om överensstämmelse: Vi förklarar följande överens-
stämmelse enl. EU-direktiv och standarder för artikeln
CZ Prohlášení o shodě: Prohlašujeme shodu podle směrnice EU a
norem pro výrobek
SK Vyhlásenie o zhode: Vyhlasujeme zhodu podľa smernice EÚ a
noriem pre výrobok
NL Conformiteitsverklaring: wij verklaren conformiteit conform EU-
richtlijn en normen voor artikel
E Declaración de conformidad: declaramos la conformidad a tenor
de la directiva y normas de la UE para el artículo
FIN Standardinmukaisuustodistus: Me vakuutamme, että EU-direktiivin
ja standardien vaatimukset täyttyvät tuotteelle
SLO IZJAVA O SKLADNOSTI potrjuje sledečo skladnost s smernico EU
in standardi za izdelek
H Konformitási nyilatkozat: Az EU-irányvonal és normák szerinti
konformitást jelentjük ki a cikkekhez
RO Declaraţie de conformitate: Declarăm conformitate conform
directivei şi normelor UE pentru articolul
GR Δήλωση συμμόρφωσης: Δηλώνουμε συμμόρφωση σύμφωνα με
Οδηγία Εε και πρότυπα για τα προϊόντα
P Declaração de conformidade: Declaramos a conformidade de
acordo com a diretiva CE e normas para o artigo
Akku-Spindelmäher* GE-HM 18/38 Li (Einhell)
2014/29/EU 2005/32/EC_2009/125/EC
(EU)2015/1188 2014/35/EU 2006/28/EC
X
2014/30/EU 2014/32/EU 2014/53/EU 2014/68/EU (EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body: Reg. No.:
X
2000/14/EC_2005/88/EC
Annex V
X
Annex VI
Noise: measured LWA = 86 dB (A); guaranteed LWA = 89 dB (A) P = KW; L/Ø = 38 cm Notifi ed Body: TÜV Rheinland LGA Products GmbH (0197)
2012/46/EU_(EU)2016/1628
Emission No.:
HR IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema
smjernicama EU i normama za artikl
BIH IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost pr
smjernicama EU i normamaza artikl
RS DEKLARACIJA O USUGLAŠENOST potvrđuje sledeću
usklađenost prema smernicama EZ i normama za artikal
TR Uygunluk Deklarasyonu: AB direktifi ve ürün standartları uyarınca
uygunluğunu beyan ederiz
RUS Заявление о соответствии товара: Настоящим
удостоверяется, что следующие продукты соответствуют директивам и нормам ЕС
EE Vastavusdeklaratsioon: Tõendame toote vastavust EL direktiivile ja
standarditele
LV Atbilstības deklarācija: Mēs apliecinām atbilstību ES direktīvai un
standartiem tālāk minētajām precēm
LT Atitikties deklaracija: deklaruojame, kad gaminys atitinka ES
direktyvą ir standartus
PL Deklaracja Zgodności - deklarujemy zgodność wymienionego
poniżej artykułu z następującymi normami na podstawie dyr
ektywy EU
BG Декларация за съответствие: Ние декларираме съответствие
на Директивите и нормите (ЕС) за изделия
UKR Декларація відповідності: ми заявляємо про відповідність
згідно з Директивою ЄС та стандартами стосовно артикула
MK Изјава за сообразност: Изјавуваме сообразност со
регулативата и со нормите на ЕУ за артикли
N Samsvarserklæring: Vi erklærer samsvar i henhold til EU-direktiv
og standarder for artikkel
IS Samræmisyfi rlýsing: Við útskurðum samræmi við EU-reglugerð og
stöðlum fyrir vörutegund
ema
Standard references: EN 60335-1; EN 60335-2-77; EN 62233; EN 55014-1; EN 55014-2
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Landau/Isar, den 11.08.2022
First CE: 19 Archive-File/Record: NAPR028028 Art.-No.: 34.142.00 I.-No.: 21032 Documents registrar: Josef Landauer Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
* GB Cordless cylinder lawn mower · F Tondeuse hélicoïdale sans fi l · I Tagliaerba elicoidale a batteria · DK/N Akkudrevet lydsvag plæneklipper · S Batteridriven cylindergräsklippare · CZ Akumulátorová vřetenová sekačka · SK Akumulátorová vretenová kosačka · NL Accu spindelmaaier · E Cortacésped helicoidal inalámbrico · FIN Akku-kelaleikkuri · SLO Akumulatorska vretenska kosilnica · H Akkus­orsó kaszáló · RO Maşină de tuns iarba cu tambur cu cuţite, cu acumulator · GR Χλοοκοπτικο κυλινδρου, με μπαταρια · P Corta relva de cilindro sem fi o · HR/BIH Akumulatorska cilindrična kosilica · RS Akumulatorska cilindrična kosilica · PL Akumulatorowa kosiarka bębnowa · TR Akülü mekanik çim biçme makinasi · RUS Аккумуляторная шпиндельная газонокосилка · EE Akuga spindelniiduk · LV Akumulatora cilindrisks pļāvējs · LT Akumuliatorinė rankinė žoliapjovė · BG Акмулаторна цилиндрична косачка · UKR Акумуляторна шпіндельна косарка · MK Вретенеста косилка на батерии
- 31 -
Bobby Chen/Product-ManagementAndreas Weichselgartner/General-Manager
Page 32
- 32 -
Page 33
- 33 -
Page 34
EH 09/2022 (01)
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
