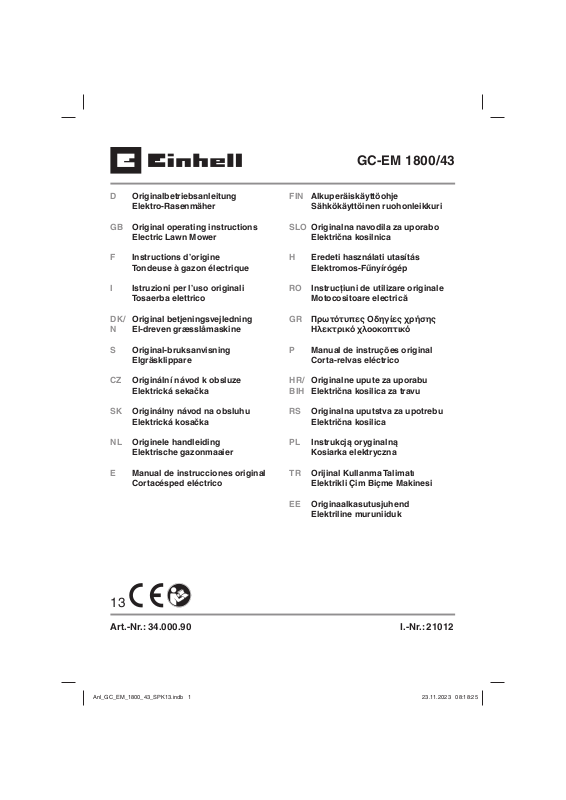

EINHELL GC-EM 1800/43 User guide

GC-EM 1800/43

D Originalbetriebsanleitung

Elektro-Rasenmäher

GB Original operating instructions

Electric Lawn Mower

F Instructions d’origine

Tondeuse à gazon électrique

I Istruzioni per l’uso originali

Tosaerba elettrico

DK/ Original betjeningsvejledning
N El-dreven græsslåmaskine

S Original-bruksanvisning

Elgräsklippare

CZ Originální návod k obsluze

Elektrická sekačka

SK Originálny návod na obsluhu

Elektrická kosačka

NL Originele handleiding

Elektrische gazonmaaier

FIN Alkuperäiskäyttöohje

Sähkökäyttöinen ruohonleikkuri

SLO Originalna navodila za uporabo

Električna kosilnica

H Eredeti használati utasítás

Elektromos-Fűnyírógép

RO Instrucţiuni de utilizare originale

Motocositoare electrică

GR Πρωτότυπες Οδηγίες χρήσης

Ηλεκτρικό χλοοκοπτικό

P Manual de instruções original

Corta-relvas eléctrico

HR/ Originalne upute za uporabu
BIH Električna kosilica za travu

RS Originalna uputstva za upotrebu

Električna kosilica

PL Instrukcją oryginalną

Kosiarka elektryczna

E Manual de instrucciones original

Cortacésped eléctrico

TR Orijinal Kullanma Talimatı

Elektrikli Çim Biçme Makinesi

EE Originaalkasutusjuhend

Elektriline muruniiduk

13

Art.-Nr.: 34.000.90 I.-Nr.: 21012

1

10

1

9

8

7

6

2

19

2

3

4

5

11

212 13 14 15

- 2 -

18

176

16

3a 3b

15
14

12

4 5

6

2

13

18

1

17

13

7

A

- 3 -

8a 8b

19

9 10

3

A

B

11a 11b

- 4 -

12

1234 5

96

- 5 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

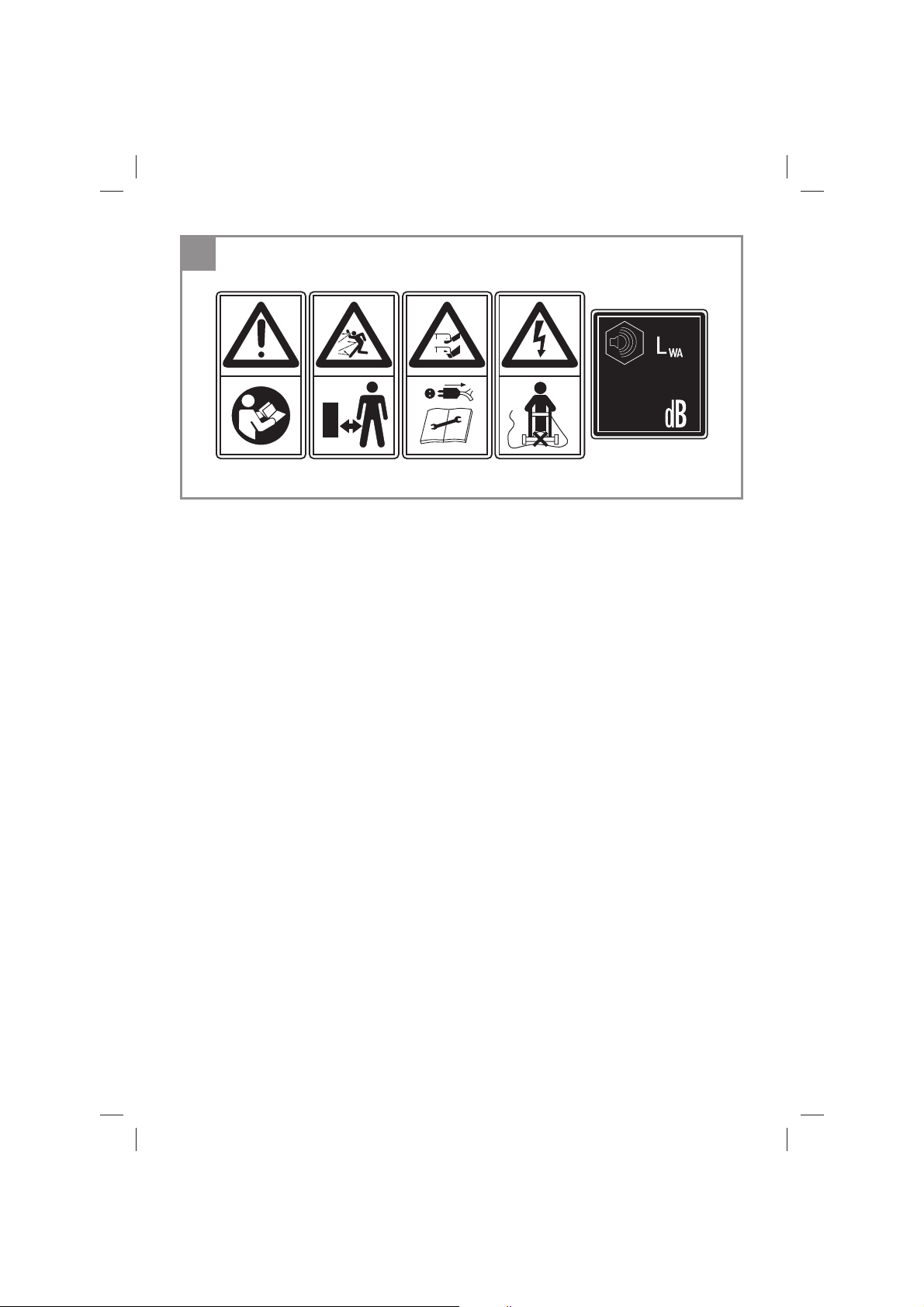

Erklärung des Hinweisschildes auf dem
Gerät (siehe Bild 12)

1 = Vor Inbetriebnahme Gebrauchsanweisung
lesen
2 = Dritte aus dem Gefahrenbereich fernhalten!
3 = Vorsicht! – Scharfe Schneidmesser – Netz-

stecker ziehen vor Instandhaltungsarbeiten
oder bei Beschädigungen der Anschlusslei­tung! Schneidmesser drehen sich nach dem
Ausschalten des Motors weiter!

4 = Achtung, Anschlusskabel von den Schneide-

werkzeugen fernhalten!

5 = Garantierter Schallleistungspegel

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Dieses Gerät darf nicht von Kin­dern benutzt werden. Kinder soll­ten beaufsichtigt werden, damit
sie nicht mit dem Gerät spielen.
Reinigung und Wartung darf
nicht von Kindern durchgeführt

werden. Das Gerät darf nicht von
Personen mit verminderten phy­sischen, sensorischen oder geis­tigen Fähigkeiten oder Personen
mit unzureichendem Wissen
oder Erfahrung benutzt werden,
außer sie werden von einer für
sie verantwortlichen Person be­aufsichtigt oder angeleitet.

2. Gerätebeschreibung und
Lieferumfang

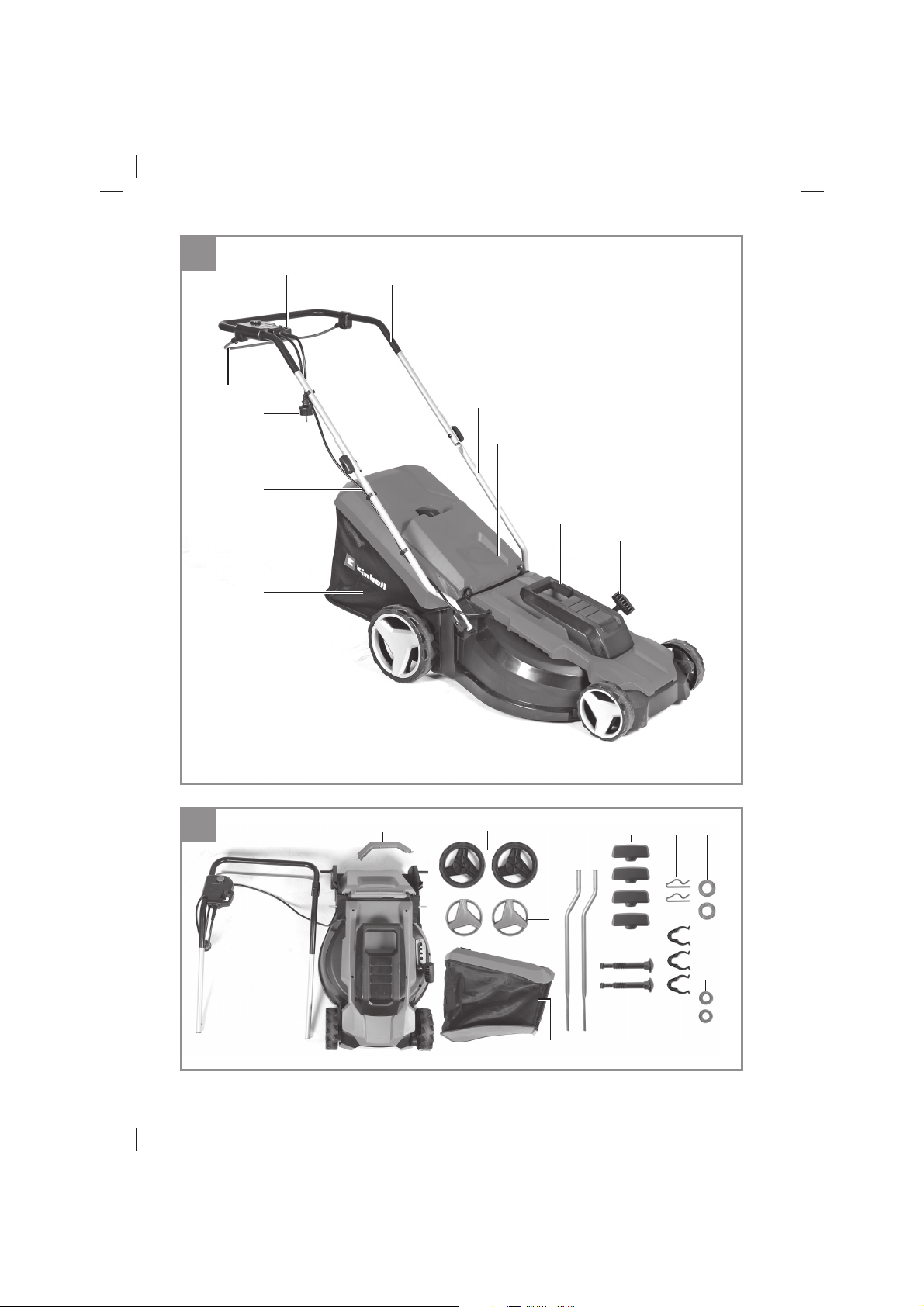

2.1 Gerätebeschreibung (Bild 1/2)

1. Oberer Schubbügel

2. Unterer Schubbügel

3. Auswurfklappe

4. Tragegriff

5. Hebel für Schnitthöhenverstellung

6. Fangkorb

7. Füllstandanzeige

8. Netzstecker

9. Ein-/Ausschalter

10. Kabelzugentlastung

11. Räder, hinten

12. Radkappen

13. Flügelmuttern für Schubbügel

14. Splinte

15. Unterlegscheiben für Räder

16. Kabelbefestigungsklammern

17. Befestigungsschrauben für Schubbügel

18. Unterlegscheiben für unteren Schubbügel

19. Fangkorbgriff

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.

- 6 -

D

Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Elektro-Rasenmäher

•

Grasfangkorb

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Rasenmäher ist für die private Benutzung im
Haus- und Hobbygarten geeignet.

Als Rasenmäher für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 50 Stunden
nicht übersteigen und die vorwiegend für die
Pfl ege von Gras oder Rasenfl ächen verwendet
werden, nicht jedoch in öff entlichen Anlagen,
Parks, Sportstätten sowie nicht in der Land- und
Forstwirtschaft.
Achtung! Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher nicht eingesetzt
werden zum Trimmen von Büschen, Hecken und
Sträuchern, zum Schneiden und Zerkleinern von
Rankgewächsen oder Rasen auf Dachbepfl an-
zungen oder in Balkonkästen und zum Reinigen
(Absaugen) von Gehwegen und als Häcksler zum
Zerkleinern von Baum- und Heckenabschnitten.
Ferner darf der Rasenmäher nicht verwendet
werden als Motorhacke und zum Einebnen von
Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Rasenmäher
nicht verwendet werden als Antriebsaggregat für
andere Arbeitswerkzeuge und Werkzeugsätze
jeglicher Art, es sei denn, diese sind vom Herstel­ler ausdrücklich zugelassen.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: ........................220-240 V ~ 50Hz

Leistungsaufnahme: ................................ 1800 W

Motordrehzahl: ....................................3300 min

Schnittbreite: ..............................................43 cm

Schnitthöhenverstellung: .........20-65 mm; 6-stufi g

Gransfangkorbvolumen: ...........................50 Liter

Schalldruckpegel LpA: ......................... 86,9 dB(A)

Unsicherheit K
Schallleistungspegel gemessen L
Unsicherheit K
Schallleistungspegel garantiert L
Vibration am Holm a

Unsicherheit K:.........................................1,5 m/s

Schutzklasse: ...............................................II /

Gewicht: ...................................................12,2 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

: .......................................... 3 dB

pA

: ....................................0,65 dB

WA

: ......................... 1,581 m/s

h

: .. 95,7 dB(A)

WA

: ...... 96 dB(A)

WA

쓑

-1

2

2

- 7 -

D

Die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der
tatsächlichen Benutzung des Elektrowerkzeugs
von den Angabewerten abweichen, abhängig von
der Art und Weise, in der das Elektrowerkzeug
verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

Warnung!

Dieses Gerät erzeugt während des Betriebs ein
elektromagnetisches Feld. Dieses Feld kann un­ter bestimmten Umständen aktive oder passive
medizinische Implantate beeinträchtigen. Um die
Gefahr von ernsthaften oder tödlichen Verletzun­gen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den
Hersteller vom medizinischen Implantat zu kon­sultieren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

Der Rasenmäher ist bei Auslieferung demontiert.
Der komplette Schubbügel, die hinteren Räder
und der Fangkorb müssen vor dem Gebrauch
des Rasenmähers montiert werden. Folgen Sie
der Gebrauchsanweisung Schritt für Schritt und
orientieren Sie sich an den Bildern, damit der Zu­sammenbau einfach für Sie wird.

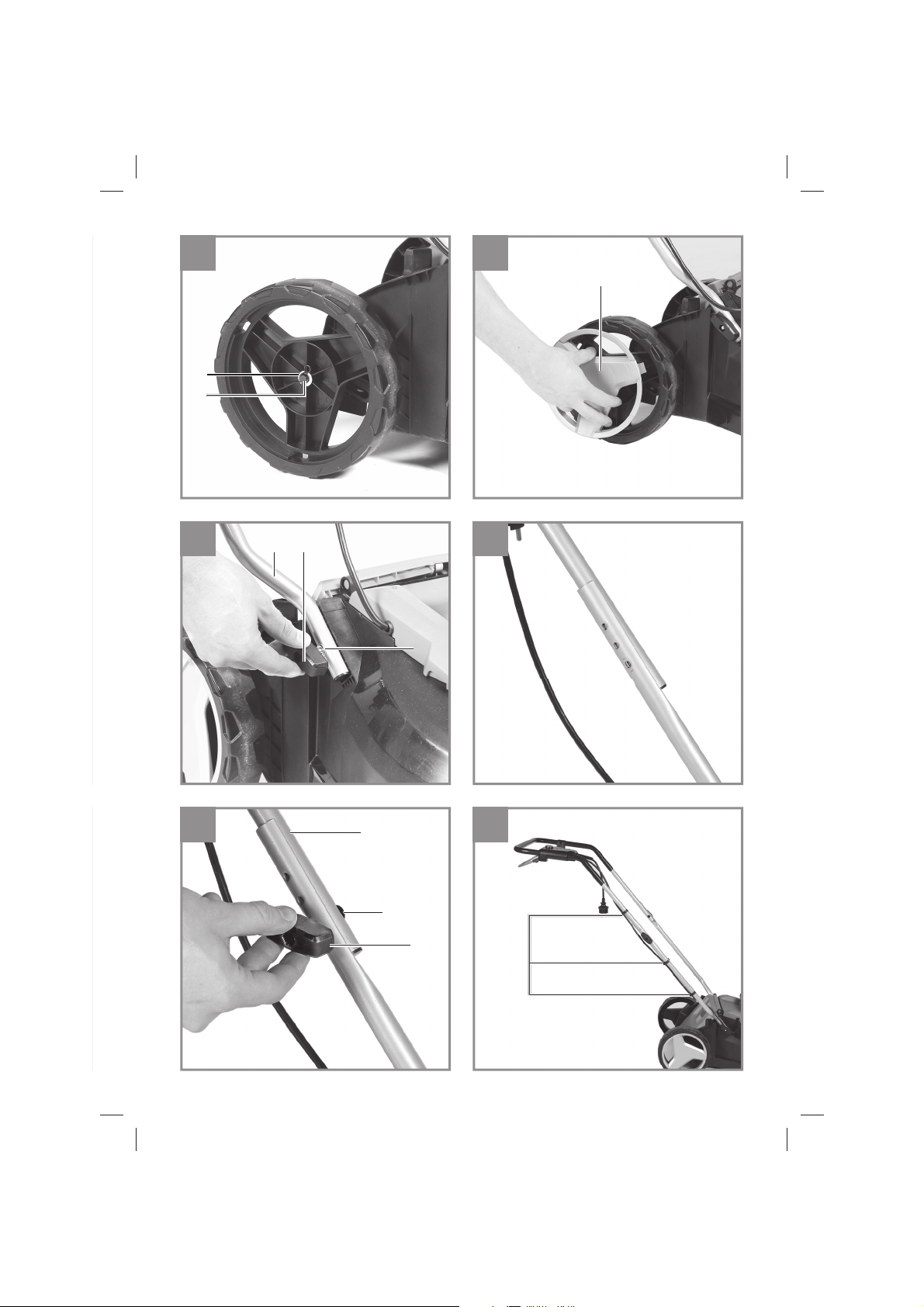

Montage der Räder (Bild 3a und b)

Nehmen Sie ein hinteres Rad (Bild2/Pos11)
und schieben dies auf die Achse wie in Bild 3a
gezeigt. Anschließend schieben Sie noch eine
Unterlegscheibe (Bild2/Pos15) auf die Achse
und befestigen alles mit dem beiliegenden Splint
(Bild2/Pos14) wie in Bild 3a gezeigt. Zuletzt drü­cken Sie die Radkappe (Bild2/Pos12) auf das
Rad wie in Bild 3b gezeigt. Gehen Sie auf der
anderen Seite genau so vor.

Montage des Schubbügels (Bild 4 bis 7)

Stecken Sie einen unteren Schubbügel (Bild 2/
Pos 2) auf die dafür vorgesehene Schraube und
befestigen alles mit einer Flügelmutter (Bild2/
Pos13) wie in Bild 4 gezeigt. Auf der anderen
Seite gehen Sie analog vor. Bei der Montage des
oberen Schubbügels können Sie durch Auswahl
des Befestigungsloches (Bild 5) die Höhe des
Schubbügels bestimmen. Anschließend befesti­gen Sie den oberen Schubbügel mit dem unteren
Schubbügel wie in Bild 6 gezeigt. Nun können Sie
mit den Kabelhaltern (Bild2/Pos16) die Motorlei­tung am Schubbügel befestigen (Bild 7/PosA).

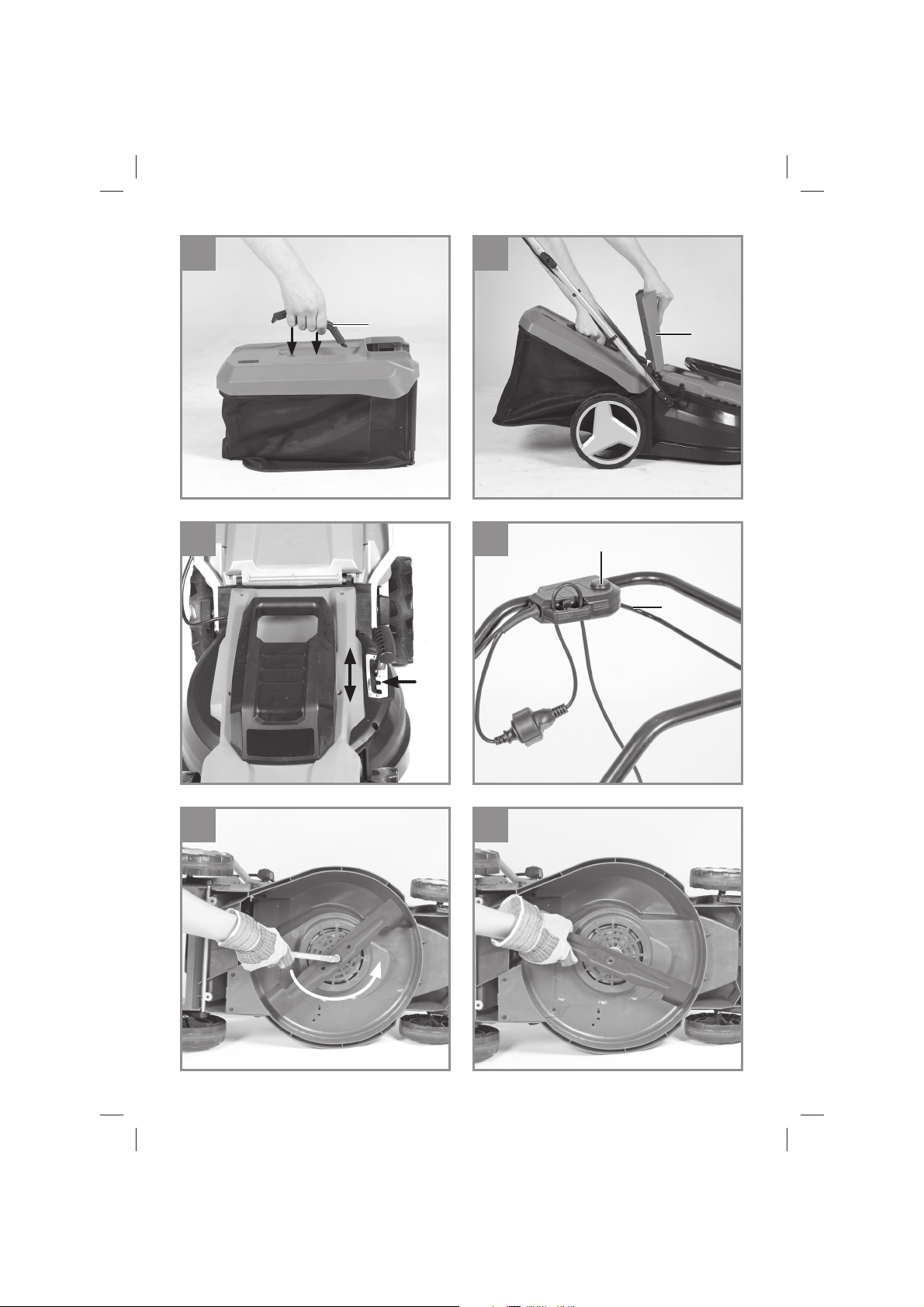

Montage des Fangkorbes
(siehe Bilder 8a und b)

Stecken Sie den Fangkorbgriff (Bild 8a/Pos. 19)
in den Fangkorb wie in Bild 8a gezeigt. Zum
Einhängen des Fangkorbes muss der Motor ab­geschaltet werden und das Schneidemesser darf
sich nicht drehen. Auswurfklappe (Bild8b/Pos3)
mit einer Hand anheben. Mit der anderen Hand
den Fangkorb am Handgriff halten und von oben
einhängen (Bild 8b).

- 8 -

D

Füllstandanzeige Fangeinrichtung

Die Fangeinrichtung verfügt über eine Füllstand­anzeige (Bild 1/Pos. 7). Diese wird durch den Luft­strom den der Mäher im Betrieb erzeugt geöff net.
Fällt die Klappe während des Mähens zu, ist die
Fangeinrichtung voll und sollte geleert werden.
Für eine einwandfreie Funktion der Füllstandan­zeige müssen die Löcher unter der Klappe immer
sauber und durchlässig sein.

Verstellung der Schnitthöhe
Achtung!

Das Verstellen der Schnitthöhe darf nur bei still­gesetztem Motor und abgezogenem Netzkabel
vorgenommen werden.

Bevor Sie zu Mähen beginnen, prüfen Sie, ob das
Schneidewerkzeug nicht stumpf und Ihre Befes­tigungmittel nicht beschädigt sind. Ersetzen Sie
stumpfe und /oder beschädigte Schneidewerk­zeuge, um keine Unwucht zu erzeugen. Bei dieser
Prüfung den Motor abstellen und den Netzstecker
ziehen.

Die Verstellung der Schnitthöhe muss wie folgt
durchgeführt werden (siehe Bild 9):

1. Den Hebel nach innen drücken.

2. Den Hebel auf die gewünschte Schnitthöhe

stellen.

3. Den Hebel loslassen und dessen sicheren

Sitz in der Arretierung kontrollieren.

Ablesen der Schnitthöhe

Die Schnitthöhe ist von 20-65 mm in 6 Stufen
einzustellen und kann an der Skala abgelesen
werden.

Stromanschluss

Der Rasenmäher kann an jede Lichtsteckdose
mit 220-240 Volt Wechselstrom angeschlossen
werden. Es ist jedoch nur eine Schuko-Steckdose
zulässig, zu deren Absicherung ein Leitungs­Schutzschalter für 16 A vorzusehen ist. Außer­dem muss ein Fehlerstromschutzschalter (RCD)
mit max. 30 mA vorgeschaltet sein!

Geräteanschlussleitung

Verwenden Sie bitte nur Geräteanschlussleitun­gen, welche nicht beschädigt sind. Die Gerätean­schlussleitung darf nicht beliebig lang sein (max.
50 m), da sonst die Leistung des Elektromotors
vermindert wird. Die Geräteanschlussleitung
muss einen Querschnitt von 3 x 1,5 mm² haben.
An Geräteanschlussleitungen von Rasenmähern
entstehen besonders häufi g Isolationsschäden.

Ursachen hierfür sind u.a.:

Schnittstellen durch Überfahren der Leitung.

•

Quetschstellen, wenn die Geräteanschluss-

•

leitung unter Türen und Fenster geführt wird.
Risse durch Alterung der Isolation.

•

Knickstellen durch unsachgemäße Befesti-

•

gung oder Führung der Geräteanschlusslei­tung.

Die Geräteanschlussleitungen müssen mindes­tens vom Typ H05RN-F und 3-adrig sein. Ein Auf­druck der Typenbezeichnung auf der Gerätean­schlussleitung ist vorgeschrieben. Kaufen Sie nur
Geräteanschlussleitungen mit Kennzeichnung!
Die Stecker und Kupplungsdosen an Gerätean­schlussleitungen müssen aus Gummi bestehen
und spritzwassergeschützt sein. Die Gerätean­schlussleitungen dürfen nicht beliebig lang sein.
Längere Geräteanschlussleitungen erfordern
größere Leiterquerschnitte. Geräteanschluss­leitungen und Verbindungsleitungen müssen
regelmäßig auf Schäden geprüft werden. Achten
Sie darauf, dass die Leitungen bei der Prüfung
abgeschaltet sind. Wickeln Sie die Gerätean­schlussleitung ganz ab. Überprüfen Sie auch die
Geräteanschlussleitungseinführungen, an Ste­ckern und Kupplungsdosen, auf Knickstellen.

6. Bedienung

Verbinden Sie den Netzstecker (Bild 1/Pos. 8) mit
einem Verlängerungskabel. Das Verlängerungs­kabel muss wie in Bild 10 dargestellt mit der Ka­belzugentlastung gesichert werden.

Vorsicht!

Um ein ungewolltes Einschalten zu verhindern, ist
der Rasenmäher mit einer Einschaltsperre (Bild
10/ Pos. A) ausgestattet, die gedrückt werden
muss, bevor der Schaltbügel (Bild 10 / Pos. B) ak­tiviert werden kann. Wird der Schaltbügel losge­lassen wird der Rasenmäher ausgeschaltet. Füh­ren Sie diesen Vorgang einige Male durch, damit
Sie sicher sind, dass ihr Gerät korrekt funktioniert.
Bevor Sie Reparatur oder Wartungsarbeiten am
Gerät vornehmen, müssen Sie sich vergewissern,
dass sich das Messer nicht dreht und das Gerät
vom Netz getrennt ist.

Warnung! Öff nen Sie die Auswurfklappe nie,
wenn die Fangeinrichtung entleert wird und
der Motor noch läuft. Umlaufendes Messer
kann zu Verletzungen führen.

- 9 -

D

Befestigen Sie die Auswurfklappe bzw. den Gras­fangkorb immer sorgfältig. Beim Entfernen vorher
den Motor ausschalten.

Der durch die Führungsholme gegebene Sicher­heitsabstand zwischen Messergehäuse und
Benutzer ist stets einzuhalten. Beim Mähen und
Fahrtrichtungsänderungen an Böschungen und
Hängen ist besondere Vorsicht geboten. Achten
Sie auf einen sicheren Stand, tragen Sie Schuhe
mit rutschfesten, griffi gen Sohlen und lange Ho-
sen.

Mähen Sie immer quer zum Hang. Hänge über 15
Grad Schräge dürfen mit dem Rasenmäher aus
Sicherheitsgründen nicht gemäht werden.

Üben Sie besondere Vorsicht beim Rückwärts­bewegen und beim Ziehen des Rasenmähers.
Stolpergefahr!

Hinweise zum richtigen Mähen

Beim Mähen wird eine überlappende Arbeitswei­se empfohlen.
Nur mit scharfen, einwandfreien Messern schnei­den, damit die Grashalme nicht ausfransen und
der Rasen nicht gelb wird.
Zur Erzielung eines sauberen Schnittbildes den
Rasenmäher in möglichst geraden Bahnen füh­ren. Dabei sollten sich diese Bahnen immer um
einige Zentimeter überlappen, damit keine Strei­fen stehen bleiben.

Wie oft gemäht werden soll, hängt grundsätzlich
von der Wachstumsgeschwindigkeit des Rasens
ab. In der Hauptwachstumszeit (Mai - Juni) zwei­mal in der Woche, sonst einmal in der Woche.
Schnitthöhe soll zwischen 4 - 6cm liegen und
4 - 5cm sollte das Wachstum bis zum nächsten
Schnitt betragen. Ist der Rasen einmal etwas län­ger geworden, so sollten Sie hinterher nicht den
Fehler machen, ihn sofort auf die normale Höhe
zurückzuschneiden. Dies schadet dem Rasen.
Schneiden Sie dann nie mehr als die Hälfte der
Grashöhe zurück.

Wählen Sie die Schnitthöhe, je nach der tatsäch­lichen Rasenlänge. Führen Sie mehrere Durch­gänge aus, so dass maximal 4cm Rasen auf
einmal abgetragen werden.

Bevor irgendwelche Kontrollen des Messers
durchgeführt werden, Motor abstellen. Denken
Sie daran, dass sich das Messer nach dem
Ausschalten des Motors noch einige Sekunden
weiterdreht. Versuchen Sie nie, das Messer zu
stoppen. Prüfen Sie regelmäßig, ob das Messer
richtig befestigt, in gutem Zustand und gut ge­schliff en ist. Im entgegengesetzten Fall, schleifen,
oder ersetzen. Falls das in Bewegung befi ndliche
Messer auf einen Gegenstand schlägt, den Ra­senmäher anhalten und warten bis das Messer
vollkommen still steht. Kontrollieren Sie anschlie­ßend den Zustand des Messers und des Messer­halters. Falls diese beschädigt sind müssen sie
ausgewechselt werden.

Legen Sie die verwendete Geräteanschlusslei­tung schleifenförmig vor der verwendeten Steck­dose auf die Erde. Mähen Sie von der Steckdose
bzw. vom Kabel weg und achten Sie darauf, dass
die Geräteanschlussleitung immer im gemähten
Rasen liegt, damit die Geräteanschlussleitung
nicht vom Rasenmäher überfahren wird.

Sobald während des Mähens Grasreste liegen
bleiben, muss der Fangkorb entleert werden.
Achtung! Vor dem Abnehmen des Fangkorbes
den Motor abstellen und den Stillstand des
Schneidwerkzeugs abwarten.

Zum Abnehmen des Fangkorbes mit einer Hand
die Auswurfklappe anheben, mit der anderen
Hand den Fangkorb am Tragegriff herausnehmen.
Der Sicherheitsvorschrift entsprechend fällt die
Auswurfklappe beim Aushängen des Fangkorbs
zu und verschließt die hintere Auswurföff nung.
Bleiben dabei Grasreste in der Öff nung hängen,
so ist es für ein leichteres Starten des Motors
zweckmäßig, den Rasenmäher um etwa 1m zu­rückzuziehen.

Die Unterseite des Mähergehäuses sauber hal­ten und Grasablagerungen unbedingt entfernen.
Ablagerungen erschweren den Startvorgang,
beeinträchtigen die Schnittqualität und den Gra­sauswurf.

An Hängen ist die Schneidbahn quer zum Hang
zu legen. Ein Abgleiten des Rasenmähers lässt
sich durch Schrägstellung nach oben verhindern.

Schnittgutreste im Mähergehäuse und am
Arbeitswerkzeug nicht von Hand oder mit den
Füßen entfernen, sondern mit geeigneten Hilfs­mitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines guten Aufsammelns
müssen der Fangkorb und besonders das Netz
von innen nach der Benutzung gereinigt werden.

- 10 -

D

Fangkorb nur bei abgeschaltetem Motor und still­stehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit
der anderen Hand den Fangkorb am Handgriff
halten und von oben einhängen.

7. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Abgenutzte oder beschädigte Messer, Mes-

•

serträger und Bolzen sind satzweise vom
autorisierten Fachmann zu ersetzen, um die
Auswuchtung aufrecht zu erhalten.
Der Rasenmäher darf nicht mit fließendem

•

Wasser, insbesondere unter Hochdruck,
gereinigt werden. Sorgen Sie dafür, dass alle
Befestigungselemente (Schrauben, Muttern
usw.) stets fest angezogen sind so dass Sie
mit dem Mäher sicher arbeiten können.
Überprüfen Sie die Grasfangeinrichtung häu-

•

figer auf Verschleißerscheinungen.
Ersetzen Sie verschlissene oder beschädigte

•

Teile.
Lagern Sie Ihren Rasenmäher in einem tro-

•

ckenen Raum.
Für eine lange Lebensdauer sollten alle

•

Schraubteile sowie die Räder und Achsen
gereinigt und anschließend geölt werden.
Die regelmäßige Pflege des Rasenmähers

•

sichert nicht nur lange Zeit seine Haltbarkeit
und Leistungsfähigkeit, sondern trägt auch
zu einem sorgfältigen und einfachen Mähen
Ihres Rasens bei. Säubern Sie den Rasen­mäher möglichst mit Bürsten oder Lappen.
Verwenden Sie keine Lösungsmittel oder
Wasser, um den Schmutz zu beseitigen.
Das am stärksten dem Verschleiß ausge-

•

setzte Bauteil ist das Messer. Prüfen Sie
regelmäßig den Zustand des Messers sowie
die Befestigung desselben. Ist das Messer
abgenutzt, muss es sofort ausgewechselt
oder geschliffen werden. Sollten übermäßige
Vibrationen des Rasenmähers auftreten,
bedeutet dies, dass das Messer nicht richtig
ausgewuchtet ist oder durch Stöße verformt
wurde. In diesem Fall muss es repariert oder
ausgewechselt werden.
Im Geräteinneren befinden sich keine weite-

•

ren zu wartenden Teile.

8.4 Auswechseln des Messers

Aus Sicherheitsgründen empfehlen wir, den Aus­tausch der Messer von einem autorisierten Fach­mann vornehmen zu lassen. Vorsicht! Arbeits­Handschuhe tragen! Verwenden Sie nur Original
Messer, da andernfalls Funktionen und Sicherheit
unter Umständen nicht gewährleistet sind.

- 11 -

D

Zum Wechseln des Messers gehen Sie wie folgt
vor:

1. Lösen Sie die Befestigungsschraube (siehe

Bild 11a).

2. Nehmen Sie das Messer ab und ersetzen es

gegen ein Neues.

3. Beim Einbau des neuen Messers achten Sie

bitte auf die Einbaurichtung des Messers.
Die Windfl ügel des Messers müssen in den
Motorraum ragen (siehe Bild 11b). Die Auf­nahmedome müssen mit den Stanzungen im
Messer übereinstimmen.

4. Anschließend ziehen Sie mit dem Universal-

schlüssel die Befestigungsschraube wieder
fest. Das Anzugsmoment sollte ca. 25 Nm
betragen.

Zum Saisonende führen Sie eine allgemeine
Kontrolle des Rasenmähers durch und entfernen
alle angesammelten Rückstände. Vor jedem
Saisonstart den Zustand des Messers unbedingt
überprüfen. Wenden Sie sich bei Reparaturen an
unsere Kundendienststelle. Verwenden Sie nur
Original Ersatzteile.

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpack

Ersatzmesser Art.-Nr.: 34.054.45

- 12 -

D

11. Fehlersuchplan

Fehler Mögliche Ursache Beseitigung

Motor läuft nicht an a) Kondensator defekt

Motorleistung läßt
nach

Unsauberer Schnitt a) Messer abgenutzt

Achtung! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei
Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet!

b) Kein Strom im Stecker
c) Kabel defekt
d) Schalter Stecker Kombination

defekt

e) Anschlüsse am Motor oder Kon-

densator gelöst

f) Gerät steht im hohen Gras

g) Mähergehäuse verstopft

a) Zu hohes oder zu feuchtes

Gras
b) Mähergehäuse verstopft
c) Messer stark abgenutzt

b) Falsche Schnitthöhe

a) Durch Kundendienstwerkstatt
b) Leitung und Sicherung überprüfen
c) überprüfen
d) durch Kundendienstwerkstatt

e) durch Kundendienstwerkstatt

f) Auf niedrigem Gras oder bereits

gemähten Flächen starten;
Eventuell Schnitthöhe ändern
g) Gehäuse reinigen, damit das

Messer frei läuft
a) Schnitthöhe korrigieren

b) Gehäuse reinigen
c) Messer auswechseln

a) Messer auswechseln
oder nachschleifen
b) Schnitthöhe korrigieren

- 13 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent­nommen werden.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 14 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 15 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 16 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Er fahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 17 -

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the warning signs on the
equipment (see Fig. 12)

1 = Read the directions for use before operating

the equipment

2 = Keep all other persons away from the danger

zone.

3 = Caution: Sharp blades! Pull out the power

plug before carrying out any repair work or if
the power cable is damaged. The blades will
continue to rotate after the motor is switched
off .

4 = Caution: Keep the power cable away from the

cutters!

5 = Guaranteed sound power level

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

This equipment is not allowed
to be used by children. Children
should be supervised so that
they do not play with the equip­ment. Children are not allowed to
carry out the cleaning or mainte­nance. This equipment is not al­lowed to be used by people with

limited physical, sensory or men­tal capacities or by those with
insuffi cient knowledge or experi-
ence unless they are supervised
or instructed by a person who is
responsible for them.

2. Layout and items supplied

2.1 Layout (Fig. 1/2)

1. Top push bar

2. Bottom push bar

3. Ejector fl ap

4. Carry-handle

5. Lever for cutting height adjustment

6. Grass basket

7. Filling level indicator

8. Power plug

9. On/Off switch

10. Cable strain-relief

11. Rear wheels

12. Wheel caps

13. Wing nuts for push bar

14. Split pin

15. Washers for wheels

16. Cable clips

17. Fastening screws for push bar

18. Washers for bottom push bar

19. Grass box handle

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.

- 18 -

If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Electric lawn mower

•

Grass basket

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The lawn mower is intended for private use, i.e.
for use in home and gardening environments.

GB

4. Technical data

Mains voltage: .........................220-240 V ~ 50Hz

Power consumption: ................................ 1800 W

Motor speed: .......................................3300 min

Cutting width: .............................................43 cm

Cutting height adjustment: .....20-65 mm; 6 levels

Grass basket capacity: ............................ 50 liters

LpA sound pressure level: .................... 86.9 dB(A)

K

uncertainty: ............................................3 dB

pA

L

sound power level measured: ....... 95.7 dB(A)

WA

uncertainty: ....................................... 0.65 dB

K

WA

L

sound power level guaranteed: ....... 96 dB(A)

WA

Vibration at the handlebars a

K uncertainty: ..........................................1.5 m/s

Protection class: ............................................ II/

Weight: .....................................................12.2 kg

: ............1.581 m/s

h

-1

2

2

쓑

Private use of the lawn mower refers an annual
operating time generally not exceeding that of
50 hours, during which time the equipment is
primarily used to maintain small-scale, residential
lawns and home/hobby gardens. Public facilities,
sporting halls, and agricultural/forestry applica­tions are excluded.

Important! Due to the high risk of bodily injury to
the user, the lawn mower may not be used to trim
bushes, hedges or shrubs, to cut scaling vege­tation, planted roofs, or balcony-grown grass, to
clean (suck up) dirt and debris off walkways, or
to chop up tree or hedge clippings. Moreover, the
lawn mower may not be used as a power cultiva­tor to level out high areas such as molehills.

For safety reasons, the lawn mower may not be
used as a drive unit for other work tools or toolkits
of any kind, unless they have been expressly per­mitted by the manufacturer.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

The stated noise emission values were measured
in accordance with a set of standardized criteria
and can be used to compare one power tool with
another.

The stated noise emission values can also be
used to make an initial assessment of exposure.

Warning:

The noise emission levels may vary from the level
specifi ed during actual use, depending on the
way in which the power tool is used, especially
the type of workpiece it is used for.

Limit the operating time!

All stages of the operating cycle must be conside­red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).

- 19 -

GB

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

Warning!

This equipment generates an electromagnetic
fi eld during operation. Under certain circumstan­ces this fi eld may actively or passively impede
medical implants. To reduce the risk of serious
or fatal injuries, we recommend persons with
medical implants to consult their doctor and the
manufacturer of the medical implant prior to using
the equipment.

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

The lawn mower is delivered unassembled. The
complete push bar and the grass basket must be
assembled before using the lawn mower. Follow
the operating instructions step-by-step and use
the pictures provided as a visual guide to easily
assemble the equipment.

Fitting the wheels (Fig. 3a and b)

Take a rear wheel (Fig. 2/Item 11) and push it
onto the axle as shown in Fig. 3a. Then slide a

washer (Fig. 2/Item 15) onto the axle and fasten
all parts with the supplied split pin (Fig. 2/Item 14)
as shown in Fig. 3a. Finally, press the wheel cap
(Fig. 2/Item 12) onto the wheel as shown in Fig.
3b. Proceed in exactly the same way on the other
side.

Mounting the push bar (Fig. 4 to 7).

Mount a bottom push bar (Fig. 2/Item 2) onto the
screw provided for it and secure everything with
a wing nut (Fig. 2/Item 13) as shown in Fig. 4.
Proceed in the same way on the other side. When
you fi t the top push bar you can decide the height
of the push bar by selecting the appropriate fas­tening hole (Fig. 5). Finally, secure the top push
bar to the bottom push bar as shown in Fig. 6.
Now you can attach the motor cable to the push
bar (Fig. 7/Item A) using the cable clips (Fig. 2/
Item 16).

Mounting the grass basket
(see Figs. 8a and b)

Press the grass box handle (Fig. 8a/Item 19)
into the grass basket as shown in Fig. 8a. Before
you fi t the grass basket you must ensure that the
motor is switched off and the blade is not rotating.
Lift the ejector fl ap (Fig. 8b/Item 3) with one hand.
With the other hand, hold the grass basket by the
handle and hook it in from above (Fig. 8b).

Filling level indicator of the grass collector

The grass collector is equipped with a fi lling level
indicator (Fig. 2/Item 18) which is opened by the
airfl ow that the lawn mower generates during ope-
ration. If the fl ap closes during mowing, the grass
collecting device is full and must be emptied. To
ensure the proper functioning of the fi lling level
indicator, the holes under the fl ap must always be
kept clean and passable.

Adjusting the cutting height
Important!

Adjust the cutting height only when the motor is
switched off and the power cable has been dis-
connected.

Before you begin to mow, check to ensure that the
blade is not blunt and that none of the fasteners
are damaged. To prevent any imbalance, replace
blunt and/or damaged blades. To carry out this
check, fi rst switch off the motor and pull out the
power plug.

- 20 -

GB

The cutting height is adjusted as follows
(see Fig. 9):

1. Push the lever inwards.

2. Set the lever to the desired cutting height.

3. Release the lever and check that it is securely
seated in the lock.

Reading off the cutting height

The cutting height can be set between 20-65 mm
in 6 intervals, and can be read off on the scale.

Power supply

The lawn mower can be connected to any light
socket-outlet with a 220-240 Volt alternating
current. However, the socket outlet must have an
earthing contact protected by a 16 A circuit brea­ker. Additionally, a residual current device (RCD)
circuit-breaker with max. 30 mA must be used!

Power cable for the device

Please only use power cables that are not dama­ged. The total length of the power cable should
not exceed 50 meters; going beyond this distance
will reduce the power output of the electric motor.
The power cable must have a cross-section of
3 x 1.5 mm². The insulating sheath of lawn aerator
power cables is frequently damaged.

Some of the causes for this are:

Cuts caused by driving over the cable.

•

Pinching when the power cable is dragged

•

under doors and pulled through windows.
Cracking due to old age of the insulation.

•

Kinking by improperly fastening or guiding the

•

power cable.

The power cables must, at the very minimum, be
of type HO5RN-F and 3-stranded. The cable type
must be printed somewhere on the power cable.
Only purchase power cables that are marked!
Plugs and socket couplers for the power cables
must be made from rubber and splash-proof.
There is a limit to how long power cables can be.
Longer power cables require larger conductor
cross-sections. Power cables and connecting li­nes must be regularly checked for damage. Ensu­re that the lines are switched off before checking
them. Completely unwind the power cable. Also
check power cable entry points, plugs and socket
couplers for kinks.

6. Operation

Connect the plug (Fig. 1/Item 8) to an extension
cable. It is imperative to secure the extension
cable with the cable grip as shown in Fig. 10.

Caution!

To prevent the machine switching on accidentally,
the lawn mower is equipped with a safety lock-off
(Fig. 10/Item A) which must be pressed before the
switching bar (Fig. 10/Item B) can be activated.
The lawn mower switches itself off when the swit-
ching bar is released. Repeat this process several
times so that you are sure that the machine func­tions properly. Before you perform any repair or
maintenance work on the equipment, ensure that
the blade is not rotating and that the power supply
is disconnected.

Caution! Never open the chute fl ap when the
grass bag has been detached (to be emptied)
and the motor is still running. A rotating bla­de can cause serious injuries!

Always carefully fasten the chute fl ap and grass
basket. Switch off the engine before emptying the
grass basket.

Always ensure that a safe distance (provided
by the length of the long handles) is maintained
between the user and the mower housing. Be
especially careful when mowing and changing
direction on slopes and inclines. Maintain a solid
footing and wear sturdy, non-slip footwear and
long trousers.

Always mow along the incline (not up and down).
For safety reasons, the lawn mower may not be
used to mow inclines whose gradient exceeds 15
degrees.

Use special caution when backing up and pulling
the lawn mower. Tripping hazard!

Tips for proper mowing

It is recommended that you overlap the mowing
swaths.
Only use a sharp blade that is in good condition.
This will prevent the grass blades from fraying
and the lawn from turning yellow.
Try to mow in straight lines for a nice, clean look.
The swaths should overlap each other by a few
centimeters in order to avoid stripes.

- 21 -

GB

How frequently you should mow your lawn is
determined primarily by the speed at which the
grass grows. In the main growing season (May

- June) you will probably need to mow the lawn

twice a week, otherwise just once a week. The
cutting height should be between 4 - 6cm and the
amount of growth before mowing again should be
4 - 5cm. If the grass is allowed to grow somewhat
longer for whatever reason, do not make the mis­take of cutting it back to the normal height in one
go. This will harm the lawn. Never cut it back by
more than half the height in one go.
Keep the underside of the mower housing clean
and remove grass build-up. Deposits not only
make it more diffi cult to start the mower; they
decrease the quality of the cut and make it harder
for the equipment to bag the grass.

Always mow along inclines (not up and down).
You can prevent the lawn mower from slipping
down by holding a position at an angle upwards.

Select the cutting height according to the length
of the grass. Make several passes so that no
more than 4cm of grass are cut at one time.

Switch off the motor before doing any checks on
the blade. Keep in mind that the blade continues
to rotate for a few seconds after the motor has
been switched off . Never attempt to manually
stop the blade. Regularly check to see if the
blade is securely attached, is in good condition
and is sharp. If the contrary is the case, sharpen
the blade or replace it. In the event that the blade
strikes an object, immediately switch off the lawn
mower and wait for the blade to come to a com­plete stop. Then inspect the condition of the blade
and the blade mount. Replace any parts that are
damaged.
Lay the power cable on the ground in loops in
front of the power outlet. Mow away from the po­wer outlet and cable, making sure that the power
cable always trails in the mowed grass so that the
lawn mower does not travel over the cable.

As soon as grass clippings start to trail the lawn
mower, it is time to empty the grass basket. Im­portant! Before taking off the grass basket, switch
off the motor and wait until the blade has come to
a stop.

To take off the grass basket, use one hand to lift
up the chute fl ap and the other to grab onto the
basket handle. Remove the basket. For safety
reasons, the chute fl ap automatically falls down

after removing the grass basket and closes off the
rear chute opening. If any grass remains in the
opening, it will be easier to restart the engine if
you pull the mower back approximately 1m.

Do not use your hands or feet to remove clippings
in or on the mower housing, but instead use suita­ble tools such as a brush or a hand broom.

In order to ensure that the majority of grass clip­pings are picked up, the inside of both the grass
basket and especially the net must be cleaned
after each use.

Reattach the grass basket only when the motor is
switched off and the blade has stopped.

Lift up the chute fl ap with one hand and, holding
the grass basket by its handle with the other
hand, hang in the basket from the top.

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

8. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

- 22 -

GB

8.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

8.3 Maintenance

Worn out or damaged blades, blade mounts,

•

and bolts should be replaced as a set by an
authorized professional in order to keep the
equipment in balance.
Do not clean the lawn mower with running

•

water, particularly with high-pressure water.
Ensure that all mounting components (i.e.
screws, bolts, nuts etc.) are always tightened
so that the equipment can be safely operated
at all times.
Frequently check the grass catch assembly

•

for signs of wear.
Replace excessively worn or damaged parts

•

immediately.
Store your lawn mower in a dry room.

•

In order to ensure that you enjoy the equip-

•

ment for many years to come, all screwed
parts, as well as the wheels and axles, should
be cleaned and lubricated.
Keeping your lawn mower in good condition

•

not only ensures a long lifespan and high per­formance, but also enables the equipment to
thoroughly cut your grass with minimal effort.
For best results, clean the lawn mower with a
brush or rag. Do not use any solvents or water
to remove dirt.
The blade is subjected to more wear and

•

tear than any other component. Therefore,
routinely check the condition of the blade
and make sure that it is tightly fastened. If the
blade is completely worn out, it must be im­mediately replaced or ground sharp again. An
excessively vibrating mower means that the
blade is not properly balanced or has become
deformed from striking an object. In this case,
the blade must be repaired or replaced.
There are no parts inside the equipment

•

which require additional maintenance.

8.4 Replacing the blade

For safety reasons, we recommend having the
blade replaced by an authorized professional. Im­portant! Wear work gloves! Only replace the blade
with a genuine Einhell replacement blade, as this
will ensure top performance and safety under all
conditions.

Carry out the following steps to change the blade:

1. Undo the fastening screw (see Fig. 11a).

2. Remove the blade and replace with a new

one.

3. When fi tting the blade, make sure it is ins-

talled in the right direction. The blade‘s air va­nes must project into the motor compartment
(see Fig. 11b). The dome mounts must be
aligned with the punch holes in the blade.

4. Then retighten the fastening screw with the

universal wrench. The tightening torque

should be approx. 25 Nm.
At the end of the season, perform a general ins­pection of the lawn mower and remove any grass
and dirt which may have accumulated. At the start
of each season, ensure that you check the condi­tion of the blade. If repairs are necessary, please
contact our customer service center. Use only
genuine spare parts.

8.5 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

Spare blade art. no.: 34.054.45

9. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

10. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

- 23 -

GB

11. Troubleshooting

Fault Possible causes Remedies

The motor fails to
start

The motor perfor­mance drops

Cutting is irregular a) The blade is worn

Important! For protection, the motor is equipped with a thermal switch which cuts out when
the motor is overloaded and switches on again automatically after a short cooling period.

a) The capacitor is defective

b) There is no electricity at the plug
c) The cable is defective
d) The combined switch/plug is de-

fective

e) The connectors have become

separated from the motor or the
capacitor

f) The mower is standing in high

grass

g) The mower housing is clogged

a) The grass is too high or too damp
b) The mower housing is clogged
c) The blade is severely worn

b) Wrong cutting height

a) The mower housing is clogged.

Have repaired by the Customer

Service Center
b) Check the cable and the fuse
c) Check the cable
d) Have repaired by the Customer

Service Center
e) Have repaired by the Customer

Service Center

f) Start in low grass or on an area that

has already been mowed; change

the cutting height if necessary
g) Clean the housing so that the blade

moves freely
a) Correct the cutting height

b) Clean the housing
c) Replace the blade

a) Replace or resharpen the blade
b) Correct the cutting height

- 24 -

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is dispo­sed of.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 25 -

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, carbon brushes
Consumables* Blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 26 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 27 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication de la plaque indicatrice sur
l’appareil (voir fi gure 12)

1 = Avant la mise en service, lisez le mode

d‘emploi

2 = Tenez les personnes tierces hors de la zone

de danger !

3 = Attention ! - Lames acérées - Retirez la fi che

de contact avant tout travail de remise en état
ou si le câble de raccordement est endom­magé ! Les lames continuent à tourner après
la mise hors service du moteur !

4 = Attention, maintenez le câble de raccorde-

ment loin du dispositif de coupe !

5 = Niveau de puissance acoustique garanti

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

Cet appareil ne doit pas être
utilisé par les enfants. Sur­veillez les enfants pour vous
assurer qu‘ils ne jouent pas
avec l‘appareil. Le nettoyage et
l‘entretien ne doivent pas être
eff ectués par des enfants. Cet

appareil ne doit pas être utilisé
par les personnes ayant des ca­pacités physiques, sensorielles
ou intellectuelles diminuées ou
manquant d‘expérience et/ou de
connaissances, à moins d‘être
surveillées et de recevoir les in­structions relatives à l‘utilisation
de l‘appareil par une personne
responsable de leur sécurité.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1/2)

1. Guidon supérieur

2. Guidon inférieur

3. Clapet d‘éjection

4. Poignée

5. Levier pour réglage de la hauteur de coupe

6. Panier collecteur

7. Indicateur de niveau de remplissage

8. Fiche de contact

9. Interrupteur marche/arrêt

10. Fixation pour câble

11. Roues, arrière

12. Enjoliveurs

13. Écrous à oreilles pour guidon

14. Goupilles fendues

15. Rondelles pour les roues

16. Brides de fi xation de câble

17. Vis de fi xation pour guidon

18. Rondelles pour le guidon inférieur

19. Poignée du panier collecteur

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.

- 28 -

F

Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Tondeuse à gazon électrique

•

Panier collecteur d‘herbe

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La tondeuse à gazon convient à l’usage privé
dans des jardins domestiques et d’agrément.

Sont considérés comme tondeuses à gazon pour
les jardins domestiques et d’agrément celles dont
l’utilisation annuelle ne dépasse pas 50 heures
et qui sont utilisées surtout pour l’entretien de
surfaces d’herbe ou de gazon, ne le sont pas ce­pendant celles utilisées dans les installations pu­bliques, les parcs, les terrains de sports ainsi que
dans l’agriculture et les exploitations forestières.

Attention ! En raison des risques pour l’intégrité
corporelle de l’utilisateur, la tondeuse à gazon
ne doit pas être utilisée pour débroussailler les
buissons, les haies et les arbustes, pour couper
et broyer des plantes grimpantes ou du gazon sur
un toit ou dans des jardinières ni pour nettoyer
(aspirer) les chemins et comme hacheur pour
réduire en morceaux des sections d’arbres et de
haies. De plus, la tondeuse à gazon ne doit pas
être utilisée comme moto-bêche ni pour égaliser
des bosses du sol, comme par ex. les taupinières.

Pour des raisons de sécurité, la tondeuse à
gazon ne doit pas être utilisée comme groupe
d’entraînement pour d’autres outils d’autres
types, à moins que ce ne soit permis par le fab­ricant.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Tension du réseau : ................220-240 V ~ 50 Hz

Puissance absorbée : ............................. 1800 W

Vitesse de rotation du moteur : ...........3300 tr/min

Largeur de coupe : .....................................43 cm

Réglage de la hauteur

de coupe : ........................... 20-65 mm ; 6 paliers

Volume du panier collecteur d‘herbe : .....50 litres

Niveau de pression acoustique LpA : .. 86,9 dB(A)
Imprécision K
Niveau de puissance

acoustique mesuré L
Imprécision K
Niveau de puissance

acoustique garanti L
Vibration sur le guidon a

Imprécision K ...........................................1,5 m/s

Catégorie de protection : ..............................II /

Poids : ......................................................12,2 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

: ........................................... 3 dB

pA

: .................... 95,7 dB(A)

WA

: ..................................... 0,65 dB

WA

: ........................ 96 dB(A)

WA

: ...................1,581 m/s

h

2

2

쓑

- 29 -

F

Les valeurs d’émissions sonores indiquées ont
été mesurées selon une méthode d’essai normée
et peuvent être utilisées pour comparer un outil
électrique avec un autre.

Les valeurs d’émissions sonores indiquées peu­vent également être utilisées pour une estimation
provisoire de la sollicitation.

Avertissement :

Les émissions sonores pendant l’utilisation ef­fective de l’outil électrique peuvent diff érer des
valeurs indiquées, en fonction du type d’emploi
de l’outil électrique, en particulier du type de pi­èce usinée.

Limitez le temps de travail !

Pour cela, tous les composants du cycle de
fonctionnement doivent être pris en compte (par
exemple, les temps pendant lesquels l’outil élec­trique est éteint et ceux pendant lesquels il est
certes allumé mais fonctionne sans sollicitation).

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

Avertissement !

Cet appareil électrique produit un champ électro­magnétique pendant son fonctionnement. Dans
certaines conditions, ce champ peut altérer le
fonctionnement d’implants médicaux actifs ou
passifs. Afi n de réduire les risques de blessures
graves ou mortelles, nous recommandons aux

personnes qui possèdent un implant médical de
consulter leur cabinet médical et leur fabricant
d’implants médicaux avant d’utiliser la machine.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

La tondeuse à gazon est livrée démontée. Le
guidon complet et le panier collecteur doivent
être montés avant l’utilisation de la tondeuse à
gazon. Suivez le mode d’emploi, étape par étape,
et orientez-vous avec les illustrations pour que le
montage vous soit simplifi é.

Montage des roues (fi gures 3a et b)

Prenez une roue arrière (fi gure 2/pos11) et en-
fi chez-la sur l‘axe comme illustré sur la fi gure 3a.

Ensuite, enfi chez encore une rondelle (fi gure 2/
pos15) sur l‘axe et fi xez le tout à l‘aide de la gou-
pille fendue ci-jointe (fi gure 2/pos14) comme illus-
tré sur la fi gure 3a. Pour fi nir, pressez l‘enjoliveur
de la roue (fi gure 2/pos12) sur la roue comme
illustré sur la fi gure 3b. Procédez de l‘autre côté
exactement de la même manière.

Montage du guidon (fi gures 4 à 7)

Enfi chez un guidon inférieur (fi gure 2/pos 2) sur
la vis prévu à cet eff et et fi xez le tout à l‘aide d‘un
écrou papillon (fi gure 2/pos13) comme illustré
sur la fi gure 4. Procédez de la même manière
de l‘autre côté. Lors du montage du guidon su­périeur, vous pouvez déterminer la hauteur du
guidon en choisissant le trou de fi xation (fi gure 5).
Ensuite fi xez le guidon supérieur à l‘aide du gui-
don inférieur comme illustré sur la fi gure 6. Vous
pouvez à présent fi xer le câble du moteur sur le
guidon (fi gure 7/pos A) à l‘aide des attaches de
câble (fi gure 2/pos16).

Montage du panier collecteur
(voir fi gures 8a et b)

Insérez la poignée du panier collecteur (fi gure 8a/
pos. 19) dans le panier collecteur comme illustré
sur la fi gure 8a. Pour accrocher le panier coll-
ecteur, le moteur doit être arrêté et la lame ne doit
pas tourner. Relevez le clapet d‘éjection d‘une

- 30 -

F

main (fi gure 8b/pos3). De l‘autre main, tenez le
panier collecteur par la poignée et accrochez-le
par le haut (fi gure 8b).

Indicateur de remplissage dispositif
collecteur

Le dispositif collecteur dispose d’un indicateur
de remplissage (fi g. 1/pos. 7). Celui-ci est ouvert
par le courant d’air que provoque la tondeuse en
fonctionnement. Si pendant la tonte, le clapet se
referme, cela signifi e que le dispositif collecteur
est plein et doit être vidé. Pour un bon fonction­nement de l’indicateur de remplissage, les trous
sous le clapet doivent être toujours propres et
débouchés.

Réglage de la hauteur de coupe
Attention !

Le réglage de la hauteur de coupe peut seule­ment être eff ectué lorsque le moteur est arrêté et
le câble réseau débranché.

Avant de commencer à tondre, vérifi ez que l’outil
de coupe n’est pas émoussé et que vos moyens
de fi xation ne sont pas endommagés. Remplacez
les outils de coupe émoussés ou endommagés
afi n qu’aucun déséquilibre ne se produise. Pour
ce contrôle, arrêtez le moteur et débranchez la
fi che de contact.

Le réglage de la hauteur de coupe doit être eff ec-
tué de la manière suivante (voir fi gure 9) :

1. Enfoncez le levier vers l‘intérieur.

2. Réglez le levier à la hauteur de coupe dési-

rée.

3. Relâchez le levier et vérifi ez qu’il est bien blo-

qué dans le dispositif d’arrêt.

Lecture de la hauteur de coupe

La hauteur de coupe varie de 20 à 65 mm en 6
paliers et peut être lue sur l’échelle de graduation
(fi gure 5/B).

Branchement électrique

La tondeuse à gazon peut être raccordée à
chaque prise de courant d’éclairage de
220-240 Volts de courant alternatif. Seules ce­pendant des prises à contact de protection sont
admises, il faut prévoir pour leur protection par
fusibles un disjoncteur automatique de protection
pour 16 A. En outre, il faut placer en amont un
interrupteur de protection contre les courants de
courts-circuits (RCD) avec 30 mA maxi !

Câble de raccordement de l’appareil

N’utilisez que des câbles de raccordement
n’étant pas endommagés. Le câble de raccor­dement ne doit pas être de n’importe quelle
longueur (50 m maxi) car sinon la puissance du
moteur en est diminuée. La section transversale
du câble de raccordement doit s’élever à
3 x 1,5mm2. Les câbles de raccordement de ton­deuses à gazon électriques souff rent particulière-
ment souvent de défauts d’isolations.

Les causes en sont entre autres :

des déchirures dues au passage de la tonde-

•

use sur le câble.
des endroits écrasés lorsque le câble de

•

raccordement de l’appareil passe sous des
portes ou fenêtres.
des fissures dues au vieillissement de

•

l’isolation.
des pliures dues à la fixation ou au guidage

•

non conforme du câble de raccordement.

Les câbles de raccordement de l’appareil do­ivent être au moins du type HO5RN-F et à 3
fi ls. La désignation du type de câble doit être
obligatoirement imprimée sur le câble de raccor­dement de l’appareil. N’achetez que des câbles
de raccordement de l’appareil avec impression
du type de câble ! Les fi ches de contact et les
prises d’accouplement des câbles de raccorde­ment doivent être en caoutchouc et protégées
des éclaboussures. Les câbles de raccordement
de l’appareil ne doivent pas être de n’importe
quelle longueur. Les câbles de raccordement
de l’appareil plus longs exigent des sections de
conducteur plus grandes. Il faut vérifi er régulière-
ment si les câbles de raccordement et les lignes
de raccordements ne sont pas endommagés.
Faites en sorte que les lignes soient hors tension
pendant la vérifi cation. Déroulez complètement
les câbles de raccordement de l’appareil. Vérifi ez
également si les guidages de câbles de raccor­dement sur les fi ches de contact et les prises
d’accouplement ne sont pas pliés.

- 31 -

F

6. Commande

Raccordez le câble réseau (fi gure 1/pos. 8) à une
rallonge de câble. La rallonge de câble doit être
bloquée avec la fi xation pour câble comme indi-
qué en fi gure 10.

Prudence !

Afi n d‘empêcher un démarrage involontaire, la
tondeuse est équipée d‘un verrouillage (Figure
10/pos. A) sur lequel on doit appuyer avant de
pouvoir actionner le levier de commande (Fi­gure 10/pos. B). Lorsque l‘on lâche le levier de
commande, la tondeuse s‘arrête. Répétez cette
opération plusieurs fois afi n de vous assurer que
l‘appareil fonctionne correctement. Avant de pro­céder à des réparations ou des travaux de main­tenance sur l‘appareil, vous devez vous assurer
que la lame ne tourne pas et que l‘appareil est
débranché.

Avertissement ! N‘ouvrez jamais le clapet
d‘éjection lorsque le dispositif collecteur
est en train d‘être vidé et que le moteur est
encore en marche. Une lame en marche peut
provoquer des blessures.

Veuillez toujours soigneusement fi xer le clapet
d‘éjection ou le sac collecteur. Éteignez le moteur
avant de les enlever.

Veuillez toujours respecter la distance de sécurité
induite par le manche entre le boitier de la lame
et l‘utilisateur. Soyez particulièrement prudent
lorsque vous tondez ou changez de direction à
proximité de bosquets ou sur une pente. Veillez à
être bien stable, portez des chaussures antidéra­pantes et adhérentes et un pantalon.

Tondez toujours en position perpendiculaire à la
pente. Pour des raisons de sécurité, il est interdit
de tondre sur des pentes de plus de 15%.

Soyez particulièrement prudent quand vous re­culez et quand vous tirez la tondeuse. Risque de
trébucher !

Recommandations pour bien tondre

Pour la tonte, nous conseillons d‘adopter le prin­cipe du chevauchement.
Ne tondre qu‘avec des lames aiguisées et en bon
état afi n que les brins d‘herbe ne s‘effi lochent pas
et n‘entraînent pas un jaunissement du gazon.
Afi n d‘obtenir une coupe propre, tondez toujours

en bandes aussi droites que possible. Ce faisant,
faites en sorte que les bandes se chevauchent
de quelques centimètres, pour qu‘il n‘y ait pas de
traces.

La fréquence de la tonte dépend principalement
de la vitesse de pousse du gazon. Pendant la
période de croissance principale (mai-juin), deux
fois par semaine, sinon une fois par semaine. La
hauteur de coupe doit se situer entre 4-6 cm et la
croissance devrait atteindre 4-5 cm avant la pro­chaine tonte. Si le gazon a dépassé la hauteur de
coupe, ne faites pas l‘erreur de le tondre tout de
suite à la hauteur normale. Cela abîme le gazon.
Ne tondez jamais plus que la moitié de la hauteur
du gazon.
Maintenez le dessous de la tondeuse propre et
enlevez obligatoirement les dépôts de gazon. Les
dépôts rendent le démarrage diffi cile, altèrent
la qualité de la coupe et gêne l‘éjection de l‘herbe.

Sur les pentes, il faut tondre en position perpendi­culaire à la pente. Pour éviter un glissement de la
tondeuse, il faut l‘orienter vers le haut.

Choisissez la hauteur de coupe selon la hauteur
eff ective du gazon. Faites plusieurs passages afi n
de ne couper qu‘au maximum 4 cm de gazon à
la fois.

Avant d‘eff ectuer tout contrôle de la lame, éteig-
nez le moteur. Pensez que la lame continue de
tourner encore quelques minutes après que le
moteur ait été éteint. N‘essayez jamais d‘arrêter
la lame. Vérifi ez régulièrement que la lame est
bien fi xée, en bon état et bien aff ûtée. Dans le
cas contraire, aiguisez-là ou remplacez-là. Si la
lame heurte un objet alors qu‘elle est en marche,
arrêtez la tondeuse et attendez que la lame soit
complètement immobile. Vérifi ez ensuite l‘état
de la lame et du support de lame. Si ceux-ci sont
endommagés, il faut les remplacer.
Posez le câble de raccordement utilisé en boucle
par terre devant la prise de courant utilisée. Ton­dez en vous éloignant de la prise de courant ou
du câble et veillez à ce que le câble de raccorde­ment soit toujours dans le gazon tondu afi n qu‘il
ne soit pas écrasé par la tondeuse.
Dès que des restes d‘herbe s‘accumulent sur
le gazon pendant la tonte, il faut vider le panier
collecteur. Attention ! Avant d‘enlever le panier
collecteur, éteignez le moteur et attendez l‘arrêt
complet de la lame.

- 32 -

F

Pour enlever le panier collecteur, soulevez d‘une
main le clapet d‘éjection, de l‘autre retirez le
panier collecteur en l‘attrapant par la poignée.
Conformément aux normes de sécurité, lorsque
le panier collecteur est enlevé, le clapet d‘éjection
se ferme et bloque l‘orifi ce d‘éjection arrière. Si,
ce faisant des restes d‘herbe restent accroché
dans l‘ouverture, il est nécessaire de reculer la
tondeuse d‘environ 1 m afi n de faciliter le redé-
marrage du moteur.

Éliminez les résidus de coupe dans le carter et
sur les outils de travail à l‘aide d‘instruments ad­aptés, par ex. une brosse ou une balayette plutôt
qu‘avec les mains ou les pieds.

Pour que la collecte d‘herbe fonctionne bien, il
faut nettoyer le panier collecteur et en particulier
le fi let à l‘intérieur après l‘utilisation.

Accrochez le panier collecteur uniquement
lorsque le moteur est éteint et l‘outil de coupe
arrêté.

Soulevez le clapet d‘éjection d‘une main et de
l‘autre, tenir le panier collecteur par la poignée et
l‘accrochez en partant d‘en haut.

7. Remplacement de la ligne de
raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

8. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez

dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Les lames, porte-lames et écrous usés ou

•

endommagés sont à changer par jeux entiers
par un(e) spécialiste, pour garantir la stabilité
de l’appareil.
La tondeuse à gazon ne doit pas être netto-

•

yée à l’eau courante, en particulier pas sous
haute pression. Veillez à ce que tous les
éléments de fixation (vis, écrous, etc.) soient
toujours bien vissés, afin de pouvoir utiliser la
tondeuse à gazon en toute sécurité.
Contrôlez surtout les apparitions d’usure sur

•

le système de récupération d’herbe.
Remplacez les pièces usées ou endomma-

•

gées.
Stockez votre tondeuse à gazon dans un lo-

•

cal sec.
Pour obtenir une longue durée de vie, toutes

•

les pièces vissées et les roues et essieux doi­vent être nettoyés et ensuite huilés.
Seulement un soin régulier de la tondeuse à

•

gazon lui assure solidité et performance dans
le temps, mais surtout vous assure une tonte
facile et sans souci de votre gazon. Nettoyez
si possible la tondeuse à gazon avec une
brosse ou des chiffons. N’utilisez aucun sol­vant ou eau pour éliminer les salissures.
La pièce qui s’use le plus est la lame. Vérifiez

•

régulièrement l’état de la lame tout comme
sa fixation. Si la lame est usée, elle doit être
changée ou aiguisée tout de suite. Si des vib­rations anormales de la tondeuse à gazon se
produisent, ceci signifie que la lame n’est pas
correctement équilibrée ou a été déformée

- 33 -

F

par un choc. Dans ce cas, il faut la réparer ou
la changer.
Aucune pièce à l’intérieur de l’appareil n’a

•

besoin de maintenance.

8.4 Remplacement des lames

Pour des raisons de sécurité, nous conseillons
de faire eff ectuer le remplacement de la lame
par une entreprise spécialisée dûment autorisée.
Attention ! Portez des gants de travail ! Utilisez
exclusivement une lame d’origine, sinon le fonc­tionnement et la sécurité ne sont pas garantis le
cas échéant.

Pour le remplacement de la lame veuillez procé­der comme suit :

1. Desserrez la vis de fi xation (voir fi gure 11a).

2. Retirez la lame et remplacez-la par une neu-

ve.

3. Pour la pose d’une lame neuve, veillez au

sens de montage de la lame. Les ailettes de
la lame doivent se dresser dans le carter mo­teur (cf. fi gure 11b). Les logements de coupel-
les doivent concorder avec les poinçonnages
de la lame.

4. Ensuite, resserrez la vis de fi xation à l‘aide de

la clé universelle. Le couple de serrage doit
être env. de 25 Nm.

En fi n de saison, eff ectuez un contrôle général
de la tondeuse à gazon et retirez tous les dépôts
accumulés. Avant tout début de saison, contrôlez
absolument l‘état de la lame. Pour les réparations,
adressez-vous à notre service clients. Utilisez
exclusivement des pièces d’origine.

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

8.5 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

Lame de rechange réf. 34.054.45

- 34 -

F

11. Plan de recherche des erreurs

Erreur Causes probables Suppression

Moteur ne démarre
pas

Puissance du mo­teur baisse

Coupe non propre a) Lame usée

Attention ! Le moteur est équipé d’un interrupteur thermique destiné à le ménager. Quand
celui-ci est en surchauff e, il s’arrête pour redémarrer automatiquement après une courte pha-
se de refroidissement !

a) condensateur défectueux
b) Pas de courant dans la fi che
c) Câble défectueux
d) Combinaison interrupteur-fi che

défectueuse

e) Raccordements sur le moteur ou

condensateur détachés

f) L’appareil est dans herbe haute

g) Carter bouché

a) Herbe trop haute ou trop humide
b) Carter de tondeuse bouché
c) Lame très usée

b) Hauteur de coupe incorrecte

a) Par l’atelier service clientèle
b) Contrôler le câble et le fusible
c) Contrôler
d) Par l’atelier service clientèle

e) Par l’atelier service clientèle

f) Démarrer sur l’herbe basse ou sur

une surface déjà tondue; modifi er
éventuellement la hauteur de cou­pe

g) Nettoyer le carter pour que la lame

tourne librement

a) Corrigez la hauteur de coupe
b) Nettoyez le carter
c) Changer la lame

a) Changer la lame ou l’aiguiser
b) Corriger la hauteur de coupe

- 35 -

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 36 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, brosses à charbon
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

lame

- 37 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui

ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que

vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven-

diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :

www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,

nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 38 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione della targhetta di avvertenze
sull’apparecchio (vedi Fig. 12)

1 = Leggete le istruzioni per l‘uso prima della

messa in esercizio

2 = Tenete lontane le altre persone dalla zona di

pericolo!

3 = Attenzione! - Lame affi late – staccate la spi-

na dalla presa prima di ogni operazione di
riparazione o se cavo di collegamento dann­eggiato! Le lame continuano a ruotare dopo
lo spegnimento del motore!

4 = Attenzione, tenete lontano dagli utensili da

taglio il cavo di alimentazione!

5 = Livello di potenza sonora garantito

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

Questo apparecchio non deve
essere utilizzato dai bambini. I
bambini devono essere sorveg­liati in modo che non giochino
con l‘apparecchio. La pulizia e
la manutenzione non devono
essere eseguite dai bambini.

L‘apparecchio non deve essere
utilizzato da persone con capa­cità fi siche, sensoriali o mentali
ridotte o con esperienze e cono­scenze insuffi cienti, a meno che
esse non vengano sorvegliate o
istruite da una persona per loro
responsabile.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1/2)

1. Manico superiore

2. Manico inferiore

3. Portello di scarico

4. Maniglia di trasporto

5. Leva per la regolazione dell‘altezza di taglio

6. Cestello di raccolta

7. Indicazione di livello

8. Spina di alimentazione

9. Interruttore ON/OFF

10. Supporto antistrappo

11. Ruote posteriori

12. Coprimozzi

13. Dadi ad alette per impugnatura di spinta

14. Copiglie

15. Rosette per le ruote

16. Clip di fi ssaggio per cavi

17. Viti di fi ssaggio per impugnatura di spinta

18. Rosette per manico inferiore

19. Impugnatura del cestello di raccolta

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.

- 39 -

I

Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Tagliaerba elettrico

•

Cestello di raccolta

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il tosaerba è adatto all’uso privato nei giardini di
piccole dimensioni.

Sono considerati tosaerba per l’uso privato in
giardini di piccole dimensioni quegli attrezzi che
di regola non sono usati per oltre 50 ore l’anno
e che sono utilizzati principalmente per la cura
di superfi ci erbose, ma non in giardini e parchi
pubblici, in impianti sportivi o in attività agricole o
forestali.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: .......................220-240 V~ 50Hz

Potenza assorbita: .................................. 1800 W

Numero di giri del motore: ...................3300 min

Larghezza di taglio: ....................................43 cm

Regolazione dell‘altezza

di taglio: ...................................20-65 mm; 6 livelli

Capienza del cestello di raccolta: ............... 50 litri

Livello di pressione acustica LpA: ...... 86,9 dB (A)

Incertezza K
Livello di potenza acustica

misurato L
Incertezza K
Livello di potenza acustica

garantito L
Vibrazioni sull‘impugnatura a

Incertezza K .............................................1,5 m/s

Grado di protezione: .....................................II /

Peso: ........................................................12,2 kg

: ............................................. 3 dB

pA

: .................................... 95,7 dB (A)

WA

: ....................................... 0,65 dB

WA

: ....................................... 96 dB (A)

WA

: ........... 1,581 m/s

h

쓑

-1

2

2

Attenzione! Visti i rischi per l’utilizzatore, il tosae­rba non deve venire usato per regolare cespugli,
siepi e arbusti, per tagliare e sminuzzare piante
rampicanti o superfi ci erbose su terrazze pensili
o in vasi sui balconi, per pulire (aspirare) vialetti
e come trituratore per sminuzzare foglie e rami
tagliati da alberi ed arbusti. Il tosaerba non deve
inoltre venire usato come motozappa e per livella­re irregolarità del suolo, come per es. i mucchi di
terra sollevati dalle talpe.

Per motivi di sicurezza il tosaerba non deve venire
usato come gruppo motore per altri utensili o set
di utensili di qualsiasi tipo, a meno che questi non
siano espressamente permessi dal costruttore.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

I valori di emissione dei rumori indicati sono stati
misurati secondo un metodo di prova normaliz­zato e possono essere usati per il confronto tra
elettroutensili di marchi diversi.

I valori di emissione dei rumori indicati possono
essere usati anche per una valutazione prelimina­re delle sollecitazioni.

- 40 -

I

Avvertimento:

Le emissioni di rumori durante l‘utilizzo eff ettivo
dell‘elettroutensile possono variare dai valori in­dicati a seconda del modo in cui l‘elettroutensile
viene utilizzato, in particolare a seconda del tipo
di pezzo lavorato.

Limitate il tempo di lavoro!

Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l‘elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

Avvertimento!

Questo apparecchio sviluppa un campo elett­romagnetico durante l’esercizio. In determinate
circostanze questo campo può danneggiare
dispositivi medici impiantati attivi o passivi. Per
ridurre il rischio di lesioni gravi o mortali, consigli­amo alle persone con dispositivi medici impiantati
di consultare il proprio medico e il produttore del
dispositivo prima di utilizzare l’apparecchio.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

Il tosaerba viene fornito smontato. Prima di usare
il tosaerba si devono montare il cestello di raccol­ta ed il manico completo. Seguite passo a passo
le istruzioni per l’uso e orientatevi con le fi gure
per eseguire l’assemblaggio con facilità.

Montaggio delle ruote (Fig. 3a e b)

Prendete una ruota posteriore (Fig. 2/Pos. 11)
e spingetela sull‘asse come mostrato nella Fig.
3a. Poi infi late sull‘asse anche una rosetta (Fig.
2/Pos. 15) e fi ssate tutto con la copiglia acclusa
(Fig. 2/Pos. 14) come indicato nella Fig. 3a. Alla
fi ne applicate il coprimozzo (Fig. 2/Pos. 12) sulla
ruota come mostrato nella Fig. 3b. Procedete allo
stesso modo sull‘altro lato.

Montaggio del manico (Fig. da 4 a 7)

Inserite un manico inferiore (Fig. 2/Pos. 2) sul­la vite apposita e fi ssate tutto con un dado ad
alette (Fig. 2/Pos. 13) come indicato nella Fig. 4.
Sull‘altro lato procedete in modo analogo. Nel
montare l‘impugnatura superiore potete defi nire la
sua altezza scegliendo il relativo foro di fi ssaggio
(Fig. 5). Poi fi ssate il manico superiore con quello
inferiore come indicato nella Fig. 6. Ora potete fi s-
sare il cavo del motore al manico (Fig. 2/Pos. 16)
mediante i portacavo (Fig. 7/Pos. A).

Montaggio del cestello di raccolta
(vedi Fig. 8a e b)

Con una leggera pressione inserite l‘impugnatura
del cestello di raccolta (Fig. 8a/Pos. 19) nella sua
parte superiore come mostrato nella Fig. 8a. Per
agganciare il cestello di raccolta si deve spegnere
il motore e la lama non deve ruotare. Sollevate
con una mano il portello di scarico (Fig. 8b/Pos.

3). Con l‘altra mano tenete il cestello di raccolta
per l‘impugnatura e agganciatelo dall‘alto (Fig.
8b).

Indicazione di livello del dispositivo di rac­colta

Il dispositivo di raccolta è dotato di un’indicazione
di livello (Fig. 1/Pos. 7). Questa viene aperta dal
fl usso d’aria che il tosaerba genera quando è in

- 41 -

I

esercizio. Se durante il taglio il portello si chiude, il
dispositivo di raccolta è pieno e dovrebbe essere
svuotato. Affi nché l’indicazione di livello funzioni
senza problemi, i fori sotto il portello dovrebbero
essere sempre puliti e non ostruiti.

Regolazione dell’altezza di taglio
Attenzione!

La regolazione dell’altezza di taglio deve venire
eseguita solamente a motore spento e con il cavo
di alimentazione staccato.

Prima di iniziare a tagliare, verifi cate che le lame
siano affi late e che i loro dispositivi di fi ssaggio
non siano danneggiati. Sostituite le lame consu­mate e/o danneggiate per evitare sbilanciamenti.
Durante questa verifi ca spegnete il motore e stac-
cate la spina dalla presa di corrente.

La regolazione dell’altezza di taglio deve essere
eseguita come segue (vedi Fig. 9)

1. Premete la leva verso l‘interno.

2. Posizionate la leva sull’altezza di taglio

desiderata.

3. Mollate la leva e controllate che sia ben fi ssa-
ta nel dispositivo di bloccaggio.

Lettura dell’altezza di taglio

L’altezza del taglio può venir regolata in 6 livelli da
20 a 65 mm ed è possibile leggerla sulla scala.

Collegamento di corrente

Il tosaerba può venire collegato ad ogni presa
di corrente di 220-240 Volt di corrente alternata.
È consentita però solo una presa con contatto
di terra, dotata di un interruttore di sicurezza
per cavi da 16 A. Inoltre deve essere installato a
monte un interruttore di sicurezza per correnti di
guasto (RCD) di max. 30 mA.

Cavo di alimentazione dell’apparecchio

Usate solo cavi di alimentazione dell’apparecchio
che non siano danneggiati. Il cavo di alimenta­zione dell’apparecchio non deve superare una
lunghezza stabilita (max. 50 m), altrimenti viene
ridotta la potenza del motore elettrico. Il cavo di
alimentazione dell’apparecchio deve avere una
sezione di 3 x 1,5 mm². Sui cavi di alimentazione
dei tosaerba si verifi cano molto spesso danni
all’isolamento.

Eventuali cause per questo fenomeno sono:

Tagli a causa di un passaggio

•

dell’apparecchio sul cavo.
Schiacciamenti, se il cavo di alimentazione è

•

stato fatto passare sotto a porte e finestre.
Fessure dovute all’invecchiamento

•

dell’isolamento.
Pieghe a causa di fissaggio o posizionamen-

•

to improprio del cavo di alimentazione.

I cavi di alimentazione dell’apparecchio devono
essere almeno del tipo H05RN-F e a 3 fi li. La
denominazione del tipo deve essere riportata sul
cavo di alimentazione. Comprate soltanto cavi
di alimentazione contrassegnati! Le spine e le
prese di accoppiamento dei cavi di alimentazione
devono essere di gomma e protette dagli spruzzi
d’acqua. I cavi di alimentazione non possono
essere di lunghezza qualsiasi. I cavi di alimen­tazione più lunghi richiedono sezioni maggiori
dei conduttori. Si deve controllare regolarmente
che i cavi di alimentazione e di collegamento non
presentino danni. Fate attenzione che durante il
controllo i cavi non conducano corrente. Svolgete
completamente il cavo di alimentazione. Control­late anche che le entrate del cavo di alimentazio­ne dell’apparecchio, su spine e prese di accoppi­amento, non presentino pieghe.

6. Uso

Collegate la spina (Fig. 1/Pos. 8) ad un cavo di
prolunga. Il cavo di prolunga deve essere assi­curato tramite il dispositivo di eliminazione della
trazione come indicato nella Fig. 10.

Attenzione!

Per evitare che venga inserito inavvertitamente,
il tosaerba è fornito di un blocco dell’avviamento
(Fig. 8/Pos. A) che deve venire premuto prima di
poter attivare l’interruttore ON/OFF (Fig. 8 / Pos.
B). Se si lascia andare l’interruttore ON/OFF, il
tosaerba si spegne. Eseguite quest’operazione
più volte per assicurarvi che l’apparecchio fun­zioni correttamente. Prima di eseguire riparazi­oni o lavori di manutenzione sull’apparecchio
dovete assicurarvi che la lama sia ferma e che
l’apparecchio sia scollegato dalla rete elettrica.

Avvertenza! Non aprite mai il portello di
scarico quando viene svuotato il dispositivo
di raccolta ed il motore è ancora in moto. La
lama rotante può causare lesioni.

Fissate sempre con attenzione il portello di scari­co ovvero il cestello di raccolta. Disinserite il mo­tore prima di toglierli.

- 42 -

I

Mantenete sempre la distanza di sicurezza data
dal manico di guida tra la custodia della lama e
l’utilizzatore. Si deve prestare particolare attenzi­one nel tagliare l’erba e nel cambiare il senso di
direzione su scarpate e pendii. Accertatevi di es­sere in posizione sicura, portate scarpe con suole
antisdrucciolevoli e pantaloni lunghi.

Tagliate l’erba sempre in senso trasversale rispet­to al pendio. Per motivi di sicurezza non usate il
tosaerba su pendii con un’inclinazione superiore
ai 15 gradi.

Siate particolarmente attenti muovendovi
all’indietro e tirando il tosaerba. Pericolo di inci­ampare!

Avvertenze per tagliare l’erba in modo cor­retto

Nel tagliare l’erba si consiglia di ripassare i mar­gini della fascia già eseguita, quindi con una
sovrapposizione.
Lavorate solamente con lame affi late ed in perfet-
to stato in modo che gli steli d’erba non si sfi lacci-
no ed il prato non ingiallisca.
Per ottenere un buon taglio si deve muovere il
tosaerba in strisce possibilmente dritte. Le corsie
così formate si devono quindi sovrapporre semp­re di alcuni centimetri al fi ne di evitare strisce di
erba non tagliata.

La frequenza con la quale si deve tagliare il man­to erboso dipende fondamentalmente dalla velo­cità di crescita dell’erba. Nel periodo di maggiore
crescita (maggio - giugno) due volte alla settima­na, altrimenti una volta alla settimana. L’altezza di
taglio deve essere compresa tra 4 - 6cm e la cre­scita fi no al taglio successivo dovrebbe essere di
4 - 5cm. Se il manto erboso è diventato un po’ più
lungo, non dovete fare l’errore di ritagliarlo subito
all’altezza normale. Ciò danneggia il prato. Non
tagliate, quindi, mai più della metà dell’altezza
degli steli d’erba.

Tenete pulita la parte inferiore della carcassa del
tosaerba e togliete assolutamente i depositi di
erba. I depositi rendono più diffi cile l’operazione
di avvio e infl uiscono negativamente sulla qualità
del taglio e sullo scarico dell’erba.

Scegliete l’altezza di taglio a seconda della
lunghezza eff ettiva del manto erboso. Eseguite
diverse passate in modo che ogni volta vengano
tagliati al massimo 4 cm.

Spegnete il motore prima di eseguire qualsiasi
controllo della lama. Tenete presente che la lama
continua a ruotare per alcuni secondi dopo aver
disinserito il motore.
Non cercate mai di fermare la lama. Controllate
regolarmente che la lama sia ben fi ssata, in
buono stato e ben affi lata. In caso contrario affi -
latela o sostituitela. Se la lama in movimento va a
battere con un oggetto, fermate il tosaerba e at­tendete fi no a quando la lama sia completamente
ferma. Controllate quindi lo stato della lama e del
portalama. Se sono danneggiati, devono essere
sostituiti.
Posate il cavo di alimentazione usato avvolto a
spire per terra davanti alla presa utilizzata. Lavo­rate allontanandovi dalla presa o dal cavo e fate
attenzione che il cavo di alimentazione si trovi
sempre sull’erba già tosata affi nché l’apparecchio
non passi sopra al cavo stesso.

Non appena rimangono resti di erba sul prato
mentre si sta lavorando, si deve svuotare il cestel­lo di raccolta.
Attenzione! Prima di togliere il cestello di raccolta
spegnete il motore e attendete che la lama si sia
fermata.
Per togliere il cestello di raccolta sollevate con
una mano il portello di scarico e con l’altra mano
estraete il cestello dalla maniglia. Secondo le
norme di sicurezza il portello di scarico si chiude
quando viene sganciato il cestello di raccolta, chi­udendo anche l’apertura posteriore di scarico. Se
nell’apertura rimangono resti di erba, si consiglia
di arretrare di ca. 1m il tosaerba per riavviare il
motore più facilmente.

Non togliete resti di erba tagliata dalla carcassa
e dall’utensile con le mani o con i piedi, ma con
mezzi adatti, come per es. una spazzola o uno
scopino.

Per garantire che l’erba venga raccolta bene,
dopo l’uso il cestello di raccolta, ma soprattutto la
grata devono venire puliti dall’interno.

Sui pendii le strisce formate dal taglio devono es­sere trasversali rispetto al pendio. Per evitare che
il tosaerba scivoli lateralmente basta inclinarlo
verso l’alto.

Agganciate il cestello di raccolta solo a motore
disinserito e con l’utensile fermo.

- 43 -

I

Sollevate con una mano il portello di scarico e
con l’altra agganciate dall’alto il cestello di raccol­ta, tenendolo per l’impugnatura.

7. Sostituzione del cavo di

alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

8.3 Manutenzione

La lama, il portalama ed i bulloni consumati

•

o danneggiati devono venire sostituiti solo in
set da uno specialista autorizzato per mante­nere il bilanciamento.
Il tosaerba non deve venire pulito sotto

•

l’acqua corrente, in particolare non con get­to ad alta pressione. Fate in modo che gli
elementi di fissaggio (viti, dadi ecc.) siano
sempre avvitati saldamente in modo da poter
lavorare con il tosaerba in maniera sicura.
Controllate frequentemente che il dispositivo

•

di raccolta dell’erba non presenti segni di
usura.
Sostituite le parti usurate o danneggiate.

•

Conservate il tosaerba in un luogo asciutto.

•

Per una lunga durata, tutte le parti a vite, le

•

ruote e gli assi devono venire puliti ed infine
oliati.
La cura regolare del tosaerba non soltanto lo

•

conserva a lungo in buono stato e ben effici­ente, ma contribuisce anche a tagliare il prato
in modo più semplice ed accurato. Se possi­bile pulite il tosaerba con spazzole o stracci.
Non usate solventi o acqua per togliere lo
sporco.
La lama è la parte più esposta all’usura.

•

Controllate regolarmente le condizioni e il
fissaggio della lama. Se la lama è consumata
deve essere subito sostituita o affilata. Se si
dovessero notare delle vibrazioni eccessive
del tosaerba, significa che la lama non è
bilanciata correttamente o che è stata de­formata da colpi. In questo caso deve venire
riparata o sostituita.
All’interno dell’apparecchio non si trovano

•

altre parti che richiedano manutenzione.

8.4 Sostituzione della lama

Per motivi di sicurezza consigliamo di affi dare la
sostituzione della lama ad uno specialista autoriz­zato. Attenzione! Indossate guanti da lavoro! Usa­te solamente lame originali, altrimenti non sono
garantiti il funzionamento e la sicurezza.

Per sostituire la lama procedete nel modo segu­ente

1. Allentate la vite di fi ssaggio (vedi Fig. 11a).

2. Togliete la lama e sostituitela con una nuova.

3. Nel montare la nuova lama fate attenzione
al senso di montaggio. Le alette della lama
devono sporgere nel vano motore (vedi Fig.
11b). I perni di alloggiamento devono coinci­dere con le cavità nella lama.

- 44 -

4. Poi avvitate di nuovo la vite di fi ssaggio con
la chiave universale. La coppia di serraggio
deve essere di ca. 25 Nm.

Alla fi ne della stagione eseguite un controllo ge-
nerale del tagliaerba e togliete tutti i depositi e le
incrostazioni. All‘inizio di ogni stagione controllate
assolutamente lo stato della lama. Per le riparazi­oni rivolgetevi al nostro centro assistenza clienti.
Usate solamente ricambi originali.

8.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

Lama di ricambio n. art.: 34.054.45

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

I

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 45 -

I

11. Tabella per l‘eliminazione delle anomalie

Anomalia Possibili cause Eliminazione

Il motore non si
avvia

La potenza del mo­tore diminuisce

Taglio eseguito
male

Attenzione! Come protezione il motore dispone di un interruttore termico che lo disinserisce in
caso di sovraccarico e lo reinserisce automaticamente dopo una breve fase di raff reddamento!

a) Condensatore difettoso

b) Non c‘è corrente sulla presa
c) Cavo difettoso
d) Gruppo interruttore e connettore

difettoso

e) Attacchi al motore o condensatore

allentati

f) L‘apparecchio si trova nell‘erba alta

g) Scocca del tosaerba incrostata

a) Erba troppo alta o umida
b) Scocca del tosaerba incrostata
c) Lama molto consumata

a) Lama consumata
b) Altezza di taglio errata

a) Da parte di un‘offi cina del servizio

assistenza clienti
b) Controllare il cavo ed il fusibile
c) Controllare
d) Da parte di un‘offi cina del servizio

assistenza clienti
e) Da parte di un‘offi cina del servizio

assistenza clienti
f) Avviare nell‘erba bassa o su superfi -

ci già tosate; eventualmente modifi -

care l‘altezza di taglio
g) Pulire la scocca affi nché la lama

giri liberamente
a) Correggere l‘altezza di taglio

b) Pulire la scocca
c) Sostituire la lama

a) Sostituire o affi lare la lama
b) Correggere l‘altezza di taglio

- 46 -

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

- 47 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, spazzole di carbone
Materiale di consumo/parti di consumo * Lame
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 48 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 49 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Oplysningsskiltets betydning (se fi g. 12)

1 = Læs betjeningsvejledningen før ibrugtagning
2 = Hold andre personer væk fra fareområdet!
3 = Forsigtig! - Skarpe skæreknive; træk stikket

ud af stikkontakten før vedligeholdelse, og
hvis ledningen beskadiges.

4 = Pas på – hold tilslutningsledningen væk fra

skæreværktøjet!

5 = Garanteret lydeff ektniveau

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

Maskinen må ikke betjenes af
personer (inkl. børn) med be­grænsede fysiske eller sensoris­ke færdigheder, eller personer,
der ikke er i psykisk balance.
Manglende erfaring og kendskab
til maskinens anvendelse frata­ger ligeledes en person retten
til at arbejde med maskinen,
med mindre arbejdet sker under

opsyn eller efter grundig instruk­tion. Pas på, at børn ikke leger
med maskinen.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Øverste føreskaft

2. Nederste føreskaft

3. Dækplade

4. Bæregreb

5. Arm til indstilling af klippehøjde

6. Opsamlingsboks

7. Niveauindikator

8. Netstik

9. Tænd/sluk-knap

10. Afl astningsbøjle til ledning

11. Hjul, bagved

12. Hjulkapsler

13. Vingemøtrikker til føreskaft

14. Splitter

15. Mellemlægsskiver til hjul

16. Kabelklemmer

17. Fastspændingsskruer til føreskaft

18. Mellemlægsskiver til nederste føreskaft

19. Greb til opsamlingsbok

2.2 Leveringsomfang og udpakning

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og

- 50 -

DK/N

kvælning!

El-dreven græsslåmaskine

•

Opsamlingsboks

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Græsslåmaskinen er beregnet til brug i private
haver.

En græsslåmaskine anses som hjælpemiddel til
privat havebrug, hvis det årlige antal brugstimer
som hovedregel ikke overstiger 50 timer, og hvis
anvendelsesformålet hovedsageligt omfatter pleje
af græs eller plænearealer, dog ikke i off entlige
anlæg, parker og på sportspladser. Desuden
falder skovbrug uden for rammerne af ”privat
havebrug”.

Vigtigt! Græsslåmaskinen må ikke anvendes
til trimning af buske eller hække, til klipning og
fi ndeling af slyngplanter eller klipning af græs på
tagbeplantninger eller i altankasser eller til frib­læsning (udsugning) af gangstier eller som hak­kemaskine til gren- og hækkemateriale, da dette
vil være til stor fare for brugeren. Endvidere må
græsslåmaskinen ikke anvendes som motorfræ­ser eller til planering af jordhævninger, som f.eks.
muldvarpeskud.

4. Tekniske data

Mærkespænding: .....................220-240 V ~ 50Hz

Optagen eff ekt: ........................................ 1800 W

Motoromdrejningstal: ...........................3300 min

Klippebredde: .............................................43 cm

Indstilling af klippehøjde: .............20-65 mm; 6 trin

Opsamlingsboksens volumen: ...................50 liter

Lydtryksniveau L: ................................86,9 dB(A)

Usikkerhed K
Målt lydeff ektniveau L
Usikkerhed K
Garanteret lydeff ektniveau L
Vibration på førestang a

Usikkerhed K: ...........................................1,5 m/s

Kapslingsklasse: ...........................................II /

Vægt: ........................................................12,2 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

: ........................................ 3 dB(A)

pA

WA

: .....................95,7 dB(A)

WA

: .................................. 0,65 dB(A)

............... 96 dB(A)

WA

: ....................1,581 m/s

hv

-1

2

2

쓑

Af sikkerhedsgrunde må græsslåmaskinen ikke
benyttes som drivaggregat for andet arbejdsværk­tøj eller værktøjssæt, medmindre producenten
har givet sin udtrykkelige tilladelse.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

De angivede støjemissionsværdier er blevet målt
iht. en standardiseret analyseproces og kan an­vendes til at sammenligne el-værktøj indbyrdes.

De angivede støjemissionsværdier kan også
bruges til at gennemføre en foreløbig vurdering af
belastningen.

Advarsel:

Støjemissionerne kan afvige fra de angivede
værdier, når el-værktøjet bruges, dette afhænger
af den måde, el-værktøjet bruges på, og især af,
hvilke typen emne der bearbejdes.

Begræns arbejdstiden!

Der skal her tages højde for alle driftscyklens
dele (eksempelvis tidsrum, hvor el-værktøjet er
slukket, og tidsrum, hvor værktøjet er tændt, men
kører uden belastning).

- 51 -

DK/N

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

Advarsel!

Maskinen frembringer et elektromagnetisk
felt under driften. Dette felt kan under visse
omstændigheder indvirke på aktive eller passive
medicinske implantater. For at reducere faren for
alvorlige eller dødelige kvæstelser anbefaler vi, at
personer med medicinske implantater konsulterer
deres læge og producenten af implantatet, inden
maskinen tages i brug.

5. Inden ibrugtagning

Inden produktet sluttes til strømforsyningsnettet,
skal det kontrolleres, at angivelserne på mærke­pladen svarer til strømforsyningsnettets data.

Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på produktet.

Græsslåmaskinen leveres adskilt. Hele føres­kaftet, de bageste hjul og opsamlingsboks skal
monteres komplet, inden græsslåmaskinen tages
i brug. Følg betjeningsvejledningen skridt for
skridt, og gør brug af illustrationerne – det vil lette
arbejdet med at samle maskinen.

Påsætning af hjul (fi g. 3a og b)

Tag fat i det bageste hjul (fi g. 2/pos. 11) og skub
det på akslen som vist i fi g. 3a. Skub herefter en
mellemlægsskive (fi g. 2/pos. 15) på akslen og
fastgør det hele med den vedlagte split (fi g. 2/pos.

14) som vist i fi g. 3a. Tryk til sidst hjulkapslen (fi g.
2/pos. 12) fast på hjulet som vist i fi g. 3b. Gør det
samme på den anden side.

Påsætning af føreskaft (fi g. 4 til 7)

Sæt det nederste føreskaft (fi g. 2/pos. 2) på den
udvalgte skrue og fastgør det hele med en vin­gemøtrik (fi g. 2/pos. 13) som vist i fi g. 4. Gør tils-
varende på den modsatte side. Når du sætter den
øverste del af føreskaftet på, kan du bestemme,
hvor højt føreskaftet skal være, alt efter hvilket hul
(fi g. 5) du vælger. Fastgør herefter den øverste
del af føreskaftet med den nederste del som vist
på fi g. 6. Nu kan motorledningen fastgøres på
føreskaftet (fi g. 7/pos. A) med kabelholderne (fi g.
2/pos. 16).

Påsætning af opsamlingsboks
(se fi g. 8a og b)

Anbring grebet til opsamlingsboksen (fi g. 8a/
pos. 19) ind i opsamlingsboksen som vist i fi g. 8a.
Motoren skal være slukket, og skærebladet må
ikke dreje rundt, når opsamlingsboksen sættes
på. Løft dækpladen (fi g. 8b/pos. 3) med den ene
hånd. Tag fat i opsamlingsboksens greb med den
anden hånd og sæt den på ovenfra (fi g. 8b).

Fyldindikator opsamler

Opsamleren er udstyret med en fyldindikator (fi g.
1/pos. 7). Denne åbnes af luftstrømmen, som
maskinen frembringer under drift. Falder klappen
i under arbejdet, er opsamleren fuld og skal tøm­mes. For at fyldindikatoren kan fungerer fejlfrit,
skal hullerne under klappen holdes rene og gen­nemtrængelige.

Indstilling af klippehøjde
Vigtigt!

Maskinen skal være slukket, og netledningen
trukket ud, når klippehøjden indstilles.

Inden du begynder at slå græs, skal du kontrol­lere, at skæreværktøjet ikke er stumpt, og at alle
fastgøringsanordninger er intakte. Stumpt og/eller
beskadiget skæreværktøj skal skiftes ud, så der
ikke opstår uligevægt. Kontrollen må kun gen­nemføres, når motoren er slukket, og netstikket er
trukket ud.

- 52 -

DK/N

Klippehøjden indstilles på følgende måde (fi g. 9):

1. Tryk armen udad.

2 Stil armen på den ønskede klippehøjde.

3. Slip armen og kontroller, at den sidder sikkert
i låsningen.

Afl æsning af klippehøjde

Klippehøjden kan indstilles i 6 trin fra 20-65 mm
og kan afl æses på skalaen.

Strømtilslutning

Græsslåmaskinen kan tilsluttes enhver stikdåse
med 220-240 volt vekselstrøm. Det er dog et krav,
at stikdåsen er jordet og har en afbrydersikring
på 16 A. Derudover skal der være forkoblet et fejl­strømsrelæ (RCD) med maks. 30 mA!

Maskinledning

Maskinledninger skal være ubeskadigede.
Maskinledningen må ikke være for lang (højst
50 m); dette for at undgå, at elektromotorens
ydelse nedsættes. Maskinledningen skal have
et tværsnit på 3 x 1,5 mm². Maskinledninger til
græsslåmaskiner er særligt ofte udsat for skader
på isoleringen.

Det skyldes bl.a.:

Friktionspunkter p.g.a. overkørt ledning

•

Trykpunkter, når maskinledningen føres ind

•

under døre og vinduer.
Revner p.g.a. forældet isolering.

•

Knækpunkter, fordi maskinledningen er ble-

•

vet fastgjort eller trukket forkert.

Maskinledningerne skal som et mindstekrav
være af typen H05RN-F og have 3 ledere. Type­betegnelsen skal være påtrykt maskinledningen.
Køb kun maskinledninger, som er mærkede!
Stikkontakter og stikdåser til maskinledninger skal
være af gummi og være stænkvandsbeskyttede.
Maskinledningerne må ikke være for lange. Læn­gere maskinledninger kræver større ledertværsnit.
Maskinledninger og forbindelsesledninger skal
jævnligt kontrolleres for skader. Kontroller, at led­ningerne er uden strøm, før du efterser dem. Mas­kinledningen skal vikles helt ud. Kontroller også
maskinledningernes indføringer på stikkontakter
og stikdåser for knækpunkter.

6. Betjening

Forbind netstikket (fi g. 1/pos. 8) med en forlæn-
gerledning. Forlængerledningen skal sikres med
afl astningsbøjlen, som vist på fi g. 10.

Vigtigt!

For at undgå at græsslåmaskinen tænder ved en
fejltagelse, er den udstyret med en indkoblings­spærring (fi g. 10/pos. A), som skal trykkes ind,
inden man kan trykke på knapperne (fi g. 10/pos.
B). Slippes knapperne, slukkes græsslåmaskinen.
Udfør denne handling nogle gange for at sikre, at
maskinen fungerer korrekt. Kontroller, at kniven
ikke roterer, og at strømforsyningen til maskinen
er afbrudt, inden du foretager reparations- eller
vedligeholdelsesarbejde på maskinen.

Vigtigt! Åbn ikke dækpladen, når opsamleren
tømmes, mens motoren kører. Det roterende
skæreblad kan forårsage svære kvæstelser.

Fastgør altid dækpladen eller opsamlingsboksen
omhyggeligt. Husk at slukke motoren, inden du
tager dem af.

Den sikkerhedsafstand mellem brugeren og
skærehuset, som naturligt gives af føreskaftet,
skal altid overholdes. Vær særlig forsigtig ved ret­ningsskift på skrænter og skråninger. Sørg for at
stå godt fast på underlaget, brug sko med skrid­faste såler samt lange bukser.

Skrånende overfl ader skal altid bearbejdes på
tværs. Skrånende overfl ader med en hældning,
som overstiger 15 grader, må af sikkerhedsgrun­de ikke bearbejdes med græsslåmaskinen.

Ved baglæns kørsel og når græsslåmaskinen
trækkes, skal der udvises særlig forsigtighed. Pas
på ikke at falde!

Korrekt arbejdsmåde

Det anbefales at lade banerne overlappe hinan­den, når du slår græs.
Skærebladene skal være skarpe og fuldstændig
intakte, så græsstråene ikke trevler og plænen
bliver gul.
For at opnå et rent klippemønster skal græsslå­maskinen føres i lige baner. Banerne skal over­lappe hinanden nogle centimeter for at undgå
ubearbejdede striber.

- 53 -

DK/N

Hvor ofte græsset skal slås afhænger af, hvor
hurtigt græsset gror. I hovedvækstperioden (maj

- juni) skal græsset klippes to gange om ugen,

ellers en gang. Klippehøjden skal være mellem
4 – 6 cm, og væksten bør være 4 – 5 cm, inden
græsset slås næste gang. Hvis græsplænen når
at blive længere, må den ikke klippes ned til nor­mal højde. Det vil skade græsplænen. I givet fald
skal du højst klippe halvdelen af længden af.
Undersiden af maskinhuset skal holdes ren; græ­safl ejringer skal fjernes hurtigst muligt. Afl ejringer
vil vanskeliggøre startproceduren og nedsætte
kvaliteten af snittet og græsudkastet.

På skrånende overfl ader skal klippebanen gå på
tværs af skråningen. Stil eventuelt græsslåmaski­nen skråt opad, så den ikke glider ned.

Vælg klippehøjde ud fra, hvor højt græsset er. Klip
ad fl ere omgange, så du højst klipper 4 cm på én
gang.

Sluk motoren, inden du efterser kniven. Husk, at
kniven drejer videre nogle sekunder, når motoren
slukkes. Prøv aldrig på at stoppe kniven. Kont­roller jævnligt, at kniven sidder ordentlig fast, er i
god stand og er velsleben. Hvis ikke, skal kniven
hhv. slibes eller skiftes ud. Hvis kniven støder mod
en genstand, mens den roterer, skal maskinen
stoppes; vent til kniven står helt stille. Kontroller
herefter, om skærebladet og skærebladsholderen
har taget skade. I givet fald skal de skiftes ud.
Læg maskinens ledning i en sløjfe på jorden foran
stikdåsen. Græsset slås i retning væk fra stikdå­sen/kablet; pas på, at maskinens ledning altid
ligger på den bearbejdede overfl ade, så du ikke
kommer til at køre over den.

Opsamlingsboksen skal tømmes, så snart du
under arbejdet konstaterer, at græs bliver lig­gende på plænen. Vigtigt! Sluk motoren, og vent
til skæreværktøjet står helt stille, inden du tager
boksen af.

Opsamlingsboksen tages af ved at løfte op i dæk­pladen med den ene hånd og med den anden
hånd tage fat i opsamlingsboksens bæregreb
og tage boksen ud. I overensstemmelse med
sikkerhedsforskrifterne falder dækpladen ned og
lukker den bageste udkaståbning til, når opsam­lingsboksen tages af. Hvis der hænger græsrester
fast i åbningen, anbefales det at trække græsslå­maskinen ca. 1 m tilbage, så motoren lettere kan
startes.

Græsrester i maskinhuset og på arbejdsværktøjet
må ikke fjernes med hænder eller fødder; brug
egnede hjælpemidler, f.eks. en børste eller en lille
kost.

For at sikre en god græsopsamling skal opsam­lingsboksen og især nettet rengøres indeni efter
brug.

Motoren skal være slukket og skæreværktøjet stå
stille, når opsamlingsboksen sættes på.

Løft op i dækpladen med den ene hånd, og tag
fat i opsamlingsboksens greb med den anden, og
sæt den på oppefra.

7. Udskiftning af
nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi­ges, skal den skiftes ud af producenten eller den­nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

- 54 -

DK/N

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

8.3 Vedligeholdelse

Slidte eller beskadigede knive, knivholdere

•

og bolte skal udskiftes sætvis af autoriseret
fagmand, så ligevægten opretholdes.
Græsslåmaskinen må ikke rengøres med rin-

•

dende vand, navnlig ikke under højt tryk. Sørg
for, at alle befæstelseselementer (skruer, mø­trikker osv.) altid er spændt godt til, så du kan
arbejde sikkert med græsslåmaskinen.
Kontroller jævnligt opsamlingsboksen for tegn

•

på slid.
Dele, som er slidte eller beskadigede, skal

•

skiftes ud.
Græsslåmaskinen skal opbevares i et tørt

•

rum.
For at sikre en lang levetid skal alle skruedele

•

samt hjul og aksler rengøres og smøres med
olie.
Regelmæssig vedligeholdelse af græsslå-

•

maskinen sikrer ikke bare, at den holder sig
i god stand og bevarer en høj ydeevne over
lang tid; det betyder også, at resultatet af
græsslåningen bliver bedre og arbejdet let­tere at udføre. Græsslåmaskinen skal så vidt
muligt rengøres med børste eller klud. Brug
ikke opløsningsmidler eller vand til at fjerne
snavs med.
Kniven er den maskindel, som er mest udsat

•

for slid. Kontroller jævnligt knivens tilstand og
fastgørelse. Er kniven slidt, skal den med det
samme skiftes ud eller slibes. Hvis græsslå­maskinen begynder at vibrere kraftigt, er det
fordi, kniven ikke er rigtigt balanceret eller er
blevet deform p.g.a. stød. Den skal i givet fald
repareres eller skiftes ud.
Der findes ikke yderligere vedligeholdelses-

•

krævende dele inde i produktet.

8.4 Udskiftning af kniv
Af sikkerhedsgrunde anbefales det at lade uds­kiftning af skæreblade foretage af autoriseret fag­mand. Vigtigt! Brug arbejdshandsker! Anvend kun
originale knive, da funktionsevne og sikkerhed
ellers ikke er garanteret.

rigtige retning. Knivens vingefl øje skal rage
ind i motorrummet (se fi g. 11b). Holdekroner-
ne skal passe ind i skærebladets stansninger.

4. Herefter strammer du fastspændingsskruen

til igen med universalnøglen. Tilspændings­værdien skal være ca. 25 Nm.

Når sæsonen er slut, skal græsslåmaskinen efter­ses; restophobninger skal fjernes. Husk også at
efterse græsslåmaskinen, inden den tages i brug
igen første gang i den nye sæson. I tilfælde af be­hov for reparation henvises til vores kundeservice.
Brug kun originale reservedele.

8.5 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

Reservekniv varenr.: 34.054.45

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 °C und 30 °C. Opbevar maskinen i den
originale emballage.

Kniven udskiftes på følgende måde:

1. Løsn fastspændingsskruen (se fi g. 11a).

2. Tag kniven af, og sæt en ny i.

3. Vær opmærksom på at montere kniven i den

- 55 -

DK/N

11. Fejlsøgningsskema

Fejl Mulige årsager Afhjælpning

Motor starter ikke a) Kondensator defekt

b) Ingen strøm i stikket
c) Kabel defekt
d) Kombienhed kontakt-stik defekt

e) Tilslutninger på motor eller konden-

sator har løsnet sig

f) Maskinen står i højt græs

g) Klippehuset er tilstoppet

Motorydelse aftager a) Græsset er for højt eller fugtigt

b) Klippehuset er tilstoppet
c) Kniv er slidt ned

Urent snit a) Kniv er slidt ned

b) Forkert klippehøjde

Vigtigt! Til beskyttelse af motoren er denne udstyret med en termoafbryder, som slår fra ved
overbelastning; efter en kort nedkølingsfase slår den til igen automatisk!

a) Få den efterset på et kundeservice-

værksted
b) Kontroller ledningen og sikringen
c) Kontroller ledning
d) Få den efterset på et kundeservice-

værksted
e) Få den efterset på et kundeservice-

værksted
f) Start på lavt græs eller overfl ader,

som allerede er; bearbejdede; om-

juster evt. klippehøjden
g) Rengør huset, så kniven kan bevæ-

ge sig frit
a) Omjuster klippehøjden

b) Rengør huset
c) Udskift kniven

a) Udskift eller slib kniven
b) Omjuster klippehøjden

- 56 -

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 57 -

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kilerem, kontaktkul
Forbrugsmateriale/ forbrugsdele* Kniv
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 58 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 59 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av skylten på maskinen
(se bild 12)

1 = Läs igenom bruksanvisningen före driftstart.
2 = Se till att inga andra personer fi nns i farozo-

nen!

3 = Varning! -Vass kniv- Dra ut stickkontakten från

stickuttaget innan du utför underhåll eller om
kabeln har skadats.

4 = Varning! Se till att nätkabeln inte ligger i när-

heten av kniven!

5 = Garanterad ljudeff ektnivå

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

Denna maskin får inte användas
av barn. Barn ska hållas under
uppsikt så att de inte använder
maskinen som leksak. Maskinen
får inte rengöras eller underhål­las av barn. Maskinen får inte
användas av personer med be­gränsad fysisk, sensorisk eller
mental förmåga, eller av perso­ner med bristfällig kunskap eller

erfarenhet, såvida inte en ansva­rig person håller uppsikt eller ger
instruktioner.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Övre skjutbygel

2. Undre skjutbygel

3. Utkastningslucka

4. Bärhandtag

5. Reglage för inställning av klippningshöjd

6. Gräsuppsamlare

7. Mängdindikering

8. Stickkontakt

9. Strömbrytare

10. Kabeldragavlastning

11. Hjul, baktill

12. Navkapslar

13. Vingmuttrar för skjutbygel

14. Sprintar

15. Distansbrickor för hjul

16. Kabelklämmor

17. Fästskruvar för skjutbygel

18. Distansbrickor för undre skjutbygel

19. Handtag till gräsuppsamlare

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

- 60 -

S

Fara!

4. Tekniska data

Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Elgräsklippare

•

Gräsuppsamlare

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Gräsklipparen är lämplig för privat bruk i hemma­eller koloniträdgårdar.

Gräsklippare vars årliga användning i regel inte
överstiger 50 timmar och som till övervägande del

Nätspänning ..........................220-240 V ~ 50 Hz

Eff ektförbrukning ................................... 1 800 W

Motorvarvtal ....................................... 3 300 min

Klippbredd .................................................43 cm

Inställning av klippningshöjd ..20-65 mm; 6 lägen

Gräsuppsamlarens volym .........................50 liter

Ljudtrycksnivå LpA ............................. 86,9 dB(A)

Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K
Ljudeff ektnivå L
Vibration vid stången a

............................................. 3 dB

pA

uppmätt ................ 95,7 dB(A)

WA

........................................ 0,65 dB

WA

garanterad .............. 96 dB(A)

WA

..................... 1,581 m/s

h

Osäkerhet K .............................................1,5 m/s

Skyddsklass .................................................. II/

Vikt ...........................................................12,2 kg

-1

2

2

쓑

används till gräsvård, dock ej till allmänna gröny­tor, parker, sportanläggningar eller inom lant- och
skogsbruk, defi nieras som gräsklippare avsedda
för privata hemma- och koloniträdgårdar.
Fara! På grund av olycksrisken får gräsklipparen

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

inte användas till att trimma buskar och häckar,
till att skära eller fi nfördela klätterväxter, till grä-
sklippning på tak eller i balkonglådor, till rengöring

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

(rensugning) av gångar eller som kompostkvarn
för fi nfördelning av kvistar och grenar från träd
och häckar. Dessutom får gräsklipparen inte

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

användas som motorhacka samt för att plana ut
ojämnheter i marken, t ex mullvadshögar.

Av säkerhetsskäl får gräsklipparen inte användas

Angivna bullervärden har mätts upp enligt en
standardiserad provningsmetod och kan använ­das om man vill jämföra olika elverktyg.

som drivaggregat för andra arbetsverktyg och
verktygssatser, såvida detta inte uttryckligen har
tillåtits av tillverkaren.

Angivna bullervärden kan även användas till en
preliminär bedömning av belastningen.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbe­tas, kan de bullervärden som uppstår under den
faktiska användningen av elverktyget avvika från
angivna värden.

Begränsa din arbetstid.

Ta hänsyn till alla moment under användningen
(t.ex. tider när elverktyget har slagits ifrån, och så­dana tider när det visserligen har slagits på, men
kör utan belastning).

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

- 61 -

S

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

Varning!

Denna maskin genererar ett elektromagnetiskt
fält under drift. Under vissa omständigheter kan
detta fält påverka aktiva eller passiva medicinska
implantat. För att reducera risken för allvarliga
eller dödliga personskador, rekommenderar vi att
personer med medicinska implantat kontaktar sin
läkare och tillverkaren av det medicinska implan­tatet innan maskinen används.

5. Före användning

Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.

Varning!
Dra alltid ut stickkontakten innan du gör någ­ra inställningar på maskinen.

Gräsklipparen levereras i demonterat skick. Innan
gräsklipparen får användas ska den kompletta
skjutbygeln, de bakre hjulen samt gräsuppsamla­ren monteras. Följ bruksanvisningen steg för steg
och orientera dig efter bilderna så att du monterar
samman maskinen på rätt sätt.

Montera hjulen (bild 3a och b)

Ta ett bakre hjul (bild 2/pos. 11) och skjut det på
axeln enligt beskrivningen i bild 3a. Sätt därefter
en distansbricka (bild 2/pos. 15) på axeln och
fäst med den bifogade sprinten (bild 2/pos. 14)
enligt beskrivningen i bild 3a. Tryck slutligen
fast navkapseln (bild 2/pos. 12) på hjulet enligt
beskrivningen i bild 3b. Gör på samma sätt på
andra sidan.

Montera skjutbygeln (bild 4 till 7)

Sätt in en av de undre skjutbyglarna (bild 2/pos.

2) på den avsedda skruven och fäst med en ving­mutter (bild 2/pos. 13) enligt beskrivningen i bild

4. Gör på samma sätt på den motsatta sidan. När
du monterar den övre skjutbygeln kan du välja
monteringshål (bild 5) och därmed bestämma
skjutbygelns höjd. Fäst därefter den övre skjutby­geln med den undre skjutbygeln enligt beskrivnin­gen i bild 6. Därefter kan motorledningen monte­ras på skjutbygeln med kabelklämmorna (bild 2/
pos. 16) (bild 7/pos. A).

Montera gräsuppsamlaren (se bild 8a och b)

Sätt in handtaget (bild 8a/pos. 19) i gräsupp­samlaren enligt beskrivningen i bild 8a. Slå ifrån
motorn och kontrollera att kniven inte längre rote­rar innan du hänger in gräsuppsamlaren. Lyft på
utkastningsluckan (bild 8b/pos. 3) med den ena
handen. Håll i gräsuppsamlarens handtag med
den andra handen och häng in uppifrån (bild 8b).

Mängdindikering på gräsuppsamlaren

Gräsuppsamlaren är försedd med en mängdindi­kering (bild 1/pos. 7). Denna öppnas av luftfl ödet
som genereras av gräsklipparen under drift. Om
luckan stängs till medan du klipper, är gräsupp­samlaren full och måste därefter tömmas. För
att mängdindikeringen ska fungera på avsett vis
måste öppningarna under luckan alltid vara rena
och kunna släppa igenom luft.

Ställa in klipphöjden
Obs!

Klipphöjden får endast ställas in om motorn står
stilla och nätkabeln har dragits ut.

Innan du börjar klippa, kontrollera att skärverkty­get inte är trubbigt och att monterings materialet
inte har skadats. Byt ut trubbiga och/eller skadade
skärverktyg så att obalans inte uppstår. Slå ifrån
motorn och dra ut nätkabeln innan du gör dessa
kontroller.

Ställ in klippningshöjden på följande sätt
(se bild 9):

1. Tryck in reglaget.

2. Ställ reglaget på avsedd klippningshöjd.

3. Släpp reglaget och kontrollera att det har
snäppt fast säkert i spärren.

- 62 -

S

Läsa av klippningshöjden

Klippningshöjden som kan ställas in på sex oli­ka lägen mellan 20 och 65 mm kan läsas av på
skalan.

Nätanslutning

Gräsklipparen kan anslutas till ett valfritt nätuttag
med 220-240 V växelspänning. Tänk dock på att
endast jordade stickuttag som är kopplade till en
ledningsskyddsbrytare för 16 A är tillåtna. Dessu­tom måste en jordfelsbrytare (RCD) med max.
30 mA vara installerad!

Nätkabel

Använd endast intakta anslutningskablar. Nätka­beln får inte vara hur lång som helst (max. 50 m)
eftersom det annars fi nns risk för att elmotorns
eff ekt reduceras. Nätkabeln till maskinen måste
uppvisa en ledningsarea på 3 x 1,5 mm². Isolerin­gen på nätkablar till gräsklippare skadas ofta.

Orsakerna kan bl a vara:

Skärskador om man kört över kabeln

•

Klämställen om kabeln lagts under dörrar och

•

fönster
Sprickor pga. åldrad isolering

•

Vikningar om kabeln fästs eller dragits olämp-

•

ligt

Nätkablarna måste åtminstone vara av typ
H05RN-F och uppvisa tre ledare. Typbetecknin­gen måste vara tryckt på nätkabeln till maskinen.
Köp endast nätkablar som uppvisar denna
märkning! Stickkontakterna och skarvuttagen
på nätkablar måste bestå av gummi och vara
sköljtäta. Nätkablarna får inte vara hur långa som
helst. Längre nätkablar kräver större ledningsa­rea. Kontrollera regelbundet om nätkablarna och
skarvsladdarna har skadats. Se till att strömför­sörjningen genom dessa kablar har slagits ifrån
innan du genomför denna kontroll. Linda av hela
nätkabeln. Kontrollera även om nätkabeln har
vikts vid införingsöppningar till stickkontakter och
skarvuttag.

6. Använda

Anslut stickkontakten (bild 1/pos. 8) till en för­längningskabel. Denna förlängningskabel måste
förses med en kabeldragavlastning enligt beskriv­ningen i bild 10.

Obs!

För att förhindra att gräsklipparen startar oavsikt­ligt, är den utrustad med en inkopplingsspärr (bild
10, pos. A) som måste tryckas in innan startspa­ken (bild 10, pos. B) kan tryckas in. Gräsklipparen
kopplas ifrån om du släpper startspaken. Slå till
och ifrån maskinen på detta sätt ett par gånger för
att kontrollera att din maskin fungerar rätt. Innan
du utför reparation eller underhåll på maskinen,
måste du kontrollera att kniven inte roterar och att
maskinen har skilts åt från elnätet.

Varning!

Öppna aldrig utkastningsluckan för att tömma
gräsuppsamlaren medan motorn fortfarande kör.
Den roterande kniven kan förorsaka personska­dor. Fäst alltid utkastningsluckan resp. gräsupp­samlaren noggrant. Slå alltid ifrån motorn innan
du tar bort gräsuppsamlaren. Beakta alltid avstån­det mellan knivkåpan och dig själv som bestäms
av styrstängerna. Var särskilt försiktig när du klip­per och ändrar körriktning på sluttningar och slän­ter. Se till att du alltid står stadigt, bär skor med
halkfria och profi lerade sulor samt långa byxor.
Använd alltid gräsklipparen i rät vinkel mot lutnin­gen, gå alltså inte uppför eller nedför slänten.
Av säkerhetsskäl får du inte använda gräsklippa­ren på slänter vars lutning överstiger 15 grader.
Var särskilt försiktig när du går baklänges och när
du drar gräsklipparen. Risk för att du snavar!

Instruktioner för korrekt gräsklippning

Vi rekommenderar att du kör överlappande banor
med gräsklipparen. Klipp alltid med vassa och
hela knivar så att grässtrån inte fransas ut, vilket
annars kan leda till att gräsmattan gulnar. För att
du ska få en fi n skärningsbild på gräsmattan mås-
te du gå i så raka banor som möjligt. Se till att ba­norna där du har klippt överlappar varandra med
ett par centimeter så att inga remsor står kvar.

Hur ofta du måste använda gräsklipparen är alltid
beroende av hur snabbt gräset växer. Under den
huvudsakliga växttiden (maj - juni) två gånger i
veckan, annars en gång i veckan. Ställ in klipp­höjden på 4-6 cm, så att gräset kan växa 4-5 cm
mellan varje klippning. Om gräset har blivit en

- 63 -

S

aning högre, bör du inte göra misstaget att genast
klippa ned det till normal höjd. Detta skadar gräs­mattan. Klipp aldrig bort mer än hälften av gräsets
höjd.

Håll gräsklipparens undersida ren och ta alltid
bort gräs som har fastnat. Avlagringar gör det svå­rare att starta maskinen, påverkar klippningskvali­teten och utkastningen.

Använd gräsklipparen i rät vinkel på sluttningar.
Man kan undvika att glida med gräsklipparen om
den hålls snett uppåt. Välj klipphöjd beroende på
aktuell gräshöjd. Gå fl era gånger med gräsklip-
paren så att maximalt 4 cm gräs klipps av varje
gång.

Slå alltid ifrån motorn innan du kontrollerar kniven.
Tänk på att kniven fortsätter att rotera ett par se­kunder efter att du har slagit ifrån motorn. Försök
aldrig att stoppa kniven. Kontrollera med regel­bundna mellanrum att kniven sitter fast ordentligt,
är i fullgott skick samt tillräckligt vass. Om detta
inte skulle vara fallet måste den slipas eller bytas
ut.

Om den roterande kniven slår emot ett föremål,
måste du slå ifrån gräsklipparen och vänta tills
kniven har stannat helt. Kontrollera därefter kni­vens och knivfästets skick. Om dessa har skadats
måste de bytas ut.

Lägg nätkabeln i ringar på marken framför stickut­taget. När du använder gräsklipparen måste du
utgå från stickuttaget eller kabeln och se till att
maskinkabeln alltid ligger inom det område som
du redan har klippt. I annat fall fi nns det risk för att
du kör över kabeln med gräsklipparen. Om du ser
att gräsrester ligger kvar på gräsmattan efter att
du klippt, är detta ett tecken på att gräsuppsamla­ren måste tömmas.

Obs!

Slå ifrån motorn och vänta tills kniven har stannat
helt innan du tar av gräsuppsamlaren.
För att ta av gräsuppsamlaren måste du lyfta upp
utkastningsluckan med den ena handen, och
med den andra handen lyfta av gräsuppsamlaren
med handtaget. Enligt beskrivningen i säker­hetsföreskrifterna kommer utkastningsluckan att
slå igen när gräsuppsamlaren tas av så att den
bakre utkastningsöppningen därefter är stängd.
Om gräsrester hänger kvar i öppningen, så är det
lämpligt att köra tillbaka gräsklipparen med unge­fär 1 m så att det ska gå lättare att starta maski-

nen. Om avlagringar av gammalt gräs fi nns kvar
i gräsklipparens kåpa och på arbets verktyget, får
detta inte tas bort med handen eller med fötterna.
Använd lämpliga hjälpmedel, t ex en handborste.
För att garantera att gräset samlas upp på avsett
vis, måste gräsuppsamlaren och särskilt nätet
rengöras från insidan efter användningen. Häng
endast in gräsuppsamlaren om motorn har slagits
ifrån och kniven har stannat. Lyft upp utkastnings­luckan med den ena handen, håll fast gräsupp­samlarens handtag med den andra handen och
häng därefter in från ovansidan.

7. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats mås­te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter­som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be­hörig elinstallatör.

- 64 -

S

8.3 Underhåll

Slitna eller skadade knivar, knivfästen och

•

bultar måste bytas ut satsvis av en behörig
fackman för att garantera att balansen bi­behålls.
Rengör inte gräsklipparen under rinnande

•

vatten, särskilt under högtryck. Se till att alla
fästdon (skruvar, muttrar osv) alltid är fast
åtdragna så att du kan använda gräsklipparen
utan risk för skador.
Kontrollera ofta om gräsuppsamlaren är sli-

•

ten.
Byt ut slitna eller skadade delar.

•

Förvara din gräsklippare i ett torrt utrymme.

•

För att garantera lång livslängd ska alla

•

skruvdelar samt hjul och axlar rengöras och
därefter oljas in.
Om du vårdar din gräsklippare i regelbundna

•

intervaller förbättras inte endast utrustnin­gens livslängd och prestanda, utan det blir
dessutom lättare att använda gräsklipparen
och resultatet blir bättre. Rengör om möjligt
gräsklipparen endast med en borste eller en
trasa. Använd inte lösningsmedel eller vatten
för att ta bort smuts.
Gräsklipparens kniv är den del som slits

•

mest. Kontrollera knivens skick i regelbundna
intervaller samt att den sitter fast ordentligt.
Om kniven är sliten måste den genast bytas
ut eller slipas. Om du märker av kraftiga vibra­tioner i gräsklipparen, betyder detta att kniven
är felaktigt balanserad eller har deformerats
av stötar. I sådana fall måste kniven repareras
eller bytas ut.
I maskinens inre finns inga delar som kräver

•

underhåll.

8.4 Byta ut kniven

Av säkerhetsskäl rekommenderar vi att du låter
en behörig fackman byta ut kniven. Obs! Bär
arbetshandskar! Använd endast originalknivar
eftersom det annars fi nns risk för att vissa funkti-
oner inte fungerar och att säkerheten inte längre
kan garanteras.

Byt ut kniven på följande sätt:

1. Lossa på fästskruven (se bild 11a).

2. Ta av kniven och byt ut den mot en ny.

3. Se till att monteringsriktningen stämmer
när du monterar in den nya kniven. Knivens
vingar ska skjuta in i motorrummet (se bild
11b). Fäststiften ska stämma överens med de
stansade öppningarna i kniven.

4. Dra därefter åt fästskruven med universalny­ckeln. Åtdragningsmomentet bör uppgå till ca
25 Nm.

Kontrollera gräsklipparens allmänna skick vid
säsongens slut och ta bort alla ansamlade rester.
Kontrollera tvunget gräsklipparens skick innan
du tar den i drift för första gången efter vinterup­pehållet. Kontakta vår kundtjänst om maskinen
behöver repareras. Använd endast originalreser­vdelar.

8.5 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

Reservkniv art.-nr.: 34.054.45

9. Skrotning och återvinning

som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 65 -

S

11. Felsökning

Störning Möjliga orsaker Åtgärder

Motorn startar ej a) Kondensatorn defekt

Motorns prestanda
avtar

Dålig klippningskva­litet

Varning! Motorn skyddas av en termobrytare som slår ifrån vid överbelastning och som auto­matiskt kopplas in på nytt efter en kort avkylningspaus!

b) Ingen ström i stick-kontakten
c) Kabeln defekt
d) Brytar- och kontaktenhet defekt
e) Anslutningarna vid motorn eller

kondensatorn har lossnat

f) Maskinen står i alltför högt gräs

g) Gräsklipparens kåpa är tilltäppt

a) För högt eller fuktigt gräs
b) Gräsklipparens kåpa är tilltäppt
c) Kniven är nedsliten

a) Kniven är sliten
b) Fel klipphöjd

a) Åtgärdas av kund-tjänstverkstad
b) Kontrollera kabeln och säkringen
c) Kontrollera
d) Åtgärdas av kund-tjänstverkstad
e) Åtgärdas av kund-tjänstverkstad

f) Starta på lågt gräs eller på ytor som

redan klippts; Ändra ev. på klipphöj­den

g) Rengör kåpan så att kniven kan

rotera fritt

a) Korrigera klipphöjden
b) Rengör kåpan
c) Byt ut kniven

a) Byt ut eller slipa kniven
b) Korrigera klipphöjden

- 66 -

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 67 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kilrem, kolborstar
Förbrukningsmaterial/förbrukningsdelar* Kniv
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 68 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 69 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení informačního štítku na přístroji
(viz obr. 12)

1 = Před uvedením do provozu přečíst návod k

obsluze.

2 = Třetí osoby nepouštět do oblasti nebezpečí!
3 = Pozor! - Ostré nože - vytáhnout síťovou

zástrčku před údržbářskými pracemi nebo
při poškození napájecího vedení! Nože se po
vypnutí motoru otáčejí!

4 = Pozor, napájecí kabel nedávat do blízkosti

řezných nástrojů!

5 = Zaručená hladina akustického výkonu

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

Tento přístroj nesmějí používat
děti. Děti by měly být pod dohle­dem, aby si nehrály s přístrojem.
Děti nesmějí provádět čištění
a údržbu přístroje. Přístroj
nesmějí používat osoby se
sníženými fyzickými, smyslovými
nebo duševními schopnostmi
nebo osoby s nedostatečnými

zkušenostmi a vědomostmi,
pokud tyto osoby nebudou pod
dohledem nebo pod vedením
zodpovědné osoby.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1. Horní vodicí rukojeť

2. Spodní vodicí rukojeť

3. Vyhazovací klapka

4. Držadlo

5. Páčka pro přestavení výšky sekání

6. Sběrací koš

7. Indikace naplnění

8. Síťová zástrčka

9. Za-/Vypínač

10. Odlehčení od tahu

11. Kolečka, vzadu

12. Kryty koleček

13. Křídlové matice vodicí rukojeti

14. Závlačky

15. Podložky pro kolečka

16. Svorky pro upevnění kabelu

17. Upevňovací šrouby rukojeti

18. Podložky dolní vodicí rukojeti

19. Rukojeť sběracího koše

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

- 70 -

CZ

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Elektrická sekačka

•

Sběrací koš na trávu

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Sekačka je vhodná pro soukromé používání na
zahradách u domů a chat.

Za sekačky pro soukromé zahrady u domů a
chat jsou považovány ty, jejichž roční používání
většinou nepřesahuje 50 hodin a které jsou
používány především pro péči o trávníky
nebo travnaté plochy, ne ovšem ve veřejných
zařízeních, parcích, sportovištích, jako též v
zemědělství a lesnictví.

Pozor! Z důvodů tělesného ohrožení uživatele
nesmí být sekačka používána k vyžínání keřů,
živých plotů a křoví, k stříhání a drcení popína­vých rostlin nebo stříhání trávníku ozeleněných
střech nebo balkonových truhlíků a k čištění
(vysávání) chodníků a jako drtič na drcení
odřezků stromů a živých plotů. Dále nesmí být
sekačka používána jako motorová plečka a na za­rovnávání půdních nerovností, jako např. krtin.

Z bezpečnostních důvodů nesmí být sekačka
používána jako hnací agregát pro jiné nástroje a
sady nástrojů všeho druhu, ledaže by byly výrob­cem vysloveně schváleny.

4. Technická data

Síťové napětí: ..........................220-240 V ~ 50Hz

Příkon: ................................................... 1 800 W

Otáčky motoru: ....................................3300 min

Šířka záběru: ..............................................43 cm

Nastavení výšky sekání: ...20–65 mm; 6 stupňové

Objem sběracího koše na trávu: ..................50 litr

Hladina akustického tlaku LpA: ........... 86,9 dB(A)

Nejistota K
Měřená hladina akustického

výkonu L
Nejistota K
Zaručená hladina akustického

výkonu L
Vibrace na rukojeti a

Nejistota K: ..............................................1,5 m/s

Třída ochrany: ..............................................II /

Hmotnost: ................................................12,2 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Udané emisní hodnoty hluku byly změřeny podle
normovaného zkušebního postupu a lze je použít
pro srovnání elektrického nástroje s jiným elekt­rickým nástrojem.

Udané emisní hodnoty hluku mohou být využity
také pro předběžný odhad zatížení.

: ............................................... 3 dB

pA

: ........................................ 95,7 dB(A)

WA

: ......................................... 0,65 dB

WA

: ........................................... 96 dB(A)

WA

: ......................... 1,581 m/s

h

-1

2

2

쓑

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

Varování:

Emise hluku se mohou během skutečného
používání elektrického nářadí lišit od udaných
hodnot, protože závisejí na způsobu používání
elektrického nářadí, zejména na tom, jaký druh
obrobku se zpracovává.

Omezte pracovní dobu!

Přitom je třeba zohlednit všechny části pra­covního cyklu (například doby, ve kterých je
elektrický přístroj vypnut, a takové, ve kterých je
přístroj zapnutý, ale běží bez zatížení).

- 71 -

CZ

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

Varování!

Tento přístroj produkuje během provozu elekt­romagnetické pole. Toto pole může za určitých
okolností ovlivňovat aktivní nebo pasivní
lékařské implantáty. Aby se zabránilo vážným
nebo smrtelným poraněním, doporučujeme
osobám s lékařskými implantáty konzultovat
před používáním přístroje svého lékaře a výrobce
lékařského implantátu.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo­vém štítku souhlasí s údaji sítě.

Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.

Sekačka je při expedici demontována. Kompletní
rukojeť a sběrací koš musí být před použitím
sekačky namontovány. Dodržujte návod k obsluze
krok za krokem a orientujte se podle obrázků, aby
pro Vás byla montáž jednoduchá.

Montáž koleček (obr. 3a, b)

Vezměte zadní kolečko (obr. 2/pol. 11) a nasuňte
ho na osu tak, jak je znázorněno na obrázku 3a.
Poté ještě nasuňte podložku (obr. 2/pol. 15) na
osu a vše upevněte pomocí přiložené závlačky
(obr. 2/pol. 14) tak, jak je znázorněno na obr. 3a.

Nakonec na kolečko natlačte kryt kolečka (obr.
2/pol. 12) tak, jak je znázorněno na obrázku 3b.
Na druhé straně sekačky postupujte stejným
způsobem.

Montáž vodicí rukojeti (obr. 4 až 7)

Dolní vodicí rukojeť (obr. 2/pol. 2) zasuňte
na k tomu určený šroub a upevněte vše po­mocí křídlové matice (obr. 2/pol.13) tak, jak je
znázorněno na obrázku. Na druhé straně postu­pujte analogicky. Při montáži horní vodicí rukojeti
můžete výběrem upevňovacího otvoru (obr. 5)
určit výšku vodicí rukojeti. Poté spojte horní
vodicí rukojeť s dolní vodicí rukojetí tak, jak je
znázorněno na obrázku 6. Nyní můžete pomocí
kabelových kabelových držáků (obr. 2/pol. 6)
upevnit na vodicí rukojeť kabeláž motoru (obr. 7/
pol. A).

Montáž sběracího koše (viz obr. 8a, b)

Rukojeť sběracího koše (obr. 8a/pol. 19) zasuňte
do sběracího koše tak, jak je znázorněno na
obrázku 8a. Při zavěšení sběracího koše musí
být motor vypnut a nůž se nesmí otáčet. Vyha­zovací klapku (obr. 8/pol. 3) zvedněte jednou
rukou. Druhou rukou uchopte sběrací koš držet za
rukojeť a shora ho zavěste (obr. 8b).

Indikace stavu naplnění sběracího zařízení
Sběrací zařízení je vybaveno indikací stavu
naplnění (obr. 1/pol. 7). Ta se otevře proudem
vzduchu, který sekačka za provozu produkuje.
Pokud klapka během sekání zaklapne, je sběrací
zařízení plné a mělo by být vyprázdněno. Pro bez-
vadnou funkci indikace stavu naplnění musí být
otvory pod klapkou vždy čisté a propustné.

Nastavení výšky sekání
Pozor!

Nastavení výšky sekání provádět pouze při vyp­nutém motoru a vytaženém síťovém kabelu.

Než začnete se sekáním, zkontrolujte, zda nejsou
řezné nástroje tupé a upevňovací prostředky
poškozeny. Tupé a/nebo poškozené řezné nást­roje vyměňte, aby nedošlo k nevyvážení. Při
této kontrole vypnout motor a vytáhnout síťovou
zástrčku.

Nastavení výšky sekání musí být provedeno
následovně (viz obr. 9):

1. Páku zmáčkněte směrem dovnitř.

2. Páčku nastavit na požadovanou výšku
sekání.

- 72 -

CZ

3. Pustit páčku a zkontrolovat její bezpečné
upevnění v aretaci.

Odečtení výšky sekání

Výška sekání musí být nastavena v 6 stupních od
20 do 65 mm a může být odečtena na stupnici.

Elektrická přípojka

Sekačka může být připojena na každou zásuvku
(220-240 V, střídavý proud). Přípustná je ovšem
pouze zásuvka s ochranným kolíkem, k jejímuž
jištění je třeba jistič vedení pro 16 A. Kromě toho
musí být předřazen ochranný vypínač proti chyb­nému proudu (RCD) s max. 30 mA!

Napájecí vedení přístroje

Používejte prosím pouze nepoškozená napájecí
vedení. Napájecí vedení přístroje nesmí být
libovolně dlouhá (max. 50 m), protože je jinak
snížen výkon elektromotoru. Napájecí vedení
přístroje musí mít průřez 3 x 1,5 mm2. Na
napájecích vedeních sekaček vznikají obzvlášť
často škody izolace.

Příčiny toho jsou mimo jiné:

řezná místa způsobená přejetím vedení

•

promáčklá místa, pokud napájecí vedení

•

přístroje vede pod dveřmi nebo skrz okna
trhliny způsobené stárnutím izolace

•

zalomená místa způsobená neodborným

•

upevněním nebo vedením napájecího vedení
přístroje.

Napájecí vedení musejí být minimálně typu
H05RN-F a 3žílová. Natisknuté typové označení
na napájecím vedení je předepsáno. Kupujte pou­ze napájecí vedení s označením! Zástrčky a zá­suvky na napájecích vedeních musejí být z pryže
a být chráněné proti stříkající vodě. Napájecí ve­dení nesmějí být libovolně dlouhá. Delší napájecí
vedení vyžadují větší průřezy vodičů. Napájecí
vedení a spojovací vedení musí být pravidelně
kontrolována, zda nejsou poškozena. Dbejte
na to, aby byla vedení během kontroly vypnuta.
Napájecí vedení celé odviňte. Překontrolujte také
zavedení napájecích vedení na zástrčkách a zá­suvkách, zda nevykazují zlomy.

6. Obsluha

Spojte síťovou zástrčku (obr. 1/pol. 8) s
prodlužovacím kabelem. Prodlužovací kabel musí
být zajištěn odlehčením od tahu kabelu tak, jak je
znázorněno na obr. 10.

Pozor!

Aby se zabránilo nechtěnému zapnutí, je sekačka
vybavena blokováním zapnutí (obr. 10/pol. A), kte­ré musí být zmáčknuto, než může být zmáčknuta
spínací páčka (obr. 10/pol. B). Pokud je spínací
páčka uvolněna, sekačka se vypne. Proveďte ten­to proces několikrát, abyste si byli jisti, že přístroj
správně pracuje. Před začátkem opravárenských
nebo údržbářských prací na přístroji se musíte
přesvědčit, že se nůž netočí a přístroj je odpojen
od sítě.

Varování! Nikdy neotvírejte vyhazovací klap­ku, když je vyprazdňováno sběrací zařízení a
motor ještě běží. Rotující nůž může způsobit
zranění.

Vždy pečlivě upevněte vyhazovací klapku resp.
sb

ěrací koš na trávu. Při odstraňování nejdříve

vypnout motor.

Musí být vždy dodržována bezpečnostní vz­dálenost mezi krytem nože a uživatelem daná
vodicími rukojeťmi. Při sekání a změnách směru
jízdy na stráních a svazích je nutno dávat obzvlášť
pozor. Dbejte na bezpečný postoj, noste boty
s neklouzavou, profi lovou podrážkou a dlouhé
kalhoty.

Sekejte vždy příčně ke svahu. Na svazích se sklo­nem přes 15 stupňů nesmí být z bezpečnostních
důvodů sekáno.

Obzvláštní pozor dávejte při jízdě zpět a při tažení
sekačky. Nebezpečí klopýtnutí!

Pokyny ke správnému sekání

Při sekání doporučujeme přesahující pracovní
postup.
Sekat pouze s ostrými, bezvadnými noži, aby se
stébla trávy netřepila a trávník nesežloutnul.
Na dosažení čistého výsledku práce je třeba
vodit sekačku pokud možno v rovných pásech.
Přitom by se tyto pásy měly vždy o pár centimetrů
překrývat, aby nezůstaly viditelné pruhy.

- 73 -

CZ

Jak často by se mělo kosit, závisí zásadně
na rychlosti růstu trávy. V době hlavního růstu
(květen - červen) dvakrát týdně, jinak jednou
týdně. Výška sekání by měla ležet mezi 4 - 6 cm
a růst k dalšímu sekání by měl činit 4 - 5 cm. Po­kud byl trávník jednou o něco delší, neměli byste
potom udělat tu chybu a osekat ho ihned na nor­mální výšku. To trávníku škodí. Nesekejte potom
více jak polovinu výšky trávy.
Spodní stranu tělesa sekačky udržovat čistou a
bezpodmínečně odstraňovat travní usazeniny.
Usazeniny ztěžují startování a snižují kvalitu
sekání a vyhazování trávy.

Na svazích je třeba sekat příčně ke svahu.
Šikmým postavením směrem nahoru se dá zabrá­nit sklouznutí sekačky.

Zvolte výšku sekání podle skutečné délky
trávníku. Proveďte více záběrů tak, že budou
odstraněny maximálně 4 cm trávy najednou.

Před prováděním jakýchkoliv kontrol nože
odstavit motor. Pamatujte na to, že se nůž po
vypnutí motoru ještě několik vteřin otáčí! Nikdy
nezkoušejte nůž zastavit. Pravidelně kontrolujte,
zda je nůž správně upevněn, v dobrém stavu a
dobře nabroušen. V opačném případě, nabrou­sit nebo vyměnit. Pokud rotující nůž narazí na
nějaký předmět, sekačku zastavit a vyčkat, až
se nůž úplně zastaví. Poté zkontrolujte stav nože
a držáku nože. Pokud jsou poškozeny, musí být
vyměněny.
Položte používané napájecí vedení přístroje v
podobě smyčky na zem před použitou zásuvku.
Sekejte směrem pryč od zásuvky resp. od kabelu
a dbejte na to, aby napájecí vedení přístroje vždy
leželo na již posekané části trávníku, aby nebylo
sekačkou přejeto.

Jakmile během sekání zůstávají na trávníku ležet
zbytky trávy, musí být vyprázdněn sběrací koš.
Pozor! Před sejmutím sběracího koše zastavit
motor a vyčkat zastavení řezného nástroje.

Na sejmutí sběracího koše jednou rukou nadz­vednout vyhazovací klapku, druhou rukou vyjmout
sběrací koš na nosné rukojeti. Podle odpovída­jících bezpečnostních předpisů zapadne vyhazo­vací klapka při vyvěšení sběracího koše a uzavře
zadní vyhazovací otvor. Pokud při tom zůstanou
v otvoru zachyceny zbytky trávy, je pro lehčí
spuštění motoru vhodné popojet se sekačkou
zhruba o 1 m dozadu.

Zbytky osekaného materiálu v tělese sekačky
a na pracovním nástroji neodstraňujte rukama
nebo nohama, ale vhodnými pomůckami, např.
kartáčem nebo košťátkem.

Aby bylo zaručeno dobré nashromáždění trávy,
musí být sběrací koš, a obzvlášť síť, po použití
zevnitř vyčištěn.

Sběrací koš zavěsit pouze při vypnutém motoru a
zastaveném řezacím nástroji.

Vyhazovací klapku jednou rukou nadzvednout a
druhou rukou sběrací koš držet na rukojeti a shora
zavěsit.

7. Výměna síťového napájecího
vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.

8. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

- 74 -

CZ

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.

8.3 Údržba

Opotřebované nebo poškozené nože, držák

•

nože a čep je třeba vyměnit v celé sadě auto­rizovaným odborníkem, aby bylo zachováno
vyvážení.
Sekačka nesmí být čištěna pod tekoucí vo-

•

dou, obzvlášť ne pod tlakem. Postarejte se
o to, aby všechny upevňovací prvky (šrouby,
matice atd.) byly vždy pevně utaženy a Vy tak
mohli se sekačkou bezpečně pracovat.
Kontrolujte často zařízení na zachytávání

•

trávy, zda nevykazuje známky opotřebení.
Vyměňte opotřebené nebo poškozené díly.

•

Uložte Vaši sekačku v suché místnosti.

•

Z důvodu dlouhé životnosti by měly být

•

všechny šroubované součástky, jako kola a
osy, vyčištěny a následně naolejovány.
Pravidelná péče o sekačku zajistí nejen

•

její dlouhou životnost a výkonnost, ale
přispívá také k pečlivému a jednoduchému
sekání Vašeho trávníku. Čistěte sekačku
pokud možno kartáčem nebo hadrem. Na
odstraňování nečistot nepoužívejte žádná
rozpouštědla nebo vodu.

Součástka, která je nejvíce vystavena

•

opotřebování, je nůž. Pravidelně kontrolujte
stav nože a jeho upevnění. Pokud je nůž
opotřebovaný, musí být ihned vyměněn nebo
nabroušen. Pokud by se měly vyskytnout
nadměrné vibrace sekačky, znamená to, že
nůž není správně vyvážen nebo byl deformo­ván nárazy. V tomto případě musí být opraven
nebo vyměněn.
Uvnitř přístroje se nevyskytují žádné další díly

•

vyžadující údržbu.

8.4 Výměna nože

Z bezpečnostních důvodů doporučujeme, aby
výměnu nože provedl autorizovaný odborník.
Pozor! Nosit pracovní rukavice! Používejte pouze
originální nože, protože jinak není zaručena funk­ce a bezpečnost.

prostoru motoru (viz obr. 11b). Upínací trny
musí souhlasit s otvory v noži.

4. Upevňovací šrouby nakonec opět utáhněte

univerzálním klíčem. Utahovací moment by
měl činit cca 25 Nm.

Na konci sezóny proveďte všeobecnou kontrolu
sekačky a odstraňte všechny nahromaděné
zbytky. Před každým začátkem sezóny
bezpodmínečně překontrolujte stav nože. S
opravami se obraťte na náš zákaznický servis.
Používejte pouze originální náhradní díly.

8.5 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

Náhradní nůž, art. č.: 34.054.45

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

Při výměně nože postupujte prosím následovně:

1. Povolte upevňovací šroub (viz obr. 11a).

2. Vyjměte nůž a nahraďte ho novým.

3. Při montáži nového nože dbejte na směr
montáže nože. Křídla nože musí vyčnívat do

- 75 -

CZ

11. Plán vyhledávání chyb

Chyba Možná příčina Odstranění

Motor nenaskočí a) Defektní kondenzátor

b) Žádný proud v zástrčce
c) Kabel defektní
d) Kombinace vypínač-zástrčka
defektní
e) Přípojky na motoru nebo
kondenzátoru uvolněny
f) Přístroj stojí ve vysoké trávě

g) Těleso sekačky ucpané

Klesá výkon motoru a) Moc vysoká nebo vlhká tráva

b) Těleso sekačky ucpané
c) Nůž silně opotřebován

Nečisté sekání a) Nože opotřebovány

b) Chybná výška sekání

a) Zákaznický ser vis
b) Vedení a pojistky překontrolovat
c) Překontrolovat
d) Zákaznický servis

e) Zákaznický servis

f) Nastartovat v nízké trávě nebo

na již posekaných plochách;
eventuelně změnit výšku sekání

g) Těleso vyčistit, aby nůž volně běžel
a) Upravit výšku sekání

b) Těleso vyčistit
c) Nůž vyměni

a) Nůž vyměnit nebo nabrousit
b) Upravit výšku sekání

Pozor! Na ochranu motoru je tento vybaven tepelným spínačem, který p
krátké přestávce na ochlazení opět automaticky zapne!

ři přetížení vypne a po

- 76 -

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 77 -

CZ

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, uhlíkové kartáčky
Spotřební materiál/spotřební díly* Nůž
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 78 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 79 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie výstražného štítku na prístroji
(pozri obr. 12)

1 = Pred uvedením do prevádzky si prečítajte ná-

vod na obsluhu

2= Udržujte bezpečnú vzdialenosť od iných

osôb!

3= Pozor! -Ostré strihacie nože- pred

údržbovými prácami a v prípade poškodenia
vedenia vytiahnite zástrčku zo siete.

4= Pozor, zabráňte aby sa dostal prípojný kábel

do kontaktu so strihacím ústrojenstvom!

5= Zaručená hladina akustického výkonu

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

Tento prístroj nesmie byť
používaný deťmi. Deti by mali
byť pod dozorom, aby sa ne-
mohli s prístrojom hrať. Deti
nesmú vykonávať čistenie ani
údržbu prístroja. Tento prístroj
nesmie byť používaný osoba-

mi so zníženými fyzickými,
zmyslovými alebo psychickými
schopnosťami ani osobami s
nedostatočnými vedomosťami
alebo skúsenosťami, pokiaľ tie­to osoby nebudú pod dozorom
alebo pod vedením zodpovednej
osoby.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1/2)

1. Horné posuvné držadlo

2. Dolné posuvné držadlo

3. Vyhadzovacia klapka

4. Nosná rukoväť

5. Páčka pre nastavenie výšky rezu

6. Zachytávací kôš

7. Ukazovateľ stavu naplnenia

8. Elektrická zástrčka

9. Vypínač zap/vyp

10. Odľahčenie káblového ťahu

11. Zadné kolesá

12. Kolesové krytky

13. Krídlové matice pre posuvné držadlo

14. Závlačky

15. Podložky pre kolesá

16. Svorky na upevňovanie káblov

17. Upevňovacie skrutky pre posuvné držadlo

18. Podložky pre spodné posuvné držadlo

19. Rukoväť zachytávacieho koša

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.

- 80 -

SK

Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Elektrická kosačka

•

Zachytávací kôš na trávu

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Kosačka je určená pre súkromné používanie v
domácej záhrade a rekreačných záhradách.

Za kosačku pre súkromné použitie v domá­cich a rekreačných záhradách sa považujú
také kosačky, ktorých ročné použitie spravidla
neprekračuje 50 hodín a ktoré sa používajú na
ošetrovanie trávnatých plôch alebo trávnikov, nie
však na verejných priestranstvách, v parkoch, na
športoviskách ani v poľnohospodárstve a lesnom
hospodárstve.

Pozor! Kvôli telesnému ohrozeniu používateľa sa
nesmie kosačka trávnika používať na zastriho­vanie krovín, živých plotov a kríkov, na rezanie a
drvenie pergolových porastov alebo na kosenie
trávnika na strešných porastoch alebo balkó­nových kvetináčoch a na čistenie (odsávanie)
chodníkov a ani ako drvička na drvenie vetiev a
konárov stromov a zo živého plota. Ďalej nesmie
byť kosačka používaná ako motorová plečka
ani na vyrovnávanie nerovností pôdy, ako napr.
krtincov.

Z bezpečnostných dôvodov nesmie byť kosačka
trávnika používaná ako hnací agregát pre iné pra­covné nástroje alebo akékoľvek nástrojové sady,
iba ak sú tieto výslovne povolené a schválené
výrobcom.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ/obsluhu­júca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové napätie: .....................220-240 V ~ 50 Hz

Príkon: ..................................................... 1800 W

Otáčky motora: ....................................3300 min

Šírka rezu: ..................................................43 cm

Nastavenie výšky rezu: ....20-65 mm; 6-stupňové

Objem koša na zachytávanie trávy: ......... 50 litrov

Hladina akustického tlaku LpA: ............ 86,9 dB(A)

Faktor neistoty K
Hladina akustického

výkonu nameraná L
Faktor neistoty K
Hladina akustického

výkonu garantovaná L
Vibrácia na držadle a

Faktor neistoty K: ....................................1,5 m/s

Trieda ochrany: .............................................II /

Hmotnosť: ................................................12,2 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Uvedené emisné hodnoty hluku boli namerané
podľa normovaného skúšobného postupu a môžu
sa použiť na porovnanie elektrického prístroja s
inými prístrojmi.

Uvedené celkové emisné hodnoty hluku sa môžu
taktiež použiť s cieľom predbežného posúdenia
zaťaženia.

: ....................................... 3 dB

pA

: ........................ 95,7 dB(A)

WA

: ................................. 0,65 dB

WA

: ....................... 96 dB(A)

WA

: ........................1,581 m/s

h

쓑

-1

2

2

- 81 -

SK

Varovanie:

Emisie hluku sa môžu počas skutočného
používania elektrického prístroja líšiť od uve­dených hodnôt, v závislosti od príslušného spô­sobu, akým sa elektrický prístroj bude používať,
predovšetkým o to, aký druh obrobku sa obrába.

Obmedzte Vašu pracovnú dobu!

Pritom sa musia zohľadniť všetky časti prevádz­kového cyklu (napríklad čas, počas ktorého je
elektrický prístroj vypnutý, ako aj čas, počas kto­rého je síce zapnutý, ale beží bez záťaže).

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

Výstraha!

Tento prístroj vytvára behom prevádzky elekt­romagnetické pole. Toto pole môže v určitých
prípadoch ovplyvňovať aktívne alebo pasív­ne medicínske implantáty. Aby sa znížilo
nebezpečenstvo vážnych alebo smrteľných
zranení, odporúčame osobám s medicínskymi
implantátmi konzultovať pred používaním prístroja
svojho lekára a výrobcu medicínskeho implantátu.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla­sia s údajmi elektrickej siete.

Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.

Kosačka je pri zakúpení v demontovanom stave.
Pred použitím kosačky sa musí namontovať kom­pletné posuvné držadlo, zadné kolesá a zachytá­vací kôš. Postupujte podľa návodu na obsluhu po
jednotlivých krokoch a orientujte sa podľa obráz­kov, aby bola montáž pre Vás jednoduchšia.

Montáž kolies (obr. 3a a 3b)

Vezmite jedno zadné koleso (obr. 2/pol. 11) a
nasuňte ho na os podľa zobrazenia na obr. 3a.
Následne na os založte ešte podložku (obr. 2/
pol. 15) a všetko upevnite pomocou priloženej
závlačky (obr. 2/pol. 14) podľa znázornenia na
obr. 3a. Nakoniec zatlačte kolesovú krytku (obr. 2/
pol. 12) na koleso podľa znázornenia na obr. 3b.
Na opačnej strane postupujte rovnako.

Montáž posuvného držadla (obr. 4 až 7)

Nasuňte jedno dolné posuvné držadlo (obr. 2/pol.

2) na príslušnú skrutku a upevnite ho pomocou
krídlovej matice (obr. 2/pol. 13) podľa znázornenia
na obr. 4. Na druhej strane postupujte analogicky.
Pri montáži horného posuvného držadla môžete
výberom upevňovacieho otvoru (obr. 5) určiť
výšku posuvného držadla. Následne pripevnite
horné posuvné držadlo na dolné posuvné držadlo
podľa znázornenia na obr. 6. Teraz môžete pomo­cou káblových viazačov (obr. 2/pol. 16) pripevniť
motorové vedenie na posuvnom držadle (obr. 7/
pol. A).

Montáž zachytávacieho koša
(pozri obr. 8a a 8b)

Zasuňte rukoväť zachytávacieho koša (obr. 8a/
pol. 19) do zachytávacieho koša podľa znázor­nenia na obr. 8a. Pri zavesovaní zachytávacieho
koša musí byť motor vypnutý a strihací nôž sa
nesmie točiť. Jednou rukou nadvihnúť vyhadzova­ciu klapku (obr. 8b/pol. 3). Druhou rukou pridržať
zachytávací kôš za rukoväť a zavesiť pohybom
zhora (obr. 8b).

- 82 -

SK

Ukazovateľ stavu naplnenia zachytávacieho
ústrojenstva

Zachytávacie ústrojenstvo je vybavené
ukazovateľom stavu naplnenia (obr. 1/pol. 7).
Otvára sa prúdom vzduchu, ktorý vytvorí kosačka
v prevádzke. Pokiaľ klapka počas prevádzky
zaklapne, znamená to, že je zachytávacie ústro­jenstvo plné a malo by sa vyprázdniť. Za účelom
bezchybnej funkcie ukazovateľa stavu naplnenia
musia byť otvory pod klapkou vždy čisté a prie­pustné.

Prestavenie výšky rezu
Výstraha!

Nastavovanie výšky rezu sa smie vykonávať len
s vypnutým motorom a odpojeným sieťovým
káblom.

Pred tým, než začnete s kosením, skontrolujte,
či nie je strihacie ústrojenstvo tupé a nie sú
poškodené upevňovacie prostriedky. Tupé a / ale­bo poškodené strihacie ústrojenstvo je potrebné
vymeniť, aby nedošlo ku vzniku nevyváženosti.
Pri tejto kontrole je potrebné vypnúť motor a
vytiahnuť kábel zo siete.

Nastavovanie výšky rezu sa musí uskutočniť nas­ledujúcim spôsobom (pozri obr. 9):

1. Zatlačiť páčku smerom dovnútra.

2. Nastaviť páčku na požadovanú výšku rezu.

3. Pustiť páčku a skontrolovať jej bezpečné usa-
denie v aretácii.

Odčítanie výšky rezu

Výška rezu sa môže nastaviť v rozmedzí
20-65 mm v 6 stupňoch a môže sa odčítať na
stupnici.

Elektrická prípojka

Kosačka môže byť zapojená na každú bežnú
elektrickú zásuvku 220-240 voltov strieda­vého prúdu. Prípustná je však len zásuvka s
ochranným kontaktom, ktorá je zapojená na elekt­rickú poistku s hodnotou 16 A. Okrem toho by mal
byť k dispozícii predradený ochranný elektrický
spínač (RCD) s max. 30 mA!

Prípojné vedenie prístroja

Používajte s prístrojom len také prípojné vedenia,
ktoré nie sú poškodené. Prípojné vedenie prístro­ja nesmie byť ľubovoľne dlhé (max.
50 m), pretože sa v opačnom prípade znižuje
výkon elektromotora. Prípojné vedenie prístroja
musí mať prierez s veľkosťou 3 x 1,5 mm². Na
prípojných vedeniach kosačky vznikajú obzvlášť

často poškodenia izolácie.

Dôvody toho sú medzi iným:

Prerezané miesta kvôli prejazdu vedenia.

•

Pomliaždené miesta, keď sa prípojné vedenie

•

vedie popod dvere alebo cez okná.
Trhliny kvôli zostarnutiu izolácie.

•

Prehnuté miesta kvôli nesprávnemu upevne-

•

niu alebo vedeniu prípojného vedenia prístro­ja.

Prípojné vedenia prístroja musia byť minimálne
typu H05RN-F a 3-žilové. Na prípojnom vedení
prístroja sa musí nachádzať normovaný nápis s
typovým označením. Kupujte len prípojné vedenia
s príslušným označením! Zástrčky a spojkové
zásuvky na prípojných vedeniach prístroja musia
byť v gumovom vyhotovení a musia byť odolné
voči vode. Prípojné vedenia prístroja nesmú
byť ľubovoľne dlhé. Dlhšie prípojné vedenia si
vyžadujú väčšie priemery vodičov. Elektrické prí­pojné vedenia a spájajúce vedenia musia byť pra­videlne kontrolované, či nie sú poškodené. Dbajte
na to, aby boli vedenia počas kontroly odpojené.
Prípojné vedenie prístroja musíte celkom rozvinúť.
Preskúšajte tiež vstupné časti prípojného vedenia
prístroja, či sa na zástrčkách a spojkových zásuv­kách nenachádzajú zalomené miesta.

6. Obsluha

Spojte sieťovú zástrčku (obr. 1 / pol. 8) s
predlžovacím káblom. Predlžovací kábel musí byť
zabezpečený v káblovom držiaku na odľahčenie
ťahu podľa obr. 10.

Pozor!

Aby ste zabránili samovoľnému zapnutiu prístroja,
je kosačka vybavená blokovaním zapnutia (obr.
10 / pol. A), ktoré musí byť stlačené pred tým,
než je možné stlačiť spínaciu páku (obr. 10 / pol.
B). Keď pustíte spínaciu páku, tak sa kosačka
automaticky vypne. Vyskúšajte tento proces vypí­nania niekoľkokrát, aby ste sa presvedčili, že Váš
prístroj funguje správne. Pred tým, než budete na
prístroji vykonávať opravy alebo údržbové práce,
musíte sa presvedčiť o tom, že sa nôž netočí a že
je prístroj odpojený zo siete.

Výstraha! V žiadnom prípade neotvárajte
vyhadzovaciu klapku počas vyprázdňovania
zachytávacieho ústrojenstva a pokiaľ motor
beží. Rotujúci nôž môže viesť k zraneniam.

- 83 -

SK

Vyhadzovaciu klapku resp. zachytávací kôš na
trávu vždy starostlivo upevnite. Pri odstraňovaní je
potrebné vypnúť motor.

Bezpečnostný odstup medzi krytom noža a
obsluhujúcou osobou determinovaný vodiacim
držadlom sa musí vždy dodržiavať. Pri kosení a
zmene smeru pohybu na svahoch a plochách
so sklonom je potrebná zvýšená opatrnosť.
Dbajte na bezpečný postoj, používajte obuv z
protišmykovými, profi lovanými podrážkami a dlhé
nohavice.

Koste vždy kolmo na svah. Svahy so sklo­nom vyšším ako 15 stupňov nesmú byť z
bezpečnostných dôvodov kosené pomocou tejto
kosačky.

Pri pohybe späť a pri ťahaní kosačky sme­rom vzad je potrebná zvýšená opatrnosť.
Nebezpečenstvo zakopnutia!

Pokyny pre správne kosenie

Pri kosení sa odporúča prekrývajúci pracovný
postup.
Koste vždy len pomocou ostrých, bezchybných
nožov, aby sa nepoškodzovali steblá trávy a aby
tak trávnik nezožltol.
Pre dosiahnutie čistého obrazu kosenia trávnika
je potrebné viesť kosačku, pokiaľ to je možné, v
čo najrovnejších dráhach. Pritom by sa mali tieto
dráhy prekrývať vždy niekoľkými centimetrami,
aby neostali nepokosené pásy.

Ako často je potrebné kosenie trávnika, závisí v
podstate hlavne od rýchlosti rastu trávy na trávni­ku. Počas hlavného rastového obdobia (máj - jún)
koste dvakrát týždenne, v ostatnom období raz
týždenne. Výška rezu by mala byť medzi 4 - 6
cm a rast trávy do ďalšieho kosenia by mal byť
medzi 4 - 5 cm. V prípade, že trávnik vyrástol o
niečo viac, nemali by ste urobiť zásadnú chybu a
ihneď trávu skosiť späť na normálnu výšku. To by
trávniku uškodilo. Nekoste preto nikdy viac ako
polovicu výšky trávy.
Udržujte spodnú stranu krytu kosačky vždy čistú
a zbavujte ju od zvyškov trávy po kosení. Zvyšky
trávy sťažujú proces naštartovania a ovplyvňujú
kvalitu kosenia a vyhadzovania trávy.

Na svahoch sa musia dráhy kosenia viesť kol­mo na svah. Zošmyknutiu sa kosačky je možné
predísť šikmým postavením smerom nahor.

Zvoľte si výšku rezu v závislosti od skutočnej
dĺžky trávy. Uskutočnite viaceré postupy kosenia,
aby sa na jedenkrát skosilo maximálne 4cm tráv­nika.

Pred tým, než budete vykonávať akékoľvek
kontroly nožov, je potrebné vypnúť motor. Nez­abudnite na to, že sa nôž po vypnutí motora ešte
niekoľko sekúnd krúti. V žiadnom prípade sa
nepokúšajte nôž zastaviť. Pravidelne kontrolujte,
či je nôž riadne upevnený, v dobrom stave a dob­re naostrený. V opačnom prípade nôž nabrúsiť
resp. vymeniť. Ak narazí nôž, ktorý je pri pohybe
veľmi citlivý, na nejaký predmet, vypnite kosačku
trávnika a počkajte, kým sa nôž úplne nezas­taví. Skontrolujte potom stav noža a nožového
uloženia. Ak sú poškodené, je potrebná ich vý­mena.
Položte používané prípojné vedenie prístroja v
slučkách na zem pred používanou zásuvkou.
Koste trávnik vždy smerom preč od zásuvky
resp. od kábla a dbajte na to, aby ležalo prípojné
vedenie prístroja vždy v tej oblasti trávnika, ktorá
už bola pokosená, aby prípojné vedenie nemohlo
byť prejdené kosačkou.

V prípade, že počas kosenia trávnika začnú
ostávať za kosačkou zvyšky trávy, musí sa
vyprázdniť zachytávací kôš. Pozor! Pred odob­ratím zachytávacieho koša je potrebné vypnúť
motor a počkať do úplného zastavenia strihacieho
ústrojenstva.

Pri vyberaní zachytávacieho koša nadvihnite jed­nou rukou vyhadzovaciu klapku a druhou rukou
vyberte zachytávací kôš za nosnú rukoväť. V súla­de s bezpečnostnými predpismi zapadne vyhad­zovacia klapka pri vybraní zachytávacieho koša a
uzatvorí zadný vyhadzovací otvor. V prípade, že
pritom ostanú na otvore visieť zvyšky trávy, je pot­rebné z dôvodu ľahkého štartu motora, kosačku
potiahnuť približne o 1 m smerom späť.

Zvyšky kosenej trávy v kryte kosačky ako aj na
pracovnom nástroji neodstraňujte rukou alebo no­hami, ale používajte pre ich odstránenie vhodné
pomôcky, ako napr. kefu alebo metličku.

Na zaručenie dobrého zbierania sa musí zachytá­vací kôš a predovšetkým sieť vyčistiť zvnútra po
každom použití.

Zachytávací kôš zavesovať len vtedy, ak je motor
vypnutý a strihacie ústrojenstvo nie je v pohybe.

- 84 -

SK

Vyhadzovaciu klapku dvihnite jednou rukou a
druhou rukou držte zachytávací kôš za rukoväť a
zaveste ho pohybom zhora nadol.

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob­com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové kef­ky na prístroji skontrolovať odborným elektri
károm. Nebezpečenstvo! Uhlíkové kefky smú
byť vymieňané len odborným elektrikárom.

8.3 Údržba

Opotrebované alebo poškodené nože, uchy-

•

tenie nožov a čapy musia byť vymenené ako
celok autorizovaným odborníkom, aby sa
zaručilo ich vycentrovanie.
Kosačka nesmie byť čistená pod tečúcou

•

vodou, predovšetkým nie pod vysokým

tlakom. Postarajte sa o to, aby boli všetky
upevňovacie prvky (skrutky, matice, atď.)
vždy pevne dotiahnuté, aby tak bola možná
bezpečná práca s kosačkou.
Zachytávacie zariadenie trávy často kontroluj-

•

te, či nie je opotrebované.
Vymieňajte opotrebované alebo poškodené

•

súčiastky.
Skladujte Vašu kosačku v suchej miestnosti.

•

Kvôli dlhej životnosti prístroja by mali byť

•

všetky skrutkové spoje ako aj kolesá a osi
vyčistené a následne naolejované.
Pravidelná starostlivosť o Vašu kosačku

•

zabezpečí nielen dlhú dobu jej životnosti a
výkonnosť, ale je prospešná zároveň aj pre
dôkladné a jednoduché kosenie Vášho trávni­ka. Čistite kosačku najlepšie pomocou kefky
alebo utierky. Nepoužívajte žiadne riedidlá ani
vodu na odstraňovanie nečistoty.
Súčiastka, ktorá je najviac vystavená opotre-

•

bovaniu, je nôž. Kontrolujte preto pravidelne
stav noža ako aj nožového uloženia. Ak je nôž
opotrebovaný, je potrebná jeho okamžitá vý­mena alebo nabrúsenie. V prípade, že sa vys­kytnú nadmerné vibrácie kosačky, znamená
to, že nôž nie je správne vycentrovaný alebo
že bol deformovaný následkom nárazov. V
tomto prípade musí byť nôž opravený alebo
vymenený.
Vo vnútri prístroja sa nenachádzajú žiadne

•

ďalšie diely vyžadujúce údržbu.

8.4 Výmena noža

Z bezpečnostných dôvodov odporúčame nechať
vykonať výmenu noža autorizovaným odborní­kom. Opatrne! Používajte pracovné rukavice!
Používajte vždy len originálne nože, pretože v
opačnom prípade nemusí byť zaručená správna
funkčnosť a bezpečnosť prístroja.

Pri výmene noža sa postupuje nasledovne:

1. Uvoľnite upevňovaciu skrutku (pozri obr. 11a).

2. Starý nôž odoberte a nahraďte ho novým.

3. Pri montovaní nového noža dbajte prosím na
to, aby bol umiestnený v správnom smere.
Krídla noža musia pri založení noža ukazovať
smerom do motorového priestoru (pozri
obr. 11b). Upevňovacie uloženia sa musia
zhodovať s výliskami v noži.

4. Nakoniec znovu pevne utiahnite upevňovaciu
skrutku pomocou univerzálneho kľúča. Točivý
moment utiahnutia by mal byť cca 25 Nm.

Na konci sezóny vykonajte všeobecnú kontrolu
kosačky trávnika a odstráňte všetky usadené

- 85 -

zvyšky trávy. Pred každým začatím novej sezóny
musíte bezpodmienečne skontrolovať stav noža.
Obráťte sa v prípade potreby opráv na náš zákaz­nícky servis. Používajte len originálne náhradné
diely.

8.5 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

Náhradný nôž č. výr.: 34.054.45

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

SK

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 86 -

SK

11. Plán na hľadanie chýb

Porucha Možné príčiny Náprava

Motor sa
nerozbieha

Výkon motora sa
zhoršuje

Nečistý rez kosenia a) opotrebované nože

Pozor! Z dôvodu tepelnej ochrany je motor vybavený termospínačom, ktorý pri preťažení vyp­ne motor a po krátkej fáze chladnutia ho znovu automaticky zapne!

a) poškodený kondenzátor
b) v zásuvke nie je prúd
c) defektný kábel
d) defektná kombinácia spínač/

zástrčka

e) uvoľnené prípojky na motore alebo

kondenzátore

f) prístroj stojí v príliš vysokej tráve

g) upchané teleso kosačky

a) príliš vysoká alebo vlhká tráva
b) upchané teleso kosačky
c) nôž silne opotrebovaný

b) nesprávna výška rezu

a) zákazníckym ser visom
b) skontrolovať vedenie a poistku
c) skontrolovať
d) zákazníckym servisom

e) zákazníckym servisom

f) naštartovať na nižšej tráve resp.

pokosenej ploche; prípadne zmeniť
výšku rezu

g) vyčistiť kryt, aby sa mohol nôž

voľne točiť

a) opraviť výšku rezu
b) vyčistiť kryt
c) vymeniť nôž

a) vymeniť alebo nabrúsiť nôž
b) opraviť výšku rezu

- 87 -

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 88 -

SK

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Klinový remeň, uhlíkové kefky
Spotrebný materiál / spotrebné diely* Nože
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 89 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 90 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van het aanwijzingsbord op het
gereedschap (zie fi g. 12)

1 = Vóór inbedrijfstelling handleiding lezen.
2 = Derden weghouden uit de gevarenzone!
3 = Voorzichtig! - Scherpe snijmessen – voor

onderhoudswerkzaamheden of bij beschadi­gingen van de aansluitkabel netstekker uit het
stopcontact verwijderen! Snijmessen blijven
na het uitschakelen van de motor draaien!

4 = Let op, aansluitkabel weghouden van de snij-

gereedschappen!

5 = Gegarandeerd geluidsvermogensniveau

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

Dit apparaat mag niet door
kinderen worden gebruikt. Op
kinderen moet toezicht worden
gehouden om te voorkomen dat
ze met het apparaat spelen. Rei­niging en onderhoud mag niet
door kinderen worden uitgevo­erd. Het apparaat mag niet door

personen met verminderde fysie­ke, sensorische of mentale ca­paciteiten of door personen met
onvoldoende kennis of ervaring
worden gebruikt, tenzij een voor
hen verantwoordelijke persoon
op hen toeziet of hen instrueert.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(fi g. 1/2)

1. Bovenste schuifbeugel

2. Onderste schuifbeugel

3. Uitwerpklep

4. Draaggreep

5. Hendel voor maaihoogteverstelling

6. Opvangkorf

7. Vulniveau-indicator

8. Netstekker

9. Aan/Uit-schakelaar

10. Snoerontlastingsklem

11. Wielen, achter

12. Wieldoppen

13. Vleugelmoeren voor schuifbeugel

14. Splitpennen

15. Onderlegplaatjes voor wielen

16. Kabelbevestigingsklemmen

17. Bevestigingsschroeven voor schuifbeugel

18. Onderlegplaatjes voor onderste schuifbeugel

19. Greep voor opvangkorf

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

- 91 -

NL

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Elektrische grasmaaier

•

Grasopvangkorf

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De grasmaaier is geschikt voor particulier gebruik
in de huis- en hobbytuin.

Als grasmaaier voor de particuliere huis- en hob­bytuin worden diegene beschouwd die doorgaans
niet langer dan 50 uur jaarlijks overwegend wor­den gebruikt voor het verzorgen van gras- en ga­zonvlakten, maar niet in openbare plantsoenen,
sportpleinen en ook niet in de land- en bosbouw.

Let op! Wegens gevaar voor lichamelijk letsel
van de gebruiker mag de maaier niet worden
gebruikt voor het trimmen van heesters, heggen
en struikgewassen, om rankgewassen of gazon
te maaien en klein te maken op dakbeplantingen
of in balkonbakken en ook niet om voetpaden te
reinigen (af te zuigen) of als hakselaar voor het
kleinmaken van snoeisels van bomen en heggen.
De maaier mag evenmin worden gebruikt als mo­torhakfrees en ook niet voor het gelijkmaken van
bodemverheffi ngen, zoals b.v. molshopen.

Om veiligheidsredenen mag de maaier niet wor­den gebruikt als aandrijfaggregaat voor andere
werkgereedschappen en gereedschapssets van
welke soort dan ook, tenzij die door de fabrikant
uitdrukkelijk toegestaan zijn.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Netspanning: ...........................220-240 V ~ 50Hz

Krachtontneming: ................................... 1800 W

Motortoerental: ....................................3300 min

Maaibreedte: ..............................................43 cm

Maaihoogteverstelling: ........... 20-65 mm; 6-traps

Inhoud grasopvangkorf: .............................50 liter

Geluidsdrukniveau LpA: ...................... 86,9 dB(A)

Onzekerheid K
Geluidsvermogen gemeten L
Onzekerheid K
Geluidsvermogen gegarandeerd L
Trilling aan de steel a

Onzekerheid K .........................................1,5 m/s

Beschermklasse: .........................................II /

Gewicht: ...................................................12,2 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

De vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

: ......................................... 3 dB

pA

: .................................... 0,65 dB

WA

: ........................ 1,581 m/s

h

: ........ 95,7 dB(A)

WA

: ... 96 dB(A)

WA

-1

2

2

쓑

- 92 -

NL

De vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing!

De geluidsemissies kunnen tijdens de daadwer­kelijke inzet van het elektrisch gereedschap afwi­jken van de vermelde waarden, afhankelijk van de
manier waarop het wordt gebruikt, en met name
van wat voor soort werkstuk wordt bewerkt.

Beperk de werktijd!

Daarbij moet rekening worden gehouden met
alle aandelen van de bedrijfscyclus (bijvoorbeeld
tijden waarin het elektrisch gereedschap is uitge­schakeld, en zulke, waarin het weliswaar is inge­schakeld maar loopt zonder belasting).

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Waarschuwing!
Verwijder altijd de netstekker uit het stop­contact voordat u het gereedschap anders
afstelt.

De gazonmaaier wordt gedemonteerd geleverd.
De complete schuifbeugel en de opvangkorf
moeten worden gemonteerd voordat u de gazon­maaier gebruikt. Volg de handleiding stap voor
stap en raadpleeg de illustraties voor een gemak­kelijke assemblage.

Montage van de wielen (fi g. 3a en b)

Neem een achterste wiel (fi g. 2, pos. 11) en schuif
dit op de as zoals getoond in fi g. 3a. Vervolgens
schuift u nog een onderlegplaatje (fi g. 2, pos. 15)
op de as en bevestigt u alles met de meegelever­de splitpen (fi g. 2, pos. 14) zoals getoond in fi g.
3a. Ten slotte drukt u de wieldop (fi g. 2, pos. 12)
op het wiel zoals getoond in fi g. 3b. Ga aan de
andere kant net zo te werk.

Montage van de schuifbeugel (fi g. 4 tot 7)

Steek een onderste schuifbeugel (fi g. 2, pos. 2)
op de daartoe voorziene schroef en bevestig alles
met een vleugelmoer (fi g. 2, pos. 13) zoals ge-
toond in fi g. 4. Ga aan de andere kant analoog te
werk. Bij de montage van de bovenste schuifbeu­gel kunt u de hoogte van de schuifbeugel bepalen
door het bevestigingsgat (fi g. 5) te kiezen. Vervol-
gens bevestigt u de bovenste schuifbeugel met
de onderste schuifbeugel zoals getoond in fi g. 6.
Nu kunt u met de kabelhouders (fi g. 2, pos. 16) de
motorkabel bevestigen aan de schuifbeugel (fi g.
7, pos. A).

Waarschuwing!

Dit toestel verwekt tijdens het bedrijf een elekt­romagnetisch veld. Dit veld kan onder bepaalde
omstandigheden nadelige gevolgen hebben
voor actieve of passieve medische implantaten.
Om het risico van ernstige of dodelijke letsels te
verminderen raden wij personen met medische
implantaten aan hun arts en de fabrikant van het
medische implantaat te consulteren voordat het
toestel wordt bediend.

Montage van de opvangkorf (zie fi g. 8a en b)

Steek de greep van de opvangkorf (fi g. 8a, pos.

19) in de opvangkorf zoals getoond in fi g. 8a. Om
de opvangkorf in te hangen moet de motor wor­den uitgeschakeld en mag het snijmes niet draai­en. Uitwerpklep (fi g. 8b, pos. 3) met één hand
optillen. Met de andere hand de opvangkorf aan
het handvat vasthouden en van boven inhangen
(fi g. 8b).

- 93 -

NL

Vulniveau-indicator opvanginrichting

De opvanginrichting beschikt over een vulniveau­indicator (fi g. 1, pos. 7). Die wordt geopend door
de luchtstroom die de maaier tijdens de werking
verwekt. Valt de klep tijdens het gras afrijden
dicht, is de opvanginrichting vol en moet worden
geleegd. Voor een perfecte werking van de vul­niveau-indicator moeten de gaten onder de klep
steeds schoon en doorlatend zijn.

Verstellen van de maaihoogte
Let op!

Van maaihoogte mag enkel worden veranderd als
de motor afgezet en de netstekker uit het stop­contact getrokken is.

Voordat u begint te maaien controleert u of het
maaigereedschap niet bot is en of de bevesti­gingsmiddelen niet beschadigd zijn. Vervang
botte en / of beschadigde maaigereedschappen
om onbalans te voorkomen. Bij deze controle de
motor afzetten en de netstekker uit het stopcon­tact trekken.

Bij het veranderen van maaihoogte dient u als
volgt te werk te gaan (zie fi g. 9):

1. De hendel naar binnen drukken.

2. De hefboom naar de gewenste maaihoogte

brengen.

3. De hefboom loslaten en controleren of hij in
het arrêt goed vastzit.

Afl ezen van de maaihoogte

De maaihoogte kan in 6 trappen van 20 tot 65 mm
worden afgesteld en kan op de schaal (fi g. 5/B)
worden afgelezen.

Stroomaansluiting

De gazonmaaier kan worden aangesloten op
elk stopcontact van het lichtnet (220-240 V
wisselstroom). Er is echter slechts één veilig­heidsstopcontact toegestaan die door een lei­dingveiligheidsschakelaar voor 16 A moet worden
beveiligd. Bovendien dient een aardlekschakelaar
(RCD) met max. 30 mA opwaarts te zijn geïnstal­leerd!

Aansluitkabel van het gereedschap

Gebruik voor het toestel enkel intacte aansluitka­bels. De aansluitkabel van het gereedschap mag
niet willekeurig lang zijn (max. 50 m) omdat an­ders het vermogen van de elektrische motor ver­mindert. De aansluitkabel van het gereedschap
moet een dwarsdoorsnede van 3 x 1,5 mm²
hebben. Op aansluitkabels van gazonmaaiers

doen zich bijzonder vaak beschadigingen van de
isolatie voor.

Oorzaken daarvoor zijn o.a.:

snijplaatsen door overrijden van de kabel,

•

platdrukken van de kabel wanneer de aanslu-

•

itkabel van het toestel onder deuren en ramen
wordt geleid,
scheuren door veroudering van de isolatie,

•

knikplaatsen door onoordeelkundig vastma-

•

ken of leiden van de aansluitkabel.

De aansluitkabels moeten minstens van het
type H05RN-F en drieaderig zijn. De benaming
van het type moet op de aansluitkabel van het
gereedschap gedrukt staan. Koop enkel geken­merkte aansluitkabels! Stekkers en stopcontacten
van aansluitkabels moeten van rubber zijn en
spatwaterdicht zijn. De aansluitkabels mogen niet
willekeurig lang zijn. Voor langere aansluitkabels
zijn geleiders met een grotere doorsnede vereist.
Aansluit- en verbindingskabels moeten regelma­tig op schade worden gecontroleerd. Let er op
dat de kabels tijdens de controle stroomloos zijn.
Wind de aansluitkabel van het gereedschap he­lemaal af. Controleer ook de invoeringen van de
aansluitkabel, op stekkers en stopcontacten, op
knikplaatsen.

6. Bediening

Verbind de netstekker (fi g. 1, pos. 8) met een
verlengkabel. De verlengkabel dient te worden
beveiligd d.m.v. de kabeltrekontlastingsklem zoals
getoond in fi g. 10.

Voorzichtig!

Om een ongewild inschakelen te verhinderen is
de grasmaaier uitgerust met een inschakelblokke­ring (fi g. 10, pos. A), die moet worden ingedrukt,
voordat de schakelbeugel (fi g. 10, pos. B) kan
worden ingedrukt. Zodra u de schakelbeugel
loslaat, wordt de grasmaaier uitgeschakeld. Voer
deze procedure meermaals uit om er zeker van
te zijn dat uw toestel correct werkt. Voordat u een
herstelling of onderhoudswerkzaamheid aan het
toestel verricht dient u er zich van te vergewissen
dat het mes niet draait en het toestel geïsoleerd
is van het net.

Waarschuwing! Open de uitwerpklep nooit
als de opvanginrichting leeg wordt gemaakt
en de motor nog draait. Het roterende mes
kan verwondingen veroorzaken.

- 94 -

NL

Maak de uitwerpklep of de grasopvangzak steeds
zorgvuldig vast. Als u die wilt verwijderen, moet u
voordien de motor stopzetten.

Kies de maaihoogte al naargelang de werkelijke
lengte van het gras. Rijd het gras in meerdere be­urten af, zodat het gazon per beurt maximaal

4 cm korter wordt gereden.
De door de geleidestangen gegeven veiligheid­safstand tussen meskooi en gebruiker dient
steeds in acht te worden genomen. Tijdens het
maaien en veranderen van rijrichting op bermen
en hellingen dient u bijzonder voorzichtig te werk
te gaan. Let op een veilige stand, draag schoenen
met slipvaste zolen met stroef profi el en een lan-
ge broek.

Voordat u eender welke controles aan het mes

uitvoert zeker de motor afzetten. Denk eraan

dat het mes na het afzetten van de motor nog

enkele seconden blijft draaien. Probeer nooit om

het mes te stoppen. Controleer regelmatig of het

mes correct bevestigd, in perfecte staat en goed

geslepen is. Zo niet, het mes slijpen of vervangen.

Indien het roterende mes een voorwerp raakt,
Maai steeds dwars over de helling. Op hellingen
van meer dan 15° mag om veiligheidsredenen het
gras niet met de maaier worden afgereden.

de maaier uitschakelen en wachten tot het mes

helemaal stilstaat. Controleer vervolgens de toe-

stand van het mes en de meshouder. Indien die

beschadigd zijn moeten ze worden vervangen.
Wees bijzonder voorzichtig bij het achteruit bewe­gen en trekken van de maaier. Struikelgevaar!

Leg de gebruikte aansluitkabel van het toestel

in bochten voor het gebruikte stopcontact op

de grond klaar. Rijd het gras al weggaand van

Instructies voor het correct maaien

Voor het gras afrijden is een overlappende werk­wijze aan te bevelen.
Maai enkel met een scherp en intact mes zodat

het stopcontact of de kabel af en let erop dat de

aansluitkabel van het toestel steeds binnen het

afgereden gazongedeelte ligt om te voorkomen

dat u met de grasmaaier over de kabel rijdt.
de grashalmen niet uitrafelen en het gazon niet
geel wordt.
Om een keurig maaipatroon te bereiken leidt u
de maaier in zo recht mogelijke banen. De banen
moeten elkaar steeds overlappen met enkele
centimeters, zodat er geen stroken blijven staan.

Zodra tijdens het gras afrijden grasresten bli-

jven liggen, moet de opvangkorf leeg worden

gemaakt. Let op! Alvorens de opvangkorf eraf

te nemen de motor afzetten en wachten tot het

maaigereedschap tot stilstand is gekomen.

Hoe vaak moet worden afgereden hangt in prin­cipe ervan af hoe snel het gras groeit. In de hoof­dgroeiperiode (mei – juni) twee keer per week,
anders eenmaal per week. De maaihoogte moet
tussen 4 en 6 cm liggen en het gras moet 4 tot
5 cm groeien voordat u het opnieuw afrijdt. Mocht
het gras ooit wat langer worden, maak dan ach­teraf niet de fout het gras direct in één keer op de
normale hoogte terug te snijden. Dit schaadt het
gazon. Snij dan nooit meer dan de helft van de
grashoogte terug.

De onderkant van het koetswerk van de maaier
schoon houden en afgezet gras zeker verwijde­ren. Afgezet materiaal bemoeilijkt het starten,
doet afbreuk aan de maaikwaliteit en belemmert
het uitwerpen van het gras.

Op hellingen moet de maaibaan steeds dwars
over de helling verlopen. Het wegglijden van de
maaier kan door schuin omhoog verplaatsen wor­den voorkomen.

Om de opvangkorf eraf te nemen tilt u met één

hand de uitwerpklep op en met de andere hand

neemt u de opvangkorf aan het handvat eruit.

Overeenkomstig de veiligheidsvoorschriften valt

de uitlaatklep bij het eraf nemen van de opvang-

korf dicht en sluit de achterste uitwerpopening.

Als daarbij grasresten in de opening blijven han-

gen, trekt u de maaier best ongeveer 1 m terug

om het starten van de motor te vergemakkelijken.

Grasresten in het koetswerk van de maaier en op

het werkgereedschap niet met de hand of de voet

verwijderen, maar met de gepaste hulpmiddelen,

bijv. borstel of handveger.

Om een goed opraapresultaat te bereiken dienen

de opvangkorf en vooral het net na gebruik van

binnen te worden schoongemaakt.

Opvangzak enkel vasthaken bij afgezette motor

en stilstaand maaigereedschap.

Uitwerpklep met één hand optillen en met de

andere hand de opvangkorf aan het handvat vast-

houden en van boven vasthaken.

- 95 -

NL

7. Vervanging van de

netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.

8.3 Onderhoud

Afgesleten of beschadigde messen,

•

meshouder en bouten moeten per set door
een geautoriseerde vakman worden vervan­gen teneinde de uitgebalanceerde toestand
te behouden.
De maaier mag niet met stromend water,

•

vooral niet onder hoge druk, schoon worden
gemaakt. Zorg ervoor dat alle bevestigings­elementen (schroeven, moeren enz.) steeds
goed vast aangehaald zijn zodat u veilig met
de maaier kunt werken.
Controleer de grasopvanginrichting vaker op

•

slijtageverschijnsels.
Vervang afgesleten of beschadigde onderde-

•

len.
Berg uw gazonmaaier in een droge ruimte op.

•

Voor een lange levensduur is het aan te beve-

•

len alle te schroeven onderdelen alsook de
wielen en assen schoon te maken en vervol­gens te oliën.
Door de gazonmaaier regelmatig te onder-

•

houden zal hij niet alleen lang meegaan
en goed werken, maar zal hij u ook in staat
stellen uw gazon zorgvuldig en gemakkelijk
af te rijden. Maak de maaier, indien mogelijk,
schoon d.m.v. een borstel of vod. Gebruik
geen oplosmiddelen of water om de maaier
van vuil te ontdoen.
Het meest aan slijtage blootgestelde onder-

•

deel is het mes. Controleer regelmatig de
toestand van het mes alsook de bevestiging
ervan. Als het mes afgesleten is moet het on­middellijk worden vervangen of bijgeslepen.
Mochten er zich aan de maaier bovenmatige
trillingen voordoen betekent dit dat het mes
niet correct is uitgebalanceerd of door stoten
is vervormd. In dit geval moet het worden her­steld of vervangen.
Binnen in het toestel zijn er geen andere te

•

onderhouden onderdelen.

8.4 Vervangen van het mes

Om veiligheidsredenen is het aan te bevelen het

mes enkel door een geautoriseerde vakman te

laten vervangen. Let op! Werkhandschoenen

dragen! Gebruik enkel een origineel mes omdat

anders de werking en de veiligheid mogelijk niet

gewaarborgd zijn.

Om van mes te verwisselen gaat u als volgt te

werk:

1. Draai de bevestigingsschroef los (zie fi g.
11a).

2. Neem het mes af en vervang het door een
nieuw mes.

3. Bij de montage van het nieuwe mes dient u
op de montagerichting van het mes te letten.
De windvleugels van het mes moeten naar de
motorruimte wijzen (zie fi g. 11b). De bevesti-
gingsdoorns dienen overeen te stemmen met
de stansgaten in het mes.

4. Vervolgens haalt u de bevestigingsschroef
m.b.v. de universele sleutel terug aan. Het
aanspankoppel moet ca. 25 Nm bedragen.

Aan het einde van het seizoen voert u een alge­mene controle van de maaier uit en verwijdert u

- 96 -

al het achtergebleven gras en ander materiaal.
Telkens vóór begin van het seizoen zeker de toe­stand van het mes controleren. Voor herstellingen
verzoeken wij u zich tot onze serviceplaats te
wenden. Gebruik enkel originele wisselstukken.

8.5 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

Reservemes artikelnr.: 34.054.45

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

NL

10. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 97 -

NL

11. Foutopsporing

Fout Mogelijke oorzaken Verhelpen

Motor start niet a) Condensator defect

Motorvermogen
vermindert

Geen schone snede a) Mes versleten

Let op! Om de motor te beschermen is die voorzien van een thermoschakelaar, die de motor in
geval van overbelasting afzet en hem na een korte afkoelfase automatisch terug aanzet!

b) Geen stroom op de stekker
c) Kabel defect
d) Schakelaar-stekker-combinatie de-

fect

e) Aansluitingen op de motor of con-

densator losgekomen

f) Maaier staat in hoog gras

g) Maaierhuis verstopt geraakt

a) Te lang of te vochtig gras
b) Maaierhuis verstopt geraakt
c) Mes ver versleten

b) Verkeerde maaihoogte

a) Door de klantenservicewerkplaats
b) Leiding en zekering controleren
c) Controleren
d) Door de klantenservicewerkplaats

e) Door de klantenservicewerkplaats

f) Op laag gras of reeds afgereden

vlakte starten; Eventueel van maai­hoogte veranderen

g) Huis schoonmaken zodat het mes

weer ongehinderd draait

a) Maaihoogte corrigeren
b) Huis reinigen
c) Mes vervangen

a) Mes vervangen of bijslijpen
b) Maaihoogte corrigeren

- 98 -

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 99 -

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* V-snaar, koolborstels
Verbruiksmateriaal/verbruiksstukken* Mes
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 100 -
