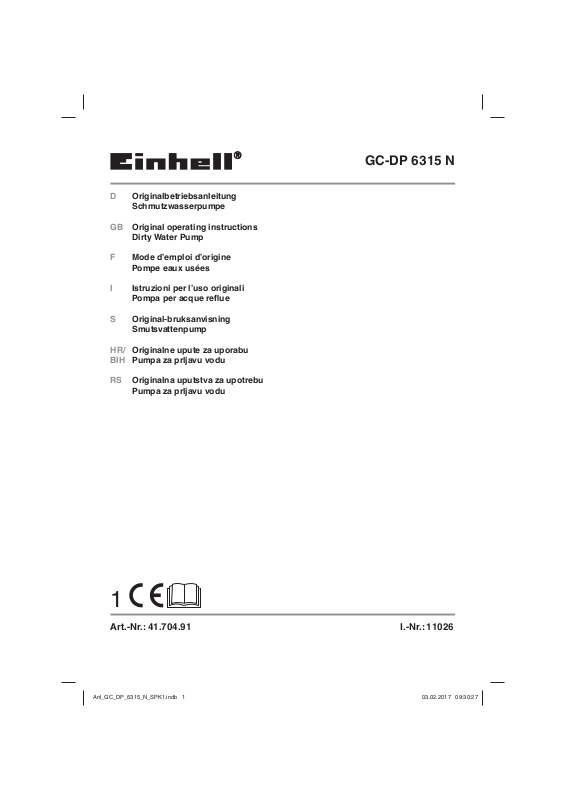

Einhell GC-DP 6315 N User manual [ml]

Download

D Originalbetriebsanleitung

Schmutzwasserpumpe

GB Original operating instructions

Dirty Water Pump

F Mode d’emploi d’origine

Pompe eaux usées

I Istruzioni per l’uso originali

Pompa per acque reﬂ ue

S Original-bruksanvisning

Smutsvattenpump

HR/ Originalne upute za uporabu BIH Pumpa za prljavu vodu

RS Originalna uputstva za upotrebu

Pumpa za prljavu vodu

GC-DP 6315 N

Art.-Nr.: 41.704.91 I.-Nr.: 11026

Anl_GC_DP_6315_N_SPK1.indb 1Anl_GC_DP_6315_N_SPK1.indb 1 03.02.2017 09:30:2703.02.2017 09:30:27

Anl_GC_DP_6315_N_SPK1.indb 2Anl_GC_DP_6315_N_SPK1.indb 2 03.02.2017 09:30:2703.02.2017 09:30:27

- 2 -

ca. 25mm (1“)

ca. 33,3mm (G1)

ca. 32 mm (1 1/4“)

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Austausch der Netzanschlussleitung

8. Reinigung, Wartung und Ersatzteilbestellung

9. Entsorgung und Wiederverwertung

10. Lagerung

11. Fehlersuchplan

- 3 -

Anl_GC_DP_6315_N_SPK1.indb 3Anl_GC_DP_6315_N_SPK1.indb 3 03.02.2017 09:30:2803.02.2017 09:30:28

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

- 4 -

Anl_GC_DP_6315_N_SPK1.indb 4Anl_GC_DP_6315_N_SPK1.indb 4 03.02.2017 09:30:2803.02.2017 09:30:28

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

 Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

 Vorsicht! Die Pumpe muss über eine FehlerstromSchutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden (nach VDE 0100 Teil 702 und

738).

Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb des Gerätes während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie

beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Achtung!

Bevor Sie das Gerät in Betrieb nehmen, las-

•

sen Sie fachmännisch prüfen, ob die Erdung, Nullung oder Fehlerstromschutzschaltung den Sicherheitsvorschriften der EnergieVersorgungsunternehmen entsprechen und einwandfrei funktionieren. Die elektrischen Steckverbindungen sind vor

•

Nässe zu schützen. Bei Überschwemmungsgefahr die Steckver-

•

bindungen im überflutungssicheren Bereich anbringen. Die Förderung von aggressiven Flüssig-

•

keiten, sowie die Förderung von abrasiven (schmirgelnden) Stoffen ist auf jeden Fall zu vermeiden. Das Gerät ist vor Frost zu schützen.

•

Das Gerät ist vor Trockenlauf zu schützen.

•

Der Zugriff von Kindern ist durch geeignete

•

Maßnahmen zu verhindern. Verschmutzung der Flüssigkeit könnte durch

•

Ausfließen von Schmiermitteln auftreten.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Schwimmschalter

2. Universal-Schlauchanschluss

3. Ansaugkorb

4. Handgriﬀ

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelege-

- 5 -

Anl_GC_DP_6315_N_SPK1.indb 5Anl_GC_DP_6315_N_SPK1.indb 5 03.02.2017 09:30:2803.02.2017 09:30:28

nen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

ACHTUNG Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Schmutzwasserpumpe

•

Universal-Schlauchanschluss

•

Originalbetriebsanleitung

•

3. Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Gerät ist für die Förderung von Wasser mit einer maximalen Temperatur von 35° C bestimmt. Das Gerät darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoﬀ e, Reinigungsmittel und sonstige chemische Produkte verwendet werden! Klären Sie vor dem Betrieb der Pumpe mögliche Sonderbedingungen für die Installation! Wenn z.B. ein Stromausfall, eine Verschmutzung oder eine defekte Abdichtung zu Sachschäden führen können, sind zusätzliche Schutzmaßnahmen zu installieren. Diese Schutzmaßnahmen sind zum Beispiel: parallel laufende Pumpen auf einem getrennt abgesicherten Stromkreis, Feuchtigkeitssensoren zur Abschaltung, und ähnliche Sicherheitseinrichtungen. In Zweifelsfällen lassen Sie sich unbedingt von einem Sanitärfachmann beraten. Das Gerät ﬁ ndet aber auch überall dort Anwen- dung, wo Wasser umgefördert werden muss, z.B. im Haushalt, im Garten, und vielen Anwendungen mehr. Es darf nicht für den Betrieb von Schwimmbecken verwendet werden!

Bei Benutzung des Gerätes in Gewässern mit natürlichem, schlammigem Boden stellen Sie das Gerät leicht erhöht auf, z.B. auf Ziegelsteinen.

Für Dauerbenutzung, z.B. als Umwälzpumpe im Teich, ist das Gerät nicht bestimmt. Die zu erwartende Lebenszeit des Gerätes wird sich dadurch deutlich verkürzen, da das Gerät nicht für eine andauernde Belastung konstruiert wurde.

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss .............................. 230 V ~ 50 Hz

Aufnahmeleistung ................................. 630 Watt

Fördermenge max. ...............................17.000 l/h

Förderhöhe max. ........................................... 8 m

Eintauchtiefe max. ......................................... 5 m

Wassertemperatur max. ............................. 35° C

Schlauchanschluss .......ca. 47,8 mm (G 1 1/2) IG

Fremdkörper max.: ................................Ø 15 mm

Schaltpunkthöhe: EIN ..................max. ca. 50 cm

Schaltpunkthöhe: AUS ....................min. ca. 5 cm

Schutzart ......................................................IPX8

5. Vor Inbetriebnahme

5.1 Die Installation

Die Installation des Gerätes erfolgt entweder:

Stationär mit fester Rohrleitung

•

oder

Stationär mit flexibler Schlauchleitung

•

Hinweis:

Die maximale Fördermenge kann nur mit dem größtmöglichen Leitungsdurchmesser erreicht

- 6 -

Anl_GC_DP_6315_N_SPK1.indb 6Anl_GC_DP_6315_N_SPK1.indb 6 03.02.2017 09:30:2803.02.2017 09:30:28

werden, beim Anschluss kleinerer Schläuche oder Leitungen wird die Fördermenge reduziert. Bei Verwendung des Universal-Schlauchanschlusses (Abb. 1/Pos. 2) sollte dieser deshalb wie in Abb. 3 gezeigt bis zum genutzten Anschluss gekürzt werden, um die Fördermenge nicht unnötig zu reduzieren. Flexible Schlauchleitungen sind mit einer Schlauchschelle (nicht im Lieferumfang enthalten) am Universal-Schlauchanschluss zu befestigen.

Zu beachten!

Bei der Installation ist zu beachten, dass das Gerät niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Das Gerät muss an dem dafür vorgesehenen Tragegriﬀ oder der Aufhängeöse aufgehängt werden, bzw. auf dem Schachtboden auﬂ iegen. Um eine einwand- freie Funktion des Gerätes zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht beﬁ ndliche Schlamm schnell eintrocknen und das Gerät am Anlaufen hindern. Deshalb ist es notwendig, das Gerät regelmäßig zu prüfen (Anlaufversuche durchführen).

Hinweis:

Der Pumpenschacht sollte mindestens die Abmessungen von 50 x 50 x 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.

5.2 Der Netzanschluss

Das von Ihnen erworbene Gerät ist bereits mit einem Schutzkontaktstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V ~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A) und einwandfrei in Ordnung ist. Führen Sie den Netzstecker in die Steckdose ein und das Gerät ist somit betriebsbereit.

Achtung!

Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Kundendienst durchzuführen, um Gefährdungen zu vermeiden.

6. Bedienung

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte das Gerät in Betrieb nehmen:

Prüfen Sie, dass das Gerät sicher aufgestellt

•

ist. Prüfen Sie, dass die Druckleitung ordnungs-

•

gemäß angebracht wurde. Vergewissern Sie sich, dass der elektrische

•

Anschluss 230 V ~ 50 Hz beträgt. Überprüfen Sie den ordnungsgemäßen Zu-

•

stand der elektrischen Steckdose. Vergewissern Sie sich, dass niemals Feuch-

•

tigkeit oder Wasser an den Netzanschluss kommt. Vermeiden Sie, dass das Gerät trocken läuft.

•

Einstellung des Ein/Aus-Schaltpunktes:

Der Ein- bzw. Ausschaltpunkt des Schwimmerschalters kann durch Veränderung des Schwimmerschalters in der Schwimmschalterrasterung eingestellt werden (Bild 2/Pos. 5). Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:

Der Schwimmschalter muss so angebracht

•

sein, dass die Schaltpunkthöhe: EIN und die Schaltpunkthöhe: AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, indem Sie das Gerät in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen, ob das Gerät sich ein, bzw. ausschaltet. Achten Sie auch darauf, dass der Abstand

•

zwischen dem Schwimmschalterkopf und der Kabelhalterung nicht kleiner als 10 cm ist. Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet. Achten Sie bei der Einstellung des Schwimm-

•

schalters darauf, dass der Schwimmschalter nicht vor dem Ausschalten des Gerätes den Boden berührt. Achtung! Gefahr des Trockenlaufes.

- 7 -

Anl_GC_DP_6315_N_SPK1.indb 7Anl_GC_DP_6315_N_SPK1.indb 7 03.02.2017 09:30:2803.02.2017 09:30:28

Manueller Betrieb:

Der Schwimmschalter muss wie in Bild 1 montiert werden. Somit läuft das Gerät ständig. Das Gerät darf in dieser Betriebsart nur unter Aufsicht benutzt werden, um Trockenlauf zu vermeiden. Das Gerät muss abgeschaltet werden (Netzstecker ziehen), sobald kein Wasser mehr aus der Druckleitung austritt.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Vor jeder Wartungsarbeit den Netzstecker ziehen.

8.1 Reinigung

Bei transportabler Verwendung sollte das Ge-

•

rät nach jedem Gebrauch mit klarem Wasser gereinigt werden. Bei stationärer Installation empfiehlt sich alle

•

3 Monate die Funktion des Schwimmschalters zu überprüfen. Fusseln und faserige Partikel, die sich im Ge-

•

häuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen. Alle 3 Monate Schachtboden von Schlamm

•

befreien und auch die Schachtwände reinigen. Den Schwimmschalter mit klarem Wasser von

•

Ablagerungen reinigen.

Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

8.2 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

- 8 -

Anl_GC_DP_6315_N_SPK1.indb 8Anl_GC_DP_6315_N_SPK1.indb 8 03.02.2017 09:30:2803.02.2017 09:30:28

11. Fehlersuchplan

Störungen Mögliche Ursache Behebung

Gerät läuft nicht an - Netzspannung fehlt

- Schwimmschalter schaltet nicht

Gerät fördert nicht - Einlaufsieb verstopft

- Druckschlauch geknickt

Gerät schaltet nicht aus

Fördermenge ungenügend

- Schwimmschalter kann nicht absinken

- Einlauf verstopft

- Leistung verringert, durch stark verschmutzte und schmirgelnde Wasserbeimengungen

Gerät schaltet nach kurzer Laufzeit ab

- Motorschutz schaltet das Gerät wegen zu starker Wasserverschmutzung ab

- Wassertemperatur zu hoch, Motorschutz schaltet ab

- Netzspannung überprüfen

- Schwimmschalter in höhere Stellung bringen

- Einlaufsieb mit Wasserstrahl reinigen

- Knickstelle beheben

- Gerät auf dem Schachtboden richtig aufstellen

- Einlauf reinigen

- Gerät reinigen und Verschleißteile ersetzen

- Netzstecker ziehen und Gerät sowie Schacht reinigen

- Auf maximale Wassertemperatur von 35 Grad achten!

- 9 -

Anl_GC_DP_6315_N_SPK1.indb 9Anl_GC_DP_6315_N_SPK1.indb 9 03.02.2017 09:30:2903.02.2017 09:30:29

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_GC_DP_6315_N_SPK1.indb 10Anl_GC_DP_6315_N_SPK1.indb 10 03.02.2017 09:30:2903.02.2017 09:30:29

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Pumpenrad Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Anl_GC_DP_6315_N_SPK1.indb 11Anl_GC_DP_6315_N_SPK1.indb 11 03.02.2017 09:30:2903.02.2017 09:30:29

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

Anl_GC_DP_6315_N_SPK1.indb 12Anl_GC_DP_6315_N_SPK1.indb 12 03.02.2017 09:30:2903.02.2017 09:30:29

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_GC_DP_6315_N_SPK1.indb 13Anl_GC_DP_6315_N_SPK1.indb 13 03.02.2017 09:30:2903.02.2017 09:30:29

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Replacing the power cable

8. Cleaning, maintenance and ordering of spare parts

9. Disposal and recycling

10. Storage

11. Troubleshooting guide

- 14 -

Anl_GC_DP_6315_N_SPK1.indb 14Anl_GC_DP_6315_N_SPK1.indb 14 03.02.2017 09:30:3003.02.2017 09:30:30

Caution - Read the operating instructions to reduce the risk of inquiry

- 15 -

Anl_GC_DP_6315_N_SPK1.indb 15Anl_GC_DP_6315_N_SPK1.indb 15 03.02.2017 09:30:3003.02.2017 09:30:30

 Important!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

 Caution!

Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

 Caution!

The pump must be powered via an earthleakage circuit breaker (RCD) with a rated fault current of no more than 30 mA (according to VDE 0100 Part 702 and 738).

The equipment is not designed for use in swimming pools and paddling pools of any kind or other bodies of water in which people or animals may be present during operation. It is prohibited to operate the equipment if a person or animal is in the danger area. Ask your electrician!

This equipment can be used by children of 8 years and older and by people with limited physical, sensory or mental capacities or those with no experience and knowledge if they are supervised or have received instruction in how to use the equipment safely and understand the dangers which result from such use.

Children are not allowed to play with the equipment. Unless supervised, children are not allowed to clean the equipment and carry out user-level maintenance work.

Important!

Before you put the equipment into operation,

•

arrange for a specialist to check that the

- earthing

- protective multiple earthing

- residual-current operated circuit-breaker circuit comply with the safety regulations of the power supply company and work correctly. The electrical plug-in connections must be

•

protected from wet conditions. If there is a risk of flooding, place the plug-in

•

connections in an area which is safe from flooding. Strictly avoid pumping aggressive liquids and

•

abrasive substances. Protect the equipment from frost.

•

Protect the equipment from dry running.

•

Take suitable measures to keep the equip-

•

ment out of the reach of children. There is a risk of the liquid becoming conta-

•

minated by escaping lubricant.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Handle

2. Universal hose connection

3. Intake cage

4. Floating switch

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the nearest branch of the DIY store where you made your purchase at the latest within 5 work days after purchasing the article and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the warranty provisions at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care.

- 16 -

Anl_GC_DP_6315_N_SPK1.indb 16Anl_GC_DP_6315_N_SPK1.indb 16 03.02.2017 09:30:3003.02.2017 09:30:30

Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

Important! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

Dirty water pump

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The equipment you have purchased is designed to pump water with a maximum temperature of 35 °C. This equipment must never be used for other liquids, especially engine fuels, cleaning agents and other chemically-based products! Before you use the pump, clarify any possible special conditions which need to be fulﬁ lled for the installation! For example, additional safety measures may be needed if damage to property could result from a power failure, soiling or a defective gasket. Examples of such safety measures: Pumps running in parallel on a separately protected power circuit, moisture sensors for switching oﬀ the pumps, and similar safety arrangements. Be sure to consult a professional plumber if you have any doubt. The equipment can be used wherever you want to move water, e.g. in the house, in the garden, and for many other applications. It must not be used to operate swimming pools!

If you want to use the equipment in bodies of water with a natural, muddy bottom, place the equipment in a slightly elevated position, e.g. on bricks.

The equipment is not designed for continuous operation, e.g. as a circulating pump in a pond. In this case the equipment’s anticipated life will be greatly shortened because the equipment was not designed for continuous loading.

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

4. Technical data

Mains connection ...........................230V ~ 50 Hz

Power rating .............................................. 630 W

Max. pumping rate ...............................17,000 l/h

Max. delivery head ........................................ 8 m

Max. immersion depth ................................... 5 m

Max. water temperature ............................. 35 °C

Hose connection ............ ca. 47, 8 mm (G11/2)IG

Max. size of foreign bodies: ...................Ø 15 mm

Switching point height: ON ....max. approx. 50 cm

Switching point height: OFF .....min. approx. 5 cm

Protection type ..............................................IPX8

5. Before starting the equipment

5.1 Installation

The equipment can be installed either:

Stationary with rigid tubing or

•

Stationary with a flexible hose line

•

Note:

The maximum pumping rate is possible only with the largest possible line diameter; if smaller hoses or tubes are connected, the pumping rate will be reduced. If the universal hose connection (Fig. 1/ Item 2) is used, it should be shortened (as shown in Fig. 3) to the connection actually used in order not to reduce the pumping rate unnecessarily. Flexible hoses must be fastened to the universal hose connection with a hose clip (not included in the scope of supply).

Note!

When installing, never hang the equipment by the discharge line or by the power cable. The equipment must be hung up with the provided carry handle or it must rest on the bottom of the shaft.

- 17 -

Anl_GC_DP_6315_N_SPK1.indb 17Anl_GC_DP_6315_N_SPK1.indb 17 03.02.2017 09:30:3003.02.2017 09:30:30

To ensure that the equipment works properly, the bottom of the shaft always must be free of sludge and other accumulations of dirt. If the water level is too low, the sludge in the shaft can quickly dry out and hinder the equipment from starting. It is necessary therefore to check the equipment regularly (carry out trial start-ups).

Note:

The pump shaft should measure at least 50 x 50 x 50 cm so that the ﬂ oating switch can move freely.

5.2 Mains connection

The equipment you have purchased comes with an earthing-pin plug. The equipment is designed for connection to a socket outlet with earthing contact for 230 V ~ 50 Hz. Make sure that the socket-outlet is suﬃ ciently fused (at least 6 A) and in good working order. Insert the power plug in the socket-outlet and the equipment is ready for operation.

Important!

To rule out danger, this work must be left strictly to a specialist electrician or Customer Service.

6. Operation

You can put the equipment into operation after you have thoroughly read the installation and operating instructions. Pay attention to the following points:

Make sure that the equipment is set up secu-

•

rely. Check that the discharge line is fitted correct-

•

ly. Make sure that the electrical connection is

•

230 V ~ 50 Hz. Check that the electrical socket-outlet is in

•

good working order. Make sure that no moisture or water can ever

•

reach the power connection. Make sure that the equipment does not run

•

dry.

Setting the ON/OFF switching point:

The ON/OFF switching point of the ﬂ oating switch can be adjusted by shifting the ﬂ oating switch in the ﬂ oating switch notched holder (Fig. 2/Item 5). Check the following points before putting the equipment into operation:

The floating switch must be fitted so that the

•

switching point height: ON and the switch point height: OFF can be reached easily and with little force. Check this by placing the equipment in a container filled with water and carefully raising and lowering the floating switch with your hand. You can then see whether the equipment switches on and off. Make sure that the distance between the floa-

•

ting switch head and the cable holder is not too small. If the distance is too small, there is no guarantee that the equipment will work correctly. When adjusting the floating switch, make

•

sure that the floating switch does not touch the bottom before the equipment is switched off. Important! Risk of dry running.

Manual operation:

Mount the ﬂ oating switch as illustrated in Figure 1. The equipment will then run continuously. To prevent dry running, this operating mode is allowed only under supervision. The equipment must be switched oﬀ (pull out the power plug) as soon as no more water is emitted from the discharge line.

7. Replacing the power cable

If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its after-sales service or similarly trained personnel to avoid danger.

8. Cleaning, maintenance and ordering of spare parts

Unplug the power plug prior to any maintenance work.

8.1 Cleaning

For mobile applications, the equipment

•

should be cleaned with clear water after every usage. For stationary installation, it is recommended

•

that you check the floating switch for proper functioning every three months. Use a water jet to remove any lint or fibrous

•

particles that may have become trapped in the housing. Remove sludge from the shaft bottom and

•

clean the shaft walls every 3 months. Use clear water to remove deposits from the

•

floating switch.

- 18 -

Anl_GC_DP_6315_N_SPK1.indb 18Anl_GC_DP_6315_N_SPK1.indb 18 03.02.2017 09:30:3003.02.2017 09:30:30

8.2 Maintenance

There are no parts inside the equipment which require additional maintenance.

8.3 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.isc-gmbh.info

9. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

10. Storage

Store the equipment and accessories out of children’s reach in a dark and dry place at above freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric tool in its original packaging.

- 19 -

Anl_GC_DP_6315_N_SPK1.indb 19Anl_GC_DP_6315_N_SPK1.indb 19 03.02.2017 09:30:3003.02.2017 09:30:30

11. Troubleshooting guide

Faults Cause Remedy

The equipment does not start

The equipment does not pump

The equipment does not cut out

Insuﬃ cient pumping rate

The equipment switches oﬀ after brieﬂ y running

- Power supply not connected

- Floating switch does trigger

- Intake sieve clogged

- Discharge hose kinked

- Check power supply

- Raise position of ﬂ oating switch

- Clean intake sieve with water jet

- Unkink the hose

- Floating switch cannot sink - Place equipment correctly on shaft bottom

- Intake sieve clogged

- Performance reduced due to heavi-

ly contaminated and abrasive water

- Clean intake sieve

- Clean equipment and replace wear parts

impurities

- Motor circuit-breaker switches the equipment oﬀ due to excessive wa-

- Unplug power plug and clean equipment and shaft

ter contamination

- Water temperature too high; motor circuit-breaker switches the equipment oﬀ

- Ensure that maximum permissible water temperature (35 °C) is not exceeded

- 20 -

Anl_GC_DP_6315_N_SPK1.indb 20Anl_GC_DP_6315_N_SPK1.indb 20 03.02.2017 09:30:3003.02.2017 09:30:30

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EU concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request: As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment. The old equipment can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 21 -

Anl_GC_DP_6315_N_SPK1.indb 21Anl_GC_DP_6315_N_SPK1.indb 21 03.02.2017 09:30:3003.02.2017 09:30:30

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* Impeller Consumables* Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple- ase ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

Anl_GC_DP_6315_N_SPK1.indb 22Anl_GC_DP_6315_N_SPK1.indb 22 03.02.2017 09:30:3003.02.2017 09:30:30

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product neither for their commercial activities nor for any other self-employed activities. These warranty terms regulate additional warranty services, which the manufacturer mentioned below promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of said defects on the product or the replacement of the product, whichever we prefer. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 23 -

Anl_GC_DP_6315_N_SPK1.indb 23Anl_GC_DP_6315_N_SPK1.indb 23 03.02.2017 09:30:3003.02.2017 09:30:30

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aﬀ ectation

4. Données techniques

5. Avant la mise en service

6. Commande

7. Remplacement de la ligne de raccordement réseau

8. Nettoyage, maintenance et commande de pièces de rechange

9. Mise au rebut et recyclage

10. Stockage

11. Plan de recherche des erreurs

- 24 -

Anl_GC_DP_6315_N_SPK1.indb 24Anl_GC_DP_6315_N_SPK1.indb 24 03.02.2017 09:30:3103.02.2017 09:30:31

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures

- 25 -

Anl_GC_DP_6315_N_SPK1.indb 25Anl_GC_DP_6315_N_SPK1.indb 25 03.02.2017 09:30:3103.02.2017 09:30:31

 Attention !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

 Avertissement !

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

 Attention !

La pompe doit être alimentée via un dispositif diﬀ érentiel résiduel (RCD) avec un courant diﬀ érentiel assigné de 30 mA au maximum (conformément à VDE 0100 parties 702 et

738).

L’appareil ne convient pas à l’emploi dans les piscines, les pataugeoires de tous genres et toutes autres pièces d’eaux dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est interdit de faire fonctionner l’appareil pendant la présence de personnes ou d’animaux dans la zone dangereuse. Consultez votre spécialiste en électricité!

d‘expérience ou de connaissances à condition qu‘elles soient surveillées ou aient reçus les instructions relatives à l‘utilisation sûre de l‘appareil et qu‘elles comprennent les risques résultant de cette utilisation. Les enfants ne doivent pas jouer avec l‘appareil. Les enfants ne doivent pas eﬀ ectuer le nettoyage et la maintenance de l‘utilisateur sans surveillance.

Attention!

Avant de mettre l’appareil en service, faites

•

vérifier par un(e) spécialiste si

- la mise à la terre

- la mise au neutre

- la protection contre les courants de courtscircuits satisfont bien aux prescriptions de sécurité des distributeurs d’énergie et fonctionnent bien irréprochablement. Les connecteurs enfichables électriques doi-

•

vent être préservés de l’humidité. En cas de risques d’inondation, placez les

•

connecteurs enfichables dans un endroit à l’abri des inondations. Il faut éviter à tout prix de refouler des liquides

•

agressifs ainsi que des substances abrasives (à effet de gel lubrifiant). Protégez l’appareil du gel.

•

Protégez l’appareil contre le fonctionnement

•

à sec. Il faut interdire l’accès aux enfants par des

•

mesures adéquates. Le liquide pourrait être sali par une fuite de

•

lubrifiants.

Cet appareil peut être utilisé par les enfants à partir de 8 ans et

2. Description de l’appareil et volume de livraison

les personnes avec des capacités physiques, sensorielles ou intellectuelles diminuées ou possédant un manque

Anl_GC_DP_6315_N_SPK1.indb 26Anl_GC_DP_6315_N_SPK1.indb 26 03.02.2017 09:30:3103.02.2017 09:30:31

2.1 Description de l’appareil (ﬁ gure 1)

1. Poignée

2. Raccord de tuyau universel

3. Panier d’aspiration

4. Interrupteur à ﬂ otteur

- 26 -

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Dirty water pump

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

move water, e.g. in the house, in the garden, and for many other applications. It must not be used to operate swimming pools!

Lorsque vous employez l’appareil dans des eaux comprenant naturellement un fond boueux, placez l’appareil en le relevant légèrement, par exemple, sur des briques.

L’appareil ne convient pas à une utilisation continue, par exemple comme pompe de circulation dans une pièce d’eau. La durée de vie attendue de l’appareil serait alors essentiellement raccourcie, étant donné que l’appareil n’est pas construit pour une charge permanente. La machine doit exclusivement être employée conformément à son aﬀ ectation. Chaque uti- lisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

3. Utilisation conforme à l’aﬀ ectation

Anl_GC_DP_6315_N_SPK1.indb 27Anl_GC_DP_6315_N_SPK1.indb 27 03.02.2017 09:30:3103.02.2017 09:30:31

4. Données techniques

Branchement secteur ......................230V ~50 Hz

Puissance absorbée ............................630 watts

Refoulement maxi. ...............................17.000 l/h

Hauteur manométrique maxi. ........................ 8 m

Profondeur d’immersion maxi. ....................... 5 m

Température de l’eau maxi. ......................... 35°C

Raccord de tuyau ﬂ exible ca. 47, 8 mm (G11/2)IG

Corps étranger maxi.: ............................Ø 15 mm

Hauteur de point de

commutation: MARCHE .............. max. env. 50 cm

Hauteur de point de

commutation : ARRET ...................min. env. 5 cm

Type de protection : ......................................IPX8

- 27 -

5. Avant la mise en service

5.1 L’installation

L’installation de l’appareil se fait soit:

fixe avec une tuyauterie fixe ou

•

fixe avec une conduite souple

•

Remarque:

La quantité de refoulement maximale peut uniquement être atteinte avec le plus grand diamètre de conduite possible, si l’on raccorde de petits tuyaux ou conduites, le refoulement est réduit. Si vous utilisez le raccord ﬂ exible universel (ﬁ g. 1/ pos. 2), celui-ci doit donc être coupé comme indiqué en ﬁ g. 3 jusqu’au raccord utilisé pour ne pas réduire inutilement la quantité de refoulement. Fixez les conduites ﬂ exibles avec un collier de serrage (non compris dans la livraison) au niveau du raccord ﬂ exible universel.

A respecter!

Lors de l’installation, faites attention à ne jamais suspendre l’appareil librement à la conduite de pression ni à le monter à un câble électrique. L’appareil doit être suspendu à la poignée prévue à cet eﬀ et ou être placé sur le fond de la cuve. Dans le but de garantir un fonctionnement irréprochable de l’appareil, le fond de la cuve doit toujours être exempt de boue ou d’autres impuretés. Lorsque le niveau de l’eau est trop faible, la boue qui se trouve dans la cuve peut rapidement sécher, ce qui est un obstacle au bon démarrage de l’appareil. Raison pour laquelle il est nécessaire de contrôler l’appareil régulièrement (en eﬀ ectu- ant des essais de démarrage).

Remarque:

Le puits de pompe doit au moins mesurer 50 x 50 x 50 cm pour que l’interrupteur à ﬂ otteur puisse se mouvoir librement.

5.2. Branchement secteur

Votre appareil est déjà pourvu d’une ﬁ che à con- tact de protection. L’appareil est destiné à être raccordé à une prise de courant de sécurité 230 V ~ 50 Hz. Assurez-vous que la prise de courant est suﬃ samment protégée (mini. 6 A), et est dans un état irréprochable. Engagez la ﬁ che secteur dans la prise de courant et l’appareil est prêt au fonctionnement.

Attention!

Ce travail doit uniquement être eﬀ ectué par un spécialiste électricien ou du service après-vente aﬁ n d’éviter tout risque.

6. Commande

Après avoir lu attentivement les présentes instructions d’installation et de service, vous pouvez mettre l’appareil en service en respectant les points suivants:

Vérifiez que l’appareil est placé de manière

•

sûre. Vérifiez que la conduite de pression est mon-

•

tée dans les règles de l’art. Assurez-vous que l’alimentation électrique

•

est de 230 V ~ 50 Hz. Vérifiez que la prise de courant électrique est

•

en bon état. Assurez-vous que l’humidité ou l’eau n’entre

•

jamais en contact avec le branchement secteur. Assurez-vous que l’appareil ne fonctionne

•

pas à sec.

Réglage du point de contact de mise en / hors circuit :

Le point de contact de mise en / hors circuit de l’interrupteur à ﬂ otteur peut être réglé par dé- placement de l’interrupteur à ﬂ otteur dans son support. Avant la mise en service, vériﬁ ez les points suivants:

L’interrupteur à flotteur doit être fixé pour que

•

la hauteur de point de commutation : MARCHE et la hauteur de point de commutation : ARRET puissent être atteintes facilement et avec peu d’efforts. Vérifiez ce point en plaçant l’appareil dans un récipient, rempli d’eau, et levez l’interrupteur à flotteur précautionneusement avec la main puis abaissez-le à nouveau. Vous pouvez voir si l’appareil se met en ou hors circuit. Veillez également à ce que l’écart entre la

•

tête du flotteur et le support de câble ne soit pas trop faible. En cas d’écart trop faible, un fonctionnement irréprochable n’est pas garanti. Veillez lors du réglage de l’interrupteur à

•

flotteur que ce dernier ne touche pas le fond avant la mise hors service de l’appareil. Attention ! Risque de fonctionnement à sec.

- 28 -

Anl_GC_DP_6315_N_SPK1.indb 28Anl_GC_DP_6315_N_SPK1.indb 28 03.02.2017 09:30:3103.02.2017 09:30:31

Manual operation:

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Avant chaque travail de maintenance, débranchez la prise secteur.

8.1 Nettoyage

Lorsque vous l’utilisez en la transportant,

•

nettoyez l’appareil après chaque emploi avec de l’eau claire. En cas d’installation fixe, il est recommandé

•

de contrôler tous les 3 mois la fonction de l’interrupteur à flotteur. Eliminez les particules de peluches et fibres

•

éventuellement déposées dans le boîtier à l’aide d’un jet d’eau. Tous les 3 mois, débarrassez le fond de la

•

boue et nettoyez également les parois de la cuve. Eliminer les dépôts de l’interrupteur à flotteur

•

avec de l’eau claire.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.

8.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

- 29 -

Anl_GC_DP_6315_N_SPK1.indb 29Anl_GC_DP_6315_N_SPK1.indb 29 03.02.2017 09:30:3103.02.2017 09:30:31

11. Plan de recherche des erreurs

Dérangements Origines Remède

L‘appareil ne démarre pas

L‘appareil ne refoule pas

L‘appareil ne se met pas hors circuit

Refoulement insufﬁ sant

L‘appareil se déconnecte après une brève durée de fonctionnement

- Tension secteur manque

- Interrupteur à ﬂ otteur ne commute pas

- Filtre d‘entrée bouché

- Tuyau de refoulement ﬂ ambé

- L‘interrupteur à ﬂ otteur ne peut pas s‘abaisser

- Filtre d‘entrée bouché

- Puissance diminuée par des produits mélangés à l‘eau très encrassés et graissants

- La protection du moteur déconnecte l‘appareil à cause d‘un trop grand encrassement de l‘eau

- Température de l’eau trop élevée, la protection du moteur déconnecte

- Vériﬁ er la tension secteur

- Placer l‘interrupteur à ﬂ otteur dans une position plus élevée

- Nettoyer le ﬁ ltre d‘entrée au jet d‘eau

- Défaire le point de pliage

- Monter correctement l‘appareil sur le fond de la cuve

- Nettoyer le ﬁ ltre d‘entrée

- Nettoyer l‘appareil et remplacer les pièces d‘usure

- Débrancher la prise secteur et nettoyez l‘appareil ainsi que la cuve

- Veillez à la température maximale de l’eau de 35° C!

- 30 -

Anl_GC_DP_6315_N_SPK1.indb 30Anl_GC_DP_6315_N_SPK1.indb 30 03.02.2017 09:30:3103.02.2017 09:30:31

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/EU relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

- 31 -

Anl_GC_DP_6315_N_SPK1.indb 31Anl_GC_DP_6315_N_SPK1.indb 31 03.02.2017 09:30:3103.02.2017 09:30:31

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* Rotor Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

- 32 -

Anl_GC_DP_6315_N_SPK1.indb 32Anl_GC_DP_6315_N_SPK1.indb 32 03.02.2017 09:30:3103.02.2017 09:30:31

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 33 -

Anl_GC_DP_6315_N_SPK1.indb 33Anl_GC_DP_6315_N_SPK1.indb 33 03.02.2017 09:30:3103.02.2017 09:30:31

Indice

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

3. Utilizzo proprio

4. Caratteristiche tecniche

5. Prima della messa in esercizio

6. Uso

7. Sostituzione del cavo di alimentazione

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

9. Smaltimento e riciclaggio

10. Conservazione

11. Tabella per l’eliminazione delle anomalie

- 34 -

Anl_GC_DP_6315_N_SPK1.indb 34Anl_GC_DP_6315_N_SPK1.indb 34 03.02.2017 09:30:3103.02.2017 09:30:31

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

- 35 -

Anl_GC_DP_6315_N_SPK1.indb 35Anl_GC_DP_6315_N_SPK1.indb 35 03.02.2017 09:30:3203.02.2017 09:30:32

 Attenzione!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

 Avvertimento!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

 Attenzione!

La pompa deve venire alimentata tramite un dispositivo di protezione per correnti di guasto (RCD) con una corrente di guasto non superiore a 30 mA (secondo la norma VDE 0100 parte 702 e 738).

L’apparecchio non è adatto all’uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l’uso dell’apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità ﬁ siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso

connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manutenzione a carico dell‘utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati.

Attenzione!

Prima di mettere in funzione una nuova

•

pompa per acque reflue fate controllare da uno specialista che

- la messa a terra,

- la messa a terra del neutro e

- il circuito di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell’ente responsabile della fornitura di energia elettrica e funzionino in modo corretto. I collegamenti elettrici ad innesto devono es-

•

sere protetti dall’umidità. In caso di pericolo di inondazioni collocate i

•

collegamenti ad innesto in un’area che non ne venga interessata. Si deve comunque evitare in ogni caso di

•

convogliare liquidi aggressivi e sostanze abrasive. L’apparecchio deve essere protetto dal gelo.

•

L’apparecchio deve essere protetto da un fun-

•

zionamento a secco. Adottate misure atte a tenere l’apparecchio

•

lontano dalla portata dei bambini. Eventuali impurità nel liquido potrebbero es-

•

sere dovute alla fuoriuscita di lubrificanti.

2. Descrizione dell’apparecchio ed elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Impugnatura

2. Attacco universale del tubo ﬂ essibile

3. Griglia di aspirazione

4. Interruttore a galleggiante

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella

- 36 -

Anl_GC_DP_6315_N_SPK1.indb 36Anl_GC_DP_6315_N_SPK1.indb 36 03.02.2017 09:30:3203.02.2017 09:30:32

Garanzia nelle disposizioni di garanzia alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Pompa acque scure

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

L‘apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35° C. L‘apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti e altri prodotti chimici! Eventuali condizioni speciali d’installazione vanno chiarite prima della messa in esercizio della pompa! In caso di danni causati ad esempio da sporcizia, da una caduta di corrente o da una guarnizione difettosa, dovrete installare nuove misure di protezione. Le misure di protezione sono ad esempio: pompe con funzionamento parallelo su un circuito di corrente con protezione separata, sensori di umidità per il disinserimento e dispositivi di sicurezza simili. In caso di dubbi fatevi consigliare assolutamente da un tecnico di impianti sanitari. L‘impiego dell‘apparecchio è però possibile ovunque si debba pompare dell‘acqua, per es. in casa, in giardino e in molti altri settori. Non deve essere usato per vasche di piscine!

Per usare l’apparecchio in acqua con fondo naturale e fangoso, mettetelo in un posto un po’ sollevato, per es. su dei mattoni.

L’apparecchio non è adatto per l’uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell’apparecchio si ridurrà notevolmente, poiché l’apparecchio non è stato costruito per una sollecitazione continua.

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Allacciamento alla rete ................... 230V ~ 50 Hz

Potenza assorbita ................................. 630 Watt

Portata max. ..........................................17.000 l/h

Prevalenza max. ............................................. 8 m

Profondità di immersione max. ....................... 5 m

Temperatura max. dell’acqua ....................... 35°C

Attacco del tubo ﬂ essibile ca. 47, 8 mm (G11/2)IG

Corpi estranei max. ...............................Ø 15 mm

Altezza del punto di

commutazione ON .......................max. ca. 50 cm

Altezza del punto di

commutazione OFF ........................min. ca. 5 cm

Tipo di protezione: .......................................IPX8

5. Prima della messa in esercizio

5.1 L’installazione

L’installazione dell’apparecchio viene eﬀ ettuata o

in modo fisso con tubazione rigida o

•

in modo fisso con tubazione flessibile

•

Avvertenza

La portata max. si raggiunge soltanto con un diametro max. della tubazione, collegando tubazioni e tubi ﬂ essibili più piccoli si riduce la portata. Usando l’attacco universale del tubo ﬂ essibile (Fig. 1/Pos. 2) esso dovrebbe essere accorciato ﬁ no all’attacco usato come mostrato nella Fig. 3

- 37 -

Anl_GC_DP_6315_N_SPK1.indb 37Anl_GC_DP_6315_N_SPK1.indb 37 03.02.2017 09:30:3203.02.2017 09:30:32

per non ridurre la portata senza motivo. Tubazioni ﬂ essibili devono essere ﬁ ssate con una fascetta (non compresa nella fornitura) all’attacco universale del tubo ﬂ essibile.

Da osservare!

Durante l’installazione fate attenzione a non montare mai l’apparecchio appeso al tubo di mandata o al cavo della corrente. L’apparecchio deve essere agganciato alla maniglia prevista o deve essere appoggiata sul fondo del pozzo. Per garantire un perfetto funzionamento dell’apparecchio, il fondo del pozzo deve essere sempre libero da fango o da altro sporco. In caso di un livello d’acqua insuﬃ ciente, il fango nel pozzo può asciugarsi rapidamente e impedire all’apparecchio di avviarsi. Perciò è necessario controllare regolarmente l’apparecchio (eseguite tentativi di avviamento).

Avvertenza

Il pozzetto della pompa deve avere dimensioni di almeno 50 x 50 x 50 cm perché l’interruttore a galleggiante possa muoversi liberamente.

5.2 Collegamento alla rete

L’apparecchio da voi acquistato è già dotato di una spina con messa a terra. L’apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230 V ~ 50 Hz. Assicuratevi che la presa di corrente sia suﬃ ci- entemente protetta (almeno 6 A) ed in perfetto stato. Inserite la spina nella presa di corrente. In tal modo l’apparecchio è pronto all’esercizio.

Attenzione!

Al ﬁ ne di evitare rischi, tale operazione deve es- sere eseguita da un elettricista specializzato o da un servizio di assistenza.

6. Uso

ungano in nessun caso l’allacciamento alla rete. Evitate che l’apparecchio funzioni a secco.

•

Impostazione del punto di commutazione ON/OFF:

Il punto di commutazione ON /OFF può essere impostato spostando l’interruttore a galleggiante nelle diverse posizioni. Prima della messa in esercizio controllate i seguenti punti:

L’interruttore a galleggiante deve essere

•

montato in modo tale che l’altezza del punto di attivazione ON e quella del punto di disattivazione OFF possano essere raggiunte facilmente e con un impiego di forza ridotto. Accertatevene collocando l’apparecchio in un recipiente pieno d’acqua e sollevando e poi abbassando a mano con cautela l’interruttore a galleggiante. Facendo ciò potete constatare se l’apparecchio si attiva e disattiva. Assicuratevi anche che la distanza fra la par-

•

te superiore dell’interruttore a galleggiante ed il supporto del cavo non sia troppo ridotta. In caso di distanza insufficiente non viene garantito il perfetto funzionamento. Nel regolare l’interruttore a galleggiante fate

•

attenzione che quest’ultimo non venga a contatto del fondo prima della disattivazione dell’apparecchio. Attenzione! Pericolo di funzionamento a secco.

Esercizio manuale

L’interruttore a galleggiante deve essere montato come nella Fig. 1. In questo modo l‘apparecchio è sempre in funzione. L‘apparecchio deve essere utilizzato in questa modalità operativa solo sotto sorveglianza per evitare il funzionamento a secco. L‘apparecchio deve essere disinserito (staccando la spina dalla presa di corrente) non appena l´acqua cessa di uscire dal tubo di mandata.

Dopo aver letto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l’apparecchio tenendo presente i seguenti punti.

Accertatevi che l’apparecchio sia installato in

•

modo sicuro. Verificate che il tubo di mandata sia stato

•

montato in modo corretto. Assicuratevi che il collegamento elettrico sia

•

di 230 V ~ 50 Hz. Verificate che la presa elettrica sia in perfetto

•

stato. Assicuratevi che umidità e acqua non raggi-

•

Anl_GC_DP_6315_N_SPK1.indb 38Anl_GC_DP_6315_N_SPK1.indb 38 03.02.2017 09:30:3203.02.2017 09:30:32

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualiﬁ cata al ﬁ ne di evitare pericoli.

- 38 -

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di ogni lavoro di manutenzione staccate la spina dalla presa di corrente.

8.1 Pulizia

Prima di ogni lavoro di manutenzione stacca-

•

te la spina dalla presa di corrente. In caso di impiego mobile, l’apparecchio deve

•

ogni volta essere lavato con acqua pulita dopo l’uso. In caso di un utilizzo fisso si consiglia di con-

•

trollare il funzionamento dell’interruttore a galleggiante ogni 3 mesi. Togliete con un getto d’acqua filetti, peluzzi e

•

particelle fibrose che si siano eventualmente depositati nella carcassa. Ogni 3 mesi togliete il fango dal fondo del

•

vano in cui si trova la pompa e pulitene anche le pareti. Pulite l’interruttore a galleggiante e liberatelo

•

dai depositi.

8.2 Manutenzione

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riﬁ uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

- 39 -

Anl_GC_DP_6315_N_SPK1.indb 39Anl_GC_DP_6315_N_SPK1.indb 39 03.02.2017 09:30:3203.02.2017 09:30:32

11. Tabella per l’eliminazione delle anomalie

Anomalie Cause Rimedio

Il motore non si avvia

L‘apparecchio non convoglia

La pompa non si disinserisce

Portata insuﬃ ciente - Filtro in entrata ostruito

La pompa si spegne dopo un breve periodo di esercizio

- Manca la tensione di rete

- L‘interruttore a galleggiante non funziona

- Filtro in entrata ostruito

- Tubo di mandata piegato

- L‘interruttore a galleggiante non può abbassarsi

- Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell‘acqua

- Il salvamotore spegne l‘apparecchio a causa del notevole sporco presente nell‘acqua

- Temperatura dell‘acqua troppo alta, il salvamotore spegne l‘apparecchio

- Controllate la tensione di rete

- Portate l‘interruttore a galleggiante in una posizione più elevata

- Pulite con un getto d‘acqua il ﬁ ltro in entrata

- Eliminate la piega

- Installate bene l‘apparecchio sul fondo del pozzo

- Pulite il ﬁ ltro in entrata

- Pulite l‘apparecchio e sostituite le parti usurate

- Staccate la spina e pulite l‘apparecchio e il pozzo

- Tenete presente la temperatura massima dell‘acqua di 35°C!

- 40 -

Anl_GC_DP_6315_N_SPK1.indb 40Anl_GC_DP_6315_N_SPK1.indb 40 03.02.2017 09:30:3203.02.2017 09:30:32

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/EU sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

- 41 -

Anl_GC_DP_6315_N_SPK1.indb 41Anl_GC_DP_6315_N_SPK1.indb 41 03.02.2017 09:30:3203.02.2017 09:30:32

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Girante della pompa Materiale di consumo/parti di consumo * Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 42 -

Anl_GC_DP_6315_N_SPK1.indb 42Anl_GC_DP_6315_N_SPK1.indb 42 03.02.2017 09:30:3203.02.2017 09:30:32

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 43 -

Anl_GC_DP_6315_N_SPK1.indb 43Anl_GC_DP_6315_N_SPK1.indb 43 03.02.2017 09:30:3203.02.2017 09:30:32

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

4. Tekniska data

5. Före användning

6. Använda

7. Byta ut nätkabeln

8. Rengöring, Underhåll och reservdelsbeställning

9. Skrotning och återvinning

10. Förvaring

11. Felsökning

- 44 -

Anl_GC_DP_6315_N_SPK1.indb 44Anl_GC_DP_6315_N_SPK1.indb 44 03.02.2017 09:30:3203.02.2017 09:30:32

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

- 45 -

Anl_GC_DP_6315_N_SPK1.indb 45Anl_GC_DP_6315_N_SPK1.indb 45 03.02.2017 09:30:3203.02.2017 09:30:32

 Obs!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

 Varning!

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner för framtiden.

 Varning! Pumpen ska anslutas till en strömförsörjning som skyddas av en jordfelsbrytare (RCD) med max. 30 mA märkström (enl. VDE 0100, del 702 och 738).

Pumpen är inte avsedd för användning i simbassänger, plaskdammar av olika slag eller andra vattendrag i vilka personer eller djur kan vistas medan apparaten är i drift. Pumpen får inte tas i drift medan personer eller djur beﬁ nner sig i farozonen. Fråga din elinstallatör!

inte leka med apparaten. Barn får endast rengöra och underhålla apparaten under uppsikt.

Varning!

Innan du tar pumpen i drift måste du låta en

•

fackman kontrollera att

- jordningen

- nollningen

- jordfelsbrytaren fungerar på avsett vis och motsvarar säkerhetsföreskrifterna som har utgetts av energibolaget. Skydda elektriska stickkontakter mot väta.

•

Vid risk för översvämningar måste stickkon-

•

takterna placeras på en plats där det inte finns risk för att de översvämmas. Undvik tvunget att pumpa aggressiva vätskor

•

samt abrasiva (nötande) material. Skydda pumpen mot frost.

•

Skydda pumpen mot torrkörning.

•

Tilltag lämpliga åtgärder för att förhindra att

•

barn kommer åt pumpen. Risk för att vätskan smutsas ned om smörj-

•

medel rinner ut

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Handtag

2. Universal-slanganslutning

3. Insugningslåda

4. Flottörbrytare

Denna apparat kan användas av barn från 8 års ålder samt av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av apparaten och förstår vilka faror som kan uppstå. Barn får

Anl_GC_DP_6315_N_SPK1.indb 46Anl_GC_DP_6315_N_SPK1.indb 46 03.02.2017 09:30:3203.02.2017 09:30:32

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen. Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhanden). Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

- 46 -

na har skadats i transporten. Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Varning! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Smutsvattenpump

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

3. Ändamålsenlig användning

Pumpen som du har köpt är avsedd för pumpning av vatten vars max. temperatur uppgår till 35°C. Denna pump får inte användas till andra vätskor. Detta gäller särskilt för motorbränsle, rengöringsmedel eller andra kemiska produkter! Innan pumpen tas i drift måste du informera dig om ev. särskilda villkor gäller för installationen. Om t ex strömavbrott, nedsmutsning eller en defekt packning kan leda till materiella skador, måste extra skyddsåtgärder installeras. Dessa skyddsåtgärder är till exempel: parallellt löpande pumpar på en separat säkrad strömkrets, fuktighetssensorer för frånkoppling samt liknande säkerhetsanordningar. Kontakta tvunget en behörig VVS-installatör om du är osäker. Pumpen kan användas inom alla områden där vatten måste pumpas, t ex inom hushåll, trädgård eller många andra tillämpningar. Pumpen får inte användas i simbassänger!

Om pumpen ska användas i vattendrag med naturlig, slammig botten bör pumpen placeras upphöjt från botten, t ex på tegelstenar.

Pumpen är inte avsedd för kontinuerlig användning, t ex som cirkulationspump i en damm. Detta skulle leda till en markant förkortning av pumpens avsedda livslängd eftersom pumpen inte har konstruerats för en kontinuerlig belastning.

4. Tekniska data

Nätanslutning ................................ 230 V ~ 50 Hz

Eﬀ ektbehov ............................................... 630 W

Max. kapacitet ......................................17.000 l/h

Max. uppfordringshöjd ................................... 8 m

Max. doppningsdjup ...................................... 5 m

Max. vattentemperatur ................................ 35°C

Slangkoppling ................ ca. 47, 8 mm (G11/2)IG

Främmande partiklar max. ....................Ø 15 mm

Kopplingspunktshöjd TILL ............ max. ca 50 cm

Kopplingspunktshöjd FRÅN ............ min. ca 5 cm

Kapslingsklass ..............................................IPX8

5. Före användning

5.1 Installera pumpen

Pumpen kan installeras antingen

stationärt med en fast rörledning eller

•

stationärt med en flexibel slangledning

•

Obs!

Den maximala kapaciteten kan endast uppnås med största möjliga ledningsdiameter. Om mindre slangar eller ledningar ansluts kommer kapaciteten att reduceras. Om iniversal-slangsanslutningen (bild 1/pos. 2) används, bör den kortas av till den aktuella anslutningen enligt beskrivningen i bild 3 så att kapaciteten inte reduceras i onödan. Flexibla slangledningar måste fästas vid universal-slanganslutningen med en slangklämma (medföljer ej).

- 47 -

Anl_GC_DP_6315_N_SPK1.indb 47Anl_GC_DP_6315_N_SPK1.indb 47 03.02.2017 09:30:3303.02.2017 09:30:33

Kom ihåg!

Vid installation måste man beakta att pumpen inte får monteras fritt hängande i tryckledningen eller nätkabeln. Pumpen måste hängas upp i det härför avsedda handtaget eller ställas på schaktets botten. För att garantera att pumpen fungerar på avsett vis måste schaktets botten alltid vara fri från slam eller annan smuts. Om vattennivån är för låg ﬁ nns det risk för att slam som ﬁ nns i schaktet snabbt torkar in och hindrar pumpen från att starta upp. Av denna anledning är det nödvändigt att pumpen kontrolleras regelbundet (gör provstart).

Obs!

Schaktet där pumpen beﬁ nner sig bör minst upp- visa måtten 40 x 40 x 50 cm så att ﬂ ottörbrytaren kan röra sig fritt.

5.2 Ansluta till elnätet

Pumpen som du har köpt är redan utrustad med en jordad stickkontakt. Pumpen är avsedd för anslutning till ett jordat stickuttag med 230 V ~ 50 Hz. Övertyga dig om att stickuttaget är anslutet till en tillräckligt dimensionerad säkring (minst 6 A) och beﬁ nner sig i intakt skick. Sätt in stickkontakten i stickuttaget. Pumpen är nu driftberedd.

Varning!

För att undvika risker får denna arbetsuppgift endast utföras av en behörig elinstallatör eller av vår kundtjänst.

6. Använda

Kontrollera följande punkter innan du använder pumpen:

Flottörbrytaren måste vara placerad så att

•

kopplingshöjden: TILL och kopplingshöjden: FRÅN kan uppnås lätt och utan mycket kraft. Kontrollera detta genom att ställa pumpen i en behållare med vatten. Lyft upp flottörbrytaren försiktigt för hand och sänk den sedan igen. Du kan därmed kontrollera om pumpen slås till resp. ifrån. Se även till att avståndet mellan flottörbryta-

•

rens huvud och kabelhållaren inte är för litet. Om avståndet är alltför litet är det inte säkert att flottörbrytaren kommer att fungera. När du ställer in flottörbrytaren måste du se

•

till att flottörbrytaren inte rör vid botten innan pumpen slås ifrån. Varning! Risk för att pumpen kör torrt.

Manuell drift

Flottörbrytaren måste monteras enligt bild 1. Detta innebär att pumpen ständigt är i drift. I detta driftslag måste pumpen ständigt hållas under uppsikt så att den inte kör torrt. Pumpen måste slås ifrån (dra ut stickkontakten) när tryckledningen inte längre avger något vatten.

7. Byta ut nätkabeln

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars ﬁ nns risk för personskador.

Efter att du läst igenom installations- och bruksanvisningen noggrant kan du använda pumpen. Beakta nedanstående punkter.

Kontrollera att pumpen har ställts säkert.

•

Kontrollera att tryckledningen har monterats

•

på föreskrivet sätt. Kontrollera att den elektriska anslutningen

•

uppgår till 230 V ~ 50 Hz. Kontrollera att den elektriska stickkontakten

•

är intakt. Se till att nätanslutningen aldrig utsätts för

•

fukt eller vatten. Låt aldrig pumpen köra torrt.

•

Ställa in till-/från-kopplingspunkten

Du kan ställa in ﬂ ottörbrytarens till-/frånkopplings- punkt genom att ändra på ﬂ ottörbrytarens ﬁ xering (bild 2/pos. 5).

- 48 -

Anl_GC_DP_6315_N_SPK1.indb 48Anl_GC_DP_6315_N_SPK1.indb 48 03.02.2017 09:30:3303.02.2017 09:30:33

8. Rengöring, Underhåll och reservdelsbeställning

Dra alltid ut stickkontakten inför underhåll.

8.1 Rengöra maskinen

Vid transportabel användning ska pumpen

•

rengöras med klart vatten efter varje användning. Vid stationär installation rekommenderar vi

•

att flottörbrytarens funktion kontrolleras var tredje månad. Ludd och fiberliknande partiklar som ev. har

•

fastnat i pumphuset kan tas bort med en vattenstråle. Rengör schaktets botten från slam, samt

•

schaktets väggar, var tredje månad. Använd klart vatten för att rengöra flottörbry-

•

taren från avlagringar.

8.2 Underhåll

I maskinens inre ﬁ nns inga delar som kräver un- derhåll.

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information ﬁ nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe ﬁ nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpackningen.

- 49 -

Anl_GC_DP_6315_N_SPK1.indb 49Anl_GC_DP_6315_N_SPK1.indb 49 03.02.2017 09:30:3303.02.2017 09:30:33

11. Felsökning

Störningar Orsaker Åtgärder

Pumpen startar ej - Nätspänning saknas

- Flottörbrytare kopplar inte in

Pumpen matar inte - Inloppssilen tilltäppt

- Tryckslangen har vikts

Pumpen kopplas

- lottörbrytaren kan inte sjunka - Ställ pumpen rätt på schaktets bot-

inte ifrån Otillräcklig kapacitet - Inloppssilen tilltäppt

- Reducerad prestanda pga. kraftigt smutsiga och nötande föroreningar i vattnet

Pumpen kopplas ifrån efter kort tids drift

- Motorbrytaren kopplar ifrån pumpen pga. hög smutshalt i vattnet

- Vattentemperaturen för hög, motorbrytaren kopplar ifrån

- Kontrollera nätspänningen.

- Flytta ﬂ ottörbrytaren till ett högre läge

- Rengör inloppssilen med vattenstråle

- Räta ut slangen som har vikts

ten

- Rengör inloppssilen

- Rengör pumpen och byt ut slitagedelarna

- Dra ut stickkontakten och rengör pumpen samt schaktet

- Beakta maximal vattentemperatur 35°C!

- 50 -

Anl_GC_DP_6315_N_SPK1.indb 50Anl_GC_DP_6315_N_SPK1.indb 50 03.02.2017 09:30:3303.02.2017 09:30:33

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

- 51 -

Anl_GC_DP_6315_N_SPK1.indb 51Anl_GC_DP_6315_N_SPK1.indb 51 03.02.2017 09:30:3303.02.2017 09:30:33

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Skovelhjul Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 52 -

Anl_GC_DP_6315_N_SPK1.indb 52Anl_GC_DP_6315_N_SPK1.indb 52 03.02.2017 09:30:3303.02.2017 09:30:33

Garantibevis

Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.iscgmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

- 53 -

Anl_GC_DP_6315_N_SPK1.indb 53Anl_GC_DP_6315_N_SPK1.indb 53 03.02.2017 09:30:3303.02.2017 09:30:33

HR/BIH

Sadržaj

1. Sigurnosne napomene

2. Opis uređaja i sadržaj isporuke

3. Namjenska uporaba

4. Tehnički podaci

5. Prije puštanja u pogon

6. Rukovanje

7. Zamjena mrežnog kabela

8. Čišćenje, održavanje i naručivanje rezervnih dijelova

9. Zbrinjavanje u otpad i recikliranje

10. Skladištenje

11. Plan traženja grešaka

- 54 -

Anl_GC_DP_6315_N_SPK1.indb 54Anl_GC_DP_6315_N_SPK1.indb 54 03.02.2017 09:30:3303.02.2017 09:30:33

HR/BIH

Upozorenje - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja

- 55 -

Anl_GC_DP_6315_N_SPK1.indb 55Anl_GC_DP_6315_N_SPK1.indb 55 03.02.2017 09:30:3303.02.2017 09:30:33

HR/BIH

 Pozor!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

 Upozorenje!

Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

Oprez! Pumpa se mora napajati putem zaštitne strujne naprave (RCD) dimenzioniranom strujom ne jačom od 30 mA (prema normi VDE 0100 dio 702 i 738).

Pumpa nije prikladna za korištenje u bazenima, plitkim bazenima svake vrste i ostalim vodama u kojima se tijekom rada mogu nalaziti osobe ili životinje. Nije dopušten rad pumpe tijekom zadržavanja ljudi u opasnom području. Posavjetujte se sa svojim električarom!

Ovaj uređaj smiju koristiti djeca s navršenih 8 godina starosti kao i osobe s ograničenim tjelesnim, osjetilnim ili psihičkim sposobnostima, ili osobe bez dostatnog iskustva i znanja ako su pod nadzorom druge osobe, ili su od nje primile upute za sigurnu uporabu uređaja i razumjele opasnosti koje proizlaze iz uporabe uređaja. Djeca se ne smiju igrati ovim uređajem. Djeca ne smiju

obavljati čišćenje ni održavanje uređaja bez nadzora.

Pozor!

Prije stavljanja uređaja u pogon neka

•

stručnjak provjeri da li

- uzemljenje

- nulovanje

- zaštitni strujni sklop besprijekorno funkcioniraju u skladu sa sigurnosnim propisima poduzeća za opskrbu energijom. Električne utične spojeve treba zaštititi od vla-

•

ge. Kod opasnosti od poplava utične spojeve

•

postavite u područje sigurno od poplavljivanja. U svakom slučaju treba izbjegavati protok ag-

•

resivnih tekućina, kao i protok abrazivnih tvari (učinak brušenja). Uređaj treba zaštiti od smrzavanja.

•

Uređaj treba zaštititi od rada na suho.

•

Odgovarajućim mjerama spriječite pristup

•

djece uređaju. Zaprljanost vode može nastati zbog istjecanja

•

maziva.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Ručka

2. Univerzalni priključak crijeva

3. Usisna košara

4. Sklopka s plovkom

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke provjerite cjelovitost artikla. Ako su neki dijelovi neispravni, nakon kupnje artikla obratite se našem servisnom centru ili najbližoj nadležnoj trgovini najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupnji. Molimo vas da u vezi s tim obratite pozornost na tablicu o jamstvu u jamstvenim odredbama na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta (ako postoje). Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja. Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

- 56 -

Anl_GC_DP_6315_N_SPK1.indb 56Anl_GC_DP_6315_N_SPK1.indb 56 03.02.2017 09:30:3303.02.2017 09:30:33

HR/BIH

Pozor! Uređaj i materijal pakovine nisu igračke za djecu! Djeca se ne smiju igrati plastičnim vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!

Pumpa za prljavu vodu

•

Originalne upute za uporabu

•

Sigurnosne napomene

•

3. Namjenska uporaba

Uređaj koji ste kupili namijenjen je za protok vode s maksimalnom temperaturom od 35 °C. Uređaj se ne smije koristiti za druge tekućine, naročito ne za motorna goriva, sredstva za čišćenje i ostale kemijske proizvode! Prije uporabe pumpe pojasnite moguće posebne uvjete za instalaciju! Ako bi npr. nestanak struje, zaprljanost ili neispravna brtva mogli uzrokovati materijalne štete, treba provesti dodatne zaštitne mjere. Te zaštitne mjere su primjerice: pumpe koje rade paralelno na zasebno osiguranom strujnom krugu, senzori vlage za isključivanje i slične sigurnosne naprave. U slučaju dvojbe svakako se posavjetujte sa stručnjakom za sanitarije. Uređaj se također može koristi svugdje gdje je potrebno pumpanje vode, npr. u kućanstvu, vrtu, i na mnogim drugim mjestima. Uređaj se ne smije koristiti za pogon bazena za plivanje!

Kod korištenja u vodama s prirodnim, blatnjavim dnom postavite uređaj malo povišeno npr. na cigle.

Uređaj nije predviđen za trajno korištenje, npr. kao pumpa u jezercu. Očekivani vijek trajanja uređaja time se znatno skraćuje, pošto uređaj nije konstruiran za stalno opterećenje.

Uređaj se smije koristiti samo namjenski. Svaka drugačija uporaba nije namjenska. Za štete ili ozljede svih vrsta nastale zbog nenamjenskog korištenja odgovoran je korisnik/rukovatelj a nikako proizvođač.

Molimo da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili industrijske svrhe. Ne preuzimamo jamstvo ako se uređaj koristi u komercijalne i industrijske svrhe kao i u sličnim djelatnostima.

4. Tehnički podaci

Mrežni priključak ............................ 230 V ~ 50 Hz

Snaga .....................................................630 vata

Protočna količina maks. .......................17.000 l/h

Protočna visina maks. ................................... 8 m

Dubina uranjanja maks. ................................. 5 m

Maks. temperatura vode ............................. 35 °C

Priključak crijeva ............ ca. 47, 8 mm (G11/2)IG

Strana tijela maks.: ................................Ø 15 mm

Visina uklopne točke:

UKLJUČENO ............................maks. oko 50 cm

Visina uklopne točke:

ISKLJUČENO ................................min. oko 5 cm

Vrsta zaštite ..................................................IPX8

5. Prije puštanja u pogon

5.1. Instalacija

Uređaj se instalira:

stacionarno sa fiksnim cjevovodom

•

ili

stacionarno s fleksibilnim crijevom

•

Napomena:

Maksimalna količina protoka može se postići samo s najvećim mogućim promjerom voda, kod priključka manjih crijeva ili vodova smanjuje se količina protoka. Ako koristite univerzalni priključak crijeva (sl. 1/poz. 2), trebate ga do korištenog priključka skratiti kao što je to prikazano na slici 3, da se količina protoka ne smanjuje bez potrebe. Fleksibilna crijeva pričvršćuju se obujmicom (nije sadržana u opsegu isporuke) na univerzalni priključak crijeva.

Obratite pozornost!

Kod instalacije treba pripaziti da se uređaj nikad ne montira tako da rasteže tlačni vod ili strujni kabel. Uređaj se mora objesiti na za to predviđenu ručku odnosno položiti u okno. Da bi se zajamčilo besprijekorno funkcioniranje uređaja u oknu ne smije biti mulja ili sličnih nečistoća. Kod premale razine vode mulj se u jami može brzo osušiti i spriječiti rad pumpe. Zbog toga je potrebna redovita kontrola uređaja (pokušati pokrenuti uređaj).

Napomena:

Dimenzije okna za pumpu trebaju biti najmanje 50 x 50 x 50 cm, tako da se sklopka s plovkom može slobodno kretati.

- 57 -

Anl_GC_DP_6315_N_SPK1.indb 57Anl_GC_DP_6315_N_SPK1.indb 57 03.02.2017 09:30:3303.02.2017 09:30:33

HR/BIH

5.2 Mrežni priključak

Uređaj koji ste kupili već posjeduje utikač sa zaštitnim kontaktom. Uređaj je namijenjen za priključivanje na utičnicu sa zaštitnim kontaktom s 230 V ~ 50 Hz. Provjerite je li utičnica dostatno osigurana (najmanje 6 A) i ispravna. Utaknite mrežni utikač u utičnicu i uređaj je sad spreman za rad.

Pozor!

Ovaj posao trebao bi obaviti samo električar ili serviser, da bi se izbjegle opasnosti.

6. Rukovanje

Nakon što pažljivo pročitate ove upute za instalaciju i uporabu, možete uređaj pustiti u rad pridržavajući se sljedećih točaka:

Provjerite je li uređaj sigurno postavljen.

•

Provjerite je li tlačno crijevo pravilno montira-

•

no. Utvrdite ima li električni priključak 230 V ~ 50

•

Hz. Provjerite je li električna utičnica u ispravnom

•

stanju. Pazite da na mrežni priključak nikad ne dolazi

•

vlaga ili voda. Izbjegavajte rad uređaja bez vode.

•

Podešavanje točke uključivanja/isključivanja: To čka uključivanja sklopke s plovkom može se podesiti promjenom njezinog položaja usjedanja (sl. 2/poz. 5). Molimo da prije puštanja u rad provjerite sljedeće točke:

Sklopka s plovkom mora biti postavljena tako

•

da se visina točke uklapanja: UKLJUČENO i visina točke isklapanja: ISKLJUČENO može postići uz malu silu. Provjerite to tako da uređaj stavite u posudu napunjenu vodom i sklopku s plovkom pažljivo podignite rukom i zatim opet spustite. Pritom možete vidjeti da li se pumpa uključuje odnosno isključuje. Pripazite na to da ne bude premali razmak

•

između glave sklopke s plovkom i držača kabela. Kod premalog razmaka nije zajamčeno besprijekorno funkcioniranje. Kod podešavanja sklopke s plovkom pripazite

•

na to da prije isključivanja uređaja sklopka ne dodiruje tlo. Pozor! Opasnost od rada bez vode.

Ručni pogon:

Sklopka s plovkom mora se montirati kao što je prikazano na slici 1. Na taj način uređaj stalno radi. Uređaj smije u toj vrsti pogona raditi samo pod nadzorom kako bi se izbjegao rad bez vode. Čim iz tlačnog voda prestaje izlaziti voda, uređaj se mora isključiti (izvući mrežni utikač).

7. Zamjena mrežnog kabela

Ako se kabel za priključivanje ovog uređaja na mrežu ošteti, mora ga zamijeniti proizvođač ili njegova servisna služba ili slična kvaliﬁ cirana osoba kako bi se izbjegle opasnosti.

8. Čišćenje, održavanje i naručivanje rezervnih dijelova

Prije svakog održavanja izvucite mrežni utikač.

8.1 Čišćenje

Kod rada s promjenom položaja uređaj bi se

•

nakon svake uporabe morao oprati čistom vodom. Kod stacionarne instalacije preporuča se

•

kontrola funkcije sklopke s plovkom svaka 3 mjeseca. Vlakna ili vlaknaste čestice koje se eventual-

•

no nakupe u kućištu uklonite mlazom vode. Svaka 3 mjeseca uklonite mulj iz okna i

•

očistite njegove stjenke. Naslage na sklopci s plovkom uklonite čistom

•

vodom.

8.2 Održavanje

U unutrašnjosti uređaja nema dijelova koje bi trebalo održavati.

8.3 Naručivanje rezervnih dijelova:

Kod naručivanja rezervnih dijelova trebali biste navesti sljedeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacijski broj uređaja

•

Broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na web stranici www.isc-gmbh.info

- 58 -

Anl_GC_DP_6315_N_SPK1.indb 58Anl_GC_DP_6315_N_SPK1.indb 58 03.02.2017 09:30:3303.02.2017 09:30:33

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta spriječila oštećenja. Ova ambalaža je sirovina i može se ponovno upotrijebiti ili predati na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Elektrouređaji se ne smiju bacati u obično kućno smeće. Uređaj bi, u svrhu stručnog zbrinjavanja, trebalo predati odgovarajućem sakupljalištu takvog otpada. Ako ne znate gdje se takvo sakupljalište nalazi, raspitajte se u svojoj općinskoj upravi.

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suho mjesto zaštićeno od smrzavanja, kojem djeca nemaju pristup. Optimalna temperatura skladištenja je između 5 i 30 ˚C. Elektroalat čuvajte u originalnoj pakovini.

HR/BIH

- 59 -

Anl_GC_DP_6315_N_SPK1.indb 59Anl_GC_DP_6315_N_SPK1.indb 59 03.02.2017 09:30:3303.02.2017 09:30:33

HR/BIH

11. Plan traženja grešaka

Smetnje Uzroci Pomoć

Uređaj se ne pokreće

Uređaj nema protok - Začepljeno ulazno sito

Uređaj se ne isključuje

Nedovoljna količina protoka

Uređaj se isključuje nakon kratkog vremena

- Nema mrežnog napona

- Sklopka s plovkom se ne uključuje

- Savinuto tlačno crijevo

- Sklopka s plovkom se ne može potopiti u vodu

- Začepljeno ulazno sito

- Smanjen učin zbog jako zaprljanih i abrazivnih primjesa u vodi

- Zaštita motora isključuje pumpu zbog velike zaprljanosti vode

- Previsoka temperatura vode, zaštita motora isključuje pumpu

- Provjerite mrežni napon

- Sklopku s plovkom dovesti u viši položaj

- Očistiti ulazno sito mlazom vode

- Ispraviti savinuto mjesto

- Uređaj pravilno položiti u okno

- Očistiti ulazno sito

- Očistiti uređaj i zamijeniti istrošene dijelove

- Izvucite mrežni utikač i očistite pumpu kao i okno

- Obratite pažnju na maksimalnu temperaturu vode od 35 °C!

- 60 -

Anl_GC_DP_6315_N_SPK1.indb 60Anl_GC_DP_6315_N_SPK1.indb 60 03.02.2017 09:30:3403.02.2017 09:30:34

HR/BIH

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2012/19/EU o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat: Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju. Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih elemenata.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno je samo uz izričito dopuštenje tvrtke iSC GmbH.

Zadržavamo pravo na tehničke izmjene

- 61 -

Anl_GC_DP_6315_N_SPK1.indb 61Anl_GC_DP_6315_N_SPK1.indb 61 03.02.2017 09:30:3403.02.2017 09:30:34

HR/BIH

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Rotor pumpe Potrošni materijal/ potrošni dijelovi* Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 62 -

Anl_GC_DP_6315_N_SPK1.indb 62Anl_GC_DP_6315_N_SPK1.indb 62 03.02.2017 09:30:3403.02.2017 09:30:34

HR/BIH

Jamstveni list

Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao, jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamstvenom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa. Za zahtijevanje jamstva vrijedi slijedeće:

1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. ﬁ zičke osobe koje ovaj proizvod ne žele koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakonskim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene zahtjeve. Naša jamstvena usluga za Vas je besplatna.

2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja. Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u razdoblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naše jamstvo isključuje:

- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja nenormalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.

- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u uređ

aj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih

djelovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ostalo trošenje.

4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva nakon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljenjem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.

5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da imate u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije jamstva na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na uređaju, odmah ćemo vam vratiti popravljeni ili novi uređaj.

Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.

Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s informacijama o servisu u ovim uputama za uporabu.

- 63 -

Anl_GC_DP_6315_N_SPK1.indb 63Anl_GC_DP_6315_N_SPK1.indb 63 03.02.2017 09:30:3403.02.2017 09:30:34

Sadržaj

1. Sigurnosna uputstva

2. Opis uređaja i sadržaj isporuke

3. Namensko korišćenje

4. Tehnički podaci

5. Pre puštanja u pogon

6. Rukovanje

7. Zamena mrežnog priključnog voda

8. Čišćenje, održavanje i porudžbina rezervnih delova

9. Zbrinjavanje u otpad i recikliranje

10. Skladištenje

11. Plan traženja grešaka

- 64 -

Anl_GC_DP_6315_N_SPK1.indb 64Anl_GC_DP_6315_N_SPK1.indb 64 03.02.2017 09:30:3403.02.2017 09:30:34

Upozorenje - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda

- 65 -

Anl_GC_DP_6315_N_SPK1.indb 65Anl_GC_DP_6315_N_SPK1.indb 65 03.02.2017 09:30:3403.02.2017 09:30:34

 Pažnja!

Kod korišćenja uređaja morate se pridržavati bezbednosnih propisa kako biste sprečili povrede i štete. Zbog toga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim licima, molimo Vas da im prosledite i ova uputstva za upotrebu. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Sigurnosna uputstva

 Upozorenje!

Pročitajte sve bezbednosne napomene i uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za buduće korišćenje.

 Oprez! Na stajaćim vodama, jezercima u bašti i jezerima za kupanje kao i njihovoj okolini korišćenje pumpe dozvoljeno je samo sa zaštitnim strujnim prekidačem s nominalnom strujom aktiviranja do 30 mA (prema VDE 0100 deo 702 i 738).

Pumpa nije podesna za korišćenje u bazenima, plitkim bazenima svake vrste i ostalim vodama u kojima se tokom rada mogu nalaziti lica ili životinje. Nije dozvoljen rad pumpe tokom zadržavanja ljudi u opasnom području. Posavjetujte se sa svojim električarom!

laze iz njegovog korišćenja. Deca ne smeju da se igraju ovim uređajem. Deca ne smeju da vrše čišćenje i održavanje ovog uređaja bez nadzora starijih.

Pažnja!

Pre stavljanja uređaja u pogon neka stručnjak

•

proveri da li

- uzemljenje

- nulovanje

- zaštitni strujni sklop besprekorno funkcioniraju u skladu sa bezbednosnim propisima preduzeća za snabdevanje energijom. Električne utične spojeve treba zaštititi od

•

vlažnosti. Kod opasnosti od poplava utične spojeve

•

postavite u područje bezbedno od poplavljivanja. U svakom slučaju treba izbegavati protok ag-

•

resivnih tečnosti, kao i protok abrazionih tvari (učinak brušenja). Uređaj treba zaštiti od smrzavanja.

•

Uređaj treba zaštititi od rada bez vode.

•

Odgovarajućim merama sprečite pristup dece

•

uređaju. Voda se može zaprljati zbog isticanja maziva.

•

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Ručka

2. Univerzalni priključak creva

3. Usisna korpa

4. Prekidač s plovkom

Ovaj uređaj ne smeju da koriste deca sa navršenih 8 godina starosti, kao i lica sa ograničenim ﬁ zičkim, osetilnim i psihičkim sposobnostima, ili lica bez dovoljnog iskustva i znanja, ukoliko su pod nadzorom drugog lica, ili su od njega dobila uputstva za bezbednu upotrebu uređaja i razumela opasnosti koje proiz-

Anl_GC_DP_6315_N_SPK1.indb 66Anl_GC_DP_6315_N_SPK1.indb 66 03.02.2017 09:30:3403.02.2017 09:30:34

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke proverite potpunost artikla. Ako neki delovi nedostaju, nakon kupovine artikla obratite se našem servisnom centru ili najbližoj nadležnoj prodavnici najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupovini. Molimo vas da sa time u obratite pažnju na tabelu o garanciji na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost tokom transporta (ako postoje). Proverite da li je sadržaj isporuke potpun.

•

- 66 -

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja. Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Pažnja! Uređaj i materijal za pakovanje nisu dečje igračke! Deca ne smeju da se igraju plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako se uguše!

Pumpa za prljavu vodu

•

Originalna uputstva za upotrebu

•

Bezbednosne napomene

•

3. Namensko korišćenje

Uređaj koji set kupili je namenjen protoku vode s maksimalnom temperaturom od 35 °C. Uređaj se ne sme upotrebljavati za ostale tečnosti, naročito ne za motorna goriva, sredstva za čišćenje i ostale hemijske proizvode! Pre upotrebe pumpe rastumačite si moguće posebne uslove za instalaciju! Na primer, ako bi nestanak el. struje, zaprljanje, ili neispravna zaptivenost mogli da uzrokuju materijalne štete, treba da se sprovedu dodatne mere zaštite. Takve mere zaštite su na primer: pumpe koje rade paralelno na zasebno obezbeđenom strujnom krugu, senzori vlažnosti za isključivanje i slične sigurnosne naprave. Ako ste u dilemi svakako se posavetujte sa stručnjakom za sanitarije. Uređaj se takođe upotrebljava posvuda gde je potreban protok vode, npr. u domaćinstvu, bašti i na mnogim drugim mestima. Uređaj se ne sme koristiti za pogon bazena za plivanje!

Kod korišćenja u vodama s prirodnim, blatnjavim dnom postavite uređaj malo povišeno npr. na cigle.

Uređaj nije predviđen za trajno korišćenje, npr. kao pumpa u jezercu. Očekivani vek trajanja uređaja time se znatno skraćuje, pošto uređaj nije konstruisan za stalno opterećenje.

Uređaj sme da se koristi samo za namenu za koju je predviđen. Svaka drugačija upotreba nije namenska. Za štete ili povrede svih vrsta koje iz toga proizađu, odgovoran je korisnik/rukovaoc, a nikako proizvođač.

Molimo da obratite pažnju na to da naši uređaji nisu podesni za korišćenje u komercijalne, zanatske ili industrijske svrhe. Ne preuzimamo garanciju ako se uređaj koristi u komercijalne i industrijske svrhe kao i sličnim delatnostima.

4. Tehnički podaci

Mrežni priključak ...........................230 V ~ 50 Hz

Snaga ....................................................630 vata

Protočna količina maks. .......................17.000 l/h

Protočna visina maks. .................................... 8 m

Dubina uranjanja maks. .................................. 5 m

Maks. temperatura vode ............................. 35 °C

Priključak creva ............... ca. 47, 8 mm (G11/2)IG

Strana tela maks.: .................................Ø 15 mm

Visina uklopne tačke:

UKLJUČENO ........................... maks. cirka 50 cm

Visina uklopne tačke:

ISKLJUČENO ..............................min. cirka 5 cm

Vrsta zaštite: .................................................IPX8

5. Pre puštanja u pogon

5.1. Instalacija

Uređaj se instalira:

stacionarno sa fiksnim cevovodom ili

•

stacionarno s fleksibilnim crevom

•

Napomena:

Maksimalna količina protoka može se postići samo s najvećim mogućim prečnikom voda, kod priključka manjih creva ili vodova smanjuje se količina protoka. Ako koristite univerzalni priključak creva (sl. 1/poz. 2), trebate ga do korišćenog priključka skratiti kao što je to prikazano na slici 3, da se količina protoka ne smanjuje bez potrebe. Fleksibilna creva učvršćuju se obujmicom (nije sadržana u isporuci) na univerzalni priključak creva.

Obratite pažnju!

Kod instalacije treba pripaziti da se uređaj nikad ne montira tako da rasteže vod pod pritiskom ili strujni kabl. Uređaj se mora zakačiti na za to predviđenu dršku odnosno položiti u okno. Da bi se zagarantovalo besprekorno funkcioniranje uređaja u oknu ne sme biti mulja ili sličnih nečistoća. Kod premalog nivoa vode mulj se u jami može brzo osušiti i sprečiti rad pumpe.

- 67 -

Anl_GC_DP_6315_N_SPK1.indb 67Anl_GC_DP_6315_N_SPK1.indb 67 03.02.2017 09:30:3403.02.2017 09:30:34

Zbog toga je potrebna redovna kontrola uređaja (pokušati pokrenuti uređaj).

Napomena:

Dimenzije okna za pumpu trebaju biti najmanje 40 x 40 x 50 cm, tako da se prekidač s plovkom može slobodno kretati.

5.2 Mrežni priključak

Uređaj koji ste kupili već ima utikač sa zaštitnim kontaktom. Uređaj je namenjen za priključivanje na utičnicu sa zaštitnim kontaktom s 230 V ~ 50 Hz. Proverite da li je utičnica dovoljno osigurana (min. 6 A), i u besprekornom stanju. Utaknite mrežni utikač u utičnicu i uređaj je sad spreman za rad.

Pažnja!

Ovaj posao trebao bi obaviti samo električar ili serviser, kako bi se izbegle opasnosti.

6. Rukovanje

Nakon što pažljivo pročitate ove uputstava za instalaciju i upotrebu, možete uređaj pustiti u rad pridržavajući se sledećih tačaka:

Proverite da li je uređaj postavljen bezbedno.

•

Proverite je li vod pod pritiskom pravilno mon-

•

tiran. Utvrdite ima li električni priključak

•

230 V ~ 50 Hz. Proverite da li je električna utičnica u isprav-

•

nom stanju. Pazite da na mrežni priključak nikad ne dolazi

•

vlažnost ili voda. Izbegavajte rad uređaja bez vode.

•

Podešavanje tačke uključivanja/isključivanja:

Ta čka uključivanja prekidača s plovkom može se podesiti promenom njezinog položaja usedanja (sl. 2/poz. 5). Molimo da pre puštanja u rad proverite sledeće tačke:

Prekidač s plovkom mora se staviti tako da se

•

visina tačke uklapanja: UKLJUČENO i visina tačke isklapanja: ISKLJUČENO može postići uz malu silu. Proverite to tako da uređaj stavite u posudu napunjenu vodom i prekidač s plovkom pažljivo podignite rukom i zatim opet spustite. Pri tom možete da vidite da li se pumpa uključuje odnosno isključuje. Pripazite na to da ne bude premali razmak

•

između glavnog prekidača s plovkom i

držača kabla. Kod premalog razmaka nije obezbeđeno besprekorno funkcionisanje. Kod podešavanja prekidača s plovkom

•

pripazite na to da pre isključivanja uređaja prekidač ne dodiruje tlo. Pažnja! Opasnost od rada bez vode.

Ručni pogon:

Prekidač s plovkom se mora montirati kao što je prikazano na slici 1. Tako će uređaj stalno raditi. Na taj način uređaj sme da radi samo pod nadzorom kako bi se izbegao rad bez vode (na suvo). Čim iz voda pod pritiskom prestane da izlazi voda, uređaj se mora isključiti (izvući utikač iz strujne mreže).

7. Zamena mrežnog priključnog voda

Ako se ošteti mrežni priključni vod ovog uređaja, mora da ga zameni proizvođač ili njegova servisna služba ili kvaliﬁ kovano lice, kako bi se izbegle opasnosti.

8. Čišćenje, održavanje i porudžbina rezervnih delova

Pre svakog održavanja izvucite mrežni utikač.

8.1 Čišćenje

Kod rada s promenom položaja uređaj bi se

•

nakon svake upotrebe morao oprati čistom vodom. Kod stacionarne instalacije preporuča se

•

kontrola funkcije prekidača s plovkom svaka 3 meseca. Vlakna ili vlaknaste čestice koje se eventuel-

•

no natalože u kućištu uklonite mlazom vode. Svaka 3 meseca uklonite mulj iz okna i

•

očistite njegove strane. Naslage na prekidaču s plovkom odstranite

•

čistom vodom.

8.2 Održavanje

U unutrašnjosti uređaja nema delova koje bi trebalo održavati.

- 68 -

Anl_GC_DP_6315_N_SPK1.indb 68Anl_GC_DP_6315_N_SPK1.indb 68 03.02.2017 09:30:3403.02.2017 09:30:34

8.3 Porudžbina rezervnih delova:

Kod porudžbine rezervnih delova trebali biste da navedete sledeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacioni broj uređaja

•

Broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na web strani www.isc-gmbh.info

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakovan kako bi se tokom transporta sprečila oštećenja. Ova ambalaža je sirovina i može ponovno da se upotrebi ili preda na recikliranje. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Neispravni uređaji ne smeju da se bacaju u kućni otpad. Uređaj bi u svrhu stručnog zbrinjavanja u otpad, trebalo da se preda odgovarajućem sabiralištu takvog otpada. Ako ne znate gde se takvo sabiralište nalazi, raspitajte se u svojoj opštinskoj upravi.

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suvo mesto zaštićeno od smrzavanja, kojem deca nemaju pristup. Optimalna temperatura za čuvanje je između 5 i 30 ˚C. Električni alat čuvajte u originalnom pakovanju.

- 69 -

Anl_GC_DP_6315_N_SPK1.indb 69Anl_GC_DP_6315_N_SPK1.indb 69 03.02.2017 09:30:3403.02.2017 09:30:34

11. Plan traženja grešaka

Smetnje Uzroci Pomoć

Uređaj se ne pokreće

Uređaj nema protok - Začepljeno ulazno sito

Uređaj se ne isključuje

Nedovoljna količina protoka

Uređaj se isključuje nakon kratkog vremena

- Nema mrežnog napona

- Prekidač s plovkom se ne uključuje

- Savinuto crevo pod pritiskom

- Prekidač s plovkom se ne može potopiti u vodu

- Začepljeno ulazno sito

- Smanjen učinak zbog jako zaprljanih i abrazionih supstanci u vodi

- Zaštita motora isključuje pumpu zbog velikog zaprljanja vode

- Previsoka temperatura vode, zaštita motora isključuje pumpu

- Proverite mrežni napon

- Prekidač s plovkom dovesti u viši položaj

- Očistiti ulazno sito mlazom vode

- Ispraviti savinuto mesto

- Uređaj pravilno položiti u okno

- Očistiti ulazno sito

- Očistiti uređaj i zameniti istrošene delove

- Izvucite mrežni utikač i očistite pumpu kao i okno

- Obratite pažnju na maksimalnu temperaturu vode od 35 °C!

- 70 -

Anl_GC_DP_6315_N_SPK1.indb 70Anl_GC_DP_6315_N_SPK1.indb 70 03.02.2017 09:30:3403.02.2017 09:30:34

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2012/19/EU o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme iSC GmbH.

Zadržavamo pravo na tehničke promen

- 71 -

Anl_GC_DP_6315_N_SPK1.indb 71Anl_GC_DP_6315_N_SPK1.indb 71 03.02.2017 09:30:3403.02.2017 09:30:34

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Rotor pumpe Potrošni materijal/ potrošni delovi* Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 72 -

Anl_GC_DP_6315_N_SPK1.indb 72Anl_GC_DP_6315_N_SPK1.indb 72 03.02.2017 09:30:3403.02.2017 09:30:34

Garantni list

Poštovani kupče, naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu. Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi sledeće:

1. Ovi garantni uslovi se isključivo odnose na potrošače, tj. ﬁ zička lica koja ovaj proizvod ne žele ko- ristiti ni u okviru privredne delatnosti, niti u drugim samostalnim delatnostima. Ovi garantni uslovi regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa zakonskom garancijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske garantne zahteve. Naša garantna usluga za Vas je besplatna.

2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naša garancija ne obuhvata:

- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog izlaganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.

- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj (kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili delovima uređaja trošenje.

4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahteva na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.

5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije garancije na osnovu nedostatka mogućnosti svrstavanja. Ako naša garancija obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.

čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo

Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg servisa.

Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s garantnim uslovima u ovim uputstvima za upotrebu.

- 73 -

Anl_GC_DP_6315_N_SPK1.indb 73Anl_GC_DP_6315_N_SPK1.indb 73 03.02.2017 09:30:3403.02.2017 09:30:34

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Schmutzwasserpumpe GC-DP 6315 N (Einhell)

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

2014/29/EU 2005/32/EC_2009/125/EC

2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EC 2014/68/EU 90/396/EC_2009/142/EC 89/686/EC_96/58/EC

2011/65/EU

2006/42/EC

Annex IV

Notiﬁ ed Body: Notiﬁ ed Body No.: Reg. No.:

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2012/46/EU

Emission No.:

Standard references: EN 60335-1; EN 60335-2-41; EN 62233; EN 55014-1;

EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 11.11.2016

First CE: 12 Archive-File/Record: NAPR008364 Art.-No.: 41.704.91 I.-No.: 11026 Documents registrar: Roland Dallinger Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 74 -

Wang/Product-ManagementWeichselgartner/General-Manager

Anl_GC_DP_6315_N_SPK1.indb 74Anl_GC_DP_6315_N_SPK1.indb 74 03.02.2017 09:30:3403.02.2017 09:30:34

- 75 -

Anl_GC_DP_6315_N_SPK1.indb 75Anl_GC_DP_6315_N_SPK1.indb 75 03.02.2017 09:30:3503.02.2017 09:30:35

EH 02/2017 (01)

Anl_GC_DP_6315_N_SPK1.indb 76Anl_GC_DP_6315_N_SPK1.indb 76 03.02.2017 09:30:3503.02.2017 09:30:35

Einhell GC-DP 6315 N User manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
