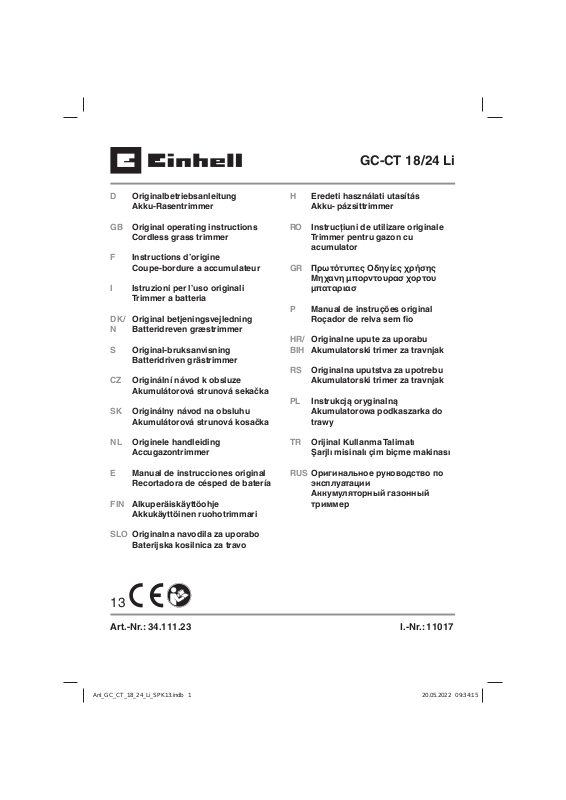

Einhell GC-CT 18/24 Li User guide (Solo)

GC-CT 18/24 Li

D Originalbetriebsanleitung

Akku-Rasentrimmer

GB Original operating instructions

Cordless grass trimmer

F Instructions d’origine

Coupe-bordure a accumulateur

I Istruzioni per l’uso originali

Trimmer a batteria

DK/ Original betjeningsvejledning
N Batteridreven græstrimmer

S Original-bruksanvisning

Batteridriven grästrimmer

CZ Originální návod k obsluze

Akumulátorová strunová sekačka

SK Originálny návod na obsluhu

Akumulátorová strunová kosačka

NL Originele handleiding

Accugazontrimmer

H Eredeti használati utasítás

Akku- pázsittrimmer

RO Instrucţiuni de utilizare originale

Trimmer pentru gazon cu
acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Mηχανη μπορντουρασ χορτου

μπαταριασ

P Manual de instruções original

Roçador de relva sem fi o

HR/ Originalne upute za uporabu
BIH Akumulatorski trimer za travnjak

RS Originalna uputstva za upotrebu

Akumulatorski trimer za travnjak

PL Instrukcją oryginalną

Akumulatorowa podkaszarka do
trawy

TR Orijinal Kullanma Talimatı

Şarjlı misinalı çim biçme makinası

E Manual de instrucciones original

Recortadora de césped de batería

FIN Alkuperäiskäyttöohje

Akkukäyttöinen ruohotrimmari

SLO Originalna navodila za uporabo

Baterijska kosilnica za travo

RUS Оригинальное руководство по

эксплуатации
Аккумуляторный газонный
триммер

13

Art.-Nr.: 34.111.23 I.-Nr.: 11017

Anl_GC_CT_18_24_Li_SPK13.indb 1 20.05.2022 09:34:15

1

2

1

3

4

8

5

6

7

11

2

6

9

5

7

Anl_GC_CT_18_24_Li_SPK13.indb 2 20.05.2022 09:34:17

1

- 2 -

4

28

3

3 4

8

5 6

79

7 8

6

Anl_GC_CT_18_24_Li_SPK13.indb 3 20.05.2022 09:34:19

A 7

A

B

- 3 -

9 10

2

3

11 12

1

11 11

13 14

11

H

5

E

F

E

10

- 4 -

Anl_GC_CT_18_24_Li_SPK13.indb 4 20.05.2022 09:34:22

15 16

E

17 18

5

19

5

Anl_GC_CT_18_24_Li_SPK13.indb 5 20.05.2022 09:34:23

20

- 5 -

A 7

21

1

56

2 34

- 6 -

Anl_GC_CT_18_24_Li_SPK13.indb 6 20.05.2022 09:34:25

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

Erklärung des Hinweisschildes auf dem Ge­rät (siehe Bild 21)

1. Warnung!

2. Augen- und Gehörschutz tragen!

3. Vor Feuchtigkeit schützen!

4. Vor Inbetriebnahme lesen Sie die Gebrauchs­anweisung!

5. Dritte aus dem Gefahrenbereich fernhalten!

6. Werkzeug läuft nach!

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1 Ein-/ Ausschalter
2 Zusatzhandgriff
3 Befestigungsschraube
4 Höhenverstellung
5 Kantenführung
6 Messer
7 Messerplatte
8 Schutzhaube

9 Fixierungsschraube

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Trimmer

•

Schutzhaube

•

Zusatzhandgriff

•

Ersatzmesser

•

Montagematerial

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Das Gerät ist zum Schneiden von Rasen, kleinen
Grasfl ächen im privaten Haus- und Hobbygarten
bestimmt.

Als Geräte für den privaten Haus- und Hobbygar­ten werden solche angesehen, die nicht in öff ent-
lichen Anlagen, Parks, Sportstätten, an Straßen
und in der Land- und Forstwirtschaft eingesetzt
werden. Die Einhaltung der vom Hersteller beige­fügten Gebrauchsanweisung ist Voraussetzung für
den ordnungsgemäßen Gebrauch des Gerätes.

- 7 -

Anl_GC_CT_18_24_Li_SPK13.indb 7 20.05.2022 09:34:25

D

Achtung! Wegen Gefahr von Personen und
Sachschaden darf das Gerät nicht zum Zer­kleinern im Sinn von Kompostieren verwen­det werden.

Das Gerät darf nur nach ihrer Bestimmung ver­wendet werden. Jede weitere darüber hinausge­hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet­zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

Lungenschäden, falls keine geeignete Staub-

•

schutzmaske getragen wird.
Gehörschäden, falls kein geeigneter Gehör-

•

schutz getragen wird.
Gesundheitsschäden, die aus Hand-Arm-

•

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet
wird oder nicht ordnungsgemäß geführt und
gewartet wird.
Verletzungen und Sachschäden, die durch

•

herumfliegende Teile verursacht werden.
Schnittverletzungen, falls kein geeignete

•

Schutzkleidung getragen wird.

Gefahr!

Dieses Elektrowerkzeug erzeugt während des
Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beeinträch­tigen. Um die Gefahr von ernsthaften oder tödli­chen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Im­plantaten ihren Arzt und den Hersteller vom me­dizinischen Implantat zu konsultieren, bevor die
Maschine bedient wird!

4. Technische Daten

Drehzahl n0 ........................................8.500 min

Schnittkreis ............................................Ø 24 cm

Schutzklasse .....................................................III

Schallleistungspegel L
Schalldruckpegel L
Schallleistungspegel garantiert L

Unsicherheit K .........................................2,17 dB

Vibration ..................................................5,8 m/s

Unsicherheit K ........................................2,3 m/s

Schalldruckpegel

am Ohr des Bedieners .......................... 79 dB (A)

Unsicherheit K ..............................................3 dB

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Power-X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power-X-Change Serie
dürfen nur mit dem Power-X-Charger geladen
werden.

Das Geräusch der Maschine kann 85 dB(A) über­schreiten. In diesem Fall sind Schallschutzmaß­nahmen für den Bedienenden erforderlich. Das
Geräusch wurde nach EN ISO 11201:2010 und
EN ISO 3744:2010 gemessen. Der Wert der am
Griff ausgesendeten Schwingungen wurde nach
EN 28662-1:1992 ermittelt.

Achtung!

Der Schwingungswert wird sich aufgrund des
Einsatzbereiches des Elektrowerkzeuges ändern
und kann in Ausnahmefällen über dem angege­benen Wert liegen.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

................... 88,1 dB (A)

WA

............................ 79 dB (A)

pA

....... 90 dB (A)

WA

-1

2

2

- 8 -

Anl_GC_CT_18_24_Li_SPK13.indb 8 20.05.2022 09:34:26

D

5. Vor Inbetriebnahme

5.1 Montage der Schutzhaube (Bild 3-4)

Schieben Sie die Schutzhaube (Pos. 8) wie in Bild
3 gezeigt in Pfeilrichtung auf das Motorgehäuse.
Achten Sie auf korrektes Einrasten! Vergewissern
Sie sich, dass die Schutzhaube wie in Bild 4
montiert ist.

5.2 Montage Messerplatte (Bild 5-6)

Stecken Sie die Messerplatte (Pos. 7) auf die Auf­nahmewelle und fi xieren Sie sie mit der Schraube
(Pos. 9).

5.3 Messer einsetzen (Bild 7)

Die größere Öff nung des Messers (Pos. 6) in die
Messeraufnahme (A) der Messerplatte (Pos. 7)
legen und in Pfeilrichtung nach außen ziehen bis
das Messer wie in Bild 20 zu sehen eingerastet
ist.

5.4 Höhenverstellung (Abb. 8)

Lösen (A) Sie die Überwurfmutter bis sich der
Holm des Rasentrimmers frei zusammen und
auseinander bewegen lässt. Stellen Sie nun die
gewünschte Arbeitshöhe ein und fi xieren den
Holm in dieser Position indem Sie die Überwurf­mutter wieder festschrauben (B).

5.5 Montage des Zusatzhandgriff es (Bild 9)

Montieren Sie den Zusatzhandgriff (Pos. 2) auf
die vorgesehene Befestigung unter Beachtung
der Verzahnung. Im Anschluss daran befestigen
Sie den Zusatzhandgriff mit Hilfe der mitgeliefer-
ten Schraube.

dafür vorgesehene Akkuaufnahme. Sobald der
Akku in einer Position wie in Bild 11 zu sehen ist,
auf Einrasten der Rasttaste achten! Der Ausbau
des Akkus erfolgt in umgekehrter Reihenfolge!

5.9 Laden des Akkus (Abb. 13)

1. Akku-Pack aus dem Gerät nehmen. Dazu die

Rasttaste drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (10)
in die Steckdose. Die grüne LED beginnt zu
blinken.

3. Stecken Sie den Akku (11) auf das Ladegerät

(10).

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

5.6 Verstellung des Zusatzhandgriff es
(Abb. 9)

Lösen Sie die Befestigungsschraube (Pos. 3) des
Zusatzhandgriff es soweit, dass dieser sich ohne
großen Widerstand nach vorne und hinten bewe­gen lässt. Stellen Sie die gewünschte Position ein
und schrauben Sie den Befestigungsverschluß
wieder fest.

5.7 Montage der Kantenführung (Abb. 10)

Ziehen Sie die Enden der Kantenführung (Pos.

5) leicht auseinander und stecken Sie die Enden

in die dafür vorgesehenen Löcher am Motorge­häuse.

5.8 Montage des Akkus (Bild 11/12)

Drücken Sie wie in Bild 12 zu sehen die Rasttaste
(E) des Akkus und schieben Sie den Akku in die

Anl_GC_CT_18_24_Li_SPK13.indb 9 20.05.2022 09:34:26

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

- 9 -

D

5.10 Akku-Kapazitätsanzeige (Bild 14)

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (Pos. F). Die Akku-Kapazitätsanzeige
(Pos. H) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED’s.

Alle 3 LED‘s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6. Bedienung

Um die höchste Leistung von Ihrem Rasentrim­mer zu erhalten, sollten Sie bitte den folgenden
Anweisungen folgen:

Verwenden Sie den Rasentrimmer nicht ohne

•

Schutzvorrichtung.
Mähen Sie nicht, wenn das Gras nass ist. Die

•

besten Ergebnisse erzielen Sie bei trocke­nem Gras.
Um Ihren Rasentrimmer einzuschalten drü-

•

cken Sie den Ein-/Ausschalter (Abb. 11 /
Pos. 1).
Um Ihren Rasentrimmer auszuschalten las-

•

sen Sie den Ein-/Ausschalter (Abb. 11 /
Pos. 1) wieder los.
Den Rasentrimmer nur dann an das Gras an-

•

nähern, wenn der Schalter gedrückt ist, d.h.
wenn der Rasentrimmer in Betrieb ist.
Um richtig zu schneiden, das Gerät seitlich

•

schwenken und Vorwärtsgehen. Halten Sie
den Rasentrimmer dabei um ca. 30° geneigt
(siehe Abb. 15 und 16).
Bei langem Gras muss das Gras, von der

•

Spitze aus, stufenweise kürzer geschnitten
werden (siehe Abb. 17).
Nutzen Sie die Schutzhaube aus, um einen

•

unnötigen Verschleiß zu vermeiden
Halten Sie den Rasentrimmer fern von harten

•

Gegenständen, um einen unnötigen Ver­schleiß zu vermeiden.
Zur Verwendung der Kantenführung an Mau-

•

ern oder Gegenständen klappen Sie die Kan­tenführung nach vorne (Abb. 18). Bei Nichtge­brauch klappen Sie sie nach oben (Abb. 19).

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Vor dem Abstellen und Reinigen den Rasentrim­mer ausschalten, den Akku abziehen.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch. Verwenden Sie keine Reini­gungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten
Sie darauf, dass kein Wasser in das Gerätein­nere gelangen kann. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
Ablagerungen an der Schutzabdeckung mit

•

einer Bürste entfernen.

7.2 Austausch des Messers

Gefahr! Vor Austausch unbedingt Akku ent­fernen!

Das Messer nach innen schieben (Abb. 20)

•

und über die größere Öffnung entfernen.
Der Einbau des neuen Messers erfolgt in um-

•

gekehrter Reihenfolge (Abb. 7). Auf korrektes
Einrasten achten wie in Bild 20 gezeigt.

7.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

- 10 -

Anl_GC_CT_18_24_Li_SPK13.indb 10 20.05.2022 09:34:26

D

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Ziehen Sie den Akku ab.

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

Tragen Sie das Gerät immer mit einer Hand

•

am Handgriff und mit der anderen Hand am

Zusatzhandgriff. Tragen Sie das Gerät nicht

am Motorgehäuse.

Sichern Sie das Gerät gegen Verrutschen,

•

wenn Sie es in einem Fahrzeug transportie-

ren.

Verwenden Sie zum Transport möglichst die

•

Original-Verpackung.

10. Störungen

Gerät läuft nicht:

Überprüfen Sie, ob der Akku geladen ist und ob
das Ladegerät funktioniert. Falls das Gerät trotz
vorhandener Spannung nicht funktioniert, senden
Sie es bitte an die angegebene Kundendienstad­resse.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Haus­müll!

Gemäß europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektro­werkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt
werden.

Recycling-Alternative zur Rücksendeauff orde-
rung:
Der Eigentümer des Elektrogerätes ist alternativ
anstelle Rücksendung zur Mitwirkung bei der
sachgerechten Verwertung im Falle der Eigen­tumsaufgabe verpfl ichtet. Das Altgerät kann
hierfür auch einer Rücknahmestelle überlassen
werden, die eine Beseitigung im Sinne der nati­onalen Kreislaufwirtschafts- und Abfallgesetze
durchführt. Nicht betroff en sind den Altgeräten
beigefügte Zubehörteile und Hilfsmittel ohne
Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Ak­kus und Leuchtmittel (z. B. Glühbirne) dem Gerät
entnommen werden.

Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produk­te, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 11 -

Anl_GC_CT_18_24_Li_SPK13.indb 11 20.05.2022 09:34:26

11. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 12 -

Anl_GC_CT_18_24_Li_SPK13.indb 12 20.05.2022 09:34:26

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Messerplatte, Akku
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 13 -

Anl_GC_CT_18_24_Li_SPK13.indb 13 20.05.2022 09:34:27

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos­sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_GC_CT_18_24_Li_SPK13.indb 14 20.05.2022 09:34:27

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 15 -

Anl_GC_CT_18_24_Li_SPK13.indb 15 20.05.2022 09:34:27

GB

Danger!

When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete original operating in­structions and safety information with due care.
Keep these operating instructions in a safe place
so that the information is available at all times. If
you give the equipment to any other person, hand
over these original operating instructions and the
safety information as well. We cannot accept any
liability for damage or accidents which arise due
to failure to follow these instructions and the safe­ty information.

Explanation of the warning signs on the
equipment (see Fig. 21)

1. Warning!

2. Wear goggles and ear muff s!

3. Protect from moisture!

4. Read the instruction manual before starting!

5. Keep other people out of the danger area!

6. The equipment continues to rotate!

1. Safety information

For the relevant safety information please refer to
the booklet included in delivery.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Trimmer

•

Guard hood

•

Additional handle

•

Spare blade

•

Assembly material

•

Original operating instructions

•

Safety information

•

3. Intended use

2. Layout and items supplied

2.1 Layout (Fig. 1/2)

1. On/Off switch

2. Additional handle

3. Fixing screw

4. Height adjustment

5. Edge guide

6. Blade

7. Blade plate

8. Guard hood

9. Fastening screw

Anl_GC_CT_18_24_Li_SPK13.indb 16 20.05.2022 09:34:42

The equipment is designed for cutting lawns and
small areas of grass in private and hobby gar­dens.

Equipment designed for use in private and hobby
gardens is regarded as unsuitable for use in pub­lic facilities, parks and sports centers, along road­ways, or in agriculture and forestry. The operating
instructions as supplied by the manufacturer must
be kept and referred to in order to ensure that the
equipment is properly used and maintained.

Important. This equipment must not be used
for composting purposes (shredding) as this
could result in injury or damage to property.

- 16 -

GB

The equipment may be used only for the tasks it
is designed to handle. Any other use is deemed
to be a case of misuse. The user/operator and not
the manufacturer will be liable for any damage or
injuries of any kind resulting from such misuse.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
equipment is used in commercial, trade or indust­rial businesses or for equivalent purposes.

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

Lung damage if no suitable protective dust

•

mask is used.
Damage to hearing if no suitable ear protec-

•

tion is used.
Health damage caused by hand-arm vib-

•

rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.
Injuries and material damage caused by fly-

•

ing parts.
Cut injuries if suitable protective clothing is

•

not worn.

Danger!

The electric power tool generates an electro­magnetic fi eld during operation. Under certain
circumstances this fi eld may actively or passively
impede medical implants. To reduce the risk of
serious or fatal injuries, we recommend persons
with medical implants to consult their doctor and
the manufacturer of the medical implant prior to
using the equipment.

4. Technical data

Speed n0 .............................................8,500 min

Cutting circle ..........................................Ø 24 cm

Protection class ................................................III

Sound power level L
Sound pressure level L
Sound power level guaranteed L

K uncertainty ............................................ 2.17 dB

Vibration ..................................................5.8 m/s

....................... 88.1 dB (A)

WA

...................... 79 dB (A)

pA

........ 90 dB (A)

WA

K uncertainty ..........................................2.3 m/s²

Sound pressure level

at the operator‘s ear ............................... 79 dB(A)

K uncertainty ................................................. 3 dB

Caution!

The equipment is supplied without batteries and
without a charger and is allowed to be used only
with the lithium-ion batteries of the Power-X­Change series!

The lithium-ion batteries of the Power-X-Change
series are allowed to be charged only with the
Power-X charger.

The machine noise might exceed 85 dB (A). The
operator will require noise protection measures
if this is the case. The noise is measured in ac­cordance with EN ISO 11201:2010 and EN ISO
3744:2010. The value of the vibrations emitted by
the handle was determined in accordance with
EN 28662-1:1992.

Important.

The vibration value changes according to the
area of application of the electric equipment and
may exceed the specifi ed value in exceptional
circumstances.

Reduce noise generation and vibration to a
minimum!

Use only equipment that is in perfect condi-

•

tion.
Maintain and clean the equipment regularly.

•

Adapt your way of working to the equipment.

•

Do not overload the equipment.

•

Have the equipment checked if necessary.

•

Switch off the equipment when not in use.

•

Wear gloves.

•

5. Before putting into operation

5.1 Fitting the safety hood (Fig. 3-4)

Push the guard hood (Item 8) in the direction of
the arrow onto the motor housing as shown in
Fig. 3. Make sure that it latches in place correctly!

-1

Make sure that the guard hood is fi tted as in Fig.

4.

5.2 Fitting the blade plate (Fig. 5-6)

Fit the blade plate (Item 7) onto the mounting
shaft and fasten it with the screw (Item 9).

2

- 17 -

Anl_GC_CT_18_24_Li_SPK13.indb 17 20.05.2022 09:34:42

GB

5.3 Fitting the blade (Fig. 7)

Fit the larger opening of the blade (Item 6) onto
the blade mount (A) of the blade plate (Item 7)
and pull it outwards in the direction of the arrow
until the blade latches into place as shown in Fig.

20.

5.4 Height adjustment (Fig. 8)

Undo (A) the union nut until the grass trimmer
handle can be moved in and out freely. Now set
the required working height and secure the hand­le in this position by tightening the union nut again
(B).

5.5 Fitting the additional handle (Fig. 9)

Fit the additional handle (Item 2) to the mount
provided, paying attention to the teeth. Then
secure the additional handle with the help of the
screw provided.

5.6 Adjusting the additional handle (Fig. 9)

Undo the fastening screw (Item 3) on the additi­onal handle until it can be moved forwards and
backwards without any great resistance. Set the
required position and tighten the adjustment lock
again.

5.7 Fitting the edge guide (Fig. 10)

Pull the ends of the edge guide (Item 5) slightly
apart and insert the ends in the holes provided in
the motor housing.

5.8 Installing the battery (Fig. 11/12)

Press the side pushlock (E) buttons of the battery
pack as shown in Fig. 12 and push the battery
pack into the mount provided. When the battery
pack is positioned as in Fig. 11, make sure that
the pushlock buttons latch in place! To remove the
battery pack, proceed in reverse order.

The battery pack can become a little warm during
the charging. This is normal.

If the battery pack fails to charge, check:

whether there is voltage at the socket outlet

•

whether there is good contact at the charging

•

contacts

If the battery pack still fails to charge, send

the charging unit

•

and the battery pack

•

to our customer service center.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

5.10 Battery capacity indicator (Fig. 14)

Press the button for the battery capacity indicator
(Item F). The battery capacity indicator (Item H)
shows the charge status of the battery using 3
LEDs.

All 3 LEDs are lit:

The battery is fully charged.

5.9 Charging the battery (Fig. 13)

1. Take the battery pack out of the equipment.
Do this by pressing the side pushlock buttons.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(10) into the mains socket outlet. The green
LED will then begin to fl ash.

3. Insert the battery pack (11) into the battery
charger (10).

4. In section „Charger indicator“ you will fi nd a
table with an explanation of the LED indicator
on the charger.

Anl_GC_CT_18_24_Li_SPK13.indb 18 20.05.2022 09:34:42

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

- 18 -

6. Operation

To obtain maximum performance from your grass
trimmer, please follow these instructions:

Never use the grass trimmer without the

•

guard.
Do not mow grass when it is wet. The best

•

results are achieved with dry grass.
To switch on your grass trimmer, press the

•

ON/OFF switch (Fig. 11/Item 1).
To switch off your grass trimmer, let go of the

•

On/Off switch again (Fig. 11/Item 1).
Do not allow the grass trimmer near the grass

•

until the switch is pressed, i.e. the grass trim­mer is in operation.
To cut properly, swing the machine sideways

•

while moving forwards. Keep the grass trim­mer inclined at an angle of approx. 30° while
you do so (see Figs. 15 and 16).
If the grass is long, the grass must be cut

•

shorter in stages, starting from the tip (see
Fig. 17).
Use the guard hood to prevent unnecessary

•

wear.
To avoid unnecessary wear, keep the grass

•

trimmer away from hard objects.
To use the edge guide along walls or objects,

•

swing the edge guide forward to the front (Fig.

18). Swing it up when not in use (Fig. 19).

7. Cleaning, maintenance and

ordering of spare parts

Danger!

Before putting away or cleaning the grass trim­mer, switch off and remove the battery pack.

GB

Use a brush to remove deposits from the

•

safety guard.

7.2 Replacing the blade
Danger! Be sure to remove the battery pack
before replacing!

Push the blade to the inside (Fig. 20) and re-

•

move it through the larger opening.
To fit the new blade, proceed in reverse order

•

(Fig. 10). Make sure the blade locks into place
correctly as shown in Fig. 20.

7.3 Maintenance

There are no other parts inside the equipment
which require maintenance.

7.4 Ordering spare parts

Please provide the following information on all
orders for spare parts:

Model/type of the equipment

•

Article number of the equipment

•

ID number of the equipment

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.Einhell-Service.com

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Defective components must be dispo­sed of as special waste. Ask your dealer or your
local council.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it down with compressed air at
low pressure.
We recommend that you clean the equipment

•

immediately after you use it.
Clean the equipment regularly with a damp

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these may be ag­gressive to the plastic parts in the equipment.
Ensure that no water can get into the interior
of the equipment. The ingress of water into an
electric tool increases the risk of an electric
shock.

- 19 -

Anl_GC_CT_18_24_Li_SPK13.indb 19 20.05.2022 09:34:42

9. Storage

GB

Remove the rechargeable battery.

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

Always carry the tool with one hand on the

•

handle and the other on the additional handle.
Do not carry the tool by the motor housing.
Secure the tool against slipping if transporting

•

it by car.
If possible, use the original packaging for

•

transportation.

10. Faults

The equipment does not work:

Check that the battery is charged and whether
the charging unit is working. If the equipment will
not work in spite of the voltage supply being OK,
please send it to the customer service address
below.

For EU countries only

Never place any electric power tools in your
household refuse.

To comply with European Directive 2012/19/EC
concerning old electric and electronic equipment
and its implementation in national laws, old elec­tric power tools have to be separated from other
waste and disposed of in an environment-friendly
fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to
the manufacturer, the owner of the electrical
equipment must make sure that the equipment
is properly disposed of if he no longer wants to
keep the equipment. The old equipment can be
returned to a suitable collection point that will
dispose of the equipment in accordance with the
national recycling and waste disposal regulations.
This does not apply to any accessories or aids
without electrical components supplied with the
old equipment.

Please note that batteries and lamps (e.g. light
bulbs) must be removed from the tool before it is
disposed of.

The reprinting or reproduction by any other me­ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germa­ny AG.

Subject to technical changes

- 20 -

Anl_GC_CT_18_24_Li_SPK13.indb 20 20.05.2022 09:34:42

GB

11. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use. (READY TO GO)

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 21 -

Anl_GC_CT_18_24_Li_SPK13.indb 21 20.05.2022 09:34:43

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Blade plate, Battery
Consumables* Blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

Anl_GC_CT_18_24_Li_SPK13.indb 22 20.05.2022 09:34:43

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 23 -

Anl_GC_CT_18_24_Li_SPK13.indb 23 20.05.2022 09:34:43

F

Danger !

Lors de l’utilisation d’appareils, il faut respec­ter certaines mesures de sécurité afi n d’éviter
des blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi d’origine/ces
consignes de sécurité. Conservez-le bien de fa­çon à pouvoir disposer à tout moment de ces in­formations. Si l’appareil doit être remis à d’autres
personnes, veillez à leur remettre aussi ce mode
d’emploi d’origine/ces consignes de sécurité.
Nous déclinons toute responsabilité pour les ac­cidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.

Explication de la plaque signalétique sur
l’appareil (Voir fi gure 21)

1. Avertissement !

2. Portez des protections pour les yeux et l‘ouïe!

3. Protégez l’appareil contre l’humidité !

4. Avant la mise en service, lisez le mode
d’emploi !

5. Gardez les personnes tierces hors de la zone
de danger !

6. L’outil continue à tourner par inertie !

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le petit manuel ci-joint !

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

contenu de la livraison

2.1 Description de l’appareil (fi gure 1/2)

1. Interrupteur marche/arrêt

2. Poignée supplémentaire

3. Vis de fi xation

4. Réglage de la hauteur

5. Guide-bordures

6. Lame

7. Plaque de lame

8. Capot de protection

9. Vis de fi xation

2.2 Contenu de la livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et sortez l’appareil de

•

l’emballage avec précaution.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires

•

n’ont pas été endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Coupe-herbe

•

Capot de protection

•

Poignée supplémentaire

•

Lame de remplacement

•

Matériel de montage

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

Cet appareil est conçu pour découper des ga­zons, de petites surfaces d’herbe dans les jardins
privés et les jardins de loisirs.

Sont considérés comme des appareils de jardins
privés et de loisirs ceux qui ne sont pas utili­sés dans les installations publiques, les parcs,
les terrains de sport, au bord des rues ni dans
l’agriculture et les exploitations forestières. Le
respect du mode d’emploi joint par le fabricant est
la condition primordiale préalable à une utilisation
conforme de l’appareil.

- 24 -

Anl_GC_CT_18_24_Li_SPK13.indb 24 20.05.2022 09:34:43

F

Attention ! L’appareil ne doit pas être utilisé
comme broyeur, dans le sens de compost, en
raison des risques issus pour les personnes
et les biens.

L’appareil doit uniquement être utilisé conformé­ment à son aff ectation ! Toute utilisation allant au-
delà de cette aff ectation est considérée comme
non conforme. Pour les dommages en résultant
ou les blessures de tout genre, le fabricant décli­ne toute responsabilité et l’utilisateur/l’opérateur
est responsable.

Veillez au fait que nos appareils, conformément
au règlement, n’ont pas été conçus pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil venait à être utilisé
professionnellement, artisanalement ou par des
sociétés industrielles, tout comme pour toute acti­vité équivalente.

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

Lésions des poumons si aucun masque anti-

•

poussière adéquat n’est porté.
Déficience auditive si aucun casque anti-bruit

•

approprié n’est porté.
Atteintes à la santé issues des vibrations

•

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Blessures et dommages matériels provoqués

•

par des projections de pièces.
Blessures par coupure si vous ne portez pas

•

de vêtements de protection adaptés.

Danger !

Cet appareil électrique produit un champ électro­magnétique pendant son fonctionnement. Dans
certaines conditions, ce champ peut altérer le
fonctionnement d’implants médicaux actifs ou
passifs. Afi n de réduire les risques de blessures
graves ou mortelles, nous recommandons aux
personnes qui possèdent un implant médical de
consulter leur cabinet médical et leur producteur
d’implants médicaux avant de commander la
machine.

4. Caractéristiques techniques

Vitesse de rotation n0 ........................8 500 tr/min

Diamètre de coupe ................................ Ø 24 cm

Catégorie de protection .....................................III

Niveau de puissance acoustique L
Niveau de pression acoustique L
Niveau de puissance acoustique garanti L

.............................................................. 90 dB (A)

Imprécision K ...........................................2,17 dB

Vibration ..................................................5,8 m/s

Imprécision K ...........................................2,3 m/s

Niveau de pression acoustique

à l‘oreille de l‘utilisateur… ..................... 79 dB (A)

Imprécision K ................................................3 dB

Attention !

L‘appareil est livré sans batterie et sans chargeur
et ne doit être utilisé qu‘avec les batteries Li-Ion
de la série Power-X-Change !

Les accumulateurs de la série Power-X-Change
ne doivent être chargés qu‘avec le chargeur
Power-X.

Le bruit de la machine peut dépasser les
85 dB(A). Dans ce cas, les mesures antibruit sont
requises pour l‘utilisateur. Le bruit a été mesuré
selon les normes EN ISO 11201:2010 et EN ISO
3744:2010. La puissance des vibrations transmi­ses à travers la poignée a été calculée selon la
norme EN ISO 28662-1:1992.

Attention !

La valeur d’oscillation change en fonction du
domaine d’application de l’outil électrique et peut
dans des cas d’exception être supérieure à la
valeur indiquée.

Limitez le niveau sonore et les vibrations à
un minimum !

N’utilisez que des appareils en bon état.

•

Effectuez une maintenance et un nettoyage

•

réguliers de l’appareil.
Adaptez votre manière de travailler à

•

l’appareil.
Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

88,1 dB (A)

WA

..... 79 dB (A)

pA

WA

2

2

- 25 -

Anl_GC_CT_18_24_Li_SPK13.indb 25 20.05.2022 09:34:43

F

5. Avant la mise en service

5.1 Montage du capot de protection
(fi gures 3-4)

Faites glisser le capot de protection (pos. 8) com­me indiqué sur la fi gure 3 sur le carter du moteur
dans le sens de la fl èche. Veillez à un enclenche-
ment correct ! Assurez-vous que le capot de pro­tection est monté comme indiqué sur la fi gure 4.

5.2 Montage de la plaque de lame
(fi gures 5-6)

Enfi chez la plaque de lame (pos. 7) sur l‘arbre de
logement et fi xez-la à l‘aide de la vis (pos. 9).

5.3 Insertion de la lame (fi gure 7)

Placez la grande ouverture de la lame (pos. 6)
dans le logement de la lame (A) de la plaque de
lame (pos. 7) et tirez vers l‘extérieur dans le sens
de la fl èche jusqu‘à ce que la lame s‘enclenche
comme illustré sur la fi gure 20.

5.4 Réglage de la hauteur (fi g. 8)

Desserrez (A) l‘écrou-raccord jusqu‘à ce que le
manche du coupe-herbe puisse s‘enfi cher et se
retirer librement. Réglez (B) à présent la hauteur
de travail souhaitée et fi xez le manche dans
cette position en revissant complètement l‘écrou­raccord.

5.5 Montage de la poignée supplémentaire
(fi gure 9)

Montez la poignée supplémentaire (pos. 2) sur la
fi xation prévue à cet eff et en faisant attention à la
denture. Ensuite, fi xez la poignée supplémentaire
à l‘aide de la vis jointe à la livraison.

5.6 Réglage de la poignée supplémentaire
(fi g. 9)

Desserrez la vis de fi xation (pos. 3) de la poignée
supplémentaire jusqu‘à ce qu‘elle puisse bouger
d‘avant en arrière sans grande résistance. Réglez
la position souhaitée et revissez complètement le
verrou de fi xation.

5.7 Montage du guide-bordures (fi g. 10)

Écartez légèrement les extrémités du guide-bor­dures (pos. 5) et insérez les extrémités dans les
trous prévus à cet eff et dans le carter du moteur.

5.8 Montage de l’accumulateur (fi gure 11/12)

Appuyez sur les touches d’enclenchement la­térales de l’accumulateur comme illustré sur la
fi gure 12 et insérez l’accumulateur dans le loge-

ment d’accumulateur prévu à cet eff et. Dés que
l’accumulateur est dans une position comme il­lustré sur la fi gure 11, veillez à ce que les touches
d’enclenchement s’enclenchent ! Le démontage
de l’accumulateur s’eff ectue dans l’ordre inverse !

5.9 Charge de l’accumulateur (fi g. 13)

1. Sortez le bloc accumulateur de l’appareil.
Pour cela appuyez sur les touches
d’enclenchement latérales.

2. Fomparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (10) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Mettez l’accumulateur (11) dans le chargeur
(10).

4. Au point « Affi chage chargeur », vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.

Pendant la charge, il est possible que
l’accumulateur chauff e quelque peu. F’est cepen-
dant normal.

S’il est impossible de charger l’accumulateur,
veuillez contrôler,

si la tension secteur est présente au niveau

•

de la prise de courant
si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement de l’accumulateur reste impos­sible, nous vous prions de bien vouloir renvoyer,

le chargeur

•

et le bloc accumulateur

•

à notre service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause

- 26 -

Anl_GC_CT_18_24_Li_SPK13.indb 26 20.05.2022 09:34:43

F

l‘endommagement du bloc accumulateur !

5.10 Indicateur de charge de l’accumulateur
(fi gure 14)

Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (pos. F). L’indicateur de
charge de l’accumulateur (pos. H) vous indique
l’état de charge de l’accumulateur à l’aide de trois
voyants LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s) :

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6. Fommande

Pour obtenir la meilleure performance de votre
coupe-herbe, suivez les instructions suivantes :

N’utilisez jamais le coupe-herbe sans dispo-

•

sitif de protection.
Ne coupez pas l’herbe lorsqu’elle est mouil-

•

lée. Vous obtiendrez les meilleurs résultats
lorsque l’herbe est sèche.
Pour allumer le coupe-herbe, appuyez sur

•

l’interrupteur marche/arrêt (fig. 11 / pos. 1).
Pour mettre votre coupe-herbe hors service,

•

relâchez l’interrupteur marche/arrêt (fig. 11/
pos. 1).
N’approchez le coupe-herbe de l’herbe que

•

lorsque l’interrupteur est enfoncé, autrement
dit lorsque le coupe-herbe fonctionne.
Pour couper correctement, pivotez l’appareil

•

latéralement et avancez. Fe faisant, inclinez le
coupe-herbe d’env. 30° (voir fig. 15 et 16).
Si l’herbe est haute, coupez-la par étape en

•

partant de la pointe (voir figure 17).
Utilisez le capot de protection afin d’éviter

•

toute usure inutile.
Maintenez le coupe-herbe à l’écart d’objets

•

durs afin d’éviter toute usure inutile.
Pour utiliser le guide-bordures au niveau

•

des murs ou des objets, rabattez le guide­bordures vers l‘avant (fig. 18). En cas de non­utilisation, rabattez-le vers le haut (fig. 19).

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Avant de poser et nettoyer le taille-haies, le mett­re hors circuit et retirer l’accumulateur.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres et sans poussière que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

tout de suite après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide

•

d’un chiffon humide et un peu de savon noir.
N’utilisez aucun produit de nettoyage ni
détergent ; ils pourraient endommager les
pièces en matières plastiques de l’appareil.
Veillez à ce qu’aucune eau n’entre à l’intérieur
de l’appareil.
Retirez les dépôts sur le capot de protection

•

avec une brosse

7.2 Remplacement de la lame

Danger ! Avant le remplacement, retirez obli­gatoirement l’accumulateur !

Poussez la lame vers l’intérieur (fig. 20) et

•

ôtez-la via la grande ouverture.
Le montage de la nouvelle lame s’effectue

•

dans l’ordre inverse. Veillez à un encliquetage
correct comme indiqué dans la figure 20.

7.3 Maintenance

Aucune autre pièce à l’intérieur de l’appareil n’a
besoin de maintenance.

- 27 -

Anl_GC_CT_18_24_Li_SPK13.indb 27 20.05.2022 09:34:44

F

7.4 Commande de pièces de rechange:

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l’appareil

•

Référence de l’appareil

•

Numéro d’identification de l’appareil :

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuels à
l’adresse www.Einhell-Service.com

8. Mise au rebut et recyclage

L’appareil se trouve dans un emballage per­mettant d’éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Éliminez les composants défectueux
dans les systèmes d’élimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre
commune !

9. Stockage

Retirez l’accumulateur.

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

Portez toujours l’appareil en plaçant une main

•

sur la poignée et l’autre main sur la poignée
supplémentaire. Ne portez pas l’appareil par
le carter du moteur.
Protégez l’appareil contre tout glissement,

•

lorsque vous le transportez dans un véhicule.
Utilisez si possible l’emballage d’origine pour

•

le transport.

10. Dérangements

L’appareil ne démarre pas :

Vérifi ez que l’accumulateur est chargé et que le
chargeur fonctionne. Dans le cas où l’appareil ne
fonctionne pas alors que la tension est présen­te, renvoyez celui-ci au service après-vente, à
l’adresse indiquée.

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordu­res ménagères!

Selon la norme européenne 2012/19/CE relative
aux appareils électriques et systèmes électro­niques usés et selon son application dans le droit
national, les outils électriques usés doivent être
récoltés à part et apportés à un recyclage respec­tueux de l’environnement.

Possibilité de recyclage en alternative à la de­mande de renvoi :
Le propriétaire de l’appareil électrique est obligé,
en guise d’alternative à un envoi en retour, à con­tribuer à un recyclage eff ectué dans les règles de
l’art en cas de cessation de la propriété. L’ancien
appareil peut être remis à un point de collecte
dans ce but. Cet organisme devra l’éliminer dans
le sens de la Loi sur le cycle des matières et les
déchets. Ne sont pas concernés les accessoires
et ressources fournies sans composants électro­niques.

Veuillez noter que lors de la mise au rebut, les
accumulateurs et les moyens d’éclairage (par ex.
ampoule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la
documentation et des papiers joints aux produits,
même sous forme d’extraits, est uniquement per­mise une fois l’accord explicite de l’Einhell Ger­many AG obtenu.

Sous réserve de modifi cations techniques

- 28 -

Anl_GC_CT_18_24_Li_SPK13.indb 28 20.05.2022 09:34:44

F

11. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Voyant

LED vert

Arrêt Clignote État prêt à l’emploi

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Marche Arrêt Chargement

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Clignote Arrêt Charge d’adaptation

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Clignote Clignote Erreur

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

Marche Marche Perturbation thermique

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 29 -

Anl_GC_CT_18_24_Li_SPK13.indb 29 20.05.2022 09:34:44

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Plaque de lame, accumulateur
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

lame

- 30 -

Anl_GC_CT_18_24_Li_SPK13.indb 30 20.05.2022 09:34:44

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 31 -

Anl_GC_CT_18_24_Li_SPK13.indb 31 20.05.2022 09:34:44

I

Pericolo!

Nell’usare gli apparecchi si devono prendere
diverse misure di sicurezza per evitare lesioni
e danni. Quindi leggete attentamente queste
istruzioni per l’uso originali / avvertenze di si­curezza. Conservate bene le informazioni per
averle a disposizione in qualsiasi momento. Se
date l’apparecchio ad altre persone, consegnate
anche queste istruzioni per l’uso originali / avver­tenze di sicurezza insieme all’apparecchio. Non ci
assumiamo alcuna responsabilità per incidenti o
danni causati dal mancato rispetto di queste istru­zioni e delle avvertenze di sicurezza.

Spiegazione della targhetta di avvertenze
sull’apparecchio (vedi Fig. 21)

1. Avvertimento!

2. Indossate occhiali protettivi e cuffi e
antirumore!

3. Proteggere dall’umidità!

4. Leggete le istruzioni per l’uso prima della
messa in esercizio!

5. Tenete lontane le altre persone dalla zona di
pericolo!

6. L’utensile continua a ruotare dopo avere
spento il motore!

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

8. Calotta protettiva

9. Vite di fi ssaggio

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l‘imballaggio e togliete con cautela

•

l‘apparecchio dalla confezione.
Togliete il materiale d‘imballaggio e anche i

•

fermi di trasporto / imballaggio (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Trimmer

•

Calotta protettiva

•

Impugnatura addizionale

•

Lama di ricambio

•

Materiale di montaggio

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

L’apparecchio è concepito per tagliare l’erba

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1/2)

1. Interruttore ON/OFF

2. Impugnatura addizionale

3. Vite di fi ssaggio

4. Regolazione dell‘altezza

5. Guida per bordo

6. Lama

7. Copertura della lama

Anl_GC_CT_18_24_Li_SPK13.indb 32 20.05.2022 09:34:44

del prato e di piccole superfi ci erbose di giardini
privati.

Si considerano utensili per giardini privati quelli
che non vengono usati in giardini pubblici, parchi,
impianti sportivi, lungo le strade, nell’agricoltura e
nell’economia forestale. Il rispetto delle istruzioni
per l’uso fornite dal produttore è una condizione
per l’uso corretto dell’apparecchio.

- 32 -

I

Attenzione! In considerazione del pericolo
per persone e cose, l’apparecchio non deve
essere usato per sminuzzare rifi uti organici
per il compostaggio.

L’apparecchio deve essere usato solamente per
lo scopo a cui è destinato. Ogni altro tipo di uso
che esuli da quello previsto non è conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non
sono stati costruiti per l’impiego professionale,
artigianale o industriale. Non riconosciamo alcuna
garanzia se l’apparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

Danni all’apparato respiratorio nel caso in cui

•

non venga indossata una maschera antipol­vere adeguata.
Danni all’udito nel caso in cui non vengano

•

indossate cuffie antirumore adeguate.
Danni alla salute derivanti da vibrazioni ma-

•

no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
Lesioni e danni alle cose causati da parti sca-

•

gliate all’intorno.
Lesioni da taglio nel caso in cui non vengano

•

indossati indumenti protettivi adatti.

Pericolo!

Questo elettroutensile sviluppa un campo elett­romagnetico durante l’esercizio. In determinate
circostanze questo campo può danneggiare
dispositivi medici impiantati attivi o passivi. Per
ridurre il rischio di lesioni gravi o mortali, consigli­amo alle persone con dispositivi medici impiantati
di consultare il proprio medico e il produttore del
dispositivo prima di utilizzare l’apparecchio.

4. Caratteristiche tecniche

Numero di giri n0 .................................8.500 min

Diametro di taglio ...................................Ø 24 cm

Grado di protezione ..........................................III

Livello di potenza acustica L
Livello di pressione acustica L
Livello di potenza acustica garantito L

Incertezza K ............................................. 2,17 dB

Vibrazioni .................................................5,8 m/s

Incertezza K ............................................2,3 m/s

Livello di pressione acustica all‘orecchio

dell‘utilizzatore ...................................... 79 dB (A)

Incertezza K .................................................. 3 dB

Attenzione!

L‘apparecchio viene fornito senza batterie e
senza caricabatterie e deve essere utilizzato solo
con le batterie agli ioni di litio della serie Power X
Change!

Le batterie agli ioni di litio della serie Power X
Change devono essere ricaricate solo con il cari­cabatterie Power X.

Il rumore dell’apparecchio può superare gli
85 dB(A). In questo caso è necessario che
l‘utilizzatore prenda delle misure di protezione
dal rumore. Il rumore è stato misurato secon­do le norme EN ISO 11201:2010 ed EN ISO
3744:2010. Il valore delle oscillazioni percepite
sull‘impugnatura è stato rilevato secondo EN
28662-1:1992.

Attenzione!

Il valore di vibrazione cambierà a causa del setto­re di impiego dell’elettroutensile e in casi eccezio­nali può essere superiore ai valori riportati.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto

•

stato.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sottoponete l’apparecchio a sollecitazio-

•

ni eccessive.
Fate eventualmente controllare l’apparecchio.

•

Spegnete l‘apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

......... 88,1 dB (A)

WA

.......... 79 dB (A)

pA

90 dB (A)

WA

-1

2

2

- 33 -

Anl_GC_CT_18_24_Li_SPK13.indb 33 20.05.2022 09:34:45

I

5. Prima della messa in esercizio

5.1 Montaggio della calotta protettiva
(Fig. 3-4)

Spingete la calotta protettiva (Pos. 8) in direzione
della freccia come mostrato nella Fig. 3 sulla
carcassa del motore. Fate attenzione che scatti
in posizione in modo corretto! Accertatevi che la
calotta protettiva sia montata come mostrato nella
Fig. 4.

5.2 Montaggio della copertura della lama
(Fig. 5-6)

Inserite la copertura della lama (Pos. 7) sull‘albero
di supporto e fi ssatela con la vite (Pos. 9).

5.3 Inserimento della lama (Fig. 7)

Mettete il foro più grande della lama (Pos. 6) nella
sede (A) della copertura della lama (Pos. 7) e tira­te nella direzione della freccia verso l‘esterno fi no
a quando la lama sia scattata in posizione come
si vede nella Fig. 20.

5.4 Regolazione dell‘altezza (Fig. 8)

Allentate il dado a risvolto (A) fi no a quando è
possibile accorciare ed allungare liberamente il
manico del tagliabordi. Regolate adesso l‘altezza
di lavoro desiderata e fi ssate il manico in tale po-
sizione riavvitando saldamente il dado a risvolto
(B).

5.5 Montaggio dell‘impugnatura addizionale
(Fig. 9)

Montate l‘impugnatura addizionale (Pos. 2)
sull‘apposito fi ssaggio osservando la dentatura.
Dopo aver fatto questo, fi ssate l‘impugnatura ad-
dizionale con l‘aiuto della vite in dotazione.

5.6 Regolazione dell‘impugnatura addiziona­le (Fig. 9)

Allentate la vite di fi ssaggio (Pos. 3)
dell‘impugnatura addizionale fi no a quando sia
possibile spostarla in avanti ed all‘indietro senza
troppa resistenza. Regolate la posizione deside­rata e riavviate saldamente la vite di fi ssaggio.

5.7 Montaggio della guida per bordo (Fig. 10)

Aprite leggermente le estremità della guida per
bordo (Pos. 5) e inseritele nel foro apposito sulla
carcassa del motore.

5.8 Montaggio della batteria (Fig. 11/12)

Premete i tasti di arresto laterali della batteria
come mostrato nella Fig. 12 e spingete la batteria
nell’apposito vano batteria. Non appena la bat­teria è in una posizione come mostrato nella Fig.
11, fate attenzione che i tasti di arresto scattino.
Lo smontaggio della batteria avviene nell’ordine
inverso!

5.9 Ricarica della batteria (Fig. 13)

1. Estraete la batteria dall’apparecchio. Per fare
ciò premete i tasti di arresto laterali.

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione
di rete a disposizione. Inserite la spina di
alimentazione del caricabatterie (10) nella
presa di corrente. Il LED verde inizia a lam­peggiare.

3. Inserite la batteria (11) nel caricabatterie (10).

4. Al punto „Indicatori caricabatterie“ trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.

Durante la ricarica la batteria si può riscaldare un
po‘, ma ciò è del tutto normale.

Se la ricarica della batteria non fosse possibile,
verifi cate

che sia presente tensione di rete sulla presa

•

di corrente;
che ci sia un perfetto contatto dei contatti di

•

ricarica.

Se la ricarica della batteria continuasse a non
essere possibile, spedite

il caricabatterie

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

- 34 -

Anl_GC_CT_18_24_Li_SPK13.indb 34 20.05.2022 09:34:45

I

5.10 Indicazione di carica della batteria
(Fig. 14)

Premete l’interruttore per l’indicazione di carica
della batteria (Pos. F). L‘indicazione di carica del­la batteria (Pos. H) segnala lo stato di carica per
mezzo di 3 spie LED.

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 LED o 2 LED sono illuminati:

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

6. Uso

Per ottenere i migliori risultati dal vostro trimmer,
dovete seguire le seguenti istruzioni

Non usate il trimmer senza dispositivo di

•

protezione.
Non tagliate l’erba se è bagnata. I risultati mi-

•

gliori si ottengono se l’erba è asciutta.
Per accendere il tagliabordi premete

•

l’interruttore ON/OFF (Fig. 11/Pos. 1).
Per spegnere il tagliabordi lasciate andare

•

l’interruttore ON/OFF (Fig. 11/Pos. 1).
Avvicinate il trimmer all’erba solo quan-

•

do l’interruttore è premuto, cioè quando
l’apparecchio è in funzione.
Per tagliare in modo corretto, fate oscillare

•

l’apparecchio di lato e camminate in avanti.
Nel fare questo tenete il trimmer inclinato di
ca. 30° (vedi Fig. 15 e 16).
In caso di erba alta, questa deve venire tag-

•

liata a più riprese cominciando dall’alto (vedi
Fig. 18).
Usate la calotta protettiva per evitare l’usura

•

superflua.
Tenete il trimmer lontano da oggetti duri per

•

evitare un’usura superflua.

Per utilizzare la guida per bordo lungo muri

•

o altri elementi ribaltare la guida per bordo in
avanti (Fig. 18). Quando non serve ribaltatela
verso l‘alto (Fig. 19).

7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di pulire e mettere via il trimmer spegnetelo
e togliete la batteria.

7.1 Pulizia

Tenete il più possibile liberi da polvere e

•

sporco i dispositivi di protezione, le fessure di
aerazione e la carcassa del motore. Passate
un panno pulito sull‘apparecchio o pulitelo
con un getto di aria compressa a bassa pres­sione.
Consigliamo di pulire l‘apparecchio subito

•

dopo averlo usato.
Pulite l‘apparecchio regolarmente con

•

un panno umido e un po‘ di sapone. Non
usate detergenti o solventi, perché questi
ultimi potrebbero danneggiare le parti in
plastica dell‘apparecchio. Fate attenzione
che non possa penetrare acqua all‘interno
dell‘apparecchio.
Togliete con una spazzola i depositi sulla

•

copertura di protezione

7.2 Sostituzione della lama

Pericolo! Prima di sostituire staccare assolut­amente la batteria!

Spingete la lama verso l’interno (Fig. 20) e

•

toglietela dal foro più grande.
Il montaggio della nuova lama avviene

•

nell’ordine inverso. Fate attenzione che scatti
correttamente, come illustrato nella Fig. 20.

7.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti che richiedano manutenzione.

7.4 Ordinazione dei pezzi di ricambio

In caso di ordinazione dei pezzi di ricambio è ne­cessario indicare quanto segue

Tipo di apparecchio

•

Numero di articolo dell’apparecchio

•

Numero di identificazione dell’apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

- 35 -

Anl_GC_CT_18_24_Li_SPK13.indb 35 20.05.2022 09:34:45

8. Smaltimento e riciclaggio

L’apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L’apparecchio e
i suoi accessori sono fatti di materiali diversi, per
es. metallo e plastica.
Consegnate i pezzi difettosi allo smaltimento di
rifi uti speciali. Per informazioni rivolgetevi a un
negozio specializzato o all’amministrazione co­munale!

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui
rifi uti di apparecchiature elettriche ed elettroniche
e il suo recepimento nelle normative nazionali, gli
elettroutensili usati devono venire raccolti separa­tamente e venire smaltiti in modo ecocompatibile.

9. Conservazione

Togliete la batteria.

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

Trasportate sempre l’apparecchio con

•

un mano sull’impugnatura e l’altra
sull’impugnatura addizionale. Non utilizza­te la carcassa del motore per trasportare
l‘apparecchio.
Fissate l’apparecchio in modo che non si

•

sposti nel caso in cui lo trasportiate in un
veicolo.
Per il trasporto utilizzate se possibile la confe-

•

zione originale.

10. Anomalie

L’utensile non funziona:

controllate che la batteria sia carica e che il cari­cabatterie funzioni. Nel caso in cui l’utensile non
funzioni pur in presenza di tensione, speditelo
all’indirizzo riportato dell’assistenza clienti.

Alternativa di riciclaggio alla richiesta di restitu­zione:
il proprietario dell’apparecchio elettrico è tenuto
in alternativa, invece della restituzione, a colla­borare in modo che lo smaltimento venga ese­guito correttamente in caso ceda l’apparecchio.
L’apparecchio vecchio può anche venire conseg­nato ad un centro di raccolta che provvede poi
allo smaltimento secondo le norme nazionali sul
riciclaggio e sui rifi uti. Non ne sono interessati gli
accessori e i mezzi ausiliari senza elementi elett­rici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batte­rie e dispositivi di illuminazione (ad es. lampadi­ne) vengano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
Einhell Germany AG.

Con riserva di apportare modifi che tecniche

- 36 -

Anl_GC_CT_18_24_Li_SPK13.indb 36 20.05.2022 09:34:45

11. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Signifi cato e interventi

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef­fettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

- 37 -

Anl_GC_CT_18_24_Li_SPK13.indb 37 20.05.2022 09:34:45

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Piastra di taglio, Batteria
Materiale di consumo/parti di consumo * Lame
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 38 -

Anl_GC_CT_18_24_Li_SPK13.indb 38 20.05.2022 09:34:45

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen­tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri
documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi
documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non
possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-
ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 39 -

Anl_GC_CT_18_24_Li_SPK13.indb 39 20.05.2022 09:34:46

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Oplysningsskiltets betydning (se fi g. 21)

1. Advarsel!

2. Brug øjen- og høreværn!

3. Skal beskyttes mod fugt!

4. Læs betjeningsvejledningen før brug!

5. Hold andre personer borte fra fareområdet!

6. Værktøjet har efterløb!

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Trimmer

•

Beskyttelseskappe

•

Hjælpegreb

•

Reservekniv

•

Monteringsmateriale

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Maskinen er beregnet til klipning af græs og små

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Tænd/sluk-knap

2. Hjælpegreb

3. Fastspændingsskrue

4. Højdeindstilling

5. Kantskinne

6. Kniv

7. Knivplade

8. Beskyttelseskappe

9. Fastgørelsesskrue

Anl_GC_CT_18_24_Li_SPK13.indb 40 20.05.2022 09:34:46

græsarealer i private haver.
En maskine anses som hjælpemiddel i private
haver, hvis den ikke anvendes til pleje af off entlige
anlæg, parker, sportspladser og veje, og ej heller
anvendes inden for land- og skovbrug. Forudsæt­ning for korrekt anvendelse af maskinen er, at den
medfølgende betjeningsvejledning fra producen­ten læses og følges.

Vigtigt! På grund af fare for skade på perso­ner og materiel må maskinen ikke anvendes
til fi ndeling i forbindelse med kompostering.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller

- 40 -

DK/N

materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

Lungeskader, såfremt der ikke bæres egnet

•

støvmaske.
Høreskader, såfremt der ikke bæres egnet

•

høreværn.
Helbredsskader, som følger af hånd-arm-

•

vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.
Kvæstelser og materielle skader, der skyldes

•

dele, der flyver omkring.
Snitsår, hvis du ikke bærer egnet beskyttel-

•

sesbeklædning.

Fare!

Dette el-værktøj frembringer et elektromagne­tisk felt under driften. Dette felt kan under visse
omstændigheder indvirke på aktive eller passive
medicinske implantater. For at reducere faren for
alvorlige eller dødelige kvæstelser anbefaler vi, at
personer med medicinske implantater konsulterer
deres læge og producenten af implantatet, inden
maskinen tages i brug.

4. Tekniske data

Omdrejningstal n0 ...............................8.500 min

Snitkreds .................................................Ø 24 cm

Beskyttelsesklasse ............................................III

Lydeff ektniveau L
Lydtryksniveau L
Lydeff ektniveau garanteret L

Usikkerhed K ...........................................2,17 dB

Vibration ..................................................5,8 m/s

Usikkerhed K ...........................................2,3 m/s

Lydtryksniveau ved brugerens øre ........ 79 dB (A)

............................ 88,1 dB (A)

WA

................................ 79 dB (A)

pA

............. 90 dB (A)

WA

Usikkerhed K ................................................3 dB

Pas på!

Maskinen leveres uden akkumulatorbatterier og
uden ladeaggregat og må kun bruges sammen
med Li-Ion akkumulatorbatterierne fra Power-X­Change serien!

Li-Ion akkumulatorbatterierne fra Power-X­Change serien må kun lades med Power-X­Charger.

Maskinens støjniveau kan overskride 85 dB (A). I
givet fald er brug af støjdæmpende foranstaltnin­ger påkrævet for brugeren. Støjen er blevet målt
iht. EN ISO 11201:2010 og EN ISO 3744:2010.
Værdien af svingningerne, som udsendes på gre­bet, er udregnet i.h.t. EN 28662-1:1992.

Vigtigt!

Svingningstallet vil ændre sig i forhold til el-værk­tøjets anvendelsesformål og kan i undtagelsestil­fælde ligge over den angivne værdi.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

5. Inden ibrugtagning

5.1 Montering af beskyttelseskappe (fi g. 3-4)

Skub beskyttelseskappen (pos. 8) på motorhuset
i pilens retning som vist i fi g. 3. Sørg for, at kappen
går ordentligt i indgreb! Forvis dig om, at beskyt-

-1

telseskappen er monteret således som vist i fi g. 4.

5.2 Montering knivplade (fi g. 5-6)

Sæt knivpladen (pos. 7) fast på holdeakslen og
fastgør den med skruen (pos. 9).

5.3 Isætning af kniv (fi g. 7)

Læg den store åbning på kniven (pos. 6) ind i

2

knivholderen (A) fra knivpladen (pos. 7) og træk

2

den i pilens retning udad, til kniven er faldet i hak
som vist i fi g. 20.

- 41 -

Anl_GC_CT_18_24_Li_SPK13.indb 41 20.05.2022 09:34:46

DK/N

5.4 Højdeindstilling (fi g. 8)

Løsn (A) omløbsmøtrikken, indtil græstrimmerens
førestang kan bevæges frit. Indstil nu den ønske­de arbejdshøjde og fi kser førestangen i denne po-
sition ved at skrue omløbsmøtrikken fast igen (B).

5.5 Montering af hjælpegreb (fi g. 9)

Montér hjælpegrebet (pos. 2) på den dertil in­drettede fastgøringsenhed under hensyntagen
til fortandingen. Herefter fastgøres hjælpegrebet
ved hjælp af den medfølgende skrue.

5.6 Indstilling af hjælpegreb (fi g. 9)

Løsn hjælpegrebets fastgøringsskrue (pos. 3) så
meget, at grebet kan bevæges fremad og bagud
uden særlig meget modstand. Indstil den ønske­de position og skru fastgøringslåsen fast igen.

5.7 Montering af kantskinne (fi g. 10)

Træk enderne på kantskinnen (pos.5) lidt væk fra
hinanden og anbring enderne i de passende hul­ler på motorhuset.

5.8 Montering af akkumulatorbatteri
(fi g. 11/12)

Tryk på anslagsknappen på akkumulatorbatteriet
som vist på fi g. 12 og skub akkumulatorbatteriet
ind i den dertil indrettede akkuholder. Når akku­mulatorbatteriet er i en position som vist på fi g.
11, skal anslagsknappen gå i indgreb! Akkumu­latorbatteriet afmonteres tilsvarende i modsat
rækkefølge!

5.9 Opladning af akkumulatorbatteri (fi g. 13)

1. Tag akkupack‘en ud af holderen på produktet:
Tryk på anslagsknappen.

2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenvæ­rende netspænding. Sæt stikket til opladeren
(10) i stikkontakten. Den grønne LED-lysdio­de begynder at blinke.

3. Sæt akkumulatorbatteriet (11) på opladeren
(10).

4. Under punkt 10 „Visninger på oplader“ fi ndes
en oversigt over LED-visningernes betydning.

Under opladningen kan akkumulatorbatteriet blive
varm. Dette er helt normalt.

Hvis det ikke er muligt at oplade akkupack‘en,
skal du kontrollere,

om der er netspænding i stikkontakten.

•

om forbindelsen til ladekontakterne er i orden.

•

Hvis det stadigvæk ikke er muligt at oplade akku­pack‘en, bedes du indsende

opladeren

•

samt akku-pack‘en

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

5.10 Akkumulatorbatteri-kapacitetsindikator
(fi g. 14)

Tryk på kontakten til akkumulatorbatteri-kapacite­tsindikator (pos. F). Akkumulatorbatteri-kapacitet­sindikatoren (pos. H) indikerer akkumulatorbatte­riets ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

- 42 -

Anl_GC_CT_18_24_Li_SPK13.indb 42 20.05.2022 09:34:46

DK/N

6. Betjening

Følg nedenstående anvisninger for at sikre opti­mal ydelse:

Brug ikke græstrimmeren uden beskyttelse-

•

sanordning.
Trim ikke græs, hvis det er vådt. Det bedste

•

resultat opnås med tørt græs.
Tryk på tænd/sluk-knappen (fig. 11/pos. 1) for

•

at tænde græstrimmeren.
Slip tænd/sluk-knappen (fig. 11/pos. 1) igen

•

for at slukke.
Når du nærmer dig græsset med græstrim-

•

meren, skal knappen være trykket ind, dvs.
græstrimmeren skal være tændt.
For at trimme rigtigt svinges maskinen

•

fra side til side, mens du går fremad. Lad
græstrimmeren hælde ca. 30° (se fig. 15 og

16).
Hvis græsset er meget langt, skal det klippes

•

trinvist fra spidsen og ned (se fig. 17).
Brug beskyttelseskappen for at undgå unødig

•

nedslidning.
Hold græstrimmeren på afstand af hårde gen-

•

stande for at undgå unødig nedslidning.
Skal kantskinnen bruges på mure eller gen-

•

stande, klappes kantskinnen fremad (fig. 18).
Når den ikke er i brug, klappes den opad (fig.

19).

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Sluk græstrimmeren, og tag akkumulatorbatteriet
ud, inden du stiller den fra dig, og inden du starter
rengøringen.

nes med en børste.

7.2 Udskiftning af kniv
Fare! Husk at tage akkumulatorbatteriet ud
først!

Skub kniven indad (fig. 20) og fjern den via

•

den store åbning.
Monter den nye kniv tilsvarende i modsat

•

rækkefølge. Sørg for, at den går ordentligt i
indgreb som vist på fig. 20.

7.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

7.4 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.
Aflejringer på beskyttelsesafdækningen fjer-

•

- 43 -

Anl_GC_CT_18_24_Li_SPK13.indb 43 20.05.2022 09:34:46

9. Opbevaring

Træk akkumulatorbatteriet af.

DK/N

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

Bær altid maskinen med den ene hånd på

•

grebet og den anden hånd på hjælpegrebet.
Bær ikke maskinen ved at holde i motorhuset.
Fikser maskinen, så den ikke kan rutsche,

•

hvis den transporteres i/på et køretøj.
Maskinen skal helst transporteres i den origi-

•

nale emballage.

10. Driftsforstyrrelser

Produktet kører ikke:

Kontroller, om akkumulatorbatteriet er ladet op,
og om opladeren fungerer. Hvis produktet ikke
fungerer, selv om spænding er til stede, skal du
indsende den til den angivne kundeservice.

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt hushold­ningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om af­fald af elektrisk og elektronisk udstyr og dettes
omsættelse i den nationale lovgivning skal brugt
el-værktøj indsamles separat og indleveres til
videreanvendende formål på miljømæssig fors­varlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne
tilbagesender maskinen – forpligtet til at borts­kaff e maskinen og dens dele ifølge miljøforskrif-
terne. Den brugte maskine kan indleveres hos
en genbrugsstation – spørg evt. personalet her,
eller forhør dig hos din kommune. Tilbehør og
hjælpemidler, som følger med maskinen, og som
ikke indeholder elektriske dele, er ikke omfattet af
ovenstående.

Kontroller før bortskaff elsen, at akkuer og lyskil-
der (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumen­tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 44 -

Anl_GC_CT_18_24_Li_SPK13.indb 44 20.05.2022 09:34:46

DK/N

11. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Grøn lysdi­ode

Slukket Blinker Standby-modus

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Tændt Slukket Opladning

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Blinker Slukket Tilpasningsopladning

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.

Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Blinker Blinker Fejl

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Tændt Tændt Temperaturfejl

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 45 -

Anl_GC_CT_18_24_Li_SPK13.indb 45 20.05.2022 09:34:47

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Knivplade, Akku
Forbrugsmateriale/ forbrugsdele* Kniv
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 46 -

Anl_GC_CT_18_24_Li_SPK13.indb 46 20.05.2022 09:34:47

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af
købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el­ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten
omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et
helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 47 -

Anl_GC_CT_18_24_Li_SPK13.indb 47 20.05.2022 09:34:47

S

Fara!

Innan produkten kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna original-bruksanvisning / dessa säker­hetsanvisningar. Förvara dem på ett säkert ställe
så att du alltid kan hitta önskad information. Om
maskinen ska överlåtas till andra personer mås­te även denna original-bruksanvisning / dessa
säkerhetsanvisningar medfölja. Vi övertar inget
ansvar för olyckor eller skador som har uppstått
om denna bruksanvisning eller säkerhetsanvis­ningarna åsidosätts.

Förklaring av skylten på maskinen
(se bild 21)

1. Varning!

2. Använd ögon- och hörselskydd!

3. Skydda mot fuktig omgivning.

4. Läs igenom bruksanvisningen noggrant innan

du använder maskinen.

5. Se till att inga andra personer fi nns i farozo-

nen.

6. Verktyget efterroterar.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Strömbrytare

2. Stödhandtag

3. Fästskruv

4. Höjdinställning

5. Kantstyrning

6. Kniv

7. Knivplatta

8. Skyddskåpa

9. Fixeringsskruv

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut mas-

•

kinen ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om maskinen eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Maskinen och förpackningsmaterialet är inga
leksaker! Barn får inte leka med plastpåsar,
folie eller smådelar! Risk för att barn sväljer
delar och kvävs!

Trimmer

•

Skyddskåpa

•

Stödhandtag

•

Reservkniv

•

Monteringsmaterial

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Maskinen är avsedd för trimning av gräsmattor
och mindre gräsytor i privata och hobbyanlagda
trädgårdar.

Maskiner för sådana trädgårdar får inte användas
till off entliga grönområden, parker, sportanläg-
gningar, gator eller inom lant- och skogsbruk.
En förutsättning för ändamålsenlig användning
av maskinen är att tillverkarens bruksanvisning
beaktas.

Obs! För att undvika personskador samt ma­teriella skador får maskinen inte användas till
att fi nfördela material inför kompostering.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.

- 48 -

Anl_GC_CT_18_24_Li_SPK13.indb 48 20.05.2022 09:34:47

S

För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren övertar inget ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om mas­kinen används inom kommersiella, hantverks­mässiga eller industriella verksamheter eller vid
liknande aktiviteter.

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

Lungskador om ingen lämplig dammfilter-

•

mask används.
Hörselskador om inget lämpligt hörselskydd

•

används.
Hälsoskador som uppstår av hand- och

•

armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.
Personskador och sakskador som orsakas av

•

omkringflygande delar.
Skärskador om inga lämpliga skyddskläder

•

används.

4. Tekniska data

Varvtal n0 ............................................ 8 500 min

Snittdiameter ..........................................Ø 24 cm

Skyddsklass ......................................................III

Ljudeff ektnivå L
Ljudtrycksnivå L
Garanterad ljudeff ektnivå L

Osäkerhet K ............................................2,17 dB

Vibration ..................................................5,8 m/s

Osäkerhet K ............................................2,3 m/s

Ljudtrycksnivå vid användarens öron .... 79 dB(A)

Osäkerhet K .................................................3 dB

Obs!

Maskinen levereras utan batterier och utan lad­dare. Tänk på att maskinen endast får användas
med Li-jon-batterier från serien Power-X-Change!

Li-jon-batterierna i serien Power-X-Change får
endast laddas med Power-X-laddaren.

Bullret från denna maskin kan överskrida
85 dB(A). I sådana fall ska användaren skyddas
med bullerskyddande åtgärder. Bullret har mätts
upp enligt EN ISO 11201:2010 och EN ISO
3744:2010. Vibrationerna som handtaget avger
har mätts upp enl. EN 28662-1:1992.

............................. 88,1 dB (A)

WA

................................ 79 dB (A)

pA

.............. 90 dB (A)

WA

-1

2

2

Fara!

Detta elverktyg genererar ett elektromagnetiskt
fält under drift. Under vissa omständigheter kan
detta fält påverka aktiva eller passiva medicinska
implantat. För att reducera risken för allvarliga
eller dödliga personskador, rekommenderar vi att
personer med medicinska implantat kontaktar sin
läkare och tillverkaren av det medicinska implan­tatet innan maskinen används.

Anl_GC_CT_18_24_Li_SPK13.indb 49 20.05.2022 09:34:47

Obs!

Vibrationsvärdet förändras pga. elverktygets an­vändningsområde och kan i undantagsfall ligga
över det angivna värdet.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte längre an-

•

vänds.
Bär handskar.

•

- 49 -

S

5. Innan du använder maskinen

5.1 Montera skyddskåpan (bild 3-4)

Skjut skyddskåpan (pos. 8) på motorkåpan i
pilens riktning enligt beskrivningen i bild 3. Se till
att skyddskåpan snäpper in rätt! Kontrollera att
skyddskåpan har monterats enligt beskrivningen
i bild 4.

5.2 Montera knivplattan (bild 5-6)

Sätt knivplattan (pos. 7) på fästtappen och fi xera
den med skruven (pos. 9).

5.3 Sätta i kniven (bild 7)

Lägg knivens större öppning (pos. 6) i knivfästet
(A) på knivplattan (pos. 7) och dra utåt i pilens
riktning tills kniven har snäppt in enligt beskrivnin­gen i bild 20.

5.4 Ställa in höjden (bild 8)

Lossa (A) på överfallsmuttern tills grästrimmerns
stång kan tryckas samman eller dras isär lätt. Ställ
sedan in avsedd arbetshöjd och fi xera stången i
detta läge genom att dra åt överfallsmuttern (B).

5.5 Montera stödhandtaget (bild 9)

Montera stödhandtaget (pos. 2) på det avsedda
fästet så att det passar till kuggarna. Fäst därefter
stödhandtaget med den bifogade skruven.

5.6 Ställa in stödhandtaget (bild 9)

Lossa på fästskruven (pos. 3) till stödhandtaget
tills handtaget utan vidare kan fällas framåt eller
bakåt. Ställ in avsett läge och dra sedan åt monte­ringsspärren på nytt.

5.7 Montera kantstyrningen (bild 10)

Dra isär ändarna av kantstyrningen (pos. 5) lätt
och sätt sedan in ändarna i de härför avsedda
hålen på motorkåpan.

5.8 Montera batteriet (bild 11/12)

Tryck in spärrknapparna på batteriets sida enligt
beskrivningen i bild 12 och skjut sedan in batteriet
i det härför avsedda batterifästet. När batteriet
befi nner sig i läget som visas i bild 11 måste du
se till att spärrknapparna snäpper in. Demontera
batteriet i omvänd ordningsföljd.

5.9 Ladda batteriet (bild 13)

1. Dra ut batteriet ur maskinen. Tryck in spärr-

knapparna på batteriets sidor.

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän-

ningen i vägguttaget. Anslut laddarens (10)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Sätt batteriet (11) på laddaren (10).

4. Under punkt „Lampor på laddaren“ fi nns en
tabell som förklarar vad de olika lysdioderna
på laddaren betyder.

Medan batteriet laddas värms det en aning. Detta
är dock normalt.

Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget

•

att det finns fullgod kontakt vid laddningskon-

•

takterna.

Om batteriet fortfarande inte kan laddas måste du
skicka in

laddaren och

•

batteriet

•

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

5.10 Kapacitetsindikering för batteriet
(bild 14)

Tryck på knappen (pos. F) för kapacitetsindikering
för batteriet. Kapacitetsindikeringen (pos. H) visar
batteriets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

- 50 -

Anl_GC_CT_18_24_Li_SPK13.indb 50 20.05.2022 09:34:47

S

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

6. Använda maskinen

Beakta följande instruktioner för att få ut största
möjliga prestanda av din grästrimmer:

Använd inte grästrimmern utan skyddsanord-

•

ning.
Använd inte grästrimmern om gräset är blött.

•

Det bästa resultatet får du om gräset är torrt.
Tryck in strömbrytaren för att slå på grästrim-

•

mern (bild 11/pos. 1).
Släpp strömbrytaren (bild 11/pos. 1) igen för

•

att slå ifrån grästrimmern.
För endast grästrimmern mot gräset medan

•

du håller strömbrytaren intryckt, dvs. medan
grästrimmern är i drift.
För att trimma på rätt sätt måste du luta

•

grästrimmern en aning och svänga den me­dan du går framåt. Håll grästrimmern i ca 30°
lutning (se bild 15 och 16).
Om gräset är högt måste du kapa det stegvis

•

(se bild 17).
Använd skyddskåpan för att undvika onödigt

•

högt slitage.
Kör inte med grästrimmern intill hårda föremål

•

eftersom detta leder till onödigt slitage.
Om du vill använda kantstyrningen längs med

•

murar eller föremål kan du fälla ned den (bild

18). När kantstyrningen inte ska användas
kan den fällas upp (bild 19).

7. Rengöring, underhåll och
reservdelsbeställning

Fara!

Slå ifrån grästrimmern och dra ut batteriet innan
du ställer undan och rengör maskinen.

Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre.
Ta bort avlagringar på skyddskåpan med en

•

borste.

7.2 Byta ut kniven

Fara! Demontera tvunget batteriet innan du
byter ut kniven!

Skjut in kniven (bild 20) och ta bort den ge-

•

nom den större öppningen.
Montera in den nya kniven i omvänd ord-

•

ningsföljd. Kontrollera att kniven snäpper in
rätt enligt beskrivningen i bild 20.

7.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

7.4 Reservdelsbeställning

Ange följande information när du beställer reser­vdelar:

Produkttyp

•

Produktens artikelnummer

•

Produktens ID-nr.

•

Reservdelsnumret för reservdelen

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

8. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Maskinen och dess tillbehör består
av olika material som t ex metaller och plaster.
Lämna in defekta delar till ett godkänt insamlings­ställe i din kommun. Hör efter med din kommun
eller med försäljaren i din specialbutik.

7.1 Rengöring

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maski­nen med en ren duk eller blås av den med
tryckluft med svagt tryck.

- 51 -

Anl_GC_CT_18_24_Li_SPK13.indb 51 20.05.2022 09:34:48

9. Förvaring

Dra ut batteriet.

S

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

Bär alltid maskinen med en hand på handta-

•

get och med den andra handen på stödhand­taget. Bär aldrig maskinen i motorkåpan.
Fixera maskinen så att den inte kan glida om

•

den ska transporteras i ett fordon.
Använd om möjligt originalförpackningen vid

•

transport.

10. Störningar

Maskinen startar inte:

Kontrollera att batteriet är fulladdat och att lad­daren fungerar. Om maskinen inte fungerar trots
att spänning fi nns i nätet, ska den skickas in till
kundtjänst (se adress).

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om
avfall som utgörs av eller innehåller elektriska
eller elektroniska produkter och dess tillämpning
i den nationella lagstiftningen, måste förbrukade
elverktyg källsorteras och lämnas in för miljövän­lig återvinning.

Återvinnings-alternativ till begäran om återsänd­ning:
Som ett alternativ till returnering är ägaren av elut­rustningen skyldig att bidraga till ändamålsenlig
avfallshantering för det fall att utrustningen ska
skrotas. Efter att den förbrukade utrustningen har
lämnats in till en avfallsstation kan den omhänder­tas i enlighet med gällande nationella lagstiftning
om återvinning och avfallshantering. Detta gäller
inte för tillbehörsdelar och hjälpmedel utan elekt­riska komponenter vars syfte har varit att komplet­tera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glöd­lampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumenta­tion och medföljande underlag för produkterna,
även utdrag, är endast tillåtet med uttryckligt
tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 52 -

Anl_GC_CT_18_24_Li_SPK13.indb 52 20.05.2022 09:34:48

S

11. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Grön

lysdiod

Från Blinkar Driftberedd

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Till Från Laddning

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-

ningstiderna till viss del avvika från angivna laddningstider.

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Blinkar Från Anpassningsladdning

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Blinkar Blinkar Störning

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Till Till Temperaturstörning

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 53 -

Anl_GC_CT_18_24_Li_SPK13.indb 53 20.05.2022 09:34:48

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Knivplatta, Batteri
Förbrukningsmaterial/förbrukningsdelar* Knivar
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 54 -

Anl_GC_CT_18_24_Li_SPK13.indb 54 20.05.2022 09:34:48

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att
du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt
täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av
våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 55 -

Anl_GC_CT_18_24_Li_SPK13.indb 55 20.05.2022 09:34:48

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování

tohoto návodu k obsluze a bezpečnostních

pokynů.

Vysvětlení informačního štítku na přístroji
(viz obr. 21)

1. Varování!

2. Noste ochranu zraku a sluchu!

3. D Chraňte před vlhkostí!

4. Před uvedením do provozu si přečtěte návod

k použití!

5. Nedovolte třetím osobám pohybovat se v rizi-

kové oblasti!

6. Nástroj dobíhá!

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si

uložte pro budoucí použití.

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě

chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše

servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.

Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).

Překontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Vyžínač

•

Ochranný kryt

•

Přídavná rukojeť

•

Náhradní nůž

•

Montážní materiál

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Přístroj je určen k sekání trávníku, malých
travnatých ploch v soukromých zahradách u

domů a chat.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1. Za-/vypínač

2. Přídavná rukojeť

3. Upevňovací šroub

4. Přestavení výšky

5. Vedení okrajů

6. Nůž

7. Nožový kotouč

8. Ochranný kryt

9. Fixační šroub

Anl_GC_CT_18_24_Li_SPK13.indb 56 20.05.2022 09:34:48

Za přístroje pro soukromé zahrady u domů a
chat jsou považovány ty, které se nepoužívají
ve veřejných zařízeních, parcích, sportovištích,
jako též v zemědělství a lesnictví. Dodržování
výrobcem přiloženého návodu k obsluze je
předpokladem pro řádné používání přístroje.

Pozor! Z důvodu ohrožení osob a vzniku
věcných škod nesmí být přístroj používán na
drcení za účelem kompostování.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující

použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-

- 56 -

CZ

hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud

je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

Poškození plic, pokud se nenosí žádná vhod-

•

ná ochranná maska proti prachu.
Poškození sluchu, pokud se nenosí žádná

•

vhodná ochrana sluchu.
Poškození zdraví, které je následkem vi-

•

brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

Poranění a hmotné škody způsobené odléta-

•

jícími předměty.
Řezná poranění, pokud se nenosí vhodný

•

ochranný oděv.

Nebezpečí!

Tento elektrický přístroj produkuje během pro-
vozu elektromagnetické pole. Toto pole může za
určitých okolností ovlivňovat aktivní nebo pasivní
lékařské implantáty. Aby se zabránilo vážným

nebo smrtelným poraněním, doporučujeme
osobám s lékařskými implantáty, aby před
používáním přístroje vznesly dotaz u svého lékaře
a výrobce lékařského implantátu.

Hladina akustického tlaku

u ucha obsluhující osoby ....................... 78 dB (A)

Nejistota K ....................................................3 dB

Pozor!

Přístroj se dodává bez akumulátorů a bez
nabíječky a smí se používat pouze s Li-Ion aku­mulátory série Powe-X-Change!

Li-Ion akumulátory série Power-X-Change se

smějí nabíjet pouze pomocí nabíječky Power-X­Charger.

Hluk stroje může přesáhnout 85 dB(A). V takovém
případě je nutné při obsluze používat protihlukové
ochranné pomůcky. Hluk byl měřen podle EN
ISO 11201:2010 a EN ISO 3744:2010. Hodnota
vysílaných vibrací na rukojeti byla změřena podle
EN 28662-1:1992.

Pozor!

Hodnota vibrací se podle oblasti použití elek-

trického přístroje mění a ve výjimečných
případech se může pohybovat nad udanou hod-
notou.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
Přizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
Přístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

4. Technická data

5. Před uvedením do provozu

5.1 Montáž ochranného krytu (obr. 3–4)

Otáčky n0 ...........................................8 500 min

Šířka záběru ............................................Ø 24 cm

Třída ochrany .....................................................III

Hladina akustického výkonu L

Hladina akustického tlaku L
Zaručená hladina akustického výkonu L

.............................................................. 90 dB (A)

Nejistota K ...............................................2,17 dB

Vibrace ....................................................5,8 m/s

Nejistota K ...............................................2,3 m/s

Hmotnost ....................................................2,2 kg

Anl_GC_CT_18_24_Li_SPK13.indb 57 20.05.2022 09:34:49

........ 88,1 dB (A)

WA

............... 79 dB (A)

pA

WA

-1

Ochranný kryt (pol. 8) nasuňte na kryt motoru ve
směru šipky tak, jak je znázorněno na obrázku

3. Dbejte na správné zacvaknutí krytu! Ujistěte
se, že je ochranný kryt namontován tak, jak je
znázorněno na obrázku 4.

5.2 Montáž nožového kotouče (obr. 5–6)

Nasaďte nožový kotouč (obr. 7) na upínací hřídel
a zafi xujte ho pomocí šroubu (pol. 9).

2

2

- 57 -

CZ

5.3 Nasazení nože (obr. 7)

Větší otvor nože (pol. 6) přiložte do upínání nože
(A) na nožové hlavě (pol. 7) a táhněte směrem
ven, až nůž zacvakne tak, jak je vidět na obrázku

20.

5.4 Přestavení výšky (obr. 8)

Povolte převlečnou matici (A), aby se násadou
strunové sekačky dalo volně pohybovat směrem
dovnitř a ven. Nyní nastavte požadovanou pra-
covní výšku a násadu sekačky zafi xujte v této po-
zici opětovným utažením převlečné matice (B).

5.5 Montáž přídavné rukojeti (obr. 9)

Přídavnou rukojeť namontujte na k tomu určené
místo a zohledněte přitom ozubení. Následně

upevněte přídavnou rukojeť za použití přiloženého
šroubu a přestavovacího uzávěru.

5.6 Přestavení přídavné rukojeti (obr. 9)

Uvolněte upevňovací uzávěr (pol. 3) přídavné
rukojeti natolik, aby se dala bez většího od-
poru posunovat dopředu a dozadu. Nastavte
požadovanou polohu a opět pevně přišroubujte
upevňovací uzávěr.

5.7 Montáž vedení okrajů (obr. 10)

Konce vedení okrajů (pol. 5) lehce roztáhněte od
sebe a konce nasaďte do vyhrazených otvorů na
krytu motoru.

5.8 Montáž přídavné rukojeti (obr. 11/12)

Stiskněte západkové tlačítko akumulátoru tak, jak
je znázorněno na obrázku 12, a zasuňte akumu-
látor do k tomu určeného otvoru. Jakmile je aku-
mulátor v poloze, která je zobrazena na obrázku
11, dbejte na zacvaknutí západkového tlačítka!
Demontáž akumulátoru se provádí v opačném

sledu.

5.9 Nabíjení akumulátoru (obr. 13)

1. Vyjměte akumulátor z přístroje. Stiskněte zá-

padkové tlačítko.

2. Porovnejte, zda souhlasí síťové napětí uve-

dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (10) do zásuvky. Zelená LED začne

blikat.

3. Zasuňte akumulátor (11) do nabíječky (10).

4. V bodu „Indikace nabíječky“ najdete tabulku s

významy LED indikací na nabíječce.

Během nabíjení se může akumulátor trochu
zahřívat. To je ovšem normální. Pokud není možné

akumulátor nabít, zkontrolujte,

zda je v zásuvce síťové napětí,

•

zda se kontakty akumulátoru bez problémů

•

dotýkají nabíjecích kontaktů.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte

naši zákaznickou službu nebo prodejnu, v níž

jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý-

kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku-

mulátoru!

5.10 Indikace kapacity akumulátoru (obr. 14)

Stiskněte spínač indikace kapacity akumulátoru
(pol. F). Indikace kapacity akumulátoru (pol. H)
signalizuje stav nabití akumulátoru pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí:

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku-
mulátor od přístroje, nechte akumulátor odpočívat

jeden den při pokojové teplotě. Pokud se chyba

objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

- 58 -

Anl_GC_CT_18_24_Li_SPK13.indb 58 20.05.2022 09:34:49

CZ

6. Obsluha

Abyste dosáhli co nejvyššího výkonu Vaší struno­vé sekačky , měli byste postupovat podle násle-
dujících pokynů:

Nepoužívejte strunovou sekačku bez ochran-

•

ného zařízení.

Nesekejte trávu, pokud je mokrá. Nejlepších

•

výsledků dosáhnete na suché trávě.
Pro vypnutí strunové sekačky pusťte za-/

•

vypínač (obr. 11 / pol. 1).
Pro vypnutí strunové sekačky opět pusťte

•

spínač / vypínač (obr. 11 / pol. 1).
Strunovou sekačku přibližujte k trávě pouze

•

tehdy, pokud je stlačen vypínač, tzn. pokud je

strunová sekačka v provozu.
Pro správné sekání pohybujte přístrojem ze

•

strany na stranu a kráčejte směrem dopředu.
Držte strunovou sekačku ve sklonu cca 30°

(viz obr. 15 a 16).
V případě, že je tráva dlouhá, musí se

•

směrem shora zkracovat postupně (viz obr.

17).
Pro zabránění zbytečnému opotřebení

•

používejte ochranný kryt.
Používejte strunovou sekačku mimo do-

•

sah tvrdých předmětů, abyste předešli
zbytečnému opotřebení.

Pro používání vedení okrajů u zdí nebo

•

předmětů vyklopte vedení okrajů dopředu
(obr. 18). Při nepoužívání ho odklopte nahoru
(obr. 19).

7. Čištění, údržba a objednání
náhradních dílů

Před odstavením a čištěním strunovou sekačku
vypněte a vyjměte z ní akumulátor.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při

nízkém tlaku.

Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje

zvyšuje riziko úderu elektrickým proudem.
Nánosy na ochranném krytu odstraňte po-

•

mocí kartáče.

7.2 Výměna nože
POZOR! Před výměnou bezpodmínečně
vyjměte akumulátor!

Pro odstranění nože zasuňte nůž dovnitř

•

a vyjměte ho větším otvorem tak, jak je

znázorněno na obrázku 20.
Montáž nového nože se provádí obráceným

•

postupem. Dbejte na správné zacvaknutí tak,
jak je znázorněno na obrázku 7.

7.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na

www.Einhell-Service.com

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

- 59 -

Anl_GC_CT_18_24_Li_SPK13.indb 59 20.05.2022 09:34:49

9. Skladování

Vytáhněte akumulátor.

CZ

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním

balení.

Přístroj vždy noste jednou rukou za rukojeť a

•

druhou rukou za přídavnou rukojeť. Nenoste
přístroj za těleso motoru.
Pokud přístroj přepravujete ve vozidle,

•

zajistěte ho proti sklouznutí.
Pro přepravu pokud možno používejte ori-

•

ginální obal.

10. Poruchy

Přístroj nefunguje:

Zkontrolujte stav nabití akumulátoru a funkčnost
přístroje. Pokud přístroj i přes existující napětí ne-

funguje, zašlete ho prosím na uvedenou adresu
zákaznického servisu.

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do do­movního odpadu!

Podle evropské směrnice 2012/19/ES o odpad-

ních elektrických a elektronických zařízeních
(OEEZ) a při prosazování národního práva musí
být spotřebované elektrické nářadí sbíráno
samostatně a musí být dopraveno do odpovída-
jícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání
výrobku:
Vlastník elektrického přístroje je povinen

alternativně namísto zpětného odeslání zařízení
spolupůsobit při jeho správném zužitkování
v případě, že se vzdá jeho vlastnictví. Starý
přístroj lze v takovém případě odevzdat také
ve sběrně, která provede odstranění ve smyslu

národního zákona o recyklaci a odpadech. Tyto

předpisy se nevztahují na díly příslušenství a
pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a

svítidla (např. žárovka) vyjmuty z přístroje.

Patisk nebo jiné rozmnožování dokumentace a
průvodních listin, také ve výtažcích, je přípustný
pouze s výslovným souhlasem fi rmy Einhell Ger-

many AG.

Technické změny vyhrazeny

- 60 -

Anl_GC_CT_18_24_Li_SPK13.indb 60 20.05.2022 09:34:49

CZ

11. Indikace nabíječky

Stav indikace

Červená

LED

Zelená

LED

Vyp Bliká Provozní pohotovost

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Zap vyp Nabíjení

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Bliká Vyp Přizpůsobené nabíjení

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále
nabíjen.

Bliká Bliká Porucha

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.

Vyjměte akumulátor z nabíječky.

Zap Zap Porucha teploty

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

- 61 -

Anl_GC_CT_18_24_Li_SPK13.indb 61 20.05.2022 09:34:49

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Hlava s nožem, Akumulátor
Spotřební materiál/spotřební díly* Nůž
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 62 -

Anl_GC_CT_18_24_Li_SPK13.indb 62 20.05.2022 09:34:49

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje

nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:

www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu.
Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního
plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt
přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-

sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 63 -

Anl_GC_CT_18_24_Li_SPK13.indb 63 20.05.2022 09:34:50

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie štítku s upozornením na prístroji
(pozri obr. 21)

1. Výstraha!

2. Používajte ochranu očí a ochranu sluchu!

3. Prístroj chráňte pred vlhkom!

4. Pred uvedením do prevádzky si prečítajte ná-

vod na obsluhu!

5. Tretie osoby musia byť mimo oblasť

nebezpečenstva!

6. Prístroj beží zotrvačnosťou!

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi-
sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si

odložte pre budúce použitie.

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše

servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na

konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.

Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Strunová kosačka

•

Ochranný kryt

•

Prídavná rukoväť

•

Náhradný nôž

•

Montážny materiál

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Prístroj je určený na kosenie trávnika a malých
plôch v súkromných záhradách a hobby záhrad­kách.

2. Popis prístroja a objem dodávky

2.1 Popis náradia (obr. 1/2)

1. Vypínač Zap/Vyp

2. Prídavná rukoväť

3. Upevňovacia skrutka

4. Výškové nastavenie

5. Okrajový usmerňovač

6. Nôž

7. Nožová doska

8. Ochranný kryt

9. Fixačná skrutka

Anl_GC_CT_18_24_Li_SPK13.indb 64 20.05.2022 09:34:50

Za prístroje určené pre súkromné záhrady a hob­by záhradky sa považujú len tie prístroje, ktoré
sa nepoužívajú na verejných priestranstvách,
v parkoch, športoviskách, na uliciach ako aj v
poľnohospodárstve a lesníctve. Dodržiavanie
návodu na obsluhu, priloženého výrobcom, je
predpokladom pre náležité zaobchádzanie s
prístrojom.

Pozor! Z dôvodu možného ohrozenia osôb

a vzniku vecných škôd, sa nesmie prístroj
používať na rozdrobovanie za účelom kom-
postovania.

- 64 -

SK

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody

alebo zranenia akéhokoľvek druhu spôsobené

nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

Pozor!
Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj

obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou

a vyhotovením elektrického prístroja môže

dôjsť k výskytu týchto nebezpečenstiev:

Poškodenie pľúc, pokiaľ sa nenosí žiadna

•

vhodná ochranná maska proti prachu.

Poškodenie sluchu, pokiaľ sa nenosí žiadna

•

vhodná ochrana sluchu.
Poškodenie zdravia, ktoré je následkom vi-

•

brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
Zranenia a vecné škody, ktoré môžu byť spô-

•

sobené odletujúcimi časťami.
Rezné poranenia, pokiaľ sa nenosí vhodné

•

ochranné oblečenie.

Nebezpečenstvo!

Tento elektrický prístroj vytvára počas prevádz­ky elektromagnetické pole. Toto pole môže v
určitých prípadoch ovplyvňovať aktívne alebo
pasívne medicínske implantáty. Aby sa znížilo
nebezpečenstvo vážnych alebo smrteľných
zranení, odporúčame osobám s medicínskymi
implantátmi poradiť sa pred používaním prístroja
so svojím lekárom a výrobcom medicínskeho
implantátu.

Hladina akustického výkonu garantovaná L

.............................................................. 90 dB(A)

Faktor neistoty K ......................................2,17 dB

Vibrácia ....................................................5,8 m/s

Faktor neistoty K ......................................2,3 m/s

Hmotnosť ....................................................2,2 kg

Hladina akustického tlaku

pri uchu obsluhy .................................... 79 dB (A)

Faktor neistoty K ...........................................3 dB

Pozor!

Prístroj je dodávaný bez akumulátorov a bez
nabíjačky a smie sa používať výlučne len s li-ióno-
vými akumulátormi série Power-X-Change!

Li-iónové akumulátory série Power-X-Change
sa smú nabíjať výlučne len nabíjačkou Power-X-

Charger.

Hluk stroja môže presiahnuť 85 dB(A). V tomto
prípade sú pre obsluhujúceho potrebné opatrenia
proti hluku. Zvuk tohto stroja je meraný podľa EN

ISO 11201:2010 a EN ISO 3744:2010. Hodnota

vysielaných vibrácií na rukoväti bola meraná

podľa EN 28662-1:1992.

Pozor!

Hodnota vibrácií sa bude meniť v závislosti
od oblasti použitia elektrického náradia a vo
výnimočných prípadoch sa môže nachádzať nad
udávanou hodnotou.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.

Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

WA

2

2

4. Technické údaje

Otáčky n0 ............................................8.500 min

Okruh rezu ..............................................Ø 24 cm

Trieda ochrany ...................................................III

Hladina akustického výkonu L

Hladina akustického tlaku L

Anl_GC_CT_18_24_Li_SPK13.indb 65 20.05.2022 09:34:50

........ 88,1 dB (A)

WA

................ 79 dB (A)

pA

5. Pred uvedením do prevádzky

5.1 Montáž ochranného krytu (obr. 3 – 4)

-1

Posuňte ochranný kryt (poz. 8), ako je zobrazené

na obrázku 3, v smere šípky na teleso motora.
Dbajte na správne zapadnutie! Ubezpečte sa, či
je ochranný kryt namontovaný podľa obrázka 4.

- 65 -

SK

5.2 Montáž nožovej dosky (obr. 5 – 6)

Zastrčte nožovú dosku (poz. 7) na úložný hriadeľ
a zafi xujte skrutkou (poz. 9).

5.3 Nasadenie noža (obr. 7)

Väčší otvor noža (pol. 6) vložiť do uloženia noža
(A) na nožovej hlave (pol. 7) a potiahnuť von v
smere šípky, kým sa nôž nezafi xuje tak, ako to je
znázornené na obrázku 20.

5.4 Výškové nastavenie (obr. 8)

Uvoľnite (A) prevlečnú maticu tak, aby sa držadlo
strunovej kosačky dalo voľne posúvať k sebe a

od seba. Nastavte teraz požadovanú pracovnú
výšku a zafi xujte držadlo v tejto polohe tým, že

prevlečnú maticu opäť pevne utiahnete (B).

5.5 Montáž prídavnej rukoväte (obr. 9)

Namontujte prídavnú rukoväť na príslušné upev­nenie s prihliadnutím na ozubenie. Následne na
to upevnite prídavnú rukoväť pomocou priloženej
skrutky a nastavovacieho uzáveru.

5.6 Nastavenie prídavnej rukoväte (obr. 9)

Uvoľnite upevňovací uzáver (pol. 3) prídavnej
rukoväti tak, aby sa dala bez väčšieho odporu
pohybovať smerom dopredu a dozadu. Nas-

tavte požadovanú polohu a znovu dotiahnite
upevňovací uzáver.

5.7 Montáž okrajového usmerňovača

(obr. 10)

Potiahnite konce okrajového usmerňovača (poz.

5) mierne od seba a zasuňte konce do určených

otvorov na telese motora.

5.8 Montáž akumulátora (obr. 11/12)

Stlačte podľa obrázku 12 aretačné tlačidlo aku-
mulátora a nasuňte akumulátor do príslušného
uloženia akumulátora. Keď bude akumulátor v
polohe ako je zobrazené na obrázku 11, dbajte na
zapadnutie aretačného tlačidla! Demontáž aku-
mulátora sa uskutočňuje v opačnom poradí!

5.9 Nabíjanie akumulátora (obr. 13)

1. Vyberte akumulátor von z prístroja. Pritom

stlačte aretačné tlačidlo.

2. Skontrolujte, či elektrické napätie uvedené

na typovom štítku zodpovedá prítomnému

elektrickému napätiu siete. Zapojte sieťovú

zástrčku nabíjačky (10) do zásuvky. Zelená

kontrolka LED začne blikať.

3. Zasuňte akumulátor (11) na nabíjačku (10).

4. V bode „signalizácia nabíjačky“ nájdete

tabuľku s významom signalizácie kontroliek

LED na nabíjačke.

Počas nabíjania môže dôjsť k čiastočnému zoh-
riatiu akumulátora. To je však normálne. Ak by
nebolo možné nabitie akumulátora, skontrolujte
prosím,

či je v zásuvke prítomné sieťové napätie

•

či je kontakt na nabíjacích kontaktoch v bez-

•

chybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi-

tie akumulátora, prosíme Vás, aby ste

nabíjačku

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a

vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku-
mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

5.10 Zobrazenie kapacity akumulátora
(obr. 14)

Zatlačte na vypínač pre zobrazenie kapacity
akumulátora (pol. F). Zobrazenie kapacity akumu­látora (pol. H) signalizuje stav nabitia akumulátora

pomocou 3 kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho

jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo

vybitý a je defektný. Odoberte akumulátor z

- 66 -

Anl_GC_CT_18_24_Li_SPK13.indb 66 20.05.2022 09:34:50

SK

prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6. Obsluha

Na dosiahnutie čo najvyššieho výkonu vašej stru-
novej kosačky, by ste sa mali držať nasledujúcich
pokynov:

Nepoužívajte strunovú kosačku bez

•

ochranných zariadení.

Nekoste, pokiaľ je tráva mokrá. Najlepšie výs-

•

ledky dosiahnete pri suchej tráve.

Ak chcete vašu strunovú kosačku vypnúť,

•

tak vypínač Zap/Vyp (obr. 11/poz. 1) znova
uvoľnite.
Strunovú kosačku vypnete tak, že vypínač

•

zap/vyp (obr. 11/pol. 1) znovu pustíte.

So strunovou kosačkou sa priblížte k tráve len

•

vtedy, ak je spínač stlačený, t.j. ak kosačka
beží.

Za účelom správneho kosenia pohybujte

•

prístrojom zo strany na stranu a kráčajte
vpred. Strunovú kosačku pritom držte naklo-
nenú v sklone cca 30° (pozri obr. 15 a 16).
Ak je tráva dlhá, musí byť postupne zostriho-

•

vaná od vrcholu stebiel smerom nadol (pozri

obr. 17).

Používajte ochranný kryt na predchádzanie

•

zbytočnému opotrebovaniu.
Strunovú kosačku držte v bezpečnej vzdi-

•

alenosti od tvrdých predmetov, aby ste tak

predišli zbytočnému opotrebovaniu.
Na používanie okrajového usmerňovača

•

pri múroch alebo predmetoch sklopte ok-

rajový usmerňovač dopredu (obr. 18). Pri
nepoužívaní ho vyklopte nahor (obr. 19).

7. Čistenie, údržba a objednanie
náhradných dielov

Pred odstavením a čistením strunovú kosačku
vypnite a vytiahnite akumulátor.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným

vzduchom pri nastavení na nízky tlak.

Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
Usadeniny na ochrannom kryte odstráňte

•

pomocou kefy.

7.2 Výmena noža

POZOR! Pred výmenou bezpodmienečne
vytiahnuť akumulátor!

Za účelom výmeny noža posuňte nôž sme-

•

rom dovnútra a vyberte ho von cez väčší ot-
vor tak, ako to je zobrazené na obr. 20.
Montáž nového noža sa uskutočňuje v

•

opačnom poradí. Dbajte na správne zafixova-
nie tak, ako to je zobrazené na obr. 7.

7.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

7.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné

uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke

www.Einhell-Service.com

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne-

nia poškodeniu pri transporte. Tento obal je vyro-

bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

- 67 -

Anl_GC_CT_18_24_Li_SPK13.indb 67 20.05.2022 09:34:50

9. Skladovanie

Odoberte akumulátor.

Skladujte prístroj a jeho príslušenstvo na tmavom,

suchom a nezamŕzajúcom mieste mimo dosahu

detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

Prístroj noste uchopený vždy jednou rukou za

•

rukoväť a druhou rukou za prídavnú rukoväť.

Pri prenášaní nedržte prístroj za teleso moto-

ra.
Prístroj zabezpečte proti skĺznutiu, ak ho

•

transportujte vo vozidle.
Pokiaľ to je možné, používajte pri preprave

•

originálny obal výrobku.

10. Poruchy

Prístroj nebeží:

Skontrolujte, či je akumulátor nabitý a či funguje
nabíjačka. Ak zariadenie napriek existujúcemu
napätiu nefunguje, pošlite ho prosím na uvedenú
adresu centra služieb pre zákazníkov.

SK

- 68 -

Anl_GC_CT_18_24_Li_SPK13.indb 68 20.05.2022 09:34:50

SK

11. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Zelená

LED

Vyp Bliká Pripravená k prevádzke

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Zap Vyp Nabíjanie

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.

Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Bliká Vyp Prispôsobené nabíjanie

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Bliká Bliká Chyba

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Zap Zap Tepelná porucha

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 69 -

Anl_GC_CT_18_24_Li_SPK13.indb 69 20.05.2022 09:34:50

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v

súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-

nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 70 -

Anl_GC_CT_18_24_Li_SPK13.indb 70 20.05.2022 09:34:51

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Nožová hlava, Akumulátor
Spotrebný materiál / spotrebné diely* Nože
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 71 -

Anl_GC_CT_18_24_Li_SPK13.indb 71 20.05.2022 09:34:51

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser­visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento

výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie

uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst­roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo­dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa

musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst­roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití

miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:

www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení
nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku,
budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt
prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú

adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto

záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 72 -

Anl_GC_CT_18_24_Li_SPK13.indb 72 20.05.2022 09:34:51

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze originele handleiding/veiligheidsins­tructies zorgvuldig door. Bewaar deze goed zodat
u de informatie op elk moment kunt terugvinden.
Mocht u dit toestel aan andere personen door­geven, gelieve dan deze originele handleiding/
veiligheidsinstructies mee te geven. Wij zijn niet
aansprakelijk voor ongevallen of schade die te
wijten zijn aan niet-naleving van deze handleiding
en van de veiligheidsinstructies.

Verklaring van het aanwijzingsbord op het
toestel (zie fi g. 21)

1. Waarschuwing !

2. Oog- en gehoorbescherming dragen!

3. Tegen vocht beschermen!

4. Lees de gebruiksaanwijzing alvorens het ge-

reedschap in gebruik te stellen!

5. Hou derden weg uit de gevarenzone!

6. Gereedschap loopt uit!

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Gevaar!
Lees alle veiligheidsinstructies en aanwijzin­gen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveili-gingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot aan

•

het einde van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Trimmer

•

Beschermkap

•

Extra handvat

•

Vervangingsmes

•

Montagemateriaal

•

Originele handleiding

•

Veiligheidsvoorschriften

•

2. Beschrijving van het toestel en
leveringsomvang

2.1 Beschrijving van het toestel (fi g. 1/2)

1. Aan/Uit-schakelaar

2. Extra handvat

3. Bevestigingsschroef

4. Hoogteverstelling

5. Kantgeleiding

6. Mes

7. Messenplaat

8. Beschermkap

9. Fixeerschroef

Anl_GC_CT_18_24_Li_SPK13.indb 73 20.05.2022 09:34:51

3. Doelmatig gebruik

Het gereedschap dient voor het snoeien van ga­zon, kleine grasvlakten, in de particuliere tuin voor
eigen gebruik en in de hobbytuin.

Als gereedschappen voor de particuliere tuin voor
eigen gebruik en in de hobbytuin worden diegene
beschouwd die niet worden gebruikt in openbare
plantsoenen, parken, sportpleinen, langs wegen
en in de land- en bosbouw. Het behoorlijk gebruik
van het gereedschap houdt in dat de bijgaande
handleiding van de fabrikant in acht wordt geno­men.

- 73 -

NL

LET OP! Wegens gevaar voor personen en
materiële schade mag het gereedschap niet
worden gebruikt om takken klein te snijden
voor het composteren.

Het toestel mag slechts voor werkzaamheden
worden gebruikt waarvoor het bedoeld is. Elk ver­der gaand gebruik is niet doelmatig. Voor daaruit
voortvloeiende schade of letsel van welke aard
dan ook is de gebruiker/bediener, niet de fabri­kant, aansprakelijk.

Wij wijzen erop dat onze toestellen overeen­komstig hun bestemming niet ontworpen zijn voor
commercieel, ambachtelijk of industrieel gebruik.
Wij zijn niet aansprakelijk indien het toestel in
ambachtelijke of industriële bedrijven alsmede bij
gelijk te stellen activiteiten wordt gebruikt.

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

Longletsels indien geen gepaste stofmasker

•

wordt gedragen.
Gehoorschade indien geen gepaste gehoor-

•

beschermer wordt gedragen.
Schade aan de gezondheid die voortvloeit

•

uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.
Verwondingen en materiële schade als ge-

•

volg van in het rond geslingerde delen.
Snijwonden indien er geen geschikte be-

•

schermende kleding wordt gedragen.

4. Technische gegevens

Toerental n0 ........................................8500 t/min.

Snijcirkel ................................................Ø 24 cm

Beschermingsniveau ........................................III

Geluidsvermogen L
Geluidsdrukniveau L
Geluidsvermogen gegarandeerd L

Onzekerheid K .........................................2,17 dB

Vibratie ....................................................5,8 m/s

Onzekerheid K ........................................2,3 m/s

Geluidsdrukniveau dicht bij het

oor van de bediener ............................. 78 dB (A)

Onzekerheid K ..............................................3 dB

Opgelet!

Het apparaat wordt geleverd zonder accu´s en
zonder lader, en mag alleen worden ingezet met
de Li-Ion accu´s van de Power-X-Change serie!

De Li-Ion accu´s van de Power-X-Change serie
mogen alleen met de Power-X-Charger worden
geladen.

Het geluid van de machine kan 85 dB(A) over­schrijden. In dit geval zijn geluidswerende maat­regelen voor de bediener vereist. Het geluid werd
gemeten volgens EN ISO 11201:2010 en EN ISO
3744:2010. De waarde van de op de greep over­gedragen trillingen werd vastgesteld volgens EN
28662-1:1992.

LET OP!

De vibratiewaarde zal op grond van het toepas­singsgebied van het elektrische gereedschap ve­randeren en kan in uitzonderingsgevallen boven
de opgegeven waarde liggen.

........................ 88,1 dB (A)

WA

......................... 79 dB (A)

pA

... 90 dB (A)

WA

2

2

Gevaar!

Dit elektrisch gereedschap verwekt tijdens het
bedrijf een elektromagnetisch veld. Dit veld kan
onder bepaalde omstandigheden nadelige ge­volgen hebben voor actieve of passieve medische
implantaten Om het risico van ernstige of dodeli­jke letsels te verminderen raden wij personen met
medische implantaten aan hun arts en de fabri­kant van het medische implantaat te consulteren
voordat de machine wordt bediend.

- 74 -

Anl_GC_CT_18_24_Li_SPK13.indb 74 20.05.2022 09:34:51

NL

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

5. Vóór inbedrijfstelling

5.1 Montage van de beschermkap

(afbeelding 3-4)

Schuif de beschermkap (pos. 8) zoals getoond
in afbeelding 3 in de richting van de pijl op het
motorhuis. Zorg ervoor dat de kap goed vastklikt!
Vergewis u ervan dat de beschermkap is gemon­teerd zoals in afbeelding 4.

5.2 Montage messenplaat (afbeelding 5-6)

Steek de messenplaat (pos. 7) op de draagas en
fi xeer hem met de schroef (pos. 9).

5.3 Mes erin zetten (afbeelding 7)

De grotere opening van het mes (pos. 6) in de
mesdrager (A) van de messenplaat (pos. 7)
leggen en in de richting van de pijl naar buiten
trekken, tot het mes is vastgeklikt zoals te zien in
afbeelding 20.

5.4 Hoogteverstelling (afbeelding 8)

Draai de wartelmoer los (A) tot de steel van de
gazontrimmer vrij in en uit elkaar kan worden
bewogen. Stel nu de gewenste werkhoogte in, en
fi xeer de steel in deze positie door de wartelmoer
weer vast te draaien (B).

5.5 Montage van het extra handvat

(afbeelding 9)

Monteer het extra handvat (pos. 2) op de voorzie­ne bevestiging rekening houdend met de vertan­ding. Daarna bevestigt u het extra handvat met
behulp van de meegeleverde schroef.

5.6 Verstelling van het extra handvat

(afbeelding 9)

Draai de bevestigingsschroef (pos. 3) van het ex­tra handvat zo ver los, dat dit zonder grote weer­stand naar voor en achter kan worden bewogen.
Stel de gewenste positie in en draai de bevesti-

gingsschroef weer vast.

5.7 Montage van de kantgeleiding
(afbeelding 10)

Trek de uiteinden van de kantgeleiding (pos. 5)
licht uit elkaar en steek de uiteinden in de daartoe
voorziene gaten aan het motorhuis.

5.8 Montage van de accu (fi g. 11/12)

Druk de zijdelingse grendelknoppen van de accu
in, zoals getoond in fi g. 12, en schuif de accu de
accuopname, die ervoor is voorzien, in. Zodra de
accu de positie bereikt zoals getoond in fi g. 11
op het vastklikken van de grendelknoppen letten!
De montage van de accu gebeurt in omgekeerde
volgorde.

5.9 Accu laden (fi g. 13)

1. Accupack het gereedschap uit nemen. Daar­voor de zijdelingse grendelknop indrukken.

2. Vergelijk of de netspanning vermeld op het
kenplaatje overeenkomt met de voorhanden
zijnde netspanning. Steek de netstekker van
de lader (10) het stopcontact in. De groene
LED begint te knipperen.

3. Steek de accu (11) de lader (10) in.

4. Onder punt “indicatie lader” vindt u een tabel
met de betekenissen van de LED-indicatie op
de lader.

Tijdens het laden kan de accu wat warm worden.
Dat is echter normaal.

Mocht het laden van het accupack niet mogelijk
zijn, controleer dan

of op het stopcontact de netspanning voor-

•

handen is
of een perfect contact aan de laadcontacten

•

voorhanden is.

Indien het laden van het accupack altijd nog niet
mogelijk is, stuur dan

de lader

•

en de accu pack

•

naar onze klantenservice.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

- 75 -

Anl_GC_CT_18_24_Li_SPK13.indb 75 20.05.2022 09:34:51

NL

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

5.10 Accu-capaciteitsindicatie (fi g. 14)

Druk op de schakelaar voor accu-capaciteitsindi­catie (pos. F). De accu-capaciteitsindicatie (pos.
H) signaleert de laadtoestand van de accu aan de
hand van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela­den worden.

6. Bediening

Gelieve de volgende instructies in acht te nemen
teneinde het hoogste vermogen van uw gazon­trimmer te behalen:

Gebruik de gazontrimmer niet zonder be-

•

scherminrichting.
Maai niet als het gras nat is. De beste resulta-

•

ten behaalt u als het gras droog is.
Om uw gazontrimmer in te schakelen drukt u

•

op de Aan/Uit-schakelaar (fig. 11, pos. 1).
Om uw gazontrimmer uit te schakelen laat u

•

de Aan/Uit-schakelaar (fig. 11, pos. 1) weer
los.
De gazontrimmer enkel nader bij het gras

•

brengen als de schakelaar ingedrukt is, d.w.z.
als de gazontrimmer in werking is.
Om correct te maaien het toestel zijdelings

•

zwenken en vooruitgaan. Hou daarbij de
gazontrimmer met ca. 30° schuin (zie fig. 15
en 16).

Bij lang gras moet het gras vanaf de top

•

trapsgewijs korter worden gesneden (zie fig.

17).
Maak gebruik van de beschermkap om onno-

•

dige slijtage te vermijden.
Hou de gazontrimmer weg van harde voor-

•

werpen om een onnodige slijtage te voorko­men.
Om de kantgeleiding te gebruiken aan muren

•

of voorwerpen klapt u hem naar voor (fig.

18). Als u hem niet gebruikt klapt u hem naar
boven (fig. 19).

7. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

De gazontrimmer uitschakelen voordat u hem op­bergt en schoonmaakt, de accu eraf trekken.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel onmiddellijk

•

na elk gebruik schoon te maken.
Maak het toestel regelmatig met een vochtige

•

doek en wat zachte zeep schoon. Gebruik
geen reinigings- of oplosmiddelen; die zou­den de kunststofdelen van het toestel kunnen
aantasten. Zorg ervoor dat geen water binnen
in het toestel terecht kan komen.
Aankoekingen met een borstel van de be-

•

schermkap verwijderen.

7.2 Vervangen van het mes

Gevaar! Voor het vervangen van het mes ze­ker de accu verwijderen!

Het mes naar binnen schuiven (fig. 20) en via

•

de grotere opening verwijderen.
De montage van het nieuwe mes gebeurt in

•

omgekeerde volgorde. Op correcte vergren­deling letten zoals getoond in fig. 20.

7.3 Onderhoud

Binnen in het toestel zijn er geen andere te onder­houden onderdelen.

- 76 -

Anl_GC_CT_18_24_Li_SPK13.indb 76 20.05.2022 09:34:51

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de
volgende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Stuknummer van het gewenste wisselstuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpak­king is een grondstof en bijgevolg herbruikbaar
of kan in de grondstofkringloop teruggebracht
worden. Het toestel en zijn accessoires bestaan
uit verschillende materialen, zoals b.v. metaal en
plastic. Geef defecte onderdelen af bij een verza­melplaats voor gevaarlijk afval. Informeer u in uw
speciaalzaak of bij uw gemeentebestuur!

9. Opbergen

Trek de accu eraf.

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

Draag het apparaat altijd met één hand aan

•

het handvat en met de andere hand aan het
extra handvat. Draag het apparaat niet aan
het motorhuis.
Zorg ervoor dat het apparaat niet kan weg-

•

glijden, wanneer u het in een voertuig trans­porteert.
Gebruik voor het transport indien mogelijk de

•

originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil
thuis!

Volgens de Europese richtlijn 2012/19/EG op af­gedankte elektrische en elektronische toestellen
en omzetting in nationaal recht dienen afgedank­te elektrische gereedschappen afzonderlijk te
worden verzameld en milieuvriendelijk te worden
gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te
sturen:
De eigenaar van het elektrische toestel is alter­natief verplicht, i.p.v. het toestel terug te sturen,
mede te werken bij de behoorlijke recyclage in
geval hij zich van het eigendom ontdoet. Het
afgedankte toestel kan hiervoor ook bij een
verzamelplaats worden afgegeven die voor een
verwijdering als bedoeld in de wetgeving in zake
recyclage en afvalverwerking zorgt. Hieronder
vallen niet bij de afgedankte toestellen gevoegde
accessoires en hulpmiddelen zonder elektrische
componenten.

Zorg er bij de verwerking voor dat accu’s en
lichtmiddelen (bijv. gloeilampen) uit het apparaat
worden genomen.

Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

10. Storingen

Het toestel werkt niet:

Controleer of de accu geladen is en of het laadt­oestel functioneert. Indien het gereedschap niet
werkt ondanks er spanning op staat, stuur het
naar het opgegeven adres van de klantendienst.

- 77 -

Anl_GC_CT_18_24_Li_SPK13.indb 77 20.05.2022 09:34:52

11. Indicatie lader

NL

Indicatiestatus

Rode LED

Groene

LED

Betekenis en maatregel

Uit Knippert Operationaliteit

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

Aan Uit Laden

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-

ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

Knippert Uit Aanpassingslading

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Knippert Knippert Fout

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

Aan Aan Temperatuurstoring

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

- 78 -

Anl_GC_CT_18_24_Li_SPK13.indb 78 20.05.2022 09:34:52

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Messenplaat, Accu
Verbruiksmateriaal/verbruiksstukken* Mes
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 79 -

Anl_GC_CT_18_24_Li_SPK13.indb 79 20.05.2022 09:34:52

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge­noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:
www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni­euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden
teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen
uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie,
dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 80 -

Anl_GC_CT_18_24_Li_SPK13.indb 80 20.05.2022 09:34:52

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato

a terceras personas, será preciso entregarles,

asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de la placa de advertencia del
aparato (véase fi g. 21)

1. Advertencia.

2. Ponerse un casco, unas gafas de trabajo y
protectores auditivos.

3. Proteger el aparato de la humedad.

4. Es preciso observar atentamente estas inst­rucciones de uso antes de la puesta en mar­cha.

5. Mantener a terceras personas alejadas de la
zona de peligro.

6. La herramienta sigue en marcha por inercia.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres-

pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

6. Cuchilla

7. Placa de corte

8. Cubierta de protección

9. Tornillo de fi jación

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de

entrega, comprobar que el artículo esté completo.

Si faltase alguna pieza, dirigirse a nuestro Ser-

vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se

encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.

Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Recortadora

•

Cubierta de protección

•

Empuñadura adicional

•

Cuchilla de repuesto

•

Material de montaje

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (fi g. 1/2)

1. Interruptor ON/OFF

2. Empuñadura adicional

3. Tornillo de fi jación

4. Ajuste de altura

5. Guía de cantos

Anl_GC_CT_18_24_Li_SPK13.indb 81 20.05.2022 09:34:52

El aparato está indicado para cortar el césped en

jardines privados.

Se defi ne como jardines privados todos aquellos
que no formen parte de instalaciones públicas,

parques, polideportivos, calles, así como zonas
agrícolas o forestales. La observancia de las ins-

trucciones de uso especifi cadas por el fabricante
constituye un requisito indispensable para mane-

- 81 -

E

jar el aparato de forma adecuada.

Atención: El aparato no debe emplearse para
triturar material con el fi n de obtener com-
post, puesto que se podrían producir daños
personales y materiales.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso

inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-

sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no

está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía

cuando se utilice el aparato en zonas industria-

les, comerciales o talleres, así como actividades

similares.

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

Lesiones pulmonares en caso de que no se

•

utilice una mascarilla de protección antipolvo.
Lesiones auditivas en caso de que no se utili-

•

ce una protección para los oídos adecuada.

Daños a la salud derivados de las vibracio-

•

nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
Lesiones y daños materiales provocados por

•

las piezas que salen disparadas.
Cortes si no se lleva ropa de protección ade-

•

cuada.

4. Características técnicas

Número de revoluciones n0 .................. 8.500 rpm

Circunferencia de corte ...........................Ø 24 cm

Clase de protección ...........................................III

Nivel de potencia acústica L
Nivel de presión acústica L
Nivel de potencia acústica garantizada L

.............................................................. 90 dB (A)

Imprecisión K ...........................................2,17 dB

Vibración ..................................................5,8 m/s

Imprecisión K ...........................................2,3 m/s

Nivel de presión acústica

en el oído del operario .......................... 79 dB (A)

Imprecisión K ................................................3 dB

¡Atención!

¡El aparato se suministra sin baterías y sin car­gador y sólo puede utilizarse con las baterías de

iones de litio de la serie Power-X-Change!

Las baterías de iones de litio de la serie Power-

X-Change sólo pueden cargarse con el cargador
Power-X-Charger.

El ruido producido por la máquina puede sob-

repasar los 85 dB (A). En este caso, el operario
debe tomar medidas de insonorización. El ruido
se ha medido conforme a EN ISO 11201:2010
y EN ISO 3744:2010. El valor de las vibraciones
emitidas en la empuñadura se ha determinado
según la EN 28662-1:1992.

Atención:

El valor de las vibraciones cambia dependiendo

del ámbito de aplicación de la herramienta eléc-

trica, por lo que en casos excepcionales puede
superar al valor indicado.

.......... 88,1 dB (A)

WA

................. 79 dB (A)

pA

WA

2

2

Peligro!

Esta herramienta eléctrica genera un campo
electromagnético durante su funcionamiento. En

determinadas circunstancias, este campo podrá

afectar a los posibles implantes médicos activos
o pasivos. Para reducir el peligro de lesiones
graves o incluso mortales, recomendamos a las
personas que lleven este tipo de implantes que
consulten a su médico y al fabricante del implante

antes de operar la máquina.

Anl_GC_CT_18_24_Li_SPK13.indb 82 20.05.2022 09:34:52

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

- 82 -

E

5. Antes de la puesta en marcha

5.1 Montaje de la cubierta de protección
(fi g. 3-4)

Desplazar la cubierta de protección (pos. 8)
según se muestra en la fi gura 3 en la dirección de
la fl echa en la carcasa del motor. Asegurarse de
que se encaje correctamente. Asegurarse de que
la cubierta de protección esté montada como en
la fi gura 4.

5.2 Montaje de la placa de corte (fi g. 5-6)

Introducir la placa de corte (pos. 7) en el árbol de

alojamiento y fi jarla con el tornillo (pos. 9).

5.3 Introducción de la cuchilla (fi g. 7)

Poner el orifi cio más grande de la cuchilla (pos.

6) en el alojamiento (A) de la placa (pos. 7) y tirar

hacia fuera en el sentido de la fl echa hasta que la
cuchilla se enclave como muestra la fi gura 20.

5.4 Ajuste de la altura (fi g. 8)

Soltar (A) la tuerca retén hasta que el mango de
la recortadora de césped se monte y desmonte
libremente. Ajustar la altura de trabajo deseada y
fi jar el mango en esta posición volviendo a apre­tar la tuerca retén (B).

5.5 Montaje de la empuñadura adicional
(fi g. 9)

Montar la empuñadura adicional (pos. 2) en la
fi jación prevista para ello teniendo en cuenta
la posición del dentado. A continuación, fi jar la
empuñadura adicional con ayuda del tornillo su­ministrado.

enclave. Para desmontar la batería, realizar los

mismos pasos en orden inverso.

5.9 Carga de la batería (fi g. 13)

1. Sacar la batería del aparato. Para ello, pulsar

el dispositivo de retención.

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi -
cación del aparato. Conectar el enchufe del
cargador (10) a la toma de corriente. El LED
verde empieza a parpadear.

3. Introducir la batería (11) en el cargador (10).

4. El apartado „Indicación cargador“ incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

Es posible que la batería se caliente durante el

proceso de carga. Esto es normal.

En caso que no sea posible cargar la batería,

comprobar que

exista tensión de red en el enchufe

•

exista buen contacto entre los contactos de

•

carga.

En caso de que todavía no fuera posible cargar la
batería, rogamos enviar

el cargador

•

y la batería

•

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

5.6 Ajuste de la empuñadura adicional (fi g. 9)

Soltar el tornillo de fi jación (pos. 3) de la empuña-
dura adicional de forma que se pueda mover

hacia delante y detrás sin presentar mucha re-

sistencia. Ajustar la posición deseada y volver a
apretar el cierre de fi jación.

5.7 Montaje de la guía de cantos (fi g. 10)

Separar ligeramente los extremos de la guía de

cantos (pos. 5) e introducirlos en los orifi cios pre-
vistos para ello de la carcasa del motor.

5.8 Montaje de la batería (fi g. 11/12)

Presionar, según se ve en la fi g. 12, el dispositivo

de retención de la batería y desplazar la batería

en el alojamiento previsto para ello. En cuanto la
batería se encuentre en la posición de la fi gura
11, asegurarse de que el dispositivo de retención

Anl_GC_CT_18_24_Li_SPK13.indb 83 20.05.2022 09:34:52

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha-

cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.

No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.

5.10 Indicador de capacidad de batería
(fi gura 14)

Pulsar el interruptor para acceder al indicador de

capacidad de la batería (pos. F). El indicador de
capacidad de batería (pos. H) le indica el estado
de carga de la batería sirviéndose de 3 LED.

- 83 -

E

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

6. Manejo

Para obtener la potencia máxima de la recortado-

ra de césped, es preciso seguir atentamente las
indicaciones a continuación:

No utilice el recortabordes sin dispositivo de

•

protección.
No cortar el césped cuando esté húmedo.

•

Los mejores resultados se obtienen cuando

el césped está seco.

Para encender la recortadora de césped, pul-

•

sar el botón ON/OFF (fig. 11/pos. 1).
Para apagar la recortadora de césped, volver

•

a soltar el interruptor ON/OFF (fig. 11/pos. 1).
Acerque la recortadora al césped únicamente

•

cuando el interruptor se encuentre pulsado,
es decir, cuando el aparato esté en marcha.
Para cortar correctamente, desplazar late-

•

ralmente el aparato y avanzar hacia delante.
Sostener la recortadora de césped con una
inclinación de aprox. 30° (véanse fig. 15 y fig.

16).
Si la hierba ha crecido excesivamente, empe-

•

zar a cortar el césped por lo alto repitiendo el
corte varias veces (véase fig.17).
Utilizar la cubierta de protección para evitar

•

un desgaste innecesario.
Mantenga la recortadora de césped alejada

•

de objetos rígidos para evitar un desgaste

innecesario.

Para utilizar la guía de cantos en muros u ob-

•

jetos, plegarla hacia delante (fig. 18). Si no se
usa, plegarla hacia arriba (fig. 19).

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro!

Antes de dejar de utilizar y limpiar la recortadora

de césped, extraer la batería.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya

que se podrían deteriorar las piezas de plá-

stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.

Si entra agua en el aparato eléctrico existirá

mayor riesgo de una descarga eléctrica.
Eliminar los residuos acumulados en la cu-

•

bierta de protección con un cepillo.

7.2 Cambiar la cuchilla

Peligro! Quitar la batería antes de proceder
al cambio.

Empujar la cuchilla hacia dentro (fig. 20) y

•

quitarla a través del orificio más grande.

El montaje de la nueva cuchilla se efectúa en

•

orden inverso. Asegurar que se enclave bien
(ver figura 20).

7.3 Mantenimiento

No hay que realizar el mantenimiento a más

piezas en el interior del aparato.

7.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si-

guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en

www.Einhell-Service.com

- 84 -

Anl_GC_CT_18_24_Li_SPK13.indb 84 20.05.2022 09:34:53

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para

evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El

aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.

Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no

conocer ninguna, será preciso informarse en el

organismo responsable del municipio.

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura
casera.

Según la directiva europea 2012/19/CE sobre
aparatos usados electrónicos y eléctricos y su
aplicación en el derecho nacional, dichos apara-

tos deberán recojerse por separado y eliminarse

de modo ecológico para facilitar su posterior
reciclaje.

9. Almacenamiento

Quitar la batería.

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

Llevar el aparato siempre sujetándolo con

•

una mano de la empuñadura y con la otra de
la empuñadura adicional. No llevar el aparato

sujetándolo por la carcasa.
Si se transporta en un vehículo, asegurarlo

•

para que no se resbale.
Para transportarlo se recomienda utilizar el

•

embalaje original.

10. Averías

El aparato no funciona:

Comprobar que la batería esté cargada y que el

cargador funcione. En caso de que el aparato
no funcione a pesar de haber tensión, enviarlo a
la dirección indicada del servicio de asistencia
técnica.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no

optar por su devolución, está obligado a reciclar

adecuadamente dicho aparato eléctrico. Para
ello, también se puede entregar el aparato usado
a un centro de reciclaje que trate la eliminación
de residuos respetando la legislación nacional
sobre residuos y su reciclaje. Esto no afecta a los
medios auxiliares ni a los accesorios sin compo­nentes eléctricos que acompañan a los aparatos
usados.

Al desechar el aparato, asegurarse de retirar las

baterías y los medios luminosos (por ejemplo, la

bombilla) del aparato.

Sólo está permitido copiar la documentación y

documentos anexos del producto, o extractos
de los mismos, con autorización expresa de Ein­hell Germany AG.

Nos reservamos el derecho a realizar modifi caci-
ones técnicas

- 85 -

Anl_GC_CT_18_24_Li_SPK13.indb 85 20.05.2022 09:34:53

11. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Signifi cado y medida

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga

necesario en el cargador.

¡Advertencia! En función de lo cargada que esté la batería, los tiempos de

carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen-

te cargada.

Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.

Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente

(aprox. 20° C).

- 86 -

Anl_GC_CT_18_24_Li_SPK13.indb 86 20.05.2022 09:34:53

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su

disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Placa de corte, Batería

Material de consumo/Piezas de consumo* Cuchilla
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 87 -

Anl_GC_CT_18_24_Li_SPK13.indb 87 20.05.2022 09:34:53

E

Certifi cado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que

este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio

de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con

mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci-

ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno-

ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra­dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,

según nuestra elección, a la reparación de los defectos o al cambio del aparato.

Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades

similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta-

das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:

www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que

acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el
comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del
modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato,
recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos

o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía

conforme a la información de servicio de este manual de instrucciones.

- 88 -

Anl_GC_CT_18_24_Li_SPK13.indb 88 20.05.2022 09:34:53

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Laitteessa olevan ohjekilven selostus
(katso kuvaa 21)

1. Varoitus!

2. Käytä silmä- ja kuulosuojuksia!

3. Suojattava kosteudelta!

4. Lue käyttöohje ennen laitteen käyttöönottoa!

5. Pidä muut henkilöt poissa vaara-alueelta!

6. Työkalu pyörii sammuttamisen jälkeen!

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuva 1/2)

1. Päälle-/pois-katkaisin

2. Tukikahva

3. Kiinnitysruuvi

4. Korkeudensäätö

5. Reunanjohdatin

6. Terät

7. Terälevy

8. Suojakupu

9. Lukitusruuvi

2.2 Toimituksen laajuus

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarkasta, onko laitteessa tai varusteissa kul-

•

jetusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Trimmari

•

Suojakupu

•

Tukikahva

•

Varaterät

•

Asennusmateriaali

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Laite on tarkoitettu yksityisten koti- ja harraste­puutarhojen ruohon ja pienten nurmikkopintojen
leikkaamiseen.

Yksityisten koti- ja harrastepuutarhojen laitteiksi
katsotaan sellaiset laitteet, joita ei käytetä julkisilla
alueilla, puistoissa, urheilukentillä, katujen varsilla
tai maa- ja metsätaloudessa. Valmistajan oheis­taman käyttöohjeen noudattaminen on laitteen
määräysten mukaisen käytön edellytys.

Huomio! Henkilö- ja esinevahinkojen vaaran
välttämiseksi ei laitetta saa käyttää silppua­miseen kompostoinnin tarkoittamassa miel­essä.

- 89 -

Anl_GC_CT_18_24_Li_SPK13.indb 89 20.05.2022 09:34:53

FIN

Laitetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyt­tö katsotaan määräysten vastaiseksi. Laitteen
omistaja/käyttäjä eikä suinkaan sen valmistaja on
vastuussa kaikista tästä aiheutuvista vahingoista
tai loukkaantumisista.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu käytettäväksi pienteollisuus-, käsity­öläis- tai teollisuustarkoituksiin. Emme hyväksy
mitään takuuvaateita, jos laitetta käytetään pien­teollisuus-, käsityöläis- tai teollisuustyöpaikoilla
tai näihin verrattavissa olevissa toimissa.

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

keuhkovaurioita, ellei käytetä sopivaa pöly-

•

suojanaamaria.
kuulovaurioita, ellei käytetä soveliaita kuulo-

•

suojaimia.
terveydellisiä haittoja, jotka aiheutuvat käden-

•

käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.
loukkaantumisia ja esinevahinkoja, jotka ai-

•

heutuvat ympäri sinkoilevista osista.
viiltohaavoja, ellei käytetä tarkoituksenmu-

•

kaista suojavaatetusta.

Vaara!

Tämä sähkötyökalu kehittää käytön aikana säh­kömagneettisen kentän. Tämä kenttä saattaa
tietyissä olosuhteissa vaikuttaa aktiivisiin tai
passiivisiin lääkinnällisiin siirrännäisiin. Vakavien
tai kuolemaan johtavien vammojen välttämiseksi
suosittelemme, että henkilöt, joilla on lääkinnälli­siä siirrännäisiä, kysyvät neuvoa lääkäriltään tai
lääkinnällisen siirrännäisen valmistajalta, ennen
kuin he käyttävät konetta!

4. Tekniset tiedot

Kierrosluku n0 .....................................8.500 min

Leikkauskehä ........................................ Ø 24 cm

Suojausluokka ..................................................III

Äänen tehotaso L
Äänen painetaso L
Äänen tehotaso taattu L

Mittausepätarkkuus K .............................2,17 dB

Tärinä ......................................................5,8 m/s

Mittausepätarkkuus K .............................2,3 m/s

Äänen painetaso käyttäjän korvassa ... 79 dB (A)

Mittausepätarkkuus K ..................................3 dB

Huomio!

Laite toimitetaan ilman akkuja ja latauslaitetta
ja sitä saa käyttää ainoastaan Power-X-Change

-sarjan litiumi-ioniakkujen kera!

Power-X-Change -sarjan litiumi-ioniakut saa lada­ta vain Power-X-Charger -latauslaitteella.

Koneen melunpäästö saattaa ylittää arvon
85 dB(A). Tässä tapauksessa tarvitaan käyttäjää
koskevia meluntorjuntatoimenpiteitä.
Melunpäästöt on mitattu standardin EN ISO
11201: 2010; EN ISO 3744: 2010 mukaan. Kah­vasta lähtevän tärinän arvo on mitattu standardin
EN 28662-1: 1992 mukaan.

Huomio!

Tärinäarvo vaihtelee sähkötyökalun käyttökoh­teen mukaisesti ja se saattaa poikkeustapauksis­sa ylittää tässä annetun arvon.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

........................... 88,1 dB (A)

WA

............................ 79 dB (A)

pA

.................... 90 dB (A)

WA

-1

2

2

- 90 -

Anl_GC_CT_18_24_Li_SPK13.indb 90 20.05.2022 09:34:53

FIN

5. Ennen käyttöönottoa

5.1 Suojakuvun asennus (kuvat 3-4)

Työnnä suojakupu (nro 8) nuolen suuntaan moot­torin kotelon päälle, kuten kuvassa 3 näytetään.
Tarkasta, että se napsahtaa oikein kiinni! Varmis­ta, että suojakupu on asennettu paikalleen kuvan
4 mukaisesti.

5.2 Terälevyn asennus (kuvat 5-6)

Työnnä terälevy (nro 7) ottoakelin päälle ja kiinnitä
se paikalleen ruuvilla (nro 9).

5.3 Terän paikalleenasettaminen (kuva 7)

Pane terän (nro 6) suurempi aukko teränkantaan
(A) terälevyssä (nro 7) ja vedä sitä nuolen suunta­an ulospäin, kunnes terä on lukittunut paikalleen
kuvan 20 mukaisesti.

5.4 Korkeuden säätö (kuva 8)

Löysennä hattumutteria (A), kunnes ruohotrimma­rin vartta voi liikuttaa vapaasti yhteen ja erilleen.
Säädä sitten haluttu työskentelykorkeus ja kiinnitä
varsi tähän asemaan siten, että ruuvaat hattumut­terin jälleen tiukkaan kiinni (B).

5.5 Tukikahvan asennus (kuva 9)

Asenna tukikahva (nro 2) sille tarkoitettuun kiinnit­timeen ottaen huomioon hammastuksen. Kiinnitä
sen jälkeen tukikahva mukana toimitettua ruuvia
käyttäen.

5.9 Akun lataaminen (kuva 13)

1. Ota akkusarja laitteesta pois. Paina tätä var­ten sivulla olevaa lukitusnäppäintä.

2. Tarkasta, että tyyppikilvessä annettu verkko­jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen verkkopistoke
(10) pistorasiaan. Vihreä valodiodi alkaa vilk­kua.

3. Työnnä akku (11) latauslaitteeseen (10).

4. Kohdasta „latauslaitteen näyttö“ löydät taulu­kon, josta selviävät latauslaitteen valodiodi­näytön merkitykset.

Latauksen aikana akku saattaa lämmetä hieman.
Tämä on kuitenkin normaalia.
Jos akkusarjan lataaminen ei onnistu, ole hyvä ja
tarkasta,

onko pistorasiassa verkkojännitettä

•

ovatko latauskontaktit moitteettomasti yhdes-

•

sä latauslaitteeseen.

Jos akkusarjan lataaminen ei vieläkään onnistu,
pyydämme toimittamaan

latauslaitteen

•

sekä akkusarjan

•

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

5.6 Tukikahvan säätö (kuva 9)

Löysennä tukikahvan kiinnitysruuvia (nro 3) niin
paljon, että kahvaa voi liikuttaa eteen- ja taakse­päin ilman suurempaa vastusta. Säädä haluttu
asento ja kierrä kiinnitysruuvi jälleen tiukkaan
kiinni.

5.7 Reunanohjaimen asentaminen (kuva 10)

Vedä reunanohjaimen (nro 5) päät hieman erille­en ja työnnä päät niille tarkoitettuihin reikiin moot­torin koteloon.

5.8 Akun asennus (kuva 11/12)

Paina akun lukitusnäppäintä (E) kuten kuvassa
12 näytetään ja työnnä akku sille tarkoitettuun
akunkantaan. Kun akku on kuvan 11 esittämässä
asennossa, tulee tarkkailla, että lukitusnäppäin
napsahtaa kiinni! Akun poisottaminen tehdään
päinvastaisessa järjestyksessä!

Anl_GC_CT_18_24_Li_SPK13.indb 91 20.05.2022 09:34:53

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit­kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin­goittumine!

5.10 Akun tehonnäyttö (kuva 14)

Paina akun tehonnäytön katkaisinta (kohta C).
Akun tehonnäyttö (kohta B) ilmoittaa akun la­taustilan 3 LED:in avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

- 91 -

FIN

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois
laitteesta ja anna akun olla päivän verran huone­enlämmössä. Jos virhe esiintyy jälleen, niin akku
on tyhjentynyt aivan täysin ja vahingoittunut. Ota
akku pois laitteesta. Viallista akkua ei saa enää
käyttää tai ladata.

6. Käyttö

Jotta ruohotrimmarisi antaa parhaan mahdollisen
tehon, tulisi noudattaa seuraavia ohjeita:

Älä käytä ruohotrimmaria ilman suojusta.

•

Älä leikkaa ruohoa sen ollessa märkää. Par-

•

haat tulokset saat ruohon ollessa kuivaa.
Käynnistä ruohotrimmarisi painamalla ensin

•

käynnistyksenestoa ja sitten päälle-/pois­katkaisinta (kuva 11 / nro 1).
Sammuta ruohotrimmarisi päästämällä pääl-

•

le-/pois-katkaisin (kuva 11 / nro 1) jälleen irti.
Vie ruohotrimmari ruohon lähelle vain silloin

•

kun katkaisin on painettuna, ts. kun ruoho­trimmari käy.
Leikkaa oikein heiluttamalla laitetta sivusu-

•

untaan eteenpäin kävellessäsi. Pidä tällöin
ruohotrimmaria kallistettuna n. 30° kulmaan
(katso kuvia 15 ja 16).
Pitkä ruoho tulee leikata kärjestä lähtien por-

•

taittain lyhemmäksi (katso kuvaa 17).
Käytä suojakupua apuna tarpeettoman kulu-

•

misen välttämiseksi
Pidä ruohotrimmari poissa kovista esineistä,

•

jotta vältät tarpeettoman kulumisen.
Reunanohjaimen käyttämiseksi muurien ja

•

esineiden kohdalla käännä reunanohjain
eteen (kuva 18). Kun sitä ei tarvita, käännä se
ylös (kuva 19).

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Ennen ruohotrimmarin poispanoa ja puhdistusta
sammuta laite ja vedä akku pois.

ta paineasetusta.
Suosittelemme laitteen puhdistamista aina

•

heti käytön jälkeen.
Puhdista laite säännöllisin väliajoin kostealla

•

rievulla käyttäen hieman saippuaa. Älä käytä
puhdistusaineita tai liuotteita; ne saattavat
syövyttää laitteen muoviosia. Huolehdi siitä,
ettei laitteen sisälle pääse vettä.
Poista suojakupuun kertyneet jätteet harjalla.

•

7.2 Terän vaihto

HUOMIO! Ennen vaihtoa akku täytyy ehdotto­masti ottaa pois!

Ota terä pois paikaltaan siten, että työnnät

•

terää sisäänpäin ja otat sen suuremman au­kon kautta pois, kuten kuvassa 20 näytetään.
Asenna uusi terä paikalleen päinvastaisessa

•

järjestyksessä (kuva 7). Tarkkaile, että se nap­sahtaa oikein paikalleen!

7.3 Huolto

Laitteen sisällä ei ole muita huoltoa tarvitsevia
osia.

7.4 Varaosatilaus:

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tyyppi

•

laitteen tuotenumero

•

laitteen tunnusnumero

•

tarvittavan varaosan varaosanumero

•

Aktuellit hinnat ja muita tietoja löydät verkkosivus­tosta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta
vältetään kuljetusvauriot. Tämä pakkaus on
raaka-ainetta ja sitä voi siksi käyttää uudelleen
tai sen voi toimittaa kierrätyksen kautta takaisin
raaka-ainekiertoon. Laite ja sen varusteet on val­mistettu eri materiaaleista, kuten esim. metallista
ja muoveista. Toimita vialliset rakenneosat eriko­isjätteiden hävitykseen. Tiedustele ohjeita alan
ammattiliikkeestä tai kunnanhallitukselta!

7.1 Puhdistus

Pidä turvalaitteet, ilmaraot ja moottorin runko

•

niin puhtaina pölystä ja liasta kuin suinkin
mahdollista. Pyyhi laite puhtaalla rievulla tai
puhalla lika pois paineilmalla käyttäen alhais-

- 92 -

Anl_GC_CT_18_24_Li_SPK13.indb 92 20.05.2022 09:34:54

9. Säilytys

Vedä akku pois laitteesta.

FIN

Säilytä laite ja sen varusteet pimeässä, kuivassa
ja pakkaselta suojatussa tilassa. Paras säilytys­lämpötila on 5 °C:n ja 30 °C:n välillä. Säilytä säh­kötyökalu alkuperäispakkauksessaan.

Kanna laitetta aina yhdellä kädellä kahvasta

•

ja toisella kädellä tukikahvasta. Älä kanna lai­tetta moottorin kotelosta.
Varmista, ettei laite voi luiskahtaa paikaltaan,

•

kun sitä kuljetetaan ajoneuvossa.
Käytä kuljetukseen alkuperäispakkausta, mi-

•

käli mahdollista.

10. Häiriöt

Laite ei käy:

Tarkasta, onko akku ladattu ja toimiiko latauslaite.
Mikäli laite ei toimi, vaikka se saa jännitettä, niin
se tulee lähettää ilmoitettuun teknisen asiakaspal­velun osoitteeseen.

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäy­tetyistä sähkö- ja elektronisista laitteista ja sen
kansalliseksi laiksi muuntamisen mukaan tulee
käytetyt sähkötyökalut koota erikseen ja toimittaa
ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen
palauttamisen vaihtoehtona vaikuttamaan siihen,
että hänen luovuttamansa omaisuus hävitetään
asianmukaisesti. Loppuun käytetty laite voidaan
tätä varten luovuttaa myös keräyspisteeseen,
joka suorittaa sen käytöstäpoiston kansallisten
kierrätystalous- ja jätehuoltolakien tarkoittamalla
tavalla. Tämä ei koske käytettyihin laitteisiin lii­tettyjä lisävarusteita ja apuvälineitä, joissa ei ole
sähköosia.

Pyydämme huolehtimaan hävitettäessä siitä,
että akut ja valaisuvälineet (esim. hehkulamppu)
otetaan laitteesta pois.

Tuotedokumentaation ja tuotteen mukana toi­mitettujen papereiden osittainenkin kopiointi tai
muu monistaminen on sallittu ainoastaan Ein­hell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 93 -

Anl_GC_CT_18_24_Li_SPK13.indb 93 20.05.2022 09:34:54

FIN

11. Latauslaitteen näyttö

Näytön tila

Punainen

LED

Vihreä

LED

Pois Vilkkuu Käyttövalmiustila

Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei
ole akkua

Palaa Pois Lataaminen

Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suora­an latauslaitteesta.
Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.
Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.

Pois Palaa Akku on ladattu ja valmis käyttöön. (READY TO GO)

Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku
on ladattu aivan täyteen.
Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.

Toimenpide:

Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.

Vilkkuu Pois Sovitettu lataaminen

Latauslaite on siirtynyt hellävaraiseen lataustilaan.
Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke­stää pitempään. Mahdollisia syitä ovat:

-Akkua ei ole ladattu hyvin pitkään aikaan.

-Akun lämpötila ei ole ihannealueella.

Toimenpide:

Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta
ladata edelleen.

Vilkkuu Vilkkuu Häiriö

Lataaminen ei ole mahdollista. Akussa on vika.

Toimenpide:

Viallista akkua ei saa enää ladata.
Ota akku pois latauslaitteesta.

Palaa Palaa Lämpötilahäiriö

Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä
(alle 0°C)

Toimenpide:

Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C).

Merkitys ja toimenpiteet

- 94 -

Anl_GC_CT_18_24_Li_SPK13.indb 94 20.05.2022 09:34:54

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Terälaatta, Akku
Käyttömateriaali / käyttöosat* Terät
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 95 -

Anl_GC_CT_18_24_Li_SPK13.indb 95 20.05.2022 09:34:54

FIN

Takuutodistus

Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas­palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus­vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu­della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi­työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat­tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi­antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy­töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en­nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu­delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä
uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil­le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista­miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite
viipymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

- 96 -

Anl_GC_CT_18_24_Li_SPK13.indb 96 20.05.2022 09:34:54

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

Opis tabel z napotki na napravi
(glejte sliko 21)

1. Pozor!

2. Nosite zaščito za vid in sluh!

3. Zaščitite pred vlago!

4. Pred zagonom preberite navodila za uporabo!

5. Tretjim osebam ne dovolite na območje ne­varnosti!

6. Orodje dela še po izklopu!

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere-

te v priloženi knjižici!

Opozorilo!
Preberite vse varnostne napotke, navodila,
naslove slike in tehnične podatke, s ka­terimi je to električno orodje opremljeno.

Neupoštevanje naslednjih navodil ima lahko
za posledico električni udar, požar in/ali hude
poškodbe.

Shranite vse varnostne napotke in navodila
za kasnejšo uporabo.

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.
Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).
Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.

Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta-

ja nevarnost zadušitve in zaužitja takšnih

delov materiala!

Obrezovalnik

•

Zaščitni pokrov

•

Dodatni ročaj

•

Nadomestno rezilo

•

Montažni material

•

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Predpisana namenska uporaba

Naprava je primerna za obrezovanje trate in

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1/2)

1. Stikalo za vklop/izklop

2. Dodatni ročaj

3. Pritrdilni vijak

4. Višinska nastavitev

5. Robno vodilo

6. Rezilo

7. Plošča za rezila

8. Zaščitni pokrov

9. Fiksirni vijak

Anl_GC_CT_18_24_Li_SPK13.indb 97 20.05.2022 09:34:54

manjših travnih površin na vrtu zasebnih hiš in
ljubiteljskih vrtov.
Naprave za zasebni domač in ljubiteljski vrt so tis­te naprave, ki se ne uporabljajo v javnih nasadih,
parkih, na športnih igriščih ter v kmetijstvu in goz­darstvu. Upoštevanje priloženih proizvajalčevih
navodil za uporabo je pogoj za pravilno uporabo
naprave.

Pozor! Zaradi nevarnosti poškodovanja oseb
ali materialne škode naprave ne uporabljajte
za sesekljanje materiala za kompostiranje.

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje

- 97 -

SLO

kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.

Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:

Poškodbe pljuč, če ne uporabljate primerne

•

protiprašne zaščitne maske.
Poškodbe sluha, če ne uporabljate primerne

•

zaščite za ušesa.

Zdravstvene težave, ki so posledica tresljajev

•

rok, če dlje časa uporabljate napravo ali, če je

ne uporabljate in vzdržujete pravilno.

Poškodbe in gmotna škoda zaradi štrlečih

•

delov.
Ureznine, če ne uporabljate primerne

•

zaščitne obleke.

Nevarnost!

To električno orodje proizvaja med delovanjem
elektromagnetno polje. To polje lahko v neka­terih okoliščinah vpliva na aktivne ali pasivne
medicinske vsadke. Za zmanjšanje nevarnosti
resnih ali celo smrtnih poškodb priporočamo, da
se osebe z medicinskimi vsadki pred uporabo
pripomočka posvetujejo s svojim zdravnikom in
izdelovalcem medicinskega vsadka.

4. Tehnični podatki

Št. vrtljajev n0 ......................................8.500 min

Rezalna krivulja .......................................Ø 24 cm

Razred zaščite ...................................................III

Nivo zvočne moči L
Nivo zvočnega tlaka L
Zagotovljena nivo zvočne moči L

Negotovost K ...........................................2,17 dB

Vibracija ...................................................5,8 m/s

Negotovost K ...........................................2,3 m/s

Nivo zvočnega tlaka

na ušesih upravljavca ............................ 79 dB (A)

.......................... 88,1 dB(A)

WA

......................... 79 dB(A)

pA

..... 90 dB (A)

WA

Negotovost K ................................................3 dB

Pozor!

Naprava je dobavljena brez akumulatorjev in pol­nilnika; uporabljate jo lahko samo z litij-ionskimi
akumulatorji serije Power-X-Change!

Litij-ionske akumulatorje serije Power-X-Change
je dovoljeno polniti samo s polnilnikom Power-X­Charger.

Nivo hrupa pripomočka lahko prekorači 85 dB(A).
V tem primeru mora uporabnik ustrezno ukrepati
in se pred hrupom zaščititi. Hrup je bil izmerjen
po EN ISO 11201:2010 in EN ISO 3744:2010.
Vrednost nihanj na ročaju je bila določena v skla­du z EN 28662-1:1992.

Pozor!

Vrednost nihanj se lahko na podlagi uporabe
električnega orodja spremeni in je lahko v izjem­nih primerih nad navedeno vrednostjo.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

5. Pred uporabo

5.1 Snemanje zaščitnega pokrova (sliki 3-4)

Zaščitni pokrov (poz. 8) potisnite na ohišje mo­torja, kot prikazuje slika 3. Pazite, da se pravilno
zaskoči! Prepričajte se, da je zaščitni pokrov mon­tiran, kot prikazuje slika 4.

5.2 Montaža plošče rezil (slika 5-6)

-1

Ploščo rezil (pol. 7) vtaknite v sprejemno gred in
jo pritrdite z vijakom (poz. 9).

5.3 Vstavite rezilo (slika 7)

Večjo odprtino rezila (poz. 6) položite v sprejem
za rezila (A) plošče za rezila (poz. 7) in vlecite v
smeri puščice navzven, da se rezilo zaskoči, kot
prikazuje slika 20.

2

5.4 Nastavitev višine (slika 8)

2

Odpustite (A) prekrivno matico, da se prečnik ob­rezovalnika trave začne prosto premikata skupaj

- 98 -

Anl_GC_CT_18_24_Li_SPK13.indb 98 20.05.2022 09:34:54

SLO

in narazen. Sedaj nastavite želeno delovno višino

in prečko pritrdite v tem položaju tako, da prekriv-
no matico privijačite (B).

5.5 Montaža dodatnega ročaja (slika 9)

Dodatni ročaj (poz. 2) montirajte na predvideno
pritrditev ob upoštevanju ozobčenja. Nato pritrdite
dodatni ročaj s pomočjo dobavljenih vijakov.

5.6 Nastavljanje dodatnega ročaja (slika 9)

Pritrditveni vijak (poz. 3) dodatnega ročaja odpus­tite toliko, da boste ga lahko brez večjega upora

premikali naprej in nazaj. Nastavite želeni položaj

in pritrditveno zaporo ponovno privijačite.

5.7 Montaža robnega vodila (sl. 10)

Konce robnega vodila (poz. 5) narahlo povlecite
narazen in vtaknite konec in predvidene luknje na

montažnem ohišju.

5.8 Montaža akumulatorja (sliki 11/12)

Pritisnite na zaskočno tipko akumulatorja, kot
prikazuje slika 12, in potisnite akumulator v pred-

videni sprejem. Takoj, ko je akumulator v položaju,

prikazanem na sliki 11, pazite, da se zaskočna
tipka zaskoči! Demontaža baterije poteka v
nasprotnem vrstnem redu!

5.9 Polnjenje akumulatorja (sl. 13)

1. Baterijski vložek vzemite iz naprave. Za to

pritisnite na stransko zaskočni gumb.

2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na

voljo. Vključite vtič napajalnika (10) v zidno
vtičnico. Zelena LED-dioda začne utripati.

3. Baterijo (11) potisnite na napajalnik (10).

4. V točki »Prikaz napajalnika« najdete tabelo s
pomeni prikaza LED-diod na polnilni napravi.

Med polnjenjem se lahko baterija nekoliko ogreje.
Vendar je to normalno.

Če polnjenje baterijskega vložka ni mogoče,
preverite

ali je vtičnica pod napetostjo.

•

ali je kontakt na polnilnih kontaktih brezhiben.

•

Če polnjenje baterijskega vložka še vedno ni

mogoče, pošljite

napajalnik

•

in baterijski vložek

•

naši službi za stranke.

Za pravilno pošiljanje se obrnite na našo

službo za stranke ali prodajno mesto, kjer ste

napravo kupili.

Pri pošiljanju ali odstranjevanju morate
akumulatorje oz. akumulatorske naprave
posamično zapakirati v plastične vrečke, da

ne prihaja do kratkih stikov in požara!

V interesu dolge življenjske dobe baterijskega
vložka poskrbite za pravočasno polnjenje bate-
rijskega vložka. To je potrebno v vsakem primeru,

če opazite, da moč naprave peša. Baterijskega

vložka nikoli ne izpraznite popolnoma. S tem
poškodujete baterijski vložek!

5.10 Prikaz kapacitete akumulatorja (slika 14)

Pritisnite na stikalo za prikaz kapacitete akumula­torja (poz. F). Prikaz kapacitete akumulatorja (poz.
H) signalizira stanje napolnjenosti akumulatorja s
3 lučkami LED.

Vse 3 LED-lučke svetijo:

Akumulator je do konca napolnjen.

Svetita 2 ali 1 lučka LED:

Akumulator je še zadostno napolnjen.

1 lučka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lučke utripajo:

Temperatura akumulatorja ni dosežena. Akumu-

lator odstranite od naprave in ga pustite en dan
na sobni temperaturi. Če se napaka ponovno
pojavi, je bil akumulator globinsko izpraznjen in je
okvarjen. Akumulator odstranite od naprave. Ok­varjenega akumulatorja ne smete več uporabljati
ali polniti.

6. Upravljanje

Za najboljše rezultate dela svojega obrezovalnika
trave vedno upoštevajte naslednja navodila:

Obrezovalnika trave ne uporabljajte brez

•

zaščitne naprave.

Ne kosite, ko je trava vlažna. Najboljše rezul-

•

tate boste dosegli, ko je trava suha.
Za izklop obrezovalnika trave izpustite stikalo

•

za vklop/izklop (slika 11/poz. 1).
Za izklop obrezovalnika trave izpustite stikalo

•

za vklop/izklop (slika 11/poz. 1).

Obrezovalnik trave približajte trati le, ko je

•

stikalo stisnjeno, to pomeni, da obrezovalnik
trave dela.
Za pravilno obrezovanje z napravo zanihajte

•

postrani in se pomikajte naprej. Ob tem naj bo

- 99 -

Anl_GC_CT_18_24_Li_SPK13.indb 99 20.05.2022 09:34:55

SLO

obrezovalnik trave nagnjen za ca. 30° (glejte
sliki 15 in 16).
Če je trava dolga, jo morate z vrha postopo-

•

ma krajšati (glejte sliko 17).
Uporabljajte zaščitni pokrov, da preprečite

•

nepotrebno obrabo.

Obrezovalnika trave ne približujte trdim pred-

•

metom, da preprečite nepotrebno obrabo.
Za uporabo robnega vodila na zidovih ali

•

predmetih odprite robno vodilo naprej (sl. 18).

Ob neuporabi ga zložite navzgor (sl. 19)

7. Čiščenje, vzdrževanje in

naročanje nadomestnih delov

Nevarnost!

Preden obrezovalnik trave odložite in očistite, od-
stranite baterijo.

7.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez pri-

sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
Sprijeto umazanijo na zaščitnem pokrovu od-

•

stranite s ščetko.

7.2 Menjava rezil

Nevarnost! Pred menjavo obvezno odstranite
akumulator!

Rezilo potisnite navznoter (sl. 20) in ga od-

•

stranite skozi večjo odprtino.
Vgradnja novega rezila poteka v obratnem

•

vrstnem redu. Pazite, da se pravilno zaskoči,
kot prikazuje slika 20.

7.3 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih

bilo potrebno vzdrževati.

7.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na­vesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni
strani www.Einhell-Service.com

8. Odstranjevanje in ponovna
uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno

reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin-

jske odpadke. Napravo odložite na ustreznem

zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.

9. Skladiščenje

Odstranite akumulator.

Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.

Napravo nosite vedno z eno roko na ročaju

•

in drugo na dodatnem ročaju. Ne nosite je za
ohišje motorja.
Napravo zavarujte pred zdrsom, če jo

•

prevažate.

Za transport uporabljajte originalno

•

embalažo, če je možno.

10. Napake

Naprav ne dela:

Preverite, ali je akumulator polna in ali polnilnik
deluje. Če naprava kljub napetosti ne deluje, jo

pošljite na navedeni naslov službe za stranke.

- 100 -

Anl_GC_CT_18_24_Li_SPK13.indb 100 20.05.2022 09:34:55
