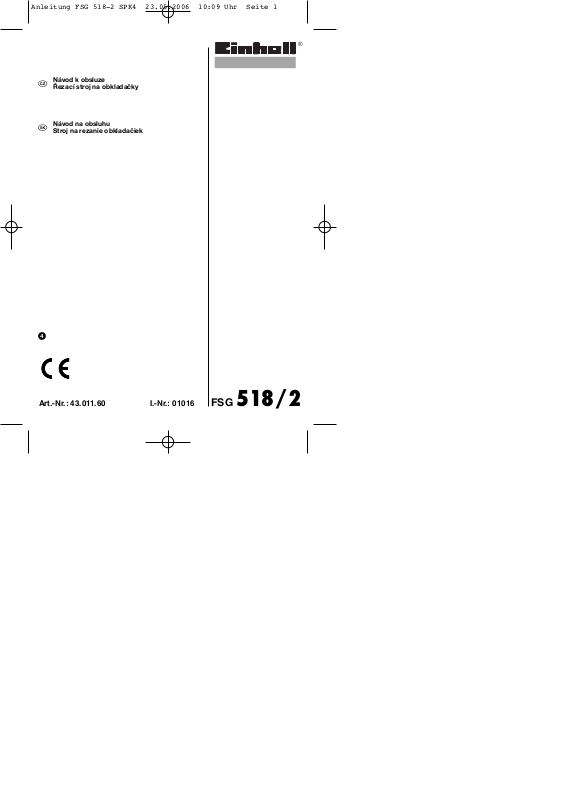

Einhell FSG 518/2 User Manual



Návod k obsluze Řezací stroj na obkladačky



Návod na obsluhu Stroj na rezanie obkladačiek



Art.-Nr.: 43.011.60 I.-Nr.: 01016

FSG 518/2

Anleitung FSG 518-2 SPK4 23.05.2006 10:09 Uhr Seite 1

3 4

5 6

5 mm

Anleitung FSG 518-2 SPK4 23.05.2006 10:09 Uhr Seite 2

Anleitung FSG 518-2 SPK4 23.05.2006 10:09 Uhr Seite 3

 Nosit ochranné rukavice  Nosit ochranu zraku 

Nosit ochranu sluchu

1. Popis přístroje (obr. 1/2)

1. Pokosový doraz

2. Paralelní doraz

3. Ochrana kotouče

4. Řezací stůl

5. Miska na vodu

6. Kryt

7. Rýhovaný šroub na nastavení úhlu

8. Stupnice pro pokosový řez

9. Rýhovaný šroub

10. Křídlový šroub

11. Držák pro roztahovací klín

12. Za-/vypínač

13. Kryt vypínače

15. Diamantový dělicí kotouč

16. Vnější příruba

17. Boční kryt 18, Matice

19. Roztahovací klín

2. Technická data:

Výkon motoru: 600 W S2 20 min Počet otáček motoru: 3000 min

-1

Motor na střídavý proud 230 V~ 50 Hz Třída izolace třída B Druh ochrany IP54 Ochranná třída I Délka řezu: neomezená Délka Jolly: neomezená Hloubka řezu 90°: 35 mm Hloubka řezu 45°: 12 mm

Řezací stůl:

-Rozměry 330 mm x 360 mm Diamantový dělicí kotouč Ø 180 x Ø 25,4 mm

Hlukové emisní hodnoty



Hluk tohoto stroje je měřen podle DIN EN ISO 3744; 11/95. Hluk na pracovišti může přesahovat 85 dB (A). V tomto případě jsou pro uživatele nutná ochranná opatření. (Nosit ochranu sluchu!)

Chod naprázdno Hladina akustického tlaku LPA 66,3 dB (A) Hladina akustického výkonu LWA 79,3 dB (A)

3. Důležité pokyny

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se seznamte s přístrojem, jeho správným používáním a také s bezpečnostními pokyny.

Pozor!

Z bezpečnostních důvodů nesmějí děti a mladiství mladší 16 let, jakož i osoby, které nejsou s tímto návodem k použití seznámeny, s tímto řezacím strojem na obkladačky pracovat.



Přenosný řezací stroj na středně velké obkladačky.

 Řezání s diamantovým kotoučem.



Jolly řezy se sklopitelnou pracovní plochou až po 45 stupňů.

 Chlazení kotouče vodou.



Dorazová lišta a úhlový doraz.

 Vyjímatelná vana coby nádrž na chladicí vodu.

(K vyjmutí musí být stroj lehce nadzvednut.)

4. Použití podle účelu určení

Řezací stroj na obkladačky může být používán pro běžné řezací práce na malých a středně velkých obkladačkách (kachlíky, keramika nebo podobně) příslušně podle velikosti stroje. Řezání dřeva a kovu není dovoleno. Stroj smí být používán pouze podle svého účelu použití. Každé, toto překračující použití neodpovídá účelu určení. Za z toho vyplývající škody a zranění všeho druhu ručí uživatel/obsluha a ne výrobce. Používány smějí být pouze pro stroj vhodné dělicí kotouče. Používání pilových kotoučů je zakázáno. Součástí použití podle účelu určení je také dodržování bezpečnostních pokynů, jako též montážního návodu a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musí být se strojem obeznámeny a musí být informovány o možných nebezpečích. Kromě toho musí být přesně dodržovány bezpečnostní předpisy. Také je třeba dbát ostatních všeobecných pravidel v
