Indholdsfortegnelse

1. Sikkerhedsanvisninger

2. Produktbeskrivelse og leveringsomfang

3. Formålsbestemt anvendelse

4. Tekniske data

5. Ibrugtagning

6. Betjening

7. Rengøring, vedligeholdelse og reservedelsbestilling

8. Opbevaring

9. Transport

10. Bortskaff else og genanvendelse

11. Visning af ladestationen og afhjælpning af fejl

12. Visning af robotplæneklipper og fejlafhjælpning

13. Visning på ladeaggregat

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.

Dette apparat må ikke anvendes af børn. Pas på, at børn ikke bruger produktet som legetøj. Rengøring
og vedligeholdelse må ikke gennemføres af børn. Apparatet må ikke anvendes af personer med be­grænsede fysiske, sensoriske eller psykiske evner eller af personer med utilstrækkelig viden eller erfa­ring, medmindre de er under opsyn eller instrueres af en person, der er ansvarlig for dem.

- 8 -

Anl_FREELEXO_Basic_SPK3.indb 8Anl_FREELEXO_Basic_SPK3.indb 8 16.12.2020 13:42:2916.12.2020 13:42:29

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

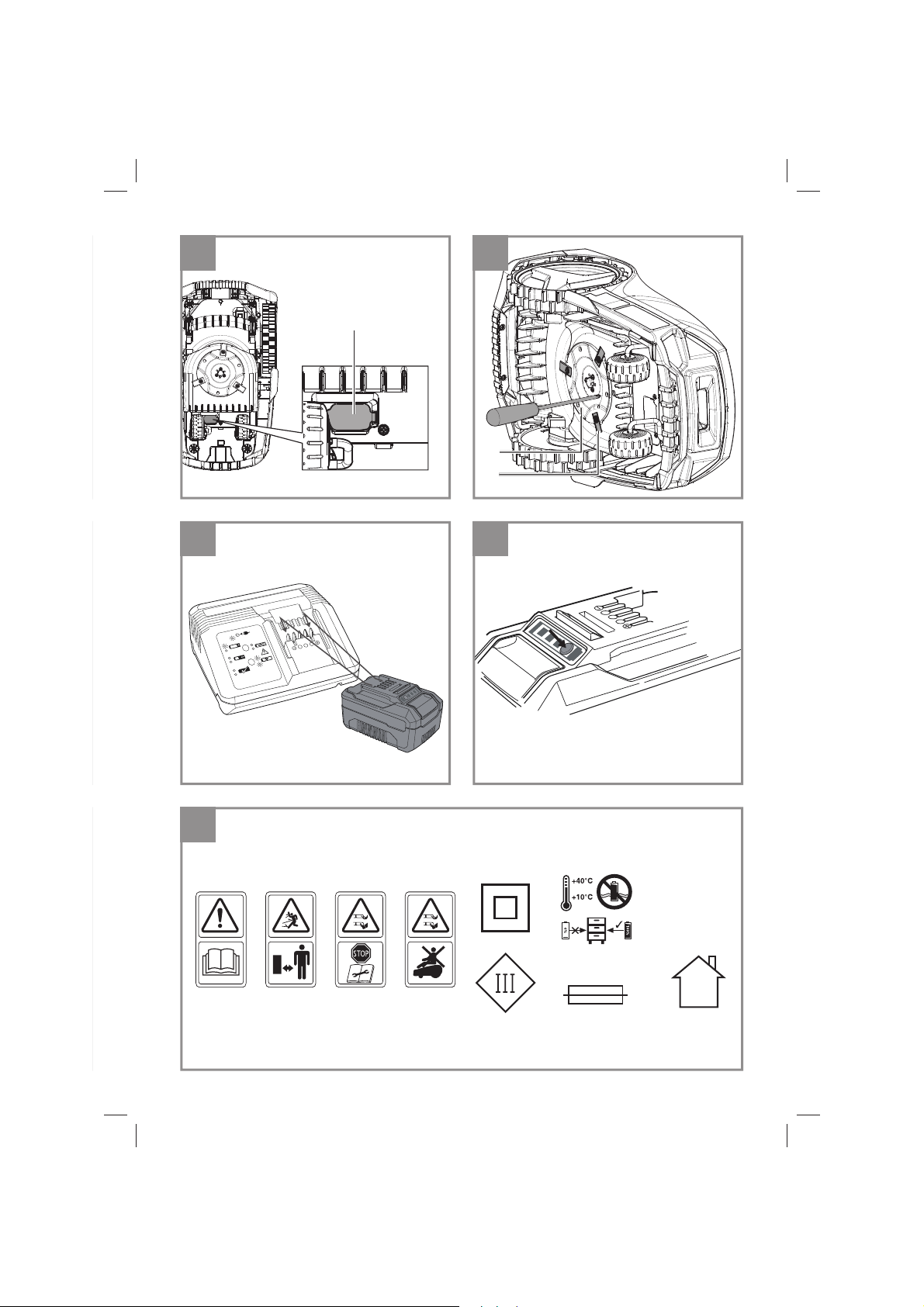

Forklaring af de anvendte symboler (se bille­de 14)

A. ADVARSEL - Læs betjeningsvejledningen

igennem, før maskinen tages i brug!

B. ADVARSEL - Overhold en passende sikker-

hedsafstand, når maskinen kører!

C. ADVARSEL - Betjen spærringen, før arbejde

gennemføres på maskinen, eller før maskinen
løftes! PAS PÅ - Berør ikke roterende knive

D. ADVARSEL - Kør ikke med på maskinen! PAS

PÅ - Berør ikke roterende knive
E. Beskyttelsesklasse II (dobbeltisolering)
F. Akkumulatorbatterierne skal opbevares i et

tørt rum med en omgivende temperatur på

+10 °C - +40 °C. Opbevaring skal ske i opla-

det tilstand (mindst 40%).
G. Beskyttelsesklasse III
H. Træg sikring 2 A
I. Kun til brug i tørre rum.

Pas på!

Træk stikket ud og afbryd begrænsningstråden fra
ladestationen i tordenvejr.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Robotplæneklipper

2. Betjeningspanel

3. STOP-taste / frigørelsestaste til displayafdæk-

ning

4. Indstilling af klippehøjde

5. Regnsensor

6. Bæregreb

7. Hovedafbryder

8. Baghjul

9. Låg til akkumulatorbatterirum

10. Klinger

11. Knivskive

12. Forhjul

13. Netdel(-kabel)

14. Fastgørelseskrog

15. Fastspændingsskrue

16. Kabelforbindelse

17. Reserveklinger

18. Begrænsningstråd

19. Ladestation

20. Ladestift

21. LED-lampe

22. Akkumulatorbatteri

23. Ladeaggregat

24. Sekskantnøgle

25. Displayafskærmning

26. USB-tilslutning

27. Lineal (til at tage ud)

2.2 Leveringsomfang og udpakning

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

- 9 -

Anl_FREELEXO_Basic_SPK3.indb 9Anl_FREELEXO_Basic_SPK3.indb 9 16.12.2020 13:42:2916.12.2020 13:42:29

DK/N

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Leveringsomfang, monteringsmateriale og
tilbehør (følger evt. ikke med leveringen):

Leveringsomfanget er angivet på det vedlagte
informationsark om leveringsomfanget.

Robotplæneklipper

•

Netdel(-kabel)

•

Ladestation

•

Fastspændingsskruer (4 stk.)

•

Reserveklinger

•

Fastgørelseskrog

•

Begrænsningstråd

•

Kabelforbindelse

•

Sekskantnøgle

•

Akkumulatorbatteri

•

Ladeaggregat

•

Lineal (til at tage ud)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

Hjælpemidler, der er brug for (følger ikke
med leveringen)

Hammer

•

Tang

•

Afisoleringstang

•

Vaterpas (som option)

•

3. Formålsbestemt anvendelse

Robotplæneklipperen er egnet til at blive brugt
i private haver og må kun bruges til at slå
græsplæner.

Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth­vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spænding ................................................... 18 V

Motoromdrejningstal ...........................3400 min

Kapslingsklasse ...........................................IPX4

Beskyttelsesklasse ...........................................III

Vægt ..........................................................8,0 kg

Skærebredde .............................................18 cm

Antal klinger ..................................................... 3

Maks. stigning ............................................ 35 %

Lydtryksniveau L

Usikkerhed K ........................................ 3 dB (A)

Lydeff ektniveau L

Usikkerhed K ........................................ 3 dB (A)

Indstilling af klippehøjde .......... 20-60 mm; trinløs

Tilladt længde på begrænsningstråd maks. 250 m

Netdel

Indgangsspænding: ..........100-240 V ~ 50/60 Hz

Udgangsspænding: ............................... 24 V d. c.

Udgangsstrøm: ...........................................1,5 A

Beskyttelsesklasse: .....................................II /

Støjværdierne blev målt i henhold til standarderne
EN ISO 3744; 1995, ISO 11094: 1991.

Advarsel!
Maskinen frembringer et elektromagnetisk
felt under driften. Dette felt kan under visse
omstændigheder indvirke på aktive eller pas­sive medicinske implantater. For at reducere
faren for alvorlige eller dødelige kvæstelser
anbefaler vi, at personer med medicinske
implantater konsulterer deres læge og produ­centen af implantatet, inden maskinen tages
i brug.

............................... 48 dB (A)

pA

.............................. 62 dB (A)

WA

쓑

5. Ibrugtagning

Læs hele betjeningsvejledningen, før du går i
gang med at installere robotplæneklipperen.
Kvaliteten af installationen påvirker i stor
grad, hvor godt robotplæneklipperen arbej­der senere.

5.1 Funktionsprincip

Robotplæneklipperen vælger sin retning tilfæl­digt. Alt græsset slås, da robotplæneklipperen
bearbejder alle områder, der befi nder sig inden
for begrænsningstråden (18). Så snart robot-

-1

- 10 -

Anl_FREELEXO_Basic_SPK3.indb 10Anl_FREELEXO_Basic_SPK3.indb 10 16.12.2020 13:42:2916.12.2020 13:42:29

DK/N

plæneklipperen registrerer en korrekt installeret
begrænsningstråd (18), vender robotplæneklip­peren om og kører i en anden retning inden for
området. Alle områder, der skal beskyttes på
arealet – f.eks. havebassiner, træer, møbler eller
blomsterbede – skal også indhegnes med be­grænsningstråden (18). Begrænsningstråden (18)
skal danne en afsluttet cirkel. Hvis robotplæne­klipperen rammer en forhindring inden for slåom­rådet, kører den tilbage for at fortsætte slåningen i

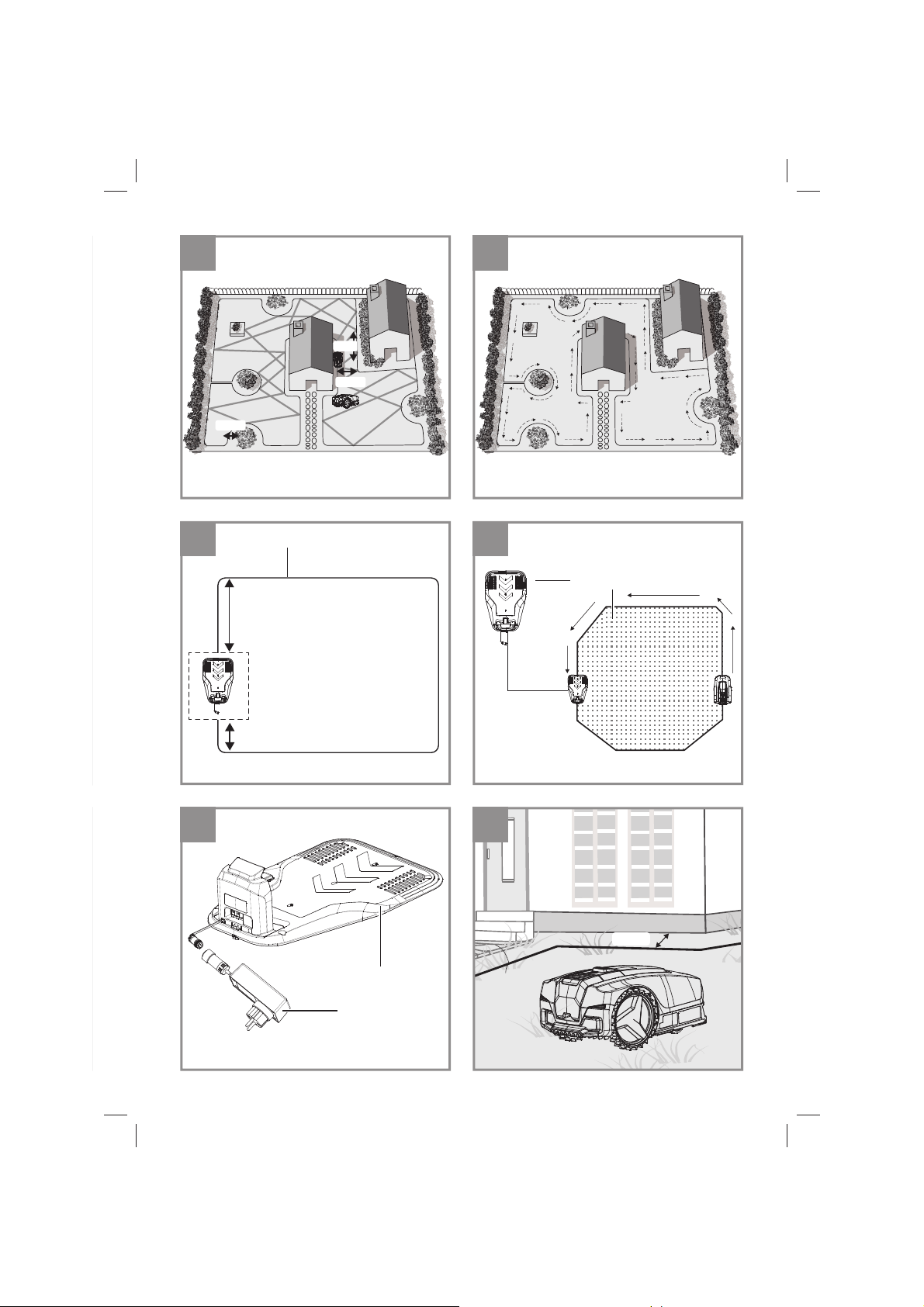

en anden retning (billede 3).

5.2 Sensorer

Robotplæneklipperen er udstyret med fl ere sik-
kerhedssensorer.

Løftesensor:

•

Løftes robotplæneklipperen bagfra mere end
30° væk fra jorden, eller taber et forhjul (12)
kontakten til jorden, stoppes robotplæneklip­peren og rotationen af klingerne (10) med det
samme.

Hældningssensor:

•

Hælder robotplæneklipperen meget i en ret­ning, stoppes robotplæneklipperen og rotatio­nen af klingerne (10) med det samme.

Forhindringssensor:

•

Robotplæneklipperen registrerer forhindrin­ger på sin vej. Kolliderer robotplæneklipperen
med en forhindring, stoppes robotplæne­klipperen og rotationen af klingerne med det
samme, hvorefter den kører tilbage væk fra
forhindringen.
Regnsensor:

•

Robotplæneklipperen er udstyret med en
regnsensor (5) for at forhindre, at robotplæne­klipperen arbejder, når det regner. Robotplæ­neklipperen vender tilbage til ladestationen
(19), når regn registreres, her oplades den
helt. Når regnsensoren (5) er tørret igen, bli­ver robotplæneklipperen i ladestationen (19) i
yderligere to timer. Først herefter genoptager
den arbejdet, hvis den stadigvæk befinder
sig i et aktivt tidsvindue. Er regnsensoren (5)
udløst, blinker alarm-LED-lampen (55) gul.
Kortslut ikke de to metalsensensorer med
metal eller med et andet ledende materiale.
Dette forringer en korrekt funktion af robot­plæneklipperen.

5.3 Forberedelse

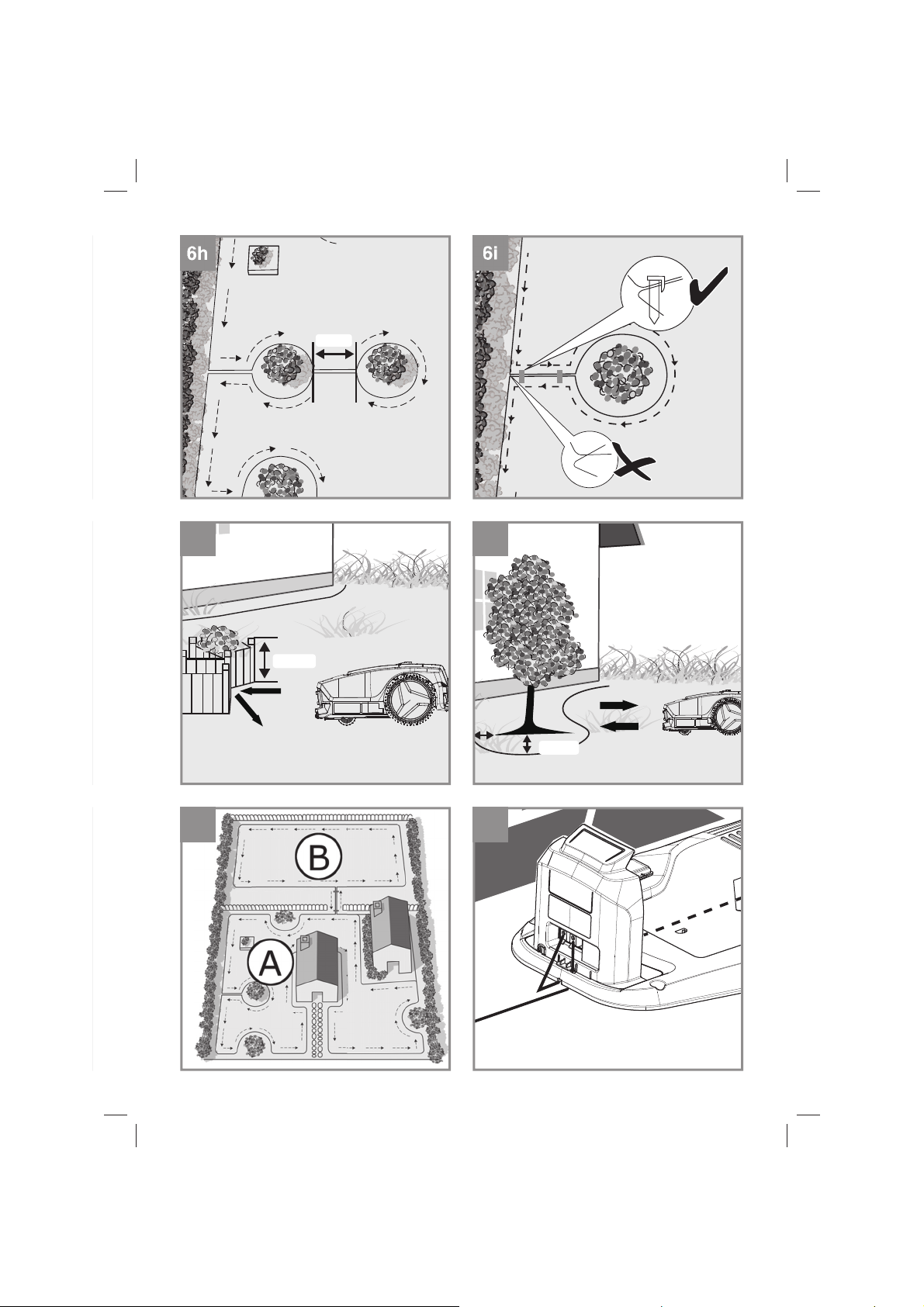

Udarbejd først en skitse over græsplænen. Mar­ker også forhindringer og udarbejd en plan, der
viser, hvordan disse skal beskyttes. Dette gør
det nemmere at fi nde en god position for lade-
stationen (19) og at trække begrænsningstråden

(18) rundt omkring buske, blomsterbede osv.
(billede 4). Er græsset mere end 60 mm højt, skal
græsplænen afkortes, da robotplæneklipperen
ellers belastes alt for meget, desuden forringes
driftseff ektiviteten. Dette gøres ved at bruge en
almindelig græsslåmaskine eller en trimmer.
Fjern alle løse genstande fra græsplænen, der
kan komme til skade af robotplæneklipperen eller
som kan beskadige robotplæneklipperen.
Sørg for at have følgende værktøjer inden for
rækkevidde: Hammer, tang, afi soleringstang og
vaterpas (som option).

Påsætning af akkumulatorbatteriet

Åbn låget til akkumagasinet (9). Tryk på anslags­knappen på akkumulatorbatteriet (22) og skub
akkumulatorbatteriet (22) ind i den passende ak­kuholder. Luk låget til akkumulatorbatterirummet
(9) og kontroller, at det falder rigtigt i hak. (billede

10).

5.4 Ladestation

5.4.1 Ladestationens position

Find først den bedste position for ladestationen
(19). Der er brug for en udvendig stikdåse, der
leverer strøm hele tiden, så robotplæneklipperen
altid fungerer. Ladestationen (19) skal placeres
på en lige overfl ade på højde med græsbevoks-
ningen. Sørg for, at området er fl adt og tørt. Vælg
en plads i skyggen, da akkumulatorbatteriet (22)
helst skal lades i køle omgivelser. Sørg desuden
for, at begrænsningstråden trækkes lige mindst
2 m foran ladestationen (19) (billede 5a). Kurver
direkte foran ladestationen (19) kan føre til pro­blemer, når robotplæneklipperen kobles på til
opladning.

5.4.2 Lokalisering af ladestationen

Når akkumulatorbatteriet (22) er næsten tomt,
vender robotplæneklipperen tilbage til ladestati­onen (19) ved at følge begrænsningstråden (18)
mod uret hen til ladestationen (19). Sørg derfor for
at placere ladestationen (19) korrekt. (billede 5b)

5.4.3 Tilslutning af ladestationen til netdelen

1. Sikr, at netspændingen er 100-240 V ved

50/60 Hz, før ladestationen (19) forbindes
med strømforsyningen.

2. Forbind netdelen (13) direkte med en stikdå-

se. Brug ikke kablet til andre formål.

3. Brug ikke netdelen (13), hvis den er beskadi-

get. Kontakt straks en autoriseret fagmand,
der kan udskifte defekte dele, hvis der kons­tateres skader på kabler eller netdelen (13).

4. Oplad ikke robotplæneklipperen i fugtige om-

- 11 -

Anl_FREELEXO_Basic_SPK3.indb 11Anl_FREELEXO_Basic_SPK3.indb 11 16.12.2020 13:42:2916.12.2020 13:42:29

DK/N

givelser. Oplad ikke robotplæneklipperen ved
temperaturer over 40 °C eller under 5 °C.

5. Hold robotplæneklipperen og netdelen (13)
væk fra vand, varme kilder og kemikalier.
Hold kablet på netdel (13) væk fra skarpe
kanter for at undgå skader.

6. Forbind netdelen (13) med ladestationen
(19). (billede 5c)

Akkumulatorbatteriet (22) til robotplæneklipperen
kan oplades under installationen ved at tænde for
robotplæneklipperen med hovedafbryderen (7)
og stille robotplæneklipperen ind i ladestationen
(19).

5.4.4 Informationer til opladningen

Robotplæneklipperen vender tilbage til ladestatio­nen (19) i en af følgende situationer:

Du sender robotplæneklipperen manuelt til-

•

bage.
Akkuladetilstanden underskrider 30 %.

•

Den daglige arbejdstid er afsluttet.

•

Regnsensoren er udløst.

•

Robotplæneklipperen er overophedet.

•

I dette tilfælde kører robotplæneklipperen auto­matisk tilbage til ladestationen (19) langs med
begrænsningstråden (18).

Når robotplæneklipperen kører tilbage til ladesta­tionen (19), søger den efter begrænsningstråden
(18) og kører langs med begrænsningstråden
(18) til venstre.
Når akkumulatorbatteriet (22) lades, lyser LED­lampen (21) på ladestationen (19) rød.
Lyser LED-lampen (21) på ladestationen (19)
grøn, er akkumulatorbatteriet (22) helt opladet.
Når batteriet er helt opladet, genoptager robot­plæneklipperen arbejdet, eller bliver stående i
ladestationen (19), til der er brug for den igen.
Skulle der befi nde sig en forhindring på begræns-
ningstråden (18), når robotplæneklipperen vender
tilbage til ladestationen (19), bliver robotplæne­klipper efter fl ere forsøg stående foran forhindrin-
gen og kan så ikke vende tilbage til ladestationen
(19). Fjern alle forhindringer på begrænsningstrå­den (18).
Overskrider temperaturen for akkumulatorbatte­riet (22) 45 °C, afbrydes opladningen, så akku­mulatorbatteriet ikke beskadiges. Så snart tem­peraturen er faldet igen, fortsættes opladningen
automatisk igen.
Overskrider temperaturen for styringen til ro­botplæneklipperen 65 °C, vender robotplæne­klipperen tilbage til ladestationen (19). Så snart
temperaturen er faldet igen, genoptages arbejdet

iht. indstillingerne. Bliver akkumulatorbatteriet (22)
tomt, før robotplæneklipperen er vendt tilbage til
ladestationen (19), kan robotplæneklipperen ikke
mere startes. Bring robotplæneklipperen tilbage
til ladestationen (19) og lad hovedafbryderen (7)
være tændt. Robotplæneklipperen oplades auto­matisk.

5.5 Begrænsningstråd
VIGTIGT! Garantien dækker ikke overskårede
begrænsningstråde og følgeskader!

5.5.1 Udlægning af begrænsningstråden

Begrænsningstråden (18) kan både udlægges
oven på og nede i jorden. Er jorden hård eller tør,
kan fastgørelseskrogene (14) brække, når de
slås i. Er jorden meget tør, fugtes græsset, før be­grænsningstråden installeres.

Installation oven på jorden

•

Læg begrænsningstråden (18) fast oven på
jorden og fastgør den med de vedlagte fast­gørelseskroge (14), hvis græsset ikke skal
vertikalskæres eller ventileres på et senere
tidspunkt. Begrænsningstrådens position
kan tilpasses i de første uger, robotplæne­klipperen bruges. Efter noget tid tildækkes
begrænsningstråden med græs, hvorefter
den ikke mere kan ses. Installer begræns­ningstråden med en maks. afstand på 1 m
mellem fastgørelseskrogene (14). Reducer
afstanden mellem fastgørelseskrogene de
steder, hvor græsset er ujævnt. Undgå situati­oner, hvor tråden ikke ligger på jorden. Sikr, at
begrænsningstråden ikke kan skæres over af
robotplæneklipperen.

Installation nede i jorden

•

Grav begrænsningstråden op til 5 cm ned.
Derved forhindres det, at begrænsningstrå­den (18) beskadiges, hvis græsset vertikals­kæres eller ventileres.

Bemærk!

Reserver 1 m tråd bag på ladestationen for at
kunne gennemføre korrektioner.

5.5.2 Indsnævringer

Hvis græsplænen har en indsnævring, kan robot­plæneklipperen arbejde der, så længe korridoren
har en bredde på mindst 1,4 m (80 cm mellem
begrænsningstrådene) og en længde på maks. 8
m. (billede 3).

- 12 -

Anl_FREELEXO_Basic_SPK3.indb 12Anl_FREELEXO_Basic_SPK3.indb 12 16.12.2020 13:42:3016.12.2020 13:42:30

DK/N

5.5.3 Afstand til havegrænsen

Så snart robotplæneklipperen kommer i nær­heden af en begrænsningstråd (18), registreres
denne af sensorerne foran i robotplæneklipperen.
Før robotplæneklipperen vender om, kører den
op til 30 cm hen over begrænsningstråden (18).
Tag højde for dette, når slåområdet planlægges.

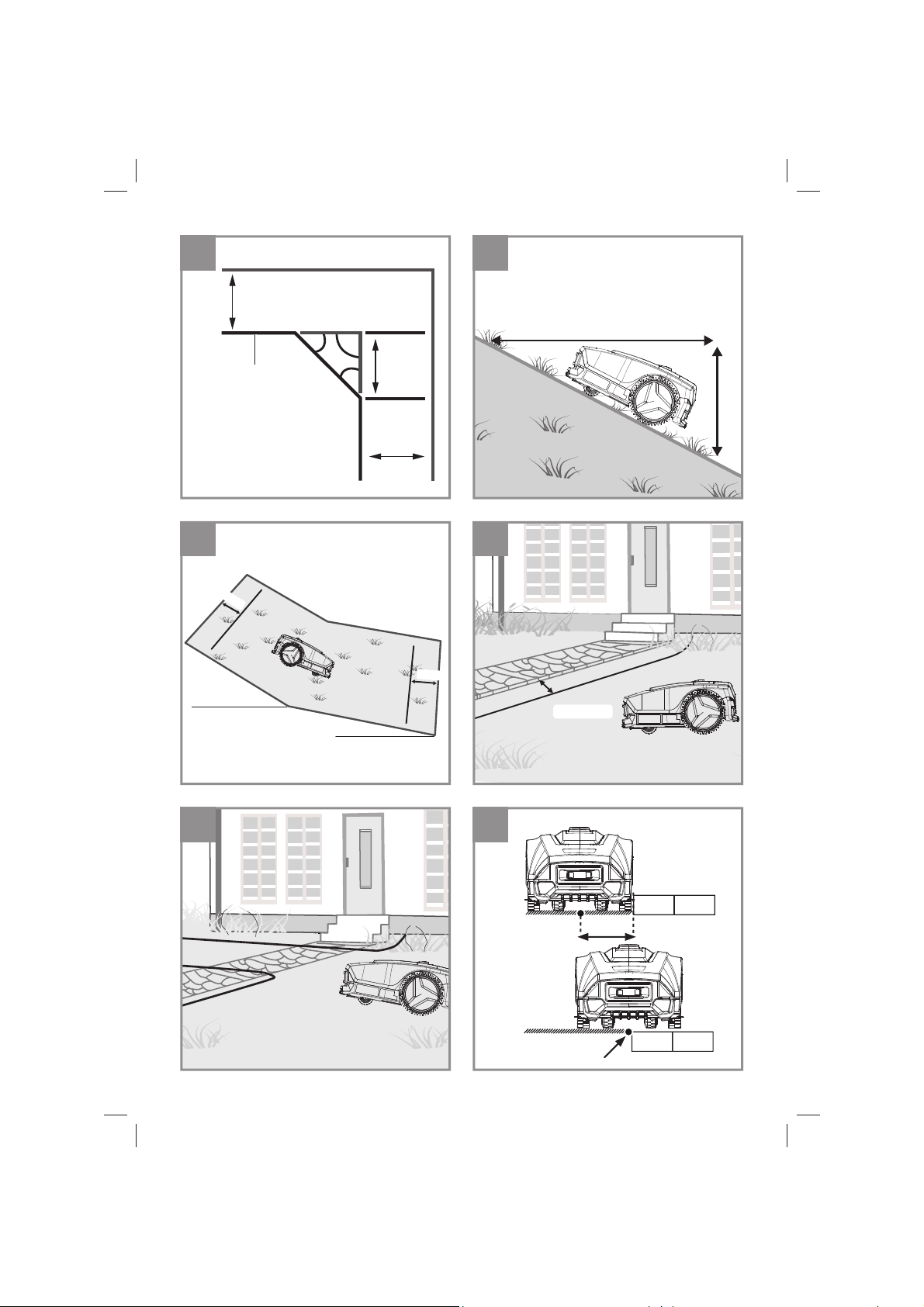

(billede 6a)

5.5.4 Udlægning af tråden i hjørner

Undgå at udlægge begrænsningstråden (18) i en
ret vinkel (90°) i hjørnerne. Udlæg i stedet for be­grænsningstråden (18) som vist på billede 6b, så
du er sikker på, at robotplæneklipperen ikke kører
for langt hen over begrænsningstråden (18).

5.5.5 Beregning af græsplænens stigning

Robotplæneklipperen kan klare stigninger på op
til 35%. Undgå derfor stejlere stigninger. Stignin­gen beregnes på basis af den tilbagelagte højde
og afstanden. (billede 6c)

Eksempel: a/b = 35 cm/100 cm = 35 %

5.5.6 Installation af begrænsningstråden på
stigninger

På stigninger kan robotplæneklipperen komme til
at skride, hvis græsset er vådt, hvorved der køres
hen over begrænsningstråden (18). Af den grund
anbefales det at overholde følgende punkter (bil­lede 6d):

På den øverste del af en skråning bør be-

•

grænsningstråden (18) ikke installeres på
stigninger over 35 %. Overhold her en afstand
på 30 cm til forhindringer og græskanter.
På den nederste del af en skråning bør be-

•

grænsningstråden (18) ikke installeres på
stigninger over 17 %. Overhold her en afstand
på 40 cm til forhindringer og græskanter.

5.5.7 Køreveje og brolagte gangstier

Separer forhøjede gangstier, arealer med

•

skærver eller barkflis, lavere bede eller lig­nende områder. Udlæg begrænsningstråden
(18) i en afstand på mindst 30 cm. (billede 6e
og 6g)
Gangstier, der forløber langs med græsbe-

•

voksningen, skal ikke separeres, da robot­plæneklipperen kan køre hen over disse.
Begrænsningstråden (18) kan også trækkes
hen over gangstier. (billede 6f og 6g)

5.5.8 Begrænsningsøer

Beskyt forhindringer i slåområdet ved at oprette
begrænsningsøer. Derved kan en kollision med
sarte genstande, havebassiner, træer, møbler,
blomsterbede osv. forhindres. (billede 6h og 6i)

Rul begrænsningstråden (18) ud fra kanterne

•

hen til de genstande, der skal beskyttes.
Fastgør begrænsningstråden (18) med fast-

•

gørelseskroge (14) mod højre omkring gen­standen, der skal beskyttes.
Indpak begrænsningsøerne fuldstændigt og

•

før begrænsningstråden (18) tilbage til punk­tet, hvor du forlod græskanten.
Afstanden mellem begrænsningsøer bør

•

være mindst 0,8 m. Forbind eller genstande­ne til en fælles begrænsningsø. (billede 6h)
Begrænsningstråden (18) til og fra begræns-

•

ningsøen bør udlægges parallelt og meget
tæt op ad hinanden. - Pas på! Begræns-

ningstråde (18) må ikke krydse hinanden!

- Fastgør hertil de parallelle begrænsningstrå-

de (18) sammen med de samme fastgørel­seskroge (14) på jorden. (billede 6i)
Robotplæneklipperen kører hen over de to

•

parallelle begrænsningstråde (18) i slåom­rådet, dog stopper robotplæneklipperen ved
enkelt trukkede begrænsningstråde (18).

5.5.9 Forhindringer
Forhindringer med en højde på over 10

•

cm (billede 6j)

Faste forhindringer med en højde på over 10
cm som f.eks. træer, vægge, hegn, havemøb­ler osv. registreres af kollisionssensorerne.
Kolliderer robotplæneklipperen med en for­hindring, stopper den, hvorefter den slukker
for slåmaskinen, kører tilbage og drejer, så
klippeprocessen fortsættes i en anden ret­ning. Bløde, ustabile og værdifulde forhindrin­ger skal beskyttes af en begrænsningsø med
begrænsningstråd.

Sten og lave forhindringer

•

Sten, klipper og lave forhindringer under 10
cm i slåområdet skal beskyttes, da de ellers
kan køres over af robotplæneklipperen. Ellers
kan robotplæneklipperen beskadiges og
blokeres.

Træer (billede 6k)

•

Træer behandles lige som forhindringer af
robotplæneklipperen. Stikker trærødder
med en højde på under 10 cm op af jorden,
bør dette område beskyttes. Det forhindrer
skader på rødderne og robotplæneklipperen.
Overhold en afstand på mindst 30 cm mellem
begrænsningstråden (18) og forhindringen.

- 13 -

Anl_FREELEXO_Basic_SPK3.indb 13Anl_FREELEXO_Basic_SPK3.indb 13 16.12.2020 13:42:3016.12.2020 13:42:30

DK/N

5.5.10 Hoved- og biareal (billede 6l)

Ved et biareal (B) forstås et arbejdsområde, der
ikke er forbundet direkte med hovedarealet (A)
som f.eks. et plæneareal eller en vej. Et separat
biareal (B) markeres ved at trække begræns­ningstråden (18) fra hovedarealet (A) hen til
biarealet (B) og tilbage igen. Begrænsningstråden
(18) til og fra biarealet bør udlægges parallelt og
meget tæt op ad hinanden. - Pas på! Begræns-

ningstråde (18) må ikke krydse hinanden!

- Fastgør hertil de parallelle begrænsningstråde

(18) sammen med de samme fastgørelseskroge
(14) på jorden.
For at slå græsset på biarealet (B) bæres robot­plæneklipperen manuelt hen på biarealet (B).
Start det ønskede klippeprogram dér og vælg
„Biareal“ i undermenuen (se „Indstillinger på
robotplæneklipperen“). I biarealet (B) forsøger ro­botplæneklipperen ikke at følge begrænsningstrå­den (18) hen imod ladestationen (19), hvis akku­ladetilstanden er lav.

5.6 Forbindelse med ladestationen

Sørg for, at hele begrænsningstråden (18) er
trukket, før den forbindes med ladestationen. Re­server 1 m ekstra begrænsningstråd (18) i begge
ender for at kunne gennemføre tilpasninger på et
senere tidspunkt.
Isoler enderne på begrænsningstråden (18) med
en afi soleringstang på en længde fra 10 til 15 mm
for tilslutning til ladestationen (19).
Træk stikket ud, før begrænsningstråden (18) for­bindes med ladestationen (19). Begrænsningstrå­den (18), der er udlagt til ladestationens (19) for­side, skal udlægges bagud via kabelholderne på
undersiden af ladestationen (19). Forbind denne
begrænsningstråd (18) med den sorte tilslutning
til venstre. Før herefter den bageste begræns­ningstråd (18) gennem hullet (trækafl astning) i
tilslutningsområdet og forbind den med den røde

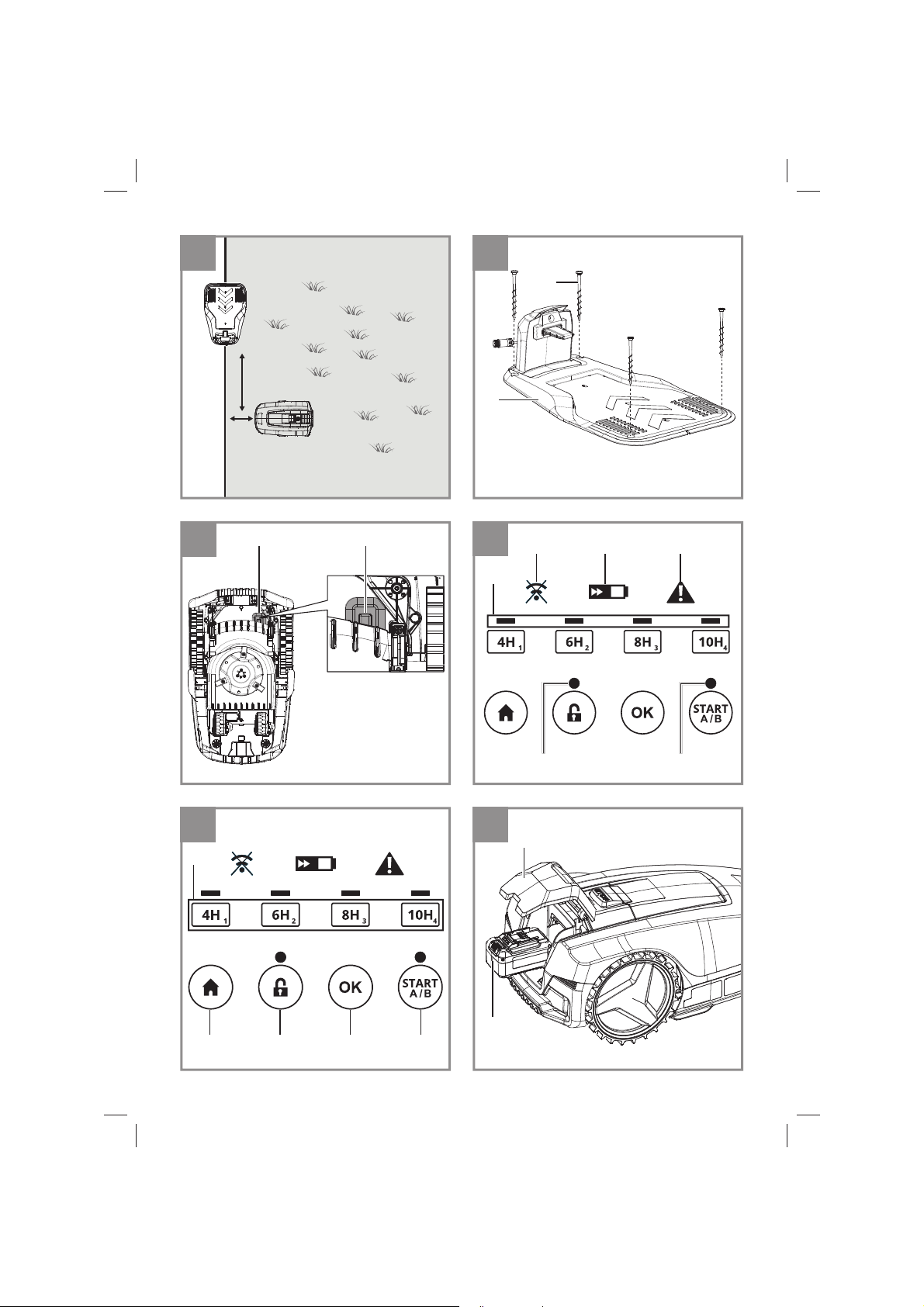

tilslutning til højre (billede 7a).

Pas på! Begrænsningstråde (18) må ikke
krydse hinanden!

Opret herefter forbindelsen med strømforsynin­gen. LED-lampen (21) på ladestationen (19) bør
lyse grøn hele tiden, når installationen er gennem­ført korrekt. Lyser LED-lampen ikke, kontrolleres
først tilslutningerne. Hvis LED-lampen lyser, men
ikke konstant grøn, bedes du læse mere herom i
tabellen „Visning ladestation og fejlafhjælpning“
bageste i denne betjeningsvejledning.

5.7 Tænding og kontrol af installationen

Så snart LED-lampen (21) lyser grøn på ladesta­tionen (19), er slåområdet klart for robotplæne­klipperen. Sikr først, at fastgørelseskrogen (14)
er slået helt i på begrænsningstrådet (18). Stil ro­botplæneklipperen ca. 3 m bag ved ladestationen
(19) foran begrænsningstråden (18). Robotplæ­neklipperen bør stå i en vinkel på 90° hen mod
begrænsningstråden (18) (billede 7b). Tænd for
hovedafbryderen (7) (ON) (billede 8).
Tryk på STOP-tasten (3) og åbn displayafdæk­ningen (25). Tryk på låsetasteten (62), opspær
robotplæneklipperen vha. PIN-koden og bekræft
det indtastede med tasten „OK” (63) (se kapitel
„Spærring / PIN“).
Tryk på tasten „HOME“ (61). Luk herefter displa­yafdækningen (25). Nu følger robotplæneklip­peren begrænsningstråden (18) til venstre. Hold
øje med robotplæneklipperen under hele kørslen
langs med begrænsningstråden (18), til denne
står i ladestationen (19) igen. Skulle robotplæ­neklipperen have problemer visse steder, kan
du evt. korrigere begrænsningstråden (18) og
gentage processen. Akkumulatorbatteriet (22) til
robotplæneklipperen lades nu helt. Opstår der
problemer under påkoblingen, kan det være, at
ladestationen (19) skal positioneres på ny i siden,
til påkoblingen fungerer uden problemer.
Med den røde STOP-taste (3) kan robotplæ­neklipperen til enhver tid stoppes. Efter tryk på
STOP-tasten (3) stoppes robotplæneklipperen,
hvorefter den venter på yderligere instruktioner.

5.8 Fastgørelse af ladestationen

Når du er sikker på, at robotplæneklipperen fun­gerer, som den skal, og der er fundet en passen­de position for ladestationen (19), fastgøres la­destationen (19) med fastgørelsesskruerne (15).
Skru fastgørelsesskruerne (15) helt ned i jorden
med sekskantnøglen (24). (billede 7c)

5.9 Batteri-kapacitetsindikator

Tryk på kontakten til akku-kapacitetsindikator.
Akku-kapacitetsvisningen angiver akkumulator­batteriets ladetilstand med 3 LED-lamper (billede
13b).

Alle 3 LED-lamper lyser:

Akkumulatorbatteriet er fuldt opladet.

2 eller 1 LED(‚er) lyser:

Akkumulatorbatteriet råder over tilstrækkelig rest­kapacitet.

- 14 -

Anl_FREELEXO_Basic_SPK3.indb 14Anl_FREELEXO_Basic_SPK3.indb 14 16.12.2020 13:42:3016.12.2020 13:42:30

DK/N

1 LED-lampe blinker:

Akkumulatorbatteriet er afl adet; oplad akkumula-
torbatteriet.

Alle LED‘er blinker:

Akkumulatorbatteriet blev helt afl adet og er de-
fekt. Et defekt akkumulatorbatteri må ikke længe­re bruges og oplades!

Pas på!

Bruges en Multi-Ah Pack (f.eks. 4-6Ah), skal den
altid stilles på den høje kapacitet. Da opladningen
og afl adningen af robotplæneklipperen er skån-
som, er det ikke nødvendigt at bruge den lavere
kapacitet for at forlænge levetiden.

5.10 Opladning af batteri med ladeaggregatet

1. Kontrollér, at netspændingen, som står anført
på mærkepladen, svarer til den forhånden­værende netspænding. Sæt stikket til lade­aggregatet (23) i stikkontakten. Den grønne
LED-lampe begynder at blinke.

2. Sæt akkumulatorbatteriet (22) på ladeaggre­gatet (23)(billede 13a).

3. Under punkt „Visninger på ladeaggregat“
fi ndes en oversigt over LED-visningernes be­tydning.

Under opladningen kan akkumulatorbatteriet blive
varm. Dette er helt normalt.

Hvis det ikke er muligt at oplade akku-pack‘en,
skal du kontrollere,

om der er netspænding i stikkontakten

•

om forbindelsen til ladekontakterne er i orden.

•

Hvis det stadigvæk ikke er muligt at oplade akku­pack‘en, bedes du indsende

ladeaggregatet

•

samt akku-pack‘en

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat-

ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

6. Betjening

6.1 Hovedafbryder

Robotplæneklipperen er udstyret med en hove­dafbryder (7). Tænd (ON) og sluk (OFF) for robot­plæneklipperen med hovedafbryderen (7) (billede

8). Når robotplæneklipperen er tændt, låses den
med PIN-koden.

6.2 Betjeningspanel

Robotplæneklipperen er allerede programmeret
på fabrikken, og standardindstillinger gennemført.
Disse kan dog ændres efter behov. Også selv om
fabriksindstillingerne er egnet til de fl este haver,
bør du alligevel gøre dig fortrolig med de disponi­ble optioner.

Forklaring af LED-lamperne på betjenings­panelet (billede 9a)

50. Tid-LED-lamper: Visning af den daglige slåtid

51. Låse-LED: Visning af tastespærre

52. Status-LED: Visning af status for robotplæne­klipper og klippeareal

53. Begrænsningstråd-LED: Visning, om der er
opstået en fejl på begrænsningstråden

54. Akku-LED: Visning af akkutilstand

55. Alarm-LED: Visning af fejl og/eller udløst
regnsensor

Forklaring af tasteoptionerne på betjenings­panelet (billede 9b)

60. Taster til indstilling af klippetid og PIN-indtast­ning

61. Taste „HOME“

62. Låseknap

63. Taste „OK“

64. Taste „START“

6.3 Indstilling af klippehøjde

Pas på! Robotplæneklipperen skal være slukket,

når klippehøjden indstilles. Tryk på STOP-tasten
(3). Med robotplæneklipperens indstilling af klip­pehøjde (4) kan klippehøjde tilpasses trinløst mel­lem 20 og 60 mm, der kan afl æses på skalaen.
Er græsset mere end 60 mm højt, skal græsplæ­nen afkortes til mindst 60, da robotplæneklippe­ren ellers belastes alt for meget, desuden forrin­ges driftseff ektiviteten. Dette gøres ved at bruge
en almindelig græsslåmaskine eller en trimmer.

- 15 -

Anl_FREELEXO_Basic_SPK3.indb 15Anl_FREELEXO_Basic_SPK3.indb 15 16.12.2020 13:42:3016.12.2020 13:42:30

DK/N

Når installationen er færdig, kan klippehøjden til­passes med indstillingen af klippehøjde (4). Start
altid med en højere klippehøjde og reducer den
så i små trin, til den ønskede højde er nået.

6.4 Spærring / PIN

Spærringen forhindrer, at robotplæneklipperen
bruges uden autorisation og uden en gyldig kode.
I dette tilfælde skal der indtastes en personlig sik­kerhedskode (4 tal).

Oplåsning

- Før robotplæneklipperen tages i brug, skal
den korrekte PIN-kode indtastes (standard­PIN: „1-2-3-4“). Åbn hertil displayafdæknin­gen (25) og tryk på låsetasten (62). Indtast
herefter PIN-koden langsomt og bekræft det
indtastede med tasten „OK” (63). Betjenings­funktionerne oplåses, og låse-LED-lampen
(51) lyser grøn.

- Har du indtastet en forkert PIN-kode, lyser
låse-LED-lampen (51) rød. Tryk på låsetasten
(62) og indtast PIN-koden igen.

Låsning

Betjeningspanelet (2) låses ved at trykke på låse­tasten (62). Låse-LED-lampen (51) lyser nu rød.

Standard PIN-kode: Ny PIN-kode:
1 2 3 4 _ _ _ _

Ændring af PIN-kode

PIN-koden ændres på følgende måde:

1. Oplås betjeningspanelet.

2. Tryk på tasten „OK“ (63) og tasten „4H“ (60)
på samme tid i 3 sekunder. Tid-LED-lamperne
(50) lyser på samme tid.

3. Indtast en ny PIN-kode (fi re tal). Tryk på tas-
ten „OK“ (63).

4. Gentag trin 3 for at bekræfte den nye PIN.

5. Pas på! Noter den nye PIN-kode!

Bestilling af PIN, hvis den er gået tabt

Sørg for at have kvittering og serienummer på
robotplæneklipperen inden for rækkevidde. Disse
informationer kræves for at kunne modtage din
PIN-kode!

1. Sæt et tomt USB-stik i USB-tilslutningen (26)
som vist (billede 11).

2. Tænd for hovedafbryderen (7) (ON).

3. Robotplæneklipperen gemmer automatisk
PUK på dit USB-stik og afslutter processen
med en pibende lyd.

4. Fjern USB-stikket. Udlæs dataene fra USB­stikket på en computer. Med robotplæneklip-

peren er der oprettet en tekstfi l (*.txt). Denne
fi l indeholder en PUK, som er en personlig
kode. Kontakt kundeservicen for at få udleve­ret din PIN-kode.

6.5 Indstillinger på robotplæneklipperen

Indstilling af klippetider

1. Oplås betjeningspanelet (2).

2. Vælg den ønskede klippetid ved at trykke på
den pågældende taste til indstilling af klippeti­der:

2.1 Med et kort tryk på den pågældende taste
slår robotplæneklipperen græs hver dag.
Dette vises ved, at tid-LED-lamperne lyser
konstant

2.2 Med et langt tryk på den pågældende taste
slår robotplæneklipperen græs hver anden
dag. Dette vises ved, at tid-LED-lamperne
blinker

3. Den pågældende visning ses via tids-LED­lamperne (50).

4. Bekræft indstillingen ved at trykke på tasten
„OK“ (63).

Den tid, hvor ændringerne blev foretaget, er nu
den daglige starttid. Det viste timetal er den dag­lige arbejdstid.

Til klippetidsindstillingen anbefales en vejleden­de værdi på 8 timer om dagen ved 500 m². Den
valgte arbejdstid skal tilpasses, så den passer til
havens størrelse og arbejdets omfang.

Nulstilling af den daglige starttid

Den daglige starttid nulstilles ved at trykke samti­digt på tasten „OK“ (63) og tasten „6H“ (60) i 3 se­kunder. Den tid, hvor ændringerne blev foretaget,
er nu den daglige starttid. Det viste timetal er den
daglige arbejdstid.

Startproces

1. Oplås betjeningspanelet (2).

2. Med tasten „START“ (64) vælges det pågæl­dende areal, hvor plæneklipperen skal
arbejde. Detaljerede informationer om de to
arealer fi ndes i kapitlet „Ibrugtagning“ under
punkt „Begrænsningstråd“.

2.1 Med et kort tryk på tasten „START“ (64) arbe­jder robotplæneklipperen på hovedarealet. I
dette tilfælde lyser status-LED-lampen (52)
konstant grøn.

2.2 Med et langt tryk på tasten „START“ (64)
arbejder robotplæneklipperen på biarealet. I
dette tilfælde blinker status-LED-lampen (52)

- 16 -

Anl_FREELEXO_Basic_SPK3.indb 16Anl_FREELEXO_Basic_SPK3.indb 16 16.12.2020 13:42:3016.12.2020 13:42:30

DK/N

grøn.

3. Luk displayafskærmningen (25).

Nu arbejder robotplæneklipperen iht. den indstil­lede klippetid. I arbejdstiden overvåges akkula­detilstanden, som vises med akku-LED-lampen
(54). Så snart akkuladetilstanden falder til 30%,
vender robotplæneklipperen automatisk tilbage til
ladestationen.

Afbrydning af græsslåningen

1. Tryk på STOP-tasten (3) for at stoppe robot­plæneklipperen med det samme.

2. Åbn displayafdækningen (25) helt.

3. Oplås betjeningspanelet (2).

4. Tryk på tasten „HOME“ (61) for at sende
robotplæneklipperen langs med begræns­ningstråden (18) tilbage til ladestationen (19).

5. Luk displayafskærmningen (25).

7. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Produktet skal altid gøres spændingsfrit, før
rengørings- og vedligeholdelsesarbejde startes;
dette gøres ved at trække stikket ud af stikdåsen
og slukke produktet med hovedafbryderen (7)
(OFF) (billede 8). Tag desuden akkuen (22) ud
af robotplæneklipperen. Forsigtig! Brug arbejds­handsker!

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

ventilationskanaler og motorhus fri for støv og
snavs. Tør produktet af med en ren klud eller
foretag trykluftudblæsning med lavt tryk.
Robotplæneklipperen må ikke rengøres med

•

rindende vand, især ikke under højt tryk.
Rengør af og til produktet med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­og opløsningsmidler, da de vil kunne beska­dige produktets kunststofdele. Sørg for, at
der ikke kan trænge vand ind i de indvendige
dele.
Rengør så vidt muligt robotplæneklipperen

•

med børster eller klude.
Kontroller, at klingerne (10) og knivskiven (11)

•

bevæger sig, som de skal.
Rengør ladekontakterne på robotplæne-

•

klipperen (1) og ladestationen (19) med
rengøringsmidler, der er egnet til metal, eller
meget fint slibepapir. Disse bør rengøres for

at sikre en effektiv opladning.

7.2 Vedligeholdelse

Slidte eller beskadigede klinger (10) samt

•

deres fastgørelsesskruer skal altid erstattes
sætvis.
Dele, som er slidte eller beskadigede, skal

•

skiftes ud.
For at sikre en lang levetid skal alle skruedele

•

samt hjul og aksler rengøres og smøres med
olie.
Regelmæssig vedligeholdelse af robotplæ-

•

neklipperen sikrer ikke bare, at den holder
sig i god stand og bevarer en høj ydeevne
over lang tid; det betyder også, at resultatet
af græsslåningen bliver bedre og arbejdet
lettere at udføre.
Klingerne (10) er de dele, som er mest udsat

•

for slid. Kontroller jævnligt klingernes (10) til­stand og fastgørelse. Skulle der opstå meget
store vibrationer på robotplæneklipperen,
kan dette være tegn på, at klingerne (10) er
beskadiget eller deformeret som følge af stød.
Er klingerne (10) slidte eller beskadiget, skal
disse skiftes med det samme.
Kontroller plænens klippemønster med jævne

•

mellemrum. Uskarpe klinger medfører, at
græsstrå ikke klippes korrekt. Derved kan
plænens overflade blive en smule tør og brun.
Skift derfor klingerne med jævne mellemrum
for at opnå et rent og lige snit.
Kontroller undersiden på robotplæneklippe-

•

ren for snavs med jævne mellemrum. Rengør
robotplæneklipperen med jævne mellemrum.
Fjern straks store mængder snavs.
I de første uger efter ibrugtagningen og efter

•

tidligere græsslåning med en almindelig
græsslåmaskine, kan der hurtigt opstå store
mængder snavs på robotplæneklipperen.
Kontroller derfor undersiden på robotplæne­klipperen noget oftere i dette tidsrum.
Klip kun græsset i små trin for at undgå store

•

mængder snavs.
Der findes ikke yderligere vedligeholdelses-

•

krævende dele inde i produktet.

7.2.1 Udskiftning af klingerne

Brug kun originale klinger, da funktioner og sik­kerhed ellers ikke er garanteret.
Robotplæneklipperen er udstyret med tre klinger
(10), der er monteret på en knivskive (11). Disse
klinger (10) har en levetid på op til 3 måneder
(hvis der ikke stødes mod forhindringer). Erstat
alle tre klinger (10) på samme tid for at udelukke,
at eff ektivitet og balance forringes på dit produkt.

- 17 -

Anl_FREELEXO_Basic_SPK3.indb 17Anl_FREELEXO_Basic_SPK3.indb 17 16.12.2020 13:42:3116.12.2020 13:42:31

DK/N

Klingerne (10) skiftes på følgende måde (billede

12) - Pas på! - Brug handsker:

1. Bloker knivskivens (11) rotation med en
skruetrækker. Stik skruetrækkeren gennem
de markerede huller i knivskiven (11) og
beskyttelseskammen.

2. Løsn fastgørelsesskruerne

3. Tag klingerne (10) af og sæt nye i. Erstat altid
alle tre klinger (10) som sæt.

4. Til sidst spændes fastgørelsesskruen fast
igen. Sikr, at de nye klinger (10) kan drejes
frit.

Kontroller med jævne mellemrum robotplæne­klipperen og fjern alle restophobninger. Kontroller
ubetinget klingernes (10) tilstand, inden den ta­ges i brug igen første gang. I tilfælde af behov for
reparation henvises til vores kundeservice. Brug
kun originale reservedele.

7.2.2 Software aktualisering

Softwaren aktualiseres ved at kopiere den nye
software over på et tomt USB-stik (formater evt.
USB-stikket forinden). Sikr, at akkumulatorbatte­riet er helt ladet, før følgende trin udføres.

1. Anbring robotplæneklipperen i klippeområdet.
Robotplæneklipperen må ikke befi nde sig i
ladestationen, når softwaren aktualiseres.

2. Sæt et USB-stik i USB-tilslutningen som vist.
(billede 11).

3. Tænd for hovedafbryderen (7) (ON).

4. Aktualiseringsprocessen starter automatisk,
og tid-LED-lamperne (50) blinker.

5. Lyser alle 4 tid-LED-lamper (50), og udsender
plæneklipperen en pibende lyd, er processen
færdig.

6. Træk USB-stikket ud og luk afdækningen.

7.2.3 Reparation af begrænsningstråden

Skæres begrænsningstråden (18) over et vilkår­ligt sted, repareres dette med den vedlagte ka­belforbindelse (16). Dette gøres ved at føre de to
ender på den gennemskårede begrænsningstråd
(18) ind i kabelforbindelsen (16) og trykke dem
sammen med en tang. Sæt stikket i stikdåsen.
Kontroller herefter funktionen med LED-lampen
(21) på ladestationen (19).

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oply­ses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

Reserveklinger art.nr.: 34.140.20

8. Opbevaring

Oplad akkumulatorbatteriet (22) helt, før det
opbevares om vinteren, og sluk for robotplæne­klipperen med hovedafbryderen (7) (OFF). Tag
akkumulatorbatteriet (22) ud af produktet. Afbryd
netdelen (13) fra strømforsyningen og ladesta­tionen (19). Begrænsningstråden (18) kan blive
udendørs om vinteren. Dog skal det sikres, at
tilslutningerne er beskyttet mod korrosion. Afbryd
begrænsningstrådens (18) tilslutninger fra lade­stationen (19).

Produktet og dets tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale opbevaringstemperatur
ligger mellem 5 °C og 30 °C. Opbevar maskinen i
den originale emballage.

9. Transport

Sluk for produktet med hovedafbryderen (7)

•

(OFF). (billede 8).
Anbring transportbeskyttelsesanordninger,

•

hvis sådanne findes.
Beskyt maskinen mod skader og kraftige

•

vibrationer, der især kan opstå, når maskinen
transporteres i køretøjer.
Sikr maskinen, så den hverken kan rutsje eller

•

vælte.
Bær robotplæneklipperen i bæregrebet (6)

•

med knivskiven (11) væk fra kroppen

- 18 -

Anl_FREELEXO_Basic_SPK3.indb 18Anl_FREELEXO_Basic_SPK3.indb 18 16.12.2020 13:42:3116.12.2020 13:42:31

10. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt hushold­ningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om af­fald af elektrisk og elektronisk udstyr og dettes
omsættelse i den nationale lovgivning skal brugt
el-værktøj indsamles separat og indleveres til
videreanvendende formål på miljømæssig fors­varlig vis.

DK/N

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne
tilbagesender maskinen – forpligtet til at borts­kaff e maskinen og dens dele ifølge miljøforskrif-
terne. Den brugte maskine kan indleveres hos
en genbrugsstation – spørg evt. personalet her,
eller forhør dig hos din kommune. Tilbehør og
hjælpemidler, som følger med maskinen, og som
ikke indeholder elektriske dele, er ikke omfattet af
ovenstående.

Genoptryk eller anden kopiering af dokumen­tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 19 -

Anl_FREELEXO_Basic_SPK3.indb 19Anl_FREELEXO_Basic_SPK3.indb 19 16.12.2020 13:42:3116.12.2020 13:42:31

DK/N

11. Visning af ladestationen og afhjælpning af fejl

LED-lampe (21) Beskrivelse Løsning

Slukket - Ingen strømforsyning - Kontroller strømforsyning
Lyser grøn - Klar til at slå græs

Blinker grøn - Begrænsningstråd (18) skå-

Lyser rød - Akkumulatorbatteri (22) la-

- Akkumulatorbatteri (22) er
helt opladet

- Begrænsningstråd (18) for­bundet

ret over

des

- Undersøg begrænsningstråd (18) for brud

- Vent, til akkumulatorbatteri (22) er helt
opladet

12. Visning af robotplæneklipper og fejlafhjælpning

Begrænsningstråd-LED-lampen (53) blinker rød

Fejl Mulig årsag Afhjælpning

Intet signal - Begrænsningstråd forbundet

forkert

- Ingen strømforsyning

- Begrænsningstråd (18) skå­ret over

Uden for - Begrænsningstråd forbundet

forkert

- Robotplæneklipper uden for
klippeområde

Kontroller, om LED-lampen (21) lyser grøn
på ladestationen (19)

- Sikr, at begrænsningstråden (18) er
trukket korrekt og befi nder sig midt under
ladestationen (19).

- Kontroller ladestationens position (19).

- Sikr, at begrænsningstråden (18) er
trukket korrekt og befi nder sig midt under
ladestationen (19).

- Sikr, at robotplæneklipperen befi nder sig i
klippeområdet.

Akku-LED-lampen (54) blinker rød

Fejl Mulig årsag Afhjælpning

Batterifejl - På robotplæneklipperen er

der opstået en batterifejl

- Akkumulatorbatteriet (22)
kan ikke lades

- Akkumulatorbatteriet (22) er
brugt op

Anl_FREELEXO_Basic_SPK3.indb 20Anl_FREELEXO_Basic_SPK3.indb 20 16.12.2020 13:42:3116.12.2020 13:42:31

- Sikr, at akkumulatorbatteriet (22) er mon­teret rigtigt.

- Kontroller, om hovedafbryderen (7) er
tændt (ON), mens robotplæneklipperen
befi nder sig i ladestationen (19).

- Kontroller ladestationens position (19).
Skift akkumulatorbatteriet (22) efter be­hov.

- 20 -

DK/N

Akku-LED-lampen (54) lyser gul

Fejl Mulig årsag Afhjælpning

Batteri-tempera­turfejl

For høj / for lav akkutemperatur
eller overtemperatur for sty­ringen

- Har batteriet en temperatur
på over 65 °C, vender robot­plæneklipperen tilbage til
ladestationen (19).

- Ved en batteritemperatur
på over 45 °C eller under 0
°C stoppes opladningen, og
robotplæneklipperen venter i
ladestationen (19).

Alarm-LED-lampen (55) lyser gul

Fejl Mulig årsag Afhjælpning

Plænekl. løftet - Løftesensor udløst kontinuer-

ligt i 10 sekunder

Plænekl. blokeret - Forhindringssensor aktiveret

fl ere gange i løbet af et minut

- Forhindringssensor aktiveret
vedvarende i 10 sekunder

- Forhindringssensor aktiveret
tre gange under kørslen tilba­ge til ladestation (19)

- Sørg for, at robotplæneklipperen bruges
tidligt på dagen og at den ikke kører, når
det er meget varmt.

- Når akkumulatorbatteriet og styringen er
afkølet til det tilladte temperaturområde,
vender robotplæneklipperen automatisk
tilbage til den programmerede drift.

Tryk på STOP-tasten (3) for at åbne displa­yafdækningen (25). Start klipningen igen via
betjeningsfeltet (2):

- Hvis denne fejl opstår ofte, kontroller da
klippeområdet for forhindringer med en
højde på over 10 cm og fjern disse eller
separer forhindringerne med begræns­ningstråden (18) fra klippeområdet.

Tryk på STOP-tasten (3) for at åbne displa­yafdækningen (25). Start klipningen igen via
betjeningsfeltet (2):

- Kontroller, om robotplæneklipperen er
blokeret af en forhindring eller klemt fast
mellem træer, buske osv. Fastgør forhin­dringen eller undgå dette område.

- Opstår denne fejl med jævne mellemrum,
kontrolleres udlægningen af begræns­ningstråden (18). Hold især øje med smal­le vinkler, korridorer, hegn, klipper osv. og
tilpas begrænsningstrådens (18) layout
efter behov.

- Kontroller, om græsset er for højt, og ro­botplæneklipperen derved blokeres. Slå i
dette fald græsset, så det har en højde på
under 60 mm.

- 21 -

Anl_FREELEXO_Basic_SPK3.indb 21Anl_FREELEXO_Basic_SPK3.indb 21 16.12.2020 13:42:3216.12.2020 13:42:32

DK/N

Alarm-LED-lampen (55) lyser gul

Fejl Mulig årsag Afhjælpning

For tæt på station - Robotplæneklipper blev

sendt tilbage alt for tæt op ad
ladestationen (19).

Væltet - Robotplæneklipper blev vip-

pet vedvarende i 10 sekun­der

- Robotplæneklipper er hældet
i en retning i længere tid

Hjulfejl - Baghjul (8) blev løftet på

grund af en forhindring

- Baghjul (8) kan dreje sig fri,
hvis græsplænen er ujævn

STOP-knap fejl Displayafdækningen (25) er åb-

net, men STOP-tasten (3) blev
ikke udløst

Tryk på STOP-tasten (3) for at åbne displa­yafdækningen (25). Start klipningen igen via
betjeningspanelet (2):

- Robotplæneklipperen bør sendes tilbage
til ladestationen (19) med en afstand på
mindst 2 m.

Tryk på STOP-tasten (3) for at åbne displa­yafdækningen (25). Start klipningen igen via
betjeningsfeltet (2):

- Stil robotplæneklipperen på et/en lige are­al/fl ade og start den igen.

- Er robotplæneklipperen væltet på et stejlt
terræn i klippeområdet, tilpasses be­grænsningstråden (18) for at undgå store
stigninger.

Tryk på STOP-tasten (3) for at åbne displa­yafdækningen (25). Start klipningen igen via
betjeningsfeltet (2):

- Stil robotplæneklipperen på et/en lige are­al/fl ade og start den igen

Tryk på STOP-tasten (3) for at åbne displa­yafdækningen (25). Start klipningen igen via
betjeningsfeltet (2):

- Kontroller, at displayafdækningen (25) kan
åbnes og lukkes frit med STOP-tasten (3).

- Kontroller, at STOP-tasten (3) fungerer,
som den skal.

- 22 -

Anl_FREELEXO_Basic_SPK3.indb 22Anl_FREELEXO_Basic_SPK3.indb 22 16.12.2020 13:42:3216.12.2020 13:42:32

DK/N

Alarm-LED-lampen (55) blinker gul

Fejl Mulig årsag Afhjælpning

PCB overtempe­ratur

For høj / for lav akkutemperatur
eller overtemperatur for sty­ringen

- Har batteriet en temperatur
på over 65 °C, vender robot­plæneklipperen tilbage til

- Sørg for, at robotplæneklipperen bruges
tidligt på dagen og at den ikke kører, når
det er meget varmt.

ladestationen (19).

- Ved en batteritemperatur
på over 45 °C eller under 0
°C stoppes opladningen, og
robotplæneklipperen venter i

- Når akkumulatorbatteriet og styringen er
afkølet til det tilladte temperaturområde,
vender robotplæneklipperen automatisk
tilbage til den programmerede drift.

ladestationen (19).

Regn - Regnsensoren (5) er udløst. - Vent, til robotplæneklipperen er tør.

- En detaljeret beskrivelse af sensoren fi n-
des i kapitel 5.2.

Alarm-LED-lampen (55) blinker rød

Fejl Mulig årsag Afhjælpning

Sensorfejl - Robotplæneklipper blev

stoppet på grund af en sen­sorfejl

Motorfejl /
motoroverstrøm

- Robotplæneklipperen er
stoppet på grund af over­strøm i motoren eller en mo­torfejl

Sluk for hovedafbryderen (7) (OFF) og tænd
den igen (ON) for at starte robotplæneklip­peren igen.

Sluk for hovedafbryderen (7) (OFF) og tænd
den igen (ON) for at starte robotplæneklip­peren igen.

- Kontroller græssets højde i klippeområdet
og slå efter behov græsset med en almin­delig græsslåmaskine, så græsset har en
højde på under 60 mm.

- Øg klippehøjden. Start altid med en højere
klippehøjde og reducer den så i små trin,
til den ønskede højde er nået.

- Undersøg knivskiverne (11) og hjulene for
snavs og rengør disse dele grundigt.

- Kontroller baghjulene og knivskiverne (11)
for blokeringer. Hvis disse blokeringer ikke
kan løsnes, kontaktes den ansvarlige kun­deservice.

Driftsfejl - Robotplæneklipper blev

stoppet på grund af en drifts­fejl

Sluk for hovedafbryderen (7) (OFF) og tænd
den igen (ON) for at starte robotplæneklip­peren igen.

- 23 -

Anl_FREELEXO_Basic_SPK3.indb 23Anl_FREELEXO_Basic_SPK3.indb 23 16.12.2020 13:42:3216.12.2020 13:42:32

Fejlsøgning

Fejl Mulig årsag Afhjælpning

Robotplæneklip­peren står i slåom­rådet.
Robotplæneklip­peren kan ikke
tændes.

Robotplæneklippe­ren kan ikke køre
ind i ladestationen.

Robotplæneklip­peren stopper eller
kører ukontrolleret
i nærheden af be­grænsningsøer.

Robotplæneklip­peren er meget
støjende.

Robotplæne­klipperen bliver i
ladestationen. Ro­botplæneklipperen
vender altid tilbage
til ladestationen.

DK/N

- Akkubatteriets spænding er
for lille

- Fejl på strømkreds eller elek­troniske dele

- Ladestation (19) er ikke ins­talleret korrekt.

- Begrænsningstråd (18) er
ikke installeret rigtigt rundt
omkring begrænsningsøer­ne.

- Klinger (10) er beskadiget

- Mange fremmede materialer
klæber fast på klinger (10)

- Robotplæneklipper er startet
for tæt op ad forhindringer

- Knivdrev eller drivmotor er
beskadiget

- Andre dele på robotplæne­klipper er beskadiget

- Forkerte arbejdstidindstillin­ger

- Akkumulatorbatteri (22) tomt

- Regnsensor udløst

- Øget akkutemperatur

- Kør robotplæneklipperen tilbage til oplad­ning i ladestationen (19).

- Tænd for hovedafbryderen (7) (ON).

- Kontakt kundeservicen.

- Sikr, at LED-lampen (21) lyser grøn på
ladestationen (19).

- Sikr, at begrænsningstrådene (18) er for­bundet på ladestationen (19), og at den
forreste begrænsningstråd (18) er trukket i
midten under ladestationen (19).

- Sikr, at ladestationen (19) er positioneret
korrekt.

- Tilpas begrænsningstrådens (18) position.

- Kontroller, at begrænsningstråden (18)
ikke krydser hen over hinanden

- Skift klinger (10). De 3 klinger (10) skal
skiftes på samme tid.

- Robotplæneklipperens driftseff ektivitet
afhænger af, hvor skarpe klingerne (10)
er. Hold derfor klinger (10) i god stand.

- Sluk robotplæneklipperen på en sikker
måde og brug arbejdshandsker, når klin­ger (10) rengøres/renses, for at undgå
snitsår.

- Få motoren repareret eller udskiftet af
kundeservicen.

- Kontroller arbejdstidindstillingerne.

- Robotplæneklipperen starter og stopper
sit arbejde afhængigt af det indstillede
tidsvindue. Uden for dette tidsrum står
robotplæneklipperen i ladestationen (19).

- 24 -

Anl_FREELEXO_Basic_SPK3.indb 24Anl_FREELEXO_Basic_SPK3.indb 24 16.12.2020 13:42:3216.12.2020 13:42:32

DK/N

Fejlsøgning

Fejl Mulig årsag Afhjælpning

Robotplæneklippe­ren bliver stående
på begræns­ningstråd og kan
ikke nå hen til lade­stationen.

- Akkumulatorbatteri (22) tomt

- Længden på begræns­ningstråden (18) og dermed
vejen hen til ladestationen
(19) er for lang til det anvend­te akkumulatorbatteri (22).

- Fjern mulige forhindringer på begræns­ningstråden (18). Sørg for at have en
tilstrækkelig afstand til forhindringer, når
begrænsningstråden (18) trækkes.

- Brug venligst et akkumulatorbatteri med
højere kapacitet.

- Vigtigt: Bruges et multi-Ah-akkumulator­batteri (f.eks. 4-6 Ah), indstilles den højere
kapacitet. Da opladningen og afl adningen
af robotplæneklipperen er skånsom, er
det ikke nødvendigt at bruge den lavere
kapacitet for at forlænge levetiden.

VIGTIGT! Garantien dækker ikke overskårede begrænsningstråde og følgeskader!

- 25 -

Anl_FREELEXO_Basic_SPK3.indb 25Anl_FREELEXO_Basic_SPK3.indb 25 16.12.2020 13:42:3316.12.2020 13:42:33

DK/N

13. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Grøn lysdi­ode

Slukket Blinker Standby-modus

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Tændt Slukket Opladning

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Blinker Slukket Tilpasningsopladning

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Blinker Blinker Fejl

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Tændt Tændt Temperaturfejl

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 26 -

Anl_FREELEXO_Basic_SPK3.indb 26Anl_FREELEXO_Basic_SPK3.indb 26 16.12.2020 13:42:3316.12.2020 13:42:33

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Akku
Forbrugsmateriale/ forbrugsdele* Klinger
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 27 -

Anl_FREELEXO_Basic_SPK3.indb 27Anl_FREELEXO_Basic_SPK3.indb 27 16.12.2020 13:42:3316.12.2020 13:42:33
