Einhell AGILLO 18/200 User guide

AGILLO 18/200

D Originalbetriebsanleitung

Akku-Sense

GB Original operating instructions

Cordless scythe

F Instructions d’origine

Débroussailleuse sans fi l

I Istruzioni per l’uso originali

Decespugliatore a batteria

DK/ Original betjeningsvejledning
N Akku-le

S Original-bruksanvisning

Batteridriven röjsåg

CZ Originální návod k obsluze

Akumulátorová kosa

SK Originálny návod na obsluhu

Akumulátorová kosa

NL Originele handleiding

Accu-zeis

SLO Originalna navodila za uporabo

Akumulatorska kosa

H Eredeti használati utasítás

Akkus-fűkasza

RO Instrucţiuni de utilizare originale

Cositoare cu acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Δρεπάνι μπαταρίας

P Manual de instruções original

Foice elétrica sem fi o

HR/ Originalne upute za uporabu
BIH Akumulatorski šišač trave

RS Originalna uputstva za upotrebu

Akumulatorski trimer za travu

PL Instrukcją oryginalną

Kosa akumulatorowa

TR Orijinal Kullanma Talimatı

Akülü tırpan

E Manual de instrucciones original

Desbrozadora inalámbrica

FIN Alkuperäiskäyttöohje

Akkuviikate

EE Originaalkasutusjuhend

Akutrimmer

13

Art.-Nr.: 34.113.10 (Solo) I.-Nr.: 21010

Anl_Agillo_18_200_SPK13.indb 1 19.11.2021 08:33:08

1

6

4

26

5 16

3

15

15

17

7

8

4

16

A

3

2

9

22

B

2

5

4

6

1

16

3

20

17

R

7

2

8

13

9

11

14
15

23 24 25 262221

18

10

12

19

- 2 -

Anl_Agillo_18_200_SPK13.indb 2 19.11.2021 08:33:09

4a

4b

NN16 16AA

9

B

B

4c

5

16

4d

17

5

26

26

6

12

a

6 789

- 3 -

Anl_Agillo_18_200_SPK13.indb 3 19.11.2021 08:33:12

b

7 8a

EF D F E F

27

8b

21

23

8c

8d 8e

22

12

25

24

M

27

21

23
24

25

- 4 -

Anl_Agillo_18_200_SPK13.indb 4 19.11.2021 08:33:14

9 10

11

4

12

13 14

K

Klick

- 5 -

Anl_Agillo_18_200_SPK13.indb 5 19.11.2021 08:33:18

15a

15b

H

F

K

16

18

17

3

2

19

- 6 -

Anl_Agillo_18_200_SPK13.indb 6 19.11.2021 08:33:23

20

21

22

M

23

24 25

N

P

- 7 -

Anl_Agillo_18_200_SPK13.indb 7 19.11.2021 08:33:25

26

27

12

L

345 67

89

- 8 -

Anl_Agillo_18_200_SPK13.indb 8 19.11.2021 08:33:27

10 11

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

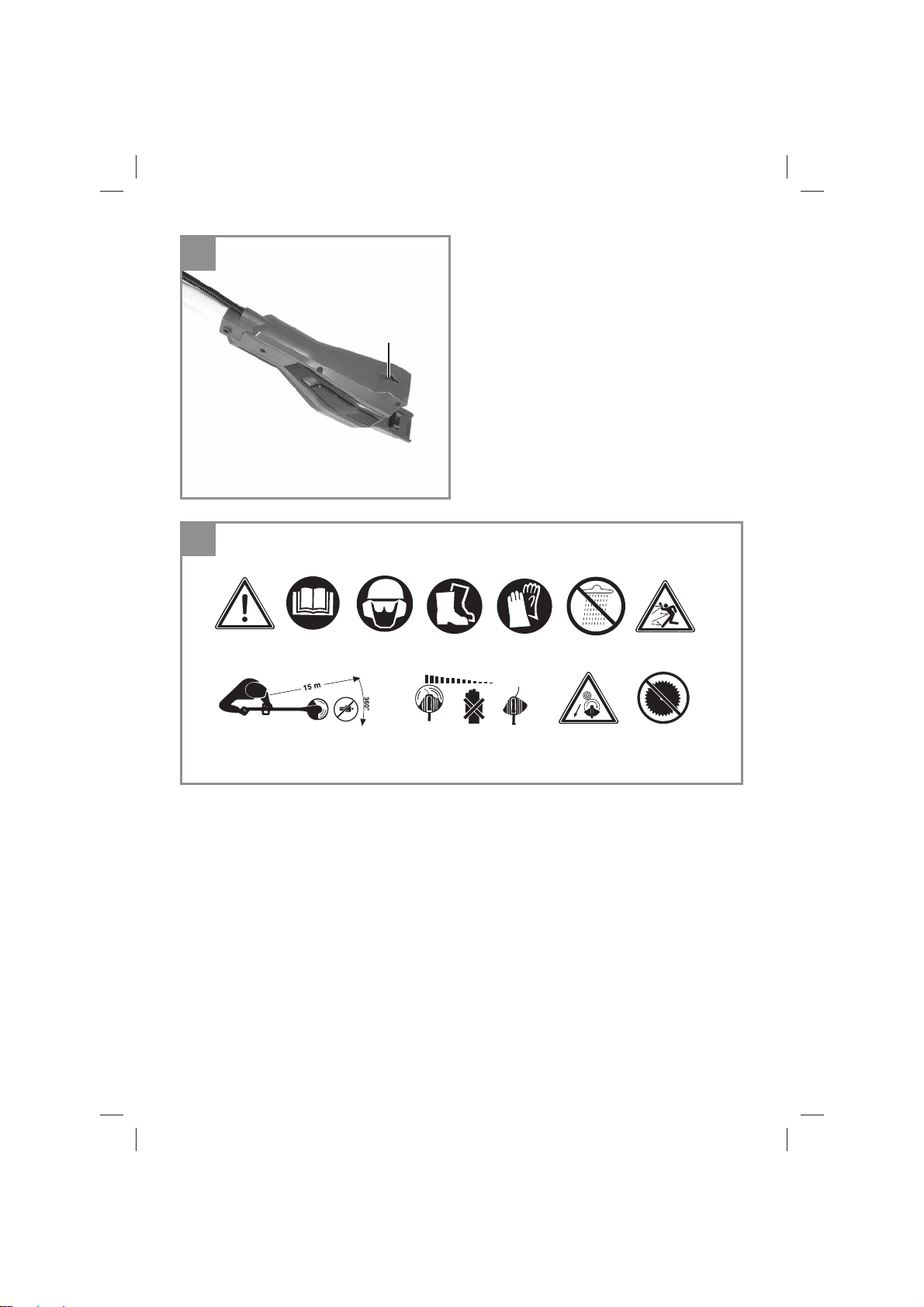

Erklärung der Hinweisschilder auf dem Gerät
(Bild 27):

1. Warnung!

2. Vor Inbetriebnahme Gebrauchsanleitung
lesen!

3. Augen-/ Kopf- und und Gehörschutz tragen!

4. Festes Schuhwerk tragen!

5. Schutzhandschuhe tragen!

6. Gerät vor Regen oder Nässe schützen!

7. Achte auf weggeschleuderte Teile.

8. Der Abstand zwischen Maschine und
Umstehende muß midestens 15m betragen!

9. Werkzeug läuft nach!

10. Vorsicht vor Rückstoß!

11. Verwenden Sie keine Sägeblätter.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Dieses Gerät darf nicht von Kindern benutzt wer­den. Kinder sollten beaufsichtigt werden, damit
sie nicht mit dem Gerät spielen. Reinigung und
Wartung darf nicht von Kindern durchgeführt
werden. Das Gerät darf nicht von Personen mit
verminderten physischen, sensorischen oder
geistigen Fähigkeiten oder Personen mit unzurei-

chendem Wissen oder Erfahrung benutzt werden,
außer sie werden von einer für sie verantwortli­chen Person beaufsichtigt oder angeleitet.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1. Akkuaufnahme

2. Ein- Ausschalter

3. Einschaltsperre

4. Gurthalterung

5. Halterung Zusatzhandgriff

6. Führungsholm oben

7. Holmverbindungsstück

8. Überwurfmutter

9. Führungsholm unten

10. Motorgehäuse

11. Spulengehäuse

12. Arretierknopf

13. Fadenschutzabdeckung

14. Fadenmesser

15. Schutzhaube

16. Zusatzhandgriff

17. Griff schraube

18. Fadenspule

19. Faden

20. Tragegurt

21. Schnittmesser

22. Multifunktionswerkzeug

23. Druckplatte

24. Druckplattenabdeckung

25. Sechskantmutter M10 selbstsichernd

26. Kabelbefestigungsklammer

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.

- 9 -

Anl_Agillo_18_200_SPK13.indb 9 19.11.2021 08:33:28

D

Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Trimmeroberteil mit Handgriff

•

Trimmerunterteil mit Fadenspule

•

Schutzhaube

•

Führungshandgriff

•

Tragegurt

•

Schnittmesser

•

Multifunktionswerkzeug

•

Druckplatte

•

Abdeckung Druckplatte

•

Sechskantmutter M10

•

Kabelbefestigungsklammer (2x)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Als Akku-Sense (Verwendung des Schnittmes­sers) eignet sich das Gerät zum Schneiden von
leichten Gehölz, starken Unkraut und leichten
Unterholz.
Als Akku-Rasentrimmer (Verwendung der Faden­spule mit Schnittfaden) eignet sich das Gerät zum
Schneiden von Rasen, Grasfl ächen und leichten
Unkraut.
Für öff entliche Anlagen, Parks, Sportstätten, an
Straßen und in der Land- und Forstwirtschaft ist
das Gerät nicht vorgesehen.
Die Einhaltung der vom Hersteller beigefügten
Gebrauchsanweisung ist Voraussetzung für den
ordnungsgemäßen Gebrauch des Gerätes.

Achtung! Wegen körperlicher Gefährdung des
Benutzers darf das Gerät nicht zu folgenden Ar­beiten eingesetzt werden: zum Reinigen von Geh­wegen und als Häcksler zum Zerkleinern
von Baum- und Heckenabschnitten. Ferner darf
das Gerät nicht zum Einebnen von Bodenerhe­bungen, wie z.B. Maulwurfshügel verwendet wer­den. Aus Sicherheitsgründen darf das Gerät nicht
als Antriebsaggregat für andere Arbeitswerkzeu­ge und Werkzeugsätze jeglicher Art verwendet

werden.

Das Gerät darf nur nach ihrer Bestimmung ver­wendet werden. Jede weitere darüber hinausge­hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet­zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

Lungenschäden, falls keine geeignete Staub-

•

schutzmaske getragen wird.
Gehörschäden, falls kein geeigneter Gehör-

•

schutz getragen wird.
Gesundheitsschäden, die aus Hand-Arm-

•

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet
wird oder nicht ordnungsgemäß geführt und
gewartet wird.
Verletzungen und Sachschäden, die durch

•

herumfliegende Teile verursacht werden.
Schnittverletzungen, falls kein geeignete

•

Schutzkleidung getragen wird.

Gefahr!

Dieses Elektrowerkzeug erzeugt während des
Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beeinträch­tigen. Um die Gefahr von ernsthaften oder tödli­chen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Im­plantaten ihren Arzt und den Hersteller vom me­dizinischen Implantat zu konsultieren, bevor die
Maschine bedient wird!

- 10 -

Anl_Agillo_18_200_SPK13.indb 10 19.11.2021 08:33:29

D

4. Technische Daten

Spannung ...............................................18 V d.c.

Drehzahl n

Schnittkreis-Faden ..................................Ø 30 cm

Fadenlänge .................................................... 8 m

Fadendurchmesser .................................. 2,0 mm

Schnittkreis-Messer ................................Ø 20 cm

Schutzklasse .....................................................III

Schallleistungspegel L
Schalldruckpegel L

Unsicherheit K .........................................2,05 dB

Schallleistungspegel garantiert L

Vibration ah ..........................................2,744 m/s

Unsicherheit K ........................................1,5 m/s

Gewicht ......................................................7,0 kg

Achtung!

Das Gerät wird ohne Akku und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus
der Power X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie
dürfen nur mit dem Power X-Charger geladen
werden.

Das Geräusch der Maschine kann 85 dB(A) über­schreiten. In diesem Fall sind Schallschutzmaß­nahmen für den Bedienenden erforderlich. Das
Geräusch wurde nach ISO 22868 gemessen. Der
Wert der am Griff ausgesendeten Schwingungen
wurde nach ISO 22867 ermittelt.

Achtung!

Der Schwingungswert wird sich aufgrund des
Einsatzbereiches des Elektrowerkzeuges ändern
und kann in Ausnahmefällen über dem angege­benen Wert liegen.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

•

•

•

•

•

•

•

•

.........................................7500 min

0

................... 93,1 dB (A)

WA

......................... 81,8 dB (A)

pA

....... 95 dB (A)

WA

Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmä­ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls über­prüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Tragen Sie Augen- und Gehörschutz

5. Vor Inbetriebnahme

Das Gerät wird ohne Akku und ohne Ladege-

-1

rät geliefert!

Vorsicht! Alle nachfolgenden Montage und Ein-

stellungsarbeiten ohne Akku durchführen – Verlet­zungsgefahr. Verwenden Sie Schutzhandschuhe.

5.1 Montage der Schutzhaube (Abb. 3)

Entfernen Sie die Innensechskantschraube von
der Schutzhaube. Schieben Sie die Schutzhaube
(15) bis zum Anschlag auf die Aufnahme am Mo­torgehäuse und schrauben Sie sie mit der zuvor
entfernten Innensechskantschraube fest (Abb. 3).

2

An der Unterseite der Schutzhaube befi ndet sich

2

ein Messer (Abb. 2/ Pos. 14) für die automatische
Fadenlängenregulierung. Dieses ist mit einer
Schutzabdeckung versehen. Entfernen Sie die
Schutzabdeckung vor Arbeitsbeginn.

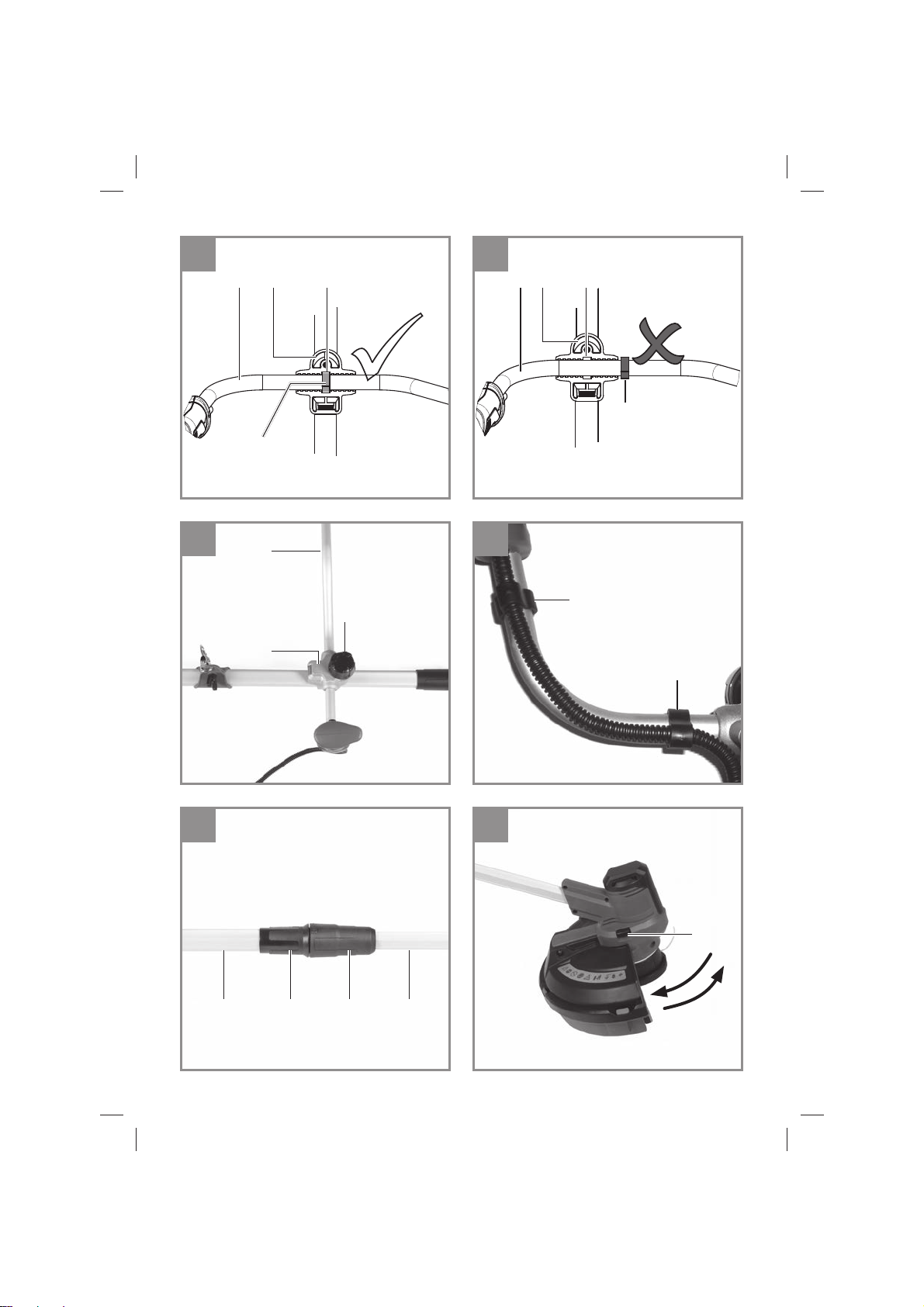

5.2 Montage Zusatzhandgriff (Abb. 4a-4d)

Lösen Sie die Griff schraube (Abb. 2/Pos. 17) und
entfernen Sie das Druckstück (Abb. 2/Pos. 5).
Setzen Sie den Zusatzhandgriff (16) so in die Hal-
terung (A), dass der Kunststoff ring (B) in der Nut
(N) der Halterung (A) liegt (s. Detailzeichnung 4a).
Achtung! Der Zusatzhandgriff ist falsch mon-
tiert, wenn, wie in Detailzeichnung 4b zu sehen,
der Kunststoff ring (B) außerhalb der Nut (N)
liegt. Durch diesen Montagefehler kann der Zu­satzhandgriff während des Betriebs beschädigt
werden.
Befestigen Sie den Zusatzhandgriff (16) mit dem
Druckstück (5) indem Sie die Griff schraube (17)
wieder fest anziehen. Befestigen Sie wie gezeigt
das Kabelschutzrohr mit den beiden beiliegenden
Kabelbefestigungsklammern (26).

5.3 Montage Führungsholm (Abb. 5)

Stecken Sie den oberen Führungsholm (6) in den
unteren Führungsholm (9). Verschrauben Sie
das Holmverbindungsstück (7) am oberen Füh­rungsholm mit der Überwurfmutter (8) am unteren
Führungsholm.

5.4 Neigung Zusatzhandgriff einstellen
(Abb. 4c)

Um die für Sie beim Arbeiten optimale Neigung
vom Zusatzhandgriff einzustellen, lockern Sie die
Griff schraube (17). Stellen Sie die gewünschte
Neigung des Zusatzhandgriff s (16) ein. Schrau-
ben Sie die Griff schraube (17) wieder fest.

- 11 -

Anl_Agillo_18_200_SPK13.indb 11 19.11.2021 08:33:29

D

5.5 Entfernen/Montage der Schneidfadenein­heit (Abb. 6)

Hinweis: Werksseitig ist das Gerät zum Betrieb

mit dem Schneidfaden vorbereitet.
Warnung! Achten Sie darauf, sich nicht am
Schneidfadenmesser zu verletzen.

a) Entfernen der Schneidfadeneinheit

Drücken Sie den Arretierknopf (12) und dre­hen Sie gleichzeitig die Schneidfadeneinheit
(C) im Uhrzeigersinn (a) bis der Arretierknopf
einrastet. Drehen Sie die Schneidfadenein­heit im Uhrzeigersinn (a) von der Motorachse
ab.

b) Montage der Schneidfadeneinheit

Drücken Sie den Arretierknopf (12) und dre­hen Sie gleichzeitig die Schneidfadeneinheit
(C) entgegen dem Uhrzeigersinn (b) auf die
Motorachse bis der Arretierknopf einrastet.
Drehen Sie die Schneidfadeneinheit mit der
Hand auf der Motorachse fest.
Kontrollieren Sie, ob sich nach Loslassen des
Arretierknopfs die Schneidfadeneinheit frei
drehen lässt. Ist dies nicht der Fall, lassen
Sie den Mechanismus von einem Fachmann
überprüfen.

5.6 Schutzhaube zur Verwendung mit
Schnittmesser (Abb. 7)

Vorsicht! Beim Arbeiten mit dem Schnittmesser

muss die Schneidfadenabdeckung (D) ent­fernt werden. Achten Sie darauf, sich nicht am
Schneidfadenmesser zu verletzen.
Lockern Sie die beiden Sicherungsschrauben (E)
der Schneidfadenabdeckung.
Beginnen Sie seitlich und drücken Sie die Rast­nasen (F) vorsichtig nach innen und ziehen Sie
die Schneidfadenabdeckung (D) nach und nach
ab.

5.7 Schutzhaube zur Verwendung mit
Schneidfaden (Abb. 7)

Vorsicht! Beim Arbeiten mit dem Schneidfaden

ist die Schneidfadenabdeckung (D) anzubringen.
Achten Sie darauf, sich nicht am Schneidfaden­messer zu verletzen. Beginnen Sie seitlich und
drücken Sie die Rastnasen (F) der Schneidfa­denabdeckung wieder ein und sichern Sie sie mit
den beiden Schrauben (E).

5.8 Montage/Entfernen des Schnittmessers

Die Montage des Schnittmessers ist auf den
Bildern 8a-8d zu sehen. Beachten Sie die Detail­zeichnung 8e. Warnung! Achten Sie darauf sich
nicht am Schnittmesser zu verletzen.

a) Montage des Schnittmessers
Wichtig! Sollte bei der Demontage das Distanz-

stück, das sich zwischen Schnittmesser und Mo­torgehäuse befi ndet (Detailzeichnung 8e / Abb.
8a / Pos. 27), von der Motorachse (M) gerutscht
sein, stecken Sie es wie in der Zeichnung gezeigt
auf die Motorachse auf.

1. Stecken Sie das Schnittmesser (21) auf.

2. Die Druckplatte (23) ist mit dem erhöhten
Rand zum Schnittmesser gerichtet aufzuste­cken (Detailzeichnung 8e).

3. Stecken Sie die Druckplattenabdeckung (24)
auf.

4. Schrauben Sie die Sechskantmutter M10 (25)
auf.
Warnung! Aus Sicherheitsgründen dürfen
selbstsichernde Muttern grundsätzlich nur
einmal verwendet werden.

5. Drücken Sie den Arretierknopf (12) und ar­retieren Sie die Motorachse. Ziehen Sie die
Sechskantmutter mittels dem Mulitfunktions­werkzeug (22) fest.

6. Kontrollieren Sie, ob sich nach Loslassen des
Arretierknopfes das Messer (21) frei drehen
lässt. Ist dies nicht der Fall, lassen Sie den
Mechanismus von einem Fachmann überprü­fen.

b) Entfernen des Schnittmessers

Drücken Sie den Arretierknopf und arretieren Sie
die Motorachse. Drehen Sie die Sechskantmutter
ab und entfernen Sie Druckplattenabdeckung,
Druckplatte und Schnittmesser.

Prüfen Sie das Gerät vor jeder Inbetriebnah­me auf:

Einwandfreien Zustand und Vollständigkeit

•

der Schutzeinrichtungen und der Schnittvor­richtung.
Festen Sitz sämtlicher Verschraubungen.

•

Leichtgängigkeit aller beweglichen Teile.

•

5.9 Tragegurt anlegen

Vorsicht! Tragen Sie bei der Arbeit immer den

mitgelieferten Tragegurt (Abb. 2/Pos. 20). Schal­ten Sie das Gerät immer aus, bevor Sie den Tra­gegurt lösen – Verletzungsgefahr!

Tragegurt (Abb. 9) anlegen

•

Das Gerät am Tragegurt einhaken (Abb. 10)

•

Mit den verschiedenen Gurtverstellern

•

am Tragegurt ist die optimale Arbeits- und
Schnittpositionen einzustellen. Bei Bedarf
kann die Gurthalterung (Abb. 11/Pos. 4) am
oberen Holm verschoben werden. Dazu die
Flügelmutter an der Gurthalterung lockern,
Gurthalterung verschieben und Flügelmutter

- 12 -

Anl_Agillo_18_200_SPK13.indb 12 19.11.2021 08:33:29

D

wieder festziehen.
Die Montagehöhe des Zusatzhandgriffs am

•

oberen Führungsholm kann durch Öffnen der
Innensechskantschrauben (Abb. 2/Pos. R)
und verschieben der kompletten Halterung
(Abb. 2/Pos. 5) angepasst werden. Anschlie­ßend die Innensechskantschrauben (Abb.2/
Pos. R) wieder fest anziehen.
Um die optimale Tragegurtlänge festzustellen,

•

machen Sie anschließend einige Schwing­bewegungen, ohne den Motor einzuschalten
(Abb. 12).

Der Tragegurt ist mit einem Schnellöff nungsme-
chanismus ausgestattet. Ziehen Sie, falls es not­wendig ist das Gerät schnell abzulegen, an dem
roten Gurtstück (Abb. 13).

5.10 Akkumontage

Schieben Sie den Akku in die dafür vorgesehene
Akkuaufnahme (Abb. 14). Sobald der Akku kom­plett eingeschoben ist rastet er hörbar ein. Zum
Entnehmen des Akkus drücken Sie die Rasttaste
(Abb. 14/Pos. K) und ziehen den Akku heraus.

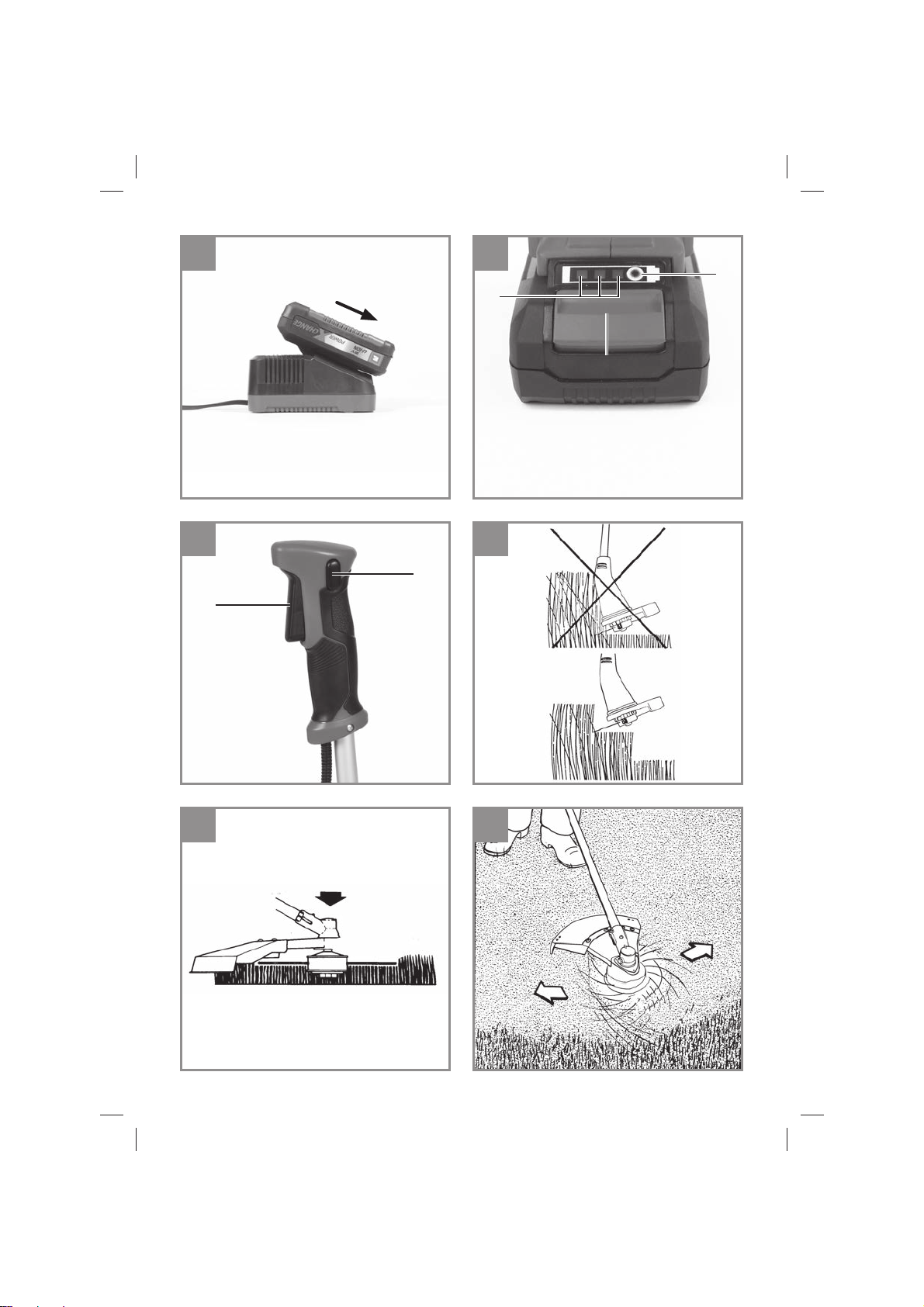

5.11 Laden des Akkus (Abb. 15a)

1. Akku-Pack aus dem Gerät nehmen. Dazu die
Rasttaste drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Stecken Sie den Akku auf das Ladegerät.

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

5.12 Akku-Kapazitätsanzeige (Bild 15b)

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (Pos. H). Die Akku-Kapazitätsanzeige
(Pos. F) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LEDs.

Alle 3 LED‘s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6. Bedienung

Beachten Sie bitte die gesetzlichen Bestimmun­gen zur Lärmschutzverordnung, die örtlich unter­schiedlich sein können.

Gefahr! Beim Arbeiten muss die Schutzhaube
montiert sein.

- 13 -

Anl_Agillo_18_200_SPK13.indb 13 19.11.2021 08:33:30

D

6.1 Gerät ein- und ausschalten, Drehzahl
einstellen (Abb. 16)

Einschalten und Drehzahl einstellen

Drücken Sie die Einschaltsperre (3) und gleich­zeitig den Ein- Ausschalter (2). Durch mehr oder
weniger starkes Drücken des Ein- Ausschalters
können Sie die Drehzahl während des Betriebes
stufenlos steuern. Je stärker Sie drücken, desto
höher ist die Drehzahl.

Ausschalten

Lassen Sie den Ein- Ausschalter los.

6.2 Arbeitshinweise

Trainieren Sie vor Einsatz des Gerätes sämtliche
Arbeitstechniken bei abgestelltem Motor und
ohne Akku. Mähen Sie mit dem Schnittfaden nur
trockenes Gras. Bei langem Gras muss dieses
stufenweise kürzer geschnitten werden (Abb. 17).

Verlängerung des Schnittfadens (Abb. 18)
Gefahr! Benutzen Sie keinen Metalldraht oder

kunststoff umhüllten Metalldraht irgendeiner Art
in der Fadenspule. Dies kann zu schweren Verlet­zungen beim Benutzer führen.

Der Rasentrimmer besitzt ein teilautomatisches
Fadenverlängerungssystem (Tippautomatik). Bei
jeder Betätigung des teilautomatischen Fadenver­längerungssystems wird der Faden automatisch
verlängert, damit Sie immer mit der optimalen
Schnittbreite Ihren Rasen kürzen. Zur Verlänge­rung des Schnittfadens, lassen Sie den Motor
laufen und tippen Sie die Fadenspule auf den Bo­den. Der Faden wird automatisch verlängert. Das
Messer an der Schutzhaube kürzt den Faden auf
die zulässige Länge. Bitte berücksichtigen Sie,
dass der Verschleiß des Fadens durch häufi ge
Betätigung der Fadenverlängerungsautomatik
erhöht wird.

Hinweis: Wenn Ihre Maschine zum ersten Mal in
Betrieb genommen wird, wird das eventuell über­stehende, überschüssige Ende des Schnittfadens
von der Schneideklinge der Schutzhaube gekürzt.
Ist der Faden bei der ersten Inbetriebnahme zu
kurz, drücken Sie den Knopf an der Fadenspule
und ziehen den Faden kräftig heraus. Beim ersten
Anlauf wird der Schneidfaden automatisch auf
optimale Länge gekürzt.

Entfernen Sie regelmäßig mit einer Bürste oder
dergleichen alle Rasenreste vorsichtig von
der Unterseite der Schutzhaube.

Verschiedene Schnittverfahren

Ist das Gerät richtig montiert, schneidet es Un­kraut und hohes Gras an schwer zugänglichen
Stellen, wie z.B. entlang von Zäunen, Mauern und
Fundamenten sowie um Bäume herum. Es lässt
sich auch für „Abmäharbeiten“ einsetzen, um Ve­getation zur besseren Vorbereitung eines Gartens
oder zum Ausputzen eines bestimmten Bereiches
bodennah zu entfernen.

Zur Beachtung: Auch bei sorgfältiger Anwen­dung hat das Schneiden an Fundamenten, Stein­oder Betonmauern usw. eine über dem Normalen
liegende Abnutzung des Fadens zur Folge.

Trimmen/ Mähen

Schwingen Sie den Trimmer in sichelartiger Bewe­gung von Seite zu Seite. Halten Sie die Fadenspu­le stets parallel zum Boden. Überprüfen Sie das
Gelände und legen Sie die gewünschte Schnitthö­he fest. Führen und halten Sie die Fadenspule in
der gewünschten Höhe, zwecks gleichmässigem
Schnitt (Abb. 19).

Niedriges Trimmen

Halten Sie den Trimmer mit einer leichten Neigung
genau vor sich, so dass sich die Unterseite der
Fadenspule über dem Boden befi ndet und der
Faden die richtige Schnittstelle triff t. Schneiden
Sie immer von sich weg. Ziehen Sie den Trimmer
nicht zu sich hin.

Schneiden an Zaun/ Fundament

Nähern Sie sich beim Schneiden langsam Ma­schendrahtzäunen, Lattenzäunen, Naturstein­mauern und Fundamenten um nah daran zu
schneiden, ohne jedoch mit dem Faden gegen
das Hindernis zu schlagen. Kommt der Faden
z.B. mit Steinen, Steinmauern oder Fundamenten
in Berührung, nutzt er sich ab oder franst aus.
Schlägt der Faden gegen Zaungefl echt, bricht er
ab.

Trimmen um Bäume

Trimmen Sie um Baumstämme, nähern Sie sich
langsam, damit der Faden die Rinde nicht berührt.
Gehen Sie um den Baum herum, und schneiden
Sie dabei von links nach rechts. Nähern Sie sich
Gras oder Unkraut mit der Spitze des Fadens, und
kippen Sie die Fadenspule leicht nach vorn.
Warnung: Seien Sie überaus vorsichtig bei Ab­mäharbeiten. Halten Sie bei solchen Arbeiten
einen Abstand von 30 Metern zwischen sich und
anderen Personen oder Tieren ein.

- 14 -

Anl_Agillo_18_200_SPK13.indb 14 19.11.2021 08:33:30

D

Abmähen

Beim Abmähen erfassen Sie die gesamte Vege­tation bis zum Grund. Dazu neigen Sie die Fa­denspule im 30 Grad Winkel nach rechts. Stellen
Sie den Handgriff in die gewünschte Position.
Beachten Sie die erhöhte Verletzungsgefahr des
Benutzers, Zuschauer und Tiere, sowie die Gefahr
der Sachbeschädigung durch weggeschleuderte
Objekte (z.B. Steine) (Abb. 20).

Warnung: Entfernen Sie mit dem Gerät keine Ge­genstände von Fußwegen usw.!
Das Gerät ist ein kraftvolles Werkzeug, und klei­ne Steine oder andere Gegenstände können 15
Meter und mehr weggeschleudert werden und
zu Verletzungen oder Beschädigungen an Autos,
Häusern und Fenstern führen.

Sägen

Das Gerät ist nicht zum Sägen geeignet.

Verklemmen

Sollte das Schnittmesser wegen zu dichter Ve­getation blockieren stellen Sie unverzüglich den
Motor ab. Befreien Sie das Gerät von Gras und
Gestrüpp bevor Sie es erneut in Betrieb nehmen.

Vermeiden von Rückschlag

Beim Arbeiten mit dem Schnittmesser besteht die
Gefahr des Rückschlages wenn dieses auf feste
Hindernisse (Baumstamm, Ast, Baumstumpf,
Stein oder dergleichen) triff t. Das Gerät wird dabei
gegen die Drehrichtung des Werkzeugs zurück­geschleudert. Dies kann zum Verlust der Kontrolle
über das Gerät führen. Benutzen Sie das Schnitt­messer nicht in der Nähe von Zäunen, Metallpfos­ten, Grenzsteinen oder Fundamenten.
Zum Schneiden von dichten Stängeln positionie­ren Sie diese wie in Abb. 21 dargestellt um Rück­schläge zu vermeiden.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Vor dem Abstellen und Reinigen das Gerät aus­schalten, den Akku abziehen.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es

mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch. Verwenden Sie keine Reini­gungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten
Sie darauf, dass kein Wasser in das Gerätein­nere gelangen kann. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
Ablagerungen an der Schutzabdeckung mit

•

einer Bürste entfernen.

7.2 Ersetzen der Fadenspule
Gefahr! Akku entfernen!

1. Abb. 22 Drücken Sie das Fadenspulengehäu­se an den geriff elten, sich gegenüberliegen-
den Flächen M zusammen und nehmen Sie
die Spulenabdeckung ab.

2. Entnehmen Sie die leere Fadenspule und die
Druckfeder.

3. Abb. 23 Führen Sie das Fadenende der
neuen Fadenspule durch die Öse (P) der
Spulenabdeckung und lassen Sie den Faden
etwa 13 cm herausschauen. Geben Sie die
Druckfeder (N) in die Fadenspule.

4. Drücken Sie die Spulenabdeckung wieder in
das Fadenspulengehäuse.

7.3 Ersetzen des Schnittfadens

Gefahr! Akku entfernen!

1. Abb. 22 Drücken Sie das Fadenspulenge­häuse an den geriff elten, sich gegenüber-
liegenden Flächen mit M gekennzeichneten
Flächen zusammen und nehmen Sie die Spu­lenabdeckung ab.

2. Entnehmen Sie die leere Fadenspule und die
Druckfeder.

3. Entfernen Sie eventuell noch vorhandenen
Schnittfaden.

4. Abb. 24 Stecken Sie den neuen Schnittfaden
in die Fadenhalterung innerhalb der Spule.

5. Wickeln Sie den Faden unter Spannung ge­gen den Uhrzeigersinn auf.

6. Abb. 25 Haken Sie etwa 15 cm vom Fade­nende in einen der Fadenhalter am Rand der
Spule ein.

7. Abb. 23 Führen Sie das Fadenende der neuen
Fadenspule durch die Öse (P) der Spulenab­deckung. Geben Sie die Druckfeder (N) in die
Fadenspule.

8. Ziehen Sie kurz und kräftig am Fadenende
um dieses aus dem Fadenhalter zu lösen.

- 15 -

Anl_Agillo_18_200_SPK13.indb 15 19.11.2021 08:33:30

D

9. Drücken Sie die Spulenabdeckung wieder in
das Fadenspulengehäuse.

Beim ersten Anlauf wird der Schneidefaden auto­matisch auf die optimale Länge gekürzt.

Achtung! Weggeschleuderte Teile des Nylon­fadens können zu Verletzungen führen!

7.4 Schleifen des Schneidfadenmessers

Das Schneidfadenmesser (Abb. 2/Pos. 14) kann
mit der Zeit stumpf werden. Sollten Sie dies
feststellen, lösen Sie die Schrauben mit denen
das Schneidfadenmesser an der Schutzhaube
befestigt ist. Befestigen Sie das Messer in einem
Schraubstock. Schleifen Sie das Messer mit einer
Flachfeile und achten Sie darauf, den Winkel der
Schnittkante beizubehalten. Feilen Sie nur in eine
Richtung.

7.5 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

9. Lagerung und Transport

Akku entfernen. Lagern Sie das Gerät und des­sen Zubehör an einem dunklen, trockenen und
frostfreiem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.

Das Gerät kann an der integrierten Wandhalte­rung (Abb. 26/Pos. L) aufgehängt werden.

Tragen Sie das Gerät immer mit einer Hand

•

am Handgriff und mit der anderen Hand am
Zusatzhandgriff. Tragen Sie das Gerät nicht
am Motorgehäuse.
Sichern Sie das Gerät gegen Verrutschen,

•

wenn Sie es in einem Fahrzeug transportie­ren.
Verwenden Sie zum Transport möglichst die

•

Original-Verpackung.
Nutzen Sie einen Transportschutz für Me-

•

tallblätter, während des Transportes und der
Lagerung.

10. Störungen

Gerät läuft nicht:

Überprüfen Sie, ob der Akku geladen ist und ob
das Ladegerät funktioniert. Falls das Gerät trotz
vorhandener Spannung nicht funktioniert, senden
Sie es bitte an die angegebene Kundendienstad­resse.

Ersatzfadenspule Art.Nr.: 34.050.96
Ersatzschnittmesser Art.Nr.: 34.050.83

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

- 16 -

Anl_Agillo_18_200_SPK13.indb 16 19.11.2021 08:33:30

11. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 17 -

Anl_Agillo_18_200_SPK13.indb 17 19.11.2021 08:33:31

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der
sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür
auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen
Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte
Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 18 -

Anl_Agillo_18_200_SPK13.indb 18 19.11.2021 08:33:31

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Akku, Fadenspulenaufnahme
Verbrauchsmaterial/ Verbrauchsteile* Fadenspule, Schnittmesser
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 19 -

Anl_Agillo_18_200_SPK13.indb 19 19.11.2021 08:33:31

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos­sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 20 -

Anl_Agillo_18_200_SPK13.indb 20 19.11.2021 08:33:32

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 21 -

Anl_Agillo_18_200_SPK13.indb 21 19.11.2021 08:33:32

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the warning signs on the
equipment (Fig. 27):

1. Warning!

2. Read the directions for use before operating
the equipment!

3. Wear protective headgear, goggles and ear
muff s!

4. Wear sturdy, non-slip footwear!

5. Wear safety gloves!

6. Protect the equipment from rain and damp!

7. Be careful of objects being thrown out.

8. All bystanders must be kept at least 15 m
from the machine!

9. The equipment continues to rotate!

10. Beware of recoil!

11. Do not use any saw blades.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

This equipment is not allowed to be used by
children. Children should be supervised so that
they do not play with the equipment. Children are
not allowed to carry out the cleaning or mainte­nance. This equipment is not allowed to be used
by people with limited physical, sensory or mental
capacities or by those with insuffi cient knowledge
or experience unless they are supervised or inst­ructed by a person who is responsible for them.

2. Layout and items supplied

2.1 Layout (Fig. 1/2)

1. Battery

2. On/Off switch

3. Safety lock-off

4. Strap attachment

5. Additional handle attachment

6. Top part of long handle

7. Handle connecting piece

8. Union nut

9. Bottom part of long handle

10. Motor housing

11. Spool housing

12. Locking lever

13. Line safety guard

14. Line cutter

15. Safety hood

16. Additional handle

17. Handle screw

18. Line spool

19. Line

20. Harness

21. Cutting blade

22. Multifunction tool

23. Pressure plate

24. Pressure plate cover

25. Hex nut M10, self-locking

26. Cable clips

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

- 22 -

Anl_Agillo_18_200_SPK13.indb 22 19.11.2021 08:33:50

GB

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Top section of the trimmer with handle

•

Bottom section of the trimmer with line spool

•

Guard hood

•

Steady grip

•

Harness

•

Cutting blade

•

Multifunction tool

•

Pressure plate

•

Pressure plate cover

•

Hex nut M10

•

Cable clips (2x)

•

Original operating instructions

•

Safety instructions

•

3. Proper use

Used as a cordless scythe (using the cutting bla­de) the equipment is designed for cutting young
trees, strong weeds and light undergrowth.
Used as a cordless grass trimmer (using the line
spool with cutting line) the equipment is designed
for cutting lawns, grassed areas and small weeds.
It is not designed to be used for public facilities,
parks, sports centers, along roadways, or in agri­culture and forestry.
The operating instructions as supplied by the
manufacturer must be obeyed to ensure that the
equipment is used properly.

machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

Caution!
Residual risks
Even if you use this electric power tool in
accordance with the instructions, certain
residual risks cannot be eliminated. The fol­lowing hazards may arise in connection with
the equipment‘s construction and layout:

Lung damage if no suitable protective dust

•

mask is used.
Damage to hearing if no suitable ear protec-

•

tion is applied.
Health damage caused by hand-arm vibra-

•

tions if the equipment is used over a longer
period or is not properly guided and maintai­ned.
Injury and damage to property caused by fly-

•

ing parts.
Cut injuries if no suitable safety clothing is

•

used.

Danger!

The electric power tool generates an electro­magnetic fi eld during operation. Under certain
circumstances this fi eld may actively or passively
impede medical implants. To reduce the risk of
serious or fatal injuries, we recommend persons
with medical implants to consult their doctor and
the manufacturer of the medical implant prior to
using the equipment.

4. Technical data

Important! Due to the high risk of bodily injury

to the user, the equipment is not allowed to be
used to clean paths or to chop up tree and hedge
clippings. Similarly, the equipment must not be
used to level out high areas such as molehills. For
safety reasons, the equipment must not be used
as a drive unit for other work tools or toolkits of
any kind.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the

Anl_Agillo_18_200_SPK13.indb 23 19.11.2021 08:33:51

Voltage ...................................................18 V d.c.

Speed n

Cutting circle diameter of line ................. Ø 30 cm

Line length .................................................... 8 m

Line diameter .......................................... 2.0 mm

Cutting circle diameter of blade ..............Ø 20 cm

Protection class .................................................III

Sound power level L
Sound pressure level L

Uncertainty K ..........................................2.05 dB

Guaranteed sound power level L
Vibration a

Uncertainty K ..........................................1.5 m/s

Weight ........................................................7.0 kg

- 23 -

..............................................7500 min

0

...................... 93.1 dB (A)

WA

................... 81.8 dB (A)

pA

....... 95 dB (A)

..........................................2.744 m/s

h

WA

-1

2

2

GB

Important!

The equipment is supplied without batteries and
without a charger and is allowed to be used only
with the lithium-ion batteries of the Power X­Change series!

The lithium-ion batteries of the Power X-Change
series are allowed to be charged only with the
Power-X charger.

The machine noise might exceed 85 dB (A). The
operator will require noise protection measures
if this is the case. The noise is measured in ac­cordance with ISO 22868. The value of the vib­rations emitted by the handle was determined in
accordance with ISO 22867.

Important!

The vibration value changes according to the
area of application of the electric equipment and
may exceed the specifi ed value in exceptional
circumstances.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Wear eye and hearing protection

•

5. Before starting the equipment

The equipment is supplied without batteries
and without a charger!

Caution! Carry out all the following assembly and

adjustment work without rechargeable batteries
–risk of injury. Wear protective gloves.

5.1 Fitting the guard hood (Fig. 3)

Remove the socket head screw from the guard
hood. Push the guard hood (15) onto the mount
on the motor housing as far as it will go and screw
it securely in place with the previously removed
socket head screw (Fig. 3). A blade (Fig. 2/ Item

14) on the underside of the guard hood automa-

tically cuts the cutting line to the optimum length.

This is provided with a safety guard. Remove the
safety guard before starting work.

5.2 Fitting the additional handle (Fig. 4a-4d)

Undo the handle screw (Fig. 2/Item 17) and remo­ve the thrust piece (Fig. 2/Item 5). Fit the additio­nal handle (16) into the holder (A) such that the
plastic ring (B) lies in the groove (N) on the holder
(A) (see detailed drawing 4a).
Caution! The additional handle is wrongly fi tted
if the plastic ring (B) lies outside the groove (N)
as shown in the detailed drawing 4b. This mistake
can result in damage to the additional handle
during use.
Fasten the additional handle (16) to the thrust
piece (5) by re-tightening the handle screw (17).
Use the two supplied cable clips (26) to fasten the
protective tubing for the cable.

5.3 Fitting the long handle (Fig. 5)

Slot the top part of the long handle (6) into the
bottom part of the long handle (9). Screw the
handle connecting piece (7) to the top part of the
long handle with the union nut (8) on the bottom
part of the long handle.

5.4 Adjusting the angle of the additional
handle (Fig. 4c)

To adjust the additional handle to the optimum
working angle, slacken the handle screw (17). Set
the desired tilt of the additional handle (16). Tigh­ten the handle screw (17) again.

5.5 Removing/fi tting the cutting line unit
(Fig. 6)

Note: The equipment is supplied from the factory

ready for operation with the cutting line.
Warning! Take care not to cut yourself on the
cutting line cutter.

a) Removing the cutting line unit

Press the locking lever (12) and turn the
cutting line unit (C) clockwise (a) at the same
time until the locking lever latches in place.
Turn the cutting line unit clockwise (a) and
take it off the motor shaft.

b) Fitting the cutting line unit

Press the locking lever (12) and turn the cut­ting line unit (C) counterclockwise (b) onto the
motor shaft at the same time until the locking
lever latches in place. Turn the line cutting unit
on the motor shaft until it is tightly secured.
Check whether the cutting line unit can rotate
freely after you let go of the locking lever. If
this is not the case, have the mechanism che­cked by an expert.

- 24 -

Anl_Agillo_18_200_SPK13.indb 24 19.11.2021 08:33:51

GB

5.6 Guard hood for use with the cutting blade
(Fig. 7)

Caution! The cutting line cover (D) must be re-

moved if you want to work with the cutting blade.
Take care not to cut yourself on the cutting line
cutter.
Slacken the two retaining screws (E) on the cut­ting line cover.
Start at the side and carefully press in the lugs (F)
and pull the cutting line cover (D) up and off .

5.7 Guard hood for use with the cutting line
(Fig. 7)

Caution! The cutting line cover (D) must be fi tted

if you want to work with the cutting line. Take care
not to cut yourself on the cutting line cutter. Start
at the side and press the lugs (F) of the cutting
line cover back in and secure them with the two
screws (E).

5.8 Fitting/removing the cutting blade

The procedure for fi tting the cutting blade is
shown in Figs. 8a - 8d. Note the detailed drawing
8e. Warning! Take care not to cut yourself on the
cutting blade.

a) Fitting the cutting blade
Important! If the spacer between the cutting bla-

de and the motor housing (detailed drawing
8e / fi g. 8a / Item 27) slips off the motor shaft (M)
during dismantling, push it back onto the motor
shaft as shown in the drawing.

1. Fit the cutting blade (21) in place.

2. The pressure plate (23) must be fi tted with
the higher edge facing the cutting blade (de­tailed drawing 8d).

3. Fit the pressure plate cover (24).

4. Screw the size M10 hex nut (25) in place.
Warning! For safety reasons, self-locking
nuts are allowed to be used only once without
exception.

5. Press the locking lever (12) and lock the mo­tor shaft. Tighten the hex nut using the multi­function tool (22).

6. Check whether the blade (21) can rotate free­ly after you let go of the locking lever. If this is
not the case, have the mechanism checked
by an expert.

b) Removing the cutting blade

Press the locking lever and lock the motor shaft.
Unscrew and the hex nut and remove the pressu­re plate cover, pressure plate and cutting blade.

Each time before use, check the following :

That the equipment is in perfect condition and

•

that the safety devices and cutting devices
are complete.
That all screws are securely fastened.

•

That all moving parts move smoothly.

•

5.9 Using the harness
Caution! Always use the harness when working

with the equipment (Fig. 2/Item 20). Always switch
off the equipment before you release the harness
– risk of injury!

Fit the harness (Fig. 9)

•

Hook the equipment to the harness (Fig. 10).

•

Adjust to the perfect working and cutting po-

•

sition using the various harness adjusters on
the harness. The strap attachment (Fig. 11/
Item 4) can be moved on the top part of the
long handle if required. To do so, slacken the
wing nut on the strap attachment, move the
strap attachment and then re-tighten the wing
nut.
To establish the optimum length of the har-

•

ness, you should then make a few swinging
movements without starting the motor (Fig.

12).

The harness is fi tted with a quick-release mecha-
nism. Pull the red part of the harness (Fig. 13) if
you need to remove the equipment quickly.

5.10 Installing the battery

Push the rechargeable batteries into the batte­ry mounts provided on the left and right on the
equipment (Fig. 2/Item 1). The battery will be
heard to click into place when it has been pushed
fully in (Fig. 1). To take out the battery, press the
pushlock button (Fig. 15/Item K) and remove the
battery.

5.11 Charging the battery (Fig. 15a)

1. Take the battery pack out of the equipment.
Do this by pressing the pushlock button.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
into the socket outlet. The green LED will then
begin to fl ash.

3. Insert the battery pack into the charger.

4. In the section entitled „Charger indicator“ you
will fi nd a table with an explanation of the LED
indicator on the charger.

- 25 -

Anl_Agillo_18_200_SPK13.indb 25 19.11.2021 08:33:51

GB

The battery pack can become a little warm during
the charging. This is normal.

If the battery pack fails to charge, check:

whether there is voltage at the socket outlet

•

whether there is good contact at the charging

•

contacts

If the battery pack still fails to charge, send

the charging unit

•

and the battery pack

•

to our customer service center.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

5.12 Battery capacity indicator (Fig. 15b)

Press the button for the battery capacity indicator
(Item H). The battery capacity indicator (Item F)
shows the charge status of the battery using 3
LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

6. Operation

Please note that the statutory regulations gover­ning noise abatement may diff er from one loca-
tion to another.

Danger! The guard hood must be fi tted when
carrying out work.

6.1 Switching the equipment on and off , ad-
justing the speed (Fig. 16)

Switching on and setting the speed

Press the safety lock-off (3) and press the On/Off
switch (2) at the same time. Adjust the speed du­ring operation by pressing the On/Off switch to a
greater or lesser extent. The harder you push, the
higher the speed.

Switching off

Release the On/Off switch.

6.2 Practical tips

Practice all the work steps with the motor swit­ched off and without the rechargeable battery be-
fore you start to use the equipment. Only use the
cutting line to mow grass that is dry. If the grass
is long, the grass must be cut shorter in stages
(Fig. 17).

Extending the cutting line (Fig. 18)
Danger! Do not use any kind of metal wire or me-

tal wire encased in plastic in the line spool. This
may cause serious injuries to the user.

The grass trimmer has a semi-automatic line
extension system (automatic jog line feed). Each
time you activate the semi-automatic line exten­sion system, the line is automatically extended to
ensure that you can cut your lawn with the perfect
cutting width at all times. To extend the cutting
line, run the motor and tap the line spool on the
ground. This will automatically extend the line.
The blade on the guard hood will cut the line to
the permissible length. Please note that the more
often you activate the semi-automatic line exten­sion system, the more the line will wear.

Note: If the line is too long when you use the
equipment for the fi rst time, the surplus end of it
will be cut by the blade on the guard hood. If the
line is too short when you start the equipment
for the fi rst time, press the knob on the line spool
and pull the line hard. When you then start the

- 26 -

Anl_Agillo_18_200_SPK13.indb 26 19.11.2021 08:33:52

GB

machine for the fi rst time the line will be cut to the
perfect length automatically.

Using a brush or similar, carefully remove all resi­dual grass from the underside of the guard hood
at regular intervals.

Diff erent cutting methods

When the equipment is correctly assembled it
will cut weeds and long grass in places which are
diffi cult to access, e.g. along fences, walls and
foundations and also around trees. It can also
be used for „mowing“ down vegetation so that a
garden can be better prepared or a certain area
cleared down to the soil.

Please note: Even if it is used carefully, cutting
around foundations, stone or concrete walls, etc.
will result in the line suff ering above normal wear.

Trimming/mowing

Swing the trimmer from side to side in a scything
motion. Always keep the line spool parallel to the
ground. Check the site and decide which cutting
height you require. Guide and hold the line spool
at the required height to obtain an even cut (Fig.

19).

Low trimming

Hold the trimmer right in front of you at a slight
angle so that the underside of the line spool is
above the ground and the line strikes the correct
target. Always cut away from yourself. Never draw
the trimmer towards yourself.

Cutting along fences/foundations

Approach wire mesh fences, lath fences, natural
stone walls and foundations slowly so that you
can cut close to them without striking the obstac­le with the line. If, for example, the line strikes
stones, stone walls or foundations, it will wear or
fray. If the line strikes wire fencing, it will break.

Trimming around trees

When trimming around tree trunks, approach
slowly so that the line does not strike the bark.
Walk around the tree, cutting from left to right. Ap­proach grass or weeds with the tip of the line and
tilt the line spool forwards slightly.
Warning: Take extreme care during mowing
work. When doing such work keep a distance of
30 meters between yourself and other people or
animals.

Mowing

When mowing down to the ground you will cut all
the vegetation. To do this, set the line spool at an
angle of 30° to the right. Place the handle in the
required position. Remember the increased risk of
injury to the user, watchers and animals, and the
danger of damaging property due to objects (for
example stones) being thrown up (Fig. 20).

Warning: Do not use the equipment to remove
objects from footpaths, etc!
The equipment is a powerful tool and can throw
small stones and other objects a distance of 15
meters or more, causing injuries and damage to
cars, houses and windows.

Sawing

The equipment is not suitable for sawing.

Jamming

If the cutting blade jams as a result of attempting
to cut vegetation that is too dense, switch off the
motor immediately. Remove the grass and scrub
from the equipment before you restart it.

Preventing recoil

When you work with the blade, there is a risk of
recoil if it strikes solid objects (tree trunks, bran­ches, tree stumps, stones or the like). This will
throw the equipment backwards in the direction
opposite to the rotation of the tool. This can cause
you to lose control of the equipment. Do not use
the blade near fences, metal posts, boundary
stones or foundations.
For cutting dense stalks, position the blade as
shown in Fig. 21 to prevent recoil.

7. Cleaning, maintenance and

ordering of spare parts

Danger!

Before putting away or cleaning the grass trim­mer, switch off and remove the battery pack.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.

- 27 -

Anl_Agillo_18_200_SPK13.indb 27 19.11.2021 08:33:52

GB

Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
Use a brush to remove deposits from the

•

safety guard

7.2 Replacing the line spool
Danger! Remove the battery packs!

1. Fig. 22 Press the line spool housing together
at the points marked M and remove the spool
cover.

2. Take out the empty line spool and the pressu­re spring.

3. Fig. 23 Thread the end of the line on the new
line spool through the eyelet (P) in the spool
cover and allow approx. 13 cm of line to pro­ject. Insert the pressure spring (N) in the line
spool.

4. Press the spool cover back into the line spool
housing.

7.3 Replacing the cutting line

Danger! Remove the battery packs!

1. Fig. 22 Press the line spool housing together
at the points marked M and remove the spool
cover.

2. Take out the empty line spool and the pressu­re spring.

3. Remove any remaining cutting line if there is
any.

4. Fig. 24 Insert the new cutting line through the
line mount inside the spool.

5. Wind the line with tension in a counter-clock­wise direction.

6. Fig. 25 Hook the line, approx. 15 cm before
the end of the line, into one of the line holders
on the edge of the spool.

7. Fig. 23 Thread the end of the line on the new
line spool through the eyelet (P) in the spool
cover. Insert the pressure spring (N) in the
line spool.

8. Pull the line sharply to release it from the line
holder.

9. Press the spool cover back into the line spool
housing.

When you start the equipment again the line will
be cut to the perfect length automatically.

Caution! Bits of the nylon line could cause
injury when fl ung out!

7.4 Sharpening the guard hood blade

The guard hood blade (Fig. 2/Item 14) can be­come blunt over time. When you notice this, undo
the screw holding the guard hood blade on the
guard hood. Clamp the blade in a vise. Sharpen
the blade with a fl at fi le and make sure that the
angle of the cutting edge is not altered in the pro­cess. File in one direction only.

7.5 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.6 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

Spare line spool Art. No.: 34.050.96
Spare cutting blade Art. No.: 34.050.83

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage and transport

Remove the batteries. Store the equipment and
its accessories in a dark and dry place at above
freezing temperature. The ideal storage tempe­rature is between 5 and 30 °C. Store the electric
equipment in its original packaging.

The equipment has an integrated wall holder (Fig.
26/Item L) to enable it to be hung on the wall.

- 28 -

Anl_Agillo_18_200_SPK13.indb 28 19.11.2021 08:33:52

Always hold the equipment with one hand on

•

the handle and the other hand on the additio­nal handle. Do not carry the equipment by its
motor housing.
Secure the equipment against slipping if you

•

transport it in a vehicle.
As far as possible, use the original packaging

•

for transporting the equipment.
Use a transport guard for metal blades during

•

transport and storage.

10. Faults

The equipment does not work:

Check that the battery is charged and whether
the charging unit is working. If the equipment will
not work in spite of the voltage supply being OK,
please send it to the customer service address
below.

GB

- 29 -

Anl_Agillo_18_200_SPK13.indb 29 19.11.2021 08:33:52

GB

11. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use.

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 30 -

Anl_Agillo_18_200_SPK13.indb 30 19.11.2021 08:33:53

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 31 -

Anl_Agillo_18_200_SPK13.indb 31 19.11.2021 08:33:53

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Rechargeable battery, line spool holder
Consumables* Line spool, cutting blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 32 -

Anl_Agillo_18_200_SPK13.indb 32 19.11.2021 08:33:53

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 33 -

Anl_Agillo_18_200_SPK13.indb 33 19.11.2021 08:33:53

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des plaques signalétiques si­tuées sur l’appareil (fi g. 27) :

1. Avertissement !

2. Avant la mise en service, lisez le mode
d‘emploi !

3. Portez une protection des yeux, de la tête et
de l‘ouïe !

4. Portez des chaussures rigides !

5. Portez des gants de protection !

6. Protégez l‘appareil de la pluie ou de
l‘humidité !

7. Faites attention aux pièces pouvant être pro­jetées.

8. L‘écart entre la machine et les personnes se
trouvant autour doit être d‘au moins 15 m !

9. L‘outil continue à tourner par inertie !

10. Attention au recul !

11. N‘utilisez pas de lames de scie.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

Cet appareil ne doit pas être utilisé par les en­fants. Surveillez les enfants pour vous assurer
qu‘ils ne jouent pas avec l‘appareil. Le nettoyage
et l‘entretien ne doivent pas être eff ectués par
des enfants. Cet appareil ne doit pas être utilisé
par les personnes ayant des capacités physiques,

sensorielles ou intellectuelles diminuées ou man­quant d‘expérience et/ou de connaissances, à
moins d‘être surveillées et de recevoir les instruc­tions relatives à l‘utilisation de l‘appareil par une
personne responsable de leur sécurité.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1/2)

1. Logement de la batterie

2. Interrupteur marche/arrêt

3. Verrouillage de démarrage

4. Fixation de la ceinture

5. Fixation poignée supplémentaire

6. Guidon haut

7. Pièce de raccordement de manche

8. Écrou-raccord

9. Guidon en bas

10. Carter du moteur

11. Boîtier de bobine

12. Levier d‘arrêt

13. Recouvrement de protection du fi l

14. Couteau de fi l

15. Capot de protection

16. Poignée supplémentaire

17. Vis de la poignée

18. Bobine de fi l

19. Fil

20. Ceinture de port

21. Lame

22. Outil multifonctions

23. Plaque de compression

24. Recouvrement de plaque de compression

25. Écrou à six pans M10 autobloquant

26. Brides de fi xation de câble

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

- 34 -

Anl_Agillo_18_200_SPK13.indb 34 19.11.2021 08:33:54

F

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Partie supérieure du coupe-herbe avec

•

poignée
Partie inférieure du coupe-herbe avec bobine

•

de fil
Capot de protection

•

Poignée de guidage

•

Ceinture de port

•

Lame

•

Outil multifonctions

•

Plaque de compression

•

Recouvrement plaque de compression

•

Écrou à six pans M10

•

Brides de fixation de câble (2x)

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

L‘appareil en tant que débroussailleuse sans fi l
(utilisation de la lame) convient à la coupe de pe­tits bois, de mauvaises herbes résistantes et de
broussailles.
L‘appareil en tant que coupe-herbe sans fi l (utili-
sation de la bobine de fi l avec fi l de coupe) convi-
ent à la coupe de gazon, de surface d‘herbe et de
mauvaises herbes fi nes.
L‘appareil n‘est pas prévu pour les installations
publiques, les parcs, les terrains de sport, au bord
des routes ni dans l‘agriculture et les exploitations
forestières.
Le respect du mode d‘emploi joint par le fabricant
est la condition préalable à une utilisation confor­me de l‘appareil.

Attention ! En raison des risques pour l‘intégrité
corporelle de l‘utilisateur, l‘appareil ne peut pas
être utilisé pour les travaux suivants : pour nettoy­er les trottoirs et comme broyeur pour réduire en
petits morceaux des petites branches d‘arbres
ou de haies. De plus, l‘appareil ne doit pas être

utilisé pour aplanir des irrégularités du sol, com­me par ex. les taupinières. Pour des raisons de
sécurité, l‘appareil ne doit pas être utilisé comme
groupe d’entraînement pour d’autres outils ou
jeux d‘outils de toute sorte.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

Attention !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

Lésions des poumons si aucun masque anti-

•

poussière adéquat n‘est porté.
Lésions de l‘ouïe si aucune protection de

•

l‘ouïe appropriée n‘est portée.
Risques pour la santé, résultant des vibra-

•

tions main-bras, si l‘appareil est utilisé pen­dant une période prolongée ou s‘il n‘a pas été
employé ou entretenu dans les règles de l‘art.
Blessures et dommages matériels provoqués

•

par des projections de pièces.
Blessures par coupure si vous ne portez pas

•

de vêtements de protection adaptés.

Danger !

Cet appareil électrique produit un champ électro­magnétique pendant son fonctionnement. Dans
certaines conditions, ce champ peut altérer le
fonctionnement d’implants médicaux actifs ou
passifs. Afi n de réduire les risques de blessures
graves ou mortelles, nous recommandons aux
personnes qui possèdent un implant médical de
consulter leur cabinet médical et leur producteur
d’implants médicaux avant de commander la
machine.

- 35 -

Anl_Agillo_18_200_SPK13.indb 35 19.11.2021 08:33:54

4. Données techniques

Tension .................................................. 18 V d.c.

Vitesse de rotation n

Cercle de coupe du fi l ............................Ø 30 cm

Longueur du fi l .............................................. 8 m

Diamètre du fi l ......................................... 2,0 mm

Cercle de coupe de la lame ...................Ø 20 cm

Catégorie de protection .....................................III

Niveau de puissance
acoustique L

Niveau de pression acoustique L

Imprécision K ..........................................2,05 dB

Niveau de puissance acoustique garanti L

.............................................................. 95 dB (A)

Vibration a

Imprécision K ..........................................1,5 m/s

Poids ...........................................................7,0 kg

Attention !

L‘appareil est livré sans batteries et sans char­geur et ne doit être utilisé qu‘avec les batteries
Li-Ion de la série Power X-Change !

Les batteries Li-Ion de la série Power X-Change
ne doivent être chargées qu‘avec le chargeur
Power-X.

Le bruit de la machine peut dépasser les
85 dB(A). Dans ce cas, les mesures antibruit sont
requises pour l‘utilisateur. Le bruit a été mesuré
selon les normes ISO 22868. La puissance des
vibrations transmises à travers la poignée a été
calculée selon la norme ISO 22867.

Attention !

La valeur d‘oscillation change en fonction du
domaine d‘application de l‘outil électrique et peut,
dans certains cas exceptionnels, être supérieure
à la valeur indiquée.

Limitez le niveau sonore et les vibrations à
un minimum !

•

•

•

•

•

•

..........................................2,744 m/s

h

Utilisez exclusivement des appareils en ex­cellent état.
Entretenez et nettoyez l’appareil régulière­ment.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.

......................... 7500 tr/min

0

................................. 93,1 dB (A)

WA

.. 81,8 dB (A)

pA

WA

.......

F

Portez des gants.

•

Portez des protections des yeux et de l‘ouïe

•

5. Avant la mise en service

L‘appareil est livré sans batteries et sans
chargeur !

Attention ! Eff ectuez tous les travaux de monta-

ge et de réglage ci-après sans batterie - Risque
de blessure. Utilisez des gants de protection.

5.1 Montage du capot de protection (fi g. 3)

Retirez la vis à six pans du capot de protection.
Poussez le capot de protection (15) jusqu‘à la bu­tée sur le logement du carter moteur et serrez la

2

vis à six pans retirée auparavant (fi g. 3). Une lame

2

(fi g. 2/pos. 14) pour la régulation automatique de
la longueur du fi l se trouve sur le côté inférieur du
capot de protection. Celle-ci est dotée d‘un recou­vrement de protection. Retirez le recouvrement
de protection avant le début des travaux.

5.2 Montage de la poignée supplémentaire
(fi g. 4a-4d)

Dévissez la vis de la poignée (fi g. 2/pos. 17) et
retirez l’élément de compression (fi g. 2/pos. 5).
Insérez la poignée supplémentaire (16) dans la
fi xation (A) de sorte que la bague en plastique
(B) se trouve dans la rainure (N) de la fi xation (A)
(voir plan détaillé 4a).
Attention ! La poignée supplémentaire est mal
montée, lorsque, comme montré sur le plan dé­taillé 4b, la bague en plastique (B) se trouve hors
de la rainure (N). La poignée supplémentaire peut
être endommagée pendant le fonctionnement en
raison de cette erreur de montage.
Fixez la poignée supplémentaire (16) avec
l‘élément de compression (5) en serrant à nou­veau la vis de la pognée (17). Fixez la gaine de
câbles avec les deux brides de fi xation de câble
(26) jointes comme illustré.

5.3 Montage du guidon (fi g. 5)

Enfi chez le guidon supérieur (6) dans le guidon
inférieur (9). Vissez la pièce de raccordement de
manche (7) au niveau du guidon supérieur avec
l‘écrou-raccord (8) au niveau du guidon inférieur.

- 36 -

Anl_Agillo_18_200_SPK13.indb 36 19.11.2021 08:33:54

F

5.4 Réglage de l‘inclinaison de la poignée
supplémentaire (fi g. 4c)

Pour régler l‘inclinaison optimale pour le travail de
la poignée supplémentaire, desserrez la vis de la
poignée (17). Réglez l‘inclinaison souhaitée de la
poignée supplémentaire (16). Resserrez la vis de
la poignée (17).

5.5 Retrait/Montage de l‘unité de fi l de coupe
(fi g. 6)

Remarque : L‘appareil est préparé côté usine

pour fonctionner avec le fi l de coupe.
Avertissement ! Veillez à ne pas vous blesser
avec la lame pour fi l de coupe.

a) Retrait de l‘unité de fi l de coupe

Poussez le levier d‘arrêt (12) et tournez en

même temps l‘unité de fi l de coupe (C) dans
le sens des aiguilles d‘une montre jusqu‘à
ce que le levier d‘arrêt s‘enclenche. Tournez
l‘unité de fi l de coupe dans le sens des aiguil-
les d‘une montre depuis l‘axe du moteur.

b) Montage de l‘unité de fi l de coupe

Poussez le levier d‘arrêt (12) et tournez en

même temps l‘unité de fi l de coupe (C) dans
le sens contraire de celui des aiguilles d‘une
montre sur l‘axe du moteur jusqu‘à ce que le
levier d‘arrêt s‘enclenche. Serrez l‘unité de fi l
de coupe à la main sur l‘axe du moteur. Con­trôlez si après avoir relâché le levier d‘arrêt,
l‘unité de fi l de coupe peut tourner librement.
Si ce n‘est pas le cas, faites vérifi er le méca-
nisme par un spécialiste.

5.6 Capot de protection à utiliser avec la
lame (fi g. 7)

Attention ! Lorsque vous travaillez avec la lame,

le recouvrement de fi l de coupe (D) doit être
retiré. Veillez à ne pas vous blesser avec la lame
pour fi l de coupe.
Desserrez les deux vis de fi xation (E) du recouv-
rement de fi l de coupe.
Commencez sur le côté et poussez précaution­neusement les ergots d‘enclenchement (F) vers
l‘intérieur et retirez peu à peu le recouvrement de
fi l de coupe (D).

5.7 Capot de protection à utiliser avec le fi l
de coupe (fi g. 7)

Attention ! Lorsque vous travaillez avec le fi l de

coupe, le recouvrement de fi l de coupe (D) doit
être monté. Veillez à ne pas vous blesser avec la
lame pour fi l de coupe. Commencez sur le côté
et réinsérez les ergots d‘enclenchement (F) du
recouvrement de fi l de coupe et bloquez-les avec
les deux vis (E).

5.8 Montage/Retrait de la lame

Le montage de la lame est illustré sur les fi gures
8a - 8d. Respectez le plan détaillé 8e. Avertis-
sement ! Veillez à ne pas vous blesser avec la
lame.

a) Montage de la lame
Important ! Si lors du démontage la pièce

d’écartement, qui se trouve entre la lame et le
carter du moteur (plan détaillé 8e / fi g. 8a / pos.

27), a glissé de l’axe du moteur (M), enfi chez-la
sur l’axe du moteur comme monté sur l’image.

1. Insérez la lame (21).

2. La plaque de compression (23) doit être enfi -
chée avec le bord surélevé dirigé vers la lame
(plan détaillé 8d).

3. Insérez le recouvrement de plaque de com­pression (24).

4. Vissez l’écrou à six pans M10 (25).
Avertissement ! Pour des raisons de sécu­rité, les écrous autobloquants ne doivent être
utilisés qu’une seule fois.

5. Poussez le levier d‘arrêt (12) et bloquez l‘axe
du moteur. Serrez l‘écrou à six pans au mo­yen de l‘outil multifonctions (22).

6. Contrôlez si après avoir relâché le levier
d‘arrêt, la lame (21) peut tourner librement. Si
ce n‘est pas le cas, faites vérifi er le mécanis-
me par un spécialiste.

b) Retrait de la lame

Poussez le levier d‘arrêt (12) et bloquez l‘axe du
moteur. Desserrez l‘écrou à six pans et retirez
le recouvrement de plaque de compression, la
plaque de compression et la lame.

Vérifi ez l‘appareil avant chaque mise en ser-
vice :

État impeccable et dispositifs de protection et

•

de coupe au complet.
Bonne fixation de toutes les vis.

•

Souplesse de toutes les pièces mobiles.

•

5.9 Mettre la ceinture de port

Attention ! Pendant le travail, portez toujours la

ceinture de port (fi g. 2/pos. 20) fournie. Éteignez
toujours l‘appareil avant de détacher la ceinture
de port - risque de blessure !

Mettez la ceinture de port (fig. 9)

•

Accrochez l‘appareil à la ceinture de port (fig.

•

10)
Réglez la position de travail et la position de

•

coupe optimales à l‘aide des différents régla­ges de la ceinture de port. En cas de besoin,
déplacez la fixation de la ceinture (fig. 11/pos.

4) au niveau du guidon supérieur. Pour ce

- 37 -

Anl_Agillo_18_200_SPK13.indb 37 19.11.2021 08:33:54

F

faire, desserrez l‘écrou papillon au niveau de
la fixation de la ceinture, déplacez la fixation
et serrez à nouveau l‘écrou.
Afin de vérifier si la longueur de ceinture de

•

port convient, faites ensuite quelques mou­vements de balancier sans allumer le moteur
(fig. 12).

La ceinture de port est dotée d’un mécanisme
d‘ouverture rapide. Si vous devez déposer rapide­ment l‘appareil, tirez sur le morceau de ceinture
rouge (fi g. 13).

5.10 Montage des batteries

Poussez les batteries à gauche et à droite dans
les logements de batterie prévus à cet eff et (fi g. 2/
pos. 1). Dès que la batterie est entièrement insé­rée (fi g. 1), elle s‘enclenche de manière audible.
Pour extraire la batterie, appuyez sur la touche à
cran (fi g. 15/pos. K) et retirez la batterie.

5.11 Charge de la batterie (fi g. 15a)

1. Sortez le bloc accumulateur de l‘appareil.
Pour cela, appuyez sur la touche à cran.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur dans la prise de cou­rant. Le voyant LED vert commence à cligno­ter.

3. Mettez la batterie sur le chargeur.

4. Au point « Affi chage chargeur », vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.

Pendant la charge, il est possible que la batterie
chauff e quelque peu. C‘est cependant normal.

S‘il est impossible de charger le bloc accumula­teur, veuillez contrôler,

si la tension réseau est présente au niveau de

•

la prise de courant
si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement du bloc accumulateur reste
impossible, nous vous prions de bien vouloir
renvoyer,

le chargeur

•

et le bloc accumulateur

•

à notre service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

5.12 Indicateur de charge de la batterie
(fi g. 15b)

Appuyez sur l‘interrupteur pour l‘indicateur
de charge de la batterie (pos. H). L‘indicateur
de charge de la batterie (pos. F) indique l‘état
d‘autonomie de la batterie à l‘aide de trois voy­ants LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s) :

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6. Commande

Veuillez respecter les directives légales relatives
à l‘ordonnance de la protection contre le bruit. El­les peuvent diff érer d‘un endroit à l‘autre.

Danger ! Lorsque l‘on travaille, il faut que le capot
de protection soit monté.

- 38 -

Anl_Agillo_18_200_SPK13.indb 38 19.11.2021 08:33:55

F

6.1 Mise en/hors circuit de l‘appareil, réglage
de la vitesse de rotation (fi g. 16)

Mise en circuit et réglage de la vitesse de rotation
Appuyez en même temps sur le verrouillage de
démarrage (3) et l‘interrupteur marche/arrêt (2).
Vous pouvez commander la vitesse en continu
pendant le fonctionnement en appuyant plus ou
moins fortement sur l‘interrupteur marche/arrêt.
Plus vous appuyez, plus la vitesse de rotation est
élevée.

Mise hors circuit

Relâchez l‘interrupteur marche/arrêt.

6.2 Consignes de travail

Entraînez-vous à toutes les techniques de travail
à moteur éteint et sans batterie avant d‘utiliser
l‘appareil. Tondez uniquement de l‘herbe sèche
avec le fi l de coupe. Si l‘herbe est haute, coupez-
la par étape (fi g. 17).

Allongement du fi l de coupe (fi g. 18)
Danger ! N‘utilisez pas de fi l métallique ou de

fi l métallique recouvert de plastique de quelque
sorte que ce soit dans la bobine de fi l. Cela peut
entraîner de graves blessures chez l‘utilisateur.

La débroussailleuse possède un système
d‘allongement de fi l semi-automatique (auto-
matique pas à pas). À chaque actionnement du
système d‘allongement de fi l semi-automatique,
le fi l est automatiquement rallongé afi n que
vous puissiez toujours couper votre gazon à la
longueur optimale. Pour allonger le fi l de coupe,
laissez tourner le moteur et tapotez la bobine de
fi l sur le sol. Le fi l est automatiquement rallongé.
La lame du capot de protection raccourcit le fi l
à la longueur adéquate. Veuillez tenir compte
de l‘usure du fi l qui augmente en actionnant fré-
quemment l‘allongement automatique de fi l.

Remarque : Si vous mettez votre machine pour
la première fois en service, le bout du fi l de coupe
qui dépasse éventuellement, en excédent, est
raccourci par la lame coupante du capot de pro­tection. Si le fi l est trop court lors de la première
mise en service, appuyez sur le bouton au niveau
de la bobine de fi l et tirez fortement sur le fi l pour
le faire sortir. Lors de la première mise en route,
le fi l de coupe est automatiquement coupé à la
longueur optimale.

Retirez régulièrement et avec précaution tous les
résidus de gazon de la partie inférieure du capot
de protection à l‘aide d‘une brosse ou similaire.

Diff érents types de coupe

Si l‘appareil est correctement monté, il coupe les
mauvaises herbes et l‘herbe haute à des endroits
diffi cilement accessibles, comme par exemple le
long de grillages, de murs et de fondations ainsi
qu‘autour des arbres. On peut également l‘utiliser
pour des travaux de tonte à ras comme raser de
la végétation pour préparer au mieux l‘installation
d‘un jardin ou pour nettoyer un endroit précis.

Observations : Même dans le cas d‘une utilisa­tion soignée, la coupe le long de fondations, de
pierres ou de murs de béton, etc. entraîne une
usure du fi l supérieure à l‘usure normale.

Couper/Tondre

Déplacez la débroussailleuse en faisant des mou­vements oscillants d‘un côté à l‘autre. Positionnez
toujours la bobine de fi l parallèlement au sol. Vé-
rifi ez le terrain et déterminez la hauteur de coupe
souhaitée. Placez et maintenez la bobine de fi l
à la hauteur souhaitée, afi n d‘obtenir une coupe
régulière (fi g. 19).

Couper à basse hauteur

Positionnez le coupe-herbe en le penchant lé­gèrement juste devant vous afi n que la partie in-
férieure de la bobine de fi l se trouve au-dessus du
sol et que le fi l coupe au bon endroit. Coupez tou-
jours en vous éloignant de là où vous vous tenez.
Ne tirez jamais la débroussailleuse vers vous.

Couper le long de grillages/fondations

Approchez-vous lentement des clôtures en gril­lage, des palissades en bois, des murs en pierre
et des fondations lors de la coupe afi n de couper
à ras sans que toutefois le fi l puisse heurter
l‘obstacle. Si le fi l entre en contact par ex. avec
des pierres, des murs en pierre ou des fonda­tions, il s‘use ou s‘effi loche. Si le fi l tape contre le
grillage d‘une clôture, il se casse.

Couper l‘herbe autour d‘arbres

Si vous coupez l‘herbe autour de tronc d‘arbres,
approchez-vous lentement afi n que le fi l ne tou-
che pas l‘écorce. Faites le tour de l‘arbre et ce
faisant coupez de gauche à droite. Approchez­vous de l‘herbe ou des mauvaises herbes avec
la pointe du fi l et faites basculer la bobine de fi l
légèrement vers l‘avant.
Avertissement : Soyez extrêmement prudent
lors des travaux de tonte. Maintenez une distance
de 30 mètres entre vous et d‘autres personnes ou
animaux lors de tels travaux.

- 39 -

Anl_Agillo_18_200_SPK13.indb 39 19.11.2021 08:33:55

F

Tondre

Quand vous tondez à ras, il s‘agit de tondre toute
la végétation jusqu‘au sol. Pour cela, penchez la
bobine de fi l de 30 degré vers la droite. Placez la
poignée dans la position souhaitée. Faites atten­tion au risque de blessure accru de l‘utilisateur,
des spectateurs et des animaux ainsi qu‘au
risque de détérioration de matériel par des objets
projetés (par ex. pierres) (fi g. 20).

Avertissement : Ne retirez pas d‘objets du trot­toir etc. avec l‘appareil !
L‘appareil est un outil puissant et les petits caill­oux ou autres objets peuvent être projetés à 15
mètres et plus et provoquer des blessures ou des
détériorations sur les voitures, les maisons et les
fenêtres.

Scier

L‘appareil n‘est pas conçu pour scier.

Blocage

Si la lame de coupe se bloque à cause d‘une
végétation trop dense, mettez immédiatement le
moteur hors circuit. Enlevez l‘herbe et la brous­saille de l‘appareil avant de le remettre en service.

Éviter un recul

Lorsque la lame de coupe rencontre des obsta­cles (tronc d‘arbre, nœud, souche, pierre ou
autres) pendant le travail, cela entraîne un risque
de recul. L‘appareil recule ce faisant brusque­ment dans le sens contraire du sens de rotation
de l‘outil. Cela peut faire perdre le contrôle de
l‘appareil. N‘utilisez pas la lame à proximité de
clôtures, de poteaux métalliques, de bornes ou
de fondations.
Pour la coupe de tiges épaisses, positionnez cel­les-ci comme illustré sur la fi gure 21 afi n d‘éviter
des reculs.

7. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Avant de poser et de nettoyer la débroussailleu­se, mettez-la hors circuit et retirez la batterie.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez

l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
Retirez les dépôts du recouvrement de pro-

•

tection avec une brosse.

7.2 Remplacement de la bobine de fi l
Danger ! Retirez les batteries !

1. Fig. 22 Pressez le porte-bobine au niveau des
surfaces marquées M et enlevez le recouvre­ment de la bobine.

2. Retirez la bobine de fi l vide et le ressort de
pression.

3. Fig. 23 Introduisez l‘extrémité du fi l de la
nouvelle bobine en passant par l‘œillet (P) du
recouvrement de la bobine et en laissant dé­passer le fi l d’environ 13 cm. Mettez le ressort
de pression (N) dans la bobine de fi l.

4. Repoussez le recouvrement de la bobine
dans le porte-bobine.

7.3 Remplacement du fi l de coupe

Danger ! Retirez les batteries !

1. Fig. 22 Pressez le porte-bobine au niveau des
surfaces marquées M et enlevez le recouvre­ment de la bobine.

2. Retirez la bobine de fi l vide et le ressort de
pression.

3. Retirez les éventuels fi ls de coupe encore
présents.

4. Fig. 24 Insérez le nouveau fi l de coupe dans
le support de fi l à l‘intérieur de la bobine.

5. Enroulez le fi l sous tension dans le sens con-
traire de celui des aiguilles d’une montre.

6. Fig. 25 Accrochez environ 15 cm de
l‘extrémité du fi l dans un des supports de fi l
au bord de la bobine.

7. Fig. 23 Introduisez l‘extrémité du fi l de la
nouvelle bobine en passant par l‘œillet (P) du
recouvrement de la bobine. Mettez le ressort
de pression (N) dans la bobine de fi l.

8. Tirez brièvement et vigoureusement sur
l‘extrémité du fi l pour la détacher du support
de fi l.

- 40 -

Anl_Agillo_18_200_SPK13.indb 40 19.11.2021 08:33:55

F

9. Repoussez le recouvrement de la bobine
dans le porte-bobine.

Lors de la première mise en route, le fi l de coupe
est automatiquement coupé à la longueur opti­male.

Attention ! Des objets éjectés par le fi l de
Nylon peuvent provoquer des blessures !

7.4 Aff ûtage de la lame du capot de
protection

La lame du capot de protection (fi g. 2/pos. 14)
peut s‘émousser avec le temps. Si vous vous en
rendez compte, desserrez les vis avec lesquelles
la lame du capot est fi xée au capot de protection.
Bloquez la lame dans un étau. Aff ûtez la lame
avec une lime plate et veillez à garder l‘angle de
l‘arête de coupe. Limez dans une seule direction.

7.5 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

9. Stockage et transport

Retirez les accumulateurs. Entreposez l‘appareil
et ses accessoires dans un endroit sombre, sec
et à l’abri du gel. La température de stockage op­timale est comprise entre 5 et 30 °C. Conservez
l‘outil électrique dans l‘emballage d‘origine.

L‘appareil peut être accroché au support mural
intégré (fi g. 26/pos. L).

Portez toujours l‘appareil en plaçant une main

•

sur la poignée et l‘autre main sur la poignée
supplémentaire. Ne portez pas l‘appareil par
le carter du moteur.
Protégez l‘appareil contre tout glissement,

•

lorsque vous le transportez dans un véhicule.
Utilisez si possible l‘emballage d‘origine pour

•

le transport.
Utilisez une protection de transport pour

•

feuilles métalliques, pendant le transport et le
stockage.

10. Dérangements

L‘appareil ne fonctionne pas :

Vérifi ez que la batterie est chargée et que le
chargeur fonctionne. Dans le cas où l‘appareil ne
fonctionne pas alors que la tension est présen­te, renvoyez celui-ci au service après-vente, à
l‘adresse indiquée.

Bobine de fi l de rechange réf. : 34.050.96
Lame de rechange réf. : 34.050.83

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

- 41 -

Anl_Agillo_18_200_SPK13.indb 41 19.11.2021 08:33:56

F

11. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Voyant

LED vert

Arrêt Clignote État prêt à l’emploi

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Marche Arrêt Chargement

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Arrêt Marche La batterie est chargée et prête à l’emploi.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Clignote Arrêt Charge d’adaptation

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Clignote Clignote Erreur

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

Marche Marche Perturbation thermique

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 42 -

Anl_Agillo_18_200_SPK13.indb 42 19.11.2021 08:33:56

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 43 -

Anl_Agillo_18_200_SPK13.indb 43 19.11.2021 08:33:56

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Batterie, logement pour la bobine de fi l
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Bobine de fi l, lame

- 44 -

Anl_Agillo_18_200_SPK13.indb 44 19.11.2021 08:33:56

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 45 -

Anl_Agillo_18_200_SPK13.indb 45 19.11.2021 08:33:57

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione delle targhette di avvertenze
sull’apparecchio (Fig. 27)

1. Avvertimento!

2. Prima della messa in esercizio leggete le
istruzioni per l‘uso!

3. Portate occhiali protettivi, casco e cuffi e anti-
rumore!

4. Portate scarpe chiuse!

5. Portate guanti protettivi!

6. Proteggete l‘apparecchio da pioggia o umidi­tà!

7. Fate attenzione a oggetti scagliati all‘intorno.

8. La distanza fra l‘apparecchio e le altre perso­ne deve essere di almeno 15m!

9. L’utensile continua a ruotare dopo avere
spento il motore!

10. Attenzione al contraccolpo!

11. Non utilizzate lame di sega.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

Questo apparecchio non deve essere utilizzato
dai bambini. I bambini devono essere sorvegliati
in modo che non giochino con l‘apparecchio. La
pulizia e la manutenzione non devono essere
eseguite dai bambini. L‘apparecchio non deve
essere utilizzato da persone con capacità fi siche,

sensoriali o mentali ridotte o con esperienze e
conoscenze insuffi cienti, a meno che esse non
vengano sorvegliate o istruite da una persona per
loro responsabile.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1/2)

1. Vano batteria

2. Interruttore ON/OFF

3. Sicura

4. Supporto per tracolla

5. Supporto per impugnatura addizionale

6. Manico di guida superiore

7. Raccordo per manico

8. Dado a risvolto

9. Manico di guida inferiore

10. Carcassa motore

11. Involucro della bobina

12. Leva di bloccaggio

13. Copertura di protezione del fi lo

14. Lama di taglio del fi lo

15. Calotta protettiva

16. Impugnatura addizionale

17. Vite per impugnatura

18. Bobina

19. Filo

20. Tracolla

21. Lama

22. Utensile multifunzione

23. Piastra di pressione

24. Copertura della piastra di pressione

25. Dado a testa esagonale M10 autobloccante

26. Clip di fi ssaggio per cavi

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

- 46 -

Anl_Agillo_18_200_SPK13.indb 46 19.11.2021 08:33:57

I

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Parte superiore del tagliabordi con impugna-

•

tura
Parte inferiore del tagliabordi con bobina

•

Calotta protettiva

•

Impugnatura di guida

•

Tracolla

•

Lama

•

Utensile multifunzione

•

Piastra di pressione

•

Copertura per piastra di pressione

•

Dado a testa esagonale M10

•

Clip di fissaggio per cavi (2x)

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Come decespugliatore a batteria (impiego della
lama) l‘apparecchio è adatto per tagliare rametti,
erbacce fi brose e pezzi di legno.
Come tagliabordi a batteria (impiego della bobi­na con fi lo da taglio) l‘apparecchio è adatto per
tagliare erba di prati, superfi ci erbose ed erbacce
meno fi brose.
L‘apparecchio non è destinato all‘uso in giardini
pubblici, parchi, impianti sportivi, lungo le strade,
nell’agricoltura e nell’economia forestale.
Il rispetto delle istruzioni per l’uso fornite dal
produttore è necessario per un uso corretto
dell’apparecchio.

Attenzione! Visti i rischi per l‘utilizzatore,
l‘apparecchio non deve venire usato per i seguen­ti lavori: per la pulizia di vialetti e come trituratore
per sminuzzare rami tagliati da alberi e arbusti.
L‘apparecchio non deve inoltre venire usato per
livellare irregolarità del suolo, come per es. i muc­chi di terra sollevati dalle talpe. Per motivi di sicu­rezza l’apparecchio non deve venire usato come
gruppo motore per altri utensili o set di utensili di
qualsiasi tipo.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

Danni all’apparato respiratorio nel caso in cui

•

non venga indossata una maschera antipol­vere adeguata.
Danni all‘udito nel caso in cui non vengano

•

indossate cuffie antirumore adeguate.
Danni alla salute derivanti da vibrazioni ma-

•

no-braccio se l‘apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
Lesioni e danni alle cose causati da parti sca-

•

gliate all’intorno.
Lesioni da taglio nel caso in cui non vengano

•

indossati indumenti protettivi adatti.

Pericolo!

Questo elettroutensile sviluppa un campo elett­romagnetico durante l’esercizio. In determinate
circostanze questo campo può danneggiare
dispositivi medici impiantati attivi o passivi. Per
ridurre il rischio di lesioni gravi o mortali, consigli­amo alle persone con dispositivi medici impiantati
di consultare il proprio medico e il produttore del
dispositivo prima di utilizzare l’apparecchio.

- 47 -

Anl_Agillo_18_200_SPK13.indb 47 19.11.2021 08:33:57

4. Caratteristiche tecniche

Tensione ................................................18 V d.c.

Numero di giri n

Diametro di taglio fi lo ..............................Ø 30 cm

Lunghezza fi lo ............................................... 8 m

Diametro fi lo ............................................ 2,0 mm

Diametro di taglio lama ..........................Ø 20 cm

Grado di protezione ......................................... III

Livello di potenza acustica L
Livello di pressione acustica L

Incertezza K ............................................2,05 dB

Livello di potenza acustica garantito L
Vibrazioni a

Incertezza K ............................................ 1,5 m/s

Peso ............................................................7,0 kg

Attenzione!

L‘apparecchio viene fornito senza batterie e
senza caricabatterie e deve essere utilizzato solo
con le batterie agli ioni di litio della serie Power
X-Change!

..................................7500 min

0

......... 93,1 dB (A)

WA

........ 81,8 dB (A)

pA

95 dB (A)

....................................... 2,744 m/s²

h

WA

I

Indossate occhiali protettivi e cuffie antiru-

•

more

-1

5. Prima della messa in esercizio

L‘apparecchio viene fornito senza batterie e
senza caricabatterie!

Attenzione! Eseguite tutte le seguenti operazioni

di montaggio e regolazione senza batteria – peri­colo di lesioni. Utilizzate guanti protettivi.

5.1 Montaggio della calotta protettiva (Fig. 3)

Togliete la vite a esagono cavo dalla calotta pro­tettiva. Spingete la calotta protettiva (15) nella sua

2

sede sulla carcassa del motore fi no alla battuta e
serratela con la vite a esagono cavo rimossa pre­cedentemente (Fig. 3). Sulla parte inferiore della
calotta protettiva si trova una lama (Fig. 2/Pos. 14)
per la regolazione automatica della lunghezza del
fi lo. Tale fi lo è munito di copertura di protezione.
Togliete la copertura di protezione prima di inizia­re a lavorare.

Le batterie agli ioni di litio della serie
Power X-Change devono essere ricaricate solo
con il caricabatterie Power X.

Il rumore dell’apparecchio può superare gli
85 dB(A). In questo caso è necessario che
l‘utilizzatore prenda delle misure di protezione
dal rumore. Il rumore è stato misurato secondo le
norme ISO 22868. Il valore delle oscillazioni per­cepite sull‘impugnatura è stato rilevato secondo
ISO 22867.

Attenzione!

Il valore delle vibrazioni cambia a seconda del
settore di impiego dell‘elettroutensile e in casi ec­cezionali può essere superiore al valore riportato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

5.2 Montaggio dell‘impugnatura addizionale

(Fig. 4a – 4d)

Svitate la vite dell’impugnatura (Fig. 2/Pos. 17)
e togliete la pressetta (Fig. 2/Pos. 5). Mettete
l’impugnatura addizionale (16) nel supporto
(A) in modo che l’anello di plastica (B) sia nella
scanalatura (N) del supporto (A)(vedi disegno
dettagliato 4a).
Attenzione! L’impugnatura addizionale non è
montata correttamente se l’anello di plastica
(B) non si trova nella scanalatura (N) come si
vede nel disegno dettagliato 4b. Tale errore
di montaggio può causare il danneggiamento
dell’impugnatura addizionale durante l’esercizio.
Fissate l’impugnatura addizionale (16) con
la pressetta (5) serrando nuovamente la vite
dell’impugnatura (17). Fissate come indicato il
tubo di protezione del cavo con le due clip di fi s-
saggio per cavi fornite (26).

5.3 Montaggio del manico di guida (Fig. 5)

Inserite il manico di guida superiore (6) nel mani­co di guida inferiore (9). Avvitate il raccordo per
manico (7) al manico di guida superiore con il
dado a risvolto (8) sul manico di guida inferiore.

- 48 -

Anl_Agillo_18_200_SPK13.indb 48 19.11.2021 08:33:57

I

5.4 Regolazione dell‘inclinazione
dell’impugnatura addizionale (Fig. 4c)

Per regolare l’inclinazione ottimale per voi men­tre lavorate, allentate la vite dell’impugnatura
(17). Impostate l‘inclinazione desiderata
dell‘impugnatura addizionale (16). Avvitate di
nuovo saldamente la vite dell‘impugnatura (17).

5.5 Rimozione/montaggio dell’unità del fi lo
da taglio (Fig. 6)

Avvertenza: l’apparecchio è predisposto in fa-

bbrica per l’esercizio con il fi lo da taglio.
Avvertimento! Fate attenzione a non ferirvi con
la lama di taglio del fi lo.

a) Rimozione dell’unità del fi lo da taglio

Premete la leva di bloccaggio (12) e ruotate

contemporaneamente in senso orario l’unità
del fi lo da taglio (C) fi no a quando la leva di
bloccaggio scatta in posizione. Rimuovete
l’unità del fi lo da taglio dall’asse del motore
ruotandola in senso orario.

b) Montaggio dell’unità del fi lo da taglio

Premete la leva di bloccaggio (12) e ruotate

contemporaneamente l’unità del fi lo da taglio
(C) in senso antiorario fi no a quando la leva di
bloccaggio scatta in posizione. Fissate l‘unità
del fi lo da taglio sull‘asse del motore avvi-
tandola a mano. Controllate che l‘unità del
fi lo da taglio possa ruotare liberamente dopo
aver lasciato la leva di bloccaggio. In caso
contrario fate controllare il meccanismo da un
tecnico.

5.6 Calotta protettiva da impiegare con la
lama (Fig. 7)

Attenzione! Se si lavora con la lama deve essere

tolta la copertura del fi lo da taglio (D). Fate atten-
zione a non ferirvi con la lama di taglio del fi lo.
Allentate le due viti di fi ssaggio (E) della copertu-
ra del fi lo da taglio.
Iniziate da un lato, premete con cautela verso
l‘interno i tasti di arresto (F) ed estraete lentamen­te la copertura del fi lo da taglio (D).

5.7 Calotta protettiva da impiegare con il fi lo
da taglio (Fig. 7)

Attenzione! Se si lavora con il fi lo di taglio si

deve montare la relativa copertura (D). Fate at­tenzione a non ferirvi con la lama di taglio del fi lo.
Iniziate da un lato, premete nuovamente i tasti di
arresto (F) della copertura del fi lo da taglio e fi s-
sateli con le due viti (E).

5.8 Montaggio/rimozione della lama

Il montaggio della lama è illustrato nelle Fig. 8a­8d. Tenete presente il disegno dettagliato 8e.
Avvertimento! Fate attenzione a non ferirvi con
la lama.

a) Montaggio della lama
Importante! Se il distanziale che si trova fra la

lama e la carcassa del motore (disegno dettaglia­to 8e / fi g. 8a / Pos. 27) dovesse essere scivolato
dall’asse motore (M) durante lo smontaggio, deve
essere infi lato di nuovo sull’asse motore come
mostrato nel disegno.

1. Inserite la lama (21).

2. La piastra di pressione (23) deve essere inse­rita con il bordo rialzato rivolto verso la lama
(disegno dettagliato 8d).

3. Inserite la copertura della piastra di pressione
(24).

4. Avvitate il dado a testa esagonale M10 (25).
Avvertimento! Per motivi di sicurezza i dadi
autobloccanti devono essere usati di regola
solo una volta.

5. Premete la leva di bloccaggio (12) e fi ssate
l‘asse del motore. Serrate il dado a testa esa­gonale con l‘utensile multifunzione (22).

6. Controllate che la lama (21) possa ruotare
liberamente dopo aver lasciato la leva di bl­occaggio. In caso contrario fate controllare il
meccanismo da un tecnico.

b) Rimozione della lama

Premete la leva di bloccaggio e fi ssate l‘asse
del motore. Svitate il dado a testa esagonale e
togliete la copertura della piastra di pressione, la
piastra di pressione e la lama.

Controllate, prima di ogni messa in esercizio
dell‘apparecchio, che:

i dispositivi di protezione e il dispositivo di

•

taglio siano tutti presenti e in perfetto stato
tutti i collegamenti a vite siano ben saldi

•

tutte le parti mobili si muovano facilmente

•

5.9 Mettere la tracolla

Attenzione! Usate sempre la tracolla fornita

mentre lavorate (Fig. 2/Pos. 20). Spegnete semp­re l‘apparecchio prima di togliere la tracolla – peri­colo di lesioni!

Mettete la tracolla (Fig. 9)

•

Agganciate l‘apparecchio alla tracolla (Fig.

•

10)
Regolate l‘altezza di lavoro e la posizione

•

ottimale di taglio sulla tracolla. Se necessa­rio, il supporto della tracolla (Fig. 11/Pos. 4)
può essere spostato sul manico superiore. A

- 49 -

Anl_Agillo_18_200_SPK13.indb 49 19.11.2021 08:33:58

I

questo fine allentate il dado ad alette, sposta­te il supporto della tracolla e serrate di nuovo
il dado ad alette.
Per regolare in modo ottimale la tracolla, fate

•

quindi oscillare l‘apparecchio alcune volte
senza inserire il motore (Fig. 12).

La tracolla è dotata di un meccanismo di apertura
veloce. Nel caso sia necessario deporre rapida­mente l’apparecchio, tirate il pezzo rosso della
cintura (Fig. 13).

5.10 Montaggio della batteria

Inserite le batterie a sinistra e a destra
nell‘apposito vano batteria (Fig. 2/Pos. 1). La
batteria scatta in modo udibile non appena è
completamente inserita (Fig. 1). Per rimuovere la
batteria premete il tasto di arresto (Fig. 15/Pos. K)
e togliete la batteria.

5.11 Ricarica della batteria (Fig. 15a)

1. Estraete la batteria dall‘apparecchio. Per farlo
premete il tasto di arresto.

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie nella presa di
corrente. Il LED verde inizia a lampeggiare.

3. Inserite la batteria nel caricabatterie.

4. Al punto „Indicatori caricabatterie“ trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.

Durante la ricarica la batteria si può riscaldare un
po‘. Ma ciò è del tutto normale.

Se la ricarica della batteria non fosse possibile,
verifi cate

che sia presente tensione di rete sulla presa

•

di corrente;
che ci sia un perfetto contatto dei contatti di

•

ricarica.

Se continuasse a non essere possibile ricaricare
la batteria, inviate

il caricabatterie

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in

sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

5.12 Indicazione di carica della batteria
(Fig. 15b)

Premete l’interruttore per l’indicazione di carica
della batteria (Pos. H). L‘indicazione di carica del­la batteria (Pos. F) segnala lo stato di carica per
mezzo di 3 LED.

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 LED o 2 LED sono illuminati:

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

6. Uso

Rispettate le disposizioni di legge sulla protezio­ne dal rumore che possono variare a seconda del
luogo di impiego.

Pericolo! Mentre si lavora con l‘apparecchio la
calotta protettiva deve essere montata.

6.1 Accensione e spegnimento
dell‘apparecchio, regolazione del numero
di giri (Fig. 16)

Accensione e regolazione del numero di giri

Spingete la sicura (3) e premete contempora­neamente l‘interruttore ON/OFF (2). Premendo

- 50 -

Anl_Agillo_18_200_SPK13.indb 50 19.11.2021 08:33:58

I

più o meno a fondo l‘interruttore ON/OFF, potete
comandare in continuo il numero di giri durante
l‘esercizio. Aumentando la pressione aumenta il
numero di giri.

Spegnimento

Lasciate andare l‘interruttore.

6.2 Istruzioni di lavoro

Prima di usare l‘apparecchio provate tutte le tec­niche di lavoro a motore spento e senza batteria.
Tagliate solo erba asciutta con il fi lo da taglio. In
caso di erba alta, questa deve essere tagliata a
più riprese (Fig. 17).

Prolunga del fi lo da taglio (Fig. 18)
Pericolo! Non usate un tipo di fi lo metallico o di

fi lo metallico rivestito di plastica nella bobina. Ciò
può causare gravi lesioni all‘utilizzatore.

Il tagliabordi è dotato di un sistema di allunga­mento del fi lo parzialmente automatico (allunga-
mento automatico del fi lo a contatto con il terre-
no). Ad ogni azionamento di tale sistema, il fi lo
viene allungato automaticamente in modo da per­mettere di tagliare l‘erba sempre con la larghezza
di taglio ottimale. Per allungare il fi lo da taglio fate
girare il motore e premete leggermente la bobina
sul terreno. Il fi lo viene allungato automaticamen-
te. La lama sulla calotta protettiva accorcia il fi lo
alla lunghezza permessa. Tenete presente che
l‘usura del fi lo aumenta azionando di frequente
l‘allungamento automatico.

Avvertenza: se l‘attrezzo è messo in esercizio
per la prima volta, l‘eventuale estremità del fi lo di
taglio eccessiva viene accorciata dalla lama tagli­ente della calotta protettiva. Se alla prima messa
in esercizio il fi lo è troppo corto, premete il pul-
sante sulla bobina ed estraete con forza il fi lo. Alla
prima messa in moto il fi lo di taglio viene automa-
ticamente accorciato alla lunghezza ottimale.

o per pulire una certa area.

Da tenere presente: anche in caso di impiego
cauto il taglio su fondamenta, muretti in pietra o
cemento ecc. provoca un‘usura del fi lo che supe-
ra il livello normale.

Regolazione/taglio

Fate oscillare il tagliabordi con movimenti se­micircolari da un lato all‘altro. Tenete la bobina
sempre in posizione parallela al terreno. Verifi cate
il terreno e stabilite l‘altezza di taglio desiderata.
Muovete e tenete la bobina all‘altezza desiderata
per assicurare un taglio regolare (Fig. 19).

Regolazione più bassa

Tenete il tagliabordi leggermente inclinato davanti
a voi in modo che la parte inferiore della bobina si
trovi sopra il terreno e il fi lo trovi la corretta posi-
zione di taglio. Non tagliate mai verso di voi. Non
tirate il tagliabordi verso di voi.

Taglio lungo recinti/fondamenta

Durante il taglio avvicinatevi lentamente a recinti
in rete metallica, steccati, muretti di pietra natura­le e fondamenta per tagliare nelle loro vicinanze
senza però che il fi lo colpisca l‘ostacolo. Se il fi lo
viene per es. a contatto di pietre, muretti di pietra
o fondamenta esso si usura o si sfi laccia. Se il fi lo
batte contro le maglie del recinto, si rompe.

Regolazione attorno ad alberi

Se regolate l‘erba attorno ai tronchi d‘albero,
avvicinatevi lentamente affi nché il fi lo non tocchi
la corteccia. Girate attorno all‘albero e tagliate
da sinistra verso destra. Avvicinatevi all‘erba o
all‘erbaccia con la punta del fi lo e ribaltate la testa
della bobina leggermente in avanti.
Avvertimento: fate particolare attenzione in caso
di lavori di taglio fi no al terreno. Per tali lavori man-
tenete sempre una distanza di 30 metri fra voi e
altre persone o animali.

Togliete regolarmente e con cautela tutti i resti di
erba dal lato inferiore della calotta protettiva con
una spazzola o un utensile simile.

Taglio fi no al terreno

In caso di taglio fi no al terreno tagliate tutta la
vegetazione fi no al suolo. Per fare ciò inclinate la
bobina verso destra con un angolo di 30°. Portate

Diverse procedure di taglio

Se l‘apparecchio è montato correttamente, taglia
erbacce ed erba alta in zone diffi cilmente acces-
sibili, come per es. lungo recinti, muretti e fonda­menta nonché attorno agli alberi. L‘apparecchio

l‘impugnatura nella posizione desiderata. Tenete
presente il notevole pericolo di lesioni per utilizza­tore, spettatori e animali così come il pericolo di
danni a cose dovuto a oggetti scagliati all‘intorno

(per es. pietre) (Fig. 20).
può anche essere impiegato per lavori di taglio
fi no al terreno per eliminare la vegetazione sino al
suolo per la migliore preparazione di un giardino

Anl_Agillo_18_200_SPK13.indb 51 19.11.2021 08:33:58

Avvertimento: non allontanate con l‘apparecchio

oggetti da vialetti ecc.!

- 51 -

I

L‘apparecchio è un utensile potente e piccoli sas­si o altri oggetti possono venire scagliati fi no a più
di 15 metri causando lesioni alle persone e danni
ad automobili, abitazioni e fi nestre.

Segare

L‘apparecchio non è adatto per segare.

Blocco

Se la lama dovesse bloccarsi a causa di una ve­getazione troppo folta, spegnete subito il motore.
Liberate l‘apparecchio da erba e arbusti prima di
rimetterlo in esercizio.

Evitare il contraccolpo

Se si lavora con la lama, sussiste il pericolo di
contraccolpi quando questa incontra ostacoli fi ssi
(tronco d‘albero, ramo, ceppo, pietra o simili). In
tal caso l‘apparecchio viene spinto nella direzione
opposta al movimento dell‘utensile. Ciò può cau­sare la perdita di controllo sull‘apparecchio. Non
utilizzate la lama nelle vicinanze di recinzioni, pa­letti di metallo, pietre confi narie o fondamenta.
Per tagliare steli spessi mettetela nella posizione
indicata in Fig. 21 per evitare i contraccolpi.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di pulire e mettere via il tagliabordi spegne­telo e togliete la batteria.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non
usate detergenti o solventi perché questi ulti­mi potrebbero danneggiare le parti in
plastica dell’apparecchio. Fate attenzione che
non possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
Togliete con una spazzola i depositi sulla

•

copertura di protezione.

7.2 Sostituzione della bobina

Pericolo! Togliete la batteria!

1. Fig. 22 Comprimete l‘involucro della bobina
sulle superfi ci contrassegnate con M e toglie-
te la copertura della bobina.

2. Togliete la bobina vuota e la molla di com­pressione.

3. Fig. 23 Fate scorrere l‘estremità della nuova
bobina attraverso la fessura (P) della coper­tura e fate sporgere il fi lo circa 13 cm. Mettete
la molla di compressione (N) nella bobina.

4. Premete di nuovo la copertura della bobina
nell‘involucro della bobina.

7.3 Sostituzione del fi lo da taglio

Pericolo! Togliete la batteria!

1. Fig. 22 Comprimete l‘involucro della bobina
sulle superfi ci contrassegnate con M e toglie-
te la copertura della bobina.

2. Togliete la bobina vuota e la molla di com­pressione.

3. Rimuovete il fi lo da taglio eventualmente an-
cora presente.

4. Fig. 24 Inserite il nuovo fi lo da taglio nel sup-
porto all‘interno della bobina.

5. Avvolgete il fi lo sotto tensione in senso anti-
orario.

6. Fig. 25 Agganciate circa 15 cm dell‘estremità
del fi lo in uno dei supporti sul bordo della bo-
bina.

7. Fig. 23 Fate scorrere l‘estremità del fi lo della
nuova bobina attraverso l‘occhiello (P) della
copertura della bobina. Mettete la molla di
compressione (N) nella bobina.

8. Tirate con forza ma brevemente all‘estremità
del fi lo per staccarla dai supporti.

9. Premete di nuovo la copertura della bobina
nell‘involucro della bobina.

Alla prima messa in moto il fi lo di taglio viene
accorciato automaticamente alla lunghezza otti­male.

Attenzione! Le parti del fi lo di nylon scagliate
all’intorno possono causare lesioni!

7.4 Affi latura della lama della calotta

protettiva

La lama della calotta protettiva (Fig. 2/Pos. 14)
può consumarsi con il tempo. Se vi accorgete che
la lama non è più affi lata, allentate le viti con le
quali essa è fi ssata alla calotta protettiva. Fissate
la lama in una morsa a vite. Affi late la lama con
una lima piatta e badate di mantenere l‘angolo del
bordo di taglio. Limate solo in una direzione.

- 52 -

Anl_Agillo_18_200_SPK13.indb 52 19.11.2021 08:33:58

I

7.5 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

Bobina di ricambio n. art.: 34.050.96
Lama di ricambio n. art.: 34.050.83

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

Per il trasporto utilizzate se possibile la confe-

•

zione originale.
Durante il trasporto e il magazzinaggio impie-

•

gate una protezione per il trasporto per lame
in metallo.

10. Anomalie

L‘apparecchio non funziona

Controllate che la batteria sia carica e che il cari­cabatterie funzioni. Nel caso in cui l‘apparecchio
non funzioni pur in presenza di tensione, spedi­telo all‘indirizzo dell‘assistenza clienti indicato.

9. Magazzinaggio e trasporto

Rimuovete le batterie. Conservate l‘apparecchio
e i suoi accessori in un luogo buio, asciutto e al
riparo dal gelo. La temperatura ottimale per la
conservazione è compresa tra i 5 e i 30 °C. Con­servate l‘elettroutensile nell‘imballaggio originale.

L‘apparecchio può essere appeso al supporto per
parete integrato (Fig. 26/Pos. L).

Trasportate sempre l’apparecchio con

•

un mano sull’impugnatura e l’altra

sull’impugnatura addizionale. Non utilizza-

te la carcassa del motore per trasportare

l‘apparecchio.

Fissate l’apparecchio in modo che non si

•

sposti nel caso in cui lo trasportiate in un vei-

colo.

- 53 -

Anl_Agillo_18_200_SPK13.indb 53 19.11.2021 08:33:59

11. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Signifi cato e interventi

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica
eff ettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso.

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

- 54 -

Anl_Agillo_18_200_SPK13.indb 54 19.11.2021 08:33:59

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Ein­hell Germany AG.

Con riserva di apportare modifi che tecniche

- 55 -

Anl_Agillo_18_200_SPK13.indb 55 19.11.2021 08:33:59

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Batteria, sede bobina
Materiale di consumo/parti di consumo * Bobina, lama
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 56 -

Anl_Agillo_18_200_SPK13.indb 56 19.11.2021 08:33:59

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività

di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-

tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi

apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.

Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-

mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione

dell‘apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-

nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato

usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-

posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per

un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-

gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle

norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni

ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio

o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei

nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della

forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro

tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-

ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza

del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del

periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-

mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un

servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri

documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi

documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non

possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-

ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 57 -

Anl_Agillo_18_200_SPK13.indb 57 19.11.2021 08:34:00

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Oplysningsskiltenes betydning på maskinen
(fi g. 27):

1. Advarsel!

2. Læs betjeningsvejledningen, inden du tager

maskinen i brug!

3. Bær øjen-/hoved- og høreværn!

4. Bær solidt fodtøj!

5. Brug beskyttelseshandsker!

6. Beskyt maskinen mod regn og fugt!

7. Pas på udslyngede dele.

8. Afstanden mellem maskine og omkringståen-

de personer skal være mindst 15 m!

9. Værktøjet har efterløb!

10. Vær forsigtig før tilbagestød!

11. Benyt ikke savklinger.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Akkumulatorbatteriholder

2. Tænd/Sluk-knap

3. Indkoblingsspærre

4. Remholder

5. Holder hjælpegreb

6. Styrestang oppe

7. Stangforbindelsesstykke

8. Omløber

9. Styrestang nede

10. Motorhus

11. Spolehus

12. Låsearm

13. Trådbeskyttelsesafdækning

14. Trådkniv

15. Beskyttelseskappe

16. Hjælpegreb

17. Grebskrue

18. Trådspole

19. Tråd

20. Bærerem

21. Skærekniv

22. Multifunktionsværktøj

23. Trykplade

24. Trykpladeafdækning

25. Sekskantmøtrik M10 selvsikrende

26. Klemme til fastgørelse af ledning

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

Dette apparat må ikke anvendes af børn. Pas
på, at børn ikke bruger produktet som legetøj.
Rengøring og vedligeholdelse må ikke gennem­føres af børn. Apparatet må ikke anvendes af
personer med begrænsede fysiske, sensoriske
eller psykiske evner eller af personer med util­strækkelig viden eller erfaring, medmindre de er
under opsyn eller instrueres af en person, der er
ansvarlig for dem.

Anl_Agillo_18_200_SPK13.indb 58 19.11.2021 08:34:00

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,

- 58 -

DK/N

folier og smådele! Fare for indtagelse og
kvælning!

Trimmeroverdel med håndtag

•

Trimmerunderdel med trådspole

•

Beskyttelseskappe

•

Manøvrehåndtag

•

Bærerem

•

Skærekniv

•

Multifunktionsværktøj

•

Trykplade

•

Afdækning til trykplade

•

Sekskantmøtrik M10

•

Kabelfastgørelsesklemme (2x)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Akku-leen (brug af skærekniven) er egnet til at
overskære let træ- og buskvækst, tætvoksende
ukrudt og let undervegetation.
Akku-græstrimmeren (brug af trådspole med
skæretråd) er egnet til at overskære plæner, græ­sarealer og let ukrudt.
Maskinen er ikke beregnet til off entlige anlæg,
parker, sportspladser, gader/veje samt land- og
skovbrug.
Forudsætning for korrekt anvendelse af maskinen
er, at den medfølgende betjeningsvejledning fra
producenten læses og følges.

Pas på! På grund af fare for kvæstelser må mas­kinen ikke bruges til følgende formål: rengøring
af fortove og som kompostkværn til fi ndeling af
træ- og hækmateriale. Endvidere må maskinen
ikke anvendes til planering af jordhævninger,
som f.eks. muldvarpeskud. Af sikkerhedsgrunde
må maskinen ikke anvendes som drivaggregat til
andre arbejdsværktøjer og værktøjssæt af enhver
art.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

Forsigtig!
Tilbageværende risici
Selv om du betjener el-værktøjet forskrifts­mæssigt, vil der stadigvæk være en vis risiko
at tage højde for. Følgende farer kan opstå,
alt efter el-værktøjets type og konstruktions­måde:

Lungeskader, hvis du ikke bærer støvmaske.

•

Høreskader, hvis du ikke bærer høreværn.

•

Helbredsskader, som følge af hånd-arm-

•

vibration, såfremt maskinen benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.
Kvæstelser og materielle skader, der skyldes

•

dele, der flyver omkring.
Snitsår, hvis du ikke bærer egnet beskyttel-

•

sesbeklædning.

Fare!

Dette el-værktøj frembringer et elektromagne­tisk felt under driften. Dette felt kan under visse
omstændigheder indvirke på aktive eller passive
medicinske implantater. For at reducere faren for
alvorlige eller dødelige kvæstelser anbefaler vi, at
personer med medicinske implantater konsulterer
deres læge og producenten af implantatet, inden
maskinen tages i brug.

4. Tekniske data

Spænding ..............................................18 V d.c.

Omdrejningstal n

Snitkreds-tråd Ø ........................................ 30 cm

Trådlængde ................................................... 8 m

Tråddiameter ........................................... 2,0 mm

Snitkreds-kniv ........................................Ø 20 cm

Beskyttelsesklasse ...........................................III

Lydeff ektniveau L
Lydtryksniveau L

Usikkerhed K ..........................................2,05 dB

Garanteret lydeff ektniveau L
Vibration a

Usikkerhed K ..........................................1,5 m/s

Vægt ..........................................................7,0 kg

................................7500 min

0

.......................... 93,1 dB (A)

WA

............................ 81,8 dB (A)

pA

............ 95 dB (A)

..........................................2,744 m/s

h

WA

-1

2

2

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt

- 59 -

Anl_Agillo_18_200_SPK13.indb 59 19.11.2021 08:34:00

DK/N

Pas på!

Maskinen leveres uden akkumulatorbatterier og
uden ladeaggregat og må kun bruges sammen
med Li-Ion akkumulatorbatterierne fra
Power X-Change serien!

Li-Ion akkumulatorbatterierne fra
Power X-Change serien må kun lades med
Power X-Charger.

Maskinens støjniveau kan overskride 85 dB (A). I
givet fald er brug af støjdæmpende foranstaltnin­ger påkrævet for brugeren. Støjen er blevet målt
iht. ISO 22868. Værdien af svingningerne, som
udsendes på grebet, er udregnet i.h.t. ISO 22867.

Pas på!

Svingningstallet vil ændre sig i forhold til el-værk­tøjets anvendelsesformål og kan i undtagelsestil­fælde ligge over den angivne værdi.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Brug øjen- og høreværn

•

5. Inden ibrugtagning

Maskinen leveres uden akkumulatorbatterier
og uden ladeaggregat!

Forsigtig! Alt efterfølgende monterings- og

indstillingsarbejde skal gennemføres uden akku­mulatorbatteri –fare for kvæstelser. Brug beskyt­telseshandsker.

5.1 Montering af beskyttelseskappe (fi g. 3)

Fjern unbrakoskruen fra beskyttelseskappen.
Skub beskyttelseskappen (15) helt ind i holderen
på motorhuset og skru den fast med den forinden
fjernede unbrakoskrue (fi g. 3). På undersiden af
beskyttelseskappen fi ndes en kniv (fi g. 2/pos. 14)
til automatisk regulering af trådlængden. Denne
er udstyret med en afdækning. Fjern afdæknin­gen, før arbejdet påbegyndes.

5.2 Montering af hjælpegreb (fi g. 4a-4d)

Løsn grebskruen (fi g. 2/pos. 17) og fjern tryk-
stykket (fi g. 2/pos. 5). Sæt hjælpegrebet (16) ind
i holderen (A) på en sådan måde, at plastringen
(B) ligger i noten (N) til holderen (A) (se detalje­tegning 4a).
Pas på! Hjælpegrebet er monteret forkert, hvis
plastringen (B) ligger uden for noten (N) som
vist på detaljetegning 4b. Denne monteringsfejl
kan medføre, at hjælpegrebet beskadiges under
arbejdet.
Fastgør hjælpegrebet (16) med trykstykket (5)
ved at spænde grebskruen (17) igen. Fastgør
kabelbeskyttelsesrøret med de to vedlagte kabel­fastgørelsesklemmer (26) som vist.

5.3 Montering af styrestang (fi g. 5)

Sæt den øverste styrestang (6) ind i den nederste
styrestang (9). Skru stangforbindelsesstykket (7)
på den øverste styrestang fast med omløbermø­trikken (8) på den nederste styrestang.

5.4 Hældning hjælpegreb indstilles (fi g. 4c)

Løsn grebskruen (17) for at indstille hældningen
på hjælpegrebet på en sådan måde, at den er op­timal til arbejdet. Indstil den ønskede hældning for
hjælpegrebet (16). Skru grebskruen (17) fast igen.

5.5 Fjernelse/montering af skæretrådenhed

(fi g. 6)

Bemærk: Maskinen er på fabrikken forberedt til at

arbejde med skæretråden.
Advarsel! Pas på ikke at komme til skade på
skæretrådkniven.

a) Fjernelse af skæretrådenhed

Tryk på låsearmen (12) og drej samtidigt
skæretrådenheden (C) til højre, til låsearmen
falder i hak. Drej skæretrådenheden til højre
væk fra motorakslen.

b) Montering af skæretrådenhed

Tryk på låsearmen (12) og drej samtidigt
skæretrådenheden (C) til venstre hen på
motorakslen, til låsearmen falder i hak. Drej
skæretrådenheden fast på motorakslen med
hånden. Kontroller, om skæretrådenheden
kan dreje frit, når låsearmen slippes. Er dette
ikke tilfældet, skal mekanismen kontrolleres
af en fagmand.

- 60 -

Anl_Agillo_18_200_SPK13.indb 60 19.11.2021 08:34:00

DK/N

5.6 Beskyttelseskappe til brug med skære­kniv (fi g. 7)

Forsigtig! Skæretrådafdækningen (D) skal være

fjernet, når der arbejdes med skærekniven. Pas
på ikke at komme til skade på skæretrådkniven.
Løsn de to sikringsskruer (E) til skæretrådafdæk­ningen.
Start i siden og tryk rastnæsen (F) forsigtigt indad
og træk skæretrådafdækningen (D) af lidt ad
gangen.

5.7 Beskyttelseskappe til brug med skæret­råd (fi g. 7)

Forsigtig! Skæretrådafdækningen (D) skal være

anbragt, når der arbejdes med skæretråden. Pas
på ikke at komme til skade på skæretrådkniven.
Start i siden og tryk stopnæsen (F) til skæretrå­dafdækningen ind igen og sikr den med de to
skruer (E).

5.8 Montering/fjernelse af skærekniv

Monteringen af skærekniven ses på billederne 8a

- 8d. Se detaljetegning 8e. Advarsel! Pas på ikke

at komme til skade på skærekniven.

a) Montering af skærekniv
Vigtigt! Skulle afstandsstykket, der fi ndes mel-

lem skærekniv og motorhus (detaljetegning 8e /
fi g. 8a / pos. 27), være gledet af motoraksen (M)
under afmonteringen, sættes det på motoraksen
som vist på tegningen.

1. Sæt skærekniven (21) på.

2. Trykpladen (23) skal stikkes på med den høje
kant rettet mod skærekniven (detaljetegning
8d).

3. Sæt trykpladeafdækningen (24) på.

4. Skru sekskantmøtrikken M10 (25) på.
Advarsel! Af sikkerhedsmæssige grunde må
selvsikrende møtrikker principielt kun bruges
en gang.

5. Tryk på låsearmen (12) og lås motorakslen.
Spænd sekskantmøtrikken vha. multifunkti­onsværktøjet (22).

6. Kontroller, om kniven (21) kan drejes frit, når
låsearmen slippes. Er dette ikke tilfældet, skal
mekanismen kontrolleres af en fagmand.

b) Fjernelse af skærekniv

Tryk på låsearmen (12) og lås motorakslen. Drej
sekskantmøtrikken af og fjern trykpladeafdæknin­gen, trykpladen og skærekniven.

Kontroller hver gang, inden du begynder ar­bejdet, om:

beskyttelsesanordningerne og skæreindret-

•

ningen er intakte og intet mangler
alle skruesamlinger sidder godt fast

•

alle bevægelige dele bevæger sig uden træg-

•

hed.

5.9 Anbringelse af bærerem
Forsigtig! Brug altid den medleverede bærerem

under arbejdet (fi g. 2/pos. 20). Sluk altid for mas-
kinen, inden du løsner bæreremmen – fare for
tilskadekomst!

Tag bæreremmen (fig. 9) på

•

Hægt maskinen fast i bæreremmen (fig. 10)

•

Med de forskellige remjusteringer på bære-

•

remmen indstilles de optimale arbejds- og
skærepositioner. Remholderen (fig. 11/pos. 4)
kan forskydes på den øverste stang efter be­hov. Dette gøres ved at løsne vingemøtrikken
på remholderen, forskyde remholderen og
spænde vingemøtrikken igen.
Bæreremmens optimale længde finder du

•

ved at svinge selen frem og tilbage nogle

gange med motoren slukket (fig. 12).
Bæreremmen er udstyret med en lynåbningsme­kanisme. Hvis det skulle blive nødvendigt at læg­ge maskinen fra dig hurtigt, trækker du i det røde
selestykke (fi g. 13).

5.10 Montering af akkumulatorbatterier

Skub akkumulatorbatterierne ind i holderne til høj­re og venstre (fi g. 2/pos. 1). Så snart akkumula-
torbatteriet er skubbet helt på plads (fi g. 1), falder
det hørbart på plads. Akkumulatorbatteriet tages
ud ved at trykke på rasttasten (fi g. 15/pos. K) og
trække akkumulatorbatteriet ud.

5.11 Opladning af akku (fi g. 15a)

1. Tag akkupack‘en ud af maskinen. Tryk på an-

slagsknappen.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden-

værende netspænding. Sæt stikket til lade-

aggregatet i stikkontakten. Den grønne LED-

lysdiode begynder at blinke.

3. Sæt akkumulatorbatteriet i ladeaggregatet.

4. Under punkt „Visninger på ladeaggregat“

fi ndes en oversigt over LED-visningernes be-

tydning.

Under opladningen kan akkumulatorbatteriet blive
varm. Dette er helt normalt.

- 61 -

Anl_Agillo_18_200_SPK13.indb 61 19.11.2021 08:34:01

DK/N

Hvis det ikke er muligt at oplade akkupack‘en,
skal du kontrollere,

om der er netspænding i stikkontakten

•

om forbindelsen til ladekontakterne er i orden.

•

Hvis det stadigvæk ikke er muligt at oplade akku­pack‘en, bedes du indsende

ladeaggregatet

•

samt akkupack‘en

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

5.12 Akku-kapacitetsindikator (fi g. 15b)

Tryk på kontakten til akkumulatorbatteri-kapacite­tsindikator (pos. H). Akkumulatorbatteri-kapacite­tsindikatoren (pos. F) indikerer akkumulatorbatte­riets ladetilstand ved hjælp af 3 LED-lamper.

6. Betjening

Bemærk venligst lovmæssige bestemmelser ve­drørende støjbeskyttelse, som kan variere lokalt.

Fare! Beskyttelseskappen skal være monteret
under arbejdet.

6.1 Maskine tændes og slukkes, omdrej-

ningstal indstilles (fi g. 16)

Tænding og indstilling af omdrejningstal

Tryk på indkoblingsspærren (3) og tænd/sluk­knappen (2) på samme tid. Omdrejningstallet
styres trinløst under arbejdet ved at trykke mere
eller mindre kraftigt på tænd/sluk-knappen. Jo
kraftigere du trykker på knappen, desto højere er
omdrejningstallet.

Slukning

Slip tænd/sluk-knappen.

6.2 Arbejdsanvisninger

Indøv arbejdsteknikkerne med slukket motor og
uden akkumulatorbatteri, inden du tager maski­nen i brug. Slå kun tørt græs med skæretråden. Er
græsset højt, skal det slås i fl ere trin (fi g. 17).

Forlængelse af skæretråd (fi g. 18)
Fare! I trådspolen må ikke anvendes nogen form

for metaltråd, heller ikke metaltråd, der er omtruk­ket med kunststof. Det vil kunne medføre alvorlig
kvæstelse af brugeren.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

Anl_Agillo_18_200_SPK13.indb 62 19.11.2021 08:34:01

Græstrimmeren er udstyret med et halvautoma­tisk trådforlængelsessystem (tipautomatik). Hver
gang det halvautomatiske trådforlængelsessys­tem aktiveres, forlænges tråden automatisk, så
plænen hele tiden klippes med den optimale
snitbredde. For at forlænge skæretråden lader
du motoren køre og tipper trådspolen ned mod
jorden. Tråden forlænges automatisk. Kniven på
beskyttelseskappen afkorter tråden til den tilladte
længde. Vær opmærksom på, at hyppig aktivering
af trådforlængelsesautomatikken vil øge nedslid­ningen af tråden.

Bemærk: Når maskinen tages i brug første gang,
afkortes eventuelt overskydende skæretråd, som
rager ud, af skæreklingen på beskyttelseskappen.
Er tråden for kort, første gang maskinen tages i
brug, så tryk på knappen på trådspolen, og træk
tråden ud med et kraftigt ryk. Når græstrimmeren
startes første gang, kortes skæretråden automa-

- 62 -

DK/N

tisk ned til den optimale længde.

Fjern regelmæssigt alle græsrester forsigtigt fra
undersiden af beskyttelseskappen med en børste.

Forskellige skæremetoder

Forudsat at maskinen er samlet rigtigt, klipper
den ukrudt og højt græs på svært tilgængelige
steder, f.eks. langs hegn, mure og fundamen­ter og omkring træer. Den kan også bruges til
”nedmejning” af vegetation i forbindelse med
anlægning af have eller til jordnær rømning af et
bestemt område.

Bemærk: Også selv om du er omhyggelig, slides
tråden mere end normalt ved klipning ved funda­menter, sten- og betonmure osv.

Trimning/mejning

Sving trimmeren fra side til side i en seglagtig
bevægelse. Hold hele tiden trådspolen parallel i
forhold til jorden. Tag bestik af terrænet, og bes­tem herudfra den ønskede skærehøjde. Før og
hold trådspolen i den ønskede højde, så du opnår
et ensartet snit (fi g. 19).

Lav trimning

Hold trimmeren lige foran dig, så den hælder let,
således at undersiden af trådspolen befi nder sig
over jorden, og tråden rammer det rigtige snit­punkt. Klip altid væk fra dig selv. Træk ikke trim­meren ind mod dig.

Klipning ved hegn/fundament

Ved klipning skal du nærme dig trådhegn, sta­kitter, naturstensmure og fundamenter ganske
langsomt for at komme helt tæt ind uden at støde
imod med tråden. Kommer tråden i berøring med
f.eks. sten, stenmure eller fundamenter, slides
den eller trævles op. Hvis tråden støder mod fl et-
værk i hegn, vil den knække.

Trimning omkring træer

Ved trimning omkring træstammer skal du nærme
dig langsomt, så tråden ikke rammer barken. Gå
rundt om træet, mens du klipper fra venstre mod
højre. Græs og ukrudt nærmer du dig med spid­sen af tråden; kip trådspolen let frem.
Advarsel: Nedmejningsarbejder skal udføres
med yderste forsigtighed. Hold en afstand på 30
meter mellem dig selv og andre personer eller
dyr.

Nedmejning

Ved nedmejning angriber du vegetationen helt
ned til jorden. Til det skal du hælde trådspolen
i en 30 graders vinkel mod højre. Stil håndta­get i den ønskede position. Vær opmærksom
på den øgede risiko for kvæstelse af bruger,
omkringstående og dyr, samt faren for materiel
skade som følge af udslyngede genstande (f.eks.
sten) (fi g. 20).

Advarsel: Fjern ikke genstande fra stier o.lign.
med maskinen!
Maskinen er et kraftfuldt redskab, og små sten
eller andre genstande kan slynges 15 meter væk
(eller mere) og herved forvolde skade på biler,
bygninger og vinduer.

Savning

Maskinen er ikke beregnet til savning.

Fastklemning

Skulle skærekniven blokere på grund af for tæt
vegetation, skal du straks slukke motoren. Fjern
græs og vegetation fra maskinen, inden du ge­noptager arbejdet.

Imødegåelse af tilbageslag

Under arbejdet med skærekniven er der fare for
tilbageslag hvis denne rammer faste forhindringer
(træstamme, gren, træstump, sten eller lignende).
Maskinen slynges i denne forbindelse tilbage
mod værktøjets drejeretning. Dette kan føre til,
at du mister kontrollen over maskinen. Brug ikke
skærekniven i nærheden af hegn, metalpæle,
grænsesten eller fundamenter.
Til skæring af tykke stængler indtages positionen
som vist på fi g. 21 for at undgå tilbageslag.

7. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Sluk græstrimmeren, og tag akkumulatorbatteriet
ud, inden du stiller den fra dig, og inden du starter
rengøringen.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og

snavs. Gnid maskinen ren med en ren klud,

eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.

- 63 -

Anl_Agillo_18_200_SPK13.indb 63 19.11.2021 08:34:01

DK/N

Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.
Aflejringer på beskyttelsesafdækningen fjer-

•

nes med en børste.

7.2 Udskiftning af trådspole
Fare! Fjern akkumulatorbatterier!

1. Fig. 22 Tryk trådspolehuset sammen i de
fl ader, der er markeret med M, og tag spoleaf­dækningen af.

2. Fjern den tomme trådspole og trykfjederen.

3. Fig. 23 Før trådenden på den nye trådspole
gennem øjet (P) på spoleafdækningen og lad
ca. 13 cm af tråden rage ud. Sæt trykfjederen
(N) ind i trådspolen.

4. Tryk spoleafdækningen ind i trådspolehuset
igen.

7.3 Udskiftning af skæretråd

Fare! Fjern akkumulatorbatterier!

1. Fig. 22 Tryk trådspolehuset sammen i de
fl ader, der er markeret med M, og tag spoleaf­dækningen af.

2. Fjern den tomme trådspole og trykfjederen.

3. Fjern evt. eksisterende skæretråd.

4. Fig. 24 Sæt den nye skæretråd ind i trådhol­deren i spolen.

5. Vikl tråden under spænding op til venstre.

6. Fig. 25 Fastgør ca. 15 cm tråd i en trådholder
på kanten af spolen.

7. Fig. 23 Før trådenden på den nye trådspole
gennem øjet (P) på spoleafdækningen. Sæt
trykfjederen (N) ind i trådspolen.

8. Træk kort og kraftigt i trådenden, så den løs­nes fra trådholderen.

9. Tryk spoleafdækningen ind i trådspolehuset
igen.

med en fl adfi l, idet du sørger for at bevare vinklen
på skærekanten. Fil kun i en retning.

7.5 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

7.6 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com

Reservetrådspole varenr.: 34.050.96
Reserveskærekniv varenr: 34.050.83

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

Når græstrimmeren startes første gang, kortes
skæretråden automatisk ned til den optimale
længde.

Pas på! Udslyngede dele af nylontråden kan
medføre kvæstelse!

7.4 Slibning af kappekniv

Kappekniven (fi g. 2/pos. 14) kan blive sløv med
tiden. Skulle dette ske, løsner du de skruer, som
kappekniven er fastgjort til beskyttelseskappen
med. Fastgør kniven i en skruestik. Slib kniven

- 64 -

Anl_Agillo_18_200_SPK13.indb 64 19.11.2021 08:34:02

9. Opbevaring og transport

Fjern akkuerne. Produktet og dets tilbehør skal
opbevares et mørkt, tørt og frostfrit sted. Den op­timale lagertemperatur ligger mellem 5 og 30 ˚C.
Opbevar maskinen i den originale emballage.

Maskinen kan hænges op i den integrerede væg­holder (fi g. 26/pos. L).

Bær altid maskinen med den ene hånd på

•

håndtaget og den anden hånd på hjælpe­grebet. Bær ikke maskinen ved at holde i
motorhuset.
Fikser maskinen, så den ikke kan rutsche,

•

hvis den transporteres i/på et køretøj.
Maskinen skal helst transporteres i den origi-

•

nale emballage.
Brug en transportbeskyttelse til metalblade

•

under transporten og opbevaringen.

10. Driftsforstyrrelser

Produktet kører ikke:

Kontroller, om akkumulatorbatteriet er ladet op,
og om opladeren fungerer. Hvis produktet ikke
fungerer, selv om spænding er til stede, skal du
indsende den til den angivne kundeservice.

DK/N

- 65 -

Anl_Agillo_18_200_SPK13.indb 65 19.11.2021 08:34:02

DK/N

11. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Grøn lysdi­ode

Slukket Blinker Standby-modus

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Tændt Slukket Opladning

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Blinker Slukket Tilpasningsopladning

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Blinker Blinker Fejl

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Tændt Tændt Temperaturfejl

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 66 -

Anl_Agillo_18_200_SPK13.indb 66 19.11.2021 08:34:02

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 67 -

Anl_Agillo_18_200_SPK13.indb 67 19.11.2021 08:34:02

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Akkumulatorbatteri, trådspoleholder
Forbrugsmateriale/ forbrugsdele* Trådspole, skærekniv
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 68 -

Anl_Agillo_18_200_SPK13.indb 68 19.11.2021 08:34:03

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in­den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af
købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el­ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten
omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et
helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 69 -

Anl_Agillo_18_200_SPK13.indb 69 19.11.2021 08:34:03

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av skyltar på maskinen (bild 27)

1. Varning!

2. Läs igenom bruksanvisningen före använd­ning!

3. Bär ögon-, huvud- och hörselskydd!

4. Bär fasta skor.!

5. Bär skyddshandskar!

6. Skydda maskinen mot regn och väta!

7. Var uppmärksam på delar som slungas ut.

8. Avståndet mellan maskin och personer i när­heten måste uppgå till minst 15 m!

9. Verktyget efterroterar!

10. Varning för rekyler!

11. Använd inga sågklingor.

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Batterifäste

2. Strömbrytare

3. Brytarspärr

4. Bälteshållare

5. Hållare för stödhandtag

6. Övre stång

7. Stångkoppling

8. Överfallsmutter

9. Nedre stång

10. Motorkåpa

11. Spolkåpa

12. Spärrspak

13. Skyddskåpa till trimmertråd

14. Trådkniv

15. Skyddskåpa

16. Stödhandtag

17. Handtagsvred

18. Trådspole

19. Tråd

20. Skulderbälte

21. Röjkniv

22. Multifunktionsverktyg

23. Tryckplatta

24. Skydd till tryckplatta

25. Sexkantlåsmutter M10

26. Kabelklämma

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

Denna maskin får inte användas av barn. Barn
ska hållas under uppsikt så att de inte använder
maskinen som leksak. Maskinen får inte rengör­as eller underhållas av barn. Maskinen får inte
användas av personer med begränsad fysisk,
sensorisk eller mental förmåga, eller av personer
med bristfällig kunskap eller erfarenhet, såvida
inte en ansvarig person håller uppsikt eller ger
instruktioner.

Anl_Agillo_18_200_SPK13.indb 70 19.11.2021 08:34:03

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

- 70 -

S

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Trimmerns överdel med handtag

•

Trimmerns underdel med trådspole

•

Skyddskåpa

•

Styrhandtag

•

Skulderbälte

•

Röjkniv

•

Multifunktionsverktyg

•

Tryckplatta

•

Skydd till tryckplatta

•

Sexkantmutter M10

•

Kabelklämma (2 st)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Som batteridriven röjsågen (när röjkniven an­vänds) är maskinen lämplig för att skära tunna
kvistar, kraftigt ogräs och undervegetation.
Som batteridriven grästrimmer (när trådspolen
med trimmertråden används) är maskinen lämplig
för att trimma gräsmattor, grönytor och mindre
ogräs.
Maskinen är inte avsedd för off entliga grönområ-
den, parker, sportanläggningar, gator eller inom
lant- och skogsbruk.
En förutsättning för ändamålsenlig användning
av maskinen är att tillverkarens bruksanvisning
beaktas.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

Lungskador om ingen lämplig dammfilter-

•

mask används.
Hörselskador om inget lämpligt hörselskydd

•

används.
Hälsoskador som uppstår av hand- och

•

armvibrationer om maskinen används under
längre tid eller om den inte hanteras och un­derhålls enligt föreskrift.
Personskador och sakskador som orsakas av

•

omkringflygande delar.
Skärskador om inga lämpliga skyddskläder

•

används.

Fara!

Detta elverktyg genererar ett elektromagnetiskt
fält under drift. Under vissa omständigheter kan
detta fält påverka aktiva eller passiva medicinska
implantat. För att reducera risken för allvarliga
eller dödliga personskador, rekommenderar vi att
personer med medicinska implantat kontaktar sin
läkare och tillverkaren av det medicinska implan­tatet innan maskinen används.

Obs! Eftersom användaren kan utsättas för fara,
får maskinen inte användas till följande arbeten:
för rengöring av gångar och som kompostkvarn
för sönderskärning av kvistar och grenar från
träd och häckar. Dessutom får maskinen inte
användas till att plana ut ojämnheter i marken, t
ex mullvadshögar. Av säkerhetsskäl får maskinen
inte användas som drivaggregat för andra arbets­verktyg eller verktygssatser av olika slag.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Anl_Agillo_18_200_SPK13.indb 71 19.11.2021 08:34:03

4. Tekniska data

Spänning ................................................ 18 V DC

Varvtal n

Trimmertrådens snittdiameter ................Ø 30 cm

Trådlängd ...................................................... 8 m

Tråddiameter ........................................... 2,0 mm

Trimmerknivens snittdiameter ................Ø 20 cm

Skyddsklass .......................................................III

Ljudeff ektnivå L
Ljudtrycksnivå L

Osäkerhet K ............................................2,05 dB

Garanterad ljudeff ektnivå L
Vibration a

Osäkerhet K ............................................1,5 m/s

- 71 -

.............................................7500 min

0

............................. 93,1 dB (A)

WA

............................. 81,8 dB (A)

pA

.............. 95 dB (A)

..........................................2,744 m/s

h

WA

-1

2

2

S

Vikt .............................................................7,0 kg

Obs!

Maskinen levereras utan batterier och utan lad­dare. Tänk på att maskinen endast får användas
med Li-jon-batterier från serien Power X-Change!
Li-jon-batterierna i serien Power X-Change får
endast laddas med Power-X-laddaren.

Bullret från denna maskin kan överskrida
85 dB(A). I sådana fall ska användaren skyddas
med bullerskyddande åtgärder. Bullret har mätts
upp enligt ISO 22868. Vibrationerna som handta­get avger har mätts upp enl. ISO 22867.

Obs!

Vibrationsvärdet förändras pga. elverktygets an­vändningsområde och kan i undantagsfall övers­krida det angivna värdet.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Använd ögonskydd och bullerskydd.

•

5. Före användning

Maskinen levereras utan batterier och utan
laddare!

Obs! Genomför alla nedanstående monterings-

och inställningsarbeten utan batteri. Risk för per­sonskador! Bär skyddshandskar.

5.1 Montera skyddskåpan (bild 3)

Ta bort insexskruven från skyddskåpan. Skjut
skyddskåpan (15) på fästet på motorkåpan tills
det tar emot och skruva fast den med insexskru­ven som lossats innan (bild 3). På undersidan
av skyddskåpan fi nns en kniv (bild 2/pos. 14) för
automatisk avkortning av trådens längd. Denna
är försedd med ett skydd. Ta bort skyddet innan
maskinen används.

5.2 Montera stödhandtaget (bild 4a – 4d)

Lossa på handtagsvredet (bild 2/pos. 17) och ta
av tryckstycket (bild 2/pos. 5). Sätt in stödhandta­get (16) i hållaren (A) så att plastringen (B) ligger i
hållarens (A) spår (N) (se detaljritning 4a).
Obs! Stödhandtaget har monterats felaktigt om
plastringen (B) ligger utanför spåret (N). Detta
visas i detaljritning 4b. Efter detta monteringsfel
fi nns det risk för att stödhandtaget skadas under
drift.
Fäst stödhandtaget (16) med tryckstycket (5)
genom att dra åt handtagsvredet (17) igen. Fäst
kabelskyddsröret med de båda bifogade kabel­klämmorna (26) enligt beskrivningen i bilden.

5.3 Montera stången (bild 5)

Skjut in den övre stången (6) i den undre stången
(9). Skruva fast stångkopplingen (7) vid den övre
stången med den undre stången med hjälp av
överfallsmuttern (8).

5.4 Ställa in stödhandtagets lutning (bild 4c)

För att kunna ställa stödhandtaget på en optimal
lutning för arbetsuppgifterna ska handtagsvredet
(17) först lossas. Ställ in stödhandtaget (16) på
avsedd lutning. Dra åt handtagsskruven (17) på
nytt.

5.5 Ta av/montera trimmertrådsenheten

(bild 6)

Märk: Vid leverans från fabriken är maskinen re-

dan förberedd för drift med trimmertråd.
Varning! Var försiktig så att du inte skadar dig på
trimmertrådskniven.

a) Ta av trimmertrådsenheten

Tryck på spärrspaken (12) och vrid samtidigt

trimmertrådsenheten (C) i medsols riktning
tills spärrspaken snäpper in. Vrid av trimmer­trådsenheten från motoraxeln i medsols rikt­ning.

b) Montera trimmertrådsenheten

Tryck på spärrspaken (12) och vrid samtidigt

trimmertrådsenheten (C) i motsols riktning
på motoraxeln tills spärrspaken snäpper in.
Vrid fast trimmertrådsenheten på motoraxeln
för hand. Kontrollera att trimmertrådsenhe­ten kan rotera fritt efter att spärrspaken har
släppts. Om detta inte är fallet måste du kon­takta en behörig tekniker som kan kontrollera
detta.

- 72 -

Anl_Agillo_18_200_SPK13.indb 72 19.11.2021 08:34:04

S

5.6 Skyddskåpa för användning med röjkniv
(bild 7)

Obs! Om du ska arbeta med röjkniv måste skyd-

dskåpan för trimmertråden (D) först tas av. Var
försiktig så att du inte skadar dig på trimmertråds­kniven.
Lossa på de båda säkringsskruvarna (E) vid
skyddskåpan för trimmertråden.
Börja vid sidan och tryck försiktigt in spärrtungor­na (F) och dra sedan av skyddskåpan för trim­mertråden (D) efterhand.

5.7 Skyddskåpa för användning med trim­mertråd (bild 7)

Obs! Om du ska arbeta med trimmertråd måste

skyddskåpan för trimmertråden (D) först mon­teras. Var försiktig så att du inte skadar dig på
trimmertrådskniven. Börja vid sidan och tryck in
spärrtungorna (F) för skyddskåpan för trimmertrå­den igen. Fixera den med de båda skruvarna (E).

5.8 Montera/ta av röjkniven

I bild 8a - 8d visas hur röjkniven ska monteras.
Beakta detaljritning 8e. Varning! Var försiktig så
att du inte skadar dig på röjkniven.

a) Montera röjkniven
Viktigt! Om distansstycket som fi nns mellan

röjkniven och motorkåpan (detaljritning 8e / bild
8a / pos. 27) glider av från motoraxeln (M), ska
det sättas på motoraxeln enligt beskrivningen i
ritningen.

1. Sätt på röjkniven (21).

2. Tryckplattan (23) ska sättas på med den upp­höjda kanten mot röjkniven (detaljritning 8d).

3. Sätt på skyddet till tryckplattan (24).

4. Skruva fast sexkantmuttern M10 (25).
Varning! Av säkerhetsskäl får låsmuttrar
endast användas en gång.

5. Tryck på spärrspaken (12) och spärra motora­xeln. Dra åt sexkantmuttern med multifunkti­onsverktyget (22).

6. Kontrollera att kniven (21) kan rotera fritt efter
att spärrspaken har släppts. Om detta inte är
fallet måste du kontakta en behörig tekniker
som kan kontrollera detta.

b) Ta av röjkniven

Tryck på spärrspaken och spärra motoraxeln. Vrid
av sexkantmuttern och ta av skyddet till tryckplat­tan, tryckplattan och röjkniven.

Kontrollera alltid följande innan du använder
maskinen:

att skyddsanordningarna och skäranordnin-

•

gen är kompletta samt i fullgott skick
att samtliga förskruvningar sitter fast

•

att samtliga rörliga delar går lätt

•

5.9 Ta på skulderbältet
Obs! Använd alltid det bifogade skulderbältet un-

der arbetets gång (bild 2/pos. 20). Slå alltid ifrån
maskinen innan du lossar på skulderbältet. Risk
för personskador.

Ta på skulderbältet (bild 9)

•

Häng in maskinen i skulderbältet (bild 10).

•

Ställ in optimala arbets- och snittlägen med

•

olika spännen på bältet. Vid behov kan bäl­teshållaren (bild 11/pos. 4) förskjutas på den
övre stången. Om detta är aktuellt ska ving­muttern vid bälteshållaren först lossas. Skjut
bälteshållaren till avsett ställe och dra sedan
åt vingmuttern igen.
Bestäm rätt längd på skulderbältet genom att

•

svänga maskinen ett par gånger över marken
medan motorn fortfarande är frånslagen (bild

12).

Skulderbältet är försett med en snabböppnare.
Dra i den röda remmen (bild 13) om du snabbt
måste lägga ned maskinen på marken.

5.10 Montera batterierna

Skjut in batterierna till vänster och höger i härför
avsedda batterifästen (bild 2/pos. 1). När batteriet
har skjutits in komplett (bild 1) snäpper det in hör­bart. Tryck in spärrknappen för att ta ut batteriet
(bild 15/pos. K) och dra sedan ut batteriet.

5.11 Ladda batteriet (bild 15a)

1. Dra ut batteriet ur maskinen. Tryck in spärr­knappen.

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens stick­kontakt till vägguttaget. Den gröna lysdioden
börjar blinka.

3. Sätt batteriet på laddaren.

4. Under punkten „Lampor på laddaren“ fi nns en
tabell som förklarar vad de olika lysdioderna
på laddaren betyder.

Medan batteriet laddas upp värms det en aning.
Detta är helt normalt.

- 73 -

Anl_Agillo_18_200_SPK13.indb 73 19.11.2021 08:34:04

S

Om batteripaketet inte kan laddas måste du kon­trollera

att nätspänning finns i vägguttaget

•

att det finns fullgod kontakt vid laddningskon-

•

takterna

Om batteriet fortfarande inte kan laddas måste du
lämna in

laddaren

•

samt batteriet

•

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

5.12 Kapacitetsindikering för batteriet
(bild 15b)

Tryck på knappen (pos. H) för kapacitetsindike­ring för batteriet. Kapacitetsindikeringen (pos. F)
visar batteriets laddningsnivå med tre lysdioder.

6. Använda

Beakta de lokala bullerbestämmelserna. Dessa
kan avvika mellan olika orter.

Fara! Medan maskinen används måste skydds­kåpan vara monterad.

6.1 Slå på / ifrån maskinen, ställa in varvtalet
(bild 16)

Slå på och ställa in varvtalet

Tryck in brytarspärren (3) och samtidigt ström­brytaren (2). Om strömbrytaren trycks ned med
mer eller mindre kraft kan varvtalet styras steglöst
under drift. Ju mer strömbrytaren trycks in, desto
högre blir varvtalet.

Slå ifrån maskinen

Släpp strömbrytaren.

6.2 Arbetsanvisningar

Innan du använder maskinen ska du gå igenom
och öva alla arbetssteg medan motorn är frånsla­gen och inget batteri är isatt. Trimma endast torrt
gräs med trimmertråden. Vid högt gräs måste
detta trimmas av stegvis (bild 17).

Förlänga trimmertråden (bild 18)
Fara! Använd ingen metalltråd eller plastöverdra-

gen metalltråd av något som helst slag i trådspo­len. Sådana trådtyper kan leda till att användaren
skadas allvarligt.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

Anl_Agillo_18_200_SPK13.indb 74 19.11.2021 08:34:04

Grästrimmern innehåller ett delautomatiskt tråd­förlängningssystem (tryckautomatik). Varje gång
det delautomatiska trådförlängningssystemet ak­tiveras, förlängs tråden automatiskt så att du alltid
kan trimma gräset med optimal trimningsbredd.
För att förlänga trimmertråden måste du låta
motorn köra och samtidigt trycka ned trådspolen
mot marken. Tråden förlängs automatiskt. Kni­ven på skyddskåpan kortar av tråden till avsedd
längd. Tänk på att tråden slits fortare ju oftare du
använder trådförlängningsautomatiken.

Märk: När du tar maskinen i drift för första gån­gen kommer kniven i skyddskåpan att korta av
eventuell överfl ödig tråd. Om tråden är för kort vid
första driftstart, tryck in knoppen på trådspolen
och ryck ut tråden kraftigt. Vid första uppstart
kommer trimmertråden automatiskt att kortas till
optimal längd.

- 74 -

S

Ta regelbundet bort alla gräsrester försiktigt med
en borste eller liknande från undersidan av skyd­dskåpan.

Olika slags trimningssätt

Om maskinen har monterats rätt kan den använ­das till att trimma bort ogräs och högt gräs vid
svåråtkomliga ställen, t ex längs staket, murar och
fundament samt runt om träd. Maskinen kan även
användas till „klippning“ för att ta bort vegetation
som förberedelse om du vill anlägga en trädgård.
Denna metod kan även användas om du vill trim­ma rent på en yta.

Kom ihåg: Även om du använder maskinen
försiktigt, innebär trimning längs fundament,
sten- eller betongmurar osv. att tråden slits ned
snabbare än normalt.

Trimma / klippa

Sväng maskinen från ena sidan till den andra som
en lie. Håll alltid trådspolen parallellt mot marken.
Kontrollera terrängen och bestäm avsedd trim­ningshöjd. Styr och håll trådspolen på avsedd
höjd så att du uppnår en jämn snittbild (bild 19).

Låg trimning

Luta trimmern en aning framför dig så att tråds­polens undersida befi nner sig över marken och
tråden träff ar rätt snittställe. Trimma alltid bort ifrån
dig. För inte trimmern mot dig.

Trimma vid staket / fundament

Gå långsamt framåt med trimmern mot hönsnät,
staket av plank, murar av natursten och funda­ment utan att tråden slår emot hindret. Om tråden
slår emot t ex stenar, stenmurar eller fundament,
kommer den att slitas ner eller fransa sig. Tråden
går av om den slår emot nät.

Trimma runt om träd

När du ska trimma runt omkring träd måste du
närma dig långsamt så att tråden inte slår emot
stammen. Gå runt trädet och trimma från vänster
till höger. För trådens spets fram till gräset eller
ogräset och luta sedan trådspolen en aning
framåt.
Varning: Var mycket försiktig när du trimmar. Se
alltid till att avståndet mellan dig själv och andra
personer, inkl. djur, uppgår till minst 30 meter.

Skärning

Skärning innebär att du trimmar bort all vege­tation ned till marken. Luta trådspolen med 30
graders vinkel åt höger. Ställ in handtaget i önskat

läge. Tänk på att denna trimningsmetod innebär
större fara för användaren, personer i närheten
och djur, samt att det fi nns risk för materiella ska-
dor om objekt (t ex stenar) slungas iväg (bild 20).

Varning: Använd inte maskinen till att ta bort fö­remål från gångstigar och liknande!
Maskinen är ett eff ektivt verktyg och små stenar
eller andra föremål kan utan vidare slungas iväg
15 meter eller längre. Därigenom fi nns det risk för
personskador och skador på bilar, byggnader och
fönster.

Såga

Maskinen är inte avsedd för sågning.

Blockerat verktyg

Om kniven blockeras pga. alltför tät vegetation
måste du genast slå ifrån motorn. Ta bort gräs
och ogräs från maskinen innan du tar den i drift
på nytt.

Förhindra rekyler

När du använder röjkniven fi nns det risk för reky-
ler om den slår emot fasta hinder (trädstammar,
grenar, trädstubbar, stenar eller liknande).
Maskinen slungas tillbaka i motsatt riktning mot
verktygets rotationsriktning. Detta kan leda till att
du förlorar kontrollen över maskinen. Använd al­drig röjkniven i närheten av staket, metallstolpar,
gränsstenar eller fundament.
Om tjocka stjälkar ska skäras, positionera dessa
enligt beskrivningen i bild 21 för att undvika re­kyler.

7. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Koppla ifrån grästrimmern och dra ut batteriet in­nan du ställer undan och rengör maskinen.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan

- 75 -

Anl_Agillo_18_200_SPK13.indb 75 19.11.2021 08:34:05

S

skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.
Ta bort avlagringar på skyddskåpan med en

•

borste.

7.2 Byta ut trådspolen
Fara! Ta ut batterierna!

1. Bild 22 Tryck samman spolkåpan vid de stäl­len som är markerade med M och ta sedan av
spollocket.

2. Ta ut den tomma trådspolen och tryckfjädern.

3. Bild 23 För den nya spolens trådände genom
öppningen (P) i spolhållaren och låt tråden
skjuta ut med ca 13 cm. Lägg in tryckfjädern
(N) i trådspolen.

4. Tryck fast spollocket på spolkåpan igen.

7.3 Byta ut trimmertråden

Fara! Ta ut batterierna!

1. Bild 22 Tryck samman spolkåpan vid ställena
som är markerade med M och ta sedan av
spollocket.

2. Ta ut den tomma trådspolen och tryckfjädern.

3. Ta bort ev. befi ntlig trimmertråd.

4. Bild 24 Sätt in den nya trimmertråden i tråd­hållaren i spolen.

5. Linda upp tråden under spänning i motsols
riktning.

6. Bild 25 Fäst ca 15 cm av trådens ände i en av
trådhållaren i spolen.

7. Bild 23 För den nya spolens trådände genom
öppningen (P) i spolhållaren. Lägg in tryckfjä­dern (N) i trådspolen.

8. Dra ut trådens ände kort och kraftigt så att
den lossnar från trådhållaren.

9. Tryck fast spollocket på spolkåpan igen.

När du startar upp maskinen för första gången
kommer trimmertråden automatiskt att kortas till
optimal längd.

Obs! Risk för personskador av nylontråd som
slungas iväg!

7.4 Slipa kniven i skyddskåpan

Kniven i skyddskåpan (bild 2/pos. 14) kan bli
trubbig efter en viss tid. Om detta skulle bli aktu­ellt, lossa på skruvarna som håller fast kniven vid
skyddskåpan. Spänn fast kniven i ett skruvstäd.
Slipa kniven med en platt fi l och se till att du inte
ändrar på knivens snittkant. Fila endast i en rikt­ning.

7.5 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

7.6 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

Reservtrådspole art.-nr.: 34.050.96
Reservröjkniv art.-nr.: 34.050.83

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

9. Förvaring och transport

Ta ut batterierna. Förvara maskinen och dess till­behör på en mörk, torr och frostfri plats. Den bäs­ta förvaringstemperaturen är mellan 5 och 30˚C.
Förvara elverktyget i originalförpackningen.

Maskinen kan hängas upp på den integrerade
vägghållaren (bild 26/pos. L).

Bär alltid maskinen med en hand på handta-

•

get och med den andra handen på stödhand­taget. Bär aldrig maskinen i motorkåpan.
Fixera maskinen så att den inte kan glida om

•

den ska transporteras i ett fordon.
Använd om möjligt originalförpackningen vid

•

transport.
Använd ett transportskydd för metallblad un-

•

der transport samt vid förvaring.

- 76 -

Anl_Agillo_18_200_SPK13.indb 76 19.11.2021 08:34:05

10. Störningar

Maskinen startar inte:

Kontrollera att batteriet är fulladdat och att ladda­ren fungerar. Om maskinen inte fungerar trots att
spänning föreligger ska den skickas in till kundt­jänst (se adress).

S

- 77 -

Anl_Agillo_18_200_SPK13.indb 77 19.11.2021 08:34:05

S

11. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Grön

lysdiod

Från Blinkar Driftberedd

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Till Från Laddning

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Från Till Batteriet har laddats och är klart för användning.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Blinkar Från Anpassningsladdning

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Blinkar Blinkar Störning

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Till Till Temperaturstörning

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 78 -

Anl_Agillo_18_200_SPK13.indb 78 19.11.2021 08:34:05

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 79 -

Anl_Agillo_18_200_SPK13.indb 79 19.11.2021 08:34:06

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Batteri, spolfäste
Förbrukningsmaterial/förbrukningsdelar* Trådspole, röjkniv
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 80 -

Anl_Agillo_18_200_SPK13.indb 80 19.11.2021 08:34:06

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av­sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till­verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti­den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att
du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt
täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av
våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 81 -

Anl_Agillo_18_200_SPK13.indb 81 19.11.2021 08:34:06

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování

tohoto návodu k obsluze a bezpečnostních

pokynů.

Vysvětlení štítků s pokyny na přístroji
(obr. 27):

1. Varování!

2. Před uvedením do provozu si přečtěte návod
k obsluze!

3. Noste ochranu zraku, hlavy a sluchu!

4. Noste pevnou obuv!

5. Noste ochranné rukavice!

6. Přístroj chraňte před deštěm a vlhkem!

7. Dbejte na vymrštěné předměty.

8. Vzdálenost mezi strojem a okolostojícími
musí činit minimálně 15 m!

9. Nástroj dobíhá!

10. Pozor na zpětný odraz!

11. Nepoužívejte žádné pilové kotouče.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si

uložte pro budoucí použití.

Tento přístroj nesmějí používat děti. Děti by měly
být pod dohledem, aby si nehrály s přístrojem.

Děti nesmějí provádět čištění a údržbu přístroje.
Přístroj nesmějí používat osoby se sníženými fy-

zickými, smyslovými nebo duševními schopnost-

mi nebo osoby s nedostatečnými zkušenostmi a
vědomostmi, pokud tyto osoby nebudou pod doh­ledem nebo pod vedením zodpovědné osoby.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1. Zásuvka na akumulátor

2. Za-/vypínač

3. Blokování zapnutí

4. Držák popruhu

5. Držák přídavné rukojeti

6. Vodicí tyč nahoře

7. Spojovací prvek tyče

8. Převlečná matice

9. Vodicí tyč dole

10. Těleso motoru

11. Těleso cívky

12. Aretační knofl ík

13. Ochranný kryt struny

14. Nůž na strunu

15. Ochranný kryt

16. přídavná rukojeť

17. Šroub rukojeti

18. Cívka se strunou

19. Cívka

20. Popruh

21. Žací nůž

22. Víceúčelový nástroj

23. Přítlačný kotouč

24. Kryt přítlačného kotouče

25. Šestihranná matice M10, samosvorná

26. Svorky pro upevnění kabelu

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě

chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše

servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.

Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).

Překontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

- 82 -

Anl_Agillo_18_200_SPK13.indb 82 19.11.2021 08:34:06

CZ

Horní část vyžínače s rukojetí

•

Dolní část vyžínače s cívkou se strunou

•

Ochranný kryt

•

Vodicí rukojeť

•

Popruh

•

Nůž

•

Víceúčelové nářadí

•

Přítlačný kotouč

•

Kryt přítlačného kotouče

•

Šestihranná matice M10

•

Svorka pro upevnění kabelu (2x)

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Jako akumulátorová kosa (použití žacího nože)

je tento přístroj vhodný k sekání slabších dřevin,
silného plevele a řidšího podrostu.

Jako akumulátorový vyžínač (použití cívky s žací
strunou) je tento přístroj vhodný k sekání trávníku,
travnatých ploch a drobnějšího plevele.

Tento přístroj není určen k sekání veřejných
ploch, parků, sportovišť, na komunikacích v
zemědělství a lesnictví.

Dodržování výrobcem přiloženého návodu k

obsluze je předpokladem pro řádné používání
přístroje.

Pozor!
Zbytková rizika
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbytková rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

Poškození plic, pokud se nenosí žádná vhod-

•

ná ochranná maska proti prachu.
Poškození sluchu, pokud se nenosí žádná

•

vhodná ochrana sluchu.
Poškození zdraví, které je následkem vi-

•

brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

Poranění a hmotné škody způsobené odléta-

•

jícími předměty.
Řezná poranění, pokud se nenosí vhodný

•

ochranný oděv.

Nebezpečí!

Tento elektrický přístroj produkuje během pro-
vozu elektromagnetické pole. Toto pole může za
určitých okolností ovlivňovat aktivní nebo pasivní
lékařské implantáty. Aby se zabránilo vážným

nebo smrtelným poraněním, doporučujeme
osobám s lékařskými implantáty konzultovat

před používáním přístroje svého lékaře a výrobce
lékařského implantátu.

Pozor! Z důvodů fyzického ohrožení uživatele se
přístroj nesmí používat k následujícím činnostem:
k čištění chodníků a jako drtič na rozmělňování
odřezků větví a keřů. Dále nesmí být přístroj

používán na zarovnávání půdních nerovností,

jako např. krtin. Z bezpečnostních důvodů se
přístroj nesmí používat jako hnací agregát pro jiné
nástroje a sady nástrojů všeho druhu.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující

použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud

je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

Anl_Agillo_18_200_SPK13.indb 83 19.11.2021 08:34:06

4. Technická data

Napětí .....................................................18 V d.c.

Otáčky n

Šířka záběru struny ................................Ø 30 cm

Délka struny ................................................... 8 m

Průměr struny .......................................... 2,0 mm

Šířka záběru nože ..................................Ø 20 cm

Třída ochrany .....................................................III

Hladina akustického výkonu L

Hladina akustického tlaku L

Nejistota K ............................................. 2,05 dB

Zaručená hladina akustického výkonu L

.............................................................. 95 dB (A)

Vibrace a

Nejistota K ..............................................1,5 m/s

Hmotnost ....................................................7,0 kg

Pozor!

Přístroj se dodává bez akumulátorů a bez
nabíječky a smí se používat pouze s Li-Ion aku-

- 83 -

............................................7500 min

0

....... 93,1 dB (A)

WA

............ 81,8 dB (A)

pA

............................................2,744 m/s

h

..........

WA

-1

2

2

CZ

mulátory série Power X-Change!

Li-Ion akumulátory série Power X-Change se

smějí nabíjet pouze pomocí nabíječky Power X­Charger.

Hluk stroje může přesáhnout 85 dB(A). V takovém
případě je nutné při obsluze používat protihlukové
ochranné pomůcky. Hluk byl měřen podle ISO

22868. Hodnota vysílaných vibrací na rukojeti

byla změřena podle ISO 22867.

Pozor!

Hodnota vibrací se podle oblasti použití elek-

trického přístroje mění a ve výjimečných
případech se může pohybovat nad udanou hod-
notou.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
Přizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
Přístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Noste ochranné brýle a ochranu sluchu.

•

5.2 Montáž sběracího koše přídavné rukojeti
(obr. 4a–4d)

Uvolněte šroub rukojeti (obr. 2 / pol. 17) a
odstraňte přítlačný prvek (obr. 2 / pol. 5). Nasaďte
přídavnou rukojeť (16) do držáku (A), aby plasto-

vý kroužek (B) ležel v drážce (N) držáku (A) (viz
detailní výkres 4a).
Pozor! Přídavná rukojeť je namontována
nesprávně, pokud plastový kroužek (B) leží mimo
drážku (N), jak je vidět na detailním výkresu 4b.
V důsledku této nesprávné montáže může dojít k
poškození přídavné rukojeti během provozu.

Přídavnou rukojeť (16) upevněte přítlačným prv-
kem (5) tak, že šroub rukojeti (17) opět pevně
utáhnete. Upevněte ochrannou hadici pro kabel
pomocí obou přiložených svorek (26) tak, jak je
vidět na obrázku.

5.3 Montáž vodicí tyče (obr. 5)

Zasuňte horní vodicí tyč (6) do dolní vodicí tyče
(9). Sešroubujte spojku tyčí (7) na horní vodicí tyči
s převlečnou maticí (8) na dolní vodicí tyči.

5.4 Nastavení sklonu přídavné rukojeti
(obr. 4c)

Aby bylo možné nastavit optimální pracovní sklon
přídavné rukojeti, uvolněte šroub rukojeti (17).
Nastavte požadovaný sklon přídavné rukojeti
(16). Šroub rukojeti (17) opět utáhněte.

5. Před uvedením do provozu

Přístroj se dodává bez akumulátorů a bez
nabíječky!

Pozor! Všechny následující montážní a nastavo-

vací práce se musejí provádět bez nasazeného
akumulátoru – nebezpečí poranění. Používejte

ochranné rukavice.

5.1 Montáž ochranného krytu (obr. 3)

Z ochranného krytu odstraňte šroub s vnitřním
šestihranem. Ochranný kryt (15) nasuňte až na-

doraz na úchytku na tělese motoru a přišroubujte
ho pomocí předtím odstraněného šroubu s
vnitřním šestihranem (obr. 3). Na dolní straně
ochranného krytu je umístěn nůž (obr. 2 / pol.

14) pro automatickou regulaci délky struny. Je
opatřen ochranným krytem. Před začátkem práce
odstraňte ochranný kryt.

Anl_Agillo_18_200_SPK13.indb 84 19.11.2021 08:34:07

5.5 Odstranění / montáž jednotky s žací stru-
nou (obr. 6)

Upozornění: Přístroj je již dodáván připravený

pro provoz s žací strunou.
Varování! Dbejte na to, abyste se nezranili o nůž
na zkracování žací struny.

a) Odstranění jednotky s žací strunou

Stiskněte aretační páčku (12) a zároveň
otočte jednotku s žací strunou (C) ve směru

hodinových ručiček, až aretační páčka zac-
vakne. Jednotku s žací strunou vyšroubujte
z hřídele motoru otáčením ve směru hodino-
vých ručiček.

b) Montáž jednotky s žací strunou

Stiskněte aretační páčku (12) a zároveň
našroubovávejte jednotku s žací strunou (C)
proti směru hodinových ručiček na hřídel mo-
toru, až aretační páčka zacvakne. Jednotku s
žací strunou pevně rukou utáhněte na hřídeli
motoru. Zkontrolujte, zda se jednotka s žací
strunou po puštění aretační páčky volně otáčí.
Pokud tomu tak není, nechte mechanizmus

překontrolovat odborníkem.

- 84 -

CZ

5.6 Ochranný kryt pro používání s žacím
nožem (obr. 7)

Pozor! Pro práci s žacím nožem se musí odstra­nit kryt žací struny (D). Dbejte na to, abyste se

nezranili o nůž na zkracování žací struny.
Uvolněte oba pojistné šrouby (E) na krytu žací
struny.
Začněte po straně a stiskněte západkové
výčnělky (F) opatrně dovnitř; poté kryt žací struny
(D) postupně stáhněte.

5.7 Ochranný kryt pro používání s žací stru-

nou (obr. 7)

Pozor! Pro práci s žací strunou se musí namon-

tovat kryt žací struny (D). Dbejte na to, abyste se

nezranili o nůž na zkracování žací struny. Začněte
na straně, opět zatlačte západkové výčnělky (F)

na krytu žací struny a zajistěte ho pomocí obou

šroubů (E).

5.8 Montáž/odstranění žacího nože

Montáž žacího nože je vidět na obrázcích 8a–8d.
Řiďte se detailním výkresem 8e. Varování! Dbej-
te na to, abyste se nezranili o žací nůž.

a) Montáž žacího nože

Důležité! Pokud by při demontáži sklouzla z mo-
torové osy (M) distanční vložka, která se nachází

mezi žacím nožem a tělesem motoru (detailní
výkres 8e / obr. 8a / pol. 27), nasaďte ji zpět na
motorovou osu tak, jak je znázorněno na výkresu.

1. Nasaďte žací nůž (21).

2. Přítlačný kotouč (23) se nasazuje zvýšeným
okrajem směrem k žacímu noži (detailní vý-
kres 8d).

3. Nasaďte kryt přítlačného kotouče (24).

4. Našroubujte šestihrannou matici M10 (25).

Varování! Z bezpečnostních důvodů se
smí samosvorné matice zásadně použít jen

jednou.

5. Stiskněte aretační páčku (12) a zaaretujte
hřídel motoru. Šestihrannou matici utáhněte

pomocí multifunkčního nástroje (22).

6. Zkontrolujte, zda se nůž (21) po puštění
aretační páčky volně otáčí. Pokud tomu tak

není, nechte mechanismus překontrolovat
odborníkem.

b) Odstranění žacího nože.

Stiskněte aretační páčku a zaaretujte hřídel mo-
toru. Vyšroubujte šestihrannou matici a odstraňte
kryt přítlačného kotouče, přítlačný kotouč a žací
nůž.

Před každým uvedením do provozu zkontro-
lujte přístroj, jestli vykazuje:

Bezvadný stav a úplnost ochranných a

•

řezných zařízení.
Pevnost všech šroubových spojů.

•

Lehkost chodu všech pohyblivých dílů.

•

5.9 Nastavení popruhu
Pozor! Při práci vždy noste popruh, který je

součástí dodávky (obr. 2 / pol. 20). Než nosný
popruh uvolníte, přístroj vždy nejprve vypněte –

nebezpečí poranění!

Nasaďte si popruh (obr. 9).

•

Přístroj zahákněte na popruh (obr. 10).

•

Různými polohami nastavení na popruhu

•

docílíte optimální polohy při práci a sekání. V
případě potřeby lze držák popruhu (obr. 11
/ pol. 4) posunout po horní tyči. V takovém
případě uvolněte křídlové matice na držáku
popruhu, držák posuňte a křídlové matice

opět pevně utáhněte.
Pro zjištění optimální délky popruhu proveďte

•

poté pár kmitavých pohybů bez zapnutí mo-

toru (obr. 12).

Popruh je vybaven mechanismem rychlého
otevření. Pokud je potřeba přístroj rychle sundat,
zatáhněte za červenou část popruhu (obr. 13).

5.10 Montáž akumulátoru

Akumulátoru zasuňte vlevo i vpravo do vyhra-
zených zásuvek (obr. 2 / pol. 1). Jakmile je aku­mulátor kompletně zasunutý (obr. 1), slyšitelně
zacvakne. Pro vyjmutí akumulátoru stiskněte
západkové tlačítko (obr. 15 / pol. K) a akumulátor
vytáhněte.

5.11 Nabíjení akumulátoru (obr. 15a)

1. Vyjměte akumulátor z přístroje. Stiskněte zá-
padkové tlačítko.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky do zásuvky. Zelená LED začne bli-

kat.

3. Zastrčte akumulátor do nabíječky.

4. V bodu „Indikace nabíječky“ najdete tabulku s
významy LED indikací na nabíječce.

Během nabíjení se může akumulátor trochu
zahřívat. To je ovšem normální.

Pokud není možné akumulátor nabít, zkontrolujte,

zda je v zásuvce síťové napětí,

•

zda se kontakty akumulátoru bez problémů

•

- 85 -

Anl_Agillo_18_200_SPK13.indb 85 19.11.2021 08:34:07

CZ

dotýkají nabíjecích kontaktů.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte

naši zákaznickou službu nebo prodejnu, v níž

jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý-

kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku-

mulátoru!

5.12 Indikace kapacity akumulátoru (obr. 15b)

Stiskněte spínač indikace kapacity akumulátoru
(pol. H). Indikace kapacity akumulátoru (pol. F)
signalizuje stav nabití akumulátoru pomocí 3 LED

kontrolek.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí:

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku-
mulátor od přístroje, nechte akumulátor odpočívat

jeden den při pokojové teplotě. Pokud se chyba

objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

Nebezpečí! Při práci musí být namontován
ochranný kryt.

6.1 Zapnutí a vypnutí přístroje, nastavení
otáček (obr. 16)

Zapnutí a nastavení otáček

Stiskněte blokování zapnutí (3) a současně
stiskněte za-/vypínač (2). Více nebo méně silným
stlačením za-/vypínače můžete během provozu

plynule regulovat otáčky. Čím více stlačujete
spínač, tím bude počet otáček vyšší.

Vypnutí

Za-/vypínač pusťte.

6.2 Pracovní pokyny

Před použitím přístroje si vyzkoušejte veškeré
způsoby práce při zastaveném motoru a bez

akumulátoru. Pomocí žací struny sekejte pouze
suchou trávu. Pokud je tráva dlouhá, musí se

postupně zkracovat (obr. 17).

Prodloužení žací struny (obr. 18)

Nebezpečí! Nepoužívejte v cívce se strunou
kovový drát nebo plastifi kovaný kovový drát. Toto
může vést k těžkým zraněním uživatele.

Vyžínač disponuje částečně automatickým systé­mem posouvání struny (poklepová automatika).
Při každém stisknutí částečně automatického
systému posouvání struny se struna automaticky
prodlouží, abyste mohli váš trávník vždy sekat
s optimální šířkou záběru. Pokud chcete strunu
prodloužit, nechte motor běžet naplno a klepněte
cívkou se strunou o zem. Struna se automaticky
prodlouží. Nůž na ochranném krytu zkrátí strunu

na přípustnou délku. Zohledněte prosím, že se
častým používáním automatiky na posouvání
struny opotřebení struny zvyšuje.

Upozornění: Při prvním uvedení vašeho stroje
do provozu bude zkrácen eventuálně přesahující,

zbytečný konec struny řezným ostřím ochranné-
ho krytu. Pokud je struna při prvním uvedení do
provozu příliš krátká, stlačte knofl ík na cívce se

strunou a strunu silou vytáhněte ven. Při prvním
náběhu bude struna automaticky zkrácena na
optimální délku.

6. Obsluha

Dodržujte prosím zákonná nařízení na ochranu
proti hluku, která se mohou místně odlišovat.

Anl_Agillo_18_200_SPK13.indb 86 19.11.2021 08:34:07

Pomocí kartáče nebo podobného nástroje
pravidelně a opatrně odstraňujte zbytky trávy ze
spodní strany ochranného krytu.

- 86 -

CZ

Různé postupy sekání

Pokud je přístroj správně smontován, seká plevel
a vysokou trávu na těžko přístupných místech,
jako např. podél plotů, zdí a základů nebo stromů.
Je možné ho použít také k „vyžínání dohola“, k

odstranění vegetace na lepší přípravu k založení
zahrady nebo vyčištění určité oblasti blízko u
země.

Pozor: Také při opatrném použití má sekání okolo
základů, kamenných nebo betonových zdí atd. za
následek větší opotřebení struny než v normálním
případě.

Vyžínání / sekání

Pohybujte vyžínačem před sebou ze strany na
stranu jako s normální kosou. Cívku se strunou
držte během práce vždy paralelně k zemi. Ob-
last určenou k sekání překontrolujte a stanovte
správnou výšku sekání. Veďte a držte cívku se
strunou v požadované výšce, aby bylo dosaženo
stejnoměrné výšky sekání (obr. 19).

Nízké vyžínání

Držte vyžínač lehce nakloněný přesně před se-
bou tak, aby se spodní strana cívky se strunou
nacházela nad zemí a struna zasáhla správné
místo sekání. Sekejte vždy směrem od sebe. Ne-
pohybujte vyžínačem směrem k sobě.

Sekání u plotů / základů

Při sekání se pomalu přibližujte k drátěným
plotům, dřevěným plotům, zdem z přírodního ka-

mene a základům, abyste mohli sekat blízko nich,

ale bez toho, abyste strunou narazili na překážku.
Pokud se struna dotkne kamenů, kamenných zdí

nebo základů, opotřebí se nebo se roztřepí. Po­kud struna narazí na pletivo plotu, ulomí se.

Vyžínání okolo stromů

Pokud vyžínáte okolo kmenů stromů, přibližujte
se pomalu, aby se struna nedotkla kůry. Strom
obejděte a sekejte přitom zleva doprava.
Přibližujte se k trávě a plevelu špičkou struny a
naklopte cívku se strunou mírně dopředu.

Varování: Buďte maximálně opatrní při „vyžínání
dohola“. Udržujte při těchto pracích vzdálenost 30
metrů mezi sebou a jinými osobami nebo zvířaty.

Vyžínání dohola

Při „vyžínání dohola“ odstraníte veškerou vegetaci
až na hlínu. Naklopte k tomu cívku se strunou

v úhlu cca 30° doprava. Nastavte rukojeť do

požadované polohy. Dbejte na zvýšené riziko
zranění uživatele, okolostojících osob a zvířat,

jakož poškození majetku vymrštěnými předměty

(např. kameny) (obr. 20).

Varování: Neodstraňujte přístrojem žádné
předměty z cest atd.!
Přístroj má velkou sílu a malé kameny nebo jiné
předměty mohou být vymrštěny až do vzdálenosti
15 metrů a více a vést ke zraněním nebo škodám
na vozidlech, domech a oknech.

Řezání

Přístroj není vhodný k řezání.

Zablokování

Pokud se nůž kvůli husté vegetaci zablokuje,
okamžitě zastavte motor. Odstraňte z přístroje trá-
vu a roští, než ho opět uvedete do provozu.

Zabránění zpětnému rázu

Při práci s nožem hrozí nebezpečí zpětného rázu,
pokud se nůž dostane na pevné překážky (kmen
stromu, větev, pařez, kameny nebo podobné
předměty). Přístroj je při tom vymrštěn proti směru
otáčení nástroje. To může vést ke ztrátě kontro-
ly nad přístrojem. Nepoužívejte nůž v blízkosti
plotů, kovových sloupů, hraničních kamenů nebo

základů.
K sekání hustých porostů polohujte přístroj tak,
jak je znázorněno na obr. 21, abyste zabránili
zpětným rázům.

7. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před odstavením a čištěním strunovou sekačku
vypněte a vyjměte z ní akumulátor.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při

nízkém tlaku.

Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

- 87 -

Anl_Agillo_18_200_SPK13.indb 87 19.11.2021 08:34:07

CZ

Usazeniny na ochranném krytu odstraňte po-

•

mocí kartáče.

7.2 výměna cívky se strunou
Nebezpečí! Vyjměte akumulátory!

1. Obr. 22 Stiskněte těleso cívky se strunou na
místech označených „M“ a kryt cívky sejměte.

2. Vyjměte prázdnou cívku se strunou a
přítlačnou pružinu.

3. Obr. 23 Protáhněte konec struny nové cívky

skrz očko (P) v krytu cívky a nechte strunu
vyčnívat ven z cívky zhruba 13 cm. Vložte
přítlačnou pružinu (N) do cívky se strunou.

4. Kryt cívky opět přitlačte na těleso cívky se
strunou.

7.3 Nahrazení žací struny

Nebezpečí! Vyjměte akumulátory!

1. Obr. 22 Stiskněte těleso cívky se strunou na
místech označených „M“ a kryt cívky sejměte.

2. Vyjměte prázdnou cívku se strunou a
přítlačnou pružinu.

3. Odstraňte případnou ještě přítomnou žací
strunu.

4. Obr. 24 Do držáku struny uvnitř cívky nasaďte
novou žací strunu.

5. Žací strunu pod napětím naviňte proti směru
hodinových ručiček.

6. Obr. 25 Zahákněte cca 15 cm od konce
struny do držáku struny na okraji cívky.

7. Obr. 23 Protáhněte konec struny nové cívky
skrz očko (P) v krytu cívky. Vložte přítlačnou
pružinu (N) do cívky se strunou.

8. Za konec struny krátce silně zatáhněte, abys-
te ji uvolnili z držáku struny.

9. Kryt cívky opět přitlačte na těleso cívky se

strunou.

Při prvním naběhnutí se struna automaticky zkrátí

na optimální délku.

Pozor! Odmrštěné části nylonové struny mo­hou způsobit zranění!

7.4 Broušení nože v ochranném krytu

Nůž v ochranném krytu (obr. 2 / pol. 14) se může
časem otupit. Pokud toto zjistíte, povolte šrouby,

kterými je nůž upevněn na ochranném krytu.
Upněte nůž ve svěráku. Pomocí plochého pilníku
nůž nabruste a dbejte na to, aby byl zachován
úhel ostří nože. Pilujte jen jedním směrem.

7.5 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.6 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na

www.Einhell-Service.com

Náhradní cívka se strunou Art. č.: 34.050.96
Náhradní žací nůž Art. č.: 34.050.83

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

9. Uložení a transport

Vyjměte akumulátory. Přístroj a jeho příslušenství
skladujte na tmavém, suchém a nezamrzajícím
místě. Optimální skladovací teplota se pohybuje
mezi 5 a 30 °C. Elektrický přístroj uchovávejte v
originálním balení.

Přístroj lze zavěsit za integrovaný držák na stěnu
(obr. 26 / pol. L).

Přístroj vždy noste jednou rukou za rukojeť a

•

druhou rukou za přídavnou rukojeť. Nenoste
přístroj za těleso motoru.
Pokud přístroj přepravujete ve vozidle,

•

zajistěte ho proti sklouznutí.
Pro přepravu pokud možno používejte ori-

•

ginální obal.

Během přepravy a skladování používejte na

•

kovové kotouče přepravní ochranu.

- 88 -

Anl_Agillo_18_200_SPK13.indb 88 19.11.2021 08:34:08

10. Poruchy

Přístroj nefunguje:

Zkontrolujte stav nabití akumulátoru a funkčnost
přístroje. Pokud přístroj i přes dostupné napětí

nefunguje, zašlete ho prosím na uvedenou adresu
zákaznického servisu.

CZ

- 89 -

Anl_Agillo_18_200_SPK13.indb 89 19.11.2021 08:34:08

CZ

11. Indikace nabíječky

Stav indikace

Červená

LED

Zelená

LED

Vyp Bliká Provozní pohotovost

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Zap vyp Nabíjení

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Vyp Zap Akumulátor je nabitý a připravený k provozu.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Bliká Vyp Přizpůsobené nabíjení

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále
nabíjen.

Bliká Bliká Porucha

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.

Vyjměte akumulátor z nabíječky.

Zap Zap Porucha teploty

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

- 90 -

Anl_Agillo_18_200_SPK13.indb 90 19.11.2021 08:34:08

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí

být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit

při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 91 -

Anl_Agillo_18_200_SPK13.indb 91 19.11.2021 08:34:08

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Akumulátor, objímka cívky se strunou
Spotřební materiál/spotřební díly* Cívka se strunou, žací nůž
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 92 -

Anl_Agillo_18_200_SPK13.indb 92 19.11.2021 08:34:09

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje

nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:
www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu.
Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního
plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt
přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-

sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 93 -

Anl_Agillo_18_200_SPK13.indb 93 19.11.2021 08:34:09

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie výstražných štítkov na prístroji

(obr. 27):

1. Výstraha!

2. Pred uvedením do prevádzky prečítať návod

na obsluhu!

3. Používať ochranu očí / hlavy a ochranu slu-
chu!

4. Nosiť pevnú obuv!

5. Používať ochranné rukavice!

6. Chrániť prístroj pred dažďom alebo vlhkom!

7. Dbajte na odmrštené predmety.

8. Odstup medzi strojom a okolo stojacimi

osobami musí byť minimálne 15 m!

9. Prístroj beží zotrvačnosťou!

10. Pozor na spätný náraz!

11. Nepoužívajte žiadne pílové kotúče.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi-
sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si

odložte pre budúce použitie.

Tento prístroj nesmie byť používaný deťmi. Deti
by mali byť pod dozorom, aby sa nemohli s

prístrojom hrať. Deti nesmú vykonávať čistenie
ani údržbu prístroja. Tento prístroj nesmie byť
používaný osobami so zníženými fyzickými,
zmyslovými alebo psychickými schopnosťami ani

osobami s nedostatočnými vedomosťami alebo

skúsenosťami, pokiaľ tieto osoby nebudú pod do-

zorom alebo pod vedením zodpovednej osoby.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1/2)

1. Uloženie akumulátora

2. Vypínač zap/vyp

3. Blokovanie zapnutia

4. Uchytenie popruhu

5. Držiak prídavnej rukoväte

6. Vodiace držadlo hore

7. Spojovací kus držadla

8. Prírubová matica

9. Vodiace držadlo dole

10. Teleso motora

11. Teleso cievky

12. Aretačná páčka

13. Ochranný kryt vlákna

14. Nôž na vlákno

15. Ochranný kryt

16. Prídavná rukoväť

17. Ručná skrutka

18. Vláknová cievka

19. Vlákno

20. Nosný popruh

21. Rezací nôž

22. Multifunkčné náradie

23. Prítlačná platňa

24. Kryt prítlačnej platne

25. Šesťhranná matica M10 samopoistná

26. Káblové upevňovacie svorky

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše

servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na

konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.

Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

- 94 -

Anl_Agillo_18_200_SPK13.indb 94 19.11.2021 08:34:09

SK

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Horná časť kosačky s rukoväťou

•

Dolná časť kosačky s vláknovou cievkou

•

Ochranný kryt

•

Vodiaca rukoväť

•

Nosný popruh

•

Rezací nôž

•

Multifunkčné náradie

•

Prítlačná platňa

•

Kryt prítlačnej platne

•

Šesťhranná matica M10

•

Káblová upevňovacia svorka (2x)

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Ako akumulátorová kosa (použitie rezacieho
noža) je prístroj vhodný na kosenie ľahkých dre­vín, silnej buriny a ľahkého krovia.
Ako akumulátorová kosačka (použitie vláknovej
cievky so strihacím vláknom) je prístroj vhodný na
kosenie trávnika, trávnatých plôch a ľahšej buriny.
Prístroj nie je určený na používanie na verejných
priestranstvách, v parkoch, športoviskách, na uli­ciach ako aj v poľnohospodárstve a lesníctve.
Dodržiavanie návodu na obsluhu, priloženého
výrobcom, je predpokladom pre náležité zaob­chádzanie s prístrojom.

Pozor! Kvôli telesnému ohrozeniu obsluhujúcej

osoby sa prístroj nesmie použiť na nasledujúce
práce: na čistenie chodníkov alebo ako rezačka
na rozdrvovanie odrezkov stromov a živého plota.
Ďalej nesmie byť prístroj používaný na vyrovná­vanie nerovností pôdy, ako sú napr. krtince. Z
bezpečnostných dôvodov nesmie byť prístroj
používaný ako hnací agregát pre iné pracovné
nástroje alebo akékoľvek nástrojové sady.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody

alebo zranenia akéhokoľvek druhu spôsobené

nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

Opatrne!
Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj

obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou

a vyhotovením elektrického prístroja môže

dôjsť k výskytu týchto nebezpečenstiev:

Poškodenie pľúc, pokiaľ sa nenosí žiadna

•

vhodná ochranná maska proti prachu.

Poškodenie sluchu, pokiaľ sa nenosí žiadna

•

vhodná ochrana sluchu.
Poškodenia zdravia, ktoré sú následkom

•

vibrácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
Zranenia a vecné škody, ktoré môžu byť spô-

•

sobené odmrštenými časťami.
Rezné poranenia, pokiaľ sa nenosí vhodné

•

ochranné oblečenie.

Nebezpečenstvo!

Tento elektrický prístroj vytvára počas prevádz­ky elektromagnetické pole. Toto pole môže v
určitých prípadoch ovplyvňovať aktívne alebo
pasívne medicínske implantáty. Aby sa znížilo
nebezpečenstvo vážnych alebo smrteľných
zranení, odporúčame osobám s medicínskymi
implantátmi konzultovať pred používaním prístroja
svojho lekára a výrobcu medicínskeho implantátu.

4. Technické údaje

Napätie ..................................................18 V d.c.

Otáčky n

Okruh rezu - vlákno ................................ Ø 30 cm

Dĺžka vlákna .................................................. 8 m

Priemer vlákna ........................................ 2,0 mm

Okruh rezu - nôž ....................................Ø 20 cm

Trieda ochrany ..................................................III

Hladina akustického výkonu L

Hladina akustického tlaku L

Faktor neistoty K .................................... 2,05 dB

Garantovaná hladina akustického výkonu L

.............................................................. 95 dB (A)

............................................7500 min

0

....... 93,1 dB (A)

WA

............ 81,8 dB (A)

pA

WA

.....

-1

- 95 -

Anl_Agillo_18_200_SPK13.indb 95 19.11.2021 08:34:09

Vibrácia ah ...........................................2,744 m/s

Faktor neistoty K .....................................1,5 m/s

Hmotnosť ...................................................7,0 kg

Pozor!

Prístroj sa dodáva bez akumulátorov a bez
nabíjačky a smie sa používať len s lítium-iónovými
akumulátormi série Power X-Change!

Lítium-iónové akumulátory série Power X-Charge
sa smú nabíjať len pomocou nabíjačky Power X-

Charger.

Hluk stroja môže presiahnuť 85 dB(A). V tomto
prípade sú pre obsluhujúceho potrebné opatrenia
proti hluku. Zvuk bol meraný podľa ISO 22868.
Hodnota vysielaných vibrácií na rukoväti bola me­raná podľa ISO 22867.

Pozor!

Hodnota vibrácií sa bude meniť v závislosti
od oblasti použitia elektrického náradia a vo
výnimočných prípadoch sa môže nachádzať nad
udávanou hodnotou.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.

Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Používajte ochranu zraku a sluchu

•

5. Pred uvedením do prevádzky

Prístroj je dodávaný bez akumulátorov a bez
nabíjačky!

Opatrne! Všetky nasledujúce montážne a nas-

tavovacie práce vykonávať bez akumulátorov

– nebezpečenstvo zranenia. Používajte ochranné
rukavice.

5.1 Montáž ochranného krytu (obr. 3)

Odoberte koncovku skrutku s vnútorným

šesťhranom z ochranného krytu. Nasuňte

ochranný kryt (15) až na doraz na uloženie na te-

lese motora a priskrutkujte ho pomocou skrutky s

SK

2

vnútorným šesťhranom, ktorú ste predtým odob-

2

rali (obr. 3). Na spodnej strane ochranného krytu

sa nachádza nôž (obr. 2/pol. 14) pre automatickú
reguláciu dĺžky vlákna. Tento je vybavený ochran­nou krytkou. Pred zahájením práce odstráňte túto

ochrannú krytku.

5.2 Montáž prídavnej rukoväte (obr. 4a – 4d)

Uvoľnite ručnú skrutku (obr. 2/poz. 17) a

odstráňte prítlačný kus (obr. 2/poz. 5). Nasaďte
prídavnú rukoväť (16) do držiaka (A) tak, aby
plastový krúžok (B) ležal v drážke (N) držiaka (A)
(pozri podrobný nákres 4a).
Pozor! Prídavná rukoväť je namontovaná
nesprávne, keď plastový krúžok (B) leží mimo
drážky (N), pozri zobrazenie na podrobnom ná­krese 4b. Táto chyba pri montáži môže spôsobiť
poškodenie prídavnej rukoväti počas prevádzky.
Prídavnú rukoväť (16) s prítlačným kusom (5)
upevnite opätovným pevným dotiahnutím ručnej
skrutky (17). Pripevnite podľa obrázku ochrannú
rúrku na kábel pomocou priložených káblových
upevňovacích svoriek (26).

5.3 Montáž vodiaceho držadla (obr. 5)

Zasuňte horné vodiace držadlo (6) do dolného
vodiaceho držadla (9). Zoskrutkujte spojovací kus
držadla (7) na hornom vodiacom držadle s príru­bovou maticou (8) na dolnom vodiacom držadle.

5.4 Nastavenie sklonu prídavnej rukoväte
(obr. 4c)

Aby ste mohli pri práci nastaviť optimálny sklon
prídavnej rukoväte, uvoľnite ručnú skrutku (17).
Nastavte požadovaný sklon prídavnej rukoväte

(16). Ručnú skrutku (17) potom znovu dotiahnite.

5.5 Odstránenie/montáž jednotky so stri-

hacím vláknom (obr. 6)

Upozornenie: Pri zakúpení je zo závodu prístroj

pripravený k prevádzke so strihacím vláknom.

Výstraha! Dbajte na to, aby ste sa neporanili o

nôž na strihacie vlákno.

a) Odstránenie jednotky so strihacím

vláknom

Stlačte aretačnú páčku (12) a otočte súčasne

jednotku so strihacím vláknom (C) v smere
hodinových ručičiek, až kým aretačná páčka

nezapadne. Odskrutkujte jednotku so stri­hacím vláknom v smere hodinových ručičiek
preč z motorovej osi.

b) Montáž jednotky so strihacím vláknom

Stlačte aretačnú páčku (12) a otočte súčasne

jednotku so strihacím vláknom (C) proti
smeru hodinových ručičiek na motorovú os,

- 96 -

Anl_Agillo_18_200_SPK13.indb 96 19.11.2021 08:34:09

SK

až kým aretačná páčka nezapadne. Jednot-
ku s strihacím vláknom utiahnite rukou na

motorovej osi. Skontrolujte, či sa po pustení
aretačnej páčky dá jednotka so strihacím
vláknom voľne otáčať. Ak to tak nie je,
nechajte mechanizmus skontrolovať odborní-
kom.

5.6 Ochranný kryt na používanie s rezacím
nožom (obr. 7)

Opatrne! Pri práci s rezacím nožom musí byť
odmontovaný ochranný kryt strihacieho vlákna
(D). Dbajte na to, aby ste sa neporanili o nôž na
strihacie vlákno.

Uvoľnite obidve poistné skrutky (E) krytu striha-

cieho vlákna.

Začnite na strane a stlačte aretačné západky (F)
opatrne smerom dozadu a vytiahnite kryt striha-

cieho vlákna (D) postupne von.

5.7 Ochranný kryt na používanie so strihacím

vláknom (obr. 7)

Opatrne! Pri práci so strihacím vláknom musí

byť odmontovaný ochranný kryt strihacie vlákna
(D). Dbajte na to, aby ste sa neporanili o nôž na
strihacie vlákno. Začnite na strane a zatlačte

aretačné západky (F) krytu strihacieho vlákna
znovu dovnútra a zabezpečte pomocou obidvoch
skrutiek (E).

5.8 Montáž/odstránenie rezacieho noža

Montáž rezacieho noža je znázornená na obráz­koch 8a – 8d. Všimnite si podrobný nákres 8e.

Výstraha! Dbajte na to, aby ste sa neporanili o

rezací nôž.

a) Montáž rezacieho noža
Dôležité! Ak by počas demontáže dištančný kus,

ktorý sa nachádza medzi rezacím nožom a tele­som motora (podrobný nákres 8e / obr. 8a/poz.

27), skĺzol z motorovej osi (M), nasuňte ho na mo-

torovú os podľa zobrazenia na nákrese.

1. Nasuňte rezací nôž (21).

2. Prítlačná platňa (23) sa musí nasunúť so
zvýšeným okrajom smerom k rezaciemu nožu
(podrobný nákres 8d).

3. Nasuňte kryt prítlačnej platne (24).

4. Zaskrutkujte šesťhranné matice M10 (25).

Výstraha! Z bezpečnostných dôvodov sa
samoistiace matice smú použiť zásadne len
jedenkrát.

5. Stlačte aretačnú páčku (12) a zaaretujte
motorovú os. Dotiahnite šesťhrannú maticu
pomocou multifunkčného náradia (22).

6. Skontrolujte, či sa po pustení aretačnej páčky

dá nôž (21) voľne otáčať. Ak to tak nie je,
nechajte mechanizmus skontrolovať odborní-
kom.

b) Odstránenie rezacieho noža

Stlačte aretačnú páčku a zaaretujte motorovú os.
Odskrutkujte šesťhrannú maticu a odstráňte kryt
prítlačnej platne, prítlačnú platňu a rezací nôž.

Pred každým uvedením do prevádzky skont-

rolujte na prístroji:

Bezchybný stav a úplnosť ochranných zaria-

•

dení a rezacieho zariadenia.
Pevné usadenie všetkých skrutkových spojov.

•

Ľahký chod všetkých pohyblivých častí.

•

5.9 Zapnutie nosného popruhu
Opatrne! Používajte počas práce vždy dodaný

nosný popruh (obr. 2/pol. 20). Prístroj vypnite
vždy ešte predtým, než uvoľníte nosný popruh –

nebezpečenstvo zranenia!

Založiť nosný popruh (obr. 9).

•

Prístroj zavesiť na nosný popruh (obr. 10).

•

Pomocou rôznych nastavovacích prvkov

•

nosného popruhu nastaviť optimálne pra-

covné a rezacie polohy. V prípade potreby
sa môže uchytenie popruhu (obr. 11/pol. 4)

posunúť na hornom porisku. Za týmto účelom
uvoľniť krídlovú maticu na uchytené popruhu,
posunúť uchytenie popruhu a krídlovú maticu
znovu dotiahnuť.

Aby sa zistila optimálna dĺžka nosného

•

popruhu, vyskúšajte následne niekoľko
otáčavých pohybov bez zapnutého motora

(obr. 12).

Nosný popruh je vybavený rýchlo-uvoľňovacím
mechanizmom. Zatiahnite za červený kus popru-
hu, ak je potrebné prístroj rýchlo odložiť (obr. 13).

5.10 Montáž akumulátorov

Nasuňte akumulátory vľavo a vpravo do
príslušných uložení akumulátorov (obr. 2/pol. 1).

Keď sa akumulátor kompletne zasunie (obr. 1),
tak zreteľne počuteľne zaklikne. Za účelom odob-

rania akumulátora stlačte aretačné tlačidlo (obr.
15/pol. K) a vytiahnite akumulátor von.

5.11 Nabíjanie akumulátora (obr. 15a)

1. Vyberte akumulátor von z prístroja. Pritom

stlačte aretačné tlačidlo.

2. Porovnajte, či sa elektrické napätie uvede-

né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky do zásuvky. Zelená kont-

rolka LED začne blikať.

- 97 -

Anl_Agillo_18_200_SPK13.indb 97 19.11.2021 08:34:10

SK

3. Nasuňte akumulátor do nabíjačky.

4. V bode „signalizácia nabíjačky“ nájdete
tabuľku s významom signalizácie kontroliek
LED na nabíjačke.

Počas nabíjania môže dôjsť k čiastočnému zohri-
atiu akumulátora. To je však normálne.

Ak by nebolo možné nabitie akumulátora, skont­rolujte prosím,

či je v zásuvke prítomné sieťové napätie

•

či je kontakt na nabíjacích kontaktoch v bez-

•

chybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi-

tie akumulátora, prosíme Vás, aby ste

nabíjačku

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a

vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku-
mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

5.12 Zobrazenie kapacity akumulátora
(obr. 15b)

Zatlačte na vypínač pre zobrazenie kapacity
akumulátora (pol. H). Zobrazenie kapacity akumu­látora (pol. F) Vám signalizuje stav nabitia akumu­látora pomocou 3 kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho

jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo

vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6. Obsluha

Prosím dbajte na zákonné predpisy o ochrane
proti hluku, ktoré sa môžu lokálne odlišovať.

Nebezpečenstvo! Pri práci musí byť namonto-
vaný ochranný kryt.

6.1 Zapnutie a vypnutie prístroja, nastavenie
otáčok (obr. 16)

Zapnutie a nastavenie otáčok

Stlačte blokovanie zapnutia (3) a súčasne

vypínač zap/vyp (2). Silnejším alebo slabším
stlačením vypínača zap/vyp môžete plynulo riadiť
otáčky počas prevádzky. Čím silnejšie stlačíte
vypínač, tým vyššie sú otáčky.

Vypnutie

Pustite vypínač zap/vyp.

6.2 Pracovné pokyny

Pred použitím prístroja si natrénujte všetky pra­covné techniky s vypnutým motorom a bez aku­mulátora. Koste pomocou strihacieho vlákna len
suchú trávu. Ak je tráva dlhá, musí byť postupne
skracovaná (obr. 17).

Predĺženie strihacieho vlákna (obr. 18)
Nebezpečenstvo! Nepoužívajte kovový drôt, ani

kovový drôt obalený plastom akéhokoľvek druhu
vo vláknovej cievke. Mohlo by to viesť k ťažkým
zraneniam používateľa.

Strunová kosačka je vybavená poloautomatickým
systémom predlžovania vlákna (dotyková auto­matika). Pri každom použití tohto poloautoma­tického systému predlžovania vlákna sa rezacie
vlákno automaticky predĺži, aby bola pri kosení
vždy dosiahnutá optimálna šírka rezu. Rezacie
vlákno sa predlžuje tak, že sa nechá motor bežať
a vláknová cievka sa zľahka pritlačí na zem.
Vlákno sa automatický predĺži. Nôž na ochran­nom kryte skráti vlákno na prípustnú dĺžku. Berte

- 98 -

Anl_Agillo_18_200_SPK13.indb 98 19.11.2021 08:34:10

SK

prosím ohľad na skutočnosť, že príliš častým
používaním automatiky predlžovania vlákna sa
opotrebenie vlákna zvyšuje.

Upozornenie: Pri prvom uvedení zariadenia do
prevádzky je prípadný pretŕčajúci a prebytočný
koniec strihacieho vlákna skrátený na čepeli,
ktorá sa nachádza vo vnútri ochranného krytu. Ak
je vlákno pri prvom uvedení do prevádzky príliš
krátke, stlačte gombík na cievke s vláknom a vlák-

no silno vytiahnite. Pri prvom rozbehu sa rezacie

vlákno automaticky skráti na optimálnu dĺžku.

Pravidelne opatrne odstraňujte všetky zvyšky

trávy zo spodnej strany ochranného krytu pomo-

cou kefy alebo podobne.

Rôzne spôsoby kosenia

Ak je prístroj správne namontovaný, strihá burinu
a vysokú trávu na ťažko prístupných miestach,
ako napr. pozdĺžne plotov, múrov a základov
ako aj okolo stromov. Dá sa použiť taktiež na
„vyžínacie práce“, aby sa odstránila vegetácia za

účelom lepšej prípravy záhrady alebo pri čistení
určitej oblasti tesne nad zemou.

Upozornenie: Aj pri opatrnom používaní má
kosenie v blízkosti základov, kameňa alebo betó­nových múrov atď. za následok nadmerné opotre­bovanie vlákna.

Úprava/ kosenie

Pohybujte kosačkou pohybmi ako s kosou zo stra-

ny na stranu. Udržujte vláknovú cievku vždy pa-

ralelne so zemou. Skontrolujte prostredie a určite

vhodnú výšku strihania. Vláknovú cievku veďte a
držte v požadovanej výške, aby ste dosiahli rov-

nomerné strihanie (obr. 19).

pletivom plotu, tak sa odlomí.

Úprava okolo stromov

Ak kosíte okolo stromov, približujte sa k nim po­maly, aby sa vlákno nedotklo kôry. Choďte okolo
stromu a strihajte pritom zľava doprava. Približujte
sa k tráve alebo burine špičkou vlákna a nakloňte
vláknovú cievku zľahka dopredu.
Výstraha: Pracujte pri vyžínacích prácach
nanajvýš opatrne. Počas takýchto prác udržujte
odstup od iných osôb a zvierat najmenej 30 me-

tr ov.

Vyžínanie

Pri vyžínaní obsiahnete celkovú vegetáciu až
na spodok. Za týmto účelom nakloňte vláknovú

cievku v 30 stupňovom uhle doprava. Nastav­te rukoväť do požadovanej polohy. Dbajte na
zvýšené riziko poranenia používateľa, okolo sto-
jacich osôb a zvierat, ako aj na nebezpečenstvo

vecnej škody odmrštenými objektmi (napr.

kameňmi) (obr. 20).

Výstraha: Pomocou prístroja neodstraňujte
žiadne predmety z chodníkov a pod.!
Prístroj je výkonný nástroj a malé kamene alebo
iné predmety sa môžu odmrštiť do vzdialenosti

15 metrov a viac a spôsobiť tak poranenia alebo
poškodenie automobilov, domov a okien.

Pílenie

Prístroj nie je vhodný na pílenie.

Zaseknutie

Ak by sa rezací nôž zasekol kvôli príliš hustej ve­getácii, ihneď vypnite motor. Uvoľnite prístroj od
trávy a porastov predtým, než ho opäť uvediete
do prevádzky.

Nízka úprava

Držte prístroj s ľahkým naklonením presne pred
sebou tak, aby sa spodná strana vláknovej ciev­ky nachádzala nad zemou a vlákno dosiahlo
správnu pozíciu rezania. Koste vždy od seba.

Nepriťahujte kosačku smerom k sebe.

Zabráňte spätnému úderu

Pri práci s rezacím nožom existuje riziko spätného
úderu, ak sa nôž dostane na pevné prekážky
(kmeň stromu, konár, peň stromu, kameň alebo
podobne). Prístroj sa pritom odmrští proti smeru
otáčania nástroja. To môže viesť ku strate kontroly
nad prístrojom. Nepoužívajte rezací nôž v blízkosti

Kosenie pri plote/ základe

Pri strihaní sa približujte pomaly k plotom z
drôteného pletiva, doskovým plotom, múrom z
prírodného kameňa a základom, aby ste strihali
blízko pri nich, avšak bez toho, aby sa vlákno

plotov, kovových stĺpov, hraničných kameňov ani
základov.
Pri kosení hustých prútov uveďte prístroj do po-

lohy podľa obr. 21, aby ste zabránili spätnému

úderu.
udieralo voči prekážke. Ak sa vlákno dostane do
kontaktu napr. s kameňmi, kamennými múrmi

alebo základmi, tak sa rýchlo opotrebuje alebo sa
rozstrapká. Ak sa vlákno dostane do kontaktu s

- 99 -

Anl_Agillo_18_200_SPK13.indb 99 19.11.2021 08:34:10

SK

7. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred odstavením a čistením strunovú kosačku
vypnite a vytiahnite akumulátor.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným

vzduchom pri nastavení na nízky tlak.

Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
Usadeniny na ochrannom kryte odstráňte

•

pomocou kefy.

7.2 Výmena cievky s vláknom
Nebezpečenstvo! Odobrať akumulátory!

1. Obr. 22 – Stlačte teleso vláknovej cievky na

plochách označených písmenom M a od-

oberte kryt cievky.

2. Vyberte prázdnu cievku a tlakovú pružinu.

3. Obr. 23 – Preveďte koniec vlákna novej cievky

cez očko (P) v kryte cievky a nechajte vlákno
trčať von z cievky približne 13 cm. Vložte tla-

kovú pružinu (N) do cievky.

4. Kryt cievky znovu zatlačte do telesa vláknovej

cievky.

7.3 Výmena strihacieho vlákna
Nebezpečenstvo! Odobrať akumulátory!

1. Obr. 22 – Stlačte teleso vláknovej cievky na

plochách označených písmenom M a od-

oberte kryt cievky.

2. Vyberte prázdnu cievku a tlakovú pružinu.

3. Odstráňte prípadný zvyšok strihacieho vlák-

na.

4. Obr. 24 – Zasuňte nové strihacie vlákno do

uchytenia vlákna v rámci cievky.

5. Vlákno naviňte s napnutím proti smeru

otáčania hodinových ručičiek.

6. Obr. 25 – Približne 15 cm od konca vlákna

zaveďte vlákno do jedného z uchytení vlákna
na okraji cievky.

7. Obr. 23 – Preveďte koniec vlákna novej ciev-
ky cez očko (P) v kryte cievky. Vložte tlakovú

pružinu (N) do cievky.

8. Krátko a silne zatiahnite za koniec vlákna, aby
sa vlákno uvoľnilo z uchytenia vlákna.

9. Kryt cievky znovu zatlačte do telesa vláknovej
cievky.

Pri prvom spustení sa strihacie vlákno automati­cky skráti na optimálnu dĺžku.

Pozor! Odvrhnuté časti nylónového vlákna

môžu viesť k poraneniam!

7.4 Brúsenie noža ochranného krytu

Nôž v ochrannom kryte (obr. 2/pol. 14) sa môže

časom otupiť. Ak by k tomu malo dôjsť, uvoľnite

skrutky pomocou ktorých je nôž v ochrannom
kryte upevnený. Upevnite nôž do zveráku. Nôž
brúste pomocou plochého pilníka a dbajte pritom
na to, aby ste dodržali uhol reznej hrany. Brúste
vždy len v jednom smere.

7.5 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

7.6 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné

uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke

www.Einhell-Service.com

Náhradná vláknová cievka výr. č.: 34.050.96
Náhradný rezací nôž výr. č.: 34.050.83

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne-

nia poškodeniu pri transporte. Tento obal je vyro-

bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

- 100 -

Anl_Agillo_18_200_SPK13.indb 100 19.11.2021 08:34:10
