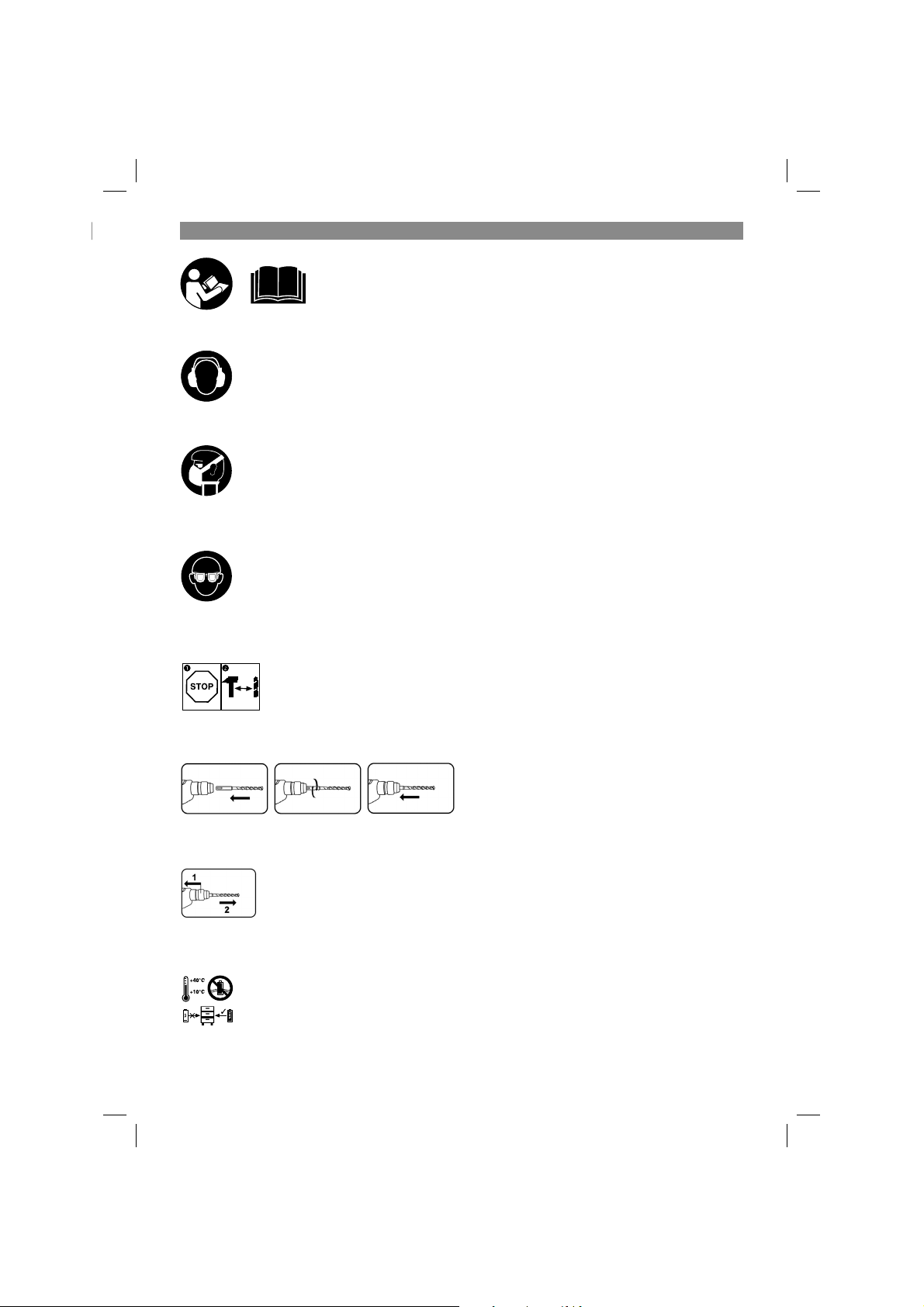

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-

sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus­tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funk­tionen nur im Stillstand erfolgen.

SDS-Plus- Bohrer drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug
verriegelt sich von selbst.

1. Verriegelungshülse zurückziehen, festhalten!

2. Werkzeug entnehmen!

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

- 5 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 5Anl_TE_HD_18_Li_Kit_SPK7.indb 5 08.07.15 08:0708.07.15 08:07

D

2

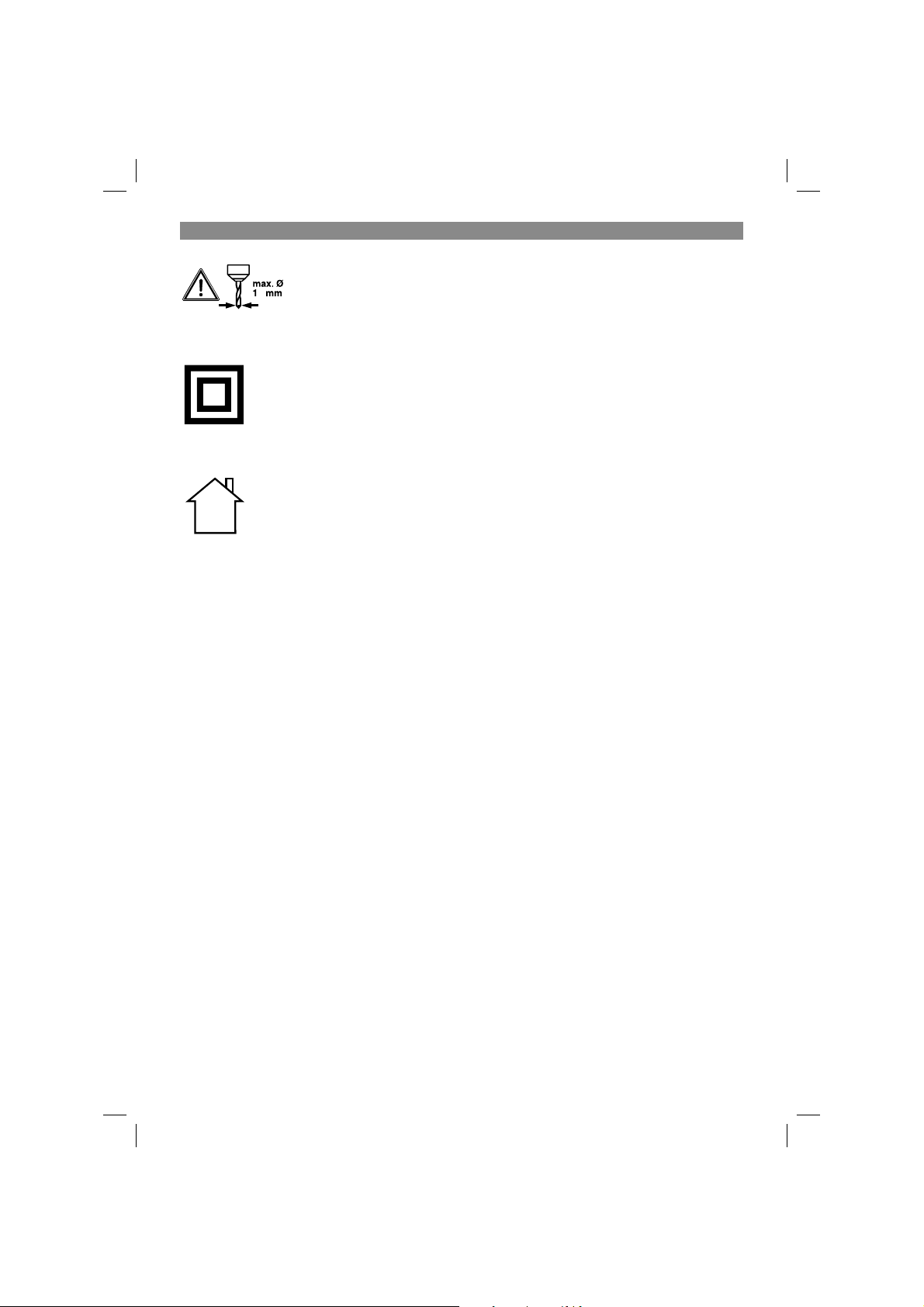

Der Durchmesser des Bohrers darf max. 12 mm betragen.

Schutzklasse II

Nur für den Gebrauch in trockenen Räumen.

- 6 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 6Anl_TE_HD_18_Li_Kit_SPK7.indb 6 08.07.15 08:0708.07.15 08:07

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Verriegelungshülse

2. Bohren-/Schlagbohren-Umschalter

3. Drehrichtungsschalter

4. Ein-/ Ausschalter

5. Akku

6. Rasttaste

7. Akku-Kapazitätsanzeige

8. Ladegerät

9. LED-Licht

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Bohrhammer

•

Ladegerät (Bei Art.-Nr.: 45.138.12 nicht im

•

Lieferumfang)
Akku (Bei Art.-Nr.: 45.138.12 nicht im Liefer-

•

umfang)
Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Das Gerät ist bestimmt zum Hammerbohren in
Beton, Gestein und Ziegel unter Verwendung des
entsprechenden Bohrers. Außerdem ist das Gerät
geeignet zum Schrauben und Bohren in Holz und
Stahl.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

- 7 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 7Anl_TE_HD_18_Li_Kit_SPK7.indb 7 08.07.15 08:0708.07.15 08:07

D

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:.............................0-1100 min

Rechts- Links-Lauf: ............................................ja

Ausgangsspannung Ladegerät: ..............21 V d.c.

Ausgangsstrom Ladegerät: ............................3 A

Netzspannung Ladegerät: ... 200-260V~ 50-60Hz

Akku-Typ: .................................................... Li-Ion

Anzahl der Akkuzellen: ....................................... 5

Akkukapazität: ...........................................1,5 Ah

Gewicht: ......................................................1,7 kg

Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745-1 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
EN 60745-2-6.

Bohrhämmern in Beton

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

.............................. 86 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 97 dB(A)

WA

........................................... 3 dB

2

= 9,9 m/s

h

2

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der

-1

Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

- 8 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 8Anl_TE_HD_18_Li_Kit_SPK7.indb 8 08.07.15 08:0708.07.15 08:07

D

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät. Ein leerer Akku ist nach
ca. 0,5-1 Stunde aufgeladen.

2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas­und Wasserleitung überprüfen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (5) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (6) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (8) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des LI-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Schraubers nachlässt.

6.2 Schrauben/Bohren/Schlagbohren-Um­schalter (Abb. 4/Pos. 2)

Vorsicht!
Nur im Stillstand umschalten!

Bohren/Schrauben:

Zum Bohren/Schrauben den Knopf (a) am Um­schalter (2) drücken und gleichzeitig den Um­schalter (2) in die Schalterstellung A drehen.

Schlagbohren:

Zum Schlagbohren den Knopf (a) am Umschal­ter(2) drücken und gleichzeitig den Umschalter
(2) in die Schalterstellung B drehen.

Achtung!

Zum Schlagbohren benötigen Sie nur eine ge­ringe Anpresskraft. Ein zu hoher Anpressdruck
belastet unnötig den Motor. Bohrer regelmäßig
prüfen. Stumpfen Bohrer nachschleifen oder
ersetzen.

6.3 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein/Aus­Schalter können Sie die Drehrichtung des Gerä­tes einstellen und das Gerät gegen ungewolltes
Einschalten sichern. Sie können zwischen Links­und Rechtslauf wählen. Um eine Beschädigung
des Getriebes zu vermeiden, darf die Drehrich­tung nur im Stillstand umgeschaltet werden. Be­fi ndet sich der Schiebeschalter in der Mittelstel­lung, ist der Ein/Aus- Schalter blockiert.

Gefahr!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur an den beiden Handgriff en
gehalten werden!

Andernfalls kann beim Anbohren von Leitungen
elektrischer Schlag drohen!

6.4 Ein/Aus-Schalter (Abb. 5/Pos. 4)

Mit dem Ein/Aus-Schalter können Sie die Dreh­zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Gerä­tes.

- 9 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 9Anl_TE_HD_18_Li_Kit_SPK7.indb 9 08.07.15 08:0708.07.15 08:07

D

Einschalten:

Ein/Aus-Schalter (4) drücken.

Ausschalten:

Ein/Aus-Schalter (4) loslassen.

6.5 Akku-Kapazitätsanzeige (Abb. 6/Pos. 7)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (b). Die Akku-Kapazitätsan­zeige (7) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge­laden werden!

6.6 LED-Licht (Abb. 6/Pos. 9)

Das LED-Licht (9) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (9) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.

6.7 Werkzeug einsetzen (Abb. 7)

Achtung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.) am Gerät den
Drehrichtungsschalter (3) in Mittelstellung.

Werkzeug vor dem Einsetzen reinigen und

•

Werkzeug-Schaft mit Bohrerfett leicht fetten.
Staubfreies Werkzeug drehend in die

•

Werkzeugaufnahme (c) bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
Verriegelung durch Ziehen am Werkzeug prü-

•

fen.

6.8 Werkzeug entnehmen (Abb. 8)

Verriegelungshülse (1) zurückziehen, festhalten
und Werkzeug entnehmen.

6.9 Schrauben

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie da-

rauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den akku
heraus.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

- 10 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 10Anl_TE_HD_18_Li_Kit_SPK7.indb 10 08.07.15 08:0708.07.15 08:07

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

D

- 11 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 11Anl_TE_HD_18_Li_Kit_SPK7.indb 11 08.07.15 08:0708.07.15 08:07

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.

Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit.

(Ladedauer 1,5 Ah Akku: 30 min)
(Ladedauer 3,0 Ah Akku: 60 min)
(Ladedauer 5,2 Ah Akku: 130 min)
Danach wird auf eine Schonladung umgeschaltet bis zur
vollständigen Ladung.
(Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min)
(Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min)
(Ladedauer insgesamt 5,2 Ah Akku: ca. 140 min)

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr als 1h. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 25° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 12 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 12Anl_TE_HD_18_Li_Kit_SPK7.indb 12 08.07.15 08:0708.07.15 08:07

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil­funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.

- 13 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 13Anl_TE_HD_18_Li_Kit_SPK7.indb 13 08.07.15 08:0708.07.15 08:07

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bohrer, Meißel
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 14Anl_TE_HD_18_Li_Kit_SPK7.indb 14 08.07.15 08:0708.07.15 08:07

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz­lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge­währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für
Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 15Anl_TE_HD_18_Li_Kit_SPK7.indb 15 08.07.15 08:0708.07.15 08:07

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 16 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 16Anl_TE_HD_18_Li_Kit_SPK7.indb 16 08.07.15 08:0708.07.15 08:07

GB

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Cleaning, maintenance and ordering of spare parts

8. Disposal and recycling

9. Storage

10. Charger indicator

- 17 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 17Anl_TE_HD_18_Li_Kit_SPK7.indb 17 08.07.15 08:0708.07.15 08:07

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

Select between the individual functions only when the equipment is at a standstill. If you fail to observe
this point, the equipment may be damaged.

Turn and push the SDS-Plus drill bit into the tool chuck as far as it will go. The tool will lock automatically.

1. Pull back and hold the locking sleeve!

2. Remove the tool!

Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage (charged at least 40%).

- 18 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 18Anl_TE_HD_18_Li_Kit_SPK7.indb 18 08.07.15 08:0708.07.15 08:07

2

The diameter of the drill bit must not exceed 12 mm.

Safety class II

For use in dry rooms only.

GB

- 19 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 19Anl_TE_HD_18_Li_Kit_SPK7.indb 19 08.07.15 08:0708.07.15 08:07

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Locking sleeve

2. Drill/impact drill selector switch

3. Changeover switch

4. On/Off switch

5. Battery pack

6. Pushlock button

7. Battery capacity indicator

8. Charging unit

9. LED lamp

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if

available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless impact drill

•

Battery charger (Not supplied with Art. No.

•

45.138.12)
Battery (Not supplied with Art. No. 45.138.12)

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The equipment is designed for drilling work with
hammer action in concrete, rock and brick, al­ways using the correct drill bit. The equipment is
also suitable for screwdriving and drilling in wood
and steel.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

- 20 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 20Anl_TE_HD_18_Li_Kit_SPK7.indb 20 08.07.15 08:0708.07.15 08:07

GB

4. Technical data

Voltage supply ........................................18 V d.c.

Idling speed: ......................................0-1100 rpm

Forward and reverse rotation ..........................yes

Battery charger output voltage: ............. 21 V d. c.

Battery charger output current: ....................... 3 A

Mains voltage for charger ...200-260 V ~ 50-60 Hz

Battery type: .......................................Lithium-ion

Number of battery cells: .................................... 5

Battery capacitance: .................................1.5 Ah

Weight.........................................................1.7 kg

The maximum screw diameter indicates the ma­ximum diameter of the screw that can be screwed
into wood. The screw diameter can vary depen­ding on the type of wood.

Sound and vibration

Sound and vibration values were measured in
accordance with EN 60745-1.

L

sound pressure level ........................ 86 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level .......................... 97 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with
EN 60745-2-6.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

Limit the operating time.

All stages of the operating cycle must be conside­red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).

5. Before starting the equipment

Impact drilling in concrete

Vibration emission value a
K uncertainty = 1.5 m/s

h

2

= 9.9 m/s

2

Be sure to read the following information before
you use your cordless screwdriver for the fi rst
time:

1. Charge the battery pack with the charger

The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip­ment is used and may exceed the specifi ed value
in exceptional circumstances.

supplied. An empty battery pack requires a
charging period of approximately 0.5-1 hour.

2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in
faultless condition.

3. Always check for concealed electric cables

The specifi ed vibration value can be used to
compare the equipment with other electric power

and gas and water pipes when drilling and
screwing in walls.

tools.

The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.

- 21 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 21Anl_TE_HD_18_Li_Kit_SPK7.indb 21 08.07.15 08:0708.07.15 08:07

GB

6. Operation

6.1 Charging the LI battery pack (Fig. 2-3)

1. Remove the battery pack (5) from the handle,
pressing the pushlock buttons (6) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(8) into the mains socket outlet. The green
LED will then begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section 10 “Charger indicator” you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to become charged, ple­ase check

whether there is voltage at the socket-outlet

•

whether there is proper contact at the char-

•

ging contacts on the charger.

If the battery still fails to become charged, please
return

the charger

•

the battery pack

•

to our Customer Service Department.

To ensure that the LI battery pack provides
long service you should take care to recharge
it promptly. You must recharge the battery pack
when you notice that the power of the cordless
screwdriver drops.

6.2 Screw/Drill/Hammer drill selector switch
(Fig. 4/Item 2)

Caution! Change the switch position only
when the equipment is at a standstill!

unnecessary strain on the motor. Check drill bits
at regular intervals. Sharpen or replace blunt drill
bits.

6.3 Changeover switch (Fig. 5/Item 3)

Using the slide switch above the On/Off switch
you can select the direction of rotation of the
equipment and lock the equipment so that it can­not be switched on accidentally. You can select
between clockwise and counter-clockwise rotati­on. To avoid causing damage to the gearing, the
direction of rotation must only be changed when
the equipment is at a standstill. When the slide
switch is in the middle position, the On/Off switch
is blocked.

Danger!
To avoid danger, the machine must only be
held using the two handles.

Otherwise you may suff er an electric shock if you
drill into electric cables!

6.4 On/Off switch (Fig. 5/Item 4)

Infi nitely variable speed control is possible with
the On/Off switch. The further you push the
switch, the higher the speed of the equipment.

Switching on:

Press the On/Off switch (4).

Switching off :

Press the On/Off switch (4).

6.5 Battery capacity indicator (Fig. 6 – Item 7)

Press the battery capacity indicator switch (b).
The battery capacity indicator (7) shows the char­ge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

Drilling/screwdriving:

For drilling/screwdriving, press the button (a) on
the selector switch (2) and simultaneously turn
the selector switch (2) to position A.

Hammer drilling:

For hammer drilling, press the button (a) on the
selector switch (2) and simultaneously turn the
selector switch (2) to position B.

Important.

You only require slight contact pressure for ham­mer drilling. Excessive contact pressure will place

Anl_TE_HD_18_Li_Kit_SPK7.indb 22Anl_TE_HD_18_Li_Kit_SPK7.indb 22 08.07.15 08:0708.07.15 08:07

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED blinks:

The battery is empty, recharge the battery.

All LEDs blink:

The battery pack has undergone exhaustive di­scharge and is defective. Do not use or charge a
defective battery pack.

- 22 -

GB

6.6 LED lamp (Fig. 6 / Item 9)

The LED lamp (9) can be used in poor lighting
conditions to illuminate the area where you want
to drill or screw. The LED lamp (9) will be lit au­tomatically as soon as you press the ON/OFF
switch (4).

6.7 Inserting a tool (Fig. 7)

Important. Set the changeover switch (3) to its

center position whenever you carry out any work
(for example changing the tool, maintenance
work, etc.) on the equipment.

Clean the tool before fitting it and apply a thin

•

coating of bit grease to the tool shaft.
Turn and push the dust-free tool into the tool

•

chuck (c) as far as it will go. The tool will lock
automatically.
Check that the bit is locked in placed by

•

pulling on it.

6.8 Removing a tool (Fig. 8)

Pull back and hold the locking sleeve (1) and re­move the tool.

6.9 Screwdriving

We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed for
reliable working. Be sure to use a bit that matches
the screw in shape and size. Set the torque, as
described elsewhere in these operating instruc­tions, to suit the size of screw.

7. Cleaning, maintenance and

ordering of spare parts

Danger!
Always pull out the battery pack before
starting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The

ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.3 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.isc-gmbh.info

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[e-mail]

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage tempe­rature is between 5 and 30 °C. Store the electric
tool in its original packaging.

- 23 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 23Anl_TE_HD_18_Li_Kit_SPK7.indb 23 08.07.15 08:0708.07.15 08:07

10. Charger indicator

GB

Indicator status

Red LED Green LED

Explanations and actions

Off Flashing Ready for use

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

On Off Charging

The charger is charging the battery pack in quick charge mode.

Off On The battery is 85% charged and ready for use.

(Charging time for 1.5 Ah battery: 30 min)
(Charging time for 3.0 Ah battery: 60 min)
(Charging time for 5.2 Ah battery: 130 min)
The unit then changes over to gentle charging mode until the battery is
fully charged.
(Total charging time for 1.5 Ah battery: approx. 40 min)
(Total charging time for 3.0 Ah battery: approx. 75 min)
(Total charging time for 5.2 Ah battery: approx. 140 min)

Action:

Take the battery pack out of the charger. Disconnect the charger from
the mains supply.

Flashing Off Adapted charging

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes
more than 1 hour. The reasons can be:

- The battery pack has not been used for a very long time or an already
fl at battery was further discharged (exhaustive discharge).

- The battery pack temperature is outside the ideal range (between 25°
C and 45° C).

Action:

Wait for the charging to be completed; you can still continue to charge
the battery pack.

Flashing Flashing Fault

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

On On Temperature fault

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20°
C) for one day .

- 24 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 24Anl_TE_HD_18_Li_Kit_SPK7.indb 24 08.07.15 08:0708.07.15 08:07

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EU concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes.

This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa­ge is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.

- 25 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 25Anl_TE_HD_18_Li_Kit_SPK7.indb 25 08.07.15 08:0708.07.15 08:07

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, chuck, Battery
Consumables* Drill bits, chisels
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 26 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 26Anl_TE_HD_18_Li_Kit_SPK7.indb 26 08.07.15 08:0708.07.15 08:07

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These warranty terms regulate additional warranty services, which the manufacturer mentioned
below promises to buyers of its new products in addition to their statutory rights of guarantee. Your
statutory guarantee claims are not aff ected by this guarantee. Our guarantee is free of charge to
you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. Please report the defective device on the following internet address to register your guarantee claim:
www.isc-gmbh.info. If the defect is covered by our guarantee, then the item in question will either be
repaired immediately and returned to you or we will send you a new replacement device.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 27 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 27Anl_TE_HD_18_Li_Kit_SPK7.indb 27 08.07.15 08:0708.07.15 08:07

F

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

6. Commande

7. Nettoyage, maintenance et commande de pièces de rechange

8. Mise au rebut et recyclage

9. Stockage

10. Affi chage chargeur

- 28 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 28Anl_TE_HD_18_Li_Kit_SPK7.indb 28 08.07.15 08:0708.07.15 08:07

F

Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence ! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Afi n d‘éviter que l‘appareil ne s‘endommage, la commutation entre les diff érentes fonctions doit se faire
uniquement à l‘arrêt.

Insérez le foret SDS-Plus dans le porte-outil en le tournant jusqu‘à la butée. L‘outil se verrouille de lui­même.

1. Rétracter la douille de verrouillage, maintenir !

2. Retirez l‘outil!

Charger l’accumulateur uniquement dans des salles sèches avec une température environnante de
+10°C à - +40°C. Stockez uniquement les accumulateurs chargés (charge mini. 40%).

- 29 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 29Anl_TE_HD_18_Li_Kit_SPK7.indb 29 08.07.15 08:0708.07.15 08:07

F

2

Le diamètre du foret doit être au maximum de 12 mm.

Catégorie de protection II

A employer uniquement dans des endroits secs.

- 30 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 30Anl_TE_HD_18_Li_Kit_SPK7.indb 30 08.07.15 08:0708.07.15 08:07

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Douille de verrouillage

2. Commutateur perçage/perçage à percussion

3. Interrupteur du sens de rotation

4. Interrupteur marche/arrêt

5. Accumulateur

6. Touche à crans

7. Indicateur de charge de l‘accumulateur

8. Chargeur

9. Voyant LED

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Marteau perforateur portatif

•

Chargeur (Non compris dans la livraison du

•

numéro d‘article 45.138.12)
Piles (Non compris dans la livraison du nu-

•

méro d‘article 45.138.12)
Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

L‘appareil convient pour percer dans le béton, la
pierre et la brique sous réserve d‘utiliser le foret
correspondant. En outre l‘appareil convient pour
visser et percer dans le bois et l‘acier.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

- 31 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 31Anl_TE_HD_18_Li_Kit_SPK7.indb 31 08.07.15 08:0708.07.15 08:07

F

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en courant, moteur .............18 V d.c.

Vitesse de rotation

de marche à vide : .......................... 0-1100 tr/min

Rotation vers la droite et vers la gauche ......... oui

Tension de sortie du chargeur : ............. 21 V d. c.

Courant de sortie du chargeur : ...................... 3 A

Tension secteur,chargeur ..200 V-260 V~50-60 Hz

Type d’accumulateur : .................................Li-ion

Nombre de piles de l’accumulateur : ................. 5

Capacité de l’accumulateur : .....................1,5 Ah

Poids ...........................................................1,7 kg

Le diamètre max. de vis décrit le diamètre maxi­mum de la vis pouvant être vissée dans le bois.
En fonction du type de bois, le diamètre de la vis
peut varier.

Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 60745-1.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745-2-6.

Percer dans du béton

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

....... 86 dB(A)

pA

..... 97 dB(A)

WA

= 9,9 m/s

h

2

La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception­nels être supérieure à la valeur indiquée.

La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.

La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

Limitez votre temps de travail.

Toutes les parts du cycle de fonctionnement doi­vent être alors prises en considération (par exem­ple les temps pendant lesquels l’outil électrique
est hors circuit et ceux pendant lesquels il est en
circuit, mais sans charge en cours).

- 32 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 32Anl_TE_HD_18_Li_Kit_SPK7.indb 32 08.07.15 08:0708.07.15 08:07

F

5. Avant la mise en service

Avant la mise en service de votre tournevis élec­trique sans fi l, lisez ces remarques :

1. Chargez l’accumulateur avec le chargeur liv­ré. Un accumulateur vide est chargé au terme
d’environ 0,5-1 heure.

2. Utilisez uniquement des forets pointus tout
comme des embouts de tournevis irréprocha­bles et adéquats.

3. Lors du perçage et du vissage dans des pa­rois et murs, controlez s’il y a des conduites
de courant, de gaz ou d’eau cachées.

6. Commande

6.1 Chargement du bloc accumulateur LI
(fi g. 2-3)

1. Tirez le bloc accumulateur (5) hors de sa
poignée, en appuyant sur les touches à cran
(6) vers le bas.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (8) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Insérez l’accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.

Si la charge du paquet accumulateur n’est pas
possible, vérifi ez

que la prise de courant est sous tension

•

que les contacts du chargeur sont fiables.

•

S’il n’est toujours pas possible de charger le pa­quet accumulateur, nous vous prions d’envoyer

le chargeur

•

et le paquet accumulateur

•

à notre station de service après-vente.

Il faut recharger à temps le bloc accumulateur
LI afi n de lui assurer une longue durabilité. Ceci
est de toute manière nécessaire, lorsque vous
constatez que la puissance du tournevis sans fi l
diminue.

6.2 Commutateur vissage/perçage/perçage à
percussion (fi g. 4/pos. 2)

Prudence ! Commutez uniquement à l‘arrêt !

Perçage/vissage :

Pour percer, appuyez sur le bouton (a) du com­mutateur (2) et tournez simultanément le commu­tateur (2) en position de commutation A.

Perçage à percussion :

pour le perçage, appuyez sur le bouton (a) du
commutateur rotatif (2) et tournez simultanément
le commutateur rotatif (2) en position de commu­tation B.

Prudence !

Pour le perçage à percussion, seule une petite
force de pression est nécessaire. Si vous ap­puyez trop, le moteur sera trop sollicité. Contrôlez
régulièrement les forets. Faites réaff ûter les forets
usés ou remplacez-les.

6.3 Commutateur de sens de rotation
(fi g. 5/pos. 3)

On peut régler le sens de rotation de l‘appareil à
l‘aide de l‘interrupteur à coulisse via l‘interrupteur
marche/arrêt et bloquer l‘appareil contre toute
nouvelle remise en circuit involontaire. Vous pou­vez choisir entre marche à gauche et marche à
droite. Afi n d‘éviter d‘endommager l‘engrenage,
le sens de rotation doit être uniquement commuté
à l‘arrêt. Si l‘interrupteur à coulisse se trouve en
position médiane, l‘interrupteur marche/arrêt est
bloqué.

Danger !
Afi n d‘éviter tout risque, la machine doit être
tenue uniquement par les deux poignées !

Dans le cas contraire, il y a un risque de décharge
électrique si on touche des câbles électriques
lors du perçage !

6.4 Interrupteur marche/arrêt
(fi g. 5/pos. 4)

Avec l‘interrupteur marche/arrêt, vous pouvez
commander la vitesse de rotation en continu. Plus
vous appuyez sur l‘interrupteur, plus la vitesse de
rotation de la perceuse est élevée.

Mise en circuit :

enfoncer l‘interrupteur marche/arrêt (4).

Mise hors circuit :

relâcher l‘interrupteur marche/arrêt (4).

- 33 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 33Anl_TE_HD_18_Li_Kit_SPK7.indb 33 08.07.15 08:0708.07.15 08:07

F

6.5 Affi chage de la capacité de la batterie
(fi g. 6/pos. 7)

Appuyez sur l’interrupteur pour affi cher la capa-
cité de l’accumulateur (b). L’affi chage de la capa-
cité de l’accumulateur (7) vous indique l’état de
charge de l’accumulateur au moyen de 3 DEL.

Toutes les 3 DEL sont allumées :

L’accumulateur est entièrement chargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L‘accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

L‘accumulateur a subi une décharge profonde et
est défectueux. Un accumulateur défectueux ne
doit plus être utilisé et rechargé !

6.6 Voyant DEL (fi gure 6/pos. 9)

La lampe DEL (9) permet d’éclairer la zone de
vissage et de perçage en cas de conditions de lu­minosité défavorables. La lampe DEL (9) s’allume
automatiquement, dès que vous appuyez sur
l’interrupteur marche/arrêt (4).

6.7 Installation de l‘outil (fi g. 7)

Attention ! Pour tous les travaux (par ex. change­ment d‘outil ; maintenance ; etc.) sur le marteau
perforateur sans fi l, positionnez l‘interrupteur de
sens de rotation (3) sur la position médiane.

Nettoyez l‘outil avant son utilisation et grais-

•

sez légèrement la tige avec de la graisse de
foret.
Enfichez l‘outil dépoussiéré dans le logement

•

outil (c) en le tournant jusqu‘à la butée. L‘outil
se verrouille de lui-même.
Contrôlez qu‘il s‘est bien verrouillé en le tirant.

•

6.8 Retirez l‘outil (fi g. 8)

Reculez la douille de verrouillage (1), maintenez­la et retirez l‘outil.

6.9 Vissage:

Utilisez de préférence des vis à centrage
automatique (p.ex. Torx, à tête cruciforme) ce qui
assure le travail en toute sécurité. Veillez à ce
que la forme et la taille du bit et de la vis utilisés
soient conformes. Eff ectuez le réglage du couple
de rotation comme décrit dans l’instruction - en
fonction de la taille des vis.

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !
Débranchez l‘accumulateur avant tous tra­vaux de nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.3 Commande de pièces de rechange et

d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[e-mail]

- 34 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 34Anl_TE_HD_18_Li_Kit_SPK7.indb 34 08.07.15 08:0708.07.15 08:07

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

F

- 35 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 35Anl_TE_HD_18_Li_Kit_SPK7.indb 35 08.07.15 08:0708.07.15 08:07

10. Affi chage chargeur

F

État de l’affi chage

LED rouge LED vert

Signifi cation et mesures

Arrêt Clignote État prêt à l’emploi

Le chargeur est raccordé au réseau et est prêt à l’emploi,
l’accumulateur n’est pas dans le chargeur.

Marche Arrêt Chargement

Le chargeur charge l’accumulateur en mode de charge rapide.

Arrêt Arrêt L‘accumulateur est chargé à 85 % et prêt à l‘emploi.

(Durée de charge 1,5 Ah accumulateur : 30 min)
(Durée de charge 3,0 Ah accumulateur : 60 min)
(Durée de charge 5,2 Ah accumulateur : 130 min)
Ensuite, on commute sur un processus de charge lent jusqu‘au
chargement complet.
(Durée de charge totale 1,5 Ah accumulateur : env. 40 min)
(Durée de charge totale 3,0 Ah accumulateur : env. 75 min)
(Durée de charge totale 5,2 Ah accumulateur : env. 140 min)

Mesures :

Retirez l’accumulateur du chargeur. Débranchez le chargeur du ré­seau.

Clignote Arrêt Charge d’adaptation

Le chargeur est en mode de charge lente.
Dans ce cas, l’accumulateur se charge plus lentement pour des rai­sons de sécurité et nécessite plus d’une heure. Cela peut avoir les
causes suivantes :

- l’accumulateur n’a pas été chargé depuis longtemps ou la charge
d‘un accumulateur usagé a été poursuivie (décharge profonde)

- la température de l’accumulateur n’est pas dans la zone idéale com­prise entre 25 °C et 45 °C.

Mesures :

attendez jusqu’à ce que le processus de charge soit terminé,
l’accumulateur peut quand même encore être chargé.

Clignote Clignote Erreur

Le processus de charge n’est plus possible. L’accumulateur est défec­tueux.

Mesures :

il ne faut plus charger un accumulateur défectueux.
Retirez l’accumulateur du chargeur.

Marche Marche Perturbation thermique

L’accumulateur est trop chaud (par ex. exposition directe au so
eil) ou trop froid (en dessous de 0 °C)

Mesures :

retirez l’accumulateur et conservez-le un jour à température ambiante
(env. 20 °C).

- 36 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 36Anl_TE_HD_18_Li_Kit_SPK7.indb 36 08.07.15 08:0708.07.15 08:07

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/EU relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modifi cations techniques

- 37 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 37Anl_TE_HD_18_Li_Kit_SPK7.indb 37 08.07.15 08:0708.07.15 08:07

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon, mandrin de perceuse, accu-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

mulateur
forets, burins

- 38 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 38Anl_TE_HD_18_Li_Kit_SPK7.indb 38 08.07.15 08:0708.07.15 08:07

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabri­cant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation
de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de
garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivan­te : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai
un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 39 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 39Anl_TE_HD_18_Li_Kit_SPK7.indb 39 08.07.15 08:0708.07.15 08:07

I

Indice

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

3. Utilizzo proprio

4. Caratteristiche tecniche

5. Prima della messa in esercizio

6. Uso

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

9. Conservazione

10. Indicatori del caricabatterie

- 40 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 40Anl_TE_HD_18_Li_Kit_SPK7.indb 40 08.07.15 08:0708.07.15 08:07

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Per evitare danni all‘apparecchio, il passaggio da una funzione all‘altra deve avvenire solo quando ques­to è fermo.

Inserite la punta SDS plus nella sua sede ruotandola fi no alla battuta. La punta viene bloccata automa-
ticamente.

1. Tirate indietro e tenete saldamente la bussola di serraggio!

2. Togliete la punta!

Conservazione delle batterie solo in luoghi asciutti con una temperatura ambiente di +10°C - +40°C.
Conservate le batterie solo se sono cariche (almeno al 40%).

- 41 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 41Anl_TE_HD_18_Li_Kit_SPK7.indb 41 08.07.15 08:0708.07.15 08:07

I

2

Il diametro della punta deve essere al massimo di 12 mm.

Grado di protezione II

Utilizzate l‘apparecchio soltanto in ambienti asciutti.

- 42 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 42Anl_TE_HD_18_Li_Kit_SPK7.indb 42 08.07.15 08:0708.07.15 08:07

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau­sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Bussola di serraggio

2. Selettore trapano / trapano a percussione

3. Commutatore del senso di rotazione

4. Interruttore ON/OFF

5. Batteria

6. Tasto di arresto

7. Indicazione di carica della batteria

8. Caricabatterie

9. Luce LED

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio
Assistenza presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto o al centro fai-da-te competente
più vicino. Al riguardo fate attenzione alla Tabella
Garanzia nelle disposizioni di garanzia alla fi ne
delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Trapano avvitatore a batteria

•

Caricabatterie (Non incluso nella fornitura

•

dell’art.-Nr.: 45.138.12)
Batteria (Non incluso nella fornitura dell’art.-

•

Nr.: 45.138.12)
Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

L‘apparecchio è concepito per la trapanazione
a percussione in calcestruzzo, pietra e laterizio
usando le relative punte. Inoltre l‘apparecchio è
adatto per avvitare e perforare su legno e acciaio.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna

- 43 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 43Anl_TE_HD_18_Li_Kit_SPK7.indb 43 08.07.15 08:0708.07.15 08:07

I

garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Tensione alimentazione motore ..............18 V d.c.

Numero di giri a vuoto: .....................0-1100 min

Rotazione sinistra/destra ...................................si

Tensione in uscita del caricabatterie: ....21 V d. c.

Corrente in uscita del caricabatterie: ..............3 A

Tensione di rete

per caricaaccumulatori.......200-260 V ~ 50-60 Hz

Tipo di batteria: .......................................... Li-Ion

Numero delle celle della batteria: ...................... 5

Capacità della batteria: .............................1,5 Ah

Peso ............................................................1,7 kg

Il diametro massimo della vite indica il diametro
massimo della vite che può essere avvitata nel
legno. Il diametro della vite può variare a seconda
del tipo di legno.

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rile­vati secondo la norma EN 60745-1.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 60745-2-6.

Uso come trapano avvitatore in calcestruzzo

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

........... 86 dB (A)

pA

............. 97 dB (A)

WA

= 9,9 m/s

h

2

Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.

Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.

Limitate al minimo lo sviluppo di rumore e le

-1

vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

Limitate il tempo di lavoro.

Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l’elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).

Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma­lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio­nali, può essere superiore al valore riportato.

- 44 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 44Anl_TE_HD_18_Li_Kit_SPK7.indb 44 08.07.15 08:0708.07.15 08:07

I

5. Prima della messa in esercizio

Prima di mettere in esercizio il vostro avvitatore
a batteria leggete assolutamente le seguenti av­vertenze.

1. Ricaricate la batteria con il caricabatterie in
dotazione. Una batteria scarica si ricarica in
ca. 0,5-1 ora.

2. Utilizzate solo punte affi late e inserti per cac-
ciavite adatti ed in perfetto stato.

3. In caso di perforazione e avvitamento su muri
e pareti, verifi cate che non siano presenti
condutture nascoste di corrente, gas e acqua.

6. Uso

6.1 Ricarica della batteria LI (Fig. 2-3)

1. Estraete la batteria (5) dall’impugnatura pre­mendo verso il basso il tasto di arresto (6).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie (8) nella presa
di corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.

Se non fosse possibile caricare il pacchetto di
accumulatori, verifi cate che

la presa di corrente disponga della tensione

•

di rete richiesta
i contatti del caricaaccumulatori abbiano un

•

contatto elettrico perfetto.

Se malgrado tutto non fosse ancor possibile cari­care gli accumulatori, Vi preghiamo di fare perve­nire al nostro Servizio clientela quanto segue

caricaaccumulatori

•

pacchetto di accumulatori.

•

Per una lunga durata della batteria si deve prov­vedere a una puntuale ricarica della batteria LI.
Ciò è comunque necessario quando ci si accorge
della diminuzione delle prestazioni dell’avvitatore
a batteria.

6.2 Selettore trapano avvitatore/perforatore/a
percussione (Fig. 4/Pos. 2)

Attenzione! Modifi cate la funzione solo ad
apparecchio fermo!

Trapano perforatore/avvitatore

Per perforare/avvitare premete il pulsante (a) del
selettore (2) e ruotate contemporaneamente il
selettore (2) in posizione A.

Trapano a percussione

Per trapanare a percussione premete il pulsante
(a) del selettore (2) e ruotate contemporanea­mente il selettore (2) in posizione B.

Attenzione!

Per trapanare a percussione è necessaria solo
una leggera pressione. Una pressione eccessiva
rappresenta una sollecitazione che danneggia
inutilmente il motore. Controllate regolarmente
le punte del trapano. Sostituite o affi late la punta
consumata.

6.3 Commutatore del senso di rotazione (Fig.
5/Pos. 3)

Con l‘interruttore a scorrimento sopra
l‘interruttore ON/OFF potete regolare il senso di
rotazione dell‘apparecchio e assicurarlo contro
un‘accensione involontaria. Potete scegliere fra
rotazione sinistrorsa e destrorsa. Per evitare dan­ni al meccanismo, il senso di rotazione può venire
cambiato solo ad utensile fermo. Se l‘interruttore
a scorrimento si trova in posizione centrale,
l‘interruttore ON/OFF è bloccato.

Pericolo!
Per evitare rischi l‘apparecchio deve essere
tenuto sempre per entrambe le impugnature!

Altrimenti sussiste il rischio di scosse elettriche se
si toccano cavi!

6.4 Interruttore ON/OFF (Fig. 5/Pos. 4)

Con l‘interruttore ON/OFF potete regolare in
continuo il numero di giri. Più spingete in avan­ti l‘interruttore, maggiore è il numero di giri
dell‘apparecchio.

Accensione

Premete l‘interruttore ON/OFF (4).

Spegnimento

Mollate l‘interruttore ON/OFF (4).

- 45 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 45Anl_TE_HD_18_Li_Kit_SPK7.indb 45 08.07.15 08:0708.07.15 08:07

I

6.5 Indicazione di carica della batteria
(Fig. 6/Pos. 7)

Premete l’interruttore per l’indicazione di carica
della batteria (b). L’indicazione di carica della
batteria (7) segnala lo stato di carica per mezzo
di 3 spie.

Le 3 spie sono illuminate

La batteria è completamente carica.

1 spia o 2 spie sono illuminate

La batteria dispone di una suffi ciente carica re-
sidua.

1 spia lampeggia

La batteria è scaricata, ricaricatela.

Tutte le spie lampeggiano

La batteria si è scaricata completamente ed è di­fettosa. Una batteria difettosa non deve più venire
usata e ricaricata!

6.6 Luce LED (Fig. 6/Pos. 9)

La luce LED (9) permette di illuminare il punto da
avvitare o da perforare in caso di condizioni di
luce sfavorevoli. La luce LED (9) si illumina auto­maticamente non appena premete l’interruttore
ON/OFF (4).

6.7 Inserimento della punta (Fig. 7)

Attenzione! Prima di ogni operazione (per
es. cambio della punta, manutenzione, ecc.)
sull’apparecchio portate il commutatore del senso
di rotazione (3) in posizione centrale.

Pulite la punta prima di inserirla e lubrifica-

•

tene leggermente il gambo con grasso per
trapani.
Inserite la punta priva di polvere nella sua

•

sede (c) ruotandola fino alla battuta. La punta
viene bloccata automaticamente.
Controllate il serraggio tirando la punta.

•

6.8 Estrazione della punta (Fig. 8)

Tirate indietro la bussola di serraggio (1), tenetela
saldamente e togliete la punta.

6.9 Avvitamento

Usate preferibilmente viti autocentranti (ad es.
con intaglio a croce), che garantiscono un lavoro
sicuro. Fate attenzione che le punte a cacciavite
utilizzate corrispondano a forma e dimensioni
delle rispettive viti. Eff ettuate la regolazione del
momento di rotazione come descritto nelle istru­zioni, corrispondentemente alle dimensioni della
vite da usare.

7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia togliete la bat­teria.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio e

accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[e-mail]

- 46 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 46Anl_TE_HD_18_Li_Kit_SPK7.indb 46 08.07.15 08:0708.07.15 08:07

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

I

- 47 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 47Anl_TE_HD_18_Li_Kit_SPK7.indb 47 08.07.15 08:0708.07.15 08:07

10. Indicatori del caricabatterie

I

Stato indicatori

LED rosso LED verde

Signifi cato e interventi

Spento Lampeggia Pronto all‘esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è
nel caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce.

Spento Acceso La batteria è ricaricata all‘85% e pronta per l‘uso.

(Durata di ricarica per batteria da 1,5 Ah: 30 min.)
(Durata di ricarica per batteria da 3,0 Ah: 60 min.)
(Durata di ricarica per batteria da 5,2 Ah: 130 min.)
Dopo tale intervallo l‘apparecchio passa alla ricarica lenta fi no a co
pletare il processo.
(Durata di ricarica totale, batteria da 1,5 Ah: ca. 40 min.)
(Durata di ricarica totale, batteria da 3,0 Ah: ca. 75 min.)
(Durata di ricarica totale, batteria da 5,2 Ah: ca. 140 min.)

Intervento

Togliete la batteria dal caricabatterie. Staccate il caricaba
terie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi
di sicurezza e richiede più di 1 h. Ciò può essere dovuto ai seguenti
motivi:

- la batteria non è stata ricaricata per molto tempo oppure è stata co
tinuata la scarica di una batteria esaurita (scarica profonda)

- la temperatura della batteria non si trova nel range ideale tra i 25°C
e 45°C.

Intervento

Attendete la fi ne della ricarica, si può comunque continuare a ricar
care la batteria.

Lampeggia Lampeggia Errore

La ricarica non è più possibile. La batteria è difettosa.

Intervento

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

- 48 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 48Anl_TE_HD_18_Li_Kit_SPK7.indb 48 08.07.15 08:0708.07.15 08:07

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/EU sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.

Con riserva di apportare modifi che tecniche

- 49 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 49Anl_TE_HD_18_Li_Kit_SPK7.indb 49 08.07.15 08:0708.07.15 08:07

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, mandrino, Batteria
Materiale di consumo/parti di consumo * Punte per trapano, scalpello
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu­enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 50 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 50Anl_TE_HD_18_Li_Kit_SPK7.indb 50 08.07.15 08:0708.07.15 08:07

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore
su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente
garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di
garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter­net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia,
ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 51 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 51Anl_TE_HD_18_Li_Kit_SPK7.indb 51 08.07.15 08:0708.07.15 08:07

NL

Inhoudsopgave

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

3. Reglementair gebruik

4. Technische gegevens

5. Vóór inbedrijfstelling

6. Bediening

7. Reiniging, onderhoud en bestellen van wisselstukken

8. Verwijdering en recyclage

9. Opbergen

10. Indicatie lader

- 52 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 52Anl_TE_HD_18_Li_Kit_SPK7.indb 52 08.07.15 08:0708.07.15 08:07

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Om een beschadiging van het apparaat te vermijden mag de omschakeling tussen de verschillende
functies alleen in stilstand gebeuren.

SDS-Plus boor al draaiend tot aan de aanslag in de gereedschapsadapter schuiven. Het gereedschap
wordt automatisch vergrendeld.

1. Vergrendelingshuls terugtrekken, vasthouden!

2. Gereedschap wegnemen!

Opbergen van de accu’s enkel in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C.
Accu’s enkel in geladen toestand opbergen (minstens 40 % geladen).

- 53 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 53Anl_TE_HD_18_Li_Kit_SPK7.indb 53 08.07.15 08:0708.07.15 08:07

NL

2

De diameter van de boor mag maximaal 12 mm bedragen.

Beschermingsniveau II

Enkel voor gebruik in droge ruimten.

- 54 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 54Anl_TE_HD_18_Li_Kit_SPK7.indb 54 08.07.15 08:0708.07.15 08:07

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Gevaar!
Lees alle veiligheidsinstructies en aanwijzin­gen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap
(fi g. 1)

1. Vergrendelingshuls

2. Omschakelaar Boren/Klopboren

3. Draairichtingsschakelaar

4. Aan/Uit-schakelaar

5. Accu

6. Grendelknop

7. Accu-capaciteitsindicatie

8. Lader

9. LED-licht

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controle­ren aan de hand van de beschreven leveringsom­vang. Indien er onderdelen ontbreken gelieve
zich binnen de 5 werkdagen na aankoop van het
artikel te wenden tot ons servicecenter mits ver­toon van een geldig bewijs van aankoop of tot de
dichtstbijzijnde desbetreff ende bouwmarkt..

Gelieve daarvoor de garantietabel in de garantie­bepalingen aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Accu-boorhamer

•

Lader (Bij artikelnr. 45.138.12 niet bij de leve-

•

ringsomvang begrepen)
Batterij (Bij artikelnr. 45.138.12 niet bij de le-

•

veringsomvang begrepen)
Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

Het toestel is bedoeld voor het hamerboren in be­ton, gesteente en bakstenen mits gebruikmaking
van de overeenkomstige boor. Bovendien is het
toestel geschikt om in hout en staal te schroeven
en te boren.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

- 55 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 55Anl_TE_HD_18_Li_Kit_SPK7.indb 55 08.07.15 08:0708.07.15 08:07

NL

4. Technische gegevens

Spanningsvoorziening motor ..................18 V d.c.

Onbelast toerental: .......................... 0-1100 t/min

rechts-/linksdraaiend..........................................ja

Uitgangsspanning lader: ....................... 21 V d. c.

Uitgangsstroom lader: ....................................3 A

Netspanning oplader .........200-260 V ~ 50-60 Hz

Accu type: .................................................. Li-Ion

Aantal accucellen: ............................................. 5

Accucapaciteit: .......................................... 1,5 Ah

Gewicht .......................................................1,7 kg

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 60745-1.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745-2-6.

Boorhameren in beton

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.

De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onder­ling te vergelijken.

De vermelde trillingsemissiewaarde kan ook wor­den gebruikt om voor begin van de werkzaamhe­den de nadelige gevolgen te beoordelen.

.......................... 86 dB (A)

pA

........................................... 3 dB

pA

........................... 97 dB (A)

WA

.......................................... 3 dB

WA

= 9,9 m/s

h

2

2

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

Beperk de werktijd.

Daarbij rekening houden met alle aandelen van
het bedrijfscyclus (bij voorbeeld tijden waarin het
elektrogereedschap uitgeschakeld is en tijden
waarin het gereedschap wel ingeschakeld is maar
zonder belasting draait).

5. Vóór inbedrijfstelling

Lees zeker de volgende instructies voordat u uw
accuschroevendraaier in gebruik neemt:

1. Laad de accu m.b.v. het bijgeleverde laadtoe­stel. Een lege accu is na ca. 0,5-1 uur opgela­den.

2. Enkel scherpe boren en intacte en gepaste
schroeverbits gebruiken.

3. Bij het boren en schroeven in muren en wan­den dient u die op verborgen stroom-, gas- en
waterleidingen te controleren.

- 56 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 56Anl_TE_HD_18_Li_Kit_SPK7.indb 56 08.07.15 08:0708.07.15 08:07

NL

6. Bediening

6.1 Laden van de LI-accupack (fi g. 2-3)

1. De accupack (5) de handgreep uit trekken
terwijl u de grendelknop (6) omlaagdrukt.

2. Vergelijk of de netspanning vermeld op het
kenplaatje overeenkomt met de voorhanden
zijnde netspanning. Steek de netstekker van
de lader (8) het stopcontact in. De groene
LED begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie op de
lader.

Als het accu-pack niet kan opgeladen worden,
vergewis U zich dan dat de

netspanning aan het stopcontact voorhanden

•

is
en dat een perfect contact van de laadcon-

•

tacten van de oplader verzekerd is.

Als het laden van het accu-pack nog altijd niet
mogelijk is, gelieve dan

de oplader

•

en het accu-pack

•

aan onze service-afdeling te sturen.

In het belang van een lange levensduur van de
accupack is het aan te raden om tijdig voor het
herladen van de LI accupack te zorgen. Dit is
in ieder geval noodzakelijk wanneer u vaststelt
dat het vermogen van de accuschroevendraaier
vermindert.

6.2 Omschakelaar “schroeven/boren/klopbo­ren” (fi g. 4, pos. 2)

Enkel in stilstand omschakelen!

Boren/schroeven:

Om te boren/schroeven knop (a) op de omscha­kelaar (2) indrukken en tegelijkertijd de omscha­kelaar (2) naar de schakelstand A draaien.

Klopboren:

Om te klopboren de knop (a) op de omschakelaar
(2) indrukken en tegelijkertijd de omschakelaar
(2) naar de schakelstand B draaien.

Voorzichtig!

Voor het klopboren is slechts een geringe aan­drukkracht nodig. Door een te hoge aandruk­kracht wordt de motor onnodig belast. Boor regel­matig controleren.
Een botte boor bijslijpen of vervangen.

6.3 Draairichtingsschakelaar
(fi g. 5, pos. 3)

Met de schuifschakelaar boven de AAN/UIT­schakelaar kunt u de draairichting van het toestel
instellen en het toestel beveiligen tegen onge­wild inschakelen. U kunt kiezen tussen links en
rechts draaiend. Om een beschadiging van de
transmissie te voorkomen mag enkel in stilstand
van draairichting worden veranderd. Als de schu­ifschakelaar zich in de tussenstand bevindt is de
AAN/UIT-schakelaar geblokkeerd.

Gevaar!
Om zichzelf en anderen niet in gevaar te
brengen mag de machine alleen aan de beide
handgrepen worden vastgehouden!

Zo niet kan bij het aanboren van kabels een elekt­rische schok dreigen!

6.4 AAN/UIT schakelaar (fi g. 5, pos. 4)

Met de AAN/UIT-schakelaar kunt u het toerental
traploos regelen. Hoe verder u de schakelaar in­drukt, des te hoger is het toerental van het toestel.

Inschakelen:

Aan/Uit-schakelaar (4) indrukken.

Uitschakelen:

Aan/Uit-schakelaar (4) loslaten.

6.5 Accucapaciteitsaanduiding (fi g. 6, pos. 7)

Druk op de schakelaar voor accucapaciteitsaan­duiding (b). De accucapaciteitsaanduiding (7)
signaleert de laadtoestand van de accu aan de
hand van 3 LEDs.

Alle 3 LED’s branden:

de accu is vol geladen.

2 of 1 LED(s) branden

De accu beschikt over een voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu.

- 57 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 57Anl_TE_HD_18_Li_Kit_SPK7.indb 57 08.07.15 08:0708.07.15 08:07

NL

Alle LEDs knipperen:

De accu werd diep ontladen en is defect. Een de­fecte accu mag niet meer gebruikt en opgeladen
worden.

6.6 LED-licht (fi g. 6, pos. 9)

Het LED-licht (9) maakt het verlichten van de
plaats waar u moet schroeven of boren mogelijk
als er niet voldoende licht is. Het LED-licht (9)
gaat automatisch branden zodra u op de AAN/
UIT-schakelaar (4) drukt.

6.7 Gereedschap inzetten (fi g. 7)
LET OP! Breng bij alle werkzaamheden (zoals

b.v. verwisselen van gereedschap, onderhoud
enz.) op het toestel de draairichtingsschakelaar
(3) naar zijn tussenstand.

Gereedschap vóór het inzetten schoonmaken

•

en gereedschapsschacht lichtjes invetten met
boorvet.
Stofvrij gereedschap al draaiend de ge-

•

reedschapsopname (c) in schuiven tot tegen
de aanslag. Het gereedschap wordt automa­tisch vergrendeld.
Vergrendeling controleren door aan het ge-

•

reedschap te trekken.

6.8 Gereedschap verwijderen (fi g. 8)

Vergrendelhuls (1) terugtrekken, vasthouden en
gereedschap uitnemen.

6.9 Schroeven

Gebruik best zelfcentrerende schroeven (b. v.
kruiskop), want daarmee is een veilig werken
verzekerd. Let er op dat de gebruikte bits en
schroeven in vorm en grootte overeenkomen. Stel
het koppel volgens de schroefgrootte in zoals in
deze gebruiksaanwijzing beschreven.

7. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle reinigingswerkzaamheden de
netstekker van de accu uit het stopcontact.

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol­gende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[e-mail]

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

- 58 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 58Anl_TE_HD_18_Li_Kit_SPK7.indb 58 08.07.15 08:0708.07.15 08:07

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

NL

- 59 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 59Anl_TE_HD_18_Li_Kit_SPK7.indb 59 08.07.15 08:0708.07.15 08:07

NL

10. Indicatie lader

Aanduidingsstatus

Rode LED Groene

LED

UIT Knippert Gebruiksklaarheid

De lader is aangesloten op het net en is gebruiksklaar; de accu is niet
in de lader.

AAN AAN Laden

De lader laadt de accu op in de snelle laadmodus.

UIT AAN De accu is tot 85% opgeladen en gebruiksklaar.

(Laadduur 1,5 Ah accu: 30 min)
(Laadduur 3,0 Ah accu: 60 min)
(Laadduur 5,2 Ah accu: 130 min)
Daarna wordt overgeschakeld naar ontziende lading tot de accu volle-

dig is geladen.
(Laadduur in het totaal 1,5 Ah accu: ca. 40 min)
(Laadduur in het totaal 3,0 Ah accu: ca. 75 min)
(Laadduur in het totaal 5,2 Ah accu: ca. 140 min)

Maatregel:

Neem de accu de lader uit. Scheid de lader van het net.

Knippert UIT Aanpassingslading

De lader bevindt zich in de modus voor ontziend laden.
Daarbij wordt de accu om veiligheidsredenen trager opgeladen en
heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgen­de oorzaken:

- Accu werd zeer lang geleden niet meer opgeladen of het ontladen
van een uitgeputte accu werd voortgezet (diepe ontlading).

- De accutemperatuur ligt niet binnen het ideale bereik tussen 25°C en
45°C.

Maatregel:

Wacht tot het laadproces is voltooid; de accu kan desondanks verder
worden geladen.

Knippert Knippert Fout

Er kan niet meer worden opgeladen. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu de lader uit.

AAN AAN Temperatuurfout

De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder
0° C).

Maatregel:

Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur
(ca. 20° C).

Bedeutung und Maßnahme

- 60 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 60Anl_TE_HD_18_Li_Kit_SPK7.indb 60 08.07.15 08:0708.07.15 08:07

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 61 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 61Anl_TE_HD_18_Li_Kit_SPK7.indb 61 08.07.15 08:0708.07.15 08:07

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, boorhouder, Accu
Verbruiksmateriaal/verbruiksstukken* Boren, beitels
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 62 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 62Anl_TE_HD_18_Li_Kit_SPK7.indb 62 08.07.15 08:0708.07.15 08:07

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde
fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wette­lijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.
isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u
per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 63 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 63Anl_TE_HD_18_Li_Kit_SPK7.indb 63 08.07.15 08:0708.07.15 08:07

E

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

3. Uso adecuado

4. Características técnicas

5. Antes de la puesta en marcha

7. Mantenimiento, limpieza y pedido de piezas de repuesto

8. Eliminación y reciclaje

9. Almacenamiento

10. Indicación cargador

- 64 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 64Anl_TE_HD_18_Li_Kit_SPK7.indb 64 08.07.15 08:0708.07.15 08:07

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi­al que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.

Para evitar dañar el aparato, cambiar entre las funciones sólo cuando el mismo se haya parado comple­tamente.

Introducir la broca SDS-Plus en el alojamiento para la herramienta, girándola hasta el tope. La herrami­enta se enclava por sí sola.

1. Tirar hacia atrás del manguito de sujeción y sujetarlo

2. Sacar la herramienta

Almacenamiento de las baterías sólo en espacios secos con una temperatura ambiente de +10°C a
+40°C. Guardar las baterías únicamente cuando estén cargadas (mín. al 40%).

- 65 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 65Anl_TE_HD_18_Li_Kit_SPK7.indb 65 08.07.15 08:0708.07.15 08:07

2

El diámetro de la broca no puede superar los 12 mm.

Clase de protección II

Utilizar únicamente en espacios secos.

E

- 66 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 66Anl_TE_HD_18_Li_Kit_SPK7.indb 66 08.07.15 08:0708.07.15 08:07

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descar­gas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicacio­nes para posibles consultas posteriores.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Manguito de sujeción

2. Conmutador taladro/taladro percutor

3. Interruptor de inversión de marcha

4. Interruptor ON/OFF

5. Batería

6. Dispositivo de retención

7. Indicador de capacidad de batería

8. Cargador

9. Luz LED

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Taladro percutor a batería

•

Cargador (en n° de art. 45.138.12 no incluido

•

en el volumen de entrega)
Pilas (en n° de art. 45.138.12 no incluido en

•

el volumen de entrega)
Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El aparato ha sido diseñado para taladrar por
percusión hormigón, roca y ladrillos, siempre
utilizando la broca adecuada. Además, el aparato
ha sido concebido para taladrar y atornillar en
madera y acero.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

- 67 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 67Anl_TE_HD_18_Li_Kit_SPK7.indb 67 08.07.15 08:0708.07.15 08:07

E

4. Características técnicas

Alimentación de corriente del motor .......18 V d.c.

Velocidad marcha en vacío: ............0-1100 r.p.m.

Giro a la derecha/izquierda ................................si

Tensión de salida cargador: ..................21 V d. c.

Corriente de salida cargador: .........................3 A

Tensión de la red para el cargador

............................................. 200-260V~ 50-60Hz

Tipo de batería: ................................iones de litio

Número de celdas de la batería: ....................... 5

Capacidad de la batería: ........................... 1,5 Ah

Peso ........................................................... 1,7 kg

El diámetro máximo del tornillo se refi ere al diá-
metro máximo del tornillo que se va a insertar en
la madera. Puede variar en función del tipo de
madera.

Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745-1.

Nivel de presión acústica L
Imprecisión K

............................................3 dB

pA

Nivel de potencia acústica L
Imprecisión K

............................................ 3 dB

WA

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 60745-2-6.

Perforar en hormigón

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

................. 86 dB(A)

pA

.............. 97 dB(A)

WA

= 9,9 m/s

2

h

2

El valor de emisión de vibraciones indicado tam­bién puede utilizarse para una valoración prelimi­nar de los riesgos.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

Limitar el tiempo de trabajo.

Al hacerlo deben tenerse en cuenta todas las
partes del ciclo de servicio (por ejemplo los
tiempos en los que la herramienta eléctrica está
desconectada y los tiempos en los que está
conectada pero funciona sin carga).

El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excep­cionales, variar o superar el valor indicado depen­diendo de las circunstancias en las que se utilice
la herramienta eléctrica.

El valor de emisión de vibraciones indicado pue­de utilizarse para comparar la herramienta con
otras.

- 68 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 68Anl_TE_HD_18_Li_Kit_SPK7.indb 68 08.07.15 08:0708.07.15 08:07

E

5. Antes de la puesta en marcha

Antes de la puesta en marcha del atornillador con
batería, es preciso leer las siguientes adverten­cias:

1. Cargar la batería con el cargador que se su­ministra adjunto. Una batería descargada se
carga en aprox. 0,5-1 hora.

2. Utilice únicamente taladros afi lados, así
como puntas portatornillo adecuadas.

3. Cuando taladre o atornille paredes y muros,
compruebe que no exista ningún cable de
electricidad o conducto de gas y agua escon­didos.

6. Manejo

6.1 Cargar la batería LI (fi g. 2-3)

1. Sacar la batería (5) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(6).

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car­gador (8) a la toma de corriente. El LED verde
empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

Si se presentan difi cultades al cargar el conjunto
de baterías rogamos comprueben:

si el enchufe utilizado se halla bajo tensión

•

si existe un contacto correcto a nivel de los

•

contactos del cargador.

De continuar siendo imposible cargar el conjunto
le rogamos ser sirva a remitir a nuestro servicio
técnico postventa:

el cargador

•

y el conjunto de baterías

•

Realizar siempre recargas de la batería LI a tiem­po para procurar que dure lo máximo posible.
Esto es imprescindible en el caso de que note
que se reduce la potencia del atornillador con
batería.

6.2 Conmutador atornillar/taladrar/taladrar
por percusión (fi g. 4/pos. 2)

Cuidado! ¡Conmutar sólo con el aparato parado!

Taladrar/atornillar:

Para taladrar/atornillar, presionar el botón (a) en
el conmutador (2) y al mismo tiempo poner el
conmutador (2) en la posición A.

Taladrar por percusión:

Para taladrar con percusión, presionar el botón
(a) en el conmutador (2) y al mismo tiempo poner
el conmutador (2) en la posición B.

¡Atención!

Para taladrar con percusión basta con ejercer una
reducida presión. Una presión demasiado ele­vada sobrecarga el motor de forma innecesaria.
Comprobar regularmente las brocas.
Afi lar o cambiar las brocas romas.

6.3 Interruptor de inversión de marcha (fi g. 5/
pos. 3)

Con el interruptor deslizante que se encuentra
encima del interruptor ON/OFF se puede ajus­tar el sentido de giro del aparato y asegurarlo
para evitar que se conecte involuntariamente.
Se puede elegir entre giro a la izquierda y giro
a la derecha. Con el fi n de evitar que se dañe el
engranaje, el sentido de giro sólo se deberá cam­biar cuando la herramienta se haya detenido por
completo. Si el interruptor deslizante se encuen­tra en la posición central, el interruptor ON/OFF
está bloqueado.

Peligro!
Para evitar peligros es preciso sujetar la
máquina por las dos empuñaduras.

De lo contrario, la perforación de cables puede
provocar descargas eléctricas.

6.4. Interruptor ON/OFF (fi g.5/pos. 4)

Con el interruptor ON/OFF, se puede controlar de
forma continua el número de revoluciones. Cuan­to más se presione el interruptor, mayor será la
velocidad del taladro.

Conectar:

Pulsar el interruptor ON/OFF (4).

Desconectar:

Soltar el interruptor ON/OFF (4).

- 69 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 69Anl_TE_HD_18_Li_Kit_SPK7.indb 69 08.07.15 08:0708.07.15 08:07

E

6.5 Indicador de capacidad de batería (fi g. 6/
pos. 7)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (b). El indicador de cap­acidad de batería (7) le indica el estado de carga
de la batería sirviéndose de 3 LEDs.

Los 3 LED están iluminados:

La batería está completamente cargada.

2 LED están iluminados:

La batería dispone de sufi ciente carga residual.

1 LED parpadea:

La batería está vacía, es preciso cargarla.

Todos los LED parpadean

La batería está muy descargada y defectuosa.
Está prohibido emplear y cargar una batería de­fectuosa.

6.6 Luz LED (fi g. 6/pos. 9)

La luz LED (9) ilumina los puntos de trabajo en
caso de que no haya sufi ciente luz natural. La luz
LED (9) se ilumina de forma automática en cuan­to se pulsa el interruptor ON/OFF (4).

6.7 Colocar herramienta (fi g. 7)

¡Atención! Colocar el interruptor de inversión de

marcha (3) en la posición central siempre que
desee efectuar cualquier manipulación (p. ej.,
cambio de herramienta; mantenimiento; etc.) en
el aparato.

Limpiar la herramienta antes de introducirla y

•

engrasar ligeramente el eje de la herramienta
con grasa para brocas.
Introducir la herramienta limpia en el aloja-

•

miento de la herramienta (c), girándola hasta
el tope. La herramienta se enclava por sí sola.
Comprobar que haya quedado bien sujeto

•

tirando de él.

6.8 Sacar la herramienta (fi g. 8)

Tirar hacia atrás del manguito de sujeción (1),
sujetarlo y sacar la herramienta.

6.9 Atornillar:

Se recomienda el uso de tornillos autocentrantes,
(por ej. Torx, ranura en cruz) los cuales garanti­zan un seguridad de trabajo. Compruebe que el
portatornillos y el tornillo utilizado coincidan en
forma y tamaño. Ajuste el par según el tamaño
del tornillo y como se indica en el manual de ins­trucciones.

7. Mantenimiento, limpieza y pedido
de piezas de repuesto

¡Peligro!

Quitar la batería antes de realizar cualquier traba­jo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de repuesto y acces-

orios:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.isc-gmbh.info

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de ! www.kwb.eu
[e-mail]

- 70 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 70Anl_TE_HD_18_Li_Kit_SPK7.indb 70 08.07.15 08:0708.07.15 08:07

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

E

- 71 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 71Anl_TE_HD_18_Li_Kit_SPK7.indb 71 08.07.15 08:0708.07.15 08:07

10. Indicación cargador

E

Estado de indicación

LED rojo LED verde

Signifi cado y medida

apagado parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la
batería no está en el cargador

encendido apagado Carga

El cargador carga la batería en modo rápido.

apagado encendido La batería está cargada al 85% y se puede utilizar.

(Duración de la carga batería de 1,5 Ah: 30 min)
(Duración de la carga batería de 3,0 Ah: 60 min)
(Duración de la carga batería de 5,2 Ah: 130 min)
Después se cambia a carga lenta hasta que la batería esté complet
mente cargada.
(Duración de la carga total batería de 1,5 Ah: aprox. 40 min)
(Duración de la carga total batería de 3,0 Ah: aprox. 75 min)
(Duración de la carga total batería de 5,2 Ah: aprox. 140 min)

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

parpadea apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más de 1h. Esto puede deberse a las siguientes cau­sas:

- La batería ha estado sin cargarse durante mucho tiempo o se ha
continuado descargando una batería agotada (descarga total)

- La temperatura de la batería no se encuentra dentro de un rango óp­timo entre 25° C y 45° C.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería pue-
de seguir cargándose.

parpadea parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

encendido encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

- 72 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 72Anl_TE_HD_18_Li_Kit_SPK7.indb 72 08.07.15 08:0708.07.15 08:07

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/EU sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas.

- 73 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 73Anl_TE_HD_18_Li_Kit_SPK7.indb 73 08.07.15 08:0708.07.15 08:07

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, portabrocas, Batería
Material de consumo/Piezas de consumo* Broca, cincel
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 74 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 74Anl_TE_HD_18_Li_Kit_SPK7.indb 74 08.07.15 08:0708.07.15 08:07

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo
mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores
de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se
ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 75 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 75Anl_TE_HD_18_Li_Kit_SPK7.indb 75 08.07.15 08:0708.07.15 08:07

P

Índice

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

4. Dados técnicos

5. Antes da colocação em funcionamento

6. Operação

7. Limpeza, manutenção e encomenda de peças sobressalentes

8. Eliminação e reciclagem

9. Armazenagem

10. Visor do carregador

- 76 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 76Anl_TE_HD_18_Li_Kit_SPK7.indb 76 08.07.15 08:0708.07.15 08:07

P

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros

materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser
trabalhados!

Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil­haços e a poeira que saem do aparelho podem provocar cegueira.

Para evitar danos no aparelho, só se deve comutar entre as várias funções se este estiver parado.

Introduza a bucha SDS-Plus rodando-a no encaixe da ferramenta até ao encosto. A ferramenta blo­queia sozinha.

1. Retire o casquilho de travamento e segurar!

2. Retire a ferramenta!

Armazenar os acumuladores apenas em espaços secos com uma temperatura ambiente de +10°C ­+40°C. Guarde os acumuladores apenas se estiverem carregados (no mín. 40% de carga).

- 77 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 77Anl_TE_HD_18_Li_Kit_SPK7.indb 77 08.07.15 08:0708.07.15 08:07

2

O diâmetro da broca não pode exceder os 12 mm.

Classe de protecção II

Para utilização apenas em espaços secos.

P

- 78 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 78Anl_TE_HD_18_Li_Kit_SPK7.indb 78 08.07.15 08:0708.07.15 08:07

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para preve­nir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de in­struções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes
encontram-se na brochura fornecida.

Perigo!
Leia todas as instruções de segurança e
indicações. O incumprimento das instruções de

segurança e indicações pode provocar choques
eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e
indicações para mais tarde consultar.

2. Descrição do aparelho e material

a fornecer

2.1 Descrição do aparelho (fi gura 1)

1. Casquilho de travamento

2. Comutador para furar/furar com percussão

3. Comutador do sentido de rotação

4. Interruptor para ligar/desligar

5. Acumulador

6. Botão de engate

7. Indicação da capacidade do acumulador

8. Carregador

9. Luz LED

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nos­sos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas infor­mações do serviço de assistência técnica no fi m
do manual.

Abra a embalagem e retire cuidadosamente o

•

aparelho.
Remova o material da embalagem, assim

•

como os dispositivos de segurança da emba­lagem e de transporte (caso existam).
Verifique se o material a fornecer está com-

•

pleto
Verifique se o aparelho e as peças acessóri-

•

as apresentam danos de transporte.
Se possível, guarde a embalagem até ao ter-

•

mo do período de garantia.

Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!

Martelo perfurador sem fio

•

Carregador (Não incluído no material a forne-

•

cer no caso da ref.ª: 45.138.12)
Pilhas (Não incluído no material a fornecer no

•

caso da ref.ª: 45.138.12)
Manual de instruções original

•

Instruções de segurança

•

3. Utilização adequada

O aparelho destina-se à perfuração em betão,
pedra e tijolo, utilizando a respectiva broca. Para
além disso, o aparelho é ainda indicado para
aparafusar e furar em madeira e aço.

A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou feri­mentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.

Chamamos a atenção para o facto de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumi­mos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.

- 79 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 79Anl_TE_HD_18_Li_Kit_SPK7.indb 79 08.07.15 08:0708.07.15 08:07

P

4. Dados técnicos

Tensão de alimentação do motor ........... 18 V, d.c.

Rotações com marcha em vazio: ....0-1100 r.p.m.

Rotação à direita/esquerda .............................sim

Corrente de saída do carregador: .................. 3 A

Tensão da rede para o carregador .......................

...........................................200-260 V ~ 50-60 Hz

Tipo de acumulador: ......................................lítio

Número de células do acumulador: .................. 5

Capacidade do acumulador: ..................... 1,5 Ah

Peso ............................................................1,7 kg

O diâmetro máx. dos parafusos descreve o diâ­metro máximo do parafuso, que pode ser aplica­do em madeira. Consoante o tipo de madeira, o
diâmetro dos parafusos pode variar.

Ruído e vibração

Os valores de ruído e de vibração foram apura­dos de acordo com a EN 60745-1.

Nível de pressão acústica L
Incerteza K
Nível de potência acústica L
Incerteza K

Use uma protecção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de
três direcções) apurados de acordo com a EN
60745-2-6.

Perfurar em betão

Valor de emissão de vibração a
Incerteza K = 1,5 m/s

O valor de emissão de vibração indicado foi me­dido segundo um método de ensaio normalizado,
podendo, consoante o tipo de utilização da fer­ramenta eléctrica, sofrer alterações e em casos
excepcionais ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode
ser comparado com o de uma outra ferramenta
eléctrica.

O valor de emissão de vibração indicado também
pode ser utilizado para um cálculo prévio de
limitações.

................................................3 dB

pA

...............................................3 dB

WA

................ 86 dB(A)

pA

..............97 dB(A)

WA

2

= 9,9 m/s

h

2

Reduza a produção de ruído e de vibração
para o mínimo!

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

•

gularmente.
Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

•

verificação.
Desligue o aparelho, quando este não estiver

•

a ser utilizado.
Use luvas.

•

Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequa­da.

2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.

3. Danos para a saúde resultantes das vib­rações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
tempo ou se não for operada e feita a manu­tenção de forma adequada.

Limite o tempo de trabalho.

Para tal, é necessário ter em atenção todos os
momentos do ciclo de operação (por exemplo,
os períodos em que a ferramenta eléctrica está
desligada, e aqueles em que está de facto ligada,
mas a funcionar sem carga).

5. Antes da colocação em

funcionamento

Leia impreterivelmente estas indicações antes
de colocar a aparafusadora sem fi o em funciona-
mento:

1. Carregue o acumulador com o carregador
fornecido. Um acumulador descarregado fi ca
recarregado ao fi m de cerca de 0,5 - 1 hora.

2. Utilize apenas brocas afi adas e pontas
aparafusadoras próprias e em perfeitas con­dições.

3. Antes de furar e aparafusar em paredes e
muros verifi que se existem condutores eléc-
tricos, canalizações de gás e de água.

- 80 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 80Anl_TE_HD_18_Li_Kit_SPK7.indb 80 08.07.15 08:0708.07.15 08:07

P

6. Operação

6.1 Carregar o pack de acumuladores de lítio
(fi g. 2-3)

1. Retire o pack de acumuladores (5) do punho,
pressionando, para o efeito, o botão de enga­te (6).

2. Verifi que se a tensão de rede indicada na pla-
ca de características corresponde à tensão
de rede existente. Ligue a fi cha de alimen-
tação do carregador (8) à tomada. O LED
verde começa a piscar.

3. Empurre o acumulador no carregador.

No ponto 10 (visor do carregador), encontra uma
tabela com os signifi cados da indicação LED no
carregador.

Se não for possível carregar o acumulador, queira
examinar:

se a tensão da rede está disponível na to-

•

mada
se há um contacto perfeito nos pontos de

•

contacto do aparelho carregador.

Se ainda não for possível carregar o acumulador,
solicitamos enviar

o aparelho carregador

•

e o acumulador

•

ao nosso serviço de assistência técnica.

Tendo em vista uma vida útil longa do pack de
acumuladores, deve providenciar um recarrega­mento atempado do pack de acumuladores de
lítio. Isto é absolutamente necessário se verifi car
que a potência da aparafusadora sem fi o está a
diminuir.

Cuidado!

Não precisa de fazer muita força para furar com
percussão. Se exercer demasiada pressão, o
motor é sujeito a uma sobrecarga desnecessária.
Verifi que regularmente a broca. Se a broca esti-
ver romba, afi e-a ou substitua-a.

6.3 Comutador do sentido de rotação
(fi g. 5/pos. 3)

Com o interruptor corrediço por cima do interrup­tor para ligar/desligar, pode ajustar o sentido de
rotação do aparelho e protegê-lo conta ligações
inadvertidas. Pode optar entre rotação à esquer­da e à direita. O sentido de rotação só deve ser
comutado com a ferramenta parada a fi m de evi-
tar danos na engrenagem. Se o interruptor corre­diço se encontrar na posição central, o interruptor
para ligar/desligar está bloqueado.

Perigo!
Para evitar perigos, deve segurar na máquina
apenas pelos dois punhos!

Caso contrário, a perfuração de cabos pode pro­vocar choque eléctrico!

6.4 Interruptor para ligar/desligar
(fi g. 5/pos. 4)

Com o interruptor para ligar/desligar, pode co­mandar as rotações de forma contínua. Quanto
mais pressionar o interruptor, maior é a velocida­de de rotação do aparelho.

Ligar:

Prima o interruptor para ligar/desligar (4).

Desligar:

Solte o interruptor para ligar/desligar (4).

6.2 Comutador aparafusar/furar/furar com
percussão (fi g. 4/pos. 2)

Comutar apenas com a ferramenta parada!

Furar/aparafusar:

Para furar/aparafusar, prima o botão (a) no co­mutador (2) e, ao mesmo tempo, rode o comuta­dor (2) para a posição A do interruptor.

Furar com percussão:

Para furar com percussão prima o botão (a) no
comutador (2) e, ao mesmo tempo, rode o co­mutador (2) para a posição B do interruptor.

Anl_TE_HD_18_Li_Kit_SPK7.indb 81Anl_TE_HD_18_Li_Kit_SPK7.indb 81 08.07.15 08:0708.07.15 08:07

6.5 Indicação da capacidade do acumulador
(fi g. 6/pos. 7)

Prima o interruptor para obter a indicação da
capacidade do acumulador (b). O indicador da
capacidade do acumulador (7) indica-lhe o nível
de carga do acumulador através de 3 LEDs.

Acendem os 3 LEDs:

O acumulador está completamente carregado.

Acendem 2 LEDs:

O acumulador dispõe de carga residual sufi ci-
ente.

1 LED a piscar

O acumulador está vazio, carregue-o.

- 81 -

P

Todos os LEDs a piscar:

O acumulador fi cou totalmente descarregado e
apresenta defeito. Um acumulador com defeito
nunca mais pode voltar a ser usado e carregado!

6.6 Luz LED (fi gura 6/pos. 9)

A luz LED (9) permite manter iluminado o local
de aparafusamento ou de perfuração se a lumi­nosidade for fraca. A luz LED (9) acende-se au­tomaticamente ao premir o interruptor para ligar/
desligar (4).

6.7 Colocar a ferramenta (fi g. 7)

Atenção! Em todos os trabalhos no aparelho (p.

ex. substituição do acessório; manutenção; etc.),
coloque o comutador do sentido de rotação (3)
na posição central.

Antes de utilizar a ferramenta, limpe-a e

•

aplique-lhe uma fina camada de massa lubri­ficante para brocas.
Introduza a ferramenta sem pó rodando-a no

•

respectivo encaixe (c) até ao encosto. A ferra­menta bloqueia sozinha.
Verifique o bloqueio puxando a ferramenta.

•

6.8 Retirar a ferramenta (fi g. 8)

Puxe o casquilho de travamento (1) para trás,
segure-o e retire a ferramenta.

6.9 Aparafusar

O melhor é usar parafusos de centragem au­tomática (p.ex. Torx, Philips), o que permite tra­balhar com segurança. Observe que o tamanho
e a forma da ponta de chave de parafuso deve
corresponder ao parafuso. Ajuste o binário, con­forme descrito nas instruções, de acordo com o
tamanho do parafuso.

7. Limpeza, manutenção
e encomenda de peças
sobressalentes

Perigo!

Retire o acumulador antes de qualquer trabalho
de limpeza.

7.1 Limpeza

Mantenha os dispositivos de segurança,

•

ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar compri­mido a baixa pres são.
Aconselhamos a limpar o aparelho directa-

•

mente após cada utilização.
Limpe regularmente o aparelho com um pano

•

húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho eléctrico aumenta o risco de choque
eléctrico.

7.2 Manutenção

No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes e

acessórios:

Para encomendar peças sobressalentes, deve
indicar os seguintes dados:

modelo do aparelho

•

número de referência do aparelho

•

número de identificação do aparelho

•

número de peça sobressalente necessária

•

Pode consultar os preços e informações actuais
em www.isc-gmbh.info

Dica! Para bons resultados,
recomendamos acessórios
de alta qualidade da

! www.kwb.eu

[e-mail]

- 82 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 82Anl_TE_HD_18_Li_Kit_SPK7.indb 82 08.07.15 08:0708.07.15 08:07

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala­gem para evitar danos de transporte. Esta emba­lagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos aces­sórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos de­feituosos para o lixo doméstico. Para uma elimi­nação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.

9. Armazenagem

Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A tempe­ratura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.

P

- 83 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 83Anl_TE_HD_18_Li_Kit_SPK7.indb 83 08.07.15 08:0708.07.15 08:07

P

10. Visor do carregador

Estado do visor

LED ver-

LED verde

melho

Desligado A piscar Operacionalidade

O carregador está ligado à rede e encontra-se operacional; o acumu­lador não está no carregador

Ligado Desligado Carregamento

O carregador carrega o acumulador no modo de carregamento rápido.

Desligado Ligado O acumulador dispõe de 85% de carga e está operacional.

(Duração da carga no caso de um acumulador de 1,5 Ah: 30 min.)
(Duração da carga no caso de um acumulador de 3,0 Ah: 60 min.)
(Duração da carga no caso de um acumulador de 5,2 Ah: 130 min.)
De seguida, é comutado para um carregamento parcial até estar tota
mente carregado.
(Duração da carga total no caso de um acumulador de 1,5 Ah: 40
min.)
(Duração da carga total no caso de um acumulador de 3,0 Ah: 75
min.)
(Duração da carga total no caso de um acumulador de 5,2 Ah: 140
min.)
Medida a tomar:
Remova o acumulador do carregador. Desligue o carregador da rede.

A piscar Desligado Carregamento condicionado

O carregador encontra-se no modo de carregamento moderado.
Aqui, por motivos de segurança, o acumulador é carregado mais
lentamente, precisando de mais de uma hora até estar carregado. Tal
pode dever-se às seguintes causas:

- O acumulador passou muito tempo sem ser carregado ou continuou
a ser utilizado mesmo depois de já se encontrar descarregado (de­scarregamento total)

- A temperatura do acumulador não se encontra na faixa ideal, entre
os 25° C e os 45° C.

Medida a tomar:

Aguarde até o carregamento estar concluído; o acumulador pode, no
entanto, continuar a ser carregado.

A piscar A piscar Falha

Já não é possível efectuar o carregamento. O acumulador tem um
defeito.

Medida a tomar:

Um acumulador com defeito nunca mais pode voltar a ser carregado.
Remova o acumulador do carregador.

Ligado Ligado Temperatura anómala

O acumulador está demasiado quente (p. ex. radiação solar directa)
ou demasiado frio (abaixo dos 0° C)

Medida a tomar:

Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a
aprox. 20° C).

Signifi cado e medida a adoptar

- 84 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 84Anl_TE_HD_18_Li_Kit_SPK7.indb 84 08.07.15 08:0708.07.15 08:07

P

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electró­nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser
recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade­quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas

- 85 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 85Anl_TE_HD_18_Li_Kit_SPK7.indb 85 08.07.15 08:0708.07.15 08:07

P

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo

Peças de desgaste* Escovas de carvão, bucha, Acumulador
Consumíveis/peças consumíveis* Broca, cinzel
Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In-
ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo
sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

•

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

•

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

•

Descreva este erro de funcionamento.

- 86 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 86Anl_TE_HD_18_Li_Kit_SPK7.indb 86 08.07.15 08:0708.07.15 08:07

P

Certifi cado de garantia

Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser­viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabri­cante abaixo designado se compromete, além dos termos legais de garantia, para com os compra­dores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço
de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins­talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.

- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).

- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga­rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío­do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Se o defeito do
aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um
aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.

- 87 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 87Anl_TE_HD_18_Li_Kit_SPK7.indb 87 08.07.15 08:0708.07.15 08:07

GR

Περιεχόμενα

1. Υποδείξεις ασφαλείας

2. Περιγραφή της συσκευής και συμπαραδιδόμενα

3. Σωστή χρήση

4. Τεχνικά χαρακτηριστικά

5. Πριν τη θέση σε λειτουργία

6. Χειρισμός

7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών

8. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

9. Φύλαξη

10. Ένδειξη φορτιστή

- 88 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 88Anl_TE_HD_18_Li_Kit_SPK7.indb 88 08.07.15 08:0708.07.15 08:07

GR

Κίνδυνος! – Γι α τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης

Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την

απώλεια της ακοής.

Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!

Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.

Προς αποφυγή βλάβης της συσκευής να γίνεται η αλλαγή μεταξύ των μόνο κατά την ακινητοποίηση.

Σπρώξτε περιστρέφοντας το τρυπάνι SDS-Plus στην υποδοχή του εργαλείου μέχρι το τέρμα. Το
εργαλείο αυτοασφαλίζεται.

1. Τραβήξτε προς τα πίσω και κρατήστε τον δακτύλιο ασφάλισης!

2. Αφαιρέστε το εργαλείο!

Οι συσσωρευτές να φυλάσσονται μόνο σε στεγνούς χώρους και σε θερμοκρασία περιβάλλοντος
+10°C - +40°C. Να αποθηκεύετε τις μπαταρίες μόνο σε φορτισμένη κατάσταση (τουλ. 40%
φορτισμένη)

- 89 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 89Anl_TE_HD_18_Li_Kit_SPK7.indb 89 08.07.15 08:0708.07.15 08:07

GR

2

Η διάμετρος του τρυπανιού να μην υπερβαίνει τα 12 mm.

Κλάση προστασίας ΙΙ

Μόνο για χρήση σε στεγνούς χώρους

- 90 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 90Anl_TE_HD_18_Li_Kit_SPK7.indb 90 08.07.15 08:0708.07.15 08:07

GR

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!

Κίνδυνος!
Διαβάστε όλες τις Υποδείξεις ασφαλείας
και τις Οδηγίες. Εάν δεν ακολουθήσετε

τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν
αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά

όλες τις Υποδείξεις ασφαλεάις και τις
Οδηγίες για το μέλλον.

2. Περιγραφή της συσκευής και

συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1a/1b)

1. Δακτύλιος ασφάλισης

2. Μεταγωγέας δράπανου / κρουστικού

δράπανου

3. Διακόπτης αλλαγής κατεύθυνσης

4. Διακόπτης ενεργοποίησης/απενεργοποίησης
ΟΝ/OFF

5. Συσσωρευτής (μπαταρία)

6. Πλήκτρο κουμπώματος

7. Ένδειξη δυναμικότητας μπαταρίας

8. Φορτιστής

9. Φως LED

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή.
Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά.
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Προσοχή!

H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
κατάποσης και ασφυξίας!

Πιστολέτο πνευματικό μπαταρίας

•

Φορτιστής (για το προϊόν με αρ.: 45.138.12)

•

Μπαταρία (για το προϊόν με αρ.: 45.138.12)

•

Πρωτότυπες Οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

•

3. Σωστή χρήση

Η συσκευή προορίζεται για εργασίες με
σφυροτρύπανο σε μπετόν, πέτρα και τούβλα με
χρήση του ανάλογου τρυπανιού. Εκτός αυτού
η συσκευή είναι κατάλληλη για το βίδωμα και
λειτουργία τρυπανιού σε ξύλο και ατσάλι.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Γι α βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.

- 91 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 91Anl_TE_HD_18_Li_Kit_SPK7.indb 91 08.07.15 08:0708.07.15 08:07

GR

Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.

4. Τεχνικά χαρακτηριστικά

Τροφοδοσία τάσης κινητήρα: ................18 V d.c.

Αριθμός στροφών ραλεντί: ............ 0-1100 min

Δεξιόστροφη-αριστερόστροφη λειτουργία: .. ναι

Τάση εξόδου φορτιστή: .........................21 V d.c.

Ρεύμα εξόδου φορτιστή: ...............................3 Α

Τάση δικτύου φορτιστή: .....200-260V~ 50-60Hz

T ύπος συσσωρευτή: ......................λιθίου-ιόντος

Αριθμός κυττάρων συσσωρευτή: ..................... 5

Χωρητικότητα συσσωρευτή: ....................1,5 Ah

Βάρος: .......................................................1,7 kg

Η μέγιστη διάμετρος βίδας περιγράφει την
μέγιστη διάμετρο της βίδας που μπορεί να
βιδωθεί σε ξύλο. Ανάλογα με το είδος του ξύλου
μπορεί να διαφέρει η διάμετρος

Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 60745-1.

Στάθμη ηχητικής πίεσης LpA ................. 86 dB(A)

Αβεβαιότητα K

..........................................3 dB

pA

Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

.......................................... 3 dB

WA

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 60745-2-6.

Λειτουργία σφυροτρύπανου σε μπετόν

Εκπομπή δονήσεων a
Αβεβαιότητα K = 1,5 m/s

= 9,9 m/s

h

Προσοχή!

Η αναφερόμενη τιμή μετάδοσης δόνησης
μετρήθηκε βάσει τυποποιημένης μεθόδου

της βίδας.

................. 97 dB(A)

WA

2

2

ελέγχου και μπορεί να μεταβληθεί ή και σε
εξαιρετικές περιπτώσεις να κυμαίνεται άνω της
αναφερόμενης τιμής, ανάλογα από τον τρόπο
χρήσης του ηλεκτρικού εργαλείου.

H αναφερόμενη μετάδοση δον΄σηεων μπορεί
να χρησιμοποιηθεί και για σύγκριση με άλλο
ηλεκτρικό εργαλείο.

Η αναφερόμενη τιμή

μετάδοσης δόνησης
μπορεί επίσης να χρησιμοποιηθεί και για αρχική
εκτίμηση της έκθεσης.

Περιορίστε την δημιουργία θορύβου και τις

-1

δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη

•

συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη

•

συσκευή.
Αφήστε τη συσκευή νδεχομένως να

•

ελεγχθεί από ειδικό τεχνίτη.
Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε.
Να φοράτε γάντια.

•

Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν

χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί

κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από

δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.

Περιορίστε το χρόνο εργασίας

Εδώ πρέπει να λάβετε υπόψη σας όλα
τα τμήματα του κύκλου λειτουργίας (για
παράδειγμα χρόνους κατά τους οποίους είναι
σβησμένο το ηλεκτρικό εργαλείο και χρόνους
κατά τους οποίους είναι αναμμένο αλλά χωρίς
φορτίο).

- 92 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 92Anl_TE_HD_18_Li_Kit_SPK7.indb 92 08.07.15 08:0708.07.15 08:07

GR

5. Πριν τη θέση σε λειτουργία

Πριν τη θέση σε λειτουργία του κατσαβιδιού
μπαταρίας σας να διαβάσετε οπωσδήποτε αυτές
τις υποδείξεις:

1. Φορτίστε το συσσωρευτή με το
συμπαραδιδόμενο φορτιστή. Ένας κενός
συσσωρευτής φορτίζεται μετά από
περ. 0,5-1 ώρα.

2. Να χρησιμοποιείτε μόνο τροχισμένα
τρυπάνια και κατάλληλες κατσαβιδόλαμες.

3. Όταν βιδώνετε σε εσωτερικούς και
εξωτερικούς τοίχους να ελέγχετε για
ενδεχόμενους
ρεύματος, αερίου και νερού.

μη εμφανείς αγωγούς

6. Χειρισμός

6.1 Φόρτιση της μονάδας συσσωρευτή LI
(εικ. 2-3)

1. Βγάλτε τη μονάδα συσσωρευτή (5) από
τη χειρολαβή και πιέστε το πλήκτρο
κουμπώματος (6) προς τα κάτω.

2. Συγκρίνετε εάν η τάση που αναφέρεται στην
ετικέτα αντιστοιχεί με την τάση του δικτύου.
Βάλτε το βύσμα του φορτιστή (8) στην πρίζα.
Το πράσινο LED αρχίζει να αναβοσβήνει.

3. Σπρώξτε το συσσωρευτή πάνω στο
φορτιστή.

Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε
πίνακα με τις εξηγήσεις της ένδειξης του LED
στο φορτιστή.

Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να ελέγξετε

εάν υπάρχει τάση στην πρίζα.

•

εάν υπάρχει άψογη επαφή στις επαφές

•

φόρτισης του φορτιστή (8).

Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να αποστείλετε

τον φορτιστή και τον προσαρμογέα

•

φόρτισης
και την μονάδα του συσσωρευτή

•

στο τμήμα μας εξυπηρέτησης πελατών.

Προς εξασφάλιση μακράς διαρκεάις ζωής
του συσσωρευτή να ροντίσετε για έγκαιρη
επαναφόρτιση της μονάδας του συσσωρευτή
LI. Αυτό είναι οπωσδήποτε απαραίτητο εάν
διαπιστώσετε πως μειώνεται η α΄πόδοση του
κατσαβιδιού μπαταρίας.

6.2 Μεταγωγέας βιδωτήρα/ τρυπανιού/
κρουστικού δράπανου (εικ. 4/αρ. 2)

Προσοχή! Αλλαγή κατεύθυνσης λειτουργίας
μόνο όταν η συσκευή είναι ακινητοποιημένη!

Λειτουργία τρυπανιού/ βιδώματος:

Γι α τη λειτουργία τρυπανιού/βιδώματος πιέστε
το κουμπί (a) στον διακόπτη μεταγωγής (2) και
συγχρόνως στρίψτε τον διακόπτη μεταγωγής
(2) στη θέση Α.

Kρουστικό δράπανο:

Γι α τη λειτουργία κρουστικού τρυπανιού πιέστε
το κουμπί (a) στον διακόπτη μεταγωγής (2) και
συγχρόνως στρίψτε τον διακόπτη μεταγωγής
(2) στη θέση Β.

Προσοχή!

Γι α την εργασία κρουστικού τρυπανιού απαιτείται
μόνο ελαφριά δύναμη πίεσης. Με πολύ δυνατή
πίεση επιβαρύνετε άσκοπα τον κινητήρα. Να
ελέγχετε τακτικά το τρυπάνι. Όταν το τρυπάνι
δεν είναι ακονισμένο, να το ακονίζετε ή να
αντικαθίσταται.

6.3 Διακόπτης αλλαγής κατεύθυνσης (εικ.
5/αρ. 3)

Με το συρτό διακόπτη πάνω από το διακόπτη
ενεργοποίησης/απενεργοποίησης μπορείτε
να ρυθμίσετε την κατεύθυνση της συσκευής
και να την ασφαλίσετε κατά αθέλητης
εκκίνησης. Μπορείτε να επιλέξετε μεταξύ
δεξιόστροφης και αριστερόστροφης κίνησης.
Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων,
η αλλαγή κατεύθυνσης να γίνεται μόνο στην
ακινητοποίηση. Εάν βρίσκεται
ο συρτός διακόπτης στη μέση, έχει μπλοκαριστεί
ο διακόπτης ενεργοποίησης/απενεργοποίησης.

Κίνδυνος!
Προς αποφυγή κινδύνου να κρατάτε τη
μηχανή μόνο από τις δύο χειρολαβές!

Διαφορετικά υφίσταται κίνδυνος
ηλεκτροπληξίας σε περίπτωση που τρυπήσετε
αγωγούς!

7.6 Διακόπτης ενεργοποίησης/
απενεργοποίησης (εικ. 5/αρ. 4)

Με τον διακόπτη ενεργοποίησης/
απενεργοποίησης μπορείτε να ελέγξετε
αδιαβάθμητα τον αριθμό στροφών. Όσο
περισσότερο πιέζετε τον διακόπτη, τόσο
αυξάνεται ο αριθμός στροφών της συσκευής.

- 93 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 93Anl_TE_HD_18_Li_Kit_SPK7.indb 93 08.07.15 08:0708.07.15 08:07

GR

Ενεργοποίηση:

Πιέστε τον διακόπτη ΟΝ/OFF (4).

Απενεργοποίηση:

Αφήστε ελεύθερο τον διακόπτη ενεργοποίησης/
απενεργοποίησης ON/OFF (4).

6.5 Ένδειξη δυναμικότητας μπαταρίας
(ει. 6/αρ. 7)

Πιέστε το πλήκτρο για την ένδειξη
δυναμικότητας του συσσωρευτή (b). Η ένδειξη
δυναμικότητας του συσσωρευτή (7) σας δείχνει
την κατάσταση φόρτισης του συσσωρευτή βάσει
των 3 LED.

Είναι αναμμένα και τα 3 LED:

Ο συσσωρευτής έχει φορτιστεί πλήρως.

Ανάβουν/ει 2 ή 1 LED:

Η μπαταρία είναι ακόμη αρκετά φορτισμένη.

Αναβοσβήνει ένα LED:

Ο συσσωρευτής είναι άδειος, φορτίστε τον.

Αναβοσβήνουν όλα τα LED:

Η μπαταρία εκφορτιστεί βαθιά και είναι
ελαττωματική. Μία ελαττωματική μπαταρία δεν
είναι δυνατόν να επαναφορτιστεί!

6.6 Φως LED (εικ. 6/αρ. 9)

Το φως LED (9) κάνει δυνατό το φωτισμό το
σημείου βιδώματος ή τρυπήματος σε περίπτωση
δυσμενών συνθηκών φωτισμού. Το φως LED
(9) ανάβει αυτόματα, μόλις πιέσετε το διακόπτη
ενεργοποίησης/απενεργοποίησης (4).

6.7 Toποθέτηση εργαλείου (εικ. 7)

Προσοχή! Σε όλες τις εργασίες (π.χ. αλλαγή
εργαλείων, συντήρηση κλπ.) που εκτελείτε
στο σφυροδράπανο με μπαταρία να βάζετε το
διακόπτη αλλαγής κατεύθυνσης (3) στη μεσαία
θέση.

Καθαρίστε το εργαλείο πριν τη χρήση και

•

λιπάντε ελφαρά το στέλεχος του εργαλείου.
Σπρώξτε περιστρέφοντας το καθαρισμένο

•

από σκόνη εργαλείο στην υποδοχή
του (1) μέχρι το τέρμα. Το εργαλείο
αυτοασφαλίζεται.

Ελέγξτε την ασφάλιση με τράβηγμα του

•

εργαλείου.

6.8 Αφαίρεση εργαλείου (εικ. 8)

Τραβήξτε προς τα πίσω το δακτύλιο
μανδάλωσης (1), κρατήστε τον και αφαιρέστε το
εργαλείο.

6.9 Βίδες

Να χρησιμοποιείτε καλύτερα βίδες με
αυτοκεντράρισμα (π. χ. τορξ, στραυρόβιδες) που
προσφέρουν ασφαλή εργασία. Να προσέχετε να
συμφωνεί το χρησιμοποιούμενο bit και η βίδα ως
προς το σχήμα και το μέγεθος. Να εκτελείτε τη
ρύθμιση της ροπής στρέψης όπως περιγράφεται
στις οδηγίες χρήσης ανάλογα με το μέγεθος της
βίδας.

7. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες καθαρισμού να
αφαιρείτε τη μπαταρία.

7.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση.
Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

7.2 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.

7.3 Παραγγελία ανταλλακτικών και

αξεσουάρ:

Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info

- 94 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 94Anl_TE_HD_18_Li_Kit_SPK7.indb 94 08.07.15 08:0708.07.15 08:07

Συμβουλή! Για ένα καλό
αποτέλεσμα της εργασίας
σας σάς συνιστούμε
αξεσουάρ ανώτερης
ποιότητας της !

www.kwb.eu
[e-mail]

8. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.

GR

9. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.

- 95 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 95Anl_TE_HD_18_Li_Kit_SPK7.indb 95 08.07.15 08:0708.07.15 08:07

10. Ένδειξη φορτιστή

Κατάσταση ένδειξης

Κόκκινο

LED

Απενεργο­ποίηση

(OFF)

Ενεργοπ­ποιημένος

Απενερ­γοποίηση

(OFF)

Αναβο­σβήνει

Αναβο­σβήνει

Ενεργοπο­ιημένος

Πράσινο
LED

Αναβο­σβήνει

Απενεργ­οποίηση

Ενεργοπ­οιημένος

Απενεργ­οποίηση

(OFF)

Αναβο­σβήνε

Ενεργοπο­ιημένος

GR

Σημασία και μέτρα

Ετοιμότητα για λειτουργία

Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος για
λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.

Φόρτιση

Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας φόρτισης.
Η μπαταρία είναι

φορτισμένη κατά 85% και έτοιμη για χρήση.
(διάρκεια φόρτισης μπαταρίας 1,5 Ah: 30 λεπτά)
(διάρκεια φόρτισης μπαταρίας 3,0 Ah: 60 λεπτά)
(διάρκεια φόρτισης μπαταρίας 5,2 Ah: 130 λεπτά)

Κατόπιν γίνεται μεταγωγή σε φόρτιση ασφαλείας μέχρι την πλήρη
φόρτιση.

(συνολική διάρκεια φόρτισης μπαταρίας 1,5 Ah: περ. 40 λεπτά)
(συνολική διάρκεια φόρτισης μπαταρίας 3,0 Ah: περ. 75 λεπτά)
(συνολική διάρκεια φόρτισης μπαταρίας 5,2 Ah: περ. 140 λεπτά)

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία από τον φορτιστή. Διακόψτε την παροχή
ρεύματος προς τον φορτιστή.

Φόρτιση προσαρμογής

Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική φόρτιση. Για
λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και χρειάζεται
πάνω από 1 ώρα. Αυτό μπορεί να οφείλεται στα εξής:

- Η μπαταρία δεν

φορτίστηκε για πολύ καιρό ή συνεχίστηκε η
εκφόρτιση μίας εξαντλημένης μπαταρίας (βαθιά εκφόρτιση)

- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδινικά πλαίσια
μεταξύ 25°C και 45°C.

Τι πρέπει να κάνετε:

Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης, παρόλα αυτά

μπορεί να συνεχιστεί η φόρτιση της μπαταρίας.

Σφάλμα

Δεν είναι

δυνατή πλέον η φόρτιση. Η μπαταρία είναι ελαττωματική.

Τι πρέπει να κάνετε:

Μία ελαττωματική μπαταρία δεν είναι δυνατόν να επαναφορτιστεί.
Αφαιρέστε τη μπαταρία από τον φορτιστή.

Βλάβη θερμοκρασίας:

Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή ακτινοβολία) ή πολύ
κρύα (κάτω από 0°C).

Τι πρέπει να κάνετε

:

Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε
θερμοκρασία δωματίου (περ. 20° C).

- 96 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 96Anl_TE_HD_18_Li_Kit_SPK7.indb 96 08.07.15 08:0708.07.15 08:07

GR

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕU για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.

M ε επιφύλαξη τεχνικών τροποποιήσεων

- 97 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 97Anl_TE_HD_18_Li_Kit_SPK7.indb 97 08.07.15 08:0708.07.15 08:07

GR

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Ψήκτρες, υποδοχή τρυπανιού, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Τρυπάνι, καλέμι

Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

φθροά ή ότι

- 98 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 98Anl_TE_HD_18_Li_Kit_SPK7.indb 98 08.07.15 08:0708.07.15 08:07

GR

Εγγύηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
Γι α την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που υπόσχεται ο πιο κάτω
κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών του. Δεν
θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η
δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές
βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε

όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.

- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).

- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.

5. Γι α την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας επιστραφεί αμέσως
είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.

σέρβις που αναφέρεται στην κάρτα εγγύησης.

εγγύησή μας σας παρέχεται

μας δεν προορίζονται για επαγγελματική,

Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Γι α το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.

Γι α αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.

- 99 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 99Anl_TE_HD_18_Li_Kit_SPK7.indb 99 08.07.15 08:0708.07.15 08:07

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akku-Bohrhammer TE-HD 18 Li (1,5 Ah) / Ladegerät Power-X-Charger (Einhell)

87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC

X

2004/108/EC
2004/22/EC
1999/5/EC
97/23/EC
90/396/EC_2009/142/EC
89/686/EC_96/58/EC

X

2011/65/EC

X

2006/42/EC

Annex IV

Notifi ed Body:
Notifi ed Body No.:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2004/26/EC

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 60745-1; EN 60745-2-6; EN 55014-1; EN 55014-2;

EN 60335-1; EN 60335-2-29; EN 61000-3-2; EN 61000-3-3; EN 62233

Landau/Isar, den 08.06.2015

First CE: 15 Archive-File/Record: NAPR008158
Art.-No.: 45.138.10 I.-No.: 11014 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 100 -

Anl_TE_HD_18_Li_Kit_SPK7.indb 100Anl_TE_HD_18_Li_Kit_SPK7.indb 100 08.07.15 08:0708.07.15 08:07

Yang/Product-ManagementWeichselgartner/General-Manager
