Einhell 45.136.90, 45.136.87, 45.136.88, 45.136.92 Operating Instructions [ml]

D Originalbetriebsanleitung

Akku-Bohrschrauber

GR Πρωτότυπες Οδηγίες χρήσης

Δράπανο μπαταρίας

TE-CD 18 Li

TE-CD 18 Li - Solo

5

Art.-Nr.: 45.136.90 (1,5 Ah) I.-Nr.: 11034
Art.-Nr.: 45.136.87 (2 x 1,5 Ah) I.-Nr.: 11024
Art.-Nr.: 45.136.88 (3,0 Ah) I.-Nr.: 11024
Art.-Nr.: 45.136.92 (Solo) I.-Nr.: 11012

Anl_TE_CD_18_Li_Kit_SPK5.indb 1Anl_TE_CD_18_Li_Kit_SPK5.indb 1 15.07.14 08:2815.07.14 08:28

1

9

6 5

1 7

4

2 10

8 12

11

3

2

1.

8

5

2.

Anl_TE_CD_18_Li_Kit_SPK5.indb 2Anl_TE_CD_18_Li_Kit_SPK5.indb 2 15.07.14 08:2815.07.14 08:28

3

6

5

- 2 -

4 5

1

4

3

6

8

7

11a
11b

7

2

1

a

9

10

a

2

- 3 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 3Anl_TE_CD_18_Li_Kit_SPK5.indb 3 15.07.14 08:2815.07.14 08:28

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

10. Anzeige Ladegerät

D

- 4 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 4Anl_TE_CD_18_Li_Kit_SPK5.indb 4 15.07.14 08:2815.07.14 08:28

D

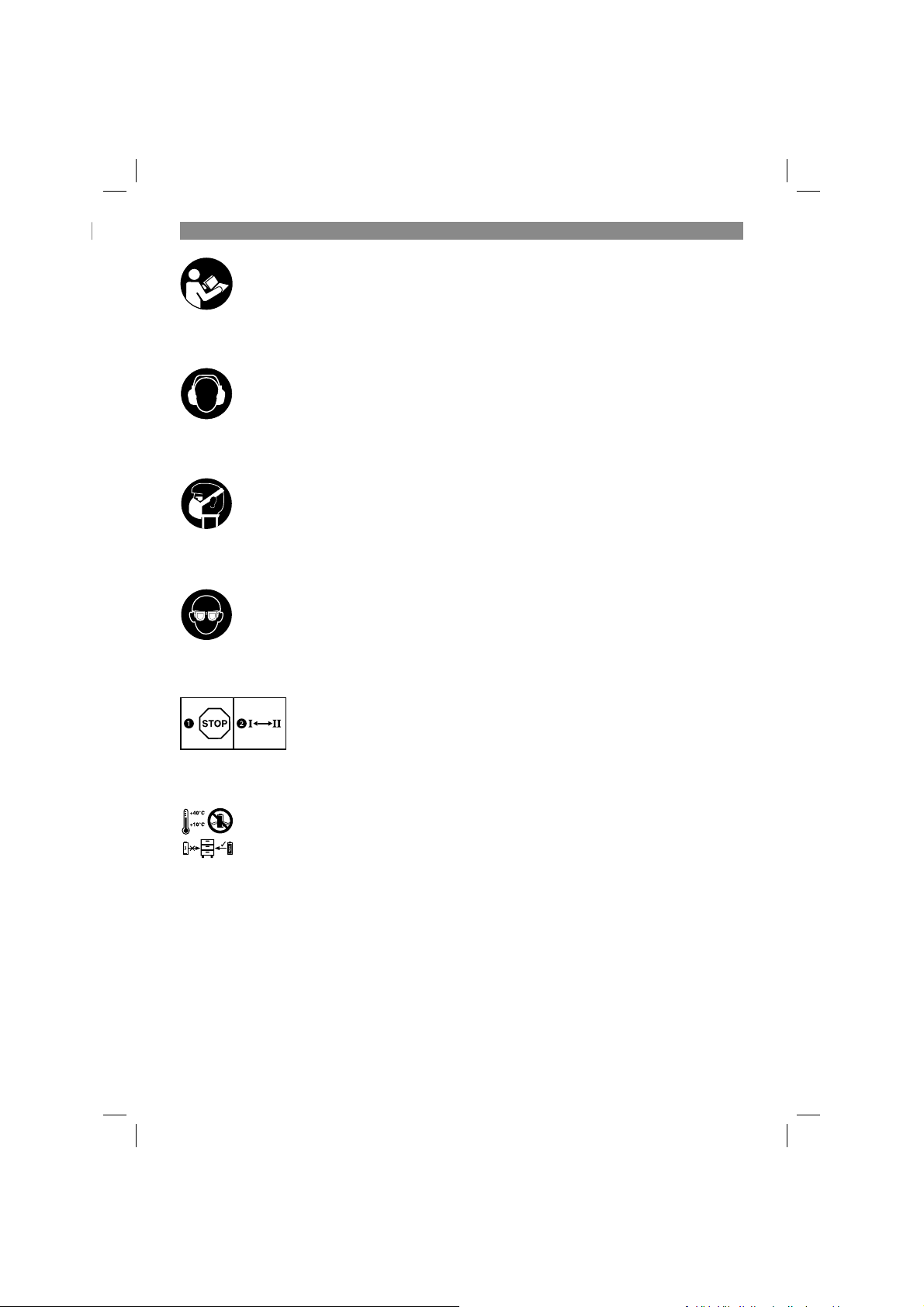

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-

sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus­tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden.

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

- 5 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 5Anl_TE_CD_18_Li_Kit_SPK5.indb 5 15.07.14 08:2815.07.14 08:28

D

 Achtung!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

 Warnung

Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Drehmomenteinstellung

2. Akku-Kapazitätsanzeige

3. Drehrichtungsschalter

4. Ein-/ Ausschalter

5. Akku

6. Ladegerät

7. Umschalter 1. Gang – 2. Gang

8. Rasttaste

9. Schnellspannbohrfutter

10. LED-Licht

11. LED-Anzeige Links-/Rechtslauf

12. Abnehmbarer Halteclip

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege­nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan­tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Bohrschrauber

•

Ladegerät (Bei Art.-Nr.: 45.136.92 nicht im

•

Lieferumfang)
Akku (Bei Art.-Nr.: 45.136.92 nicht im

•

Lieferumfang)
Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Akku-Bohrschrauber ist geeignet zum Ein­drehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff .

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand-

- 6 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 6Anl_TE_CD_18_Li_Kit_SPK5.indb 6 15.07.14 08:2815.07.14 08:28

D

werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:............... 0-320 / 0-1350 min-1

Drehmomentstufen: .....................................23+1

Rechts- Links-Lauf: ............................................ja

Spannweite Bohrfutter: .....................max. 10 mm

Ausgangsspannung Ladegerät: ..............21 V d.c.

Ausgangsstrom Ladegerät: ............................3 A

Netzspannung Ladegerät: ... 200-260V~ 50-60Hz

Akku-Typ: .................................................... Li-Ion

Anzahl der Akkuzellen: .................................. 5/10

Akkukapazität: .....................................1,5/3,0 Ah

Gewicht: ......................................................1,5 kg

Max. Schraubendurchmesser: .................... 6 mm

Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

Bohren in Metall

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

........................... 68,9 dB(A)

pA

............................................ 3 dB

pA

WA

..................... 79,9 dB(A)

WA

........................................... 3 dB

2

≤ 2,5 m/s

h

2

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s

2

2

Warnung!

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

- 7 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 7Anl_TE_CD_18_Li_Kit_SPK5.indb 7 15.07.14 08:2815.07.14 08:28

D

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät. Ein leerer Akku ist nach
ca. 0,5-1 Stunde aufgeladen.

2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas­und Wasserleitung überprüfen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (5) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (6) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des LI-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Schraubers nachlässt.

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.

Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (1) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

6.3 Bohren (Abb. 4/Pos. 1)

Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Be­trieb. Beim Bohren ist das maximale Drehmoment
verfügbar.

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein/Aus­Schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links- und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
darf die Drehrichtung nur im Stillstand umge­schaltet werden. Befi ndet sich der Schiebeschal-
ter in der Mittelstellung, ist der Ein/Aus-Schalter
blockiert.

6.5 Ein-/Aus-Schalter (Abb. 5/Pos. 4)

Mit dem Ein-/Aus-Schalter können Sie die Dreh­zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Ak­kuschraubers.

- 8 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 8Anl_TE_CD_18_Li_Kit_SPK5.indb 8 15.07.14 08:2815.07.14 08:28

D

6.6 Umschaltung Gang 1 - Gang 2
(Abb. 6/Pos. 7)

Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermei­den, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.

6.7 LED-Anzeige Links-/Rechtslauf
(Bild6/Pos.11)

Die LED- Anzeige Links-/Rechtslauf (11) zeigt an,
in welcher Stellung sich der Drehrichtungsschal­ter (3) befi ndet.

Grüne LED (11a) leuchtet: Rechtslauf

Rote LED (11b) leuchtet: Linkslauf

6.8 Akku-Kapazitätsanzeige (Abb. 7/Pos. 2)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (a). Die Akku-Kapazitätsan­zeige (2) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge­laden werden!

6.10 Werkzeugwechsel (Bild 8)
Achtung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.) am Ak­kuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.

Der Akkuschrauber ist mit einem Schnell-

•

spanbohrfutter (9) mit automatischer Spindel­arretierung ausgestattet.
Drehen Sie das Bohrfutter (9) auf. Die Bohr-

•

futteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.

•

Schieben Sie das Werkzeug soweit wie mög­lich in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (9) fest zu, und

•

prüfen Sie anschließend den festen Sitz des
Werkzeuges.

6.11 Schrauben

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie da­rauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.

6.12 Abnehmbarer Halteclip (Bild 1 / Pos.12)

Mit montiertem Halteclip (12) kann das Gerät z.B.
an einen Gürtel angehangen werden. Der ab­nehmbare Halteclip kann an die linke oder rechte
Seite des Gerätes geschraubt werden. Ein Mon­tieren ist aber nicht zwingend notwendig.

6.9 LED-Licht (Abb. 7/Pos. 10)

Das LED-Licht (10) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (10) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.

- 9 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 9Anl_TE_CD_18_Li_Kit_SPK5.indb 9 15.07.14 08:2815.07.14 08:28

D

7. Reinigung, Wartung und

Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

- 10 -

Anl_TE_CD_18_Li_Kit_SPK5.indb 10Anl_TE_CD_18_Li_Kit_SPK5.indb 10 15.07.14 08:2815.07.14 08:28
