Einhell 45.131.98 Operating Instructions [ml]

k
Originalbetriebsanleitung
Akku-Bohrschrauber
t
Original operating instructions
Cordless Drill
p
Mode d’emploi d’origine Perceuse-visseuse sans fil
C
N
Originele handleiding Accuboorschroefmachine
O
Manual de instruções original Berbequim-aparafusador sem fio
X
Originalna navodila za uporabo Baterijski vrtalni izvijač
Art.-Nr.: 45.131.98 I.-Nr.: 11013
RT-CD
12 Li
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 1
2
Bitte Seite 2-5 ausklappen Please fold out page 2 - 5 Veuillez déplier les pages 2-5 Aprite le pagine dalla 2 alla 5 Gelieve blz. 2-5 uit te vouwen É favor desdobrar as páginas 2-5
X Prosimo razgrnite strani 2-5
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 2
3
1
1
6
2
5
7 10
3
8
9
2 3
a
8
4
5
4
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 3
4
4
4
8
5
1
6 7
a
6
LO
HI
10
3
a
7
2
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 4
5
D

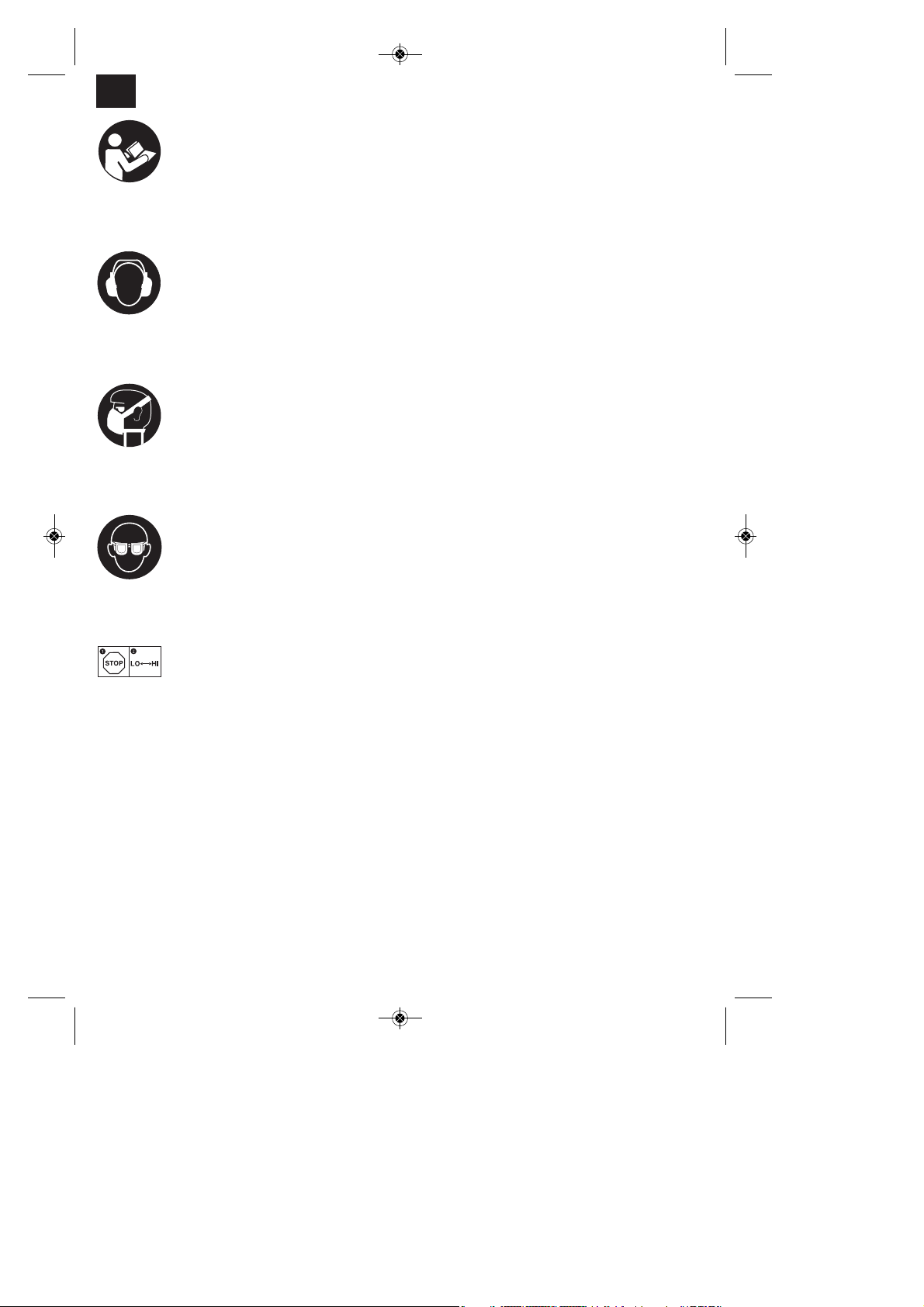

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im Stillstand umgeschaltet werden
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 5
6
D
Achtung!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
2. Gerätebeschreibung (Abb. 1)
1. Drehmomenteinstellung
2. Drehrichtungsschalter
3. Ein-/ Ausschalter
4. Akku
5. Rasttaste
6. Umschalter 1. Gang - 2. Gang
7. Schnellspannbohrfutter
8. Ladeadapter
9. Ladegerät
10. LED-Licht
3. Lieferumfang
n Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
n Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls vorhanden).
n Überprüfen Sie, ob der Lieferumfang vollständig
ist.
n Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
n Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
n Akku-Bohrschrauber n Ladegerät n Ladeadapter n 2x Akku n 6x Bits n Originalbetriebsanleitung n Sicherheitshinweise
4. Bestimmungsgemäße Verwendung
Der Akku-Bohrschrauber ist geeignet zum Eindrehen und Lösen von Schrauben, sowie zum Bohren in Holz, Metall und Kunststoff.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 6
7
D
5. Technische Daten
Spannungsversorgung Motor: 12 V d.c. Leerlauf-Drehnzahl: 0-350/0-1200 min
-1
Drehmomentstufen: 17+1 stufig Rechts- Links-Lauf: ja Spannweite Bohrfutter: 1-10 mm Ladespannung Akku: 12 V d.c. Ladestrom Akku: 0,5 A Netzspannung Ladegerät: 230V~ 50Hz Gewicht: 0,8 kg Max. Schraubendurchmesser: 6 mm
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre­chend EN 60745 ermittelt.
Schalldruckpegel L
pA
65,3 dB(A)
Unsicherheit K
pA
3 dB
Schallleistungspegel L
WA
76,3 dB(A)
Unsicherheit K
WA
3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir­ken.
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.
Bohren in Metall
Schwingungsemissionswert a
h
2,5 m/s
2
Unsicherheit K = 1,5 m/s
2
Schrauben ohne Schlag
Schwingungsemissionswert ah≤ 2,5 m/s
2
Unsicherheit K = 1,5 m/s
2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!
n Verwenden Sie nur einwandfreie Geräte. n Warten und reinigen Sie das Gerät regelmäßig. n Passen Sie Ihre Arbeitsweise dem Gerät an. n Überlasten Sie das Gerät nicht. n Lassen Sie das Gerät gegebenenfalls
überprüfen.
n Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
n Tragen Sie Handschuhe.
Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
6. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku mit dem mitgelieferten Ladegerät. Ein leerer Akku ist nach ca. 3 Stunden aufgeladen.
2. Nur scharfe Bohrer sowie einwandfreie und geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 7
8
D
7. Bedienung
7.1 Laden des LI-Akku-Packs (Abb. 2/3/4)
Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschaltung schaltet das Gerät automatisch aus, wenn der Akku entladen ist. Die Bit-Aufnahme dreht sich in diesem Fall nicht mehr. Warnung! Betätigen Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen.
1. Akku-Pack (4) aus dem Handgriff heraus ziehen, dabei die Rasttasten (5) auf der linken und rechten Seite drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (9) in die Steckdose.
3. Verbinden Sie das Ladekabel (a) mit dem Ladeadapter (8).
4. Die LED am Ladegerät leuchtet grün. Stecken Sie den Akku (4) auf den Ladeadapter (8). Die zweite LED leuchtet nun rot. Dies signalisiert, dass der Akku geladen wird. Wenn der Ladevorgang nach ca. 3 Stunden beendet ist, erlischt die rot leuchtende LED wieder. Während des Ladevorgangs kann sich der Akku (4) erwärmen, dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte
n ob an der Steckdose die Netzspannung
vorhanden ist.
n ob ein einwandfreier Kontakt an den
Ladekontakten des Ladeadapters (8) vorhanden ist.
Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,
n das Ladegerät und Ladeadapter n und den Akku-Pack
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederaufla­dung des LI-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Schraubers nachlässt.
7.2 Drehmoment-Einstellung (Abb. 5/Pos. 1)
Der Akkuschrauber ist mit einer mechanischen Drehmomenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:
n von der Art und Härte des zu bearbeitenden
Materials.
n von der Art und der Länge der verwendeten
Schrauben.
n von den Anforderungen, die an die
Schraubverbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das ratschende Ausrücken der Kupplung signalisiert.
Achtung! Stellring für das Drehmoment nur bei Stillstand einstellen.
7.3 Bohren (Abb. 5/Pos. 1)
Zum Bohren stellen Sie den Einstellring für das Drehmoment auf die letzte Stufe „Bohrer“. In der Stufe Bohren ist die Rutschkupplung außer Betrieb. Beim Bohren ist das maximale Drehmoment verfügbar.
7.4 Drehrichtungsschalter (Abb. 6/Pos. 2)
Mit dem Schiebeschalter über dem Ein/Aus-Schalter können Sie die Drehrichtung des Akku-Schraubers einstellen und den Akku-Schrauber gegen ungewolltes Einschalten sichern. Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, darf die Drehrichtung nur im Stillstand umgeschaltet werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein/Aus-Schalter blockiert.
7.5 Ein/Aus-Schalter (Abb. 6/Pos. 3)
Mit dem Ein/Aus-Schalter können Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter drücken, desto höher ist die Drehzahl des Akkuschraubers.
7.6 LED-Licht (Abb. 6/Pos. 10)
Das LED-Licht (10) ermöglicht das Ausleuchten der Schraub- bzw. Bohrstelle bei ungünstigen Lichtverhältnissen. Das LED-Licht (10) leuchtet automatisch, sobald Sie den Ein-/ Ausschalter (3) drücken.
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 8
7.7 Werkzeugwechsel (Abb. 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (2) in Mittelstellung.
n Der Akkuschrauber ist mit einem
Schnellspannbohrfutter (7) mit automatischer Spindelarretierung ausgestattet.
n Drehen Sie das Bohrfutter (7) auf. Die
Bohrfutteröffnung (a) muss groß genug sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.
n Wählen Sie das geeignete Werkzeug aus.
Schieben Sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (a) hinein.
n Drehen Sie das Bohrfutter (7) fest zu, und prüfen
Sie anschließend den festen Sitz des Werkzeuges.
7.8 Schrauben
Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in Form und Größe übereinstimmen. Nehmen Sie die Drehmomenteinstellung, wie in der Anleitung beschrieben, entsprechend der Schraubengröße vor.
7.9 Umschaltung Gang 1 - Gang 2 (Abb. 5/Pos. 6)
Je nach Stellung des Umschalters können Sie mit einer höheren oder niedrigeren Drehzahl arbeiten. Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im Stillstand umgeschaltet werden.
8. Reinigung, Wartung und Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.
8.1 Reinigung
n Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
n Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
n Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
8.2 Wartung
n Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
n Typ des Gerätes n Artikelnummer des Gerätes n Ident-Nummer des Gerätes n Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
9
D
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 9
10
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials. Never use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause loss of sight.
Change the gear only when the drill is at a standstill. If you fail to observe this point, the gearing may be damaged.
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 10
11
GB
Important!
When using equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating manual with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, give them these operating instructions as well. We accept no liability for damage or accidents which arise due to non-observance of these instructions and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric shock, fire and/or serious injury.
Keep all safety regulations and instructions in a safe place for future use.
2. Layout (Fig. 1)
1. Torque selector
2. Changeover switch
3. ON/OFF switch
4. Battery pack
5. Pushlock button
6. Selector switch for 1st gear to 2nd gear
7. Quick-change drill chuck
8. Charging adapter
9. Battery charger
10. LED light
3. Items supplied
n Open the packaging and take out the equipment
with care.
n Remove the packaging material and any
packaging and/or transportation braces (if available).
n Check to see if all items are supplied. n Inspect the equipment and accessories for
transport damage.
n If possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suffocating!
n Cordless drill/screwdrivers n Battery charger n Charging adapter n 2x Battery pack n 6x Bits n Original operating instructions n Safety instructions
4. Proper use
The cordless drill/screwdriver is designed for tightening and undoing screws, as well as for drilling in wood, metal and plastic.
The machine is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.
5. Technical data
Voltage supply 12 V d.c. Idling speed: 0-350/0-1200 rpm Torque settings: 17+1 Forward and reverse rotation yes Chuck clamping width 1-10 mm Battery charging voltage 12 V d.c. Battery charging current 0,5 A Mains voltage for charger 230 V ~ 50 Hz Weight 0.8 kg
Max. screw diameter: 6 mm
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 11
12
GB
Sound and vibration
Sound and vibration values were measured in accordance with EN 60745.
LpAsound pressure level 65.3 dB(A) KpAuncertainty 3 dB LWAsound power level 76.3 dB(A) KWAuncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions) determined in accordance with EN 60745.
Drilling in concrete
Vibration emission value a
h
≤ 2,5 m/s
2
K uncertainty = 1,5 m/s
2
Screwing without hammer action
Vibration emission value a
h
≤ 2,5 m/s
2
K uncertainty = 1,5 m/s
2
Additional information for electric power tools
Warning!
The specified vibration value was established in accordance with a standardized testing method. It may change according to how the electric equipment is used and may exceed the specified value in exceptional circumstances.
The specified vibration value can be used to compare the equipment with other electric power tools.
The specified vibration value can be used for initial assessment of a harmful effect.
Keep the noise emissions and vibrations to a minimum.
n Only use appliances which are in perfect working
order.
n Service and clean the appliance regularly. n Adapt your working style to suit the appliance. n Do not overload the appliance. n Have the appliance serviced whenever
necessary.
n Switch the appliance off when it is not in use. n Wear protective gloves.
Residual risks Even if you use this electric power tool in accordance with instructions, certain residual risks cannot be rules out. The following hazards may arise in connection with the equipment’s construction and layout:
1. Lung damage if no suitable protective dust mask is used.
2. Damage to hearing if no suitable ear protection is used.
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and maintained.
6. Before starting the equipment
Be sure to read the following information before you use your cordless screwdriver for the first time:
1. Charge the battery pack with the charger supplied. An empty battery pack requires a charging period of approximately 3 hours.
2. Only ever use sharp drill bits and screwdriver bits which are suitable for the purpose and in faultless condition.
3. Always check for concealed electric cables and gas and water pipes when drilling and screwing in walls.
7. Operation
7.1 Charging the LI battery pack (Fig. 2/3/4)
The battery is protected from exhaustive discharge. An integrated protective circuit automatically switches off the equipment when the battery is flat. In this case the bit chuck will cease to turn. Warning! Do not press the ON/OFF switch any more if the protective circuit has actuated. This may damage the battery.
1. Remove the battery pack (4) from the handle, pressing the pushlock buttons (5) on the left and right sides to do so.
2. Check that your mains voltage is the same as that marked on the rating plate of the battery charger. Plug the mains plug of the charger (9) into the mains socket outlet.
3. Connect the charging cable (a) to the charging adapter (8).
4. The green LED on the charger will come on. Plug
the battery (4) into the charging adapter (8). Now the red LED will come on to indicate that the battery pack is being charged. When the charging period is completed after approx. 3 hours, the red LED goes out again. The temperature of the
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 12
13
GB
battery (4) may rise during the charging operation. This is normal.
If the battery pack fails to become charged, please check
n whether there is voltage at the socket-outlet n whether there is good contact at the charging
contacts of the battery station (8).
If the battery still fails to become charged, please return
n the charger and charging adapter n the battery pack
to our Customer Service Department.
To ensure that the LI battery pack provides long service you should take care to recharge it promptly. You must recharge the battery pack when you notice that the power of the cordless screwdriver drops.
7.2 Torque setting (Fig. 5 / Item 1)
The cordless screwdriver is fitted with a mechanical torque selector.
The torque for a specific size of screw is selected with the set-collar (1). The correct torque depends on several factors:
n on the type and hardness of material in question n on the type and length screws used n on the requirements needing to be met by the
screwed joint.
The clutch disengages with a grating sound to indicate when the set torque is reached.
Important! The tool must be at a standstill when you set the torque with the setting ring.
7.3 Drilling (Fig. 5 / Item 1)
For drilling purposes, move the set-collar to the last step „Drill“. In this setting the slip clutch is inactive. The maximum torque is available in drilling mode.
7.4 Forward/Reverse switch (Fig. 6 / Item 2)
With the slide switch above the On/Off switch you can select the direction of rotation of the battery­powered drill/screwdriver and secure it against being switched on accidentally. You can choose between clockwise and anticlockwise rotation. To avoid causing damage to the gearing it is advisable to change the direction of rotation only when the tool is at a standstill. The On/Off switch is blocked when the slide switch is in centre position.
7.5 On/Off switch (Fig. 6 / Item 3)
Infinitely variable speed control is possible with the On/Off switch. The further you press the switch, the higher the speed of the battery-powered drill/screwdriver.
7.6 LED lamp (Fig. 6/Item 10)
The LED lamp (10) can be used in poor lighting conditions to illuminate the area where you want to drill or screw. The LED lamp (10) will be lit automatically as soon as you press the ON/OFF switch (3).
7.7 Changing the tool (Fig. 7)
Important. Set the changeover switch (2) to its
centre position whenever you carry out any work (for example changing the tool, maintenance work, etc.) on the cordless screwdriver.
n The cordless screwdriver is fitted with a quick-
action chuck (7) with an automatic spindle stop.
n Open the chuck (7). The chuck opening (a) must
be large enough to hold the tool (drill bit or screwdriver bit).
n Select the suitable tool. Push the tool as far as
possible into the chuck opening (a).
n Tighten the chuck (7) and then check that the
tool is secure.
7.8 Screwdriving
We recommend using self-centering screws (e.g. Torx screws, recessed head screws) designed for reliable working. Be sure to use a bit that matches the screw in shape and size. Set the torque, as described elsewhere in these operating instructions, to suit the size of screw.
7.9 Selecting 1st gear to 2nd gear (Fig. 5/Item 6)
By adjusting the selector switch, you can work with a faster or slower turning speed. Change the gear only when the drill is at a standstill. If you fail to observe this point, the gearing may be damaged.
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 13
14
GB
8. Cleaning, maintenance and ordering of spare parts
Always pull out the mains power plug before starting any cleaning work.
8.1 Cleaning
n Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure.
n We recommend that you clean the device
immediately each time you have finished using it.
n Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device.
8.2 Maintenance
There are no parts inside the equipment which require additional maintenance.
8.3 Ordering replacement parts
Please quote the following data when ordering replacement parts:
n Type of machine n Article number of the machine n Identification number of the machine n Replacement part number of the part required
For our latest prices and information please go to www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being damaged in transit. This packaging is raw material and can therefore be reused or can be returned to the raw material system. The unit and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.
10. Storage
Store the equipment and accessories out of children’s reach in a dark and dry place at above freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric tool in its original packaging.
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 14
15
F
«Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures»
Portez une protection de lʼouïe.
Lʼexposition au bruit peut entraîner une perte de lʼouïe.
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante !
Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de lʼappareil peuvent entraîner une perte de la vue.
Afin d’éviter d’endommager l’engrenage, le changement de vitesse doit se faire uniquement à l’arrêt.
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 15
16
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si lʼappareil doit être remis à dʼautres personnes, remettez-leur aussi ce mode dʼemploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et instructions.
Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.
2. Description de lʼappareil (fig. 1)
1. Réglage du couple de serrage
2. Interrupteur de sens de rotation
3. Interrupteurs marche/arrêt
4. Accumulateur
5. Touche à cran
6. Commutateur 1ère vitesse – 2e vitesse
7. Mandrin à serrage rapide
8. Adaptateur de charge
9. Chargeur
10. Lampe LED
3. Volume de livraison
n Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
n Retirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
n Vérifiez si la livraison est bien complète. n Contrôlez si l’appareil et ses accessoires ne sont
pas endommagés par le transport.
n Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
ATTENTION L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouffer !
n Perceuse sans fil n Chargeur n Adaptateur de charge n 2x embouts n 6x Accumulateur n Mode d’emploi d’origine n Consignes de sécurité
4. Utilisation conforme à l’affectation
La vis-perceuse à accumulateur convient à visser et à dévisser des vis tout comme au perçage dans le bois, le métal et les matières plastiques.
La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à leur affectation, nʼont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si lʼappareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
5. Caractéristiques techniques
Alimentation en courant, moteur 12 V d.c. Vitesse de rotation de marche à vide :
0-350/0-1200 tr/min Niveau de couple de rotation : 17+1 Rotation vers la droite et vers la gauche oui Capacité du serrage du mandrin 1-10 mm Tension de charge, accumulateur 12 V d.c. Courant de charge, accumulateur 0,5 A Tension secteur, chargeur 230 V ~ 50 Hz Poids 0,8 kg
Anleitung_RT_CD_12_Li_SPK7__ 03.09.13 07:35 Seite 16
Loading...
+ 36 hidden pages
