Préparation des colonnes et des marches ............................. “17
Montage des marches ........................................................... “18
Montage du Mât et de la Console de Fixation au mur............ “25
Montage des colonnes intermediares ................................... “28
Montage de la main courante ................................................ “29
Montage des câbles de la rampe ........................................... “31
Compléments et contrôles ..................................................... “32
STRUCTUR DU MANUEL
La présente notice de montage est structurée en deux parties qui sont divisées comme suit:

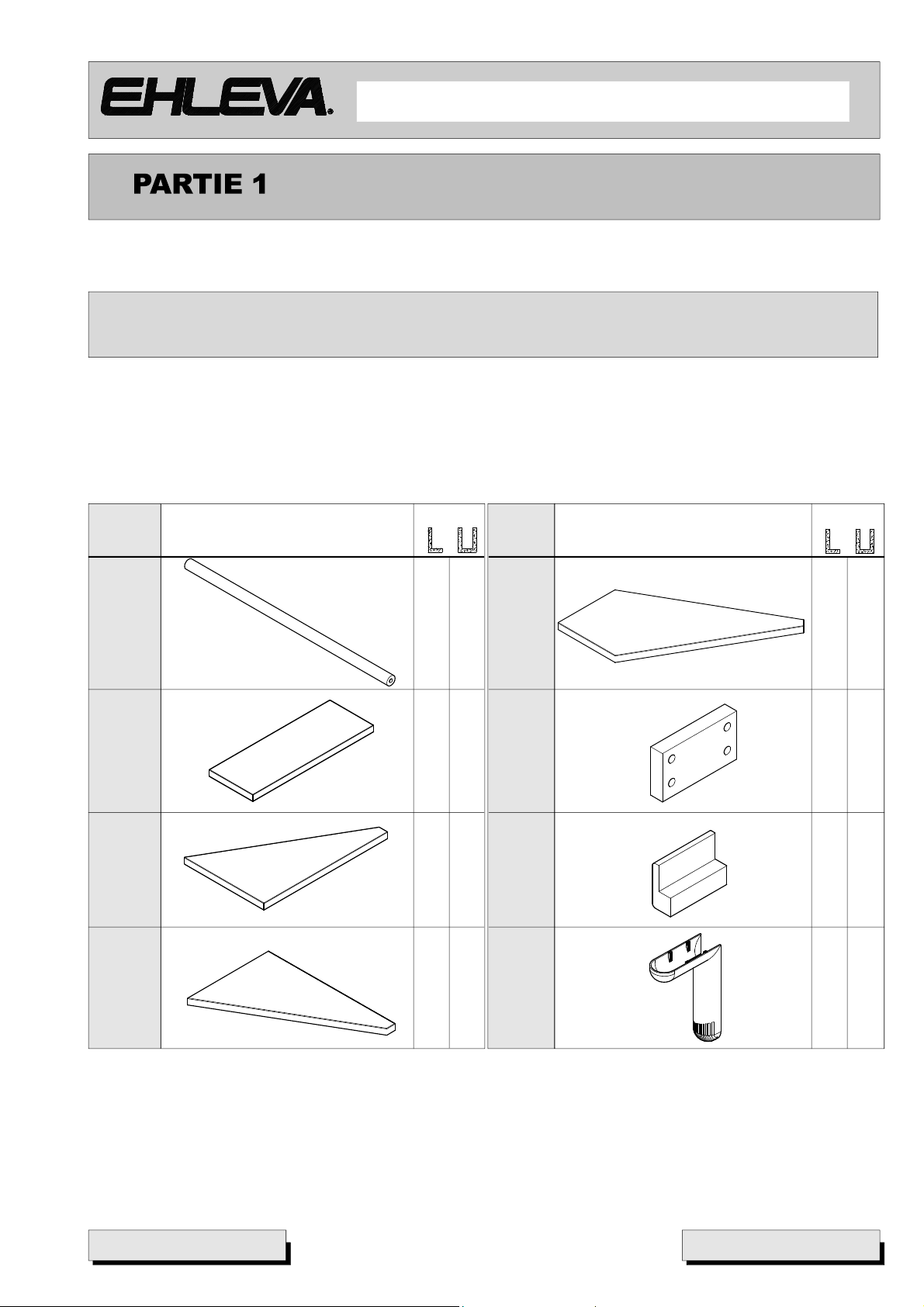

Partie 1

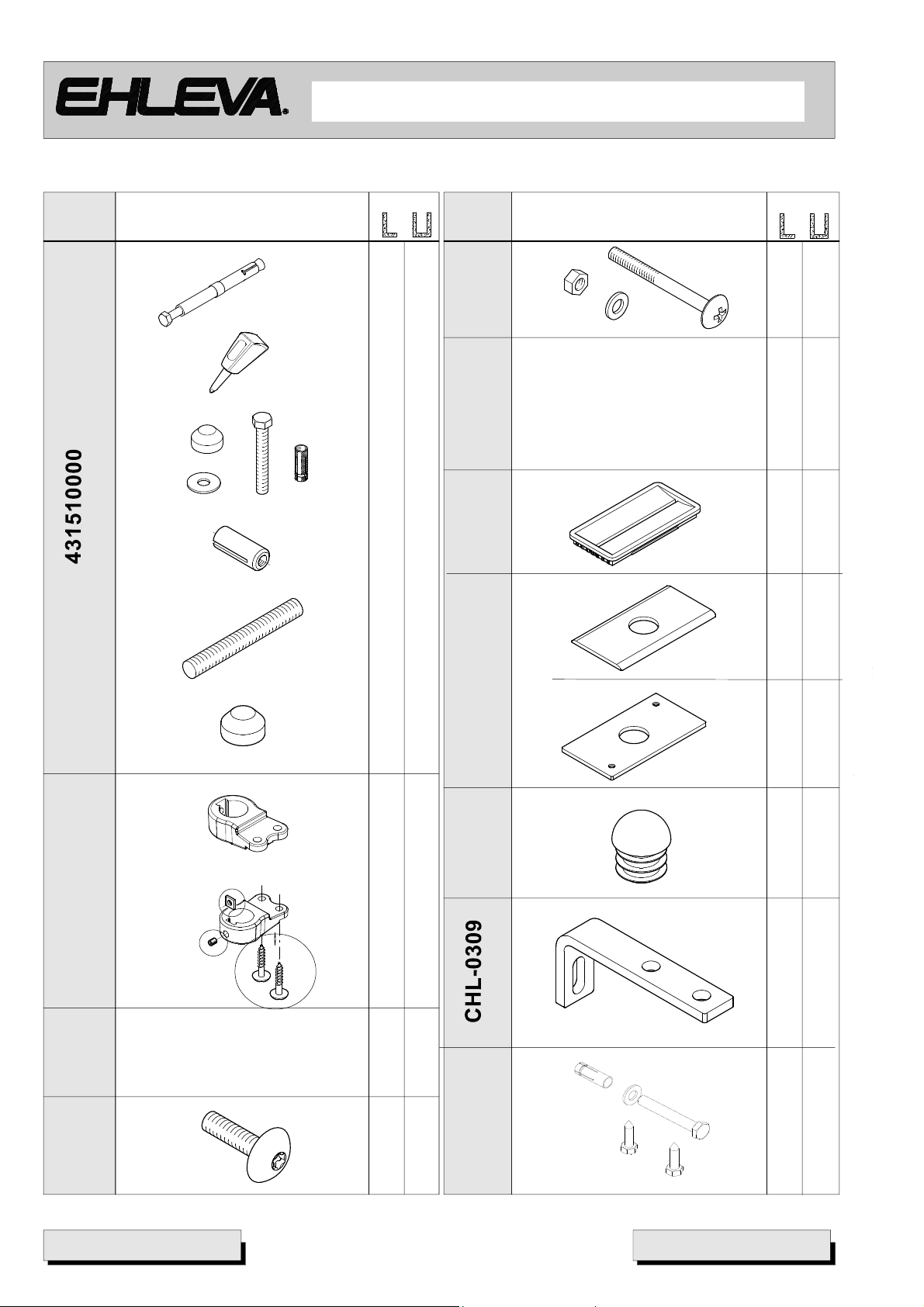

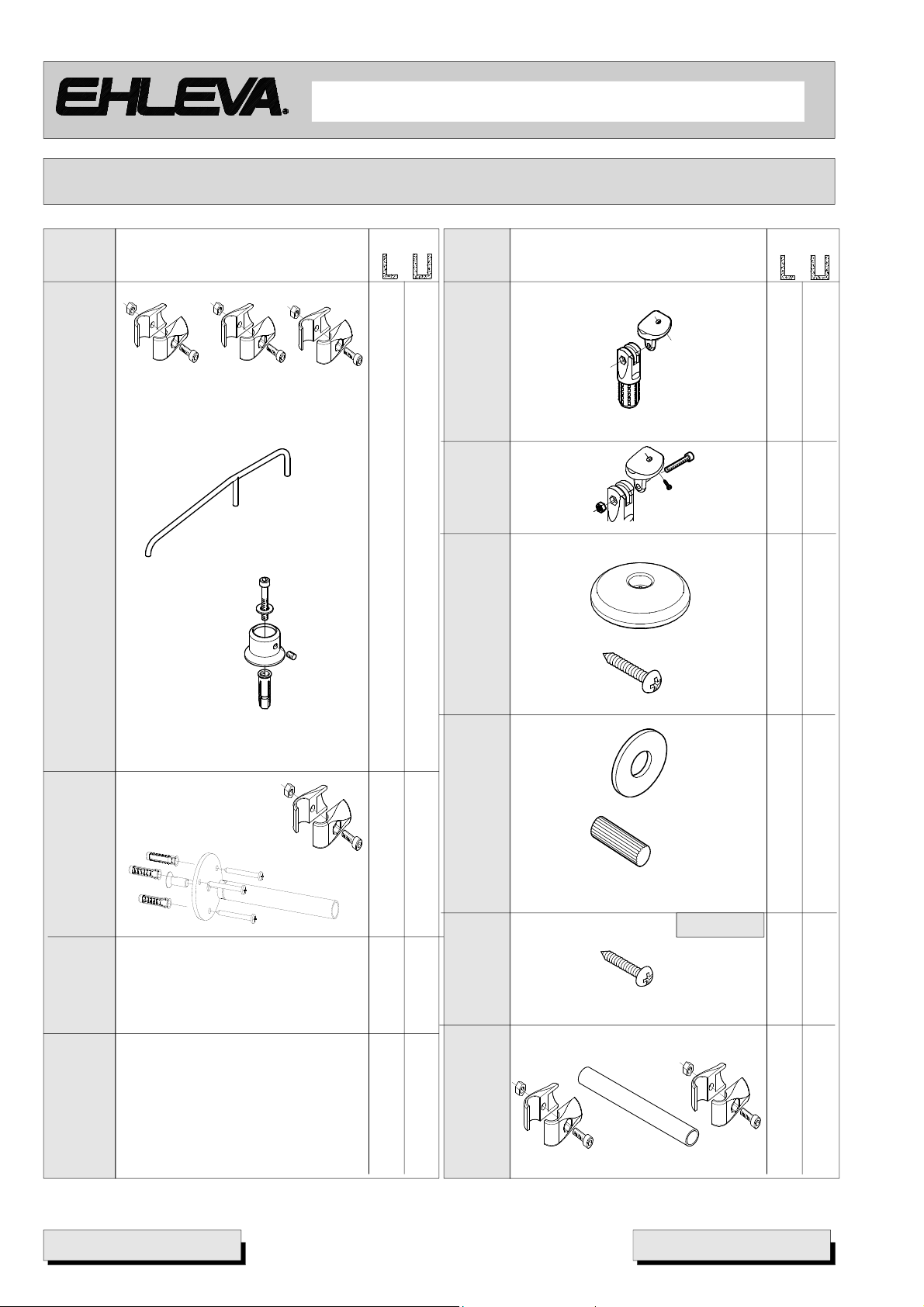

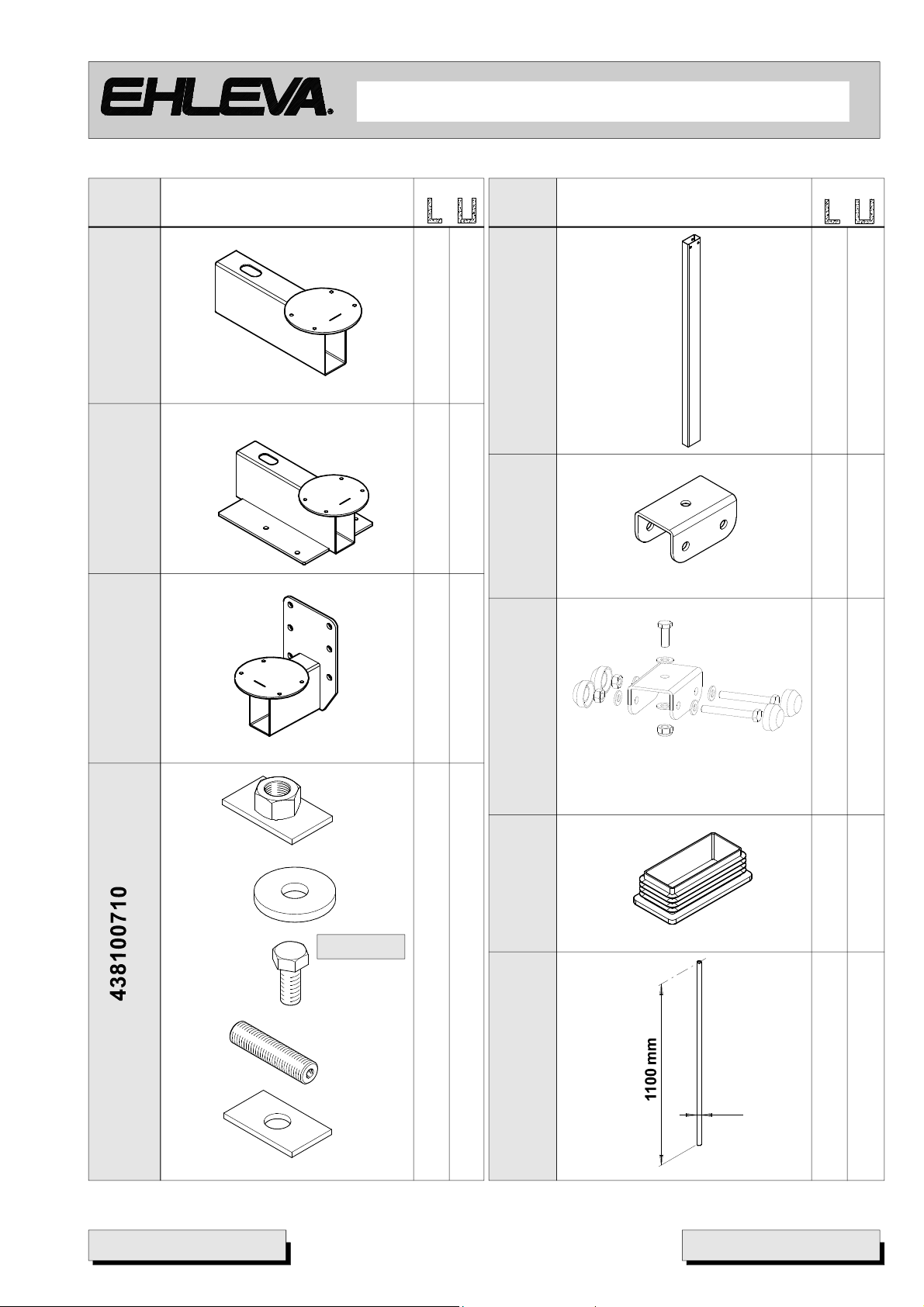

- Elle reporte la liste et l’illustration de toutes les pièces de l’emballage:
les éléments en bois sont énoncés en ordre progressif sous la lettre “L” précédée d’un numéro.
Les éléments qui composent les modèles STILO 70 - STILO 83 sont signalés par un numéro précédé des
lettres “K” “B” “P”.
Partie 2
- Elle reporte la liste des opérations préliminaires et les différentes étapes pour suivre une procédure correcte.
Elle illustre les phases de montage des marches, des colonnes de la rampe et de la main courante commune
aux deux modèles
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Avant de procéder aux différentes phases de montage, retirer tous les éléments du carton et les disposer sur une
surface plane. Contrôler que tous lescomposants sont présents en se référant à liste d’accompagnement, contrôler
que le nombre de pièces est conforme aux indications reportées pour les deux configurations en “L” et en “U” de
l’escalier et vérifier qu’aucun élément ne soit endommagé.
- STILO 70 - STILO 83 -
Forme de l’escalier
Rif.Dis.N. pz.Rif.Dis.N. pz.
Forme de l’escalier
7044
8355
L15
L2096
L2112
L2312
D0311
D0411
L2212
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Les instructions de montage reportées ci-dessous se réfèrent aux deux types d’escaliers modulaires:
STILO 70 - STILO 83.
Ils sont appelés “escaliers modulaires” car il est possible d’ajuster la hauteur de marche “A” et le giron “P” en
fonction de l’espace à disposition.
Le sigle “STILO 70” se réfère au modèle d’escalier dont les marches ont une largeur de 700 mm.
Le sigle “STILO 83” se réfère au modèle d’escalier dont les marches ont une largeur de 830 mm.
La typologie et les instructions à suivre pour un bon montage sont identiques.
Avant de procéder aux opérations de montage, il est opportun de déterminer la configuration.

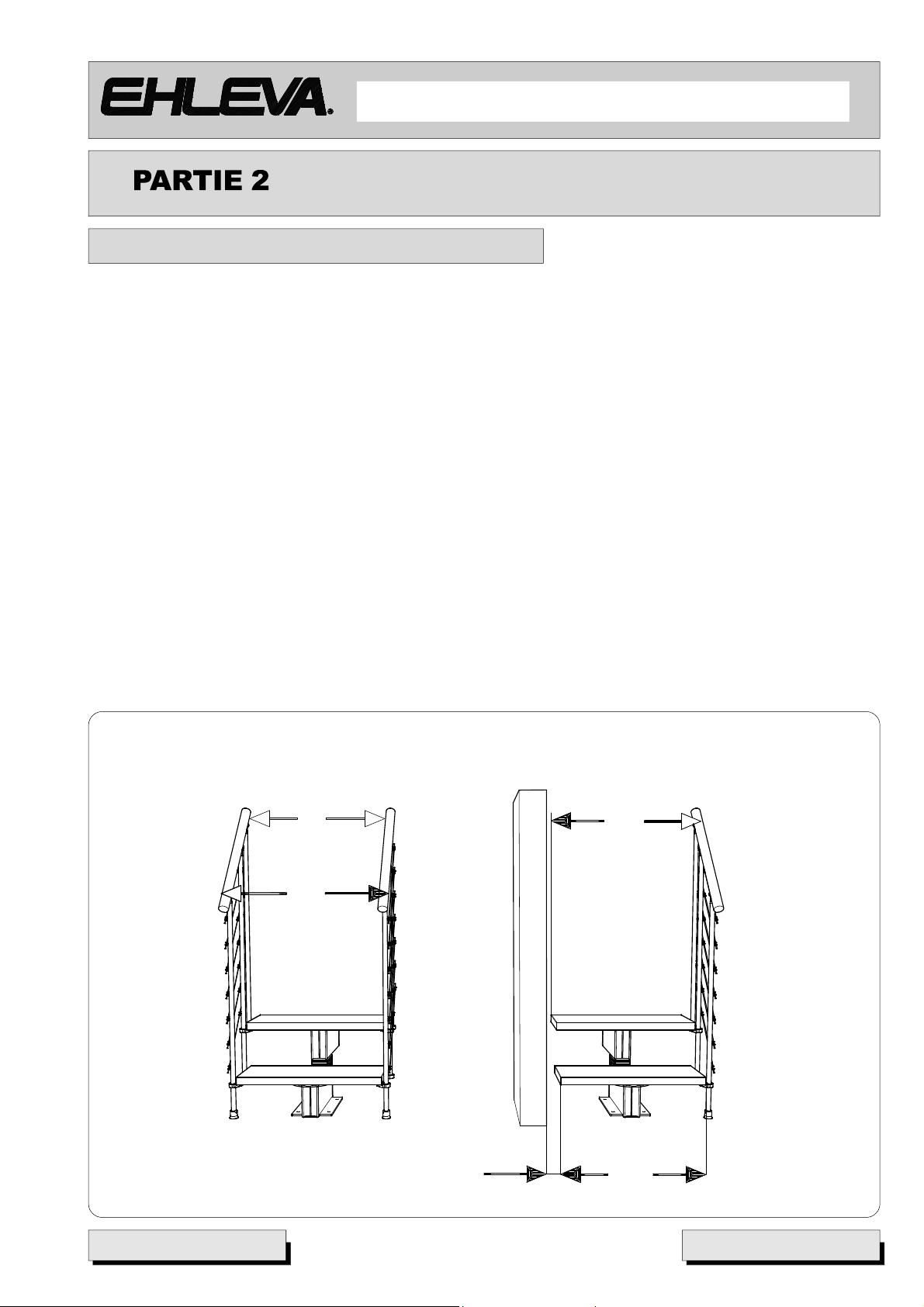

L’escalier peut être appuyé contre un mur ou placé dans un espace ouvert.
Dans le premier cas, la balustrade sera montée seulement sur le côté interne opposé au mur et la mesure
d’emmarchement peut être déterminée par le schéma fig. b.
S’il est nécessaire de monter la balustrade des deux côtés, l’emmarchement est indiqué fig. a.
L’agencement et l’espace à disposition déterminent aussi le sens de montée qui peut être à droite ou à gauche,
ainsi que la configuration finale de l’escalier à forme en “L” ou en “U”, comme illustré sur les pages suivantes.
- STILO 70 - STILO 83 -
Mod. STILO 70 Largh. 740 mm
Mod. STILO 83 Largh. 870 mm
STILO 70 - 700
STILO 83 - 830
STILO 70 - 785
STILO 83 - 915
10 - 40 mm
Fig. aFig. b
STILO 70 - 742.5
STILO 83 - 872.5
STILO 70 - 700
STILO 83 - 830
STILO 70 - STILO 83
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

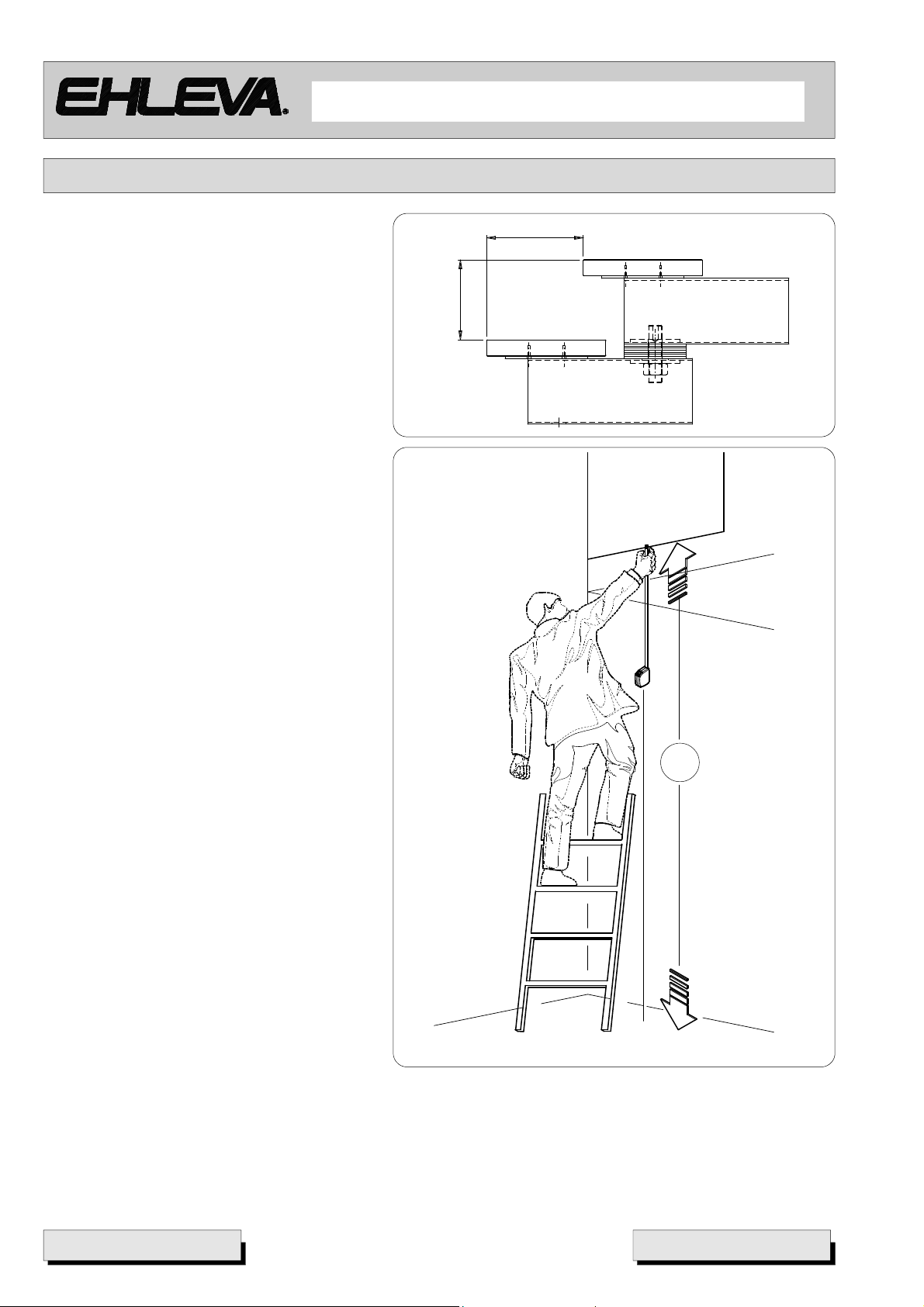

La fig. 1 indique les mesures qu’il faut établir.
“A”Mesure de la hauteur de marche à
déterminer sur le “Tableau A” pages 9-10-11
“P”Mesure du giron, calculée selon les
indications reportées page 8
“H”Mesure de la hauteur (fig. 2)
N.B. Toutes les mesures indiquées dans le
manuel sont en “mm” (millimètres)
Mesurer la hauteur entre le plancher supérieur et
le plancher inférieur “H”.
La hauteur résultant de cette opération est
fondamentale car elle fixe la mesure de la hauteur
de marche.
La mesure “H” doit être recherchée dans la case
du “Tableau A” aux pages 9-10-11.
Après avoir trouvé la mesure de la hauteur “H”,
les cases à côté permettent d’établir la valeur de
la hauteur de marche “A” et le nombre de marches
nécessaires pour atteindre cette hauteur. (Fig. 2)
Il faut suivre toutefois toujours suivre les
explications détaillées reportées aux pages
suivantes
P
A
Fig. 1
H
- 8 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

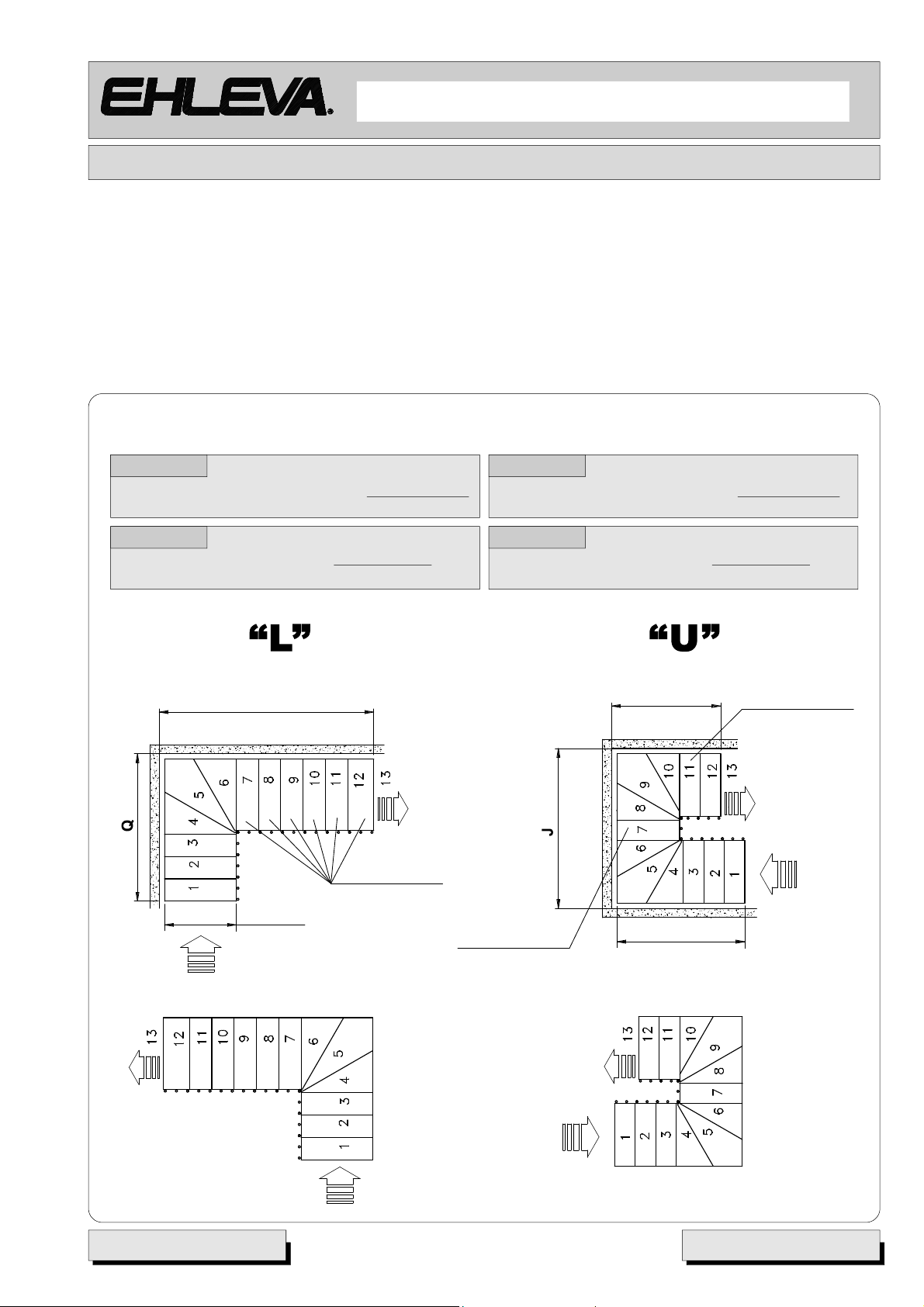

Le calcul du giron peut être établi en appliquant les formules suivantes qui se réfèrent aux deux modèles d’escalier,
STILO 70 - STILO 83. Pour la configuration en “L”, il faudra appliquer uniquement la formule 1 et l’on aura donc une
seule mesure du giron pour toutes les marches; pour la configuration en “U”, il faudra appliquer la formule 1 pour le
tronçon W tandis que pour le tronçon J il faudra appliquer la formule 2. Par conséquent, il peut se vérifier deux
différentes mesures de giron, une pour les tronçons J et Q et une pour le tronçon W. Il faut tenir compte que les
valeurs du mod. STILO 70 doivent toujours être comprises dans les limites de 200 minimum et 230 maximum (mm),
alors que pour le mod. STILO 83 elles doivent être comprises dans les limites de 220 minimum et 250 maximum
(mm).
P=Giron
W= Longueur de l’encombrement de l’escalier à configuration en “L”
J=Largeur de l’encombrement de l’escalier à configuration en “U”
ATTENTION
Les mesures à reporter dans les relations suivantes doivent être en millimètres
- STILO 70 - STILO 83 -
Formule 1
STILO 70 Config. “L” e “U” P =
Formule 2
STILO 70 Config. “U”P =
Config.
DROITE
W
W - 990
n° G - 1
J - 1460
n° G
n° G
Formule 1
STILO 83 Config. “L” e “U” P=
Formule 2
STILO 83 Config. “U”P =
Config.
DROITE
W
W - 1140
n° G - 1
J - 1720
n° G
n° G
GAUCHE
STILO 70 - STILO 83
L
n° G
Q
GAUCHE
Fig. c
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Le “Tableau A” ci-dessous reporte les mesures de la hauteur de marche en fonction de la hauteur “H” mesurée
précédemment. Il reporte aussi le nombre de bagues intermédiaires à monter K106, toujours en fonction de la
hauteur.
Exemple de lecture et d’utilisation du tableau: Hauteur mesurée “H” 2390 mm. Surla lignecorrespondantà 2390,
on note que l’escalier sera constitué de 12 marches et qu’il faudra réaliser 7 hauteurs de marche de 180 mm et 5
hauteurs de marche de 185 mm. (La première hauteur de marche doit toujours être considérée de 205 mm)
Pour obtenir les hauteurs de marche susmentionnées, il faut réaliser un groupe de bagues intermédiaires constitué
ainsi: pour la hauteur de marche de 180 mm, assembler quatre bagues intermédiaires (deux à bords arrondis P106a
et deux normales P106) pourla hauteur de marchede 185 mm, assembler cinq bagues intermédiaires (deux à bords
arrondis P106a et trois normales P106)

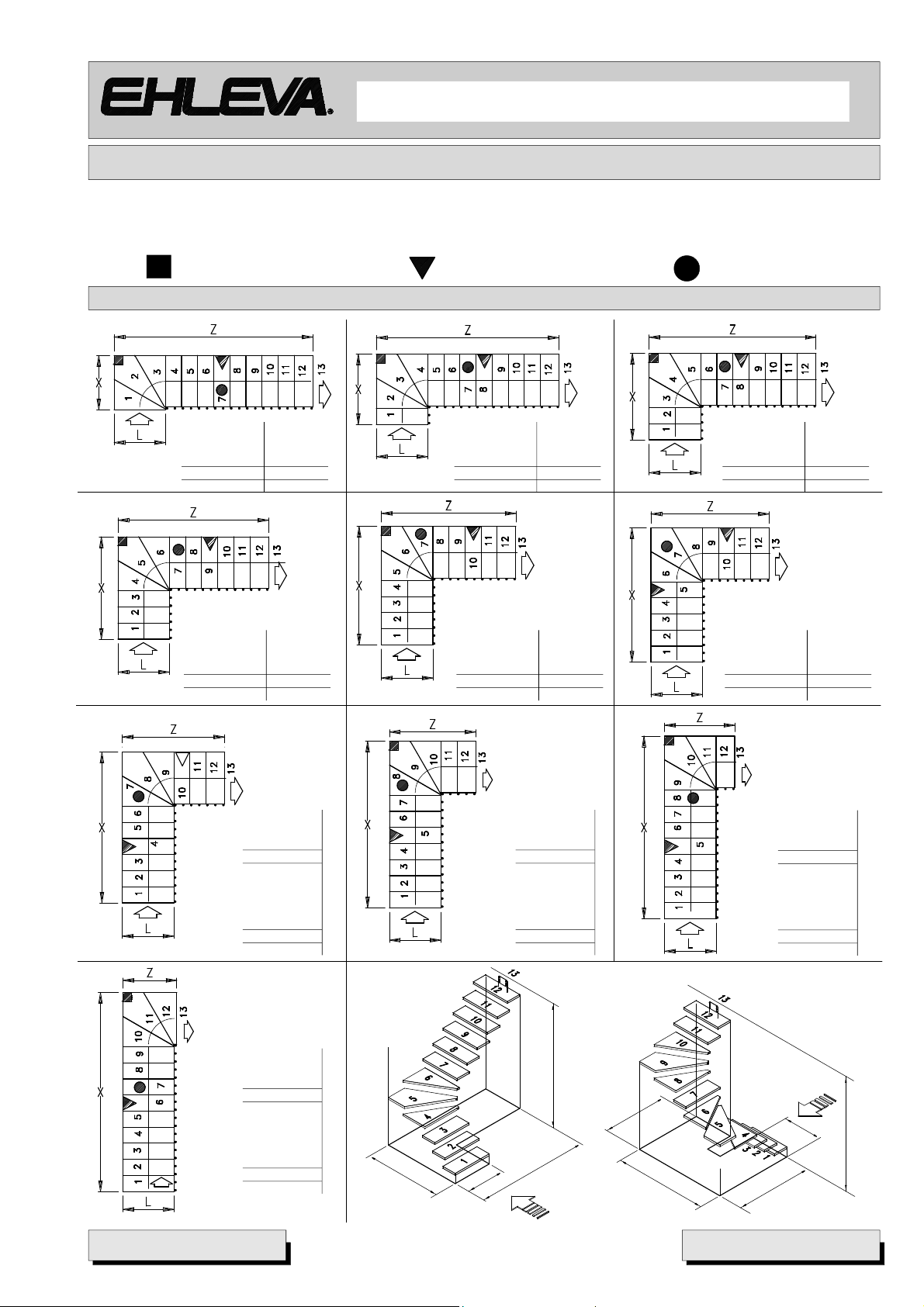

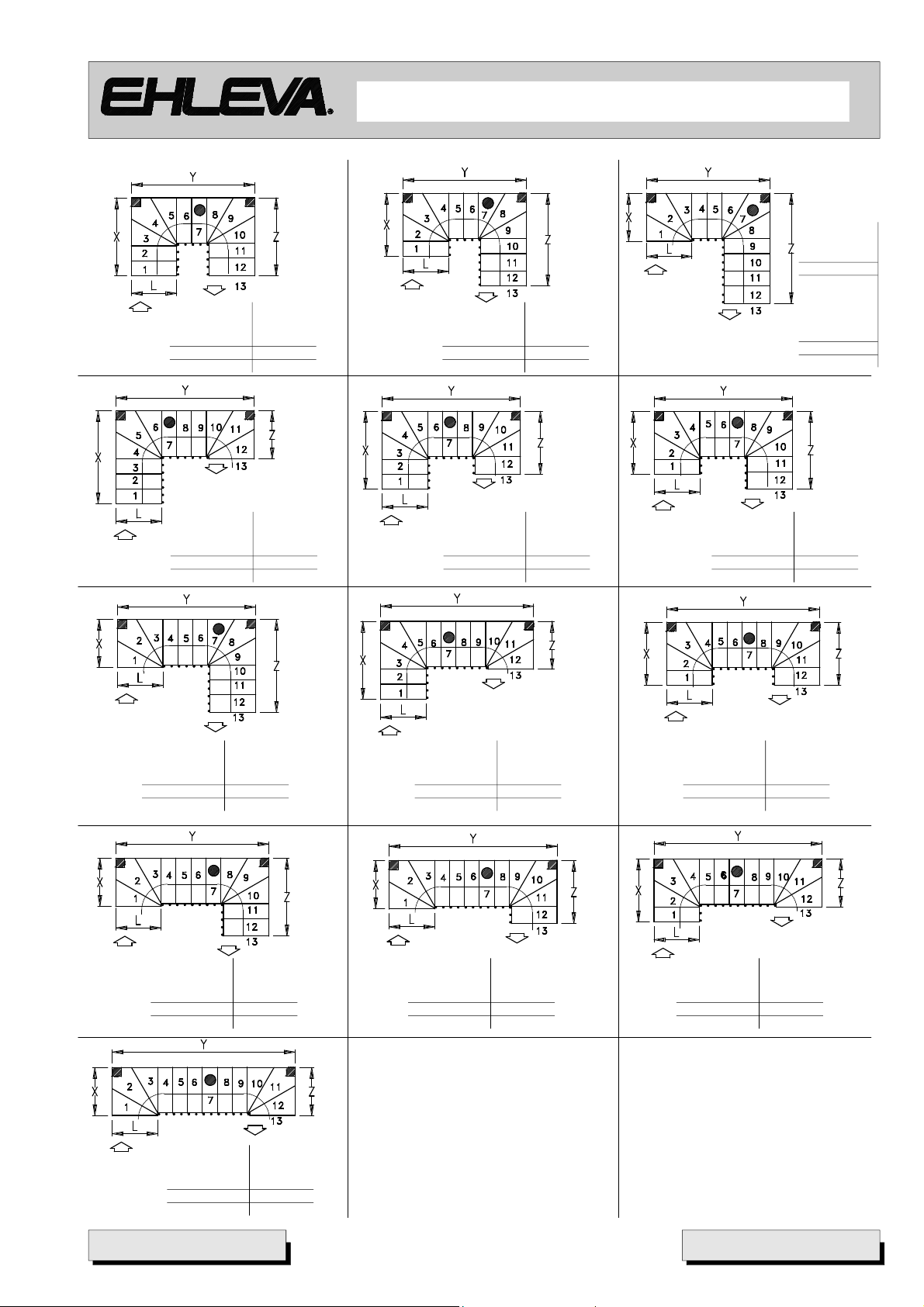

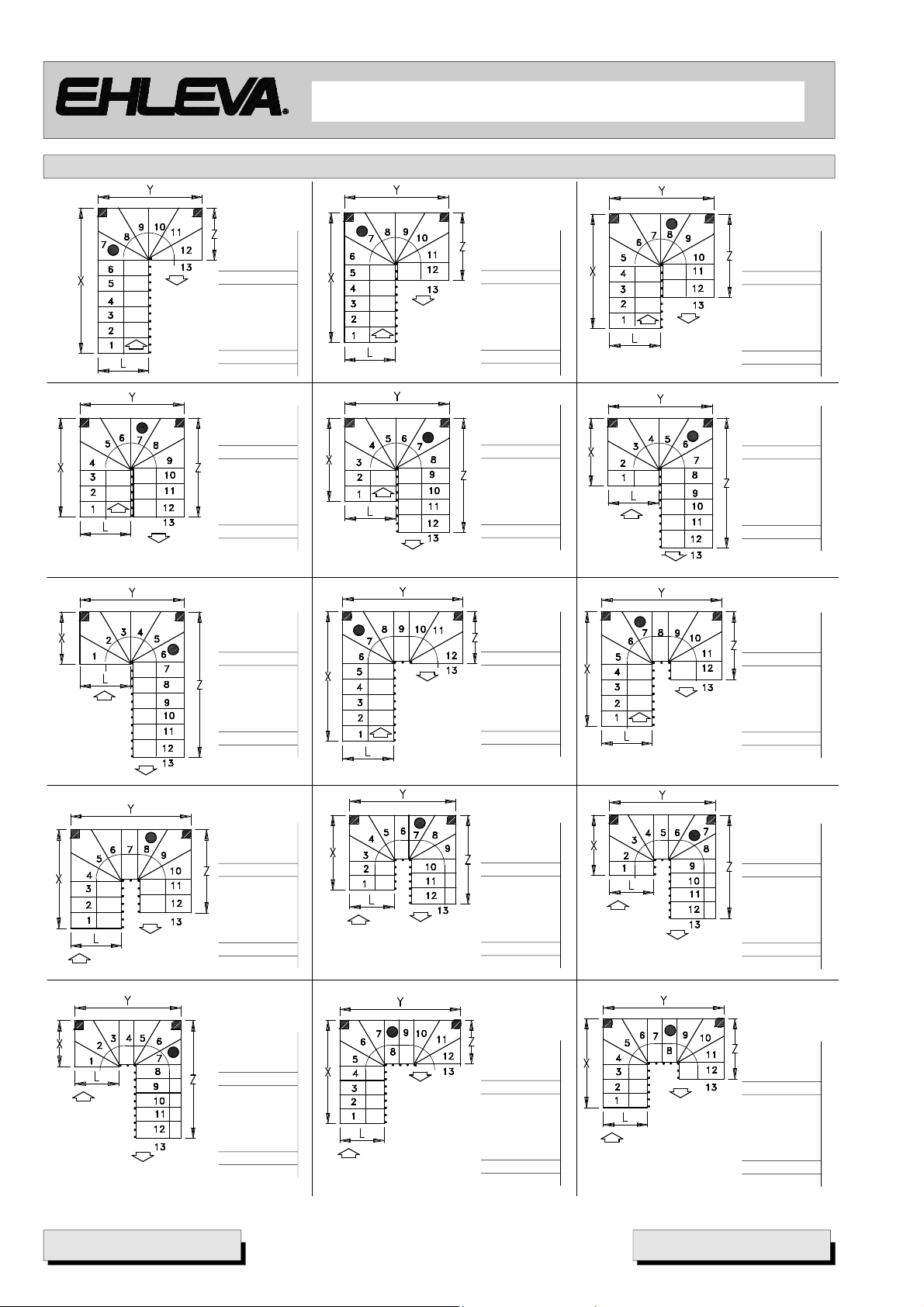

Les configurations possibles et leurs relatifs encombrements sont reportés ci-dessous. Nous précisons que pour
des raisons d’espace, les illustrations se réfèrent à des escaliers de sens de montée tournant à droite. À chaque
schéma représenté correspond son opposé, c’est-à-dire un escalier tournant à gauche. En outre, sont également
reportés les points d’ancrage ou de support de l’escalier en phase de montage..
Point d’ancrage au murPoint d’ancrage au murPoint de support
CONFIGURATIONS“L”
- STILO 70 - STILO 83 -
STILO 70 STILO 83
L=740L=870
X740870
Z 2580-2820 2870-3130
STILO 70STILO 83
L=740L=870
X 1340-1430 1530-1620
Z 1980-2130 2230-2380
STILO 70
L=740
X 1940-2120
Z 1380-1440
STILO 70 STILO 83
L=740L=870
X 940-970 1090-1120
Z 2390-2600 2670-2880
STILO 70 STILO 83
L=740L=870
X 1540-1660 1750-1870
Z 1780-1900 2010-2130
STILO 70
L=740
X 2140-2350
Z 1180-1210
STILO 70 STILO 83
L=740L=870
X 1140-1200 1310-1370
Z 2180-2360 2450-2630
STILO 70 STILO 83
L=740L=840
X 1740-1890 1970-2120
Z 1580-1670 1790-1880
STILO 70
L=740
X 2340-2580
Z980
STILO 70 - STILO 83
STILO 83
L=870
X 2190-2370
Z 1570-1630
STILO 70
L=740
X 2540-2810
Z750
STILO 83
L=870
X 2850-3120
Z880
STILO 83
L=870
X 2410-2620
Z 1350-1380
H
Z
X
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
L=740L=870
X 940-970 1090-1120
Y 2440-2590 2800-2950
Z7501130
- 15 -
advanced mobular stair system
TRACÉ

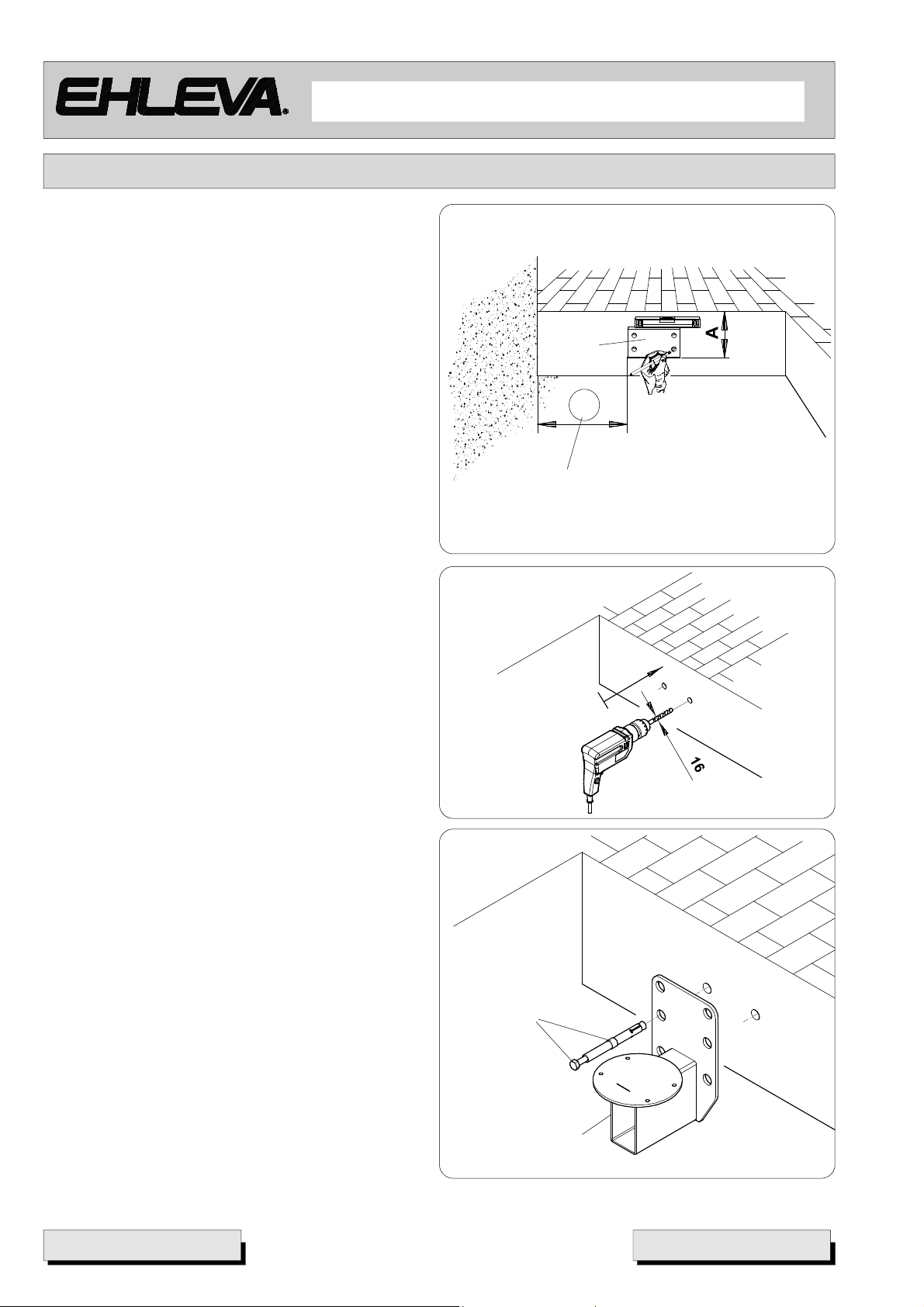

Après avoir déterminé et fixéles paramètres établissant
les caractéristiques de l’escalier (hauteur H, giron P et
hauteur de marche A), le montage peut commencer.
Il faut toujours commencer par la position de la marche
d’arrivée. Déterminer la bonne position pour la fixation
du supportde la marchesur la dalledu plancherd’arrivée.
- STILO 70 - STILO 83 -
Placer le gabarit D03 sur la dalle du plancher en ayant
soin de bien l’aligner au plancher (utiliser un niveau) et
en respectant les indications suivantes:
Hauteur V =
260 mm minimum pour le mod. STILO 70 (côté
sans balustrade)
325 mm minimum pour le mod. STILO 83 (côté sans
balustrade)
Hauteur A = correspondant à la valeur de la hauteur de
marche “A” établie précédemment.
Six trous sont indiqués sur le gabarit D03. Deux trous
suffisent pour fixer le module.
Il faut donc déterminer les trous à marquer, en prenant
comme règle, ceux qui sont placés sur la ligne médiane
de l’épaisseur de la dalle du plancher et dans tous les
cas pas trop près du ras du plancher. fig. 3.
D03
V
STILO 70= min. 260 mm
STILO 83= min. 325 mm
m
m
0
5
1
Fig. 3
Ø
- 16 -
K129
K103
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

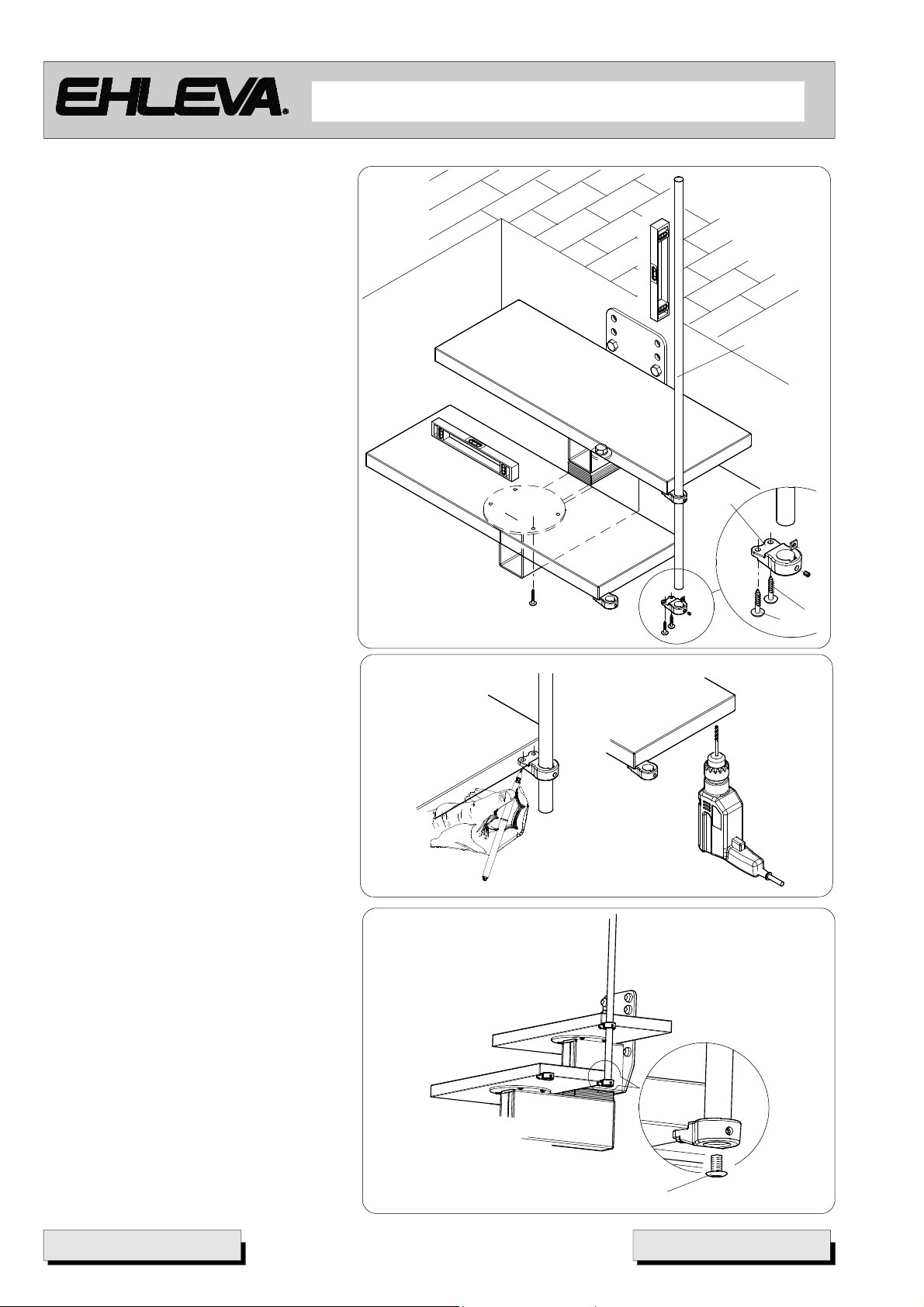

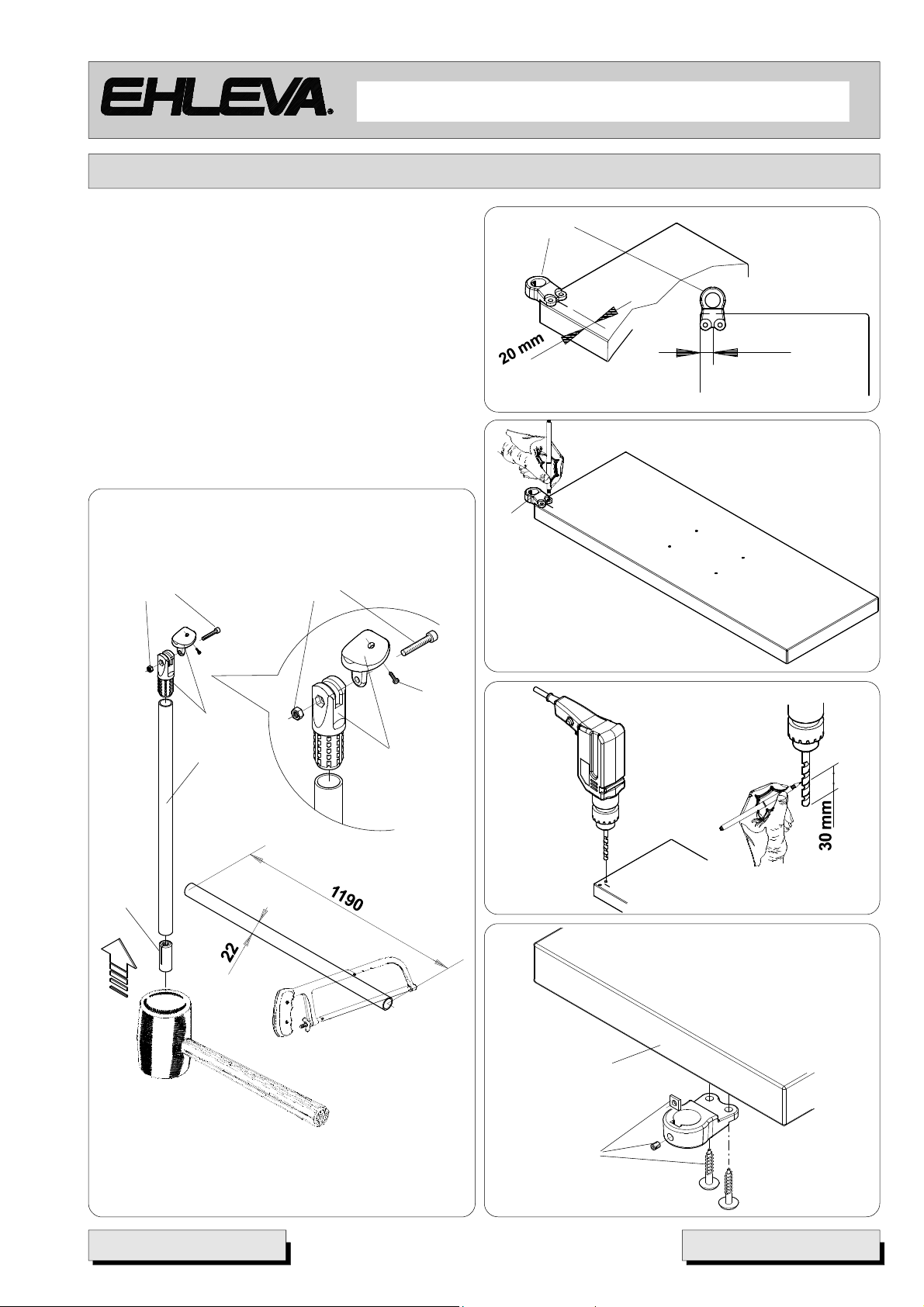

Avant de procéder au montage des marches, il faut
monter les supports des colonnes P107 de la balustrade
fig. 7 - 8 - 9 - 10.
Percer les points marqués sur la marche avec un foret à
bois de Ø4, ceci sur une profondeur de 30 mm comme
indiqué fig. 9.
ATTENTION!!!
Prêter une attention particulière et effectuer cette
opération sur la face du dessous de la marche où
sont déjà présents les trous de fixation, et du côté
correct où sera montée la balustrade.
Monter les colonnes comme indiqué fig. 6
K66
K66
Fig. 7
P107
Fig. 8
Fig.8
P107
20 mm
K23
K67
K26
K80
K67
Ø4
Fig. 9
Ø
L20
STILO 70 - STILO 83
B203
Fig. 6
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

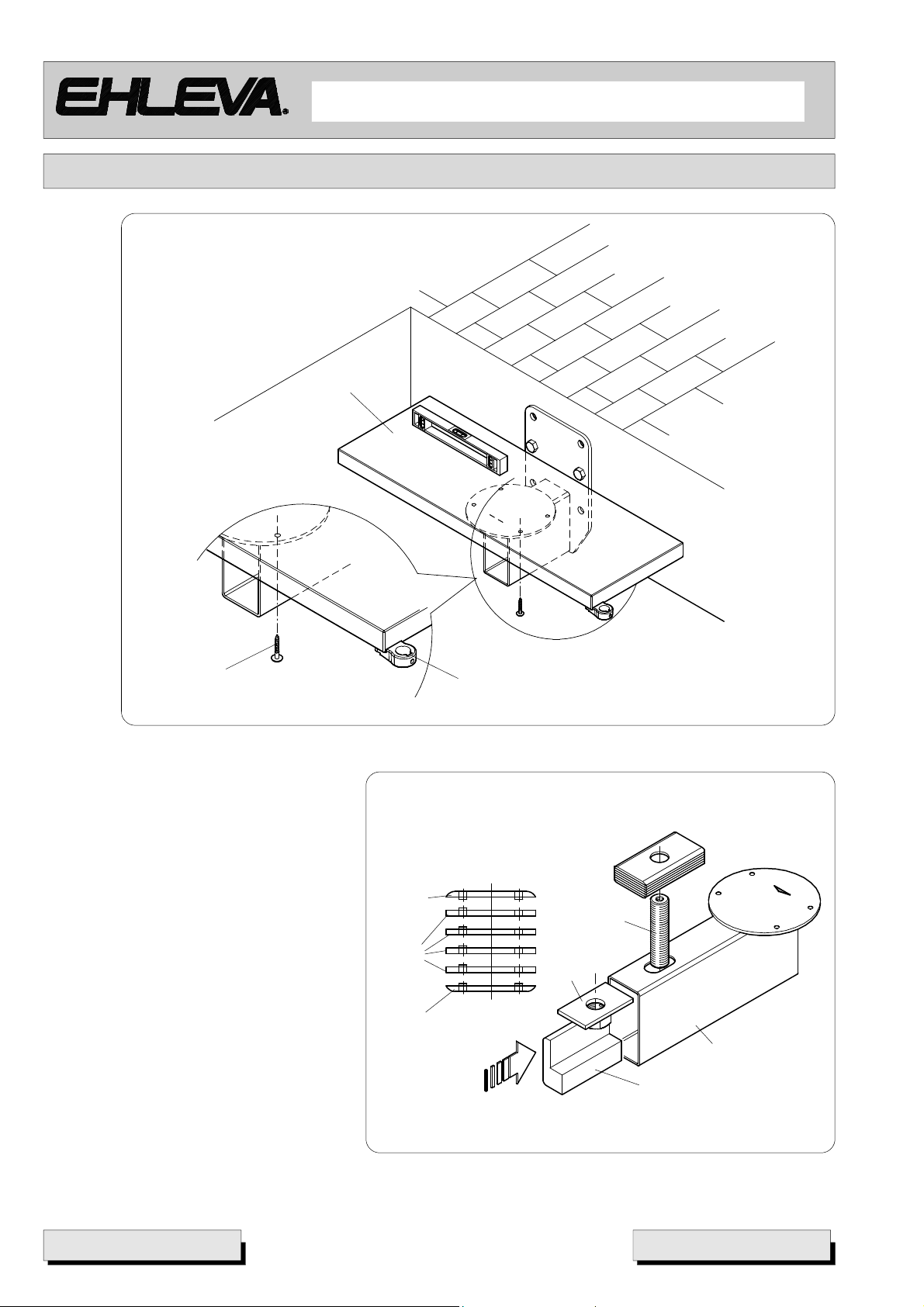

intermédiaires P106 - P106a qui fixeront la
mesure de la hauteur de marche établie
précédemment.
Pour le nombre de bagues intermédiaires à
utiliser, consulter le “Tableau A” joint aux
pages 9-10-11.
Former ce groupe en assemblant les bagues
intermédiaires P106 - P106a, comme indiqué
fig. 12.
Insérer la plaque K120, dans le module de
support K101, en la maintenant dans la
position avec le gabarit D04, comme indiqué
fig. 12.
Visser le pitonK104 à la plaque K120, comme
illustré fig. 12
P107
Fig. 11
P106a
K104
P106
K120
P106a
K101
D04
Fig. 12
- 18 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

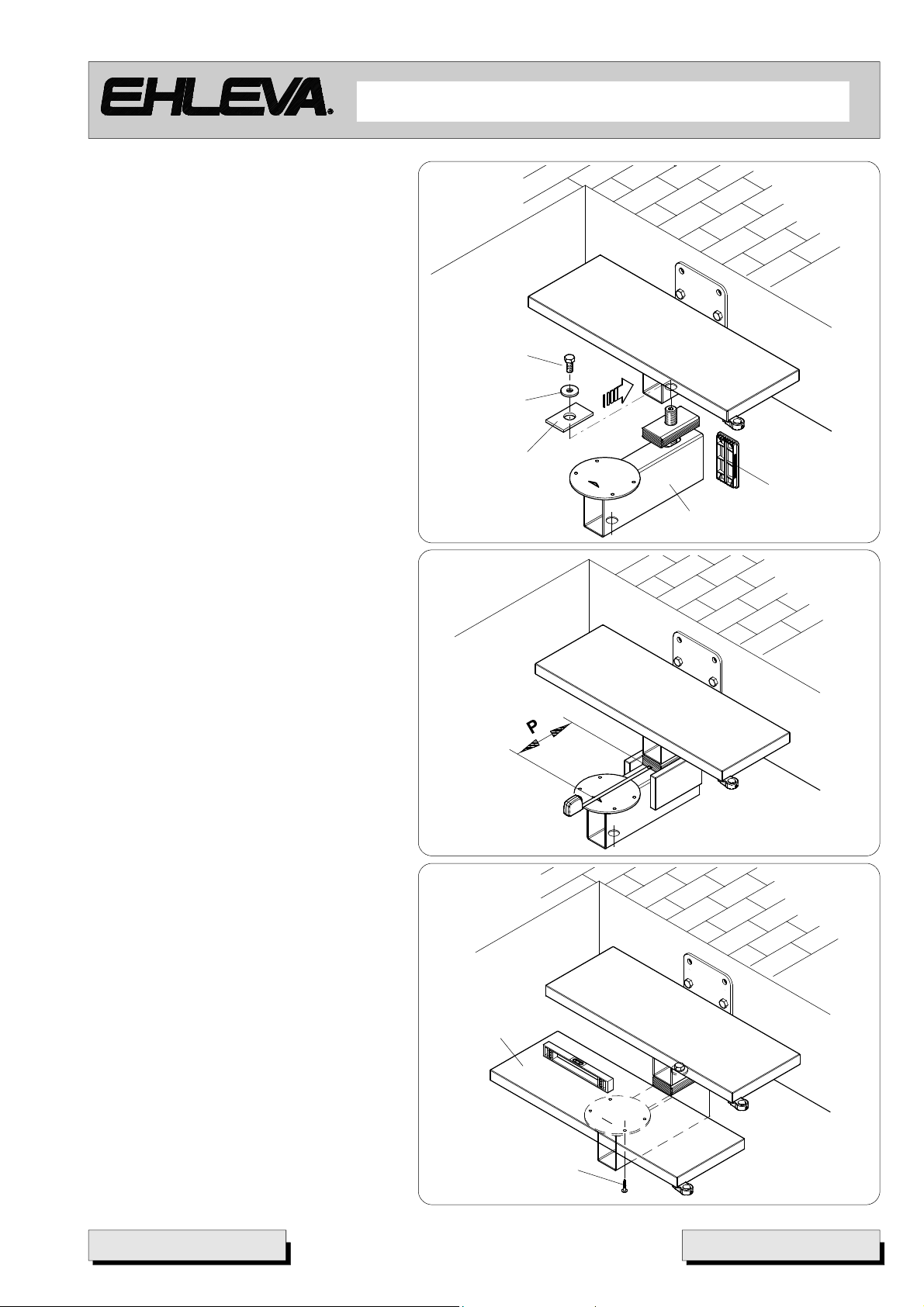

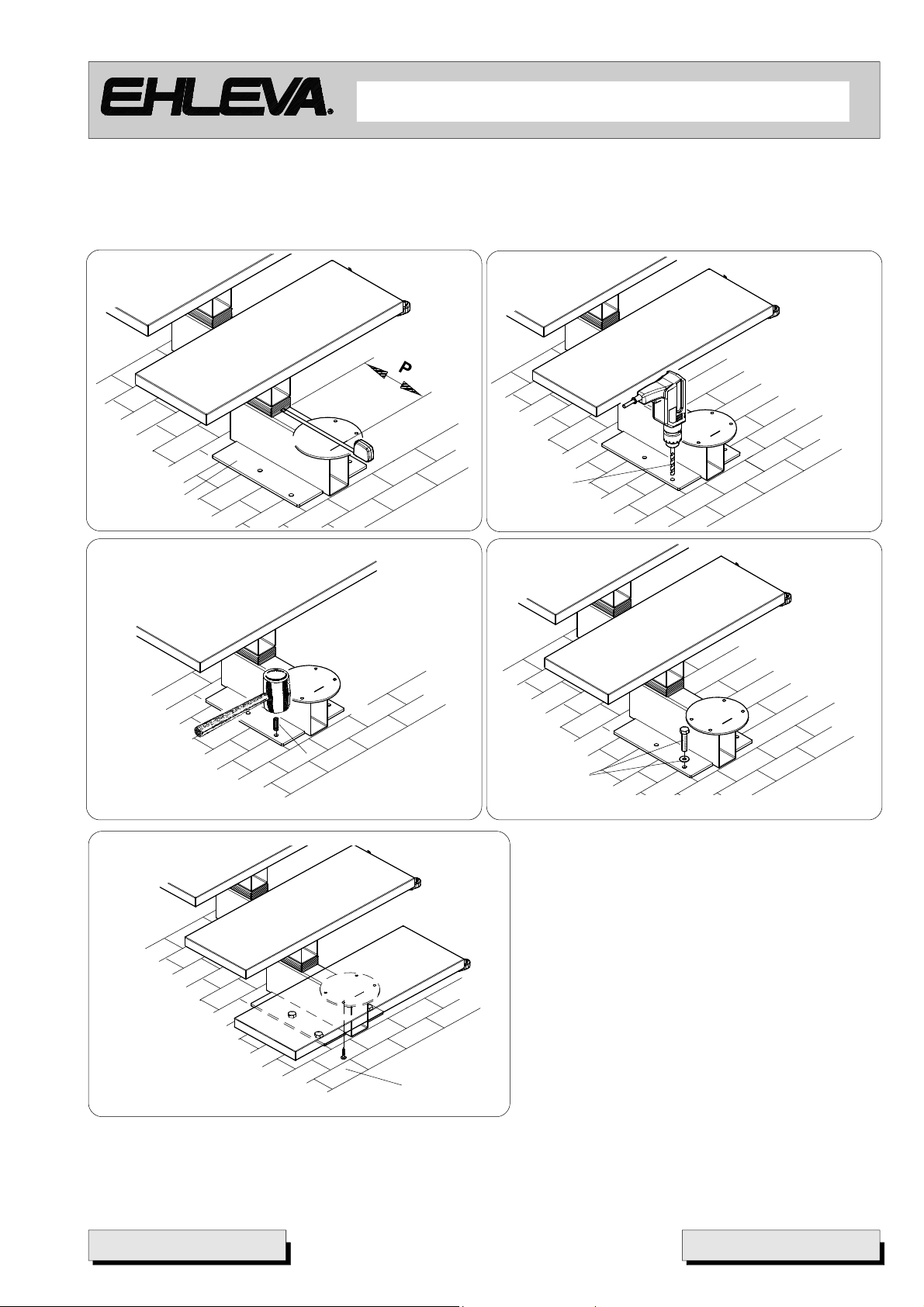

du piton en saillie dans le trou placé sous le
module de support de mar che monté
précédemment. Insérer la plaque K119 dans
le tube du module et bloquer le tout en utilisant
la vis K127 et la rondelle K126.
Pour faciliter le vissage, nous conseillons
d’utiliserune clé à cliquet. Visser la vis jusqu’à
ce que cette dernière commence à serrer.
Il doit être possible d’effectuer encore le
réglage du giron et donc il est opportun de ne
pas serrer le tout de manière définitive. En
outre, avant de monter le module, il est
également opportun d’insérer le cache P105
en arrière. (fig. 13)
- STILO 70 - STILO 83 -
K127
K126
K119
P105

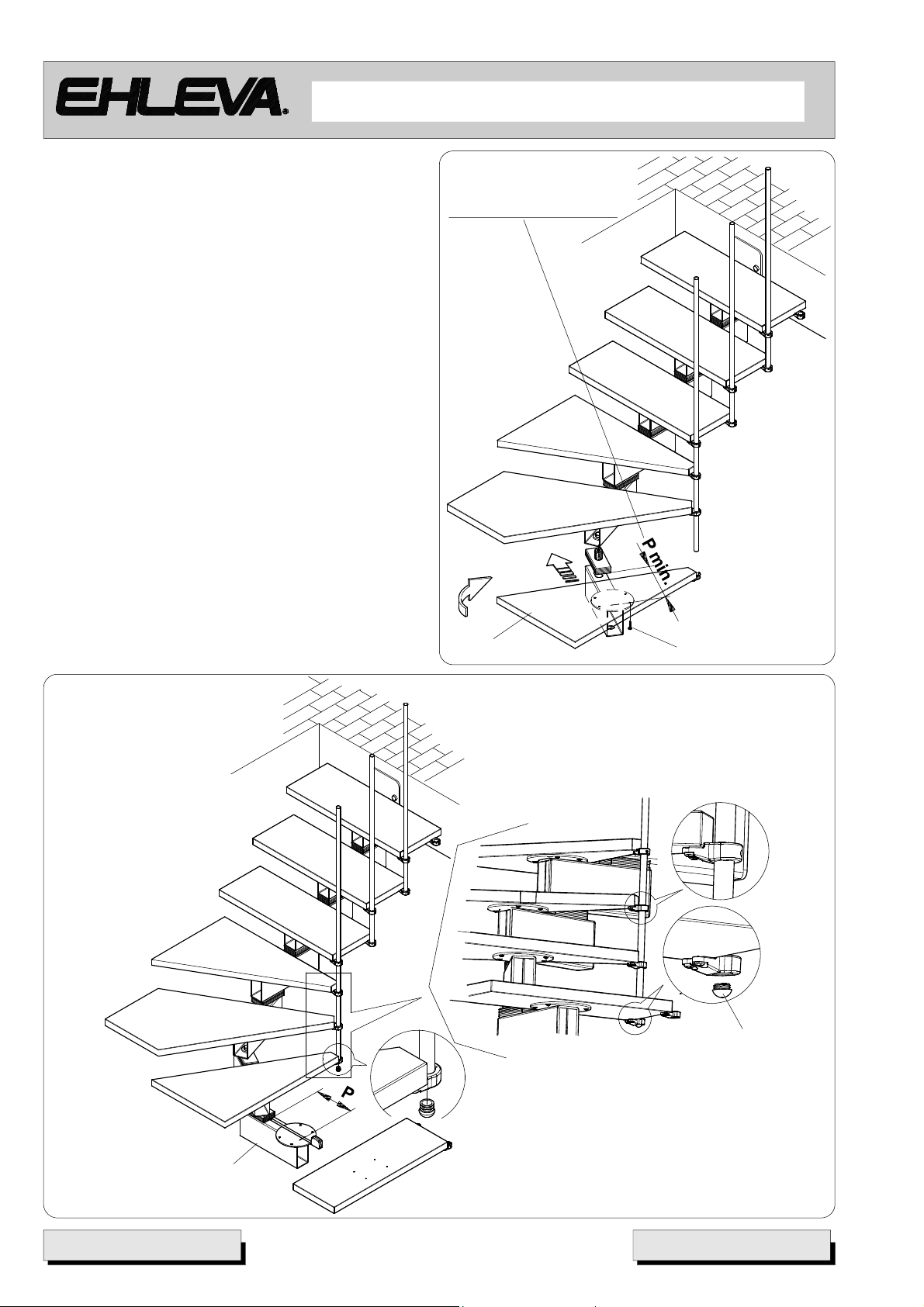

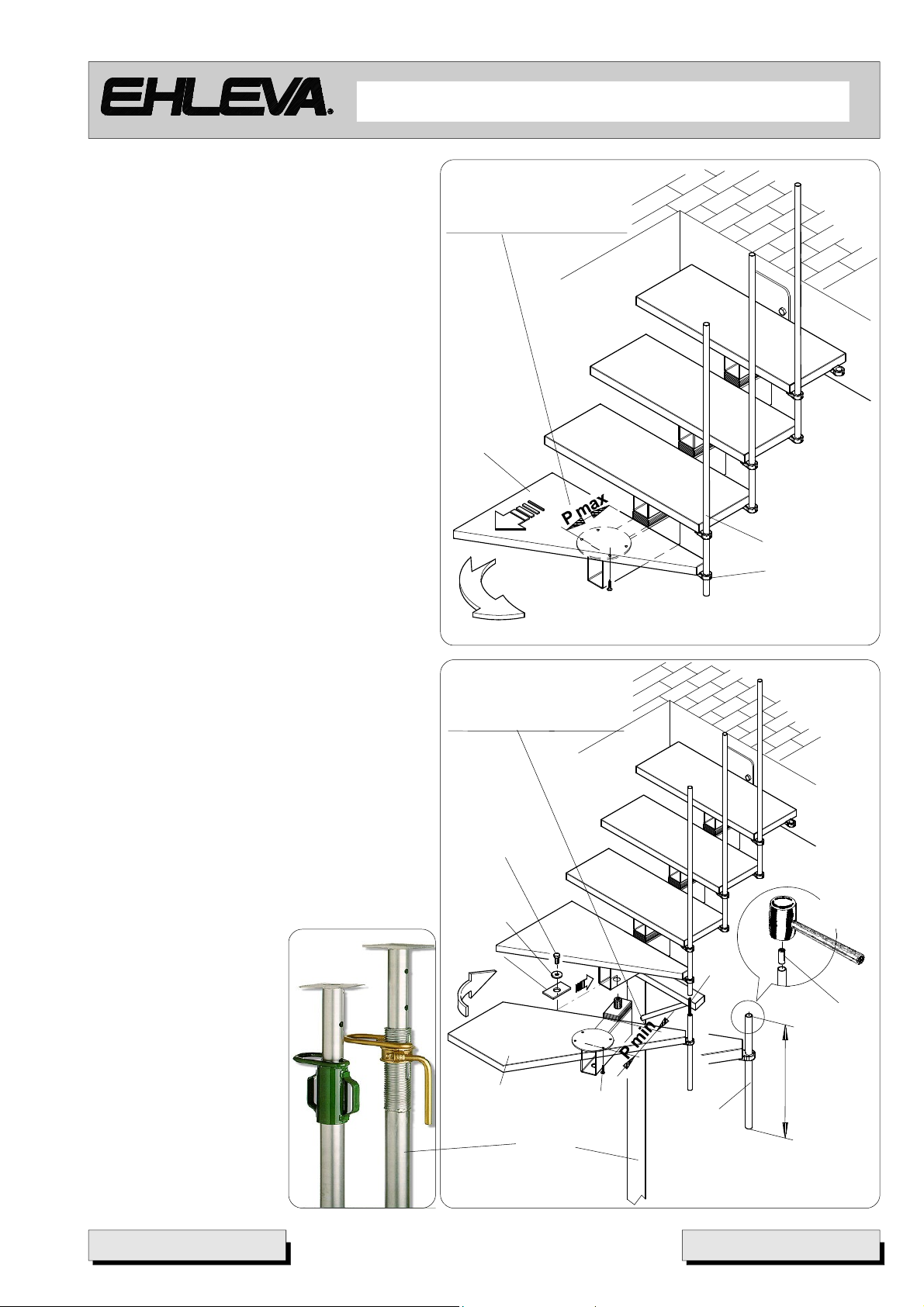

Il fautmaintenant régler le module en fonction
de la mesure du giron “P”.
Cette distance doit être calculée à partir de la
partie antérieure du groupe de bagues
intermédiaires jusqu’aurepère situé sur l’étrier
du support, comme illustré fig. 14.
Serrer à fond la vis K127 qui a été maintenue
desserrée en précédence, en prêtant une
attention particulière à la position du groupe
des bagues intermédiaires qui doit maintenir
le bon alignement au support.
Pendant cette opération, nous conseillons
d’utiliser un guide rigide de repère à appliquer
aux côtés du tube avec une broche de serrage
Monter la marche L20 sur le support K101 en
utilisant les vis B205, comme illustré Fig. 15.
K101
Fig. 13
Fig. 14
STILO 70 - STILO 83
L20
B205
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
monté précédemment sur la marche
supérieure.
Contrôler sa bonne verticalité à l’aide d’un
niveau et la bloquer temporairement sur la
position illustrée fig. 16.
Insérer un support P107 et marquer la
position des trous sur la partie inférieure de
la marche fig. 16 -17
- STILO 70 - STILO 83 -
K63
P107
Percer les points marqués et monter le
support P107 en suivant les mêmes
modalitésd’exécutiondécrites
précédemment.
(fig. 7-8-9-10page 16)
Fig. 16
Fig. 17
B203
Ø4
- 20 -
Fig. 18
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
en utilisant la même procédure, jusqu’à la
première marche L21 où l’escalier commence à
tourner. Monter le support P107 sur la marche
L21 en utilisant les trous préexistants et en ayant
soin d’insérer l’écrou carré muni de sa relative
vis sans tête de blocage, comme indiqué
précédemment.
Enfiler une colonne de labalustrade K63 dans le
support de la marche supérieure et la bloquer
temporairement dans la position indiquée fig. 19.
Vérifier que le module soit positionné selon Giron
P Max, puis placer la marche L21 commeindiqué
fig 19 et la bloquer avec B205
Ajuster la marche au giron maximum, c’est-àdire tout en avant, jusqu’à atteindre laposition le
plus en avant possible. (fig. 19)
Bloquer le module dans la position atteinte en
prêtant attention au fait que pendant l’opération
il ne faudra pas perdre l’alignement du groupe
des bagues intermédiaires avec le module, ni la
bonne verticalité de la colonne.
ATTENTION!!!
Pe n d ant le mon t a ge de s mar c h e s, il est
opportun de caler un chevron pour soutenir le
groupe en formation, de manière que le poids
ne puisse retomber entièrement sur le support
ou sur le groupe de bagues intermédiaires.
(Voir l’exemple “SUPP.” fig. 20) Cette mesure
de précaution à adopter toutes les trois/quatre
marches (voir l’exemple fig. 20) facilitera le
montage du module de départ une fois arrivé
au plancher.
De la même manière, procéder au montage de
la marche du tournant central L23.
Dans ce cas, il faut monter la rallonge K125 à
assembler à la colonne supérieure.
Une colonne K125 est insérée dans l’emballage.
Couper K125 sur une longueur égale à trois fois
la mesure de la hauteur de marche T=3*A, et
procéder comme illustré fig. 20. Unir les deux
pièces à l’aide de la tige
filetée K130 et du fourreau
K23.
Le module de support de
marche sera orienté dans
le sens établi par les trous
de fixation placés sur la
marche. Dans ce cas, il
faut régler le giron “P” au
minimum (P min.)(fig. 29)
en position la plus en
arrière possible.
Aligner le groupe des
bagues intermédiairesà un
des deux supports et le
maintenir solidement en
phase de blocage.
STILO 70 - STILO 83
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Continuer,de la même manière,à monter la deuxième
marche où tourne l’escalier L22, en suivant la même
procédure décrite précédemment.
Dans ce cas aussi la position de la marche doit être
positionnée au giron P minimum (P min.) en position
la plus en arrière possible. (fig. 21)
Bloquer définitivement la colonne et la rallonge aux
respectifs supports P107, insérer le cache P110 dans
le de la colonne, comme indiqué fig. 22.
Après avoir terminé le montage du tournant de
l’escalier, selon la configuration choisie, il faut insérer
une autre marche detournant (configuration en U) ou
un marche droite (configuration en L ou en U large).
Dans les deux cas, la procédure est la même de celle
décrite précédemment.
Se rappeler qu’en cas de montagede la marchedroite,
il faut régler de nouveau le module support K101 en
fonction du giron P, comme illustré fig. 22.
Compléter il montage des marches jusqu’au sol.
P Min
STILO 70= 200 mm
STILO 83= 220 mm
L22
B205
Fig. 21
P110
- 22 -
K101
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

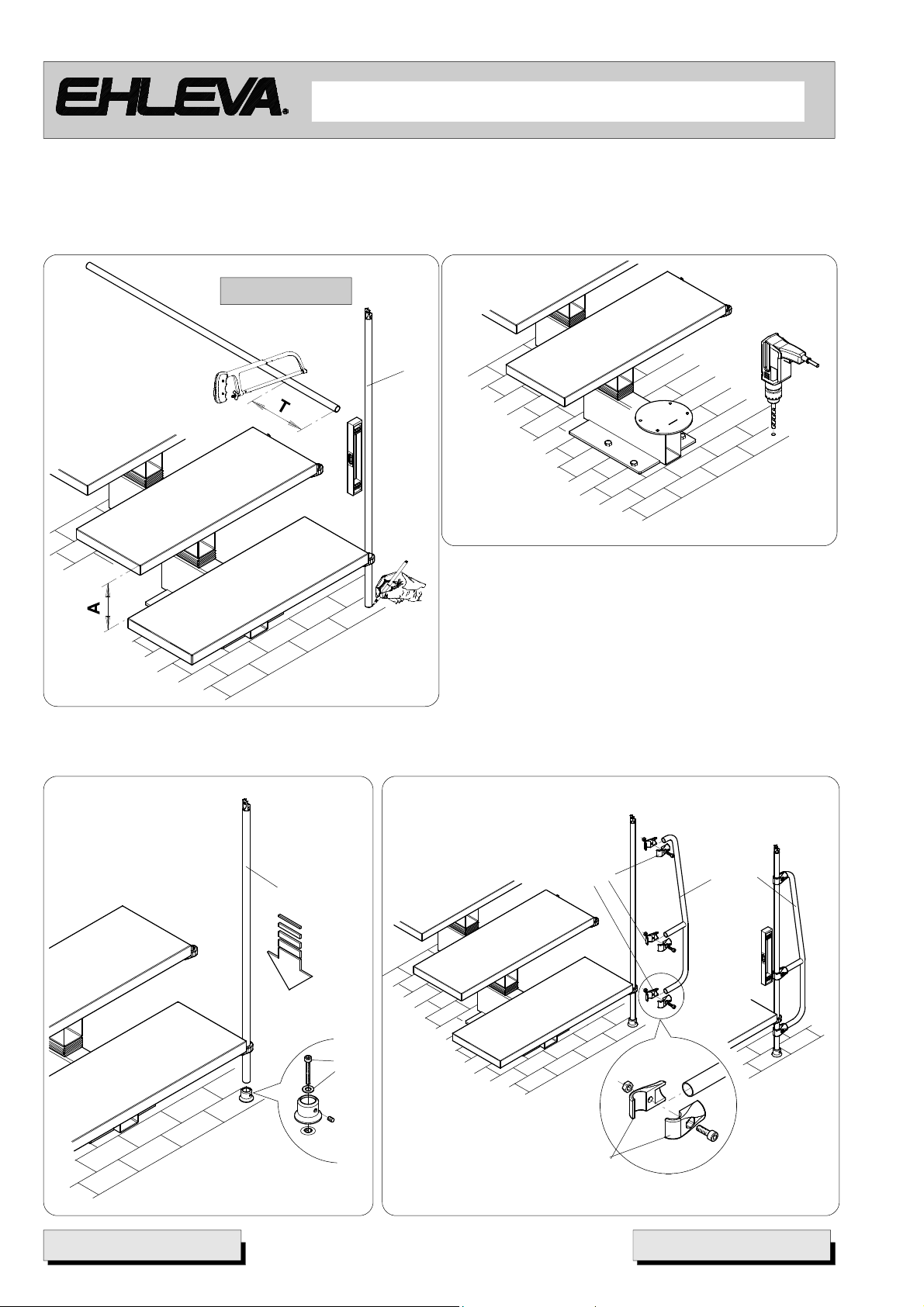

En complément du travail effectué jusqu’à présent,
recouvrir toutes les vis de fixation (module d’arrivéeet
module de départ) avec le capuchon correspondant
K131. Sur lemodule d’arrivée, la têtedes vis utilisées
seront recouvertesdirectement, tandis qu’il faut coller
le capuchon directement sur les trous laissés libres.
Fig, 34
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

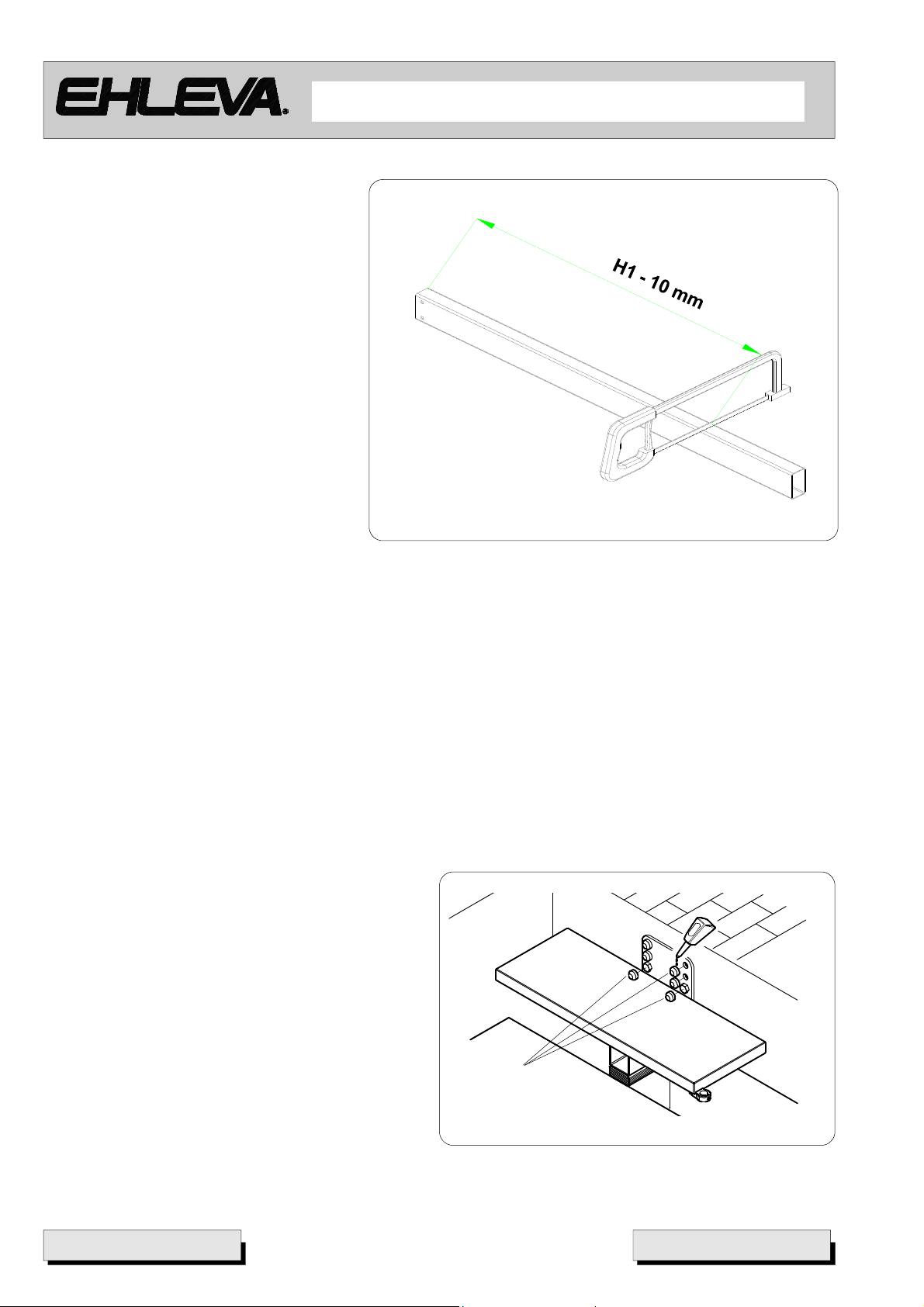

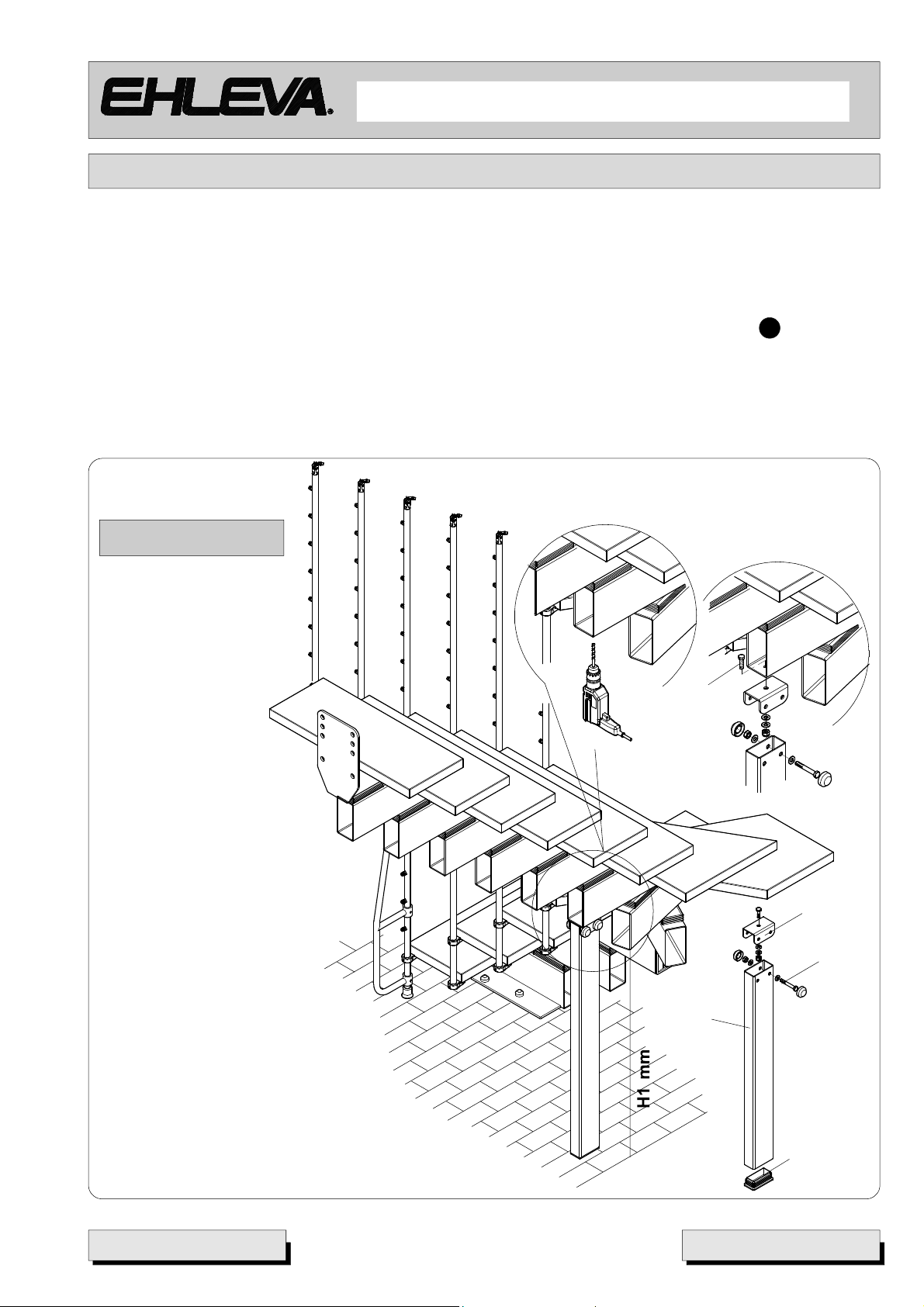

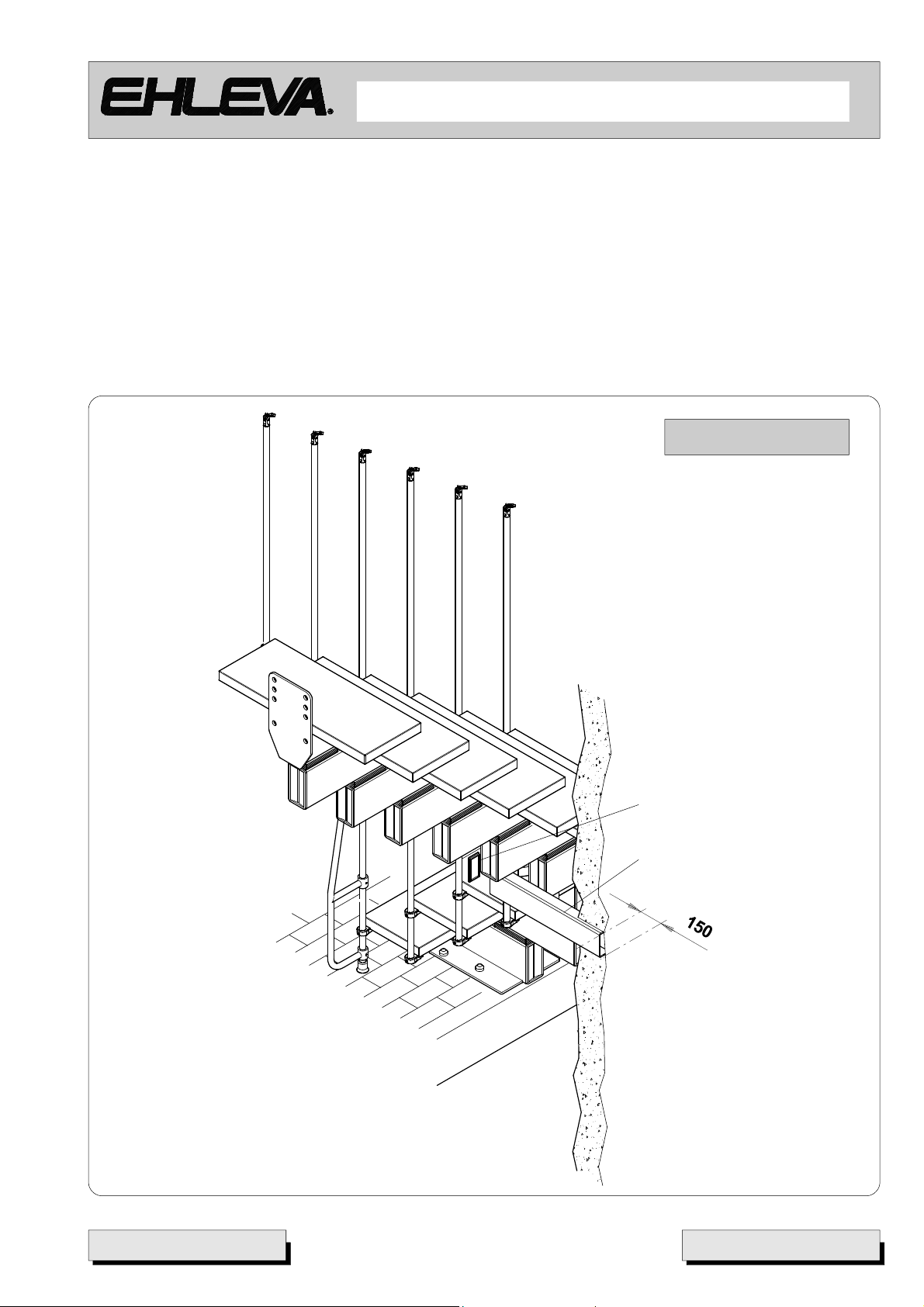

Dans certains cas, il n’est pas possible de fixer le mât de renfort, comme décrit précédemment; dans ce cas, il est
opportun de soutenir l’escalier avec le support à console K121 à insérer en pratiquant un trou dans le mur, le plus
près possible de l’escalier, sur une profondeur d’au moins 150 mm, puis murer comme illustré fig. 35.
À la fin de l’opération monter le cache de fermeture P90 sur la tête du tube.
SOLUTION 2
- STILO 70 - STILO 83 -
STILO 70 - STILO 83
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Une colonne intermédiaire peut être montée surla marche. Elle devra êtrepositionnée au milieu des autrescolonnes
déjà montées.
Relever la distance entre les deux supports. Placer le support P110 au milieu et marquer la position des trous
comme illustré sur la figure 39.
La procédure de perçage et de montage des colonnes est identique à la procédure illustrée plus haut.
- STILO 70 - STILO 83 -
- 28 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Il faut maintenant contrôler que les colonnes montées soient bien positionnées. En vérifier la verticalité, que les
- STILO 70 - STILO 83 -
supports des câbles soit tournés vers l’extérieur de l’escalier, comme illustré fig. 37.

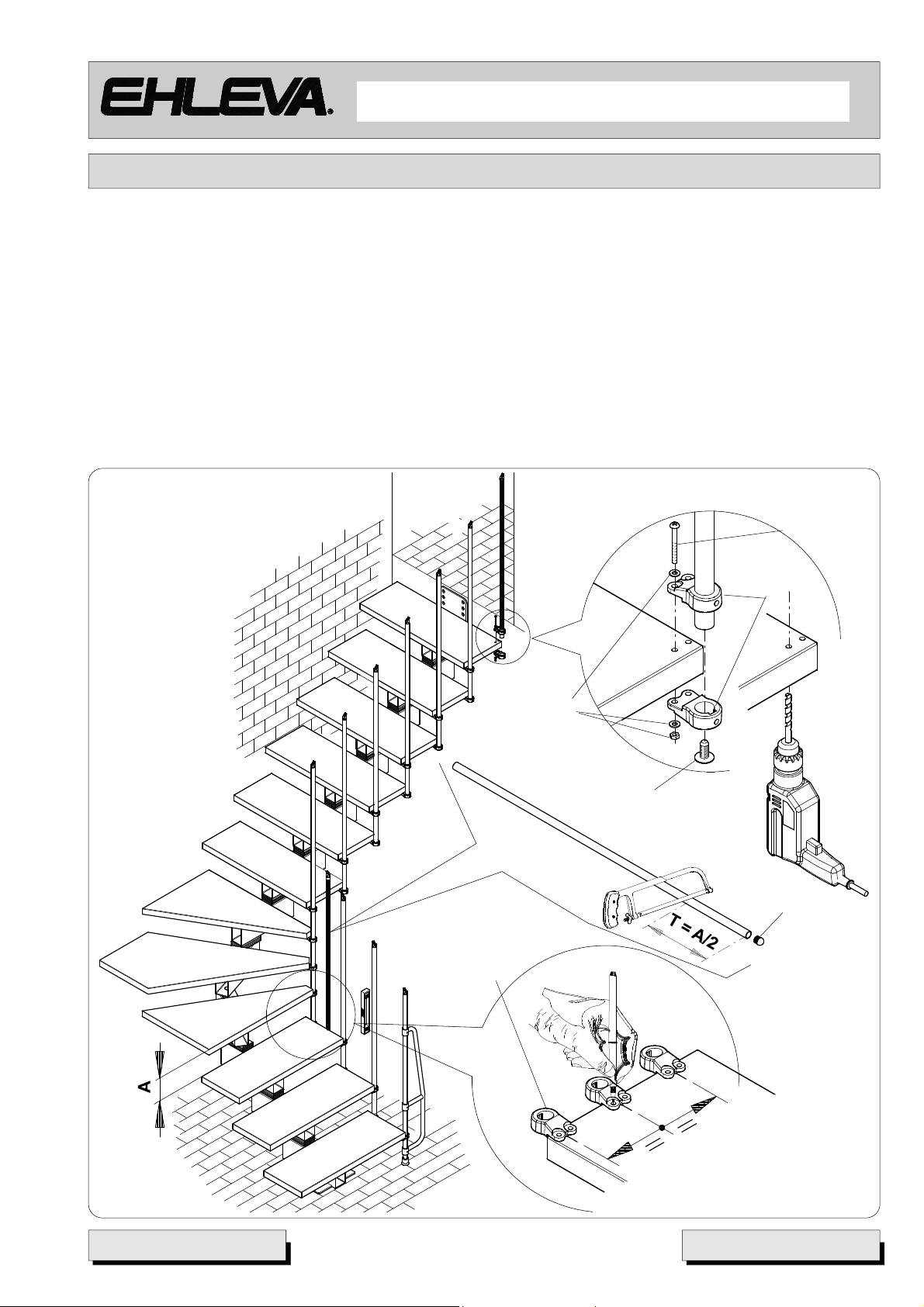

En proximité de la marche précédente de départ du tournant, il faut monter une colonne supplémentaire. Celle-ci
devra être coupée à une valeur égale à la moitié de la hauteur de marche A: T = A / 2
Marquer entre les deux supports fixés précédemment, la position d’un troisième élément, comme illustré fig. 36.
La procédure de montage est la même que celle illustrée précédemment.
Fixer le tout avec les relatives vis du kit B203.Après avoir terminé le montage, insérer le cache P110 à la base de la
colonne.
Monter également une autre colonne sur la dernière marche, à une distance égale à la mesure du giron, comme
illustré fig. 39. Il est également opportun de monter un support supplémentaire, fixé sur la partie supérieure de la
marche, de façon à rendre plus sûr et rigide l’ancrage de la colonne.Régler la position en hauteur de manière qu’elle
soit comme celles déjà montées de manière qu’elle ne dépasse point de son support.
B207
P107
P107
B207
B204
P110
STILO 70 - STILO 83
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

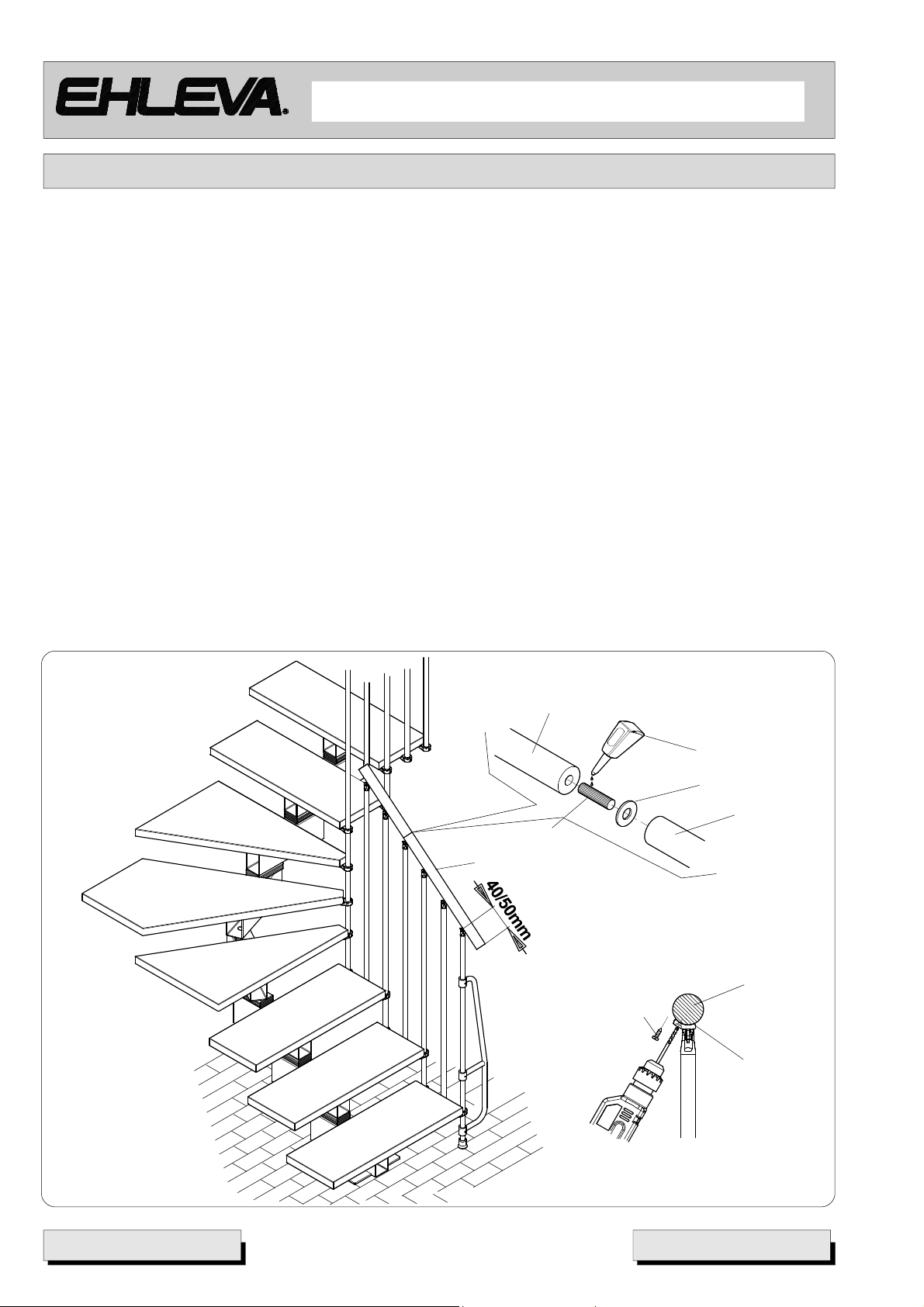

Poser la main courante sur le premier support, à une distance d’environ 40-50 mm de la première colonne. (fig. 38)
- STILO 70 - STILO 83 -
En utilisant le berceau comme repère, effectuer un pré-trou de Ø 3 pour la fixation de la main courante à son
logement K65.
Vérifier aussi au fur et à mesure du montage que les segments soient posés de manière naturelle sur les berceaux
des différents supports et contrôler l’absence d’interstices.
Fixer la main courante en utilisant la vis du kit prévue à cet effet K66.
Procéder ainsi jusqu’à la dernière colonne avant le tournant de l’escalier.
ATTENTION!!!
Monter la main courante en ayant soin que les supports en forme de “selle” K65 soient tournés vers
l’intérieur de l’escalier.
Arrivés à la dernière colonne, avant le tournant de l’escalier, couper la main courante en laissant une partie en
excédent de manière qu’il soit possible de monter le cache K68.
Nous conseillons d’effectuer l’opération d’assemblagedu cache avant de monter définitivement la main courante sur
les colonnes.
Reprendre le montage de la main courante après le tournant de l’escalier en procédant de la même manière jusqu’à
arriver à la dernière colonne montée sur la marche palière.
Couper la partie en excédent de la main courante, en laissant une partie en excédent d’environ 40-50 mm.

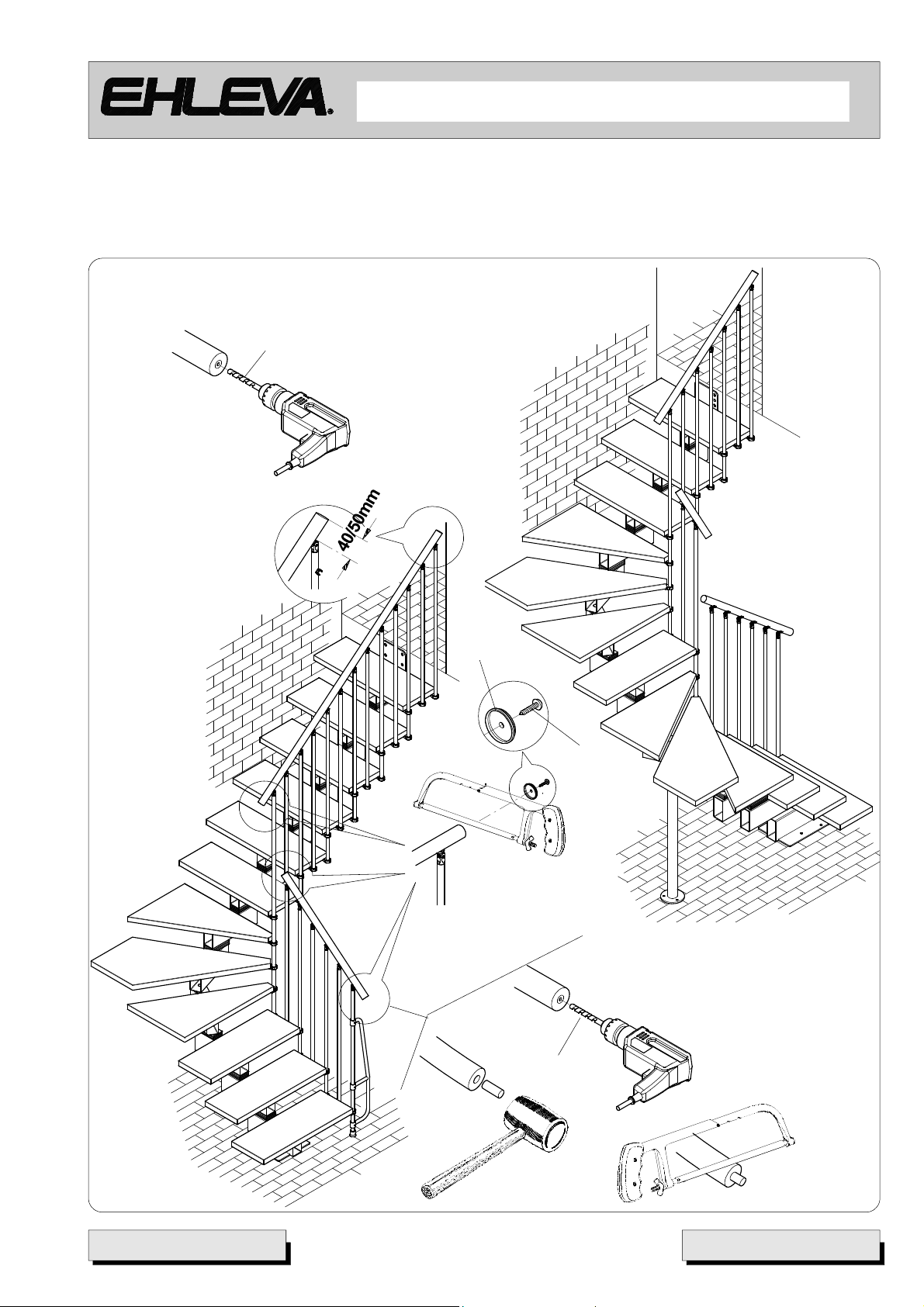

La règle qu’il faut ajouter une colonne supplémentaire sur la dernière marche droite avant le tournant de l’escalier,
s’applique à toutes les configurations. La fig. 39 illustre l’exemple d’un escalier en U.
L15
B301
K71
L15
K77
L15
L15
K80
- 30 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

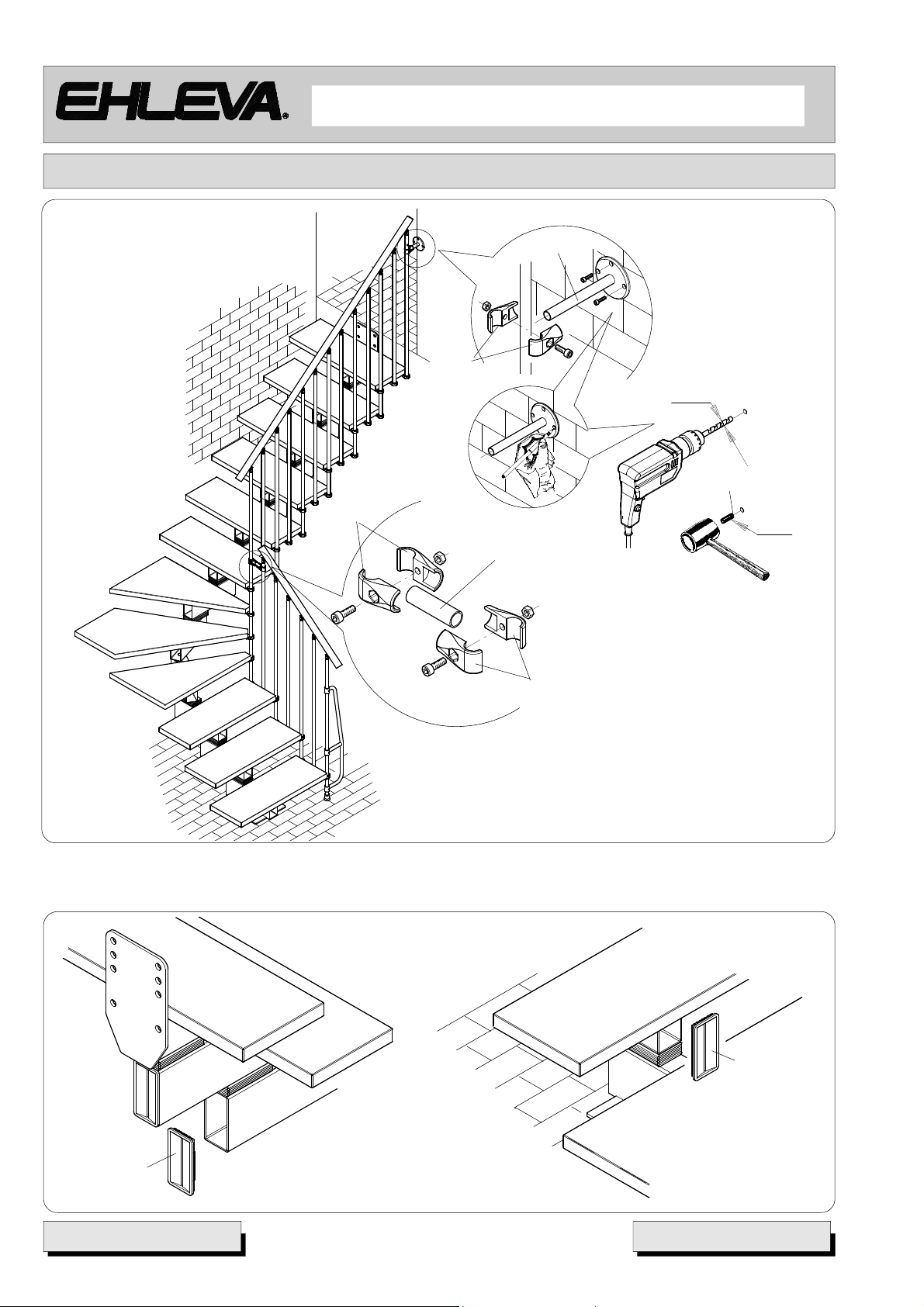

Après avoir monté la main courante, fixer le cache K68 aux extrémités.
Positionner le cache à l’extrémité et marquer la position du trou de fixation.
Percer avec un foret à bois de Ø 4 et monter le cache K68 avec la vis K76. (Fig. 39)
Cette opération doit être effectuée sur toutes les extrémités de la main courante.
Ø 4
- STILO 70 - STILO 83 -
K68
K76
Ø 4
STILO 70 - STILO 83
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
