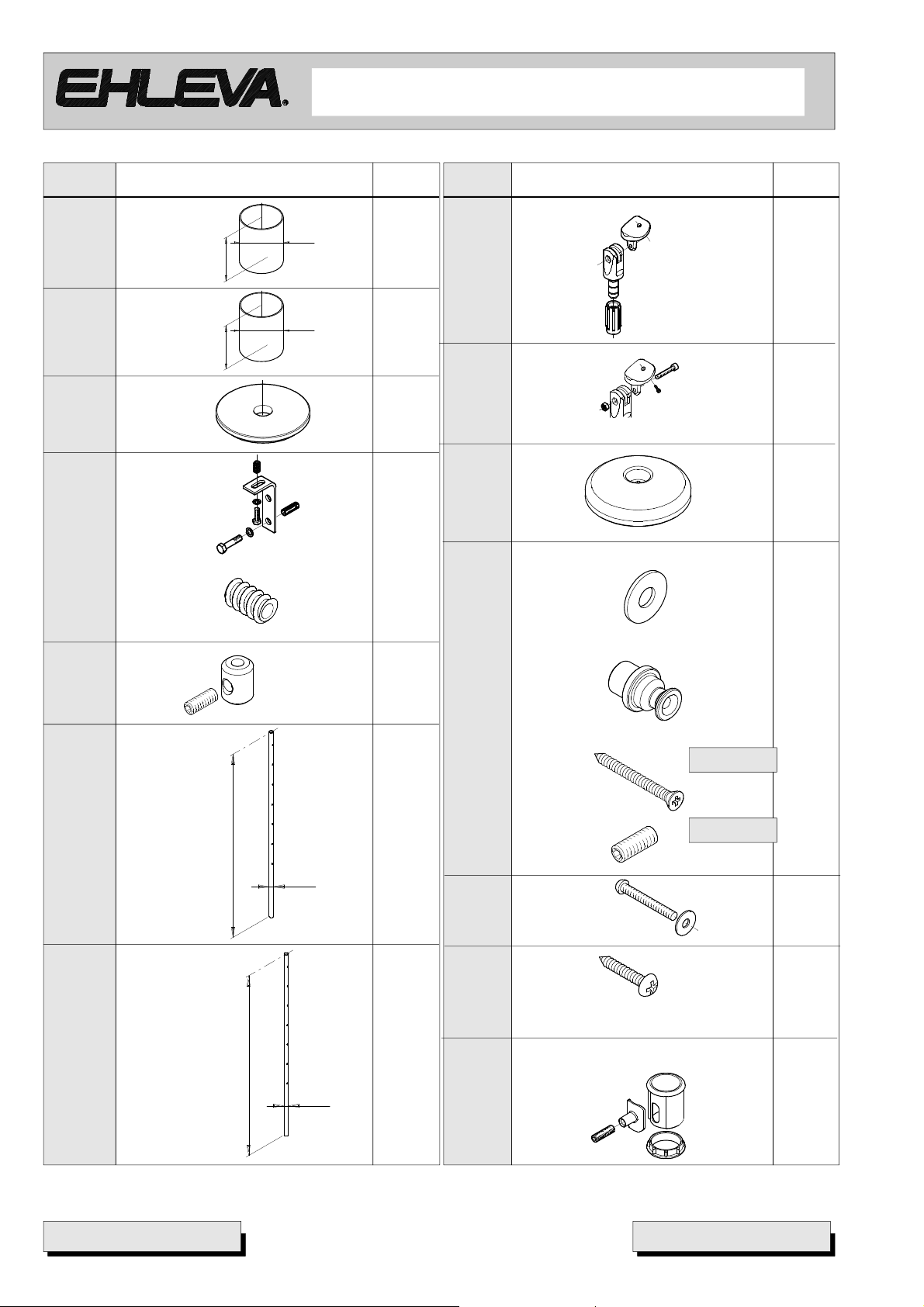

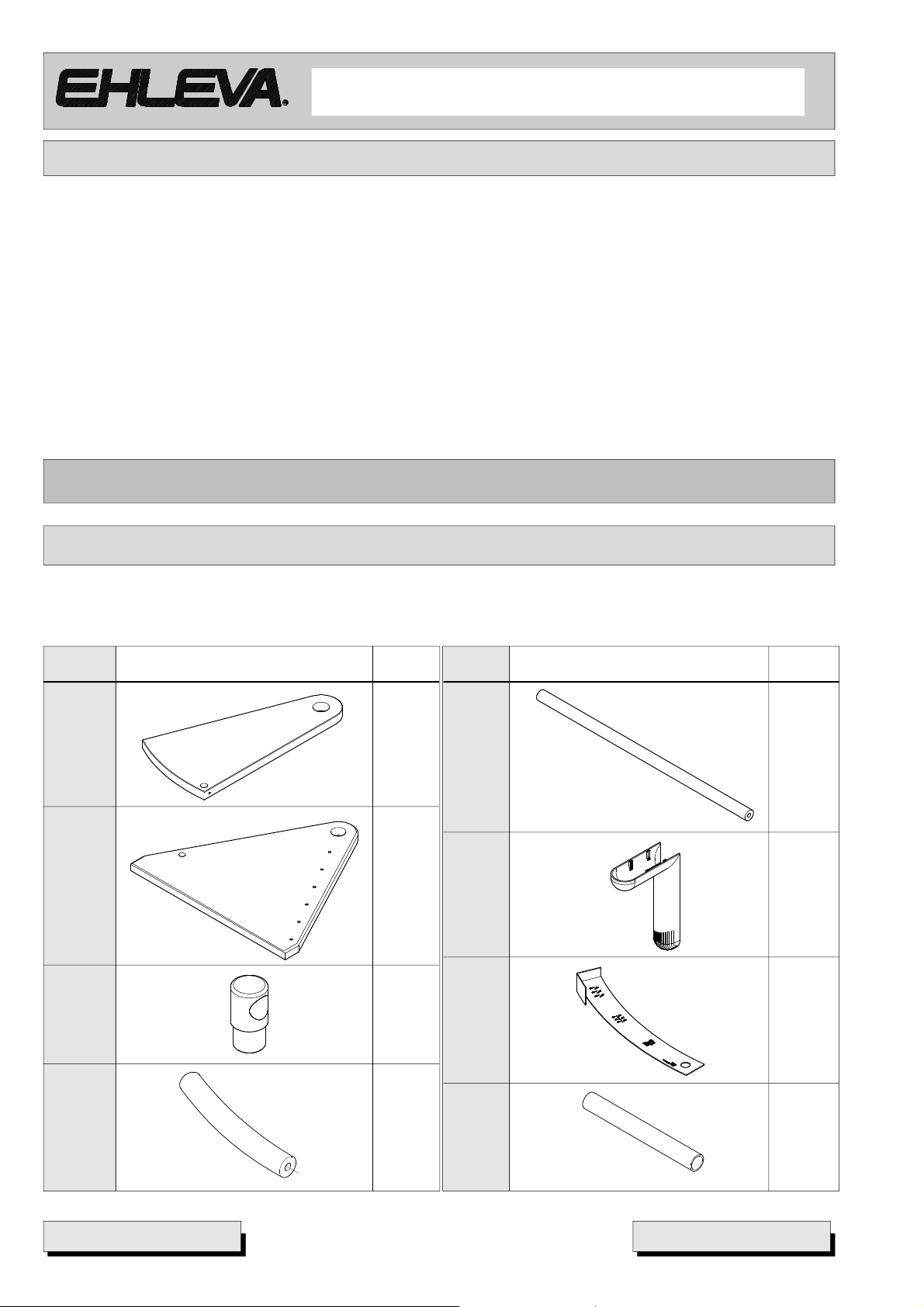

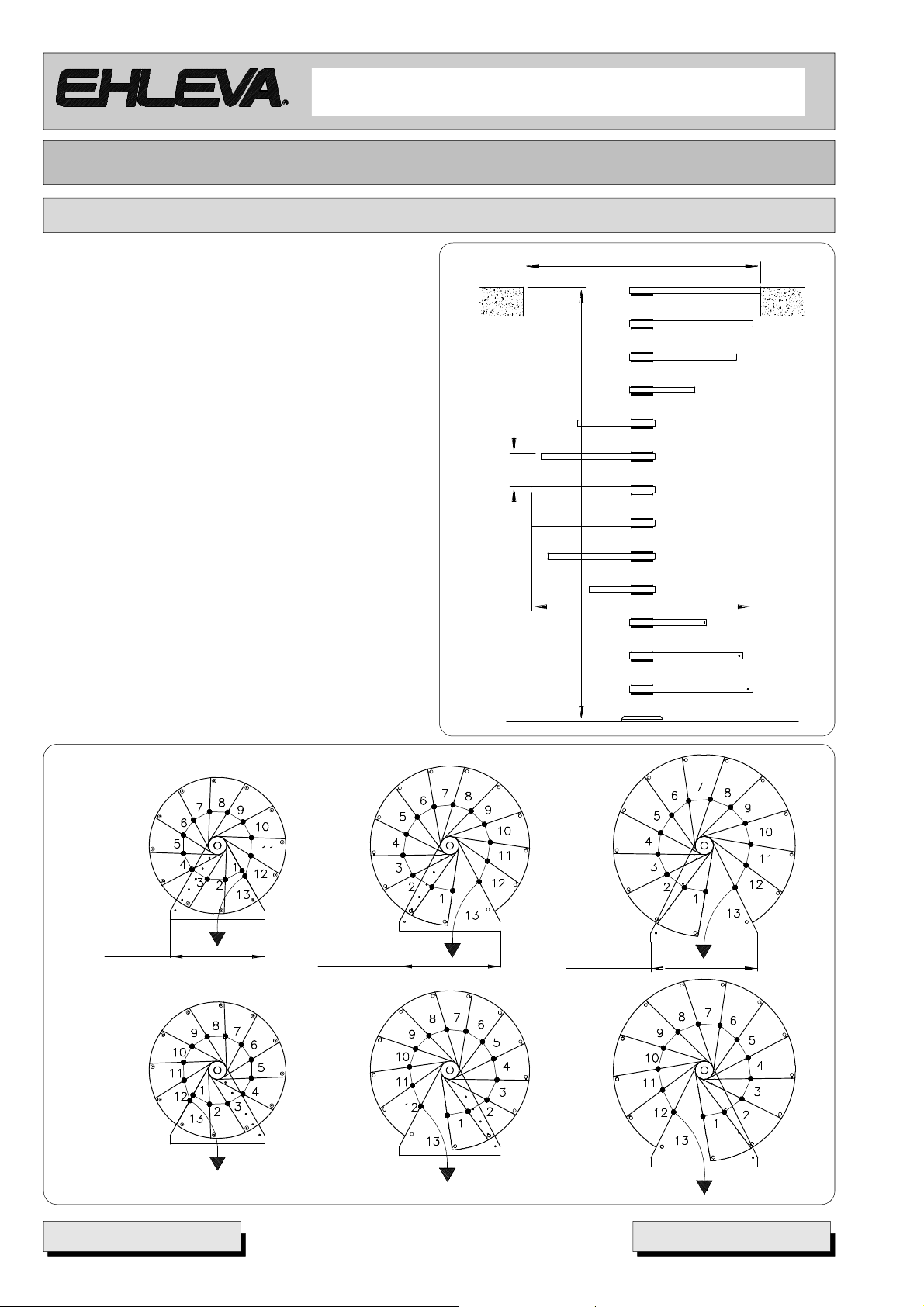

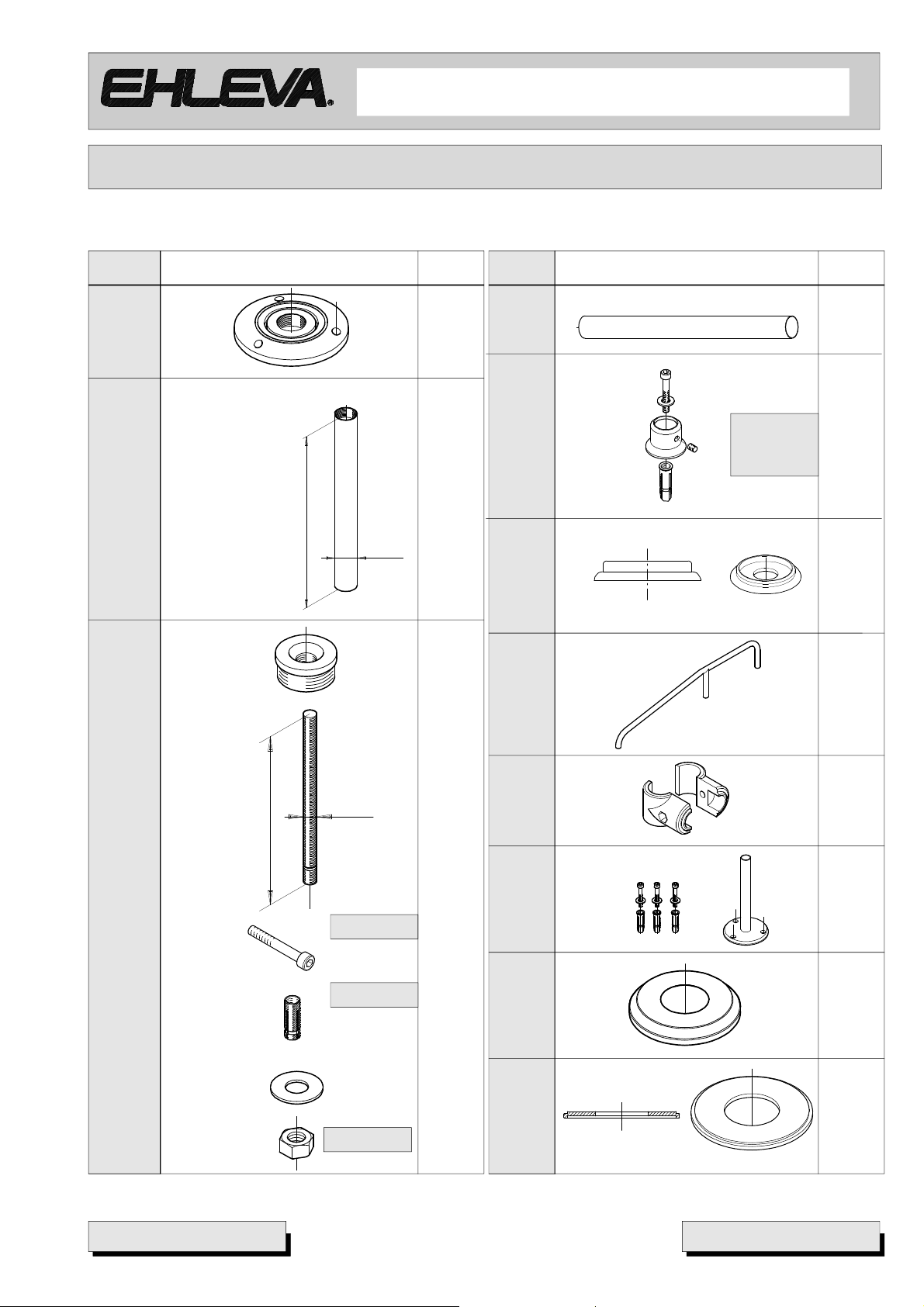

exact desmarches, lahauteur demarche et celle de la
marche départ, de façon que l’arrivée sur la marche
palière respecte la bonneposition.
Cettenotice est accompagnéed’uneréglette qui établit,
sur la base de la hauteur “H” désirée, le nombre de
marches nécessaireset la hauteurde marche “A”. Les
pages suivantes illustrent comment consulter
correctement cette réglette. La page présente (fig.c fig.d) illustre quelques compositions.
A- hauteurentre deux marches consécutives
H - hauteur sol à sol
Ø Trou
H
A
Ø S
Ø S 1200
Droite
832 mm
Gauche
Fig.c
Ø S 1400Ø S 1600
887 mm
941 mm
- 6 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Mesurer la hauteur entre le plancher supérieur et le
plancher inférieur “H”. Mesurer aussi l’ouverture de la
trémie. (Fig. 1)
- VOGUE -
H
Fig.1
UTILISATION DE LA RÉGLETTE
La “Réglette” est un systèmeparamétrique nécessaire pour déterminer lenombre decertains composants de
l’escalier:
Composants dumât nombre demarches nombre des bagues intermédiaires pour chaque hauteur demarche
Colonne “H” Mesure de lahauteurà configurer.
Colonne “G” Nombre de marches àmonter.
Section “P” Elle est composée de trois colonnes et
concerne lalongueur etla référence des éléments dumât
à utiliser.
Ces colonnes permettent d’établir le nombre depièces à
monter.
Section “A” Elle est composée de six colonnes et
concerne la valeurdehauteur demarche.
Les casessous chaque colonne reportent le nombre de
hauteurs de marche àréaliser.
En outre, ces six colonnes reportent lenombre debagues
intermédiaires qu’il fautmonter pourréaliser la relative
hauteurdemarche.
Faire coulisser la partie mobile dela réglette pour
rechercherla valeur “H” mesurée;pourdes hauteurs
intermédiaires, prendrela Hauteur “H”successive dansla
colonne H correspondante. Une foiscette valeurétablie,
les colonnes situées à côté indiquent lesparamètres à
respecter pour la composition del’escalier.
Dans l’exemple reporté ci-dessous, lavaleur de lahauteur
“H” configurée est de2805 mm.
La colonne “G” indique qu’il faut utiliser treize marches:
La section “P” indique qu’il faut monter deux éléments du
mât K2C de 1080mm delong etun élément K2A de510
mm de long.
La section “A” indique les paramètres suivants:
10 Marches avec hauteur “A”de 215 mm, avec4
bagues intermédiaires K45 etcolonnes de
mesure: L1=1190L2=1047 L3 =1118.
2 Marches avec hauteur “A” de 220 mm, avec
5 bagues intermédiaires K45 et colonnes de
mesure:L1 =1190 L2=1043 L3 =1117
VOGUE
K2CK2AK2B
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

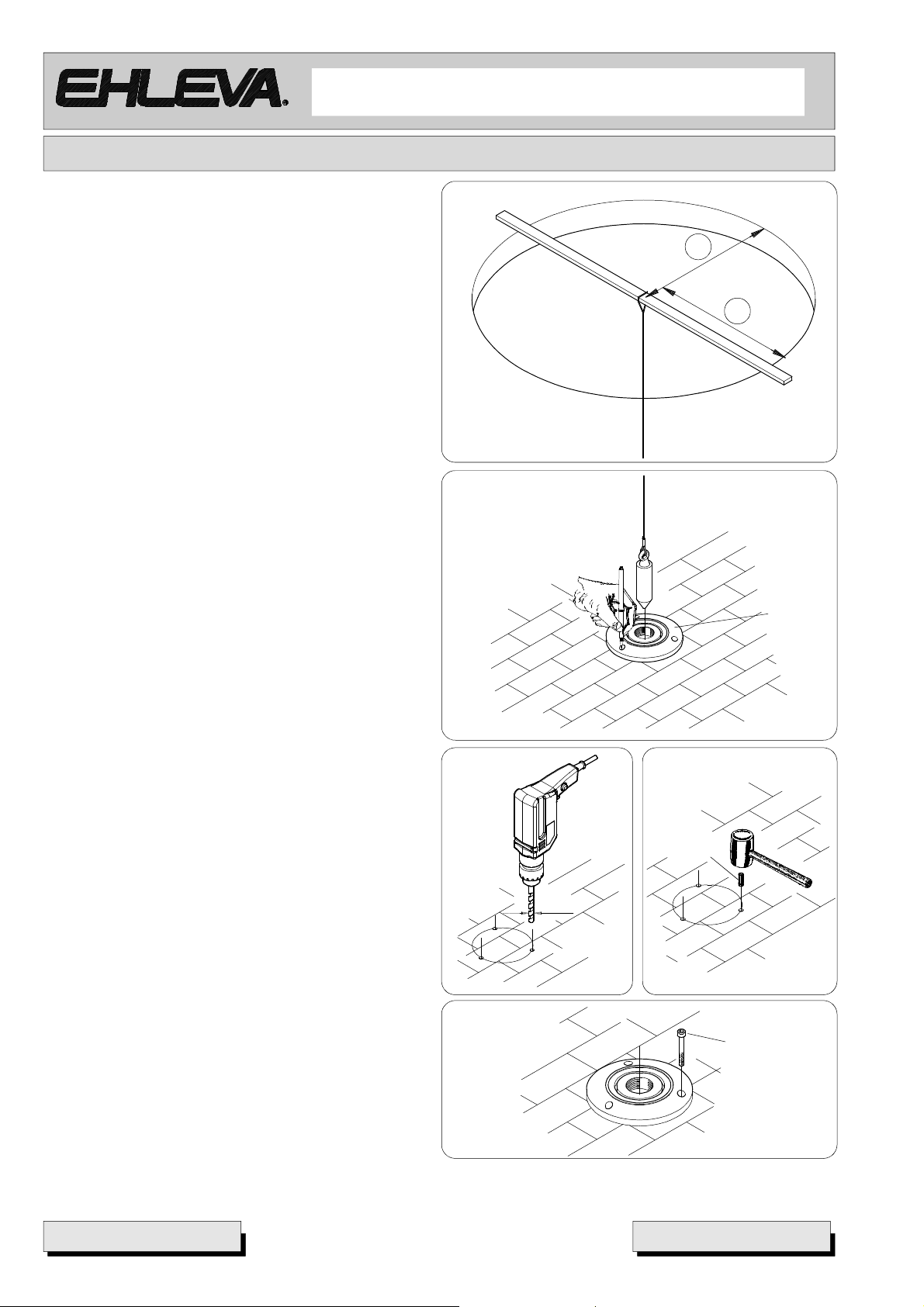

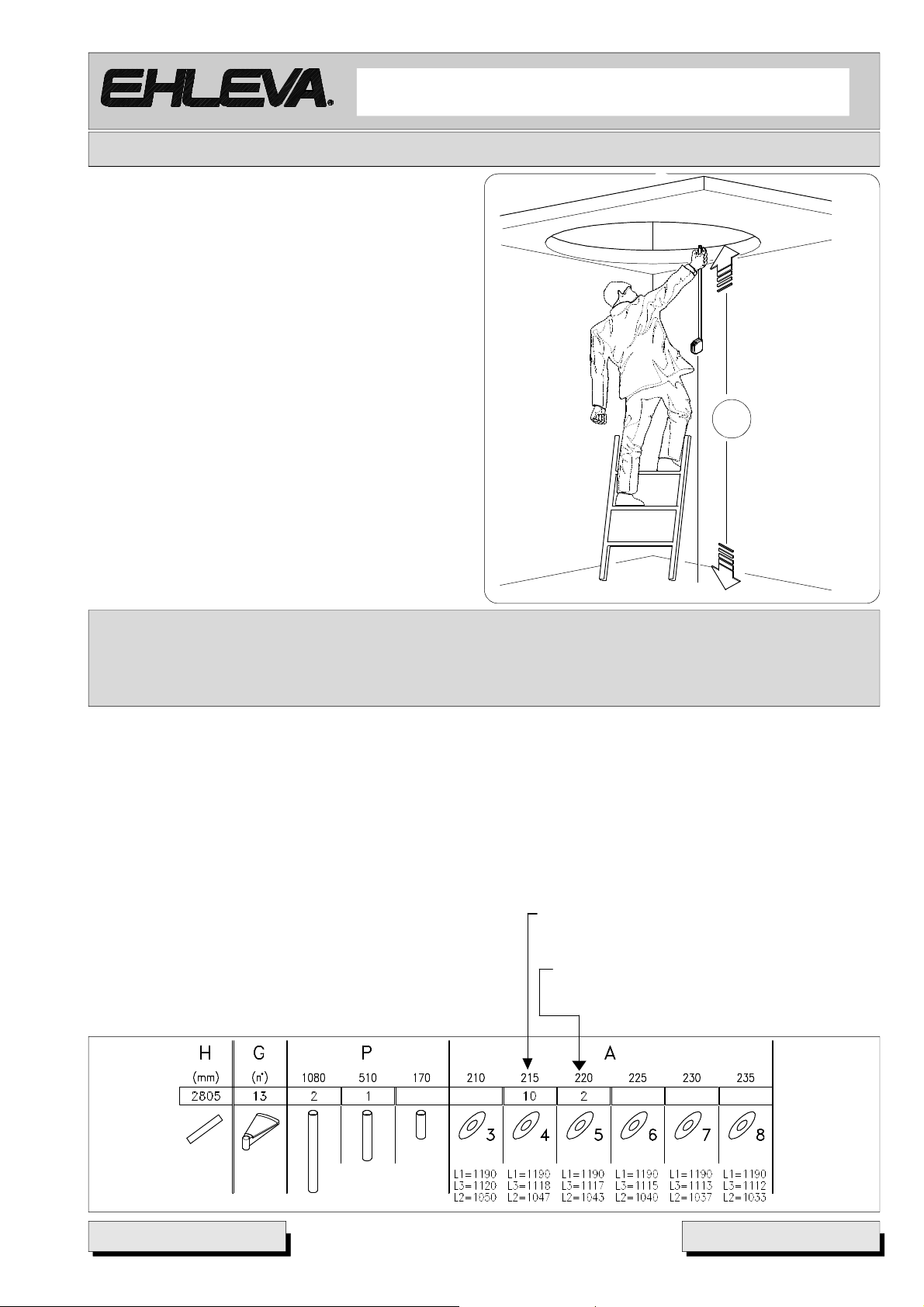

Déterminer et projeterausolle centredela trémiede
l’escalier. Poureffectuercorrectementcetteopération,
il faut fixer un fil à plomb à une règle et le positionner
sur l’ouverture du planchersupérieurcommeindiqué
fig.2.
- VOGUE-
R
R
Fig.2
Aprèsavoir effectué le tracé,percer avec unforet
de Ø 12 mm, (fig. 4).
Insérer lacheville en laiton K7, (fig. 4a)
Installer le sabot K1 et fixer avec 3 vis K6 comme
illustré fig. 4b
Ø12
Fig.4
K1
Fig.3
K7
Fig.4a
K6
- 8 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

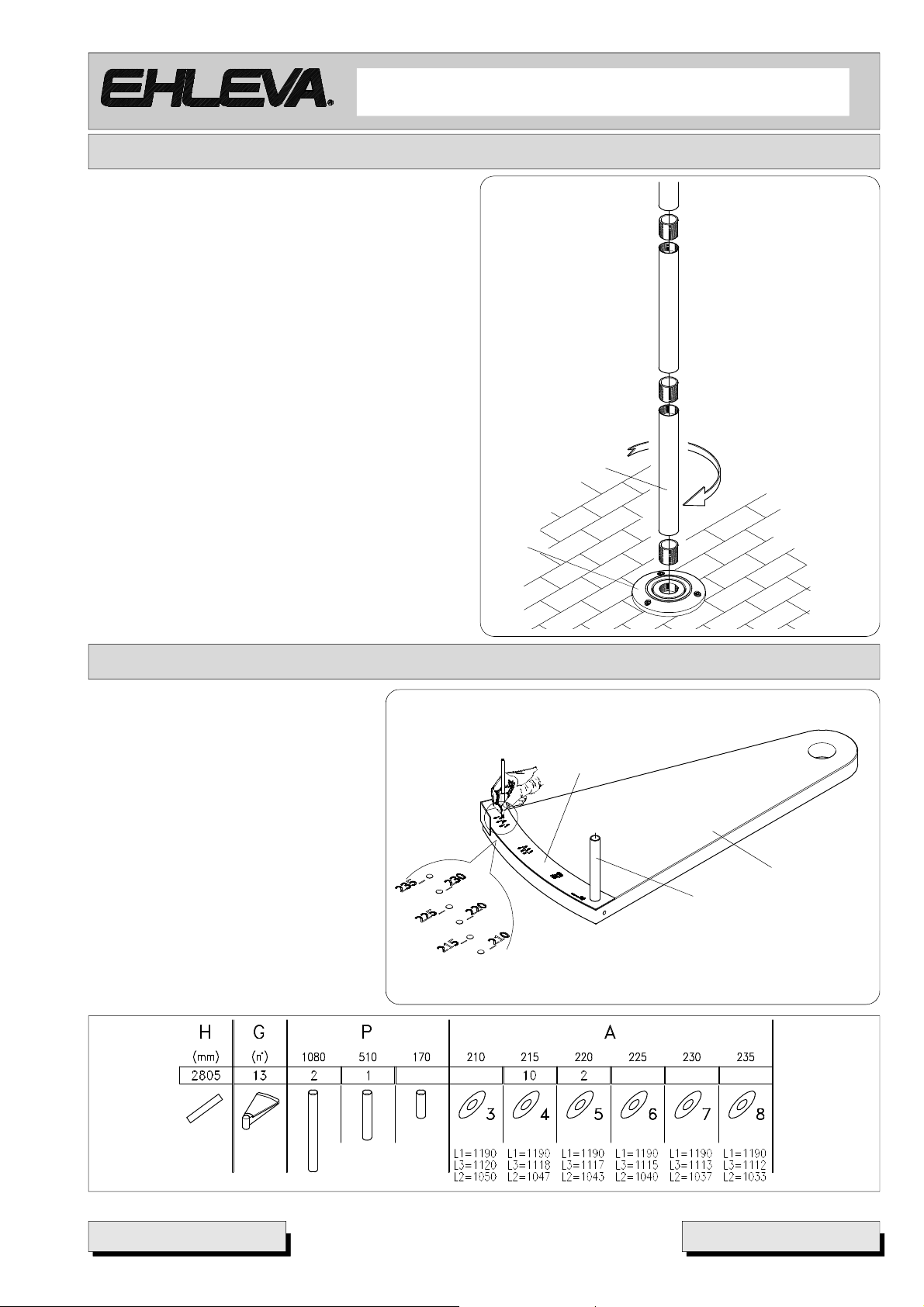

il faut maintenant établir le nombre des éléments qui
constitueront l’axe du mât central.
Consulterlaréglettede mesure“H”enmmquiindique
le nombre d’éléments pour composer lemât “P”.
Ex:toujourspourunehauteurde2805,ilfaudrautiliser
2 éléments de 1080 et 1 élément de 510.
Monter le mât comme illustré fig. 5. Commencer par
visser à fond lepremier élément du mât, K2 (A-B-C)
au sabot K1. Avoir soin de ne pas endommager le
filetagependant cetteopération.Monter l’élément K2
(A-BC) qui constituera le mât.
K1
K2
PRÉPARATION ET PERÇAGE DES MARCHES
Insérerle piton deréférence K82 dansle
trou existant. Placer le gabarit D1 sur la
marcheL11,enutilisantpourrepèressoit
lepitonsusmentionnéquelesdeuxfaces
opposées dela marche, comme indiqué
fig. 6.
Lespetits troussurle gabarit deperçage
reportentsurlecôtélamesuredehauteur
de marche “A”à laquelleils seréfèrent.
Établir sur le gabarit la valeur de la
hauteur de marche “A” et marquer
seulement le dernier point où percer la
marche pour le montage de la colonne,
comme indiqué fig. 6.
Fig.5
D1
L11
K82
Fig. 6
VOGUE
K2CK2AK2B
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

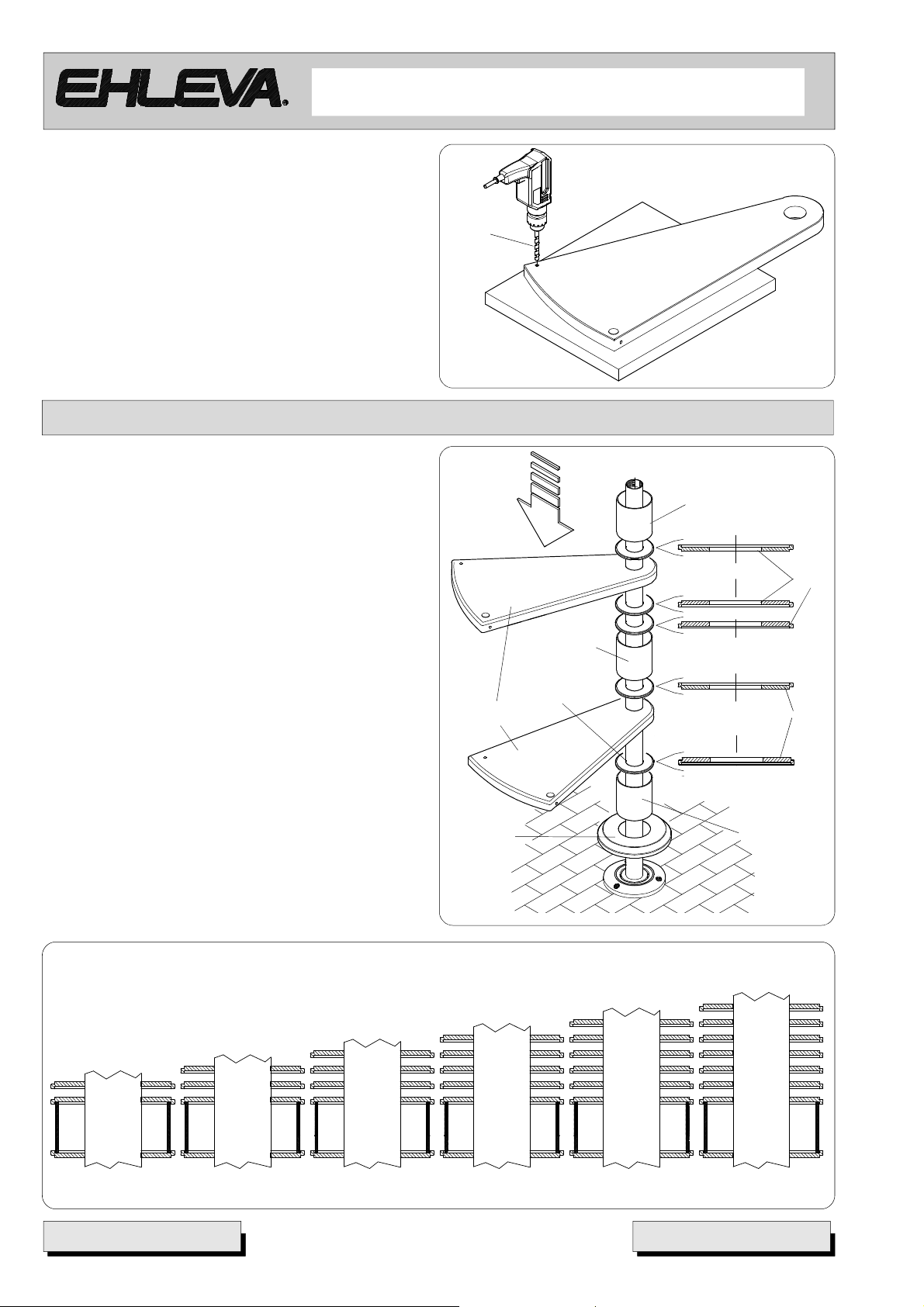

Procéder au perçage du point marqué précédemment
en utilisant un foret à bois de Ø11.
Comme mesure de précaution en phase de perçage,
poser la marche sur une surface qui ne soit pas trop
dure, préférablement en bois, de façon à ne pas
endommager le foret à la fin de l’opération et obtenir
ainsi untrou sansbavures ni ébréchures. fig.7
MONTAGE DES MARCHES
Avant de terminer le montage de tous les éléments
constituant le mât, il est opportun de commencer à
insérer aussi les différents éléments qui constitueront
l’escalier (marches, bagues intermédiaires), en
procédant à leur montage au fur et à mesure de la
composition dumât. Commencer d’abord enenfilant le
couvre-plaqueK44etlabagueintermédiaireK49(laseule
de 146 mm de haut), comme indiquéfig. 8
- VOGUE-
Ø11
Fig. 7
K50
K45
Monter la rondelleK45 avantd’enfilerla marcheL11.
Continueràmonter les autres marchesenayantsoinde
placer la rondelle de centrage K45 au-dessus et audessous dechaque marche, comme indiquéfig. 8
Le nombre de rondelle à insérer est indiqué dans la
colonnecorrespondantedelaréglette(voirlesdifférentes
combinaisons sur leschéma reportéci-dessous Fig.9).
NB: Il pourraitse vérifier lanécessité de combiner deux
différentes mesures de hauteurs de marche “A”.Dans
ce cas, nous vous conseillons de maintenir celles de
même mesure regroupées entreelles, à partir du haut.
“A” 220
“A” 215
“A” 210
L11
K44
“A” 225
K50
K45
K45
K49
Fig. 8
“A” 235
“A” 230
K50
- 10 -
K50
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

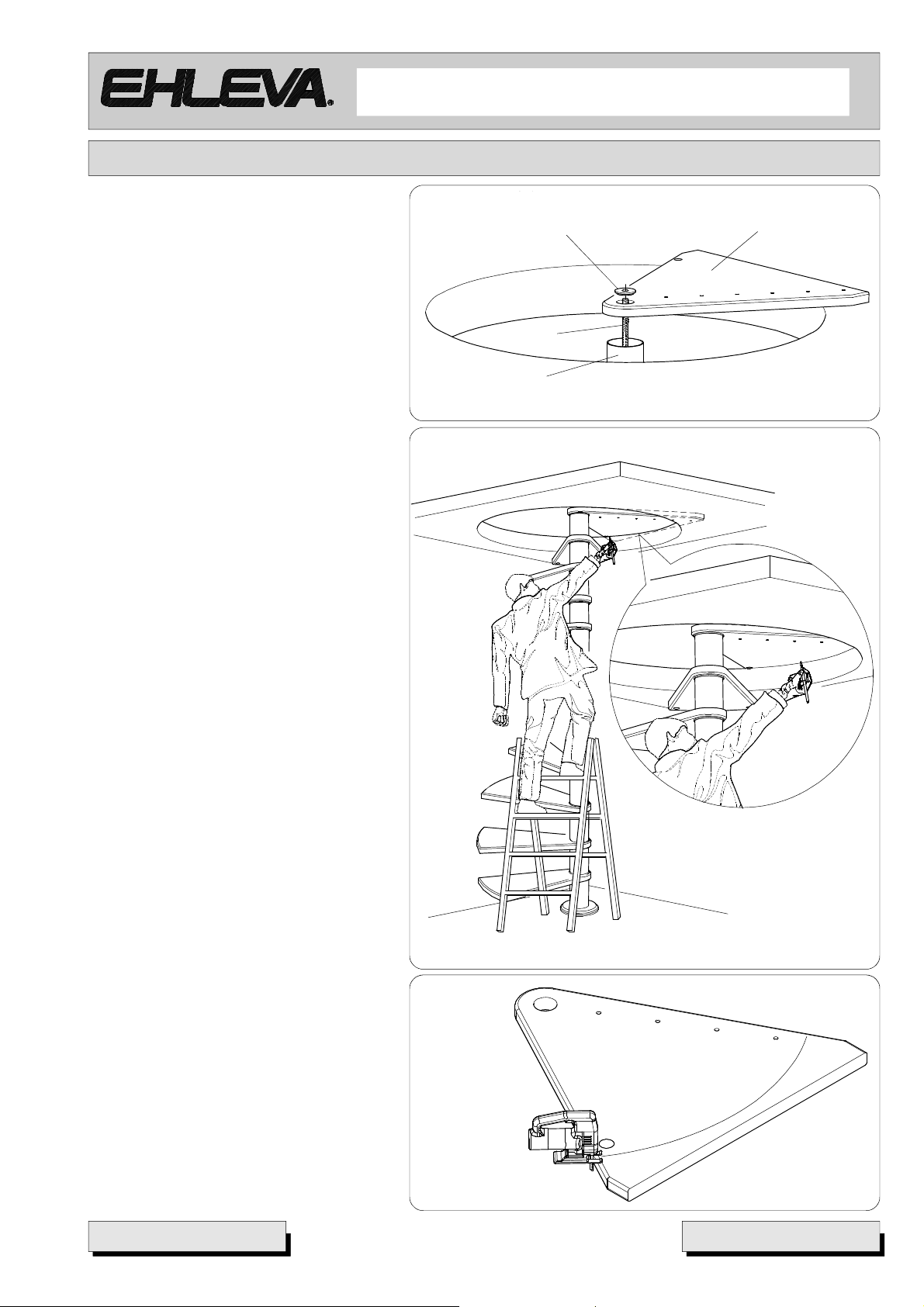

toutes les marches, les rondelles et les
bagues intermédiaires sont montées et
enfiléessur le mât,ilfaut préparer lamarche
palièreL12.Lapremièreopérationà effectuer
estde lafaçonner sur labase de l’ouverture/
trémielaquellepeutêtreindifféremmentronde
ourectangulaire.
- VOGUE -
K51
K5
L12
Pour obtenir unemesure decoupe parfaite,
enfiler la marche L12 dansla vis K5comme
indiquéfig.10.
Pourpositionner correctement la marche
palière,utiliser la rondelleK51 comme
centragede la marche.(Fig.10)
Marquer lebord dutrou enutilisant latrémie
commerepère.(Fig.10a)
ATTENTION!!!
Il est absolument interdit de monter et
d’utiliser l’escalier avant d’avoir effectué
les opérations de ’Montage des colonnes
et fixation définitive de la marche
palière’.
K50
Fig. 10
Couper la marche en suivant la trace faite
précédemment en utilisant une scie
alternative électrique ou un autre outil de
coupe.(Fig.11)
Parfaire en retirant les bavures ou les
éventuellesébréchures.
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

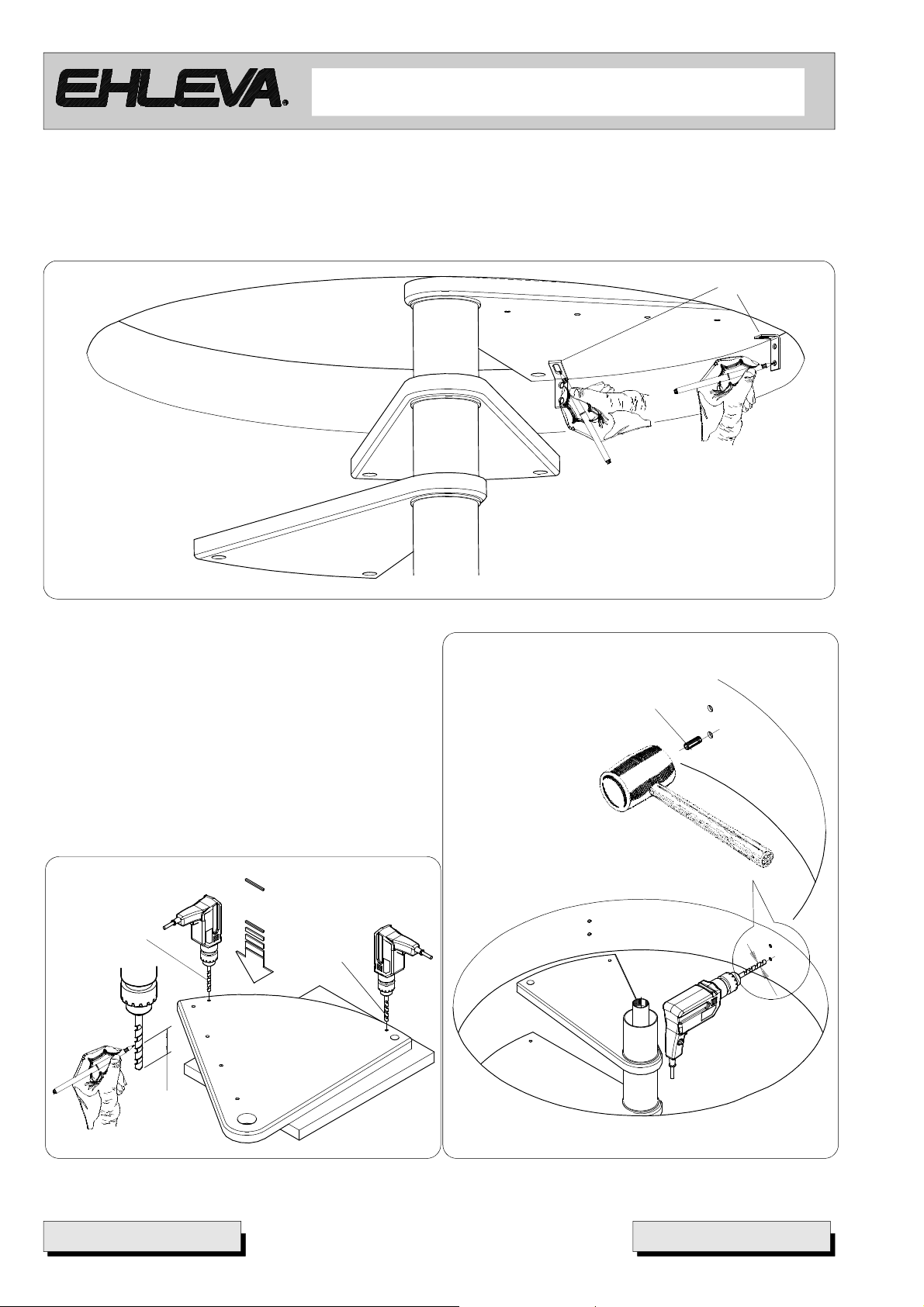

Après avoir orientélamarchepalière dans laposition voulue, il fautmarquer lespoints où pratiquerles trous pourla
fixation de l’étrier(dans l’emballageK58).
Déterminerlameilleure position pour lafixationdel’étriersurla partieinférieure de lamarche,quine devra enaucun
casinterférer avec lestrousdemontage destinés aux colonnes.Marquerle point de perçagecomme indiqué fig. 12.
K58
Démonter momentanément la marche palière et percer
les points marqués précédemment comme indiqué
fig. 13 - 13a.
25mm
Ø13
Ø13
Fig. 12
K58
- 12 -
25mm
Fig.13
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

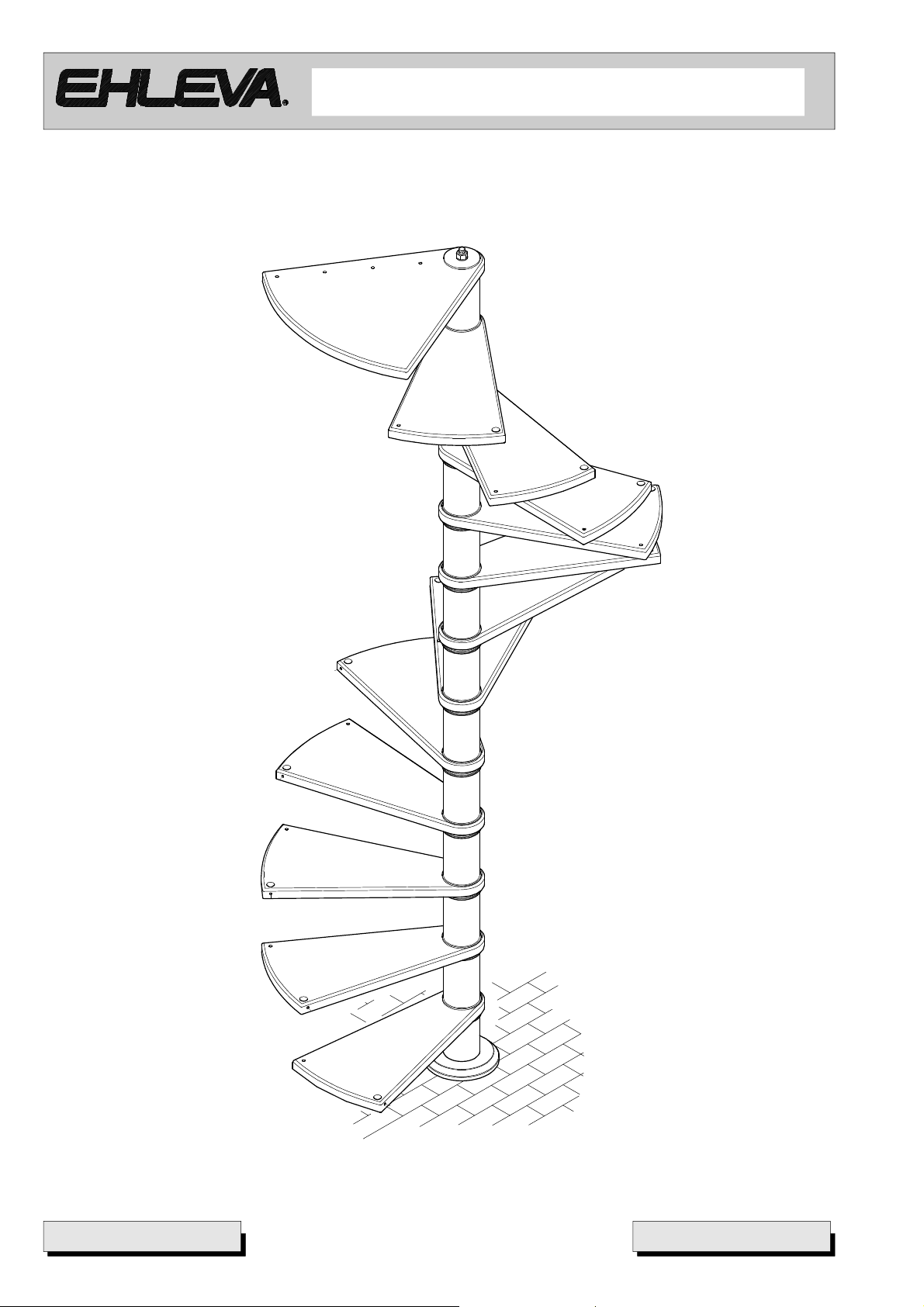

À ce point, le montage de l’escalier est terminé.
Avant de continuer,contrôler l’étatdu travaileffectué jusqu’à présent et contrôler l’absence de défautssusceptibles
de préjudicier à la stabilité et la sécurité de l’escalier.
- 14 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
différente: 13pièces de 1125mm de long destinées à la
rampe de l’escalier et 4 pièces de 937 mm de long pour
labalustrade del’étagesupérieur.

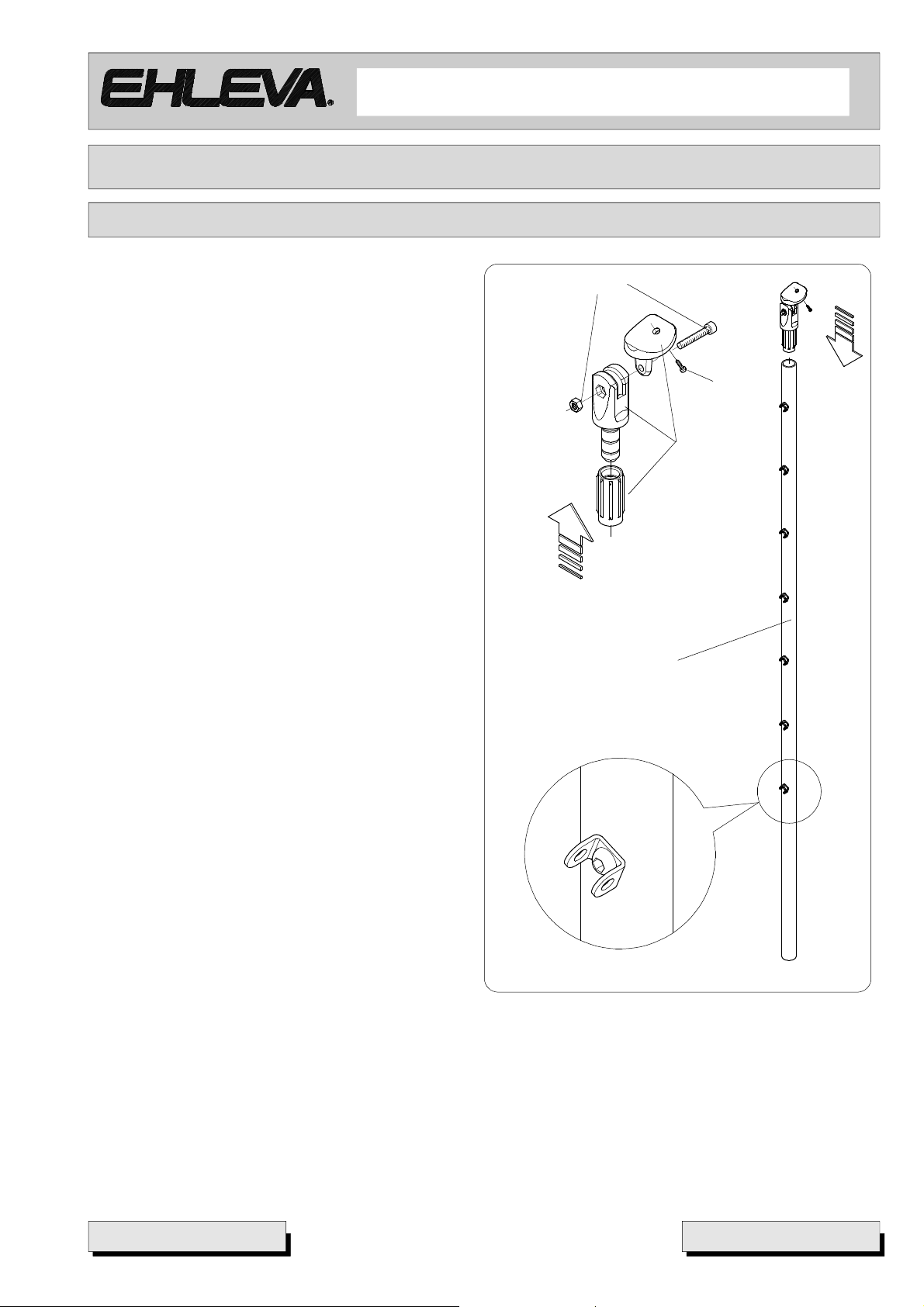

Lapremièreopérationà effectuerestdemonterlesupport
K65 dans son fourreau (fig.16 1
ainsi formé doitêtre inséré dans le trou de lacolonne du
côté le plusproche duporte-câble, comme illustréfig.16
ème
2
opération.
Vérifierqu’aprèsl’insertion,le supportsoitlibredetourner.
Bloquer,sans serrer àfond, avec les viset l’écrou K66.
ère
opération); legroupe
- VOGUE -
K66
1°2°
K80
K65
K63
Lung. 1125 mm
K64
Lung. 937 mm
Fig.16
VOGUE
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

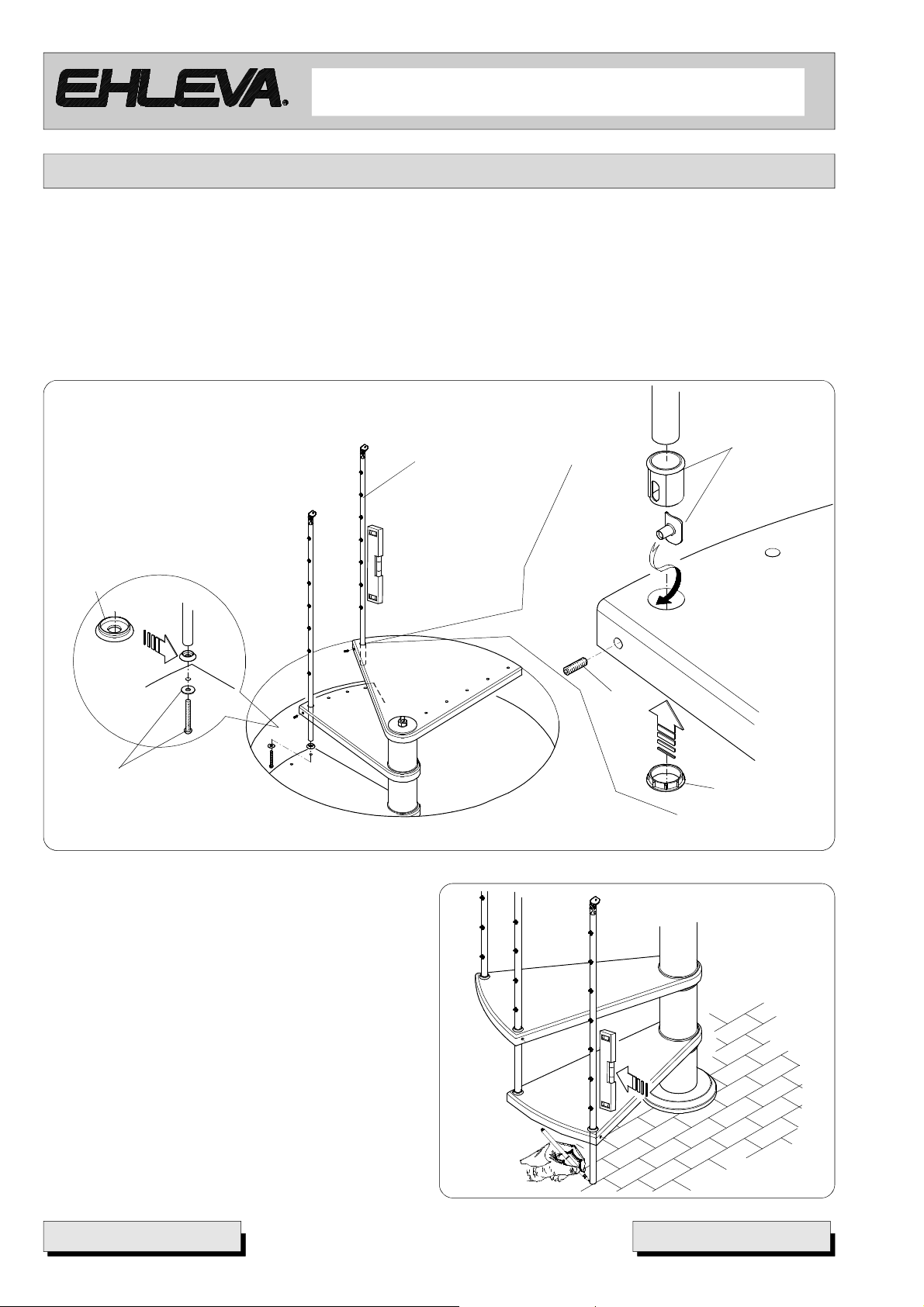

Comme illustré fig. 17, continuer à monter àpartir dela marche palière.Insérer l’insert K780dans letrou Ø25 et le
fixeraveclavisK780fourniedans le kit.EnfilerlefourreauK780 par-dessouslamarche.Monterla colonneK63 dans
letrou correspondant .
Monter larondelle K21 à la base de la colonne et fixer pardessous en utilisant lavis etla rondelleK75 sans serrer
définitivement.
Procéder de la même manière en montant toutes les colonnes passantes, ceci aussi de manière à orienter les
marches:
au sol. Procéder comme suit:
marquer au sol le centre de la colonne, en ayant soin
quelacolonnesoitleplusverticalepossible.(aubesoin,
utiliser unniveau comme illustré fig. 18).
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

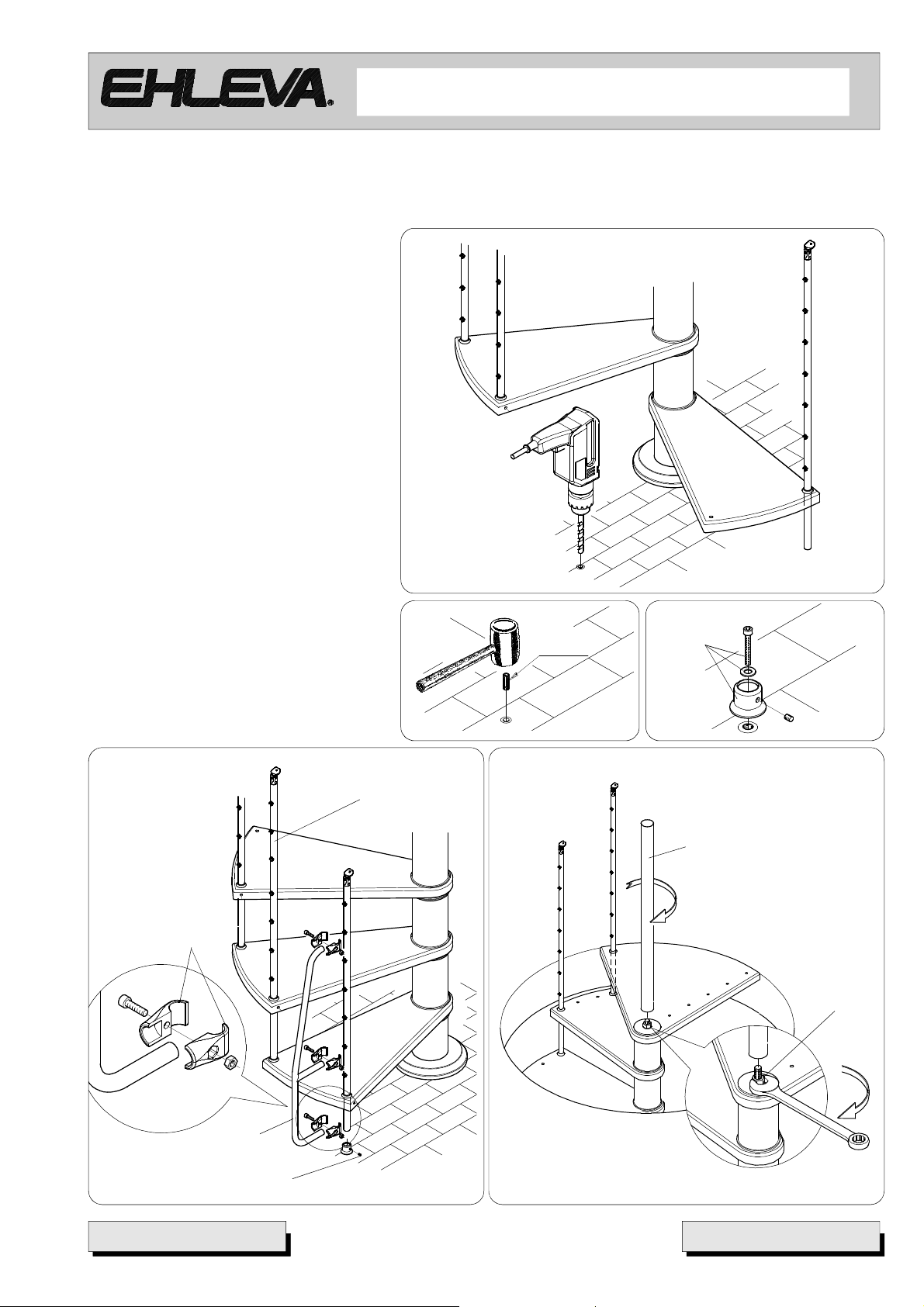

Pour percer facilement le point marqué précédemment, dévisser la vis de fixation de la colonne passante sous la
première marche de manière à lalibérer.(fig.19)
Déplacerla marche(enla faisant pivoter)demanièreà ne pasenêtre gêné, puis percerlesol en utilisant un foretde
Ø10. (fig. 19)
Avantdefixerdéfinitivementlacolonnedans
le logement précédemment fixé au sol,
insérer lerenfort K133en le fixant avec les
brochesde serrageK36comme illustré fig.
22.
Cette opération terminée, fixer la colonne
au sol à l’aide de la vis M6x5 fournie dans
le kit en dotation K18. fig. 22
Ø10
Fig. 19

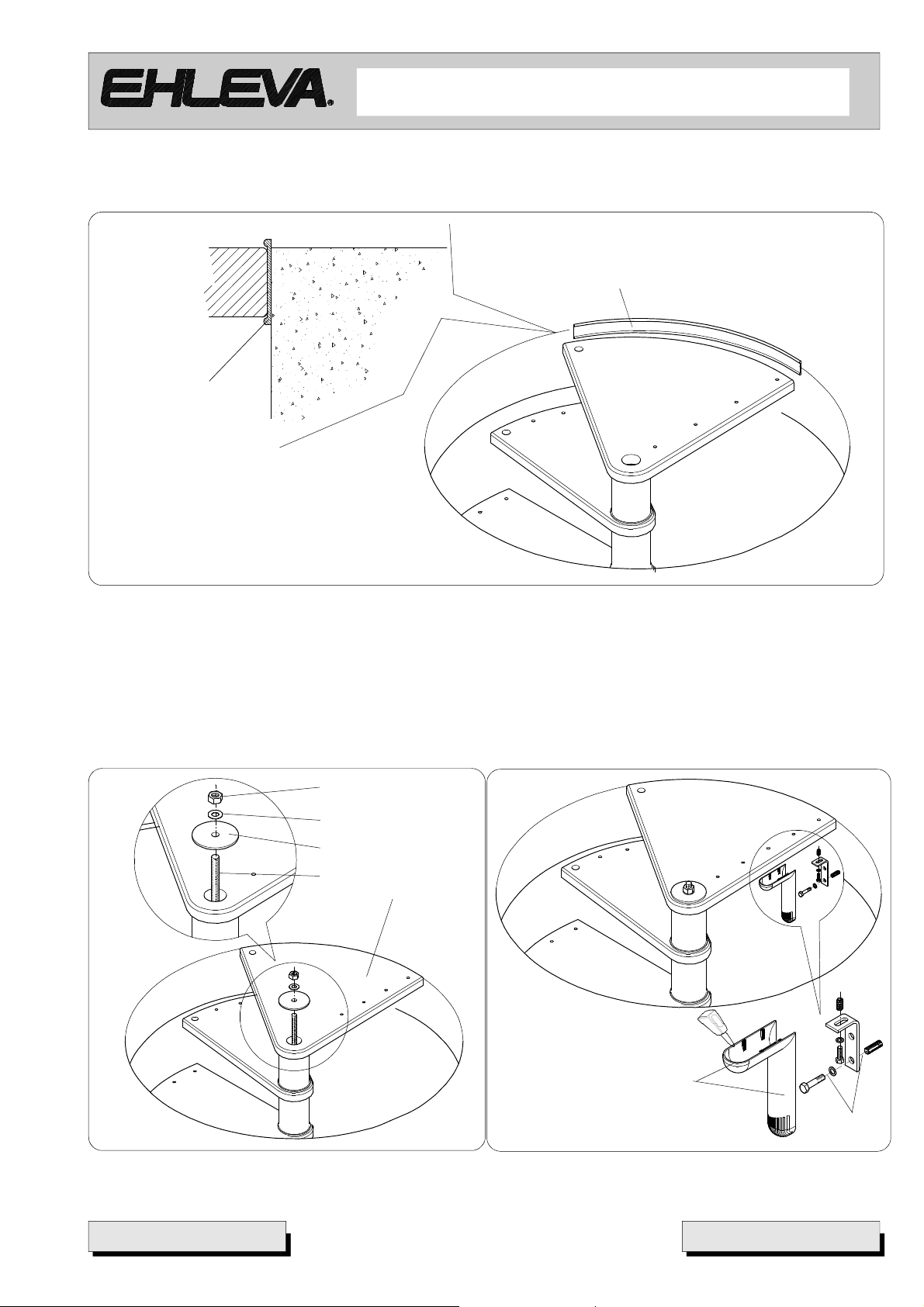

Fixer définitivement la marche palière en
serrant et enbloquant à fond les éléments
voirfig. 23
lung.1125 mm
K63
K36
Tass.
Nylon
K18
Fig. 20
K18
Fig. 21
K17
K16
VOGUE
K133
K18M6x5
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

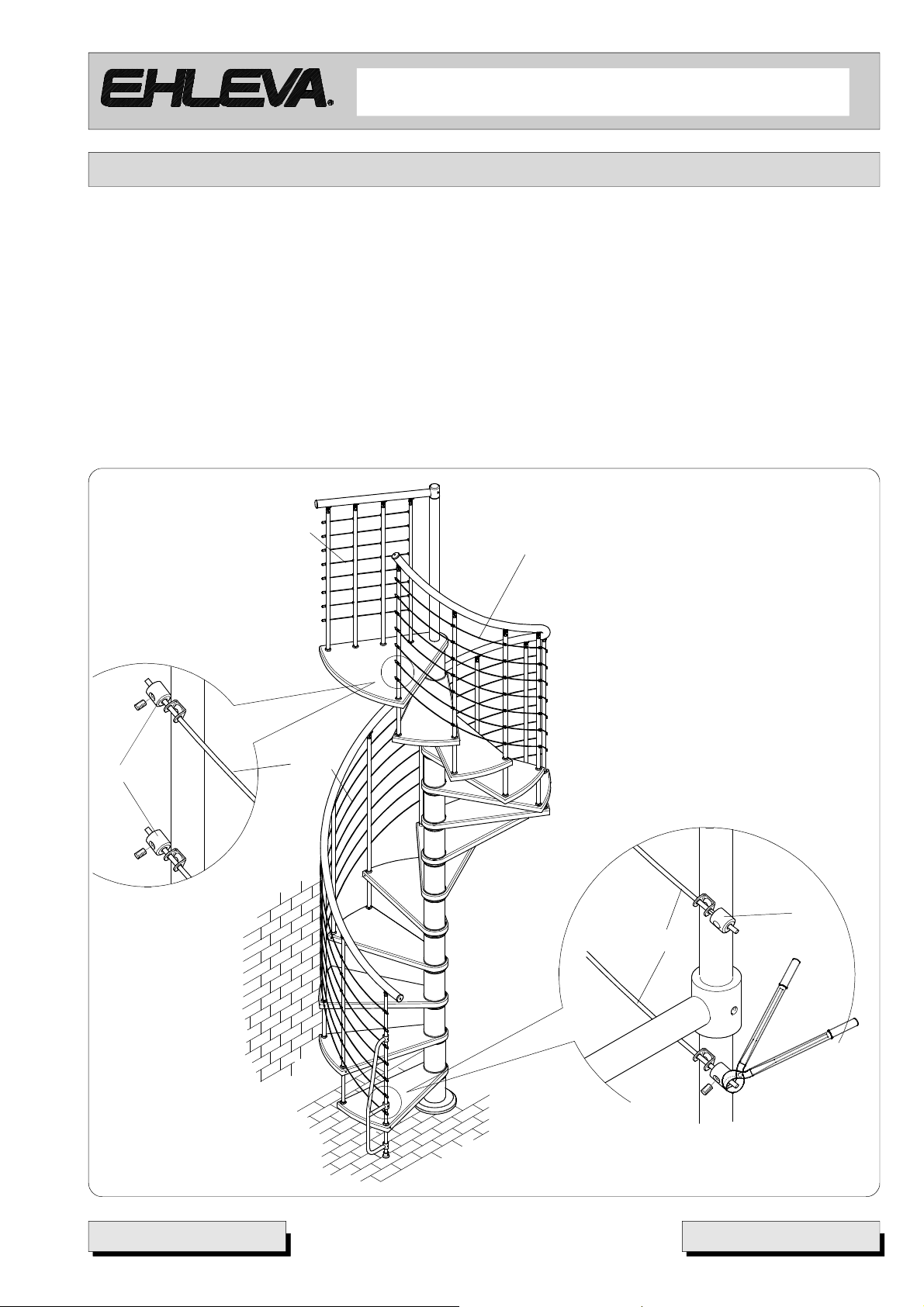

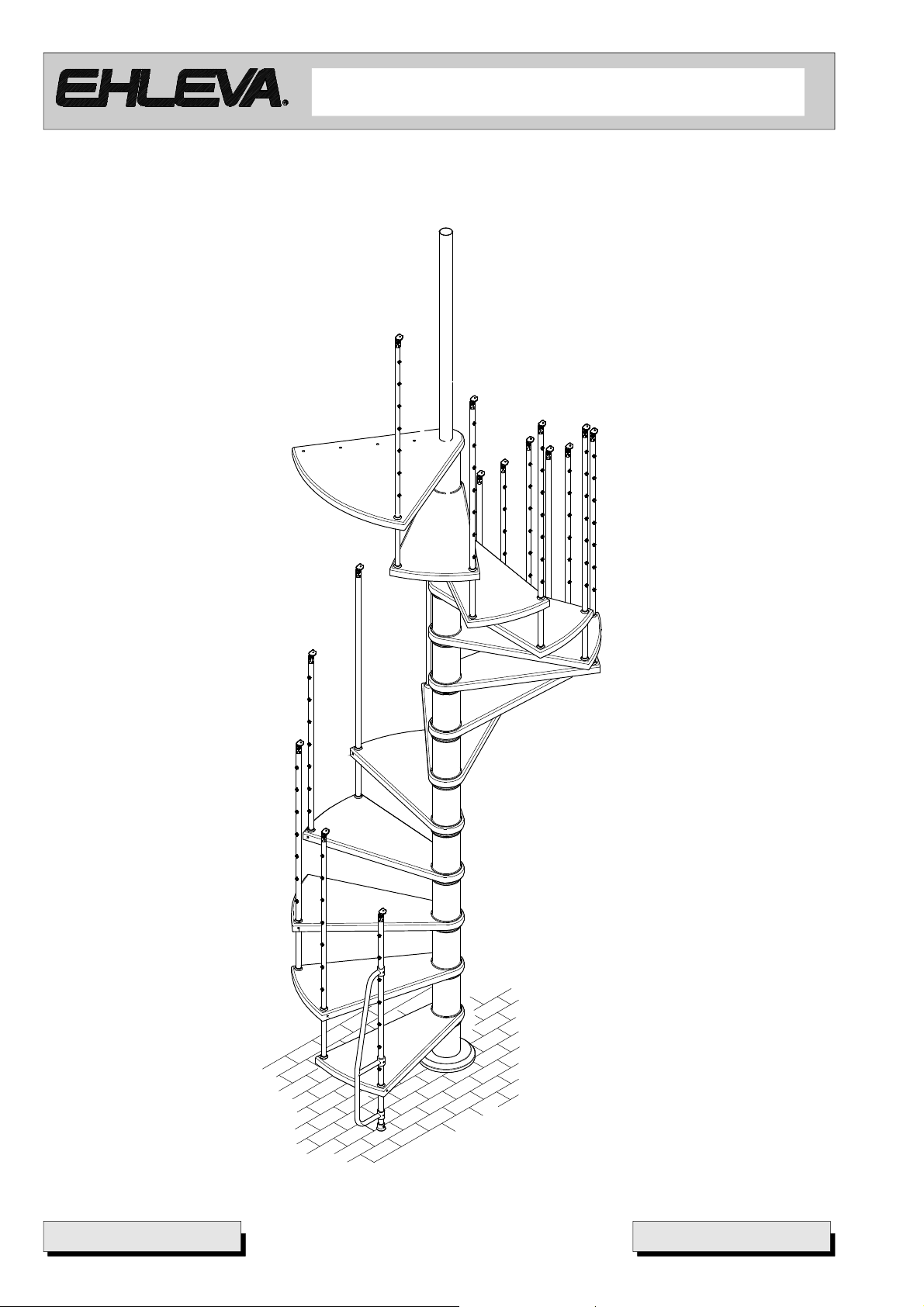

À cepoint,lemontage des colonnespassantesestterminé. Ces dernières servent non seulementàsoutenirla main
courante, mais aussi àoffrir auxmarches unebonne ouverture enéventail.
Avant de continuer lemontage des colonnes restantes, contrôler la bonne verticalité de celles déjà fixées.
Utiliserun niveau.
- 18 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

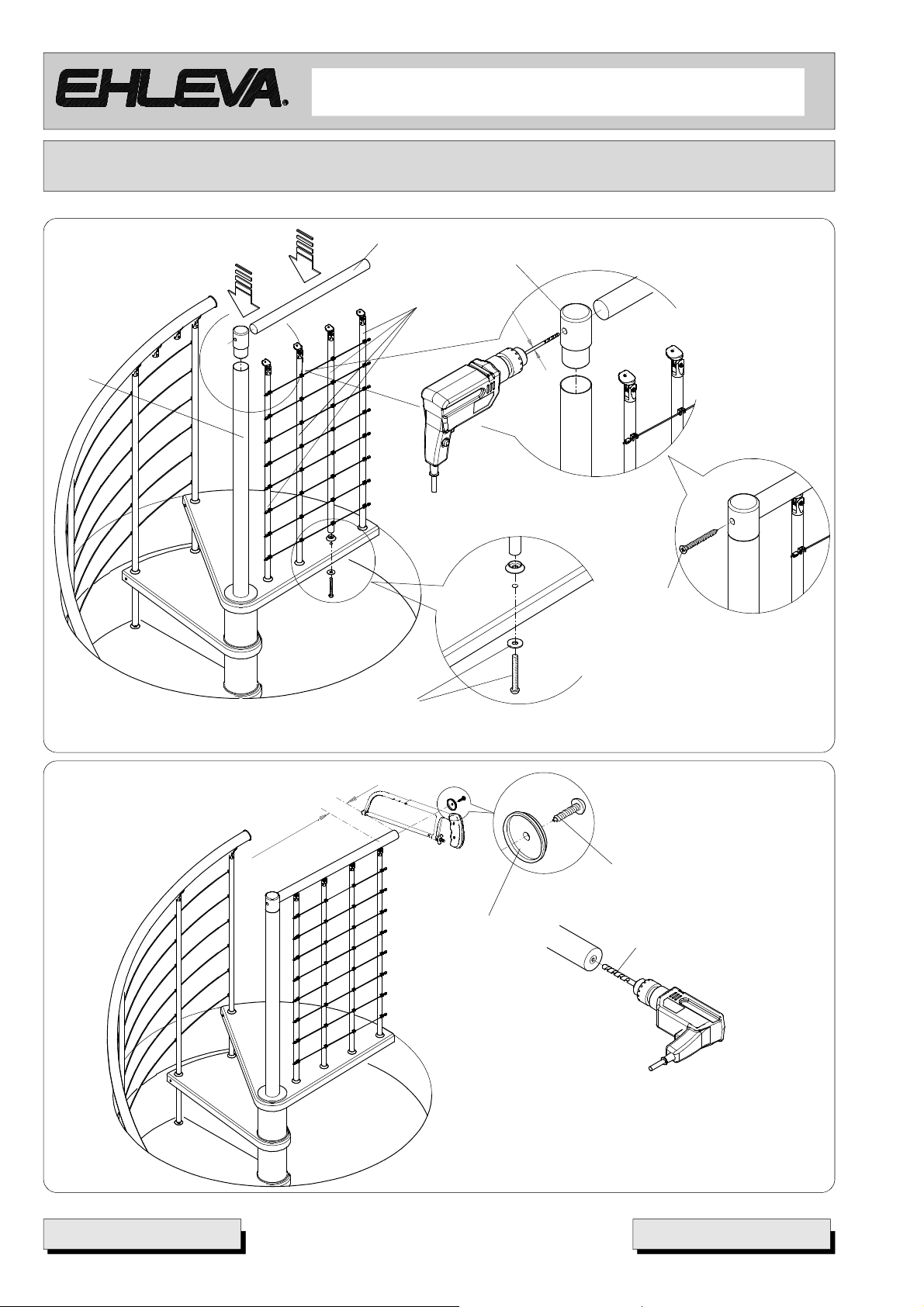

ATTENTION!!!

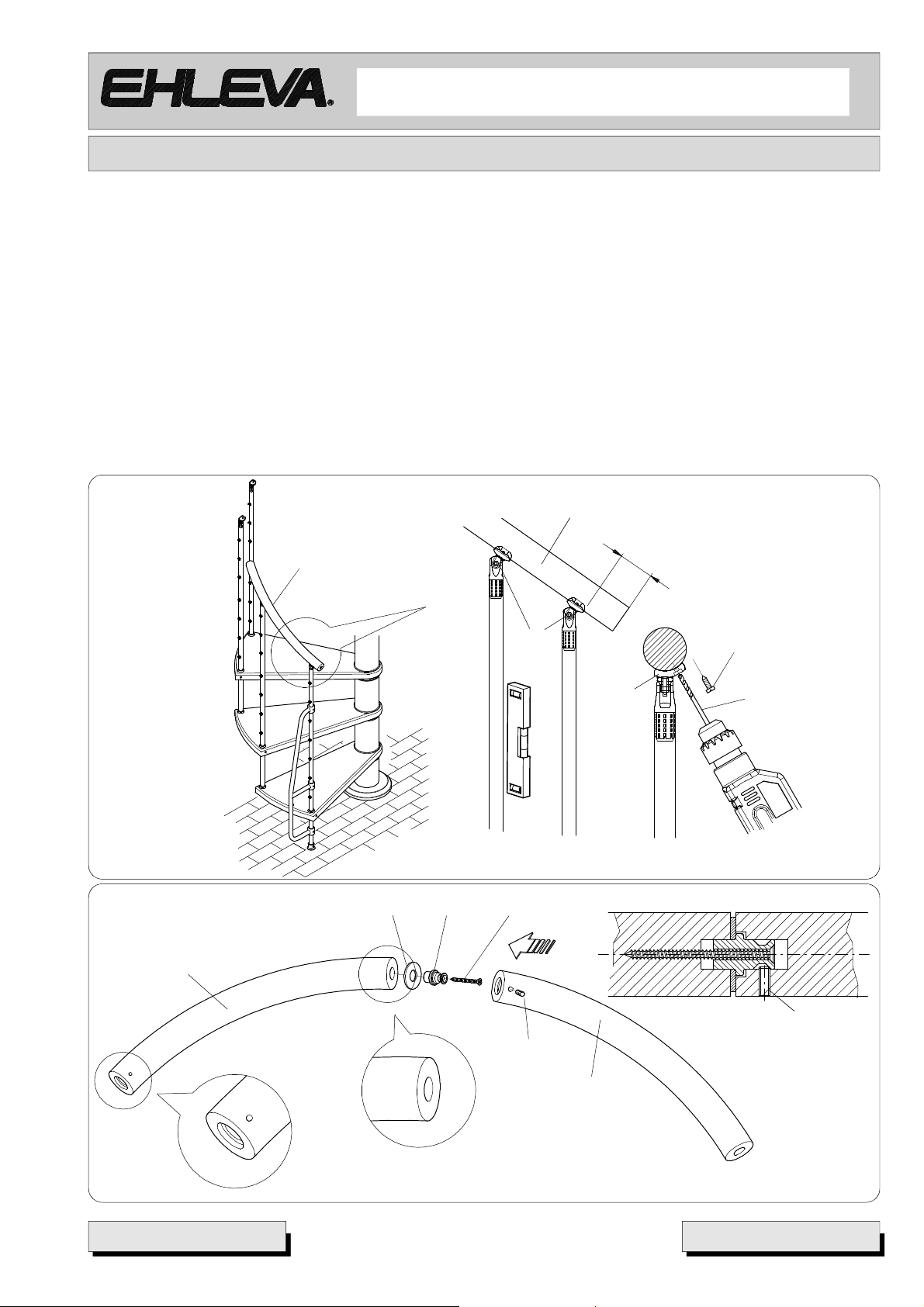

Monter la main courante en ayant soin que les
supports en forme de “selle” soient tournés vers
l’intérieur de l’escalier.

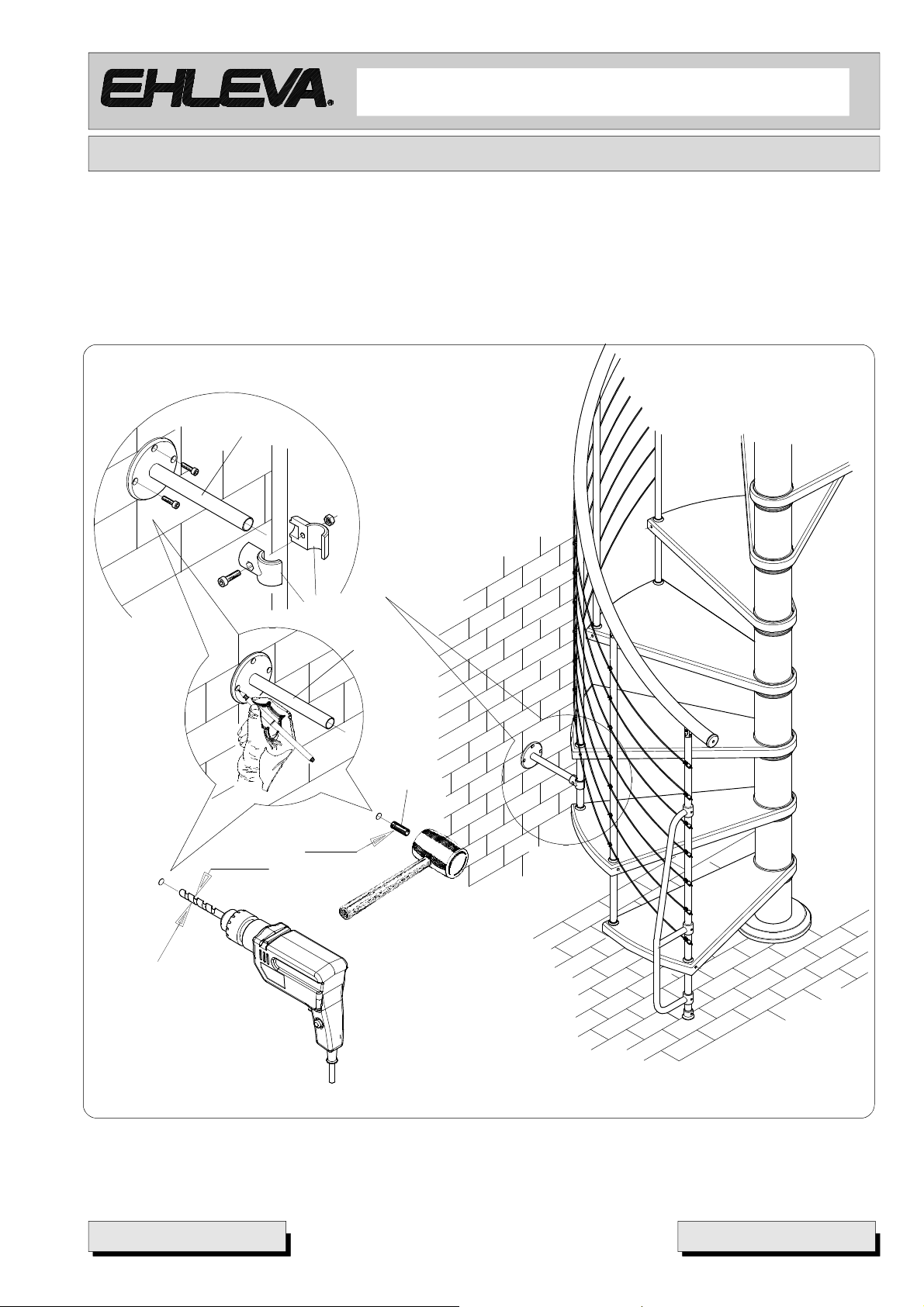

À la fin de l’escalier, il se peut qu’il soit nécessaire de
couper ledernier segment de lamain courante.
Laisser une partie en excédent d’environ 40-50 mm,
comme déjà fait audébut del’escalier.
À la fin de ces opérations, il fautmonter le cache K68 à
l’extrémité de la main courante.

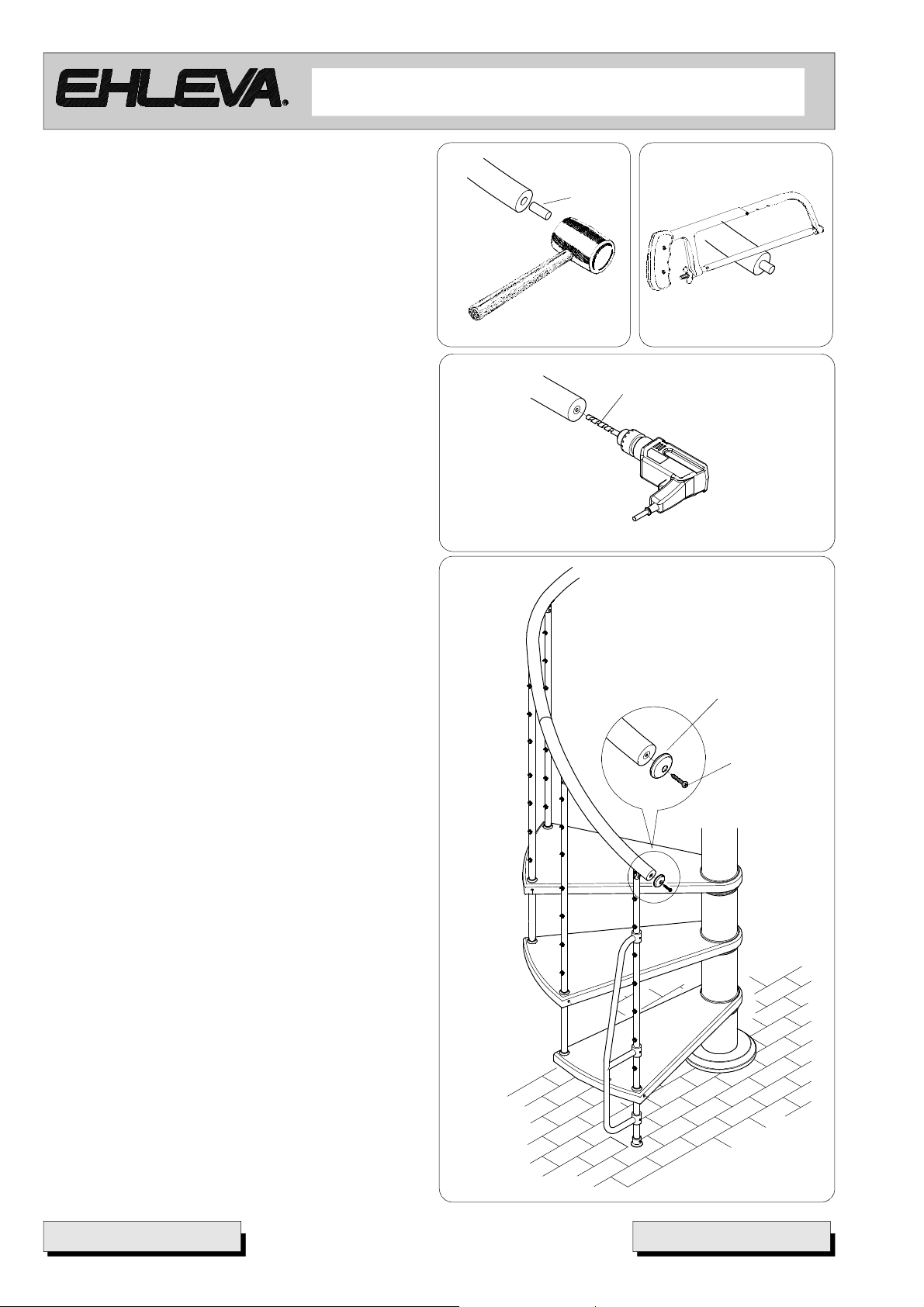

Laprocédurepour effectuercetteopérationest la même
pourles deux bouts,avecla seuledifférencequ’audébut
del’escalier ilfautinsérer legoujon en boisK77 dans le
trou dusegment. Fig.26
- VOGUE-
K77
Fig.26
Fig.27
Ø 4
Fig. 28
Couper lapartie en excédent.
fig. 27.
Pratiquer un trou de Ø 4 le plus au centre possible sur
l’extrémité des deux bouts.
fig. 28.
Monter lecache K68 en lebloquant avec la vis K76
fig. 29.
K68
K76
- 20 -
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy

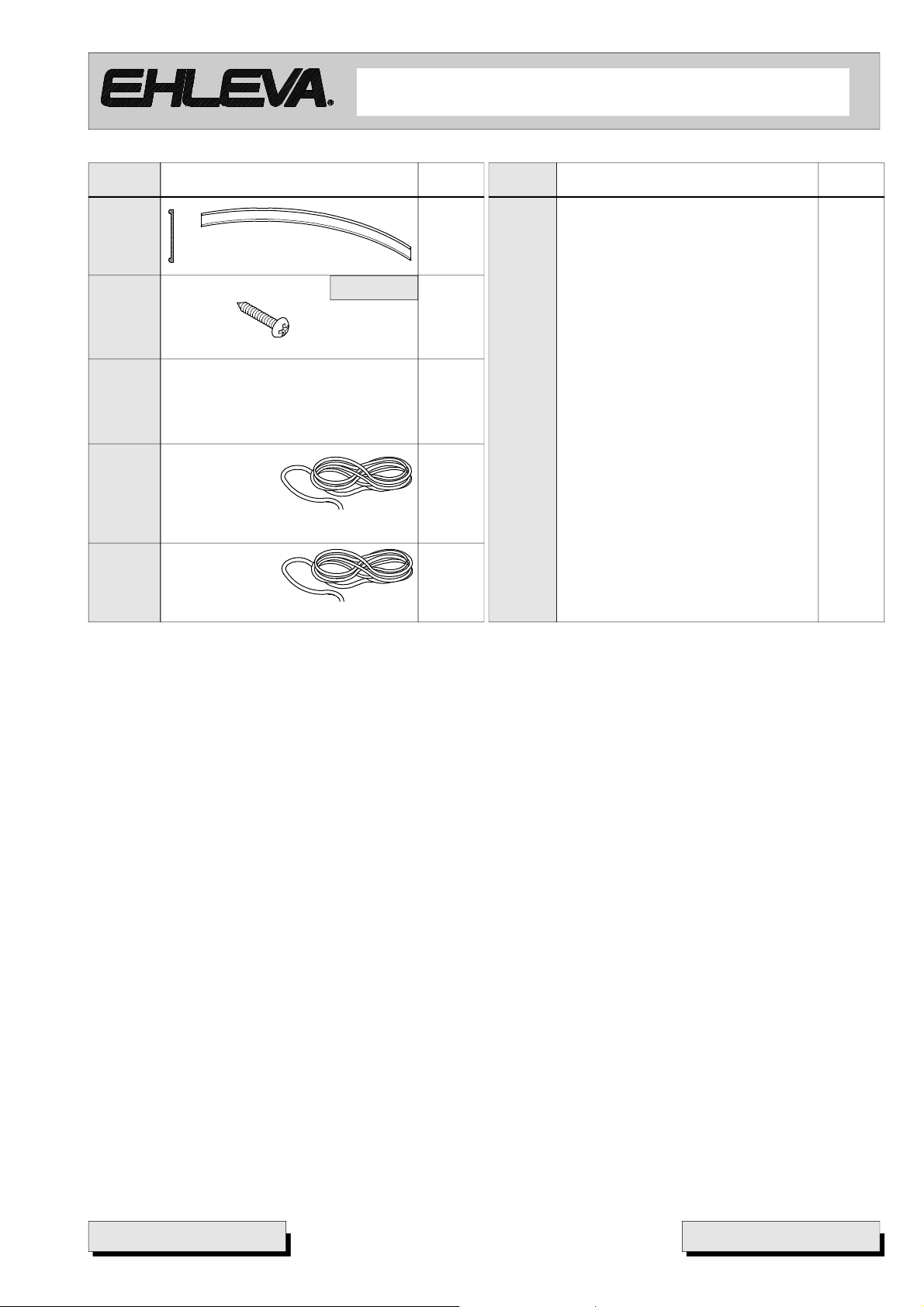

Comme dernièreopération, monterles câblesflexibles.
L’emballagecontient deuxtypes identiques de câble maisde longueurdifférente:
K83 longueur 1000mm et K84longueur6500 mm.
Procéder comme suit: en partantdu haut,enfiler uneextrémité du câbleK84 dansles supports à œilletmontés sur
les colonnes et lebloquer àla broche de serrage K60 correspondante.
NB: Vérifier que les câbles soient bienenfilés dans leurs supports.
Une fois l’opération terminée, contrôler que les câbles soient suffisamment tendus entre les colonnes. Enfiler la
brochedeserrageK60 en la bloquantsurl’extrémitéducâbleetcouperla partieenexcédent.Éliminerleséventuelles
bavures ou arêtesvivesrésultant delacoupe.
Répéter les mêmes opérations pourla rampe dela marche palière, en utilisant les câbles K83.
K83
K84
K60
K84
K60
K84
Fig. 30
VOGUE
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
