Page 1

MANUALE USO E MANUTENZIONE

D E

OPERATOR'S INSTRUCTION BOOK

MANUEL D'UTILISATION ET D'ENTRETIEN

BEDIENUNGSANLEITUNG

MANUAL DE INSTRUCCIONES

GEBRUIKSAANWIJZING

STARK 37 (36.3 cm

) - STARK 42 (40.2 cm

)

Page 2

Per un corretto impiego del decespugliatore e per evitare incidenti, non iniziate il lavoro senza aver letto questo manuale con la massima attenzione. Troverete su questo manuale le spiegazioni di funzionamento dei vari componenti e le istruzioni per i necessari controlli e per la manutenzione.

N.B. Le descrizioni e le illustrazioni contenute nel presente manuale si intendono non rigorosamente impegnative. La Ditta si riserva il diritto di apportare eventuali modiﬁ che senza impegnarsi ad aggiornare di volta in volta questo manuale.

To correctly use the brush cutter and prevent accidents, do not start work without having ﬁ rst carefully read this manual. You will ﬁ nd explanations concerning the operation of the various parts plus instructions for necessary checks and relative maintenance.

Note: Illustrations and speciﬁ cations in this manual may vary according to Country requirements and are subject to change without notice by the manufacturer.

Pour un emploi correct de la débroussailleuse et pour éviter les accidents, ne pas commencer le travail sans avoir d'abord lu attentivement le manuel. Vous trouverez les descriptions du fonctionnement des divers composants et les instructions pour les contrôles nécessaires et pour l'entretien.

N.B. Les descriptions et les illustrations contenues dans ce manuel n'engagent pas rigoureusement le constructeur. La société se réserve le droit d'apporter d'éventuelles modiﬁ cations sans devoir mettre à jour à chaque fois le manuel.

Um richtig mit der Motorsense umgehen zu können und Unfälle zu vermeiden, lesen Sie diese Bröschure vor Aufnahme der Arbeit gründlich durch. Im Suchverzeichnis ﬁ nden Sie die Angabe, auf welchen Seiten die Hinweise zur Arbeitsweise der unterschiedlichen Teile und Erklärungen zu den anfallenden Wartungs- und Kontrollarbeiten zu ﬁ nden sind.

N.B.: Die in dieser Bröschure enthaltenen Beschreibungen und Abbildungen verstehen sich unverbindlich. Der Hersteller behält sich das Recht vor, die Einzel - und Zubehörteile dieses Modells aus technischen oder absatz-bedingten Gründen zu ändern , ohne die Angaben dieser Bröschure jedesmal zu berichtigen.

INTRODUZIONE

INTRODUCTION

ENLEITUNG

MODELLO MODEL MODELE MODELLE MODELO

STARK 37 IC

STARK 37

STARK 42 IC

STARK 42

I - Valori medi ponderati: 1/2 minimo, 1/2 pieno carico (testina) o 1/2 velocitą max a vuoto (disco).

PRESSIONE ACUSTICA

PRESSURE LEVEL

PRESSION ACOUSTIQUE

SCHALLDRUCK

PRESION ACUSTICA

GELUIDSDRUCK

LpA av

EN 11806 - ISO 7917

93 dB(A) *

100 dB(A) *

93 dB(A) *

100 dB(A) *

94 dB(A) *

101 dB(A) *

94 dB(A) *

101 dB(A) *

LIVELLO POTENZA ACUSTICA GARANTITO

GUARANTEED SOUND POWER LEVEL

NIVEAU PUISSANCE ACOUSTIQUE ASSURÉ

GARANTIERTER AKUSTISCHER SCHALLEISTUNGSPEGEL

NIVEL POTENCIA ACÚSTICA GARANTIZADO

GARANDEERD ACOUSTISCH VERMOGENSNIVEAU

LwA

2000/14/EC - EN ISO 3744 - ISO 10884

110 dB(A)

116 dB(A)

110 dB(A)

116 dB(A)

110 dB(A)

116 dB(A)

110 dB(A)

116 dB(A)

LIVELLO DI VIBRAZIONE

NIVEAU DE VIBRATION

NIVEL DE VIBRACION

DE TRILLINGSINTENSITEIT

VIBRATION LEVEL

VIBRATIONSPEGEL

ISO 7916 - m / s

4.0

6.5

3.0

5.5

4.0

6.5

3.0

5.5

GB - Weighted average values: 1/2 minimum rpm, 1/2 at full load (head) or 1/2 racing (blade). F - Valeurs moyennes poundérés: 1/2 au ralenti, 1/2 pleine charge (tête) ou 1/2 vitesse en pointe dans le vide (di-

sque).

D - Mittelwerte: 1/2 Leerlauf, 1/2 voll beladen (faden) oder 1/2 max. Geschwindigkeit unbeladen (schneid). E - Va lores medios ponderados: 1/2 mínimo, 1/2 plena carga (cabezal) y 1/2 velocidad máxima en vacío (disco). NL - Gewogen gemiddelde waarden: 1/2 minimum, 1/2 volle lading (draad) of 1/2 max. snelheid leeg (maaiblad).

5.0

5.5

4.5

6.0

5.0

5.5

4.5

6.0

Para una correcta utilizaciėn de la desbrozadora y para evitar incidentes, no empiece a trabajar sin haber leido atentamente este manual. Ud. encontrarą las explicaciones de funcionamiento de los diferentes componentes y las instrucciones para el control y mantenimiento de la desbrozadora. P. D. Las descripciones contenidas en el presente manual

no se consideran rigurosamente obligatorias. La empresa se reserva el derecho de aportar eventuales modiﬁ caciones sin obligarse a poner al dìa este manual.

Lees eerst deze gebuiksaanwijzing grondig door alvorens met de bosmaaier te gaan werken. Dit teneinde de bosmaaier op juiste wijze te gebruiken en ongelukken te voorkomen. De inhoudsopgave laat zien waar u uitleg over de verschillende instructies omtrent de afzondelijke delen en noodzakelijke controles en onderhoudsvoorschriften kunt vinden.

PS Illustratles en speciﬁ caties in deze gebruiksaanwijzing kunnen varlëren van land tot and en kunnen worden gewijzigd, zonder bericht van de fabrikant.

INTRODUCCION

INLEIDING

ATTENZIONE !!!

RISCHIO DI DANNO UDITIVO

NELLE NORMALI CONDIZIONI DI UTILIZZO, QUESTA MACCHINA PUO'

COMPORTARE, PER L'OPERATORE ADDETTO, UN LIVELLO DI ESPOSIZIONE

PERSONALE GIORNALIERO A RUMORE PARI O SUPERIORE A

85 dB (A)

ACHTUNG !!!

HÖRSCHADEN - RISIKO

UNTER NORMALEN ANWENDUNGSBEDIGUNGEN

KANN DIESES GERÄT DIE BEDIENUNGSPERSON

EINEM TÄGLICHEN GERÄUSCHPEGEL VON

85 dB (A)

ODER MEHR AUSSETZEN

WARNING !!!

RISK OF DAMAGING HEARING

IN NORMAL CONDITIONS OF USE, THIS MACHINE

MAY INVOLVE A DAILY LEVEL OF PERSONAL EXPOSURE TO NOISE

FOR THE OPERATOR EQUAL TO OR GREATER THAN

85 dB (A)

ATENCIÓN !!!

RIESGO DE DAÑO AUDITIVO

EN NORMALES CONDICIONES DE UTILIZACIÓN, ESTA MAQUINA PUEDE

TOLERAR PARA EL OPERADOR ENCARGADO, UN NIVEL DE EXPOSICÍON

DIARIO A RUIDO EQUIVALENTE O SUPERIOR A

85 dB (A)

IN ZIJN NORMAAL GEBRUIKSTOESTAND KAN DEZE MACHINE VOOR DE

ATTENTION !!!

DANGER D’ATTEINTE A L’OUIE

L’OPERATEUR UTILISANT NORMALEMENT CETTE MACHINE

PEUTS S’EXPOSER QUOTIDIENNEMENT

A UN BRUIT EGAL OU DEPASSANT

85 dB (A)

LET OP !!!

HOORSCHADEGEFLUIT

BESTEMDE OPERATOR EEN DAGELIJKS PERSOONLIJK LAWAAIBLOOTSTELLING MET ZICH MEEBRENGEN, DIE

85 dB (A)

OF MEER BEDRAAGT

Page 3

INDICE

INHALT

INTRODUZIONE ________________________ 2 NORME DI SICUREZZA _________________ 4 COMPONENTI DEL DECESPUGLIATORE __ 10 SIMBOLI E AVVERTENZE DI SICUREZZA __ 11 ASSEMBLAGGIO _______________________ 12 -14 NORME DI LAVORO ____________________ 14 DISPOSITIVI DI TAGLIO CONSIGLIATI _____ 16 AVVIAMENTO __________________________ 18 -20

INDEX

INTRODUCTION ________________________ 2 SAFETY PRECAUTIONS _________________ 4 BRUSH CUTTER COMPONENTS _________ 10 EXPLANATION OF SYMBOLS AND SAFETY WARNINGS _____ ASSEMBLY ____________________________ 12 -14 WORK PRECAUTIONS __________________ 14 RECOMMENDED CUTTING DEVICES _____ 16 STARTING _____________________________ 18 -20

ARRESTO MOTORE ___________________ 22 OPERAZIONI PRELIMINARI _____________ 24 MANUTENZIONE ______________________ 26 -28 RIMESSAGGIO ________________________ 30 TESTINA A FILI DI NYLON ______________ 32 DATI TECNICI _________________________ 2 -33 CERTIFICATO DI GARANZIA ____________ 34

STOPPING THE ENGINE ________________ 22 PREPARING TO WORK MAINTENANCE _______________________ 26 -28 STORAGE ____________________________ 30 NYLON LINE HEAD ____________________ 32 TECHNICAL DATA _____________________ 2 -33 WARRANTY CERTIFICATE ______________ 34

_________________________

ENLEITUNG ___________________________ 2 SICHERHEITSVORKEHRUNG ____________ 6 BAUTEILE DER MOTORSENSE __________ 10 ERLAUTERUNG DER SYMBOLE-UND SICHERHEITSHINWEISE MONTAGE _____________________________ 13 -15 ARBEITSVORKEHRUNG _________________ 15 EMPFOHLENE SCHNEIDVORRICHTUNGEN STARTVORGANG _______________________ 19 -21

INDICE

INTRODUCCION _______________________ 2 NORMAS DE SEGURIDAD _______________ 6 COMPONENTES DE LA DESBROZADORA 10 EXPLICACION SIMBOLOS Y ADVERTENCIAS DE SEGURIDAD MONTAJE _____________________________ 13 -15 NORMAS DE TRABAJO _________________ 15 DISPOSITIVOS DE CORTE ACONSEJADOS PUESTA EN MARCHA ___________________ 19 -21

___ 17

MOTOR ABSTELLEN ___________________ 23 VORBEREITUNGEN FÜR DIE ARBEIT INSTANDHALTUNG ____________________ 27 -29 LANGERUNG _________________________ 31 2-FADEN NYLONKOPF _________________ 32 TECHNISCHE ANGABEN _______________ 2 -33 GARANTIEZERTIFIKAT _________________ 35

PARADA DEL MOTOR __________________ 23 PREPARATIVOS PARA USAR ___________ 25 MANTENIMIENTO _____________________ 27 -29 ALMACENAJE ________________________ 31 CABEZAL CON HILOS DE NYLON _______ 32 DATOS TECNICOS _____________________ 2 -33 CERTIFICADO DE GARANTIA ___________ 35

_____

INDEX

INTRODUCTION ________________________ 2 NORMES DE SECURITE _________________ 5 COMPOSANT DE LA DEBROUSSAILLEUSE EXPLICATION DES SYMBOLES ET REGLES DE SECURITE___ ASSEMBLAGE _________________________ 12 -14 NORMES DE TRAVAIL ___________________ 14 DISPOSITIFS DE COUPE PRÉCONISÉS ___ 16 MISE EN ROUTE _______________________ 18 -20

_ 10

ARRET DU MOTEUR ___________________ 22 PREPARATION ENTRETIEN ___________________________ 26 -28 REMISSAGE __________________________ 30 TETE A FILS DE NYLON ________________ 32 DONNEES TECHNIQUES _______________ 2 -33 CERTIFICAT DE GARANTIE _____________ 34

_________________________ 24

INHOUD

INLEIDING _____________________________ 2 VEILIGHEIDSVOORSCHRIFTEN __________ 7 BOSMAAIER COMPONENTEN ___________ 10 UITLEG VAN DE VEILIGHEIDSSYMBOLEN MONTAGE _____________________________ 13 -15 ARBEIDSVOORSCHRIFTEN _____________ 15 AANBEVOLEN SNIJWERKTUIGEN ________ 17 STARTEN ______________________________ 19 -21

_____

HET STOPPEN VAN DE MOTOR _________ 23 VOORBEREIDINGEN VOOR HET WERKEN ONDERHOUD _________________________ 27 -29 OPSLAG _____________________________ 31 NYLON DRAADKOP ___________________ 32 TECHNISCHE GEGEVENS ______________ 2 -33 GARANTIE BEWIJS ____________________ 35

___ 25

Page 4

1 2 3 4

Italiano FranćaisEnglish

NORME DI SICUREZZA

ATTENZIONE - Il decespugliatore, se ben usato, è uno strumento di lavoro rapido, comodo ed efﬁ cace. Perché il vostro lavoro sia sempre piacevole e sicuro, rispettare scrupolosamente le norme di sicurezza qui riportate.

1 - Non usare il decespugliatore in condizioni di affatica-

mento ﬁ sico o sotto l'effetto di alcool, droghe o farmaci (Fig.1).

2 - Indossare abiti adatti e articoli di sicurezza quali

stivali, pantaloni robusti, guanti, occhiali protettivi, cufﬁ a e casco antinfortunistico (v. pag. 8-9). Usare vestiario aderente ma comodo.

3 - Non permettere ai ragazzi di usare un decespugliato-

re.

4 - Non permettere ad altre persone di restare nel raggio

di 15 metri durante l'uso del decespugliatore (Fig.

2).

5 - Prima di usare un decespugliatore veriﬁ care che il

bullone ﬁ ssaggio disco sia ben stretto.

6 - Il decespugliatore deve essere equipaggiato con gli

attrezzi da taglio consigliati dal costruttore (v. pag. 16-

17).

7 - Non usare il decespugliatore senza la protezione del

disco o della testina.

8 - Prima di avviare il motore controllare che la leva acce-

leratore funzioni liberamente.

9 - Prima di avviare il motore accertarsi che il disco sia libero

di girare e non sia a contatto con corpi estranei.

10 - Durante il lavoro controllare spesso il disco fermando

il motore. Sostituire il disco appena appaiono crepe o rotture (Fig. 3).

11 - Con motore al minimo il disco non deve girare. In caso

contrario regolare la vite del minimo.

Italiano

12 - Trasportare il decespugliatore a motore fermo e con il

copridisco montato (Fig. 4).

13 - Lavorare assicurandosi di essere in posizione stabile e

sicura (Fig. 5). 14 - Avviare il decespugliatore solo in luoghi ben ventilati. 15 - Con motore in moto non fare alcuna manutenzione e

non toccare il disco. 16 - Riempire il serbatoio lontano da fonti di calore e a motore

fermo (Fig. 6). Non fumare durante il rifornimento (Fig.

6).

17 - Non togliere il tappo del serbatoio con motore in

moto. 18 - Fare attenzione a non rovesciare miscela per terra o

sul motore. 19 - Se durante il rifornimento il carburante fuoriesce, spo-

stare il decespugliatore prima di fare l'avviamento (Fig.

7).

20 - Non usare carburante (miscela) per operazioni di puli-

zia. 21 - Non controllare la scintilla della candela vicino al foro

del cilindro. 22 - Non lavorare con una marmitta danneggiata. 23 - Mantenere sempre pulite e asciutte le impugnature da

olio o carburante (Fig. 8). 24 - Conservare il decespugliatore in luogo asciutto, lontano

da fonti di calore e sollevato dal suolo. 25 - Non avviare il motore senza il braccio montato. 26 - Non tagliare troppo vicini al terreno per evitare sassi

ed altri oggetti. 27 - Controllare giornalmente il decespugliatore per assi-

curarsi che ogni dispositivo, di sicurezza e non, sia

funzionante. 28 - Non effettuare operazioni o riparazioni che non siano

di normale manutenzione. Rivolgersi ad ofﬁ cine auto-

rizzate.

English

SAFETY PRECAUTIONS

WARNING: The brush cutter, if properly used, is a quick, confortable and efﬁ cient tool. So that your work is always pleasant and safe, please respect the following safety precautions scrupulously.

1 - Never use the brush cutter when you are tired or

fatigued or if you have taken alcohol, drugs or medication (Fig. 1).

2 - Wear appropriate clothing and safety articles such

as: boots, heavy-duty trousers, gloves, protective eyewear, ear protection and protective helmet (look pag. 8-9). Use clothing which is close-ﬁ tting but

comfortable. 3 - Do not allow children to use the brush cutter. 4 - Do not allow other people to remain within 15 metres

during brush cutter use (Fig. 2). 5 - Before using the brush cutter, make sure that the

blade ﬁ xing bolt is well-tightened. 6 - The brush cutter must be equipped with the cutting

accessories recommended by the manufacturer (look

pag. 16-17). 7 - Never use the brush cutter without the blade guard

or the head. 8 - Before starting the engine, make sure that the throttle

lever works freely. 9 - Before starting the engine, make sure that the blade

is free to move and is not in contact with any foreign

objects. 10 - Every now and then while working, stop the engine

and check the blade. Replace it at the ﬁ rst sign of

cracks or breaks (Fig. 3). 11 - With the engine idling, the blade should not turn. If

Page 5

5 6 87

SAFETY PRECAUTIONS

it does, regulate the idle adjustment screw.

12 - Carry the brush cutter with the engine off and with

the protective blade cover on (Fig. 4).

13 - Only work when you are in a stable and secure posi-

tion (Fig. 5). 14 - Start the brush cutter only in well-ventilated areas. 15 - Never touch the blade or attempt any maintenance

work while the engine is running. 16 - Fill the fuel tank with the engine off and away from

heat sources (Fig. 6). Do not smoke while ﬁ lling the

tank (Fig. 6). 17 - Do not remove the fuel tank cap when the engine is

running. 18 - Be careful not to spill fuel on the ground or on the

engine. 19 - If fuel spills out during ﬁ lling, move the brush cutter

away before starting the engine (Fig. 7). 20 - Do not use fuel mixture for cleaning operations. 21 - Do not check the spark plug spark near the cylinder

port. 22 - Never work with a damaged mufﬂ er. 23 - Always keep the handles clean of oil and fuel (Fig.

8).

24 - Store the brush cutter in a dry place, away from heat

sources, and off the ground. 25 - Do not start the engine with the arm not mounted. 26 - In order to avoid hitting stones or other objects, do

not cut too close to the ground. 27 - Check the brush cutter daily to be sure that com-

ponents and safety devices are full functioning

properly. 28 - Do not attempt to carry out operations or repairs

that are not part of the normal maintenance. See

the authorised dealer.

EspañolDeutsch NederlandsEnglish

Franćais

NORMES DE SECURITE

ATTENTION: Si vous utilisez correctement la débroussailleuse vous aurez un instrument de travail rapide, pratique et efﬁ cace. Pour que votre travail soit toujours agréable et sûr respectez scrupuleusement les règles de sécurité reportées ci-dessous.

1 - N'utilisez pas la débroussailleuse si vous êtes physique-

ment fatigué ou sous l'inﬂ uence de l'alcool, de drogues ou de médicaments (Fig. 1).

2 - Portez des vêtements adéquats et sěrs comme par

exemple des bottes, un pantalon résistant, des gants, des lunettes de protection, un casque antichoc (voir pag. 8-9). Utilisez des vêtements adhérents mais com-

modes. 3 - Ne laissez pas les enfants utiliser la débroussailleuse. 4 - Veillez ą ce que personne ne se trouve dans un rayon

de 15 mètres quand la débroussailleuse est en marche

(Fig. 2). 5 - Avant d'utiliser une débroussailleuse vériﬁ ez si le boulon

de ﬁ xage du disque est bien serré. 6 - La débroussailleuse doit être équipée des outils de

coupe conseillés par le fabricant (voir pag. 16-17). 7 - N'utilisez pas la débroussailleuse sans la protection du

disque. 8 - Avant de faire démarrer le moteur vériﬁ ez si le levier de

l'accélérateur fonctionne librement. 9 - Avant de mettre le moteur en marche vériﬁ ez si le disque

tourne bien librement et s'il n'est pas en contact avec

des corps étrangers. 10 - Pendant le travail contrôlez souvent le disque en arrêtant

le moteur. Changez de disque dès que vous remarquez

des ﬁ ssures ou des cassures (Fig. 3). 11 - Le disque ne doit pas tourner quand le moteur est au

ralenti. S'il tourne réglez la vis du ralenti. 12 - Transportez la débroussailleuse quand le moteur est

arrêté et le couvre-disque monté (Fig. 4).

13 - Travaillez après vous être assuré d'avoir une position

stable et sěre (Fig. 5).

14 - Faites démarrer la débroussailleuse uniquement dans

des endroits bien aérés.

15 - Quand le moteur tourne n'effectuez aucun entretien et

ne touchez pas au disque.

16 - Remplissez le réservoir loin des sources de chaleur et

quand le moteur et arrêté (Fig. 6). Ne fumez pas pendant le ravitaillement (Fig. 6).

17 - N'enlevez pas le bouchon du réservoir si le moteur est

en marche.

18 - Faites attention ą ne pas renverser le mélange par terre

ou sur le moteur.

19 - Si pendant le ravitaillement le carburant déborde, dé-

placez la débroussailleuse avant de la mettre en marche (Fig. 7).

20 - N'utilisez pas de carburant (mélange) pour les opérations

de nettoyage.

21 - Ne contrôlez pas l'étincelle de la bougie près du trou

du cylindre. 22 - Ne travaillez pas avec un pot d'échappement abîmé. 23 - Veillez ą ce que les poignées soient toujours propres et

sèches, sans huile ni carburant (Fig. 8). 24 - Conservez la débroussailleuse dans un endroit sec, loin

des sources de chaleur, soulevée du sol. 25 - Ne faites pas démarrer le moteur sans que le bras soit

monté. 26 - Ne coupez pas trop près du terrain, vous éviterez ainsi

les cailloux et autre objets. 27 - Contrôlez tous les jours la débroussailleuse et assu-

rez-vous que tous les dispositifs, de sécurité et autres,

fonctionnent bien. 28 - N'effectuez pas d'opérations ou de réparations qui ne

soient pas d'entretien normal. Adressez-vous plutôt ą

des ateliers autorisés.

Page 6

1 2 3 4

Italiano FranćaisEnglishDeutsch

SICHERHEITSVORKEHRUNG

ACHTUNG: Bei richtiger Anwendung ist die Motorsense ein schnelles, bequemes und wirkungsvolles Arbeitsgerät Damit Sie immer sicher und komfortabel arbeiten können, beachten Sie bitte unbedingt die folgenden Sicherheitsvorschriften.

1 - Motorsense nur in gesundem und ausgeruhten Zustand ge-

brauchen oder unter dem Einﬂ uß von Alkohol, Drogen oder Medicamenten stehen (Abb. 1).

2 - Stets geeignete Schutzkleidung sowie rutschfestes Schuhwerk,

Handschuhe, Lärmschutz, Schutzbrille und Helm tragen. Die

Kleidung soll anliegend aber bequem sein (Siehe Seite 8-9). 3 - Kinder in sicherer Entfernung halten. 4 - Beim Starten und beim Gebrauch der Motorsense dürfen sich

im Umkreis von mind. 15 m. des Arbeitsbereichs keine Personen

oder Tiere aufhalten (Abb. 2). 5 - Vor jedem Gebrauch die Fixierungsschraube des Schneid-

werkzeugs auf festen Sitz überprüfen. 6 - Nur Schneidwerkzenge und Ersatzteile verwenden, die vom

Hersteller ausdrücklich empfohlen werden (Siehe Seite 16-

17).

7 - Die Motorsense nur mit vorgesehener Schneidschutzvorrich-

tung gebrauchen. Schultergurte müssen vor Arbeitsbeginn

entsprechend der Körpergrösse eingestellt werden. 8 - Vor dem Startvorgang Gashebel auf saubere Funktion über-

prüfen. Beim Loslassen muß der Gashebel selbsttätig in Nullstellung

zurückgehen. 9 - Vor dem Startvorgang darauf achten, daß das Schneidwerkzeug

frei drehen kann und mit keinen Hindernissen oder Gegenstän-

den in Berührung kommt. 10 - Vor und in regelmäßig kurzen Abständen während des Betriebs

ist das Schneidwerkzeug -bei abgestelltem Motor - zu über-

prüfen. Bei Brüchen oder Rissbildungen ist das Schneidblatt

bei abgestelltem Motor (Montageanleitung beachten) auszu-

wechseln (Abb. 3). 11 - Im Leerlauf darf das Schneidwerkzeug nicht mitdrehen Sollte

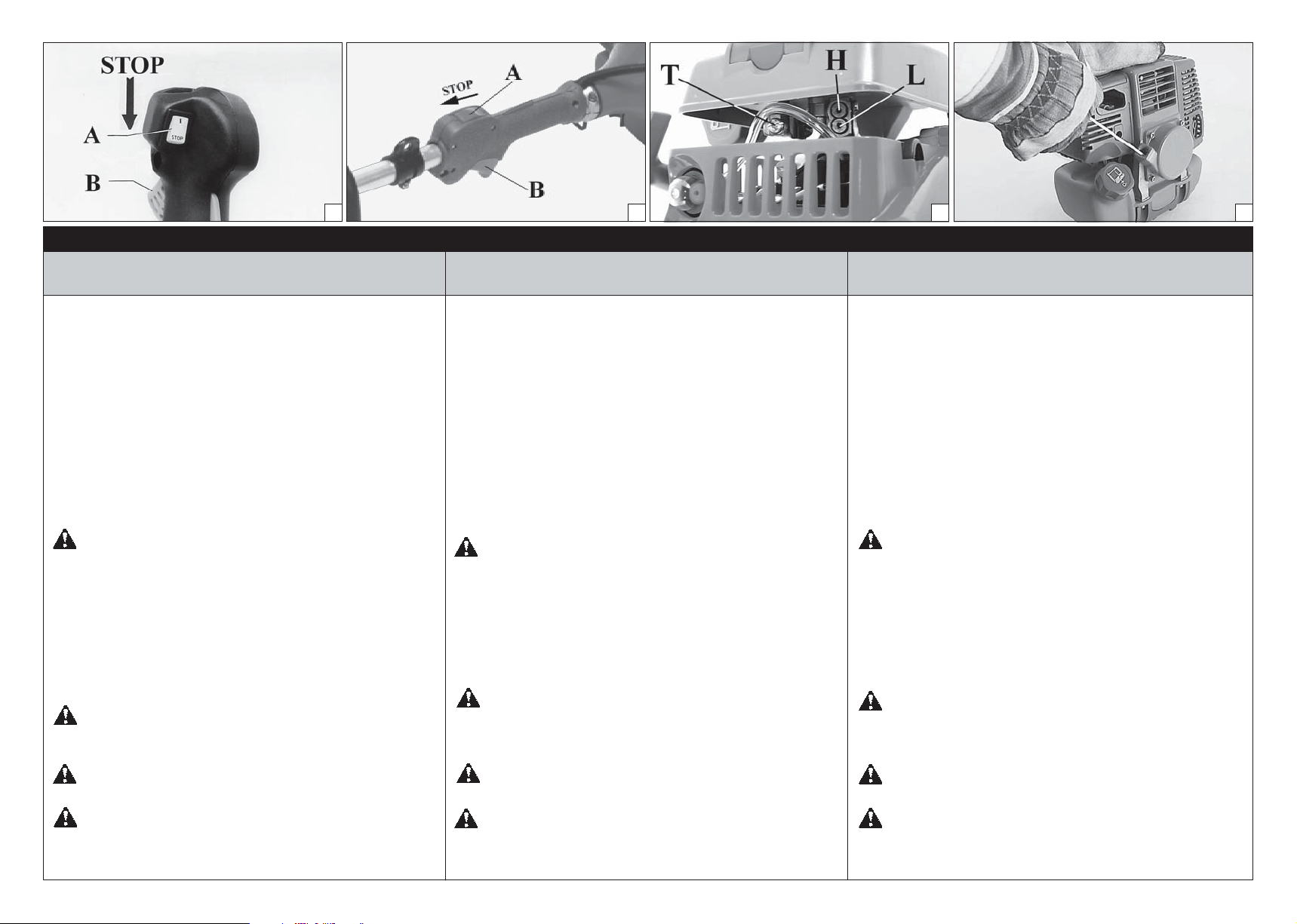

dies der Fall sein, muss die Leerlauf- Stellschraube T eingestellt

werden (siehe Abschnitt "Vergaser")

12 - Die Motorsense nur mit abgestelltem Motor und mit montierter

Schneidschutzvorrichtung transportieren (Abb. 4).

13 - Beim Arbeiten ist auf einen sicheren Stand zu achten (Abb.

5).

14 - Die Motorsense darf nicht in geschlossenen Räumen (ohne

Lüftung) gestartet oder betrieben werden.

15 - Wartungs- und Reinigungsarbeiten dürfen nur bei abgestelltem

Motor vorgenommen werden (ausgenommen Vergaser- und Leerlaufeinstellung), Zündkerzenstecker vorher abziehen.

16 - Nachfüllen von Kraftstoff nur bei abgestelltem Motor und fern

von offenem Feuer, dabei nicht rauchen (Abb. 6).

17 - Den Tankdeckel nicht bei laufendem oder nach warmem Motor

abnehmen.

18 - Darauf achten, daß kein Kraftstoff auf den Boden oder auf den

Motor vergossen wird.

19 - Bei übergeschwapptem Kraftstoff ist die Motorsense an einen

anderen Ort zu starten (Abb. 7).

20 - Reinigungsarbeiten nicht mit dem Kraftstoff (Benzingemisch)

ausführen.

21 - Den Zündkerzenfunken nicht in unmittelbarer Nähe der

Zylinder-öffnung überprüfen. 22 - Die Motorsense nicht mit defektem Schalldämpfer betreiben. 23 - Die Griffe immer sauber und frei von Öl bzw. Kraftstoff halten

(Abb. 8). 24 - Die Motorsense nur an trockenen Stellen lagern, desweiteren

nicht an Boden auﬂ iegend und fern von offenem Feuer. 25 - Den Motor nicht starten, bevor Motor und Schaft fertig montiert

sind. 26 - Nicht zu nah am Boden schneiden, um die Berührung von

Schneidwerkzeug mit Steinen oder Hindernissen zu vermei-

den. 27 - Vor jedem Einsatz alle Vorrichtungen (auch die an der Motorsense

vorgesehenen Sicherheitsvorrichtungen) auf korrekte Funktion

überprüfen. 28 - Reparaturen oder Eingriffe ausserhalb der normalen Wartung

müssen vom Händler oder von der Vertragswerkstatt durchge-

führt werden.

1 - No use nunca la desbrozadora cuando esté física-

2 - Use ropa apta y articulos de seguridad como botas,

3 - No permita que los niños usen la desbrozadora. 4 - No permita que otras personas permanezcan en el

5 - Antes de emplear la desbrozadora controle que el

6 - La desbrozadora tiene que estar equipada con las

7 - No use nunca la desbrozadora sin la protección del

8 - Antes de poner en marcha el motor controle que la

9 - Antes de poner en marcha el motor controle que el

10 - Durante el trabajo controle a menudo el disco y

11 - Con el motor en ralenti el disco no tiene que girar.

12 - Transporte la desbrozadora con el motor parado y

Español

NORMAS DE SEGURIDAD

ATENCION: La máquina desbrozadora, si se usa bien es un instrumento de trabajo rápido, cómodo y eﬁ caz. Para que su trabajo sea siempre placentero y seguro, respete escrupulosamente las normas de seguridad indicadas a continuación.

mente cansado o se encuentre bajo ed efecto de alcohol, drogas o medicación (Fig. 1).

pantalones resistentes, guantes, gafas y casco de protección (vea pág. 8-9). No use ropa demasiado suelta, más bien adherente, pero cómoda.

radio de acción de 15 metros mientras está usando la desbrozadora (Fig. 2).

perno de ﬁ jación del disco esté bien apretado.

herramientas de corte recomendadas por el constructor (vea pág. 16-17).

disco o del cabezal.

palanca del acelerador funcione libremente.

disco gire libremente y que no esté en contacto con cuerpos extraños.

para ello pare el motor. Cambie el disco en cuanto aparezcan grietas o roturas (Fig. 3).

Si así fuere regúlelo con el tornillo del mínimo.

Page 7

5 6 87

Español

NORMAS DE SEGURIDAD

con el cubre disco en su lugar (Fig. 4).

13 - Trabaje siempre manteniéndose en posición estable

y segura (Fig. 5).

14 - Ponga en marcha la desbrozadora sólo en lugares

bien ventilados.

15 - No realice ninguna operación de mantenimiento con

el motor en marcha, ni tampoco toque el disco.

16 - Llene el depósito lejos de fuentes de calor y con el

motor parado (Fig. 6). No fume durante esta operación (Fig. 6).

17 - No quite el tapón del depósito con el motor en mar-

cha.

18 - Tenga cuidado de no verter la mezcla de combustible

en el suelo o sobre el motor.

19 - Si al llenar el depósito saliera combustible, cambie

de lugar la desbrozadora antes de hacerla arrancar

(Fig. 7). 20 - No use combustible (mezcla) para la limpieza. 21 - No controle la chispa de la bujia cerca de su aloja-

miento. 22 - No trabaje con el silenciador estropeado. 23 - Mantenga siempre secas y limpias las empuñaduras,

sin aceite ni combustible (Fig. 8). 24 - Conserve la desbrozadora en sitios secos, lejos de

fuentes de calor y posiblemente del suelo. 25 - No ponga en marcha el motor sin haber antes mon-

tado el brazo. 26 - No corte demasiado cerca del terreno con el ﬁ n de

evitar piedras u otros objetos. 27 - Controle diariamente la desbrozadora para asegu-

rarse que todos los dispositivos, de seguridad y no,

funcionen perfectamente. 28 - No efectúe Ud. mismo las operaciones que no sean

de mantenimiento normal. Diríjase a talleres autori-

zados.

EspañolDeutsch Nederlands

Nederlands

VEILIGHEIDSVOORSCHRIFTEN

LET OP: De bosmaaier, indien goed gebruikt, vormt een snel, gemakkelijk en doeltreftend werktuig. Opdat uw werk altijd pretting en veiling is, de hier weergegeven veiligheidenormen nauwkeurig in acht nemen.

1 - Gebruik de bosmaaier nooit als u vermoeid bent of wanneer

u alcohol, drugs of medicijnen heeft gebruikt (Fig. 1).

2 - Draag altijd gepaste stevige kleding en veiligheidsuitrusting

(schoenen, een lange broek, handschoenen, oor-, oogbeschermig en een helm) (zie pag. 8-9). De kleding moet aan-

genaam zitten, maar mag niet te los worden gedragen. 3 - Laat nooit een kind met de bosmaaier werken. 4 - De gebruiker moet erop letten, dat er zich in een straal

van 15 meter van de in werking zijnde bosmaaier niemand

anders bevindt (Fig. 2). 5 - Voordat u de bosmaaier gebruikt dient u te controleren of

de schroef, die het maaiblad bevestigt, stevig vast zit. 6 - Gebruik nooit een ander snijwerktuig of -onderdeel, dat

niet expliciet is aanbevolen voor deze machine (zie pag.

16-17). 7 - De bosmaaier mag niet zonder maaibladbeveiliging worden

gebruikt. 8 - Voordat u de machine start, dient u te controleren of de

gashendel vrij functioneert. 9 - Voordat u de machine start, moet u ervoor zorgen dat het

maaiblad vrij kan draaien. 10 - Tijdens het werk moet u regelmatig het maaiblad control-

eren (als de motor uit staat). Gebruik de bosmaaier nooit

als het maaiblad kapot is of breuken vertoont: u dient dan

het maaiblad onmiddellijk te vervangen (Fig. 3). 11 - Het maaiblad mag niet draaien wanneer de motor stationair

draait. Als dit toch het geval is, dan dient u de stationair-

schroef op de carburateur aan te passen (zie "het aanpassen

van de motor"). 12 - Als u de bosmaaier vervoert, dan moet de motor zijn uitge-

schakeld en het blad zijn bedekt met de maaibladbeveiliging (Fig. 4).

13 - Neem tijdens het werken met de bosmaaier en stabiele

houding aan (Fig. 5).

14 - Start en gebruik de machine nooit als deze in een gesloten

ruimte staat. Het inademen van uitlaatgassen kan namelijk nadelige gevolgen voor de gezongheid hebben.

15 - Raak nimmer het maaiblad als de motor loopt en pleeg ook

geen onderhoud met draaieinde motor.

16 - Vul alleen brandstof bij als de machine uit staat en als er

geen open vuur in de buurt is (Fig. 6). Rook nooit tijdens het vullen (Fig. 6).

17 - Verwijder nooit de dop van de brandstoftank als de machine

nog loopt of warm is.

18 - Zorg ervoor dat u geen benzine over de machine of op de

grond morst.

19 - Als er brandstof gemorst wordt tijdens het vullen, dient u

de machine te verplaatsen om deze te starten (Fig. 7).

20 - Gebruik geen brandstof voor schoonmaakwerkzaamh-

eden.

21 - Controleer nooit de bougie als u deze in de buurt van het

cilindergat houdt. Hierdoor vermijdt u dat brandstofdamp

die uit de cilinder komt spontaan ontbrandt. 22 - Gebruik de bosmaaier nooit als de uitlaat kapot is. 23 - Houd de handgrepen vrij van olie of brandstof (Fig. 8). 24 - Bewaar de bosmaaier op een, droge plaats, vrij van hit-

tebronnen en vrij van de grond. 25 - U mag de motor nooit starten zonder transmissiesteel. 26 - Maai niet te dicht bij de grond teneinde het raken van stenen

of andere objecten te vermijden. 27 - Controleer de bosmaaier dagelijks om er zeker van te zijn dat

alles juist functioneert en dat alle veiligheidsvoorzieningen

juist werken. 28 - Probeer geen reparaties te verrichten die buiten het normale

onderhoud vallen. Laat dit soort werkzaamheden over aan

uw dealer.

Page 8

1 2 3

Italiano

ABBIGLIAMENTO PROTETTIVO DI SICUREZZA

Quando si lavora con il decespugliatore usare sempre un abbigliamento protettivo di sicurezza omologato. L’ uso dell’abbigliamento protettivo non elimina i rischi di lesione, ma riduce gli effetti del danno in caso di incidente. Fatevi consigliare dal vostro rivenditore di ﬁ ducia per la scelta dell’abbigliamento adeguato.

L’ abbigliamento deve essere adatto e non d’impaccio. Indossare un abito aderente protettivo. La giacca

(Fig.1) e la salopette (Fig.2) di protezione Efco sono l’ideale. Non portare abiti, sciarpe, cravatte o monili

che potrebbero impigliarsi nella sterpaglia. Raccogliere i capelli lunghi e proteggerli (per esempio con un foulard, un berretto, un casco, ecc.)

Indossare scarpe di sicurezza munite di suole antisdrucciolo e puntali d’acciaio (Fig.3).

Indossare gli occhiali o la visiera protettivi (Fig.4-

5)!

Applicare protezioni dai rumori; per esempio le cufﬁ e (Fig.6) o i tappi. L’ uso delle protezioni per l’udito

richiede maggior attenzione e prudenza, perché la percezione di segnali acustici di pericolo (grida, allarmi, ecc.) è limitata.

SAFETY PROTECTIVE CLOTHING

While working with the brushcutter, always use safety protective approved clothing. The use of protective clothing does not eliminate injury risks, but reduces the injury effects in case of accident. Consult your trusted supplier to choose an adequate equipment.

The clothing must be proper and not an obstacle. Wear adherent protective clothing. Efco protective jackets (Fig.1) and dungarees (Fig.2) are ideal. Do not wear clothes, scarfs, ties or bracelets that can stuck into twigs. Tie up and protect long hair (example with foulards, caps, helmets, etc.).

Safety shoes having skid-proof sole and anti-piercing insert (Fig.3).

Wear protective goggles or face screens (Fig.4-5)!

Use protections against noises; for example noise reduction ear guards (Fig.6) or earplugs. The use of

protections for the ear requests much more attention and caution, because the perception of danger audio signals (screamings, alarms, etc.) is limited.

Wear gloves (Fig.7) that permit the maximum absorption of vibrations.

FranćaisEnglish

VÊTEMENTS DE PROTECTION

To ujours porter des vêtements de protection homologués pour utiliser une débroussailleuse. Le port de vêtements de protection n'élimine pas les risques de blessure mais il peut en réduire les effets en cas d'accident. Demandez conseil ą votre revendeur habituel pour choisir le vêtement qui répond le mieux ą vos exigences.

Assurez-vous que le vêtement choisi ne gêne pas les mouvements. Portez un vêtement de protection près du corps. La

veste (Fig. 1) et la salopette (Fig. 2) de protection Efco sont l’idéal. Ne portez pas de vêtements, écharpes, cravates

ou bijoux qui risqueraient de s'accrocher dans les buissons. Nouez les cheveux longs et protégez-les (par exemple avec un foulard, un béret, un casque, etc...).

Portez des chaussures de protection avec semelles antiglisse et pointes en acier (Fig. 3).

Portez des lunettes ou une visière de protection (Fig. 4-5)!

Utilisez des dispositifs protégeant contre les émissions sonores; casque (Fig. 6) ou boules dans les oreilles.

Rappelez-vous d'être extrémement prudents lorsque vous utilisez ce genre de protection car la perception des signaux acoustiques de danger (cris, alarmes, etc...) est réduite.

Calzare guanti (Fig.7) che permettano il massimo assorbimento delle vibrazione.

Efco offre una gamma completa di equipaggiamento per la sicurezza.

Efco offers a complete range of safety equipments.

Portez des gants (Fig. 7) qui absorbent le plus possible les vibrations.

Efco offre une gamme complète d'équipements de sécurité.

Page 9

4 5 76

Deutsch

SICHERHEITS-/SCHUTZKLEIDUNG

Bei der Arbeit mit dem Freischneider muss der Bediener daher immer zugelassene Sicherheits-/Schutzkleidung tragen. Durch die Benutzung der Schutzkleidung wird die Verletzungsgefahr zwar nicht beseitigt, aber die Auswirkungen des Schadens im Falle eines Unfalls reduziert. Ihr Fachhändler berät Sie gern bei der Wahl der richtigen Schutzkleidung.

Die Kleidung muss geeignet sein und darf die Arbeit nicht behindern. Tr agen Sie anliegende Schutzkleidung. Die Jacke (Abb.1) und die Schutzlatzhose (Abb.2) von Efco sind ideal. Tragen Sie keine Kleider, Schals, Krawatten oder Schmuckstücke, die sich im Gestrüpp verfangen könnten. Binden Sie langes Haar zusammen und schützen Sie es (zum Beispiel mit einem Schal, einer Mütze, einem Helm usw.)

Tragen Sie Sicherheitsschuhe mit rutschfesten Sohlen und Stahlkappen (Abb.3).

Benutzen Sie die Schutzbrille oder das Schutzvisier (Abb. 4-5)!

Español

INDUMENTOS DE SEGURIDAD

Para trabajar con la desbrozadora, colocarse siempre indumentos de seguridad homologados. El uso de elementos de seguridad no elimina los riesgos de lesiones pero reduce los daños en caso de accidente. Consultar con el vendedor de la máquina sobre los indumentos adecuados.

La ropa debe ser cumplir su función de protección y ser cómoda. Utilizar ropa adherente y protectora. La

chaqueta (Fig. 1) y el peto (Fig. 2) de protección Efco son ideales. No llevar ropa, bufandas, corbatas

o adornos que puedan ser atrapados por la maleza. Recogerse el cabello largo y cubrirse, por ejemplo con un pañuelo, una gorra o un casco.

Utilizar zapatos de seguridad con suela antideslizante y punteras de acero (Fig. 3).

¡Utilizar siempre las gafas o la visera de protección! (Fig. 4-5)

Nederlands

BESCHERMENDE VEILIGHEIDSKLEDING

Draag daarom bij het werken met de bosmaaier altijd goedgekeurde beschermende veiligheidskleding. Het gebruik van beschermende kleding vermindert niet de risico's voor letsel, maar beperkt wel de gevolgen van ongevallen. Vraag uw dealer om advies bij het kiezen van de juiste kleding.

De kleding moet goed zitten, en mag de bewegingen niet hinderen. Draag niet te wijde, beschermende kleding. Het beschermende jack (Fig. 1) en de broek (Fig.

2) van Efco zijn hiervoor ideaal. Draag geen kleding, dassen, stropdassen of sieraden die in de takken verstrikt kunnen raken. Lang haar mag niet los gedragen worden, en moet worden beschermd (bijvoorbeeld met een hoofddoek, een muts, een helm, enz.).

Draag veiligheidsschoenen met antislipzool en stalen punten (Fig. 3).

Draag een veiligheidsbril of een vizier (Fig. 4-5)!

Benutzen Sie einen Gehörschutz; zum Beispiel den Gehörschutz mit Bügel (Abb.6) oder die Gehörschutzstöpsel. Die

Verwendung eines Gehörschutzes erfordert erhöhte Aufmerksamkeit und Vorsicht, denn die Wahr nehmung akustischer Warnsignale (Rufe, Alarme usw.) wird dadurch eingeschränkt.

Tragen Sie Handschuhe (Abb.7), mit denen die Vibrationen maximal gedämpft werden.

Efco bietet ein komplettes Sortiment von Sicherheitsausrüstungen.

Emplear elementos de protección contra el ruido, como auriculares (Fig. 6) o tapones. El uso de las

protecciones para el oído exige mayor atención y prudencia porque se reduce la percepción de las señales sonoras de peligro (gritos, alarmas, etc.).

Ponerse guantes (Fig. 7) que absorban el máximo posible las vibraciones.

Efco ofrece un equipamiento de seguridad completo.

Gebruik gehoorbeschermingen; bijvoorbeeld oorkappen (Fig. 6) of oordoppen. Het gebruik van

gehoorbeschermingen vereist grotere aandacht en voorzichtigheid, want geluidssignalen die waarschuwen voor gevaar (schreeuwen, alarmen, enz.) worden minder goed gehoord.

Draag handschoenen (Fig. 7) die de trillingen optimaal absorberen.

Efco biedt een complete veiligheidsuitrusting.

Page 10

COMPONENTI DEL DECESPUGLIATORE

COMPOSANT DE LA DEBROUSSAILLEUSE

COMPONENTES DE LA DESBROZADORA

1 - Attacco cinghiaggio 2 - Interruttore di massa 3 - Protezione marmitta 4 - Candela 5 - Filtro aria 6 - Tappo serbatoio carbu-

rante

7 - Serbatoio carburante

BRUSH CUTTER COMPONENTS

1 - Harness attachment 2 - On/off switch 3 - Mufﬂ er guard 4 - Spark plug 5 - Air ﬁ lter 6 - Fuel tank cap 7 - Fuel tank

8 - Leva acceleratore 9 - Impugnatura 10 - Tubo di trasmissione 11 - Protezione avvolgente

di sicurezza

12 - Disco/Testina a ﬁ li di

nylon

13 - Barriera di sicurezza

8 - Throttle lever 9 - Handle 10 - Shaft arm 11 - Curved guard 12 - Blade/Nylon line head 13 - Safety boom

1 - Sistème ą courroie 2 - Interrupteur d'arrêt du

moteur

3 - Protection du pot

d'échappement 4 - Bougie 5 - Filtre ą air 6 - Bouchon du réservoir

de carburant

BAUTEILE DER MOTORSENSE

1 - Einhängevorrichtung

für Schultergurt 2 - Ein- / Aus - Schalter 3 - Hitzeschutzgitter 4 - Zündkerze 5 - Luftﬁ lter 6 - Kraftstofftankdechel 7 - Kraftstofftank 8 - Gashebel

7 - Réservoir de carburant 8 - Levier de l'accélérateur 9 - Poignée 10 - Tuyau de transmission 11 - Protection de sécurité 12 - Disque/Tête a ﬁ ls de

nylon

13 - Barrière de sécurité

9 - Handgriff 10 - Schaft 11 - Schneidschutzvorrichtung 12 - Schneid blatt/2-faden

Nylonkopf

13 - Schutzstange

1 - Conexión del correaje 2 - Interruptor de parada

del motor

3 - Protección del silen-

ciador 4 - Bujia 5 - Filtro de aire 6 - Tapón depósito com-

bustible

BOSMAAIER COMPONENTEN

1 - Draagriem ophang-

beugel 2 - Aaan/uitschakelaar 3 - Uitlaatklep 4 - Bougie 5 - Luchtﬁ lter 6 - Brandstoftankdop 7 - Brandstoftank

7 - Depósito combustible 8 - Palanca del acelerador 9 - Empuñadura 10 - Tubo de transmisión 11 - Protección 12 - Disco/Cabezal con hilos

de nylon

13 - Barra de seguridad

8 - Gashendel 9 - Handgreep 10 - Steel 11 - Veiligheidsbeschermkap 12 - Maaiblad/Nylon draa-

dkop

13 - Veiligheidsbarrière

Page 11

SPIEGAZIONE SIMBOLI E AVVERTENZE DI SICUREZZA

ERLAUTERUNG DER SYMBOLE-UND SICHERHEITSHINWEISE

EXPLANATION OF SYMBOLS AND SAFETY WARNINGS

EXPLICATION DES SYMBOLES ET REGLES DE SECURITE

- Portare calzature di protezione e guanti usando dischi metallici o di plastica.

- Wear strong boots and gloves when cutting with metal or plastic blades.

- Porter chaussures de protection et gants quand on utilise disques métalliques ou de plastique.

- Sicherheitsschuhe und -handschuhe mit Metall- oder Plastikscheiben tragen.

- Utilizar calzado de seguridad y guantes cuando se utilizan discos metálicos o de plástico.

- Draag beschermende schoenen en handschoenen wanneer u metalen of kunststof schijven gebruikt.

- Prestare attenzione al lancio di oggetti.

- Be aware that objects can be thrown.

- Prêter d’attention au lancement d’objets.

- Vorsicht, auf aufspritzende Steine usw. achten.

- ¡Atención! Posible expulsión de objetos.

- Let op wegspringende voorwerpen.

EXPLICACION SIMBOLOS Y ADVERTENCIAS DE SEGURIDAD

UITLEG VAN DE VEILIGHEIDSSYMBOLEN

- Indossare casco, occhiali e cufﬁ e di protezione.

- Wear head, eye and ear protection.

- Vêtir casque, visière et protège-oreilles.

- Immer Helm, Schutzbrille und Geräuschschutz tragen.

- Llevar casco, gafas y auriculares de proteccion.

- Draag ogg, -oor-en hoofdbescherming.

- Tenere persone lontane 15 m.

- Keep bystanders away 15 m.

- Personne doit approcher ą moins de 15 m.

- Keine andere Person soll sich im Umkreis von 15 m aufhalten.

- La gente a más de 15 m.

- Zorg ervoor dat er zich geen mensen binnen een straal van 15 m in uw werkgebied bevinden.

- Leggere il libretto uso e manutenzione prima di utilizzare questa macchina.

- Read operator's instruction book before operating this machine.

- Lire le manuel avant d'utiliser cette machine.

- Betriebsanleitung vor der Inbetriebsnahme lesen.

- Antes de utilisar esta maquina, leer el manual de instrucciones.

- Lees de gebruikshandleiding alvorens u met de machine gaat werken.

Page 12

Italiano FranćaisEnglish

ASSEMBLAGGIO ASSEMBLAGEASSEMBLY

321A 1B

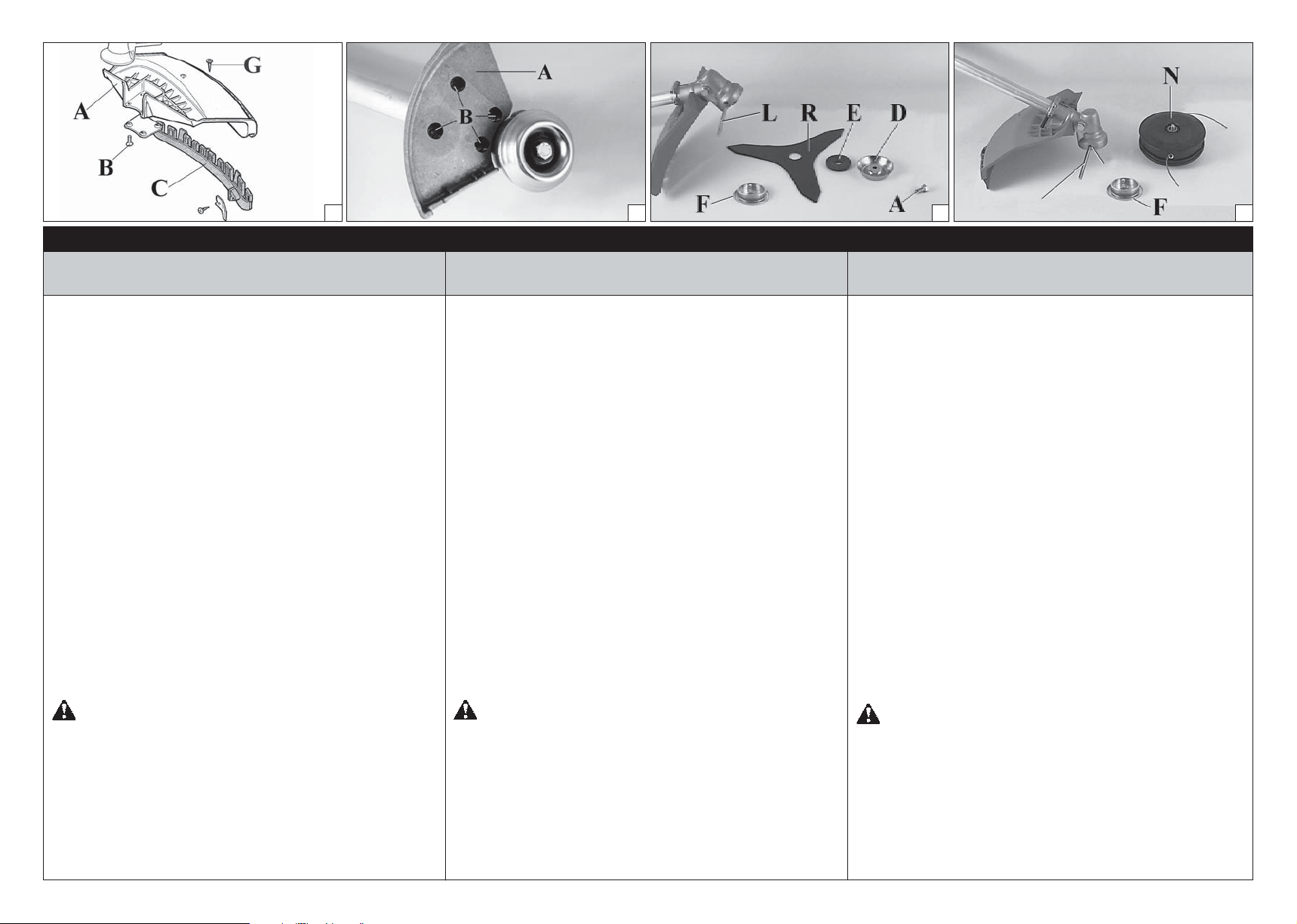

MONTAGGIO PROTEZIONE SICUREZZA (Fig. 1A-B)

Fissare la protezione (A) al tubo di trasmissione tramite le viti (B), in una posizione che permetta di lavorare in sicurezza.

NOTA: utilizzare la protezione (C, Fig. 1A) sola-mente con la testina a ﬁ li di nylon. La protezione (C) deve essere ﬁ ssata con la vite (G) alla protezione (A).

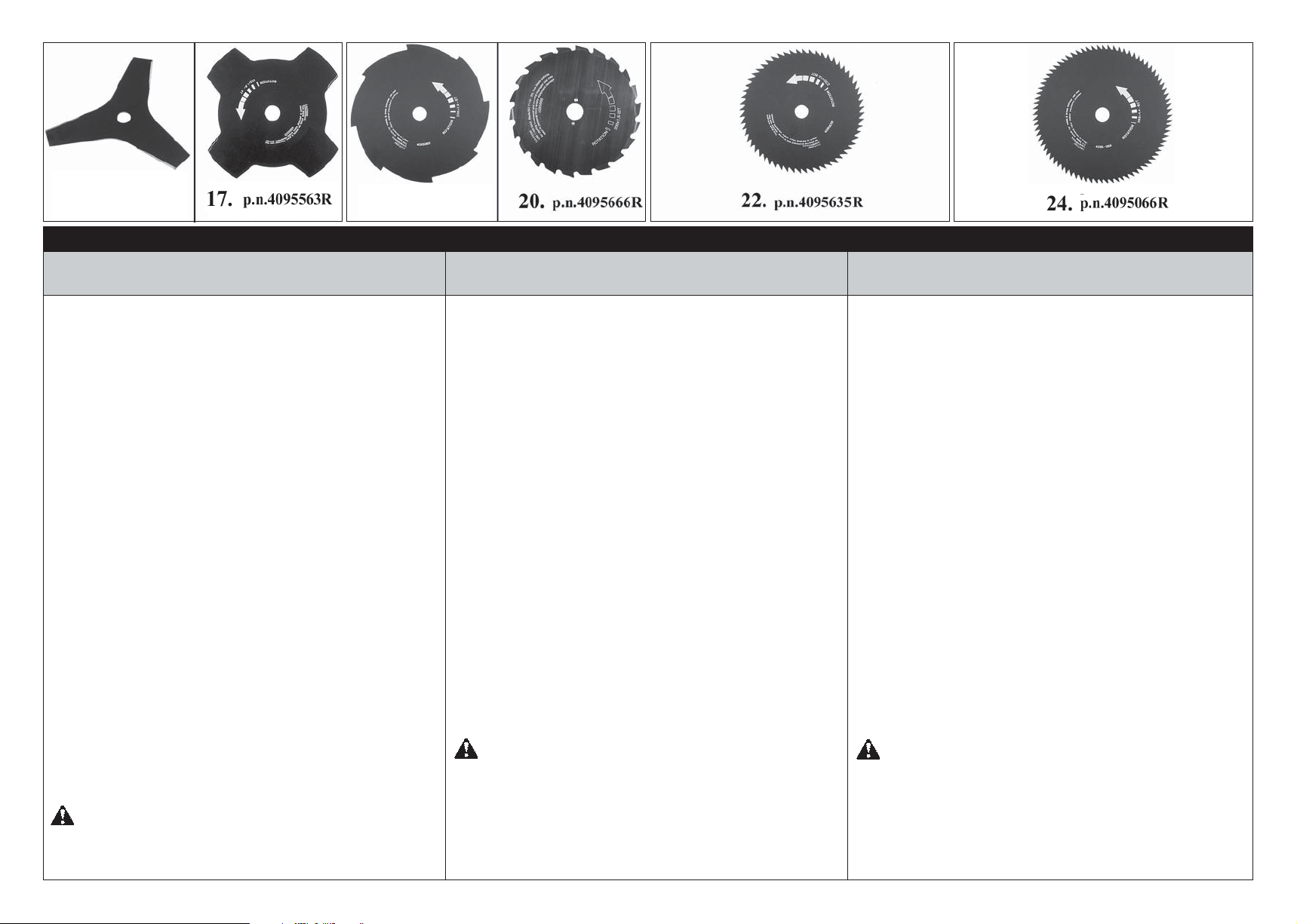

Per i dischi da legno (22-60-80 denti) utilizzare sempre l’apposita protezione di metallo (Fig. 1B).

MONTAGGIO DISCO (Fig. 2)

Svitare in senso orario il bullone (A); togliere la coppa (D) e la ﬂ angia inferiore (E).Montare il disco (R) sulla ﬂ angia superiore (F) assicurandosi del giusto senso di rotazione. Montare la ﬂ angia inferiore (E), la coppa (D) ed avvitare il bullone (A) in senso antiorario. Inserire il perno in dotazione (L) , nell'apposito foro per bloccare il disco e permettere il serraggio del bullone (A, Fig. 2) a 2.5 kgm (25 Nm).

ATTENZIONE! - In caso di trasporto o rimessaggio

del decespugliatore, montare la protezione del disco (M) cod. 4196086 come indicato nelle Fig. 4-5.

FITTING THE SAFETY GUARD (Fig. 1A-B)

Fit the blade guard (A) to the shaft arm with screws in a position allowing the operator to work safely (B).

NOTE: use the guard (C, Fig. 1A) only with nylon head. Secure the guard (C) to the protection (A) by means of the screw (G).

When using discs for wood (22-60-80 teeth), always set up metal guard (see Fig. 1B).

FITTING THE DISK (Fig. 2)

Loosen the bolt (A) clockwise; remove cup (D) and lower ﬂ ange (E). Fix the blade (R) onto the upper ﬂ ange (F) making sure that the rotation direction is correct. Fix the lower ﬂ ange (E), the cup (D) and tighten bolt (A) anti-clockwise. Put the pin provided (L) in the appropriate hole to block the blade and allow the bolt (A, Fig. 2) to be tightened to

2.5 kgm (25 Nm).

WARNING! - Fit the disk protection (M) p.n. 4196086

as shown (Fig. 4-5) before transporting or storing the brushcutter.

MONTAGE PROTECTION-SECURITE (Fig. 1A-B)

Fixer la protection (A) au tuyau de transmission ą l'aide des vis (B) en position telle ą vous permettre de travailler en toute sécurité.

NOTE: utiliser la protection (C, Fig.1A) seulement avec la tête ﬁ l nylon. Le protecteur (C) doit être ﬁ xé sur le carter de protection (A) au moyen de la vis (G).

Pour les disques ą bois (22-60-80 dents) utiliser toujours la protéction spéciale en métal (Fig. 1B).

MONTAGE DU DISQUE (Fig. 2)

Dévissez le boulon dans le sens des aiguilles d'une montre (A); otez le carter (D) et la bride inférieure (E). Montez le disque (R) sur la bride supérieure (F), en vériﬁ ant le bon sens de rotation. Montez la bride inférieure (E), le carter (D) et vissez le boulon (A) dans le sens contraire des aiguilles d'une montre. Enﬁ lez le goujon en dotation (L) dans le trou approprié pour pouvoir bloquer le disque et serrer le boulon (A, Fig. 2) ą

2.5 kgm (25 Nm).

ATTENTION! - En cas de transport ou de remisage

de la débroussailleuse, monter le carter de protection du disque (M) p.n. 4196086 comme le montre les Fig. 4-5.

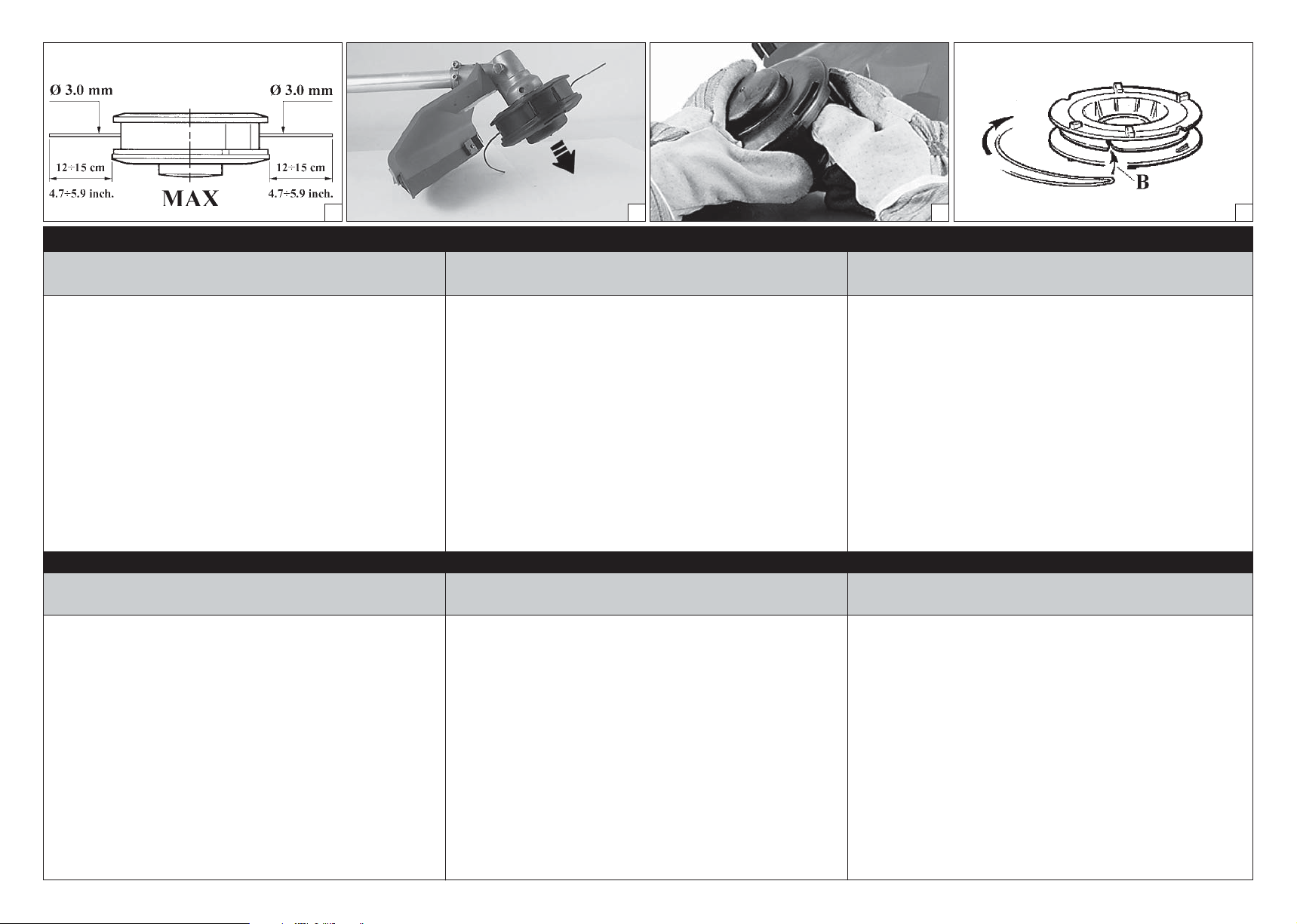

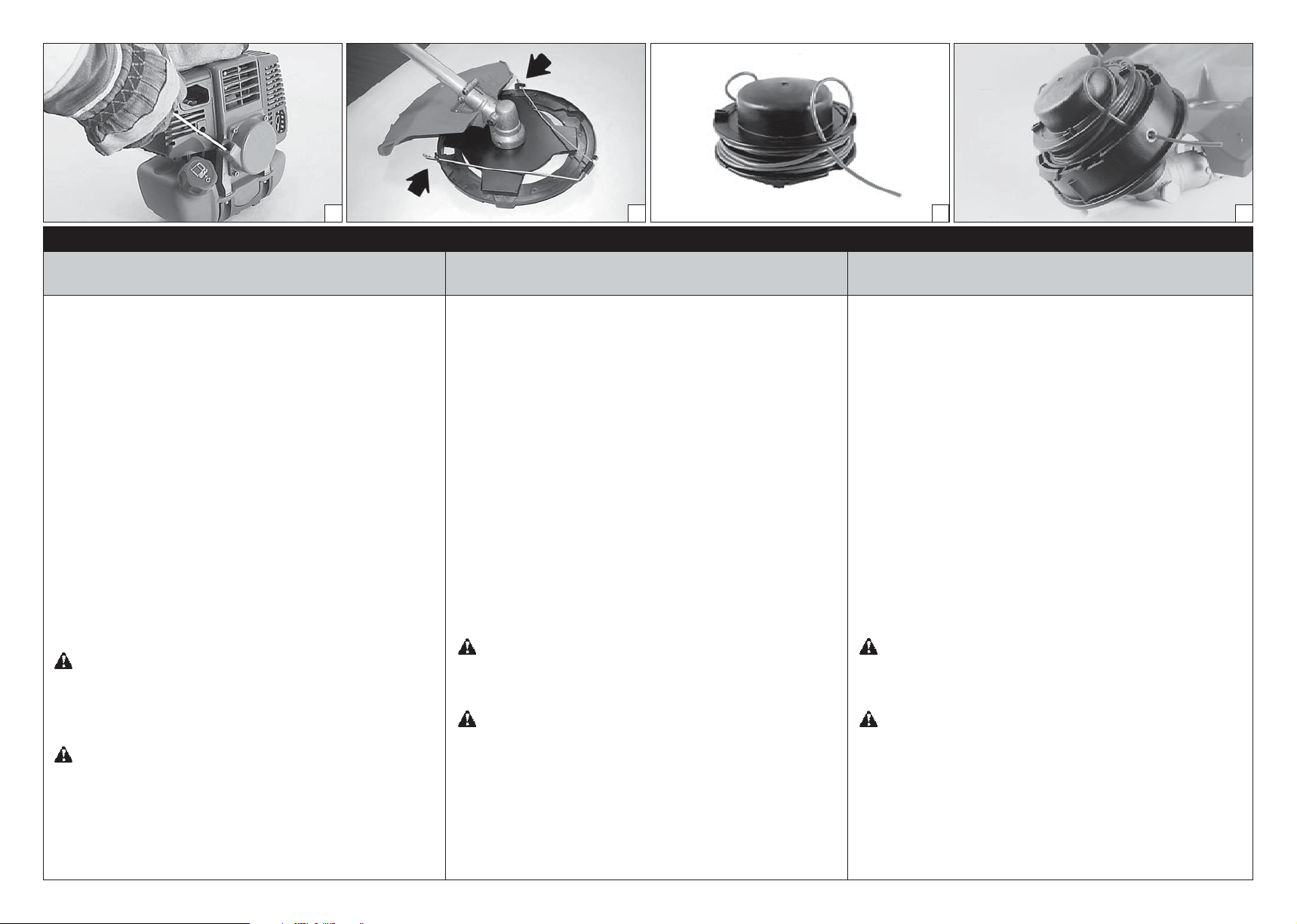

MONTAGGIO TESTINA A FILI DI NYLON (Fig. 3)

Inserire la ﬂ angia superiore (F). Inserire il perno fermo testina nell'apposito foro (L) ed avvitare in senso antiorario la testina (N) con la sola forza delle mani.

FITTING THE NYLON LINE HEAD (Fig. 3)

Put the upper (F) ﬂ ange in place. Put the head ﬁ xing pin in the appropriate hole (L) and tighten the head (N) anticlockwise by hand.

MONTAGE DE LA TETE AUX FILS DE NYLON (Fig. 3)

Enﬁ lez la bride supér ieure (F). Enﬁ lez le goujon qui va bloquer la tête dans son oriﬁ ce (L) et vissez ą la main, dans le sens contraire des aiguilles d'une montre, la tête (N).

Page 13

EspañolDeutsch Nederlands

MONTAGE DER MOTORSENSE

MONTAGE DER SCHNEIDSCHUTZVORRICHTUNG (Abb. 1A-B)

Die kunststoff- oder Stahlschutzvorrichtung (A) mittels Schrauben (B) am Schaft befestigen.

ANMERKUNG: Schutzeinsatz (C, Abb. 1A) nur mit Nylonfedenkopf verwenden. Die Schutzverkleidung (C) muss mit der Schraube (G) an der Schutzverkleidung (A) befestigt werden.

Holzschneidblätter (22-60-80 Zähne) dürfen ausschlißlich mit dem entsprechenden Metallschutz (Abb. 1B) eingesetzt werden.

MONTAGE DES SCHNEIDBLATTS (Abb. 2)

Die Schraube (A) im Uhrzeigersinn lösen Unterlegscheibe (B), Gleitteller (D) und unteren Flansch (E) abnehmen. Das Schneidblatt (R) am oberen Flansch (F) montieren dabei auf richtige Drehrichtung sowie korrekten Sitz auf der Nabe achten. Unteren Flansch (E) und Gleitteller (D) montieren, Schraube (A) entgegen Uhrzeigersinn eindrehen. Um die Schraube (A) (2.5 kgm/25 Nm) festzuziehen (Abb.

2), den bei liegenden Stift (L) in die vorgesehene Bohrung einsetzen.

ACHTUNG! - Für den Transport und die Lagerung des

Motorsensen muss die Schneideblatt-Schutzverkleidung (M) p.n. 4196086 wie auf den Abb. 4-5 dargestellt montiert werden.

MONTAGE DES NYLONFADENKOPFS (Abb. 3)

Den oberen Flansch (F) im vorgesehenen Nabensitz einsetzen. Den Arretierungsstift in die vorgesehene Bohrung (L) einsetzen und den Nylonfadenkopf (N) nur von Hand entgegen Uhrzeigersinn festschrauben.

MONTAJE MONTAGE

MONTAJE DE LA PROTECCION DE SEGURIDAD (Fig. 1A-B)

Fije la protección (A) al tubo de transmisión, por medio de los tornillos (B) en una posición tal que permita trabajar con seguridad.

NOTA: utilize el protector (C, Fig. 1 A) solamente con la cabeza con hilo de nylon. La protección (C) debe ﬁ jarse con el tornillo (G) a la protección (A).

Cuando se emplean discos para madera (22-60-80 dientes), siempre se debe utilizar la protección metálica especial (Fig. 1B).

MONTAJE DEL DISCO (Fig. 2)

Destornille en sentido horario el perno (A); quite la copeta (D) y la brida inferior (E). Monte el disco (R) sobre la brida superior (F) y controle que el sentido de rotación sea correcto. Monte la brida inferior (E), la copeta (D) y apriete el perno (A) en sentido antihorario. Indroduzca el perno en dotación (L), en el oriﬁ cio predispuesto para bloquear el disco y ajuste el tornillo (A, Fig.

2) a 2.5 kgm (25 Nm).

ATENCIÓN! - Para transportar o guardar la desbro-

zadora, monte la protección del disco (M) p.n. 4196086 como ilustran las Fig. 4-5.

MONTAJE DEL CABEZAL DE HILOS DE NYLON (Fig. 3)

Introduzca la arandela superior (F). Ponga el perno que bloquea el cabezal en el oriﬁ cio correspondiente (L) y atornille el cabezal (N) en sentido antihorario ajustándolo con la sola fuerza de las manos.

MONTAGE VAN DE VEILIGHEIDSKAP (Fig. 1A-B)

Monteer de kunststof of stalen beschermkap (A) met de bouten op zodanige wijze aan de steel dat deze een goede bescherming biedt (B).

OPMERKING: Gebruik de extra beschermrand (C, Fig. 1 A) alleen in combinatie met de nylon draadkop. De beschermkap (C) moet met de schroef (G) op de beschermkap (A) bevestigd worden.

Voor hout-zaagschijven (22-60-80 tanden) moet altijd de speciale metalen bescherming worden gebruikt (Fig. 1B).

MONTAGE VAN HET MAAIBLAD (Fig. 2)

Draai de bout (linkse draad) (A) met de klok mee los en verwijder deksel (D) en onderring (E). Monteer het maaimes (R) op de borgring (F) waarbij u er op let, dat de draairichting goed is en dat deze goed gepositioneerd is t.o.v. de houder. Monteer de onderring (E), deksel (D) en schroefbout (A) tegen de wijzers van de klok in vast. Steek de meegeleverde blokkeerpen (L) in het daarvoor bestemde gat om het maaiblad te blokkeren. Nnu kan men bout (A, Fig. 2) op moment vastdraaien (2.5 kgm - 25 Nm).

LET OP! - Monteer bij transport of opslag de beschermkap

(M) p.n. 4196086 van de maaischijf op de bosmaaier zoals op de Fig. 4-5 is weergegeven.

MONTAGE VAN DE NYLON DRAADKOP (Fig. 3)

Monteer de bovenring (F) op hun plaats op de transmissie. Plaats de blokkeerpen in het gat (L) en schroef de draadkop (N) handvast tegen de wijzers van de klok in.

Page 14

8910

Italiano FranćaisEnglish

ASSEMBLAGGIO - NORME DI LAVORO ASSEMBLAGE - NORMES DE TRAVAILASSEMBLY - WORK PRECAUTIONS

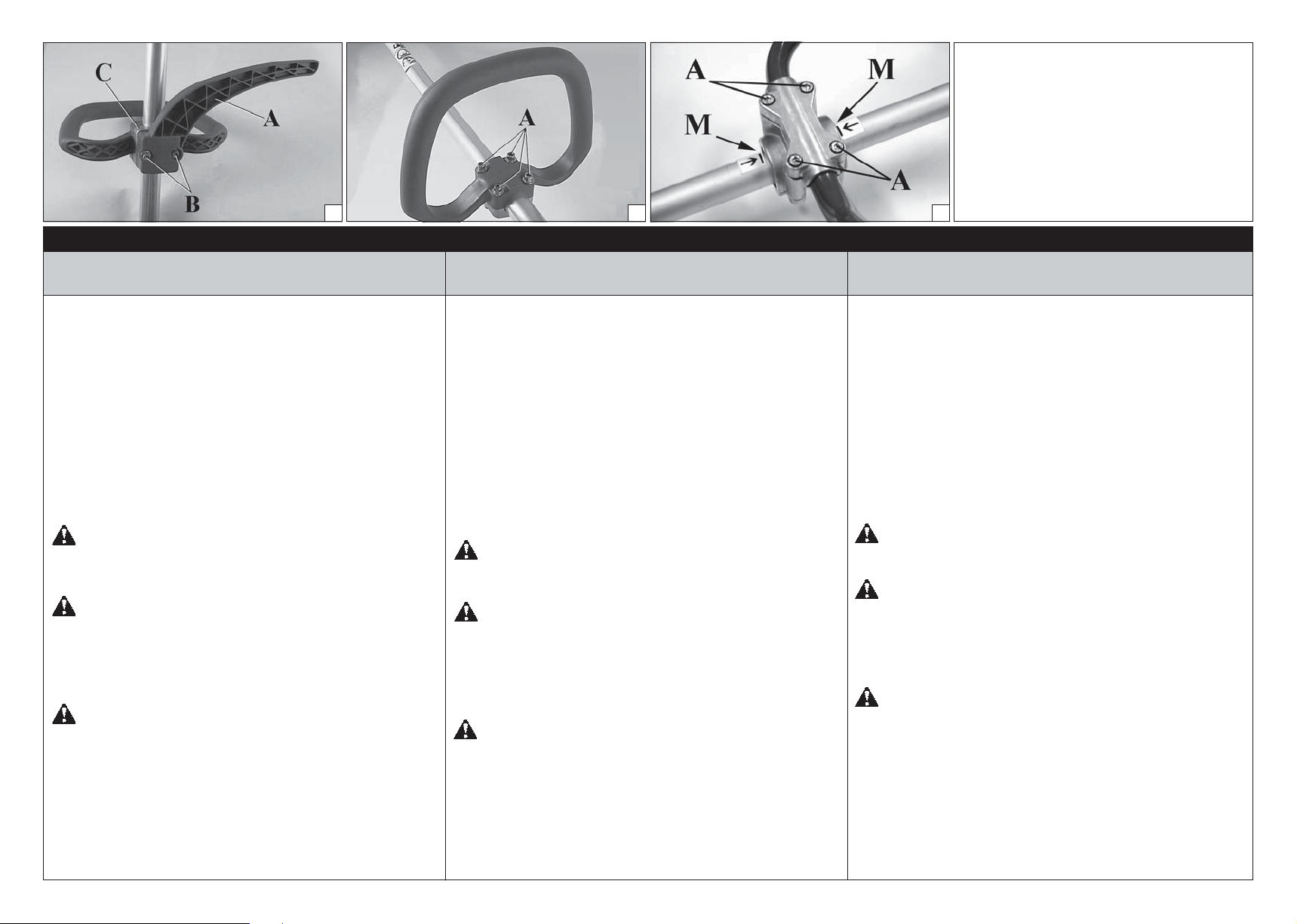

MONTAGGIO BARRIERA DI SICUREZZA (Fig. 8)

Quando si utilizza il disco anziché la testina a ﬁ li di nylon è necessario montare la “barriera di sicurezza”. Fissare la barriera (A) sotto l’attacco impugnatura (C) tramite le viti (B), avendo l’accortezza di veriﬁ care che la “barriera di sicurezza” stessa risulti sul lato sinistro del decespugliatore.

MONTAGGIO IMPUGNATURA (Fig. 9-10)

Montare l'impugnatura sul tubo di trasmissione e ﬁ ssarla tramite viti (A), rondelle e dadi. La posizione dell'impugnatura è registrabile in funzione all'esigenza dell'operatore.

ATTENZIONE! – L’impugnatura deve essere ﬁ ssata

all’interno delle due tacche (M, Fig.10) indicate sul tubo di trasmissione.

ATTENZIONE: Assicurarsi che tutti i componenti del

decespugliatore siano ben collegati e le viti serrate.

NORME DI LAVORO

ATTENZIONE! - Seguire sempre le norme di sicurez- za. Il decespugliatore deve essere utilizzato solamente per tagliare erba o piccoli arbusti. È proibito tagliare altri tipi di materiale. Non utilizzare il decespugliatore come leva per sollevare, spostare o spezzare oggetti, né bloccarlo su sostegni ﬁ ssi. È proibito applicare alla presa di forza del decespugliatore utensili o applicazioni che non siano quelli indicati dal costruttore.

ASSEMBLING THE SAFETY BOOM (Fig. 8)

When using the disc instead of nylon line head, it is necessary to set up the “safety boom”. Fix the boom (A) under the attachment of handle (C) by means of the screws (B). Ta king care to verify the “safety boom” being on the left side of the brushcutter.

FITTING THE HANDLE (Figs. 9-10)

Fit the handle onto the shaft arm and secure it using screws (A), washers, and nuts. The handle position is calculated depending on the requirements of the operator.

WARNING! - The handle must be ﬁ xed between the

two notches (M, Fig.10) indicated on the drive shaft tube.

WARNING: Make sure that all components are

connected properly and all screws tightened.

WORK PRECAUTIONS

WARNING! - Always follow the safety precautions. The brush cutter must only be used to trim grass material. Do not use the brush cutter as a lever to lift, move or break objects, nor lock it on ﬁ xed supports. It is forbidden to apply tools or applications that are not the ones indicated by the manufacturer onto the brush cutter’s power take-off.

MONTAGE DE LA BARRIÈRE DE SÉCURITÉ (Fig. 8)

En utilisant le disc ą la place de la tête nylon, il est nécessaire de monter la “barrière de sécurité”. Fixer la barrière (A) sous le support de la poignée (C) au moyen des vis (B), en prendant bien soin de vériﬁ er pue la “barrière de sécurité” même sait du côte gauche de la débroussailleuse.

MONTAGE DE LA POIGNEE (Fig. 9-10)

Montez la poignée sur le tuyau de transmission et ﬁ xez-la avec les vis (A), les rondelles et les écrous. La position de la poignée se règle selon les exigences de l'opérateur.

ATTENTION! – Fixer la poignée ą l’intérieur des deux

crans (M, Fig. 10) indiqués sur le tuyau de transmission.

ATTENTION: Veillez à ce que tous les composants

soient bien relié et les vis serrées.

NORMES DE TRAVAIL

ATTENTION! - Respectez toujours les normes de sécurité. Le débroussailleuse ne doit être utilisé que pour tailler des herbe ou de petits arbustes. Il est interdit de tailler autre chose. N’utilisez pas le comme levier pour lever, déplacer ou fendre des objets et ne le bloquez pas sur des supports ﬁ xes. Il est interdit d’appliquer à la prise de force du débroussailleuse des outils ou des applications autres que ceux qui sont indiqués par le constructeur.

Page 15

EspañolDeutsch Nederlands

MONTAGE DER MOTORSENSE - ARBEIT-

SVORKEHRUNG

MONTAGE SCHUTZSTANGE (Abb. 8)

Bei Einsatz mit Schneidblatt anstelle des Nylonfadenkopfes ist die “Schutzstange” zu montieren. Schutzstange (A) unter der Griffbefestigung (C) durch die Schrauben (B) befestigen. Versichern Sie Sich, daß die “schutzstange” auf der Linkseite des Motorsense ist.

GRIFFMONTAGE (Abb. 9-10)

Den Griff auf den Schaft montieren und mittels Schrauben A, Unterlegscheiben und Muttern gleichmässig und kreuzweise festschrauben. Die Griffposition ist entsprechend den Ansprüchen des Bedieners verstellbar.

ACHTUNG! – Der Griff muss zwischen den zwei

Markierungen (M, Abb. 10) am Übertragungsrohr befestigt werden.

ACHTUNG: Beachten, daß alle Bauteile sauber ange-

schlossen und die Schrauben festgezogen sind.

ARBEITSVORKEHRUNG

ACHTUNG! - Befolgen Sie immer die Sicherheitsvorke- rungen. Der Motorsense darf nur für den Schnitt von gras oder kleinen Sträuchern eingesetzt werden. Es ist absolut verboten, andere Arten von Materialien zu schneiden. Benutzen Sie den Motorsense nicht als Hebel zum Anheben, Versetzen oder zum Zerkleinern von Gegenständen; befestigen Sie ihn auch nicht an starren Halterungen. Es ist verboten, am Antrieb des Motorsense Geräte oder Zusätze anzubringen, die nicht vom Hersteller für diesen Zweck ausdrücklich angegeben sind.

MONTAJE - NORMAS DE TRABAJO MONTAGE - ARBEIDSVOORSCHRIFTEN

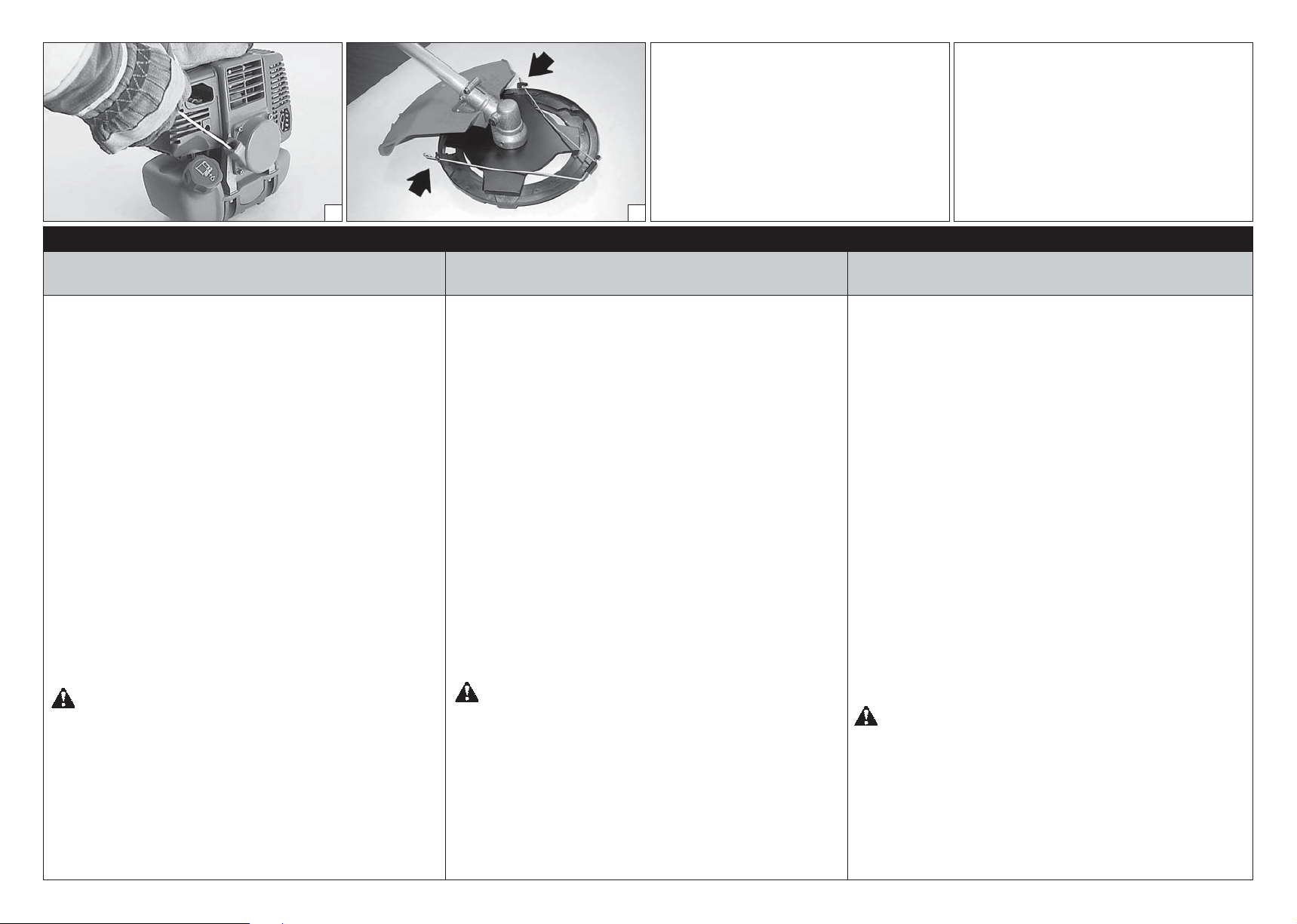

MONTAJE DE LA BARRA DE SEGURIDAD (Fig. 8)

Cuando se emplea el disco en vez del cabezal de hilos de nylon, se debe montar la “barra de seguridad”. Para ello coloque la barra (A) por debajo de la ﬁ jación de la empuñadura (C) mediante los tornillos (B). Veriﬁ car che la “barra de seguridad” sea en el lado izquierdo de la desbrozadora.

MONTAJE DE LA EMPUÑADURA (Fig. 9-10)

Monte la empuñadura en el eje de transmisión y ﬁ jela mediante los tornillos (A), las arandelas y las tuercas. La posición de la empuñadura es regulable en función de las exigencias del operador.

ATEN CIÓN – La empuñadura debe ﬁ jarse entre las dos

marcas (M, Fig. 10) realizadas en el tubo de transmisión.

ATENCIÓN: Asegúrese que todos los componentes se encuentren bien conectados y los tornillos apretados.

NORMAS DE TRABAJO

ATENCIÓN! - Respetar siempre las normas de seguridad. La desbrozadora debe ser utilizada solamente para cortar césped o pequeños arbustos. Está prohibida su utilización para cortar cualquier otro tipo de material. No utilizar la desbrozadora como palanca para levantar, desplazar o para romper objetos, ni bloquearlo sobre sostenes ﬁ jos. Está prohibida la aplicacíon a la toma de fuerza de la desbrozadora de utensilios o accesorios que no sean los indicatos por el fabricante.

MONTAGE VEILIGHEIDSBARRIERE (Fig. 8)

Wanneer er een schijf wordt gebruikt in plaats van de kop met nylondraden moet de “veiligheidsbarrière” worden gemonteerd. Bevestig de barrière (A) onder de aansluiting van de handgreep (C) met behlup van de schroeven (B), waarbij u erop moet letten of de “veiligheidsbarrière” wel aan de linkerzijde van de bosmaaier zit.

MONTAGE VAN DE HANDGREEP (Fig. 9-10)

Plaats de handgreep op de steel en vergrendel deze door schroeven (A), ringen en moeren gelijkmatig en kruiselings vast te draaien. De handgreep positie is berekend op normaal gebruiksgemak van de gebruiker.

LET OP! – De handgreep moet binnen de twee streep-

jes op de steel (M, Fig. 10) worden bevestigd.

LET OP: Controleer of alle componenten goed gemonteerd zijn en dat alle schroeven goed vastgedraaid zijn.

ARBEIDSVOORSCHRIFTEN

LET OP! - Altijd de veiligheidsvoorsschriften volgen. De bosmaaier moet siechts gebruikt worden voor het knippen van gras en kleine heesters. Het is verboden ieder ander materiaal te knippen. De bosmaaier niet gebruiken om voorwerpen op te lichten, te verplaatsen, te versplinteren. Niet blokkeren op een vaste steun. Het is verboden om aan het hoofdcontact van de bosmaaier andere hulpstukken te verbinden als die door de fabrikant aangegeven worden.

Page 16

7. p.n.63019007B 7A. p.n.63019001B

Italiano FranćaisEnglish

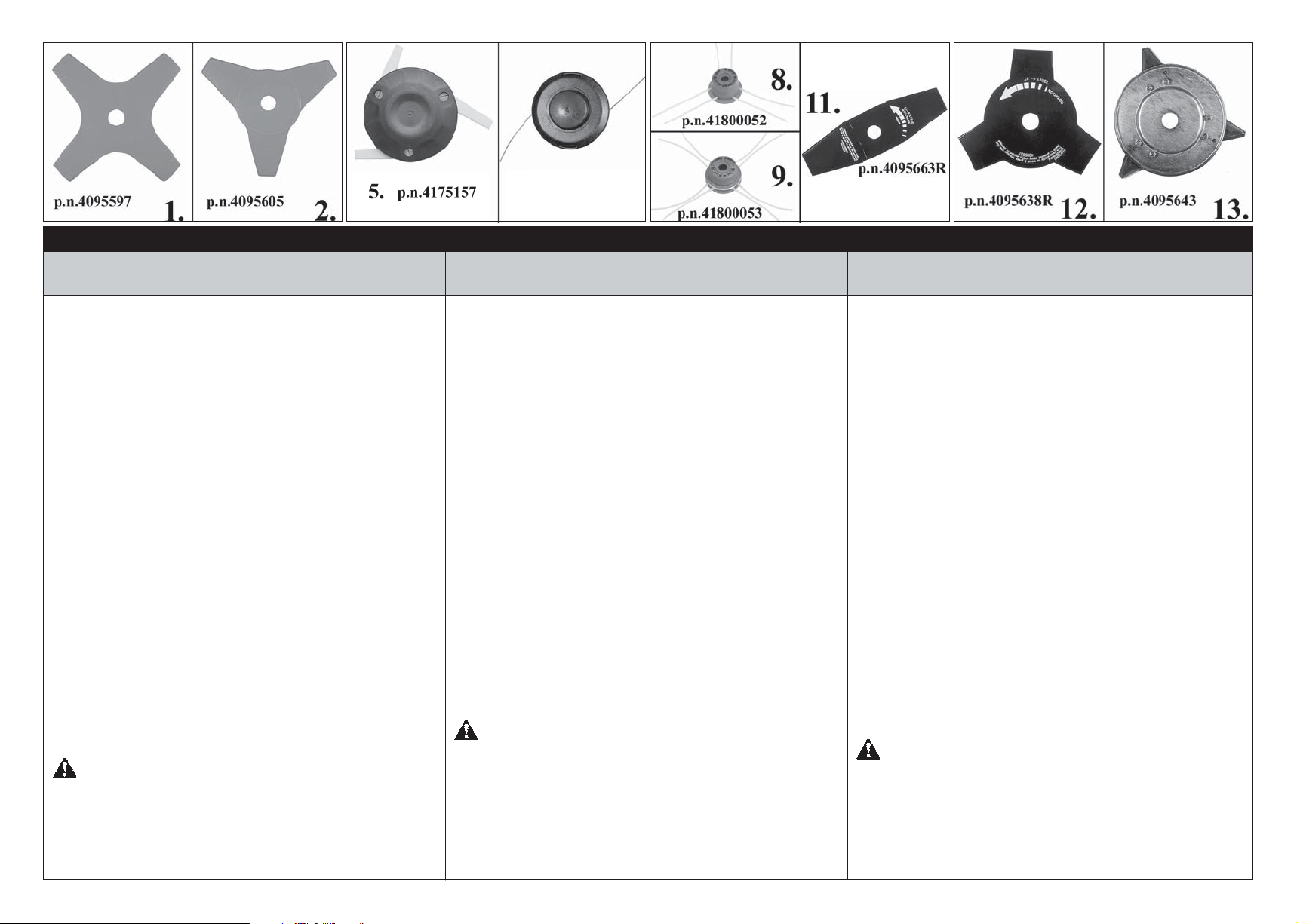

DISPOSITIVI DI TAGLIO CONSIGLIATI DISPOSITIFS DE COUPE PRÉCONISÉSRECOMMENDED CUTTING DEVICES

1. Lama di nylon 4 denti – Ø 10”/255 mm

2. Lama di nylon 3 denti – Ø 10”/255 mm

5. Disco “Pro Trim Professional” 3 lame – Ø 12"/315 mm

7. Te stina “Batti e vai” Ø 130 mm – 2 ﬁ li nylon Ø 3 mm

7A. Testina “Batti e vai” Ø 130 mm – 2 ﬁ li nylon Ø 2.4

8. Testina “Multiline” Ø 2.75”/73 mm – 6 ﬁ li quadrati lato 3 mm

9. Te stina “Multiline” Ø 2.75”/73 mm – 8 fili quadrati lato 3.3 mm

11 . Lama per erba Ø 12”/305 mm, spessore

1.6 mm

12. Disco 3 denti Ø 10”/255 mm, spessore 1.4 mm

13. Disco 3 lame ﬁ sse Ø 10”/255 mm, spessore 1.4 mm

15. Disco 3 denti Ø 12”/305 mm, spessore 2.4 mm

17. Disco 4 denti Ø 10”/255 mm, spessore 1.4 mm

19. Disco 8 denti Ø 10”/255 mm, spessore 1.4 mm

20. Disco 22 denti Ø 8”/200 mm, spessore 1.6 mm

22. Disco 60 denti Ø 10”/255 mm, spessore

1.4 mm

24. Disco 80 denti Ø 10”/255 mm, spessore 1.4 mm

ATTENZIONE - L’utilizzo di dispositivi di taglio non approvati dal costruttore può condurre a situazioni di pericolo.

1. 4-tooth nylon blade – Ø 10”/255 mm

2. 3-tooth nylon blade – Ø 10”/255 mm

5. “Pro Trim Professional” disc 3-blade – Ø 12"/315 mm

7. “Tap and go” head Ø 130 mm – 2 nylon lines Ø 3 mm 7A. “Tap and go” head Ø 130 mm – 2 nylon lines Ø 2.4

8. “Multiline” head Ø 2.75”/73 mm – 6 square lines 3 mm sides

9. “Multiline” head Ø 2.75”/73 mm – 8 square lines 3.3 mm sides

11 . Grass blade Ø 12”/305 mm, 1.6 mm thickness

12. 3-tooth disk Ø 10”/255 mm, 1.4 mm thickness

13. 3-ﬁ xed teeth blade Ø 10”/255 mm, 1.4 mm thickness

15. 3-tooth disk Ø 12”/305 mm, 2.4 mm thickness

17. 4-tooth disk Ø 10”/255 mm, 1.4 mm thickness

19. 8-tooth disk Ø 10”/255 mm, 1.4 mm thickness

20. 22-tooth disk Ø 8”/200 mm, 1.6 mm thickness

22. 60-tooth disk Ø 10”/255 mm, 1.4 mm thickness

24. 80-tooth disk Ø 10”/255 mm, 1.4 mm thickness

WARNING – The use of cutting devices not author-

ised by the manufacturer can generate safety risks.

1. Lame nylon 4 dents – Ø 10”/255 mm

2. Lame nylon 3 dents – Ø 10”/255 mm

5. Disque “Pro Trim Professional” 3 lames – Ø 12"/315 mm

7. Tête “Tap and go” Ø 130 mm – 2 ﬁ ls nylon Ø 3 mm

7A. Tête “Tap and go” Ø 130 mm – 2 ﬁ ls nylon Ø 2.4 mm

8. Tête “Multiline” Ø 2.75”/73 mm – 6 ﬁ ls carrés côté 3 mm

9. Tête “Multiline” Ø 2.75”/73 mm – 8 ﬁ ls carrés côté 3.3 mm

11 . Lames pour l’herbe Ø 12”/305 mm, épaisseur 1.6

12. Disque 3 dents Ø 10”/255 mm, épaisseur 1.4 mm

13. Disque 3 lame ﬁ xes Ø 10”/255 mm, épaisseur 1.4 mm

15. Disque 3 dents Ø 12”/305 mm, épaisseur 2.4 mm

17. Disque 4 dents Ø 10”/255 mm, épaisseur 1.4 mm

19. Disque 8 dents Ø 10”/255 mm, épaisseur 1.4 mm

20. Disque 22 dents Ø 8”/200 mm, épaisseur 1.6 mm

22. Disque 60 dents Ø 10”/255 mm, épaisseur 1.4 mm

24. Disque 80 dents Ø 10”/255 mm, épaisseur 1.4 mm

ATTENTION - L’utilisation d’accessoires de coupe non approuvé par le constructeur peut entraîner des situations à risque.

Page 17

15. p.n.4095674R 19. p.n.4095065R

p.n.4095065R

22. p.n.4095635R

EspañolDeutsch Nederlands

EMPFOHLENE SCHNEIDVORRICHTUNGEN

1. Nylonschneideblatt mit 4 Zähnen – Ø 10”/255 mm

2. Nylonschneideblatt mit 3 Zähnen – Ø 10”/255 mm

5. Schneideblatt “Pro Trim Professional” mit 3 Klingen – Ø 12"/315 mm

7. Schneidkopf “Tap and go” Ø 130 mm – 2 Nylonfäden Ø 3 mm

7A. Schneidkopf “Tap and go” Ø 130 mm – 2 Nylonfäden

Ø 2.4 mm

8. Schneidkopf “Multiline” Ø 2.75”/73 mm – 6 quadratische Nylonfäden, Seitenlänge 3 mm

9. Schneidkopf “Multiline” Ø 2.75”/73 mm – 8 quadratische Nylonfäden, Seitenlänge 3.3 mm

11 . Klingen für Gras Ø 12”/305 mm, Dicke 1.6 mm

12. Schneideblatt mit 3 Zähnen Ø 10”/255 mm, Dicke 1.4 mm

13. Schneideblatt mit 3 festen Klingen Ø 10”/255 mm, Dicke

1.4 mm

15. Schneideblatt mit 3 Zähnen Ø 12”/305 mm, Dicke 2.4 mm

17. Schneideblatt mit 4 Zähnen Ø 10”/255 mm, Dicke 1.4 mm

19. Schneideblatt mit 8 Zähnen Ø 10”/255 mm, Dicke 1.4 mm

20. Schneideblatt mit 22 Zähnen Ø 8”/200 mm, Dicke 1.6 mm

22. Schneideblatt mit 60 Zähnen Ø 10”/255 mm, Dicke 1.4 mm

24. Schneideblatt mit 80 Zähnen Ø 10”/255 mm, Dicke 1.4 mm

DISPOSITIVOS DE CORTE ACONSEJADOS AANBEVOLEN SNIJWERKTUIGEN

1. Hoja de nailon 4 dientes – Ø 10”/255 mm

2. Hoja de nailon 3 dientes – Ø 10”/2550 mm

5. Disco “Pro Trim Professional” 3 hojas – Ø 12"/315 mm

7. Cabezal “Tap and go” Ø 130 mm – 2 hilos de nailon Ø 3 mm

7A. Cabezal “Tap and go” Ø 130 mm – 2 hilos de nailon Ø

2.4 mm

8. Cabezal “Multiline” Ø 2,75”/73 mm – 6 hilos cuadrados 3 mm de lado

9. Cabezal “Multiline” Ø 2.75”/73 mm – 8 hilos cuadrados

3.3 mm de lado

11. Hoja para Hierba Ø 12”/305 mm, grosor 1.6 mm

12. Disco 3 dientes Ø 10”/255 mm, grosor 1.4 mm

13. Disco 3 hojas ﬁ jas Ø 10”/255 mm, grosor 1.4 mm

15. Disco 3 dientes Ø 12”/305 mm, grosor 2.4 mm

17. Disco 4 dientes Ø 10”/255 mm, grosor 1.4 mm

19. Disco 8 dientes Ø 10”/255 mm, grosor 1.4 mm

20. Disco 22 dientes Ø 8”/200 mm, grosor 1.6 mm

22. Disco 60 dientes Ø 10”/255 mm, grosor 1.4 mm

24. Disco 80 dientes Ø 10”/255 mm, grosor 1.4 mm

ATENCIÓN – El uso de dispositivos de corte no aprobados por el fabricante puede provocar situaciones de peligro.

1. Nylon maaiblad 4 tanden – Ø 10”/255 mm

2. Nylon maaiblad 3 tanden – Ø 10”/255 mm

5. Schijf “Pro Trim Professional” 3 maaibladen – Ø 12"/315 mm

7. Kop “Tap and go” Ø 130 mm – 2 nylon draden Ø 3 mm

7A. Kop “Tap and go” Ø 130 mm – 2 nylon draden Ø 2.4

8. Kop “Multiline” Ø 2.75”/73 mm – 6 vierkante draden zijkant 3 mm

9. Kop “Multiline” Ø 2.75”/73 mm – 8 vierkante draden zijkant 3.3 mm

11 . Gras maaiblad Ø 12”/305 mm, dikte 1.6 mm

12. Schijf 3 tanden Ø 10”/255 mm, dikte 1.4 mm

13. Schijf 3 vast maaiblad Ø 10”/255 mm, dikte 1.4 mm

15. Schijf 3 tanden Ø 12”/305 mm, dikte 2.4 mm

17. Schijf 4 tanden Ø 10”/255 mm, dikte 1.4 mm

19. Schijf 8 tanden Ø 10”/255 mm, dikte 1.4 mm

20. Schijf 22 tanden Ø 8”/200 mm, dikte 1.6 mm

22. Schijf 60 tanden Ø 10”/255 mm, dikte 1.4 mm

24. Schijf 80 tanden Ø 10”/255 mm, dikte 1.4 mm

LET OP - Het gebruik van snijwerktuigen die niet goedgekeurd zijn door de fabrikant kan gevaarlijke situaties tot gevolg hebben.

ACHTUNG - Die Verwendung von Schneidvorrichtungen, die nicht vom Hersteller zugelassen sind, kann Gefahrensituationen zur Folge haben.

Page 18

BENZINA - ESSENCE GASO-

LINE - BENZIN

GASOLINA BENZINE

OLIO - HUILE - OIL ÖL - ACEITE - OLIE

2%-50 : 1

5 10 15 20 25

l (cm

0,02 (20) 0,10 (100) 0,20 (200) 0,30 (300) 0,40 (400) 0,50 (500)

4%-25 : 1

) l (cm3)

0,04 (40) 0,20 (200) 0,40 (400) 0,60 (600) 0,80 (800) 1,00 (1000)

Italiano FranćaisEnglish

AVVIAMENTO MISE EN ROUTESTARTING

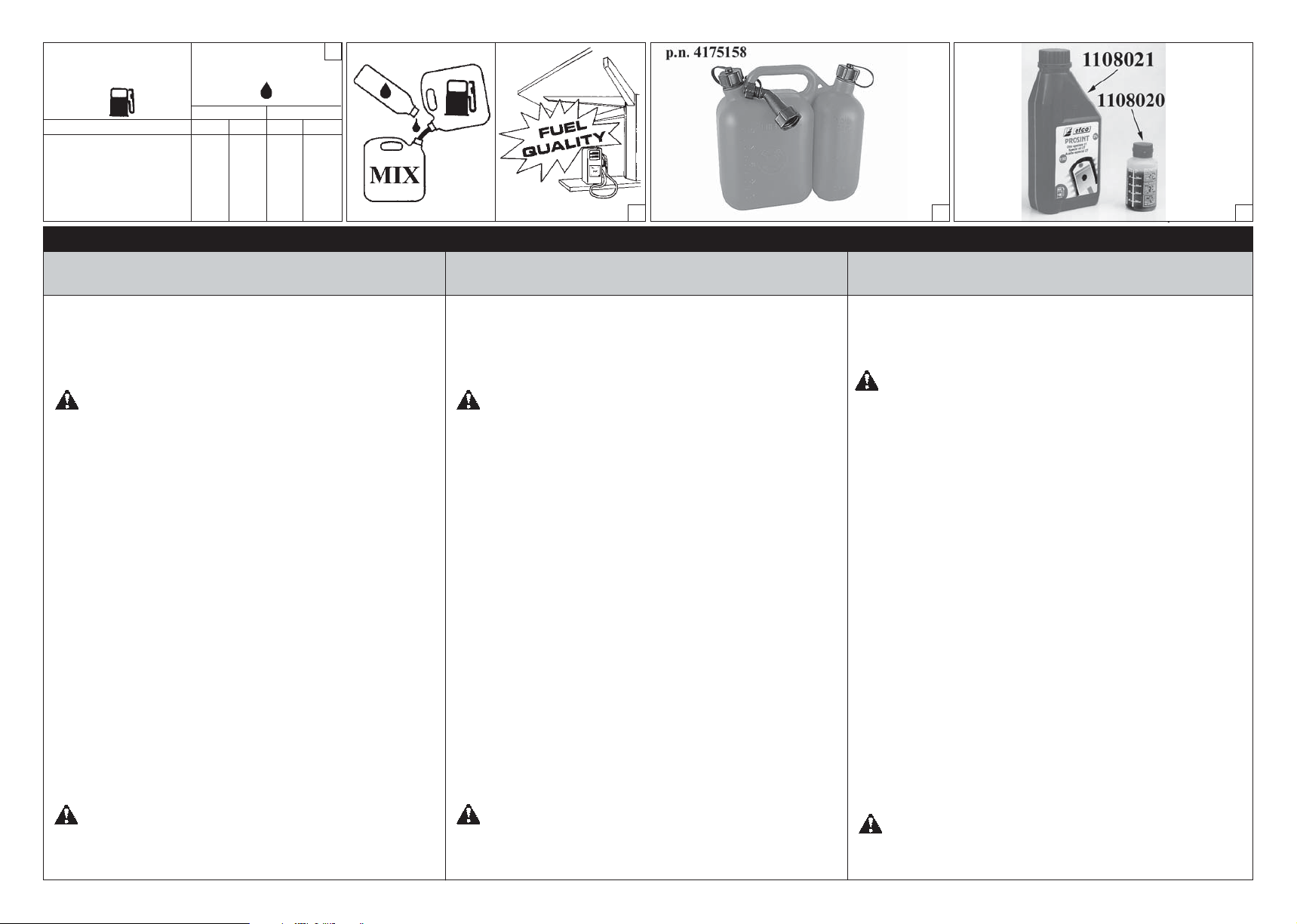

MISCELA CARBURANTE (Fig. 16-17)

Usare carburante (miscela olio/benzina) al 4% (25:1). Con olio PROSINT EFCO usare miscela al 2% (50:1).

ATTENZIONE: I motori 2 tempi sono dotati di potenza

speciﬁ ca elevata, consigliamo quindi l’uso di benzine senza

piombo di marca conosciuta, con un numero di ottani non inferiore ai 90. LEGGI LOCALI REGOLANO IL TIPO DI BENZINA DA UTILIZZARE (CON O SENZA PIOMBO). é OBBLIGATORIO RISPETTARLE!

- Tenere la benzina, l’olio e la miscela in contenitori omologati (Fig.18).

- Nella preparazione della miscela usare solo olio speciﬁ co per motori 2 tempi (Fig.19).

- Agitare la tanica della miscela prima di procedere al rifornimento (Fig. 20).

- Eseguire il rifornimento carburante sempre a motore spento e lontano da ﬁ amme (Fig. 21).

- Prima di svitare il tappo del serbatoio posizionare il decespugliatore su di una superﬁ cie piana e solida in modo che non possa rovesciarsi. Aprire con cautela il tappo per scaricare lentamente l’eccesso di pressione e per evitare che il carburante schizzi fuori.

- Preparare solo la miscela necessaria all’uso; non lasciarla nel serbatoio o tanica per molto tempo. Si consiglia l’utilizzo di additivo ADDITIX 2000 della Emak cod. 001000972 (Fig.

22), per conservare la miscela per un periodo di un anno.

ATTENZIONE – Inalare i gas di scarico è nocivo per la

salute.

FUEL MIXTURE (Fig. 16-17)

Use a 4% (25:1) oil/gasoline mixture. With PROSINT EFCO oil use a 2% (50:1) mixture.

WARNING: – The 2-stroke engines have high power

ratings, we therefore recommend the use of lead-free petrol

of known brand, with an octane rating no lower than 90. THE TYPE OF GASOLINE TO BE USED (LEADED OR UNLEADED) IS REGULATED BY LOCAL LAWS. IT MUST BE FOLLOWED!

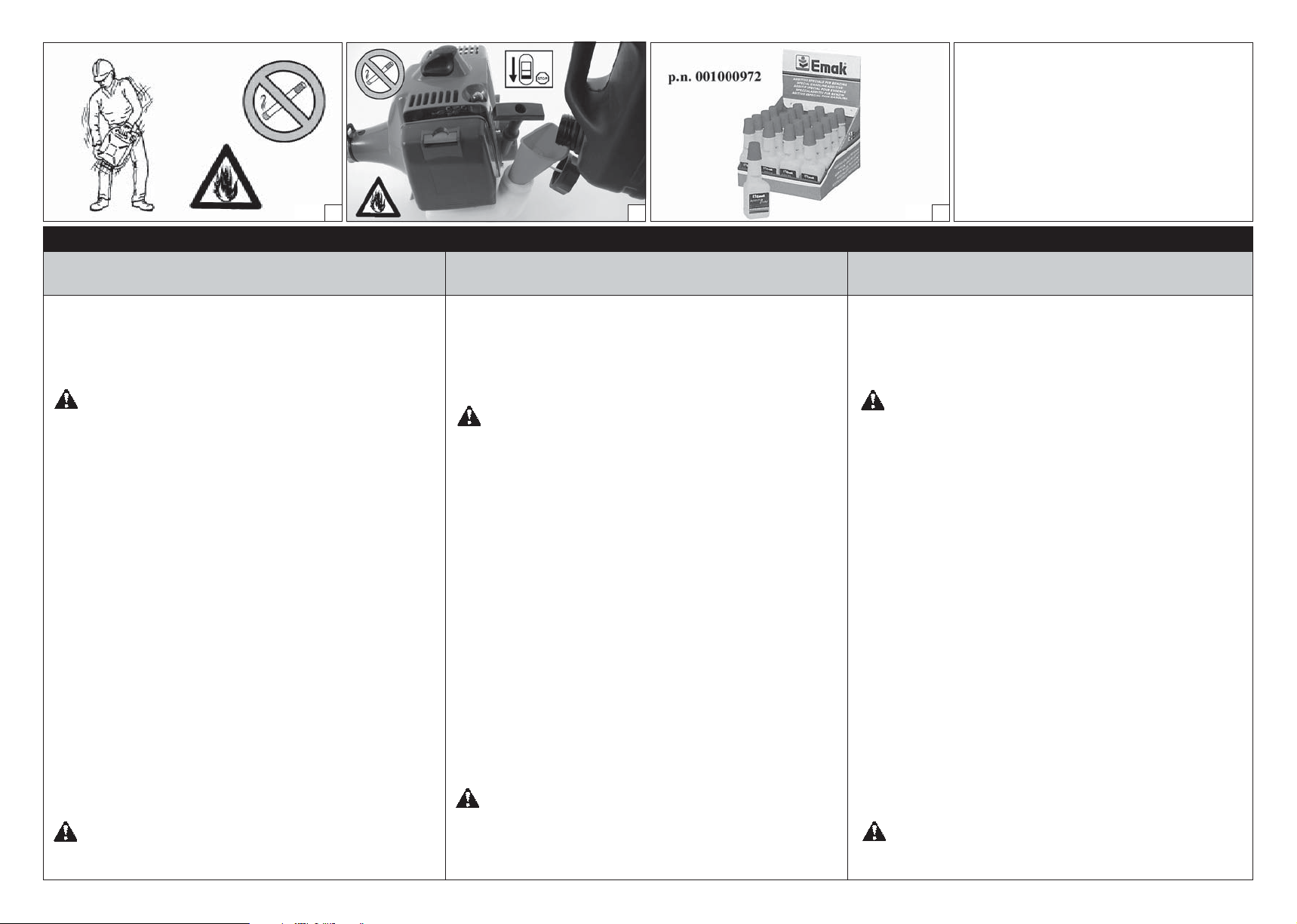

- Store petrol, oil and the mixture in approved containers (Fig.18).

- To prepare the mixture, use only speciﬁ c oil for 2-stroke engines (Fig.19).

- Stir the mixture well before refuelling (Fig.20).

- Always refuel with the engine switched off and away from naked ﬂ ames (Fig.21).

- Before unscrewing the fuel tank cap, position the brush cutter on a solid, ﬂ at surface so that it cannot fall over. Open the cap carefully to allow any excess pressure to escape slowly without the fuel spraying out.

- Prepare only the quantity of mixture required for immediate use; do not leave fuel in the tank or a container for a long time. We recommend the use of the additive Emak ADDITIX 2000 code 001000972 (Fig. 22) if the mixture is to be stored for up to a year.

WARNING – Inhalation of exhaust gases can be harmful

to your health.

18 19

MELANGE CARBURANT (Fig. 16-17)

Utilisez du carburant (mélange huile/essence) ą 4% (25:1). Avec l'huile PROSINT EFCO utilisez mèlange ą 2% (50:1).

ATTENTION: - Les moteurs deux-temps ont une puissance

spéciﬁ que élevée. Nous préconisons, dès lors, d’utiliser de l’es-

sence sans plomb de marque connue, avec un taux d’octane non inférieur à 90. LES LOIS LOCALES RÉGLEMENTENT LE TYPE D'ESSENCE À UTILISER (AVEC OU SANS PLOMB). LES RESPECTER IMPÉRATIVEMENT!

- L’essence, l’huile et le mélange devront être conservées dans des récipients homologués (Fig.18).

- N’utiliser pour le mélange que de l’huile spéciﬁ quement ap- propriée pour les moteurs deux-temps (Fig.19).

- Agiter le bidon contenant le mélange avant de le verser dans le réservoir (Fig.20).

- N’effectuer le réapprovisionnement en carburant qu’avec le moteur éteint et ą distance sěre de tout foyer ou ﬂ amme (Fig.21).

- Avant de dévisser le bouchon du réservoir, placer le debroussailleuse sur une surface plane et stable pour qu’il ne puisse pas se renverser. Ouvrir avec précaution le bouchon aﬁ n de laisser échapper lentement l’excès de pression et d’éviter les giclées de carburant.

- Ne pas préparer plus de mélange que la quantité requise pour l’utilisation; ne pas laisser le mélange dans le réservoir ou dans le bidon pendant trop de temps. Il est recommandé d’utiliser un additif tel que l’ ADDITIX 2000 de la marque Emak code 001000972 (Fig.22), lorsqu’on veut garder le mélange pendant une période d’un an.

ATTENTION – L’ inhalation des gaz d’échappement est

nuisible ą la santé.

Page 19

21 22

EspañolDeutsch Nederlands

STARTVORGANG

KRAFTSTOFFGEMISH (Abb. 16-17)

Benzin-/Ölgemisch 4% (25:1) Öl PROSINT EFCO verwenden Sie 2% (50:1).

ACHTUNG: – 2-Takt-Motoren haben eine hohe speziﬁ sche

Leistung, so dass Sie bleifreies Benzin bekannter Marken mit

einer Oktanzahl von mindestens 90 verwenden sollten. ÖRTLICHE VORSCHRIFTEN REGELN DIE ZU VERWENDENDE BENZINART (VERBLEIT ODER BLEIFREI) DIESE VORSCHRIFTEN SIND STRIKT EINZUHALTEN!

- Bewahren Sie das Benzin, Öl und Gemisch in genormten Behältern auf (Abb.18).

- Verwenden Sie zur Aufbereitung des Gemischs ausschließlich Öl für 2-Takt-Motoren (Abb. 19).

- Schütteln Sie den Gemischkanister vor dem Auftanken (Abb.20).

- Tanken Sie stets bei abgestelltem Motor und von Flammen entfernt (Abb.21).

- Damit beim Aufdrehen des Tankverschlusses kein Kraftstoffgemisch verschüttet wird, stellen Sie den Motorsense auf eine ebene und standfeste Fläche ab. Öffnen Sie den Verschluss äußerst vorsichtig, um den Tankdruck langsam entweichen zu lassen und ausspritzenden Kraftstoff zu vermeiden.

- Mischen Sie jeweils nur die erforderliche Kraftstoffmenge an. Das fertige Kraftstoffgemisch darf nur kurze Zeit im Tank bzw. Kanister bleiben. Mit Beigabe des Zusatzstoffs ADDITIX 2000 von Emak Bestellnummer 001000972 (Abb.22) können Sie das Gemisch für den Zeitraum eines Jahres aufbewahren.

ACHTUNG – Das Einatmen der Abgase ist gesundheitss-

chädlich.

PUESTA EN MARCHA STARTEN

MEZCLA COMBUSTIBLE (Fig. 16-17) Emplee combustible (mezcla de gasolina/aceite) al 4% (25:1). Con aceite PROSINT EFCO usar mezcla al 2% (50:1).

ATENCIÓN: - Los motores de dos tiempos tienen una

potencia especíﬁ ca elevada, por lo cual se aconseja el uso de

gasolina sin plomo de marca conocida, con un número de octanos no inferior a 90. LAS LEYES LOCALES REGLAMEN- TAN EL TIPO DE GASOLINA QUE DEBE UTILIZARSE (CON O SIN PLOMO). ES OBLIGATORIO RESPETARLAS.

- Conserve la gasolina, el aceite y la mezcla en recipientes homologados (Fig.18).

- En la preparación de la mezcla, utilice sólo aceite especíﬁ co para motores de dos tiempos (Fig.19).

- Agite el bidón de la mezcla antes de verterla (Fig.20).

- Cargue siempre el combustible con el motor apagado y lejos de cualquier llama (Fig.21).

- Antes de desenroscar el tapón del depósito, apoye la desbrozadora en una superﬁ cie llana y ﬁ rme de modo que no se tumbe. Abra con cuidado el tapón para aliviar lentamente el exceso de presión y evitar que el combustible salpique.

- Prepare sólo la mezcla necesaria para el uso; no la deje en el depósito o en el bidón durante mucho tiempo. Se aconseja utilizar aditivo ADDITIX 2000 de Emak, cód. 001000972 (Fig.22), para conservar la mezcla durante un año.

ATENCIÓN – Inhalar los gases de escape es nocivo

para la salud.

BENZINEMENGSEL (Fig. 16-17)

Voor normaal gebruik een 4% (25:1) mengsel gebruiken. Met de PROSINT EFCO olie een 2% mengsel 50:1 gebruiken.

LET OP: – De tweetaktmotoren hebben een hoog speci-

ﬁ ek vermogen, wij adviseren derhalve het gebruik van loodvrije

benzine van een bekend merk, met een octaangehalte van minstens 90. HET TYPE BENZINE DAT GEBRUIKT MOET WORDEN (LOODHOUDEND OF LOODVRIJ) IS BIJ DE WET GEREGELD. NEEM DEZE VOORSCHRIFTEN IN ACHT!

- Bewaar de benzine, de olie en het mengsel in goedgekeurde containers (Fig. 18).

- Gebruik bij de bereiding van het mengsel uitsluitend olie die

speciﬁ ek bedoeld is voor tweetaktmotoren (Fig. 19).

- Schud de jerrycan met het mengsel alvorens de tank te vullen (Fig. 20).

- Vul de brandstoftank altijd met uitgeschakelde motor en uit de buurt van vlammen (Fig. 21).

- Leg de bosmaaier op een vlakke, stevige ondergrond alvorens de dop van de tank los te schroeven, zodat het apparaat niet kan omvallen. Maak de dop voorzichtig open om de hoge druk langzaam af te voeren en om te vermijden dat de brandstof naar buiten spat.

- Bereid alleen de hoeveelheid mengsel voor die nodig is voor het gebruik; laat het niet lange tijd in de tank of de jerrycan zitten. Het wordt geadviseerd de toevoeging ADDITIX 2000 van Emak art. nr. 001000972 (Fig. 22) te gebruiken, om het mengsel een jaar lang te kunnen bewaren.

LET OP – Het inademen van het uitlaatgas is schadelijk

voor de gezondheid.

Page 20

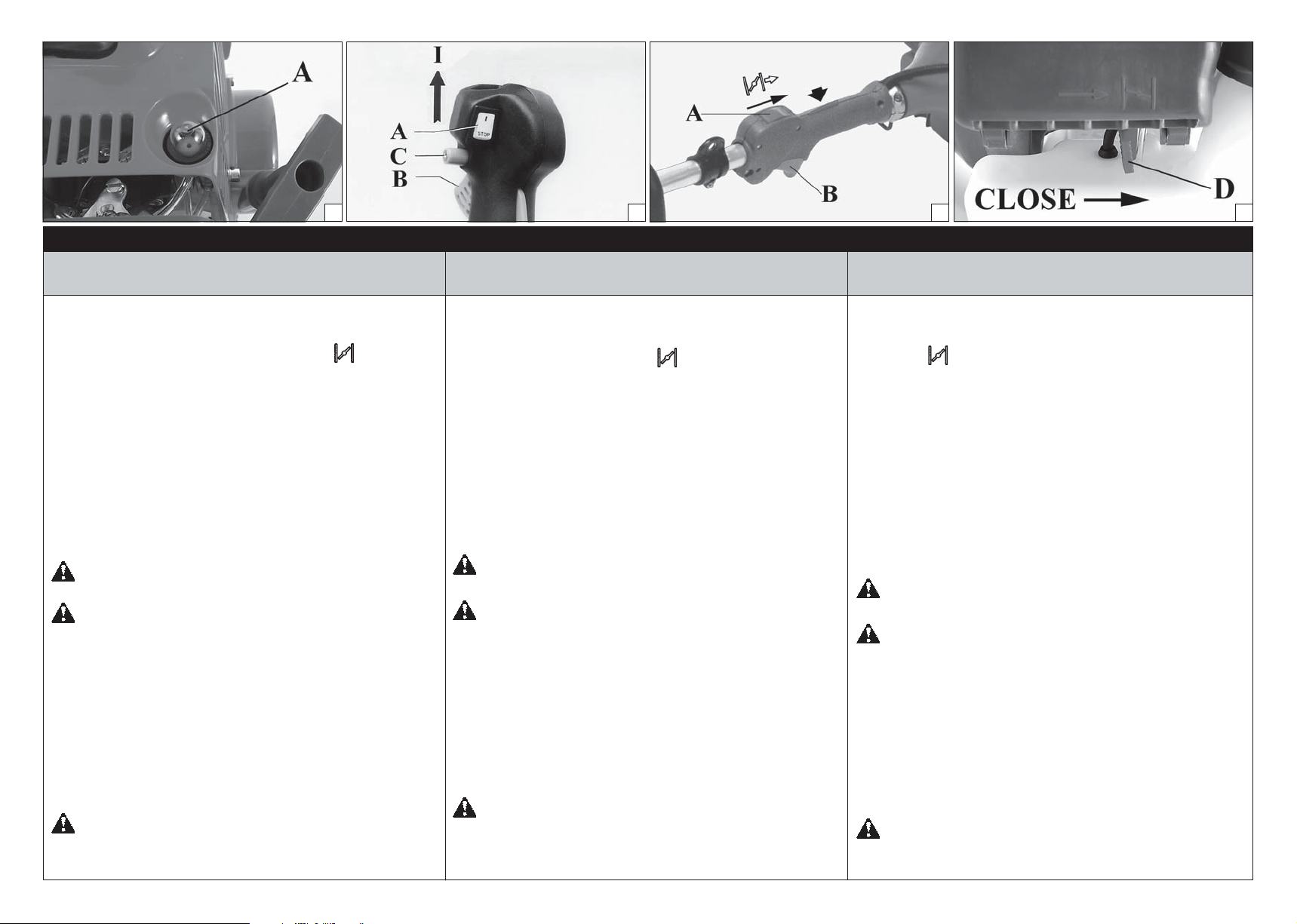

24 25 26 27

Italiano FranćaisEnglish

AVVIAMENTO

AVVIAMENTO MOTORE

Caricare il carburatore premendo il bulbo (A, Fig. 24). IC - Tirare la leva acceleratore (B) e bloccarla in semi-accelerazione portando l'interruttore (A, Fig. 25) in posizione ; rilasciare la leva (B). TWIN - Portare l'interruttore (A, Fig. 26) in posizione "I". Tirare la leva acceleratore (B) e bloccarla in semi-accelerazione premendo il pulsante (C), rilasciare la leva (B). Portare la leva starter (D, Fig. 27) in posizione "CLOSE". Appoggiare il decespugliatore sul terreno in posizione stabile. Veriﬁ care che il disco sia libero di girare. Tenendo fermo il decespugliatore, tirare lentamente la funicella d'avviamento ﬁ no ad incontrare resistenza (Fig. 29). Tirare energicamente alcune volte ed ai primi scoppi del motore riportare la leva starter (D, Fig. 30) nella posizione originale "OPEN". Ripetere la manovra di avviamento ﬁ nché il motore non parte. A motore avviato, premere l'acceleratore (B, Fig. 25-26) per sbloccarlo dalla posizione di semiaccelerazione e portare il motore al minimo.

ATTENZIONE: Quando il motore è già caldo, non usare

lo starter per l'avviamento.

ATTENZIONE - Impiegare il dispositivo di semi-accelarazione esclusivamente nella fase di avviamento del motore a freddo.

Per l’avviamento del motore a caldo l’interruttore (D) deve essere posizionato come in Fig. 28.

RODAGGIO MOTORE

Il motore raggiunge la sua massima potenza dopo 5÷8 ore di lavoro. Durante questo periodo di rodaggio non fare funzionare il motore a vuoto al massimo numero di giri per evitare eccessive sollecitazioni.

ATTENZIONE! - Durante il rodaggio non variare la carburazione per ottenere un presunto incremento di potenza; il motore potrebbe esserne danneggiato.

STARTING

STARTING THE ENGINE

Fill the carburetor by pushing primer bulb (A, Fig. 24). IC - Pull the throttle lever (B) and stop it at half-throttle put the ON/OFF switch (A, Fig. 25) in the position then release the lever (B). TWIN - Put the ON/OFF switch (A, Fig. 26) in the I position. Pull the throttle lever (B) and stop it at half-throttle by pressing the button (C), then release the lever (B). Put the choke lever (D, Fig. 27) in the CLOSE position. Place the brush cutter on the ground in a stable position. Check that the blade is free. Holding the brush cutter down, pull the starting rope slowly until you meet resistance (Fig. 29). Then pull it hard several times, and when the engine starts put the choke lever (D, Fig. 30) back into its original position OPEN. Repeat until the engine starts. Once the engine has started, press throttle trigger (B, Fig. 25-26) to release it from the half-throttle position and let the engine idle.

WARNING: Once the engine is warmed up do not use the

choke to start up again.

WARNING: Use the semi-acceleration device only in the

phase of starting the engine to cold.

To start the engine when warm, switch (D) must be positioned as shown in Fig. 28.

BREAKING-IN THE ENGINE

The engine reaches the maximum power after 5÷8 hours of activity. During this period of breaking-in do not use the engine at wide open throttle without load, to avoid excessive functioning stress.

WARNING! - During the breaking-in period do not vary the carburetion to obtain a presumed power increment; the engine can be damaged.

MISE EN ROUTE

DEMARRAGE DU MOTEUR

Remplir le carburateur en agissant sur la pompe (A, Fig. 24). IC - Tirez le levier de l'accélérateur (B) et mettez l'interrupteur (A, Fig. 25) sur pour bloquer en demi-accélération; puis relâchez le levier (B). TWIN - Mettez l'interrupteur (A, Fig. 26) sur I. Tirez le levier de l'accélérateur (B) et appuyez sur le poussoir (C) pour bloquer en demiaccélération, puis relâchez le levier (B). Mettez le levier starter (D, Fig. 27) sur CLOSE: Posez la débroussailleuse sur le terrain en position stable et vériﬁ ez si le disque tourne librement. En tenant la débroussailleuse tirez lentement la cordelette de démarrage jusqu'ą ce que vous sentiez une certaine résistance (Fig. 29). Tirez énergiquement plusieurs fois et aux premières détonations du moteur remettez le levier du starter (D, Fig.

30) dans sa position d'origine OPEN. Répétez cette manŌuvre de démarrage jusqu'ą ce que le moteur parte. Une fois parti appuyez sur l'accélérateur (B, Fig. 25-26) aﬁ n qu'il sorte de sa position de demiaccélération et faites tourner le moteur au ralenti.

ATTENTION: Quand le moteur est chaud n'utilisez pas le

starter pour le faire démarrer.

ATTENTION: N'utilisez le dispositif demi-accélération que

dans la phase de démarrage du moteur à froid.

En cas de mise en marche ą chaud du moteur, l’interrupteur (D) doit être positionné comme il est indiqué sur la Fig. 28.

RODAGE MOTEUR

Le moteur atteint sa puissance maximale au bout de 5 ą 8 heures de travail. Au cours de cette période de rodage, ne faites pas tourner le moteur ą vide au régime maxi pour lui éviter excessif efforts de fonctionnement.

ATTENTION! - Durant le rodage, ne modiﬁ ez pas la carburation en vue d'augmenter la puissance; vous risquez seulement d'endommager le moteur.

Page 21

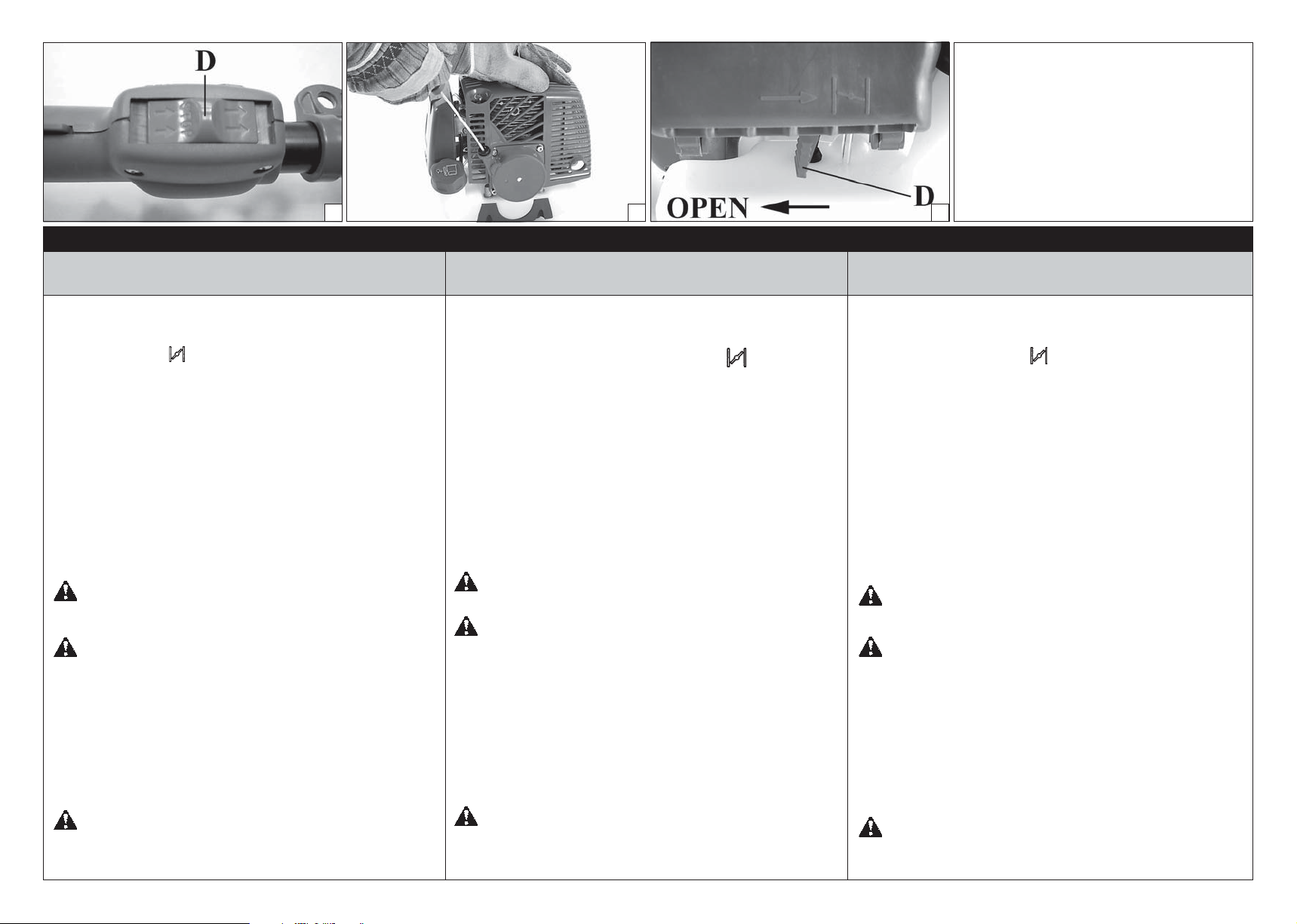

28 29 30

EspañolDeutsch Nederlands

STARTVORGANG

Drücken Sie Starterpumpe (A, Abb. 24). IC - Den Gashebel (B) ziehen und auf Halbgas blockieren, Ein-AusSchalter in Stellung (A, Abb. 25) bringen bedient wird; Gashebel (B) loslassen. TWIN - Ein-Aus-Schalter in Stellung I (A, Abb. 26) bringen. Den Gashebel (B) ziehen und auf Halbgas blockieren, indem die Gashebelarretierung (C) bedient wird, Gashebel (B) loslassen. Den Chokehebel (D, Abb. 27) in Stellung CLOSE bringen. Die Motorsense in standfester Position auf den Boden legen. Sich vergewissern, daß das Schneidwerkzeug frei drehen kann. Die Motorsense fest umschliessen und mit der anderen Hand langsam den Starterzug ziehen, bis ein Widerstand spürbar wird. Danach einige Male energisch durchiziehen bis die ersten Motorzündungen hörbar werden (Abb. 29). Dann den Chokehebel wieder in Stellung OPEN bringen (D, Abb. 30). Diesen Vorgang wiederholen, bis der Motor anspringt. Sobald der Motor angesprungen ist, kurz gasgeben, um den Gashebel aus Halbgasstellung zu lösen (B, Abb. 25-26) und den Motor auf Leerlauf bringen.

ACHTUNG: Wenn der Motor bereits warmgelaufen ist und wieder gestartet werden soll, darf der Chokehebel nicht verwendet werden.

ACHTUNG: Die Halbgas-Vorrichtung ausschließlich beim Anlassen des Motors benutzen in kaltem.

Zum Starten des warmen Motors muss der Schalter (D), wie auf Abb. 28 dargestellt, positioniert werden.

EINLAUFEN DES MOTORS

Der Motor erreicht seine volle Leistungskraft nach 5÷8 Arbeitsstunden. Lassen Sie den Motor während dieser Einlaufzeit nicht leer auf Hochtouren laufen, um eine übermäßige Beanspruchung zu vermeiden.

ACHTUNG! - Während der Einlaufzeit darf die Vergasung nicht verstellt werden, um eine vermeintliche Leistungssteigerung zu erzielen; der Motor könnte dadurch beschädigt werden.

PUESTA EN MARCHA

ARRANQUE DEL MOTOR

Cebar el carburador pulsando la burbuja transparente (A, Fig. 24). IC - Tire la palanca del acelerador (B) y fíjela en semiaceleración ponga el interruptor (A, Fig. 25) en posición ; suelte la palanca (B). TWIN - Ponga el interruptor (A, Fig. 26) en posición I. Tire la palanca del acelerador (B) y fíjela en semiaceleración apretando el botón (C), suelte la palanca (B). Ponga la palanca del cebador (D, Fig. 27) en posición CLOSE. Apoye la desbrozadora en el suelo, en posición estable. Controle que el disco gire libremente. Manteniendo ﬁ rme la desbrozadora, tire lentamente la cuerda de arranque hasta que encuentre resistencia (Fig. 29). Tire enérgicamente cuantas veces sea necesario, hasta oir las primeras explosiones ponga la palanca del cebador (D, Fig.

30) en la posición original OPEN. Repita la maniobra hasta que el motor arranque. Una vez arrancado, apriete el acelerador (B, Fig. 25-26) para desbloquearlo de la posición de semiaceleración y déjelo funcionar al mínimo.

ATENCIÓN: Cuando el motor está caliente, no accione

el cebador para su arranque.

ATENCIÓN: Emplear el dispositivo de semi acelaración exclusivamente en la fase de puesta en marcha del motor en frío.

Para la puesta en marcha del motor en caliente, el interruptor (D) ha de situarse como en la Fig. 28.

RODAJE DEL MOTOR

El motor alcanza su potencia máxima al cabo de 5÷8 horas de trabajo. Durante este período de rodaje, no haga funcionar el motor sin carga al régimen máximo para evitar un esfuerzo excesivo.

ATENCIÓN. Durante el rodaje, no modiﬁ car la carburación con el propósito de aumentar la potencia, el motor podría dañarse.

STARTEN

HET STARTEN VAN DE MOTOR

Vul de carburateur door te drukken op de vlotterbalg (A, Fig. 24). IC - Tr ek de gashendel (B) geheel in en vergrendel zet de aan/uit

schakelaar (A, Fig. 25) in de positie; gelijktijdig in te drukken en deze vast te houden en gashendel (B) los te laten. TWIN - Zet de aan/uit schakelaar (A, Fig. 26) in de I positie. Trek de gashendel (B) geheel in en vergrendel deze door knop (C) gelijktijdig in te drukken en deze vast te houden en gashendel (B) los te laten. Zet chokehendel in de CLOSE positie (D, Fig. 27). Plaats de bosmaaaier stabiel op de grond en let er op dat het maaiblad vrij rond kan draaien. Druk met één hand op de bosmaaier en trek met de andere hand aan het startkoord tot er weerstand wordt gevoeld. Trek dan met een stevige ruk en herhaal dit tot de motor even loopt (Fig. 29). Zet dan de chokehendel terug (D, Fig. 30) in de OPEN positie en trek nogmaals om de motor te starten. Als de motor draait, het gashendel (B, Fig. 25-26) even intrekken om de halfgas vergrendeling los te laten en de motor stationair te laten lopen.

LET OP: als de motor warm is geen choke gebruiken

om te starten.

LET OP: Gebruik het semi-versnellingsapparaatje uit-

sluitend bij de startfase van de motor koud.

Om de motor te starten wanneer deze warm is, moet de schakelaar (D) in de stand worden gezet die te zien is op Fig. 28.

INLOPEN VAN DE MOTOR

De motor bereikt het maximale vermogen na 5÷8 bedrijfsuren. Om overmatige belasting te vermijden mag de motor tijdens deze inloopperiode niet onbelast worden gebruikt op het maximale toerental.

LET OP! - Tijdens de inloopperiode mag de carburatie niet worden veranderd om het vermogen te vergroten; de motor zou hierdoor beschadigd kunnen raken.

Page 22

32 33 34 35

Italiano FranćaisEnglish

ARRESTO MOTORE

Portare la leva acceleratore al minimo (B, Fig. 32-33) ed attendere alcuni secondi per permettere il raffreddamento del motore. Spegnere il motore, riportando l'interruttore di massa (A) nella posizione di STOP.

CARBURATORE

Prima di effettuare la regolazione del carburatore, pulire il ﬁ ltro dell'aria (C, Fig. 37) e riscaldare il motore. Questo motore è progettato e costruito in conformitą all’applicazione delle direttive 97/68/EC e 2002/88/EC. Il carburatore (Fig. 34) è progettato per permettere solo regolazioni delle viti L e H in un campo di mezzo giro. Il campo di regolazione possibile, delle viti L e H, di mezzo giro è predeterminato dal costruttore e non è possibile modiﬁ carlo.

ATTENZIONE: Non forzare le viti fuori del campo di rego-

lazione possibile!

La vite del minimo T è regolata in modo che vi sia un buon margine di sicurezza fra il regime del minimo e il regime d'innesto della frizione. La vite L deve essere regolata in modo che il motore risponda prontamente alle brusche accelerazioni e abbia un buon funzionamento al minimo. La vite H deve essere regolata in modo che il motore possa disporre della massima potenza durante la fase di taglio.

ATTENZIONE: Con motore al minimo (2800 g/min) il disco non deve girare. Vi consiglia mo di fare effettuare le regolazioni di carburazione al Vostro Rivenditore o Ofﬁ cina autorizzata.

STOPPING THE ENGINE

Set the throttle lever to idle position (B, Fig. 32-33) and wait a few seconds to let the engine cool off. Tu rn off the engine, putting the ON/OFF switch (A) in the STOP position.

CARBURETOR

Before adjusting the carburetor, clean the air ﬁ lter (C, Fig. 37) and warm up the engine. This engine is designed and manufactured in order to comply with the applicable 97/68/EC and 2002/88/EC Directive. The carburetor (Fig. 34) is designed to permit only the adjustement of L and H screws in a range of a round; the half round the hall range admissible for L and H screws is determined by the manufacturer and you can not modify it.

WARNING: Don’t try to force the screws outside the

range!

Idle screw T is adjusted in order to ensure a good safety margin between idle running and clutch engagement. Screw L must be adjusted so that the engine promptly responds to sharp accelerations and gives good idle operation. Screw H must be adjusted so that the engine gives maximum power during the cutting phase.

WARNING: With the engine idling (2800 rpm), the blade should not rotate. We recommend that you have the dealer or an authorised mechanic carry out any carburetor adjustments.

ARRET DU MOTEURSTOPPING THE ENGINE

ARRET DU MOTEUR

Portez le levier de l'accélérateur au régime du ralenti (B, Fig. 32-33) et attendez quelques secondes aﬁ n que le moteur se refroidisse. Arrêtez le moteur en replaćant l'interrupteur de masse (A) en position STOP.

CARBURATEUR

Avant d'effectuer le réglage du carburateur, nettoyer le ﬁ ltre ą air (C, Fig. 37) et faire chauffer le moteur. Ce moteur est conću et réalisé conformément aux directives 97/68/EC et 2002/88/EC. Le carbura-

teur (Fig. 34) est conçu de sorte à ne permettre que le réglage des vis L et H sur un demi-tour. La plage de réglage possible des

vis L et H sur un demi-tour est prédéterminée par le constructeur et ne peut en aucun cas être modiﬁ ée.

ATTENTION: Ne pas forcer sur les vis au-delà de la plage

de réglage autorisée!

La vis de ralenti T est règlée de faćon ą laisser une bonne marge de sécurité entre le régime de ralenti et le régime d'embrayage. La vis L doit être règlée de faćon ą ce que le moteur réponde propmtement aux accélérations brusques et qu'elle permette un bon fonctionnement au ralenti. La vis H doit être règlée de faćon ą ce que le moteur puisse disposer de la puissance maximale pendant la coupe.

ATTENTION: Quand le moteur et au ralenti (2800 tours/ min) le disque ne doit pas tourner. Nous vous conseillons de faire régler la carburation ç votre revendeur ou dans un atelier autorisé.

ATTENZIONE: Variazioni climatiche ed altimetriche pos-

sono provocare alterazioni alla carburazione.

ATTENZIONE: In caso di trasporto o rimessaggio del de-

cespugliatore, montare la protezione del disco (M) cod. 4196086 come indicato nelle Fig. 35-36.

WARNING: Weather conditions and altitude may affect

carburation.

WARNING: Fit the disk protection (M) p.n. 4196086 as shown

(Fig. 35-36) before transporting or storing the brushcutter.

ATTENTION: Des variations climatiques et altimétriques peuvent provoquer des variations de carburation.

ATTENTION: En cas de transpor t ou de remisage de la débrous-

sailleuse, monter le carter de protection du disque (M) p.n. 4196086 comme le montre les Fig. 35-36.

Page 23

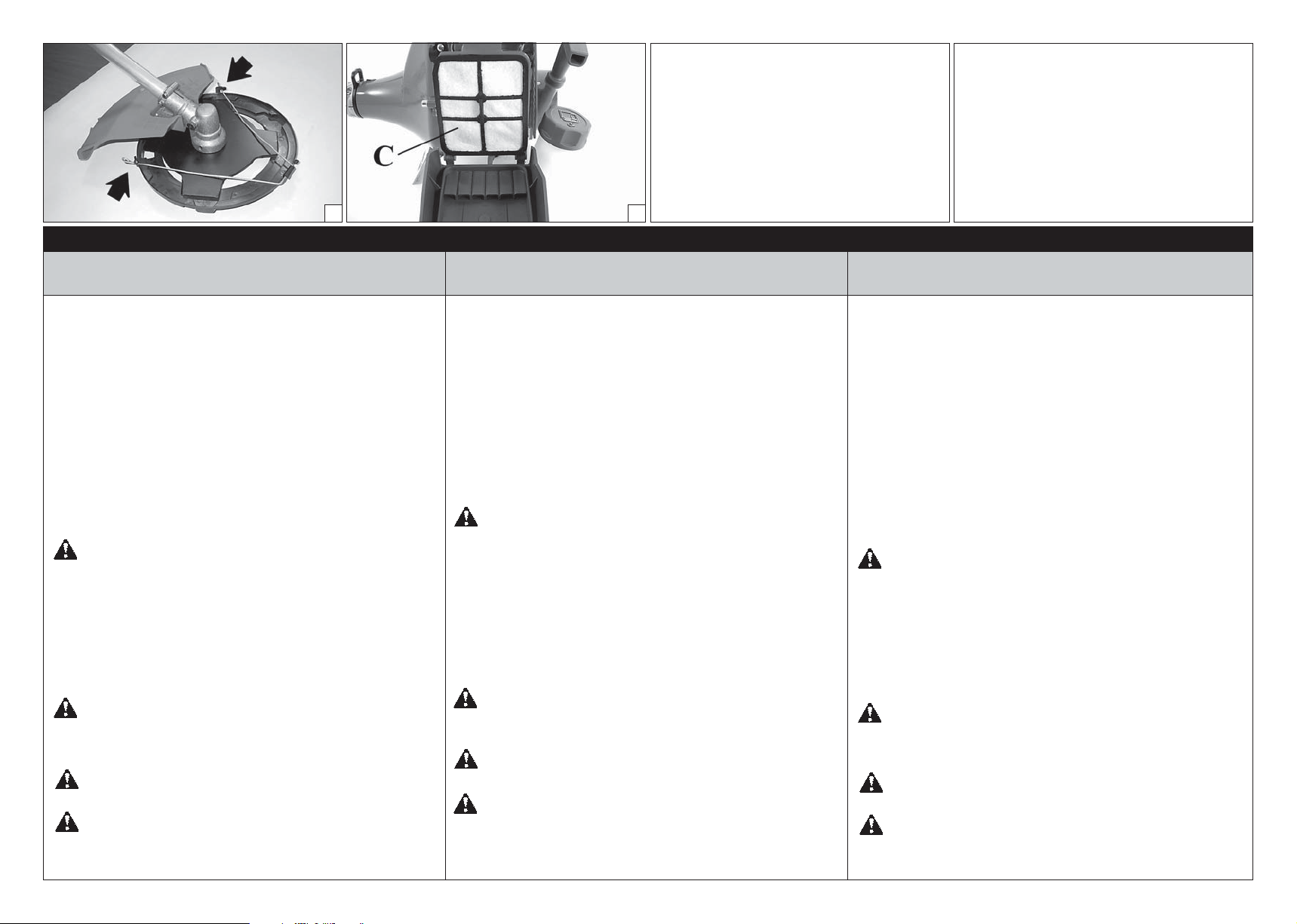

36 37

EspañolDeutsch Nederlands

MOTOR ABSTELLEN

Den Gashebel auf Leerlauf bringen (B, Abb. 32-33) und einige Sekunden warten, damit der Motor abkühlt. Den Motor abstellen, indem der Ein-/Aus-Schalter (A) in STOP - Stellung gebracht wird.

VERGASER

Vor dem Vergasereinstellen den Luftﬁ lter reinigen (C, Abb. 37) und den Motor warmlaufen lassen. Dieser Motor wurde in Konformität mit den Vorschriften der Richtlinie 97/68/EG und 2002/88/EG konzipiert und gebaut. Der Vergaser (Abb. 34) wurde so ausgelegt, dass

die Schrauben L und H nur maximal um eine halbe Umdrehung verstellt können. Der zulässige Regelbereich der Schrauben L und H

um maximal eine halbe Umdrehung wurde vom Hersteller festgelegt und kann nicht verändert werden.

ACHTUNG: Die Schrauben nicht mit Gewalt außerhalb des

zulässigen Regelbereichs verstellen!

Die Leerlaufstellschraube T ist so eingestellt, daß zwischen Leerlaufdrehzahl und Einkuppeldrehzahl ein guter Sicherheitsspielraum besteht. Die L-Düse ist so einzustellen, daß der Motor auf plötzliches Gasgeben sofort reagiert und im Leerlauf sauber läuft. Die H-Düse ist so einzustellen, daß der Motor beim Schneiden seine Höchstleistung erreicht.

ACHTUNG: Wenn der Motor im Leerlauf dreht (2800 U/min),

darf das Schneidwerkzeug nicht mitdrehen. Es wird empfohlen, den Vergaser durch lhren Händler oder durch eine Vertragswerkstatt einstellen zu lassen.

ACHTUNG: Klima und Höhenveränderungen können die

Vergasereinstellung beeinﬂ ussen.

ACHTUNG: Für den Transport und die Lagerung des Motors-

ensen muss die Schneideblatt-Schutzverkleidung (M) p.n. 4196086 wie auf den Abb. 35-36 dargestellt montiert werden.

PAR AD A DEL MOTOR

PARA DA DEL MOTOR

Ponga la palanca del acelerador al minimo (B, Fig. 32-33) y espere algunos minutos para que el motor se enfríe un poco. Apague el motor poniendo el interruptor de masa (A) en la posición STOP.

CARBURADOR

Antes de regular el carburador, limpie el ﬁ ltro del aire (C, Fig. 37) y caliente el motor. Este motor cumple las directivas 97/68/EC y 2002/88/EC. El diseño del carburador (Fig. 34) permite regular los tornillos L y H sólo en un campo de media vuelta. Este campo de regulación se establece en fábrica y no es posible modiﬁ carlo.

ATENCIÓN: No fuerce los tornillos fuera del campo de

regulación permitido.

El tornillo de ralenti T ha sido regulado para que haya un buen margen de seguridad entre el régimen mínimo y el régimen de embrague. El tornillo L se debe regular de manera tal que el motor responda con rapidez a las bruscas aceleraciones y tenga un buen funcionamiento al mínimo. El tornillo H se debe regular de manera tal que el motor pueda disponer de la máxima potencia durante los cortes.

ATENCIÓN: Con el motor en ralenti (2800 r.p.m.) el disco no tiene que girar. Le aconsejamos que haga regular la carburación en un Taller autorizado o Revendedor.

ATENCIÓN: Las variaciones climáticas o altimétricas

pueden provocar variaciones en la carburación.

ATENCIÓN: Para transportar o guardar la desbrozadora,

monte la protección del disco (M) p.n. 4196086 como ilustran las Fig. 35-36.

HET STOPPEN VAN DE MOTOR

Laat de motor stationair lopen door gashendel (B, Fig. 32-33) los te laten. Laat de motor even stationair lopen om deze enigszins af te laten koelen. Zet de motor uit door de aan/uit schakelaar (A) in de STOP positie te zetten.

CARBURATEUR

Voor het eventueel afstellen van de carburateur moet het luchtﬁ lter schoon zijn (C, Fig. 37) en de motor moet op bedrijfstemperatuur zijn. Deze motor is ontworpen en gebouwd in overeenstemming met de voorschriften van de richtlijnen 97/68/EG en 2002/88/EG. De carbu-

rateur (Fig. 34) is zodaning ontworpen dat er alleen regelingen zijn toegstaan op de schroeven L en H, van niet meer dan een halve slag. Het beperkte instellingsveld van de schroeven L en H

van een halve slag is bij voorbaat door de fabrikant bepaald, en kan niet worden gewijzigd.

LET OP: Forceer de schroeven niet voorbij het toegestane

instellingsveld!

Schroef T (stationairschroef) is dusdanig afgesteld dat er een goede veiligheidsmarge is tussen het stationair toerental en het aangrijptoerental van de centrifugaalkoppeling. Schroef L moet zo zijn afgesteld dat de motor goed accelereert en ook goed stationair blijft draaien. Schroef H moet zo zijn afgesteld dat de motor vol vermogen geeft tijdens het maaien.

LET OP: Wanneer de motor stationair draait (2800 omwentelingen/min) mag het maaiblad meedraaien. Wij adviseren u om aanpassingen aan de carburateur te laten doen door uw dealer of een bevoegd monteur.

LET OP: Weersomstandigheden kunnen invloed hebben op de carburateurafstelling.

LET OP: Monteer bij transport of opslag de beschermkap (M)

p.n. 4196086 van de maaischijf op de bosmaaier zoals op de Fig. 35-36 is weergegeven.

Page 24

STARK 37 IC-42

STARK 37-42

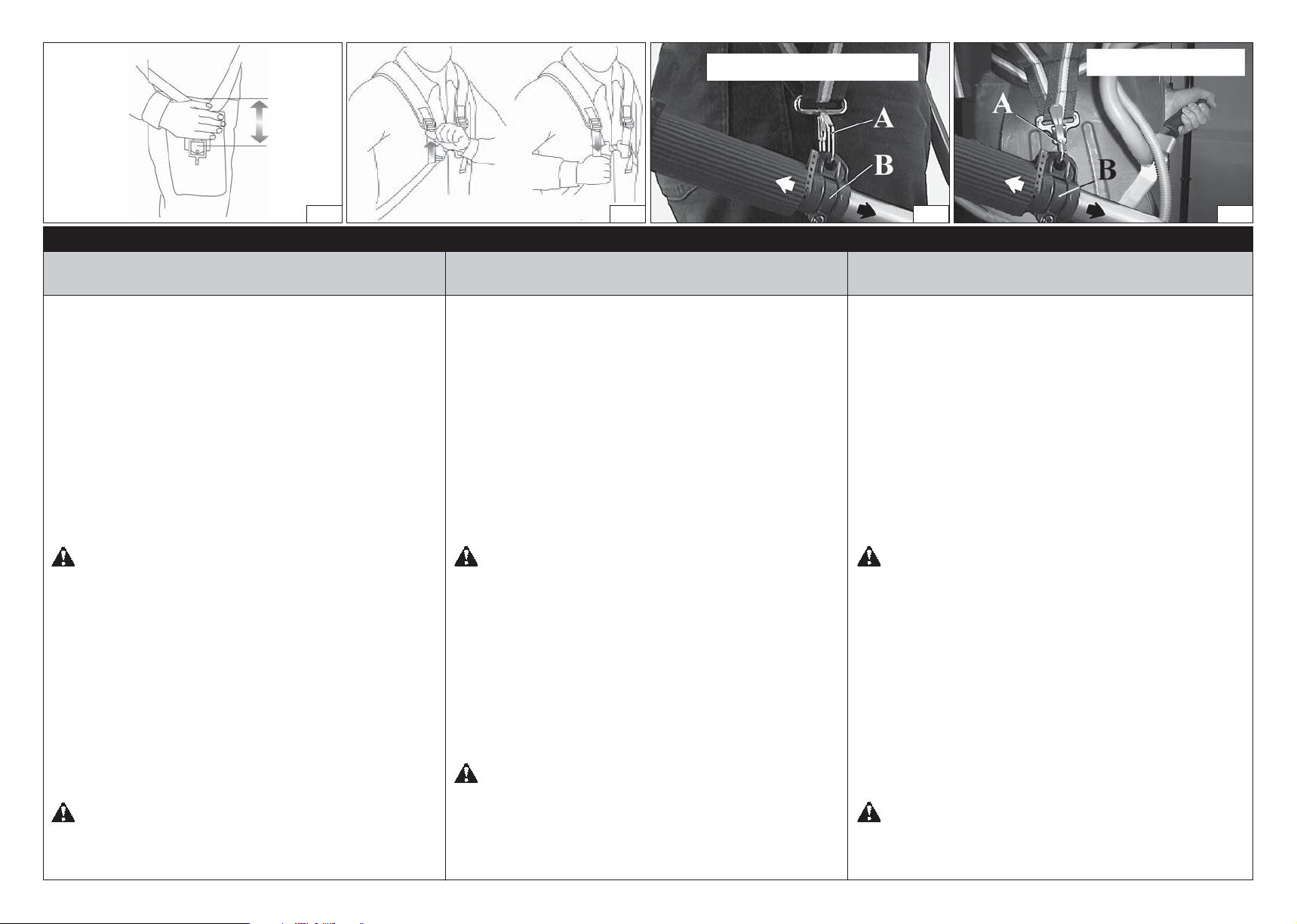

40 A 40 B 41A 41 B

STARK 37-42

Italiano FranćaisEnglish

OPERAZIONI PRELIMINARI

CINGHIAGGIO

Una corretta regolazione del cinghiaggio permette al decespugliatore di avere un buon bilanciamento ed una adatta altezza dal terreno (Fig 40 A-B).

- Indossare il cinghiaggio di tipo semplice o doppio.

- Agganciare il decespugliatore al cinghiaggio tramite il moschettone (A, Fig. 41 A-B)

- Posizionare il gancio (B, Fig. 41 A-B) per ottenere il miglior bilanciamento del decespugliatore.

- Posizionare la ﬁ bbia (C, Fig. 42 A-B) per ottenere la corretta altezza del decespugliatore.

ATTENZIONE! - Nel caso di utilizzo di lame da legno

(22-60-80 denti) è obbligatorio l’utilizzo di un cinghiaggio doppio dotato di sgancio rapido.

NORME D'USO

- Indossare il cinghiaggio e tenere sempre entrambe le

mani sulle impugnature durante il funzionamento del decespugliatore.

- Utilizzare il decespugliatore come illustrato in Fig. 43-

44.

- Veriﬁ care sempre che il disco non subisca incrinature dopo

urti accidentali contro oggetti estranei (sassi, ecc.).

ATTENZIONE: Prima di usare il decespugliatore

leggere attentamente le norme di sicurezza.

PREPARING TO WORK

HARNESS

Correct adjustment of the harness permits the brush cutter to be properly balanced and at an appropriate height from the ground (Fig 40 A-B).

- Put on the single or double harness.

- Hook the brush cutter to the harness using the hook (A, Fig. 41 A-B).

- Position the hook (B, Fig. 41 A-B) to obtain the best brush cutter balance.

- Position the buckle (C, Fig. 42 A-B) to obtain the

correct brush cutter height.

WARNING! – When using wood-cutting blades (22-60-

80 teeth) a double harness with quick-release mechanism must be worn.

OPERATION

- Put on the harness and always keep both hands on the handle while operating the brush cutter.

- Use the brush cutter as illustrated in Fig. 43-44.

- Always check the blade for cracks after hitting foreign objects (stones, etc.).

WARNING: Carefully read the safety precau-

tions before using the brush cutter.

PREPARATION

LES COURROIES

Un bon réglage du système de courroies permet ą la débroussailleuse d'avoir un bon équilibre et d'être ą une hauteur du sol adéquate (Fig 40 A-B).

- Enﬁ lez la courroie simple ou la double.

- Accrochez la débroussailleuse ą la courroie ą le crochet (A, Fig. 41 A-B).

- Positionnez le crochet (B, Fig. 41 A-B) de manière ą obtenir le meilleur équilibre pour la débroussailleuse.

- Placez la boucle (C, Fig. 42 A-B) de manière ą ce que la débroussailleuse soit ą la bonne hauteur.

ATTENTION! - En cas d’utilisation des lames ą bois (22-

60-80 dents), il est obligatoire d’utiliser une courroie double

équipée d’un dispositif de déblocage rapide.

REGLES D'USAGE

- Enﬁ lez la courroie et gardez toujours les deux mains sur les poignées pendant que la débroussailleuse est en marche.

- Utilisez la débroussaillesuse comme il est illustré ą la Fig. 43-44.

- Vériﬁ ez toujours si le disque ne s'est pas fêlé après avoir heurté accidentellement contre des objets étrangers (cailloux, etc.).

ATTENTION: Avant d'utiliser la débroussail-leuse,

lisez attentivements les régles de sécurité.

Page 25

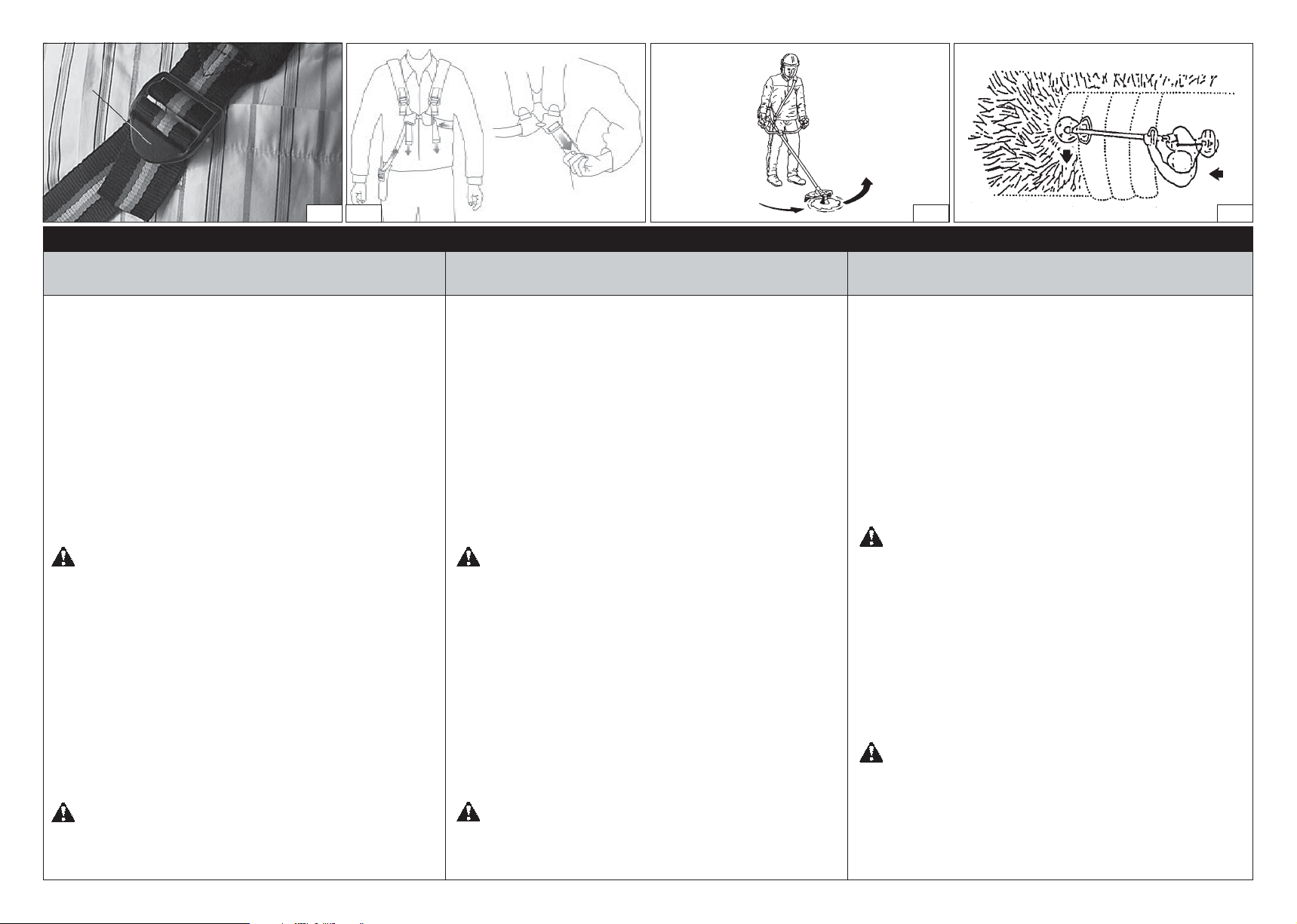

42 A

42 B 43 44

VORBEREITUNGEN FÜR DIE ARBEIT

SCHULTERGURTE

Die richtige Einstellung des Gurtes ermöglicht der Motorsense ein gutes Gleichgewicht und einen geeigneten Abstand zum Boden (Fig 40 A-B).

- Den einfachen oder doppelten Gurt verbinden.

- Die Motorsense durch den Haken (A, Abb. 41 A-B) mit dem Gurt verbinden.

- Den Haken (B, Abb. 41 A-B) so einstellen, daß die Motorsense gut ausbalanciert ist.

- Die Schnalle (C, Abb. 42 A-B) einstellen, um die richtige Höhe des Schneidwerkzeugs zu erhalten.

ACHTUNG! – Bei Verwendung von Messern für Holz

(22-60-80 Zähne) müssen obligatorisch doppelte Riemen

mit Schnellaushängung benutzt werden.

BEDIENUNGSHINWEISE

- Den Gurt überziehen und während des Betriebs beide

Hände an den Griffen des Gerätes lassen.

- Die Motorsense wie auf Abb. 43-44 boschrieben bedie-

nen.

- Sich stets vergewissern, daß das Schneidblatt nach

Anprallen gegen Hindernisse (Steine, usw.) keine Risse aufweist.

STARK 37-42

EspañolDeutsch Nederlands

CORREAJE

Una correcta regulación del correaje permite un buen balanceo de la desbrozadora y una distancia correcta entre el terreno y el aparato cortante (Fig 40 A-B).

- Use siempre el correaje de tipo sencillo o doble

- Enganche la desbrozadora al correaje mediante el gancho (A, Fig. 41 A-B).

- Ponga el gancho (B, Fig. 41 A-B) en la posición justa para obtener el mejor equilibrio de la desbrozadora.

- Ponga la hebilla (C, Fig. 42 A-B) en la posición justa

para una correcta altura de la desbrozadora.

¡ATENCIÓN! Cuando se emplean cuchillas para

madera (22, 60 u 80 dientes) es obligatorio utilizar un arnés doble dotado de desenganche rápido.

NORMAS DE EMPLEO

- Utilice el correaje y mantenga siempre las dos manos

sobre la empuñadura cuando la desbrozadora está funcionando.

- Utilice la desbrozadora como se indica en la Fig. 43-44.

- Controle siempre que el disco no se haya estropeado

después de choques accidentales contra objetos extraños (piedras, etc.).

VOORBEREIDINGEN VOOR HET WERKENPREPARATIVOS PARA USAR

DRAAGRIEM

Een juiste afstelling van de draagriem geeft uw bosmaaier de juiste balans en werkhoogte vanaf de grond (Fig 40 A-B).

- Hang de draagriem enkel of dubbel om.

- Haak de bosmaaier aan de draagriem d.m.v. de haak (A Fig. 41 A-B).

- Stel het ophangoog (B Fig. 41 A-B) zodanig af dat de bosmaaier in goede balans hangt.

- Stel de draagriem (C Fig. 42 A-B) zodanig af, dat de bosmaaier op de juiste hoogte hangt.

LET OP! – Als er houtmessen worden gebruikt (22-60-

80 tanden) is het verplicht een dubbele riem te gebruiken

die voorzien is van een snelkoppeling.

HET GEBRUIK VAN DE BOSMAAIER

- Draag altijd de draagriem en houdt beide handen aan

de handgrepen tijdens het werk.

- Gebruik de bosmaaier zoals is afgebeeld in Fig. 43-44.

- Controleer het maaiblad altijd op breuk na het raken van

een vreemd voorwerp (stenen etc.).

LET OP: Alvorens de bosmaaier te gebruiken, de

veiligheidsnormen aandachtig lezen.

ACHTUNG: Vor Gebrauch der Motorsense die

Sicherheitsvorschriften aufmerksam lesen.

ATENCIÓN: Antes de usar la desbrozadora lea

atentamente las NORMAS DE SEGURIDAD.

Page 26

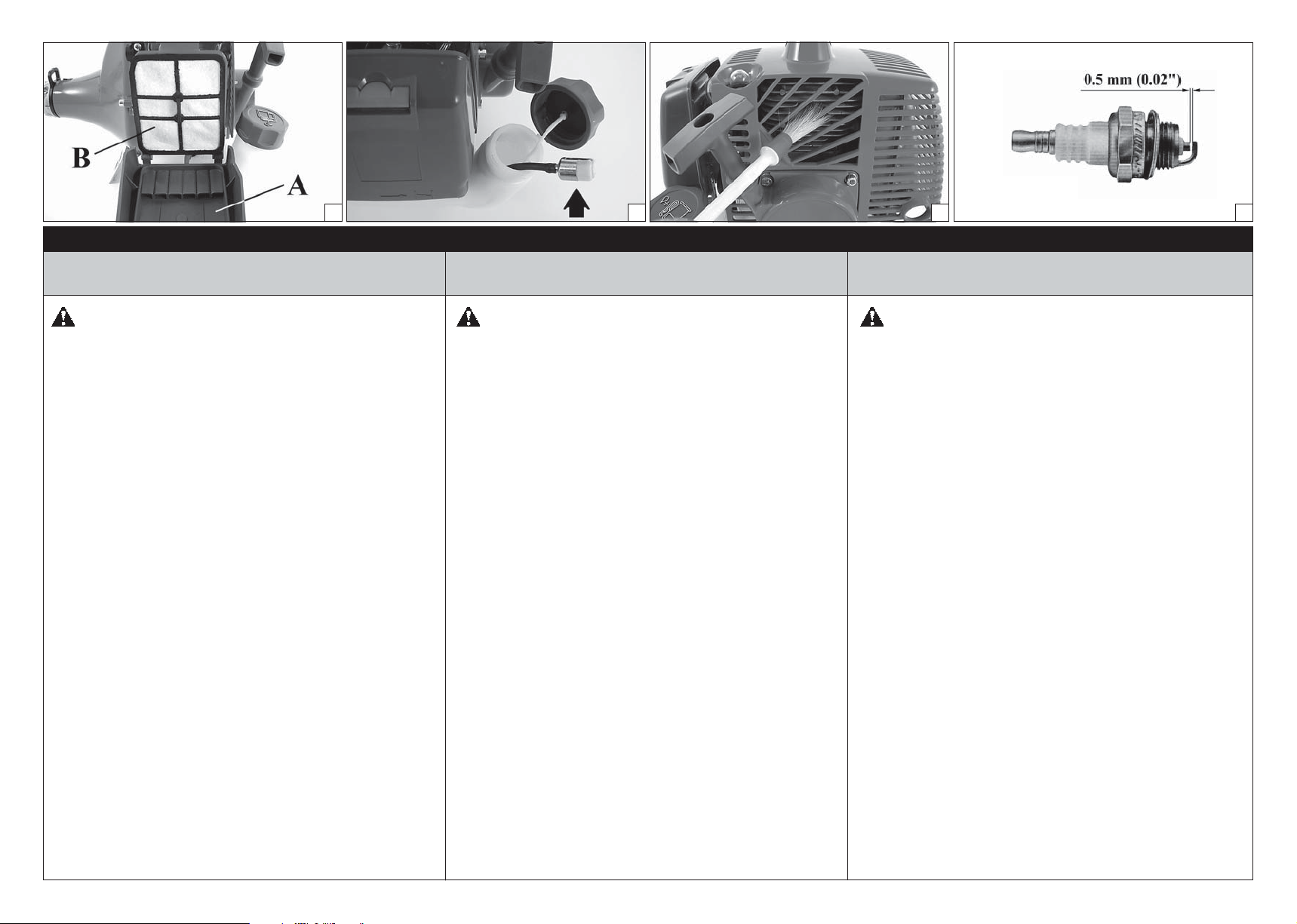

48 49 50 51

Italiano FranćaisEnglish

BPMR7A

MANUTENZIONE

ATTENZIONE! – Durante le operazioni di manutenzione indossare sempre i guanti protettivi. Non effettuare le manutenzioni con motore caldo.

FILTRO ARIA

Ogni 8-10 ore di lavoro, togliere il coperchio (A, Fig. 48), pulire il ﬁ ltro (B); va pulito scuotendolo bene e con un pennello morbido. Un ﬁ ltro intasato causa un funzionamento irregolare del motore, aumentandone il consumo e diminuendone la potenza.

FILTRO CARBURANTE

Veriﬁ care periodicamente le condizioni del ﬁ ltro carburante. Un ﬁ ltro sporco provoca difﬁ coltą di avviamento e diminuisce le prestazioni del motore. Per effettuare la pulizia del ﬁ ltro, estrarlo dal foro riempimento carburante; in caso di sporcizia eccessiva, provvedere alla sua sostituzione, (Fig. 49).

MOTORE

Pulire periodicamente le alette del cilindro con pennello o aria compressa (Fig. 50). L'accumulo di impuritą sul cilindro puė provocare surriscaldamenti dannosi per il funzionamento del motore.

CANDELA

Periodicamente si raccomanda la pulizia della candela e il controllo della distanza degli elettrodi (Fig. 51). Utilizzare candela NGK BPMR7A o di altra marca di grado termico equivalente.

COPPIA CONICA

Ogni 30 ore di lavoro, togliere la vite (A, Fig. 52) sulla coppia conica e veriﬁ care il livello del grasso. Utilizzare grasso di qualitą al bisolfuro di molibdeno (Fig. 53).

MAINTENANCE

WARNING! – Always wear protective gloves during maintenance operations. Do not carry out maintenance with the engine hot.

AIR FILTER

Every 8-10 working hours, remove the cover (A, Fig. 48), clean the ﬁ lter (B); should be cleaned by shaking it well and with a soft brush. The engine runs irregularly if the ﬁ lter is clogged, with consequent higher consumption and lower performance.

FUEL TANK

Check fuel ﬁ lter periodically. A dirty ﬁ lter can cause difﬁ cult starting and lower engine performance. To clean ﬁ lter proceed as follows: remove it from fuel ﬁ lling hole. Replace it (Fig. 49) if too dirty.

ENGINE

Clean cylinder ﬁ ns (Fig. 50) with a brush or compressed air periodically. Dangerous overheating of engine may occur due to impurities on the cylinder.

SPARK PLUG

Clean spark plug and check electrode distance periodically (Fig. 51). Use NGK BPMR7A or of other brand with the same thermal grade.

GEAR HOUSING

Every 30 working hours, remove screw (A, Fig. 52) on the gear housing and check the quantity of grease. Use high quality molybdenum bisulﬁ de grease (Fig. 53).

ENTRETIEN

ATTENTION! – Durant les opérations d’entretien et de maintenance, porter toujours des gants de protection. Ne pas effectuer les entretiens avec un moteur chaud.

FILTRE A AIR

Toutes les 8-10 heures de travail, ôtez le couvercle (A, Fig.

48), nettoyez le ﬁ ltre (B); il sufﬁ t de bien le secouer et de le nettoyer avec un pinceau souple. Un ﬁ ltre obstrué provoque un fonctionnement irrégulier du moteur qui en augmente la consommation et en diminue la puissance.

FILTRE DU CARBURANT

Vériﬁ er régulièrement les conditions du ﬁ ltre du carburant. Un ﬁ ltre sale entraîne des difﬁ cultés de démarrage et diminue les performances du moteur. Pour nettoyer le ﬁ ltre, le sortir par l'oriﬁ ce de ravitaillement en carburant; dans le cas où il serait excessivement sale, le remplacer (Fig. 49).

MOTEUR

Nettoyer régulièrement les ailettes du cylindre avec de l'air comprimé (Fig. 50). L'accumulation d'impuretés sur le cylindre peut provoquer des surchauffes nuisibles au bon fonctionnement du moteur.

BOUGIE

Il est recommandé de nettoyer régulièrement la bougie et de contrôler la distance entre les électrodes (Fig. 51). Utiliser une bougie NGK BPMR7A ou autre marque avec degré thermique équivalent.

COUPLE CONIQUE

To utes les 30 heures de travail, ôtez la vis (A, Fig. 52) sur le couple conique et contrôlez le niveau de graisse. Utilisez de la graisse de qualité au bisulfure de molybdène (Fig.

53).

Page 27

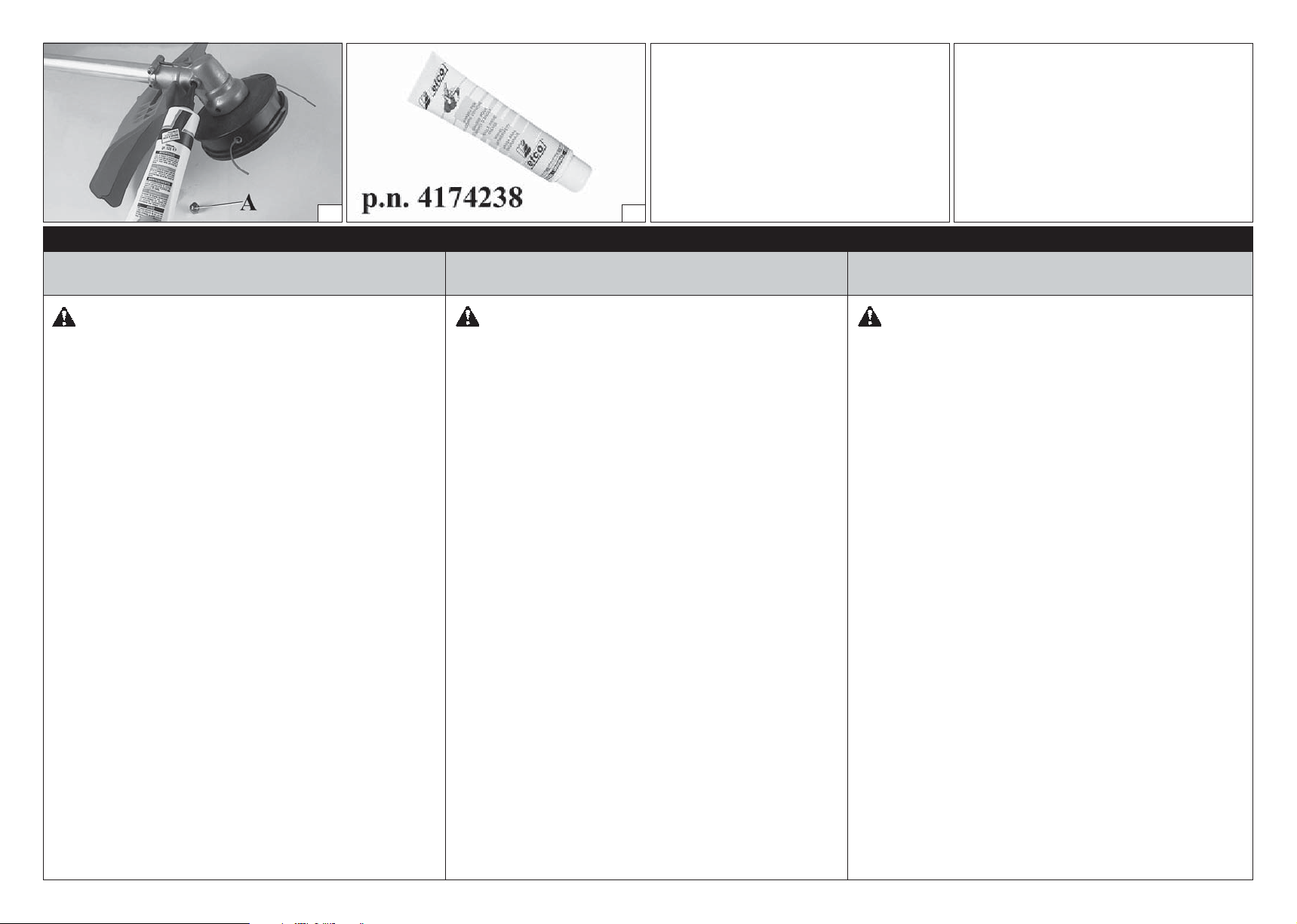

52 53

EspañolDeutsch Nederlands

INSTANDHALTUNG

ACHTUNG! – Tragen Sie bei den Wartungsarbeiten stets Schutzhandschuhe. Führen Sie keine Wartung bei warmem Motor aus.

LUFTFILTER

Jeweils nach 8-10 Arbeitsstunden den Deckel (A, Abb. 48) abnehmen, den Filter (B); wird hingegen mit einem weichen Pinsel und durch Schütten gereinigt. Ein verschmutzter Luftﬁ lter bewirkt unregelmäßiges Laufen des Motors, einen höheren Verbrauch und eine geringere Leistung.

KRAFTSTOFFILTER

Der Kraftstofﬁ lter muß regelmäßig überprüft werden; ein verschmutzter Filter bewirkt Startschwierigkeiten und Leistungsverlust. Der Filter wird zwecks Reinigung durch die Einfüllöffnung des Kraftstoffes herausgezogen; bei starker Verschmuntzung muß er gewechselt werden (Abb. 49)

MOTOR

Die Rippen des Zylinders müssen regelmäßig mit einem Pinsel oder mit Druckluft gereinigt werden (Abb. 50). Sollte sich Schmutz am Zylinder ansammeln, kann das zu Überhitzung und Motorschäden führen.

ZÜNDKERZE

Die Zündkerze muß regelmäßig gereinigt und der Zündabstand der Elektroden überprüft werden (Abb. 51). Eine Zündkerze NGK BPMR7A bzw. einer anderen Marke mit gleichwertigem Wärmewert verwenden.

KEGELRADGETRIEBE

Alle 30 Arbeitsstunden die Schraube (A, Abb. 52) auf dem kegelradgetriebe abnehmen und den Stand des Schmierfettes kontrollieren. Qualitäts- Schmierfett auf Molybdänbisulﬁ d Basis benutzen (Abb. 53).

MANTENIMIENTO

¡ATENCIÓN! - Durante las operaciones de mantenimiento, utilice siempre guantes de protección. No efectúe trabajos de mantenimiento con el motor caliente.

FILTRO DE AIRE

Cada 8-10 horas de trabajo, quite la tapa (A, Fig. 48), limpie el ﬁ ltro (B); debe limpiarse sacudiéndolo bien y con un pincel blando. Un ﬁ ltro obturado produce un funcionamiento irregular del motor, aumentando el consumo y disminuyendo su potencia.

FILTRO DEL COMBUSTIBLE

Controle periodicamente el estado del ﬁ ltro del combustible. Un ﬁ ltro sucio crea diﬁ cultades en el arranque y disminuye las prestaciones del motor. Para efectuar la limpieza del ﬁ ltro, quítelo por el agujero de carga combustible; en caso de excesiva suciedad, cámbielo (Fig. 49).

MOTOR

Limpie periodicamente las aletas del cilindro con un pincel o con aire comprimido (Fig. 50). La acumulación de impurezas sobre el cilindro puede provocar sobre calentamientos dañinos para el buen funcionamiento del motor.

BUJIA

En caso de encendido defectuoso o funcionamiento irregular, extraiga la bujía, límpiela y sustitúyala, prestando atención a la distancia de los electrodos (Fig. 51). Utilizar bujía NGK BPMR7A o de otra marca con grado térmico equivalente.

PAR CONICO´

Cada 30 horas de trabajo, quite los tornillos (A, Fig. 52) del par cónico y controle el nivel de la grasa. Utilice grasa de calidad al bisulfuro de molibdeno (Fig. 53).

ONDERHOUD

LET OP! – Draag altijd veiligheidshand-schoenen tijdens het plegen van onderhoud. Verricht nooit onderhoud bij warme motor.

FILTER

Elke 8-10 werkuren dient u de kap te verwijderen (A, Fig. 48). Reinig het ﬁ lter (B); het schoongemaakt moet worden door het goed te schudden en het met een zachte kwast af te nemen. De motor loopt onregelmatig als het ﬁ lter is vervuild. De machine verbruikt dan meer brandstof en levert minder vermogen..

BENZINEFILTER

Controleer het benzineﬁ lter regelmatig op vervuiling. Een vuil ﬁ lter veroorzaakt slecht starten en minder vermogen. Om het ﬁ lter te reinigen dient u als volgt te werk te gaan. Verwijder het ﬁ lter via de vulopening. Vervang het indien het vuil is (Fig.

49).

MOTOR

Reinig de koelribben van de cilinder (Fig. 50) indien nodig met een borstel op perslucht. Oververhitting kan veroorzaakt worden door het niet tijdig reinigen van de cilinder.

BOUGIE

Reinig de bougie indien nodig (Fig. 51) en controleer de elektrode-afstand. Gebruik een NGK BPMR7A bougie of een bougie van een ander merk met een equivalent thermisch bereik.

TANDWIELHUIS

Na elke 30 werkuren, de schroef (A, Fig. 52) verwijderen en de hoeveelheid vet controleren. Gebruik een hoge kwaliteit molybdeen disulﬁ de vet (Fig. 53).

Page 28

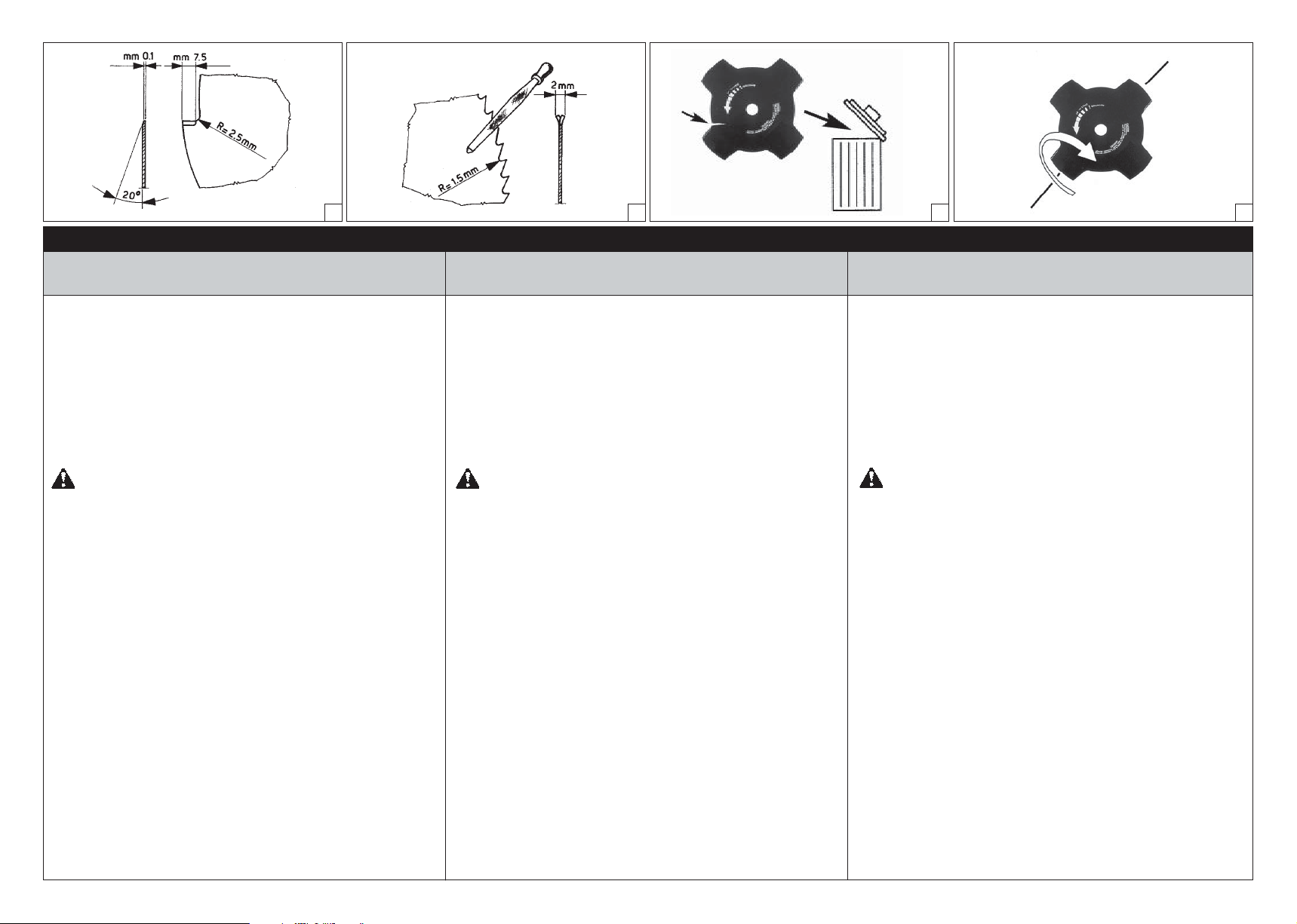

55 56 57 58

Italiano FranćaisEnglish

MANUTENZIONE

AFFILATURA DISCO 8÷80 denti

Veriﬁ care sempre le condizioni generali del disco. Una corretta afﬁ latura del disco permette il massimo rendimento del decespuglitore. Per afﬁ lare i denti, utlizzare una lima o mola quindi procedere a piccoli tocchi rispettando gli angoli e le dimensioni riportate in Fig. 55-56.

ATTENZIONE! - Un utensile di taglio sbagliato o

una lama afﬁ lata in modo sbagliato aumentano i rischi di contraccolpo. Controllare le lame taglia erba per individuare danni o incrinature; se sono danneggiate sostituirle (Fig. 57).

AFFILATURA DELLE LAME TAGLIA ERBA (2-3-4 DENTI)

1. Le lame taglia erba sono rovesciabili: quando un lato non è più afﬁ lato, la lama puė essere rovesciata e si puė usare l’altro lato (Fig. 58).

2. Le lame taglia erba si afﬁ lano con una lima piatta a taglio semplice (Fig. 59).

3. Per mantenere l’equilibratura, limare in modo uniforme tutti i taglienti

4. Se le lame non sono afﬁ late correttamente possono creare vibrazioni anomale alla macchina con conseguente rottura delle lame stesse.

BLADE SHARPENING 8÷80 tooth

Always check the general condition of the blade. Correct sharpening permits the maximum performance of the brush cutter. To sharpen the teeth, use a ﬁ le or grindstone and proceed with light touches, respecting the corners and the dimensions shown in Fig. 55-56.

WARNING! – The wrong type of cutter or an

incorrectly sharpened blade will increase the risk of kickback. Check mower blades for deterioration or cracks, and replace if damaged (Fig. 57).

BLADE SHARPENING (2-3-4 TOOTH)

1. Blades are reversible: when one side is no longer sharp, the blade can be turned over and used on the other side (Fig. 58).

2. Blades are sharpened using a ﬂ at single-cut ﬁ le (Fig. 59).

3. To maintain the correct balance, ﬁ le all cutting edges uniformly.

4. If the blades are not sharpened correctly, this can set up abnormal vibrations in the machine and cause the blades themselves to break ultimately.

ENTRETIENMAINTENANCE

AFFUTAGE DU DISQUE 8÷80 dents

Vériﬁ ez toujours les conditions générales du disque. Un affětage correct du disque vous procurera un rendement maximum de la débroussailleuse. Pour affěter les dents utilisez une lime ou meule et procédez par ącoups en respectant les angles et les dimensions repostées ą la Fig. 55-56.

ATTE NTION! – Un mauvais outil de coupe ou

une lame mal affětée font augmenter les risques de contrecoups. Contrôler les lames du coupe-herbes pour identiﬁ er si elles sont endommagées; si elles le sont, les remplacer (Fig. 57).

AFFÛTAGE DES LAMES COUPE-HERBES (2-3-4 DENTS)

1. Les lames coupe-herbes peuvent être retournées: lorsqu’un côté n’est plus affěté, retourner la lame pour l’utiliser de l’autre côté (Fig. 58).

2. Affěter les lames ą l’aide d’une lime plate ą section simple (Fig. 59).

3. Pour maintenir l’équilibrage, limer toutes les parties coupantes de faćon uniforme.

4. Si les lames ne sont pas affětées correctement, elles risquent de créer des vibrations anormales sur la machine, ce qui entraînerait la rupture des lames.

Page 29

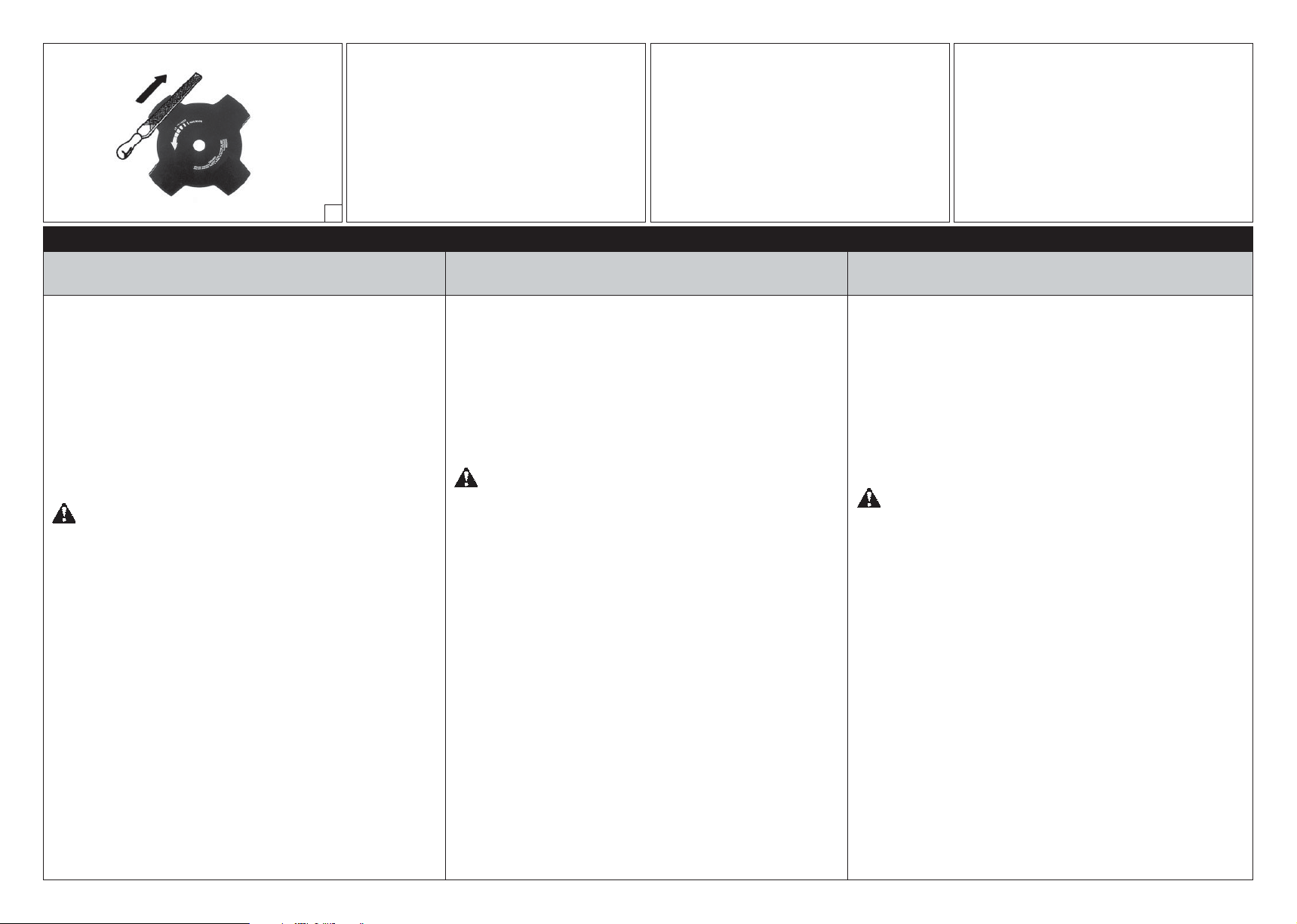

EspañolDeutsch Nederlands

SCHLEIFEN DER SCHEIBE 8÷80 Schneide

Stets das Schneidblatt auf allgemeinen Zustand überprüfen. Ein korrekter Schliff der Schneidzäline ermöglicht die höchste Leistung-sfähigkeit der Motorsense. Um die Zähne zu schleifen, eine Feile oder Schleifwerkzeug benutzen und mit leichtem Druck vorgehen, dabei die in Abb. 55-56 angegebenen Winkel und Maße berücksichtigen.

ACHTUNG! – Ein falsches Schneidwerkzeug

oder ein nicht korrekt geschliffenes Messer erhöhen die Risiken eines Rückstoßes. Kontrollieren Sie die Rasenmähermesser, um festzustellen, ob Schäden oder Risse vorhanden sind. Beschädigte Messer sind sofort zu ersetzen (Abb. 57).

MESSER SCHLEIFEN (2-3-4 SCHNEIDE)

1. Die Mähermesser sind umkehrbar: wenn eine Seite stumpf ist, kann das Messer umgedreht, und auf der anderen Seite verwendet werden (Abb. 58).

2. Die Mähermesser werden mit einer Flachfeile mit einfachem Schnitt geschliffen (Abb. 59).

3. Alle Schneiden gleichmäßig feilen, damit die Messer ausgeglichen sind.

4. Wenn die Messer nicht korrekt geschliffen sind, können sie anormale Vibrationen der Maschine verursachen und dadurch beschädigt werden.

MANTENIMIENTOINSTANDHALTUNG

AFILADO DEL DISCO 8÷80 dientes

Controle siempre las condiciones generales del disco. El correcto aﬁ lado del disco permite el máximo rendimiento de la desbrozadora. Para aﬁ lar los dientes, utilice una lima o una muela para aﬁ lar y, respetando los ángulos y las dimensiones indicadas en la Fig. 55-56, proceda con pequeños toques.

ATENCIÓN! – El uso de una herramienta de cor te

equivocada o mal aﬁ lada aumenta el riesgo de contragolpes. Revise las cuchillas de cortacésped para determinar si están rotas o deterioradas; sustitúyalas si presentan el menor daño (Fig. 57).

AFILADO DE LAS CUCHILLAS (2-3-4 DIENTES)

1. Las cuchillas son reversibles; cuando un lado se desaﬁ la, se le da la vuelta y se utiliza del otro lado (Fig. 58).

2. Las cuchillas se aﬁ lan con una lima plana de corte sencillo (Fig. 59).

3. Para mantener la cuchilla equilibrada, lime todos los ﬁ los de manera uniforme.

4. Si las cuchillas no se aﬁ lan correctamente, pueden causar vibraciones anómalas en la máquina y romperse.

ONDERHOUD

SLIJPEN VAN DE SCHIJF 8÷80 tanden

Controleer altijd de algehele conditie van het maaiblad. Een juiste scherpte van het blad geeft maximale maaiprestaties van de bosmaaier. Om het blad te slijpen dient men een vijl of slijpsteen te gebruiken. Het blad dient met beleid te worden geslepen waarbij u de hoeken en rondingen aanhoudt zoals is aangegeven in Fig. 55-56.

LET OP! – Verkeerd snijgereedschap of een ver-

keerd geslepen mes verhogen het gevaar voor een terugslag. Controleer de maaimessen op beschadigingen of barsten; als ze beschadigd zijn, moeten ze worden vervangen (Fig. 57).

SLIJPEN VAN MAAIMESSEN (2-3-4 TANDEN)

1. De maaimessen kunnen worden omgekeerd: wanneer een kant niet scherp meer is, kan het mes worden omgekeerd om de andere kant te gebruiken (Fig. 58).

2. De maaimessen worden geslepen met een platte vijl met enkelvoudige snede (Fig. 59).

3. Om de uitbalancering te handhaven moeten alle snijkanten gelijkmatig worden gevijld.

4. Als de messen niet goed geslepen zijn, kunnen ze abnormale trillingen veroorzaken in de machine, waardoor de messen zelf kapot zouden kunnen gaan.

Page 30

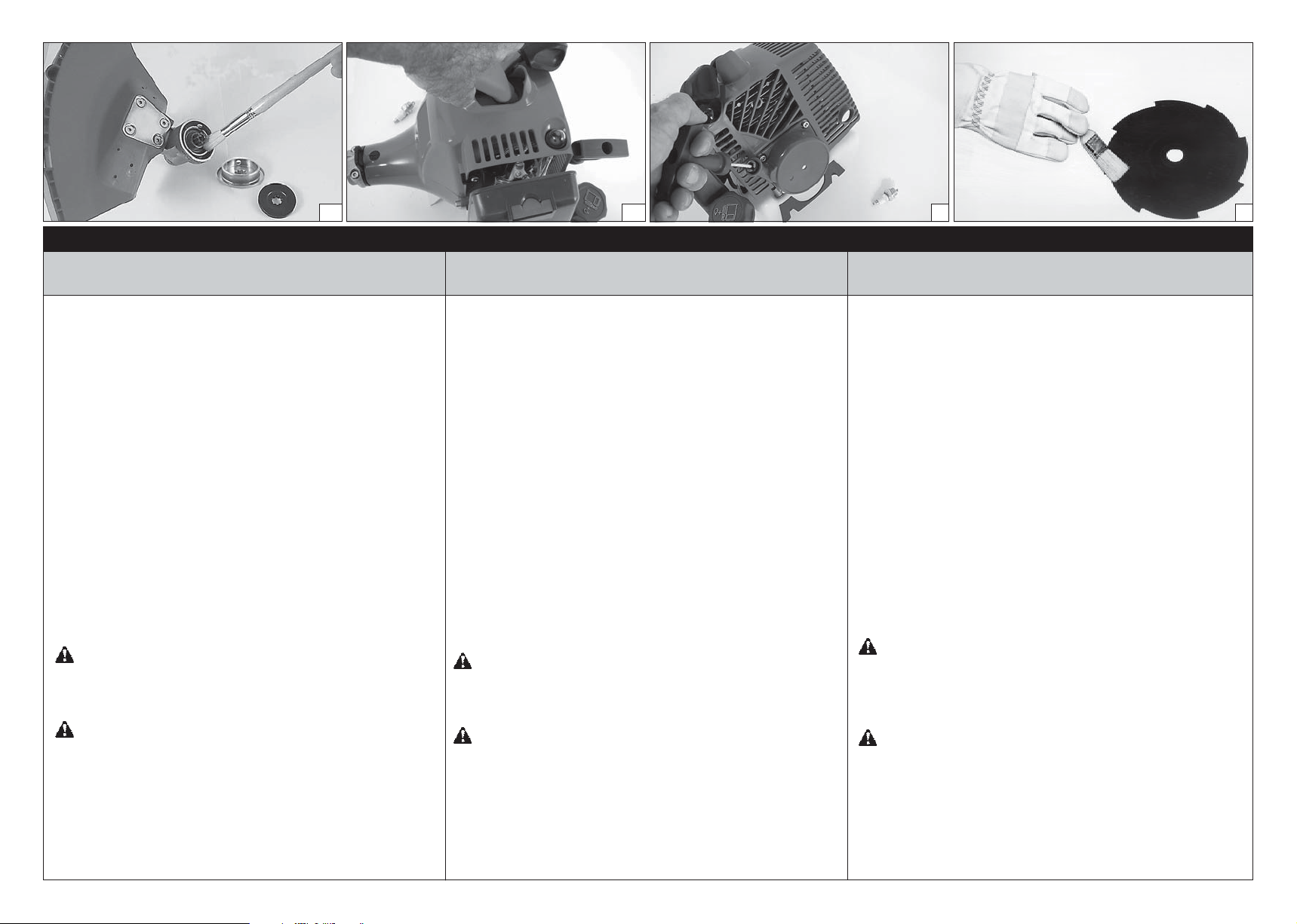

63 64 65 66

Italiano FranćaisEnglish

RIMESSAGGIO

- Seguire tutte le norme di manutenzione precedentemente descritte.

- Pulire perfettamente il decespugliatore e ingrassare le parti metalliche.

- Togliere il disco, pulirlo ed oliarlo per prevenire la ruggine (Fig. 66).

- Togliere le ﬂ ange ferma disco; pulire, asciugare ed oliare la sede coppia conica (Fig. 63).

- Togliere il carburante dal serbatoio e rimontare il tappo.

- Togliere la candela, versare un po' d'olio nel cilindro (Fig. 64). Ruotare l'albero motore alcune volte tramite la funicella avviamento per distribuire l'olio (Fig. 65). Rimontare la candela.

- Conservare in ambiente secco, possibilmente non a diretto contatto con il suolo e lontano da fonti di calore.

ATTENZIONE: In caso di trasporto o rimessaggio

del decespugliatore, montare la protezione del disco (M) cod. 4196086 come indicato nelle Fig. 67-68.

- Follow all the maintenance regulations previously described.

- Clean the brush cutter completely and lubricate the metallic parts.

- Remove, clean and lubricate the blade to prevent rusting (Fig. 66).

- Remove the blade ﬁ xing ﬂ anges, clean, dry and lubricate the bevel gear seat (Fig. 63).

- Empty the fuel tank and put the cap back on.

- Remove the spark plug, pour a small amount of oil into the cylinder (Fig. 64). Rotate the crankshaft several times using the starting rope in order to distribute the oil (Fig. 65). Put the spark plug back in.

- Store the brush cutter in a dry place, preferably not in direct contact with the ﬂ oor and away from heat sources.

ATTENTION: Fit the disk protection (M) p.n.

4196086 as shown (Fig. 67-68) before transporting or storing the brushcutter.

REMISSAGESTORAGE

- Suivez toutes les règles d'entretien décrites cidessus.

- Nettoyez parfaitement la débroussailleuse et graissez les parties en métal.

- Otez le disque, nettoyez-le et lubriﬁ ez -le aﬁ n d'éviter qu'il ne rouille (Fig. 66).

- Enlevez la bride de blocage du disque, nettoyez, essuyez et lubriﬁ ez le siège du couple conique (Fig. 63).

- Otez le carburant du réservoir et remontez le bouchon.

- Otez la bougie, versez un peu d'huile dans le cylindre (Fig. 64). Tournez plusieurs fois l'arbre moteur ą l'aide de la corde de démarrage pour distribuer l'huile (Fig. 65). Remontez la bougie.

- Conservez l'appareil dans un endroit sec, si possible soulevé du sol et loin des sources de chaleur.

ATTE NTION: En cas de transport ou de remisage

de la débroussailleuse, monter le carter de protection du disque (M) p.n. 4196086 comme le montre les Fig. 67-68.

ATTENZIONE: Tutte le operazioni di manutenzione non riportate sul presente manuale devono essere effettuate da un'ofﬁ cina autorizzata. Per

garantire un costante e regolare funzionamento del decespugliaotre, ricordate che le eventuali sostituzioni delle parti di ricambio dovranno essere effettuate esclusivamente con RICAMBI ORIGINALI.

ATTENTION: All maintenance operations not reported in this manual must be carried out by an authorized Service Center.

To ensure steady and regular brush cutter operation, remember that parts must only be replaced with

ORIGINAL SPARES.

ATTENTION: Toutes les opérations d'entretien qui ne ﬁ gurent pas dans ce manuel doivent être effectuées dans un atelier autorisé.

Pour garantir un fonctionnement constant er régulier de la débroussailleuse, ne pas oublier que dans le cas de remplacement de pièces il faut utiliser exclusivement des PIECES D'ORIGINE.

Page 31

67 68 69 70

EspañolDeutsch Nederlands

LANGERUNG

- Alle vorangehenden Wartungsvorschriften befolgen.

- Die Motorsense sehr gut reinigen und die Metallteile einfetten.

- Das Schneidblatt abmontieren, reinigen und einfetten, um Rostbildung zu verhindern (Abb. 66).

- Schneidblattauﬂ agen abnehmen, reinigen, abtrocknen und das Kegelradlager einfetten (Abb. 63).

- Den Kraftstofftank entleeren und den Deckel wieder aufschrauben.

- Die Zündkerze abnehmen un ein wenig Öl in den Zylinder geben (Abb. 64). Um das Öl zu verteilen, einige Male den Starter ziehen (Abb. 65). Zündkerze eindrehen.

- Das Gerät trocken lagern. Nach Möglichkeit nicht am Boden auﬂ iegend und fern von offenem Feuer.

ACHTUNG::Für den Transport und die Lagerung

des Motorsensen muss die Schneideblatt-Schutzverkleidung (M) p.n. 4196086 wie auf den Abb. 67-68 dargestellt montiert werden.

ACHTUNG: Alle Wartungsarbeiten, die nicht in dieser Bedienungsanleitung aufgeführt sind, müssen bei einer Vertragswerkstatt durchgeführt werden. Zum Gewährleistung eines konstanten und ordnungsgemässen Betriebs dürfen nur ORIGINALERSATZTEILE verwendet werden.

ALMACENAJE

- Cumpla con todas las normas de mantenimiento antes descriptas.

- Limpie perfectamente la desbrozadora y engrase las partes metálicas.

- Quite el disco, limpielo y engráselo para prevenirlo de la oxidación (Fig. 66).

- Quite las bridas que bloquean el disco; limpie, seque y lubrique el alojamiento del par cónico (Fig.63).

- Quite el combustible del depósito y coloque el tapón.

- Quite la bujia, vierta un poco de aceite en el cilindro (Fig. 64). Gire el cigueñal del motor algunas vueltas por medio de la cuerda de arranque para distribuir el aceite (Fig. 65). Coloque la bujia.

- Conservelo en un ambiente fresco, lejos de fuentes de calor y posiblemente que no se encuentre en contacto directo con el suelo.

ATENCION: Para transportar o guardar la des-

brozadora, monte la protección del disco (M) p.n. 4196086 como ilustran las Fig. 67-68.

ATENCION: Todas las operaciones de mantenimiento no indicadas en el presente manual deben ser efectuadas en un taller autorizado.

Para garantizar un constante y regular funcionamiento de la desbrozadora, recuerde que las eventuales sustituciones de sus piezas deben ser efectuadas exclusivamente con REPUESTOS ORIGINALES

OPSLAG

- Volg alle onderhoudswerkzaamheden op zoals hiervoor vermeld bij Onderhoud.

- Maak de bosmaaier geheel schoon en vet alle metalen delen in met een dunne olie.

- Verwijder het maaiblad en maak het schoon. Vet het licht in om roesten te voorkomen (Fig. 66).

- Verwijder de bladmontageringen, maak het tandwielhuis schoon en vet deze licht in (Fig. 63).

- Maak de brandstoftank leeg en draai de dop er weer op.

- Verwijder de bougie en laat een klein beetje olie in de cilinder lopen (Fig. 64). Laat de zuiger enkele malen op en neer gaan m.b.v. de repeteerstarter om de olie te verdelen (Fig. 65). Plaats de bougie weer terug.

- Berg de maaier op op een droge plaats, vrij van de vloer en niet in de buurt van hittebronnen.

LET OP: Monteer bij transport of opslag de be-

schermkap (M) p.n. 4196086 van de maaischijf op de bosmaaier zoals op de Fig. 67-68 is weergegeven.

LET OP: Alle niet in deze handleiding beschreven onderhoudshandelingen moeten door een geautoriseerde werkplaats uitgevoerd worden.

Om een constant en regelmatig functioneren van de grasmaaier te garanderen, denk eraan, dat eventuele vervanging van onderdelen alleen moet gebeuren met

ORIGINELE RESERVE-ONDERDELEN.

Page 32

71 72 73 74

Italiano FranćaisEnglish

TESTINA A FILI DI NYLON

Usare sempre lo stesso diametro del ﬁ lo originale per non sovraccaricare il motore (Fig. 71). Fig. 72 Per allungare il ﬁ lo di nylon, battere la testina sul terreno mentre si lavora. NOTA: Non battere la testina sul cemento o sul selciato: puė essere pericoloso.

SOSTITUZIONE DEL FILO DI NYLON

1 - Premere la linguetta (Fig. 73) e togliere il coperchio e la bobina

interna.

2 - Piegare il ﬁ lo a metą lasciando una parte più lunga dell’altra di

circa 14 cm. Bloccare il ﬁ lo nell’apposita tacca (B, Fig. 74) sulla bobina. Avvolgere, in direzione della freccia, ogni ﬁ lo nel proprio alloggiamento in modo uniforme e senza intrecciarli.

3 - Terminato l’avvolgimento del ﬁ lo, bloccarlo nelle apposite feritoie

come indicato in Fig. 69 (pag. 31). Montare la molla. Inﬁ lare il ﬁ lo attraverso gli occhielli (Fig. 70 - pag. 31) e tirarlo verso l’esterno. Bloccare la testina con il coperchio.

Deutsch

2-FADEN NYLONKOPF

Immer nur Nylonfäden verwenden, die den Durchmesser des Originalfadens aufweisen, um den Motor nicht zu überlasten (Abb. 71). Abb. 72 Zur Verlängerung des Nylonfadens den Kopf auf den Boden schlagen. Anm.: Den Kopf nicht auf Zement- oder Steinböden schlagen, da das gefährlich sein könnte. Zum Ersetzen des Fadens den Kopf öffnen.

FADEN NYLON ERSETZEN

1 - Lasche (Abb. 73) andrücken und Deckel sowie interne Spule ab-

nehmen.

2 - Faden etwa in der Hälfte so knicken, daß ein Teil ca. 14 cm länger

als das andere ist. Faden in der Kerbe (B, Abb. 74) aud der Spule sperren. Beide Fäden gleichmäßig und ohne sie zu verwickeln in Pfeilrichtung im jeweiligen Sitz aufwickeln.

3 - Den aufgewickelten Faden gemäß den Anelitungen von Abb. 69 (S.

31) in den Schlitzen sperren. Die Fader montieren. Faden durch die Ösen (Abb. 70 - S. 31) nach außen ziehen. Kopf mit dem Deckel arretieren.

NYLON LINE HEAD

Only use line of the same diameter as the original to avoid overloading the engine (Fig. 71). Fig. 72 In order to get more line out of the cutting head, tap it lightly on the ground while working. Note: Never hit the nylon head against hard spots such as concrete or stones, it could be dangerous.

REPLACING THE NYLON LINE

1 - Press the tab (Fig. 73) and remove the cover and the internal

spool.

2 - Double back the line, leaving one end 14 cm longer than the

other one. Lock the line in the notch (B, Fig. 74). Wind the line in the direction of the arrow, each end in its chink, regulary, without crossing them.

3 - At the end of the winding, lock in the slits (Fig. 69 - pag. 31) As-

semble the spring. Slip the line through the eyelet (Fig. 70 - pag. 31) and pull it towards the outside. Lock the head with the cover.

Español

CABEZAL CON HILOS DE NYLON

Use siempre hilo del mismo diámetro del hilo original para no sobracargar el motor (Fig. 71). Fig. 72 Para alargar el hilo de nylon, batir la cabeza sobre el terreno mientras se trabaja. NOTA: No batir la cabeza sobre el cemento o sobre el asfalto, puede ser peligroso.

SUBSTITUCIÓN DEL HILO DE NYLON

1 - Apriete la lengüeta (Fig. 73), quite la tapa y extraiga la bobina

interna.

2 - Doble el hilo en dos partes dejando que una resulte aproximadamente

14 cm mąs larga que la otra. Bloquee el hilo en la correspondiente muesca de la bobina (B, Fig. 74). Arrolle uniformemente cada parte del hilo en su proprio alojamento sin enredarla con la otra y siguiendo la dirección que indica la ﬂ echa.

3 - Un vez ﬁ nalizado el enrollado, bloquee cada hilo en sucorrespon-

diente ranura come se indica en la ﬁ gura 69 de la pągina 31. Instale el muelle, pase el hilo a través de los ojales (Fig. 70 - pąg. 31) y tírelo hacia afuera. Bloquee el cabezal mediante la tapa.

TETE A FILS DE NYLON

Utilisez toujours le même diamètre de ﬁ l, comme celui d'origine aﬁ n de ne pas surcharger le moteur (Fig. 71). Fig. 72 Si vous voulez allonger le ﬁ l pendant que vous travaillez, tapez la tête nylon par terre. N.B.: Ne tapez pas la tête nylon sur du ciment ou sur le pavé, cela pourrait être très dangereux.

REMPLACEMENT DU FIL NYLON

1 - Appuyer la languette (Fig. 73) et enlever le couvercle et la bobine

interne.

2 - Plier le ﬁ l en deux en laissant une partie plus longue d’environs

14 cm que l’autre. Bloquer le ﬁ l en l‘entaille spécial (B, Fig. 74) sur la bobine. Enrouler, en direction de la ﬂ èche, chaque ﬁ le en son propre logement, uniformement et sans les tresser.

3 - Après avoir terminé l’enroulement du ﬁ l, bloquer-le dans les fentes

spéciales, comme indiqué en la Fig.69 (page 31). Monter le ressort. Introduire le ﬁ l ą travers les Ōillets (Fig. 70 - page 31) et tirer-le vers l’exterieur. Bloquer la tête avec le couvercle.

Nederlands

NYLON DRAADKOP

Gebruik alleen draad met dezelfde diameter om overbelasting van de machine te voorkomen (Fig. 71). Fig. 72 Om het nylonsnoer te verlengen het uiteinde op de grond slaan, terwijl men werkt. N.B.: Het uiteinde niet op cement of plaveisel slaan: dat kan gevaarlijk zijn.

NYLON DRAAD VERVANGEN

1 - Druk op het lipje (ﬁ g. 73) en verwijder het deksel en de interne

spoel.

2 - Vouw de draad dubbel, en laat het ene deel ongeveer 14 cm langer

dan het andere. Blokker de draad in de daarvoor bestemde inkeping (B, ﬁ g. 74) op de spoel. Wikkel iedere draad in de eigen behuizing in de richting van de pijl, op gelijkmatige wijze en zonder hen te vervlechten.

3 - Nadat de draad gewikkeld is, moet hij worden vastgezet in de gleuven

zoals aangegeven op Fig. 69 (pag. 31). Monter de veer. Steek de draad door de ogen (Fig. 70 - pag. 31) en trek hem naar buiten. Zet de kop vast met het deksel.

Page 33

DATI TECNICI

TECHNICAL DATA

DONNEES TECHNIQUES

TECHNISCHE ANGABEN

DATOS TECNICOS

TECHNISCHE GEGEVENS

Cilindrata - Displacement - Cylindrée - Hubraum - Cilindrada - Cylindrerinhoud

Motore - Engine - Moteur - Motor

Potenza - Power - Puissance - Leistung - Potencia - Vermogen

Nr. giri/min minimo - Min. rpm - Nr. de tours/min au ralenti

- Minimale Drehzahl/Min - N. giros/min mínimo - Minimum toerental/min.

Massima velocitą dell’albero di uscita - Maximum speed of output spindle- Vitesse maximale de l’arbre de sortie - Höchstgeschwindigkeit der Abtriebswelle Velocidad máxima del eje de salida - Maximaal toerental van de uitgangsas

Velocitą del motore alla massima velocitą dell’albero di uscita - Engine speed at maximum output spindle speed - Régime du moteur ą la vitesse maximale de l’arbre de sortie - Geschwindigkeit des Motors bei Höchstgeschwindigkeit der Abtriebswelle - Velocidad del motor a la velocidad máxima del eje de salida - Toerental van de motor bij het maximale toerental van de uitgangsas

Capacitą serbatoio - Fuel tank capacity - Capacité du réservoir

- Kraftstofftank Inhalt - Capacidad depósito - Tankcapacitetit

Accensione elettronica - Electronic ignition - Allumage électronique - Elektronische Zündung - Encendido electrónico

- Electronische ontsteking Carburatore a membrana - Diaphragm carburetor - Carburateur

ą membrane - Membranvergaser - Carburador a membrana

- Membraan carburator

min

cm3 (l)

36.3 (STARK 37 IC)

36.3 (STARK 37) 40.2 (STARK 42 IC)

40.2 (STARK 42)

2 tempi - temps - stroke - takt - tiempos EMAK

EspañolDeutsch Nederlands

1.3

-1

2800

8.500

11. 70 0

1.6

870 (0.87)

Si - Yes - Oui - Ja - Sim

Primer carburatore - Primer carburetor - Primer carburateur

- Primer vergaser - Primer carburador - Primer carburateur

Frizione centrifuga - Centrifugal clutch - Embrayage centrifuge - Fliehkraftkupplung - Embrague centrifugo - Centrifugale koppeling

Antivibranti - Antivibration system - Système antivibration Schwingungsdämpfung - Sistema antivibratorio

Larghezza di taglio - Cutting width - Largeur de coupe - Schnittbreite - Ancho de corte - Maaibreedte

Peso senza utensile di taglio e protezione - Weight without cutting tool and guard - Poids sans outil de coupe et protection - Gewicht ohne werkzeug und schutz - Peso sin herramienta de corte y protección - Gewicht zonder snijwerktuig en bescherming

ęę

6.1

Si - Yes - Oui - Ja - Sim

6.16.8

6.8

Page 34

Italiano

English

Franćais

CERTIFICATO DI GARANZIA

Questa macchina è stata concepita e realizzata attraverso le più moderne tecniche produttive. La Ditta costruttrice garantisce i propri prodotti per un periodo di 24 mesi dalla data di acquisto per utilizzo privato/hobbistico. La garanzia è limitata a 6 mesi in caso di uso professionale e 3 mesi in caso di noleggio.

Condizioni generali di garanzia

1) La garanzia viene riconosciuta a partire dalla data d’acquisto. La Ditta costruttrice tramite la rete di vendita ed assistenza tecnica sostituisce gratuitamente le parti difettose dovute a materiale, lavorazioni e produzione. La garanzia non toglie all’acquirente i diritti legali previsti dal codice civile contro le conseguenze dei difetti o vizi causati dalla cosa venduta.

2) Il personale tecnico interverrą il più presto possibile nei limiti di tempo concessi da esigenze organizzative.

3) Per richiedere l’assistenza in garanzia è necessario esibire al personale autorizzato il sotto riportato certiﬁ cato di garanzia timbrato dal rivenditore , compilato in tutte le sue parti e corredato di fattura d’acquisto o scontrino ﬁ scalmente obbligatorio comprovante la data d’acquisto.

4) La garanzia decade in caso di:

- Assenza palese di manutenzione,

- Utilizzo non corretto del prodotto o manomissioni,

- Utilizzo di lubriﬁ canti o combustibili non adatti,

- Utilizzo di parti di ricambio o accessori non originali,

- Interventi effettuati da personale non autorizzato.

5) La Ditta costruttrice esclude dalla garanzia i materiali di consumo e le parti soggette ad un normale logorio di funzionamento.

6) La garanzia esclude gli interventi di aggiornamento e miglioramento del prodotto.

7) La garanzia non copre la messa a punto e gli interventi di manutenzione che dovessero occorrere durante il periodo di garanzia.

8) Eventuali danni causati durante il trasporto devono essere immediatamente segnalati al trasportatore pena il decadere della garanzia.

9) Per i motori di altre marche (Briggs & Stratton, Tecumseh, Kawasaki, Honda, ecc.) montati sulle nostre macchine, vale la garanzia concessa dai costruttori del motore.

10) La garanzia non copre eventuali danni, diretti o indiretti, causati a persone o cose da guasti della macchina o conseguenti alla forzata sospensione prolungata nell’uso della stessa.

Italiano FranćaisEnglish

✂

WARRANTY CERTIFICATE

This machine has been designed and manufactured using the most modern techniques. The manufacturer guarantees the machine to be free from defects for a period of 24 months from the date of purchase provided it is used exclusively for private/hobby purposes. If the machine is used for professional purposes, the warranty period shall terminate after a period of 6 months. If the machine is used for hire, the warranty period shall terminate after a period of 3 months.

Limited warranty

1) The warranty period star ts on the date of sale. The manufacturer, acting through the sales and technical assistance network, shall replace free of charge any parts proven defective in material, machining or manufacturing. The warranty does not affect the purchaser’s rights as established under legislation governing the consequences of defects in the machine.

2) Technical personnel will undertake the necessary repairs in the minimum time possible, compatible with organisational needs.

3) To make any claim under the warranty, this certiﬁ cate of warranty, fully compiled, bearing the dealer’s stamp, and accompanied by the invoice or receipt showing the date of purchase, must be displayed to the personnel authorised to approve work.

4) The warranty shall be null and void if:

- the machine has evidently not been serviced correctly,

- the machine has been used for improper purposes or has been modiﬁ ed

in any way,

- unsuitable lubricants and fuels have been used,

- non-original spare parts and accessories have been ﬁ tted,

- work has been done on the machine by unauthorised personnel.

5) The warranty does not cover consumables or parts subject to normal wear.

6) The warranty does not cover work to update or improve the machine.

7) The warranty does not cover any preparation or servicing work required during the warranty period.

8) Damage incurred during transport must be immediately brought to the attention of the carrier: failure to do so shall render null and void the warranty.

9) Engines of other manufacturers (Briggs & Stratton, Tecumseh, Kawasaki, Honda, etc.) ﬁ tted to our machines are covered by the warranties of the engine manufacturer.

10) The warranty does not cover injury or damage caused directly or indirectly to persons or things by defects in the machine or by periods of extended disuse of the machine resulting from the said defects.

CERTIFICAT DE GARANTIE

Cette machine a été conćue et réalisée avec les techniques de production les plus modernes. Le fabricant garantit ses produits pour une période de 24 mois ą compter de la date d’achat en cas d’utilisation ą titre privé. La période de garantie est limitée ą 6 mois en cas d’emploi professionnel et ą 3 mois en cas de location.

Conditions générales de garantie

1) La garantie est reconnue ą compter de la date d’achat. Par le biais de son réseau de vente et d’assistance technique, le fabricant remplace gratuitement les pièces défectueuses dues au matériel, aux usinages et ą la production. La garantie n’élimine pas, pour l’acquéreur, les droits légaux prévus par le Code Civil contre les conséquences des défauts ou des anomalies dus ą l’objet vendu.

2) Le personnel technique interviendra le plus vite possible dans les délais liés aux exigences organisationnelles.

3) Pour demander l’assistance sous garantie, il est nécessaire de présenter au personnel agréé le certiﬁ cat de garantie joint ci-dessous, qui devra être timbré par le revendeur, rempli intégralement et accompagné de la facture ou du reçu de caisse qui doit obligatoirement être remis pour prouver la date d’achat.

4) La garantie perd toute valeur en cas de :

- Manque évident d’entretien.

- Utilisation incorrecte ou transformations non autorisées du produit.

- Utilisation de lubriﬁ ants ou de combustibles inappropriés.

- Utilisation de pièces de rechange ou d’accessoires non d’origine.

- Interventions effectuées par du personnel non autorisé ą ce faire.

5) Le fabricant exclut de la garantie les pièces consommables et celles qui sont soumises ą une usure normale due au fonctionnement.

6) La garantie exclut les interventions de mise ą jour et d’amélioration du produit.

7) La garantie ne couvre pas la mise au point et les interventions susceptibles de s’avérer nécessaires au cours de la période de garantie.

8) Tout dommage éventuellement subi au cours du transport doit être signalé sans retard au transporteur sous peine d’annulation de la garantie.

9) Pour les moteurs d’autres marques (Briggs & Stratton, Tecumseh, Kawasaki, Honda, etc.) montés sur nos machines, la garantie appliquée sera celle qui est accordée par le fabricant du moteur en question.

10) La garantie ne couvre pas les éventuels dommages directs ou indirects subis par les personnes ou par les biens matériels ą la suite de pannes de la machine ou dépendant d’une longue suspension forcée de l’emploi de cette dernière.

✂

MODELLO - MODEL

SERIAL No

ACQUISTATO DAL SIG. - BOUGHT BY Mr.

Non spedire! Allegare solo all’eventuale richiesta di garanzia tecnica. Do not send! Only attach to requests for technical warranties.

DATA - DATE

CONCESSIONARIO - DEALER

MODELE

SERIAL No

ACHETE PAR MONSIEUR

Ne pas expédier ! Ne joindre qu’en cas de demande d’assistance technique sous garantie.

DATE

REVENDEUR

✂

Page 35

Deutsch

Español

Nederlands

GARANTIEZERTIFIKAT

Diese Maschine wurde mit den modernsten Produktionstechniken konzipiert und gebaut. Die Herstellerﬁ rma garantiert für ihre Produkte für die Dauer von 24 Monaten nach Kaufdatum für den Privatgebrauch / für Hobbyzwecke. Die Garantie beschränkt 6 auf sechs Monate im Falle von professionellem Einsatz und 3 Monate bei Vermietung.

Allgemeine Garantiebedingungen

1) Die Garantie gilt ab Kaufdatum. Die Herstellerﬁ rma sorgt über ihr Verkaufsund Kundendienstnetz für den kostenlosen Ersatz der Teile, die sich infolge Material-, Bearbeitungs- und Fabrikationsfehler als defekt erweisen. Durch die Garantie verliert der Käufer nicht die vom Bürgerlichen Gesetzbuch vorgesehenen gesetzlichen Rechte gegen die Folgen der von der der verkauften Sache verursachten Defekte oder Mängel.

2) Soweit organisatorisch machbar greift das technische Personal so schnell wie möglich ein.

3) Bei Anforderung eines Garantieeingriffs muss dem befugten Personal der untenstehende, vom Verkäufer abgestempelte und vollständig ausgefüllte Garantieschein zusammen mit der Rechnung bzw. dem Kassenzettel zum Nachweis des Kaufdatums vorgelegt werden.

4) In folgenden Fällen verfällt jeder Garantieanspruch:

- Bei offensichtlicher Unterlassung der Wartung,

- Bei nicht korrekter Verwendung oder Veränderungen des Produkts,

- Bei Benutzung von ungeeigneten Schmiermitteln oder Treibmitteln,

- Bei Benutzung von nicht originalen Zubehör- und Ersatzteilen

- Nach Eingriffen, die von unbefugtem Personal durchgeführt wurden.

5) Verbrauchsmaterial und die Teile, die einem normalen Verschleiß durch Betrieb ausgesetzt sind, werden vom Hersteller von der Garantie ausgeschlossen.

6) Von der Garantie ausgeschlossen sind Eingriffe zur Überholung und Verbesserung des Produkts.

7) Die Garantie deckt nicht die während der Garantielaufzeit erforderlichen Einstellungen und Wartungseingriffe.

8) Eventuelle Transportschäden müssen dem Spediteur unverzüglich gemeldet werden, ansonsten verfällt der Garantieanspruch.

9) Für die Motoren anderer Marken (Briggs & Stratton, Te cumseh, Kawasaki, Honda, usw.), die an unseren Maschinen installiert werden, gilt die vom Hersteller des Motors gewährte Garantie.

10) Die Garantie deckt keine eventuellen direkten oder indirekten Personen- oder Sachschäden, die durch Defekte der Maschine oder deren anhaltender Nichtbenutzung verursacht wurden.

✂

CERTIFICADO DE GARANTIA

Esta máquina ha sido proyectada y fabricada con las técnicas más modernas. El Fabricante garantiza sus productos por un periodo de 24 meses a partir de la fecha de compra para uso privado/aﬁ cionado; la garantía queda limitada a 6 meses en caso de uso profesional y a 3 en caso de alquiler.

Condiciones generales de garantía

1) La garantía es válida a partir de la fecha de compra. El Fabricante cambiará gratuitamente las piezas que presenten defectos en el material, el trabajo o la producción, mediante su red de venta y asistencia técnica. La garantía no anula los derechos legales del comprador, previstos por el código civil, contra las consecuencias de defectos o vicios provocados por el producto vendido.

2) El personal técnico efectuará las intervenciones lo antes posible y dentro de los plazos impuestos por exigencias de organización.

3) Para solicitar la asistencia en garantía, es necesario mostrar el certiﬁ cado de garantía ilustrado a continuación, junto a la factura o el tique que demuestren la fecha de compra, al personal autorizado; asimismo, para que el certiﬁ cado sea válido, se han de completar todas sus partes y ha de estar debidamente timbrado por el vendedor.

4) La garantía pierde su validez en los siguientes casos:

- Falta evidente de mantenimiento.

- Uso incorrecto o manipulación del producto.

- Uso de lubricantes o combustibles inadecuados.

- Uso de piezas de recambio o accesorios no originales.

- Intervenciones efectuadas por parte de personal no autorizado.

5) La garantía no incluye ni los materiales consumibles ni las piezas sujetas a un desgaste normal de funcionamiento.

6) La garantía tampoco incluye las intervenciones de actualización o mejora del producto.

7) L a puesta a punto o las intervenciones de mantenimiento eventualmente necesarias durante el periodo de garantía no están cubiertas por la garantía.

8) Cualquier daño provocado durante el transporte tiene que ser señalado de inmediato al transportista bajo pena de anulación de la garantía.

9) Para los motores de otras marcas (Briggs & Stratton, Tecumseh, Kawasaki, Honda, etc.) montados en nuestras máquinas, será válida la garantía de los Fabricantes del motor.

10) La garantía no cubre los eventuales daños materiales o personales, directos o indirectos, provocados por averías de la máquina o por la inter rupción forzada y prolongada del funcionamiento de la misma.

EspañolDeutsch Nederlands

GARANTIE BEWIJS

Deze machine is ontworpen en vervaardigd volgens de modernste productietechnieken. De fabrikant staat garant voor zijn producten voor een periode van 24 maanden vanaf de aankoopdatum voor privé- of hobbygebruik. De garantie is beperkt tot 6 maanden bij professioneel gebruik en tot 3 maanden bij verhuur.

Algemene garantievoorwaarden

1) De garantie wordt toegekend vanaf de aankoopdatum. De fabrikant vervangt gratis de defecte onderdelen die te wijten zijn aan fouten van het materiaal, bewerkingen en productie middels het distributienet en de technische service. De garantie ontneemt de gebruiker niet de wettelijke rechten uit het burgerlijk wetboek tegen de gevolgen van defecten of onvolkomenheden die door het verkochte product veroorzaakt worden.

2) Het technisch personeel grijpt zo snel mogelijk in binnen de tijdslimieten die uit organisatorisch oogpunt mogelijk zijn.

3) Voor het aanvragen van servicewerkzaamheden die onder de garantie vallen dient u het hieronder weergegeven garantiebewijs aan het bevoegde personeel te tonen. Het garantiebewijs moet een stempel van de verkoper dragen, geheel ingevuld zijn en begeleid worden door de factuur of de ﬁ scaal verplichte kassabon met de aankoopdatum.

4) De garantie vervalt bij:

- Overduidelijk gebrek aan onderhoud,

- Onjuist gebruik van het product of sabotage,

- Gebruik van ongeschikte smeermiddelen of brandstoffen,

- Gebruik van niet originele vervangingsonderdelen of accessoires,

- Werkzaamheden die verricht zijn door onbevoegd personeel.

5) De verbruiksmaterialen en de onderdelen die onderhevig zijn aan normale slijtage vallen niet onder de garantie.

6) Bijwerkingen en verbeteringen van het product vallen niet onder de garantie.

7) De garantie dekt geen afstel- en onderhoudswerkzaamheden die tijdens de garantieperiode nodig mochten zijn.

8) Eventuele beschadigingen die tijdens het transport zijn veroorzaakt moeten onmiddellijk aan de transporteur worden gemeld op straffe van verval van de garantie.

9) Voor de motoren van andere merken (Briggs & Stratton, Tecumseh, Kawasaki, Honda, enz.) die op onze machines zijn gemonteerd geldt de garantie die door de fabrikant van de motor is gegeven.

10) De garantie dekt geen eventuele directe of indirecte beschadigingen die aan personen of voorwerpen worden aangericht als gevolg van defecten of langdurige inactiviteit van de machine.

✂

MODELLE - MODELO

SERIAL No

GEKAUFT VON Hrn. - COMPRADOR

Nicht einsenden! Der Garantieschein muss nur bei einer eventuellen Anforderung eines Garantieeingriffs vorgelegt werden. ¡No enviar! Adjuntar sólo a la eventual solicitud de garantía técnica.

DATUM - DATA

VERKAUFER - DISTRIBUIDOR

MODEL

SERIAL No

GEKOCHT DOOR

Niet verzenden! Voeg dit bewijs uitsluitend bij het aanvraagformulier om technische garantiewerkzaamheden.

DATUM

VERKOPER

✂

Page 36

- ATTENZIONE! - Questo manuale deve accompagnare la macchina durante tutta la sua vita.

- WARNING! - This owner’s manual must stay with the machine for all its life.

- ATTENTION! - Le manuel doit accompagner la machine pour toute sa vie.

- ACHTUNG! - Dieses Anweisungsheft muß das Gerät während seiner gesamten Lebensdauer begleiten.

- ¡ATENCIÓN! - Este manual debe acompañar a la máquina durante toda su vida útil.

- LET OP! - Dit handboek moet voor de gehele levensduur bij de machine blijven.

EMAK s.p.a. - Member of the YAMA group

42011 BAGNOLO IN PIANO (REGGIO EMILIA) ITALY TEL. (0522) 956611 - TELEFAX (0522) 951555 EMAIL [email protected] INTERNET http://www.emak.it
