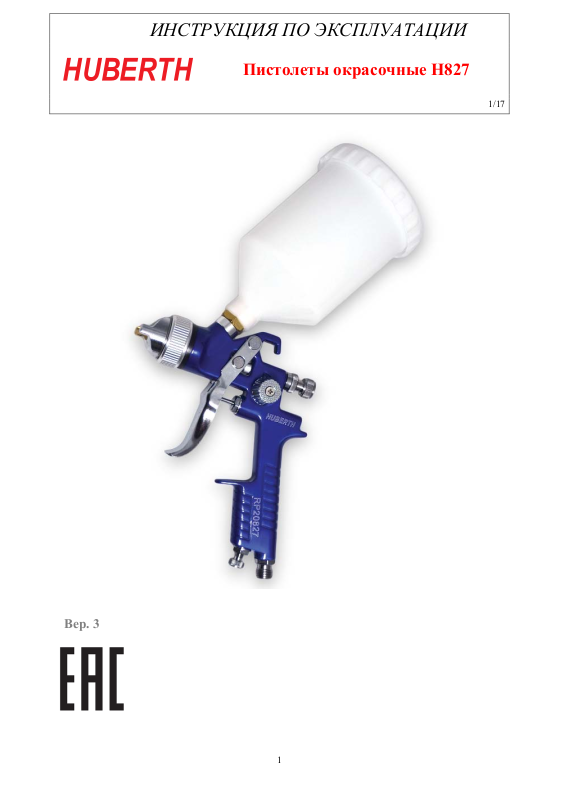

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Пистолеты окрасочные H827
1/17
Вер. 3
1
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Пистолеты окрасочные H827
1/17
СОДЕРЖАНИЕ
1. ОПИСАНИЕ ................................................................................................................................. 3
2. ЧАСТИ КРАСКОПУЛЬТА ......................................................................................................... 3
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................................................... 3
4. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ............................................................................... 3
5. ПОДГОТОВКА И ЭКСПЛУАТАЦИЯ ...................................................................................... 4
6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ........................................................................................ 7
7. ХРАНЕНИЕ .................................................................................................................................. 7
8. НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ................................................................... 7
9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВКЕ ................................................................. 10
2
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
р
ф
Пистолеты окрасочные H827
1/17
1. ОПИСАНИЕ
Технология HVLP позволяет наносить лакокрасочные материалы под пониженным давлением, что
предотвращает «отскакивание» материала от поверхности. Игла и дюза из нержавеющей стали
подходят для нанесения разнообразных лакокрасочных покрытий. Окрасочный пистолет имеет
очень широкую форму факела.
2. ЧАСТИ КРАСКОПУЛЬТА
Пластмассовый
бачок 600 мл
Воздушная головка, дюза и игла
Регулировка давления
сжатого воздуха
Регулировка
подачи мате
Регулировка формы
акела
Курок пистолета
Корпус пистолета
Разъем
для
подсоединения
сжатого воздуха
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип бачка
Входной разъем для подачи воздуха 1/4”
Рекомендованное давление воздуха 1.5 - 3 бар
Макс. давление воздуха на входе 8.3 бар
Бачок пластик, 600 мл
Средний расход воздуха 118 – 201 л/мин
Ширина факела 150 – 180 мм
Уровень звукового давления 72.3 дБ (A)
Сила звука
Вес 0.75 кг
Комплектация:
- пистолет окрасочный
- сменный комплект (дюза, воздушная
головка, окрасочная игла)
- пластиковый бачок 600 мл
- ершик
- универсальный гаечный ключ
- 2 фильтра в бачок для материала
иала
верхний
83.3 дБ (A)
4. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
3
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Пистолеты окрасочные H827
1/17
1. При распылении некоторых материалов образуются токсичные пары, которые могут создать
угрозу отравления и причинить серьезный вред здоровью человека. Всегда работайте в защитных
очках, перчатках и респираторе, чтобы устранить опасность отравления токсичными парами и
предотвратить попадание растворителей и распыляемого материала в глаза и на кожу (рис. 1).
2. Никогда не используйте баллоны
качестве источника сжатого газа во избежание взрыва и травм (рис. 2).
3. Жидкость и растворитель могут быть легковоспламеняющимися или
горючими. Используйте окрасочный пистолет только в хорошо
проветриваемых помещениях и избегайте источников возгорания (курение,
открытый огонь) (рис. 3).
4. Отсоединяйте окрасочный пистолет от пневматического шлага перед
проведением технического обслуживания
Для аварийного выключения и предупреждения ненамеренных действий
рекомендуется установить шаровой клапан на линии подачи сжатого воздуха.
5. Используйте чистый и сухой сжатый воздух под давлением 1.5 - 3.0 бар.
Никогда не превышайте максимально допустимое значение давления 8.3 бар
(рис. 4).
6. Никогда не используйте растворитель на основе хлоруглеводородов: возможна
химическая реакция
Используйте растворители, химически совместимые с алюминиевыми и
с алюминиевыми и оцинкованными частями пистолета.
с кислородом или горючими газами в
, и когда пистолет не используется.
1
2
3
оцинкованными частями пистолета.
7. Никогда не направляйте пистолет на себя и на окружающих.
8. Перед началом работы проверьте герметичность соединений.
9. Перед началом работы проверьте подвижность курка и иглы, чтобы убедиться в нормальном
функционировании пистолета.
10. Никогда не вносите
Используйте только рекомендованные производителями запчасти, дюзы и аксессуары.
изменения в конструкцию пистолета для использования в других целях.
5. ПОДГОТОВКА И ЭКСПЛУАТАЦИЯ
1. Подготовка к работе
После удаления упаковки тщательно осмотрите пистолет, убедитесь в том, что он не был
поврежден во время транспортировки. Перед началом работы закрутите все фитинги, болты и
другие крепежные приспособления.
4
