EW-7722UTn V2
Guida di installazione rapida
07-2013 / v1.1
Contents
I. Informazioni sul prodotto ...................................................................... 4
I-1. Contenuti del pacchetto ........................................................................................................ 4
I-2. Stato LED ................................................................................................................................ 4
I-3. Requisiti di sistema ................................................................................................................ 4
I-4. Sicurezza ................................................................................................................................ 5
II. Installazione .......................................................................................... 6
III. Windows ............................................................................................... 8
III-1. Installazione driver ................................................................................................................ 8
III-2. Disinstallazione dei driver .................................................................................................... 11
III-2-1. Windows XP/Vista/7 ............................................................................................................ 11
III-2-2. Windows 8 ........................................................................................................................... 11
IV. SO Mac ................................................................................................ 12
IV-1. Installazione driver .............................................................................................................. 12
IV-2. Disinstallazione dei driver .................................................................................................... 15
V. Disattivazione degli adattatori di rete ................................................... 15
V-1. Windows Vista ..................................................................................................................... 15
V-2. Windows 7 ........................................................................................................................... 16
V-3. Windows 8 ........................................................................................................................... 16
V-4. Mac ...................................................................................................................................... 17
VI. Utilizzo dell'adattatore ......................................................................... 18
VI-1. Windows .............................................................................................................................. 18
VI-2. Mac: Connessione a una rete Wi-Fi ..................................................................................... 19
VI-3. Mac: Utilità wireless ............................................................................................................ 21
VI-3-1. Stato del collegamento ............................................................................................................ 21
VI-3-2. Profilo ....................................................................................................................................... 21
VI-3-3. Disponibile rete ...................................................................................................................... 22
VI-3-4. Avanzate ................................................................................................................................... 23
VI-3-5. WPS .......................................................................................................................................... 24
VI-3-6. Informazioni ............................................................................................................................. 24
VI-4. Configurazione WPS ............................................................................................................ 25
Federal Communication Commission Interference Statement .................... 27
2
R&TTE Compliance Statement .................................................................... 27
3
I. Informazioni sul prodotto
LED
Stato LED
Descrizione
WLAN
Acceso
Attività wireless: trasmissione
o ricezione dei dati.
Iampeggiante
Attività senza fili: la
trasmissione o la ricezione di
dati.
Spento
Nessuna attività wireless.
LED
I-1. Contenuti del pacchetto
EW-7722UTn V2 avo USB Guida di avvio rapido CD-ROM
I-2. Stato LED
I-3. Requisiti di sistema
- Windows 2000/XP/Vista/7/8, Mac OS X 10.6 – 10.8, Linux
- Porta USB 2.0
- Hard Disk: 100MB
- Unità CD-ROM
4
I-4. Sicurezza
Per garantire l'uso sicuro del dispositivo e la sicurezza degli utenti, leggere e
attenersi alle seguenti istruzioni di sicurezza.
1. L'adattatore wireless è progettato esclusivamente per l'uso interno; non
posizionare l'unità di estensione wireless all'aria aperta.
2. Non posizionare l'adattatore wireless in o nei pressi di luoghi caldi/umidi,
come la cucina o il bagno.
3. Non tirare nessuno dei cavi collegati con la forza; scollegarlo attentamente
dall'adattatore wireless.
4. L'adattatore wireless contiene parti piccole che risultano pericolose per
bambini piccoli al di sotto dei 3 anni. Tenere l'adattatore wireless fuori
dalla portata dei bambini.
5. Non collocare l'adattatore wireless su carta, tessuto o altri materiali
infiammabili. L'adattatore wireless si scalderà durante l'uso.
6. Non vi sono parti riparabili dall'utente all'interno dell'adattatore wireless.
Se si riscontrano problemi con l'adattatore wireless, contattare il
rivenditore d'acquisto e chiedere assistenza.
7. L'adattatore wireless è un dispositivo elettrico e, in quanto tale, se dovesse
bagnarsi per qualsiasi ragione, interrompere immediatamente l'uso.
Contattare un elettricista esperto per ricevere ulteriore assistenza.
8. Se si sente odore di bruciato o si vede del fumo fuoriuscire dall'unità di
estensione wireless, scollegare immediatamente l'unità di estensione, nella
misura massima consentita dalla sicurezza. Rivolgersi al rivenditore
d'acquisto per l'assistenza.
5
II. Installazione
1. Accendere il computer e inserire l'adattatore USB in una porta USB 2.0
disponibile del computer.
Non esercitare mai la forza per inserire l'adattatore USB.
2. Se si apre la finestra dell'Installazione Guidata Hardware/Driver come
illustrato a sinistra, fare clic su "Annulla" o "Chiudi".
6
3. Inserire il CD-ROM in dotazione nell'unità CD del computer. Sfogliare i
contenuti del CD-ROM e aprire la cartella “EW-7722UTN V2”.
4. Gli utenti Windows devono aprire la cartella “Autorun”; gli utenti Mac
devono aprire la cartella “Mac”, quindi seguire le istruzioni relative al
proprio sistema operativo nei seguenti capitoli. I driver Linux sono inclusi
nella cartella “Linux”.
Le istruzioni Linux non sono incluse.
7
III. Windows
III-1. Installazione driver
1. Individuare e fare doppio clic sull'icona “Autorun.exe” per avviare la
procedura di installazione guidata dei driver.
2. Fare clic sull'adattatore USB wireless EW-7722UTn V2 per continuare.
3. Fare clic su “Installa driver” per continuare.
8
4. Attendere mentre la procedura di configurazione guidata si prepara a
installare i driver.
5. Cliccare “Avanti” per continuare.
6. Fare clic su “Installa” per installare il driver.
9
7. Quando l'installazione è completata, fare clic su "Fine".
8. Fare clic su “Esci” per chiudere la procedura di configurazione guidata.
10
Nel CD-ROM è inclusa anche la Guida di avvio rapido multilingue.
Per aprirla, fare clic su “Guida di avvio rapido multilingue”.
9. Disattivare tutti gli altri adattatori wireless come descritto in V.
Disattivazione degli adattatori di rete. Quindi, gli utenti Windows possono
connettersi a una rete Wi-Fi disponibile come al solito. Per istruzioni, fare
riferimento a VI. Utilizzo dell'adattatore.
III-2. Disinstallazione dei driver
III-2-1. Windows XP/Vista/7
1. Andare su Start > Programmi > LAN Edimax Wireless > Disinstalla
2. Seguire le istruzioni su schermo. Una procedura di installazione guidata vi
guiderà attraverso la procedura.
III-2-2. Windows 8
1. Fare clic con il tasto destro in qualsiasi punto della schermata "Start", quindi fare
clic sull'icona “Tutte le app” nell'angolo in basso a destra.
11
2. Trovare la categoria LAN Edimax Wireless, selezionare “Disinstalla” e seguire le
istruzioni su schermo.
IV. SO Mac
IV-1. Installazione driver
1. Fare doppio clic sul file “Wlan_11n_USB…” per aprire la procedura di
installazione guidata dei driver. Mac OS X (10.6, 10.7 or 10.8)
2.
3. Fare clic su “Continua” per passare al punto successivo.
4. Fare clic su “Installa” per installare il driver.
12
5. Potrebbe essere richiesto di inserire la propria password di
sistema/amministratore prima che possa iniziare l'installazione. Inserire la
password e fare clic su “Installa software”.
6. Dopo il completamento dell'installazione sarà richiesto di riavviare il
computer. Fare clic su “Continua installazione” per procedere.
7. Attendere mentre l'installazione del driver è in corso.
13
8. Una volta completata l'installazione, verrà visualizzata la seguente
schermata per indicare che “L'installazione è stata eseguita con successo”.
Fare clic su “Riavvia” per riavviare il computer.
9. Dopo il riavvio del Mac, disattivare tutti gli altri adattatori wireless come
descritto in V. Disattivazione degli adattatori di rete. Successivamente, gli
utenti Mac devono connettersi a una rete Wi-Fi utilizzando il software
dell'utilità in dotazione. Per istruzioni, fare riferimento a VI. Utilizzo
dell'adattatore.
14
IV-2. Disinstallazione dei driver
1. Fare doppio clic sul file “Wlan_11n_USB…”. Mac OS X (10.6, 10.7 or 10.8)
2. Fare doppio clic sul file “Uninstall.command” per aprire la procedura di
disinstallazione guidata dei driver e seguire le istruzioni su schermo.
V. Disattivazione degli adattatori di rete
Per assicurarsi che l'adattatore USB wireless possa funzionare correttamente,
si consiglia di disattivare qualsiasi altro adattatore di rete wireless esistente
installato sul computer. Se non siete sicuri come fare, consultate il manuale
d'uso per il computer o seguite le istruzioni di seguito.

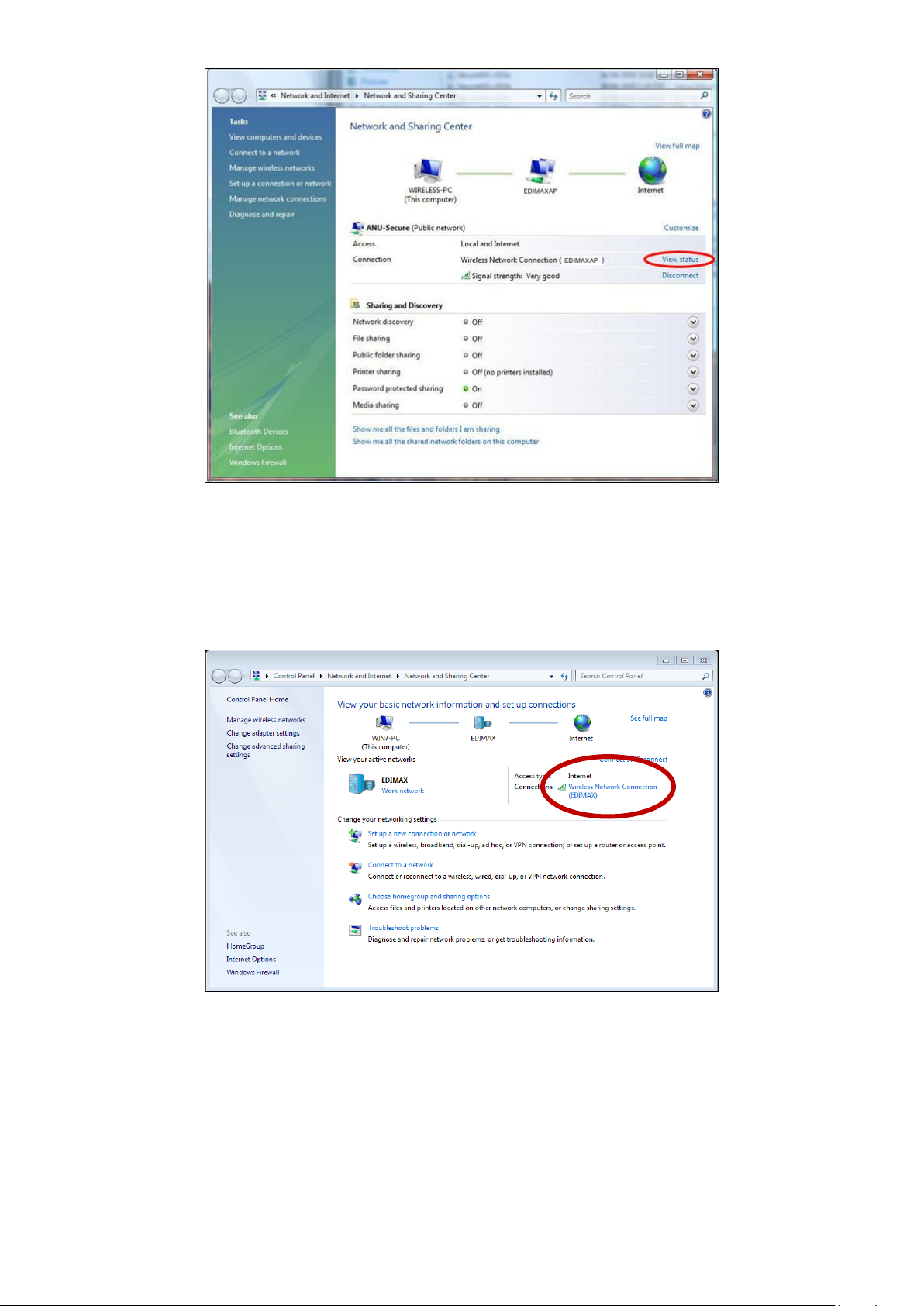

V-1. Windows Vista
Andare su Start > Pannello di controllo. Cliccare su Visualizza stato e attività di
rete > Visualizza stato e cliccare su Disattiva.
15
V-2. Windows 7
Andare su Start > Pannello di controllo. Cliccare su Visualizza stato e attività di
rete > Connessione di rete wireless e cliccare su Disattiva.
V-3. Windows 8
1. Passare alla modalità desktop cliccando sul cursore in basso a sinistra della
schermata Start di Windows 8. Quindi andare in Esplora file > (con il tasto
destro) Rete > Proprietà > Modifica impostazioni dell'adattatore.
16

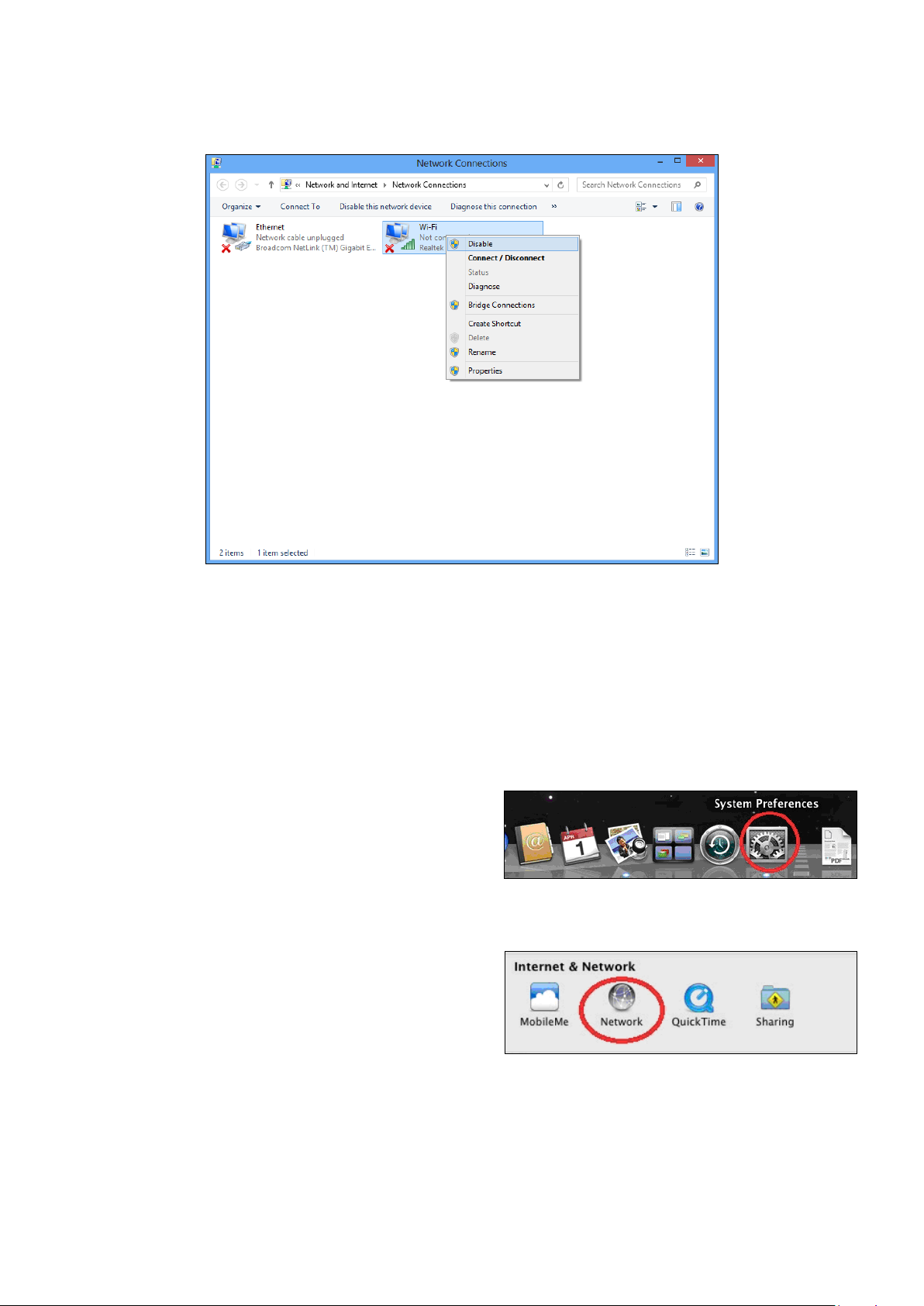

2. Fare clic con il tasto destro sull'adattatore wireless, selezionare “Proprietà”
quindi “Disattiva”.
V-4. Mac
1. Selezionare “Preferenze di sistema” dal dock.
2. In Preferenze del Sistema, selezionare “Rete”.
3. Verranno visualizzate tutte le connessioni di rete, come mostrato di
seguito. Selezionare “Wi-Fi” dal pannello sinistro.
4. Fare clic su “Disattiva Wi-Fi” nel pannello principale.
17
VI. Utilizzo dell'adattatore
Dopo aver installato il driver e se necessario disattivato gli altri adattatori
wireless (vedre VI. Disattivazione degli adattatori di rete), gli utenti Windows
possono connettersi a una rete Wi-Fi come al solito (vedere di seguito). Gli
utenti Mac devono connettersi a una rete Wi-Fi utilizzando il software
dell'utilità incluso in dotazione, come descritto in VI-2. Mac
VI-1. Windows
Di seguito è un esempio di come connettersi utilizzando Windows Vista - la
procedura potrebbe variare leggermente per le altre versioni di Windows.
1. Fare clic sull'icona della rete (esempi di seguito) nella barra di sistema e
selezionare “Connettiti a una rete”.
2. Cercare l'SSID della rete Wi-Fi e poi cliccare su “Connetti”. Se avete
impostato una password per la rete, vi sarà richiesto di inserirla.

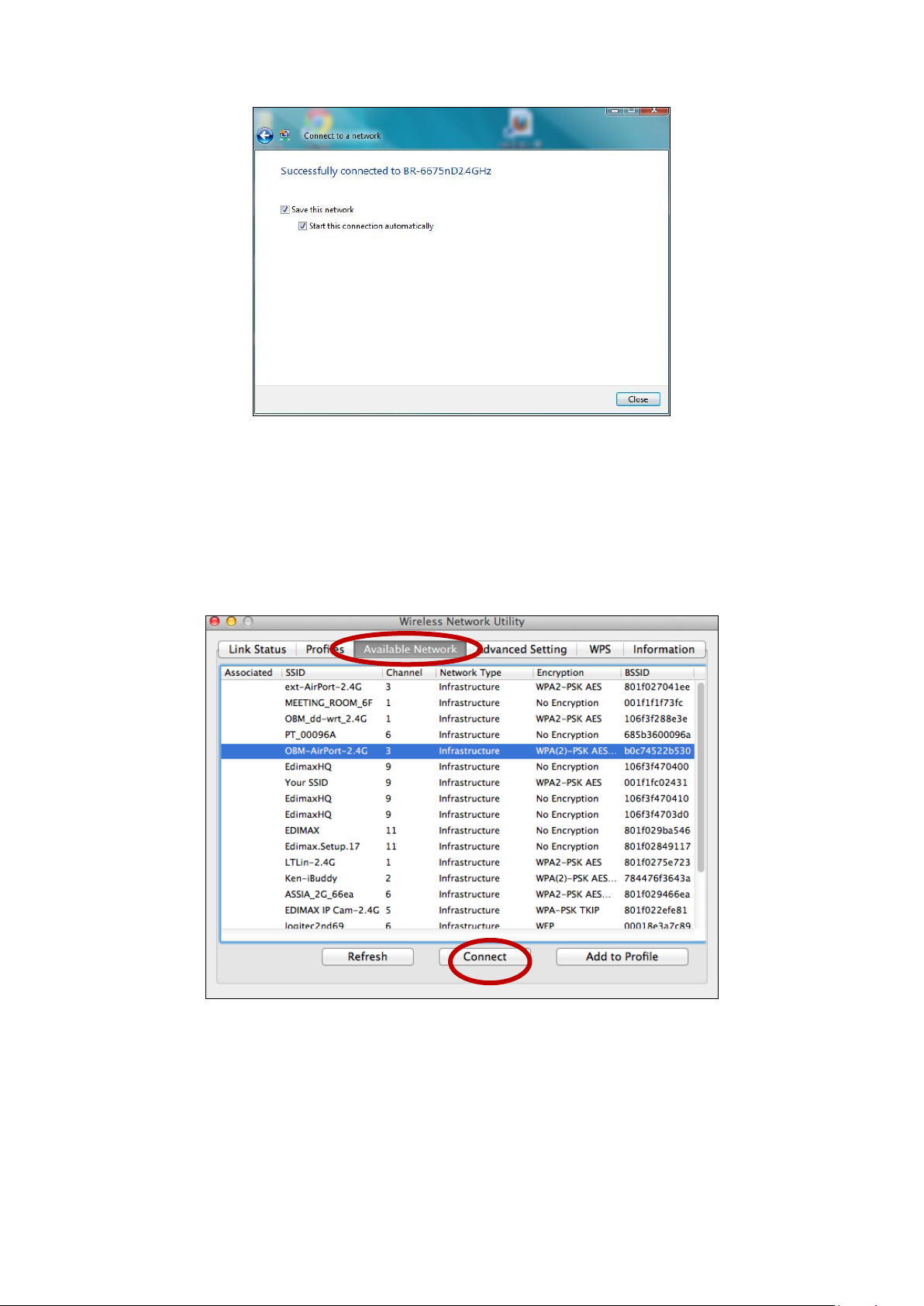

3. Dopo aver inserito correttamente la password, la connessione alla rete
Wi-Fi verrà stabilita.
18
VI-2. Mac: Connessione a una rete Wi-Fi
1. Selezionare “Verifiche di sito” dal menu in alto alla finestra, quindi
selezionare una rete Wi-Fi dall'elenco e fare clic su “Connetti”.
2. Se avete impostato una password per la rete, vi sarà richiesto di inserirla.
Inserire la password e fare clic su “OK”.
19
3. Dopo aver inserito correttamente la password, la connessione alla rete
Wi-Fi verrà stabilita.
20
VI-3. Mac: Utilità wireless
L'utilità wireless offre funzioni per monitorare e configurare la connessione.
Navigare l'utilità wireless utilizzando il menu in alto alla finestra.

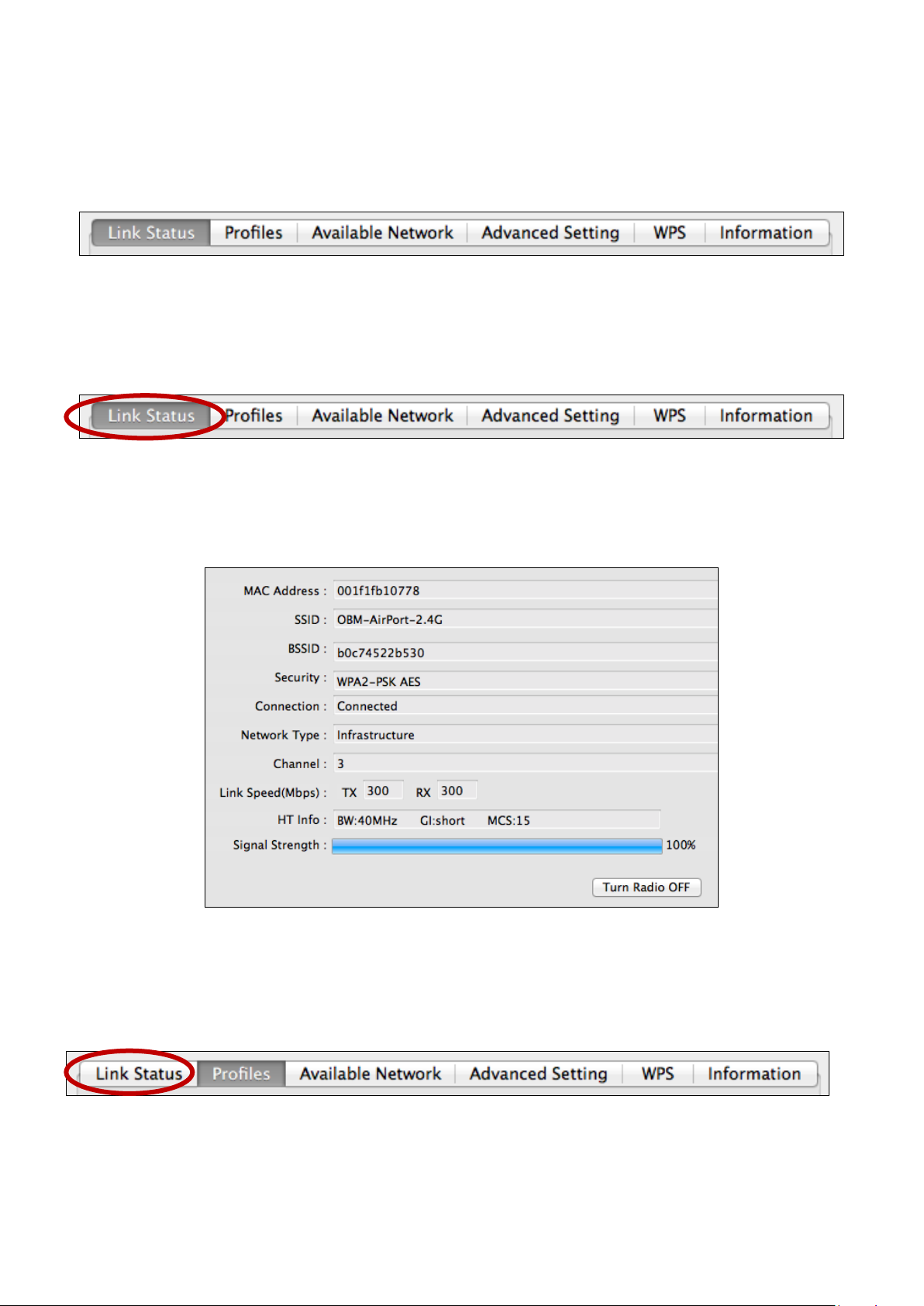

VI-3-1. Stato del collegamento
La pagina “Stato del collegamento” visualizza varie informazioni sulla
connessione wireless corrente.
VI-3-2. Profilo
21
AGGIUNGI
Apre una nuova finestra per aggiungere un nuovo
profilo.
MODIFICA
Modifica un profilo esistente.
RIMUOVERE
Elimina un profilo esistente.
DUPLICARE
Attiva (connessione a) un profilo esistente.
ATTIVA
Attiva (si connette a) un profilo esistente.

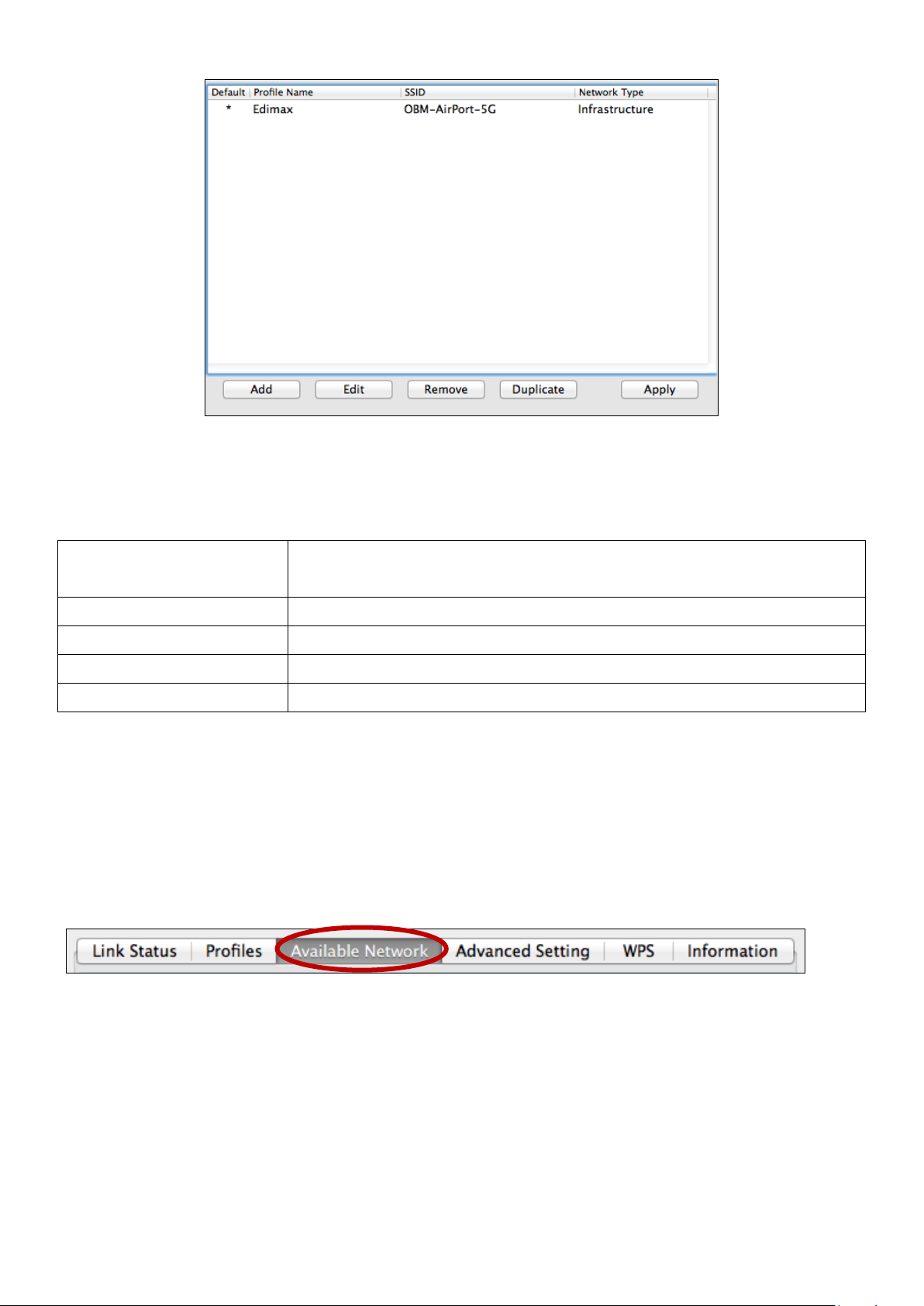

La schermata “Profilo” consente di salvare impostazioni di connessione Wi-Fi
differenti come “Profili”. I profili esistenti sono elencati nella “Lista dei profili”.
AGGIUNGI

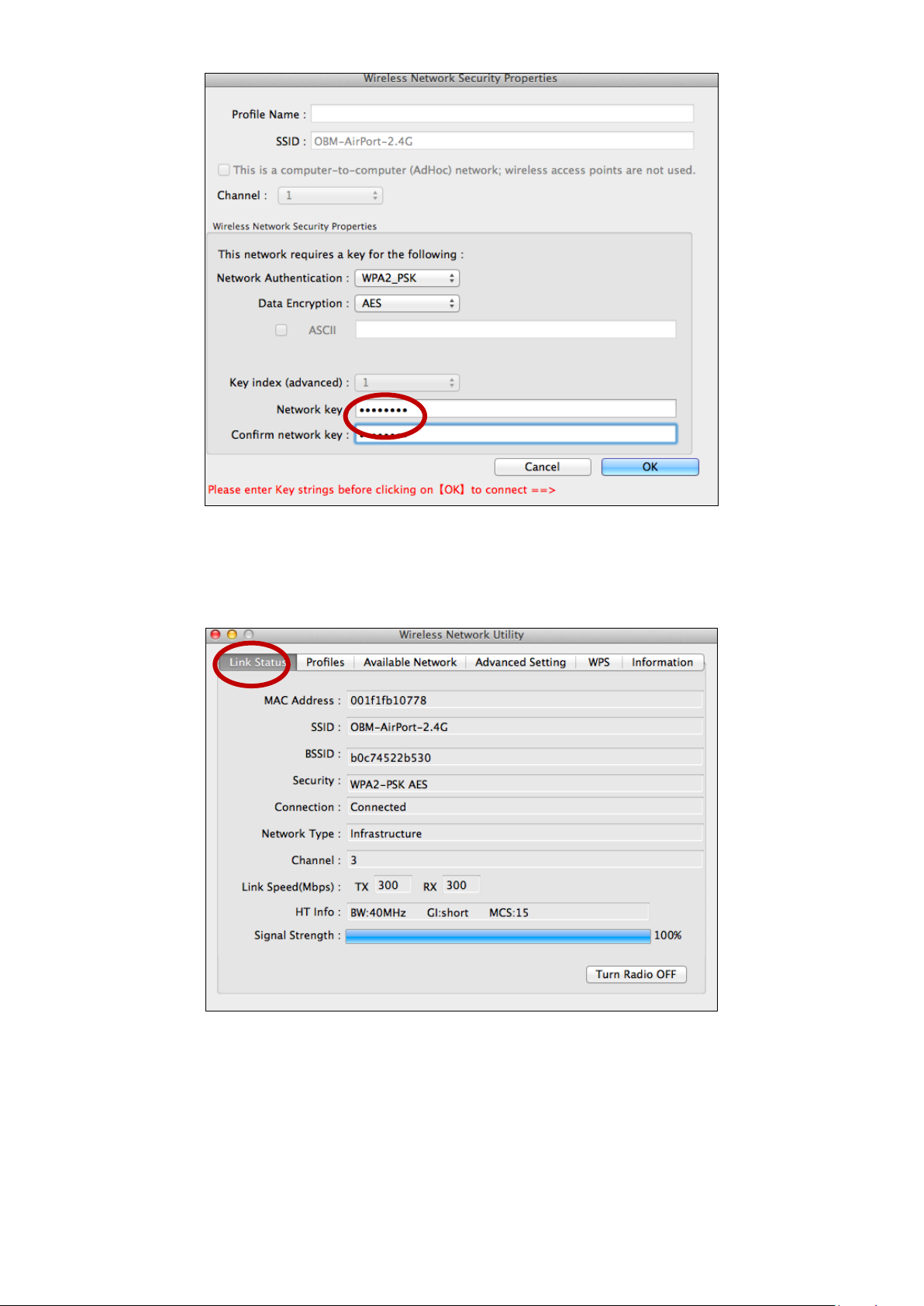

Quando si seleziona “AGGIUNGI”, si aprirà una nuova finestra. Selezionare un
SSID dal menu a discesa nell'angolo in alto a destra.
VI-3-3. Disponibile rete

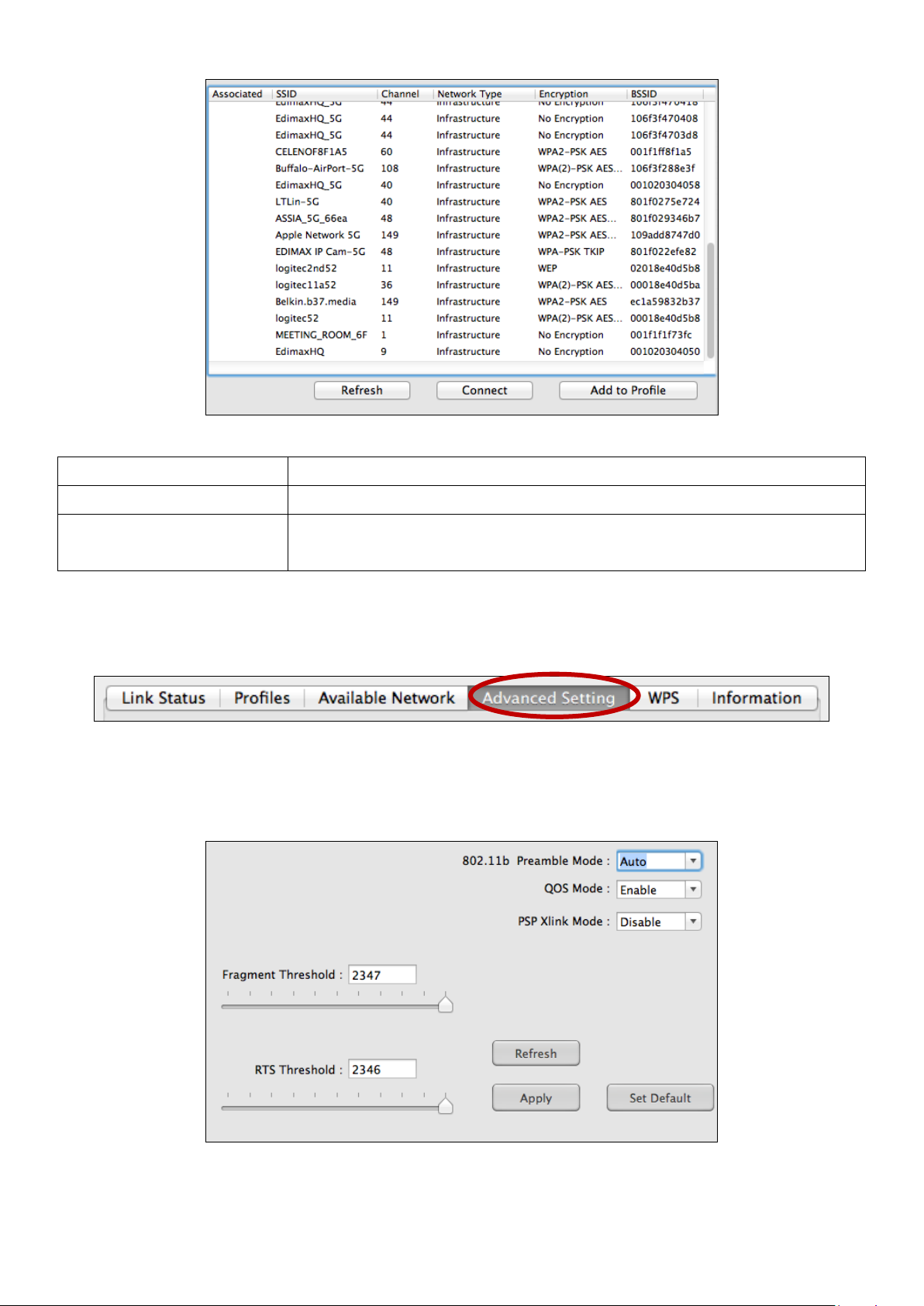

La schermata “Disponibile rete” visualizza un elenco di tutte le reti Wi-Fi
disponibili entro il raggio di copertura insieme a svariate categorie di
informazioni su ciascuna rete.
22
RIPETI ANALISI
Aggiorna l'elenco delle reti wireless disponibili
CONNETTI
Si connette a una rete wireless selezionata.
AGGIUNGI PROFILO
Utilizza una rete wireless selezionata per creare un
nuovo profilo (vedere VI-3-2. Profilo).
VI-3-4. Avanzate
Sulla schermata “Avanzate” è possibile configurare le funzioni selezionate
dell'EU-7722UTn V2, inclusi l'accensione/spegnimento della radio wireless.
23

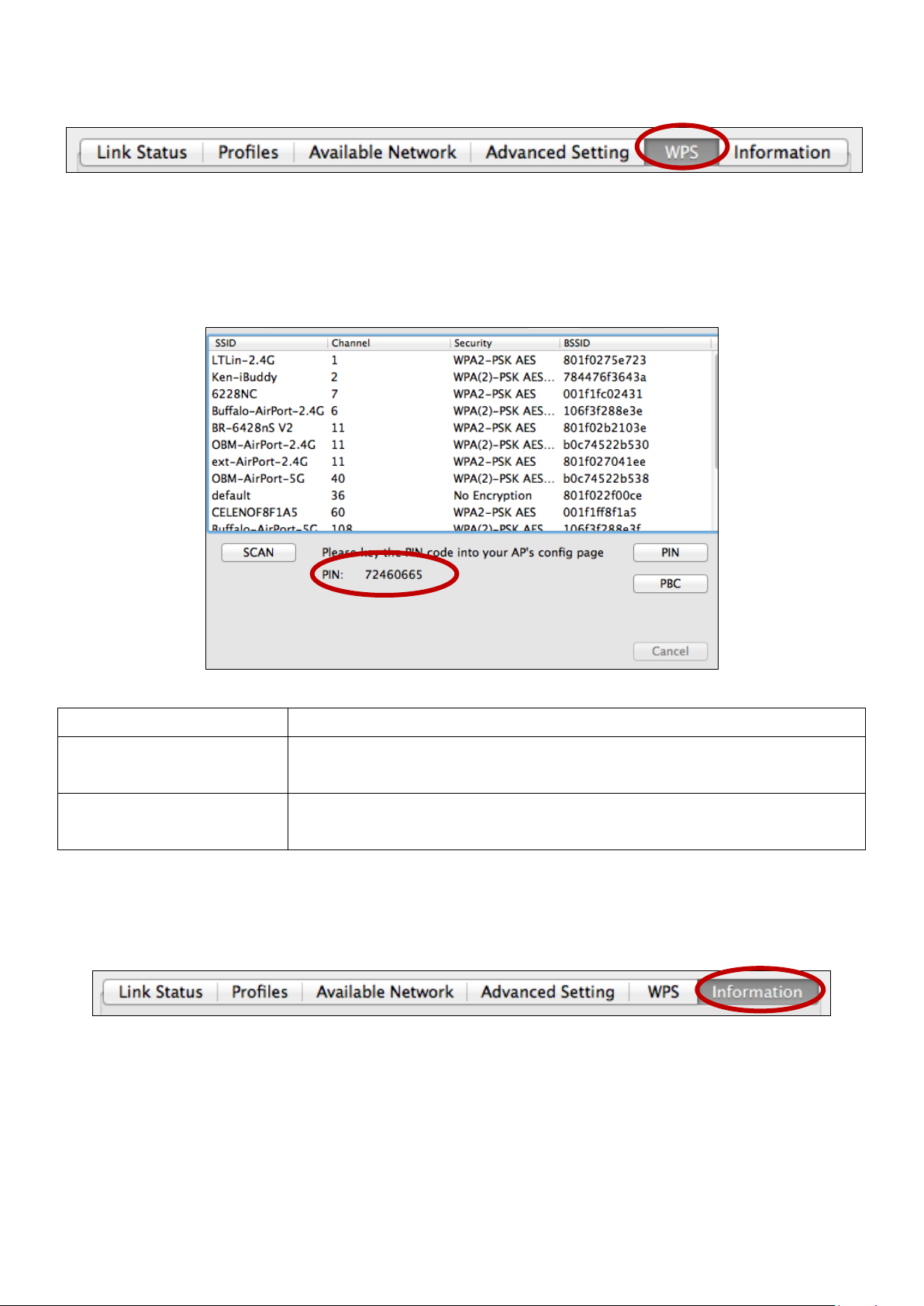

VI-3-5. WPS
Ripeti analisi
Aggiorna l'elenco delle reti wireless disponibili-
PIN
Avvia il codice PIN WPS con il punto di accesso
selezionato.
PBC
Avvia la configurazione del pulsante di comando WPS
con il punto di accesso selezionato.
La pagina WPS visualizza informazioni sul Wireless Protected Setup (WPS),
compreso un elenco dei punti di accesso WPS disponibili e "Profili" WPS
definiti dall'utente.

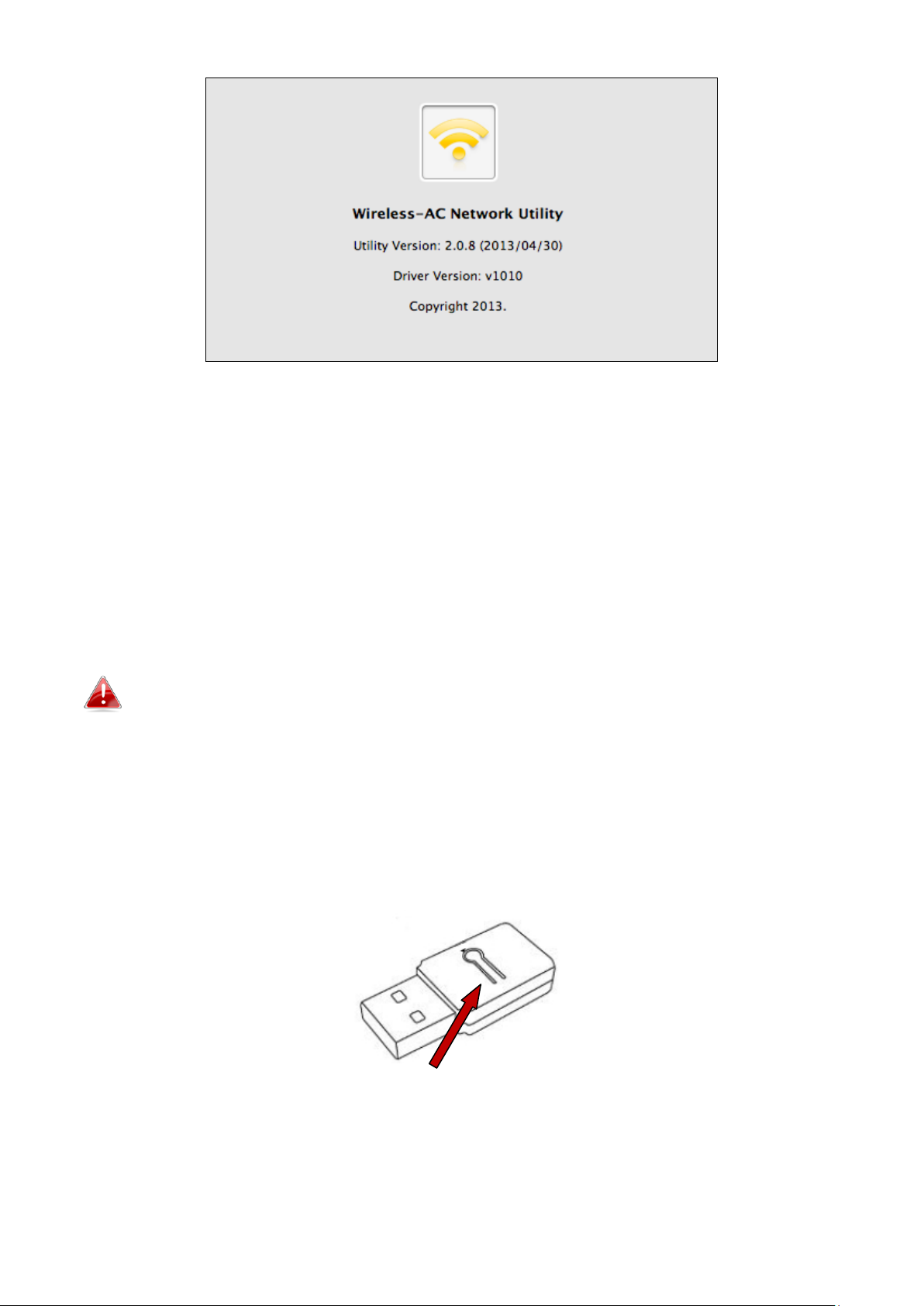

VI-3-6. Informazioni
La schermata “Informazioni” visualizza svariate informazioni come la versione
dell'utilità wireless, il driver NIC e l'indirizzo MAC.
24
Pulsante
VI-4. Configurazione WPS
Se il router/punto di accesso wireless supporta il WPS (Wi-Fi Protected Setup),
è possibile utilizzare questo metodo per collegarsi a una rete Wi-Fi.
1. Premere il pulsante WPS (spesso il pulsante WPS/Reset) sul router/punto
di accesso per attivare il WPS.
si prega di verificare le istruzioni del proprio router/punto di accesso
wireless per sapere quanto tempo è necessario tenere premuto il
pulsante WPS per attivare il WPS.
2. Entro due minuti, premere e tenere premuto il pulsante WPS al di sotto
3. I dispositivi stabiliranno una connessione.
dell'EW-7722UTn V2 per attivare il suo WPS.
25
COPYRIGHT
Copyright Edimax Technology Co., Ltd. all rights reserved. No part of this publication
may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated
into any language or computer language, in any form or by any means, electronic,
mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written
permission from Edimax Technology Co., Ltd.
Edimax Technology Co., Ltd. makes no representations or warranties, either expressed or
implied, with respect to the contents hereof and specifically disclaims any warranties,
merchantability, or fitness for any particular purpose. Any software described in this
manual is sold or licensed as is. Should the programs prove defective following their
purchase, the buyer (and not this company, its distributor, or its dealer) assumes the
entire cost of all necessary servicing, repair, and any incidental or consequential damages
resulting from any defect in the software. Edimax Technology Co., Ltd. reserves the right
to revise this publication and to make changes from time to time in the contents hereof
without the obligation to notify any person of such revision or changes.
The product you have purchased and the setup screen may appear slightly different from
those shown in this QIG. The software and specifications are subject to change without
notice. Please visit our website www.edimax.com for updates. All brand and product
names mentioned in this manual are trademarks and/or registered trademarks of their
respective holders.
26
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part
15 of FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning the equipment
off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
1. Reorient or relocate the receiving antenna.
2. Increase the separation between the equipment and receiver.
3. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
4. Consult the dealer or an experienced radio technician for help.
FCC Caution
This device and its antenna must not be co-located or operating in conjunction with any other antenna or
transmitter. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation. Any changes or modifications not expressly
approved by the party responsible for compliance could void the authority to operate equipment.
Federal Communications Commission (FCC) Radiation Exposure Statement
This equipment complies with FCC radiation exposure set forth for an uncontrolled environment. In order to avoid
the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be
less than 2.5cm (1 inch) during normal operation.
Federal Communications Commission (FCC) RF Exposure Requirements
This EUT is compliance with SAR for general population/uncontrolled exposure limits in ANSI/IEEE
C95.1-1999 and had been tested in accordance with the measurement methods and procedures specified in
OET Bulletin 65 Supplement C. The equipment version marketed in US is restricted to usage of the channels
1-11 only. This equipment is restricted to indoor use when operated in the 5.15 to 5.25 GHz frequency range.
R&TTE Compliance Statement
This equipment complies with all the requirements of DIRECTIVE 1999/5/EC OF THE EUROPEAN PARLIAMENT AND
THE COUNCIL of March 9, 1999 on radio equipment and telecommunication terminal equipment and the mutual
recognition of their conformity (R&TTE). The R&TTE Directive repeals and replaces in the directive 98/13/EEC
(Telecommunications Terminal Equipment and Satellite Earth Station Equipment) As of April 8, 2000.
Safety
This equipment is designed with the utmost care for the safety of those who install and use it. However, special
attention must be paid to the dangers of electric shock and static electricity when working with electrical
equipment. All guidelines of this and of the computer manufacture must therefore be allowed at all times to
ensure the safe use of the equipment.
EU Countries Intended for Use
The ETSI version of this device is intended for home and office use in Austria, Belgium, Bulgaria, Cyprus, Czech,
Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta,
Netherlands, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Turkey, and United Kingdom. The ETSI
version of this device is also authorized for use in EFTA member states: Iceland, Liechtenstein, Norway, and
Switzerland.
EU Countries Not Intended for Use
None
27
EU Declaration of Conformity
English: This equipment is in compliance with the essential requirements and other relevant
provisions of Directive 1999/5/EC, 2009/125/EC.
Français: Cet équipement est conforme aux exigences essentielles et autres dispositions de la
directive 1999/5/CE, 2009/125/CE
Čeština: Toto zařízení je v souladu se základními požadavky a ostatními příslušnými ustanoveními
směrnic 1999/5/ES, 2009/125/ES.
Polski: Urządzenie jest zgodne z ogólnymi wymaganiami oraz szczególnymi warunkami
określonymi Dyrektywą UE 1999/5/EC, 2009/125/EC
Română: Acest echipament este în conformitate cu cerinţele esenţiale şi alte prevederi relevante ale
Directivei 1999/5/CE, 2009/125/CE.
Русский: Это оборудование соответствует основным требованиям и положениям Директивы
1999/5/EC, 2009/125/EC.
Magyar: Ez a berendezés megfelel az alapvető követelményeknek és más vonatkozó irányelveknek
(1999/5/EK, 2009/125/EC)
Türkçe: Bu cihaz 1999/5/EC, 2009/125/EC direktifleri zorunlu istekler ve diğer hükümlerle ile
uyumludur.
Українська: Обладнання відповідає вимогам і умовам директиви 1999/5/EC, 2009/125/EC.
Slovenčina: Toto zariadenie spĺňa základné požiadavky a ďalšie príslušné ustanovenia smerníc
1999/5/ES, 2009/125/ES.
Deutsch: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 1999/5/EC, 2009/125/EC.
Español: El presente equipo cumple los requisitos esenciales de la Directiva 1999/5/EC,
2009/125/EC.
Italiano: Questo apparecchio è conforme ai requisiti essenziali e alle altre disposizioni applicabili
della Direttiva 1999/5/CE, 2009/125/CE.
Nederlands: Dit apparaat voldoet aan de essentiële eisen en andere van toepassing zijnde bepalingen
van richtlijn 1999/5/EC, 2009/125/EC.
Português: Este equipamento cumpre os requesitos essênciais da Directiva 1999/5/EC, 2009/125/EC
Norsk: Dette utstyret er i samsvar med de viktigste kravene og andre relevante regler i Direktiv
1999/5/EC, 2009/125/EC.
Svenska: Denna utrustning är i överensstämmelse med de väsentliga kraven och övriga relevanta
bestämmelser i direktiv 1999/5/EG, 2009/125/EG.
Dansk: Dette udstyr er i overensstemmelse med de væ sentligste krav og andre relevante
forordninger i direktiv 1999/5/EC, 2009/125/EC.
Suomi: Tämä laite täyttää direktiivien 1999/5/EY, 2009/125/EY oleelliset vaatimukset ja muut
asiaankuuluvat määräykset.
-----------------------------------------------------------------------------------------------------------------------
WEEE Directive & Product Disposal
At the end of its serviceable life, this product should not be treated as household or general waste. It
should be handed over to the applicable collection point for the recycling of electrical and electronic
equipment, or returned to the supplier for disposal.
28
Declaration of Conformity
We, Edimax Technology Co., Ltd., declare under our sole responsibility, that the
equipment described below complies with the requirements of the European R&TTE
directives (2006/95/EC)
Equipment:
300Mbps Wireless 802.11b/g/n USB Adapter
Model No.:
EW-7722UTn V2
The following European standards for essential requirements have been followed:
Spectrum
:
ETSI EN 300 328 : V1.7.1(2006-10)
EMC
:
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-17 V2.1.1(2009-05)
Safety (LVD)
:
IEC 60950-1 : 2005 (2nd Edition)
EN 60950-1 : 2006+A11:2009
Edimax Technology Co., Ltd.
No. 3, Wu Chuan 3rd Road,
Wu-Ku Industrial Park,
New Taipei City, Taiwan
Date of Signature:
January, 2011
Signature:
Printed Name:
Albert Chang
Title:
Director
Edimax Technology Co., Ltd.
29
30
Loading...
