EW-7722PnD
Stručný návod k instalaci
04-2012 / v1.0

Představení produktu
Hlavní funkce
V souladu s normami 802.11a/b/g/n pro bezdrátové sítě
Rychlost bezdrátového přenosu dat až 300 Mb/s (2,4 GHz) nebo 300 Mb/s (5 GHz)
Vybaven vícejazyčným průvodcem EZmax pro nastavení
Vybaven hardwarovým tlačítkem WPS (Wi-Fi Protected Setup)
Přiložena nízkoprofilová konzola pro malé počítače
Obsah balení
□ Bezdrátová síťová PCI-e karta (1 ks)
□ 3dBi Anténa (2 ks)
□ Rychlá instalační příručka (1 ks)
□ Uživatelská příručka / EZMAX Průvodce nastavěním & CDROM s ovladači (1 ks)
Instalace hardware
1. VYPŇETE POČÍTAČ, odmontujte boční kryt a vložte bezdrátovou síťovou kartu do
prázdného PCI-e slotu vašeho počítače.
2. Připevněte antény k anténovým konektorům na síťové karty ve směru hodinových ručiček.
3. Antény můžete otočit podle aktuálních potřeb.

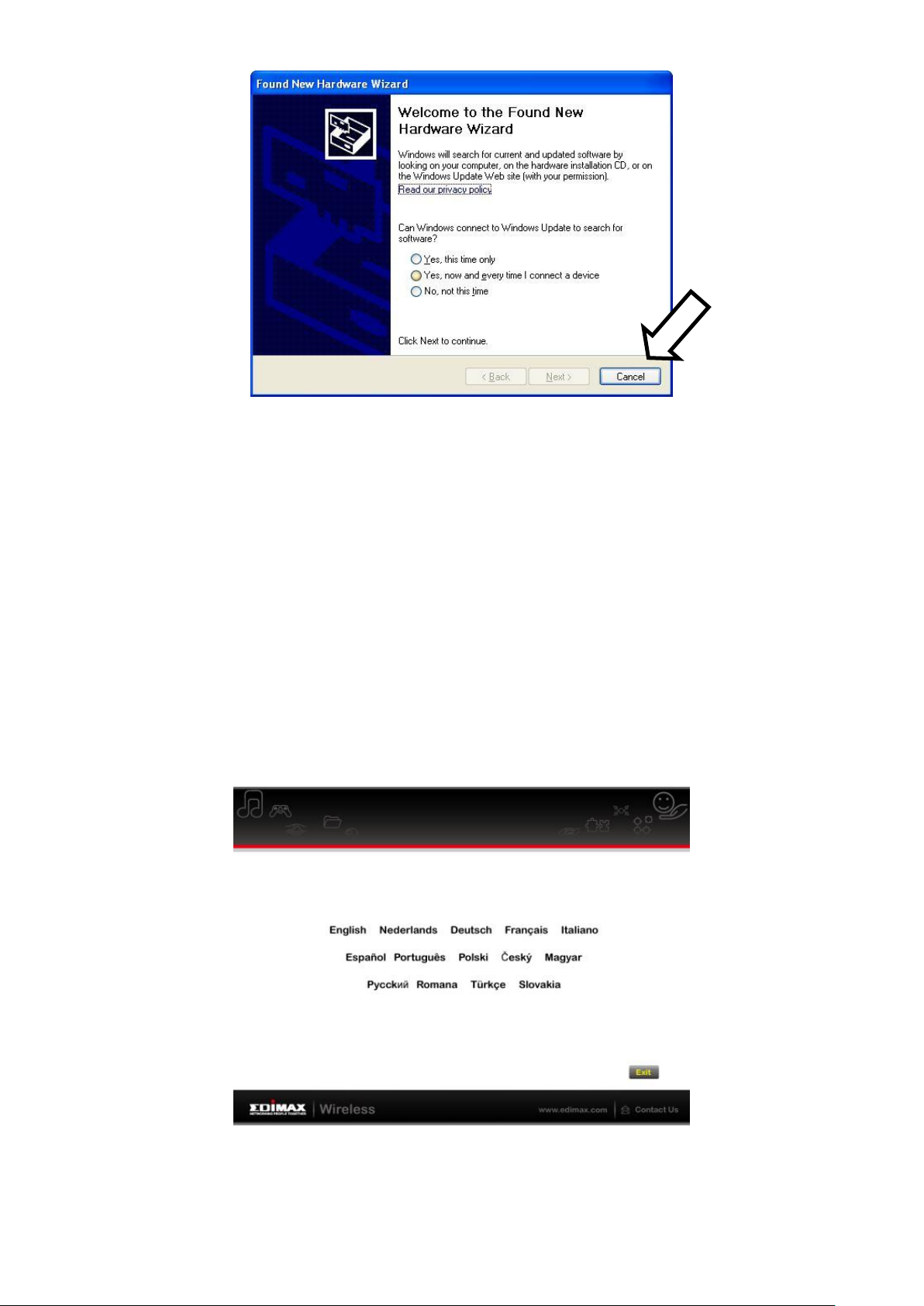

4. Zapněte počítač, následující správa se objeví na obrazovce vašeho počítače, prosím klikněte
na ‘Cancel’ (Zrušit).
1

Instalace Software
Tento průvodce může být použít v operačních systémech. Windows XP/Vista/7.
Bezdrátový adaptér můžete nainstalovat pomocí EZMAX Průvodce nastavění, který naleznete
na CD-ROM v balení. Průvodce je jednoduchým a rychlým konfiguračním nástrojem pro
nastavení internetového připojení v několika krocích. Pokud zapnete EXMAX Průvodce
nastavením, zobrazí se vám následující uvítací obrazovka. Prosím vyberte jazyk pro začetí
konfigurace. Průvodce vám pomůže s nastavěním síťového připojení. V této příručce nenajdete
žádné
instrukce pro EZMAX Průvodce nastavěním.
Pokud ztratíte CD-ROM nebo preferujete tradiční postup instalace, prosím postupujte podle
následujících kroků v této rychlé instalační příručce.
2
