EW-7428HCn
Schnellinstallationsanleitung
07-2012 / v1.0
PRODUKTEINFÜ HRUNG
1
2 3 4 5 6
Danke für den Kauf des Edimax EW-7428HCn N300 High Power Wireless Ceiling Mount Range Extender/Access Point! Dieses Gerät ist eine ideale Wahl für Benutzer, die ihre Heim- oder Büronetzwerkumgebung erweitern wollen. Sein einfaches Installationsverfahren ermöglicht auch jedem Computerbenutzer, eine Netzwerkumgebung in ein paar Minuten einzurichten.
Verpackungsinhalt
Bevor Sie dieses Gerät verwenden, überprüfen Sie bitte, ob irgendetwas in der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um fehlende Teile zu melden.
Reichweitenerweiterer / Access Point für Deckenmontage (1 St.) Schnellinstallationsanleitung (1 St.) CD mit mehrsprachiger Schnellinstallationsanleitung und
Benutzerhandbuch (1 St.)
Netzteil (1 St.) Ethernetkabel (1 St.) Montagesatz (1 St.) Zugangsschlüsselkarte (1 St.)
Physikalische Beschreibung
1
Fronttafel
LED
Lampenst atus
Beschreibung
(1) Strom
versor gung
An
Gerät wird richtig gespeist und initialisiert
Aus
Gerät wird nicht mit Strom versorgt oder nicht richtig mit Strom versorgt oder ist noch nicht initialisiert
(2) Wi-Fi
An
WPS ist aktiviert, und das Gerät wartet auf ein WPS-Signal von einem anderen Gerät
Blinkt
Wi-Fi-Aktivität (Daten werden übertragen)
(3) LAN
An
An ein lokales Netzwerk angeschlossen
Aus
Nicht an ein lokales Netzwerk angeschlossen
Blinkt
LAN-Aktivität (Daten werden übertragen) Teil
Funktion
Beschreibung
(4) Rücks
etzen/ WPS
WPS
Halten Sie diese Taste 2 Sekunden lang gedrückt, um den WPS-Modus zu aktivieren. Während dieser Zeit versucht das Gerät, sich automatisch mit einem WPS-aktivierten Clientgerät zu verbinden.
Rücksetze
n
Um das Gerät auf die Werksstandardeinstellungen zurückzusetzen, halten Sie die Taste 10 Sekunden lang gedrückt, bis die Netz-LED beginnt zu blinken. Lassen Sie die Taste los, um die Rücksetzverfahren zu initialisieren.
Hinweis: Beachten Sie bitte, dass die Hardware-WPS-Taste nur funktioniert, wenn die Verbindung mit Wireless- Clients hergestellt wird. Das hat keine Wirkung, wenn sich das Gerät selbst im Wireless-Client-Modus befindet.
2
Rückwand
Objektname
Beschreibung
(5) LAN-Anschluss
Stellt die Verbindung mit einem Ethernetkabel her. Dieses Gerät ist Power over Ethernet (PoE)-fähig. Wenn das Kabel mit einem PoE-Switch verbunden wird, dann kann dieses Gerät allein durch das Ethernetkabel gespeist werden.
(6) 5 V DC
Stellt Verbindung zu Netzteil her.
Hinweis: Bitte schließen Sie das Netzteil nicht an, wenn das Gerät schon über den LAN-Anschluss mit einem PoE-Switch verbunden ist.
3
DIE ERSTEN SCHRITTE
1. Nehmen Sie die Rückwand vorsichtig ab, indem Sie sie im
entgegengesetzten Uhrzeigersinn drehen. Dadurch erhalten Sie einen leichteren Zugang zum LAN-Anschluss und Netzteil.
2. Stecken Sie ein Ende eines Ethernetkabels in den Ethernetanschluss des
Geräts und das andere Ende in den Ethernetanschluss Ihres Computers.
3. Stecken Sie das Netzteil in eine Wandsteckdose, dann verbinden Sie es mit
dem 5 V DC Netzanschluss.
4. Es beginnt die Initialisierung des Geräts. Nach 30 Sekunden geht die
Netz-LED an, wodurch angezeigt wird, dass die Initialisierung des Geräts abgeschlossen ist.
Hinweis: Ü berzeugen Sie sich davon, dass Ihr Computer als DHCP-Client eingestellt ist. Wenn Sie sich nicht sicher sind, sehen Sie bitte das Benutzerhandbuch auf der beigefügten CD zu weiteren Informationen.

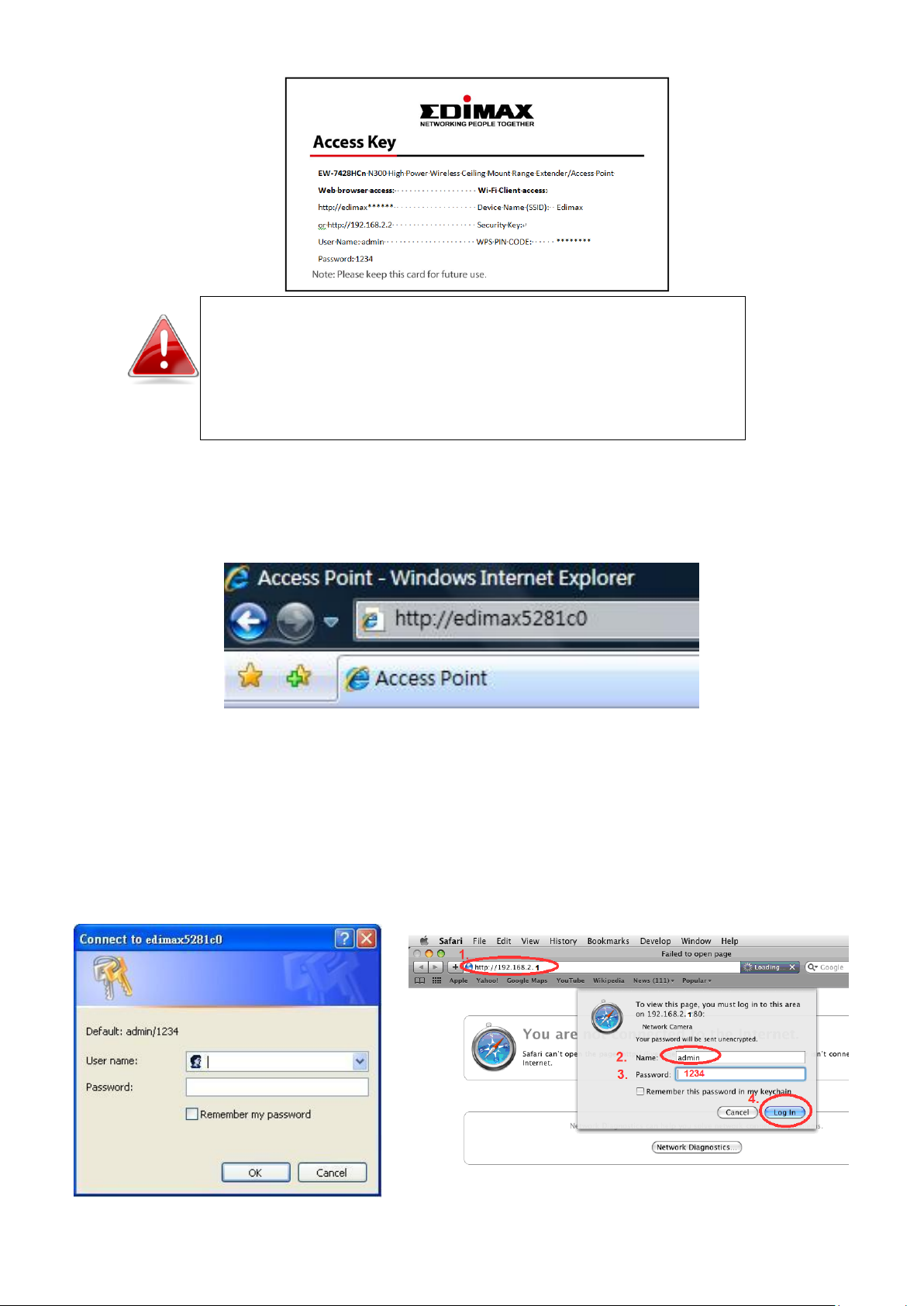

5. Dem Produktkarton ist eine Zugangsschlüsselkarte mit einer URL beigefügt,
um auf die browserbasierte Konfigurationsschnittstelle des Geräts, die dem Beispiel unten ähnlich ist, zuzugreifen.
4
Hinweis: Die URL auf Ihrer Karte ist wahrscheinlich anders als das in dieser Anleitung gezeigte Beispiel. Geben Sie bitte die auf Ihrer Karte gezeigte URL ein und nicht die URL, die in diesem Beispiel benutzt wird.
6. Ö ffnen Sie einen Webbrowser wie den Internet Explorer. Geben Sie den
Zugangsschlüssel in URL-Zeile des Browsers ein. (Nur Windows-PCs)
Oder geben Sie die Standard-IP-Adresse (http://192.168.2.2) in die Adresszeile Ihres Browsers ein. (MacOS und Linux)
7. Sie werden aufgefordert, einen Benutzernamen und ein Kennwort
einzugeben. Der Standardbenutzername ist "admin", und das Standardpasswort ist "1234".
Windows Mac
5

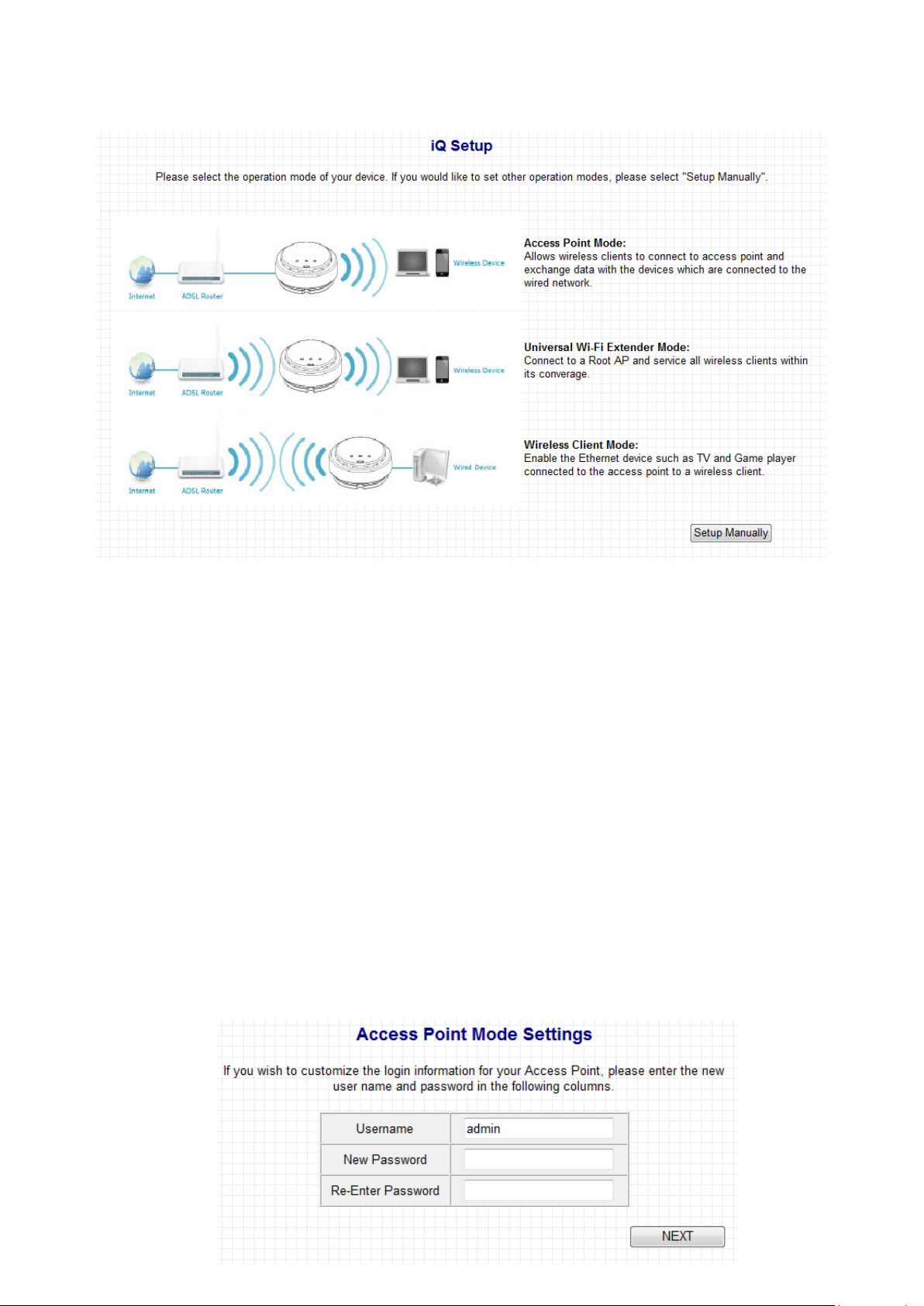

8. Dann wird der iQ Setup Bildschirm geöffnet, in dem Sie auswählen können,
welcher Modus aktiviert werden soll.
Der Standardmodus für das Gerät ist der Access Point Modus. Bezüglich Universal Wi-Fi Extender Modus und Wireless Client Modus siehe bitte Benutzerhandbuch auf der beigefügten CD.
Access Point Modus
Der Access Point Modus ermöglicht dem Gerät, ein drahtloses Internet-Signal zu senden, durch das Ihre drahtlosen Geräte - wie ein Notebook, ein Smartphone oder ein Tablet-PC - verbunden werden können.
1. Wählen Sie den Access Point Modus aus der iQ Setup Liste aus.
2. Sie werden gefragt, ob Sie die Anmelde-Informationen für dieses Gerät
ändern wollen. Klicken Sie jetzt einfach 'NEXT (WEITER)', ohne etwas zu ändern. Später können Sie das in der browserbasierten Einrichtung ändern, wenn Sie wollen.
6
Hinweis: Wenn Sie an dieser Stelle den Benutzernamen und das Passwort geändert haben, werden Sie aufgefordert, sich neu anzumelden. Geben Sie die neuen Informationen in die Anmeldeaufforderung ein.

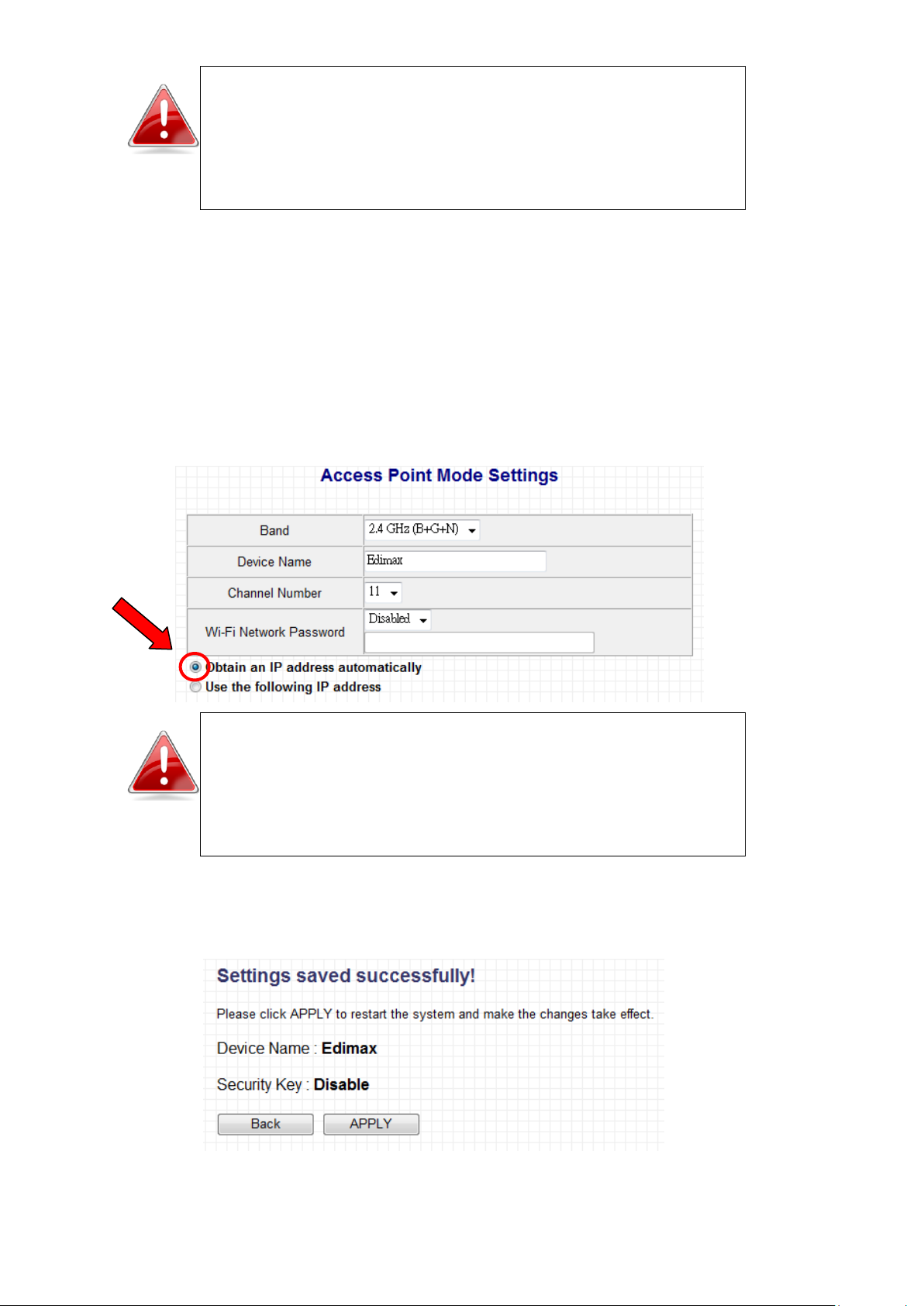

3. Sie werden aufgefordert, die Access Point Einstellungen des Geräts
einzugeben. Wenn Sie wollen, können Sie dem Gerät im Feld 'Device Name (Gerätename)' eine ID geben, und wenn Sie ein Wi-Fi-Passwort einstellen wollen, wählen Sie 'Enabled (Aktiviert)' im Drop-Down-Menü und geben das gewünschte Passwort ins Feld 'Wi-Fi Network Password (Wi-Fi-Netzwerk-Passwort)' ein. Sonst, wenn Sie die Standardeinstellungen beibehalten,
hat das Drahtlosnetzwerk des Geräts die Standard-ID 'Edimax' und benutzt kein Passwort.
Hinweis: Wenn das Gerät nicht auf "Obtain an IP address atomatically (Eine IP-Adresse automatisch erhalten)" eingestellt ist, dann wählen Sie bitte die Option am Optionsfeld, das in der obigen Abbildung umkreist ist.
4. Klicken Sie auf 'APPLY (Ü BERNEHMEN)', wenn Sie fertig sind. Es wird Ihnen
ein Bestätigungs-Bildschirm mit Ihren Wi-Fi-Einstellungen angezeigt.
7
5. Klicken Sie auf 'APPLY (Ü BERNEHMEN)', damit das Gerät die Einstellungen
speichert und neu startet. Wenn Sie fertig sind, wird Ihnen ein Glückwunsch-Bildschirm angezeigt.
Hardwareinstallation
1. Ziehen Sie das Ethernetkabel von Ihrem Computer und dem Gerät ab.
2. Stecken Sie ein Ende des Ethernetkabels in den Ethernetanschluss des
Geräts. Stecken Sie das andere Ende des Kabels in einen LAN-Anschluss eines Routers oder Switch.
Hinweis: Wenn Sie einen Power over Ethernet (PoE)-Switch benutzen, braucht der Strom nicht über das 5 V-Netzteil bezogen zu werden. Wenn Sie einen PoE-Switch benutzen, ziehen Sie das Netzkabel deshalb vom 5 V-Netzteil ab. Wenn Sie keinen PoE-Switch benutzen, muss das Gerät vom 5 V-Netzkabel versorgt werden.
8
3. Um das Gerät in seiner endgültigen Position an der Decke zu befestigen, ist
seine Rückseite mit den beigefügten Schrauben (Montagesatz) anzuschrauben. Dann bringen Sie den Rest des Geräts an der Rückseite an und drehen es im Uhrzeigersinn, bis es einrastet.
4. Das Gerät kann jetzt drahtlos angeschlossen werden, indem Sie seine ID
aus Ihrer Liste der Wi-Fi-Netzwerke auswählen und das von Ihnen eingestellte Passwort eingeben (wenn Sie eines eingestellt haben). Denken Sie jedoch daran, dass das Gerät mit einem Ethernetkabel an den Wurzel-Router oder -Switch angeschlossen sein muss, wenn es als drahtloser Access Point funktionieren soll.
9
