Edimax CAP1750 Installation Guide
CAP1750
Quick Installation Guide
11-2020 / v1.2
1. CAP1200 Access Point
2. Plafond montagebeugel
3. T-Rail montagekit & schroeven
4. Plafondmontagekit & schroeven
5. CD
6. Snelstartgids
7. Ethernetkabel
8. Voedingsadapter
9. Plafond montagebeugel
schroefmal
2 3 7 8 8 4 6 5 1
9
I. Productinformatie
I-1. Inhoud van de verpakking
I-2. Systeemvereisten
- Bestaande kabel/DSL-modem & router
- Computer met webbrowser voor de acces point configuratie
1
LED kleur
LED-status
Beschrijving
Blauw
Aan
Het access point staat aan.
Langzaam
knipperen
Bezig met het upgraden van de firmware.
Snel
knipperen
Terugzetten naar fabrieksinstellingen.
Amber
Aan
Start op.
Knipperend
Fout.
Uit
Uit
Het access point staat uit.
Ethernet-poort
Voedingspoort
Micro USB-poort
I-3. Hardware-overzicht
I-4. LED-status
2

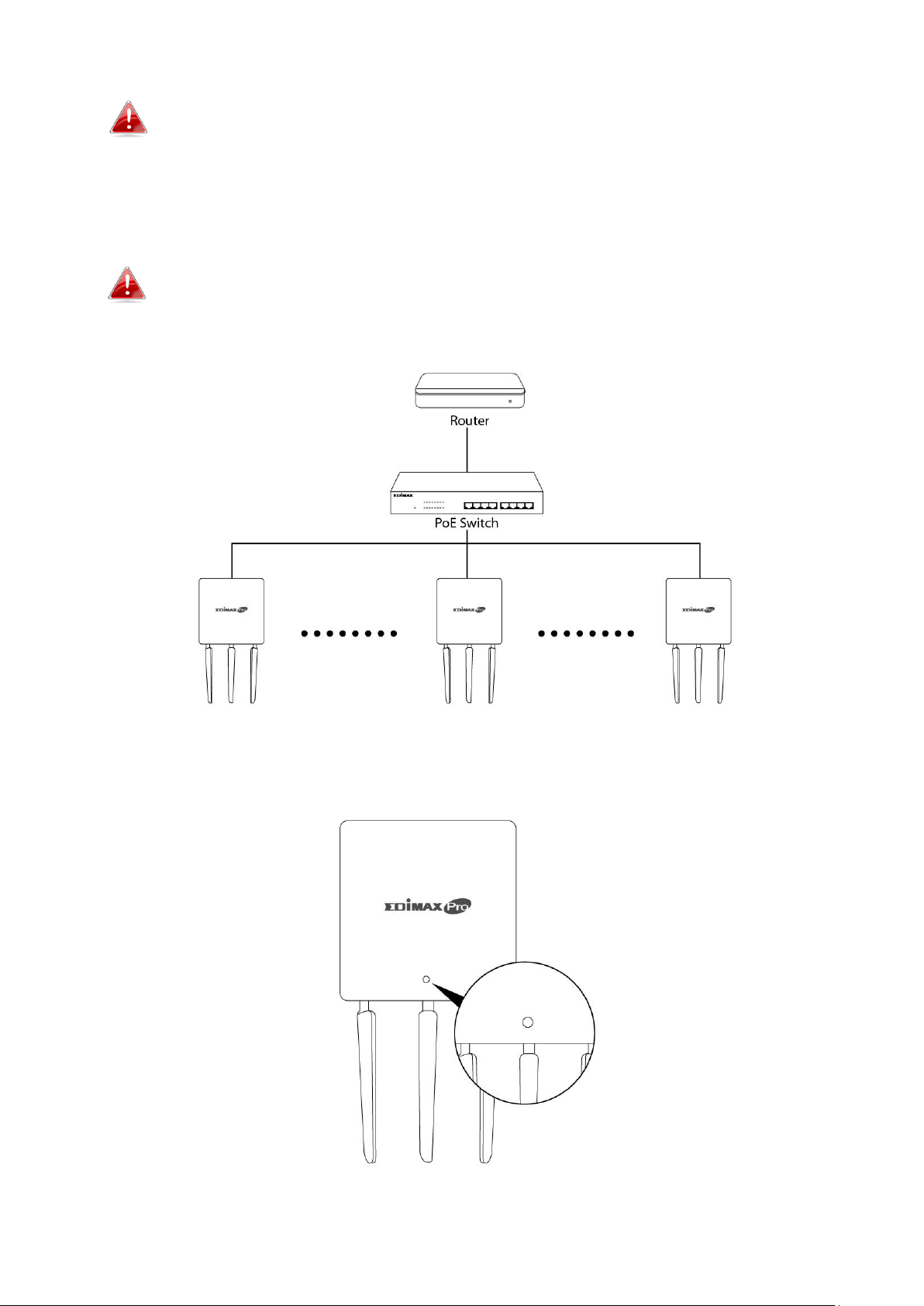

I-5. Resetten
Dit apparaat vereist professionele installatie
Als u problemen ondervindt met uw access point dan kunt u het apparaat
terugzetten naar de standaard fabrieksinstellingen. Hiermee worden alle
instellingen teruggezet naar standaard.
1. Druk op de resetknop op het access point en houd deze ten minste
gedurende 10 seconden ingedrukt.
Wellicht moet u een speld of gelijksoortig scherp object gebruiken
om de resetknop in te drukken.
2. Wacht tot het access point opnieuw is opgestart. Het access point is klaar
voor de set-up als de LED blauw is.
3
II. Snelle set-up
Uw access point kan klaar voor gebruik zijn in slechts enkele minuten. Het kan
fungeren als een standalone access point (AP-modus) of als een AP array
(Managed AP-modus of AP Controller modus). Deze snelstartgids helpt u met
het instellen van uw access point en configureert de basis instellingen.
II-1. Eerste set-up
1. Sluit het access point aan op een computer door middel van een
ethernet-kabel.
2. Steek de voedingsadapter in de 12V DC voedingspoort van het access
point en steek de voedingsadapter in het stopcontact met gebruik van het
bijgeleverde netsnoer.
3. Wacht a.u.b. een moment totdat het access point opstart. Het access point
is gereed als de LED blauw is.

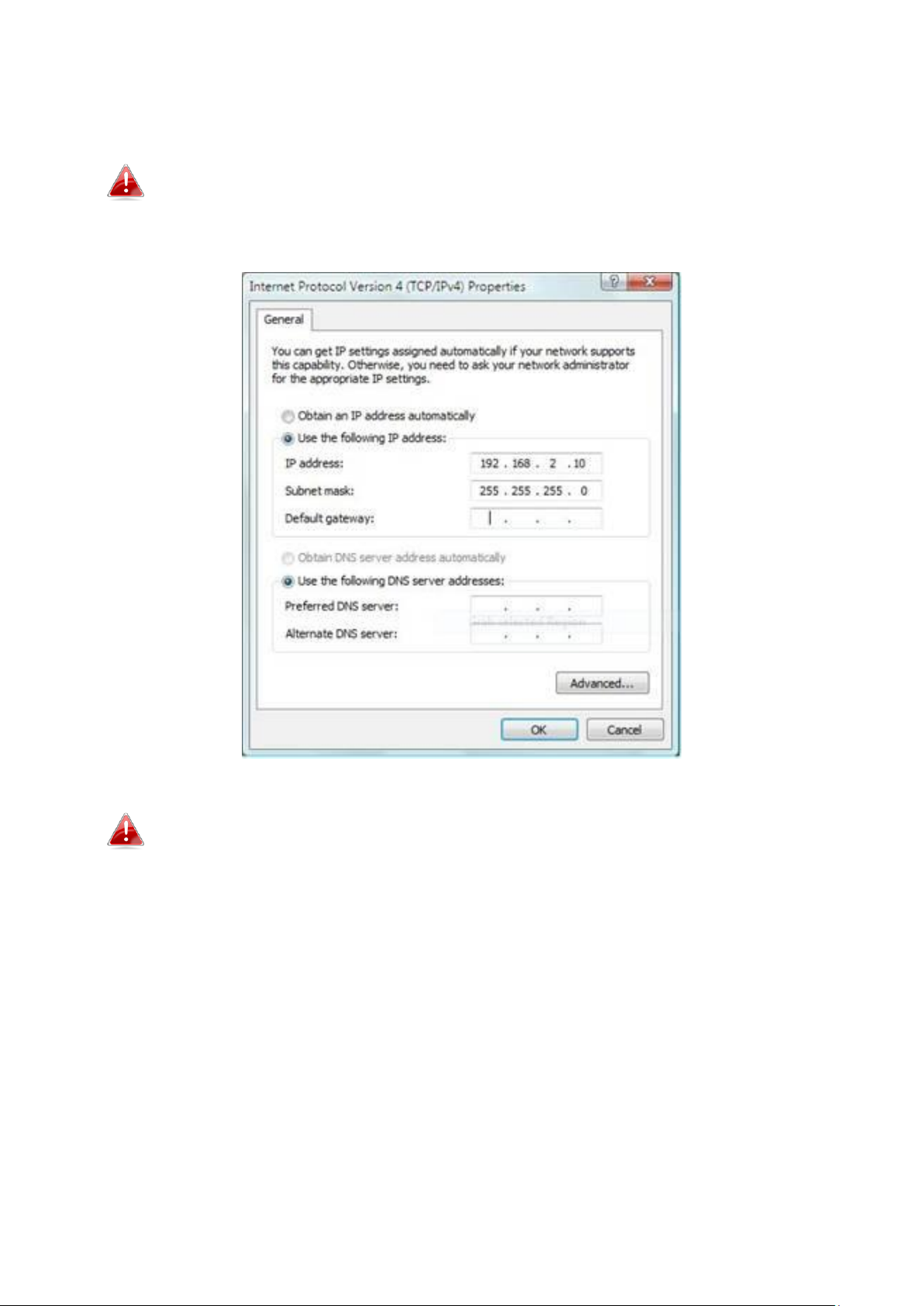

4. Stel het IP-adres van uw computer in op 192.168.2.x, x mag een nummer
zijn tussen 3 – 100. Als u niet precies weet hoe dit moet, kijk dan in de
gebruikershandleiding voor meer informatie.
Zorg er a.u.b. voor dat er geen andere netwerkverbindingen
actief zijn op uw computer (verbreek Wi-Fi verbindingen en
ontkoppel ethernetkabels).
5. Type het standaard IP-adres 192.168.2.2 van het access point in de
adresbalk van een webbrowser.
4
6. U wordt gevraagd een gebruikersnaam en wachtwoord in te voeren. Voer
de standaard gebruikersnaam “admin” en het standaard wachtwoord
“1234” in.
7. U gaat nu naar het "Systeem informatie" scherm zoals hieronder
weergegeven.
5
8. Volg nu a.u.b. de onderstaande instructies in II-2. Basisinstellingen om de
basisinstellingen van het access point te configureren voor gebruik als
standalone AP in AP-modus.
Bij gebruik van een Managed AP in een AP array, schakelt het access Point
automatisch over van modus als een AP Controller wordt geconfigureerd zoals
beschreven in III. Edimax Pro NMS.
Om het AP te gebruiken als een AP Controller (master) in een AP reeks,
verwijzen wij u naar III. Edimax Pro NMS.
II-2. AP-modus: Basis-instellingen
De onderstaande instructies helpen u met het configureren van de basis
instellingen van het access point:
- LAN IP-adres
- 2.4GHz & 5GHz SSID & beveiliging
- Beheerdersnaam & wachtwoord
- Tijd & datum
Wij raden aan dat u deze instellingen eerst configureert voordat u
het access point gebruikt.
1. Ga om het LAN IP-adres van het access point te wijzigen naar "Network
Settings > LAN-side IP Address (Netwerk Instellingen > LAN IP-adres)" en u
ziet het onderstaande scherm.
2. Vul de IP-adres instellingen in die u wilt gebruiken voor uw access point. U
kunt afhankelijk van uw netwerkomgeving een dynamisch (DHCP) of
statisch IP-adres gebruiken. Klik op "Apply (Toepassen)" om de wijzigingen
op te slaan en wacht een ogenblik tot het acces point opnieuw is geladen.
6
Als u het IP-adres van uw access point wijzigt, moet u het nieuwe
IP-adres gebruiken om de browser based configuratie-interface te
gebruiken in plaats van het standaard IP 192.168.2.2.
3. Om het SSID van uw access point 2.4GHz draadloze netwerk(en) te
wijzigen, gaat u naar "Wireless Setting > 2.4GHz 11bgn > Basic (Draadloze
Instellingen > 2.4GHz 11bgn > Basis)". Voer de nieuwe SSID in voor uw
2.4GHz draadloze netwerk in het “SSID1” veld en klik op "Apply
(Toepassen)".
Open om meerdere 2.4GHz SSID's te gebruiken, open het
drop-down menu "Enable SSID number (SSID nummer activeren)"
en selecteer hoeveel SSID's u nodig hebt. Vul hierna een nieuwe
SSID in het overeenkomende veld voordat u op "Apply
(Toepassen)"klikt.
4. Om de beveiliging van uw access point 2.4GHz draadloze netwerk(en) te
configureren, gaat u naar "Wireless Setting > 2.4GHz 11bgn > Security
(Draadloze Instellingen > 2.4GHz 11bgn > Beveiliging)". Selecteer een
authenticatiemethode en vul afhankelijk van uw keuze een pre-shared
sleutel of een encryptiesleutel in, klik daarna op "Apply (Toepassen)".
Specificeer in het drop-down menu welke SSID u wilt configureren
als u meerdere SSID's gebruikt.
7
