ECS SR-18-3 User Manual [en, es]

INSTALLATION INSTRUCTIONS

AND

OWNER’S MANUAL

UNVENTED

ROOM HEATER

MODELS

SR-6-3 SR-10-3

SR-18-3 SR-30-3

SR-30 SHOWN

INSTALLER: Leave this manual with the

appliance.

CONSUMER: Retain this manual for future

reference.

WARNING: If the information in this manual is

not followed exactly, a fire or explosion may re-

sult causing property damage, personal injury or

loss of life.

— Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

— WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch; do not

use any phone in your building.

• Immediately call your gas supplier from a

neighbor’s phone. Follow the gas supplier’s

instructions.

• If you cannot reach your gas supplier, call

the fire department.

— Installation and service must be performed by a

qualified installer, service agency or the gas sup-

plier.

EFFECTIVE DATE

MAY 2006

This appliance may be installed in an aftermarket,

permanently located, manufactured (mobile) home,

where not prohibited by local codes.

This appliance is only for use with the type of gas

indicated on the rating plate. This appliance is not

convertible for use with other gases.

This is an unvented gas-fired heater. It uses air

(oxygen) from the room in which it is installed.

Provisions for adequate combustion and ventilation

air must be provided. Refer to page 6.

WARNING: If not installed, operated and maintained

in accordance with the manufacturer’s instructions,

this product could expose you to substances in fuel

or from fuel combustion which can cause death or

serious illness.

WATER VAPOR: A BY-PRODUCT OF UNVENTED

ROOM HEATERS

Water vapor is a by-product of gas combustion. An

unvented room heater produces approximately one

(1) ounce (30ml) of water for every 1,000 BTU’s

(.3KW’s) of gas input per hour. Refer to page 6.

16942-3-0506

Page 1

TABLE OF CONTENTS

SECTION PAGE

Important Safety Information ...............................................................................3

Safety Information for Users of LP Gas ............................................................... 4

Introduction ...........................................................................................................5

Specifications ........................................................................................................5

Water Vapor: A By-Product of Unvented Room Heaters ......................................6

Provisions for Adequate Combustion and Ventilation Air ....................................6

Gas Supply ............................................................................................................ 7

SR-6 Clearances ....................................................................................................8

SR-10 Clearances .............................................................................................8 - 9

SR-18 Clearances ..................................................................................................9

SR-30 Clearances ................................................................................................10

Wall Mount Installation ...............................................................................10 - 11

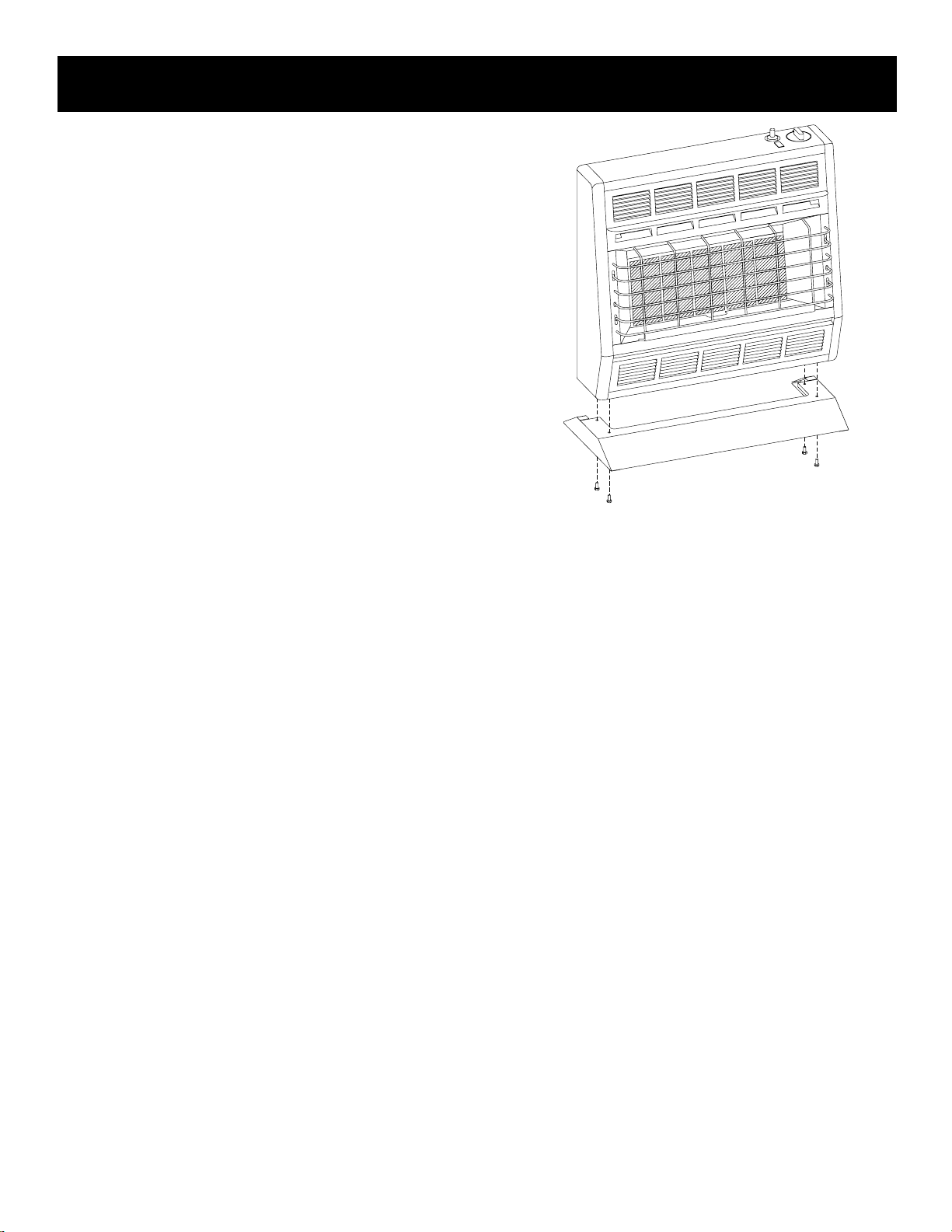

Optional Floor Stand Installation ........................................................................12

Lighting Instructions ...........................................................................................13

Main Burner Flame Characteristics .................................................................... 14

Pilot Flame Characteristics ................................................................................. 15

Main Burner Operation ....................................................................................... 15

Appliance Maintenance ......................................................................................16

Troubleshooting ..................................................................................................16

SR-6 and SR-10Parts List ...................................................................................17

How to Order Repair Parts ..................................................................................17

SR-18 and SR-30 Parts List ................................................................................18

SR-6 Parts View ..................................................................................................19

SR-10 Parts View ................................................................................................20

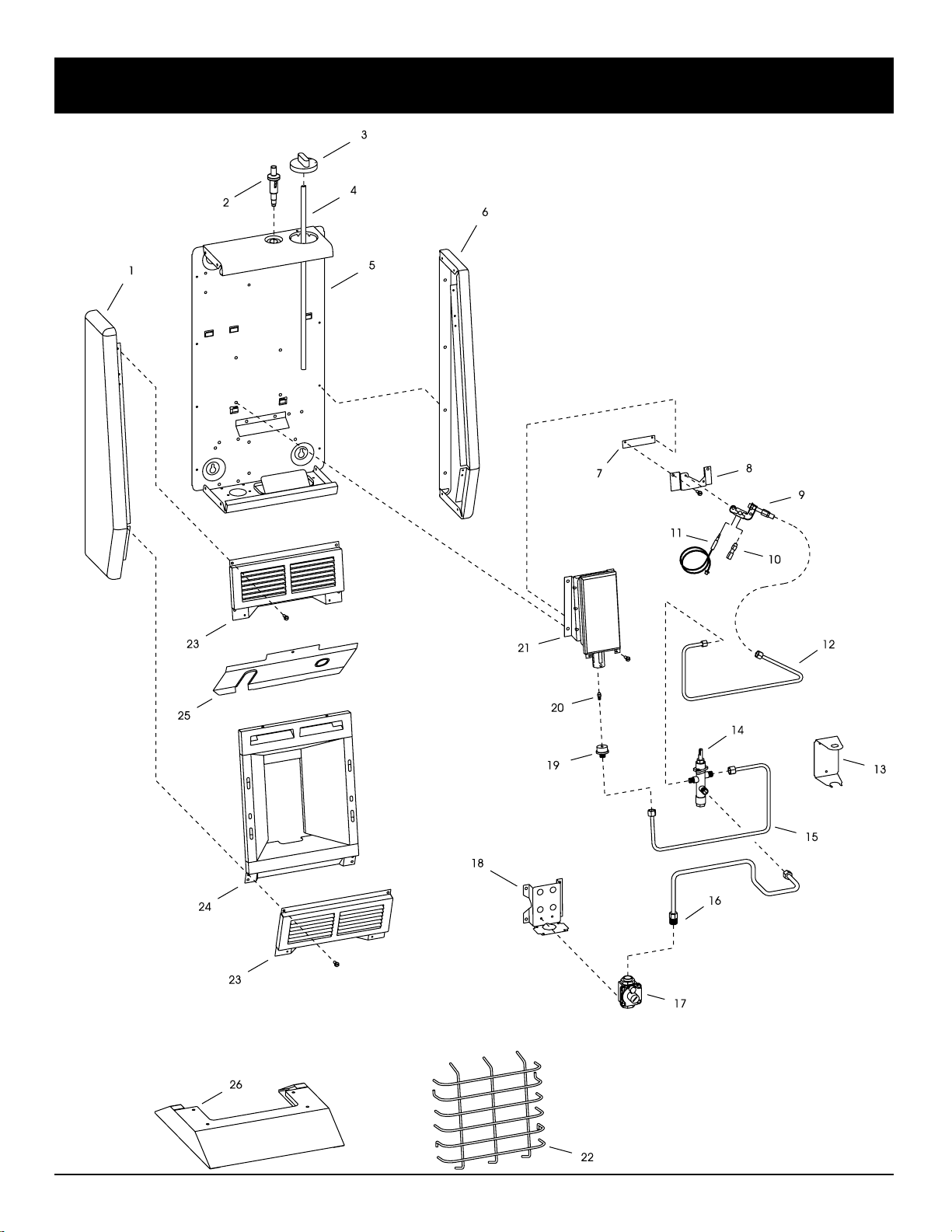

SR-18 Parts View ................................................................................................21

SR-30 Parts View ................................................................................................22

Optional Blower Installation Instructions ....................................................23 - 24

Page 2

16942-3-0506

IMPORTANT SAFETY INFORMATION

THIS IS A HEATING APPLIANCE

DO NOT OPERATE THIS APPLIANCE WITHOUT FRONT PANEL INSTALLED.

• An unvented room heater having an input rating of more than

6,000 Btu per hour shall not be installed in a bathroom.

• An unvented room heater having an input rating of more than

10,000 Btu per hour shall not be installed in a bedroom or

bathroom.

• Due to high temperatures, the appliance should be located

out of traffic and away from furniture and draperies.

• Children and adults should be alerted to the hazard of high

surface temperature and should stay away to avoid burns or

clothing ignition.

• Young children should be carefully supervised when they are

in the same room with the appliance.

• Do not place clothing or other flammable material on or near

the appliance.

• Due to high surface temperatures, keep children, clothing

and furniture away.

• WARNING: Do not use a blower insert, heat exchanger insert

or other accessory not approved for use with heater.

• Installation and repair should be done by a QUALIFIED

SERVICE PERSON. The appliance should be inspected before

use and at least annually by a professional service person.

More frequent cleaning may be required due to excessive lint

from carpeting, bedding materials, etc. It is imperative that

control compartments, burners and circulating air passageways

of the appliance be kept clean.

• DO NOT use this room heater if any part has been under water.

Immediately call a qualified service technician to inspect the

room heater and to replace any part of the control system and

any gas control which has been under water.

• WARNING: ANY CHANGE TO THIS HEATER OR ITS

CONTROLS CAN BE DANGEROUS.

Any safety screen or guard removed for servicing an appliance

must be replaced prior to operating the heater.

• Keep appliance area clear and free from combustible materials,

gasoline and other flammable vapors and liquids.

• WARNING: Failure to keep the primary air opening(s) of the

burner(s) clean may result in sooting and property damage.

WARNING

When used without adequate combustion and ventilation air,

heater may give off CARBON MONOXIDE, an odorless,

poisonous gas.

Do not install heater until all necessary provisions are

made for combustion and ventilation air. Consult the writ-

ten instructions provided with the heater for information

concerning combustion and ventilation air. In the absence

of instructions, refer to the National Fuel Gas Code, ANSI

Z223.1, Section 5.3 or applicable local codes.

This heater is equipped with a PILOT LIGHT SAFETY SYS-

TEM designed to turn off the heater if not enough fresh air is

available.

DO NOT TAMPER WITH PILOT LIGHT SAFETY

SYSTEM!

If heater shuts off, do not relight until you provide fresh air.

If heater keeps shutting off, have it serviced. Keep burner and

control compartment clean.

CARBON MONOXIDE POISONING MAY LEAD TO

DEATH.

Early signs of carbon monoxide poisoning resemble the flu,

with headache, dizziness and/or nausea. If you have these

signs, heater may not be working properly. Get fresh air at

once! Have heater serviced.

Some people — pregnant women, persons with heart or lung

disease, anemia, those under the influence of alcohol, those

at high altitudes — are more affected by carbon monoxide

than others.

The pilot light safety system senses the depletion of oxygen

at its location. If this heater is installed in a structure having a

high vertical dimension, the possibility exists that the oxygen

supply at the higher levels will be less than that at the heater. In

this type of application, a fan to circulate the structure air will

minimize this effect. The use of this fan will also improve the

comfort level in the structure. When a fan is used to circulate

air, it should be located so that the air flow is not directed at

the burner.

16942-3-0506

Page 3

SAFETY INFORMATION FOR USERS OF LP-GAS

Propane (LP-Gas) is a flammable gas which can cause fires and

explosions. In its natural state, propane is odorless and colorless.

You may not know all the following safety precautions which can

protect both you and your family from an accident. Read them

carefully now, then review them point by point with the members

LP-GAS WARNING ODOR

If a gas leak happens, you should be able to smell the gas because of the odorant put in the LP-Gas.

That's your signal to go into immediate action!

• Do not operate electric switches, light matches, use your phone.

Do not do anything that could ignite the gas.

• Get everyone out of the building, vehicle, trailer, or area. Do

that IMMEDIATELY.

• Close all gas tank or cylinder supply valves.

• LP-Gas is heavier than air and may settle in low areas such as

basements. When you have reason to suspect a gas leak, keep

out of basements and other low areas. Stay out until firefighters

declare them to be safe.

NO ODOR DETECTED - ODOR FADE

Some people cannot smell well. Some people cannot smell the

odor of the chemical put into the gas. You must find out if you

can smell the odorant in propane. Smoking can decrease your

ability to smell. Being around an odor for a time can affect your

sensitivity or ability to detect that odor. Sometimes other odors

in the area mask the gas odor. People may not smell the gas odor

or their minds are on something else. Thinking about smelling a

gas odor can make it easier to smell.

The odorant in LP-gas is colorless, and it can fade under some

circumstances. For example, if there is an underground leak, the

movement of the gas through soil can filter the odorant. Odorants

of your household. Someday when there may not be a minute to

lose, everyone's safety will depend on knowing exactly what to

do. If, after reading the following information, you feel you still

need more information, please contact your gas supplier.

• Use your neighbor's phone and call a trained LP-Gas service

person and the fire department. Even though you may not

continue to smell gas, do not turn on the gas again. Do not

re-enter the building, vehicle, trailer, or area.

• Finally, let the service man and firefighters check for escaped

gas. Have them air out the area before you return. Properly

trained LP-Gas service people should repair the leak, then

check and relight the gas appliance for you.

in LP-Gas also are subject to oxidation. This fading can occur if

there is rust inside the storage tank or in iron gas pipes.

The odorant in escaped gas can adsorb or absorb onto or into walls,

masonry and other materials and fabrics in a room. That will take

some of the odorant out of the gas, reducing its odor intensity.

LP-Gas may stratify in a closed area, and the odor intensity could

vary at different levels. Since it is heavier than air, there may be

more odor at lower levels. Always be sensitive to the slightest gas

odor. If you detect any odor, treat it as a serious leak. Immediately

go into action as instructed earlier.

SOME POINTS TO REMEMBER

• Learn to recognize the odor of LP-gas. Your local LP-Gas

Dealer can give you a "Scratch and Sniff" pamphlet. Use it to

find out what the propane odor smells like. If you suspect that

your LP-Gas has a weak or abnormal odor, call your LP-Gas

Dealer.

• If you are not qualified, do not light pilot lights, perform service,

or make adjustments to appliances on the LP-Gas system. If

you are qualified, consciously think about the odor of LP-Gas

prior to and while lighting pilot lights or performing service or

making adjustments.

• Sometimes a basement or a closed-up house has a musty smell

that can cover up the LP-Gas odor. Do not try to light pilot

lights, perform service, or make adjustments in an area where

the conditions are such that you may not detect the odor if there

has been a leak of LP-Gas.

• Odor fade, due to oxidation by rust or adsorption on walls of

new cylinders and tanks, is possible. Therefore, people should

be particularly alert and careful when new tanks or cylinders

are placed in service. Odor fade can occur in new tanks, or

Page 4

reinstalled old tanks, if they are filled and allowed to set too

long before refilling. Cylinders and tanks which have been out

of service for a time may develop internal rust which will cause

odor fade. If such conditions are suspected to exist, a periodic

sniff test of the gas is advisable. If you have any question about

the gas odor, call your LP-gas dealer. A periodic sniff test of the

LP-gas is a good safety measure under any condition.

• If, at any time, you do not smell the LP-Gas odorant and you

think you should, assume you have a leak. Then take the same

immediate action recommended above for the occasion when

you do detect the odorized LP-Gas.

• If you experience a complete "gas out," (the container is under

no vapor pressure), turn the tank valve off immediately. If the

container valve is left on, the container may draw in some air

through openings such as pilot light orifices. If this occurs, some

new internal rusting could occur. If the valve is left open, then

treat the container as a new tank. Always be sure your container

is under vapor pressure by turning it off at the container before

it goes completely empty or having it refilled before it is com-

pletely empty.

16942-3-0506

INTRODUCTION

Instructions to Installer

1. Installer must leave instruction manual with owner after installation.

2. Installer must have owner fill out and mail warranty card supplied with

unvented room heater.

3. Installer should show owner how to start and operate unvented room

heater.

Always consult your local Building Department regarding regulations,

codes or ordinances which apply to the installation of an unvented room

heater.

This appliance may be installed in an aftermarket* permanently located,

manufactured (mobile) home, where not prohibited by state or local

codes.

*Aftermarket: Completion of sale, not for purpose of resale, from the

manufacturer.

This appliance is only for use with the type of gas indicated on the rating

plate. This appliance is not convertible for use with other gases.

General Information

This appliance is design certified in accordance with American National

Standards Institute Z21.11.2 by the Canadian Standards Association

Laboratories as an Unvented Room Heater and shall be installed

according to these instructions.

Any alteration of the original design, installed other than as shown in

these instructions or use with a type of gas not shown on the rating plate

is the responsibility of the person and company making the change.

WARNING: This appliance is equipped for (natural gas or

propane) gas. Field conversion is not permitted.

Important

All correspondence should refer to complete Model Number, Serial

Number and type of gas.

Well Head Gas Installations

Some natural gas utilities use “well head” gas. This may affect the

Btu output of the unit. Contact the gas company for the heating value.

Contact the manufacturer or your gas company before changing spud/

orifice size.

Qualified Installing Agency

Installation and replacement of gas piping, gas utilization equipment or

accessories and repair and servicing of equipment shall be performed

only by a qualified agency. The term “qualified agency” means any

individual, firm, corporation, or company that either in person or through

a representative is engaged in and is responsible for (a) the installation,

testing, or replacement of gas piping or (b) the connection, installation,

testing, repair, or servicing of equipment; that is experienced in such

work; that is familiar with all precautions required, and that has complied

with all the requirements of the authority having jurisdiction.

State of Massachusetts: The installation must be made by a licensed

plumber or gas fitter in the Commonwealth of Massachusetts.

Sellers of unvented propane or natural gas-fired supplemental

room heaters shall provide to each purchaser a copy of 527 CMR

30 upon sale of the unit.

In the State of Massachusetts, unvented propane and natural

gas-fired space heaters shall be prohibited in bedrooms and

bathrooms.

The installation must conform with local codes or, in the absence of local

codes, with the National Fuel Gas Code, ANSI Z223.1/NFPA54.*

*Available from the American National Standards Institute, Inc., 11 West

42nd St., New York, N.Y. 10036.

High Altitudes

For altitudes/elevations above 2,000 feet (610m) ratings should be

reduced at the rate of 4 percent for each 1,000 feet (305m) above sea

level. Contact the manufacturer or your gas company before changing

spud/orifice size.

SPECIFICATIONS

Model SR-6SR-10SR-18SR-30

Input BTU/HR (KW/H) Five Plaques— —— 30,000 (8.8)

BTU/HR (KW/H) Three Plaques—— 18,000 (5.3) 18,000 (5.3)

BTU/HR (KW/H) Two Plaques——

16942-3-0506

Page 5

WATER VAPOR: A BY-PRODUCT OF UNVENTED ROOM HEATERS

Water vapor is a by-product of gas combustion. An unvented room

heater produces approximately one (1) ounce (30ml) of water for

every 1,000 BTU's (.3KW's) of gas input per hour.

Unvented room heaters must be used as supplemental heat (a

room) rather than a primary heat source (an entire house). In most

supplemental heat applications, the water vapor does not create a

problem. In most applications, the water vapor enhances the low

humidity atmosphere experienced during cold weather.

The following steps will help insure that water vapor does not

become a problem.

1. Be sure the heater is sized properly for the application, including

ample combustion air and circulation air.

2. If high humidity is experienced, a dehumidifier may be used to

help lower the water vapor content of the air.

3. Do not use an unvented room heater as the primary heat source

(an entire house).

PROVISIONS FOR ADEQUATE COMBUSTION & VENTILATION AIR

Provisions for Adequate Combustion and Ventilation Air

This heater shall not be installed in a confined space or unusually

tight construction unless provisions are provided for adequate

combustion and ventilation air.

The National Fuel Gas Code, ANSI Z223.1 defines a confined space

as a space whose volume is less than 50 cubic feet per 1,000 Btu per

hour (4.8m3 per kw) of the aggregate input rating of all appliances

installed in that space and an unconfined space as a space whose

volume is not less than 50 cubic feet per 1,000 Btu per hour (4.8m3

per kw) of the aggregate input rating of all appliances installed in

that space. Rooms communicating directly with the space in which

the appliances are installed, through openings not furnished with

doors, are considered a part of the unconfined space.

The following example is for determining the volume of a typical

area in which the SR-18 may be located and for determining if

this area fits the definition of an unconfined space.

The maximum input of the SR-18 is 18,000 Btu per hour. Based

on the 50 cubic feet per 1,000 Btu per hour formula, the minimum

area that is an unconfined space for installation of the SR-18 is

900 cubic feet, 50 cubic feet x 18 = 900 cubic feet. To determine

the cubic feet of the area in which the SR-18 is to be installed,

measure the length, width and height of the area. Example: The

area measures 13 feet in length, 9 feet in width and 8 feet in

height, the area is 936 cubic feet. The SR-18 can be installed in

this unconfined space with no requirement to provide additional

combustion and ventilation air.

Warning: If the area in which the heater may be operated is smaller

than that defined as an unconfined space or if the building is of

unusually tight construction, provide adequate combustion and

ventilation air by one of the methods described in the National Fuel

Gas Code, ANSI Z223.1, Section 5.3 or applicable local codes.

Unusually Tight Construction

The air that leaks around doors and windows may provide enough

fresh air for combustion and ventilation. However, in buildings of

unusually tight construction, you must provide additional fresh

air.

Unusually tight construction is defined as construction where:

a. Walls and ceilings exposed to the outside atmosphere have

a continuous water vapor retarder with a rating of one perm

or less with openings gasketed or sealed, and

b. Weatherstripping has been added on openable windows and

doors, and

c. Caulking or sealants are applied to areas such as joints

around window and door frames, between sole plates and

floors, between wall-ceiling joints, between wall panels, at

penetrations for plumbing, electrical, and gas lines, and at

other openings.

If the heater is installed in a building of unusually tight construction,

adequate air for combustion, ventilation and dilution of flue gases

shall be provided in accordance with ANSI Z223.1/NFPA54.

Page 6

16942-3-0506

GAS SUPPLY

GAS INLET
IN BOTTOM
OF HEATER

VIEW FROM TOP OF HEATER

1 1

1/16” (43mm)

TO

WALL

3 9/16”

(90mm)

WALL

The gas line can be routed either through the floor or wall. The gas

line opening should be made at this time. Location of the opening

will be determined by the position of floor joists and the valve and

union used for servicing.

Gas Supply

Check all local codes for requirements, especially for the size and

type of gas supply line required.

Recommended Gas Pipe Diameter

Pipe LengthSchedule 40 Pipe

Inside Diameter

Tubing, Type L

Outside Diameter

Nat.L.P.Nat.L.P.

0-10 feet

0-3 meters

10-40 feet

4-12 meters

40-100 feet

13-30 meters

100-150 feet

31-46 meters

1/2”

12.7mm

1/2”

12.7mm

1/2”

12.7mm

3/4”

19mm

3/8”

9.5mm

1/2”

12.7mm

1/2”

12.7mm

1/2”

12.7mm

1/2”

12.7mm

5/8”

15.9mm

3/4”

19mm

7/8”

22.2mm

Note: Never use plastic pipe. Check to confirm whether your local

codes allow copper tubing or galvanized.

Note: Since some municipalities have additional local codes, it is

always best to consult your local authority and installation code.

Dimensions Apply to SR-6, SR-10, SR-18

Figure 1

Installing a New Main Gas Cock

Each appliance should have its own manual gas cock.

A manual main gas cock should be located in the vicinity of the

unit. Where none exists, or where its size or location is not ad-

equate, contact your local authorized installer for installation or

relocation.

Compounds used on threaded joints of gas piping shall be resistant

to the action of liquefied petroleum gases. The gas lines must be

checked for leaks by the installer. This should be done with a soap

solution watching for bubbles on all exposed connections, and if

unexposed, a pressure test should be made.

Never use an exposed flame to check for leaks. Appliance must be

disconnected from piping at inlet of control valve and pipe capped

or plugged for pressure test. Never pressure test with appliance

connected; control valve will sustain damage!

16942-3-0506

3/8”

9.5mm

1/2”

12.7mm

1/2”

12.7mm

3/4”

19mm

A gas valve and ground joint union should be installed in the gas

line upstream of the gas control to aid in servicing. It is required

by the National Fuel Gas Code that a drip line be installed near

the gas inlet. This should consist of a vertical length of pipe tee

connected into the gas line that is capped on the bottom in which

condensation and foreign particles may collect.

Figure 2

Method of Installing a Tee Fitting Sediment Trap (Figure 2)

The use of the following gas connectors is recommended:

— ANS Z21.24 Appliance Connectors of Corrugated Metal Tub-

ing and Fittings

— ANS Z21.45 Assembled Flexible Appliance Connectors of

Other Than All-Metal Construction

The above connectors may be used if acceptable by the authority

having jurisdiction.

Pressure Testing of the Gas Supply System

1. To check the inlet pressure to the gas valve, a 1/8" (3mm) N.P.T.

plugged tapping, accessible for test gauge connection, must be

placed immediately upstream of the gas supply connection to

the appliance.

2. The appliance and its appliance main gas valve must be discon-

nected from the gas supply piping system during any pressure

testing of that system at test pressures in excess of 1/2 psig (3.5

kPa).

3. The appliance must be isolated from the gas supply piping sys-

tem by closing its equipment shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal

to or less than 1/2 psig (3.5 kPa).

Attention! If one of the above procedures results in pressures in

excess of 1/2 psig (14" w.c.) (3.5 kPa) on the appliance gas valve,

it will result in a hazardous condition.

Checking Manifold Pressure

Natural gas will have a manifold pressure of approximately 6.0"

w.c. (1.49kPa) at the pressure regulator outlet with the inlet pressure

to the pressure regulator from a minimum of 7.0" w.c. (1.743kPa)

for the purpose of input adjustment to a maximum of 10.5" w.c.

(2.615kPa). Propane/LP gas will have a manifold pressure ap-

proximately 10.0" w.c. (2.49kPa) at the pressure regulator outlet

with the inlet pressure to the pressure regulator from a minimum

of 11.0" w.c. (2.739kPa) for the purpose of input adjustment to a

maximum of 13.0" w.c. (3.237kPa).

A test gage connection is located downstream of the gas appliance

pressure regulator for measuring gas pressure. The connection is a

1/8 inch (3mm) N.P.T. plugged tapping.

Page 7

SR-6 CLEARANCES

CEILING

WINDOW SILL OR SHELF

24” MIN

(610mm)

10” MIN

(254mm)

12” MAX
(305mm)

0” (0mm) CLEARANCE
TO REAR

WALL

SIDE VIEW

2” MIN

(51mm)

FLOOR

When facing the front of the appliance the following minimum clearances to combustible construction must be maintained.

Left side 6 inches (152mm). Right side 6 inches 152mm).

Do not install in alcove or closet.

Rear wall 0 (0mm) inches. Ceiling 24 inches (610mm).

Minimum vertical clearance from a projection above the appliance (shelves, window sills, etc.) 10 inches (254mm).

Maximum horizontal extension of projection above the appliance 12 inches (305mm).

Floor (top surface of carpeting, tile, etc.) 2 inches (51mm).

Provide adequate clearances around air openings.

Adequate accessibility clearances for purposes of servicing and proper operation must be provided.

Page 8

Figure 3 (SR-6)

Figure 4 (SR-6)

16942-3-0506

CEILING

WINDOW SILL OR SHELF

24” MIN

(610mm)

14” MIN

(356mm)

12” MAX
(305mm)

0” (0mm) CLEARANCE
TO REAR

WALL

SIDE VIEW

2” MIN

(51mm)

FLOOR

FLOOR

CEILING

SIDE

WALL

24” MIN

(610mm)

14” MIN

(356mm)

6” MIN

(152mm)

6” MIN

(152mm)

2” MIN

(51mm)

When facing the front of the appliance the following minimum

FLOOR

2” MIN
(51mm)

6” (152mm)

MIN

6” (152mm)

MIN

SIDE

WALL

CEILING

36” (914mm) MIN

clearances to combustible construction must be maintained.

Left side 6 inches (152mm). Right side 6 inches (152mm).

Do not install in alcove or closet.

Rear wall 0 inches (0mm). Ceiling 36 inches (914mm).

Minimum vertical clearance from a projection above the

appliance (shelves, window sills, etc.) 36 inches (914mm).

Floor (top surface of carpeting, tile, etc.) 2 inches (51mm).

Provide adequate clearances around air openings.

Adequate accessibility clearances for purposes of servicing and

proper operation must be provided.

Figure 5 (SR-10)

Figure 6 (SR-10)

SR-18 CLEARANCES

16942-3-0506

Figure 7 (SR-18)

Page 9

SR-30 CLEARANCES

When facing the front of the appliance the following

minimum clearances to combustible construction must be

maintained.

Left side 8 inches (203mm). Right side 8 inches

(203mm).

Do not install in alcove or closet.

Rear wall 0 inches (0mm). Ceiling 36 inches (914mm).

Minimum vertical clearance from a projection above

the appliance (shelves, window sills, etc.) 36 inches

(914mm).

Floor (top surface of carpeting, tile, etc.) 2 inches

(51mm).

Provide adequate clearances around air openings.

Adequate accessibility clearances for purposes of servicing

and proper operation must be provided.

WALL MOUNT INSTALLATION

Refer to Figures 9, 10, 11 and 12 for measurements in order to locate (4) mounting holes on wall. Figures 9, 10, 11 and 12 are the front

views of the heaters.

1. Remove lower louver from casing assembly (2 screws).

2. Remove reflector from casing assembly (2 screws).

3. Remove upper louver from casing assembly (2 screws).

Page 10

16942-3-0506

18”

(457mm)

14”

(356mm)

1 3/32”

(28mm)

18 7/8”

(479mm)

OUTLINE OF
OUTER CASING

22”

(559mm)

2 1/32” (52mm)

4 1/32” MIN

(102mm)

FLOOR

2” MIN (51mm)

MOUNTING HOLE LOCATIONS

VIEWED FROM FRONT OF HEATER

24 1/8”

(613mm)

20 1/8

”

(511mm)

2”

(51)

2”

(51)

1 3/32”

(28mm)

18 7/8”

(479mm)

4 1/32”

(102mm)

MIN

2 1/32” (52mm)

22

”

(559mm)

2” (51mm)MIN

Figure 11 (SR-18)

On Solid Wall

1. After locating mounting holes, attach (4) #10 x 1" (25mm)

screws provided into the wall. Do not completely tighten

screwheads to the wall, leave a 1/8" (3mm) gap between

screwheads and wall.

2. Mount heater onto the (4) screwheads and complete tightening

screwheads into the wall.

Attention! Use the following steps to properly align the upper

louver and the reflector with the heat shield.

a. When replacing upper louver, be sure the bottom lip of

upper louver goes behind the heat shield.

b. When replacing reflector, be sure the top lip of reflector

goes in front of the heat shield.

3. Connect the gas line.

On Sheet Rock Wall

1. After locating mounting holes, drill (4) 5/16" (8mm) diameter

holes into the wall.

2. Insert (4) plastic expansion anchors provided into the holes.

3. Tighten (4) #10 x 1" (25mm) screws provided into the plastic

expansion anchors. Do not completely tighten screwheads to

the plastic expansion anchors, leave a 1/8" (3mm) gap between

screwheads and plastic expansion anchors.

4. Mount heater onto the (4) screwheads and complete tightening

the screwheads to the plastic expansion anchors.

Attention! Use the following steps to properly align the upper

louver and the reflector with the heat shield.

a. When replacing upper louver, be sure the bottom lip of

upper louver goes behind the heat shield.

b. When replacing reflector, be sure the top lip of reflector

goes in front of the heat shield.

5. Connect the gas line.

Figure 12 (SR-30)

16942-3-0506

Figure 13

Page 11

OPTIONAL FLOOR STAND INSTALLATION

1. Align clearance holes on floor stand with screw holes on

bottom of heater, as shown in Figure 14.

2. Attach floor stand to heater with (4) screws provided with floor

stand.

3. Connect the gas line.

*Floor stand can not be used in a bathroom or bedroom

installation. SR-6 must be wall mounted in a bathroom or bedroom

installation.

*Floor stand can not be used in a bedroom installation. SR-10

must be wall mounted in a bedroom installation.

Installation on Rugs and Tile

If this appliance is installed directly on carpeting, tile or other

combustible material, other than wood flooring, the appliance

shall be installed on a metal or wood panel extending the full

width and depth of the appliance.

Attention: Optional Floor Stand meets requirement.

The base referred to above does not mean the fire-proof base as

used on wood stoves. The protection is for rugs that are extremely

thick and light colored tile.

Page 12

16942-3-0506

LIGHTING INSTRUCTIONS

FOR YOUR SAFETY READ BEFORE LIGHTING

WARNING: If you do not follow these instructions exactly, a fire or explosion may result caus-

ing property damage, personal injury or loss of life.

A. This appliance has a pilot which must be lighted by hand.

When lighting the pilot, follow these instructions exactly.

B. BEFORE LIGHTING smell all around the appliance area

for gas. Be sure to smell next to the floor because some gas

is heavier than air and will settle on the floor.

WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch;

Do not use any phone in your building.

• Immediately call your gas supplier from a neighbor's

phone. Follow the gas supplier's instructions.

• If you cannot reach your gas supplier, call the fire

department.

LIGHTING INSTRUCTIONS

1. STOP! Read the safety information above.

2. Turn off all electric power to the appliance (if applicable).

3. Push in manual gas control knob slightly and turn clockwise

to “OFF”. Do not force. SR-18 OR SR-30 KNOB

SHOWN.

4. Wait ten (10) minutes to clear out any gas. Then smell for

gas, including near the floor. If you smell gas, STOP! Fol-

low “B” in the safety information above. If you don’t smell

gas, go to the next step.

5. Find pilot - the pilot is at-

tached at the bottom of the

burner assembly .

6. Turn manual gas control knob

counterclockwise

to "PILOT."

7. Push in manual gas control knob all the way and hold in.

Repeatedly push the piezo ignitor button until pilot is lit (or

use a match to light pilot). Continue to hold the control knob

in for about one (1) minute after the pilot is lit. Release knob

C. Use only your hand to push in or turn the gas control

knob. Never use tools. If the knob will not push in or

turn by hand, don't try to repair it; call a qualified service

technician. Force or attempted repair may result in a fire

or explosion.

D. Do not use this appliance if any part has been under

water. Immediately call a qualified service technician

to inspect the appliance and to replace any part of the

control system and any gas control which has been under

water.

and it will pop back up. Pilot should remain lit. If it goes out,

repeat steps 3 through 7.

• If knob does not pop up when released, stop and imme-

diately call your service technician or gas supplier.

• If the pilot will not stay lit after several tries, turn the gas

control knob to “OFF” and call your service technician or

gas supplier.

8. Three heat settings can be selected by slightly depressing the

manual gas control knob and turning the manual gas control

knob counterclockwiseto:

Position 1 (SR-6, SR-10, SR-18 or SR-30)

Position 2 (SR-18 or SR-30)

Position 3 (SR-18 or SR-30).

9. CAUTION! When the manual gas control knob has been

turned to desired heat setting, ensure the manual gas control

knob is locked into that heat setting and cannot be turned

without being depressed.

If the manual gas control knob is in mid-position, between

heat settings, incomplete combustion will take place, causing

odor, and may produce gas leakage or carbon monoxide.

10. Turn on all electric power to appliance (if applicable).

TO TURN OFF GAS TO APPLIANCE

1. Turn off all electric power to appliance if service is to be

performed (if applicable).

16942-3-0506

2. Push in manual gas control knob slightly and turn

clockwise to "OFF". Do not force.

Page 13

SR-6 Main Burner Flame (Figure 15)

The main burner flame will have a red-orange glow over the sur-

face of the ceramic plaque. The red-orange glow on the surface of

the ceramic plaque will have a pattern in the shape of a number

1. The perimeter of the ceramic plaque [approximately the out-

side 1/4"(6mm)] will not glow. A few small, hairline cracks may

form over the surface of the ceramic plaques or at the edges of

the ceramic plaques where they have been cemented into position

on the burner assembly frame. These small, hairline cracks will

not affect the operation or performance of the ceramic plaques.

Only, when large cracks develop, with blue flames escaping from

the large cracks, should you contact your QUALIFIED SERVICE

PERSON.

SR-10, SR-18 and SR-30 Main Burner Flame (Figure 16)

The main burner flame will have a red-orange glow over the sur-

face of the ceramic plaques. A few small, hairline cracks may

form over the surface of the ceramic plaques or at the edges of the

ceramic plaques where they have been cemented into position on

the burner assembly frame. These small, hairline cracks will not

affect the operation or performance of the ceramic plaques. Only,

when large cracks develop, with blue flames escaping from the

large cracks, should you contact your QUALIFIED SERVICE

PERSON.

A red-orange haze that is visible on the ceramic plaques is accept-

able. A blue flame that rolls out at the top of the ceramic plaques

indicates an accumulation of dust, lint or spider webs inside the

casing assembly and main burner assembly. Use the following

procedure to inspect the casing assembly and main burner assem-

bly.

1. Turn OFF gas supply to the heater.

2. Turn OFF electric supply to the heater if optional blower is

installed in heater.

3. Remove lower louver from casing assembly ( 2 screws).

4. Remove reflector from casing assembly (2 screws).

5. Inspect interior of casing assembly for accumulation of dust,

lint or spider webs. If necessary, clean interior of casing

assembly with a vacuum cleaner or apply air pressure. Do

not damage any components within casing assembly when

you are cleaning.

6. Remove pilot bracket from main burner assembly (2

screws).

7. Pivot pilot bracket with attached pilot away from main burner

assembly (do not damage pilot tubing).

8. Inspect main burner orifice(s) through the rectangular

opening(s) in the venturi (throat) of the main burner(s). Dust,

lint and spider webs can accumulate on top of the main burn-

er orifice(s). If necessary, clean main burner orifice(s) with a

vacuum cleaner or apply air pressure. To thoroughly clean the

main burner orifice(s) proceed to Step 9.

9. Disconnect supply tubing from orifice holder(s).

10. Remove orifice holder from venturi of main burner assembly

(1 screw for each orifice holder).

11. Remove main burner orifice from orifice holder.

12. Apply air pressure through main burner orifice and orifice

holder to remove dust, lint or spider webs.

Page 14

16942-3-0506

PILOT FLAME CHARACTERISTICS

The correct flame will be blue and will extend beyond the

thermocouple. The flame will surround the thermocouple just below

the tip. A slight yellow flame may occur where the pilot flame and

main burner flame meet.

Figure 17

Oxygen Depletion Sensor Pilot (Figure 16)

When the pilot has a large yellow tip flame, clean the Oxygen

Depletion Sensor as follows:

1. Clean the ODS pilot by loosening nut B from the pilot tubing.

When this procedure is required, grasp nut A with an open end

wrench.

2. Blow air pressure through the holes indicated by the arrows.

This will blow our foreign materials such as dust, lint and

spider webs. Tighten nut B also by grasping nut A.

Figure 18

Warning:

Never use needles, wires, or similar cylindrical objects to clean

the pilot to avoid damaging the calibrated ruby that controls

the gas flow.

MAIN BURNER OPERATION

The main burner operation is MANUAL. The owner must manually

place the main burner in operation. The owner will either select

one, three or five plaques to be in operation. Once the owner has

turned the main burner ON, it will continue to operate until the

owner manually turns the main burner OFF.

Description of Manual Gas Control Knob:

OFF position.

PILOT position.

SR-6

Position 1 Will have one plaque in operation, the input will be

6,000 BTUH (1.8KW/H).

SR-10

Position 1 Will have one plaque in operation, the input will be

10,000 BTUH(2.9KW/H).

SR-18

Position 1 Will have one plaque in operation, the input will be

6,700 BTUH (2KW/H).

Position 2 Will have two plaques in operation, the input will be

12,000 BTUH (3.5KW/H).

Position 3 Will have three plaques in operation, the input will

be 18,000 BTUH (5.3KW/H).

SR-30

Position 1 Will have one plaque in operation, the input will be

8,000 BTUH (2.3KW/H) for Natural gas and 7,000

Btuh (2.1KW/H) for Propane/LP gas.

Position 2 Will have three plaques in operation, the input will

be 18,000 BTUH (5.3KW/H).

Position 3 Will have five plaques in operation, the input will

be 30,000 BTUH (8.8KW/H).

16942-3-0506

Page 15

1. Spark electrode does not produce spark.

a. Spark electrode broken - replace.

b. Ignitor wire may not be attached to spark electrode - attach.

c. Ignitor wire damaged - replace.

d. Piezo ignitor defective - replace.

2. Spark electrode produces spark but pilot does not light.

a. No gas to heater - turn on gas.

b. PILOT position not properly aligned - turn gas control knob to

PILOT position and depress.

c. Pilot is blocked from spider web or dirt - clean pilot, see Page

15.

3. Pilot flame does not stay "ON" when control knob is released.

a. Control knob in PILOT position not completely depressed or held

in long enough.

b. Thermocouple not tightened into gas control - tighten

thermocouple.

c. Pilot flame not surrounding thermocouple - clean pilot, see Page

15.

d. Inlet gas pressure too low, contact gas supplier.

e. Thermocouple defective - replace.

f. Gas control defective - replace.

4. Main burner does not ignite.

a. Main burner orifice is blocked - clean, see "Main Burner Flame

Characteristics," Page 14. Attention: The number stamped on the

main burner orifice is a millimeter diameter.

b. Inlet gas pressure too low, contact gas supplier.

5. Heater keeps shutting "OFF" during normal operation.

a. Pilot is blocked - clean pilot, see Page 15.

b. Inlet gas pressure too low, contact gas supplier

Page 16

16942-3-0506

PARTS LIST

PLEASE NOTE: When ordering parts, it is very important that part number and description of part coincide.

SR-6

Index

Number

113344CASING SIDE ASSEMBLY – LEFT

2R-2313PIEZO IGNITOR

3R-2328CONTROL KNOB

4SR-036CONTROL ROD

5SR-126CASING BACK

6SR-008CASING SIDE ASSEMBLY – RIGHT

7SR-153ORIFICE SHIELD

8SR-032PILOT BRACKET (NAT)

8SR-250PILOT BRACKET (LPG)

9R-6308PILOT ASSEMBLY (LPG ONLY) (INCLUDES

9R-6307PILOT ASSEMBLY (NAT ONLY) (INCLUDES

10R-6309SPARK IGNITOR

11R-6310PILOT THERMOCOUPLE

12SR-143TUBING – GAS VALVE TO PILOT

13SR-112VALVE BRACKET

14R-2277GAS VALVE – COPRECI

15SR-139TUBING – GAS VALVE TO BURNER

16SR-221TUBING – INLET REGULATOR TO GAS VALVE

17R-5097INLET REGULATOR – NAT

17R-5098INLET REGULATOR – LPG

1810753INLET REGULATOR BRACKET

19R-2314ORIFICE HOLDER

20R-2319MAIN BURNER ORIFICE – NAT

20R-2320MAIN BURNER ORIFICE – LPG

21R-2332BURNER

22R-2305CHROME GRILL

23SR-134CASING LOUVER (2 REQUIRED)

24SR-129REFLECTOR ASSEMBLY

25SR-135HEAT SHIELD

26SR-154OPTIONAL SRS-10 FLOOR STAND KIT

NSR-2390IGNITOR WIRE

NSSR-216HARDWARE PACKAGE

Part

Number

Description

ITEM 10 & 11)

ITEM 10 & 11)

Index
Number

113345CASING SIDE ASSEMBLY – LEFT

2R-2313PIEZO IGNITOR

3R-2328CONTROL KNOB

4SR-036CONTROL ROD

5SR-177CASING BACK

6SR-008CASING SIDE ASSEMBLY – RIGHT

7R-153ORIFICE SHIELD

8SR-179PILOT BRACKET (NAT)

8SR-032PILOT BRACKET (LPG)

9R-6308PILOT ASSEMBLY (LPG ONLY) (INCLUDES

9R-6307PILOT ASSEMBLY (NAT ONLY) (INCLUDES

10R-6309SPARK IGNITOR

11R-6310PILOT THERMOCOUPLE

12SR-143TUBING – GAS VALVE TO PILOT

13SR-112VALVE BRACKET

14R-2277GAS VALVE – COPRECI

15SR-139TUBING – GAS VALVE TO BURNER

16SR-221TUBING – INLET REGULATOR TO GAS VALVE

17R-5097INLET REGULATOR – NAT

17R-5098INLET REGULATOR – LPG

1810753INLET REGULATOR BRACKET

19R-2314ORIFICE HOLDER

20R-2317MAIN BURNER ORIFICE – NAT

20R-2476MAIN BURNER ORIFICE – LPG

21R-2331BURNER

22R-2305CHROME GRILL

23SR-134CASING LOUVER (2 REQUIRED)

24R-129REFLECTOR ASSEMBLY

25R-135HEAT SHIELD

26SR-154OPTIONAL SRS-10 FLOOR STAND KIT

NSR-2390IGNITOR WIRE

NSSR-216HARDWARE PACKAGE

Part
Number

Description

ITEMS 10 & 11)

ITEMS 10 & 11)

SR-10

USE ONLY MANUFACTURER'S REPLACEMENT PARTS. USE OF ANY OTHER PARTS COULD CAUSE INJURY OR DEATH.

HOW TO ORDER REPAIR PARTS

Parts can be ordered only through your service person or dealer. For best results, the service person or dealer should order parts through the distributor.

Parts can be shipped directly to the service person/dealer.

All parts listed in the Parts List have a Part Number. When ordering parts, first obtain the Model Number from the name plate on your equipment. Then

determine the Part Number (not the Index Number) and the Description of each part from the following appropriate illustration and list. Be sure to give

all this information.

Unvented Heater Model Number Part Description

Unvented Heater Serial Number Part Number

Type of Gas (Propane or Natural)

Do not order bolts, screws, washers or nuts. They are standard hardware items and can be purchased at any local hardware store.

Shipments contingent upon strikes, fires and all causes beyond our control.

16942-3-0506

Empire Comfort Systems, Inc. Nine Eighteen Freeburg Ave. Belleville, Illinois 62220-2623

Page 17

PARTS LIST

SR-18

INDEX
NUMBER

10R-6309SPARK IGNITOR

12SR-086TUBING – GAS VALVE TO PILOT

13SR-022VALVE BRACKET

14R-1649GAS VALVE – COPRECI

15SR-081TUBING – GAS VALVE TO BURNER ONE

16SR-083TUBING – GAS VALVE TO BURNER THREE

17R-2314ORIFICE HOLDER (3 REQUIRED)

18R-2498MAIN BURNER ORIFICE – LPG (3 RE-

19R-2330BURNER

20SR-082TUBING – GAS VALVE TO BURNER TWO

21SR-217TUBING – INLET REGULATOR TO GAS

2210753INLET REGULATOR BRACKET

23R-5097INLET REGULATOR – NAT

23R-5098INLET REGULATOR – LPG

24R-2304CHROME GRILL

25SR-076CASING LOUVER (2 REQUIRED)

26SR-070REFLECTOR ASSEMBLY WITH REAR SHIELD

27SR-077HEAT SHIELD

28SR-120OPTIONAL SRS-18 FLOOR STAND KIT

29SR-121OPTIONAL SRB-18 BLOWER KIT (INCLUDES

30R-1454BRASS BUSHING (4 REQUIRED)

31R-1499RUBBER GROMMET (4 REQUIRED)

32SR-195BLOWER PAN

33VF-068CORD SET ASSEMBLY

34R-1468BUSHING – HEYCO #SR5KN4

35R-2395WIRE ASSEMBLY

36R-2522ON/OFF SWITCH

37R-2396BLOWER (INCLUDES MOTOR)

NSSR-218BLOWER HARDWARE PACKAGE

NSR-2390IGNITOR WIRE

NSSR-216HARDWARE PACKAGE

PART
NUMBER

113346CASING SIDE ASSEMBLY – LEFT

2SR-068CASING BACK

3R-2313PIEZO IGNITOR

4R-2324CONTROL KNOB

5SR-036CONTROL ROD

6SR-008CASING SIDE ASSEMBLY – RIGHT

7SR-119ORIFICE SHIELD

8SR-032PILOT BRACKET

9R-6307PILOT ASSEMBLY (NAT ONLY)

9R-6308PILOT ASSEMBLY (LPG ONLY)

11R-6310PILOT THERMOCOUPLE

DESCRIPTION

(INCLUDES ITEMS 10 & 11)

(INCLUDES ITEMS 10 & 11)

QUIRED)

VALVE

29 THROUGH 36)

SR-30

INDEX
NUMBER

113346CASING SIDE ASSEMBLY – LEFT

2SR-068CASING BACK

3R-2313PIEZO IGNITOR

4R-2324CONTROL KNOB

5SR-036CONTROL ROD

6SR-008CASING SIDE ASSEMBLY – RIGHT

7SR-119ORIFICE SHIELD

8SR-032PILOT BRACKET

9R-6307PILOT ASSEMBLY (NAT ONLY)

9R-6308PILOT ASSEMBLY (LPG ONLY)

10R-6309SPARK IGNITOR

11R-6310PILOT THERMOCOUPLE

12SR-086TUBING – GAS VALVE TO PILOT

13SR-022VALVE BRACKET

14R-1649GAS VALVE – COPRECI

15SR-081TUBING – GAS VALVE TO BURNER ONE

16SR-083TUBING – GAS VALVE TO BURNER THREE

17R-2314ORIFICE HOLDER (3 REQUIRED)

18R-2315MAIN BURNER ORIFICE – NAT (3 REQUIRED)

18R-2498MAIN BURNER ORIFICE – LPG (3 REQUIRED)

19R-2330BURNER

20SR-082TUBING – GAS VALVE TO BURNER TWO

21SR-217TUBING – INLET REGULATOR TO GAS VALVE

2210753INLET REGULATOR BRACKET

23R-5097INLET REGULATOR – NAT

23R-5098INLET REGULATOR – LPG

24R-2304CHROME GRILL

25SR-076CASING LOUVER (2 REQUIRED)

26SR-070REFLECTOR ASSEMBLY WITH REAR SHIELD

27SR-077HEAT SHIELD

28SR-120OPTIONAL SRS-18 FLOOR STAND KIT

29SR-121OPTIONAL SRB-18 BLOWER KIT (INCLUDES

30R-1454BRASS BUSHING (4 REQUIRED)

31R-1499RUBBER GROMMET (4 REQUIRED)

32SR-195BLOWER PAN

33VF-068CORD SET ASSEMBLY

34R-1468BUSHING – HEYCO #SR5KN4

35R-2395WIRE ASSEMBLY

36R-2522ON/OFF SWITCH

37R-2396BLOWER (INCLUDES MOTOR)

NSSR-218BLOWER HARDWARE PACKAGE

NSR-2390IGNITOR WIRE

NSSR-216HARDWARE PACKAGE

PART
NUMBER

DESCRIPTION

(INCLUDES ITEMS 10 & 11)

(INCLUDES ITEMS 10 & 11)

29 THROUGH 36)

USE ONLY MANUFACTURER’S REPLACEMENT PARTS. USE OF ANY OTHER PARTS COULD CAUSE INJURY OR DEATH.

Page 18

16942-3-0506

SR-6 PARTS VIEW

16942-3-0506

Page 19

SR-10 PARTS VIEW

Page 20

16942-3-0506

SR-18 PARTS VIEW

16942-3-0506

Page 21

SR-30 PARTS VIEW

Page 22

16942-3-0506

OPTIONAL BLOWER INSTALLATION INSTRUCTIONS

OPTIONAL BLOWERS

SRB-18 and SRB-30

for Unvented Room Heaters SR-18 and SR-30

INSTALLING OPTIONAL BLOWER SRB-18 OR SRB-30

If heater is installed onto the wall, in order to install the optional blower,

the heater must be removed from the wall. If heater is installed on op-

tional floor stand there is adequate access area available to install the

optional blower.

1. Turn “OFF” gas supply to the heater.

2. Remove lower louver from casing assembly (2 screws).

3. Remove reflector from casing assembly (2 screws).

4. Remove upper louver from casing assembly (2 screws).

5. Remove on/off switch knockout from the casing assembly top.

6. Insert the on/off switch wires through the casing assembly top. The

on/off switch wires will enter the top portion of the casing assembly.

Snap on/off switch into the casing assembly top.

7. Route cord set through 9/16” (14mm) diameter hole on casing

assembly back. Insert approximately 3” (76mm) of cord set into

casing assembly back.

8. When you are facing the front of the heater, position the optional

blower assembly onto the top heat shield of the heater. The motor

wire harness should be facing into the top, right portion of the

heater.

9. Attach (1) pin terminal from black (hot) wire, smooth insulation on

cord set to (1) socket terminal from the on/off switch.

10. Attach (1) pin terminal from black (neutral) wire, ribbed insulation

on cord set to (1) socket terminal from white (neutral) wire on motor

wire harness.

11. Attach (1) pin terminal from the on/off switch to (1) socket terminal

from black (hot) wire on motor wire harness.

12. Attach the green ground wire from the motor wire harness and the

green ground wire from the cord set to the bottom right side of the

blower housing with (1) screw provided with the optional blower.

13. With the heater standing upright, position the air discharge opening

of the blower housing downward. Place the bottom flange of the

16942-3-0506

Page 23

OPTIONAL BLOWER INSTALLATION INSTRUCTIONS (continued)

Wiring

The appliance, when installed, must be electrically grounded in accordance

with local codes or, in the absence of local codes, with the National Electri-

cal Code, ANSI/NFPA 70, if an external electrical source is utilized. This

appliance is equipped with a three-prong [grounding] plug for your protec-

tion against shock hazard and should be plugged directly into a properly

grounded three-prong receptacle. Do not cut or remove the grounding

prong from this plug. For an ungrounded receptacle, an adapter, which has

two prongs and a wire for grounding, can be purchased, plugged into the

ungrounded receptacle and its wire connected to the receptacle mounting

screw. With this wire completing the ground, the appliance cord plug can

be plugged into the adapter and be electrically grounded.

CAUTION: Label all wires prior to disconnection when servicing

controls. Wiring errors can cause improper and dangerous operation.

Verify proper operation after servicing.

Blower Motor

The blower motor does not have oiling holes. Do not attempt to oil the

blower motor.

Blower Wheel

The blower wheel will collect lint and could require periodic cleaning.

If the air output decreases or the noise level increases, it indicates a dirty

blower wheel.

To clean blower wheel:

1. Turn OFF gas supply to the heater.

2. Turn OFF electrical supply to the heater.

3. Remove lower louver from casing assembly (2 screws).

4. Remove reflector from casing assembly (2 screws).

5. Remove upper louver from casing assembly (2 screws).

6. Clean blower wheel with a vacuum cleaner.

7. As parts are being replaced in reverse order, check for gas leaks at

all gas connections before lower louver is replaced onto casing as-

sembly.

If any of the original wire as supplied with the appliance must be replaced, it must

be replaced with type 125°C wire or its equivalent.

WARNING:

Unplugging of blower accessory will not stop the heater from cycling.

To turn off gas to the unvented heater: Push in gas control knob

slightly and turn clockwise to "OFF." Do not force.

Empire Comfort Systems, Inc.

Nine Eighteen Freeburg Ave.

Belleville, Illinois 62220-2623

Page 24

PARTS LIST

INDEX

NUMBER

1R-2396BLOWER (INCLUDES MOTOR, FAN,

2R-2522ON/OFF SWITCH

3R-2395WIRE ASSEMBLY

48720161BUSHING - HEYCO #SR5KN4

5VF-068CORD SET ASSEMBLY

6SR-195BLOWER PAN (SR-18)

78520141RUBBER GROMMET (4 REQUIRED)

88520142BRASS BUSHING (4 REQUIRED)

NOT SHOWNSR-218HARDWARE PACKAGE

PART

NUMBER

E-MAIL: [e-mail]

WEB SITE: www.empirecomfort.com

DESCRIPTION

AND FAN HOUSING)

PH: 1-618-233-7420

PH: 1-800-851-3153

FAX: [phone]

FAX: [phone]

16942-3-0506

m/󶈡/

Page 116942-0-0506

TABLA DE CONTENIDO

SECCIÓN PÁGINA

Importante Información de Securidad ..........................................................................3

Información de Securidad para Usuarios de Gas Propano (LP) ...................................4

Introducción ..................................................................................................................5

Especificaciones ............................................................................................................5

Vapor de Agua: Un Subproducto de Calentadores de Cuarto sin Emisión ...................6

Provisiones para Combustión de Aire Adecuados ........................................................6

Abastecimiento de Gas .................................................................................................7

Espacios Libres del SR-6 ..............................................................................................8

Espacios Libres del SR-10 .........................................................................................8-9

Espacios Libres del SR-18 ............................................................................................9

Espacios Libres del SR-30 ..........................................................................................10

Installación para Montaje en Pared ........................................................................10-11

Installación de Base de Piso Opcional ........................................................................12

Instrucciones de Encendido ........................................................................................13

Características de la Llama de Quemador Principal ...................................................14

Características de la Llama del Piloto ........................................................................15

Operación de la Llama de Quemador Principal ..........................................................15

Mantenimiento del Aparato ........................................................................................16

Información de Reparación para Personas Calificadas de Servicio ............................16

Lista de Partes de los SR-6 y SR-10 ...........................................................................17

Como Pedir Partes de Repuesto ..................................................................................17

Lista de Partes de los SR-18 y SR-30 .........................................................................18

Vista de Partes del SR-6 .............................................................................................19

Vista de Partes del SR-10 ...........................................................................................20

Vista de Partes del SR-18 ...........................................................................................21

Vista de Partes del SR-30 ...........................................................................................22

Ventilador Opcional Instrucciones de Instalación .................................................23-24

Page 2 16942-0-0506

IMPORTANTE INFORMACIÓN DE SEGURIDAD

ESTE ES UN APARATO DE CALEFACCIÓN

NO OPERE ESTE APARATO SIN EL PANEL FRONTAL INSTALADO.

• Un calentador de habitaciones sin ventilación externa que

tenga una capacidad mayor de 6,000 Btu por hora no debe

instalarse en un baño.

• Un calentador de habitaciones sin ventalación externa que

tenga una capacidad mayor de 10,000 Btu por hora no debe

instalarse en una alcoba o en un baño.

• Debido a temperaturas altas, el aparato deberá ubicarse

fuera de zonas transitables y lejos de muebles y cortinas.

• Niños y adultos deberán ser informados del peligro de la

alta temperatura de la superficie y deberán permanecer lejos

para evitar ignición de ropa o quemaduras.

• Niños menores de edad deberán ser cuidadosamente

supervisados al estar en la misma habitación que el

aparato.

• No ponga ropa u otro material combustible sobre o cerca

del aparato.

• No use este calentador de habitación si alguna parte ha estado

bajo agua. Inmediatamente llame a un técnico de servicio

capacitado para que revise el calentador y para reemplazar

cualquier parte del sistema de control y cualquier control

de gas que haya estado bajo agua.

• Advertencia: No use insertos de ventiladores, intercambiantes

de calor o otro accesorio no aprovado con éste calefactor.

• La instalación y reparación deberá ser hecha por una

persona de servicio capacitada. El aparato debe revisarse

antes de usarse y por lo menos anualmente, por una persona

de servicio profesional. Puede requerirse una limpieza

más frecuente debido a excesivas pelusas de alfombra,

ropa de cama, etc. Es imperativo mantener limpios los

compartimientos de control, quemadores y pasajes de aire

del aparato.

• Debido a las altas temperaturas de la superficie, mantenga

a niños, ropa y muebles lejos de este aparato.

• ADVERTENCIA: CUALQUIER CAMBIO A ESTE

CALENTADOR O A SUS CONTROLES PUEDE SER

PELIGROSO.

Cualquier pantalla de seguridad que se desmonte para dar

servicio al aparato debe reemplazarse antes de volver a

operar el calentador.

• Mantenga el área del aparato limpia y libre de materiales

combustibles como, gasolina u otros líquidos o vapores

inflamables.

• Advertencia: Omisión en mantener la abertura(s) del aire

primario de los quemadores limpia(s) puede causar tizne

y daño a la propiedad.

ADVERTENCIA

Cuando se use sin combustión y ventilatión de aire adecuadas,

el calentador puede despedir MONÓXIDO DE CARBONO, un

gas venenoso sin olor.

No instale el calentador hasta que todas las provisiones

necesiarias sean tomadas para la combustión y ventilación

de aire. Consulte las instrucciones escritas que vienen con

el calentador para información acerca de la combustión y la

ventilación de aire. Si no existieran instrucciones refiérase

al código “National Fuel Gas Code,” la norma ANSI Z223.1,

Sección 5.3 o a códigos locales pertinentes.

Este calentador está equipado con un PILOTO DE ENCENDIDO

CON SISTEMA DE SEGURIDAD diseñado para desconectar

el calentador si no existe suficiente aire fresco.

¡NO DAÑE EL SISTEMA DE SEGURIDAD DEL PI-

LOTO!

Si el calentador se apaga, no trate de reencenderlo antes de haber

proveído suficiente aire fresco.

Si el calentador continua apagándose, déle servicio. Mantenga

el compartimiento de control y quemador limpios.

ENVENENAMIENTO DE MONÓXIDO DE CARBONO

PUEDE PROVOCAR MUERTE.

Las primeras señales de envenenamiento de monóxido de car-

bono son parecidas a la gripe, con dolor de cabeza, vértigo y / o

náusea. Si Ud. tiene estas aflicciones, el calentador no debe estar

funcionando adecuadamente. ¡Reciba aire fresco inmedia-tamente!

¡Déle servicio al calentador!

Algunas mujeres en cinta, personas con enfermedades pulmonares

o del corazón, anemia, aquéllos bajo influencia de alcohol, aquél-

los en altitudes elevadas, son más afectados por el monóxido de

carbono que otros.

El sistema de seguridad del piloto detecta el agotamiento de oxígeno

en su ubicación. Si este calentador se instala en una estructura

que tenga una dimensión vertical alta, existe la posibilidad de que

el abastecimiento de oxígeno en los niveles más altos sea menor

que en el calentador. Para minimizar este efecto, en este tipo de

aplicación, es necesario un ventilador que circule el aire de la

habitación. El uso de este ventilador mejorará también el nivel

de comodidad en la habitación. Cuando se use un ventilador para

circular aire, debe ubicarse de forma indirecta al quemador para

no recibir corriente de aire.

Page 316942-0-0506

INFORMACIÓN DE SEGURIDAD PARA USUARIOS DE GAS PROPANO (LP)

Gas propano (LP-GAS) es un gas inflamable el cual puede causar

fuegos y explosiones. En su estado natural , el propano (LP) no tiene

olor ni color. Ud necesita saber todas las siguientes precauciones

las cuales lo pueden protejerlo junto con su familia en caso de

accidente. Léalas cuidadosamente ahora, luego revíselas de nuevo

PRECAUCION CON EL OLOR DEL PROPANO (LP-GAS)

Si ocurriera una fuga de gas, Ud puede olerla ya que al gas propano se le pone un olor a perfume.

¡Esta es su señal para tomar acción inmediata!

• No opere tomacorrientes eléctricos, no encienda fósforos, no

use el teléfono. No haga nada que pueda encender el gas.

• Saque a todas las personas afuera del edificio, vehículo, trailer

o área. Haga esto INMEDIATAMENTE.

• Cierre todas las válvulas del tanque de gas o suplidor del cilin-

dro.

• El gas propano es más pesado que el aire y se puede estacionar

o quedar suspendido en áreas inferiores como en sótanos. Cu-

ando Ud sospeche que exista fuga de gas, manténgase lejos de

sótanos u otras áreas inferiores. Quédese afuera hasta que los

EL OLOR NO SE DECTECTA - EL OLOR DESAPARECE

Alguna gente no puede oler bien. Alguna gente no puede oler el

aroma a hediondez química que se le pone al gas. Ud debe averiguar

si puede oler el aroma a gas propano (LP). El fumar puede afectar

su abilidad para oler bien. Estar alrededor del aroma por un tiempo

puede afectarle su sensibilidad en detectar este aroma. Algunas

veces otros aromas en el área detiene el aroma a gas. La gente

puede no oler el aroma a gas o sus mentes están en alguna otra

cosa. El pensar en oler aroma a gas puede facilitar el oler.

El aroma en el gas propano (LP-GAS) no tiene color y puede

desaparecer en algunas circunstancias. Por ejemplo, si existiera

una fuga bajo tierra, el movimiento del gas a través de la tierra

puede filtrar el aroma. Aromas en el gas propano son también

punto por punto con los miembros de su casa. Algún día cuando

no tenga un minuto que perder, la seguridad de todos dependerá

de exactamente que hacer. Si después de leer la siguiente infor-

mación, siente que necesita más información, por favor, contacte

a su suplidor de gas.

bomberos las hayan declarado fuera de peligro.

• Use el teléfono de su vecino y llame una reparador entrenado

o al departamento de incendios. Aún cuando Ud deje de oler

gas no abra de nuevo el gas. No entre al edificio, al vehículo,

trailer o al área.

• Finalmente, deje que el reparador y los bomberos verifiquen la

fuga de gas. Dígale a ellos que airen el área antes de regresar.

Reparadores entrenados deben reparar la fuga, luego deben

verificar y encenderle su aparato de gas.

sujetos a oxidación. Esta desaparición puede ocurrir en caso de

que existiera herrumbre adentro del tanque de depósito o en la

tubería de gas.

El aroma en gas disipado puede absorverse en las paredes, pisos

u otros materiales o telas en cuartos. Estos puede sacar el aroma

del gas, lo que reduciría la intensidad del olor.

El gas LP puede estratificarse (conservarse) en una área cerrada, y

la intensidad de su aroma puede variar a diferentes niveles. Como

es más pesado que el aire, pueden existir aromas a niveles inferi-

ores. Manténgase bien sensible al menor aroma de gas. Si detecta

cualquier olor, trátelo como una fuga de gas. Inmediatamente tome

acción apropiada como se le ha indicado en el párrafo anterior.

PUNTOS PARA RECORDAR

• Aprenda a reconocer el olor a gas propano (LP). Su vendedor

local de gas puede darle a Ud un panfleto de “Rascar y Oler”.

Uselo para averiguar como es que huele el gas propano. Si Ud

sospecha que su aparato tiene un olor a propano débil o anormal,

llame a su vendedor local de gas.

• Si Ud no está calificado, no encienda la llama del piloto, no le

dé servicio y no ajuste ningún aparato en el sistema de gas LP.

Si Ud está calificado, consientemente piense en el aroma u olor

antes y durante el encendido de la llama del piloto o cuando le

dé servicio o ajuste los aparatos del calentador.

• Algunas veces el sótano o una casa que ha permanecido cerrada

tienen olor a humedad que puede bloquear el olor a gas LP.

No trate de encender la llama del piloto, o de darle servicio al

aparato, o de ajustar aparatos alrededor donde las condiciones

son tales que Ud no pueda detectar el olor en caso que haya

habido una fuga de gas LP.

• Olor puede disiparse, por oxidación de herrumbre o absorbencia

en paredes de cilindros o tanques nuevos. Por consiguiente, las

personas deben de estar bien alertas y cuidadosas cuando los

cilindros y tanques se pongan en servicio. La disipación del

olor puede ocurrir en tanques nuevos o en tanques viejos recien

instalados, si fueran llenados y se dejan estacionados demasiado

tiempo antes que se rellenen. Cilindros y tanques que hayan

estado fuera de servicio por algún tiempo pueden desarrollar

herrumbre interna lo que puede causar disipación del olor. Si

se sospecha que exista esta condición, olfatear periodicamente

es recomendable. Si tiene cualquier pregunta acerca el olor de

gas, llame a su vendedor de gas LP. Un olfateo periódico es una

buena medida de seguridad en estas condiciones.

• Si, en cualquier momento Ud no huele el aroma del gas LP, y

Ud cree que debería olerlo, asuma que tiene una fuga de gas.

Luego tome la acción inmediata que se le recomienda en el

párrafo anterior cuando sí se detecta el aroma a gas LP.

• Si Ud experimenta un “desgase” (el contenedor no está en vapor

de presión), cierre la válvula del contenedor inmediatamente.

Si la válvula del contendeor se ha dejado abierta, el contenedor

puede haber chupado aire a través de aberturas como el orifi-

cio de la llama del piloto. Si esto ocurriera, herrumbre interno

ha ocurrido. Si la válvula se ha dejado abierta, asuma que el

tanque esté como nuevo. Siempre asegúrese que su contenedor

esté sometido a presión de vapor, cerrándolo en la válvula del

contenedor antes de que se vacie completamente o rellénelo

antes de que esté completamente vacio.

Page 4 16942-0-0506

INTRODUCCIÓN

Instrucciones al Instalador

1. El instalador debe dejar el manual de instrucciones con el propietario

después de la instalación.

2. El instalador debe ver que el propietario llene la tarjeta de garantía que

se incluye con el calentador y la mande por correo.

3. El instalador debe mostrarle al propietario como encender y operar el

calentador de sala.

Siempre consulte su Departamento local de Construcción con respecto a

regulaciones, códigos u ordenaciones que se aplican a la instalación de

un calentador de sala.

Este aparato puede instalarse en una casa móvil permanentemente ubicada

después de la venta, donde no lo prohiban códigos estatales o locales.

Después de la venta: Terminación de venta, sin propósito de reventa, por

parte del fabricante.

Este aparato es únicamente para usarse con el tipo de gas indicado en la

placa de características. Este aparato no es para convertirse a otro tipo

de gas.

Información General

El diseño de este aparato está certificado por la última norma Z21.11.2 de

la “Canadian Standards Association Laboratories,” como un calentador

para habitación sin ventilación externa y necesita ser instalado de acuerdo

con estas instrucciones.

Cualquier alteración del diseño original, otra instalación que difiera de

la que se muestra en este instructivo o uso de otro tipo de gas que no se

mencione en la placa de características, es responsibilidad de la persona

o compañía que haga el cambio.

Adventencia: Este aparato está equipado para ( natural or propano)

gas. Convertir gases en la instalación no es permitido.

Importante

Toda correspondencia deberá referirse al número completo del modelo,

número de serie y tipo de gas.

Instalaciones en Pozos de Gas

Algunas empresas de gas natural usan gas de pozos. Esto puede afectar

la capacidad de Btu o Kcal del aparato. Comuníquese con la compañía

de gas para que averigue el valor calorífico del gas. Comuníquese con la

compañía de gas o el fabricante antes de cambiar el tamaño del inyector

del aparato.

Agencia Calificada de Instalación

Instalación y reemplazo de tubería de gas, equipo para la utilización de

gas o accesorios, y reparación o mantenimiento de equipo debe hacerse

únicamente por una agencia calificada. El término “agencia calificada”

significa cualquier individuo, firma, corporación, o compañía la cual en

persona o a través de un representante se encargue o sea responsable por

(a) la instalación, inspección, o reemplazo de tubería de gas por (b) la

conexión, instalación, inspección, reparación, o servicio del equipo, el cual

tiene experiencia en este tipo de trabajo y tiene conocimiento de todas las

precauciones requeridas, y ha cumplido con todos los requerimientos de

las autoridades jurídicas del caso.

Estado de Massachusetts: La instalación se debe hacerse por un fontanero

licenciado del Commonwealth de Massachusetts.

Los vendedores de calefatores sin ventilación suplementales de gas

naturale o propano proporcionarán a cada comprador una copia de 527

CMR 30 durante la venta de la unidad.

En el estado de Massachusetts, calefatores sin ventilación de espacio de

gas propano y natural son prohibidos en habitaciones y baños.

Esta instalación debe concordar con códigos locales. En ausencia de códigos

locales, la instalación debe concordar con la American National Standard

(National Fuel Gas Code) conocida como ANSI Z223.1/NFPA 54 *
*Publicada por la American National Standards Institute, Inc., 11 West
42nd St., New York, N.Y. 10036.

Altitudes Elevadas

Cuando las altitudes sean mayores de 2,000 pies (610m), la capacidad

de entrada debe reducirse en un 4% por cada 1,000 pies (305m) de altura

sobre el nivel del mar. Comuníquese con el fabricante o su compañía de

gas antes de cambiar el tamaño del inyector.

ESPECIFICACIONES

Modelo SR-6 SR-10 SR-18 SR-30

Consumo BTU/HR (KW/H) Cinco Placas---30,000 (8.8)

BTU/HR (KW/H) Tres Placas--18,000 (5.3)18,000 (5.3)

BTU/HR (KW/H) Dos Placas--12,000 (3.5)-

BTU/HR (KW/H) Una Placas (Nat. Gas)6,000 (1.8)10,000 (2.9)6,700 (2)8,000 (2.3)

BTU/HR (KW/H) Una Placas (LP Gas)6,000 (1.8)10,000 (2.9)6,700 (2)7,000 (2.1)

Altura 22" (559mm)22" (559mm)22" (559mm)22" (559mm)

Ancho 11 7/8" (302mm)11 7/8" (302mm)18" (457mm)24 1/8" (613mm)

Profundidad 6 1/2" (165mm)6 1/2" (165mm)6 1/2" (165mm)6 1/2" (165mm)

Entrada de Gas3/8" (10mm)3/8" (10mm)3/8" (10mm)3/8" (10mm)

Accesorios

Ventilador --SRB-18SRB-30

Base de Piso SRS-10SRS-10SRS-18SRS-30

*La base no puede ser usada en cuartos de baño o dormitorios. Este SR-6 debe ser montado a la pared si se usara en cuartos de baño o dormitorios.

*La base no puede ser usada en dormitorios. En este caso el SR-10 debe ser montado a la pared

El cuarto de baño o el dormitorio debe ser de un espacio no restringido. La norma ANSI Z223.1/NFPA54 define espacio no restringido como “un

espacio cuyo volumen no es menor de 50 pies cúbicos por cada 1,000 Btu por hora (4.8m3 por kw) de calor agregado por todos los aparatos instalados

en este espacio.

Page 516942-0-0506

VAPOR DE AGUA: UN SUBPRODUCTO DE CALENTADORES DE CUARTO SIN EMISIÓN

El vapor de agua es un subproducto de la combustión de gas. Un

calentador de habitación sin ventilación externa produce una (1)

onza (30ml) de agua por cada 1,000 BTU’s (.3KW’s) de entrada

de gas por hora.

Los calentadores de habitación sin ventilación externa deben sólo

usarse como calor suplementario (un cuarto) en lugar de una fuente

primaria de calor (un casa entera). En la mayoría de aplicaciones

de calor suplementario, el vapor de agua no causa problema. En

la mayoría de los casos, el vapor del agua ayuda a contrarrestar la

humedad baja que se siente durante la temporada fría.

Los siguientes pasos le ayudarán a asegurarse de que el vapor de

agua no se convierta en problema.

1. Asegúrese de que calentador sea del tamaño correcto para la

aplicación, incluyendo suficiente aire para la combustión y

circulación del mismo.

2. Si detecta una humedad alta, puede utilizar un deshumedecedor

para ayudar a bajar el vapor de agua en el aire.

3. No use un calentador de habitación sin ventilación externa como

primera fuente de calefacción (una casa entera).

PROVISIONES PARA COMBUSTIÓN Y VENTILACIÓN DE AIRE ADECUADOS

Provisiones para Combustión y Ventilación de Aire Adecuados

Este calentador no debe instalarse en un espacio limitado o de con-

strucción sumamente hermética a menos que sean dadas provisiones

para una combustión y ventilación de aire adecuados.

El “National Fuel Gas Code, ANSI Z223.1” define un espacio

limitado como un espacio de volumen menor a 50 pies cúbicos

por cada 1,000 Btu por hora (4.8m3 por kw) de capacidad de calor

agregado por todos los aparatos instalados en este espacio y un

espacio no limitado como un espacio cuyo volumen no sea menor

de 50 pies cúbicos por cada 1,000 Btu por hora (4.8m3 por kw) de

calor agregado por todos los aparatos instalados en este espacio.

Cuartos que se comunican directamente con el espacio donde los

aparatos están instalados, a través de aberturas sin puertas son

considerados como parte del espacio no limitado.

Lo siguiente es para determinar el volumen de una área típica,

donde puede ubicarse un SR-30 y para determinar si dicha área

puede ser definida como espacio no limitado.

La capacidad máxima de entrada de un SR-30 es de 30,000 Btu por

hora. Basado en la fórmula de 50 pies cúbicos por 1,000 Btu por

hora, el área mínima de espacio no limitado para la instalación de

un SR-30 es de 1,500 pies cúbicos, 50 pies cúbicos x 30 = 1,500

pies cúbicos. Para determinar los pies cúbicos, del área donde el

SR-30 se instalará, mida la longitud, el ancho y altura del área.

Ejemplo: Si el área mide 16 pies de longitud, 12 pies de ancho

y 8 pies de altura, el área sería de 1,536 pies cúbicos. El SR-30

puede entonces instalarse en este espacio, sin necesidad de proveer

combustión y ventilación de aire adicionales.

Precaución: Si el área donde funciona este calentador es más

pequeña que la que se define como área no confinada o si el edifi-

cio tiene estructuras herméticamente selladas provea combustión

y ventilación de aire adecuados por medio de uno de los métodos

descritos en el National Fuel Gas Code, ANSI Z223.1, Sección 5.3

o códigos locales aplicables.

Construcciones Herméticamente Selladas

El aire que se fuga en ventanas y puertas pudiera ser suficientemente

fresco para combustión y ventilación. Sin embargo, en edificios de

estructuras extremadamente herméticas, debe de proveederse aire

fresco adicional.

Una estructura extremadamente hermética se define en una con-

strucción cuyas:

a. Paredes y techos expuestos al medio ambiente tienen un retar-

dante de vapor de agua continuo con una norma de una unidad

o menos con aberturas empacadas y selladas.

b. Burletes han sido añadidos a ventanas y puertas.

c. Calafateo o sellantes son aplicados a áreas cuyas juntas alre-

dedor de marcos de ventanas y puertas, entre placas de pie y

pisos, entre juntas de pared y techos, entre paneles de paredes,

en las aberturas de plomería, líneas eléctricas y de gas, y demás

aberturas.

Si el calentador SR-30 se instala en un edificio de construcción

hermética, deberá proveerse de aire adecuado para la combustión,

ventilación y la dilución de gases de combustión según ANSI

Z223.1 / NFPA54.

Page 6 16942-0-0506

ENTRADA GAS
DEBAJO CALENTADOR

PARED

(90mm)

VISTA PARTE SUPERIOR DEL CALENTADOR

SUMINISTRO DE GAS

HUECO 1/8’ (3mm) TAPON
PARA PRUEBA DE PRESION

JUNT

A UNION TIERRA

VA

LVULA MANUAL

DE ENTRADA

ENTRADA GAS

HUECO 1/8” (3mm) TAPON
PARA PRUENA DE PRESION

REGULADOR
PRESIÓN

(76mm)

ABASTECIMIENTO DE GAS

La línea de gas puede entrar al aparato ya sea a través del piso o

a través de la pared. El agujero para la línea de gas debe hacerse

en este momento. La ubicación del agujero debe determinarse

considerando la posición de las vigas y la válvula y su unión usada

para su servicio

Diámetro Recomendado de Tubería

Longitud de

Tubería (Pies)

Diámetro Interno

0-10

0-3 meters

12.7mm

10-40

4-12 meters

12.7mm

40-100

13-30 meters

12.7mm

100-150

31-46 meters

19mm

Consulte todos los requerimientos de códigos locales, especialmente

el tamaño y tipo de la línea de suministro de gas requeridos.

Nota: Nunca use tubería de plástico. Pruebe para confirmar si los

códigos locales le permiten usar tubo galvanizado o de cobre.

Nota: Como algunas municipalidades tienen códigos locales

adicionales, siempre es mejor consultar los códigos y autoridades

locales.

Las Dimensiones se Applica a los SR-6, SR-10, SR-18, SR-30

Instalando una Nueva Llave para Válvula

Cada aparato debe tener su propia llave manual de gas.

La llave manual de gas debe ir localizada en la proximidad del

aparato. Cuando no exista esta llave o donde su tamaño o ubicación

no se adecuada, contacte el instalador local autorizado para su

instalación o reubicación.

Componentes usados en juntas de rosca para tubería de gas de-

ben ser resistentes a la acción de gases licuefados derivados del

petróleo. Las líneas de gas deben ser inspeccionadas por fugas

por el instalador. Esto debe ser hecho con una solución de jabón

mirando por posibles burbújas en todas las conecciones expuestas

y, si las conexiones no están expuestas, una prueba de presión de

gas debe hacerse.

Nunca use una llama expuesta para inspeccionar fugas. El aparato

debe desconectares de la tubería a la salida de la válvula, y sellarse

cuando se pruebe la presión de gas. ¡Nunca pruebe la presión de

gas estando el calentador conectado; la válvula se dañará!

Tubería

Tubo, Tipo L

Diámetro Externo

Nat.L.P.Nat.L.P.

1/2”

1/2”

1/2”

3/4”

3/8”

9.5mm

1/2”

12.7mm

1/2”

12.7mm

1/2”

12.7mm

1/2”

12.7mm

5/8”

15.9mm

3/4”

19mm

7/8”

22.2mm

3/8”

9.5mm

1/2”

12.7mm

1/2”

12.7mm

3/4”

19mm

Figura 1

Una unión para válvula de gas y para la conexión de tierra deben

de instalarse en la línea de gas contracorriente de la válvula para

ayudar durante su servicio. Se requiere según el National Fuel Gas

Code que una línea de gotera sea instalada cerca de la salida de

gas. Esta debe consistir en una tubería vertical ‘T’ conectada a la

línea de gas que se selle en el fondo en donde pueda acumularse

condensación o partículas foráneas.

Figura 2

Metodo de Instalación de Trampa de Sedimento

El uso de uno de las siguientes normas de gas son recomendadas:

— ANS Z21.24 Appliance Connectors of Corrugated Metal Tub-

ing and Fittings.

— ANS Z21.45 Assembled Flexible Appliance Connectors of

Other Than All-Metal Construction.

Las normas mencionadas arriba pueden ser usadas siempre y cuando

sean aceptadas por las autoridades jurídicas del caso.

Probando la Presión en el Sistema de Gas

1. Para inspeccionar la presión de entrada de la válvula de gas, una

tapón sellado, de 1/8" (3mm) N.P.T. accesible para la conexión

del manómetro, debe de colocarse inmediatamente sobre cor-

riente a la conexión del suministro de gas del aparato.

2. Este aparato con su válvula deben desconectarse del sistema de

tubería de suministro de gas durante la prueba de presión del

sistema si esta presión excede 1/2 psig (3.5 kPa).

3. El aparato debe aislarse del sistema de tubería de suministro

de gas cerrando la válvula manual durante cualquier prueba de

presión si esta presión es igual o menos que 1/2 psig (3.5 kPa).

Atencion! Si alguno de los procedimientos anteriores resulta en un

exceso de presión de 1/2" psig (14" w.c.) (3.5 kPa) en la válvula

del aparato, esto causará condiciones de peligro.

Inspección de la Presión de Consumo

Modelos para gas natural tienen una presión de consumo de

aproximadamente 6.0" w.c. (1.49kPa) a la salida de la válvula con

una presión de entrada de la válvula de un mínimo de 7.0" w.c.

(1.743kPa) con el propósito de ajuste de entrada a un máximo de

10.5" w.c. (2.615kPa). Modelos para gas Propano tienen una presión

de consumo de aproximadamente 10.0" w.c. (2.49kPa) a la entrada

de la válvula, con una presión de entrada a la válvula de un mínimo

de 11.0" w.c. (2.739kPa) con el propósito de ajuste de entrada a un

máximo de 13.0" w.c. (3.237kPa).

Un tapón de 1/8" (3mm) N.P.T. accesible para el manómetro de

presión de gas está localizado al lado, a la salida de la válvula de

gas.

Page 716942-0-0506

ESPACIOS LIBRES DEL SR-6

Cuando esté de frente al aparato los siguientes espacios libres mínimos a la construcción combustible deben mantenerse.

Lado izquierdo 6 pulgadas (152mm). Lado derecho 6 pulgadas (152mm).

No instalarlo en un closet o armario.

Pared trasera 0 pulgadas (0mm). Techo 24 pulgadas (610mm).

Espacio libre vertical mínimo de una proyección arriba del aparato (repisa, antepecho de ventana, etc.) 10 pulgadas (254mm).

Extensión horizontal máxima saliente arriba del aparato de 12 pulgadas (305mm).

Piso sobre superficie de alfombras, mosaicos, etc. 2 pulgadas (51mm).

Proveer espacios libres adecuados alrededor de aperturas de aire.

Proveer espacios libres adecuados y accesibles para dar servicio y operación apropiada.

Page 8 16942-0-0506

TECHO

PARED

LATERAL

ANTEPECHO VENTANA

O REPISA

24” MIN
(610mm)

14” MIN

(356mm)

6” MIN

(152mm)

6” MIN

(152mm)

PISO

2” MIN

(51mm)

Cuando esté de frente al aparato los siguientes espacios libres

(610mm)

(356mm)

(305mm)

(51mm)

TECHO

ANTEPECHO VENTANA O REPISA

ESPACIO LIBRE A
PARED TRASERA
O’(0mm)

VISTA L

ATERAL

PISO

TECHO

PISO

PARED LATERAL

(152mm)

(152mm)

(51mm)

mínimos a la construcción combustible deben mantenerse.

Lado izquierdo 6 pulgadas (152mm). Lado derecho 6 pulgadas

(152mm).

No instalarlo en un closet o armario.

Pared trasera 0 pulgadas (0mm). Techo 36 pulgadas (914mm).

Espacio libre vertical mínimo de una proyección arriba del aparato

(repisa, ante techo de ventana, etc.) 36 pulgadas (914mm).

Piso sobre superficie de alfombras, mosaicos, etc. 2 pulgadas

(51mm).

Proveer espacios libres adecuados alrededor de aperturas de aire.

Proveer espacios libres adecuados y accesibles para dar servicio

y operación apropiada.

Figura 6 (SR-10)Figura 5 (SR-10)

ESPACIOS LIBRES DEL SR-18

Figura 7 (SR-18)

Page 916942-0-0506

ESPACIOS LIBRES DEL SR-30

(28 mm)

(300 mm)

(51)

(51)

(479 mm)

(102 mm)

(51 mm)

(559 mm)

(198 mm)

PERÍMETRO DE
GABINETE

FLOOR

UBICACION ORIFICIOS

PARA MONTAJE

VISTOS DESDE FRENTE CALENTADOR

(300mm)

(198mm)

(559mm)

(479mm)

(102mm)

(51mm)

(28mm)

(51)

(51)

PISO

PERÍMETRO

DE

GABINETE

UBICACION ORIFICIOS

PARA MONTAJE

VISTOS DESDE FRENTE CALENTADOR

(203mm)

(914mm)

(203mm)

(51mm)

PISO

TECHO

PARED LATERAL

Cuando esté de frente al aparato los siguientes espacios libres

mínimos a la construcción combustible deben mantenerse.

Lado izquierdo 8 pulgadas (203mm). Lado derecho 8 pulgadas

(203mm).

No instalarlo en un closet o armario.

Pared trasera 0 pulgadas (0mm). Techo 36 pulgadas (914mm).

Espacio libre vertical mínimo de una proyección arriba del aparato

(repisa, antepecho de ventana, etc.) 36 pulgadas (914mm).

Piso sobre superficie de alfombras, mosaicos, etc. 2 pulgadas

(51mm).

Proveer espacios libres adecuados alrededor de aperturas de aire.

Proveer espacios libres adecuados y accesibles para dar servicio

y operación apropiada.

Figura 8 (SR-30)

INSTALACIÓN PARA MONTAJE EN PARED

Para dimensiones, refiérase a las Figuras 9, 10, 11 y 12, a fin de ubicar orificios en la pared. Las Figuras 7, 8, 9 y 10 indica la vista frontal

del calentador

1. Remover la persiana inferior del gabinete (2 tornillos).

2. Remover el reflector del gabinete (2 tornillos).

3. Remover la persiana superior del gabinete (2 tornillos).

Figura 9 (SR-6)

Page 10 16942-0-0506

Figura 10 (SR-10)

Figura 11 (SR-18)

PASO 1

PASO 2

PASO 3

(457mm)

(51)

(51)

(28mm)

(479mm)

(559mm)

(102mm)

(52mm)

2’(51mm)

(356mm)

PERÍMETRO

DE

GABIENTE

PISO

UBSICACION ORIFICIOS

PARA MONTAJE

VISTOS DESDE FRENTE CALENTADOR

PISO

PERÍMETRO

DE

GABINETE

(613mm)

(511mm)

(28mm)

(479mm)

(559mm)

(102mm)

(52mm)

(51mm)

2”
(51)

UBICACION ORIFICIOS PARA MONTAJE
VISTOS DESDE FRENTE CALENTADOR

En Pared Maciza

1. Después de ubicar los orificios del montaje, adjunte (4) tornil-

los #10 x 1" (25mm), que se proveen, en la pared. No apriete

completamente los tornillos a la pared, deje un espacio de

1/8" (3mm) entre los tornillos y la pared.

2. Colocar el calentador en los (4) tornillos y apriételos comple-

tamente a la pared.

Atención: Siga los siguientes pasos para alinear correctamente

la persiana superior y el reflector con el protector de calor.

a. Al reemplazar la persiana superior, cerciórese que el borde

inferior de la persiana vaya detrás del protector de calor.

b. Al reemplazar el reflector, cerciórese que el borde superior

del reflector vaya en frente del protector de calor.

3. Conectar la línea de gas.

En Pared de Lámina de Yeso

1. Después de ubicar los orificios de montaje, taladre (4) orificios

5/16" (8mm) de diámetro en la pared.

2. Insertar (4) anclas plásticas de expansión que se proveen, en

los orificios.

3. Apretar (4) tornillos #10 x 1" (25mm), que se proveen en las

anclas plásticas de expansión. No apriete completamente los

tornillos a las anclas plásticas de expansión, deje un espacio

de 1/8" (3mm) entre los tornillos y las anclas plásticas de

expansión.

4. Montar el calentador en los (4) tornillos y apriételos comple-

tamente a las anclas plásticas de expansión.

Atención: Siga los siguientes pasos para alinear correctamente

la persiana superior y el reflector con el protector de calor.

a. Al reemplazar la persiana superior, cerciórese que el borde

inferior de la persiana vaya detrás del protector de calor.

b. Al reemplazar el reflector, cerciórese que el borde superior

del reflector vaya en frente del protector de calor.

5. Conectar la línea de gas.

Figura 12 (SR-30)

Figura 13

Page 1116942-0-0506

INSTALACIÓN DE BASE DE PISO OPCIONAL

1. Alinear los orificios de la base con los orificios de los tornil-

los en la parte inferior del calentador, como se muestra en la

Figura 14.

2. Conectar la base al calentador con los (4) tornillos que se

proveen.

3. Conectar la línea de gas.

*La base no puede ser usada en cuartos de baño o dormitorios.

Este SR-6 debe ser montado a la pared si se usara en cuartos de

baño o dormitorios.

*La base no puede ser usada en dormitorios. En estos casos el

SR-10 debe ser montado a la pared.

SR-30 Se Muestra

Figura 14

Page 12 16942-0-0506

INDICADOR

BOTON VÁLVULA GAS
MOSTRADA EN
POSICIÓN “OFF

”

INSTRUCCIONES DE ENCENDIDO

THERMOPAR

ELECTRODO

QUEMADOR

PARA SU SEGURIDAD LEA ANTES DE ENCENDER

ADVERTENCIA: Si usted no sigue estas instrucciones con exactitud, puede provocar incendio o ex-

plosión, causando daños a la propiedad, lesión personal o pérdida de vida.

A. Este aparato tiene que encenderse manualmente. Cuando

encienda el piloto, siga estas instrucciones con exactitud.

B. ANTES DE ENCENDER, huela alrededor del área donde se

ubique el calentador por si oliera a gas. Asegúrese de oler

cerca del piso, ya que algunos gases son más pesados que el

aire y se asientan en el piso.

QUÉ HACER SI HUELE GAS

• No encienda ningún aparato.

• No encienda ningún interruptor eléctrico; no use ningún

teléfono de su edificio.

• Inmediatamente llame a su suministrador de gas desde el

teléfono de un vecino. Prosiga según instrucciones del

suministrador de gas.

INSTRUCCIONES DE ENCENDIDO

1. ¡ALTO! Lea la información de seguridad arriba mencio-

nada.

2. Apagar todo el sistema eléctrico del calentador (si fuera

pertinente).

3. Oprimir el botón de control de gas levemente y girar en el

sentido de las manecillas del reloj a “OFF.” No

lo force.

SR-18 O SR-30 KNOB SE MUESTRA

4. Esperar diez (10) minutos para desalojar gas. Después huela

por si hubiera gas, incluyendo cerca del piso ¡ALTO! Si

huele a gas, Siga el paso “B” de la información de seguridad

arriba mencionada. Si no huele a gas, prosiga con el próximo

paso.

5. Encontrar el piloto, está adjunto

a la parte inferior del quema-

dor.

6. Girar el botón de la válvula

de gas en dirección opuesta

al sentido de las manecillas

del reloj hacia

“PILOT.”

• Si no puede comunicarse con su suministrador de gas,

llame al Departmento de Bomberos.

C. Únicamente con sus manos oprima o gire el botón del control

de gas. Nunca use herramientas. Si el botón no se pudiera

oprimir o girar manualmente, no trate de repararlo y llame a

un técnico de servicio capacitado. El forzar o reparar puede

causar un incendio o explosión.

D. No use este calentador si alguna de sus partes ha estado

bajo agua. Inmediatamente llame a un técnico de ser-vicio

capacitado para que inspeccione el calentador y reemplace

cualquier parte del sistema de control o cualquier control de

gas que haya estado bajo agua.

7. Oprimir el botón de control de gas completamente hacia abajo

y manténgalo en esta posición. Oprimir repetitivamente el

botón del encendedor piezo hasta que el piloto sea encendido

o encender con un fósforo. Mantener en esta posición por un

(1) minuto después de que el piloto haya encendido. Suelte

el botón y éste saltará hacia arriba. El piloto se mantendrá

encendido. Si se apagara, repita los pasos del 3 al 7.

• Si el botón no saltara al soltarlo, llame inmediata-mente

a un técnico de servicio o de suministro de gas.

• Si el piloto no se mantuviera encendido después de varios

intentos, girar el botón hacia “OFF” y llamar a un técnico

de servicio o de suminstro de gas.

8. Pueden seleccionarse tres posiciones de calor oprimiendo

ligeramente el botón manual del control de gas y girándolo

en dirección opuesta al sentido de las manecillas del reloj

hacia

Posición 1 (SR-6, SR-10, SR-18 or SR-30)

Posición 2 (SR-18 or SR-30)

Posición 3 (SR-18 or SR-30).

9. ¡CUIDADO! Cuando el botón manual de control del gas

se haya colocado a la temperatura deseada, asegúrese de

que el botón quede en el ajuste correspondiente y no pueda

girarse sin ser oprimido nuevamente.

Si el botón manual de control de gas está mal colocado (en

medio), entre una posición u otra de calor, se provocaría

una combustión incompleta, ocasionando olor, filtración de

gas o de monóxido de carbono.

10. Encender el sistema eléctrico del aparato (si fuera perti-

nente).

PARA APAGAR EL GAS DEL CALENTADOR

1. Si el aparato se sometiera a servicio, apague el sistema

eléctrico del calentador.

2. Oprimir el botón de control de gas levemente y girar en el

sentido de las manesillas del reloj a “OFF.” No

Page 1316942-0-0506

CARACTERÍSTICAS DE LA LLAMA DEL QUEMADOR PRINCIPAL

SR-6 La Flama del Quemador (Figura 15)

La flama del quemador tendrá un color rojo - anaranjado resp-

landiente sobre lîPsuperficie de las placas cerámicas. El resplandor

anaranjado sobre la superficie de la placa cerámica tiene una figura

en la forma de un número 1. El perímetro de la placa cerámica

(aproximadamente 1/4" (6mm) hacia afuera) no resplandese. Al-

gunas grietas pequeñas pueden formarse sobre la superficie o en

las orillas de las placas de cerámica, donde hayan sido pegadas al

marco del quemador. Estas pequeñas grietas no afectarán la operación

o desempeño de las placas. Únicamente, cuando ocurran grietas

grandes, con llamas azules que se escapen de estas grietas, debería

llamar a una PERSONA DE SERVICIO CAPACITADA.

SR-10, SR-18 y SR-30 La Flama del Quemador (Figura16)

La flama del quemador tendrá un color rojo - anaranjado resplandi-

ente sobre la superficie de las placas cerámicas. Algunas grietas

pequeñas pueden formarse sobre la superficie o en las orillas de las

placas de cerámica, donde hayan sido pegadas al marco del quema-

dor. Estas pequeñas grietas no afectarán la operación o desempeño

de las placas. Únicamente, cuando ocurran grietas grandes, con

llamas azules que se escapen de estas grietas, debería llamar a una

PERSONA DE SERVICIO CAPACITADA.

Una niebla anaranjada visible sobre las placas de cerámica es

aceptable. Una flama azúl que sale por encima de las placas indica

acumulación de polvo, pelusas o telarañas adentro del gabinete

y del quemador. Use el siguiente procedimiento para revisar el

gabinete y el quemador.

1. Desconectar el abastecimiento de gas al calentador.

2. Apagar el abastecimiento eléctrico al calentador, si el ventilador

opcional se ha instalado en el calentador.

3. Remover persiana inferior del gabinete (2 tornillos).

4. Remover reflector del gabinete (2 tornillos).

5. Inspeccionar el interior del gabinete por acumulación de polvo,

pelusas o telarañas. Cuando sea necesario, limpie el interior del

gabinete con una aspiradora o aire a presión. No dañe ningún

componente dentro del gabinete cuando esté limpiando.

6. Remover soporte del piloto del quemador (2 tornillos).

7. Girar soporte del piloto junto con el piloto alejándolo del

ensamblaje principal del quemador (no dañar el tubo del pi-

loto).

8. Inspeccionar los inyector(es) principales del quemador a través

de las aperturas rectangulares de los quemador(es). Polvo,

pelusas y telarañas pueden acumularse sobre los inyector(es)

principales del quemador. Si es necesario, limpie el interior

del gabinete con una aspiradora o aire a presión. Para comple-

tamente limpiar los inyector(es) principales del quemador

proceda con las instrucciones # 9.

9. Desconectar el tubo de abastecimiento de los soportes del

inyector(es).

10. Remover el soporte del inyector del quemador (1 tornillo para

cada soporte de inyector).

11. Remover el inyector del quemador del soporte del inyector.

12. Aplicar aire a presión a través del inyector y el soporte para

remover polvo, pelusas o telarañas.

13. Aplicar aire a presión en las placa(s) de cerámica para remover

polvo, pelusas o telarañas.

14. Como las partes son reemplazadas en orden contrario, revisar

si existen fugas de gas en todas las conexiones antes de reem-

plazar la persiana inferior al gabinete.

Page 14 16942-0-0506

CARACTERÍSTICAS DE LA LLAMA DEL PILOTO

La flama correcta será azúl y se extenderá 1/4" (6mm) más allá

del termopar. La flama se ubicará alrededor del termopar, un poco

más abajo de su punta. Una flama débil y amarilla podría aparecer

donde las flamas del piloto y del quemador principal se unen.

Figura 17

Piloto Sensor de Agotamiento de Oxígeno (Figura 18)

Cuando el piloto tenga una flama grande y amarilla, limpie el Sensor

de Agotamiento de Oxígeno como se indica a continuación:

1. Limpie el pioto ODS aflojando la tuerca B del tubo. Cuando

se requiera este procedimiento, sujete la tuerca A con una

horramienta abierta.

2. Aplicar aire a presión a través de los orificios del piloto

indicados por las flechas. Esto soplará materiales extraños,

tales como polvo, pelusas y telarañas. Aprieta la tuerca B

también sujetando la tuerca A.

Figura 18

Advertencia:

Nunca use agujas, alambres u objetos cilíndricos similares

para limpiar el piloto, para evitar dañar el rubí calibrado que

controla el flujo de gas.

OPERACIÓN DE LA LLAMA DEL QUEMADOR PRINCIPAL

La operación del quemador principal del es MANUAL. El propi-

etario debe poner manualmente el quemador principal en operación.

El propietario debe seleccionar una, tres o cinco placas. Una vez

que el propietario haya encendido el quemador, éste continuará

operando hasta que el mismo lo apague manualmente.

Descripción del botón manual del control de gas:

OFF es la posición de apagado.

PILOT es la posición de PILOTO.

SR-6

Posición 1 Tendrá una placa en operación, la capacidad térmica

será de 6,000 BTUH (1.8KW/H).

SR-10

Posición 1 Tendrá una placa en operación, la capacidad térmica

será de 10,000 BTUH (2.9KW/H).

SR-18

Posición 1 Tendrá una placa en operación, la capacidad térmica

será de 6,700 BTUH (2KW/H).

Posición 2 Tendrá dos placas en operación, la capacidad térmica

será de 12,000 BTUH (3.5KW/H).

Posición 3 Tendrá tres placas en operación, la capacidad térmica

será de 18,000 BTUH (5.3KW/H).

SR-30

Posición 1 Tendrá una placa en operación, la capacidad térmica

será de 8,000 BTUH (2.3KW/H) para gas Natural y

7,000 BTUH (2.1KW/H) para gas Propano.

Posición 2 Tendrá tres placas en operación, la capacidad térmica

será de 18,000 BTUH (5.3KW/H).

Posición 3 Tendrá cinco placas en operación, la capacidad térmica

será de 30,000 BTUH (8.8KW/H).

Page 1516942-0-0506

MANTENIMIENTO DEL APARATO

Para Remover el Piloto/Termopar Del Ensamblaje Principal del Que-

mador

Atención: El termopar NO PUEDE cambiarse por si sólo. Ud. debe pedir

un nuevo piloto cuando quiera cambiar el termopar.

1. Desconectar abastecimiento de gas al calentador.

2. Apagar el abastecimiento eléctrico al calentador, si el ventilador

opcional se ha instalado en el calentador.

3. Remover la persiana inferior del gabinete (2 tornillos).

4. Remover el reflector del gabinete (2 tornillos).

5. Desconectar el tubo del piloto (ver Figura 18, Pág. 15). Sujetar la

tuerca A con una llave mientras que se sujeta la tuerca B con una

segunda llave.

6. Remover el piloto de su soporte (2 tornillos).

7. Quite el cable del termopar de la válvula de gas.

8. Como las partes son reemplazadas en orden contrario, revisar si

existen fugas de gas en todas las conexiones antes de reemplazar la

persiana inferior al gabinete.

Para Remover el Inyector Principal de los Quemador(es)

Main Burner Assembly

1. Desconectar el abastecimiento de gas al calentador.

2. Apagar el abastecimiento eléctrico al calentador, si el ventilador

opcional se ha instalado en el calentador.

3. Remover la persiana inferior del gabinete (2 tornillos).

4. Remover el reflector del gabinete (2 tornillos).

5. Remover el soporte del piloto del quemador (2 tornillos).

6. Girar el soporte del piloto junto con el piloto, alejándolo del ensam-

blaje principal del quemador (no dañe el tubo del piloto).

7. Desconectar el tubo de abastecimiento de los soporte(s) de

inyector(es).

8. Remover el soporte del inyector al quemador (1 tornillo por cada

soporte de inyector).

9. Remover el inyector principal al quemador del soporte del inyector.

Atención: El número estampado en el inyector principal es el diámetro

en milímetros.

10. Como las partes son reemplazadas en orden contrario, revisar si

existen fugas de gas en todas las conexiones antes de reemplazar la

persiana inferior al gabinete.

Para Remover el Control Manual de Gas del Gabinete

1. Desconectar el abastecimiento de gas al calentador.

2. Apagar el abastecimiento eléctrico al calentador, si el ventilador

opcional se ha instalado en el calentador.

3. Remover la persiana inferior del gabinete (2 tornillos).

4. Remover el reflector del gabinete (2 tornillos).

5. Desconectar tubos abastecedores de entrada, de salida, del piloto y

el termopar del control manual de gas.

6. Si el calentador está montado en la pared, desconectar la línea de

abastecimiento de gas del regulador de entrada.

7. Remover el calentador de la pared.

8. Remover la clavija de la varilla manual del control de gas.

9. Remover el soporte del control de gas del gabinete (los 3 tornillos

que serán removidos están ubicados en el dorso del gabinete).

10. Aflojar la tuerca que sostiene el control manual de gas del soporte.

Remover el control manual de gas del soporte.

11. Como las partes son reemplazadas en orden contrario, revisar si

existen fugas de gas en todas las conexiones antes de reemplazar la

persiana inferior y el reflector al gabinete.

Para Remover el Quemador Principal del Gabinete

1. Desconectar el abastecimiento de gas al calentador.

2. Apagar el abastecimiento eléctrico al calentador, si el ventilador

opcional se ha instalado en el calentador.

3. Remover la persiana inferior del gabinete (2 tornillos).

4. Remover el reflector del gabinete (2 tornillos).

5. Desconectar el tubo de abastecimiento de los soporte(s) de los

inyector(es).

6. Remover el soporte del piloto del quemador (2 tornillos).

7. Remover el quemador del gabinete (4 tornillos).

8. Remover el protector del inyector del quemador. Adjuntar el protector

del orificio del quemador principal nuevo.

9. Como las partes son reemplazadas en orden contrario, revisar si

existen fugas de gas en todas las conexiones antes de reemplazar la

persiana inferior al gabinete

Instrucciones para el Encendedor (Piezo) del Piloto

Al oprimir, el botón produce una chispa en el piloto.

Para encender el piloto, es importante que el electrodo esté a 1/8" (3mm) del

piloto. La chispa debe ocurrir en cuanto la flama del piloto toca el termopar.

La punta del electrodo se pondrá al rojo vivo con el piloto encendido.

En una instalación nueva con aire en la línea de gas, se sugiere el uso

de un fósforo. El fósforo encenderá el piloto más rápido que el piezo en

estas condiciones.

INFORMACIÓN DE REPARACIÓN PARA PERSONAS CALIFICADAS DE SERVICIO

1. El electrodo no produce chispa.

a. Electrodo roto-reemplace.

b. Alambre del encendedor puede no estar conectado- conéctelo.

c. Alambre del encendedor dañado-reemplace

d. Encendedor piezo defectuoso-reemplace.

2. La chispa del electrodo funciona pero el piloto no enciende.

a. Sin gas en calentador - encienda el gas.

b. La posición PILOT mal alineada - gire el botón de control de

gas a la posición correspondiente y oprima.

c. El piloto está bloqueado con telarañas o polvo - limpie el piloto,

ver Pág. 15.

3. La flama del piloto no permanece “ENCENDIDA” cuando el botón

de control se suelta.

a. El botón de control en la posición de piloto no está completamente

oprimido o detenido por suficiente tiempo.

b. El termopar no está apretado en la válvula de gas - apriete el

termopar.

c. La flama del piloto no rodea el termopar-limpie el piloto, ver

Page 16 16942-0-0506

4. El quemador principal no enciende.

5. El calentador continua “APAGÁNDOSE” durante el funcionamiento

Pág. 15.

d. Presión de entrada de gas demasiado baja, llame a su suminis-

trador de gas.

e. Termopar defectuoso-reemplace.

f. La válvula de gas defectuosa-reemplace.

a. El inyector principal del quemador está bloqueado-límpielo, ver

“ Características de la Flama del Quemador Principal,” Pág. 14.

Atención: El número estampado en el inyector principal es el

diámetro en milímetros.

b. Presión de entrada de gas demasiado baja, llame al suministrador

de gas.

normal.

a. El piloto está bloqueado - limpie el piloto, ver Pág. 15.

b. Presión de entrada de gas demasiado baja, llame al suministrador

de gas.

LISTA DE PARTES

POR FAVOR TOME NOTA: Al ordenar partes, es muy importante que el número de parte y la descripción de la misma coincidan.

SR-6

SR-10

INDEX PART

NUMBER NUMBER DESCRIPTION

1 13344 Gabinete Latereal Izquierdo

2 R-2313 Encendedor Piezo

3 R-2328 Botón Control

4 SR-036 Varilla Control

5 SR-126 Gabinete Trasero

6 SR-008 Gabinete Latereal Derecho

7 SR-153 Protector Inyecto

8 SR-032 Soporte Piloto (NAT)

8 SR-250 Soporte Piloto (LPG)

9 R-6308 Equipo Piloto Analizador (LP Única-

mente) (Incluye 10 y 11)

9 R-6307 Equipo Piloto Analizadorr (NAT Única-

mente) (Incluye 10 y 11)

10 R-6309 Bujía Eléctrica

11 R-6310 Piloto Termopa

12 SR-143 Tubo-Válvula al Piloto

13 SR-112 Soporte Válvula

14 R-2277 Válvula Gas - COPRECI

15 SR-139 Tubo Válvula Gas al Quemador

16 SR-221 Tubo - Regulador Presión a Válvula Gas

17 R-5097 Regulator Entrada Presión - NAT

17 R-5098 Regulator Entrada Presión- LPG

18 10753 Soporte Regulator Presión

19 R-2314 Soporte Inyector

20 R-2319 Inyector - NAT

20 R-2320 Inyector - LPG

21 R-2332 Quemador

22 R-2305 Pantalla Cromada

23 SR-134 Persiana Gabinete (Se requieren 2)

24 SR-129 Reflector

25 SR-135 Protector Calor

26 SR-154 SRS-10 Base de Piso Opcional

NOT SHOWN R-2390 Cable Encendedor Piezo Eléctrico

NOT SHOWN SR-216 Paquette Tornillos

INDEX PART

NUMBER NUMBER DESCRIPTION

1 13345 Gabinete Latereal Izquierdo

2 R-2313 Encendedor Piezo

3 R-2328 Botón Control

4 SR-036 Varilla Control

5 SR-177 Gabinete Trasero

6 SR-008 Gabinete Latereal Derecho

7 SR-153 Protector Inyector

8 SR-179 Soporte Piloto (NAT)

8 SR-032 Soporte Piloto (LPG)

9 R-6308 Equipo Piloto Analizador (LP Única-

mente) (Incluye 10 y 11)

9 R-6307 Equipo Piloto Analizadorr (NAT Única-

mente) (Incluye 10 y 11)

10 R-6309 Bujía Eléctrica

11 R-6310 Piloto Termopar

12 SR-143 Tubo-Válvula al Piloto

13 SR-112 Soporte Válvula

14 R-2277 Válvula Gas - COPRECI

15 SR-139 Tubo Válvula Gas al Quemador

16 SR-221 Tubo - Regulador Presión a Válvula Gas

17 R-5097 Regulator Entrada Presión - NAT

17 R-5098 Regulator Entrada Presión- LPG

18 10753 Soporte Regulator Presión

19 R-2314 Soporte Inyector

20 R-2317 Inyector - NAT

20 R-2476 Inyector - LPG

21 R-2331 Quemador

22 R-2305 Pantalla Cromada

23 SR-134 Persiana Gabinete (Se requieren 2)

24 SR-129 Reflector

25 SR-135 Protector Calor

26 SR-154 SRS-10 Base de Piso Opcional

No se Muestra R-2390 Cable Encendedor Piezo Eléctrico

No se Muestra SR-216 Paquette Tornillos

USE UNICAMENTE PARTES PARA REPUESTO DEL FABRICANTE.

EL USO DE CUALQUIER OTRA PARTE PUEDE CAUSAR LESION O MUERTE

COMO PEDIR PARTES DE REPUESTO

Partes de repuesto deben de ordenarse a través de la persona de servicio únicamente. Para mejores resultados, la persona de servicio debe ordenar partes

al distribuidor. Partes de repuesto deben de enviarse directamente a la persona de servicio.

Todas las partes listadas tienen un Número de Parte. Cuando pida partes, primero obtenga el Número de Modelo del calentador que se encuentra en la

placa de características. Luego averigue el Número de Parte (no el Número Indice) y la Descripción de cada parte que se puede obtener de la ilustración

y lista en la próxima página. Asegúrese de dar toda la siguiente información...

Número Modelo Calentador Descripción de Parte

Número Serie Calentador Número de Parte

Tipo De Gas (Propano o Natural)

No pida tornillos, arandelas, o tuercas. Estos son artículos comunes de ferretería que se consiguen localmente.

Envíos atrasados por huelgas, incendios o otras causas están más allá de nuestro control.

Empire Comfort Systems, Inc. Nine Eighteen Freeburg Ave. Belleville, IL 62222-0529

Page 1716942-0-0506

LISTA DE PARTES

SR-18

INDEX PART

NUMBER NUMBER DESCRIPTION

1 13346 Gabinete Latereal Izquierdo

2 SR-068 Gabinete Trasero

3 R-2313 Encendedor Piezo

4 R-2324 Botón Control

5 SR-036 Varilla Control

6 SR-008 Gabinete Latereal Derecho

7 SR-119 Protector Inyector

8 SR-032 Soporte Piloto

9 R-6308 Equipo Piloto Analizador (LP Única-

mente) (Incluye 10 y 11)

9 R-6307 Equipo Piloto Analizadorr (NAT Única-

mente) (Incluye 10 y 11)

10 R-6309 Bujía Eléctrica

11 R-6310 Piloto Termopar

12 SR-086 Tubo-Válvula al Piloto

13 SR-022 Soporte Válvula

14 R-1649 Válvula Gas - COPRECI

15 SR-081 Tubo - Válvula Gas al Quemador 1

16 SR-083 Tubo - Válvula Gas al Quemador 3

17 R-2314 Soporte Inyector(Se requieren 3)

18 R-2315 Inyector - NAT (Se requieren 3)

18 R-2498 Inyector - LPG (Se requieren 3)

19 R-2330 Quemador

20 SR-082 Tubo - Válvula Gas al Quemador 2

21 SR-217 Tubo - Regulador Presión a Válvula

22 10753 Soporte Regulator Presión

23 R-5097 Regulator Entrada Presión - NAT

23 R-5098 Regulator Entrada Presión - LPG

24 R-2304 Pantalla Cromada

25 SR-076 Persiana Gabinete (Se requieren 2)

26 SR-070 Reflector con Escudo Trasero

27 SR-077 Protector Calor

28 SR-120 SRS-18 Base de Piso Opcional

29 SR-121 Ventilador Opcional SRB-18 (Incluye

del 29 al 36)

30 8520142 Casquillo Latón (Se requiere 4)

31 8520141 Aislador Hule (Se requiere 4)

32 SR-195 Cubierta Ventilador

33 VF-068 Conjunto Cables Entrada

34 8720161 Casquillo - HEYCO #SR5KN4

35 R-2395 Conjunto Alambres

36 R-2522 Interruptor ON/OFF

37 R-2396 Ventilador (Incluye Motor, Ventilador y

Caja del Ventilador)

No se Muestra SR-218 Paquette Tornillos (SRB-18)

No se Muestra R-2390 Cable Encendedor Piezo Eléctrico

No se Muestra SR-216 Paquette Tornillos

SR-30

INDEX PART

NUMBER NUMBER DESCRIPTION

1 13346 Gabinete Latereal Izquierdo

2 SR-004 Gabinete Trasero

3 R-2313 Encendedor Piezo

4 R-2324 Botón Control

5 SR-036 Varilla Control

6 SR-008 Gabinete Latereal Derecho

7 SR-114 Protector Inyector

8 SR-032 Soporte Piloto

9 R-6308 Equipo Piloto Analizador (LP Única-

mente) (Incluye 10 y 11)

9 R-6307 Equipo Piloto Analizadorr (NAT Única-

mente) (Incluye 10 y 11)

10 R-6309 Bujía Eléctrica

11 R-6310 Piloto Termopar

12 SR-037 Tubo-Válvula al Piloto

13 SR-022 Soporte Válvula

14 R-1649 Válvula Gas - COPRECI

15 SR-023 Tubo - Válvula Gas a Conector "T"

16 SR-027 Tubo - Conector "T" a Quemador 4

17 R-2310 Connector "T"- (Se requieren 3)

18 SR-028 Tubo - Conector "T" a Quemador 2

19 R-2314 Soporte Inyector (Se requieren 5)

20 R-2315 Inyector - NAT (Se requieren 5)

20 R-2498 Inyector - LPG (Se requieren 5)

21 R-2329 Quemado

22 10753 Soporte Regulator Presión

23 R-5097 Regulator Entrada Presión - NAT

23 R-5098 Regulator Entrada Presión - LPG

24 SR-215 Tubo - Regulador Presión a Válvula

25 SR-029 Tubo - Válvula Gas al Quemador 3

26 SR-024 Tubo - Conector "T" a Quemador 1 y 5

(Se requieren 2)

27 SR-026 Tubo - Válvula Gas a Conector "T"

28 R-2303 Pantalla Cromada

29 SR-017 Persiana Gabinete (Se requieren 2)

30 SR-009 Reflector

31 SR-018 Protector Calor

32 SR-115 SRS-30 Base de Piso Opcional

33 SR-118 Ventilador Opcional SRB-30 (Incluye

del 33 al 40)

34 8520142 Casquillo Latón (Se requiere 4)

35 8520141 Aislador Hule (Se requiere 4)

36 SR-197 Cubierta Ventilador

37 VF-068 Conjunto Cables Entrada

38 8720161 Casquillo - HEYCO #SR5KN4

39 R-2395 Conjunto Alambres

40 R-2522 Interruptor ON/OFF

41 R-2396 Ventilador (Incluye Motor, Ventilador y

Caja del Ventilador)

No se Muestra SR-218 Paquette Tornillos (SRB-30)

No se Muestra R-2390 Cable Encendedor Piezo Eléctrico

No se Muestra SR-216 Paquette Tornillos

USE ONLY MANUFACTURER'S REPLACEMENT PARTS. USE OF ANY OTHER PARTS COULD CAUSE INJURY OR DEATH.

Page 18 16942-0-0506

SR-6 — VISTA DE PARTES

Page 1916942-0-0506

SR-10 — VISTA DE PARTES

Page 20 16942-0-0506

SR-18 — VISTA DE PARTES

Page 2116942-0-0506

SR-30 — VISTA DE PARTES

Page 22 16942-0-0506

Page 2316942-0-0506

AISLANTE NEGRO ACANALADO
AISLANTE NEGRO

LISO

VERDE

VERDE

CABLE ENTRADA
SPT-3

CONTROL VENTILADOR

CONJUNTO VENTILADOR

NEGRO

BLANCO

VENTILADOR OPCIONAL (continua)

CABLE VERDE DE TIERRA

NEGRO ACANALADO

NEGRO

LISO

CONTOL VENTILADOR

BLANCO

NEGRO

NEGRO

NEGRO

Cables

El aparato debe estar conectado a tierra de acuerdo al “National Electrical

Code” ANSI/NFPA 70. Este Ventilador viene equipado con un enchufe

aislado de tierra con tres puntas para su protección contra sacudidas peligro-

sas y debe conectarse directamente a un tomacorriente del mismo tipo. No

corte o remueva la punta de tierra que tiene el enchufe. Se puede también

comprar un enchufe adaptador con dos puntas y un cable para tierra. El

cable de tierra se conecta a un tornillo del tomacorriente. El enchufe puede

ser conectado al adaptador.

CUIDADO: Marque todos los cables antes de la conexión cuando le de

servicio a los controles. Errores atribuidos a conexión de cables pueden

causar una operación incorrecta o peligrosa. Verifique la operación

correcta antes de darle servicio.

El Motor del Ventilador

El motor del ventilador no tiene orificios para lubricación. No intente

aceitar el motor del ventilador.

La Rueda del Ventilador

La rueda del ventilador acumulará pelusas y podrá requerir limpieza

periódicamente. Si el rendimiento de aire disminuye o el nivel de ruido

aumenta, indica suciedad en la rueda del ventilador.

Para Limpiar la Rueda del Ventilador:

1. Apagar el abastecimiento de gas al calentador.

2. Apagar el abastecimiento eléctrico al calentador.

3. Remover la persiana inferior del gabinete (2 tornillos).

4. Remover el reflector del gabinete (2 tornillos).

5. Remover la persiana superior del gabinete (2 tornillos).

6. Limpiar la rueda del ventilador con una aspiradora.

7. Como las partes son reemplazadas en orden contrario, revisar si existen

fugas en todas las conexiones de gas antes de reemplazar la persiana

inferior del gabinete.

ADVERTENCIA:

Desconectando el ventilador no apaga el calentador. Para apagar el

abastecimiento de gas al calentador: Oprima el botón de la válvula

levemente y gírela en el sentido de las manesillas del reloj hasta la

posición “OFF.” No lo force.

LISTA DE PARTES

NO. ÍNDICENO. PARTEDESCRIPCIÓN

1R-2396Ventilador (Incluye Motor, Ventilador y Cubi-

2R-2522Interruptor ON/OFF

3R-2395Conjunto Cables

48720161Casquillo - HEYCO# SR5KN4

5VF-068Conjunto Cable Entrada

6SR-195Cubierta Ventilador (SR-18)

6SR-197Cubierta Ventilador (SR-30)

78520141Hule Aislador (Se Requieren 4)

88520142Casquillo Latón (Se Requieren 4)

No se muestraSR-218Paquete Tornillos, etc.

Page 24 16942-0-0506

erta para el Ventilador
