Page 1

OPROG

RAMOWANIE

Program do projektowania mebli i aranżacji wnętrz

Podręcznik Użytkownika

Wersja 4.2

Page 2

PRO100 Podręcznik użytkownika Wstęp

1. Wstęp

Program PRO100 staraliśmy się stworzyć maksymalnie prosty i intuicyjny w obsłudze tak, aby po niniejszą instrukcję trzeba było sięgać jak najrzadziej. Pracę z programem można rozpocząć bez

żadnego przygotowania lub po lekturze Przewodnik PRO100 Za Rękę, studiowanie niniejszej instrukcji pozostawiając na

dokształcenie w przyszłości lub rozwiązanie niejasności wynikłych podczas pracy.

1.1. Przeznaczenie programu

Program PRO100 jest przeznaczony do projektowania mebli i aranżacji wnętrz. Natychmiastowa wizualizacja, prostota obsługi i automatyczna wycena czynią z niego potężne narzędzie stworzone do pracy bezpośrednio z klientem.

1.2. Wymagania sprzętowe

Minimalna konfiguracja sprzętowa:

• komputera z procesorem Pentium 500MHz lub szybszym

• 64 MB pamięci operacyjnej (RAM)

• czytnika dysków CD-ROM

• systemu MS Windows 95 lub nowszego

• trybu wyświetlania z co najmniej 256 kolorami (zdecydowanie

zalecany tryb Hi color - 16 bitowy lub True color - 24 bitowy)

• około 200MB wolnego miejsca na dysku twardym (dla instalacji

maksymalnej)

• mysz

• drukarka (opcjonalnie)

Page 3

Instalacja programu PRO100 Podręcznik użytkownika

Możliwe jest uruchomienie programu na komputerze wolniejszym i z mniejszą pamięcią operacyjną, spowoduje to jednak spowolnienie działania oprogramowania.

Program do komfortowej pracy wymaga:

• komputera z procesorem Celeron/PIII/Duron/Athlon 1000MHz

lub szybszym

• 128 MB pamięci operacyjnej (RAM)

• czytnika dysków CD-ROM

• systemu MS Windows 95 lub nowszego

• tryb wyświetlania Hi color - 16 bitowy lub True color - 24

bitowy

• około 200MB wolnego miejsca na dysku twardym (dla instalacji

maksymalnej)

• mysz

• drukarka (opcjonalnie)

2. Instalacja programu

2.1. Instalacja klucza sprzętowego

Przed instalacją programu PRO100 należy umieścić w porcie równoległym LPT1 lub LPT2 klucz sprzętowy. W tym celu należy wyłączyć komputer, odłączyć kabel drukarki, założyć klucz sprzętowy do portu równoległego zgodnie z opisem na kluczu oraz podłączyć kabel drukarki do klucza. W przypadku systemów Windows 95/98 klucz sprzętowy jest już gotowy do pracy. W przypadku systemów Windows NT, 2000 lub XP należy jeszcze programowo zainicjować dostęp do klucza (patrz 2.2).

UWAGA: Ze względu technicznych przez klucz sprzętowy nie mogą przechodzić sygnały jakichkolwiek innych urządzeń zewnętrznych poza sygnałami drukarki. Podłączenie skanera, zewnętrznych napędów dyskowych czy kluczy zabezpieczających do innych programów może spowodować rozprogramowanie klucza

Page 4

PRO100 Podręcznik użytkownika Instalacja programu

programu PRO100 i w konsekwencji konieczność wymiany. W przypadku konieczności podłączenia w/w urządzeń należy zainstalować w komputerze kartę z dodatkowym portem równoległym LPT2, w którym zalecamy umieścić klucz sprzętowy programu PRO100 (karta portu równoległego LPT2 nie stanowi standardowego wyposażenia programu PRO100), wszystkie pozostałe urządzenia peryferyjne zaś do portu LPT1. Firma Ecru pod numerem telefonu +48 12 623 75 57 służy pomocą techniczną we wszystkich problemach i trudnościach związanych z działaniem programu oraz klucza.

2.2. Instalacja programu

W celu zainstalowania programu należy po uruchomieniu systemu Windows 95/98/2000/NT/XP włożyć dysk instalacyjny do czytnika CD-ROM. W większości przypadków uruchomienie programu instalacyjnego nastąpi automatycznie. Jeżeli tak się nie dzieje, należy uruchomić program „instaluj.exe” (lub „instaluj”) z głównego katalogu dysku CD-ROM. Po zakończonym pomyślnie procesie instalacji program jest gotowy do pracy. W systemach Windows NT, 2000 lub XP należy jeszcze przed pierwszym uruchomieniem programu PRO100 zainicjować dostęp do klucza sprzętowego. W tym celu należy jednorazowo uruchomić program „Inicjalizacja klucza – Windows NT, 2000 lub XP” znajdujący się w menu Start w grupie programów PRO100 (należy w tym celu zalogować się do systemu posiadając uprawnienia Administratora).

3. Opis trybu edycji

Zaraz po uruchomieniu programu na ekranie pojawia się jego główne okno (Rysunek 1). Jego obszar podzielony jest na cztery główne części:

• Menu - jak zwykle w systemie MS Windows pozwala na dostęp

do wszystkich komend i opcji programu.

• Paski narzędziowe - umożliwiają szybszy dostęp do większości

użytecznych poleceń. Efektywna praca z programem opiera się

Page 5

Opis trybu edycji PRO100 Podręcznik użytkownika

głównie na wykorzystaniu pasków narzędzi. Wybranie polecenia odbywa się przez kliknięcie na odpowiednim przycisku paska. Aby odczytać znaczenie wybranego przycisku, wystarczy naprowadzić kursor myszy na przycisk i poczekać około 1 sekundy. Opis pojawi się obok kursora. O paskach narzędziowych piszemy również w rozdziale 4.4.20.

• Obszar roboczy (scena) - tutaj odbywa się projektowanie i

aranżacja. Czerwona siatka nałożona na ściany sceny ułatwia orientację w trójwymiarowej przestrzeni projektu. Sposoby poruszania się po scenie opisane są w następnym rozdziale.

Rysunek 1: Wygląd programu po uruchomieniu.

• Linia stanu - tutaj wyświetlane są informacje dotyczące

wybranych elementów lub mebli (takie jak położenie czy rozmiar) oraz krótkie podpowiedzi wyjaśniające działanie wybieranych poleceń.

Page 6

PRO100 Podręcznik użytkownika Opis trybu edycji

3.1. Pomieszczenie

Z chwilą uruchomienia nowego projektu (4.1.1) pomieszczenie jest prostopadłościanem. Program pyta jedynie o podanie jego

Rysunek 2: Pomieszczenie niestandardowe – poddasze, komin, wnęka.

wymiarów. Rzeczywistość obfituje oczywiście w szereg pomieszczeń o kształtach dużo bardziej skomplikowanych – program również nie ogranicza nas tu jedynie do pomieszczenia domyślnego. Wszelkie odstępstwa od prostopadłościanu symuluje się w PRO100 przy pomocy formatki: dla przykładu komin jest formatką o wymiarach poziomych takich jak komin i rozciągniętą na wysokości od podłogi do sufitu; poddasze można łatwo zbudować kładąc w górny róg prostopadłościanu formatkę trójkątną. Po nadaniu takim pomocniczym elementom tej samej kolorystki, co ścianom czy sufitowi formatki takie w pełni symulują elementy stałe pomieszczenia (automatyczne wykrywanie kolizji powoduje, że element taki będzie się zachowywał jak ściana). O możliwościach edycji formatki traktują podrozdzia

ły rozdziału 4.3. Wielkość

Page 7

Opis trybu edycji PRO100 Podręcznik użytkownika

pomieszczenia w każdej chwili pracy z projektem można łatwo zmienić klikając dwukrotnie na dowolną z powierzchni pomieszczenia. W otwartym okonie dialogowym można zmieniać wymiary poszczególnych ścian, jak również kolorystykę danej powierzchni. O sposobach zmiany kolorów czytaj w rozdziałach

4.3.5 oraz 4.5.2.

Program umożliwia również pracę we wcześniej przygotowanych pomieszczeniach wzorcowych – szerzej piszemy o tym w rozdziale 4.1.2 oraz 4.1.5.

3.2. Rzuty

Poniżej obszaru roboczego znajdują się zakładki rzutów kliknięcie na dowolną z nich powoduje przejście do odpowiedniego rzutu. Zasady poruszania sceną są wspólne dla wszystkich rzutów - za pomocą myszy możliwa jest szybka i intuicyjna zmiana tak orientacji rzutu (położenia obserwatora) jak i dystansu od obserwowanej sceny.

• Obracanie sceny (zmiana kąta patrzenia) – jedynie dla widoku perspektywicznego - uzyskujemy przez przeciąganie lewym klawiszem myszy za ścianę projektu lub obszar bez przedmiotów. W tym celu należy naprowadzić kursor myszy na ścianę lub pusty obszar sceny, przycisnąć lewy klawisz myszy i nie puszczając go przesunąć myszą w dowolnym kierunku. Podczas tej operacji kursor

myszy zmienia

wygląd na taki:

• W rzutach aksonometrycznym i prostokątnych, gdzie obracanie sceną jest niedozwolone przeciąganie lewym klawiszem myszy za

ścianę lub obszar bez przedmiotów powoduje przesuwanie się

rzutu. Przy tej operacji kursor zmienia wygląd na taki:

. Możemy

również użyć listew przewijania znajdujących się poniżej i po prawej stronie obszaru roboczego.

• Zmianę dystansu (zbliżenie/oddalenie sceny) uzyskujemy przez przeciąganie prawym klawiszem myszy w dowolnym punkcie obszaru roboczego. Ruch myszy do góry odpowiada zbliżeniu

Page 8

PRO100 Podręcznik użytkownika Opis trybu edycji

(powiększeniu), na dół - oddaleniu (zmniejszeniu). Podczas

zbliżania i oddalania kursor myszy zmienia wygląd na taki:

rzucie perspektywicznym lub na taki: aksonometrycznym. Innym sposobem jest użycie komend (4.4.18) i

Pomniejsz (4.4.19) z menu Widok lub odpowiednich

w rzutach prostokątnych i

Powiększ

przycisków na pasku narzędzi.

Jednoczesna zmiana kierunku patrzenia, dystansu i położenia obserwatora tak, aby w centrum widoku pojawił się cały wybrany element możliwa jest dzięki komendom

Autocentrowanie (4.4.17) z menu Widok lub odpowiednich

Centruj (4.4.16) i

przycisków na pasku narzędzi.

3.2.1. Perspektywa

Perspektywa to najczęściej używany rzut dający pełny, trójwymiarowy obraz projektu. Zgodnie z zasadami rzutu perspektywicznego obiekty znajdujące się dalej są przedstawiane jako mniejsze. Za pomocą myszy możliwa jest szybka i intuicyjna zmiana tak orientacji rzutu (położenia obserwatora) jak i dystansu od obserwowanej sceny (patrz rozdział 3.2 oraz 4.4.18).

Page 9

Opis trybu edycji PRO100 Podręcznik użytkownika

Rysunek 3: Rzut perspektywiczny.

3.2.2. Aksonometria

Aksonometria jest to rzut aksonometryczny - Obracanie sceny (zmianę kąta patrzenia) nie jest w tym rzucie możliwe. Kąt

patrzenia na scenę wynosi 45 stopni.

Page 10

PRO100 Podręcznik użytkownika Opis trybu edycji

Rysunek 4: Rzut aksonometryczny.

3.2.3. Rzuty prostokątne - Plan, rzuty ścian

Jest to pięć rzutów prostokątnych powstałych w wyniku zrzutowania projektu na jedną z czterech prostopadłych ścian pomieszczenia lub podłogę.

Page 11

Opis trybu edycji PRO100 Podręcznik użytkownika

Rysunek 5: Rzut prostokątny z włączonym wymiarowaniem.

Obracanie sceny (zmianę kąta patrzenia) nie jest w tym

rzucie możliwe. Kąt patrzenia na scenę wynosi 90 stopni w stosunku do wybranej powierzchni.

W rzutach prostokątnych możliwe jest włączenie

Wymiarowania (4.4.11). Można również ustawić ukrywanie

elementów oddalonych od płaszczyzny rzutowania tak, aby uzyskać rzuty elewacji, a nie całego pomieszczenia (patrz 4.5.6).

Page 12

PRO100 Podręcznik użytkownika Zaznaczanie i edycja elementów

3.3. Zaznaczanie i edycja elementów

Niezależnie od rzutu, w jakim aktualnie odbywa się praca z programem, większość czynności edycyjnych wykonuje się za pomocą myszy wskazując obiekt, którego dana operacja ma dotyczyć. Wszystkie operacje, jakie mają być przeprowadzane na elemencie lub części projektu wymagają, aby ta część czy element były wcześniej zaznaczone. W dalszej części instrukcji zaznaczenie (obszar lub element zaznaczony) będziemy nazywać niekiedy wyborem, a czynność zaznaczania wybieraniem.

Rysunek 6: Zaznaczony element

(drzwiczki).

3.3.1. Zaznaczanie

We wszystkich rzutach operacji zaznaczania dokonuje się poprzez pojedyncze kliknięcie na obiekcie zaznaczanym. W zależności od tego, czy element jest samodzielny czy też jest składnikiem grupy zostanie zaznaczony on lub cała grupa, w której skład wchodzi (zobacz opis grupowania 3.3.2). Zaznaczony obiekt jest otaczany niebieskim prostopadłościanem, zaś na ścianie widocznej z przodu pokazywane są czarne uchwyty służące do łatwej zmiany rozmiarów za pomocą myszki (3.3.4). Dodatkowo dla ułatwienia orientacji na widocznych ścianach sceny pokazywane są na niebiesko rzuty prostokątne wybranego prostopadłościanu („cienie zaznaczenia”) - Rysunek 6.

Page 13

Zaznaczanie i edycja elementów PRO100 Podręcznik użytkownika

Jednocześnie w linii stanu programu poniżej zakładek rzutów wyświetlana jest informacja ile elementów wybrano oraz położenie i rozmiary wybranych obiektów (prawy dolny róg okna programu PRO100).

W przypadku zaznaczenia kilku obiektów (patrz dalej) tak prostopadłościan jak i uchwyty odnoszą się do granic zaznaczonego zespołu obiektów, reprezentując najmniejszy prostopadłościan, w którym zawarte są wszystkie wybrane elementy. Zaznaczenie kilku niezgrupowanych obiektów można uzyskać przytrzymując przy wybieraniu kolejnego elementu klawisz

Shift. W tej sytuacji

zaznaczenie nie jest zdejmowane z poprzedniego elementu. Opis innych trybów zaznaczania obejmuje poniższa tabelka.

UWAGA: Pamiętać należy, że przy zaznaczaniu klawisze Shift, Ctrl, Alt lub ich kombinacja muszą być wciśnięte przed kliknięciem myszą na wybieranym elemencie!

Tryb zaznaczenia

Pojedynczy

element

Dodawanie

(odejmowanie)

elementu do zaznaczenia

Zaznaczanie

pojedynczego

elementu

wewnątrz grupy

Zaznaczanie

elementu

przysłoniętego

przez inny

element

Klawisz Kursor

brak

Shift

Ctrl

Alt

Uwagi

Po wybraniu kolejnego elementu

zaznaczenie poprzedniego jest

Dodaje element do zaznaczenia -

poprzednio wybrany element pozostaje

zaznaczony. W przypadku wybierania

elementu już zaznaczonego jego

Wybiera pojedynczy element z grupie

- grupa pozostaje nie zaznaczona.

zaznaczenie z elementu poprzednio

wybranego na element znajdujący się

anulowane.

zaznaczenie jest anulowane

(odejmowanie zaznaczenia).

Każde kliknięcie przełącza

pod nim.

Page 14

PRO100 Podręcznik użytkownika Zaznaczanie i edycja elementów

Można również łączyć ze sobą powyższe tryby zaznaczania:

Tryb zaznaczenia

Dodawanie

(odejmowanie)

zaznaczenia

elementu wewnątrz

grupy

Dodawanie

(odejmowanie)

zaznaczenia

elementu

przesłoniętego

Wybieranie

elementów

przesłoniętych,

wewnątrz grupy

Dodawanie

(odejmowanie)

zaznaczenia

elementów

przesłoniętych

wewnątrz grupy

Klawisze Kursor

Shift +

Ctrl

Shift +

Alt

Ctrl +

Alt

Ctrl +

Shift

+Alt

Uwagi

Dodaje lub odejmuje od zaznaczenia

element będący składnikiem grupy, nie

oddziałując na zaznaczenie grupy.

Dodaje lub odejmuje kolejne elementy

przesłonięte przez poprzednio

zaznaczone. Uwaga: Elementy

wybrane pozostają zaznaczone.

Wybiera kolejne elementy w grupie, przełączając zaznaczenie z elementu

wybranego na znajdujący się pod nim.

Wybiera kolejne elementu w grupie,

dodając (odejmując) zaznaczenie

elementu przesłoniętego przez

poprzednio zaznaczony. Uwaga:

Element poprzednio zaznaczony

pozostaje wybrany.

Jeżeli chcemy zaznaczyć wszystkie elementy znajdujące się na ekranie w obszarze prostokątnym, możemy do tego celu użyć zaznaczania zbiorczego. Należy w tym celu naprowadzić kursor myszy na pusty obszar sceny (nie może się pod nim znaleźć żaden element), który będzie jednym z wierzchołków prostokąta, następnie wcisnąć klawisz

Shift i nie puszczając go wcisnąć i trzymać lewy

klawisz myszy. Jeżeli przesuniemy teraz kursor, zobaczymy prostokątną ramkę podążającą za kursorem. Po zwolnieniu lewego klawisza myszy zaznaczane zostaną wszystkie elementy lub grupy, które w całości znalazły się wewnątrz ramki.

Zaznaczenie wszystkich elementów znajdujących się w obszarze roboczym programu można uzyskać wciskając kombinację klawiszy

Ctrl+A.

Page 15

Zaznaczanie i edycja elementów PRO100 Podręcznik użytkownika

3.3.2. Grupowanie

Do łączenia ze sobą elementów w zespoły, które zachowują się w dalszej edycji jak jeden element wykorzystywana jest funkcja Połączone w grupę elementy, zwane dalej krótko grupą podlegają wspólnej edycji, zmianie położenia, rozmiarów i właściwości. Kliknięcie na elemencie grupy bez wciśniętego klawisza powoduje zaznaczenie całej grupy.

Grupy najczęściej odpowiadają strukturze projektu w rzeczywistości: np. pojedyncze formatki (elementy) składają się na szafki kuchenne (grupy), które możemy jednym kliknięciem zaznaczać i przesuwać.

Grupy mogą być zagnieżdżone, co oznacza, że grupa może być składnikiem innej grupy. W tym przypadku kliknięcie na elemencie grupy zaznacza grupę o największym zasięgu - czyli tą, która już nie jest składnikiem żadnej innej grupy. Na przykład: na projekt kuchni składają się dwie grupy szafek - dolne i górne. Każda z tych grup składa się z pojedynczych szafek, które to szafki są grupami złożonymi z poszczególnych formatek. W tej sytuacji kliknięcie na dowolnych drzwiczkach którejś z szafek zaznaczy cały górny lub dolny rzą

Do operowania na grupach służą polecenia

Rozgrupuj (4.2.10) z menu Edycja oraz odpowiadające im

przyciski na pasku narzędzi.

Grupuj.

Ctrl

Rysunek 7: Zaznaczona grupa

elementów (szafka).

Grupuj (4.2.9) i

Page 16

PRO100 Podręcznik użytkownika Zaznaczanie i edycja elementów

3.3.3. Płaszczyzna uchwytów

Przy zaznaczeniu elementu lub grupy na zaznaczonym prostopadłościanie pojawiają się uchwyty. Jest ich osiem i otaczają one ścianę, która jest najbardziej prostopadła do kierunku płaszczyzny ekranu. Uchwyty wyznaczają płaszczyznę, w której będzie się odbywała zmiana położenia lub rozmiarów obiektu. Aby zmienić płaszczyznę przesuwania i skalowania obiektu, należy tak obrócić scenę, by najlepiej widoczną (najbardziej prostopadłą do płaszczyzny ekranu) była żądana ściana. Uchwyty zostaną przemieszczone automatycznie, umożliwiając edycję obiektu. W rzutach prostokątnych ( zawsze jedna płaszczyzna uchwytów wyznaczana przez kierunek rzutu.

Zmianę płaszczyzny uchwytów można przeprowadzić też nieautomatycznie przy ustawieniu obiektu pod kątem, z którego wszystkie ściany zaznaczonego elementu są dobrze widoczne. Taka sytuacja sygnalizowana jest zmianą koloru uchwytów z czarnego na niebieski. Wtedy wystarczy kliknąć na tą ścianę elementu, na której chcemy mieć uchwyty.

Plan i poszczególne Ściany) dostępna jest

3.3.4. Zmiana położenia i rozmiarów

Przesuwanie i zmiany rozmiarów zaznaczonego obiektu odbywają się przez przeciąganie myszą. W przypadku przesuwania przeciągamy za zaznaczony obiekt, zmianę rozmiarów uzyskujemy przeciągając za któryś z uchwytów.

• Przesuwanie: Po naprowadzeniu kursora myszy na zaznaczony

obiekt zmienia on wygląd na taki: klawisz myszy i nie zwalniając go, przesuwamy mysz. Na ekranie widać przesuwający się obiekt podążający za ruchem myszki.

• Zmiana rozmiarów: Po naprowadzeniu kursora myszy na jeden

z uchwytów kursor zmienia wygląd na taki: wciskamy lewy klawisz myszy i nie zwalniając go, przesuwamy mysz. Na ekranie widać zmianę wymiarów zaznaczonego elementu optycznie przedstawianą jako ruch uchwytu podążającego za ruchem

. Następnie wciskamy lewy

. Następnie

Page 17

Zaznaczanie i edycja elementów PRO100 Podręcznik użytkownika

myszki. Zmiana rozmiarów obiektu przy pomocy myszki nie jest możliwa, jeżeli obiekt (lub któryś z obiektów wewnątrz zaznaczonej grupy) ma zablokowany wymiar, który chcemy zmienić (patrz

4.3.4). Zmiana rozmiarów obiektu przy pomocy myszki nie jest również możliwa, jeżeli obiekt jest formatką, której podczas edycji kształtu w aktualnej płaszczyźnie uchwytów (3.3.3) nadano przynajmniej jeden łuk regularny (lub jeżeli obiekt jest grupą zawierająca wewnątrz w aktualnej płaszczyźnie uchwytów taką formatkę). O edycji kształtu formatki traktuje szerzej rozdział 5.1.

Przesuwanie i zmiana rozmiarów odbywa się wyłącznie w płaszczyźnie wyznaczanej przez uchwyty. Zmiana płaszczyzny uchwytów opisana została w poprzednim podrozdziale (3.3.3).

Dokładną kontrolę przemieszczanego lub skalowanego obiektu umożliwia wyświetlanie jego położenia oraz rozmiarów po prawej stronie w linii stanu na dole okna programu. Jeszcze większy komfort pracy uzyskamy działając w odpowiednich rzutach prostokątnych (3.2.3) przy włączonym wymiarowaniu (4.4.11)

- wtedy uaktualniane na bieżąco linie wymiarowe dają pełny wgląd we wzajemne relacje obiektów. Dokładne podanie wymiarów obiektu z klawiatury jest możliwe za pomocą zakładki oknie

Wymiary w Właściwości

obiektu (4.3.4).

Rysunek 8: Kolizja elementu z szafką.

Tak podczas zmiany położenia jak i rozmiarów brane jest pod uwagę otoczenie edytowanego obiektu. Możliwość kolizji z

Page 18

PRO100 Podręcznik użytkownika Zaznaczanie i edycja elementów

sąsiadującym przedmiotem (obiektem czy ścianą pomieszczenia) nie pozwala na dalsze przemieszczanie lub skalowanie w tym kierunku. Zapobiega to powstaniu pomyłek wynikających z „przenikania się” i daje poczucie pracy w rzeczywistej przestrzeni sceny.

Jeżeli zachodzi jednak sytuacja, w której konieczne jest trwałe i

świadomie wybrane przenikanie się elementów - można wyłączyć wykrywanie kolizji. W tym celu po zaznaczeniu i wstępnym

przesunięciu czy przeskalowaniu obiektu nie puszczając lewego klawisza myszy należy wcisnąć klawisz

Shift i kontynuować

przesuwanie/skalowanie obiektu. Zaraz po puszczeniu klawisza myszy obiekt, z którym aktualnie edytowany element pozostaje w kolizji zostaje podświetlony na czerwono - jest to ostrzeżenie o kolizji. Aby je wyłączyć wystarczy anulować zaznaczenie. Należy pamiętać, że przy wyłączeniu unikania kolizji nie są już brane pod uwagę ograniczenia ścian sceny - wybrany obiekt może nie tylko przenikać się z innym obiektem, ale też wystawać z drugiej strony ściany pomieszczenia. Łatwo to sprawdzić w rzutach prostokątnych (3.2.3).

Podczas zmiany rozmiarów grupy proporcjonalnie przeliczane są rozmiary elementów składowych. Wyjątek stanowią obiekty o zablokowanych rozmiarach (4.3.4) - na przykład przy skalowaniu mebla nie będzie zmieniana grubość płyty, z jakiej jest zrobiony.

Dokładne przeskalowanie i ustawianie obiektów za pomocą myszy znakomicie ułatwia ustawienie

Wiązania (4.4.15). Zmiana

rozmiarów lub położenia następuje wtedy skokowo (np. co 5cm), co pozwala uniknąć niewidocznych zazwyczaj pomyłek.

3.3.5. Zmiana kształtu

Po wybraniu pojedynczego elementu możliwa jest zmiana jego kształtu - w tym celu należy wybrać polecenie

Element (rozdział 5). Polecenie to otwiera dwuwymiarowy Edytor kształtu

, który umożliwia dowolną edycje kształtu formatki w

wybranej płaszczyźnie.

Kształt z menu

Page 19

Zaznaczanie i edycja elementów PRO100 Podręcznik użytkownika

3.3.6. Podwójne kliknięcie

Podwójne kliknięcie lewym klawiszem na zaznaczonym elemencie, grupie czy obiektach powoduje wyświetlenie okna

Właściwości (opisanego w 4.3.2 i następnych). Zmiana

zatwierdzona w tym oknie będzie się odnosiła do wszystkich obiektów objętych zaznaczeniem (nie zaś tylko do elementu, na którym podwójne kliknięcie miało miejsce). Jednak aby niektóre zbiorowe zmiany miały sens, należy wcześniej zaznaczone elementy zgrupować. Przykładowo zmiana wymiarów kilku niezgrupowanych elementów przy pomocy okna

Właściwości powoduje nadanie

każdemu z zaznaczonych elementów wpisanych w tym oknie wymiarów (program sygnalizuje próbę zmiany wymiarów elementów niezgrupowanych poprzez brak wartości w polach zakładki

Wymiar okna Właściwości - szerzej piszemy o tym w

rozdziale 4.3.4). Może to powodować niekontrolowane przenikanie się niektórych obiektów. Zmiana wymiarów grupy spowoduje natomiast proporcjonalne zmiany we wszystkich składowych elementach, co znajduje zastosowanie np. w edycji szafek.

3.3.7. Łatwe duplikowanie

Duplikować zaznaczone obiekty można używając komend

Kopiuj (4.2.4) i Wklej (4.2.5) lub Duplikuj (4.2.11) z menu Edycja.

Sposobem o wiele prostszym, a przy tym wygodniejszym jest duplikowanie prawym klawiszem myszy przy przesuwaniu. W tym celu w czasie przesuwania obiektu należy nie zwalniając lewego klawisza myszy przycisnąć i zwolnić prawy przycisk. W miejscu, z którego rozpoczęło się przesuwanie obiektu pojawi się jego duplikat. Jest to jedna z bardzo ważnych metod przyspieszenia pracy, warto ją często wykorzystywać.

4. Polecenia Menu

Niniejszy rozdział jest opisem wszystkich poleceń programu dostępnych za pomocą menu. Większość komend posiada także skróty klawiszowe ułatwiające dostęp do nich za pośrednictwem klawiatury. Niektóre komendy posiadają też swoje odpowiedniki w

Page 20

PRO100 Podręcznik użytkownika Menu Plik

postaci przycisków na paskach narzędzi. W takim przypadku obok komendy znajduje się obrazek jej przycisku.

4.1. Plik

W menu tym zebrane są komendy, które można spotkać w większości programów systemu MS Windows, a odnoszące się do pracy z plikami, drukarką, rozpoczynaniem i zakończeniem pracy z programem.

4.1.1. Nowy

Polecenie powoduje rozpoczęcie pracy z nowym projektem. Na ekranie pojawia się okno wprowadzania rozmiarów pomieszczenia (sceny). Wprowadzone wielkości pomieszczenia można w każdej chwili zmienić klikając dwa razy lewym klawiszem myszki na dowolną ścianę pomieszczenia (w otwartym polu dialogowym można wówczas zmienić również kolorystykę wybranej ściany – patrz 3.1). Jeżeli poprzedni projekt został zmieniony i nie zapisany, program zapyta, czy nie chcemy go zapisać.

4.1.2. Nowy z szablonu

Polecenie to otwiera nowy projekt z zapamiętanych wcześniej szablonów pomieszczeń. Pliki szablonów są plikami projektów programu PRO100 „*.sto” zapisanych w specjalnym katalogu

Szablony. Lokalizację katalogu Szablony można odczytać z

ustawień konfiguracyjnych PRO100 (4.5.6).

4.1.3. Otwórz...

Polecenie wyświetla okno z projektami do wczytania. Jeżeli poprzedni projekt został zmieniony i nie zapisany, program poprzedzi otwarcie projektu pytaniem o zapisanie starego.

Jeżeli otwierany projekt zawiera materiały, których program nie jest w stanie odnaleźć, zostanie wyświetlone okienko zastępowania materiałów. Taka sytuacja może mieć miejsce, gdy otwierany jest projekt stworzony za pomocą innej biblioteki

Page 21

Menu Plik PRO100 Podręcznik użytkownika

materiałów (np. na innym komputerze). W polu

Materiał

wyświetlana jest nazwa pliku materiału, którego program nie może odnaleźć. W polu

Zamiennik należy

wprowadzić nazwę pliku materiału, na jaki brakujący materiał chcemy zamienić.

W przypadku, gdy nazwa nie jest znana,

wciśnięcie przycisku spowoduje wyświetlenie

Rysunek 9: Okno zastępowania materiałów.

okna lokalnej Biblioteki Materiałów (4.5.2) umożliwiając wybranie materiału.

W oknie zastępowania materiałów dostępne są przyciski:

Zamień - powoduje zamianę wszystkich wystąpień materiału na

•

materiał wybrany jako zamiennik.

•

Zamień wszystkie - powoduje zamianę wszystkich pozostałych

nie odnalezionych materiałów w projekcie na zamiennik.

Pomiń - materiał nie jest zamieniany (w projekcie będzie

•

widoczny jako napis ostrzegawczy

•

Pomiń wszystkie - żaden z pozostałych nie odnalezionych

Brakujący materiał).

materiałów nie jest zamieniany (w projekcie będą one widoczne jako napisy ostrzegawcze

Brakujący materiał).

Lista u góry okienka pokazuje dokonane dotychczas podstawienia brakujących materiałów w otwieranym projekcie.

4.1.4. Zapisz

Zapisuje projekt w pliku typu „nazwa_projektu.sto”. Poprzednia wersja projektu zostaje przeniesiona do pliku o takiej samej nazwie, lecz z rozszerzeniem „nazwa_projektu.~sto”, nowa

Page 22

PRO100 Podręcznik użytkownika Menu Plik

bez uprzedniego upewnienia się co do zamiarów użytkownika nadpisana w pliku „nazwa_projektu.sto”. Dzięki temu użytkownik ma jedną kopię zapasową projektu. Przywrócenie pliku zapasowego polega na zmianie rozszerzenia z „*.~sto” na „*.sto”.

W przypadku zapisywania nowego projektu (bez nazwy) polecenie działa jak komenda

Zapisz jako... (4.1.5).

UWAGA 1: Specyfikacja plików programu PRO100 (tak projektów, jak i modułów biblioteki mebli, elementów i schowka) nie przewiduje zapisu tekstur (zapisowi podlega jedynie lokalizacja, gdzie plik tekstury znajduje się w Bibliotece Materiałów). Dlatego dla poprawnej wizualizacji po przeniesieniu plików na inny komputer należy się upewnić, czy wykorzystywane materiały znajdują się w odpowiednich miejscach - lub wraz z plikami projektów i bibliotek przenosić również Bibliotekę Materiałów (o problemach z brakiem materiałów można poczytać w rozdziałach 4.1.3 i 4.5.2).

UWAGA 2: Ze względów technicznych starsze wersje programu PRO100 nie otworzą plików zapisanych wersją nowszą. W przypadku przenoszenia plików należy upewnić się, że na docelowym komputerze zainstalowana jest taka sama lub nowsza wersja PRO100.

4.1.5. Zapisz jako...

Zapisuje projekt pytając uprzednio o nazwę oraz lokalizację na dysku. Jeżeli projekt zostanie zapamiętany w katalogu wówczas dostępny będzie jako pomieszczenie wzorcowe w poleceniu

Szablony można odczytać z ustawień konfiguracyjnych programu

Nowy z szablonu (4.1.2). Lokalizację katalogu

PRO100 (4.5.6) – typowo znajduje się on w głównym katalogu PRO100.

Zwróć również uwagę na ramki w poprzednim rozdziale (4.1.4) – zawarte w nich treści odnoszą się również do polecenia

jako...

Szablony,

Zapisz

Page 23

Menu Plik PRO100 Podręcznik użytkownika

4.1.6. Export

Polecenie to rozwija w menu listę dostępnych metod eksportu projektu do formatów plików innych niż „*.sto”. Poszczególne polecenia dostępne w danej wersji programu PRO100 są opisane poniżej w rozdziałach 4.1.6.x.

4.1.6.1. Obraz

Polecenie to umożliwia wyeksportowanie aktualnie widocznego obszaru sceny projektu do plików graficznych (Rysunek 10). Dzięki temu w łatwy i prosty sposób możliwe jest tworzenie np. katalogów firmowych w oparciu o wykonane w PRO100 biblioteki. Wykonanie tego polecenia otwiera okno dialogowe, w którym należy wybrać preferowaną rozdzielczość pliku graficznego. Zatwierdzenie rozdzielczości powoduje otwarcie okna zapisu, w którym wybiera się nazwę, typ pliku („*.bmp” lub „*.jpg”) oraz miejsce na dysku.

Rysunek 10: Okno eksportu

graficznego sceny.

Page 24

PRO100 Podręcznik użytkownika Menu Plik

4.1.7. Właściwości projektu

Polecenie to otwiera okno Właściwości projektu (Rysunek

11). Okno to umożliwia wprowadzenie danych specyfikujących

dany projekt: numer zlecenia (według własnego klucza), datę wykonania projektu, imię i nazwisko odbiorcy („z ręki” lub listy wcześniej wprowadzonych osób), imię i nazwisko projektanta (analogicznie) oraz uwagi. Przycisk

Pomieszczenie otwiera

okno edycyjne umożliwiające zmianę wymiarów

Rysunek 11: Okno

pomieszczenia. Pole

Drukuj wraz z listą dostępnych do wydruku miejsc (rogi pola

wydruku) umożliwia wydruk danych zawartych w polach okna

Właściwości projektu na wydruku projektu (4.1.9 oraz 4.1.10, zaś

Drukuj ramkę dodaje ramkę wokół całego wydruku.

pole

Właściwości projektu.

4.1.8. Ustawienia strony

Udostępnia okno dialogowe w którym dokonać można ustawień dla wydruku zależnie od zainstalowanej drukarki.

UWAGA: Zmiany ustawienia strony wprowadzone w tym poleceniu są lokalne i dotyczą jedynie bieżącej sesji z PRO100. Po ponownym uruchomieniu programu strona przyjmuje ustawienia domyślne systemu operacyjnego Windows. Zmianę ustawień domyślnych systemu Windows można dokonać w Panelu Sterowania w katalogu Drukarki. Należy jedynie pamiętać, że z ustawień domyślnych korzystają wszystkie inne programy uruchamiane w systemie Windows i może to powodować błędny wydruk z innych aplikacji.

Page 25

Menu Plik PRO100 Podręcznik użytkownika

4.1.9. Podgląd wydruku

Wyświetla okno z podglądem wydruku, uwzględniając rozmiar i położenie papieru w aktywnej drukarce. Z tego okna można dokonać wydruk poprzez przycisk przyciskiem

Zamknij.

Drukuj lub zrezygnować

4.1.10.Drukuj

Po zaakceptowaniu przez użytkownika ustawień drukowania polecenie to dokonuje wydruku widocznej części sceny. W celu jak najlepszego wykorzystania papieru zaleca się wybór poziomego sposobu ułożenia rysunku (tryb

Pejzaż w ustawieniach drukarki).

4.1.11. Szybki wybór

W tym miejscu program wypisuje pięć ostatnio otwartych projektów umożliwiając tym samym ich szybkie ponowne otwarcie.

4.1.12. Zakończ

Kończy pracę z programem. Jeżeli poprzedni projekt został zmieniony i nie zapisany, program poprzedzi zakończenie pytaniem o jego zapisanie.

4.2. Edycja

Kolejne charakterystyczne dla większości programów systemu Windows menu, w którym poza typowymi komendami znajdują się polecenia współpracy z biblioteką, zaznaczania i duplikowania obiektów.

4.2.1. Cofnij

Wycofuje ostatnio wykonaną operację. Działa wielokrotnie, za pomocą tego polecenia można wycofać ostatnie 30 zmian w projekcie.

Page 26

PRO100 Podręcznik użytkownika Menu Edycja

4.2.2. Ponów

Ponawia wycofaną poleceniem Cofnij operację. Działa dokładnie odwrotnie od niego, także wielokrotnie.

4.2.3. Wytnij

Umieszcza zaznaczone obiekty w schowku, usuwając je z projektu. Dane ze schowka można wkleić (również wielokrotnie) poleceniem

Wklej (4.2.5).

4.2.4. Kopiuj

Umieszcza kopię zaznaczonych obiektów w schowku. Projekt pozostaje niezmieniony.

4.2.5. Wklej

Wkleja obiekt ze schowka do projektu. Wklejenie następuje w centrum pola widoku - czyli tam, gdzie przebiega oś obrotu sceny w rzucie perspektywicznym. Wstawiany obiekt jest zaznaczany, ewentualne wcześniejsze zaznaczenie innych obiektów w projekcie jest anulowane.

4.2.6. Usuń

Usuwa zaznaczony fragment z projektu.

4.2.7. Dodaj do Biblioteki

Powoduje wstawienie zaznaczonego obiektu do biblioteki pod podaną w okienku zapisu nazwą. Okienko przy poleceniu

Biblioteka Mebli (4.5.1). Umieszczenie obiektu w

Bibliotece umożliwia późniejsze wstawianie go do projektów (4.2.8).

Biblioteki opisane jest

Page 27

Menu Edycja PRO100 Podręcznik użytkownika

UWAGA: W celu poprawnej współpracy z różnymi systemami komputerowymi należy wystrzegać się w nadawanych nazwach plików znaków innych poza alfanumerycznymi (w szczególności niedopuszczalne jest użycie kropek, przecinków, znaków %, /, \, >, <, *, itp.).

4.2.8. Wstaw z Biblioteki

Polecenie pokazuje okno umożliwiające wybór obiektu z Biblioteki i wstawienie go do projektu. Po wybraniu obiektu (np. przez podwójne kliknięcie lewym klawiszem myszy na ikonę danego modułu bibliotecznego) następuje wstawienie go w centrum pola widoku - czyli tam, gdzie przebiega oś obrotu sceny w rzucie perspektywicznym. Wstawiany obiekt jest zaznaczany, ewentualne wcześniejsze zaznaczenie innych obiektów w projekcie jest anulowane. Okno to umożliwia również wstawienie elementów bibliotecznych według nazwy czy symbolu szafek – wówczas należy będąc w odpowiednim katalogu wpisać symbol w pole zatwierdzić klawiszem

Ok. Jeżeli plik (moduł biblioteczny) nie

znajduje się w danej lokalizacji, wówczas użytkownik zostaje poinformowany o tym stosownym komunikatem, w przeciwnym wypadku element pojawia się w opisany wyżej sposób w obszarze roboczym PRO100.

Okienko Biblioteki opisane jest przy poleceniu

Mebli (4.5.1), tam też opisany jest wygodniejszy sposób wstawiania

obiektów z Biblioteki.

Nazwa i

Biblioteka

4.2.9. Grupuj

Polecenie zbiera w grupę zaznaczone obiekty - tak pojedyncze elementy, jak i grupy elementów. Więcej o grupowaniu przeczytasz w podrozdziale 3.3.2.

4.2.10.Rozgrupuj

Rozbija grupę utworzoną poprzednim poleceniem na obiekty składowe. Grupy będące składnikami rozbijanej grupy pozostają

Page 28

PRO100 Podręcznik użytkownika Menu Edycja

nietknięte. Zaznaczenie nie zmienia swojego zasięgu - wybrane pozostają wszystkie elementy rozbijanej grupy.

4.2.11.Duplikuj

Powoduje wstawienie kopii zaznaczonego obiektu obok niego. Zaznaczany jest tylko obiekt wstawiany. Inny łatwiejszy sposób duplikowania opisany jest w rozdziale 3.3.7.

4.2.12.Zaznacz wszystko

Zaznacza wszystkie obiekty projektu.

4.3. Element

W tym menu zebrane są polecenia edycji i zmiany właściwości obiektów. Pamiętać należy, że każde polecenie będzie dotyczyć aktualnego zaznaczenia.

4.3.1. Nowy

Wstawia nowy element. Po wybraniu tego polecenia na pasku narzędzi pojawia się możliwość wprowadzenia grubości wstawianej formatki. Następnie należy kliknąć na którejś ze ścian sceny. Wstawiana formatka będzie miała taką orientację jak ściana, na której kliknęliśmy - będzie do niej równoległa. Przy dalszej edycji należy pamiętać o orientacji nałożonej tekstury względem wstawionego elementu oraz o pierwotnym ustawieniu elementu (zwłaszcza o grubości) i modyfikacje jego wymiarów przeprowadzać zgodnie z założeniami projektu elementu. Konsekwencja w edycji jest wymagana dla poprawnego generowania raportów (patrz 4.3.5 oraz 4.5.5).

Page 29

Menu Element PRO100 Podręcznik użytkownika

4.3.2. Nazwa

Otwiera okno Właściwości elementu na zakładce Ogólne. Pole umożliwia nadanie nazwy zaznaczonemu obiektowi bądź obiektom. W przypadku grupy formatek będzie to nazwa grupy, jeśli zaznaczenie obejmowało kilka elementów, każdy z nich otrzyma podaną nazwę. Poniżej pola

Nazwa pole Pozycja Cennika

przyporządkowujemy obiektowi pozycję z Cennika Elementów. W przypadku grupy formatek cena zostanie przyporządkowana całej grupie, w przypadku kilku niezgrupowanych obiektów daną pozycję cennika otrzymają wszystkie poszczególne elementy. Wybór ceny dokonuje się poprzez wybór nazwy pozycji z Cennika Elementów bądź z rozwijalnej listy (patrz Rysunek 12), bądź wykorzystując

Nazwa

Rysunek 12: Okno Własności, zakładka Ogólne.

przycisk

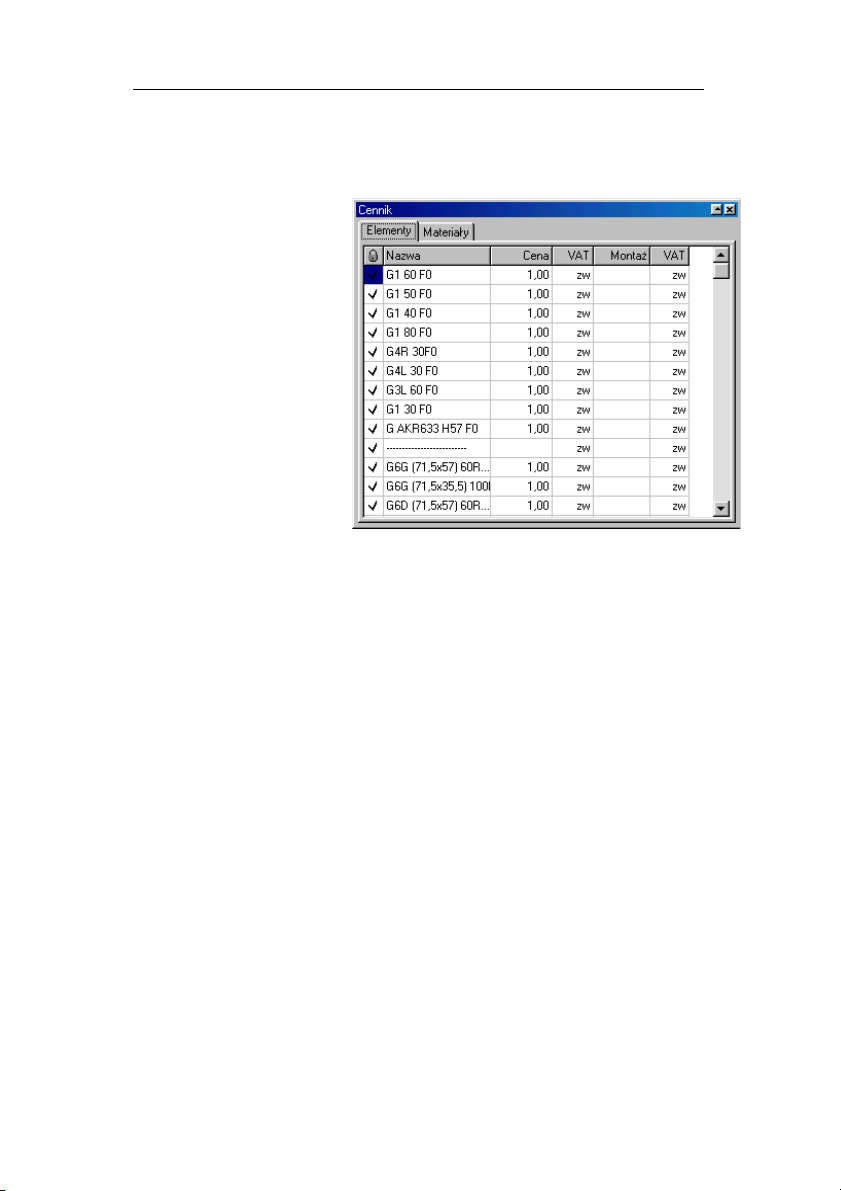

, który otwiera roletę Cennik na zakładce Elementy bez możliwości edycji (jedynie wybór pozycji cenowej). Opis budowy cennika znajduje się w rozdziale 4.5.4.

Zablokuj w górze okna służy do blokowania możliwości

Pole

zmian we wszystkich zakładkach okna

Właściwości. Zaznaczenie

tego pola powoduje również, że w przypadku grupy zagnieżdżonej (patrz 3.3.2) wewnątrz nadrzędnej grupy kliknięcie lewym przyciskiem myszy z przytrzymanym klawiszem

Ctrl (tryb

zaznaczania elementu wewnątrz grupy – patrz 3.3.1) na element należący do zagnieżdżonej i zablokowanej grupy zaznaczeniu ulegnie cała zagnieżdżona grupa, a nie pojedynczy element. Innymi

Page 30

PRO100 Podręcznik użytkownika Menu Element

słowy zablokowana w ten sposób grupa zachowuje się przy zaznaczaniu jak pojedynczy element.

Okno

Właściwości można również szybko otwierać dla

zaznaczonych obiektów przyciskiem

na pasku narzędziowym

lub klikając podwójnie na dowolny z zaznaczonych elementów (patrz 3.3.6).

4.3.3. Położenie

Otwiera okno Właściwości zaznaczonego obiektu na zakładce

Położenie. Pola Lewy bok, Spód, Tył pozwalają na precyzyjne

określenie położenia obiektu w przestrzeni pomieszczenia. Wielkości widoczne w polach dostępnych na rozpatrywanej zakładce są określane w milimetrach i odnoszą się do początku układu współrzędnych pomieszczenia, tj. do lewego dolnego tylnego rogu zgodnie z widokiem aksonometrycznym (3.2.2).

Zablokuj w

Pole

górze okna służy do blokowania możliwości zmian we wszystkich zakładkach okna

Właściwości. Zaznaczenie tego pola powoduje również, że w

przypadku grupy zagnieżdżonej (patrz 3.3.2) wewnątrz nadrzędnej grupy kliknięcie lewym przyciskiem myszy z przytrzymanym klawiszem

Ctrl (tryb zaznaczania elementu wewnątrz grupy – patrz

3.3.1) na element należący do zagnieżdżonej i zablokowanej grupy zaznaczeniu ulegnie cała zagnieżdżona grupa, a nie pojedynczy element. Innymi słowy zablokowana w ten sposób grupa zachowuje się przy zaznaczaniu jak pojedynczy element.

Rysunek 13: Okno Własności, zakładka

Położenie

Page 31

Menu Element PRO100 Podręcznik użytkownika

Okno

zaznaczonych obiektów przyciskiem

Właściwości można również szybko otwierać dla

na pasku narzędziowym

lub klikając podwójnie na dowolny z zaznaczonych elementów (patrz 3.3.6).

4.3.4. Wymiary

Otwiera okno Właściwości zaznaczonego obiektu na zakładce

Wymiary. Pola Szerokość, Wysokość, Głębokość pozwalają na

precyzyjne określenie wymiarów obiektu. Pola określenia skrajnych wartości wymiarów dla danego obiektu. Pola oznaczone rysunkiem kłódki obok każdego z wymiarów oznaczają ich zablokowanie - jeśli pole jest zaznaczone, odpowiedni wymiar jest zablokowany i nie będzie zmieniany przy operacjach zmiany rozmiarów. W nowo wstawianych elementach blokowany jest automatycznie wymiar odpowiadający grubości formatki. Przez odpowiednie blokowanie wymiarów w elementach grup możliwe jest uzyskanie np. szafek kuchennych o niezmiennej wysokości cokołu.

W tym miejscu

Rysunek 14: Okno Własności, zakładka

należy zwrócić szczególną uwagę na nadawanie wymiarów formatkom zawierającym nadanym podczas edycji kształtu przynajmniej jeden łuk regularny. Zmodyfikowanie któregokolwiek z wymiarów w płaszczyźnie zawierającej łuk spowoduje jego proporcjonalne wydłużenie (zwężenie), w związku z czym łuk regularny zostanie przerobiony w fragment elipsy. Ponowne wejście do

min i max służą do

miar

Edytora

Page 32

PRO100 Podręcznik użytkownika Menu Element

kształtu nada odcinkom przerobionym tym sposobem w elipsy

ponownie właściwości i parametry łuku regularnego, w związku z czym nastąpić może ponowna zmiana wymiarów i kształtu edytowanej formatki. Umiejętne wykorzystanie tej cechy programu PRO100 pozwala na uzyskanie dowolnego typu krzywych łukowych (fragmentów elips) względnie automatyczne wyliczanie łuków regularnych zależnych od aktualnych rozmiarów formatki. Szerzej o edycji kształtu traktuje rozdział 5.

W przypadku, gdy zaznaczonych jest kilka elementów czy grup

- dostępne są tylko te wymiary, które zaznaczone obiekty mają identyczne. Wymiary, którymi elementy się różnią ustawiane są puste. Jeżeli pola zablokowania wymiarów przynajmniej jednego z zaznaczonych elementów jest zaznaczone, wówczas pole to dla edycji kilku elementów jest wypełnione są kolorem szarym. Odblokowanie ich i zmiana wymiarów spowoduje nadanie podanego rozmiaru każdemu z elementów z osobna. Jest to użyteczne np. wówczas, gdy chcemy upewnić się, że wszystkie zaznaczone drzwiczki są identyczne. Jeżeli wszystkie zaznaczone elementy mają w danym wymiarze zaznaczone pole zablokowania wymiaru, wówczas również dla edycji zbiorczej wymiar ten będzie zablokowany (czarne zaznaczenie w polu blokady danego wymiaru).

W przypadku zaznaczenia kilku niezgrupowanych formatek, z

których cześć zawiera przynajmniej jeden łuk regularny, utrzymane w mocy pozostają uwagi wymienione dwa akapity powyżej dla pojedynczej formatki zawierającej łuk regularny. W przypadku zaznaczenia grupy zawierającej formatkę z łukiem (łukami) regularnymi lub kilku obiektów, z których część jest grupami zawierającymi taką/takie formatki zmiana wymiarów w zakładce

Wymiary okna Właściwości w płaszczyźnie zawierającej łuk (łuki)

nie powiedzie się. Zabezpiecza to Użytkownika przed przypadkową (nieświadomą) zmiana kształtu formatek. Szerzej o edycji kształtu traktuje rozdział 5.

Aby zmienić zewnętrzne wymiary zespołu elementów (np.

szafki) należy je najpierw zgrupować poleceniem Grupuj (4.2.9 oraz 3.3.2).

Zaznaczenie pola

Uwzględniaj przy wymiarowaniu

spowoduje wyświetlenie wymiarów obiektu przy włączonym

Page 33

Menu Element PRO100 Podręcznik użytkownika

wymiarowaniu w trybach rzutów prostokątnych (zobacz 4.4.11). Wymiar grupy ma wyższy priorytet nad wymiarami elementów składowych i wartości jej wymiarów będą wyświetlane przy załączonym wymiarowaniu (wymiary elementów składowych będę ukryte nawet dla załączonego u nich pola

wymiarowaniu) – jednak z uwzględnieniem stanu przełącznika

Uwzględnij przy

elementów składowych. Oznacza to, że na monitorze wyświetlane będą wymiary najmniejszego prostopadłościanu zawierającego w sobie wszystkie te elementy składowe grupy, które mają zaznaczone pole

Uwzględniaj przy wymiarowaniu – a nie

wymiar całego zgrupowanego obiektu (pozwala to np. uzyskać na rysunku wymiar szafki bez wystającego uchwytu). Uzyskanie na monitorze wymiarów elementów składowych grupy możliwe jest jedynie poprzez rozbicie grupy poleceniem

Rozgrupuj (rozdział

4.2.10).

Zablokuj w górze okna służy do blokowania możliwości

Pole

zmian we wszystkich zakładkach okna

Właściwości. Zaznaczenie

tego pola powoduje również, że w przypadku grupy zagnieżdżonej wewnątrz nadrzędnej grupy kliknięcie lewym przyciskiem myszy z przytrzymanym klawiszem

Ctrl (tryb zaznaczania elementu

wewnątrz grupy – patrz 3.3.1) na element należący do zagnieżdżonej i zablokowanej grupy zaznaczeniu ulegnie cała zagnieżdżona grupa, a nie pojedynczy element. Innymi słowy zablokowana w ten sposób grupa zachowuje się przy zaznaczaniu jak pojedynczy element.

Okno

Właściwości można również szybko otwierać dla

zaznaczonych obiektów przyciskiem

na pasku narzędziowym

lub klikając podwójnie na dowolny z zaznaczonych elementów (patrz 3.3.6).

Page 34

PRO100 Podręcznik użytkownika Menu Element

4.3.5. Materiał

Otwiera okno Właściwości zaznaczonego obiektu na zakładce

Materiał. Wszystkie

zmiany dokonane w tym okienku będą dotyczyły wszystkich zaznaczonych formatek (zgrupowanych bądź nie). Po lewej stronie okna pokazany jest podgląd materiału, jaki został dla danego obiektu wybrany. Nad oknem podglądu materiału podana jest nazwa tego materiału zgodnie z nazwą figurującą w Bibliotece Materiałów oraz - jeżeli materiał przyporządkowany danemu elementowi posiada własną wycenę po materiale - Pozycja Cennika Materiałów danego dekoru. Ceny z Cennika Materiałów przyporządkowuje się teksturom w Bibliotece Materiałów (bliższy opis patrz 4.5.2). O budowie Cennika Materiałów również traktuje rozdział 4.5.4.

W ramce

Orientacja cztery przełączniki pozwalają dowolnie

obracać materiałem. Zwracamy szczególną uwagę na konsekwencje operowania orientacją materiału, gdyż przenosi się ona bezpośrednio na interpretację wymiarów elementu w raportach – jako formatki zawsze brany jest wymiar tego boku elementu, do którego materiał widoczny w tym okienku jest równoległy tym swoim bokiem, który jest pionowym w orientacji 0’ (czyli ten bok materiału, który jest pionowy w ułożeniu 0’ określa nam długość formatki; zmian orientacji na 90’ czy 270’ spowoduje, że za długość będzie brany inny wymiar niż w przypadku 0’ czy 180’). Odbicie lustrzane materiału można uzyskać zaznaczając pole zaznaczeniu pola

Szkło element staje się przezroczysty, jednak z

uwzględnieniem wzoru materiału nadanego mu w tym oknie. Pozwala to uzyskać różne odcienie szkła.

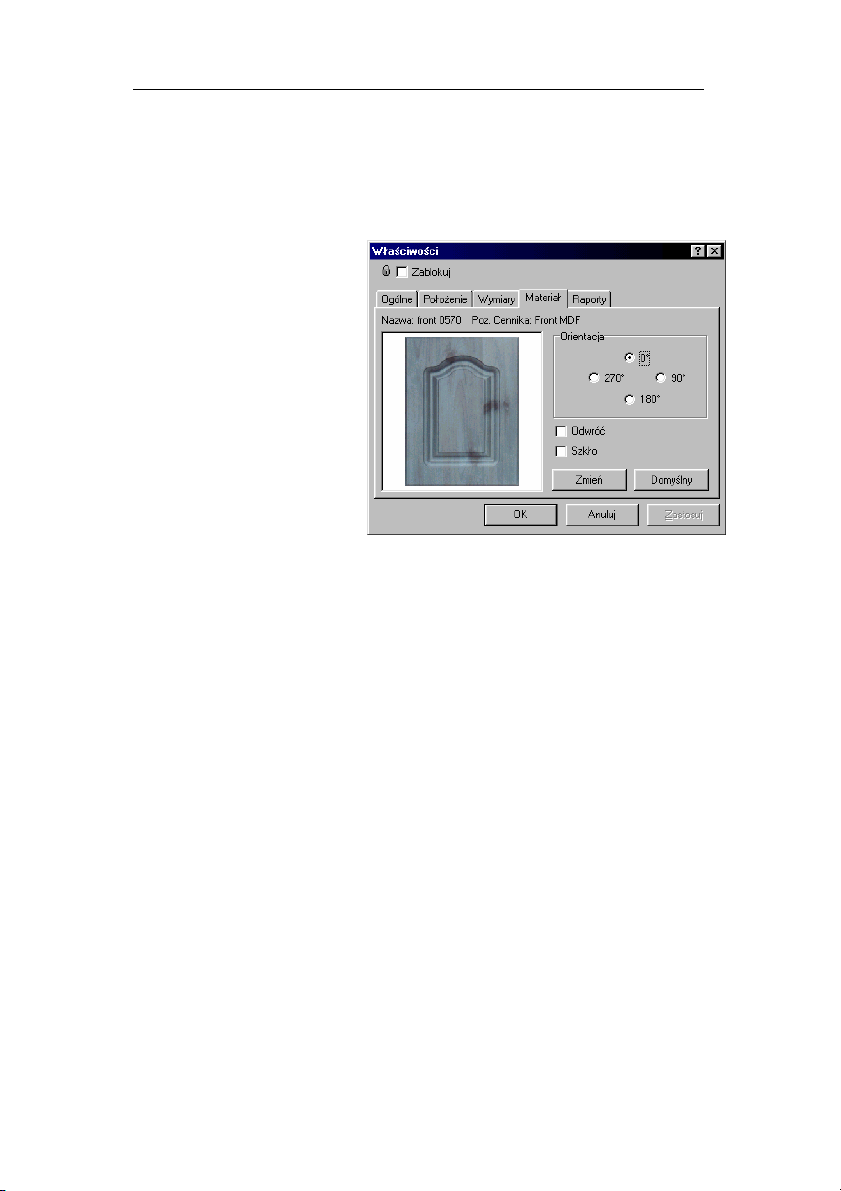

Rysunek 15: Okno Własności, zakładka

Materiał.

Długość

Odwróć. Po

Page 35

Menu Element PRO100 Podręcznik użytkownika

Przycisk

Zmień umożliwia nadanie obiektowi innego wzoru

materiału. Pojawia się okno wyboru materiału opisane dokładniej w

Bibliotece Materiałów (4.5.2 oraz 4.2.8 dla wyszukiwania

materiałów po nazwie). Tam też znaleźć można opis wygodniejszego sposobu zmiany materiału. Po zatwierdzonym wyborze nowego materiału jego nazwa wraz ze ścieżką dostępu do pliku materiału wewnątrz katalogu Biblioteki Materiałów.

Przycisk

Domyślny powoduje usunięcie wzoru materiału z

elementu. Element będzie miał wtedy wygląd standardowy.

Materiały na elementach projektu najlepiej widoczne są w

Tekstury (4.4.4)

trybie

Zablokuj w górze okna służy do blokowania możliwości

Pole

zmian we wszystkich zakładkach okna

Właściwości. Zaznaczenie

tego pola powoduje również, że w przypadku grupy zagnieżdżonej wewnątrz nadrzędnej grupy kliknięcie lewym przyciskiem myszy z przytrzymanym klawiszem

Ctrl (tryb zaznaczania elementu

Okno

zaznaczonych obiektów przyciskiem

Właściwości można również szybko otwierać dla

na pasku narzędziowym

lub klikając podwójnie na dowolny z zaznaczonych elementów (patrz 3.3.6).

Page 36

PRO100 Podręcznik użytkownika Menu Element

4.3.6. Raporty

Otwiera okno Właściwości zaznaczonego obiektu na zakładce

Raporty. Na zakładce

tej znajdują się pola przyporządkowania danego obiektu do poszczególnych raportów. Zaznaczenie

Lista Formatek

pola spowoduje wyświetlenie danych obiektu w Raporcie formatek (Raport formatek wypisuje dane elementów według wymiarów – patrz 4.5.5), zaznaczenie pola

Elementów – w Raporcie elementów (Raport elementów wypisuje

Lista

elementy w sztukach - patrz 4.5.5). Zaznaczenie pole

Materiałów oraz wybranie jednostki miary spowoduje wyświetlenie

danych elementu w Raporcie Zużycia Materiałów (patrz 4.5.5) w wybranych przez użytkownika jednostkach. Dodatkowo wybranie dla danej formatki ilości przewidywanych oklein po długości i szerokości elementu (pola spowoduje wyświetlenie odpowiedniej informacji w Raporcie formatek.

Jeżeli okno

Właściwości otwarte zostało dla kilku elementów

(zgrupowanych lub nie), zaznaczenia w polach

Listy Elementów czy Zużycie Materiałów pojawi się zszarzałe.

Kliknięcie na to pole spowoduje pojawienie się czarnego zaznaczenia oraz nadanie tej własności wszystkim elementom wewnątrz wybranej grupy – wszystkie elementy pojawią się w odpowiednim Raporcie. Ponowne kliknięcie na to pole spowoduje wyczyszczenie zaznaczenia i nadanie takiej własności wszystkim elementom – żaden element nie pojawi się w odpowiednim Raporcie. Pola

Okleina zostaną wypełnione jedynie w przypadku,

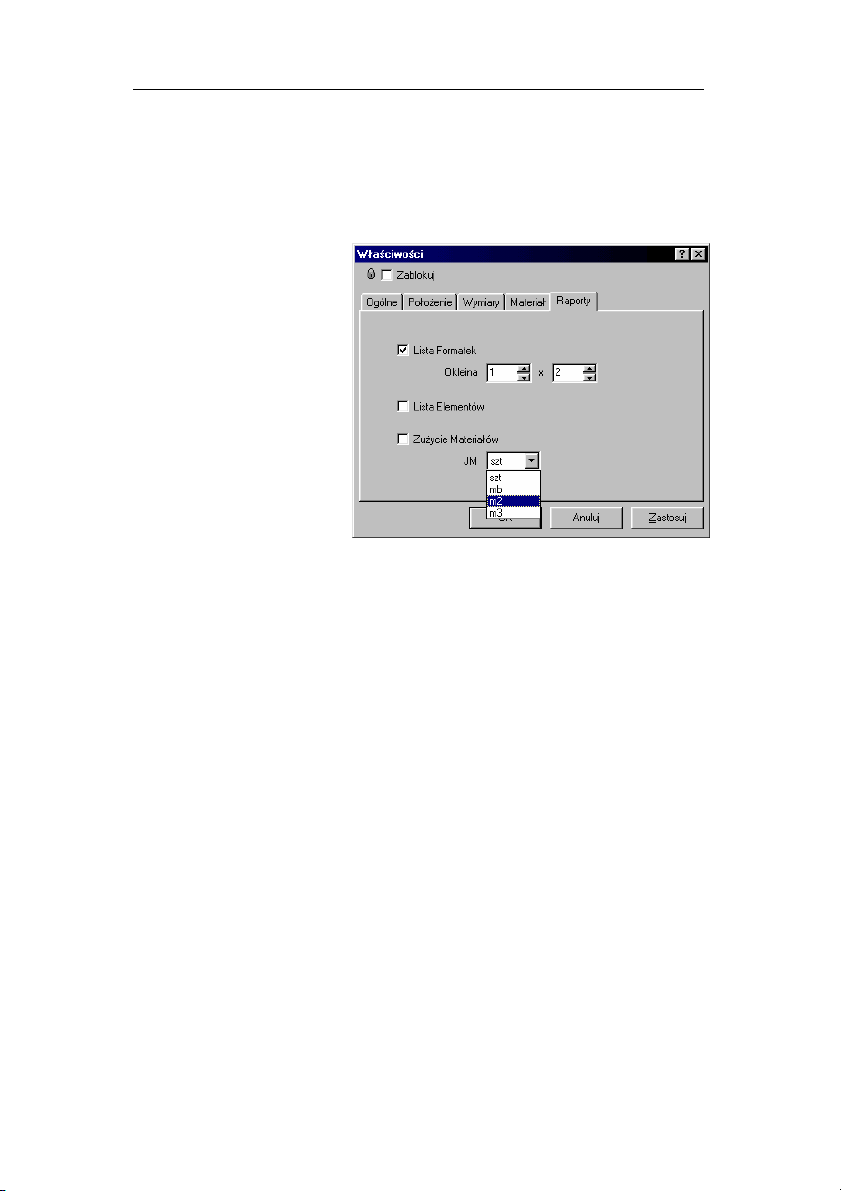

Rysunek 16: Okno Własności, zakładka

Raporty.

Zużycie

Okleina przyjmują wartości 0, 1 lub 2)

Lista Formatek,

Page 37

Menu Element PRO100 Podręcznik użytkownika

gdy ilość okleiny w odpowiednim polu wszystkich zaznaczonych elementów są identyczne. Wprowadzenie ilości oklein dla kilku zaznaczonych elementów spowoduje nadanie takiej ilości okleiny wszystkim zaznaczonym elementom bez uwzględnienia ich indywidualnych w tym polu zawartości.

4.3.7. Kształt

Polecenie aktywne jedynie dla wybranej pojedynczej formatki.

Powoduje przejście do edycja kształtu elementu.

Edytora kształtu, w którym możliwa jest

Edytor kształtu jest rozbudowaną

aplikacją systemu PRO100, dlatego zostanie opisany oddzielnie w rozdziale 5.

4.3.8. Przykryj blatem

Polecenie aktywne jedynie dla zaznaczonego obiektu lub grupy obiektów (zgrupowanych, niezgrupowanych lub zaznaczenie mieszane grup z pojedynczymi formatkami). Powoduje automatyczne wygenerowanie nowej formatki o grubości domyślnej

Nowego elementu (4.3.1) i kształcie dobranym tak, aby jak

dla najwierniej odtwarzał poziomy rzut wszystkich formatek składających się na zaznaczenie. Polecenie to jest przydatne do szybkiego i automatycznego nakładania blatów, wieńców itp. na zaznaczony ciąg szafek. Ze względów technicznych blat wygenerowany tym poleceniem może być jedynie formą wypukłą, dlatego zalecamy jego stosowanie dla zaznaczonych ciągów szafek jednakowej orientacji (tj. np. dla ciągu szafek kuchennych L blaty zalecamy nakładać oddzielnie dla szafek poszczególnych ścian). Nałożony tym sposobem blat jest normalną formatką ze wszystkimi dostępnymi w PRO100 właściwościami, w związku z czym może podlegać dalszej edycji, zmianie wymiarów, materiału czy poprawie kształtu w

Edytorze kształtu (rozdział 5).

Page 38

PRO100 Podręcznik użytkownika Menu Element

4.3.9. Obróć o 90° w lewo

Dokonuje obrotu zaznaczonego obiektu o 90 stopni w lewo względem osi pionowej przechodzącej przez środek geometryczny elementu. Polecenie aktywne tylko dla zaznaczonego obiektu (obiektów).

UWAGA: podczas tej operacji możliwe jest wystąpienie kolizji (przenikania się), wtedy element przenikany jest podświetlany na czerwono. O kolizjach przeczytasz w rozdziale Zmiana Położenia i Rozmiarów (3.3.4).

4.3.10.Obróć w 90° w prawo

Dokonuje obrotu zaznaczonego elementu o 90 stopni w prawo względem osi pionowej przechodzącej przez środek geometryczny elementu. Polecenie aktywne tylko dla zaznaczonego obiektu (obiektów).

4.3.11.Obróć

Otwiera okno dialogu pozwalającego obracać zaznaczony element o dowolny kąt (z rozdzielczością jednego

Rysunek 17: Okno obrotu

stopnia) względem dowolnej z trzech osi przechodzących przez środek geometryczny elementu. Wybór osi następuje w polu

Oś obrotu. Orientacja osi obrotu musi

być wybrana zgodnie z ogólną (początkową) orientacją projektu. Pomocnym w orientacji w przestrzeni może być rzut Aksonometryczny (rozdział 3.2.2) – nazwy osi występujące w oknie

Page 39

Menu Element PRO100 Podręcznik użytkownika

dialogowym

(lewo-prawo)

przodu do tyłu;

Obróć mają taką orientację jak w Aksonometrii: oś X

przebiega od lewej do prawej, oś Z (przód-tył) od

oś Y (góra-dół) od dołu do góry. Ikona

pozwala na szybką zmianę kierunku obrotu (dodatni – zgodny z ruchem wskazówek zegara, ujemny – przeciwny do ruchu wskazówek zegara). Polecenie aktywne tylko dla zaznaczonego obiektu (obiektów).

4.3.12.Przesuń

Polecenie aktywne tylko dla zaznaczonego obiektu (obiektów). Otwiera okno dialogu pozwalające przesunąć zaznaczony element (elementy) o precyzyjnie wybrany dystans wzdłuż dowolnej z trzech osi przechodzących przez środek geometryczny elementu. Wybór osi następuje w polu

Kierunek. Orientacja kierunku przesunięcia musi

być wybrana zgodnie z ogólną (początkową) orientacją projektu. Pomocnym w orientacji w przestrzeni może być rzut Aksonometryczny (rozdział 3.2.2) – nazwy osi występujące w oknie dialogowym

X (lewo-prawo)

Kierunek mają taką orientację jak w Aksonometrii: oś

przebiega od lewej do prawej, oś Z (przód-tył)

Rysunek 18: Okno przesunięcia

od przodu do tyłu;

oś Y (góra-dół) od góry do dołu. Ikona

pozwala na szybką zmianę kierunku przesunięcia (dodatni – zgodny z dodatnim kierunkiem wybranej osi, ujemny – zgodny z ujemnym kierunkiem wybranej osi).

Page 40

PRO100 Podręcznik użytkownika Menu Element

4.3.13.Odbicie lustrzane

Polecenie aktywne tylko dla zaznaczonego obiektu (obiektów). Odbija lustrzanie zaznaczony element względem płaszczyzny prostopadłej do ściany N lub S (płaszczyzna YZ pomieszczenia).

4.3.14. Dosuń

Dosuwa zaznaczone obiekty zgodnie z wybranym z podmenu sposobem ruchu w przestrzeni pomieszczenia. Dosuwanie odbywa się z włączonym unikaniem kolizji - obiekt zatrzyma się przy napotkaniu pierwszej przeszkody w kierunku dosuwania.

UWAGA: płaszczyzny dosuwania zdefiniowane są tak, jak przy rozpoczynaniu pracy z projektem. W czasie projektowania szczególnie przy użyciu rzutu perspektywicznego - użytkownik wielokrotnie zmienia orientację sceny tak, że to, co na początku było lewą stroną sceny teraz może znajdować się po prawej lub z tyłu. Pomocnym w ponownym zorientowaniu się w przestrzeni może być rzut Aksonometryczny (patrz 3.2.2) – w tym trybie rzutowania poszczególne polecenia narzędzia Dosuń działają intuicyjnie.

4.3.15.Wyrównaj

Polecenie dostępne tylko w sytuacji, gdy zaznaczonych jest więcej niż jeden obiekt. Wyświetla podmenu pozwalające na zmianę położenia elementów tak, by zrównały się krawędziami. Jako krawędź, do której będą wyrównywane odpowiednie krawędzie pozostałych obiektów z zaznaczenia będzie wybrana krawędź ostatniego obiektu dodanego do zaznaczenia. Wyrównywanie odbywa się z włączonym unikaniem kolizji - obiekt zatrzyma się przy napotkaniu pierwszej przeszkody w kierunku wyrównywania.

UWAGA: płaszczyzny wyrównywania zdefiniowane są tak, jak przy rozpoczynaniu pracy z projektem. W czasie projektowania szczególnie przy użyciu rzutu perspektywicznego - użytkownik

Wyrównaj

Page 41

Menu Element PRO100 Podręcznik użytkownika

wielokrotnie zmienia orientację sceny tak, że to, co na początku było lewą stroną sceny teraz może znajdować się po prawej lub z tyłu. Pomocnym w ponownym zorientowaniu się w przestrzeni może być rzut Aksonometryczny (patrz 3.2.2) – w tym trybie rzutowania poszczególne polecenia narzędzia Wyrównaj działają intuicyjnie.

4.4. Widok

To menu zawiera polecenia dotyczące trybów i sposobów wyświetlania i edycji sceny. Przez dalej rozumieli niezależny sposób wyświetlania projektu.

Przełącznikiem nazywamy dalej coś, co dla ustalonego trybu

wyświetlania można włączyć lub wyłączyć. sposób, w jaki scenę oglądamy (zbieżność krawędzi równoległych, kąt patrzenia, itp.). Przykładem trybu jest

Półprzeźroczystość (4.4.6), natomiast rzutu - Perspektywa

(3.2.1).

Kombinacje trybów wyświetlania i dodatków pokazuje tabela:

Dodatki

Tryby

Szkielet

Kontury

  

Półprzeźro-

czystość

tryb wyświetlania będziemy

Rzutem natomiast jest

Szkic (4.4.2), przełącznika

Cieniowanie

Wizualizacja

fotorealistyczna



Wygładzanie



Szkic

Kolory

Tekstury

        

  

4.4.1. Szkielet

Tryb wyświetlania najprostszy i najszybszy, pokazujący

konstrukcję projektu w postaci linii bez uwzględnienia płaszczyzn. Niewskazany dla skomplikowanych projektów. Nie posiada żadnych przełączników.

  

Page 42

PRO100 Podręcznik użytkownika Menu Widok

4.4.2. Szkic

Tryb ukazujący wygląd brył projektu bez uwzględnienia

kolorystyki, stwarzający dodatkowo pozory rysunku odręcznego. Doskonały do ustawiania mebli we wnętrzu przed fazą doboru materiałów i kolorów. Włączony przełącznik

Półprzeźroczystość

(4.4.6) dostarcza dodatkowych informacji konstrukcyjnych, przełącznik

Wizualizacja fotorealistyczna (4.4.8) pozwala

przetestować znajdujące się w projekcie źródła światła, zaś przełącznik

Wygładzanie (4.4.9) pozwala uzyskać lepsze efekty

wizualizacyjne.

4.4.3. Kolory

Tryb wyświetlający przybliżoną kolorystykę brył. Szybszy od

trybu z teksturami (4.4.4) nadający się szczególnie do wydruków na drukarce działającej w trybie ekonomicznym (szybkie drukowanie o niskiej jakości i zmniejszonym zużyciu atramentu lub tonera). Możliwe włączenie wszystkich modyfikatorów.

4.4.4. Tekstury

Tryb najbardziej skomplikowany i najbogatszy. Pokazuje

realistyczny wygląd projektu, uwzględniający użyte materiały i dekory. Możliwe jest użycie wszystkich modyfikatorów, szczególnie zalecanymi są: (4.4.9) oraz

Kontury (4.4.5) Cieniowanie (4.4.7), Wygładzanie

Wizualizacja fotorealistyczna (4.4.8). Praca w tym

trybie jest nieco wolniejsza niż w pozostałych, ale pozwala na natychmiastową ocenę rzeczywistego wyglądu projektu.

4.4.5. Kontury

Przełącznik rysujący ciemniejszym kolorem wszystkie

krawędzie brył. Użycie zalecane szczególnie w przypadku projektów o stonowanej kolorystyce, bez kontrastów pomiędzy elementami. Zastosowanie znajduje w trybach: Użycie jednocześnie przełącznika

Kolory (4.4.3) i Tekstury (4.4.4).

Wygładzanie (4.4.9) pozwala na

Page 43

Menu Widok PRO100 Podręcznik użytkownika

uzyskanie krawędzi zmiękczonych, a przez to przyjemniejszych dla oka.

4.4.6. Półprzeźroczystość

Przełącznik ukazujący przesłonięte płaszczyznami krawędzie

jakby za mgłą. Zastosowanie znajduje we wszystkich trybach poza

Szkicem. Bardzo przydatny w bezpośredniej pracy z klientem:

wprawne oko projektanta widzi szczegóły konstrukcyjne projektu (np. ilość półek, wzmocnienia), podczas gdy odbiorca ma do czynienia z realistyczną aranżacją.

4.4.7. Cieniowanie

Przełącznik wprowadzający do rysunku cienie, dodające

realizmu scenie. Zastosowanie znajduje w trybach

Tekstury (4.4.4)

Kolory (4.4.3) i

4.4.8. Wizualizacja fotorealistyczna

Przełącznik włączający wizualizację fotorealistyczną w

projekcie. Działanie tego przełącznika przyniesie efekty wizualizacyjne jedynie w przypadku istnienia w projekcie źródeł światła. Źródłem światła w PRO100 jest formatka o unikalnej nazwie LIGHT – koniecznie dużymi literami (jak wprowadzić nazwę formatki – rozdział 4.3.2). Istnieje możliwość sterowania siłą źródła światła poprzez dodanie po nazwie LIGHT liczny naturalnej – w takim przypadku wszystkie źródła światła wstawione do projektu będą skalowane proporcjonalnie do ilorazu maksymalnej występującej i posiadanej w nazwie własnej liczby naturalnej Po nadaniu formatce tej nazwy zaczyna ona świecić domyślnie ostrosłupem światła białego o podstawie kwadratu (oczywiście pod warunkiem załączenia przełą

fotorealistyczna). Formatkę taką można obracać we wszystkich

kierunkach (rozdział 0) oraz nadawać inne materiały niż domyślny (nadawanie materiałów – rozdziały 4.3.5 oraz 4.5.2) – źródło światła z nałożoną inną niż domyślna teksturą będzie świeciło światłem o

cznika Wizualizacja

Page 44

PRO100 Podręcznik użytkownika Menu Widok

fakturze nałożonego dekoru. Pozwala to na dowolne kształtowanie charakteru oświetlenia w pomieszczeniu. Najlepsze efekty otrzymuje się dla materiałów posiadających czarne obramowania dekoru (proszę przeanalizować zawartość katalogu

materiałów w programie PRO100 na Państwa komputerze).

Światła w Bibliotece

UWAGA: Źródła światła w wizualizowanym pomieszczeniu zapalają się w kolejności ich wstawienia do pomieszczenia. Ilość źródeł

wiatła nie jest ograniczona, lecz każde światło jest źródłem obciążenia obliczeniowego dla komputera. Większa ich ilość może zatem wydłużyć czas czekania na pełną wizualizację fotorealistyczną. Proponujemy zatem ten tryb wyświetlania stosować dopiero na samym końcu pracy z projektem, kiedy wszystkie elementy aranżacji pomieszczenia są już na swoich miejscach.

4.4.9. Wygładzanie

Przełącznik pozwalający uzyskanie efektu wygładzenia (anty-

aliasingu) widocznej części sceny. Efekt ten wymaga nakładów obliczeniowych, dlatego poprawa wizualizacji sceny jest widoczna po pewnym czasie od ostatniej operacji na projekcie.

4.4.10.Etykiety

Przełącznik wyświetla na tle obiektów etykietki z nazwami

elementów (o nazwach elementów czytaj 4.3.2). W pierwszej kolejności wyświetlane są nazwy grup. Jeżeli grupa nie posiada nazwy - wyświetlane są nazwy elementów składowych grupy (o ile zostały im nadane).

4.4.11. Wymiary

Przełącznik mający zastosowanie jedynie w rzutach

prostokątnych (patrz 3.2.3). Włącza wyświetlanie linii wymiarowych na rysunku. Wymiarowane są grupy i elementy posiadające włączoną opcję

Wymiary okna Właściwości obiektu (4.3.4). W przypadku grupy

Uwzględniaj przy wymiarowaniu w zakładce

Page 45

Menu Widok PRO100 Podręcznik użytkownika

obiektów podawane są zewnętrzne wymiary grupy bez uwzględnienia wymiarów składowych. Przy skomplikowanych projektach pozwala to na uwidocznienie tylko najważniejszych ciągów wymiarowych (wymiarowanie szafek, a nie poszczególnych półek). Dla uzyskania wymiarów składowych należy rozbić grupę poleceniem

Rozgrupuj (4.2.10).

Przełącznik wymiarowania pozwala na bieżąco kontrolować rozmiary i położenie obiektów w projekcie - linie wymiarowe są aktualizowane natychmiast w czasie przesuwania bądź zmiany rozmiarów.

4.4.12. Siatka

Przełącznik włącza czerwoną siatkę na widocznych ścianach

sceny ułatwiającą orientację w projekcie. Ustawienia siatki można zmienić w zakładce

Narzędzia.

Edycja polecenia Konfiguracja (4.5.6) w menu

4.4.13. Tło

Włącza tło dla rysunku. Tło rysunku zawarte jest w pliku „bkgnd.bmp” w głównym katalogu programu PRO100. Podmiana tego pliku spowoduje wyświetlanie innego tła.

UWAGA: Aby zmiana pliku tła została uwzględniona, należy dokonywać jej przy zamkniętym programie PRO100 (lub zamknąć go i uruchomić ponownie).

4.4.14.Rzuty

Otwiera podmenu rzutów. Wszystkie rzuty zostały opisane w rozdziale 3.2.

4.4.15. Wiązanie

Przełącza skokowe przesuwanie i zmianę rozmiarów obiektów. Każda zmiana odbywa się z zadanym skokiem, co eliminuje niedokładności w ręcznym ustawianiu elementów projektu. Zmienić

Page 46

PRO100 Podręcznik użytkownika Menu Widok

ustawienia wiązania można poleceniem

Narzędzia.

Konfiguracja (4.5.6) menu

4.4.16. Centruj

Polecenie powoduje taką zmianę położenia obserwatora, by w centrum widoku znalazł się zaznaczony obiekt. Jeśli żaden nie jest zaznaczony, pokazywana jest centralnie cała scena. W wyniku tej operacji nie następuje żadna zmiana w projekcie.

4.4.17. Autocentrowanie

Przy włączonej opcji Autocentrowania program będzie sam wykonywał operację

Centruj (4.4.16) w momencie, gdy zaznaczony

obiekt lub choćby jego część wysuną się z pola widzenia. W ten sposób obiekt, na którym pracujemy będzie przez cały czas widoczny na ekranie w całości.

4.4.18. Powiększ

Polecenie umożliwia powiększenie fragmentu sceny. Polecenie to w zależności od miejsca uruchomienia różną się trochę funkcjonalnością. Uruchomienie polecenia

Widok lub z paska narzędzi Widok znajdującego się z reguły nad

obszarem roboczym projektu (o paskach narzędziowych czytaj

4.4.20) spowoduje skokowe powiększenie centrum obserwowanego fragmentu sceny. Wybranie ikonki

Przybornik (z reguły po lewej stronie obszaru roboczego)

Powiększ z paska narzędzi

Powiększ z menu

spowoduje zmianę kursora myszy na następujący

. Następnie za pomocą przeciągania myszą można zaznaczyć fragment sceny, który chcemy powiększyć (wciśnięcie lewego klawisza myszy rozpocznie rysowanie prostokąta, puszczenie klawisza spowoduje ukazanie się fragmentu na ekranie).

W pasku narzędzi

Przybornik znajdują się również inne

polecenia związane z rozmiarami obserwowanego fragmentu sceny

zgrupowane pod ikonką

Page 47

Menu Widok PRO100 Podręcznik użytkownika

•

- pomniejsza scenę (oddala obserwatora) - patrz

4.4.19,

•

- cofa ostatnią operację powiększ/pomniejsz,

- powiększa zaznaczone elementy tak, by wypełniały

maksymalnie obszar roboczy,

•

- odsuwa obserwatora do położenia neutralnego, w

którym może obserwować całość rzutu sceny.

Polecenie te dostępne są tylko w trybach rzutów prostokątnych i aksonometrii. Dodatkowym, zdecydowanie najłatwiejszym sposobem powiększania i pomniejszania obszaru obserwowanej sceny dostępnym we wszystkich rzutach i perspektywie jest przeciąganie myszą z wciśniętym prawym klawiszem (patrz rozdział

3.2).

4.4.19.Pomniejsz

Polecenie odwrotnie do poprzedniego powoduje zmniejszenie oglądanego fragmentu sceny i zwiększenie obszaru objętego polem widzenia. Działanie tego narzędzia nie zależy od miejsca jego uruchomienia (porównaj polecenie

3.2).

Powiększ - 4.4.18).

4.4.20. Paski narzędzi

Polecenie otwiera podmenu umożliwiające włączenie lub wyłączenie pasków narzędzi. Na pasku są najczęściej używane komendy współpracy z plikami (rozdział

4.1), edycji (rozdział 4.2) oraz z menu

Widok gromadzi komendy z menu Widok (rozdział 4.4).

Pasek Pasek

Przybornik zawiera kilka najprzydatniejszych poleceń z

Standardowy umieszczone

Narzędzia (rozdział 4.5).

Page 48

PRO100 Podręcznik użytkownika Menu Widok

różnych menu. W przydatnych przy edycji elementów. Pasek

Pasku właściwości zgromadzono część poleceń

Dosuń/Wyrównaj jest

narzędziem zawierającym szybki dostęp do wszystkich poleceń narzędzia

Dosuń (rozdział 4.3.14) oraz Wyrównaj (rozdział

4.3.15).

Każdy z pasków narzędziowych można umieszczać w dowolnym punkcie monitora poprzez przeciągnięcie myszką za podwójną linię znajdującą się po lewej lub górnej stronie każdego z pasków. Zawartości poszczególnych pasków nie można edytować.

4.4.21. Rolety

Polecenie otwiera i zamyka okna poszczególnych rolet:

Bibliotekę (rozdział 4.5.1 i 4.5.2), Strukturę (rozdział 4.5.3) oraz Cennik (rozdział 4.5.4).

4.5. Narzędzia

W tym menu zebrane są komendy wywoływania okien bibliotek mebli i materiałów, zestawień formatek i struktury projektu oraz wyceny i konfiguracji.

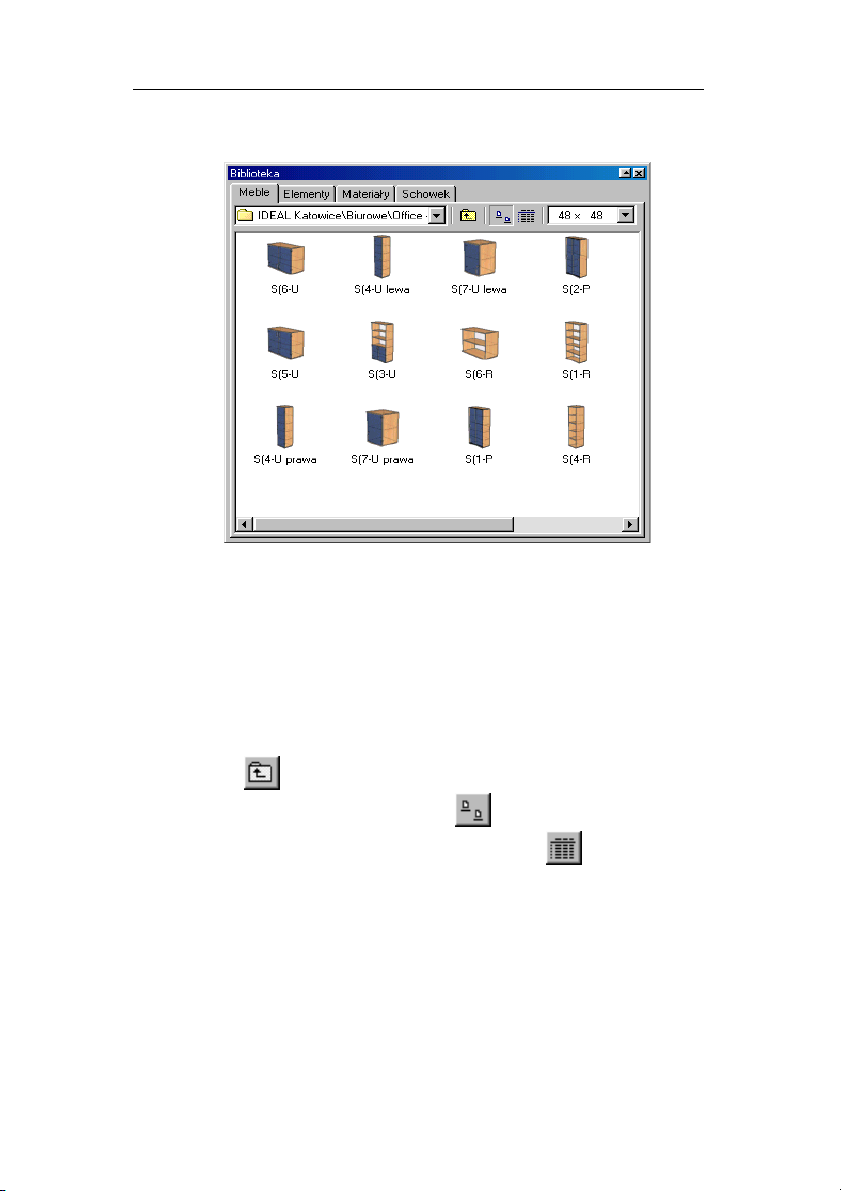

4.5.1. Biblioteka Mebli

Polecenie wyświetla okno rolety Biblioteka na zakładce Meble umożliwiając łatwe wstawianie z niej elementów do projektu. Wstawianie elementów z biblioteki odbywa się przez przeciągnięcie myszą i upuszczenie w żądanym miejscu projektu. W tym celu należy naprowadzić kursor myszy na wybrany element w oknie biblioteki, przycisnąć lewy klawisz myszy, a następnie przeciągnąć kursor nie zwalniając przycisku poza okienko biblioteki na obszar sceny. Zwolnienie klawisza myszy spowoduje wstawienie elementu biblioteki do projektu. Możliwe jest przy tym wystąpienie kolizji (patrz 3.3.4). Element wstawiony z biblioteki jest zawsze zgrupowany (o grupowaniu i rozgrupowaniu traktuje rozdział 4.2.9 i następny). W analogiczny sposób użytkownik może korzystać z Biblioteki Elementów i Schowka (odpowiednio zakładki

Schowek w rolecie Biblioteka).

Elementy i

Page 49

Menu Narzędzia PRO100 Podręcznik użytkownika

Rysunek 19: Okno Biblioteki Mebli.

Okno biblioteki składa się z następujących elementów:

•

Zakładki - znajdują się u góry okna i przełączają pomiędzy

poszczególnymi bibliotekami (Mebli, Elementów, Materiałów i Schowkiem).

Lista katalogów - znajdująca się poniżej zakładek umożliwia

•

szybki wybór podkatalogu w danej bibliotece.

• Przycisk

• Przełączniki trybu wyświetlania:

zawartości biblioteki w postaci ikon, zaś

powodujący przejście katalog wyżej.

powoduje wyświetlanie

- w postaci

szczegółowej listy z rozmiarami elementów. Ustalenie trybu wyświetlania na listę szczegółową pozwala łatwo sortować bibliotekę. W tym celu należy w tym trybie kliknąć lewym przyciskiem myszy na nazwę kolumny, według której chcemy sortować dany katalog biblioteczny – np. kliknięcie na pole

Nazwa znajdujące się nad nazwami elementów bibliotecznych

(lub podkatalogów) spowoduje alfabetyczne ułożenie zawartości

Page 50

PRO100 Podręcznik użytkownika Menu Narzędzia

danego foldera, kliknięcie na pole

Szerokość uszereguje nam

bibliotekę według tego wymiaru modułów. Ponowne kliknięcie na to samo pole odwraca nam uszeregowanie z rosnącego na malejące. Przełączenie widoku biblioteki z listy szczegółowej na ikony zachowuje wybrane uszeregowanie.

• Lista wyboru rozmiarów ikon - przy wyświetlaniu zawartości w

postaci ikon można tu zmieniać ich rozmiary (domyślnie 48 x

48).

• Przycisk przełączający wyświetlanie okna zawartości biblioteki

(w górnym prawym rogu okna) - za jego pomocą możemy szybko zmniejszyć rozmiary okna biblioteki nie tracąc go z widoku. Ponowne naciśnięcie tego przycisku przywraca wcześniejszy rozmiar tego okna.

• Przycisk zamykający okno biblioteki

(również górny prawy

róg okna).

Dodatkowe narzędzia do obsługi biblioteki są dostępne w podręcznym menu otwieranym prawym przyciskiem myszy (Rysunek 20). Pierwsza pozycja

Widok otwiera podmenu opcji

menu dostępnych widoków okna biblioteki. W podmenu Widoku pierwsza pozycja załącza i wyłącza przeglądarkę plików informacyjnych opcjonalnie zamieszczonych w katalogach Biblioteki, cztery kolejne pozycje tego menu przełączają tryb wyświetlania zawartości okna bibliotecznego (tryb

Małe ikony i Lista są trybami pośrednimi), kolejne pięć

tryby (dostępne jedynie dla trybu wyświetlanych ikon. Pozycja

Duże ikony i Szczegóły są opisane powyżej,

Duże ikony) przełączają wielkość

Odśwież w głównym menu prawego

Rysunek 20: Menu prawego

klawisza Biblioteki Mebli.

klawisza myszy powoduje ponowne odczytanie z dysku i wyświetlenie ikon plików bibliotecznych. Kolejne dwie pozycje

Page 51

Menu Narzędzia PRO100 Podręcznik użytkownika

dotyczą operacji dyskowych na plikach Biblioteki Mebli pozwalając na usunięcie bądź zmianę nazwy modułów.

UWAGA: Operacje dyskowe na plikach biblioteki są nieodwracalne, dlatego należy je wykonywać jedynie z pełną świadomością grożących konsekwencji (utraty danych, zmiana struktury biblioteki, błędne odnośniki do Biblioteki Materiałów).

Polecenie

Uaktualnij pozwala łatwo sprawdzić poprawność

odnośników materiałowych w modułach bibliotecznych oraz w razie konieczności przystosować je do współpracy ze starszymi wersjami programu PRO100 (Rysunek 21). Polecenie to - w zależności od miejsca w bibliotece, w którym kliknięto prawym klawiszem myszy i otworzono menu - można stosować bądź dla katalogu (prawy klawisz na ikonie wybranego katalogu), bądź dla aktualnej lokalizacji (prawy klawisz gdzieś na białym tle między ikonami modułów bibliotecznych). Pierwsze pole okna dialogowego

Uaktualnienie Biblioteki zawiera opis

aktualnej lokalizacji. Pole

Przetwarzaj podkatalogi pozwala na

rozciągnięcie operacji również na wszystkie podkatalogi danej lokalizacji. Pole

materiały pozwala w

łatwy i szybki sposób

Sprawdź

Rysunek 21: Uaktualnienie Biblioteki

Mebli.

sprawdzić, czy zawarte w bibliotece moduły mają poprawne odnośniki do materiałów zawartych w Bibliotece Materiałów (więcej o Bibliotece Materiałów przeczytasz w rozdziale 4.5.2). Lista wyboru

plików pozwala przetworzyć bibliotekę z wersji programu aktualnej

Wynikowa wersja

do wybranej z przeszłości (ze względów technicznych starsze wersje programu PRO100 nie mogą otwierać plików zapisanych wersjami

Page 52

PRO100 Podręcznik użytkownika Menu Narzędzia

nowszymi – stąd wynika konieczność zawarcia w PRO100 opisywanego narzędzia do „postarzania” plików).

UWAGA: Ze względu na możliwość nadawania formatce kształtów zawierających łuki regularne (5.2.3.3) od wersji programu PRO100

4.xx nie można przetworzyć biblioteki do wersji starszej niż

4.2.Wiąże się to z faktem braku odpowiednika łuków regularnych w wersjach wcześniejszych.

Zatwierdzenie poleceniem

Ok powoduje rozpoczęcie

przetwarzania biblioteki zgodnie z ustalonymi przez użytkownika dyrektywami. Z chwilą odnalezienia w module odnośnik do materiału nieistniejącego w Bibliotece Materiałów użytkownik jest proszony o podanie nowej poprawnej ścieżki dostępu (szerzej o dialogu wyboru materiałów zastępczych czytaj w rozdziale 4.1.3). Wynik działania operacji

Uaktualnij jest zapisywany w tych

samych plikach, co dotychczasowe moduły biblioteczne „*.meb”. Wcześniejsze wersje są przenoszone do plików o tej samej nazwie, ale rozszerzeniu „*.~meb”. Dzięki temu użytkownik posiada jedną kopię bezpieczeństwa przetwarzanej biblioteki. Przywrócenie kopii bezpieczeństwa polega na zmianie rozszerzenia plików z „*.~meb” na „*.meb”.

UWAGA: Specyfikacja plików programu PRO100 (tak projektów, jak i modułów biblioteki mebli, elementów i schowka) nie przewiduje zapisu tekstur (zapisowi podlega jedynie lokalizacja, gdzie plik tekstury znajduje się w Bibliotece Materiałów). Dlatego dla poprawnej wizualizacji po przeniesieniu plików na inny komputer należy się upewnić, czy wykorzystywane materiały znajdują się w odpowiednich miejscach - lub wraz z plikami projektów i bibliotek przenosić również Bibliotekę Materiałów (o problemach z brakiem materiałów można poczytać w rozdziałach 4.1.3 i 4.5.2).

Program PRO100 ma zablokowaną możliwość wykonywania na bibliotece operacji plikowych innych niż opisane powyżej. Wszystkie inne operacje dyskowe (kopiowanie plików, przenoszenie

Page 53

Menu Narzędzia PRO100 Podręcznik użytkownika

itd.) muszą się odbywać z poziomu systemu operacyjnego. Szerzej w uwagach w rozdziale 6.

4.5.2. Biblioteka Materiałów

4.5.2.1. Okno Biblioteki Materiałów

Polecenie wyświetla okno rolety Biblioteka na zakładce

Materiały umożliwiającej szybką zmianę przyporządkowania

materiałów pojedynczym elementom i całym grupom projektu. Nadanie lub zmiana przyporządkowania materiału odbywa się przez przeciągnięcie lewym klawiszem myszy wzorca materiału z okna

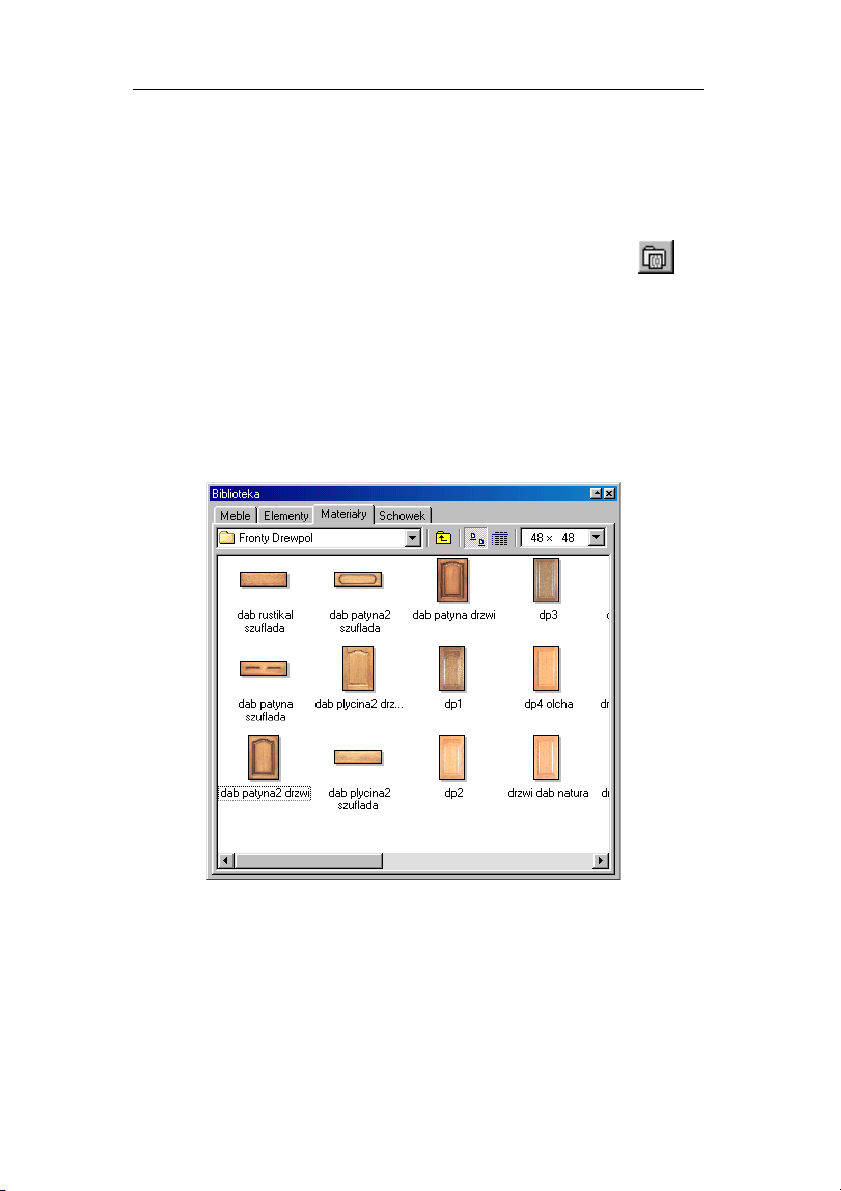

Rysunek 22: Okno Biblioteki Materiałów.

biblioteki na element lub grupę projektu. W tym celu należy naprowadzić kursor myszy na żądany element w oknie biblioteki, przycisnąć lewy klawisz myszy, a następnie przeciągnąć kursor nie zwalniając przycisku poza okienko biblioteki nad element lub

Page 54

PRO100 Podręcznik użytkownika Menu Narzędzia

zaznaczenie. Zwolnienie klawisza myszy spowoduje szybkie nadanie obiektowi cech materiału, jaki został nań opuszczony. W przypadku, gdy materiał opuszczany jest na niezaznaczony element

- niezależnie od tego, czy jest on składnikiem jakiejś grupy czy nie zmianie ulegnie jedynie materiał elementu. Jeśli materiał zostanie upuszczony na zaznaczenie, zmienione zostaną materiały wszystkich elementów wchodzących w skład zaznaczenia. Tak więc, chcąc zmienić materiał grupy (np. szafki) należy ją najpierw zaznaczyć, natomiast do zmiany pojedynczych elementu (np. frontu) wystarczy upuścić nań żądany materiał.

Innym bardzo przydatnym sposobem zmiany materiału wielu elementów na raz jest przeciągnięcie materiału na element z wciśniętym klawiszem

Shift. W takim przypadku zmianie ulegną

materiały wszystkich elementów projektu o identycznym materiale tak, jak gdyby przed opuszczeniem były one zaznaczone. Znajduje to zastosowanie przede wszystkim przy szybkiej zmianie kolorystyki (np. wybór pomiędzy wieloma wariantami frontów).

Tryby zmian materiału zbiera poniższa tabelka:

Zmiana materiału

Pojedynczy element

Przeciąganie

na element

materiału

Przykładowe

zastosowanie

zmiana dekoru blatu

Kilka elementów

na zaznaczenie

zmiana dekoru szafki

Zastąpienie koloru

z klawiszem Shift

zmiana dekoru

frontów

Więcej o zmianie materiału można przeczytać w rozdziale

4.3.5.

Zmiany materiałów będą oczywiście najlepiej widoczne w trybie z teksturami (4.4.4)

Page 55

Menu Narzędzia PRO100 Podręcznik użytkownika

Szczegółowy opis części składowych okna

Biblioteki znajduje

się w poprzednim podrozdziale odnoszącym się do okna Biblioteki Mebli (4.5.1). Również większość poleceń dostępnych w menu pod prawym klawiszem myszy jest takie samo. Wyjątkiem jest ostatnie polecenie menu o nazwie

Właściwości, które otwiera okno

Właściwości Materiałów. Zanim jednak szczegółowo opiszemy to polecenie programu, przedstawimy tu bliżej rodzaje tekstur używane w PRO100.

4.5.2.2. Właściwości tekstur

Materiały (tekstury) w programie PRO100 dzielą się na dwa typy:

• powtarzalne – tekstura tego typu po nałożeniu na formatkę powtarza się co określoną wielkość; przykładem takich tekstur są np. kafelki czy okleina drewniana usłojowana,

• skalowalne – tekstury tego typu po nałożeniu na formatkę rozciągają się maksymalnie tak, by pokryć cały element; przykładem tego typu tekstur są obrazy czy fronty (ale również i kolory jednolite).

W oknie

Właściwości materiału

pole nazwę aktualnie edytowanej tekstury (podaną łącznie z lokalizacją wewnątrz Biblioteki Materiałów). Dwa następne pola określają wielkość tekstury w milimetrach na formatce - czyli właśnie opisywaną powyżej powtarzalność materiału na elemencie. Jeżeli użytkownik chce nadać danej teksturze właściwość drugiego typu (czyli

pierwsze

Nazwa określa

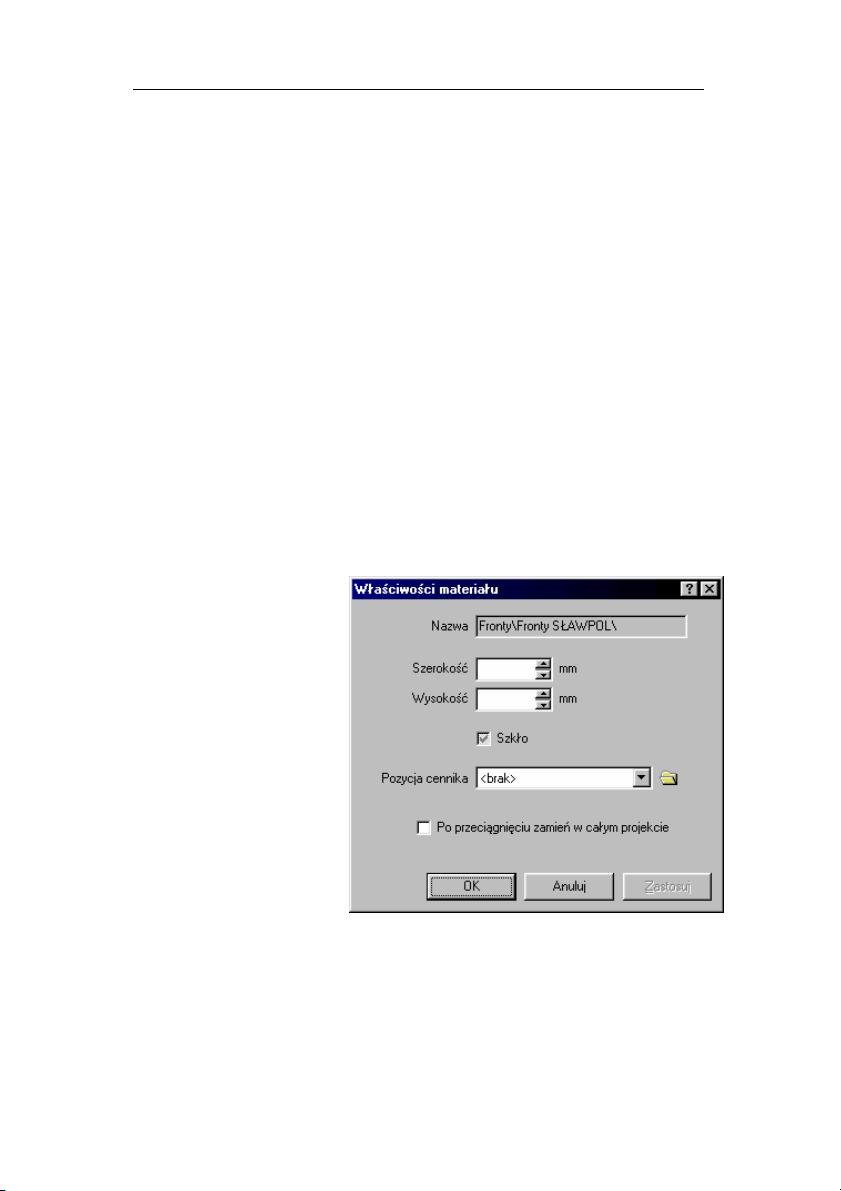

Rysunek 23: Okno Materiał (własności

Page 56

PRO100 Podręcznik użytkownika Menu Narzędzia

skalowalności), wówczas należy jako

Szerokość i Wysokość

wpisać „0”. Poniżej pól określających szerokość i wysokość materiału znajduje się pole

Szkło. Domyślnie pole to jest

wyszarzałe. Oznacza to, iż nadanie formatce materiału, dla którego otwarto okno

Właściwości materiału nie zmienia sposobu

traktowania pola Szkło w oknie Właściwości obiektu (szerzej w rozdziale 4.3.5). Pojedyncze kliknięcie na pole

Właściwości materiału powoduje zaznaczenie tej pozycji na

Szkło w oknie

czarno. W takim przypadku przeciągnięcie danego materiału na formatkę (formatki) w projekcie zignoruje dotychczasową zawartość pola Szkło w oknie Właściwości obiektu i ustawi to pole na stałe zaznaczone (czyli formatka aż do zmiany parametru Szkło względnie do naniesienia materiału o ustawionym parametrze Szkło na puste będzie traktowana jako przezroczysta - 4.3.5). Kolejne kliknięcie na pole

Szkło w oknie Właściwości materiału

spowoduje wyczyszczenie tego pola, co objawiać się będzie wyczyszczeniem pola Szkło w oknie Właściwości obiektu (obiektów), któremu (którym) zostanie nadany rozpatrywany materiał – czyli formatka (formatki) bez względu na wcześniejszą zawartość pola Szkło w oknie Właściwości będzie traktowana na stałe jako nieprzezroczysta.

Kolejnym polem w oknie

Pozycja cennika, gdzie przyporządkowujemy danemu materiałowi

Właściwości materiału jest

pozycję z Cennika Materiałów (bliżej o budowie cennika piszemy w rozdziale 0). Pozycję z cennika możemy wybrać bądź z rozwijalnej

listy (patrz Rysunek 23), bądź wykorzystując przycisk otwiera roletę

Cennik na zakładce Materiały bez możliwości edycji

, który

(jedynie wybór pozycji cenowej). Ostatnim polem w oknie

Właściwości materiału jest Po przeciągnięciu zamień w całym projekcie

. Zaznaczenie tego pola na czarno przyporządkuje danemu materiałowi tryb zmiany kolorystyki wszystkich formatek o tym samym materiale (tryb przeciągania materiału z wciśniętym klawiszem stosowania klawisza

Shift, rozdział 4.5.2.1), jednak bez konieczności

Shift. Zaznaczenie tego pola odnosi się jedynie

do zmiany kolorystki przy przeciąganiu materiału z wykorzystaniem myszki (zmiana materiału poprzez zakładkę

Materiał okna

Page 57

Menu Narzędzia PRO100 Podręcznik użytkownika

Właściwości obiektu nawet na materiał z zaznaczonym

rozważanym polem spowoduje nadanie nowego dekoru jedynie zaznaczonemu obiektowi/om – rozdział 4.3.5).

Właściwości materiału można również stosować do

Okno

szybkiego edytowania parametrów większej ilości tekstur. Parametry ustalone przez użytkownika w tym dialogu będą przyporządkowane w zależności od miejsca otworzenia menu prawym przyciskiem myszy bądź pojedynczemu materiałowi (prawy klawisz myszy bezpośrednio nad ikoną materiału), bądź wszystkim materiałom w danej lokalizacji (prawy klawisz nad białym tłem między ikonami tekstur), bądź wszystkim materiałom wewnątrz podkatalogu (prawy klawisz nad ikoną wybranego katalogu). W zależności od miejsca otwarcia menu prawego klawisza (kliknięcia prawym klawiszem myszki) w polu

Nazwa okna Właściwości materiału będzie

występował inna nazwa, co pozwala użytkownikowi kontrolować zakres wprowadzanych zmian.

UWAGA: Parametry nadane wszystkim materiałom w danej lokalizacji lub wewnątrz podkatalogu są parametrami domyślnymi dla tekstur w danym katalogu. Nie przeszkadza to nadawać indywidualnych własności materiałom – parametry nadane poszczególnym materiałom mają wyższy priorytet niż parametry domyślne w danym katalogu (tzn. jeżeli materiał ma nadane własne własności, to będą one uwzględniane w czasie pracy programu PRO100, w przeciwnym wypadku dla materiału będą brane pod uwagę wartości domyślne w danym folderze).

4.5.2.3. Rozbudowa Biblioteki Materiałów

Biblioteka materiałów programu PRO100 nie jest zamknięta, każdy użytkownik może dodawać własne kolory czy fronty. Wszystkie materiały zawarte w bibliotece są plikami najpopularniejszych komputerowych formatów graficznych „*.bmp” i „*.jpg”. Użytkownik może rozszerzać bibliotekę o własną kolorystykę kopiując do lokalizacji Biblioteki Materiałów własne pliki graficzne tych dwóch formatów (lokalizację biblioteki można odczytać z konfiguracji programu PRO100 – patrz 4.5.6). W tym celu własne dekory można zeskanować lub sfotografować

Page 58

PRO100 Podręcznik użytkownika Menu Narzędzia

aparatem cyfrowym (lub sfotografować aparatem zwykłym i tak uzyskane zdjęcia poddać skanowaniu) i przekopiować do biblioteki programu PRO100. Prosimy przy tym trzymać się kilku zaleceń:

• Należy zachować umiar w rozdzielczości dodawanych materiałów. Większość współczesnych skanerów czy aparatów cyfrowych umożliwia zapis plików graficznych z rozdzielczością dużo większą niż wymaganą do poprawnej wizualizacji w programie PRO100. Dodatkowo wysoka rozdzielczość przekłada się bezpośrednio na wielkość plików, a co się z tym wiąże – na znaczy wzrost nakładów obliczeniowych i spadek szybkości (komfortu) pracy w programie. Za wystarczają rozdzielczość całej tekstury można przyjąć rząd wielkości 300 - 500 pikseli dla jednego z wymiarów obrazka.

• Zalecamy bardzo uważne przygotowanie tekstury powtarzalnych ze zwróceniem szczególnej uwagi na krawędzie materiału. Podczas wizualizacji w PRO100 dolna krawędź dekoru będzie się stykać z górną, a lewa z prawą. Niedopracowanie krawędzi tekstury (np. nie zgranie usłojenia) będzie owocowało widocznymi załamaniami na krawędziach styku.

• Prosimy pamiętać o własnościach nowo dodawanych tekstur i zaraz po przekopiowaniu ich do biblioteki nadać im odpowiednie parametry w oknie

Materiał (własności materiału - opis powyżej).

• Zalecamy umieścić własne materiały w oddzielnym, własnym katalogu wewnątrz Biblioteki Materiałów (lokalizację biblioteki materiałów można odczytać z konfiguracji programu PRO100 – patrz 4.5.6). Dzięki temu będą mogli Państwo łatwo zawiadywać swoimi teksturami, a kolejne przesyłane przez nas aktualizacje nie zaburzą organizacji biblioteki. Dodatkowo w razie zaistnienia konieczności przeniesienia Państwa bibliotek na inny komputer z łatwością będą Państwo mogli odnaleźć swoje materiały.

Konieczność solidnej organizacji biblioteki materiałów wiąże się z faktem, iż pliki projektów oraz modułów biblioteki mebli,

Page 59

Menu Narzędzia PRO100 Podręcznik użytkownika

elementów i schowka nie zapamiętują w swoich strukturach całej tekstury, a jedynie odnośnik (wskaźnik) do jej położenia w bibliotece materiałów. Dzięki temu wszystkie te pliki zajmują niewiele miejsca na dysku i można je łatwo przenosić na dyskietce lub przesyłać e-mailem, wymagają jednak na każdym stanowisku z zainstalowanym programem PRO100 tekstur w tych samych lokalizacjach. W przeciwnym wypadku podczas próby ich otwarcia program wygeneruje komunikat o braku materiału (rozdział 4.1.3).

Usuwanie zbędnych materiałów (plików materiałów) z biblioteki czy zmiana ich nazwy są możliwe bądź z wykorzystaniem menu prawego klawisza myszy bądź z poziomu systemu Windows (patrz uwagi w rozdziale 6). Z powodów opisanych powyżej należy kasować i zmieniać nazwy jedynie tym plikom, co do których jesteśmy pewni, że nie są używane przez żaden z plików projektowych lub bibliotecznych. Pozostałe operacje dyskowe (przenoszenie, kopiowanie) są dostę

pne jedynie z poziomu systemu

operacyjnego, należy jednak pamiętać o podanych wyżej uwagach (odnośnie przenoszenia plików tekstur) oraz konieczności przenoszenia czy kopiowania wraz z plikami kolorystyki pliku „tekstures.ini” znajdującym się w tym samym folderze, a zawierającym wszystkie informacje o właściwościach materiału

4.5.3. Struktura

Otwiera okno struktury projektu bardzo pomocne przy skomplikowanych projektach. Okno oferuje nam na bieżąco wgląd w hierarchię grup i elementów projektu, ich nazwy oraz wzajemne relacje. Każdy element (tak pojedyncza formatka jak i grupy) jest tu opisany wraz z rozmiarami, nazwą i przynależnością do określonej grupy. Obecność znaku + informuje, że dany obiekt jest grupą i po kliknięciu na znaku pojawi się rozwinięcie w postaci listy elementów składowych. W oknie struktury projektu pokazywane jest również aktualne zaznaczenie. Podwójne kliknięcie na dowolną pozycje w oknie struktury otwiera okno elementu (o oknie

Właściwości elementu czytaj w rozdziale 4.3.2 i

następnych).

Właściwości danego

Page 60

PRO100 Podręcznik użytkownika Menu Narzędzia

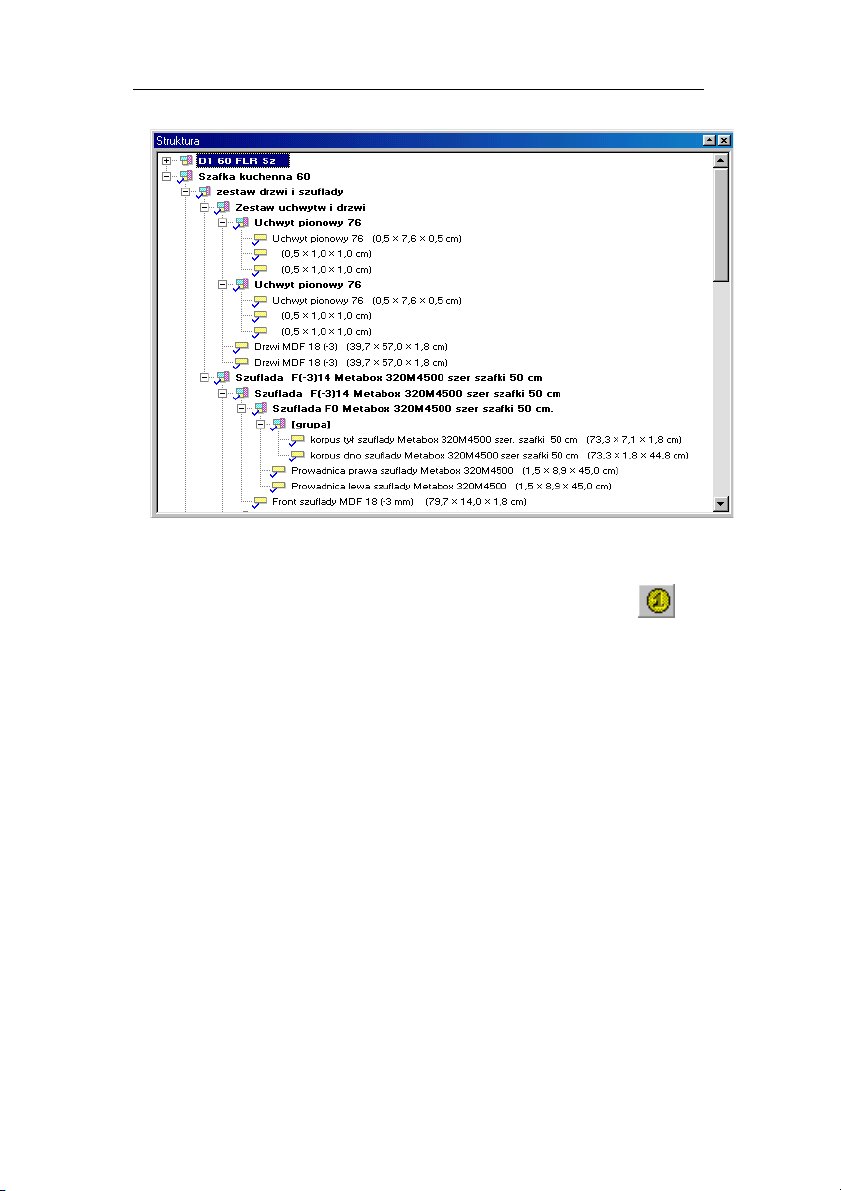

Rysunek 24: Okno Struktura projektu.

4.5.4. Cennik

Polecenie to otwiera roletę Cennik. Program PRO100 pozwala na oddzielną wycenę projektu po elementach i po materiale. W związku z tym poszczególnych cenników (Rysunek 25). Budowa cennika polega na wprowadzaniu w tabelę wyceniać. W kolumnie identyfikowała daną pozycję. Nazwa ta będzie wyświetlana w miejscach, gdzie przyporządkowujemy pozycję cenowy do konkretnych elementów/materiałów (o wycenie elementów czytaj w rozdziale 4.3.6, o wycenie materiału - 4.5.2). Wprowadzenie nazw zrozumiałych dla użytkownika jest bardzo ważne, gdyż w dalszej pracy będzie się on posługiwał prawie wyłącznie nimi.

Cennik posiada dwie zakładki do budowy

Cennika kolejnych pozycji, które chcemy

Nazwa wprowadzamy nazwę, która będzie

Page 61

Menu Narzędzia PRO100 Podręcznik użytkownika

W drugiej kolumnie

Cena wprowadzamy cenę brutto, jaką

chcemy przyporządkować danej pozycji cennika (nazwie). Celowo używamy tu terminu przyporządkowanie, gdyż nazwa z cennika (pozycja w cenniku) nie musi się w żaden sposób pokrywać z nazwą elementu w projekcie/bibliotece, do którego tę pozycje cennika przyporządkujemy. Takie rozwiązanie

Rysunek 25: Okno Cennik.

cennika pozwala nam łatwo modyfikować cenę elementu/materiału – wystarczy zmienić cenę przyporządkowaną pozycji (nazwie) w

Cenniku, aby wszystkie

elementy odwołujące się do danej pozycji cennika (czyli wszystkie elementy posiadające przyporządkowaną daną pozycje zakładce

Wycena okna Własności elementu lub materiału) w

Cennika w

końcowej wycenie projektu (rozdział 4.5.5) wycenione zostały po nowej cenie.

W kolejnych kolumnach

Cennika podajemy jeszcze w

Cenniku Elementów wartość w % podatku VAT wliczonego w cenę danej pozycji oraz cenę brutto i VAT za montaż danego elementu (kolumny nieobowiązkowe), zaś w Cenniku Materiałów tylko VAT i jednostkę miary (szt., m2, m3, mb). W tym miejscu jeszcze raz podkreślamy wagę, jaką należy zwrócić na poprawną orientację materiału na formatce, by wycena była zgodna z wolą użytkownika. Bliżej o tym zagadnieniu traktuje rozdział 4.3.5.

Rozbicie cennika na dwa typy wyceny po elementach i po materiale ma swoje odbicie w swobodzie podejścia do wyceny projektów. Znając cenę całych szafek można pokusić się o wycenę jedynie po elementach przyporządkowując pozycje z cennika

Page 62

PRO100 Podręcznik użytkownika Menu Narzędzia

elementów do całych gotowych zgrupowanych modułów. Tak przygotowane szafki (zgrupowane, odpowiednio nazwane i wycenione) zapamiętujemy w Bibliotece Mebli i każdorazowe użycie takiego bibliotecznego elementu w projekcie generuje nam w raportach nazwę szafki i jej cenę. Do wyceny projektu można również podejść półprodukcyjnie: wszak np. w szafkach kuchennych korpusy o tych samych wymiarach kosztują nas tak samo, różnice cenowe wynikają jedynie z różnorodności frontów. Można połączyć prostotę wyceny po elementach z elastycznością wyceny po materiale nadając całemu korpusowi cenę jak po elemencie, zaś formatce drzwiczek frontowych – jedynie po materiale. Po odpowiednim przyporządkowaniu cen materiałów w bibliotece materiałów (rozdział 4.5.2) zmiana tekstury drzwiczek frontowych pociągnie automatycznie zmianę ceny całej szafki. Taka metoda budowy biblioteki mebli (cała szafka, w której korpus jest wyceniony po elemencie, zaś front po materiale) w połączeniu z metodą szybkiej zmiany kolorystyki całego projektu (nanoszenie tekstur myszką z przyciśnię

tym klawiszem Shift – patrz rozdział

4.5.2) daje dużą swobodę pracy bezpośrednio przy kliencie. Wreszcie najbardziej produkcyjne podejście do wyceny może wymagać od programu wyceny rozbitej na najdrobniejsze elementy składowe projektu. W takim wypadku w cenniku powinny być uwzględniane wszystkie pozycje występujące w projektowanych meblach (zawiasy, uchwyty, nóżki, itp.) i wszystkie materiały stosowane do ich budowy. Zgodnie z filozofią drobiazgowej wyceny projektu wszystkie elementy wyceniamy po elementach, zaś wszystkie formatki - po materiale.

Cennik elementów zapisany jest w pliku „pro100.ese”, cennik materiałów w pliku „pro100.mse” (odpowiednio „salon.ese” i „salon.mse” dla wersji salonowej programu PRO100) Oba pliki znajdują się w głównym katalogu programu. Do poprawnej wyceny projektu (modułów bibliotecznych) na innym stanowisku komputerowym z zainstalowanym programem PRO100 należy na docelowym komputerze mieć powyższe pliki w tej samej wersji.

Page 63

Menu Narzędzia PRO100 Podręcznik użytkownika

4.5.5. Raporty i wycena

Polecenie otwiera okno Raporty, w którym program PRO100 generuje automatycznie listy formatek i elementów, zestawienie materiałowe oraz wycenę projektu. Okno zawiera cztery zakładki po jednym dla każdego raportu. W każdej zakładce aktywne są przyciski drukarkę), systemowego) oraz użytkownika pliku typu „*.txt” lub „*.csv”) umożliwiające dalszą obróbkę i analizę raportów poza programem PRO100. Zbiorczo wszystkie raporty można w podobny sposób wyeksportować poza PRO100 przyciskami

wszystko... znajdującymi się w dole okna Raporty.

• Zakładka obiektów projektu, które mają zaznaczone pole zakładce

Drukuj (wysyła zawartość aktualnej zakładki na

Kopiuj (kopiuje tekstową zawartość raportu do schowka

Zapisz.. (zapisuje raport w wybranym przez

Drukuj wszystko, Kopiuj wszystko i Zapisz

Lista Formatek zawiera raport wszystkich tych

Lista Formatek w

Raporty okna Właściwości (4.3.6). Pojawiające się przy

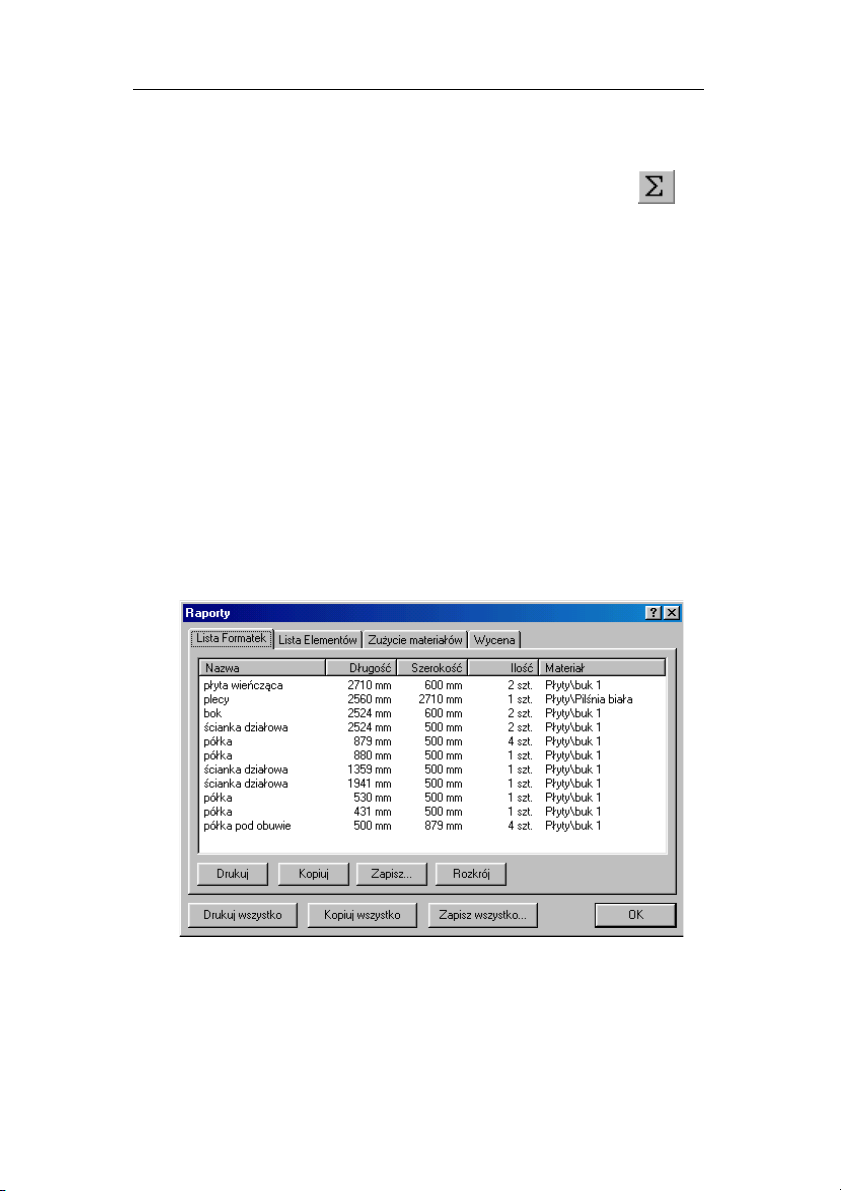

Rysunek 26: Okno Raporty.

wymiarach znaki – lub = odnoszą się do ilości okleiny wprowadzonej w/w zakładce. Tu ponownie zwracamy Państwa

Page 64

PRO100 Podręcznik użytkownika Menu Narzędzia

uwagę na konsekwencję w operowaniu orientacją materiału na formatkach, gdyż ma to bezpośrednie przełożenie na sposób interpretacji wymiarów w raportach (szerzej piszemy o tym w rozdziale 4.3.5). W zakładce tej dodatkowo dostępny jest przycisk

Rozkrój, dzięki któremu cały raport formatek można przenieść do

programu Nowy Rozkrój. Po naciśnięciu tego przycisku program otwiera okno dialogowe eksportu formatek (Rysunek 27), w którym użytkownik proszony jest o podanie nazwy zestawu, pod którą raport będzie dostępny w programie Nowy Rozkrój

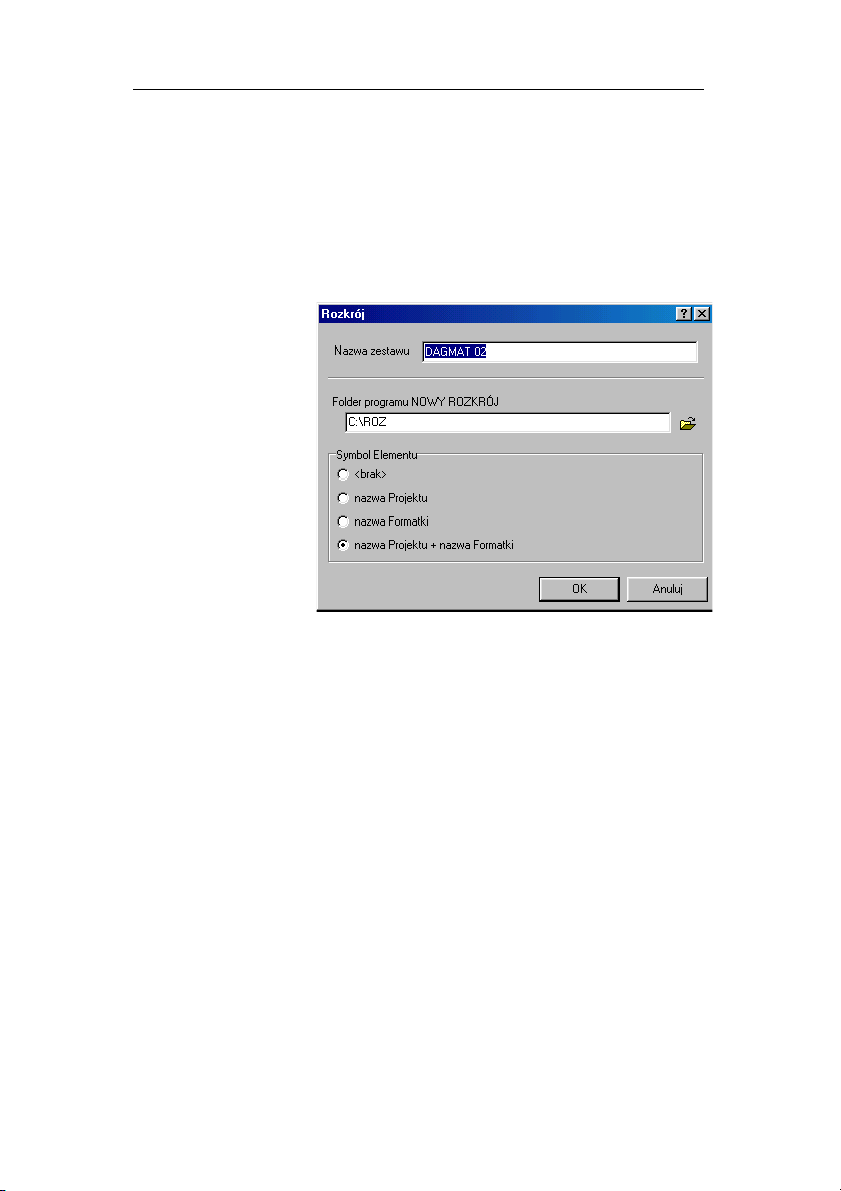

Rysunek 27: Okno eksportu formatek do

Nowego Rozkroju.

(domyślnie jest to nazwa projektu z PRO100), lokalizacji Nowego Rozkroju na dysku oraz rodzaj identyfikatorów dla poszczególnych formatek. Po zatwierdzeniu przyciskiem

Ok zestaw formatek jest przenoszony w

rozbiciu na poszczególne materiały do Bazy Zestawów Standardowych programu Nowy Rozkrój. Program Nowy Rozkrój jest osobną aplikacją produkcji naszej firmy i nie stanowi części składowej systemu PRO100. Wszelkich informacji o naszych produktach udzielamy w naszej siedzibie pod telefonem +48 12 623 75 57 lub poprzez naszą stronę internetową www.ecru.pl.

• Zakładka projektu, które mają zaznaczone pole

Raporty okna Właściwości (4.3.6).

• Zakładka projektu, które mają zaznaczone pole

Lista Elementów zawiera spis tych obiektów

Lista Elementów w zakładce

Zużycie materiałów zawiera spis tych obiektów

Zużycie Materiałów w

Page 65

Menu Narzędzia PRO100 Podręcznik użytkownika

zakładce

Raporty okna Właściwości zgodnie z wybraną tam

jednostką miary (4.3.6). Tu ponownie zwracamy Państwa uwagę na konsekwencję w operowaniu orientacją materiału na formatkach, gdyż ma to bezpośrednie przełożenie na sposób interpretacji wymiarów w raportach (szerzej piszemy o tym w rozdziale 4.3.5).

• Zakładka z ustalonym poszczególnych pozycji

Wycena zawiera całościową wycenę projektu zgodnie

Cennikiem (4.5.4) oraz sposobem przyporządkowania

Cennika do elementów projekty (4.3.6) i

wykorzystanych w nim materiałów (4.5.2). Poszczególne pozycje wyceny są wyszczególnione osobno wraz z podatkiem VAT i montażem (o sposobie budowy

Cennika piszemy w rozdziale 4.5.4),

podana jest również sumaryczna wycena końcowa projektu. Na dole

Wycena istniej możliwość dodania rabatu do sumarycznej

okna kwoty wyceny (okienko

Rabat) oraz wpisania tekstowych uwag, o

których zamieszczeniu nam w wycenie zależy (np. podanie terminu realizacji, jeżeli wydruk zamówienia Klienta) – przycisk

Wycena stanowi podstawę do realizacji

Uwagi… otwierający okno dialogu

umożliwiające wpisanie odpowiednich informacji.

W zakładce

Wycena istnieje możliwość dodania pozycji nie

wynikającej z występujących w projekcie wycenionych elementów i materiałów (np. cena za transport, konsultacje itd.). Dodanie pozycji następuje poprzez kliknięcie prawym klawiszem nad białym tłem

Wycena. Na ukazanym tym sposobem menu można wybrać

okna bądź dodanie Nowego wpisu, bądź Usunięcie już uprzednio wprowadzonego (aktywne jedynie dla wpisów wprowadzanych tą opisywaną niniejszym metodą), bądź Zmiana

Rysunek 28: Okno dialogu dodatkowej pozycji

wyceny.

wprowadzonej uprzednio pozycji wyceny (polecenie aktywne

Page 66

PRO100 Podręcznik użytkownika Menu Narzędzia

jedynie dla wpisów wprowadzanych tą opisywaną niniejszym metodą oraz pozycji powyżej). Pozycja

Uwagi wprowadzonej metodą opisaną akapit

Nowy bądź Zmień otwiera okno dialogowe

przedstawione na Rysunek 28.

W każdej zakładce okna

Raporty możliwe jest przesortowanie

spisu w porządku malejącym lub rosnącym - w tym celu należy kliknąć na nazwie kolumnie, która ma być kryterium sortowania (np. kliknięcie na kolumnie

Nazwa spowoduje uporządkowanie

alfabetyczne według nazw formatek). Ponowne naciśnięcie tej samej kolumny odwraca porządek uszeregowania.

4.5.6. Konfiguracja

Polecenie otwiera okno konfiguracji umożliwiając ustawienie parametrów pracy programu.

W zakładce zachowania się programu przy uruchamianiu.

W zakładce

•

Siatka - umożliwia określenie parametrów wyświetlania

pomocniczej siatki. Można niezależnie definiować wielkości siatki dla wszystkich trzech wymiarów. W takim przypadku należy wyłączyć pole

•

Wiązanie - umożliwia określenie skoku, z jakim będą się

przemieszczały obiekty przy włączonym poleceniu (4.4.15). Tak jak dla siatki, możliwe jest zdefiniowanie niezależnych skoków dla każdego z wymiarów. Należy wtedy wyłączyć pole

Synchronizacja.

•

Uchwyty - umożliwia określenie rozmiarów uchwytów

zaznaczonych obiektów. Dostępne są trzy wielkości.

Zakładka

•

Wymiarowanie - czcionka umożliwiające wybór czcionki

używanej przy wymiarowaniu (4.4.11). Każda zmiana jest

Ogólne użytkownik może określić sposób

Edycja znajdują się następujące pola:

Synchronizacja.

Wiązanie

Wyświetlanie zawiera pola:

Page 67

Menu Narzędzia PRO100 Podręcznik użytkownika

uwzględniana w podglądzie ponad i z lewej strony listy dostępnych czcionek.

Etykiety – czcionka umożliwia wybór czcionki używanej przy

•

wyświetlaniu etykiet (4.4.10). Każda zmiana jest uwzględniana w podglądzie ponad listą dostępnych czcionek.

Rzuty ścian – zaznaczenie pola Ukrywaj elementy odsunięte

•

od ścian pozwala ukryć te elementy projektu, które zaczynają się w

odległości większej niż ustalona przez użytkownika w polu

niż (odległość podajemy w mm). Umożliwia to łatwiejszą pracę w

dalej

rzutach ścian, kiedy ustawienie mebli w wirtualnej przestrzeni programu PRO100 przesłania widok na meble pod oglądaną ścianą. O rzutach prostokątnych piszemy bliżej w rozdziale 3.2.3.

Szybki podgląd – zaznaczenie tego pola spowoduje szybsze

•

pojawienie się podglądu (wizualizacji) pomieszczenia.

Zakładka

Foldery umożliwia ustalenie dyskowych ścieżek

dostępu do poszczególnych katalogów systemu PRO100. Lokalizacje katalogów mogą być przez użytkownika zmieniane bądź poprzez wpisanie nowej ścieżki dostępu w odpowiednim polu, bądź

poprzez użycie dialogu wyboru po naciśnięciu przycisku

przy

polu wybranego katalogu.

UWAGA: Zmiany dokonane w ścieżkach dostępu do poszczególnych katalogów systemu PRO100 mogą zablokować dostęp programu do poszczególnych plików, dlatego zalecamy, aby modyfikacji dokonywali jedynie użytkownicy zaawansowani.

•

Materiały – katalog główny Biblioteki Materiałów; zawartość

tego katalogu wraz z podkatalogami jest wyświetlana w zakładce

Materiały rolety Biblioteka (4.5.2).

•

Meble – katalog główny Biblioteki Mebli; zawartość tego

katalogu wraz z podkatalogami jest wyświetlana w zakładce

Biblioteka (4.5.1).

rolety

•

Elementy - katalog główny Biblioteki Elementów; zawartość

Meble

tego katalogu wraz z podkatalogami jest wyświetlana w zakładce

Page 68

PRO100 Podręcznik użytkownika Menu Narzędzia

Elementy rolety Biblioteka (opis w rozdziale Biblioteka Mebli

4.5.1).

Schowek - katalog główny Schowka; zawartość tego katalogu

•

wraz z podkatalogami jest wyświetlana w zakładce

Biblioteka (opis w rozdziale Biblioteka Mebli 4.5.1).

•

Projekty – domyślny katalog projektów programu PRO100;

Schowek rolety

zawartość tego katalogu wraz z podkatalogami jest wyświetlana w oknie dialogowym polecenia

Otwórz... (4.1.3) oraz Zapisz jako...

(4.1.5).

•

Szablony – katalog pomieszczeń wzorcowych programu

PRO100; zawartość tego katalogu wraz z podkatalogami jest wyświetlana w oknie dialogowym polecenia

Nowy z szablonu

(4.1.2).

Wyrażenie %PROGRAM% używane w zakładce Foldery okna Konfiguracja oznacza katalog, w którym zainstalowano program

PRO100. Domyślnym katalogiem instalacyjnym PRO100 jest „C:\Program Files\PRO100\”, choć w procesie instalacji użytkownik ma możliwość zmiany tej lokalizacji.

W zakładce

•

Automatyczny zapis projektów co - umożliwia włączenie

Zapis znajdują się następujące pola:

ciągłego zapisu otwartego projektu z okresem określonym w minutach w polu edycyjnym znajdującym się poniżej. Ciągły zapis projektu jest możliwy dopiero po przynajmniej jednorazowym zapisie projektu na dysk (wraz z nadaniem nazwy oraz lokalizacji na dysku). Automatyczny zapis pozwala zwolnić Użytkownika z obowiązku pamiętania o okresowym zapisywaniu zmian dokonanych w projekcie na dysk i umożliwia odzyskanie efektów pracy w przypadku niestabilności pracy systemu operacyjnego.

Ciągły zapis danych umożliwiający ich odzyskanie – pole to

•

(domyślnie załączone) służy do ciągłego zapisu na dysku aktualnego stanu projektu. Procedura ta pozwala odzyskać ostatni stan projektu po niespodziewanym awaryjnym zamknięciu programu PRO100. Przy próbie ponownego otwarcia danego projektu – w przypadku istnienia na dysku pliku zawierającego ciągły zapis danych program proponuje odzyskanie danych w celu przywrócenia

Page 69

Menu Narzędzia PRO100 Podręcznik użytkownika

ostatniego stanu pracy. W przypadku poprawnego zamknięcia projektu plik ciągłego zapisu danych jest kasowany i za wersję obowiązującą program uznaje tą zawarta w pliku projektu. Ciągły zapis danych jest aktywny dopiero po nadaniu projektowi nazwy (tj. po pierwszym wykonaniu polecenia

(4.1.5) z menu Plik.

jako…

Zapisz (4.1.4) lub Zapisz

Wszystkie ustawienia są zapamiętywane i obowiązują do czasu ich zmiany przez użytkownika lub ponownego zainstalowania programu.

5. Edytor kształtu

Polecenie aktywne jedynie dla wybranej pojedynczej formatki. Powoduje przejście do Edytora kształtu, w którym możliwa jest edycja kształtu elementu. Edytor kształtu jest rozbudowaną aplikacją systemu PRO100, dlatego zostanie tu opisany oddzielnie.

5.1. Edycja

Okno Edytora kształtu posiada podobny podział okna programu na trzy główne części:

• Menu - pozwala na dostęp do wszystkich komend i opcji Edytora kształtu.

• Paski narzędziowe - umożliwiają szybszy dostęp do większości użytecznych poleceń. Efektywna praca z programem opiera się głównie na wykorzystaniu pasków narzędzi. Wybranie polecenia odbywa się przez kliknięcie na odpowiednim przycisku paska. Aby odczytać znaczenie wybranego przycisku, wystarczy naprowadzić kursor myszy na przycisk i poczekać około 1 sekundy. Opis pojawi się obok kursora.

• Obszar roboczy - tutaj odbywa się edycja kształtu opracowywanej formatki. Siatka nałożona na tle sceny umożliwia orientację w proporcjach edytowanego elementu.

Page 70

PRO100 Podręcznik użytkownika Edytor kształtu - Edycja

Rysunek 29: Edytor kształtu.

Po zaznaczeniu pojedynczej formatki w głównej części programu PRO100 i przejściu do

Edytora kształtu w roboczym

obszarze widać na planie kształt edytowanej formatki. Domyślnie (dla nowej formatki) jest to kwadrat o boku ośmiu kratek (bok kratki jest równy 100mm). Przejście do

Edytora kształtu dla formatki

wcześniej modyfikowanej (bądź poprzez zmianę wymiarów bądź poprzez wcześniejszą edycje kształtu) odwzoruje nam aktualny kształt obiektu. Edycji w

Edytorze kształtu może podlegać jedynie

jedna płaszczyzna formatki.

Praca w obszarze roboczym

Edytora kształtu jest

funkcjonalnie podobna do pracy w rzutach: przesuwanie widoku następuje po przeciąganiu lewym klawiszem myszy na pustym obszarze, zbliżanie/oddalanie kamery poprzez przeciąganie prawym klawiszem myszy. Podobnie zachowuje się kursor myszy zmieniając swój kształt w zależności od elementów znajdujących się pod nim oraz w zależności od wykonywanych czynności. O pracy w rzutach można poczytać bliżej w rozdziale 3.2.

Page 71

Edytor kształtu - Edycja PRO100 Podręcznik użytkownika

Naciśnięcie prawego klawisza myszy powoduje ukazanie podręcznego menu zależnego od zaznaczenia oraz parametrów odcinków dochodzących do zaznaczonego węzła. Pozycje

Dodaj/Usuń odnoszą się do modyfikacji ilości węzłów

edytowanego kształtu (5.6.1 oraz 5.6.2), (5.6.7) oraz

Symetryczne (5.6.8) odnoszą się do sposobu

Ostre (5.6.6), Gładkie

zakotwiczenia kształtu w węźle w przypadku przekształcenia odcinków w krzywe, analogicznie

Wypukły (5.6.9), Wklęsły

(5.6.10) odnosi się do sposobu kreślenia łuku w przypadku przekształcenia odcinków w łuki regularne. Pozycje

Krzywa (5.6.4), Łuk (5.6.5) określają sposób zakotwiczenia

Prosta (5.6.3),

odcinków w węzłach.

5.2. Praca z węzłami

Każdy z wierzchołków widocznego w obszarze roboczym kształtu jest węzłem, który może podlegać edycji w postaci przeciągania lewym klawiszem myszy (w ten sposób otrzymujemy skosy), przekształceniu w łuk regularny (łuk posiada promień oraz

środek łuku) lub po przekształceniu w krzywą – dowolnej edycji łukowej (patrz 5.6.4 i następne). Ilość punktów swobody można

dowolnie zmieniać (patrz 5.6.1 oraz 5.6.2), dzięki czemu możliwości edycji kształtu formatki są nieograniczone. Apelujemy jedynie o stosowanie minimalnej ilości węzłów niezbędnych do otrzymania żądanego kształtu, gdyż wraz ze wzrostem ilości węzłów w formatce rosną wymagania obliczeniowe niezbędne do jej prawidłowej wizualizacji w PRO100 i w konsekwencji możliwy spadek komfortu pracy w głównej części programu.

5.2.1. Zaznaczanie

Podobnie jak w głównej części programu PRO100 edycji podlegają te węzły, które są zaznaczone na niebiesko. Wybór węzła do edycji następuje po kliknięciu na niego lewym klawiszem myszy. Dodanie/odjęcie do zaznaczenia kolejnego węzła realizuje się podobnie jak w PRO100 przez naciśnięcie i przytrzymanie klawisza

Shift, a następnie kliknięcie lewym klawiszem myszy na żądany

węzeł. Możliwe jest również dodanie węzła (węzłów) do

Page 72

PRO100 Podręcznik użytkownika Edytor kształtu - Praca z węzłami

zaznaczenia poprzez przeciąganie lewym klawiszem myszy dla wcześniej przyciśniętego klawisza

Shift. W takim przypadku za

kursorem myszy będzie ukazywał nam się szary prostokąt. Po puszczeniu lewego klawisza myszy wszystkie węzły znajdujące się wewnątrz prostokąta zostaną dodane do zaznaczenia. Przesunięcie położenia węzła (modyfikacja kształtu formatki) następuje poprzez przeciąganie węzła (węzłów dla zaznaczonych kilku) lewym klawiszem myszy.

Bez względu na stan przełączników menu

Widok (5.5) dla

zaznaczonego węzła (węzłów) na obszarze roboczym ukazywane są linie wymiarowe oraz kąty węzła i środka łuków.

5.2.2. Prowadnice

W trakcie edycji węzłów można również wykorzystywać klawisze włączania trybu prowadnic węzłów. Tryb przyciągania do

Rysunek 30: Prowadnice węzła w Edytorze kształtu.

prowadnic pozwala na precyzyjna edycję położenia węzła w przypadku, w którym nowa pozycja węzła powinna być zależna od jego wcześniejszego położenia względem siatki oraz węzłów

Page 73

Edytor kształtu - Praca z węzłami PRO100 Podręcznik użytkownika

sąsiadujących. Prowadnice węzła zaznaczane są zawsze na czerwono linią przerywaną po naciśnięciu klawisza włączającego tryb przyciągania do prowadnic w trakcie przeciągania zaznaczonego węzła (węzłów). Naciśnięcie klawisz

Ctrl powoduje

włączenie prowadnic prostoliniowych. Prowadnice prostoliniowe węzła związane z przeciąganym węzłem generowane są na podstawie położenia węzła względem siatki oraz względem węzłów sąsiadujących. W związku z tym rozróżniamy prowadnice prostoliniowe pionową, poziomą oraz dwie prowadnice ukośne generowane jako prosta przechodząca przez początkowe (przed rozpoczęciem przeciągania) położenia węzła przeciąganego i węzłów z nim sąsiadujących. Naciśnięcie klawisza

Alt włącza tryb

prowadnic kołowych, które związane są jedynie z węzłami sąsiadującymi z węzłem przeciąganym. Prowadnice kołowe generowane są jako okręgi o środku w węźle sąsiadującym i promieniu równym początkowej (przed rozpoczęciem przeciągania) odległości między węzłem przeciąganym a sąsiadującym. Tryby przyciągania do prowadnic można łączyć, tj. naciśnięcie jednocześnie klawiszów

Ctrl i Alt włącza nam jednocześnie

prowadnice prostoliniowe i kołowe. Przeciągany węzeł w trybie włączonego przyciągania do prowadnic możemy przesuwać jedynie wzdłuż jednej z prowadnic. Węzeł przemieszcza się wzdłuż tej prowadnicy, do której kursor myszki ma najbliżej.

5.2.3. Parametry węzłów

Każdorazowe zaznaczenie węzła powoduje wyświetlenie na

pasku narzędziowym w odpowiednich polach parametrów węzła oraz parametrów odcinka z nim stowarzyszonego. Odcinek stowarzyszony z zaznaczonym węzłem jest również podświetlany na niebiesko. W zależności od charakteru węzła (prosta, krzywa, łuk regularny) na pasku narzędziowym są wyświetlane parametry charakterystyczne dla danego typu odcinka (o zmianie charakteru odcinka piszemy w rozdziałach 5.6.3 - 5.6.5). Poniżej prezentujemy opis pól edycyjnych dla różnych charakterów odcinków stowarzyszonych z zaznaczonym węzłem.

Page 74

PRO100 Podręcznik użytkownika Edytor kształtu - Praca z węzłami

5.2.3.1. Prosta

W przypadku, kiedy odcinek stowarzyszony z zaznaczonym

węzłem jest prostą, na pasku narzędziowym dostępne są jedynie dwa parametry: odległość do drugiego węzła należącego do

Rysunek 31: Parametry węzła dla odcinka prostego.

zaznaczonego odcinka liczona po prostej łączącej oba węzły oraz kąt pomiędzy obydwoma odcinkami dochodzącymi do zaznaczonego węzła (Rysunek 31). W przypadku, gdy jeden z dochodzących odcinków nie jest odcinkiem prostym kąt podawany jest pomiędzy prostymi przechodzącymi przez węzeł zaznaczony i węzły sąsiadujące. W oknach edycyjnych istnieje możliwość nadania nowych wartości obu parametrów. W tym celu należy kliknąć lewym klawiszem myszy w odpowiednie pole edycyjne lub

wykorzystać pola szybkiej zmiany wartości

umieszczone obok

odpowiedniego pola edycyjnego. Ponieważ podanie nowych parametrów węzła wymaga od użytkownika podania szczegółów operacji korekcji zmienianych wielkości, w

Edytorze kształtu

Page 75

Edytor kształtu - Praca z węzłami PRO100 Podręcznik użytkownika

zawarto dodatkowe narzędzia określające sposób nadania nowych wartości zaznaczonym elementom. Wybór odpowiedniego kryterium polega na wielokrotnym klikaniu lewym klawiszem myszy na odpowiednią ikonkę znajdująca się obok pola edycyjnego.

Kryteria zmian wartości długości odcinka (ikonka obok pola

edycyjnego wartości długości odcinka stowarzyszonego):

•

- nowa długość odcinka stowarzyszonego (zaznaczonego) będzie nadawana od zaznaczonego węzła w kierunku wyznaczanym przez odcinek. W związku z tym zaznaczony węzeł nie zmieni swojej pozycji, zaś drugi węzeł należący do modyfikowanego odcinka zostanie przesunięty wzdłuż prostej łączącej oba węzły.

•

- nowa długość odcinka stowarzyszonego (zaznaczonego) będzie nadawana w kierunku do zaznaczonego węzła. W związku z tym węzeł zaznaczony przesunie się wzdłuż prostej łączącej oba wierzchołki należące do zaznaczonego odcinka, zaś drugi (niezaznaczony) węzeł należący do rozpatrywanego odcinka nie zmieni swojego położenia.

•

- nowa długość odcinka stowarzyszonego (zaznaczonego) będzie nadawana symetrycznie względem pierwotnego ułożenia węzłów do niego należących, w związku z tym oba węzły zostaną symetrycznie przesunięte wzdłuż prostej łączącej te wierzchołki.

Kryteria zmian wartości kąta wierzchołka zaznaczonego

(ikonka obok pola edycyjnego wartości kąta):

•

- nowa wartość kąta pomiędzy odcinkami należącymi do zaznaczonego węzła będzie nadawana od odcinka niezaznaczonego w kierunku odcinka zaznaczonego, w związku z tym odcinek niezaznaczony pozostanie na swej pierwotnej pozycji, zaś odcinek zaznaczony obróci się względem zaznaczonego węzła. Długości obu odcinków pozostaną bez zmian, co może spowodować modyfikacje długości odcinków pomiędzy pozostałymi węzłami kształtu.

Page 76

PRO100 Podręcznik użytkownika Edytor kształtu - Praca z węzłami

•

- nowa wartość kąta pomiędzy odcinkami należącymi do zaznaczonego węzła będzie nadawana od odcinka zaznaczonego w kierunku odcinka niezaznaczonego, w związku z tym odcinek zaznaczony pozostanie na swej pierwotnej pozycji, zaś odcinek niezaznaczony obróci się względem zaznaczonego węzła. Długości obu odcinków pozostaną bez zmian, co może spowodować modyfikacje długości odcinków pomiędzy pozostałymi węzłami kształtu.

•

- nowa wartość kąta pomiędzy odcinkami należącymi do zaznaczonego węzła będzie nadawana symetrycznie względem dwusiecznej kąta pierwotnego, w związku z tym oba odcinki należące do zaznaczonego węzła zostaną obrócone symetrycznie na nowe pozycje. Długości obu odcinków pozostaną bez zmian, co może spowodować modyfikacje długości odcinków pomiędzy pozostałymi węzłami kształtu.

W przypadku zmiany parametrów nowe wartości do chwili zatwierdzenia zaznaczone są pogrubioną czarną czcionką. Nadanie nowych wartości parametrów węzła następuje po zatwierdzeniu

zmian klawiszem

Enter lub przyciśnięciu ikonki (aktywna

jedynie dla niepotwierdzonych zmian parametrów). Nadanie nowych wartości parametrom węzła może następować jednocześnie, tzn. przed zatwierdzeniem nowych wartości można dokonać modyfikacji wartości w obu polach edycyjnych.

W tym miejscu pragniemy zwrócić uwagę, że zmiana parametrów węzła lub odcinka stowarzyszonego ma wpływ na sąsiednie wierzchołki i odcinki, w związku z czym nadanie nowych parametrów węzłowi zaznaczonemu może wpłynąć na całkowity kształt edytowanej formatki.

Zaznaczenie kilku węzłów na raz spowoduje podanie w odpowiednich polach edycyjnych jedynie tych parametrów, które są identyczne dla wszystkich zaznaczonych wierzchołków. Podanie nowych wartości parametrów w polach edycyjnych spowoduje nadanie ich wszystkim zaznaczonym węzłom zgodnie z opisanymi powyżej kryteriami modyfikacji wartości.

Page 77

Edytor kształtu - Praca z węzłami PRO100 Podręcznik użytkownika

5.2.3.2. Krzywa

Parametry węzła i stowarzyszonego z nim odcinka są takie same jak dla przypadku, gdy odcinek ma charakter prostej (rozdział

5.2.3.1). Zmianie ulega jedynie sposób liczenia kąta wierzchołka - w

Rysunek 32: Parametry węzła dla odcinka o charakterze krzywej.

przypadku, gdy zaznaczony odcinek jest krzywą dowolną kąt ten jest liczony pomiędzy prostymi łączącymi zaznaczony węzeł z węzłami sąsiadującymi (Rysunek 32). O odcinkach charakteryzujących się właściwością

Krzywa piszemy bliżej w rozdziale 5.6.4. Zmiana

wartości długości odcinka stowarzyszonego oraz kąta węzła odbywa się analogicznie jak w przypadku odcinka prostego (rozdział

5.2.3.1). Dodatkowo należy jedynie podkreślić, że przy zmianie parametrów węzła ze stowarzyszonym odcinkiem krzywym uchwyty dodatkowe służące edycji krzywej (opisane bliżej w rozdziale 5.6.4) nie zmieniają swojego położenia po nadaniu nowych parametrów węzła. Może to powodować zatem zmianę kształtu odcinka stowarzyszonego z edytowanym węzłem. W mocy pozostają również uwagi podane w rozdziale 5.2.3.1 odnośnie wpływu zmian

Page 78

PRO100 Podręcznik użytkownika Edytor kształtu - Praca z węzłami

parametrów węzła na inne odcinki i węzły edytowanej formatki oraz uwagi dotyczące edytowaniu kilku węzłów na raz.

5.2.3.3. Łuk

Parametry samego węzła i stowarzyszonego z nim odcinka są takie same jak dla przypadku, gdy odcinek ma charakter prostej (rozdział 5.2.3.1). Zmianie ulega jedynie sposób liczenia kąta wierzchołka - w przypadku, gdy zaznaczony odcinek jest łukiem

Rysunek 33: Parametry węzła dla odcinka mającego charakter

łuku regularnego.

regularnym kąt ten jest liczony pomiędzy prostymi łączącymi zaznaczony węzeł z węzłami sąsiadującymi. Rozpatrywany w niniejszym rozdziale charakter odcinka powoduje również powstanie nowych parametrów węzła wynikających z posiadania przez łuk promienia oraz środka łuku (Rysunek 33). Zmiana wartości długości odcinka stowarzyszonego oraz kąta węzła odbywa się analogicznie jak w przypadku odcinka prostego (rozdział 5.2.3.1). W tym jednak przypadku zmiana wartości długości odcinka stowarzyszonego czy wielkości kąta wierzchołka wpływa na wielkość promienia łuku (kąt

Page 79

Edytor kształtu - Praca z węzłami PRO100 Podręcznik użytkownika

środka łuku nie zmienia się) i powodować może zmiany kształtu edytowanej formatki.

Łuk będący oparty na dwóch węzłach o znanej między nimi odległości (wartość parametru długości odcinka stowarzyszonego liczona w tym przypadku po prostej łączącej oba węzły) wymaga trzech parametrów, by móc jednoznacznie wyznaczyć jego przebieg: długość promienia, kąt pomiędzy prostymi łączącymi środek łuku z obydwoma końcami (węzłami) i określenie wklęsłości/wypukłości. Podejście takie (z podaniem kąta środka łuku) zwalnia nas z konieczności operowania położeniem dwuwymiarowym, jednocześnie wystarcza do jednoznacznego wyznaczenia położenia środka łuku - dla określonego promienia łuku możliwe jest wykreślenie jedynie dwóch łuków przechodzących przez oba węzły i mających dany kąt środka łuku: łuk wklęsły i łuk wypukły. Każdy z trzech parametrów określających łuk regularny ma w

kształtu

na paskach narzędziowych swoje odpowiednie pole

Edytorze

edycyjne lub przyciski sterujące (Rysunek 33). Ich edycja, podgląd i zmiana odbywa się analogicznie jak parametry odległości odcinka i kąta wierzchołka (rozdział 5.2.3.1).

Parametry charakteryzujące łuk regularny:

•

- łuk wypukły. Narzędzie pozwalające określić zaznaczony łuk regularny jako wypukły w stosunku do wnętrza edytowanej formatki. Aktywne jedynie dla łuku regularnego wklęsłego.

•

- łuk wklęsły. Narzędzie pozwalające określić zaznaczony łuk regularny jako wklęsły w stosunku do wnętrza edytowanej formatki. Aktywne jedynie dla łuku regularnego wypukłego.

•

- promień łuku. Pole edycyjne służące do

podglądu/określania wartości długości promienia łuku regularnego. Aktywne i widoczne jedynie dla zaznaczonego węzła, dla którego stowarzyszony odcinek ma charakter łuku regularnego. Wpisanie odpowiedniej wartości i

zatwierdzenie klawiszem

Enter lub przyciskiem

(aktywnym jedynie dla niepotwierdzonych zmian

Page 80

PRO100 Podręcznik użytkownika Edytor kształtu - Praca z węzłami

parametrów) powoduje zmianę promienia łuku. Zmiana długości promienia łuku pociąga za sobą zmianę kąta środka łuku, gdyż dla nieruchomych dwóch węzłów należących do edytowanego odcinka nowy łuk o zmienionym promieniu możemy poprowadzić jedynie zmieniając kąt środka łuku. Próba nadania promienia za małego (mniejszego niż połowa odległości między węzłami) spowoduje automatyczną korekcją wprowadzanej wartości na równą minimalnej możliwej (równej właśnie połowie odległości pomiędzy węzłami).

•

- kąt środka łuku. Pole edycyjne służące do zmiany wartości kąta pomiędzy prostymi łączącymi środek łuku regularnego a węzłami skrajnymi łuku. Aktywne i widoczne jedynie dla zaznaczonego węzła, dla którego stowarzyszony odcinek ma charakter łuku regularnego. Wpisanie odpowiedniej wartości i zatwierdzenie klawiszem

przyciskiem

(aktywnym jedynie dla

Enter lub

niepotwierdzonych zmian parametrów) powoduje zmianę promienia łuku. Zmiana wartości kąt środka łuku pociąga za sobą zmianę wartości promienia łuku, gdyż przy nieruchomych węzłach skrajnych łuku dla nowej wartości kąta łuk jesteśmy w stanie wykreślić jedynie modyfikując wartość jego promienia. Wartość kąta środka łuku jest automatycznie poprawiana dla wielkości niemożliwych.

Istnieje możliwość jednoczesnej zmiany wartości długości promienia i kąta środka łuku. W tym celu należy oba parametry wpisać w odpowiednie pola edycyjne przed zatwierdzeniem zmian –

czyli przed użyciem klawisza

Enter lub przycisku . Jednoczesna

zmiana obu parametrów łuku powoduje dla możliwej konfiguracji obu wartości zmianę pozycji niezaznaczonego węzła należącego do łuku na pozycję umożliwiająca wykreślenie tego łuku według nowo nadawanych wartości.

Intuicyjną metodą jednoczesnej zmiany wartości promienia i kąta środka łuku bez zmiany pozycji węzłów jest przeciąganie środka łuku lewym klawiszem myszy. W tym celu należy najechać

Page 81

Edytor kształtu - Praca z węzłami PRO100 Podręcznik użytkownika

kursorem myszy nad punkt określający środek łuku (kursor myszy

zmieni wówczas wygląd na taki:

) i przytrzymując wciśnięty lewy klawisz myszy przesuwać mysz w żądanym kierunku. Podczas tej operacji przemieszczenie środka łuku jest możliwe jedynie wzdłuż dwusiecznej kąta środka łuku, co podkreślonej jest ukazaniem czerwonej prowadnicy.

W przypadku zaznaczenie kilku węzłów na raz w odpowiednich polach edycyjnych ukazane będą jedynie wartości identyczne dla wszystkich zaznaczonych węzłów. Nadanie nowych wartości któremukolwiek z parametrów spowoduje po zatwierdzeniu zmian nadanie nowych wartości wszystkim zaznaczonym wierzchołkom. Zaznaczenie kilku węzłów posiadającym stowarzyszone odcinki różnego typu pozwoli na zmianę jedynie parametrów długości odcinka oraz kąta węzła (pozostałe parametry charakterystyczne jedynie dla konkretnego typu odcinka jako niejednakowe nie będą możliwe do edycji). W mocy pozostają również uwagi z rozdziału 5.2.3.1 odnoszące si

ę do wpływu edycji zaznaczonego łuku na pozostałe węzły i w konsekwencji na ogólny kształt edytowanej formatki.

Osobnym zagadnieniem związanym z zastosowaniem łuków regularnych jako elementów kształtujących docelowy wygląd formatki jest aspekt związany z jej późniejszą edycją w głównej części programu PRO100. Nadanie łuku regularnego o określonych parametrach wyklucza możliwość jednoznacznego określenia metody przeskalowania formatki, gdyż zmieniając proporcje (wymiary) formatki zawierającej łuki można doprowadzić do sytuacji, w której z proporcji zmiany wynika konieczność przeformowania łuku regularnego we fragment elipsy. W związku z tym w głównym oknie programu PRO100 zablokowana została możliwość zmiany przy pomocy myszy (3.3.4) wymiarów formatki zawierającej łuki Zablokowanie tej funkcjonalności ma na celu uniknięcie ewentualnych pomyłek zwią

zanych z niezamierzoną zmianą kształtu formatki. W przypadku zamierzonej zmiany łuków regularnych w krzywe eliptyczne pozostawiono możliwość modyfikacji wymiarów formatki poprzez zakładkę

Właściwości obiektu (4.3.4). W tym miejscu należy również

Wymiary okna

Page 82

PRO100 Podręcznik użytkownika Edytor kształtu - Praca z węzłami

podkreślić, że program PRO100 nie posiada w obecnej wersji funkcjonalności pozwalającej obsługiwać krzywe eliptyczne, w związku z czym ponowna edycja kształtu formatki zawierającej przeskalowane łuki spowoduje nadanie eliptycznym fragmentom kształtu charakteru łuków regularnych o automatycznie wyliczanych z odległości węzłów parametrach.

Ze względów wymienionych powyżej zablokowana została również możliwość jakichkolwiek zmian wymiarów grupy zawierającej formatki posiadające łuki regularne.

Poniżej przedstawiono wszystkie narzędzia dostępne w Edytorze kształtu w podziale zgodnym z dostępnym w nim Menu wraz z odpowiadającymi im ikonami z paska narzędzi.

5.3. Menu Plik

5.3.1. Import

Polecenie to pozwala zaimportować z pliku i nadać edytowanej formatce kształt już wcześniej zapisany na dysku.

5.3.2. Export

Polecenie to pozwala zapisać na dysku kształt aktualnie edytowanej formatki. Dzięki temu w przyszłości możliwe będzie przy pomocy polecenia

Import (patrz 5.3.1) nadać ten kształt innej

formatce. Po uruchomieniu tego polecenia otworzy się okno, w którym należy nadać nazwę zapamiętywanemu plikowi oraz określić jego lokalizację na dysku (domyślnie jest to katalog

Formy z

głównego katalogu programu PRO100).

5.3.3. Ustawienia strony

Udostępnia okno dialogowe w którym dokonać można ustawień dla wydruku zależnie od zainstalowanej drukarki.

Page 83

Edytor kształtu - Menu Plik PRO100 Podręcznik użytkownika

5.3.4. Podgląd wydruku

Wyświetla okno z podglądem wydruku, uwzględniając rozmiar i położenie papieru w aktywnej drukarce. Z tego okna można dokonać wydruk poprzez przycisk przyciskiem

Zamknij.

Drukuj lub zrezygnować

5.3.5. Drukuj

Po zaakceptowaniu przez użytkownika ustawień drukowania polecenie to dokonuje wydruku widocznej części obszaru roboczego

Edytora kształtu. W celu jak najlepszego wykorzystania papieru

zaleca się wybór poziomego sposobu ułożenia rysunku (tryb w ustawieniach drukarki).

Pejzaż

5.3.6. Zamknij

Zamyka Edytor kształtu i przechodzi do głównego okna programu PRO100 nadając edytowanej formatce zaprojektowany kształt.

Page 84

PRO100 Podręcznik użytkownika Edytor kształtu - Menu Edycja

5.4. Menu Edycja

5.4.1. Cofnij

Cofa ostatnią operację. Polecenie wielokrotne bez ograniczeń – umożliwia cofnięcie wszystkich operacji na formatce aż do stanu początkowego.

5.4.2. Ponów

Ponawia operację cofniętą poleceniem Cofnij Edytora kształtu (5.4.1). Polecenie również wielokrotne bez ograniczeń na ilość zapamiętywanych operacji.

5.4.3. Zaznacz wszystko

Zaznacza wszystkie węzły w edytowanym elemencie

5.5. Menu Widok

5.5.1. Siatka

Polecenie to włącza i wyłącza siatkę tła edytora kształtu. Siatka jest rysowana co 100mm i ułatwia zorientowanie się w proporcjach oraz wielkości edytowanej formatki.

5.5.2. Wymiary

Polecenie to włącza i wyłącza wyświetlanie linii wymiarowych odcinków międzywęzłowych na obszarze roboczym. Wartości wymiarów są uaktualniane na bieżąco znacząco zwiększając komfort pracy w aplikacji. Dodatkowo bez względu na stan przełącznika zwymiarowane wartości długości odcinków dochodzących do zaznaczonego węzła zostaną pokazane na obszarze roboczym dla wszystkich zaznaczonych wierzchołków.

Page 85

Edytor kształtu - Menu Widok PRO100 Podręcznik użytkownika

5.5.3. Kąty

Polecenie to włącza i wyłącza wyświetlanie wartości kątów węzłowych na obszarze roboczym. Wartości kątów są uaktualniane na bieżąco. W celu zwiększenia przejrzystości rysunku kąty będące wielokrotnościami kąta 90° są w wyświetlaniu pomijane. Dodatkowo bez względu na stan przełącznika wartości kątów węzłowych zostaną pokazane na obszarze roboczym dla wszystkich zaznaczonych węzłów posiadających wartości kątów różne od wielokrotności kąta 90°.

5.5.4. Promienie łuków

Polecenie to włącza i wyłącza wyświetlanie wartości długości promieni łuków regularnych na obszarze roboczym. Wartości promieni łuków są uaktualniane na bieżąco. Ze względu na możliwe duże wartości tych parametrów w celu zobrazowania całego zwymiarowanego rysunku z łukami może zaistnieć konieczność oddalenia widoku (przeciąganie prawym klawiszem myszy). Dodatkowo bez względu na stan przełącznika zwymiarowane wartości długości promienia łuków zostaną pokazane na obszarze roboczym dla wszystkich zaznaczonych węzłów posiadających sąsiadujące odcinki łukowe.

5.5.5. Kąty łuków

Polecenie to włącza i wyłącza wyświetlanie wartości kątów środków łuków na obszarze roboczym. Wartości kątów są

uaktualniane na bieżąco – również w przypadku modyfikacji parametrów łuku z wykorzystaniem przeciągania lewym klawiszem myszy (5.2.3.3). Dodatkowo bez względu na stan przełącznika wartości kątów środka łuków zostaną pokazane na obszarze roboczym dla wszystkich zaznaczonych węzłów posiadających odcinki mające charakter łuków regularnych.

5.5.6. Wiązanie do węzłów

Page 86

PRO100 Podręcznik użytkownika Edytor kształtu - Menu Widok

Wiązanie do węzłów jest trybem pracy ułatwiającym edycję wierzchołków podczas pracy wykorzystującej przeciąganie węzłów lewym klawiszem myszy (5.2). Przeciągany węzeł będzie w tym trybie przyciągany w pionie i poziomie do innych węzłów znajdujących się na osi kursora myszy. Objawia się to w pewnych obszarach przestrzeni roboczej „wskakiwaniem” przeciąganego węzła na położenia wynikające z położeń innych wierzchołków. Zastosowanie zatem tego trybu pozwala dokonywać automatycznego wyrównywania położenia edytowanego węzła do wierzchołka najbliższego względem osi poziomej i pionowej. Działanie przyciągania do węzłów jest ograniczone przestrzennie, co pozwala na dowolne przecią zajmowanymi przez pozostałe wierzchołki.

ganie węzłów pomiędzy obszarami

5.6. Menu Węzły

5.6.1. Dodaj

Dodaje dodatkowe węzły w połowie zaznaczonych na niebiesko odcinków międzywęzłowych. Dodane węzły są zaznaczone jak do edycji, dotychczasowe zaznaczenie nie ulega zmianie. Polecenie aktywne po zaznaczeniu przynajmniej jednego węzła.

5.6.2. Usuń

Usuwa wszystkie zaznaczone węzły. Polecenie aktywne dopiero po zaznaczeniu przynajmniej jednego węzła.

5.6.3. Prosta

Przekształca zaznaczone odcinki międzywęzłowe w prostą likwidując wszystkie łuki i wyoblenia między zaznaczonymi węzłami. Polecenie aktywne dopiero po zaznaczeniu węzła i odcinka międzywęzłowego będącego krzywą (5.6.4) lub łukiem regularnym (5.6.5).

Page 87

Edytor kształtu - Menu Węzły PRO100 Podręcznik użytkownika

5.6.4. Krzywa

Przekształca zaznaczone odcinki międzywęzłowe w krzywą. Przekształcenie w krzywą powoduje dodanie do obu węzłów zaznaczonego odcinka międzywęzłowego dodatkowych uchwytów edycyjnych zaznaczonych na niebiesko i połączonych z odpowiednimi węzłami formatki czerwoną linią kreskowaną

Rysunek 34: Wszystkie typy węzłów dla odcinków

międzywęzłowych posiadających charakter krzywej.

(Rysunek 34). Przeciąganie za owe dodatkowe uchwyty powoduje zmianę brzegowej linii formatki na zaznaczonym odcinku międzywęzłowym. Sposób zakotwiczenia odcinka międzywęzłowego w węźle określają trzy polecenia:

Gładkie (5.6.7), Symetryczne (5.6.8).

Polecenie

Krzywa jest aktywne dopiero po zaznaczeniu węzła i

Ostre (5.6.6),

odcinka międzywęzłowego będącego prostą (5.6.3) lub łukiem regularnym (5.6.5).

Page 88

PRO100 Podręcznik użytkownika Edytor kształtu - Menu Węzły

5.6.5. Łuk

Przekształca zaznaczone odcinki międzywęzłowe w łuk regularny. Łuk regularny charakteryzuje się długością promienia oraz środkiem łuku, którego położenie wyliczane jest na podstawie węzłów należących do danego odcinak międzywęzłowego oraz kąta

środka łuku liczonego jako kąt między prostymi zawierającymi środek łuku i poszczególne węzły. Do parametrów odcinka łukowego należy też określenie wypukłości (5.6.9) i wklęsłości

(5.6.10) oznaczanej względem wnętrza formatki. Więcej na temat edycji łuków regularnych piszemy w rozdziałach poświęconych pracy z węz

łami (5.2.3).

Polecenie

Łuk jest aktywne dopiero po zaznaczeniu węzła i

odcinka międzywęzłowego będącego prostą (5.6.3) lub krzywą (5.6.4).

5.6.6. Ostre

Polecenie określające sposób zakotwiczenia w węźle odcinków krzywizn międzywęzłowych dochodzących do tego węzła. Aktywacja tego polecenia powoduje, że edycja odcinków krzywizn z obu stron węzła jest niezależna i umożliwia dowolnie ostre połączenie w węźle. W praktyce oznacza to, że parametry dodatkowych uchwytów węzłowych krzywizny (odległość od węzła oraz kąt czerwonej linii kreskowej) są niezależne dla obu odcinków krzywizny.

UWAGA: Edycja krzywych może doprowadzać do błędów edycji w postaci przecinania się edytowanych krawędzi formatki (odcinków międzywęzłowych). Przecinanie takie może powodować błędy wyświetlania (wizualizacji) w głównej części programu PRO100, dlatego należy stanowczo wystrzegać się pozostawiania kształ formatki w takiej formie.

Polecenie aktywne dopiero po zaznaczeniu węzła przekształconego w krzywą i posiadającego któryś z pozostałych sposobów kotwiczenia krzywizny (5.6.7 lub 5.6.8).

Page 89

Edytor kształtu - Menu Węzły PRO100 Podręcznik użytkownika

5.6.7. Gładkie

Polecenie określające sposób zakotwiczenia w węźle odcinków krzywizn międzywęzłowych dochodzących do tego węzła. Aktywacja tego polecenia powoduje, że edycja odcinków krzywizn z obu stron węzła jest zależna – program stara się gładko połączyć oba odcinki międzywęzłowe. W praktyce oznacza to, że parametry dodatkowych uchwytów węzłowych krzywizny (odległość od węzła oraz kąt czerwonej linii kreskowej) są zależne połowicznie dla obu odcinków krzywizny: kąt padania czerwonej linii kreskowej jest symetryczny względem węzła, odległość zaś od węzła jest dla obu odcinków niezależna.

UWAGA: Edycja krzywych może doprowadzać do błędów edycji w postaci przecinania si międzywęzłowych). Przecinanie takie może powodować błędy wyświetlania (wizualizacji) w głównej części programu PRO100, dlatego należy stanowczo wystrzegać się pozostawiania kształtu formatki w takiej formie.

Polecenie aktywne dopiero po zaznaczeniu węzła przekształconego w krzywą i posiadającego któryś z pozostałych sposobów kotwiczenia krzywizny (5.6.6 lub 5.6.8).

ę edytowanych krawędzi formatki (odcinków

5.6.8. Symetryczne

Polecenie określające sposób zakotwiczenia w węźle odcinków krzywizn międzywęzłowych dochodzących do tego węzła. Aktywacja tego polecenia powoduje, że edycja odcinków krzywizn z obu stron węzła jest zależna – program stara się gładko i symetrycznie połączyć oba odcinki międzywęzłowe. W praktyce oznacza to, że parametry dodatkowych uchwytów węzłowych krzywizny (odległość od węzła oraz kąt czerwonej linii kreskowej) są w pełni zależne dla obu odcinków krzywizny: kąt padania czerwonej linii kreskowej jest symetryczny względem węzła, odległość zaś od węzła jest dla obu odcinków taka sama.

Page 90

PRO100 Podręcznik użytkownika Edytor kształtu - Menu Węzły

Polecenie aktywne dopiero po zaznaczeniu węzła przekształconego w krzywą i posiadającego któryś z pozostałych sposobów kotwiczenia krzywizny (5.6.6 lub 5.6.7).

5.6.9. Wypukły

Polecenie aktywne jedynie dla zaznaczonego węzła posiadającego stowarzyszony odcinek międzywęzłowy o charakterze łuku regularnego wklęsłego. Narzędzie to nadaje łukowi charakter wypukły w stosunku do wnętrza edytowanej formatki, tzn. wypukły w stosunku do całego widocznego na obszarze roboczym kształtu.

UWAGA: Przełączenie łuku regularnego z wklęsłego na wypukły może powodować błędy edycji w postaci przecinania się edytowanych krawędzi formatki (odcinków międzywęzłowych). Przecinanie takie może powodować błędy wyświetlania (wizualizacji) w głównej części programu PRO100, dlatego należy stanowczo wystrzegać się pozostawiania kształtu formatki w takiej formie.

5.6.10.Wklęsły

Polecenie aktywne jedynie dla zaznaczonego węzła posiadającego stowarzyszony odcinek międzywęzłowy o charakterze łuku regularnego wypukłego. Narzędzie to nadaje łukowi charakter wklęsły w stosunku do wnętrza edytowanej formatki, tzn. wklęsły w stosunku do całego widocznego na obszarze roboczym kształtu.

UWAGA: Przełączenie łuku regularnego z wklęsłego na wypukły

Page 91

Edytor kształtu - Menu Węzły PRO100 Podręcznik użytkownika

może powodować błędy edycji w postaci przecinania się edytowanych krawędzi formatki (odcinków międzywęzłowych). Przecinanie takie może powodować błędy wyświetlania (wizualizacji) w głównej części programu PRO100, dlatego należy stanowczo wystrzegać się pozostawiania kształtu formatki w takiej formie.

6. Dobre rady

Niniejszy podręcznik jest encyklopedycznym przewodnikiem po wszystkich funkcjach programu PRO100. Tym niemniej w tym miejscu chcielibyśmy przedstawić kilka ogólnych zasad dotyczących pracy z programem, budową bibliotek, elementów etc.

• Staraj się przemyśleć budowę biblioteki przed przystąpieniem do jej realizacji - późniejsze zmiany mogą się okazać mozolne do wykonania. Zastanów się, czy biblioteka ma być wizualizacyjna (wykonujemy jedynie elementy widoczne z zewnątrz) czy produkcyjna (wykonujemy wszystkie elementy niezbędne do wyprodukowania danego obiektu tak, aby w raportach dostać natychmiast listę elementów do produkcji).

• Staraj się rozsądnie grupować elementy zgodnie z ich rzeczywistymi odpowiednikami. Np. zgrupuj pojedynczy zawias, osobno zgrupuj korpus szafki bez frontu, następnie zgrupuj korpus wraz z zawiasami, na końcu zgrupuj z tak przygotowanym elementem drzwiczki, do których wcześniej dogrupuj uchwyt. Przemyślana i konsekwentna metoda grupowania elementów składowych pozwala później łatwo wprowadzać zmiany. Pozwala również określić, które elementy będą wymiarowane na planie i poszczególnych rzutach. O grupowaniu patrz w rozdziale 3.3.2 oraz

4.2.9, o wymiarowaniu w 4.3.3 oraz 4.4.11.

Korzystaj często z Biblioteki Elementów lub Schowka, w

•

której zapamiętuj podzespoły często powtarzające się w Twoich obiektach (np. zawiasy, nóżki, puste korpusy itd.). Podobną funkcję pełnią funkcje Po co robić pewne rzeczy dwa razy?

Export i Import w Edytorze kształtu (rozdział 5).

Page 92

PRO100 Podręcznik użytkownika Dobre rady

• Zakładaj własne katalogi biblioteki i projektów wewnątrz odpowiednich katalogów programu PRO100 – pozwoli to na łatwą orientację i nawigację w zasobach plikowych. Tworzenie nowych katalogów bibliotecznych może pociągać za sobą konieczność ponownego uruchomienia programu.

• Konsekwentnie używaj własności obiektów tak, aby pojawiały się w odpowiednich raportach i wycenach. Nowy element (patrz

4.3.1) jest na początku zawsze traktowany jako formatka, zatem będzie się pojawiać w

Raporcie Formatek (4.5.5). Kiedy budujemy

z nowego elementu np. zawias należy pamiętać o właściwej dla tworzonego obiektu nazwie, umiejscowieniu w odpowiednich raportach czy pozycji w cenniku (o raportach możesz poczytać w

4.5.5, zaś o cenniku 4.5.4). Niektóre elementy nie powinny wręcz znajdować się w żadnym z raportów, jeżeli nie podlegają realizacji (np. okna, drzwi, wystrój pomieszczenia nie podlegający realizacji garnki, patelnie, komputery itp.). Podczas budowy biblioteki należy zadbać, żeby program PRO100 nie zaskoczył użytkownika jakąś nieoczekiwaną pozycją w raportach.

• Pamiętaj o orientacji materiału na formatkach. Jest to bardzo ważne dla poprawnego generowania raportu formatek. Długość i szerokość formatki jest zawsze związana z ułożeniem tekstury na obiekcie. O własnościach materiału formatki traktuje rozdział 4.3.5

• Pomieszczenia nie prostopadłościenne konstruuj używając w charakterze sł

upów czy ścian wnęki formatek o odpowiednich kształtach i rozmiarach z naniesionym tym samym materiałem, co ściany pomieszczenia (3.1).

• Wymiary obiektów bibliotecznych o ustalonych i niezmiennych wymiarach blokuj dopiero na najwyższym poziomie grupowania (tzn. cały obiekt buduj bez blokowania wymiarów, dopiero po zgrupowaniu całości gotowego już elementu we własnościach grupy najwyższego poziomu zablokuj odpowiednie wymiary - oczywiście uwaga ta nie dotyczy grubości płyt, z których wykonujemy poszczególne meble). Pozwoli to na łatwe modyfikacje obiektów w przyszłości. O blokowaniu wymiarów możesz poczytać w rozdziale

4.3.3.

• Program PRO100 ma zablokowaną pewną funkcjonalność odnoszącą się do operacji plikowych (przenoszenie, kopiowanie,

Page 93

Dobre rady PRO100 Podręcznik użytkownika

itd.). Ma to zapobiec przypadkowemu skasowaniu czy przeniesieniu plików podczas pracy. Wszystkie operacje kopiowania czy przenoszenia muszą zatem być wykonywane z poziomu Windows. Typową lokalizacją programu PRO100 jest katalog „C:\Program Files\PRO100”, choć w procesie instalacyjnym użytkownik ma możliwość zmiany tej lokalizacji. Umiejscowienie poszczególnych folderów biblioteki, projektów, schowka czy form edytora kształtu można odczytać w ustawieniach konfiguracyjnych programu (patrz

4.5.6). Typy plików wykorzystywane przez PRO100 przedstawia poniższa tabelka.

Rozszerzenie pliku Przeznaczenie w programie PRO100

*.sto pliki projektów

*.meb pliki biblioteki mebli, elementów i schowka *.bmp oraz *.jpg pliki graficzne biblioteki materiałów *.shp pliki form edytora kształtów *.mse plik cennika materiałów

*.ese plik cennika elementów

*.cnk pliki cennika zaawansowanego

Formy

Edytora kształtu przechowywane są w katalogu Formy

znajdującym się w głównym katalogu programu PRO100. Nazwy plików są takie same jak występujące w PRO100 (bez rozszerzeń).

Page 94

PRO100 Podręcznik użytkownika Najczęstsze pytania

7. Najczęstsze pytania

• Jak wykonań pomieszczenie o nietypowym kształcie? – rozdział 3.1.

• Jak zbudować cennik i wycenić projekt?

o Budowa cennika – rozdział 4.5.4. o Wycena elementów – rozdział 4.3.6. o Wycena materiałów – rozdział 4.5.2.2. o Raport wyceny – rozdział 4.5.5.

• Jak dodać własne materiały do Biblioteki Materiałów? – rozdział 4.5.2.3.

• Jak zmienić na stałe ustawienia strony/drukarki? – rozdział

4.1.7.

• Ile wynosi wymiar siatki w Edytorze kształtów? –rozdział

5.5.1.

• Dlaczego nie mogę otworzyć projektu?

o Zła wersja plików – rozdział 4.1.4. o Brak materiałów – rozdział 4.1.3.

• Dlaczego nie działa klucz sprzętowy? – rozdzia

• Dlaczego w oknie biblioteki nie widzę własnych modułów

bibliotecznych

o Złe ustawienie ścieżek dostępu do katalogów

biblioteki – rozdział 4.5.6.

o Zła wersja plików np. w wersji salonowej –

rozdział 4.5.1.

o Złe nazwy plików – rozdział 4.2.7

• Dlaczego projekt nie może znaleźć materiałów? – rozdziały

4.1.4 oraz 4.5.2.3.

• Dlaczego nie mogę zmienić rozmiarów formatki?

o Blokowanie wymiarów – rozdział 4.3.4. o Kształt formatki zawierający łuki regularne –

rozdział 4.3.4 oraz koniec rozdziału 5.2.3.3.

• Dlaczego nie mogę zmienić rozmiarów grupy?

o Blokowanie wymiarów wewnątrz grupy –

rozdziały 4.3.4, 6.

ł 2.1.

Page 95

Najczęstsze pytania PRO100 Podręcznik użytkownika

OPROG

o Grupa zawierająca formatki posiadające łuki

regularne – rozdział 4.3.4 oraz koniec rozdziału

5.2.3.3.

8. Kontakt

Szanowny Użytkowniku!

Jeśli masz pytania dotyczące obsługi programu lub sugestie, jak

go ulepszyć - jesteśmy do Twojej dyspozycji:

RAMOWANIE

30-019 Kraków ul. Mazowiecka 21, Xp. Tel +48 12 623 75 57

http://www.ecru.pl/ http://www.ecrusoftware.com/

[email protected]

Page 96

PRO100 Podręcznik użytkownika Spis treści

Spis treści

1. WSTĘP 1

1.1. Przeznaczenie programu 1

1.2. Wymagania sprzętowe 1

2. INSTALACJA PROGRAMU 2

2.1. Instalacja klucza sprzętowego 2

2.2. Instalacja programu 3

3. OPIS TRYBU EDYCJI 3

3.1. Pomieszczenie 5

3.2. Rzuty 6

3.2.1. Perspektywa 7

3.2.2. Aksonometria 8

3.2.3. Rzuty prostokątne - Plan, rzuty ścian 9

3.3. Zaznaczanie i edycja elementów 11

3.3.1. Zaznaczanie 11

3.3.2. Grupowanie 14

3.3.3. Płaszczyzna uchwytów 15

3.3.4. Zmiana położenia i rozmiarów 15

3.3.5. Zmiana kształtu 17

3.3.6. Podwójne kliknięcie 18

3.3.7. Łatwe duplikowanie 18

4. POLECENIA MENU 18

4.1. Plik 19

Page 97

Spis treści PRO100 Podręcznik użytkownika

4.1.1. Nowy

4.1.2. Nowy z szablonu 19

4.1.3. Otwórz...

4.1.4. Zapisz

4.1.5. Zapisz jako... 21

4.1.6. Export 22

4.1.7. Właściwości projektu

4.1.8. Ustawienia strony 23

4.1.9. Podgląd wydruku

4.1.10. Drukuj

4.1.11. Szybki wybór 24

4.1.12. Zakończ 24

4.2. Edycja 24

4.2.1. Cofnij

4.2.2. Ponów

4.2.3. Wytnij

4.2.4. Kopiuj

4.2.5. Wklej

4.2.6. Usuń

4.2.7. Dodaj do Biblioteki 25

4.2.8. Wstaw z Biblioteki 26

4.2.9. Grupuj

4.2.10. Rozgrupuj

4.2.11. Duplikuj 27

4.2.12. Zaznacz wszystko

4.3. Element 27

Page 98

PRO100 Podręcznik użytkownika Spis treści

4.3.1. Nowy

4.3.2. Nazwa 28

4.3.3. Położenie 29

4.3.4. Wymiary 30

4.3.5. Materiał 33

4.3.6. Raporty 35

4.3.7. Kształt

4.3.8. Przykryj blatem

4.3.9. Obróć o 90° w lewo

4.3.10. Obróć w 90° w prawo

4.3.11. Obróć

4.3.12. Przesuń

4.3.13. Odbicie lustrzane

4.3.14. Dosuń

4.3.15. Wyrównaj

4.4. Widok 40

4.4.1. Szkielet

4.4.2. Szkic

4.4.3. Kolory

4.4.4. Tekstury

4.4.5. Kontury

4.4.6. Półprzeźroczystość

4.4.7. Cieniowanie

4.4.8. Wizualizacja fotorealistyczna

4.4.9. Wygładzanie

Page 99

Spis treści PRO100 Podręcznik użytkownika

4.4.10. Etykiety

4.4.11. Wymiary

4.4.12. Siatka

4.4.13. Tło 44

4.4.14. Rzuty 44

4.4.15. Wiązanie

4.4.16. Centruj

4.4.17. Autocentrowanie

4.4.18. Powiększ

4.4.19. Pomniejsz

4.4.20. Paski narzędzi 46

4.4.21. Rolety 47

4.5. Narzędzia 47

4.5.1. Biblioteka Mebli

4.5.2. Biblioteka Materiałów

4.5.3. Struktura

4.5.4. Cennik

4.5.5. Raporty i wycena

4.5.6. Konfiguracja

5. EDYTOR KSZTAŁTU 68

5.1. Edycja 68

5.2. Praca z węzłami 70

5.2.1. Zaznaczanie 70

5.2.2. Prowadnice 71

Page 100

PRO100 Podręcznik użytkownika Spis treści

5.2.3. Parametry węzłów 72

5.3. Menu Plik 81

5.3.1. Import

5.3.2. Export

5.3.3. Ustawienia strony 81

5.3.4. Podgląd wydruku

5.3.5. Drukuj

5.3.6. Zamknij 82

5.4. Menu Edycja 83

5.4.1. Cofnij

5.4.2. Ponów

5.4.3. Zaznacz wszystko

5.5. Menu Widok 83

5.5.1. Siatka

5.5.2. Wymiary

5.5.3. Kąty

5.5.4. Promienie łuków

5.5.5. Kąty łuków

5.5.6. Wiązanie do węzłów

5.6. Menu Węzły 85

5.6.1. Dodaj

5.6.2. Usuń

5.6.3. Prosta
