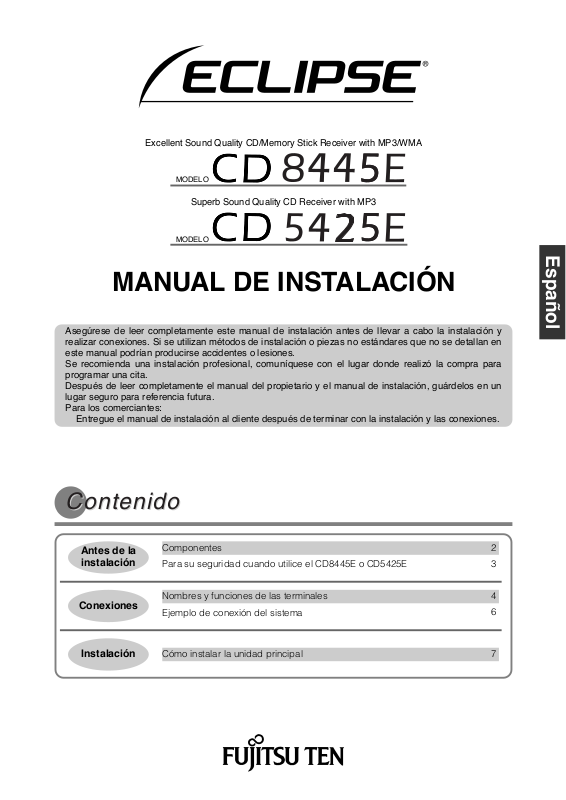

Eclipse CD8445E, CD5425E INSTALLATION Manual [it]

Deutsch Español Français Italiano

Nederlands

SvenskaEnglish

Asegúrese de leer completamente este manual de instalación antes de llevar a cabo la instalación y
realizar conexiones. Si se utilizan métodos de instalación o piezas no estándares que no se detallan en
este manual podrían producirse accidentes o lesiones.
Se recomienda una instalación profesional, comuníquese con el lugar donde realizó la compra para
programar una cita.
Después de leer completamente el manual del propietario y el manual de instalación, guárdelos en un
lugar seguro para referencia futura.
Para los comerciantes:

Entregue el manual de instalación al cliente después de terminar con la instalación y las conexiones.

Contenido

Contenido

Componentes

Antes de la
instalación

Instalación

Conexiones

2

Para su seguridad cuando utilice el CD8445E o CD5425E 3

Nombres y funciones de las terminales 4

Cómo instalar la unidad principal 7

Excellent Sound Quality CD/Memory Stick Receiver with MP3/WMA

MANUAL DE INSTALACIÓN

Ejemplo de conexión del sistema

6

MODELO

Superb Sound Quality CD Receiver with MP3

MODELO

-2-

Deutsch English Español Français Italiano

Nederlands

Svenska

Componentes

Componentes

Verifique que no falte ninguno de los siguientes componentes

Verifique que no falte ninguno de los siguientes componentes

Al momento de instalar la unidad principal, algunos modelos de vehículos pueden requerir el uso de
artículos que deben obtenerse por separado como por ejemplo un cable adaptador para la fuente de
alimentación, cable adaptador de la antena de radio o soporte de montaje.

Consejo

Unidad principal x 1

Cable de interconexión

(Conector de energía y parlante)

(16P) x 1

Acoplador de montaje

x 1

Soporte lateral

x 2

Tapa

x 1

Perno de cabeza hexagonal

(Rojo:M5x8) x 4

Tornillo de cabeza plana

(Rojo:M5x8) x 4

Tornillo opresor

x 1

Codo doble

x 1

Estuche

(Para panel desmontable)

x 1

*

Control remoto

(Sólo incluido con CD8445E) x 1

Componentes de la unidad principal

* Sólo el CD8445E incluye el control remoto. El CD5425E no lo incluye.

1

5

2

6

3

7

4

8

9

10

11

-3-

Deutsch Español Français Italiano

Nederlands

SvenskaEnglish

En todo el manual y en el CD8445E y CD5425E aparecen señales de advertencia y precaución como las
que se ejemplifican a continuación. Éstas muestran las formas seguras y correctas de manejar el producto
para prevenir que usted y otros sufran lesiones personales y evitar daños a la propiedad.
Antes de leer el manual, tómese el tiempo para leer y aprender la importante información enumerada en
esta sección.

Esta señal indica una situación en la que el manejo incorrecto por no prestar
atención a una señal puede ocasionar la muerte o lesiones personales serias.

Esta señal indica una situación en la que el manejo incorrecto por no prestar atención
a una señal puede ocasionar daños personales o únicamente daños a la propiedad.

PPar

ar

a su segur

a su segur

idad cuando utilice el CD8445E o CD5425E

idad cuando utilice el CD8445E o CD5425E

Esta sección contiene información que puede ayudarlo a prevenir
problemas y daños en la unidad y también contiene otra información útil.

Consejo

fusibles, disyuntores y relés suministrados.

•

Las bolsas de aire son un equipo de seguridad
fundamental. Nunca instale el equipo de manera que altere
el cableado de la bolsa de aire o interfiera con el
despliegue de la bolsa de aire. Las bolsas de aire deben
funcionar correctamente en caso de un accidente.

•

Para su protección, nunca utilice un taladro eléctrico sin
gafas de seguridad o anteojos de protección. Los residuos
o las mechas rotas pueden producir lesiones graves en los
ojos, incluyendo la ceguera.

•

Utilice cinta aislante para aislar los extremos de todos los
cables, incluso si no los utiliza. El aislamiento adecuado
previene los arcos, descargas e incendios.

•

No desarme ni altere este producto. Podrían producirse
accidentes, incendios o descargas.

•

Siempre reemplace los fusibles con fusibles de la misma
capacidad y características. Nunca utilice un fusible más
grande que el original. Utilizar el tipo incorrecto de fusible
podría producir un incendio o un daño severo.

•

No modifique este sistema para otro uso distinto del que
aquí se detalla. Tampoco se desvíe de los procedimientos
de instalación aquí descritos. Eclipse no se hará
responsable por daños, los que incluyen, pero no se limitan
a, lesiones graves, muerte o daños a la propiedad debido a
instalaciones que ocasionan un funcionamiento no
intencionado.

•

Este equipo necesita 12V de CC y se debe instalar sólo en
un vehículo con sistema eléctrico de conexión a tierra
negativa de 12V. Cualquier otra instalación podría producir
un incendio u otro daño severo al equipo y al vehículo.

•

Cuando instale el equipo, no quite ni altere los sujetadores
del vehículo actuales, incluyendo tuercas, pernos, tornillos,
presillas y conectores. Nunca separe, mueva ni altere el
cableado actual del vehículo, incluyendo conexiones
eléctricas a tierra y correas. La alteración de componentes
actuales del vehículo puede hacer que el vehículo sea
inseguro para funcionar.

•

Antes de la instalación, quite el terminal negativo (-) de la
batería para evitar descargas, formación del arco eléctrico,
incendios y daños al cableado del vehículo y al equipo que
está instalando.

•

Asegure el cableado con cinta o conexiones de plástico
para que los cables no interfieran con el funcionamiento del
vehículo, incluyendo el pedal de freno, la palanca de
cambios y la dirección. Ubique los cables para que los
componentes del vehículo en movimiento, incluyendo
asientos eléctricos, no los frote, desgaste ni dañe.

•

Para evitar dañar el equipo y el vehículo, incluyendo
incendios, nunca suministre energía al equipo instalado de
forma que sobrecargue la capacidad de un circuito del
vehículo existente. Nunca deje un cable de suministro de
energía ni una conexión sin aislar. Siempre instale los

ventilación de esta unidad. Cuando se bloquean el
ventilador, disparador térmico u orificios de ventilación, el
interior se sobrecalienta y se pueden producir incendios.

•

Realice la conexión como se detalla en el manual de
instalación. Si no se lo conecta normalmente, podrían
producirse incendios o accidentes.

•

Cuando lo instale en vehículos equipados con bolsas de
aire, verifique las precauciones del fabricante en relación
con el funcionamiento antes de hacerlo funcionar. Las
bolsas de aire podrían no funcionar correctamente.

•

Realice el cableado de forma que las partes móviles, como
rieles de los asientos y partes atornilladas de la carrocería
del vehículo, no aprieten los cables. Se podrían producir
accidentes, incendios o descargas como resultado de la
desconexión y cortos eléctricos.

•

Realice el cableado de forma que el cable no haga contacto
con partes metálicas. El cable se puede dañar si entra en
contacto con partes metálicas, lo que producirá incendios y
descargas.

•

Evite las superficies calientes cuando esté realizando el
cableado en el equipo. Las altas temperaturas pueden
dañar el cableado, lo que producirá cortos, formación del
arco eléctrico e incendios.

•

Cuando cambie el lugar de instalación de este equipo,
consulte con el comerciante donde lo compró por razones
de seguridad. Es necesario tener habilidad y experiencia
para quitarlo e instalarlo.

•

Conectar los cables e instalar este equipo requiere de
habilidad y experiencia. Se recomienda una instalación
profesional. Consulte con su comerciante o instalador
profesional. El cableado incorrecto puede dañar el equipo o
interferir con el funcionamiento seguro del vehículo.

•

Utilice sólo los accesorios según se especifica. Utilizar
otras partes podría producir daños en el equipo o hacer que
algunas partes se caigan o salgan volando del equipo.

•

No instale la unidad en lugares donde pueda recibir
condensación del rocío (alrededor de la manguera del aire
acondicionado, etc.), entrar en contacto con agua o en
condiciones con mucha humedad, polvo o humo aceitoso.
Si agua, humedad, polvo o humo aceitoso ingresan a la
unidad, podrían producirse humo, incendios o
malfuncionamientos.

•

Evite la instalación en lugares donde no se lo puede ajustar
bien o donde haya vibraciones fuertes. Además, si instala
la unidad con cinta adhesiva bifaz, primero limpie la
suciedad y cera del área de instalación. De lo contrario, la
unidad se puede soltar debido a vibraciones mientras
maneja, lo que causará problemas para manejar y
ocasionará accidentes de tráfico o lesiones.

•

No instale en lugares donde reciba luz solar directa o
donde recibirá directamente aire caliente de la calefacción.
Esto puede aumentar la temperatura del interior de este
equipo, lo que producirá incendios y malfuncionamientos.

•

No bloquee el ventilador, disparador térmico ni orificios de

Advertencia
Precaución

Advertencia

Precaución
