USER MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D'UTILISATION
BEDIENUNGSANLEITUNG

HMA180

Graphic Symbol Explanation

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to
alert the user to the presence of uninsulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock to
persons.

The exclamation point within an equilateral triangle is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the literature
accompanying the appliance.

The lightning flashes printed next to the OUTPUT terminals of the amplifier are intended
to alert the user to the risk of hazardous energy. Output connectors that could pose a risk
are marked with the lightning flash. Do not touch output terminals while amplifier power is
on. Make all connections with amplifier turned off.

WARNING: To prevent fire or shock hazard, do not expose this equipment to rain or moisture.

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding type plug. A polarized plug has
two blades with one wider than the other. A grounding type plug has two blades and a third
grounding prong. The wide blade or the third prong are provided for your safety. If the provided
plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularly at the plugs, convenience
receptacles, and at the point where they exit from the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Unplug the apparatus during lightening sorts or when unused for long periods of time.

13. Refer all servicing to qualified personnel. Servicing is required when the apparatus has been

damaged in any way, suck as power supply cord or plug is damaged, liquid has been spilled or
objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does
not operate normally, or has been dropped.

14. Disconnecting from mains: Switching off the POWER switch all the functions and light indicators
of the amplifier will be stopped, but fully disconnecting the device from mains is done unplugging
the power cord from the mains input socket. For this reason, it always shall remain readily
operable.

2

INSTRUCTION MANUAL

1. IMPORTANT NOTE 04

1.1. Precautions 04

2. INTRODUCTION 04

3. INSTALLATION 05

4. AUDIO INPUTS 06

4.1. MIC1, MIC2, MIC3 inputs 06

4.2. PAGER input 06

4.3. MUSIC inputs 07

4.4. EMERGENCY input 07

4.5. INSERT input 07

5. OUTPUTS 08

6. REMOTE CONTROL PORTS 08

7. CONSIDERATIONS 09

7.1. Switching on the unit 09

7.2. Gain adjustments, levels and indicators 09

7.3. Equalization 09

7.4. Ground loops, background noise 09

7.5. Cleaning 09

8. LIST OF FUNCTIONS 10

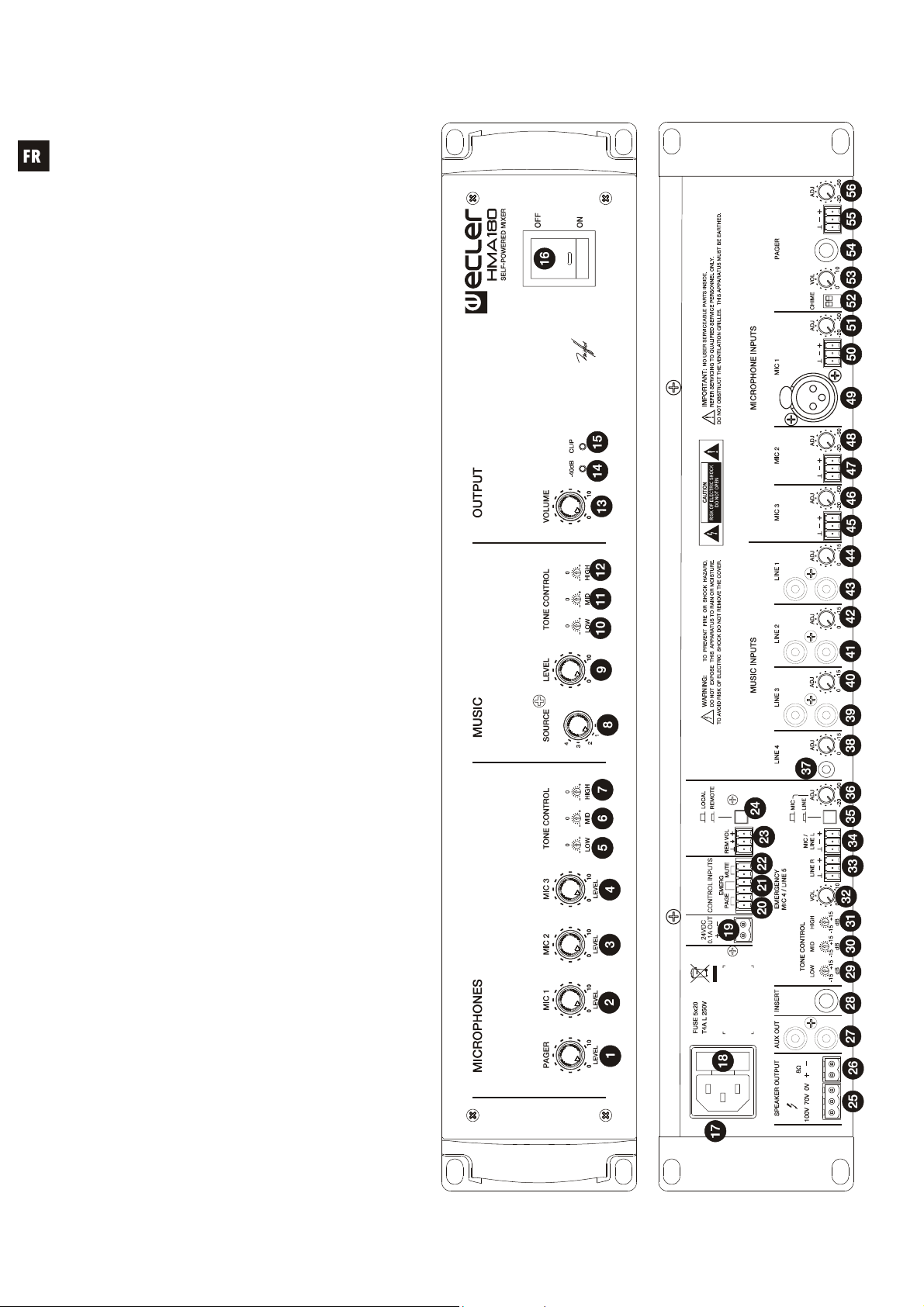

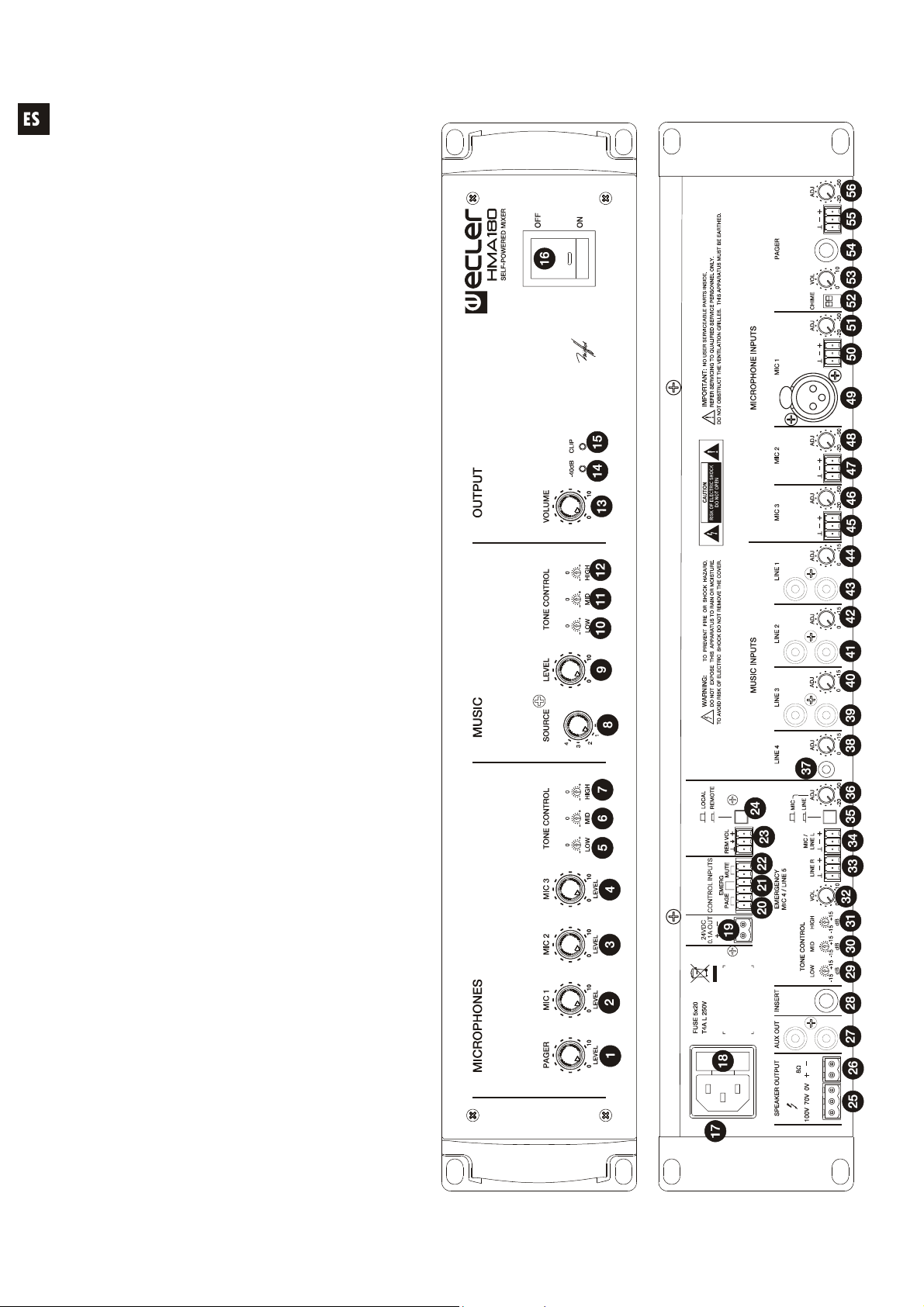

9. DIAGRAM OF FUNCTIONS 10

10. CONFIGURATION OF JUMPERS 11

11. CONFIGURATION DIAGRAM 42

12. TECHNICAL FEATURES 43

13. BLOCK DIAGRAM 44

All numbers subject to variation due to production tolerances. ECLER SA reserves the right to make changes or
improvements in manufacturing or design which may affect specifications.

3

1. IMPORTANT NOTE

We thank you for choosing our HMA180 powered mixer with high and low output impedance (70V /
100V line). To achieve the optimum operation and performance of this unit, it is VERY IMPORTANT ­before you plug anything in - that you carefully read this manual and closely follow all its indications.
To guarantee optimum operation from this unit, we strongly recommend that its maintenance be
carried out by our Authorised Technical Services.

1.1. Precautions

This device must be grounded through its power cord.
Any change in the configuration of the unit must be implemented by a qualified technician.
Before any work is done on the unit, disconnect it from the power source.

2. INTRODUCTION

HMA180 is a professional 2-rack powered mixer, with 9 input audio channels and a wide range of
additional functions for managing priorities between inputs, sending pre-recorded voice messages for
emergency and evacuation situations, etc.
HMA180 is a compact professional sound solution where the end user is not necessarily an expert
in using audio equipment, as it offers simple start-up and use.

Its main features are as follows:

 3 balanced and mixable microphone inputs
 1 input for the message console with priority over all other audio sources (PAGER) and chime

melody (CHIME)

 4 line inputs for music sources (background music), with one of the dials on the front panel
 Independent level controls for mixing PAGER, MIC1, MIC2 and MIC3 signals on the front panel
 3-band equalizer for mixing PAGER signals and microphones
 3-band equalizer for selected music source
 Additional EMERGENCY MIC/LINE input with maximum priority (for emergency or evacuation

messages), with 3-band equalizer and playback volume control independent of all other signals

 24VDC output for managing external priority relays, linkable to the PAGE and/or EMERGENCY

functions

 Remote volume control through WPm (0 - 10VDC) series wall panels
 MUTE control input to silence the unit from an external device through dry contact closure
 PAGE and EMERGENCY control inputs to activate the PAGER and EMERGENCY functions

through external dry contact closure

 Auxiliary output
 Insertion point
 Mono amplifier output, low (8 ) and high (70V / 100V) impedance

4

3. INSTALLATION

HMA180 is a self-powered mixer especially designed for its installation in 19" rack cabinets or on
desktops, occupying two units of space.
You need to bear in mind two points when positioning your HMA180 unit: maximum ease-of-use
and allowing easy access for input and output connections.
The unit must be placed away from noise sources (dimmers, motors, etc.) and network cables.
A 4A timed network fuse is built-in to protect the unit against overloads. If it blows, it will be replaced
with another fuse of identical characteristics. IN NO CASE MUST A HIGHER VALUE FUSE BE
INSTALLED.

CAUTION: Only qualified technical personnel may replace fuses.

5

4. AUDIO INPUTS

The HMA180 supports two types of signals on its input channels:

 Microphones: they have a Euroblock, jack or XLR balanced connection, which can support

a level of -20dBV to –50dBV, adjusting sensitivity through the ADJ control on the rear panel

The microphone inputs have Phantom power to power condenser microphones, activated by the
jumper (see 10. CONFIGURATION DIAGRAM section).

 Line signals: they have an unbalanced RCA double jack or minijack stereo connection.

They can support signals ranging from 0dBV to -15dBV, adjusting sensitivity through the
ADJ control on the rear panel. You can connect the signals of CD players, radio tuners,
mixing consoles, media players, the audio outputs of PCs and tablets, etc. to these
connections.

NOTE: Turntables CANNOT BE CONNECTED directly to this device because none of the inputs
have an RIAA preamp.

4.1. MIC1, MIC2, MIC3 inputs

These 3 microphone inputs can work simultaneously, so they can be mixed through their LEVEL
controls on the front panel and equalize the resulting mix with the TONE CONTROL, also on the front
panel, in the MICROPHONES section. The microphone mix playback volume (+ music source selected,
if any) will depend on the OUTPUT VOLUME of the unit.

4.2. PAGER input

This input is especially designed for connecting a microphone voice announcements console in
real-time, MPAGE1 or similar. This signal's input is injected into the device and it attenuates or mutes the
rest of the sound content sent to the device's output (music source selected + microphones), taking its
place and allowing the broadcast of the voice message with the desired clarity.
The playback volume of the message depends on the adjustment of the PAGER LEVEL control
on the front panel, with this being independent of the device's OUTPUT VOLUME, but on which the
listening of the rest of the signals depends (music source selected + microphones). However, the TONE
CONTROL of the MICROPHONES section also acts on the PAGER input.
The PAGER function can be triggered by automatic detection of the incoming audio signal level
or a change of status of an external contact connected to the PAGE control port in the CONTROL
INPUTS section. Refer to the 10. CONFIGURATION DIAGRAM section for more information on the
configuration options of this function using jumpers.
After activating the PAGER function, the CHIME micro-switches allow the initial playback of a
chime melody (“ding-dong”) from three options, when one or both of the micro-switches is in the ON
position. The VOL control next to it allows you to adjust the volume of the melody, before the voice
message is played.

6

4.3. MUSIC inputs

These 4 inputs for music sources cannot work simultaneously. You need to select with the
SOURCE control on the front panel which of them you want to listen to on the unit's output (1, 2, 3, 4 or
none of them). They are mixed through its LEVEL control with microphones 1/2/3, if available.
The TONE CONTROL in the MUSIC section acts on the MUSIC input selected.
The volume that the mix between the music source selected and microphones 1/2/3 connected
will be played at will ultimately depend on the OUTPUT VOLUME of the unit.

4.4. EMERGENCY input

This input has been designed to connect a microphone or a pre-recorded file playback system
that will broadcast an announcement or emergency and/or evacuation message on a slot with maximum
priority.
Therefore, this input has a series of special features:

 It supports balanced microphone signals
 It supports balanced line signals (occasionally the distance between the message

playback device and the HMA180 might be high, with a connection of this type ideal for
minimising the effects of noise and interference induced along the wiring between both
devices)

 It has a tone control totally independent of the rest of the device's tone controls
 It has a VOL playback volume control totally independent of the rest of the device's

volume controls

 It has maximum priority: during its operation, it mutes any other sound source selected for

playback, including those of the PAGER, MICROPHONES and MUSIC inputs

The EMERGENCY function can be triggered by automatic detection of the incoming audio signal
level or a change of status of an external contact connected to the EMERG control port in the CONTROL
INPUTS section. Refer to the 10. CONFIGURATION DIAGRAM section for more information on the
configuration options of this function using jumpers.

The EMERGENCY audio input is doubly labelled as MIC4 / LINE5. This is because, if the
EMERGENCY function is not required in an installation, the audio signal connected to this input could be
used as an additional line or microphone input on the device (without taking priority over the others).
Refer to the 10. CONFIGURATION DIAGRAM section for more information on the configuration options
of this function using jumpers.

4.5. INSERT input

The ¼” INSERT stereo jack serves as an insertion point for the use of dynamic processors or
external effects to be inserted in the device's general mixing bus.
A standard cable will be used in these types of connections: The send signal is found on the tip of
the jack and the return on the ring, with both signals having the same grounding

7

5. OUTPUTS

The HMA180 has a dual amplified output:

 Low impedance (8 ), for the connection of a speaker or set of speakers with an overall

impedance of 8 . In this case, use the 8 pin connector  (+ and -) of the SPEAKER
OUTPUT section on the rear panel

 High impedance, 70V or 100V, for the connection of a large number of speakers with

transformers/adapters for 70V or 100V, and whose total required power is not more than the
normal power supplied by the HMA180. In this case, use 0V and 70V terminals or 0V and
100V on the SPEAKER OUTPUT of the rear panel

The AUX OUT auxiliary output provides a mono signal at line level (0dBV), which replicates the
unamplified signal delivered to the SPEAKER OUTPUT terminals. Therefore, it is possible to use that
output to connect the HMA180 to one or more additional amplifiers that can serve areas with higher power
requirements.

The HMA180 also has a high pass filter with a cut-off frequency at 70Hz, ideal for optimising audio
performance in high impedance installations. Refer to the 10. CONFIGURATION DIAGRAM section for
more information on the configuration options of this function using jumpers.

6. REMOTE CONTROL PORTS

The HMA180 has a series of control inputs and outputs on its rear panel for the integration with
other devices in an installation:

 REM VOL (REMOTE VOLUME): enables the connection of a WPm series or WPTOUCH wall

control panel for remotely managing the device's output volume (mix of microphones + music
source) through a voltage of 0 – 10VDC (*). When the LOCAL / REMOTE dial is in the LOCAL
position, the volume is controlled by the OUTPUT VOLUME on the front panel. In the REMOTE
position, the volume is controlled by the device connected to the REM VOL port

 CONTROL INPUTS: activation of different functions by means of using external dry contacts. They

can either act in NO (normally open) or NC (normally closed) mode. Refer to the 10.
CONFIGURATION DIAGRAM section for more information on the configuration options of this
function using jumpers:

o PAGE: activation of the PAGE function for sending messages from an MPAGE1 type

announcement microphone or similar connected to the PAGER input

o EMERG: activation of the EMERGENCY function for sending messages from an

announcement microphone or pre-recorded message player connected to the
EMERGENCY input

o MUTE: mute activation of the whole device

(*) NOTE
potentiometer, which means all of the grounding points must be joined. The connection cables
can be up to 500 m in length with a cross-section of 0.5 mm

: a maximum of 16 ports may be connected in parallel to the same control

2

or more.

8

7. CONSIDERATIONS

7.1. Switching on the unit

This is done directly by using the front ON / OFF switch. In a full audio installation it is essential to
start up the equipment in the following sequence: sound sources, mixer, equalizers, processors and,
finally, power amplifiers. To shut these down, follow the reverse sequence.

7.2. Gain adjustments, levels and indicators

Adjust the input gain level on each signal by using the ADJ control on the rear panel. Next, adjust
the mix volume between the input channels using their respective LEVEL controls on the front panel, and
the overall output volume using the VOLUME control on the OUTPUT section. The -40dB indicator will light
up when the signals are sufficiently strong to be considered as audible, lighting up with greater intensity
when their level increases. The CLIP indicator will begin to light up if the mix is high enough to be close to
the device's saturation point.
It is normal that when operating at high output power, the CLIP indicators light up in
synchronisation with the bass frequencies, which carry the most energy. Make sure that these indicators
do not remain permanently lit.

7.3. Equalization

The TONE CONTROL of the different inputs provides a gain / attenuation of ±15dB for each of the
following bands:

 BASS: 100Hz ±15dB
 MID: 1.8kHz ±15dB
 TREBLE: 10kHz ±15dB

Given the device's philosophy of use, it includes a tone control system that requires adjustment with
a screwdriver, thus preventing the manipulation of it accidentally during the normal use of the unit.

7.4. Ground loops, background noise

You must make sure at all times that the signal sources connected to the unit do not have
interconnected grounds, i.e. that the grounding never reaches them through two or more different paths, as
this can produce humming which may interfere with the quality of the audio production.
The cable shielding, being connected to the chassis, must never be interlinked to avoid the
formation of ground loops.

7.5. Cleaning

The front panel should not be cleaned with solvents or abrasive substances because the silk
printing could be damaged. To clean it, use a slightly damp soft cloth, dampened with water and neutral
liquid soap; dry it with a clean cloth. Make sure that water never gets into the amplifier through the holes on
the front panel.

9

8. LIST OF FUNCTIONS 9. DIAGRAM OF FUNCTIONS

1. PAGER volume control

2. MIC 1 volume control

3. MIC 2 volume control

4. MIC 3 volume control

5. LOW bass control

6. MID mid control

7. HIGH treble control

8. SOURCE line input dial

9. LEVEL line volume control

10. LOW bass control

11. MID mid control

12. HIGH treble control

13. VOLUME output volume control

14. –40dB Light indicator

15. CLIP light indicator

16. ON/OFF switch and pilot

17. Power socket

18. Fuse holder

19. 24VDC output

20. PAGE remote control

21. EMERG remote control

22. MUTE remote control

23. VOL remote control

24. LOCAL / REMOTE volume control dial

25. Amplified high impedance output 70V/100V

26. Amplified low impedance output 8

27. AUX OUT

28. INSERT input

29. LOW bass control

30. MID mid control

31. HIGH treble control

32. VOL emergency volume control

33. LINE R signal input

34. LINE L / MIC signal input

35. MIC / LINE input selector

36. MIC ADJ input sensitivity adjustment

37. LINE 4 input

38. LINE4 ADJ input sensitivity adjustment

39. LINE 3 input

40. LINE3 ADJ input sensitivity adjustment

41. LINE 2 input

42. LINE2 ADJ input sensitivity adjustment

43. LINE 1 input

44. LINE1 ADJ input sensitivity adjustment

45. MIC3 microphone input

46. MIC3 input sensitivity adjustment

47. MIC2 microphone input

48. MIC2 input sensitivity adjustment

49. MIC1 microphone input XLR connector

50. MIC1 microphone input

51. MIC1 input sensitivity adjustment

52. CHIME selector micro-switch

53. Chime VOL volume control

54. PAGER jack microphone input

55. PAGER microphone input

56. PAGER input sensitivity adjustment

10

10. CONFIGURATION OF JUMPERS

See diagram in section 11. CONFIGURATION DIAGRAM (page 42)

 Phantom Pager/MIC 1/2/3: Phantom power for PAGER / MIC 1/2/3 inputs
 Phantom Emergency: Phantom power for EMERGENCY input
 Control Mode Pager: operation selection of this control port in NO or NC mode
 Control Mode Emergency: operation selection of this control port in NO or NC mode
 Control Mode Mute: operation selection of this control port in NO or NC mode
 Pager Att: attenuation of 20, -30 or -80dB sound sources after activating the PAGER function
 Pager Rec. Time: recovery time of sound source levels after deactivating the PAGER function (1, 2

or 3 seconds)

 24VDC OUT: Emergency: activation of the +24VDC signal after activating the EMERGENCY

function

 24VDC OUT Pager: activation of the +24VDC signal after activating the PAGER function
 Emergency Mode: activation of the EMERGENCY function through automatic signal detection or

dry contact connected to the EMERG control port

 Pager Mode: activation of the PAGER function through automatic signal detection or dry contact

connected to the PAGE control port

 Input Mode: determines whether the signal connected to the EMERGENCY input should work in

EMERGENCY mode or as another input on the mixer (MIC4 or LINE5), with no priority

 High Pass Filter: a high pass filter with a 70Hz cut-off frequency, ideal for optimising audio

performance in high impedance installations

11

Explicación de los Símbolos Gráficos

El símbolo del relámpago con una flecha en la punta y dentro de un triangulo equilátero,
tiene el propósito de alertar al usuario de la presencia de un voltaje peligroso y sin aislar
dentro del aparato, y de una magnitud tal que puede constituir riesgo de descarga
eléctrica para las personas.

El símbolo de exclamación dentro de un triangulo equilátero, tiene el propósito de alertar
al usuario de la presencia de instrucciones importantes sobre la operación y
mantenimiento en la información que viene con el producto.

Los símbolos de relámpagos dibujados cerca de los terminales de salida se utilizan para
alertar al usuario del riesgo de descargas peligrosas. Los conectores de salida que
podrían plantear algún riesgo se indican con este símbolo del relámpago. No toque los
terminales de salida mientras que el amplificador esté encendido. Hacer todas las
conexiones con el amplificador apagado.

ADVERTENCIA: para prevenir choques eléctricos o riesgo de incendios, no exponer este equipo a la
lluvia o la humedad.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Lea estas instrucciones

2. Guarde estas instrucciones

3. Preste atención a todas las advertencias

4. Siga todas las instrucciones

5. No utilice este aparato cerca del agua

6. Límpielo solamente con un paño seco

7. No bloquee ninguna abertura para ventilación. Instálelo de acuerdo con las instrucciones del
fabricante

8. No lo instale cerca de fuentes de calor como radiadores, estufas u otros aparatos que produzcan
calor, incluidos amplificadores.

9. No elimine el propósito de seguridad del cable de corriente polarizado o con conexión de tierra.
Un cable polarizado tiene dos bornes, uno más ancho que el otro. Un enchufe con conexión a
tierra, tiene dos bornes y un tercer borne conectado a tierra. Este tercer borne está previsto para
su seguridad. Si el cable proporcionado no entra en su enchufe, consulte con un técnico
electricista para reemplazar ese enchufe obsoleto.

10. Proteja el cable eléctrico de ser aplastado, en especial en la zona de los conectores, los
receptáculos de los mismos y en el punto en el que el cable sale del aparato.

11. Utilice solamente los accesorios especificados por el fabricante.

12. Desconecte el aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante
periodos largos de tiempo.

13. Para cualquier reparación, póngase en contacto con un servicio técnico cualificado. La
reparación es necesaria cuando el aparato no funciona con normalidad o ha sido dañado por
cualquier motivo, ya sea porque el cable o el enchufe estén dañados, porque se hayan
derramado líquidos o hayan caído objetos dentro del aparato, o porque el aparato haya sido
expuesto a la lluvia o se haya caído.

14. Desconexión de la red: apagando el interruptor de puesta en marcha, todas las funciones e

indicadores del amplificador se pararán, pero la completa desconexión del aparato se consigue
desconectando el cable de red de su conector. Por esta razón, éste siempre debe tener fácil
acceso.

12

MANUAL DE INSTRUCCIONES

1. NOTA IMPORTANTE 14

1.1. Precauciones 14

2. INTRODUCCIÓN 14

3. INSTALACIÓN 15

4. ENTRADAS DE AUDIO 16

4.1. Entradas MIC1, MIC2, MIC3 16

4.2. Entrada PAGER 16

4.3. Entradas MUSIC INPUTS 17

4.4. Entrada EMERGENCY 17

4.5. Entrada INSERT 17

5. SALIDAS 18

6. PUERTOS DE CONTROL REMOTO 18

7. CONSIDERACIONES 19

7.1. Puesta en funcionamiento 19

7.2. Ajustes de ganancia, niveles e indicadores 19

7.3. Ecualización 19

7.4. Bucles de masa, ruido de fondo 19

7.5. Limpieza 19

8. LISTA DE FUNCIONES 20

9. DIAGRAMA DE FUNCIONES 20

10. CONFIGURACIÓN DE LOS PUENTES INTERNOS (JUMPERS) 21

11. DIAGRAMA DE CONFIGURACIÓN 42

12. CARACTERÍSTICAS TÉCNICAS 43

13. DIAGRAMA DE BLOQUES 44

Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de
realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.

13

1. NOTA IMPORTANTE

Agradecemos su confianza por haber elegido nuestro mezclador amplificado HMA180 con salida
en baja y alta impedancia (línea de 70V / 100V). Para conseguir su máxima operatividad y rendimiento es
MUY IMPORTANTE, antes de su conexión, leer detenidamente y tener muy presentes las
consideraciones que en este manual se especifican.
Para garantizar el óptimo funcionamiento de este aparato recomendamos que su mantenimiento
sea llevado a cabo por nuestros Servicios Técnicos autorizados.

1.1. Precauciones

Este aparato debe ser conectado a tierra mediante su cable de alimentación.
Cualquier cambio en la configuración debe ser realizada por personal técnico cualificado.
En caso de realizarse alguna intervención en el aparato, éste debe desconectarse previamente

de la alimentación.

2. INTRODUCCIÓN

HMA180 es un mezclador amplificado profesional de dos unidades rack de altura, 9 canales de
audio de entrada y un amplio abanico de funciones adicionales para la gestión de prioridades entre las
entradas, envío de mensajes de voz y pregrabados para escenarios de emergencia y evacuación, etc.
HMA180 es una solución compacta profesional para sonorizaciones en las que el usuario final no
sea necesariamente experto en el uso de equipamiento de audio, ya que ofrece una sencilla puesta en
marcha y utilización.

Estas son sus características principales:

 3 entradas de micrófono balanceadas y mezclables
 1 entrada para consola de avisos con función de prioridad sobre el resto de fuentes de audio

(PAGER) y melodía de carrillón (CHIME)

 4 entradas de línea para fuentes musicales (música ambiental), con selector de una de ellas en el

panel frontal

 Controles de nivel independientes para la mezcla de señales de PAGER, MIC1, MIC2 y MIC3 en

panel frontal

 Ecualizador de 3 bandas para la mezcla de señales PAGER y micrófonos
 Ecualizador de 3 bandas para la fuente musical seleccionada
 Entrada adicional MIC/LINE EMERGENCY con prioridad máxima (para avisos de emergencia o

evacuación), con ecualizador de 3 bandas y control de volumen de reproducción independientes
del resto de señales

 Salida de 24VDC para la gestión de relés de prioridad externos, enlazable a las funciones de

PAGE y/o EMERGENCY

 Control remoto de volumen mediante paneles murales serie WPm (0 - 10VDC)
 Entrada de control MUTE para silenciar el equipo desde un dispositivo externo mediante cierre de

contacto seco

 Entradas de control PAGE y EMERGENCY para la activación de las funciones PAGER y

EMERGENCY mediante cierre de contacto seco externo

 Salida auxiliar
 Punto de inserción
 Salida amplificada monofónica en baja impedancia (8 ) y alta impedancia (70V / 100V)

14

3. INSTALACIÓN

HMA180 es un mezclador autoamplificado especialmente diseñado para ubicación en armarios
rack de 19" o sobremesa, ocupando dos unidades de altura.
Dos consideraciones deben tenerse muy presentes en el momento de buscar la ubicación de su
unidad HMA180: por un lado la máxima comodidad de utilización y por el otro permitir un fácil acceso en la
realización de las conexiones de las que la unidad va a ser punto de llegada y partida.
Debe procurarse situar la unidad alejada de fuentes de ruido (variadores de tensión, motores,
etc...) así como de los cables de red.
Para proteger la unidad de eventuales sobrecargas, se incorpora un fusible de red de 4A
temporizado. En el caso de que éste se fundiera se sustituiría por otro de idénticas características. EN
NINGÚN CASO DEBE PONERSE UN FUSIBLE DE VALOR MÁS ELEVADO.

PRECAUCIÓN: El cambio de fusibles debe ser realizado por personal técnico cualificado.

15

4. ENTRADAS DE AUDIO

El HMA180 admite dos tipos de señales en sus canales de entrada:

 Micrófonos: disponen de conexión balanceada tipo Euroblock, jack o XLR, preparada para

admitir un nivel entre -20dBV y –50dBV, con sensibilidad ajustable mediante su control ADJ
en el panel posterior

Las entradas de micrófono disponen de alimentación Phantom para alimentar micrófonos de
condensador, activable mediante puente interno (ver sección 10. DIAGRAMA DE CONFIGURACIÓN).

 Señales de línea: disponen de conexión estéreo no balanceada tipo doble RCA o

minijack. Están preparadas para admitir señales entre 0dBV y -15dBV, con sensibilidad
ajustable mediante su control ADJ en el panel posterior. Es posible conectar a ellas señales
de reproductores de CD, sintonizadores de radio, consolas de mezcla, reproductores
multimedia, salidas de audio de ordenadores y tablets, etc.

NOTA: NO PUEDEN CONECTARSE directamente a este aparato platos giradiscos ya que
ninguna de las entradas dispone de preamplificador tipo RIAA.

4.1. Entradas MIC1, MIC2, MIC3

Estas 3 entradas de micrófono pueden trabajar de manera simultánea, siendo posible mezclarlas
mediante sus controles de nivel relativo LEVEL del panel frontal y ecualizar dicha mezcla mediante los
controles TONE CONTROL también del panel frontal, sección MICROPHONES. El volumen al que será
reproducida la mezcla de micrófonos realizada (+ la fuente musical seleccionada, si la hubiese)
dependerá del volumen general (OUTPUT VOLUME) del equipo.

4.2. Entrada PAGER

Esta entrada está especialmente concebida para la conexión de un consola microfónica de
avisos de voz en tiempo real, tipo MPAGE1 o similar. La señal de esta entrada, cuando ingresa en el
equipo, atenúa o enmudece el resto de contenido sonoro enviado a la salida del equipo (fuente musical
seleccionada + micrófonos), ocupando su lugar de manera que se permita la difusión del mensaje de
voz con la claridad deseada.
El volumen de reproducción del mensaje depende del ajuste realizado mediante el control
PAGER LEVEL del panel frontal, siendo éste independiente del volumen general OUTPUT VOLUME del
equipo, del cual sí depende la escucha del resto de señales (fuente musical seleccionada + micrófonos).
No obstante, el control de tonos TONE CONTROL de la sección MICROPHONES también actúa sobre
la entrada PAGER.
El disparo de la función PAGER puede realizarse por detección automática del nivel de la señal
de audio entrante o bien mediante el cambio de estado de un contacto externo conectado al puerto de
control PAGE en la sección CONTROL INPUTS. Consulte la sección 10. DIAGRAMA DE
CONFIGURACIÓN para obtener más información acerca de las opciones de configuración de esta
función mediante puentes internos.
Los microinterruptores CHIME permiten que al activarse la función PAGER se reproduzca, en
primera instancia, una melodía de carrillón (“ding-dong”) de entre tres posibles, cuando uno o los dos
microinterruptores se encuentren en la posición ON. El control VOL situado a su lado permite ajustar el
volumen con el que se reproducirá dicha melodía, para dar paso a continuación al mensaje de voz.

16

4.3. Entradas MUSIC INPUTS

Estas 4 entradas para fuentes musicales no pueden trabajar de manera simultánea, siendo
preciso seleccionar mediante el control SOURCE del panel frontal cuál de ellas se desea escuchar en la
salida del equipo (1, 2, 3, 4 o ninguna de ellas), siendo mezclada mediante su control LEVEL con los
micrófonos 1/2/3 descritos anteriormente, si los hubiese.
El control de tonos TONE CONTROL de la sección MUSIC actúa sobre la entrada MUSIC
seleccionada.
El volumen al que será reproducida la mezcla entre la fuente musical seleccionada y los
micrófonos 1/2/3 conectados dependerá, finalmente, del volumen general OUTPUT VOLUME del
equipo.

4.4. Entrada EMERGENCY

Esta entrada ha sido ideada para la conexión de un micrófono o bien de un sistema de
reproducción de archivos pregrabados cuya finalidad sea difundir un anuncio o un mensaje de
emergencia y/o evacuación de un espacio con máxima prioridad.
Por ello, esta entrada está dotada de una serie de características especiales:

 Admite señales de micrófono balanceadas
 Admite señales de línea balanceadas (en ocasiones la distancia entre el dispositivo

reproductor del mensaje y el HMA180 podría ser elevada, siendo una conexión de este
tipo ideal para minimizar los efectos del ruido e interferencias inducidos a lo largo del
recorrido del cableado entre ambos)

 Dispone de control de tonos totalmente independiente del resto de controles de tono del

equipo

 Dispone de control de volumen de reproducción VOL totalmente independiente del resto

de controles de volumen del equipo

 Dispone de prioridad máxima: al actuar, enmudece cualquier otra fuente sonora que se

haya seleccionado para su reproducción, incluyendo las de las entradas PAGER,
MICROPHONES y MUSIC

El disparo de la función EMERGENCY puede realizarse por detección automática del nivel de
señal de audio entrante o bien mediante el cambio de estado de un contacto externo conectado al
puerto de control EMERG en la sección CONTROL INPUTS. Consulte la sección 10. DIAGRAMA DE
CONFIGURACIÓN para obtener más información acerca de las opciones de configuración de esta
función mediante puentes internos.

La entrada de audio EMERGENCY está doblemente rotulada como MIC4 / LINE5. Esto es
debido a que, en caso de no requerirse la función EMERGENCY en una instalación, la señal de audio
conectada a esta entrada podría ser usada como una entrada adicional de línea o micrófono del equipo
(sin ejercer funciones de prioridad sobre las otras). Consulte la sección 10. DIAGRAMA DE
CONFIGURACIÓN para obtener más información acerca de las opciones de configuración de esta
función mediante puentes internos.

4.5. Entrada INSERT

El conector jack estéreo ¼” INSERT actúa como punto de inserción para el empleo de
procesadores de dinámica o efectos externos que se deseen insertar en el bus de mezcla general del
equipo.
El cable a emplear será el estándar en este tipo de conexiones: la señal de envío se encuentra en
la punta del conector jack (tip) y el retorno en la anilla (ring), siendo la masa común a ambas señales

17

5. SALIDAS

El HMA180 dispone de una salida amplificada dual:

 En baja impedancia (8 ), para la conexión de un altavoz o conjunto de altavoces cuya

impedancia global equivalente sea de 8 . Emplear en este caso los terminales 8 (+ y -)
de la sección SPEAKER OUTPUT del panel posterior

 En alta impedancia, 70V o 100V, para la conexión de un (gran) conjunto de altavoces

equipados con transformadores adaptadores para línea de 70V o 100V, y cuya potencia
total requerida no sea superior a la potencia nominal suministrada por el HMA180. Emplear
en este caso los terminales 0V y 70V o bien 0V y 100V de la sección SPEAKER OUTPUT
del panel posterior

La salida auxiliar AUX OUT proporciona una señal monofónica de nivel de línea (0dBV) que es una
réplica sin amplificar de la señal entregada en los terminales SPEAKER OUTPUT. De esta forma es
posible emplear dicha salida para la conexión del HMA180 a uno o varios amplificadores adicionales que
permitan dar servicio a zonas con requerimientos de potencia superiores.

La HMA180 también dispone de un filtro paso altos con frecuencia de corte en 70Hz, ideal para
optimizar el rendimiento sonoro en instalaciones sobre alta impedancia. Consulte la sección 10.
DIAGRAMA DE CONFIGURACIÓN para obtener más información acerca de las opciones de
configuración de esta función mediante puentes internos.

6. PUERTOS DE CONTROL REMOTO

El HMA180 dispone en su panel posterior de una serie de entradas y salidas de control para su
integración con otros equipos en una instalación:

 REM VOL (REMOTE VOLUME): permite la conexión de un panel de control mural tipo WPm series

o WPTOUCH para la gestión remota del volumen de salida del equipo (mezcla de micrófonos +
fuente musical) mediante una tensión 0 – 10VDC (*). Cuando el selector LOCAL / REMOTE se
encuentra en la posición LOCAL el control de volumen es realizado por el control OUTPUT
VOLUME del panel frontal. En la posición REMOTE, el control de volumen lo toma el dispositivo
conectado el puerto REM VOL

 CONTROL INPUTS: activación de diferentes funciones mediante el empleo de contactos secos

externos. Pueden actuar en modo NO (normalmente abierto) o NC (normalmente cerrado).
Consulte la sección 10. DIAGRAMA DE CONFIGURACIÓN para obtener más información acerca
de las opciones de configuración de esta función mediante puentes internos:

o PAGE: activación de la función PAGE para el envío de mensajes desde un micrófono de

avisos tipo MPAGE1 o similar conectado a la entrada PAGER

o EMERG: activación de la función EMERGENCY para el envío de mensajes desde un

micrófono de avisos o reproductor de mensajes pregrabados conectado a la entrada
EMERGENCY

o MUTE: activación del silenciamiento total del equipo

(*) NOTA
potenciómetro de control, siendo para ello imprescindible que todas las masas estén unidas. Los
cables de conexión pueden ser de hasta 500m de longitud y sección de 0,5 mm

: es posible conectar un máximo de 16 puertos de este tipo en paralelo a un mismo

2

o superior.

18

7. CONSIDERACIONES

7.1. Puesta en funcionamiento

Ésta se realizará directamente mediante el interruptor frontal ON / OFF. En una instalación
completa de audio es importante poner en marcha el equipo de acuerdo con la siguiente secuencia:
fuentes de sonido, mezclador, ecualizadores y procesadores, y finalmente los amplificadores de
potencia. Para pararlos, la secuencia debe seguirse a la inversa.

7.2. Ajustes de ganancia, niveles e indicadores

Ajuste el nivel de ganancia de entrada de cada señal mediante su control ADJ del panel posterior.
A continuación, ajuste el volumen de la mezcla relativa entre canales de entrada mediante sus respectivos
controles LEVEL del panel frontal, y el volumen de salida global mediante el control VOLUME de la
sección OUTPUT. El indicador -40dB comienza a mostrarse iluminado cuando las señales son lo
suficientemente presentes para comenzar a resultar audibles, iluminándose con mayor intensidad cuando
su nivel aumenta. El indicador CLIP se comenzará a iluminar cuando la mezcla sea de un nivel tan alto
que se encuentre cercana al umbral de saturación del equipo.
Es normal que trabajando a niveles elevados de potencia los indicadores de CLIP se iluminen al
ritmo de las frecuencias graves, que son las que poseen mayor contenido energético. Debe procurarse
que estos indicadores no queden iluminados de una forma permanente.

7.3. Ecualización

Los controles de tono TONE CONTROL de las diferentes entradas proporcionan una ganancia /
atenuación de ±15dB para cada una de las siguientes bandas:

 BASS: 100Hz ±15dB
 MID: 1.8kHz ±15dB
 TREBLE: 10kHz ±15dB

Dada la filosofía de utilización del aparato, éste se ha dotado de un sistema de control de tonos
que requiere un ajuste mediante destornillador, impidiendo así la manipulación de los mismos por error
durante la utilización habitual de la unidad.

7.4. Bucles de masa, ruido de fondo

Debe procurarse en todo momento que las fuentes de señal que estén conectadas a la unidad no
tengan las masas interconectadas, es decir que nunca les lleguen las masas por dos o más caminos
distintos, ya que de esta manera se podrían producir zumbidos que llegarían incluso a interferir la calidad
de la reproducción sonora.
Los blindajes de los cables, de estar conectados a chasis, en ningún momento deben estar unidos
entre sí, de esta forma evitaremos la formación de bucles de masa.

7.5. Limpieza

La carátula no deberá limpiarse con sustancias disolventes o abrasivas puesto que se corre el
riesgo de deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con agua y un
detergente líquido neutro, secándola a continuación con un paño limpio. En ningún caso se debe permitir
la entrada de agua por cualquiera de los orificios del aparato.

19

8. LISTA DE FUNCIONES 9. DIAGRAMA DE FUNCIONES

1. Control de volumen PAGER

2. Control de volumen MIC 1

3. Control de volumen MIC 2

4. Control de volumen MIC 3

5. Control de graves LOW

6. Control de medios MID

7. Control de agudos HIGH

8. Selector de entradas de línea SOURCE

9. Control de volumen de líneas LEVEL

10. Control de graves LOW

11. Control de medios MID

12. Control de agudos HIGH

13. Control de volumen de salida VOLUME

14. Indicador luminoso –40dB

15. Indicador luminoso CLIP

16. Interruptor y piloto puesta en marcha

17. Base de toma de red

18. Portafusible

19. Salida de 24VDC

20. Control remoto PAGE

21. Control remoto EMERG

22. Control remoto MUTE

23. Control remoto VOL

24. Selector control volumen LOCAL / REMOTE

25. Salida amplificada alta impedancia 70V/100V

26. Salida amplificada baja impedancia 8

27. Salida auxiliar AUX OUT

28. Entrada INSERT

29. Control de graves LOW

30. Control de medios MID

31. Control de agudos HIGH

32. Control de volumen Emergency VOL

33. Entrada de señal LINE R

34. Entrada de señal LINE L / MIC

35. Selector de entrada MIC / LINE

36. Ajuste sensibilidad entrada MIC ADJ

37. Entrada de LINE 4

38. Ajuste sensibilidad entrada LINE4 ADJ

39. Entrada de LINE 3

40. Ajuste sensibilidad entrada LINE3 ADJ

41. Entrada de LINE 2

42. Ajuste sensibilidad entrada LINE2 ADJ

43. Entrada de LINE 1

44. Ajuste sensibilidad entrada LINE1 ADJ

45. Entrada de micrófono MIC3

46. Ajuste sensibilidad entrada MIC3

47. Entrada de micrófono MIC2

48. Ajuste sensibilidad entrada MIC2

49. Conector XLR entrada de micrófono MIC1

50. Entrada de micrófono MIC1

51. Ajuste sensibilidad entrada MIC1

52. Microinterruptor selector CHIME

53. Control volumen Chime VOL

54. Entrada de micrófono jack PAGER

55. Entrada de micrófono PAGER

56. Ajuste de sensibilidad entrada PAGER

20

10. CONFIGURACIÓN DE LOS PUENTES INTERNOS (JUMPERS)

Ver croquis en sección 11.DIAGRAMA DE CONFIGURACIÓN (página 42)

 Phantom Pager/MIC 1/2/3: alimentación Phantom para las entradas PAGER / MIC 1/2/3
 Phantom Emergency: alimentación Phantom para la entrada EMERGENCY
 Control Mode Pager: selección de funcionamiento de este puerto de control en modo NO o NC
 Control Mode Emergency: selección de funcionamiento de este puerto de control en modo NO o

NC

 Control Mode Mute: selección de funcionamiento de este puerto de control en modo NO o NC
 Pager Att: atenuación de fuentes sonoras de -20, -30 o -80dB al activarse la función PAGER
 Pager Rec. Time: tiempo de recuperación de los niveles de las fuentes sonoras tras la

desactivación de la función PAGER (1, 2 ó 3 segundos)

 24VDC OUT: Emergency: activación de la señal de +24VDC al activarse la función EMERGENCY
 24VDC OUT Pager: activación de la señal de +24VDC al activarse la función PAGER
 Emergency Mode: activación de la función EMERGENCY por detección automática de señal o por

contacto seco conectado a puerto de de control EMERG

 Pager Mode: activación de la función PAGER por detección automática de señal o por contacto

seco conectado a puerto de de control PAGE

 Input Mode: determina si la señal conectada a la entrada EMERGENCY debe actuar en modo

EMERGENCY o bien como una entrada más del mezclador (MIC4 o LINE5), sin prioridad

 High Pass Filter: filtro paso altos con frecuencia de corte en 70Hz, ideal para optimizar el

rendimiento sonoro en instalaciones sobre alta impedancia

21

Explication des symboles graphiques

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit
l'utilisateur de la présence de « tension dangereuse », non isolée, à l'intérieur de
l'enceinte du produit, assez importante pour constituer un risque d'électrocution des
personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence
d'importantes instructions d'opération et de maintenance (entretien courant) dans les
documents qui accompagnent l'appareil.

Les éclairs imprimés près des bornes de SORTIE de l'amplificateur avertissent l'utilisateur
du risque d'énergie dangereuse. Les connecteurs de sortie qui pourraient constituer un
risque sont marqués d'un éclair. Ne touchez pas les bornes de sortie lorsque
l'amplificateur est en marche. Réalisez toutes les connexions lorsque l'amplificateur est
éteint.

AVERTISSEMENT : Afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou
l'humidité

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Prenez en compte tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud,
des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. N'entravez pas la sécurité de la fiche polarisée ou de la prise de mise à la terre. Une fiche
polarisée possède deux lames, dont une est plus large que l'autre. Une prise de mise à la terre
possède deux lames, ainsi qu'une broche de masse. La lame large ou la troisième broche sont
fournies pour votre sécurité. Si la fiche fournie ne correspond pas à votre prise de courant,
consultez un électricien pour le remplacement de l'ancienne prise.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des
fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. L'entretien courant doit être réalisé par du personnel qualifié. L'entretien courant doit être réalisé
lorsque l'appareil a été endommagé, par exemple lorsque le cordon d'alimentation ou la fiche
sont endommagés, si du liquide a été renversé ou si des objets sont tombés sur l'appareil, si
l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est
tombé.

14. Déconnexion du secteur: En appuyant sur l'interrupteur POWER, toutes les fonctions et les
voyants de l'amplificateur seront mis à l'arrêt, mais la déconnexion totale de l'appareil s'effectue
en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle il doit toujours
rester opérationnel.

22

NOTICE D’INSTRUCTIONS

1. REMARQUE IMPORTANTE 24

1.1. Précautions 24

2. INTRODUCTION 24

3. INSTALLATION 25

4. ENTRÉES AUDIO 26

4.1. Entrées MIC1, MIC2, MIC3 26

4.2. Entrée PAGER 26

4.3. Entrées MUSIC INPUTS 27

4.4. Entrée EMERGENCY 27

4.5. Entrée INSERT 27

5. SORTIES 28

6. PORTS DE CONTRÔLE À DISTANCE 28

7. CONSIDÉRATIONS 29

7.1. Mise en fonctionnement 29

7.2. Réglages de gain, niveaux et indicateurs 29

7.3. Égalisation 29

7.4. Boucles de masse, bruit de fond 29

7.5. Entretien 29

8. LISTE DE FONCTIONS 30

9. SCHÉMA DE FONCTIONS 30

10. CONFIGURATION DES CAVALIERS INTERNES (JUMPERS) 31

11. SCHÉMA DE CONFIGURATION 42

12. CARACTÉRISTIQUES TECHNIQUES 43

13. SCHÉMA FONCTIONNEL 44

Toutes les valeurs mentionnées dans ce document sont susceptibles d’être modifiées en raison des tolérances de
production. ECLER SA se réserve le droit de changer ou d’améliorer les processus de fabrication ou la présentation de ses
produits, occasionnant ainsi des modifications dans les spécifications techniques.

23

1. REMARQUE IMPORTANTE

Nous vous remercions de la confiance que vous nous avez témoignée en choisissant notre
mélangeur amplifié HMA180 avec sortie en basse et haute impédance (ligne de 70 V / 100 V). Pour en
tirer le meilleur rendement et un fonctionnement maximal, il est TRÈS IMPORTANT de lire attentivement
et de respecter les indications fournies dans ce manuel avant toute connexion.
Pour garantir un fonctionnement optimal de cet appareil, il est recommandé d'en confier la
maintenance à nos Services techniques agréés.

1.1. Précautions

Cet appareil doit être raccordé à la terre à l'aide du câble d'alimentation.
Seul un personnel technique qualifié est habilité à effectuer un changement de configuration.
Avant toute intervention, le cordon d'alimentation de l'appareil doit être préalablement débranché.

2. INTRODUCTION

HMA180 est un mélangeur amplifié professionnel de deux unités rack de hauteur, de 9 canaux
audio d'entrée, qui comprend un large éventail de fonctions supplémentaires pour gérer les priorités entre
les entrées, l'envoi de messages vocaux et de préenregistrements en cas d'urgence et d'évacuation, etc.
HMA180 est une solution compacte professionnelle pour les sonorisations réalisées par un
utilisateur final qui n'est pas forcément spécialisé dans la manipulation d'équipement d'audio ; en effet, sa
mise en marche et son utilisation sont simples.

Ses principales caractéristiques sont les suivantes :

 3 entrées de microphone symétriques et mélangeables
 1 entrée pour console d'appels avec fonction de priorité sur le reste des sources audio (PAGER) et

mélodie de carillon (CHIME)

 4 entrées de ligne pour sources musicales (musique d'ambiance) ; le commutateur de l'une d'entre

elles se trouve sur le panneau avant

 Contrôles de niveau indépendants pour le mélange de signaux de PAGER, MIC1, MIC2 y MIC3 sur

le panneau avant

 Égaliseur à 3 bandes pour le mélange de signaux PAGER et microphones
 Égaliseur à 3 bandes pour la source musicale sélectionnée
 Entrée supplémentaire MIC/LINE EMERGENCY avec priorité maximum (pour appels d'urgence ou

d'évacuation), avec égaliseur à 3 bandes et contrôle de volume de reproduction indépendants du
reste des signaux

 Sortie de 24 VCC pour la gestion des relais de priorité externes, qui peut être raccordée aux

fonctions PAGE et/ou EMERGENCY

 Contrôle à distance du volume au moyen de panneaux muraux série WPm (0 - 10 VCC)
 Entrée de contrôle MUTE pour que l'équipement passe en mode muet depuis un dispositif externe

par fermeture de contact sec

 Entrées de contrôle PAGE et EMERGENCY pour activer les fonctions PAGER et EMERGENCY

par fermeture de contact sec externe

 Sortie auxiliaire
 Point d'insertion
 Sortie amplifiée monophonique en basse impédance (8 ) et haute impédance (70 V / 100 V)

24

3. INSTALLATION

HMA180 est un mélangeur auto-amplifié, spécialement conçu pour être placé en armoires rack de
19 pouces ou sur table et qui occupe une hauteur de deux unités.
Il est important de tenir compte des deux considérations suivantes lorsque vous recherchez
l'emplacement de votre unité HMA180 : d'un côté, penser à une utilisation la plus pratique possible et d'un
autre côté, assurer un accès facile pour raccorder les points d'arrivée et de départ de l'unité.
Veillez à placer l'unité loin de sources de bruit (variateurs de tension, moteurs, etc.) et de câbles de
réseau.
Pour protéger l'unité d'éventuelles surcharges, un fusible de réseau de 4 A temporisé est incorporé.
Si celui-ci venait à sauter, il devrait être remplacé par un autre ayant les mêmes caractéristiques. NE LE
REMPLACEZ JAMAIS PAR UN FUSIBLE DE VALEUR SUPÉRIEURE.

ATTENTION : les fusibles doivent être remplacés par un personnel technique qualifié.

25

4. ENTRÉES AUDIO

Le HMA180 admet deux types de signaux dans ses canaux d'entrée :

 Microphones : ceux-ci disposent d'une connexion symétrique de type Euroblock, jack ou

XLR, conçue pour admettre un niveau compris entre -20 dBV et -50 dBV, dont la sensibilité
peut être réglée à l'aide du contrôle ADJ situé sur le panneau arrière.

Les entrées de microphone disposent d'une alimentation phantom pour les microphones de
condensateur qui peut être activée par cavalier interne (voir section 10. SCHÉMA DE CONFIGURATION).

 Signaux de ligne : ceux-ci disposent d'une connexion stéréo non symétrique de type

double RCA ou minijack. Ils sont conçus pour admettre des signaux compris entre 0 dBV
et -15 dBV, avec réglage de la sensibilité à l'aide du contrôle ADJ situé sur le panneau
arrière.
Il est possible de raccorder à ce contrôle les signaux de reproducteurs CD, syntoniseurs de
radio, consoles de mélange, reproducteurs multimédia, sorties audio d'ordinateurs et de
tablettes, etc.

REMARQUE : les platines tourne-disques NE PEUVENT PAS ÊTRE RACCORDÉES directement
à cet appareil car aucune des entrées ne dispose de préamplificateur de type RIAA.

4.1. Entrées MIC1, MIC2, MIC3

Ces 3 entrées de microphone peuvent travailler simultanément. Elles peuvent être mélangées à
l'aide de leurs contrôles de niveau relatif LEVEL situés sur le panneau avant et ce mélange peut être
égalisé à l'aide des contrôles TONE CONTROL également situés sur le panneau avant, section
MICROPHONES. Le volume de reproduction du mélange des microphones (+ la source musicale
sélectionnée s'il y a lieu) dépendra du volume général (OUTPUT VOLUME) de l'équipement.

4.2. Entrée PAGER

Cette entrée est spécialement conçue pour raccorder une console microphonique d'appels
vocaux en temps réel, de type MPAGE1 ou similaire. Lorsque ce signal parvient à l'équipement, il
atténue ou supprime le reste du contenu sonore envoyé à la sortie de l'équipement (source musicale
sélectionnée + microphones) ; il le remplace afin que la diffusion du message vocal soit la plus claire
possible.
Le volume de reproduction du message, qui est indépendant du volume général OUTPUT
VOLUME de l'équipement, est réglé à l'aide du contrôle PAGER LEVEL situé le sur panneau avant,
alors que l'écoute du volume général dépend des autres signaux (source musicale sélectionnée +
microphones). Cependant, le contrôle de tonalité TONE CONTROL de la section MICROPHONES agit
également sur l'entrée PAGER.
La fonction PAGER peut se déclencher par la détection automatique du niveau du signal audio
entrant ou bien par le changement d'état d'un contact externe raccordé au port de contrôle PAGE dans
la section CONTROL INPUTS. Consultez la section 10. SCHÉMA DE CONFIGURATION pour plus de
renseignements sur les options de configuration de cette fonction par cavaliers internes.
Lors de l'activation de la fonction PAGER, les micro-interrupteurs CHIME permettent de
reproduire dans un premier temps une mélodie de carillon (« ding-dong ») parmi trois disponibles ; pour
cela, l'un des deux micro-interrupteurs doit se trouver sur la position ON. Le contrôle VOL situé à côté
permet de régler le volume de cette mélodie qui marquera le début du message vocal.

26

4.3. Entrées MUSIC INPUTS

Ces 4 entrées de sources musicales ne peuvent pas travailler simultanément. Le contrôle
SOURCE du panneau permet de sélectionner celle qui devra être écoutée à la sortie de l'équipement (1,
2, 3, 4 ou aucune d'elles) et le contrôle LEVEL permet de la mélanger avec les microphones 1/2/3
décrits précédemment, s'il y en a.
Le contrôle de tonalité TONE CONTROL de la section MUSIC agit sur l'entrée MUSIC
sélectionnée.
Le volume de reproduction du mélange entre la source musicale sélectionnée et les microphones
1/2/3 raccordés dépendra finalement du volume général OUTPUT VOLUME de l'équipement.

4.4. Entrée EMERGENCY

Cette entrée a été conçue pour raccorder un microphone ou bien un système de reproduction de
fichiers préenregistrés dont la finalité est la diffusion d'une annonce ou d'un message d'urgence et/ou
d'évacuation d'un espace avec une priorité maximum.
Pour cela, cette entrée possède une série de caractéristiques particulières :

 elle admet les signaux de microphones symétriques.
 Elle admet les signaux de ligne symétriques (parfois la distance entre le dispositif

reproducteur du message et le HMA180 peut être importante, et une connexion de ce
type est indiquée afin de minimiser les effets du bruit ou des interférences induits tout au
long du câblage entre les deux).

 Elle dispose d'un contrôle de tonalité totalement indépendant des autres contrôles de

tonalité de l'équipement.

 Elle dispose d'un contrôle de volume de reproduction VOL totalement indépendant des

autres contrôles de volume de l'équipement.

 Elle dispose de priorité maximum : lors de son fonctionnement, elle supprime toute autre

source sélectionnée pour être reproduite, y compris les entrées PAGER, MICROPHONES
et MUSIC.

La fonction EMERGENCY peut se déclencher par la détection automatique du niveau de signal
audio entrant ou bien par le changement d'état d'un contact externe raccordé au port de contrôle
EMERG dans la section CONTROL INPUTS. Consultez la section 10. SCHÉMA DE CONFIGURATION
pour plus de renseignements sur les options de configuration de cette fonction par cavaliers internes.

L'entrée audio EMERGENCY est également marquée comme MIC4 / LINE5. En effet, lorsque la
fonction EMERGENCY n'est pas utilisée dans une installation, le signal audio raccordé à cette entrée
peut servir d'entrée supplémentaire de ligne ou de microphone de l'équipement (dans ce cas il n'a pas
de fonction de priorité sur les autres). Consultez la section 10. SCHÉMA DE CONFIGURATION pour
plus de renseignements sur les options de configuration de cette fonction par cavaliers internes.

4.5. Entrée INSERT

Le connecteur jack stéréo ¼ pouce INSERT est un point d'insertion pour l'utilisation de processeurs
de dynamique ou d'effets externes qui peuvent être insérés dans le bus de mélange général de
l'équipement.
Pour ce type de connexion, le câble standard devra être utilisé : le signal d'envoi se trouve sur
l'extrémité du connecteur jack (tip) et le retour sur l'anneau (ring), la masse étant commune aux deux
signaux.

27

5. SORTIES

Le HMA180 dispose d'une sortie amplifiée double :

 En basse impédance (8 ), pour raccorder un haut-parleur ou un ensemble de haut-

parleurs dont l'impédance globale équivalente est de 8 . Dans ce cas, utiliser les bornes
8 (+ et -) de la section SPEAKER OUTPUT du panneau arrière.

 En haute impédance, 70 V ou 100 V, pour raccorder un (important) ensemble de haut-

parleurs équipés de transformateurs adaptateurs pour ligne de 70 V ou 100 V, et dont la
puissance totale nécessaire n'est pas supérieure à la puissance nominale fournie par le
HMA180. Dans ce cas, utiliser les bornes 0 V et 70 V ou bien 0 V et 100 V de la section
SPEAKER OUTPUT du panneau arrière.

La sortie auxiliaire AUX OUT fournit un signal monophonique de niveau de ligne (0 dBV) qui
correspond à une réplique non amplifiée du signal fourni sur les bornes SPEAKER OUTPUT. De cette
façon, cette sortie peut être utilisée pour raccorder le HMA180 à l'un des différents amplificateurs
supplémentaires qui peuvent être utilisés dans des zones où de plus grandes puissances sont
nécessaires.

Le HMA180 est également pourvu d'un filtre passe-haut d'une fréquence de coupe de 70 Hz, idéal
pour optimiser le rendement sonore dans des installations sur haute impédance. Consultez la section 10.
SCHÉMA DE CONFIGURATION pour plus de renseignements sur les options de configuration de cette
fonction par cavaliers internes.

6. PORTS DE CONTRÔLE À DISTANCE

Le HMA180 dispose sur son panneau arrière d'une série d'entrées et de sorties de contrôle afin
d'être intégré à d'autres équipements dans une installation :

 REM VOL (REMOTE VOLUME/VOLUME À DISTANCE) : permet de raccorder un panneau de

contrôle mural de type WPm series ou WPTOUCH pour la gestion à distance du volume de sortie
de l'équipement (mélange de microphones + source musicale) par une tension 0 – 10 VCC (*).
Lorsque le commutateur LOCAL / REMOTE se trouve sur la position LOCAL le volume est réglé à
l'aide du contrôle OUTPUT VOLUME situé sur le panneau avant. Sur la position REMOTE, le
volume est réglé à l'aide du dispositif raccordé au port REM VOL

 CONTROL INPUTS (ENTRÉES DE CONTRÔLE) : activation de différentes fonctions à l'aide de

contacts secs externes. Ils peuvent agir en mode NO (normalement ouvert) ou NC (normalement
fermé). Consultez la section 10. SCHÉMA DE CONFIGURATION pour plus de renseignements
sur les options de configuration de cette fonction par cavaliers internes.

o PAGE : activation de la fonction PAGE pour l'envoi de messages depuis un microphone

d'appels de type MPAGE1 ou similaire raccordé à l'entrée PAGER

o EMERG (URGENCE) : activation de la fonction EMERGENCY pour l'envoi de messages

depuis un microphone d'appels ou un reproducteur de messages préenregistrés raccordé
à l'entrée EMERGENCY.

o MUTE (MUET) : activation du mode muet de l'équipement.

(*) REMARQUE
un même potentiomètre de contrôle. Pour cela, toutes les masses doivent impérativement être
unies. Les câbles de connexion peuvent avoir une longueur maximum de 500 m et une section
de 0,5 mm

: il est possible de raccorder un maximum de 16 ports de ce type en parallèle à

2

ou supérieure.

28

7. CONSIDÉRATIONS

7.1. Mise en fonctionnement

Celle-ci est effectuée en commutant directement l'interrupteur situé à l'avant ON / OFF. En
présence d'une installation audio complète, il est important de respecter la séquence suivante lors de la
mise en marche : sources de son, mélangeur, égaliseurs et processeurs, puis amplificateurs de
puissance. Procédez en sens inverse au moment de l'arrêt.

7.2. Réglages de gain, niveaux et indicateurs

Réglez le niveau de gain d'entrée de chaque signal à l'aide du contrôle ADJ situé sur le panneau
arrière. Puis réglez le volume du mélange relatif entre les canaux d'entrée à l'aide de leurs contrôles
LEVEL respectifs, situés sur le tableau avant et le volume de sortie global à l'aide du contrôle VOLUME de
la section OUTPUT. L'indicateur -40 dB commence à s'allumer quand les signaux sont suffisamment
présents pour devenir audibles et son éclairage devient plus intense à mesure que le niveau augmente.
L'indicateur CLIP commence à s'allumer lorsque le niveau du mélange est si élevé qu'il se trouve près du
seuil de saturation de l'équipement.
Il est normal qu'en travaillant à des niveaux élevés, les indicateurs de CLIP s'allument au rythme
des fréquences des graves, qui sont celles qui ont le plus fort potentiel énergétique. Vous devez veiller à
ce que ces indicateurs ne restent pas allumés de façon permanente.

7.3. Égalisation

Les contrôles de tonalité TONE CONTROL des différentes entrées fournissent un gain / atténuation
de ±15 dB pour chacune des bandes suivantes :

 BASS (BASSES) : 100 Hz ±15 dB
 MID (MOYENS) : 1,8 Hz ±15 dB
 TREBLE (AIGUS) : 10 Hz ±15 dB

En vue de sa finalité, l'appareil a été doté d'un système de contrôle de tonalité devant être réglé à
l'aide d'un tournevis, empêchant ainsi une manipulation fortuite de celui-ci au cours d'une utilisation
normale de l'unité.

7.4. Boucles de masse, bruit de fond

Il faut s'assurer à tout moment que les masses des sources de signal raccordées à l'unité ne sont
pas interconnectées, c'est-à-dire que les masses ne doivent jamais parvenir par deux itinéraires ou plus,
auquel cas des bourdonnements pourraient se produire, qui pourraient notamment interférer dans la
qualité de la reproduction sonore.
Les blindages des câbles, s'ils sont raccordés à des châssis, ne doivent à aucun moment être
reliés entre eux, afin d'éviter de former des boucles de masse.

7.5 Entretien

Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, qui
détérioreraient la sérigraphie. Nettoyez uniquement avec un chiffon humide et un détergent liquide neutre
puis séchez avec un chiffon propre. Jamais de l’eau ou tout autre liquide ne doit pénétrer par les orifices
du panneau de commande.

29

8. LISTE DE FONCTIONS 9. SCHÉMA DE FONCTIONS

1. Contrôle de volume PAGER

2. Contrôle de volume MIC 1

3. Contrôle de volume MIC 2

4. Contrôle de volume MIC 3

5. Contrôle des graves LOW

6. Contrôle des moyens MID

7. Contrôle des aigus HIGH

8. Commutateur des entrées de ligne SOURCE

9. Contrôle de volume des lignes LEVEL

10. Contrôle des graves LOW

11. Contrôle des moyens MID

12. Contrôle des aigus HIGH

13. Contrôle de volume de sortie VOLUME

14. Indicateur lumineux –40 dB

15. Indicateur lumineux CLIP

16. Interrupteur et pilote mise en marche

17. Base de prise de réseau

18. Porte-fusible

19. Sortie de 24 VCC

20. Contrôle à distance PAGE

21. Contrôle à distance EMERG

22. Contrôle à distance MUTE

23. Contrôle à distance VOL

24. Commutateur contrôle volume LOCAL /
REMOTE

25. Sortie amplifiée haute impédance 70 V/100 V

26. Sortie amplifiée basse impédance 8

27. Sortie auxiliaire AUX OUT

28. Entrée INSERT

29. Contrôle des graves LOW

30. Contrôle des moyens MID

31. Contrôle des aigus HIGH

32. Contrôle de volume Emergency VOL

33. Entrée de signal LINE R

34. Entrée de signal LINE L / MIC

35. Commutateur d'entrée MIC / LINE

36. Réglage de sensibilité entrée MIC ADJ

37. Entrée de LINE 4

38. Réglage de sensibilité entrée LINE 4 ADJ

39. Entrée de LINE 3

40. Réglage de sensibilité entrée LINE 3 ADJ

41. Entrée de LINE 2

42. Réglage de sensibilité entrée LINE 2 ADJ

43. Entrée de LINE 1

44. Réglage de sensibilité entrée LINE 1 ADJ

45. Entrée de microphone MIC3

46. Réglage de sensibilité entrée MIC3

47. Entrée de microphone MIC2

48. Réglage de sensibilité entrée MIC2

49. Connecteur XLR entrée de microphone MIC1

50. Entrée de microphone MIC1

51. Réglage de sensibilité entrée MIC1

52. Micro-interrupteur sélecteur CHIME

53. Contrôle volume Chime VOL

54. Entrée de microphone jack PAGER

55. Entrée de microphone PAGER

56. Réglage de sensibilité entrée PAGER

30

10. CONFIGURATION DES CAVALIERS INTERNES (JUMPERS)

Voir dessin dans la section 11.SCHÉMA DE CONFIGURATION (page 42)

 Phantom Pager/MIC 1/2/3 : alimentation phantom pour les entrées PAGER / MIC 1/2/3
 Phantom Emergency : alimentation phantom pour l'entrée EMERGENCY
 Control Mode Pager : sélection de fonctionnement de ce port de contrôle en mode NO ou NC.
 Control Mode Emergency : sélection de fonctionnement de ce port de contrôle en mode NO ou NC.
 Control Mode Mute : sélection de fonctionnement de ce port de contrôle en mode NO ou NC.
 Pager Att : atténuation des sources sonores de -20, -30 ou -80 dB lors de l'activation de la fonction

PAGER.

 Pager Rec. Time : temps de récupération des niveaux des sources sonores après la désactivation

de la fonction PAGER (1, 2 ou 3 secondes).

 24 VCC OUT : Emergency : activation du signal de +24 VCC lors de l'activation de la fonction

EMERGENCY

 24 VCC OUT Pager : activation du signal de +24 VCC lors de l'activation de la fonction PAGER
 Emergency Mode : activation de la fonction EMERGENCY par détection automatique de signal ou

par contact sec raccordé au port de contrôle EMERG

 Pager Mode : activation de la fonction PAGER par détection automatique de signal ou par contact

sec raccordé au port de contrôle PAGE

 Input Mode : détermine si le signal raccordé à l'entrée EMERGENCY doit agir en mode

EMERGENCY ou bien comme une entrée supplémentaire du mélangeur (MIC4 ou LINE5), sans
priorité.

 High Pass Filter : filtre passe-haut d'une fréquence de coupe de 70 Hz, idéal pour optimiser le

rendement sonore dans des installations sur haute impédance

31

Erklärung der grafischen Darstellungen

Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer
vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die
hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf
hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen
in dieser Gebrauchsanweisung geliefert wurden.

Die Blitzsymbole neben den AUSGÄNGEN des Verstärkers sollen den Benutzer auf
Risiken durch gefährliche Energie aufmerksam machen. Ausgangsanschlüsse, die ein
Risiko darstellen könnten, sind mit dem Blitzsymbol markiert. Ausgänge nicht bei
eingeschaltetem Verstärker berühren. Nehmen Sie Anschlüsse nur bei ausgeschaltetem
Gerät vor.

WARNUNG: Wegen Feuer- und Stromschlaggefahr, das Gerät niemals Regen oder Feuchtigkeit
aussetzen.

WICHTIGE SICHERHEITSHINWEISE

1. Lesen Sie diese Anweisung durch.

2. Bewahren Sie diese Anweisung gut auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie es nur mit einem trockenem Tuch.

7. Blockieren Sie keine Lüftungsöffnungen. Das Gerät sollte gemäß den Herstellerangaben

installiert werden.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren, Öfen

oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, auf.

9. Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers.

Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist. Ein geerdeter Stecker hat
zwei Stifte und einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit.
Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen
Elektriker, um die veraltete Steckdose auszutauschen.

10. Sorgen Sie dafür, dass niemand auf das Netzkabel tritt und dass es nicht gequetscht wird,

insbesondere an Steckern, Steckerbuchsen und an der Stelle, an dem es aus dem Gerät
kommt.

11. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.

12. Ziehen Sie bei einem Gewitter oder wenn das Gerät längere Zeit nicht verwendet wird den

Netzstecker.

13. Alle Servicearbeiten sind von qualifiziertem Fachpersonal durchzuführen. Servicearbeiten

sind notwendig, wenn das Gerät in jeglicher Art beschädigt wurde, z. B. wenn das Netzkabel
oder der Netzstecker beschädigt ist, wenn Flüssigkeiten über das Gerät geschüttet wurde
oder Gegenstände hineingefallen sind, es Regen oder Feuchtigkeit ausgesetzt wurde, nicht
normal funktioniert oder heruntergefallen ist.

14. Vom Stromnetz trennen: Durch Ausschalten des POWER-Schalters werden alle Funktionen

gestoppt und die Anzeigen des Verstärkers erlöschen. Das Gerät wird aber nur durch Ziehen
des Netzsteckers vollständig vom Stromnetz getrennt. Deshalb müssen Netzstecker und
Steckdose leicht zugänglich sein.

32

BEDIENUNGSANLEITUNG

1. WICHTIGER HINWEIS 34

1.1. Vorsichtsmaßnahmen 34

2. EINLEITUNG 34

3. INSTALLATION 35

4. EINGÄNGE 36

4.1. Eingänge MIC1, MIC2, MIC3 36

4.2. Eingang PAGER 36

4.3. Eingänge MUSIC INPUTS 37

4.4. Eingang EMERGENCY 37

4.5. Eingang INSERT 37

5. AUSGÄNGE 38

6. ANSCHLÜSSE FÜR FERNBEDIENUNG 38

7. HINWEISE 39

7.1. Inbetriebnahme 39

7.2. Verstärkungseinstellungen, Pegel und Anzeigen 39

7.3. Equalizer 39

7.4. Masseschleifen, Hintergrundrauschen 39

7.5. Reinigung 39

8. LISTE DER FUNKTIONEN 40

9. FUNKTIONSDIAGRAMM 40

10. KONFIGURATION DER INTERNEN BRÜCKEN (JUMPERS) 41

11. KONFIGURATIONSDIAGRAMM 42

12. TECHNISCHE DATEN 43

13. BLOCKSCHALTBILD 44

Alle angegebenen Werte unterliegen gewissen Schwankungen infolge Produktionstoleranzen. ECLER S.A. behält sich das
Recht zu Änderungen oder Weiterentwicklungen in Produktion oder Design vor, die Abweichungen der technischen Daten
zur Folge haben können.

33

1. WICHTIGER HINWEIS

Wir bedanken uns für Ihr Vertrauen, das Sie uns durch die Wahl unseres Mischverstärkers
HMA180 mit Ausgang für hohe und niedrige Impedanz (70V/100V Stromnetz) entgegengebracht haben.
Um eine optimale Handhabung und die maximale Leistung zu erreichen, ist es SEHR WICHTIG, vor dem
Anschluss des Geräts die in dieser Anleitung enthaltenen Hinweise aufmerksam durchzulesen und zu
berücksichtigen.
Damit ein optimaler Betrieb gewährleistet ist, sollten Reparaturen nur von unserer technischen
Service-Abteilung durchgeführt werden.

1.1. Vorsichtsmaßnahmen

Dieses Gerät muss durch das eigene Netzkabel geerdet werden.
Überlassen Sie jede Änderung in der Konfiguration des Geräts stets qualifiziertem Fachpersonal.
Bei allen Eingriffen am Gerät muss es zunächst von der Stromversorgung getrennt werden.

2. EINLEITUNG

Der HMA180 ist ein professioneller Mischverstärker für den Rackeinbau mit einer Höhe von zwei
Einheiten, 9 Audiokanälen und einer weiten Fülle an Zusatzfunktionen für die Prioritätssteuerung zwischen
den Eingängen, für aktuelle oder vorher aufgenommene Durchsagen bei Notfallszenarien, Evakuierungen
usw.
Der HMA180 stellt eine professionelle Kompaktlösung für alle Beschallungsanwendungen dar, bei
denen der Endanwender nicht unbedingt ein Fachmann im Gebrauch von Audiogeräten sein muss, da
sowohl die Inbetriebnahme als auch der Gebrauch des Gerätes denkbar einfach sind.

Seine wichtigsten Merkmale sind folgende:

 3 symmetrische, mischbare Mikrofoneingänge
 1 Eingang für eine Nachrichtenkonsole mit Prioritätsfunktion gegenüber den restlichen

Audioeingängen (PAGER) und Gong-Melodie (CHIME)

 4 Line-Eingänge für Musikquellen (Hintergrundmusik), mit Wahlschalter im vorderen Bedienfeld
 Unabhängige Regler für das Mischen von Signalen aus PAGER, MIC1, MIC2 und MIC3 im

vorderen Bedienfeld

 3-Band-Equalizer für das Mischen von Signalen aus PAGER und Mikrofonen
 3-Band-Equalizer für die ausgewählte Musikquelle
 Zusatzeingang MIC/LINE EMERGENCY mit höchster Priorität (für Durchsagen in Notfällen oder

Evakuierung), mit 3-Band-Equalizer und unabhängigem Wiedergabelautstärkeregler.

 24V DC-Ausgang für Prioritätsrelais mit Anschlussmöglichkeit an die PAGE- und/oder

EMERGENCY-Funktion

 Lautstärkefernbedienung über Wandbedienfelder der Serie WPm (0 - 10V DC)
 MUTE-Eingang, um das Gerät von einem externen Gerät aus über einen potentialfreien Kontakt

stummzuschalten

 PAGE- und EMERGENCY-Eingänge für die Aktivierung der Funktionen PAGER und

EMERGENCY, die über einen externen potentialfreien Kontakt angesteuert werden

 Hilfsausgang
 Insert-Buchse
 Verstärkter Mono-Ausgang mit niedriger Impedanz (8 ) und hoher Impedanz (70V / 100V)

34

3. INSTALLATION

Der HMA180 ist ein Mischverstärker, der zwei Höheneinheiten beansprucht. Er wurde speziell für
den Einbau in 19"-Rackschränke entwickelt, kann aber auch als Tischgerät verwendet werden.
Zwei Punkte sollten bei der Suche nach einem geeigneten Aufstellungsort für Ihren HMA180
beachtet werden: einerseits die größtmögliche Bequemlichkeit bei der Bedienung und andererseits ein
einfacher Zugang zu den Anschlüssen des Geräts.
Das Gerät sollte nicht in der Nähe von Störquellen (Stromtransformatoren, Motoren) oder
Netzleitungen aufgestellt werden.
Um das Gerät vor eventuellen Überlastungen zu schützen, ist eine träge 4 A-Netzsicherung
eingebaut. Sollte sie durchbrennen, muss sie durch eine andere der gleichen Art ausgetauscht werden.
NIEMALS DARF EINE SICHERUNG MIT HÖHEREM WERT ALS DEM NOMINALWERT EINGESETZT
WERDEN.

VORSICHT: Der Austausch von Sicherungen muss von qualifiziertem Fachpersonal
durchgeführt werden.

35

4. EINGÄNGE

Der HMA180 lässt für jeden Kanal zwei Eingangstypen zu:

 Mikrofone: Dafür gibt es symmetrische Anschlüsse Typ Euroblock, Klinkenbuchse oder XLR

mit einem Spannungspegel zwischen -20 dBV und -50 dBV, einstellbar mithilfe des Reglers
ADJ an der Rückseite.

Die Stromversorgung der Kondensatormikrofone erfolgt durch Phantomversorgung über die
Mikrofoneingänge. Diese Funktion wird über eine interne Brücke (siehe Abschnitt 10.
KONFIGURATIONSDIAGRAMM) aktiviert.

 Line-Signale: Dafür gibt es asymmetrische Anschlüsse für Stereoverbindungen über Dual-

RCA oder Miniklinke. Diese sind für Signale mit einem Pegel von 0 dBV bis 15 dBV
ausgelegt, einstellbar mithilfe des Reglers ADJ an der Rückseite Signale von CD-Playern,
Tunern, Mischerkonsolen, Multimedia-Playern, Audioausgängen von Computern und
Tablets usw. können darin eingespeist werden.

HINWEIS: ES IST NICHT MÖGLICH, Plattenspieler direkt an diesem Apparat anzuschließen, da
keiner der Eingänge über einen RIAA-Vorverstärker verfügt.

4.1. Eingänge MIC1, MIC2, MIC3

Diese 3 Mikrofoneingänge können simultan verwendet werden, wobei es möglich ist, sie mit den
Einzelpegel-Reglern LEVEL am vorderen Bedienfeld zu mischen und diese Mischung mit den Reglern
TONE CONTROL am vorderen Bedienfeld im Bereich MICROPHONES zu entzerren. Die Lautstärke,
mit der die Mischung der Mikrofone wiedergegeben wird (+ die ausgewählte Musikquelle, falls
vorhanden), hängt von der Gesamtlautstärke des Geräts (OUTPUT VOLUME) ab.

4.2. Eingang PAGER

Dieser Eingang ist speziell für eine Mikrofonkonsole für Stimmnachrichten in Echtzeit, Typ
MPAGE1 oder ähnliches, vorgesehen. Wenn das Gerät ein Signal an diesem Eingang empfängt, werden
die restlichen Tonwiedergaben (ausgewählte Musikquellen + Mikrophone) am Geräteausgang
abgeschwächt oder verstummen gänzlich, so dass die Nachricht mit der gewünschten Klarheit
übermittelt werden kann.
Die Wiedergabelautstärke der Nachricht wird mithilfe des Reglers PAGER LEVEL im vorderen
Bedienfeld eingestellt und ist unabhängig von der Gesamtlautstärke OUTPUT VOLUME des Geräts.
Diese beeinflusst die übrigen Signale (ausgewählte Musikquelle + Mikrofone). Allerdings hat der
Klangregler TONE CONTROL des Bereichs MICROPHONES durchaus Wirkung auf den PAGER­Eingang.
Die Funktion PAGER kann durch automatische Pegelerkennung des eingehenden Audiosignals
oder auch durch Umschalten eines externen Kontakts, der am Anschluss PAGE im Bereich CONTROL
INPUTS eingesteckt wird, ausgelöst werden. Schlagen Sie im Abschnitt 10.
KONFIGURATIONSDIAGRAMM nach, um mehr Informationen über die Konfigurationsmöglichkeiten für
diese Funktion mittels interner Brücken zu erhalten.
Die Mikroschalter CHIME erlauben bei der Aktivierung der PAGER-Funktion zuerst die
Wiedergabe einer von drei zur Auswahl stehenden Gongmelodien („Ding-Dong”), wenn sich ein oder
beide Mikroschalter auf der Position ON befinden. Mit dem sich daneben befindlichen Regler VOL kann
die Lautstärke für die Wiedergabe dieser Melodie eingestellt werden, bevor dann die Stimmnachricht
folgt.

36

4.3. Eingänge MUSIC INPUTS

Diese 4 Eingänge für Musikquellen können nicht simultan betrieben werden. Vielmehr muss mit
dem Schalter SOURCE im vorderen Bedienfeld ausgewählt werden, welche am Geräteausgang (1, 2, 3,
4 oder keine von ihnen) gehört werden soll. Dabei können mit dem Regler LEVEL die Mikrofone 1/2/3,
sofern vorhanden, wie oben beschrieben dazugemischt werden.
Der Klangregler TONE CONTROL des Bereichs MICROPHONES hat dabei Wirkung auf den
gewählten Eingang MUSIC.
Die Wiedergabelautstärke der Mischung von der ausgewählten Musikquelle und den
angeschlossenen Mikrofonen 1/2/3 hängt letztendlich von der Gesamtlautstärke OUTPUT VOLUME des
Geräts ab.

4.4. Eingang EMERGENCY

Dieser Eingang ist für den Anschluss eines Mikrofons oder auch eines Wiedergabesystems für
vorher aufgenommene Dateien gedacht, damit eine Nachricht im Notfall und/oder zur Evakuierung eines
Raums mit absoluter Priorität verbreitet werden kann.
Deshalb ist dieser Eingang mit einer Reihe an Besonderheiten ausgestattet

 Er lässt symmetrische Mikrofonsignale zu
 Er lässt symmetrische Line-Signale zu (ein solcher Anschluss ist ideal, um

Lärmeinwirkungen und Interferenzen entlang der Kabelführung zwischen beiden zu
minimieren, wenn der Abstand zwischen dem Wiedergabegerät für die Nachricht und dem
HMA180 groß ist)

 Der dafür zuständige Klangregler ist völlig unabhängig von den restlichen Klangreglern

des Geräts

 Der zuständige Regler für die Wiedergabelautstärke VOL ist völlig unabhängig von den

restlichen Lautstärkereglern des Geräts

 Er hat maximale Priorität: Bei Aktivierung verstummt jegliche andere Schallquelle, die zur

Wiedergabe ausgewählt wurde, einschließlich der Eingänge PAGER, MICROPHONES
und MUSIC

Die Funktion EMERGENCY kann durch automatische Pegelerkennung des eingehenden
Audiosignals oder auch durch Umschalten eines externen Kontakts, der am Anschluss EMERG im
Bereich CONTROL INPUTS eingesteckt wird, ausgelöst werden. Schlagen Sie im Abschnitt 10.
KONFIGURATIONSDIAGRAMM nach, um mehr Informationen über die Konfigurationsmöglichkeiten für
diese Funktion mittels interner Brücken zu erhalten.

Der Audioeingang EMERGENCY ist doppelt beschriftet als MIC4 / LINE5. Wenn die Funktion
EMERGENCY bei einer Installation nicht gebraucht wird, kann das an diesem Eingang angeschlossene
Audiosignal als zusätzlicher Line-Eingang oder Mikrofoneingang für das Gerät benutzt werden (ohne
Prioritätsfunktionen über die anderen zu besitzen). Schlagen Sie im Abschnitt 10.
KONFIGURATIONSDIAGRAMM nach, um mehr Informationen über die Konfigurationsmöglichkeiten für
diese Funktion mittels interner Brücken zu erhalten.

4.5. Eingang INSERT

Die ¼” Stereo-Klinkenbuchse INSERT dient als Buchse für die Benutzung von externen Dynamik­und Effektprozessoren, die man zum Masterbus des Geräts hinzufügen will.
Dazu wird das Standardkabel für diese Art von Anschlüssen benutzt: Das Send-Signal liegt an der
Spitze der Klinkenbuchse (Tip) und das Return-Signal am Ring, wobei beide Signale sich dieselbe Masse
teilen

37

5. AUSGÄNGE

Der HMA180 besitzt einen verstärkten Dualausgang:

 Mit niedriger Impedanz (8 ) für den Anschluss eines Lautsprechers oder einer

Lautsprecheranlage, dessen entsprechende Gesamtimpedanz 8 beträgt. In diesem Fall
die Steckplätze 8 (+ und -) im Bereich SPEAKER OUTPUT im hinteren Bedienfeld
benutzen

 Mit hoher Impedanz, 70V oder 100V, für den Anschluss einer (großen) Lautsprecheranlage,

die mit Transformator-Adaptern für 70 V oder 100 V ausgestattet sind, und deren
erforderliche Gesamtstromstärke nicht über der Nominalstärke des HMA180 liegt. In diesem
Fall die Steckplätze 0 V und 70 V oder eben 0 V und 100 V im Bereich SPEAKER OUTPUT
im hinteren Bedienfeld benutzen

Der Hilfsausgang AUX OUT liefert ein Monosignal mit Line-Pegel (0 dBV). Dabei handelt es sich
um eine Weiterführung ohne Verstärkung des Signals der Steckplätze SPEAKER OUTPUT. Mithilfe dieses
Ausgangs kann der HMA180 an einen oder mehreren zusätzlichen Verstärkern angeschlossen werden,
um einen höheren Leistungsanspruch abzudecken.

Der HMA180 verfügt auch über einen Hochpassfilter mit einer Grenzfrequenz bei 70 Hz, ideal, um
die Klangleistung bei Installationen mit hoher Impedanz zu optimieren. Schlagen Sie im Abschnitt 10.
KONFIGURATIONSDIAGRAMM nach, um mehr Informationen über die Konfigurationsmöglichkeiten für
diese Funktion mittels interner Brücken zu erhalten.

6. ANSCHLÜSSE FÜR FERNBEDIENUNG

Der HMA180 besitzt im hinteren Bedienfeld eine Reihe von Ein- und Ausgängen für
Fernbedienungen zur Einbindung in eine Anlage zusammen mit anderen Geräten:

 REM VOL (REMOTE VOLUME): Erlaubt den Anschluss einer Wandfernbedienung der Serie WPm

oder WPTOUCH für die Einstellung der Ausgangslautstärke des Geräts aus der Ferne
(Mikrofonmischung + Musikquelle) mit einer Spannung von 0 - 10 VDC (*). Befindet sich der
Schalter LOCAL / REMOTE auf der Position LOCAL, wird die Lautstärke mit dem Regler OUTPUT
VOLUME im vorderen Bedienfeld eingestellt. In der Position REMOTE erfolgt die
Lautstärkeregulierung durch das am Stecker REM VOL angeschlossene Gerät

 CONTROL INPUTS: Aktivierung verschiedener Funktionen unter Anwendung von externen

potentialfreien Kontakten. Diese können im Modus NO (normal offen) oder NC (normal
geschlossen) verwendet werden. Schlagen Sie im Abschnitt 10. KONFIGURATIONSDIAGRAMM
nach, um mehr Informationen über die Konfigurationsmöglichkeiten für diese Funktion mittels
interner Brücken zu erhalten

o PAGE: Aktivierung der Funktion PAGE für Mitteilungen mit einem Durchsagemikrofon des

Typs MPAGE1 oder ähnlich, das am PAGER-Eingang angeschlossen wird

o EMERG: Aktivierung der Funktion EMERGENCY für Mitteilungen mit einem

Durchsagemikrofon oder einem Wiedergabegerät für vorher aufgenommene Durchsagen,
das am EMERGENCY-Eingang angeschlossen wird

o MUTE: Aktivierung der kompletten Stummschaltung des Geräts

(*) HINWEIS:
Potenziometer möglich. Dabei ist erforderlich, dass alle Massekontakte miteinander verbunden
sind. Die Anschlusskabel können bis zu 500 m lang sein, wenn man einen Durchschnitt von 0,5

2

mm

oder mehr verwendet.

Es sind maximal 16 parallel geschaltete Anschlüsse dieser Art an einem

38

7. HINWEISE

7.1. Inbetriebnahme

Zur Inbetriebnahme wird direkt der sich an der Vorderseite befindliche Schalter ON / OFF betätigt.
In einer kompletten Audioinstallation ist es wichtig, die einzelnen Geräte in folgender Reihenfolge
einzuschalten: Klangquellen, Mixer, Equalizer und Prozessoren, und schließlich die Leistungsverstärker.
Um die Geräte auszuschalten, verfahren Sie in umgekehrter Reihenfolge.

7.2. Verstärkungseinstellungen, Pegel und Anzeigen

Stellen Sie die Eingangsverstärkung (Gain) jedes Signals anhand seines Reglers ADJ im hinteren
Bedienfeld ein. Stellen Sie dann die relative Lautstärke der Mischung zwischen den Kanälen mithilfe der
dazugehörigen Regler LEVEL im vorderen Bedienfeld und die Masterlautstärke mithilfe des Reglers
VOLUME im Bereich OUTPUT ein. Die Anzeige -40 dB beginnt zu leuchten, wenn die Signale stark genug
sind, um erste hörbare Resultate zu erzielen und leuchten stärker, wenn der Pegel steigt. Die Anzeige
CLIP beginnt zu leuchten, wenn der Pegel kurz vor der Übersteuerung des Geräts steht.
Es ist normal, dass im Betrieb bei voller Leistung die CLIP-Anzeige im Rhythmus der
Tieffrequenzen aufleuchtet, da diese die größte Energie besitzen. Stellen Sie sicher, dass diese
Anzeigen nicht permanent aufleuchten.

7.3. Equalizer

Die Klangregler TONE CONTROL für die verschiedenen Eingänge erzeugen eine
Verstärkung/Abschwächung von ±15 dB für jedes der folgenden Bänder:

 BASS: 100 Hz ±15 dB
 MID: 1,8 kHz ±15 dB
 TREBLE: 10 kHz ±15 dB

Da das Gerät für Anwender mit geringen technischen Kenntnissen entwickelt wurde, können die
Klangregler nur mit einem Schraubenzieher eingestellt werden, um eine versehentliche Bedienung
während des normalen Betriebes auszuschließen. .

7.4. Masseschleifen, Hintergrundrauschen

Es ist stets darauf zu achten, dass die Massen der Signalquellen, die an das Gerät angeschlossen
sind, getrennt sind, so dass ein Gerät nie mehr als einen Masseweg besitzt, denn sonst könnte es zu
unerwünschten Brummgeräuschen kommen, die sogar die Qualität der Klangwiedergabe beeinträchtigen
könnten.
Um das Auftreten von Masseschleifen zu verhindern, dürfen die Abschirmungen der
Anschlusskabel keinesfalls miteinander verbunden werden..

7.5. Reinigung

Die Frontplatte darf nicht mit lösungsmittelhaltigen oder scheuernden Substanzen gereinigt werden,
da hierbei die Oberfläche beschädigt werden könnte. Verwenden Sie zur Reinigung der Frontplatte ein
feuchtes Tuch und etwas milde Seifenlauge. Trocknen Sie danach die Oberfläche sorgfältig ab. Lassen
Sie niemals Wasser in eine der Öffnungen des Geräts gelangen.

39

8. LISTE DER FUNKTIONEN 9. FUNKTIONSDIAGRAMM

1. Lautstärkeregler PAGER

2. Lautstärkeregler MIC 1

3. Lautstärkeregler MIC 2

4. Lautstärkeregler MIC 3

5. Tiefenregler LOW

6. Mittenregler MID

7. Höhenregler HIGH

8. Wahlschalter für Line-Eingänge SOURCE

9. Lautstärkeregler für Line-Kanal LEVEL

10. Tiefenregler LOW

11. Mittenregler MID

12. Höhenregler HIGH

13. Ausgangslautstärke-Regler VOLUME

14. Leuchtanzeige –40 dB

15. Leuchtanzeige CLIP

16. Schalter mit Kontrolllampe für Inbetriebnahme

17. Steckdose für die Stromversorgung

18. Sicherungshalter

19. 24VDC-Ausgang

20. Fernbedienung PAGE

21. Fernbedienung EMERG

22. Fernbedienung MUTE

23. Fernbedienung VOL

24. Wahlschalter Lautstärkeregelung LOCAL /
REMOTE

25. Verstärkter Ausgang hohe Impedanz 70 V / 100 V

26. Verstärkter Ausgang niedrige Impedanz 8

27. Hilfsausgang AUX OUT

28. Eingang INSERT

29. Tiefenregler LOW

30. Mittenregler MID

31. Höhenregler HIGH

32. Lautstärkeregler Emergency VOL

33. Signaleingang LINE R

34. Signaleingang LINE L / MIC

35. Wahlschalter MIC / LINE

36. Regler ADJ Eingang MIC

37. Eingang LINE 4

38. Regler ADJ Eingang LINE4

39. Eingang LINE 3

40. Regler ADJ Eingang LINE3

41. Eingang LINE 2

42. Regler ADJ Eingang LINE2

43. Eingang LINE 1

44. Regler ADJ Eingang LINE1

45. Mikrofoneingang MIC3

46. Regler Eingang MIC3

47. Mikrofoneingang MIC2

48. Regler Eingang MIC2

49. XLR-Anschluss für Mikrofon MIC1

50. Mikrofoneingang MIC1

51. Regler Eingang MIC1

52. Mikroschalter Wahlschalter CHIME

53. Lautstärkeregler Chime VOL

54. Mikrofoneingang Klinkenbuchse PAGER

55. Mikrofoneingang PAGER

56. Regler Eingang PAGER

40

10. KONFIGURATION DER INTERNEN BRÜCKEN (JUMPERS)

Siehe Croquis im Abschnitt 11.KONFIGURATIONSDIAGRAMM (seite 42)

 Phantom Pager/MIC 1/2/3: Phantomversorgung für die Eingänge PAGER / MIC 1/2/3
 Phantom Emergency: Phantomversorgung für den Eingang EMERGENCY
 Control Mode Pager: Auswahl des Betriebs dieses Anschlusses im Modus NO oder NC
 Control Mode Emergency: Auswahl des Betriebs dieses Anschlusses im Modus NO oder NC
 Control Mode Mute: Auswahl des Betriebs dieses Anschlusses im Modus NO oder NC
 Pager Att: Abschwächung von Klangquellen von -20, -30 oder -80 dB bei Aktivierung der Funktion

PAGER

 Pager Rec. Time: Zeit für die Wiederherstellung der Klangquellenpegel nach der Deaktivierung der

Funktion PAGER (1, 2, oder 3 Sekunden)

 24VDC OUT: Emergency: Aktivierung des Signals +24 VDC bei Aktivieren der Funktion

EMERGENCY

 24VDC OUT Pager: Aktivierung des Signals +24 VDC bei Aktivieren der Funktion PAGER
 Emergency Mode: Aktivierung der Funktion EMERGENCY durch automatische Signalerkennung

oder durch potentialfreien Kontakt, verbunden am Anschluss EMERG

 Pager Mode: Aktivierung der Funktion PAGER durch automatische Signalerkennung oder durch

potentialfreien Kontakt, verbunden am Anschluss PAGE

 Input Mode: setzt fest, ob das am Eingang EMERGENCY angeschlossene Signal im Modus

EMERGENCY oder als normaler weiterer Eingang des Mixers (MIC4 oder LINE5) ohne Priorität
benutzt werden soll

 High Pass Filter: Hochpassfilter mit einer Grenzfrequenz bei 70 Hz, ideal, um die Klangleistung bei

Installationen mit hoher Impedanz zu optimieren

41

11. CONFIGURATION DIAGRAM 11. DIAGRAMA DE CONFIGURACIÓN

11. SCHÉMA DE CONFIGURATION 11. KONFIGURATIONSDIAGRAMM

Mute

Closed

Emerg.

Normally

Open

Control Mode

Pager

onoff

Emergency

Phantom

off

on

JUMPERS FACTORY ADJUST

Phantom Pager/Mic1/2/3 ON
Phantom Emergency ON
Control Mode Pager Normally Open

on

off

Pager/Mic 1/2/3

Phantom

Control Mode Emergency Normally Open
Control Mode Mute Normally Open

Pager Att -30dB
Pager Rec. Time 2s
24VDC OUT Emergency ON
24VDC OUT Pager ON
Emergency Mode voice
Pager Mode voice
Input Mode Emergency
High Pass Filter OFF

High Pass Filter

Pager

Emerg.

on

off

24VDC OUT

-20dB

-30dB

-80dB

Att

Pager

Rec Time

voice

contact

Mic 4

Line 5

Emerg.

Pager Mode

Emg. Mode

1s

2s

3s

Input Mode

42

12. TECHNICAL FEATURES 12. CARACTERÍSTICAS TÉCNICAS

12. CARACTÉRISTIQUES TECHNIQUES 12 TECHNISCHE DATEN

Power output (8, 70V & 100V steps): 125 WRMS @ 8 @ 1% THD
145WRMS @ 8 @ 10% THD

Frequency response AUX OUT(-3dB) 8Hz - 30kHz
AMP OUT (-3dB) 30Hz - 17kHz

High pass filter 3

rd

order Butterworth 70Hz

THD + Noise @ 1kHz Full power <0.2%

Signal to Noise Ratio @ 100V >85dB

Inputs Nominal Sensitivity/Impedance PAGER/MIC 1,2,3,4 -50 (-20) dBV/>2k
LINE 1,2,3,4,5 0 (-15) dBV/>10k
INSERT 0dBV/>10k

Outputs Level/Minimum load AUX OUT 0dBV/>5k
INSERT 0dBV/>2k

CMRR Balanced Inputs >65dB@1kHz typ.

Tone control (all) BASS 100Hz ±15dB
MID 1.8kHz ±15dB
TREBLE 10kHz ±15dB

Indicators:
Power

-40dB at the output
Clip

Remote 0-10V Analog Control

Control Inputs Page/Emergency/Mute N.O./ N.C.

Relay Control +24V. /100mA. Max.

Talkover TIME 1 / 2 / 3s
EFFECT -20 /-30 / -80dB

Phantom voltage +15VDC /4mA. Max.

Chime DIP selector for mode 1, 2 or 3 or none

Mains voltage 90 ~ 264VAC; 47 ~ 440Hz

Power consumption:

Pink noise, 1/8 power 69 VA / 34W
Pink noise, 1/3 power 120 VA / 67W
Full Power 260 VA / 160W

Dimensions:

Panel 482.6x88mm
Depth (Handle excluded) 285mm

Weight 7kg

43

13. BLOCK DIAGRAM 13. DIAGRAMA DE BLOQUES

13. SCHÉMA FONCTIONNEL 13. BLOCKSCHALTBILD

50.0242.01.00

ECLER Laboratorio de electro-acústica S.A.
Motors 166-168, 08038 Barcelona, Spain
INTERNET http://www.ecler.com e-mail: [e-mail]
