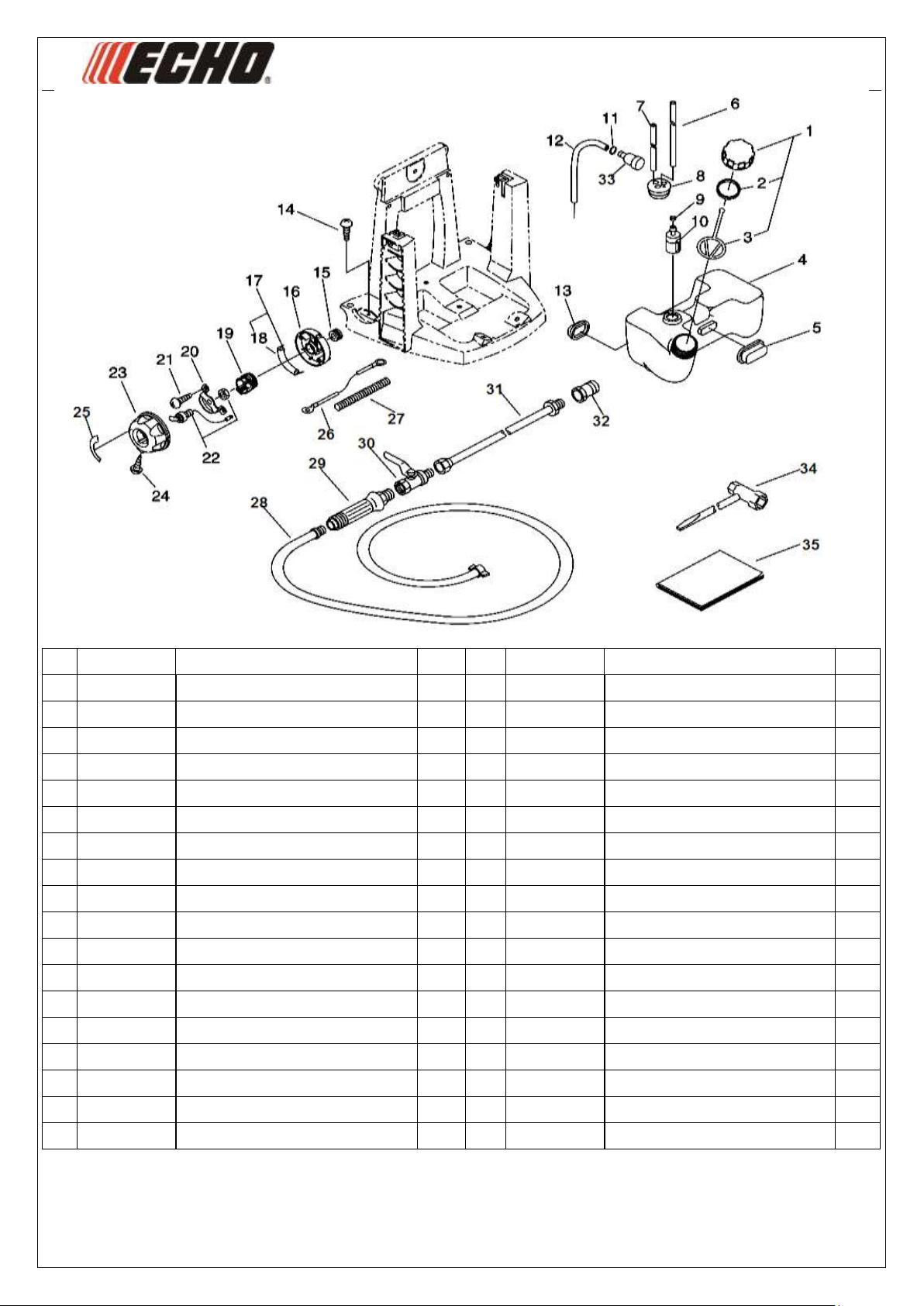

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

A160002391

Крышка цилиндра(дефлектор)

1

14

90016205028

Болт 5х28

3

2

A130000540

Цилиндр

1

15

10021503930

Штифт картера

2 3 90016205022

Болт М5х22

2

16

A011000101

Коленвал

1

4

V100000661

Прокладка цилиндра

1

18

A172001880

Крышка сцепления

1

5

P021007712

Поршень комплект (5-9)

1

19

90024204016

Болт 4х16

1

6

A101000090

Кольцо поршневое 32,2х1,5

1

20

90051500006

Гайка М6

2

7

10001311520

Палец поршня

1

21

V402000010

Амортизатор крышки сцепления

2 8 10001504630

Кольцо стопорное пальца поршня

2

22

25091606210

Гайка крепления амортизатора

2

9

10001411520

Шайба пальца

2

23

10014212330

Шпонка коленвала

1

10

10020452133

Картер комплект (11-15)

1

24

90025305016

Болт 5х16

2

11

10021242031

Сальник коленвала

2

25

X505002310

Наклейка

1

12

9403536201

Подшипник коленвала 6201

2

13

10024242030

Прокладка картера

1

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

X502000330

Наклейка

1

18

90024204016

Винт 4х16

4

3

A051002290

Стартер в сборе

1

20

17720212220

Плата собачек стартера

1 4 17722742030

Втулка направляющая шнура стартера

1

21

17723412220

Пружина собачки

2

5

A503000020

Прокладка крышки стартера

1

22

17721844330

Собачка стартера

2

6

A504000001

Возвратная пружина стартера

1

25

V420000630

Втулка уплотнительная

1 7 V355000080

Шайба 8

1

26

A510000190

Направляющая трубка шнура стартера

1

8

17722655030

Шнур стартера

1

27

A511000050

Ручка стартера

1

9

A506000060

Барабан стартера

1

10

V450000440

Пружина поводка ролика стартера

1

11

A514000060

Поводок ролика стартера

1

12

P021011130

Дополнительный ролик стартера с
пружиной

1

13

A520000060

Храповик стартера

1

14

V253000060

Винт крепления храповика

1

15

V376001770

Фланец переходной стартера

1

16

90025304016

Винт 4х16

3

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

17504656030

Болт крепления сцепления

2 9 90016204020

Болт 4х2

2

2

17504956030

Шайба болта сцепления

2

10

A411001230

Магнето

1

4

17500955931

Центробежный грузик сцепления

2

11

V475004160

Защитная оболочка

1

5

17504805530

Шайба болта сцепления

2

12

A427000013

Колпак свечи

1

6

V451000040

Пружина сцепления

1

14

A426000010

Пружина колпака свечи

1 7 90051500008

Гайка крепления маховика

1

15

A425000000

Свеча зажигания

1

8

A409001090

Маховик

1

17

V485002240

Провод низковольтный

1

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

13031357030

Крышка воздушного фильтра

1

15

V103001360

Прокладка под теплоизолятор

1

2

90023905012

Болт крышки фильтра 5х12

1

17

P021037630

Глушитель комплект (18-21)

1 3 89033252730

Наклейка

1

18

14586240630

Сетка глушителя

1

4

90072000004

Кольцо стопорное

1

19

V104001760

Экран глушителя

1

5

A226000020

Фильтр воздушный

1

20

A313000600

Крышка экрана глушителя

1 6 90010505070

Болт 5х70

2

21

9136704010

Винт

5

7

A244000250

Плата корпуса воздушного фильтра

1

23

V104000850

Прокладка глушителя

1

8

P021037620

Корпус воздушного фильтра

1

24

V150000371

Накладка крышки глушителя

1 9 A021003600

Карбюратор

1

25

90010505055

Болт 5х55

2

10

13001013410

Прокладка под карбюратор

3

26

A320000480

Крышка глушителя

1

11

A200000030

Проставка под карбюратор

1

27

90025305016

Винт 2 12

A209000140

Плата проставки под карбюратор

1

28

V430003541

Трос газа

1

13

90016205025

Болт 5х25

2

14

A200000300

Теплоизолятор

1

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во 1 C061000090

Ремень подвеса

2

16

90010006016

Болт М6х16

1

2

V491000040

Клипса ремня

2

17

A195000010

Опора двигателя

1

3

30033306160

Клипса накладки

2

18

25091606210

Гайка крепления опоры

1 4 V491000090

Клипса накладки

4

19

V420001090

Амортизатор двигателя

2

5

C630000020

Накладка корпуса наружная

1

20

89061713210

Наклейка

1

6

C630000030

Накладка корпуса внутренняя

1

21

25000114011

Крышка бака для химикатов

1

7

90022006015

Винт 6х15

1

22

25002611310

Клапан сапуна

1

8

90060500006

Шайба 6

1

23

25002711310

Фиксатор клапана

1

9

V354000150

Втулка 6

1

24

25001101110

Кольцо уплотнительное крышки бака

1

10

C620000311

Корпус( рама) двигателя

1

25

E220000010

Фильтр-стакан бака

1

11

9142805020

Винт 5х20

1

26

E110000200

Емкость для химикатов

1

12

C405000190

Кронштейн

1

27

90072030028

Кольцо уплотнительное

1

13

90051800006

Гайка М6

2

28

25021111410

Пробка бака для слива химикатов

1

14

90010306020

Болт М6х20

2

29

X543003280

Наклейка

1

15

89015706560

Наклейка

1

30

X502000440

Наклейка

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

13100455530

Пробка топливного бака комплект(п.1-3)

1

19

C453000080

Рычаг регулятора

1

2

13101655830

Кольцо уплотнительное пробки

1

20

A439000100

Кронштейн выключателя

1

3

13105156030

Фиксатор пробки

1

21

90025204010

Винт 4х10

2

4

A350001822

Корпус топливного бака

1

22

A440000420

Выключатель

1 5 13192061830

Амортизатор топливного бака наружный

1

23

C473000011

Ручка регулятора оборотов двигателя

1

6

V471001230

Шланг топливный

1

24

90025304014

Винт 4х14

1

7

13201056330

Шланг праймера 3х60х90

1

25

89001513210

Наклейка

1

8

13211546730

Уплотнение топливного шланга

1

26

V485002231

Провод низковольтный

1

9

13201309820

Хомут

1

27

16211013411

Защитная оболочка провода

1

10

13120507321

Фильтр топливный

1

28

38400212710

Шланг пистолета

1

11

13201309820

Хомут

1

29

E271000000

Ручка струйной трубки

1

12

V471001210

Шланг сапуна

1

30

E245000070

Кран подачи жидкости

1

13

13192055430

Амортизатор топливного бака внутренний

2

31

E270000030

Трубка струйная

1

14

91442805020

Винт 5х20

1

32

E025000470

Форсунка

1

15

15061402910

Кольцо уплотнительное

1

33

A356000030

Сапун топливного бака

1

16

C471000070

Корпус регулятора оборотов двигателя

1

34

89541003930

Ключ комбинированный

1

17

P021007120

Пружина

1

35

X750018660

Инструкция

18

V471000930

Шланг

1

36

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во 1 A556001340

Барабан сцепления

1

20

25091606210

Гайка М6

1

2

E202000180

Корпус насоса(задняя часть)

1

21

13201314010

Хомут шланга

2 4 90070100012

Кольцо стопорное б/сцепления

1

23

38601510511

Гайка патрубка

1

5

40511410510

Втулка барабана сцепления

1

24

38601314011

Ниппель шланга

1

6

90072430010

Кольцо уплотнительное

1

25

38601910510

Прокладка ниппеля

1 7 E203000012

Корпус насоса (средняя часть)

1

26

38601810510

Шайба ниппеля

1

8

90072400029

Кольцо уплотнительное сальника

1

27

K471000110

Патрубок выпускной насоса 1/4"

1

9

40510011410

Сальник насоса

1

28

90072200100

Кольцо уплотнительное

2

10

P021006750

Корпус сальника

1

29

K541000040

Гайка 1/4"

2

11

40011111410

Шайба корпуса сальника

1

30

K471000100

Патрубок впускной насоса 1/4"

1

12

90070400012

Кольцо стопорное

1

31

35701314012

Хомут

2

13

40511010512

Крыльчатка насоса

1

32

V141000141

Скоба патрубка

1

14

90072430067

Кольцо уплотнительное крыльчатки

1

33

91231810401

Заглушка

1

15

E205000001

Крышка насоса

1

34

V471003171

Шланг впускной

1

16

90016205040

Болт 5х20

4

35

V471003161

Шланг выпускной

1

17

E216000160

Кронштейн крепления насоса

1

36

90051500006

Гайка М6

1

18

90023905018

Болт 5х18

3

19

V402000040

Амортизатор

1

Иллюстрированный каталог запасных частей Модель: SHR-170SI

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

A021003600

Карбюратор (п.1-30)

1

16

P005001250

Фиксатор

1

1

P005002090

Фиксатор троса газа

1

17

P005000010

Фильтр сетчатый

1

2

12534413931

Винт 1 19

P005000520

Прокладка насосной мембраны

1

3

P005002190

Болт регулировки троса газа

1

20

P005000510

Мембрана насосная

1 4 P005002260

Крепление троса газа с клапаном

1

21

P005001890

Корпус праймера

1

6

P005002110

Винт ХХ

1

22

P005000270

Винт

1

7

P005000190

Кольцо стопорное

1

23

P005000250

Накладка

1 8 P005000280

Кольцо уплотнительное клапана

1

24

12538108660

Праймер

1

9

P005001000

Ролик клапана

1

25

P005001900

Винт

4

10

12532213930

Пружина впускного рычага

1

26

P005000200

Прокладка мембраны регулировочной

1

11

12533708260

Игла впускная

1

27

P005001780

Мембрана регулировочная

1

12

12533813930

Ось рычага

1

28

12534252130

Крышка карбюратора

1

13

12532308260

Впускной рычаг

1

29

12534452130

Винт 3 14

12533942030

Винт 1 30

A259000010

Колпачек ограничительный

1

15

P005002180

Винт качества топливной смеси

1
