Echo PAS-265ES Parts List [ru]

PARTS CATALOGUE

PRO ATTACHMENT

SERIES

PAS-265ES

PAS-265ES 1 Cylinder, Crankcase, Piston, Fan Cover

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS

1 900256-05016 1 SCREW, TAPPING
2 A162-000100 1 GUARD,TOP
3 X505-002310 1 LABEL,CAUTION

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

4 A160-000780 1 COVER,CYLINDER
5 X547-000880 1 LABEL,ECHO
6 91141-05012 1 BOLT

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

7 A162-000080 1 GUARD,TOP
8 900106-05014 1 BOLT, H.S. 5*14
9 900106-05008 2 BOLT, H.S. 5* 8

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

10 A160-000691 1 COVER,CYLINDER
11 A130-000761 1 CYLINDER
12 900162-05025 4 BOLT, H.S. 5*25

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

13 V100-000210 1 GASKET,CYL
14 P021-009771 1 PISTON KIT
15 + A101-000170 1 RING, PISTON

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

16 + 100015-03931 2 CIRCLIP, PISTON PIN
17 + 100013-35430 1 PIN, PISTON
18 + 100014-53630 2 SPACER, PISTON PIN

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

19 + 100012-16131 1 BEARING, NEEDLE
20 A011-000434 1 CRANKSHAFT,ASY
21 P021-010801 1 CRANKCASE KIT

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

22 + 100212-42031 1 OILSEAL
23 + 100215-03930 2 PIN, DOWEL
24 + 94035-36201 2 BEARING BALL

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

- 1 -

PAS-265ES 1 Cylinder, Crankcase, Piston, Fan Cover

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS

25 + 100242-42030 1 GASKET, CRANKCASE
26 + 900162-05028 3 BOLT, H.S. 5*28
27 + V505-000050 1 SEAL,OIL 12

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

28 156635-43130 1 LEAD, GROUND
29 A127-000160 1 COVER,DUST
30 159116-21231 1 CLAMP

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

31 900162-05016 1 BOLT, H.S. 5*16
32 P021-009790 1 COVER ASY, FAN
33 + A556-000390 1 DRUM, CLUTCH

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

34 + 900702-00028 1 CIRCLIP 28
35 + 900807-06001 2 BEARING, BALL 6001
36 + 900701-00012 1 CIRCLIP 12

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

37 + V622-000020 2 PIN,STRAIGHT 4
38 900163-04016 4 BOLT HSH
39 V491-000180 1 CLIP

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

40 P021-009380 1 FIXTURE,MAIN PIPE
41 + V420-001081 1 CUSHION
42 900162-05025 2 BOLT, H.S. 5*25

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

43 900105-05012 1 BOLT, H.S. 5*12
44 100142-12330 1 KEY, WOODRUFF

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

- 2 -

PAS-265ES 2 Starter, Magneto

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS

1 162010-04561 1 LEAD, GROUND
2 156110-04920 1 BUSHING
3 V135-000030 1 GROMMET,HT CORD

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

4 V202-000130 2 BOLT,4
5 V475-003380 1 TUBE
6 A411-000250 1 COIL, IGNITION

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

8 A427-000012 1 CAP,SPARK PLUG
9 A426-000010 1 TERMINAL,SPARKPLUG

10 A425-000000 1 SPARKPLUG

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

11 900515-00008 1 NUT, FLANGE 8
12 A409-000310 1 ROTOR, MAGNETO
13 175046-56030 2 SHAFT, CLUTCH

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

14 175049-56030 2 WASHER
15 A553-000010 2 ARM,CLUTCH
16 175048-05530 2 WASHER (I)

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

17 V451-000400 1 SPRING,TENSION
18 A052-000180 1 PULLEY,ASM STARTER
19 + P022-002100 2 E-RING

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

20 + P022-006510 2 SPRING, RETURN
21 + P022-006850 2 PAWL, STARTER
22 A051-000940 1 STARTER,RECOIL ASY

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

23 + 177236-61830 1 SCREW
24 + P022-008280 1 PLATE, CAM
25 + P022-008270 1 SPRING,DAMPER

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

- 3 -

PAS-265ES 2 Starter, Magneto

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS

26 + P022-006830 1 DRUM
27 + P022-008260 1 ROPE
28 + 177220-42030 1 SPRING, REWIND

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

29 + 177246-11120 1 CLIP, STARTER ROPE
30 + 177228-27030 1 GRIP, STARTER
31 + 177227-42030 1 GUIDE, ROPE

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

32 + 900565-00005 1 NUT
33 900163-04016 4 BOLT HSH
34 X502-000330 1 LABEL,ECHO

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

35 A175-000030 1 STAND
36 900603-00005 4 WASHER 5
37 900162-05025 4 BOLT, H.S. 5*25

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

38 V322-000031 2 WASHER,CIRCULAR 4
39 900603-00004 2 WASHER 4

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

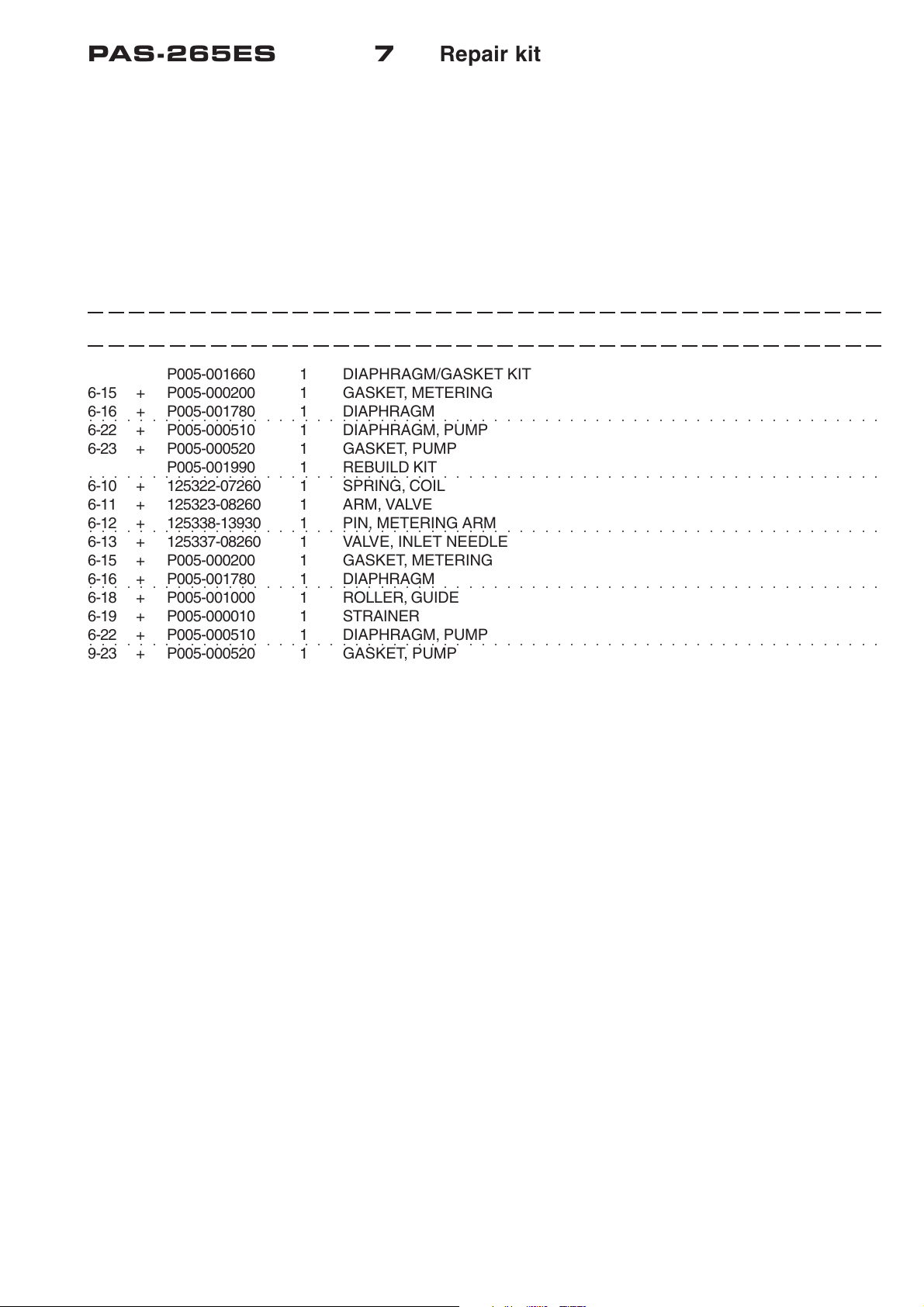

- 4 -
